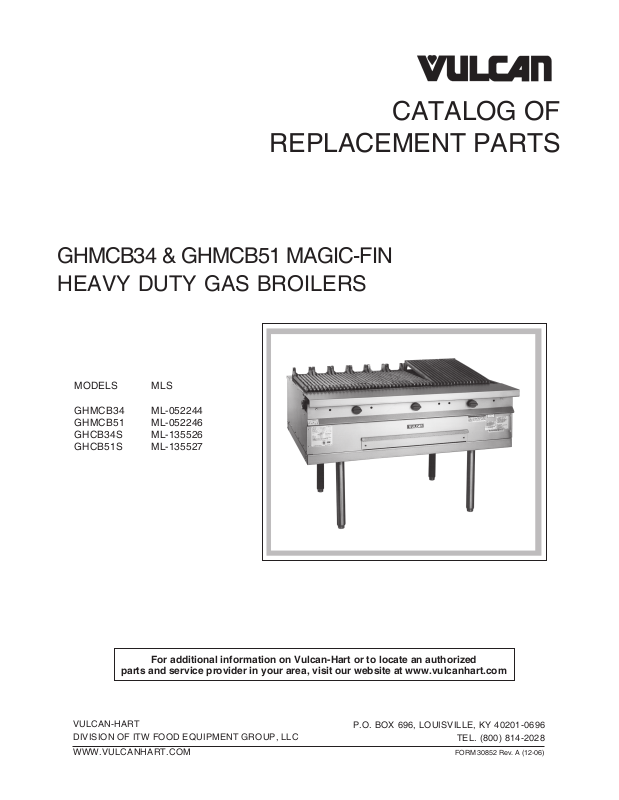

Vulcan GHCB34S Parts List

REPLACEMENT PARTS
GHMCB34 & GHMCB51 MAGIC-FIN HEAVY DUTY GAS BROILERS
MODELS MLS
CATALOG OF
GHMCB34 ML-052244 GHMCB51 ML-052246 GHCB34S ML-135526 GHCB51S ML-135527
For additional information on Vulcan-Hart or to locate an authorized
parts and service provider in your area, visit our website at www.vulcanhart.com
VULCAN-HART DIVISION OF ITW FOOD EQUIPMENT GROUP, LLC
WWW.VULCANHART.COM
P.O. BOX 696, LOUISVILLE, KY 40201-0696
TEL. (800) 814-2028
FORM 30852 Rev. A (12-06)
GHMCB34 & GHMCB51 REPLACEMENT PARTS
9 10
1
2
7
8
5 6
3
11 12
4
PL-40157-1A
FRONT VIEW
ILLUS. PART PL-40157-1A NO. NAME OF PART AMT.
1 00-404738-00003 Valve - Pilot (Single) ..................................................................................................................... AR
2 00-412087-00001 Pilot Tubing .................................................................................................................................. AR
3 00-410610-00008 High - Low Valve (Nat., Mixed & L.P. Gases) ............................................................................... AR
4 NS-047-90 Nut 10-24 Hex ................................................................................................................................2
5 00-410592-000G1 Grease Collector Assy. (34" Char Broilers) .................................................................................... 1
6 00-410592-000G3 Grease Collector Assy. (51" Char Broilers) .................................................................................... 1
7 00-410593-00001 Panel - Grease Collector (34" Char Broilers) .................................................................................. 1
8 00-410593-00002 Panel - Grease Collector (51" Char Broilers) .................................................................................. 1
9 00-411442-00001 Sub - Manifold Pipe (34" Char Broilers) .......................................................................................... 3
10 00-411444-00001 Sub - Manifold Pipe (51" Char Broilers) ..........................................................................................3
11 00-408467-000G1 Grease Drain Assy. (34" Char Broilers) ..........................................................................................1
12 00-408467-001G3 Grease Drain Assy. (51" Char Broilers) ..........................................................................................1
00-413157-00001 Cock Handle - Polished ................................................................................................................ AR
– 2 –
2
REPLACEMENT PARTS GHMCB34 & GHMCB51
1
3
6
5
4
PL-40158-1
BURNER - RADIANT - GRID GRATE ARRANGEMENT
ILLUS. PART PL-40158-1 NO. NAME OF PART AMT.
1 00-412852-00001 Grate - Top ..................................................................................................................................... 1
2 00-410602-00001 Radiant - Burner ........................................................................................................................... AR
3 00-410600-000G2 Burner Assy. ................................................................................................................................ AR
4 00-410601-00001 Plate - Burner Baffle ..................................................................................................................... AR
5 PC-003-56 Cotter Pin 1/8 x 1 ........................................................................................................................... AR
6 00-404060-00001 Shutter - Air .................................................................................................................................. AR
00-411766-00001 Wire Cleaning Brush ...................................................................................................................... 1
00-811969 Round Rod Grate ......................................................................................................................... AR
– 3 –
GHMCB34 & GHMCB51 REPLACEMENT PARTS
11-12
1-2
10
9
7-8
3
4
5-6
PL-40159-1
PARTS - TOP VIEW
(BEGINNING STYLE 1272)
– 4 –
REPLACEMENT PARTS GHMCB34 & GHMCB51
PARTS - TOP VIEW
(BEGINNING STYLE 1272)
ILLUS. PART PL-40159-1 NO. NAME OF PART AMT.
1 00-413013-00001 Burner Support Plate (34" Char Broilers) ........................................................................................1
2 00-413013-00003 Burner Support Plate (51" Char Broilers) ........................................................................................1
3 00-410600-000G2 Burner Assy. ................................................................................................................................ AR
4 00-410601-00001 Plate - Burner Baffle ..................................................................................................................... AR
5 00-410592-000G1 Grease Collector Assy. (34" Char Broilers) .................................................................................... 1
6 00-410592-000G3 Grease Collector Assy. (51" Char Broilers) .................................................................................... 1
7 00-410593-00001 Panel - Grease Collector (34" Char Broilers) .................................................................................. 1
8 00-410593-00002 Panel - Grease Collector (51" Char Broilers) .................................................................................. 1
9 00-410610-00008 High - Low Valve (Nat., Mixed & L.P. Gases) ............................................................................... AR
10 00-410602-00001 Radiant - Burner ........................................................................................................................... AR
11 00-410595-00001 Back Top (W/O 17" Backguard) (34" Char Broilers) ....................................................................... 1
12 00-410595-00005 Back Top (W/O 17" Backguard) (51" Char Broilers) ....................................................................... 1
00-410594-00001 Back Top (W/17" Backguard) (34" Char Broilers) ........................................................................... 1
00-410594-00005 Back Top (W/17" Backguard) (51" Char Broilers) ........................................................................... 1
00-413014-00001 Radiant Support ........................................................................................................................... AR
00-411548-00001 Rear Burner Support (51" Char Broilers) ........................................................................................ 1
00-410577-00001 Rear Burner Support (34" Char Broilers) ........................................................................................ 1
– 5 –
GHMCB34 & GHMCB51 REPLACEMENT PARTS
16
1
2
14 15
3
4-5-6
8
7
13
10
12
11
MANIFOLD
(BEGINNING STYLE 1272)
– 6 –
9
PL-40160-1A
REPLACEMENT PARTS GHMCB34 & GHMCB51
MANIFOLD
(BEGINNING STYLE 1272)
ILLUS. PART PL-40160-1A NO. NAME OF PART AMT.
1 00-410607-000G1 Tube - Pilot (with tip) .................................................................................................................... AR
2 00-412087-00001 Pilot Tubing .................................................................................................................................. AR
3 FP-081-74 Tee - Compression 1/4 x 1/4 x 1/4 .................................................................................................... AR
4 00-417879-00001 Nozzle - Pilot Burner .................................................................................................................... AR
5 00-010901-00056 Spud - Fixed Orifice (Propane & Butane Mixed) .......................................................................... AR
6 00-010901-00044 Spud - Fixed Orifice (Nat. Gas) .................................................................................................... AR
7 FP-022-28 Union 11/4 Ground Joint .................................................................................................................. 1
8 00-405881-00001 Manifold Cap .................................................................................................................................. 2
9 00-405880-00001 Manifold Bracket ............................................................................................................................ 2
10 00-411442-00001 Sub - Manifold Pipe (34" Char Broilers) ..........................................................................................3
11 00-411444-00001 Sub - Manifold Pipe (51" Char Broilers) ..........................................................................................3
12 00-410610-00008 High - Low Valve (Nat., Mixed & L.P. Gases) ............................................................................... AR
13 00-404738-00003 Valve - Pilot (Single) ..................................................................................................................... AR
14 00-410561-00001 Manifold Pipe (34" Char Broilers) ................................................................................................... 1
15 00-411550-00001 Manifold Pipe (51" Char Broilers) (Prior to September 1997) ......................................................... 1
16 FP-022-28 Union 11/4 Ground Joint .................................................................................................................. 1
FP-047-22 Elbow 1/4 CC ................................................................................................................................... 1
00-424884-00001 Manifold Pipe 11/4 Rear Tee (51" Char Broilers) (September 1997 to Present) .............................. 1
– 7 –
GHMCB34 & GHMCB51 REPLACEMENT PARTS
12-13
10-11
14-15
1
8-9
6-7
4-5
FRONT AND TOP UNIT
(W/BACKGUARD)
3
2
PL-40161-1A
– 8 –
REPLACEMENT PARTS GHMCB34 & GHMCB51
FRONT AND TOP UNIT
(W/BACKGUARD)
ILLUS. PART PL-40161-1A NO. NAME OF PART AMT.
1 00-410586-00002 Top Finishing Piece ....................................................................................................................... 2
2 NS-047-72 Lock Nut 1/4-20 ................................................................................................................................ 4
3 NS-047-90 Nut 10-24 Hex ................................................................................................................................2
4 00-410593-00001 Panel - Grease Collector (34" Char Broilers) .................................................................................. 1
5 00-410593-00002 Panel - Grease Collector (51" Char Broilers) .................................................................................. 1
6 00-410588-00002 Lower Front Panel (34" Char Broilers) ............................................................................................ 1
7 00-410588-00006 Lower Front Panel (51" Char Broilers) ............................................................................................ 1
8 00-410598-00002 Manifold Cover (34" Char Broilers) ................................................................................................. 1
9 00-411546-00002 Manifold Cover (51" Char Broilers) ................................................................................................. 1
10 00-420672-000G2 Front Top Assy.(SST)(34" Char Broilers) ....................................................................................... 1
11 00-420672-000G4 Front Top Assy.(SST)(51" Char Broilers) ....................................................................................... 1
12 00-410583-000G1 Grease Trough Assy. (34" Char Broilers) ....................................................................................... 1
13 00-410583-001G5 Grease Trough Assy. (51" Char Broilers) ....................................................................................... 1
14 00-410594-00001 Back Top (W/17" Backguard)(34" Char Broilers) ............................................................................ 1
15 00-410594-00005 Back Top (W/17" Backguard)(51" Char Broilers) ............................................................................ 1
– 9 –
GHMCB34 & GHMCB51 REPLACEMENT PARTS
14-15
12-13
16-17
1
10-11
8-9
2
5
3-4
6-7
PL-40162-1A
FRONT AND TOP UNIT
(W/O BACKGUARD)
– 10 –
REPLACEMENT PARTS GHMCB34 & GHMCB51
FRONT AND TOP UNIT
(W/O BACKGUARD)
ILLUS. PART PL-40162-1A NO. NAME OF PART AMT.
1 00-410586-00002 Top Finishing Piece ....................................................................................................................... 2
2 NS-047-72 Lock Nut 1/4-20 ................................................................................................................................ 4
3 00-410574-00001 Leg Brace (34" Char Broilers) .........................................................................................................1
4 00-410574-00002 Leg Brace (SST)(34" Char Broilers) ............................................................................................... 1
5 NS-047-90 Nut 10-24 Hex ................................................................................................................................2
6 00-410593-00001 Panel - Grease Collector (34" Char Broilers) .................................................................................. 1
7 00-410593-00002 Panel - Grease Collector (51" Char Broilers) .................................................................................. 1
8 00-410588-00002 Lower Front Panel (34" Char Broilers) ............................................................................................ 1
9 00-410588-00006 Lower Front Panel (51" Char Broilers) ............................................................................................ 1
10 00-410598-00002 Manifold Cover (34" Char Broilers) ................................................................................................. 1
11 00-411546-00002 Manifold Cover (51" Char Broilers) ................................................................................................. 1
12 00-420672-000G2 Front Top Assy.(SST)(34" Char Broilers) ....................................................................................... 1
13 00-420672-000G4 Front Top Assy.(SST)(51" Char Broilers) ....................................................................................... 1
14 00-410583-000G1 Grease Trough Assy. (34" Char Broilers) ....................................................................................... 1
15 00-410583-001G5 Grease Trough Assy. (51" Char Broilers) ....................................................................................... 1
16 00-410595-00001 Back Top (W/O 17" Backguard)(34" Char Broilers) ........................................................................ 1
17 00-410595-00005 Back Top (W/O 17" Backguard)(51" Char Broilers) ........................................................................ 1
– 11 –
GHMCB34 & GHMCB51 REPLACEMENT PARTS
RECOMMENDED SPARE PARTS
PART NO. NAME OF PART AMT.
00-410610-00008 Hi-Low Valve .................................................................................................................................. 2
00-404738-00003 Single Pilot Valve ........................................................................................................................... 2
00-410600-000G2 Burner Assy. .................................................................................................................................. 2
00-410602-00001 Burner Radiant ............................................................................................................................... 2
00-412852-00001 Top Grid Plate ................................................................................................................................1
00-410607-000G1 Pilot Tube (With Tip) ...................................................................................................................... 2
