nMAP2 Wireless

Access Point

Quick Start Guide

M365-780, 5 January 2015

The nMAP2 Wireless Access Point is a wireless communication device designed for use in the airborne environment. The nMAP2 wireless access point is not used in ground-based locations such as a home or office. The nMAP2 Wireless Access Point must be installed by personnel qualified and authorized to install equipment aboard aircraft. This quick start guide introduces the 802.11n/ac Multifunction Access Point, 2ndGeneration (nMAP2) part number 903920-1 and provides basic setup information for use as a stand-alone access point using nMAP2 Wireless Access Point Operating Software part number 999239. After following the directions provided in this quick start guide, see nMAP2 Wireless Access Point Operating Software Operator’s Manual M365-768, available from VT Miltope, for detailed instructions to configure the operating software for your application.

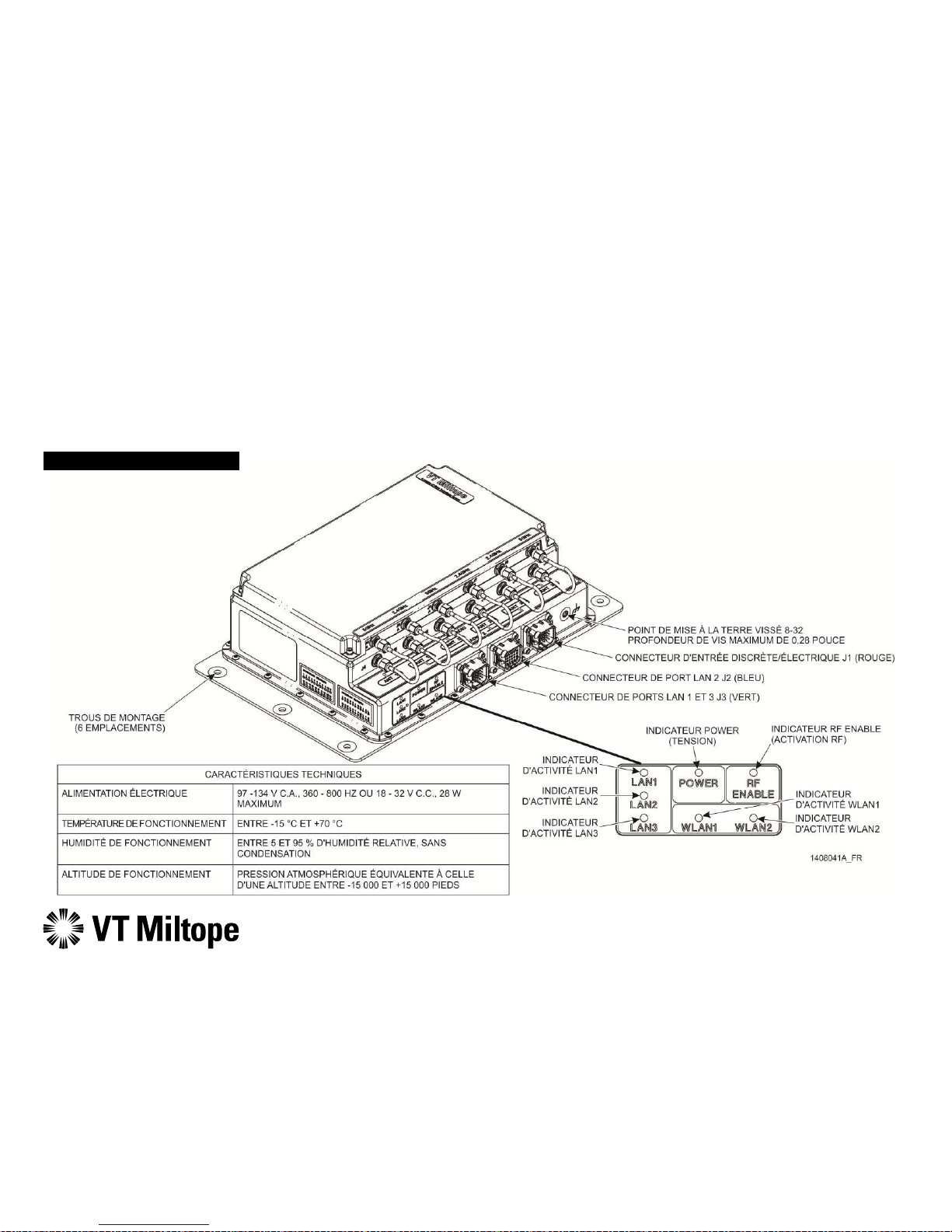

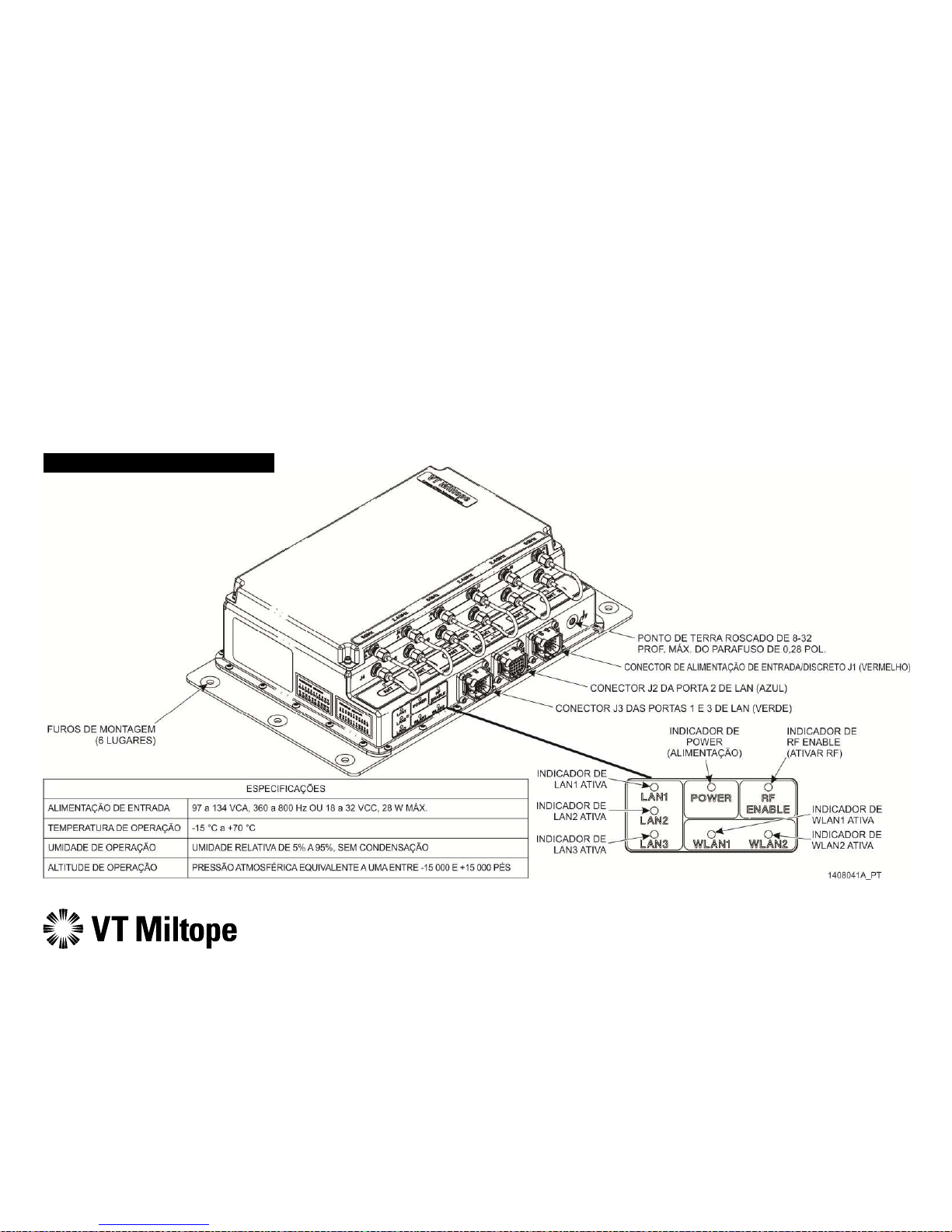

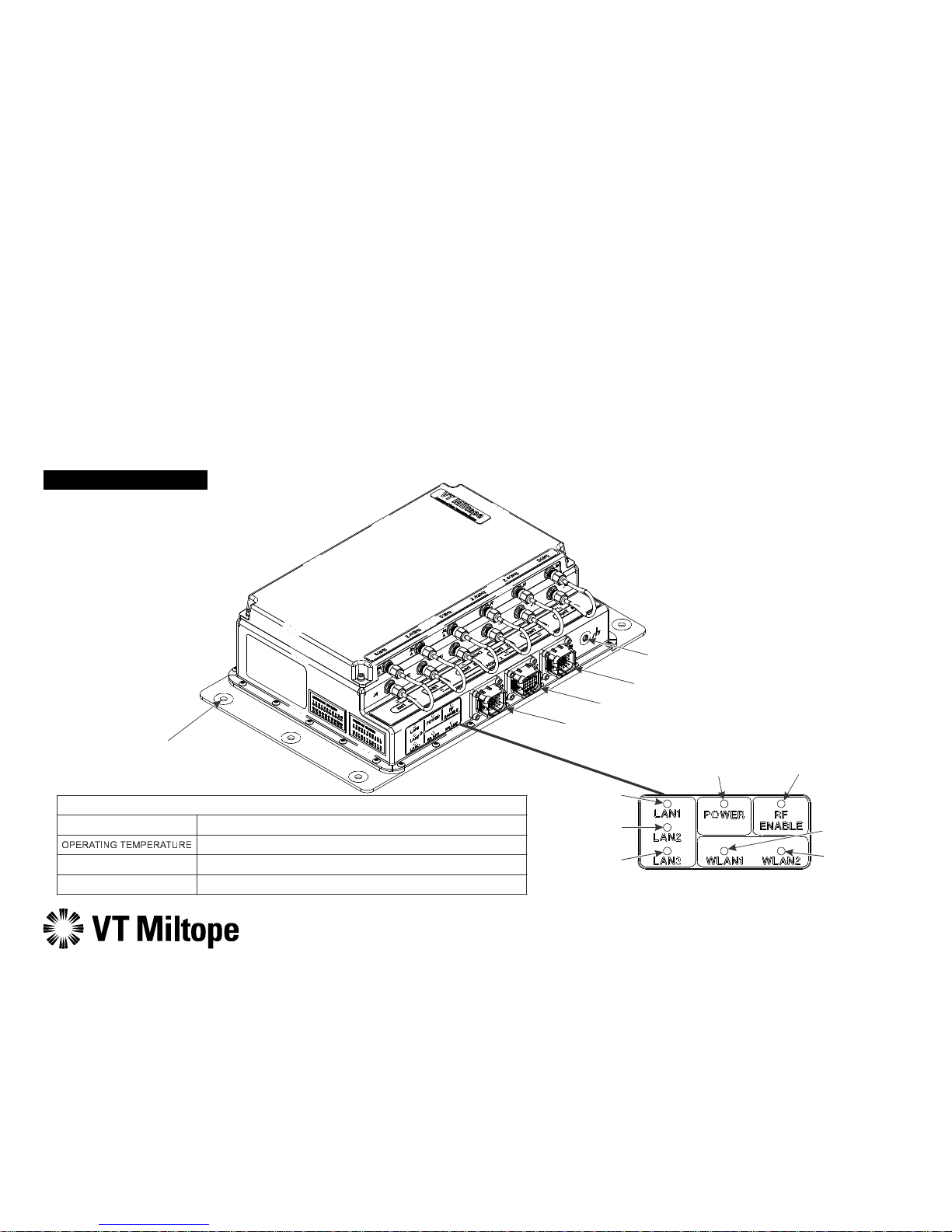

INPUT POWER/DISCRETE CONNECTORJ1 (RED)

LAN PORT 2CONNECTOR J2 (BLUE)

1408041A

MOUNTING HOLES

(6 PLACES)

SPECIFICATIONS

INPUT POWER 97 -134 VAC,360 - 800 Hz OR 18 - 32 VDC, 28 W MAXIMUM

-15°C to +70°C OPERATINGHUMIDITY 5% TO 95%RELATIVE HUMIDITY, NON-CONDENSING OPERATINGALTITUDE ATMOSPHERICPRESSURE EQUIVALENT TO-15,000 TO +15,000 FEET

LAN PORTS 1AND 3 CONNECTOR J3 (GREEN)

8-32 THREADED GROUND POINT

0.28 INCH MAXIMUM SCREW DEPTH

LAN1 ACTIVE

INDICATOR

LAN2 ACTIVE

INDICATOR

LAN3 ACTIVE

INDICATOR

POWER

INDICATOR

RF ENABLE

INDICATOR

WLAN1 ACTIVE

INDICATOR

WLAN2 ACTIVE

INDICATOR

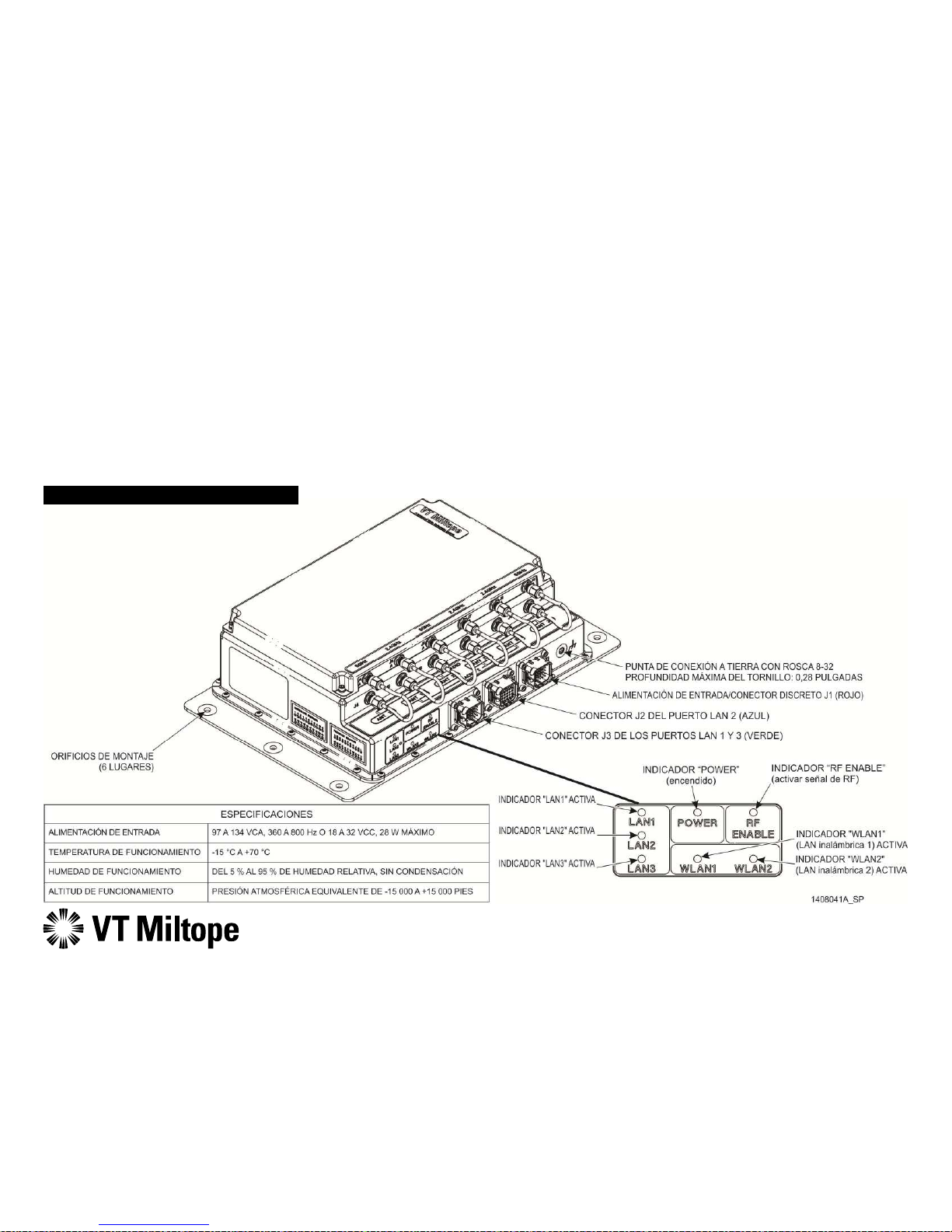

HARDWARE OVERVIEW

The nMAP2 access point has two radios and an integral antenna array. The default and available operation for each radio are:

Radio Default Mode Other Choices*

Operating mode:

Access Point

Wireless mode:

802.11ac

Operating Modes:

Client Ad-Hoc

802.11s

Pseudo Ad-Hoc (ahdemo) Monitor Access Point (WDS) Client (WDS)

Wireless modes:

802.11b (not compatible with antenna)

802.11g (not compatible with antenna)

802.11a

802.11g+n (not compatible with antenna)

802.11a+n

Operating mode:

Access Point

Wireless mode:

802.11g+n

Operating Modes:

Client Ad-Hoc

802.11s

Pseudo Ad-Hoc (ahdemo) Monitor Access Point (WDS) Client (WDS)

Wireless Modes:

802.11b

802.11g

802.11g+n

802.11a+n (not compatible with antenna)

802.11ac (not compatible with antenna)

* Choices may be limited by Country selected during setup.

Reset lines are availablein connector J1. Momentary connection of pins 13 and 14 reboots the nMAP2 access point (WLAN1 and WLAN2 indicators flash in unison, one flash per second for approximately one minute). Holding connection until WLAN1 and WLAN2 indicators flash alternately at one flash per second resets the nMAP2 to the factory default settings. Reset lines are not connected in aircraft installation.

Two discrete inputs accessed via connector J1 enable remote on/off (power supply enable) and RF on/RF off (RF enable) control. Inputs must be connected to signal ground to power up and enable RF.

The nMAP2 access point has three auto sensing 10/100/1000 Base-T Ethernet ports accessed via connectors J2 and J3.

Connector J1 provides connection for input power, discrete signals, and IP address selection. (See nMAP2 Operator’s ManualM365-769 for IP address selection wiring.)

Pin* Signal Pin* Signal

1 IP Strap 0 11 No connection 2 IP Strap 1 12 No connection 3 IP Strap 2 13 Reset (not used on aircraft) 4 IP Strap 3 14 Signal Ground 5 Power Supply Enable 15 28 VDC Positive (Primary) 6 IP Strap 0 Ground 16 115 VAC Line (Hot) 7 IP Strap 1 Ground 17 No connection 8 IP Strap 2 Ground 18 115 VAC Neutral 9 IP Strap 3 Ground 19 Chassis Ground

10 RF Enable 20 28VDC Return

* Use Deutsch shell DMC-MD 20A, insert & contacts DMC M 20-22SN,

backshell 787-8055-13M or equivalent for mating connector.

Connector J2 provides connection for Ethernet port 2 and power out.

Pin* Signal Pin* Signal

1 Port 2 Bidirectional Pair A+ 11 No connection 2 Port 2 Bidirectional Pair B+ 12 No connection 3 Port 2 A/B Inner Shield 13 No connection 4 Port 2 Bidirectional Pair C+ 14 No connection 5 Port 2 Bidirectional Pair D+ 15 No connection 6 Port 2 Bidirectional Pair B- 16 No connection 7 Port 2 Bidirectional Pair A- 17 No connection 8 Port 2 C/D Inner Shield 18 No connection 9 Port 2 Bidirectional Pair D- 19 No connection

10 Port 2 Bidirectional Pair C- 20 No connection

* Use Deutsch shell DMC-MD 20B, insert & contacts DMC-M 20-22PN,

backshell 787-8055-13M or equivalent for mating connector.

RADIOS AND ANTENNAS

DISCRETE INPUTS

INTERFACE CONNECTORS

RESET OPERATION

ETHERNET PORTS

Connector J3 provides connection for Ethernet ports 1 and 3.

Pin* Signal Pin* Signal Pin* Signal Pin* Signal

1 Port 1 Bidirectional Pair B+ 6 Port 1 Bidirectional Pair A- 11 Port 3 Bidirectional Pair B+ 16 Port 3 Bidirectional Pair A2 Port 1 Bidirectional Pair A+ 7 Port 1 Bidirectional Pair B- 12 Port 3 Bidirectional Pair A+ 17 Port 3 Bidirectional Pair B3 Port 1 A/B Inner Shield 8 Port 1 C/D Inner Shield 13 Port 3 A/B Inner Shield 18 Port 3 C/D Inner Shield 4 Port 1 Bidirectional Pair D+ 9 Port 1 Bidirectional Pair C- 14 Port 3 Bidirectional Pair D+ 19 Port 3 Bidirectional Pair C5 Port 1 Bidirectional Pair C+ 10 Port 1 Bidirectional Pair D- 15 Port 3 Bidirectional Pair C+ 20 Port 3 Bidirectional Pair D-

* Use Deutsch shell DMC-MD 20C, insert & contacts DMC-M 20-22SN, backshell 787-8055-13M or equivalent for mating connector.

Indicator Function

POWER Indicator Lit solid green to indicate powered up and enabled for operation. Flashes to indicate powered up, but operation is

disabled (standby mode). The internal unmanaged Ethernet switch continues to function in standby mode. RF ENABLE Indicator Lit solid green to indicate RF output is enabled. WLAN Indicators Flash green to indicate RF data transfers are occurring on the applicable radio card. LAN Indicators Flash green to indicate applicable LAN data transfers are occurring.

Lit solid green to indicate that a link is established on applicable wired LAN ports, but no data transfers are occurring.

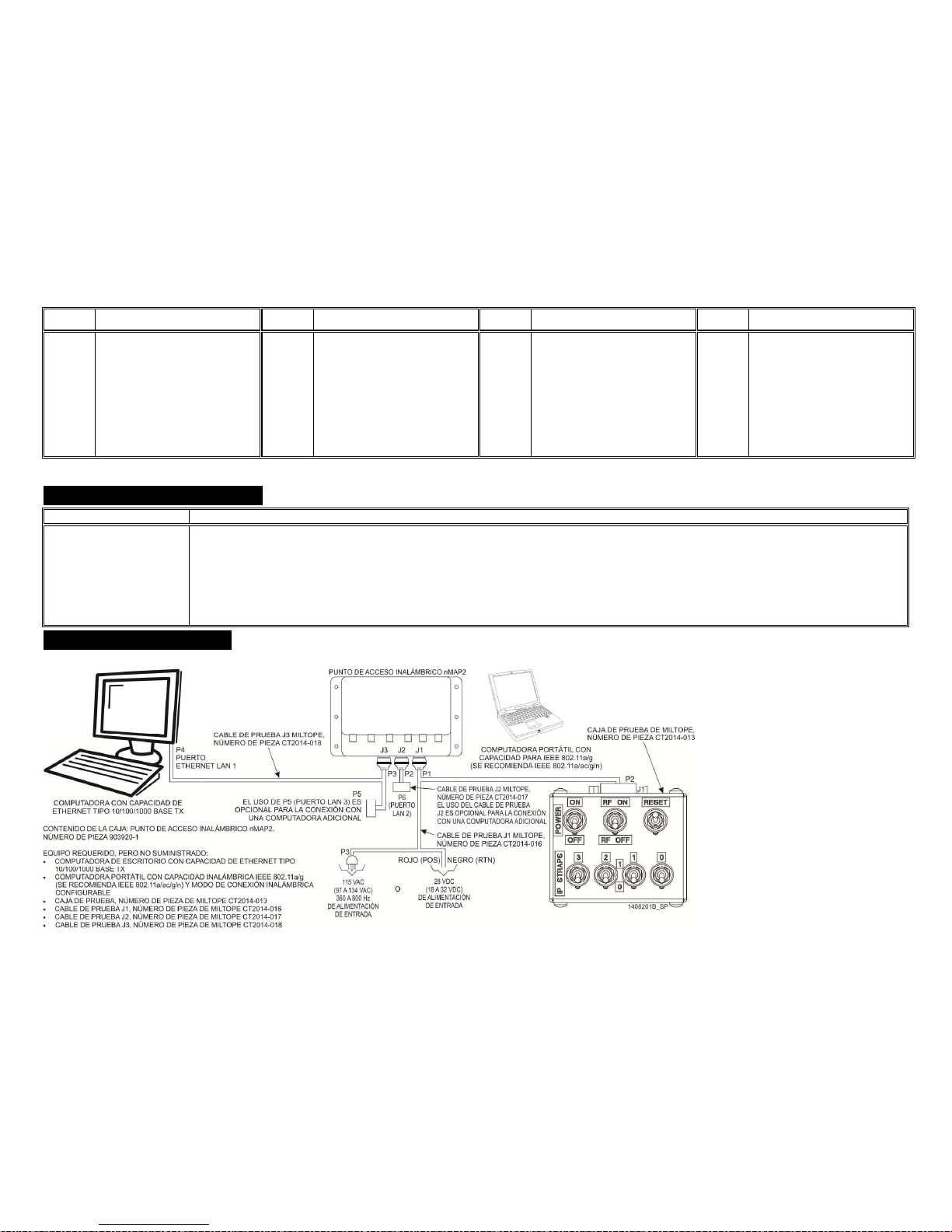

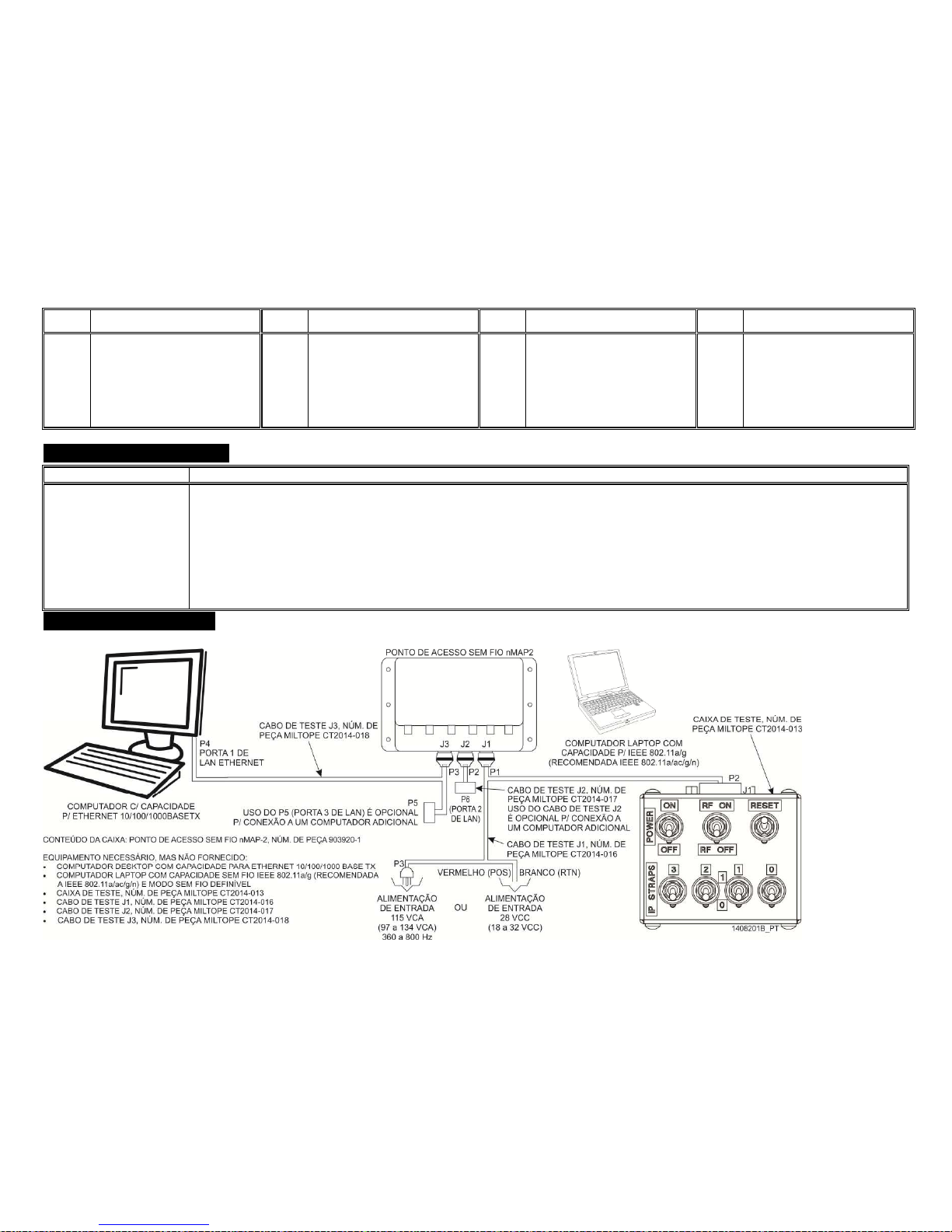

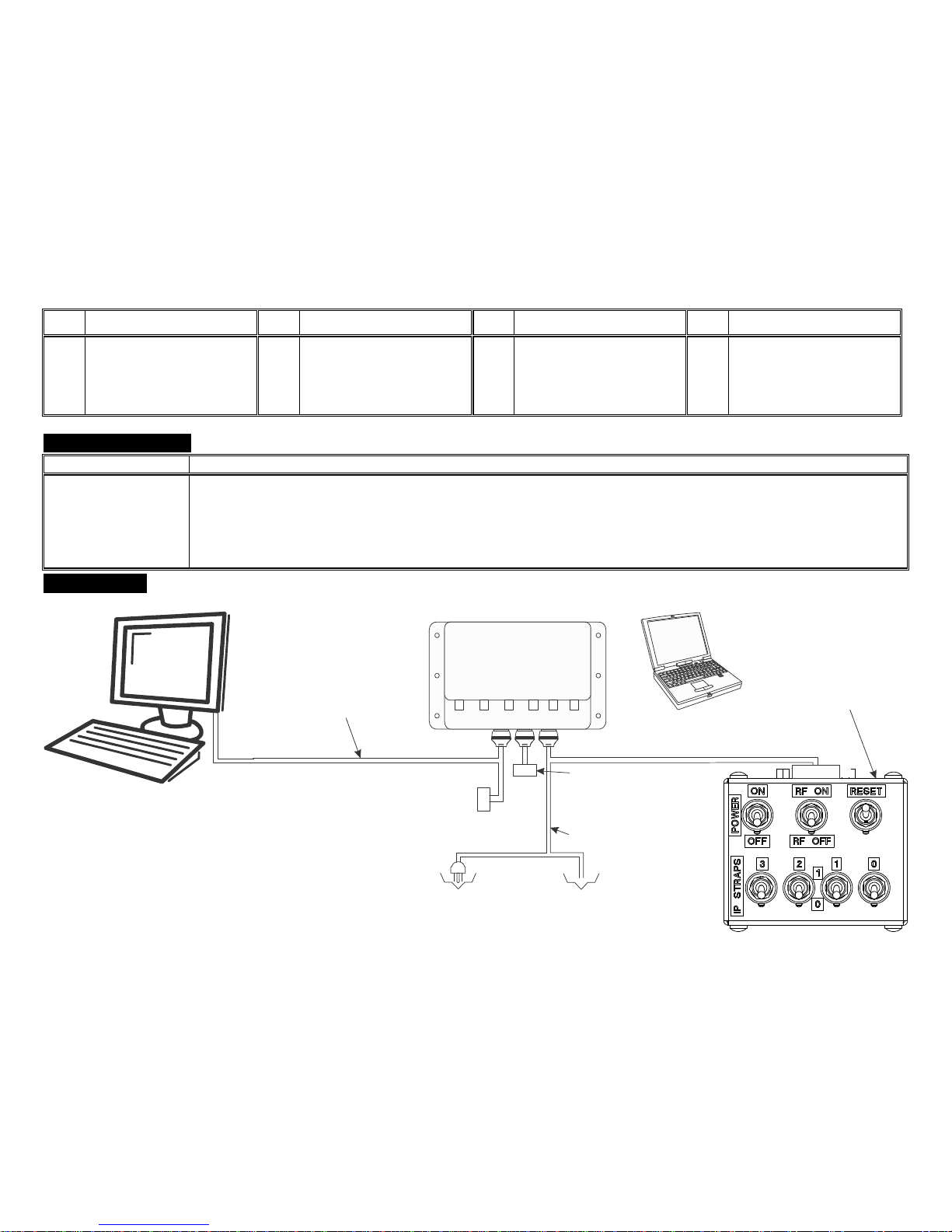

Connect the nMAP2 Access Point in the lab environment as shown:

nMAP2 WIRELESSACCESS POINT

1408201B

COMPUTER WITH10/100/1000BASETX

ETHERNET CAPABILITY

115VAC

(97 - 134 VAC)

360 - 800 Hz

INPUT POWER

TEST BOXMILTOPE

PART NUMBERCT2014-013

ETHERNET LAN PORT1

28 VDC

(18 - 32 VDC)

INPUT POWER

J2 TESTCABLE MILTOPEPART NUMBER CT2014-017 USE OF J2TEST CABLE IS OPTIONALFOR CONNECTION TOAN ADDITIONALCOMPUTER

J1 TESTCABLE MILTOPE PART NUMBER CT2014-016

WHATIS IN THE BOX:nMAP-2 WIRELESS ACCESSPOINT PARTNUMBER 903920-1 EQUIPMENTREQUIRED, BUT NOT SUPPLIED:

 DESKTOPCOMPUTER WITH 10/100/1000 BASETX ETHERNET CAPABILITY  LAPTOPCOMPUTER WITH IEEE 802.11a/g (IEEE802.11a/ac/g/n

RECOMMENDED)WIRELESS CAPABILITYAND SETTABLE WIRELESSMODE

 TEST BOX,MILTOPE PART NUMBERCT2014-013  J1 TESTCABLE, MILTOPEPART NUMBERCT2014-016  J2 TESTCABLE, MILTOPEPART NUMBERCT2014-017  J3 TEST CABLE, MILTOPE PART NUMBERCT2014-018

(LAN

PORT2)

J1J2

USE OF P5(LAN PORT 3) IS OPTIONALFOR

CONNECTIONTO ANADDITIONAL COMPUTER

LAPTOPCOMPUTER WITH IEEE 802.11a/g CAPABILITY

(IEEE 802.11a/ac/g/n RECOMMENDED)

J3 TESTCABLE MILTOPE PART NUMBERCT2014-018

J1P3RED (POS)

BLK (RTN)

STATUS INDICATORS

INITIAL SETUP

A. Ensure that test box POWER switch is in the OFF position,

RF ON/RF OFF switch is in the RF OFF position, and all IP STRAPS switches are in the 1 position.

B. Power up:

1. Power up the desktop and laptop computers. CAUTION: nMAP2 input power is 134 VAC maximum or

32 VDC maximum connected to appropriate lines.

2. Connect the test cable AC or DC input lines to the power source and apply power to the test cable. All the nMAP2 access point indicators flash followed by each indicator flashing. When indicator test is complete, POWER indicator will be flashing.

3. Place the test box POWER switch in the ON position. The nMAP2 access point POWER indicator will light solid green.

WARNING: The nMAP2 access point internal antennas radiate

radio frequency (RF) power. To avoid exceeding Federal Communications Commission (FCC) radio frequency exposure limits, human proximity to the nMAP2 shall be no less than eight inches (20 centimeters) while RF is enabled.

4. Place the RF ON/RF OFF switch in the RF ON position. After up to 40 seconds, the nMAP2 access point RF ENABLE indicator will light solid green.

C. Configure the desktop computer with an IP address of 192.168.1.67

and if necessary, reboot the computer. (Refer to operating system user’s manual for network configuration.)

D. Wired LAN Test

1. On the desktop computer, open a Command Prompt window and type ping –n 25 192.168.1.1 <Enter> (Windows) or ping -c 25 192.168.1.1 <Enter> (Linux). The nMAP2 access point LAN1 indicator will flash indicating wired LAN activity.

2. Verify that no errors or timeouts are reported and Reply from

192.168.1.1 is displayed 25 times in the Command Prompt window. This confirms wired LAN communication between the desktop computer and the nMAP2 access point.

E. Configure for simple wireless LAN test on Radio 1: Configure the

wireless adapter in the laptop computer for 802.11a (5 GHz) operation with an IP address of 192.168.1.69. (Refer to the wireless adapter user’s manual for configuration instructions.) Associate the computer with wireless network (SSID) VTMiltope.

F. Test wireless LAN1:

1. On the laptop computer, open a Command Prompt window and type ping –n 25 192.168.1.1 <Enter> (Windows) or ping -c 25 192.168.1.1 <Enter> (Linux). The nMAP2 access point WLAN1 indicator will flash indicating wireless LAN activity.

2. Verify that no errors or timeouts are reported and Reply from

192.168.1.1 is displayed 25 times in the Command Prompt window. This confirms wireless communication between the laptop computer and nMAP2 access point Radio 1.

3. On the laptop computer, type ping –n 25 192.168.1.67 <Enter> (Windows) or ping –c 25 192.168.1.67 <Enter> (Linux). The nMAP2 access point WLAN1 indicator will flash indicating wireless LAN activity.

4. Verify that no errors or timeouts are reported and Reply from

192.168.1.67 is displayed 25 times in the Command Prompt window. This confirms communication between the laptop computer and the desktop computer.

G. Configure for simple wireless LAN test on Radio 2: Configure the

wireless adapter in the laptop computer for 802.11g (2.4 GHz) operation. (Refer to the wireless adapter user’s manual for configuration instructions.) Associate the computer with wireless network (SSID) VTMiltope.

H. Test the wireless LAN2:

1. On the laptop computer, type ping –n 25 192.168.1.1 <Enter> (Windows) or ping -c 25 192.168.1.1 <Enter> (Linux) in the Command Prompt window. The nMAP2 access point WLAN2 indicator will flash indicating wireless LAN activity.

2. Verify that no errors or timeouts are reported and Reply from

192.168.1.1 is displayed 25 times in the Command Prompt window. This confirms wireless communication between the laptop computer and nMAP2 access point Radio 2.

3. On the laptop computer, type ping –n 25 192.168.1.67 <Enter> (Windows) or ping –c 25 192.168.1.67 <Enter> (Linux). The nMAP2 access point WLAN2 indicator will flash indicating wireless LAN activity.

4. Verify that no errors or timeouts are reported and Reply from

192.168.1.67 is displayed 25 times in the Command Prompt window. This confirms communication between the laptop computer and the desktop computer.

I. Refer to nMAP2 Wireless Access Point Operating Software

Operator’s Manual M365-768 for detailed instructions for configuring the nMAP2 access point for a specific application.

NOTE: Selecting the country of operation during the configuration

process will limit radio configuration to settings that comply with the regulatory requirements of the selected country. The default country setting is USA.

The nMAP2 Wireless Access Point must be installed by personnel qualified and authorized to install equipment aboard an aircraft.

Mounting the nMAP2 Access Point – As shown in the nMAP2 access point outline drawing, six mounting holes are provided. Mount the nMAP2 access point using number 10-24 mounting hardware. Recommended torque value for mounting hardware is 24.0 inchpounds. Although not mandatory for specification compliance, it is recommended that the nMAP2 access point be mounted to a grounded surface within the aircraft. An unpainted area around each mounting hole provides ground connection to the mounting surface.

NOTES:

1. Primary dimensions are in inches.

2. Dimensions in parenthesis are in millimeters.

3. Tolerances: X.XX (2 Places) = ±0.04 (±1.02) X.XXX (3 Places) = ±0.010 (±0.25)

4. denotes center of gravity.

5. Maintain minimum 2 inches (50.8 mm)

between nMAP2 and aircraft insulation on all four sides and antenna radome surface.

1409231A

0.563 (14.29) MASKED AREAAROUND

MOUNTING HOLES

FOR GROUNDING

6.39 (162.31)

0.733

(18.61)

6.97 (176.91)

0.38

(9.53)

3.30±0.25

(83.82±6.35)

7.35(186.69)MAX

11.50

(292.1)

0.29 (7.3)

2.750 (69.85)

5.500 (139.7)

10.750

(273.05)

4X R 0.43 (11.02)REF

4X R 0.25 (6.35) REF

6X 0.203 (5.16)

MOUNTING HOLES

9.47

(240.52)

1.02 (25.79)

1.30

±0.25

(

33.02

6.35)

5.70

±0.25

144.78 ±6.35)

0.09

(2.29)

0.25 (6.3)

8.89

(225.81)

1.31

(33.15)

2.28

(57.79)

2.89 (73.35)

8-32 UNC-2B THREADED

GROUND POINT

0.28 (7.1) MAX

SCREW DEPTH

FROM FACE,

20±1.0 IN-LBS

MAX TORQUE

2.51(63.82)

REF

1.85 (46.88) REF

0.80 (20.39) REF

2.44

(61.97)

REF

5.04

(128.07)

REF

6.46

(164.05)

REF

7.88

(200.03)

REF

1.33

(33.68)

REF

6.63

(168.39)

REF

9.20

(233.56)

REF

5.43 (137.95)

1.47 (37.37)

WARNING

THE nMAP2 ANTENNARADIATES

RADIO FREQUENCY (RF) POWER.

TO AVOID EXCEEDING FEDERAL COMMUNICATIONSCOMMISSION (FCC) RADIO FREQUENCY EXPOSURE LIMITS, HUMAN

PROXIMITY TO THE nMAP2 SHALL

BE NO LESS THAN EIGHT INCHES

(20 CENTIMETERS) WHILE RF IS

ENABLED.

ANTENNA

RADOME

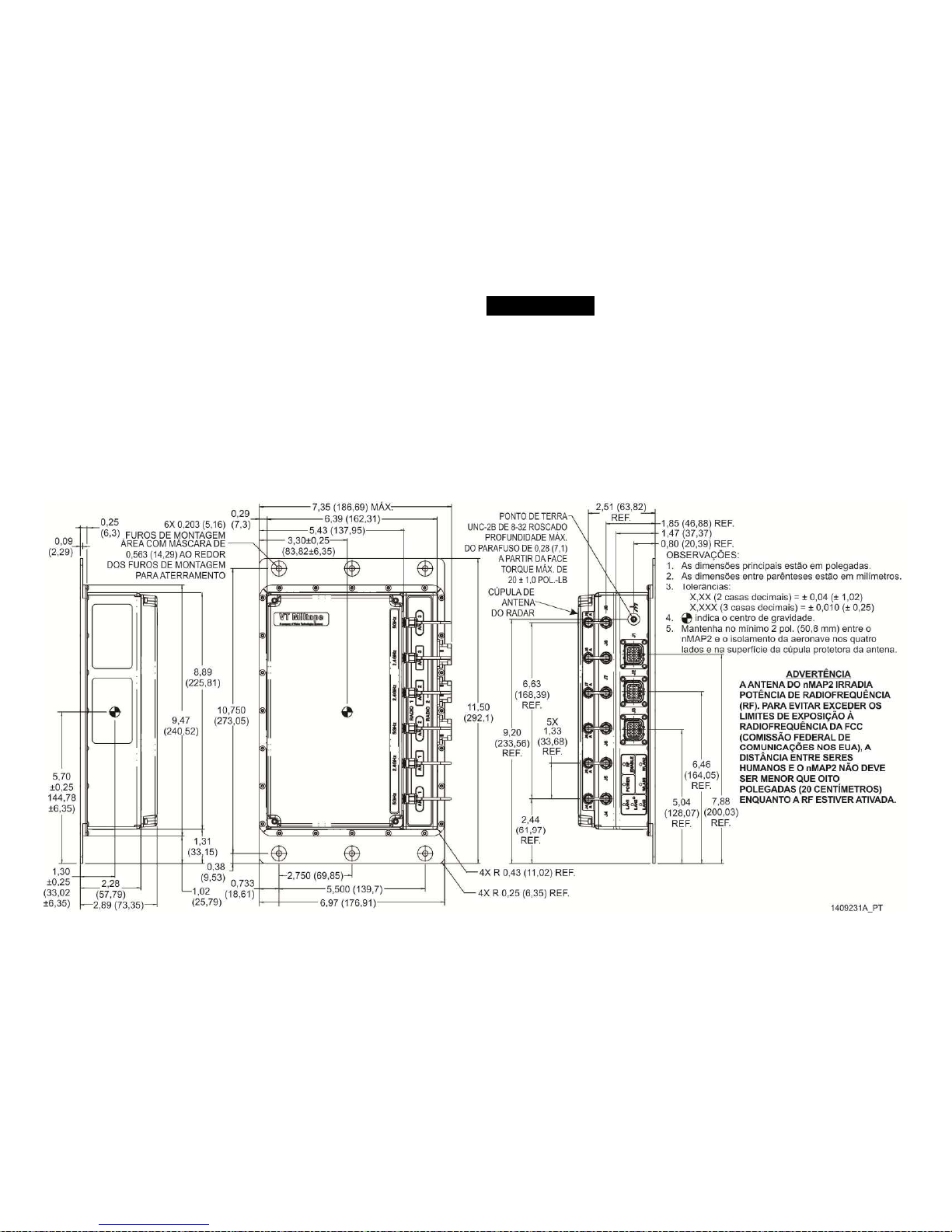

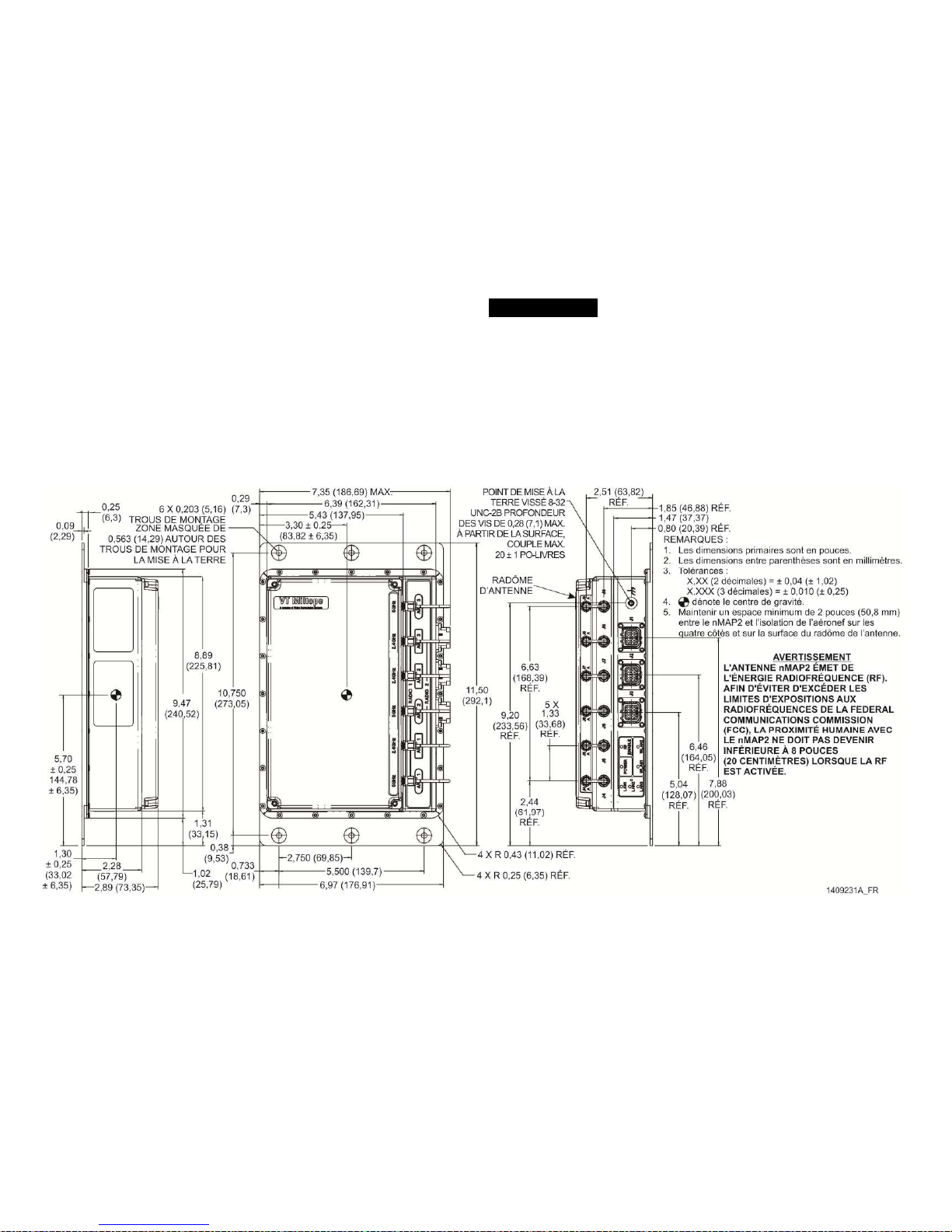

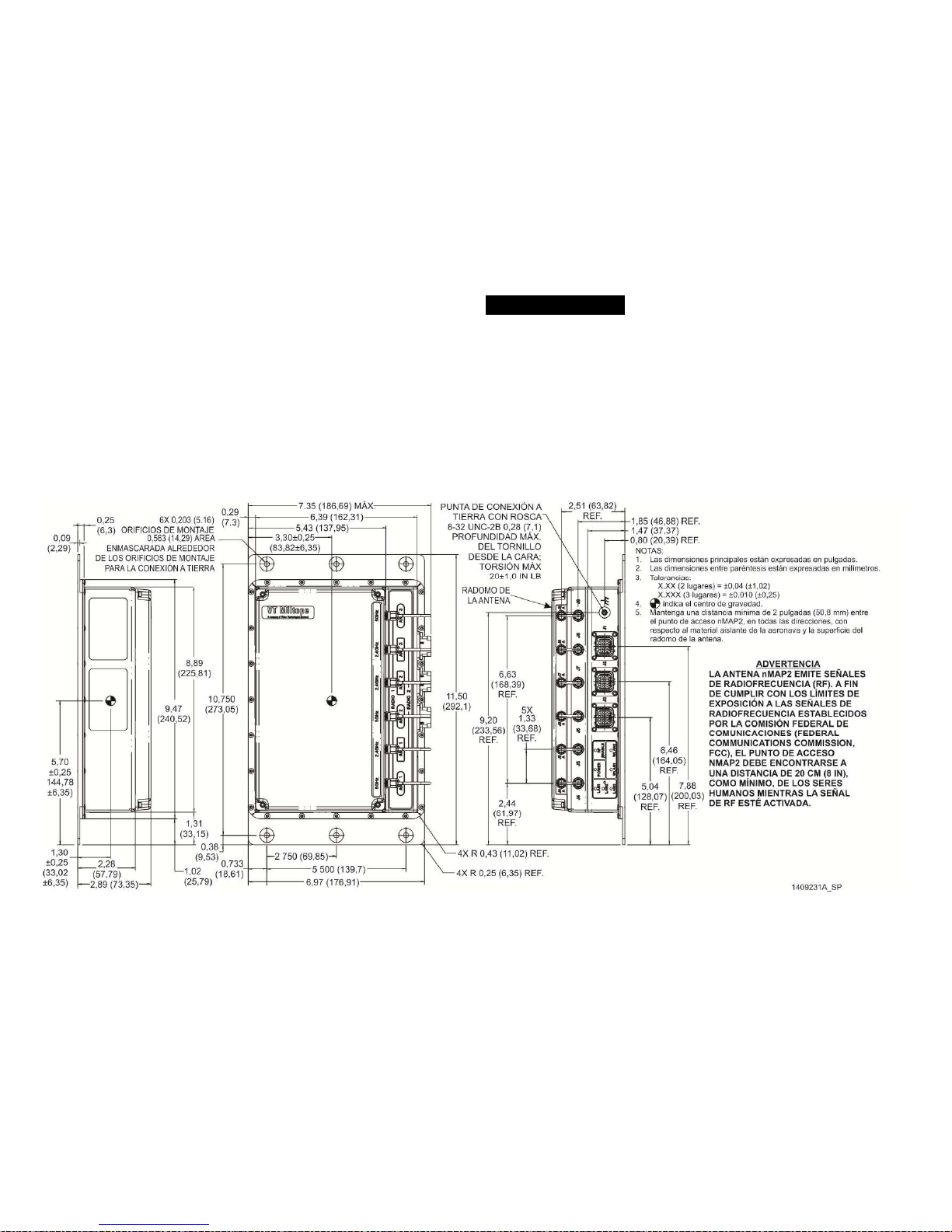

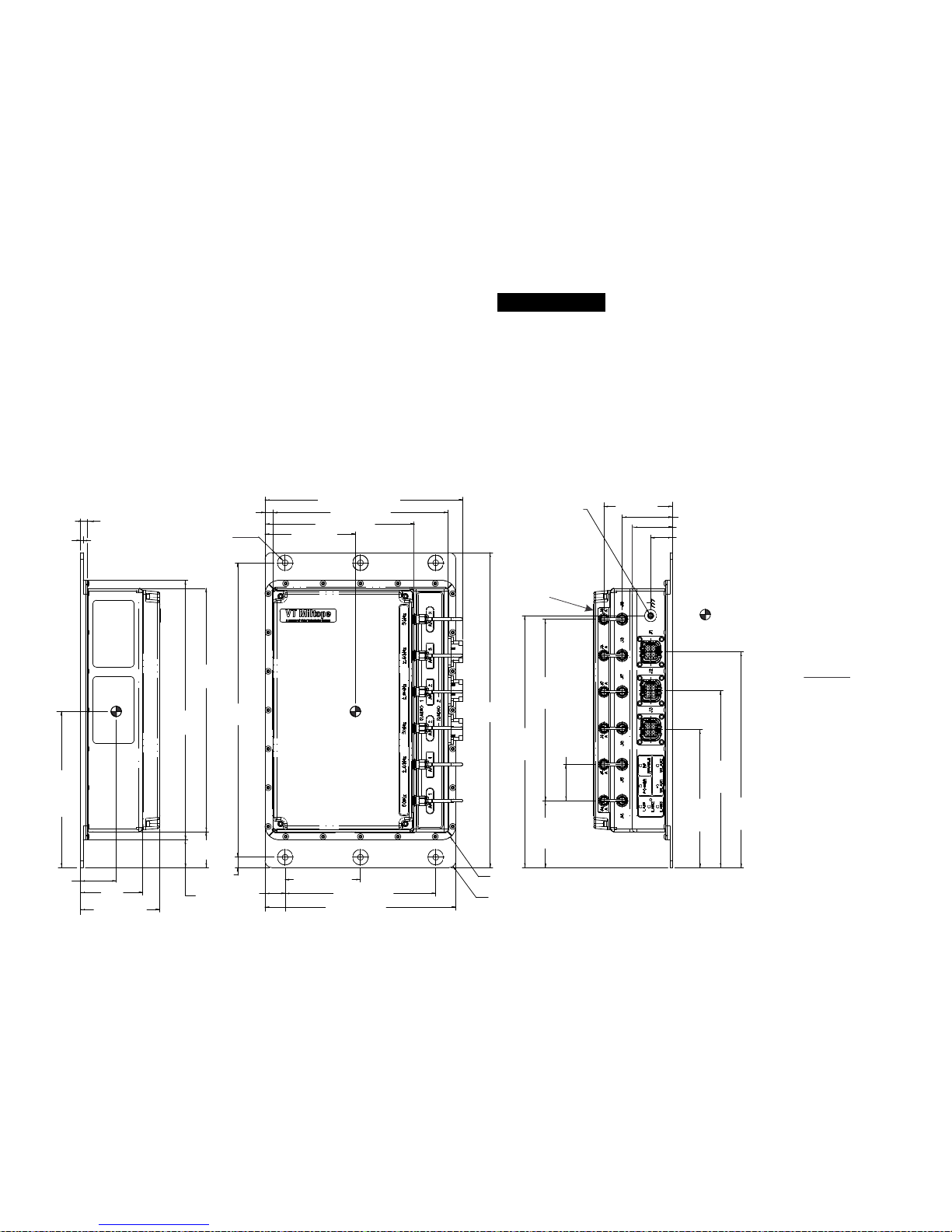

nMAP2 Access Point Outline Drawing

INSTALLATION

1409232-

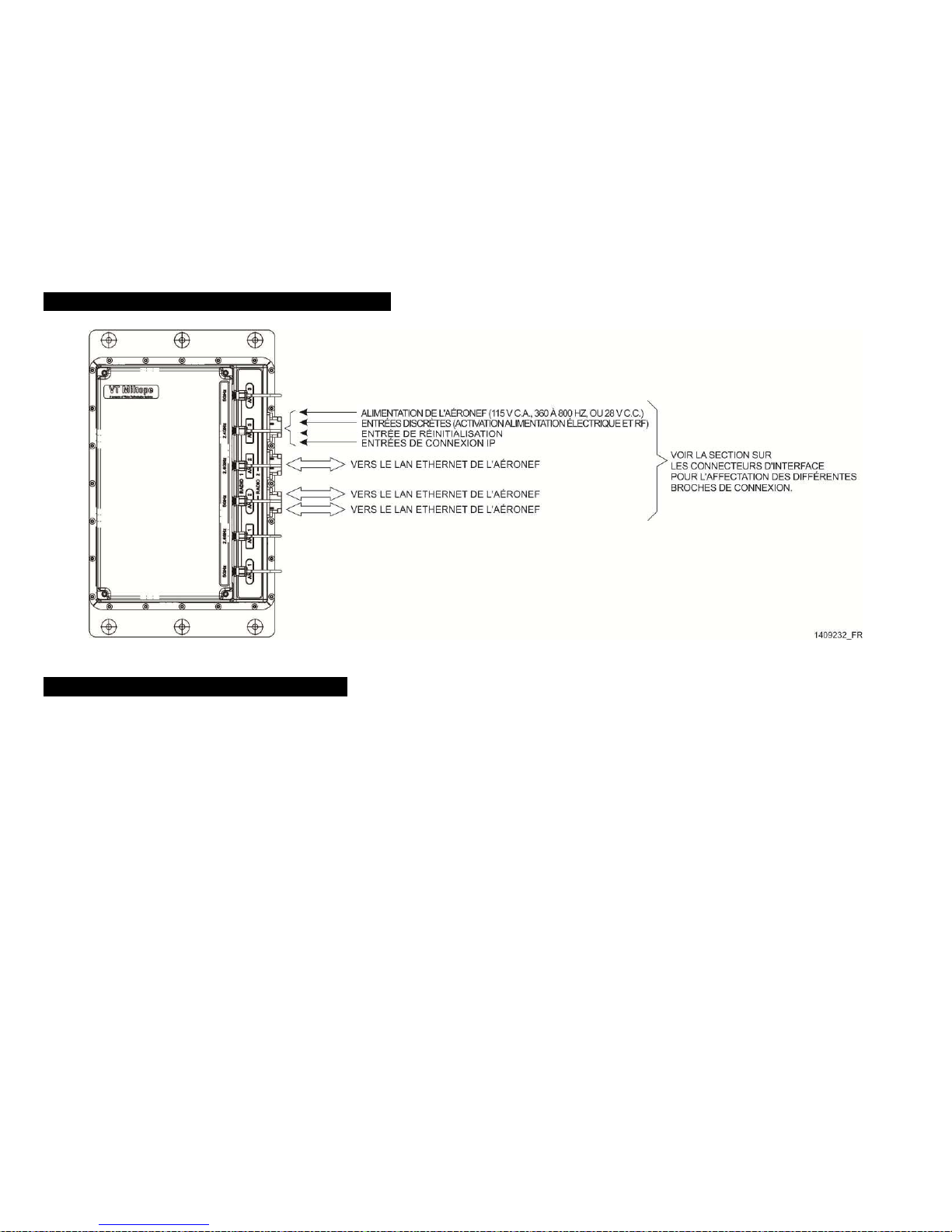

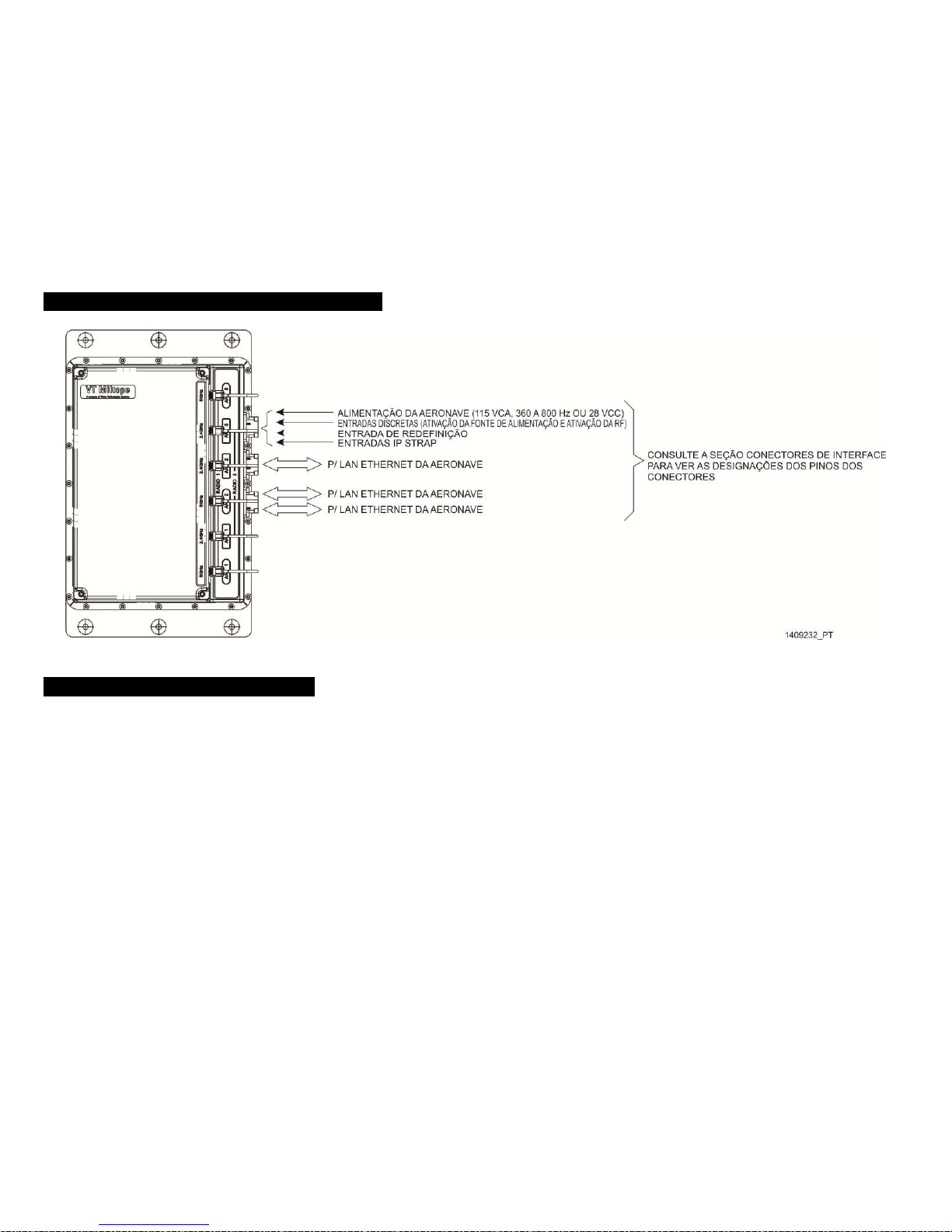

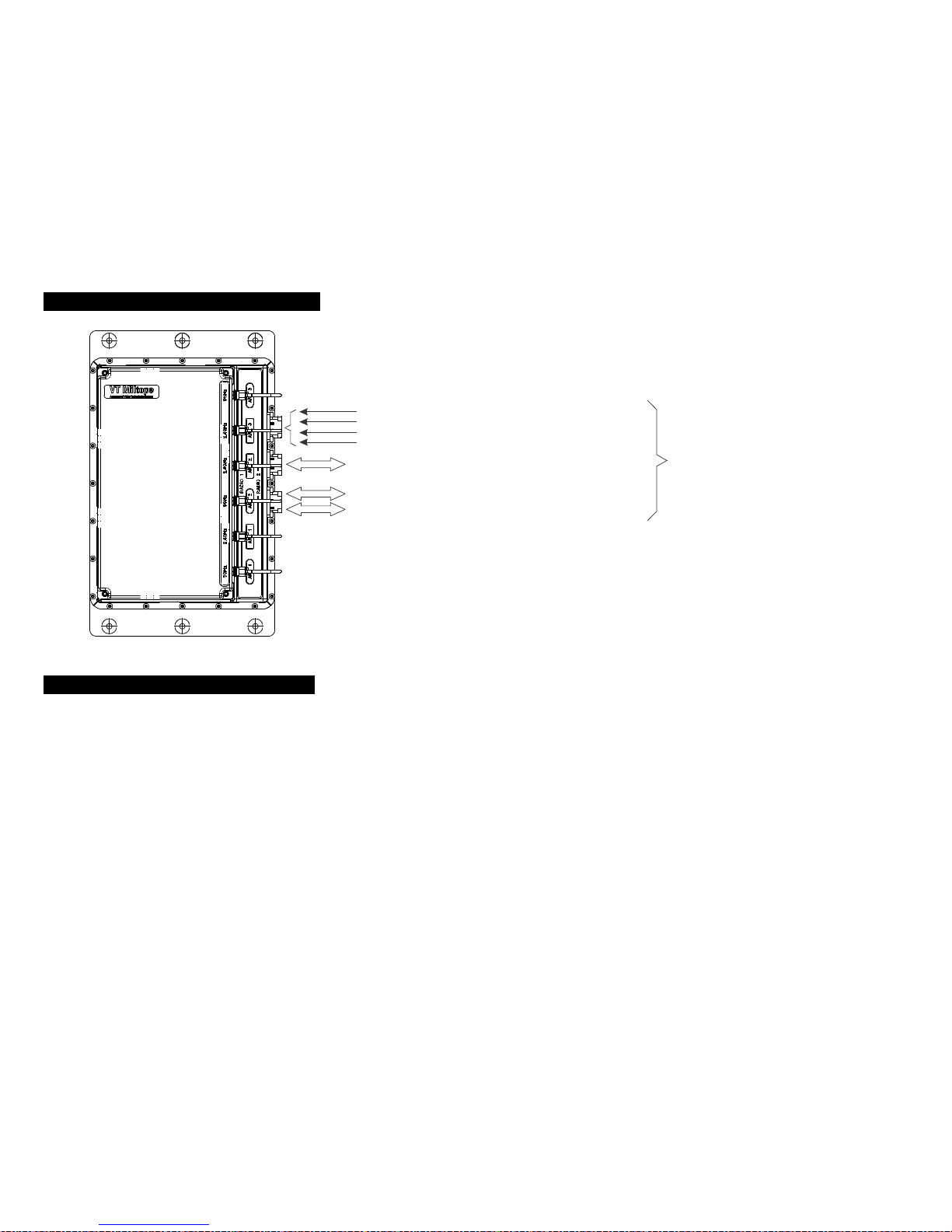

TOAIRCRAFT ETHERNET LAN

AIRCRAFT POWER (115 VAC, 360 TO800 Hz OR 28 VDC)

DISCRETE INPUTS (POWER SUPPLY ENABLEAND RF ENABLE)

RESET INPUT IP STRAP INPUTS

SEE INTERFACECONNECTORS SECTION

FOR CONNECTOR PINASSIGNMENTS

TOAIRCRAFT ETHERNET LAN TOAIRCRAFT ETHERNET LAN

Technical and warranty support for the nMAP2 Wireless Access Point is available from Miltope Corporation Monday through Friday from 8:00 AM to 5:00 PM Central Time by calling 1-800-MILTOPE (1-800-645-8673) and selecting “Product Support” from the menu. Support is also available by sending an e-mail to techsupport@miltope.com. Correspondence can be sent to:

Miltope Corporation Attn: Product Support Department 3800 Richardson Road South Hope Hull, AL 36043 USA

POWER AND INTERFACE CONNECTIONS

TECHNICAL AND WARRANTY SUPPORT

The nMAP2 Wireless Access point complies with the following radio frequency and safety standards.

A. USA – Federal Communications Commission (FCC)

Manufacturer’s FCC Declaration of Conformity Statement Manufacturer: Miltope Corporation

3800 Richardson Road South Hope Hull, Alabama 36043

Phone: 334-284-8665 This device has been tested and found to comply with the limits for a

Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment also complies with RTCA specification DO-160G section 21.3 (conducted emissions) Category H and section 21.4 (radiated emissions) category H (modified for 2.4 GHz and 5 GHz transmission frequency). RTCA specification DO-160G applies to equipment installed and operated aboard aircraft. This equipment generates, uses and can radiate radio frequency energy. If not installed and used in accordance with the instructions provided in this guide and the applicable operating software operator’s manual, it may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user/installer is encouraged to try to correct the interference by one or more of the following measures:

 Reorientor relocate the receiving antenna.  Increase the separation between the equipment and receiver.  Connect the equipment on a circuit different from that to which the

receiver is connected.

WARNING: Changes or modifications to this device will void the

FCC certification

Miltope Corporation is not responsible for any interference caused by unauthorized modification of the nMAP2 access point, or the substitution or attachment of connecting cables and equipment (antennas) other than that specified by Miltope Corporation.

The correction of interference caused by such unauthorized modification, substitution or attachment is the responsibility of the user/installer.

WARNING: Exposure to Radio Frequency (RF) Radiation

In accordance with FCC requirements of human exposure to radio frequency fields, the radiating element shall be installed such that a minimum separation distance of 20 cm (8 inches) is maintained between it and the user or general population.

This device is restricted to indoor use when using the 5.15 to

5.25 GHz band (channels 36, 40, 44, and 48) and 5.73 to 5.83 GHz band (channels 149, 153, 157, 161, and 165).

The nMAP2 access point is compliant with FCC Report and Orders FCC-03-287A1 and FCC-06-96A1.

B. Canada – Industry Canada (IC)

This device complies with the limits for a Class B digital device and conforms to Industry Canada standard ICES-003. Products that contain a radio transmitter comply with Industry Canada standard RSS210 and are labeled with an IC approval number.

This device complies with the Class B limits of Industry Canada. Operation is subject to the following two conditions: 1) this device may not cause harmful interference, and 2) this device must accept interference received, including interference that may cause undesired operation.

This device is restricted to indoor use when using the 5.15 to

5.25 GHz band (channels 36, 40, 44, and 48) and 5.73 to 5.83 GHz band (channels 149, 153, 157, 161, and 165).

REGULATORY COMPLIANCE

C. European Community

This device complies with the EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC and R&TTE Directive 1999/5/EC. Compliance with these directives implies conformity to harmonized European standards (European Norms) that are listed on the EU Declaration of Conformity that has been issued by Miltope Corporation for this device.

Countries of Operation and Conditions of Use

Requirements for indoor vs. outdoor operation, licensing and allowed channels of operation apply in some countries as described below.

NOTE: The user/installer must use the configuration utility provided

with this device to ensure the channels of operation are in conformance with the spectrum usage rules for EU and EFTA countries as described below. If more than one unit is deployed, users must ensure that frequencies are spread among different channels according to channel availability.

2.4 GHz Operation

 This device may be operated indoors or outdoors in EU and EFTA

countries using the 2.4 GHz band (Channels 1 through 13), except where noted below.

 In France, this device may use the entire 2400 - 2483.5 MHz

band (Channels 1 through 13) for indoor applications. For outdoor use, only the 2400 - 2454 MHz frequency band (Channels 1 through 9) may be used. For the latest requirements, see http://www.art-telecom.fr.

5 GHz Operation

 This device requires the user or installer to properly enter the

current country of operation in the 5 GHz Radio Configuration Window,

 This device will automatically limit the allowable channels

determined by the current country of operation. Incorrectly entering the country of operation may result in illegal operation and may cause harmful interference to other systems. The user is obligated to ensure the device is operating according to the channel limitations, indoor/outdoor restrictions and license requirements for each European Community country as described in nMAP-2 Wireless Access Point Operating Software Operator’s Manual M365-768.

 This device does not support channels that are used by radar

operations (5.26 through 5.70 GHz band/channels 52 through

140).

 This device is restricted to indoor use when operated in EU and

EFTA countries using the 5.15 through 5.35 GHz band (channels 36, 40, 44, and 48) and the 5.73 through 5.83 GHz band (channels 149, 153, 157, 161, and 165).

Disposal of Waste Equipment by Users in Private Household in the European Union

This product must not be disposed of with your other household waste. Instead, it is your responsibility to dispose of your waste equipment by handing it over to a designated collection point for the recycling of waste electrical and electronic equipment. The separate collection and recycling of your waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled in a manner that protects human health and the environment. For more information about where you can drop off your waste equipment for recycling, please contact your local city office or your household waste disposal service.

3800 Richardson Road South • Hope Hull, AL 36043, États-Unis Tél. : 334-284-8665 • Fax : 334-613-6302 http://www.miltope.com

Point d'accès nMAP2 sans fil

Guide de démarrage rapide

M365-780, 5 janvier 2015

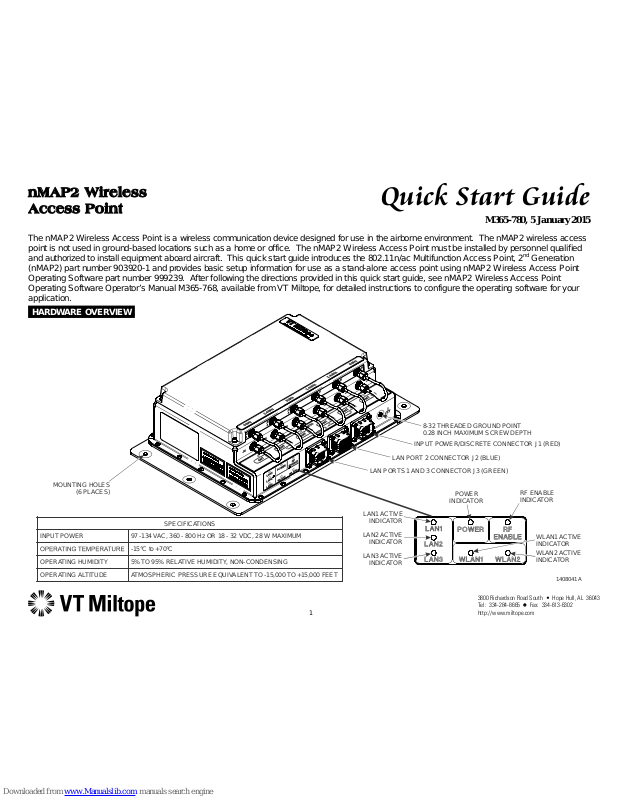

Le point d’accès sans fil nMAP2 est un appareil de communication sans fil conçu pour une utilisation dans un environnement aéroporté. Il n’est pas utilisé dans des emplacements au sol comme un bureau ou à domicile. Il doit être installé par des techniciens qualifiés autorisés à installer des équipements à bord d’un aéronef. Ce guide de démarrage rapide présente le point d’accès 802.11n/ac « Multifunction Access Point (nMAP) » sans fil de deuxième génération et contient les informations de base sur son installation comme point d’accès nMAP2 autonome au moyen du logiciel d'utilisation référence

999239. Après avoir suivi les instructions de ce guide de démarrage rapide, consultez le manuel réf. M365-768 du logiciel d'utilisation du point d'accès sans fil nMAP2, disponible auprès de VT Miltope, pour des instructions de configuration détaillées adaptées à votre application.

APERÇU DU MATÉRIEL

Le point d'accès nMAP2 a deux radios et une batterie d'antennes intégrée. Le mode par défaut et le domaine d'utilisation de chaque radio sont :

Radio Mode par défaut Autres choix*

1 Mode de

fonctionnement :

Point d'accès

Mode sans fil :

802.11ac

Modes de fonctionnement :

Client Ad-Hoc

802.11s Pseudo ad-hoc (ahdemo) Moniteur Point d'accès (WDS) Client (WDS)

Modes sans fil :

802.11b (incompatible avec l'antenne)

802.11g (incompatible avec l'antenne)

802.11a

802.11g+n (incompatible avec l'antenne)

802.11a+n

2 Mode de

fonctionnement :

Point d'accès

Mode sans fil :

802.11g+n

Modes de fonctionnement :

Client Ad-Hoc

802.11s Pseudo ad-hoc (ahdemo) Moniteur Point d'accès (WDS) Client (WDS)

Modes sans fil :

802.11b

802.11g

802.11g+n

802.11a+n (incompatible avec l'antenne)

802.11ac (incompatible avec l'antenne)

*Les choix peuvent être limités selon le pays sélectionné à l'installation.

Des lignes de réinitialisation sont disponibles dans le connecteur J1. La connexion momentanée des broches 13 et 14 éteint et redémarre le point d’accès nMAP2 (les indicateurs WLAN1 et WLAN2 clignotent à l'unisson, à un clignotement par seconde pendant environ une minute). Le maintien de la connexion jusqu'à ce que les indicateurs WLAN1 et WLAN2 clignotent en alternance à un clignotement par seconde rétablit les réglages par défaut définis en usine. Les lignes de réinitialisation ne sont pas connectées aux installations de l'aéronef.

Deux entrées discrètes accessibles via le connecteur J1 permettent une télécommande marche/arrêt électrique et RF. Les entrées doivent être connectées au fil de terre de signalisation pour allumer et activer la RF.

Le point d'accès nMAP2 a trois ports Ethernet 10/100/1000 Base-T autodétecteurs, accessibles via les connecteurs J2 et J3.

Le connecteur J1 sert à la connexion de l'alimentation électrique, des signaux discrets et de la sélection d'adresse IP (voir le mode d'emploi M365-769 pour le câblage de sélection d'adresse IP).

Broche* Signal Broche* Signal

1 Connexion IP 0 11 Pas de connexion 2 Connexion IP 1 12 Pas de connexion 3 Connexion IP 2 13 Réinitialisation (non utilisé sur

l'aéronef) 4 Connexion IP 3 14 Fil de terre de signalisation 5 Activation alimentation

électrique

15 28 CC, positif (primaire)

6 Terre de connexion IP 0 16 Ligne 115 V CA (sous tension) 7 Terre de connexion IP 1 17 Pas de connexion 8 Terre de connexion IP 2 18 118 V CA, neutre 9 Terre de connexion IP 3 19 Fil de terre du châssis

10 Activation RF 20 28 V CC, retour

* Utiliser un boîtier Deutsch DMC-MD 20A, un insert et des contacts

DMC M 20-22SN, un boîtier arrière 787-8055-13M ou équivalent pour le

connecteur d'accouplement. Le connecteur J2 sert à la connexion du port 2 Ethernet et des sorties électriques.

Broche* Signal Broche* Signal

1 Paire bidirectionnelle A+ de port 2 11 Pas de connexion 2 Paire bidirectionnelle B+ de port 2 12 Pas de connexion 3 Blindage intérieur A/B port 2 13 Pas de connexion 4 Paire bidirectionnelle C+ de port 2 14 Pas de connexion 5 Paire bidirectionnelle D+ de port 2 15 Pas de connexion 6 Paire bidirectionnelle B- de port 2 16 Pas de connexion 7 Paire bidirectionnelle A- de port 2 17 Pas de connexion 8 Blindage intérieur C/D de port 2 18 Pas de connexion 9 Paire bidirectionnelle D- de port 2 19 Pas de connexion

10 Paire bidirectionnelle C- de port 2 20 Pas de connexion

* Utiliser un boîtier Deutsch DMC-MD 20B, un insert et des contacts

DMC M 20-22PN, un boîtier arrière 787-8055-13M ou équivalent pour le

connecteur d'accouplement.

RADIOS ET ANTENNES

ENTRÉES DISCRÈTES

CONNECTEURS D'INTERFACE

RÉINITIALISER L'OPÉRATION

PORTS ETHERNET

Le connecteur J3 permet la connexion des ports Ethernet 1 et 3.

Broche* Signal Broche* Signal Broche* Signal Broche* Signal

1 Paire bidirectionnelle B+ de

port 1

6 Paire bidirectionnelle A+ de

port 1

11 Paire bidirectionnelle B+ de

port 3

16 Paire bidirectionnelle A- de

port 3

2 Paire bidirectionnelle A+ de

port 1

7 Paire bidirectionnelle B- de

port 1

12 Paire bidirectionnelle A+ de

port 3

17 Paire bidirectionnelle B- de

port 3

3 Blindage intérieur A/B port 1 8 Blindage intérieur C/D de port

13 Blindage intérieur A/B port 3 18 Blindage intérieur C/D de port

4 Paire bidirectionnelle D+ de

port 1

9 Paire bidirectionnelle C- de

port 1

14 Paire bidirectionnelle D+ de

port 3

19 Paire bidirectionnelle C- de

port 3

5 Paire bidirectionnelle C+ de

port 1

10 Paire bidirectionnelle D- de

port 1

15 Paire bidirectionnelle C+ de

port 3

20 Paire bidirectionnelle D- de

port 3

* Utiliser un boîtier Deutsch DMC-MD 20C, un insert et des contacts DMC -M 20--22SN, un boîtier arrière 787-8055-13M ou équivalent pour le connecteur

d'accouplement.

Indicateur Fonction

Indicateur de tension Vert lorsque sous tension et prêt à fonctionner. Clignote à la mise sous tension ; l'appareil n'est pas encore prêt à fonctionner (mode d'attente). Le

commutateur Ethernet interne non géré continue de fonctionner en mode d'attente. indicateur d'activation RF Vert lorsque la sortie RF est activée. indicateurs WLAN Vert clignotant pendant les transferts de données RF sur la carte radio applicable indicateurs LAN Vert clignotant pendant les transferts de données LAN applicables

Vert sans clignotement lorsque d'un lien est établi sur les ports LAN câblés applicables, sans transferts de données.

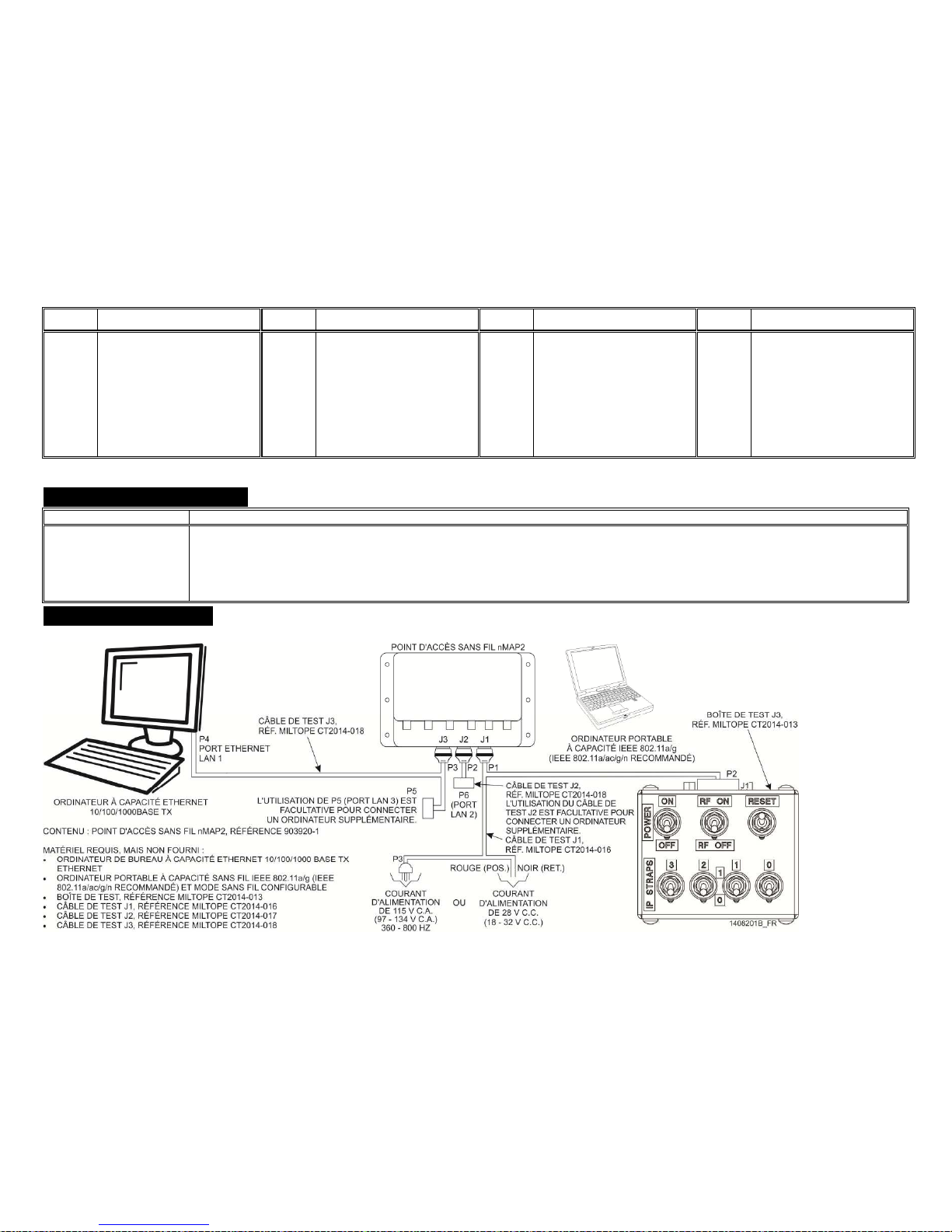

Connecter le point d'accès nMAP2 en environnement de laboratoire comme ci-après :

INDICATEURS DE STATUT

RÉGLAGE INITIAL

A. Vérifier que l’interrupteur de tension de boîte de test est en position OFF

(arrêt), que le commutateur RF ON/RF OFF (marche / arrêt RF) est sur RF OFF (arrêt) et que tous les commutateurs de connexion IP sont sur 1.

B. Mise sous tension :

1. Mettre les ordinateurs (portables et de bureau) sous tension. ATTENTION : le courant d'alimentation nMAP2 est de 134 V CA maximum

ou de 32 V CC maximum une fois connecté aux lignes appropriées.

2. Connecter les lignes d’entrée CC ou CA du câble de test à la source d’alimentation et appliquer la tension sur le câble de test. Tous les indicateurs du point d’accès nMAP se mettent à clignoter, ensemble, puis séparément. Lorsque le test des indicateurs est terminé, l'indicateur de tension est le seul à clignoter.

3. Mettre l'interrupteur de tension de la boîte de test sur ON. l'indicateur de tension du point d'accès nMAP2 s'arrête de clignoter et passe au vert.

AVERTISSEMENT : Les antennes internes du point d'accès nMAP2

irradient des radiofréquences. Afin d’éviter d’excéder les limites d’expositions aux radiofréquences de la Federal Communications Commission (FCC), la proximité humaine avec le nMAP2 ne doit pas devenir inférieure à 8 pouces (20 centimètres) lorsque la RF est activée.

4. Mettre l'interrupteur RF ON/RF OFF sur RF ON. Après un délai de 40 secondes ou moins, l'indicateur d'activation RF du point d'accès nMAP2 passe au vert.

C. Configurer l'ordinateur de bureau avec une adresse IP de 192.168.1.67. Si

nécessaire, redémarrer l'ordinateur (se référer au mode d'emploi du système d’exploitation pour des instructions sur la configuration du réseau).

D. Test du réseau LAN câblé

1. Sur l'ordinateur de bureau, ouvrir la fenêtre de commande et taper

ping –n 25 192.168.1.1 <Entrée> (Windows) ou ping -c 25 192.168.1.1 <Entrée> (Linux). l'indicateur LAN1 du point

d’accès nMAP2 clignotera pour indiquer l’activité du réseau LAN câblé.

2. Vérifier l'absence de message d'erreur ou de délai expiré et l'affichage de Reply from 192.168.1.1 25 fois dans la fenêtre de commande. Ceci confirme la communication LAN câblée entre l'ordinateur de bureau et le point d'accès nMAP2.

E. Configurer un test de LAN sans fil simple sur Radio 1 : Configurer

l'adaptateur sans fil de l'ordinateur portable pour un fonctionnement

802.11a (5 GHz), avec une adresse IP de 192.168.1.69 (voir les

instructions de configuration dans le mode d'emploi de l'adaptateur sans fil). Associer l'ordinateur au réseau sans fil (SSID) VTMiltope.

F. Tester le LAN1 sans fil :

1. Sur l'ordinateur portable, ouvrir la fenêtre de commande et taper ping

–n 25 192.168.1.1 <Entrée> (Windows) ou ping -c 25 192.168.1.1 <Entrée> (Linux). l'indicateur WLAN1 du point d’accès nMAP2

clignotera pour indiquer l’activité du réseau LAN sans fil.

2. Vérifier l'absence de message d'erreur ou de délai expiré et l'affichage de Reply from 192.168.1.1 25 fois dans la fenêtre de commande. Ceci confirme la communication sans fil entre l'ordinateur portable et le point d'accès nMAP2 Radio 1.

3. Sur l'ordinateur portable, taper ping –n 25 192.168.1.67 <Entrée> (Windows) ou ping -c 25 192.168.1.67 <Entrée> (Linux). l'indicateur WLAN1 du point d’accès nMAP2 clignotera pour indiquer l’activité du réseau LAN sans fil.

4. Vérifier l'absence de message d'erreur ou de délai expiré et l'affichage de Reply from 192.168.1.67 25 fois dans la fenêtre de commande. Ceci confirme la communication entre l'ordinateur portable et l'ordinateur de bureau.

G. Configurer un test de LAN sans fil simple sur Radio 2 : Configurer

l'adaptateur sans fil de l'ordinateur portable pour un fonctionnement

802.11g (2,4 GHz) (voir les instructions de configuration dans le mode

d'emploi de l'adaptateur sans fil). Associer l'ordinateur au réseau sans fil (SSID) VTMiltope.

H. Tester le LAN2 sans fil :

1. Sur l'ordinateur portable, taper ping –n 25 192.168.1.1 <Entrée> (Windows) ou ping -c 25 192.168.1.1 <Entrée> (Linux). l'indicateur WLAN2 du point d’accès nMAP2 clignotera pour indiquer l’activité du réseau LAN sans fil.

3. Sur l'ordinateur portable, taper ping –n 25 192.168.1.67 <Entrée> (Windows) ou ping -c 25 192.168.1.67 <Entrée> (Linux). l'indicateur WLAN2 du point d’accès nMAP2 clignotera pour indiquer l’activité du réseau LAN sans fil.

I. Se référer au manuel réf. M365-768 du logiciel d'utilisation du point d'accès

sans fil nMAP2 des instructions détaillées de configuration du point d’accès nMAP2 pour une application particulière.

REMARQUE : Le pays sélectionné durant la configuration limite la

configuration radio aux réglages autorisés dans ce pays. Le pays sélectionné par défaut est les États-Unis.

Le point d'accès sans fil nMAP2 doit être installé par des techniciens qualifiés autorisés à installer les équipements à bord des aéronefs.

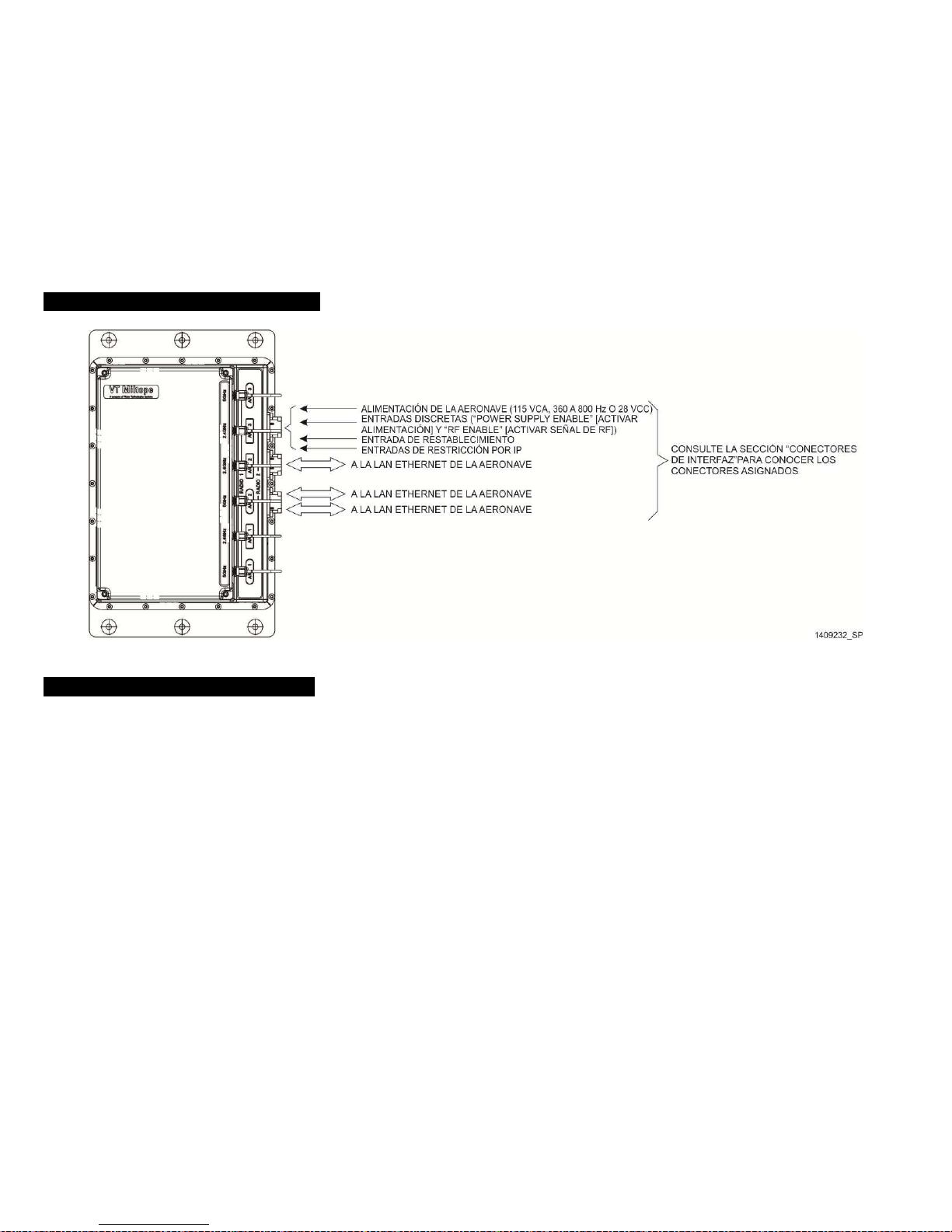

Montage du point d'accès nMAP2 - comme illustré sur le schéma du point d'accès nMAP2, six trous de montage sont prévus. Monter le point d'accès nMAP2 à l'aide de pièces de montage 10-24. Le couple recommandé est de 24 pouces-livres. Bien que ceci ne soit pas obligatoire, il est recommandé de monter le point d'accès nMAP2 sur une surface mise à la terre dans l'aéronef. Une zone non peinte autour de chaque trou de montage fournit la connexion à la terre vers la surface de montage.

Schéma de point d'accès nMAP2

INSTALLATION

Le soutien technique et de garantie pour le Point d’accès nMAP sans fil est disponible auprès de Miltope Corporation du lundi au vendredi de 8h00 à 17h00, heure

normale du Centre, en appelant au 1-800-MILTOPE (1-800-645-8673) et en sélectionnant « Product Support » (soutien de produit) dans le menu. Le soutien est aussi disponible par courriel en envoyant un message à techsupport@miltope.com. Vous pouvez aussi transmettre toute correspondance à :

Miltope Corporation Attn: Product Support Department 3800 Richardson Road South Hope Hull, AL 36043, États-Unis

CONNEXIONS ÉLECTRIQUES ET D'INTERFAÇAGE

SOUTIEN TECHNIQUE ET DE GARANTIE

Le point d'accès sans fil nMAP2 respecte les normes de radiofréquence et de sécurité suivantes.

A. États-Unis – Federal Communications Commission (FCC)

Déclaration de conformité du fabricant à la FCC Fabricant : Miltope Corporation

3800 Richardson Road South Hope Hull, Alabama 36043, États-Unis

Téléphone : 334-284-8665 Cet appareil a été testé et a été jugé conforme aux limites applicables

aux appareils numériques de Classe B, conformément à la Partie 15 du règlement de la FCC. Ces limites ont pour objet de fournir une protection raisonnable contre les interférences nuisibles à l'intérieur de locaux résidentiels. Cet équipement est aussi conforme à la spécification RTCA DO-160G, sections 21.3 (émissions par conduction) et section 21.4 (émissions rayonnées) catégorie H (modifié pour les fréquences de transmission 2,4 GHz et 5 GHz). La spécification RTCA DO 160E s’applique aux appareils installés et opérés à bord des aéronefs. Cet équipement génère, utilise et peut irradier une énergie radiofréquence. S’il n’est pas installé ou utilisé en conformité avec les instructions de ce guide et dans le manuel du logiciel correspondant, il peut provoquer des interférences nuisibles aux communications radio. Il n'existe cependant aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque effectivement des interférences nuisibles à la réception des ondes radio ou de télévision, ce qui peut être déterminé en l'éteignant puis en le rallumant, l’utilisateur ou l’installateur est encouragé à tenter de corriger cette situation par une ou plusieurs des mesures suivantes :

 Réorienter ou relocaliser l'antenne de réception  Augmenter la distance entre l'équipement et le récepteur  Raccorder l'équipement à un circuit différent de celui du récepteur

AVERTISSEMENT : Toute modification de ce dispositif annulera la

certification FCC.

Miltope Corporation n'est pas responsable des interférences provoqués par une modification non autorisée du point d'accès nMAP2, ou par un remplacement par, ou la connexion de câbles ou de dispositifs (antennes) autres que ceux spécifiés par Miltope Corporation.

La correction des interférences produites par une telle modification, substitution ou connexion non autorisée est la responsabilité de l'utilisateur/installateur.

AVERTISSEMENT : Exposition aux rayonnements radio fréquence

(RF)

Conformément aux exigences de la FCC relatives à l’exposition humaine aux champs de radiofréquence, l’élément irradiant doit être installé de telle manière que la distance de séparation ne peut devenir inférieure à 20 cm (8 pouces) entre l’élément et l’utilisateur ou la population générale.

Ce dispositif est limité à un usage intérieur pour les bandes entre 5,15 et 5,25 GHz (canaux 36, 40, 44 et 48) et entre 5,73 et 5,83 GHz (canaux 149, 153, 157, 161 et 165).

Le point d'accès nMAP2 est conforme au rapport et ordres de la FCC FCC-03-287A1 et FCC-06-96A1.

B. Canada – Industrie Canada (IC)

Cet appareil est conforme aux limites pour un appareil numérique de Classe B et conforme à la norme d’Industrie Canada ICES-003. Les produits qui contiennent un émetteur radio sont conformes à la norme RSS210 d’Industrie Canada et portent une étiquette d’approbation par IC

Cet appareil est conforme aux limites de Classe B d’Industrie Canada. Son utilisation est sujette à deux conditions : 1) cet appareil ne doit pas provoquer des interférences nuisibles, et 2) il doit pouvoir accepter les interférences reçues, y compris celles pouvant résulter en un fonctionnement indésirable.

Ce dispositif est limité à un usage intérieur pour les bandes entre 5,15 et 5,25 GHz (canaux 36, 40, 44 et 48) et entre 5,73 et 5,83 GHz (canaux 149, 153, 157, 161 et 165).

CONFORMITÉ RÉGLEMENTAIRE

C. Communauté européenne

Ce dispositif est conforme à la directive EMC 2004/108/EC, à la directive sur les basses tensions 2006/95/EC et à la directive R&TTE 1999/5/EC. Le respect de ces directives implique une conformité avec les normes européennes harmonisées (normes européennes), listées sur la Déclaration de conformité UE émise par Miltope Corporation pour ce dispositif.

Pays d'utilisation et conditions d'emploi

Comme décrit ci-dessous, certains pays imposent des limites d'utilisation à l’intérieur ou à l'extérieur, de cession de licence et de choix de canaux.

REMARQUE : L’utilisateur / l’installateur doit utiliser l'utilitaire de

configuration fourni avec cet appareil pour s'assurer que les canaux utilisés respectent les règles ci-après d’utilisation du spectre en vigueur dans les pays de l'UE et de l’EFTA. Si plusieurs unités sont déployées, l'utilisateur doit s’assurer que les fréquences sont distribuées parmi différents canaux selon la disponibilité de ces derniers.

Fonctionnement sur 2,4 GHz

 Ce dispositif est autorisé à l’intérieur ou à l’extérieur dans les pays de

l’UE et de l’EFTA sur la bande de 2,4 GHz (canaux 1 à 13), avec les exceptions notées ci-dessous.

 En France, cet appareil est autorisé à utiliser toute la bande de 2

400 à 2 483,5 MHz (canaux 1 à 13) pour les applications à l’intérieur À l'extérieur, la bande autorisée est uniquement celle entre 2 400 et 2 454 MHz (canaux 1 à 9). Voir http://www.art-telecom.fr pour la réglementation la plus récente.

Fonctionnement sur 5 GHz

 Cet appareil exige que l’utilisateur ou l’installateur entre correctement

le pays actuel d'utilisation dans la fenêtre de configuration radio à 5 GHz.

 Ceci limitera automatiquement les canaux admissibles dans le pays

sélectionné. Une erreur d'entrée du pays risque d'entraîner un emploi illégal et de produire des interférences nuisibles à d'autres systèmes. L’utilisateur a l’obligation de s’assurer que l’appareil fonctionne en conformité avec les limitations de canaux, les restrictions d'usage à l’intérieur ou à l’extérieur et les règles de licence de chaque pays de la Communauté Européenne, tel que décrit dans le Manuel du logiciel M365-634 du point d’accès nMAP sans fil.

 Ce dispositif n'est pas compatible avec les canaux radar (bande

entre 5,26 et 5,70 GHz/canaux 52 à 140).

 Ce dispositif est limité à un usage intérieur pour les bandes entre

5,15 et 5,35 GHz (canaux 36, 40, 44 et 48) et entre 5,73 et 5,83 GHz (canaux 149, 153, 157, 161 et 165) dans les pays de l'UE et de l'EFTA.

Élimination des équipements usagés par les utilisateurs dans les foyers privés dans l'Union européenne.

Ce produit ne doit pas être jeté avec les déchets ménagers. Au contraire, vous êtes responsable de l'élimination de vos équipements usagés et à cet effet, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des équipements électriques et électroniques usagés. Le tri et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les lieux de collecte des équipements usagés, veuillez contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin où vous avez acheté le produit.

3800 Richardson Road South • Hope Hull, AL 36043 Tel: 334-284-8665 • Fax: 334-613-6302 http://www.miltope.com

Punto de acceso inalámbrico nMAP2

Guía de inicio rápido

M365-780, 5 de enero de 2015

El punto de acceso inalámbrico nMAP2 es un dispositivo de comunicación inalámbrica diseñado para usar en entornos aeronáuticos. El punto de acceso inalámbrico nMAP2 no está diseñado para usarse en ubicaciones en tierra, como una casa o una oficina. La instalación del punto de acceso inalámbrico nMAP2 debe estar a cargo de personal calificado y autorizado para instalar el equipo en aeronaves. Esta guía de inicio rápido describe el punto de acceso multifunción 802.11n/ac de 2.ageneración (nMAP2), número de pieza 903920-1, y brinda información básica para configurarlo como punto de acceso independiente mediante el software operativo del punto de acceso inalámbrico nMAP2, número de pieza 999239. Después de seguir las instrucciones incluidas en la guía de inicio rápido, consulte el Manual del usuario del software operativo del punto de acceso inalámbrico nMAP2 M365-768, disponible en VT Miltope, para obtener instrucciones detalladas para configurar el software operativo según su aplicación.

GENERALIDADES DEL HARDWARE

El punto de acceso nMAP2 tiene dos radios y una red de antenas integral. Los modos predeterminados y disponibles de funcionamiento para cada radio son los siguientes:

Radio Modo

predeterminado

Otras opciones*

1 Modo de

funcionamiento: punto de acceso

Modo de conexión

inalámbrica:

802.11ac

Modos de funcionamiento:

Cliente Ad hoc

802.11s Pseudo ad hoc (ahdemo) Monitor Punto de acceso (WDS) Cliente (WDS)

Modos de conexión inalámbrica:

802.11b (no compatible con la antena)

802.11g (no compatible con la antena)

802.11a

802.11g+n (no compatible con la antena)

802.11a+n

2 Modo de

funcionamiento: punto de acceso

Modo de conexión

inalámbrica:

802.11g+n

Modos de funcionamiento:

Cliente Ad hoc

802.11s Pseudo ad hoc (ahdemo) Monitor Punto de acceso (WDS) Cliente (WDS)

Modos de conexión inalámbrica:

802.11b

802.11g

802.11g+n

802.11a+n (no compatible con la antena)

802.11ac (no compatible con la antena)

*Puede haber limitaciones en las opciones según el país que eligió en la configuración.

Existen líneas de restablecimiento disponibles en el conector J1. La conexión momentánea de las clavijas 13 y 14 reiniciará el punto de acceso nMAP2 (los indicadores “WLAN1” y “WLAN2” parpadearán simultáneamente, un parpadeo por segundo durante aproximadamente un minuto). Si mantiene presionado el botón de conexión hasta que los indicadores “WLAN1” y “WLAN2” parpadeen de manera alternada una vez por segundo, podrá restaurar el punto de acceso nMAP2 a los valores predeterminados de fábrica. Las líneas de restablecimiento no se conectan en las instalaciones en aeronaves.

Hay dos entradas discretas a las que se accede con el conector J1 que permiten el encendido/apagado remoto (activación de la alimentación) y el encendido/apagado de la señal de radiofrecuencia (activación de RF). Las

entradas deben estar conectadas a la conexión a tierra de las señales para poder encender el equipo y activar la radiofrecuencia.

El punto de acceso nMAP2 tiene tres puertos Ethernet tipo 10/100/1000 BaseT con detección automática a los que se accede mediante los conectores J2 y J3.

El conector J1 permite conectar la alimentación de entrada, las señales discretas y la selección de direcciones IP. (Consulte el Manual del usuario nMAP2 M365769 para obtener información sobre el cableado para la selección de direcciones IP).

Clavija* Señal Clavija* Señal

1 Restricción por IP 0 11 Sin conexión 2 Restricción por IP 1 12 Sin conexión 3 Restricción por IP 2 13 Restablecer (no se usa en

aeronaves) 4 Restricción por IP 3 14 Conexión a tierra de las señales 5 Activar alimentación 15 Alimentación de 28 VCC, positivo

(primario) 6 Conexión a tierra de

restricción por IP 0

16 Línea de alimentación de 115 VCA

(con corriente) 7 Conexión a tierra de

restricción por IP 1

17 Sin conexión

8 Conexión a tierra de

restricción por IP 2

18 Alimentación de 115 VCA, neutro

9 Conexión a tierra de

restricción por IP 3

19 Conexión a tierra del chasis

10 Activar RF 20 Alimentación de 28 VCC, retorno

* Utilice la carcasa Deutsch DMC-MD 20A, la inserción y los contactos

DMC M 20-22SN, la carcasa posterior 787-8055-13M o equivalente para el conector de acoplamiento.

El conector J2 proporciona conexión para el puerto Ethernet 2 y la salida de alimentación.

Clavija* Señal Clavija* Señal

1 Par bidireccional A+ del puerto 2 11 Sin conexión 2 Par bidireccional B+ del puerto 2 12 Sin conexión 3 Blindaje interior A/B del puerto 2 13 Sin conexión 4 Par bidireccional C+ del puerto 2 14 Sin conexión 5 Par bidireccional D+ del puerto 2 15 Sin conexión 6 Par bidireccional B- del puerto 2 16 Sin conexión 7 Par bidireccional A- del puerto 2 17 Sin conexión 8 Blindaje interior C/D del puerto 2 18 Sin conexión 9 Par bidireccional D- del puerto 2 19 Sin conexión

10 Par bidireccional C- del puerto 2 20 Sin conexión

* Utilice la carcasa Deutsch DMC-MD 20B, la inserción y los contactos

DMCM 20-22SN, la carcasa posterior 787-8055-13M o equivalente para el conector de acoplamiento.

RADIOS Y ANTENAS

CONECTORES DE INTERFAZ

OPERACIÓN DE RESTABLECIMIENTO

PUERTOS ETHERNET

ENTRADAS DISCRETAS

El conector J3 proporciona conexión para los puertos Ethernet 1 y 3.

Clavija* Señal Clavija* Señal Clavija* Señal Clavija* Señal

1 Par bidireccional B+ del puerto

6 Par bidireccional A- del puerto

11 Par bidireccional B+ del puerto316 Par bidireccional A- del puerto

2 Par bidireccional A+ del puerto

7 Par bidireccional B- del puerto

12 Par bidireccional A+ del puerto317 Par bidireccional B- del puerto

3 Blindaje interior A/B del puerto

8 Blindaje interior C/D del puerto113 Blindaje interior A/B del puerto

18 Blindaje interior C/D del puerto

4 Par bidireccional D+ del puerto

9 Par bidireccional C- del puerto

14 Par bidireccional D+ del puerto319 Par bidireccional C- del puerto

5 Par bidireccional C+ del puerto110 Par bidireccional D- del puerto

15 Par bidireccional C+ del puerto320 Par bidireccional D- del puerto

* Utilice la carcasa Deutsch DMC-MD 20C, la inserción y los contactos DMC-M 20--22SN, la carcasa posterior 787-8055-13M o equivalente para el conector de

acoplamiento.

Indicador Función

Indicador “POWER” (encendido)

Se enciende en color verde constante para indicar que está conectado y listo para funcionar. Parpadea para indicar que está conectado, pero no

está habilitado para funcionar (modo de espera). El interruptor de Ethernet interno no administrado sigue funcionando en el modo de espera. Indicador “RF ENABLE” (activar señal de RF)

Se enciende en color verde constante para indicar que la salida de RF está activada. Indicadores “WLAN” La luz verde parpadea para indicar que se están transfiriendo datos en la tarjeta de radio correspondiente.

Indicadores “LAN” La luz verde parpadea para indicar que se están transfiriendo datos por red de área local (LAN).

La luz verde encendida de manera constante indica que se estableció comunicación en los puertos de LAN cableada correspondientes, pero no

se produce transferencia de datos.

Conecte el punto de acceso nMAP2 en el entorno de laboratorio, tal como se muestra a continuación:

INDICADORES DE ESTADO

CONFIGURACIÓN INICIAL

A. Asegúrese de que el interruptor “POWER” (encendido) esté en la posición

“OFF” (apagado), el interruptor “RF ON/RF OFF” (activar/desactivar señal de RF) esté en la posición “RF OFF” (desactivar señal de RF) y todos los interruptores “IP STRAP” (restricción por IP) estén en la posición 1.

B. Encendido:

1. Encienda las computadoras portátiles y de escritorio. PRECAUCIÓN: la alimentación de entrada nMAP2 es de 134 VCA máximo o

de 32 VCC máximo conectado a las líneas adecuadas.

2. Conecte las líneas de entrada de CA o CC del cable de prueba a la fuente de alimentación y envíe corriente para probar el cable. Parpadearán todos los indicadores del punto de acceso nMAP2 y luego parpadeará cada uno de los indicadores. Cuando finalice la prueba de los indicadores, parpadeará el indicador “POWER” (encendido).

3. Coloque el interruptor “POWER” (encendido) de la caja de prueba en la posición “ON” (encendido). El indicador “POWER” (encendido) del punto de acceso nMAP2 se encenderá en verde de manera constante.

ADVERTENCIA: Las antenas internas del punto de acceso nMAP2 envían

señales de radiofrecuencia (RF). A fin de cumplir con los límites de exposición a las señales de radiofrecuencia establecidos por la Comisión Federal de Comunicaciones (Federal Communications Commission, FCC), el punto de acceso nMAP2 debe encontrarse a una distancia de 20 cm (8 in), como mínimo, de los seres humanos mientras la señal de RF esté activada.

4. Coloque el interruptor “RF ON/RF OFF” (activar/desactivar señal de RF) en la posición “RF ON” (activar RF). Después de un máximo de 40 segundos, se encenderá de manera constante la luz verde del indicador “RF ENABLE” (activar señal de RF) del punto de acceso nMAP2.

C. Configure la computadora de escritorio con la dirección IP 192.168.1.67 y, si

es necesario, reiníciela. (Consulte el manual del usuario del sistema operativo para obtener información sobre la configuración de la red).

D. Prueba de LAN cableada

1. En la computadora de escritorio, abra una ventana del símbolo del sistema y escriba lo siguiente ping –n 25 192.168.1.1 <Intro> (Windows) o ping -c 25 192.168.1.1 <Intro> (Linux). El indicador “LAN1” del punto de acceso nMAP2 parpadeará para indicar que existe actividad en la LAN cableada.

2. Verifique que no se hayan informado errores de tiempo de espera ni otros errores, y, además, que la leyenda Reply from 192.168.1.1 (Respuesta desde 192.168.1.1) aparezca 25 veces en la ventana del símbolo del sistema. Esto confirma que existe comunicación por LAN cableada entre la computadora de escritorio y el punto de acceso nMAP2.

E. Realice la configuración para llevar a cabo una prueba simple de LAN

inalámbrica en la radio 1: configure el adaptador inalámbrico en la computadora portátil para el funcionamiento en modo 802.11a (5 GHz) con la dirección IP 198.162.1.69. (Consulte el manual del usuario del adaptador inalámbrico para obtener las instrucciones de configuración). Asocie la computadora con la red inalámbrica (SSID) VTMiltope.

F. Pruebe la red inalámbrica LAN1:

1. En la computadora portátil, abra una ventana del símbolo del sistema y escriba lo siguiente ping –n 25 192.168.1.1 <Intro> (Windows) o ping -c 25 192.168.1.1 <Intro> (Linux). El indicador “WLAN1” del punto de acceso nMAP2 parpadeará para indicar que existe actividad en la LAN inalámbrica.

2. Verifique que no se hayan informado errores de tiempo de espera ni otros errores, y, además, que la leyenda Reply from 192.168.1.1 (Respuesta desde 192.168.1.1) aparezca 25 veces en la ventana del símbolo del sistema. Esto confirma que existe comunicación inalámbrica entre la computadora portátil y la radio 1 del punto de acceso nMAP2.

3. En la computadora portátil, ingrese lo siguiente: ping –n 25 192.168.1.67 <Intro> (Windows) o ping –c 25 192.168.1.67 <Intro> (Linux). El indicador “WLAN1” del punto de acceso nMAP2 parpadeará para indicar que existe actividad en la LAN inalámbrica.

4. Verifique que no se hayan informado errores de tiempo de espera ni otros errores, y, además, que la leyenda Reply from 192.168.1.67 (Respuesta desde 192.168.1.1) aparezca 25 veces en la ventana del símbolo del sistema. Esto confirma que existe comunicación entre la computadora portátil y la computadora de escritorio.

G. Realice la configuración para llevar a cabo una prueba simple de LAN

inalámbrica en la radio 2: configure el adaptador inalámbrico de la computadora portátil para el funcionamiento en modo 802.11g (2,4 GHz). (Consulte el manual del usuario del adaptador inalámbrico para obtener las instrucciones de configuración). Asocie la computadora con la red inalámbrica (SSID) VTMiltope.

H. Pruebe la red inalámbrica LAN2:

1. En la computadora portátil, en la ventana del símbolo del sistema ingrese lo siguiente: ping –n 25 192.168.1.1 <Intro> (Windows) o ping -c 25 192.168.1.1<Intro> (Linux). El indicador “WLAN2” del punto de acceso nMAP2 parpadeará para indicar que existe actividad en la LAN inalámbrica.

2. Verifique que no se hayan informado errores de tiempo de espera ni otros errores, y, además, que la leyenda Reply from 192.168.1.1 (Respuesta desde 192.168.1.1) aparezca 25 veces en la ventana del símbolo del sistema. Esto confirma que existe comunicación inalámbrica entre la computadora portátil y la radio 2 del punto de acceso nMAP2.

3. En la computadora portátil, ingrese lo siguiente: ping –n 25 192.168.1.67 <Intro> (Windows) o ping –c 25 192.168.1.67 <Intro> (Linux). El indicador “WLAN2” del punto de acceso nMAP2 parpadeará para indicar que existe actividad en la LAN inalámbrica.

I. Consulte el Manual del usuario del software operativo del punto de acceso

inalámbrico nMAP2 M365-768 a fin de obtener instrucciones detalladas para configurar el punto de acceso nMAP2 para una aplicación específica.

NOTA: La configuración de la radio dependerá del país de

funcionamiento que eligió durante el proceso de configuración, ya que los valores de configuración cumplirán con los requisitos regulatorios del país seleccionado. El país predeterminado en la configuración son los Estados Unidos.

La instalación del punto de acceso inalámbrico nMAP2 debe estar a cargo de personal calificado y autorizadopara instalar el equipo en aeronaves.

Montaje del punto de acceso nMAP2: tal como se muestra en el croquis del punto de acceso nMAP2, tiene seis orificios de montaje. Instale el punto de acceso nMAP2 con el equipo de montaje número 10-24. El valor de torsión recomendado para el equipo de montaje es de 24 pulgadas libras. Aunque no es obligatorio para cumplir con las especificaciones, se recomienda instalar el punto de acceso nMAP2 en una superficie con conexión a tierra dentro de la aeronave. Cada orificio de montaje tiene un área sin pintar que permite realizar la conexión a tierra con la superficie de montaje.

Croquis del punto de acceso nMAP2

INSTALACIÓN

El horario de atención del Servicio técnico y de garantía de Miltope Corporation para el punto de acceso nMAP2 es de lunes a viernes de 8:00 a. m. a 5:00 p. m, hora del Centro; también puede llamar al 1-800-MILTOPE (1-800-645-8673) y seleccionar la opción “Product Support” (Servicio técnico de productos) del menú. O bien puede enviar un correo electrónico a techsupport@miltope.com. Puede enviar correspondencia a la siguiente dirección:

Miltope Corporation Attn: Product Support Department 3800 Richardson Road South Hope Hull, AL 36043 USA

CONEXIÓN ELÉCTRICA Y CONEXIONES

SERVICIO TÉCNICO Y DE GARANTÍA

El punto de acceso nMAP2 cumple con las siguientes normas de seguridad y radiofrecuencia.

A. EE. UU: Comisión Federal de Comunicaciones (FCC)

Declaración de conformidad con la FCC del fabricante Fabricante: Miltope Corporation

3800 Richardson Road South Hope Hull, Alabama 36043

Teléfono: 334-284-8665 Este dispositivo ha sido probado y cumple con los límites de los

dispositivos digitales clase B conforme a la Sección 15 de las reglas de la FCC. Estos límites se crearon para brindar una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo también cumple con las secciones 21.3 (emisiones conducidas), categoría H y 21.4 (emisiones irradiadas), categoría H (modificado para una frecuencia de transmisión de 2,4 GHz y 5 GHz) de la especificación DO-160G de la Comisión Radiotécnica para la Aeronáutica (Radio Technical Commission for Aeronautics, RTCA). La especificación DO-160G de la RTCA rige para los equipos que se instalan y funcionan en aeronaves. Este tipo de equipo genera, usa y envía señales de radiofrecuencia. Si el equipo no se instala y usa según las instrucciones incluidas en esta guía y en el manual del usuario del software operativo vigente, puede provocar interferencias perjudiciales en la comunicación radial. No obstante, no se garantiza que no habrá interferencias en una instalación particular. Si este equipo produce una interferencia perjudicial en la recepción de las emisiones de radio o de televisión, la cual se puede determinar al apagar y encender el equipo, se recomienda al usuario/instalador que tome una o más de las siguientes medidas para corregir la interferencia:

 Reoriente o reubique la antena receptora.  Aumente la distancia existente entre el equipo y el receptor.  Conecte el equipo a un circuito diferente de aquel al que está

conectado el receptor.

ADVERTENCIA: Las modificaciones o los cambios realizados en este

dispositivo anularán la certificación de la FCC.

Miltope Corporation no es responsable por ninguna interferencia provocada por las modificaciones no autorizadas en el punto de acceso nMAP2 ni por el reemplazo o la colocación de cables de conexión y equipos (antenas) que no sean los especificados por Miltope Corporation.

El usuario es responsable de corregir la interferencia provocada por tal modificación, reemplazo o colocación no autorizados.

ADVERTENCIA: Exposición a las señales de radiofrecuencia (RF)

En cumplimiento con los requisitos que establece la FCC sobre la exposición de las personas a las señales de radiofrecuencia, el elemento emisor debe instalarse a una distancia de, al menos, 20 cm (8 in) del usuario o la población en general.

Este dispositivo está restringido para usarse en interiores cuando se usa una banda de frecuencia entre 5,15 y 5,25 GHz (canales 36, 40, 44 y 48) y entre 5,73 y 5,83 GHz (canales 149, 153, 157, 161 y 165).

El punto de acceso nMAP2 cumple con los siguientes documentos de Informe y Orden de la FCC: FCC-03-287A1 y FCC-06-96A1.

B. Canadá: Ministerio de Industria de Canadá (IC)

Este dispositivo cumple con los límites de los dispositivos digitales clase B y con la norma ICES-003 del Ministerio de Industria de Canadá. Los productos que contienen un radiotransmisor cumplen con la norma RSS210 del Ministerio de Industria de Canadá y están etiquetados con el número de aprobación de IC.

Este dispositivo cumple con los límites de los dispositivos digitales clase B del Ministerio de Industria de Canadá. El funcionamiento está sujeto a las dos condiciones siguientes: 1) este dispositivo no deberá producir interferencia perjudicial y 2) este dispositivo debe aceptar cualquier interferencia recibida, incluso aquella que produzca un funcionamiento no deseado.

CUMPLIMIENTO REGULATORIO

C. Comunidad Europea

Este dispositivo cumple con la directiva 2004/108/CE de compatibilidad electromagnética (CEM), la directiva 2006/95/CE de bajo voltaje y la directiva 1999/5/CE para equipos radioeléctricos y equipos terminales de comunicación (R&TTE). El cumplimiento de estas directivas implica el cumplimiento de las normas europeas armonizadas (Normas europeas) especificadas en la Declaración de Conformidad de la UE que publicó Miltope Corporation para este dispositivo.

Países de funcionamiento y condiciones de uso

A continuación, se detallan los requisitos para su uso en exteriores o interiores, los requisitos de licencia y los canales de funcionamiento permitidos que rigen en algunos países.

NOTA: El usuario/instalador debe usar la utilidad de configuración que

viene con el dispositivo para asegurarse de que los canales de funcionamiento estén en conformidad con las normas de uso del espectro radioeléctrico de los países de la Unión Europea (UE) y de la Asociación Europea de Libre Cambio (EFTA), tal como se describe a continuación. Si se instala más de un dispositivo, los usuarios deben asegurarse de que las frecuencias se encuentren distribuidas entre los diferentes canales en función de la disponibilidad de canales.

Funcionamiento a 2,4 GHz

 Este dispositivo puede usarse en exteriores o interiores en los países

de la UE y EFTA que usen bandas de frecuencia de 2,4 GHz (canales 1 a 13), salvo en los casos especificados.

 En Francia, este dispositivo puede operar en toda la banda de

frecuencia de 2400 a 2483,5 MHz (canales 1 a 13) para aplicaciones en interiores. Para el uso en exteriores, solo se puede operar en la banda de frecuencia de 2400 a 2454 MHz (canales 1 a 9). Para obtener información sobre los requisitos más recientes, visite el sitio http://www.art-telecom.fr.

Funcionamiento a 5 GHz

 El usuario o instalador de este dispositivo debe ingresar

correctamente el país de funcionamiento actual en la ventana de configuración de la radio de 5 GHz.

 Este dispositivo limitará automáticamente los canales disponibles en

función del país de funcionamiento. Si ingresa incorrectamente el país de funcionamiento, el dispositivo funcionará de forma ilegal y puede ocasionar interferencias perjudiciales en otros sistemas. El usuario debe asegurarse de que el dispositivo funciona de acuerdo con los límites de canales, las restricciones para uso en exteriores/interiores y los requisitos de licencia para cada país de la Comunidad Europea, tal como se describe en el Manual del usuario del software operativo del punto de acceso inalámbrico nMAP2 M365-768.

 Este dispositivo no es compatible con canales utilizados por

operaciones de radar (banda de frecuencia de 5,26 a 5,70 GHz, canales 52 a 140).

 Este dispositivo está restringido para usarse en interiores en países

de la UE y la EFTA cuando se usa una banda de frecuencia entre 5,15 y 5,35 GHz (canales 36, 40, 44 y 48) y entre 5,73 y 5,83 GHz (canales 149, 153, 157, 161 y 165).

Eliminación de equipos por parte del usuario en residencias particulares de la Unión Europea

Este producto no debe desecharse junto con los desperdicios habituales de su hogar. Para desecharlo, usted debe llevarlo a un punto de recolección designado destinado al reciclado de equipos eléctricos y electrónicos de desecho. La recolección separada y el reciclado de este tipo de equipos ayudan a conservar los recursos naturales y, además, asegura que el reciclado se realice de manera tal que proteja tanto la salud de los seres humanos como el medioambiente. Para obtener más información sobre los lugares donde puede llevar el equipo para su reciclado, comuníquese con su municipalidad o el servicio local de recolección de residuos.

3800 Richardson Road South • Hope Hull, AL, EUA 36043 Tel.: 334-284-8665 • Fax: 334-613-6302 http://www.miltope.com

Ponto de acesso sem fio nMAP2

Guia de início rápido

M365-780, 5 de janeiro de 2015

O ponto de acesso sem fio nMAP2 é um dispositivo de comunicação sem fio projetado para ser usado em ambiente aeronáutico. O ponto de acesso sem fio nMAP2 não é usado em locais baseados no solo tais como residências e escritórios. O ponto de acesso sem fio nMAP2 deve ser instalado por pessoal qualificado e autorizado a instalar equipamentos a bordo de aeronaves. Este guia de início rápido apresenta o ponto de acesso multifuncional 802.11n/ac, 2ª geração (nMAP2), número de peça 903920-1, e fornece informações de configuração básica para uso como ponto de acesso autônomo que utiliza o software de operação do ponto de acesso sem fio nMAP2, número de peça 999239. Após seguir as orientações fornecidas neste guia de início rápido, consulte o Manual do operador do ponto de acesso sem fio nMAP2, M365-768, que pode ser obtido junto à VT Miltope, para ver instruções detalhadas para configurar o software de operação para a sua aplicação.

VISÃO GERAL DO HARDWARE

O ponto de acesso nMAP2 possui dois rádios e um arranjo de antenas integrado. O padrão e a operação disponível para cada rádio são:

Rádio Modo padrão Outras opções*

1 Modo de

operação: ponto de acesso

Modo sem fio:

802.11ac

Modos de operação:

Cliente Ad-Hoc

802.11s Pseudo Ad-Hoc (ahdemo) Monitor Ponto de acesso (WDS) Cliente (WDS)

Modos sem fio:

802.11b (não compatível com antena)

802.11g (não compatível com antena)

802.11a

802.11g+n (não compatível com antena)

802.11a+n

2 Modo de

operação: ponto de acesso

Modo sem fio:

802.11g+n

Modos de operação:

Cliente Ad-Hoc

802.11s Pseudo Ad-Hoc (ahdemo) Monitor Ponto de acesso (WDS) Cliente (WDS)

Modos sem fio:

802.11b

802.11g

802.11g+n

802.11a+n (não compatível com antena)

802.11ac (não compatível com antena)

* As opções podem ser limitadas pelo país selecionado durante a configuração.

As linhas de redefinição estão disponíveis no conector J1. A conexão momentânea dos pinos 13 e 14 reinicializa o ponto de acesso nMAP2 (os indicadores WLAN1 e WLAN2 piscam simultaneamente, uma piscada por segundo durante aproximadamente um minuto). Mantera conexão até que os indicadores WLAN1 e WLAN2 pisquem alternadamente uma piscada por segundo redefine o nMAP2 para as configurações padrão de fábrica. As linhas de redefinição não estão conectadas na instalação para aeronave.

As duas entradas discretas acessadas através do conector J1 ativam o botão liga/desliga remoto (ativação da fonte de alimentação) e o controle de RF

lig./RF desl. As entradas devem ser conectadas ao terra de sinal para alimentar e ativar a RF.

O ponto de acesso nMAP2 possui três portas Ethernet 10/100/1000 Base-T de detecção automática acessadas através dos conectores J2 e J3.

O conector J1 fornece conexão para alimentação de entrada, sinais discretos e seleção de endereço IP. Consulte o Manual do operador do nMAP2, M365769, para ver a fiação de seleção do endereço IP.

Pino* Sinal Pino* Sinal

1 IP Strap 0 11 Sem conexão 2 IP Strap 1 12 Sem conexão 3 IP Strap 2 13 Redefinição (não utilizada em

aeronave) 4 IP Strap 3 14 Terra de sinal 5 Ativação da fonte de

alimentação

15 28 VCC positivo (primário)

6 Terra de IP Strap 0 16 Linha de 115 VCA (energizada) 7 Terra de IP Strap 1 17 Sem conexão 8 Terra de IP Strap 2 18 Neutro de 115 VCA 9 Terra de IP Strap 3 19 Terra do chassi

10 Ativação de RF 20 Retorno de 28 VCC

* Use invólucro Deutsch DMC-MD 20A, inserto e contatos DMC M 20-22SN,

invólucro traseiro 787-8055-13M ou equivalente para o conector correspondente.

O conector J2 fornece conexão para porta Ethernet 2 e saída de alimentação.

Pino* Sinal Pino* Sinal

1 Par bidirecional A+ da Porta 2 11 Sem conexão 2 Par bidirecional B+ da Porta 2 12 Sem conexão 3 Blindagem interna A/B da

Porta 2

13 Sem conexão

4 Par bidirecional C+ da Porta 2 14 Sem conexão 5 Par bidirecional D+ da Porta 2 15 Sem conexão 6 Par bidirecional B- da Porta 2 16 Sem conexão 7 Par bidirecional A- da Porta 2 17 Sem conexão 8 Blindagem interna C/D da

Porta 2

18 Sem conexão

9 Par bidirecional D- da Porta 2 19 Sem conexão

10 Par bidirecional C- da Porta 2 20 Sem conexão

* Use invólucro Deutsch DMC-MD 20B, inserto e contatos DMC M 20-22PN,

invólucro traseiro 787-8055-13M ou equivalente para o conector correspondente.

RÁDIOS E ANTENAS

ENTRADAS DISCRETAS

CONECTORES DE INTERFACE

REDEFINIÇÃO DA OPERAÇÃO

PORTAS ETHERNET

O conector J3 fornece conexão para portas Ethernet 1 e 3.

Pino* Sinal Pino* Sinal Pino* Sinal Pino* Sinal

1 Par bidirecional B+ da Porta 1 6 Par bidirecional A- da Porta 1 11 Par bidirecional B+ da Porta 3 16 Par bidirecional A- da Porta 3 2 Par bidirecional A+ da Porta 1 7 Par bidirecional B- da Porta 1 12 Par bidirecional A+ da Porta 3 17 Par bidirecional B- da Porta 3 3 Blindagem interna A/B da

Porta 1

8 Blindagem interna C/D da

Porta 1

13 Blindagem interna A/B da

Porta 3

18 Blindagem interna C/D da

Porta 3

4 Par bidirecional D+ da Porta 1 9 Par bidirecional C- da Porta 1 14 Par bidirecional D+ da Porta 3 19 Par bidirecional C- da Porta 3 5 Par bidirecional C+ da Porta 1 10 Par bidirecional D- da Porta 1 15 Par bidirecional C+ da Porta 3 20 Par bidirecional D- da Porta 3

* Use invólucro Deutsch DMC-MD 20C, inserto e contatos DMC-M 20-22SN, invólucro traseiro 787-8055-13M ou equivalentepara o conector correspondente.

Indicador Função

Indicador POWER (Alimentação)

Permanece constantemente aceso em verde para indicar que o dispositivo está energizado e ativado para operação. Pisca para indicar que o dispositivo está energizado, mas a operação está desativada (modo de espera). O comutador interno de Ethernet não

gerenciado continua a funcionar no modo de espera. Indicador RF ENABLE (Ativar RF)

Permanece constantemente aceso em verde para indicar que a saída de RF está ativada. Indicadores WLAN Piscam em verde para indicar que as transferências de dados de RF estão ocorrendo no cartão de rádio aplicável.

Indicadores LAN Piscam em verde para indicar que as transferências de dados da LAN estão ocorrendo.

Permanecem constantemente acesos em verde para indicar que um link foi estabelecido nas portas LAN cabeadas aplicáveis, mas

nenhuma transferência de dados está ocorrendo.

Conecte o ponto de acesso nMAP2 em ambiente de laboratório como mostrado a seguir:

INDICADORES DE STATUS

CONFIGURAÇÃO INICIAL

A. Certifique-se de que o interruptor POWER (Alimentação) esteja na posição

OFF (desligado), que o interruptor RF ON/RF OFF (RF lig./RF desl.) esteja na posição RF OFF (RF desligada) e que todos os interruptores IP STRAP estejam na posição 1.

B. Ligação:

1. Ligue os computadores desktop e laptop. CUIDADO: a alimentação de entrada do nMAP2 é 134 VCA máxima ou

32 VCC máxima conectada às linhas apropriadas.

2. Conecte o cabo de teste de CA ou as linhas de entrada de CC à fonte de alimentação e energize o cabo de teste. Todos os indicadores do ponto de acesso nMAP2 piscam e, em seguida, cada indicador pisca. Quando o teste de indicadores está concluído, o indicador POWER pisca.

3. Coloque o interruptor POWER (Alimentação) da caixa de teste na posição ON (ligado). O indicador POWER do nMAP2 acenderá em verde.

ADVERTÊNCIA: As antenas internas do ponto de acesso nMAP2 irradiam

potência de radiofrequência (RF). Para evitar exceder os limites de exposição à radiofrequência da FCC (Comissão Federal de Comunicações dos EUA), a distância entre seres humanos e o nMAP2 não deve ser menor que 20 cm (8 pol.) enquanto a RF estiver ativada.

4. Coloque o interruptor RF ON/RF OFF na posição RF ON (RF ligada). Após até 40 segundos o indicador RF ENABLE (Ativar RF) do ponto de acesso nMAP2 acenderá em verde.

C. Configure o computador desktop com o endereço IP 192.168.1.67 e, se

necessário, reinicialize o computador. Consulte o manual do usuário do sistema operacional para saber como configurar a rede.

D. Teste de LAN cabeada

1. No computador desktop, abra uma janela de prompt de comando e digite ping –n 25 192.168.1.1 <Enter> (Windows) ou ping -c 25 192.168.1.1 <Enter> (Linux). O indicador LAN1 do ponto de acesso nMAP2 pisca indicando atividade na LAN cabeada.

2. Verifique se não há erros ou tempos limite relatados e se Reply from

192.168.1.1 (Resposta de 192.168.1.1) é exibido 25 vezes na janela de prompt de comando. Isso confirma comunicação da LAN cabeada entre o computador desktop e o ponto de acesso nMAP2.

E. Configure para o teste simples de LAN sem fio no Rádio 1: Configure o

adaptador sem fio do computador laptop para operação 802.11a (5 GHz) com o endereço IP 192.168.1.69. Consulte o manual do usuário do adaptador sem fio para ver as instruções de configuração. Associe o computador à rede sem fio (SSID) VTMiltope.

F. Teste a LAN1 sem fio:

1. No computador laptop, abra uma janela de prompt de comando e digite ping –n 25 192.168.1.1 <Enter> (Windows) ou ping -c 25 192.168.1.1 <Enter> (Linux). O indicador WLAN1 do ponto de acesso nMAP2 pisca indicando atividade da LAN sem fio.

2. Verifique se não há erros ou tempos limite relatados e se Reply from

192.168.1.1 (Resposta de 192.168.1.1) é exibido 25 vezes na janela de prompt de comando. Isso confirma a comunicação sem fio entre o computador laptop e o Rádio 1 do ponto de acesso nMAP2.

3. No computador laptop, digite ping –n 25 192.168.1.67 <Enter> (Windows) ou ping –c 25 192.168.1.67 <Enter> (Linux). O indicador WLAN1 do ponto de acesso nMAP2 pisca indicando atividade da LAN sem fio.

4. Verifique se não há erros ou tempos limite relatados e se Reply from

192.168.1.67 (Resposta de 192.168.1.67) é exibido 25 vezes na janela de prompt de comando. Isso confirma a comunicação entre o computador laptop e o computador desktop.

G. Configure para o teste simples de LAN sem fio no Rádio 2: Configure o

adaptador sem fio no computador laptop para operação 802.11g (2,4 GHz). Consulte o manual do usuário do adaptador sem fio para ver as instruções de configuração. Associe o computador à rede sem fio (SSID) VTMiltope.

H. Teste a LAN2 sem fio:

1. No computador laptop, digite ping –n 25 192.168.1.1 <Enter> (Windows) ou ping -c 25 192.168.1.1 <Enter> (Linux) na janela de prompt de comando. O indicador WLAN2 do ponto de acesso nMAP2 pisca indicando atividade da LAN sem fio.

2. Verifique se não há erros ou tempos limite relatados e se Reply from

192.168.1.1 (Resposta de 192.168.1.1) é exibido 25 vezes na janela de prompt de comando. Isso confirma a comunicação sem fio entre o computador laptop e o Rádio 2 do ponto de acesso nMAP2.

3. No computador laptop, digite ping –n 25 192.168.1.67 <Enter> (Windows) ou ping –c 25 192.168.1.67 <Enter> (Linux). O indicador WLAN2 do ponto de acesso nMAP2 pisca indicando atividade da LAN sem fio.

4. Verifique se não há erros ou tempos limite relatados e se Reply from

192.168.1.67 (Resposta de 192.168.1.67) é exibido 25 vezes na janela de prompt de comando. Isso confirma a comunicação entre o computador laptop e o computador desktop.

I. Consulte o manual do operador do software de operação do ponto de

acesso nMAP2, M365-768, para ver instruções detalhadas sobre a configuração do ponto de acesso nMAP2 para uma aplicação específica.

OBSERVAÇÃO: selecionar o país de operação durante o processo de

configuração limita a configuração do rádio às configurações que atendem aos requisitos regulamentares do país selecionado. A configuração de país padrão é EUA.

O ponto de acesso sem fio nMAP2 deve ser instalado por pessoal qualificado e autorizado a instalar equipamentos a bordo de uma aeronave.

Montagem do ponto de acesso nMAP2 – como mostrado no desenho esquemático do ponto de acesso nMAP2, estão disponíveis seis furos de montagem. Monte o ponto de acesso nMAP2 usando as peças de montagem números 10 a 24. O torque recomendado para as peças de montagem é de 24,0 lb-in. Embora não seja necessário para cumprir as especificações, recomenda-se que o ponto de acesso nMAP2 seja montado em uma superfície aterrada dentro da aeronave. Uma área sem pintura ao redor de cada furo de montagem fornece conexão terra para a superfície de montagem.

Desenho esquemático do ponto de acesso nMAP2

INSTALAÇÃO

Suporte técnico e de garantia para o ponto de acesso sem fio nMAP2 podem ser obtidas da Miltope Corporation de segunda-feira a sexta-feira, das 8h:00 às 17h:00 (horário da região central dos EUA) pelo telefone 1-800-MILTOPE (1-800-645-8673) e selecionando “Product Support” (Suporte a produto) no menu. O suporte técnico também está disponível através do e-mail techsupport@miltope.com. Correspondências podem ser enviadas para:

Miltope Corporation Attn: Product Support Department 3800 Richardson Road South Hope Hull, AL 36043 EUA

CONEXÕES DE ALIMENTAÇÃO E INTERFACE

ASSISTÊNCIATÉCNICAE GARANTIA

O ponto de acesso nMAP2 está em conformidade com as seguintes normas de radiofrequência e segurança.

A. EUA – FCC (Comissão Federal de Comunicações)

Declaração do fabricante de conformidade com a FCC Fabricante: Miltope Corporation

3800 Richardson Road South Hope Hull, Alabama, EUA 36043

Tel.: 334-284-8665 Este dispositivo foi testado e está em conformidade com os limites para

um dispositivo digital Classe B, conforme a Parte 15 das regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial em uma instalação residencial. Este equipamento também está em conformidade com especificação DO160G seção 21.3 (emissões conduzidas) e seção 21.4(emissões irradiadas) categoria H da RTCA (modificada para as frequências de transmissão de 2,4 GHz e 5 GHz). A especificação DO-160G da RTCA aplica-se a equipamentos instalados e operados a bordo de aeronaves. Este equipamento gera, usa e pode irradiar energia de radiofrequência. Se não for instalado e usado de acordo com as instruções fornecidas neste guia e no manual do operador do sistema operacional aplicável, pode causar interferência prejudicial à comunicação por rádio. No entanto, não há garantia de que a interferência não ocorrerá em uma instalação específica. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado por desligar e voltar a ligar o equipamento, recomendamos que o usuário/instalador tente corrigir a interferência através de uma ou mais das seguintes medidas:

 Reorientar ou reposicionar a antena receptora.  Aumentar a separação entre o equipamento e o receptor.  Conectar o equipamento a um circuito diferente daquele ao qual o

receptor está conectado.

ADVERTÊNCIA: Alterações ou modificações neste dispositivo

invalidam a certificação da FCC

A Miltope Corporation não é responsável por qualquer interferência causada por modificação não autorizada do ponto de acesso nMAP2 ou pela substituição ou ligação de cabos de conexão e equipamentos (antenas) diferentes dos especificados pela Miltope Corporation.

A correção da interferência causada por tal modificação, substituição ou uso de acessório não autorizado é responsabilidade do usuário/instalador.

ADVERTÊNCIA: Exposição à radiação de RF (Radiofrequência)

De acordo com os requisitos da FCC para exposição humana a campos de radiofrequência, o elemento irradiante deve ser instalado de forma a manter distância de separação mínima de 20 cm (8 pol.) entre o mesmo e o usuário ou a população em geral.

Este dispositivo está restrito a uso interno quando se utiliza a banda de 5,15 a 5,25 GHz (canais 36, 40, 44 e 48) e a banda de 5,73 a 5,83 GHz (canais 149, 153, 157, 161 e 165).

O ponto de acesso nMAP2 atende ao Relatório e Ordens FCC-03-287A1 e FCC-06-96A1 FCC da FCC.

B. Canadá – Industry Canada (IC)

Este dispositivo está em conformidade com os limites para um dispositivo digital Classe B e está em conformidade com a norma Industry Canada ICES-003. Os produtos que contêm um transmissor de rádio atendem à norma Industry Canada RSS210 e recebem uma etiqueta com um número de aprovação IC.

Este dispositivo está em conformidade com os limites da Classe B da Industry Canada. A operação está sujeita às duas condições seguintes:

1) este dispositivo não pode causar interferência prejudicial e 2) este dispositivo deve aceitar interferência recebida, incluindo interferência que possa causar operação indesejada.

Este dispositivo está restrito a uso interno quando se utiliza a banda de 5,15 a 5,25 GHz (canais 36, 40, 44 e 48) e a banda de 5,73 a 5,83 GHz (canais 149, 153, 157, 161 e 165).

CONFORMIDADE

C. Comunidade Europeia

Este dispositivo está em conformidade com a diretiva EMC 2004/108/EC, Diretiva para baixa tensão 2006/95/EC e Diretiva R&TTE 1999/5/EC. A conformidade com essas diretivas implica na conformidade com as normas europeias harmonizadas (Normas europeias) relacionadas na Declaração de conformidade da UE, emitida pela Miltope Corporation para este dispositivo.

Países de operação e condições de uso

Requisitos para operação interna e externa, licenciamento e canais de operação permitidos aplicáveis a alguns países como descrito a seguir.

OBSERVAÇÃO: O usuário/instalador deve usar o utilitário de

configuração fornecido com este dispositivo para garantir que os canais de operação estejam em conformidade com as regras de utilização do espectro para os países da UE (União Europeia) e da EFTA (Associação de Livre Comércio Europeia), como descrito abaixo. Se mais de uma unidade for implantada, os usuários devem garantir que as frequências estejam espalhadas entre diferentes canais de acordo com a disponibilidade de canais.

Operação em 2,4 GHz

 Este dispositivo pode ser operado em ambientes internos ou

externos nos países da UE e da EFTA que utilizam a banda de 2,4 GHz (canais 1 a 13), exceto onde indicado abaixo.

 Na França, este dispositivo pode usar toda a banda de 2400 a

2483,5 MHz (canais 1 a 13) para aplicações internas. Para aplicações externas, somente pode ser usada a banda de frequência de 2400 a 2454 MHz (canais 7 a 9). Para ver os requisitos mais recentes, consulte http://www.art-telecom.fr.

Operação em 5 GHz

 Este dispositivo requer que o usuário ou instalador insira

corretamente o país de operação atual na janela 5 GHz Radio Configuration (Configuração de rádio em 5 GHz),

 Este dispositivo restringirá automaticamente os canais permitidos

determinados pelo país de operação atual. A inserção incorreta do país de operação pode resultar em operação ilegal e pode causar interferência prejudicial em outros sistemas. O usuário está obrigado a garantir que o dispositivo opere de acordo com as limitações de canal, restrições para uso interno/externo e requisitos de licenciamento para cada país da Comunidade Europeia como descrito no Manual do operador do software de operação do ponto de acesso sem fio nMAP2, M365-768.

 Este dispositivo não suporta canais que são usados por operações

de radar (banda de 5,26 a 5,70 GHz/canais 52 a 140).

 Este dispositivo está restrito a uso interno quando operado dos

países da UE e EFTA que usam a banda de 5,15 a 5,35 GHz (canais 36, 40, 44 e 48) e a banda de 5,73 a 5,83 GHz (canais 149, 153, 157, 161 e 165).

Descarte de equipamentos usados por usuários residenciais na União Europeia

Este produto não deve ser descartado junto com lixo doméstico. Em vez disso, é de sua responsabilidade descartar o equipamento usado entregando-o em um ponto de coleta designado para a reciclagem de equipamentos elétricos e eletrônicos usados. Acoleta seletiva e a reciclagem de equipamento usado, no momento do descarte, ajudará a preservar os recursos naturais e a garantir que a reciclagem seja feita de modo a proteger a saúde humana e o meio ambiente. Para obter mais informações sobre onde o equipamento pode ser entregue para fins de reciclagem, entre em contato com a prefeitura local ou o serviço de coleta de lixo doméstico.

VT Miltope nMAP2 Quick Start Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
