VTC PRO AUDIO FF1 User Manual

FF1

Manual-Service-VTC-FF1-00-1v0.pdf

CANADA

Yorkville Sound

550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA

Voice: [phone]
Fax: [phone]

www.vtcproaudio.com

U.S.A.

Yorkville Sound Inc.

4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA

Voice: [phone]
Fax: [phone]

Service Manual

IMPORTANT SAFETY INSTRUCTIONS

This lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock to persons.
Ce symbole d’éclair avec tête de flèche dans un triangle

équilatéral est prévu pour alerter l’utilisateur de la présence d’un
« voltage dangereux » non-isolé à proximité de l’enceinte du
produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions pertaining to a risk of fire,

electric shock, or injury to a person

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

Read Instructions: The Owner’s Manual should be read and understood before operation

of your unit. Please, save these instructions for future reference and heed all warnings.
Clean only with dry cloth.
Packaging: Keep the box and packaging materials, in case the unit needs to be

returned for service.
Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or

moisture. Do not use this apparatus near water!
Warning: When using electric products, basic precautions should always be followed,

including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau­tions should be taken so that the grounding scheme on the unit is not defeated. An

apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective earthing ground. Where the MAINS plug or an appliance coupler is used

as the disconnect device, the disconnect device shall remain readily operable.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use

attachments/accessories specified by the manufacturer

Note: Prolonged use of headphones at a high volume may cause

health damage on your ears.

The apparatus should not be exposed to dripping or splashing water; no objects

filled with liquids should be placed on the apparatus.

Terminals marked with the “lightning bolt” are hazardous live; the external wiring
connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near
any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord

Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If

the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this apparatus from the AC Mains, disconnect the power supply cord plug from the AC

receptacle. The mains plug of the power supply cord shall remain readily operable.

Unplug this apparatus during lightning storms or when unused for long periods of time.

Service

The unit should be serviced only by qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.

safety-4v7 • May 7/2008

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

Le point d’exclamation à l’intérieur d’un triangle équilatéral

est prévu pour alerter l’utilisateur de la présence

d’instructions importantes dans la littérature accompag­nant l’appareil en ce qui concerne l’opération et la

maintenance de cet appareil.

S2125A

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC

ELECTRIQUE, N’ENLEVEZ PAS LE COUVERT (OU LE

PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE

REPARABLE PAR L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE

POUR L’ENTRETIENT

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant

l’opération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations
ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas

cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!
Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des

précautions de bases incluant celle qui suivent:

Alimentation

L’appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé

d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de

raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à la terre de
l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I
devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise
à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée
comme dispositif de débranchement, ce dispositif de débranchement devra demeurer
pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.

L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement

les attachements/accessoires indiqués par le fabricant

Note: L'utilisation prolongée des écouteurs à un volume élevé peut

avoir des conséquences néfastes sur la santé sur vos oreilles. .

Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que

des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures

et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à

l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de

mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames
dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de
deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou
la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si
elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans
ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez
d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurez­vous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises.

N’UTILISEZ PAS L’APPAREIL si le cordon d’alimentation est endommagé. Pour

débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le
cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du
bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est
nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple
si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide
qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été
exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

VTC FF1 Parts List 6/8/2010

V

YS No. Description Qty. YS No. Description Qty.

5447 __3U3 200VAC 10% CAP AXL POLY FLM 1
5448 __4U7 200VAC 10% CAP AXL POLY FLM 1
5449 __6U8 250VAC 10% CAP AXL POLY FLM 2
3301 1500UH COIL 18AWG R258 IRN CORE 1
3765 2000UH COIL 20AWG R000 IRN CORE 1
8521 RUBBER BUMPER WITH WASHER VERYSMALL 4
3489 CLIP 250X032 18-22AWG DISCO/INSL 6
6957 SPKON 4C PNL MT VERT 250TAB 2
6613 JN2R-A5L GAS DISCHARGE TUBE 300
8559 BAR HANDLE 4 POSITION PLASTIC 1
7505 _8R 80W TWEETER TPL150 BEYMA 1
3810 4" NYLON CABLE TIE 7
4097 CONN PLUG 6 POS. .084" V-2 FEMALE 1
3543 20 PIN BRKAWAY 90 LOCK .156 0.2
3538 24 PIN BREAKAWAY LOCK .156 0.167
4147 6 PIN POWER PIN HEADER 1
3576 CON TERM FENALE 14-20 AWG 6
8263 METALIZED POLYESTER .005 X 12"X 24" 0.07
8555 1/4-20 PEM NUT (S0420-1) 2
8602 1/4-20 T NUT 14
4700 10.W 8R2 5% BLK RES 4
4672 5.0W 12R 5% BLK RES 2
3049 PATCH 04 18AWG 15.0 156 1
9886 STANDARD FIBERGLASS MESH 48" 3.25

8868 10-32 1/2" FLAT PH 82' CS TT JS500 8
9401SS #10 X 3/4 SS PAN PH TYPE A BO&W 18
9402SS #10 X 7/8 SS FLAT PHIL TYPE A BO&W 8

8935 1/4-20 X 23MM JOINT CON. BOLT B/O 10
9407SS 1/4-20 X 1 3/4 SS FLAT PHIL MS BO&W 6

3751 SNAP IN 5/16 SPACER RICHCO 5

7506 _6" 16R 200WPGM SPKR NEO 2

1

N

N

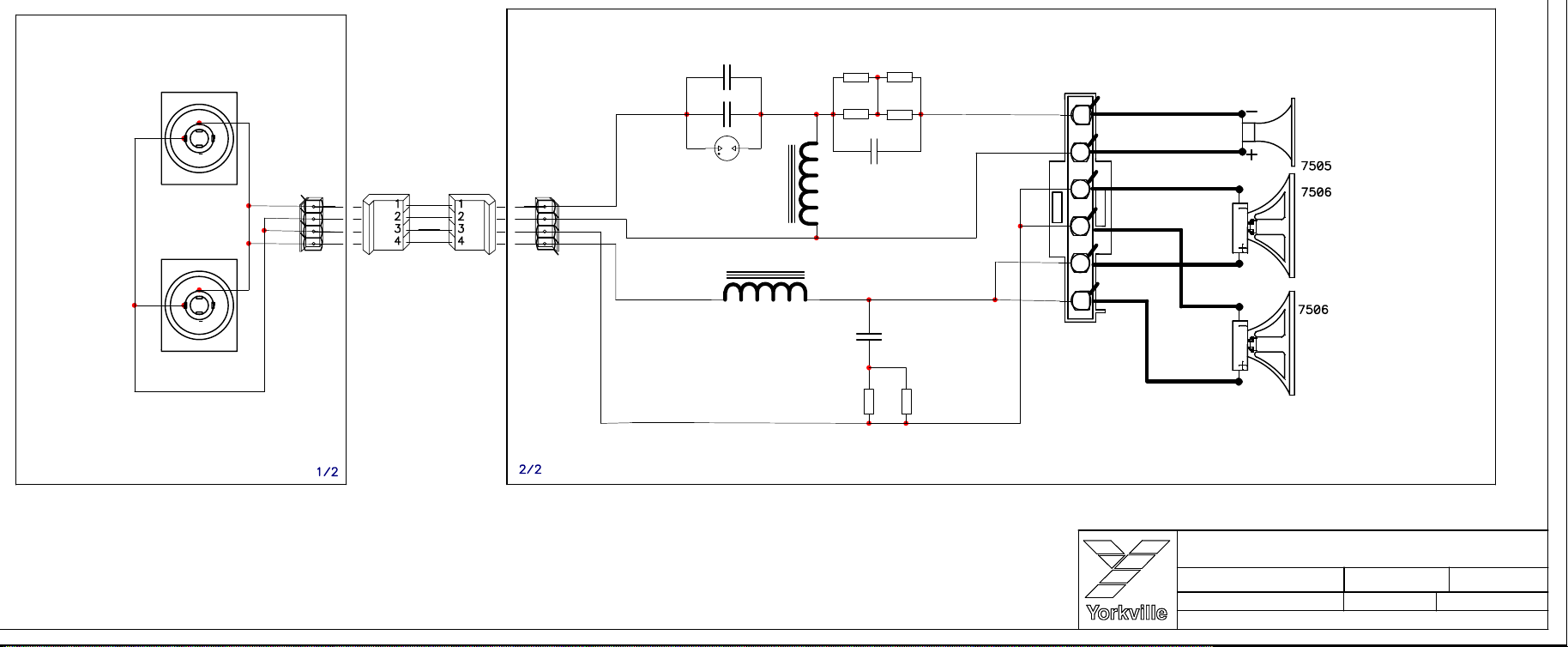

J1:A

SPEAKON 4C

6957

1+

1_

SPEAKON 4C

J1:B

J2:A

SPEAKON 4C

6957

1+

1_

SPEAKON 4C

J2:B

FEMALE CONNECTOR

.

R2

C1

250VAC 6U8

C2

2_

2+

6957

1

W1:A

2

W1:B

3

W1:C

4

W1:D

_W1 _W2

2_

2+

6957

#3049

1

W2:A

2

W2:B

3

W2:C

4

W2:D

200VAC 4U7

R5

6613

300V
GDT

1500UH

L1

L2

3301

10.W

10.W

3765

2000UH

8R2

R1
R3

8R2

10.W
8R2

.
.

8R2

10.W

R4

.

C3

200VAC3U3

250VAC6U8

C4

.

.

R7

R8

12R

12R

5.0W

5.0W

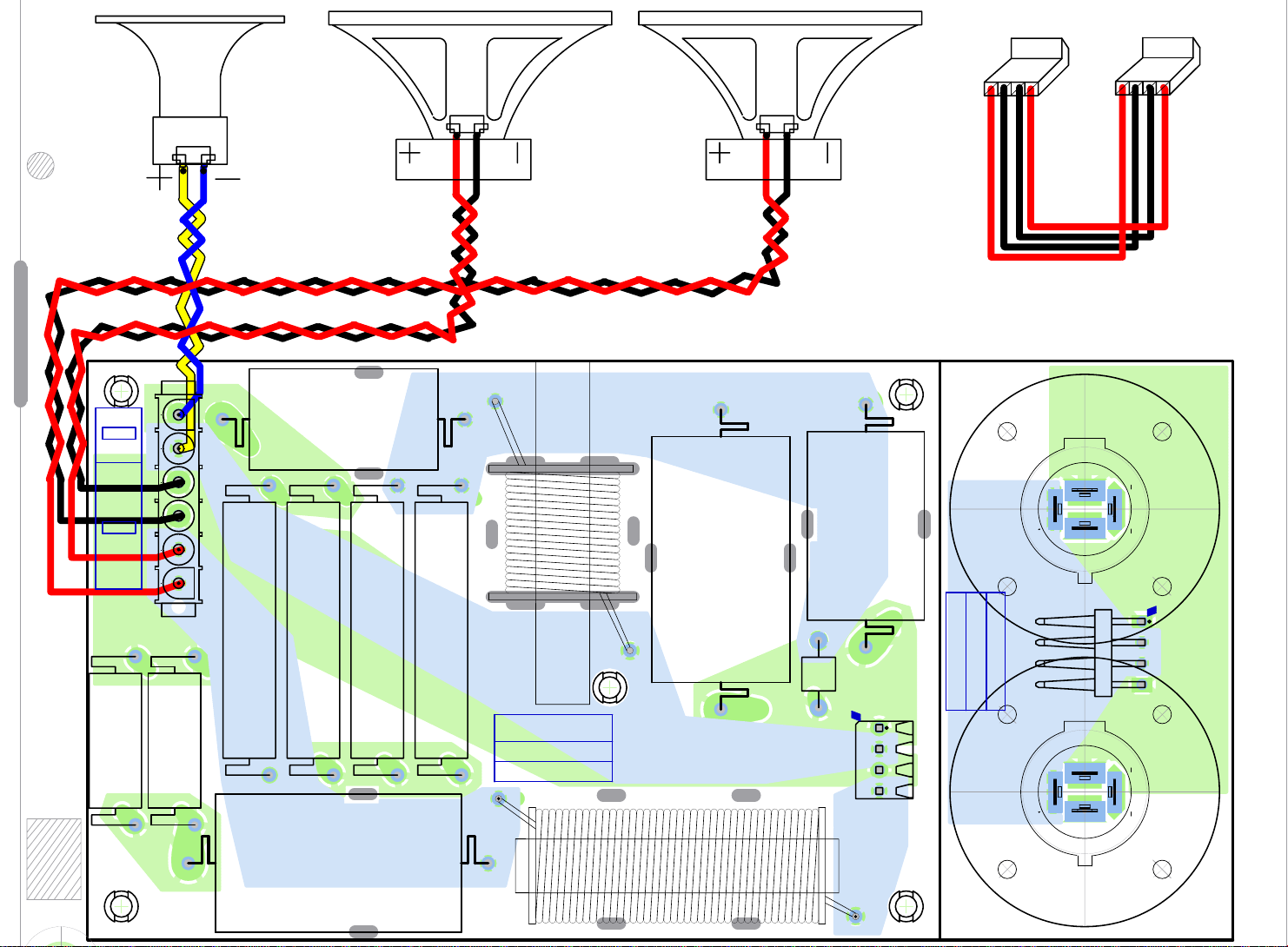

VIEWED FROM WIRE SIDE

W3

BLU

W3:F

6

YEL

W3:E

5

BLK

W3:D

4

W3:C

W3:B

W3:A

BLK

RED

RED

3

2

1

#xxxx

HORN
BEYMA TPL150
SP1

WOOFER
6ND430 16R
SP2

WOOFER
6ND430 16R
SP3

Product

Product

Date: Rev: YsType:{Company

Date: Rev: YsType:{Company
Filename:

Filename:

FF1

FF1

Sheet1

Sheet1

Thu Feb 25, 2010 V1.00

Thu Feb 25, 2010 V1.00

M1384V100sch.sch2002

M1384V100sch.sch2002

PCB# Sheet 11

M1384

PCB# Sheet 11

M1384

of

of

BEYMA TPL150

6ND430 16R

6ND430 16R

BLU

HIGH

YEL
BLK

BLK

LOW

RED
RED

5.0W

R7

4672

12R

R8

7505
SP1

12R

4672

5.0W

C4

6

4147

SPEAKERS

W3

1

R2

8R2

5447

3U3

R4 R1

4700

10.W

4700

8R2

10.W

5449

6U8

R3

4700

8R2

10.W

7506

SP2

C3

4700

8R2

10.W

3765

M1384

OUTSIDE

INSIDE

FF1

V1.00

IRON

Inductor

IRON

2000UH

2/2

L1

3301

OUTSIDE

C1

0R2258

1500UH

6U8

5449

7506

SP3

L2

6613

C2

GDT

R5

4U7

5448

W2

3538

INSIDE

J1

V1.00

INPUT BOARD

J2

M1384

FF1

1/2

_W2

#3049

NEUTRIK

SPEAKON 4C

1-

1-

6957

NL4MPR

NEUTRIK

SPEAKON 4C

1-

1-

6957

NL4MPR

1+

2+

1+

2+

_W1

1+

2-

2+

W1

3543

1+

2-

2+

BlankSize - 9400x9600

SEE LAYOUT DIAGRAM

M1384

MODEL(S):-

DATE

#

23-FEB-2010 1.00 ALIGN RESISTORS, INCREASE COPPER SURFACE GG

1
2

D
D

3
4

D

5

D
D

6
7

D

8

D
D

9
10

D

11

D
D

12
13

D
D

1

D

2

D

3

D

4

D

5

D

6

D

7

D

8

D

9

D

10

D

11

D

12

D

13
1

D

2

D

3

D

4

D

5

D

6

D

7

D

8

D

9

D

10

D

11

D

12

D

13

D

FF1

VER# DESCRIPTION OF CHANGE
V

V
V
V
V
V
V
V
V
V
V
V

V
V
V
V
V
V
V
V
V
V
V
V
V

V
V
V
V
V
V
V
V
V
V
V
V
V

N
N
N
N
N
N
N
N
N
N
N
N

N
N
N
N
N
N
N
N
N
N
N
N
N

N
N
N
N
N
N
N
N
N
N
N
N
N

M___ PENDING CHANGES

MODEL(S):­#

PC#

1

PC

2

PC

3

PC

4

PC

5

PC

6

PC

{MODEL}

PENDING CHANGE
X

X
X
X
X
X

*PLACE IMPLEMENTED CHANGES INTO BOARD HISTORY

{TITLE}

MODEL(S):-

FUNCTION KNOBREF

R
R
R
R
R
R
R
R
R
R
R
R

F
F
F
F
F
F
F
F
F
F
F
F

{MODEL}

PART#

P
P
P
P
P
P
P
P
P
P
P
P

K
K
K
K
K
K
K
K
K
K
K
K

N
N
N
N
N
N
N
N
N
N
N
N

{NEW}

M1384 PRODUCTION NOTES

1. RTV MUST BE ADDED ON THE BOARD UNDER ALL RESISTORS

2.

3.

4.
