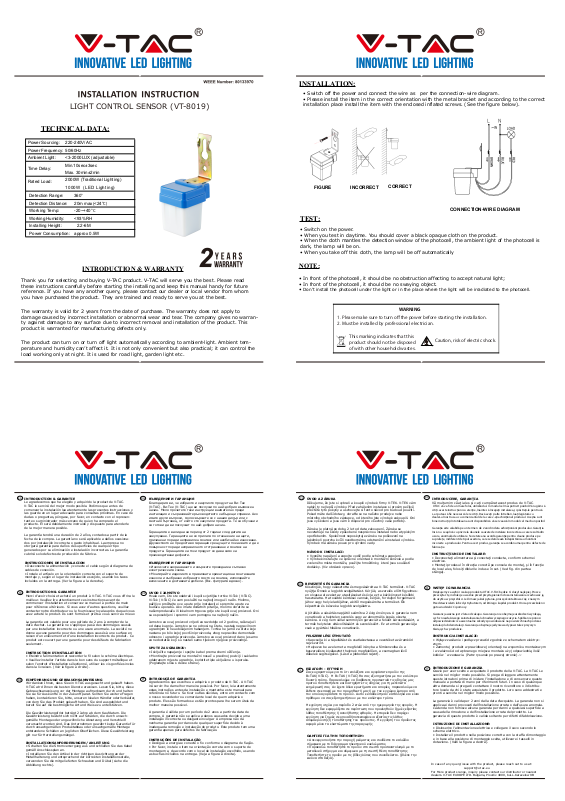

LIGHT CONTROL SENSOR (VT-8019)
installation place install the item with the enclosed inflated screws. (See the figure below).
1000W (LED Lighting)
INSTALLATION:
• Switch off the power and connect the wire as per the connection-wire diagram.
• Please install the item in the correct orientation with the metal bracket and according to the correct
TECHNICAL DATA:
Power Sourcing: 220-240V/AC
Power Frequency: 50/60Hz
Ambient Light: <3-2000LUX (adjustable)
Time Delay:
Rated Load:
Detection Range: 360°
Detection Distance: 20m max(<24°C)
Working Temp: -20~+40°C
Working Humidity: <93%RH
Installing Height: 2.2-6M
Power Consumption: approx 0.5W
Min.10sec±3sec
Max. 30min±2min
2000W (Traditional Lighting)
INTRODUCTION & WARRANTY
FIGURE
INCORRECT
CORRECT
CONNECTION-WIRE DIAGRAM
TEST:
• Switch on the power.
• When you test in daytime. You should cover a black opaque cloth on the product.
• When the cloth mantles the detection window of the photocell, the ambient light of the photocell is
dark, the lamp will be on.
• When you take off this cloth, the lamp will be off automatically
NOTE:
Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read
these instructions carefully before starting the installing and keep this manual handy for future
reference. If you have any another query, please contact our dealer or local vendor from whom
you have purchased the product. They are trained and ready to serve you at the best.
The warranty is valid for 2 years from the date of purchase. The warranty does not apply to
damage caused by incorrect installation or abnormal wear and tear. The company gives no warranty against damage to any surface due to incorrect removal and installation of the product. This
product is warranted for manufacturing defects only.
The product can turn on or turn off light automatically according to ambient-light. Ambient temperature and humidity can’t affect it. It is not only convenient but also practical; it can control the
load working only at night. It is used for road light, garden light etc.
• In front of the photocell, it should be no obstruction affecting to accept natural light;
• In front of the photocell, it should be no swaying object.
• Don’t install the photocell under the light or in the place where the light will be irradiated to the photocell.
WARNING
1. Please make sure to turn o the power before starting the installation.
2. Must be installed by professional electrician.
This marking indicates that this
product should not be disposed
Caution, risk of electric shock.
of with other household wastes.
ES
INTRODUCTION & GARANTIE
Le agradecemos que ha elegido y adquirido la product de V-TAC.
V-TAC le servirá del mejor modo posible. Pedimos que antes de
comenzar la instalación lea atentamente las presentes instrucciones y
las guarde en un lugar adecuado para consultas próximas. En caso de
dudas o preguntas, póngase, por favor, en contacto con el representante o suministrador más cercano de quien ha comprado el
producto. Él será debidamente instruido y dispuesto para atenderle
de la mejor manera posible.
La garantía tendrá una duración de 2 años, contados a partir de la
fecha de la compra. La garantía no será aplicable a daños ocasionados por instalación incorrecta o gasto inhabitual. La empresa no
otorgará garantía para daños de superficies de cualquier tipo
generados por su eliminación e instalación incorrectas. La garantía
cubrirá solo defectos de producción de fábrica.
INSTRUCCIONES DE INSTALACION
• Desconecte la alimentación y conecte el cable según el diagrama de
cables de conexión.
• Instale el artículo en la orientación correcta con el soporte de
montaje y, según el lugar de instalación escojido, usando los tacos
incluidos en la entrega. (Ver la figura a la derecha).
INTRODUCTION & GARANTIE
FR
Merci d’avoir choisi et acheté un produit à V-TAC. V-TAC vous offrira le
meilleur. Veuillez lire attentivement ces instructions avant de
commencer l’installation et conservez ce manuel à portée de main
pour référence ultérieure. Si vous avez d’autres questions, veuillez
contacter notre distributeur ou le fournisseur local auprès duquel vous
avez acheté le produit. Ils sont formés et prêts à vous servir au mieux
La garantie est valable pour une période de 2 ans à compter de la
date d’achat. La garantie ne s’applique pas à des dommages causés
par une installation incorrecte ou une usure anormale. La société ne
donne aucune garantie pour des dommages causés à une surface en
raison d’un enlèvement et d’une installation incorrects du produit. Ce
produit est couvert par une garantie pour des défauts de fabrication
seulement.
INSTRUCTION D'INSTALLATION
• Eteindre l’alimentation et raccorder le fil selon le schéma électrique.
• Veuillez installer l’article dans le bon sens du support métallique et
selon l’endroit d’installation sélectionné, utiliser les vis gonflées inclus
dans la livraison. (Voir la figure à droite).
EINFÜHRUNG UND GEBRAUCHSANWEISUNG
DE
Wir danken Ihnen, dass Sie ein V-TAC ausgesucht und gekauft haben.
V-TAC wird Ihnen die besten Dienste erweisen. Lesen Sie, bitte, diese
Gebrauchsanweisung vor der Montage aufmerksam durch und halten
Sie sie für Auskünfte in der Zukunft parat. Sollten Sie weitere Fragen
haben, kontaktieren Sie, bitte, unseren lokalen Händler oderVerkäufer,
von dem Sie das Produkt gekauft haben. Sie sind ausgebildet und
bereit Sie auf die bestmögliche Art und Weise zu unterstützen.
Die Gewährleistungsfrist beträgt 2 Jahre ab dem Kaufdatum. Die
Gewährleistung bezieht sich nicht auf Schäden, die durch unsachgemäße Montage oder ungewöhnliche Abnutzung und Verschleiß
verursacht worden sind. Das Unternehmen gewährt keine Garantie für
durch unsachgemäßen Produktabbau oder unsachgemäße Montage
entstandene Schäden an jeglichen Oberflächen. Diese Gewährleistung
gilt nur für Herstellungsmängel.
INSTALLATIONSANFORDERUNGEN/ ANLEITUNG
• Schalten Sie die Stromversorgung aus und schließen Sie das Kabel
gemäß Anschlussplan an.
• Installieren Sie den Artikel in der richtigen Ausrichtung an der
Metallhalterung und entsprechend der korrekten Installationsstelle,
verwenden Sie die mitgelieferten Schrauben und Dübel (siehe die
Abbildung rechts).
BG
ВЪВЕДЕНИЕ И ГАРАНЦИЯ
Благодарим ви, че избрахте и закупихте продукт на Ви-Тек
(V-TAC). Ви-Тек (V-TAC) ще ви послужи по най-добрия възможен
начин. Моля прочетете тези инструкции внимателно преди
инсталация и съхранявайте ръководството за бъдещи справки. Ако
имате други въпроси, моля свържете се с нашия дилър или с
местния търговец, от който сте закупили продукта. Те са обучени и
са готови да ви послужат по най-добрия начин.
Гаранцията е валидна за период от 2 години след датата на
закупуване. Гаранцията не се прилага по отношение на щети,
причинени поради неправилен монтаж или необичайно износване.
Дружеството не предоставя гаранция срещу щети по каквато и да е
повърхност поради неправилното отстраняване и монтаж на
продукта. Гаранцията за този продукт се дава само за
производствени дефекти.
ВЪВЕДЕНИЕ И ГАРАНЦИЯ:
• Изключете захранването и свържете проводника съгласно
електрическата схема.
• Монтирайте изделието в правилната ориентация на монтажната
конзола и съобразно избраното място за монтаж, използвайте
включените в доставката дюбели. (Вж. фигурата вдясно).
UVOD I JAMSTVO
HR
Hvala vam, što ste odabrali i kupili svjetiljku tvrtke Vi-Tek (V-TAC).
Vi-Tek (V-TAC) će vam poslužiti na najbolji mogući način. Molimo,
pažljivo pročitajte ove upute prije instalacije i spremite upute za
buduću uporabu. Ako imate dodatnih pitanja, molimo obratite se
našemprodavaču ili lokalnom trgovcu gdje ste kupili ovaj proizvod. Oni
su osposobljeni i spremni vam pomognu na najbolji način.
Jamstvo za ovaj proizvod vrijedi za razdoblje od 2 godine, računajući
od dana kupnje. Jamstvo se ne odnosi na štetu, nastalu nepravilnom
ugradnjom ili neuobičajenim habanjem. Tvrtka ne jamči za štete koje
nastanu po bilo kojoj površini proizvoda, zbog nepravilne demontaže
odnosno i ugradnje proizvoda. Jamstvo za ovaj proizvod dano je samo
za nedostatke koji su nastali samo tijekom njegove proizvodnje.
UPUTE ZA UGRADNJU
• Isključite napajanje i spojite kabel prema shemi ožičenja.
• Montirajte proizvod na montažni nosač u pravilnoj poziciji i sukladno
odabranom mjestu ugradnje, koristite tiple uključene u isporuku.
(Pogledajte sliku s desne strane).
INTRODUÇÃO E GARANTIA
PT
Agradecemos que escolheu e adquiriu o produto da V-TAC. A V-TAC
irá servir-lhe da melhor maneira possível. Por favor, leia atentamente
estas instruções antes da instalação e mantenha este manual para
referência no futuro. Se tiver outras dúvidas, entre em contacto com
o nosso revendedor ou comerciante local de quem adquiriu o
produto. Eles são formados e estão prontos para lhe serem úteis da
melhor maneira possível.
A garantia é válida por um período de 2 anos a partir da data de
compra. A garantia não se aplica a danos causados devido a uma
instalação incorrecta ou desgaste invulgar. A empresa não dá
nenhuma garantia por danos de qualquer superfície devido à
inadequada remoção e instalação do produto. Este produto tem uma
garantia apenas para defeitos de fabricação.
INSTRUÇÕES DE INSTALAÇÃO
• Desligue a energia e conecte o fio conforme o diagrama de fiação.
• Por favor, instale o item na orientação correta com o suporte de
montagem e, de acordo com o local de instalação escolhido, usando
as buchas incluídos na entrega. (Veja a figura à direita).
:
CZ
ÚVOD A ZÁRUKA
Děkujeme, že jste si vybrali a koupili výrobek firmy V-TEK. V-TEK vám
nabízí ty nejlepší výrobky. Před zahájením instalace si prosím pečlivě
přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití.
Pokud máte další dotazy, obraťte se na našeho prodejce nebo
místního obchodního zástupce, od kterého jste výrobek zakoupili. Oni
jsou vyškoleni a jsou vám k dispozici pro všechny vaše potřeby.
Záruka je platná po dobu 2 let od data zakoupení. Záruka se
nevztahuje na škody způsobené nesprávnou instalací nebo atypickým
opotřebením. Společnost neposkytuje záruku na poškození na
jakémkoli povrchu kvůli neodbornému odstranění a instalaci výrobku.
Výrobek má záruku pouze pro výrobní vady.
NÁVOD K INSTALACI:
• Vypněte napájení a zapojte vodič podle schématu zapojení.
• Výrobek instalujte ve správné orientaci k montážní konzole a podle
zvoleného místa montáže, použijte hmoždinky, které jsou součástí
dodávky. (Viz obrázek vpravo).
BEVEZETÉS ÉS GARANCIA
HU
Köszönjük, hogy választotta és megvásárolta a V-TAC terméket. V-TAC
nyújtja Önnek a legjobb szolgáltatást. Kérjük, a szerelés előtt figyelmesen olvassa el ezeket az utasításokat és óvja ezt a kézikönyvet későbbi
használatra. Ha további kérdései vannak, kérjük, forduljon forgalmazó-
jához vagy helyi eladójához, akitől megvásárolta a terméket. Ők
képzettek és készek a legjobb szolgálatra.
A jótállás a vásárlás napjától számítva 2 évig érvényes. A garancia nem
vonatkozik a helytelen szerelés vagy az abnormális kopás okozta
károkra. A cég nem vállal semmilyen garanciát a felület károsodásáért, a
termék helytelen eltávolításáért és szereléséért. Ez a termék garanciája
csak a gyártási hibákra vonatkozik.
FELSZERELÉSI ÚTMUTATÓ
• Kapcsolja ki a tápellátást és csatlakoztassa a vezetéket az áramköri
rajz szerint.
• Helyezze be az elemet a megfelelő irányba a fémkonzolba és a
beszerelésre kiválasztott helynek megfelelően, a csomagban lévő
dűbelek segítségével. (Lásd a jobboldali rajzot).
ΕΙΣΑΓΩΓΗ - ΕΓΓΥΗΣΗ
EL
Σας ευχαριστούμε για το ότι επιλέξατε και αγοράσατε προϊόν της
Βι-ΤΑΚ(V-TAC). Η Βι-ΤΑΚ (V-TAC) θα σας εξυπηρετήσει με τον καλύτερο
δυνατό τρόπο. Παρακαλούμε να διαβάσετε προσεκτικά τις οδηγίες μας
προτού τοποθετήσετε και διατηρήστε τις οδηγίες για τη μετέπειτα
ενημέρωσή σας. Αν έχετε άλλα ερωτήματα και απορίες, παρακαλούμε να
έλθετε σε επαφή με τον προμηθευτή μας ή με τον εγχώριο έμπορο από
τον οποίο αγοράσατε το προϊόν. Αυτοί εκπαιδεύτηκαν κατάλληλα και είναι
πρόθυμοι να σας εξυπηρετήσουν με τον καλύτερο τρόπο.
Η εγγύηση ισχύει για περίοδο 2 ετών από την ημερομηνία της αγοράς. Η
εγγύηση δεν εφαρμόζεται σε περίπτωση που προκληθούν ζημιές εξαιτίας
λάθος τοποθέτησης ή ασυνήθιστης φθοράς. Η εταιρεία δεν παρέχει
εγγύηση για ζημιές σε οποιαδήποτεεπιφάνεια εξαιτίας τις λάθος
απομάκρυνσης ή τοποθέτησης του προϊόντος. Η εγγύηση του προϊόντος
αφορά μόνο τα ελαττώματα της παραγωγής
ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ:
• Απενεργοποιήστε την παροχή ρεύματος και συνδέστε το καλώδιο
σύμφωνα με το διάγραμμα ηλεκτρικού κυκλώματος.
• Παρακαλώ τοποθετήστε το προϊόν στο σωστό προσανατολισμό με το
μεταλλικό στήριγμα και σύμφωνα με τη σωστή θέση τοποθέτησης
Τοποθετήστε το προϊόν με τις βίδες/ούπες που συνοδεύεται. (βλέπε την
εικόνα στα δεξιά).
RO
INTRODUCERE, GARANŢIA
Vă mulţumim că aţi ales şi v-aţi cumpărat acest produs de V-TAC.
V-TAC vă va de un mare folos, utilizându-l în modul cel mai potrivit posibil. Vă rugăm să
citiţi .aceste instrucţiuni cu atenţie, înainte să începeţi instalarea, şi păstraţi-le pentru că
s-ar putea să e necesar să le recitiţi. Dacă aveţi şi alte întrebări, luaţi legătură cu
dealer-ul nostru sau cu comerciantul de la care v-aţi achiziţionat produsul. Aceştia sunt
bine instruiţi şi întotdeauna sunt disponibili să vă servească în modul cel mai bun posibil.
Garanţia este valabilă pe un termen de 2 ani din data achiziţionării produsului. Garanţia
însă nu se aplică cu privire la daunele cauzate de instalare incorectă sau care rezultă din
uzura anormală de utilizare. Societatea nu acordă garanţie pentru daune produse pe
suprafeţe, indiferent de tipul acestora, care se datorează îndepărtării sau montării
incorecte a produsului. Pentru acest produs, garanţia se acordă numai pentru defecte de
fabricaţie.
INSTRUCŢIUNI DE INSTALARE:
• Deconectaţi alimentarea şi conectaţi conducta, conform schemei
electrice.
• Montaţi produsul în direcţia corectă pe consola de montaj, şi în funcţie
de locul ales, folosiţi diblurile incluse în set. (Vezi fig. din partea
stânga).
PL
WSTĘP I GWARANCJA
Dziękujemy za wybór i zakup produktu V-TAC. V-TAC będzie Ci służył najlepiej. Prosze
przeczytać tę instrukcje uważnie przed przystąpieniem do zainstalowania i zachować ją
do użytku w przyszłości. Jeśli masz jakieś pytania, proszę skontaktować się z naszym
Przedstawicielem lub z dystrybutorem, od którego kupiłeś produkt. Oni sa przeszkoleni i
gotowi udzielić Ci pomocy.
Gwarancja ważna jest 2 lata od zakupu. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego zainstalowania lub nadzwyczajnego zużycia. Spółka nie ponosi
odpowiedzialności za ewentualne szkody spowodowane na powierzchniach podczas
instalacji lub deinstalacji. Gwarancja obejmuje jedynie wady powstałe z przyczyn
tkwiących w produkcie.
INSTRUKCJA INSTALACJI:
• Wyłącz zasilanie i podłącz przewód zgodnie ze schematem elektrycznym.
• Zamontuj produkt w prawidłowej orientacji na wsporniku montażowym
i w zależności od wybranego miejsca montażu użyj odpowiednią ilość
kołków `w zestawie. (Patrz rysunek po prawej stronie).~
INTRODUZIONE E GARANZIA
IT
Grazie per aver scelto e acquistato il prodotto della V-TAC. La V-TAC Le
servirà nel miglior modo possibile. Si prega di leggere attentamente
queste istruzioni prima di iniziare l’installazione e di conservare questo
manuale a portata di mano per riferimenti futuri. In caso di qualunque
altra domanda si prega di contattare il nostro rivenditore o il distributore locale da chi è stato acquistato il prodotto. Loro sono addestrati e
pronti a servirla nel miglior modo possibile.
La garanzia è valida per 2 anni dalla data d’acquisto. La garanzia non si
applica ai danni provocati dall’installazione errata o dall’usura anomala.
L’azienda non fornisce alcuna garanzia per danni a qualsiasi superficie a
causa della rimozione e dell’installazione errata del prodotto. La
garanzia di questo prodotto è valida soltanto per difetti difabbricazione.
ISTRUZIONI DI INSTALLAZIONE:
• Disinserire l'alimentazione elettrica e collegare il cavo secondo lo
schema elettrico.
• Installare il prodotto nella posizione corretta con la staffa di montaggio
e in base alla posizione di montaggio scelta, utilizzare i tasselli in
dotazione. (Vedi la figura a destra).
In case of any query/issue with the product, please reach out to us at:
For More products range, inquiry please contact our distributor or nearest
dealers. V-TAC EUROPE LTD. Bulgaria, Plovdiv 4000, bul.L.Karavelow 9B
Loading...
