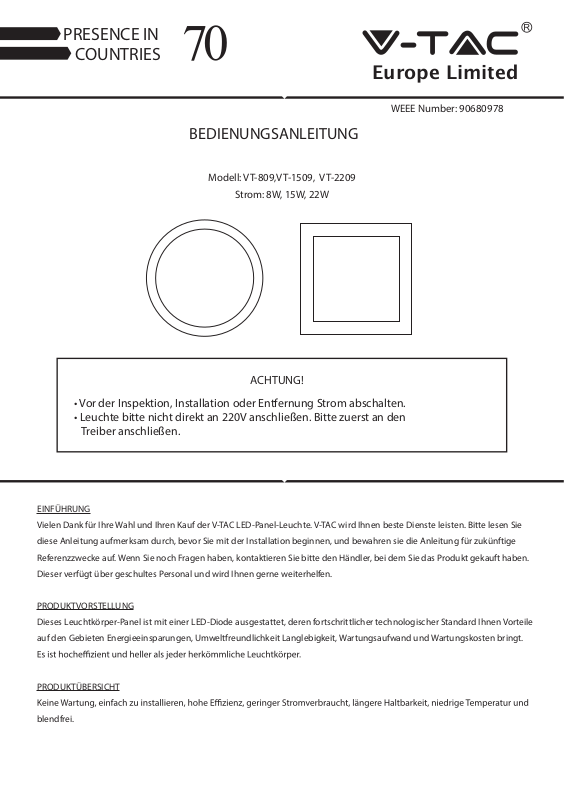

BEDIENUNGSANLEITUNG
Modell: VT-809,VT-1509, VT-2209
Strom: 8W, 15W, 22W
ACHTUNG!
• Vor der Inspektion, Installation oder Entfernung Strom abschalten.
• Leuchte bitte nicht direkt an 220V anschließen. Bitte zuerst an den
Treiber anschließen.
WEEE Number: 90680978
EINFÜHRUNG
Vielen Dank für Ihre Wahl und Ihren Kauf der V-TAC LED-Panel-Leuchte. V-TAC wird Ihnen beste Dienste leisten. Bitte lesen Sie
diese Anleitung aufmerksam durch, bevor Sie mit der Installation beginnen, und bewahren sie die Anleitung für zukünftige
Referenzzwecke auf. Wenn Sie noch Fragen haben, kontaktieren Sie bitte den Händler, bei dem Sie das Produkt gekauft haben.
Dieser verfügt über geschultes Personal und wird Ihnen gerne weiterhelfen.
PRODUKTVORSTELLUNG
Dieses Leuchtkörper-Panel ist mit einer LED-Diode ausgestattet, deren fortschrittlicher technologischer Standard Ihnen Vorteile
auf den Gebieten Energieeinsparungen, Umweltfreundlichkeit Langlebigkeit, Wartungsaufwand und Wartungskosten bringt.
PRODUKTÜBERSICHT
blendfrei.
Page 2
PRESENCE IN
COUNTRIES
70
Europe Limited
EINSATZBEREICHE
Das LED-Leuchtpanel kann in Hotels, Büros, Fabriken, Sitzungsräumen, Geschäftskomplexen, Wohngebäuden, Schulen,
Universitäten, Krankenhäusern usw. eingesetzt werden.
TECHNISCHE PARAMETER
Modell-Nr.:
Strom:
Stromspannung/Frequenz
Lumen:
Strahlwinkel:
Farbwiedergabeindex:
Leistungsfaktor:
Schutzklasse:
Betriebstemperatur:
150 mm 40 mm
VT-809 RD/SQ
8W
AC 100-240V,50/60Hz
560lm
120°
>80
>0.9
IP 20
-20°C to +50°C
VT-1509 RD/SQ
15W
1200lm
120°
>80
>0.9
IP 20
-20°C to +50°C
200 mm 40 mm
VT-2209 RD/SQ
22W
AC 100-240V,50/60HzAC 100-240V,50/60Hz
1800lm
120°
>80
>0.9
IP 20
-20°C to +50°C
240 mm 40 mm
150 mm
150 mm 40 mm
200 mm
200 mm 40 mm
240 mm
240 mm 40 mm
Page 3
PRESENCE IN
COUNTRIES
70
Europe Limited
INSTALLATIONSANFORDERUNGEN
• Vor dem Anschließen an die Stromversorgung bitte ordnungsgemäß mit dem Treiber verbinden.
• Sachgemäße Erdung sollte während des gesamten Installationsvorgang gewährleistet sein.
• Die Leuchtvorrichtung sollte in einem trockenen Bereich angebracht werden.
INSTALLATIONSANLEITUNG
1. Befestigen Sie die Hängeplatte mit
Schrauben.
3. Befestigen Sie das Panel an der
Hängeplatte.
2. Verkabelung der AC Zuleitung mit der
Ansteuerung und Verkabelung des
DC-Kabels vom Panel zur Ansteuerung.
4.Einschalten, um das Licht-Panel zu
testen.
Page 4
PRESENCE IN
COUNTRIES
70
Europe Limited
HINWEIS
• Beleuchtungsinstallation sollte nicht abgedeckt sein. Lassen Sie etwas Raum um den Leuchtkörper zur
Belüftung.
• Schalten Sie wegen des Risikos von Erschütterungen vor der Installation oder Wartungsarbeiten die
Stromsicherung aus.
• Zur Vermeidung von Brandgefahr müssen Leiter (Stromkabel) für mindestens 90 C vorgesehen sein.
Holen Sie im Zweifelsfall den Rat eines Elektrikers ein.
GARANTIE
• Dieses Produkt ist nur garantiegeschützt gegen Herstellungsfehler.
• Die Garantie gilt für zwei Jahre ab Kaufdatum.
• Die Garantie gilt nicht für Schäden, die durch unsachgemäße Installation oder unnormalen Verschleiß
verursacht werden.
oder Installation ergeben.
ACHTUNG
• Das Produkt verfügt über eine sehr starke LED-Leuchtkraft. Wie bei jeder Lichtquelle sollte direktes
Hineinsehen vermieden werden.
• HINWEIS: Obwohl diese Lampe leicht anzubringen ist, erfordert sie eine Verbindung mit der Stromzufuhr
• Mit diesem Hinweis weist der Hersteller jede Verantwortung für Probleme von sich, die sich aus der
Nichtbeachtung dieser klaren Anweisungen ergeben.
• Der Hersteller übernimmt keinerlei Verantwortung für jegliche anderen Probleme, die sich aus dem
unsachgemäßen Gebrauch oder der unsachgemäßen Installation dieses Produkts ergeben, da diese Dinge
außerhalb unserer Kontrolle liegen.
Im Falle eines Problems mit dem Produkt, können Sie uns gerne unter folgender Email Adresse
erreichen: [email protected]
