Europe Limited
Installationsanleitung:
1. Strom abschalten

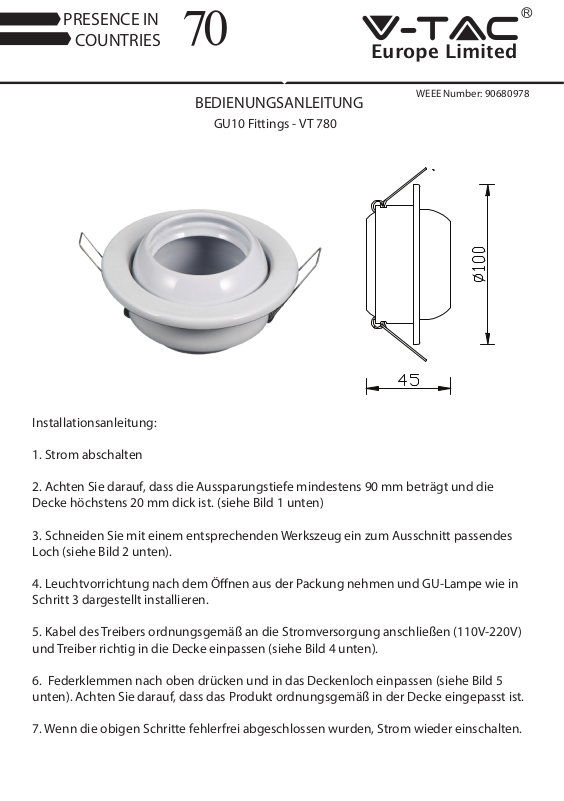

BEDIENUNGSANLEITUNG
WEEE Number: 90680978
GU10 Fittings - VT 780
2. Achten Sie darauf, dass die Aussparungstiefe mindestens 90 mm beträgt und die

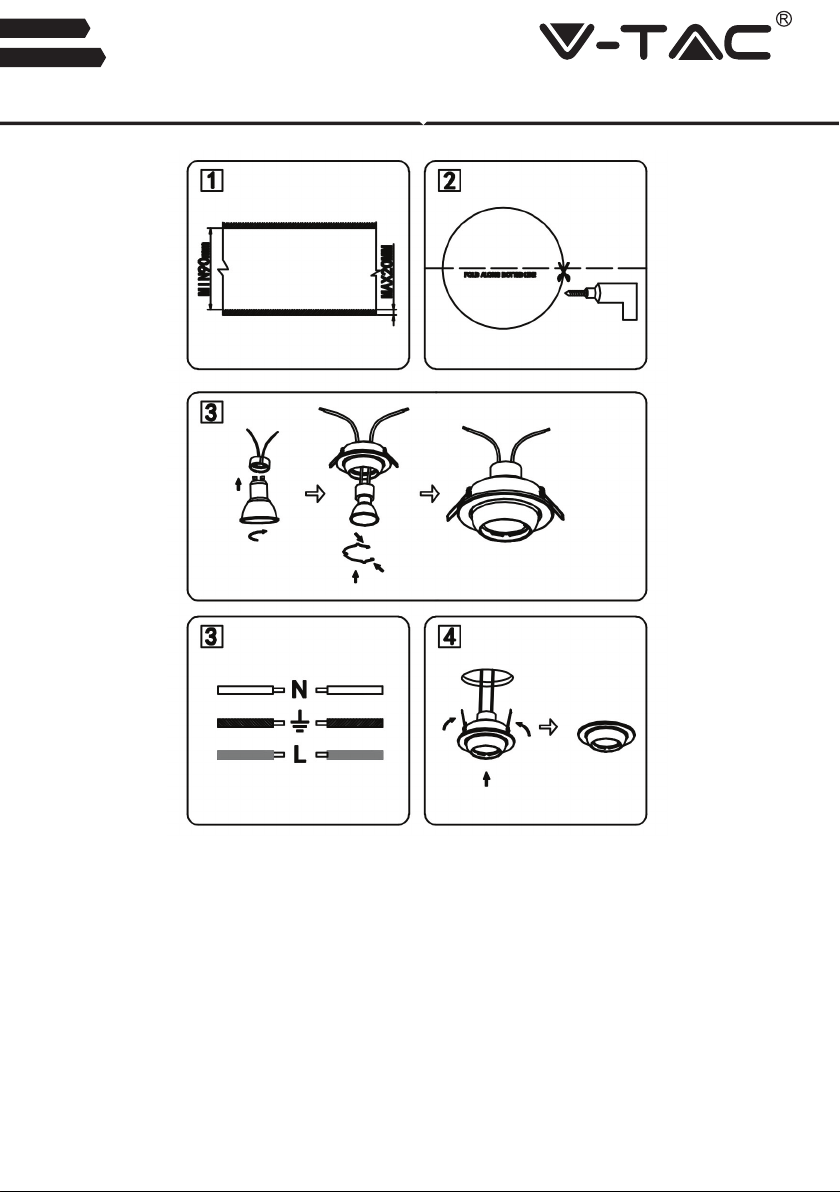

Decke höchstens 20 mm dick ist. (siehe Bild 1 unten)
3. Schneiden Sie mit einem entsprechenden Werkszeug ein zum Ausschnitt passendes
Loch (siehe Bild 2 unten).
4. Leuchtvorrichtung nach dem Önen aus der Packung nehmen und GU-Lampe wie in
Schritt 3 dargestellt installieren.
5. Kabel des Treibers ordnungsgemäß an die Stromversorgung anschließen (110V-220V)
und Treiber richtig in die Decke einpassen (siehe Bild 4 unten).
6. Federklemmen nach oben drücken und in das Deckenloch einpassen (siehe Bild 5
unten). Achten Sie darauf, dass das Produkt ordnungsgemäß in der Decke eingepasst ist.
7. Wenn die obigen Schritte fehlerfrei abgeschlossen wurden, Strom wieder einschalten.
