Руководство пользователя

НАВИГАЦИОННЫЙ МУЛЬТИМЕДИЙНЫЙ ЦЕНТР

MyDean 7107-F2

Пожалуйста, ознакомьтесь с данным руководством перед началом

использования изделия.

Page 2

Благодарим Вас за то, что выбрали наш продукт!

Правила безопасности.

Для того чтобы использование данного устройства было комфортным и безопасным, следуйте, пожалуйста, нижеприведённым инструкциям.

• Удостоверьтесь, что устройство установлено надёжно, чтобы во время

работы оно не оторвалось от крепления. Это может привести к несчастному случаю или повреждению автомобиля.

• Избегайте просмотра дисплея при движении автомобиля. Просмотр

видеопрограмм во время движения может отвлечь внимание водителя от дороги и привести к ДТП.

• Запрещается самостоятельно разбирать и модифицировать данное

устройство. Данные действия могут привести к возгоранию или поражению током. Кроме того, данные действия повлекут за собой лишение гарантийных обязательств производителя.

• Подключайте систему только к источнику тока 12В с заземлением на минус

(-).

• При замене предохранителей используйте комплектующие, аналогичные по

номиналу.

• Перед включением аппарата убедитесь, что температура внутри

автомобиля находится в диапазоне от -20 до +65 градусов по Цельсию.

• В случае неисправности немедленно прекратите эксплуатацию аппарата.

Несоблюдение данных инструкций может привести к несчастному случаю или травме. Верните изделие вашему авторизованному дилеру MyDean или в ближайший сервисный центр MyDean для ремонта.

• Убедитесь, что 7107 не будет подвергаться воздействию следующих

факторов:

 прямых солнечных лучей  высокой влажности  повышенной запылённости  сильных вибраций.  После выключения системы на экране в течение

непродолжительного времени будет отображаться слабоконтрастная телевизионная картинка. Этот эффект характерен для изделий, выполненных по жидкокристаллической технологии и не свидетельствует о неисправности системы.

 При работе в холодной среде возможно временное уменьшение

контрастности изображения. После непродолжительного прогрева уровень контрастности придёт в норму.

Page 3

Меры предосторожности.

• ЧИСТКА. Производите периодическую чистку изделия с помощью мягкой

сухой ткани. Для удаления жирных пятен смочите ткань в чистой воде. Использование чистящих средств может привести к повреждению деталей монитора.

• НИКОГДА НЕ ПРОИЗВОДИТЕ СЛЕДУЮЩИХ ДЕЙСТВИЙ:

Не пытайтесь задержать движение диска или втянуть его обратно во время его автоматической загрузки в приёмное устройство проигрывателя. Не пытайтесь вставить диск, если отключено электропитание изделия.

Установка и подключение мультимедийного центра.

• Настоятельно рекомендуем производить установку данного оборудования в

специализированном центре.

• Если монитор не включается, проверьте предохранитель и правильность

подключения.

• Некорректная установка данного устройства может привести к утечке

питания и короткому замыканию.

• Не устанавливайте монитор в непосредственной близости от подушек

безопасности.

Page 4

1. Основные функции.

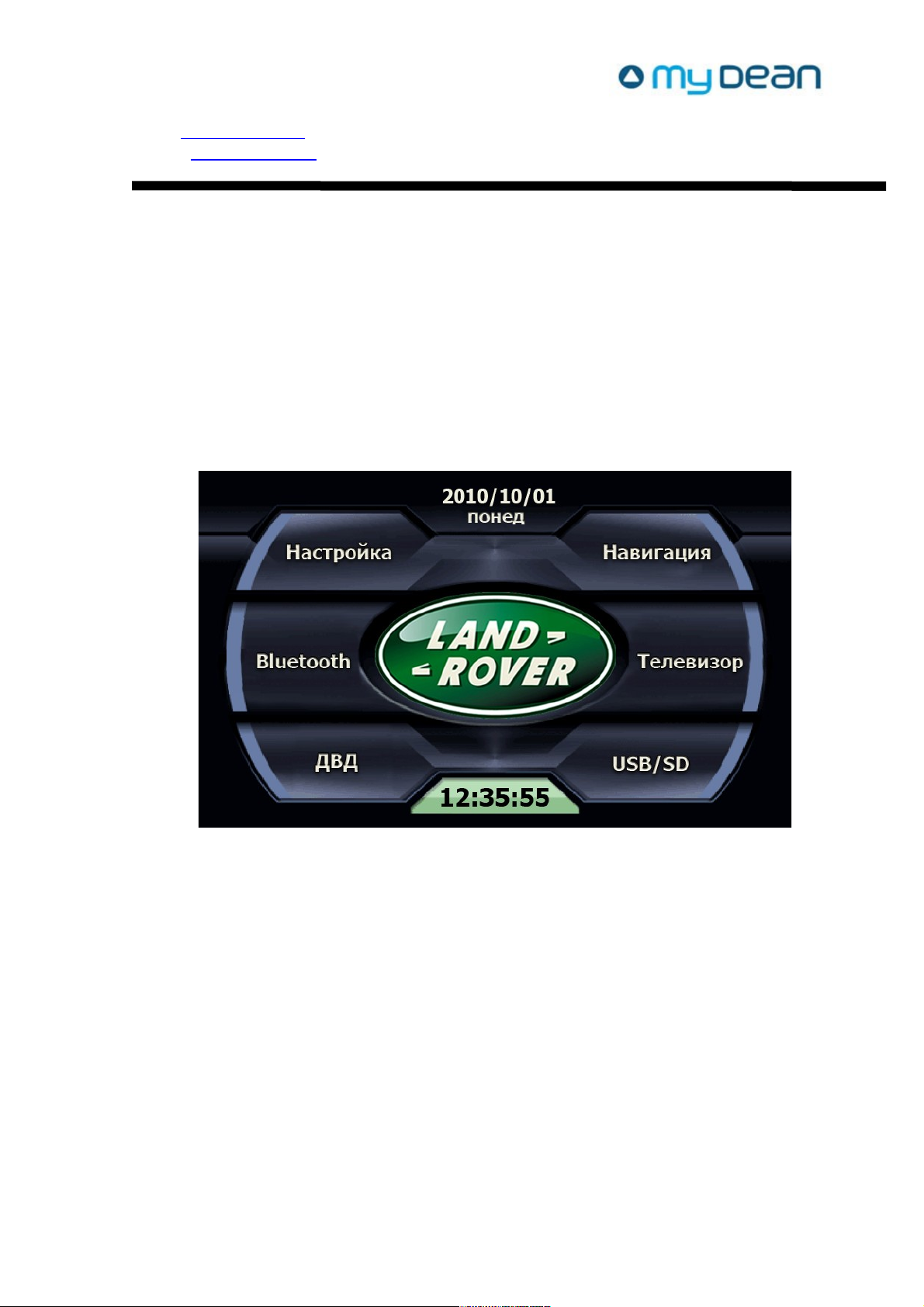

Главное меню.

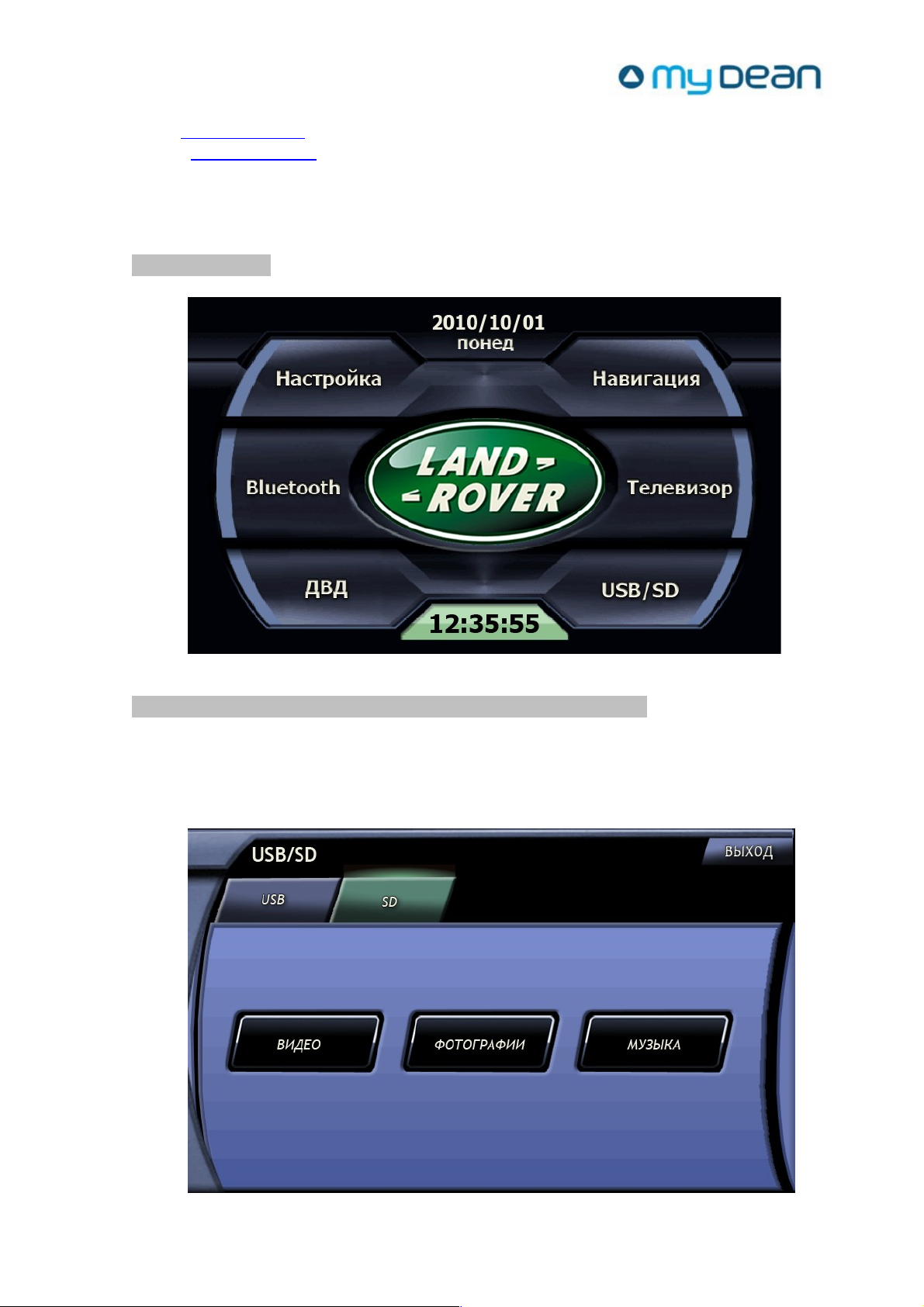

Воспроизведение и просмотр файлов с USB-носителя.

• Воткните USB-носитель в соответствующий слот устройства.

• Нажмите клавишу USB на сенсорном экране.

• Выберите в появившемся меню тип файлов, которые Вы хотите

воспроизвести.

Page 5

Выберите в появившемся окне необходимый файл и воспользуйтесь клавишами сенсорного экрана для управления воспроизведением.

Запуск навигационной программы.

• Нажмите клавишу «НАВИГАЦИЯ» на сенсорном экране для запуска

программы навигации. Управление навигационной программой производите с помощью сенсорного экрана.

!!! Для изучения функций управления навигационной программой воспользуйтесь памяткой или подробным описанием, которое можно найти на сайте производителя навигационного программного обеспечения.

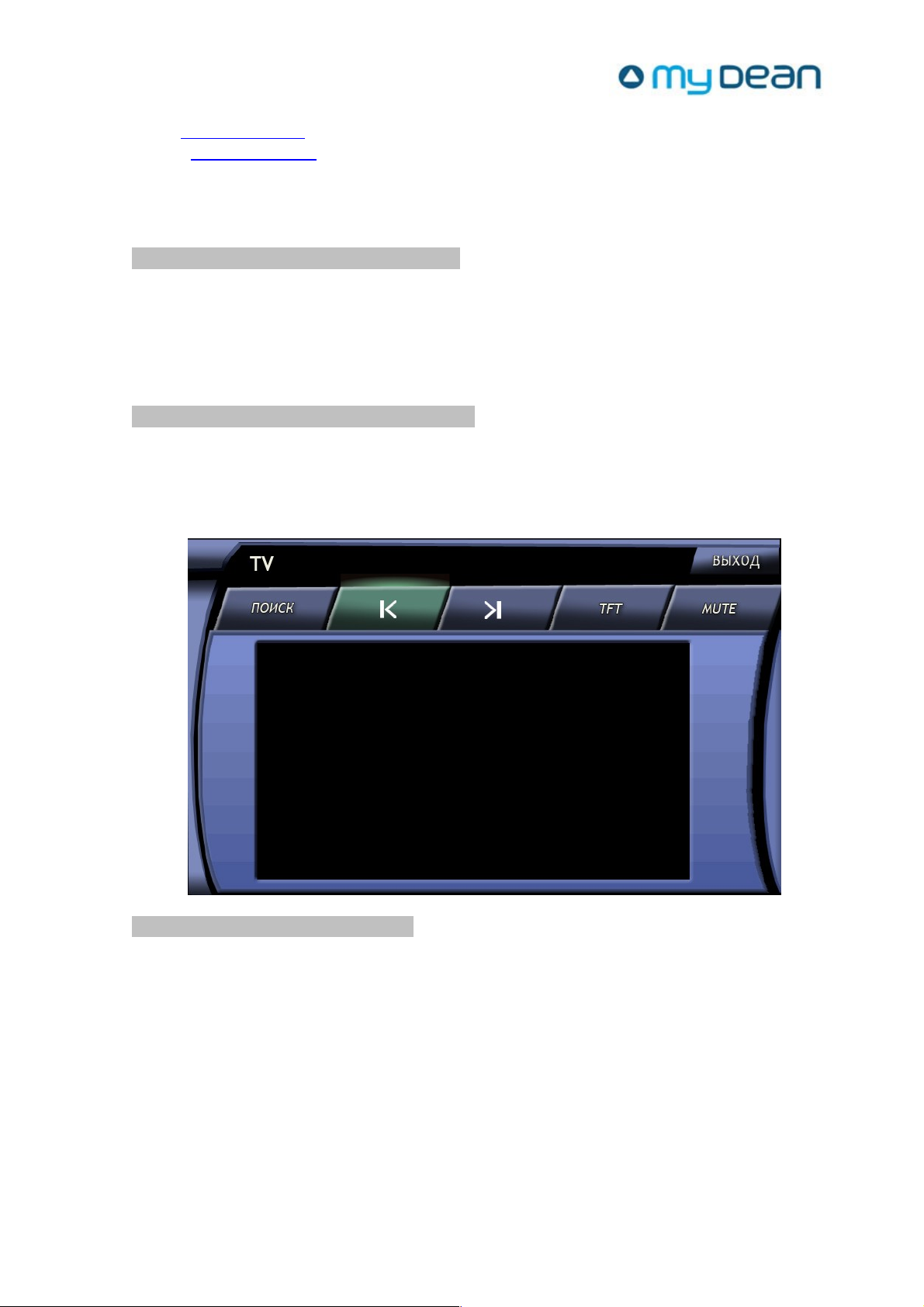

Управление цифровым ТВ тюнером.

• Нажмите клавишу DVD на сенсорном экране устройства.

• Выберите в появившемся меню необходимый диск.

• Управляйте параметрами воспроизведения с помощью клавиш на

сенсорном экране.

Управление DVD чейнджером.

• Нажмите клавишу DVD на сенсорном экране устройства.

• Выберите в появившемся меню необходимый диск.

• Управляйте параметрами воспроизведения с помощью клавиш на

сенсорном экране.

Page 6

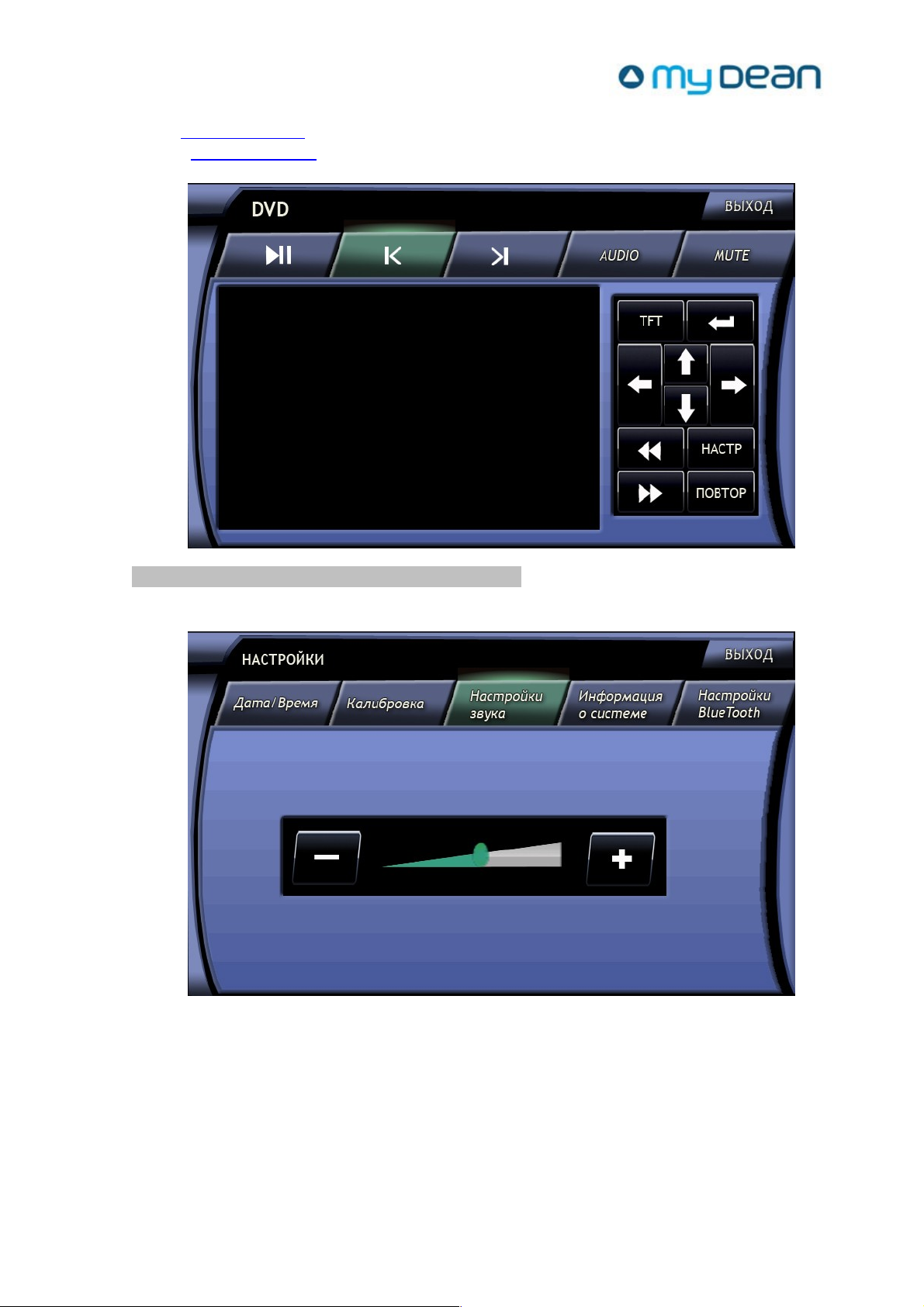

Меню настроек мультимедийного центра.

• Нажмите клавишу «НАСТРОЙКИ» на сенсорном экране.

• В меню настроек можно произвести следующие действия:

 Выбрать текущие дату и время  Откалибровать экран  Изменить громкость воспроизведения  Просмотреть основные системные параметры  Выбрать уровень яркости отображения (вручную или автоматически)  Изменить путь к программе навигации

• Для перехода в меню необходимых настроек нажмите соответствующую

клавишу на сенсорном экране.

Page 7

2. Настройки дисплея.

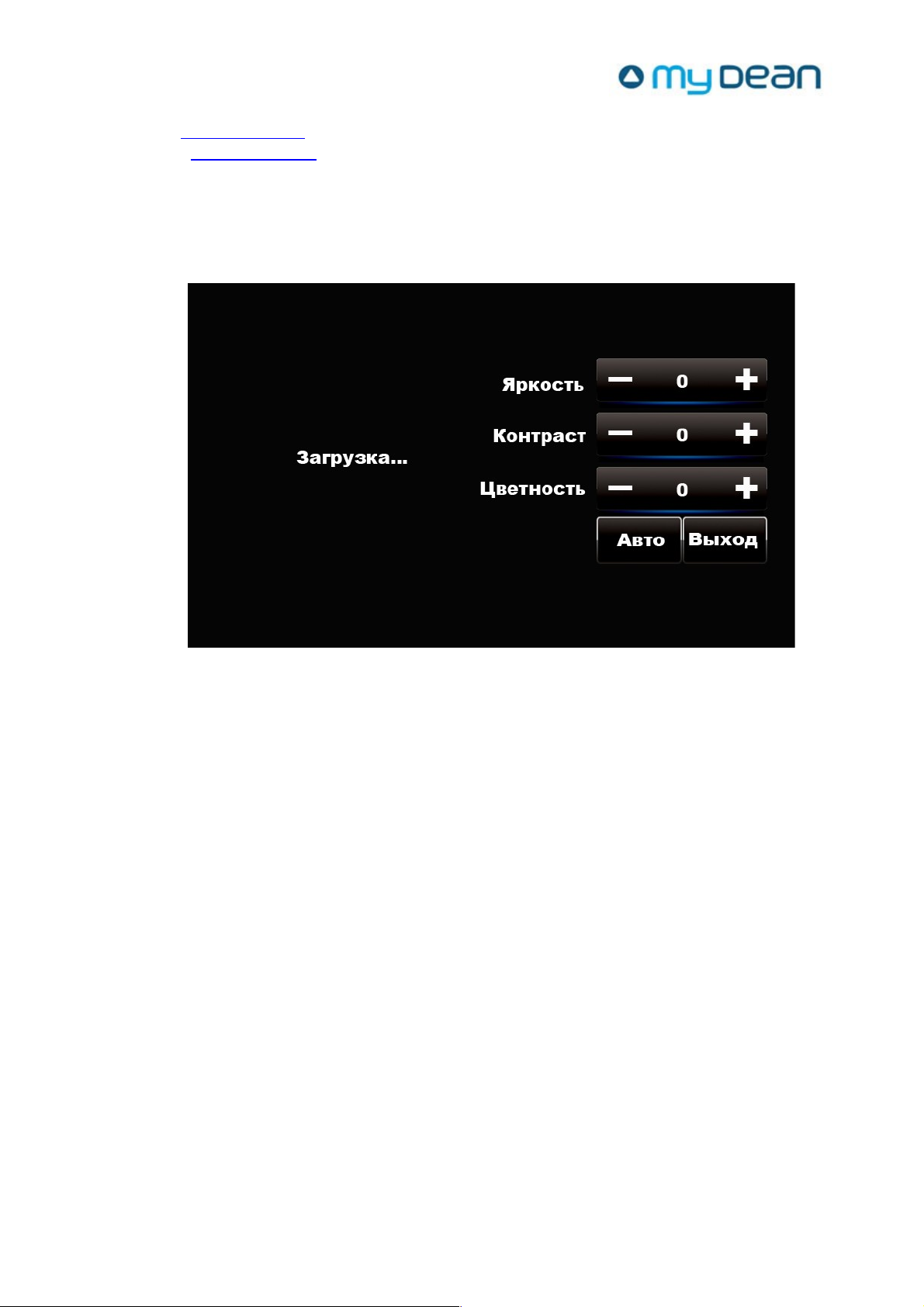

Для изменения параметров изображения, звука, функционирования системы воспользуйтесь Меню настроек монитора.

• Отрегулируйте на своё усмотрение следующие параметры:

 Яркость  Контрастность  Цветность

Page 8

3. Технические характеристики.

Размер экрана 6,5 дюймов

Тип ЖК дисплея

Разрешение экрана 800 Х 480 Эффективное количество элементов изображения * Процессор 400 Mhz, встроенный дополнительный ускоритель Память 128MB NAND FLASH, SD CARD (2G, 4G) Система цветности PAL / NTSC Количество аудио/видео входов 2 Вход для камеры заднего вида 1 Питание 12-14,4 В Потребляемая мощность до 15 Вт Температурный режим от -10 до 60 градусов по Цельсию

Прозрачный ЖК дисплей проекционного типа повышенной яркости

99,99% и выше

* Данный параметр указывает на то, что менее 0,01% от общего количества пикселей могут быть либо задействованы в передаче изображения, либо нет. В случае, если количество неисправных пикселей не превышает 0,01% от общего числа, монитор считается исправным. ** В связи с постоянным совершенствованием технических характеристик и дизайна компания производитель оставляет за собой право внесения изменений без предварительного уведомления.
