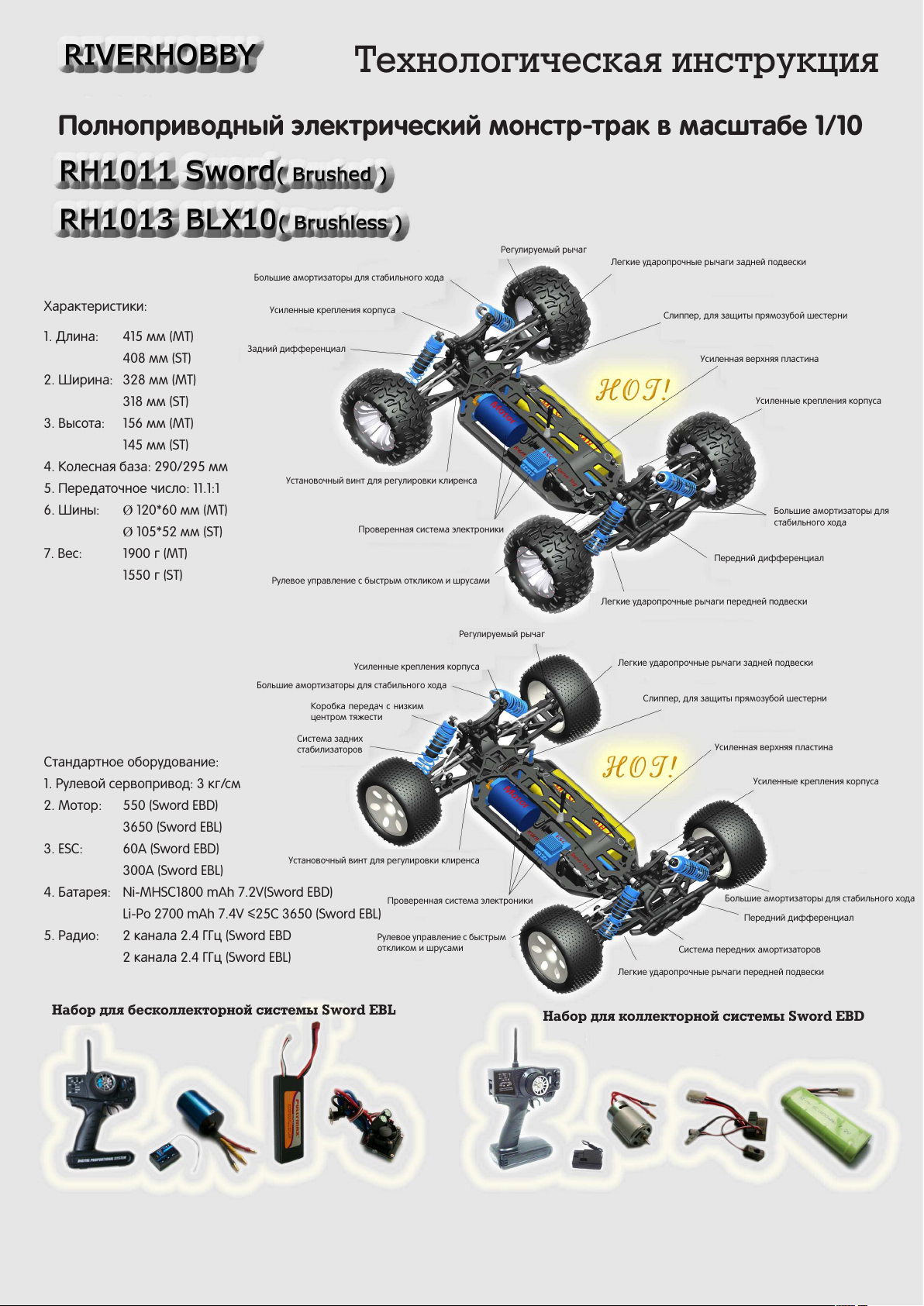

Технологическая инструкция
Полноприводный электрический монстр-трак в масштабе 1/10
Большие амортизаторы для стабильного хода
Характеристики:
1. Длина: 415 мм (MT)
408 мм (ST)
Усиленные крепления корпуса
Задний дифференциал
2. Ширина: 328 мм (MT)
318 мм (ST)
3. Высота: 156 мм (MT)
145 мм (ST)
4. Колесная база: 290/295 мм
5. Передаточное число: 11.1:1
Установочный винт для регулировки клиренса
6. Шины: Ø 120*60 мм (MT)
Ø 105*52 мм (ST)
Проверенная система электроники
7. Вес: 1900 г (MT)
1550 г (ST)
Рулевое управление с быстрым откликом и шрусами
Усиленные крепления корпуса
Большие амортизаторы для стабильного хода
Коробка передач с низким
центром тяжести
Система задних
стабилизаторов
Стандартное оборудование:
1. Рулевой сервопривод: 3 кг/см
2. Мотор: 550 (Sword EBD)
3650 (Sword EBL)
3. ESC: 60А (Sword EBD)
300А (Sword EBL)
Установочный винт для регулировки клиренса
4. Батарея: Ni-MHSC1800 mAh 7.2V(Sword EBD)
Li-Po 2700 mAh 7.4V ≤25С 3650 (Sword EBL)
5. Радио: 2 канала 2.4 ГГц (Sword EBD
2 канала 2.4 ГГц (Sword EBL)
Регулируемый рычаг
Проверенная система электроники
Рулевое управление с быстрым
откликом и шрусами
Регулируемый рычаг
Легкие ударопрочные рычаги задней подвески
Слиппер, для защиты прямозубой шестерни
Усиленная верхняя пластина
Усиленные крепления корпуса
Большие амортизаторы для
стабильного хода
Передний дифференциал
Легкие ударопрочные рычаги передней подвески
Легкие ударопрочные рычаги задней подвески
Слиппер, для защиты прямозубой шестерни
Усиленная верхняя пластина
Усиленные крепления корпуса
Большие амортизаторы для стабильного хода
Передний дифференциал
Система передних амортизаторов
Легкие ударопрочные рычаги передней подвески
Набор для бесколлекторной системы Sword EBL
Набор для коллекторной системы Sword EBD
Page 2

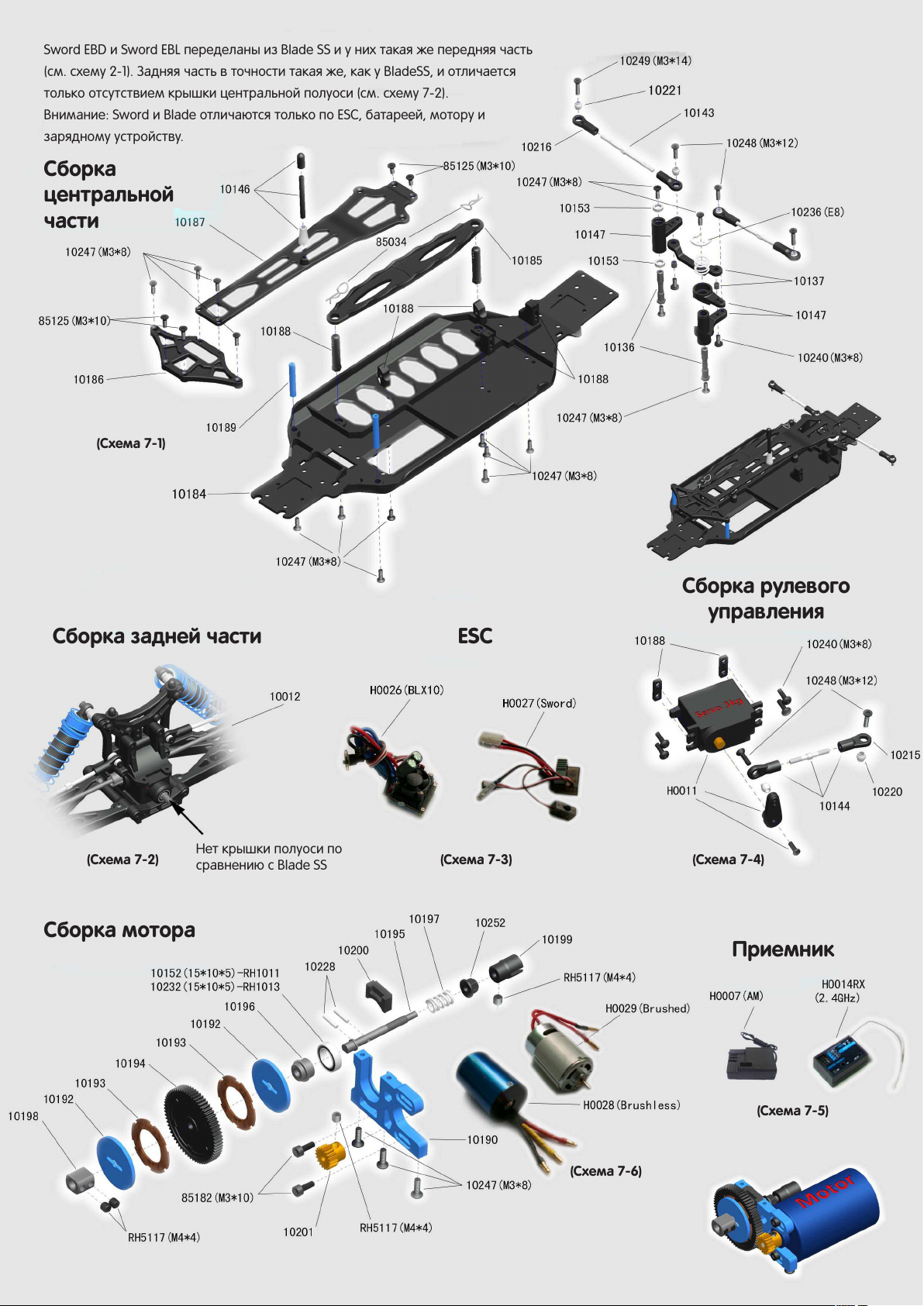

Sword EBD и Sword EBL переделаны из Blade SS и у них такая же передняя часть
(см. cхему 2-1). Задняя часть в точности такая же, как у BladeSS, и отличается
только отсутствием крышки центральной полуоси (см. схему 7-2).
Внимание: Sword и Blade отличаются только по ESC, батареей, мотору и
зарядному устройству.
Сборка
центральной
части
(Схема 7-1)
Сборка задней части
(Схема 7-2)
Нет крышки полуоси по
сравнению с Blade SS
Сборка мотора
Сборка рулевого
управления
ESC
(Схема 7-3) (Схема 7-4)
Приемник
(Схема 7-6)
(Схема 7-5)
Page 3

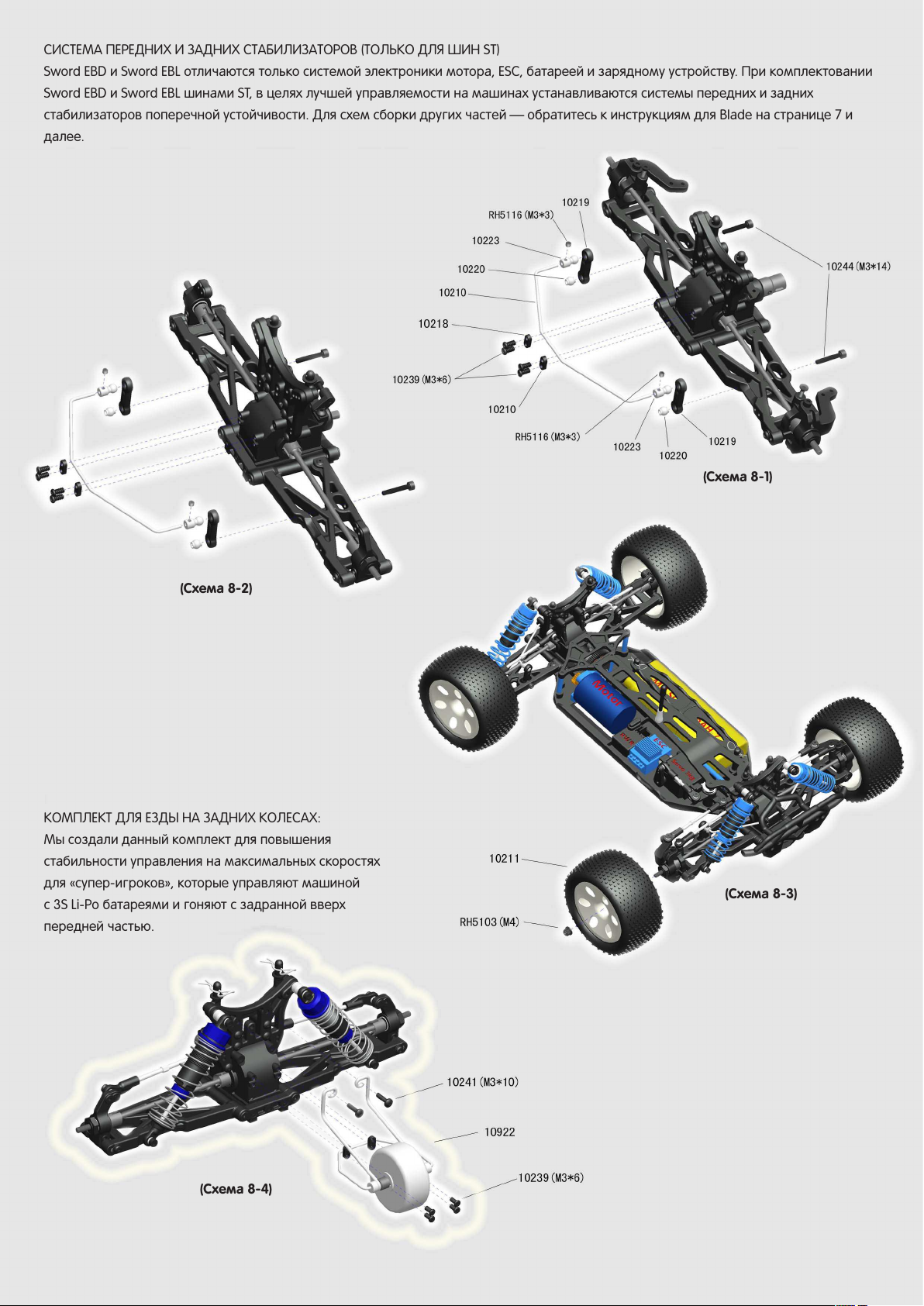

СИСТЕМА ПЕРЕДНИХ И ЗАДНИХ СТАБИЛИЗАТОРОВ (ТОЛЬКО ДЛЯ ШИН ST)
Sword EBD и Sword EBL отличаются только системой электроники мотора, ESC, батареей и зарядному устройству. При комплектовании
Sword EBD и Sword EBL шинами ST, в целях лучшей управляемости на машинах устанавливаются системы передних и задних
стабилизаторов поперечной устойчивости. Для схем сборки других частей — обратитесь к инструкциям для Blade на странице 7 и
далее.
(Схема 8-1)
(Схема 8-2)
КОМПЛЕКТ ДЛЯ ЕЗДЫ НА ЗАДНИХ КОЛЕСАХ:
Мы создали данный комплект для повышения
стабильности управления на максимальных скоростях
для «супер-игроков», которые управляют машиной
с 3S Li-Po батареями и гоняют с задранной вверх
передней частью.
(Схема 8-3)
(Схема 8-4)
Page 4

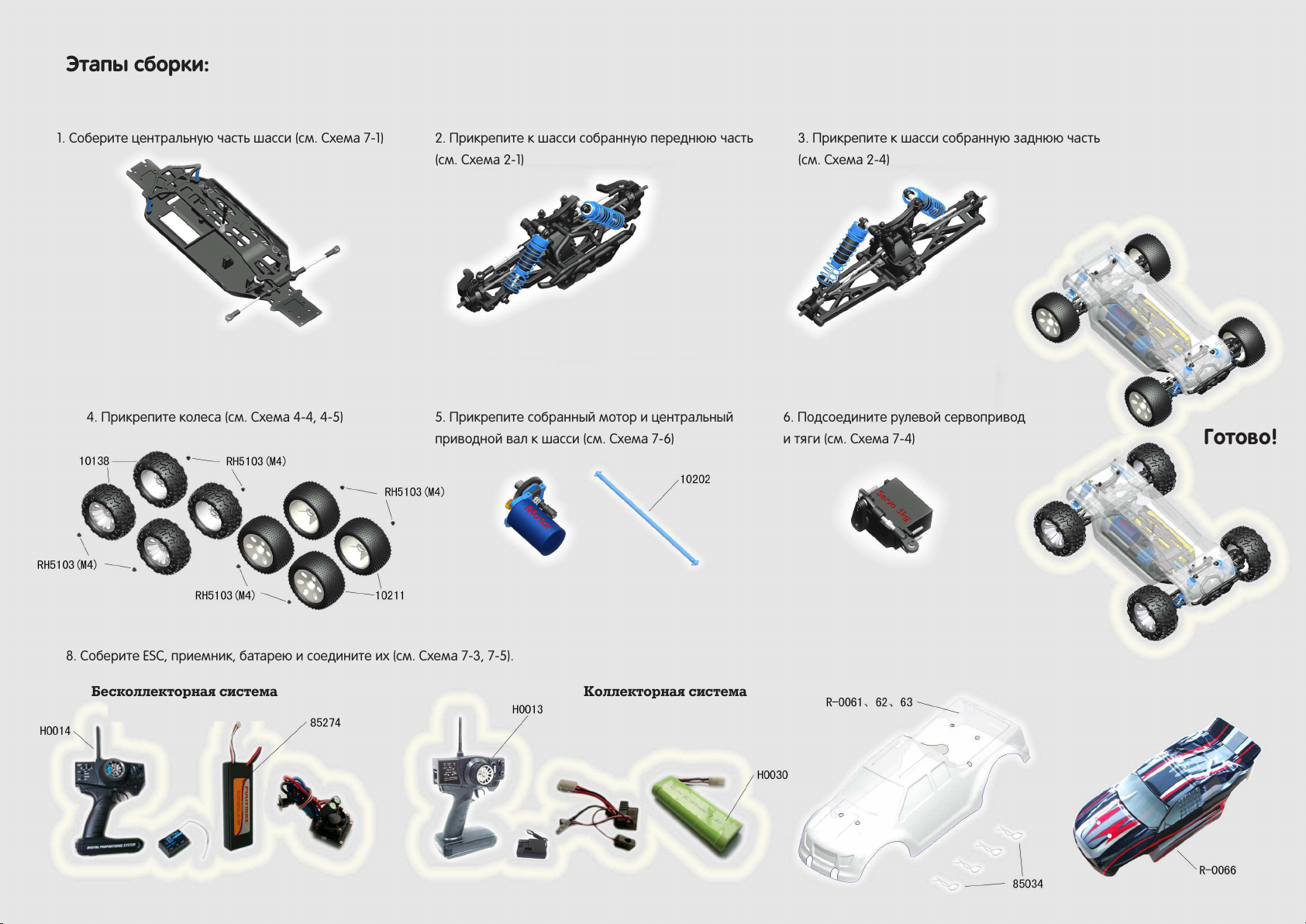

Этапы сборки:
1. Соберите центральную часть шасси (см. Схема 7-1)
4. Прикрепите колеса (см. Схема 4-4, 4-5)
2. Прикрепите к шасси собранную переднюю часть
(см. Схема 2-1)
5. Прикрепите собранный мотор и центральный
приводной вал к шасси (см. Схема 7-6)
3. Прикрепите к шасси собранную заднюю часть
(см. Схема 2-4)
6. Подсоедините рулевой сервопривод
и тяги (см. Схема 7-4)
Готово!
8. Соберите ESC, приемник, батарею и соедините их (см. Схема 7-3, 7-5).
Бесколлекторная система
Коллекторная система
