Vr LT-D22L01V User Manual [ru]

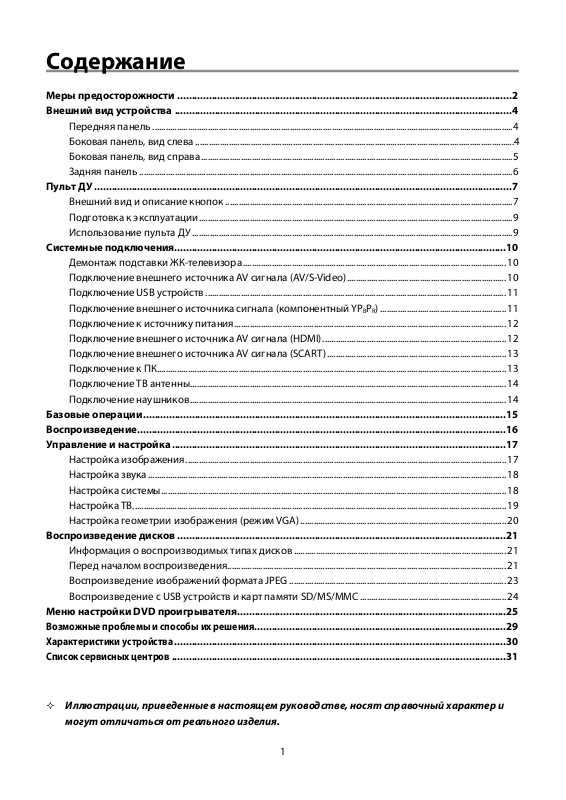

Содержание
Меры предосторожности .....................................................................................................................2
Внешний вид устройства ......................................................................................................................4
Передняя панель ...................................................................................................................................................................4
Боковая панель, вид слева ................................................................................................................................................4
Боковая панель, вид справа .............................................................................................................................................5
Задняя панель .........................................................................................................................................................................6
Пульт ДУ ..................................................................................................................................................7
Внешний вид и описание кнопок ..................................................................................................................................7
Подготовка к эксплуатации ..............................................................................................................................................9
Использование пульта ДУ .................................................................................................................................................9
Системные подключения....................................................................................................................10

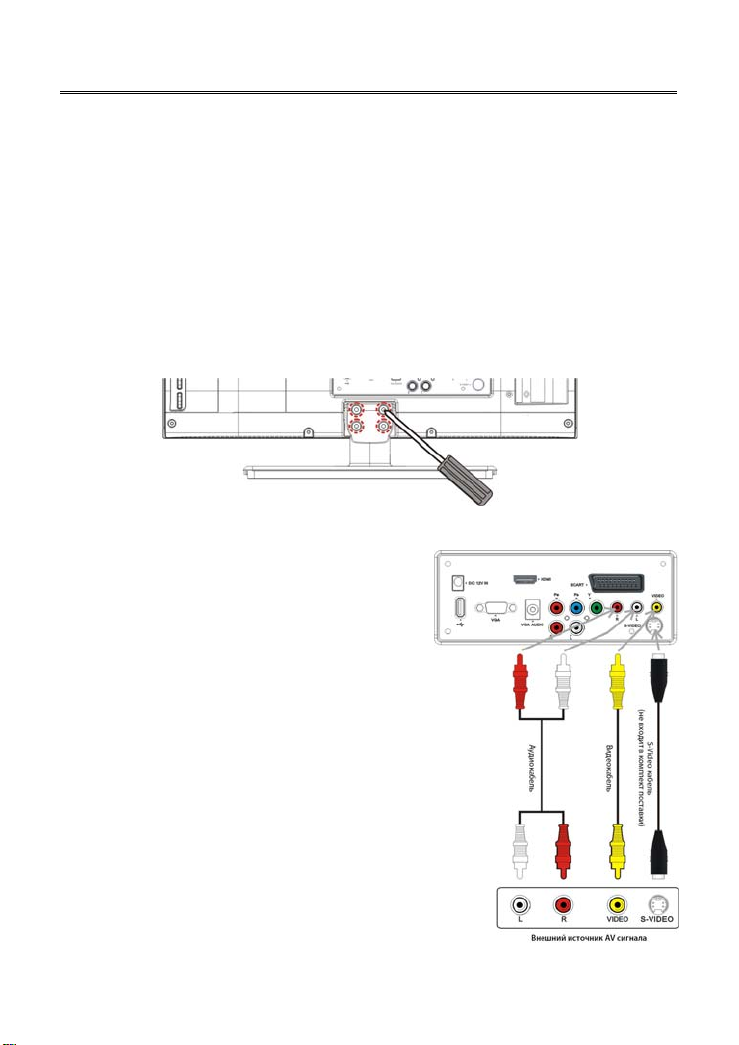

Демонтаж подставки ЖК-телевизора .......................................................................................................................10
Подключение внешнего источника AV сигнала (AV/S-Video)........................................................................ 10

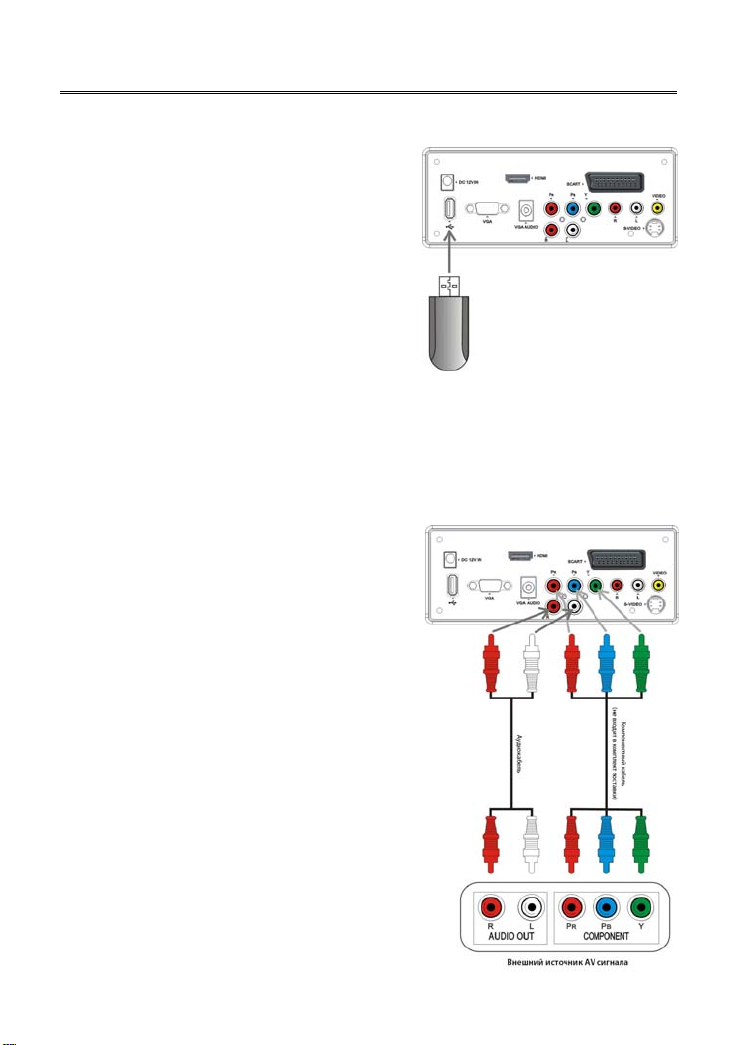

Подключение USB устройств ........................................................................................................................................11
Подключение внешнего источника сигнала (компонентный YPBP

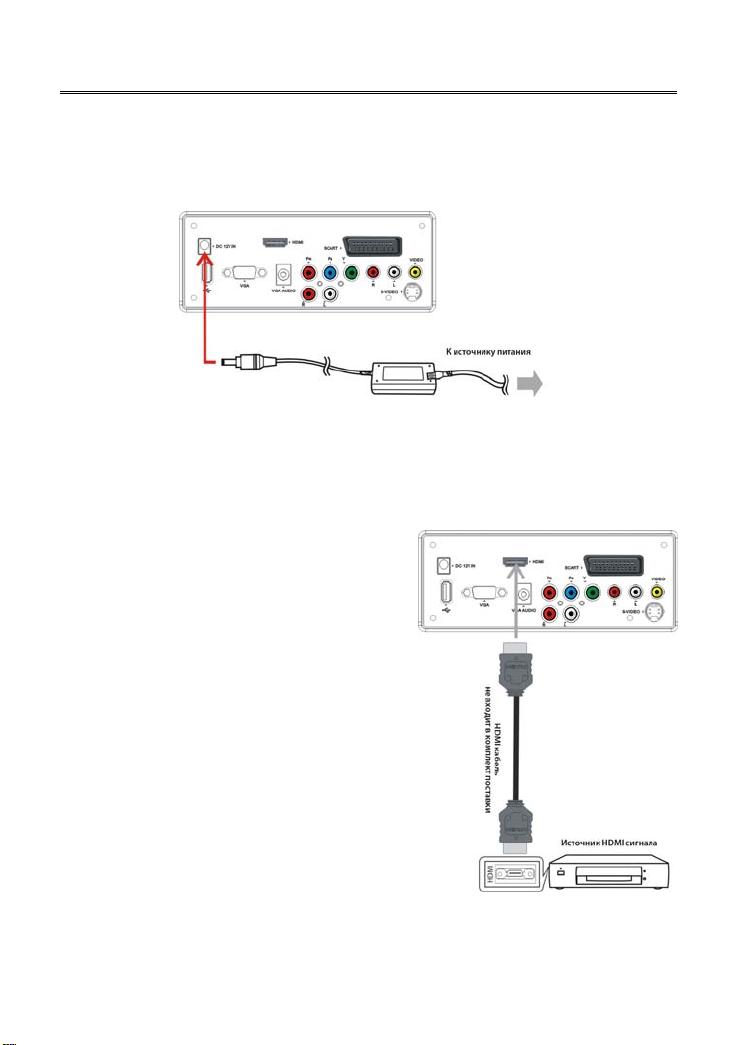

Подключение к источнику питания........................................................................................................................... 12
Подключение внешнего источника AV сигнала (HDMI) ...................................................................................12

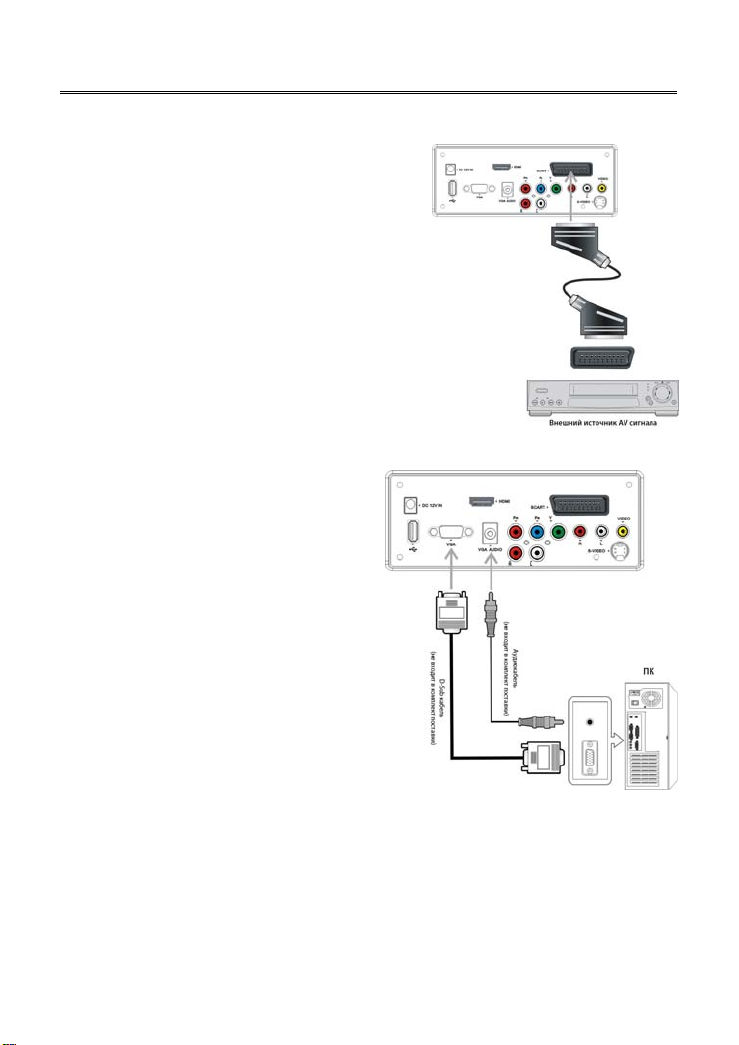

Подключение внешнего источника AV сигнала (SCART)................................................................................. 13
Подключение к ПК.............................................................................................................................................................. 13

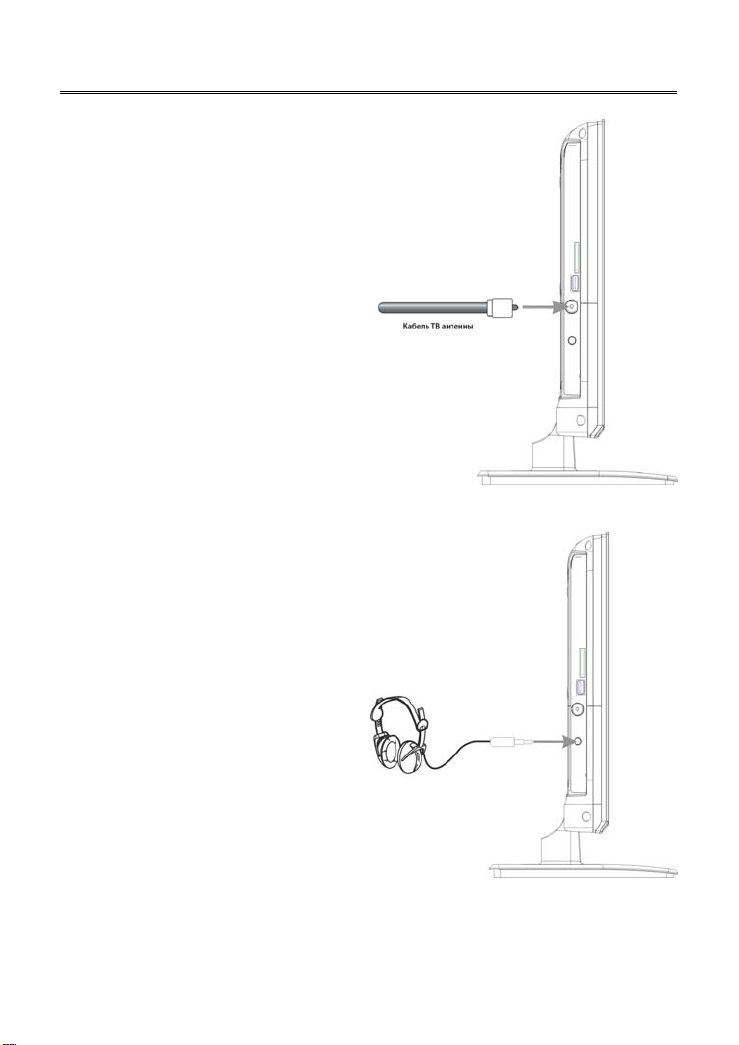

Подключение ТВ антенны............................................................................................................................................... 14
Подключение наушников ...............................................................................................................................................14
Базовые операции...............................................................................................................................15
Воспроизведение.................................................................................................................................16
Управление и настройка.....................................................................................................................17

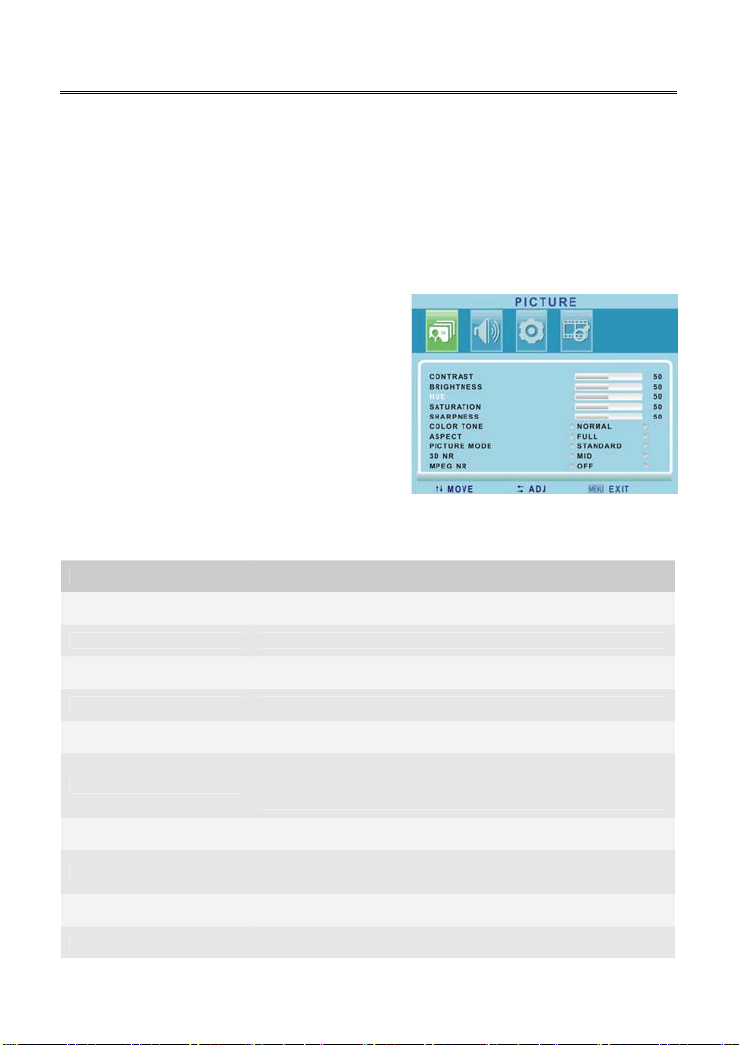

Настройка изображения................................................................................................................................................. 17

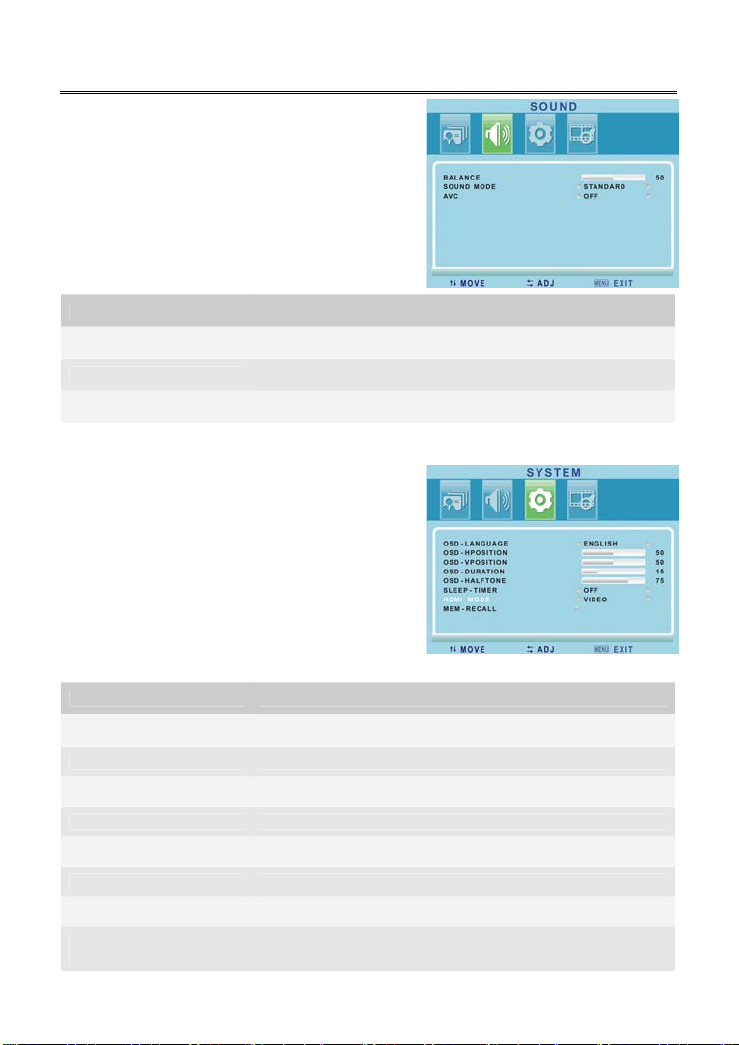

Настройка звука ..................................................................................................................................................................18
Настройка системы............................................................................................................................................................ 18

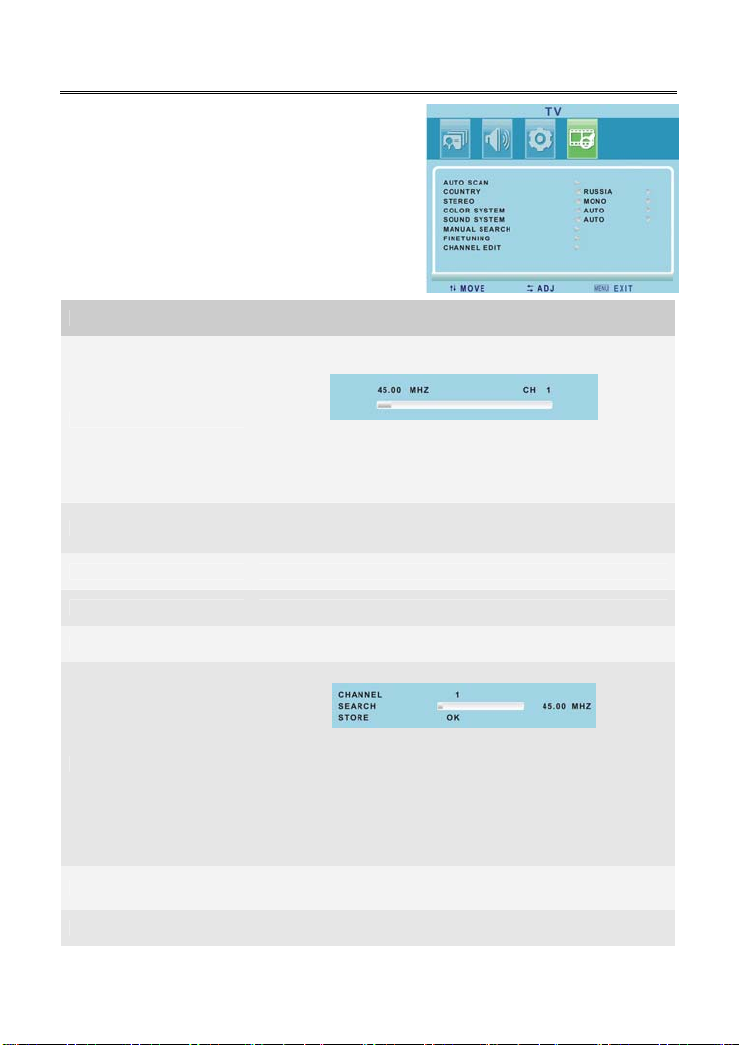

Настройка ТВ......................................................................................................................................................................... 19

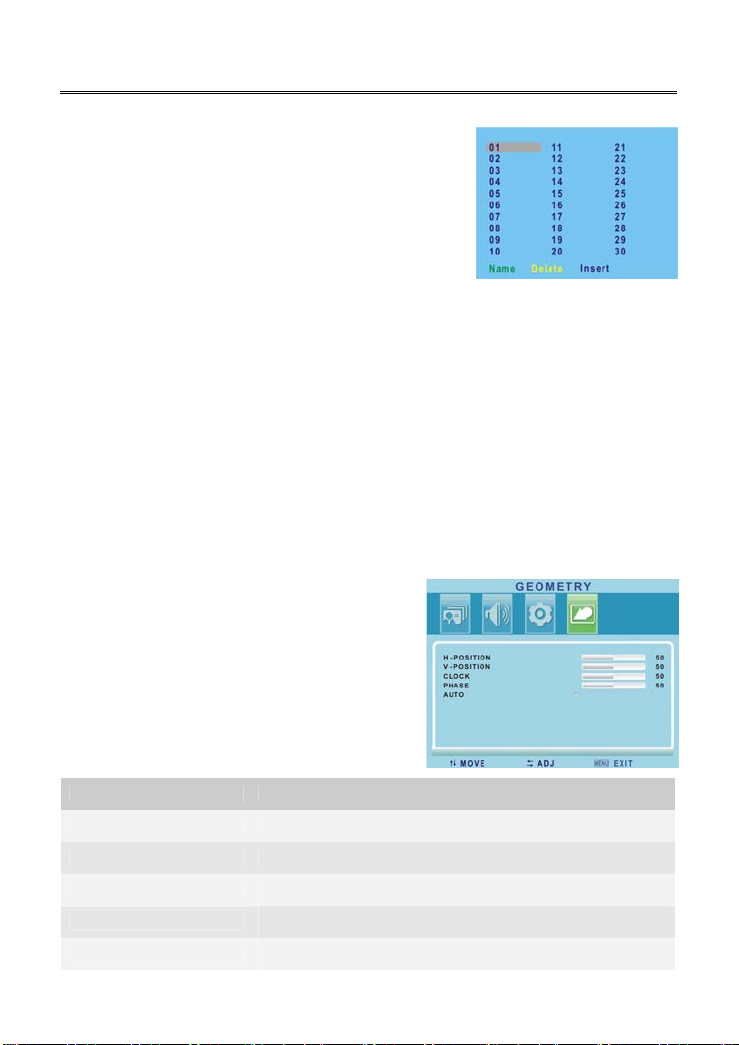

Настройка геометрии изображения (режим VGA) .............................................................................................20
Воспроизведение дисков ................................................................................................................... 21

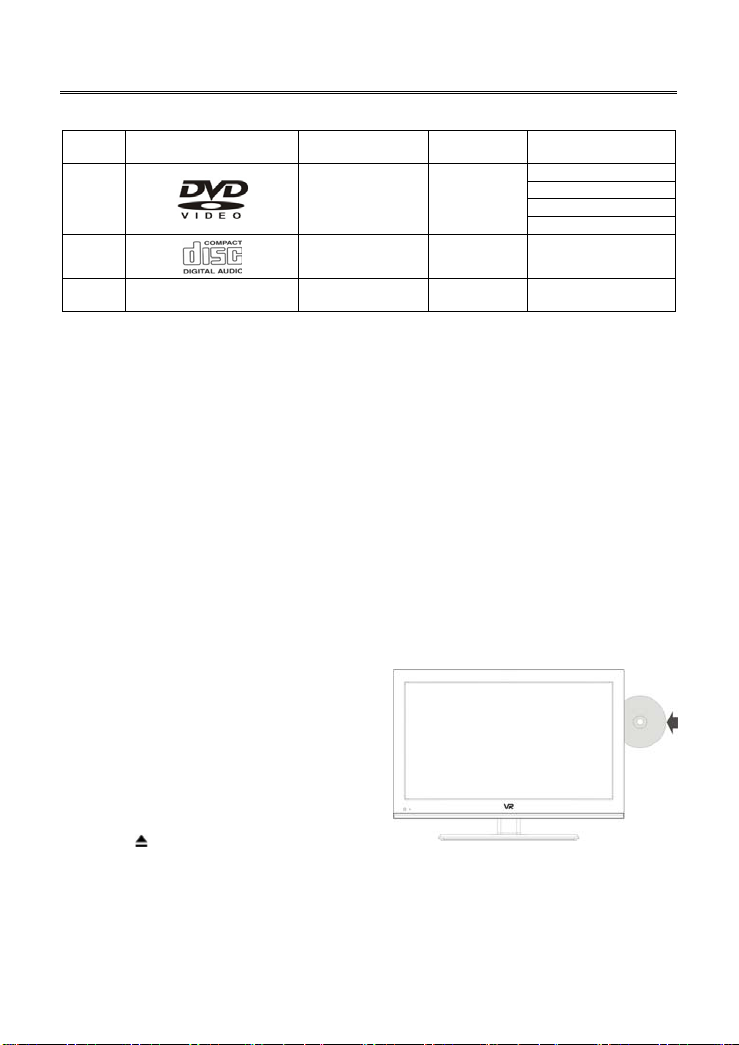

Информация о воспроизводимых типах дисков ................................................................................................ 21
Перед началом воспроизведения.............................................................................................................................. 21

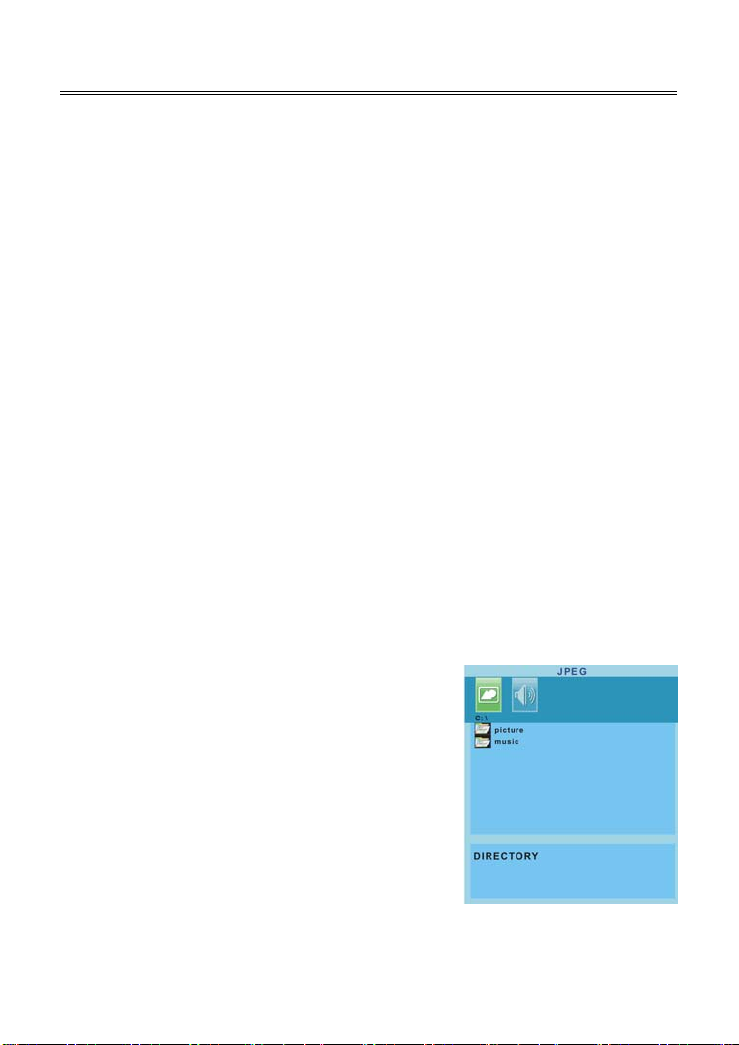

Воспроизведение изображений формата JPEG .................................................................................................. 23

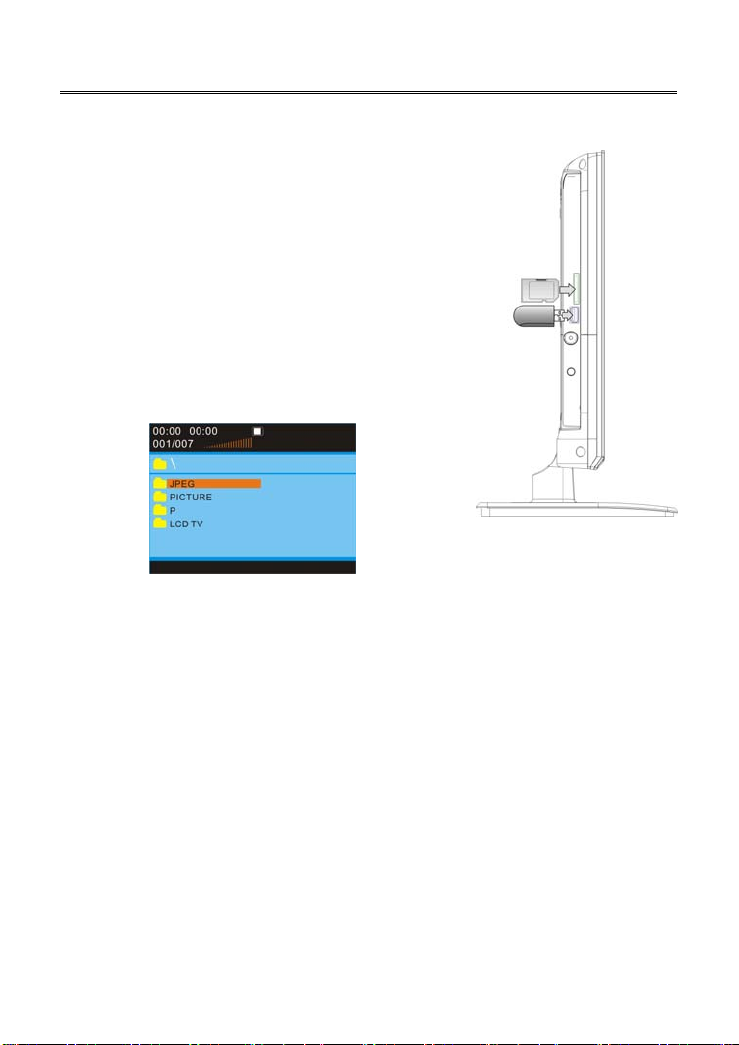

Воспроизведение с USB устройств и карт памяти SD/MS/MMC .................................................................. 24

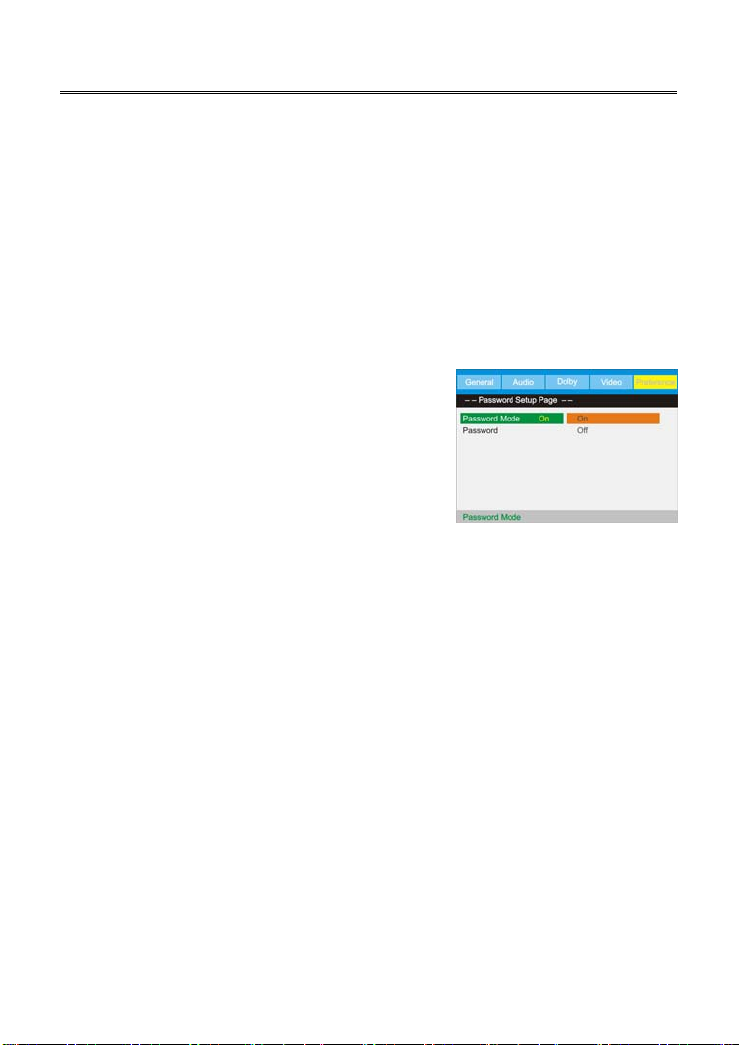

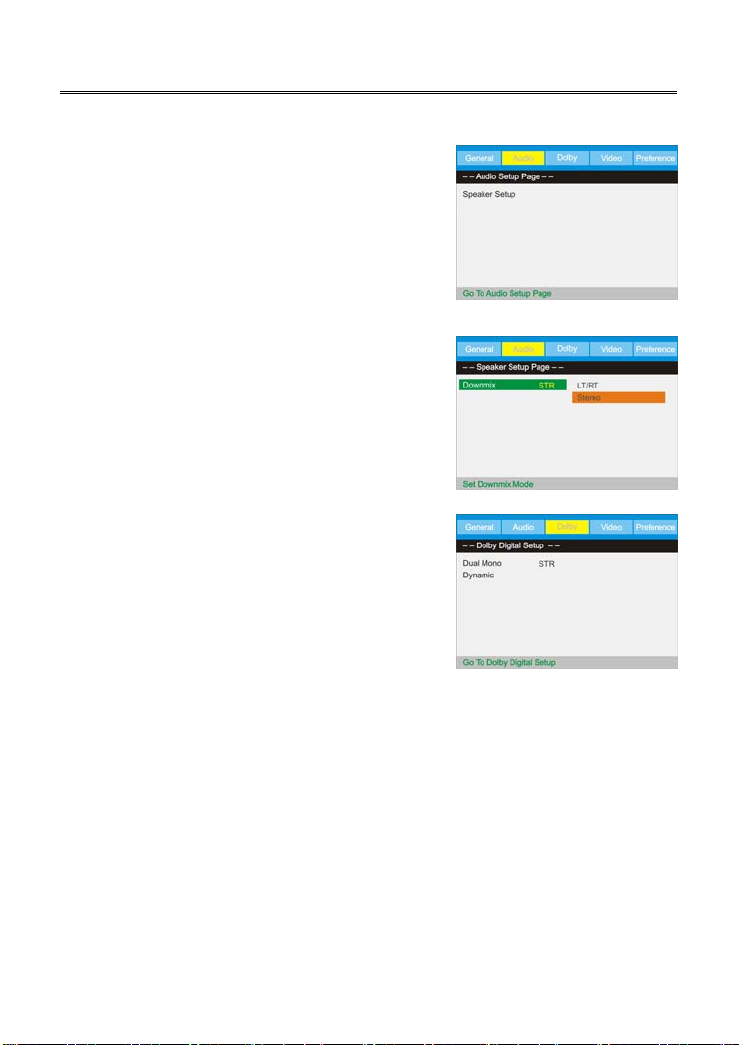

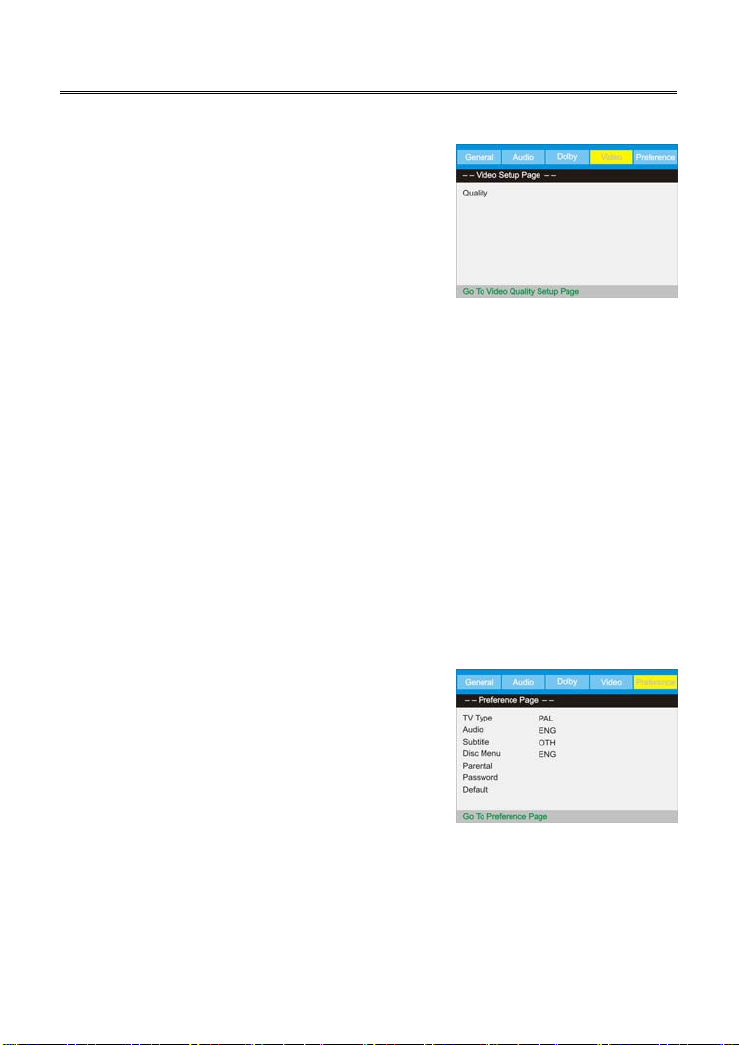

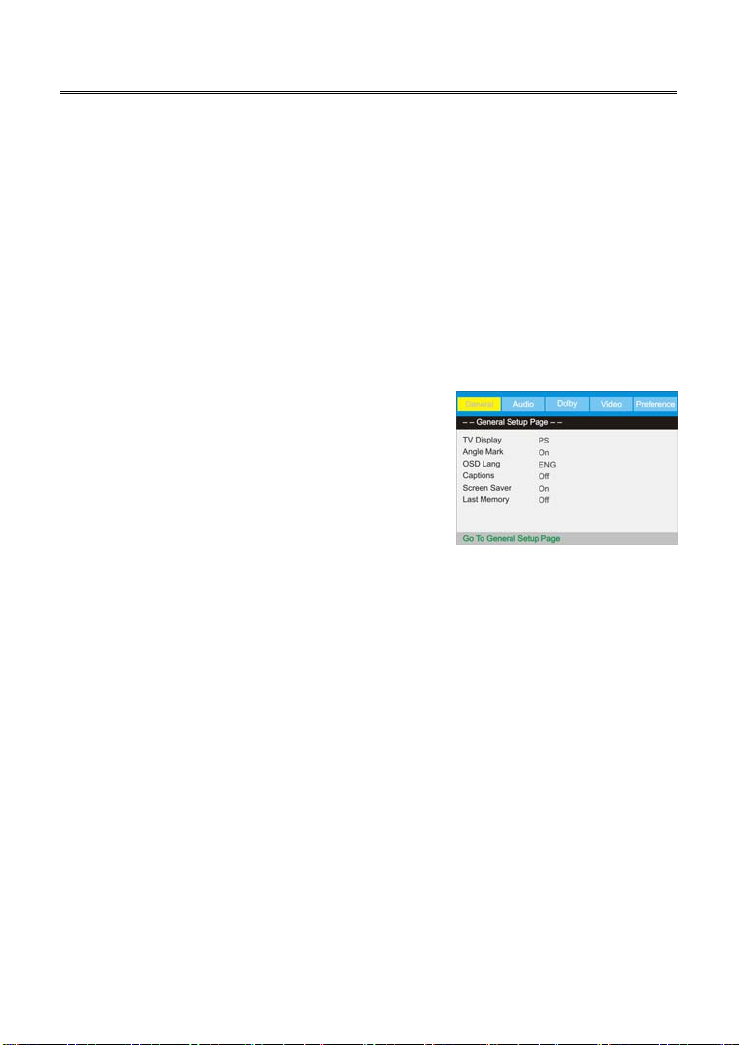

Меню настройки DVD проигрывателя..............................................................................................25
Возможные проблемы и способы их решения
Характеристики устройства
Список сервисных центров
Иллюстрации, приведенные в настоящем руководстве, носят справочный характер и
могут отличаться от реальн ого изделия.
.................................................................................................................... 30
..................................................................................................................... 31
........................................................................................29
) .........................................................11
R
1
Меры предосторожности
Внимание:
1. Во избежание возможности поражения электротоком, ни в коем случае не демонтируйте
2. Компания-производитель не несет ответственности за ущерб, причиненный пользователю
Защита прав на используемые технологии:
Данный продукт создан с использованием технологий, защищенных авторскими правами в
соответствии с патентами, принадлежащими корпорации Macrovision. Данный вид авторских прав
допускает эксплуатацию данного прибора исключительно для личного пользования. Запрещается
использование прибора в промышленных целях, в целях массового просмотра или иных других
целях, если это не оговорено отдельно выданным разрешением.
Данный символ указывает на наличие высокого напряжения, которое может стать
причиной серьезных ожогов или иных травм.
Данный символ указывает на исключительную важность приведенной информации.
Данный символ указывает на наличие полезной информации по эксплуатации и
обслуживанию устройства.
корпус устройства. В случае необходимости проведения сервисных работ обратитесь к
квалифицированным специалистам авторизованного сервисного центра. Обязательно
отключайте прибор от источника питания перед его уборкой, а также, если вы не планируете
использовать устройство в ближайшее время.
вследствие внесения им любых конструктивных изменений в комплектацию прибора.
Иллюстрации, приведенные в данном руководстве, носят общий характер и могут
отличаться от конкретной модели, приобретенной вами.
Осторожно, лазер!
1. Изделие с лазером Класс 1
2. Внимание: лазерное излучение! Избегать визуального контакта!
3. Внимание: не демонтируйте корпус устройства! Элементы управления, предназначенные
для пользователей, внутри корпуса отсутствуют! Только для квалифицированного
персонала сервисных центров!
2
Меры предосторожности
1. Внимательно прочитайте инструкцию.
2. Сохраните инструкцию для получения информации в процессе эксплуатации.
3. Неукоснительно соблюдайте требования и рекомендации, изложенные в инструкции.
4. Неукоснительно придерживайтесь технических характеристик, изложенных в инструкции.
5. Ни в коем случае не используйте устройство во влажных помещениях, в непосредственной
близости от воды.
6. Очистка устройства от пыли должна осуществляться сухой мягкой тканью. Не используйте
химически активные средства, абразивные порошки и т.п.
7. Ни в коем случае не блокируйте вентиляционные отверстия на корпусе прибора. Не
размещайте устройство на кроватях, коврах и иных мягких, ворсистых поверхностях,
способных перекрыть доступ воздуха к вентиляционным отверстиям. Допускается установка
исключительно в соответствии с рекомендациями, изложенными в настоящем руководстве.
8. Не устанавливайте устройство рядом с источниками тепла (радиаторами, калориферами,
электрокаминами и пр.) – это может послужить причиной перегревания, и, соответственно,
сокращения срока службы устройства или выхода прибора из строя.
9. Установка, подключение и эксплуатация устройства возможна исключительно в соответствии с
рекомендациями, изложенными в настоящем руководстве. В случае ненадлежащего
исполнения требований руководства пользователь утрачивает права на гарантийное и
послегарантийное обслуживание.
10. Не допускайте попадания жидкости внутрь корпуса устройства. В связи с этим, не допускается
установка контейнеров, содержащих жидкость (вазы, аквариумы и т.п.) на корпус устройства.
11. Устройство должно располагаться в непосредственной близости от источника питания, для
сохранения возможности экстренного отключения прибора, а также во избежание
использования дополнительного электросетевого оборудования (удлинителей, разветвителей
и т.п.).
12. Располагайте сетевой шнур питания таким образом, чтобы исключить возможность
чрезмерного давления, повреждения, непредвиденного отключения от розетки.
13. Не допускается использование аксессуаров и дополнительных принадлежностей, не
рекомендованных производителем.
14. Не допускается использование подставок, штативов, креплений на стену и т.п., не вошедших в
комплект поставки или не рекомендованных производителем.
15. Обязательно отключите устройство от сети питания в случае грозы или если вы не планируете
использовать прибор в течение длительного времени.
16. Ремонт и техническое обслуживание устройства должно осуществляться исключительно
квалифицированными специалистами авторизованного сервисного центра. Самостоятельный
ремонт или наладка приводят к утрате прав на гарантийное и послегарантийное
обслуживание.
17. Не допускается использование незаземленных источников питания.
Не дотрагивайтесь до жидкокристаллического экрана руками.
3
Внешний вид устройства
Передняя панель
1. Приемник сигнала пульта дистанционного управления (далее – пульт ДУ)
2. Индикатор режима работы
Имеет два значения: голубой цвет для работы устройства в активном режиме, красный – для
режима ожидания.
3. ЖК-дисплей
Боковая панель, вид слева
1. Разъем SD/MS/MMC картридера
Используйте для подключения съемных
носителей форматов SD/MS/MMC.
2. Порт USB
Используйте для подключения USB устройств.
3. Разъем коллективной антенны
Используйте для подключения внешней антенны.
4. Разъем для наушников
4
Внешний вид устройства
Боковая панель, вид справа
1. Приемное отверстие DVD
проигрывателя
Используйте для загрузки дисков.
2. Кнопка включения устройства (
POWER)
Используйте для входа или выхода из
режима ожидания.

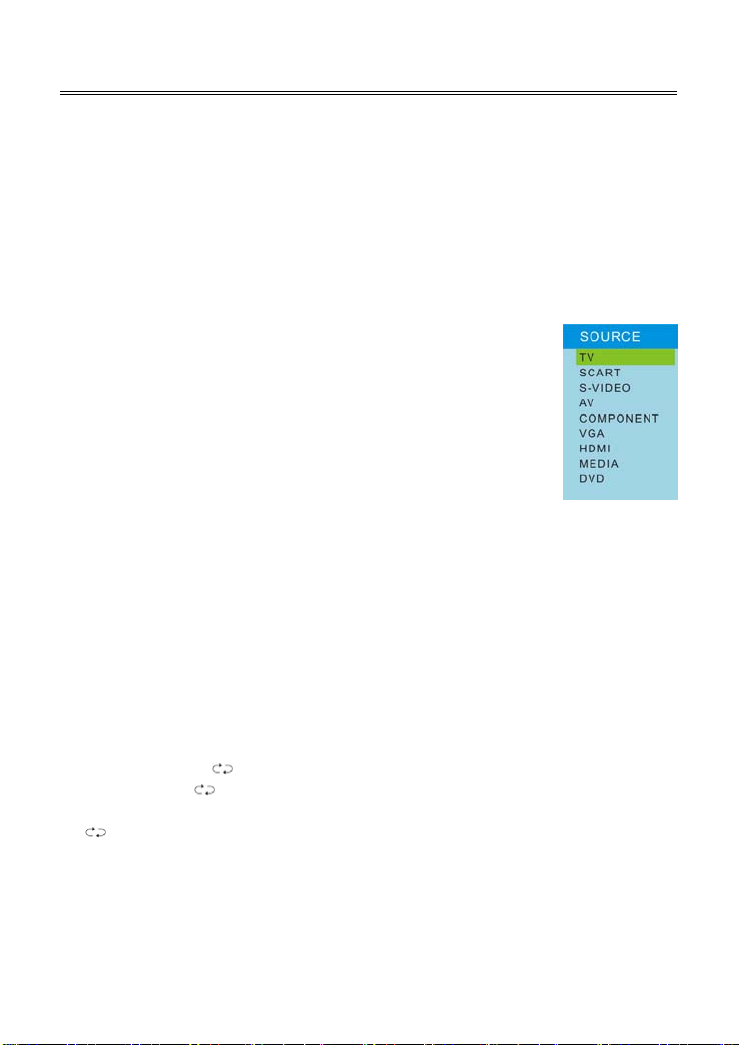

3. Кнопка выбора источника сигнала
(Source)
Нажмите для входа в меню выбора
источника сигнала.
4. Кнопка вызова меню настройки (Menu)
Нажмите для входа в меню настройки
устройства.
5. Кнопки перемещения по списку
сохраненных ТВ-каналов (CH +/-)
В ТВ-режиме используйте для
перемещения вверх/вниз по списку
сохраненных ТВ-каналов;
в меню настройки системы используйте
данные кнопки в качестве
стрелок-указателей Вверх/Вниз.
6. Кнопки увеличения/уменьшения уровня
громкости звучания (VOL +/-)
Используйте для увеличения или снижения
уровня громкости воспроизведения
звукового сигнала. В меню настройки
системы используйте данные кнопки в
качестве стрелок-указателей Вправо/Влево.
7. Кнопка запуска воспроизведения (Play)
В DVD-режиме используйте для запуска
воспроизведения диска.
8. Кнопка ввода/вывода диска из лотка
привода дисков (Eject)
Используйте для загрузки или вывода
диска из прорези привода дисков.
5
Внешний вид устройства
Задняя панель
1. Разъем адаптера DC 12 IN
Используйте для подключения адаптера
питания.
2. Разъем HDMI
Используйте для подключения источников
HDMI сигнала.
3. Разъем SCART
Используйте для подключения источников
SCART сигнала.
4. USB порт
Используйте для подключения устройств
USB для последующего воспроизведения
файлов или обновления программного
обеспечения.
5. Разъем VGA IN
Используйте для подключения источников
VGA сигнала в режиме VGA.
6. Y/P
7. Разъемы VIDEO/S-VIDEO
6
и L/R audio разъемы
B/PR
Используйте для подключения источников
компонентного Y/Pb/Pr сигнала.
Используйте для подключения источников
Video/S-Video сигнала в режимах AV или
S-Video.
Пульт ДУ
Внешний вид и описание кнопок
1. Кнопка включения
Нажмите для входа в/выхода из режима
ожидания.
2. Кнопка выбора режима ТВ
Нажмите для входа в режим ТВ.
3. Кнопка выбора режима DVD
Нажмите для входа в режим DVD.
4. Кнопка выбора режима отображения
Последовательно нажимайте для выбора
одного из режимов отображения.
5. Кнопка выбора режима звучания
Последовательно нажимайте для выбора
одного из режимов звучания.
6. 0~9 нумерованные кнопки
Используйте для ввода цифровых значений.
7. Кнопка перехода к «любимому» каналу
Нажмите для перехода к каналу,
установленному как «любимый».
8. Кнопка выбора аудио
Используйте в режимах ТВ и DVD для
выбора звуковой дорожки.
9. Кнопка регулировки уровня громкости
10. Кнопка включения/выключения
динамиков
11. Кнопка выхода из меню
Используйте для выхода из экранного
пользовательского меню.
12. Стрелки-указатели (▲▼◄►)
Используйте для навигации и выбора
элементов меню или содержимого диска.
13. Кнопка подтверждения выбора (Ввод)
14. Кнопка выбора источника входящего
сигнала
Нажмите для входа в меню выбора
источника сигнала. Используйте кнопки
▲▼ для выбора нужного элемента, затем
нажмите кнопку Ввод для подтверждения.
15. Кнопка воспроизведения ►
Нажмите для начала воспроизведения.
7
Пульт ДУ
16. Кнопка паузации воспроизведения
В режиме DVD, используйте данную
кнопку д
ля приостановки воспроизведения.
Снова нажмите данную
кнопку для продолжения просмотра.
17. Кнопки ускоренного перемещения /
Используйте для ускоренного
перемещения или поиска по диску.
18. Кнопка отображения меню заголовков
В процессе воспроизведения диска,
нажмите данную кнопку для вызова меню
заголовков. В режиме ТВ данная кнопка
используется для отображения или
скрытия телетекста.
19. Кнопка вызова меню диска
В режиме DVD, нажмите данную кнопку
для вызова меню содержимого диска. В
режиме ТВ данная кнопка используется
для отключения функции обновления
страниц телетекста.
20. Кнопка вызова меню DVD
21. Кнопка активации функции
покадрового воспроизведения
В процессе воспроизведения диска,
нажмите данную кнопку для активации
функции замедленного воспроизведения.
В режиме ТВ данная кнопка используется
для отображения скрытой информации
(напр., ответов к кроссвордам, вопросам и
т.п.) телетекста.
22. Кнопка выбора режима VGA
23. Кнопка выбора режима
воспроизведения компонентного
сигнала
24. Кнопка вызова текущей информации
Используйте данную кнопку для
отображения текущей информации (напр.,
времени воспроизведения, количестве
разделов на диске и т.п.).
25. Кнопка установки «любимого» канала
Нажмите для установки значения текущего
канала как «любимого». Повторное
нажатие кнопки снимает метку.
26. Кнопка возврата к предыдущему
просматриваемому каналу (ТВ
режим)/ввода цифровых значений
выше 9 (DVD режим)
27. Кнопка поиска канала (ТВ
режим)/смены языка субтитров (DVD
режим)
28. Кнопка переключения каналов по
списку ▲/▼
29. Кнопка выбора соотношения сторон
экрана
30. Кнопка вызова меню настроек
31. Кнопка установки времени
автоматического отключения
устройства
32. Кнопка открытия привода устройства
или выбора медиарежима
33. Кнопка остановки воспроизведения
34.
Кнопка перехода к следующему или
предыдущему элементу диска
(заголовку или разделу)
35. Кнопка повтора
Последовательно нажимайте данную
кнопку для повтора раздела, трека,
заголовка или всего содержимого диска. В
режиме телетекста используйте данную
кнопку для удержания страницы.
36. Кнопка выбора угла обзора сцены
Наличие доступных для просмотра углов
обзора сцены определяется конкретным
диском. В режиме телетекста первое
нажатие данной кнопки позволяет
увеличить кегль шрифта в два раза в
верхней части экрана, второе нажатие - в
нижней части экрана, третье нажатие
отключает увеличение кегля шрифта.
8
Пульт ДУ
37. Кнопка вызова меню выбора внешнего
носителя информации для
воспроизведения
Подготовка к эксплуатации
Аккуратно удалите крышку батарейного
отсека.
Соблюдая полярность, установите два
элемента питания типоразмера ААА.
Аккуратно установите крышку отсека обратно.
Срок службы элементов питания
составляет около 6 месяцев.
Всегда вынимайте элементы
питания из пульта ДУ при
длительном хранении.
Не подвергайте элементы питания
воздействию чрезмерных
температурных режимов.
38. Кнопка перехода ко времени
воспроизведения или к
заголовку/разделу диска
В режиме телетекста кнопка служит для
отображения текущего времени.
Использование пульта ДУ
Рабочее расстояние пульта ДУ составляет семь
метров, рабочий угол приема посланных
сигналов – 60 градусов.
Рабочее расстояние пульта может
варьироваться, в зависимости от
степени освещенности помещения.
Избегайте попадания яркого света
на приемник сигналов пульта ДУ.
Убедитесь в отсутствии
препятствий между пультом ДУ и
приемником сигналов.
Не используйте два пульта ДУ
одновременно.
9
Loading...
