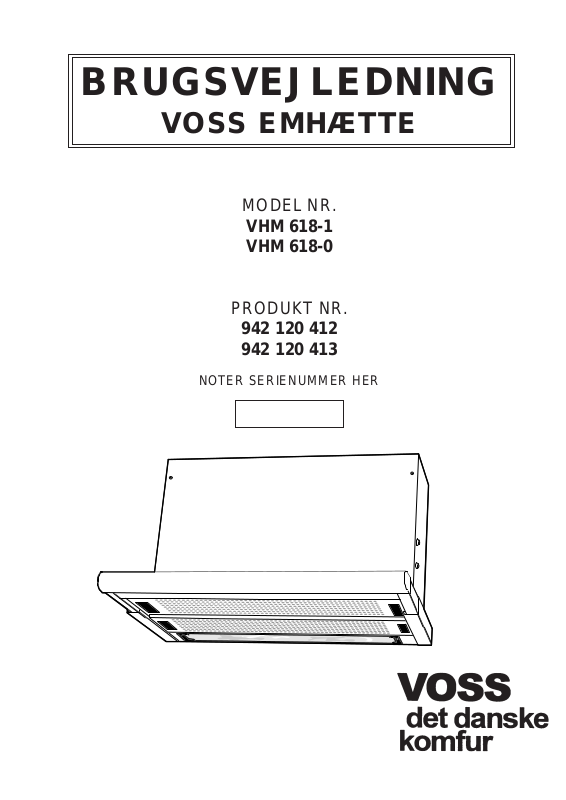

Voss VHM618-0 User Manual

BRUGSVEJLEDNING

VOSS EMHÆTTE

MODEL NR.

VHM 618-1 VHM 618-0

PRODUKT NR.

942 120 412 942 120 413

NOTER SERIENUMMER HER

Indholdsfortegnelse

Sikkerhedsinformation ........................................................................................................ 3

Beskrivelse af emhætten..................................................................................................... 4

Udsugning.............................................................................................................................................4

Til det fri ................................................................................................................................................ 4

Recirkulation ......................................................................................................................................... 4

Ekstra tilbehør ...................................................................................................................... 5

Tilslutningssæt ......................................................................................................................................5

Kulfilter ..................................................................................................................................................5

Installation ............................................................................................................................ 5

Udpakning.............................................................................................................................................5

El-tilslutning...........................................................................................................................................5

Montering under overskab....................................................................................................... .............5

Justering af den nederste dell ..............................................................................................................6

Sådan benyttes emhætten ................................................................................................................... 7

Regulering af sugestyrke......................................................................................................................7

Belysning ...................................................................................................................... ........................ 7

Ventiler korrekt ...................................................................................................................................... 7

Vigtigt at vide ........................................................................................................................................ 7

Rengøring og vedligeholdelse ............................................................................................ 8

Emhættens yderside ............................................................................................................. ................8

Fedtfilter ..................................................................................................................... ...........................8

Udskiftning af kulfilter............................................................................................................................ 8

Udskiftning af pære............................................................................................................................... 8

Hvis emhætten ikke fungerer.............................................................................................. 9

Før de tilkalder service....................................................................................................... ................... 9

Garanti ........................................................................................................................ .......................... 9

Produkansvar........................................................................................................................................9

Tekniske data ...................................................................................................................... 10

V OSS SER VICE ................................................................................................................... 11

VOSS ønsker Dem tillykke med Deres nye emhætte

Det er af stor vigtighed, at De lærer emhættens funktioner og finesser at kende til mindste detalje.

Læs derfor denne vejledning.

Når De har læst vejledningen igennem, kan De glæde Dem til at arbejde med apparatet. De vil måske den første tid, indtil De bliver dus med apparatet, være lidt usikker i betjeningen. Tag denne vejledning frem, den vil give Dem svaret.

Vi ønsker Dem god fornøjelse, og vi er sikre på at De vil få glæde af Deres nye VOSS køkkenhjælp.

Med venlig hilsen VOSS-ATLAS A/S 7000 FREDERICIA

Sikkerhedsinformation

Læs brugs- og installationsanvisningens råd, anvisninger og sikkerhedstekster omhyggeligt, inden De tager Deres nye emhætte i brug. Alle, der benytter emhætten, skal have godt kendskab til, hvordan den skal bruges og dens sikkerhedsdetaljer. Gem brugs- og installa-tionsanvisningen, så at De har adgang til den, hvis De kommer i tvivl om noget. Den skal desuden følge med emhætten, hvis den sælges eller foræres væk.

Ved installering og service

● Emhætten er beregnet til brug i en normal husholdning i Danmark. Anvendes den på anden måde, er der risiko for ulykke, hvilket ikke dækkes af vor garanti eller produktansvar.

● Installationen skal udføres af en fagmand. Arbejde udført af ukyndig kan forringe produktet eller forårsage ulykke på person og/eller ejendom.

● Udsugningsluften må ikke tilsluttes til kanal, som i forvejen benyttes til afledning af røggasser, som fra oliefyr eller lignende.

● Emhætten er kun elektrisk frakoblet, når stikket er taget ud af stikkontakten, eller hvis sikringen er taget ud af sikringstavlen.

Ved anvendelse af emhætten

● Lad aldrig komfuret være uden opsyn ved friturekogning, smeltning af fedtstof, paraffin eller andet letantændeligt. Ved en eventuel brand:

- Sluk straks for emhætten

- Sluk straks for kogezonen OBS! Kvæl ilden med et låg. Anvend aldrig vand.

● Flambering må ikke foregå under emhætten. Det kan forårsage brand. Vær også opmærksom på at stegefedt o.l. kan bryde i brand. Forlad derfor ikke en stegepande på en tændt kogezone.

● Emhættens fedtfilter skal rengøres regelmæssigt, for at undgå at fedt ophobes og drypper ned på en tændt kogezone og bryder i brand. Se under afsnittet “rengøring” senere i denne brugsanvisning.

● Afstanden fra emhætten og ned til kogeenheden skal minimum være: 43 cm, hvis kogeenheden er elektrisk 65 cm hvis kogeenheden er gas.

● Pas på at ledningen ikke kommer i klemme under installationen.

Ved skrotning af emhætten

● Hjælp med at undgå ulykker, når emhætten skal skrottes. Sluk for strømtilførelsen og træk stikket ud. (Træk i stikket, aldrig i ledningen) Klip ledningen af helt inde ved emhætten. Aflever emhætten på en genbrugsplads.

Beskrivelse af emhætten

1. Hastighedsregulering

2. Tænd/sluk af belysning

3. Udtrækbar emfang

4. Fedtfilter

5. Belysning

Tilbehør

● Skabelon for montering i overskab

● Skruer til montering

● 4 afstandsstykker til montering på tynde

skabsvægge

● Luftspjæld 120 mm Ø

● Ventilationsgitter

Udsugning

Det er muligt at vælge mellem to systemer:

● Udsugning gennem fedtfilteret og via tilslutningsslange (ekstra tilbehør) til aftrækskanel ud til det fri.

● Recirkulation gennem kulfilter (ekstra tilbehør).

Til det fri

Emhætten har en aftræksudgang (B) med bajonetfatning på emhættens overside, hvorpå tilslutningsslangen monteres. tilslutningssæt kan købes som ekstra tilbehør.

Vigtigt! En eventuel tilslutningsslange skal have så få bøjninger, som muligt.

Fig. 1

Fig. 2

tilslutningsslangen må ikke tilsluttes til en skorsten, som anvendes til udledning af røggasser fra oliefyr, brændeovn eller lign.

Recirkulation

Os, røg og damp suges først gennem fedtfilteret og derefter gennem kulfilteret, som opfanger os. Den rene luft blæses ud i køkkenet.

Kulfilter/recirkulering må ifølge gasreglementet ikke anvendes i forbindelse med gas-komfurer eller gas-dropinett.

Fig. 3
