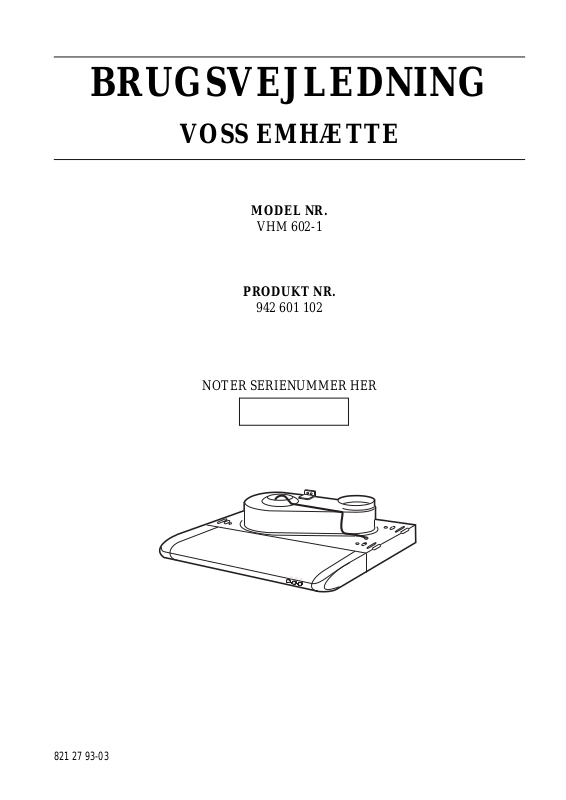

BRUGSVEJLEDNING
VOSS EMHÆTTE
MODEL NR.
VHM 602-1
PRODUKT NR.
942 601 102
NOTER SERIENUMMER HER
821 27 93-03
Page 2
SERVICE
75 W 11 W
Emhætten er fremstillet i moduler, så de enkelte dele kan udskiftes ved hætter evt. service.
DK
Emhætten kan monteres med VASKBART højeffektivt kulfilter.
DK
Lakeringen er foretaget med pulverlak som er fri for opløsningsmiddel.
DK
Emhætten har lavenergilysstofrør på 11 W. Dette svarer til en alm. glødetrådspære på 75 W.
DK
Fabrikken sorterer affald: Metal, pap, træ, papir og plast.
DK
2
Page 3
DK
=fåÇÜçäÇëÑçêнЙЦеЙдëÉ
Sikkerhedsinformation ................................................................. 3
Beskrivelse af emhætten............................................................. 4
Sådan benyttes emhætten ......................................................... 5
Vedligeholdelse og rengøring...................................................... 5
Hvis emhætten ikke fungerer .................................................... 7
Tekniske data................................................................................. 9
Installation ...................................................................................... 9
=páââÉêÜÉÇëáåÑçêã~íáçå
Emhætten er beregnet til husholdningsbrug i en normal husholdning i Danmark. Den opfylder internationale
sikkerhedsforskrifter og kvalitetsnormer. Samtlige sikkerhedsforskrifter kan dog ikke fuldstændig eliminere
samtlige risici for ulykker.
Læs derfor anvisninger, råd og advarselstekster grundigt igennem inden De installerer og anvender emhætten.
Vær specielt opmærksom på tekster, som er mærket med advarselstrekant. Dette er advarselstekster for at undgå
skader på personer og ting. Gem brugsanvisningen, den skal følge emhætten ved overdragelse til ny ejer.
Ved a nven del se
• Lad aldrig komfuret være uden opsyn ved
friturekogning, smeltning af fedtstof, paraffin
eller andet letantændeligt. Ved eventuel brand:
Sluk straks for emhætten og komfuret.
Kvæl ilden med et låg. Anvend aldrig vand.
• Flambering må ikke foregå under emhætten. Det
kan forårsage brand. Vær også opmærksom på
at stegefedt kan bryde i brand. Forlad ikke en
stegepande på en tændt kogezone.
• Emhættens fedtfilter skal rengøres regel-
mæssigt, for at undgå at fedt ophobes og
drypper ned på en tændt kogezone og bryder i
brand. Se desuden under afsnittet “Vedlige-
holdelse og rengøring”.
OBS!
Ved sk rot n i n g
• Undgå ulykker, når emhætten skal skrottes.
Træk stikket ud af stikkontakten og klip
ledningen af helt inde ved emhætten. Kontakt
Deres kommune for oplysning om, hvor De
kan komme af med emhætten.
Ved installering og service
• El-installation må kun udføres af en autoriseret
el-installatør eller en af producenten autoriseret
person. Arbejde udført af ukyndig kan forringe
produktet eller forårsage ulykke på person og/
eller ejendom.
• Afstanden fra emhættens underside og ned til en
elektrisk kogezone skal mindst være 40 cm og
til gasblus 65 cm.
• Pas på at ledningen ikke kommer i klemme
under installationen.
• Emhætten er kun elektrisk frakoblet, når stikket
er taget ud af stikkontakte n, eller hvis sikringen
er taget ud af sikringskassen.
• Love og bestemmelser, der foreskriver, hvordan
udsugningsluften skal ledes bort, skal over-
holdes.Udsugningsluften må for eksempel ikke
ledes ind i en skorsten, der anvendes til udledn-
ing af røggasser fra forbrugsgenstande, som får
energi fra andre kilder end elektricitet, f.eks.
oliefyr eller brændekomfurer.
Sådan læser De brugsanvisningen
De finder følgende symboler i teksten. Symbolerne er
lavet for at De nemmere kan finde vej igennem
instruktionerne:
Sikkerhedsinformation
Miljø information
3
Page 4
_ÉëâêáîÉäëÉ=~Ñ=ÉãÜ‹ííÉå
Emhætten
2
5
1.
Udblæsning
2.
Motorhus
3.
Fedtfilter
4.
Belysning
5.
Betjeningspanel
4
1
3
Tilbehør
Følgende leveres med emhætten:
• Monteringsskabelon
•
Monteringsmål:
skab (er trykt på emballagen).
•
Monteringssæt:
5x30 mm skruer, 4 stk M5x30 mm skruer, 4 stk
5,3x15 mm spændskiver, 4 stk 5,3x10 mm
spændskiver, 4 stk M5 mm møtrikker, 4 stk
afstandstykker, 4 stk 10 mm propper, 4 stk
låseanordninger, 4 stk dækpropper, 2 stk
ophængningskonsoller.
• Luftspjæld.
• Brugsanvisning.
Følgende skal betilles ved forhandleren:
•
Tilslutningssæt:
er det nødvendigt med et tilslutningssæt,
bestående af tilslutningsslange, 2 spændbånd og
en plade for tilslutning til aftrækskanal.
PNC 391 414 201.
Mål for montering under over-
4 stk 5x60 mm skruer, 4 stk
For tilslutning til aftrækskanal
Funktioner
Der er mulighed for at anvende to systemer:
• Udsugning via aftræksslange (ekstra tilbehør) til
aftrækskanal ud til det fri.
• Recirkulation gennem kulfilter (ekstra tilbehør).
Tilslutningsslangen må ikke tilsluttes, til en
skorsten, som anvendes til udledning af
røggasser fra oliefyr, brændefyr eller lign.
Anvend kulfilter. Når De anvender kulfilter
opsamles lugten i filteret, og den opvarmede
luft blæses tilbage i køkkenet. Tips: De kan
anvende kulfilter om vinteren og aftræk til det
fri om sommeren.
• LONG LIFE kulfilter:
emhætten tilsluttes til recirkulation.
For nyinstallation: PNC 391 834 201 (50 cm),
391 834 200 (60/70 cm).
•
Ventilationsrist:
recirkulation. PNC 391 433 101.
Kulfilter skal bruges, når
Ventilationsrist til brug ved
4

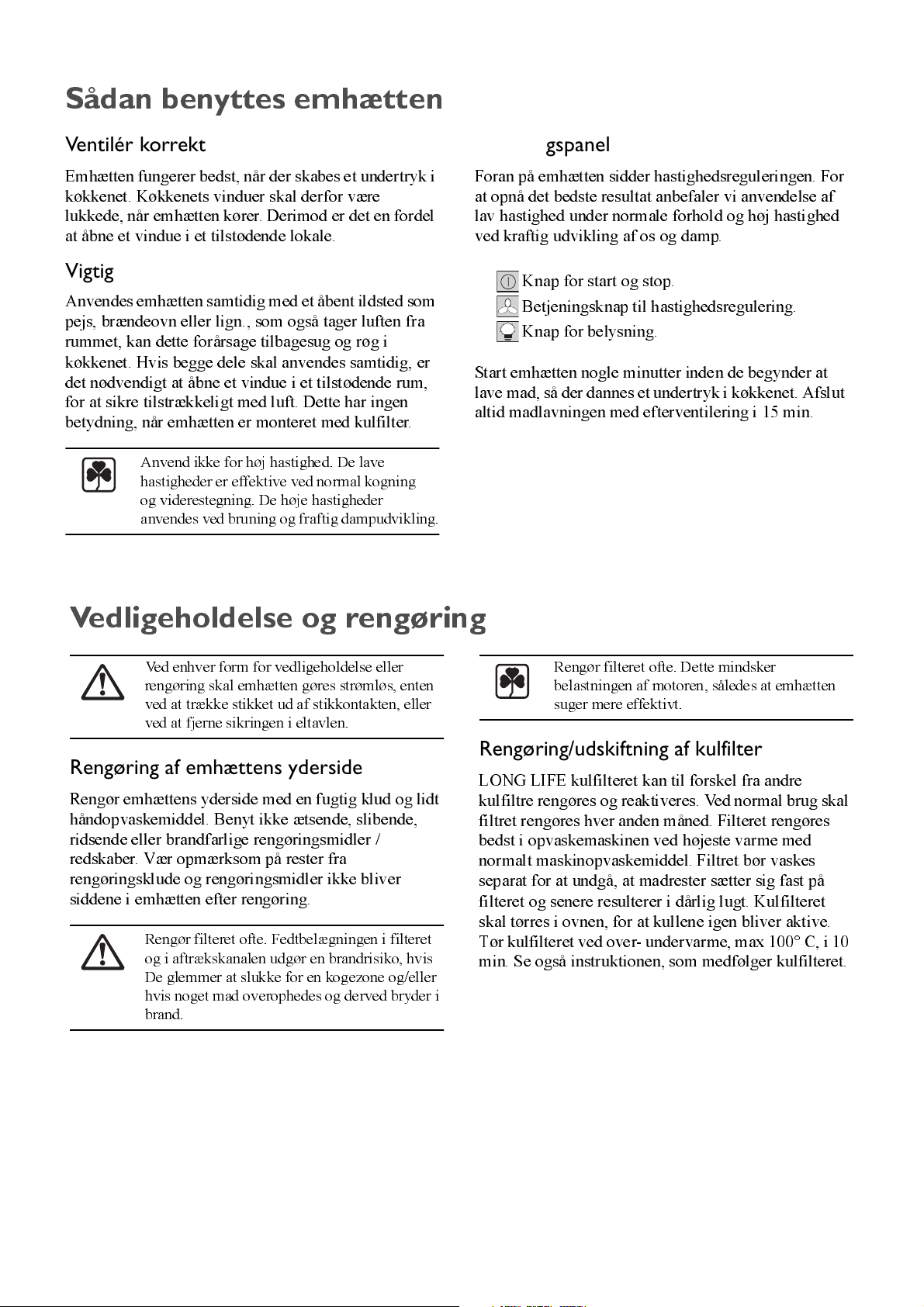

Page 5
p™Ç~å=ÄÉåóííÉë=ÉãÜ‹ííÉå
Vent i lér korrekt
Emhætten fungerer bedst, når der skabes et undertryk i
køkkenet. Køkkenets vinduer skal derfor være
lukkede, når emhætten kører. Derimod er det en fordel
at åbne et vindue i et tilstødende lokale.
Vigtigt at vide
Anvendes emhætten samtidig m ed et åbent ildsted som
pejs, brændeovn eller lign., som også tager luften fra
rummet, kan dette forårsage tilbagesug og røg i
køkkenet. Hvis begge dele skal anvendes samtidig, er
det nødvendigt at åbne et vindue i et tilstødende rum,
for at sikre tilstrækkeligt med luft. Dette har ingen
betydning, når emhætten er monteret med kulfilter.
Anvend ikke for høj hastighed. De lave
hastigheder er effektive ved normal kogning
og viderestegning. De høje hastigheder
anvendes ved bruning og fraftig dampudvikling.
Betjeningspanel
Foran på emhætten sidder hastighedsreguleringen. For
at opnå det bedste resultat anbefaler vi anvendelse af
lav hastighed under normale forhold og høj hastighed
ved kraftig udvikling af os og damp.
Knap for start og stop.
Betjeningsknap til hastighedsregulering.
Knap for belysning.
Start emhætten nogle minutter inden de begynder at
lave mad, så der dannes et undertryk i køkkenet. Afslut
altid madlavningen med efterventilering i 15 min.
sÉÇäáÖÉÜçäÇÉäëÉ=çÖ=êÉåÖ›êáåÖ
Ved enhver form for vedligeholdelse eller
rengøring skal emhætten gøres strømløs, enten
ved at trække stikket ud af stikkontakten, eller
ved at fjerne sikringen i eltavlen.
Rengøring af emhættens yderside
Rengør emhættens yderside med en fugtig klud og lidt
håndopvaskemiddel. Benyt ikke ætsende, slibende,
ridsende eller brandfarlige rengøringsmidler /
redskaber. Vær opmærksom på rester fra
rengøringsklude og rengøringsmidler ikke bliver
siddene i emhætten efter rengøring.
Rengør filteret ofte. Fedtbelægningen i filteret
og i aftrækskanalen udgør en brandrisiko, hvis
De glemmer at slukke for en kogezone og/eller
hvis noget mad overophedes og derved bryder i
brand.
Rengør filteret ofte. Dette mindsker
belastningen af motoren, således at emhætten
suger mere effektivt.
Rengøring/udskiftning af kulfilter
LONG LIFE kulfilteret kan til forskel fra andre
kulfiltre rengøres og reaktiveres. Ved normal brug skal
filtret rengøres hver anden måned. Filteret rengøres
bedst i opvaskemaskinen ved højeste varme med
normalt maskinopvaskemiddel. Filtret bør vaskes
separat for at undgå, at madrester sætter sig fast på
filteret og senere resulterer i dårlig lugt. Kulfilteret
skal tørres i ovnen, for at kullene igen bliver aktive.
Tør kulfilteret ved over- undervarme, max 100° C, i 10
min. Se også instruktionen, som medfølger kulfilteret.
5
Page 6

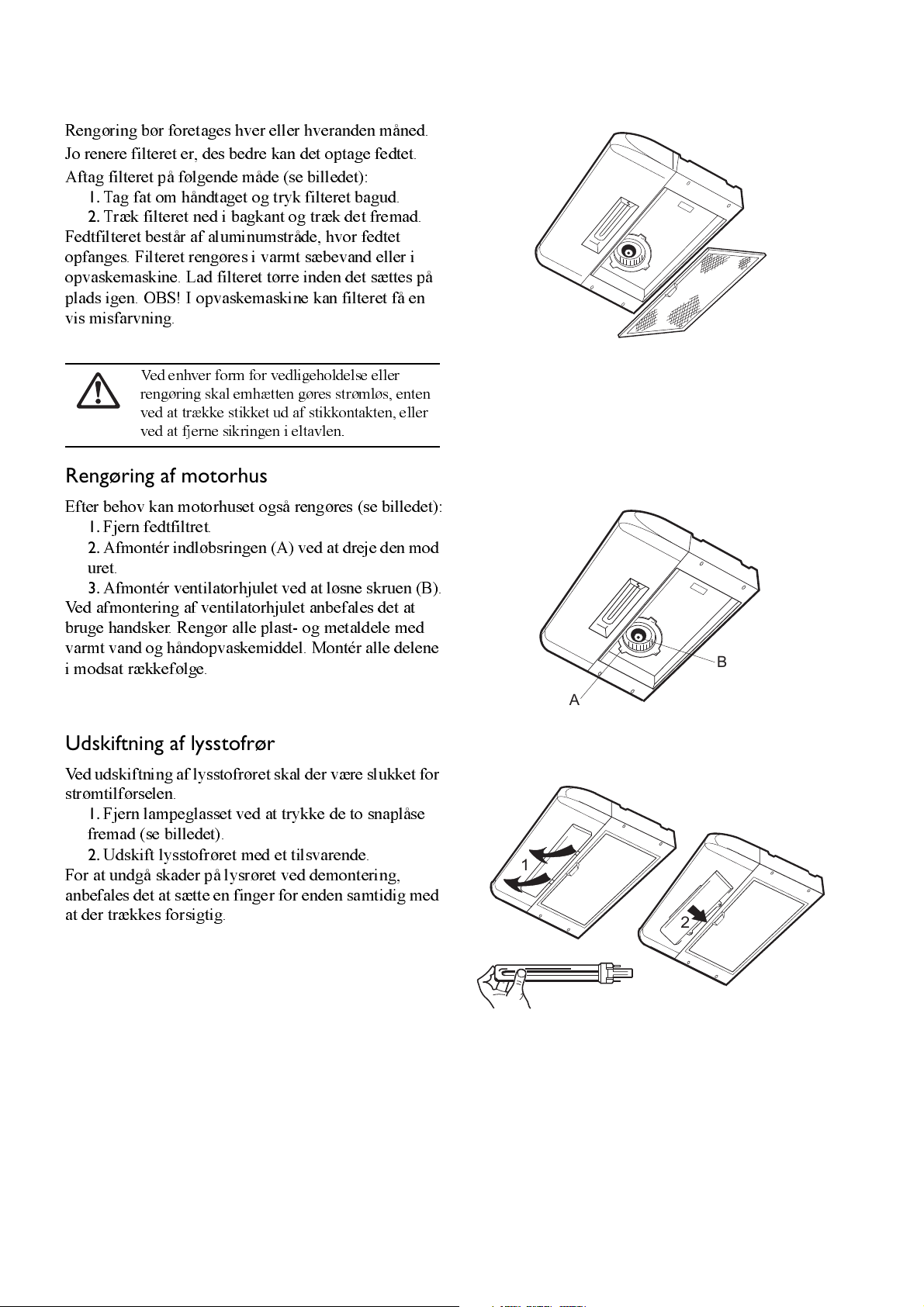

Rengøring af fedtfilteret
Rengøring bør foretages hver eller hveranden måned.
Jo renere filteret er, des bedre kan det optage fedtet.
Aftag fi lte r e t på følg e n d e m åd e (se bill e d e t):
1.
Tag fat om håndtaget og tryk filteret bagud.
2.
Træk filteret ned i bagkant og træk det fremad.
Fedtfilteret består af aluminumstråde, hvor fedtet
opfanges. Filteret rengøres i varmt sæbe vand eller i
opvaskemaskine. Lad filteret tørre inden det sættes på
plads igen. OBS! I opvaskemaskine kan filteret få en
vis misfarvning.
Ved enhver form for vedligeholdelse eller
rengøring skal emhætten gøres strømløs, enten
ved at trække stikket ud af stikkontakten, eller
ved at fjerne sikringen i eltavlen.
Rengøring af motorhus
Efter behov kan motorhuset også rengøres (se billedet):
1.
Fjern fedtfiltret.
2.
Afmontér indløbsringen (A) ved at dreje den mod
uret.
3.
Afmon tér ven ti la tor hj u l e t ve d at løsne skrue n (B).
Ved afmontering af ventilatorhjulet anbefales det at
bruge handsker. Rengør alle plast- og metaldele med
varmt vand og håndopvaskemiddel. Montér alle delene
i modsat rækkefølge.
B
Udskiftning af lysstofrør
Ved udskiftning af lysstofrøret skal der være slukket for
strømtilførselen.
1.
Fjern lampeglasset ved at trykke de to snaplåse
fremad (se billedet).
2.
Udskift lysstofrøret med et tilsvarende.
For at undgå skader på lysrøret ved demontering,
anbefales det at sætte en finger for enden samtidig med
at der trækkes forsigtig.
A
1
2
6
Page 7
eîáë=ÉãÜ‹ííÉå=áââÉ=ÑìåÖÉêÉê
Inden der tilkaldes service
Kontroller nedenstående punkter inden der tilkaldes
service.
• Er stikket sat i stikkontakten?
• Er der tændt for kontakten?
• Er sikringen sprunget?
• Er aftræksslangen korrekt monteret?
• Er fedtfilteret rent?
Kan problemet ikke afhjælpes ved hjælp af oven-
stående, kontaktes Electrolux Hvidevare-Service. For-
søg ikke selv at reparere emhætten da ukorrekt
reparation kan være til fare for person og/eller ejen-
dom.
Udskiftning af ledning
Hvis ledningen beskadiges skal den af sikkerheds-
mæssige grunde udskiftes af producenten eller et
autoriseret serviceværksted, som er godkendt af
producenten, eller af en anden person med lignende
kvalifikationer for at undgå fare.
GARANTI
1 år fra den dokumenterede købsdag (gem købsnotaen)
Garantien dækker fabrikations- og materialefejl, der
måtte opstå ved normal brug i en privat husholdning i
Danmark. Garantien omfatter materialer, nødvendige
transportomkostninger og arbejdsløn. For Grønland og
Færøerne gælder særlige regler.
Forbehold:
Garantien omfatter ikke fejl og skader, som skyldes
andre årsager end fabrikations- og materialefejl. Det er
en forudsætning for garantien, at reparation ikke er
forsøgt foretaget af andre end Electrolux Hvidevare-
Service, der er vor autoriserede serviceorgan. Garant-
ien dækker ikke uberettiget tilkald af service.
PRODUKTANSVAR:
Vort produktansvar er gældende i følge “Lov om
produktansvar”. Denne lov gælder for skader på per-
soner eller ting, som skyldes fejl på selve det install-
erede produkt. Dette ansvar er gældende 10 år efter, at
apparatet er købt som fabriksnyt.
Forbehold:
Vort produktansvar gælder ikke, hvis den pågældende
skade skyldes et eller flere af følgende forhold:
• At produktets installation ikke er udført i over-
ensstemmelse med installationsvejledningen.
• At produktet har været anvendt til andet formål
end beskrevet i brugsanvisningen.

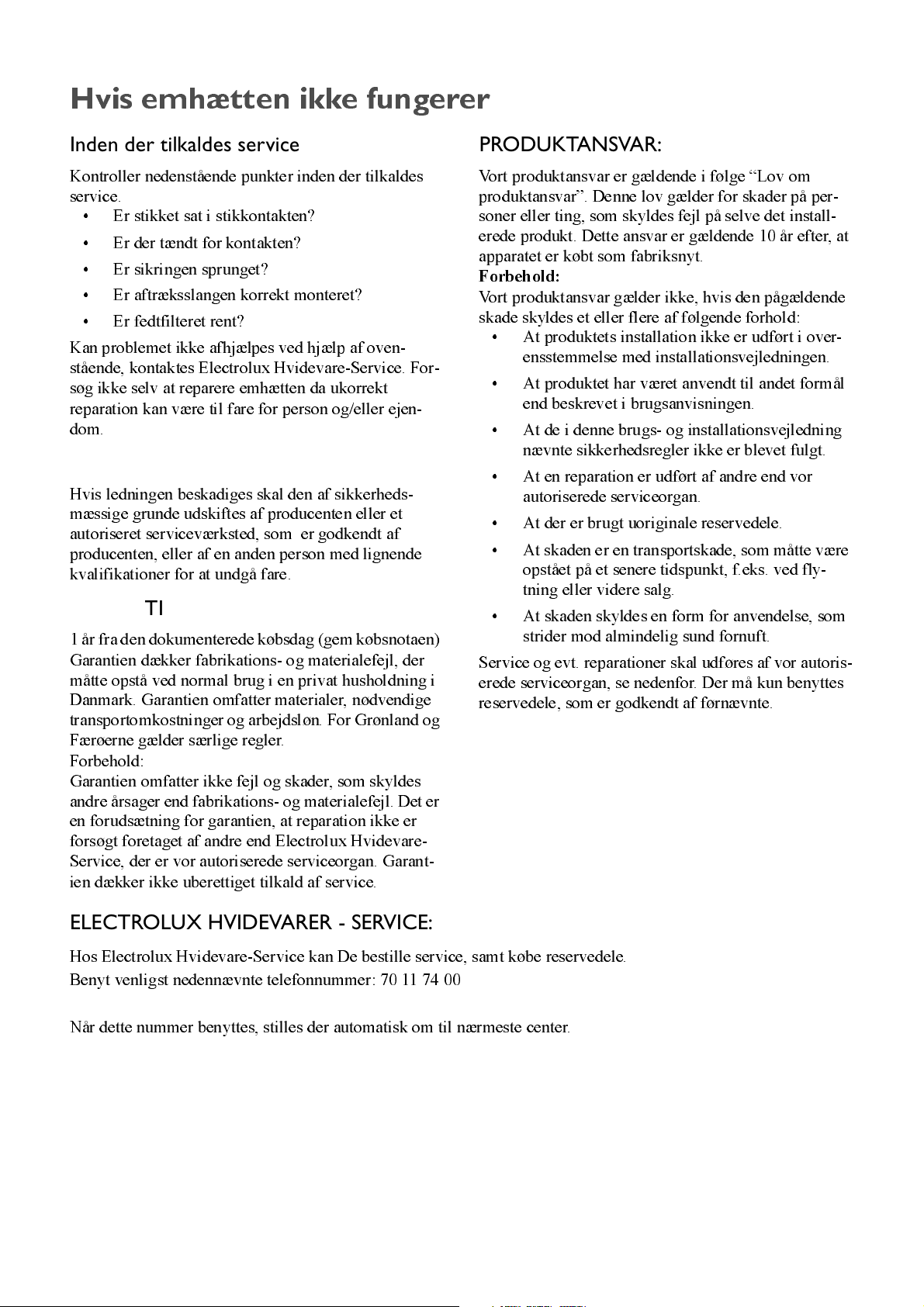

• At de i denne brugs- og installationsvejledning
nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er udført af andre end vor
autoriserede serviceorgan.
• A t der er brug t uo r ig i n al e re se r vede l e .
• A t skad e n e r en tran sportsk ad e , som m åtte væ re
opstået på et senere tidspunkt, f.eks. ved fly-
tning eller videre salg.
• At skaden skyldes en form for anvendelse, som
strider mod almindelig sund fornuft.
Service og evt. reparationer skal udføres af vor autoris-
erede serviceorgan, se nedenfor. Der må kun benyttes
reservedele, som er godkendt af førnævnte .
ELECTROLUX HVIDEVARER - SERVICE:
Hos Electrolux Hvidevare-Service kan De bestille service, samt købe reservedele.
Benyt venligst nedennævnte telefonnummer: 70 11 74 00
Når dette nummer benyttes, stilles der automatisk om til nærmeste center.
7
Page 8

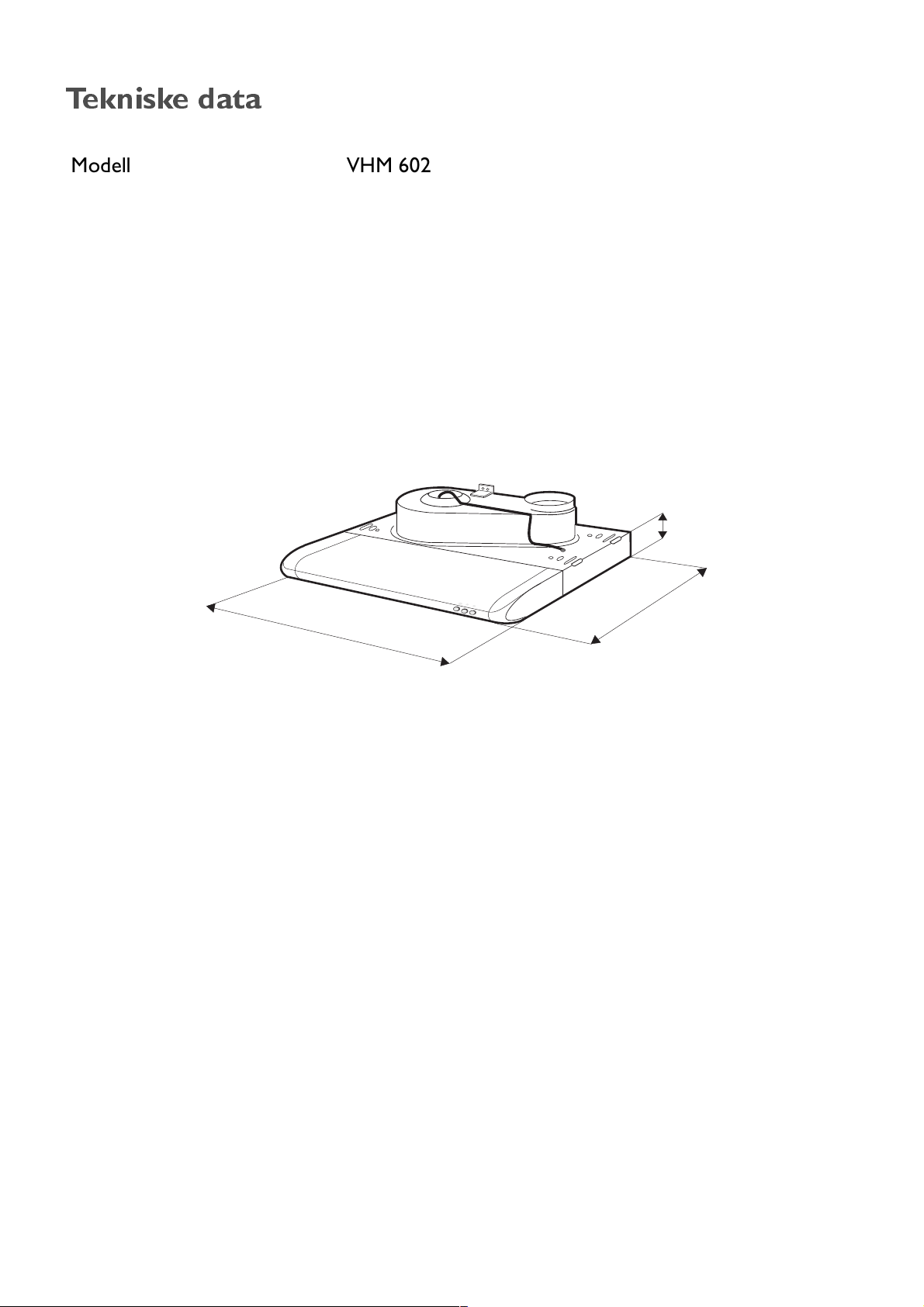

qÉâåáëâÉ=Ç~í~
Modell VHM 602
Ydermål Højde 45 mm
Bredde 498 mm
Dybde 465 mm
Belysning Max 11 W PL
Fedtfilter 1 stk.
Spænding 230 V
Total indkoblet effekt 111 W
45
498 / 598 / 698
465
8
Page 9

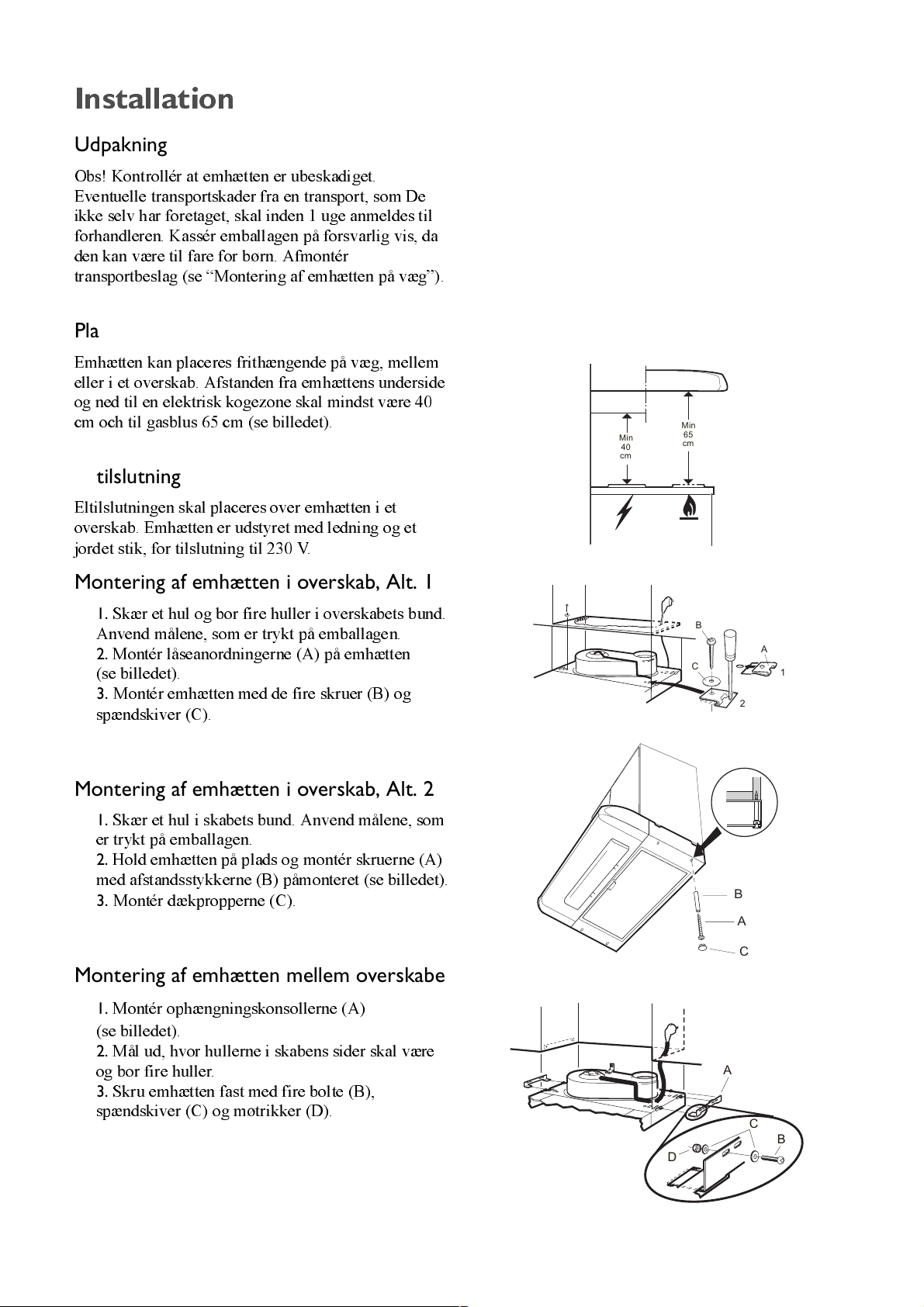

fåëí~ää~íáçå
Udpakning
Obs! Kontrollér at emhætten er ubeskadiget.
Eventuelle transportskader fra en transport, som De
ikke selv har foretaget, skal inden 1 uge anmeldes til
forhandleren. Kassér emballagen på forsvarlig vis, da
den kan være til fare for børn. Afmontér
transportbeslag (se “Montering af emhætte n på væg”).
Placering
Emhætten kan placeres frithængende på væg, mellem
eller i et overskab. Afstanden fra emhættens underside
og ned til en elektrisk kogezone skal mindst være 40
cm och til gasblus 65 cm (se billedet).
El-tilslutning
Eltilslutningen skal placeres over emhætten i et
overskab. Emhætten er udstyret med ledning og et
jordet stik, for tilslutning til 230 V.
Min
cm
Min
65
40
cm
Montering af emhætten i overskab, Alt. 1
1.
Skær et hul og bor fire huller i overskabets bund.
Anvend målene, som er trykt på emballagen.
2.
Montér låseanordningerne (A) på emhætten
(se billedet).
3.
Montér emhætten med de fire skruer (B) og
spændskiver (C).
Montering af emhætten i overskab, Alt. 2
1.
Skær et hul i skabets bund. Anvend målene, som
er trykt på emballagen.
2.
Hold emhætten på plads og montér skruerne (A)
med afstandsstykkerne (B) påmonteret (se billedet).
3.
Montér dækpropperne (C).
Montering af emhætten mellem overskabe
1.
Montér ophængningskonsollerne (A)
(se billedet).
2.
Mål ud, hvor hullerne i skabens sider skal være
og bor fire huller.
3.
Skru emhætten fast med fire bolte (B),
spændskiver (C) og møtrikker (D).
B
A
C
A
D
1
2
B
A
C
C
B
9
Page 10

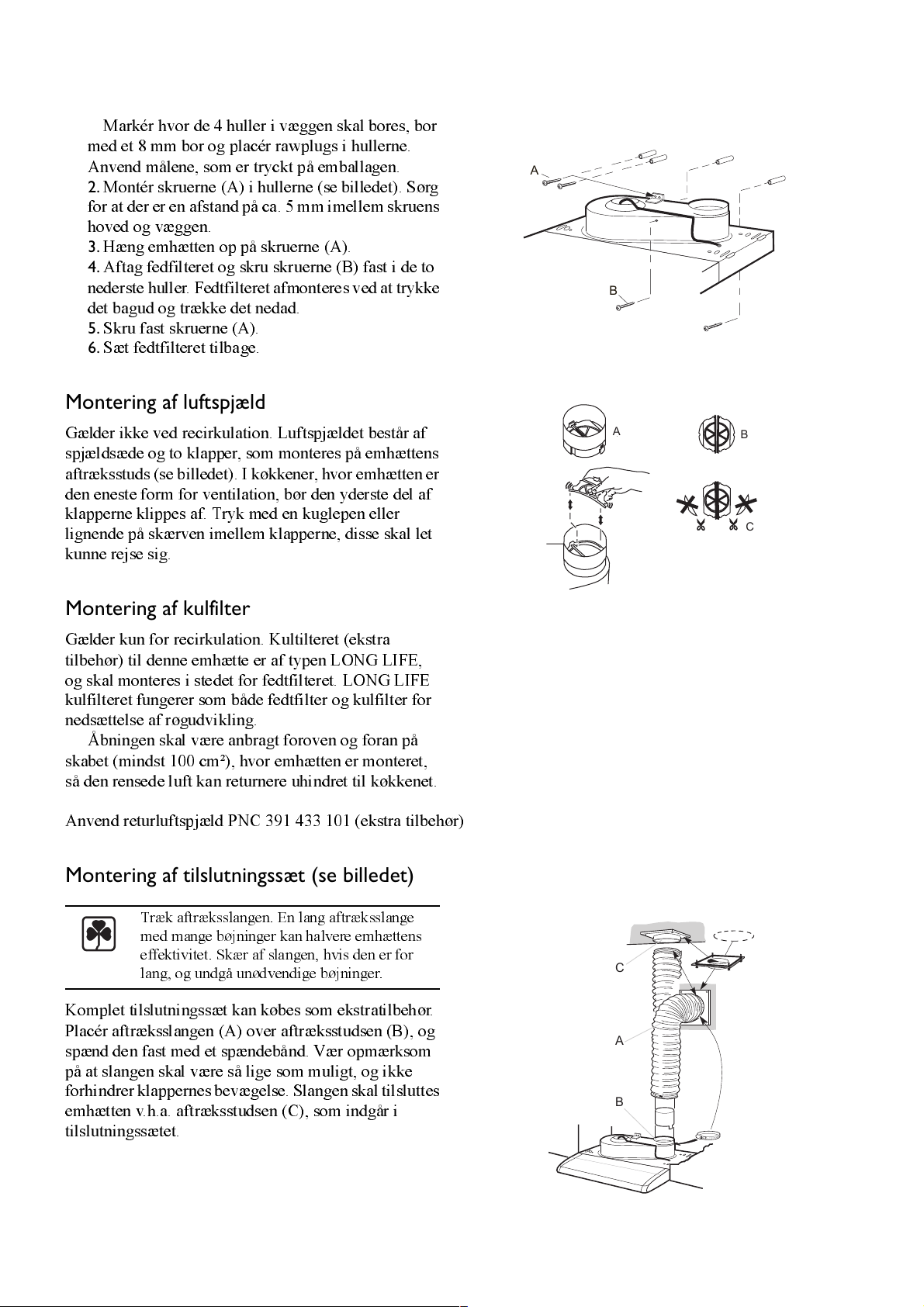

Montering af emhætten på væg
1.
Markér hvor de 4 huller i væggen skal bores, bor
med et 8 mm bor og placér rawplugs i hullerne.
Anvend målene, som er tryckt på emballagen.
2.
Montér skru e rn e (A) i hul l e rn e (se billede t). Sørg
for at der er en afstand på ca. 5 mm imellem skruens
hoved og væggen.
3.
Hæng emhætten op på skruerne (A).
4.
Aftag fe df il te ret og skru skru erne (B) fast i de to
nederste huller. Fedtfilte ret afmonteres ved at trykke
det bagud og trække det nedad.
5.
Skru fast skruerne (A).
6.
Sæt fedtfilteret tilbage.
Montering af luftspjæld
Gælder ikke ved recirkulation. Luftspjældet består af
spjældsæde og to klapper, som monteres på emhættens
aftræksstuds (se billedet). I køkkener, hvor em hætten er
den eneste form for ventilation, bør den yderste del af
klapperne klippes af. Try k med en kuglepen eller
lignende på skærven imellem klapperne, disse skal let
kunne rejse sig.
A
B
A
B
C
Montering af kulfilter
Gælder kun for recirkulation. Kultilteret (ekstra
tilbehør) til denne emhætte er af typen LONG LIFE,
og skal monteres i stedet for fedtfilteret. LONG LIFE
kulfilteret fungerer som både fedtfilter og kulfilter for
nedsættelse af røgudvikling.
Åbningen skal være anbragt foroven og foran på
skabet (mindst 100 cm²), hvor emhætten er monteret,
så den rensede luft kan returnere uhindret til køkkenet.
Anv e n d re tur lu f tspjæl d PN C 391 433 101 (ekstra tilbehør)
Montering af tilslutningssæt (se billedet)
Træk aftræksslangen. En lang aftræksslange
med mange bøjninger kan halvere emhættens
effektivitet. Skær af slangen, hvis den er for
lang, og undgå unødvendige bøjninger.
Komplet tilslutningssæt kan købes som ekstratilbehør.
Placér aftræksslangen (A) over aftræksstudsen (B), og
spænd den fast med et spændebånd. Vær opmærksom
på at slangen skal være så lige som muligt, og ikke
forhindrer klappernes bevægelse. Slangen skal tilsluttes
emhætten v.h.a. aftræksstudsen (C), som indgår i
tilslutningssætet.
C
A
B
10
Page 11
Page 12
© ABS-PCH 2002-03-25
Loading...
