Vortice QE 100/60/35 LL, QE 60/35 LL, QE 60 LL T, QE 60/35 LL T, QE 100 LL T Instruction Booklet

...

Libretto istruzioni Instruction booklet Notice d’emploi et d’entretien Betriebsanleitung Manual de instrucciones Manual de instruções Gebruiksaanwijzing Brugervejledning Instrukcja obsługi

Használati utasítás

Uživatelská příručka Uporabniški priročnik Upute za uporabu Manual de instrucţiuni

Εγχειρίδιο οδηγιών

Kullanma Kılavuzu

Инструкции по эксплуатации

中国

COD. 5.571.084.210 15/03/2019

rima di usare il prodotto leggere attentamente

e istruzioni contenute nel presente libretto.

l ortice non potrà essere ritenuta responsabile

per eventuali danni a persone o cose causati

dal mancato rispetto delle indicazioni di seguito

elencate, la cui osservanza assicurerà invece la

durata e l’affidabilità, elettrica e meccanica,

onservare sempre questo libretto istruzioni.

ell’apparecchio.

Indice IT

escrizione e impiego . . . . . . . . . . . . . . . . . . . . . . 6

icurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Schemi di collegamento . . . . . . . . . . . . . . . . . . . . . 9

Manutenzione / Pulizia . . . . . . . . . . . . . . . . . . . . . 9

nformazione importante per lo

maltimento ambientalmente compatibile . . . . . . . . 9

igure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Read the instructions contained in this booklet

carefully before using the appliance.

Vortice cannot assume any responsibility for da-

mage to property or personal injury resulting

from failure to abide by the instructions given in

this booklet.

Following these instructions will ensure a long

service life and overall electrical and mechanical

reliability.

Keep this instruction booklet in a safe place.

Avant d'utiliser le produit, lire attentivement les

instructions contenues dans cette notice.

La société Vortice ne pourra être tenue pour

responsable des dommages éventuels causés aux

personnes ou aux choses par suite du non-respect

desinstructions ci-dessous.

Le respect de toutes les indications reportées dans

ce livret garantira une longue durée de vie ainsi que

la fiabilité électrique et mécanique de l'appareil.on-

server toujours ce livret d'instructions.

Vor Installation und Anschluss dieses Produkts

müssen die vorliegenden Anleitungen

aufmerksam durchgelesen werden.

Vortice kann nicht für Personen- oder Sachschäden zur

Verantwortung gezogen

werden, die auf eine Nichtbeachtung der Hinweise in die-

ser Betriebsanleitung

zurückzuführen sind. Befolgen Sie alle Anweisungen, um

eine lange Lebensdauer sowie die elektrische und mecha-

nische Zuverlässigkeit des Geräts zu gewährleisten.

Diese Betriebsanleitung ist gut aufzubewahren.

Table of Contents EN

Description and operation . . . . . . . . . . . . . . . . . . 10

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

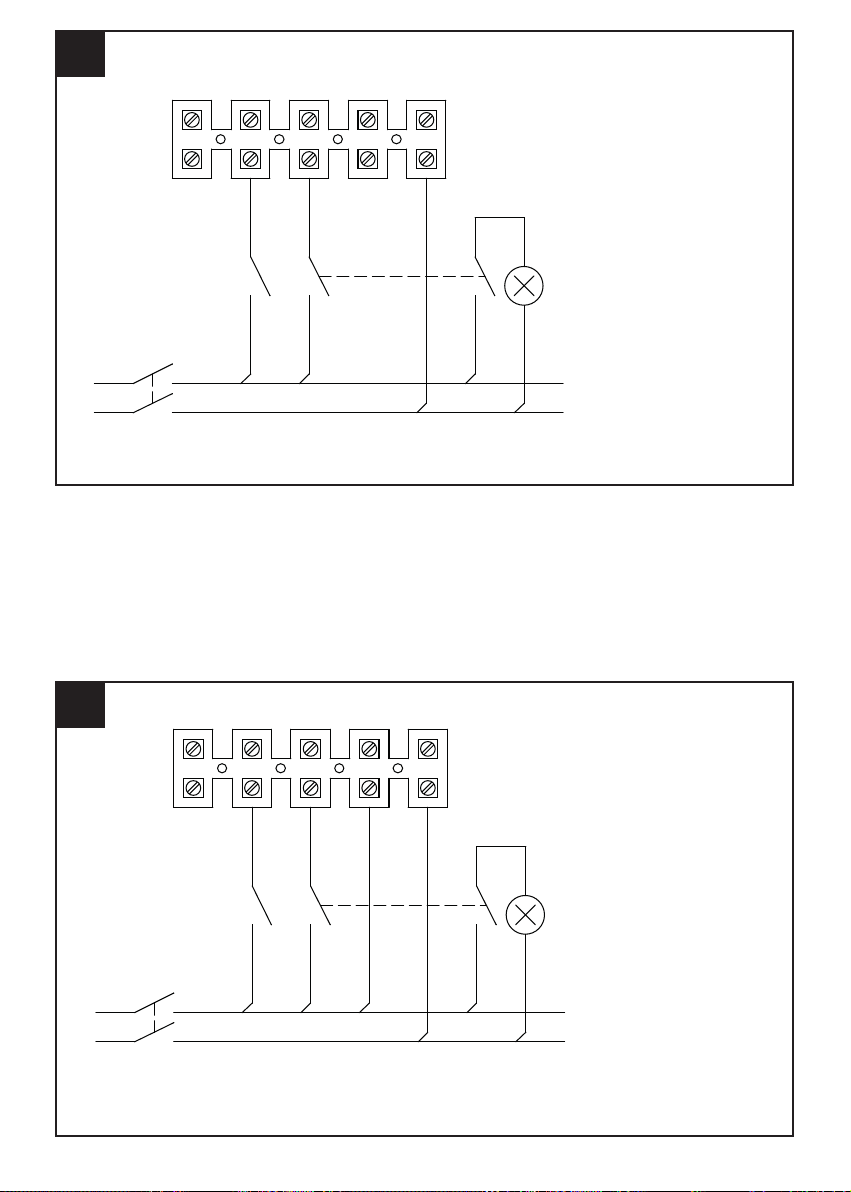

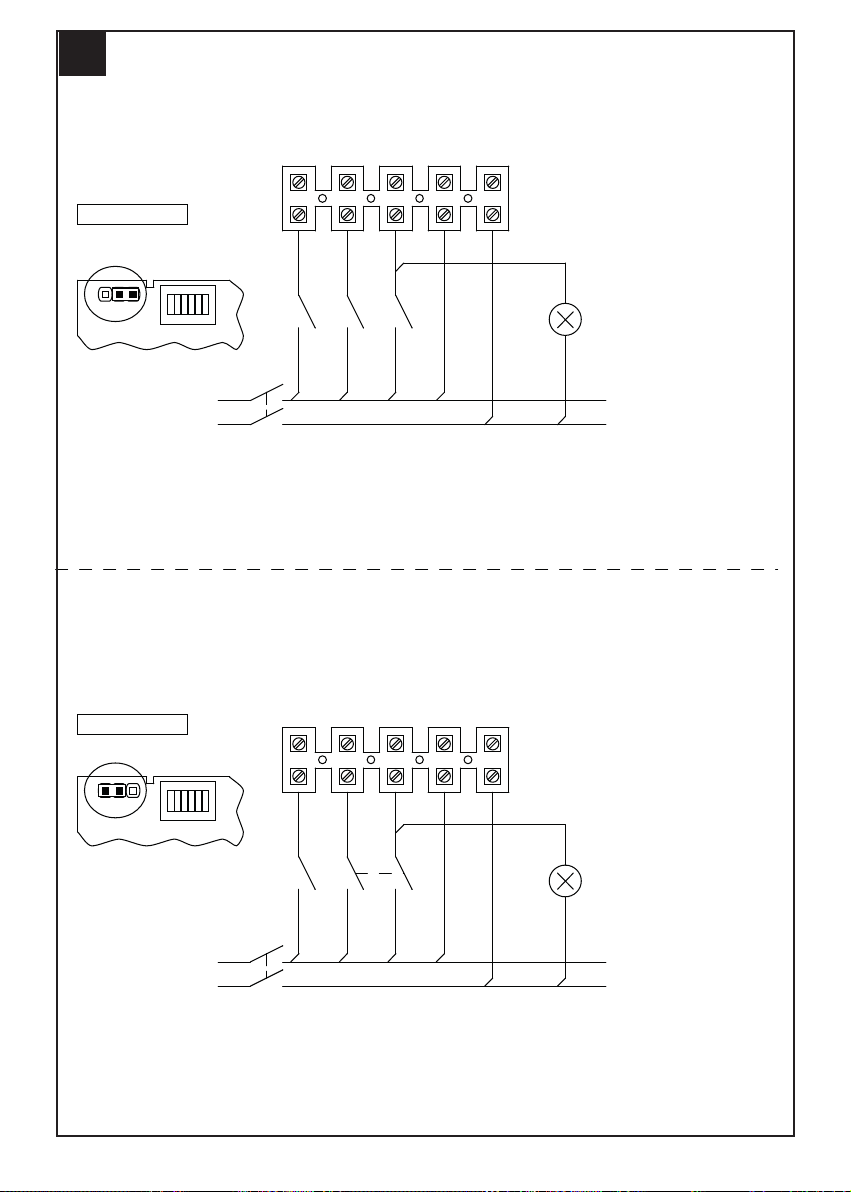

Wiring diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . 13

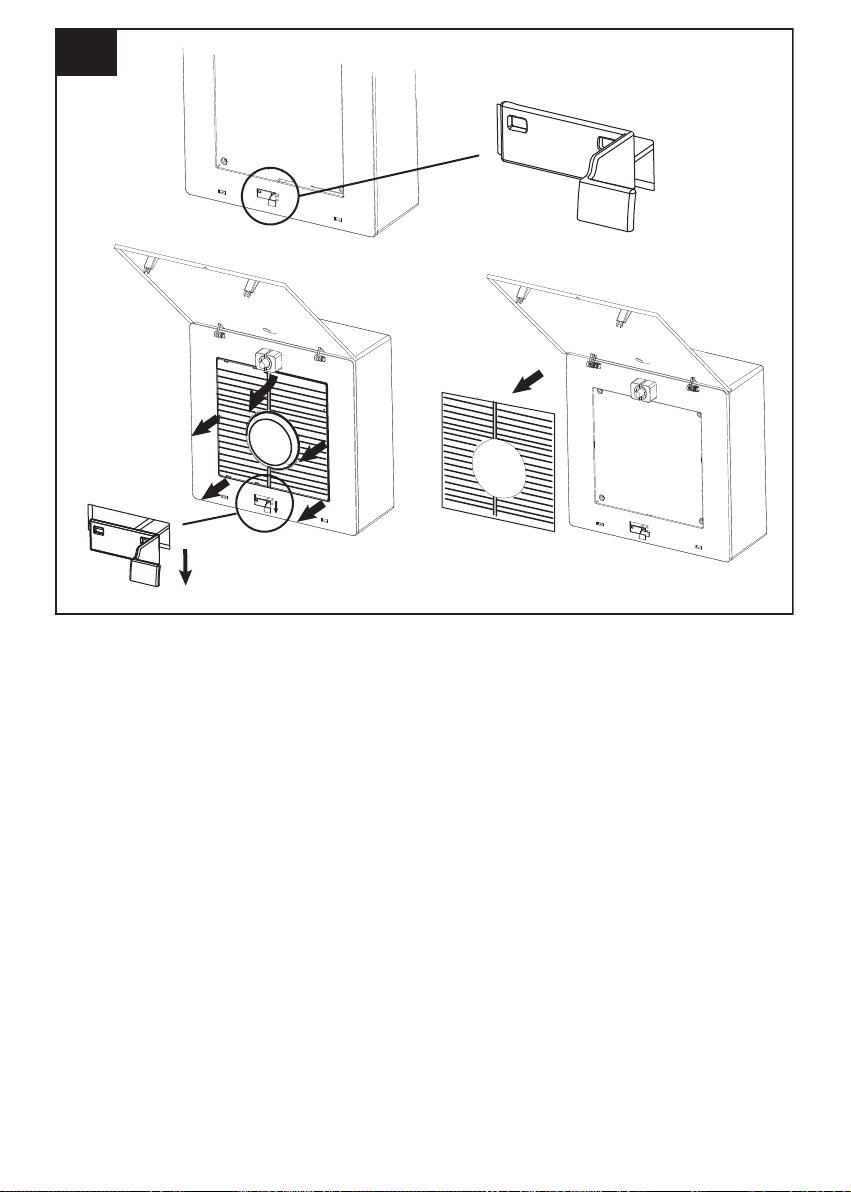

Maintenance and Cleaning. . . . . . . . . . . . . . . . . . 13

Important information concerning the

environmentally compatible disposal . . . . . . . . . . 13

Figures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Index FR

Description et mode d’emploi . . . . . . . . . . . . . . . 14

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Schemas de branchements . . . . . . . . . . . . . . . . . 17

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . 17

Information importante pour l’elimination

compatible avec l’environnement . . . . . . . . . . . . . 17

Figures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Inhaltsverzeichnis DE

Beschreibung und Gebrauch . . . . . . . . . . . . . . . . 18

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Anschlusspläne. . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Wartung und Reinigung . . . . . . . . . . . . . . . . . . . . 21

Wichtige information für die

umweltgerechte Entsorgung. . . . . . . . . . . . . . . . . 21

Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Antes de utilizar el producto, hay que leer atenta-

mente las instrucciones de este folleto

Vortice no es responsable de los eventuales

daños ocasionados a personas o cosas como re-

sultado del incumplimiento de las indicaciones

de este manual, las cuales garantizan la durabili-

dad y fiabilidad eléctrica y mecánica del aparato.

Conservar este manual de instrucciones.

Índice ES

Descripción y uso . . . . . . . . . . . . . . . . . . . . . . . . 22

Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Esquemas de conexión . . . . . . . . . . . . . . . . . . . . 25

Mantenimiento y Limpieza . . . . . . . . . . . . . . . . . . 25

Información importante sobre eliminación

respetuosa con el medio ambiente . . . . . . . . . . . 25

Figuras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

ntes de usar o aparelho leia com atenção as

nstruções que se encontram no presente

anual. A Vortice não poderá ser considerada

esponsável por eventuais ferimentos em

pessoas ou danos em materiais provocados

pelo não cumprimento das instruções

apresentadas, cujo respeito garantirá a

duração e a fiabilidade, eléctrica e mecânica,

o aparelho. Guarde sempre este manual de

nstruções.

Índice PT

escrição e utilização . . . . . . . . . . . . . . . . . . . . . 26

egurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Esquemas de ligação . . . . . . . . . . . . . . . . . . . . . 29

Manutenção e limpeza . . . . . . . . . . . . . . . . . . . . 29

nformações importantes sobre a

liminação compatível com o ambiente. . . . . . . . . 29

iguras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Lees deze handleiding aandachtig door alvorens

het product te plaatsen en aan te sluiten.

Vortice kan niet aansprakelijk worden gesteld

voor eventuele schade aan personen of zaken,

ontstaan als gevolg van het niet in acht nemen

van de aanwijzingen die hierna vermeld zijn,

het opvolgen hiervan zal de elektrische en

mechanische betrouwbaarheid van het

apparaat verzekeren.

Bewaar dit instructieboekje altijd zorgvuldig.

Før produktet installeres og anvendes, skal

disse anvisninger læses grundigt. Vortice kan

ikke holdes ansvarlig for eventuelle skader på

personer eller ting som følge af manglende

overholdelse af disse anvisninger.

Overholdelse sikrer derimod

apparatets elektriske og mekaniske holdbarhed

og pålidelighed. Opbevar altid denne

brugervejledning.

Przed przystąpieniem do eksploatacji urządzenia

należy uważnie zapoznać się ze wskazówkami

podanymi w niniejszej instrukcji.

Firma Vortice nie ponosi żadnej odpowiedzialności za

ewentualne szkody w stosunku do osób lub mienia

spowodowane nieprzestrzeganiem podanych poniżej

zaleceń których przestrzeganie zapewnia trwałość i

niezawodność komponentów elektrycznych i

mechanicznych urządzenia.

Należy zawsze zachować niniejszą instrukcję na

przyszłość.

Inhoud NL

Beschrijving en gebruik . . . . . . . . . . . . . . . . . . . . 30

Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Gebruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Aansluitschema . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Onderhoud en reiniging . . . . . . . . . . . . . . . . . . . . 33

Belangrijke informatie over

milieuvriendelijke afvalverwerking . . . . . . . . . . . . 33

Figuren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Indhold DA

Beskrivelse og brug . . . . . . . . . . . . . . . . . . . . . . . 34

Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Anvendelse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Forbindelsesdiagrammer . . . . . . . . . . . . . . . . . . . 37

Vedligeholdelse og rengøring . . . . . . . . . . . . . . . . 37

Vigtige oplysninger om miljørigtig bortskaffelse . . 37

Figurer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Spis treści PL

Opis i zastosowanie . . . . . . . . . . . . . . . . . . . . . . . 38

Bezpieczeństwo . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Instalowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Użycie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Schematy

Konserwacja/Czyszczenie . . . . . . . . . . . . . . . . . . 41

Ważne informacje dotyczące

eko-kompatybilnego usuwania odpadów . . . . . . . . 41

Rysunki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

połącze

. . . . . . . . . . . . . . . . . . . . . . . . . 41

A termék használata előtt figyelmesen

olvassa el a jelen használati utasítást.

A Vortice nem felel az alábbiakban felsorolt

előírások be nem tartásából származó

esetleges személyi sérülésért, illetve anyagi

kárért; az utasítások betartása biztosítja a

berendezés hosszú élettartamát, elektromos

és mechanikus megbízhatóságát.

Őrizze meg ezt a használati utasítást.

Tartalomjegyzék HU

A termék leírása és alkalmazása . . . . . . . . . . . . . 42

Biztonság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Felszerelés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Kapcsolási . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Felhasználás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Karbantartás és tisztítás . . . . . . . . . . . . . . . . . . . . 45

A környezetbarát megsemmisítés

érdekében fontos információ. . . . . . . . . . . . . . . . . 45

Abra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Před použitím výrobku si pozorně přečtěte

pokyny obsažené v této příručce.

odnik Vortice neodpovídá za případná zranění

sob nebo poškození věcí způsobené

edodržením dále uvedených pokynů;

jejich dodržování naopak zajistí dlouhodobou

životnost výrobku a jeho elektrickou

Tuto uživatelskou příručku si vždy uschovejte.

i mechanickou spolehlivost.

Obsah CS

opis a použití . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

ezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Instalace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Použití. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Schémata připojení. . . . . . . . . . . . . . . . . . . . . . . . 49

Údržba a čištění . . . . . . . . . . . . . . . . . . . . . . . . . . 49

ůležité informace pro ekologickou

ikvidaci přístroje. . . . . . . . . . . . . . . . . . . . . . . . . . 49

brázky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Înainte de a utiliza produsul, citiţi cu atenţie

instrucţiunile din acest manual.

Firma Vortice nu poate fi considerată

responsabilă pentru eventualele pagube aduse

persoanelor sau bunurilor, cauzate de

nerespectarea indicaţiilor de mai jos;

în schimb, respectarea acestora va asigura o

durată lungă de viaţă a aparatului şi fiabilitatea

sa,electrică şi mecanică.

Păstraţi cu grijă acest manual de instrucţiuni.

Prije korištenja proizvoda, pažljivo pročitajte

upute koje sadrži ovaj priručnik. Tvrtka Vortice

se ne može smatrati odgovornom za eventualnu

štetu nanesenu osobama ili stvarima uslijed

nepoštivanja uputa koje se u nastavku navode,

a pridržavanjem kojih se osigurava trajnost te

električna i mehanička pouzdanost uređaja.

Brižljivo čuvajte ovu knjižicu s uputama.

Pred uporabo izdelka pozorno preberite

navodila iz tega uporabniškega priročnika.

Družba Vortice ne odgovarja za morebitne

poškodbe oseb ali stvari, do katerih bi prišlo

zaradi neupoštevanja spodaj navedenih navodil.

Z upoštevanjem teh navodil lahko zagotovite

zanesljivost električnih in mehanskih delov

naprave. Uporabniški priročnik skrbno shranite.

Cuprins RO

Descrierea şi utilizarea . . . . . . . . . . . . . . . . . . . . . 50

Siguranţa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Instalarea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Utilizarea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Scheme de conexiune . . . . . . . . . . . . . . . . . . . . . 53

Întreţinerea şi Curăţarea . . . . . . . . . . . . . . . . . . . 53

Informaţii importante privind eliminarea

compatibilă cu mediul înconjurător. . . . . . . . . . . . 53

Figuri. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Sadržaj HR

Opis i primjena . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Sigurnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Postavljanje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Korištenje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Sheme spajanja . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Održavanje i čišćenje . . . . . . . . . . . . . . . . . . . . . . 57

Važna obavijest o okolišu prihvatljivom

rashodovanju. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Slike . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Vsebina SL

Opis in uporaba . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Varnost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Montaža . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Uporaba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Shema vezave . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Vzdrževanje in čiščenje . . . . . . . . . . . . . . . . . . . . 61

Pomembno opozorilo glede okolju

prijaznega odlaganja odpadkov. . . . . . . . . . . . . . . 61

Slike . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Ürünü kullanmadan önce bu kitapçıktaki

talimatları dikkatlice okuyunuz.

Vortice aşağıda belirtilen talimatlara uyulmaması

nedeniyle insanlara veya eşyalara gelebilecek

zararlardan sorumlu değildir talimatlara

uyulması cihazın ömrünün ve elektriksel ve

mekanik güvenilirliğinin garanti

edilmesini sağlayacaktır.

Bu talimat kitapçığını güvenli bir

yerde saklayınız.

İçindekiler TR

Tanımlama ve Kullanım . . . . . . . . . . . . . . . . . . . . 62

Güvenlik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Kurulum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Kullanım . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Bağlanti şemalari . . . . . . . . . . . . . . . . . . . . . . . . . 65

Bakım veTemizlik . . . . . . . . . . . . . . . . . . . . . . . . 65

Ürünün çevreye uygun olarak elden

çıkarılması için önemli bilgi. . . . . . . . . . . . . . . . . . 65

Şekil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Πριν χρησιμοποιήσετε το προϊόν διαβάστε

44 44 44

44 45

42...........................................

42........................................................

43.........................................

43........................................................

43.........................................

43.............................................

45.........................................................

كﻼﺳﻷا لﯾﺻوﺗ تﺎططﺧﻣ

προσεκτικά τις οδηγίες που περιέχει το παρόν

γχειρίδιο. Η Vortice δεν μπορεί να θεωρηθεί

ε πεύθυνη για ενδεχόμενες ζημιές σε πρόσωπα

αι αντικείμενα που οφείλονται στην μη τήρηση

ων οδηγιών που αναφέρονται παρακάτω,

η τήρηση των οποίων εξασφαλίζει τη διάρκεια

και την αξιοπιστία, ηλεκτρική και μηχανική,

Φυλάξτε πάντα το παρόν εγχειρίδιο οδηγιών.

της συσκευής.

Περιεχόμενα EL

εριγραφή και χρήση . . . . . . . . . . . . . . . . . . . . . 66

Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Εγκατάσταση . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Χρήση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

ιαγράμματα σύνδεσης . . . . . . . . . . . . . . . . . . . . 69

υντήρηση/Καθαρισμός . . . . . . . . . . . . . . . . . . . 69

ημαντική πληροφορία για την

περιβαλλοντικά συμβατή απόρριψη . . . . . . . . . . . 69

ικόνες . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Перед началом эксплуатации изделия

внимательно прочитайте указания,

приведенные в настоящей инструкции.

Фирма Vortice не может считаться

ответственной за травмы или

материальный ущерб, которые могут

быть вызваны несоблюдением положений

нижеприведенных указаний, в то время как

их выполнение явится гарантией длительного срока службы и механической и электрической надежности устройства.

Сохраняйте настоящую инструкцию.

Оглавление RU

Описание изделия и способ его применения . 70

Правила техники безопасности. . . . . . . . . . . . . 70

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Схемы подключения . . . . . . . . . . . . . . . . . . . . . 73

Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Иллюстрации

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

说明和用途 . . . . . . . . . . . . . . . . 78

安全. . . . . . . . . . . . . . . . . . . . 78

安装. . . . . . . . . . . . . . . . . . . . 79

使用. . . . . . . . . . . . . . . . . . . . 79

连接图. . . . . . . . . . . . . . . . . . . 80

维护和清洁 . . . . . . . . . . . . . . . . 80

图. . . . . . . . . . . . . . . . . . . . . 81

. . . . . . . . . . . . . . . . . . . . . . . 81

ITALIANO

Descrizione ed impiego

Il prodotto d a lei acquistato è un aspiratore centrifugo professionale, installabile a parete/ soffitto o ad incasso, ed è destinato all’areazione di locali con scarico in canalizzazione singola.

l motore è dotato di:

fino a 3 velocità;

protezione da sovraccarichi termici

cuscinetti a sfera che garantiscono almeno 30000 ore di funzionamento meccanico continua ed una silenziosità

costante nel tempo. Il prodotto è ideale per applicazioni in ambienti molto umidi ed è protetto contro gli spruzzi d’acqua.

Questi apparecchi sono stati progettati per un uso in ambiente domestico e commerciale.

La gamma si compone delle seguenti tipologie di prodotti:

base

timer semplificato

timer evoluto

timer evoluto+HCS

timer PIR

Per i dettagli di ogni modello vedere anche paragrafo Utilizzo

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

E 60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE100/60 LL T PIR

E 100 LL T

E 60/35 LL T

E 100/60 LL T

QE 100/60/35 LL TP HCS

Sicurezza

Attenzione:

questo simbolo indica che è necessarioprendere precauzioni per evitare danni all’utente

• Non utilizzare l’apparecchio per una funzione differente da quella esposta in questo libretto.

• Dopo aver tolto il prodotto dal suo imballo, assicurarsi della sua integrità: nel dubbio rivolgersi a persona

professionalmente qualificata o ad un Centro Assistenza Tecnica autorizzato Vortice. Non lasciare parti dell’imballo alla portata di bambini o persone diversamente abili.

• L’uso di qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali, tra le quali: non

toccarlo con mani bagnate o umide; non toccarlo a piedi nudi; non consentirne l’uso a bambini o a persone diversamente abili non sorvegliate.

• Riporre l’apparecchio lontano da bambini e persone con ridotte capacità fisiche, nel momento in cui si decide

di scollegarlo dalla rete elettrica e di non utilizzarlo più.

• Non utilizzare l'apparecchio in presenza di sostanze o vapori infiammabili come alcool, insetticidi, benzina,

ecc.

Questo apparecchio può essere utilizzato da bambini di età non

•

inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• Installare l’apparecchio a non meno di 2,3 m dal suolo.

ITALIANO

Avvertenza:

questo simbolo indica che è necessarioprendere precauzioni per evitare danni al prodotto

Non apportare modifiche di alcun genere all’apparecchio.

•

• Non lasciare l'apparecchio esposto ad agenti atmosferici (pioggia, sole, ecc.).

Verificare periodicamente l'integrità dell'apparecchio. In caso di imperfezioni, non utilizzare l'apparecchio e

•

ontattare subito un Centro di Assistenza Tecnica autorizzato Vortice.

c In caso di cattivo funzionamento e/o guasto dell'apparecchio, rivolgersi subito ad un Centro Assistenza

•

Tecnica autorizzato Vortice e richiedere, per l’eventuale riparazione, l'uso di ricambi originali Vortice.

• Se l’apparecchio cade o riceve forti colpi farlo verificare subito presso un Centro di Assistenza Tecnica

autorizzato Vortice.

• L'impianto elettrico a cui è collegato il prodotto deve essere conforme alle norme vigenti.

• L’apparecchio non necessita di collegamento ad una presa con impianto di messa a terra in quanto è costruito

a doppio isolamento.

• Collegare l'apparecchio alla rete di alimentazione /presa elettrica solo se la portata dell'impianto /presa è

adeguata alla sua potenza massima. In caso contrario rivolgersi subito a personale professionalmente qualificato.

• La regolazione del timer sui modelli TIMER e T HCS deve essere eseguita da personale professionalmente

qualificato.

• Spegnere l’interruttore generale dell’impianto quando: si rileva un’anomalia di funzionamento; si decide di

eseguire una manutenzione di pulizia esterna; si decide di non utilizzare per brevi o lunghi periodi l’apparecchio.

• E’ indispensabile assicurare il necessario rientro dell’aria nel locale per garantire il funzionamento del

prodotto. Nel caso in cui nello stesso locale sia installato un apparecchio funzionante a combustibile (scaldacqua, stufa a metano, ecc.) non del tipo stagno, assicurarsi che il rientro d’aria garantisca anche la perfetta combustione di tale apparecchio.

• L’apparecchio non può essere utilizzato come attivatore di scaldabagni, stufe, ecc. né deve scaricare in

condotti d’aria calda di tali apparecchi.

• L’apparecchio deve scaricare in condotto singolo (utilizzato unicamente da questo prodotto) o direttamente

all’esterno.

• Il flusso d’aria o fumi da convogliare deve essere pulita (cioè senza elementi grassi, fuliggine, agenti chimici

e corrosivi o miscele esplosive ed infiammabili).

• Non coprire e non ostruire le due griglie di aspirazione e mandata dell’apparecchio, in modo da assicurare

l'ottimale passaggio dell'aria;

• I dati elettrici della rete devono corrispondere a quelli riportati in targa A (fig.A).

• L’installazione dell’apparecchio deve essere effettuata da parte di

personale professionalmente qualificato.

• Per l'installazione occorre prevedere un interruttore onnipolare con

distanza di apertura dei contatti uguale o superiore a mm 3.

Installazione

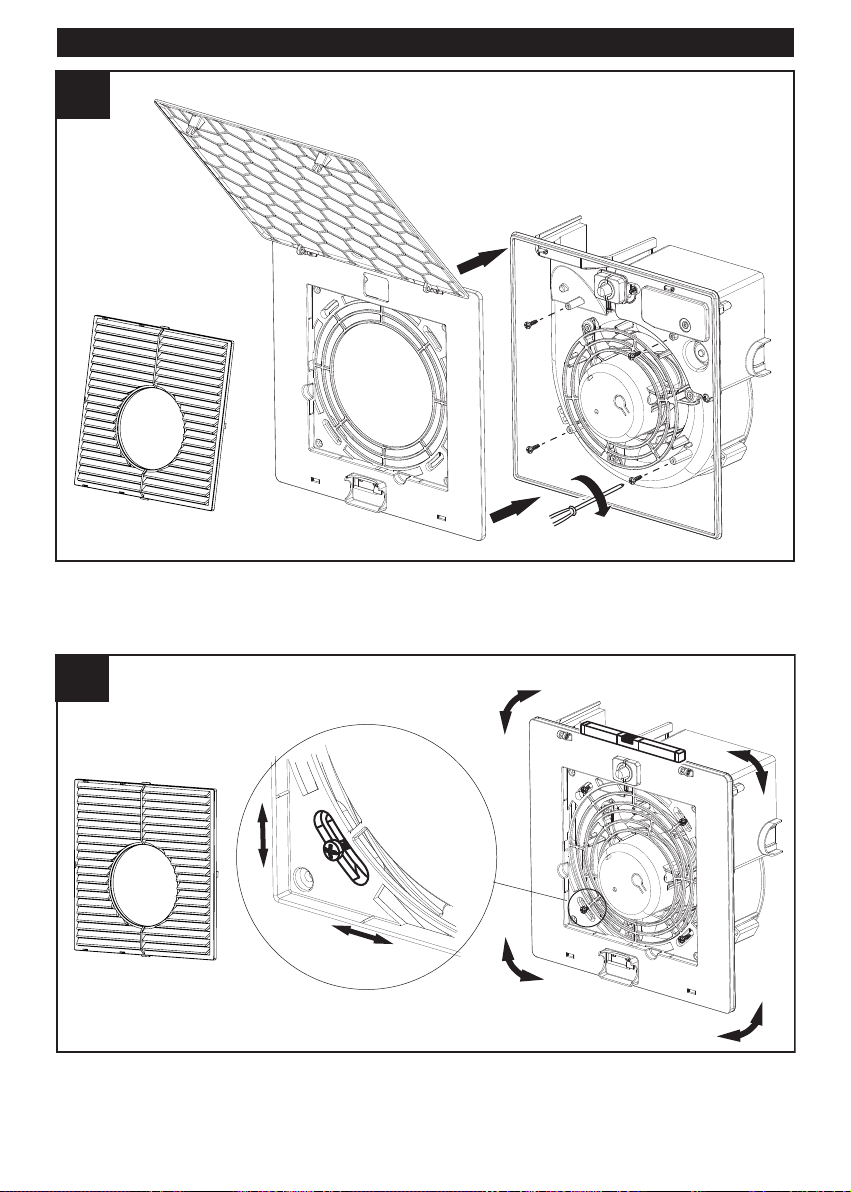

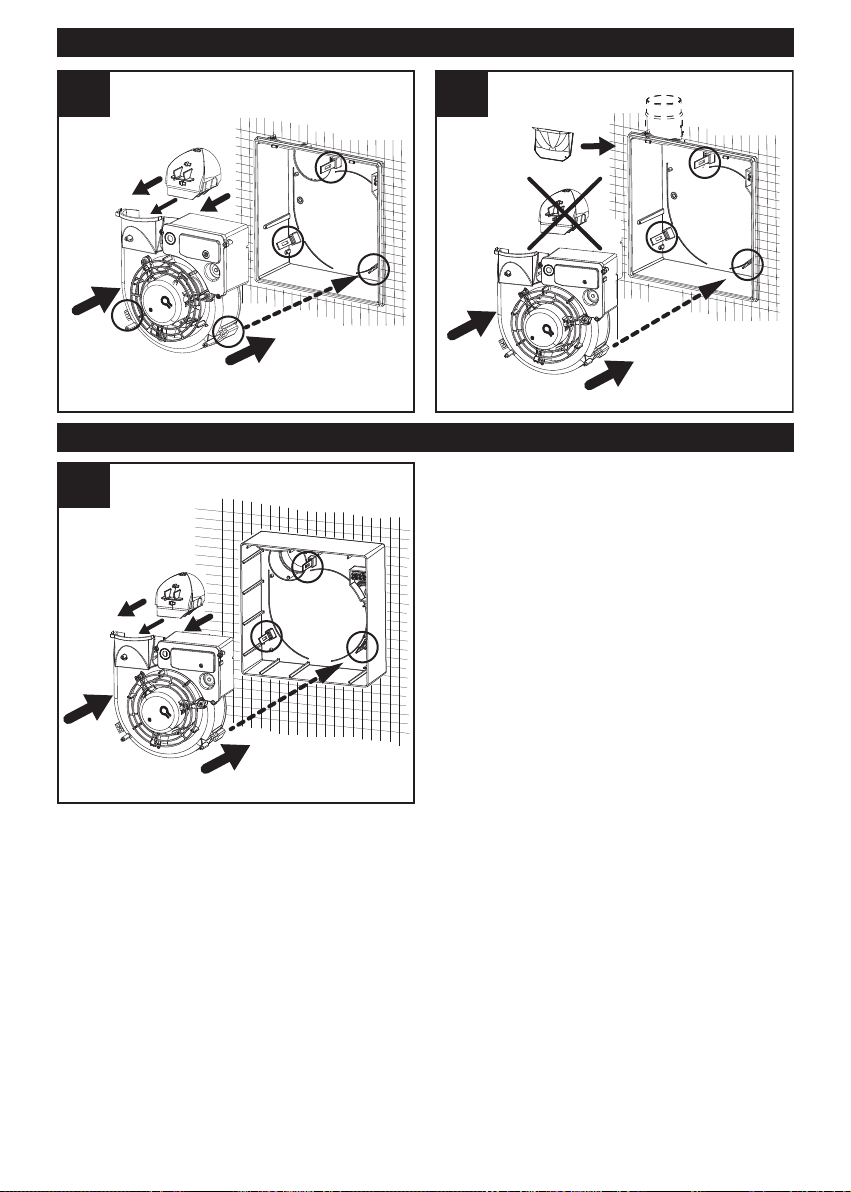

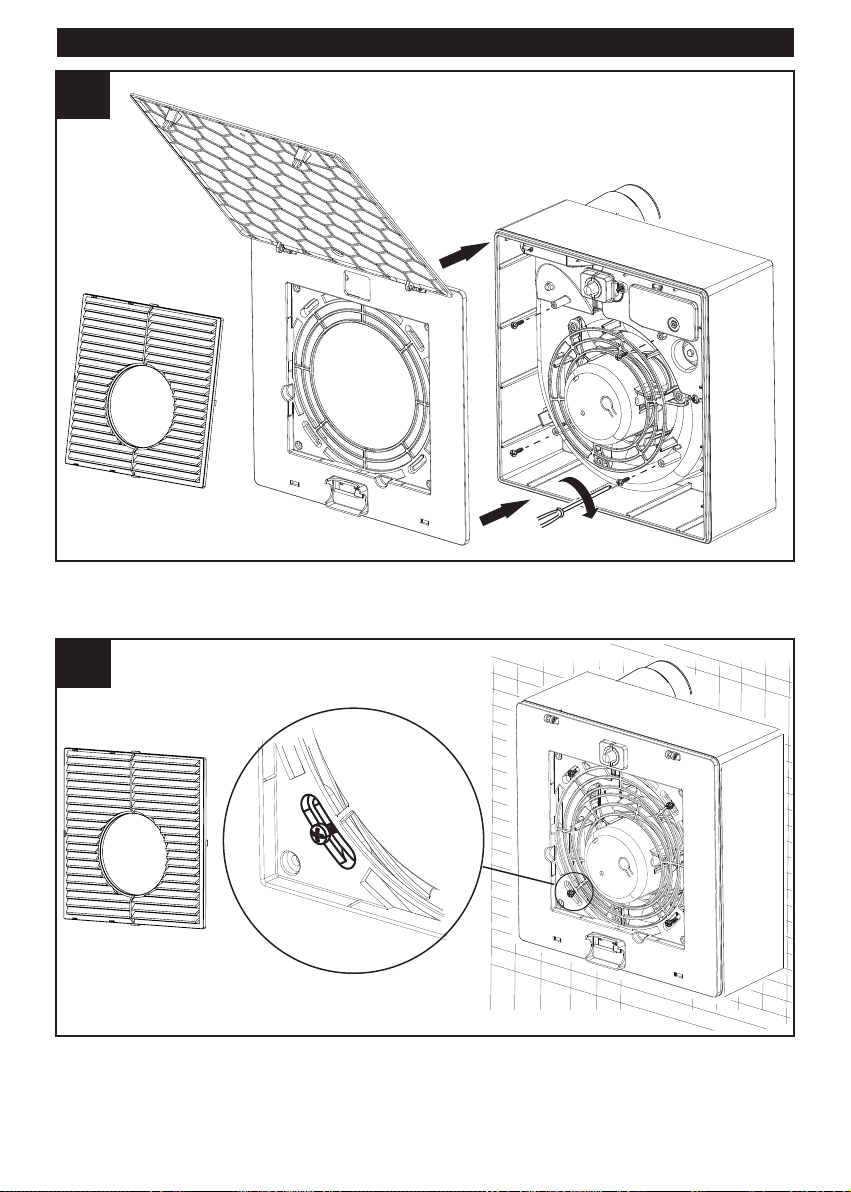

I disegni raffiguranti la sequenza di installazione si riferiscono ad un apparecchio equipaggiato con un motore a condensatore. La sequenza è analoga per le versioni ES con motore Brushless. La bocca di scarico/mandata dell’apparecchio va applicata su tubi di ventilazione di diametro nominale 75-80 mm Figg. 2÷7

Utilizzo

Modelli base

Il ventilatore viene attivato/disattivato tramite un interruttore. Nel caso siano previste 2 o 3 velocità queste sono impostabili tramite interruttori aggiuntivi. Modelli con timer semplificato (fig.8) Il ventilatore viene attivato/disattivato tramite un interruttore . Nel caso siano previste 2 o 3 velocità queste sono impostabili tramite interruttori aggiuntivi. Funzioni timer (da impostare in fase di installazione):

- accensione del ventilatore con ritardo di 0 s o 45 s

- spegnimento del ventilatore con ritardo da 0 min a 20 min

Modelli con timer evoluto

Il ventilatore viene attivato/disattivato tramite un interruttore . Nel caso siano previste 2 o 3 velocità queste sono

ITALIANO

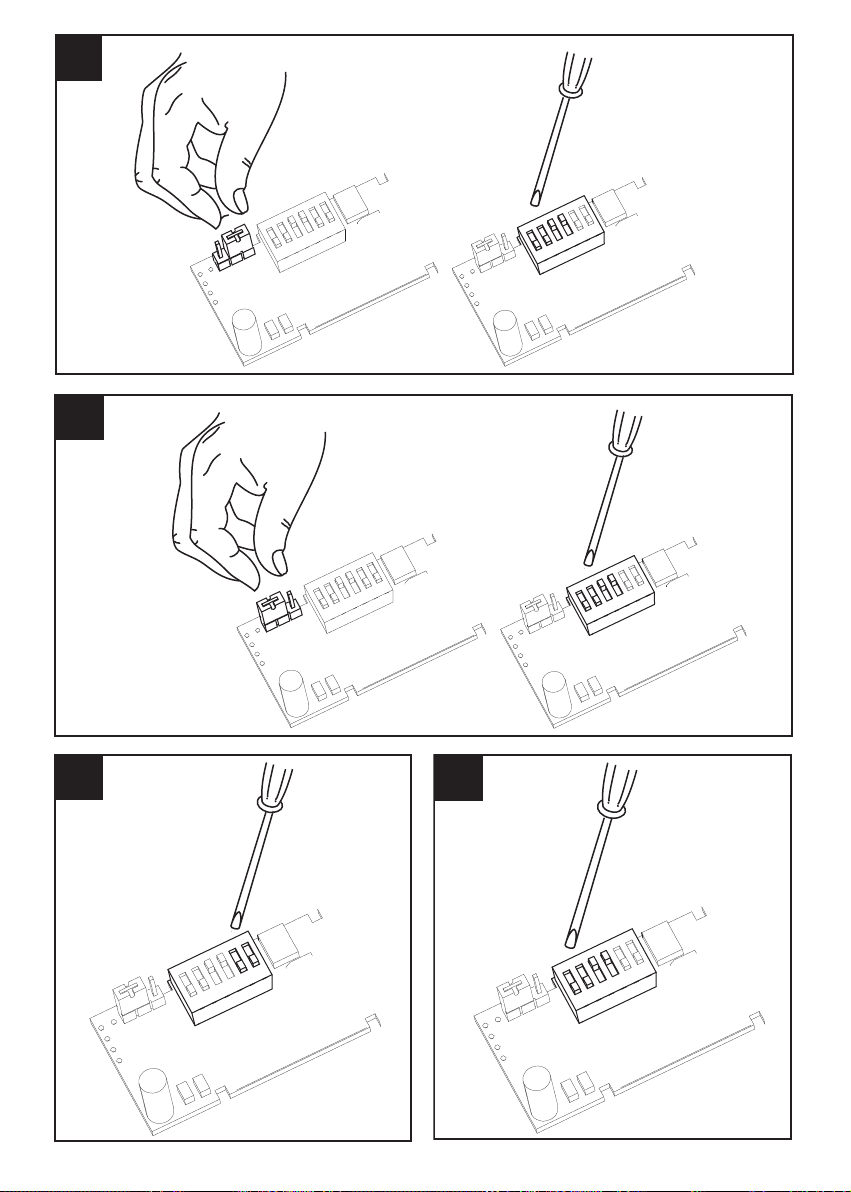

impostabili tramite interruttori aggiuntivi. Funzioni timer (da impostare in fase di installazione):

modalità standard (fig. 9): accensione del ventilatore con ritardo di 0, 45,90 o 120 s. nel momento in cui si ac-

ende l’interruttore (luce);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON spegnimento del ventilatore con ritardo di di 6, 10, 15, 21 min, nel momento in cui si spegne la luce;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

oppure:

- modalità comfort (fig.10) (solo per modelli a due o tre velocità): accensione del ventilatore alla velocità minima

(modelli a due velocità) o alla velocità media (modelli a tre velocità) con ritardo di 0, 45, 90 o 120 s. nel momento in cui si accende l’interruttore (luce);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON commutazione istantanea del ventilatore alla velocità massima con un ritardo di spegnimento 6, 10, 15, 21 min. nel momento in cui si spegne la luce

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- accensione del ventilatore automatica e ciclica(fig.11): ogni 8/12/24 h il ventilatore si accende automaticamente

e rimane in funzione per un tempo pari a quello definito nei punti precedenti (6, 10, 15, 21 min)

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON L’accensione ciclica puo’ essere attivata/disattivata tramite un interruttore opzionale.

Modelli con timer evoluto + HCS

Il ventilatore viene attivato/disattivato tramite un interruttore . Nel caso siano previste 2 o 3 velocità queste sono impostabili tramite interruttori aggiuntivi. Funzioni timer (da impostare in fase di installazione): (fig 12)

- accensione del ventilatore con ritardo di 0, 45,90 o 120 s. nel momento in cui si accende l’interruttore (luce);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- spegnimento del ventilatore con ritardo di di 6, 10, 15, 21 min, nel momento in cui si spegne la luce;

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- accensione del ventilatore istantaneamente al superamento della soglia di umidità relativa 60%/70% (default)

80%/90% (fig.13).

60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON Fintanto che l’umidità relativa non scende al di sotto della soglia impostata diminuita del 15%, il ventilatore ciclicamente si accende per 2 ore e si spegne per 8 ore. Il ventilatore si spegne e si interrompe il ciclo di accensione/spegnimento quando il valore di umidità relativa scende al di sotto della soglia impostata diminuita di 15%.

.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

D.S.5 D.S.6

ITALIANO

- accensione del ventilatore istantaneamente al verificarsi di un aumento rapido di umidità relativa (aumento mag-

giore del 20% in 10 minuti); spegnimento del ventilatore quando l’umidità relativa scende al di sotto del valore memorizzato al momento dell’accensione, diminuito del 15%, o comunque dopo 2 ore di funzionamento.

- disattivazione/riattivazione, tramite interruttore aggiuntivo opzionale, per 1 ora, della funzione di accensione au-

omatica al superamento della soglia impostata. La disattivazione provoca anche lo spegnimento istantaneo

t del ventilatore, se in quel momento è acceso.

Modelli con timer semplificato + PIR (fig.14)

l ventilatore viene attivato/disattivato automaticamente . Nel caso siano previste 2 velocità queste sono impo-

I stabili tramite un interruttore aggiuntivo. Funzioni timer (da impostare in fase di installazione):

- accensione del ventilatore istantanea innescata dal rilevamento di presenza del sensore PIR.

- spegnimento del ventilatore con ritardo da 0 min a 20 min dal rilevamento dell’assenza del sensore PIR

Schemi di collegamento

Figg. 15÷34

Manutenzione e pulizia

Pulizia/sostituzione filtri (fig.35 ÷ 37) L’apparecchio è dotato di una spia filtro: quando la spia diventa rossa è necessario pulire o sostituire il filtro, mediante soffiatura, scuotimento o lavaggio con acqua. Una pulizia/sostituzione è comunque consigliata ogni sei mesi.

Informazione importante per lo smaltimento ambientalmente compatibile

IN ALCUNI PAESI DELL’UNIONE EUROPEA QUESTO PRODOTTO NON RICADE NEL CAMPO DI APPLICAZIONE DELLA LEGGE NAZIONALE DI RECEPIMENTO DELLA DIRETTIVA RAEE E QUINDI NON È IN ESSI VIGENTE ALCUN OBBLIGO DI RACCOLTA DIFFERENZIATA A FINE VITA.

Questo prodotto è conforme alla Direttiva EU2012/19/EC.

Il simbolo del bidone barrato riportato sull’apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente.

L’utente è responsabile del conferimento dell’apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti o al negozio in cui è stato effettuato l’acquisto.

I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

ENGLISH

Description and use

The product you have purchased is a professional centrifugal extractor fan for wall/ceiling or recessed installation, by which stale air is removed from rooms and expelled into a single duct.

he motor has:

up to 3 speeds;

thermal overload protection

ball bearings designed to guarantee at least 30000 hours of continuous mechanical duty and permanently low

noise levels. The product is ideal for applications in particularly damp environments, and protected against water splash.

These appliances have been designed for use in residential and commercial properties.

The range comprises the following types of appliances (models with 1, 2 or 3 speeds):

E 60 LL

standard

simplified timer

advanced timer

timer + HCS

timer + PIR

For details of each model, refer also to the heading on Use

E 60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE100/60 LL T PIR

E 100 LL

E 100 LL T

E 60/35 LL

E 60/35 LL T

E 100/60 LL

E 100/60 LL T

E 100/60/35 LL

QE 100/60/35 LL TP HCS

Safety

Warning:

this symbol indicates that care must be taken to avoid injury to the user

• Do not use the appliance for functions other than those described in this booklet.

• Having removing the appliance from its packaging, ensure that it is intact and undamaged: if in doubt, seek

advice immediately from a qualified professional or contact a Vortice Technical Support Centre. Do not leave packaging within the reach of children or individuals with disabilities.

• Certain fundamental rules must be observed when using any electrical appliance, including: a) never touch

appliances with wet or damp hands; b) never touch appliances while barefoot.

• If the appliance is to be disconnected from the power supply and no longer used, store it out of reach of

children and individuals with disabilities.

• Do not operate the appliance in the presence of flammable substances or vapours, such as alcohol,

insecticides, petrol, etc.

This appliance can be used by children no less than 8 years of age

•

and by individuals with limited physical, sensory or mental capacities, or by inexperienced or untrained individuals, provided that they are supervised or have been instructed in safe use of the appliance and understand the associated risks. Children must not play with the appliance. Cleaning and maintenance procedures that can be undertaken by the user must not be entrusted to children, unless under supervision.

• Install the appliance at least 2.3 m from the floor.

Caution:

this symbol indicates that care must be taken to avoid damaging the appliance

• Do not make modifications of any kind to the appliance.

• Do not leave the appliance exposed to the elements (rain, sun, etc.).

ENGLISH

• Inspect the appliance periodically for visible defects. If the appliance is defective in any way, do not use it;

contact a Vortice Technical Support Centre without delay. If the appliance does not function correctly or develops a fault, contact a Vortice Technical Support Centre

•

ithout delay. Ensure that only original Vortice replacement parts are used for any repairs.

w Should the appliance be dropped or suffer a heavy blow, have it checked immediately by your Vortice Service

•

Centre.

• The appliance must be installed by a professionally qualified electrician.

• The electrical system to which the appliance is connected must comply with current regulations.

• The appliance is double insulated and therefore does not require an earth connection at the socket or fixed

wiring point.

• Connect the appliance to the electrical power supply/socket only if the rated power of the supply is compatible

with the maximum rated power of the appliance. If not, contact a professional electrician without delay.

• The appliance must be wired to the power supply by way of a multi-pole isolating switch with a gap of at least

3 mm between contacts.

• Regulation of the timer on TIMER and T HCS models must be entrusted to a qualified professional.

• Switch off the appliance at the main switch: a) if the appliance does not function correctly; b) before cleaning

the outside of the appliance, c) if the appliance is not to be used for any length of time.

• The room must be ensured an adequate supply of fresh air for the appliance to function as it should. In the

event that there is a non room sealed fuel-burning appliance (e.g. water heater, gas stove, etc.) installed in the same room, check that the supply of fresh air is also sufficient for the burner of this appliance to function efficiently.

• The appliance cannot be used to pilot the operation of water heaters, stoves, etc.; neither must it expel air into

the hot air ducts of such appliances.

• The appliance must expel air into a single duct (connected only to this particular product) or directly to the

outside of the building.

• The flow of air or fumes extracted by the fan must be clean (i.e. devoid of grease, soot, chemical and corrosive

agents, or explosive and flammable gases).

• Make certain that the inlet grille and outlet ports of the appliance are not masked or obstructed, so as to

ensure a free flow of air.

• Specifications for the power supply must correspond to the electrical data on data plate A.

The appliance must be installed by a professionally qualified

•

electrician.

• A multi-pole switch must be used to install the appliance. The contact

opening gap must be no less than 3 mm.

Installation

The drawings illustrating the sequence of installation steps refer to an appliance equipped with a capacitor motor. The sequence is the same for ES versions with brushless motor. The outlet/exhaust port of the appliance must be connected to air ducts having a nominal diameter of 75-80 mm Figg. 2÷7

Use

Standard models

The fan is activated/deactivated by means of a switch. In the case of versions with 2 or 3 speed fans, the speeds can be set by means of additional switches.

Models with simplified timer (fig.8) The fan is activated/deactivated by means of a switch. In the case of versions with 2 or 3 speed fans, the speeds can be set by means of additional switches. Timer functions (to be set during installation):

- fan starts up with 0 s or 45 s delay

- fan shuts off with 0 min to 20 min delay

Models with advanced timer

The fan is activated/deactivated by means of a switch. In the case of versions with 2 or 3 speed fans, the speeds can be set by means of additional switches. Timer functions (to be set during installation):

- standard mode (fig.9): fan starts up with a delay of 0, 45, 90 or 120 seconds from the moment when the room

ENGLISH

light is turned on (light switch):

0 4 9 120s ON ON fan shuts off with a delay of 6, 10, 15, 21 minutes from the moment when the light is switched off;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

or:

comfort mode(fig.10) (models with two or three fan speeds): fan starts up at minimum speed (two speed models) or medium speed (three speed models) with a delay of 0, 45, 90 or 120 seconds from the moment when the room light is turned on (light switch);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON instantaneous transition of fan to maximum speed with a delay of 6, 10, 15, 21 minutes from the moment when the light is switched off

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- fan starts up automatically and cyclically (fig.11): every 8/12/24 hours, the fan will start up automatically and re-

main in operation for a duration equal to that of the settings indicated above (6, 10, 15, 21 minutes)

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON Cyclical operating mode can be activated/deactivated by means of an optional switch.

Models with advanced timer + HCS

- fan starts up with a delay of 0, 45, 90 or 120 seconds from the moment when the room light is turned on (light

switch);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- fan shuts off with a delay of 6, 10, 15, 21 minutes from the moment when the light is switched off;

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- fan starts up instantaneously when a relative humidity threshold of 60%/70%(default) /80%/90% is exceeded.

(fig.13).

60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Until the relative humidity reading falls to a level 15% below the threshold setting, the fan will continue operating cyclically, 2 hours on and 8 hours off. The fan shuts off and the on/off cycle is interrupted once the level of relative humidity falls to a value 15% below the threshold setting.

- fan starts up instantaneously when a rapid rise in relative humidity is detected by the sensor (increase greater

D.S.1 D.S.2 s OFF OFF 5s ON OFF 0s OFF ON

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

D.S.5 D.S.6

ENGLISH

than 20% in 10 minutes); fan shuts off when relative humidity falls to a level 15% below the setting memorized at the moment of starting up, or in any event after 2 hours operation.

deactivation/reactivation for 1 hour, by means of an optional additional switch, of the function whereby the fan

tarts up automatically when the set threshold is exceeded. Deactivating this function, the fan will also shut off

nstantaneously if running at the time.

Models with simplified timer + PIR (fig.14) The fan is activated/deactivated automatically. In the case of versions with 2 speeds, these can be set by means of additional switches. Timer functions (to be set during installation):

- fan starts up instantaneously when the PIR sensor detects presence in the room.

- fan shuts off following a delay of up to 20 minutes once no presence is detected by the PIR sensor

Wiring diagrams

Figg. 15÷34

Maintenance and cleaning

Cleaning/replacement of filters (Figg. 35÷37) The appliance is provided with a filter warning light: when the light turns red, the filter must be cleaned by blowing, shaking out or rinsing with water, or replaced. In any event, it is advisable to clean/replace the filter routinely every six months.

Important information on environmentally compatible disposal

In certain European Union countries this appliance is not subject to the requirements of national laws implementing the WEEE Directive; consequently, there is no obligation to observe sorted collection procedures when disposing of the appliance in these countries.

This appliance complies with European Directive 2012/19/EC.

Where an appliance is marked with the crossed-out wheelie bin symbol, this means that, at the end of its useful life, the product has to be disposed of separately from household waste: it must be taken to a sorted collection centre for electrical and electronic appliances or returned to the retailer when a new equivalent appliance is purchased.

The user is responsible for taking the appliance to a designated collection centre at the end of its useful life, and liable to penalties applicable under current statutory regulations on waste disposal.

Appropriate sorted waste collection for subsequent recycling, treatment and eco-compatible disposal of decommissioned appliances helps to prevent any possible negative impact on the environment and on health, and favours recycling of the materials used in the manufacture of the product.

For more detailed information on available waste collection systems, contact the local waste disposal service or the shop where the product was purchased.

Manufacturers and importers comply with their responsibility for recycling, treating and eco-compatible disposal of waste both directly and collectively.

FRANCAIS

Description et mode d’emploi

Le produit que vous venez d'acheter est un aérateur centrifuge professionnel à installer sur un mur/plafond ou par encastrement et est destiné à aérer les locaux avec évacuation en canalisation simple.

e moteur :

assure 3 vitesses ;

est protégé contre les surcharges thermiques ;

est équipé de roulements à billes qui garantissent plus de 30 000 heures de fonctionnement mécanique

continu et un fonctionnement silencieux constant dans le temps. Cet appareil est idéal pour les applications dans les milieux très humides et il est protégé contre les éclaboussures d'eau.

Ces appareils ont été conçus pour un usage domestique.

La gamme comprend les articles suivants (modèles à 1, 2 ou 3 vitesses):

E 60 LL

Base

Minuterie simplifiée

Minuterie évoluée

Minuterie évoluée + HCS (capteur d'humidité)

Minuterie simple + PIR (capteur de présence)

Pour connaître les détails de chaque modèle, consulter également le paragraphe Mode d'emploi

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL

E 60/35 LL

E 100/60 LL

E 100/60/35 LL

QE 100/60/35 LL TP HCS

Sécurité

Attention:

ce symbole indique la nécessité de prendre quelques précautions pour la sécurité de l‘utilisateur

• Ne pas utiliser cet appareil pour un usage autre que celui qui est décrit dans ce livret.

• Contrôler l'intégrité de l'appareil après l'avoir sorti de son emballage : dans le doute, s'adresser

immédiatement à un technicien qualifié ou à un Service après-vente agréé Vortice. Ne pas laisser les composants de l'emballage à la portée des enfants ou de personnes inexpérimentées.

• L'utilisation de tout appareil électrique implique le respect de quelques règles fondamentales et notamment :

- ne pas toucher l'appareil avec les mains humides ou mouillées ;

- ne pas le toucher pieds nus ;

• Conserver l'appareil hors de portée des enfants et des personnes inexpérimentées s'il est débranché du ré-

seau électrique et qu'on ne souhaite plus l'utiliser.

• Ne pas utiliser l'appareil à proximité de substances ou de vapeurs inflammables (alcool, insecticides,

essence, etc).

Cet appareil peut être utilisé par des enfants de plus de 8 ans et par

•

des personnes aux capacités physiques, sensorielles ou mentales réduites ou sans expérience ni connaissance à condition qu'ils soient surveillés ou instruits sur l'utilisation en toute sécurité de l'appareil et sur les dangers inhérents. Ne pas laisser les enfants jouer avec l'appareil. Ne pas confier le nettoyage et l'entretien de l'appareil à des enfants sans surveillance. Ces opérations sont réservées à l'utilisateur.

• Installer l’appareil à 2,3 m du sol minimum.

FRANCAIS

Avertissement:

ce symbole indique la nécessité de prendre quelques précautions pour la sécurité du produit

Ne modifier l’appareil d’aucune façon.

•

• Ne pas exposer l’appareil aux agents atmosphériques (pluie, soleil, etc.).

Contrôler périodiquement l'intégrité de l'appareil. En cas de défectuosité, ne pas utiliser l'appareil et contacter

•

mmédiatement un Service après-vente agréé Vortice.

i En cas de dysfonctionnement et/ou de panne de l’appareil, s’adresser immédiatement au Service Après

•

vente Vortice et exiger, pour toute réparation, des pièces détachées d’origine.

• Si l’appareil tombe ou reçoit des coups violents, le faire vérifier immédiatement auprès d’un centre de Service

Après-vente agréé Vortice.

• L’installation électrique sur laquelle l’appareil est branché doit être conforme aux normes en vigueur.

• Cet appareil n’a pas besoin d’être connecté à une prise de terre car il a été construit avec une double

isolation.

• Ne brancher l'appareil au secteur/à la prise électrique que si les caractéristiques du circuit ou de la prise sont

adaptées à sa puissance maximale. Dans le cas contraire, s'adresser immédiatement à un technicien qualifié.

• Le réglage de la minuterie des modèles TIMER et T HCS est réservé à des techniciens qualifiés

• Couper l'interrupteur général de l'installation dans les cas suivants : a) dysfonctionnement ; b) nettoyage

extérieur ; c) non utilisation de l'appareil pendant une courte ou une longue période.

• Il est indispensable d'assurer le renouvellement de l'air dans le local pour garantir un bon fonctionnement de

l'appareil. Si un appareil à combustion non étanche (chauffe-eau, radiateur à gaz, etc.) est installé dans la pièce à ventiler, vérifier que le renouvellement d'air est suffisant pour permettre son fonctionnement.

• L'appareil ne doit pas être utilisé comme activateur de chauffe-eau, poêle, etc., et son évacuation ne doit pas

déboucher dans les conduits d'air chaud de ce type d'appareil.

• L'appareil doit expulser l'air dans un conduit lui étant exclusivement réservé ou directement à l'extérieur.

• Le débit d'air ou de fumées à convoyer doit être propre (c'est-à-dire exempt de graisses, suie, agents

chimiques corrosifs ou mélanges explosifs et inflammables).

• Ne pas couvrir ni obstruer les deux grilles d’aspiration et de refoulement de l’appareil pour assurer le passage

optimal de l’air.

• Les données électriques du réseau doivent correspondre à celles qui figurent sur la plaquette A (Fig.1)

• L'installation de l'appareil doit être faite par du personnel

professionnellement qualifié.

• Pour l'installation de l'appareil, prévoir un interrupteur omnipolaire

ayant une distance d'ouverture entre les contacts égale ou supérieure à 3 mm.

Installation

Les dessins représentant la séquence d'installation se réfèrent à un appareil équipé d'un moteur à condensateur. La séquence est identique pour les versions ES avec moteur sans balai. Appliquer la buse d'évacuation/refoulement de l'appareil sur des tuyaux de ventilation ayant un diamètre nominal de 75-80 mm. Fig. 2÷7

Mode d’emploi

Modèles de base

Le ventilateur démarre/s'arrête par le biais d'un interrupteur. Si l'appareil peut tourner à 2 ou 3 vitesses, prévoir des interrupteurs supplémentaires pour les programmer.

Modèles avec minuterie simplifiée (fig.8) Le ventilateur démarre/s'arrête par le biais d'un interrupteur. Si l'appareil peut tourner à 2 ou 3 vitesses, prévoir des interrupteurs supplémentaires pour les programmer. Fonctions minuterie (à programmer en phase d'installation) :

- mise en marche du ventilateur avec retard de 0 s ou 45 s

- arrêt du ventilateur avec retard de 0 min à 20 min

Modèles avec minuterie évoluée

Le ventilateur démarre/s'arrête par le biais d'un interrupteur. Si l'appareil peut tourner à 2 ou 3 vitesses, prévoir des interrupteurs supplémentaires pour les programmer.

FRANCAIS

onctions minuterie (à programmer en phase d'installation):

- modalité standard : mise en marche du ventilateur avec retard de 0, 45, 90 ou 120 s au moment où l'on appuie

sur l’interrupteur (éclairage):

0s OFF OFF 4 9 1 a

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

ou:

- modalité confort (fig.10) (modèles à deux ou trois vitesses uniquement) : mise en marche du ventilateur à la pre-

mière vitesse (modèles à deux vitesses) ou à la deuxième vitesse (modèles à trois vitesses) avec retard de 0, 45, 90 ou 120 s au moment où l'on appuie sur l’interrupteur (éclairage):

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON commutation instantanée du ventilateur à la vitesse maximale avec un retard d'extinction de 6, 10, 15, 21 min au moment où l'on éteint la lumière:

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- mise en marche automatique et cyclique du ventilateur (fig.11) : toutes les 8/12/24 h, le ventilateur se met au-

tomatiquement en marche et tourne selon une durée programmée aux points précédents (6, 10, 15, 21 min.):

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON La mise en marche cyclique peut être validée/désactivée à travers un interrupteur en option.

Modèles avec minuterie évoluée + HCS

Le ventilateur démarre/s'arrête par le biais d'un interrupteur. Si l'appareil peut tourner à 2 ou 3 vitesses, prévoir des interrupteurs supplémentaires pour les programmer. Fonctions minuterie (à programmer en phase d'installation): (fig 12)

- mise en marche du ventilateur avec retard de 0, 45, 90 ou 120 s au moment où l'on appuie sur l’interrupteur

(éclairage) ;

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- arrêt du ventilateur avec retard de 6, 10, 15, 21 min au moment où l'on éteint la lumière:

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- mise en marche instantanée du ventilateur dès que le seuil d'humidité relative de 60%/70%(default) /80%/90%

est dépassé. (fig.13).

60% OFF OFF 70% ON OFF 80% OFF ON

90% ON ON Tant que l'humidité relative ne descend pas sous le seuil programmé moins 15%, le ventilateur se met en marche cycliquement pendant 2 heures puis reste éteint 8 heures. Le ventilateur s'éteint et le cycle de mise en marche/arrêt s'interrompt lorsque la valeur d'humidité relative descend au-dessous du seuil programmé moins 15%.

D.S.1 D.S.2

5s ON OFF 0s OFF ON 20s ON ON rrêt du ventilateur avec retard de 6, 10, 15, 21 min au moment où l'on éteint la lumière:

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

D.S.5 D.S.6

FRANCAIS

- mise en marche instantanée du ventilateur dès que la valeur d'humidité relative augmente brusquement (aug-

mentation supérieure à 20% en 10 minutes) ; arrêt du ventilateur lorsque l'humidité relative descend au-dessous

e la valeur enregistrée au moment de la mise en marche, moins 15%, ou de toute façon au bout de 2 heures

e fonctionnement.

désactivation/remise en marche pendant 1 heure, par le biais d'un interrupteur supplémentaire en option, de la

fonction de mise en marche automatique dès que le seuil programmé est dépassé. La désactivation entraîne

également l'arrêt instantané du ventilateur s'il était allumé.

Modèles avec minuterie simplifiée + PIR (fig.14) Le ventilateur démarre/s'arrête automatiquement. Si l'appareil peut tourner à 2 vitesses, prévoir des interrupteurs supplémentaires pour les programmer. Fonctions minuterie (à programmer en phase d'installation) :

- mise en marche instantanée du ventilateur enclenchée par la détection d'une présence grâce au capteur PIR.

- arrêt du ventilateur avec retard de 0 min à 20 min après la détection d'absence grâce au capteur PIR.

Schémas de branchement

Fig. 15÷34

Entretien et nettoyage

Nettoyage/remplacement des filtres (fig.35 ÷ 37) L'appareil est équipé d'un témoin pour le filtre : le témoin passe au rouge lorsqu'il est nécessaire de nettoyer ou de remplacer le filtre, en soufflant de l'air, en le secouant ou en le lavant simplement avec de l'eau. Il est conseillé de nettoyer/remplacer le filtre tous les six mois

Information importante pour une élimination compatible avec l'environnement

POUR CERTAINS PAYS DE L'UNION EUROPÉENNE, CET APPAREIL N'ENTRE PAS DANS LE CHAMP DE TRANSPOSITION DE LA DIRECTIVE DEEE DANS LES LÉGISLATIONS NATIONALES : IL N'EXISTE DANS CE CAS AUCUNE OBLIGATION DE COLLECTE DIFFÉRENCIÉE À LA FIN DE SON CYCLE DE VIE.

Cet appareil est conforme à la Directive EU2012/19/EC.

Le symbole de la poubelle barrée apposé sur l'appareil indique qu'il doit être traité séparément des déchets domestiques à la fin de son cycle de vie et remis à un centre de collecte différenciée pour équipements électriques et électroniques ou au revendeur lors de l'achat d'un nouvel appareil.

L'utilisateur est responsable de la remise de l'appareil aux structures de collecte appropriées à la fin de son cycle de vie sous peine des sanctions prévues par la législation en vigueur en matière d'élimination des déchets.

La collecte différenciée qui permet de recycler l'appareil, de le retraiter et de l'éliminer en respectant l'environnement contribue à éviter la pollution du milieu et ses effets sur la santé et favorise la réutilisation des matériaux qui le composent.

Pour plus d'informations sur les systèmes de collecte existants, s'adresser au service local d'élimination des déchets ou au magasin dans lequel l'appareil a été acheté.

Les fabricants et les importateurs satisfont à leurs obligations environnementales en matière de recyclage, de traitement et d'élimination des déchets, directement ou en participant à un système collectif.

DEUTSCH

Beschreibung und Gebrauch

Das von Ihnen erworbene Gerät ist ein für die Unter- oder Aufputzmontage ausgelegtes professionelles Zentrifugal-Sauggebläse, das für die Belüftung von Räumen mit Auslass in Einzelkanalisierung vorgesehen ist.

otor mit:

bis zu 3 Lüfterstufen;

Schutz vor Überhitzung

Kugellagern, die mehr als 30000 Stunden problemlosen mechanischen Dauerbetrieb und dauerhafte Laufruhe

gewährleisten. Das Gerät ist gegen Spritzwasser geschützt und ist ideal für den Einsatz in sehr feuchten Räumen.

Diese Geräte sind zur Verwendung im Haushalt und in gewerblichen Bereichen ausgelegt.

Die Baureihe setzt sich aus den folgenden Gerätetypen zusammen (Modelle mit 1, 2 oder 3 Lüfterstufen):

Basismodell

Vereinfachte Zeitschaltuhr

Erweiterte Zeitschaltuhr

Erweiterte Zeitschaltuhr+HCS (Feuchtigkeitsfühler)

Einfache Zeitschaltuhr + PIR (Bewegungsmelder)

Für nähere Angaben zu jedem Modell siehe auch im Abschnitt Gebrauch

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

E 60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL T

E 60/35 LL T

E 100/60 LL T

QE 100/60/35 LL TP HCS

Sicherheit

Achtung:

dieses Symbol zeigt Vorsichtsmaßnahmen an um Schäden am Bediener zu vermeiden

• Dieses Gerät darf nur für den in der vorliegenden Anleitung angegebenen Verwendungszweck eingesetzt

werden.

• Überprüfen Sie das Gerät nach dem Auspacken auf Unversehrtheit. Wenden Sie sich im Zweifelsfall unverzüglich an

einen Fachmann oder ein autorisiertes Vortice-Kundendienstzentrum. Entsorgen Sie das Verpackungsmaterial und lassen Sie es nicht in Reichweite von Kindern und anderen Personen, die sich damit schaden könnten.

• Beim Einsatz von Elektrogeräten jeder Art müssen einige Grundregeln stets beachtet werden, darunter im ein-

zelnen: a) berühren Sie das Gerät nicht mit nassen oder feuchten Händen; b) berühren Sie das Gerät nicht, wenn Sie barfuß sind.

• Sorgen Sie dafür, dass das außer Betrieb genommene Gerät nicht für Kinder oder behinderte Personen zu-

gänglich ist, die sich damit verletzen können.

• Das Gerät nicht in der Nähe entflammbarer Substanzen oder Dämpfe wie Alkohol, Insektizide, Benzin usw. verwenden.

Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen,

•

sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung und Kenntnis dürfen dieses Gerät nur unter Aufsicht oder nach sicherer Unterweisung im Gebrauch des Geräts und nur, nachdem sie über die hiermit verbundenen Gefahren aufgeklärt wurden, bedienen. Kinder dürfen nicht mit diesem Gerät spielen. Die Reinigungs- und Wartungsarbeiten, die vom Benutzer selbst vorgenommen werden können, dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• Das Gerät auf mindestens 2,3 m Höhe vom Boden installieren.

DEUTSCH

• Keine Änderungen am Gerät anbringen.

Das Gerät keinen Witterungseinflüssen (Regen, Sonneneinstrahlung usw.) aussetzen

•

Hinweis:

dieses Symbol zeigt Vorsichtsmaßnahmen an um Schäden am Gerät zu vermeiden

• Das Gerät regelmäßig auf seinen einwandfreien Zustand überprüfen. Bei festgestellten Mängeln das

Gerät nicht benutzen und sofort einen Vor tice-Vertragshändler aufsuchen.

• Bei Betriebsstörungen und/oder defektem Gerät sofort eine von Vortice autorisier te

Kundendienststelle aufsuchen und für eine eventuelle Reparatur die Verwendung von VorticeOriginalersatzteilen verlangen.

• Fällt das Gerät hinunter oder wurde es starken Stößen ausgesetzt, muss es baldmöglichst vom

Vortice-Vertragskundendienst überprüft werden.

• Die Elektroanlage, an die das Produkt angeschlossen werden soll, muss den geltenden Vorschriften

entsprechen.

• Das Gerät braucht nicht an eine Steckdose mit Erdungskontakt angeschlossen zu werden, da es mit

Doppelisolierung ausgeführt ist.

• Das Gerät nur dann an das Stromnetz anschließen, wenn die Stromfestigkeit der Anlage/Steckdose

für die maximale Leistung geeignet ist. Wenden Sie sich andernfalls umgehend an einen Elektrofachmann.

• Die Zeitschaltuhr der Modelle TIMER und T HCS darf nur von qualifiziertem Fachpersonal eingestellt werden.

• Den Hauptschalter der Anlage in folgenden Fällen ausschalten: a) Auftreten einer Betriebsstörung; b)

vor der Durchführung der Außenreinigung des Gerätes; c) wenn das Gerät über einen kurzen oder längeren Zeitraum nicht benutzt wird.

• Es muss gewährleistet sein, dass genügend Luft in den Raum nachströmen kann, damit das Gerät

einwandfrei funktioniert. Wenn im selben Raum eine mit Brennstoff betriebene Heizvorrichtung (z.B. Durchlauferhitzer, Methangasofen o.ä.) installiert ist, die zur Raumluft nicht abgedichtet ist, muss dafür gesorgt werden, dass die nachströmende Luft auch für den einwandfreien Verbrennungsablauf dieser Vorrichtung ausreicht.

• Das Gerät darf nicht als Brennbetriebsunterstützung für Boiler, Heizöfen etc. benutzt werden. Die

Abluft des Geräts darf nicht in Warmluftleitungen derartiger Geräte geleitet werden.

• Die Abluft des Geräts muss in einen Einzelkanal (der ausschließlich von diesem Gerät benutzt wird)

oder direkt ins Freie geleitet werden.

• Die zu fördernde Luft oder Rauchgase müssen „sauber“ sein (d.h. frei von Fett, Ruß, chemischen oder

korrosiven Substanzen oder explosiven bzw. brennbaren Mischungen).

• Das Ansauggitter und den Auslass des Gerätes weder abdecken noch verschließen, damit ein

optimaler Luftdurchlass gewährleistet ist.

• Die elektrischen Daten der Netzversorgung müssen den auf Schild A angegebenen Daten

entsprechen.

• Das Gerät darf nur von qualifiziertem Fachpersonal installiert werden.

• Bei der Installation ist ein allpoliger Schalter mit einer

Kontaktöffnungsweite von mindestens 3 mm vorzusehen.

Installation

Die Zeichnungen, auf denen der Installationsablauf abgebildet ist, beziehen sich auf ein Gerät mit Kondensatormotor. Bei den Ausführungen ES mit bürstenlosem Motor läuft die Installation analog hierzu ab. Die Ausblas-/Auslassöffnung des Gerätes muss an die Lüftungsrohre mit Nenndurchmesser 75-80 mm angeschlossen werden. Abb. 2÷7

Gebrauch

Basis Modelle

Das Gebläse wird mit einem Schalter ein-/ausgeschaltet. Wenn 2 oder 3 Lüfterstufen vorgesehen sind, werden diese mit zusätzlichen Schaltern eingestellt.

Modelle mit vereinfachter Zeitschaltuhr (Abb. 8) Das Gebläse wird mit einem Schalter ein-/ausgeschaltet. Wenn 2 oder 3 Lüfterstufen vorgesehen sind, werden diese mit zusätzlichen Schaltern eingestellt. Funktion Zeitschaltuhr (Einstellung bei Installation):

DEUTSCH

- Einschalten des Gebläses mit 0 s oder 45 s Verzögerung

- Ausschalten des Gebläses mit 0 Min. bis 20 Min. Verzögerung

odelle mit erweiterter Zeitschaltuhr

as Gebläse wird mit einem Schalter ein-/ausgeschaltet. Wenn 2 oder 3 Lüfterstufen vorgesehen sind, werden

D diese mit zusätzlichen Schaltern eingestellt. Funktion Zeitschaltuhr (Einstellung bei Installation):

- Standardmodus (Abb. 9): Einschalten des Gebläses mit 0, 45,90 oder 120 s Verzögerung ab dem Moment, in

dem der Schalter eingeschaltet wird (Licht);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

Ausschalten des Gebläses mit 6, 10, 15, 21 Min. Verzögerung ab dem Moment, in dem das Licht ausgeschal-

tet wird;

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

oder:

- Komfortmodus (nur Modelle mit zwei oder drei Lüfterstufen): Einschalten des Gebläses bei Mindestdrehzahl

(Modelle mit zwei Lüfterstufen) oder bei mittlerer Drehzahl (Modelle mit drei Lüfterstufen) mit 0, 45,90 oder 120

s Verzögerung ab dem Moment, in dem der Schalter eingeschaltet wird (Licht);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

sofortiges Umschalten des Gebläses auf die höchste Lüfterstufe mit Abschaltverzögerung 6, 10, 15, 21 Min. ab

dem Moment, in dem das Licht ausgeschaltet wird

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- Automatisches und zyklisches Einschalten des Gebläses: Alle 8/12/24 Stunden wird das Gebläse automatisch

eingeschaltet und läuft für die in den vorhergehenden Punkten vorgegebene Dauer (6, 10, 15, 21 min.)

OFF OFF OFF

8h ON OFF

12h OFF ON

24h ON ON

Die zyklische Einschaltung kann mit einem optionalen Schalter aktiviert/deaktiviert werden.

Modelle mit erweiterter Zeitschaltuhr + HCS

Das Gebläse wird mit einem Schalter ein-/ausgeschaltet. Wenn 2 oder 3 Lüfterstufen vorgesehen sind, werden diese mit zusätzlichen Schaltern eingestellt. Funktion Zeitschaltuhr (Einstellung bei Installation): (Abb. 12)

- Einschalten des Gebläses mit 0, 45,90 oder 120 s Verzögerung ab dem Moment, in dem der Schalter einge-

schaltet wird (Licht);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

- Ausschalten des Gebläses mit 6, 10, 15, 21 Min. Verzögerung ab dem Moment, in dem das Licht ausgeschal-

tet wird;

D.S.3 D.S.4

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- Einschalten des Gebläses sobald der Schwellenwert der relativen Luftfeuchtigkeit 60%/70%(default) /80%/90%

überschritten wird. (Abb.13).

D.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

DEUTSCH

60% OFF OFF

Solange die relative Luftfeuchtigkeit nicht unter den eingestellten Schwellenwert minus 15% sinkt, wird das Gebläse zyklisch 2 Stunden lang ein- und 8 Stunden lang ausgeschaltet. Das Gebläse wird ausgeschaltet und der Ein-/Ausschaltzyklus wird unterbrochen, wenn die relative Luftfeuchtigkeit unter den eingestellten Schwellenwert minus 15% sinkt.

- Einschalten des Gebläses sobald eine rasche Erhöhung der relativen Luftfeuchtigkeit eintritt (Erhöhung über

20% in 10 Minuten); Ausschalten des Gebläses, wenn die relative Luftfeuchtigkeit unter den beim Einschalten

gespeicherten Wert minus 15% sinkt, oder jedenfalls nach 2 Stunden Betrieb.

- Einstündiges Deaktivierung/Reaktivierung der automatischen Einschaltung mit optionalem zusätzlichem Schal-

ter bei Überschreiten des eingestellten Schwellenwerts. Die Deaktivierung führt auch zum sofortigen Aus-

schalten des Gebläses, wenn es zu diesem Zeitpunkt eingeschaltet ist.

Modelle mit vereinfachter Zeitschaltuhr + PIR (Abb.14) Das Gebläse wird automatisch ein-/ausgeschaltet. Wenn 2 Lüfterstufen vorgesehen sind, werden diese mit einem zusätzlichen Schalter eingestellt. Funktion Zeitschaltuhr (Einstellung bei Installation):

- Sofortiges Einschalten des Gebläse sobald festgestellt wird, dass der PIR-Sensor vorhanden ist.

- Ausschalten des Gebläses mit 0 Min. bis 20 Min. Verzögerung ab dem Moment, in dem das Fehlen des PIR-

Sensors festgestellt wird.

D.S.5 D.S.6

0% ON OFF 0% OFF ON 0% ON ON

Anschlusspläne

Fig. 15÷34

Wartung und Reinigung

Abb. 35÷37 Reinigung/Ersatz der Filter Das Gerät ist mit einer Filter-Kontrollleuchte ausgestattet: Wenn die Kontrollleuchte rot wird, muss der Filter gereinigt bzw. ausgewechselt werden. Zum Reinigen ausblasen, schütteln oder mit Wasser waschen. Die Filter sollten alle sechs Monate gereinigt/ersetzt werden.

Wichtige Information für die umweltgerechte Entsorgung

IN EINIGEN EU-LÄNDERN GELTEN FÜR DIESES PRODUKT NICHT DIE VORGABEN DER EUROPÄISCHEN RICHTLINIE ÜBER ELEKTRO- UND ELEKTRONIK-ALTGERÄTE (WEEE-RICHTLINIE) UND DEMNACH BESTEHT IN DIESEN LÄNDERN AUCH KEINE PFLICHT FÜR DIE MÜLLTRENNUNG BEI DER ENTSORGUNG DES GERÄTS.

Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist.

Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar.

Das geeignete Sortieren von Abfall und nachfolgende Recyceln des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht.

Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an Ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben.

Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem nach.

ESPAÑOL

Descripción y uso

El producto que usted ha comprado es una aspiradora centrífuga profesional para instalar en la pared o en el techo o para empotrar, destinada a la aireación de locales con descarga en canalización individual.

l motor está dotado de:

hasta 3 velocidades;

protecciones contra sobrecargas térmicas

cojinetes de bolas que garantizan prestaciones superiores a 30000 horas de funcionamiento mecánico

continuo y sin ruidos a lo largo del tiempo. El producto es ideal para aplicaciones en ambientes muy húmedos, dado que está protegido contra salpicaduras de agua.

Estos aparatos han sido diseñados para el uso en ambientes domésticos y comerciales.

La gama se compone de los siguientes tipos de producto (modelos de 1, 2 o 3 velocidades):

E 60 LL

Base

Timer simplificado

Timer avanzado

Timer avanzado + HCS (sensor de humedad)

Timer simple + PIR (sensor de presencia)

Para los detalles de cada modelo ver también el apartado Uso

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL

E 60/35 LL

E 100/60 LL

E 100/60/35 LL

QE 100/60/35 LL TP HCS

Seguridad

Atención:

este simbolo indica precauciones que sirven para evitar daños al usuario

• No emplear este producto con fines distintos a los previstos por este manual.

• Una vez extraído el producto de su embalaje, comprobar su integridad: en caso de duda, contactar

inmediatamente con personal calificado o con Centro de Asistencia Técnica autorizado por Vortice. No dejar el embalaje al alcance de niños o de personas discapacitadas.

• Cuando se utiliza un aparato eléctrico es necesario observar algunas reglas fundamentales: a) no tocar el

aparato con las manos mojadas o húmedas; b) no tocar el aparato con los pies descalzos.

• Guardar el aparato lejos de niños y de personas discapacitadas en el momento en que se decida

desconectarlo de la red eléctrica y no utilizarlo más.

• No utilizar el aparato en presencia de sustancias o vapores inflamables como alcohol, insecticidas, gasolina,

etc.

Este aparato puede ser utilizado por niños de no menos de 8 años

•

de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, pero sólo bajo vigilancia e instrucciones sobre el uso seguro y después de comprender bien los peligros inherentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato deben ser efectuados por el usuario y no por niños sin vigilancia.

• El punto de instalación debe estar situado como mínimo a 2,3 m.

ESPAÑOL

Advertencia:

este simbolo indica precauciones que sirven para evitar daños en el producto

• No modificar el producto.

No exponer el aparato a los agentes atmosféricos (lluvia, sol, etc.).

•

• Inspeccionar periódicamente el aparato para controlar que esté en perfecto estado. En caso de

imperfecciones, no utilizar el aparato y contactar de inmediato con un Centro de Asistencia Técnica autorizado por Vortice. En caso de defectos de funcionamiento o averías en el aparato, contactar de inmediato con un Centro de

•

Asistencia Técnica autorizado por Vortice. Exigir el empleo de repuestos originales Vortice para las reparaciones.

• Si el aparato se cae o recibe un golpe fuerte, llevarlo inmediatamente a un Centro de Asistencia Técnica

autorizado Vortice para que comprueben su funcionamiento.

• La instalación eléctrica a la que se ha de conectar el producto debe ser conforme con las normas vigentes.

• El aparato no necesita conectarse a una toma con instalación de tierra, ya que está construido con doble

aislamiento.

• Conectar el aparato a la red de alimentación eléctrica o a una toma de corriente sólo si la capacidad de la

instalación es adecuada para su potencia máxima. Si no se dispone de una red con estas características, contactar inmediatamente con personal cualificado.

• La regulación del timer en los modelos TIMER y T HCS debe ser efectuada por personal profesionalmente

cualificado.

• Apagar el interruptor general de la instalación: a) en caso de funcionamiento anómalo; b) antes de limpiar el

aparato por fuera; c) si el aparato no se va a utilizar durante cierto tiempo.

• Es indispensable asegurar una entrada adecuada de aire en el local para garantizar el buen funcionamiento

del producto. Si en el mismo local hay instalado un aparato no hermético que emplea combustible (calentador de agua, estufa de gas metano, etc.), es necesario comprobar que la entrada de aire garantice también la perfecta combustión del aparato existente.

• El aparato no debe utilizarse como activador de calentadores, estufas, etc. ni debe conectarse a los

conductos de aire caliente de dichos aparatos.

• El aparato tiene que descargar en un conducto separado (empleado únicamente por este aparato) o bien

directamente al exterior.

• El flujo de aire o de humos que se ha de canalizar no debe transportar elementos grasos, hollín, agentes

químicos y corrosivos o mezclas explosivas e inflamables.

• Para garantizar la correcta circulación del aire, no tapar ni obstruir la rejilla de aspiración y las salidas del

aparato.

• Los datos eléctricos de la red deben coincidir con los de la placa A (fig.1).

El aparato debe ser instalado por personal profesional calificado.

•

• Para realizar la instalación es necesario disponer de un interruptor

omnipolar con distancia de apertura entre los contactos igual o mayor que 3 mm.

Instalación

Los dibujos que ilustran la secuencia de instalación se refieren a un aparato con motor dotado de condensador. La secuencia es análoga en las versiones ES con motor sin escobillas. La boca de descarga/salida del aparato se aplica a tubos de ventilación de diámetro nominal 75-80 mm Fig. 2÷7

Uso

Modelos básicos

El ventilador se activa/desactiva mediante un interruptor. Si tiene 2 o 3 velocidades, éstas se pueden seleccionar con interruptores adicionales.

Modelos con timer simplificado (fig.8)

El ventilador se activa/desactiva mediante un interruptor. Si tiene 2 o 3 velocidades, éstas se pueden seleccionar con interruptores adicionales. Funciones timer (se configuran en el momento de la instalación):

- encendido del ventilador con retardo de 0 s o 45 s

- apagado del ventilador con retardo de 0 min. a 20 min.

ESPAÑOL

odelos con timer avanzado

l ventilador se activa/desactiva mediante un interruptor. Si tiene 2 o 3 velocidades, éstas se pueden seleccio-

ar con interruptores adicionales.

unciones timer (se configuran en el momento de la instalación):

- modo estándar (fig.9): encendido del ventilador con retardo de 0, 45, 90 o 120 s en el momento en que se en-

iende el interruptor (luz);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

apagado del ventilador con retardo de 6, 10, 15, 21 min. en el momento en que se apaga la luz;

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

o bien:

- modo confort (fig.10) (sólo para modelos de dos o tres velocidades): encendido del ventilador a la velocidad mí-

nima (modelos de dos velocidades) o a la velocidad media (modelos de tres velocidades) con retardo de 0, 45,

90 o 120 s en el momento en que se enciende el interruptor (luz);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

conmutación instantánea del ventilador a la velocidad máxima con un retardo de apagado de 6, 10, 15, 21 min.

en el momento en que se apaga la luz

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- encendido del ventilador automático y cíclico: cada 8/12/24 h el ventilador se enciende automáticamente y per-

manece en funcionamiento durante el tiempo definido en los puntos anteriores (6, 10, 15, 21 min.)

D.S.5 D.S.6

OFF OFF OFF

8h ON OFF

12h OFF ON

24h ON ON

El encendido cíclico puede activarse/desactivarse mediante un interruptor opcional.

Modelos con timer avanzado + HCS

- encendido del ventilador con retardo de 0, 45, 90 o 120 s en el momento en que se enciende el interruptor (luz);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

- apagado del ventilador con retardo de 6, 10, 15, 21 min. en el momento en que se apaga la luz;

D.S.3 D.S.4

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- encendido del ventilador instantáneamente al superar el umbral de humedad relativa 60%/70%(default)

/80%/90%. (fig.13).

60% OFF OFF

70% ON OFF

80% OFF ON

90% ON ON

.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.5 D.S.6

ESPAÑOL

Mientras la humedad relativa no baje del umbral seleccionado menos el 15%, el ventilador se encenderá cíclicamente durante 2 horas y luego permanecerá apagado 8 horas. El ventilador se apaga y se interrumpe el ciclo

e encendido/apagado cuando el valor de humedad relativa desciende del umbral seleccionado menos el 15%.

encendido del ventilador instantáneamente al producirse un aumento rápido de la humedad relativa (aumento

uperior al 20% en 10 minutos); apagado del ventilador cuando la humedad relativa desciende del valor me-

morizado en el momento del encendido menos el 15%, o después de 2 horas de funcionamiento.

- desactivación/reactivación mediante interruptor adicional opcional, durante 1 hora, de la función de encendido

automático al superar el umbral seleccionado. La desactivación provoca el apagado instantáneo del ventilador

si en ese momento está encendido.

Modelos con timer simplificado + PIR (fig.14) El ventilador se activa/desactiva automáticamente. Si tiene 2 velocidades, éstas se pueden seleccionar con un interruptor adicional. Funciones timer (se configuran en el momento de la instalación):

- encendido del ventilador instantáneo cuando el sensor PIR detecta una presencia.

- apagado del ventilador con retardo de 0 min. a 20 min. cuando el sensor PIR deja de detectar la presencia.

Esquemas de conexión

Figg. 15÷34

Mantenimiento y limpieza

Limpieza/sustitución de los filtros (figg. 35÷37) El aparato tiene un testigo de filtro: cuando el testigo se pone en rojo, es necesario sustituir o limpiar el filtro mediante soplado, sacudimiento o lavado con agua. En cualquier caso se recomienda la limpieza/sustitución cada seis meses.

Información importante sobre la eliminación compatible con el medio ambiente

EN ALGUNOS PAÍSES DE LA UNIÓN EUROPEA ESTE PRODUCTO NO ESTÁ INCLUIDO EN EL ÁMBITO DE APLICACIÓN DE LA LEY NACIONAL QUE TRASPONE LA DIRECTIVA RAEE Y, POR LO TANTO, NO EXISTE OBLIGACIÓN ALGUNA DE RECOGIDA SELECTIVA AL FINALIZAR SU VIDA ÚTIL.

Este producto cumple los requisitos de la Directiva EU2012/19/EC.

El símbolo del contenedor de basura tachado que se encuentra sobre el aparato indica que éste no puede ser eliminado con los desechos domésticos al finalizar su vida útil. Se ha de llevar a un punto de recogida selectiva para aparatos eléctricos y electrónicos o se ha de entregar al proveedor en el momento de la compra de un aparato equivalente.

El usuario deberá llevar el aparato a un punto de recogida selectiva para su eliminación; en caso contrario, se aplicarán las sanciones previstas por las normas sobre la eliminación de desechos.

La recogida selectiva para la reutilización, el tratamiento y la eliminación compatible con el medio ambiente ayuda a evitar efectos negativos en el medio ambiente y la salud y favorece el reciclado de los materiales que componen el producto.

Para más información sobre los sistemas de eliminación disponibles, contactar con el servicio local de eliminación de desechos o con la tienda donde se ha realizado la compra.

Los fabricantes y los importadores cumplen con sus responsabilidades en cuanto al reciclado, el tratamiento y la eliminación compatibles con el medio ambiente, ya sea directamente o participando en un sistema colectivo.

PORTUGUES

Descrição e utilização

O produto que adquiriu é um aspirador centrífugo profissional, de instalação na parede/teto ou de encastre, e destina-se à ventilação de locais com descarga para canalizações simples.

motor é dotado de:

até 3 velocidades;

proteção contra sobrecargas térmicas

rolamentos de esferas que garantem pelo menos 30000 horas de funcionamento mecânico contínuo e uma

ausência de ruído constante ao longo do tempo. O produto é ideal para aplicações em ambientes muito húmidos e está protegido contra os salpicos de água

Estes aparelhos foram concebidos para uma utilização em ambiente doméstico e comercial.

A gama é constituída pelos seguintes tipos de produtos (modelos de 1, 2 ou 3 velocidades):

Base

Temporizador simplificado

Temporizador avançado

Temporizador avançado + HCS (sensor de humidade) Temporizador simples + PIR (sensor de presença)

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

E 60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL T

E 60/35 LL T

E 100/60 LL T

QE 100/60/35 LL TP HCS

Segurança

Atenção:

este simbolo indica as precauções a tomar para evitar danos ao utilizador

• Não use este produto para uma função diferente da especificada no presente manual de instruções.

• Após retirar o produto da embalagem, certifique-se da sua integridade; em caso de dúvida, contacte

imediatamente um técnico qualificado ou um Centro de Assistência Técnica autorizado Vortice. Não deixar peças da embalagem ao alcance de crianças ou pessoas incapacitadas.

• O uso de qualquer aparelho eléctrico implica a observância de algumas regras básicas, incluindo: a) não

devem ser tocados com as mãos molhadas ou húmidas; b) não podem ser tocados com os pés descalços.

• Colocar o aparelho fora do alcance das crianças e de pessoas portadoras de deficiência no momento em

que se decidir desligá-lo da rede eléctrica e não voltar a utilizá-lo.

• Não utilizar o aparelho na presença de substâncias ou vapores inflamáveis tais como: álcool, insecticidas,

gasolina, etc.

Este aparelho poderá ser utilizado por crianças com idade não

•

inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou sem a experiência ou conhecimentos necessários, desde que sob vigilância ou após terem recebido instruções relativamente à utilização segura do aparelho e se tiverem consciência dos perigos inerentes. As crianças não devem brincar com o aparelho. A limpeza e a manutenção, a executar pelo utilizador, não devem ser realizadas por crianças sem supervisão.

• Instale o aparelho pelo menos 2,3 m do chão.

PORTUGUES

Advertência:

este simbolo indica as precauções a tomar para evitar danos ao produto

Não efectue quaisquer modificações ao produto.

•

• Não expor o aparelho a agentes atmosféricos (chuva, sol, etc.).

• Verificar periodicamente se o aparelho está em bom estado. Em caso de defeitos, não utilize o aparelho e

contacte imediatamente um Centro de Assistência Técnica Vortice autorizado.

• Em caso de mau funcionamento e/ou avaria do aparelho, contactar imediatamente um Centro de Assistência

Técnica Vortice autorizado e exigir, em caso de eventual reparação, o uso de peças sobresselentes originais Vortice.

• Se o aparelho cair ou receber fortes golpes, leve-o imediatamente a um Centro de Assistência Técnica Vortice

autorizado.

• A instalação do aparelho deve ser efetuada por pessoal profissionalmente qualificado.

• O sistema eléctrico a que o aparelho está ligado deve estar em conformidade com as normas em vigor.

• O aparelho não necessita de ser ligado a uma tomada com ligação à terra, uma vez que possui um

isolamento duplo.

• Ligue o aparelho à rede de alimentação/tomada elétrica apenas se a capacidade da instalação/tomada for

adequada à sua potência máxima. Caso contrário, contacte imediatamente pessoal profissionalmente qualificado.

• Para a instalação, é necessário providenciar um interruptor omnipolar com uma distância de abertura dos

contactos igual ou superior a 3 mm.

• A regulação do temporizador nos modelos TIMER e T HCS deve ser feita por pessoal profissionalmente

qualificado.

• Desligar o interruptor geral da instalação ao: a) detetar uma anomalia de funcionamento; b) decidir efetuar

uma manutenção de limpeza externa; c) decidir não utilizar o aparelho por breves ou longos períodos.

• É essencial garantir a circulação de ar necessária no local para assegurar o funcionamento do produto. Se,

no mesmo local, estiver instalado um aparelho que funcione com combustível (esquentador, aquecedores a gás, etc.) que não sejam do tipo estanque, certifique-se de que a circulação do ar também garante a combustão perfeita deste aparelho.

• O aparelho não pode ser utilizado como ativador de esquentadores, aquecedores, etc., nem deve efetuar a

descarga para as condutas de ar quente desses aparelhos.

• O aparelho deve efetuar a respetiva descarga para uma conduta simples (utilizada unicamente por este

produto) ou, então, diretamente para o exterior.

• O fluxo de ar ou de fumos a canalizar deve ser limpo (isto é, sem elementos de gordura, fuligem, agentes

químicos e corrosivos ou misturas explosivas e inflamáveis).

• Não tape nem obstrua a grelha de aspiração e descarga do aparelho, a fim de garantir uma ótima passagem

do ar.

• Os dados elétricos da rede devem corresponder aos mencionados na etiqueta A (fig.1).

A instalação do aparelho deve ser efetuada por pessoal

•

profissionalmente qualificado.

• Para a instalação, é necessário providenciar um interruptor

omnipolar com uma distância de abertura dos contactos igual ou superior a 3 mm.

Instalação

Os desenhos que representam a sequência de instalação referem-se a um aparelho equipado com um motor de condensador. A sequência é análoga para as versões ES com motor Brushless. O bocal de descarga/saída do aparelho deve ser aplicado em tubos de ventilação de diâmetro nominal de 7580 mm. Fig. 2÷7

Utilização

Modelos base

O ventilador é ativado/desativado através de um interruptor. Caso estejam previstas 2 ou 3 velocidades, estas são programáveis através de interruptores adicionais.

Modelos com temporizador simplificado (fig.8)

O ventilador é ativado/desativado através de um interruptor. Caso estejam previstas 2 ou 3 velocidades, estas são programáveis através de interruptores adicionais.

PORTUGUES

Funções do temporizador (a programar na fase de instalação):

- ativação do ventilador com atraso de 0 s ou 45 s

desativação do ventilador com atraso de 0 min a 20 min.

odelos com temporizador avançado

O ventilador é ativado/desativado através de um interruptor. Caso estejam previstas 2 ou 3 velocidades, estas são programáveis através de interruptores adicionais. Funções do temporizador (a programar na fase de instalação):

- modo standard (fig.9): ativação do ventilador com atraso de 0, 45, 90 ou 120 s. no momento em que se liga o

interruptor (luz);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

desativação do ventilador com atraso de 6, 10, 15, 21 min., no momento em que se apaga a luz:

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

ou:

- modo comfort (fig.10) (apenas para modelos de duas ou três velocidades): ativação do ventilador à velocidade

mínima (modelos de duas velocidades) ou à velocidade média (modelos de três velocidades) com atraso de 0,

45, 90 ou 120 s. no momento em que se liga o interruptor (luz);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

comutação instantânea do ventilador à velocidade máxima com um atraso de desativação de 6, 10, 15, 21 min.

no momento em que se apaga a luz

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

ativação do ventilador automática e cíclica: a cada 8/12/24 h o ventilador liga-se automaticamente e mantém-

se em funcionamento durante um período equivalente ao definido nos pontos anteriores (6, 10, 15, 21 min.)

OFF OFF OFF

8h ON OFF

12h OFF ON

24h ON ON

A ativação cíclica pode ser ativada/desativada através de um interruptor opcional.

Modelos com temporizador avançado + HCS

- ativação do ventilador com atraso de 0, 45, 90 ou 120 s. no momento em que se liga o interruptor (luz);

D.S.1 D.S.2

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

- desativação do ventilador com atraso de 6, 10, 15, 21 min., no momento em que se apaga a luz;

D.S.3 D.S.4

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- ativação do ventilador instantaneamente ao ser ultrapassado o limiar de humidade relativa 60%/70%(default)

/80%/90% (fig.13).

60% OFF OFF

D.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

PORTUGUES

70% ON OFF

80% OFF ON

0% ON ON

nquanto a humidade relativa não descer abaixo do limiar programado, diminuído em 15%, o ventilador liga-se

E ciclicamente durante 2 horas e desliga-se durante 8 horas. O ventilador desliga-se e interrompe-se o ciclo de ativação/desativação quando o valor de humidade relativa desce abaixo do limiar programado, diminuído em 15%.

- ativação do ventilador instantaneamente ao ocorrer um aumento rápido da humidade relativa (aumento su-

perior a 20% em 10 minutos); desativação do ventilador quando a humidade relativa desce abaixo do valor

memorizado no momento da ativação, diminuído em 15%, ou após 2 horas de funcionamento.

- desativação/reativação, através de um interruptor adicional opcional, durante 1 hora, da função de ativação

automática ao ser ultrapassado o limiar programado. A desativação também provoca a desativação instantâ-

nea do ventilador, se naquele momento estiver ligado.

Modelos com temporizador simplificado + PIR (fig.14) O ventilador é ativado/desativado automaticamente. Caso estejam previstas 2 velocidades, estas são programáveis através de um interruptor adicional. Funções do temporizador (a programar na fase de instalação):

- ativação instantânea do ventilador, desencadeada pela deteção de presença do sensor PIR.

- desativação do ventilador com atraso de 0 min. a 20 min. após a deteção da ausência do sensor PIR

Esquemas de ligação

Fig.15÷34

Manutenção e limpeza

Limpeza/substituição dos filtros (figg. 35÷37) O aparelho é dotado de uma luz avisadora do filtro: quando a luz avisadora fica vermelha, é necessário limpar ou substituir o filtro, mediante sopro, sacudimento ou lavagem com água. Recomenda-se, no entanto, uma limpeza/substituição a cada seis meses.

Informação importante para a eliminação compatível com o ambiente

EM ALGUNS PAÍSES DA UNIÃO EUROPEIA ESTE PRODUTO NÃO RECAI NO CAMPO DE APLICAÇÃO DA LEI NACIONAL DE TRANSPOSIÇÃO DA DIRETIVA REEE, PELO QUE NÃO VIGORA NELES QUALQUER OBRIGAÇÃO DE RECOLHA SELETIVA NO FIM DE VIDA.

O símbolo do caixote do lixo com uma cruz visível no aparelho indica que o produto, no fim da sua vida útil, devendo ser tratado separadamente do lixo doméstico, deve ser entregue num centro de recolha diferenciada para equipamentos elétricos e eletrónicos, ou então entregue ao vendedor no momento da aquisição de um aparelho novo e equivalente.

O utilizador é responsável pela entrega do aparelho em fim de vida nas devidas estruturas de recolha, sob pena de sanções previstas pela lei em vigor sobre este tipo de resíduos.

A adequada recolha diferenciada do aparelho e a sua consequente reciclagem, tratamento e eliminação ambientalmente compatível contribuem para evitar os possíveis efeitos negativos no ambiente e na saúde, e favorecem a reciclagem dos materiais que compõem o produto.

Para informações mais detalhadas sobre os sistemas de recolha disponíveis, dirigir-se ao serviço local de eliminação de resíduos ou à loja onde o aparelho foi adquirido.

Os produtores e os importadores assumem a sua responsabilidade no que diz respeito à reciclagem, tratamento e eliminação ambientalmente compatível, quer diretamente quer participando num sistema coletivo

NEDERLANDS

Beschrijving en gebruik

Het door u aangeschafte product is een professioneel centrifugaal afzuigapparaat voor wand-, plafond- of inbouwmontage en is bestemd voor de beluchting van ruimtes met een enkel afvoerkanaal.

e motor is voorzien van:

maximaal 3 snelheden;

oververhittingsbeveiliging

kogellagers die een continue mechanische en geruisarme werking van minstens 30.000 uur garanderen.

Dit apparaat is ideaal voor toepassing in vochtige ruimtes en is beschermd is tegen waterstralen.

Deze apparaten zijn ontworpen voor huiselijke toepassingen.

Het assortiment bestaat uit de volgende productsoorten (modellen met 1, 2 of 3 snelheden):

Basis

Eenvoudige timer

Geavanceerde timer

Geavanceerde timer + HCS (vochtigheidssensor)

Eenvoudige timer + PIR (aanwezigheidssensor)

Zie voor de details van elk model ook paragraaf Gebruik

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

E 60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL T

E 60/35 LL T

E 100/60 LL T

QE 100/60/35 LL TP HCS

Veiligheid

Let Op:

dit symbool markeert voorzorgsmaatregelen om schade aan de gebruiker zu voorkomen

• Gebruik dit product niet voor andere doeleinden dan de in deze handleiding aangegeven toepassingen.

• Controleer na het verpakkingsmateriaal te hebben verwijderd of het product intact is: wendt u in geval van

twijfel meteen tot een gekwalificeerd vakman of tot een erkende Vortice-dealer. Laat de onderdelen van de verpakking niet achter in de buurt van kinderen of mensen met een verstandelijke beperking.

• Bij het gebruik van elektrische apparaten moeten enige basisregels in acht genomen worden en wel: a) raak

het apparaat niet aan met vochtige of natte handen; b) raak het apparaat nooit aan als u op blote voeten loopt.

• Berg het apparaat op buiten bereik van kinderen en mensen met een verstandelijke beperking, wanneer u

besluit het los te koppelen van het elektriciteitsnet en het niet meer te gebruiken.

• Gebruik het apparaat niet in aanwezigheid van ontvlambare stoffen of dampen, zoals alcohol, insecticiden,

benzine, enz.

Dit apparaat mag niet gebruikt worden door kinderen jonger dan 8

•

jaar en door personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens, of zonder ervaring of de noodzakelijke kennis, tenzij zij onder toezicht staan of nadat zij instructies hebben gekregen over het veilige gebruik van het apparaat en zich bewust zijn van de bijbehorende gevaren. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud die door de gebruiker moeten worden uitgevoerd, mogen niet worden verricht door kinderen die niet onder toezicht staan.

• Installeer het apparaat niet op een hoogte van minder dan 2,3 meter

van de grond

NEDERLANDS

Waarschuwing:

it symbool markeert voorzorgsmaatregelen om schade aan de product zu voorkomen

• Breng geen veranderingen, van welke aard ook, aan het product aan.

Stel het apparaat niet bloot aan atmosferische invloeden (regen, zon, enz.).

•

• Controleer regelmatig of het apparaat nog intact is. Ingeval van een defect, het apparaat niet gebruiken en

onmiddellijk contact opnemen met een erkende Vortice-dealer.

• Neem in geval van een gebrekkige werking en/of defect van het apparaat meteen contact op met een erkende

ortice Dealer. Vraag, in geval van reparatie, altijd om gebruik van originele Vortice onderdelen.

• Als het apparaat valt of een harde klap krijgt, laat het dan controleren bij een erkende Vortice Dealer.

• De installatie van het apparaat dient uitgevoerd te worden door een gekwalificeerd vakman.

• Het elektriciteitsnet waarop het apparaat wordt aangesloten, moet voldoen aan de geldende regelgeving.

• Het apparaat hoeft niet aangesloten te worden op een geaard stopcontact aangezien het vervaardigd is met

dubbele isolatie.

• Sluit het apparaat alleen aan op het voedingsnet/stopcontact als het vermogen van de installatie/het

stopcontact geschikt is voor het maximale vermogen. Als dat niet het geval is, onmiddellijk contact opnemen met een deskundige vakman.

• De instelling van de timer op de modellen TIMER en T HCS moet worden uitgevoerd door een gekwalificeerd

vakman.

• Zet de hoofdschakelaar van de installatie uit als: a) zich een storing voordoet; b) wanneer u besluit de

buitenkant van het apparaat schoon te maken; c) wanneer u besluit het apparaat gedurende korte of langere periodes niet te gebruiken.

• Het is absoluut noodzakelijk ervoor te zorgen dat de lucht terugstroomt in de ruimte om de goede werking van

het apparaat te garanderen. In het geval dat er in dezelfde ruimte een verbrandingsinstallatie (boiler, gaskachel, enz.) is geïnstalleerd, dat niet van het luchtdichte type is, ervoor zorgen dat het terugstromen van de lucht ook de perfecte verbranding van een dergelijk apparaat garandeert.

• Het apparaat mag niet gebruikt worden als activator van verwarmingsketels, kachels, enz. en mag evenmin

lucht afvoeren in warmeluchtleidingen van dergelijke apparaten.

• De afvoer van het apparaat dient aangesloten te worden op een apart afvoerkanaal (uitsluitend bestemd voor

dit apparaat) of direct naar buiten.

• De luchtstroom of dampen die worden afgevoerd dienen schoon te zijn (dat wil zeggen zonder vetten, roet,

chemische of bijtende stoffen, brandbare en explosieve mengsels).

• Laat de openingen van deaanzuig- en afvoerroosters van het apparaat vrij, om een optimale

luchtdoorstroming te kunnen garanderen.

• De elektrische gegevens van het lichtnet moeten overeenkomen met die op het merkplaatje A ( fig.1).

De installatie van het apparaat dient uitgevoerd te worden door een

•

gekwalificeerd vakman.

• Voor de installatie moet een meerpolige schakelaar gemonteerd

worden met een afstand tussen de contacten van minstens 3 mm.

Installatie

De tekeningen met de installatievolgorde hebben betrekking op een apparaat met een condensatormotor. De volgorde is hetzelfde voor de ES-uitvoeringen met borstelloze motor. De afvoer/toevoeropening van het apparaat moet op ventilatiebuizen met een nominale diameter van 75-80 mm worden aangebracht Afb. 2÷7

Gebruik

Basismodellen

De ventilator wordt in-/uitgeschakeld met een schakelaar. Bij 2 of 3 snelheden kunnen deze worden ingesteld met extra schakelaars.

Modellen met eenvoudige timer (Afb.8) De ventilator wordt in-/uitgeschakeld met een schakelaar. Bij 2 of 3 snelheden kunnen deze worden ingesteld met extra schakelaars. Timerfuncties (in te stellen tijdens de installatie):

- inschakeling van de ventilator met een vertraging van 0 s tot 45 s

- uitschakeling van de ventilator met een vertraging van 0 min tot 20 min

NEDERLANDS

odellen met geavanceerde timer

De ventilator wordt in-/uitgeschakeld met een schakelaar. Bij 2 of 3 snelheden kunnen deze worden ingesteld met extra schakelaars.

imerfuncties (in te stellen tijdens de installatie):

standaard modus: inschakeling van de ventilator met een vertraging van 0, 45, 90 of 120 s zodra de schake-

laar (licht) wordt ingeschakeld:

s OFF OFF

5s ON OFF

90s OFF ON

120s ON ON

uitschakeling van de ventilator met een vertraging van 6, 10, 15, 21 min, zodra het licht wordt uitgeschakeld;

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

of:

- comfort modus (alleen voor modellen met twee of drie snelheden): inschakeling van de ventilator op de mini-

mumsnelheid (modellen met twee snelheden) of op de middelste snelheid (modellen met drie snelheden) met

een vertraging van 0, 45, 90 of 120 s zodra de schakelaar (licht) wordt ingeschakeld:

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

ogenblikkelijke omschakeling van de ventilator op de maximumsnelheid met een uitschakelvertraging van 6,

10, 15, 21 min zodra het licht wordt uitgeschakeld:

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- automatische en cyclische inschakeling van de ventilator: elke 8/12/24 h wordt de ventilator automatisch inge-

schakeld en deze blijft werken zolang als in de vorige punten is bepaald (6, 10, 15, 21 min.)

OFF OFF OFF

8h ON OFF

12h OFF ON

24h ON ON

De cyclische inschakeling kan met een optionele schakelaar worden in-/uitgeschakeld

Modellen met geavanceerde timer + HCS

De ventilator wordt in-/uitgeschakeld met een schakelaar. Bij 2 of 3 snelheden kunnen deze worden ingesteld met extra schakelaars. Timerfuncties (in te stellen tijdens de installatie):

- inschakeling van de ventilator met een vertraging van 0, 45, 90 of 120 s zodra de schakelaar (licht) wordt in-

geschakeld;

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

- uitschakeling van de ventilator met een vertraging van 6, 10, 15, 21 min zodra het licht uit gaat;

D.S.3 D.S.4

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- ogenblikkelijke inschakeling van de ventilator bij overschrijding van de drempel van de relatieve vochtigheid

60%/70% (default) /80%/90% (Afb.13).

60% OFF OFF

70% ON OFF

80% OFF ON

90% ON ON

.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

D.S.5 D.S.6

NEDERLANDS

Zolang de relatieve vochtigheid niet 15% onder de ingestelde drempel daalt, wordt de ventilator gedurende 2 uur cyclisch ingeschakeld en gedurende 8 uur uitgeschakeld. De ventilator gaat uit en onderbreekt de inscha-

el-/uitschakelcyclus als de waarde van de relatieve vochtigheid 15% onder de ingestelde drempel daalt.

ogenblikkelijke inschakeling van de ventilator bij een snelle verhoging van de relatieve vochtigheid (toename

an meer dan 20% in 10 minuten); uitschakeling van de ventilator als de relatieve vochtigheid onder de in het

geheugen opgeslagen waarde daalt op het moment van de inschakeling, verlaagd met 15%, of in elk geval

na 2 bedrijfsuren.

- uitschakeling/nieuwe inschakeling met de extra optionele schakelaar gedurende 1 uur van de functie van de

automatische werking bij overschrijding van de ingestelde drempel. De uitschakeling veroorzaakt ook de

ogenblikkelijke uitschakeling van de ventilator als deze op dat moment ingeschakeld is.

Modellen met eenvoudige timer + PIR (Afb.14) De ventilator wordt automatisch in-/uitgeschakeld. Bij 2 snelheden kunnen deze worden ingesteld met een extra schakelaar. Timerfuncties (in te stellen tijdens de installatie):

- ogenblikkelijke inschakeling van de ventilator na detectie van de aanwezigheid van de sensor PIR.

- uitschakeling van de ventilator met een vertraging van 0 min tot 20 min vanaf de detectie van de afwezigheid

van de sensor PIR

Aansluitschema

Afb.15÷34

Onderhoud en reiniging

Reiniging/vervanging filters (Afb.35÷37) Het apparaat heeft een controlelampje van het filter: als het lampje rood wordt, moet het filter gereinigd of vervangen worden middels blazen, schudden of wassen met water. Het is hoe dan ook aanbevolen elke zes maanden een reiniging/vervanging uit te voeren

Belangrijke informatie over milieuvriendelijke afvalverwerking

IN ENKELE LANDEN VAN DE EUROPESE UNIE VALT DIT PRODUCT NIET ONDER HET TOEPASSINGSGEBIED VAN DE NATIONALE WETGEVING VOOR ERKENNING VAN DE AEEA-RICHTLIJN EN DERHALVE BESTAAT ER GEEN ENKELE VERPLICHTING VOOR GESCHEIDEN INZAMELING AAN HET EINDE VAN DE LEVENSDUUR VAN DIT PRODUCT.

Dit apparaat is in overeenstemming met de EU Richtlijn 2012/19/EG.

Het symbool op het apparaat met de afvalbak met een kruis erdoor geeft aan dat het apparaat, aan het einde van de levensduur, niet bij het huisvuil gezet mag worden maar ingeleverd moet worden bij een centrum voor gescheiden afvalinzameling voor elektrische en elektronische apparaten of teruggegeven moet worden aan de winkel op het moment van de aanschaf van een gelijkwaardig nieuw apparaat.

De gebruiker is verantwoordelijk voor het inleveren van het apparaat bij een daarvoor geschikt inzamelingspunt, op straffe van sancties op basis van de geldende wetgeving inzake afvalverwerking.

De adequate gescheiden inzameling ten einde het ingeleverde apparaat te kunnen recyclen, behandelen en milieuvriendelijk tot afval te kunnen verwerken draagt bij aan het voorkomen van mogelijk negatieve invloeden op het milieu en de gezondheid en bevordert de recycling van materialen waaruit het apparaat is samengesteld.

Voor nadere informatie over de beschikbare afvalverwerkingssystemen kunt u contact opnemen met de plaatselijke afvalverwerkingsdienst, of bij de winkel waar u het apparaat heeft aangeschaft.

De fabrikanten en importeurs zijn verantwoordelijk voor de recycling, de behandeling en de milieuvriendelijke afvalverwerking zowel direct als door deelname aan een collectief systeem.

DANSK

Beskrivelse og brug

Det købte produkt er en professionel, centrifugal ventilator til montering på væggen, i loftet eller ved indbygning og beregnet til ventilering af rum med udledning i en enkelt luftkanal.

otoren er forsynet med:

op til 3 hastigheder.

beskyttelse mod termiske overbelastninger.

kuglelejer der garanterer en ydelse på mere end 30.000 timers fortsat mekanisk funktion og med konstant

støjsvag funktion. Apparatet er ideelt til brug i omgivelser med høj fugtighed, og det er beskyttet mod vandsprøjt.

Disse apparater er beregnet til husholdningsbrug.

Serien består af følgende produkttyper (modeller med 1, 2 eller 3 hastigheder):

asis

Enkel timer

Avanceret timer

Avanceret timer + HCS (fugtighedsføler)

Enkel timer + PIR (føler for tilstedeværelse)

For yderligere detaljer om hver model henvises til afsnittet Brug

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

E 60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL T

E 60/35 LL T

E 100/60 LL T

QE 100/60/35 LL TP HCS

Sikkerhed

Bemærk:

Dette symbol angiver forholdsregler, der skal tages for at undgå, at brugeren kommer til skade

• Brug ikke dette produkt til andet, end hvad er angivet i denne håndbog.

• Når apparatet er taget ud af emballagen, kontrolleres det, at det er intakt. I tvivlstilfælde rettes der straks

henvendelse til sagkyndigt personale eller til et autoriseret Vortice servicecenter. Efterlad ikke dele af emballagen inden for børns og funktionshæmmede personers rækkevidde.

• Brug af elektriske apparater medfører, at der skal overholdes nogle fundamentale regler såsom: a) må ikke

berøres med våde eller fugtige hænder, b) må ikke berøres, når man har bare fødder.

• Anbring apparatet uden for børns og funktionshæmmede personers rækkevidde, når det frakobles

strømforsyningen og ikke længere skal bruges.

• Brug ikke apparatet i nærheden af brændfarlige stoffer eller dampe såsom sprit, insektdræbende midler,

benzin og lignende.

Dette apparat kan betjenes af børn fra 8 år og af personer, som er

•

fysisk, sensorisk eller mentalt funktionshæmmede, eller som mangler den nødvendige erfaring og viden, såfremt de er under passende opsyn, eller først er blevet instrueret i sikker brug af apparatet og er klar over de tilhørende risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse skal udføres af brugeren og må ikke foretages af børn, medmindre de er under opsyn.

• Installer apparatet mindst 2,3 m fra jordoverfladen.

DANSK

Advarsel:

ette symbol angiver forholdsregler, der skal tages for at undgå skader på apparatet

• Foretag ikke nogen som helst ændringer på apparatet.

Udsæt ikke apparatet for vind og vejr (regn, sol osv.).

•

Kontrollér regelmæssigt apparatets tilstand. Hvis der findes defekter, må apparatet ikke bruges, og der skal

•

rettes henvendelse til et autoriseret Vortice servicecenter.

• I tilfælde af funktionsfejl og/eller defekter, skal der straks rettes henvendelse til et autoriseret Vortice

servicecenter. Bed altid om originale reservedele fra Vortice, hvis apparatet skal repareres.

• Hvis apparatet falder ned eller bliver stødt, skal det kontrolleres på et autoriseret Vortice servicecenter med

det samme.

• Installation af apparatet skal udføres af sagkyndigt personale.

• Produktet skal tilsluttes et elektrisk anlæg, som er i overensstemmelse med gældende regler.

• Apparatet har ikke behov for at blive tilsluttet et stik med ekstrabeskyttelse, idet det er fremstillet med dobbelt

isolering.

• Slut kun apparatet til strømforsyningen/stikkontakten, hvis spændingen i anlægget/stikket passer til

apparatets maksimale effekt. Hvis det ikke er tilfældet, skal der straks rettes henvendelse til faguddannet personale.

• Reguleringen af timeren på modellerne TIMER og T HCS skal udføres af faguddannet personale.

• Sluk for strømmen ved hovedafbryderen når: a) der opstår problemer med apparatets funktion, b) apparatet

skal rengøres eller vedligeholdes udvendigt, c) apparatet ikke skal anvendes i kortere eller længere tid.

• Det er nødvendigt at sikre lufttilførsel i lokalet for at garantere produktets funktion. I tilfælde af at der i samme

lokale er installeret et apparat, som bruger brændstof (vandvarmer, gasradiator, osv.) og som ikke er af en lufttæt type, skal det sikres, at lufttilførslen også garanterer en perfekt forbrænding i det apparat.

• Apparatet må ikke bruges til at aktivere vandvarmere, varmeapparater og lignende, og det må ikke udlede luft

i varmluftsrør, der er forbundet med disse apparater.

• Apparatet skal udlede luft i en enkelt kanal (der kun må anvendes til dette apparat) eller direkte ud i fri luft.

• Den udsugede luft eller røg skal være ren (altså uden fedtstoffer, sod, kemiske og korrosive stoffer eller

brændbare og eksplosive blandinger).

• Tildæk og tilstop ikke risten til apparatets luftind- og udtag, der skal sikres en optimal luftpassage

• Forsyningsnettets elektriske specifikationer skal svare til specifikationerne på typepladen A (fig. 1).

Installation af apparatet skal udføres af sagkyndigt personale.

•

• Til installationen skal der anvendes en enkeltpolet afbryder med en

kontaktåbning på mindst 3 mm.

Installation

Tegningerne, der viser installationssekvensen, refererer til et apparat udstyret med en motor med kondensator. Sekvensen er analog for modellerne ES med brushless motor. Ind- og udsugningsmundingen på apparatet monteres på ventilationsrør med en nominel diameter på 75-80 mm. Figg. 2÷7

Anvendelse

Basismodeller

Ventilatoren aktiveres/deaktiveres med en afbryder. Hvis der er 2 eller 3 hastigheder, kan disse indstilles med yderligere afbrydere.

Modeller med enkel timer (fig.8) Ventilatoren aktiveres/deaktiveres med en afbryder. Hvis der er 2 eller 3 hastigheder, kan disse indstilles med yderligere afbrydere. Timerfunktioner (skal indstilles i installationsfasen):

- tænding af ventilatoren med udskudt tid på 0 sek. eller 45 sek.

- slukning af ventilatoren med udskudt tid på 0 min. eller 20 min.

Modeller med avanceret timer

Ventilatoren aktiveres/deaktiveres med en afbryder. Hvis der er 2 eller 3 hastigheder, kan disse indstilles med yderligere afbrydere. Timerfunktioner (skal indstilles i installationsfasen):

DANSK

- standardfunktion (fig.9): tænding af ventilatoren med udskudt tid på 0, 45, 90 eller 120 sek. fra det øjeblik der

tændes på kontakten (lyset);

s OFF OFF

5s ON OFF

90s OFF ON

120s ON ON

Slukning af ventilatoren med udskudt tid på 6, 10, 15, 21 min., fra det øjeblik der slukkes for lyset:

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

eller:

- Komfortfunktion (fig.10) (kun på modeller med to eller tre hastigheder): tænding af ventilatoren ved laveste

hastighed (modeller med to hastigheder) eller ved middelhastighed (modeller med tre hastigheder) med ud-

skudt tid på 0, 45, 90 eller 120 sek. fra det øjeblik der tændes på kontakten (lyset);

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

Øjeblikkeligt skift af ventilatoren til maksimumhastighed med en udskydelse af slukningen på 6, 10, 15, 21

min. fra det øjeblik der slukkes for lyset.

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- automatisk og cyklisk tænding af ventilatoren: hver 8/12/24 t tænder ventilatoren automatisk og forbliver i drift

i en periode svarende til den definerede i de foregående punkter (6, 10, 15, 21 min.).

OFF OFF OFF

8h ON OFF

12h OFF ON

24h ON ON

Den cykliske tænding kan aktiveres/deaktiveres med en valgfri afbryder.

Modeller med avanceret timer + HCS

Ventilatoren aktiveres/deaktiveres med en afbryder. Hvis der er 2 eller 3 hastigheder, kan disse indstilles med yderligere afbrydere. Timerfunktioner (skal indstilles i installationsfasen) (fig.12):

- tænding af ventilatoren med udskudt tid på 0, 45, 90 eller 120 sek. fra det øjeblik der tændes på kontakten (lyset).

D.S.1 D.S.2

0s OFF OFF

45s ON OFF

90s OFF ON

120s ON ON

- slukning af ventilatoren med udskudt tid på 6, 10, 15, 21 min., fra det øjeblik der slukkes for lyset.

D.S.3 D.S.4

6min OFF OFF

10min ON OFF

15min OFF ON

21min ON ON

- øjeblikkelig tænding af ventilatoren, når grænsen for relativ fugtighed på 60%/70%(default) /80%/90% over-

skrides (fig.13).

60% OFF OFF

70% ON OFF

80% OFF ON

90% ON ON

Så længe den relative fugtighed ikke falder til under den indstillede grænseværdi minus 15%, tænder ventilatoren cyklisk i 2 timer og slukker i 8 timer. Ventilatoren slukker og afbryder cyklussen for tænding/slukning, når grænseværdien for den relative fugtighed falder til under den indstillede tærskel minus 15%..

- øjeblikkelig tænding af ventilatoren når der sker en hurtig stigning af den relative fugtighed (højere end 20%

.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

DANSK

å 10 minutter). Slukning af ventilatoren når den relative fugtighed falder til under værdien i hukommelsen på

jeblikket for tænding, minus 15%, eller under alle omstændigheder efter 2 timers drift.

deaktivering/genaktivering med den valgfrie, ekstra afbryder, i 1 time, af den automatiske tændingsfunktion

ved overskridelse af den indstillede grænseværdi. Deaktiveringen bevirker også øjeblikkelig slukning af ventilatoren, hvis den var tændt på det tidspunkt.

Modeller med enkel timer + PIR (fig.14)

entilatoren aktiveres/deaktiveres automatisk. Hvis der er 2 hastigheder, kan disse indstilles med en yderligere

fbryder.

a Timerfunktioner (skal indstilles i installationsfasen):

- øjeblikkelig tænding af ventilatoren udløst af registreringen af en tilstedeværelse på føleren PIR.

- slukning af ventilatoren med udskudt tid på fra 0 min. til 20 min. fra registreringen af fraværet på føleren PIR.

Forbindelsesdiagrammer

Fig 15÷34

Vedligeholdelse og rengøring

Rengøring/udskiftning af filtrene (fig. 35÷37) Apparatet er forsynet med kontrollampe for filter: når kontrollampen bliver rød, skal filteret rengøres eller udskiftes, ved at blæse det igennem, ryste det eller vaske det med vand. Det anbefales under alle omstændigheder at rengøre/udskifte hvert halve år.

Vigtige oplysninger om miljørigtig bortskaffelse

I NOGLE EU-LANDE HØRER DETTE PRODUKT IKKE IND UNDER ANVENDELSESOMRÅDET FOR DEN NATIONALE LOVGIVNING, DER HAR INDARBEJDET DIREKTIVET WEEE, OG DET ER DERFOR IKKE OBLIGATORISK AT BORTSKAFFE PRODUKTET PÅ EN GENBRUGSSTATION.

Dette produkt er i overensstemmelse med EU-direktivet 2012/19/EF.

Skraldespanden med kryds over angiver, at produktet efter brugsperioden ikke må bortskaffes sammen med husholdningsaffaldet, men skal bringes til et genbrugscenter for elektrisk og elektronisk udstyr eller returneres til leverandøren i forbindelse med køb af et nyt, tilsvarende apparat.

Brugeren er ansvarlig for korrekt bortskaffelse af apparatet og kan ved undladelse straffes i henhold til gældende lovgivning.

En korrekt aflevering af apparatet med henblik på senere genbrug, behandling og miljørigtig bortskaffelse medvirker til at undgå negative indvirkninger på miljøet og folkesundheden og fører til genbrug af de forskellige materialer, apparatet er fremstillet af.

For yderligere oplysninger om de tilgængelige indsamlingsformer kan man henvende sig til den lokale myndighed, der står for affaldssortering, eller til den forretning hvor apparatet er købt.

Producenter og importører lever op til deres ansvar for miljørigtig genbrug, behandling og bortskaffelse både direkte og i forbindelse med deltagelse i fælles ordninger.

POLSKI

Opis i zastosowanie

akupiony przez Państwa produkt to profesjonalny wentylator odśrodkowy do montażu w ścianie / na suficie lub

o zabudowy, przeznaczony do wentylacji pomieszczeń z odprowadzeniem do pojedynczego kanału.

d Wyposażenie silnika:

do 3 prędkości;

zabezpieczenie przed przeciążeniami termicznymi

łożyska kulkowe, które gwarantują bezusterkową pracę mechaniczną przez co najmniej 30.000 godzin przy

ciągłym zachowaniu ciszy. Produkt jest idealny do pracy w środowiskach bardzo wilgotnych, ponieważ posiada zabezpieczenie przeciwkroplowe.

Urządzenia te są przeznaczone do pracy w środowisku domowym.

Seria składa się z następujących typów produktów (modele z 1, 2 lub 3 prędkościami):

Model podstawowy

Timer prosty

Timer zaawansowany

Timer zaawansowany + HCS (czujnik wilgotności)

Timer prosty + PIR (czujnik obecności)

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

QE 100/60/35 LL TP HCS

Bezpieczeństwo

Uwaga:

ten symbol wskazuje na środki ostrożności, jakie pozwolą użytkownikowi uniknąć

wentualnych szkód

• Produkt należy używać jedynie do celów opisanych w niniejszej instrukcji obsługi.

• Po rozpakowaniu urządzenia, sprawdzić, czy nie jest uszkodzone. W razie wątpliwości zwrócić się do

wykwalifikowanego technika lub autoryzowanego sprzedawcy Vortice. Nie należy pozostawiać części opakowania w zasięgu dzieci ani osób niepełnosprawnych.

• Użycie wszelkich urządzeń elektrycznych wymaga przestrzegania pewnych fundamentalnych zasad, np.: a) nie

należy dotykać urządzenia mokrymi lub wilgotnymi rękami; b) nie wolno dotykać urządzenia będąc boso.

• W momencie odłączenia urządzenia od sieci elektrycznej i po podjęciu decyzji o zaprzestaniu jego eksploatacji

należy odstawić je w miejsce niedostępne dla dzieci oraz osób niepełnosprawnych.

• Nie używać urządzenia w obecności substancji lub oparów łatwopalnych, np. alkoholu, środków

owadobójczych, benzyny itp.

Niniejsze urządzenie może być obsługiwane przez dzieci w wieku co

•

najmniej 8 lat oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także przez osoby niedoświadczone lub nieposiadające wystarczającej wiedzy, pod warunkiem że ma to miejsce pod nadzorem lub po przeszkoleniu ich w zakresie prawidłowej i bezpiecznej obsługi oraz przy założeniu, że rozumieją one istniejące zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja leżące w zakresie obowiązków użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

POLSKI

• Urządzenie zainstalować na wysokości nie mniejszej niż 2,3 m od

podłoża

Ostrzeżenie:

ten symbol wskazuje na środki ostrożności, jakie pozwolą użytkownikowi

uniknąć ewentualnych niedogodności związanych z produktem

Nie wolno w żaden sposób modyfikować urządzenia.

•

• Nie narażać urządzenia na działanie warunków atmosferycznych (deszczu, słońca itp.).

• Okresowo sprawdzać, czy urządzenie nie jest uszkodzone. W razie nieprawidłowości, należy zaprzestać

eksploatacji urządzenia i bezzwłocznie skontaktować się z autoryzowanym sprzedawcą Vortice.

• W razie wadliwego działania oraz/lub usterek urządzenia, należy bezzwłocznie zwrócić się do autoryzowanego

serwisu Vortice i nalegać, w przypadku ewentualnej naprawy, na użycie oryginalnych części zamiennych Vortice.

• W razie upadku urządzenia lub narażenia go na silne uderzenia, należy zlecić kontrolę w autoryzowanym

serwisie technicznym Vortice.

• Urządzenie powinien zainstalować wykwalifikowany technik.

• Instalacja elektryczna, do której będzie podłączone urządzenie, musi spełniać wymagania obowiązujących

norm.

• Urządzenie nie wymaga podłączenia do gniazdka z uziemieniem, ponieważ jest wyposażone w podwójną

izolację.

• Podłączyć urządzenie do sieci / gniazdka elektrycznego jedynie, jeśli moc instalacji/gniazdka jest odpowiednia

do mocy maksymalnej urządzenia. W innym przypadku zwrócić się do wykwalifikowanego technika.

• Timery w modelach TIMER oraz T HCS powinny być regulowane przez odpowiednio wykwalifikowany

personel.

• Wyłączyć wyłącznik główny instalacji, gdy: a) ujawni się usterka urządzenia; b) przeprowadza się konserwację

lub czyszczenie zewnętrzne; c) urządzenie nie będzie używane przez krótszy lub dłuższy okres czasu.

• Konieczne jest zapewnienie odpowiedniej cyrkulacji powietrza w pomieszczeniu, aby zagwarantować właściwą

pracę urządzenia. W przypadku, gdy w tym samym pomieszczeniu jest zainstalowane urządzenie wykorzystujące materiały palne (kocioł, piec na metan, itp.), które nie jest szczelne, należy sprawdzić, czy cyrkulacja powietrza gwarantuje również właściwe spalanie w takim urządzeniu.

• Urządzenie nie może być wykorzystywane jako aktywator kotłów, pieców itp. Nie może również odprowadzać

przewodami ciepłego powietrza do takich urządzeń.

• Urządzenie powinno mieć wyciąg pojedynczy (przeznaczony jedynie dla niego) lub powinno odprowadzać

produkty spalania bezpośrednio na zewnątrz.

• Strumień przenoszonego powietrza lub spalin powinien być czysty (tzn. bez cząstek tłustych, sadzy, środków

chemicznych i antykorozyjnych oraz mieszanek wybuchowych i łatwopalnych).

• Nie wolno przykrywać ani zasłaniać kratki zasysania oraz odprowadzania w urządzeniu. Należy zapewnić

optymalny przepływ powietrza.

• Dane elektryczne sieci powinny odpowiadać danym na tabliczce znamionowej A (rys. A).

Urządzenie powinien zainstalować wykwalifikowany technik.

•

• Podczas instalacji należy przewidzieć wyłącznik wielobiegunowy o

minimalnym rozwarciu styków 3 mm.

Instalowanie

Rysunki przedstawiające kolejność instalacji dotyczą urządzenia wyposażonego w silnik kondensatorowy. Kolejność czynności jest identyczna w przypadku wersji silnikiem bezszczotkowym. Do otworu zasysania/tłoczenia urządzenia należy podłączyć przewody wentylacyjne o średnicy nominalnej 75-80 mm. (Rys. 2÷7)

Użycie

Modele podstawowe

Wentylator włącza się i wyłącza za pomocą przełącznika. W przypadku modeli z 2 lub 3 prędkościami prędkości ustawia się za pomocą dodatkowych przełączników.

Modele z timerem prostym (Rys.8) Wentylator włącza się i wyłącza za pomocą przełącznika. W przypadku modeli z 2 lub 3 prędkościami prędkości ustawia się za pomocą dodatkowych przełączników. Funkcje timera (ustawić podczas instalacji):

- włączenie wentylatora z opóźnieniem 0 s lub 45 s

- wyłączenie wentylatora z opóźnieniem od 0 min. do 20 min.

POLSKI

Modele z timerem zaawansowanym

Wentylator włącza się i wyłącza za pomocą przełącznika. W przypadku modeli z 2 lub 3 prędkościami prędkości

stawia się za pomocą dodatkowych przełączników.

unkcje timera (ustawić podczas instalacji):

tryb standardowy (rys.9): włączenie wentylatora z opóźnieniem 0, 45, 90 lub 120 s. od momentu, kiedy włącza

się przełącznik (światło);

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

wyłączenie wentylatora z opóźnieniem 6, 10, 15, 21 min., od momentu, kiedy wyłącza się światło;

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

lub:

- tryb comfort (rys.10) (tylko w przypadku modeli z dwiema lub trzema prędkościami): włączenie wentylatora z minimalną prędkością (modele z dwiema prędkościami) lub ze średnią prędkością (modele z trzema prędkościami) z opóźnieniem 0, 45, 90 lub 120 s. od momentu, kiedy włącza się przełącznik (światło);

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON natychmiastowe przełączenie wentylatora do prędkości maksymalnej z opóźnieniem wyłączenia równym 6, 10, 15, 21 min. od momentu wyłączenia światła

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- automatyczne i cykliczne włączanie wentylatora (Rys.11): co 8/12/24 godz. wentylator włącza się automatycz-

nie i pracuje przez czas równy temu, który zdefiniowano w poprzednich punktach (6, 10, 15, 21 min.)

D.S.5 D.S.6 OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON

Cykliczne włączanie można włączyć/wyłączyć za pomocą opcjonalnego przełącznika.

Modele z timerem zaawansowanym + HCS

Wentylator włącza się i wyłącza za pomocą przełącznika. W przypadku modeli z 2 lub 3 prędkościami prędkości ustawia się za pomocą dodatkowych przełączników. Funkcje timera (ustawić podczas instalacji) (Rys.12):

- włączenie wentylatora z opóźnieniem 0, 45, 90 lub 120 s. od momentu, kiedy włącza się przełącznik (światło);

- wyłączenie wentylatora z opóźnieniem 6, 10, 15, 21 min. od momentu wyłączenia światła;

- natychmiastowe włączenie wentylatora w momencie przekroczenia progu wilgotności względnej 60%/70% (de-

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

fault) /80%/90% (Rys.13).

D.S.5 D.S.6 60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

POLSKI

ak długo, jak wilgotność względna nie spadnie poniżej ustawionego progu minus 15%, wentylator włącza się cy-

licznie na 2 godziny i wyłącza się na 8 godzin. Wentylator wyłącza się i przerywa cykl włączania/wyłączania,

iedy wartość wilgotności względnej spadnie poniżej ustawionego progu minus 15%.

- natychmiastowe włączenie wentylatora w momencie szybkiego wzrostu wilgotności względnej (wzrost powyżej 20% w ciągu 10 minut); wyłączenie wentylatora, kiedy wilgotność względna spadnie powyżej wartości zapamiętanej w momencie włączenia minus 15% lub po 2 godzinach pracy.

- wyłączenie/ponowne włączenie za pomocą dodatkowego, opcjonalnego przełącznika na 1 godzinę funkcji au-

omatycznego włączenia w momencie przekroczenia ustawionego progu. Wyłączenie powoduje również naty-

hmiastowe wyłączenie wentylatora, jeśli był w tym momencie włączony.

Modele z timerem prostym + PIR (Rys.14)

Wentylator włącza się i wyłącza się automatycznie. W przypadku modeli z 2 prędkościami prędkości ustawia się za pomocą dodatkowego przełącznika. Funkcje timera (ustawić podczas instalacji):

- natychmiastowe włączenie wentylatora wywołane wykryciem obecności przez czujnik PIR.

- wyłączenie wentylatora z opóźnieniem od 0 min. do 20 min. od wykrycia braku obecności przez czujnik PIR

Schematy połącze

Rys 15÷34

Konserwacja i czyszczenie

Czyszczenie / wymiana filtrów (Rys. 35÷37) Urządzenie posiada kontrolkę filtra: kiedy kontrolka zmienia kolor na czerwony, filtr należy wymienić lub oczyścić poprzez przedmuchanie, wstrząśnięcie lub przemycie wodą. Zaleca się czyszczenie/wymianę co sześć miesięcy.

Ważne informacje dotyczące przyjaznego dla środowiska usuwania odpadów

W NIEKTÓRYCH KRAJACH UNII EUROPEJSKIEJ NINIEJSZY PRODUKT NIE WCHODZI W ZAKRES OBJĘTY POSTANOWIENIAMI USTAWODAWSTWA KRAJOWEGO WPROWADZAJĄCEGO DYREKTYWĘ WEEE (W SPRAWIE ZUŻYTEGO SPRZĘTU ELEKTROTECHNICZNEGO I ELEKTRONICZNEGO) I W ZWIĄZKU Z TYM NIE PODLEGA OBOWIĄZKOWI ZBIÓRKI SELEKTYWNEJ PO ZAKOŃCZENIU CYKLU ŻYCIA.

Symbol przekreślonego kosza umieszczony na produkcie wskazuje, że po zakończeniu eksploatacji urządzenia nie należy go usuwać razem z odpadami z gospodarstw domowych, lecz należy go oddać do punktu selektywnej zbiorki zużytego sprzętu elektrycznego i elektronicznego lub oddać do sklepu, w którym urządzenie zostało zakupione w chwili zakupu równoważnego urządzenia.

Użytkownik ponosi odpowiedzialność za oddanie zużytego sprzętu do odpowiednich punktów zbiorki pod rygorem zastosowania sankcji przewidzianych przez przepisy dotyczące gospodarki odpadami.

Prawidłowa zbiórka odpadów służąca ich późniejszemu przeznaczeniu do recyklingu, przetwarzania lub likwidacji przyjaznej dla środowiska zapobiega ujemnym skutkom w odniesieniu do środowiska naturalnego i zdrowia ludzkiego i sprzyja powtórnemu użyciu materiałów składowych produktu.

W celu uzyskania bardziej szczegółowych informacji w zakresie dostępnych systemów zbiorki odpadów należy zwrócić się do miejscowego zakładu gospodarki odpadami lub do sklepu, w którym urządzenie zostało zakupione.

Producent i importer ponoszą odpowiedzialność za prawidłowy recykling, przetwarzanie i likwidację odpadów przyjazną dla środowiska zarówno bezpośrednio, jak i biorąc udział w zbiorowych inicjatywach.

MAGYAR

A termék leírása és alkalmazása

z Ön által megvásárolt termék falra/padlóra szerelhető vagy beépíthető professzionális centrifugális elszívó

erendezés, és az egycsatornás kivezetésű helyiségek szellőztetésére alkalmas.

b A motor az alábbiakkal rendelkezik:

akár 3 sebességgel;

hő túlterhelés elleni védelem

legalább 30 000 óra folyamatos mechanikus működést és időtálló állandó csendességet garantáló

golyóscsapágyak. A termék ideális nagyon párás helyiségekben való alkalmazásra, és a vízfröccsenés ellen védve van.

Ezeket a készülékeket háztartási használatra tervezték.

A kínálat a következő terméktípusokból áll (1, 2 vagy 3 sebességes modellek):

E 60 LL

Alap

Egyszerűsített timer

Fejlett timer

Fejlett timer + HCS (páratartalomérzékelő)

Egyszerű timer + PIR (jelenlétérzékelő)

Az összes modellre vonatkozó részleteket a Használat cikkben is megtalálja

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL

E 60/35 LL

E 100/60 LL

E 100/60/35 LL

QE 100/60/35 LL TP HCS

Biztonság

Figyelem:

ez a szimbólum a felhasználó sérülésének elkerülését szolgáló óvintézkedéseket jelöli

• A terméket ne használja a jelen utasításban megjelölttől eltérő célra.

• A csomagolóanyag eltávolítása után győződjön meg a berendezés épségéről: ha kétségek merülnek fel,

forduljon azonnal felkészült szakemberhez vagy egy hivatalos Vortice viszonteladóhoz. A csomagolóanyagot ne hagyja gyermekek vagy megváltozott képességű személyek számára elérhető helyen.

• Általában az elektromos eszközök használata néhány alapvető szabály betartását igényli, többek között: a) a

berendezést ne érintse meg vizes vagy nedves kézzel; b) mezítláb ne érintse meg a berendezést.

• Ha a berendezést leválasztja az elektromos hálózatról, és többet nem használja, vigye gyermekektől és

megváltozott képességű személyektől távoli helyre.

• Ne használjuk a berendezést gyúlékony anyagok vagy pára - pl. alkohol, rovarirtók, benzin, stb. - jelenlétében.

A jelen készüléket 8 évesnél idősebb gyermekek, csökkent fizikai,

•

érzékszervi vagy mentális képességű személyek, illetve olyan személyek, akiknek nem áll rendelkezésére a szükséges tapasztalat és ismeret, kizárólag akkor használhatják, ha a készülék biztonságos használatára betanítják őket, és megértették azzal kapcsolatos veszélyeket. Gyermekek nem játszhatnak a készülékkel. A készüléknek a felhasználó által végzendő tisztítását és karbantartását felügyelet nélküli gyermek nem végezheti.

• A készüléket a a talajtól legalább 2,3 m magasságba szerelje fel.

MAGYAR

Figyelmeztetés

ez a szimbólum a termék sérülésének elkerülését szolgáló óvintézkedéseket jelöli

• Semmilyen módosítást ne hajtson végre a terméken.

• Ne tegyük ki a berendezést légköri hatásoknak (eső, nap, stb.).

Rendszeresen ellenőrizze a berendezés épségét. Sérülés észlelése esetén ne használja a berendezést, és

•

azonnal értesítsen egy hivatalos Vortice Vevőszolgálatot.

• Rendellenes működés és/vagy hiba esetén azonnal egy hivatalos Vortice viszonteladóhoz kell fordulni, ha

javításra kerül a sor, eredeti Vortice alkatrészek alkalmazását kell kérni.

• Ha a berendezés leesik, vagy erős ütést szenved, azonnal ellenőriztesse egy hivatalos Vortice

Vevőszolgálattal.

• A berendezést az érvényes szabványoknak megfelelő elektromos hálózatba kell bekötni.

• A berendezést nem kell földelt aljzatra csatlakoztatni, mivel kettős szigeteléssel van ellátva.

• A berendezést csak akkor csatlakoztassa az elektromos hálózatra, ha a hálózat/aljzat teljesítménye megfelel

a berendezés maximális teljesítményének. Ellenkező esetben azonnal forduljon szakemberhez.

• A timer beállítását a TIMER és T HCS modelleken szakmai képzettséggel rendelkező szakembernek kell

végeznie.

• Az alábbi esetekben mindenképpen kapcsolja le a berendezés főkapcsolóját: a) működési rendellenességet

vesz észre; b) külső tisztítást kíván végrehajtani; c) rövidebb vagy hosszabb ideig nem kívánja használni a berendezést.

• A berendezés megfelelő működéséhez biztosítani kell a helyiség levegő-utánpótlását. Amennyiben a

berendezéssel azonos helyiségben tüzelőanyagot égető nem hermetikus berendezés (vízmelegítő, gázzal működő kályha stb.) is működik, ellenőrizzük, hogy a levegő-utánpótlás biztosítja-e az ilyen berendezés működéséhez szükséges tökéletes égést.

• A berendezést tilos vízmelegítő, kályha stb. működtető egységeként használni, és tilos az elvezetését ilyenfajta

készülékek meleg levegő vezetékébe kötni.

• A berendezés a levegőt vagy (csak a berendezés használatában álló) szimpla vezetékbe vagy közvetlenül a

külső környezetbe kell küldje.

• Az eltávolítandó levegő vagy füst tiszta (vagyis zsíros elemektől, koromtól, vegyszerektől és korrodáló

anyagoktól, robbanó- és gyúlékony keverékektől mentes) kell legyen.

• A levegő optimális áthaladásának biztosításához az elszívórácsot és az előremenő áramlásokat ne fedje el és

ne tömítse el.

• Az elektromos hálózat adatai meg kell, hogy feleljenek az A. adattáblán megadott adatoknak (A. ábra).

A berendezés felszerelését felkészült szakember kell, hogy végezze

•

• A helyes összeszerelést olyan egypólusú megszakító használatával

kell elvégezni, amelynél az érintkezők közötti távolság legalább 3 mm

Felszerelés

A beszerelés sorrendjét mutató rajzok kondenzátoros motorral felszerelt berendezésre vonatkoznak. Az eljárás megegyezik a kefe nélküli motorral ellátott ES változatok esetén is. A készülék kivezető/nyomó nyílását 75-80 mm névleges szellőzőcsövekre kell szerelni (2÷7 ábra)

Felhasználás

Alapmodellek

A ventilátor bekapcsolása/kikapcsolása egy kapcsoló segítségével végezhető el. Amennyiben 2 vagy 3 sebességes a készülék, a sebességeket kiegészítő kapcsolókkal lehet beállítani.

Egyszerűsített időzítő egységgel szerelt modellek (8 ábra)

A ventilátor bekapcsolása/kikapcsolása egy kapcsoló segítségével végezhető el. Amennyiben 2 vagy 3 sebességes a készülék, a sebességeket kiegészítő kapcsolókkal lehet beállítani. Időzítő funkciók (a beszerelési fázisban kell beállítani):

- késleltetett ventilátor bekapcsolás 0 mp vagy 45 mp késleltetéssel

- késleltetett ventilátor kikapcsolás 0 perc és 20 perc közötti késleltetéssel.

Fejlett timerrel szerelt modellek

MAGYAR

- szabvány üzemmód (9 ábra): késleltetett ventilátorbekapcsolás 0, 45, 90 vagy 120 mp késleltetéssel a kapcsoló bekapcsolása után (világítás);

s OFF OFF

5s ON OFF

4 90s OFF ON 120s ON ON

késleltetett ventilátor kikapcsolás 6, 10, 15, 21 perc késleltetéssel a világítás kikapcsolása után;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

vagy:

- komfort üzemmód(10 abra) (csak a 2 vagy 3 sebességes modelleknél): a ventilátor legkisebb sebességgel (2 sebességes modellek) vagy közepes sebességgel (3 sebességes modellek) történő bekapcsolása 0, 45, 90 vagy 120 mp késleltetéssel a kapcsoló bekapcsolása után (világítás)

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

a ventilátor azonnali legmagasabb sebességre váltása 6, 10, 15, 21 perc késleltetéssel a világítás kikapcsolása után

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- automatikus és ciklusos ventilátorbekapcsolás (11 abra): 8/12/24 óránként a ventilátor automatikusan bekapcsol, és működésben marad az előző pontokban meghatározott időtartamra (6, 10, 15, 21 perc)

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON

A ciklusos bekapcsolás egy opcionális kapcsoló segítségével aktiválható/kiiktatható.

Fejlett timer + HCS egységgel szerelt modellek

- késleltetett ventilátorbekapcsolás 0, 45, 90 vagy 120 mp késleltetéssel a kapcsoló bekapcsolása után (világítás);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- késleltetett ventilátorkikapcsolás 6, 10, 15, 21 perc késleltetéssel a világítás kikapcsolása után; D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- azonnali ventilátorbekapcsolás a 60%/70%/80%/90% relatív páratartalom küszöbérték elérésekor (13 abra).

60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Amíg a relatív páratartalom nem csökken 15%-kal a beállított küszöbérték alá, a ventilátor ciklusosan 2 órára bekapcsol és 8 órára kikapcsol. A ventilátor kikapcsol, és megszakítja a bekapcsolási/ki kapcsolási ciklust, amikor a relatív páratartalom 15%-kal a beállított küszöbérték alá csökken.

- a ventilátor azonnal bekapcsol a relatív páratartalom gyors emelkedése észlelése esetén (az emelkedés 20%nál nagyobb 10 percen belül); a ventilátor kikapcsol, amikor a relatív páratartalom 15%-os csökkenéssel a

.S.1 D.S.2

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

D.S.5 D.S.6

MAGYAR

rögzített érték alá csökken a bekapcsolás pillanatában, vagy mindenképpen 2 óra működés után.

- a beállított küszöbérték elérésekor az automatikus bekapcsolási funkció kikapcsolása/visszakapcsolása az

pcionális kiegészítő kapcsoló segítségével, 1 óra időtartamra. A kikapcsolás a ventilátor azonnali leállítását is

iváltja, ha éppen bekapcsolt helyzetben található.

Egyszerűsített timer + PIR egységgel szerelt modellek (14 ábra) A ventilátor aktiválása/kiiktatása automatikusan történik. Amennyiben a ventilátor 2 sebességes, ezek egy kiegészítő kapcsoló segítségével állíthatók be. Időzítő funkciók (a beszerelési fázisban kell beállítani):

- a PIR érzékelő jelenlét-érzékelése által kiváltott azonnali ventilátorbekapcsolás.

- a ventilátor kikapcsolása a PIR érzékelő hiányérzékelését követő 0 és 20 perc közötti késleltetéssel.

Kapcsolási rajzok

15÷34 ábra

Karbantartás és tisztítás

Szűrő tisztítás/csere (35÷37 ábra) A készülék egy szűrőellenőrző lámpával rendelkezik: amikor az ellenőrző lámpa pirossá válik, ráfúvással, rázással vagy vizes mosással meg kell tisztítani vagy ki kell cserélni a szűrőt. A tisztítás/csere hathavonta mindenképpen javasolt.

A környezetbarát megsemmisítés érdekében fontos információ

AZ EURÓPAI UNIÓ NÉHÁNY ORSZÁGÁBAN EZ A TERMÉK NEM ESIK A WEEE IRÁNYELVET ÁTÜLTETŐ NEMZETI TÖRVÉNY HATÁLYA ALÁ, EZÉRT AZ ILYEN ORSZÁGOKBAN NEM ÁLL FENN SEMMILYEN, A TERMÉK ÉLETTARTAMÁNAK LEJÁRTÁT KÖVETŐEN A SZELEKTÍV HULLADÉKGYŰJTÉSRE VONATKOZÓ KÖTELEZETTSÉG.

A termék megfelel az EU 2012/19/EK sz. irányelvének.

A készüléken látható áthúzott kuka szimbólum azt jelenti, hogy a terméket hasznos élettartama végén a háztartási hulladéktól elkülönítve kell kezelni, és egy elektromos és elektronikus készülékek szelektív gyűjtésével foglalkozó központnak kell átadni, vagy hasonló új készülék vásárlása esetén a viszonteladónál kell leadni.

A felhasználó felel a készülék élettartama végén a megfelelő szervezetnek történő átadásért a hulladékokról szóló hatályos jogszabályokban meghatározott szankciók terhe mellett.

A készülék szelektív gyűjtése és ezt követően a környezetvédelmi szempontoknak megfelelő újrahasznosításra, kezelésre vagy megsemmisítésre történő átadása hozzájárul az esetleges negatív környezeti és egészségügyi hatások elkerüléséhez, és lehetővé teszi a terméket alkotó anyagok újbóli felhasználását.

A rendelkezésre álló hulladékgyűjtési rendszerekre vonatkozó részletesebb információkért forduljon a helyi hulladékmegsemmisítő szolgálathoz vagy az üzlethez, ahol a készüléket vásárolta.

A gyártók és importőrök közvetlenül és kollektív rendszer részeként felelősséget vállalnak a hulladék környezetvédelmi szempontból megfelelő újrahasznosításáért, kezeléséért és megsemmisítéséért

ČEŠTINA

Popis a použití

ýrobek, který jste zakoupili, je profesionální odtahový ventilátor k instalaci do zdi/stropu nebo k vestavbě, určený

větrání místností s odtahem do samostatného potrubí.

k Motor je vybaven:

až 3 rychlostmi;

ochranou proti tepelnému přetížení;

kuličkovými ložisky, které zaručují nejméně 30000 hodin nepřetržitého mechanického fungování a stále tichý

chod.

Tento ventilátor je ideální do velmi vlhkých prostor, protože je chráněný proti postřiku vodou.

Tyto přístroje jsou určeny pro použití v domácnostech a komerčních prostorách.

Nabídka se sestává z následujících typů výrobků (modelů s 1, 2 nebo 3 rychlostmi):

Základní

Zjednodušený časovač

Pokročilý časovač

Pokročilý časovač + HCS (čidlo vlhkosti)

Zjednodušený časovač + PIR (čidlo přítomnosti)

Další podrobnosti o modelech viz také bod Použití.

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

QE 100/60/35 LL TP HCS

Bezpečnost

Pozor:

tento symbol upozorňuje na opatření, která brání zranění uživatele

• Tento přístroj nepoužívejte k jinému účelu, než je uvedeno v této příručce.

• Po vybalení výrobku z obalu zkontrolujte jeho úplnost; v případě pochybností se ihned obraťte na odborně

vyškoleného pracovníka nebo na autorizované technické středisko Vortice. Nenechávejte části obalu v dosahu dětí nebo osob s nějakým postižením.

• Používání každého elektrického přístroje vyžaduje dodržování některých základních pravidel, např.: a) přístroje

se nedotýkejte vlhkýma nebo mokrýma rukama; b) nedotýkejte se ho bosýma nohama.

• Rozhodnete-li se, že přístroj už nebudete používat, odpojte ho od elektrické sítě a uložte z dosahu dětí a osob

s nějakým postižením.

• Nepoužívejte přístroj v prostředí s hořlavými látkami nebo výpary, jako alkoholem, insekticidy, benzínem apod.

Tento přístroj smějí používat děti starší 8 let a osoby se sníženými

•

fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby bez patřičných znalostí a zkušeností pouze tehdy, když na tyto osoby dohlíží, nebo jim radí při bezpečném používání spotřebiče dospělý odpovědný za jejich bezpečnost, a když si tyto osoby uvědomují možná nebezpečí. Děti si nesmějí s přístrojem hrát. Doporučené čištění a údržbu nesmějí děti provádět bez dozoru dospělých.

• Zařízení instalujte nejméně 2,3 m od země.

ČEŠTINA

Upozornění:

ento symbol upozorňuje na opatření, která brání poškození přístroje

Přístroj žádným způsobem neupravujte.

•

• Nevystavujte ho působení počasí (déšť, slunce apod.).

• Pravidelně ověřujte neporušenost přístroje. Při zjištění závady přístroj nepoužívejte a ihned se obraťte na

autorizovaného prodejce Vortice.

• V případě špatného chodu a/nebo poruchy přístroje se ihned obraťte na autorizované servisní středisko Vortice,

je-li nutná oprava, požadujte originální náhradní díly Vortice.

• Jestliže přístroj spadne, nebo byl vystaven silnému nárazu, nechte ho ihned zkontrolovat v autorizovaném

servisním středisku Vortice.

• Elektrický systém, ke kterému je přístroj připojený, musí být v souladu s platnými předpisy.

• Přístroj nevyžaduje připojení k zásuvce s uzemňovacím systémem, protože byl vyroben s dvojí izolací.

• Přístroj se smí připojit pouze k takové napájecí síti/elektrické zásuvce, jejichž výkon odpovídá maximálnímu

výkonu přístroje. Pokud vaše síť nebo zásuvka tyto požadavky nesplňují, obraťte se na odborně vyškoleného pracovníka.

• Seřízení časovače u modelů TIMER a T HCS smí provádět pouze odborně vyškolený pracovník.

• Vypněte hlavní vypínač systému, pokud: a) zjistíte závadu v činnosti; b) chcete vyčistit vnější plochy přístroje;

c) se rozhodnete přístroj po kratší nebo delší dobu nepoužívat.

• K zajištění činnosti přístroje je nutné zajistit potřebný přívod vzduchu do místnosti. Pokud je ve stejné místnosti

instalován přístroj na palivo (ohřívač vody, kamna na metan apod.) bez uzavřené komory, ujistěte se, že přívod vzduchu umožňuje také dokonalé spalování v tomto přístroji.

• Ventilátor se nesmí používat k aktivaci ohřívačů vody, kamen apod., ani nesmí odvádět vzduch do potrubí na

teplý vzduch určeného pro tato zařízení.

• Odvod z tohoto přístroje musí vést do samostatného potrubí (používaného výlučně tímto přístrojem), nebo

přímo ven.

• Proud vzduchu nebo spalin musí být čistý (tedy bez mastných částic, sazí, chemických a korozívních činidel

nebo výbušných a hořlavých směsí).

• Nezakrývejte a nezacpávejte ani nasávací, ani odvodnou mřížku přístroje, aby vzduch mohl volně proudit.

• Parametry elektrické sítě musí odpovídat údajům uvedeným na typovém štítku A (obr. A).

• Instalaci přístroje smí provést pouze odborně kvalifikovaný pracovník.

• K instalaci je nutné použít vícepólový vypínač se vzdáleností mezi

kontakty 3 mm nebo více.

Instalace

Zobrazení s postupem instalace se týkají přístroje vybaveného motorem s kondenzátorem. Pořadí kroků platí i pro modely ES s bezkartáčovým motorem Brushless. Vypouštěcí/náběhové ústí přístroje je určeno pro ventilační trubky o jmenovitém průměru 75-80 mm.2 Obr. 2÷7

Použití

Základní modely

Ventilátor se zapíná/vypíná pomocí vypínače. V případě 2 nebo 3 rychlostí lze rychlosti nastavit pomocí dodatečných vypínačů.

Modely se zjednodušeným časovačem (obr. 8) Ventilátor se zapíná/vypíná pomocí vypínače. V případě 2 nebo 3 rychlostí lze rychlosti nastavit pomocí těchto dodatečných vypínačů. Funkce časovače (je třeba nastavit při instalaci):

- zapnutí ventilátoru se zpožděním od 0 do 45 s

- vypnutí ventilátoru se zpožděním od 0 min do 20 min.

Modely s pokročilým časovačem

Ventilátor se zapíná/vypíná pomocí vypínače. V případě 2 nebo 3 rychlostí lze rychlosti nastavit pomocí dodatečných vypínačů. Funkce časovače (je třeba nastavit při instalaci):

- standardní režim (obr.9): zapnutí ventilátoru se zpožděním 0, 45, 90 nebo 120 s od okamžiku, kdy se zapne vypínač (osvětlení);

ČEŠTINA

0s OFF OFF 4 9 1 vypnutí ventilátoru se zpožděním 6, 10, 15, 21 min., od okamžiku, kdy osvětlení zhasne;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

nebo:

- režim comfort (obr.10) (pouze pro modely s dvěma nebo třemi rychlostmi): zapnutím ventilátoru na minimální rychlost(modely s dvěma rychlostmi) nebo na střední rychlost (modely s třemi rychlostmi) se zpožděním 0, 45, 90 nebo 120 s. od okamžiku, kdy se zapne vypínač (osvětlení);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON okamžité přepnutí ventilátoru na maximální rychlost s vypínacím zpožděním 6, 10, 15, 21 min. od okamžiku, kdy se vypne osvětlení;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- automatické a cyklické zapnutí ventilátoru (obr 11): každých 8/12/24 h se ventilátor automaticky zapne a zůstane běžet po předem nastavenou dobu popsanou výše (6, 10, 15, 21 min.).

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON Cyklické zapnutí lze aktivovat/deaktivovat pomocí volitelného vypínače.

Modely s pokročilým časovačem + HCS

Ventilátor se zapíná/vypíná pomocí vypínače. V případě 2 nebo 3 rychlostí lze rychlosti nastavit pomocí dodatečných vypínačů. Funkce časovače (je třeba nastavit při instalaci) (obr 12)

- zapnutí ventilátoru se zpožděním 0, 45, 90 nebo 120 s od okamžiku, kdy se zapne vypínač (osvětlení);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- vypnutí ventilátoru se zpožděním 6, 10, 15, 21 min., od okamžiku, kdy osvětlení zhasne; D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- okamžité zapnutí ventilátoru po dosažení prahu relativní vlhkosti 60%/70%/80%/90%. (obr.13).

60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Dokud relativní vlhkost neklesne pod nastavenou prahovou hodnotu sníženou o 15 %, bude se ventilátor cyklicky zapínat na dobu 2 hodin a vypínat na dobu 8 hodin. Ventilátor se vypne a přeruší cyklus zapnutí/vypnutí, jakmile hodnota relativní vlhkosti klesne pod prahovou hodnotu sníženou o 15 %.

- okamžité zapnutí ventilátoru po zjištění rychlého zvýšení relativní vlhkosti (nárůst vyšší než 20 % za 10 minut); vypnutí ventilátoru, když relativní vlhkost klesne pod hodnotou uloženou v okamžiku zapnutí sníženou o 15 %, nebo v každém případě po 2 hodinách provozu.

- zapnutí/vypnutí prostřednictvím dodatečného volitelného vypínače na 1 hodinu, funkce automatického zapnutí

D.S.1 D.S.2

5s ON OFF 0s OFF ON 20s ON ON

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

D.S.5 D.S.6

ČEŠTINA

po překročení nastaveného prahu. Vypnutí také způsobí okamžité vypnutí ventilátoru, pokud je v té době zap-

utý.

odely se zjednodušeným časovačem (obr.14)

entilátor se zapíná/vypíná automaticky. V případě 2 rychlostí lze rychlosti nastavit pomocí dodatečného vypínače.

V Funkce časovače (je třeba nastavit při instalaci):

- okamžité zapnutí ventilátoru vyvolané detekcí přítomnosti PIR čidlem;

- vypnutí ventilátoru se zpožděním od 0 min do 20 min vyvolané detekcí nepřítomnosti PIR čidlem

Schémata připojení

Obr 15÷34

Údržba a čištění

Čištění / výměna filtrů (Obr 35÷37) Zařízení je vybaveno kontrolkou filtru: když se rozsvítí červeně, je třeba vyčistit nebo vyměnit filtr profouknutím, zatřesením nebo umytím vodou. Čištění / výměna se doporučuje každých šest měsíců.

Důležité informace pro ekologickou likvidaci přístroje

V NĚKTERÝCH ZEMÍCH EVROPSKÉ UNIE NENÍ TENTO VÝROBEK ZAŘAZEN MEZI VÝROBKY, NA KTERÉ SE VZTAHUJE VNITROSTÁTNÍ ZÁKON O PŘIJETÍ SMĚRNICE O ODPADNÍCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍCH (OEEZ), A TENTO VÝROBEK TEDY NENÍ NUTNÉ PO SKONČENÍ ŽIVOTNOSTI ODEVZDAT DO TŘÍDĚNÉHO SBĚRU

Tento výrobek odpovídá požadavkům směrnice EU 2012/19/ES.

Symbol přeškrtnuté popelnice uvedený na přístroji znamená, že se tento výrobek po skončení životnosti nesmí likvidovat spolu s domácím odpadem, ale musí být odevzdán do speciálního sběrného dvora určeného pro elektrická a elektronická zařízení, nebo je možné ho předat prodejci při koupi nového stejného zařízení.

Uživatel odpovídá pod trestem sankcí, které jsou stanoveny platnými právními předpisy o odpadech, za odevzdání přístroje po skončení životnosti do určených sběrných míst.

Vhodný tříděný sběr, který umožňuje předání nepotřebného přístroje k recyklaci, zpracování a likvidaci s ohledem na životní prostředí přispívá k odstranění možných negativních důsledků na životní prostředí a lidské zdraví a podporuje recyklaci materiálů, ze kterých byl přístroj vyroben.

Další informace o vhodných sběrných místech pro tento výrobek získáte v místním podniku pro sběr domácího odpadu nebo v obchodě, kde jste přístroj zakoupili.

Výrobci a dovozci jsou na vlastní odpovědnost povinni vyhovět požadavkům na recyklaci, zpracování a likvidaci s ohledem na životní prostředí buď přímo, nebo zapojením do společného systému.

ROMÂNĂ

Descrierea şi utilizarea

rodusul cumpărat de dv. este un aspirator centrifugal profesional, care se poate monta pe perete/tavan sau prin

ncastrare şi care este destinat aerisirii încăperilor, cu evacuare într-o conductă separată.

î Motorul este dotat cu:

până la 3 viteze;

protecţie împotriva suprasarcinilor termice

rulmenţi cu bile care garantează un minim de 30.000 de ore de funcţionare mecanică continuă şi o silenţiozitate

constantă în timp. Produsul este ideal pentru utilizarea în medii cu umiditate ridicată şi este protejat împotriva stropilor de apă.

Aceste aparate au fost proiectate pentru a fi utilizate în mediul casnic.

Gama este alcătuită din următoarele tipuri de produse (modele cu 1, 2 sau 3 viteze):

Bază

Timer simplificat

Timer evoluat

Timer evoluat+ HCS (senzor de umiditate)

Timer simplu + PIR (senzor de prezenţă)

Pentru detalii despre fiecare model, consultaţi şi paragraful Utilizarea

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

QE 100/60/35 LL TP HCS

Siguranţa

Atenţie:

acest simbol indică măsuri de precauţie necesare pentru a evita producereade pagube utilizatorului

• Nu utilizaţi acest produs în scopuri diferite de cele prezentate în acest manual.

• După ce aţi despachetat produsul, verificaţi integritatea acestuia: dacă aveţi dubii, adresaţi-vă imediat unei

persoane calificate profesional sau unui dealer autorizat Vortice. Nu lăsaţi elementele ambalajului la îndemâna copiilor sau a persoanelor cu handicap.

• Folosirea oricărui aparat electric presupune respectarea unor reguli fundamentale, de exemplu: a) nu trebuie

atins cu mâinile ude sau umede; b) nu trebuie atins când persoana este desculţă.

• Puneţi aparatul într-un loc sigur, astfel încât să nu fie la îndemâna copiilor sau a persoanelor cu handicap, în

momentul în care hotărâţi să îl deconectaţi de la reţeaua electrică şi să nu îl mai folosiţi.

• Nu utilizaţi aparatul în prezenţa substanţelor sau a vaporilor inflamabili, ca de exemplu alcool, insecticide,

benzină etc.

Acest aparat poate fi utilizat de copii începând de la vârsta de 8 ani

•

şi de persoane cu capacităţi fizice, senzoriale sau mentale reduse, sau lipsite de experienţă şi de cunoştinţe, dacă sunt supravegheate sau dacă au fost instruite în legătură cu folosirea aparatului în siguranţă şi dacă înţeleg care sunt pericolele care pot fi cauzate de acesta. Copiii nu trebuie să se joace cu aparatul. Operaţiile de curăţare şi întreţinere care pot fi efectuate de utilizator nu trebuie să fie efectuate de copii nesupravegheaţi.

• Punctul de instalare trebuie să se afle la o distanţă de cel puţin 2,3

m. faţă de podea

ROMÂNĂ

Măsuri de precauţie:

acest simbol indică măsuri de precauţie necesare pentru a evita defectarea produsului

• Nu aduceţi niciun fel de modificare produsului.

• Nu lăsaţi aparatul expus la agenţi atmosferici (ploaie, soare etc.).

• Verificaţi periodic integritatea aparatului. În cazul unor imperfecţiuni, nu utilizaţi aparatul şi contactaţi imediat un

ealer autorizat Vortice.

d În cazul unei funcţionări defectuoase şi/sau a unei defectări a aparatului, adresaţi-vă imediat unui dealer

•

autorizat Vortice şi cereţi, pentru eventualele reparaţii, folosirea pieselor de schimb Vortice originale.

• Dacă aparatul cade sau primeşte lovituri puternice, rugaţi să fie verificat imediat de un dealer autorizat Vortice.

• Instalaţia electrică la care este conectat produsul trebuie să fie conformă cu normele în vigoare.

• Aparatul nu are nevoie de conectare la o priză cu legătură la pământ, deoarece este construit cu izolare dublă.

• Conectaţi aparatul la reţeaua de alimentare/priza electrică doar dacă puterea instalaţiei/prizei este adecvată pentru

puterea sa maximă. În caz contrar, adresaţi-vă imediat personalului calificat din punct de vedere profesional.

• Reglarea timerelor pentru modelele TIMER şi T HCS trebuie să fie efectuată de către personal calificat din

punct de vedere profesional.

• Opriţi de la întrerupătorul general al instalaţiei: a) când observaţi o anomalie în funcţionare; b) când hotărâţi să efectuaţi o

operaţiune de curăţare la exterior; c) când hotărâţi să nu utilizaţi aparatul pe perioade de timp mai scurte sau mai lungi.

• Este indispensabil să asiguraţi afluxul necesar de aer în încăpere pentru a garanta funcţionarea produsului. În cazul

în care în aceeaşi încăpere mai este instalat un aparat care funcţionează cu combustibil (boiler, sobă cu metan etc.), care nu este etanş, asiguraţi-vă că afluxul de aer garantează, de asemenea, combustia perfectă a acestui aparat.

• Aparatul nu poate fi utilizat pentru a activa boilere, sobe etc. şi nici nu trebuie să evacueze în conductele de

aer cald ale acestor aparate.

• Aparatul trebuie să evacueze într-o conductă separată (utilizată doar de către acest produs) sau direct la exterior.

• Fluxul de aer sau de fum ce urmează a fi evacuat trebuie să fie curat (adică fără elemente grase, funingine,

agenţi chimici şi corozivi sau amestecuri explozive şi inflamabile).

• Nu acoperiţi şi nu astupaţi grătarele de aspiraţie şi de tur ale aparatului, astfel încât să se asigure o circulaţie optimă a aerului.

• Parametrii electrici ai reţelei trebuie să corespundă cu cei de pe plăcuţa A (fig. A).

• Instalarea aparatului trebuie să fie efectuată de către personal

calificat din punct de vedere profesional.

• Pentru instalare trebuie să fie prevăzut un întrerupător omnipolar cu

o distanţă de deschidere a contactelor de cel puţin 3 mm.

Instalarea

Desenele care indică ordinea de instalare se referă la un aparat echipat cu motor cu condensator. Ordinea este similară pentru versiunile ES cu motor Brushless. Gura de evacuare/tur a aparatului trebuie să fie aplicată pe tuburi de aerisire cu diametrul nominal de 75-80 mm. Fig 2÷7

Utilizarea

Modelele de bază

Ventilatorul este activat/dezactivat prin intermediul unui întrerupător. Dacă sunt prevăzute 2 sau 3 viteze, acestea pot fi setate cu ajutorul unor întrerupătoare suplimentare.

Modelele cu timer simplificat (fig. 8) Ventilatorul este activat/dezactivat prin intermediul unui întrerupător. Dacă sunt prevăzute 2 sau 3 viteze, acestea pot fi setate cu ajutorul unor întrerupătoare suplimentare. Funcţiile timerului (trebuie să fie setate în faza de instalare):

- pornirea ventilatorului cu o întârziere de 0 s. sau de 45 s.

- oprirea ventilatorului cu o întârziere de la 0 min. până la 20 min.

Modelele cu timer evoluat

Ventilatorul este activat/dezactivat prin intermediul unui întrerupător. Dacă sunt prevăzute 2 sau 3 viteze, acestea pot fi setate cu ajutorul unor întrerupătoare suplimentare. Funcţiile timerului (trebuie să fie setate în faza de instalare):

- modul standard (fig. 9): pornirea ventilatorului cu o întârziere de 0, 45, 90 sau 120 s., din momentul în care se aprinde lumina de la întrerupător;

D.S.1 D.S.2

0s OFF OFF

ROMÂNĂ

45s ON OFF 90s OFF ON

20s ON ON

prirea ventilatorului cu o întârziere de 6, 10, 15, 21 min., din momentul în care se stinge lumina;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- modul Confort (fig. 10) (numai pentru modelele cu două sau trei viteze): pornirea ventilatorului la viteza minimă (modelele cu două viteze) sau la viteza medie (modelele cu trei viteze) cu o întârziere de 0, 45, 90 sau 120 s., din momentul în care se aprinde lumina de la întrerupător;

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

comutarea instantanee a ventilatorului pe viteza maximă, cu o întârziere a opririi de 6, 10, 15, 21 min., din momentul în care se stinge lumina

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- pornirea automată şi ciclică a ventilatorului (fig.11): la fiecare 8 / 12 / 24 h, ventilatorul porneşte automat şi rămâne în funcţiune pe o perioadă de timp egală cu cea indicată la punctele precedente (6, 10, 15, 21 min.)

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON

Pornirea ciclică poate fi activată/dezactivată prin intermediul unui întrerupător opţional.

Modelele cu timer evoluat + HCS

- pornirea ventilatorului cu o întârziere de 0, 45, 90 sau 120 s., din momentul în care se aprinde lumina de la întrerupător;

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- oprirea ventilatorului cu o întârziere de 6, 10, 15, 21 min., din momentul în care se stinge lumina;

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- pornirea instantanee a ventilatorului când se depăşeşte pragul de umiditate relativă de 60% / 70% / 80% / 90% (fig.13).

D.S.5 D.S.6 60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Până când umiditatea relativă nu scade sub pragul setat, diminuat cu 15%, ventilatorul se activează ciclic timp de 2 ore şi se dezactivează timp de 8 ore. Ventilatorul se opreşte şi se întrerupe ciclul de pornire/oprire când valoarea umidităţii relative coboară sub pragul setat, diminuat cu 15%.

- pornirea instantanee a ventilatorului când se produce o mărire rapidă a umidităţii relative (o creştere mai mare de 20% în 10 minute); oprirea ventilatorului când umiditatea relativă scade sub valoarea memorată în momentul pornirii, diminuată cu 15%, sau oricum după 2 ore de funcţionare.

- dezactivarea/reactivarea, prin intermediul unui întrerupător suplimentar opţional, timp de 1 oră, a funcţiei de pornire automată, la depăşirea pragului setat. Dezactivarea produce şi oprirea instantanee a ventilatorului, dacă era pornit în acel moment.

.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

ROMÂNĂ

Modelele cu timer simplificat + PIR (fig. 14)

Ventilatorul este activat/dezactivat automat. Dacă sunt prevăzute 2 viteze, acestea pot fi setate cu ajutorul unui

ntrerupător suplimentar.

uncţiile timerului (trebuie să fie setate în faza de instalare):

pornirea instantanee a ventilatorului, declanşată de detectarea prezenţei prin intermediul senzorului PIR.

- oprirea ventilatorului cu o întârziere de la 0 min. la 20 min., datorită detectării absenţei prin intermediul senzorului PIR.

Scheme de conexiune

Fig 15÷34

Întreţinerea şi curăţarea

Curăţarea/înlocuirea filtrelo (fig 35÷37) Aparatul este dotat cu un martor pentru filtru: când martorul devine roşu, trebuie să se înlocuiască sau să se cureţe filtrul, prin suflare, scuturare sau spălare cu apă. Se recomandă oricum să se efectueze curăţarea/înlocuirea la fiecare şase luni

Informaţii importante privind eliminarea compatibilă cu mediul înconjurător

ÎN UNELE ŢĂRI DIN UNIUNEA EUROPEANĂ ACEST PRODUS NU INTRĂ ÎN DOMENIUL DE APLICARE AL LEGII NAŢIONALE DE RECEPTARE A DIRECTIVEI RAEE ŞI, PRIN URMARE, ÎN ACESTEA NU E ÎN VIGOARE OBLIGAŢIA DE RECICLARE LA TERMINAREA DURATEI DE VIAŢĂ.

Acest produs este conform cu Directiva EU2012/19/CE. Simbolul pubelei barate de pe aparat indică faptul că produsul, la terminarea vieţii utile, trebuie să fie tratat în mod separat faţă de deşeurile menajere şi trebuie predat la un centru de colectare pentru reciclarea aparatelor electrice şi electronice sau trebuie predat vânzătorului când se cumpără un aparat nou echivalent. Utilizatorul este responsabil de predarea aparatului, la terminarea duratei de viaţă utilă, către structurile corespunzătoare de colectare, sub pedeapsa sancţiunilor prevăzute de legislaţia în vigoare privind deşeurile. Colectarea diferenţiată corespunzătoare, pentru trimiterea ulterioară a aparatului casat spre a fi reciclat, tratat şi eliminat în mod compatibil cu mediul înconjurător, contribuie la evitarea posibilelor efecte negative asupra mediului şi asupra sănătăţii persoanelor şi favorizează reciclarea materialelor din care este fabricat produsul. Pentru informaţii mai detaliate privind sistemele de colectare disponibile, adresaţi-vă serviciului local de eliminare a deşeurilor sau magazinului în care a fost cumpărat produsul. Producătorii şi importatorii îşi îndeplinesc obligaţiile privind reciclarea, tratarea şi eliminarea în mod compatibil cu mediul înconjurător fie direct, fie prin participarea la un sistem colectiv.

Emisii sonore

SERIA QE: Emisii sonore Lp dB(A) 3m: 31,5

Declaraţie de conformitate CE

STANDARDESIGURANŢĂELECTRICĂ:

EN60335-1(2002)+A1(2004)+A11(2004) EN60335-2-80(2003)+A1(2004) EN50366(2003).

STANDARDEEMC:

EN55014-1(2000)+A1(2001)+A2(2002) EN55014-2(1997)+A1(2001) EN61000-3-2(2000)+A2(2005) EN61000-3-3(1995)+A1(2001)+A2(2005).

HRVATSKI

Opis i primjena

ređaj koji ste kupili je profesionalni centrifugalni usisnik zraka koji se može postaviti na zid/strop ili ugraditi, a

amijenjen je prozračivanju prostorija s odvodom u pojedinačnu ventilacijsku cijev.

n Motor raspolaže:

s do 3 brzine;

–

zaštitom od toplinskih preopterećenja;

–

kugličnim ležajevima koji jamče najmanje 30.000 sati neprekidnog mehaničkog rada uz trajnu bešumnost.

– Proizvod je savršen za primjenu u prostorijama s visokim stupnjem vlage i zaštićen je od prskanja vodom.

Ovi uređaji su projektirani za uporabu u kućnom okruženju.

Asortiman se sastoji od sljedećih tipova proizvoda (modeli s 1, 2 ili 3 brzine):

Osnovni

Pojednostavljeni tajmer

Napredni tajmer

Napredni tajmer + HCS (senzor vlage)

Jednostavni tajmer + PIR (senzor prisutnosti)

Detalje o svakom modelu vidi i u odlomku "Korištenje"

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

QE 100/60/35 LL TP HCS

Sigurnost

Pažnja:

ovaj simbol naznačuje predostrožnosti za izbjegavanje ozljeda korisnicima

• Ovaj uređaj se ne smije koristiti u svrhe drugačije od onih navedenih u ovom priručniku.

• Nakon što ste uređaj izvadili iz omota, provjerite njegovu besprijekornost: u slučaju bilo kakve sumnje odmah

se obratite stručno osposobljenoj osobi ili ovlaštenom preprodavaču "Vortice". Nemojte ostavljati dijelove omota na dohvat djece ili osoba s posebnim potrebama.

• Uporaba bilo kojeg električnog uređaja podrazumijeva nekoliko temeljnih pravila, među kojima: a) ne smije ga

se dirati mokrim ili vlažnim rukama; b) ne smije ga se dirati bosi.

• Odlučite li uređaj više ne koristiti i iskopčati iz električne mreže, pohranite ga daleko od djece i osoba s

posebnim potrebama.

• Nemojte koristiti uređaj u blizini zapaljivih tvari ili para kao što su alkohol, insekticidi, benzin itd.

Ovaj uređaj mogu koristiti djeca starija od 8 godina i osobe sa

•

smanjenim tjelesnim, osjetilnim ili umnim sposobnostima, odnosno bez iskustva i potrebnog znanja, pod uvjetom da ih se nadzire ili da su upućeni u sigurnu uporabu uređaja i u razumijevanje opasnosti u vezi s njime. Djeca se ne smiju igrati s uređajem. Čišćenje i održavanje o kojima se mora brinuti korisnik ne smiju obavljati djeca bez nadzora.

• Postavite uređaj na najmanje 2,3 m od tla.

HRVATSKI

Upozorenje:

ovaj simbol naznačuje predostrožnosti za izbjegavanje šteta na proizvodu

Zabranjeno je vršiti bilo kakve preinake na uređaju.

•

• Nemojte ostavljati uređaj izložen atmosferskim utjecajima (kiši, suncu itd.).

• S vremena na vrijeme vizualno provjerite besprijekornost uređaja. U slučaju neispravnosti, nemojte koristiti

uređaj i odmah kontaktirajte ovlaštenog preprodavača "Vortice".

• U slučaju lošeg rada i/ili kvara na uređaju, odmah se obratite ovlaštenom preprodavaču "Vortice" i zatražite, pri

eventualnom popravku, uporabu originalnih dijelova "Vortice".

• Ako uređaj padne ili zadobije jake udarce, neka ga ovlašteni preprodavač "Vortice" odmah pregleda.

• Električna instalacija na koju se uređaj priključuje mora biti u skladu s propisima na snazi.

• Uređaj nije potrebno spojiti na utičnicu s uzemljenjem, jer je izrađen s dvostrukom izolacijom.

• Spojite uređaj na mrežno napajanje/električnu utičnicu samo ako je kapacitet instalacije/utičnice primjeren

njegovoj maksimalnoj snazi. U suprotnom, odmah se obratite stručno osposobljenom osoblju.

• Podešavanje tajmera na modelima TIMER i T HCS mora izvršiti stručno osposobljeno osoblje.

• Isključite glavni prekidač instalacije ako: a) primijetite nepravilnost u radu; b) odlučite izvršiti čišćenje izvana; c)

odlučite ne koristiti uređaj na kraće ili dulje vrijeme.

• Neophodno je osigurati potreban povrat zraka u prostoriju kako bi se jamčio rad proizvoda. Ako se u istoj

prostoriji nalazi i uređaj koji radi na gorivo (grijač vode, plinska peć, itd.) bez nepropusne komore, dovod zraka mora jamčiti i savršeno izgaranje u tom uređaju.

• Uređaj se ne može koristiti kao pokretač grijača vode za kupaonice, peći itd., niti se njegov odvod smije prazniti

u vodove toplog zraka takvih uređaja.

• Odvod uređaja treba izvesti u pojedinačni vod (koji koristi samo ovaj uređaj) ili izravno vani.

• Protok zraka ili dima koji se usmjerava treba biti čist (odnosno bez masnih elemenata, čađi, kemijskih i

korozivnih tvari ili eksplozivnih i zapaljivih mješavina).

• Nemojte pokrivati ni zaprečavati usisnu rešetku i otvore za ispuh na uređaju, kako bi se osigurao optimalan

prolaz zraka.

• Električni podaci mreže moraju odgovarati onima na pločici A (sl. A).

Postavljanje uređaja mora izvršiti stručno osposobljeno osoblje.

•

• Za postavljanje treba predvidjeti višepolni prekidač s razmakom

između kontakata jednakim ili većim od 3 mm.

Postavljanje

Crteži s prikazom slijeda postavljanja odnose se na uređaj koji ima motor s kondenzatorom. Slijed je isti kao i za verzije ES s motorom bez četkica. Otvor za ispuštanje/ispuh uređaja treba staviti na ventilacijske cijevi nazivnog promjera 75-80 mm Sl. 2÷7

Korištenje

Osnovni modeli

Ventilator se aktivira/deaktivira putem jednog prekidača. U slučaju da su predviđene 2 ili 3 brzine, njih možete postaviti putem dodatnih prekidača.

Modeli s pojednostavljenim tajmerom (sl. 8) Ventilator se aktivira/deaktivira putem jednog prekidača. U slučaju da su predviđene 2 ili 3 brzine, njih možete postaviti putem dodatnih prekidača. Funkcije tajmera (treba ih postaviti u fazi postavljanja): – uključivanje ventilatora s kašnjenjem od 0 s do 45 s; – isključivanje ventilatora s kašnjenjem od 0 min do 20 min.

Modeli s naprednim tajmerom

Ventilator se aktivira/deaktivira putem jednog prekidača. U slučaju da su predviđene 2 ili 3 brzine, njih možete postaviti putem dodatnih prekidača. Funkcije tajmera (treba ih postaviti u fazi postavljanja): – standardni način: uključivanje ventilatora s kašnjenjem od 0, 45, 90 ili 120 s u trenutku uključivanja prekidača

(svjetlo);

D.S.1 D.S.2

HRVATSKI

0s OFF OFF 45s ON OFF 90s OFF ON

20s ON ON

sključivanje ventilatora s kašnjenjem od 6, 10, 15, 21 min u trenutku gašenja svjetla;

min OFF OFF

6 10min ON OFF 15min OFF ON 21min ON ON

ili:

- način "komfor" (sl.10) (samo kod modela s dvije ili tri brzine): uključivanje ventilatora na minimalnoj (modeli s dvije brzine) ili srednjoj brzini (modeli s tri brzine) s kašnjenjem od 0, 45, 90 ili 120 s u trenutku uključivanja prekidača (svjetlo);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

trenutno prebacivanje ventilatora na maksimalnu brzinu s kašnjenjem u isključivanju 6, 10, 15, 21 min u trenutku gašenja svjetla;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

– automatsko i cikličko uključivanje ventilatora (sl.11): svakih 8/12/24 h ventilator se automatski uključuje i

nastavlja raditi onoliko dugo koliko je definirano u prethodnim točkama (6, 10, 15, 21 min).

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON

Cikličko uključivanje možete aktivirati/deaktivirati putem opcijskog prekidača.

Modeli s naprednim tajmerom + HCS

Ventilator se aktivira/deaktivira putem jednog prekidača. U slučaju da su predviđene 2 ili 3 brzine, njih možete postaviti putem dodatnih prekidača. Funkcije tajmera (treba ih postaviti u fazi postavljanja) (sl.12): – uključivanje ventilatora s kašnjenjem od 0, 45, 90 ili 120 s u trenutku uključivanja prekidača (svjetlo);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

– isključivanje ventilatora s kašnjenjem od 6, 10, 15, 21 min u trenutku gašenja svjetla;

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

– trenutno uključivanje ventilatora pri prekoračenju praga relativne vlažnosti 60%/70%/80%/90% (sl.13).

D.S.5 D.S.6 60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Sve dok se relativna vlažnost ne spusti ispod postavljenog praga umanjenog za 15%, ventilator se ciklički uključuje u trajanju od 2 sata i isključuje u trajanju od 8 sati. Ventilator se isključuje i ci klus uključivanja/isključivanja se prekida kad se vrijednost relativne vlažnosti spusti ispod postavljenog praga umanjenog za 15%; – trenutno uključivanje ventilatora kad dođe do brzog povećavanja relativne vlažnosti (više od 20% u 10 minuta);

isključivanje ventilatora kad se relativna vlažnost spusti ispod vrijednosti memorirane u trenutku uključivanja i umanjene za 15% ili, u svakom slučaju, nakon 2 sata rada;

– deaktiviranje/ponovno aktiviranje – putem dodatnog opcijskog prekidača i u trajanju od 1 sata – funkcije

automatskog uključivanja pri prekoračenju postavljenog praga. Deaktiviranje izaziva i trenutno isključivanje

.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

HRVATSKI

ventilatora ako je u tom trenutku uključen.

odeli s pojednostavljenim tajmerom + PIR (sl. 14)

entilator se aktivira/deaktivira automatski. U slučaju da su predviđene 2 brzine, njih možete postaviti putem

odatnog prekidača.

d Funkcije tajmera (treba ih postaviti u fazi postavljanja): – trenutno uključivanje ventilatora, koje se pokreće detektiranjem prisutnosti senzorom PIR; – isključivanje ventilatora s kašnjenjem od 0 min do 20 min od detektiranja odsutnosti senzorom PIR.

Sheme spajanja

Sl. 15÷34

Održavanje i čišćenje

Čišćenje/zamjena filtera (Sl. 35÷37) Uređaj ima jedno kontrolno svjetlo filtera: kad kontrolno svjetlo postane crveno, treba očistiti filter puhanjem, potresanjem ili pranjem vodom, ili ga zamijeniti. U svakom slučaju, savjetujemo da čišćenje/zamjenu obavljate svakih šest mjeseci.

Važna obavijest o okolišu prihvatljivom rashodovanju

U POJEDINIM ZEMLJAMA EUROPSKE UNIJE NA OVAJ PROIZVOD SE NE PRIMJENJUJE ZAKON O USVAJANJU DIREKTIVE O ELEKTRIČNOM I ELEKTRONSKOM OTPADU, STOGA U NJIMA NE POSTOJI OBVEZA ODVOJENOG SAKUPLJANJA NA KRAJU RADNOG VIJEKA PROIZVODA..

Ovaj proizvod je u skladu s direktivom EU 2012/19/EZ.

Simbol prekriženog koša za smeće otisnut na uređaju označava da proizvod treba - na kraju njegovog radnog vijeka, budući da se s njim mora postupati odvojeno od otpada iz kućanstva

- odnijeti centru za odvojeno sakupljanje električnih i elektroničkih aparata ili ga predati

preprodavaču u trenutku kupnje novog istovrijednog uređaja.

Korisnik je odgovoran za predaju aparata na kraju radnog vijeka odgovarajućim ustanovama za sakupljanje otpada, pod prijetnjom kaznenih mjera predviđenih zakonom o sakupljanju otpada na snazi.

Odvojenim sakupljanjem otpada omogućuje se naknadno okolišu prihvatljivo recikliranje, obrada i zbrinjavanje rashodovanog aparata, pridonosi izbjegavanju mogućih negativnih učinaka po okoliš i po zdravlje te pospješuje recikliranje materijala od kojih je proizvod načinjen.

Za podrobnije obavijesti o raspoloživim sustavima sakupljanja obratite se lokalnoj službi za zbrinjavanje otpada ili prodavaonici u kojoj ste proizvod kupili.

Proizvođači i uvoznici pokoravaju se vlastitoj odgovornosti za okolišu prihvatljivo recikliranje, obradu i zbrinjavanje otpada, kako izravno tako i učešćem u sustavu zajednice.

SLOVENŠČINA

Opis in uporaba

zdelek, ki ste ga kupili, je profesionalni centrifugalni sesalnik za montažo na steno/strop ali vgradnjo in je

amenjen za prezračevanje prostorov z odvajanjem v enojni prezračevalni kanal.

n Motor ima:

do 3 hitrosti;

zaščito pred toplotno preobremenitvijo

kroglične ležaje, ki zagotavljajo najmanj 30000 ur neprekinjenega mehanskega delovanja in konstantno tiho

delovanje.

Izdelek je idealen za uporabo v zelo vlažnih prostorih in je zaščitn pred brizganjem vode.

Naprave so zasnovane za rabo v stanovanjskih in gospodarskih objektih.

Paleto sestavljajo naslednji tipi izdelkov (modeli z 1, 2 ali 3 hitrostmi):

Osnovni

Preprost časovnik

Napreden časovnik

Napreden časovnik + HCS (senzor vlažnosti)

Preprost časovnik + PIR (senzor prisotnosti)

Za podrobnosti o posameznih modelih glejte tudi odstavek Uporaba

QE 60 LL QE 100 LL QE 60/35 LL QE 100/60 LL QE 100/60/35 LL

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

QE 100/60/35 LL TP HCS

Varnost

Pozor:

ta simbol pomeni previdnost za uporabnika da ne pride do povzročtve škode

• Izdelek ni primeren za drugačno uporabo od tiste, ki je navedena v tem priročniku.

• Ko vzamete izdelek iz embalaže, se prepričajte, da ni poškodovan: v primeru dvomov se nemudoma obrnite

na strokovno usposobljeno osebo ali pooblaščeno servisno službo Vortice. Delov embalaže ne puščajte na dosegu otrok ali oseb s posebnimi potrebami.

• Uporaba kakršnekoli električne naprave pomeni tudi upoštevanje nekaterih temeljnih pravil, med katerimi sta:

a) naprave se ne dotikajte z mokrimi ali vlažnimi rokami; b) ne dotikajte se je z bosimi nogami.

• Ko napravo izklopite iz električnega omrežja in se odločite, da je ne boste več uporabljali, jo shranite izven

dosega otrok in oseb s posebnimi potrebami.

• Naprave ne uporabljajte ob prisotnosti vnetljivih snovi ali hlapov, kot so alkohol, insekticidi, bencin, ipd.

Ta aparat lahko uporabljajo otroci stari najmanj 8 let in osebe z zman-

•

jšano fizično, senzorično ali mentalno sposobnostjo ali brez izkušenj oziroma znanja le, če so pod nadzorom ali pa se jih je poučilo z navodili o varni uporabi aparata in so razumele tveganja, ki so pri tem prisotna. Otroci se ne smejo igrati z napravo. Čiščenja in vzdrževanja naprave, ki jo mora opraviti uporabnik, ne smete prepustiti otrokom brez nadzora.

• Aparat montirajte na višini vsaj 2,3 m od tal.

SLOVENŠČINA

Opozorilo:

ta simbol pomeni, da je pri izdelku potrebna previdnost, da se ga ne poškoduje

• Na aparatu ne izvajajte nikakršnih sprememb.

Naprave ne puščajte izpostavljene vremenskim dejavnikom (dež, sonce, ipd.).

•

Občasno preverite integriteto naprave. V primeru nepravilnosti naprave ne uporabljajte in nemudoma stopite v

•

tik s pooblaščenim servisnim centrom Vortice.

s V primeru slabega delovanja in/ali okvare naprave, se nemudoma obrnite na pooblaščen servisni center Vortice

•

ter v primeru morebitnega popravila zahtevajte uporabo originalnih nadomestnih delov Vortice.

• V primeru padca naprave ali močnih udarcev vanjo, jo takoj nesite na kontrolo v pooblaščen servisni center

Vortice.

• Električna napeljava, na katero se izdelek priključi, mora biti izvedena v skladu z veljavnimi predpisi.

• Naprave ni treba priključiti na ozemljeno napeljavo, saj je izdelana z dvojno izolacijo.

• Napravo priključite na električno omrežje/električno vtičnico le, če zmogljivost napeljave/vtičnice ustreza

največji moči naprave. V nasprotnem primeru se nemudoma obrnite na strokovno usposobljeno osebje.

• Nastavitev časovnika na modelih TIMER in T HCS mora opraviti strokovno usposobljena oseba.

• Izklopite glavno stikalo, kadar: a) zaznate nepravilno delovanje; b) se odločite za izvedbo vzdrževalnih del in

zunanjega čiščenja; c) se odločite, da naprave krajši ali daljši čas ne boste uporabljali.

• Za pravilno delovanje naprave je treba obvezno zagotoviti dovod zraka v prostor. Če je v istem prostoru vgrajena

ogrevalna naprava, ki deluje na kurivo (grelec vode, peč na zemeljski plin itd.) in nima zaprte zgorevalne komore, preverite, da ima prostor zadosten dovod zraka za brezhibno zgorevanje v tej napravi.

• Naprave ne uporabljajte za podporo delovanja grelnikov vode, peči ipd., njen odvod ne sme biti speljan v

dimniške cevi tovrstnih naprav.

• Odvod naprave mora potekati v enojno cev (ki je namenjena izključno tej napravi) ali neposredno navzven.

• Pretok zraka ali dimnih plinov za odvajanje mora biti čist (torej brez mastnih delcev, saj, kemičnih ali korozivnih

snovi oziroma eksplozivnih ali vnetljivih zmesi).

• Sesalne rešetke in odvodov naprave ne prekrivajte oziroma zapirajte, da zagotovite optimalno prehajanje zraka.

• Podatki električnega omrežja morajo biti skladni s tistimi, ki so navedeni na tablici A (slika 1).

• Vgradnjo naprave mora opraviti strokovno usposobljeno osebje

• Pri vgradnji je treba predvideti večpolno stikalo z razdaljo med

kontakti, ki naj bo enaka ali večja od 3 mm.

Montaža

Risbe s prikazanim vrstnim redom montaže se nanašajo na napravo, opremljeno z motorjem s kondenzatorjem. Zaporedje je enako kot pri različici ES z brezkrtačnim motorjem. Dovodno in odvodno odprtino se priključi na ventilacijske cevi nazivnega premera 75-80 mm Slika. 2÷7

Uporaba

Osnovni modeli

Ventilator se vklopi/izklopi s stikalom. Če sta predvideni 2 ali 3 hitrosti, slednje so nastavljive z dodatnimi stikali.

Modeli s preprostim časovnikom (slika 8)

Ventilator se vklopi/izklopi s stikalom. Če sta predvideni 2 ali 3 hitrosti, slednje so nastavljive z dodatnimi stikali. Funkcije časovnika (nastavijo se med fazo montaže):

- vklop ventilatorja z zamikom 0 s ali 45 s

- izklop ventilatorja z zamikom od 0 min do 20 min.

Modeli z naprednim časovnikom

Ventilator se vklopi/izklopi s stikalom. Če sta predvideni 2 ali 3 hitrosti, slednje so nastavljive z dodatnimi stikali. Funkcije časovnika (nastavijo se med fazo montaže):

- standardni način (slika 9): vklop ventilatorja z zamikom 0, 45, 90 ali 120 s po vklopu s stikalom (luči);

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

izklop ventilatorja z zamikom 6, 10, 15, 21 min, od trenutka izklopa luči;

SLOVENŠČINA

6min OFF OFF 1 1 2

ali:

- udobni način (slika 10) (samo pri modelih z dvema ali tremi hitrostmi): vklop ventilatorja z najmanjšo hitrostjo (mo-

deli z dvema hitrostma) ali s srednjo hitrostjo (modeli s tremi hitrostmi) z zamikom 0, 45, 90 ali 120 s po vklopu s stikalom (luči);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

trenutni preklop ventilatorja na največjo hitrost z zamikom izklopa 6, 10, 15, 21 min od trenutka izklopa luči:

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- Avtomatsko in ciklično vklapljanje ventilatorja (slika 11): vsakih 8/12/24 h se ventilator samodejno vklopi in deluje toliko časa, kolikor je določeno v prejšnjih točkah (6, 10, 15, 21 min):

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON Ciklično vklapljanje se lahko aktivira/prekine z dodatnim stikalom.

Modeli z naprednim časovnikom + HCS

Ventilator se vklopi/izklopi s stikalom. Če sta predvideni 2 ali 3 hitrosti, slednje so nastavljive z dodatnimi stikali. Funkcije časovnika (nastavijo se med fazo montaže) (slika 12):

- vklop ventilatorja z zamikom 0, 45, 90 ali 120 s po vklopu s stikalom (luči);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- izklop ventilatorja z zamikom 6, 10, 15 ali 21 min po izklopu luči; D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- vklop ventilatorja v trenutku, ko je presežena mejna vrednost relativna vlažnosti 60%/70%/80%/90%. (slika 13)

60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Dokler se relativna vlažnost ne zniža pod nastavljeno mejno vrednost, zmanjšano za 15 %, se ventilator ciklično vklaplja za 2 uri in se izklopi za 8 ur. Ventilator se izklopi in cikel vklapljanja/izklapljanja se prekine ko se vrednost relativne vlažnosti zniža pod nastavljeno mejno vrednost, zmanjšano za 15 %.

- trenutni vklop ventilatorja, ko pride do hitrega zvišanja relativne vlažnosti (zvišanje za več kot 20 % v 10 minu-

tah); izklop ventilatorja, ko se relativna vlažnost zniža pod vrednost, shranjeno v trenutku vklopa, zmanjšano za 15 %, ali v vsakem primeru po 2 urah delovanja.

- izklop/ponovno aktiviranje, z opcijskim dodatnim stikalom, za 1 uro, funkcije samodejnega vklopa ob preseganju

nastavljene mejne vrednosti. Izklop povzroči tudi takojšen izklop ventilatorja, če v danem trenutku deluje.

Modeli s preprostim časovnikom + PIR (slika 14) Ventilator se samodejno vklopi/izklopi. Če sta predvideni 2 hitrosti, sta slednji nastavljivi z dodatnim stikalom. Funkcije časovnika (nastavijo se med fazo montaže):

- takojšen vklop ventilatorja, ki ga sproži zaznava senzorja prisotnosti PIR.

- izklop ventilatorja z zamikom od 0 do 20 minut po zaznavi odsotnosti s senzorjem PIR.

D.S.3 D.S.4

0min ON OFF 5min OFF ON 1min ON ON

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

D.S.5 D.S.6

SLOVENŠČINA

Shema vezave

Slika. 15÷34

Vzdrževanje in čiščenje

Čiščenje/zamenjava filtrov (slika .35 ÷ 37) Aparat je opremljen s signalno lučko filtra: ko signalna lučka postane rdeča, je potrebno očistiti ali zamenjati filter, z izpihovanjem, tresenjem ali pranjem z vodo. Čiščenje ali zamenjavo je priporočljivo opraviti vsakih šest mesecev.

Pomembno opozorilo glede okolju prijaznega odlaganja odpadkov

V NEKATERIH DRŽAVAH EVROPSKE UNIJE ZA TA IZDELEK NE VELJA ZAKON, KI V PRAVNI RED DRŽAVE PRENAŠA DOLOČBE DIREKTIVE OEEO IN ZATOREJ TAM LOČENO ZBIRANJE SESTAVNIH DELOV PO KONCU ŽIVLJENJSKE DOBE NAPRAVE NI POTREBNO.

Ta proizvod je skladen z direktivo EU 2012/19/EGS.

Simbol prečrtanega koša, nameščen na napravi, navaja, da mora biti proizvod, na koncu njegove življenjske dobe, obdelan ločeno od gospodinjskih odpadkov in mora biti zato oddan v zbirni center za ločeno zbiranje odpadkov električnih in elektronskih naprav, ali pa ga je treba vrniti prodajalcu ob nakupu nove ekvivalentne naprave.

Na koncu življenjske dobe naprave je uporabnik odgovoren za pravilno oddajo le-te v primerne zbirne strukture, kršitev predpisov se kaznuje v skladu z veljavno zakonodajo na področju odpadkov.

Primerno ločeno zbiranje odpadkov za sledečo usmeritev opuščene naprave v postopke recikliranja, obdelave in okolju prijazne razgradnje, pripomore k izogibanju morebitnim negativnim učinkom na okolje in zdravje ter pospešuje recikliranje materialov, iz katerih je sama naprava sestavljena.

Za podrobnejše informacije o razpoložljivih zbirnih sistemih prosimo, da se obrnete na lokalno službo za razgradnjo odpadkov ali pa na trgovino, kjer ste napravo kupili.

Proizvajalci in uvozniki izvršujejo svojo dolžnost pri recikliranju, obdelavi in okolju prijaznemu odlaganju bodisi neposredno bodisi z udeležbo v skupnemu sistemu.

TÜRKÇE

Tanım ve kullanım

atın almış olduğunuz ürün, duvara/tavana monte edilen veya ankastre profesyonel bir santrifüj aspiratör olup, tek

ir havalandırma kanalı ile donatılmış mekanların havalandırması için tasarlanmıştır.

b Motorun özellikleri aşağıda verilmiştir:

3 hıza kadar;

aşırı termik yüke karşı korumalı

30000 saatlik bir servis ömrünü ve zaman içinde sabit sessizlik çalışmayı garanti eden bilyeli yataklar.

Ürün, oldukça nemli ortamlardaki uygulamalar için idealdir ve serpintilere karşı korumaya sahiptir.

Bu cihazlar ev ortamlarında kullanım için tasarlanmıştır.

Ürün gamı, aşağıdaki ürün tiplerinden meydana gelmiştir (1, 2 veya 3 hıza kadar olan modeller):

E 60 LL

aban

Basit zamanlayıcı

Gelişmiş zamanlayıcı

Gelişmiş zamanlayıcı + HCS (nem sensörü)

Basit zamanlayıcı + PIR (varlık tespit sensörü)

Her bir modelin detayları için Kullanım paragrafına bakınız

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL

E 60/35 LL

E 100/60 LL

E 100/60/35 LL

QE 100/60/35 LL TP HCS

Güvenlik

Dikkat:

bu sembol kullanýcýya dönük yaralanmalardan korunmak için gerekli uyarýlarý ifade etmektedir

• Bu ürünü, bu kitapçıkta belirtilen amacın dışında bir nedenle kullanmayınız

• Ürünü ambalajından çıkarın ve hasar görmemiş olduğundan emin olun. Eğer kuşkunuz var ise ivedi olarak me-

sleki olarak kalifiye biri ile ya da bir yetkili Vortice Teknik Servis Merkezi ile temasa geçin. Ambalaj malzemelerini çocukların ya da deneyimsiz kişilerin erişebileceği yerlerde bırakmayın.

• Herhangi bir elektrikli cihazın kullanımı, belirli temel kurallara uyulmasını gerektirir: a) ıslak ya da nemli ellerle

dokunulmamalııdr; b) ıslak çıplak ayakla dokunulmamalıdır; c) çocuklar ya da deneyimsiz kişiler tarafından kullanılmamalıdır.

• Cihaz çalışmıyor ve artıık kullanılmıyor iken, onu çocukların ve deneyimsiz kişilerin erişemeyeceği yere kaldırın.

• Alkol, haşere öldürücüler, benzin gibi tutuşabilen buharların varlığı durumunda cihazı çalıştırmayınız.

Bu cihaz, 8 yaşın üzerindeki çocuklar ve fiziksel, duyusal veya

•

zihinsel kapasiteleri yetersiz, ya da makinenin kullanımı konusunda bilgisi ve deneyimi olmayan kişiler tarafından yalnızca gözetim altında olduklarında veya makinenin güvenli kullanımı ile ilgili talimatları aldıktan ve olası tehlikeleri anladıktan sonra kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Cihazın temizlik ve bakım işlemleri kullanıcı tarafından yapılmalıdır, bu işlemler gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

• Cihazı yerden en az 2,3 m yükseğe monte ediniz.

TÜRKÇE

Önlemler:

bu sembol ürüne herhangi bir zarar ermemek için gerekli önlemleri ifade etmektedir

Cihazın üzerinde herhangi bir değişiklik yapmayınız.

•

Cihaz, (yağmur, güneş vb.) çevre koşullarına maruz bırakılmamalıdır.

•

Cihazın hasar görüp görmediğini düzenli olarak kontrol edin. Ürünün hasar görmesi ya da hatalı çalışması du-

•

rumunda, cihazı kapatın ve hemen yetkili bir Vortice Teknik Destek Servisi ile temasa geçiniz.

• Kötü çalışma ve/veya cihazın bozuk olması durumunda, derhal yetkili bir Vortice satıcısıyla temasa geçiniz ve

cihazın tamiri için orijinal Vortice yedek parçalarının kullanılmasını talep ediniz.

• Cihazın düşmesi veya büyük bir darbe alması durumunda, derhal yetkili bir Vortice satıcısı tarafından kontrol edil-

mesini sağlayınız.

• Ürünün takıldığı elektrik tesisatı, mevcut standartlara uygun olmalıdır.

• Cihaz çift yalıtımlı olduğu için, priz veya sabit bağlantı noktasında topraklanmasına gerek yoktur.

• Cihaza bağlanacak olan elektrik güç kaynağı, ürün için gerek duyulan maksimum elektrik gücünü verebilecek

düzeyde olmalıdır. Aksi takdirde, hemen profesyonel bakımdan kalifiye bir personel ile temasa geçin.

• TIMER ve T HCS modelleri üzerinde yapılacak ayarlama, mesleki açıdan kalifiye bir personel tarafından

gerçekleştirilmelidir.

• Aşağıda belirtilen durumlarda sistemin şalterini kapatın: a) anormal çalışma durumu gösterdiğinde; b) dış te-

mizlik bakımına karar verildiğinde; c) cihazın kısa ya da uzun süreli olarak kullanılmamasına karar verildiğinde.

• Ürünün verimli bir şekilde çalışmasını garanti etmek için ortama temiz hava girişinin sağlanması gereklidir. Aynı

ortam içinde yanarak odanın havasını çeken bir cihaz (su ısıtıcısı, gaz sobası vb.) bulunması durumunda, ortama temiz hava girişinin hem bu ürün hem de diğer ısıtma cihazı için yeterli olmasını sağlayın.

• Cihaz su ısıtıcılarını, sobaları, vb. çalıştırmak amacıyla kullanılmamalı, onların sıcak hava kanallarına tahliye

yapmamalıdır.

• Cihaz, egzozunu bir kanal yoluyla (sadece bu ürün için kullanılan) ya doğrudan dışarıya vermelidir.

• Nakledilecek hava ya da duman akışı temizlenmelidir (yani, yağlı maddelerden, kurum, kimyasal ve paslandırıcı

etken maddelerden ya da çeşitli patlayıcı ve tutuşabilir maddelerden).

• Cihazın emme ve boşaltma ağızlarındaki ızgarayı kapatmayınız ve engellemeyiniz, böylelikle optimum hava

akışını temin edebilirsiniz.

• Şebekenin elektrik verileri A etiketinde belirtilenlere uygun olmalıdır (şekil 1).

Cihazın kurulum işlemi mesleki olarak kalifiye personel tarafından

•

yapılmalıdır.

• Kurulum işlemi için, tüm kutupları arasındaki temas mesafesi en az 3

mm olacak şekilde çok kutuplu bir şalter gereklidir.

Kurulum

Kurulum sıralamasını gösteren çizimler, kondansatörlü motor ile donatılmış bir cihaz için verilmiştir. Sıralama, Fırçasız motorlu ES versiyonları için de benzerdir. Cihazın tahliye/gönderim ağzı, nominal 75-80 mm çapında havalandırma boruları üzerine uygulanmalıdır şekil 2÷7

Kullanım

Standart modeller

Fan bir şalter aracılığıyla aktive edilir/devre dışı bırakılır. Eğer 2 veya 3 hız öngörülmüşse, bu hızlar ek anahtarlar aracılığıyla ayarlanabilir. Basit zamanlayıcılı modeller (şek.8) Fan bir şalter aracılığıyla aktive edilir/devre dışı bırakılır. Eğer 2 veya 3 hız öngörülmüşse, bu hızlar ek anahtarlar aracılığıyla ayarlanabilir. Zamanlayıcı fonksiyonları (montaj esnasında ayarlanacaktır):

- fanın 0 s veya 45 s gecikmeli başlatılması

- fanın 0 dk. veya 20 dk. gecikmeli kapatılması.

Gelişmiş zamanlayıcılı modeller

Fan bir şalter aracılığıyla aktive edilir/devre dışı bırakılır. Eğer 2 veya 3 hız öngörülmüşse, bu hızlar ek anahtarlar aracılığıyla ayarlanabilir. Zamanlayıcı fonksiyonları (montaj esnasında ayarlanacaktır):

- standart mod (şek.9): düğme (lamba) aktive edildiği anda fanın 0, 45, 90 veya 120 s. gecikmeli başlatılması sağlanır;

TÜRKÇE

0s OFF OFF 4 9 1

lamba kapatıldığı anda fanın 6, 10, 15, 21 dakika gecikmeli kapatılması sağlanır;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

veya:

- konfor modu (şekil 10) (sadece iki veya üç hızlı modeller için): fanın, düğmenin (lamba) açıldığı anda 0, 45, 90 veya 120 s. gecikmeli olarak minimum hızda çalıştırılması (iki hızlı model) veya orta hızda çalıştırılması (üç hızlı model);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

fanın, lamba kapatıldığı anda 6, 10, 15, 21 dak. kapatma gecikmesi ile anlık maksimum hıza geçişi

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- fanın otomatik ve devresel çalıştırılması (şek.11): her 8/12/24 saatte bir, fan otomatik olarak çalışır ve daha önceki maddelerde belirtilen sürelere eşit bir süre boyunca çalışmaya (6, 10, 15, 21 dak.) devam eder

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON

Devresel çalıştırma, opsiyonel bir düğme ile aktive edilir/devreden çıkarılır.

Gelişmiş zamanlayıcı + HCS'li modeller

- düğmeye (lamba) basıldıktan sonra fanın 0, 45,90 veya 120 s. gecikmeli başlatılması;

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- ambayı kapattıktan sonra, fanın 6, 10, 15, 21 dak. gecikmeli kapatılması;

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- %60/%70/%80/%90 bağıl nem eşiği aşıldığı anda, fanın anlık çalıştırılması (şek.13).

D.S.5 D.S.6 60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Bağıl nem %15 düşürülerek ayarlanan eşiğin altına düşene kadar, fan devresel olarak 2 saat boyunca çalışır ve 8 saat boyunca kapalı kalır. Bağıl nem değeri ayarlanan eşiğin %15 altına düştüğü anda fan kapanır ve açma/kapanma döngüsü kesilir.

- hızlı bir bağıl nem artışı durumunda fanın çalıştırılması (10 dakika boyunca %20'den fazla bir artış); bağıl nemin başlatma anında hafızaya alınmış değerin %15 altına düşmesi halinde veya 2 saat çalıştıktan sonra fanın kapanması.

- ayarlanan eşik değerinin aşılması durumunda, opsiyonel ilave bir düğme aracılığıyla otomatik açma işlevinin 1 saat için aktive edilmesi /devreden çıkarılması. Devreden çıkarma işlemi, eğer o anda çalışmakta ise fanın anlık kapanmasına neden olur.

D.S.1 D.S.2

5s ON OFF 0s OFF ON 20s ON ON

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

TÜRKÇE

Basit zamanlayıcı + PIR'lı modeller (şek.14)

Fan otomatik olarak aktive edilir/devreden çıkarılır. 2 Hız öngörülmüş olması durumunda, bu hızlar ilave bir düğme

racılığıyla ayarlanabilir.

amanlayıcı fonksiyonları (montaj esnasında ayarlanacaktır):

PIR sensörü tarafından algılanan mevcudiyet/varlık dolayısıyla anlık olarak tetiklenen fan çalışması.

- PIR sensörü tarafından bir mevcudiyet/varlık tespit edilmemesi durumunda fanın 0 dakikadan 20 dakikaya kadar gecikmeli kapatılması

Bağlantı şemaları

şekil 15÷34

Bakım ve temizlik

Filtrelerin temizlenmesi/değiştirilmesi (şekil 35÷37) Cihaz, bir filtre uyarı ışığı ile donatılmıştır: bu ışık kırmızı olduğunda, filtreyi üfleme, çalkalama veya su ile yıkayarak temizlemek veya değiştirmek gereklidir. Her altı ayda bir temizleme/değiştirme önerilmektedir.

Ürünün çevreye uygun olarak elden çıkarılması için önemli bilgi

BU ÜRÜN, BAZI AVRUPA BIRLIĞI ÜLKELERINDE RAEE DIREKTIFININ KABULÜNÜN ULUSAL UYGULAMA ALANINA GIRMEZ VE BU NEDENLE DE BU ÜLKELERDE, ÜRÜNÜN KULLANIM ÖMRÜ SONLANDIĞINDA HERHANGI BIR AYRIŞTIRILMIŞ TOPLAMA ZORUNLULUĞU YÜRÜRLÜKTE DEĞILDIR.

Bu ürün EU2012/19/EC Direktifine uygundur.

Cihazın üzerinde bulunan çarpı ile işaretlenmiş çöp bidonu sembolü, bu ürünün kullanım ömrü sonunda ev çöplerinden ayrı olarak işlem görmesi gerektiğini, elektrikli ve elektronik cihazlar için ayrı çöp toplama merkezine bırakılması ya da eşdeğerinde yeni bir cihaz alındığında satıcıya teslim edilmesi gerektiğini belirtmektedir.

Kullanıcı, kullanım ömrü sona erdiğinde bu ürünü yürürlükte bulunan ilgili imha/atık kanunları uyarınca uygun toplama tesislerine vermekle yükümlüdür.

Ürünün geri dönüşüm amacıyla tahsis edilmiş toplama tesislerine teslim edilmesi, çevre dostu bir şekilde işlem görmesi ve elden çıkarılması, çevre ve insan sağlığına gelebilecek olumsuz etkilerin önlenmesine yardımcı olmakla birlikte, cihazın yapımında kullanılan malzemelerin geri dönüştürülebilmesini sağlayacaktır.

Bu toplama sistemleri hakkında daha ayrıntılı bilgi için, yerel atık imha hizmetlerine başvurun veya ürünü satın almış olduğunuz yetkili satıcıya danışın.

Üretici firmalar ve ithalatçı firmalar, çevre dostu bir şekilde yeniden dönüştürme, işleme tabi tutma ve elden çıkarma ile ilgili yükümlülüklerini gerek doğrudan gerekse bir kolektif sisteme katılarak yerine getirmeyi kabul ederler.

ΕΛΛΗΝΙΚΑ

Περιγραφή και χρήση

Το προϊόν που αγοράσατε είναι ένας επαγγελματικός φυγοκεντρικός εξαεριστήρας, ο οποίος μπορεί να εγκατασταθεί στον τοίχο/ στην οροφή ή χωνευτά, και προορίζεται για τον εξαερισμό χώρων με εξαγωγή του αέρα σε μονό αγωγό. Ο κινητήρας διαθέτει τα εξής:

- έως 3 ταχύτητες,

- προστασία από θερμική υπερφόρτωση

- σφαιρικά έδρανα που διασφαλίζουν τουλάχιστον 30.000 ώρες συνεχούς μηχανικής λειτουργίας και σταθερή,

αθόρυβη λειτουργία στον χρόνο. Το προϊόν είναι ιδανικό για τοποθέτηση σε χώρους με υψηλή υγρασία και προστατεύεται από την εισχώρηση νερού.

Οι συσκευές αυτές έχουν σχεδιαστεί για χρήση σε οικιακό περιβάλλον.

E 60 LL

Βασική έκδοση

Απλοποιημένοσ χρονοδιακόπτησ

Εξελιγμένοσ χρονοδιακόπτησ

Εξελιγμένοσ χρονοδιακόπτησ + HCS (αισθητήρασ υγρασίασ) Απλόσ χρονοδιακόπτησ + PIR (αισθητήρασ παρουσίασ)

Η σειρά περιλαμβάνει τους παρακάτω τύπους προϊόντων (μοντέλα 1, 2 ή 3 ταχυτήτων): Για τα λεπτομερή στοιχεία κάθε μοντέλου, ανατρέξτε επίσης στην παράγραφο Χρήση

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL

E 60/35 LL

E 100/60 LL

E 100/60/35 LL

QE 100/60/35 LL TP HCS

Ασφάλεια

Προσοχή:

το σύμβολο αυτό υποδεικνύει προφυλάξεισ για την αποφυγή ατυχημάτων

• Μη χρησιμοποιείτε το προϊόν αυτό για διαφορετικό σκοπό από αυτόν που αναφέρεται στο παρόν εγχειρίδιο.

• Μετά την αφαίρεση του προϊόντος από τη συσκευασία του, ελέγξτε την ακεραιότητά του: σε περίπτωση

αμφιβολιών, απευθυνθείτε σε επαγγελματικά καταρτισμένο τεχνικό ή σε εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης της Vortice. Φυλάσσετε τα υλικά της συσκευασίας μακριά από παιδιά ή άτομα με ειδικές ανάγκες.

• Κατά τη χρήση οποιασδήποτε ηλεκτρικής συσκευής, πρέπει να τηρούνται ορισμένοι βασικοί κανόνες, όπως

είναι οι εξής: α) μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια, β) μην αγγίζετε τη συσκευή όταν έχετε γυμνά πόδια.

• Φυλάξτε τη συσκευή μακριά από παιδιά και άτομα με ειδικές ανάγκες, εάν αποφασίσετε να αποσυνδέσετε τη

συσκευή από το ηλεκτρικό δίκτυο και να μην τη χρησιμοποιήσετε ξανά.

• Μη χρησιμοποιείτε τη συσκευή παρουσία εύφλεκτων ουσιών ή αναθυμιάσεων, όπως αλκοόλης,

εντομοκτόνων, βενζίνης κ.λπ.

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας του-

•

λάχιστον 8 ετών και από άτομα με μειωμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες ή χωρίς εμπειρία ή τις απαιτούμενες γνώσεις, εφόσον βρίσκονται υπό επιτήρηση ή έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και την κατανόηση των σχετικών κινδύνων. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.

ΕΛΛΗΝΙΚΑ

Οι εργασίες καθαρισμού και συντήρησης που πρέπει να πραγματοποιούνται από το χρήστη δεν πρέπει να γίνονται από παιδιά χωρίς επιτήρηση.

• Εγκαταστήστε τη συσκευή σε α όσταση τουλάχιστον 2,3 m α ό το δά-

εδο

Προειδοποίηση:

το σύμβολο αυτό υποδεικνύει προφυλάξεισ για την αποφυγή προβλημάτων στο προϊόν

• Μην τροποποιείτε με κανέναν τρόπο το προϊόν.

• Μην εκθέτετε τη συσκευή σε ατμοσφαιρικούς παράγοντες (βροχή, ήλιος κ.λπ.).

• Ελέγχετε τακτικά την ακεραιότητα της συσκευής. Σε περίπτωση δυσλειτουργίας, μη χρησιμοποιείτε τη

συσκευή. Απευθυνθείτε αμέσως σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης της Vortice.

• Σε περίπτωση δυσλειτουργίας ή/και βλάβης της συσκευής, απευθυνθείτε αμέσως σε εξουσιοδοτημένο κέντρο

τεχνικής υποστήριξης της Vortice και, σε περίπτωση επισκευής, ζητήστε γνήσια ανταλλακτικά της Vortice.

• Σε περίπτωση πτώσης της συσκευής ή ισχυρών χτυπημάτων, απευθυνθείτε αμέσως για έλεγχο σε ένα

εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης της Vortice.

• Η ηλεκτρική εγκατάσταση στην οποία συνδέεται το προϊόν πρέπει να συμμορφώνεται με τους ισχύοντες

κανονισμούς.

• Δεν απαιτείται σύνδεση της συσκευής σε πρίζα με εγκατάσταση γείωσης, καθώς διαθέτει διπλή μόνωση.

• Συνδέστε τη συσκευή στο δίκτυο τροφοδοσίας/στην πρίζα μόνο εάν η παροχή της εγκατάστασης/πρίζας είναι

κατάλληλη για τη μέγιστη ισχύ της. Σε αντίθετη περίπτωση, απευθυνθείτε αμέσως σε εξειδικευμένο προσωπικό.

• Η ρύθμιση του χρονοδιακόπτη στα μοντέλα TIMER και T HCS πρέπει να γίνεται από επαγγελματικά

καταρτισμένο προσωπικό.

• Απενεργοποιήστε τον γενικό διακόπτη της εγκατάστασης: α) εάν εντοπίσετε δυσλειτουργίες, β) εάν

αποφασίσετε να εκτελέσετε εργασίες καθαρισμού στο εξωτερικό της συσκευής, γ) εάν αποφασίσετε να μη χρησιμοποιήσετε τη συσκευή για μικρό ή μεγάλο χρονικό διάστημα.

• Πρέπει να διασφαλίσετε την αναγκαία αναπλήρωση του αέρα στον χώρο, ώστε η συσκευή να λειτουργεί

σωστά. Σε περίπτωση που στον ίδιο χώρο έχει εγκατασταθεί συσκευή ανοικτού τύπου που λειτουργεί με καύσιμο (θερμοσίφωνας, θερμάστρα μεθανίου κ.λπ.), βεβαιωθείτε ότι η αναπλήρωση του αέρα εξασφαλίζει επίσης τη σωστή καύση στη συσκευή.

• Η συσκευή δεν μπορεί να χρησιμοποιηθεί ως ενεργοποιητής θερμοσίφωνων ή θερμαστρών κ.λπ., και δεν

πρέπει να καταλήγει στους αγωγούς θερμού αέρα αυτών των συσκευών.

• Η εξαγωγή του αέρα πρέπει να γίνεται σε μονό αγωγό (που χρησιμοποιεί μόνο η συσκευή αυτή) ή απευθείας

σε εξωτερικό χώρο.

• Η ροή του αέρα ή των καπναερίων για απαγωγή πρέπει να είναι καθαρή (δηλαδή χωρίς λιπαρά στοιχεία,

αιθάλη, χημικές και διαβρωτικές ουσίες ή εκρηκτικά και εύφλεκτα μείγματα).

• Μην καλύπτετε και μη φράζετε τη γρίλια αναρρόφησης και τις παροχές της συσκευής, ώστε να διασφαλίζεται

βέλτιστη διέλευση του αέρα.

• Τα ηλεκτρικά χαρακτηριστικά του δικτύου πρέπει να αντιστοιχούν σε εκείνα που αναγράφονται στην πινακίδα

Α (εικ. A).

• Η εγκατάσταση της συσκευής πρέπει να πραγματοποιείται από

εξειδικευμένο, επαγγελματικό προσωπικό.

• Για την εγκατάσταση, απαιτείται πολυπολικός διακόπτης με

απόσταση ανοίγματος των επαφών ίση ή μεγαλύτερη από 3 mm.

Εγκατάσταση

Τα σχέδια που παρουσιάζουν τη διαδικασία εγκατάστασης αφορούν συσκευή που διαθέτει κινητήρα με συμπυκνωτή. Η διαδικασία είναι ίδια για τις εκδόσεις ES με κινητήρα χωρίς ψήκτρες. Το στόμιο εξαγωγής/παροχής της συσκευής πρέπει να τοποθετείται σε σωλήνες εξαερισμού ονομαστικής διαμέτρου 75-80 mm εικ. 2÷7

Χρήση

Βασικά μοντέλα

Ο εξαεριστήρας ενεργοποιείται/απενεργοποιείται μέσω διακόπτη. Εάν προβλέπονται 2 ή 3 ταχύτητες, μπορούν να ρυθμιστούν μέσω πρόσθετων διακοπτών.

Μοντέλα με απλοποιημένο χρονοδιακόπτη (εικ. 8)

ΕΛΛΗΝΙΚΑ

Ο εξαεριστήρας ενεργοποιείται/απενεργοποιείται μέσω διακόπτη. Εάν προβλέπονται 2 ή 3 ταχύτητες, μπορούν

α ρυθμιστούν μέσω πρόσθετων διακοπτών.

ειτουργίες χρονοδιακόπτη (πρέπει να ρυθμίζονται στη φάση εγκατάστασης):

ενεργοποίηση του εξαεριστήρα με καθυστέρηση 0 δευτ. ή 45 δευτ.

- απενεργοποίηση του εξαεριστήρα με καθυστέρηση από 0 λεπτά έως 20 λεπτά.

Μοντέλα με εξελιγμένο χρονοδιακόπτη

Ο εξαεριστήρας ενεργοποιείται/απενεργοποιείται μέσω διακόπτη. Εάν προβλέπονται 2 ή 3 ταχύτητες, μπορούν

α ρυθμιστούν μέσω πρόσθετων διακοπτών.

ν Λειτουργίες χρονοδιακόπτη (πρέπει να ρυθμίζονται στη φάση εγκατάστασης):

- τυπική λειτουργία (εικ. 9): ενεργοποίηση του εξαεριστήρα με καθυστέρηση 0, 45, 90 ή 120 δευτ. όταν ενεργοποιηθεί ο διακόπτης (φως);

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

απενεργοποίηση του εξαεριστήρα με καθυστέρηση 6, 10, 15, 21 λεπτών όταν σβήσει το φως :

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

ή:

- λειτουργία comfort (εικ. 10) (μόνο για μοντέλα δύο ή τριών ταχυτήτων): ενεργοποίηση του εξαεριστήρα στην ελάχιστη ταχύτητα (μοντέλα δύο ταχυτήτων) ή στη μεσαία ταχύτητα (μοντέλα τριών ταχυτήτων) με καθυστέρηση 0, 45, 90 ή 120 δευτ. όταν ενεργοποιηθεί ο διακόπτης (φως);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

άμεση μετάβαση του εξαεριστήρα στη μέγιστη ταχύτητα με καθυστέρηση απενεργοποίησης 6, 10, 15, 21 λεπτών όταν σβήσει το φως

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- αυτόματη και κυκλική ενεργοποίηση του εξαεριστήρα (εικ. 11): κάθε 8/12/24 ώρες ο εξαεριστήρας ενεργοποιείται αυτόματα και παραμένει σε λειτουργία για χρονικό διάστημα ίσο με αυτό που καθορίστηκε στα προηγούμενα σημεία (6, 10, 15, 21 λεπτά)

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON

Η κυκλική ενεργοποίηση μπορεί να ενεργοποιηθεί/απενεργοποιηθεί μέσω προαιρετικού διακόπτη.

Μοντέλα με εξελιγμένο χρονοδιακόπτη + HCS

Ο εξαεριστήρας ενεργοποιείται/απενεργοποιείται μέσω διακόπτη. Εάν προβλέπονται 2 ή 3 ταχύτητες, μπορούν να ρυθμιστούν μέσω πρόσθετων διακοπτών. Λειτουργίες χρονοδιακόπτη (πρέπει να ρυθμίζονται στη φάση εγκατάστασης): (εικ. 12)

- ενεργοποίηση του εξαεριστήρα με καθυστέρηση 0, 45, 90 ή 120 δευτ. όταν ενεργοποιηθεί ο διακόπτης (φως);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- απενεργοποίηση του εξαεριστήρα με καθυστέρηση 6, 10, 15 ή 21 λεπτών όταν σβήσει το φως;

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- άμεση ενεργοποίηση του εξαεριστήρα όταν σημειωθεί υπέρβαση της τιμής κατωφλίου σχετικής υγρασίας 60%/70%/80%/90% (εικ. 13).

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

ΕΛΛΗΝΙΚΑ

D.S.5 D.S.6 60% OFF OFF

0% ON OFF

0% OFF ON

0% ON ON

Μέχρι η σχετική υγρασία να πέσει κάτω από την τιμή κατωφλίου που ρυθμίστε μειωμένη κατά 15%, ο εξαεριστήρας ενεργοποιείται κυκλικά για 2 ώρες και απενεργοποιείται για 8 ώρες. Ο εξαεριστήρας απενεργοποιείται και ο κύκλος ενεργοποίησης/απενεργοποίησης διακόπτεται όταν η τιμή σχετικής υγρασίας πέσει κάτω από την τιμή κατωφλίου που ρυθμίστηκε μειωμένη κατά 15%.

- άμεση ενεργοποίηση του εξαεριστήρα όταν σημειωθεί γρήγορη αύξηση της σχετικής υγρασίας (αύξηση πάνω από 20% σε 10 λεπτά), απενεργοποίηση του εξαεριστήρα όταν η σχετική υγρασία πέσει κάτω από την τιμή που αποθηκεύτηκε τη στιγμή της ενεργοποίησης, μειωμένη κατά 15% ή, σε κάθε περίπτωση, μετά από 2 ώρες λειτουργίας.

- απενεργοποίηση/εκ νέου ενεργοποίηση μέσω πρόσθετου προαιρετικού διακόπτη, για 1 ώρα, της λειτουργίας αυτόματης ενεργοποίησης όταν σημειωθεί υπέρβαση της τιμής κατωφλίου. Η απενεργοποίηση προκαλεί επίσης την άμεση απενεργοποίηση του εξαεριστήρα, εάν ήταν ενεργοποιημένος τη στιγμή εκείνη.

Μοντέλα με απλοποιημένο χρονοδιακόπτη + PIR (εικ. 14) Ο ανεμιστήρας πρέπει να ενεργοποιείται/απενεργοποιείται αυτόματα. Εάν προβλέπονται 2 ταχύτητες, μπορούν να ρυθμιστούν μέσω πρόσθετου διακόπτη. Λειτουργίες χρονοδιακόπτη (πρέπει να ρυθμίζονται στη φάση εγκατάστασης):

- άμεση ενεργοποίηση του εξαεριστήρα λόγω της ανίχνευσης της παρουσίας του αισθητήρα PIR.

- απενεργοποίηση του εξαεριστήρα με καθυστέρηση από 0 λεπτά έως 20 λεπτά από την ανίχνευση της απουσίας του αισθητήρα PIR.

Διαγράμματα σύνδεσησ

εικ. 15÷34

Συντήρηση και καθαρισμόσ

Καθαρισμός/αντικατάσταση φίλτρων (εικ. 35÷37) Η συσκευή διαθέτει λυχνία φίλτρου: όταν η λυχνία γίνει κόκκινη, πρέπει να καθαρίσετε ή να αντικαταστήσετε το φίλτρο, φυσώντας, τινάζοντας ή πλένοντάς το με νερό. Σε κάθε περίπτωση, ο καθαρισμός/η αντικατάσταση συνιστάται να πραγματοποιείται κάθε έξι μήνες.

Σημαντικέσ πληροφορίεσ για φιλική προσ το περιβάλλον απόρριψη

ΣΕ ΟΡΙΣΜΈΝΕΣ ΧΏΡΕΣ ΤΗΣ ΕΥΡΩΠΑΪΚΉΣ ΈΝΩΣΗΣ, ΤΟ ΠΡΟΪΌΝ ΑΥΤΌ ΔΕΝ ΕΜΠΊΠΤΕΙ ΣΤΟ ΠΕΔΊΟ ΕΦΑΡΜΟΓΉΣ ΤΗΣ ΕΘΝΙΚΉΣ ΝΟΜΟΘΕΣΊΑΣ ΓΙΑ ΜΕΤΑΦΟΡΆ ΤΗΣ ΟΔΗΓΊΑΣ RAEE ΚΑΙ, ΚΑΤΆ ΣΥΝΈΠΕΙΑ, ΔΕΝ ΥΠΆΡΧΕΙ ΥΠΟΧΡΈΩΣΗ ΔΙΑΦΟΡΟΠΟΙΗΜΈΝΗΣ ΣΥΛΛΟΓΉΣ ΣΤΟ ΤΈΛΟΣ ΤΗΣ ΔΙΆΡΚΕΙΑΣ ΖΩΉΣ ΤΟΥ.

Το προϊόν αυτό συμμορφώνεται με την οδηγία 2012/19/ΕΚ της ΕΕ.

Το σύμβολο διαγραμμένου κάδου στη συσκευή υποδεικνύει ότι το προϊόν, στο τέλος της ωφέλιμης διάρκειας ζωής του, πρέπει να παραδίδεται σε ένα κέντρο διαφοροποιημένης συλλογής ηλεκτρικών και ηλεκτρονικών συσκευών ή στον προμηθευτή κατά την αγορά μιας νέας παρόμοιας συσκευής, ώστε να υποβληθεί σε ξεχωριστή επεξεργασία από τα οικιακά απόβλητα. Ο χρήστης είναι υπεύθυνος για την παράδοση της συσκευής, στο τέλος της διάρκειας ζωής της, στα ειδικά κέντρα συλλογής, διαφορετικά επιβάλλονται οι κυρώσεις που προβλέπονται από την ισχύουσα νομοθεσία σχετικά με τα απόβλητα. Η κατάλληλη διαφοροποιημένη συλλογή και παράδοση της συσκευής για ανακύκλωση, επεξεργασία και φιλική προς το περιβάλλον απόρριψη συμβάλλει στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, καθώς και στην ανακύκλωση των υλικών από τα οποία αποτελείται το προϊόν. Για πιο λεπτομερείς πληροφορίες σχετικά με τα διαθέσιμα συστήματα συλλογής, απευθυνθείτε στην τοπική υπηρεσία απόρριψης αποβλήτων ή στο κατάστημα αγοράς της συσκευής. Οι κατασκευαστές και οι εισαγωγείς εκπληρώνουν τις υποχρεώσεις τους σχετικά με την ανακύκλωση, την επεξεργασία και τη φιλική προς το περιβάλλον απόρριψη είτε μεμονωμένα είτε με συμμετοχή σε ένα συλλογικό σύστημα.

РУССКИЙ

Описание изделия и способ его применения

риобретенное Вами изделие представляет собой профессиональный центробежный вентилятор для

страивания или настенной/потолочной установки, предназначенный для вентиляции помещений с

в удалением воздуха через отдельный воздуховод.

вигатель оснащен:

1-3 скоростями работы;

защитой от тепловых перегрузок;

- шарикоподшипниками, обеспечивающими не менее 30000 часов непрерывной механической работы при неизменно низком уровне шума.

Изделие идеально подходит для эксплуатации в помещениях с очень высокой влажностью и защищено от попадания водяных брызг.

Данные изделия разработаны для бытового применения.

Ассортимент состоит из следующих типов изделий (модели с 1, 2 или 3 скоростями):

E 60 LL

Базовая модель

Модель с простым таймером

Модель с таймером с расширенными функциями

Модель с таймером с расширенными функциями + HCS (датчик влажности)

Модель с простым таймером + PIR (датчик присутствия)

За дополнительной информацией по каждой модели обращайтесь также к параграфу Эксплуатация.

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL

E 60/35 LL

E 100/60 LL

E 100/60/35 LL

QE 100/60/35 LL TP HCS

Правила техники безопасности

Oс

то

ро

жно

эт

по

симво

ьз

ват

• Не используйте это изделие для целей, отличных от предусмотренных настоящей инструкцией.

• После распаковки изделия убедитесь в его целости и сохранности: в случае сомнений немедленно

обратитесь к квалифицированному специалисту или в авторизованный сервисный центр компании Vortice. Не оставляйте части упаковки в местах, доступных для детей или недееспособных лиц.

• Эксплуатация любого электрического устройства требует соблюдения некоторых основных правил, в

том числе: а) не прикасайтесь к нему мокрыми или влажными руками; б) не прикасайтесь к нему, стоя на полу босыми ногами.

• При намерении отключить изделие от сети и прекратить его использование поместите его в такое

место, в котором оно не сможет попасть в руки детей или недееспособных лиц.

• Не эксплуатируйте изделие в присутствии воспламеняемых веществ или паров, таких как спирт,

инсектициды, бензин и т.д

Данное изделие может использоваться детьми в возрасте 8

•

ел

начает

меры

пред

ст

ро

жно

ст

и,

нео

бходимые для

безо

пасно

сти

лет и старше и лицами с ограниченными физическими, сенсорными или умственными возможностями, или не обладающими достаточными опытом и навыками, только под присмотром или после того, как им были объяснены правила

РУССКИЙ

безопасного использования изделия, и они осознали возможные опасности. Не позволяйте детям играть с изделием. Дети могут осуществлять чистку и уход за изделием, подлежащие выполнению пользователем, только под присмотром взрослых.

• Устанавливайте прибор на высоте не менее 2,3 м от земли.

Вниманиe:

этот символ означает меры предосторожности,

необходимые для обеспечения сохранности изделия

• Не подвергайте изделие никаким модификациям или доработкам.

• Не допускайте, чтобы изделие подвергалось воздействию атмосферных факторов (дождь, солнце и

т.д.).

• Периодически проверяйте целостность изделия. В случае неполадок прекратите эксплуатацию

изделия и немедленно обратитесь в авторизованный сервисный центр компании Vortice.

• В случае ненормальной работы и/или неисправности изделия, немедленно обратитесь в

авторизованный сервисный центр компании компании Vortice; при необходимости проведения ремонта запросите оригинальные запчасти компании Vortice.

• В случае падения или сильных ударов сразу проверьте прибор в авторизованном сервисном центре

фирмы Vortice.

• Система электроснабжения, к которой подключается изделие, должна соответствовать действующим

нормам.

• Изделие не нуждается в подключении к розетке электропитания, оборудованной заземлением, так как

оно изготовлено с двойной степенью изоляции.

• Подключайте изделие к сети питания/розетке только в том случае, если их параметры соответствуют

его максимальной мощности. В противном случае немедленно обратитесь к квалифицированному специалисту.

• Регулировка таймера на приборах TIMER и T HCS должна выполняться квалифицированным

персоналом.

• В следующих случаях выключайте рубильник: а) при проявлении неисправностей в функционировании

изделия; б) при выполнении наружной чистки изделия; в) в случае принятия решения о неиспользовании изделия в течение коротких или продолжительных интервалов времени.

• Для правильной работы изделия необходимо обеспечить приток в помещение достаточного

количества воздуха. В случае, когда в таком помещении установлен прибор негерметичного типа, работающий за счет сгорания топлива (водонагревательный котел, печь, работающая на метане, и т.д.), необходимо удостовериться в том, что приток воздуха достаточен и для обеспечения хорошего горения в его камере сгорания.

• Данное изделие нельзя использовать в качестве активирующего элемента для водонагревательных

котлов, печей и т.д.; запрещается также удаление воздуха из него через воздуховоды горячего воздуха подобных устройств.

• Всасываемый вентилятором воздух должен удаляться через отдельный воздуховод (используемый

только для этого изделия) или непосредственно выводиться наружу.

• Поток выводимого воздуха или испарений должен быть чистым (то есть, не содержать жирных

веществ, сажи, химических и едких агентов или взрывоопасных и воспламеняющихся смесей).

• Не закрывайте и не загораживайте воздухозаборную решетку и выпускные отверстия изделия, чтобы

обеспечивать оптимальное прохождение воздуха.

• Параметры электрической сети должны соответствовать приведенным на табличке А (рис.A).

• Установка изделия должна производиться

квалифицированными специалистами.

• При монтаже следует предусмотреть установку

многополюсного рубильника с расстоянием между его разомкнутыми контактами, равным или большим 3 мм.

Установка

Чертежи, отображающие последовательность монтажа, относятся к устройству, оснащенному конденсаторным двигателем. Эта последовательность является аналогичной для исполнений ES с бесщеточным двигателем. Входные/выходные отверстия устройства должны подключаться к вентиляционным трубам с номинальным диаметром 75-80 мм. Рис 2÷7

РУССКИЙ

Эксплуатация

азовые модели

Вентилятор включается/выключается с помощью выключателя. Если предусмотрено 2 или 3 скорости, их можно задавать с помощью дополнительных выключателей.

одели с простым таймером (рис. 8)

Вентилятор включается/выключается с помощью выключателя. Если предусмотрено 2 или 3 скорости,

х можно задавать с помощью дополнительных выключателей.

и Функции таймера (настраиваются во время установки):

- запуск вентилятора с задержкой 0 или 45 секунд;

- выключение вентилятора с задержкой от 0 до 20 мин.

Модели с таймером с расширенными функциями

Вентилятор включается/выключается с помощью выключателя. Если предусмотрено 2 или 3 скорости, их можно задавать с помощью дополнительных выключателей. Функции таймера (настраиваются во время установки):

- стандартный режим (рис. 9): запуск вентилятора с задержкой на 0, 45, 90 или 120 секунд с момента включения выключателя (свет)

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON выключение вентилятора с задержкой на 6, 10, 15, 21 минуту с момента выключения света;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON либо:

- комфортный режим (рис. 10) (только для моделей с двумя или тремя скоростями): запуск вентилятора на

минимальной скорости (модели с двумя скоростями) или на средней скорости (модели с тремя скоростями) с задержкой на 0, 45, 90 или 120 секунд с момента включения выключателя (свет);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

мгновенное включение вентилятора на максимальной скорости с задержкой выключения на 6, 10, 15, 21 минуту с момента выключения света;

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- автоматическое и периодическое включение вентилятора (рис. 11): каждые 8/12/24 ч вентилятор авто-

матически включается и работает в течение времени, указанного в предыдущих параграфах (6, 10, 15, 21 мин).

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON

Периодическое включение может быть активировано/дезактивировано с помощью дополнительного переключателя.

Модели с таймером с расширенными функциями + HCS

- запуск вентилятора с задержкой 0, 45, 90 или 120 секунд с момента включения переключателя (свет);

0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

D.S.3 D.S.4

D.S.1 D.S.2

D.S.3 D.S.4

D.S.5 D.S.6

D.S.1 D.S.2

РУССКИЙ

- выключение вентилятора с задержкой в 6, 10, 15, 21 минуту с момента выключения света;

.S.3 D.S.4

min OFF OFF

0min ON OFF

5min OFF ON

1 21min ON ON

- мгновенный запуск вентилятора при превышении порогового значения относительной влажности в 60%/70%/80%/90% (рис. 13). D.S.5 D.S.6 60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

Пока относительная влажность не опустится на 15% ниже заданного порогового значения, вентилятор будет периодически включаться на 2 часа и выключаться на 8 часов. Вентилятор выключается, а цикл включения/выключения прерывается, когда значение относительной влажности опускается на 15% ниже заданного порогового значения;

- мгновенный запуск вентилятора при быстром повышении относительной влажности (более 20% за 10 минут); выключение вентилятора, когда относительная влажность опускается на 15% ниже значения, сохраненного в памяти в момент запуска, или, в любом случае, через 2 часа работы;

- дезактивация/повторная активация на 1 час функции автоматического включения при превышении заданного порогового значения с помощью факультативного дополнительного переключателя. Дезактивация вызывает, в том числе, мгновенное выключение вентилятора, если в это время включен.

Модели с простым таймером + PIR (рис. 14) Вентилятор включается/выключается автоматически. Если предусмотрено 2 скорости, их можно задавать с помощью дополнительного выключателя. Функции таймера (настраиваются во время установки):

- мгновенный запуск вентилятора, вызванный обнаружением присутствия датчиком PIR;

- выключение вентилятора с задержкой от 0 до 20 минут с момента обнаружения отсутствия датчиком PIR.

Схемы подключения

Рис 15÷34

Чистка и уход

Чистка/замена фильтров (Рис 35÷37) Устройство оснащено индикатором состояния фильтра: когда индикатор становится красным, необходимо произвести чистку фильтра путем продувки, встряхивания или промывки водой, либо его замену. Чистку/замену рекомендуется проводить в любом случае каждые шесть месяцев

ﺔﯾﺑرﻌﻟا

مادﺧﺗﺳﻻاو فﺻوﻟا

مﺎظﻧﺑ وأ فﻘﺳﻟا / طﺋﺎﺣﻟا ﻲﻓ بﯾﻛرﺗﻠﻟ لﺑﺎﻗو ،يزﻛرﻣﻟا درطﻟا مﺎظﻧﺑ لﻣﻌﯾ ﻲﻓارﺗﺣا طﻔﺷ زﺎﮭﺟ وھ ﮫﺋارﺷﺑ تﻣﻗ يذﻟا ﺞﺗﻧﻣﻟا اذھ

.ةدرﻔُﻣﻟا بﯾﺑﺎﻧﻷا ﺔﻛﺑﺷ مﺎظﻧﺑ نﻛﺎﻣﻷا ﺔﯾوﮭﺗﻟ صﺻﺧُﻣ ﮫﻧأ ﺎﻣﻛ ،تّﯾﺑُﻣﻟاو ﺞﻣدُﻣﻟا بﯾﻛرﺗﻟا

:ﻲﺗﻵﺎﺑ دّوزﻣ كﱢرﺣُﻣﻟا

؛تﺎﻋرﺳ 3 ﻰﺗﺣ -

ةدﺋازﻟا ﺔﯾرارﺣﻟا ﺔﯾﺋﺎﺑرﮭﻛﻟا لﺎﻣﺣﻷا دﺿ ﺔﯾﺎﻣﺣ مﺎظﻧ -

.تﻗوﻟا رورﻣ ﻊﻣ نﯾﺗﺑﺎﺛ ءودھو تﻣﺻو لﻛﺎﺷﻣ نودﺑ ﻲﻛﯾﻧﺎﻛﯾﻣ لﻣﻋ ﺔﻋﺎﺳ 30000 نﻣ رﺛﻛﻷ ءادﻷا نﻣﺿﺗ ،ﺔﯾورﻛ لﻣﺎﺣﻣ -

.هﺎﯾﻣﻟا ذاذر دﺿ ّﻲﻣﺣﻣ ﮫﻧأ ﺎﻣﻛ ،ﺔﺑوطرﻟا ةدﯾدﺷ نﻛﺎﻣﻷا ﻲﻓ مادﺧﺗﺳﻼﻟ ﻲﻟﺎﺛﻣ ﺞﺗﻧُﻣﻟا اذھ

.ﺔﯾرﺎﺟﺗﻟا وأ ﺔﯾﻟزﻧﻣﻟا نﻛﺎﻣﻷا ﻲﻓ ﺎﮭﻣادﺧﺗﺳا مﺗﯾﻟ ةزﮭﺟﻷا هذھ مﯾﻣﺻﺗ مﺗ

:(تﺎﻋرُﺳ ثﻼﺛﻟا وأ نﺎﺗﻋرﺳﻟا وأ ةدﺣاوﻟا ﺔﻋرﺳﻟا تاذ تﻼﯾدوﻣﻟا) ﺔﯾﻟﺎﺗﻟا تﺎﺟﺗﻧُﻣﻟا تﺎﯾﻋوﻧ نﻣ ﺔﻋوﻣﺟﻣﻟا نوﻛﺗﺗ

ﻲﺳﺎﺳأ

طﯾﺳﺑ تﻗو داّدﻋ

رّوطﺗﻣ تﻗو داّدﻋ

(ﺔﺑوطر رﻌﺷﺗﺳُﻣ) HCS + رﱢوطﺗُﻣ تﻗو داّدﻋ

(دﺟاوﺗ رﻌﺷﺗﺳُﻣ) PIR + طﯾﺳﺑ تﻗو داّدﻋ

(س/

م 100 وأ 60) :ﺔﻋرﺳ 1

ﻲﺳﺎﺳأ QUADRO EVO S 1V 60

طﯾﺳﺑ تﻗو داّدﻋ QUADRO EVO T S 1V 60 روطﺗﻣ تﻗو داّدﻋ QUADRO EVO T E 1V 60 HCS تﻗو داّدﻋ QUADRO EVO T HCS 1V 60

PIR تﻗو داّدﻋ QUADRO EVO T PIR 1V 60

ﻲﺳﺎﺳأ QUADRO EVO S 1V 100

طﯾﺳﺑ تﻗو داّدﻋ QUADRO EVO T S 1V 100 روطﺗﻣ تﻗو داّدﻋ QUADRO EVO T E 1V 100 HCS تﻗو داّدﻋ QUADRO EVO T HCS 1V 100

PIR تﻗو داّدﻋ QUADRO EVO T PIR 1V 100

(س/

م 100و 60 وأ س/3م 60و 35) :ﺔﻋرﺳ 2

ﻲﺳﺎﺳأ QUADRO EVO S 2V 35-60

طﯾﺳﺑ تﻗو داّدﻋ QUADRO EVO T S 2V 35-60 روطﺗﻣ تﻗو داّدﻋ QUADRO EVO T E 2V 35-60 HCS تﻗو داّدﻋ QUADRO EVO T HCS 2V 35-60

PIR تﻗو داّدﻋ QUADRO EVO T PIR 2V 35-60

ﻲﺳﺎﺳأ QUADRO EVO S 2V 60-100

طﯾﺳﺑ تﻗو داّدﻋ QUADRO EVO T S 2V 60-100 روطﺗﻣ تﻗو داّدﻋ QUADRO EVO T E 2V 60-100 HCS تﻗو داّدﻋ QUADRO EVO T HCS 2V 60-100

PIR تﻗو داّدﻋ QUADRO EVO T PIR 2V 60-100

(س/

م 100 و 60و 35) :تﺎﻋرﺳ 3

ﻲﺳﺎﺳأ QUADRO EVO S 3V 35-60-100 روطﺗﻣ تﻗو داّدﻋ QUADRO EVO T E 3V 35-60-100 HCS تﻗو داّدﻋ QUADRO EVO T HCS 3V 35-60-100

مادﺧﺗﺳﻻا ةرﻘﻓ ًﺎﺿﯾأ رظﻧا ،لﯾدوُﻣ لﻛ نﻋ لﯾﺻﺎﻔﺗﻟا نﻣ دﯾزﻣﻟ

ﺔﻣﻼﺳﻟا

ﮫﯾﺑﻧﺗ

ﺎھذﺎﺧﺗا بﺟﯾ تﺎطﺎﯾﺗﺣا ﻰﻟإ رﯾﺷﯾ زﻣرﻟا اذھ

مدﺧﺗﺳﻣﻟﺎﺑ ررﺿﻟا قﺎﺣﻟإ بﻧﺟﺗﻟ

.بﯾﺗﻛﻟا اذھ ﻲﻓ ﺢّﺿوﻣ وھ ﺎﻣﻟ ﺔﻔﻟﺎﺧﻣ ﺔﻔﯾظوﻟ زﺎﮭﺟﻟا اذھ مدﺧﺗﺳﺗ ﻻ •

ًﺎﯾﻧﻓ نﯾﻠھؤﻣﻟا دﺣأ ﻰﻟإ ﮫﺟوﺗﻟا ﻰﺟرﯾ ،زﺎﮭﺟﻟا ﺔﻣﻼﺳ ﻲﻓ كﺷﻟا لﺎﺣ ﻲﻓ :ﮫﻔﯾﻠﻐﺗ ﺔﺑﻠﻋ نﻣ ﮫﺟارﺧإ دﻌﺑ زﺎﮭﺟﻟا ﺔﻣﻼﺳ نﻣ دﻛﺄﺗ •

QE 60 LL QE 60 LL T QE 60 LL TP QE 60 LL TP HCS QE 60 LL T PIR QE 100 LL QE 100 LL T QE 100 LL TP QE 100 LL TP HCS QE 100 LL T PIR

QE 60/35 LL QE 60/35 LL T QE 60/35 LL TP QE 60/35 LL TP HCS QE 60/35 LL T PIR QE 100/60 LL QE 100/60 LL T QE 100/60 LL TP QE 100/60 LL TP HCS QE 100/60 LL T PIR

QE 100/60/35 LL QE 100/60/35 LL TP QE 100/60/35 LL TP HCS

صﺎﺧﺷﻷا وأ لﺎﻔطﻷا يدﯾأ لوﺎﻧﺗﻣ ﻲﻓ فﯾﻠﻐﺗﻟا تﺎﻧوﻛﻣ كرﺗﺗ ﻻ .Vortice دﻣﺗﻌﻣﻟا ءﻼﻣﻌﻟا ﺔﻣدﺧ زﻛرﻣ ﻰﻟإ وأ زﺎﮭﺟﻟا صﺣﻔﻟ

.نﯾﻗﺎﻌﻣﻟا

لﻠﺑﻣ تﻧأو زﺎﮭﺟﻟا سﻣﻟ مدﻋ (أ :ﻲﻠﯾ ﺎﻣ ﺎﮭﻧﯾﺑ نﻣ ﻲﺗﻟاو ﺔﯾﺳﺎﺳﻷا دﻋاوﻘﻟا ضﻌﺑﺑ مازﺗﻟﻻا بﺟﯾ ،ﻲﺋﺎﺑرﮭﻛ زﺎﮭﺟ يأ مادﺧﺗﺳا دﻧﻋ •

.نﯾﻣدﻘﻟا ﻲﻓﺎﺣ تﻧأو زﺎﮭﺟﻟا سﻣﻟ مدﻋ (ب ؛نﯾدﯾﻟا بطر وأ

مدﻋو ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻟا نﻋ ﮫﻠﺻﻓ ررﻘﺗ ﺎﻣدﻧﻋ كﻟذو ،نﯾﻠھؤﻣﻟا رﯾﻏ صﺎﺧﺷﻷاو لﺎﻔطﻷا دﯾ لوﺎﻧﺗﻣ نﻋ ًادﯾﻌﺑ زﺎﮭﺟﻟا ﻊﺿ •

.ﮫﻣادﺧﺗﺳا

.ﺦﻟا ،نﯾزﻧﺑﻟاو تارﺷﺣﻟا تادﯾﺑﻣ وأ لوﺣﻛﻟا لﺛﻣ لﺎﻌﺗﺷﻼﻟ ﺔﻠﺑﺎﻗ ةرﺧﺑأ وأ رﺻﺎﻧﻋ دوﺟو لﺎﺣ ﻲﻓ زﺎﮭﺟﻟا مدﺧﺗﺳﺗ ﻻ •

ﻲﻓ روﺻﻗ نﻣ نوﻧﺎﻌﯾ نﯾذﻟا صﺎﺧﺷﻷا لﺑﻗ نﻣو تاوﻧﺳ 8 نﻋ مھرﻣﻋ لﻘﯾ نﯾذﻟا لﺎﻔطﻷا لﺑﻗ نﻣ زﺎﮭﺟﻟا اذھ مادﺧﺗﺳا نﻛﻣﯾ •

نأ ﺔطﯾرﺷ ،زﺎﮭﺟﻟا مادﺧﺗﺳا ﺔﯾﻔﯾﻛﻟ ﺔﯾرورﺿﻟا ﺔﻓرﻌﻣﻟا ﻻو ةرﺑﺧﻟا مﮭﯾدﻟ سﯾﻟ نﯾذﻟا لﺑﻗ نﻣو ﺔﯾﻠﻘﻌﻟا وأ ﺔﯾﺳﺣﻟا وأ ﺔﯾﻧدﺑﻟا مﮭﺗاردﻗ

اذﮭﺑ ﺔﻘﻠﻌﺗﻣﻟاو ﺔﻧﻛﻣﻣﻟا رﺎطﺧﻷﺎﺑو زﺎﮭﺟﻠﻟ نﻣﻵا مادﺧﺗﺳﻻا تﺎﻣﯾﻠﻌﺗو تادﺎﺷرﺈﺑ مﮭﻔﯾرﻌﺗ دﻌﺑ وأ ﮫﯾﺟوﺗﻟاو فارﺷﻹا تﺣﺗ اوﻧوﻛﯾ

نأ بﺟﯾو مدﺧﺗﺳﻣﻟا ﺎﮭﺑ موﻘﯾ نأ بﺟﯾ ءﺎﯾﺷأ ﻲھ زﺎﮭﺟﻟا ﺔﻧﺎﯾﺻو فﯾظﻧﺗ تﺎﯾﻠﻣﻋ .زﺎﮭﺟﻟا اذﮭﺑ لﺎﻔطﻷا بﻌﻠﯾ ﻻأ بﺟﯾ .مادﺧﺗﺳﻻا

.مﮭﮭﯾﺟوﺗو مﮭﺗﺑﻗارﻣ نود لﺎﻔطﻷا لﺑﻗ نﻣ ﺎﮭﺑ مﺎﯾﻘﻟﺎﺑ ﺢﻣﺳﯾ ﻻ

رﯾذﺣﺗ

ﺎھذﺎﺧﺗا بﺟﯾ تﺎطﺎﯾﺗﺣا ﻰﻟإ رﯾﺷﯾ زﻣرﻟا اذھ

زﺎﮭﺟﻟﺎﺑ ررﺿﻟا قﺎﺣﻟإ بﻧﺟﺗﻟ

.زﺎﮭﺟﻟا ﻰﻠﻋ تﻼﯾدﻌﺗ يأ ءارﺟﺈﺑ موﻘﺗ ﻻ •

.(ﺦﻟا ...سﻣﺷﻟاو ،رطﻣﻟا لﺛﻣ) ﺔﯾوﺟﻟا لﻣاوﻌﻠﻟ ﺔﺿرﻋ زﺎﮭﺟﻟا كرﺗﺗ ﻻ •

لﺻاوﺗو زﺎﮭﺟﻟا مدﺧﺗﺳﺗ ﻻ ،لﻠﺧ وأ لﺎطﻋأ ﺔﯾأ دوﺟو لﺎﺣ ﻲﻓ .لﺎطﻋﻷا نﻣ هّوﻠﺧو زﺎﮭﺟﻟا ﺔﻣﻼﺳ نﻣ ىرﺧأو ةرﺗﻓ نﯾﺑ دﻛﺄﺗ •

.ﻲﻧﻔﻟا مﻋدﻟا مﯾدﻘﺗو ءﻼﻣﻌﻟا ﺔﻣدﺧﻟ ةدﻣﺗﻌﻣﻟا Vortice زﻛارﻣ دﺣأ ﻊﻣ ًاروﻓ

،ﻲﻧﻔﻟا مﻋدﻟا مﯾدﻘﺗو ءﻼﻣﻌﻟا ﺔﻣدﺧﻟ ةدﻣﺗﻌﻣﻟا Vortice زﻛارﻣ دﺣﺄﺑ لﺎﺻﺗﻻﺎﺑ روﻔﻟا ﻰﻠﻋ مﻗ ،لطﻌﻟا وأ /و ﺊﯾﺳﻟا ءادﻷا لﺎﺣ ﻲﻓ •

.ﺔﯾﻠﺻﻷا Vortice رﺎﯾﻏ ﻊطﻗ مادﺧﺗﺳا ،ﺢﯾﻠﺻﺗﻟا دﻧﻋ بﻠطاو

.ﻲﻧﻔﻟا مﻋدﻠﻟ ةدﻣﺗﻌﻣﻟا Vortice زﻛارﻣ دﺣأ ىدﻟ ﮫﺗﻣﻼﺳ نﻣ دﻛﺄﺗﻟا بﺟﯾ ،ﺔﯾوﻗ تﺎﻣدﺻﺑ بﯾﺻأ وأ زﺎﮭﺟﻟا طﻘﺳ اذإ •

.نﺄﺷﻟا اذھ ﻲﻓ ﺎﮭﺑ لوﻣﻌﻣﻟا دﻋاوﻘﻟا ﻊﻣ زﺎﮭﺟﻟا لﯾﺻوﺗ ﺎﮭﺑ مﺗﯾ ﻲﺗﻟا ﺔﯾﺋﺎﺑرﮭﻛﻟا ﺔﻛﺑﺷﻟا قﻓاوﺗﺗ نأ بﺟﯾ •

.جودزﻣ لزﺎﻌﺑ ﻊﻧﺻُﻣ ﮫﻧﻷ ﻲﺿرأ فرطﺑ لﯾﺻوﺗﻠﻟ زﺎﮭﺟﻟا جﺎﺗﺣﯾ ﻻ •

ﻰﺻﻗﻷا دﺣﻠﻟ نﯾﺑﺳﺎﻧﻣ دﮭﺟﻟاو ﺔﯾطﻟوﻔﻟا نأ نﻣ دﻛﺄﺗﻟا دﻌﺑ طﻘﻓ ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻟا ذﺧﺄﻣ/ﻲﺋﺎﺑرﮭﻛﻟا رﺎﯾﺗﻟا ﺔﻛﺑﺷﺑ زﺎﮭﺟﻟا لﯾﺻوﺗﺑ مﻗ •

.لھؤﻣ ﻲّﻧﻓ ﺔﻌﺟارﻣ بﺟﯾ كﻟذ فﻼﺧ .زﺎﮭﺟﻟا لﻣﻌﻟ

.فرﺗﺣُﻣو صﺻﺧﺗﻣ لﻣﻋ مﻗﺎط دﯾ ﻰﻠﻋ مﺗﯾ نأ بﺟﯾ T HCS تﻼﯾدوﻣﻟاو ﮫﺑ ةدّوزﻣﻟا تﻼﯾدوﻣﻟا ﻲﻓ تﻗوﻟا داّدﻋ طﺑﺿ •

ﺔﻧﺎﯾﺻﻟا تﺎﯾﻠﻣﻌﺑ مﺎﯾﻘﻟا لﺑﻗ ؛لﯾﻐﺷﺗﻟا ﻲﻓ لﻠﺧ روﮭظ دﻧﻋ :ﺔﯾﻟﺎﺗﻟا تﻻﺎﺣﻟا ﻲﻓ ﺔﻛﺑﺷﻟﺎﺑ صﺎﺧﻟا ﻲﻣوﻣﻌﻟا رﺎﯾﺗﻟا ﻊطﺎﻗ ﺊﻔطا •

.ﺔﻠﯾوط وأ ةرﯾﺻﻗ تارﺗﻔﻟ ءاوﺳ زﺎﮭﺟﻟا مادﺧﺗﺳا مدﻋ ﻲﻓ ﺔﺑﻏرﻟا دﻧﻋ ؛ﺔﯾﺟرﺎﺧﻟا ﺔﻓﺎظﻧﻟاو

ىرﺧأ ةزﮭﺟأ دوﺟو لﺎﺣ ﻲﻓ .مﯾﻠﺳ لﻛﺷﺑ زﺎﮭﺟﻟا لﻣﻌﯾ ﻲﻛﻟ ﺔﻓرﻐﻟا ﻰﻟإ ءاوﮭﻟا نﻣ ﻲﻓﺎﻛﻟا ردﻘﻟا لوﺧد نﺎﻣﺿ يرورﺿﻟا نﻣ •

هذھ تﻧﺎﻛ اذإو (..ﺦﻟا ،نﺎﺛﯾﻣﻟا زﺎﻐﺑ لﻣﻌﺗ ﻲﺗﻟا ﺊﻓادﻣﻟاو ءﺎﻣﻟا تﺎﻧﺎﺧﺳ لﺛﻣ) تﺎﻗورﺣﻣﻟا مادﺧﺗﺳﺎﺑ لﻣﻌﺗ ﻲﺗﻟاو نﺎﻛﻣﻟا سﻔﻧ ﻲﻓ

.مﺎﺗ لﻣﺷﺑ زﺎﮭﺟﻟا اذھ ﻲﻓ قارﺗﺣﻻا ﺔﯾﻠﻣﻌﻟ ﻲﻓﺎﻛﻟا ردﻘﻟﺎﺑ ءاوﮭﻟا لوﺧد نﺎﻣﺿ نﻣ دﻛﺄﺗﻟا بﺟﯾﻓ ،ﺔﻟوزﻌﻣ رﯾﻏ ةزﮭﺟﻷا

ﻲﻓ زﺎﮭﺟﻟا نﻋ ﺞﺗﺎﻧﻟا ءاوﮭﻟا فﯾرﺻﺗ بﺟﯾ ﻻو ،ﺦﻟا...ﺊﻓادﻣﻟاو تﺎﻣﺎﻣﺣﻟا تﺎﻧﺎﺧﺳﻟ زﻔﺣﻣو طﺷﻧﻣﻛ زﺎﮭﺟﻟا لﺎﻣﻌﺗﺳا نﻛﻣﯾ ﻻ •

.ةزﮭﺟﻷا هذﮭﻟ نﺧﺎﺳﻟا ءاوﮭﻟا يرﺎﺟﻣ سﻔﻧ

.جرﺎﺧﻟا ﻰﻟإ ةرﺷﺎﺑﻣ وأ (زﺎﮭﺟﻟا اذﮭﻟ طﻘﻓ مدﺧﺗﺳﯾ) طﻘﻓ ﮫﺑ صﺎﺧ بوﺑﻧأ ﻲﻓ ﮫطﻔﺷﯾ ﺎﻣ زﺎﮭﺟﻟا اذھ غّرﻔﯾ نأ بﺟﯾ •

ﺔﯾﻧﺎﺧدﻟا بﺳاورﻟاو ﺎﯾﺎﻘﺑﻟاو ﺔﯾﻧھدﻟا قﻟاوﻌﻟا نﻣ ﻲﻟﺎﺧ يأ) ًﺎﻔﯾظﻧ نوﻛﯾ نأ بﺟﯾ ﺎﮭﺟارﺧإو ﺎھدرط مﺗﯾ ﻲﺗﻟا ﺔﻧﺧدﻷاو ءاوﮭﻟا •

.(لﺎﻌﺗﺷﻼﻟ ﺔﻠﺑﺎﻘﻟاو ﺔﯾرﺎﺟﻔﻧﻻا تﺎطوﻠﺧﻣﻟاو لﻛﺄﺗﻠﻟ ﺔﺑﺑﺳﻣﻟاو ﺔﯾوﺎﻣﯾﻛﻟا داوﻣﻟاو

.طوﻔﺷﻣﻟا ءاوﮭﻠﻟ ﻲﻟﺎﺛﻣﻟا رورﻣﻟا نﺎﻣﺿ لﺟأ نﻣ كﻟذو ،زﺎﮭﺟﻟﺎﺑ ﺔﺻﺎﺧﻟا ﻊﻓدﻟاو بﺣﺳﻟا ﺔﻛﺑﺷ دﺳﺗ ﻻو ﻲطﻐﺗ ﻻ •

(A لﻛﺷ) A زﺎﮭﺟﻟا ﺔﺣوﻟ ﻰﻠﻋ ةددﺣﻣﻟا تﺎﻧﺎﯾﺑﻟا ﻊﻣ قﺑﺎطﺗﺗ نأ بﺟﯾ ﺔﻛﺑﺷﻠﻟ ﺔﯾﺋﺎﺑرﮭﻛﻟا تﺎﻧﺎﯾﺑﻟا •

.لھؤﻣ ﻲّﻧﻓ مﻗﺎط لﺑﻗ نﻣ زﺎﮭﺟﻟا بﯾﻛرﺗ مﺗﯾ نأ بﺟﯾ •

.مﻠﻣ 3 نﻣ رﺑﻛأ وأ ﺔﯾوﺎﺳﻣ بﺎطﻗﻷا نﯾﺑ دﻋﺎﺑﺗﻟا ﺔﺣﺗﻓ ﮫﯾﻓ نوﻛﺗ بﺎطﻗﻷا ددﻌﺗﻣ رﺎﯾﺗ ﻊطﻗ حﺎﺗﻔﻣ رﻓاوﺗ زﺎﮭﺟﻟا بﯾﻛرﺗﻟ مزﻠﯾ •

بﯾﻛرﺗﻟا

ﱢ

ﺛﻛُﻣ ﮫﺑ كﱢرﺣُﻣﺑ دّوزﻣ زﺎﮭﺟ ﻰﻟإ بﯾﻛرﺗﻟا تﺎﯾﻠﻣﻋ بﻗﺎﻌﺗو لﺣارﻣ ددﺣﺗ ﻲﺗﻟا تﺎﻣﯾﻣﺻﺗﻟاو تﺎﻣوﺳرﻟا رﯾﺷُﺗ

.ةﺎﺷرﻓ نودﺑ كرﺣﻣ تاذ ES تﻼﯾدوﻣﻠﻟ ﺔﺑﺳﻧﻟﺎﺑ ﻲﻣﻗر لﺳﻠﺳﺗﻟاو

مﻠﻣ 80ـ75 ﻲﻣﺳﻻا هرطُﻗ ﺔﯾوﮭﺗ بوﺑﻧأ ﻰﻠﻋ ﮫﻌﺿو بﺟﯾ زﺎﮭﺟﻟا ﻲﻓ ﻊﻓدﻟا /ﻎﯾرﻔﺗﻟا ذﻔﻧﻣ

7÷2 لﻛﺷ

ﺔﯾﺑرﻌﻟا

نع لقت ةفاسم ىلع زاھجلا بيكرتب مق2,3 . نع م

مادﺧﺗﺳﻻا

ﺔﯾﺳﺎﺳﻷا تﻼﯾدوﻣﻟا

طﺑﺿﻠﻟ ﺔﻠﺑﺎﻗ نوﻛﺗ ﺔﺣورﻣﻟا هذھ نﺈﻓ تﺎﻋرﺳ 3 وأ 2 ددﻌﺑ ةدوزﻣﻟا تﻼﯾدوﻣﻟا ﺔﻟﺎﺣ ﻲﻓ .رﺎﯾﺗ ﻊطﺎﻗ رﺑﻋ ﺔﺣورﻣﻟا فﺎﻘﯾإ/لﯾﻐﺷﺗ مﺗﯾ

.ﺔﯾﻓﺎﺿإ رﺎﯾﺗ ﻊطاوﻗ رﺑﻋ

(8 لﻛﺷ) طﯾﺳﺑﻟا تﻗوﻟا داّدﻋ تاذ تﻼﯾدوﻣﻟا

.ﺔﯾﻓﺎﺿإ رﺎﯾﺗ ﻊطاوﻗ رﺑﻋ

:(بﯾﻛرﺗﻟا ﺔﻠﺣرﻣ لﻼﺧ ﺎﮭطﺑﺿ مﺗﯾ) ﺔﯾﻠﯾﻐﺷﺗﻟا تﻗوﻟا دادﻋ فﺋﺎظو

ﺔﯾﻧﺎﺛ 45 وأ ﺔﯾﻧﺎﺛ 0 هردﻗ رﯾﺧﺄﺗ ﻊﻣ ﺔﺣورﻣﻟا لﯾﻐﺷﺗ ـ ـ

.ﺔﻘﯾﻗد 20 ﻰﻟإ ﺔﻘﯾﻗد 0 نﻣ رﯾﺧﺄﺗ ﻊﻣ ﺔﺣورﻣﻟا ءﺎﻔطإ ـ ـ

رﱢوطﺗﻣﻟا تﻗوﻟا داّدﻋ تاذ تﻼﯾدوﻣﻟا

.ﺔﯾﻓﺎﺿإ رﺎﯾﺗ ﻊطاوﻗ رﺑﻋ

:(بﯾﻛرﺗﻟا ﺔﻠﺣرﻣ لﻼﺧ ﺎﮭطﺑﺿ مﺗﯾ) ﺔﯾﻠﯾﻐﺷﺗﻟا تﻗوﻟا داّدﻋ فﺋﺎظو

لﯾﻐﺷﺗ ﺎﮭﯾﻓ مﺗﯾ ﻲﺗﻟا ﺔظﺣﻠﻟا ﻲﻓ ﺔﯾﻧﺎﺛ 120 وأ 90 وأ 45 وأ 0 نﻣ رﯾﺧﺄﺗ ﻊﻣ ﺔﺣورﻣﻟا لﯾﻐﺷﺗ :(9 لﻛﺷ) ﺔﯾدﯾﻠﻘﺗﻟا تﻼﯾدوﻣﻟا --

؛(ةءﺎﺿﻹا) رﺎﯾﺗﻟا ﻊطﺎﻗ D.S.1 D.S.2 0ﺎﺛ OFF OFF 45ﺎﺛ ON OFF 90ﺎﺛ OFF ON 120ﺎﺛ ON ON

:وأ ؛ةءﺎﺿﻹا ﮫﯾﻓ ﺊﻔطﻧﺗ يذﻟا تﻗوﻟا ﻲﻓ ﺔﻘﯾﻗد 21 وأ 15 وأ 10 وأ 6 رﯾﺧﺄﺗ ﻊﻣ ﺔﺣورﻣﻟا ءﺎﻔطإ

D.S.3 D.S.4 6 د OFF OFF 10 د ON OFF 15 د OFF ON 21 د ON ON

وأ

وأ 90 وأ 45 وأ 0 رﯾﺧﺄﺗ ﻊﻣ (تﺎﻋرﺳ ثﻼﺛﻟا تاذ تﻼﯾدوﻣﻟا ﻲﻓ) ﺔطﺳوﺗﻣﻟا ﺔﻋرﺳﻟا ﻰﻠﻋ وأ (نﯾﺗﻋرﺳﻟا تاذ تﻼﯾدوﻣﻟا ﻲﻓ)

؛(ةءﺎﺿﻹا) رﺎﯾﺗﻟا ﻊطﺎﻗ ﺎﮭﯾﻓ لﻐﺷُﯾ ﻲﺗﻟا ﺔظﺣﻠﻟا ﻲﻓ ﺔﯾﻧﺎﺛ 120

D.S.1 D.S.2 0ﺎﺛ OFF OFF 45ﺎﺛ ON OFF 90ﺎﺛ OFF ON 120ﺎﺛ ON ON

ةءﺎﺿﻹا ءﺎﻔطﻧإ ﺔظﺣﻟ ﺔﻘﯾﻗد 21 وأ 15 وأ 6 ءﺎﻔطﻹا ﻲﻓ رﺧﺄﺗ ﻊﻣ ىوﺻﻘﻟا ﺔﻋرﺳﻟا ﻰﻠﻋ ﺔﺣورﻣﻟا ﻲﻓ يروﻓ لوﺣﺗ

D.S.3 D.S.4 6د OFF OFF 10د ON OFF 15د OFF ON 21د ON ON

نﻣ ةدﻣﻟ ﺔﻟﺎﻐﺷ ﻰﻘﺑﺗو ﺎﯾﻛﯾﺗﺎﻣوﺗوأ ﺔﺣورﻣﻟا لﻐﺗﺷﺗ ﺔﻋﺎﺳ 24 / 12 / 8لﻛ :(11 لﻛﺷ) ًﺎﯾرودو ًﺎﯾﻛﯾﺗﺎﻣوﺗوأ ﺔﺣورﻣﻟا لﯾﻐﺷﺗ ـ ـ

(ﺔﻘﯾﻗد 21 وأ 15 وأ 10 وأ 6) ﺔﻘﺑﺎﺳﻟا طﺎﻘﻧﻟا ﻲﻓ ةددﺣُﻣﻟا كﻠﺗﻟ ﺔﯾوﺎﺳﻣ تﻗوﻟا

.يرﺎﯾﺗﺧا رﺎﯾﺗ ﻊطﻗ حﺎﺗﻔﻣ قﯾرط نﻋ ﮫﻓﺎﻘﯾإ/ﮫﻠﯾﻌﻔﺗ نﻛﻣﯾ يرودﻟا لﯾﻐﺷﺗﻟا

HCS + رﱢوطﺗﻣﻟا تﻗوﻟا داّدﻋ تاذ تﻼﯾدوﻣﻟا

ﺔﻠﺑﺎﻗ نوﻛﺗ ﺔﺣورﻣﻟا هذھ نﺈﻓ تﺎﻋرﺳ 3 وأ 2 ددﻌﺑ ةدوزﻣﻟا تﻼﯾدوﻣﻟا ﺔﻟﺎﺣ ﻲﻓ .رﺎﯾﺗ ﻊطﺎﻗ ﺔطﺳاوﺑ ﺔﺣورﻣﻟا فﺎﻘﯾإ/لﯾﻐﺷﺗ مﺗﯾ

.ﺔﯾﻓﺎﺿإ رﺎﯾﺗ ﻊطاوﻗ ﺔطﺳاوﺑ طﺑﺿﻠﻟ

(12 لﻛﺷ) :(بﯾﻛرﺗﻟا ﺔﻠﺣرﻣ لﻼﺧ ﺎﮭطﺑﺿ مﺗﯾ) ﺔﯾﻠﯾﻐﺷﺗﻟا تﻗوﻟا داّدﻋ فﺋﺎظو

؛(ةءﺎﺿﻹا) رﺎﯾﺗﻟا ﻊطﺎﻗ لﺎﻌﺷإ ﺔظﺣﻟ ﺔﯾﻧﺎﺛ 120 وأ 90 وأ 45 وأ 0 رﯾﺧﺄﺗ ﻊﻣ ﺔﺣورﻣﻟا لﯾﻐﺷﺗ ـ ـ

ﺔﯾﺑرﻌﻟا

D.S.1 D.S.2 0ﺎﺛ OFF OFF 45ﺎﺛ ON OFF 90ﺎﺛ OFF ON 120ﺎﺛ ON ON

؛ةءﺎﺿﻹا لﺎﻌﺷإ ﺔظﺣﻟ ﺔﻘﯾﻗد 21 وأ 15 وأ 10 وأ 6 رﯾﺧﺄﺗ ﻊﻣ ﺔﺣورﻣﻟا ءﺎﻔطإ ـ ـ

D.S.3 D.S.4 6د OFF OFF 10د ON OFF 15د OFF ON 21د ON ON

.(13 لﻛﺷ) 90%/80%/(ﻲﺿارﺗﻓا) 70%/60% ﺔﯾﺑﺳﻧﻟا ﺔﺑوطرﻟا ىوﺗﺳﻣ ﻲّطﺧﺗ دﻧﻋ ًﺎﯾروﻓ ﺔﺣورﻣﻟا لﯾﻐﺷﺗ ـ ـ

D.S.5 D.S.6 60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

8 ةدﻣﻟ ﺊﻔطﻧﺗو نﯾﺗﻋﺎﺳﻟ ًﺎﯾرود لﻐﺗﺷﺗ ﺔﺣورﻣﻟا نﺈﻓ ،15% ﻎﻟﺎﺑﻟا ضﻔﺧﻧﻣﻟا ىوﺗﺳﻣﻟا تﺣﺗ ضﻔﺧﻧﺗ ﻻ ﺔﯾﺑﺳﻧﻟا ﺔﺑوطرﻟا نأ ﺎﻣﻟﺎط

ﮫﯾﻠﻋ طوﺑﺿﻣﻟا ىوﺗﺳﻣﻟا تﺣﺗ ﺔﯾﺑﺳﻧﻟا ﺔﺑوطرﻟا ىوﺗﺳﻣ ضﻔﺧﻧﯾﯾ ﺎﻣدﻧﻋ ءﺎﻔطﻹا/لﯾﻐﺷﺗﻟا ةرود فﻗوﺗﺗو ﺔﺣورﻣﻟا ﺊﻔطﻧﺗ .تﺎﻋﺎﺳ

.15% وھو زﺎﮭﺟﻟا

ءﺎﻔطﻧإ ؛(قﺋﺎﻗد 10 ﻲﻓ 20% نﻣ رﺛﻛأ ةدﺎﯾز) ﺔﯾﺑﺳﻧﻟا ﺔﺑوطرﻟا ىوﺗﺳﻣ ﻲﻓ ﺔﻌﯾرﺳ ةدﺎﯾز دوﺟو دﻧﻋ ًﺎﯾروﻓ ﺔﺣورﻣﻟا لﯾﻐﺷﺗ ـ ـ

ﻲﻓ وأ ،15% نﻣ لﻗﻷا ﻲھو ،لﯾﻐﺷﺗﻟا ﺔظﺣﻟ زﺎﮭﺟﻟا ﻲﻓ ﺔﻧّزﺧُﻣﻟا ﺔﻣﯾﻘﻟا ىوﺗﺳﻣ تﺣﺗ ﺔﯾﺑﺳﻧﻟا ﺔﺑوطرﻟا ضﻔﺧﻧﺗ ﺎﻣدﻧﻋ ﺔﺣورﻣﻟا

.لﯾﻐﺷﺗﻟا نﻣ نﯾﺗﻋﺎﺳ دﻌﺑ لاوﺣﻷا لﻛ

زﺎﯾﺗﺟا دﻧﻋ ،ةدﺣاو ﺔﻋﺎﺳ دﻌﺑ ،يرﺎﯾﺗﺧﻻا ﻲﻓﺎﺿﻹا رﺎﯾﺗﻟا ﻊطﺎﻗ قﯾرط نﻋ ،ﻲﻛﯾﺗﺎﻣوﺗوﻷا لﺎﻌﺷﻹا ﺔﯾﺻﺎﺧ لﯾﻐﺷﺗ/لﻣﻋ فﺎﻘﯾإ ـ ـ

ﻲﻓ ةدﻗوﻣ تﻧﺎﻛ اذإ ﺔﺣورﻣﻠﻟ يروﻔﻟا ءﺎﻔطﻹا ﻰﻟإ ًﺎﺿﯾأ ﺔﯾﺻﺎﺧﻟا هذھ لﻣﻋ فﺎﻘﯾإ ﺔﯾﻠﻣﻋ يدؤﺗ .زﺎﮭﺟﻟا ﮫﯾﻠﻋ طوﺑﺿﻣﻟا ىوﺗﺳﻣﻟا

.ﺔظﺣﻠﻟا هذھ

(14 لﻛﺷ) PIR + طﯾﺳﺑﻟا تﻗوﻟا داّدﻋ تاذ تﻼﯾدوﻣﻟا

طﺑﺿﻠﻟ ﺔﻠﺑﺎﻗ نوﻛﺗ ﺔﯾﻠﯾﻐﺷﺗﻟا فﺋﺎظوﻟا هذھ نﺈﻓ ﺔﻋرﺳ 2 ددﻌﺑ ةدوزﻣﻟا تﻼﯾدوﻣﻟا ﺔﻟﺎﺣ ﻲﻓ .ًﺎﯾﻛﯾﺗﺎﻣوﺗوأ ﺔﺣورﻣﻟا فﺎﻘﯾإ/لﯾﻐﺷﺗ مﺗﯾ

.ﻲﻓﺎﺿإ رﺎﯾﺗ ﻊطﺎﻗ رﺑﻋ

:(بﯾﻛرﺗﻟا ﺔﻠﺣرﻣ لﻼﺧ ﺎﮭطﺑﺿ مﺗﯾ) ﺔﯾﻠﯾﻐﺷﺗﻟا تﻗوﻟا داّدﻋ فﺋﺎظو

.PIR رﻌﺷﺗﺳُﻣﻟا دوﺟو نﻋ فﺷﻛﻠﻟ ﺔﺟﯾﺗﻧ ًاروﻓ ﺔﺣورﻣﻟا لﺎﻌﺷإ ـ ـ

PIR رﻌﺷﺗﺳُﻣ دوﺟو مدﻋ نﻋ فﺷﻛﻟا ﺔظﺣﻟ نﻣ ﺔﻘﯾﻗد 20 ﻰﺗﺣ ﺔﻘﯾﻗد 0 نﻣ رﯾﺧﺄﺗ ﻊﻣ ﺔﺣورﻣﻟا ءﺎﻔطإ ـ ـ

كﻼﺳﻷا لﯾﺻوﺗ تﺎططﺧﻣ

32÷15 لﻛﺷ

فﯾظﻧﺗﻟاو ﺔﻧﺎﯾﺻﻟا

(35 ÷ 33 لﻛﺷ) تﺎﺣﺷرﻣﻟا لادﺑﺗﺳا/فﯾظﻧﺗ

يرورﺿﻟا نﻣ ﮫﻧﺈﻓ نوﻠﻟا رﻣﺣأ رﺷؤﻣﻟا اذھ نوﻛﯾ ﺎﻣدﻧﻌﻓ :ﺢﱢﺷرُﻣﻟﺎﺑ صﺎﺧ ﻲﺋوﺿ ﮫﯾﺑﻧﺗ رﺷؤﻣﺑ زﺎﮭﺟﻟا اذھ دﯾوزﺗ مﺗ

حوﺻﻧﻣ هذھ لادﺑﺗﺳﻻا/فﯾظﻧﺗﻟا ﺔﯾﻠﻣﻋ .ءﺎﻣﻟﺎﺑ لﺳﻐﻟا وأ ّزﮭﻟا وأ ﺦﻔﻧﻟا قﯾرط نﻋ ﺢﱢﺷرُﻣﻟا لادﺑﺗﺳا وأ فﯾظﻧﺗﺑ مﺎﯾﻘﻟا

.رﮭﺷأ ﺔﺗﺳ لﻛ ﺎﮭﺑ مﺎﯾﻘﻟا

ﺔﯾﺑرﻌﻟا

34÷15

(37÷35

中国

说明和用途

所购买的产品是一台离心式排气扇，可安装在墙壁/天花板上或镶嵌式安装，用于房间的通风，单管道排气。

您

机配有：

电

- 多达3个速度；

- 过热保护功能；

- 滚珠轴承可确保具有30000小时以上的机械运作，并保证噪音等级长时间不变。本品最合适在十分潮湿的环境中使用，并具有防溅水保护功能。

些装置是专门为家庭和商业环境中使用而设计

这

这些装置是专门为家庭和商业环境中使用而设计.

系列由以下类型的产品(1、2或3速型)构成：

基本型

简化定时器

高级定时器

高级定时器 + HCS(湿度传感)

简化定时器 + PIR (存在传感器)

E 60 LL

QE 60 LL T QE 100 LL T QE 60/35 LL T QE 100/60 LL T

QE 60 LL TP QE 100 LL TP QE 60/35 LL TP QE 100/60 LL TP QE 100/60/35 LL TP

QE 60 LL TP HCS QE 100 LL TP HCS QE 60/35 LL TP HCS QE 100/60 LL TP HCS

QE 60 LL T PIR QE 100 LL T PIR QE 60/35 LL T PIR QE 100/60 LL T PIR

E 100 LL

E 60/35 LL

E 100/60 LL

E 100/60/35 LL

QE 100/60/35 LL TP HCS

每种型号的详细信息，请参阅使用一节的内容

安全

注意：此符号表明要格外小心，以免对用户产生人身伤害。

• 请勿把本品作手册中指出的用途以外使用。

• 拆包后，应确保产品的完整性：如有任何疑问，请立即联系具资格的专业人员或Vortice授权的技术服务中心。请

勿让小孩或智障人士触及包装零部件。

• 使用任何电器设备都要遵守某些主要的规则，其中有：a) 请勿用湿或潮湿的手触摸设备；b) 请勿在赤脚时触摸

设备。

• 若要把设备脱离电源连接并保管存放，应把设备存放在小童和智障人士无法触及之处。

• 若存在酒精、杀虫剂及汽油等易燃物质或烟雾时，请勿使用本设备。

本装置可由8岁以上的儿童、身体、感觉或智力减弱或缺乏经验或必

•

要知识的人士使用，前提是他们必须在监管下使用或这些人士接受过就装置安全使用的教育并已清楚了解相关的危险。

• 在离地面不少于2.3米处安装本设备

警告：此符号表示要格外小心，以免对产品造成损坏。

• 请勿对设备进行任何种类的改动。

• 请勿将机器直接暴露在大气介质(如雨水、阳光等)下。

• 定期检查设备的完整性。如设备存在缺陷则请勿使用之，并立即联系Vortice公司授权的技术服务中心。

中国

• 当设备出现运作异常或故障时，请立即与Vortice公司授权的服务中心联系，如需要修理，请使用Vortic原装零

部件。

• 如设备跌落或受到过猛烈的撞击，请立即联系Vortice公司授权的服务中心。

• 连接产品的电气设施必须符合现行的安全规则。

• 本装置无需连接接地设施，因为它配备有双重绝缘。

• 请将设备连接到具备适合于设备最大功率的电网/电源插头上。否则请立即联系专业人员。

• 设备安装时必须预备一个全极开关，开关的触点间隙最小应在3毫米以上。

• 在TIMER和T HCS型上调节定时器时，必须由具资格的专业人员进行。

• 在以下情况应关闭设备的总开关：a) 如出现运作异常；b) 当需要进行外部清洁保养时；c) 当决定短期或长期停

用设备时。

• 必须确保室内有必要的回风，以确保产品的运作。当同一房间内安装了一台以燃料燃烧运行的非密闭型设备(热水器、燃气炉具等)时，回气应能够确保该类设备的正确燃烧运行。

• 本设备不能作启动热水器或炉子等的用途，也不能排放到热风的管道中。

• 本设备必须使用单独(仅供此设备专用)的管道抽风或直接抽排到室外。

• 待排放的空气或烟雾流必须洁净(即不含油脂、烟灰、化学或腐蚀介质、或易燃易爆混合物)。

• 切勿覆盖或阻塞装置的两个抽吸和送风网格，以保证空气流通畅顺无阻。

• 设备的安装应仅由合格的专业人员进行。

• 设备安装时必须预备一个全极开关，触点开距应等于或大于3毫米。

• 供电网络的数据必须符合标牌A上指出的数据(图A)。

安装

描述安装顺序的图形是指一台带有冷凝器电机的设备。带无刷电机的ES型的顺序相同。设备的排放口/送风口应安装在公称直径75-80 mm的通风管道上。图2-7

使用

基本型

风机是由一个开关进行激活/解除激活的。如备有2或3个速度，通过附加的开关可进行设定

带简化定时器的机型(图8)

风机是由一个开关进行激活/解除激活的。如备有2或3个速度，通过附加的开关可进行设定。定时器功能(要在安装阶段设定)：

- 0秒或45秒延迟的风机启动

- 0分钟或20分钟秒延迟的风机熄灭

带高级定时器的机型

风机是由一个开关进行激活/解除激活的。如备有2或3个速度，通过附加的开关可进行设定。定时器功能(要在安装阶段设定)：

-- 标准模式(图9)：在开关(灯光)接通时，0、45、90或120秒延迟的风机启动；

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON 在关灯时，6、10、15和21分钟延迟的风机熄灭；

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

或：舒适模式(仅对二或三速机型) (图10)：以最低速启动风机(二速机型)或以中速启动(三速机型)，在开关(灯光)接通时，0、45、90或120秒延迟的风机启动;

0s OFF OFF

D.S.3 D.S.4

D.S.1 D.S.2

。

中国

5s ON OFF

4 90s OFF ON 120s ON ON

关灯时，风机即时切换到最高速，带6、10、15和21分钟的延迟熄灭。

在

6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

风机自动和循环启动(图11)：每8/12/24个小时后，风机就会自动启动并保持运行，运行的时间等于前一点中定义

的长度(6、10、15和21分钟)

OFF OFF OFF 8h ON OFF 12h OFF ON 24h ON ON 循环启动可通过一个选配的开关来激活/解除激活

带高级定时器 + HCS的机型

风机是由一个开关进行激活/解除激活的。如备有2或3个速度，通过附加的开关可进行设定。定时器功能(要在安装阶段设定) (图12)：

- 在开关(灯光)接通时，0、45、90或120秒延迟的风机启动；

D.S.1 D.S.2 0s OFF OFF 45s ON OFF 90s OFF ON 120s ON ON

- 在关灯时，6、10、15和21分钟延迟的风机熄灭；

D.S.3 D.S.4 6min OFF OFF 10min ON OFF 15min OFF ON 21min ON ON

- 在超过了60%/70%/80%/90%的相对湿度后，风机立即启动. (图13)

D.S.5 D.S.6 60% OFF OFF 70% ON OFF 80% OFF ON 90% ON ON

只要相对湿度不降低到设定的15%的下降临界值以下，风机将会循环性地启动2小时和关闭8小时。当相对湿度降低到设定的15%的下降临界值以下时，风机就会熄灭并终止启动/熄灭循环。

- 当相对湿度出现快速上升(10分钟内上升超过20%)时，风机就会立即启动；当相对湿度降低到启动时记忆的15%

的下降值以下，或经过2小时运行后，风机就会熄灭。

- 当超过了设定的临界值时，通过一个选配的附加开关解除激活/重新启动风机自动启动功能1个小时。如当时是启

动的话，解除激活会令风机立即停顿。

带简化定时器

风机是自动激活/解除激活的。如备有2个速度，通过附加的开关可进行设定。定时器功能(要在安装阶段设定)：

- 当PIR存在传感器感测到有人存在以后就立即启动风机。

- 当PIR存在传感器没有感测到有人存在后，0到20分钟的风机延迟熄灭

D.S.3 D.S.4

D.S.5 D.S.6

的机型

+ PIR

(图14)

连接图

(图15-34))

维护和清洁

清洁/更换过滤器 (图35-37) 设备带有一个过滤器指示灯：当指示灯变为红色时，就必须通过吹喷、摇动或冲洗来清洁或更换过滤器。建议每六个月进行清洁/更换。

FIGURE

1 1

FIGURES FIGURES ABBILDUNGEN FIGURAS FIGURAS

FIGUREN FIGURER FIGURER RYSUNKI

ÁBRA OBRÁZKY FIGURI SLIKE

ŞEKİL ΕΙΚΟΝΕΣ Иллюстрации

QE I

OFF

1 OFF: 0s 1 ON: 45s

0%: 0min 100%: 20min

PIR

0%: 0min 100%: 20min

Main terminal block

60m3/h switc h

123LN

Room light

DMain bipolar switc h

QE 60 LL

QE 60 LL T

Main terminal block

60m3/h switc h

123LN

Room light

DMain bipolar switc h

(*) Timed input

(*)

123LN

Main terminal block

Main bipolar switch

QE 60 LL T PIR QE 100 LL T PIR

Main terminal block

123LN

Room light

DMain bipolar switc h

100m3/h switch

QE 100 LL

QE 60 LL TP QE 60 LL TP HCS

123LN

(*) Timed input

(*)

Main terminal block

C disable switch

Room lightD

Main bipolar switchE

60m3/h switc h

QE 100 LL T

Main terminal block

100m3/h switch

123LN

Room light

DMain bipolar switc h

(*) Timed input

(*)

123LN

(*) Timed input

(*)

C disable switch

Main terminal block A

Room lightD

Main bipolar switchE

B100m3/h switch

QE 100 LL TP QE 100 LL TP HCS

QE 60/35 LL

Main terminal block

C60m3/h switc h

123LN

Room lightD

Main bipolar switch

35m3/h switc h

(*) Presence of voltage. Connect room light only by means of two-pole switc h.

(*) (*)

QE 60/35 LL TP

123LN

(**)

Ddisable switch

Main term inal blo ck A

Room lightE

Main b ipola r switchF

B 3 5m3/ h switch

C 6 0m3/h switch

(*) Presence of voltage. Connect room light only by m eans of two-pole switch. (**) Timed input

(*)

123LN

(**)

(*)

Main term inal blo ck A

DRoom light

E Main b ipola r switch

B35m3/h - 60m3/h

doub le pole switch

disable switchC

COMFORT MODE

NORMAL MODE

Electronic board

QE 60/35 LL T

(*) Presence of voltage. Connect room light only by means of two-pole switc h. (**) Timed input

C60m3/h switc h

123LN

Main terminal block A

Room lightD

Main bipolar switchE

B35m3/h switch

(*) (*)

(**)

QE 60/35 LL TP HCS

123LN

(

**)

Main terminal block

D disable switch

Room lightE

Main bipolar switchF

35m3/h switch

C60m3/h switc h

(*) Presence of voltage. Connect room light only by means of two-pole switc h. (**) Timed input

(

QE 60/35 LL T PIR

123LN

Main terminal block

35m3/h switch

Main bipolar switc h

(*) Presence of voltage. Connect room light only by means of two-pole switc h.

(*)

QE 100/60 LL

Main terminal block

C100m3/h switch

123LN

Room lightD

Main bipolar switc h

60m3/h switch

(*) Presence of voltage. Connect room light only by means of two-pole switch.

(*) (*)

QE 100/60 LL T

(*) Presence of voltage. Connect room light only by means of two-pole switch. (**) Timed input

Main terminal block

C100m3/h switch

123LN

Room lightD

Main bipolar switc h

60m3/h switch

(*)(*)

(**)

123LN

(**)

Main terminal block

disable switch

Room lightE

Main b ipo lar switchF

100m3/h switch

C 6 0m3 /h switch

(*) Presence of voltage. Connect room light only by means of two-pole switch. (**) Timed input

(*)

123LN

(**)

(*)

Main terminal block

disable switch

Room light

E Main bipola r switch

60m3/h - 100m3/h double pole switch

COMFORT MODE

NORMAL MODE

Elect ronic board

QE 100/60 LL TP

QE 100/60 LL TP HCS

123LN

(**)

ain terminal block

disable switch

Room lightE

Main bipolar switchF

100m3/h switch

C60m3/h switch

(*) Presence of voltage. Connect room light only by means of two-pole switch. (**) Timed input

(*)

QE 100/60 LL T PIR

123LN

Main terminal block

60m3/h switc h

Main bipolar switch

(*) Presence of voltage. Connect room light only by means of two-pole switc h.

(*)

QE 100/60/35 LL

Main terminal block

100m3/h switch

123LN

Room light

35m3/h switc h

(*) Presence of voltage. Connect room light only by means of two-pole switch.

(*) (*)

Main bipolar switchF

60m3/h switc h

(*)

QE 100/60/35 LL TP

123LN

(**)

ain terminal bloc k

D100m3/h switch

Room lightE

Main b ipolar s witchF

35m3/h s witch

C 60m3 /h switch

(*) Presence of voltage. Connect room lig ht only by means of two-pole switch. (**) Timed in put

(*)

123LN

(**)

(*)

Main terminal block

DARoom light

E Main bip olar swi tch

60m3/h - 100m3/h double pole switch

COMFORT MODE

NORMAL MODE

Electronic board

35m3/h s witch

(*)

QE 100/60/35 LL TP HCS

123LN

(**)

ain terminal block

35m3/h switch

Room lightE

Main bipolar switchF

100m3/h switch

C60m3/h switch

(*) Presence of voltage. Connect room light only by means of two-pole switch. (**) Timed input

(*)(*)
