Vortice LINEO 100 Q V0 ES, LINEO 100 V0 ES, LINEO 125 V0 ES, LINEO 150 V0 ES, LINEO 160 V0 ES Instruction Booklet

...
Libretto istruzioni Instruction booklet Notice d’emploi et d’entretien Betriebsanleitung Manual de instrucciones
LINEO 100 V0 ES, 100 Q V0 ES 125 V0 ES, 150 V0 ES, 160 V0 ES 200 V0 ES, 250 V0 ES, 315 V0 ES
Instructieboekje
Käyttöohjeet Manual de instrucţiuni
Инструкция по эксплуатации
COD. 5.571.084.104
27/09/2018
Prima di usare il prodotto leggere attentamente
le istruzioni contenute nel presente libretto.
Vortice non potrà essere ritenuta responsabile
er eventuali danni a persone o cose causati
p
al mancato rispetto delle indicazioni di seguito
d
lencate, la cui osservanza assicurerà invece la
e
durata e l’affidabilità, elettrica e meccanica,
onservare sempre questo libretto istruzioni.
C
Read the instructions contained in this booklet
carefully before using the appliance. Vortice cannot assume any responsibility for damage to property or personal injury resulting from failure to
abide by the instructions given in this booklet.
Following these instructions will ensure a long ser-
vice life and overall electrical and mechanical reliabi-
Keep this instruction booklet in a safe place.
Avant d'utiliser le produit, lire attentivement les
instructions contenues dans cette notice.
La société Vortice ne pourra être tenue pour
responsable des dommages éventuels causés aux
personnes ou aux choses par suite du non-respect
Le respect de toutes les indications reportées dans
ce livret garantira une longue durée de vie ainsi que
la fiabilité électrique et mécanique de l'appareil.
Conserver toujours ce livret d'instructions.
dell’apparecchio.
lity.
desinstructions ci-dessous.
Indice IT
escrizione e impiego . . . . . . . . . . . . . . . . . . . . . . 4
D
icurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
S
pplicazioni tipiche . . . . . . . . . . . . . . . . . . . . . . . . 5
A
nstallazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
I
onfigurazione iniziale . . . . . . . . . . . . . . . . . . . . . . 6
C
Ripristino valori nominali . . . . . . . . . . . . . . . . . . . . 7
Funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Manutenzione / Pulizia . . . . . . . . . . . . . . . . . . . . . 7
SMALTIMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Figure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Table of Contents EN
Description and operation . . . . . . . . . . . . . . . . . . . 8
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Typical applications . . . . . . . . . . . . . . . . . . . . . . . . 9
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Initial configuration. . . . . . . . . . . . . . . . . . . . . . . . 10
Restoring nominal values . . . . . . . . . . . . . . . . . . . 11
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Maintenance / Cleaning . . . . . . . . . . . . . . . . . . . . 11
DISPOSAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Figures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Index FR
Description et mode d’employ . . . . . . . . . . . . . . 12
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Applications typiques. . . . . . . . . . . . . . . . . . . . . . 13
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Configuration initiale. . . . . . . . . . . . . . . . . . . . . . . 14
Rétablissement des valeurs nominales . . . . . . . . 15
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Entretien / Nettoyage . . . . . . . . . . . . . . . . . . . . . . 15
ÉLIMINATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Figures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Vor Installation und Anschluss dieses Produkts
müssen die vorliegenden Anleitungen
aufmerksam durchgelesen werden.
Vortice kann nicht für Personen- oder Sachschäden
zur Verantwortung gezogen
werden, die auf eine Nichtbeachtung der Hinweise in
dieser Betriebsanleitung
zurückzuführen sind. Befolgen Sie alle Anweisungen,
um eine lange Lebensdauer sowie die elektrische
und mechanische Zuverlässigkeit des Geräts zu ge-
währleisten.
Diese Betriebsanleitung ist gut aufzubewahren.
Antes de utilizar el producto, hay que leer atenta-
mente las instrucciones de este folleto
Vortice no es responsable de los eventuales daños
ocasionados a personas o cosas como resultado del
incumplimiento de las indicaciones de este manual,
las cuales garantizan la durabilidad y fiabilidad eléc-
trica y mecánica del aparato.
Conservar este manual de instrucciones.
2
Inhaltsverzeichnis DE
Beschreibung und Gebrauch . . . . . . . . . . . . . . . 16
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Typische Anwendungsarten . . . . . . . . . . . . . . . . . 17
Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Anfangskonfiguration . . . . . . . . . . . . . . . . . . . . . . 18
Wiederherstellen der Nennwerte . . . . . . . . . . . . . 19
Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Wartung / Reinigung. . . . . . . . . . . . . . . . . . . . . . . 19
ENTSORGUNG . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Índice ES
Descripción y uso . . . . . . . . . . . . . . . . . . . . . . . . 20
Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Aplicaciones típicas . . . . . . . . . . . . . . . . . . . . . . . 21
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Configuración inicial. . . . . . . . . . . . . . . . . . . . . . . 22
Restablecimiento de los valores nominales. . . . . 23
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Mantenimiento / Limpieza . . . . . . . . . . . . . . . . . . 23
ELIMINACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Figuras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Lees deze handleiding aandachtig door alvorens het
product te plaatsen en aan te sluiten.
ortice kan niet aansprakelijk worden gesteld
V oor eventuele schade aan personen of zaken,
v
ntstaan als gevolg van het niet in acht nemen van de
o
anwijzingen die hierna vermeld zijn,
a
het opvolgen hiervan zal de elektrische en
mechanische betrouwbaarheid van het
ewaar dit instructieboekje altijd zorgvuldig.
B
apparaat verzekeren.
Inhoud NL
Beschrijving en gebruik . . . . . . . . . . . . . . . . . . . . 24
Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Karakteristieke toepassingen. . . . . . . . . . . . . . . . 25
Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Eerste configuratie . . . . . . . . . . . . . . . . . . . . . . . . 26
Nominale waarden resetten . . . . . . . . . . . . . . . . . 27
Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
nderhoud / reiniging . . . . . . . . . . . . . . . . . . . . . 27
O
ERWIJDERING . . . . . . . . . . . . . . . . . . . . . . . . . 27
V
fbeelding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
A
Innehållsförteckning SV
Innan produkten används läs noggrant anvisningarna i
den här bruksanvisningen.
Vortice kan ej hållas ansvarig för eventuella skador på
personer eller föremål som orsakats avatt nedan
listade anvisningar inte har iakttagits, vilka om de
däremot iakttas garanterar apparatens elektriska och
mekaniska pålitlighet. Bevara därför alltid denna
bruksanvisning för framtida bruk.
Lue nämä ohjeet huolellisesti ennen kuin alat käyttää
laitetta.
Vortice ei vastaa mahdollisista henkilö- tai
esinevahingoista, jotka ovat seurausta tämän
käyttöohjekirjan ohjeiden noudattamisen
laiminlyönnistä. Noudata kaikkia tässä mainittuja
ohjeita varmistaaksesi laitteen sähköisen ja
mekaanisen kestävyyden ja luotettavan toiminnan.
Säilytä tämä käyttöohjekirja tallessa tulevaa tarvetta
varten.
Înainte de a utiliza produsul, citiţi cu atenţie
instrucţiunile din acest manual.
Firma Vortice nu poate fi considerată responsabilă
pentru eventualele pagube aduse persoanelor sau
bunurilor, cauzate de nerespectarea indicaţiilor de mai
jos; în schimb, respectarea acestora va asigura o durată lungă de viaţă a aparatului şi fiabilitatea sa,electrică
şi mecanică.
Păstraţi cu grijă acest manual de instrucţiuni.
Beskrivning och användning . . . . . . . . . . . . . . . . 28
Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Typiska tillämpningar . . . . . . . . . . . . . . . . . . . . . . 29
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Startkonfigurering. . . . . . . . . . . . . . . . . . . . . . . . . 30
Återställning av nominella värden . . . . . . . . . . . . 31
Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Underhåll/rengöring . . . . . . . . . . . . . . . . . . . . . . . 31
BORTSKAFFANDE . . . . . . . . . . . . . . . . . . . . . . . 31
Figurer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Hakemisto FI
Laitteen kuvaus ja käyttö . . . . . . . . . . . . . . . . . . . 32
Turvallisuus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tyypilliset käyttökohteet. . . . . . . . . . . . . . . . . . . . 33
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Startkonfigurering. . . . . . . . . . . . . . . . . . . . . . . . . 33
Nimellisarvojen palauttaminen . . . . . . . . . . . . . . . 35
Toiminta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Huolto / Puhdistus . . . . . . . . . . . . . . . . . . . . . . . . 35
JÄTEHUOLTO. . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Kuvat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Cuprins RO
Descrierea şi utilizarea . . . . . . . . . . . . . . . . . . . . . 36
Siguranţa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Aplicaţii tipice . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Instalarea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Configuraţia iniţială. . . . . . . . . . . . . . . . . . . . . . . . 37
Resetarea valorilor nominale . . . . . . . . . . . . . . . . 39
Funcţionarea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Întreţinerea / Curăţarea . . . . . . . . . . . . . . . . . . . . 39
ELIMINARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Figuri. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Перед началом эксплуатации изделия
внимательно прочитайте указания, приведенные в
настоящей инструкции.
Фирма Vortice не может считаться ответственной
за травмы или материальный ущерб, которые
могут
быть вызваны несоблюдением положений
нижеприведенных указаний, в то время как их
выполнение явится гарантией
длительного срока службы и механической
и электрической надежности устройства.
Сохраняйте настоящую инструкцию.
Оглавление RU
Описание изделия и способ его применения . 40
Правила техники безопасности. . . . . . . . . . . . . 40
Обычные виды применения. . . . . . . . . . . . . . . . 41
Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Первоначальная настройка . . . . . . . . . . . . . . . . 42
Восстановление номинальных значений . . . . . 43
Функционирование . . . . . . . . . . . . . . . . . . . . . . . 43
Техобслуживание/Чистка . . . . . . . . . . . . . . . . . 43
Иллюстрации . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
3
Avvertenza:
questo simbolo indicacheènecessario prendere precauzioni per evitare danni al prodotto
!
Attenzione:
questo simbolo indicacheènecessario prendere precauzioni per evitare danni all’utente
!
ITALIANO
Descrizione ed impiego
’apparecchio da lei acquistato è un aspiratore
L elicocentrifugo per l’espulsione dell’aria in condotto di ventilazione. L’apparecchio è costruito in resina termoplastica autoestinguente V0, è protetto contro gli spruzzi d’acqua ed è dotato di motore a due
elocità brushless a controllo elettronico, con
v
ossibilità di regolazione dei valori di velocità minima
p
massima.
e
Sicurezza
• Non usare questo prodotto per una funzione differente da quella esposta nel presente libretto.
• Dopo aver tolto il prodotto dall’imballo, assicurarsi della sua integrità; nel dubbio rivolgersi subito ad un Centro Assistenza Tecnica autorizzato Vortice. Non lasciare parti dell’imballo alla portata di bambini o persone diversamente abili.
• L’uso di qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali, tra le quali:
- non toccarlo con mani bagnate o umide;
- non toccarlo a piedi nudi;
- non consentirne l’uso a bambini o persone
• Riporre l’apparecchio lontano da bambini e da persone diversamente abili nel momento in cui si decide di scollegarlo dalla rete elettrica e di non utilizzarlo più.
Non utilizzare l’apparecchio in presenza di sostanze o vapori infiammabili come alcool, insetticidi,
b) si decide di eseguire una manutenzione di pulizia esterna; c) quando si decide di non utilizzarlo per periodi prolungati. E’ indispensabile assicurare il necessario rientro
• ell’aria nel locale per garantire il funzionamento del
d
rodotto. Nel caso in cui nello stesso locale sia
p installato un apparecchio funzionante a
ombustibile (scaldacqua, stufa a metano, ecc.)
c
on del tipo stagno, assicurarsi che il rientro d’aria
n
arantisca anche la perfetta combustione di tale
g apparecchio.
• L’apparecchio non può essere utilizzato come
attivatore di scaldabagni, stufe, ecc. né deve scaricare in condotti d’aria calda
• L’apparecchio deve scaricare in condotto singolo
(utilizzato unicamente da questo prodotto).
• Non coprire e non ostruire le due griglie di
aspirazione e mandata dell’apparecchio, in modo da assicurare l'ottimale passaggio dell'aria.
• Le bocche di mandata e di aspirazione del prodotto
devono essere sempre collegate ad un condotto.
• La temperatura ambiente massima per il
funzionamento dell’apparecchio è di 60°C, ad eccezione dei modelli 250 e 315 per i quali è di 50°C.
• La protezione dalle sovratemperature e dal
sovraccarico è assicurata dall’elettronica di comando. I modelli dal 100 al 250 sono dotati di termofusibile di protezione, mentre il modello 315 è dotato di protettore termico a ripristino manuale. In caso di intervento del termofusibile, riparare o sostituire il prodotto, dopo aver verificato e rimosso la causa dell’intervento. In caso di intervento del limitatore a ripristino manuale, togliere la tensione di alimentazione per mezz’ora e quindi ripristinare l’alimentazione, dopo aver verificato e rimosso la causa dell’intervento.
• I dati elettrici della rete devono corrispondere a
quelli riportati in targa A . (Fig.A)
• Non apportare modifiche di alcun genere all’apparecchio.
• Non lasciare l’apparecchio esposto ad agenti atmosferici (pioggia, sole, ecc.).
• Non appoggiare oggetti sull’apparecchio.
• Verificare periodicamente l’integrità dell’apparecchio. In caso di imperfezioni non utilizzarlo e contattare subito un Centro Assistenza Tecnica autorizzato Vortice.
• In caso di cattivo funzionamento e/o guasto dell'apparecchio rivolgersi subito ad un Centro di Assistenza autorizzato Vortice e richiedere, per l’eventuale riparazione, l'uso di ricambi originali Vortice.
• Se l’apparecchio cade o riceve forti colpi farlo verificare subito presso un Centro di Assistenza Tecnica autorizzato Vortice.
• Collegare l’apparecchio alla rete di alimentazione/presa elettrica solo se la portata dell’impianto/presa è adeguata alla sua potenza massima. In caso contrario rivolgersi subito a personale professionalmente qualificato.
• Spegnere l'interruttore generale dell'impianto quando: a) si rileva un'anomalia di funzionamento;
4
Questo apparecchio può essere
utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da
ITALIANO
bambini senza sorveglianza.
Questi apparecchi sono stati
progettati per un uso in ambiente domestico e commerciale.
L’installazione dell’apparecchio
deve essere effettuata da parte di personale professionalmente qualificato.
L’impianto elettrico a cui è
collegato il prodotto deve essere conforme alle norme vigenti.
Per l'installazione occorre
prevedere un interruttore onnipolare con distanza di apertura dei contatti uguale o superiore a mm 3, che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III.
I prodotti equipaggiati con
motori predisposti al cablaggio monofase (M) richiedono SEMPRE la connessione a linee monofase a 220-240V (o solo 230V quando previsto). Qualsiasi tipo di modifica si configura come manomissione del prodotto e invalida la relativa Garanzia.
essere montato su finestre o su muri esterni.
Apparecchi equipaggiati con dispositivo di interruzione termica a riarmo manuale
Al fine di evitare ogni pericolo dovuto al riarmo accidentale del dispositivo termico di interruzione, questo apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore, oppure non deve essere connesso a un circuito che viene regolarmente alimentato o disconnesso dal
Applicazioni tipiche

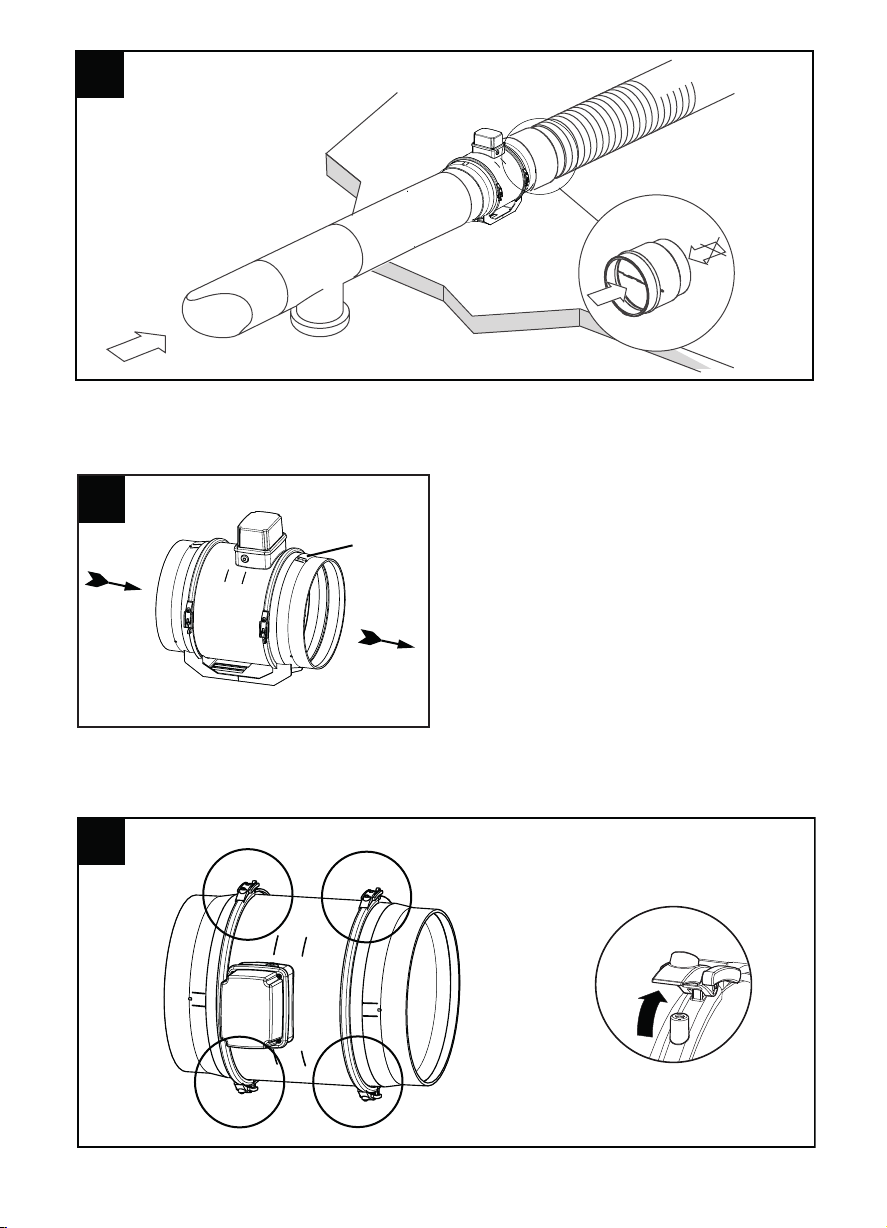

Figg. 1- 2; Quando l’apparecchio viene installato ad un’altezza inferiore a 2,3 m dal suolo e la lunghezza delle tubazioni connesse in aspirazione e mandata lo richiede, è opportuno montare dispositivi atti a prevenire il rischio di contatti con la girante.
Installazione

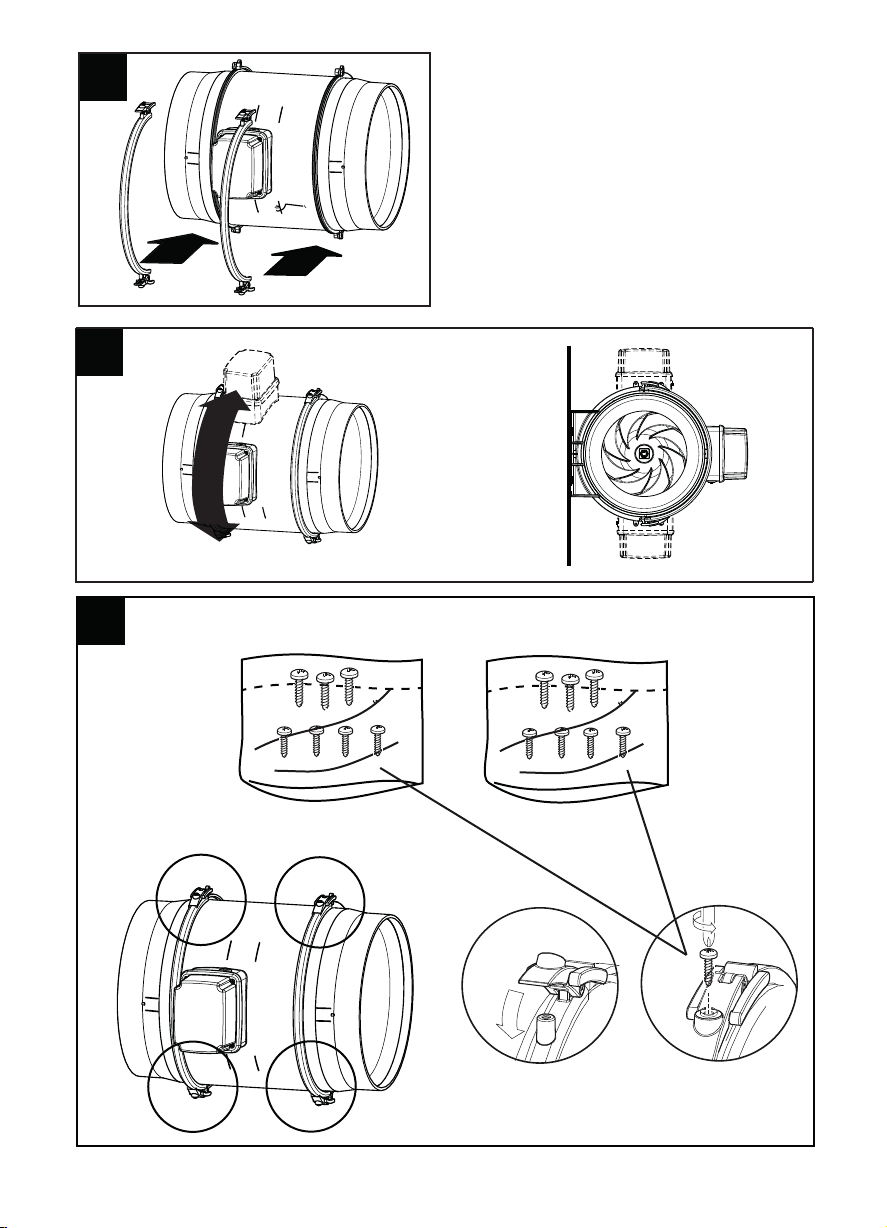

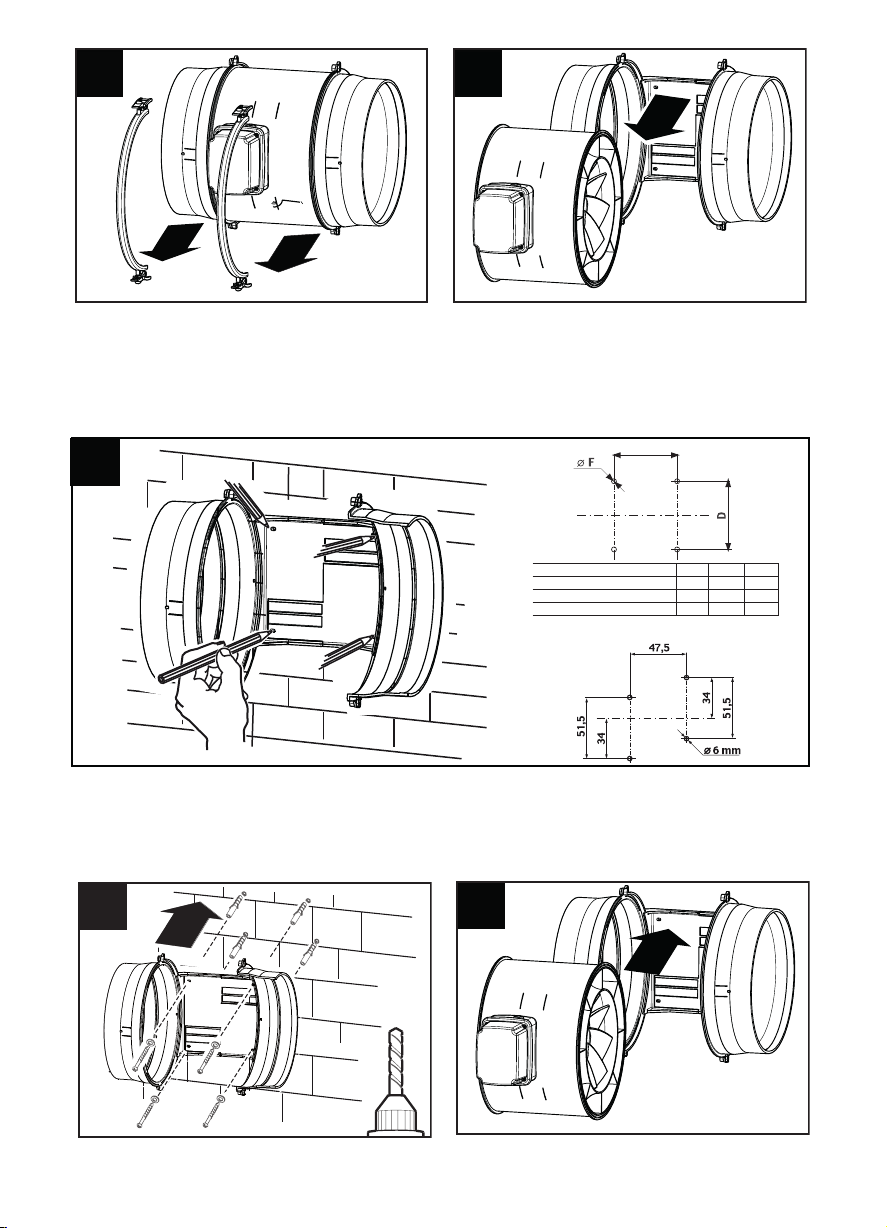

Figg 3 ÷ 26. Fig.3: E = Targa direzione flusso aria; C=Aspirazione; D= Mandata;
Apparecchi ventilatori da condotto e da finestra - muro
E’ necessario prendere precauzioni per evitare che nella stanza vi sia riflusso di gas provenienti dalla canna di scarico dei gas o da altri apparecchi a combustione di carburante.
Apparecchi ventilatori da finestra - muro
Il ventilatore è destinato ad
5
ITALIANO
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF

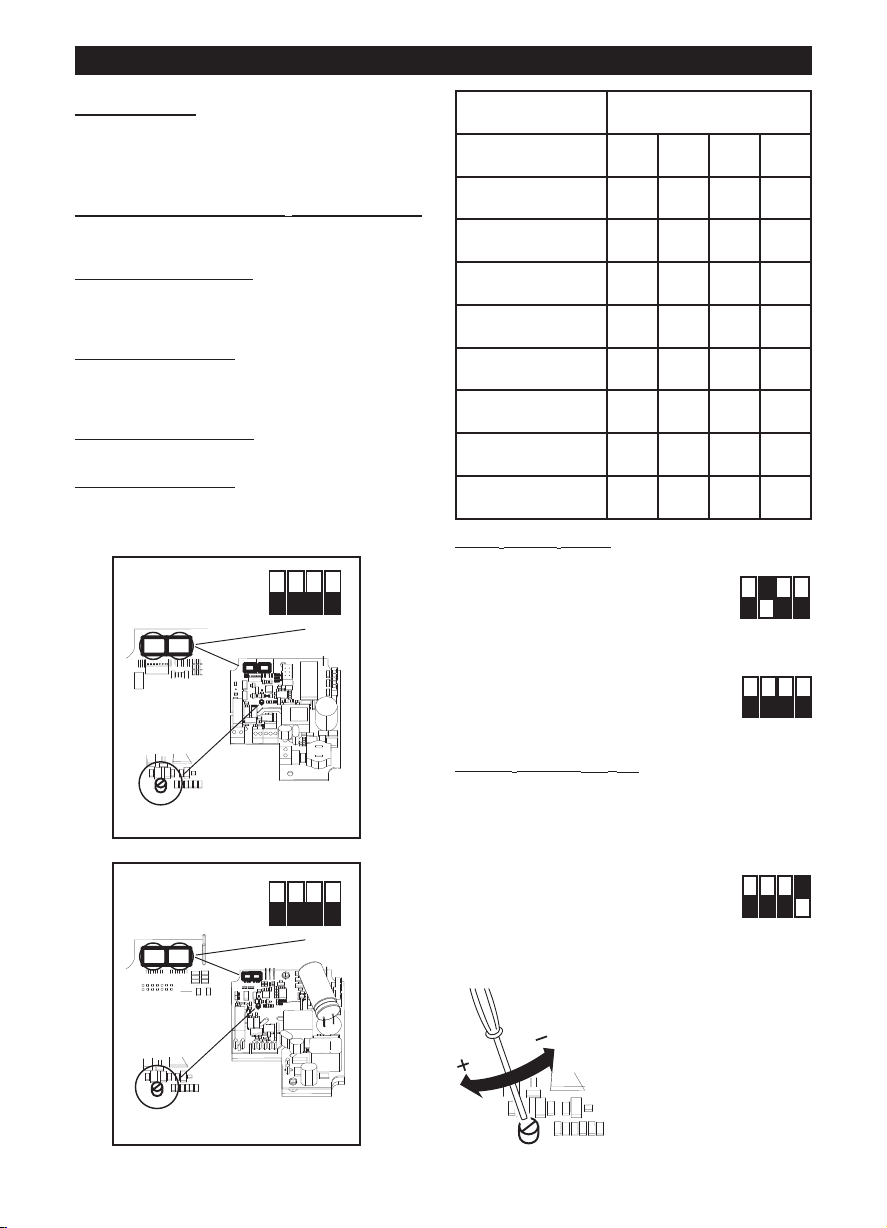

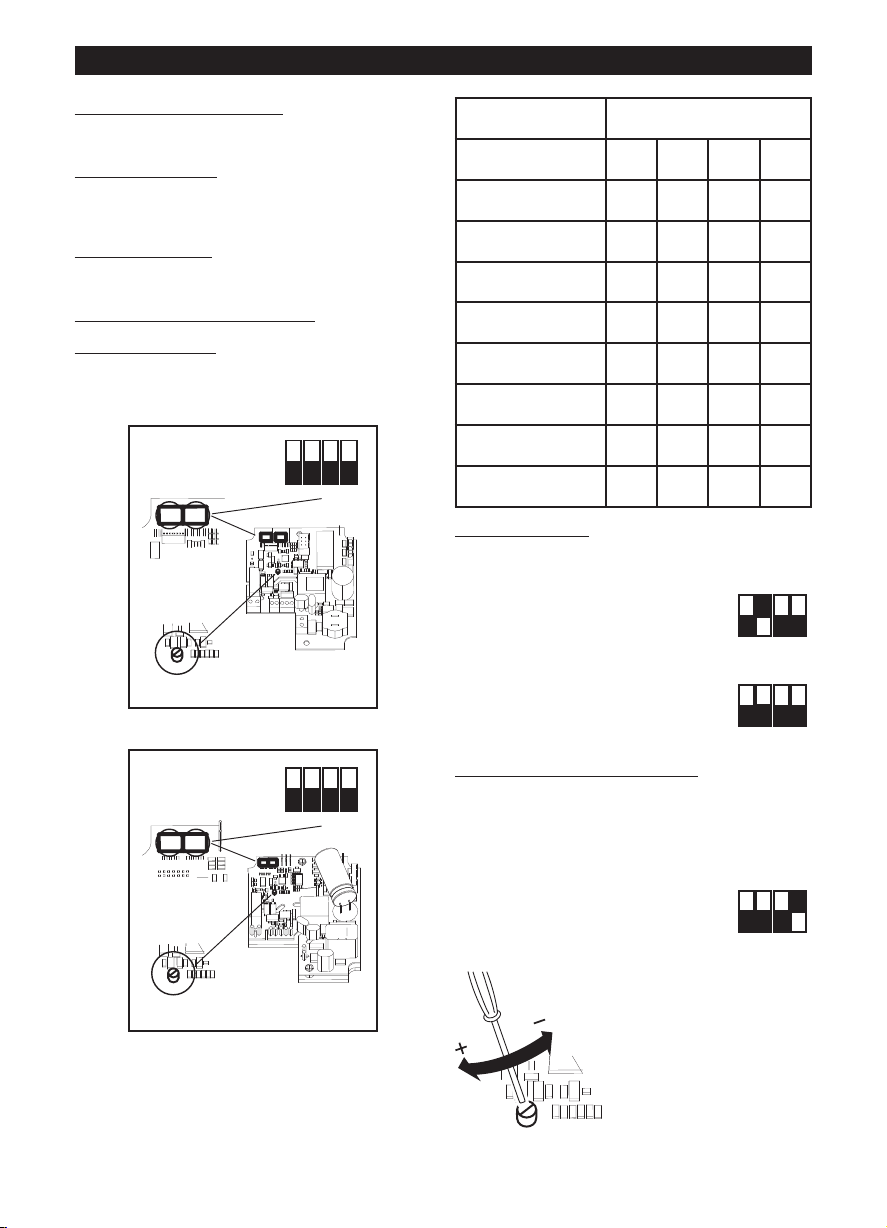

Configurazione iniziale
L’installatore deve configurare il funzionamento dell’apparecchio seguendo i passi descritti più avanti. Selezione del modello del prodotto Questa fase è eseguita in fabbrica, le istruzioni r s
n seguito a manomissioni accidentali del dip switch.
i Selezione della modalità di funzionamento seguito. Sono previste due modalità: a due velocità V1 e V2, selezionabili tramite interruttore esterno, oppure con velocità regolabile tramite potenziometro esterno. Impostazione dei valori di V1 e V2 modalità di funzionamento a due velocità)
Selezione del modello del prodotto La selezione del modello si effettua tramite l’impostazione del dip switch SW1 indicato in figura e come descritto nella seguente tabella.
: vedi nel seguito.
iportate nel presente libretto possono essere utili
olo nel caso sia necessario ripristinare la situazione
: vedi nel
(nel caso di
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
Modello SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
Selezione della modalità di funzionamento Modalità a due velocità: togliere l’alimentazione elettrica impostare sul dip-switch SW2 indicato in figura: Int.2=ON; Int.3=OFF Int.4=OFF Modalità a velocità regolabile: togliere l’alimentazione elettrica impostare sul dip-switch SW2 indicato in figura: Int.2=OFF; Int.3=OFF Int.4=OFF
Impostazione dei valori di V1 e V2 L’apparecchio esce dalla fabbrica con impostazioni nominali di default V1=V E’ possibile regolare i valori di V1 e V2 operando come segue:
- togliere l’alimentazione elettrica
- impostare sul dip-switch SW2 indicato in figura: Int.1=OFF Int.4=ON
- fornire l’alimentazione elettrica. Il motore si porta automaticamente alla velocità V1temp
, V2=V
MIN
MAX
- agire sul trimmer (vedi figura) per regolare V1temp sul valore desiderato, compreso tra V1nom e la V2 memorizzata – 100Rpm
6
ITALIANO
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
- impostare Int.1=ON. Ciò produce due effetti: il valore V1temp viene
emorizzato come nuovo V1;
m
l motore si porta automaticamente alla V2temp
i agire sul trimmer (vedi figura) per regolare V2temp
­sul valore desiderato, compreso tra la V1
emorizzata + 100Rpm e Vmax
m impostare Int.1=OFF. Ciò produce
-
ue effetti:
d il valore V2temp viene memorizzato come nuovo V2; il motore si porta automaticamente alla V1temp
- togliere l’alimentazione elettrica
- impostare Int.4=OFF per bloccare i valori di V1 e V2
Ripristino valori nominali
Qualora fosse necessario, è possibile ripristinare i valori nominali di fabbrica di V1 e V2, attraverso la seguente procedura:
- togliere l’alimentazione elettrica
- impostare sul dip-switch SW2 indicato in figura: Int.3=ON
- fornire l’alimentazione elettrica: V1 e V2 sono automaticamente ripristinati ai valori nominali di fabbrica relativi al modello selezionato come descritto sopra. L’avvenuto ripristino dei valori nominali è segnalato con due lampeggi rapidi di un LED presente a bordo della scheda; il motore viene automaticamente disattivato
- togliere l’alimentazione elettrica
- ripristinare sul dip-switch SW2 indicato in figura: Int.3=OFF
Funzionamento
A seconda della modalità scelta in fase di installazione:
- modalità a due velocità: l’apparecchio ha funzionamento in continuo; è possibile selezionare due velocità V1 e V2 tramite interruttore esterno
- modalità a velocità regolabile: l’apparecchio può funzionare a velocità regolabile, da 300 Rpm a Vmax (tramite potenziometro esterno). Puo’ essere utilizzata anche la scatola comandi Vortice ON/OFF + potenziometro (cod. 12826, a richiesta).
SMALTIMENTO
N ALCUNI PAESI DELL'UNIONE EUROPEA QUE-
I
TO PRODOTTO NON RICADE NEL CAMPO DI
S
PPLICAZIONE DELLA LEGGE NAZIONALE DI
A RECEPIMENTO DELLA DIRETTIVA RAEE E
UINDI NON È IN ESSI VIGENTE ALCUN OB-
Q
LIGO DI RACCOLTA DIFFERENZIATA A FINE
B
ITA.
V
Attenzione
Questo prodotto è conforme alla Direttiva EU 2012/19/EC.
Il simbolo del cassonetto barrato riportato sull’apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettrici ed elettronici da smaltire, se di dimensioni inferiori a 25 cm.
L’utente è responsabile del conferimento dell’apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.
Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l’acquisto.
I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.
2
è inoltre
Manutenzione / Pulizia
Fig 27, 28, 29.
7
ENGLISH
Attention:
this symbol indicates that care must be taken to avoid injury to the user
!
Caution:
this symbol indicates that care must be taken to avoid damaging the appliance
!
Description and operation
he appliance you have bought is a mixed-flow fan
T for expelling air through ducting. The appliance is made from self-extinguishing V0 thermoplastic resin and is protected against water spray. It has an electronically controlled two-speed
rushless motor with maximum and minimum speed
b
ettings.
s
Safety
•Do not use this appliance for functions other than those described in this booklet
• After removing the appliance from its packaging, ensure that it is complete and undamaged. If in doubt contact a professionally qualified electrician or Vortice. Do not leave packaging within the reach of children or infirm persons
• Certain fundamental rules must be observed when using any electrical appliance, including:
-never touch electrical appliances with wet or
damp hands;
- never touch appliances while barefoot;
- never allow children or infirm persons to operate
appliances unattended.
• Store the appliance out of the reach of children and differently able persons after deciding to disconnect it from the power supply and use it no more.
• Do not us the appliance where flammable vapours are present (spirit, insecticides, petrol, etc.).
• Do not make modifications of any kind to this appliance.
• Do not expose this appliance to the weather (rain, sun, etc.).
• Do not place objects on top of the appliance.
• Regularly inspect the appliance for visible defects. If the appliance does not function correctly, do not use it and contact Vortice immediately.
• If the appliance does not function correctly or develops a fault, contact Vortice immediately and ensure that only genuine original Vortice spares are used for any repairs.
• Should the appliance be dropped or suffer a heavy blow, have it checked immediately by Vortice
• The electrical power supply/socket to which the appliance is to be connected must be able to provide the maximum electrical power required by the appliance
• Switch off the appliance at the installation's main switch: a) if the appliance does not function correctly; b) before cleaning the outside of the appliance, c) if the appliance is not to be used for any length of time.
• Ensure that the room has an adequate source of fresh air to ensure correct appliance operation. In the event that other non-sealed combustion-based
ppliances (such as water heater or gas stove) are
a
nstalled in the same room, check that air
i
eplacement is sufficient for all appliances to work
r effectively together. The appliance cannot be used to control activation
f water heaters, room heaters, etc. and it must not
o
xhaust into the hot air flues.
e
• Ensure that the appliance discharges into a single duct (dedicated to this product).
• Do not cover or block appliance intake or outlet vents grilles as this may prevent optimum air flow.
• The appliance inlets and outlets must always be connected to ducting.
• The maximum environment temperature for appliance operation is 60°C, with the exception of models 250 and 315 for which it is instead 50°C.
• Protection from over-currents and overload is guaranteed by the control electronics. Models from 100 to 250 are equipped with a thermal protection fuse, while model 315 is equipped with a thermal protection with manual reset. In the event that the thermal fuse is triggered, repair or replace the product after having checked and removed the cause of the intervention. If the manual reset protector is triggered, switch off the power supply for half an hour and then restore the power supply after having checked and removed the cause of the intervention.
• Specifications for the power supply must correspond to the electrical data on data plate A. (Fig.A)
•This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.
•These appliances are designed for use in residential and commercial properties.
•The appliance must be installed by a professionally qualified electrician.
•The electrical system to which
8
ENGLISH
the product is connected must be in compliance with applicable regulations.
•An omnipolar switch with a contact opening distance of 3 mm or higher should be provided for installation, enabling complete disconnection under overvoltage category III conditions.
Products equipped with single­phase wiring (M) engines ALWAYS require connection to 220-240V (or only 230V where required) single-phase lines. Any kind of modification shall be considered as product tampering and shall nullify the relative warranty.
Duct and window - wall fan units
Precautions must be taken to prevent gas coming from the gas flue pipe or from other fuel combustion units from entering into the room.
Typical application
Fig. 1-2;
If the appliance is installed at a height of less than 2.3 metres from ground level and the length of the
ucting connected to the inlet and outlet so requires,
d
pecial safety devices should be fitted to prevent any
s
isk of contact with the blades.
r
Installation
Fig. 3 ÷ 26; Fig.3: E= Air flow direction data plate; C= Air Inlet; D= Air Outlet.
Window - wall fan units
Fans have been designed to be mounted on windows or external walls.
Units equipped with manual reset thermal breaker device
In order to avoid any danger of accidental reset of the thermal breaker device, units must not be powered by an external switch device such as a timer, or must not be connected to a circuit that is regularly powered or disconnected from power utilities
9
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
O
FF
ON
1 2 3 4
OFF
ENGLISH
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
ON
1 2 3 4
OFF

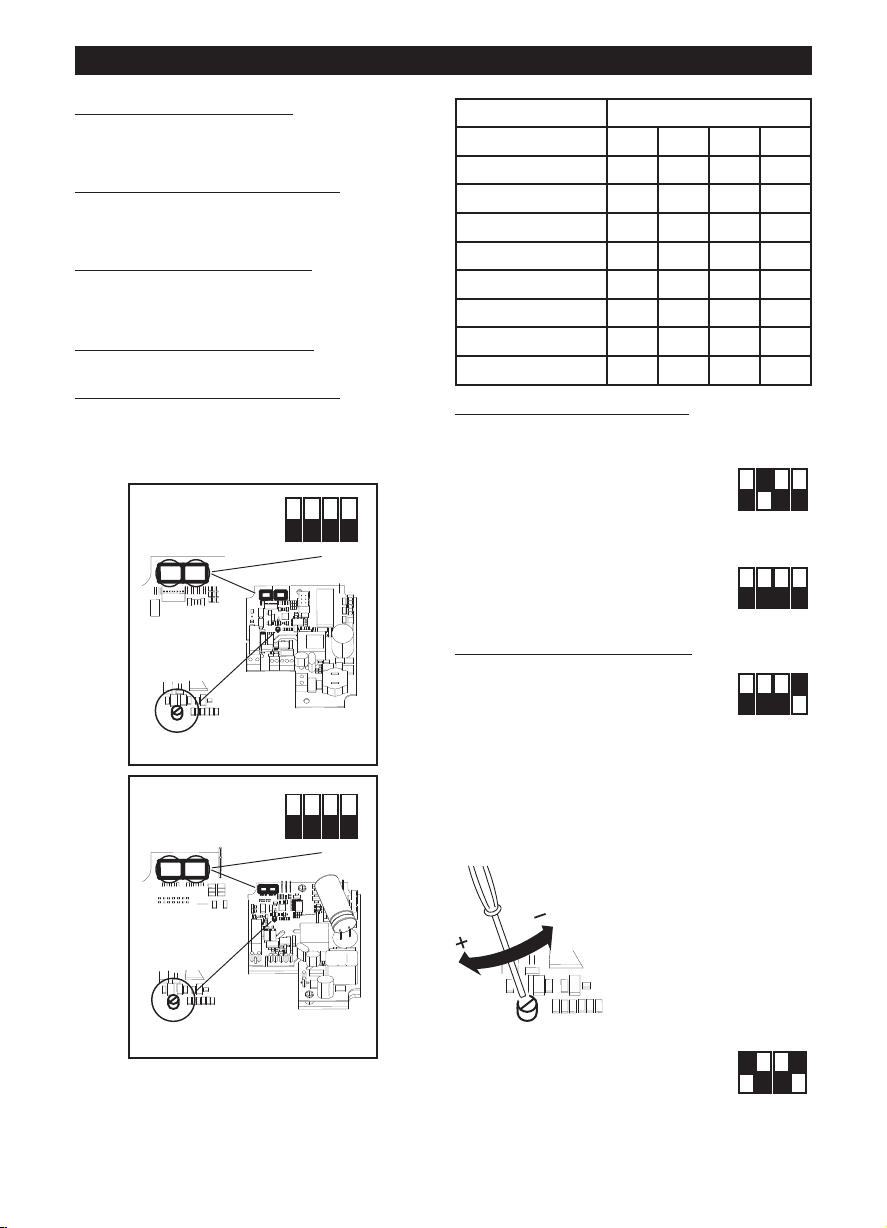

Initial configuration
he installer must configure appliance operation by
T following the steps described later on. selecting the product model: see below. This step is carried out in the factory; the instructions provided in this booklet may only be of use if it becomes
ecessary to reset the status following accidental
n
ampering with the dip-switch.
t
electing the operating mode
s two modes: with two speeds V1 and V2, which can be selected via an external switch, or with speed that can be adjusted via an external potentiometer. setting the V1 and V2 values mode) Selecting the product model The model is selected by setting the dip-switch 1 indicated in the figure as described in the table below.
LINEO 100 Q V0 ES - LINEO 200 V0 ES
see below. There are
:
(for two-speed operating
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
Selecting the operating mode Two-speed mode: cut off the power supply set the dip-switch SW2 indicated in the figure: Int.2=ON; Int.3=OFF Int.4=OFF Adjustable speed mode: cut off the power supply set the dip-switch SW2 indicated in the figure: Int.2=OFF; Int.3=OFF Int.4=OFF
Setting the V1 and V2 values The appliance leaves the factory with default nominal settings V1=V Values V1 and V2 can be adjusted as follows:
- cut off the power supply
- set the dip-switch SW2 indicated in the figure: Int.1=OFF Int.4=ON
- restore the power supply. The motor automatically runs at the V1temp speed
MIN
, V2=V
MAX
- use the trimmer (see figure) to set V1temp to the desired value, between V1nom and the saved V2 – 100Rpm
LINEO 250 V0 ES, LINEO 315 V0 ES
- set Int.1=ON. This produces two effects: the V1temp value is saved as a new V1; the motor automatically runs at V2temp;
- use the trimmer (see figure) to set V2temp to the desired value, between the saved V1 + 100Rpm and Vmax;
- set Int.1=OFF. This produces two effects: the V2temp value is saved as a new V2; the motor automatically runs at
10
ENGLISH
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
V1temp
- cut off the power supply
- set Int.4=OFF to lock the V1 and 2 values
V
Restoring nominal values
f necessary, the nominal factory-set values for V1
I
nd V2 can be restored using the following
a procedure:
- cut off the power supply
- set the dip-switch SW2 indicated
in the figure: Int.3=ON
- restore the power supply:
V1 and V2 are automatically restored to the nominal factory-set values corresponding to the selected model, as described above. The restoring of nominal values is indicated by two quick flashes of an LED on the card. The motor is deactivated automatically
- cut off the power supply
- reset the dip-switch SW2
indicated in the figure: Int.3=OFF
Operation
Depending on the mode selected during installation:
- two-speed mode: the appliance operates
continuously; two speeds V1 and V2 can be selected using an external switch
- adjustable speed mode: the appliance can operate
at a speed which is adjusted between 300 Rpm and Vmax (via an external potentiometer). The Vortice ON/OFF control box + potentiometer (code 12826, on request) can also be used.
Maintenance / Cleaning
Fig. 27, 28, 29.
DISPOSAL
N CERTAIN EUROPEAN UNION COUNTRIES THIS
I PRODUCT DOES NOT FALL WITHIN THE
EQUIREMENTS OF THE NATIONAL LAWS
R IMPLEMENTING THE WEEE DIRECTIVE, AND IN
HESE COUNTRIES THE PRODUCT IS NOT
T SUBJECT TO SEPARATE DISPOSAL OPERATIONS AT THE END OF ITS WORKING LIFE.
Important
This product conforms to EU Directive EU 2012/19/EC.
This appliance bears the symbol of the barred waste bin. This indicates that, at the end of its useful life, it must not be disposed of as domestic waste, but must be taken to a collection centre for waste electrical and electronic equipment, or returned to a retailer on purchase of a replacement.
It is the user's responsibility to dispose of this appliance through the appropriate channels at the end of its useful life. Failure to do so may incur the penalties established by laws governing waste disposal.
Proper differential collection, and the subsequent recycling, processing and environmentally compatible disposal of waste equipment avoids unnecessary damage to the environment and possible related health risks, and also promotes recycling of the materials used in the appliance.
For further information on waste collection and disposal, contact your local waste disposal service, or the shop from which you purchased the appliance.
Manufacturers and importers fulfil their responsibilities for recycling, processing and environmentally compatible disposal either directly or by participating in collective systems.
11
FRANCAIS
Attention:
ce symbole indique la nécessité de prendre quelques précautions pour la sécurité de l’utilisateur
!
Avertissement:
ce symbole indique la nécessité de prendre quelques précautions pour la sécurité du produit
!
Description et mode d’employ
'appareil que vous venez d'acheter est un aérateur
L hélico-centrifuge de conduit servant à rejeter l'air dans un conduit de ventilation. L'appareil en résine thermoplastique auto-extinguible V0 est protégé contre les projections d'eau. Il est
quipé d'un moteur brushless à deux vitesses à
é
ommande électronique avec possibilité de réglage
c
es valeurs de petite et grande vitesse.
d
Sécurité
• Ne pas utiliser l'appareil pour un usage autre que
celui décrit dans ce livret
• Contrôler l'intégrité de l'appareil après l'avoir sorti
de son emballage : dans le doute, s'adresser immédiatement à une personne professionnellement qualifiée ou à un Service après-vente agréé Vortice. Placer les éléments de l'emballage hors de la portée des enfants ou des personnes inexpertes.
• L'utilisation de tout appareil électrique implique le
respect de quelques règles fondamentales dont, entre autres :
- ne pas toucher l'appareil avec des mains mouillées ou humides;
- ne pas toucher l'appareil pieds nus;
- interdire son utilisation aux enfants ou aux personnes inexpertes.
• Ranger l'appareil hors de portée des enfants et des personnes inexpertes après l'avoir débranché du réseau électrique pour ne plus l'utiliser.
• Ne pas utiliser l'appareil en présence de substances ou de vapeurs inflammables telles que alcool, insecticides, essence, explosifs etc.
prise est adaptée à la puissance maximale de l'appareil. Dans le cas contraire, s'adresser immédiatement à des professionnels qualifiés Couper l'interrupteur général de l'installation dans
• es cas suivants : a) dysfonctionnement ; b) pour
l
rocéder à un nettoyage extérieur ; c) lorsque
p l'appareil n'est pas utilisé pendant une longue
ériode.
p Il est indispensable d’assurer une arrivée d’air
déquate dans la pièce pour garantir le
a fonctionnement de l’appareil.Si dans la pièce à ventiler, un autre appareil à combustion (tel quechauffe-eau, radiateur à gaz, etc.) est installé et qu’il n’est pas étanche, il faut s’assurer que le renouvellement d’air est adéquat pour garantir le fonctionnement conjoint des appareils.
• L'appareil ne peut être utilisé comme activateur de
chauffe-eau, poêle etc. et il ne doit pas expulser dans les conduits d'air chaud de ces appareils.
• L'appareil doit expulser l'air dans un conduit lui
étant exclusivement réservé.
• Ne pas couvrir ni obstruer les deux grilles
d'aspiration et de refoulement de l'appareil pour assurer le passage optimal de l'air.
• La bouche d’extraction et de refoulement de
l’appareil doit toujours être raccordée à un conduit.
• La température ambiante maximum pour le
fonctionnement de l'appareil est de 60°C, exception faite pour les modèles 250 et 315 pour lesquels elle est de 50°C.
• La protection contre les surchauffes et la surcharge
est garantie par la commande électronique. Les modèles du 100 au 250 sont équipés de fusible thermique de protection, alors que le modèle 315 est doté de protecteur thermique à réarmement manuel. En cas d'intervention du fusible thermique, réparer ou remplacer le produit après avoir vérifié et solutionné la cause de son intervention. En cas d'intervention du limiteur à réarmement manuel, couper le courant pendant une demi-heure puis le rétablir après avoir vérifié et solutionné la cause de son intervention.
• Les données électriques du réseau doivent
correspondre à celles inscrites sur la plaque A. (Fig.A)
• Ne modifier l'appareil en aucune façon.
• Ne pas exposer l'appareil aux agents atmosphériques (pluie, soleil etc).
• Ne rien poser sur l’appareil.
• Contrôler périodiquement, de visu, l'intégrité de l'appareil. En cas de défectuosité, ne pas utiliser l'appareil et contacter immédiatement un Service après-vente agréé Vortice.
• En cas de dysfonctionnement et/ou de panne, s'adresser immédiatement à un Service après­vente agréé Vortice et exiger, en cas de réparation, l'emploi de pièces détachées originales Vortice.
• Si l'appareil tombe ou reçoit des coups violents, le faire vérifier immédiatement auprès d'un Service après-vente agréé Vortice
• Brancher l'appareil au réseau d'alimentation/à la prise électrique si la puissance de l'installation/de la
12
Cet appareil peut être utilisé par
des enfants âgés de plus de 8 ans et des personnes porteuses d'un handicap physique, sensoriel ou mental, ou encore sans expériences ou connaissances spécifiques, à condition de travailler sous supervision ou après avoir reçu les instructions d'utilisation de l'appareil en toute sécurité, et après en avoir parfaitement compris les dangers. Les enfants ne doivent pas jouer
FRANCAIS
avec l'appareil. Le nettoyage et l'entretien réservés à l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
•Ces appareils ont été conçus pour un usage domestique et commercial.
•L'installation de l'appareil est réservée à des techniciens qualifiés.
•L’installation électrique à laquelle le produit est raccordé doit être conforme aux normes en vigueur.
•Pour l'installation, prévoir un interrupteur unipolaire ayant une distance d'ouverture des contacts égale ou supérieure à 3 mm, qui permette la déconnexion complète dans les conditions de catégorie de surtension III.
•Les produits équipés de moteurs prédisposés au câblage monophasé (M) nécessitent TOUJOURS d'une connexion à des lignes monophasées à 220-240 V (ou seulement 230 V quand le produit le prévoit). Toute sorte de modification est considérée comme une manipulation du produit et annule la garantie correspondante.
extérieurs.
Appareils équipés d'un thermostat de sûreté à réarmement manuel
Afin d'éviter tout danger dû au réarmement manuel du thermostat de sûreté, cet appareil ne doit pas être alimenté avec un thermostat externe, tel qu'un temporisateur ou ne doit pas être raccordé à un circuit qui est régulièrement alimenté ou déconnecté du service.
Applications typiques
Figg. 1-2; Lorsque l'appareil est installé à une hauteur inférieure à 2,3 m du sol et la longueur des tuyaux reliés en extraction et refoulement le requiert, il est opportun de monter des dispositifs visant à prévenir le risque de contacts avec l'hélice.
Ventilateurs pour conduit et fenêtre - mur
Il est nécessaire de prendre ses précautions afin d'éviter des émanations de gaz provenant du conduit d'évacuation des gaz ou d'autres appareils à combustion de carburant.
Ventilateurs pour fenêtre - mur
Le ventilateur doit être monté sur des fenêtres ou sur des murs
13
FRANCAIS
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
Installation
F Fig.3: E= Plaquette de direction du débit d’air; C= Aspiration; D= Refoulement;
Configuration initiale
L'installateur doit configurer l'appareil en suivant les étapes décrites ci-après. sélection du modèle d'appareil phase est réalisée en usine. Les instructions présentes dans la notice peuvent être utiles uniquement s'il s'avère nécessaire de rétablir la situation au cas où le dip-switch aurait été endommagé. sélection du mode de fonctionnement Deux modes sont prévus : à deux vitesses V1 et V2, à sélectionner à travers l'interrupteur extérieur, ou à vitesse réglable via potentiomètre extérieur. programmation des valeurs V1 et V2 fonctionnement à deux vitesses)
Sélection du modèle d'appareil Sélectionner le modèle en configurant le dip-switch indiqué sur la figure et en suivant les descriptions dans le tableau suivant.
ig. 3 ÷ 26;
: voir ci-après. Cette
: voir ci-après.
(pour le mode de
LINEO 100 Q V0 ES - LINEO 200 V0 ES
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
Sélection du mode de fonctionnement Mode à deux vitesses : mettre l'appareil hors tension configurer, sur le dip-switch SW2 indiqué sur la figure : Int.2=ON; Int.3=OFF Int.4=OFF Mode à vitesse réglable : mettre l'appareil hors tension configurer, sur le dip-switch SW2 indiqué sur la figure : Int.2=OFF; Int.3=OFF Int.4=OFF
Programmation des valeurs V1 et V2 L'appareil quitte l'usine avec des valeurs nominales par défaut V1=V Il est possible de régler les valeurs V1 et V2 en procédant de la façon suivante :
- mettre l'appareil hors tension
- configurer, sur le dip-switch SW2 indiqué sur la figure: Int.1=OFF Int.4=ON
- remettre l'appareil sous tension. Le moteur tourne automatiquement à la vitesse V1temp
, V2=V
MIN
MAX
-- tourner le trimmer (voir figure) pour régler V1temp sur une valeur au choix, comprise entre V1nom et la V2 mémorisée – 100Rpm
LINEO 250 V0 ES, LINEO 315 V0 ES
14
- programmer Int.1=ON. Ceci produit deux effets: la valeur V1temp est mémorisée comme nouvelle
FRANCAIS
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1
2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
valeur V1
e moteur tourne
l automatiquement à la vitesse V2temp tourner le trimmer (voir figure) pour régler V2temp
­sur une valeur au choix, comprise entre V1
émorisée + 100 et Vmax
m
- programmer Int.1=OFF. Ceci
roduit deux effets :
p la valeur V2temp est mémorisée
omme nouvelle valeur V2
c le moteur tourne automatiquement à la vitesse V1temp
- mettre l'appareil hors tension
- programmer Int.4=OFF pour bloquer les valeurs V1 et V2
Rétablissement des valeurs nominales
Si nécessaire, il est possible de rétablir les valeurs nominales d'usine pour V1 et V2 à travers la procédure suivante :
- mettre l'appareil hors tension
- configurer, sur le dip-switch SW2 indiqué sur la figure : Int.3=ON
- remettre l'appareil sous tension: V1 et V2 sont automatiquement rétablies aux valeurs nominales par défaut en fonction du modèle sélectionné, comme décrit ci-dessus. Lorsque les valeurs nominales sont rétablies, une led embarquée sur la carte clignote rapidement pour signaler l'opération. Le moteur est automatiquement désactivé.
- mettre l'appareil hors tension
- rétablir, sur le dip-switch SW2 indiqué sur la figure:
Int.3=OFF
Fonctionnement
Le fonctionnement dépend du mode choisi en phase d'installation :
- mode à deux vitesses : l’appareil fonctionne en mode continu ; possibilité de sélectionner deux vitesses V1 et V2 à travers l'interrupteur extérieur
- mode à vitesse réglable : l'appareil peut fonctionner à vitesse réglable, de 300 Rpm à Vmax (via potentiomètre extérieur). Possibilité d'utiliser également le boîtier de commandes Vortice ON/OFF + potentiomètre (réf. 12826, sur demande).
ÉLIMINATION
DANS CERTAINS PAYS DE L'UNION EUROPÉENNE, CE PRODUIT NE FAIT PAS PARTIE
U DOMAINE D'APPLICATION DE LA LOI
D
ATIONALE D'ASSIMILATION DE LA DIRECTIVE
N DEEE ET PAR CONSÉQUENT, IL N'Y EXISTE
UCUNE OBLIGATION DE COLLECTE
A DIFFÉRENCIÉE À LA FIN DE SA DURÉE DE VIE.
Attention
Ce produit est conforme à la directive EU 2012/19/EC.
Le symbole représentant une poubelle barrée présent sur l'appareil indique qu'à la fin de son cycle de vie, il devra être traité séparément des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour appareils électriques et électroniques ou rapporté au revendeur lors de l'achat d'un nouvel appareil.
La collecte sélective réalisée avant le recyclage, le traitement et l'élimination compatible avec l'environnement de l'appareil usagé contribue à éviter les nuisances pour l'environnement et pour la santé et favorise le recyclage des matériaux qui composent le produit.
Proper differential collection, and the subsequent recycling, processing and environmentally compatible disposal of waste equipment avoids unnecessary damage to the environment and possible related health risks, and also promotes recycling of the materials used in the appliance.
Pour de plus amples informations concernant les systèmes de collecte existants, adressez-vous au service local d'élimination des déchets ou au magasin qui vous a vendu l'appareil.
Les fabricants et les importateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d'élimination des déchets compatible avec l'environnement directement ou par l'intermédiaire d'un système collectif.
Entretien / nettoyage
Fig. 27, 28, 29.
15
DEUTSCH
Achtung:
dieses Symbol zeigt Vorsichtsmaßnahmen an um Schäden am Bediener zu vermeiden
!
Hinweis:
dieses Symbol zeigt Vorsichtsmaßnahmen an um Schäden am Gerät zu vermeiden
!
Beschreibung und Gebrauch
ei dem von Ihnen erworbenen Gerät handelt es sich
B um einen Mischströmung-Rohrlüfter zum Absaugen der Luft über ein Entlüftungsrohr. Das Gerät ist aus selbstverlöschendem, thermoplastischem Harz V0 gefertigt,
pritzwassergeschützt, und hat einen elektronisch
s
esteuerten, bürstenlosen Motor mit zwei
g
eschwindigkeitsstufen und verstellbarer Mindest-
G und Höchstgeschwindigkeit.
Sicherheit
• Dieses Gerät darf nur für den in dieser Anleitung angegebenen Verwendungszweck eingesetzt werden.
• Das Gerät nach dem Auspacken auf Transportschäden oder andere Mängel untersuchen; im Zweifelsfall unverzüglich einen Vortice-Vertragshändler verständigen. Das Verpackungsmaterial nicht in Reichweite von Kindern oder Personen lassen, die sich damit schaden könnten.
• Beim Einsatz von Elektrogeräten jeder Art müssen einige Grundregeln stets beachtet werden, wie unter anderem:
- Das Gerät nicht mit nassen oder feuchten Händen
berühren;
- Nicht barfuß berühren;
- Nicht unbeaufsichtigt von Kindern oder Personen,
die sich damit schaden könnten, benutzen lassen.
• Wird das Gerät nicht mehr benutzt, muss es vom Stromnetz getrennt und außerhalb der Reichweite von Kindern und Personen, die es allein nicht sachgemäß bedienen können, aufbewahrt werden.
• Das Gerät nicht in der Nähe entflammbarer Substanzen oder Dämpfe wie Alkohol, Insektizide, Benzin usw. verwenden.
• Das Produkt nur dann an das Stromnetz nschließen, wenn die Stromfestigkeit der
a Anlage/Steckdose für die maximale Leistung geeignet ist. Sollte dies nicht der Fall sein, sofort
ualifiziertes Fachpersonal beiziehen
q
• Schalten Sie den Hauptschalter aus, wenn: a) eine
etriebsstörung festgestellt wird. b) das
B Geräteäußere gereinigt werden muss. c) das Gerät
ängere Zeit nicht benutzt wird.
l
• Es muss gewährleistet sein, dass genügend Luft in en Raum nachströmen kann, damit das Gerät
d einwandfrei funktioniert. Wenn im selben Raum eine mit Brennstoff betriebene Heizvorrichtung (z.B. Durchlauferhitzer, Methangasofen o.ä.) installiert ist, die zur Raumluft nicht abgedichtet ist, muss dafür gesorgt werden, dass die nachströmende Luft auch für den einwandfreien Verbrennungsablauf dieser Vorrichtung ausreicht.
• Das Gerät darf nicht als Aktivator für Heizlüfter,
Öfen usw. benutzt werden. Die Abluft darf nicht in Warmluftleitungen geleitet werden.
• Die Abluft des Gerätes muss in einen separaten
Kanal (der ausschließlich von diesem Gerät genutzt wird) geleitet werden.
• Die beiden Ansaug- und Auslassgitter des Gerätes
stets freihalten, damit ein optimaler Luftdurchgang gewährleistet wird.
• Der Zu- und der Abluftstutzen des Gerätes müssen
immer an eine Rohrleitung angeschlossen sein
• Die maximale Umgebungstemperatur für den
Gerätebetrieb ist 60 °C, ausgenommen die Modelle 250 und 315 mit einer Höchsttemperatur von 50 °C.
• Der Überhitze- und Überlastungsschutz wird durch
die Steuerelektronik gesichert. Die Modelle von 100 bis 250 sind mit Schmelzsicherungen ausgestattet, während das Modell 315 mit einer Wärmeschutzvorrichtung mit manueller Rückstellung versehen ist. Beim Ansprechen der Schmelzsicherung, das Produkt reparieren oder auswechseln, nachdem die Ursache für das Ansprechen festgestellt und behoben ist. Bei einem Ansprechen des Temperaturbegrenzer mit manueller Rückstellung die Versorgungsspannung für eine halbe Stunden unterbrechen, nachdem die Ursache für das Ansprechen festgestellt und behoben ist.
• Die elektrischen Daten der Netzversorgung müssen
den Angaben auf dem Typenschild A entsprechen (Abb. A).
• Keine Änderungen am Gerät anbringen.
• Das Gerät keinen Witterungseinflüssen (Regen, Sonneneinstrahlung usw.) aussetzen.
• Keine Gegenstände auf dem Gerät ablegen.
• Regelmäßig den einwandfreien Zustand des Gerätes überprüfen. Bei festgestellten Mängeln das Gerät nicht benutzen und sofort einen Vortice­Vertragshändler verständigen.
• Bei Betriebsstörungen und/oder defektem Gerät sofort einen Vortice-Vertragshändler aufsuchen und für eine eventuelle Reparatur die Verwendung von Vortice-Originalersatzteilen verlangen.
• Fällt das Gerät hin oder wurde es starken Stößen ausgesetzt, muss es sofort von einem Vortice­Vertragshändler überprüft werden.
Dieses Gerät darf von Kindern
ab 8 Jahren oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung bzw. Kenntnis im Umgang mit Elektrogeräten nur unter der Aufsicht oder nach gründlicher Unterweisung und Überprüfung seitens einer für ihre Sicherheit verantwortlichen Person bedient werden. Kinder dürfen nicht mit dem Gerät
16
DEUTSCH
spielen. Die durch den Anwender auszuführende Reinigung und Pflege des Geräts darf nicht von unbeaufsichtigten Kindern ausgeführt werden.
•Diese Geräte sind zur Verwendung im Haushalt und in gewerblichen Bereichen ausgelegt.
Die Elektroanlage, an die das Produkt angeschlossen ist, muss den geltenden Vorschriften entsprechen.
•Für die Installation muss ein mehrpoliger Stecker angebracht sein, dessen Öffnungsabstand der Kontakte gleich oder über 3 mm ist, mit dem die vollständige Trennung unter Bedingungen der Überspannungskategorie III möglich ist.
•Die Produkte mit Einphasen­Motoren (M) müssen STETS an ein 220-240V (bzw. nur 230V, sofern vorgesehen) Einphasennetz angeschlossen werden. Jede Änderung gilt als unsachgemäßer Zugriff auf das Produkt und macht die Garantie ungültig.
Geräte mit thermischer Trennvorrichtung und manuellem Reset
Zum Vermeiden jeglicher Gefahren durch das versehentliche Zurücksetzen der thermischen Trennvorrichtung darf dieses Gerät weder über ein externes Steuergerät wie eine Zeitschaltuhr noch an einen Schaltkreis angeschlossen werden, der regulär mit Strom versorgt wird oder von der Stromversorgung getrennt ist.
Typische Anwendungsarten
Abb. 1-2; Wird das Gerät tiefer als 2,3 m über dem Boden installiert, und sind die Zu- bzw. Ableitungen relativ kurz, müssen geeignete Schutzvorrichtungen montiert werden, die einen direkten Kontakt mit dem Läufer verhindern
Einstellung
Abb. 3 ÷ 26 Abb.3: E = Anzeige der Luftströmungsrichtung; C=Ansaugung; D= Auslass;
Rohr- und Fensterventilatoren ­zur Wandmontage
Es müssen S i ch e r h e i t sv or k e h r u ng en ergriffen werden, die verhindern, dass Gas aus dem Rauchgaskanal oder anderen Geräten, die Kraftstoff verbrennen, in den Raum zurückströmt.
Fensterventilatoren - zur Wandmontage
Der Ventilator ist für die Montage an Fenstern oder Außenwänden bestimmt.
17
DEUTSCH
ON
1 2 3 4
O
FF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
Anfangskonfiguration
D nachstehend beschrieben konfigurieren. Auswahl des Gerätemodells: siehe unten. Diese Phase wird im Werk durchgeführt, die in dieser Betriebsanleitung enthaltenen Beschreibungen sind n w S Auswahl des Betriebsmodus zwei Betriebsmodi: mit zwei, über einen externen Schalter auswählbaren Drehzahlstufen V1 und V2 oder mit über ein externes Potentiometer verstellbarer Drehzahl. Einstellung der Werte V1 und V2 Betriebsmodus mit zwei Drehzahlstufen) Auswahl des Gerätemodells Die Auswahl des Gerätemodells erfolgt durch Konfiguration des abgebildeten DIP-Schalters und wie in der nachstehenden Tabelle beschrieben.
er Installateur muss den Betrieb des Geräts wie
ur nützlich, wenn die ursprüngliche Situation
iederhergestellt werden muss, nachdem die DIP-
chalter versehentlich verstellt wurden.
: siehe unten. Es gibt
(beim
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
Auswahl des Betriebsmodus Betriebsmodus mit zwei Drehzahlstufen: Die Stromversorgung trennen Den abgebildeten DIP-Schalter SW2 wie folgt einstellen: Int.2=ON; Int.3=OFF Int.4=OFF Betriebsmodus mit regelbarer Drehzahl: Die Stromversorgung trennen Den abgebildeten DIP-Schalter SW2 wie folgt einstellen: Int.2=OFF; Int.3=OFF Int.4=OFF
Einstellung der Werte V1 und V2 Werkseitig wird das Gerät auf die Defaultwerte V1=V Die Werte V1 und V2 können wie folgt eingestellt werden:
- Die Stromversorgung trennen
- Den abgebildeten DIP-Schalter
- Die Stromversorgung wieder
, V2=V
MIN
SW2 wie folgt einstellen: Int.1=OFF Int.4=ON
herstellen. Der Motor wird automatisch auf die Drehzahl V1temp gebracht
MAX
- Den Trimmer (siehe Abbildung) verstellen, um V1temp auf den gewünschten Wert zwischen V1nom und dem gespeicherten V2 - 100Rpm einzustellen
18
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
DEUTSCH
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
Int.1=ON einstellen. Diese
­Einstellung hat zweierlei
uswirkungen:
A
er Wert V1temp wird als neuer
D
ert V1 gespeichert
W
er Motor wird automatisch auf die Drehzahl
D
2temp gebracht
V Den Trimmer (siehe Abbildung) verstellen, um
-
2temp auf den gewünschten Wert zwischen dem
V
espeicherten V1 + 100Rpm und Vmax einzustellen
g Int.1=OFF einstellen. Diese
­Einstellung hat zweierlei Auswirkungen: Der Wert V2temp wird als neuer Wert V2 gespeichert Der Motor wird automatisch auf die Drehzahl V1temp gebracht
- Die Stromversorgung trennen
- Int.4=OFF einstellen, um die erte V1 und V2 zu blockieren
Wiederherstellen der Nennwerte
Falls erforderlich, können die werkseitigen Nennwerte V1 und V2 wie folgt wieder hergestellt werden:
- de Stromversorgung trennen
- den abgebildeten DIP-Schalter SW2 wie folgt einstellen: Int.3=ON
- Die Stromversorgung wieder herstellen:
- V1 und V2 werden automatisch wieder auf die werkseitigen Nennwerte des wie oben beschrieben ausgewählten Modells zurückgesetzt. Die erfolgte Wiederherstellung der Nennwerte wird von zwei schnellen Blinkimpulsen einer LED an der Platine angezeigt. Der Motor wird automatisch deaktiviert
- Die Stromversorgung trennen
- Den abgebildeten DIP-Schalter SW2 wieder zurücksetzen: Int.3=OFF
Betrieb
Abhängig von dem während der Installation gewählten Betriebsmodus:
- Betriebsmodus mit zwei Drehzahlstufen: das Gerät hat Dauerbetrieb; mit einem externen Schalter können zwei Drehzahlstufen V1 und V2 gewählt werden
- Betriebsmodus mit regelbarer Drehzahl: das Gerät kann mit regelbarer Drehzahl von 300 Rpm bis Vmax betrieben werden (mit über ein externes Potentiometer ) Es kann auch der Vortice­Schaltkasten ON/OFF + Potentiometer verwendet werden (Code 12826, auf Anfrage).
ENTSORGUNG
IN EINIGEN EU-LÄNDERN GELTEN FÜR DIESES
RODUKT NICHT DIE VORGABEN DER
P EUROPÄISCHEN RICHTLINIE ÜBER ELEKTRO-
ND ELEKTRONIK-ALTGERÄTE (WEEE-
U RICHTLINIE) UND DEMNACH BESTEHT IN DIESEN
ÄNDERN AUCH KEINE PFLICHT FÜR DIE
L MÜLLTRENNUNG BEI DER ENTSORGUNG DES
ERÄTES.
G
Attention
Dieses Gerät entspricht der EG-Richtlinie 2012/19/EC.
Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist.
Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar.
Das geeignete Sortieren von Abfall und nachfolgende Recyceln des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht.
Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an Ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben.
Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem nach
Wartung / Reinigung
Abb. 27, 28, 29.
19
ESPAÑOL
Atención:
este simbolo indica precauciones que sirven para evitar daños al usuario
!
Advertencia:
este simbolo indica precauciones que sirven para evitar daños en el producto
!
Descripción y uso
l aparato que usted ha adquirido es un aspirador
E helicoidal centrífugo que expulsa el aire hacia un conducto de ventilación. Está realizado en resina termoplástica autoextinguible V0, es resistente a las salpicaduras
e agua y posee un motor brushless de dos
d
elocidades con control electrónico, con la
v
osibilidad de regular los valores de velocidad
p mínima y máxima.
Seguridad
• No emplear este producto con fines distintos a los previstos por este manual
• Una vez extraído el producto de su embalaje, comprobar su integridad: en caso de duda, contactar inmediatamente con personal cualificado o con un revendedor autorizado de Vortice. No dejar el embalaje al alcance de niños o personas discapacitadas
• El empleo de todo tipo de aparato eléctrico comporta el cumplimiento de algunas reglas fundamentales, entre las que destacamos:
- no tocarlo con las manos mojadas o húmedas;
- no tocarlo con los pies descalzos;
- permitir el uso a niños o a personas
discapacitadas sin vigilancia.
• En el caso de que no se desee volver a utilizar el aparato, hay que desconectarlo de la red eléctrica y colocarlo lejos del alcance de niños y personas discapacitadas.
• No emplear el aparato en presencia de sustancias o vapores inflamables, como alcohol, insecticidas, gasolina, etc.
capacidad de la instalación o la toma es adecuada a su potencia máxima. Si no se dispone de una red con estas características, contactar
nmediatamente con personal cualificado.
i Apagar el interruptor general de la instalación: a) en
• aso de funcionamiento anómalo; b) antes de
c limpiar el aparato por fuera; c) si el aparato no va a
er utilizado durante algún tiempo.
s Es indispensable asegurar una entrada adecuada
• e aire en el local para garantizar el buen
d funcionamiento del aparato. Si en el mismo local hay instalado un aparato no hermético que emplea combustible (calentador de agua, estufa de gas metano, etc.), es necesario comprobar que la entrada de aire garantice también la perfecta combustión del aparato existente.
• No se puede emplear el aparato como activador de
calentadores de agua, estufas, etc., ni debe descargar en los conductos de aire caliente de dichos aparatos.
• El aparato tiene que descargar en un conducto
separado (empleado únicamente por este aparato).
• No tapar ni obstruir las dos rejillas de aspiración y
expulsión del aparato para garantizar la correcta circulación de aire.
• Las bocas de impulsión y aspiración del aparato
siempre deberán estar conectadas a un conducto.
• La temperatura ambiente máxima para el
funcionamiento del aparato es de 60°C, a excepción de los modelos 250 y 315 para los cuales es de 50°C.
• La protección de las sobretemperaturas y de la
sobrecarga está garantizada por la electrónica de mando. Los modelos del 100 al 250 están dotados de termofusible de protección, mientras que el modelo 315 está dotado de protector térmico de restablecimiento manual. En caso de intervención del termofusible, reparar o sustituir el producto, tras haber comprobado y eliminado la causa de la intervención. En caso de intervención del limitador de restablecimiento manual, cortar la tensión de alimentación durante media hora y luego restablecer la alimentación, tras haber verificado y eliminación la causa de la intervención.
• Los datos eléctricos de la red deben coincidir con
los de la placa A (Fig.A).
• No aportar al aparato modificaciones de ningún tipo
• No exponer el aparato a los agentes atmosféricos (lluvia, sol, etc.).
• No apoyar objetos en el aparato.
• Verificar periódicamente la integridad del aparato. En caso de anomalía, no emplear el aparato y ponerse en contacto inmediatamente con un Centro de Asistencia Técnica autorizado por Vortice.
• Si el aparato no funciona correctamente o se avería, ponerse en contacto inmediatamente con un proveedor autorizado de Vortice. En caso de reparación, exigir que se utilicen recambios originales Vortice.
• Si el aparato se cae o recibe un golpe fuerte, contactar inmediatamente con un Centro de Asistencia Técnica autorizado por Vortice.
• Conectar el aparato a la red de alimentación eléctrica o a una toma de corriente sólo si la
20
•Este aparato puede ser utilizado por niños de no menos de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, pero sólo bajo vigilancia e instrucciones sobre el uso seguro y después de comprender bien los peligros inherentes. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato
ESPAÑOL
deben ser efectuados por el usuario y no por niños sin vigilancia.
•Estos aparatos han sido diseñados para el uso en ambientes domésticos y comerciales.
•El aparato debe ser instalado por personal profesional calificado.
•La instalación eléctrica a la cual se conecta el producto debe estar en conformidad con las normas vigentes.
•Para la instalación es necesario prever un interruptor omnipolar con una distancia de abertura de los contactos igual o superior a los 3 mm, que permita la desconexión total en las condiciones de la categoría de sobretensión III.
•Los productos equipados con motores que requieren cableado monofásico (M) SIEMPRE se han de conectar a líneas monofásicas de 220-240V (o solo de 230V si se ha previsto de este modo). Cualquier tipo de modificación se interpretará como una manipulación del aparato y producirá el cese de efectos de la garantía.
para instalarse en ventanas o paredes externas.
Aparatos dotados de dispositivo de interrupción térmica con rearme manual
Para evitar cualquier peligro debido al rearme accidental del dispositivo térmico de interrupción, este aparato no debe alimentarse mediante un dispositivo de accionamiento externo, como un temporizador, y tampoco debe conectarse a un circuito que generalmente se alimente o se desconecte del servicio.
Aplicaciones típicas
Cuando el aparato se instala a menos de 2,3 m del suelo, si la longitud de los tubos conectados en aspiración e impulsión lo requiere, es oportuno montar dispositivos para prevenir riesgos de contacto con el rotor.
Instalación
Fig. 3 ÷ 26; Fig.3: E= Placa de dirección del flujo de aire; C= Aspiración; D= Expulsión;
Aparatos de ventilación por conductos o de ventana ­pared
Es necesario tomar precauciones para evitar que en la habitación haya un reflujo de gas procedente del tubo de descarga de los gases o de otros aparatos de combustión de carburante.
Aparatos de ventilación de ventana - pared
El ventilador ha sido diseñado
21
ESPAÑOL
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
O
N
1
2
3
4
O
FF
O
N
1
2
3
4
O
F
F
O
N
1
2
3
4
O
FF
Configuración inicial
E aparato siguiendo los pasos descritos a continuación. selección del modelo del producto continuación. Esta fase se ejecuta en fábrica; las
nstrucciones contenidas en este manual pueden ser
i ú s posición del microinterruptor. selección del modo de funcionamiento continuación. Están previstos dos modos: dos velocidades, V1 y V2, seleccionables mediante interruptor externo, o velocidad regulable mediante potenciómetro externo. ajuste de los valores V1 y V2 funcionamiento de dos velocidades) Selección del modelo del producto La selección del modelo se efectúa con el microinterruptor 1 indicado en la figura y como se describe en la tabla siguiente.
l instalador debe configurar el funcionamiento del
: ver a
tiles sólo en caso de tener que restablecer la
ituación después de una alteración accidental de la
: ver a
(en caso de modo de
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
Selección del modo de funcionamiento Modo de dos velocidades: desconectar la alimentación eléctrica seleccionar con el microinterruptor SW2 indicado en la figura: Int.2=ON; Int.3=OFF Int.4=OFF Modo de velocidad regulable: desconectar la alimentación eléctrica seleccionar con el microinterruptor SW2 indicado en la figura: Int.2=OFF; Int.3=OFF Int.4=OFF
Ajuste de los valores V1 y V2 El aparato sale de fábrica con ajustes nominales predeterminados V1=V Es posible regular los valores de V1 y V2 de la siguiente manera:
- desconectar la alimentación eléctrica
- seleccionar con el microinterruptor SW2 indicado en la figura: Int.1=OFF Int.4=ON
- conectar la alimentación eléctrica. El motor se pone automáticamente en la velocidad V1temp
, V2=V
MIN
MAX
- con el trimmer (ver la figura) regular V1temp en el valor deseado, entre V1nom y la V2 memorizada – 100
22
ESPAÑOL
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
- seleccionar Int.1=ON. Esto roduce dos efectos:
p el valor V1temp se memoriza como nuevo V1
l motor se pone
e automáticamente en la velocidad V2temp. con el trimmer (ver la figura) regular V2temp en el
-
valor deseado, entre la V1 memorizada + 100Rpm y
max
V
- seleccionar Int.1=OFF. Esto roduce dos efectos:
p el valor V2temp se memoriza como nuevo V2; el motor se pone automáticamente en la velocidad V1temp
- desconectar la alimentación
eléctrica
- seleccionar Int.4=OFF para
bloquear los valores de V1 y V2
Restablecimiento de los valores nominales
Si fuera necesario, es posible restablecer los valores nominales de fábrica de V1 y V2 con el siguiente procedimiento:
- desconectar la alimentación eléctrica
- seleccionar con el
microinterruptor SW2 indicado en la figura: Int.3=ON
- conectar la alimentación eléctrica:
V1 y V2 se restablecen automáticamente en los valores nominales de fábrica relativos al modelo seleccionado, como se describió anteriormente. El restablecimiento efectivo de los valores nominales es señalizado por dos parpadeos rápidos de un LED que se encuentra en la tarjeta. El motor se desactiva automáticamente.
- desconectar la alimentación eléctrica
- seleccionar con el
microinterruptor SW2 indicado en la figura: Int.3=OFF
Funcionamiento
Según el modo de funcionamiento elegido durante la instalación:
- modo de dos velocidades: el aparato tiene
funcionamiento continuo; es posible seleccionar dos velocidades V1 y V2 con el interruptor externo
- modo de velocidad regulable: el aparato puede
funcionar a velocidad regulable, de 300Rpm a Vmax (mediante potenciómetro externo). Se puede utilizar la caja de mandos Vortice ON/OFF + potenciómetro (cód. 12826, bajo pedido).
ELIMINACIÓN
EN ALGUNOS PAÍSES DE LA UNIÓN EUROPEA
STE PRODUCTO NO ESTÁ INCLUIDO EN EL
E ÁMBITO DE APLICACIÓN DE LA LEY NACIONAL
UE TRASPONE LA DIRECTIVA RAEE Y, POR LO
Q
ANTO, NO EXISTE OBLIGACIÓN ALGUNA DE
T RECOGIDA SELECTIVA AL FINALIZAR SU VIDA ÚTIL.
Atención
Este producto cumple los requisitos de la Directiva EU 2012/19/EC..
El símbolo del contenedor de basura tachado, que hay sobre el aparato, indica que no puede ser eliminado con los desechos domésticos al finalizar su vida útil. Se ha de llevar a un punto de recogida selectiva para aparatos eléctricos o electrónicos o entregar al proveedor durante la compra de un aparato equivalente.
El usuario deberá llevar el aparato a un punto de recogida selectiva para su eliminación, de lo contrario se aplicarán las sanciones previstas por las normas sobre eliminación de desechos.
La recogida selectiva para la reutilización, tratamiento y eliminación respetuosa con el medio ambiente del aparato ayuda a evitar los efectos sobre el medio ambiente y la salud y favorece el reciclaje de los materiales que componen el producto.
Para más información sobre los sistemas de eliminación disponibles, contactar con el servicio local de eliminación de desechos o con la tienda que vendió el aparato.
Los fabricantes y los importadores cumplen con su responsabilidad de recuperación, tratamiento y eliminación respetuosa con el medio ambiente directamente o participando a un sistema colectivo.
Mantenimiento / Limpieza
Fig. 27, 28, 29.
23
NEDERLANDS
Let Op:
dit symbool markeert voorzorgsmaatregelen om schade aan de gebruiker zu voorkomen
!
Waarschuwing:
dit symbool markeert voorzorgsmaatregelen om schade aan de product zu voorkomen
!
Beschrijving en gebruik
et door u aangeschafte product is een
H schroefvormig centrifugaal afzuigapparaat met schroefblad voor de afvoer van lucht in een ventilatiekanaal. Het apparaat is gemaakt van thermoplastische
elfdovende hars V0, het is beschermd tegen
z
aterspatten en is voorzien van een borstelloze
w
otor met twee snelheden met elektronische
m bediening, met de mogelijkheid om de waarden van de minimum- en maximumsnelheid in te stellen.
Veiligheid
• Gebruik dit product niet voor andere doeleinden
dan de in deze handleiding aangegeven toepassingen.
• Controleer, na het verpakkingsmateriaal te hebben
verwijderd, of het apparaat onbeschadigd is; wend u in geval van twijfel onmiddellijk tot een erkende Vortice Dealer. Houd het verpakkingsmateriaal buiten het bereik van kinderen of verstandelijk gehandicapten.
• Bij het gebruik van alle elektrische apparaten
moeten een aantal basisregels in acht genomen worden, waaronder:
- raak het apparaat niet met natte of vochtige handen aan;
- raak het apparaat nooit aan als u op blote voeten loopt;
- laat kinderen of mensen met een verstandelijke beperking het apparaat niet zonder toezicht gebruiken.
• Berg het apparaat op buiten bereik van kinderen en verstandelijk gehandicapten, wanneer u besluit om het apparaat niet meer te gebruiken, trek de stekker uit het stopcontact.
• Gebruik het apparaat niet in aanwezigheid van ontvlambare stoffen of dampen, zoals alcohol, insecticiden, benzine, enz.
• Breng geen veranderingen, van welke aard ook,
aan het product aan.
• Zorg dat het apparaat niet aan weersomstandigheden wordt blootgesteld (regen, zon, enz.).
• Ga niet op het apparaat zitten en leg er geen voorwerpen op.
• Kijk regelmatig of het apparaat nog intact is. Ingeval van een defect, het apparaat niet gebruiken en onmiddellijk contact opnemen met een erkende Vortice Dealer.
• Neem in geval van een gebrekkige werking en/of defect in het apparaat meteen contact op met een erkende Vortice Dealer en vraag altijd om gebruik van originele Vortice onderdelen in geval van reparatie.
24
• Als het apparaat valt of een harde klap krijgt, laat et dan controleren bij een erkende Vortice dealer.
h Sluit het apparaat alleen op het elektriciteitsnet/de
contactdoos aan, indien de stroomsterkte van het
lektriciteitsnet/de contactdoos geschikt is voor het
e
aximumvermogen van het apparaat. Is dat niet
m het geval, raadpleeg dan meteen een vakman. Schakel de hoofdschakelaar van de installatie uit als u:
• ) een storing in de werking vaststelt; b) de buitenkant
a van het apparaat schoon wilt maken; c) besluit het apparaat gedurende langere tijd niet te gebruiken.
• Voor een optimale werking van het product is het
uitermate belangrijk te zorgen voor voldoende luchttoevoer in de ruimte. In het geval dat er in dezelfde ruimte een verbrandingsinstallatie (boiler, gaskachel, enz.) is geïnstalleerd, die niet van het luchtdichte type is, ervoor zorgen dat het terugstromen van de lucht ook de perfecte verbranding van een dergelijk apparaat garandeert.
• Dit apparaat mag niet gebruikt worden als activator
van boilers, kachels, enz. en evenmin mag de afvoer worden aangesloten op heteluchtleidingen.
• De afvoer van het apparaat dient aangesloten te
worden op een apart afvoerkanaal (uitsluitend bestemd voor dit apparaat).
• Laat de gaten voor de luchttoevoer en -afvoer van
het apparaat vrij, om een optimale luchtdoorstroming te kunnen garanderen.
• De luchtaan- en afvoeropeningen van het apparaat
moeten altijd worden aangesloten op een leiding.
• De maximale omgevingstemperatuur voor de
werking van het apparaat is 60°C, m.u.v. de modellen 250 en 315. In deze gevallen is de maximumtemperatuur 50°C.
• De bedieningselektronica waarborgt de
bescherming tegen te hoge temperaturen of overbelasting. De modellen 100 tot 250 zijn voorzien van een thermische beveiliging. Het model 315, echter, is voorzien van een handmatig resetbare thermische beveiliging. Wanneer de thermische beveiliging geactiveerd wordt, verifieer de oorzaak en verhelp deze en repareer of vervang het product. Verwijder een half uur lang de voedingsspanning als de handmatig resetbare begrenzer geactiveerd wordt, verifieer de oorzaak en verhelp deze en herstel de voeding.
• De elektrische gegevens van het lichtnet moeten
overeenkomen met die van het merkplaatje A (Fig.A)
•Dit apparaat mag gebruikt
worden door kinderen ouder dan 8 jaar en door personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens, of zonder ervaring of de nodige kennis, onder voorwaarde dat zij onder toezicht staan of dat aanwijzingen omtrent het veilige gebruik van het apparaat hebben ontvangen en zich bewust zijn van de hierbij horende gevaren. Kinderen mogen niet met het apparaat
NEDERLANDS
spelen. De reiniging en het onderhoud die door de gebruiker uitgevoerd moeten worden, mogen niet door kinderen zonder toezicht worden uitgevoerd;
•Deze apparaten zijn ontworpen voor huiselijke en commerciële toepassingen.
•De installatie van het apparaat dient uitgevoerd te worden door een gekwalificeerd vakman.
•De elektrische installatie waar het product op aangesloten is moet overeenstemmen met de toepasselijke normen.
•Voor de installatie moet een omnipolaire schakelaar met een opening tussen de contacten van 3 mm of meer worden aangebracht voor de volledige afscheiding in het geval van situaties uit de overspanningscategorie III.
•Producten met motoren die gereed zijn voor een eenfasige bedrading (M) vereisen ALTIJD de aansluiting op eenfasige lijnen 220-240V (of uitsluitend 230V, indien voorzien). Elke wijziging wordt als onklaar maken van het apparaat beschouwd, waarbij deze garantie ongeldig wordt.
Apparaten met thermische beveiliging met handmatige reset
Apparaten met thermische beveiliging met handmatige reset Om gevaar ten gevolge van het per ongeluk resetten van de thermische beveiliging te voorkomen, mag dit apparaat niet worden gevoed via een externe schakelinrichting, zoals een timer. Ook moet het apparaat niet zijn verbonden met een schakeling die de voeding regelmatig aan en uitschakelt.
Karakteristieke toepassingen
Fig. 1,2; Wanneer het apparaat op een hoogte van minder dan 2,3 m van de vloer wordt geïnstalleerd en de lengte van de aangesloten aan- en afvoerleidingen dit vereist, is het goed om systemen te monteren die ervoor zorgen dat contact met de rotor wordt voorkomen.
Installatie

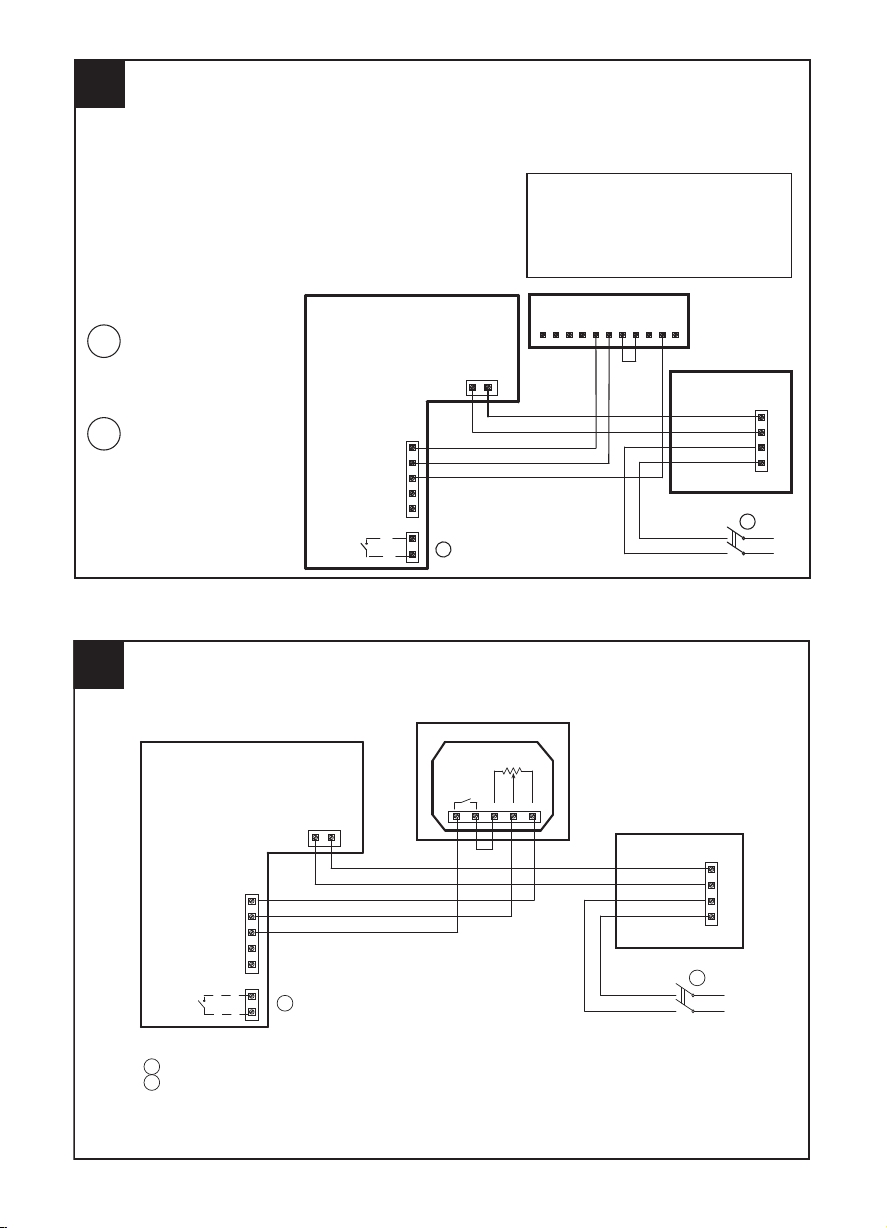

Fig. 3 ÷ 26; Fig.3: E= Plaatje luchtstroomrichting; C= Afzuiging; D= Toevoer.
Buis- raam- en muurventilatoren
Voorzorgsmaatregelen moeten worden getroffen om te voorkomen dat er gassen uit de afvoer van de geiser of van andere brandstof-verbruikende apparaten terugstroomt in de kamer.
Raam- en muurventilatoren
De ventilator is bedoeld om te worden gemonteerd op ramen of buitenmuren.
25
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
NEDERLANDS
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
Eerste configuratie
De installateur moet de werking van het apparaat configureren door de hierna beschreven stappen te
olgen.
v selectie van het model van het product: Deze fase wordt uitgevoerd in de fabriek, de in dit
oekje vermelde aanwijzingen kunnen alleen nuttig
b zijn als het noodzakelijk is de situatie te herstellen na onbedoeld geknoei aan de dip switch. selectie van de werkingsmodaliteit zijn twee modi voorzien: op twee snelheden V1 en V2, die gekozen kunnen worden met de externe schakelaar, of met instelbare snelheid met de externe potentiometer. instelling van de waarden V1 en V2 werkingsmodaliteit op twee snelheden)
Selectie van het model van het product De selectie van het model wordt uitgevoerd door het instellen van de in de afbeelding weergegeven dip switch 1 en zoals beschreven in de volgende tabel.
LINEO 100 Q V0 ES - LINEO 200 V0 ES
zie verderop.
: zie verderop. Er
(in het geval van
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON LINEO 125 V0 ES OFF OFF ON OFF LINEO 150 V0 ES OFF OFF ON ON LINEO 160 V0 ES OFF ON OFF OFF LINEO 200 V0 ES OFF ON OFF ON LINEO 250 V0 ES OFF ON ON OFF LINEO 315 V0 ES OFF ON ON ON
Selectie van de werkingsmodaliteit Modus op twee snelheden: onderbreek de elektrische voeding stel op de in de afbeelding weergegeven dip switch SW2 het volgende in: Schak.2=ON; Schak.3=OFF Schak.4=OFF Modus op instelbare snelheid: onderbreek de elektrische voeding; stel op de in de afbeelding weergegeven dip switch SW2 het volgende in: Schak.2=OFF; Schak.3=OFF Schak.4=OFF
Instelling van de waarden V1 en V2 Het apparaat verlaat de fabriek met de nominale defaultwaarden V1=V V2=V
MAX
Het is mogelijk om de waarden V1 en V2 in te stellen door als volgt te werk te gaan:
- onderbreek de elektrische voeding
- stel op de in de afbeelding weergegeven dip-switch 2 het volgende in: Schak.1=OFF Schak.4=ON
- herstel de elektrische voeding. De motor wordt automatisch op de snelheid V1temp gebracht
-- draai aan de trimmer (zie afbeelding) om V1temp op de gewenste waarde in te stellen, tussen V1nom en de in het geheugen opgeslagen V2 – 100Rpm
MIN
,
LINEO 250 V0 ES, LINEO 315 V0 ES
26
- stel Schak.1=ON in. Dit heeft twee effecten: de waarde V1temp wordt in het geheugen opgeslagen als nieuwe V1; de motor wordt automatisch op V2temp gebracht
- draai aan de trimmer (zie afbeelding) om V2temp op
NEDERLANDS
O
N
1 2 3 4
O
FF
ON
1 2 3 4
O
FF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
de gewenste waarde in te stellen, tussen de in het
eheugen opgeslagen V1nom + 100Rpm en Vmax
g
- stel Schak.1=OFF in. Dit heeft twee effecten:
e waarde V2temp wordt in het
d
eheugen opgeslagen als nieuwe
g
2;
V
e motor wordt automatisch op V1temp gebracht
d
- onderbreek de elektrische
oeding
v stel Schak.4=OFF in om de
­waarden V1 en V2 in te stellen
Nominale waarden resetten
Indien nodig, kunnen de nominale fabriekswaarden van V1 en V2 gereset worden, met behulp van de volgende procedure:
- onderbreek de elektrische voeding
- stel op de in de afbeelding weergegeven dip-switch SW2 het volgende in: Schak.3=ON
- herstel de elektrische voeding: V1 en V2 worden automatisch gereset naar de nominale fabriekswaarden met betrekking tot het geselecteerde model, zoals hierboven is beschreven. Het herstel van de nominale waarden wordt aangegeven met een led die twee keer snel knippert op de printplaat. De motor wordt automatisch uitgeschakeld
- onderbreek de elektrische voeding
- reset op de in de afbeelding weergegeven dip-switch SW2 het volgende: Schak.3=OF
Werking
Afhankelijk van de in de installatiefase gekozen
modus:
- modus op twee snelheden: het apparaat werkt voortdurend; er kunnen twee snelheden V1 en V2 geselecteerd worden met de externe schakelaar
- modus op instelbare snelheid: het apparaat kan op instelbare snelheid, van 300 Rpm tot Vmax (met de externe potentiometer) werken. Ook de Vortice ON/OFF bedieningskast + potentiometer (cod. 12826, op aanvraag) kan worden gebruikt.
VERWIJDERING
N ENKELE LANDEN VAN DE EUROPESE UNIE
I
ALT DIT PRODUCT NIET ONDER HET
V
OEPASSINGSGEBIED VAN DE NATIONALE
T WETGEVING VOOR ERKENNING VAN DE AEEA-
ICHTLIJN EN DERHALVE BESTAAT ER GEEN
R
NKELE VERPLICHTING TOT GESCHEIDEN
E
NZAMELING AAN HET EINDE VAN DE
I LEVENSDUUR VAN DIT PRODUCT.
Let Op
Dit apparaat is conform de EU Richtlijn 2012/19/EC. Het symbool op het apparaat met de
afvalbak met een kruis erdoor geeft aan dat het apparaat, aan het einde van de levensduur, niet bij het huisvuil gezet mag worden maar ingeleverd moet worden bij een centrum voor gescheiden afvalinzameling voor elektrische en elektronische apparaten of teruggegeven moet worden aan de winkel op het moment van de aanschaf van een gelijkwaardig nieuw apparaat.
De gebruiker is verantwoordelijk voor het inleveren van het apparaat bij een daarvoor geschikt inzamelingspunt, op straffe van sancties op basis van de heersende wetgeving inzake afvalverwerking.
De adequate gescheiden inzameling ten einde het ingeleverde apparaat te kunnen recyclen, behandelen en milieuvriendelijk tot afval te kunnen verwerken draagt bij aan het voorkomen van mogelijk negatieve invloeden op het milieu en de gezondheid en bevordert de recycling van materialen waaruit het apparaat is samengesteld.
Voor nadere informatie over de beschikbare afvalverwerkingssystemen kunt u contact opnemen met de plaatselijke afvalverwerkingsdienst, of bij de winkel waar u het apparaat heeft aangeschaft.
De fabrikanten en importeurs zijn verantwoordelijk voor de recycling, de behandeling en de milieuvriendelijke afvalverwerking zowel direct als door deelname aan een collectief systeem.
Onderhoud / reiniging
Fig. 27, 28, 29.
27
SVENSKA
Var ning:
denna Symbol anger att försiktighet krä vs för att förhindra personskador
!
Observera:
denna Symbol anger att försiktighet krävs f
ör att förhindra skador på prod ukten
!
Beskrivning och användning
rodukten som du förvärvat är en spiral
P centrifugalfläkt avsedd för utblåsning av luft i ventilationsrör. Apparaten är tillverkad av självsläckande plast V0, den är skyddad mot vattenstänk och är utrustad med
rushless motor med två hastigheter med elektronisk
b
ontroll, med möjlighet att reglera lägsta och högsta
k
astighetsvärden.
h
Säkerhet
• Använd aldrig apparaten för annat bruk än det som anges i detta häfte.
• Ta ur apparaten ur emballaget och kontrollera att den är i fullgott skick. Vid tveksamhet; kontakta genast en behörig fackman eller en serviceverkstad som auktoriserats av Vortice. Lämna aldrig delar av emballaget inom räckhåll för barn eller annan oförmögen person.
• Vid användning av elektriska apparater måste vissa grundläggande regler följas, bland annat:
- vidrör inte apparaten med våta eller fuktiga
händer;
- vidrör inte apparaten om du är barfota;
- låt inte barn eller annan oförmögen person
använda apparaten utan övervakning.
• Placera apparaten på en plats som är oåtkomlig för barn och oförmögen person, då du har beslutat dig för att skilja den från elnätet och inte använda den längre.
• Använd inte apparaten i närvaro av brandfarliga ämnen eller ångor som t.ex. sprit, insektsmedel, bensin etc.
avpassat för apparatens maximala effekt. Om så inte är fallet, kontakta omgående en behörig fackman. Stäng av strömmen med huvudströmbrytaren i
• öljande fall: a) en funktionsstörning konstateras; b)
f
samband med underhåll, när apparatens utsida
i skall rengöras; c) när apparaten inte skall användas
nder längre perioder.
u För att apparaten ska fungera på korrekt sätt krävs
n tillfredsställande lufttillförsel i lokalen. Om en
e annan apparat (varmvattenberedare, värmeelement som drivs med metan, etc.) som använder luft för förbränningen är installerad i samma lokal måste lufttillförseln garantera att förbränningen även för denna apparat kan ske på säkert sätt.
• Apparaten får inte användas för att aktivera
varmvattenberedare, värmeelement eller dylikt, och den får inte heller ha utsläpp i dylika apparaters varmluftsrör
• Apparaten skall ha utsläpp antingen eller separat rör
som används uteslutande för denna apparat.
• Se till att apparatens luftintag och luftutsläpp inte är
igentäppta eller övertäckta så att ett optimalt luftflöde garanteras.
• Produktens utblåsningsöppningar måste alltid vara
anslutna till ett rör.
• Maximal rumstemperatur som tillåts för apparatens
funktion är 60°C, förutom för modellerna 250 och 315 där den maximala rumstemperaturen är 50°C.
• Det elektroniska styrsystemet säkerställer skydd
mot överhettning och överbelastning. Modellerna från 100 till 250 är utrustade med värmesäkring, medan modell 315 är utrustad med överhettningsskydd med manuell återställning. Om värmesäkringen utlöst måste produkten repareras eller bytas ut, efter att man kontrollerat och åtgärdat orsaken till att säkringen utlöst. Om skyddet med manuell återställning har utlöst ska man koppla bort matningsspänningen under en halvtimme. Återställ därefter spänningen, efter att orsaken till att skyddet utlöst har kontrollerats och åtgärdats.
• Elnätets elektriska data skall motsvara de data som
återges på apparatens märkskylt A .(Bild.A).
• Utför inte någon typ av ändringar på produkten.
• Låt inte apparaten utsättas för skadlig påverkan av regn, snö, salt, kemiska ämnen eller liknande.
• Placera inga föremål på apparaten.
• Inspektera apparaten regelbundet och kontrollera att den är i fullgott skick. Om fel av någon typ upptäcks får apparaten inte användas. Kontakta genast en återförsäljare som auktoriserats av Vortice.
• I händelse av fel på apparaten och/eller dålig funktion, skall apparaten stängas av och lämnas till en av Vortice utsedd auktoriserad serviceverkstad. Kräv att Vortice originaldelar används vid reparationen
• Om apparaten ramlar i golvet eller tar emot hårda stötar ska den genast kontrolleras av en återförsäljare som auktoriserats av Vortice.
• Anslut apparaten till elnätet endast om elnätet är
28
•Denna apparat kan användas av barn över 8 år och av personer med nedsatt fysisk, känslomässig eller mental förmåga, och av personer med bristande erfarenhet eller kunskap, under förutsättning att de övervakas eller att de får anvisningar angående säker användning av apparaten och dess inneboende faror. Barn får ej leka med apparaten. Rengöring och underhåll skall utföras av användaren och får inte utföras av barn utan
övervakning.
•Dessa apparater är framtagna för hushållsbruk och kommersiellt bruk.
•Installationen av apparaten måste göras av en behörig fackman.
•Det elektriska system som produkten är kopplad till måste överensstämma med gällande föreskrifter.
•Installationen kräver en allpolig brytare med minst 3 mm kontaktöppning, som ska garantera fullständig frånkoppling i enlighet med villkoren i överspänningskategori III.
•Produkter som är försedda med motorer som är förberedda för enfaskoppling (M) kräver ALLTID anslutning till 220-240V enfas­linjer (eller enbart 230V om produkten förutsätter det. Alla typer av ändringar kommer att bedömas som att man mixtrat med produkten och upphäver produktens garanti.
styranording, och den får inte heller kopplas till en krets som regelbundet kopplas till eller från.
Typiska tillämpningar
Bild 1-2; När apparaten installeras på en höjd lägre än 2,3 m
rån marken och längden på luftintags- och
f utblåsningsrören kräver det, är det lämpligt att montera lämpliga anordningar för att förhindra kontakt med fläkthjulet
Installation
Bild. 3 ÷ 26; Bild.3: E= Märkplåt för luftflödesriktningen; C= Insug; D= Utlopp.
Kanalfläktar och fönster­/väggmonterade fläktar
Man måste vidta åtgärder för att förhindra att gaser från gasutloppet eller från andra apparater med bränsleförbränning strömmar tillbaka in i rummet.
Fönster-/väggmonterade fläktar
Fläkten är avsedd att monteras i fönster eller på ytterväggar.
Apparater utrustade med termisk brytare med manuell återställning
För att undvika risker som är kopplade till oavsiktlig återställning av den termiska brytaren får denna apparat inte strömförsörjas via en extern
29
SVENSKA
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
Startkonfigurering
nstallatören skall konfigurera apparatens funktioner i
I de steg som beskrivs nedan. Val av produktmodell: se nedan. Denna fas utförs på fabriken, instruktionerna i handboken kan dock vara till hjälp om det skulle bli nödvändigt att återställa
ituationen efter eventuell skada på data på dip-
s
mkopplaren.
o
al av funktionsläge
V med två hastigheter, V1 och V2, som väljs med den externa kontakten, eller med reglerbar hastighet med hjälp av den externa potentiometern. Inställning av värdena V1 och V2 funktion i två hastigheter) Val av produktmodell Val av modell utförs genom en inställning av dip­omkopplaren 1, se bild, på det vis som beskrivs i tabellen nedan
LINEO 100 Q V0 ES - LINEO 200 V0 ES
se nedan. Det finns två lägen:
:
: (vid läget med
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
Val av funktionsläge Läge med två hastigheter: Skilj apparaten från elnätet Ställ in följande på dip-omkopplaren SW2 som visas i bilden: Int.2=ON (på); Int.3=OFF Int.4=OFF (av) Läge med reglerbar hastighet: Skilj apparaten från elnätet Ställ in följande på dip-omkopplaren SW2 som visas i bilden: Int.2=OFF (av); Int.3=OFF Int.4=OFF (av)
Inställning av värdena för V1 och V2 Apparaten lämnar fabriken med nominella fabriksinställningarna V1=V Det går att reglera värdena V1 och V2 genom att göra
MIN
, V2=V
MAX
så som följer:
- Skilj apparaten från elnätet
- Ställ in följande på dip-omkopplaren SW2 som visas i bilden: Int.1=OFF (av) Int.4=ON (på)
- Återanslut apparaten till elnätet. Motorn går automatiskt till hastigheten V1temp
- Ställ med hjälp av
LINEO 250 V0 ES, LINEO 315 V0 ES
30
trimmern (se bild) in V1temp till det värde du önskar, mellan V1nom och den i minnet sparade V2 – 100Rpm
SVENSKA
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
- Ställ in Int.1=ON (på). Det ger två effekter: Värdet V1temp sparas i minnet
om ett nytt V1-värde
s
otorn går automatiskt till V2temp
M
Ställ med hjälp av trimmern (se bild) in V2temp till
­det värde du önskar, mellan det minnet sparade V1
100Rpm och Vmax
+
ställ in Int.1=OFF (av). Det ger två
-
ffekter:
e värdet V2temp sparas i minnet som ett nytt V2-värde; motorn går automatiskt till V1temp
- Skilj apparaten från elnätet
- Ställ in Int.4=OFF (av) för att blockera värdena för V1 och V2
Återställning av nominella värden
Om detta skulle vara nödvändigt kan de nominella värdena återställas till fabriksinställningarna för V1 och V2, genom att göra följande:
- Skilj apparaten från elnätet
- Ställ in följande på dip­omkopplaren SW2 som visas i bilden: Int.3=ON (på)
-- Återanslut apparaten till elnätet: V1 och V2 återställs automatiskt till nominella fabriksvärden, beroende på den modell som valts enligt beskrivningen ovan. Återställningen av de nominella värdena signaleras med hjälp av två snabba blinkningar på lysdioden som sitter på kortet. Motorn stängs automatiskt av
- Skilj apparaten från elnätet
- Återställ följande på dip­omkopplaren SW2 som visas i bilden: Int.3=OFF (av)
Funktion
Beroende på det läge som valts under installeringen:
- Läge med två hastigheter: apparaten fungerar kontinuerligt - det går att välja två hastigheter V1 och V2 med hjälp av den yttre kontakten
- Läge med reglerbar hastighet: apparaten kan fungera med reglerbar hastighet, från 300 Rpm till Vmax (med den externa potentiometern). Du kan även använda Vortice styrbox ON/OFF + potentiometer (kod. 12826, på begäran).
BORTSKAFFANDE
I VISSA LÄNDER I EUROPAUNIONEN FALLER
NTE DENNA PRODUKT UNDER DEN
I NATIONELLA LAGSTIFTNINGEN SOM INTEGRERAR DIREKTIVET OM AVFALL SOM
TGÖRS AV ELLER INNEHÅLLER ELEKTRISKA
U
LLER ELEKTRONISKA PRODUKTER.
E SÅLUNDA FINNS DET INTE I DESSA LÄNDER NÅGOT KRAV PÅ SEPARAT INSAMLING VAD GÄLLER DENNA PRODUKT.
Varning
Denna produkt överensstämmer med EU 2012/19/EC direktivet.
Symbolen med det korsade kärlet applicerad på produkten anger att produkten, när den tjänat ut sitt syfte, eftersom den måste hanteras separat från hushållsavfall, måste lämnas in till en miljöstation för elektriska och elektroniska apparater eller återlämnas till återförsäljaren vid inköp av en likvärdig apparat.
Användaren är ansvarig för inlämningen av apparaten, när den tjänat ut sitt syfte, till de avsedda insamlingsstrukturena, i annat fall kan straff enligt gällande lagstiftning för avfallshantering bli följden.
Den anpassade differentierade insamlingen för den därpå följande återvinningen, hanteringen och miljömässigt förenliga kasseringen av den avlagda apparaten bidrar till att undvika möjliga negativa effekter på miljön och för hälsan och underlättar återvinningen av materialen av vilken produkten är tillverkad.
För mer detaljerad information rörande de tillgängliga insamlingssystemen, vänd dig till den lokala återvinningsstationen, eller till affären där du gjort inköpet.
Tillverkarna och importörerna tar sitt ansvar för återvinningen, hanteringen och den miljömässigt förenliga kasseringen såväl direkt som genom att delta i ett kollektivt system.
Underhåll/rengöring
Bild. 27, 28, 29.
31
SUOMI
!
Huomio:
tämä merkki varoittaa henkilövahinkojen vaarasta
Varoitus:
tämä merkki varoittaa laitteelle aiheutuvien vahinkojen vaarasta
!
Laitteen kuvaus ja käyttö
ankkimasi laite on keskipakopuhallin, joka imee ilman
H ilmastointikanavaan. Laite on valmistettu itsestään sammuvasta kestomuovista V0 ja suojattu vesiroiskeilta. Laitteeseen kuuluu kaksinopeuksinen, elektronisesti
hjattu harjaton moottori, jonka minimi-ja
o
aksiminopeus ovat säädettävissä.
m
Turvallisuus
• Älä käytä laitetta muuhun kuin käyttöohjekirjassa mainittuun käyttötarkoitukseen
• Purettuasi laitteen pakkauksestaan tarkista, että se ei ole vaurioitunut kuljetuksen aikana. Jos et ole varma asiasta, ota yhteys Vorticen huoltoon. Älä jätä pakkausmateriaaleja lasten tai taitamattomien henkilöiden ulottuville.
• Kaikkien sähkölaitteiden käyttö edellyttää tiettyjen perusmääräysten noudattamista. Näitä ovat mm. Seuraavat:
- älä koske laitteeseen märillä tai kosteilla käsillä;
- älä koske laitteeseen ollessasi paljain jaloin;
- älä anna lasten tai taitamattomien henkilöiden
käyttää laitetta ilman valvontaa
• Vie laite pois lasten tai taitamattomien henkilöiden ulottuvilta irrotettuasi sen sähköverkosta käytön lopettamisen jälkeen.
• Älä käytä laitetta tulenarkojen aineiden tai höyryjen läheisyydessä (esim. alkoholi, hyönteismyrkyt, bensiini jne.).
• Älä tee laitteeseen minkäänlaisia muutoksia.
• Älä altista laitetta ilmastotekijöille (sade, auringonpaiste jne.).
• Älä laita mitään esineitä laitteen päälle.
• Tarkista laitteen kunto säännöllisin väliajoin. Jos laite ei ole moitteettomassa kunnossa, ota heti yhteys Vorticen valtuutettuun huoltoliikkeeseen
• Jos laite ei toimi oikein ja/tai siinä on jokin vika, käänny heti Vorticen valtuutetun jälleenmyyjän puoleen. Mikäli laitetta joudutaan korjaamaan, vaadi alkuperäisten varaosien käyttöä
• Jos laite putoaa tai siihen kohdistuu voimakkaita iskuja, toimita se heti tarkastettavaksi Vorticen valtuutettuun huoltoliikkeeseen.
• Laitteen asennuksen saa suorittaa vain ammattitaitoinen henkilöstö.
• Kytke laite verkkovirtaan/pistorasiaan vain, jos sähköjärjestelmän/pistorasian teho vastaa laitteen maksimitehoa. Muussa tapauksessa käänny heti ammattitaitoisen sähköasentajan puoleen.
• Katkaise virta päävirtakytkimestä seuraavissa tilanteissa: a) havaitset toimintahäiriön, b) huollat tai puhdistat laitetta ulkopuolelta, c) et aio käyttää laitetta pitkään aikaan.
• Laitteen asianmukaisen toiminnan varmistamiseksi
32
huoneeseen tulee johtaa korvausilmaa. Jos samassa huoneessa on polttoaineella toimiva laite (vedenlämmitin, kaasuliesi tms.), joka ei ole
yypiltään tiivis, varmista, että korvausilma riittää
t
yös kyseisen laitteen polttoaineen täydelliseen
m
alamiseen.
p
• Laitetta ei saa käyttää vedenlämmittimen, uunin tms. ktivaattorina, eikä sen poistoilmaa saa johtaa
a
uuman ilman kanaviin.
k Laitteen poisto on johdettava yhteen kanavaan (jota
käytetään ainoastaan tälle laitteelle).
• Älä peitä tai tuki laitteen kahta imu- ja
poistosäleikköä varmistaaksesi optimaalisen ilmanvaihdon.
• Laitteen syöttö- ja imusuulakkeet on aina liitettävä
kanavaan.
• Laitteen toiminnalle sallittu ympäristön
maksimilämpötila on 60 °C, lukuun ottamatta malleja 250 ja 315, joiden toimintaan sallittu maksimilämpötila on 50°C.
• Suojaus ylilämpötilaa ja ylikuormitusta vastaan
taataan ohjauselektroniikalla. Mallit 100 - 250 on varustettu suojaavalla lämpösulakkeella kun taas malli 315 on varustettu manuaalisesti kuitattavalla lämpösuojalla. Jos kyseessä on lämpösulakkeen kytkeytyminen, korjaa tai vaihda tuote kun kytkeytymisen syy on tarkastettu ja poistettu. Jos manuaalisesti kuitattava rajoitin kytkeytyy, kytke virta pois päältä puoleksi tunniksi ja palauta sitten virransyöttö kun kytkeytymisen syy on tarkastettu ja poistettu.
• Verkkovirran sähköarvojen tulee vastata laitteen
kilvessä A mainittuja tietoja (Kuva A).
•Yli 8-vuotiaat lapset sekä
henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole riittävää kokemusta tai taitoa, saavat käyttää tätä laitetta vain, jos heitä valvotaan tai jos heille on annettu ohjeet laitteen turvallista käyttöä varten ja he ymmärtävät mahdolliset vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa tehdä käyttäjän tehtäväksi tarkoitettuja laitteen puhdistus- tai huoltotoimenpiteitä ilman aikuisen valvontaa.
•Nämä laitteet on suunniteltu
kotitalous- ja kaupalliseen käyttöön.
•Laitteen asennuksen saa
suorittaa vain ammattitaitoinen henkilöstö.
•Sähkölaitteiston johon tuote
SUOMI
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
liitetään tulee olla voimassa olevien lakien mukainen.
•Asennuksessa on käytettävä kaikkinapaista katkaisinta, jonka kosketusvälin leveys auki­asennossa on vähintään 3 mm. Se sallii täydellisen irtikytkennän jos kyseessä on ylijännitteen III asettama olosuhde.
•Sellaisilla moottoreilla varustetut tuotteet joissa on valmius yksivaihejohdotukseen (M) vaativat kytkennän AINA 220­240 V:n yksivaihelinjoihin (tai vain 230 V linjaan jos tuote sen sallii). Kaiken tyyppiset muutokset merkitsevät tuotteen peukalointia ja saavat vastaavan takuun raukeamaan.
Kanavatuulettimet ja ikkuna/seinätuulettimet
Noudata tarkoituksenmukaisia varotoimia estääksesi kaasun takaisinvirtausta huoneeseen hormista tai muista polttoaineita käyttävistä laitteista.
utkien pituus edellyttää, suositeltavaa on asentaa
p
arusteet, joka estävät kosketuksen siipipyörään.
v
Asennus
uva. 3 ÷ 26;
K
uva.3: E= Ilmanvirtaussuunnan ilmaiseva kilpi; C=
K
mu; D= Puhallus.
i
Startkonfigurering
Asentajan on määritettävä laitteen toiminta seuraavien ohjeiden mukaisesti. Tuotteen mallin valinta: Tämä vaihe suoritetaan tehtaalla. Tässä oppaassa esitetyistä ohjeista voi olla hyötyä, mikäli asetukset on palautettava dip-kytkimen vahinkokäytön vuoksi. Toimintatilan valinta Laitteessa on kaksi toimintatilaa: kaksinopeuksinen toiminta nopeuksilla V1 ja V2, jotka valitaan ulkoisella kytkimellä, sekä säädettävän nopeuden toimintatila, jossa nopeus säädetään ulkoisella potentiometrillä. V1- ja V2-arvojen asettaminen käytetään kaksinopeuksisessa toimintatilassa) Tuotteen mallin valinta Malli valitaan säätämällä kuvassa esitettyä dip­kytkintä 1 alla olevan taulukon ohjeiden mukaisesti
ohjeet jäljempänä.
: ohjeet jäljempänä.
(mikäli laitetta
Ikkuna/seinätuulettimet
Tuuletin on tarkoitettu asennettavaksi ikkunoihin tai ulkoseiniin.
Käsitoimisella lämpökytkimellä varustetut laitteet
Lämpökytkimen tahattomasta kytkeytymisestä syntyvän vaaran välttämiseksi, tähän laitteeseen ei saa syöttää virtaa ulkoisella laitteella, kuten ajastin, tai sitä ei saa kytkeä piiriin johon syötetään säännöllisesti virtaa tai joka kytketään säännöllisesti pois päältä.
Tyypilliset käyttökohteet
Kuva 1-2; Kun laite asennetaan alle 2,3 metrin korkeudelle maasta ja mikäli imu- ja syöttökanavaan liitettyjen
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
33
SUOMI
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON LINEO 125 V0 ES OFF OFF ON OFF LINEO 150 V0 ES OFF OFF ON ON LINEO 160 V0 ES OFF ON OFF OFF LINEO 200 V0 ES OFF ON OFF ON LINEO 250 V0 ES OFF ON ON OFF LINEO 315 V0 ES OFF ON ON ON
Toimintatilan valinta Kaksinopeuksinen toimintatila: Katkaise virta laitteesta. Säädä kuvassa esitettyä dip-kytkintä SW2: kytkin 2=ON; kytkin 3=OFF kytkin 4=OFF Säädettävän nopeuden toimintatila: Katkaise virta laitteesta. Säädä kuvassa esitettyä dip-kytkintä SW2: kytkin 2=OFF; kytkin 3=OFF kytkin 4=OFF
V1- ja V2-arvojen asettaminen Laite toimitetaan tehtaalta määritettynä oletusarvoisiin nimellisasetuksiin V1=V V2=V
MAX
.
V1- ja V2-arvot voidaan säätää seuraavalla tavalla:
- Katkaise virta laitteesta.
- Säädä kuvassa esitettyä dip­kytkintä SW2: kytkin 1=OFF; kytkin 4=ON;
- Kytke virta. Moottori säätyy automaattisesti nopeudelle V1temp.
- Säädä V1temp-arvo potentiometrillä (katso kuva) haluttuun arvoon arvojen V1nom ja tallennetun V2­arvon - 100Rpm välille.
MIN
- Säädä V2temp-arvo potentiometrillä (katso kuva) haluttuun arvoon tallennetun V1-arvon + 100Rpm ja Vmax-arvon välille. Aseta kytkin tilaan 1=OFF. Tällä on
-
aksi vaikutusta:
k V2temp-arvo tallentuu uudeksi
2-arvoksi;
V
oottori säätyy automaattisesti nopeudelle
M V1temp. Katkaise virta laitteesta.
­Lukitse V1 ja V2 arvot asettamalla
­kytkin tilaan 4=OFF
,
- Aseta kytkin tilaan 1=ON. Tällä on kaksi vaikutusta: V1temp-arvo tallentuu uudeksi V1-a rvoksi. Moottori säätyy automaattisesti nopeudelle V2temp.
34
SUOMI
ON
1 2 3 4
OFF
ON
1 2 3 4
O
FF
Nimellisarvojen palauttaminen
arvittaessa tehtaan V1- ja V2-nimellisarvot voidaan
T palauttaa seuraavalla tavalla:
- Katkaise virta laitteesta.
- Säädä kuvassa esitettyä dip­kytkintä SW2:
ytkin 3=ON
k Kytke virta:
-
1- ja V2-arvot palautuvat automaattisesti tehtaan
V nimellisarvoihin valitun mallin mukaisesti kuten edellä on kuvattu. Nimellisarvojen palauttaminen ilmaistaan emolevyn kahden LED-valon nopealla vilkkumisella. Moottori sammuu automaattisesti.
- Katkaise virta laitteesta.
- Suorita palautus kuvassa esitetyllä dip-kytkimellä: kytkin 3=OFF
Toiminta
Asennuksessa valitun toimintatilan mukaisesti:
- Kaksinopeuksinen toimintatila: laite toimii jatkuvasti, ja nopeudet V1 ja V2 voidaan valita ulkoisella kytkimellä.
- Säädettävän nopeuden toimintatila: laite toimii säädettävällä nopeudella välillä 300 Rpm ja Vmax (potentiometrillä). On mahdollista käyttää myös Vortice ON/OFF -ohjausyksikköä + potentiometriä (koodi 12826, pyynnöstä).
Huolto / Puhdistus
Kuva 27, 28, 29.
JÄTEHUOLTO
JOISSAKIN EUROOPAN YHTEISÖN MAISSA TÄMÄ LAITE EI SISÄLLY SÄHKÖ- JA ELEKTRONIIKKALAITTEIDEN KIERRÄTYSTÄ
ÄÄTELEVÄN WEEE-DIREKTIIVIN ALAISUUTEEN
S
IKÄ NÄISSÄ MAISSA TÄTEN VAADITA LAITTEEN
E
RILLISTÄ JÄTEHUOLTOKÄSITTELYÄ KÄYTTÖIÄN
E LOPUSSA.
Huomio!
Tämä tuote vastaa EU-direktiiviä 2012/19/EC.
Symbolen med det korsade kärlet applicerad på produkten anger att produkten, när den tjänat ut sitt syfte, eftersom den måste hanteras separat från hushållsavfall, måste lämnas in till en miljöstation för elektriska och elektroniska apparater eller återlämnas till återförsäljaren vid inköp av en likvärdig apparat.
Käyttäjä vastaa käytetyn laitteen toimittamisesta oikeaan keräyskeskukseen voimassa olevien jätehuoltoa koskevien lakien määräämien rangaistusten uhalla.
Asianmukainen jätteiden lajittelu laitteen materiaalien kierrättämistä, käsittelyä ja ympäristönsuojelumääräysten mukaista hävittämistä varten auttaa välttämään ympäristö- ja terveyshaittoja ja helpottaa tuotteen eri materiaalien kierrätystä.
Lisätietoja käytettävissä olevista keräysjärjestelmistä antaa paikallinen jätehuolto tai liike, josta laite on ostettu.
Valmistajat ja maahantuojat täyttävät velvollisuutensa pitämällä huolta kierrätyksestä, käsittelystä ja ympäristönsuojelumääräysten mukaisesta hävittämisestä joko suoraan tai osallistumalla kollektiiviseen järjestelmään.
35
ROMÂNĂ
Atenţie:
acest simbol indică măsuri de precauţie necesare pentru a evita producerea de pagube utilizatorului
!
Măsuri de precauţie:
acest simbol indică măsuri de precauţie necesare pentru a evita defectarea produsului
!
Descrierea şi utilizarea
Aparatul pe care l-aţi cumpărat este un aspirator elicoidal-centrifugal de conductă, pentru evacuarea
erului într-o conductă de aerisire.
a
paratul este construit din răşină termoplastică cu
A autostingere V0, este protejat împotriva stropilor de apă şi este dotat cu motor brushless cu două viteze, cu
ontrol electronic, cu posibilitatea de reglare a valorilor
c
e viteză minimă şi maximă.
d
Siguranţa
• Nu utilizaţi acest produs în scopuri diferite de cele prezentate în acest manual.
• După ce aţi despachetat produsul, verificaţi integritatea acestuia; dacă aveţi dubii, adresaţi-vă imediat unui dealer autorizat Vortice. Nu lăsaţi componentele ambalajului la îndemâna copiilor sau a persoanelor cu handicap.
• Folosirea oricărui aparat electric presupune respectarea unor reguli fundamentale, printre care:
- nu îl atingeţi cu mâinile ude sau umede;
- nu îl atingeţi când sunteţi desculţ;
- nu permiteţi copiilor sau persoanelor cu handicap,
nesupravegheate, să-l folosească.
• Puneţi aparatul astfel încât să nu fie la îndemâna copiilor şi a persoanelor cu handicap, în momentul în care hotărâţi să îl deconectaţi de la reţeaua electrică şi să nu îl mai folosiţi.
• Nu utilizaţi aparatul în prezenţa substanţelor sau a vaporilor inflamabili, ca de exemplu alcool, insecticide, benzină etc.
• Nu aduceţi niciun fel de modificare aparatului.
• Nu lăsaţi aparatul expus la agenţi atmosferici (ploaie, soare etc.).
• Nu puneţi obiecte pe aparat.
• Verificaţi periodic integritatea aparatului. În cazul unor imperfecţiuni, nu utilizaţi aparatul şi contactaţi imediat un dealer autorizat Vortice.
• În cazul unei funcţionări defectuoase şi/sau a unei defectări a aparatului, adresaţi-vă imediat unui dealer autorizat Vortice şi cereţi, pentru eventualele reparaţii, folosirea pieselor de schimb Vortice originale.
• Dacă aparatul cade sau primeşte lovituri puternice, rugaţi să fie verificat imediat de un dealer autorizat Vortice.
• Instalarea aparatului trebuie să fie efectuată de către personal calificat din punct de vedere profesional.
• Conectaţi aparatul la reţeaua de alimentare/priza electrică doar dacă puterea instalaţiei/prizei este adecvată pentru puterea sa maximă. În caz contrar, adresaţi-vă imediat personalului calificat din punct de vedere profesional.
• Stingeţi întrerupătorul general al instalaţiei: a) când
36
bservaţi o anomalie în funcţionare; b) când hotărâţi
o să efectuaţi o operaţiune de curăţare la exterior; c) când hotărâţi să nu utilizaţi aparatul pe perioade mai lungi.
• Este indispensabil să asiguraţi afluxul necesar de er în încăpere pentru a garanta funcţionarea
a
rodusului. În cazul în care în aceeaşi încăpere mai
p
ste instalat un aparat care funcţionează cu
e combustibil (boiler, sobă cu metan etc.), care nu este etanş, asiguraţi-vă că afluxul de aer garantează şi perfecta combustie a acestui aparat.
• Aparatul nu poate fi utilizat pentru a activa boilere,
sobe etc. şi nici nu trebuie să evacueze în conductele de aer cald.
• Aparatul trebuie să evacueze într-o conductă
separată (utilizată doar de către acest produs).
• Nu acoperiţi şi nu astupaţi gurile de aspiraţie şi de
evacuare ale aparatului, astfel încât să se asigure o circulaţie optimă a aerului.
• Gurile de evacuare şi de aspiraţie ale aparatului
trebuie să fie întotdeauna conectate la o conductă.
• Temperatura maximă a mediului ambiant pentru
funcționarea aparatului este de 60 ° C, cu excepția modelelor 250 și 315 pentru care este de 50°C.
• Protecția împotriva supraîncălzirii și supraîncărcării
este asigurată de sistemul electronic de comandă. Modelele de la 100 la 250 sunt echipate cu o siguranță de protecție, în timp ce modelul 315 este echipat cu o protecție termică cu resetare manuală. În cazul intervenției siguranței termice, reparați sau înlocuiți produsul, după ce ați verificat și ați îndepărtat cauza intervenției. În cazul intervenției limitatorului cu resetare manuală, opriți alimentarea cu energie electrică timp de o jumătate de oră și apoi conectați din nou, după ce ați verificat și eliminat în prealabil cauza intervenției.
• Parametrii electrici ai reţelei trebuie să corespundă
cu cei de pe plăcuţa A (Fig.A).
Acest aparat poate fi utilizat de
copii începând de la vârsta de 8 ani şi de persoane cu capacităţi fizice, senzoriale sau mentale reduse, sau lipsite de experienţă şi de cunoştinţe, dacă sunt supravegheate sau dacă au fost instruite în legătură cu folosirea aparatului în siguranţă şi dacă înţeleg care sunt pericolele care pot fi cauzate de acesta. Copiii nu trebuie să se joace cu aparatul. Operaţiile de curăţare şi întreţinere care pot fi efectuate de utilizator nu trebuie să fie efectuate de copii nesupravegheaţi.
Aceste aparate au fost
proiectate pentru a fi utilizate în mediul casnic şi comercial.
ROMÂNĂ
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
Instalarea aparatului trebuie să
fie efectuată de către personal calificat din punct de vedere profesional.
Instalația electrică la care este
conectat produsul trebuie să respecte normele în vigoare.
Pentru instalare, este nevoie de
un întrerupător omnipolar cu o distanță de deschidere a contactelor egală cu sau mai mare de 3 mm, care să permită deconectarea completă în condiții de supratensiune de categoria III.
Produsele echipate cu motoare
adecvate pentru cablajul monofazat (M) necesită ÎNTOTDEAUNA conexiunea la linii monofazate de 220-240V (sau doar de 230 V când acest lucru este prevăzut). Orice tip de modificare este considerată folosire incorectă a produsului și anulează garanția.
Ventilatoare de conductă și fereastră-zid
Este necesar să luați măsuri de precauție pentru a evita prezența refluxului de gaze provenite de la canalul de evacuare a gazelor sau de la alte aparate cu combustie de carburant.
de manevră extern, precum un temporizator și nici nu trebuie conectat la un circuit alimentat regulat sau deconectat de la serviciu.
Aplicaţii tipice
Fig. 1-2; Când aparatul este instalat la o înălţime mai mică de 2,3 m de podea, iar lungimea conductelor conectate la aspiraţie şi la evacuare necesită acest lucru, este necesar să se monteze dispozitive care să împiedice riscul de contact cu rotorul
Instalarea
Figg 3 ÷ 26. Fig.3: E= Plăcuţă care indică direcţia fluxului de aer; C=Aspiraţie; D= Evacuare;
Configuraţia iniţială
Instalatorul trebuie să configureze funcţionarea aparatului urmând etapele descrise mai jos. Selectarea modelului produsului: Această etapă este efectuată în fabrică, instrucţiunile din această broşură pot fi utile numai în cazul în care este necesar să se restabilească situaţia în urma unor manipulări accidentale ale comutatorului „dip switch”. Selectarea modului de funcţionare prevăzute două modalităţi: cu două viteze, V1 şi V2, care pot fi selectate de la întrerupătorul extern, sau cu viteză reglabilă prin intermediul potenţiometrului extern. Setarea valorilor pentru V1 şi V2 funcţionare cu două viteze). Selectarea modelului produsului Selectarea modelului se efectuează cu ajutorul comutatorului „dip switch” 1 indicat în figură, aşa cum se descrie în tabelul de mai jos.
vezi mai jos.
: vezi mai jos. Sunt
(în cazul modului de
Ventilatoare de fereastră-zid
Ventilatorul este conceput pentru a fi montat pe ferestre sau ziduri externe.
Aparate echipate cu dispozitiv de întrerupere termică cu rearmare manuală
Pentru a evita orice pericol datorat rearmării accidentale a dispozitivului termic de întrerupere, aparatul nu trebuie alimentat folosind un dispozitiv
LINEO 100 Q V0 ES - LINEO 200 V0 ES
37
ROMÂNĂ
ON
1 2 3 4
OFF
D
IPSWITCH
TRIMMER
1
2
SW 1 : MODEL S
W 2 : SETUP
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
LINEO 250 V0 ES, LINEO 315 V0 ES
Model SW1
Setarea valorilor pentru V1 şi V2 Aparatul iese din fabrică având setările nominale implicite V1=V Este posibil să se regleze valorile pentru V1 şi V2
rocedând astfel:
p
întrerupeţi alimentarea cu
­lectricitate
e
- setaţi pe comutatorul „dip switch”
MIN
, V2=V
MAX
SW2 indicat în figură: Într.1=OFF (Oprit) Într. 4=ON (Pornit)
- restabiliţi alimentarea cu electricitate. Motorul
ajunge automat la viteza V1temp
-- cu ajutorul condensatorului de reglare (vezi figura), reglaţi V1temp pe valoarea dorită, cuprinsă între V1nom şi V2 memorată – 100Rpm
LINEO 100 Q V0 ES OFF OFF OFF OFF
Selectarea modului de funcţionare Modul cu două viteze: întrerupeţi alimentarea cu electricitate setaţi pe comutatorul „dip switch” SW2 indicat în figură: Într. 2=ON (Pornit); Într. 3=OFF Într. 4=OFF (Oprit) Modul cu viteză reglabilă: întrerupeţi alimentarea cu electricitate setaţi pe comutatorul „dip switch” SW2 indicat în figură: Într. 2=OFF (Oprit); Într. 3=OFF Într. 4=OFF (Oprit)
Int.1 Int.2 Int.3 Int.4
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
- setaţi Într. 1=ON (Pornit). Acest
lucru are două efecte: valoarea V1temp este memorată ca noua valoare pentru V1 motorul ajunge automat la V2temp
- cu ajutorul condensatorului de reglare (vezi figura),
reglaţi V2temp pe valoarea dorită, cuprinsă între V1 memorată + 100Rpm şi Vmax
- setaţi Într. 1=OFF (Oprit). Acest
lucru are două efecte: valoarea V2temp este memorată ca noua valoare pentru V2; motorul ajunge automat la V1temp
- întrerupeţi alimentarea cu
electricitate
- setaţi Într. 4=OFF (Oprit) pentru a
bloca valorile pentru V1 şi V2
38
ROMÂNĂ
ON
1 2 3 4
O
FF
ON
1 2 3 4
OFF
Resetarea valorilor nominale
acă este necesar, se pot reseta valorile nominale din
D fabrică pentru V1 şi V2, prin intermediul următoarei proceduri:
- întrerupeţi alimentarea cu electricitate
setaţi pe comutatorul „dip switch”
-
W2 indicat în figură:
S
ntr. 3=ON (Pornit)
Î
- restabiliţi alimentarea cu electricitate: V1 şi V2 sunt resetate automat la valorile nominale din fabrică pentru modelul selectat, aşa cum se arată mai sus. Efectuarea resetării valorilor nominale este semnalată cu două clipiri rapide ale unui led de pe cartela electronică. Motorul este dezactivat în mod automat
- întrerupeţi alimentarea cu electricitate
- resetaţi pe comutatorul „dip switch” SW2 indicat în figură: Într. 3=OFF (Oprit)
Funcţionarea
În funcţie de modul ales în faza de instalare:
- modul cu două viteze: aparatul funcţionează în mod continuu; se pot selecta două viteze, V1 şi V2, prin intermediul întrerupătorului extern
- modul cu viteză reglabilă: aparatul poate funcţiona cu viteză reglabilă, de la 300 la Vmax (potenţiometrului extern.). Se poate utiliza şi cutia de comenzi Vortice ON/OFF + potenţiometru (cod 12826, la cerere).
Întreţinerea / Curăţarea
Fig 27, 28, 29.
ELIMINARE
ÎN UNELE ŢĂRI DIN UNIUNEA EUROPEANĂ ACEST PRODUS NU INTRĂ ÎN DOMENIUL DE APLICARE
L LEGII NAŢIONALE DE RECEPTARE A
A
IRECTIVEI DEEE ȘI, PRIN URMARE, ÎN ACESTEA
D NU E ÎN VIGOARE OBLIGAŢIA DE RECICLARE LA
ERMINAREA DURATEI DE VIAŢĂ.
T
Atenţie
Acest produs e conform cu Directiva EU 2012/19/EC.
Simbolul pubelei barate de pe aparat indică faptul că produsul, la terminarea vieţii utile, trebuie să fie tratat în mod separat faţă de deșeurile menajere și trebuie predat la un centru de colectare pentru reciclarea aparatelor electrice și electronice sau trebuie predat vânzătorului când se cumpără un aparat nou echivalent.
Utilizatorul e responsabil de predarea aparatului, la terminarea duratei de viaţă utilă, către structurile corespunzătoare de colectare, sub pedeapsa sancţiunilor prevăzute de legislaţia în vigoare privind deșeurile.
Colectarea diferenţiată corespunzătoare, pentru trimiterea ulterioară a aparatului casat spre a fi reciclat, tratat și eliminat în mod compatibil cu mediul înconjurător, contribuie la evitarea posibilelor efecte negative asupra mediului și asupra sănătăţii persoanelor și favorizează reciclarea materialelor din care e fabricat produsul.
Pentru informaţii mai detaliate privind sistemele de colectare disponibile, adresaţi-vă serviciului local de eliminare a deșeurilor sau magazinului în care a fost cumpărat produsul. Producătorii și importatorii își îndeplinesc obligaţiile privind reciclarea, tratarea și eliminarea în mod compatibil cu mediul înconjurător fie direct, fie prin participarea la un sistem colectiv.
39
РУССКИЙ
Oсторожно:
меры предосторожности, необходимые для безопасности пользователя
!
Вниманиe:
меры предосторожности, необходимые для обеспечения сохранности изделия
!
Описание изделия и способ его применения
риобретенное вами изделие представляет собой
П
ентробежный винтовой канальный вытяжной
ц вентилятор, предназначенный для удаления
оздуха через вентиляционный воздуховод.
в
орпус прибора выполнен из самогасящегося
К
ермопластика V0; прибор защищен от брызг воды
т и оснащен двухскоростным бесщеточным двигателем с электронным управлением с возможностью задания минимальной либо максимальной скорости.
Правила техники безопасности
• Не используйте это изделие для целей, отличных от предусмотренных настоящей инструкцией.
• После распаковки изделия убедитесь в его целости и сохранности; в случае сомнений немедленно обращайтесь к авторизованному дилеру компании Vortice. Не допускайте попадания элементов упаковки в руки детей или лиц с ограниченной дееспособностью.
• Эксплуатация любого электрического устройства требует соблюдения некоторых основных правил, в том числе:
- не следует касаться его мокрыми или
влажными руками;
- не следует касаться его, стоя на полу босыми
ногами;
- запрещается его эксплуатация детьми или
недееспособными лицами, находящимися без присмотра.
• В случае принятия решения об отключения устройства от сети и прекращения его использования поместите его в такое место, где бы оно не могло попасть в руки детей или недееспособных лиц.
• Не эксплуатируйте изделие в присутствии воспламеняемых веществ или паров, таких как спирт, инсектициды, бензин и т.д.
• Не подвергайте изделие никаким модификациям или доработкам.
• Не допускайте, чтобы изделие подвергалось воздействию атмосферных агентов (дождь, солнце и т.д.).
• Не кладите на изделие какие-либо предметы.
• Периодически проверяйте состояние изделия. В случае неверной работы не эксплуатируйте изделие и немедленно обратитесь к авторизованному дилеру компании Vortice.
• В случае ненормальной работы и/или неисправности изделия, немедленно обратитесь
40
к авторизованному дилеру компании Vortice; при необходимости проведения ремонта запросите оригинальные запчасти компании Vortice
• В случае падения изделия или получения им ильных ударов немедленно обратитесь к
с
вторизованному дилеру компании Vortice для
а
го проверки.
е
• Установка изделия должна производится
квалифицированным персоналом
• Подключайте изделие к сети питания/розетке
только в том случае, если их параметры соответствуют его максимальной мощности. В противном случае немедленно обратитесь к квалифицированному специалисту.
• В следующих случаях выключайте рубильник: а)
при проявлении неисправностей в функционировании изделия; b) при выполнении внешней чистки изделия; c) в случае принятия решения о неиспользовании изделия в течение продолжительного времени.
• Для правильной работы изделия необходимо
обеспечить приток в помещение достаточного количества воздуха. В случае, когда в таком помещении установлен прибор негерметичного типа, работающий за счет сгорания топлива (водонагревательный котел, печь, работающая на метане, и т.д.), необходимо удостовериться в том, что приток воздуха достаточен и для обеспечения хорошего горения в его камере сгорания.
• Данное изделие нельзя использовать в качестве
активирующего элемента для водонагревательных котлов, печей и т.д.; запрещается также выброс воздуха с него в воздуховоды горячего воздуха подобных устройств.
• Всасываемый вентилятором воздух должен
удаляться через отдельный воздуховод (используемый только для этого изделия) или непосредственно выводиться наружу.
• Не закрывайте и не загораживайте решетки на
всасывающем и выпускном отверстиях изделия, чтобы не создавать преграды оптимальному прохождению воздуха.
• Нагнетательный и всасывающий патрубки
прибора должны всегда подсоединяться к воздуховоду
• Максимальная температура окружающей среды
для прибора составляет 60°C, за исключением моделей 250 и 315, для которых она составляет 50°C.
• Защита от перегрева и перегрузки
обеспечивается электроникой управления. Модели 100-250 оснащены теплозащитным предохранителем, а модель 315 - тепловой защитой с ручным сбросом. В случае срабатывания теплового предохранителя, отремонтируйте или замените продукт после проверки и устранения причины срабатывания. Если сработал ограничитель с ручным сбросом, отключите питание на полчаса, а затем снова включите после проверки и устранения причины срабатывания.
• Параметры электрической сети должны
соответствовать приведенным на табличке А (рис. А).
РУССКИЙ
ж
мо
р
о
б
и
р
п
ый
н
н
Да
ми
ь
т
де
я
с
ь
т
а
в
о
з
ь
л
о
п
с
и
ми
а
ц
ли
и
т
ле
8
т
о
е
т
с
а
р
з
о
в
и
к
с
е
ч
и
з
и
ф
ыми
н
н
е
ч
и
н
а
р
г
о
венными
и
д п
о
ы п
н
с
о
п
е
п
с
ь
в
м, н
е
деть
ься
о
х
а
мст
о
е
о
п
п
ып
дят
л
х
б
с
и
р
р
ь
л
с
и
р
з
о
р
о
до
е
ми, ес
с
н
и
ди
о
т
мо
и
в
а
а
в
о
з
н
з
о
э
яй
л
о
в
о
б
и
е
н
л
л
я п
мых
р
л
н
а
т
о
р
н
ж
орными или у
сенс
ями
т
с
о
н
б
о
с
о
п
с
н
ми
ющи
ме
и
а и навыков, если они
опыт
я п
с
дят
о
х
а
н
че
у
н
с
а
п
я и
и
л
в
т
с
т
с
о
н
а
ж
е
а
в
о
з
е
б
и
о
г
о
ющи
у
. Не
и
т
а
р
г
ход за прибором,
е
щи
л
е
т
т
н
о
и
л
и
о
з
е
б
де
з
и
ще
у
с
с
а
п
о
ям и
т
де Чистка и у
дл
о
п
ь
л
о
п
уществля
ос
н
и
н
о присмотром.
и
ые
н
н
Да
о
б
а
р
з
а
р использования бытовог назнач Установка изделия должна
о или коммерч
ения
з
ы дл
н
а
т
в помещения
.
я б
и
л
де
ыл
еског
п р о и з в о д и т ь с я к в а л и ф и ц и р о в а н н ы м и специалистами.
Электрическая
которой
подключен
сеть,
продукт,
должна соответствовать
ействующим стандартам.
д
быть
Д
установки
я
л
долж
ен
п р е д у с м о т р е н
с е н а
в
п
ы й
н
н
л е
а в
р выключатель с расстоянием открытия контакта 3 мм и более, что обеспечит полное отключение в условиях категории перенапряжения
Оборудование, оснащенное
д в и г а т е л я м и , предрасположенными к однофазной проводке (М), ВСЕГДА требует подключения
к однофазным линиям с
т
е
ми
напряжением 220-240 В (или
в
только 230 В, если это
с
предусмотрено). Любые
,
изменения считаются порчей изделия, что приведет к
е
аннулированию Гарантии.
Канальные вентиляторы,
м
о
оконные и настенные
м
а
Следует принять меры
я
и
предосторожности, чтобы
ют
избежать в помещении
м
о
обратного потока газов,
е
т
идущих из трубы отвода газов
м.
или других приборов, сжигающих топливо.
ю
и
ы
н
Оконные и настенные
ли
вентиляторы
д
о
Вентилятор предназначен для установки на окнах или на
и
наружных стенах.
я
Приборы, оснащенные
х
устройством отключения
о
при перегреве с ручным сбросом
Во избежание каких-либо опасностей по причине случайного сброса устройства теплового отключения этот
к
прибор не должен получать питание от внешнего устройства коммутации, например, таймер, а также не должен быть подключен к цепи, которая регулярно питается или отключается службой энергоснабжения
Обычные виды применения
III.
Рис. 1-2; Если вентилятор устанавливается на высоте, меньшей, чем 2,3 метра от пола, и этого требует длина воздуховодов нагнетания и всасывания, целесообразно установить устройства, предотвращающие случайный контакт с крыльчаткой
41
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL SW 2 : SETUP
РУССКИЙ
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL SW 2 : SETUP
TRIMMER
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
Установка
Р Р потока; C = Всасывание; D = Нагнетание;
Первоначальная настройка
У с выбор выполняется на заводе-изготовителе; приведенные в настоящем руководстве указания могут быть полезными только в случае случайного изменения установки внутренних перемычек. выбор два режима: с двумя скоростями V1 и V2, выбираемыми с при помощи внешнего переключателя; исрегулируемой - при помощи внешнего потенциометра - скоростью. задание с двумя скоростями)
Выбор модели изделия Выбор модели производится путем установки внутренних перемычек, показанных на рисунке, в соответствии с приведенной ниже таблицей.
ис. 3÷26 ис.3: E = Таблица направления воздушного
становщик должен задать режим работы прибора,
ледуя приведенным ниже указаниям.
модели изделия: см. ниже. Этот этап
режима работы: см. ниже. Предусмотрены
значений V1 и V2 (в случае режима работы
LINEO 100 Q V0 ES - LINEO 200 V0 ES
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
Выбор режима работы Режим работы с двумя скоростями: отключите электропитание установите внутренние перемычки, показанные на рисунке:
Int.2=ON; Int.3=OFF Int.4=OFF
Режим работы с регулируемой скоростью: отключите электропитание установите внутренние перемычки, показанные на рисунке:
Int.2=OFF; Int.3=OFF Int.4=OFF
значений V1 и V2
Задание Прибор отгружается с завода-изготовителя с заданными по умолчанию номинальными значениями V1=V Значения V1 и V2 можно отрегулировать, действуя следующим образом:
- отключите электропитание
- установите внутренние
перемычки, показанные на рисунке:
Int.1=OFF Int.4=ON
- подайте электропитание. При этом двигатель автоматически установится на скорость V1temp
, V2=V
MIN
MAX
- с помощью потенциометра (см. рисунок) отрегулируйте V1temp на нужное
значение в пределах от V1nom до сохраненного в памяти значения V2 –
100Rpm
LINEO 250 V0 ES, LINEO 315 V0 ES
42
РУССКИЙ
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
задайте Int.1=ON. Это дает
-
двойной результат: значение V1temp сохраняется в качестве нового значения V1;
вигатель автоматически устанавливается на
д
корость V2temp
с с помощью потенциометра (см. рисунок)
-
трегулируйте V2temp на нужное значение в
о пределах от сохраненного в памяти значения V1
+ 100Rpm до Vmax
- задайте Int.1=OFF. Это дает
двойной результат: значение V2temp сохраняется в качестве нового значения V2; двигатель автоматически устанавливается на скорость V1temp
- отключите электропитание
- задайте Int.4=OFF для фиксации значений V1 и V2
Восстановление номинальных значений
В случае необходимости можно восстановить номинальные заводские значения V1 и V2 с помощью следующей операции:
- отключите электропитание
- установите внутренние
перемычки, показанные на рисунке:
Int.3=ON
- подайте электропитание: V1 и V2 автоматически вернутся к номинальным
заводским значениям, соответствующим модели, выбранной указанным выше образом. На восстановление номинальных значений укажут два быстрых мигания светодиода, установленного на приборе. При этом двигатель автоматически выключится
- отключите электропитание
- верните внутренние перемычки,
показанные на рисунке, в исходное положение:
Int.3=OFF
Функционирование
В зависимости от режима работы, выбранного на
этапе установки:
- режим работы с двумя скоростями: прибор работает непрерывно; с помощью внешнего переключателя можно выбрать одну из двух скоростей V1 и V2
- режим работы с регулируемой скоростью: прибор может работать со скоростью, регулируемой в диапазоне от 300 до Vmax (внешнего потенциометра). Возможно также использование коробки управления Vortice ВКЛ/ВЫКЛ + потенциометр (код 12826, поставляется по отдельному заказу).
Техобслуживание/Чистка
Рис. 27, 28, 29.
43
A
A
FIGURE FIGURES FIGURES ABBILDUNGEN FIGURAS
FIGUREN FIGURER K U VAT FIGURILE
ИЛЛЮСТРАЦИИ
1
44
2
2 2
E
3 3
D
C
4 4
45
5 5
6 6
7 7
G
Vortice Lineo 100 Q V0 ES
D E Ø F 100-125 -150-160 60 80 6 200 94 100 6
Vortice Lineo V0 ES
315 178 182 8
8 8
9 9
46
10 10
11 11
12 12
LINEO 100 - 200
3X10
3,5X13
3,5X13
3,5X16
LINEO 250 - 315
47
16 16
LINEO 100 - 200
3X10
3,5X13
3,5X13
3,5X16
LINEO 250 - 315
15
LINEO 315 V0 ES
48
17
1 2 POLES SWITCH (DPST)
1
L
N
2
2
4
4
3
POTENTIOMETER ( FROM 5 KOHM TO 10 KOHM)
3
PCB
C
OVER
WIRING TO AN EXTERNAL POTENTIOMETER
N L
P0
PI
P10
S1 S2
R2
R1
4 3
L
2
N1
ON/OFF SWITCH (SPST)
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
NOTES
1) Don’t remove wire connected between contact “N” of PCB and contact “3” of terminal block on cover
2) Don’t remove wire connected between contact “L” of PCB and contact “4” of terminal block on cover
LINEO 315 V0 ES
P
CB Control Port Description
-
-------------------------------------­P0 = Potentiometer 0V = GND PI = Potentiometer Input Signal = 0-10V P10 = Potentiometer 10V = +10V S1-S2 = dry contact for MAX/MIN speed R
1-R2 = dry contact for optional Alarm
18
1 2 POLES SWITCH (DPST)
1
L
N
2
3
3
LOW/HIGH S PEED SWITCH SPST
PCB
COVER
WIRING TO AN EXTERNAL LOW/HIGH SPEED SWITCH
N L
P0 PI
P10
S1 S2
R2
R1
4
3 L2 N1
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
NOTES
1) Don’t remove wire connected between contact “N” of PCB and contact “3” of terminal block on cover
2) Don’t remove wire connected between contact “L” of PCB and contact “4” of terminal block on cover
2
MIN
MAX
LINEO 315 V0 ES
PCB Control Port Description
--------------------------------------­P0 = Potentiometer 0V = GND PI = Potentiometer Input Signal = 0-10V P10 = Potentiometer 10V = +10V S1-S2 = dry contact for MAX/MIN speed R1-R2 = dry contact for optional Alarm
49
19
1 2 POLES SWITCH (DPST)
1
L
N
2
P
CB
COVER
WIRING TO THE “POTENTIOMETER + ON/OFF” CONTROL BOX (CODE 12826)
N
L
P
0
PI
P10
S1 S2
R2
R1
4
3 L2 N1
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
NOTES
1) Don’t remove wire connected between contact “N” of PCB and contact “3” of terminal block on cover
2) Don’t remove wire connected between contact “L” of PCB and contact “4” of terminal block on cover
NLN1L1S3S2S1SCBCBNOBNC
CONTROL BOX
LINEO 315 V0 ES
2
PCB Control Port Description
-
--------------------------------------
P
0 = Potentiometer 0V = GND
P
I = Potentiometer Input Signal = 0-10V
P
10 = Potentiometer 10V = +10V
S
1-S2 = dry contact for MAX/MIN speed
R1-R2 = dry contact for optional Alarm
20
WIRING TO AN EXTERNAL POTENTIOMETER TYPE DIN
LINEO 315 V0 ES
1 2 POLES SWITCH (DPST)
2
2
1
L
N
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
PCB/SCHEDA
COVER/COP ERCHIO
POTENTIOMETER/POTENZIOMETRO
-(GND)+(OUT)Us
R: 10 Kohm
Switch 10A / 12VDC 4A / 250VAC
4
3
L2
N1
NL
P0
PI
P10
S1
S2
R1
R2
NOTES
1) Don’t remove wire connected between contact “N” of PCB and contact “3” of terminal block on cover
2) Don’t remove wire connected between contact “L” of PCB and contact “4” of terminal block on cover
50
1
2 POLES SWITCH (DPST)
1
L
N
2
3
3
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
EXTERNAL GENERATOR SIGNAL 0-10V
2
C
OVER
PCB Control Port Description
--------------------------------------­P0 = Potentiometer 0V = GND PI = Potentiometer Input Signal = 0-10V P10 = Potentiometer 10V = +10V S1-S2 = dry contact for MAX/MIN speed R1-R2 = dry contact for optional Alarm
NOTES
1) Don’t remove wire connected between contact “N” of PCB and contact “3” of terminal block on cover
2) Don’t remove wire connected between contact “L” of PCB and contact “4” of terminal block on cover
P0 PI
P10
S1 S2
R
2
R1
PCB
G
ND
OUT (0-10V)
4
3 L2 N1
N
L
21
WIRING TO AN EXTERNAL GENERATOR SIGNAL 0-10V
LINEO 315 V0 ES
22
1 2 POLES SWITCH (DPST)
2
4
3
POTENTIOMETER ( FROM 5 KOHM TO 10 KOHM)
WIRING TO AN EXTERNAL POTENTIOMETER
ON/OFF SWITCH (SPST)
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
LINEO V0 ES 100, 125, 150, 160, 100Q, 200, 250
1
L N
2
3
4
P0
PI
P10
S1 S2
N L
R2
R1
PCB
PCB Control Port Description
--------------------------------------­P0 = Potentiometer 0V = GND PI = Potentiometer Input Signal = 0-10V P10 = Potentiometer 10V = +10V S1-S2 = dry contact for MAX/MIN speed R1-R2 = dry contact for optional Alarm
51
24
1 2 POLES SWITCH (DPST)
2
WIRING TO THE “POTENTIOMETER + ON/OFF” CONTROL BOX (CODE 12826)
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
LINEO V0 ES 100, 125, 150, 160, 100Q, 200, 250
1
L N
2
CONTROL BOX
PCB
NLN1L1S3S2S1SCBCBNOBNC
P0 PI
P10
S1 S2
R2
R1
N
L
PCB Control Port Description
--------------------------------------­P0 = Potentiometer 0V = GND PI = Potentiometer Input Signal = 0-10V P10 = Potentiometer 10V = +10V S1-S2 = dry contact for MAX/MIN speed R1-R2 = dry contact for optional Alarm
23
1 2 POLES SWITCH (DPST)
2
3
LOW/HIGH S PEED SWITCH SPST
WIRING TO AN EXTERNAL LOW/HIGH SPEED SWITCH
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
1
L N
2
3
MIN
M
AX
LINEO V0 ES 100, 125, 150, 160, 100Q, 200, 250
P
0
PI
P10
S1 S
2
PCB
N L
R
2
R
1
PCB Control Port Description
--------------------------------------­P0 = Potentiometer 0V = GND PI = Potentiometer Input Signal = 0-10V P10 = Potentiometer 10V = +10V S1-S2 = dry contact for MAX/MIN speed R1-R2 = dry contact for optional Alarm
52
1
2 POLES SWITCH (DPST)
2 3
DRY CONTACT FOR ALARM SIGNALLING (250VAC, max current 3A)
EXTERNAL GENERATOR SIGNAL 0-10V
PCB Control Port Description
--------------------------------------­P0 = Potentiometer 0V = GND PI = Potentiometer Input Signal = 0-10V P10 = Potentiometer 10V = +10V S1-S2 = dry contact for MAX/MIN speed R1-R2 = dry contact for optional Alarm
26
WIRING TO AN EXTERNAL GENERATOR SIGNAL 0-10V
LINEO V0 ES 100, 125, 150, 160, 100Q, 200, 250
1
L
N
2
PCB
N
L
P0 PI
P10
S1 S2
R2
R1
GND
OUT (0-10V)
3
25
WIRING TO THE EXTERNAL POTENTIOMETER TYPE DIN
1 2 POLES SWITCH ( DPST)
1
L
N
P10
P1
R2
R1
S2
S
1
2
2
D
RY CONTACT FOR ALARM SIGNALLING
(
250VAC, max current 3A)
POTENTIOMETER/POTENZIOMETRO
PCB/SCHEDA
-(GND)+(OUT)Us
R: 10 Kohm
S
witch 10A / 12VDC 4A / 250VAC
LN
P0
LINEO V0 ES 100, 125, 150, 160, 100Q, 200,250
53
27 27
28 28
29 29
VORTICE LIMITED Beeches House - Eastern Avenue Burton on Trent DE13 0BB Tel. +44 1283-492949 UNITED KINGDOM vortice.ltd.uk sales@vortice.ltd.uk
VORTICE ELETTROSOCIALI S.p.A. Strada Cerca, 2 - frazione di Zoate 20067 TRIBIANO (MI) Tel. +39 02-90.69.91 ITALIA vortice-italy.it postvendita@vortice-italy.com
VORTICE LATAM S.A. 3er Piso, O
cina 9-B, Edi cio Meridiano Guachipelín, Escazú, San José PO Box 10-1251 Te l +506 2201 6242; COSTA RICA vortice-latam.com info@vortice-latam.com
VORTICE VENTILATION SYSTEM (CHANGZHOU) CO., LTD Building 19 , No.388 West Huanghe Road, Xinbei District, Changzhou, Jiangsu Province CAP:213000 CHINA vortice-china.com vortice@vortice-china.com
Vortice Elettrosociali S.p.A. si riserva il diritto di apportare tutte le varianti migliorative ai prodotti in corso di vendita.
Vortice Elettrosociali S.p.A. reserves the right to make improvements to products at any time and without prior notice. La société Vortice Elettrosociali S.p.A. se réserve le droit d'apporter toutes les variations afin d'améliorer ses produits en cours de commercialisation. Die Firma Vortice Elettrosociali S.p.A. behält sich vor, alle eventuellen Verbesserungsänderungen an den Produkten des Verkaufsangebots vorzunehmen. Vortice Elettrosociali S.p.A. se reserva el derecho de incorporar todas las mejoras necesarias a los productos en fase de venta.
Vortice Elettrosociali S.p.A.
555657
A
TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE
DATA INTERVENTO
DATE OF WORK - DATE INTERVENTION
TIMBRO CENTRO ASSISTENZA
TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE
DATA INTERVENTO
DATE OF WORK - DATE INTERVENTION
TIMBRO CENTRO ASSISTENZA
STAMP OF TECHNICAL ASSISTANCE CENTRE - CACHET SERVICE APRES-VENTE
TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE
DATA INTERVENTO
DATE OF WORK - DATE INTERVENTION
TIMBRO CENTRO ASSISTENZA
TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE
DATA INTERVENTO
DATE OF WORK - DATE INTERVENTION
TIMBRO CENTRO ASSISTENZA
B
C
D
STAMP OF TECHNICAL ASSISTANCE CENTRE - CACHET SERVICE APRES-VENTE
STAMP OF TECHNICAL ASSISTANCE CENTRE - CACHET SERVICE APRES-VENTE
STAMP OF TECHNICAL ASSISTANCE CENTRE - CACHET SERVICE APRES-VENTE
ITALIA CONDIZIONI DI GARANZIA
VORTICE ELETTROSOCIALI SPA garantisce i suoi p
rodotti per 2 anni dalla data dell’acquisto, che deve essere c omprova ta da idoneo documento fiscale (scontrino o fattura), rilasciato dal venditore. Nel suddetto periodo di g
aranzia VORTICE ELETTROSOCIALI SPA si impegna, dopo aver effettuato le opportune valutazioni tecniche, a riparare o a sostituire gratuitamente le parti dell’apparecch
io che risultassero affette da difetti di
f
abbricazione. La presente garanzia, da attivare nei modi e nei termini di seguito indicati, lascia impregiudicati i diritti derivanti al consumatore dalla applicazione del D. l
gs. 24/2002.Tali diritti, conformemente alla legge, potranno essere fatti valere esclusivamente nei confronti del proprio venditore. La presente garanzia è valida su tutto il territorio i
taliano.
Modalità e condizioni di attivazione della garanzia
Gli interventi in garanzia (riparazioni o sostituzioni del prodotto ovvero delle parti difettose) saranno eseguiti presso uno dei Centri di Assistenza Tecnica autorizzati da VORTICE ELETTROSOCIALI SPA, il cui indirizzo è disponibile sull’elenco telefonico alfabetico o contattando il numero verde 800.555.777. La prestazione eseguita in garanzia no
n prolunga il periodo della garanzia. Pertanto, incaso di sostituzione del prodotto o di un suo componente, sul bene o sul singolo componente fornito in sostituzione non decorre un nuovo periodo di garanzia ma si deve tener conto della data di acquisto del prodotto originario.
UK AND IRELAND CONDITIONS OF WARRANTY
This guarantee is offered as an extra benefit and d
oes not affect your legal rights. All electrical appliances produced by VORTICE ELETTROSOCIALI SPA are guaranteed by t
he Company for 2 years against faulty material or workmanship. If any part is found to be defective in this way within the first twentyfour months from the date of purchase or hire purchase agreement, we, or our authori
sed service agents, will replace or at our option repair that part without any charge for materials or labour or transportation, provided that the appliance has been u
sed only in accordance with the instructions provided with each appliance and has been not connected to an unsuitable electricity supply, or subjected to misuse, neglect or damage or modified or repaired by any person not authorised by us.
The correct electricity supply voltage is shown on the rating plate attached to the appliance. This guarantee is normally available only to the original purchaser of theappliance, but the Company will consider written applications for transfer. Should any defect arise in any Vortice product and a claim under guarantee become necessary, the appliance should be carefully packed and returned to your approve
d Vortice stockist. This po rtion of the g uara ntee sho uld be attach ed to the appliance.
ITALIA
Spedire la garanzia in busta chiusa a: Vortice Elettrosociali S.p.A. Strada Cerca 2 Frazione di Zoate 20067 Tribiano Milano.
UK-IRELAND
Send the guarantee in sealed envelope to: Vortice Limited Beeches House Eastern Avenue Burton on Trent DE13 0BB United Kingdom
OTHER COUNTRIES
Please send the guarantee to the retailer’s address in the country where the appliance has been purchased.
Autorizzo VORTICE ELETTROSOCIALI SPA ad inserire i miei dati nelle sue liste e a comunicarli a terzi per l’invio di materiale pubblicitario ed informativo. In ogni momento, a norma dell’art. 13 legge 675/96, potrò avere accesso ai miei dati, chiederne la modifica o la cancellazione oppure oppormi al loro utilizzo scrivendo a:
Vortice Elettrosociali S.p.A. Responsabile trattamento dati
- Strada Cerca, 2
- Frazi
one di Zoate -
20067 Tribiano (MI).
I authorize VORTICE LTD. to include my personal details within their database, which they use, via a third party for the despatch of advertising material, at any time, in accordance with the regulations in force within my country. I can have access to my details and can request changes, or prohibit the usage of my details.This will be done by addressing my request directly to:
V
ortice Limited Beeches House Eastern Avenue Burton on Trent DE13 0BB United Kingdom.
I authorize VORTICE ELETTROSOCIALI SPA and its local distributors to include my personal details within their database and they can use it through a third party for the despatch of advertising material. At any time, in accordance with the regulations in force within my country. I can have access to details and can ask to make cha
nges, or prohibit the usage of my details.This will be done by addressing my request directly to the headquarters of the local distributor where the appliance has been bought.
I do not authorize (please tick if required)
Non autorizzo (barrare se interessa)
I do not authorize (please tick if required)
ANNI
YEARS
2
1
G
ARANZIA - GUARANTEE - GARANTIE
DA CONSERVARE
T
O BE RETAINED
A
CONSERVER
P
er poter usufruire della garanzia il cliente deve compilare e rispedire a VORTICE ELETTROSOCIALI SPA, entro 8 giorni dall’acquisto, la “Parte 2
” del tagliando di garanzia, all’indirizzo e con le modalità in tale parte riportate. L
a “Pa rte 1” de l taglia ndo di garanzi a deve es sere con serva ta e pres entata, unitamente al documento fiscale (scontrino o fattura) rilasciato dal v
enditore al momento dell’acquisto, al Centro di Assistenza autorizzato di
V
ORTICE ELETTROSOCIALI SPA, che dovrà eseguire l’intervento in
g
aranzia.
This warranty must be attached to the appliance should it need to be returned for servicing. N.B. Guarantee is only valid if all details are completed correctly.
ATTENTION: pour bénéficier de la garantie, le présent certificat doit o
bligatoirement acc ompagner l’appareil p résumé déf ectueux. Le certifica t d
oit porter le cachet du revendeur et la date d’achat. A
defaut, la garantie sera comptée à partir de la date de sortie d’usine.
Esclusioni L
a presente garanzia non copre:
Le rotture provocate dal trasporto.
• I difetti o guasti derivanti da uso non corretto o improprio da parte del cliente.
• I difetti derivanti dal mancato rispetto delle avvertenze e condizioni d’uso indicate nel libretto di istruzioni ed uso allegato al prodotto.
• I difetti derivanti da non corretta installazione ovvero da una installazione effettuata senza rispettare quanto previsto nel relativo capitolo del libretto di istruzioni ed uso.
• I guasti derivanti da un errato allacciamento alla rete di alimentazione elettrica o per tensione di alimentazione diversa da quella prevista per l’apparecchio, ovvero diversa dal limite stabilito dalle norme CEI (+/- 10% del valore nominale).
La presente garanzia non copre, inoltre, gli eventuali difetti derivanti da una cattiva manutenzione ovvero da interventi effettuati da personale non qualificato o da terzi non autorizzati.
T
IMBRO RIVENDITORE
stamp of supplier
cacher du vendeur
DATA SPEDIZIONE
Mailing date - Date d’expédition
DATA ACQUISTO
Purchase date - Date d’achat
CONF.
COLL.
DATI UTENTE / CUSTOMER DATA / COORDONNÉES DE L’UTILISATEUR
nome / name / nom _____________________________________________________ cognome / surname / prenom _____________________________________________ via / street / rue ________________________________________________________ cap / post code / code postal ______________________________________________ città / town ____________________________________________________________
Dichiaro di aver preso atto delle condizioni di garanzia specificate sul certificato in mio possesso e autorizzo la gestione dei miei dati personali (v. retro). I have read and understood the terms and conditions of this guarantee and I authorize the processing of my personal details (see overleaf). Suivant les conditions de garantie définies par le certificat en ma possession j’autorise l’utilisation de mes coordonnées (voir au verso).
Firma / Signature / Signature ______________________________________________
