Libretto istruzioni Instruction booklet Notice d’emploi et d’entretien Betriebsanleitung Manual de instrucciones

Air Door

COD.

5.571.084.211

22/03/2019

rima di usare il prodotto leggere attentamente

e istruzioni contenute nel presente libretto.

l ortice non potrà essere ritenuta responsabile

per eventuali danni a persone o cose causati

dal mancato rispetto delle indicazioni di seguito

elencate, la cui osservanza assicurerà invece la

durata e l’affidabilità, elettrica e meccanica,

Conservare sempre questo libretto istruzioni.

dell’apparecchio.

Indice IT

Descrizione ed impiego . . . . . . . . . . . . . 4

Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . 4

Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . 6

Installazione . . . . . . . . . . . . . . . . . . . . . . . 6

Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Manutenzione/pulizia . . . . . . . . . . . . . . . . 9

Informazione importante per lo smaltimento ambientalmente compatibile . 10

Table of Contents EN

Read these instructions carefully

before operating the appliance.

Vortice is not liable for damage or injury

resulting from failure to follow the instructions

given below. Following the instructions ensures

long service life and overall electrical and

mechanical reliability, of the appliance.

Keep this instruction booklet in a safe place.

Avant d'utiliser le produit, lire attentivement les

instructions contenues dans cette notice.

La société Vortice ne pourra être tenue pour

responsable des dommages éventuels causés

aux personnes ou aux choses par suite du non-

respect desinstructions ci-dessous.

Le respect de toutes les indications reportées

dans ce livret garantira une longue durée de vie

ainsi que la fiabilité électrique et mécanique de

l'appareil.

Conserver toujours ce livret d'instructions.

Description and use . . . . . . . . . . . . . . . 11

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Sizes. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Installation . . . . . . . . . . . . . . . . . . . . . . . 13

Operation . . . . . . . . . . . . . . . . . . . . . . . . 16

Maintenance/cleaning . . . . . . . . . . . . . . . . . . 16

Important information regarding

eco-compatible disposal. . . . . . . . . . . . . . . . . 17

Index FR

Description et mode d'emploi . . . . . . . . 18

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . 18

Dimensions. . . . . . . . . . . . . . . . . . . . . . . 20

Installation . . . . . . . . . . . . . . . . . . . . . . . 20

Mode d'emploi . . . . . . . . . . . . . . . . . . . . 23

Entretien/nettoyage . . . . . . . . . . . . . . . . . . . . 23

Information importante pour éliminer l’appareil en respectant l’environnement . . 24

or Installation und Anschluss dieses Produkts

üssen die vorliegenden Anleitungen

aufmerksam durchgelesen werden.

Vortice kann nicht für Personen- oder Sachschä-

den zur Verantwortung gezogen

werden, die auf eine Nichtbeachtung der Hin-

eise in dieser Betriebsanleitung

urückzuführen sind. Befolgen Sie alle Anweisun-

gen, um eine lange Lebensdauer sowie die elek-

trische und mechanische Zuverlässigkeit des

Diese Betriebsanleitung ist gut aufzubewahren.

Geräts zu gewährleisten.

Inhaltsverzeichnis DE

Beschreibung und Gebrauch . . . . . . . . . 25

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . 25

Abmessungen. . . . . . . . . . . . . . . . . . . . . 27

Installation . . . . . . . . . . . . . . . . . . . . . . . 27

Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . 30

Wartung / Reinigung . . . . . . . . . . . . . . . . . . . 30

Wichtige Information für die

umweltgerechte Entsorgung . . . . . . . . . . . . . 31

Índice ES

Antes de usar el producto, leer atentamente estas

instrucciones. Vortice no se hace responsable de los

eventuales daños ocasionados a personas o cosas

como resultado del incumplimiento de las reglas y

advertencias de este manual. Seguir estas

instrucciones para asegurar la duración y fiabilidad

eléctrica y mecánica del aparato.

Guardar siempre este manual de instrucciones.

Descripción y uso . . . . . . . . . . . . . . . . . 32

Seguridad . . . . . . . . . . . . . . . . . . . . . . . . 32

Dimensiones. . . . . . . . . . . . . . . . . . . . . . 33

Instalación . . . . . . . . . . . . . . . . . . . . . . . 29

Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Mantenimiento / Limpieza . . . . . . . . . . . . . . 36

Información importante sobre eliminacion

respetuosa con el medio ambiente . . . . . . . 37

ITALIANO

Descrizione ed impiego

L’apparecchio da lei acquistato è una barriera d’aria a temperatura ambiente, appartenente alla famiglia AIR

OOR.

o scopo di questo tipo di apparecchi è creare una

arriera d’aria in corrispondenza di porte o aperture in

enerale, che separi zone a differenti temperature,

g impedendo il trasferimento termico da una all’altra, ed evitando allo stesso tempo di porre limitazioni all’accesso di persone o cose. Tali apparecchi sono studiati per l’impiego nell’industria, dove è richiesta separazione climatica tra i reparti, (magazzini e reparti produttivi), negli uffici, negli ospedali e laboratori, negli ambienti di ristorazione e accoglienza, nei bar e ristoranti, nei negozi in genere. La famiglia AIR DOOR si compone dei seguenti modelli, con portata d’aria crescente:

AD900 AD1200 AD1500 AD2000

Tutti i modelli sono provvisti di due velocità e di telecomando, che gestisce tutte le funzioni: accensione, velocità minima, velocità massima, spegnimento. Tutti i modelli sono predisposti per essere comandati con sensori di apertura porta. ( Sensori non in dotazione.)

Questi apparecchi sono stati progettati per un uso in ambiente domestico e commerciale.

Sicurezza

Attenzione:

questo simbolo indica che è necessario

prendere precauzioni per evitare danni all’utente

• Non usare questo prodotto per una funzione differente da quella esposta nel presente libretto.

• Dopo aver tolto il prodotto dall’imballo, assicurarsi della sua integrità; nel dubbio rivolgersi subito ad un Centro Assistenza Tecnica autorizzato Vortice. Non lasciare parti dell’imballo alla portata di bambini o persone diversamente abili.

• L’uso di qualsiasi apparecchio elettrico comporta l’osservanza di alcune regole fondamentali, tra le quali:

- non toccarlo con mani bagnate o umide;

- non toccarlo a piedi nudi;

- non consentirne l’uso a bambini o persone

diversamente abili non sorvegliate.

• Riporre l’apparecchio lontano da bambini e da persone diversamente abili nel momento in cui si decide di scollegarlo dalla rete elettrica e di non utilizzarlo più.

• Non utilizzare l’apparecchio in presenza di sostanze o vapori infiammabili come alcool, insetticidi,

benzina, ecc.

• Non impiegare in ambienti con atmosfere otenzialmente esplosive.

p La pulizia interna del prodotto deve essere eseguita

• sclusivamente da personale qualificato.

Questo apparecchio può essere

•

utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

Avvertenza:

questo simbolo indica che è necessario

prendere precauzioni per evitare danni al prodotto

• Non apportare modifiche di alcun genere

all’apparecchio.

• Verificare periodicamente l’integrità

dell’apparecchio. In caso di imperfezioni non utilizzarlo e contattare subito un Centro Assistenza Tecnica autorizzato Vortice.

• L’impianto elettrico a cui è collegato l’apparecchio

deve essere conforme alle norme vigenti.

• L’apparecchio deve essere correttamente collegato

ad un impianto di messa a terra.

• Collegare l’apparecchio alla rete di

alimentazione/presa elettrica solo se la portata dell’impianto/presa è adeguata alla sua potenza massima. In caso contrario rivolgersi subito a personale professionalmente qualificato.

• E’ necessario inserire sull’alimentazione

dell’apparecchio una protezione magnetotermica adeguata.

• Non coprire e non ostruire le griglie di entrata e

uscita dell’aria.

• Se l’apparecchio cade o riceve forti colpi farlo

verificare subito presso un Centro di Assistenza Tecnica autorizzato Vortice.

• In caso di cattivo funzionamento e/o guasto

dell'apparecchio, spegnerlo immediatamente, rivolgersi subito ad un Centro di Assistenza autorizzato Vortice e richiedere, per l’eventuale riparazione, l'uso di ricambi originali Vortice

ITALIANO

• Selezionare la posizione di ingresso dell’aria fresca lontano da fonti inquinate. I dati elettrici della rete devono corrispondere con

•

uelli riportati sulla targa dati elettrici presente

ull’apparecchio.

•

L’installazione dell’apparecchio deve essere eseguita da personale professionalmente qualificato.

• Per l’installazione è necessario

prevedere un interruttore onnipolare con distanza di apertura dei contatti uguale o superiore a 3 mm.

1 1

A B

2 2

3 3

4 4

5 5

Esterno

Interno

Entrata aria

Uscita aria

ITALIANO

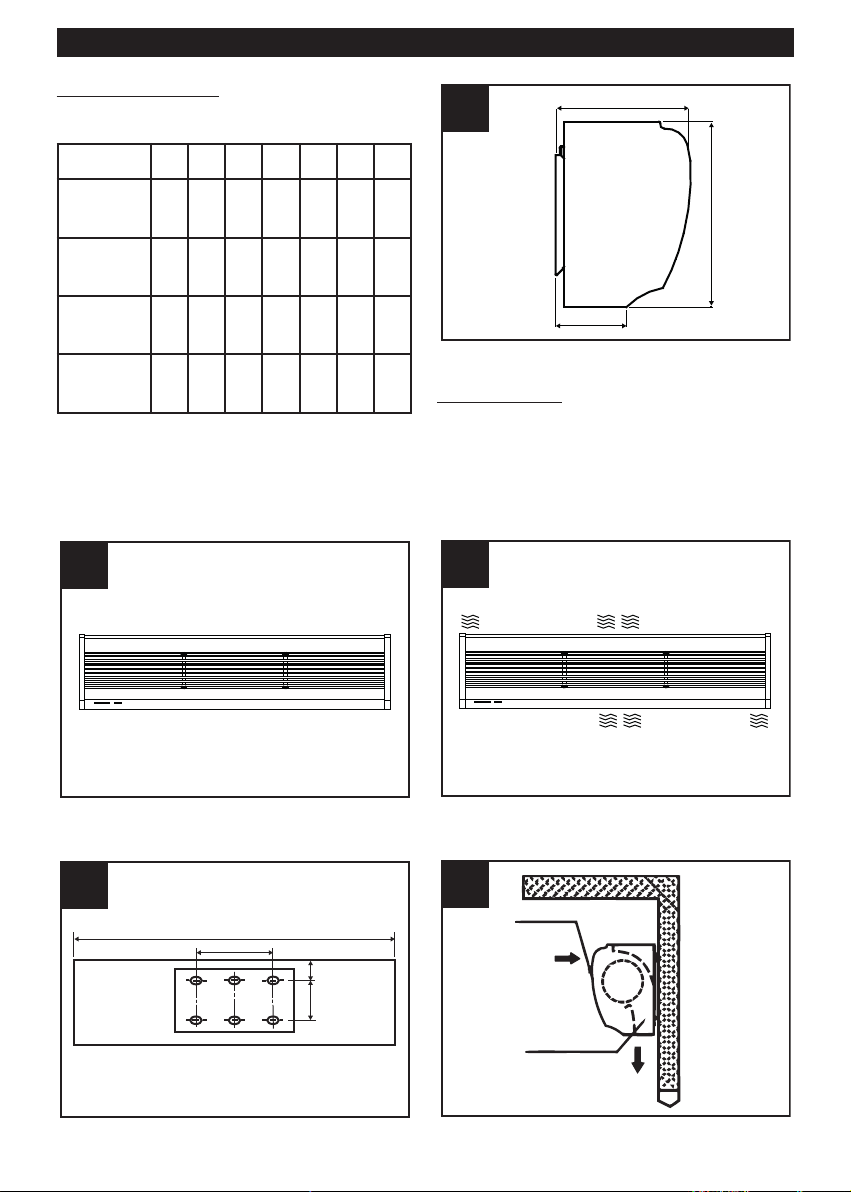

Dimensioni

Tabella, fig.1, 2, 3.

MODEL A B C D E F G

D900

900 440 42 90 190 105 220

AD1200

AD1500

AD2000

1200 440 42 90 190 105 220

1500 840 42 90 190 105 220

2000 840 42 90 190 105 220

Installazione

Avvertenze

Durante l’installazione dell’apparecchio è necessario tenere presenti le avvertenze riportate nel seguito:

• installare l’apparecchio in un luogo protetto per garantirne la sicurezza ed evitarne l’oscillazione (fig.

4);

• installare l’apparecchio sempre all’interno di una stanza (fig. 5);

6 6

>2,3 m

7 7

20 ~ 40 mm

8 8

9 9

Piastra di montaggio

Vite di fissaggio

ITALIANO

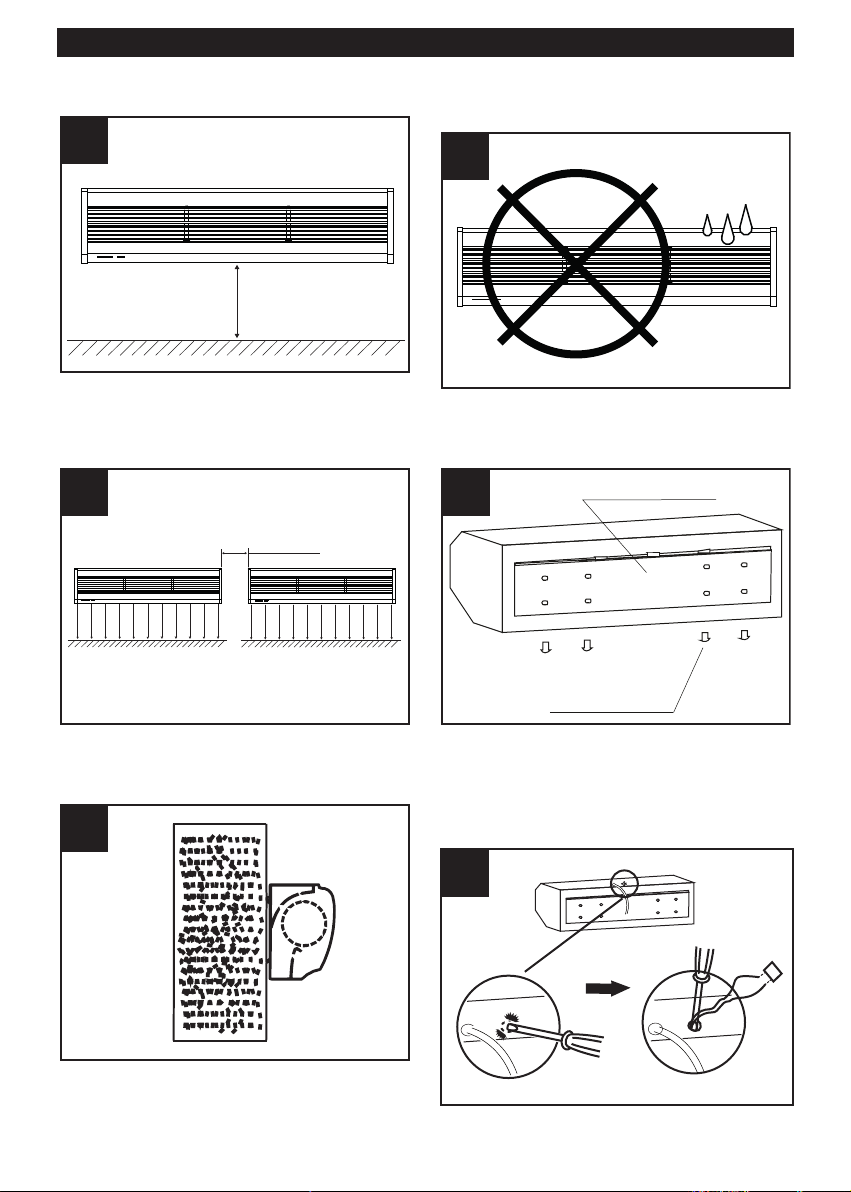

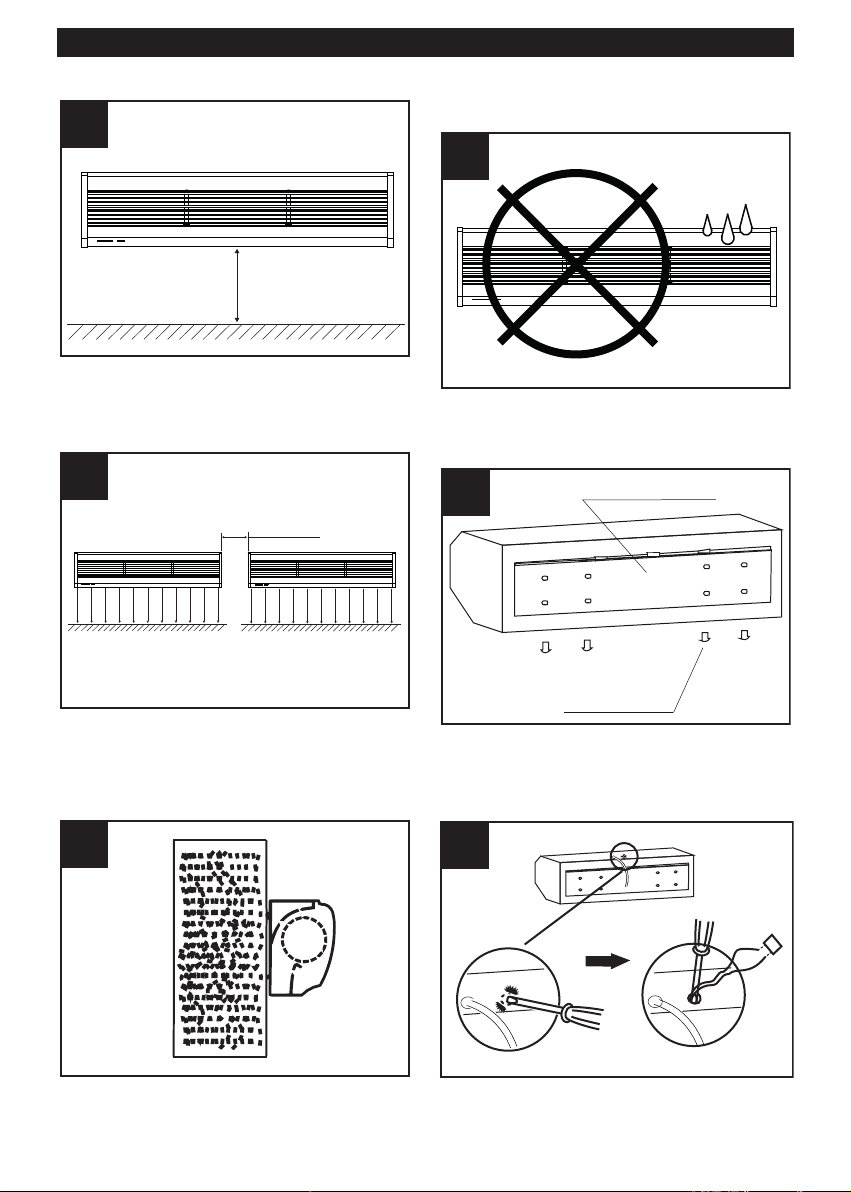

• installare l’apparecchio a non meno di 2,3 m dal suolo (fig. 6);

• se l’accesso è più ampio dell’apparecchio, si raccomanda di installare due o più unità in parallelo; in questo caso è necessario lasciare uno spazio di 20-40 mm tra un’unità e l’altra (fig.7);

• Non installare l’apparecchio in luoghi ove possa essere raggiunto da acqua, vapori, gas esplosivi o

orrosivi. (fig.9);

Montaggio

Rimuovere la piastra di montaggio svitando le viti fissate sul retro del corpo centrale (fig.10);

• non lasciare spazi tra l’apparecchio e la parete. In caso di installazione a soffitto utilizzare le staffe (NON in dotazione). (fig. 8);

Nel caso in cui si volessero installare sensori di apertura porte ( non in dotazione), rompere il foro pretranciato nella parte posteriore della macchina . Estrarre i cavetti di collegamento del sensore.

(fig. 10a)

S= Sensore

alcestruzzo

13-15 mm

70 mm

Ø 40-50 mm

Rondella

Rondella elastica

Dado

Piastra di montaggio

ite per legno

Piastra di montaggio

Soffitto

Condotto aria

Out

ITALIANO

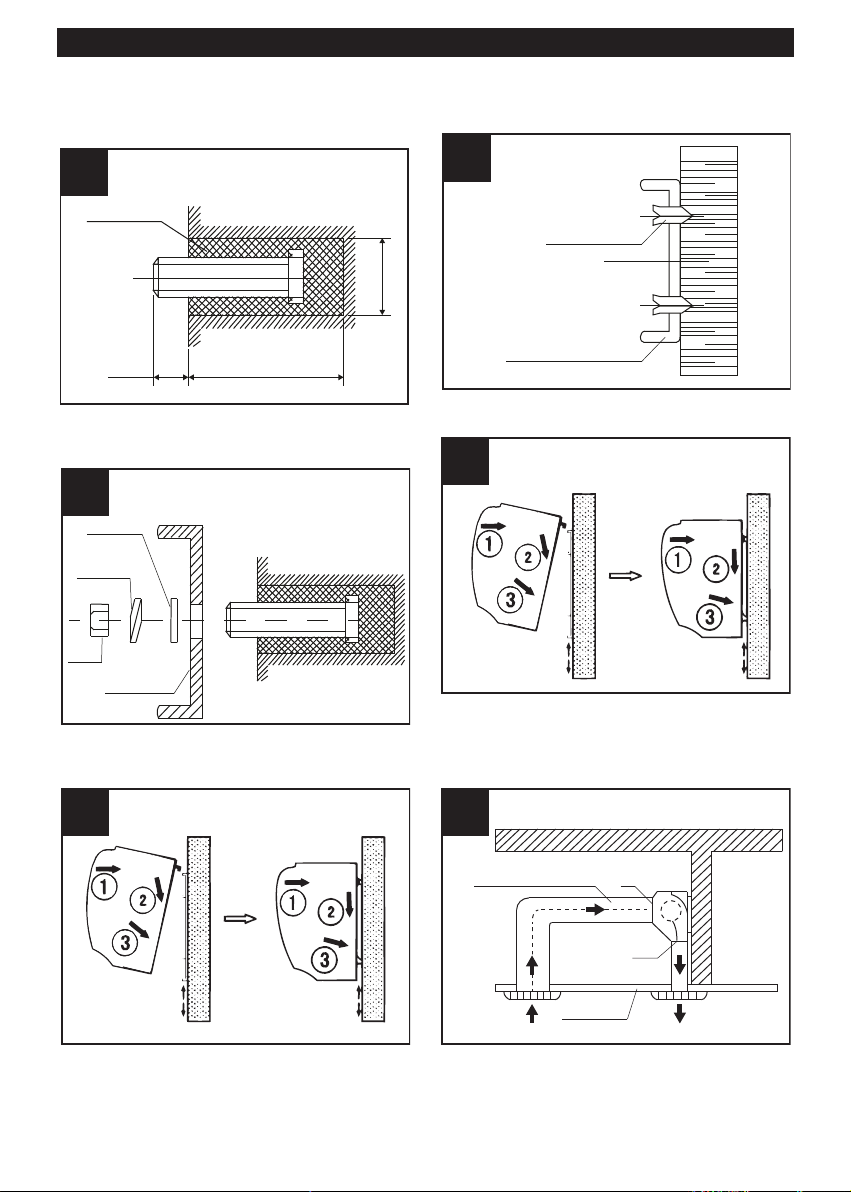

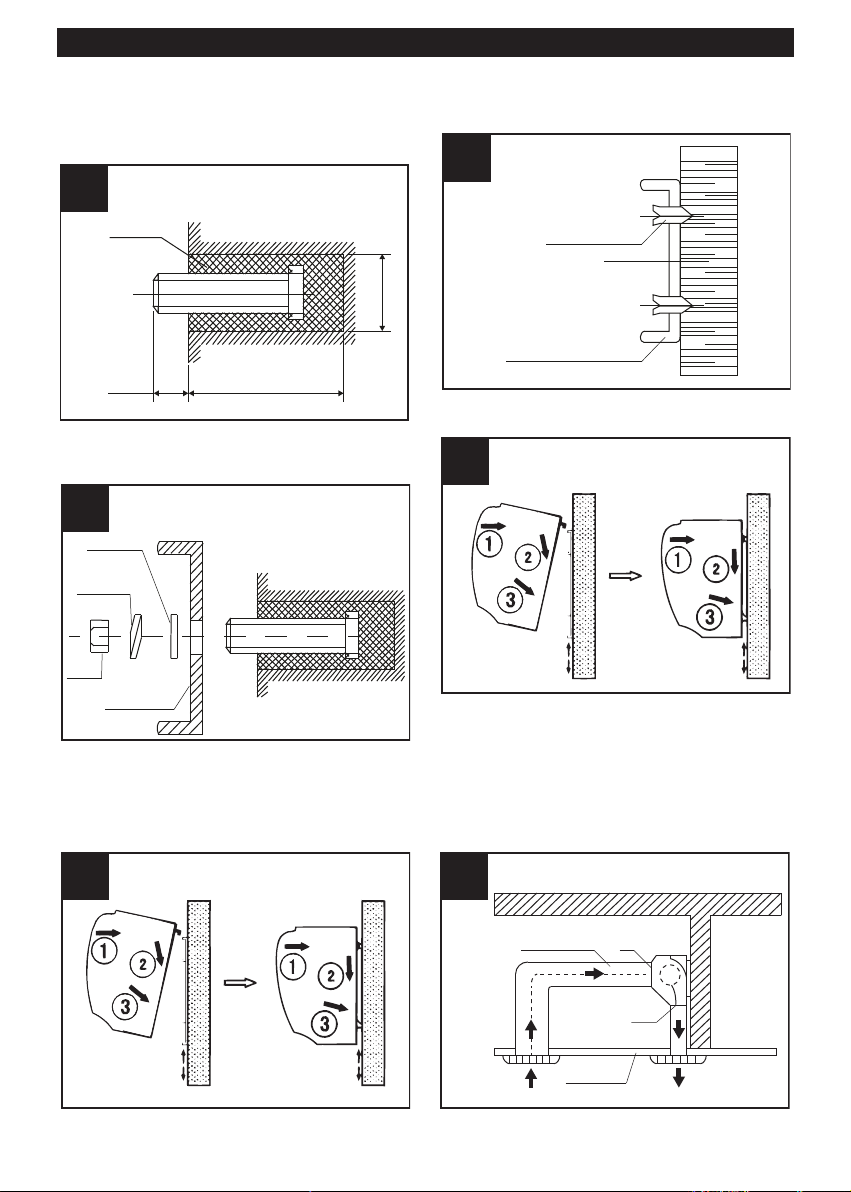

A Montaggio su parete in calcestruzzo

Fissare i bulloni nella posizione adeguata (stabilire la

osizione per mezzo della piastra di montaggio e

ersare il cemento nei fori per i bulloni). Fig.11.

Quando il cemento si è solidificato posizionare la piastra di montaggio, utilizzando la rondella e il dado come indicato in fig.12.

Applicare il corpo centrale come già descritto (fig.15)

Applicare il corpo centrale all’estremità più alta della piastra di montaggio ed agganciarlo come indicato in fig.13.

B Montaggio su parete in legno

Fissare la piastra di montaggio nella posizione adeguata con viti filettate: fig. 14.

C Montaggio al di sopra del soffitto

(controsoffitto)

Fissare la barriera d’aria eseguendo lo stesso procedimento dell’installazione su parete in calcestruzzo. Effettuare i collegamenti delle tubazioni secondo quanto riportato in fig.16.

N.B. Nel caso di installazione in controsoffitto le prestazioni dell’apparecchio potrebbere essere differenti da quelle dichiarate.

ITALIANO

1717

1818

19 19

OFF

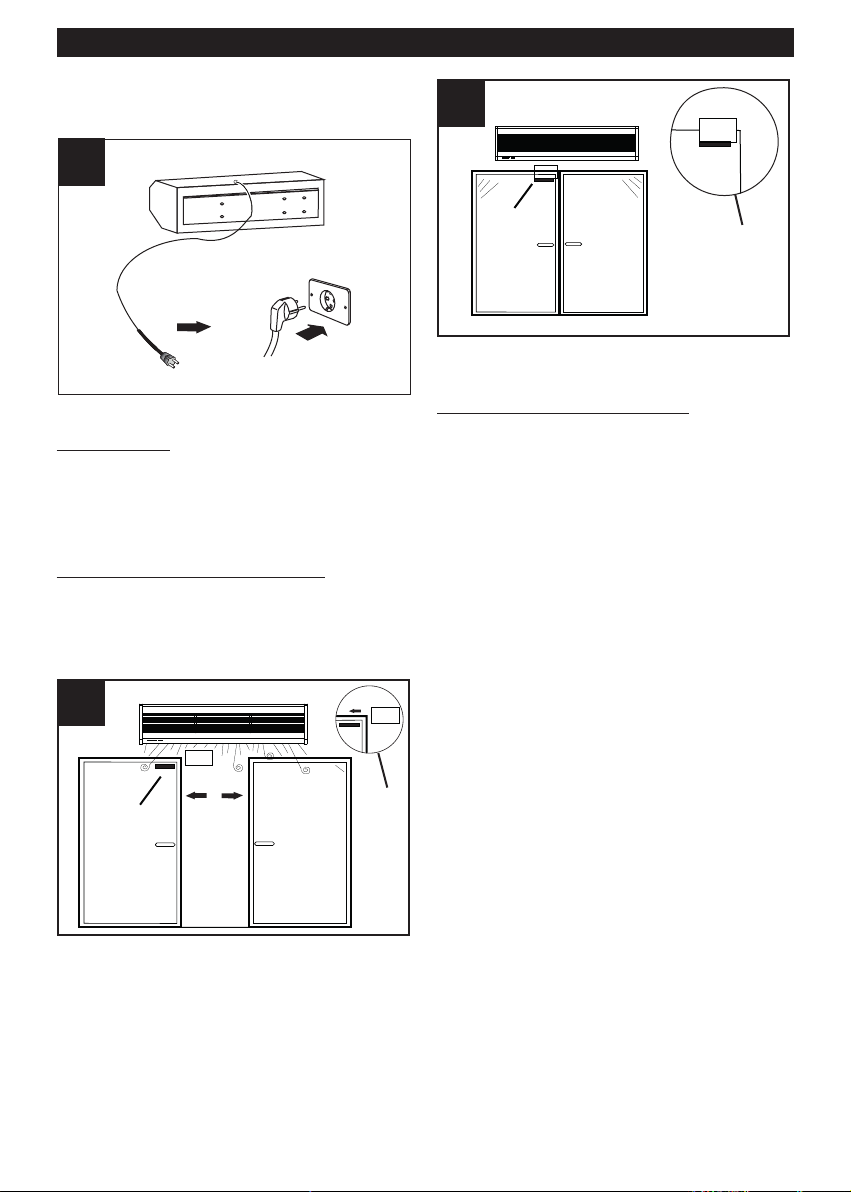

Una volta completata l’installazione collegare il prodotto alla rete elettrica tramite apposita spina

ome mostrato in fig.17.

Utilizzo

Le funzioni dell’apparecchio sono attivabili tramite il telecomando in dotazione; esse sono, in sequenza: ON->velocità massima->velocità minima->OFF. Dopo l’attivazione dell’apparecchio regolare la griglia di uscita dell’aria per direzionare nel modo desiderato il getto d’aria.

Caso di collegamento a sensori apertura porte

Il prodotto entra in funzione quando le due parti del sensore perdono il contatto in fase di apertura porte. (fig.18); In fase di chiusura , quando le due parti tornano ad avere contatto il prodotto smette di funzionare (fig.19.

Manutenzione/pulizia

Prima di effettuare qualsiasi operazione di pulizia o manutezione spegnere l’apparecchio e scollegarlo dalla rete di alimentazione. Non utilizzare prodotti chimici quali petrolio, benzene, o diluenti per pulire l’apparecchio. Non introdurre acqua o liquidi all’interno del motore dell’apparecchio.

ITALIANO

Informazione importante per lo smaltimento ambientalmente compatibile

N ALCUNI PAESI DELL'UNIONE EUROPEA

UESTO PRODOTTO NON RICADE NEL CAMPO

Q DI APPLICAZIONE DELLA LEGGE NAZIONALE DI RECEPIMENTO DELLA DIRETTIVA RAEE E QUINDI NON È IN ESSI VIGENTE ALCUN OBBLIGO DI RACCOLTA DIFFERENZIATA A FINE VITA.

Attenzione

Questo prodotto è conforme alla Direttiva EU 2012/19/EC.

Il simbolo del cassonetto barrato riportato sull’apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettrici ed elettronici da smaltire, se di dimensioni inferiori a 25 cm.

L’utente è responsabile del conferimento dell’apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l’acquisto.

I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

è inoltre possibile

ENGLISH

Description and use

You have purchased a room temperature air curtain, which is part of the AIR DOOR family.

he aim of this type of appliance is to create a curtain

f air across doors or openings in general, in order to

eparate zones of different temperatures, by

reventing heat transfers between them without

p limiting people or objects in terms of access. These appliances are designed for industrial use, where climatic separation between departments is required (warehouses and production sites), in offices, hospitals and laboratories, in the catering and hospitality sector, and in bars, restaurants and shops in general. The AIR DOOR family consists of the following models, in order of airflow:

AD900 AD1200 AD1500 AD2000

All models have two speeds and a remote control which controls all functions: power on/off, minimum speed and maximum speed. All models are designed to operate with door opening sensors ( Sensors not supplied)

These appliances have been designed for domestic and commercial use.

Warning:

this symbol indicated the need to

take precautions to prevent the user from harm

Safety

• Do not use this appliance for functions other than those described in this booklet

• After removing the appliance from its packaging, make sure that it is complete and undamaged. If in doubt contact a Vortice authorised technical support centre. Do not leave packaging within reach of children or disabled persons.

• Certain fundamental rules must be observed when using any electrical appliance:

- never touch appliances with wet or damp hands;

- never touch appliances while barefoot;

- do not allow the unit to be operated by

unsupervised children or disabled persons.

• This appliance should not be perceived as suitable for use by persons (including children) with reduced physical, sensory or mental capacities, or in any case lacking the necessary experience and skills, unless supervised or previously instructed in its operation by an individual who is responsible for their safety. Children must always be supervised to ensure that they do not play with the appliance.

• Place the appliance well away from children and disabled persons when it is to be disconnected from the electricity supply and no longer used.

• Do not use the appliance where there are

inflammable substances and vapours (alcohol, insecticides, petrol, etc.). Do not use in potentially explosive environments.

• Internal cleaning of the appliance must only be

•

arried out by qualified personnel.

This appliance can be used by

•

children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Caution:

this symbol indicates that care must

be taken to avoid damaging the appliance

• Do not make modifications of any kind to this

appliance.

• Regularly inspect the appliance for visible defects. If any faults are found, do not operate the appliance; contact your Vortice authorised technical support centre immediately.

• The mains power supply to which the units are connected must comply with current laws.

• The appliance must be connected to an efficient earthing system.

• The electrical power supply/socket to which the appliance is to be connected must be able to provide the maximum electrical power required by the appliance. If it cannot do so, contact a professionally qualified technician.

• The appliance power supply should include a thermomagnetic protection device.

• Do not cover or obstruct the air inlet or outlet grilles.

• Should the appliance be dropped or suffer a heavy blow, have it checked immediately by your Vortice authorized technical support centre.

• If the appliance does not function correctly or develops a fault, switch it off immediately and contact a Vortice authorised technical support centre. Ensure that only genuine original Vortice spares are used for any repairs.

• Position the fresh air inlet well away from sources of pollution.

• Specifications for the power supply must correspond to those on the appliance's electrical data plate.

ENGLISH

• The appliance must be installed

by a professionally qualified electrician.

• A multi-pole switch must be used

to install the appliance. The contact opening gap must be no less than 3 mm.

1 1

A B

2 2

3 3

4 4

5 5

External

Internal

Air inlet

Air outlet

ENGLISH

Sizes

Table, fig.1, 2, 3.

MODEL A B C D E F G

AD900

AD1200

AD1500

AD2000

900 440 42 90 190 105 220

1200 440 42 90 190 105 220

1500 840 42 90 190 105 220

2000 840 42 90 190 105 220

Installation

Caution

During appliance installation, take account of the warnings provided below:

• Install the appliance in a sheltered place to guarantee its safety and prevent it from oscillating (fig.4).

• Always install the appliance inside the room (fig. 5);

6 6

>2,3 m

7 7

20 ~ 40 mm

8 8

9 9

Mounting plate

Fixing screw

ENGLISH

10a 10a

• install the appliance at least 2.3 m from the floor. (fig.

6);

• If the access area is larger than the appliance, we recommend installing two or more units in parallel; in this case, leave a gap of 20-40 mm between one unit and the other (fig.7);

• do not install the appliance in places where it could come into contact with water, vapours, explosive

ases or corrosive substances (fig.9);

Mounting

Remove the mounting plate by loosening the screws fixed to the back of the central body (fig.10).

• do not leave gaps between the appliance and the wall. In case of ceiling installation, use the brackets (NOT included) (fig. 8);

If you want to install door opening sensors (not supplied), break the drilled hole at the back of the machine. Pull out the sensor connection cables. (Fig. 10a) S = Sensor

oncrete

13-15 mm

70 mm

Ø 40-50 mm

Washer

Elastic washer

Nut

Fixing plate

Wood screw

Fixing plate

Ceiling

Air duct

Out

ENGLISH

A Mounting on concrete walls

Fix the bolts in the right position (establish this

osition using the mounting plate and pour the cement

nto the bolt holes) (fig.11).

Mounting on wooden walls

ix the mounting plate in the right position using

hreaded screws (fig.14)

When the cement has hardened, position the mounting plate using the washer and nut as indicated in the fig.12.

Apply the central body to the uppermost part of the mounting plate and hook it on as indicated in the fig.13.

Apply the central body as described before (fig.15).

C Mounting above the ceiling (false ceiling)

Fix the air curtain in place using the same installation procedure as for concrete walls. Connect the pipes as shown in the fig.16.

NOTE: if mounting above the ceiling, appliance performance could vary with respect to the stated values.

ENGLISH

1717

1818

19 19

OFF

After installation is complete, connect the product to the power supply using the provided plug as shown in

ig.17.

Operation

The appliance functions can be activated using the remote control; these are, in order: ON->maximum speed->minimum speed->OFF. After activating the appliance, adjust the air outlet grille to direct the jet of air as desired.

Connection to door opening sensors

The product starts to operate when the door is opened and the sensor terminals lose contact. (Fig.18); When the door closes and the two terminals are in contact again the product will stop to operate (fig.19).

Maintenance/cleaning

Before carrying out any type of cleaning or maintenance work, turn the appliance off and unplug it from the power supply. Do not use chemicals such as petroleum, benzene or thinners to clean the appliance. Do not let water or liquids enter the appliance motor.

ENGLISH

Important information on ecocompatible disposal

N CERTAIN EUROPEAN UNION COUNTRIES THIS

RODUCT DOES NOT FALL WITHIN THE

P REQUIREMENTS OF THE NATIONAL LAWS IMPLEMENTING DIRECTIVE RAEE, AND IN THESE COUNTRIES THE PRODUCT IS NOT SUBJECT TO SEPARATE DISPOSAL OPERATIONS AT THE END OF ITS WORKING LIFE.

This product conforms to EU Directive EU 2012/19/EC.

This appliance bears the symbol of the barred waste bin. This indicates that, at the end of its useful life, it must not be disposed of as domestic waste, but must be taken to a collection centre for waste electrical and electronic equipment, or returned to a retailer on purchase of a replacement.

It is the user's responsibility to dispose of this appliance through the appropriate channels at the end of its useful life. Failure to do so may incur the penalties established by laws governing waste disposal.

Proper differential collection, and the subsequent recycling, processing and environmentally compatible disposal of waste equipment avoids unnecessary damage to the environment and possible related health risks, and also promotes recycling of the materials used in the appliance.

For further information on waste collection and disposal, contact your local waste disposal service, or the shop from which you purchased the appliance.

Manufacturers and importers fulfil their responsibilities for recycling, processing and environmentally compatible disposal either directly or by participating in collective systems.

FRANCAIS

Description et mode d'emploi

L’appareil que vous venez d'acheter est un rideau d'air à température ambiante qui appartient à la gamme

es AIR DOOR.

es rideaux d'air servent à former une barrière

hermique au niveau des portes et des ouvertures afin

'éviter le transfert de chaleur entre deux espaces à

d des températures différentes, sans générer d'obstacle à la circulation des personnes et des objets. Ils ont été étudiés pour l'industrie, quand une séparation thermique est nécessaire entre certains locaux (magasins et production), pour les bureaux, les hôpitaux et les laboratoires, les salles de restauration et d'accueil, les bars, les restaurants et les commerces. La gamme des AIR DOOR se compose des modèles suivants, par débit d'air croissant:

AD900 AD1200 AD1500 AD2000

Tous les modèles ont deux vitesses et sont munis d'une télécommande qui gère l'ensemble de leurs fonctions : mise en marche, vitesse minimale, vitesse maximale, extinction. Tous les modèles sont prépares pour fonctionner avec des capteurs d'ouverture de porte. (Capteurs pas inclus.)

Ces appareils ont été conçus pour un usage domestique et commercial.

Sécurité

Attention:

ce symbole indique la nécessité de prendre quelques précautions pour la sécurité

de l‘utilisateur

• Ne pas utiliser cet appareil pour une fonction autre que celle qui est indiquée dans le livret.

• Contrôler l'intégrité de l'appareil après l'avoir sorti de son emballage : dans le doute, s'adresser immédiatement à un Service après-vente agréé Vortice. Placer les éléments de l'emballage hors de portée des enfants ou des personnes handicapées.

• L'utilisation des appareils électriques implique le respect de quelques règles fondamentales notamment :

- ne pas toucher l'appareil avec les mains mouillées ou humides

- ne pas toucher l'appareil pieds nus

- en interdire l'emploi aux enfants ou aux personnes handicapées sans surveillance.

• Cet appareil ne doit pas être utilisé par des enfants ou des personnes atteintes d'un handicap physique, sensoriel ou mental ou inexpérimentées, sauf sous la surveillance d'une personne responsable de leur sécurité ou en suivant ses instructions. Surveiller les enfants et veiller à ne pas les laisser jouer avec l'appareil.

• Stocker l'appareil hors de portée des enfants et des personnes handicapées quand il a été mis hors

ension et qu'on ne souhaite plus l'utiliser.

Ne pas utiliser l'appareil à proximité de substances

•

u de vapeurs inflammables (alcool, insecticide,

ssence, etc.).

Ne pas utiliser l'appareil en atmosphère explosive.

•

Le nettoyage interne de l'appareil doit être confié

•

xclusivement à un professionnel qualifié.

Cet appareil peut être utilisé par

•

des enfants âgés de plus de 8 ans et des personnes porteuses d'un handicap physique, sensoriel ou mental, ou encore sans expériences ou connaissances spécifiques, à condition de travailler sous supervision ou après avoir reçu les instructions d'utilisation de l'appareil en toute sécurité, et après en avoir parfaitement compris les dangers. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien réservés à l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Avertissement:

ce symbole indique la nécessité de prendre

quelques précautions pour la sécurité du produit

• Ne pas modifier l'appareil.

• Contrôler régulièrement l'intégrité de l'appareil. Si son état n'est pas satisfaisant, ne pas l'utiliser et contacter immédiatement un Service après-vente agréé Vortice.

• L'installation électrique à laquelle l'appareil est raccordé doit être conforme aux normes en vigueur.

• L'appareil doit être relié à une installation efficace de mise à la terre.

• Ne brancher l'appareil au réseau d'alimentation/à la prise électrique que si la puissance de l'installation ou de la prise est adaptée à sa puissance maximale. Dans le cas contraire, s'adresser immédiatement à un technicien qualifié.

• Il est nécessaire d'installer une protection magnétothermique adaptée sur l'alimentation électrique de l'appareil.

• Ne pas couvrir ni obstruer les bouches d'aspiration et de refoulement d'air.

• Si l'appareil tombe ou reçoit des coups violents, le faire vérifier immédiatement par un Service aprèsvente agréé Vortice.

• En cas de disfonctionnement et/ou de panne, éteindre immédiatement l'appareil et s'adresser à un Service après-vente agréé Vortice. Exiger l'emploi de pièces détachées d'origine pour toute réparation.

FRANCAIS

• Sélectionner une entrée d'air frais à l'abri de toute source de pollution. Les données électriques du réseau doivent

•

orrespondre à celles qui sont inscrites sur la

laquette appliquée sur l'appareil.

•

L’installation de l'appareil doit être réalisée par un technicien qualifié.

• Pour l'installation de

l'appareil,prévoir un interrupteur omnipolaire ayant une distance d'ouverture entre les contacts égale ou supérieure à 3 mm.

1 1

A B

2 2

3 3

4 4

5 5

Extérieur

Intérieur

Entrée d'air

Sortie d'air

FRANCAIS

Dimensions

Tableau, fig.1, 2, 3.

MODEL A B C D E F G

AD900

AD1200

AD1500

AD2000

900 440 42 90 190 105 220

1200 440 42 90 190 105 220

1500 840 42 90 190 105 220

2000 840 42 90 190 105 220

Installation

Avertissement

Pendant l'installation de l'appareil, suivre les consignes ci-dessous:

• Installer l'appareil dans un endroit protégé où il soit en sécurité, sans risque de déséquilibre (fig.4).

• Toujours installer l'appareil à l'intérieur d'une pièce (fig. 5).

6 6

>2,3 m

7 7

20 ~ 40 mm

8 8

9 9

Plaque de montage

Vis de fixation

FRANCAIS

• Installer l’appareil à 2,3 m du sol minimum (fig. 6).

• Si l'accès concerné est plus large que l'appareil, il est recommandé d'installer deux unités ou plus en parallèle. Dans ce cas, laisser un espace de 20-40 mm entre les unités (fig.7).

• Ne pas installer l'appareil dans un local où il pourrait être exposé à l'eau, à des vapeurs, à des gaz

xplosifs ou corrosifs (fig.9).

Montage

Ôter la plaque de montage et les vis fixées à l'arrière du corps central (fig.10).

• Ne pas laisser d'espace entre l'appareil et le mur. Pour une installation au plafond, utiliser des attaches (qui NE SONT PAS fournies avec l'appareil) (fig. 8).

Si vous souhaitez installer des capteurs d'ouverture de porte (pas inclus), casser le trou percé à l'arrière de la machine. Retirez les câbles de connexion du capteur. (Figure 10a) S = Capteur

oncrètes

13-15 mm

70 mm

Ø 40-50 mm

Rondelle

Rondelle élastique

Ecrou

Plaque de montage

Vis à bois

Plaque de montage

FRANCAIS

16 16

Plafond

Conduit d'air

Out

A Montage sur un mur en béton

Fixer les boulons dans la position adéquate (définir

ette position à l'aide de la plaque de montage).

erser du ciment dans les trous des boulons (fig.11.)

Montage sur une cloison en bois

ixer la plaque de montage dans la position adéquate

vec des vis filetées (fig. 14).

Quand le ciment s'est solidifié, positionner la plaque de montage avec la rondelle et l'écrou comme le montre la fig.12.

Appliquer le corps central de l’appareil sur l'extrémité la plus haute de la plaque de montage et l'accrocher comme le montre la fig.13.

Appliquer le corps central de l'appareil comme le montre la fig.15.

C Montage dans un faux-plafond

Fixer le rideau d'air en suivant la même procédure d'installation que pour les murs en béton. Raccorder les tubes comme le montre la fig. 16

N.B. Quand l'appareil est posé dans un faux-plafond, ses performances peuvent être différentes de celles qui sont indiquées sur la plaquette.

FRANCAIS

1717

1818

OFF

Lorsque terminé l’installation, connectez le produit à l'alimentation secteur à l'aide d'une fiche appropriée

omme le montre la figure 17.

Mode d’emploi

Les fonctions de l'appareil s'activent avec la télécommande de série dans l'ordre suivant : ON->vitesse maximale ->vitesse minimale ->OFF. Après avoir mis l'appareil en marche, régler la grille de sortie d'air pour diriger le débit dans le sens souhaité.

Boîtier de raccordement aux capteurs d'ouverture de porte

Le produit entre en service lorsque les deux parties du capteur perdent contact lors de l'ouverture des portes. (Fig.18); Lors de la fermeture, lorsque les deux parties reviennent en contact, le produit cesse de fonctionner (fig.19).

Entretien/Nettoyage

Avant toute opération de nettoyage ou d'entretien, éteindre l'appareil et débrancher la prise du réseau électrique. Ne pas utiliser de produit chimique, de pétrole, d'essence ou de diluant pour nettoyer l'appareil. Ne pas introduire d'eau ou de liquide dans le moteur de l'appareil.

FRANCAIS

Information importante pour éliminer l’appareil en respectant l’environnement

ANS CERTAINS PAYS DE L'UNION

D EUROPÉENNE, CE PRODUIT NE FAIT PAS PARTIE

U DOMAINE D'APPLICATION DE LA LOI

D NATIONALE D'ASSIMILATION DE LA DIRECTIVE DEEE ET PAR CONSÉQUENT, IL N'Y EXISTE AUCUNE OBLIGATION DE COLLECTE DIFFÉRENCIÉE À LA FIN DE SA DURÉE DE VIE.

Attention

Ce produit est conforme à la directive EU 2012/19/EC.

Le symbole représentant une poubelle barrée présent sur l'appareil indique qu'à la fin de son cycle de vie, il devra être traité séparément des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour appareils électriques et électroniques ou rapporté au revendeur lors de l'achat d'un nouvel appareil.

La collecte sélective réalisée avant le recyclage, le traitement et l'élimination compatible avec l'environnement de l'appareil usagé contribue à éviter les nuisances pour l'environnement et pour la santé et favorise le recyclage des matériaux qui composent le produit.

Pour de plus amples informations concernant les systèmes de collecte existants, adressez-vous au service local d'élimination des déchets ou au magasin qui vous a vendu l'appareil.

Les fabricants et les importateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d'élimination des déchets compatible avec l'environnement directement ou par l'intermédiaire d'un système collectif.

DEUTSCH

Beschreibung und Gebrauch

Bei dem von Ihnen erworbenen Gerät handelt es sich um einen Luftschleier mit Raumtemperatur der

erätefamilie AIR DOOR.

iese Geräte dienen zur Schaffung einer Barriere aus

trömender Luft an Türen oder in Eingangsbereichen

m Allgemeinen, mit der Luftmassen unterschiedlicher

i Temperatur voneinander getrennt werden, um deren Austausch zu verhindern und gleichzeitig das ungehinderte Passieren von Personen und Gegenständen zu ermöglichen. Diese Geräte wurden für den Einsatz in der Industrie entwickelt, wo die klimatische Trennung der Abteilungen (Lager und Produktionsabteilungen) erforderlich ist, aber auch in Büroräumen, in Krankenhäusern und Labors, in Gastronomie- und Empfangsbereichen, in Cafés und Restaurants sowie in Läden im Allgemeinen. Die Gerätefamilie AIR DOOR setzt sich aus den folgenden Modellen mit steigender Leistung zusammen:

AD900 AD1200 AD1500 AD2000

Alle Modelle verfügen über zwei Geschwindigkeitsstufen und Fernbedienung, mit der sämtliche Funktionen gesteuert werden können: Einschaltung, Mindestgeschwindigkeit, Höchstgeschwindigkeit, Ausschaltung. Alle Modelle sind für den Betrieb mit Türöffnungssensoren ausgelegt. (nicht mitgeliefert)

Diese Geräte sind zur Verwendung im Haushalt ausgelegt.

Sicherheit

Achtung:

dieses Symbol zeigt Vorsichtsmaßnahmen an

um Schäden am Bediener zu vermeiden

• Dieses Gerät darf nur für den in der vorliegenden Anleitung angegebenen Verwendungszweck eingesetzt werden.

• Das Gerät nach dem Auspacken auf Transportschäden oder andere Mängel untersuchen und im Zweifelsfall sofort den VorticeVertragskundendienst verständigen. Das Verpackungsmaterial nicht in Reichweite von Kindern oder Personen lassen, die sich damit schaden könnten.

• Beim Einsatz von Elektrogeräten jeder Art müssen einige Grundregeln stets beachtet werden, wie unter anderem:

- Nicht mit nassen oder feuchten Händen berühren;

- nicht barfuß berühren;

- Nicht unbeaufsichtigt von Kindern oder Personen, die sich damit schaden könnten, benutzen lassen.

• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder

geistigen Fähigkeiten bzw. fehlender Erfahrung und Kenntnis bestimmt, es sei denn er erfolgt unter

ufsicht oder Anweisung hinsichtlich der

erwendung des Geräts durch eine für ihre

icherheit verantwortliche Person. Kinder sollten

S beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Das Gerät außerhalb der Reichweite von Kindern und Personen, die sich damit schaden könnten, aufbewahren, wenn es vom Stromnetz getrennt und nicht mehr benutzt werden soll.

• Das Gerät nicht in der Nähe entflammbarer Substanzen oder Dämpfe wie Alkohol, Insektizide, Benzin usw. verwenden.

• Nicht in explosionsgefährdeten Bereichen verwenden.

• Das Geräteinnere darf nur von qualifiziertem Fachpersonal gereinigt werden.

Kinder ab 8 Jahren und

•

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung und Kenntnis dürfen dieses Gerät nur unter Aufsicht oder nach sicherer Unterweisung im Gebrauch des Geräts und nur, wenn sie über die hiermit verbundenen Gefahren aufgeklärt wurden, bedienen.

• Kinder dürfen nicht mit diesem

Gerät spielen.

• Die Reinigungs- und

Wartungsarbeiten, die vom Benutzer selbst vorgenommen werden können, dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Hinweis:

dieses Symbol zeigt Vorsichtsmaßnahmen an

um Schäden am Gerät zu vermeiden

• Keine Änderungen am Gerät vornehmen.

• Regelmäßig den einwandfreien Zustand des Geräts überprüfen. Bei festgestellten Mängeln das Gerät nicht benutzen und sofort den VorticeVertragskundendienst aufsuchen.

• Die elektrische Anlage, an die das Gerät angeschlossen wird, muss den geltenden Vorschriften entsprechen.

• Das Gerät muss korrekt geerdet werden.

• Das Gerät nur dann an das Stromnetz/an die Steckdose anschließen, wenn die Stromfestigkeit der Anlage/Steckdose für die maximale

DEUTSCH

Geräteleistung geeignet ist. Sollte dies nicht der Fall sein, sofort qualifiziertes Fachpersonal hinzuziehen. An der Zuleitung des Geräts muss ein geeigneter

• hermomagnetischer Schutzschalter eingebaut

erden.

• Die Ansaug- und Ausblasgitter des Geräts stets

freihalten.

• Fällt das Gerät hinunter oder wurde es starken

Stößen ausgesetzt, muss es sofort vom VorticeVertragskundendienst überprüft werden.

• Bei Betriebsstörungen und/oder defektem Gerät

sofort den Vortice-Vertragskundendienst aufsuchen und für eine eventuelle Reparatur die Verwendung von Vortice-Originalersatzteilen verlangen.

• Die Position des Zulufteintritts muss fern von

verschmutzten Quellen gewählt werden.

• Die elektrischen Daten der Netzversorgung müssen

den Daten des am Gerät angebrachten Typenschilds entsprechen.

Das Gerät darf nur von

•

qualifiziertem Fachpersonal installiert werden.

• Bei der Installation ist ein

allpoliger Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm vorzusehen.

1 1

A B

2 2

3 3

4 4

5 5

Extern

Intern

Lufteinlass

Luftaustritt

DEUTSCH

Abmessungen

Tabelle, Abb.1, 2, 3.

MODEL A B C D E F G

AD900

AD1200

AD1500

AD2000

900 440 42 90 190 105 220

1200 440 42 90 190 105 220

1500 840 42 90 190 105 220

2000 840 42 90 190 105 220

Installation

Hinweis

Während der Installation des Geräts sind die folgenden Hinweise zu beachten:

• Das Gerät an einem geschützten Ort installieren, um seine Sicherheit und stabile Position zu garantieren (Abb. 4).

• Das Gerät immer im Rauminnern installieren (Abb.

5).

6 6

>2,3 m

7 7

20 ~ 40 mm

8 8

9 9

Montageplatte

Befestigungsschraube

DEUTSCH

10a 10a

• Das Gerät auf mindestens 2,3 m Höhe vom Boden installieren (Abb. 6).

• Wenn der Eingangsbereich größer als das Gerät ist, sollten unbedingt zwei oder mehr Geräte parallel installiert werden; in diesem Fall muss zwischen den Geräten jeweils ein Freiraum von 20-40 mm gelassen werden (Abb. 7).

• Das Gerät nicht an Orten installieren, an denen es Wasser, Dämpfen, explosiven oder korrosiven

asen ausgesetzt ist (Abb. 9).

Montage

Die Schrauben an der Rückseite des mittleren Geräteteils lösen und die Montageplatte entfernen (Abb.10);

• Keinen Freiraum zwischen Gerät und Wand lassen. Bei Installation an der Decke die Haltebügel verwenden (NICHT im Lieferumfang enthalten) (Abb.

8).

Wenn Sie Türöffnungssensoren (nicht mitgeliefert) installieren möchten, brechen Sie das Bohrloch an der Rückseite des Gerätes. Ziehen Sie die Anschlusskabel des Sensors heraus. (Abbildung 10a) S = Sensor

Beton

13-15 mm

70 mm

Ø 40-50 mm

Scheibe

Federscheibe

Nuss

Montageplatte

Holzschraube

Montageplatte

DEUTSCH

Decke

Luftkanal

Out

A Montage an einer Betonwand

Die Mutterschrauben in der passenden Position

efestigen (die Position mithilfe der Montageplatte

estimmen und den Zement in die Öffnungen für die

utterschrauben füllen) (Abb.11).

Sobald der Zement erhärtet ist, die Montageplatte anbringen; dazu die Unterlegscheibe und die Mutter wie nachstehend abgebildet verwenden (Abb.12).

Montage an einer Holzwand

ie Montageplatte mit Schrauben in der passenden

osition befestigen (Abb. 14).

Das mittlere Geräteteil wie bereits beschrieben anbringen (Abb.15).

Das mittlere Geräteteil am obersten Ende der Montageplatte anbringen und wie abgebildet einhängen (Abb.13).

C Montage über der Decke (Zwischendecke)

Den Luftschleier befestigen. Dazu genauso vorgehen wie bei der Installation an der Betonwand. Die Rohre wie unten abgebildet verbinden (Abb.16).

DEUTSCH

1717

1818

OFF

inweis

ei Installation an Zwischendecke könnten die

eistungen des Geräts von den Angaben abweichen.

ach Abschluss der Installation schließen Sie das

N Produkt mit einem geeigneten Stecker wie in Abb. 17

ezeigt an die Stromversorgung an.

Gebrauch

Die Funktionen des Geräts können mit der Fernbedienung aktiviert werden, und zwar der Reihenfolge: ON->Höchstgeschwindigkeit>Mindestgeschwindigkeit->OFF. Nach der Aktivierung des Geräts das Ausblasgitter so einstellen, dass der Luftstrahl in die gewünschte Richtung gelenkt wird.

Wartung/Reinigung

Anschlusskasten zu Türöffnungssensoren

Das Produkt kommt in Betrieb, wenn die Tür geöffnet wird und die beiden Türkontakten offen werden. (Abb.18); Wenn sich die Tür schließt und die Kontakte nochmals geschlossen werden, wird das Produkt ausgeschaltet (Abb.19).

DEUTSCH

Wichtige information für die umweltgerechte Entsorgung

N EINIGEN EU-LÄNDERN GELTEN FÜR DIESES

RODUKT NICHT DIE VORGABEN DER

P EUROPÄISCHEN RICHTLINIE ÜBER ELEKTRO-

ND ELEKTRONIK-ALTGERÄTE (WEEE-

U RICHTLINIE) UND DEMNACH BESTEHT IN DIESEN LÄNDERN AUCH KEINE PFLICHT FÜR DIE MÜLLTRENNUNG BEI DER ENTSORGUNG DES GERÄTES.

Attention

Dieses Gerät entspricht der EGRichtlinie 2012/19/EC. Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist. Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyceln des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an Ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben. Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem nach.

ESPAÑOL

Descripción y uso

El aparato que usted ha comprado es una barrera de aire a temperatura ambiente perteneciente a la familia

e las AIR DOOR.

a función de este tipo de aparato es crear una

arrera de aire en coincidencia con puertas o

berturas en general, para separar zonas de distinta

a temperatura, impidiendo la transferencia térmica de una zona a otra, sin obstaculizar el acceso de personas o cosas. Estos aparatos están diseñados para emplearse en la industria, donde es necesaria la separación climática entre distintas divisiones (almacenes y fábricas), como así también en oficinas, hospitales, laboratorios, comedores y locales de recepción, bares y restaurantes, tiendas en general. La familia de las AIR DOOR incluye los siguientes modelos, con caudales de aire crecientes:

AD900 AD1200 AD1500 AD2000

Todos los modelos tienen dos velocidades y un mando a distancia para gestionar todas las funciones: encendido, velocidad mínima, velocidad máxima, apagado. Todos los modelos están diseñados para funcionar con sensores de apertura de puerta. (Sensores no suministrados).

Estos aparatos han sido diseñados para el uso en ambientes domésticos y comercial.

Securidad

Atención:

este simbolo indica precauciones que sirven

para evitar daños al usuario

• No emplear el producto con fines distintos de aquellos previstos en este manual.

• Una vez extraído el producto del embalaje, comprobar su integridad: en caso de duda, contactar inmediatamente con un Centro de Asistencia Técnica autorizado Vortice. No dejar el embalaje al alcance de niños o personas con discapacidad.

• El empleo de cualquier aparato eléctrico implica el cumplimiento de algunas reglas fundamentales, entre las que destacamos:

- no tocarlo con las manos mojadas o húmedas;

- no tocarlo con los pies descalzos;

- no permitir que los niños o las personas con discapacidad lo utilicen sin ser vigiladas.

• Este aparato no es adecuado para el uso por parte de niños o de personas con capacidades físicas, sensoriales o psíquicas reducidas, o carentes de la experiencia y los conocimientos necesarios para utilizarlo, salvo bajo la vigilancia y las instrucciones de una persona responsable de su seguridad. No permitir que los niños jueguen con el aparato.

• Guardar el aparato lejos del alcance de los niños y

de personas discapacitadas en el momento en que se decida desconectarlo de la red eléctrica y no

tilizarlo más.

No utilizar el aparato cerca de sustancias o vapores

• nflamables como alcohol, insecticidas, gasolina,

i etc.

• No utilizar el aparato en ambientes explosivos.

• La limpieza interna del aparato tiene que ser

efectuada por personal cualificado.

Este aparato puede ser utilizado

•

por niños de no menos de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de experiencia o del conocimiento necesario, pero sólo bajo vigilancia e instrucciones sobre el uso seguro y después de comprender bien los peligros inherentes.

• Los niños no deben jugar con el

aparato.

• La limpieza y el mantenimiento

del aparato deben ser efectuados por el usuario y no por niños sin vigilancia.

Advertencia:

este simbolo indica precauciones que sirven

para evitar daños en el producto

• No aportar al aparato modificaciones de ningún tipo.

• Verificar periódicamente la integridad del aparato.

En caso de anomalías, no emplear el aparato; ponerse en contacto inmediatamente con un Centro de Asistencia Técnica autorizado Vortice.

• La instalación eléctrica a la que se ha de conectar el

aparato debe ser conforme con las normas vigentes.

• El aparato se ha de conectar a una toma de tierra.

• Conectar el aparato a la red de alimentación

eléctrica o a una toma de corriente sólo si la capacidad de la instalación o la toma es adecuada a su potencia máxima. En caso contrario, recurrir inmediatamente a personal profesional cualificado.

• Es necesario instalar en la alimentación del aparato

una protección magnetotérmica adecuada.

• No cubrir ni obstruir las rejillas de entrada y salida

del aire.

• Si el aparato se cae o recibe un golpe fuerte, llevarlo

inmediatamente a un Centro de Asistencia Técnica autorizado Vortice.

• Si el aparato no funciona correctamente o se avería,

apagarlo de inmediato y contactar con un Centro de Asistencia Técnica autorizado Vortice. En caso de reparación, exigir el empleo de repuestos originales Vortice.

ESPAÑOL

• Seleccionar un punto de entrada del aire fresco que se encuentre lejos de fuentes contaminantes. Los datos eléctricos de la red deben coincidir

•

onaquellos indicados en la placa de datos

léctricos del aparato.

•

El aparato debe ser instalado por personal profesional cualificado.

• Para realizar la instalación es

necesario disponer de un interruptor omnipolar con distancia de apertura entre los contactos igual o mayor que 3 mm.

1 1

A B

2 2

3 3

4 4

5 5

Externo

Interno

Entrada de aire

Salida de aire

ESPAÑOL

Dimensiones

Tabla, fig.1, 2, 3.

MODEL A B C D E F G

AD900

AD1200

AD1500

AD2000

900 440 42 90 190 105 220

1200 440 42 90 190 105 220

1500 840 42 90 190 105 220

2000 840 42 90 190 105 220

Instalación

Advertencias

Para instalar el aparato es necesario tener en cuenta las siguientes advertencias:

• Instalar el aparato en un lugar protegido para garantizar la seguridad y evitar la oscilación (fig. 4);

• Instalar el aparato en el interior de una habitación (fig. 5);

6 6

>2,3 m

7 7

20 ~ 40 mm

8 8

9 9

Placa de montaje

Tornillo de fijación

ESPAÑOL

10a 10a

• Instalar el aparato a no menos de 2,3 m del suelo. (fig. 6).

• Si el acceso es más amplio que el aparato, instalar dos o más unidades en paralelo; en este caso es necesario dejar un espacio de 20-40 mm entre las unidades (fig.7).

• No instalar el aparato en lugares donde pueda haber agua, vapores, gases explosivos o corrosivos

fig.9).

(

Montaje

Sacar la placa de montaje desenroscando los tornillos fijados en la parte posterior del cuerpo central (fig.10);

• No dejar espacio entre el aparato y la pared. En caso de instalación de techo, utilizar soportes (NO en dotación) (fig. 8).

Si desea instalar sensores de apertura de puerta (no suministrados), rompa el orificio perforado en la parte posterior de la máquina. Saque los cables de conexión del sensor. (Figura 10a) S = Sensor

emento

13-15 mm

70 mm

Ø 40-50 mm

Rondana

Rondana elastica

Nuez

Placa de montaje

Madera tornillo

Placa de montaje

ESPAÑOL

Techo

Conducto de aire

Out

A Montaje sobre pared de hormigón

Fijar los pernos en la posición adecuada (establecer

a posición por medio de la placa de montaje y verter

l cemento en los orificios para los pernos) Fig.11.

Cuando el cemento se haya solidificado, poner la placa de montaje utilizando la arandela y la tuerca como se indica en la fig.12.

Montaje sobre pared de madera

ijar la placa de montaje en la posición adecuada con

ornillos: fig. 14.

Aplicar el cuerpo central como se indica en la fig.15.

Aplicar el cuerpo central al extremo superior de la placa de montaje y engancharlo como se indica en la fig.13.

C Montaje dentro del cielorraso

Fijar la barrera de aire siguiendo el mismo procedimiento que para la instalación sobre pared de hormigón. Efectuar las conexiones de los tubos como se indica en la fig.16.

NOTA En caso de instalación en cielorraso, las prestaciones del aparato podrían resultar diferentes de los valores declarados.

ESPAÑOL

1717

1818

19 19

OFF

Una vez finalizada la instalación, conecte el producto a la red eléctrica con un enchufe adecuado, como se

uestra en la fig.17.

Uso

Las funciones del aparato se pueden activar con el mando a distancia y son las siguientes: ON->velocidad máxima->velocidad mínima->OFF. Una vez activado el aparato, regular la rejilla de salida del aire para orientar el chorro de aire como se desee.

Caja de conexión a los sensores de apertura de puerta

El producto entra en funcionamiento cuando las dos partes del sensor pierden contacto al abrir las puertas. (Fig.18); Al cerrar, cuando las dos partes vuelven a contactar, el producto deja de funcionar (fig.19).

Mantenimiento/limpieza

Antes de realizar cualquier operación de limpieza o mantenimiento hay que apagar y desconectar el aparato de la red de alimentación. No utilizar productos químicos como petróleo, gasolina o diluyentes para limpiar el aparato. No introducir agua o líquidos en el motor del aparato.

ESPAÑOL

Información importante sobre eliminación respetuosa con el medio ambiente

EN ALGUNOS PAÍSES DE LA UNIÓN EUROPEA ESTE PRODUCTO NO ESTÁ INCLUIDO EN EL ÁMBITO DE APLICACIÓN DE LA LEY NACIONAL QUE TRASPONE LA DIRECTIVA RAEE Y, POR LO TANTO, NO EXISTE OBLIGACIÓN ALGUNA DE RECOGIDA SELECTIVA AL FINALIZAR SU VIDA ÚTIL.

Atención

Este producto cumple los requisitos de la Directiva EU 2012/19/EC..

El símbolo del contenedor de basura tachado, que hay sobre el aparato, indica que no puede ser eliminado con los desechos domésticos al finalizar su vida útil. Se ha de llevar a un punto de recogida selectiva para aparatos eléctricos o electrónicos o entregar al proveedor durante la compra de un aparato equivalente.

El usuario deberá llevar el aparato a un punto de recogida selectiva para su eliminación, de lo contrario se aplicarán las sanciones previstas por las normas sobre eliminación de desechos.

La recogida selectiva para la reutilización, tratamiento y eliminación respetuosa con el medio ambiente del aparato ayuda a evitar los efectos sobre el medio ambiente y la salud y favorece el reciclaje de los materiales que componen el producto.

Para más información sobre los sistemas de eliminación disponibles, contactar con el servicio local de eliminación de desechos o con la tienda que vendió el aparato.

Los fabricantes y los importadores cumplen con su responsabilidad de recuperación, tratamiento y eliminación respetuosa con el medio ambiente directamente o participando a un sistema colectivo.

Note

VORTICE LIMITED Beeches House - Eastern Avenue Burton on Tre n t DE13 0BB Tel. +44 1283-492949 UNITED KINGDOM vortice.ltd.uk sales@vortice.ltd.uk

VORTICE ELETTROSOCIALI S.p.A. Strada Cerca, 2 - frazione di Zoate 20067 TRIBIANO (MI) Tel. +39 02-90.69.91 ITALIA vortice.com postvendita@vortice-italy.com

VORTICE LATAM S.A. 3er Piso, O

cina 9-B, Edi cio Meridiano Guachipelín, Escazú, San José PO Box 10-1251 Tel +506 2201 6242; COSTA RICA vortice-latam.com info@vortice-latam.com

VORTICE VENTILATION SYSTEM (CHANGZHOU) CO., LTD Building 19 , No.388 West Huanghe Road, Xinbei District, Changzhou, Jiangsu Province CAP:213000 CHINA vortice-china.com vortice@vortice-china.com

Vortice Elettrosociali S.p.A. si riserva il diritto di apportare tutte le varianti migliorative ai prodotti in corso di vendita.

Vortice Elettrosociali S.p.A. reserves the right to make improvements to products at any time and without prior notice. La société Vortice Elettrosociali S.p.A. se réserve le droit d'apporter toutes les variations afin d'améliorer ses produits en cours de commercialisation. Die Firma Vortice Elettrosociali S.p.A. behält sich vor, alle eventuellen Verbesserungsänderungen an den Produkten des Verkaufsangebots vorzunehmen. Vortice Elettrosociali S.p.A. se reserva el derecho de incorporar todas las mejoras necesarias a los productos en fase de venta.

Vortice Elettrosociali S.p.A.

TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE

DATA INTERVENTO

DATE OF WORK - DATE INTERVENTION

TIMBRO CENTRO ASSISTENZA

TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE

DATA INTERVENTO

DATE OF WORK - DATE INTERVENTION

TIMBRO CENTRO ASSISTENZA

STAMP OF TECHNICAL ASSISTANCE CENTRE - CACHET SERVICE APRES-VENTE

TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE

DATA INTERVENTO

DATE OF WORK - DATE INTERVENTION

TIMBRO CENTRO ASSISTENZA

TAGLIANDO INTERVENTO IN GARANZIA CERTIFICATE OF WORK PERFORMED UNDER GUARANTEE COUPON INTERVENTION SOUS GARANTIE

DATA INTERVENTO

DATE OF WORK - DATE INTERVENTION

TIMBRO CENTRO ASSISTENZA

STAMP OF TECHNICAL ASSISTANCE CENTRE - CACHET SERVICE APRES-VENTE

ITALIA CONDIZIONI DI GARANZIA

VORTICE ELETTROSOCIALI SPA garantisce i suoi prodotti per 2 anni dalla data dell’acquisto, che deve essere comprovata da idoneo documento fiscale (scontrino o fattura), rilasciato dal venditore. Nel suddetto periodo di garanzia VORTICE ELETTROSOCIALI SPA si impegna, dopo aver effettuato le opportune valutazioni tecniche, a riparare o a sostituire gratuitamente le parti d

ell’apparecch

o che risultassero affette da difetti di fabbricazione. La presente garanzia, da attivare nei modi e nei termini di seguito indicati, lascia impregiudicati i d

iritti derivanti al consumatore dalla applicazione del D. lgs. 24/2002.Tali diritti, conformemente alla legge, potranno essere fatti valere esclusivamente nei confronti del proprio venditore. La presente garanzia è valida su tutto il territorio i

taliano.

Modalità e condizioni di attivazione della garanzia

Gli interventi in garanzia (riparazioni o sostituzioni del prodotto ovvero delle parti difettose) saranno eseguiti presso uno dei Centri di Assistenza Tecnica autorizzati da VORTICE ELETTROSOCIALI SPA, il cui indirizzo è disponibile sull’elenco telefonico alfabetico o contattando il numero verde 800.555.777. La prestazione eseguita in garanzia no

n prolunga il periodo della garanzia. Pertanto, incaso di sostituzione del prodotto o di un suo componente, sul bene o sul singolo componente fornito in sostituzione non decorre un nuovo periodo di garanzia ma si deve tener conto della data di acquisto del prodotto originario.

UK AND IRELAND CONDITIONS OF WARRANTY

This guarantee is offered as an extra benefit and does not affect your legal rights. All electrical appliances produced by VORTICE ELETTROSOCIALI SPA are guaranteed by the Company for 2 years against faulty material or workmanship. If any part is found to be defective in this way within the first twentyfour months from the date of p

urchase or hire purchase agreement, we, or our

authori

sed service agents, will replace or at our option repair that part without any charge for materials or labour o

r transportation, provided that the appliance has been used only in accordance with the instructions provided with each appliance and has been not connected to an unsuitable electricity supply, or subjected to misuse, neglect or damage or modified or repaired by any person not authorised by us.

The correct electricity supply voltage is shown on the rating plate attached to the appliance. This guarantee is normally available only to the original purchaser of theappliance, but the Company will consider written applications for transfer. Should any defect arise in any Vortice product and a claim under guarantee become necessary, the appliance should be carefully packed and returned to your approve

d Vortice stockist. This port ion of the guarante e sh ould be attache d to the appliance.

ITALIA

Spedire la garanzia in busta chiusa a: Vortice Elettrosociali S.p.A. Strada Cerca 2 Frazione di Zoate 20067 Tribiano Milano.

UK-IRELAND

Send the guarantee in sealed envelope to: Vortice Limited Beeches House Eastern Ave nue Burton on Trent DE13 0BB United Kingdom

OTHER COUNTRIES

Please send the guarantee to the retailer’s address in the country where the appliance has been purchased.

Autorizzo VORTICE ELETTROSOCIALI SPA ad inserire i miei dati nelle sue liste e a comunicarli a terzi per l’invio di materiale pubblicitario ed informativo. In ogni momento, a norma dell’art. 13 legge 675/96, potrò avere accesso ai miei dati, chiederne la modifica o la cancellazione oppure oppormi al loro utilizzo scrivendo a:

Vortice Elettrosociali S.p.A. Responsabile trattamento dati

- Strada Cerca, 2

- Frazi

one di Zoate -

20067 Tribiano (MI).

I authorize VORTICE LTD. to include my personal details within their database, which they use, via a third party for the despatch of advertising material, at any time, in accordance with the regulations in force within my country. I can have access to my details and can request changes, or prohibit the usage of my details.This will be done by addressing my request directly to:

ortice Limited Beeches House Eastern Avenue Burton on Trent DE13 0BB United Kingdom.

I authorize VORTICE ELETTROSOCIALI SPA and its local distributors to include my personal details within their database and they can use it through a third party for the despatch of advertising material. At any time, in accordance with the regulations in force within my country. I can have access to details and can ask to make cha

nges, or prohibit the usage of my details.This will be done by addressing my request directly to the headquarters of the local distributor where the appliance has been bought.

I do not authorize (please tick if required)

Non autorizzo (barrare se interessa)

I do not authorize (please tick if required)

ANNI

YEARS

GARANZIA - GUARANTEE - GARANTIE

DA CONSERVARE

TO BE RETAINED A CONSERVER

Per poter usufruire della garanzia il cliente deve compilare e rispedire a VORTICE ELETTROSOCIALI SPA, entro 8 giorni dall’acquisto, la “Parte 2” del tagliando di garanzia, all’indirizzo e con le modalità in tale parte riportate. La “P arte 1” d el tagli ando di ga ranz ia de ve es sere cons erva ta e pres enta ta, unitamente al documento fiscale (scontrino o fattura) rilasciato dal venditore al momento dell’acquisto, al Centro di Assistenza autorizzato di VORTICE ELETTROSOCIALI SPA, che dovrà eseguire l’intervento in garanzia.

This warranty must be attached to the appliance should it need to be returned for servicing. N.B. Guarantee is only valid if all details are completed correctly.

ATTENTION: pour bénéficier de la garantie, le présent certificat doit obligatoirement a ccompagn er l’appa reil présumé défectueux. Le c ertifica t doit porter le cachet du revendeur et la date d’achat. A defaut, la garantie sera comptée à partir de la date de sortie d’usine.

sclusioni

a presente garanzia non copre:

•

Le rotture provocate dal trasporto.

•

I difetti o guasti derivanti da uso non corretto o improprio da parte del cliente.

•

I difetti derivanti dal mancato rispetto delle avvertenze e condizioni d’uso indicate nel libretto di istruzioni ed uso a

llegato al prodotto.

•

I difetti derivanti da non corretta installazione ovvero da una installazione effettuata senza rispettare quanto previsto n

el relativo capitolo del libretto di istruzioni ed uso.

•

I guasti derivanti da un errato allacciamento alla rete di alimentazione elettrica o per tensione di alimentazione d

iversa da quella prevista per l’apparecchio, ovvero diversa dal limite stabilito dalle norme CEI (+/- 10% del valore

ominale).

a presente garanzia non copre, inoltre, gli eventuali difetti derivanti da una cattiva manutenzione ovvero da

nterventi effettuati da personale non qualificato o da terzi non autorizzati.

TIMBRO RIVENDITORE

stamp of supplier

cacher du vendeur

DATA SPEDIZIONE

Mailing date - Date d’expédition

DATA ACQUISTO

Purchase date - Date d’achat

CONF.

COLL.

DATI UTENTE / CUSTOMER DATA / COORDONNÉES DE L’UTILISATEUR

nome / name / nom _____________________________________________________ cognome / surname / prenom _____________________________________________ via / street / rue ________________________________________________________ cap / post code / code postal ______________________________________________ città / town ____________________________________________________________

Dichiaro di aver preso atto delle condizioni di garanzia specificate sul certificato in mio possesso e autorizzo la gestione dei miei dati personali (v. retro). I have read and understood the terms and conditions of this guarantee and I authorize the processing of my personal details (see overleaf). Suivant les conditions de garantie définies par le certificat en ma possession j’autorise l’utilisation de mes coordonnées (voir au verso).

Firma / Signature / Signature ______________________________________________

GARANZIA - GUARANTEE - GARANTIE

DA SPEDIRE (entro 8 giorni dall’acquisto)

TO SEND (within 8 days from date of purchase) A RETOURNER (dans les 8 jours après l’achat)

TIMBRO RIVENDITORE

stamp of supplier

cacher du vendeur

ANNI

YEARS

DATA ACQUISTO

Purchase date - Date d’achat

IZI

ilin

g d

ate

- D

ate

d’

pé

dit

ion

Vortice Air Door AD2000, Air Door AD1500, Air Door H Series, Air Door H AD1500 T, Air Door H AD900 M Instruction Booklet

Specifications and Main Features

Frequently Asked Questions

User Manual
