INSTRUKCJA OBSŁUGI
41-253 Czeladź, Polska
DYSTRYBUTOR
Monokular Vortex Solo 8x36 R/T (186-041)
Ul. Wiejska 46
tel: +48 32 265 22 00
Page 2
2
4
3

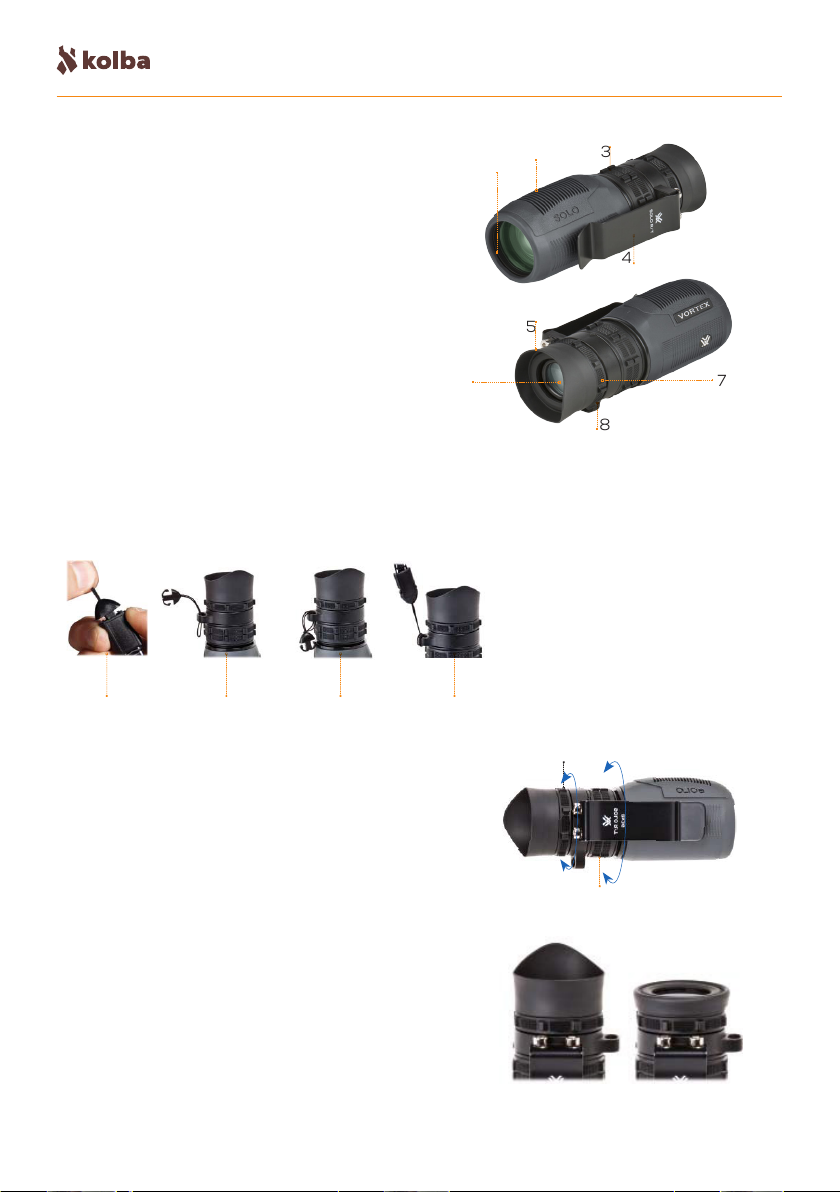

BUDOWA
1. Obiektyw
2. Gumowe wykończenie
3. Ustawienie ostrości obrazu
4. Klips
5. Składana muszla oczna
6. Okular
7. Ustawienie ostrości krzyża
8. Szlufka na pasek
CZYNNOŚCI PODSTAWOWE
1. Zakładanie paska
2. Odepnij klips z paska.
3. Przełóż pętle paska przez szlufkę.
4. Przełóż klips przez pętle i naciągnij pasek.
5. Przypnij klips do paska.
1 2 3 4
USTAWIANIE OSTROŚCI
1.
1. Górne pokrętło służy do ustawienia ostrości krzyża.
2.
2. Dolne pokrętło służy do ustawienia os trości obrazu.
3.
Przekręcenie pokrętła w prawo lub lewo
zmienia ustawienie ostrości.
2
1
5
6
8
1
7
REGULOWANIE MUSZLI OCZNEJ
Muszla oczna została wykonana z wytrzymałej gumy umożliwiającej jej składanie i rozkładanie dzięki czemu możliwa jest obserwacja w
okularach i bez.
W celu prowadzenia obserwacji w okularach
zaleca się złożenie muszlii ocznej.
Page 3
3

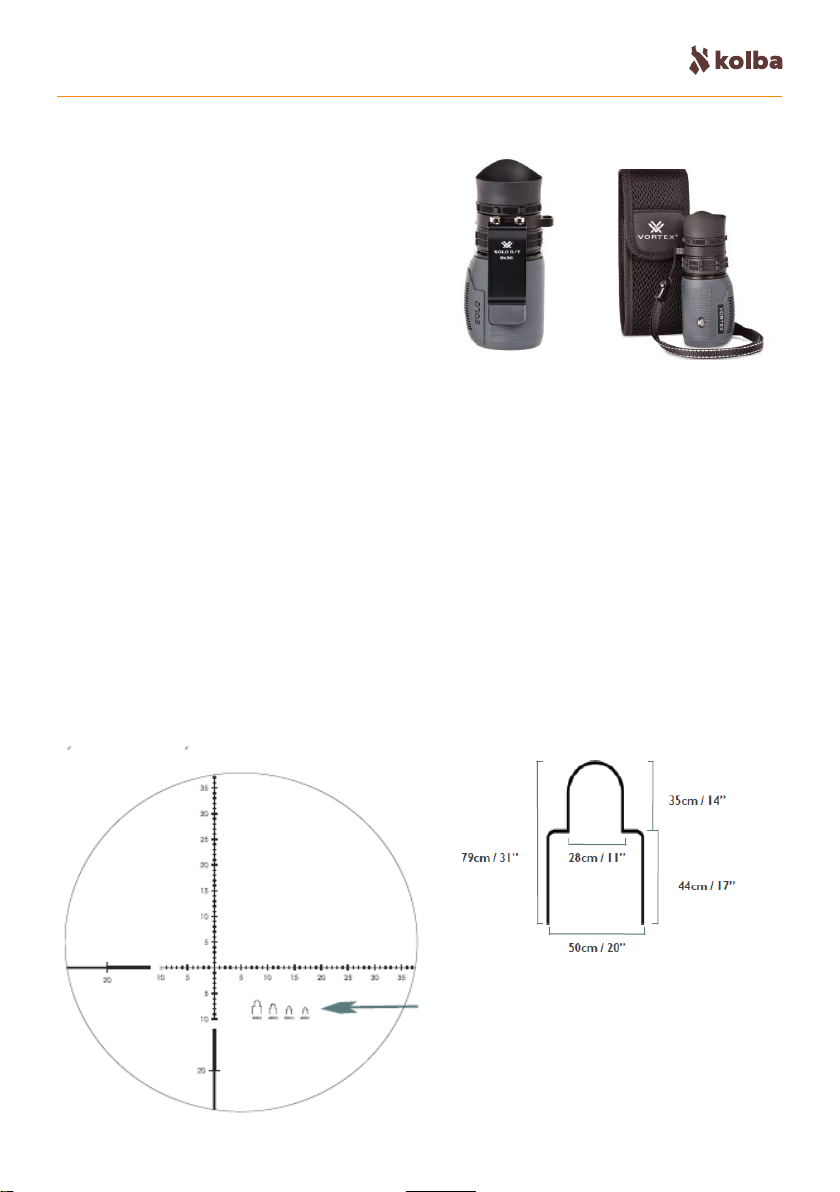

AKCESORIA
Klips
Pozwala na szybkie umocowanie urządzenia na
pasku, kieszeni lub innym miejscu.
Pokrowiec
Pokrowiec, wykonany z miękkiego materiału
pozwala na przenoszenie monokularu w bezpieczny sposób.
JAK DBAĆ O SZKŁA
Należy czyścić szklane powierzchnie, tak aby nie było na nich kurzu, brudu lub substancji
oleistych.
1.
Przed wycieraniem szkieł, należy usunąć z nich kurz i pył. Można to zrobić za pomocą szczoteczki z bardzo miękkim włosiem lub za pomocą sprężonego powietrza
2. Następnie wystarczy delikatnie chuchnąć na szkła i wytrzeć je miękką szmatką, załączoną do produktu. Nie należy używać chusteczek nawilżanych, grubej bawełny lub flaneli,
ponieważ te materiały mogą porysować powierzchnie szklane.
UŻYWANIE KRZYŻA
Krzyż do pomiaru R/T bazuje na pomiarach kątowych wyrażanych w miliradianach (mrad).
Pozwalają one na dokonanie dokładnego pomiaru, w oparciu o rozmiary danego przedmiotu. Znajomość dokładnej wielkości celu jest kluczowe dla wykonania precyzyjnego pomiaru.
Krzyż R/T jest oparty o system bazujący na
sylwetkach, umożliwiających szybki pomiar
Wymiary sylwetki są bardzo dokładne
Page 4
SKALA
4
POMIAR W MILIRADIANACH

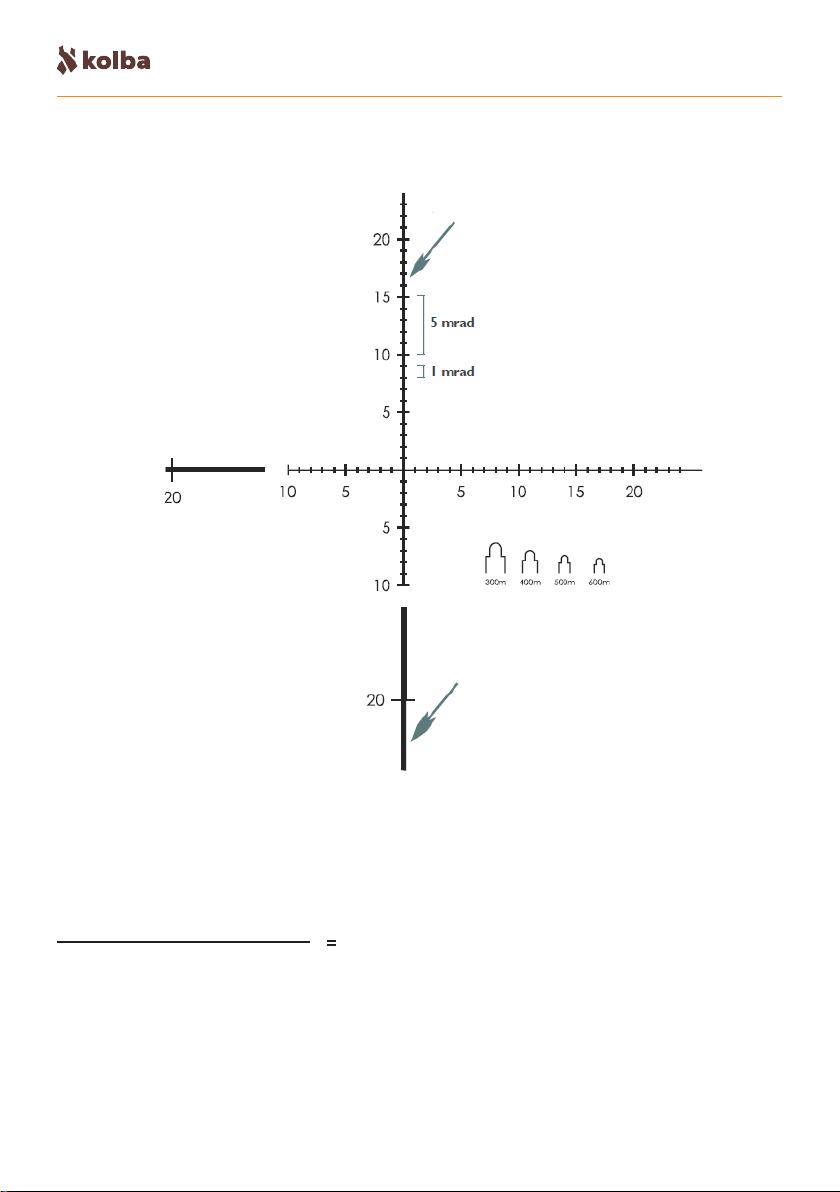

Pomiar w miliradianach jest bardzo prosty i opiera się na poniższych wzorach matematycznych. Konieczna jest tutaj znajomość rozmiarów celu.
wielkość celu w metrach × 1000
zmierzone miliradiany
Używając pionowej lub poziomej skali, najedź krzyżem na cel, którego rozmiary w metrach są Ci
znane i zmierz cel, odczytując wartość wyrażoną w miliradianach. W celu wykonania dokładniejszych obliczeń, próbuj oszacować ilość mrad do jednego miejsca po przecinku, o ile to możliwe.
Dokładny pomiar zależy od pewnego trzymania urządzenia. Należy oprzeć ręce na stałym
podłożu lub skorzystać ze statywu. W chwili otrzymania dokładnego pomiaru w mrad, należy
użyć przytoczonego wcześniej wzoru matematycznego, w celu obliczenia odległości.
zasięg (w metrach)
Page 5
5

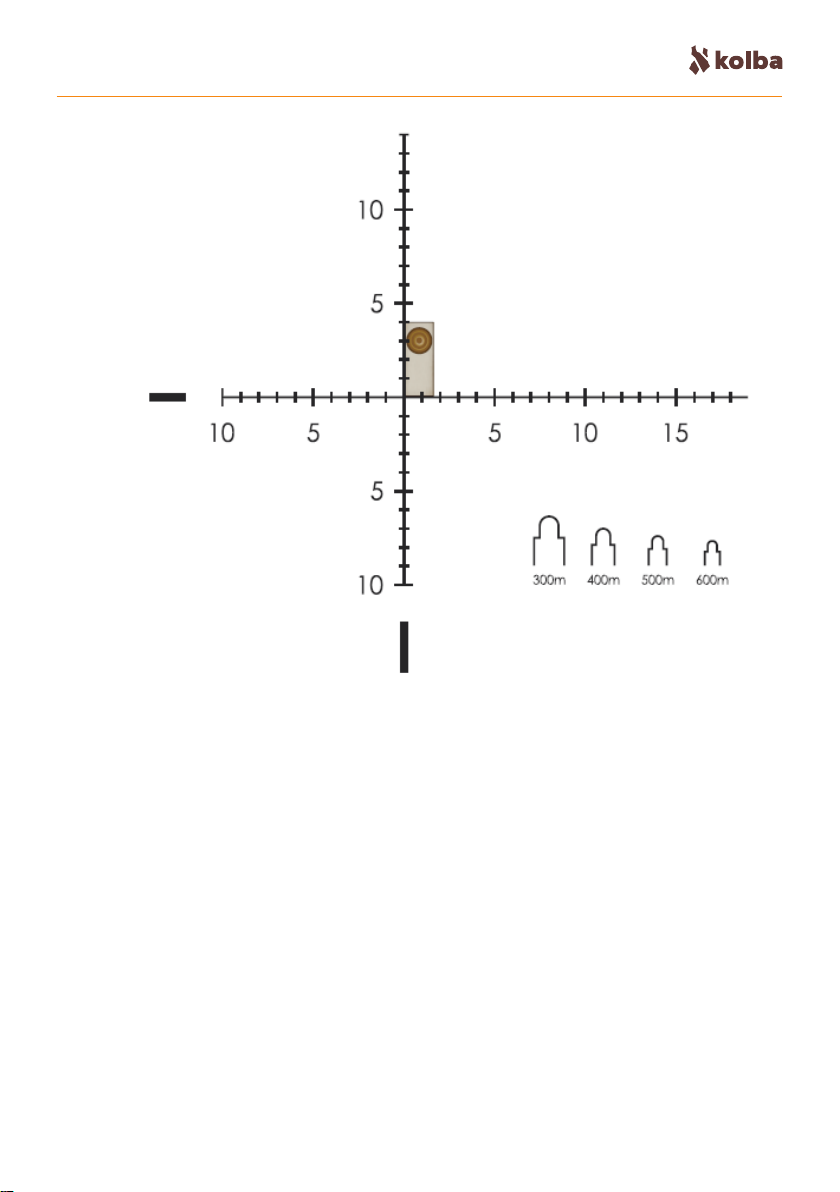

Pomiar odległości od celu, który ma wysokość sześciu stóp
(2 jardy), przy czterech mrad wskazuje na 500 jardów.
Page 6
6
KARTA GWARANCYJNA
Nazwa towaru Typ
Monokular
Numer fabryczny Data sprzedaży
Pieczątka i podpis punktu sprzedaży
Solo RT
Data
przyjęcia
Data
wydania
Opis
usterki
Pieczęć
serwisu
