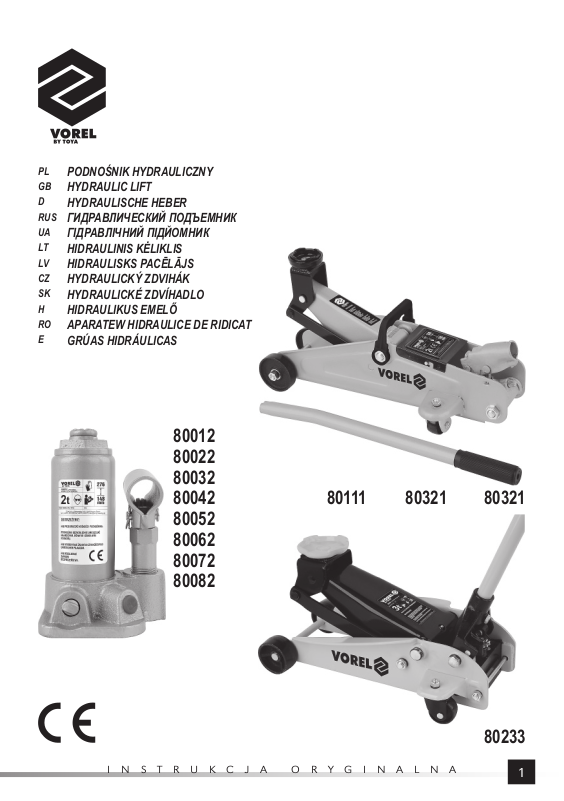

PODNOŚNIK HYDRAULICZNY

HYDRAULIC LIFT

HYDRAULISCHE HEBER

RUS

ГИДРАВЛИЧЕСКИЙ ПОДЪЕМНИК

ГІДРАВЛІЧНИЙ ПІДЙОМНИК

HIDRAULINIS KĖLIKLIS

HIDRAULISKS PACĒLĀJS

HYDRAULICKÝ ZDVIHÁK

HYDRAULICKÉ ZDVÍHADLO

HIDRAULIKUS EMELŐ

APARATEW HIDRAULICE DE RIDICAT

GRÚAS HIDRÁULICAS

80012 80022 80032 80042 80052 80062 80072 80082

80111

80321 80321

INSTRUKCJA ORYGINALNA

80233

PL GB D RUS UA LT LV CZ SK H RO E

III

2021

III IV

Rok produkcji: Production year:

Produktionsjahr:

Год выпуска:

Рік випуску:

Pagaminimo metai:

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

Ražošanas gads: Rok výroby:

Rok výroby: Gyártási év:

INSTRUKCJA ORYGINALNA

Anul producţiei utilajului: Año de fabricación:

PL GB D RUS UA LT LV CZ SK H RO E

PL GB D

1. dźwignia zaworu zwalniającego

2. podstawa

3. zawór bezpieczeństwa

4. tłok podnośnika

5. zbiornik oleju

6. pompa olejowa

7. ramię podnośnika

8. gniazdo ramienia

9. siodło podnośnika

10. zatyczka wlewu oleju

11. śruba przedłużająca

12. pokrętło zabezpieczające

13. pedał pomocniczy

1. lever of the release valve

2. support

3. safety valve

4. shaft of the lift

5. oil tank

6. oil pump

7. arm of the lift

8. socket of the arm

9. saddle of the lift

10. oil tank plug

11. extension bolt

12. protection handwheel

13. auxiliary pedal

1. Hebel des Auslassventils

2. Gestell

3. Sicherheitsventil

4. Heberkolben

5. Ölbehälter

6. Ölpumpe

7. Heberarm

8. Armsitz

9. Hebersattel

10. Öleinlassstopfen

11. Verlängerungsspindel

RUS UA LT

1. рычаг клапана увольнения

2. подошва

3. предохранительный клапан

4. поршень подъемника

5. резервуар для масла

6. масляный насос

7. плечо подъемника

8. гнездо плеча

9. седло подъемника

10. блокировка подачи масла

11. удлинительный болт

LV CZ SK

1. atbrīvošanas vārpsta rokturis

2. pamāts

3. drošības vārpsta

4. pacēlāja virzulis

5. eļļas tvertne

6. eļļas sūknis

7. pacēlāja plecs

8. pleca ligzda

9. pacēlāja sedli

10. eļļas ieliešanas cauruma vāks

11. pagarināšanas skrūve

1. важіль клапана звільнення

2. підошва

запобіжний клапан

4. поршень підйомника

5. резервуар для масла

6. масляний насос

7. плече підйомника

8. гніздо плеча

9. сідло підйомника

10. блокування подачі масла

11. здовжувальний болт

1. páka uvolňovacího ventile

2. podstavec

3. bezpečnostní ventil

4. píst zdviháka

5. nádrž oleje

6. olejové čerpadlo

7. rameno zdviháka

8. hnízdo ramena

9. sedlo zdviháka

10. zátka vlevu oleje

11. prodlužovácí šroub

1. palaisvinimo vožtuvo svertas

2. pagrindas

3. apsauginis vožtuvas

4. kėliklio stūmoklis

5. alyvos rezervuaras

6. alyvos siurblys

7. kėliklio petys

8. peties lizdas

9. kėliklio balnas

10. alyvos piltuvo kaištis

11. pailginantis varžtas

1. páka uvoľňujúcíeho ventilu

2. základňa

3. bezpečnostný ventil

4. piest zdvíhadla

5. zásobník oleju

6. olejové čerpadlo

7. rameno zdvíhadla

8. hniezdo ramena

9. sedlo zdvíhadla

10. zarážka vlievu oleju

11. predlžovací skrutka

HROE

1. leeresztő szelep emelőkarja

2. alapzat

3. biztonsági szelep

4. emelő dugattyúja

5. olaj tartály

6. olaj pumpa

7. emelőkar

8. emelőkar foglalat

9. emelővilla

10. olaj tartály dugója

11. hosszabbító csavar

1. mânierul robinetului de destindere

2. baza

3. supapa de siguranţă

4. pistonul cricului

5. recipientul uleiului

6. pompa de ulei

7. braţul cricului

8. soclul mânierului

9. seaua cricului

10. dopul oriﬁ ciului de umplere cu ulei

11. şurubul prelungitor

1. palanca de la válvula de liberación

2. base

3. válvula de seguridad

4. pistón de la grúa

5. tanque de aceite

6. bomba de aceite

7. brazo de la grúa

8. agujero del brazo

9. soporte de la grúa

10. tapa de la entrada de aceite

11. tornillo de extensión

INSTRUKCJA ORYGINALNA

Przeczytać instrukcję Read the operating instruction Bedienungsanleitung durchgelesen

Прочитать инструкцию Прочитать iнструкцiю

Perskaityti instrukciją Jālasa instrukciju Přečtet návod k použití Prečítať návod k obsluhe Olvasni utasítást Citeşti instrucţunile Lea la instrucción

Używać gogli ochronnych Wear protective goggles

Пользоваться защитными очками Користуйтесь захисними окулярами

Vartok apsauginius akinius Jālieto drošības brilles Používej ochranné brýle Používaj ochranné okuliare Használjon védőszemüveget! Intrebuinţează ochelari de protejare Use protectores del oído

PL GB D RUS UA LT LV CZ SK H RO E

Udźwig Load Tragkraft

Груз Вантаж

Keliamoji galia Jauda Zatížitelnost Nosnost Teherbírás Capacitate portantă Capacidad de levantamiento

260

140

Zakres podnoszenia Lifting range Hubbereich

Предел подъема Рівень підйому

Kėlimo diapazonas Pacelšanas diapazons Rozsah zdvihání Okruh zdvihania Emelési magasság Spaţiul de ridicare Rango de levantamiento

Stosować rękawice ochronne Schutzhandschuhe verwenden

Необходимо пользоваться защитными перчатками Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines Lietot aizsardzības cimdus Používejte ochranné rukavice Používajte ochranné rukavice Használjon védőkesztyűt Utilizarea mănuşilor de protrcţie Use guantes de protección

INSTRUKCJA ORYGINALNA

DANE TECHNICZNE

Indeks Udźwig [tyś. kg] Zakres podnoszenia [mm] Waga [kg]

80012 2 140 - 260 2,2 80022 3 168 - 326 3,1 80032 5 185 - 355 3,9 80042 8 190 - 365 4,8 80052 10 195 - 375 5,6 80062 12 200 - 380 6,5 80072 15 205 - 390 7,6 80082 20 217 - 402 9,7 80111 2 135 - 325 9,0 80321 2 130 - 350 9,6 80321 2 130 - 350 9,7 80233 3 150 - 485 35,0

OPIS PRODUKTU

Podnośnik hydrauliczny jest przeznaczony do prac gdzie wymagane jest podnoszenie znacznych ciężarów. Nie może być stosowany jako element podpierający ustawiany na stałe. Niedopuszczalne jest także przewożenie podnośnikiem uniesionych ła- dunków. Przyrząd został zaprojektowany do użytku wyłącznie w gospodarstwach domowych i nie może być wykorzystywany profesjonalnie, tj. w zakładach pracy i do prac zarobkowych. Prawidłowa, niezawodna i bezpieczna praca przyrządu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie przyrządu niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmii.

ZALECENIA BEZPIECZEŃSTWA

Podnośnik jest urządzeniem hydraulicznym pracującym pod dużym obciążeniem. Przy pracy należy przestrzegać podstawowych zasad bezpieczeństwa.

Przed rozpoczęciem pracy należy przeczytać instrukcję obsługi i zachować ją.

Nigdy nie przekraczać maksymalnego obciążenia podnośnika.

Zabronione jest podnoszenie podnośnikiem ludzi, bądź zwierząt.

Podnośnik jest przeznaczony jedynie do podnoszenia, wykorzystywanie go w innych celach jest zabronione. Trzeba wykorzystać dodatkowe przyrządy zabezpieczające (np. stojaki) do podparcia podniesionego przedmiotu, przed rozpoczęciem pracy pod nim. W przypadku podnoszenia pojazdów należy zablokować lub zaklinować koła, oraz zaciągnąć hamulec bezpieczeństwa. Nie należy zostawiać podniesionego ładunku bez opieki. Nie wolno w pobliże pracy lub składowania podnośnika dopuszczać dzieci i osoby nieprzeszkolone w obsłudze urządzenia. Nie należy nosić luźnej odzieży, oraz biżuterii. Długie włosy należy upiąć. Należy stosować środki ochrony osobistej. Podnośnik musi być ustawiony na równym, płaskim, twardym i stabilnym podłożu. Podnośnik należy umieszczać pod podnoszonym przyrządem, aby obciążenie podpierało się w części środkowej siodełka.

Absolutnie zabronione jest regulowanie zaworu bezpieczeństwa.

Trzymać urządzenie z daleka od źródeł ciepła i ognia, ponieważ może to spowodować uszkodzenie urządzenia lub pogorszenie jego funkcjonowania. Przed podniesieniem jakiegokolwiek ładunku należy się upewnić, że po uniesieniu ładunku nie wystąpi przesunięcie się podnośnika. Przed podniesieniem jakiegokolwiek ciężaru, należy się upewnić, że podnośnik nie jest w żaden sposób uszkodzony. Jeśli podnośnik wymaga naprawy, należy zwrócić się w tym celu do uprawnionego zakładu naprawczego. Bądź przewidujący, nie pracuj, gdy jesteś zmęczony, bądź pod działaniem leków. Nie należy modyﬁ kować żadnych elementów podnośnika, które mogą mieć wpływ na zgodność podnośnika z normą wymienioną w deklaracji zgodności. Należy naprawiać produkt tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy. Czas eksploatacji podnośnika został określony na 4 lata od dnia pierwszego użycia. Po tym okresie należy dokonać przeglądu

INSTRUKCJA ORYGINALNA

podnośnika w autoryzowanym serwisie producenta, pod kątem bezpieczeństwa dalszego użytkowania.

MONTAŻ I OBSŁUGA

Podnośnik jest dostarczany jako zmontowany układ i nie wymaga montażu lub regulacji. Przed rozpoczęciem pracy należy przy odkręconym zaworze zwalniającym wykonać około 6 pełnych cykli pompowania, aby zapewnić właściwe rozprowadzenie oleju hydraulicznego. Wymagane jest aby przed kadym podjęciem pracy sprawdzić i ewentualnie dokręcić wszystkie połączeńia śrubowe. Zwiększy to bezpieczeństwo użytkowania i przedłuży żywotność podnośnika.

Podnoszenie

Przed rozpoczęciem podnoszenia należy się upewnić, że operator podnośnika będzie miał podnośnik oraz podnoszony ładunek w zasięgu wzroku, podczas wykonywania wszelkich ruchów. Węższym końcem ramienia podnośnika zamknąć zawór zwalniający przez dokręcenie go do oporu zgodnie z kierunkiem ruchu wskazówek zegara (III). Wsunąć ramie podnośnika w gniazdo. W przypadku podnośnika 80233 obie części ramienia podnoszącego złączyć i zabezpieczyć śrubą, następnie wsunąć ramię podnośnika w gniazdo i zabezpieczyć pokrętłem przed wypadnięciem. Ramieniem podnośnika zamknąć zawór zwalniający przez dokręcenie go do oporu zgodnie z kierunkiem ruchu wskazówek zegara (III). Podnośnik umieścić pod podnoszonym ładunkiem w miejscu przeznaczonym do stosowania podnośników (np. w przypadku samochodów) tak, aby ładunek oparł się centralnie na siodle podnośnika (IV). W razie potrzeby w podnośnikach słupkowych można wykręcić śrubę przedłużającą aż do zetknięcia się siodełka podnośnika z podnoszonym ładunkiem. Poruszając ramieniem w kierunku góra - dół podnieść ładunek na wymaganą wysokość. Po podniesieniu zabezpieczyć ładunek przed opadnięciem, np. podstawkami.

Opuszczanie

Przed rozpoczęciem opuszczania, trzeba się upewnić, że opuszczany ładunek nie spowoduje obrażeń obsługi. Węższym końcem ramienia podnośnika powoli obracać zawór zwalniający w kierunku przeciwnym do ruchu wskazówek zegara. Nie należy odkręcać zaworu zwalniającego bardziej niż jest to wymagane do powolnego opuszczenia ładunku. Zbytnie odkręcenie zaworu może spowodować jego wykręcenie z obudowy. Po całkowitym opuszczeniu ładunku, ramię odłączyć od podnośnika, podnośnik zabrać spod ładunku. W przypadku podnośników słupkowych wkręcić śrubę przedłużającą, jeśli była stosowana.

Konserwacja

Jeśli podnośnik nie jest używany tłok podnośnika oraz gniazdo ramienia powinny być w pozycji dolnej. W przypadku podnośników słupkowych także śruba wydłużająca powinna być wkręcona w tłok podnośnika. Zapobiega to korozji powierzchni tłoka. Podnośnik należy utrzymywać w czystości, należy smarować zewnętrzne części ruchome podnośnika nie rzadziej niż co każde 10 godzin pracy.

Odpowietrzanie układu hydraulicznego

Wymagane jest, aby poniższe czynności wykonać w specjalistycznym zakładzie serwisowym.

Od czasu do czasu w układzie hydraulicznym podnośnika zbierają się pęcherzyki powietrza. Może to zmniejszyć skuteczność działania podnośnika. Jeśli taka sytuacja ma miejsce należy odpowietrzyć układ hydrauliczny podnośnika. Postawić podnośnik tak, aby tłok znajdował się pozycji pionowej. Otworzyć zawór zwalniający, zdjąć zatyczkę wlewu oleju (V). Następnie poruszać gwałtownie, kilkukrotnie pompą podnośnika, aby wypchnąć powietrze na zewnątrz. Zamknąć zawór zwalniający, założyć zatyczkę wlewu oleju. Sprawdzić pracę podnośnika, jeśli zajdzie potrzeba powtórzyć operację odpowietrzania.

Uzupełnianie oleju, smarowanie

Wymagane jest, aby poniższe czynności wykonać w specjalistycznym zakładzie serwisowym.

Ustawić podnośnik tak, aby tłok podnośnika znalazł się w pozycji pionowej. Opuścić pompę i tłok w dolne krańcowe położenie. Zdjąć zatyczkę wlewu oleju (V). Napełniać tylko olejem hydraulicznym o klasie lepkości SAE 10. Zabronione jest stosowanie innych płynów w tym celu. Napełniać do dolnej krawędzi wlewu oleju. Odpowietrzyć podnośnik w sposób opisany w punkcie „Odpowietrzanie układu hydraulicznego”. Zamontować zatyczkę wlewu oleju. Sprawdzić działanie podnośnika.

INSTRUKCJA ORYGINALNA

W regularnych odstępach czasu (nie rzadziej niż co każde 10 godzin pracy) smarować połączenia przegubowe oraz inne części ruchome podnośnika. W przypadku podnośników słupkowych należy pamiętać o okresowym smarowaniu gwintu śruby przedłużającej.

Usuwanie usterek

Podnośnik obniża się pod obciążeniem

Podnośnik nie podnosi obciążenia

Podnośnik nie podnosi obciążenia na pełną wysokość

XXX

Pompa sprężynuje przy podnoszeniu

Podnośnik nie opuszcza się całkowicie

Olej wycieka spod zatyczki

W podnośniku może brakować oleju. Uzupełnić braki oleju.

XXXX

Zapowietrzony układ hydrauliczny. Odpowietrzyć układ hydrauliczny

W podnośniku może być za dużo oleju.

Usunąć nadmiar oleju

Możliwość nie domykania się zaworów. Kilkukrotnie bez obciążenie podnieść, A następnie opuścić ramie podnoś

Uszkodzona sprężyna powrotna. Brak smarowania części ruchomych. Odkształcone elementy napędu ramienia.

Niedomknięty zawór zwalniający. Zamknąć zawór zwalniający.

nika.

Wymiana sprężyny powrotnej w podnośnikach przejezdnych

Wymagane jest, aby poniższe czynności wykonać w specjalistycznym zakładzie serwisowym.

Opuścić siodło podnośnika, tak żeby sprężyna powrotna była rozciągnięta w najmniejszym stopniu. Za pomocą narzędzi wyczepić uszkodzoną sprężynę z otworów i w jej miejsce zamontować nową. Sprawdzić działanie podnośnika.

Postępowanie ze zużytymi elementami podnośnika

Zużyty olej i/ lub smary należy oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów. Zużyte części stalowe nie stanowią zagrożenia dla środowiska i należy oddać je do zakładów zajmujących się przetwarzaniem odpadów metali żelaznych.

INSTRUKCJA ORYGINALNA

TECHNICAL DATA

Index Lifting capacity [tons] Lifting range [mm] Weight [kg]

DESCRIPTION OF THE MACHINE

The hydraulic lift has been designed to be used for tasks implying lifting signiﬁ cant weights. It must not be used as a permanent support element. It is also unacceptable to use the lift to transport lifted loads. The device has been designed exclusively for domestic use and must not be used professionally, namely in plants and for lucrative purposes. A correct, reliable and safe functioning of the device depends on its adequate operation, so:

Before you commence work with the tool, read the operating manual thoroughly and keep it for future reference.

The supplier shall not be held responsible for any damage and injuries caused due to using the tool for purposes it has not been designed for, failure to observe safety recommendations and the recommendations indicated within this manual. Using the device for tasks which do not comply with the purpose it has been designed for shall also cancel the guarantee rights the user is entitled to.

SAFETY RECOMMENDATIONS

The lift is a hydraulic device working under signiﬁ cant loads. During work it is required to observe basic safety principles.

Before you start work, read the operating manual and keep it for future reference.

Do not ever exceed the maximum load of the lift.

It is prohibited to use the device to lift people and animals.

The lift has been designed exclusively for the purpose of lifting, and must not be used for other purposes. It is required to use additional safety devices (e.g. racks) to support the lifted object, before work under it may commence. In case of lifting vehicles it is necessary to block or wedge the wheels and engage the safety brake. Do not leave a lifted load unattended. Do net permit children and those who have not been trained in operation of the device to enter the working area. Do not wear loose clothes and jewellery. Gather long hair. Use personal protection means. The lift must be placed on an even, ﬂ at, hard and stable surface. The lift must be placed upon the device to be lifted so that the load is supported in the middle section of the saddle.

It is absolutely prohibited to adjust the safety valve.

Keep the device far from sources of heat and ﬂ ames, since they might damage the device or impair its functioning. Before you proceed to lifting any load whatsoever, make sure that once the load has been lifted, the lift will not shift. Before you proceed to lifting any load whatsoever, male sure the lift is not damaged in any way. If the lift requires repair, have it repaired by an authorised workshop. Be prudent and do not work when you are tired or under inﬂ uence of medicines. Do not modify any elements of the lift, which may have impact on the compliance of the lift with the standard indicated in the declaration of compliance. Have the device repaired exclusively in authorised service points, using solely original spare parts, so as to ensure the required level of safety during work. The lifetime of the lift has been determined for 4 years from the date of its ﬁ rst use. After this period, the lift should be inspected at the manufacturer’s authorized service center for further safety of use.

ORIGINAL INSTRUCTIONS

ASSEMBLY AND OPERATION OF THE LIFT

The lift is delivered as an assembled system and does not require assembly or adjustments. Before work it is required to realise approximately six full pumping cycles with the release valve open, so as to ensure appropriate distribution of the hydraulic oil. It is required to check before each task all the screwed connections, and tighten them if necessary. This will increase safety of operation and prolong the life of the lift.

Lifting

Before lifting may commence, make sure that the operator of the lift has the lift itself and the lifted load within the range of sight during all realised movements. Using the narrower end of the arm of the lift, close the release valve turning it home clockwise (III). Insert the lift arm into the socket. In case of the lift number 80233 both the sections of the lifting arm must be connected and protected with a screw. Then insert the arm of the lift into the socket and protect it with a handwheel so that it does not fall out. Close the release valve with the arm of the lift, turning it home clockwise (III). Place the lift under the load to be lifted in the place designed for a lift (e.g. in case of vehicles), so that the load is supported in the central section of the saddle of the lift (IV). If necessary in post lift sit is possible to unscrew the extension bolt until the saddle of the lift touches the lifted load. Moving the arm upwards and downwards lift the load to the required height. Once the load has been lifted, protect it from falling down using for example appropriate supports.

Lifting

Before lifting may commence, make sure that the operator of the lift has the lift itself and the lifted load within the range of sight during all realised movements. Using the end of the arm of the lift, close the release valve turning it home clockwise. (II) Place the lift under the load to be lifted in the place designed for a lift (e.g. in case of vehicles), so that the load is supported in the central section of the saddle of the lift. (III) Insert the arm of the lift into the socket. Moving the arm upwards and downwards lift the load to the required height. Once the load has been lifted, protect it from falling down using for example appropriate supports.

Lowering

Before lowering of the load may commence, make sure that the load to be lowered will not cause any injuries to the personnel. Using the narrower end of the arm of the lift turn the release valve slowly anticlockwise. Do not open the release valve more than this is required to slowly lower the load. Excessive opening of the valve may cause its removing from the casing. Once the load has been completely lowered, disconnect the arm from the lift, and remove the lift from under the load. In case of post lifts, it is required to remove the extension bolt, if it was used.

Maintenance

If the lift is not used the shaft of the lift and the socket of the arm should be in the lower position. In case of post lifts also the extension bolt should be turned into the shaft of the lift. This will prevent the surface of the shaft from corrosion. The lift must be kept clean, and the external moving elements of the lift must be lubricated at least every ten working hours.

Purging the hydraulic system

It is required to have the following maintenance action realised in a specialised service point.

From time to time the hydraulic system of the lift ﬁ lls with air bubbles. This may impair the functional eﬃ ciency of the lift. If this is the case the hydraulic system of the lift must be purged. Place the lift in such a manner that the shaft is in a vertical position. Open the release valve and remove the oil tank plug (V). Then move the pump of the lift energetically a couple of times so as to remove the air. Close the release valve and replace the oil tank plug. Check the functioning of the lift, and if necessary repeat the purging procedure.

Filling the oil tank and lubrication

It is required to have the following maintenance action realised in a specialised service point.

Place the lift in such a manner that the shaft is in a vertical position. Move the pump and the shaft to the extreme lower position. Remove the oil tank plug (V). Use solely hydraulic oil whose viscosity class is SAE 10. It is prohibited to use other liquids for that purpose. Fill the tank to the lower edge of the oil inlet.

ORIGINAL INSTRUCTIONS

Purge the lift following the direction indicated in „ Purging the hydraulic system”. Replace the oil tank plug. Check the functioning of the lift. In regular intervals (at least every ten working hours) lubricate the articulated connections and other moving elements of the lift. In case of post lifts, remember of periodical lubrication of the extension bolt thread.

Solution of problems

The lift lowers under

a load

The lift does not lift a load

The lift does not

lift a load to the full

height

XX X

The pump springs back during lifting

The lift does not

lower completely

Oil is leaking from

under the plug

There may be insuﬃ cient quantity of oil in the lift. Fill the oil tank.

XX XX

Air in the hydraulic system. Purge the hydraulic system.

There may be excessive quantity of oil

in the lift. Remove the excess of oil

The valves may not close completely. Lift the arm of the device a couple of times without any load and then lower it.

A damaged back spring. Moving elements are not lubricated. Deformed arm driving elements.

The release valve is not completely closed. Close the release valve.

Replacement of the back spring in the powered lifts

It is required to have the following maintenance action realised in a specialised service point.

Lower the saddle of the lift, so that the back spring is as little stretched as possible. Using a tool remove the damaged spring from the holes and replace it with a new one. Check the functioning of the lift.

ORIGINAL INSTRUCTIONS

TECHNISCHE DATEN

Index Tragkraft [T] Hubbereich [mm] Gewicht [kg]

PRODUKTBESCHREIBUNG

Hydraulischer Heber ist für Heben von schweren Lasten bestimmt. Es kann nicht als feste Stütze verwendet werden. Die mittels hydraulischen Hebers angehobenen Lasten dürfen nicht befördert werden. Das Werkzeug ist für individuelle Verwendung bestimmt und darf nicht bei Auftragsarbeiten und im Gewerbe eingesetzt werden.

SICHERHEITSVORSCHRIFTEN

Der Heber ist eine hydraulische Vorrichtung, die sehr große Kräfte überträgt. Bei dem Einsatz sollen die grundlegenden Sicherheitsvorschriften beachtet werden. Vor Arbeitsbeginn soll diese Anweisung vollständig durchgelesen und aufbewahrt werden.

Die maximal zulässige Tragkraft darf nicht überschreitet werden.

Anheben von Personen und Tiere mit dem Heber ist verboten.

Der Heber ist nur zum Anheben bestimmt und die Verwendung für andere Zwecke ist verboten. Zum Stützen der aufgehobenen Last und dem Beginn der Arbeiten an dieser Last sollen andere Vorrichtungen (zum Beispiel Stützen) eingesetzt werden. Beim Anheben von Fahrzeugen sollen die Räder blockiert oder eingeklemmt werden und die Handbremse eingezogen werden. Die aufgehobene Last darf nicht ohne Aufsicht überlassen werden. Kinder oder Personen, die in der Bedienung des Hebers nicht eingeschult wurden dürfen in die Nähe des Hebers zugelassen werden Beim Einsatz dürfen lose Bekleidung und Schmuck nicht getragen werden. Lange Haare sollten gebunden sein. Persönliche Schutzmittel sind zu verwenden. Der Heber soll auf ebener, fester und stabiler Aufstellﬂ äche aufgestellt werden. Der Heber sollte unter der zu tragenden Last aufgestellt werden damit die Last in der Sattelmitte steht.

Das Einstellen des Sicherheitsventils ist verboten.

Die Vorrichtung von Heizquellen und Feuer fern halten, da dies die Funktion der Vorrichtung beeinträchtigen kann oder eine Beschädigung der Vorrichtung herbeiführen. Vor dem Anheben der Last ist zu prüfen ob der Heber sich nach dem Anheben nicht verschieben kann. Vor dem Einsatz ist zu prüfen ob die Vorrichtung in einwandfreiem zustand ist. Sollte der Heber beschädigt sein dann sollte an die Vertragswerkstatt zur Reparatur angeliefert werden. Beim Einsatz ist Vorsicht geboten. Die Arbeit in ermüdeten Zustand und nach Einnahme der Medikamente soll vermieden werden. Die Lebensdauer des Aufzugs beträgt 4 Jahre ab dem Datum seiner ersten Verwendung. Nach dieser Zeit sollte der Aufzug im autorisierten Servicecenter des Herstellers auf weitere Gebrauchssicherheit überprüft werden.

MONTAGE UND BEDIENUNG

Der hydraulisch Heber ist im montierten zustand geliefert und bedarf keinerlei Montage oder Einstellung. Vor dem Arbeitsbeginn sollte man 6 volle Pumpenvorgänge bei geöﬀ netem Auslassventil durchführen, damit das Öl richtig an alle Leitungen und Kammer der Hydraulikanlage zuﬂ ießt.

Anheben

Vor dem Arbeitsbeginn ist zu prüfen ob der Heber und die anzuhebende Last in der Sichtweite des Bedienungspersonals während der Ausführung der Vorgänge sein werden. Das Auslassventil mit schmalem Ende des Hebearmes durch Drehen im Uhrzeigersinn bis zum Anschlag schließen. (III) Den Heber unter der zu tragenden Last an der Stelle, die zum Anheben bestimmt ist (zum Beispiel bei Fahrzeugen), aufstellen, damit die Last in der Sattelmitte steht. (IV) Falls notwendig, die Verlängerungsschraube bei dem Säulenkraftheber aufdrehen bis der Sattel mit der zu tragenden Last

ORIGINALANLEITUNG

in Berührung kommt. Heberarm in Sockel einstecken und durch die Auf- und Ab - Bewegung die Last in die gewünschte Höhe anheben. Die Last gegen Abfallen nach dem Anheben zum Beispiel mit Stützen absichern.

Absenkung

Vor Beginn der Absenkung prüfen ob die abzusenkende Last keine Verletzung des Bedienungspersonals herbeiführt. Das Auslassventil mit dem Schmalen Hebehebelende gegen Uhrzeigersinn langsam drehen (V)

Das Auslassventil darf nicht weiter geöﬀ net werden als das für langsame Absenkung der Last notwendig ist.

Das übermäßige Aufdrehen des Ventils kann sein Herausfallen herbeiführen. Nach dem vollkommenen Absenken der Last den Hebel von dem Kraftheber herausnehmen und den Kraftheber aus der Last weg schieben. Bei dem Säulenkraftheber die Verlängerungsspindel eindrehen, falls sie aufgedreht war.

Wartung

Falls der Heber nicht benutzt wird, sollten der Kolben und die Hebelsitz in der unteren Stellung sein. Bei dem Säulenkraftheber ist die Verlängerungsschraube in das Kolben einzudrehen. Diese Maßnahme schützt vor Kolbenkorrosion. Den Heber sauber halten und die bewegliche Außenteile einfetten.

Ablüftung der Hydraulikanlage

Es ist notwendig, damit die nachfolgenden Operationen in der Kundendienstwerkstatt durchgeführt werden.

Ab und zu können in der Hydraulikanlage Luftblasen entstehen. Das kann zur Herabsetzung des Wirkungsgrades des Hebers führen. In diesem Fall sollte die Hydraulikanlage entlüftet werden. Den Heber so aufstellen, damit der Kolben senkrecht steht. Das Auslassventil öﬀ nen, den Stopfen von dem Öleinlass entfernen, danach die Pumpe des Krafthebers mehrmals rasch betätigen damit die Luft nach außen heraustritt. Das Auslassventil schließen, den Stopfen einsetzen. Die Funktion des Hebers prüfen, falls notwendig den Entlüftungsvorgang wiederholen.

Ölnachfüllung, Fetten

Es ist notwendig, damit die nachfolgenden Operationen in der Kundendienstwerkstatt durchgeführt werden.

Den Heber so aufzustellen, damit der Kolben senkrecht steht. Pumpe und Kolben in der unteren Endstellung stellen. Stopfen von der Öleinlassöﬀ nung entfernen. Die Hydraulikanlage mit dem Hydrauliköl mit der Viskosität SAE 10 auﬀ üllen. Die Verwendung von anderen Flüssigkeiten ist nicht zulässig. Das Öl bis der unteren Kante der Öleinlassöﬀ nung auﬀ üllen. Den Heber wie im Punkt „Ablüftung der Hydraulikanlage“ beschrieben, entlüften. Stopfen in die Öleinlassöﬀ nung einsetzen. Die Funktion des Krafthebers prüfen. In den gleichen Zeitabständen die Gelenkstellen und sonstige beweglichen Teile des Hebers einfetten. Bei den Säulenkraftheber das Verlängerungsspindelgewinde periodisch einfetten.

Beseitigung der Störungen

Das Öl ﬂ ießt von dem Stopfen aus

Luftblasen in der Hydraulikanlage. Hydraulikanlage entlüften.

Zu viel Öl in der Hydraulikanlage Ölüberﬂ uss ablassen.

Ventile schließen nicht. Den Hebel mehrmals ohne Last heben und dann senken.

Rückstellfeder beschädigt. Keine Fettung der beweglichen Teile. Die Antriebshebelelemente verformt.

Auslassventil ist nicht geschlossen. Auslassventil schließen.

Heber sinkt unter der Lasteinwirkung

Der Heber hebt die Last nicht an

X X X Kein Öl in der Anlage. Öl nachfüllen

XXXX

Der Heber hebt die Last nicht in die volle Höhe

Die Pumpe federt beim Anheben

Der Heber sinkt nicht vollkommen

ORIGINALANLEITUNG

RUS

ТЕХНИЧЕСКИЕ ДАННЫЕ

Код Груз [тыс. kg] Предел подъема [mm] Вес [kg]

ХАРАКТЕРИСТИКА ПРОДУКТА

Гидравлический подъемник предназначен для работ, где требуется подъем значительных грузов. Запрещается пользоваться ним как постоянным опорным элементом. Запрещается также перемещение поднятых подъемником грузов. Устройство предназначено для любительского потребления; запрещается его применение в случае платных работ и ремесла.

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

Подъемник - это гидравлическое устройство, работающее с большой нагрузкой. Во время работы следует соблюдать основные правила безопасности.

Перед началом работы необходимо ознакомиться с инструкцией по обслуживанию и сберечь ее.

Ни в коем случае не превышать максимальной нагрузки подъемника.

Запрещается поднимать подъемником людей или животных.

Подъемник предназначен исключительно для подъема, запрещается использовать его с другой целью. Следует воспользоваться дополнительными страховочными элементами (напр., стойки) с целью опоры предмета подъема перед началом работы под ним. В случае подъема средств передвижения следует заблокировать колеса и включить стоп-кран. Не оставлять поднимаемый груз без присмотра. Вблизи места работы или хранения устройства запрещается пребывать детям или лицам, не обученным управлению устройства. Не следует носить просторную одежду или бижутерию. Следует связать длинные волосы. Следует пользоваться средствами индивидуальной защиты. Подъемник следует установить на ровной, плоской, твердой и стабильной поверхности. Подъемник должен находиться под предметом подъема, чтобы нагрузка приходилась на центральную часть седла.

Ни в коем случае не регулировать предохранительный клапан.

Хранить устройство вдали от источников тепла и огня, поскольку это может вызвать повреждение устройства или ухудшение его функционирования. Перед подъемом любого груза следует убедиться в том, что после подъема груза подъемник не передвинется. Перед подъемом любого груза следует убедиться в том, что подъемник не поврежден. Если подъемник требует ремонта, то следует обратиться в уполномоченное ремонтное предприятие. Необходимо быть предусмотрительным и не начинать работу в состоянии утомления или после приема лекарств. Срок службы подъемника составляет 4 года с момента его первого использования. По истечении этого периода подъемник следует проверить в авторизованном сервисном центре производителя для обеспечения безопасности использования.

МОНТАЖ И ОБСЛУЖИВАНИЕ

Подъемник поставляется как полностью собранное устройство и не требует монтажа и регулировки. Перед началом работы следует с открученным клапаном увольнения провести примерно 6 полных циклов качания, чтобы обеспечить соответственную подачу гидравлического масла.

Подъем

Перед началом подъема следует убедиться в том, что груз и подъемник будет просматриваться оператором во время проведения любых движений.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

RUS

Более узким концом плеча подъемника закрыть клапан увольнения, прикручивая его в упор по часовой стрелке. (III) Поместить подъемник под грузом в месте, предназначенном для применения подъемников (напр., в случае автомобиля) таким образом, чтобы опора была прямо по центру седла подъемника. (IV) В случае потребности можно отвинтить в столбчатых подъемниках удлинительный болт

до уровня столкновения седла подъемника с грузом. Вставить плечо подъемника в гнездо. Вращая плечо сверху вниз поднять груз на требуемую высоту. После подъема подстраховать груз от падения, напр., подставками.

Спуск

Перед началом спуска следует убедиться в том, что предмет спуска не вызовет телесных повреждений персонала. Более узким концом плеча подъемника

медленно вращать клапан увольнения против часовой стрелки. (V)

Не откручивать клапан увольнения больше, чем требуется для медленного спуска груза.

Чрезмерное увольнение клапана может вызвать его выброс из корпуса. После завершения спуска груза отключить плечо от подъемника, подъемник убрать испод груза. В случае столбчатых подъемников ввинтить удлинительный болт, если он применялся.

Консервация

Если подъемником не пользуются, то поршень подъемника и гнездо плеча должны находиться в нижней позиции. В случае столбчатых подъемников также удлинительный болт следует ввинтить в поршень подъемника. Это предотвращает коррозию поверхности поршня. Следует содержать подъемник в чистоте и смазывать его внешние подвижные части.

Удаление воздуха из гидравлической системы

Указанные ниже работы следует провести в специальном сервисном предприятии.

Время от времени в гидравлической системе подъемника накапливаются воздушные пузырьки. Это может ограничить эффективность работы подъемника. Если наблюдается данный эффект, то следует удалить воздух из гидравлической системы подъемника. Настроить подъемник таким образом, чтобы поршень был в вертикальном положении. Открыть клапан увольнения, снять блок подачи масла. Затем несколько раз резко шатнуть насос подъемника, чтобы воздух вышел наружу. Закрыть клапан увольнения, вставить блокировку подачи масла. Проверить работу подъемника, если требуется, то повторить процедуру удаления воздуха.

Добавление масла, смазка

Указанные ниже работы следует провести в специальном сервисном предприятии.

Настроить подъемник таким образом, чтобы поршень подъемника был в вертикальном положении. Опустить насос и поршень до крайней нижней позиции. Снять блок подачи масла. Наполнять исключительно гидравлическим маслом класса вязкости SAE 10. Запрещается пользоваться с данной целью прочими жидкостями. Наполнять до нижнего края подачи масла. Удалить из подъемника воздух так, как указано в пункте „Удаление воздуха из гидравлической системы”. Установить блокировку подачи масла. Проверить работу подъемника. Соблюдая регулярные интервалы времени, смазать коленчатые соединения и другие подвижные части подъемника. В случае столбчатых подъемников не забывать о периодической смазке резьбы удлинительного болта.

Удаление поломок

Подъемник опускается под нагрузкой

Подъемник Подъемник не поднимает груз

не поднимает

груз на полную

высоту

XXX

XXXX

Насос пружинит при подъеме

Подъемник не опускается полностью

Масло выливается испод блокировки

Возможна нехватка масла в подъемнике. Добавить масло.

Воздух в гидравлической системе. Удалить воздух из системы

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

Подъемник опускается под нагрузкой

Подъемник не поднимает груз

Подъемник

не поднимает

груз на полную

высоту

Насос пружинит при подъеме

RUS

Подъемник не опускается полностью

Масло выливается испод блокировки

Возможен перебор масла в подъемнике. Удалить перебор масла.

Могут не закрываться клапаны. Несколько раз без нагрузки поднять, а затем опустить плечо подъемника.

Повредилась возвратная пружина Отсутствие смазки подвижных частей. Деформация элементов привода плеча.

Не закрыт клапан увольнения. Закрыть клапан увольнения.

ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ

ТЕХНІЧНІ ДАНІ

Код Вантаж [тис. kg] Рівень підйому [mm] Вага [kg]

ХАРАКТЕРИСТИКА ПРОДУКТА

Гідравлічний підйомник призначений для робіт, де вимагається підйом значних вантажів. Заборонено користуватися ним як постійним опорним елементом. Заборонено також переміщувати підняті підйомником вантажі. Пристрій призначений для любительского користування; заборонено користуватися ним у випадку платних робіт та ремесла.

РЕКОМЕНДАЦІЇ З БЕЗПЕКИ

Підйомник - це гідравлічний пристрій, що працює під значним навантаженням. Під час роботи слід дотримуватися основних правил безпеки.

Перед початком роботи необхідно ознайомитися з інструкцією з обслуговування та зберегти її.

Ні в якому разі не перевищувати максимального навантаження підйомника.

Заборонено піднімати підйомником людей та тварин.

Підйомник призначений виключно для підйому, заборонено користуватися ним з іншою метою. Слід використати додаткові забезпечуючі оспользоваться елементи (напр., стояки) з метою опори предмету підйому перед початком роботи під ним. У випадку підйому пересувних засобів слід заблокувати колеса та ввімкнути стоп-кран. Не залишати вантаж підйому без нагляду. Поблизу місця роботи або переховування пристрою заборонено перебувати дітям та особам, які на пройшли вишкіл з обслуговування пристрою. Не слід носити просторний одяг або біжутерію. Слід звязати довге волосся Слід користуватися засобами особистої охорони. Підйомник слід установити на рівній, пласкій, твердій та стабільній поверхні. Підйомник повинен знаходитися під предметом підйому, щоб навантаження попадало на центральну частину сідла.

Ні в якому разі не регулювати запобіжний клапан.

Переховувати пристрій здаля від джерел тепла та вогню, оскільки це може викликати його пощкодження або погіршення його роботи. Перед підйомом будь-якого вантажу слід переконатися у тому, що після підйому вантаж не пересунеться. Перед підйомом будь-якого вантажу слід переконатися у тому, що підйомник не пошкоджений. Якщо підйомник вимагає ремонту, то слід звернутися в уповноважений ремонтний заклад. Необхідно бути передбачливим та не починати роботу втомленим або після прийому медикаментів. Термін служби ліфта визначається як 4 роки з дати його першого використання. Після закінчення цього терміну ліфт слід перевірити в уповноваженому сервісному центрі виробника для подальшої безпеки експлуатації.

МОНТАЖ ТА ОБСЛУГОВУВАННЯ

Підйомник постачається як повністю укомплектований пристрій та не потребує монтажа та регулювання. Перед початком роботи слід з відкрученим клапаном звільнення провести приблизно 6 повних циклів помпування, щоб забезпечити відповідну подачу гідравлічного масла.

Підйом

Перед початком підйому слід переконатися у тому, що вантаж та підйомник буде бачити оператор під час проведення будь-яких рухів. Вужчим кінцем плеча підйомника закрити клапан звільнення, прикрутивши його максимально за годинниковою стрілкою. (III) Помістити підйомник під вантажем у місці, призначеному до застосовування підйомників (напр., у випадку автомобіля) таким чином, щоб опора була прямо по центру сідла підйомника. (IV)

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Якщо це потрібно, в стовбчатих підйомниках можна відкрутити здовжувальний болт до рівня зіткнення підйомника з вантажем. Вставити плече підйомника у гніздо. Обертаючи плече зверху вниз, підняти вантаж на потрібну висоту. Після підйому зафіксувати груз, напр., підставками.

Спуск

Перед початком спуска слід переконатися у тому, що вантаж не викличе

тілесних пошкоджень персоналу.

Вужчим кінцем плеча підйомника повільно обертати клапан звільнення протии годинникової стрілки. (V) Не відкручувати клапан звільнення більш, ніж це потрібно для повільного спуска вантажа.

Надмірне звільнення клапана може викликати його викид з корпуса. Після завершення спуска вантажа відєднати плече від підйомника, підйомник забрати з-під вантажа. У випадку

стовбчатих

підйомників вкрутити здовжувальний болт, якщо ним користувались.

Консервація

Якщо підйомником не користуються, то його поршень та плече повинні перебувати у нижній позиції. У випаку стовбчатих підйомників також здовжувальний болт слід вкрутити у поршень підйомника. Це запобігає коррозії поверхні поршня. Слід утримувати підйомник у чистоті та змащувати його зовнішні рухомі елементи.

Видалення повітря з гідравлічної системи

Вказані нижче роботи слід провести у спеціальному сервісному закладі.

Час від часу в гідравлічній системі підйомника накопичуються повітряні бульбашки. Це може обмежувати продуктивність праці підйомника. Якщо виник даний ефект, то слід видалити повітря з гідравлічної системи підйомника. Поставити підйомник таким чином, щоб поршень був у вертикальному положенні. Відкрити клапан звільнення, зняти блок подачі масла. Потім кілька раз різко хитнути насос підйомника, щоб повітря вийшло з нього. Закрити клапан звільнення, вставити блокування подачі масла. Перевірити роботу підйомника, якщо це потрібно, то повторити процедуру видалення повітря.

Добавка масла, змащування

Вказані нижче роботи слід провести у спеціальному сервісному закладі.

Поставити підйомник таким чином, щоб його поршень був у вертикальному положенні. Опустити насос та поршень до крайньої нижньої позиції. Зняти блок подачі масла. Наповнювати виключно гідравлічним маслом класу вязкості SAE 10. Заборонено користуватися з данною метою іншими рідинами. Наповнювати до нижнього краю подачі масла. Усунути з підйомника повітря, як це вказано у пункті „Видалення повітря з гідравлічної системи”. Встановити блокування подачі масла. Перевірити роботу підйомника. Дотримуючись регулярних часових інтервалів, змастити коліна-зєднання та інші рухомі елементи підйомника. У випадку стовбчатих підйомників не забувати про періодичне змащування різьби здовжувального болта.

Усування поломок

Масло виливається зпід блокування

Можливо, не вистаяає масла в підйомнику. Додати масла.

Повітря в гідравлічній системі. Усунути повітря з системи

Забагато масла в підйомнику. Усунути зайве масло.

Можуть не закриватися клапани. Кілька раз без навантаження підняти, а потім опустити плече підйомника. Пошкодилась зворотна пружина. Не змащені рухомі елементи. Деформація елементів приводу плеча.

Не закритий клапан звільнення. Закрити клапан звільнення.

Підйомник опускається під навантаженням

Підйомник не піднімає вантаж

XXX

XXXX

Підйомник не піднімає вантаж на повну висоту

Насос пружинить на підйомі

Підйомник не опускається повністю

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

TECHNINIAI DUOMENYS

Indeksas Keliamoji galia [tūkst. kg] Kėlimo diapazonas [mm] Svoris [kg]

ĮRENGINIO APRAŠYMAS

Hidraulinis kėliklis yra skirtas vartoti darbams, kuriuose reikia pakelti žymių svorių krovinius. Kėliklis negali būti vartojamas, kaip pastoviai montuojama remianti atrama. Taip pat yra draudžiamas pakeltų krovinių pervežimas kėlikliu. Įrenginys yra skirtas mėgė- jiškam vartojimui ir negali būti vartojamas uždarbiavimo ir verslo tikslais.

SAUGOS REIKALAVIMAI

Kėliklis, - tai hidraulinis įrenginys dirbantis didelės apkrovos sąlygomis. Juo dirbant reikia laikytis pagrindinių saugos principų.

Prieš pradedant darbą, būtina perskaityti aptarnavimo instrukciją ir ją išsaugoti.

Niekada neviršyti maksimalaus kėliklio apkrovimo.

Draudžiama kėlikliu kelti žmones arba gyvulius.

Kėliklis yra skirtas vien tik kėlimui, jo vartojimas kitais tikslais yra draudžiamas. Prieš pradedant darbą po kėlikliu, reikia panaudoti apsaugines priemones (pvz. ramsčius) užtikrinančius patikimą pakelto krovinio atrėmimą. Keliant transporto priemones, reikia užblokuoti ratus arba užﬁ ksuoti juos pleištu bei užtraukti rankinį stabdį. Negalima palikti pakelto krovinio be priežiūros. Negalima arti darbo vietos arba kėliklio sandėliavimo vietos prileisti vaikų ir neapmokytų kėliklio aptarnavime asmenų. Negalima nešioti laisvų drabužių bei juvelyrinių dirbinių. Ilgus plaukus reikia susegti. Reikia vartoti asmenines apsaugos priemones. Kėliklis turi būti pastatytas ant lygaus, plokščio, kieto ir stabilaus pagrindo. Kėliklį reikia pakišti po keliamuoju prietaisu tokiu būdu, kad krovinys atsiremtų vidurinėje balnelio dalyje.

Absoliučiai draudžiama reguliuoti apsauginį vožtuvą.

Laikyti įrenginį toli nuo šilumos šaltinių ir ugnies, kadangi gali tai sukelti įrenginio sužalojimą arba jo funkcionavimo pablogėjimą. Prieš keliant bet kokį krovinį reikia patikrinti, ar pakėlus krovinį kėliklis nepersistums. Prieš keliant bet kokį krovinį reikia patikrinti, ar kėliklis nėra kokiu nors būdu sužalotas. Jeigu kėliklį reikia pataisyti, tai tuo tikslu reikia kreiptis į įteisintą taisyklą. Būk numatantis, nedirbk, jeigu jautiesi nuvargęs arba esi vaistų poveikyje. Lifto tarnavimo laikas apibrėžiamas kaip 4 metai nuo jo pirmo naudojimo datos. Praėjus šiam laikotarpiui, liftas turėtų būti patikrintas įgaliotame gamintojo techninės priežiūros centre, kad būtų užtikrinta tolesnė naudojimo sauga.

MONTAVIMAS IR APTARNAVIMAS

Kėliklis yra pristatomas sumontuotoje būkleje ir nereikalauja montavimo bei reguliavimo. Prieš pradedant darbą, atsukus palaisvinimo vožtuvą, reikia atlikti apie 6 pilnus pompavimo ciklus, kad užtikrinti tinkamą hidraulinės alyvos paskirstymą sistemoje.

Klimas

Prieš pradedant kėlimą, reikia įsitikinti, kad operatorius, atliekant bet kokius judėsius, turės užtikrintą kėliklio bei keliamojo krovinio matomumą. Siauresne kėliklio peties galūne uždaryti palaisvinimo vožtuvą, prisukant jį iki pasipriešinimo pagal laikrodžio rodyklių sukimosi kryptį. (III) Kėliklį įstumti po keliamuoju kroviniu vietoje, kuri yra numatyta kėliklių panaudojimui (pvz. automobilių atveju) taip, kad krovinys atsiremtų ant kėliklio balnelio jo centrinėje vietoje. (IV)

ORIGINALI INSTRUKCIJA

Esant reikalui, stulpo kėlikliuose galima išsukti pailginantį varžtą iki kėliklio balnelio susilietimo su keliamuoju kroviniu. Įsprausti kėliklio petį į lizdo angą. Svyruojant petį į viršų ir į apačią – pakelti krovinį į norimą aukštį. Pakėlus krovinį, reikia jį apsaugoti, kad nenukristų, pvz. paremiant atramomis.

Nuleidimas

Prieš pradedant krovinį nuleisti, reikia įsitikinti, kad nuleidžiant jis nesukels grėsmės aptarnaujantiems asmenims. Siauresne kėliklio peties galūne pamažu sukti palaisvinimo vožtuvą priešinga laikrodžių rodyklių sukimosi kryptim. (V)

Nereikia atsukti palaisvinimo vožtuvo labiau negu tai yra reikalinga lėtam krovinio nuleidimui.

Vožtuvo pernelyg didelio atsukimo pasekmėje jis gali būti visiškai išsuktas iš korpuso. Po pilnutinio krovinio nuleidimo, petį reikia išimti iš kėliklio ir kėliklį ištraukti iš po krovinio. Stulpo kėliklių atveju reikia įsukti pailginantį varžtą, jeigu buvo naudojamas.

Konservavimas

Jeigu kėliklis nėra vartojamas, jo stūmoklis ir peties lizdas turi būti nuleisti į apatinę poziciją. Stulpo kėliklių atveju taip pat pailginantis varžtas turi būti įsuktas į kėliklio stūmoklį. Tai užkerta kelią stūmoklio paviršiaus korozijai. Kėliklį reikia laikyti švarioje būklėje, išorinės judamos kėliklio dalys turi būti tepamos.

Hidraulinės sistemos nuorinimas

Reikalaujama, kad žemiau išvardyti darbai būtų atliekami specializuotoje serviso dirbtuvėje.

Laikas nuo laiko hidraulinėje kėliklio sistemoje kaupiasi oro pūslelės. To pasekmėje gali sumažėti kėliklio veikimo efektyvumas. Atsiradus tokiems požymiams, kėliklio hidraulinę sistemą reikia nuorinti. Kėliklį reikia taip pastatyti, kad jo stūmoklis būtų vertikalioje būklėje. Atidaryti palaisvinimo vožtuvą ir ištraukti kaištį iš alyvos papildymo piltuvo. Po to staigiais judėsiais kelis kartus svyruojant kėliklio siurbliu išstumti orą išorėn. Uždaryti palaisvinimo vožtuvą, užkimšti kaiščiu alyvos papildymo piltuvą. Patikrinti kėliklio veikimą ir esant reikalui pakartoti nuorinimo procedūrą.

Alyvos papildymas, tepimas

Reikalaujama, kad žemiau išvardyti darbai būtų atliekami specializuotoje serviso dirbtuvėje.

Kėliklį reikia taip pastatyti, kad jo stūmoklis būtų vertikalioje būklėje. Siurblį ir stūmoklį nuleisti i apatinę galinę poziciją. Ištraukti kaištį iš alyvos papildymo piltuvo. Įpilti išimtinai SAE 10 klampumo klasės hidraulinės alyvos. Draudžiama tuo tikslu vartoti kitokių skysčių. Alyvos įpilti iki piltuvo apatinio krašto. Kėliklį nuorinti „Hidraulinės sistemos nuorinimas“ punkte aprašytu būdu. Uždaryti alyvos papildymo piltuvą kaiščiu. Patikrinti kėliklio veikimą. Šarnyrinius sujungimus bei kitas judamas kėliklio dalis reikia periodiškai tepti. Stulpo kėliklių atveju reikia taip pat reguliariai tepti pailginančio varžto sriegius.

Trūkumų šalinimas

Apkrovos pasekmėje kėliklis leidžiasi žemyn

Kėliklis nekelia apkrovos

XXX

XXXX

Kėliklis nepakelia apkrovos į maksimalų aukštį

Keliant siurbklys spyruokliuoja

Kėliklis nenusileidžia iki žemutinės pozicijos

Alyva sunkiasi iš po kaiščio

Kėliklyje gali būti per mažai alyvos. Papildyti alyvos trūkumą Hidraulinėje sistemoje yra oro. Nuorinti hidraulinę sistemą. Kėliklyje gali būti alyvos perteklius. Pašalinti alyvos pertrklių. Nepilno vožtuvų užsidarymo galimybė. Kelis kartus be apkrovos pakelti, o po to nuleisti kėliklio petį. Sužalota grąžinamoji spyruoklė. Judamos dalys netepamos. Deformuoti peties elementai. Nepilnai uždarytas palaisvinimo vožtuvas. Uždaryti palaisvinimo vožtuvą.

ORIGINALI INSTRUKCIJA

TEHNISKAS INFORMĀCIJAS

Indekss Jauda [tūkst. kg] Pacelšanas diapazons [mm] Svars[kg]

PRODUKTA RAKSTUROJUMS

Hidraulisks pacēlājs ir paredzēts darbiem, kur ir vajadzīga lielas kravas pacelšana. Nevar būt lietots kā pastāvīgs balsta elements. Nedrīkst transportēt ar pacēlāju pacelto kravu. Ierīce ir paredzēta pašdarbībai un nevar būt lietots peļņas darbībā un amatā.

DROŠĪBAS REKOMENDĀCIJAS

Pacēlājs ir hidrauliskā ierīce, kura strādā ar lielo slogojumu. Darba laikā jāveic pamatus drošības noteikumus.

Pirms darba sākumu jālasa šo instrukciju un to jāsaglabā.

Nedrīkst pārsniegt pacēlāja maksimālo slodzi.

Nedrīkst pacelt cilvēkus un dzīvniekus.

Pacēlājs ir paredzēts tikai pacelšanai, ierīces lietošana citos mērķos ir aizliegta. Jālieto papildus drošības ierīces (piemēram, pamātus), lai atbalstīt pacelto priekšmetu, pirms darba zem to. Automašīnu pacelšanas gadījumā jābloķē vai aizķīlēt riteņus un ieslēgt stāvbremzi. Nedrīkst atstāt pacelto slodzi bez kontroles. Nedrīkst pieļaut bērniem vai neapmācītām ierīces lietošanā personām būt pacēlāja darba vai stāvēšanas vietā. Nedrīkst ģērbt plato apģērbu, un juvelieru izstrādājumu. Ilgo matu jāuzsprauda. Jālieto personīgas drošības līdzekļus. Pacēlājs jābūt novietots līdzenā, plašā, cietā un stabilā virsmā. Pacēlājs jābūt novietots zem pacelta priekšmeta, lai slodze būtu novietota vidus daļā.

Absolūti ir aizliegta drošības vārpsta regulēšana.

Turēt ierīci tālu no siltuma un uguns avotiem, jo tas var sabojāt ierīci vai pasliktināt ierīces funkcionalitāti. Pirms kravas pacelšanas jākontrolē, vai pacēlājs nevarētu mainīt savu pozīciju pēc slodzes pacelšanas. Pirms kravas pacelšanas jākontrolē, vai pacēlājs nav kaut kādā veidā sabojāts. Gadījumā, kad pacēlājs jābūt remontēts, to jādara autorizētā servisā. Jābūt uzmanīgs, nedrīkst strādāt nogura stāvoklī vai pēc medikamentu lietošanas. Lifta kalpošanas laiks ir noteikts kā 4 gadi no tā pirmās lietošanas dienas. Pēc šī perioda lifts jāpārbauda ražotāja pilnvarotajā servisa centrā, lai nodrošinātu turpmāku lietošanas drošību.

MONTĀŽA UN APKALPOŠANA

Pacēlājs ir piegādāts pilnīgā stāvoklī un nav vajadzīga montāža vai regulēšana. Pirms darba sākumu, ar atvērto atbrīvošanas vārpstu jāveido apm. 6 sūkšanas pilnīgus ciklus, lai nodrošināt pareizu hidrauliskas eļļas novietošanu.

Pacelšana

Pirms pacelšanas sākumu jākontrolē, vai pacēlāja operators var redzēt pacēlāju un slodzi visā darbības laikā. Ar pleca šaurāko galu slēgt atbrīvošanas vārpstu, to rotēšot saskaņā ar pulksteņrādītāja kustības virzienā. (III) Pacēlāju novietot zem paceļamo krāvu paredzētā vietā (piemērām, automašīnu gadījumos), lai slodze būtu novietota pacēlāja centrā. (IV) Vajadzības gadījumos, stabiņu pacēlājos var noskrūv

ēt pagarināšanas skrūvi līdz pacēlāja pieskaršanu pie slodzi. Novietot pacēlāja plecu ligzdā. Kustināšot plecu uz augšu un apakšu – pacelt kravu uz vajadzīgu garumu. Pēc pacelšanas nodrošināt kravu ar paliktņiem, lai nenokritu.

ORIĢ INĀ L Ā INSTRUKCIJA

Nolaišana

Pirms nolaišanas sākumu jākontrolē, vai krava nekaitēs personālu. Lēni rotēt pleca šaurāko galu (pretēji pulksteņrādītāja virzienam), lai atvērt vārpstu. (V)

Nedrīkst atvērt atbrīvošanas vārpstu vairāk, nekā tas ir vajadzīgi krava lēnai nolaišanai.

Pārāk stipra vārpsta atvēršana var būt par vārpsta izskrūvēšanas iemeslu. Pēc kravas nolaišanu atvienot plecu, noņemt pacēlāju. Stabiņu pacēlājos ieskrūvēt pagarināšanas skrūvi, ja bija lietota.

Konservēšana Kad pacēlājs nav lietots, pacēl

āja virzulis pleca ligzda jābūt novietoti apakšējā pozīcijā. Stabiņu pacēlāja gadījumos arī pagarināšanas skrūve jābūt ieskrūvētā virzulī. Tas sargā pret virzuļa virsmas koroziju. Pacēlāju jātur tīrumā, jāeļļo ārpuses kustamo daļu.

Hidrauliskas sistēmas deaerēšana

Apakšā minēto darbību jāveido specializētā servisā.

Laikam pacēlāja hidrauliskā sistēmā vācas gaisa burbulīši. Tas var samazināt ierīces efektivitāti. Tādas situācijas gadījumā jā- deaerē pacēlāja hidraulisko sistēmu. Novietot pacēlāju tādā veidā, lai virzulis būtu vertikālā pozīcijā. Atvērt atbrīvošanas vārpstu, noņemt eļļas ieliešanas cauruma vāku. Pēc tam ātri kustēt ar pacēlāja sūkni, lai izgrūst gaisu. Slēgt atbrīvošanas vārpstu, novietot eļļas ieliešanas cauruma vāku. Kontrolēt pacēlāja darbības pareizumu, vajadzības gadījumā atkārtot deaerēšanu.

Eļļas papildināšana, eļļošana

Apakšā minēto darbību jāveido specializētā servisā.

Novietot pacēlāju tādā veidā, lai pacēlāja virzulis būtu vertikālā pozīcijā. Nolaist sūkni un virzuli uz apakšējo pozīciju. Noņemt eļļas ieliešanas cauruma vāku. Piepildīt tikai ar SAE 10 lipīguma klases hidraulisko eļļu. Nedrīkst lietot citu šķidrumu. Piepildīt līdz eļļas ieliešanas cauruma apakšējai malai. Deaerēt ierīci saskaņā ar „Hidrauliskas sistēmas deaerēšana” punktu. Montēt eļļas ieliešanas cauruma vāku. Kontrolēt pacēlāja darbību. Regulāros laika intervālos eļļot šarnīra savienojumus un ierīces citas kustāmas daļas. Stabiņu pacēlājos arī eļļot pagarināšanas skrūves vītni.

Bojājumu remontēšana

Pacēlājs nolaistas ar slodzi

Pacēlājs nevar pacelt slodzi

XXX

XXXX

ORIĢ INĀ L Ā INSTRUKCIJA

Pacēlājs nevar pacelt slodzi uz pilnīgu augstumu

Sūknis atlēca pacelšanas laikā

Pacēlājs pilnīgi nenolaistas

Eļļa tecē no vāka

Pacēlājā varbūt nav eļļas. Papildināt eļļu.

Gaisa hidrauliskā sistēmā. Deaerēt hidraulisko sistēmu

Pacēlājā ir varbūt pārāk daudz eļļu. Noņemt eļļas pārumu.

Varbūt vārpsti nesl Dažreiz pacelt bez slodzes. Pēc tam nolaist pacēlāja plecu. Bojāta griešanas atspere. Neeļļotas kustāmas daļas. Deformēti pleca piedziņas elementi.

Nepareizi slēgta atbrīvošanas vārpsta. Slēgt atbrīvošanas vārpstu.

ēdz pareizi.

TECHNICKÉ ÚDAJE

Index Zatížitelnost [tis. kg] Rozsah zdvihání [mm] Hmotnost [kg]

POPIS VÝROBKU

Hydraulický zdvihák je určeny pro práce, kde je potřeba zdvihání značného závaží. Nesmi být používaný jako podpěrající prvek stavěný trvale. Nesmi se také dopravovat nákladů unášených zdvihákem. Zařízení je určené pro amatérské použivání, nesmi být používané v průmyslu a řemesle pro vydělečné účely.

BEZPEČNOSTNÍ DOPORUČENÍ

Zdvihák je hydraulickým zařízením pracujícím pod velkym zatížením. Během práce je třeba dodržovat základní bezpečnostní pravidla.

Před zahejením práce s nářadím nutné je důkladné přečtení tohoto návodu k použití a dodržování doporučovaných nařízení.

Nikdy nepřesahovat maximalního zatižení zdviháka.

Je zakazano zdvihát zdvihákem lidí, nebo zvířata.

Zdvihák je určeny jenom pro zdvihání, využivání ho k jiným učelům je zakazane. Před zahajením práce pod zdvihaným předmě- tem, je potřeba jako podpěru využit dodatečné zabezpečující zařízení (například stojánky). V případě zdvihání vozidel je třeba zablokovat nebo zaklínovat kola, a také zatahnout bezpečnostní brzdu. Nesmi se zanechavat zdviháného nákladu bez dozoru. Nesmi se připustit pobliž práce nebo skladování zdviháka děti a osoby nepřeškolené k obsluhe zařízení. Nesmi se použivat volného oděvu, a také bižutérie. Dlouhé vlasy je třeba sepnout. Je třeba použivat prostředky osobní ochrany. Zdvihák musi být postaveny na rovným, plochým, tvrdým a stabilním základě. Zdvihák je třeba umísťovat pod zdvihánym přístrojem, aby zatížení se opíralo uprostřed sedla.

Naprosto je zakazano regulovat bezpečnostní ventil.

Zařízení držet daleko od zdrojů tepla a ohně, protože může to působit poškození zařízení nebo zhoršení jeho činnosti. Před zdvihnutím jakehokoliv nákladu je třeba se ujístit, zda po zdvihnutí nákladu zdvihák se neposune. Před zdvihnutím jakýhokoliv nákladu je třeba se ujístit, zda zdvihák neje žadným způsobem poškozený. Pokud zdvihák vyžaduje opravu, je potřeba obratit se na opravněnou opravnu. Buď předvídující. Davaj si pozor na to co dělaš. Pracuj z rozváhou. Nepracuj z nářadím, kdy jseš unavený nebo v případě užíti léků. Životnost výtahu je deﬁ nována jako 4 roky od data jeho prvního použití. Po uplynutí této doby by měl být výtah zkontrolován v autorizovaném servisním středisku výrobce z hlediska další bezpečnosti používání.

MONTÁŻ A OBSLUHA

Zdvihák je dodavány jako zmontovaná soustava a nevyžaduje montaže nebo seřízování. Před zahajením práce je třeba při odšroubovaném uvolňovacím ventilu provést příbližně 6 úplných cyklů čerpání, pro zajíštění spravného rozvedení hydraulického oleje.

Zdvihání

Před zahajením zdvihání je třeba se ujístit, zda operator zdviháka během veškerých operaci bude mít zdvihák a také unašený náklad pod zrakovým dohledom. Úzším koncem ramena zdviháka uzavřít uvolňovací ventil dotažením nadoraz shodně z pohybem hodinových ručíček. (III) Zdvihák umístit pod unášeným nákladem v místě určeným k použití zdviháků (například v případě automobilů) tak, aby nálož byla centralně na sedle zdviháka. (IV)

ORIGINÁL NÁVODU

V případě potřeby v sloupkových zdvihákach je možnost vyšroubování prodloužovácího šroubu až do setkání se sedla zdviháka z unášeným nákladem. Rameno zdviháka zasunout do hnízda. Pohybováním ramena ve směru nahoru – dolu zdvihnout náklad do požadované vyšky. Po unésení nálož zajístit proti poklesu dolu, například příslušnými podstavci.

Spouštění

Před zahajením spouštění, je třeba se ujístit, zda spoštěný náklad nezpůsobi urazu obsluhy. Úzším koncem ramena zdviháka otačet pomalu uvolňovací ventil ve směru opačným do pohybu hodinových ručíček. (V)

Nesmi se odšroubovavat uvolňovacího ventilu vice než potřeba pro povolné spoštění nákladu.

Nadměrné uvolnění ventilu může působit jeho vyšroubování z vyztužení těla. Po úplném spouštění nákladu, rameno je třeba odpojit od zdviháka a zdvihák odstarnit zpod nákladu. V případě sloupkových zdviháků našroubovat prodloužovácí šroub, pokud je použivaná.

Údržba

Pokud zdvihák neje použivaný, píst zdviháka a také hnízdo ramena mají být v postavení dolu. V případě sloupkových zdviháků také prodloužovácí šroub ma být zašroubovaný v píst zdviháka. Zabrani to korozi pístového povrchu. Zdvihák je třeba udržovat čistě, je také třeba namazt vnější pohyblivé součásti zdviháka.

Odvzdušňování hydraulického zařízení

Je potřeba, aby poniže uvedené činnosti provést u odborného servisu.

Občas v hydraulickém zařízení objevi se vzduchové bublinky. Může to být příčinou snižené učinností zdviháka. Pokud takova je skutečnost, to je potřeba odvzdušnít hydraulické zařízení zdviháka. Zdvihák umístit tak, aby píst se nachazel ve vertikálním postaveni. Otevřit uvolňovací ventil, sejmout zátku vlevu oleje. Dále prudce pohybovat několikrat čerpadlem zdviháka, aby vytlačit vzduch ven. Uzavřit uvolňovací ventil, naložit zátku vlevu oleje. Zkontrolovat jak zdvihák pracuje. Pokud bude potřeba, opakovat odvzdušnění.

Doplňování oleje, mazání

Je potřeba, aby poniže uvedené činnosti provést u odborného servisu.

Zdvihák umístit tak, aby píst se nachazel ve vertikálním postaveni. Čerpadlo a píst spustit dolu v konečne postaveni. Sejmout zátku vlevu oleje. Naplňovat jenom hydraulickým olejem - třída viskozity SAE 10. Zakazane je použivání jiných kapalin. Naplňovat do dolného okraje vlevu oleje. Odvzdušnit zdvihák způsobem jak v bodu „Odvzdušňování hydraulického zařízení“. Zamontovat zátku vlevu oleje. Zkontrolovat učinnost zdviháka. V pravidelních časových intervalech je třeba promazávati kloubové spoje a také další pohyblivé součásti zdviháka. V případě sloupkových zdviháků je třeba pamatovat, aby v určitých časových úsecích promazávati závit prodloužovacího šroubu.

Odstraňování poruch

Zdvihák spoušti se pod vlivem zatížení

Zdvihák nezveda nálože

Zdvihák nezveda nálože na úplnou vyšku

XXX

XXXX

Čerpadlo pruží během zdvihání

Zdvihák nespouští se dokonce

Olej vytéka zpod zátky

V zdviháku může chybět olej. Doplnit chybějící olej.

Zavzdušněné hydraulické zařízení. Odvzdušit hydraulické zařízení.

V zdviháku může být příliš hodně oleje. Odstranit přebytek oleje.

Možnost nedovírání se ventilů. Několikrát bez zatížení zdvihnout, a později spuštít rameno zdviháka.

Poškozená zpětná pružina. Chybějící mazání pohyblivých součásti. Zdeformované součásti pohonu ramena.

Neuzavřený uvolňovací ventil. Uzavřit uvolňovací ventil.

ORIGINÁL NÁVODU

TECHNICKÉ VELIČINY

Index Nosnost [tis. kg] Okruh zdvihania [mm] Hmotnosť [kg]

OPIS VÝTVORU

Hydraulické zdvíhadlo je určene pre praci, kde je potreba zdvíhania značného nákladu. Nesmi byť používaný ako podpierajúcí prvok rozostavovaný stále. Nesmi sa tiež prevoziť nákladov unášiených zdvíhadlem. Zariadenie je určené pre amatérské použivanie, ne môže byť využívaný v priemyslu i remesle pre zárobkové účely.

BEZPEČNOSTNÉ ODPORÚČANIE

Zdvíhadlo je hydraulickým zariadeniem pracujúcím v podmienkach velkého zaťaženia. Počas práce je potreba dodržovať základní bezpečnostní pravidla.

Pred začatiem práce z nárádim je potreba prečítať celý návod k obsluhe a dodržiavať predpisy.

Nikdy nepresahovať maximalního zaťaženia zdvíhadla.

Je zakazano zdvíhať zdvíhadlem ľudia, buď zviera.

Zdvíhadlo je určené len pre zdvíhanie, využivanie k iným účelom je zakazano. Pred začatiem práce pod zdvíhaným predmětom, je potreba ako operu využiť dodatočné zabezpečújucé zariadenie (napríklad podstavec). V prípade zdvíhania vozidel je treba zablokovať alebo zaklínovať kola, aj zatiahnuť zachrannu brzdu. Nesmi sa zanechávať zdvíhaného nákladu bez dozoru. Nesmi sa pripustiť pobliže práce alebo skladovania zdvíhaka dieťa aj osoby nepreškolené k obsluhe zariadenia. Nesmi sa použivať volného odevu, aj bižutéria. Dľhé vlasy je treba sepnúť. Je treba použivať prostriedky osobní ochrany. Zdvíhadlo musi byť postaviený na rovnakým, plochým, tvrdým i stabilním podklade. Zdvíhadlo je treba umiesťovať pod zdvíhaným prístrojom, aby zaťiaženie se opíralo uprostred sedla. Bezpodminečné je zakazano regulovať bezpečnostní ventil. Zariadenie držať daleko od zdrojov tepla a ohňa, pretože môže to zapríčiniť poškodzenie zariadenia alebo zhoršenie jeho čin- nosti. Pred zdvíhnutiem akýhokoľvek nákladu je treba sa ubezpečiť, či po podvíhnúti nákladu zdvíhadlo nebude premiestňovane. Pred zdvíhnutiem akýhokoľviek nákladu je treba sa ubezpečiť, či zdvíhadlo neje žadným spôsobom poškodzené. Ak zdvíhadlo vyžaduje opravu, je potreba obratiť sa na opravnenou opravnu. Buď predvídujúcí. Davej si pozor na to co delaš. Pracuj z rozváhou. Nepracuj s náradím, kdy jseš unavený alebo v prípade použítia lékov. Životnosť výťahu je deﬁ novaná ako 4 roky od dátumu jeho prvého použitia. Po uplynutí tejto doby by mal byť výťah skontrolovaný v autorizovanom servisnom stredisku výrobcu s ohľadom na ďalšiu bezpečnosť používania.

MONTÁŻ I OBSLUHA

Zdvíhadlo je dodavané ako zmontované zariadenie i ne vyžiaduje montaže alebo regulaciu. Pred začatiem prace je treba pri odkrúceném uvoľňujúcím ventilu urobiť príbližne 6 úplných cyklov čerpania, pre zabezpečenie spravného rozvedenia hydraulického oleje.

Zdvíhanie Pred začatiem zdvíhania je treba sa ubezpečiť, či operator zdvíhadla počas všetkých operaci bude miť zdvíhadlo aj zdvíhaný náklad pod zrakovým dohledom. Úzším koncom ramena zdvíhadla uzavrieť uvo

ľňujúvcí ventil dotaženiem nadoraz shodne s pohybom hodinových ručíček. (III)

Zdvíhadlo umiestiť pod unášieným nákladem v místu určeným pre použitie zdvíhakov (napríklad v prípade automobilov) tak, aby

ORIGINÁL NÁVODU

náklad był rozdeliený centralne na sedle zdvíhadla. (IV) V prípade potreby v štípikových zdvíhakach je možnosť vykrúcenia predložovácích skrutek až do stretnútia sa sedla zdvíhaka s unášieným nákladom. Rameno zdvíhaka zasunúť do hniezda. Pohybovaniem ramena ve smeru nahoru - dolu zdvihnúť náklad do požiadované výšky. Po unieseniu náklad zabezpeciť pred poklesom dolu, na príklad príslušným podstavcem.

Opúšťanie

Pred začatiem opúšťania, je treba sa ubezpečiť, či opúšťaný náklad nezapríčini i nespôsobi zranenia obsluhy. Úzším koncom ramena zdvíhadla obracať pomalu uvoľňujúcý ventil ve smeru opačným s pohybom hodinových ručíček. (V)

Nesmi sa odkrúcať uvoľňujúcého ventile väčšmi ako potreba pre povolné opúšťanie nákladu.

Prílišné odkrúcenie ventilu môže zapríčiniť i pôsobiť jeho vykrúcenie s výstuženia tela. Po úplném opúšťeniu nákladu, rameno je treba odlúčiť od zdvíhadla i zdvíhadlo vziať spodo nákladu. V prípade stípikových zdvíhakov vkrútiť predloužovací skrutku, ak je použivaná.

Konzervácia Ak zdvíhadlo neje použivané, piest zdvíhadlo aj hniezdo ramena majú byť v postaveniu dolu. V prípade štípikových zdvíhakov tiež predlžovácí skrutka ma byť vkrúcená v piest zdvíhadla. Zabrani to hrdzaveniu piestového povrchu. Zdvíhak je treba udržiavať čistý, je také treba namastiť vonkajšie hnuteľné súčiastky zdvíhadla.

Odvzdušňovanie hydraulického zariadenia

Je potreba, aby ponižšie uveďené činnosti urobiť

u odborného servisu.

Občas v hydraulickém zariadeniu objevi sa bublinky povetria. Môže to byť príčinou snižené učinností zdvíhadla. Ak taková je situácia, to je potreba odvzdušniť hydraulické zariadenie zdvíhadla. Zdvíhadlo umiestiť tak, aby piest sa nachadzal ve vertikálným postaveniu. Otvoriť uvoľňujúcý ventil, sňať zarážku vlievu oleje. Nabudúce prudce pohybovať niekoľkokrát čerpadlem zdvíhadla, aby vytlačiť povetrie ven. Uzavriť uvoľňujúcý ventil, naložiť zarážku vlievu oleje. Skontrolovať jak zdvíhadlo plni funkciu. Ak bude potreba, zopakovať odvzdušňenie.

Dopľňovanie oleju, mazanie

Je potreba, aby ponižšie uveďené činnosti urobiť u odborného servisu.

Zdvíhadlo umiestiť tak, aby piest sa nachadzal ve vertikálným postaveniu. Čerpadlo i piest opústiť dolu do konce. Sňať zarážku vlievu oleje. Napľňovat len hydraulickým olejem - trieda viskozity SAE 10. Je zakazane použivanie iných tekutin. Napľňovat do spodné hrany vlievu oleju. Odvzdušniť zdvíhadlo spôsobom ak v bodu „Odvzdušňovanie hydraulického zariadenia“. Zamontovať zarážku vlievu oleju. Skontrolovať učinnosť zdvíhadla. V určitých časových intervalech je treba promazavať kloubové spoje aj dalšie pohyblivé soúčiastky zdvíhadla. V prípade štípikových zdvíhadel je treba pamatovať, aby v určitých časových obdobiach promazavať závit predľužovacie skrutky.

Odstraňovanie defektov

Zdvíhadlo opúštia sa pod vplyvem zaťaženia

Zdvíhadlo nezveda nákladu

XXX

XXXX

Zdvíhadlo nezveda nákladu na úplnu výšku

Čerpadlo pruží počas zdvíhania

Zdvíhadlo neopúštia sa do konca

Olej vytéka spodo zarážky

V zdvíhadle môže chýbať olej. Doplniť chýbajúcí olej.

Zamorené hydraulické zariadenie. Odvzdušniť hydraulické zariadenie.

V zdvíhadle môže byť príliš hodne oleju. Odstraniť prebytok oleju.

Možnosť nedovírania sa ventilov. Niekoľkokrát bez zaťaženia zdvihnúť, a pote opúštíť rameno zdvíhadla.

Poškodzená spiatočná pružina. Chýbajúcie mazanie pohyblivých súčiastek Zdeformované súčiastky pohonu ramena.

Neuzavretý uvoľňujúcý ventil. Uzavrieť uvoľňujúcí ventil.

ORIGINÁL NÁVODU

TECHNIKAI ADATOK

Index Teherbírás [ezer kg-ban] Emelési magasság [mm] Súly [kg]

TERMÉK LEÍRÁSA

Hidraulikus emelő a jelentős súlyok emelésével járó munkákhoz szánt eszköz. Nem szabad állandó jelleggel álló-, tartó-berendezésként használni. Továbbá tilos a felemelt terheknek az emelővel történő szállítása is. Az eszközt amatőr felhasználásra tervezték és ezért keresőmunkában, illetve kézműiparban történő felhasználása tilos.

BIZTONSÁGI ELŐÍRÁSOK

Az emelő nagy nyomás alatt dolgozó hidraulikus berendezés. Munka során mindig tartsa be az alapvető biztonsági szabályokat.

Munka megkezdése előtt olvassa el a teljes használati utasítást és őrizze azt meg a későbbiekre.

Soha ne lépje túl az emelő megengedett maximális terhelést.

Szigorúan tilos az emelővel emberek illetve álatok emelése.

Az emelő kizárólagosan emelésre szánt eszköz, más fajta használata tilos. A felemelt tárggyal kapcsolatos munkák megkezdése előtt annak rögzítéséhez a kiegészítő berendezések (pl. állványok) használata kötelező. A gépjárművek emelése esetén mindig rögzítse, illetve ékelje ki a kerekeit és húzza be a kézi fékét. A felemelt terhet soha ne hagyja őrizetlenül. Az emelő használatára, illetve tárolására használt hely közelébe sose engedjen gyerekeket, illetve az eszköz használatában ki nem képzett személyeket. Ne hordjon laza ruhákat, illetve ékszereket. Hosszú haját kösse össze. Mindig használjon személyes védőfelszerelést. Az emelőt mindig az egyenes, lapos, vízszintes, kemény és stabil alapzaton állítsa fel. Az emelőt az emelendő teher alá helyezze úgy, hogy a teher az emelő villa közepére támaszkodjon. A biztonsági szelep szabályozása szigorúan tilos. Az eszközt mindig tartsa távol tűztől és magas hőmérsékleti forrásoktól, mivel ezek az eszköz meghibásodását, illetve rosszabb működését okozhatják. Teher fajtától függetlenül az emelés előtt mindig bizonyosodjon arról, hogy az emelése után nem mozdulhat-e el az emelő. Teher fajtától függetlenül az emelés előtt mindig bizonyosodjon arról, hogy az emelő nem sérült-e. Amennyiben az emelő javítást igényel, ezzel az erre jogosult szervizhez forduljon. Legyen elővigyázatos, soha ne dolgozzon, amikor túl fáradt vagy gyógyszerek hatása alatt áll. A felvonó élettartama az első használat időpontjától számított 4 év. Ezen időszak után a felvonót a gyártó által engedélyezett szervizközpontban ellenőrizni kell a további használat biztonsága érdekében.

ÖSSZESZERELÉS ÉS KEZELÉS

Az emelő összeszerelt rendszerként kerül szállításra, és semmiféle szerelést, illetve szabályozást nem igényel. Munka megkezdése előtt, a kinyitott leeresztő szelep mellet, végezzen kb. hat teljes pumpálási ciklust, ezzel biztosítva a hidraulikus olaj egyenletes elosztását.

Emelés

Az emelés megkezdése előtt mindig bizonyosodjon meg arról, hogy minden mozgás elvégzésekor az emelő és az emelt teher egyaránt az emelő kezelőjének látótávolságában marad. Az emelőkar keskenyebbik végével óra járással megegyező irányba elakadásig tekerve zárja le az eresztő szelepet. (III) Az emelőt az emelő használatára szánt helyen (pl. a gépjárművek emelése esetén) helyezze az emelendő tárgy alá úgy, hogy a teher az emelővilla közepére támaszkodjon. (IV) Az oszlopos emelőknél szükség esetén a hosszabbító csavart ki lehet csavarni egészen az emelővilla és az emelendő teher érintkezésig. Helyezze be az emelőkart a foglalatba. Az emelő karját fel-le mozgatva emelje fel a terhet a kívánt magasságra.

EREDETI UTASÍTÁS

Az emelés után rögzítse a terhet pl. állványokkal.

Leeresztés

A leeresztés megkezdése előtt bizonyosodjon meg arról, hogy a leeresztendő teher nem fog semmilyen sérülést okozni az eszköz kezelőiben. Az emelőkar keskenyebbik végével lassan tekerje a leeresztő szelepet az óra járással ellenkező irányba. (V)

Nem szabad jobban tekerni a leeresztő szelepet, mint ez a teher lassú leeresztéshez szükséges.

A szelep túlzott elcsavarása ennek az eszközből való kicsavarását okozhatja. A teher teljes leeresztése után szerelje le az emelőkart az emelőről és vigye el az emelőt a teher alól. Az oszlopos emelők esetében csavarja ki a hosszabbító csavart, amennyiben sor került a használatára.

Karbantartás

Amennyiben az emelő nincsen használatban a dugattyúja és az emelőkar foglalata kerüljön leeresztett pozícióba, oszlopos emelők estén a hosszabbító csavart pedig csavarja az emelő dugattyújába. Ez megelőzi a dugattyú felületének átrozsdásodását. Az emelőt mindig tisztán kell tartani és kenőanyagokkal ápolni a külső mozgó részeit.

Hidraulikus rendszer légtelenítése

Az alábbi tevékenységek speciális szervizműhelynél végzendőek.

Időnként az emelő hidraulikus rendszerében összegyűlnek a levegőbuborékok. Ez az emelő teljesítményének csökkenéséhez vezethet. Amennyiben az ilyen helyzet előfordul szükségessé válik a emelő hidraulikus rendszerének a légtelenítése. Állítsa fel az emelő úgy, hogy a dugattyúja függőleges pozícióba kerüljön. Nyissa ki a leeresztő szelepet és vegye le az olaj tartály dugóját. Ezek után többször, erősen mozdítsa meg az emelő pumpáját, hogy az összegyűlt levegő kikerülhessen. Zárja le a leeresztő szelepet, tegye vissza az olaj tartály dugóját. Ellenőrizze az emelő m

űködését, szükség esetén ismételje a

légtelenítés műveletét.

Olaj pótlása, kenés

Az alábbi tevékenységek speciális szervizműhelynél végzendőek.

Állítsa fel az emelőt úgy, hogy a dugattyúja függőleges pozícióba kerüljön. Maximálisan eressze le a pumpát és a dugattyút. Vegye le az olaj tartáj dugóját. Csak az SAE 10 osztályú hidraulikus olajat töltsön a rendszerbe. Más fajta folyadék használata szigorúan tilos. Az olajpótlást a tartály alsó pereméig végezze. Légtelenítse az emelőt a „Hidraulikus rendszer légtelenítése” pontban leírtak szerint. Tegye vissza az olaj tartály dugóját. Ellenőrizze az emelő működését. Kenőanyaggal rendszeresen ápolja a csuklókat és az emelő egyéb mozgó elemeit. Oszlopos emelők esetén emlékezzen a hosszabbító csavar menetének rendszeres kenéséről.

Hibák elhárítása

Emelő terhelés alatt ereszt

Emelő nem emeli a terhet

XXX

XXXX

Emelő nem emeli a terhet a teljes magasságra

Emelés közben a pumpa rugózik

Emelő nem ereszt teljesen

Dugó alul folyik az olaj

Az emelőben hiányozhat az olaj. Pótolja az olajat.

Levegő került a hidraulikus rendszerbe. Légtelenítse a hidraulikus rendszert.

Az emelőben túl nagy az olaj mennyiség. Távolítsa az olaj bőségét.

Lehetséges, hogy a szelepek nem záródnak tökéletesen. Néhányszor terhelés nélkül emelje, és utána engedje le az emelő karját.

A visszaterítő rugó meghibásodott. Mozgó részek kenés hiánya. Emelőkart mozgató elemek eldeformálódtak.

Leeresztő szelep nincsen teljesen lezárva. Zárja le a leeresztő szelepet.

EREDETI UTASÍTÁS

DATE TEHNICE

Index Capacitate portantă (tone) Spaţiul de ridicare (mm) Greutatea (kg)

DESCRIEREA PRODUSULUI

Acest aparat de ridicat este destinat la lucrări unde este necesară ridicarea greutăţilor mari. Nu poate ﬁ întrebuinţat ca element de rezemare imobilă permanentă. Deasemeni este interzis transportul atunci când cricul este sub sarcină. Utilajul este destinat numai pentru întrebuinţarea de către amatori, deci nu poate ﬁ întrebuinţat la servicii cu plată şi în ateliere.

RECOMANDARI REFERITOR LA SECURITATE

Cricul este un utilaj hidraulic care poate ridica greutăţi mari. Deacea trebuie respectate principiile de bază a securităţii.

Inainte de a începe lucrul trebuie să citeşti instrucţiunile de deservire şi să le păstrezi pentru viitor.

Nici odată nu poate ﬁ depăşită sarcina maximă a cricului.

Este interzisă ridicarea cu acest cric oameni sau animale.

Cricul este destinat doar pentru ridicare, întrebuinţarea lui în alte scopuri este interzisă. Inainte de a începe lucrul trebuie să pregăteşti dispozitive suplimentare de asigurarea şi susţinerea obiectului ridicat (de ex. schelă). In cazul că vei ridica vechicole trebuie să blochezi sau să ﬁ xezi roţile cu pene, cât şi să tragi frâna de mână (de siguranţă). Nu lăsa niciodată fără supraveghere criculul însărcinat şi ridicat. Nu permite ca în timpul funcţionării criculului să se apropie de el copiii sau persoane străine ne şcolarizate în ceace priveşte deservirea utilajului. Nu purta haine largi şi bijuterii pe mâini. Iar părul lung trebuie acoperit. Trebuie întrebuinţate mijloace de protecţie personală. Cricul trebuie să ﬁ e aşezat pe o suprafaţă plată, rigidă şi stabilă. Cricul trebuie aşezat sub obiectul de ridicat în aşa fel încât sarcina să ﬁ e rezemată pe mijlocul şelei de reazem.

Se interzice categoric reglarea ventilului de siguranţă.

Utilajul trebuie ţinut departe de izvoare de căldură şi de foc, deoarece căldura poate pricinui defectarea lui sau înrăutăţirea funcţionării. Inainte de a ridica orice fel de greutate trebuie să te asiguri că, după ridicarea sarcinei, cricul nu se va muta de pe locul lui. Inainte de a ridica orice fel de greutate trebuie să te asiguri că, cricul nu are nici un fel de defect. Dacă totuşi se va constata că trebuie reparat, el trebuie încredinţat unui atelier de reparaţii autorizat. Trebuie să ﬁ i prevăzător, nu lucra atunci când eşti obosit, sau după ce ai luat medicamente care au inﬂ uenţă asupra atenţiei. Durata de viață a ascensorului este deﬁ nită ca ﬁ ind de 4 ani de la data primei sale utilizări. După această perioadă, ascensorul trebuie inspectat la centrul de service autorizat al producătorului pentru o siguranță suplimentară a utilizării.

MONTAREA SI DESERVIREA

Cricul este furnizat deja montat deci nu necesită nici montaj şi nici reglare. Inainte de întrebuinţarea cricului este necesar să deschizi robinetul de destinderea presiunii uleiului şi să faci în jur de 6 cicli de pompare, pentru ca uleiul hidraulic să ﬁ e distribuit caracteristic.

Ridicarea

Inainte de a începe lucrul trebuie să te asiguri că, persoana care desrveşte cricul (operatorul) va avea posibilitatea de a supraveghea atât cricul cât şi sarcina de pe el, pe tot timpul întrebuinţării cricului. Cu capătul mai subţire a mânierului trebuie să închizi robinetul de destinderea presiunii uleiului învârtind acest mânier spre dreapta (în direcţia mersului acelor ceasului) pănă ce vei simţi rezistenţă. (III)

INSTRUCŢ IUNI ORIGINALE

Cricul trebuie situat sub sarcina care va ﬁ ridicată (de ex. în cazuri de ridicarea automobilelor) în aşa fel încât încărcătura să ﬁ e rezemată central pe şeaua cricului.(IV) La cricurile vertcale (de tip stâlp) se poate deşuruba şurubul de prelungire până când şeaua cricului va adera la încărcătura respectivă. Mânierul cricului se introduce în soclu. Mişcând cu acest mânier în sus-jos vei ridica sarcina la înălţimea dorită. După ce ai ridicat sarcina, este necesar să o asiguri cu suport, ca sarcina să nu poată coborâ.

Coborârea

Inainte de a coborâ sarcina trebuie să te asiguri ca nu cumva la coborârea ei, încărcătura nu va cauza leziuni cuiva din apropiere. Cu capătul mai subţire a braţului trebuie să deschizi robinetul de destinderea presiunii uleiului învârtind foarte domol acest mânier spre stânga (în direcţia contrară a mersului acelor ceasului).(V)

Nu este necesar ca să deschizi robinetul de destinderea presiunii uleiului mai tare decât este necesar spre a pricinui coborârea lentă a sarcinei.

Deşurubarea robinetului destinderea presiunii uleiului nu trebuie făcută total, deoarece s-ar putea ca şurubul robinetului să iasă din carcasă. După ce sarcina ridicată a coborât total, scoate întăi mânierul din cric iar apoi scote cricul de sub sarcină. In cazul întrebuinţării cricului vertical trebuie înşurubat şurubul prelungitor, ﬁ reşte dacă a fost întrebuinţat.

Intreţinerea

Atunci când cricul nu este folosit, pistonul cricului cât şi soclul mânierului trebuie să ﬁ e în poziţia de jos. In cazul întrebuinţării cricului vertical trebuie înşurubat şurubul prelungitor în spre piston. Prevenind în acest fel coroziunea suprafeţei pistonului. Cricul trebuie păstrat curat, elementele mobile exterioare ale cricului trebuie lubreﬁ ate.

Evacuarea aerului din sistemul hidraulic

Se recomandă ca acţiunile de mai jos să ﬁ e făcute la un atelier de specialitate.

Din când în când la cric, în sistemul hidraulic se adună beşicuţe de aer, care în consecinţă pot provoca micşorarea eﬁ cacităţii funcţionării cricului. Dacă apare o asemenea situaţie aerul adunat trebuie neapărat eliminat din sistemul hidraulic. In acest scop poziţia pistonului trebuie sa ﬁ e pusă vertical. Trebuie deschis robinetul de destinderea presiunii uleiului şi scos dopul oriﬁ ciului de umplere cu ulei. După acea, pompa cricului trebuie scuturată violent de câteva ori, procedând aşa aerul va ieşi din ea. Trebuie închis robinetul de destinderea presiunii uleiului şi pus la loc dopul oriﬁ ciului de umplere. Se veriﬁ că funcţionarea cricului, în caz necesar se repetă operaţia de mai sus.

Alimentarea cu ulei, lubreﬁ erea

Se recomandă ca acţiunile de mai jos să ﬁ e făcute la un atelier de specialitate.

In acest scop poziţia pistonului trebuie sa ﬁ e pusă vertical. Pompa şi pistonul coborâte în poziţia extremă inferioară. Se scoate dopul oriﬁ ciului de umplere cu ulei. Se alimentează cu ulei hidraulic cu clasa viscozităţii SAE 10. Se interzice alimentarea cu alte tipuri de lichide. Se umple cu ulei până când uleiul ajunge în partea inferioară a oriﬁ ciului de umplere. Eliminarea aerului se face în feleul descris la punctul „Evacuarea aerului din sistemul hidraulic”. Se astupă oriﬁ ciul de umplere. Se veriﬁ că funcţionarea cricului. Cu regularitate, la intervale de timp, trebuie lubreﬁ ate toate îmbinările articulate cât şi alte elemente mobile exterioare ale cricului. In schimb la cricurile verticale trebuie ţinut minte de a lubreﬁ a periodic ﬁ letul şurubului de prelungire.

Eliminarea defectelor

Cricul coboară sub sarcină

Cricul nu ridică sarcina

Cricul nu ridică sarcina la înalţimea extremă

XXX

XXXX

Pompa se resortează (arcueşte) la ridicare

Cricul nu coboară total

Uleiul se scurge de sub dopul oriﬁ ciului

Poate ﬁ lipsă de ulei. Trebuie alimentat la plin

Sistemul hidraulic are aer. Aerul trebuie eliminat din sistemul hidraulic

Este posibil că în cric este prea mult ulei. Surplusul uleiului trebuie eliminat.

INSTRUCŢ IUNI ORIGINALE

Cricul coboară sub sarcină

Cricul nu ridică sarcina

Cricul nu ridică sarcina la înalţimea extremă

Pompa se resortează (arcueşte) la ridicare

Cricul nu coboară total

Uleiul se scurge de sub dopul oriﬁ ciului

Este posil că nu se închid corect supapele Trebuie ridicat şi coborât braţul cricului de câteva ori, fără sarcină

Este defectat arcul de revenire Lisă de lubreﬁ ere la elementele mobile. Sunt deformate elementele de acţionarea braţului

Nu este închis bie robinetul destinderea presiunii uleiului Trebuie închis robinetul

INSTRUCŢ IUNI ORIGINALE

DATOS TECNICOS

Índice Capacidad de levantamiento [en toneladas] Rango de levantamiento [mm] Peso [kg]

DESCRIPCIÓN DE LA HERRAMIENTA

El objetivo de la grúa hidráulica es facilitar trabajos donde es necesario levantar grandes pesos. No puede usarse como elemento permanente. No se permite tampoco transportar carga levantada usando la grúa. La herramienta está diseñada para trabajos de aﬁ cionados y se puede aplicar con ﬁ nes lucrativos y profesionales.

RECOMENDACIONES DE SEGURIDAD

Es una máquina hidráulica que trabaja bajo una carga pesada. Durante su funcionamiento deben observarse reglas básicas de seguridad.

Antes de que empiece usar la máquina, lea las instrucciones y guárdelas.

No exceda la carga máxima para la máquina.

La grúa no puede transportar personas o animales.

Examine las condiciones del cable. Si se detectan hilos rotos o cualquier deformación de la sección transversal del cable (II), está prohibido continuar el trabajo. El cable debe reemplazarse con uno nuevo en un taller autorizado. El objetivo de la máquina es solamente levantar carga; queda prohibido usarla con otros propósitos. Deben usarse instrumentos de protección adicionales (por ejemplo, soportes) para el objeto levantado, antes de empezar el trabajo debajo de él. En el caso de levantar automóviles, es menester bloquear las ruedas y activar el freno de mano. No deje el objeto levantado sin supervisión. No permita la presencia de niños y personas sin capacitación en el área del trabajo o del almacenamiento de la grúa. No use ropa ﬂ oja y bisutería. Recoja cabello largo. Use medios de protección personal. La grúa debe colocarse en una superﬁ cie plana, dura y estable. La grúa debe colocarse debajo del objeto que va a levantar para que el objeto se recargue en le parte central.

Queda estrictamente prohibido ajustar la válvula de seguridad.

Mantenga la herramienta lejos de las fuentes de calor y fuego para evitar que se estropee la herramienta o empeore su funcionamiento. Antes de levantar cualquier carga, asegúrese que la grúa no se moverá después de levantarla. Antes de levantar cualquier carga, asegúrese que la grúa no está dañada de ninguna manera. Si la herramienta requiere de reparación, diríjase a un taller autorizado. Sea imaginativo, no trabaje cuando esté cansado o bajo inﬂ uencia de medicinas. La vida útil del elevador se deﬁ ne como 4 años a partir de la fecha de su primer uso. Después de este período, el elevador debe inspeccionarse en el centro de servicio autorizado del fabricante para una mayor seguridad de uso.

ENSAMBLE Y OPERACIONES

La grúa se suministra como un sistema ensamblado y no requiere de ensamble o ajustes. Antes de empezar el trabajo, con la válvula de liberación abierta, efectúe seis ciclos completos de bombeo para asegurar la distribución adecuada del aceite hidráulico.

Levantamiento

Antes de levantar el objeto, asegúrese que el operador de la grúa tendrá la máquina y la carga al alcance de la vista durante todos los movimientos.

MANUAL ORIGINAL

Con el extremo más estrecho del brazo de la grúa, cierre la entrada del agujero de liberación apretándolo hasta el tope en la dirección de las manecillas del reloj. (III) Coloque la grúa debajo de la carga por levantar en un lugar donde se permite usar grúas (por ejemplo en el caso de automóviles) de tal forma que la carga descanse en la parte central del soporte. (IV) Si resulta necesario, en grúas de poste es posible instalar un tornillo de extensión hasta que el soporte de la grúa entre en contacto con la carga por levantar. Coloque el brazo de la grúa en la apertura. Moviendo el brazo en la dirección arriba-abajo, levante la carga a la altura deseada. Habiendo levantado la carga, asegúrese que el objeto no va a caerse.

Bajar

Antes de empezar a bajar la carga, asegúrese que el objeto por bajar no causará daños al operador. Con el extremo más estrecho del brazo de la grúa gire lentamente el agujero de liberación en la dirección opuesta a la de las manecillas del reloj. (V) No se debe abrir la válvula de liberación más que se requiere para bajar la carga lentamente. Abrir la válvula demasiado puede causar su salida del armazón. Habiendo bajado la carga completamente, desconecte el brazo de la grúa y saque la grúa de debajo de la carga. En el caso de grúas de poste, quite el tornillo de extensión si fue usado.

Mantenimiento

Si la grúa no se usa, el pistón de la máquina y el brazo deberían estar en la posición inferior. En el caso de grúas de poste, también el tornillo de extensión debería estar en el pistón de la grúa lo cual previene la corrosión de la superﬁ cie del pistón. La grúa debe mantenerse limpia; lubrique las partes externas móviles de la máquina.

Sacar aire del sistema hidráulico

Se requiere que las siguientes acciones se realicen en un taller especializado.

De vez en cuando, en el sistema hidráulico de la grúa se juntan burbujas de aire, lo cual puede disminuir la eﬁ ciencia de la herramienta. Si esto sucede, es necesario sacar aire del sistema hidráulico de la grúa. Coloque la grúa de tal manera que el pistón esté en la posición vertical. Abra la válvula de liberación y quite la tapa de la entrada de aceite. Después, mueva enérgica y repetidamente la bomba de la grúa para sacar el aire. Cierre el agujero de liberación, coloque la tapa de la entrada de aceite. Examine el funcionamiento de la grúa, si resulta necesario, repita la operación.

Rellenar aceite, lubricar

Se requiere que las siguientes acciones se realicen en un taller especializado.

Coloque la grúa de tal manera que el pistón esté en la posición vertical. Baje la bomba y el pistón hasta la posición inferior máxima. Quite la tapa de la entrada de aceite. Use solamente aceite hidráulico de la clase de viscosidad SAE 10. Se prohíbe usar otros líquidos con este propósito. Llene hasta el borde inferior de la entrada de aceite. Saque el aire de la grúa de la manera descrita en el punto “Sacar aire del sistema hidráulico”. Coloque la tapa de la entrada de aceite. Examine el funcionamiento de la grúa. Lubrique regularmente las conexiones y otras partes móviles de la grúa. En el caso de grúas de poste, recuerde lubricar periódicamente la rosca del tornillo de extensión.

Reparaciones

La grúa baja so carga

La grúa no levanta la carga

La grúa no levanta la carga a la altura máxima

XXX

XXXX

La bomba resortea durante levantamiento

La grúa no baja por completo

El aceite escurre por debajo de la tapa

Puede que en la grúa falta aceite. Rellénelo.

El sistema hidráulico tiene aire. Saque aire del sistema hidráulico

Puede que haya demasiado aceite en la grúa. Saque aceite sobrante

MANUAL ORIGINAL

La grúa baja so carga

La grúa no levanta la carga

La grúa no levanta la carga a la altura máxima

La bomba resortea durante levantamiento

La grúa no baja por completo

El aceite escurre por debajo de la tapa

Puede que no se cierren las válvulas. Levante repetidamente sin carga el brazo de la grúa. Luego, baje el brazo de la grúa.

El resorte de regreso dañado. Partes móviles no lubricadas. Elementos de movimiento del brazo deformados.

La válvula de liberación no está cerrada por completo. Cierre bien la válvula de liberación.

MANUAL ORIGINAL

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: biuro@yato.pl

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ ce@yato.ro tel: 031 710 8692 fax 0317104008

DEKLARACJA ZGODNOŚCI

0321/80012/EC/2021

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Dźwignik tłokowy hydrauliczny 2 t; nr kat. 80012 Dźwignik tłokowy hydrauliczny 3 t; nr kat. 80022 Dźwignik tłokowy hydrauliczny 5 t; nr kat. 80032 Dźwignik tłokowy hydrauliczny 8 t; nr kat. 80042 Dźwignik tłokowy hydrauliczny 10 t; nr kat. 80052 Dźwignik tłokowy hydrauliczny 12 t; nr kat. 80062 Dźwignik tłokowy hydrauliczny 15 t; nr kat. 80072 Dźwignik tłokowy hydrauliczny 20 t; nr kat. 80082 Dźwignik tłokowy hydrauliczny 2 t; nr kat. 80111 Dźwignik tłokowy hydrauliczny 2 t; nr kat. 80321 Dźwignik tłokowy hydrauliczny 2 t; nr kat. 80321 Dźwignik tłokowy hydrauliczny 3 t; nr kat. 80233

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 1494:2000 + A1:2008

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Rok budowy / produkcji: 2021

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2021.03.01

(miejsce i data wystawienia)

INSTRUKCJA ORYGINALNA

(nazwisko i podpis osoby upoważnionej)

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: biuro@yato.pl

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ ce@yato.ro tel: 031 710 8692 fax 0317104008

DECLARATION OF CONFORMITY

0321/80012/EC/2021

We declare and guarantee with full responsibility that the following products:

Hydraulic lift 2 t; item no. 80012 Hydraulic lift 3 t; item no. 80022 Hydraulic lift 5 t; item no. 80032 Hydraulic lift 8 t; item no. 80042 Hydraulic lift 10 t; item no. 80052 Hydraulic lift 12 t; item no. 80062 Hydraulic lift 15 t; item no. 80072 Hydraulic lift 20 t; item no. 80082 Hydraulic lift 2 t; item no. 80111 Hydraulic lift 2 t; item no. 80321 Hydraulic lift 2 t; item no. 80321 Hydraulic lift 3 t; item no. 80233

meet requirements of the following European Standards / Technical Specifications:

EN 1494:2000 + A1:2008

and fulfill requirements of the following European Directives:

2006/42/EC Machinery and safety elements

Serial number: concern all serials numbers of item(s) mentioned in this declaration Year of production: 2021

The person authorized to compile the technical file: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2021.03.01

(Place and date of issue)

INSTRUKCJA ORYGINALNA

(Name and signature of authorized person)

TOYA S.A. ul. Sołtysowicka 13 - 15 51 - 168 Wrocław tel.: 071 32 46 200 fax: 071 32 46 373 e-mail: biuro@yato.pl

ODDZIAŁ WARSZAWSKI Teren ProLogis Park Nadarzyn al. Kasztanowa 160 05 - 831 Młochów k. Nadarzyna tel.: 022 73 82 800 fax: 022 73 82 828

TOYA ROMANIA SA Soseaua Odai 109-123 Sector 1, Bucuresti www.yato.ro oﬃ ce@yato.ro tel: 031 710 8692 fax 0317104008

DECLARAȚIE DE CONFORMITATE

0321/80012/EC/2021

Declarăm și garantăm pe proprie răspundere că produsele următoare:

Aparatew hidraulice de ridicat 2 t; cod articol. 80012 Aparatew hidraulice de ridicat 3 t; cod articol. 80022 Aparatew hidraulice de ridicat 5 t; cod articol. 80032 Aparatew hidraulice de ridicat 8 t; cod articol. 80042 Aparatew hidraulice de ridicat 10 t; cod articol. 80052 Aparatew hidraulice de ridicat 12 t; cod articol. 80062 Aparatew hidraulice de ridicat 15 t; cod articol. 80072 Aparatew hidraulice de ridicat 20 t; cod articol. 80082 Aparatew hidraulice de ridicat 2 t; cod articol. 80111 Aparatew hidraulice de ridicat 2 t; cod articol. 80321 Aparatew hidraulice de ridicat 2 t; cod articol. 80321 Aparatew hidraulice de ridicat 3 t; cod articol. 80233

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 1494:2000 + A1:2008

și satisfac cerințele Directivelor europene următoare:

2006/42/WE Directiva pentru utilaje și dispozitive de siguranță (HG.1029/2008)

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație Anul de fabricație: 2021

Persoana autorizată să întocmească dosarul tehnic: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Wrocław, 2021.03.01

(locul și data emiterii)

INSTRUKCJA ORYGINALNA

(nume și semnătura persoanei autorizate)

VOREL 80022, 80111 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
