VonyX St095, 170.001 User guide

ST095 Portable Sound System

Ref. nr.: 170.001

INSTRUCTION MANUAL
GEBRUIKSAANWIJZING

GEBRAUCHSANLEITUNG

MANUAL DE INSTRUCCIONES

MANUEL D'INSTRUCTIONS

INSTRUKCJA OBSŁUGI

V1.1

2

ENGLISH

Congratulations to the purchase of this Vonyx product. Please read this manual thoroughly prior to using the product in order to
benefit fully from all features.

Read the manual prior to using the product. Follow the instructions in order not to invalidate the warranty. Take all precautions
to avoid fire and/or electrical shock. Repairs must only be carried out by a qualified technician in order to avoid electrical shock.
Keep the manual for future reference.

- Prior to using the product, please ask advice from a
specialist. When the product is switched on for the first
time, some smell may occur. This is normal and will
disappear after a while.

- The product contains voltage carrying parts. Therefore do
NOT open the housing.

- Do not place metal objects or pour liquids into the
product. This may cause electrical shock and
malfunction.

- Do not place the product near heat sources such as
radiators, etc. Do not place the product on a vibrating
surface. Do not cover the ventilation holes.

- The product is not suitable for continuous use.

- Be careful with the mains lead and do not damage it. A
faulty or damaged mains lead can cause electrical shock
and malfunction.

- When unplugging the product from a mains outlet,
always pull the plug, never the lead.

- Do not plug or unplug the product with wet hands.

- If the plug and/or the mains lead are damaged, they
need to be replaced by a qualified technician.

- If the product is damaged to such an extent that internal
parts are visible, do NOT plug the product into a mains
outlet and DO NOT switch the unit on. Contact your
dealer. Do NOT connect the product to a rheostat or
dimmer.

- To avoid fire and shock hazard, do not expose the
product to rain and moisture.

- All repairs should be carried out by a qualified technician
only.

- Connect the product to an earthed mains outlet (220­240Vac/50Hz) protected by a 10-16A fuse.

- During a thunderstorm or if the product will not be used
for a longer period of time, unplug it from the mains. The
rule is: Unplug it from the mains when not in use.

- If the product has not been used for a longer period of
time, condensation may occur. Let the unit reach room
temperature before you switch it on. Never use the
product in humid rooms or outdoors.

- To prevent accidents in companies, you must follow the
applicable guide lines and follow the instructions.

- Do not repeatedly switch the product on and off. This
shortens the life time.

- Keep the product out of the reach of children. Do not
leave the product unattended.

- Do not use cleaning sprays to clean switches. The
residues of these sprays cause deposits of dust and
grease. In case of malfunction, always seek advice from
a specialist.

- Do not force the controls.

- If this product is with speaker inside which can cause
magnetic field. Keep the product at least 60cm away
from computer or TV.

- If this product have a built-in lead-acid rechargeable
battery. Please recharge the battery every 3 months if
you are not going to use the product for a long period of
time. Otherwise the battery may be permanently
damaged.

- If the battery is damaged please replace with same
specifications battery. And dispose the damaged battery
environment friendly.

- If the product has fallen, always have it checked by a
qualified technician before you switch the product on
again.

- Do not use chemicals to clean the unit. They damage the
varnish. Only clean the product with a dry cloth.

- Keep away from electronic equipment that may cause
interference.

- Only use original spares for repairs, otherwise serious

damage and/or dangerous radiation may occur.

- Switch the product off prior to unplugging it from the
mains and/or other equipment. Unplug all leads and
cables prior to moving the product.

- Make sure that the mains lead cannot be damaged when
people walk on it. Check the mains lead before every use
for damages and faults!

- The mains voltage is 220-240Vac/50Hz. Check if power
outlet match. If you travel, make sure that the mains
voltage of the country is suitable for this product.

- Keep the original packing material so that you can
transport the product in safe conditions.

This mark attracts the attention of the user to high voltages that are present inside the housing and that are of sufficient
magnitude to cause a shock hazard.

This mark attracts the attention of the user to important instructions that are contained in the manual and that he should
read and adhere to.

The product has been certified CE. It is prohibited to make any changes to the product. They would invalidate the CE certificate
and their guarantee!

NOTE: To make sure that the product will function normally, it must be used in rooms with a temperature between 5°C/41°F and
35°C/95°F.

Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your
dealer about the way to proceed. The specifications are typical. The actual values can slightly change from one unit to the other.
Specifications can be changed without prior notice.

Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the product. This would also
invalid your warranty. The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the
warnings contained in this manual. Vonyx cannot be held responsible for personal injuries caused by a disrespect of the safety
recommendations and warnings. This is also applicable to all damages in whatever form.

3

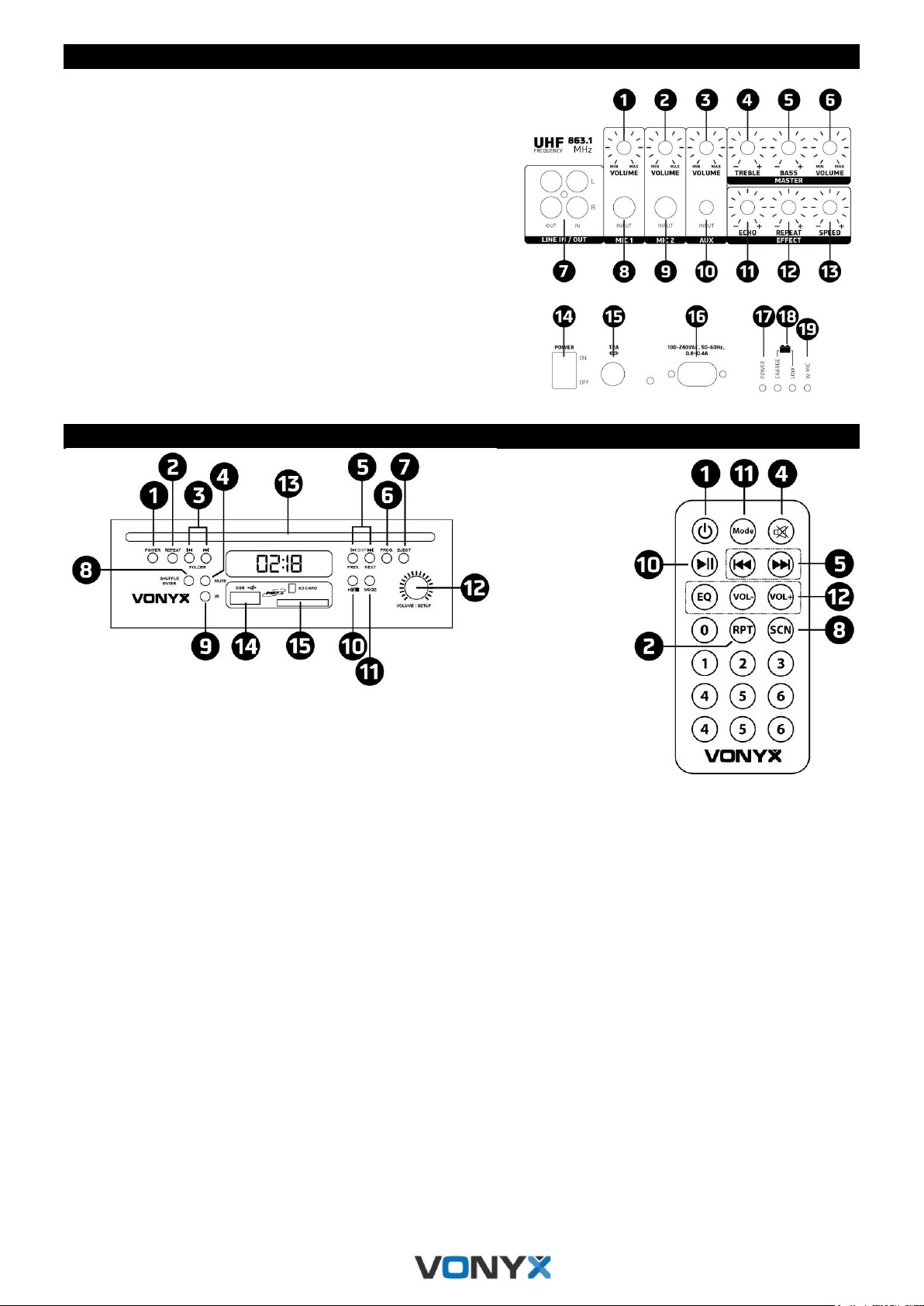

OPERATION

1. Volume control Microphone 1

2. Volume control Microphone 2

3. Volume control Aux

4. Treble control

5. Bass control

6. Master Volume control

7. RCA Line Input and output

8. Microphone 1 Input, 6.3mm Jack

9. Microphone 2 Input, 6.3mm Jack

10. Aux Input, 6.3mm Jack

11. Echo, effect for microphone

12. Repeat, effect for microphone

13. Speed, effect for microphone

14. Power Switch ON/OFF

15. Fuse holder, T2A

16. Power Input, 100-240Volt

17. Power LED Indicator

18. Battery LED Indicator, Low voltage and Charge

19. Wireless microphone LED Indicator

MEDIAPLAYER

1. Power - Press the button to turn the power on/off the player.

2. Repeat - Press the button to choose the repeat mode in between one or all.

3. Folder search - Press the button to select previous or next folder map.

4. Mute - Press the button to enable and disable between mute function.

5. Previous or next track - Press the button shortly to play the previous or next

track. Press and hold to rewind back or fast forward the track and release the
button to resume playing.

6. Program - Press the button to create playlist.

7. CD Eject - Press the button to eject or load your CD.

8. Shuffle/Enter – Press the button to change the play mode, songs are played in a randomized order.

9. IR - Infrared sensor for the remote control.

10. Play/Pause - Press the button to toggle between play and pause function.

11. Mode - Press the button to switch between CD/ BT / USB / SD card mode.

12. Volume/Setup - Turn the knob anti-clockwise to reduce the volume. Turn the knob clockwise to increase the volume.

Press the knob to select standard equalizer setting Flat, Class, Rock, Pop, Jazz or Bass.

13. CD-Slot - Put the CD to this slot to play music.

14. USB-Slot - Connect your USB devices to this slot to play music with MP3 or WMA format.

15. SD/MMC-Slot - Connect your SD/MMC devices to this slot to play music with MP3 or WMA format.

4

OPERATION INSTRUCTIONS

External AC

Plug one end of the AC cord provided into the AC input jack (1) on rear side of the amplifier. Then plug the other end of AC cord
into AC power outlet. Turn on the unit using the main power switch.

External DC

This unit can be powered also using external 12V DC power. Connect external 12V DC power to DC input connector on rear
side of the amplifier. Observe the correct polarity!

Rechargeable Battery

This unit can be powered internally using the built-in rechargeable battery. When AC power is connected, CHARGE LED
indicator will light red. The rechargeable battery is being charged. If FULL LED indicator light green, the battery is fully charged
and ready to power the unit alone.
Shut off the power switch and disconnect the AC power. Turn the unit back ”ON” and the rechargeable battery will power the
unit alone.

Note: Turning off the unit power switch will allow the battery to be charged more quickly.
ATTENTION:

Before the device the first time is actuated, please charge the battery at least 12 hours and max. 72 hours!

Battery should be regularly charged. For optimal battery life the battery should be charged at least 1x per month.

Please note that if you do not load within 6 weeks, the battery becomes defective !!

Warning!

This device is equipped with a class 1 laser diode. To ensure a safe operation do not remove any covers or
attempt to access the inside of the product. There are no serviceable parts inside the device. Maintenance and
service operations are only to be carried out by authorized dealers.

No license required (excluding geographical restrictions)

BE

DK

F

FI

DE

HU

IT

NL

NO

PL

PT

RO

SI

ES

SE

CH

GB

Belgium (BE), Denmark (DK), France (F), Finland (FI), Germany (DE), Hungary (HU), Italy (IT), Netherlands (NL), Norway (NO),
Poland (PL), Portugal (PT), Romania (RO), Slovenia (SI), Spain (ES), Sweden (SE), Switzerland (CH), Great Britain (GB)

5

NEDERLANDS

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding
zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens
kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is
het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te
voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

- Bewaar de verpakking zodat u indien het apparaat defect is,
dit in de originele verpakking kunt opsturen om
beschadigingen te voorkomen.

- Voordat het apparaat in werking wordt gesteld, altijd eerst
een deskundige raadplegen. Bij het voor de eerste keer
inschakelen kan een bepaalde reuk optreden. Dit is normaal
en verdwijnt na een poos.

- In het apparaat bevinden zich onder spanning staande
onderdelen; open daarom NOOIT dit apparaat.

- Plaats geen metalen objecten en mors geen vloeistof in het
effect. Dit kan leiden tot elektrische schokken of defecten.

- Toestel niet opstellen in de buurt van warmtebronnen zoals
radiatoren etc. en niet op een vibrerende onder- grond
plaatsen. Dek ventilatieopeningen nooit af.

- Het apparaat is niet geschikt voor continu gebruik.

- Wees voorzichtig met het netsnoer en beschadig deze niet.
Als het snoer kapot of beschadigd is, kan dit leiden tot
elektrische schokken of defecten.

- Als u de stekker uit het stopcontact neemt, trek dan niet aan
het snoer, maar aan de stekker.

- Om brand of elektrische schok te voorkomen, dient u dit
apparaat niet bloot te stellen aan regen of vocht.

- Verwijder of plaats een stekker nooit met natte handen resp.
uit en in het stopcontact.

- Indien zowel de stekker en/of netsnoer als snoeringang in het
apparaat beschadigd zijn dient dit door een vakman hersteld
te worden.

- Indien het apparaat zo beschadigd is dat inwendige
(onder)delen zichtbaar zijn mag de stekker NOOIT in het
stopcontact worden geplaatst en het apparaat NOOIT
worden ingeschakeld. Neem in dit geval contact op met de
dealer.

- Sluit het apparaat nooit op een dimmer aan.

- Reparatie aan het apparaat dient te geschieden door een
vakman of een deskundige.

- Sluit het apparaat alleen aan op een 220-240VAC / 50Hz
(geaard) stopcontact, verbonden met een 10-16A
meterkastgroep.

- Bij onweer altijd de stekker uit het stopcontact halen, zo ook
wanneer het apparaat voor een langere tijd niet gebruikt
wordt. Stelregel: Bij geen gebruik stekker verwijderen.

- Als u het apparaat lang niet gebruikt heeft en het weer wil
gebruiken kan er condens ontstaan; laat het apparaat eerst
op kamertemperatuur komen alvorens het weer in werking
te stellen.

- Apparaat nooit in vochtige ruimten en buiten gebruiken.

- Om ongevallen in bedrijven te voorkomen moet rekening
worden gehouden met de daarvoor geldende richtlijnen en
moeten de aanwijzingen/waarschuwingen worden gevolgd.

- Het apparaat buiten bereik van kinderen houden.
Bovendien mag het apparaat nooit onbeheerd gelaten
worden.

- Gebruik geen schoonmaakspray om de schakelaars te
reinigen. Restanten van deze spray zorgen ervoor dat
smeer en stof ophopen. Raadpleeg bij storing te allen tijde
een deskundige.

- Gebruik geen overmatige kracht bij het bedienen van het
apparaat.

- Dit apparaat kan magnetisch veld veroorzaken. Houd dit
apparaat ten minste 60 cm afstand van de computer of tv.

- Indien dit apparaat beschikt over een loodaccu, dient deze
tenminste elke 3 maanden opgeladen te worden indien
deze voor een langere periode niet wordt gebruikt anders
bestaat de kans dat de accu permanent beschadigd.

- Bij een ongeval met dit product altijd eerst een des­kundige raadplegen alvorens opnieuw te gebruiken.

- Tracht het apparaat niet schoon te maken met chemische
oplossingen. Dit kan de lak beschadigen. Gebruik een
droge doek om schoon te maken.

- Blijf uit de buurt van elektronische apparatuur die
bromstoringen zouden kunnen veroorzaken.

- Bij reparatie dienen altijd originele onderdelen te worden
gebruikt om onherstelbare beschadigingen en/of
ontoelaatbare straling te voorkomen.

- Schakel eerst het toestel uit voordat u het netsnoer
verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u
dit product gaat verplaatsen.

- Zorg ervoor dat het netsnoer niet beschadigd/defect kan
raken wanneer mensen erover heen lopen. Het netsnoer
vóór ieder gebruik controleren op breuken/defecten!

- In Nederland/België is de netspanning 220-240Vac/50Hz.
Indien u reist (en u neemt het apparaat mee) informeer dan
naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product
aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te
volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur
tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de
WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk
depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen
reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit
geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en
het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van
persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in

6

BEDIENING

1. Volumeregelaar Microfoon 1

2. Volumeregelaar Microfoon 2

3. Volumeregelaar Aux

4. Treble regelaar

5. Bass regelaar

6. Master Volumeregelaar

7. Lijn Ingang/Uitgang

8. Microfoon 1 Ingang, 6.3mm Jack

9. Microfoon 2 Ingang, 6.3mm Jack

10. Aux Ingang, 6.3mm Jack

11. Echo, effect voor microfoon

12. Repeat, effect voor microfoon

13. Speed, effect voor microfoon

14. Schakelaar Aan/Uit

15. Zekeringhouder, T2A

16. Netentree, 100-240Volt

17. LED Indicator Aan/Uit

18. Batterij LED Indicator, lage spanning en opladen.

19. Draadloze microfoon LED Indicator,

MEDIASPELER

1. Power - Druk op deze toets om de speler in te schakelen.

2. Repeat - Druk op de toets om één of alle muzieknummers te herhalen.

3. Folder zoeken - Druk op de toets om vorige of volgende folder map te
selecteren.

4. Mute - Druk op de toets om de mute-functie in of uit te schakelen.

5. Vorige of volgende muzieknummer - Druk eenmaal kort om het vorige of

volgende nummer af te spelen. Houdt de toets ingedrukt om vooruit of terug te
spoelen.

6. Program - Druk op de toets om een afspeellijst te creëren.

7. CD Eject Toets - Druk op de toets om de CD uit te werpen.

8. Shuffle/Enter - Druk op de toets voor het afspelen van muzieknummers in willekeurige volgorde.

9. IR - Infrarood sensor ten behoeve van afstandsbediening.

10. Play / Pauze - Druk op de toets om te schakelen tussen afspelen en pauzeren.

11. Mode - Druk op de toets om te schakelen tussen CD / BT / USB /SD-kaart.

12. Volume/Setup - Draai de knop linksom om het volume te verlagen. Draai de knop naar rechts om het volume te

verhogen. Druk de knop in om een standaard equalizer instelling te kiezen Flat, Class, Rock, Pop, Jazz or Bass.

13. CD-Poort - Druk de CD in deze poort om muziek te spelen.

14. USB-Poort - Steek uw USB-stick in deze poort om muziek af te spelen met MP3 of WMA-formaat

7

INSTRUCTIES

AC Netspanning

Controleer of de volumeregelaar minimaal staat. Plaats de contra stekker van het netsnoer in de netentree (1) en steek
vervolgens de stekker in een wandcontactdoos. Zet de netschakelaar op “ON”.

Externe DC spanning

Dit systeem werkt ook op een externe 12V DC aansluiting. Sluit de externe 12V DC spanning aan op de DC ingang op de
achterkant van het systeem. Let op de polariteit! Controleer of de volumeregelaar minimaal staat bij het inschakelen.

Oplaadbare accu

Ook kan dit systeem werken via een ingebouwde oplaadbare accu. Wanneer een 230Vac spanning is aangesloten zal de
CHARGE LED indicator rood worden ten teken dat de accu wordt opgeladen. Als de FULL LED indicator groen wordt, is de
accu helemaal opgeladen en kan het systeem worden gebruikt.

Zet de netschakelaar op “OFF” en verwijder het netsnoer. Controleer of de volumeregelaar minimaal staat. Zet het systeem
weer “ON” en de accu verzorgt de bedrijfsspanning.

NB: Indien mogelijk de netschakelaar “uit” zetten, de accu wordt dan sneller geladen.
Waarschuwing:

Voordat het apparaat de eerste keer in werking wordt gesteld, eerst de accu minimaal 12 uur en maximaal 72uur
opladen !!

Accu dient regelmatig opgeladen te worden. Voor een optimale levensduur van de accu dient deze minimaal 1x per
maand opgeladen te worden .

Houdt u er rekening mee dat als u langer dan 6 weken niet laadt, u de kans loopt dat de accu kapot gaat!!

Waarschuwing!

Dit apparaat is uitgerust met een klasse 1 laserdiode. Om een veilige werking te garanderen, mogen er geen
panelen worden verwijderd om toegang tot de binnenkant te verkrijgen. Er bevinden geen serviceonderdelen in het
apparaat. Onderhoud en service activiteiten mogen alleen door geautoriseerde dealers worden uitgevoerd.

Geen licentie vereist (met uitzondering van geografische beperkingen)

BE

DK

F

FI

DE

HU

IT

NL

NO

PL

PT

RO

SI

ES

SE

CH

GB

België (BE), Denemarken (DK), Frankrijk (F), Finland (FI), Duitsland (DE), Hongarije (HU), Italië (IT), Nederland (NL),
Noorwegen (NO), Polen (PL), Portugal (PT), Roemenië (RO), Slovenië (SI), Spanje (ES), Zweden (SE), Zwitserland (CH),
Groot-Brittannië (GB)

8

DEUTSCH

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig
durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher
Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden.
Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie
diese Anleitung für spätere Bezugnahme auf.

- Bewahren Sie die Verpackung auf, um das Gerät im
Bedarfsfall sicher transportieren zu können.

- Bevor das Gerät in Betrieb genommen wird, muss es erst
von einem Fachmann überprüft werden. Bei der ersten
Benutzung kann etwas Geruch auftreten. Das ist normal und
verschwindet nach einer Weile

- Das Gerät enthält unter Spannung stehende Teile. Daher
NIEMALS das Gehäuse öffnen.

- Keine Metallgegenstände oder Flüssigkeiten ins Gerät
dringen lassen. Sie können zu Stromschlag und Defekten
führen.

- Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern
aufstellen. Nicht auf eine vibrierende Oberfläche stellen.
Niemals die Belüftungsschlitze abdecken.

- Das Gerät ist nicht für Dauerbetrieb geeignet.

- Gehen Sie vorsichtig mit dem Netzkabel um und
beschädigen Sie es nicht. Eine beschädigte Netzschnur kann
zu Stromschlag und Defekten führen.

- Wenn Sie das Gerät vom Netz trennen, immer am Stecker
ziehen, niemals an der Schnur.

- Um Feuer und Stromschlag zu vermeiden, das Gerät vor
Regen und Feuchtigkeit schützen.

- Den Stecker nie mit nassen Händen in eine Netzsteckdose
stecken oder abziehen.

- Wenn sowohl der Stecker und/oder die Netzschnur bzw. der
Kabeleintritt ins Gerät beschädigt sind, müssen sie von
einem Fachmann repariert werden.

- Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar
sind, darf der Stecker NICHT in eine Steckdose gesteckt
werden und das Gerät darf NICHT eingeschaltet werden.
Wenden Sie sich in dem Fall an Ihren Fachhändler. Das
Gerät darf nicht an einen Dimmer angeschlossen werden.

- Reparaturen dürfen nur von einem Fachmann oder
Sachverständigen ausgeführt werden.

- Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit
220-240V AC/50Hz Spannung anschließen.

- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker
abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker
abziehen.

- Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich
Kondenswasser gebildet haben. Lassen Sie das Gerät erst
auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien
benutzen.

- Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die
geltenden Richtlinien beachtet und die
Anweisungen/Warnungen befolgt werden.

- Niemals das Gerät kurz hintereinander ein- und
ausschalten. Dadurch verkürzt sich die Lebensdauer
erheblich.

- Das Gerät außerhalb der Reichweite von Kindern halten.
Das Gerät niemals unbeaufsichtigt lassen.

- Die Regler nicht mit Reinigungssprays reinigen. Diese
hinterlassen Rückstände, die zu Staub- und
Fettansammlungen führen. Bei Störungen immer einen
Fachmann um Rat fragen.

- Das Gerät nur mit sauberen Händen bedienen.

- Das Gerät nicht mit Gewalt bedienen.

- Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies
jede 3 Monate zumindest wieder aufgeladen werden, wenn
es nicht für eine längere Zeit nicht benutzt wird, sonst ist es
möglich, dass die Batterie dauerhaft beschädigt.

- Nach einem Unfall mit dem Gerät immer erst einen
Fachmann um Rat fragen, bevor Sie es wieder einschalten.

- Keine chemischen Reinigungsmittel benutzen, die den
Lack beschädigen. Das Gerät nur mit einem trockenen
Tuch abwischen.

- Nicht in der Nähe von elektronischen Geräten benutzen,
die Brummstörungen verursachen können.

- Bei Reparaturen nur die Original-Ersatzteile verwenden,
um starke Schäden und/oder gefährliche Strahlungen zu
vermeiden.

- Bevor Sie das Netz- und/oder Anschlusskabel abziehen,
erst das Gerät ausschalten. Netz- und Anschlusskabel
abziehen, bevor Sie das Gerät umstellen.

- Sorgen Sie dafür, dass das Netzkabel nicht beschädigt
werden kann, wenn Menschen darüber laufen. Das
Netzkabel vor jedem Einsatz auf Brüche/Schadstellen
überprüfen.

- In Deutschland beträgt die Netzspannung 220-240V AC /
50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen
Sie, ob die örtliche Netzspannung den Anforderungen des
Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei
Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt
eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C.
liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem
sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).
Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen
Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit
Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den
Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen
Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall
verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für
Folgeschäden jeglicher Form.

9

BETRIEB

1. Lautstärkeregler Mikrofon 1

2. Lautstärkeregler Mikrofon 2

3. Lautstärkeregler Aux

4. Höhenregler

5. Bassregler

6. Master Lautstärkeregler

7. RCA Line Ein- und Ausgang

8. Mikrofon 1 Eingang, 6,3 mm Klinkenstecker

9. Mikrofon 2 Eingang, 6,3 mm Klinkenstecker

10. Aux-Eingang, 6,3 mm Klinke

11. Echo, Effekt für Mikrofon

12. Wiederholung, Effekt für Mikrofon

13. Geschwindigkeit, Effekt für Mikrofon

14. Netzschalter EIN/AUS

15. Sicherungshalter, T2A

16. Leistungsaufnahme, 100-240Volt

17. Power-LED-Anzeige

18. Batterie-LED-Anzeige, Unterspannung und Ladung

19. Funk Mikrofon LED-Anzeige

CD/BT/USB/SD SPIELER

1. Power - Drücken Sie die Taste, um das Gerät einzuschalten.

2. Repeat - Drücken Sie die Taste, um eine oder alle Songs zu wiederholen.

3. Folder Suche - Drücken Sie die Taste zum vorherigen oder nächsten
Verzeichnisordner wählen.

4. Mute - Drücken Sie, um aktivieren oder die Stummschaltung zu deaktivieren.

5. Vorherigen oder nächsten Titel - Einmal kurz drücken, um den vorherigen

oder nächsten Titel zu spielen. Halten Sie die Taste gedrückt, um schnell vor­oder zurückzuspulen.

6. Program - Drücken Sie die Taste, um eine Wiedergabeliste zu erstellen.

7. CD Eject - Drücken Sie die Taste, um die CD auszuwerfen.

8. Shuffle/Enter - Drücken Sie die Taste, um die Titel in zufälliger Reihenfolge abspielen.

9. IR - Infrarotsensor zur Fernbedienung.

10. Play - Drücken Sie die Taste, zum Umschalten zwischen Wiedergabe und Pause Modus.

11. Mode - Drücken Sie die Taste, zum Umschalten zwischen CD / BT / USB / SD-Karte.

12. Volume/Setup - Drehen Sie den Knopf gegen den Uhrzeigersinn, um die Lautstärke zu verringern. Drehen Sie den

Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drücken Sie die den Knopf um einen Standard-Equalizer zu
Einstellen, wählen Flat, Class, Rock, Pop, Jazz oder Bass.

13. CD Slot - Drücken Sie die CD in diesen Anschluss, um Musik zu spielen.

14. USB-Port - Schließen Sie Ihr USB-Laufwerk in diesem Hafen, um Musik im MP3- oder WMA-Format abspielen.

15. SD/MMC-Port - Legen Sie Ihre SD / MMC-Karte in diesen Port, um Musik im MP3- oder WMA-Format abspielen.

10

ANWEISUNGEN

AC Netzspannung

Das Netzkabel an das System anschließen (1) und das System einschalten. Stellen Sie die Position des Lautstärke
Reglers auf “Minimum” ein.

Externe DC Spannung

Dieses System funktioniert auch über eine externe 12V DC-Buchse. Schließen Sie die externe12V
Gleichspannung an den DC-Eingang an auf der Rückseite des Systems. Beachten Sie die Polarität. Stellen Sie die
Position des Lautstärke Reglers auf “Minimum” ein.

Wiederaufladbare Batterie

Dieses System kann auch über eine eingebaute Batterie funktionieren. Beim Anschluß einer 220/240Vac
Spannung, leuchtet die CHARGE-LED-Anzeige rot, als Zeichen das die Batterie aufgeladen wird. Wenn die FULL­LED grün leuchtet, ist die Batterie vollständig geladen und das System kann verwendet werden.
Schalten Sie die Stromversorgung “OFF” und ziehen Sie das Netzkabel. Stellen Sie die Position des Lautstärke

Reglers auf “Minimum” ein.
Schalten Sie das System wieder "ON” und die Batterie liefert die Betriebsspannung.

Hinweis: Die Batterie lädt schneller wenn das System ausgeschaltet ist.
Achtung:

Bevor das Gerät das erste Mal betätigt wird, laden Sie den Akku mindestens 12 Stunden und maximal 72
Stunden! Batterie sollte regelmäßig aufgeladen werden.

Für eine optimale Lebensdauer sollte die Batterie mindestens 1x pro Monat aufgeladen werden.
Bitte beachten Sie dass, wenn die Batterie 6 Wochen nicht geladen ist, diese nicht mehr funktioniert !!

Vorsicht!

Dieses Gerät enthalt eine Laserdiode der Klasse 1. Um einen sicheren Betrieb zu gewährleisten, dürfen weder
Abdeckungen entfernt werden, noch darf versucht werden, sich Zugang zum Geräteinneren zu verschaffen. Im
Geräteinneren befinden sich keine zu wartenden Teile. Wartung- und Servicearbeiten dürfen nur von autorisierten
Fachhandel ausgeführt werden.

Keine Lizenz erforderlich (ohne geografische Einschränkungen)

BE

DK

F

FI

DE

HU

IT

NL

NO

PL

PT

RO

SI

ES

SE

CH

GB

Belgien (BE), Dänemark (DK), Frankreich (F), Finnland (FI), Deutschland (DE), Ungarn (HU), Italien (IT), Niederlande (NL),
Norwegen (NO), Polen (PL), Portugal (PT), Rumänien (RO), Slowenien (SI), Spanien (ES), Schweden (SE), Schweiz (CH),
Großbritannien (GB)

11

ESPAÑOL

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para
disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o
una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas.
Guarde el manual para futuras consultas.
Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele
sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

- Este aparato contiene piezas que llevan voltaje. Por lo
tanto NO abra la carcasa.

- No coloque objetos metálicos o vierta líquidos dentro del
aparato Podría producir descargas eléctricas y fallos en
el funcionamiento.

- No coloque el aparato cerca de fuentes de calor tipo
radiadores, etc. No coloque el aparato en superficies
vibratorias. No tape los agujeros de ventilación.

- Este aparato no está preparado para un uso continuado.

- Tenga cuidado con el cable de alimentación y no lo
dañe. Un daño o defecto en el cable de alimentación
puede producir una descarga eléctrica o fallo en el
funcionamiento.

- Cuando desconecte el aparato de la toma de corriente,
siempre tire de la clavija, nunca del cable.

- No enchufe o desenchufe el aparato con las manos
mojadas.

- Si la clavija y/o el cable de alimentación están dañados,
necesitan reemplazarse por un técnico cualificado.

- Si el aparato está dañado de modo que puedan verse
sus partes internas, NO conecte el aparato a la toma de
corriente y NO lo encienda. Contacte con su distribuidor.
NO conecte el aparato a un reostato o dimmer.

- Para evitar un fuego o peligro de descarga, no exponga
el aparato a la lluvia y a la humedad.

- Todas las reparaciones deben llevarse a cabo
exclusivamente por técnicos cualificados.

- Conecte el aparato a una toma de corriente con toma de
tierra (220-240Vca/50Hz) protegida por un fusible de 10­16A.

- Durante una tormenta o si el aparato no va a usarse
durante un periodo largo de tiempo, desconéctelo de la
toma de corriente. La regla es: Desconéctelo si no lo va
a usar.

- Si el aparato no se ha usado en mucho tiempo puede
producirse condensación. Deje el aparato a temperatura
ambiente antes de encenderlo. Nunca utilice el aparato
en ambientes húmedos o en el exterior.

- Para prevenir accidentes en las empresas, debe seguir
las directrices aplicables y seguir las instrucciones.

- No lo apague y encienda repetidamente. Esto acorta su
tiempo de vida.

- Mantenga el aparato fuera del alcance de los niños. No
deje el aparato sin vigilancia.

- No utilice sprays limpiadores para limpiar los
interruptores. Los residuos de estos sprays producen
depósitos de polvo y grasa. En caso de mal
funcionamiento, siempre consulte a un profesional.

- No fuerce los controles.

- Si el aparato se ha caído, siempre haga que lo verifique
un técnico cualificado antes de encenderlo otra vez.

- NO utilice productos químicos para limpiar el aparato.
Dañan el barniz. Tan solo límpielo con un trapo seco.

- Manténgalo lejos de equipos electrónicos ya que pueden
producir interferencias.

- Si este producto incorpora una batería recargable con
base ácida, por favor recarge bateria cada 3 meses si no
va a usar la unidad por un tiempo prolongado. En caso
contrario la batería podría dañarse.

- Solo utilice recambios originales para las reparaciones,
de otro modo pueden producirse daños serios y/o
radiaciones peligrosas.

- Apague el aparato antes de desconectarlo de la toma de
corriente y/o de otros equipos. Desconecte todos los
cables y conexiones antes de mover el aparato.

- Asegúrese de que el cable de alimentación no puede
dañarse cuando la gente lo pise. Compruebe el cable de
alimentación antes de cada uso por si hay daños o
defectos.

- El voltaje de funcionamiento es 220-240Vca/50Hz.
Compruebe que la toma de corriente coincide. Si tiene
que viajar, asegúrese de que el voltaje del país es el
adecuado para este aparato.

- Guarde el embalaje original para poder transportar el
aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente
magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie
de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre
5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la
autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las
especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta
manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato
o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones
de este manual. Esto es aplicable también a los daños de cualquier tipo.

12

OPERACIÓN

1. Control de volumen Micrófono 1

2. Control de volumen Micrófono 2

3. Control de volumen Aux

4. Control de agudos

5. Control de graves

6. Master Control de volumen

7. Línea RCA Entrada y salida

8. Entrada de micrófono 1, conector hembra de 6,3 mm

9. Entrada de micrófono 2, jack de 6,3 mm

10. Entrada auxiliar, conector de 6,3 mm

11. Eco, efecto para micrófono

12. Repetir, efecto para el micrófono

13. Velocidad, efecto para el micrófono

14. Interruptor de alimentación ON/OFF

15. Soporte de fusible, T2A

16. Entrada de alimentación, 100-240Voltios

17. Indicador LED de alimentación

18. Indicador LED de batería, baja tensión y carga

19. Indicador LED de Micrófono inalámbrico

MEDIAPLAYER

1. Power - Pulse el botón para activar el encendido / apagado del reproductor.

2. Repeat - Pulse el botón para elegir el modo de repetición de entre uno o todos.

3. Folder search - Pulse el botón para seleccionar la carpeta anterior o siguiente.

4. Mute - Pulse el botón para activar y desactivar la función de silencio.

5. Previous or next track - Pulsar el botón brevemente para reproducir la pista

anterior o siguiente. Mantenga presionado para rebobinar o avanzar
rápidamente la pista y suelte el botón para reanudar la reproducción.

6. Program - Pulsar el botón para crear lista de reproducción.

7. CD Eject - Pulse el botón para expulsar o cargar el CD.

8. Shuffle/Enter - Pulse el botón para cambiar el modo de reproducción, las canciones se reproducen en un orden
aleatorio.

9. IR - Sensor de infrarrojos para el mando a distancia.

10. Play/Pause - Pulse el botón para cambiar entre reproducción y pausa.

11. Mode - Pulse el botón para cambiar entre el modo de CD / BT / USB / SD tarjeta.

12. Volume/Setup - Girar el mando hacia la izquierda para reducir el volumen. Gire el mando hacia la derecha para

aumentar el volumen. Presione el botón para seleccionar la configuración del ecualizador, Class, Rock, Pop, Jazz
Bass.

13. CD-Slot - Ponga el CD en esta ranura para reproducir música.

14. USB-Slot - Conecte sus dispositivos USB a esta ranura para reproducir música en formato MP3 o WMA.

15. SD/MMC-Slot - Conectar los dispositivos SD / MMC en esta ranura para reproducir música con formato MP3 o WMA.

13

INSTRUCCIONES OPERACIONALES

AC Externa

Conecte un extremo del cable de alimentación suministrado en la toma de entrada de CA (1) en el lado posterior
del amplificador. A continuación, conecte el otro extremo del cable de alimentación a una toma de corriente
alterna. Encienda la unidad con el interruptor de alimentación principal.

DC Externa

Esta unidad puede ser alimentada también usando alimentación externa de 12V DC. Conecte la alimentación
externa de 12V CC a la toma de entrada de CC en la parte posterior del amplificador. Observe la polaridad
correcta!

Batería Recargable

Esta unidad puede ser alimentada internamente usando la batería recargable incorporada. Cuando se conecta la
alimentación de CA, el indicador LED de carga se ilumina en rojo. La batería recargable se está cargando. Si la luz
indicadora se ilumina verde, la batería está completamente cargada y lista para alimentar la unidad sola. Apague
el interruptor de alimentación y desconecte la alimentación de CA. Gire la unidad de nuevo en "ON" y la batería
recargable encenderá la unidad sola.

Nota: Apagar el interruptor de alimentación de la unidad permitirá que la batería se cargue con mayor rapidez.

ATENCIÓN:

Antes de que el dispositivo se accione por primera vez, por favor cargue la batería al menos 12 horas y
máximo. 72 horas!

La batería debe ser cargada con regularidad. Para la vida óptima de la bateríase debe cargar al menos 1
vez al mes.

Tenga en cuenta que si no se carga dentro de 6 semanas, la batería se vuelve defectuosa!!

Atención!

Este equipo incorpora un diodo laser clase 1. Por su seguridad no abra la tapa ni intente acceder al interior del
equipo. No hay elementos recambiables en el interior. Cualquier operación de mantenimiento o servicio deberá ser
realizada por el servicio autorizado.

No se requiere licencia (excluyendo restricciones geográficas)

BE

DK

F

FI

DE

HU

IT

NL

NO

PL

PT

RO

SI

ES

SE

CH

GB

Bélgica (BE), Dinamarca (DK), Francia (F), Finlandia (FI), Alemania (DE), Hungría (HU), Italia (IT), Países Bajos (NL), Noruega
(NO), Polonia (PL), Portugal (PT), Rumanía (RO), Eslovenia (SI), España (ES), Suecia (SE), Suiza (CH) y Gran Bretaña (GB)

14

FRANÇAIS

Nous vous remercions d’avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en
profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la
garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien
spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter
ultérieurement.

- Avant d’utiliser l’appareil, prenez conseil auprès d’un
spécialiste. Lors de la première mise sous tension, il est

possible qu’une odeur soit perceptible. C’est normal,
l’odeur disparaîtra peu de temps après.

- L’appareil contient des composants porteurs de tension.
N’OUVREZ JAMAIS le boîtier.

- Ne placez pas des objets métalliques ou du liquide sur
l’appareil, cela pourrait causer des décharges électriques
et dysfonctionnements..

- Ne placez pas l’appareil à proximité de sources de
chaleur, par exemple radiateur. Ne positionnez pas

l’appareil sur une surface vibrante. N’obturez pas les

ouïes de ventilation.

- L’appareil n’est pas conçu pour une utilisation en
continu.

- Faites attention au cordon secteur, il ne doit pas être
endommagé.

- Lorsque vous débranchez l’appareil de la prise secteur,
tenez-le par la prise, ne tirez jamais sur le cordon.

- Ne branchez pas et ne débranchez pas l’appareil avec
les mains mouillées.

- Seul un technicien spécialisé peut remplacer la fiche
secteur et / ou le cordon secteur.

- Si l’appareil est endommagé et donc les éléments
internes sont visibles, ne branchez pas l’appareil, NE

L’ALLUMEZ PAS. Contactez votre revendeur. NE

BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer.

- Pour éviter tout risque d’incendie ou de décharge

électrique, n’exposez pas l’appareil à la pluie ou à
l’humidité.

- Seul un technicien habilité et spécialisé peut effectuer les
réparations

- Branchez l’appareil à une prise secteur 220-240 Vac/50
Hz avec terre, avec un fusible 10-16 A.

- Pendant un orage ou en cas de non utilisation prolongée
de l’appareil, débranchez l’appareil du secteur.

- En cas de non utilisation prolongée de l’appareil, de la
condensation peut être créée. Avant de l’allumer, laissez

l’appareil atteindre la température ambiante. Ne l’utilisez

jamais dans des pièces humides ou en extérieur.

- Afin d’éviter tout accident en entreprise, vous devez
respecter les conseils et instructions.

- N’allumez pas et n’éteignez pas l’appareil de manière
répétée. Cela réduit sa durée de vie.

- Conservez l’appareil hors de la portée des enfants. Ne
laissez pas l’appareil sans surveillance.

- N’utilisez pas d’aérosols pour nettoyer les interrupteurs.
Les résidus créent des dépôts et de la graisse. En cas
de dysfonctionnement, demandez conseil à un
spécialiste.

- Ne forcez pas les réglages.

- L’appareil contient un haut-parleur pouvant engendrer
des champs magnétiques. Tenez cet appareil à 60 cm
au moins d’un téléviseur ou ordinateur.

- Si le produit comprend un accumulateur intégré plomb­acide, rechargez l'accumulateur tous les 3 mois en cas
de non utilisation prolongée de l'appareil. Sinon,
l'accumulateur pourrait être endommagé de manière
permanente.

- Si l’accumulateur est endommagé, remplacez-le par un
accumulateur de même type et déposez l’ancien
accumulateur dans un container de recyclage adapté.

- Si l’appareil est tombé, faites-le toujours vérifier par un
technicien avant de le rallumer.

- Pour nettoyer l’appareil, n’utilisez pas de produits
chimiques qui abîment le revêtement, utilisez
uniquement un tissu sec.

- Tenez toujours l’appareil éloigné de tout équipement
électrique pouvant causer des interférences.

- Pour toute réparation, il faut impérativement utiliser des
pièces d’origine, sinon il y a risque de dommages graves
et / ou de radiations dangereuses.

- Eteignez toujours l’appareil avant de le débrancher du
secteur et de tout autre appareil. Débranchez tous les
cordons avant de déplacer l’appareil.

- Assurez-vous que le cordon secteur n’est pas abîmé si
des personnes viennent à marcher dessus. Avant toute
utilisation, vérifiez son état.

- La tension d’alimentation est de 220-240Vac/50 Hz.
Vérifiez la compatibilité. Si vous voyagez, vérifiez que la

tension d’alimentation du pays est compatible avec
l’appareil.

- Conservez l’emballage d’origine pour pouvoir transporter
l’appareil en toute sécurité.

Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant

engendrer une décharge électrique.

Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent
être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie
deviendraient caduques !

NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale
autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés
ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d’un produit à l’autre. Tout droit de
modification réservé sans notification préalable.

N’essayez pas de réparer l’appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l’appareil. Vous perdriez tout droit à la
garantie La garantie deviendrait également caduque en cas d’accidents ou dommages causes par une utilisation inappropriée de l’appareil ou un non respect
des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect
des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

15

FONCTIONNEMENT

1. Réglage du volume Microphone 1

2. Réglage du volume Microphone 2

3. Réglage du volume Aux

4. Réglage des aigus

5. Contrôle des basses

6. Réglage du volume maître

7. RCA Line Entrée et sortie ligne

8. Entrée Microphone 1, prise jack 6,3 mm

9. Entrée Microphone 2, Jack 6.3mm

10. Entrée auxiliaire, prise jack 6,3 mm

11. Echo, effet pour microphone

12. Répétition, effet pour microphone

13. Vitesse, effet pour microphone

14. Interrupteur d'alimentation ON/OFF

15. Porte-fusible, T2A

16. Alimentation, 100-240Volt

17. Voyant DEL d'alimentation

18. Témoin LED de batterie, basse tension et charge

19. Microphone sans fil Témoin LED

LECTEUR CD/USB/SD/BT

1. Power - Appuyez sur la touche pour allumer / éteindre le lecteur.

2. Répétition - Appuyez sur la touche pour choisir le mode de répétition entre un

ou tous.

3. Recherche dossier - Appuyez sur la touche pour sélectionner le dossier
précédent / suivant.

4. Mute - Appuyez sur la touche pour activer / désactiver la fonction.

5. Voie précédente ou suivante - Appuyez sur la touche brièvement pour lire la

voie précédente ou suivante. Maintenez la touche enfoncée pour une lecture arrière / avant rapide et relâchez la
touche pour reprendre la lecture.

6. Programme - Appuyez sur la touche pour créer une liste de lecture.

7. CD Ejection - Appuyez sur la touche pour éjecter ou charger le CD.

8. Aléatoire / Enter - Appuyez sur la touche pour changer le mode de lecture, les chansons sont lues dans un ordre

aléatoire.

9. IR - Capteur infrarouge pour la télécommande

10. Play/Pause - Appuyez sur la touche pour commuter entre fonction lecteur et pause.

11. Mode - Appuyez sur la touche pour commuter entre mode CD/BT/USB/carte SD.

12. Volume/Réglage - Tournez le bouton vers la gauche pour diminuer le volume. Tournez-le vers la droite pour

augmenter le volume. Appuyez sur le bouton pour sélectionner le réglage standard de l'égaliseur Flat, Class, Rock,
Pop, Jazz ou Bass.

13. Insert CD - Placez le CD pour lire la musique.

14. Port USB - Reliez vos appareils USB au port pour lire la musique avec un format MP3 ou WMA.

15. Port SD/MMC - Reliez vos appareils SD/MMC à ce port pour lire de la musique au format MP3 ou WMA.

16

INSTRUCTIONS FONCTIONNEMENT

Alimentation AC externe

Reliez l'extrémité du cordon AC livré à la prise AC (1) sur la face arrière de l'amplificateur. Branchez ensuite l'autre
extrémité du cordon à une prise secteur. Allumez l'appareil en utilisant l'interrupteur secteur principal.

Alimentation DC externe

L'appareil peut également être alimenté par une alimentation 12 VDC externe. Reliez le bloc secteur 12 VDC à la
prise d'entrée DC sur la face arrière de l'appareil. Veillez à respecter la polarité.

Batterie rechargeable

L'appareil peut être alimenté par un accumulateur intégré rechargeable. Si le cordon AC est branché, la LED
CHARGE, témoin de charge, brille en rouge. L'accumulateur est alors en charge. Si le témoin FULL LED brille en
vert, l'accumulateur est chargé, prêt à faire fonctionner l'appareil.
Eteignez l'appareil, débranchez le cordon secteur. Rallumez l'appareil, l'accumulateur alimente seul l'appareil.

Note: Si vous éteignez l'appareil, l'accumulateur se chargera plus rapidement.
ATTENTION:

Avant d'utiliser l'appareil pour la première fois, chargez l'accumulateur pendant 12 heures au moins et 72
heures au plus.

L'accumulateur doit être rechargé régulièrement. Pour un fonctionnemet optimal, il convient de le charger un
fois par mois au moins.

Si l'accumulateur n'est pas chargé pendant 6 semaines, il sera défectueux.

Avertissement !

Cet appareil est équipé d'une diode laser de classe 1. Pour garantir un fonctionnement en toute sécurité, ne
retirez pas les couvercles du boîtier ou n'essayez pas d'accéder à l'intérieur du produit. Il n'y a pas de
composants dans l'appareil à entretenir. Seuls des techniciens habilités peuvent effectuer les opérations
d'entretien et de maintenance.

Aucune licence requise (hors restrictions géographiques)

BE

DK

F

FI

DE

HU

IT

NL

NO

PL

PT

RO

SI

ES

SE

CH

GB

Belgique (BE), Danemark (DK), France (F), Finlande (FI), Allemagne (DE), Hongrie (HU), Italie (IT), Pays-Bas (NL), Norvège
(NO), Pologne (PL), Portugal (PT), Roumanie (RO), Slovénie (SI), Espagne (ES), Suède (SE), Suisse (CH), Royaume-Uni (GB)

17

POLSKI

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc
wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć
uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie

przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

- Przed użyciem skonsultuj się ze specjalistą. Podczas

pierwszego użycia urządzenie może wydzielić

specyficzny zapach. To zupełnie normalne, zniknie po
chwili.

- Urządzenie posiada podzespoły przewodzące prąd. Nie
otwieraj obudowy urządzenia.

- Nie umieszczaj metalowych obiektów ani płynów w

urządzeniu. Może to spowodować porażenie prądem lub

uszkodzenie sprzętu.

- Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik
itd. Nie umieszczaj urządzenia na wibrującej powierzchni.
Nie zasłaniaj kanałów wentylacyjnych.

- Urządzenie nie jest przeznaczone do ciągłej pracy.

- Pamiętaj, aby nie uszkodzić przewodu zasilającego.

Uszkodzony przewód zasilający może spowodować
porażenie prądem lub uszkodzenie sprzętu.

- Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij
za wtyczkę, nie za kabel.

- Nie wtykaj kabla mając mokre dłonie.

- Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony,
musi być wymieniony przez wykwalifikowaną osobę.

- Jeśli urządzenie jest uszkodzone na tyle, że widoczne są

części wewnętrzne, nie podłączaj sprzętu do gniazdka,

ani go nie uruchamiaj. Skontaktuj się z dystrybutorem.

- Nie podłączaj urządzenia do opornika bądź dimmera.

- Aby uniknąć porażenia prądem, nie wystawiaj urządzenia
na działanie warunków atmosferycznych ani na wilgoć.

- Sprzęt może być naprawiany tylko w autoryzowanym
serwisie.

- Podłączaj urządzenie do uziemionego źródła zasilania
(220-240Vac/50Hz) z bezpiecznikiem 10-16A.

- Podczas burzy lub w sytuacjach, gdy urządzenie nie jest

używane przez dłuższy czas, odłącz je od gniazdka.
Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie
używasz.

- Jeśli urządzenie nie było używane przez dłuższy czas,
może wystąpić kondensacja. Pozwól na to, aby sprzęt
osiągnął temperaturę pokojową. Nigdy nie używaj w

wilgotnych pomieszczeniach, bądź na zewnątrz.

- Podczas użytkowania znacznie wzrasta temperatura
obudowy. Nie dotykaj jej w czasie pracy, bądź
natychmiast po wyłączeniu urządzenia.

- Aby uniknąć wypadków w pracy, wykonuj polecenia
zawarte w tej instrukcji.

- Zabezpiecz urządzenie dodatkowym łańcuchem

bezpieczeństwa. Używaj wysokiej jakości haków.
Upewnij się, że nikt nie stoi w pobliżu okolicy montażu.
Montuj sprzęt w odległości co najmniej 50cm od
materiałów łatwopalnych i zachowuj co najmniej 1m
wolnej przestrzeni z każdej strony, aby zapewnić
odpowiednie chłodzenie

- Urządzenie posiada diody LED wysokiej mocy. Nie
patrz bezpośrednio na diody, aby nie uszkodzić wzroku.

- Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to
jego żywotność.

- Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez
opieki.

- Nie używaj spray’ów do czyszczenia przełączników. To

powoduje osiadanie się kurzu oraz tłuszczu. W
przypadku usterki zasięgnij rady u specjalisty. Obsługuj
urządzenie mając czyste ręce.

- Nie naciskaj przycisków z zbyt dużą siłą.

- Jeśli urządzenie upadnie, przed kolejnym włączeniem
zawsze musi być sprawdzone przez wykwalifikowanego
technika.

- Nie używaj chemikaliów do czyszczenia obudowy.
Niszczą one lakier. Dokonuj czyszczenia za pomocą
suchej szmatki.

- Trzymaj z dala od innej elektroniki, która może
spowodować zakłócenia.

- Urządzenie posiada wbudowany akumulator kwasowo-

ołowiowy. Pamiętaj, aby wykonać cykl
rozładowania/naładowania co 3 miesiące, jeśli nie
zamierzasz go używać przez dłuższy czas. W innym

przypadku akumulator może ulec uszkodzeniu.

- Podczas serwisu używaj tylko oryginalnych części. W
innym przypadku może nastąpić poważne uszkodzenie
sprzętu, lub niebezpieczne promieniowanie.

- Wyłącz urządzenie przed wyciągnięciem kabla
zasilającego. Odłącz wszystkie kable przed
przenoszeniem sprzętu.

- Upewnij się, że nikt nie uszkodzi kabla zasilającego.

Sprawdź przed każdym użyciem, czy kabel zasilający

nie nosi znamion uszkodzenia.

- Urządzenie może pracować przy napięciu 220­240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź,
czy możesz je bezpiecznie podłączyć do prądu.

- Zachowaj oryginalny karton, aby móc transportować

urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie
jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być
przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje
utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych.
Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych
urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń
spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na
zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

18

STEROWANIE

1. Kontrola głośności Mikrofonu 1

2. Kontrola głośności Mikrofonu 2

3. Kontrola głośności Aux

4. Kontrola wysokich tonów

5. Kontrola basu

6. Kontrola głównej głośności

7. Wejście i wyśjście liniowe RCA

8. Wejście mikrofonowe 1 6.3mm Jack

9. Wejście mikrofonowe 2 6.3mm Jack

10. Wejście Aux 6.3mm Jack

11. Efekt mikrofonowy: Echo

12. Efekt mikrofonowy: Powtórzenie

13. Efekt mikrofonowy: Prędkość

14. Włacznik zasilania ON/OFF

15. Bezpiecznik, T2A

16. Wejście zasilania, 100-240V

17. Wskaźnik zasilania LED

18. Wskaźnik LED stanu baterii: niski stan oraz ładowanie

19. Dioda LED mikrofonu bezprzewodowego Wskaźniki LED

MEDIAPLAYER

1. Zasilanie- Wciśnij guzik, żeby włączyć lub wyłączyć odtwarzacz.

2. Powtórzenie - Wciśnij guzik, żeby wybrać tryb powtarzania pomiędzy jednym
lub wszystkimi utworami.

3. Wyszukiwanie folderów - Wciśnij guzik, żeby wybrać poprzedni lub następny
folder.

4. Wyciszenie – Wciśnij guzik, żeby włączyć lub wyłączyć funkcję wyciszenia.

5. Poprzedni lub następny utwór – Naciśnij krótko guzik żeby właczyć

poprzednią lub następną ścieżkę. Wciśnij i przytrzymaj aby przewinąć do tyłu lub szybko do przodu utwór. Puść guzik
aby wznowić odtwarzanie.

6. Programowanie – Wciśnij guzik aby stworzyć listę utworów.

7. Wysuwanie CD – Wciśnij guzik żeby wysunąć lub włożyć CD.

8. Rotacja – Wciśnij guzik, żeby zmienić tryb odtwarzania, utwory będą odtwarzać się w losowej kolejności.

9. IR – Czujnik podczerwieni do bezprzewodowego pilota.

10. Play/Pauza – Wciśnij guzik, żeby zmieniać pomiędzy play i pauzą.

11. Tryb – Wciśnij guzik, aby zmienić tryb odtwarzania pomiędzy CD/ BT / USB / SD.

12. Głośność/Equalizer - Przekręć aby przyciszyć lub pogłośnić dźwięk. Wciśnij pokrętło, aby wybrać tryb equalizera:

Flat, Class, Rock, Pop, Jazz or Bass.

13. Wejście CD - Włóż CD do tego slotu aby odtworzyć muzykę.

14. Wejście USB – Podłącz swoje urządzenie USB do wejścia USB, aby odtworzyć muzykę w formacie MP3 lub WMA.

15. Wejście SD/MMC- Podłącz swoje urządzenie SD/MMC do tego wejścia, aby odtworzyć muzykę w formacie MP3 lub

WMA.

19

INSTRUKCJA PRACY

Zewnętrzny AC

Podłącz jeden koniec kabla zasilającego do gniazda wejściowego AC (1) z tyłu wzmacniacza. Następnie podłącz drugi koniec
przewodu zasilającego do gniazdka elektrycznego. Włącz urządzenie za pomocą głównego przełącznika zasilania.

Zewnętrzny DC

To urządzenie może być zasilane również za pomocą zewnętrznego zasilania 12 V DC. Podłącz zewnętrzne zasilanie 12 V DC
do złącza wejściowego DC na tylnej stronie wzmacniacza. Przestrzegaj prawidłowej biegunowości!

Akumulator wielokrotnego ładowania

To urządzenie może być zasilane wewnętrznie za pomocą wbudowanego akumulatora. Po podłączeniu zasilania AC wskaźnik
LED CHARGE zaświeci się na czerwono. Akumulator jest ładowany. Jeśli wskaźnik FULL LED świeci na zielono, akumulator
jest w pełni naładowany i gotowy do zasilania samego urządzenia.
Wyłącz przełącznik zasilania i odłącz zasilanie prądem zmiennym. Ponownie włącz urządzenie, a akumulator będzie
samodzielnie je zasilał.

Uwaga: Wyłączenie urządzenia pozwoli szybciej naładować akumulator.
UWAGA:

Przed uruchomieniem urządzenia po raz pierwszy, ładuj akumulator przynajmniej 12 godzin, a max. 72 godziny

Akumulator powinien być regularnie ładowany. Aby zapewnić optymalną żywotność baterii powinna być ona ładowana
co najmniej 1x na miesiąc.

Należy pamiętać, że jeśli ładowanie nie nastąpi w ciągu 6 tygodni, akumulator ulegnie uszkodzeniu !!

OSTRZEŻENIE!

To urządzenie jest wyposażone w diodę laserową klasy 1. Aby zapewnić bezpieczne działanie, nie usuwaj
żadnych pokryw, ani nie próbuj uzyskać dostępu do wnętrza produktu. W urządzeniu nie ma żadnych części, które
można naprawić samodzielnie. Czynności konserwacyjne i serwisowe mogą być wykonywane wyłącznie przez

autoryzowanych sprzedawców.

Nie jest wymagana licencja (z wyjątkiem ograniczeń geograficznych)

BE

DK

F

FI

DE

HU

IT

NL

NO

PL

PT

RO

SI

ES

SE

CH

GB

Belgia (BE), Dania (DK), Francja (F), Finlandia (FI), Niemcy (DE), Węgry (HU), Włochy (IT), Niderlandy (NL), Norwegia (NO),
Polska (PL), Portugalia (PT), Rumunia (RO), Słowenia (SI), Hiszpania (ES), Szwecja (SE), Szwajcaria (CH), Wielka Brytania
(GB)

20

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE
DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES /
SPECYFIKACJA TECHNICZNA

Power supply: 220~230VAC 60/50Hz
Output power: 250Watt
Battery: 12V / 4.5Ah
Frequency response: 20Hz – 20.000Hz
THD: <0.01%
Diameter woofer: 8”
Frequency mic.: 863.1MHz
Dimensions: 310 x 290 x 585mm
Weight: 13.5kg

The specifications are typical. The actual values can slightly change from one unit to the other. Specifications can be changed
without prior notice.

The products referred to in this manual conform to the European Community Directives to which they are subject:

• Low Voltage (LVD) 2014/35/EU

• Electromagnetic Compatibility (EMC) 2014/30/EU

• Radio Equipment Directive (RED) 2014/53/EU

• Restriction of Hazardous Substances (RoHS) 2011/65/EU

Specifications and design are subject to change without prior notice..

www.tronios.com

Copyright © 2019 by TRONIOS the Netherlands
