PATIO HEATER MARSILI COMPACT
PH506AC
EN
Original Instructions 06
DE
Übersetzung Der Originalbetriebsanleitung 10
NL
Vertaling van de oorspronkelijke gebruiksaanwijzing 16
FR
Traduction de la notice originale 21
ES
Traducción del manual original 26
IT
Traduzione delle istruzioni originali 31
SV
Översättning av bruksanvisning i original 36
DA
Oversættelse af den originale brugsanvisning 41
PL
Tłumaczenie instrukcji oryginalnej 46
RO
Traducere a instruciunilor originale 51
TR
Orijinal talimatların çevirisi 56

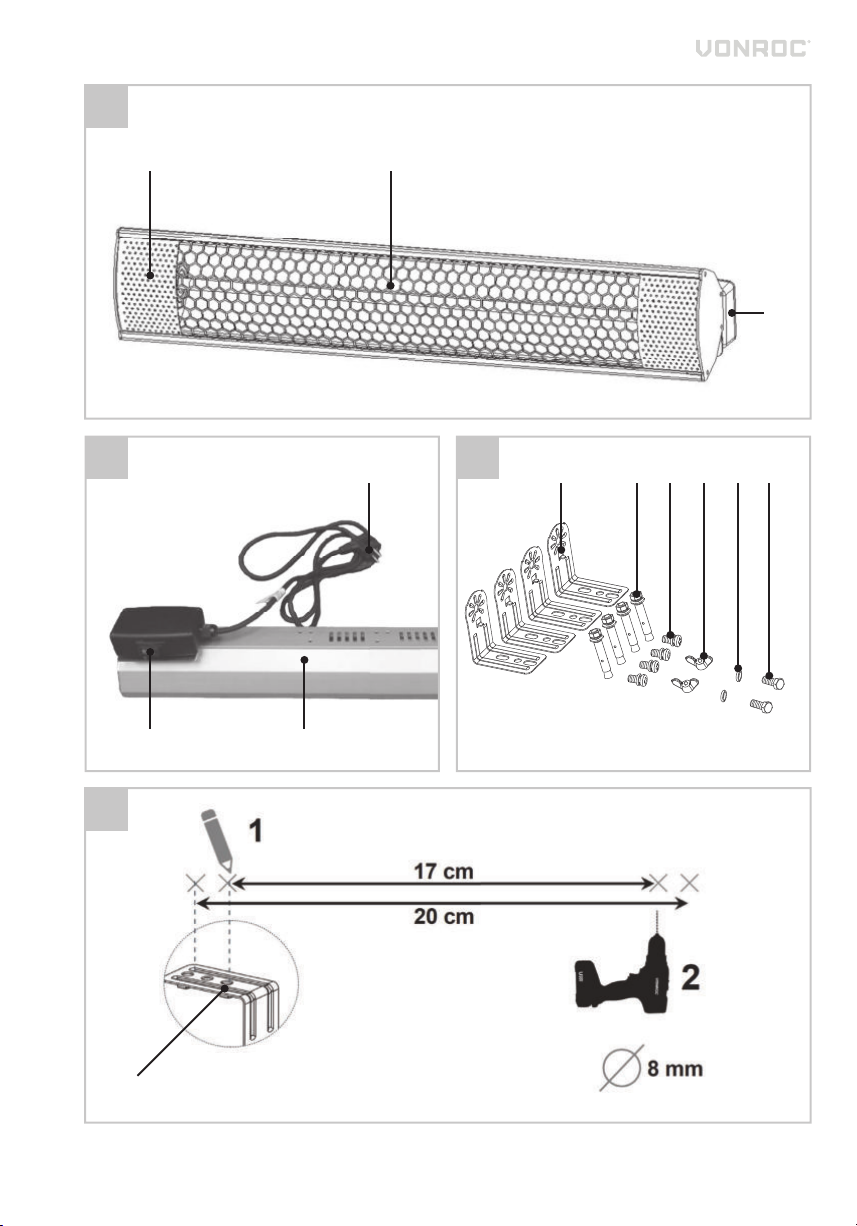

Page 2
A
1
B C
2
3 5 6 7 8 10 9
4
4 1
D
5
WWW.VONROC.COM2
Page 3
E
6
F
6
5
G
H
7
5
7
5
10
9
8
I
WWW.VONROC.COM 3
Page 4
>50cm
>50cm
J
K L
M
4
WWW.VONROC.COM
Page 5
N
WWW.VONROC.COM 5
Page 6
EN
1. SAFETY INSTRUCTIONS
Read the enclosed safety warnings, the additional
safety warnings and the instructions. Failure to
follow the safety warnings and the instructions may
result in electric shock, fire and/or serious injury.
Save the safety warnings and the instructions for
future reference.
The following symbols are used in the user
manual or on the product:
Read the user manual.
Denotes risk of personal injury, loss of life
or damage to the heater in case of
nonobservance of the instructions in this
manual.
Risk of electric shock.
Caution: hot surface!
Do not cover the device.
Earthing symbol. This appliance is classified
as protection class I and must be connected
to an earthed mains socket.
The product is in accordance with the
applicable safety standards in the European
directives.
GENERAL SAFETY WARNINGS
THESE INSTRUCTIONS SHOULD BE READ CAREFULLY AND RETAINED FOR FUTURE REFERENCE.
The manufacturer cannot be held liable for any
damages caused by failure to observe these
instructions.
IMPORTANT SAFETY INSTRUCTIONS
READ CAREFULLY-The infrared heater is designed
for safe operation. Nevertheless, installation,
maintenance and operation of the heater can be
dangerous. Observing the following procedures
will reduce the risk of fire, electric shock, injury to
persons and keep installation time to a minimums.
Save these instructions for future used.
• Read all instruction before using this heater.
• Remove the unit from its packaging and check to
make sure it is in good condition before using.
• Do not let children play with parts of package
(such as plastic bags).
• Check the household voltage to ensure it matches the heater’s rated specification.
• Check the power cord and plug carefully before
used, to make sure that they are not damaged.
Before unplugging the power cord, be sure to turn
•
off the power, when energizing the unit, be sure
your hands are dry to prevent from electric shock.
• Only use the terrace radiator outdoors or in a
large open space. Keep all flammable objects
such as tarpaulins, parasols, branches, furniture,
curtains, paper etc. out of the way of the device
(at least 1 meter also if they are if they are
non-stationary objects!). The distance to the
walls must be at least 1 meter. The head must
be located at least 180 cm above the ground. If
you place the device under a roof, there must be
a space of at least 50 cm between the cap of the
terrace radiator and the (non-flammable) ceiling.
With a flammable roof (wood, plastic, tarpaulin
etc.) this distance must be at least 1 meter.
Always ensure good ventilation!
• Do not locate the device just above or below a
wall socket (not in the immediate vicinity).
• The terrace heater is only intended for household
use. You should not therefore use it on construction sites, in glasshouses, barns or stalls etc.,
even if they are largely open. There is usually too
much flammable material there.
• Do not use this terrace heater as sauna heating
or as a permanent space or room heater.
• Do not use this terrace heater in a kennel or any
other location where animals are present.
• Do not use near or in the immediate vicinity of a
bath or swimming pool or any source of liquid.
Despite the fact that the device is splash proof,
you need to be careful with water. Ensure that it
cannot fall into the water and do not expose it to
powerful jets of water. Do not touch it with wet
hands and do not place the device in the area immediately around a bath, washroom, swimming
pool or other water supply, as this is dangerous.
• To protect against electric shock, do not immerse cord or plug in water or any other liquid.
• Do not insert or allow foreign objects to enter any
ventilation or exhaust opening, as this may cause
an electric shock, fire or damage to the heater.
• Ensure there is sufficient light. The switches
on the device must be properly visible from a
6
WWW.VONROC.COM
Page 7
EN
distance of 1 meter.
• Always unplug the heater when not in use. Never
leave the device unsupervised when in use, but
switch it off and unplug. Do not use the device
with a programmer, timer or any other device
that switches the device on automatically.
• Do not use the heater with an external voltage
regulator such as dimmer, speed controller etc.
This produces an electrical hazard.
• Make sure that the cord does not hang over
(sharp) edges, does not make strong curves,
does not touch hot surfaces. Do not wrap the
cord around the device.
• Do not allow cord to overhang the counter top
where it can be easily pulled by children.
• Do not put fingers or foreign objects into the grill
while in operation.
• Do not leave the appliance unattended when in
use.
• This heater is not intended for use in bathrooms,
laundry and similar indoor locations, never locate
the heater where it may fall into a bathtub or
other water container.
• No liability can be accepted for any damage
caused by non-compliance with these instructions or any other improper use or mishandling.
• This appliance can be used by children aged
from 8 years and above and persons with
reduced physical, sensory or mental capabilities
or lack of experience and knowledge if they have
been given supervision or instruction concerning
use of the appliance in a safe way and understand the hazards involved. Children shall not
play with the appliance. Cleaning and user maintenance shall not be made by children without
supervision.
• If the device for any reason produces cracks
or breaks, or if you establish any imperfection
or interruption to the aluminium casing or any
other part, immediately stop the operation of the
device and take the plug from the socket.
• If the power cord is damaged in any way, it must
be replaced by the manufacturer or its service
agent or a similarly qualified person in order to
avoid a hazard.
• To prevent overheating of this appliance, keep the
air inlets and outlets clean and free of anything
that may cause blockage. Check all inlets and
outlets from time to time to ensure it is clear of
any dirt or dust accumulation. DO NOT COVER.
The warning label not to cover the device must
also be placed in a clearly visible location after installation: it should not therefore be on the back.
• Parts of the heater may exceed 200°C, contact
with the heating tube, reflector, or metal parts
near the heating tube, may cause severe BURNS.
To avoid burns, do not let bare skin touch the hot
surface.
• NEVER place hands under the heating elements.
ALWAYS allow heating element to cool at least
10 minutes before touching the heating tube or
adjacent parts.
• Do not store any burnable liquids or materials
like paint, petrol, gas tanks etc. in the immediate
surroundings of the device. Don’t use the device
in flammable ambience, such as nearby combustible gas tanks, gas tubes or spray cans. Danger
of explosion and fire!
• This product contains recyclable materials. Do
not dispose this product as unsorted community
waste. Please contact your local authorities for
the nearest collection point.
Electrical safety
Always check that the voltage of the power
supply corresponds to the voltage on the
rating plate.
• If the supply cord of this power tool is damaged,
it must be replaced by a specially prepared supply
cord available through the service organization.
• Only use extension cables that are suitable for
the power rating of the machine with a minimum
thickness of 1.5 mm. If you use an extension
cable reel, always fully unroll the cable.
2. MACHINE INFORMATION
Intended use
This product is designed as a patio heater for
domestic environments. The heater is intended for
private gardens or other outdoor areas at home.
The heater may not be used to heat an indoor
space, usage as a non-household outdoor space
heater or for the drying of textiles or other materials. This heater is not equipped with a device to
control the room temperature so do not use this
heater in spaces when they are occupied by persons not capable of leaving the room on their own,
unless constant supervision is provided. The device
is to be used only for its prescribed purpose. Any
other use is deemed to be a case of misuse.
7WWW.VONROC.COM
Page 8
EN
TECHNICAL SPECIFICATIONS
Model No. PH506AC
Voltage 220–240 V ~
Frequency 50-60 Hz
Power 2000W
Heating element type Low glare lamp
Heating time 1 second
Wave length 0.78-1.4 microns
Radiant efficiency 90%
Heating distance 4-5m
Heating area 10-12m
Colour temperature 1500K
Electronic soft start Yes
Ingress protection class IP55
Protection class Class I
Weight 1.60 kg
DESCRIPTION
The numbers in the text refer to the diagrams on
page 2-5.
1. Heater
2. Protective grill
3. Power cable
4. On/off switch
5. Mounting bracket
6. Sleeve anchor
7. Screw with washers
8. Wing nut
9. Bolt
10. Washer
3. ASSEMBLY
This heater should be installed by a
competent person, i.e. a qualified electrician.
Always disconnected the heater from the
electrical supply and allow it to cool before
installation.
Installing the heater (Fig. A-N)
Always mount the device with the supplied
accessories.
Before starting the installation, take the following
into consideration:
• Place the device on a firm, level surface.

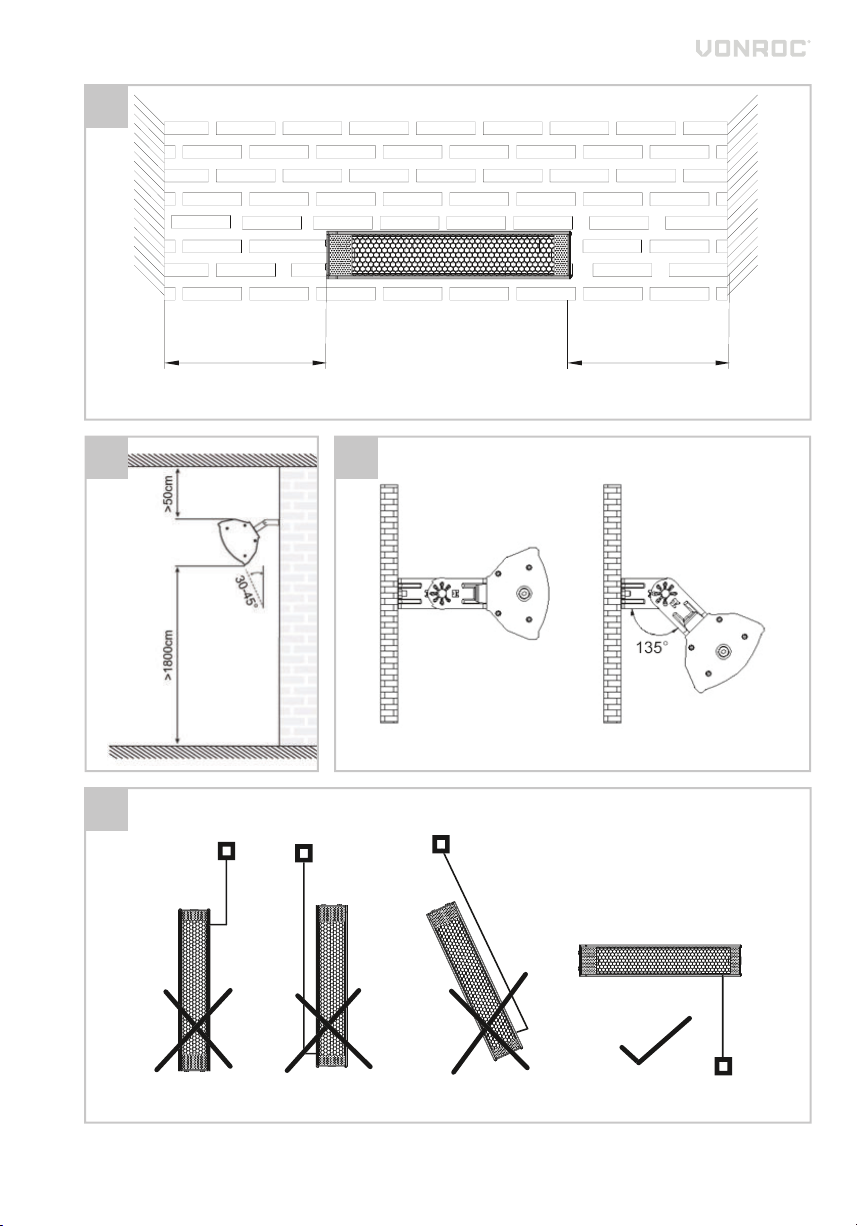

• The device must be mounted so that there is
50 cm of free space between the heater and
any ceiling, tent canvas etc. There must also
be at least 1.80 m between the ground and the
underside of the device. Refer to Fig. J and K.
The device may never be hung at an angle!

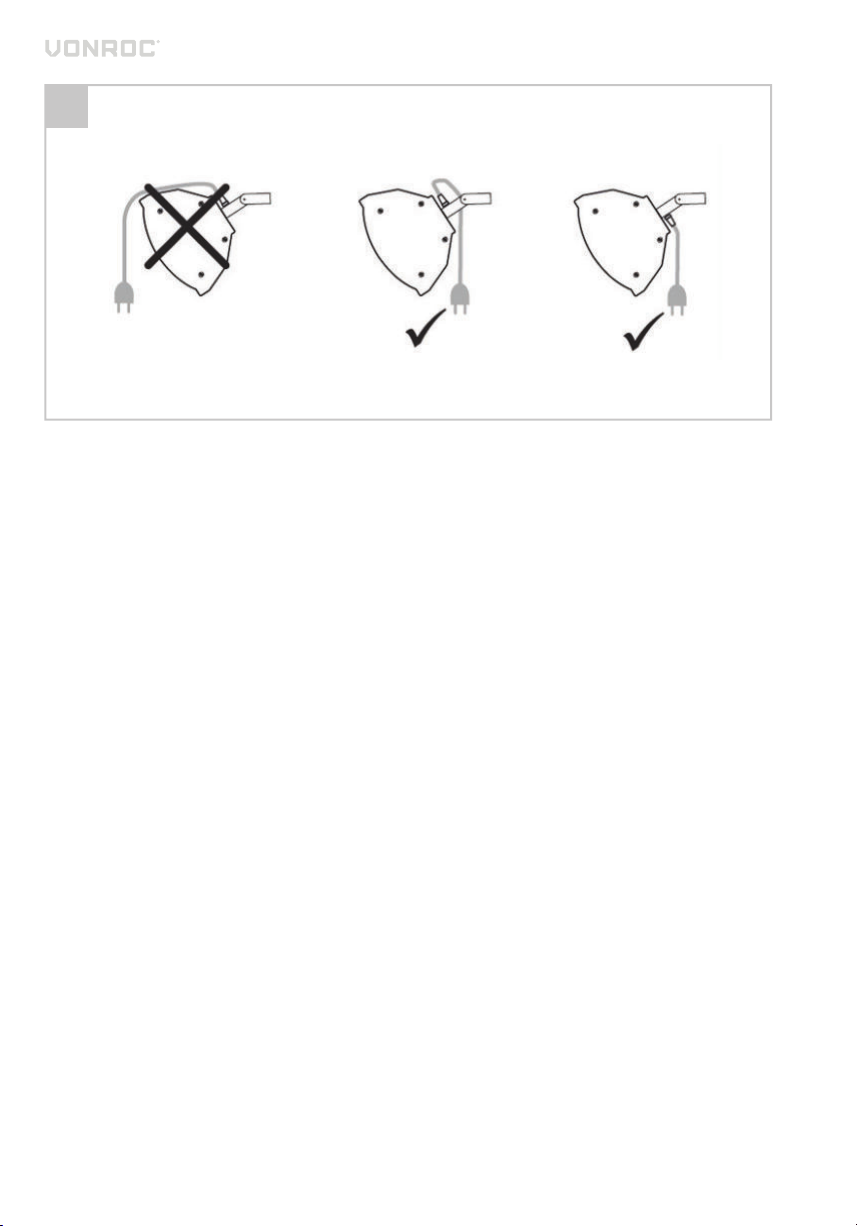

• Ensure that the power supply cable is well
mounted and that it does not come into contact
with reflector of the heater or that does not trail
into heated area.
• Do not install the heater on an inflammable
surface.
• If the heater is to be used outside, a weatherproof outlet is highly recommended.
• Before drilling ensure that there are no wires or
water pipes in the area where the heater is to
be installed.
To install the heater on a wall or ceiling, follow
these steps:
1. The device is supplied with the mounting accessories as shown in figure C.
2. Drill a total of 4 holes using the dimensions in
figure D. The hole diameter should be the same
diameter as the anchor diameter: 8mm. Drill at
least 10 to 15 mm deeper than the expected
embedment. Ensure the holes are level and at
exactly the same height.
3. Clean out the holes of any debris.

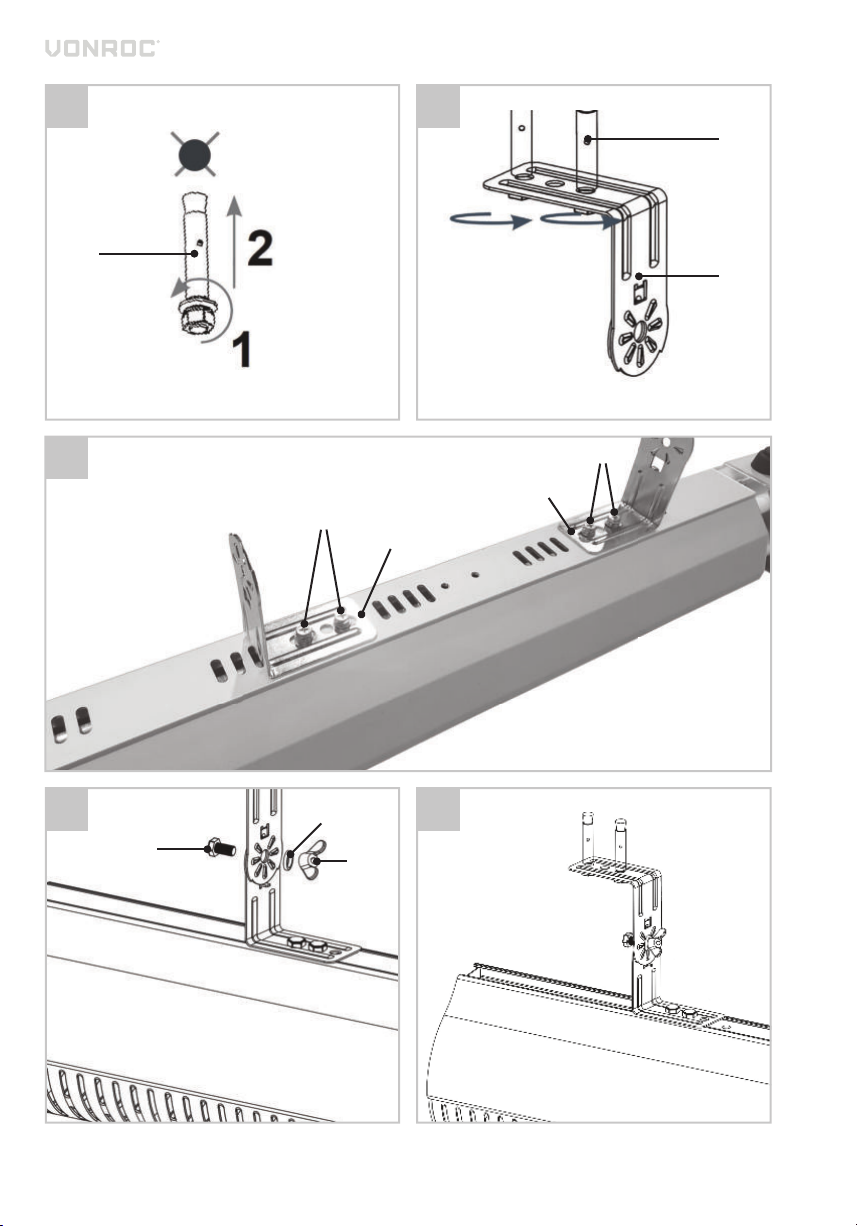

4. Set the nut flush with the top of the sleeve
anchor (6), shown as step 1 in figure E.
5. Insert the sleeve anchor (6) into the hole in
the base material, shown as step 2 in figure E.
Using a hammer, insert the sleeve anchor as far
until the washer and nut are tight against the
base material.
6. Now put the mounting bracket (5) on the sleeve
anchors (6), and mount it using the washer
and nut. Turn the nut until finger tight. Both as
shown on figure F.
7. Use a size 10 wrench to set the anchor by turning the nut three to four full turns.
8. Mount the remaining 2 mounting brackets (5)
onto the outer holes of the heater (1), as shown
on figure G.
9. Take the heater with the assembled brackets
to the mounting brackets mounted on the wall
or ceiling. Now pair both brackets with the bolt
8
WWW.VONROC.COM
Page 9
EN
(9), washer (10) and wing nut (8), as shown on
figure H.
10. Figure I shows a correctly assembled mounting
bracket assembly.
11. Take into account the minimum distances as
shown on figure J and K.
12. The heater can be adjusted until the maximum
angle, as shown on figure K and L.
13. Plug the patio heater into a grounded power
outlet. Check beforehand if the voltage rating
matches the device.
14. Take into account to mount the power cable in
correct matter, as shown on figure M and N.
Use tyraps to fixate the cable to the mounting
brackets if necessary.
Note: the heater can also be mounted on a tripod
or metal stand. Follow the instructions supplied
with the tripod or stand, to mount the heater
properly.
4. OPERATION
Switching on/off (Fig. B)
• To turn the heater on, put the mains cable in
the mains power supply and put the switch (4)
on the heater to the On position.
• To turn the heater off, put to the switch (4) on
the heater to the Off position.
5. MAINTENANCE
Always make sure that the machine is not
connected to the mains electricity when you
carry out any maintenance of the mechanism.
CAUTION: Risk of Electric Shock. DO NOT
open or try to repair the heater yourself.
Clean the machine casings regularly with a soft
cloth, preferably after each use. Make sure that the
ventilation openings are free of dust and dirt. Remove very persistent dirt using a soft cloth moistened with soapsuds. Do not use any solvents such
as gasoline, alcohol, ammonia, etc. Chemicals such
as these will damage the synthetic components.
• DO NOT immerse the heater in water.
• Wait until the heater is completely dry before
use.
ATTENTION:
1. Always disconnect the heater from the electricity supply and allow it to cool before attempting
to clean it.
2. If the heater has collected dust or dirt inside
the unit or around the heating element, have to
unit cleaned by a qualified service agent. Do not
operate the heater in this condition.
3. The only maintenance required is cleaning of
the external surfaces of the heater.
4. Do not touch the heating element with bare
fingers, as residue from your hand could affect
the life of the lamp. If it is accidentally touched,
remove the finger marks with a soft cloth moistened with mentholated spirit or alcohol.
5. Do not attempt to repair or adjust any electrical
or mechanical functions on this heater.
6. The heater contains no user serviceable parts.
Should the product suffer damage or breakdown, it must be returned to the manufacturer
or its service agent.
7. Damaged supply cords to be replaced by the
manufacturer, service agent or similarly qualified person in order to avoid hazard.
Storage
Store the heater in a cool, dry location when not in
use to prevent dust and dirt build up. Use packaging carton to store.
Trouble Shooting
If the heater will not operate, please check the
following before seeking repair or service:
• Check if the power cord is plugged into an
electrical outlet, if not plug in.
• Check if electricity to the main fuse is working.
• Make certain the power switches are turned on
If not, choose a setting.
• DO NOT use alcohol, gasoline, abrasive powders, furniture polish or rough brushes to clean
the heater. This may cause damage or deterioration to the surface of the heater.
9WWW.VONROC.COM
Page 10
DE
ENVIRONMENT
Faulty and/or discarded electrical or
electronic apparatus have to be collected at
the appropriate recycling locations.
Only for EC countries
Do not dispose of power tools into domestic waste.
According to the European Guideline 2012/19/
EU for Waste Electrical and Electronic Equipment
and its implementation into national right, power
tools that are no longer usable must be collected
separately and disposed of in an environmentally
friendly way.
WARRANTY
VONROC products are developed to the highest
quality standards and are guaranteed free of
defects in both materials and workmanship for the
period lawfully stipulated starting from the date of
original purchase. Should the product develop any
failure during this period due to defective material
and/or workmanship then contact your VONROC
directly.
The following circumstances are excluded from this
guarantee:
• Repairs and or alterations have been made
or attempted to the machine by unauthorized
service centers;
• Normal wear and tear;
• The tool has been abused, misused or im-properly maintained;
• Non-original spare parts have been used.
1. SICHERHEITSANWEISUNGEN
Lesen Sie die beiliegenden Sicherheits an wei sungen, die zusätzlichen Sicherheitsanweisungen
sowie diese Bedienungsanleitung sorgfältig durch.
Bei Nichtbeachten der Sicherheits anweisungen
und der Bedienungsanleitung kann es zu einem
Stromschlag, einem Brand und/oder schweren
Verletzungen kommen. Bewahren Sie die Sicherheits anweisungen und die Bedienungs anleitung
zur künftigen Bezugnahme sicher auf.
Folgende Symbole werden im Benutzerhandbuch
oder auf dem Produkt verwendet:
Lesen Sie das Benutzerhandbuch.
Bedeutet, dass bei Nichtbeachtung der
Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Heizgeräts
die Folge sein können.
Gefahr eines Stromschlags.
Achtung, Heiße Oberfläche!
Das Gerät nicht abdecken.
Erdungssymbol. Dieses Gerät ist als
Schutz klasse I eingestuft und muss an eine
geerdete Netzsteckdose angeschlossen
werden.
Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.
This constitutes the sole warranty made by company either expressed or implied. There are no other
warranties expressed or implied which extend
beyond the face hereof, herein, including the implied warranties of merchantability and fitness for
a particular purpose. In no event shall VONROC be
liable for any incidental or consequential damages.
The dealers remedies shall be limited to repair or
replacement of nonconforming units or parts.
The product and the user manual are subject to
change. Specifications can be changed without
further notice.
10
ALLGEMEINE SICHERHEITSHINWEISE
DIESE ANWEISUNGEN MÜSSEN SORGFÄLTIG
GELESEN UND ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHRT WERDEN, Der Hersteller kann nicht
für Schäden haftbar gemacht werden, die durch
Nichtbeachtung dieser Anweisungen entstehen.
WICHTIGE SICHERHEITSANWEISUNGEN
SORGFÄLTIG LESEN – Dieses Infrarotheizgerät ist
für einen sicheren Betrieb ausgelegt. Dennoch
können Installation, Wartung und Betrieb des
Heizgeräts gefährlich sein. Die Einhaltung der folgenden Verfahren verringert das Risiko von Feuer,
Stromschlag und Verletzungen und reduziert die
Installationsdauer auf ein Minimum. Bewahren Sie
WWW.VONROC.COM
Page 11
DE
diese Anweisungen zur späteren Verwendung auf.
• Lesen Sie alle Anweisungen, bevor Sie das
Heizgerät verwenden.
• Nehmen Sie das Gerät aus der Verpackung und
prüfen Sie vor der Verwendung, ob es in gutem
Zustand ist.
• Lassen Sie keine Kinder mit Teilen der Verpackung (wie z.B. Plastiktüten) spielen.
• Prüfen Sie die Haushaltsspannung, um sicherzustellen, dass sie mit der Nennspezifikation
des Heizgeräts übereinstimmt.
• Überprüfen Sie das Netzkabel und den Netzstecker vor der Verwendung sorgfältig, um
sicherzustellen, dass sie nicht beschädigt sind.
• Bevor Sie das Netzkabel aus der Steckdose ziehen, achten Sie darauf, das Gerät auszuschalten. Beim Einschalten ist darauf zu achten, dass
Ihre Hände trocken sind, um einen Stromschlag
zu vermeiden.
• Verwenden Sie den Terrassenheizstrahler nur im
Freien oder in einem großen offenen Bereich.
Halten Sie alle brennbaren Gegenstände wie
Planen, Sonnenschirme, Äste, Möbel, Vorhänge,
Papier usw. von dem Gerät fern (mindestens
1 Meter, auch wenn es sich um bewegliche
Gegenstände handelt!). Der Abstand zu den
Wänden muss mindestens 1Meter betragen.
Der Kopf muss sich mindestens 180cm über
dem Boden befinden. Wenn das Gerät unter
einem Dach aufgestellt wird, muss zwischen
dem Deckel des Terrassenheizstrahlers und der
(nicht brennbaren) Decke ein Abstand von mindestens 50cm bestehen. Bei einem brennbaren
Dach (aus Holz, Kunststoff, Plane usw.) muss
dieser Abstand mindestens 1Meter betragen.
Sorgen Sie immer für eine gute Belüftung!
• Platzieren Sie das Gerät nicht direkt über oder
unter einer Wandsteckdose (also nicht in unmittelbarer Nähe).
• Diese Terrassenheizung ist nur für den Privatgebrauch bestimmt. Sie sollten sie daher nicht
auf Baustellen, in Gewächshäusern, Scheunen
oder Ställen usw. verwenden, auch wenn diese
weitgehend offen gestaltet sind. Dort ist normalerweise zu viel brennbares Material vorhanden.
• Verwenden Sie diese Terrassenheizung nicht als
Saunaheizgerät oder als ständige Heizung für
Bereiche oder Zimmer.
• Verwenden Sie diese Terrassenheizung nicht in
einem Zwinger oder an einem anderen Ort, an
dem sich Tiere befinden.
• Verwenden Sie das Gerät nicht in der Nähe oder
in unmittelbarer Nähe einer Badewanne, eines
Swimmingpools oder einer Flüssigkeitsquelle.
Obwohl das Gerät spritzwassergeschützt ist,
sollte der Kontakt mit Wasser vermieden werden. Stellen Sie sicher, dass das Gerät nicht ins
Wasser fallen kann, und setzen Sie es keinen
starken Wasserstrahlen aus. Berühren Sie das
Gerät nicht mit nassen Händen und stellen
Sie es nicht in der unmittelbaren Umgebung
einer Badewanne, eines Waschraums, eines
Swimmingpools oder einer anderen Stelle mit
Wasserversorgung auf, da dies zu Gefahren
führen kann.
• Zum Schutz vor Stromschlägen tauchen Sie
Kabel oder Stecker keinesfalls in Wasser oder
andere Flüssigkeiten ein.
• Stecken Sie keine Gegenstände in die Lüftungsoder Abluftöffnungen und lassen Sie auch keine
Gegenstände in diese Öffnungen eindringen, da
dies zu einem Stromschlag, Brand oder einer
Beschädigung des Heizgeräts führen kann.
• Sorgen Sie für ausreichende Beleuchtung. Die
Schalter am Gerät müssen aus einer Entfernung
von 1Meter gut sichtbar sein.
• Ziehen Sie immer den Netzstecker ab, wenn Sie
das Gerät nicht benutzen. Lassen Sie das Gerät
während des Betriebs nie unbeaufsichtigt,
sondern schalten Sie es aus und ziehen Sie den
Netzstecker ab. Verwenden Sie das Gerät nicht
mit einem Programmiergerät, einer Zeitschaltuhr oder einer anderen Vorrichtung, die das
Gerät automatisch einschaltet.
• Verwenden Sie das Heizgerät nicht mit einem
externen Spannungsregler wie Dimmer, Drehzahlsteller usw. Dadurch entsteht eine elektrische Gefährdung.
• Achten Sie darauf, dass das Kabel nicht über
(scharfe) Kanten hängt, nicht stark gebogen oder geknickt wird und keine heißen
Oberflächen berühren kann. Wickeln Sie nicht
das Kabel um das Gerät.
• Lassen Sie das Kabel nicht über eine Thekenplatte o.ä. hinausragen, wo Kindern leicht daran
ziehen können.
• Stecken Sie während des Betriebs keine Finger
oder Gegenstände in das Gitter.
• Lassen Sie das Gerät nicht unbeaufsichtigt,
während es läuft.
• Dieses Heizgerät ist nicht für den Gebrauch
in Badezimmern, Wäschereien und ähnlichen
11WWW.VONROC.C OM
Page 12
DE
Innenräumen vorgesehen. Stellen Sie das Heizgerät niemals so auf, dass es in eine Badewanne oder einen anderen Wasserbehälter fallen
kann.
• Es kann keine Haftung für Schäden übernommen werden, die durch Nichtbeachtung dieser
Anweisungen oder durch unsachgemäße Verwendung oder falsche Handhabung entstehen.
• Dieses Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder
mangelnder Erfahrung und mangelndem Wissen verwendet werden, wenn sie eine Aufsicht
oder Anweisung zur sicheren Verwendung
des Geräts erhalten haben und die Gefahren
verstehen beteiligt. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Wartung durch
den Benutzer dürfen nicht von Kindern ohne
Aufsicht durchgeführt werden.
• Sollte das Gerät aus irgendeinem Grund Risse
oder Brüche aufweisen, oder sollten Sie eine
Unvollkommenheit oder Unterbrechung am
Aluminiumgehäuse oder einem anderen Teil
feststellen, stellen Sie den Betrieb des Geräts
sofort ein und ziehen Sie den Netzstecker aus
der Steckdose.
• Wenn das Stromkabel auf irgendeine Weise
beschädigt ist, muss es vom Hersteller, seinem
Kundendienst oder einer ähnlich qualifizierten
Person ausgetauscht werden, um eine Gefährdung zu vermeiden.
• Um eine Überhitzung dieses Geräts zu vermeiden, halten Sie die Lufteinlässe und -auslässe
sauber und frei von allem, was eine Verstopfung
verursachen könnte. Überprüfen Sie regelmäßig
alle Ein- und Auslässe, um sicherzustellen, dass
sie frei von Schmutz- oder Staubansammlungen
sind. NICHT ABDECKEN. Der Warnaufkleber mit
dem Hinweis, das Gerät nicht abzudecken, muss
nach der Installation gut sichtbar sein. Er sollte
sich daher nicht auf der Rückseite befinden.
• Teile des Heizgeräts können 200oC überschreiten. Der Kontakt mit dem Heizrohr, dem Reflektor oder Metallteilen in der Nähe des Heizrohrs
kann daher schwere VERBRENNUNGEN verursachen. Um Verbrennungen zu vermeiden, lassen
Sie keine nackte Haut die heiße Oberfläche
berühren.
• Halten Sie NIEMALS die Hände unter die Heizelemente. Lassen Sie das Heizelement IMMER
mindestens 10 Minuten abkühlen, bevor Sie das
Heizrohr oder benachbarte Teile berühren.
• Lagern Sie in der unmittelbaren Umgebung des
Geräts keine brennbaren Flüssigkeiten oder
Materialien wie Farbe, Benzin, Gastanks usw.
Verwenden Sie das Gerät nicht in brennbarer
Umgebung, wie z.B. in der Nähe von Tanks mit
brennbarem Gas, Gasrohren oder Sprühdosen.
Explosions- und Brandgefahr!
• Dieses Produkt enthält wiederverwertbare
Materialien. Entsorgen Sie dieses Produkt nicht
als unsortierten Restmüll. Die nächstgelegene
Entsorgungsstelle erfahren Sie bei den örtlichen
Behörden.
Elektrische Sicherheit
Achten Sie stets darauf, dass die Spannung
der Stromversorgung mit der Spannung auf
dem Typenschild übereinstimmt.
• Verwenden Sie die Maschine nicht, wenn das
Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für
die Leistungsaufnahme der Maschine geeignet
sind und eine Mindestaderstärke von 1,5 mm2
haben. Falls Sie eine Kabeltrommel verwenden,
rollen Sie das Kabel immer vollständig ab.
2. ANGABEN ZUM WERKZEUG
Verwendungszweck
Dieses Produkt ist als Terrassenheizung für den
Hausgebrauch konzipiert. Die Heizung ist für private
Gärten oder andere Außenbereiche zu Hause vorgesehen. Die Heizung darf nicht zum Heizen eines
Innenraums, als Nicht-Haushalts-Außenraumheizung
oder zum Trocknen von Textilien oder anderen Materialien verwendet werden. Diese Heizung ist nicht mit
einer Vorrichtung zur Steuerung der Raumtemperatur
ausgestattet. Verwenden Sie diese Heizung daher
nicht in Räumen, in denen sich Personen aufhalten,
die den Raum nicht alleine verlassen können, es sei
denn, dies wird ständig überwacht. Das Gerät darf
nur für den vorgeschriebenen Zweck verwendet werden. Jede andere Verwendung gilt als Missbrauch.
12
WWW.VONROC.COM
Page 13
DE
TECHNISCHE DATEN
Modellnr. PH506AC
Spannung 220–240 V ~
Frequenz 50-60 Hz
Leistung 2000 W
Heizelementtyp
Aufheizdauer 1 Sekunde
Wellenlänge 0,78-1,4 Mikrometer
Strahlungsleistung 90%
Heizstrecke 4-5m
Heizbereich 10-12m
Farbtemperatur 1500K
Elektronischer Sanftanlauf Ja
Eindringschutzklasse IP55
Schutzklasse Klasse I
Gewicht 1.60 kg
Lampe mit geringer
Blendung
BESCHREIBUNG
Die Buchstaben und Ziffern im folgenden Text
verweisen auf die Abbildungen auf Seite 2-5.
1. Heizung
2. Schutzgitter
3. Stromkabel
4. Ein-/Ausschalter
5. Befestigungswinkel
6. Spreizanker
7. Schraube mit Unterlegscheiben
8. Flügelmutter
9. Schraube
10. Unterlegscheibe
3. MONTAGE
Dieses Heizgerät sollte von einer sachkundigen Person, d.h. von einem qualifizierten
Elektriker, installiert werden.
Trennen Sie das Heizgerät vor der Installation immer vom Stromnetz und lassen Sie es
abkühlen.
Installation des Heizgeräts (Abb. A-N)
Montieren Sie das Gerät nur mit dem
mitgelieferten Zubehör.
Vor Installationsbeginn sollten Sie Folgendes
berücksichtigen:
• Stellen Sie das Gerät auf eine feste, ebene
Fläche.
• Das Gerät muss so montiert werden, dass
zwischen dem Heizgerät und jeder Decke,
Zeltplane usw. ein Freiraum von 50 cm bleibt.
Außerdem muss zwischen dem Boden und der
Unterseite des Geräts ein Abstand von mindestens 1,80 m vorhanden sein. Siehe Abb. J und
K. Das Gerät darf niemals in einem schrägen
Winkel aufgehängt werden!
• Stellen Sie sicher, dass das Stromkabel richtig
montiert sind und nicht mit dem Reflektor des
Heizgeräts in Berührung kommen oder in den
beheizten Bereich gelangen können.
• Bringen Sie das Heizgerät keinesfalls auf einer
brennbaren Oberfläche an.
• Wenn das Heizgerät im Freien verwendet
werden soll, wird eine wetterfeste Steckdose
dringend empfohlen.
• Vergewissern Sie sich vor dem Bohren, dass
sich keine Kabel oder Wasserleitungen in dem
Bereich befinden, in dem das Heizgerät angebracht werden soll.
Gehen Sie zur Installation des Heizgeräts an einer
Wand oder Decke wie folgt vor:
1. Das Gerät wird mit dem in Abbildung C gezeigten Befestigungszubehör geliefert.
2. Bohren Sie insgesamt 4 Löcher mit den Abmessungen wie in Abbildung D. Der Lochdurchmesser sollte dem Ankerdurchmesser entsprechen:
8 mm. Bohren Sie mindestens 10 bis 15 mm
tiefer als die erwartete Einbettung. Stellen Sie
sicher, dass die Bohrlöcher eben und auf genau
derselben Höhe sind.
3. Säubern Sie die Löcher von jeglichen Verschmutzungen.
4. Setzen Sie die Mutter bündig mit der Oberseite
des Spreizankers (6), wie in Schritt 1 in Abbildung E gezeigt.
5. Führen Sie den Spreizanker (6) in das Loch im
Basismaterial ein, wie in Schritt 2 in Abbildung
E gezeigt. Führen Sie den Spreizanker mit
einem Hammer so weit ein, bis Unterlegscheibe
und Mutter fest am Basismaterial anliegen.
6. Setzen Sie nun den Befestigungswinkel (5) auf
die Spreizanker (6) und montieren Sie ihn mit
Unterlegscheibe und Mutter. Drehen Sie die
Mutter fingerfest an. Siehe jeweils Abbildung F.
13WWW.VONROC.C OM
Page 14
DE
7. Verwenden Sie zum Setzen des Ankers einen
Schraubenschlüssel der Größe 10 und drehen
Sie die Mutter drei bis vier volle Umdrehungen.
8. Montieren Sie die restlichen 2 Befestigungswinkel (5) wie in Abbildung G dargestellt an den
äußeren Bohrungen des Heizgeräts (1).
9. Bringen Sie das Heizgerät mit den montierten
Halterungen zu den an der Wand oder Decke
montierten Befestigungswinkeln. Verbinden Sie
nun beide Winkel wie in Abbildung H dargestellt
mit der Schraube (9), der Unterlegscheibe (10)
und der Flügelmutter (8).
10. Abbildung I zeigt eine korrekt montierte Befestigungswinkelbaugruppe.
11. Berücksichtigen Sie dabei die Mindestabstände, die in Abbildung J und K angegeben sind.
12. Das Heizelement kann bis zum maximalen Winkel eingestellt werden, wie in den Abbildungen
K und L dargestellt.
13. Schließen Sie die Terrassenheizung an eine geerdete Steckdose an. Prüfen Sie vorher, ob die
Nennspannung mit dem Gerät übereinstimmt.
14. Achten Sie darauf, das Stromkabel korrekt zu
befestigen, wie in den Abbildungen M und N
gezeigt. Verwenden Sie ggf. Kabelbinder zur
Befestigung des Kabels an den Befestigungswinkeln.
Hinweis: Das Heizgerät kann auch auf einem
Stativ oder einem Metallständer befestigt werden.
Befolgen Sie die Anweisungen, die mit dem jeweiligen Stativ oder Ständer geliefert werden, um das
Heizgerät richtig zu befestigen.
4. BETRIEB
Ein-/Ausschalten (Abb. B)
• Stecken Sie zum Einschalten der Heizung das
Stromkabel in die Steckdose und stellen Sie den
Schalter (4) an der Heizung auf (Ein).
• Stellen Sie zum Ausschalten der Heizung den
Schalter (4) an der Heizung auf (Aus).
5. WARTUNG
Achten Sie immer darauf, dass die
Maschine nicht an das Stromnetz angeschlossen ist, wenn Sie Wartungsarbeiten
an dem Gerät durchführen.
VORSICHT: Stromschlagrisiko. Öffnen Sie
das Heizgerät NICHT und versuchen Sie
NICHT, es selbst zu reparieren
Die Maschinengehäuse regelmäßig mit einem weichen Tuch reinigen, vorzugsweise nach jedem Gebrauch. Sicherstellen, dass die Ventilatoröffnungen
frei von Staub und Schmutz sind. Sehr hartnäckigen
Schmutz mit einem mit Seifenlauge befeuchteten
Tuch entfernen. Keine Lösungsmittel, wie Benzin,
Alkohol, Ammoniak usw., da solche Chemikalien die
synthetischen Komponenten beschädigen können.
• Verwenden Sie zum Reinigen des Heizgeräts
KEINESFALLS Alkohol, Benzin, Scheuerpulver,
Möbelpolitur oder raue Bürsten. Dies kann zu
einer Beschädigung oder Verschlechterung der
Oberfläche des Geräts führen.
• Das Heizgerät NICHT in Wasser eintauchen.
• Warten Sie vor der nächsten Verwendung, bis
das Heizgerät vollständig trocken ist.
ACHTUNG:
•
Trennen Sie das Heizgerät vor einem Reinigungsversuch immer von der Stromversorgung
und lassen Sie es abkühlen.
•
Wenn sich Staub oder Schmutz im Inneren
des Geräts oder um das Heizelement herum
angesammelt hat, muss das Gerät von einem
qualifizierten Kundendienstmitarbeiter gereinigt
werden. Betreiben Sie das Heizgerät in einem
solchen Fall nicht weiter.
•
Die einzige erforderliche Pflege ist die Reinigung der Außenflächen des Heizgeräts.
•
Berühren Sie das Heizelement nicht mit bloßen
Fingern, da Rückstände von der Hand die Lebensdauer der Lampe beeinträchtigen könnten.
Wenn es versehentlich berührt wird, entfernen
Sie die Fingerabdrücke mit einem weichen, mit
mentholisiertem Alkohol oder Alkohol befeuchteten Tuch.
•
Versuchen Sie nicht, elektrische oder mechanische Funktionen dieses Heizgerät zu reparieren
oder einzustellen.
•
Das Heizgerät enthält keine vom Benutzer zu
wartenden Teile. Sollte das Produkt einen Schaden oder einen Defekt erleiden, muss es an den
Hersteller oder dessen Kundendienstvertreter
zurückgeschickt werden.
•
Ein beschädigtes Netzkabel muss vom Hersteller, dem Kundendienst oder einer ähnlich
14
WWW.VONROC.COM
Page 15
DE
qualifizierten Person ausgetauscht werden, um
Gefährdungen zu vermeiden.
Aufbewahrung
Bewahren Sie das Heizgerät bei Nichtgebrauch an
einem kühlen, trockenen Ort auf, um die Ansammlung von Staub und Schmutz zu vermeiden.
Verwenden Sie zur Aufbewahrung den Verpackungskarton.
Fehlersuche
Wenn das Heizgerät nicht funktioniert, überprüfen
Sie bitte Folgendes, bevor Sie eine Reparatur oder
Wartung durchführen lassen:
• Prüfen Sie, ob das Netzkabel an eine Steckdose
angeschlossen ist; falls nicht, stecken Sie es ein
• Prüfen Sie, ob die Stromzufuhr zur Hauptsicherung funktioniert
• Stellen Sie sicher, dass die Netzschalter
eingeschaltet sind; falls nicht, wählen Sie eine
Einstellung
UMWELTSCHUTZ
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Werkzeuge
und Geräte müssen an den dafür
vorgesehenen Recycling-Stellen abgegeben
werden.
Folgende Umstände sind von der Garantie ausgeschlossen:
• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleiß.
• Das Werkzeug wurde übermäßig beansprucht,
missbräuchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.
Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrücklich als auch
implizit. Es gibt keine anderen ausdrücklichen oder
stillschweigenden Garantien, die über das hier
Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder
Eignung für einen bestimmten Zweck. In keinem
Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Händlers beschränken
sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.
Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen
Daten können sich ohne Vorankündigung ändern.
Nur für EG-Länder
Entsorgen Sie Elektrowerkzeuge nicht über
den Hausmüll. Entsprechend der EU-Richtlinie
2012/19/EG über Elektro- und Elektronik-Altgeräte
sowie der Umsetzung in nationales Recht müssen
Elektrowerkzeuge, die nicht mehr im Gebrauch
sind, getrennt gesammelt und umweltschonend
entsorgt werden.
GARANTIE
VONROC-Produkte werden nach den höchsten
Qua li täts stan dards entwickelt und sind für den
gesetz lich festgelegten Zeitraum, ausgehend von
dem ur sprüng lichen Kauf datum, garantiert frei
von Fehlern in Material und Aus führ ung. Sollte das
Produkt in diesem Zeitraum aufgrund von Materialund/oder Ver ar bei tungs mängeln Fehler aufweisen,
wenden Sie sich bitte direkt an VONROC Kundendienst.
15WWW.VONROC.C OM
Page 16
NL
1. VEILIGHEIDSVOORSCHRIFTEN
Lees de bijgesloten veiligheids waarschuwingen,
de aanvullende veiligheidswaarschuwingen en de
instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand
en/of ernstig letsel tot gevolg hebben. Bewaar
de veiligheidswaarschuw ingen en instructies als
naslagwerk voor later.
De volgende symbolen worden gebruikt in de
gebruikershandleiding of op het product:
Lees de gebruikershandleiding.
Duidt op het risico van lichamelijk letsel,
overlijden en/of beschadiging van de
verwarming, als de instructies in deze
gebruiksaanwijzing niet in acht worden
genomen.
Gevaar voor elektrische schokken.
Opgepast heet oppervlak!
Dek het toestel niet af.
Aardingssymbool. Dit apparaat is geclassifi-
ceerd als beschermings klasse I en moet
worden aangesloten op een geaard
stop contact.
Het product is in overeenstemming met de
van toepassing zijnde veiligheidsnormen in
de Europese richtlijnen.
ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN
LEES DEZE INSTRUCTIES AANDACHTIG DOOR EN
BEWAAR ZE ZODAT U ZE LATER OOK NOG KUNT
RAADPLEGEN, De fabrikant kan niet aansprakelijk
worden gesteld voor schade die wordt veroorzaakt
door het niet in acht nemen van deze instructies.
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
LEES AANDACHTIG DOOR - De infrarood kachel is
ontworpen voor veilig gebruik. Toch kan installatie,
onderhoud en gebruik van de verwarming gevaarlijk zijn. Wanneer u de volgende procedures in acht
neemt zal dat het risico van brand, elektrische
schok, persoonlijk letsel verminderde en de tijd die
de installatie vraagt tot een minimum beperken.
Bewaar deze instructies zodat u ze later ook nog
kunt raadplegen.
• Lees alle instructies voor u deze verwarming in
gebruik neemt.
• Haal het toestel uit de verpakking en controleer
dat het in goede staat is, voordat u het gaat
gebruiken.
• Laat niet kinderen spelen met onderdelen van de
verpakking (zoals plastic zakken).
• Controleer de spanning van de stroomvoorziening in uw huis, zodat u zeker weet dat die
overeenkomt met de nominale specificatie van
de verwarming.
• Controleer het netsnoer en de stekker goed voor
u ze gebruikt, zodat u zeker weet dat ze niet
beschadigd zijn.
• U moet, voordat u de stekker uit het stopcontact
trekt, het toestel uitschakelen, let erop, wanneer
u het toestel inschakelt, dat uw handen droog
zijn zodat een elektrische schok wordt voorkomen.
• Gebruik de terrasverwarming alleen buiten of
in een grote open ruimte. Houd alle brandbare
voorwerpen zoals dekkleden, parasols, takken,
meubilair, gordijnen, papier, enz. weg bij het
toestel (ten minste 1 meter, ook als het niet-stationaire voorwerpen zijn!). De afstand tot muren
moet ten minste 1 meter zijn. De kop moet zich
ten minste 180 cm boven de grond bevinden.
Plaatst u het toestel onder een dak, dan moet er
een ruimte zijn van ten minste 50 cm tussen de
kap van de terrasverwarming en het (niet-brandbare) plafond. Met een brandbaar dak (hout,
kunststof, doek, enz.) moet de afstand ten minste 1 meter zijn. Zorg altijd voor goede ventilatie!
• Plaats het toestel niet vlak boven of onder een
wandstopcontact (niet in de onmiddellijke nabijheid).
• De terrasverwarming is alleen bedoeld voor huishoudelijk gebruik. U mag het toestel daarom niet
gebruiken op bouwlocaties, in kassen, schuren
of stallen, enz., zelfs niet als zij grotendeels open
zijn. Er is daar meestal teveel brandbaar materiaal.
• Gebruik de terrasverwarming niet als verwarming
in een sauna of als een permanente verwarming
in een ruimte of een vertrek.
• Gebruik de terrasverwarming niet in een kennel
of een andere locatie waar dieren aanwezig zijn.
• Gebruik het toestel niet in de onmiddellijke
nabijheid van een bad of zwembad of een andere
16
WWW.VONROC.COM
Page 17
NL
vloeistofbron. Het toestel is wel spatwaterbestendig, maar u moet voorzichtig zijn met water. Zorg
ervoor dat het toestel niet in het water kan vallen
en stel het niet bloot aan krachtige waterstralen.
Raak het niet aan met natte handen en plaats
het toestel niet in de ruimte direct rond een bad,
badkamer, zwembad of een andere watervoorziening, omdat dat gevaarlijk is.
•
Bescherm uzelf tegen een elektrische schok,
dompel het snoer of de stekken niet onder in
water of een andere vloeistof.
•
Steek geen vreemde voorwerpen in een ventilatieopening of uitlaatopening en laat geen
voorwerpen in het toestel komen, omdat dit een
elektrische schok, brand of beschadiging van de
verwarming kan veroorzaken.
•
Zorg voor voldoende verlichting. De schakelaars
van het toestel moeten goed zichtbaar zijn van
een afstand van 1 meter.
•
Trekt altijd de stekker van de verwarming uit het
stopcontact, wanneer u het toestel niet gebruikt.
Laat het toestel nooit onbeheerd achter terwijl
het in gebruik is, maar schakel het uit en trekt de
stekker uit het stopcontact. Gebruik het toestel
niet met een tijdklok of een ander toestel dat de
verwarming automatisch inschakelt.
•
Gebruikte verwarming niets met een externe
spanningsregelaar zoals een dimmer, snelheidsregelaar, enz. Hierdoor ontstaat een elektrisch
risico.
•
Controleer dat het snoeren niet over (scherpe)
randen hangt, dat er geen knikken inzitten, dat
het niet in contact komt met hete oppervlakken.
Wind het snoer niet rond het toestel.
•
Laat het koord niet over een werkblad hangen
waar kinderen er gemakkelijk aan kunnen trekken.
• Steek geen vingers of vreemde voorwerpen in het
rooster, terwijl het toestel aanstaat.
• Laat het apparaat niet onbeheerd achter wanneer
het in gebruik is.
• De verwarming is niet bedoeld voor gebruik in
badkamers, wasruimtes of dergelijke locaties
binnenshuis, plaats de verwarming nooit op een
plaats waar het toestel in een badkuip of in een
andere waterbak kan vallen.
• Er kan geen aansprakelijkheid worden aanvaard
voor schade die wordt veroorzaakt door het niet
naleven van deze instructies of door ander niet
passend gebruik of verkeerde behandeling.
• Dit apparaat kan worden gebruikt door kinderen
van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens
of gebrek aan ervaring en kennis, mits ze onder
toezicht staan of instructies hebben gekregen
over het veilig gebruiken van het apparaat en de
gevaren begrijpen. Betrokken kinderen mogen
niet met het apparaat spelen. Reiniging en
gebruikersonderhoud mogen niet zonder toezicht
door kinderen worden uitgevoerd.
• Als het toestel om welke reden dan ook scheuren
of breuken laat zien, of als u een beschadiging of
onderbreking van de aluminium behuizing of een
ander onderdeel vaststelt, schakel het toestel
dan onmiddellijk uit en trek de stekker uit het
stopcontact.
• Als het netsnoer op welke manier dan ook
beschadigd is, moet het worden vervangen door
de fabrikant of servicemedewerkers of andere
gekwalificeerde personen zodat risico’s worden
voorkomen.
• Voor: oververhitting van dit apparaat, houd luchtinlaten en -uitlaten schoon en vrij van alles wat
de openingen zou kunnen blokkeren. Controleer
van tijd tot tijd alle inlaten en uitlaten, zodat u
zeker weet dat er zich geen vuil of stof in heeft
verzameld. DEK HET TOESTEL NIET AF. Het waarschuwingslabel met de tekst dat het toestel niet
mag worden afgedekt, moet ook na de installatie
op een duidelijk zichtbare plaats worden geplakt:
het mag niet op de achterzijde zitten.
• Delen van de verwarming kunnen warmer worden
dan 200oC, contact met de verwarmingsbuis,
reflector of metalen delen dicht bij de verwarmingsbuis, kan ernstige BRANDWONDEN veroorzaken. Voorkom brandwonden, let erop dat u niet
het hete oppervlak met de blote huid aanraakt.
• Plaats NOOIT uw handen onder de verwarmingselementen. Laat het verwarmingselement ALTIJD
10 minuten afkoelen, voordat u de verwarmingsbuis of delen dicht daarbij aanraakt.
• Berg niet brandbare vloeistoffen of materialen, zoals verf, petroleum, gastanks, enz. in de
onmiddellijke nabijheid van het toestel. Gebruik
het toestel niet in een brandbare atmosfeer, zoals
in de buurt van brandbare gastanks, gasbuizen of
spuitbussen. Gevaar voor explosie en brand!
• Dit product bevat materialen die kunnen worden
gerecycled. Gooi dit product niet weg als ongesorteerd huishoudelijk afval. Neem contact op
met de plaatselijke autoriteiten voor het dichtstbijzijnde inzamelpunt.
17WWW.VONROC.C OM
Page 18
NL
Elektrische veiligheid
Controleer altijd of de spanning van de
stroomtoevoer overeenkomt met de
spanning op het typeplaatje.
• Gebruik de machine niet indien het netsnoer of
de netstekker zijn beschadigd.
• Gebruik uitsluitend verlengkabels die geschikt
zijn voor het vermogen van de machine met
een minimale dikte van 1,5 mm2. Indien u een
verlengkabelhaspel gebruikt, rol dan altijd de
kabel volledig uit.
2. TECHNISCHE INFORMATIE
Bedoeld gebruik
Dit product is ontworpen als terrasverwarmer voor
woonomgevingen. De kachel is bedoeld voor privétuinen of andere buitenruimtes in huis. De kachel
mag niet worden gebruikt voor het verwarmen van
een binnenruimte, voor gebruik als niet-huishoudelijke buitenverwarmer of voor het drogen van textiel
of andere materialen. Deze kachel is niet uitgerust
met een apparaat om de kamertemperatuur te
regelen, dus gebruik deze kachel niet in ruimtes
waar ze worden bewoond door personen die de kamer niet alleen kunnen verlaten, tenzij er constant
toezicht wordt geboden. Het apparaat mag alleen
worden gebruikt voor het voorgeschreven doel. Elk
ander gebruik wordt als misbruik aangemerkt.
TECHNISCHE SPECIFICATIES
Modelnr. PH506AC
Spanning 220 - 240 V ~
Frequentie 50-60 Hz
Vermogen 2000W
Type verwarmingselement Lamp met weinig schittering
Verwarmingstijd 1 seconde
Golflengte 0,78 - 1,4 micron
Straalefficiency 90%
Verwarmingsafstand 4 - 5 m
Verwarmingsbereik 10 - 12m
Kleurtemperatuur 1500 K
Elektronische zachte start Ja
Beschermingsklasse tegen
indringing
IP55
Beschermingsklasse Klasse I
Gewicht 1.60 kg
BESCHRIJVING
De nummers in de tekst verwijzen naar de diagrammen op pagina 2-5.
1. Verwarming
2. Beschermend rooster
3. Voedingskabel
4. Aan/uit-schakelaar
5. Montagebeugel
6. Keilbout
7. Schroef met ringen
8. Vleugelmoer
9. Bout
10. Ring
3. ASSEMBLAGE
Deze verwarming moet worden geïnstalleerd door een vakbekwaam persoon, d.w.z.
een bevoegd elektricien.
Koppel voor installatie de verwarming altijd
los van de stroomvoorziening en laat het
toestel afkoelen.
De verwarming installeren (Afb. A-N)
Monteer het toestel altijd met de bijgeleverde accessoires.
Houd, voordat u met de installatie begint, rekening
met het volgende:
• Plaats het toestel op een stevige en vlakke
ondergrond.
• Het toestel moet zo worden gemonteerd dat er
een vrije ruimte van 50 cm is tussen de verwarming en een plafond, tentdoek, enz. Er moet
ook ten minste 1,80 m ruimte zijn tussen de
grond en de onderzijde van het toestel. Zie Afb.
J en K. Het toestel mag nooit onder een hoek
worden opgehangen!
• Zorg ervoor dat de voedingskabel goed wordt
aangelegd en dat de kabel niet in contact komt
met de reflector van de verwarming of in het
verwarmde gebied ligt.
• Installeer de verwarming niet op een brandbaar
oppervlak.
18
WWW.VONROC.COM
Page 19
NL
• Als de verwarming buiten moet worden gebruikt, is het zeer aan te bevelen een weersbestendig stopcontact te gebruiken.
• Controleer voor u gaat boren dat er geen draden
of waterleidingen liggen in het gebied waar de
verwarming moet worden geïnstalleerd.
Ga als volgt stapsgewijs te werk bij het installeren
van de verwarming op een wand of op een plafond:
1. Het toestel wordt geleverd met toebehoren voor
de montage, zoals wordt getoond in afbeelding C.
2. Boor in totaal 4 gaten volgens de afmetingen in
afbeelding D. De diameter van de gaten moet
dezelfde zijn als die van het anker: 8 mm. Boor
gaten die ten minste 10 tot 15 mm dieper zijn
dan de verwachte insteekdiepte. Controleer dat
de gaten waterpas zijn en op exact dezelfde
hoogte.
3. Maak de gaten schoon als er vuil in zit.
4. Stel de moer gelijk of met de bovenzijde van de
keilbout (6), zoals stap 1 in afbeelding E laat zien.
5. Steek de keilbout (6) in het gat in het basismateriaal, zoals wordt getoond in stap 2 in afbeelding
E. Klop met een hamer de keilbout zo ver dat de
ring en de moer strak tegen het basismateriaal
liggen.
6. Zet nu de montagebeugel (5) op de keilbouten
(6) en monteer de beugel met de ring en de
moer. Draai de moer handvast. Beide zoals wordt
getoond in afbeelding F.
7. Zet met steeksleutel maat 10 het anker vast door
de moer drie of vier hele slagen vast te zetten.
8. Monteer de overige 2 montagebeugels (5) op
de buitenste gaten van de verwarming (1), zoals
wordt getoond in afbeelding G.
9. Breng de verwarming met de gemonteerde beugels naar de montagebeugels die op de wand of
het plafond zijn geplaatst. Voeg nu beide beugels
samen met de bout (9), ring (10) en vleugelmoer
(8), zoals wordt getoond in afbeelding H.
10. Afbeelding I laat een op juiste wijze gemonteerde
montagebeugel zien.
11. Houd rekening met de minimale afstanden, zoals
in afbeeldingen J en K wordt getoond.
12. De verwarming kan worden afgesteld tot aan de
maximale hoek, zoals wordt getoond in afbeelding K en L.
13. Steek de stekker van de terrasverwarming in een
geaard stopcontact. Controleer van tevoren of de
nominale spanning overeenkomt met die van het
toestel.
14. Houd er rekening mee dat u de voedingskabel
op de juiste wijze moet monteren, zoals wordt
getoond in afbeelding M en N. Zet de kabel met
tiewraps vast aan de montagebeugels als dat
nodig is.
Opmerking: de verwarming kan ook op een statief of
en metalen standaard worden gemonteerd. Volg voor
het op juiste wijze monteren van de verwarming de
instructies die bij de verwarming worden geleverd.
4. BEDIENING
In-/uitschakelen (Afb. B)
• Om de verwarming in te schakelen, dient de
hoofdkabel aangesloten te worden op de netvoeding en dient de schakelaar (4) op de verwarming in de stand Aan ingesteld te worden.
• Om de verwarming uit te schakelen, dient de
schakelaar (4) van de verwarming in de stand
Uit ingesteld te worden.
5. ONDERHOUD
Controleer altijd dat het toestel niet op de
stroomvoorziening is aangesloten wanneer
u onderhoud aan het mechanisme uitvoert.
VOORZICHTIG: Risico op een elektrische
schok. Maak de verwarming NIET open en
probeer NIET zelf de verwarming te repareren.
Maak de behuizing van het apparaat regelmatig
schoon met een zachte doek, bij voorkeur na ieder
gebruik. Controleer of de ventilatie-openingen vrij zijn
van stof en vuil. Verwijder hardnekkig vuil met een
zachte doek vochtig gemaakt met een zeepoplossing.
Gebruik geen oplosmiddelen zoals benzine, alcohol,
ammoniak, enzovoorts. Chemicaliën zoals deze kunnen de synthetische componenten beschadigen.
• GEBRUIK GEEN alcohol, benzine, schuurpoeders,
meubelwas of ruwe borstels voor het reinigen
van de verwarming. Dit kan beschadiging en
aantasting van het oppervlak van de verwarming
tot gevolg hebben.
• Dompel de verwarming NIET onder in water.
• Gebruik de verwarming pas weer deze geheel
droog is.
19WWW.VONROC.C OM
Page 20
NL
LET OP:
•
Koppel voor u de verwarming gaat schoonmaken, het toestel altijd los van de stroomvoorziening en laat het afkoelen.
•
Als er zich een stof of vuil heeft verzameld
binnen in het toestel of rond het verwarmingselement, laat het toestel dan reinigen door een
gekwalificeerde servicemonteur. Schakel de
verwarming niet wanneer het toestel in deze
staat is.
•
Het enige onderhoud dat de verwarming vraagt
is het schoonmaken van de oppervlakken aan
de buitenzijde.
•
Raak het verwarmingselement niets met blote
vingers aan, omdat resten van uw hand de levensduur van de lamp kunnen bekorten. Heeft u
het element per ongeluk aangeraakt, verwijder
dan de vingerafdrukken met een zachte doek
die u vochtig heeft gemaakt met spiritus of
alcohol.
•
Probeer niet elektrische of mechanische functies op deze verwarming te repareren of af te
stellen.
•
De verwarming bevat geen onderdelen waaraan
de gebruiker onderhoud kan uitvoeren. Als dit
product beschadigd raakt of niet meer werkt,
moet het worden teruggestuurd naar de fabrikant of zijn servicemonteur.
•
Als het netsnoer beschadigd is, moet het
worden vervangen door de fabrikant, een
servicemonteur of iemand met een dergelijke
kwalificatie, zodat risico’s worden voorkomen.
Opslag
Berg de verwarming op in een koele, droge opslagruimte, wanneer u het toestel niet gebruikt, zodat
er zich geen vuil en stof op kunnen verzamelen.
Gebruik de verpakking voor opslagdoeleinden.
Oplossen van problemen
Als de verwarming niet werkt, controleer dan het
volgende voordat u een verzoek indient voor reparatie of service:
• Controleer of de stekker van het netsnoer wel
in het stopcontact is gestoken, als dat niet het
geval is, steek de stekker in het stopcontact.
• Controleer of er spanning op het stopcontact
staat.
• Controleer dat de Aan/uit-schakelaar in de
juiste stand staat, is dat niet het geval, schakel
dan de verwarming in.
MILIEU
Defecte en/of afgedankte elektrische of
elektronische gereedschappen dienen ter
verwerking te worden aangeboden aan een
daarvoor verantwoordelijke instantie.
Uitsluitend voor EG-landen
Werp elektrisch gereedschap niet weg bij het
huisvuil. Conform de Europese Richtlijn 2012/19/
EG voor Afgedankte Elektrische en Elektronische
Apparatuur en de implementatie ervan in nationaal
recht moet niet langer te gebruiken elektrisch
gereedschap gescheiden worden verzameld en op
een milieuvriendelijke wijze worden verwerkt.
GARANTIE
VONROC producten zijn ontworpen volgens de
hoogste kwaliteitsstandaarden en gegarandeerd vrij
van defecten, zowel materieel als fabrieksfouten,
tijdens de wettelijk vastgestelde garantieperiode
vanaf de eerste aankoopdatum. Mocht het product
tijdens deze periode gebreken vertonen veroorzaakt
door defecte materialen en/of fabrieksfouten, neem
dan rechtstreeks contact op met VONROC.
De volgende situaties vallen niet onder de garantie:
•
Er zijn reparaties of aanpassingen aan de machine
uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd service centrum.
• Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of
slecht onderhouden.
•
Er zijn niet-originele reserveonderdelen gebruikt.
Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen
andere garanties expliciet of impliciet welke verder
gaan dan deze garantie, inclusief impliciete
garanties van verkoopbaarheid en geschiktheid
voor bepaalde doeleinden. In geen enkel geval kan
VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van
dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen.
Het product en de gebruikershandleiding zijn
onderhevig aan wijzigingen. Specificaties kunnen
zonder opgaaf van redenen worden gewijzigd.
20
WWW.VONROC.COM
Page 21
FR
1. CONSIGNES DE SÉCURITÉ
En plus des avertissements de sécurité suivants,
veuillez également lire les avertissements de
sécurité additionnels ainsi que les instructions.
Le non-respect des avertissements de sécurité
et des instructions peut entraîner une décharge
électrique, un incendie et/ou des blessures graves.
Veuillez conserver les avertissements de sécurité et
les instructions pour consultation ultérieure.
Les symboles suivants sont utilisés dans le manuel
d’utilisation ou apposés sur le produit:
Lisez le manuel d’utilisation.
Indique un risque de blessure, de décès ou
de détérioration de l’appareil de chauffage
en cas de non-respect des consignes de ce
manuel.
Risque de décharge électrique.
Attention surface chaude!
Ne couvrez pas l’appareil.
Symbole de mise à la terre. Cet appareil est
classé dans la classe de protection I et doit
être connecté à une prise secteur mise à la
terre.
Le produit est conforme aux normes de
sécurité en vigueur spécifiées dans les
directives européennes.
CONSIGNES GÉNÉRALES DE SÉCURITÉ
CES INSTRUCTIONS DOIVENT ÊTRE LUES AVEC
ATTENTION ET CONSERVÉES POUR POUVOIR S’Y RÉFÉRER ULTÉRIEUREMENT, Le fabricant ne saurait
être tenu responsable pour un quelconque dommage consécutif au non-respect de ces instructions.
CONSIGNES DE SÉCURITÉ IMPORTANTES
À LIRE AVEC ATTENTION - L’appareil de chauffage
à infrarouge a été conçu pour fonctionner en toute
sécurité. Cependant, l’installation, la maintenance
et l’utilisation de l’appareil de chauffage peuvent
être dangereuses. Le respect des procédures qui
suivent permet de réduire le risque d’incendie, de
décharge électrique, de blessure et il permet de
réduire la durée de l’installation à son minimum.
Veillez à bien conserver ces consignes pour pouvoir
vous y référer dans le futur.
• Veillez à lire toutes les consignes avant d’utiliser ce radiateur.
• Sortez l’appareil de son emballage et contrôlez
son bon état avant de l’utiliser.
• Ne laissez pas les enfants jouer avec les morceaux d’emballage (les sacs en plastique par
exemple).
• Vérifiez la tension électrique de votre habitation afin de confirmer qu’elle correspond à la
tension nominale de l’appareil de chauffage
mentionnée.
• Contrôlez soigneusement le cordon électrique
et la prise avant l’utilisation, afin de garantir
qu’ils sont en bon état.
• Avant de débrancher le cordon électrique,
veillez à éteindre l’appareil et avant de mettre
l’appareil en marche, veillez à ce que vos mains
soient sèches, afin d’éviter toute décharge
électrique.
• Veillez à n’utiliser le chauffage de terrasse qu’à
l’extérieur ou dans un lieu spacieux et ouvert.
Veillez à éloigner tous les objets inflammables
comme les barnums, les bâches, les parasols,
les branches, les meubles, les rideaux, le papier, etc. du passage de l’appareil de chauffage
(à au moins 1 mètre, même si ce ne sont pas
des objets fixes !). La distance avec les murs ne
doit pas être inférieure à 1 mètre. La tête doit
se trouver à au moins 180 cm au-dessus du sol.
Si vous placez l’appareil sous un toit, un espace
d’au moins 50 cm doit séparer le chapeau du
chauffage de terrasse et le plafond (matériau
non-inflammable). Si le toit est en matériau
inflammable (bois, plastique, bâche, etc.) la distance doit au moins être égale à 1 mètre. Veillez
à toujours disposer d’une bonne ventilation !
• Ne positionnez pas l’appareil sur ou sous une
prise murale (et jamais à proximité immédiate).
• Le chauffage de terrasse n’a été conçu que
pour un usage domestique. Vous ne devez donc
pas l’utiliser sur des chantiers de construction,
dans des serres, des granges ou des écuries,
etc., même si ces endroits sont largement
découverts. Ces endroits renferment trop de
matières inflammables.
• N’utilisez pas ce chauffage de terrasse comme
moyen de chauffage dans des saunas ou com-
21WWW.VONROC.C OM
Page 22
FR
me chauffage permanent.
• N’utilisez pas ce chauffage de terrasse dans
un chenil ou dans tout autre endroit accueillant
des animaux.
• Ne l’utilisez pas à proximité d’une baignoire,
d’une piscine ou de tout autre point d’eau. Bien
que l’appareil soit protégé contre les éclaboussures, vous devez rester vigilant avec l’eau.
Veillez à ce qu’il ne tombe pas dans l’eau et
ne l’exposez pas à de puissants jets d’eau. Ne
touchez pas l’appareil avec les mains mouillées et ne l’installez pas à proximité immédiate
d’une baignoire, de sanitaires, d’une piscine ou
de tout autre point d’eau car cela représente un
risque.
• Afin de vous protéger d’une décharge électrique, n’immergez pas le cordon électrique ou la
prise dans l’eau, ni dans aucun autre liquide.
• N’insérez et ne laissez pénétrer aucuns corps
étrangers dans les ouvertures de ventilation et
d’échappement car cela pourrait occasionner
une décharge électrique ou un incendie et
endommager l’appareil de chauffage.
• Veillez à ce que l’éclairage soit suffisant. Les interrupteurs de l’appareil doivent rester visibles
à une distance de 1 mètre.
• Veillez à toujours débrancher l’appareil de
chauffage lorsqu’il n’est pas utilisé. Ne laissez
jamais l’appareil sans surveillance lorsqu’il est
en marche. Veillez à l’éteindre et le débrancher.
N’utilisez pas de programmateur, de minuteur
ou tout autre dispositif de mise en marche
automatique avec l’appareil.
• N’utilisez de régulateur de tension externe,
comme un variateur ou un régulateur de vitesse, etc. avec l’appareil. Cela pourrait créer un
risque électrique.
• Veillez à ne pas faire pendre le cordon sur des
bords (tranchants), à ne pas trop le plier et à ne
pas le faire reposer sur des surfaces chaudes.
N’enroulez pas le cordon autour de l’appareil.
• Ne laissez pas le cordon pendre d’une table ou
autre afin que les enfants ne puissent pas tirer
dessus.
• Veillez ne pas mettre les doigts et à ne rien
insérer dans la grille quand l’appareil est en
marche.
• Ne laissez pas l’appareil sans surveillance lorsqu’il est en marche.
• Cet appareil de chauffage n’a pas été conçu
pour être utilisé dans des salles de bains, des
buanderies ou tout autre endroit similaire.
N’installez jamais l’appareil de chauffage dans
un endroit d’où il pourrait tomber, soit dans une
baignoire, soit dans un autre contenant rempli
d’eau.
• Aucune responsabilité ne saurait être acceptée
pour un quelconque dommage consécutif au
non-respect de ces consignes ou à une quelle
qu’autre utilisation ou manipulation incorrectes.
• Cet appareil peut être utilisé par des enfants
âgés de 8 ans et plus et des personnes ayant
des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de
connaissances s’ils ont reçu une supervision
ou des instructions concernant l’utilisation de
l’appareil en toute sécurité et comprennent les
dangers impliqué. Les enfants ne doivent pas
jouer avec l’appareil. Le nettoyage et l’entretien
par l’utilisateur ne doivent pas être effectués
par des enfants sans surveillance.
• Si, pour une quelconque raison, l’appareil présente des fissures ou des cassures ou si vous
détectez une quelconque imperfection ou un
quelconque manque d’intégrité sur le boîtier en
aluminium, éteignez immédiatement l’appareil
et débranchez la prise électrique.
• Si le cordon électrique est endommagé d’une
quelconque façon, il doit être remplacé par le
fabricant ou l’un de ses prestataires de services
ou par une personne de même qualification,
afin d’éviter tout risque.
• Afin d’éviter toute surchauffe de cet appareil,
gardez les arrivées et les sorties d’air propres
et exemptes de tout ce qui pourrait les obturer.
Contrôlez de temps en temps les arrivées
et les sorties d’air afin de vérifier l’absence
d’accumulation de saletés ou de poussière. NE
PAS COUVRIR. Cette étiquette d’avertissement
indiquant de ne pas couvrir l’appareil doit également être apposée à un endroit bien visible
après l’installation. Elle ne doit pas se retrouver
derrière l’appareil.
• Certaines pièces de l’appareil peuvent dépasser
200oC, tout contact avec le tube chauffant, le
réflecteur ou les pièces métalliques près du
tube chauffant peuvent occasionner de graves
BRÛLURES. Afin d’éviter les brûlures, ne touchez pas les surfaces chaudes à main nue.
• Ne placez JAMAIS vos mains sous les éléments
chauffants. Veillez à TOUJOURS laisser l’élément
chauffant refroidir au moins 10 minutes avant
22
WWW.VONROC.COM
Page 23
FR
de toucher le tube chauffant ou les pièces à
proximité.
• Veillez à ne jamais ranger de liquides inflammables ou des substances comme de la peinture,
de l’essence, des bonbonnes de gaz, etc. à
proximité immédiate de l’appareil. N’utilisez pas
l’appareil dans des environnements inflammables, près de bombonnes de gaz, de canalisations de gaz ou de bombes aérosols par exemple.
Risque d’explosion et d’incendie !
• Ce produit est composé de matières recyclables. Ne jetez pas ce produit avec les déchets
ménagers non triés. Contactez vos autorités
locales pour savoir où le centre de collecter le
plus proche se trouve.
Sécurité électrique
Vérifiez si la tension d‘alimentation
électrique correspond bien à celle de la
plaque signalétique.
• N‘utilisez pas la machine si le câble secteur ou
la fiche secteur est endommagé.
• Utilisez uniquement des rallonges adaptées à
la puissance nominale de la machine et d‘une
section minimum de 1,5 mm2. Si vous utilisez
une bobine de rallonge, déroulez toujours complètement le câble.
2. INFORMATIONS RELATIVES
À LA MACHINE
Utilisation conforme
Ce produit est conçu comme un chauffe-terrasse
pour les environnements domestiques. Le radiateur
est destiné aux jardins privés ou à d’autres espaces
extérieurs de la maison. Le radiateur ne doit pas
être utilisé pour chauffer un espace intérieur, pour
une utilisation comme radiateur extérieur non
domestique ou pour le séchage de textiles ou d’autres matériaux. Cet appareil de chauffage n’est pas
équipé d’un dispositif de contrôle de la température ambiante. N’utilisez donc pas cet appareil dans
des locaux occupés par des personnes incapables
de quitter la pièce par elles-mêmes, à moins qu’une surveillance constante ne soit fournie. L’appareil
doit être utilisé uniquement aux fins prescrites.
Toute autre utilisation est considérée comme un
cas d’abus.
SPÉCIFICATIONS TECHNIQUES
N° de modèle PH506AC
Tension 220–240 V ~
Fréquence 50-60 Hz
Puissance 2000W
Réglage puissance
Délai de chauffe 1 seconde
Longueur d'onde 0,78-1,4 microns
Efficacité du rayonnement 90%
Distance de chauffe 4-5m
Zone de chauffe 10-12m
Température de couleur 1500 K
Démarrage électronique
progressif
Indice de protection IP55
Classe de protection Classe I
Poids 1.60 kg
Oui
DESCRIPTION
Les numéros dans le texte se rapportent aux
schémas des pages 2-5.
1. Chauffage
2. Grille de protection
3. Câble électrique
4. Interrupteur Marche/Arrêt
5. Console de fixation
6. Cheville
7. Vis avec rondelles
8. Écrou papillon
9. Boulon
10. Rondelle
3. MONTAGE
Cet appareil de chauffage doit être installé
par une personne compétente, un
électricien qualifié par exemple.
Veillez à toujours débrancher l’appareil de
chauffage de l’alimentation électrique et à
le laisser refroidir avant de l’installer
quelque part.
23WWW.VONROC.C OM
Page 24
FR
Installer l’appareil de chauffage (Fig. A-N)
Veillez à toujours installer l’appareil avec les
accessoires qui sont fournis avec.
Avant de commencer l’installation, veillez à respecter ce qui suit :
• Positionnez l’appareil sur une surface ferme et
de niveau.
• L’appareil doit être installé de sorte qu’il reste
un espace libre de 50 cm entre lui et le plafond,
la toile de tente, etc. Il doit également rester au
moins 1,80 m entre le sol et le dessous de l’appareil. Consultez les figures J et K. L’appareil ne
doit jamais être accroché incliné !
• Veillez à ce que le câble d’alimentation électrique soit correctement installé, qu’il ne touche
pas le réflecteur de l’appareil de chauffage et
qu’il ne traîne pas dans la zone de chauffe.
• N’installez pas l’appareil de chauffage sur une
surface inflammable.
• Si l’appareil de chauffage doit être utilisé à
l’extérieur, l’utilisation d’une prise étanche est
fortement préconisée.
• Avant de percer, contrôlez qu’il n’y a aucun
câble et aucune canalisation dans la zone où
l’appareil de chauffage doit être installé.
Pour installer l’appareil de chauffage au mur ou au
plafond, respectez les étapes suivantes :
1. L’appareil est livré avec des accessoires de
montage, comme illustré par la figure C.
2. Percez 4 trous selon les dimensions précisées
par la figure D. Le diamètre du trou doit correspondre au diamètre de la cheville : 8 mm. Percez
au moins 10 à 15 mm plus profond que l’encastrement prévu. Veillez à ce que les trous soient
de niveau et exactement à la même hauteur.
3. Nettoyez les trous de tous les débris.
4. Positionnez l’écrou à fleur du haut de la cheville
(6), comme illustré en étape 1 sur la figure E.
5. Insérez la cheville (6) dans le trou, comme
illustré en étape 2 sur la figure E. À l’aide d’un
marteau, enfoncez la cheville aussi loin que
possible jusqu’à ce que la rondelle et l’écrou
reposent parfaitement contre le mur/le plafond.
6. Installez ensuite l’équerre de fixation (5) sur
les chevilles (6) et fixez-la avec la rondelle et
l’écrou. Serrez l’écrou à la main. Comme illustré
par la figure F.
7. Utilisez une clé de 10 pour fixer la cheville en
tournant l’écrou de trois ou quatre tours complets.
8. Installez les 2 équerres de fixation restantes (5)
sur les trous extérieurs de l’appareil de chauffage (1), comme illustré par la figure G.
9. Installez l’appareil de chauffage avec les deux
équerres sur les équerres fixées au mur ou au
plafond. Assemblez alors les deux équerres à
l’aide du boulon (9), de la rondelle (10) et de
l’écrou papillon (8), comme illustré par la figure
H.
10. La figure I montre les équerres de fixation correctement assemblées.
11. Respectez les distances minimum recommandées, comme illustré par les figures J et K.
12. Il est possible de régler l’appareil de chauffage
jusqu’à un angle maximum, comme illustré par
les figures K et L.
13. Branchez le chauffage de terrasse dans une
prise de courant reliée à la terre. Contrôlez en
amont que la tension nominale correspond à la
tension de l’appareil.
14. Pensez à installer le câble électrique correctement, comme illustré par les figures M et N.
Utilisez des colliers pour fixer le câble sur les
équerres de fixation au besoin.
Remarque : L’appareil de chauffage peut également être installé sur un trépied ou un montant
métallique. Respectez alors les instructions fournies avec le trépied ou le montant pour installer
l’appareil de chauffage correctement.
4. FONCTIONNEMENT
Mise en marche et extinction (Fig. B)
• Pour allumer le chauffage, branchez le câble
électrique dans une prise de courant et placez
l’interrupteur (4) du chauffage sur la position
(Marche).
• Pour éteindre le chauffage, placez l’interrupteur
(4) du chauffage sur la position (Arrêt).
5. ENTRETIEN
Veillez à ce que la machine ne soit pas
branchée au réseau électrique si vous
devez procéder à la maintenance du
mécanisme.
ATTENTION: Risque de décharge électrique.
Veillez à NE JAMAIS ouvrir l’appareil de
chauffage ou tenter de le réparer vous-même.
24
WWW.VONROC.COM
Page 25
FR
Nettoyez régulièrement le boîtier de la machine
à l’aide d’un chiffon doux et de préférence après
chaque utilisation. Assurez-vous que les fentes
d’aération restent exemptes de poussière et de
saletés. Supprimez les taches tenaces à l’aide
d’un chiffon doux légèrement humidifié avec une
solution savonneuse. N’utilisez aucun solvant,
essence, alcool, ammoniaque, etc. car ces produits
chimiques peuvent endommager les composants
synthétiques.
• N’utilisez PAS d’alcool, d’essence, de poudre
abrasive, de produit de polissage ou de brosse
dure pour nettoyer l’appareil de chauffage. Cela
pourrait endommager et détériorer la surface
de l’appareil de chauffage.
• Ne plongez pas l’appareil de chauffage dans
l’eau
• Veillez à ce que l’appareil de chauffage soit
parfaitement sec avant de l’utiliser.
ATTENTION:
• Veillez à toujours débrancher l’appareil de
chauffage de l’alimentation électrique et à le
laisser refroidir avant de le nettoyer.
• Si l’appareil de chauffage a accumulé de la
poussière ou des saletés à l’intérieur et autour
de l’élément chauffant, il doit être nettoyé par
un prestataire de service qualifié. Ne faites pas
fonctionner l’appareil de chauffage dans ces
conditions.
• La seule maintenance que nécessite l’appareil
de chauffage est le nettoyage de ses surfaces
extérieures.
• Ne touchez pas l’élément chauffant à mains
nues car cela pourrait affecter la durée de vie
de la lampe. Si vous le touchez accidentellement, retirez les traces de doigts à l’aide d’un
chiffon doux légèrement humidifié avec un
spiritueux ou un alcool mentholé.
• Ne tentez pas de réparer ou de régler le fonctionnement électrique ou mécanique de cet
appareil de chauffage.
• L’appareil de chauffage ne contient aucune pièce réparable par l’utilisateur. Si l’appareil subit
un dommage ou une panne, il doit être retourné
au fabricant ou à son prestataire de service.
• Les cordons d’alimentation endommagés doivent être remplacés par le fabricant ou l’un de
ses prestataires de service ou par une personne
de même qualification, afin d’éviter tout risque.
Rangement
Veillez à ranger l’appareil de chauffage dans un
endroit, frais et sec lorsqu’il n’est pas utilisé, afin
d’empêcher toute accumulation de poussière et
de saletés. Utilisez le carton d’emballage pour le
ranger.
Dépannage
Si l’appareil de chauffage ne fonctionne plus, contrôlez ce qui suit avant de faire appel à un service
de réparation :
• Contrôlez que le cordon électrique est bien
branché dans une prise de courant, si c’est le
cas
• Contrôlez que l’électricité arrive bien au fusible
principal
• Assurez-vous que les interrupteurs sont bien
en position Marche, choisissez un niveau de
réglage
ENVIRONNEMENT
Les équipements électroniques ou
électriques défectueux ou destinés à être
mis au rebut doivent être déposés aux
points de recyclage appropriés.
Uniquement pour les pays de l’UE
Ne jetez pas les outils électriques avec les déchets
domestiques. Selon la Directive européenne
2012/19/CE relative aux déchets d’équipements
électriques et électroniques et sa mise en œuvre
dans le droit national, les outils électriques hors
d’usage doivent être collectés séparément et mis
au rebut de manière écologique.
GARANTIE
Les produits VONROC sont développés aux plus
hauts standards de qualité et ils sont garantis
contre les défauts de pièces et de main d’oeuvre
pendant la durée légale stipulée à partir de la
date d’achat d’origine du produit. En cas d’une
quelconque panne du produit pendant cette durée
qui serait due à un défaut matériel et/ou de main
d’oeuvre, contactez directement VONROC.
Les circonstances suivantes ne sont pas prises en
charge par la garantie:
• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre
25WWW.VONROC.C OM
Page 26
ES
de réparation non agréé.
• L’usure normale.
•
L’outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d’origine ont été
utilisées.
Ceci constitue l’unique garantie accordée par la
société explicitement ou implicitement. Il n’existe
aucune autre garantie, explicite ou implicite, qui
peut s’étendre au delà du contenu ici présent, y
compris les garanties marchandes ou d’adaptation
à des fins particulières. En aucun cas VONROC ne
sera tenu responsable de dommages accidentels
ou consécutifs. Les solutions proposées par les
revendeurs devront se limiter à la réparation ou
le remplacement des éléments ou pièces non
conformes.
Le produit et le manuel d’utilisation sont sujets à
modifications. Les spécifications peuvent changer
sans préavis.
1. INSTRUCCIONES DE SEGURIDAD
Lea las advertencias de seguridad, las advertencias
de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad
y las instrucciones, podrían producirse descargas
eléctricas, incendios y/o lesiones graves. Conserve
las advertencias de seguridad y las instrucciones
para su posterior consulta.
Los siguientes símbolos se utilizan en el manual de
usuario o en el producto:
Lee el manual del usuario.
Denota riesgo de lesiones corporales,
muerte o daños al calefactor en caso de
incumplimiento de las instrucciones del
presente manual.
Riesgo de choque eléctrico.
Precaución: superficie caliente.
No cubra el dispositivo.
Símbolo de puesta a tierra. Este aparato
está clasificado como clase de protección I
y debe conectarse a una toma de corriente
con toma de tierra.
26
El producto es conforme con las normas de
seguridad vigentes en las Directivas Europeas.
GENERAL SAFETY WARNINGS
ESTAS INSTRUCCIONES DEBEN LEERSE CUIDADOSAMENTE Y CONSERVARSE PARA SU FUTURA
CONSULTA. El fabricante no se hace responsable
de los daños causados por el incumplimiento de
estas instrucciones.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
LEER CUIDADOSAMENTE - El calefactor de infrarrojos ha sido diseñado para un funcionamiento
seguro. A pesar de ello, la instalación, el mantenimiento y el funcionamiento del calefactor pueden
ser peligrosos. Si se respetan los siguientes
procedimientos, se reduce el riesgo de incendio,
descarga eléctrica y lesiones personales y se reduce al mínimo el tiempo de instalación. Guarde estas
instrucciones para futuras consultas.
WWW.VONROC.COM
Page 27
ES
• Lea todas las instrucciones antes de usar el calefactor.
• Saque la unidad del embalaje y compruebe que
esté en buenas condiciones antes de usarla.
• No deje que los niños jueguen con las partes del
embalaje (como las bolsas de plástico).
• Compruebe el voltaje de la casa para asegurarse
de que coincida con la especificación de funcionamiento del calefactor.
• Compruebe atentamente el cable de alimentación
y el enchufe antes del uso, para asegurarse de
que no estén dañados.
• Antes de desenchufar el cable de alimentación,
apague la unidad y, cuando la encienda, asegúrese de tener las manos secas, para evitar una
descarga eléctrica.
• Use el calefactor de terrazas solo al aire libre o
en un espacio abierto amplio. Mantenga todos
los objetos inflamables como lonas, sombrillas,
ramas, muebles, cortinas, papel, etc., alejados
del dispositivo (a por lo menos 1 metro, incluso
si son objetos no estacionarios). Debe estar a por
lo menos 1 metro de distancia de las paredes. La
pantalla debe estar situada al menos a 180 cm
del suelo. Si coloca el dispositivo debajo de un
techo, debe haber un espacio de por lo menos
50 cm entre la parte superior del calefactor de
terrazas y el techo (no inflamable). Con un techo
inflamable (madera, plástico, lona, etc.) la distancia debe ser de por lo menos 1 metro. ¡Asegure
siempre una buena ventilación!
• No coloque el dispositivo justo por encima o por
debajo de un enchufe de pared (no muy cerca).
• El calefactor de terrazas ha sido concebido solo
para uso doméstico. Por lo tanto, no debe usarse
en obras de construcción, en invernaderos, graneros, establos, etc., aunque sean muy abiertos.
Suelen tener demasiados materiales inflamables.
• No use este calefactor de terrazas como calefactor de saunas o como calefactor permanente de
espacios o habitaciones.
•
No use este calefactor de terrazas en casetas
de perros ni en ningún otro lugar donde haya
animales.
• No lo utilice cerca o en las inmediaciones de
bañeras, piscinas o cualquier otro depósito de
líquidos. A pesar de que el dispositivo es a prueba
de salpicaduras, hay que tener cuidado con el
agua. Asegúrese de que no se caiga en el agua
y no lo exponga a chorros de agua potentes. No
toque el dispositivo con las manos húmedas ni
lo coloque en áreas inmediatamente próximas
a baños, lavabos, piscinas u otro suministro de
agua, ya que es peligroso.
• Para protegerse contra las descargas eléctricas,
no sumerja el cable o el enchufe en agua ni en
ningún otro líquido.
• No introduzca ni deje entrar objetos extraños en
ninguna abertura de ventilación o de salida pues
pueden ocasionarse descargas eléctricas, incendios o daños en el calefactor.
• Compruebe que haya suficiente luz. Los interruptores del dispositivo deben resultar bien visibles
desde una distancia de 1 metro.
• Desenchufe siempre el calefactor cuando no lo
use. Nunca deje el dispositivo sin supervisión
cuando esté en uso, apáguelo y desenchúfelo. No
use el dispositivo con un programador, temporizador o cualquier otro dispositivo que lo encienda
automáticamente.
• No use el calefactor con un regulador de tensión
externo, como un regulador de intensidad, un regulador de velocidad, etc. Esto produce un peligro
eléctrico.
• Compruebe que el cable no cuelgue sobre aristas
afiladas, no haga curvas pronunciadas y no toque
superficies calientes. No enrolle el cable alrededor del dispositivo.
• No deje sobresalir el cable de la encimera, donde
pueda ser tirado fácilmente por los niños.
• No ponga los dedos ni objetos extraños en la
rejilla durante el funcionamiento.
• Nunca deje el aparato sin vigilancia cuando esté
funcionando.
• Este calefactor no ha sido diseñado para ser utilizado en baños, lavanderías y lugares interiores
similares. Nunca coloque el calefactor donde
pueda caerse en una bañera u otro recipiente de
agua.
• No asumiremos responsabilidad alguna por los
daños causados por el incumplimiento de estas
instrucciones o por cualquier otro uso o manejo
indebido.
• Este aparato puede ser utilizado por niños a partir
de 8 años y personas con capacidades físicas,
sensoriales o mentales reducidas o con falta
de experiencia y conocimiento si han recibido
supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros.
involucrado. Los niños no deben jugar con el
aparato. Los niños no deben realizar la limpieza y
el mantenimiento del usuario sin supervisión.
27WWW.VONROC.C OM
Page 28
ES
• Si por cualquier motivo el dispositivo se agrieta
o se rompe o si nota alguna imperfección o
anomalía en la carcasa de aluminio o en cualquier
otra pieza, detenga inmediatamente el funcionamiento del dispositivo y saque el enchufe de la
toma.
• Si el cable de alimentación se daña de cualquier
modo, debe ser sustituido por el fabricante, sus
centros de servicios u otras personas con cualificación similar, para evitar peligros.
• Para evitar el sobrecalentamiento de este aparato,
mantenga las entradas y salidas de aire limpias y
libres de cualquier elemento que pudiese causar
una obstrucción. Compruebe periódicamente
todas las entradas y salidas para asegurarse de
que estén libres de toda acumulación de suciedad
o polvo. NO CUBRIR EL DISPOSITIVO. La etiqueta
de advertencia de no cubrir el dispositivo también
debe colocarse en un lugar claramente visible
después de la instalación. No debe colocarse en
la parte posterior.
• Algunas piezas del calefactor pueden superar los
200 oC, por lo tanto, el contacto con el tubo calefactor, el reflector o las piezas metálicas cercanas
al tubo calefactor puede causar QUEMADURAS
graves. Para evitar quemaduras, no toque con la
piel desnuda la superficie caliente.
• NUNCA coloque las manos debajo de los elementos calefactores. SIEMPRE deje que el elemento
calefactor se enfríe durante por lo menos 10
minutos antes de tocar el tubo calefactor o las
piezas próximas.
• No guarde ningún líquido o material inflamable,
como pintura, gasolina, depósitos de gas, etc.,
cerca del dispositivo. No utilice el dispositivo
en ambientes inflamables, como depósitos de
combustible cercanos, tubos de gas o botes de
aerosol. ¡Peligro de explosión e incendio!
• Este producto contiene materiales reciclables. No
elimine este producto como residuo doméstico
sin clasificar. Póngase en contacto con las autoridades locales para conocer el punto de recogida
más cercano.
Seguridad electrica
Compruebe siempre que la tensión del
suministro eléctrico corresponda con la
tensión de la placa de características.
• No utilice la máquina si el cable o el enchufe
eléctrico han sufrido daños.
• Utilice únicamente cables alargadores que
sean adecuados para la potencia nominal de la
máquina con un grosor mínimo de 1,5 mm2. Si
utiliza un cable alargador en rollo, desenrolle
totalmente el cable.
2. INFORMACION DE LA MAQUINA
Uso previsto
Este producto está diseñado como un calentador de
patio para ambientes domésticos. El calentador está
diseñado para jardines privados u otras áreas al aire
libre en el hogar. El calentador no se puede usar para
calentar un espacio interior, como un calentador de
espacio exterior no doméstico o para secar textiles u
otros materiales. Este calentador no está equipado
con un dispositivo para controlar la temperatura de
la habitación, por lo que no lo use en espacios donde
estén ocupados por personas que no pueden salir de
la habitación por sí mismas, a menos que se proporcione una supervisión constante. El dispositivo debe
utilizarse únicamente para el propósito prescrito.
Cualquier otro uso se considera un caso de mal uso.
ESPECIFICACIONES TECNICAS
Modelo n.º PH506AC
Voltaje 220–240 V ~
Frecuencia 50-60 Hz
Potencia 2000 W
Tipo de elemento calefactor Lámpara de bajo brillo
Tiempo de calentamiento 1 segundo
Longitud de onda 0.78-1.4 micrones
Eficiencia radiante 90 %
Distancia de calentamiento 4-5 m
Área de calentamiento 10-12 m
Temperatura de color 1500 K
Arranque electrónico suave Sí
Clase de protección de entrada IP55
Clase de protección Clase I
Peso 1.60 kg
28
WWW.VONROC.COM
Page 29
ES
DESCRIPCION
Los números del texto se refieren a los diagramas
de las página 2-5.
1. Calefactor
2. Rejilla protectora
3. Cable de alimentación
4. Interruptor de encendido/apagado
5. Soporte de montaje
6. Pernos de anclaje
7. Tornillo con arandelas
8. Tuerca de mariposa
9. Perno
10. Arandela
3. MONTAJE
Este calefactor debe ser instalado por una
persona competente, es decir, un electricista cualificado.
Desconecte siempre el calefactor del
suministro eléctrico y deje que se enfríe
antes de la instalación.
Instalación del calefactor (Fig. A-N)
Monte siempre el dispositivo con los
accesorios suministrados.
Antes de iniciar la instalación, tenga en cuenta lo
siguiente:
• Coloque el dispositivo sobre una superficie
firme y nivelada.
•
El dispositivo debe montarse de modo tal que
queden 50 cm libres entre el calefactor y el techo,
la lona de la carpa, etc. También debe quedar por
lo menos 1,80 m entre el suelo y la parte inferior
del dispositivo. Consulte las Figs. J y K. ¡El dispositivo nunca debe colgarse en una esquina!
• Compruebe que los cables de alimentación estén bien montados, que no entren en contacto
con el reflector del calefactor y que no atraviesen la zona calefaccionada.
• No coloque el calefactor sobre una superficie
inflamable.
•
Si el calefactor se va a usar en un lugar exterior,
se recomienda una toma a prueba de intemperie.
• Antes de perforar compruebe que no haya
cables o tubos de agua en el área donde vaya a
instalar el calefactor.
Para instalar el calefactor en una pared o un techo,
siga los pasos que se indican a continuación:
1. El dispositivo se suministra con los accesorios
de montaje, como se muestra en la Fig. C.
2. Perfore un total de 4 orificios usando las
dimensiones de la Fig. D. El diámetro de los
orificios debe ser igual al diámetro del anclaje:
8 mm. Perfore por lo menos de10 a 15 mm más
profundamente que la incrustación deseada.
Asegúrese de que los orificios estén nivelados y
exactamente a la misma altura.
3. Limpie los residuos que pudiesen haber quedado en los orificios.
4. Coloque la tuerca a ras con la parte superior
del perno de anclaje (6), como se muestra en el
paso 1 de la Fig. E.
5. Inserte el perno de anclaje (6) en el orificio del
material de base, como se muestra en el paso
2 de la Fig. E. Con un martillo, inserte el perno
de anclaje hasta que la arandela y la tuerca
queden apretadas contra el material de base.
6. Después coloque el soporte de montaje (5) en
los pernos de anclaje (6), y móntelo usando
la arandela y la tuerca. Gire la tuerca con los
dedos para apretarla. Ambas como se muestra
en la Fig. F.
7. Con una llave de tamaño 10, fije el anclaje girando la tuerca tres o cuatro vueltas completas.
8. Monte los 2 soportes de montaje restantes (5)
en los orificios exteriores del calefactor (1),
como se muestra en la Fig. G.
9. Coloque el calefactor con los soportes ensamblados en los soportes montados en la pared
o el techo. Ahora empareje ambos soportes
con el perno (9), la arandela (10) y la tuerca de
mariposa (8), como se muestra en la Fig. H.
10. En la Fig. I se muestra el montaje correcto del
conjunto del soporte.
11. Tenga en cuenta las distancias mínimas que se
muestran en las Figs. J y K.
12. El calefactor puede ajustarse hasta el ángulo
máximo, como se muestra en las Figs. K y L.
13. Enchufe el calefactor de terrazas en una toma
de corriente con puesta a tierra. Compruebe de
antemano si el voltaje nominal coincide con el
del dispositivo.
14. Téngalo en cuenta para montar el cable de alimentación en modo correcto, como se muestra
en las Figs. M y N. Si es necesario, utilice flejes
o grapas para fijar el cable a los soportes de
montaje.
29WWW.VONROC.C OM
Page 30
ES
Nota: el calefactor también puede montarse en un
trípode o en un soporte de metal. Siga las instrucciones suministradas con el trípode o el soporte,
para montar el calefactor correctamente.
4. FUNCIONAMIENTO
Encendido y apagado (Fig. B)
• Para encender el calefactor, enchufe el cable
de alimentación en la red eléctrica y coloque el
interruptor (4) del calefactor en la posición de
encendido.
• Para apagar el calefactor, coloque el interruptor
(4) del calefactor en la posición de apagado.
5. MANTENIMIENTO
Compruebe siempre que la máquina no
esté conectada a la red eléctrica cuando
realice alguna operación de mantenimiento
del mecanismo.
PRECAUCIÓN: Riesgo de descarga eléctrica.
NO abra ni intente reparar el calefactor
usted mismo.
Limpie regularmente la carcasa del aparato con un
paño suave, preferentemente después de cada uso.
Compruebe que los orificios de ventilación estén
libres de polvo y suciedad. Elimine la suciedad
persistente utilizando un paño suave humedecido
con agua y jabón. No use disolventes tales como
gasolina, alcohol, amoniaco, etc. Tales productos
químicos pueden dañar los componentes sintéticos.
• NO use alcohol, gasolina, polvos abrasivos,
lustramuebles o cepillos ásperos para limpiar
el calefactor. Ello puede dañar o deteriorar la
superficie del calefactor.
• NO sumerja el calefactor en agua.
• Espere a que el calefactor se seque completamente antes de usarlo.
ATENCIÓN:
• Desconecte siempre el calefactor del suministro
eléctrico y deje que se enfríe antes de intentar
limpiarlo.
• Si el calefactor ha acumulado polvo o suciedad
en su interior o alrededor del elemento calefac-
tor, debe ser limpiado por un agente de servicio
cualificado. No utilice el calefactor en estas
condiciones.
• El único mantenimiento necesario es la limpieza
de las superficies externas del calefactor.
• No toque el elemento calefactor con los dedos
desnudos, pues los residuos de su mano
podrían afectar a la vida de la lámpara. Si la
toca accidentalmente, quite las marcas de los
dedos con un paño suave humedecido con
alcohol o una bebida espirituosa mentolada.
• No intente reparar ni ajustar ninguna función
eléctrica o mecánica de este calefactor.
• El calefactor no contiene piezas que puedan ser
reparadas por el usuario. En caso de que el producto sufra daños o averías, debe ser enviado
al fabricante o a su agente de servicio.
• Si el cable de alimentación se daña, debe ser
sustituido por el fabricante, un agente de servicio u otra persona con una cualificación similar,
para evitar peligros.
Almacenamiento
Guarde el calefactor en un lugar fresco y seco
cuando no lo utilice para evitar que se acumule el
polvo y la suciedad. Utilice el cartón del embalaje
para guardarlo.
Solución de problemas
Si el calefactor no funciona, compruebe lo siguiente antes de solicitar la reparación o servicio:
• Compruebe si el cable de alimentación está
enchufado en una toma de corriente, si no lo
está, enchúfelo.
• Compruebe si el fusible principal tiene electricidad.
• Cerciórese de que los interruptores de alimentación estén encendidos. Si no lo están, elija un
ajuste.
MEDIOAMBIENTE
Los aparatos eléctricos o electrónicos
defectuosos y/o desechados deben
recogerse en lugares de reciclado apropiado.
Solo para países de la Comunidad Europea
No elimine las herramientas eléctricas como
residuos domésticos. De acuerdo con la Directiva
europea 2012/19/CE sobre residuos de aparatos
eléctricos y electrónicos, y su transposición a las
30
WWW.VONROC.COM
Page 31
IT
legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por
separado y eliminarse en modo ecológico.
CONDICIONES DE GARANTÍA
Los productos VONROC han sido desarrollados
con los más altos estándares de calidad y VONROC
garantiza que están exentos de defectos relacionados con los materiales y la fabricación durante
el periodo legalmente estipulado, a contar desde
la fecha de compra original. En caso de que el
producto presente defectos relacionados con los
materiales y/o la fabricación durante este periodo,
póngase directamente en contacto VONROC.
La presente garantía se excluye en los siguientes
casos:
• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o
alteraciones a la máquina.
• Si se ha producido un desgaste normal.
• Si la herramienta ha sido mal tratada o usada
en modo impropio, o se ha realizado incorrectamente su mantenimiento.
• Si se han utilizado piezas de repuesto no originales.
La presente constituye la única garantía implícita y
explícita que ofrece la compañía. No existen otras
garantías explícitas o implícitas que excedan las
citadas aquí, incluidas las garantías implícitas de
comerciabilidad e idoneidad para una finalidad en
especial. VONROC no será considerada responsable
en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores
se limitan a la reparación o a la sustitución de las
unidades o piezas no conformes.
El producto y el manual de usuario están sujetos a
variaciones. Las especificaciones pueden variarse
sin previo aviso.
1. ISTRUZIONI DI SICUREZZA
Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata
osservanza degli avvisi di sicurezza e delle istruzioni
potrebbe causare scosse elettriche, incendio e/o
gravi lesioni. Mantenere gli avvisi di sicurezza e le
istruzioni a portata di mano per future consultazioni.
I seguenti simboli sono utilizzati nel presente
manuale utente o sul prodotto:
Leggere il manuale per l’utente.
Indica il rischio di lesioni personali, perdita
della vita o danni all’elettroutensile in caso
di mancata osservanza delle istruzioni
contenute nel presente manuale.
Rischio di scosse elettriche.
Precaución: superficie caliente.
Non coprire il dispositivo.
Simbolo di messa a terra. Questo apparecchio è classificato come classe di protezione I e deve essere collegato a una presa di
rete con messa a terra.
Il prodotto è conforme agli standard
pertinenti in materia di sicurezza previsti
dalla legislazione Europea.
REGOLE GENERALI DI SICUREZZA
QUESTE ISTRUZIONI DEVONO ESSERE LETTE ATTENTAMENTE E CONSERVATE PER CONSULTAZIONI
FUTURE, Il produttore non può essere ritenuto
responsabile per eventuali danni causati dalla
mancata osservanza delle presenti istruzioni.
ISTRUZIONI DI SICUREZZA IMPORTANTI
LEGGERE ATTENTAMENTE - Il riscaldatore a infrarossi è progettato per un funzionamento sicuro.
Tuttavia, l’installazione, la manutenzione e il funzionamento del radiatore possono risultare pericolosi.
L’osservanza delle seguenti procedure ridurrà il
rischio di incendi, scosse elettriche, lesioni alle
persone e ridurrà al minimo il tempo di installazione. Conservare le presenti istruzioni per uso futuro.
31WWW.VONROC.C OM
Page 32
IT
• Leggere tutte le istruzioni prima di utilizzare
questo radiatore.
• Rimuovere l’unità dalla confezione e verificare
che sia in buone condizioni prima dell’uso.
• Non lasciare che i bambini giochino con parti
dell’imballaggio (come i sacchetti di plastica).
• Controllare la tensione domestica per assicurarsi
che corrisponda alle specifiche nominali del
radiatore.
• Controllare attentamente il cavo di alimentazione
e la spina prima dell’uso, per assicurarsi che non
siano danneggiati.
• Prima di scollegare il cavo di alimentazione,
assicurarsi di spegnere l’alimentazione, quando
si alimenta l’unità, assicurarsi di avere le mani
asciutte per evitare scosse elettriche.
• Utilizzare il radiatore per terrazze esclusivamente
all’aperto o in un ampio spazio aperto. Tenere
tutti gli oggetti infiammabili come teloni, ombrelloni, rami, mobili, tende, carta ecc. a distanza da
dispositivo (almeno 1 metro anche se si tratta
di oggetti non fissi!). La distanza dalle pareti
deve essere pari ad almeno 1 metro. La testa
deve essere posizionata ad almeno 180 cm dal
suolo. Se si posiziona il dispositivo sotto un tetto,
deve esserci uno spazio di almeno 50 cm tra la
calotta del radiatore per terrazze e il soffitto (non
infiammabile). Con un tetto infiammabile (legno,
plastica, telone ecc.), questa distanza deve essere di almeno 1 metro. Assicurare sempre una
buona ventilazione!
• Non posizionare il dispositivo appena sopra o
sotto una presa a muro (non nelle immediate
vicinanze).
• Il radiatore per terrazze è destinato esclusivamente all’uso domestico. Pertanto, non è consigliabile utilizzarlo nei cantieri, nelle serre, nei fienili
o nelle bancarelle ecc., anche se si tratta per lo
più di spazi aperti. Solitamente sono presenti
troppi materiali infiammabili in quei luoghi.
• Non utilizzare questo radiatore per terrazze per
riscaldare saune o come riscaldamento permanente per spazi o ambienti chiusi.
• Non utilizzare questo radiatore per terrazze in
un canile o in qualsiasi altro luogo in cui siano
presenti animali.
• Non utilizzare vicino o nelle immediate vicinanze
di una vasca da bagno o una piscina o qualsiasi
fonte di liquidi. Nonostante il dispositivo sia a
prova di schizzi, è necessario fare attenzione
con l’acqua. Assicurarsi che non possa cadere in
acqua e non esporlo a potenti getti d’acqua. Non
toccarlo con le mani bagnate e non posizionare
il dispositivo nell’area immediatamente attigua
a una vasca da bagno, un bagno, una piscina o
altra fonte d’acqua, poiché potrebbe risultare
pericoloso.
• Per proteggersi dalle scosse elettriche, non immergere il cavo o la spina in acqua o in qualsiasi
altro liquido.
• Non inserire né consentire l’ingresso di oggetti
estranei nelle aperture di ventilazione o di
scarico, poiché ciò potrebbe causare scosse
elettriche, incendi o danni al radiatore.
• Assicurarsi che vi sia una quantità sufficiente di
luce. Gli interruttori sul dispositivo devono essere
adeguatamente visibili da una distanza di 1
metro.
• Scollegare sempre il radiatore quando non è in
uso. Non lasciare mai il dispositivo incustodito
quando è in uso; ricordarsi di spegnerlo e scollegarlo. Non utilizzare il dispositivo con un programmatore, un timer o qualsiasi altro dispositivo
che accenda automaticamente il dispositivo.
• Non utilizzare il radiatore con un regolatore di
tensione esterno come un commutatore, regolatore di velocità, ecc. Così facendo potrebbe
insorgere un rischio elettrico.
• Assicurarsi che il cavo non penda su bordi
(affilati), non formi curve sporgenti e non tocchi
superfici calde. Non avvolgere il cavo attorno al
dispositivo.
• Non lasciare che il cavo sporga dal piano di
lavoro dove può essere facilmente tirato dai
bambini.
• Non inserire le dita od oggetti estranei nella
griglia durante il funzionamento.
• Non lasciare l’apparecchio incustodito quando è
in uso.
• Questo radiatore non è destinato per l’uso in
bagno, lavanderia e luoghi interni simili, non
posizionare mai il radiatore dove potrebbe cadere
in una vasca da bagno o in un altro contenitore
d’acqua.
• Non può essere accettata alcuna responsabilità
per eventuali danni causati dal mancato rispetto
delle presenti istruzioni o da qualsiasi altro uso
improprio o manomissione.
• Questo apparecchio può essere utilizzato da
bambini di età pari o superiore a 8 anni e da
persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza
32
WWW.VONROC.COM
Page 33
IT
e conoscenza se sono stati supervisionati o
istruiti sull’uso dell’apparecchio in modo sicuro
e comprendono i pericoli coinvolti. I bambini non
devono giocare con l’apparecchio. La pulizia e
la manutenzione dell’utente non devono essere
eseguite da bambini senza supervisione.
• Se, per qualsiasi motivo, il dispositivo produce
crepe o rotture, o se si riscontrano imperfezioni
o interruzioni al corpo in alluminio o a qualsiasi
altra parte, interrompere immediatamente il
funzionamento del dispositivo e staccare la spina
dalla presa.
• Se il cavo di alimentazione è danneggiato in qualsiasi modo, deve essere sostituito dal costruttore, da un suo rappresentante addetto all’assistenza o da altre persone con qualifica similare al
fine di evitare rischi per la sicurezza.
• Per evitare il surriscaldamento di questo
apparecchio, mantenere gli ingressi e le uscite
dell’aria puliti e liberi da qualsiasi cosa che possa
causarne il blocco. Controllare tutti gli ingressi
e le uscite di tanto in tanto per assicurarsi che
siano liberi da accumuli di polvere o sporcizia.
NON COPRIRLI. L’etichetta di avvertenza di non
coprire il dispositivo deve essere posta in un
luogo ben visibile anche dopo l’installazione: non
deve quindi trovarsi sul retro.
• Alcune parti del radiatore potrebbero superare i
200oC, il contatto con il tubo di riscaldamento,
il riflettore o le parti metalliche vicino al tubo di
riscaldamento può causare USTIONI gravi. Per
evitare ustioni, non lasciare che la pelle nuda
entri a contatto con la superficie incandescente.
• Non mettere MAI le mani sotto gli elementi riscaldanti. Lasciare SEMPRE raffreddare l’elemento
riscaldante per almeno 10 minuti prima di toccare il tubo di riscaldamento o le parti adiacenti.
• Non conservare liquidi o materiali combustibili
come vernice, benzina, serbatoi di gas ecc. nelle
immediate vicinanze del dispositivo. Non utilizzare il dispositivo in ambienti infiammabili, come
nei pressi di serbatoi di gas combustibili, tubi del
gas o bombolette spray. Pericolo di esplosione e
di incendio!
• Questo prodotto contiene materiali riciclabili.
Non smaltire questo prodotto tra i rifiuti comunitari indifferenziati. Si prega di contattare le
autorità locali per il punto di raccolta più vicino.
Sicurezza elettrica
Controllare sempre che la tensione di
alimentazione corrisponda alla tensione
indicata sulla targhetta delle caratteristiche.
• Non utilizzare l’elettroutensile quando il cavo o
la spina di alimentazione sono danneggiati.
•
Utilizzare esclusivamente cavi di prolunga idonei
per la potenza nominale dell’elettroutensile, con
conduttori di sezione minima di 1,5 mm2. Quando
si utilizza un cavo di prolunga con avvolgicavo,
svolgere sempre completamente il cavo.
2. INFORMAZIONI RELATIVE
ALL’ELETTROUTENSILE
Destinazione d’uso
Questo prodotto è concepito come stufa da esterno
per ambienti domestici. Il riscaldatore è destinato a
giardini privati o altre aree esterne della casa. Il riscaldatore non può essere utilizzato per riscaldare uno
spazio interno, per essere utilizzato come riscaldatore
per ambienti esterni non domestico o per asciugare
tessuti o altri materiali. Questa stufa non è dotata di
un dispositivo per controllare la temperatura ambiente, quindi non usare questa stufa in spazi quando
sono occupati da persone che non sono in grado di
lasciare la stanza da sole, a meno che non sia fornita
una supervisione costante. Il dispositivo deve essere
utilizzato solo per lo scopo prescritto. Qualsiasi altro
utilizzo è considerato un caso di uso improprio.
DATI TECNICI
No. modello PH506AC
Tensione 220–240 V ~
Frequenza 50-60 Hz
Potenza 2000W
Tipo di elemento riscaldante
Tempo di riscaldamento 1 secondo
Lunghezza d’onda 0.78-1,4 micron
Efficienza radiante 90%
Distanza di riscaldamento 4-5m
Area di riscaldamento 10-12m
Temperatura di colore 1500K
Soft start elettronico Sì
Lampada con assenza di
riflesso
33WWW.VONROC.C OM
Page 34
IT
Classe di protezione dagli
ingressi
Classe di protezione Classe I
Peso 1.60 kg
IP55
DESCRIZIONE
I numeri che compaiono nel testo si riferiscono agli
schemi riportati alle pagine 2-5.
1. Radiatore
2. Griglia protettiva
3. Cavo di alimentazione
4. Interruttore di accensione/spegnimento
5. Staffa di montaggio
6. Tassello con vite
7. Vite con rondelle
8. Dado a galletto
9. Bullone
10. Rondella
3. MONTAGGIO
Questo radiatore deve essere installato da
una persona competente, ad es. un
elettricista qualificato.
Scollegare sempre il radiatore dalla rete
elettrica e lasciarlo raffreddare prima
dell’installazione.
Installazione del radiatore (Fig. A-N)
Montare sempre il dispositivo con gli
accessori in dotazione.
Prima di iniziare l’installazione, tenere presente
quanto segue:
• Posizionare il dispositivo su una superficie
stabile e piana.
• Il dispositivo deve essere appeso in modo che
vi siano 50 cm di spazio libero tra il radiatore e
qualsiasi soffitto, tenda, telo, ecc. Deve inoltre
esserci almeno 1,80 m tra il pavimento e la parte inferiore del dispositivo. Fare riferimento alla
Fig. J e K. Il dispositivo non deve mai essere
sospeso ad angolo!
• Assicurarsi che il cavo di alimentazione sia ben
montato e che non venga a contatto con il riflettore del radiatore o che non finisca nella zona
riscaldata.
• Non installare il radiatore su una superficie
infiammabile.
• Se il radiatore deve essere utilizzato all’esterno,
si consiglia vivamente l’uso di una presa resistente agli agenti atmosferici.
• Prima di forare, assicurarsi che non ci siano cavi
o tubi dell’acqua nella zona in cui deve essere
installato il radiatore.
Per installare il radiatore su un muro o soffitto,
seguire questi passaggi:
1. Il dispositivo viene fornito con gli accessori di
montaggio come mostrato in figura C.
2. Praticare un totale di 4 fori utilizzando le dimensioni in figura D. Il diametro del foro deve avere
lo stesso diametro del diametro dell’ancoraggio:
8mm. Forare almeno 10-15 mm più in profondità rispetto alla penetrazione prevista. Assicurarsi che i fori siano a livello ed esattamente alla
stessa altezza.
3. Rimuovere eventuali detriti dai fori.
4. Posizionare il dado a filo con la parte superiore
dell’ancoraggio del manicotto (6), mostrato
come passaggio 1 nella figura E.
5. Inserire l’ancoraggio del manicotto (6) nel foro
nel materiale di base, mostrato come passaggio
2 nella figura E. Utilizzando un martello, inserire
l’ancoraggio del manicotto fino a quando la
rondella e il dado non sono ben stretti contro il
materiale di base.
6. Ora posizionare la staffa di montaggio (5)
sugli ancoraggi del manicotto (6) e montarla
utilizzando la rondella e il dado. Ruotare il dado
fino a che non risulta stretto. Entrambi come
illustrato nella figura F.
7. Utilizzare una chiave da 10 per fissare l’ancoraggio ruotando il dado da tre a quattro giri
completi.
8. Montare le restanti 2 staffe di montaggio (5)
sui fori esterni del radiatore (1), come mostrato
nella figura G.
9. Portare il radiatore con le staffe assemblate alle
staffe di montaggio montate sulla parete o sul
soffitto. Ora accoppiare entrambe le staffe con
il bullone (9), la rondella (10) e il dado a galletto
(8), come mostrato nella figura H.
10. La Figura I mostra un gruppo di staffe di montaggio correttamente assemblato.
11. Tenere in considerazione le distanze minime
come mostrato in figura J e K.
12. Il radiatore può essere regolato fino all’angolo
34
WWW.VONROC.COM
Page 35
IT
massimo, come mostrato nelle figure K e L.
13. Collegare il radiatore per patio a una presa di
corrente con messa a terra. Verificare in anticipo se la tensione nominale corrisponde a quella
del dispositivo.
14. Tenere in considerazione di montare il cavo di
alimentazione in modo corretto, come mostrato
nella figura M e N. Se necessario, utilizzare dei
tiranti per fissare il cavo alle staffe di montaggio.
Nota: il radiatore può anche essere montato su
un treppiede o un supporto in metallo. Seguire le
istruzioni fornite con il treppiede o il supporto per
montare correttamente il radiatore.
4. FUNZIONAMENTO
Accensione e spegnimento (Fig. B)
• Per accendere il riscaldatore inserire la spina
del cavo di alimentazione nella presa di corrente e spostare l’interruttore (4) sull’apparecchio
nella posizione di accensione.
• Per spegnere il riscaldatore spostare l’interruttore (4) sull’apparecchio nella posizione di
spegnimento.
5. MANUTENZIONE
Assicurarsi sempre che la macchina non sia
collegata alla rete elettrica quando si esegue
una qualsiasi manutenzione del meccanismo.
ATTENZIONE: Rischio di scossa elettrica. NON
aprire né tentare di riparare da soli il radiatore
Pulire regolarmente il corpo dell’elettroutensile con
un panno morbido, preferibilmente dopo ogni uso.
Assicurarsi che le prese d’aria siano libere da polvere
e sporcizia. Rimuovere lo sporco particolarmente
ostinato con un panno morbido inumidito con acqua
e sapone. Non utilizzare solventi come benzina, alcol,
ammoniaca, ecc. Le sostanze chimiche di questo tipo
danneggiano i componenti sintetici.
• NON usare alcol, benzina, polveri abrasive, lucido
per mobili o spazzole ruvide per pulire il radiatore.
Ciò potrebbe causare danni o deterioramento alla
superficie del radiatore.
• NON immergere il radiatore nell’acqua
• Attendere che il radiatore sia completamente
asciutto prima dell’uso.
ATTENZIONE:
• Scollegare sempre il radiatore dalla rete elettrica
e lasciarlo raffreddare prima di tentare di pulirlo.
• Se il radiatore ha accumulato polvere o sporcizia
all’interno dell’unità o attorno all’elemento riscaldante, far pulire l’unità da un tecnico dell’assistenza qualificato. Non utilizzare il radiatore in
questa condizione.
• L’unica manutenzione richiesta è la pulizia delle
superfici esterne del radiatore.
• Non toccare l’elemento riscaldante a mani nude,
poiché eventuali residui presenti sulla mano potrebbero compromettere la durata della lampada.
Se viene toccato accidentalmente, rimuovere le
impronte con un panno morbido inumidito con
alcol mentolato.
• Non tentare di effettuare la riparazione o regolazione delle funzioni elettriche o meccaniche di
questo radiatore.
• Il radiatore non contiene parti riparabili dall’utente. Se il prodotto subisce danni o guasti, deve
essere restituito al produttore o al suo rappresentante addetto all’assistenza.
• I cavi di alimentazione danneggiati devono essere
sostituiti dal costruttore, da un suo rappresentante addetto all’assistenza o da altre persone con
qualifica similare al fine di evitare rischi per la
sicurezza.
Stoccaggio
Conservare il radiatore in un luogo fresco e asciutto
quando non viene utilizzato per evitare l’accumulo
di polvere e sporco. Utilizzare il cartone di imballaggio per lo stoccaggio.
Risoluzione dei problemi
In caso di mancato funzionamento del radiatore,
controllare quanto segue prima di richiedere la
riparazione o l’assistenza:
• Controllare che il cavo di alimentazione sia collegato a una presa elettrica, altrimenti collegarlo
• Controllare che l’elettricità del fusibile principale funzioni
• Assicurarsi che gli interruttori di alimentazione
siano accesi. In caso contrario, scegliere un’impostazione
35WWW.VONROC.C OM
Page 36
SV
AMBIENTE
Le apparecchiature elettriche o elettroniche
difettose e/o scartate devono essere raccolte
presso gli opportuni siti di riciclaggio.
Solo per i Paesi CE
Non smaltire gli elettroutensili insieme ai rifiuti
domestici. Secondo la Direttiva europea 2012/19/
EC sui rifiuti delle apparecchiature elettriche ed
elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili
devono essere raccolti separatamente e smaltiti in
modo ecologico.
DEFINIZIONI DELLA GARANZIA
I prodotti VONROC sono sviluppati secondo i più
elevati standard di qualità e viene garantita l’assenza di difetti nei materiali e nella manodopera per il
periodo contrattuale a partire dalla data di acquisto
originale. Qualora il prodotto dovesse subire un
guasto qualsiasi durante questo periodo a causa di
difetti nei materiali e/o nella manodopera, si prega
di contattare direttamente il VONROC.
Le seguenti circostanze sono escluse da questa
garanzia:
• Riparazioni e/o modifiche alla macchina sono
state eseguite o tentate da centri di assistenza
non autorizzati.
• Normale usura.
• L’utensile è stato abusato, utilizzato o manutenuto in modo improprio.
•
Sono state utilizzate parti di ricambio non originali
Ciò costituisce l’unica garanzia espressa o implicita
fornita dall’azienda. Non esistono altre garanzie
espresse o implicite che si estendono oltre il
presente documento, ivi comprese le garanzie implicite di commerciabilità e idoneità per uno scopo
particolare. In nessun caso VONROC sarà responsabile di eventuali danni incidentali o consequenziali.
I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.
Il prodotto e il manuale per l’utente sono soggetti a
modifiche. I dati tecnici possono essere modificati
senza ulteriore notifica.
1. SÄKERHETSFÖRESKRIFTER
Läs de medföljande säkerhetsvarningarna, de
tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller
allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.
Följande symboler används i bruksanvisningen eller
på produkten:
Läs igenom bruksanvisningen.
Anger risk för personskada, dödsfall eller
skada på verktyget om anvisningarna i
denna handbok inte följs.
Risk för elstöt.
Varning het yta!
Täck inte över enheten.
Jordningssymbol. Denna apparat är klassad
som skyddsklass I och måste anslutas till
ett jordat eluttag.
Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.
ALLMÄNNA SÄKERHETSFORSKRIFTER
DESSA INSTRUKTIONER BÖR LÄSAS NOGA OCH
BEVARAS FÖR FRAMTIDA REFERENS, Tillverkaren
kan inte hållas ansvarig för skador orsakade av att
dessa instruktioner inte följts.
VIKTIGA SÄKERHETSANVISNINGAR
LÄS NOGA - den infraröda värmaren är konstruerad
för säker drift. Ändå kan installation, underhåll och
drift av värmaren vara farlig. Att följa följande procedurer minskar risken för brand, elstöt, personskada och håller installationstiden till ett minimum.
Spara dessa instruktioner för framtida behov.
• Läs alla instruktioner innan du använder värmaren.
• Ta ut enheten ur förpackningen och kontrollera
att den är i gott skick innan du använder den.
• Låt inte barn leka med delar av förpackningen
(t.ex. plastpåsar).
36
WWW.VONROC.COM
Page 37
SV
• Kontrollera nätspänningen för att säkerställa att
den överensstämmer med värmaren.
• Kontrollera nätsladden och kontakten noggrant
innan du använder dem för att se till att de inte
skadas.
• Innan du drar ur nätsladden, se till att stänga
av strömmen. Se till att händerna är torra för att
förhindra elektrisk stöt.
• Använd endast terassvärmaren utomhus eller i
ett stort öppet utrymme. Förvara alla brandfarliga föremål som presenningar, parasoller, grenar, möbler, gardiner, papper etc. ur vägen för
enheten (minst 1 meter även om de är om de
inte är stationära föremål!). Avståndet till väggarna måste vara minst 1 meter. Huvudet måste
vara placerat minst 180 cm över marken. Om du
placerar enheten under ett tak måste det finnas
ett utrymme på minst 50 cm mellan locket på
terassvärmaren och det (icke brännbara) taket.
Med ett brandfarligt tak (trä, plast, presenning
etc.) måste detta avstånd vara minst 1 meter.
Tillse alltid till god ventilation!
• Placera inte enheten precis ovanför eller under
ett vägguttag (inte i omedelbar närhet).
• Terassvärmaren är endast avsedd för användning i hemmet. Du bör därför inte använda den
på byggarbetsplatser, i växthus, ladugårdar eller
spiltor, även om de till stor del är öppna. Det
finns vanligtvis för mycket brandfarligt material
där.
• Använd inte denna terassvärmare som
bastuuppvärmning eller som permanent värmeelement.
• Använd inte denna terrassvärmare i en kennel
eller någon annan plats där djur finns.
• Använd inte i närheten av ett badkar, en pool
eller någon vätskekälla. Trots att enheten är
stänksäker måste du vara försiktig med vatten.
Se till att den inte kan falla i vattnet och utsätt
den inte för kraftiga vattenstrålar. Rör inte vid
den med våta händer och placera inte enheten
i området omedelbart runt ett badkar, tvättrum,
pool eller annan vattenförsörjning, eftersom det
är farligt.
• För att skydda mot elektriska stötar får du inte
sänka ner sladden eller plugga in den i vatten
eller någon annan vätska.
• Sätt inte in eller låt främmande föremål tränga
in i ventilation eller avgasöppningar, eftersom
det kan orsaka elektrisk stöt, brand eller skada
på värmaren.
• Se till att det finns tillräckligt med ljus. Strömbrytarna på enheten måste vara ordentligt
synliga från en meters avstånd.
• Koppla alltid bort värmaren när den inte
används. Lämna aldrig enheten utan tillsyn
när den används, utan stäng av den och dra
ur kontakten. Använd inte enheten med en
programmeringsanordning, timer eller någon
annan enhet som slår på enheten automatiskt.
• Använd inte värmaren med en extern spänningsregulator som dimmer, hastighetsregulator etc. Detta medför en elektrisk risk.
• Se till att sladden inte hänger över (vassa) kanter, inte böjs kraftigt, inte vidrör heta ytor. Vira
inte sladden runt enheten.
• Låt inte sladden hänga över bänkskivan där den
lätt kan dras i av barn.
• Lägg inte fingrar eller främmande föremål i
värmeelementet medan den är i drift.
• Lämna aldrig apparaten utan uppsikt när den
används.
• Denna värmare är inte avsedd för användning
i badrum, tvättstugor och liknande platser
inomhus, placera aldrig värmaren där den kan
hamna i ett badkar eller någon annan vattenbehållare.
• Inget ansvar kan godtas för skador orsakade
av bristande efterlevnad av dessa instruktioner
eller annan felaktig användning eller felaktig
hantering.
• Denna apparat kan användas av barn från
8 år och uppåt och personer med nedsatt
fysisk, sensorisk eller mental förmåga eller
bristande erfarenhet och kunskap om de har
fått tillsyn eller instruktioner om hur apparaten ska användas på ett säkert sätt och
förstår farorna. inblandade. Barn får inte leka
med apparaten. Rengöring och underhåll av
användare får inte utföras av barn utan tillsyn.•
Om enheten av någon anledning orsakar sprickor eller brott, eller om du upptäcker brister eller
brott i aluminiumhöljet eller någon annan del,
ska du omedelbart stoppa enheten och ta ut
kontakten ur uttaget.
• Om en strömsladd är skadad på något sätt
måste den bytas av tillverkaren, tillverkarens
serviceombud eller liknande kvalificerad personal för att undvika fara.
• För att förhindra överhettning av denna apparat,
håll luftinlopp och utlopp rena och fria från allt
som kan orsaka blockering. Kontrollera alla
37WWW.VONROC.C OM
Page 38
SV
inlopp och utlopp då och då för att säkerställa
att de är fria från smuts eller damm. TÄCK INTE.
Varningsetiketten måste också placeras på ett
tydligt synligt ställe efter installationen och får
inte täcka enheten: den ska därför inte vara på
baksidan.
• Delar av värmaren kan överstiga 200oC, kontakt
med värmeröret, reflektorn eller metalldelar
nära värmeröret kan orsaka allvarliga brännskador. Låt inte bar hud komma i kontakt med den
heta ytan för att undvika brännskador.
• Placera ALDRIG händerna under värmeelementen. Låt ALLTID värmeelementet svalna minst
10 minuter innan du rör vid värmeröret eller
intilliggande delar.
• Förvara inga brännbara vätskor eller material
som färg, bensin, bensintankar etc. i enhetens
omedelbara närhet. Använd inte enheten i lättantändlig miljö, såsom närliggande brännbara
gastankar, gasrör eller sprayburkar. Risk för
explosion och brand!
• Denna produkt innehåller återvinningsbara material. Kasta inte denna produkt som osorterat
hushållsavfall. Kontakta din lokala myndighet
för närmaste återvinningsställe.
Elsäkerhet
Kontrollera alltid att strömförsörjningens
spänning motsvarar spänningen på
typskylten.
• Om elverktygets nätkabel är skadad måste den
bytas ut mot en speciellt förberedd nätsladd
som finns tillgänglig via serviceorganisationen.
• Använd endast förlängningskablar som är
lämpliga för maskinens effektvärde med ett
minimum tjocklek 1,5 mm. Om du använder
en förlängningskabelrulle ska du alltid rulla ur
kabeln helt.
2. MASKININFORMATION
Avsedd användning
Denna produkt är utformad som en uteplatsvärmare
för hemmamiljöer. Värmaren är avsedd för privata
trädgårdar eller andra utomhusområden hemma.
Värmaren får inte användas för att värma ett inomhusutrymme, användning som en utomhusvärmare
eller för torkning av textilier eller andra material.
Denna värmare är inte utrustad med en anordning
för att reglera rumstemperaturen, så använd inte
denna värmare i utrymmen när de är upptagna
av personer som inte kan lämna rummet på egen
hand, såvida inte konstant tillsyn ges. Enheten ska
endast användas för det föreskrivna syftet. All annan användning anses vara ett fall av missbruk.
TEKNISKA SPECIFIKATIONER
Modell nr PH506AC
Spänning 220–240 V ~
Frekvens 50-60 Hz
Effekt 2000 W
Värmeelement typ Låg bländningslampa
Uppvärmningstid 1 sekund
Våglängd 0,78-1,4 mikron
Strålningseffektivitet 90 %
Uppvärmningsavstånd 4-5m
Värmeområde 10-12m
Färgtemperatur 1500K
Elektronisk mjukstart Ja
Kapslingsklass IP55
Skyddsklass Klass I
Vikt 1.60 kg
BESKRIVNING
Siffrorna i texten nedan hänvisar till bilderna på
sidorna 2-5.
1. Värmare
2. Skyddsgaller
3. Strömkabel
4. Strömbrytare
5. Monteringsfäste
6. Hylsanslutning
7. Skruv med brickor
8. Vingmutter
9. Bult
10. Bricka
3. MONTERING
Värmaren ska installeras av en behörig
person, dvs. en kvalificerad elektriker.
Koppla alltid bort värmaren från eluttaget
och låt den svalna före installationen.
38
WWW.VONROC.COM
Page 39
SV
Installera värmaren (fig. A-N)
Montera alltid enheten med de medföljande
tillbehören.
Innan du påbörjar installationen bör du ta hänsyn
till följande:
• Placera enheten på en stabil och plan yta.
• Apparaten måste hängas så att det finns 50 cm
ledigt utrymme mellan värmaren och eventuellt
tak, tältduk etc. Det måste också finnas minst
1,80 m mellan marken och enhetens undersida. Se fig. J och K. Enheten får aldrig hängas i
vinkel!
• Se till att försörjningskablarna är välmonterade
och att de inte kommer i kontakt med värmarens reflektor eller att de inte går in i uppvärmt
område.
• Installera inte värmaren på en lättantändlig yta.
• Om värmaren ska användas utomhus rekommenderas ett väderbeständigt uttag.
• Innan du borrar, se till att det inte finns några
ledningar eller vattenledningar i det område där
värmaren ska installeras.
För att installera värmaren, följ dessa steg:
1. Enheten levereras med monteringstillbehör som
visas i figur C.
2. Borra totalt 4 hål med hjälp av måtten i figur D.
Hålets diameter ska ha samma diameter som
ankardiametern: 8 mm. Borra minst 10 till 15
mm djupare än den förväntade inbäddningen.
Se till att hålen är plana och i exakt samma höjd.
3. Rengör hålen från eventuellt skräp.
4. Ställ muttern i jämnhöjd med toppen av hylsankaret (6), som visas i steg 1 i figur E.
5. För in hylsankaret (6) i hålet i basmaterialet,
som visas i steg 2 i figur E. Använd en hammare
och sätt in hylsankaret så långt att brickan och
muttern ligger tätt mot basmaterialet.
6. Sätt nu monteringsfästet (5) på hylsankarna (6)
och montera det med brickan och muttern. Vrid
muttern tills den sitter åt. Båda som visas i figur
F.
7. Använd en skiftnyckel storlek 10 för att ställa in
ankaret genom att vrida muttern tre till fyra fulla
varv.
8. Montera de återstående 2 monteringsfästena
(5) på de yttre hålen på värmaren (1), som visas
på figur G.
9. Ta värmaren med monterade fästen till monteringsfästena som är monterade på väggen eller
i taket. Koppla nu ihop båda fästena med bulten
(9), brickan (10) och vingmuttern (8), som visas
i figur H.
10. Figur I visar en korrekt monterad monteringsfästenhet.
11. Ta hänsyn till minsta avstånd som visas i figur J
och K.
12. Värmaren kan justeras tills den maximala vinkeln, som visas i figur K och L.
13. Anslut terassvärmaren till ett jordat eluttag.
Kontrollera i förväg om spänningsnivån matchar
enheten.
14. Tänk på att montera strömkabeln i rätt materia,
som visas i figur M och N. Använd buntband
för att fästa kabeln vid monteringsfästena vid
behov.
Obs: värmaren kan också monteras på fot eller metallstativ. Följ instruktionerna som medföljer foten
eller stativet för att montera värmaren ordentligt.
4. DRIFT
På-/avstängning (bild B)
• För att slå på värmaren, sätt i strömkabeln i
eluttaget och sätt strömbrytaren (4) på värmaren till läge på.
• För att stänga av värmaren, ställ strömbrytaren
(4) på värmaren till läge av.
5. UNDERHÅLL
Se alltid till att maskinen inte är ansluten till
elnätet när du utför underhåll av mekanismen.
FÖRSIKTIGHET: Risk för elstöt. Försök INTE
öppna eller reparera värmaren själv
Rengör maskinens hus regelbundet med en mjuk
trasa, helst efter varje gång du använder maskinen.
Se till att ventilationsöppningarna är fria från damm
och smuts. Ta bort envis smuts med en mjuk trasa
fuktad med tvållösning. Använd inte lösningsmedel
som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.
• Använd INTE alkohol, bensin, slipande pulver,
möbelpolish eller grova borstar för att rengöra
värmaren. Detta kan orsaka skada eller försämring av värmarens yta.
39WWW.VONROC.C OM
Page 40
SV
• Sänk ALDRIG värmaren i vatten.
•
Vänta tills värmaren är helt torr före användning.
OBS!:
• Koppla alltid bort värmaren från eluttaget och låt
den svalna innan du rengör den.
• Om värmaren har samlat damm eller smuts inuti
enheten eller runt värmeelementet, måste enheten rengöras av en kvalificerad servicetekniker.
Använd inte värmaren i detta tillstånd.
• Det enda underhåll som krävs är rengöring av
värmarens yttre ytor.
• Rör inte vid värmeelementet med bara fingrar,
eftersom rester från handen kan påverka lampans
livslängd. Vid oavsiktlig beröring avlägsnar du
fingermärkena med en mjuk trasa fuktad med
menthol eller alkohol.
• Försök inte reparera eller justera några elektriska
eller mekaniska funktioner på denna värmare.
• Värmaren innehåller inga delar som kan repareras
av användaren. Om produkten skadas eller går
sönder, måste den returneras till tillverkaren eller
dess serviceagent.
• Om en strömsladd är skadad måste den bytas
av tillverkaren, tillverkarens serviceombud eller
liknande kvalificerad personal för att undvika fara.
Förvaring
Förvara värmaren på en sval, torr plats när den
inte används för att förhindra att damm och smuts
byggs upp. Använd förpackningskartongen för att
lagra den.
Felsökning
Om värmaren inte fungerar ska du kontrollera följande innan du söker reparation eller service:
• Kontrollera om nätsladden är ansluten till ett
eluttag, om inte, anslut den
• Kontrollera om elen till huvudsäkringen fungerar
• Se till att strömbrytarna är på. Om inte, välj en
inställning
Endast för EU-länder
Släng inte elverktyg i hushållsavfallet. Enligt det
europeiska WEEE-direktivet 2012/19/EU för avfall
från elektrisk och elektronisk utrustning och dess
tillämpning nationellt ska elverktyg som inte längre
kan användas samlas in separat och kasseras på
ett miljövänligt sätt.
GARANTI
VONROC produkter är utvecklade enligt högsta kvalitetsstandard och garanteras vara utan defekter både
vad gäller material och tillverkning under den period
som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/
eller tillverkningsfel skall VONROC kontaktas direkt.
Följande omständigheter exkluderas från denna
garanti:
• Reparationer eller ändringar som gjorts eller
försökt göras på maskinen av ett icke auktoriserat servicecenter.
• Normalt slitage.
• Verktyget har missbrukats, använts fel eller
underhållits på felaktigt sätt.
• Icke-originalreservdelar har använts.
Detta utgör hela garantin från företaget, antingen
uttryckt eller underförstått. Det finns inga andra
garantier, uttalade eller underförstådda som gäller
utöver ordalydelsen härav, häri, inklusive de outtalade
garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC
hållas ansvarig för några oförutsedda eller indirekta
skador. Återförsäljarens åtgärder skall begränsas till
reparation eller byte av felaktiga enheter eller delar.
Med förbehåll för ändringar i produkten och
bruksanvisningen. Specifikationer kan ändras utan
förvarning.
MILJÖ
Felaktig och/eller kasserad elektrisk eller
elektronisk utrustning måste lämnas in på
lämpliga återvinningsstationer.
40
WWW.VONROC.COM
Page 41
DA
1. SIKKERHEDSANVISNINGER
Læs de medfølgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne.
Såfremt sikkerhedsadvarsler og instruktioner ikke
følges, kan dette medfølge elektriske stød, brand
og/eller alvorlige ulykker. Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.
Følgende symboler anvendes i denne brugermanual eller på produktet:
Læs brugermanualen.
Angiver risiko for personskade, dødsfald
eller beskadigelse af varmeren i tilfælde af
manglende overholdelse af anvisningerne i
denne vejledning.
Risiko for elektrisk stød.
Forsigtig: varm overflade!
Dæk ikke enheden til.
Jordforbindelse symbol. Dette apparat er
klassificeret som beskyttelsesklasse I og
skal tilsluttes en jordet stikkontakt.
Produktet overholder de gældende
sikkerhedsstandarder i de europæiske
direktiver.
GENERELLE SIKKERHEDSFORSKRIFTER
DISSE INSTRUKTIONER SKAL LÆSES OMHYGGELIGT OG GEMMES TIL FREMTIDIG REFERENCE,
Producenten kan ikke holdes ansvarlig for skader
forårsaget af manglende overholdelse af disse
instruktioner.
VIGTIGE SIKKERHEDSANVISNINGER
LÆS OMHYGGELIGT - Den infrarøde varmer er
udviklet til sikker betjening. Ikke desto mindre
kan varmerens installation, vedligeholdelse og
betjening være farlig. Overholdelsen af de følgende
procedurer reducerer risikoen for brand, elektrisk
stød, personskade og holder installationstiden på
et minimum. Gem disse instruktioner til fremtidig
brug.
• Læs alle instruktioner, inden du bruger denne
varmer.
• Tag enheden ud af dens emballage, og kontroller, at den er i god stand inden brug.
• Lad ikke børn lege med emballagedele (såsom
plastikposer).
• Kontrollér husstandens spænding for at sikre, at
den svarer til varmerens nominelle specifikation.
• Kontrollér netledningen og stikket omhyggeligt
inden brug, for at sikre, at de ikke er beskadigede.
• Før du trækker netledningen ud, skal du sørge
for at slukke for strømmen, og når du tænder for
enheden, skal du sørge for, at dine hænder er
tørre, for at forhindre elektrisk stød.
• Brug kun terrassevarmeren udendørs eller i
et stort åbent område. Hold alle brændbare
genstande som presenninger, parasoller, grene,
møbler, gardiner, papir osv. væk fra enheden
(mindst 1 meter – også hvis det drejer sig om
ikke-stationære genstande!). Der skal være en
afstand til væggene på mindst 1 meter. Hovedet
skal befinde sig mindst 180 cm over jorden.
Hvis du placerer enheden under et tag, skal
der være en afstand på mindst 50 cm mellem
terrassevarmerens hætte og det (ikke-brændbare) loft. Med et brændbart tag (træ, plast, presenning osv.) skal denne afstand være mindst 1
meter. Sørg altid for god udluftning!
• Placer ikke enheden lige over eller under en
stikkontakt (ikke umiddelbart i nærheden).
• Terrassevarmeren er kun beregnet til husholdningsbrug. Du bør derfor ikke bruge den på
byggepladser, i drivhuse, lader eller boder osv.,
selvom hvis de er ret åbne. Der er normalt for
meget brændbart materiale på disse steder.
• Brug ikke denne terrassevarmer til at oplade
en sauna eller som en permanent område- eller
rumvarmer.
• Brug ikke denne terrassevarmer i en kennel eller
på andre steder, hvor der er dyr til stede.
• Brug den ikke i nærheden af eller umiddelbart i
nærheden af et badeværelse eller en swimmingpool eller nogen væskekilde. Selvom enheden
er stænktæt, skal du være forsigtig med vand.
Sørg for, at den ikke kan falde ned i vandet, og
udsæt den ikke for kraftige vandstråler. Rør den
ikke med våde hænder, og placer ikke enheden
i området tæt på et badeværelse, et toilet, en
swimmingpool eller en anden vandforsyning, da
dette er farligt.
41WWW.VONROC.C OM
Page 42
DA
• For at beskytte mod elektrisk stød må ledningen
og stikket ikke nedsænkes i vand eller anden
væske.
• Undlad at indsætte eller lade fremmedlegemer
trænge ind i nogen form for ventilations- eller
udsugningsåbning, da dette kan forårsage elektrisk stød, brand eller beskadigelse af varmeren.
• Sørg for, at der er tilstrækkeligt lys. Kontakterne
på enheden skal kunne ses tydeligt fra 1 meters
afstand.
• Træk altid varmerens stik ud, når den ikke er i
brug. Lad aldrig enheden være uden opsyn under brug, men sluk for den og træk stikket ud.
Brug ikke enheden sammen med en programmeringsenhed, timer eller anden anordning, der
tænder enheden automatisk.
• Brug ikke varmeren med en ekstern spændingsregulator såsom en lysdæmper, hastighedsregulator osv. Dette medfører en elektrisk fare.
• Sørg for, at ledningen ikke hænger ud over
(skarpe) kanter, ikke danner kraftige kurver,
ikke rører ved varme overflader. Undlad at vikle
ledningen omkring enheden.
• Lad ikke ledningen hænge ud over bordpladen,
hvor børn let kan trække i den.
• Stik ikke fingre eller fremmedlegemer ind i
risten, mens den er i drift.
• Lad ikke apparatet være uden opsyn, når det er
i brug.
• Denne varmer er ikke beregnet til brug på
badeværelser, i vaskerum og lignende steder
indenfor. Placer aldrig varmeren, hvor den kan
falde ned i et badekar eller en anden vandbeholder.
• Der påtages intet ansvar for skader, der skyldes
manglende overholdelse af disse instruktioner
eller anden forkert brug eller forkert håndtering.
• Dette apparat kan bruges af børn fra 8 år og
derover og personer med nedsatte fysiske,
sensoriske eller mentale evner eller manglende
erfaring og viden, hvis de har fået tilsyn eller
instruktioner om brug af apparatet på en sikker
måde og forstår farerne involveret. Børn må
ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden
opsyn.
• Hvis enheden af en eller anden grund får revner
eller brud, eller hvis du finder defekter eller
forstyrrelser af aluminiumshuset eller andre
dele, skal du straks holde op med at bruge
enheden og tage stikket ud af stikkontakten.
• Hvis netledningen på nogen måde bliver beskadiget, skal den udskiftes af producenten eller
dens serviceagent eller en lignende kvalificeret
person for at undgå farer.
• For at forhindre overophedning af dette apparat
skal luftindgangene og -udgangene holdes
rene og fri for alt, der kan forårsage blokering.
Kontroller indgangene og udgangene fra tid til
anden for at sikre, at de er fri for ophobning af
snavs eller støv. MÅ IKKE TILDÆKKES. Advarselsmærkaten om ikke at tildække enheden
skal også placeres et helt synligt sted efter
installationen. Den må derfor ikke placeres på
bagsiden.
• Dele af varmeren kan overskride 200oC, kontakt
med varmerøret, reflektoren eller metaldele i
nærheden af varmerøret kan forårsage alvorlige
FORBRÆNDINGER. For at undgå forbrændinger
må du ikke lade bar hud komme i kontakt med
den varme overflade.
• Hold ALDRIG hænderne under varmelegemerne. Lad ALTID varmelegemet køle af mindst
10 minutter, inden du berører varmerøret eller
tilstødende dele.
• Opbevar ikke brændbare væsker eller materialer
såsom maling, benzin, gastanke osv. i umiddelbar nærhed af enheden. Brug ikke enheden i
brandfarlige omgivelser, såsom tæt på brændbare gastanke, gasrør eller spraydåser. Fare for
eksplosion og brand!
• Dette produkt indeholder genanvendelige materialer. Bortskaf ikke dette produkt som usorteret husholdningsaffald. Kontakt din kommune
for det nærmeste indsamlingssted.
Elektrisk sikkerhed
Kontroller altid, at strømforsyningens
spænding svarer til spændingen på
typeskiltet.
• Hvis el-værktøjets forsyningsledning er beskadiget, skal det udskiftes med en specielt
forberedt forsyningsledning, der er tilgængelig
via serviceorganisationen.
• Brug kun forlængerledninger, der er mindst egnede til maskinens effekt tykkelse på 1,5 mm.
Hvis du bruger en forlængerkabelrulle, skal du
altid rulle kablet helt ud.
42
WWW.VONROC.COM
Page 43
DA
2. MASKINOPLYSNINGER
Anvendelsesformål
Dette produkt er designet som en terrassevarmer
til husholdningsmiljøer. Varmelegemet er beregnet til private haver eller andre udendørs områder
derhjemme. Varmelegemet må ikke bruges til
opvarmning af et indendørs rum, brug som et
ikke-husholdningsvarmer eller til tørring af tekstiler
eller andre materialer. Dette varmelegeme er ikke
udstyret med en enhed til at kontrollere stuetemperaturen, så brug ikke denne varmelegeme i rum, når
de er optaget af personer, der ikke er i stand til at
forlade rummet alene, medmindre der er konstant
tilsyn. Enheden skal kun bruges til det foreskrevne
formål. Enhver anden anvendelse anses for at være
et tilfælde af misbrug.
TEKNISKE SPECIFIKATIONER
Model nr. PH506AC
Spænding 220–240 V ~
Frekvens 50-60 Hz
Effekt 2000 W
Type varmelegeme Lampe med lavt skær
Varmetid 1 sekund
Bølgelængde 0,78-1,4 mikrometer
Strålingseffektivitet 90%
Varmeafstand 4-5 m
Varmeområde 10-12 m
Farvetemperatur 1500 K
Elektronisk blød start Ja
Kapslingsklasse IP55
Beskyttelsesklasse Klasse I
Vægt 1.60 kg
BESKRIVELSE
Tallene i den følgende tekst korresonderer med
afbildningen på side 2-5.
1. Varmer
2. Beskyttelsesrist
3. Strømkabel
4. Tænd/sluk-kontakt
5. Monteringsbeslag
6. Hylseankre
7. Skrue med skiver
8. Vingemøtrik
9. Bolt
10. Skive
3. MONTERING
Denne varmer skal installeres af en kompetent person, dvs. en kvalificeret elektriker.
Afbryd altid varmeren fra strømforsyningen,
og lad den afkøle før installationen.
Installation af varmeren (fig. A-N)
Monter altid enheden med det medfølgende
tilbehør.
Før du går i gang med installationen, skal du tage
følgende i betragtning:
• Stil enheden på en solid, flad overflade.
• Enheden skal monteres, så der er 50 cm ledig
plads mellem varmeren og et loft, en teltdug
osv. Der skal også være mindst 1,80 m mellem
jorden og undersiden af enheden. Se fig. J og K.
Enheden må aldrig hænges skævt!
• Sørg for, at strømforsyningskablet er godt
monteret, og at det ikke kommer i kontakt med
varmerens reflektor eller ikke trækkes ind i det
opvarmede område.
• Installer ikke varmeren på en brandfarlig overflade.
• Hvis varmeren skal bruges udenfor, anbefales
det i høj grad at anvende en vejrbestandig stikkontakt.
• Inden du borer, skal du sørge for, at der ikke
er ledninger eller vandrør i det område, hvor
varmeren skal installeres.
Følg disse trin for at installere varmeren på en væg
eller et loft:
1. Enheden leveres med monteringstilbehør som
vist i figur C.
2. Bor i alt 4 huller ved hjælp af dimensionerne i
figur D. Hullet skal have den samme diameter
som ankeret: 8 mm. Bor mindst 10 til 15 mm
dybere end den forventede indlejring. Sørg for,
at hullerne er lige og i nøjagtig samme højde.
3. Rengør hullerne for eventuelle rester.
4. Få møtrikken til at flugte med toppen af hylseankret (6), som vist i trin 1 i figur E.
5. Indsæt hylseankret (6) i hullet i bundmaterialet,
som vist i trin 2 i figur E. Brug en hammer til
43WWW.VONROC.C OM
Page 44
DA
at indsætte hylseankret længst muligt, indtil
skiven og møtrikken befinder sig tæt mod bundmaterialet.
6. Sæt nu monteringsbeslaget (5) på hylseankrene
(6), og monter det ved hjælp af skiven og møtrikken. Drej møtrikken, til den er fingerstram.
Begge som vist på figur F.
7. Brug en str. 10 skruenøgle til at indstille ankeret
ved at dreje møtrikken tre til fire hele omdrejninger.
8. Monter de resterende 2 monteringsbeslag (5)
på de udvendige huller af varmeren (1), som
vist på figur G.
9. Tag varmeren med de monterede beslag til
monteringsbeslagene monteret på væggen
eller loftet. Par nu begge beslag med bolten (9),
skiven (10) og vingemøtrikken (8), som vist på
figur H.
10. Figur I viser en korrekt samlet monteringsbeslagssamling.
11. Tag minimumsafstandene i betragtning, som
vist på figur J og K.
12. Varmeren kan justeres indtil den maksimale
vinkel, som vist på figur K og L.
13. Sæt terrassevarmeren i en jordforbundet stikkontakt. Kontroller på forhånd, at den nominelle
spænding svarer til enheden.
14. Sørg for at montere strømkablet i et korrekt
materiale, som vist på figur M og N. Brug om
nødvendigt kabelbånd til at fastgøre kablet til
monteringsbeslagene.
Bemærk: Varmeren kan også monteres på en
trefod eller et metalstativ. Følg instruktionerne, der
følger med trefoden eller stativet, for at montere
varmeren korrekt.
4. BETJENING
Tænd/sluk (fig. B)
• Tænd for varmeren ved at sætte netledningen i
netstrømforsyningen og sætte kontakten (4) på
varmeren i den tændte position.
• Sluk for varmeren ved at sætte kontakten (4) på
varmeren i den slukkede position.
5. VEDLIGEHOLDELSE
Sørg altid for, at maskinen ikke er sluttet til
elnettet, når du udfører vedligeholdelse af
mekanismen.
FORSIGTIG: Risiko for elektrisk stød. Du må
IKKE åbne eller selv prøve at reparere
varmeren.
Rengør maskinbeklædningerne regelmæssigt med en
blød klud, helst efter hver anvendelse. Sørg for, at der
ikke er støv eller snavs i ventilationsåbningerne. Fjern
snavs, der sidder meget godt fast, med en blød klud,
der er fugtet i sæbevand. Brug ikke opløsningsmidler,
som f.eks. benzin, sprit, ammoniak osv. Kemikalier
som disse beskadiger de syntetiske komponenter.
• Brug IKKE alkohol, benzin, slibepulver, møbelvoks eller ru børster til at rengøre varmeren.
Dette kan forårsage beskadigelse eller forringelse af varmerens overflade.
• Nedsænk IKKE varmeren i vand.
• Vent, til varmeren er helt tør, inden brug.
VIGTIGT:
• Afbryd altid varmeren fra strømforsyningen, og
lad den afkøle, før du forsøger at rengøre den.
• Hvis varmeren har samlet støv eller snavs inde
i enheden eller omkring varmelegemet, skal
enheden rengøres af en kvalificeret servicetekniker. Betjen ikke varmeren i denne tilstand.
•
Den eneste vedligeholdelse, der kræves, er
rengøring af varmelegemets udvendige overflader.
• Rør ikke ved varmelegemet med bare fingre, da
rester fra din hånd kan påvirke pærens levetid.
Hvis du utilsigtet kommer til at røre ved det,
skal du fjerne fingeraftrykkene med en blød
klud fugtet med alkohol eller sprit med menthol.
• Forsøg ikke at reparere eller justere elektriske
eller mekaniske funktioner på denne varmer.
• Varmeren indeholder ingen dele, der kan
repareres af brugeren. Skulle produktet blive
beskadiget eller gå i stykker, skal det leveres
tilbage til producenten eller dets serviceagent.
• Beskadigede forsyningsledninger skal udskiftes
af producenten, serviceagenten eller en lignende kvalificeret person for at undgå farer.
44
WWW.VONROC.COM
Page 45
DA
Opbevaring
Opbevar varmeren et tørt og køligt sted, når den
ikke er i brug, for at forhindre ophobning af støv og
snavs. Brug emballagekarton til opbevaring.
Fejlfinding
Hvis varmeren ikke virker, bedes du kontrollere følgende, inden du anmoder om reparation eller service:
• Kontrollér, om nedledningen er sluttet til en stikkontakt, og hvis ikke, skal den tilsluttes
• Kontrollér, om elektriciteten til hovedsikringen
virker
• Sørg for, at strømkontakterne er tændt, og hvis
ikke, skal du vælge en indstilling.
MILJØ
Defekte og/eller bortskaffede elektriske og
elektroniske apparater skal afleveres på en
passende genbrugsstation.
Kun for EU-lande
Smid ikke el-værktøjer ud sammen med almindeligt affald. I henhold til de europæiske direktiver
2012/19/EU for elektrisk og elektronisk udstyr og
er implementeret i henhold til nationale rettigheder,
el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde.
GARANTI
Dette udgør den eneste garanti fra virks omheden
enten udtrykt eller underforstået. Der er ingen
andre garantier udtrykt eller underforstået, som
strækker sig ud over forsiden heraf, heri, herunder underforståede garantier for salgbarhed og
egnethed til et bestemt formål. VONROC vil under
ingen omstændigheder være ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælpningsmidler vil være begrænsede til reparation eller
udskiftning af fejlbehæftede enheder eller dele.
Produktet og brugermanualen kan ændres. Specifikationerne kan ændres uden forudgående varsel.
VONROC produkter er udviklet efter de højeste
kvalitetsstandarder og er garanteret fri for mangler
i såvel materialer som udførelse i den lovpligtige
periode, der starter fra datoen for det oprindelige
køb. Skulle produktet udvikle nogen fejl i løbet af
denne periode på grund af defekte materialer og/
eller fabrikationsfejl, så kontakt VONROC direkte.
De følgende forhold er udelukket fra denne garanti:
• Reparationer og eller rettelser er blevet foretaget eller forsøgt foretaget på maskinen af
uautoriserede servicecentre.
• Normal slitage.
• Værktøjet har været misligholdt, misbrugt eller
vedligeholdt forkert.
• Ikke originale reservedele er blevet anvendt.
45WWW.VONROC.C OM
Page 46
PL
1. INSTRUKCJE BEZPIECZEŃSTWA
Przeczytać dołączone ostrzeżenia dotyczące
bezpieczeństwa, dodatkowe ostrzeżenia dotyczące
bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz
instrukcji może prowadzić do porażenia prądem,
pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz
instrukcje na przyszłość.
Następujące symbole są umieszczone w instrukcji
obsługi lub na produkcie:
Przeczytać instrukcję obsługi.
Oznacza ryzyko obrażeń ciała, śmierci lub
uszkodzenia grzejnika w razie nieprzestrzegania poleceń z instrukcji.
Ryzyko porażenia prądem.
Uwaga gorąca powierzchnia!
Nie przykrywać urządzenia.
Symbol uziemienia. To urządzenie posiada I
klasę ochrony i musi być podłączone do
uziemionego gniazdka sieciowego.
Produkt spelnia wymogi odpowiednich
norm bezpieczenstwa podanych w
dyrektywach UE.
OGÓLNE ZALECENIA DOTYCZĄCE
BEZPIECZEŃSTWA
DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ I ZACHOWAĆ
JĄ NA PRZYSZŁOŚĆ. Producent nie ponosi odpowiedzialności za szkody spowodowane nieprzestrzeganiem tej instrukcji.
WAŻNE INSTRUKCJE DOTYCZĄCE
BEZPIECZEŃSTWA
PRZECZYTAĆ UWAŻNIE - Grzejnik na podczerwień
został zaprojektowany tak, aby zapewnić bezpieczną pracę. Mimo tego, instalacja, konserwacja i
obsługa grzejnika może być niebezpieczna. Przestrzeganie poniższych procedur ograniczy ryzyko
pożaru, porażenia prądem, obrażeń ciała osób
oraz pozwoli maksymalnie skrócić czas instalacji.
Zachować tę instrukcję na przyszłość.
• Przeczytać instrukcję w całości przed rozpoczęciem korzystania z grzejnika.
• Wyjąć urządzenie z opakowania i sprawdzić, czy
jest w dobrym stanie przed rozpoczęciem eksploatacji.
• Nie pozwalać dzieciom bawić się elementami
opakowania (jak torby plastikowe).
• Sprawdzić napięcie w instalacji domowej, aby
dopilnować, że jest zgodne z parametrami znamionowymi zasilania grzejnika.
• Sprawdzić kabel i wtyczkę zasilania dokładnie
przed użyciem, aby dopilnować, że nie są uszkodzone.
• Przed odłączeniem wtyczki kabla zasilania koniecznie wyłączyć zasilanie. Włączać urządzenie
wyłącznie suchymi rękami, aby uniknąć porażenia
prądem.
• Używać grzejnika ogrodowego tylko na wolnym
powietrzu lub na dużej i otwartej przestrzeni.
Trzymać łatwopalne przedmioty, jak plandeki, parasole, gałęzie, meble, zasłony, papier itp. z dala
od urządzenia (co najmniej w odstępie 1 metra,
jeśli są to przedmioty ruchome!). Zachować odstęp co najmniej 1 metra od ścian. Spód grzejnika
musi znajdować się co najmniej 180 cm nad
podłożem. W przypadku umieszczenia urządzenia
pod dachem, musi być zapewniony odstęp co najmniej 50 cm między górną powierzchnią klosza
grzejnika a (niepalnym) sufitem. Jeśli dach jest
palny (wykonany z drewna, tworzywa sztucznego,
brezentu itp.), odstęp musi wynosić co najmniej 1
metr. Zawsze zapewniać dobrą wentylację!
• Nie umieszczać urządzenia bezpośrednio nad lub
pod gniazdkiem ściennym (nie w jego bezpośredniej bliskości).
• Grzejnik ogrodowy jest przeznaczony wyłącznie
do użytku domowego. Dlatego nie należy używać
go na placach budowy, w szklarniach, stodołach
lub straganach itp., nawet jeśli są to przestrzenie
w znacznym stopniu otwarte. Zwykle w takich
miejscach znajduje się za dużo materiałów palnych.
• Nie używać tego grzejnika ogrodowego do
ogrzewania sauny ani jako trwałego sposobu
ogrzewania pokoju lub przestrzeni.
• Nie używać tego grzejnika ogrodowego w psiej
budzie ani innych miejscach, w których znajdują
się zwierzęta.
• Nie używać w pobliżu ani w bezpośrednim sąsiedztwie wanny, basenu lub źródła cieczy. Mimo
tego, że urządzenie jest odporne na rozbryzgi
46
WWW.VONROC.COM
Page 47
PL
wody, w jego pobliżu należy ostrożnie obchodzić
się z wodą. Dopilnować, aby urządzenie nie mogło
wpaść do wody i nie narażać go na silne strumienie wody. Nie dotykać urządzenia mokrymi rękami
i nie stawiać go w bezpośrednim pobliżu wanny,
umywalki, basenu ani innego zbiornika z wodą lub
źródła wody, ponieważ jest to niebezpieczne.
• Aby chronić się przed porażeniem prądem, nie
zanurzać kabla ani wtyczki w wodzie ani innej
cieczy.
• Nie wkładać ani nie pozwalać na wpadanie ciał
obcych do otworów wentylacyjnych ani wylotowych, ponieważ może to spowodować porażenie
prądem, pożar lub uszkodzenie grzejnika.
• Zapewnić odpowiednie oświetlenie. Włączniki na
urządzeniu muszą być prawidłowo widoczne z
odległości 1 metra.
• Zawsze odłączać grzejnik od zasilania, gdy nie
jest w użytku. Nigdy nie pozostawiać włączonego urządzenia bez nadzoru, tylko wyłączać je
i odłączać od zasilania. Nie używać urządzenia
w połączeniu z wyłącznikiem (programatorem)
czasowym lub innym urządzeniem, które automatycznie włącza urządzenie.
• Nie używać grzejnika z zewnętrznym regulatorem
napięcia, takim jak ściemniacz świateł, regulator
prędkości itp. Powoduje to zagrożenie elektryczne.
• Dopilnować, aby kabel nie leżał na (ostrych)
krawędziach, nie był silnie zagięty i nie dotykał
gorących powierzchni. Nie owijać kabla wokół
urządzenia.
• Nie pozwalać, aby kabel zwisał z blatu, gdzie
może zostać łatwo pociągnięty przez dziecko.
• Nie wkładać palców ani ciał obcych w kratkę
grzejnika podczas jego pracy.
• Nie pozostawiać włączonego urządzenia bez
nadzoru.
• Ten grzejnik nie jest przeznaczony do użytku w
łazienkach, pralniach itp. miejscach w pomieszczeniach. Nigdy nie ustawiać grzejnika w miejscu,
z którego mógłby wpaść do wanny lub innego
zbiornika z wodą.
• Nie ponosimy odpowiedzialności za żadne szkody
spowodowane nieprzestrzeganiem tej instrukcji,
niewłaściwym użytkowaniem urządzenia i nieprawidłowym obchodzeniem się z urządzeniem.
• To urządzenie może być używane przez dzieci w
wieku od 8 lat i starsze oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub
umysłowymi lub bez doświadczenia i wiedzy, jeśli
są one pod nadzorem lub zostały poinstruowane
dotyczące korzystania z urządzenia w bezpieczny
sposób i rozumieją zagrożenia zaangażowany.
Dzieci nie mogą bawić się urządzeniem. Dzieci
bez nadzoru nie mogą czyścić ani konserwować
urządzenia.
• Jeśli w urządzeniu z jakiegoś powodu pojawią się
pęknięcia lub w przypadku stwierdzenia niedoskonałości lub przerw w aluminiowej obudowie
lub innej części, niezwłocznie zaprzestać eksploatacji urządzenia i wyjąć jego wtyczkę zasilania z
gniazdka.
• Jeśli kabel zasilania jest w jakikolwiek sposób
uszkodzony, musi go wymienić producent, jego
przedstawiciel serwisowy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć
zagrożenia.
• Aby zapobiec przegrzaniu tego urządzenia, utrzymywać wloty i wyloty powietrza czyste i wolne od
wszelkich przedmiotów, które mogłyby powodować zatory. Sprawdzać wszystkie wloty i wyloty od
czasu do czasu, aby zagwarantować, że są wolne
od wszelkich zanieczyszczeń i nagromadzonego
pyłu. NIE ZASŁANIAĆ. Etykieta ostrzegająca przed
zasłanianiem urządzenia musi również zostać
umieszczona w widocznym miejscu po instalacji.
Oznacza to, że nie wolno jej umieszczać z tyłu
urządzenia.
• Części grzejnika mogą nagrzewać się do temperatury powyżej 200oC. Dotknięcie rurki grzejnej,
reflektora lub części metalowych w pobliżu rurki
grzejnej może spowodować poważne OPARZENIA. Aby uniknąć oparzeń, nie dotykać gorącej
powierzchni nieosłoniętą skórą.
• NIGDY nie kłaść rąk pod elementami grzejnymi.
ZAWSZE pozwalać elementowi grzejnemu ostygnąć przez co najmniej 10 minut przed dotknięciem rurki grzejnej lub sąsiednich części.
• Nie przechowywać żadnych palnych cieczy ani
materiałów, jak farba, benzyna, zbiorniki z gazem
itp. w bezpośrednim pobliżu urządzeniu. Nie
używać urządzenia w palnym otoczeniu, np. w
pobliżu zbiorników z łatwopalnym gazem, rur z
gazem, pojemników ciśnieniowych lub puszek z
gazem w sprayu. Ryzyko wybuchu i pożaru!
• en produkt zawiera materiały nadające się do
recyklingu. Nie wyrzucać produktu wraz ze zmieszanymi odpadami z gospodarstw domowych.
Proszę skontaktować się z lokalnymi władzami w
celu uzyskania informacji o najbliższym punkcie
zbiórki selektywnej.
47WWW.VONROC.C OM
Page 48
PL
Bezpieczeństwo elektryczne
Zawsze sprawdzać, czy napięcie w sieci
odpowiada napięciu na tabliczce znamionowej urządzenia.
• Nie używać urządzenia, jeśli przewód zasilający
lub wtyczka jest uszkodzona.
• Używać wyłącznie takich przedłużaczy, które są
odpowiednie dla mocy znamionowej urządzenia, o średnicy minimum 1,5 mm2. W przypadku
używania przedłużacza na szpuli, całkowicie
rozwinąć przewód.
2. INFORMACJE O MASZYNIE
Przeznaczenie
Ten produkt został zaprojektowany jako grzejnik tarasowy do użytku domowego. Grzejnik jest przeznaczony do prywatnych ogrodów lub innych terenów
zewnętrznych w domu. Grzejnik nie może być używany do ogrzewania pomieszczeń w pomieszczeniach,
jako grzejnik do pomieszczeń innych niż domowe
ani do suszenia tekstyliów lub innych materiałów.
Ten grzejnik nie jest wyposażony w urządzenie do
regulacji temperatury w pomieszczeniu, dlatego nie
należy go używać w pomieszczeniach, w których
przebywają osoby, które nie są w stanie samodzielnie wyjść z pomieszczenia, chyba że zapewniony jest
stały nadzór. Urządzenie powinno być używane tylko
zgodnie z jego przeznaczeniem. Każde inne użycie
jest uważane za niewłaściwe użycie.
Klasa ochrony Klasa I
Ciężar 1.60 kg
OPIS
Liczby w tekscie odnosza sie do rysunków na
stronie 2-5.
1. Grzejnik
2. Kratka ochronna
3. Kabel zasilania
4. Włącznik
5. Wspornik montażowy
6. Kotwa tulejowa
7. Śruba z podkładkami
8. Nakrętka motylkowa
9. Śruba
10. Podkładka
3. MONTAŻ
Ten grzejnik musi zainstalować odpowiednio wykwalifikowana osoba, tzn. wykwalifikowany elektryk.
Zawsze odłączać grzejnik od zasilania
elektrycznego i poczekać aż ostygnie przed
instalacją.
Instalacja grzejnika (rys. A-N)
Zawsze montować urządzenie z użyciem
dołączonych akcesoriów.
DANE TECHNICZNE
Nr modelu PH506AC
Napięcie 220–240 V ~
Częstotliwość 50-60 Hz
Moc 2000 W
Typ elementu grzejnego Lampa o niskim blasku
Czas rozgrzewania 1 sekunda
Długość fali 0,78-1,4 mikrona
Sprawność promieniowania 90%
Odległość ogrzewania 4-5 m
Powierzchnia ogrzewania 10-12 m
Temperatura barwowa 1500 K
Elektroniczny płynny rozruch Tak
Stopień ochrony IP55
48
Przed rozpoczęciem montażu uwzględnić poniższe
wymogi:
• Przymocować urządzenie do wytrzymałej i równej powierzchni.
• Urządzenie musi zostać zamontowane tak, aby
pozostawić 50 cm odstępu między grzejnikiem
a sufitem, ścianą, spodem dachu brezentowego namiotu itp. Należy również pozostawić
odstęp co najmniej 1,80 m od podłoża do spodu
urządzenia. Patrz rys. J i rys. K. Urządzenia nie
wolno nigdy wieszać pod kątem!
• Dopilnować, aby kabel zasilania był dobrze zamontowany i nie stykał się z reflektorem grzejnika ani nie mógł znaleźć się w ogrzewanej strefie.
• Nie instalować grzejnika na powierzchni palnej.
• Jeśli grzejnik ma być użytkowany na wolnym
powietrzu, zdecydowanie zalecamy użycie
gniazdka odpornego na działanie warunków
atmosferycznych.
WWW.VONROC.COM
Page 49
PL
• Przed rozpoczęciem wiercenia dopilnować, aby
w miejscu instalacji grzejnika nie znajdowały się
żadne przewody ani rury wodne.
Aby zainstalować grzejnik na ścianie lub pod sufitem, postępować zgodnie z opisem poniżej:
1. Urządzenie jest dostarczane wraz z akcesoriami
montażowymi zgodnie z rysunkiem C.
2.
Wywiercić 4 otwory, korzystając z wymiarów po-
danych na rysunku D. Średnica otworów powinna być równa średnicy kotwy: 8 mm. Wykonać
otwór o głębokości o co najmniej 10 do 15 mm
większej od oczekiwanej głębokości osadzenia
kotew. Dopilnować, aby otwory były ustawione
na jednym poziomie i na identycznej wysokości.
3. Oczyścić otwory z wszelkich zanieczyszczeń.
4. Wkręcić nakrętkę tak, aby dotykała górnej powierzchni kotwy tulejowej (6) zgodnie z krokiem
1 na rysunku E.
5. Wprowadzić kotwę tulejową (6) w otwór w
materiale bazowym zgodnie z krokiem 2 na
rysunku E. Za pomocą młotka wbijać kotwę tulejową, aż podkładka i nakrętka zostaną mocno
dociśnięte do materiału bazowego.
6. Teraz umieścić wspornik montażowy (5) na tulejach kotwowych (6) i zamocować go podkładkami i nakrętkami. Dokręcić nakrętkę do oporu
ręcznie. Wykonać czynności dla obu zespołów
zgodnie z rysunkiem F.
7. Użyć klucza w rozmiarze 10 do zamontowania
kotwy, obracając nakrętkę o trzy do czterech
pełnych obrotów.
8. Zamontować pozostałe 2 wsporniki montażowe
(5) na zewnętrzne otwory grzejnika (1) zgodnie
z rysunkiem G.
9. Założyć grzejnik z zamontowanymi wspornikami na wsporniki montażowe przymocowane do
ściany lub sufitu. Teraz połączyć oba wsporniki,
korzystając ze śruby (9), podkładki (10) i nakrętki
motylkowej (8) zgodnie z rysunkiem H.
10. Rysunek I przedstawia prawidłowo zmontowany
zespół wspornika montażowego.
11. Uwzględnić minimalne odstępy zgodnie z rysun-
kami J i K.
12. Kąt nachylenia grzejnika można regulować do
maksymalnej wartości zgodnie z rysunkami K i L.
13.
Podłączyć grzejnik ogrodowy do uziemionego
gniazda zasilania. Wcześniej sprawdzić, czy
napięcie jest zgodne z napięciem znamionowym
urządzenia.
14. Dopilnować, aby kabel zasilania został zamonto-
wany prawidłowo zgodnie z rysunkami M i N. Użyć
opasek mocujących w celu przymocowania kabla
do wsporników montażowych w razie potrzeby.
Uwaga: grzejnik można również zamontować na
statywie lub metalowym stojaku. Postępować
zgodnie z instrukcją dołączoną do statywu lub stojaka, aby prawidłowo zamontować grzejnik.
4. OBSLUGA
Włączanie i wyłączanie (rys. B)
• Aby włączyć grzejnik, podłączyć wtyczkę kabla
zasilania do gniazdka sieciowego i przestawić
włącznik (4) na grzejniku w położenie włączone.
• Aby wyłączyć grzejnik, przestawić włącznik (4)
na grzejniku w położenie wyłączone.
5. KONSERWACJA
W trakcie przeprowadzania czynności
konserwacyjnych części mechanicznych
urządzenie musi być odłączone od zasilania.
PRZESTROGA: Ryzyko porażenia prądem.
NIE otwierać ani nie próbować naprawiać
grzejnika własnoręcznie
Czyścić obudowę urządzenia regularnie miękką
ściereczką, najlepiej po każdym użyciu. Dopilnować,
aby otwory wentylacyjne były wolne od pyłu, kurzu
i zabrudzeń. Usuwać oporne zabrudzenia miękką
ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol,
amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.
• NIE używać alkoholu, benzyny, ściernych proszków, środków do polerowania mebli ani szorstkich szczotek do czyszczenia grzejnika. Może
to spowodować uszkodzenie lub pogorszenie
stanu powierzchni grzejnika.
• NIE zanurzać grzejnika w wodzie
• Przed użyciem poczekać, aż grzejnik całkowicie
wyschnie.
UWAGA:
• Zawsze odłączać grzejnik od zasilania elektrycznego i poczekać aż ostygnie przed jego
czyszczeniem.
• Jeśli w grzejniku lub wokół elementu grzejnego
49WWW.VONROC.C OM
Page 50
PL
zgromadził się kurz lub inne zanieczyszczenia,
zlecić czyszczenie urządzenia w serwisie. Nie
używać grzejnika w takim stanie.
• Jedyna wymagana czynność konserwacyjna to
czyszczenie zewnętrznych powierzchni grzejnika.
• Nie dotykać elementów grzejnych gołymi rękami, ponieważ osady znajdujące się na skórze
mogą mieć negatywny wpływ na trwałość
lampy. W razie przypadkowego dotknięcia usunąć ślady palców miękką ściereczką zwilżoną
alkoholem lub spirytusem metylowanym.
• Nie podejmować prób naprawy lub regulacji
elementów elektrycznych lub mechanicznych
tego grzejnika.
•
Grzejnik nie zawiera żadnych części, które mógłby
naprawiać użytkownik. Jeśli wystąpi uszkodzenie
lub awaria urządzenia, zwrócić je do producenta
lub jego przedstawiciela serwisowego.
• Jeśli kabel zasilania jest uszkodzony, musi go
wymienić producent, jego przedstawiciel serwisowy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć zagrożenia.
Przechowywanie
Przechowywać grzejnik w chłodnym i suchym
miejscu, gdy nie jest w użytku, aby chronić go
przed osadzaniem się zanieczyszczeń i kurzu.
Przechowywać grzejnik w kartonie, w jakim został
dostarczony.
Związywanie problemów
Jeśli grzejnik nie działa, sprawdzić poniższe rozwiązania przed zleceniem naprawy lub przeglądu:
•
Sprawdzić, czy kabel zasilania jest podłączony do
gniazdka zasilania. Jeśli nie jest, podłączyć go.
• Sprawdzić, czy zasilanie dochodzi do głównego
bezpiecznika
• Sprawdzić, czy włączniki zasilania są ustawione
w położenie włączenia. Jeśli nie, ustawić je
odpowiednio.
SRODOWISKO
nych i elektronicznych oraz jej wdrozeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie
nadaja sie do uzytku, podlegaja oddzielnej zbiórce
oraz utylizacji w sposób przyjazny dla srodowiska.
GWARANCJA
Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela
gwarancji na wady materiałowe i wady wykonania
na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie
spowodowana wadą materiałową i/lub wadą
wykonania, proszę bezpośrednio skontaktować się
ze sprzedawcą VONROC.
Następujące okoliczności powodują unieważnienie
gwarancji:
• Przeprowadzono naprawy lub modyfikacje narzędzia w serwisie innym lub autoryzowany lub
podjęto ich próbę;
• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, źle z nim się obchodzono lub było
nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.
Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne
wyrażone ani dorozumiane gwarancje o zakresie
przekraczającym niniejszą gwarancję, co obejmuje
dorozumiane gwarancje przydatności do sprzedaży
i przydatności do określonego celu. W żadnym przypadku firma VONROC nie ponosi odpowiedzialności
za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub
wymiany niezgodnych urządzeń lub części.
Produkt i instrukcja obsługi podlegają zmianom. Dane
techniczne podlegają zmianom bez uprzedzenia.
Uszkodzone i/lub niepotrzebne urzadzenia
elektryczne lub elektroniczne podlegaja
zbiórce w odpowiednich punktach recyklingu.
Tylko kraje WE
Nie wyrzucac elektronarzedzi wraz z odpadami
z gospodarstw domowych. Zgodnie z dyrektywa
2012/19/WE dotyczaca zuzytych urzadzen elektrycz-
50
WWW.VONROC.COM
Page 51
RO
1. INSTRUCIUNI DE SIGURANĂ
Citii avertizările de sigurană, avertizările de sigurană suplimentare și instruciunile. Nerespectarea
avertizărilor de sigurană poate cauza producerea de electrocutări, incendii și/sau răniri grave.
Păstrai avertizările de sigurană și instruciunile
pentru referine viitoare.
În manualul de utilizare sau pe produs se utilizează
următoarele simboluri:
Citiţi manualul de utilizare.
Indică riscul de rănire personală, pierderea
vieţii sau deteriorarea încălzitorului în cazul
în care nu se respectă instrucţiunile din
acest manual.
Pericol de electrocutare.
Atentie, suprafata fierbinte!
Nu acoperiţi dispozitivul.
Simbol de împământare. Acest aparat este
clasificat ca clasă de protecţie I și trebuie
să fie conectat la o priză de împământare.
Produsul este în conformitate cu standardele de siguranţă aplicabile din directivele
europene.
REGULI GENERALE DE PROTECIAMUNCII
ACESTE INSTRUCIUNI TREBUIE CITITE CU ATENIE
ȘI PĂSTRATE PENTRU CONSULTARE VIITOARE.
Producătorul nu poate fi tras la răspundere
pentru daunele cauzate de nerespectarea acestor
instruciuni.
INSTRUCIUNI DE SIGURANĂ IMPORTANTE
CITII CU ATENIE - Încălzitorul cu infraroșu este
conceput pentru utilizarea în sigurană. Cu toate
acestea, instalarea, întreinerea și funcionarea
încălzitorului pot fi periculoase. Respectarea
următoarelor proceduri va reduce riscul de incendiu, electrocutare, vătămarea persoanelor și va
reduce timpul de instalare la minimum. Păstrai
aceste instruciuni pentru utilizări viitoare.
• Citii toate instruciunile înainte de a utiliza
acest încălzitor.
• Scoatei unitatea din ambalaj și verificai dacă
este în stare bună înainte de utilizare.
• Nu lăsai copiii să se joace cu componentele
ambalajului (cum ar fi pungi de plastic).
• Verificai tensiunea din casă pentru a vă asigura
că aceasta corespunde specificaiilor nominale
ale încălzitorului.
• Verificai cu atenie cablul de alimentare și
fișa înainte de utilizare, pentru a vă asigura că
acestea nu sunt deteriorate.
• Înainte de a deconecta cablul de alimentare,
asigurai-vă că oprii alimentarea; atunci când
alimentai unitatea, asigurai-vă că mâinile dvs.
sunt uscate pentru a preveni electrocutarea.
• Utilizai radiatorul terasei numai în aer liber sau
într-un spaiu deschis. inei toate obiectele
inflamabile precum prelate, umbrele de soare,
crengi, mobilier, perdele, hârtie etc. la distană
de dispozitiv (cel puin 1 metru, de asemenea,
dacă sunt dacă sunt obiecte mobile!). Distana
până la perei trebuie să fie de cel puin 1
metru. Capul de încălzire trebuie să fie situat la
cel puin 180 cm deasupra solului. Dacă așezai
dispozitivul sub un acoperiș, trebuie să existe
un spaiu de cel puin 50 cm între capacul
radiatorului de terasă și plafon (neinflamabil).
În cazul unui acoperiș inflamabil (lemn, plastic,
prelată etc.) această distană trebuie să fie
de cel puin 1 metru. Asigurai întotdeauna o
ventilaie bună!
• Nu amplasai dispozitivul chiar deasupra sau
sub o priză de perete (nu în imediata apropiere).
• Încălzitorul de terasă este destinat numai uzului
casnic. Prin urmare, nu ar trebui să îl utilizai
pe șantierele de construcii, în sere, hambare
sau tarabe etc., chiar dacă acestea sunt în mare
parte deschise. De obicei, există prea multe
materiale inflamabile în aceste situaii.
• Nu utilizai acest încălzitor de terasă ca sursă
de încălzire într-o saună sau ca încălzitor permanent pentru un anumit spaiu sau o cameră.
• Nu utilizai acest încălzitor de terasă într-un
adăpost de animale sau în orice altă locaie în
care există animale.
• Nu îl utilizai lângă sau în imediata apropiere a
unei băi sau a unei piscine sau a oricărei surse
de lichid. În ciuda faptului că dispozitivul este
rezistent la stropi, trebuie să avei grijă cu apa.
Asigurai-vă că acesta nu poate cădea în apă
51WWW.VONROC.C OM
Page 52
RO
și nu-l expunei la jeturi puternice de apă. Nu-l
atingei cu mâinile umede și nu așezai dispozitivul în zona din jurul unei băi, toalete, piscine
sau alte surse de alimentare cu apă, deoarece
acest lucru este periculos.
• Pentru a vă proteja împotriva șocurilor electrice,
nu introducei cablul sau fișa în apă sau orice
alt lichid.
• Nu introducei și nu permitei obiectelor străine
să pătrundă în vreun orificiu de ventilaie sau de
evacuare, deoarece acest lucru poate provoca
electrocutare, incendiu sau deteriorarea încălzitorului.
• Asigurai-vă că există suficientă lumină.
Comutatoarele de pe dispozitiv trebuie să fie
vizibile în mod corespunzător de la o distană
de 1 metru.
• Deconectai întotdeauna încălzitorul de la sursa
de alimentare atunci când nu îl folosii. Nu lăsai
niciodată dispozitivul nesupravegheat atunci
când îl folosii, ci oprii-l și deconectai-l. Nu utilizai dispozitivul cu împreună cu un dispozitiv
de programare, un temporizator sau orice alt
dispozitiv care pornește automat dispozitivul.
• Nu utilizai încălzitorul cu un regulator de tensiune extern, cum ar fi un variator de tensiune,
regulator de turaie etc. Acest lucru generează
un pericol electric.
• Asigurai-vă că cablul nu atârnă peste margini
(ascuite), nu realizează curbări puternice, nu
atinge suprafeele fierbini. Nu înfășurai cablul
în jurul dispozitivului.
• Nu permitei cablului să atârne, întrucât poate fi
tras cu ușurină de către copii.
• Nu introducei degetele sau obiecte străine în
grilaj în timp ce încălzitorul este în funciune.
• Nu lăsai aparatul nesupravegheat când îl folosii.
• Acest încălzitor nu este destinat utilizării în băi,
spălătorii și locaii similare aflate în interior, nu
amplasai niciodată încălzitorul în locaii unde
poate cădea într-o cadă sau într-un alt recipient
cu apă.
• Nu poate fi acceptată răspunderea pentru
orice daune cauzate de nerespectarea acestor
instruciuni sau de orice altă utilizare necorespunzătoare sau manipulare greșită.
• Acest aparat poate fi utilizat de copii cu vârsta
de peste 8 ani și de persoane cu capacităi
fizice, senzoriale sau mentale reduse sau lipsă
de experienă și cunoștine dacă li s-a acordat
supraveghere sau instruciuni privind utilizarea
aparatului într-un mod sigur și îneleg pericolele
implicat. Copiii nu trebuie să se joace cu aparatul. Curăarea și întreinerea utilizatorului nu
trebuie făcute de copii fără supraveghere.
• Dacă, din orice motiv, dispozitivul se fisurează
sau se crapă sau dacă identificai imperfeciuni
sau defeciuni ale carcasei din aluminiu sau ale
oricărei componente, întrerupei imediat funcionarea dispozitivului și scoatei fișa din priză.
• În cazul în care cablul de alimentare este deteriorat în orice fel, acesta trebuie înlocuit de către
producător, de către agentul de service sau de
către persoane calificate în mod similar, pentru
a evita pericolele.
• Pentru a preveni supraîncălzirea acestui aparat,
păstrai intrările și orificiile de aer curate și fără
obiecte care pot provoca blocarea. Verificai
ocazional toate orificiile de admisie și orificiile
de evacuare pentru a vă asigura că acestea nu
sunt murdare și nu prezintă acumulări de praf.
NU ACOPERII DISPOZITIVUL. Eticheta de avertizare privind interdicia de a acoperi dispozitivul
trebuie, de asemenea, plasată într-un loc vizibil
după instalare: nu ar trebui, așadar, să fie pe
spate.
• Componentele încălzitorului pot depăși 200oC;
contactul cu tubul de încălzire, reflectorul sau
componentele metalice din apropierea tubului
de încălzire poate provoca ARSURI severe.
Pentru a evita arsurile, nu atingei suprafeele
fierbini cu pări ale pielii.
• Nu inei NICIODATĂ mâinile sub elementele
de încălzire. Lăsai întotdeauna elementul de
încălzire să se răcească cu cel puin 10 minute
înainte de a atinge tubul de încălzire sau componentele adiacente.
• Nu depozitai lichide inflamabile sau materiale
precum vopsea, benzină, rezervoare de combustibil etc. în imediata apropiere a dispozitivului. Nu utilizai dispozitivul într-un mediu
inflamabil, cum ar fi rezervoarele de combustibil
din apropiere, tuburile de gaz sau recipientele
de pulverizare. Pericol de explozie și incendiu!
• Acest produs conine materiale reciclabile. Nu
eliminai acest produs ca deșeu menajer nesortat. Vă rugăm să contactai autorităile locale
pentru cel mai apropiat punct de colectare.
52
WWW.VONROC.COM
Page 53
RO
Siguranta electrica
Verificaţi întotdeauna dacă tensiunea sursei
de alimentare corespunde tensiunii de pe
placa de identificare.
• Dacă cablul de alimentare al acestui instrument
electric este deteriorat, acesta trebuie înlocuit
cu un cablu de alimentare special pregătit, disponibil prin intermediul organizaiei de service.
• Utilizai numai cabluri prelungitoare care sunt
adecvate pentru puterea nominală a mașinii cu
un minim grosime de 1,5 mm. Dacă utilizai o
bobină de cablu prelungitor, derulai întotdeauna complet cablul.
2. INFORMAII CU PRIVIRE LA MAȘINĂ
Utilizarea prevăzută
Acest produs este conceput ca un încălzitor de terasă
pentru medii domestice. Încălzitorul este destinat
grădinilor private sau altor zone exterioare de acasă.
Încălzitorul nu poate fi utilizat pentru încălzirea unui
spaiu interior, utilizat ca încălzitor de spaiu exterior
pentru uz casnic sau pentru uscarea textilelor sau a
altor materiale. Acest încălzitor nu este echipat cu
un dispozitiv pentru controlul temperaturii camerei,
așa că nu utilizai acest încălzitor în spaii când sunt
ocupate de persoane care nu sunt capabile să părăsească singuri camera, cu excepia cazului în care
este prevăzută o supraveghere constantă. Dispozitivul
trebuie utilizat numai în scopul prescris. Orice altă
utilizare este considerată a fi un caz de abuz.
SPECIFICAII TEHNICE
Nr. model PH506AC
Tensiune 220–240 V ~
Frecvenă 50-60 Hz
Putere 2000 W
Tip element de încălzire Lampă cu lumină redusă
Timp de încălzire 1 secundă
Lungime de undă 0,78-1,4 microni
Eficienă radiantă 90%
Distană de încălzire 4-5 m
Suprafaă de încălzire 10-12 m
Temperatură culoare lampă 1500 K
Dispozitiv electronic pentru
controlul pornirii
Da
Clasă de protecie împotriva
pătrunderii lichidelor
Clasa de protecie Clasa I
Masă 1.60 kg
IP55
DESCRIERE
Numerele din text se referă la diagramele de la
paginile 2-5.
1. Încălzitor
2. Grilaj de protecie
3. Cablu de alimentare
4. Comutator pornire/oprire
5. Consolă de montare
6. Ancoră
7. Șurub cu șaibe
8. Piuliă fluture
9. Șurub
10. Șaibă
3. ASAMBLAREA
Acest încălzitor trebuie instalat de o
persoană competentă, adică de un electrician calificat.
Deconectaţi întotdeauna încălzitorul de la
sursa de alimentare electrică și lăsaţi-l să
se răcească înainte de instalare.
Instalarea încălzitorului (Fig. A-N)
Montaţi întotdeauna dispozitivul cu
accesoriile furnizate.
Înainte de a începe instalarea, respectai următoarele indicaii:
• Poziionai dispozitivul pe o suprafaă fermă și
dreaptă.
• Dispozitivul trebuie montat astfel încât să existe
un spaiu de 50 cm între încălzitor și plafon,
pânza cortului etc. Trebuie să existe, de asemenea, cel puin 1,80 m între pământ și partea
inferioară a dispozitivului. Consultai figurile J și
K. Dispozitivul nu poate fi suspendat niciodată
înclinat!
• Asigurai-vă că cablurile de alimentare electrică
sunt corect instalate, nu intră în contact cu
reflectorul încălzitorului și nu sunt desfășurate
în zona încălzită.
• Nu instalai încălzitorul pe o suprafaă inflamabilă.
53WWW.VONROC.C OM
Page 54
RO
• În cazul în care încălzitorul trebuie utilizat în
exterior, este foarte recomandată o priză rezistentă la intemperii.
• Înainte de găurire, asigurai-vă că nu există fire
sau conducte de apă în zona în care trebuie
instalat încălzitorul.
Pentru a instala încălzitorul pe perete sau plafon,
urmai acești pași:
1. Dispozitivul este furnizat împreună cu accesoriile de montare, așa cum se arată în figura C.
2. Efectuai un total de 4 găuri folosind dimensiunile din figura D. Diametrul găurii trebuie să fie
același diametru ca și diametrul ancorei: 8mm.
Găurii cu cel puin 10-15 mm mai adânc decât
introducerea așteptată. Asigurai-vă că găurile
sunt plane și exact la aceeași înălime.
3. Curăai găurile de resturi.
4. Așezai piulia la partea superioară a ancorei
(6), prezentată ca pasul 1 din figura E.
5. Introducei ancora (6) în orificiul din materialul
de bază, arătat ca pasul 2 din figura E. Folosind
un ciocan, introducei ancora până când șaiba
și piulia sunt strânse de materialul de bază.
6. Acum punei consola de montare (5) pe ancore
(6) și montai-l folosind șaiba și piulia. Rotii
piulia până la capăt cu degetul. Ambele așa
cum se arată în figura F.
7. Folosii o cheie de 10 pentru a instala ancora
prin rotirea piuliei de trei până la patru ture
complete.
8. Montai celelalte 2 console de montare (5) pe
orificiile exterioare ale încălzitorului (1), așa
cum se arată în figura G.
9. Luai încălzitorul cu consolele asamblate la
suporturile de montare montate pe perete sau
tavan. Acum asociai ambele console cu șurubul
(9), șaiba (10) și piulia fluture (8), așa cum se
arată în figura H.
10. Figura I arată un ansamblu consolă de fixare
montat corect.
11. Luai în considerare distanele minime așa cum
se arată în figura J și K.
12. Încălzitorul poate fi reglat până la unghiul maxim, așa cum se arată în figurile K și L.
13. Conectai încălzitorul de terasă la o priză cu
împământare. Verificai în prealabil dacă tensiunea nominală corespunde dispozitivului.
14. Luai în considerare pentru a monta cablul de
alimentare în modalitate corectă, așa cum se
arată în figurile M și N. Folosii șuruburi pentru
a fixa cablul pe consolele de montare, dacă
este necesar.
Observaie: încălzitorul poate fi montat și pe un
trepied sau un suport metalic. Respectai instruciunile furnizate împreună cu trepiedul sau suportul,
pentru a monta încălzitorul în mod corespunzător.
4. OPERAREA
Pornirea/Oprirea (Fig. B)
• Pentru a porni încălzitorul, introducei cablul de
reea în sursa de alimentare și punei comutatorul (4) de pe încălzitor în poziia.
• Pentru a opri încălzitorul, punei comutatorul
(4) de pe încălzitor în poziia.
5. ÎNTREINERE
Asiguraţi-vă întotdeauna că aparatul nu
este conectat la reţeaua electrică atunci
când efectuaţi lucrări de întreţinere a
mecanismului.
PRECAUȚIE: Pericol de electrocutare. NU
deschideţi și nu încercaţi să reparaţi dvs.
încălzitorul.
Curăai regulat carcasa cu o cârpă moale, de
preferat după fiecare utilizare. Curăai fantele de
aerisire de praf și murdărie. Îndepărtai murdăria
persistentă cu o cârpă moale înmuiată în clăbuci de
săpun. Nu folosii solveni precum benzină, alcool,
amoniac, etc. Astfel de substane chimice vor deteriora componentele sintetice.
• NU folosii alcool, benzină, pulberi abrazive,
soluii pentru lustruit mobila sau perii aspre
pentru a curăa încălzitorul. Acest lucru poate
cauza defectarea sau deteriorarea suprafeei
încălzitorului.
• NU scufundai încălzitorul în apă.
• Așteptai până când încălzitorul este complet
uscat înainte de utilizare.
ATENIE:
• Deconectai întotdeauna încălzitorul de la sursa
de alimentare electrică și lăsai-l să se răcească
înainte de a încerca să îl curăai.
• Dacă încălzitorul a acumulat praf sau murdărie
în interiorul unităii sau în jurul elementului de
54
WWW.VONROC.COM
Page 55
RO
încălzire, acesta trebuie curăat de către un
agent de service calificat. Nu folosii încălzitorul
în această stare.
• Singura întreinere necesară este curăarea
suprafeelor exterioare ale încălzitorului.
• Nu atingei elementul de încălzire cu degetele
goale, deoarece murdăria de pe mâinile dvs. ar
putea afecta durata de viaă a lămpii. Dacă este
atins accidental, îndepărtai urmele degetelor
cu o cârpă moale umezită cu alcool metilic sau
alcool.
• Nu încercai să reparai sau să reglai funciile
electrice sau mecanice ale acestui încălzitor.
• Încălzitorul nu conine componente care pot
fi reparate de către utilizator. În cazul în care
produsul prezintă daune sau defeciuni, acesta
trebuie returnat producătorului sau agentului
de service.
• Cablurile de alimentare deteriorate trebuie
înlocuite de producător, agentul de service sau
de o persoană calificată în mod similar, pentru a
evita pericolele.
Depozitarea
Pentru a preveni acumularea de praf și murdărie,
păstrai încălzitorul într-un loc răcoros și uscat
atunci când nu îl folosii. Utilizai cutia de ambalare
pentru depozitare.
Depanarea
Dacă încălzitorul nu funcionează, vă rugăm să
verificai următoarele aspecte înainte de a solicita
reparaii sau service:
• Verificai dacă cablul de alimentare este conectat la o priză electrică; dacă nu este conectat,
conectai-l
• Verificai dacă există curent electric la sigurana
principală
• Asigurai-vă că întrerupătoarele de alimentare
sunt pornite; în caz contrar, alegei o setare.
MEDIU
Aparatele electrice sau electronice
deteriorate și/sau defecte trebuie colectate
în locurile de reciclare corespunzătoare.
Numai pentru ările din CE
Nu aruncai echipamentele acionate electric împreună cu gunoiul menajer. Conform Indicaiei europene 2012/19/EU pentru echipamente electrice
și electronice uzate și a implementării sale la nivel
naional, echipamentele acionate electric scoase
din uz trebuie colectate separat și evacuate într-o
manieră ecologică.
GARANIE
Produsele VONROC sunt realizate la cele mai înalte
standarde de calitate și sunt garantate în privina materialelor și a manoperei pentru întreaga
perioadă de utilizare în garanie, începând cu data
achiziiei. În cazul în care produsul se defectează
în timpul perioadei de utilizare, contactai direct
VONROC.
Următoarele circumstane sunt excluse de la
această garanie:
• Reparaiile sau modificările care realizate sau
care s-au încercat a fi efectuate de centre de
service neautorizate.
• Uzura în condiii normale.
• Unealta care a fost abuzată, utilizată într-un
mod neglijent sau întreinută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.
Aceasta acoperă garania companiei, explicită sau
implicită. Nu există alte garanii explicite sau implicite care să se extindă dincolo de cele indicate aici,
incluzând garaniile, vandabilitatea sau adecvarea
pentru un anumit scop. În nicio situaie, VONROC
nu este responsabil pentru daunele incidentale sau
consecveniale. Reparaiile efectuate de reprezentant trebuie să fie limitate la reparaiile sau la
înlocuirea unităilor sau a pieselor neconforme.
Produsul și manualul de utilizare pot suferi modificări. Specificaiile se pot modifica fără notificare
prealabilă.
55WWW.VONROC.C OM
Page 56
TR
1. GÜVENLİK TALİMATLARI
Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını
ve talimatları okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/
veya ciddi yaralanma ile sonuçlanabilir. Güvenlik
uyarılarını ve talimatları gelecekte referans olması
için saklayın.
Aşağıdaki semboller kullanıcı kılavuzunda veya
ürün üzerinde kullanılmaktadır:
Kullanım kılavuzunu okuyun.
Bu kılavuzdaki talimatlara uyulmaması
fiziksel yaralanma, can kaybı veya ısıtıcının
hasar görme riskini beraberinde getirir.
Elektrik çarpması riski.
Uyarı: sıcak yüzey!
Cihazın üzerini örtmeyin.
Topraklama simgesi. Bu cihaz, koruma sınıfı
I olarak sınıflandırılır ve topraklanmış bir
elektrik prizine bağlanmalıdır.
Ürün, Avrupa yönergelerindeki geçerli
güvenlik standartlarına uygundur.
GENEL GÜVENLİK UYARILARI
BU TALİMATLAR DİKKATLİCE OKUNMALI VE GELECEKTE BAŞVURMAK ÜZERE SAKLANMALIDIR. Bu
talimatlara uyulmamasından kaynaklanan herhangi
bir zararla ilgili üretici sorumlu tutulamaz.
ÖNEMLİ GÜVENLİK TALİMATLARI
DİKKATLİCE OKUYUN-Kızılötesi ısıtıcı, güvenli
çalışacak şekilde tasarlanmıştır. Yine de ısıtıcının
montajı, bakımı ve çalıştırılması tehlikeli olabilir.
Aşağıdaki prosedürlere uyulması yangın, elektrik
çarpması, fiziksel yaralanma riskini azaltacak ve
kurulum süresini minimumda tutacaktır. Bu talimatları ileride kullanmak üzere saklayın.
• Bu ısıtıcıyı kullanmadan önce tüm talimatları
okuyun.
• Üniteyi ambalajından çıkarın ve kullanmadan
önce iyi durumda olup olmadığını kontrol edin.
• Çocukların ambalaj parçalarıyla (plastik poşetler
gibi) oynamasına izin vermeyin.
• Isıtıcının nominal özelliklerine uygun olduğundan emin olmak için ev voltajını kontrol edin.
• Hasar görmediklerinden emin olmak için kullanmadan önce elektrik kablosunu ve fişi dikkatlice
kontrol edin.
• Fişini prizden çıkarmadan önce gücü kesinlikle
kapatın ve üniteye enerji verirken elektrik çarpmasını önlemek için ellerinizin kuru olduğundan
emin olun.
• Teras radyatörünü sadece açık havada veya
geniş bir açık alanda kullanın. Tente, şemsiye,
ağaç dalı, mobilya, perde, kağıt vb. gibi tüm
yanıcı nesneleri cihazdan uzak (sabit olmayan
nesneler bile olsa en az 1 metre mesafede!)
tutun. Duvarlara olan mesafe en az 1 metre
olmalıdır. Baş kısmı, yerden en az 180 cm yukarıda olmalıdır. Cihazı bir çatı altına yerleştirirseniz, teras radyatör kapağı ile (yanmaz) tavan
arasında en az 50 cm boşluk bırakılmalıdır.
Yanıcı malzemeden oluşan (ahşap, plastik,
branda vb.) bir çatıda bu mesafe en az 1 metre
olmalıdır. Daima iyi havalandırma sağlayın!
• Cihazı bir duvar prizinin hemen üstüne veya
altına koymayın (yakınına değil).
• Teras ısıtıcısı yalnızca evde kullanım için tasarlanmıştır. Bu nedenle, büyük ölçüde açık alan
olsalar bile şantiyelerde, seralarda, ahırlarda
veya ağıllarda vb. kullanmamalısınız. Bu tür
yerlerde genellikle çok fazla yanıcı malzeme
bulunur.
• Bu teras ısıtıcısını sauna ısıtması veya sürekli bir
alan veya oda ısıtıcısı olarak kullanmayın.
• Bu teras ısıtıcısını bir köpek kulübesi veya
hayvanların bulunduğu başka bir yerde kullanmayın.
• Banyo veya yüzme havuzunun veya herhangi
bir sıvı kaynağının yakınında veya etrafında kullanmayın. Cihaz su sıçramasına karşı dayanıklı
olsa da, daima suya dikkat etmeniz gerekir.
Suya düşmeyeceğinden emin olun ve güçlü
su fıskiyelerine maruz bırakmayın. Tehlikeli
olduğundan ıslak ellerle dokunmayın ve cihazı
banyo, tuvalet, yüzme havuzu veya diğer su
kaynaklarının hemen yakınına yerleştirmeyin.
• Elektrik çarpmasına karşı korunmak için, kabloyu veya fişi suya veya başka bir sıvıya batırmayın.
• Herhangi bir havalandırma veya egzoz açıklığına
yabancı nesneler sokmayın veya girmesine izin
56
WWW.VONROC.COM
Page 57
TR
vermeyin çünkü bu, elektrik çarpmasına, yangına veya ısıtıcıda hasara neden olabilir.
• Yeterli ışık bulunduğundan emin olun. Cihaz
üzerindeki düğmeler 1 metre mesafeden düzgün bir şekilde görülebilmelidir.
• Kullanılmadığında ısıtıcının fişini daima çekin.
Cihazı kullanırken asla başıboş bırakmayın,
kapatıp fişini çekin. Cihazı bir programlayıcı,
zamanlayıcı veya cihazı otomatik olarak açan
başka bir cihazla kullanmayın.
• Isıtıcıyı dimmer, hız kontrol cihazı vb. gibi harici
bir voltaj regülatörü ile kullanmayın. Bu, elektriksel bir tehlike oluşturur.
• Kablonun kenarlardan (keskin) sarkmamasına,
aşırı kıvrılmamasına ve sıcak yüzeylere değmemesine dikkat edin. Kabloyu cihazın etrafına
sarmayın.
• Kablonun çocuklar tarafından kolayca çekilebilecek şekilde tezgahtan sarkmasına izin
vermeyin.
• Çalıştırma sırasında ızgaraya parmaklarınızı
veya yabancı nesne koymayın.
• Aleti kullanım sırasında başıboş ve gözetimsiz
bırakmayın.
• Bu ısıtıcı banyo, çamaşırhane ve benzeri kapalı
mekanlarda kullanılmak üzere tasarlanmamıştır,
ısıtıcıyı asla küvet veya başka bir su kabına düşebileceği yerlere koymayın.
• Bu talimatlara uyulmamasından veya başka
herhangi bir uygunsuz veya yanlış kullanımdan
kaynaklanan herhangi bir hasar için sorumluluk
kabul edilmez.
• Bu cihaz, cihazın güvenli bir şekilde kullanımıyla
ilgili gözetim mevcutsa veya kullanımla ilgili talimatları ve ilgili tehlikeleri anlıyorsa, 8 yaş ve üzeri
çocukların yanı sıra fiziksel, duyusal veya zihinsel
yetenekleri sınırlı veya yeterli deneyim ve bilgiden
yoksun kişiler tarafından kullanılabilir. Çocukların
cihazla oynamasına izin vermeyin. Eğer gözetim
altında değillerse temizlik ve kullanıcı bakımı
çocuklar tarafından yapılamaz.
• Herhangi bir nedenle cihazda çatlak veya kırılma
meydana gelirse veya alüminyum gövde veya
herhangi bir parçada herhangi bir kusur veya kesinti tespit ederseniz, derhal cihazın çalışmasını
durdurun ve fişi prizden çıkarın.
• Güç kablosu herhangi bir şekilde hasar gördüyse,
tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi kalifiye kişiler tarafından değiştirilmelidir.
• Bu cihazın aşırı ısınmasını önlemek için hava
girişlerini ve çıkışlarını temiz tutun ve tıkanmaya
neden olabilecek her şeyi temizleyin. Herhangi
bir kir veya toz birikintisi bulunmadığından emin
olmak için tüm giriş ve çıkışları sıkça kontrol
edin. ÜZERİNİ ÖRTMEYİN. Ayrıca, cihazın üzerinin
örtülmemesi için uyarı etiketi kurulumdan sonra
açıkça görülebilen bir yere yerleştirilmelidir: bu
nedenle ilgili etiket cihazın arkasında olmamalıdır.
• Isıtıcı parçalarının sıcaklığı 200°C’yi aşabilir,
ısıtma borusu, reflektör veya ısıtma borusunun yakınındaki metal parçalarla temas şiddetli
YANIKLARA neden olabilir. Yanıkları önlemek için
çıplak cildin sıcak yüzeye temas etmesine izin
vermeyin.
• Ellerinizi ASLA ısıtma elemanlarının altına koymayın. DAİMA ısıtıcı borusuna veya bitişik parçalara
dokunmadan önce ısıtma elemanının en az 10
dakika soğumasını bekleyin.
• Cihazın yakın çevresinde yanıcı sıvı veya boya,
benzin, gaz tankı vb. malzemeleri saklamayın.
Cihazı, yakında yanıcı gaz tankları, gaz tüpleri
veya sprey kutuları gibi nesneler bulunan yanıcı
ortamlarda kullanmayın. Patlama ve yangın tehlikesi!
• Bu ürün geri dönüştürülebilir malzemeler içerir.
Bu ürünü ayrıştırılmamış evsel atıklarla birlikte
atmayın. Lütfen en yakın toplama noktası için
yerel yetkililerinizle iletişime geçin.
Elektrik güvenliği
Daima güç kaynağı geriliminin anma
değerleri plakasındaki gerilime karşılık gelip
gelmediğini kontrol edin.
• Güç kaynağı kablosu veya şebeke fişi hasar
görmüşse makineyi kullanmayın.
• Sadece makinenin güç değerleri açısından uygun, minimum 1,5 mm kalınlığa sahip uzatma
kabloları kullanın. Bir uzatma kablosu makarası
kullanıyorsanız kabloyu daima tam olarak açın.
2. MAKİNE BİLGİSİ
Kullanım amacı
Bu ürün, ev ortamları için teras ısıtıcı ayağı olarak
tasarlanmıştır. Isıtıcı, evlerdeki özel bahçeler veya
diğer açık alanlar için tasarlanmıştır. Isıtıcı, bir kapalı
alanı ısıtmak, ev tipi olmayan açık alan ısıtıcısı olarak
kullanmak veya tekstil ürünleri veya diğer malzemeleri kurutmak için kullanılamaz. Bu ısıtıcıda, oda
sıcaklığını kontrol eden bir düzenek bulunmadığı için,
57WWW.VONROC.C OM
Page 58
TR
sürekli gözetim sağlanmadığı sürece, bu ısıtıcıyı odayı
kendi başlarına terk edemeyecek durumdaki kişilerin
bulunduğu alanlarda kullanmayın. Bu cihaz sadece
tasarlandığı amaç için kullanılmalıdır. Başka her türlü
kullanımın kötüye kullanım olduğu kabul edilir.
TEKNİK SPESİFİKASYONLAR
Model No. PH506AC
Voltaj 220–240 V ~
Frekans 50-60 Hz
Güç 2000 W
Isıtma elemanı türü Düşük yansıtmalı lamba
Isınma süresi 1 saniye
Dalga uzunluğu 0,78-1,4 mikron
Erkesel verim 90%
Isıtma mesafesi 4-5 m
Isıtma alanı 10-12m
Renk sıcaklığı 1500K
Elektronik yumuşak başlatma Evet
Giriş koruma sınıfı IP55
Koruma sınıfı Sınıf I
Ağırlık 1,60 kg
AÇIKLAMA
Metindeki numaralar sayfa 2-5 ’deki çizimleri işaret
etmektedir.
1. Isıtıcı
2. Koruyucu ızgara
3. Elektrik kablosu
4. Açma/kapama düğmesi
5. Montaj braketi
6. Sac gömlekli dübel
7. Pullu vida
8. Kelebek somun
9. Cıvata
10. Pul
3. MONTAJ
Bu ısıtıcı, örneğin kalifiye bir elektrikçi gibi
yetkili kişiler tarafından kurulmalıdır.
Montaj öncesinde daima ısıtıcıyı güç
kaynağından ayırın ve soğumasını bekleyin.
Isıtıcının montajı (Şekil A-N)
Cihazı her zaman birlikte verilen aksesuarlarla monte edin.
Kuruluma başlamadan önce aşağıdakileri dikkate alın:
• Cihazı sağlam ve düz bir yüzeye yerleştirin.
• Cihaz, ısıtıcı ile herhangi bir tavan, çadır bezi vb.
arasında 50 cm boşluk kalacak şekilde monte
edilmelidir. Zemin ile cihazın alt tarafı arasında
da en az 1,80 m mesafe olmalıdır. Bkz. Şekil J
ve K. Cihaz asla açılı olarak asılmamalıdır!
• Güç kaynağı kablosunun iyi monte edildiğinden
ve ısıtıcının reflektörüyle temas etmediğinden
veya ısınan alana girmediğinden emin olun.
• Isıtıcıyı yanıcı bir yüzey yakınına kurmayın.
• Isıtıcı açık alanda kullanılacaksa, hava koşullarına dayanıklı bir priz şiddetle tavsiye edilir.
• Delmeden önce, ısıtıcının kurulacağı alanda
elektrik kablosu veya su borusu olmadığından
emin olun.
Isıtıcıyı bir duvara veya tavana monte etmek için şu
adımları izleyin:
1. Cihaz, Şekil C’de gösterildiği gibi montaj aksesuarlarıyla birlikte verilir.
2. Şekil D’deki boyutları kullanarak toplam 4 delik
açın. Delik çapı, çengelin çapıyla aynı büyüklükte olmalıdır: 8mm. Beklenen gömme derinliğine
göre en az 10 ila 15 mm daha derin delik açın.
Deliklerin düz ve tam olarak aynı yükseklikte
olduğundan emin olun.
3. Deliklerdeki kalıntıları temizleyin.
4. Somunu, Şekil E’de 1. adımda gösterildiği gibi
gömme çelik dübelin (6) üst kısmıyla aynı hizaya
getirin.
5. Gömme çelik dübeli (6), Şekil E’deki adım 2’de
gösterildiği gibi taban malzemesindeki deliğe
yerleştirin. Rondela ve somun taban malzemesine sıkıca temas edene kadar gömme çelik
dübeli bir çekiç kullanarak itin.
6. Şimdi montaj braketini (5) gömme çelik dübellere (6) yerleştirin, pulu ve somunu kullanarak
monte edin. Somunu elinizle sıkılana kadar
çevirin. Her ikisi de Şekil F’de gösterildiği gibi
olmalıdır.
7. Somunu üç ila dört tam tur döndürerek dübeli
ayarlamak için 10 numara bir anahtar kullanın.
8. Kalan 2 montaj braketini (5) Şekil G’de gösterildiği gibi ısıtıcının dış deliklerine (1) monte edin.
9. Isıtıcıyı monte edilmiş braketlerle duvara veya
tavana monte edilmiş montaj braketlerine
58
WWW.VONROC.COM
Page 59
TR
götürün. Şimdi her iki braketi de Şekil H’de
gösterildiği gibi cıvata (9), rondela (10) ve kelebek somun (8) ile eşleştirin.
10. Şekil I’da, doğru şekilde monte edilmiş bir montaj braketi düzeneği gösterilmektedir.
11. Şekil J ve K’da gösterilen minimum mesafeleri
hesaba katın.
12. Isıtıcı, Şekil K ve L’de gösterildiği gibi maksimum açıya kadar ayarlanabilir.
13. Teras ısıtıcıyı topraklanmış bir elektrik prizine
takın. Voltaj değerinin cihazla eşleşip eşleşmediğini önceden kontrol edin.
14. Güç kablosunu Şekil M ve N’de gösterildiği gibi
doğru monte etmeye dikkat edin. Gerekirse kabloyu montaj braketlerine sabitlemek için lastik
bantları kullanın.
Not: ısıtıcı ayrıca bir tripoda veya metal bir ısıtıcı
standına da monte edilebilir. Isıtıcıyı doğru şekilde
monte etmek için tripod veya stand ile birlikte verilen talimatları izleyin.
Uzaktan kumandanın montajı (Şekil B)
• Uzaktan kumandanın (8) arkasını çevirin ve pil
kapağını çıkarın.
• Pillerin kutuplarına ve talimatlara uygun olarak
uzaktan kumandaya (8) 2 AAA/Alkalin tipi pil
takın.
• Pilleri yukarıda gösterildiği şekilde değiştirin.
4. ÇALIŞTIRMA
Cihazı açma/kapatma (Şekil B)
• Isıtıcıyı çalıştırmak için elektrik fişini prize takın
ve ısıtıcı üzerindeki anahtarı (4) Açık konumuna
getirin.
• Isıtıcıyı kapatmak için ısıtıcı üzerindeki anahtarı
(4) Kapalı konumuna getirin.
5. BAKIM
Mekanizmada bakım yaparken makine
fişinin prize bağlı olmadığından daima emin
olun.
Havalandırma deliklerinin toz ve kirden arınmış
olduğundan emin olun. Çok inatçı kirleri sabunlu
suyla hafif ıslatılmış, yumuşak bir bezle çıkarın.
Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik
bileşenlere zarar verecektir.
• Isıtıcıyı temizlemek için alkol, benzin, aşındırıcı
tozlar, mobilya cilası veya sert fırçalar KULLANMAYIN. Bu, ısıtıcının yüzeyinde hasara veya
bozulmaya neden olabilir.
• Isıtıcıyı asla suya DALDIRMAYIN
• Kullanmadan önce ısıtıcının tamamen kurumasını bekleyin.
DİKKAT:
• Temizlik öncesinde daima ısıtıcıyı güç kaynağından ayırın ve soğumasını bekleyin.
• Isıtıcıda, ünitenin içinde veya ısıtma elemanının
çevresinde toz veya kir birikmişse, ürün yetkili
bir servis merkezi tarafından temizlenmelidir.
Isıtıcıyı bu durumda çalıştırmayın.
• Gereken tek bakım, ısıtıcının dış yüzeylerinin
temizlenmesidir.
• Ellerinizdeki kirler lambanın ömrünü etkileyebileceğinden, ısıtma elemanına çıplak elle dokunmayın. Yanlışlıkla dokunulursa, parmak izlerini
mentollü ispirto veya alkolle hafif ıslatılmış
yumuşak bir bezle silin.
• Bu ısıtıcıdaki herhangi bir elektriksel veya
mekanik bileşeni kendiniz onarmaya veya ayarlamaya çalışmayın.
• Isıtıcı, kullanıcı tarafından bakımı yapabilir
herhangi bir parça içermez. Ürün hasar görürse
veya arızalanırsa, üreticiye veya yetkili servise
gönderilmelidir.
• Tehlikeyi önlemek için, hasarlı elektrik kabloları,
üretici, yetkili servis veya benzer niteliklere
sahip kişiler tarafından değiştirilmelidir.
Saklama
Toz ve kir oluşumunu önlemek için, kullanılmadığında ısıtıcıyı serin ve kuru bir yerde saklayın. Muhafaza etmek için ambalaj kartonu kullanın.
DİKKAT: Elektrik Çarpması Riski. Isıtıcının
içini kendi başınıza açmaya veya tamir
etmeye ÇALIŞMAYIN.
Makine kaplamalarını yumuşak bir bezle, tercihen
her kullanımdan sonra düzenli olarak temizleyin.
Sorun Giderme
Isıtıcı çalışmıyorsa, onarım veya servis bakımı öncesinde lütfen aşağıdakileri kontrol edin:
• Elektrik kablosunun prize takılı olup olmadığını
kontrol edin.
59WWW.VONROC.C OM
Page 60
TR
• Ana sigortaya giden elektriğin çalışıp çalışmadığını kontrol edin.
• Güç düğmelerinin açık olduğundan emin olun,
eğer değilse, bir ayar seçin.
CEVRE
Arızalı ve/veya atılmış elektrikli veya
elektronik ekipmanların uygun geri
donuşum konumlarında toplanması gerekir.
Yalnızca AT ulkeleri icin
Elektrikli aletleri evsel atık olarak atmayın. Atık
Elektrikli ve Elektronik Donanım icin Avrupa İlkeleri
2012/19/EU’ya ve bunun yerel hukuk cercevesinde
uygulamasına gore, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve cevre dostu
bir yolla imha edilmelidir.
GARANTİ
VONROC urunleri yuksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren
kanunen belirlenen sure boyunca materyal ve işcilik
acısından kusursuz olacağı garanti edilmektedir. Bu
sure zarfında, kusurlu materyal ve/veya işcilikten
dolayı urunde herhangi bir arıza meydana gelmesi
durumunda, doğrudan VONROC iletişim kurun.
Takip eden durumlar bu garanti kapsamı dışındadır:
• Yetkisiz servis merkezleri tarafından yapılan
veya yapılmaya teşebbus edilen onarım ve/veya
değişiklikler.
• Normal aşınma ve eskime.
• Cihazın kotu ve yanlış kullanılması veya cihaza
yanlış bakım yapılması.
• Orijinal olmayan yedek parcaların kullanılması
Bu, şirket tarafından acık ya da zımni verilmiş tek
garantiyi oluşturur. Belirli bir amac icin ticarete
elverişlilik ve uygunluğun zımni garantileri dahil dış
gorunuşunun otesine uzanan acık veya zımni başka
hicbir garanti yoktur. VONROC herhangi bir arızi
veya dolaylı zarardan hicbir halukarda sorumlu olmayacaktır. Bayilerin getireceği cozumler uygunsuz
birimlerin veya parcaların onarımı veya değiştirilmesiyle sınırlı olacaktır.
Urun ve kullanıcı kılavuzu değişikliğe tabidir.
Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.
60
WWW.VONROC.COM
Page 61
61
Page 62
62
Page 63
DECLARATION OF CONFORMITY
PH506AC PATIO HEATER MARSILI COMPACT
(EN) We declare under our sole responsibility that this product is in
conformity with directive 2011/65/EU of the European
parliament and of the council of 8 June 2011 on the restriction
of theuse of certain hazardous substances in electrical and
electronic equipment is in conformity and accordance with the
following standards and regulations:
(DE) Der Hersteller erklärt eigenverantwortlich, dass dieses Produkt
der Direktive 2011/65/EU des Europäischen Parlaments und
des Rats vom 8. Juni 2011 über die Einschränkung der
Anwendung von bestimmten gefährlichen Stoffen in
elektrischen und elektronischen Geräten entspricht. den
folgenden Standards und Vorschriften entspricht:
(NL) Wij verklaren onder onze volledige verantwoordelijkheid dat dit
product voldoet aan de conform Richtlijn 2011/65/EU van het
Europees Parlement en de Raad van 8 juni 2011 betreffende
beperking van het gebruik van bepaalde gevaarlijke stoffen in
elektrische en elektronische apparatuur en in overeenstemming
is met de volgende standaarden en reguleringen:
(FR) Nous déclarons sous notre seule responsabilité que ce produit
est conforme aux standards et directives suivants: est conforme
à la Directive 2011/65/EU du Parlement Européen et du Conseil
du 8 juin 2011 concernant la limitation d’usage de certaines
substances dangereuses dans l’équipement électrique et
électronique.
(ES) Declaramos bajo nuestra exclusiva responsabilidad que este
producto cumple con las siguientes normas y estándares de
funcionamiento: se encuentra conforme con la Directiva
2011/65/UE del Parlamento Europeo y del Consejo de 8 de
junio de 2011 sobre la restricción del uso de determinadas
sustancias peligrosas en los equipos eléctricos y electrónicos.
(IT) Dichiariamo, sotto la nostra responsabilità, che questo prodotto
è conforme alle normative e ai regolamenti seguenti: è
conforme alla Direttiva 2011/65/UE del Parlamento Europeo e
del Consiglio dell’8 giugno 2011 sulla limitazione dell’uso di
determinate sostanze pericolose nelle apparecchiature
elettriche ed elettroniche.
(SV) Vi garanterar på eget ansvar att denna produkt upp fyller och
följer följande standarder och bestämmelser: uppfyller direktiv
2011/65/EU från Europeiska parlamentet och EG-rådet från
den 8 juni 2011 om begränsningen av användning av farliga
substanser i elektrisk och elektronisk utrustning.
(DA) Vi erklærer under eget ansvar, at dette produkt er i
overensstemmelse med følgende standarder og bestemmelser:
er i overensstemmelse med direktiv 2011/65/EU fra EuropaParlamentet og Rådet af 8. juni 2011 om begrænsning af
anvendelsen af visse farlige stoffer i elektrisk og elektronisk
udstyr.
(PL) Deklarujemy na własną odpowiedzialność, że ten produkt
spełnia wymogi zawarte w następujących normach i przepisach:
jest zgodny z Dyrektywą 2011/65/UE Parlamentu
Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie
ograniczenia stosowania niektórych niebezpiecznych substancji
w sprzęcie elektrycznym i elektronicznym.
(RO) Declarăm prin aceasta cu răspunderea deplină că produsul
acesta este în conformitate cu următoarele standarde sau
directive: este în conformitate cu Directiva 2011/65/UE a
Parlamentului European şi a Consiliului din 8 iunie 2011 cu
privire la interzicerea utilizării anumitor substane periculoase
la echipamentele electrice şi electronice.
(TR) Tek sorumlusu biz olmak uzere bu urunun Avrupa
Parlamentosunun 2011/65/EU ve 8 Haziran 2011 tarihli
konseyin elektrikli ve elektronik ekipmanlarda belirlenmiş
tehlikeli malzeme kullanımının kısıtlanması hakkındaki
talimatları ile birlikte aşağıda belirtilen standart ve yonergelere
uygun ve uyumlu olduğunu beyan ederiz.
EMC 2014/30/EU: EN 550141:2017, EN 550142:2015, EN IEC 6100032:2019, EN 6100033:2013+A1:2019
LVD 2014/35/EU: EN 60335230:2009+A11:2012,
EN 603351:2012+A11:2014+A13:2017+ A1:2019+A14:2019+A2:2019, EN 62233:2008
ROHS 2011/65/EU&EU2015/863, WEEE 2012/19/EU
Zwolle, 01-12-2021 H.G.F Rosberg
CEO
VONROC • Lingenstraat 6 • 8028 PM Zwolle • The Netherlands
WWW.VONROC.COM 63
Page 64
©2021 VONROC
WWW.VONROC.COM
2112-02
Loading...
