LAWNMOWER

LM504DC / S2_LM504DC

S4_LM504DC

Original Instructions 07

Übersetzung Der Originalbetriebsanleitung 17 NL Vertaling van de oorspronkelijke gebruiksaanwijzing FR

Traduction de la notice originale 41

Traducción del manual original 53

Traduzione delle istruzioni originali 66

Översättning av bruksanvisning i original 77

Oversættelse af den originale brugsanvisning 88

Tłumaczenie instrukcji oryginalnej 98

Traducere a instruciunilor originale 110

Page 2

15a

9 85

8 9

212019

WWW.VONROC.COM2

Page 3

WWW.VONROC.COM

15b 15a15a 15b

Page 4

10 12

WWW.VONROC.COM4

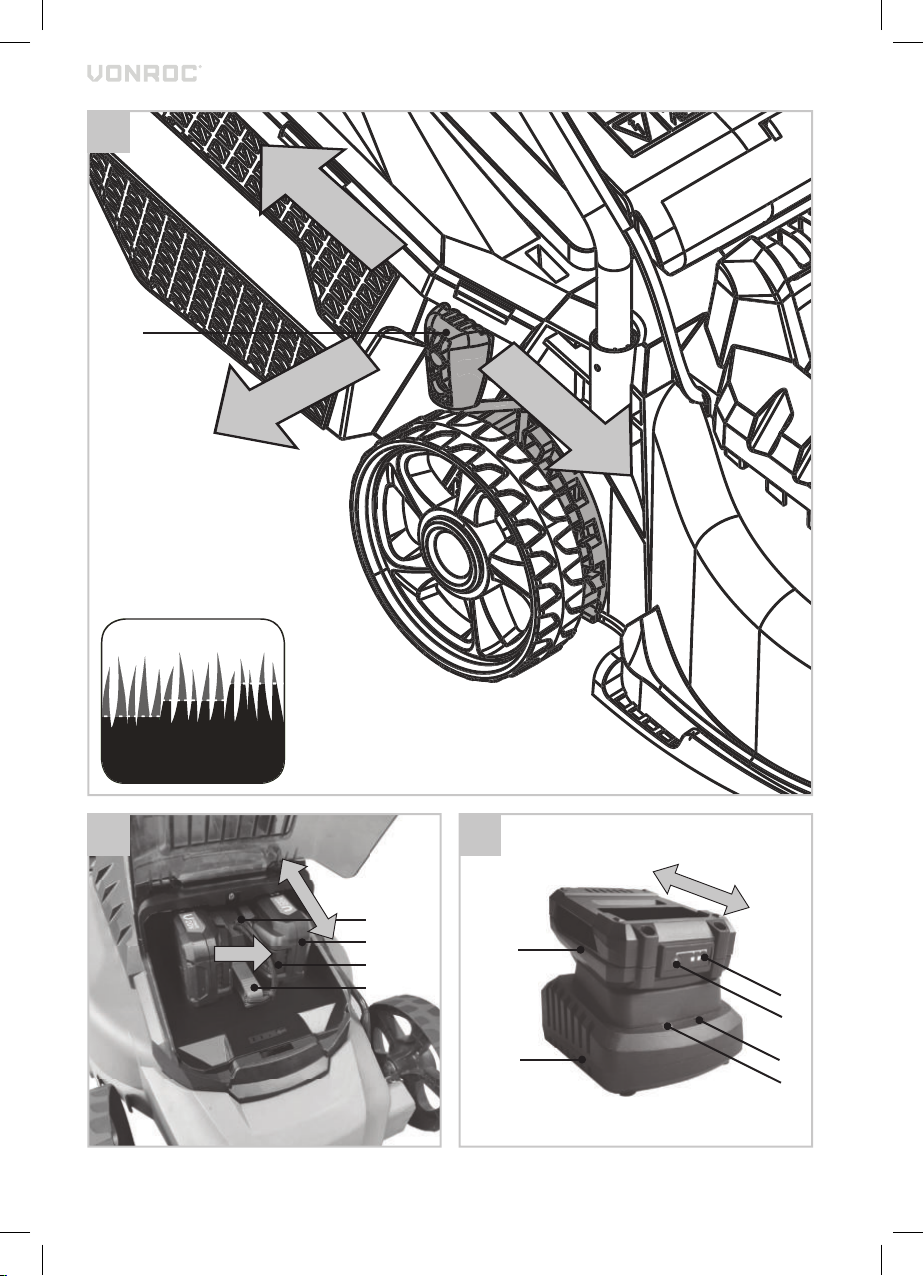

Page 5

30-40-50-60-70 mm

WWW.VONROC.COM 5

23 22 21

25 24

27 27

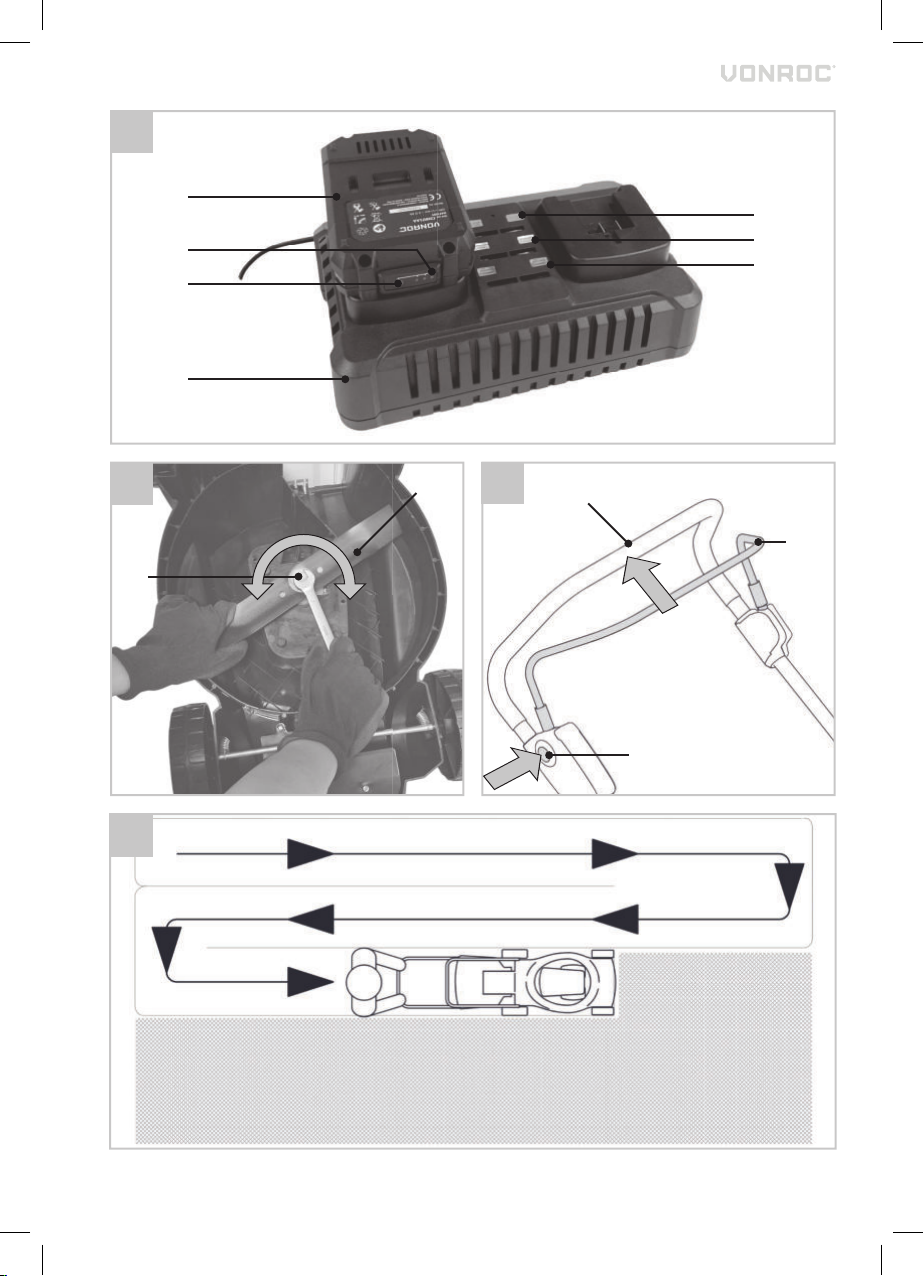

Page 6

25 24

31 32 33

WWW.VONROC.COM6

Page 7

WWW.VONROC.COM

1. SAFETY INSTRUCTIONS

Read the enclosed safety warnings, the additional safety warnings and the instructions. Failure to follow the safety

warnings and the instructions may result in electric shock, ﬁre and/or serious injury. Save the safety

warnings and the instructions for future reference.

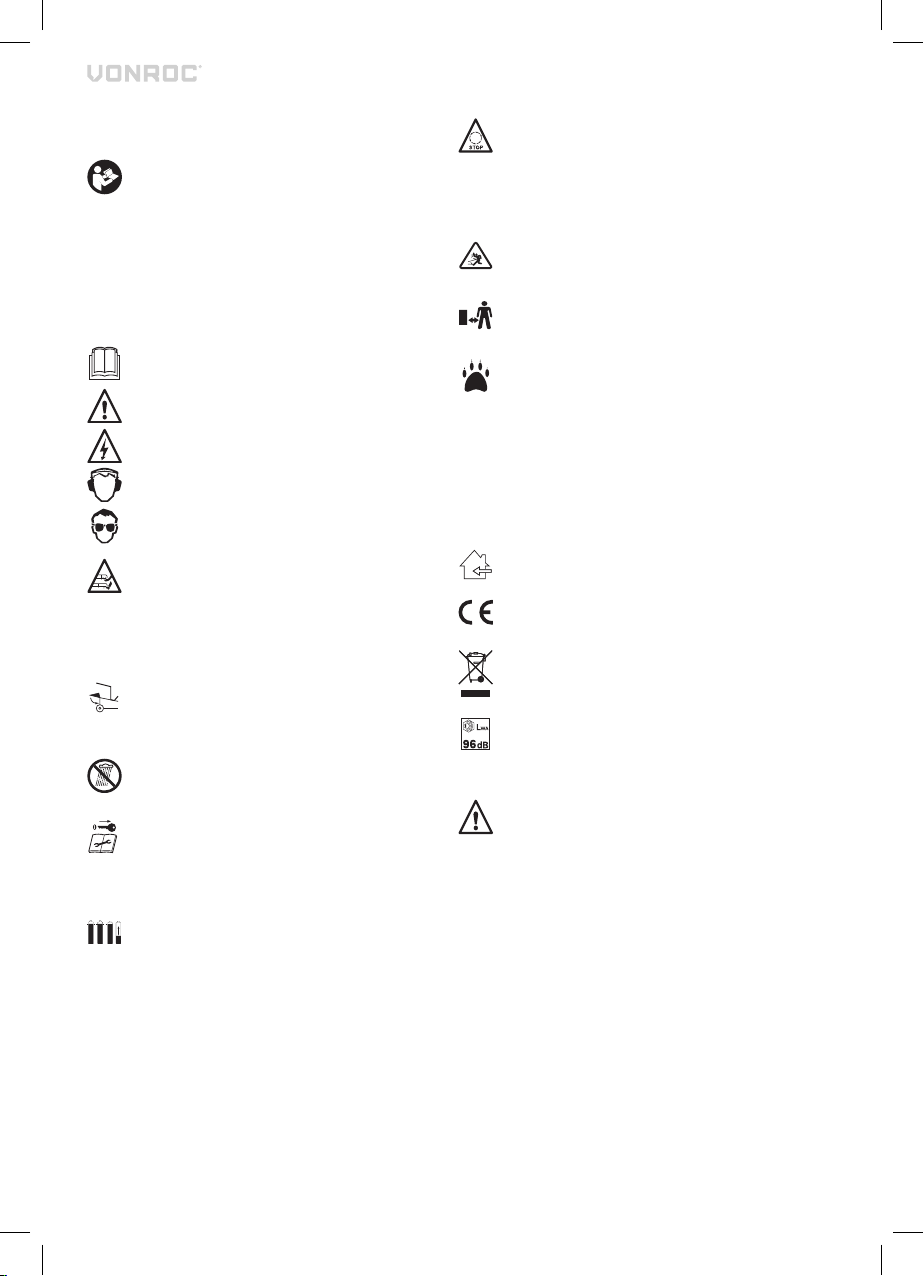

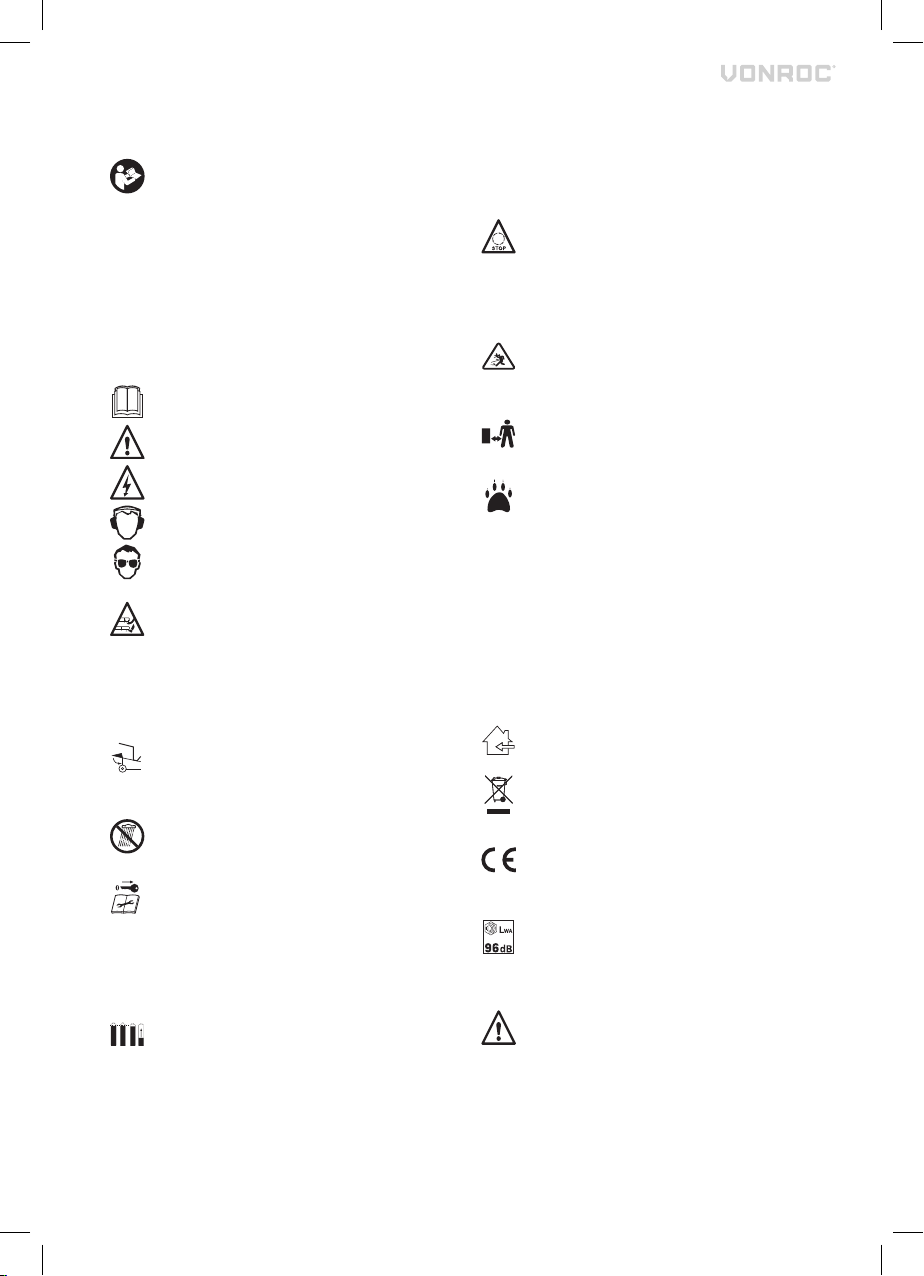

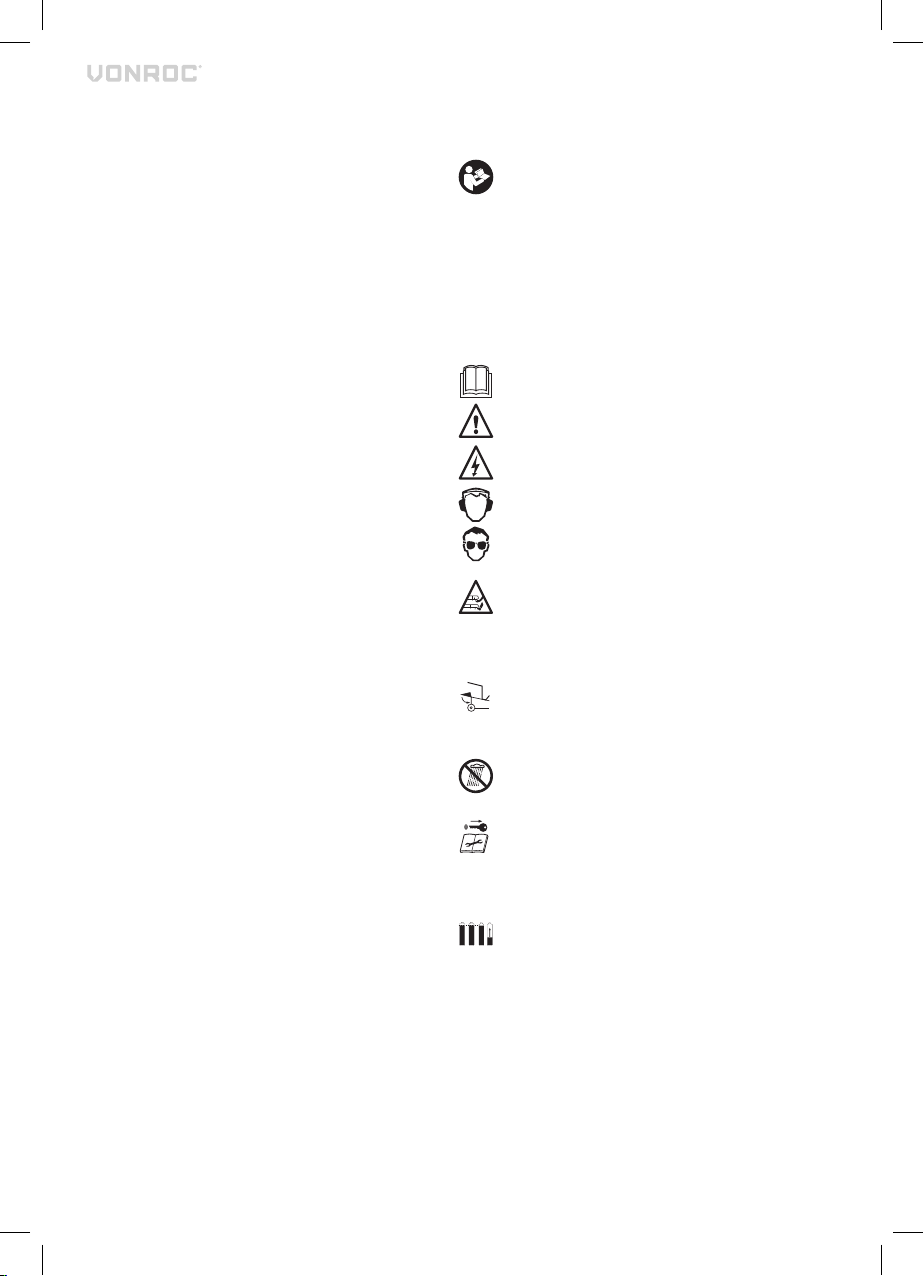

The following symbols are used in the user manual or on the product:

Read the instructions!

Risk of personal injury.

Risk of electric shock.

Wear hearing protection.

Wear eye protection.

Caution: Do not touch rotating blades. Sharp blade(s). Beware of severing toes or ﬁngers. Keep bystanders, especially children and pets, at a distance greater than 10m.

The lawn mower shall not be operated without either the entire grass catcher or the guard in place.

Do not use in the rain or leave the mower outdoors while it is raining.

Switch off and remove safety key (isolator switch) before adjusting, cleaning and before leaving the product unattended for any period of time.

Use only batteries which are charged to the same level. Never combine full and half-full batteries. Always charge the two batteries simultaneously. The equipment‘s operating time depends on the battery with the lower charge level. The two batteries must always be fully charged before use. Close the battery cover before use.

Wait until all machine components have completely stopped before touching them. The blades continue to rotate after the machine is switched off, a rotating blade can cause injury.

Make sure that bystanders are not injured

by foreign objects being thrown away.

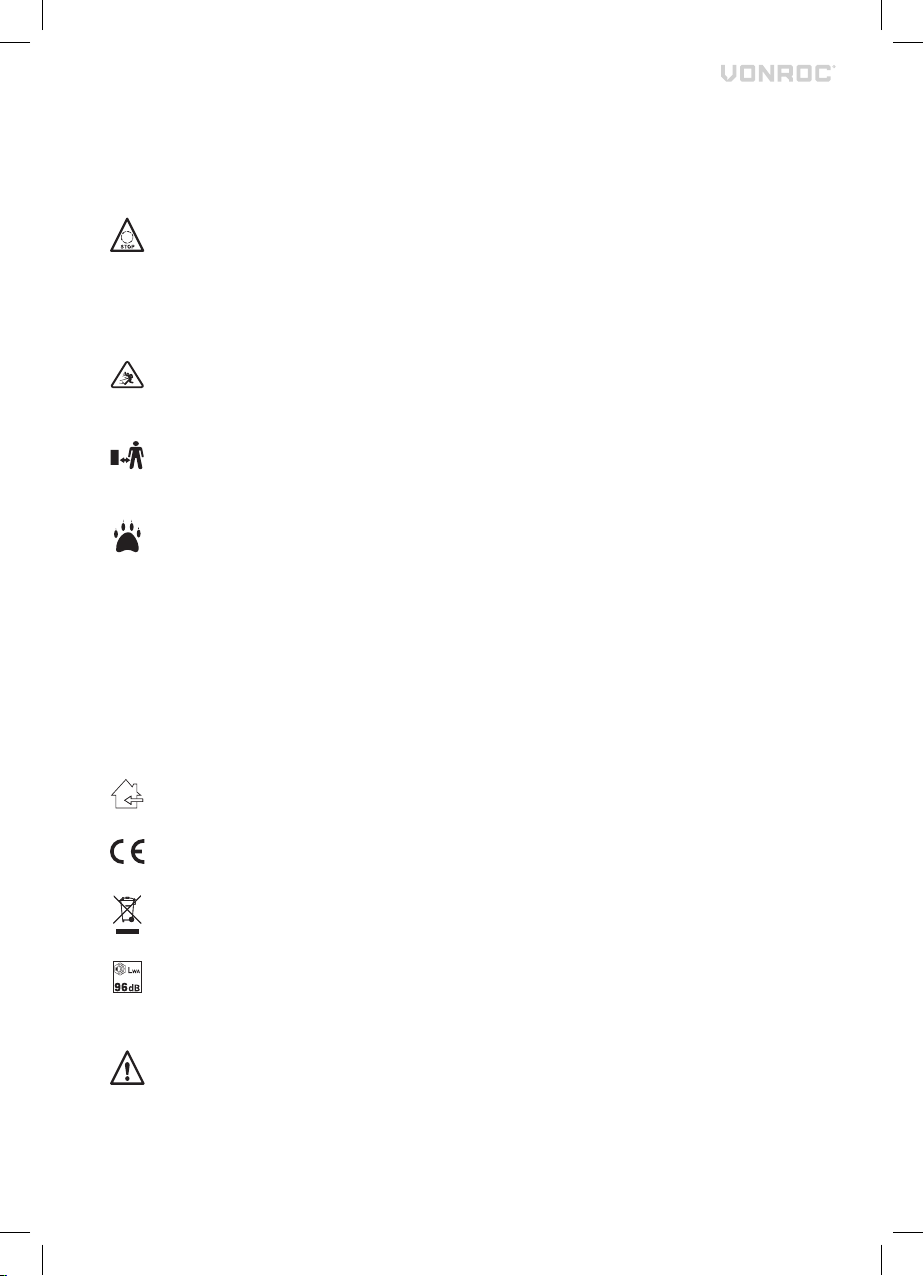

Warning: Keep a safe distance to the product when operating.

Carefully check the area where the tool is to

be used for wildlife and pets. Wildlife and pets may be injured while the machine is in operation. Thoroughly check the working area and remove any stones, sticks, wires, bones and foreign objects. When sing the machine, ensure that no wildlife, pets or small tree stumps are hidden in the dense grass.

Only use the battery charger indoors.

Conforms to all relevant European Directives.

Do not dispose of the product in unsuitable containers.

The guaranteed sound power level LWA = 96 dB(A)

GENERAL POWER TOOL SAFETY WARNINGS

WARNING! Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

1) Work area safety

a) Keep the work area clean and well lit. Cluttered

or dark areas invite accidents.

b) Do not operate power tools in explosive atmos-

pheres, such as in the presence of ﬂammable liquids, gases or dust. Power tools create

Page 8

WWW.VONROC.COM

sparks which may ignite the dust or fumes.

c) Keep children and bystanders away while oper-

ating a power tool. Distractions can cause you to lose control.

2) Electrical safety a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed plugs and matching outlets

will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet condi-

tions. Water entering a power tool will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f) If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk

of electric shock.

3) Personal safety

Stay alert, watch what you are doing and use

common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂuence of drugs, alcohol or medication.

A moment of inattention while operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your ﬁnger

on the switch or energising power tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust related hazards.

Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore tool safety principles. A careless action can cause

severe injury within a fraction of a second.

4) Power tool use and care a) Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

Disconnect the plug from the power source and/ or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety

measures reduce the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents are

caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and the

Page 9

WWW.VONROC.COM

work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5) Battery tool use and care a) Recharge only with the charger speciﬁed by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of ﬁre when used with another battery pack.

b) Use power tools only with speciﬁcally design-

ated battery packs. Use of any other battery packs may create a risk of injury and ﬁre.

When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects that can make a connection from one terminal to another. Shorting the battery terminals together

may cause burns or a ﬁre.

Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, ﬂush with water. If liquid contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

e) Do not use a battery pack or tool that is dam-

aged or modiﬁed. Damaged or modiﬁed batteries may exhibit unpredictable behaviour resulting in ﬁre, explosion or risk of injury.

Do not expose a battery pack or tool to ﬁre or excessive temperature. Exposure to ﬁre or temperature above 130 °C may cause explosion. NOTE The temperature „130 °C“ can be replaced by the temperature „265 °F“.

Follow all charging instructions and do not

charge the battery pack or tool outside the temperature range speciﬁed in the instructions.

Charging improperly or at temperatures outside the speciﬁed range may damage the battery and increase the risk of ﬁre.

6) Service a) Have your power tool serviced by a qualiﬁed

repair person using only identical replacement parts. This will ensure that the safety of the

power tool is maintained.

Never service damaged battery packs. Service

of battery packs should only be performed by the manufacturer or authorized service providers.

ADDITIONAL SAFETY INSTRUCTION FOR BATTERY LAWN MOWERS

• Never allow children or people unfamiliar with these instructions to use the product. Local regulations may restrict the age of the operator. When not in use store the product out of reach of children.

• Never allow children, persons with physical, sensory or mental limitations or a lack of experience and/or knowledge and/or people unfamiliar with these instructions to use the product. Local regulations may re-strict the age of the operator.

• Children should be supervised to ensure that they do not play with the product.

• Never work while people, especially children, or pets are nearby.

• The user is responsible for accidents or hazards occurring to other people or their property.

• Do not wear open rubber shoes or sandals when using the product. Al-ways wear sturdy shoes and long trousers. Do not use barefoot.

• Thoroughly inspect the area where the machine is to be used and re-move all stones, sticks, wires, bones and other foreign objects.

• Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.

• Mow only in daylight or in good artiﬁcial light.

• Avoid mowing in bad weather conditions especially when there is a risk of lightning.

• Avoid operating the machine in wet grass, where feasible.

• Walk, never run.

• Never operate the machine with defective guards or shields, or without safety devices, for example deﬂectors and/or grass catchers in place.

• We would advise you to wear ear protection for your own convenience.

• Never operate the product when you are tired, ill or under the inﬂuence of alcohol, drugs or medicine.

• Working on banks can be dangerous:

− Do not mow on excessively steep slopes.

− Always be sure of your footing on slopes or

wet grass.

− Mow across the face of slopes never up and

down.

Page 10

WWW.VONROC.COM

− Exercise extreme caution when changing direction on slopes.

• Use extreme caution when stepping back or

pulling the machine towards you.

• Never mow by pulling the mower towards you.

• Wait until the blades stop if the machine has to

be tilted for transportation when crossing surfaces other than grass and when transporting the machine to and from the area to be mowed.

• Do not tilt the machine when starting or swit-

ching on the motor.

• Switch on the motor according to the instructi-

ons with feet well away from rotating parts.

• Do not put hands or feet near or un-der rotating

parts.

• Always stand clear of the discharge zone when

operating the machine.

• Never pick up or carry the machine while the

motor is running.

• When storing, make sure that all 4 wheels of

the garden tool stand on the ground/ﬂoor.

• Only lift the garden tool with the carrying handle.

Use the carrying handle with care.

• Do not modify the machine. Unauthorized modi-

ﬁcations can impair the safety of your machine, lead to increased noise and vibrations, and poor performance.

• Remove the safety key (isolator switch):

– Whenever you leave the machine. – Before clearing a blockage. – Before checking, cleaning or working on the

machine.

– After striking a foreign object. Inspect the

machine for damage and change the blade as necessary.

– If the machine starts to vibrate abnormally

(check immediately).

SAFETY WARNINGS FOR BATTERY

a) Do not open the battery. Danger of short-

circuiting.

b) Protect the battery against heat, e. g., against

continuous intense sunlight, ﬁre, water, and moisture. Danger of explosion.

c) In case of damage and improper use of the bat-

tery, vapours may be emitted. Ventilate the area and seek medical help in case of complaints.

The vapours can irritate the respiratory system.

d) Use the battery only in conjunction with your

Vonroc product. This measure alone protects the battery against dangerous overload.

e) The battery can be damaged by pointed objects

such as nails or screwdrivers or by force applied externally. An internal short circuit can

occur and the battery can burn, smoke, explode or overheat.

SAFETY WARNINGS FOR CHARGER

Intended use

Charge only CD801AA and CD803AA type rechargeable Battery packs with the charger. Other types of batteries may burst causing personal injury and damage.

a) The appliance is not to be used by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction.

b) Children being supervised not to play with the

appliance. c) Do not recharging non-rechargeable batteries! d) During charging, batteries must be placed in

the well ventilated area!

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Electrical safety

Always check that the voltage of the power

supply corresponds to the voltage on the rating plate.

• Do not use the machine if the mains cable or the mains plug is damaged.

•

Only use extension cables that are suitable for

the power rating of the machine with a minimum

thickness of 1.5 mm2. If you use an extension

cable reel, always fully unroll the cable.

Page 11

WWW.VONROC.COM

2. MACHINE INFORMATION

Intended use

This product is designed for lawnmowing in domestic environments. The lawn mower is intended for private gardens at home. The lawn mower may not be used to trim bushes, hedges or shrubs, to cut scaling vegetation, planted roofs, or balcony-grown grass, to clean (vacuum) dirt and debris off walkways, or to chop up tree or hedge clippings. Moreover, the lawn mower may not be used as a power cultivator to level out high areas such as molehills. The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse.

TECHNICAL SPECIFICATIONS

This manual has been drawn up for different sets / article numbers. Check the corresponding article number in below speciﬁcations table for the correct composition and contents of your set.

Model No.

LM504DC S2_LM504DC

S4_LM504DC

Batteries included

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

MACHINE

Model No. LM504DC

Voltage 40V (2 x 20V) No load speed 3400/min Cutting width 330 mm Cutting height 30/40/50/60/70mm Grass box capacity 30 L Weight 8.5 kg Protection level IPX1 Sound pressure level (L Sound power level (L Vibration value <2.5m/s, K=1.5m/s

) 71.4dB(A), K=2.35dB(A)

) 91.4dB(A), K=2.35dB(A)

Chargers included

2 x CD802AA or 1 x CD820AA

BATTERY

Model No. CD801AA

Battery Type Lithium-Ion Voltage 20V Capacity 2.0 Ah Recommended charger CD802AA, CD820AA Weight 0.3 kg

Model No. CD803AA

Battery Type Lithium-Ion Voltage 20V Capacity 4.0 Ah Recommended charger CD802AA, CD820AA Weight 0.65 kg

CHARGER

Model No. CD802AA

Charger input 220-240V, 50Hz 0.4A Charger output 21V Charging time 2Ah battery 60 minutes Charging time 4Ah battery 120 minutes Recommended batteries CD801AA, CD803AA

Weight 0.36 kg

2.5A

Model No. CD820AA

Charger input

Charger output 21V Charging time 2Ah battery 45 minutes Charging time 4Ah battery 85 minutes Recommended batteries CD801AA, CD803AA Weight 0.81 kg

220-240V, 50-60Hz, 200W

2.3A, <3.8A

Only use the following batteries of the VONROC VPOWER 20V battery platform. Using any other batteries could cause serious injury or damage the tool.

CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion

The following chargers can be used to charge these batteries.

Page 12

WWW.VONROC.COM

CD802AA Quick charger CD820AA Dual quick charger

The batteries of the VONROC VPOWER 20V battery platform are interchangeable with all the VONROC VPOWER 20V battery platform tools.

Vibration level

The vibration emission level stated in this instruction manual has been measured in accordance with a standardized test given in EN60335; it may be used to compare one tool with another and as a preliminary assessment of exposure to vibration when using the tool for the applications mentioned.

• Using the tool for different applications, or with different or poorly maintained accessories, may signiﬁcantly increase the exposure level.

• The times when the tool is switched off or when it is running but not actually doing the job, may signiﬁcantly reduce the exposure level.

Protect yourself against the effects of vibration by maintaining the tool and its accessories, keeping your hands warm, and organizing your work patterns.

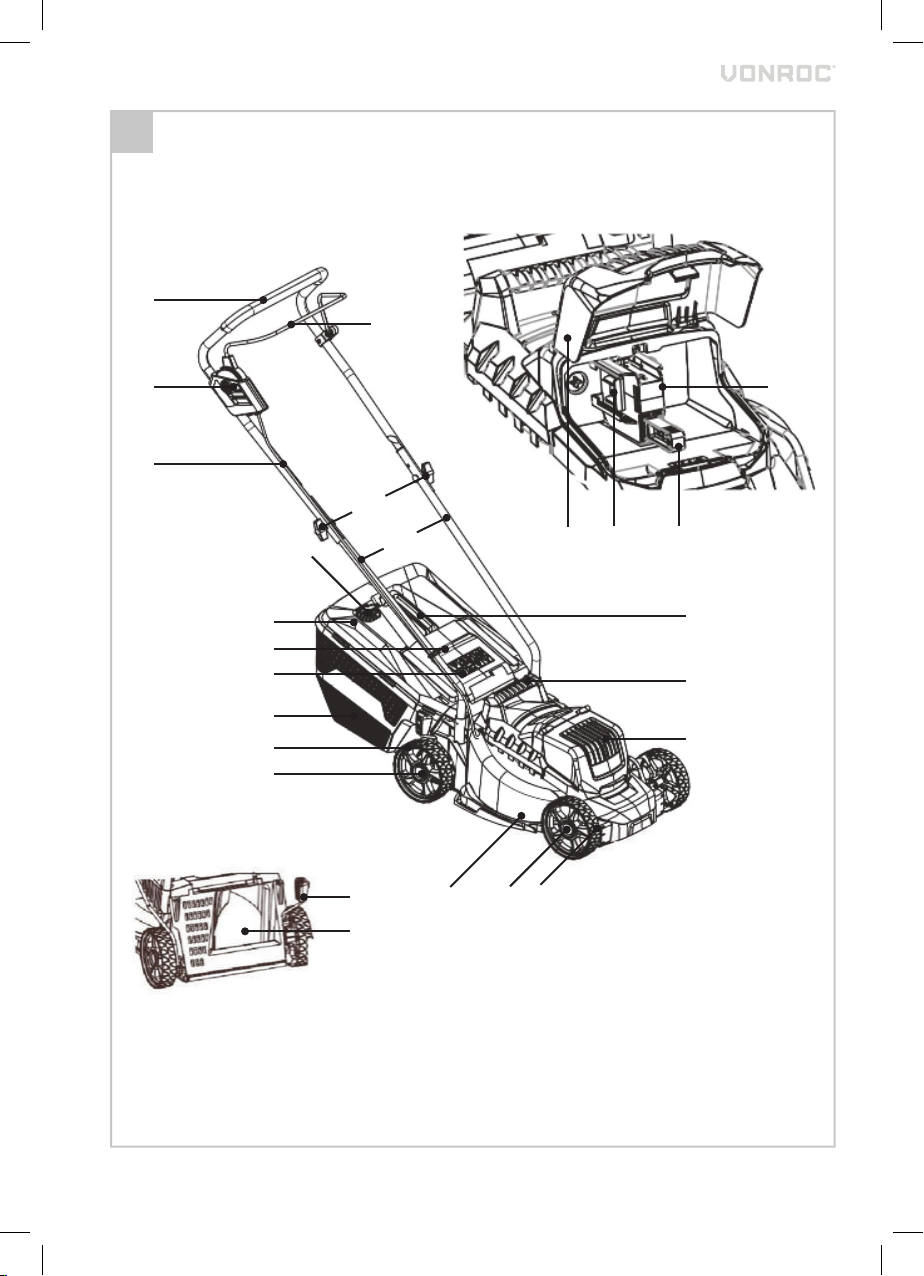

DESCRIPTION

The numbers in the text refer to the diagrams on pages 2-6.

1. Upper handle

2. On/off switch

3. Safety button

4. Power cable

5. Machine

6. Cable holder

7. Carrying handle

8. Wheel

9. Wheel cover

10. Grass box basket

11. Grass box lid

12. Grass box cover

13. Grass level indicator

14. Lower handle

15A. Handle adjustment knob 15B. Bolt for knob

16. Grass box carrying handle

17. Height adjustment lever

18. Grass outlet

19. Battery compartment cover

20. Battery bay

21. Safety key (isolator switch)

22. Battery unlock button

23. Battery

24. Battery LED indicators button

25. Battery LED indicators

26. Charger

27. Charger LED indicators

28. Blade

29. Blade bolt

30. Charger

31. Green LED indicators

32. Amber LED indicators

33. Red LED indicators

3. ASSEMBLY

Before any work on the power tool, remove the battery.

The battery must be charged before ﬁrst use.

Warning: Use only batteries which are charged to the same level. Never combine full and half-full batteries. Always charge the two batteries simultaneously. The equipment‘s operating time depends on the battery with the lower charge level. The two batteries must always be fully charged before use.

Inserting the battery into the machine (Fig. A, J)

Ensure that the exterior of the battery is clean and dry before connecting to the charger or machine. Close the battery cover before use.

1. Open the battery compartment cover (19).

2. Insert the battery (23) into the battery bay (20) as shown in Fig. J.

3. Push the battery further forward until it clicks into place.

4. Repeat for the other battery (23).

5. Close the battery compartment cover (19).

Removing the battery from the machine (Fig. A, J)

1. Open the battery compartment cover (19).

2. Pull the battery (23) out of the battery bay (20) as shown in Fig. J.

3. Repeat for the other battery (23).

Page 13

WWW.VONROC.COM

Checking the battery charging status (Fig. K)

• To check the battery charge status, push the button (24) on battery shortly.

• The battery has 3 lights indicating the charge level, the more lights that burn, the more charge the battery has left.

• When the lights are not burning it means the battery is empty and must be charged immediately.

Charging the battery with the CD802AA charger (Fig. K)

1. Take the battery (23) from the machine.

2. Turn the battery (23) to upside down position and slide it onto the charger (26) as shown in Fig. K.

3. Push the battery until it is fully pushed into the slot.

4. Plug the charger plug into an electrical outlet and wait for a while. The LED indicators on the charger (27) will lighten up and show the charger status.

The charger has 2 LED indicators (27) which indicate the status of the charging process:

Red LED Status Green LED status Charger status

Off Off No power

Standby mode:

- No battery is

Off On

On Off

inserted or,

- Battery inserted but charging has ﬁnished

Battery charging in progress

• Fully charging the 2Ah battery may take up to 60 minutes.

• Fully charging the 4Ah battery may take up to 120 minutes.

After the battery is fully charged remove the charger plug from the outlet and remove the battery from the charger.

When the machine is not being used over a longer period of time it is best to store the battery in charged condition.

Charging the battery with the CD820AA dual charger (Fig. L)

1. Take the battery (26) from the machine.

2. Turn the battery (26) to upside down position and slide it onto the charger (30) as shown in Fig. L.

3. Push the battery until it is fully pushed into the slot.

4. Plug the charger plug into an electrical outlet and wait for a while. The LED indicators on the charger (31, 32, 33) will lighten up and show the charger status.

The charger has 6 LED indicators (31, 32, 33) which indicate the status of the charging process:

Item Conditions LED colour

Red Amber Green

Stand by Power on On On On

Charging Started charging

Fully charged

High tem perature

(10-19V DC±0.5V DC)

Halfway charging (19-20V DC±0.5V DC)

Finished charging (20-21V DC±0.5V DC)

Trickle charging ≤300±150mA

Stop charging

High-temperature

protection of the battery works

Blink Off Off

On Blink Off

On On Blink

On On On

• Fully charging the 2Ah battery may take up to 45 minutes.

• Fully charging the 4Ah battery may take up to 85 minutes.

After the battery is fully charged remove the charger plug from the outlet and remove the battery from the charger.

When the machine is not being used over a longer period of time it is best to store the battery in charged condition.

Page 14

WWW.VONROC.COM

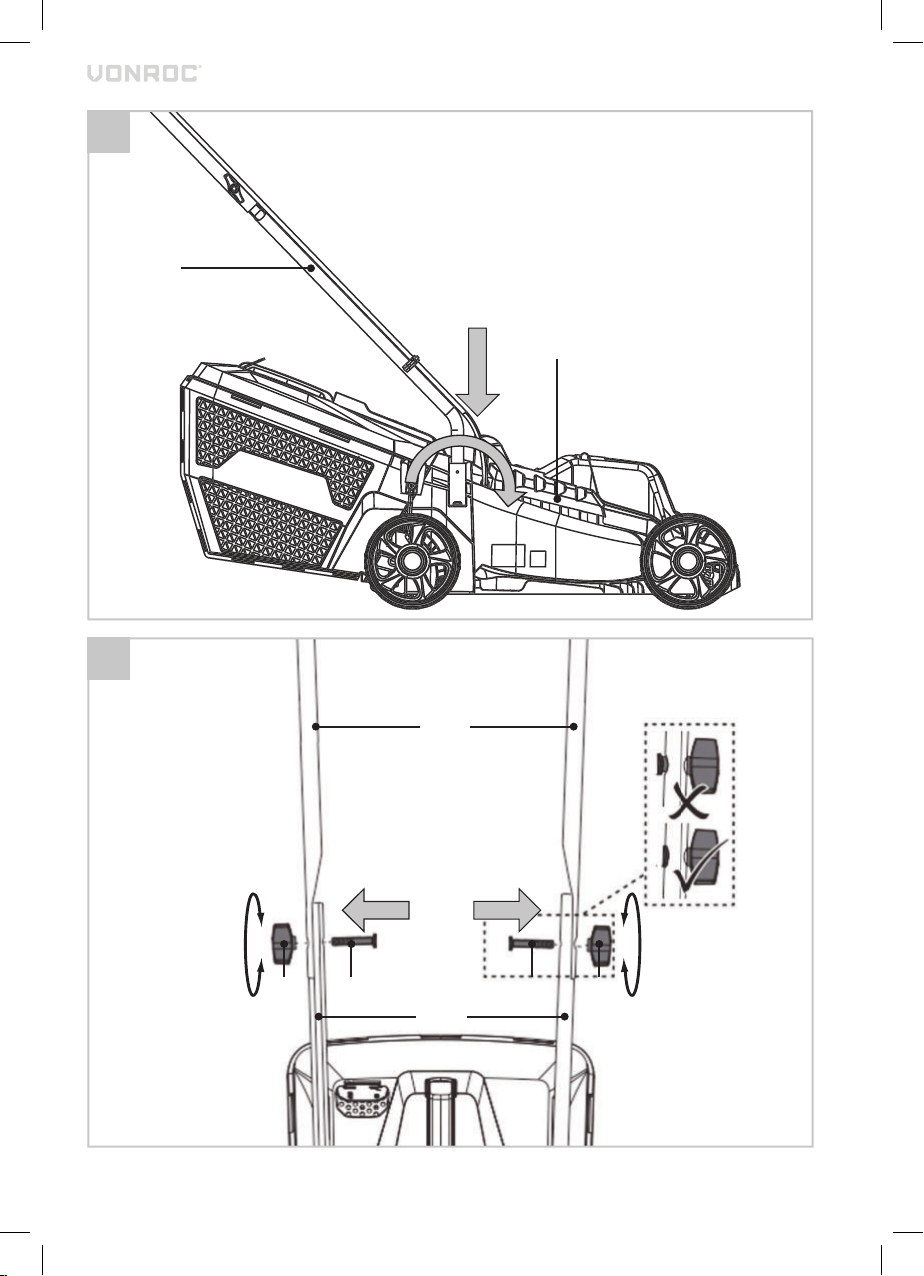

Assembling the lower handle (Fig. A, B)

1. Insert the lower handle (14) into the intended hole of the lawn mower body, as shown on ﬁgure B. Ensure the hole in the lower handle (14) aligns with the hole in the lawn mower body.

2. Insert the screw in the hole and tighten by turning clockwise, as shown on ﬁgure B.

3. Repeat these steps for the other lower handle (14).

Assembling the upper handle (Fig. A, C, D)

1. Attach the upper handle (1) to the lower handle (14), using the supplied bolts (15B) and handle knobs (15A) as shown on ﬁgure C. Make sure the safety switch (3) assembly is on the right side when standing behind the lawn mower.

2. Fixate the cable to the handle by using the cable holder (6), as shown on ﬁgure D.

Note: When handle knobs (15A) are loosened, the upper handle (1) can be folded down for storing the lawn mower. Ensure that the power cable is not caught.

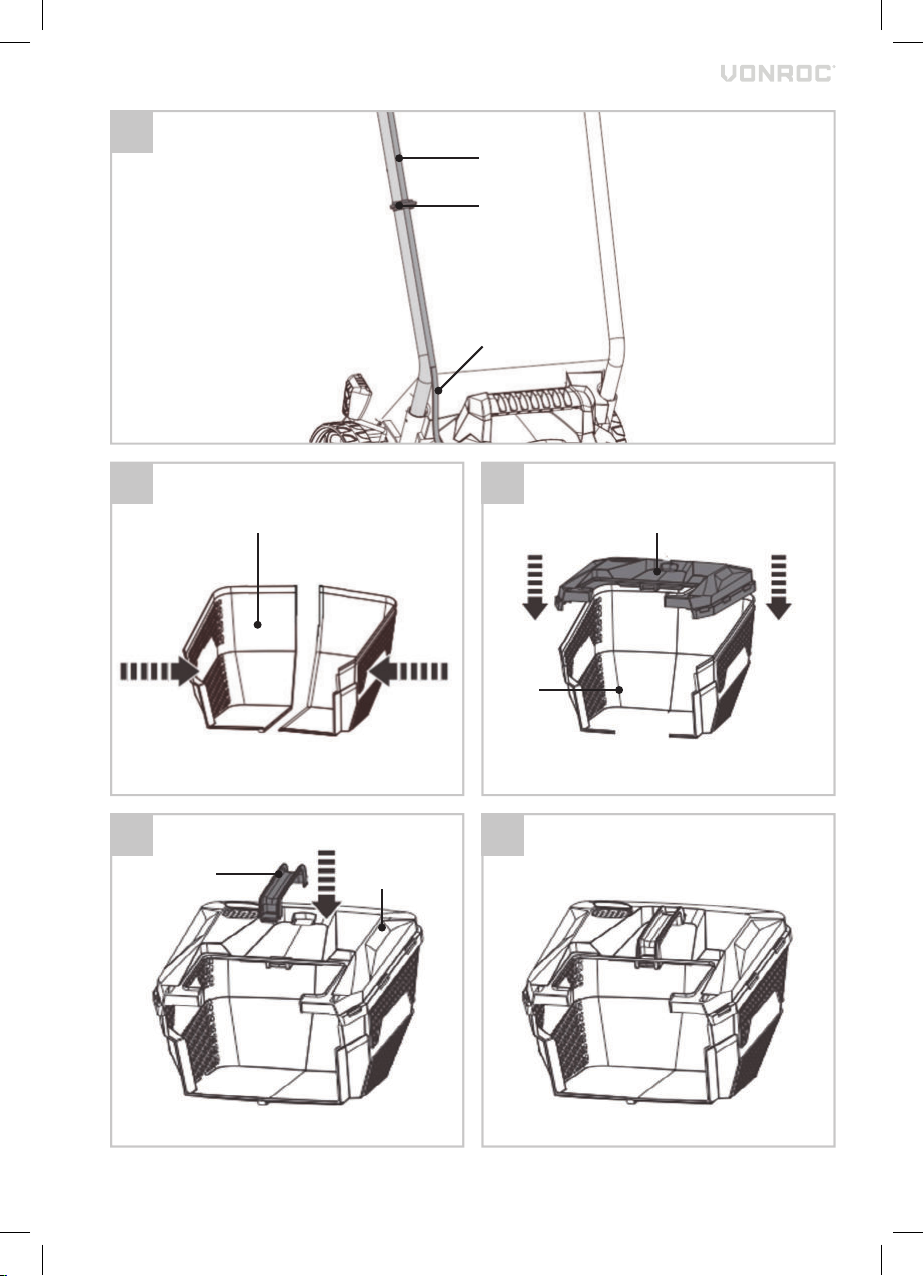

Assembling and mounting the grass box (Fig. A, E, F, G, H)

The lawn mower shall not be operated without either the entire grass catcher or the guard in place.

It is possible to use the lawn mower with or without grass box. Remember though that when cutting without the grass box, the grass box lid (11) must be lowered. Do not operate the mower with outlet lid lifted.

1. Join the two halves of the grass box basket (10), as shown on ﬁgure E.

2. Mount the grass box cover (12) onto the assembled grass box basket (10), as shown on ﬁgure F.

3. Mount the Grass box carrying handle (16) onto the grass box cover (12), as shown on ﬁgure G.

4. Figure H shows a correctly assembled grass box.

5. Lift the grass box lid (11) and attach the assembled grass box onto the lawn mower. Ensure the indents in the grass box align properly with the holders of the lawn mower body.

cator will be opened. When the grass box is full, the indicator will close. In that case immediately stop mowing and empty the grass box. This indicator is only a rough guideline, of which the functionality depends on the condition inside the grass basket.

Replacing the cutting blade (Fig. A, M)

Before any work on the power tool, remove the battery.

When replacing the cutting blade, wear protective gloves. Danger of injury when touching the cutting blade.

Only use blades that are recommended by the manufacturer.

1. Remove the grass box.

2. Turn the mower onto its side.

3. Firmly hold cutting blade using protective gloves.

4. Turn the cutting blade ﬁxing screw counterclockwise to loosen it, as shown on ﬁgure M.

5. Replace or sharpen the cutting blade.

6. Install the cutting blade, use the above procedure in reversed order (holes in the cutting blade must be seated on the spindle pins).

7. It is best to entrust sharpening or replacement of cutting blade to a qualiﬁed person. Only original parts should be used. All defects should be repaired by service workshop authorized by the manufacturer.

4. OPERATION

Before using, always visually inspect to see that the blades, blade bolts and cutter assembly are not worn or damaged. Please remove the battery from the tool. Replace worn or damaged blades and bolts in sets to preserve balance.

If the machine starts to vibrate abnormally (check immediately):

- inspect for damage,

- replace or repair any damaged parts,

- check for and tighten any loose parts.

Note: the grass box is ﬁtted with a grass level indicator (13), which shows the amount of mowed grass. As long as the grass box is not full, the indi-

Page 15

WWW.VONROC.COM

Immediately switch off the machine in the following cases:

- whenever you leave the machine,

- before clearing blockages or unclogging chute,

- before checking, cleaning or working on the machine,

- after striking a foreign object. Inspect the machine for damage and make repairs before restarting and operating the machine;

Be careful during adjustment of the machine to prevent entrapment of the ﬁngers between moving blades and ﬁxed parts of the machine.

Adjusting the cutting height (Fig. A, I)

Switch off the equipment, wait for the blade to stop and remove the battery. There is a risk of injury.

Depending on the preferred cutting height, you can adjust the heigh level in one of ﬁve positions. Adjust the cutting height according to the needs of your lawn. The cutting height depends on the kind of lawn and its actual height. When mowing high grass, start with the maximum cutting height and make a second cut with a lower cutting height. A higher cut height should always be selected for the ﬁrst cut of the season.

1. Pull the height adjustment lever (17) outwards (away from the machine housing) as shown on ﬁgure I.

2. Whilst holding the height adjustment lever (17) in outwards position, push it forward or backward to the desired cutting height.

3. Release the lever (17) and ensure it engaged in the slot properly.

NOTE: There are 5 cutting height levels available: 30mm, 40mm, 50mm, 60mm, 70mm.

Switching the machine on/off (Fig. A, N)

Before starting, put the product on a ﬂat surface free of high grass.

Clean the underside of the deck before turning on the machine.

Keep your feet well away from the cutting blade.

Do not tilt the product when starting the motor.

1. Ensure the safety key (21) is inserted in the designated spot underneath the battery cover (19).

2. To start the machine, press and hold the safety button (3) and press the on/off switch (2). Whilst holding the on/off switch (2), you can release pressure on the safety button (3).

3. To stop the machine, release the on/off switch (2) and wait until cutting blade stops rotating.

Operating the mower (ﬁg. A, O)

Always ensure that a safe distance (provided by the length of the long handles) is maintained between the user and the mower housing.

Be especially careful when mowing and changing direction on slopes and inclines. Maintain a solid footing and wear sturdy, non-slip footwear and long trousers. Always mow along the incline (not up and down). For safety reasons, the lawn mower may not be used to mow inclines whose gradient exceeds 15 degrees.

Use special caution when backing up and pulling the lawn mower. Tripping hazard!

Before use

• Make sure that the lawn is clear of stones, sticks, wire or other objects that could damage the product or its product.

• Do not cut wet grass because it tends to stick to the underbody of the product, preventing the proper discharge of grass clippings, and it could also cause you to slip and fall.

• Never cut off more than one-third of the total length of the grass for a healthy lawn. In the autumn, lawns should only be cut as long as there is growth.

• Slowly push the product forward, do not force.

• Mow in slight overlapping rows. The most effective hat all the lawn is cut without missing any spots, as shown on ﬁgure O.

• Circle around ﬂower beds. When reaching a

Page 16

WWW.VONROC.COM

ﬂower bed in the middle of the lawn, cut a row or two around the circumference of the bed.

• Pay special attention when changing direction.

• Always mow along inclines (not up and down). You can prevent the lawn mower from slipping down by holding a position at an angle upwards.

• Select the cutting height according to the length of the grass. Make several passes to prevent that too much grass is cut at one time.

• Empty the grass box regularly.

Note: The operating time of the rechargeable batteries and therefore the area in square meters that can be covered with a single battery charge is largely dependent on the state of the grass (e.g. density, moisture, height, cutting height, etc.) and the mowing speed (walking speed). To adjust the area coverage to your individual requirements, it is recommended that you mow the lawn more often, with a higher cutting height and at an appropriate speed. Frequently turning the equipment on and off while mowing will also reduce the amount of area that you can cover. If the operating time of the rechargeable batteries (area coverage) is still unsatisfactory in spite of the above measures, you can remedy the problem by using rechargeable batteries with a larger capacity (Ah).

After use

1. After use, switch the product off, disconnect the safety key (21).

2. Remove the battery packs (23).

3. Check, clean and store the product as described in chapter ‘maintenance’.

5. MAINTENANCE

Switch off the equipment, wait for the blade to stop and remove the battery. There is a risk of injury.

damp cloth. Never let any liquid get inside the tool and never immerse any part of the tool into liquid. Do not use any abrasive or solvent based cleaner.

Stop the blade(s) if the machine has to be tilted for transportation when crossing surfaces other than grass, and when transporting the machine to and from the area to be used. Do not start the machine when standing in front of the discharge opening.

Storage

Always allow the machine to cool down before storing. Replace worn or damaged parts for safety. Use only genuine replacement parts and accessories.

1. Switch the product off, disconnect the safety key (21) and remove the battery pack (23) before storage.

2. Clean the product as described above.

3. Store the product and its accessories in a dark, dry, frost-free, well-ventilated place. The ideal storage temperature is between 10 °C and 30 °C.

4. Always store the product in a place that is inaccessible to children.

5. We recommend using the original package for storage or covering the product with a suitable cloth or enclosure to protect it against dust.

Transportation

1. Switch the product off, disconnect the safety key (21) and remove the battery pack (23) before transporting it anywhere.

2. Always transport the product by its transport handle (7).

3. Protect the product from any heavy impact or strong vibrations which may occur during transportation in vehicles.

4. Secure the product to prevent it from slipping or falling over, damage and injury.

ENVIRONMENT

Cleaning

Your mower has been designed to operate over a long period of time with minimum of maintenance. Continuous satisfactory operation depends upon proper mower care and regular cleaning.

• Keep the mower clean and dry.

• Regularly use a blunt scraper to remove grass and dirt from the mower

• To clean the mower, use only mild soap and a

Faulty and/or discarded electrical or electronic apparatus have to be collected at the appropriate recycling locations.

Page 17

WWW.VONROC.COM

Only for EC countries

Do not dispose of power tools into domestic waste. According to the European Guideline 2012/19/EC for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly way.

WARRANTY

VONROC products are developed to the highest quality standards and are guaranteed free of defects in both materials and workmanship for the period lawfully stipulated starting from the date of original purchase. Should the product develop any failure during this period due to defective material and/or workmanship then contact VONROC directly.

The following circumstances are excluded from this guarantee:

• Repairs and or alterations have been made or attempted to the machine by unauthorized service centers;

• Normal wear and tear;

• The tool has been abused, misused or improperly maintained;

• Non-original spare parts have been used.

This constitutes the sole warranty made by company either expressed or implied. There are no other warranties expressed or implied which extend beyond the face hereof, herein, including the implied warranties of merchantability and ﬁtness for a particular purpose. In no event shall VONROC be liable for any incidental or consequential damages. The dealers remedies shall be limited to repair or replacement of nonconforming units or parts. The product and the user manual are subject to change. Speciﬁcations can be changed without further notice.

The product and the user manual are subject to change. Speciﬁcations can be changed without further notice.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusatzlichen Sicherheitsanweisungen sowie diese Bedienungsanlei-

tung sorgfaltig durch. Bei Nichtbeachten der

Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen.

Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur kunftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Bedienungsanleitung lesen!

Gefahr von Personenverletzungen.

Stromschlagrisiko.

Gehorschutz tragen.

Tragen Sie Augenschutz.

Vorsicht: Keine rotierenden Klingen berühren. Scharfe Klinge(n). Gefahr des Abtrennens von Zehen oder Fingern. Zuschauer, insbesondere Kinder und Haustiere in einem Abstand von mehr als 10 Metern halten.

Der Rasenmäher darf nicht ohne angebrachte Grasfangbox oder Schutzvorrichtung betrieben werden.

Nicht im Regen verwenden oder den Rasenmäher bei Regen draußen lassen.

Schalten Sie das Gerät aus und ziehen Sie den Sicherheitsschlüssel (Trennschalter) ab, bevor Sie es einstellen, reinigen oder für längere Zeit unbeaufsichtigt lassen.

Page 18

WWW.VONROC.COM

Verwenden Sie nur Akkus, die auf den gleichen Stand aufgeladen sind. Niemals volle und halbvolle Akkus kombinieren. Laden Sie immer beide Akkus gleichzeitig auf. Die Betriebsdauer des Geräts hängt von dem Akku mit dem niedrigeren Ladestand ab. Beide Akkus müssen vor dem Gebrauch immer vollständig aufgeladen werden. Schließen Sie vor Gebrauch die Akkuabdeckung.

Warten Sie, bis alle Maschinenkomponenten vollständig zum Stillstand gekommen sind, bevor Sie sie berühren. Die Klingen drehen sich auch nach dem Ausschalten der Maschine weiter, eine rotierende Klinge kann Verletzungen verursachen.

Stellen Sie sicher, dass Unbeteiligte nicht durch umhergeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie beim Betrieb einen Sicherheitsabstand zu dem Produkt ein.

Überprüfen Sie den Bereich, in dem das Gerät eingesetzt werden soll, sorgfältig auf Wildtiere und Haustiere. Wildtiere und Haustiere können durch den Betrieb des Geräts verletzt werden. Überprüfen Sie den Arbeitsbereich gründlich und entfernen Sie sämtliche Steine, Stöcke, Drähte, Knochen und anderen Fremdkörper. Achten Sie beim Einsatz des Geräts darauf, dass keine Wildtiere, Haustiere oder kleine Baumstümpfe im dichten Gras versteckt sind.

Verwenden Sie das Akkuladegerät nur in Innenräumen.

Erfüllt alle entsprechenden europäischen Richtlinien.

Entsorgen Sie das Produkt nicht in hierfur nicht vorgesehenen Abfallbehaltern.

Garantierter Schallleistungspegel LWA = 96 dB(A)

ALLGEMEINE SICHERHEITSHINWEISE

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektro werk zeug versehen ist. Versäumnis-

se bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube beﬁnden. Elektrowerkzeuge erzeugen Funken, die

den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs

muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberﬂächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes

Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder

Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung

nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der

Page 19

WWW.VONROC.COM

Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich

geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeugs in feuch-

ter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einﬂuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbe-

triebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der

sich in einem drehenden Teil des Elektrowerkzeugs beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung.

Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön-

nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwen-

dung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und

setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln

kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Ver-

wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektro-

werkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/

oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnah-

me verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge und Einsatzwerk-

zeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges

Page 20

WWW.VONROC.COM

reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen

für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffﬂächen trocken,

sauber und frei von Öl und Fett. Rutschige Griffe und Griffﬂächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf,

die vom Hersteller empfohlen werden. Durch

ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von

Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen

den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus

dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuﬂüssigkeit kann zu

Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder verän-

derten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu ho-

hen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und

laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches

Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6) Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualiﬁ-

ziertem Fachpersonal und nur mit OriginalErsatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämt-

liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

ZUSÄTZLICHE SICHERHEITSANWEISUNGEN FÜR AKKURASENMÄHER

• Niemals Kindern oder Personen, die nicht mit diesen Anweisungen vertraut sind, den Umgang mit diesem Produkt erlauben. Örtliche Vorschriften können das Alter des Betreibers einschränken. Das Produkt außerhalb der Reichweite von Kindern lagern, wenn es nicht in Gebrauch ist.

• Erlauben Sie niemals Kindern, Personen mit körperlichen, sensorischen oder geistigen Einschränkungen oder einem Mangel an Erfahrung und/oder Wissen und/oder Personen, die mit dieser Anleitung nicht vertraut sind, das Produkt zu benutzen. Örtliche Vorschriften können das Alter des Betreibers einschränken.

• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.

• Das Produkt nie verwenden, wenn Menschen, insbesondere Kinder oder Haustiere, in der Nähe sind.

• Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die für andere Menschen oder deren Eigentum auftreten.

• Bei der Verwendung des Produkts keine offenen Gummischuhe oder Sandalen tragen. Immer festes Schuhwerk und lange Hosen tragen. Nicht barfuß benutzen.

• Untersuchen Sie den Bereich, in dem die Maschine eingesetzt werden soll, gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper.

Page 21

WWW.VONROC.COM

• Vor Gebrauch immer eine Sichtprüfung durchführen, um festzustellen, dass die Klingen, Messerschrauben und Schneidemesser nicht verschlissen oder beschädigt sind. Verschlissene oder beschädigte Klingen und Schrauben in Sets austauschen, um das Gleichgewicht zu halten.

• Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

• Vermeiden Sie das Mähen bei schlechten Wetterbedingungen, insbesondere wenn Gewittergefahr besteht.

• Vermeiden Sie nach Möglichkeit den Betrieb des Geräts in nassem Gras.

• Bei der Arbeit gehen, nicht rennen.

• Das Gerät niemals mit defekten Schutzvorrichtungen oder Abschirmungen oder ohne Sicherungseinrichtungen betätigen, z. B. Ablenkbleche und/oder Grasfangvorrichtungen.

• Wir empfehlen, zu Ihrem eigenen Schutz einen Gehörschutz zu tragen.

• Das Gerät niemals verwenden, wenn Sie müde oder krank sind oder unter Einﬂuss von Alkohol, Drogen oder Medikamenten stehen.

• Die Arbeit an Hängen kann gefährlich sein:

− Nicht an übermäßig steilen Hängen mähen.

− Achten Sie an Hängen oder auf nassem Gras

immer auf festen Stand.

− Mähen Sie quer zum Hang, nicht bergauf

und bergab.

− Bei Richtungsänderungen an Hängen gilt

äußerste Vorsicht.

• Seien Sie äußerst vorsichtig, wenn Sie rückwärts gehen oder die Maschine in Ihre Richtung ziehen.

• Beim Mähen den Rasenmäher niemals in Körperrichtung ziehen.

• Warten Sie, bis die Messer angehalten haben, wenn das Gerät für den Transport gekippt werden muss, wenn Sie andere Flächen als Gras überqueren, und wenn Sie das Gerät zum und vom Einsatzort bringen.

• Kippen Sie die Maschine beim Starten oder Einschalten des Motors nicht.

• Schalten Sie den Motor gemäß den Anweisungen ein und halten Sie dabei die Füße von den rotierenden Teilen fern.

• Bringen Sie Hände oder Füße nicht in die Nähe rotierender Teile oder darunter.

• Halten Sie sich beim Betrieb der Maschine immer entfernt vom Auswurfbereich auf.

• Heben oder tragen Sie die Maschine niemals bei laufendem Motor.

• Achten Sie bei der Lagerung darauf, dass alle 4 Räder des Gartengeräts auf dem Boden stehen.

• Heben Sie das Gartengerät nur mit dem Tragegriff hoch. Verwenden Sie den Tragegriff mit Vorsicht.

• Nehmen Sie keine Änderungen an der Maschine vor. Unerlaubte Änderungen können die Sicherheit Ihrer Maschine beeinträchtigen, zu erhöhter Lärmbelastung und Vibrationen sowie zu schlechter Leistung führen.

• Sicherheitsschlüssel (Trennschalter) entfernen:

– Immer, wenn das Gerät verlassen wird. – Vor Beseitigung einer Blockierung. – Vor dem Prüfen, Reinigen oder Arbeiten an

dem Gerät.

– Nach dem Auftreffen auf einen Fremdkörper.

Untersuchen Sie die Maschine auf Schäden und wechseln Sie die Klinge bei Bedarf aus.

– Wenn das Gerät anfängt, ungewöhnlich zu

vibrieren, sofort wie folgt vorgehen.

SICHERHEITSHINWEISE FUR AKKU

a) Öffnen Sie den Akku nicht. Es besteht die Gefahr

eines Kurzschlusses.

b) Schützen Sie den Akku vor Hitze, z. B. auch vor

dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

c) Bei Beschädigung und unsachgemäßem

Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frisch luft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können

die Atemwege reizen.

d) Verwenden Sie den Akku nur in Verbindung mit

Ihrem Vonroc Produkt. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

e) Durch spitze Gegenstände wie z. B. Nagel oder

Schrau benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es

kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, ex plodieren oder überhitzen.

Page 22

WWW.VONROC.COM

SICHERHEITSHINWEISE FUR DAS LADEGERÄT

Verwendungszweck

Nur für das Laden von wiederauﬂadbaren Li-IonenAkkus des Typs CD801AA und CD803AA geeignet. Andere Arten von Akkus können platzen und zu Verletzungen und Schäden führen.

a) Das Gerät darf nicht von Personen (einschließ-

lich Kindern) mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben.

b) Kinder sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät spielen.

c) Nicht wiederauﬂadbare Batterien dürfen nicht

aufgeladen werden!

d) Während des Ladens müssen sich die Akkus in

einem gut belüfteten Raum beﬁnden!

Dieses gerat kann von kindern ab 8 jahren und daruber sowie von personen mit verringerten physischen, sensorischen oder mentalen fahigkeiten oder mangel an erfahrung und wissen benutzt werden, wenn sie beaufsichtigt oder bezuglich des sicheren gebrauchs des gerates unterwiesen wurden und die daraus resultierenden gefahren verstehen. Kinder durfen nicht mit dem gerat spielen. Reinigung und benutzer-wartung durfen nicht von kindern ohne beaufsichtigung durchgefuhrt werden.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.

• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1.5 mm2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieses Produkt ist zum Rasenmähen in häuslichen Umgebungen bestimmt. Der Rasenmäher ist zur Verwendung in privaten Gärten vorgesehen. Der Rasenmäher darf nicht zum Schneiden von Büschen, Hecken oder Sträuchern, zum Schneiden von Rankgewächsen, von bepﬂanzten Dächern oder von Rasen in Balkonkästen, zum Entfernen (Aufsaugen) von Schmutz von Gehwegen oder zum Zerkleinern von Baum oder Heckenschnitt verwendet werden. Darüber hinaus darf der Rasenmäher nicht als Motorgrubber zum Ausgleichen von hohen Stellen wie Maulwurfshügeln verwendet werden. Das Gerät darf nur für den vorgeschriebenen Zweck eingesetzt werden. Jede andere Verwendung gilt als Missbrauch.

TECHNISCHE DATEN

Dieses Handbuch wurde für unterschiedliche Sets / Artikelnummern erstellt. Achten Sie in der Speziﬁkationstabelle mit den korrekten Zusammenstellungen und Inhalten für Ihr Set auf Ihre jeweilige Artikelnummer.

Modellnummer

LM504DC S2_LM504DC

S4_LM504DC

Batterien enthalten

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

GERÄT

Modellnummer LM504DC

Spannung 40V (2 x 20V) Leerlaufdrehzahl 3400/min Schnittbreite 330 mm Schnitthöhe 30/40/50/60/70mm Kapazität des Graskastens 30 L Gewicht 8.5 kg Schutzstufe IPX1 Schalldruck (L Schallleistung (L Vibrationswert <2.5m/s, K=1.5m/s

) 71.4dB(A), K=2.35dB(A)

) 91.4dB(A), K=2.35dB(A)

Ladegerät enthalten

2 x CD802AA or 1 x CD820AA

Page 23

WWW.VONROC.COM

AKKU

Modelnummer CD801AA

Akkutyp Lithium-Ion Spannung 20V Kapazitat 2.0 Ah Empfohlene Ladegerate CD802AA, CD820AA Gewicht 0.3 kg

Modelnummer CD803AA

Akkutyp Lithium-Ion Spannung 20V Kapazitat 4.0 Ah Empfohlene Ladegerate CD802AA, CD820AA Gewicht 0.65 kg

LADEGERÄT

Modelnummer CD802AA

Ladegerat Eingang 220-240V, 50Hz 0.4A Ladegerat Ausgang 21V Ladezeit 2Ah Akku 60 minuten Ladezeit 4Ah Akku 120 minuten Empfohlene Akkus CD801AA, CD803AA

Gewicht 0.36 kg

2.5A

Modelnummer CD820AA

Ladegerat Eingang

Ladegerat 21V Ladezeit 2Ah 45 minuten Ladezeit 4Ah Akku 85 minuten Empfohlene Akkus CD801AA, CD803AA Gewicht 0.81 kg 0.81 kg

220-240V, 50-60Hz, 200W

2.3A, <3.8A

Verwenden Sie nur folgende Akkus der VONROC VPOWER 20V-Akku-Plattform. Die Verwendung anderer Akkus kann zu schweren Verletzungen oder einer Beschädigung des Werkzeugs führen.

CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion

Folgendes Ladegerät ist zum Auﬂaden dieser Akkus vorgesehen.

CD802AA Schnellladegerät CD820AA Duales Schnellladegerät

Die Akkus der VONROC VPOWER 20V-AkkuPlattform sind unter allen Werkzeugen der VONROC VPOWER 20V-Akku-Plattform austauschbar.

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60335 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke:

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die; Vibrationsbelastung erheblich erhöhen;

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

BESCHREIBUNG

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-6.

1. Oberer Griff

2. EIN/AUS-Schalter

3. Sicherheitsknopf

4. Stromkabel

5. Werkzeug

6. Kabelhalter

7. Tragegriff

8. Rad

9. Radabdeckung

10. Grasfangkorb

11. Grasfangkorbdeckel

12. Grasfangkorbabdeckung

13. Grasfüllmengenanzeige

14. Unterer Griff

15A. Griffeinstellknopf 15B. Bolzen des Knopfes

16. Grasfangkorb-Tragegriff

Page 24

WWW.VONROC.COM

17. Höheneinstellhebel

18. Grasauswurf

19. Akkufachabdeckung

20. Akkuschacht

21. Sicherheitsschlüssel (Trennschalter)

22. Taste zum Entsperren des Akkus

23. Akku

24. Akku LED-Anzeigen-Taste

25. LED-Anzeige Akku

26. Ladegerät

27. Charger LED indicators

28. Klinge

29. Trennscheibenschraube

30. Ladegerät

31. Grüne LED-Anzeige Ladegerät

32. Gelbe LED-Anzeige Ladegerät

33. Rote LED-Anzeige Ladegerät

3. MONTAGE

Nehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akku heraus.

Vor der ersten Verwendung muss der Akku aufgeladen werden.

Warnung: Verwenden Sie nur Akkus, die auf den gleichen Stand aufgeladen sind. Niemals volle und halbvolle Akkus kombinieren. Laden Sie immer beide Akkus gleichzeitig auf. Die Betriebsdauer des Geräts hängt von dem Akku mit dem niedrigeren Ladestand ab. Beide Akkus müssen vor dem Gebrauch immer vollständig aufgeladen werden.

Einsetzen des Akkus in das Werkzeug (Abb. D)

Überprüfen Sie, ob die Außenﬂächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen. Schließen Sie vor Gebrauch die Akkuabdeckung.

1. Öffnen Sie die Akkufachabdeckung (19).

2. Setzen Sie den Akku (23) in den Akkuschacht (20) ein, wie in Abb. J dargestellt.

3. Schieben Sie den Akku weiter nach vorne, bis er einrastet.

4. Wiederholen Sie den Vorgang für den anderen Akku (23).

5. Schließen Sie die Akkufachabdeckung (19).

Entnehmen des Akkus aus dem Werkzeug (Abb. A, J)

1. Öffnen Sie die Akkufachabdeckung (19).

2. Ziehen Sie den Akku (23) aus dem Akkuschacht (20) heraus, wie in Abb. J dargestellt.

3. Wiederholen Sie den Vorgang für den anderen Akku (23).

Überprüfen des Akkuladezustands (Abb. K)

• Drücken Sie zum Überprüfen des Ladezustands kurz die Taste (24) auf dem Akku.

• Der Akku ist mit 3 Leuchten zur Anzeige des Ladezustands ausgestattet. Je mehr davon leuchten, desto höher der Ladezustand.

• Wenn keine der Leuchten an ist, bedeutet das, dass der Akku leer ist und sofort aufgeladen werden muss.

Laden des Akkus über das Ladegerät CD802AA (Abb. K)

1. Entnehmen Sie den Akku (23) aus dem Werkzeug.

2. Drehen Sie den Akku (23) mit der Unterseite nach oben, und schieben Sie ihn in das Ladegerät (26), wie in Abb. K dargestellt.

3. Drücken Sie den Akku vollständig in die Aufnahme.

4. Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen (27) am Ladegerät leuchten auf und zeigen den Ladezustand an.

Das Ladegerat verfugt uber 2 LED-Anzeige (27), die den Ladevorgang anzeigt:

Rote LED Grune LED Status Ladegerat

Aus Aus

Aus An

An Aus Akku wird geladen

Keine Stromversorgung

Standby-Modus:

- Kein Akku einge legt oder

- Akku eingelegt, aber Ladevorgang seit abgeschlos sen

• Das vollständige Laden des 2 Ah-Akkus kann bis zu 60 Minuten dauern.

• Das vollständige Laden des 4 Ah-Akkus kann bis zu 120 Minuten dauern.

Page 25

WWW.VONROC.COM

Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät.

Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.

Auﬂaden des Akkus mit dem Doppelladegerät CD820AA (Abb. L)

1. Entnehmen Sie den Akku (26) aus dem Werkzeug.

2. Drehen Sie den Akku (26) mit der Unterseite nach oben, und schieben Sie ihn in das Ladegerat (30), wie in Abb. L dargestellt.

3. Drucken Sie den Akku vollstandig in die Aufnahme.

4. Stecken Sie den Netzstecker des Ladegerats in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerat (31,32,33) leuchten zur Anzeige des Ladezustands auf.

Das Ladegerat verfugt uber 6 LED-Anzeige (31,32,33), die den Ladevorgang anzeigt:

Artikel Zustände LED-Farbe

Rot Gelb Grün

Standby Eingeschaltet An An An

Ladevor gang

Vollständig aufgeladen

Hohe Tem peratur

Ladevorgang begonnen (10-19V DC±0.5V DC)

Ladevorgang halb abgeschlossen (19-20V DC±0.5V DC)

Ladevorgang abgeschlossen (20-21V DC±0.5V DC)

Erhaltungsladung ≤300±150mA

Ladevorgang beenden

Schutz vor hoher

Temperatur des Akkus funktioniert

Blin-

Aus Aus

kend

Blin

An An

An An An

kend

Aus

Blin kend

• Das vollständige Laden des 2 Ah-Akkus kann bis zu 45 Minuten dauern.

• Das vollständige Laden des 4 Ah-Akkus kann bis zu 85 Minuten dauern.

Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät.

Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden.

Anbringen des unteren Griffs (Abb. A, B)

1. Führen Sie den unteren Griff (14) in das dafür vorgesehene Loch am Rasenmähergehäuses ein, siehe Abbildung B. Stellen Sie sicher, dass das Loch im unteren Griff (14) an dem Loch im Rasenmähergehäuse ausgerichtet ist.

2. Setzen Sie die Schraube in das Loch ein und drehen Sie sie im Uhrzeigersinn fest, siehe Abb. B.

3. Wiederholen Sie diese Schritte für den anderen unteren Griff (14).

Montage des oberen Griffs (Abb. A, C, D)

1. Befestigen Sie den oberen Griff (1) mit den mitgelieferten Schrauben (15B) und Griffknöpfen (15A) am unteren Griff (14), siehe Abbildung C. Achten Sie darauf, dass sich der Sicherheitsschalter (3) auf der rechten Seite beﬁndet, wenn Sie hinter dem Rasenmäher stehen.

2. Befestigen Sie das Kabel mit dem Kabelhalter (6) am Griff, siehe Abbildung D.

Hinweis: Wenn die Griffknöpfe (15A) gelöst wurden, kann der obere Griff (1) zur Aufbewahrung des Rasenmähers heruntergeklappt werden. Achten Sie dabei darauf, dass das Stromkabel nicht eingeklemmt wird.

Zusammenbau und Montage des Grasfangkorbs (Abb. A, E, F, G, H)

Der Rasenmäher darf nicht ohne den vollständigen Grasfänger oder die Schutzvorrichtung betrieben werden.

Der Rasenmäher kann mit oder ohne Grasfangkorb verwendet werden. Beachten Sie jedoch, dass beim Mähen ohne Grasfangkorb der Grasfangkorbdeckel (11) heruntergeklappt werden muss. Betreiben Sie den Mäher nicht mit hochgeklapptem Deckel.

Page 26

WWW.VONROC.COM

1. Verbinden Sie die beiden Hälften des Grasfangkorbs (10) wie in Abbildung E gezeigt.

2. Befestigen Sie die Grasfangkorbabdeckung (12) an dem zusammengebauten Grasfangkorb (10), siehe Abbildung F.

3. Befestigen Sie die Grasfangkorb-Tragegriff (16) an der Grasfangkorbabdeckung (12), siehe Abbildung G.

4. Abbildung H zeigt einen korrekt montierten Grasfangkorb.

5. Heben Sie den Grasfangkorbdeckel (11) an und befestigen Sie den zusammengebauten Grasfangkorb am Rasenmäher. Achten Sie darauf, dass die Vertiefungen im Grasfangkorb richtig an den Haltern des Rasenmähergehäuses ausgerichtet sind.

Hinweis: Der Grasfangkorb ist mit einer Grasfüllmengenanzeige (13) ausgestattet, welche die Menge des gemähten Grases anzeigt. Solange der Grasfangkorb noch nicht voll ist, bleibt diese Anzeige geöffnet. Wenn der Grasfangkorb voll ist, schließt sich die Anzeige. Hören Sie in diesem Fall sofort auf zu mähen und leeren Sie den Grasfangkorb. Diese Anzeige ist nur eine grobe Richtlinie, deren Funktionalität von den Bedingungen im Grasfangkorb abhängt.

Ersetzen des Schneidmessers (Abb. A, M)

Entfernen Sie vor allen Arbeiten an dem Elektrowerkzeug den Akku.

Tragen Sie beim Ersetzen des Schneidmessers Schutzhandschuhe. Verletzungsgefahr beim Berühren des Schneidmessers.

Verwenden Sie nur vom Hersteller empfohlene Schneidmesser.

1. Nehmen Sie den Grasfangkorb ab.

2. Drehen Sie den Rasenmäher auf die Seite.

3. Halten Sie das Schneidmesser mit Schutzhandschuhen fest.

4. Drehen Sie die Befestigungsschraube des Schneidmessers zum Lösen gegen den Uhrzeigersinn, siehe Abbildung P.

5. Ersetzen oder schärfen Sie das Schneidmesser.

6. Zum Anbringen des Schneidmessers gehen Sie in umgekehrter Reihenfolge vor (die Löcher im Schneidmesser müssen auf den Spindelstiften sitzen).

7. Das Schärfen oder Ersetzen des Schneidmessers sollte am besten von einer qualiﬁzierten Person durchgeführt werden. Nur Originalteile verwenden. Alle Defekte sollten von einer vom Hersteller autorisierten Servicewerkstatt behoben werden.

4. BETRIEB

Vor Gebrauch immer eine Sichtprüfung zu machen, um festzustellen, dass die Klingen, Messerschrauben und Schneidemesser nicht verschlissen oder beschädigt sind. Nehmen Sie den Akku aus dem Gerät. Verschlissene oder beschädigte Klingen und Schrauben in Sets austauschen, um das Gleichgewicht zu halten. Verschlissene oder beschädigte Klingen und Schrauben in Sets austauschen, um das Gleichgewicht zu halten.

Wenn das Gerät anfängt, ungewöhnlich zu vibrieren, sofort wie folgt vorgehen:

− auf Beschädigungen untersuchen,

− beschädigte Teile ersetzen oder reparieren,

− auf lose Teile prüfen und diese befestigen.

In folgenden Fällen das Gerät sofort ausschalten:

− immer, wenn das Gerät verlassen wird,

− vor dem Beseitigen von Verstopfungen oder dem Lösen von Verstopfungen im Schacht zum Grasfangkorb,

− vor dem Prüfen, Reinigen oder Arbeiten an dem Gerät,

− nach dem Auftreffen auf einen Fremdkörper. Untersuchen Sie das Gerät auf Schäden und führen Sie Reparaturen durch, bevor Sie es wieder einschalten und verwenden.

Seien Sie beim Einstellen des Geräts vorsichtig, um ein Einklemmen der Finger zwischen beweglichen Messern und festen Teilen des Geräts zu verhindern.

Einstellung der Schneidhöhe (Abb. A, I)

Schalten Sie das Gerät aus, warten Sie, bis die Klinge zum Stillstand gekommen ist, und nehmen Sie den Akku heraus. Es besteht Verletzungsgefahr.

Page 27

WWW.VONROC.COM

Je nach bevorzugter Schnitthöhe können Sie die Höhe auf eine von fünf Positionen einstellen. Stellen Sie die Schnitthöhe entsprechend den Bedürfnissen Ihres Rasens ein. Die Schnitthöhe hängt von der Art des Rasens und seiner derzeitigen Höhe ab. Beginnen Sie beim Mähen von hohem Gras mit der maximalen Schnitthöhe und führen Sie danach einen zweiten Schnitt mit einer niedrigeren Schnitthöhe durch. Für den ersten Schnitt der Saison sollte immer eine höhere Schnitthöhe gewählt werden.

1. Ziehen Sie den Höheneinstellhebel (17) nach außen (vom Maschinengehäuse weg), wie in Abbildung I dargestellt.

2. Lassen Sie den Höheneinstellhebel (17) nach außen gezogen und schieben Sie ihn bis zur gewünschten Schnitthöhe nach vorne oder hinten.

3. Lassen Sie den Hebel (17) los und achten Sie darauf, dass er richtig im Schlitz einrastet.

HINWEIS: Es sind 5 Schnitthöhenstufen verfügbar: 30mm, 40mm, 50mm, 60mm, 70mm.

Ein-/Ausschalten der Maschine (Abb. A, N)

Stellen Sie das Produkt vor dem Starten auf eine ebene Fläche, die frei von hohem Gras ist.

Reinigen Sie die Unterseite des Mähdecks, bevor Sie die Maschine einschalten.

Halten Sie die Füße von der Schneidklinge fern.

Kippen Sie das Gerät nicht, wenn Sie den Motor starten.

1. Vergewissern Sie sich, dass der Sicherheitsschlüssel (21) an der vorgesehenen Stelle unter der Akkuabdeckung (19) eingesteckt ist.

2. Um die Maschine zu starten, halten Sie die Sicherheitstaste (3) gedrückt und drücken den Ein-/Ausschalter (2). Zum Arbeiten halten Sie den Ein-/Ausschalter (2) gedrückt und lassen den Sicherheitsknopf (3) los.

3. Um die Maschine auszuschalten, lassen Sie den Ein-/Ausschalter (2) los und warten Sie, bis sich das Schneidmesser nicht mehr dreht.

Bedienung des Mähers (Abb. A, O)

Achten Sie immer darauf, dass zwischen dem Benutzer und dem Mähergehäuse ein sicherer Abstand (gewährleistet durch die langen Griffe) eingehalten wird.

Seien Sie beim Mähen und bei Richtungsänderungen an Hängen und Steigungen besonders vorsichtig. Achten Sie auf festen Stand und tragen Sie robustes, rutschfestes Schuhwerk sowie lange Hosen. Immer entlang der Steigung mähen (nicht auf und abwärts). Aus Sicherheitsgründen darf der Rasenmäher nicht zum Mähen von Steigungen mit mehr als 15 Grad Neigung verwendet werden.

Seien Sie beim Rückwärtsgehen und Ziehen des Rasenmähers besonders vorsichtig. Stolpergefahr!

Vor Gebrauch

• Vergewissern Sie sich, dass der Rasen frei von Steinen, Stöcken, Draht oder anderen Gegenständen ist, die das Gerät beschädigen könnten.

• Schneiden Sie kein nasses Gras, da es am Unterboden des Geräts haften bleibt und das ordnungsgemäße Auswerfen des Schnittguts verhindert. Zudem könnte es dazu führen, dass Sie ausrutschen und fallen.

• Um einen gesunden Rasen zu erhalten, sollte nie mehr als ein Drittel der Gesamtlänge des Grases abgeschnitten werden. Im Herbst sollte der Rasen nur so lange gemäht werden, wie noch Wachstum herrscht.

• Schieben Sie das Gerät langsam vorwärts,, wenden Sie dabei keine Kraft auf.

• Mähen Sie in Reihen, die sich leicht überlappen. Am effektivsten ist es, den gesamten Rasen zu mähen, ohne Stellen auszulassen, wie in Abbildung O dargestellt.

• Umkreisen Sie Blumenbeete. Mähen Sie beim Erreichen eines Blumenbeets in der Mitte eines Rasenstücks ein oder zwei Reihen rund um das Beet herum.

• Seien Sie besonders vorsichtig, wenn Sie die Richtung ändern.

• Immer entlang von Steigungen mähen (nicht aufund abwärts). Sie können das Abrutschen des Rasenmähers verhindern, indem Sie ihn in einer schrägen Position nach oben führen.

Page 28

WWW.VONROC.COM

• Wählen Sie die Schnitthöhe entsprechend der Graslänge. Machen Sie mehrere Durchgänge, damit nicht zu viel Gras auf einmal abgemäht wird.

• Leeren Sie die Grasfangbox regelmäßig.

Hinweis: Die Betriebsdauer der Akkus und damit die Fläche in Quadratmetern, die mit einer Akkuladung abgedeckt werden kann, hängt weitgehend vom Zustand des Grases (z. B. Dichte, Feuchtigkeit, Höhe, Schnitthöhe usw.) und der Mähgeschwindigkeit (Gehgeschwindigkeit) ab. Um die Flächenleistung an Ihre individuellen Bedürfnisse anzupassen, empﬁehlt es sich, den Rasen häuﬁger, mit einer höheren Schnitthöhe und einer angemessenen Geschwindigkeit zu mähen. Wenn Sie das Gerät beim Mähen häuﬁg ein- und ausschalten, verringert sich auch die Fläche, die Sie bearbeiten können. Ist die Betriebsdauer der Akkus (Flächenleistung) trotz der oben genannten Maßnahmen immer noch nicht zufriedenstellend, können Sie als Abhilfe Akkus mit einer größeren Kapazität (Ah) verwenden.

Nach der Verwendung

1. Nach der Verwendung das Produkt ausschalten und den Sicherheitsschlüssel (21) abziehen.

2. Entfernen Sie die Akkus (23).

3. Überprüfen, reinigen und lagern Sie das Produkt wie im Kapitel „Wartung“ beschrieben.

5. WARTUNG

Schalten Sie das Gerät aus, warten Sie, bis die Klinge zum Stillstand gekommen ist, und nehmen Sie den Akku heraus. Es besteht Verletzungsgefahr.

Reinigung

langen Zeitraum mit einem Minimum an Wartung betrieben zu werden. Ein fortwährend zufriedenstellender Betrieb hängt von einer ordnungsgemäße Mäherpﬂege und regelmäßiger Reinigung ab.

• Den Rasenmäher sauber und trocken halten.

• Regelmäßig einen Flachschaber verwenden, um Gras und Schmutz vom Rasenmäher zu entfernen.

• Zum Reinigen des Rasenmähers nur milde Seife und ein feuchtes Tuch verwenden. Niemals Flüssigkeit in das Werkzeug gelangen lassen und keine Teile des Werkzeugs in Flüssigkeit tauchen. Kein scheuer oder lösemittelbasiertes Reinigungsmittel verwenden.

Stoppen Sie die Klinge(n), wenn die Maschine für Transport beim Überqueren von anderen Oberﬂächen als Gras und beim Transport der Maschine zum und vom die zu verwendende Fläche. Starten Sie die Maschine nicht, wenn Sie vor dem Auswurföffnung.

Aufbewahrung

Lassen Sie das Gerät vor der Aufbewahrung immer abkühlen. Verschlissene oder beschädigte Teile aus Sicherheitsgründen austauschen. Nur Original Ersatzteile und Zubehör verwenden.

1. Vor dem Lagern schalten Sie das Gerät aus, ziehen den Sicherheitsschlüssel (21) ab und nehmen den Akku (23) heraus.

2. Reinigen Sie das Produkt wie oben beschrieben.

3. Lagern Sie das Produkt und sein Zubehör an einem dunklen, trockenen, frostfreien und gut belüfteten Ort. Die ideale Lagertemperatur liegt zwischen 10 °C und 30 °C.

4. Lagern Sie das Produkt immer an einem für Kinder unzugänglichen Ort.

5. Wir empfehlen, das Produkt in der Originalverpackung aufzubewahren oder es mit einem geeigneten Tuch oder einer Hülle zu bedecken, um es vor Staub zu schützen.

Transport

1. Vor dem Transport schalten Sie das Gerät aus, ziehen den Sicherheitsschlüssel (21) ab und nehmen den Akku (23) heraus.

2. Transportieren Sie das Produkt immer an seinem Transportgriff (7).

3. Schützen Sie das Produkt vor schweren Stößen oder starken Vibrationen, die beim Transport in Fahrzeugen auftreten können.

4. Sichern Sie das Produkt, um es vor dem Verrutschen, Umfallen oder vor Beschädigungen zu schützen und um Verletzungen zu verhindern.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Gerate mussen an den dafur vorgesehenen Recycling-Stellen abgegeben werden.

Page 29

WWW.VONROC.COM

Nur fur EG-Lander

Entsorgen Sie Elektrowerkzeuge nicht uber den Hausmull. Entsprechend der EU-Richtlinie 2012/19/ EG uber Elektro- und Elektronik-Altgerate sowie der Umsetzung in nationales Recht mussen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Qualitatsstandards entwickelt und sind fur den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprunglichen Kaufdatum, garantiert frei von Fehlern in Material und Ausfuhrung. Sollte das Produkt in diesem Zeitraum aufgrund von Materialund/oder Verarbeitungsmangeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst.

Folgende Umstande sind von der Garantie ausgeschlossen:

• Reparaturen und oder Anderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleis.

• Das Werkzeug wurde ubermasig beansprucht, missbrauchlich verwendet oder falsch gewartet.

• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewahrleistung des Unternehmens dar, sowohl ausdrucklich als auch implizit. Es gibt keine anderen ausdrucklichen oder stillschweigenden Garantien, die uber das hier Genannte hinausgehen, einschlieslich der stillschweigenden Garantien der Marktgangigkeit oder Eignung fur einen bestimmten Zweck. In keinem Fall ist VONROC haftbar fur Neben- oder Folgeschaden. Die Rechtsmittel des Handlers beschranken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Anderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankundigung andern.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet

opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschu-

wingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor persoonlijk letsel.

Gevaar voor elektrische schokken.

Draag gehoorbescherming.

Draag oogbescherming

Voorzichtig: Raak de roterende bladen niet

aan. Scherp blad/Scherpe bladen. Wees u bewust van het feit dat deze bladen vingers of tenen kunnen afhakken. Houd omstanders, vooral kinderen en huisdieren, op een afstand van meer dan 10 m.

De gazonmaaier mag niet worden gebruikt

wanneer niet de gehele grasopvangbak of de beschermkap is geplaatst.

Gebruik de gazonmaaier niet in de regen en laat de machine niet buiten staan wanneer het regent.

Schakel de veiligheidssleutel (AAN/

UIT-schakelaar) uit voordat het product wordt ingesteld, gereinigd en voordat het product gedurende enige tijd onbeheerd wordt achtergelaten.

Gebruik uitsluitend accu’s die op eenzelfde

niveau zijn geladen. Nooit volledig geladen en half geladen accu’s tezamen gebruiken. De twee accu’s moeten altijd tegelijkertijd worden geladen. De gebruiksduur van het apparaat is afhankelijk van de accu met de laagste lading. De beide accu’s moeten te

Page 30

WWW.VONROC.COM

allen tijde voorafgaand aan het gebruik worden geladen. Sluit het accucompartiment voordat het apparaat gebruikt gaat worden.

Wacht tot alle componenten van de machine volledig tot stilstand zijn gekomen voordat u ze aanraakt. De bladen blijven nog even draaien nadat de machine is uitgeschakeld, een ronddraaiend blad kan letsel veroorzaken.

Zorg ervoor dat omstanders geen letsel oplopen als gevolg van vreemde objecten die worden weggeslingerd.

Waarschuwing: Houd een veilige afstand aan tot het product wanneer deze in werking is.

De omgeving waar de machine wordt gebruikt, zorgvuldig controleren op de aanwezigheid van wilde dieren en huisdieren. Wilde dieren en huisdieren kunnen letsel oplopen als de machine in werking is. Controleer het werkgebied nauwgezet op de aanwezigheid van stenen, takken, draden/kabels, botten en vreemde objecten. Als de machine wordt gebruikt, dient gecontroleerd te worden of geen wilde dieren, huisdieren of kleine boomstronken in het dichte gras zijn verborgen.

De acculader uitsluitend binnenshuis gebruiken.

Voldoet aan alle relevante Europese richtlijnen.

Werp het product niet weg in ongeschikte containers.

Het gegarandeerde geluidsvermogensniveau LWA = 96 dB(A)

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het

niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1) Werkgebied a) Zorg voor een opgeruimde en goed verlichte

werkomgeving. Rommelige en donkere

werkomgevingen leiden tot ongelukken

Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische

gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen.

c) Wanneer u elektrisch gereedschap gebruikt,

houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid a) Stekkers van elektrische gereedschappen

moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen.

Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde

oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten.

Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter.

c) Stel elektrische gereedschappen nooit

bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter.

d) Gebruik het snoer niet om het elektrisch

gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen.

Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.

e) Wanneer u elektrische gereedschappen buiten

gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel

te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner.

f) Gebruik een aardlekbeveiliging (RCD) als niet te

Page 31

WWW.VONROC.COM

voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van

een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en

gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij

het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.

b) Gebruik persoonlijke beschermings middelen.

Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.

c) Voorkom dat het gereedschap per ongeluk

wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch

gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.

d) Verwijder alle instel en andere sleutels uit

het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een

ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

Zorg dat u nooit uw evenwicht kunt verliezen;

houd altijd twee voeten stevig op de vloer.

Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden.

f) Zorg dat u geschikte kleding draagt. Draag

geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding,

sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

Wanneer er voorzieningen zijn voor de aansluiting

van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt.

Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt.

h) Denk niet dat doordat u gereedschap vaak

gebruikt, u wel weet hoe het allemaal werkt en

dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een

onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

Gebruik en onderhoud van elektrisch gereedschap

4) a) Oefen geen overmatige kracht uit op elektrisch

gereedschap. Gebruik het juiste gereedschap voor uw speciﬁeke toepassing. Met het juiste

elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen.

b) Gebruik nooit elektrisch gereedschap waarvan

de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat

u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich

aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken.

Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.

e) Zorg voor een goed onderhoud van elektrisch

gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel

ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.

f) Zorg dat snij en zaagwerktuigen scherp en

schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden.

g) Gebruik alle elektrische gereedschappen,

accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch

Page 32

WWW.VONROC.COM

gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties.

h) Houd handgrepen en greepoppervlakken

droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5) Gebruik en onderhoud accugereedschap a) Laad alleen op met de lader die door de

fabrikant is gespeciﬁceerd. Een lader die voor

een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van

andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan

brandwonden of brand veroorzaken.

d) Wanneer de accu niet juist wordt gebruikt, kan

er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de

accu kan irritaties of brandwonden veroorzaken.

Gebruiken niet een accu of gereedschap dat

beschadigd is of gemodiﬁceerd. Beschadigde of gemodiﬁceerde accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.

f) Stel een accu over het gereedschap niet

bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of

een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van “130 °C” kan worden vervangen door de temperatuur van “265 °F”.

g) Houd u aan alle instructies voor het laden en

laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of

laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

6) Service a) Laat uw gereedschap onderhouden door

een gekwaliﬁceerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de

veiligheid van de powertool intact blijft.

b) Voer nooit servicewerkzaamheden uit aan

beschadigde accu’s. Alleen de fabrikant of geautoriseerde service-providers mogen servicewerkzaamheden aan accu’s uitvoeren.

ADDITIONELE VELIGHEIDSINSTRUCTIES VOOR GAZONMAAIERS MET ACCU

• Nooit kinderen of mensen die deze instructies niet kennen, dit product laten gebruiken. Ter plaatse geldende voorschriften kunnen een beperking van de leeftijd van de gebruiker inhouden. Als het product niet wordt gebruikt, dient het buiten bereik van kinderen opgeborgen te worden.

• Laat nooit kinderen of mensen met een fysieke, sensorische of mentale beperking of mensen met een gebrek aan ervaring en/of kennis en/of mensen die deze instructies niet kennen, dit product gebruiken. Ter plaatse geldende voorschriften kunnen een beperking van de leeftijd van de gebruiker inhouden.

• Kinderen moeten onder toezicht staan zodat zij beslist niet met het product kunnen spelen.

• Werk nooit met dit product als mensen, vooral kinderen of huisdieren, bij u in de buurt zijn.

• De gebruiker is aansprakelijk voor ongelukken en gevaarlijke situaties die van invloed zijn op andere mensen of hun bezittingen.

• Draag geen open rubberen schoenen of sandalen als dit product wordt gebruikt. Draag altijd stevige schoenen en een lange broek. Nooit met blote voeten met dit product werken.

• Het gebied waar de machine gebruikt gaat worden nauwkeurig controleren en verwijder alle stenen, takken, draden/kabels, botten en enige andere vreemde objecten.

• Voer altijd een visuele inspectie uit voordat u het product gebruikt, om te zien of de bladen, de bouten van de bladen en het snijmechanisme niet versleten of beschadigd zijn. Vervang versleten of beschadigde bladen en bouten in sets, zodat het gereedschap in balans blijft.

• Werk alleen bij daglicht of bij goed kunstlicht.

•

Werk niet met het product onder slechte weersomstandigheden, vooral niet wanneer onweer dreigt.

Page 33

WWW.VONROC.COM

• Indien mogelijk, de machine niet gebruiken als het gras nat is.

• U dient achter de machine te lopen, niet te rennen.

• Werk nooit met de machine wanneer beschermkappen niet goed functioneren, of zonder veiligheidsvoorzieningen, bijvoorbeeld zonder dat omleiders en/of de grasopvangbak op de juiste plaats zijn aangebracht.

• Voor uw eigen comfort adviseren wij u gehoorbescherming te gebruiken.

• Werk nooit met het product wanneer u moe bent of u zich niet lekker voelt of wanneer u onder invloed bent van alcohol of drugs, of van medicatie.

• Het gebruik van het product op oevers kan gevaarlijk zijn:

− Werk niet op zeer steile hellingen.

− Controleer te allen tijde of u een stevige

stand hebt als u het product op hellingen of in nat gras gebruikt.

− Werk altijd in de lengterichting van helling,

nooit omhoog en omlaag.

− Wees uiterst voorzichtig als u op hellingen

van richting gaat veranderen.

• Pas uiterste alertheid toe als u naar achteren stapt of de machine naar u toe trekt.

• Nooit maaien terwijl u de machine naar u toe trekt.

• Wacht totdat de bladen stilstaan als de machine moet worden gekanteld voor een verplaatsing, wanneer u oppervlakken oversteekt die geen gras zijn en wanneer u de machine van en naar het terrein vervoert, waar u de machine gaat gebruiken.

• De machine niet kantelen als de motor wordt aangezet of ingeschakeld.

• De motor volgens de instructies aanzetten, waarbij uw voeten zo ver mogelijk uit de buurt van de roterende onderdelen moeten zijn.

• Uw handen en/of voeten niet in de buurt van of onder de roterende onderdelen plaatsen of houden.

• Houd altijd afstand tot het uitwerpgebied wanneer u met de machine werkt.

• De machine nooit oppakken of dragen als de motor draait.

• Als de machine wordt opgeborgen, moet u controleren of alle 4 de wielen van het tuingereedschap op de grond/vloer staan.

• Het tuingereedschap alleen via de draaghand-

greep dragen. De draaghandgreep zorgvuldig gebruiken.

• De machine niet aanpassen. Niet toegestane aanpassingen kunnen de veiligheid van uw machine in gevaar brengen, hetgeen tot meer geluid en trillingen kan leiden en een slechte prestatie.

• Verwijder de veiligheidssleutel (AAN/UIT-schakelaar):

– Als u de machine onbeheerd achterlaat. – Voordat u begint met het verhelpen van een

verstopping.

– Voordat u de machine controleert, reinigt of

er werkzaamheden aan verricht.

– Nadat u een vreemd voorwerp hebt geraakt.

Controleer de machine op beschadigingen en vervang de bladen als dit noodzakelijk is.

– Als de machine abnormaal begint te trillen

(onmiddellijk een inspectie uitvoeren).

VEILIGHEIDSVOORSCHRIFTEN VOOR DE ACCU

a) Open de accu niet. Er bestaat gevaar voor kort-

sluiting.

b) Bescherm de accu tegen hitte, bijvoorbeeld

ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

c) Bij beschadiging en onjuist gebruik van de accu

kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De

dampen kunnen de lucht wegen irriteren.

d) Gebruik de accu alleen in combinatie met uw

Vonroc product. Alleen zo wordt de accu tegen gevaarlijke over belasting beschermd.

e) Door scherpe voorwerpen, zoals bijv. spijkers

of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden.

Het kan tot een interne kortsluiting leiden en de accu

doen branden, roken, exploderen of

oververhitten.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE LADER

Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type CD801AA en CD803AA. Andere typen accu’s kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient niet te worden gebruikt door

personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd.

Page 34

WWW.VONROC.COM

b) Laat kinderen onder toezicht niet met het

apparaat spelen. c) Laad niet-herlaadbare accu’s niet opnieuw op! d) Plaats de accu’s tijdens het opladen in een goed

geventileerde ruimte!

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd zijn betreffende het veilig gebruik van het apparaat en zich bewust zijn van de ermee verbonden risico’s. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Elektrische veiligheid

Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

•

Gebruik de machine niet indien het netsnoer of

de netstekker zijn beschadigd.

•

Gebruik uitsluitend verlengkabels die geschikt

zijn voor het vermogen van de machine met

een minimale dikte van 1.5 mm2. Indien u een

verlengkabelhaspel gebruikt, rol dan altijd de

kabel volledig uit.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik

Dit product is ontworpen voor het maaien van gazons in woonomgevingen. De gazonmaaier is bedoeld voor prive tuinen thuis. Met de gazonmaaier mogen geen struiken, heggen of heesters te knippen, het inkorten van vegetatie, begroeide daken of gras dat groeit op terrassen, voor het schoonmaken (stofzuigen) van vuil en afval van trottoirs, of voor het hakselen van snoeiafval van bomen of heggen. Bovendien mag de gazonmaaier niet worden gebruikt als motorisch aangedreven cultivator van het uitvlakken van hogere delen, zoals molshopen. De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Alle andere toepassingen worden geacht te zijn verkeerd gebruik van de gazonmaaier.

TECHNISCHE SPECIFICATIES

Deze gebruikshandleiding is opgesteld voor verschillende sets / artikelnummers. Controleer het bijbehorende artikelnummer in de onderstaande speciﬁcaties voor de juiste samenstelling en inhoud van uw set.

Model Nr.

LM504DC S2_LM504DC

S4_LM504DC

Batterijen meegeleverd

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

MACHINE

Model Nr. LM504DC

Spanning 40V (2 x 20V) Onbelaste snelheid 3400/min Kniplengte 330 mm Kniphoogte 30/40/50/60/70mm Capaciteit grasopvangbak 30 L Gewicht 8.5 kg Productieniveau IPX1 Geluidsdruk (L Geluidsdruk (L Trillingswaarde <2.5m/s, K=1.5m/s

) 71.4dB(A), K=2.35dB(A)

) 91.4dB(A), K=2.35dB(A)

ACCU

Model Nr. CD801AA

Accu type Lithium-Ion Voltage 20V Vermogen 2.0 Ah Aanbevolen laadapparaat CD802AA, CD820AA Gewicht 0.3 kg

Model Nr. CD803AA

Accu type Lithium-Ion Voltage 20V Vermogen 4.0 Ah Aanbevolen laadapparaat CD802AA, CD820AA Gewicht 0.65 kg

Acculader meegeleverd

2 x CD802AA or 1 x CD820AA

Page 35

WWW.VONROC.COM

ACCULADER

Model Nr. CD802AA

Acculader ingang 220-240V, 50Hz 0.4A Acculader uitgangsvermogen 21V Oplaadtijd 2Ah accu 60 minuten Oplaadtijd 4Ah accu 120 minuten Aanbevolen accu’s CD801AA, CD803AA

Gewicht 0.36 kg

2.5A

Model Nr. CD820AA

Acculader ingang

Acculader uitgangsvermogen 21V Oplaadtijd 2Ah accu 45 minuten Oplaadtijd 4Ah accu 85 minuten Aanbevolen accu’s CD801AA, CD803AA Gewicht 0.81 kg

220-240V, 50-60Hz, 200W

2.3A, <3.8A

Gebruik uitsluitend de volgende accu’s van het VONROC VPOWER 20V accu-platform. Gebruik van andere accu’s kan leiden tot ernstig letsel of tot beschadiging van het gereedschap.

CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion

De volgende lader kan worden gebruikt voor het opladen van deze accu’s.

CD802AA Snellader CD820AA Dubbele snellader 20V

De accu’s van het VONROC VPOWER 20V accu-platform kunnen worden gewisseld tussen alle gereedschappen van het VONROC VPOWER 20V accu-platform.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN60335; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen:

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen;

• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen naar de illustraties op pagina 2-6.

1. Bovenste handgreep

2. Schakelaar Aan / Uit

3. Veiligheidsknop

4. Netsnoer

5. Machine

6. Kabelhouder

7. Draaghandgreep

8. Wiel

9. Wielkap

10. Grasopvangmand

11. Deksel grasopvangbak

12. Kap grasopvangbak

13. Grasniveau-indicator

14. Onderste handgreep

15A. Instelknop handgreep 15B. Bout voor knop

16. Draaghandgreep grasopvangbak

17. Hendel voor hoogteinstelling

18. Uitlaat voor gras

19. Afdekking accucompartiment

20. Accucompartiment

21. Veiligheidssleutel (AAN/UIT-schakelaar)

22. Ontgrendelingsknop accu

23. Accu

24. Led-controlelampjes knop

25. Led-controlelampjes accu

26. Acculader

27. LED-indicatielampjes lader

28. Mes

29. Zaagbladbout

30. Acculader

31. Groen Led-controlelampje acculader

32. Amber Led-controlelampje acculader

33. Rood Led-controlelampje acculader

Page 36

WWW.VONROC.COM

3. ASSEMBLAGE

Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap.

De accu moet zijn opgeladen voordat deze voor het eerst wordt gebruikt.

Waarschuwing: Gebruik uitsluitend accu’s die op eenzelfde niveau zijn geladen. Nooit volledig geladen en half geladen accu’s tezamen gebruiken. De twee accu’s moeten altijd tegelijkertijd worden geladen. De gebruiksduur van het apparaat is afhankelijk van de accu met de laagste lading. De beide accu’s moeten te allen tijde voorafgaand aan het gebruik worden geladen.

De accu in de machine plaatsen (Afb. A, J)

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit. Sluit het accucompartiment voordat het apparaat gebruikt gaat worden.

1. Open de klep van het accucompartiment (19).

2. Plaats de accu (23) in het accucompartiment (20), zoals wordt getoond in Afb. J.

3. Duw de accu verder naar voren totdat deze op z’n plaats klikt.

4. Herhaal dit voor het uitnemen van de andere accu (23).

5. Sluit de klep (19) van het accucompartiment.

De accu van de machine verwijderen (Afb. A, J)

1. Open de klep van het accucompartiment (19).

2. Haal de accu (23) uit het accucompartiment (20), zoals wordt getoond in Afb. J.

3. Herhaal dit voor het uitnemen van de andere accu (23).

De accu laden met de acculader CD802AA (Afb. K)

1. Haal de accu (23) uit de machine.

2. Draai de accu (23) ondersteboven en schuif deze op de acculader (26), zoals is weergegeven in Afb. E.

3. Duw op de accu tot deze volledig in de sleuf zit.

4. Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de acculader (27) gaan branden en tonen de status van de lader.

De acculader heeft 2 led-controlelampjes (27) dat de status van het laadproces aangeeft:

Status rode LED Status groene LED

Uit Uit Geen stroom

Uit Aan

Aan Uit

Status van acculader

Standby mode:

- Geen accu ge

- Opladen van

Bezig met opladen van accu

plaatst, of

de accu is beeindigd, de accu is volledig opgeladen

• Het kan tot 60 minuten duren voordat de 2Ah accu volledig is opgeladen.

• Het kan tot 120 minuten duren voordat de 4Ah accu volledig is opgeladen.

Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

De laadstatus van de accu controleren (Afb. K)

• Druk kort op de knop (24) op de accu om de laadstatus van de accu te controleren.

• Op de accu bevinden zich 3 lampjes die het laadniveau aangeven. Hoe meer lampjes branden, des te meer is de accu opgeladen.

• Wanneer de lampjes niet branden, wil dit zeggen dat de accu leeg is en onmiddellijk moet worden opgeladen.

De accu opladen met de dubbele lader CD820AA (Afb. L)

1. Haal de accu (26) uit de machine.

2. Draai de accu (26) ondersteboven en schuif deze op de acculader (30), zoals is weergegeven in Afb. L.

3. Duw op de accu tot deze volledig in de sleuf zit.

4. Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de

Page 37

WWW.VONROC.COM

acculader (31, 32, 33) gaan branden en tonen de status van de lader.

De acculader heeft 6 led-controlelampjes (31, 32,

33) dat de status van het laadproces aangeeft:

Onderwerp

Stand-by Stroomvoorziening

Aan het laden

Volledig geladen

Hoge tem peratuur

Voorwaarden Led-kleur

Rood Amber Groen

ingeschakeld

Het laden is begonnen (10-19V DC±0.5V DC)

Halverwege het laden (19-20V DC±0.5V DC)

Het laden is gereed (20-21V DC±0.5V DC)

Druppellading ≤300±150mA

Stoppen met het laden

Bescherming van

de accu tegen hoge temperaturen

Aan Aan Aan

Knip

peren

Aan

Aan Aan

Aan Aan Aan

Uit Uit

Knip

peren

Uit

Knip peren

• Het kan tot 45 minuten duren voordat de 2Ah accu volledig is opgeladen.

• Het kan tot 85 minuten duren voordat de 4Ah accu volledig is opgeladen.

Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

De onderste handgreep monteren (Afb. A, B)

1. Steek de onderste handgreep (14) in het daarvoor bestemde gat in de gazonmaaier, zoals wordt getoond in Afb. B. Let erop dat de onderste handgreep (14) uitkomt tegenover het gat in de behuizing van de gazonmaaier.

2. Steek de schroef in het gat en draai de schroef naar rechts vast, zoals wordt getoond in Afb. B.

3. Herhaal deze stappen voor de andere onderste handgreep (14).

De bovenste handgreep monteren (Afb. A, C, D)

1. Bevestig de bovenste handgreep (1) op de onderste handgreep (14), met de meegeleverde bouten (15B) en handgreepknoppen (15A), zoals wordt getoond in afbeelding C. Let erop dat de veiligheidsschakelaar (3) aan de rechterzijde moet zitten wanneer u achter de gazonmaaier staat.

2. Zet de kabel met de kabelhouders (6) vast op de handgreep, zoals wordt getoond in afbeelding D.

NB: Wanneer de handgreepknoppen (15A) zijn losgedraaid, kunt u de bovenste handgreep (1) omlaag klappen en de gazonmaaier opbergen. Let erop dat de elektriciteitskabel niet bekneld raakt.

Het monteren van de grasopvangbak (Afd. A, E, F, G, H)

De gazonmaaier mag niet worden gebruikt wanneer niet de gehele grasopvangbak of de beschermkap is geplaatst.

U kunt de gazonmaaier met en zonder de grasopvangbak gebruiken. Bedenk wel dat wanneer u maait zonder de grasopvangbak, de deksel (11) van de grasopvangbak omlaag moet staan. Werk niet met de maaimachine terwijl de deksel van de uitwerpopening omhoog staat.

1. Voeg de twee helften van de grasopvangmand (10) samen, zoals wordt getoond in afbeelding E.

2. Monteer de kap (12) van de grasopvangbak op de grasopvangmand (10), die in elkaar is gezet, zoals wordt getoond in afbeelding F.

3. Monteer de draaghandgreep (16) van de grasopvangbak op de grasopvangmand (12), zoals wordt getoond in afbeelding G.

4. Afbeelding H toont de op een juiste manier gemonteerde grasopvangbak.

5. Licht de deksel (11) van de grasopvangbak op en bevestig de grasopvangbak, die in elkaar is gezet, op de gazonmaaier. Controleer dat de inkepingen in de grasopvangbak goed tegenover de houders op de behuizing van de gazonmaaier uitkomen.

NB: de grasopvangbak is voorzien van een grasniveau-indicator (13), die laat zien hoeveel gemaaid gras er in de bak zit. Zolang de grasopvangbak niet vol is, blijft de indicator geopend. Wanneer de grasopvangbak vol is, sluit de indicator zich. U moet

Page 38

WWW.VONROC.COM

dan onmiddellijk stoppen met grasmaaien en de grasopvangbak leegmaken. De indicator is slechts een ruwe indicatie en de functionaliteit ervan hangt af van de toestand in de grasopvangbak.

Het maaiblad vervangen (Afb. A, M)

Verwijder de accu voordat u werkzaamheden aan het elektrisch gereedschap gaat uitvoeren.

Draag beschermende handschoenen wanneer u het maaiblad vervangt. Gevaar voor persoonlijk letsel wanneer u het maaiblad aanraakt.

Gebruik alleen bladen die door de fabrikant worden aanbevolen.

1. De grasopvangbak verwijderen.

2. Draai de maaimachine op z’n kant.

3. Houd het maaiblad stevig vast, terwijl u de beschermende handschoenen draagt.

4. Draai vervolgens de bevestigingsschroef van het maaiblad naar links los, zoals wordt getoond in Afb. P.

5. Het maaiblad vervangen of slijpen.

6. Plaats het maaiblad en volg daarbij de hierboven beschreven procedure in omgekeerde volgorde (gaten in het maaiblad moeten op de pennen van de as worden gezet).

7. U kunt het slijpen en vervangen van het maaiblad het beste overlaten aan een gekwaliﬁceerd iemand. Er kunnen het beste alleen originele onderdelen worden gebruikt. Alle defecten moeten worden gerepareerd door een door de fabrikant geautoriseerde servicewerkplaats.

4. BEDIENING

Voer altijd een visuele inspectie uit voordat u het gereedschap gebruikt, om te zien of de snijbladen, de bouten van de snijbladen en het zwaard niet versleten of beschadigd zijn. Neem de accu uit het tuingereedschap. Vervang versleten of beschadigde bladen en bouten in sets, zodat het gereedschap in balans blijft. Vervang versleten of beschadigde snijbladen en bouten in sets, zodat het gereedschap in balans blijft.

Als de machine abnormaal begint te trillen (voor onmiddellijk een inspectie uit):

− voor een inspectie uit op beschadigingen,

− vervang of repareer eventuele beschadigde onderdelen,

− voer een inspectie uit op losse onderdelen en zet ze vast.

Schakel de machine onmiddellijk uit in de volgende gevallen:

− wanneer u de machine onbeheerd achterlaat,

− voor uw blokkeringen verhelpt of de uitstort vrijmaakt,

− voordat u de machine controleert, schoonmaakt of er werkzaamheden aan verricht,

− nadat u een vreemd voorwerp hebt geraakt. Inspecteer de machine op beschadiging en voer reparaties uit voor u de machine weer start en bedient.

Ga voorzichtig te werk bij het afstellen van de machine zodat u voorkomt dat uw vingers bekneld raken tussen de bewegende maaibladen en de vaste onderdelen van de machine.

De maaihoogte instellen (Afb. A, I)

Schakel de machine uit, wacht tot de bladen volledig stilstaan en neem de accu uit. Risico persoonlijk letsel.

Afhankelijk van de maaihoogte die uw voorkeur heeft kunt u de hoogte van de wielen in een van de vijf standen instellen. Stel de maaihoogte in op basis van wat voor uw gazon noodzakelijk is. De maaihoogte is afhankelijk van het soort gazon en de daadwerkelijke hoogte van het gras. Als hoog gras wordt gemaaid, begin dan met de maximale maaihoogte en gebruik een lagere maaihoogte als u voor de tweede keer het gazon maait. Voor de eerste maaibeurt in het seizoen kunt u het beste een hogere maaihooge selecteren.

1. Trek de hendel voor de hoogteinstelling (17) uit (weg van de behuizing van de machine) zoals wordt getoond in afbeelding I.

2. Terwijl de hendel voor de hoogteinstelling (17) in de uitgetrokken stand wordt gehouden, duwt u deze naar voren of naar achteren om de gewenste maaihoogte in te stellen.

Page 39

WWW.VONROC.COM

3. Laat de hendel (17) los en controleer of deze op de juiste manier in de sleuf werd vergrendeld.

NB: Er zijn 5 maaihoogtes beschikbaar: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

De machine in-/uitschakelen (Afb. A, N)

Voorafgaand aan het starten van de machine, moet de machine op een vlak oppervlak, zonder hoog gras, worden geplaatst.

Maak de onderkant van de machine schoon, voordat de machine wordt ingeschakeld.

Houd uw voeten uit de buurt van de bladen.

Het product niet kantelen als de motor wordt gestart.

1. Controleer of de veiligheidssleutel (21) in de daarvoor bestemde locatie, onder de klep van het accucompartiment (19) is ingestoken.

2. U kunt de machine starten door op de veiligheidsknop (3) te drukken en deze knop ingedrukt te houden en op de AAN/UIT-schakelaar (2) te drukken. U kunt, terwijl u de AAN/UIT schakelaar (2) vasthoudt, de veiligheidsknop (3) loslaten.

3. U kunt de machine stoppen door de AAN/ UIT-schakelaar (2) los te laten, wacht vervolgens tot het maaiblad tot stilstand is gekomen.

De maaier bedienen (Afb. A, O)

Zorg er te allen tijde voor dat een veilige afstand (aangegeven door de lengte van de lange handgrepen) tussen de gebruiker en de behuizing van de gazonmaaier wordt aangehouden.

Zorg voor extra alerheid bij het maaien en het veranderen van de richting op hellingen en stijgende of dalende oppervlakken. Zorg dat een solide stand behouden blijft en draag stevige, slipvrije schoenen en een lange broek. Maai altijd langs de helling en niet omhoog en omlaag. Omwille van de veiligheid mag de gazonmaaier niet worden gebruikt voor het maaien van hellingen met een stijgingspercentage van meer dan 15°.

Wees extra alert bij het naar achteren lopen en het trekken van de gazonmaaier. Struikelgevaar!

Vóór gebruik

• Controleer of het gazon geen stenen, takken, draden/kabels of andere vreemde objecten bevat die het product of componenten daarvan kunnen beschadigen.

• Geen nat gazon maaien, omdat nat gras de neiging heeft om aan de onderkant van de behuizing van de gazonmaaier vast te blijven kleven, zodat het op de juiste manier afvoeren van gemaaid gras wordt voorkomen en omdat dan het risico bestaat dat u kunt uitglijden en vallen.

• Voor een gezond gazon, mag u nooit meer dan een derde van de totale hoogte van het gras maaien. In de herfst moeten gazons alleen worden gemaaid als het gras nog groeit.

• Duw het product geleidelijk voorwaarts, voer hierbij geen kracht uit.

• Maai het gazon in iets overlappende rijen. Het meest effectieve is een gemaaid gazon waar geen enkele plek is overgeslagen, zoals getoond in afbeelding O.

• Maak een cirkel rondom bloemperken. Als een bloemperk in het midden van het gazon aanwezig is, kunt u twee cirkels rondom het bloemperk maaien.

• Wees extra alert bij het veranderen van de richting.

• Maai altijd langs de helling (niet omhoog en omlaag). U kunt voorkomen dat de gazonmaaier omlaag gaat glijden, door een positie aan te houden die schuin omhoog gaat.

• Stel de maaihoogte in op basis van de hoogte van het gras. Maai een aantal keren, om te voorkomen dat in een enkele keer te veel gras wordt gemaaid.

• Maak de grasopvangbak regelmatig schoon.

NB: De gebruikstijd van de oplaadbare accu’s en als gevolg daarvan het aantal vierkante meters dat met een enkele lading van de acu;s kan worden gemaaid, is in hoge mate afhankelijk van de status van het gras (zoals dichtheid, vocht, hoogte, maaihoogte, enz.) en de maaisnelheid (loopsnelheid). Om het aantal te maaien vierkante meters aan uw behoeften aan te passen, wordt geadviseerd om vaker te maaien, met een hogere maaihoogte en op een daarvoor geschikte snelheid. Het regelmatig aan- en

Page 40

WWW.VONROC.COM

uitschakelen van de gazonmaaier tijdens het maaien zal ook het aantal vierkante meters beperken dat u kunt maaien. Als de gebruikstjjd met de oplaadbare accu’s (het aantal vierkante meter) ondanks bovenstaande maatregelen nog steeds niet afdoende is, kunt u het probleem oplossen door oplaadbare accu s met een grote vermogen (Ah) te gebruiken.

Na gebruik

1. Na gebruik,dient het product uitgeschakeld te worden en dient de veiligheidssleutel (21) ontkoppeld te worden.

2. Verwijder de accu’s (23).

3. Controleer en reinig het product en berg het op zoals beschreven in het hoofdstuk ‘Onderhoud’.

5. ONDERHOUD

Schakel de machine uit, wacht tot de bladen volledig stilstaan en neem de accu uit. Risico persoonlijk letsel.

Schoonmaken

De maaimachine is zo ontworpen dat zij met een minimum aan onderhoud lange tijd dienst kan doen. Voortdurend gebruik naar tevredenheid is afhankelijk van de juiste verzorging van de maaimachine en regelmatige reiniging.

• Houd de maaimachine schoon en droog.

• Verwijder regelmatig met een botte schraper gras en vuil van de maaimachine.

• Maak de maaimachine schoon met slechts een milde zeepoplossing en een vochtige doek. Laat nooit vloeistoffen in het gereedschap doordringen en dompel nooit een onderdeel van het gereedschap onder in vloeistof. Gebruik nooit een schoonmaakmiddel op basis van een oplosmiddel of een schuurmiddel.

Stop het mes(sen) als de machine gekanteld moet worden voor vervoer bij het oversteken van andere oppervlakken dan gras, en bij het transporteren van de machine van en naar het te gebruiken gebied. Start de machine niet terwijl u voor de afvoer opening.

Opslag

Berg de machine pas op wanneer deze is afgekoeld. Vervang voor uw veiligheid versleten of beschadigde onderdelen. Gebruik alleen oorspronkelijke vervangende onderdelen en accessoires.

1. Voorafgaand aan het opbergen, dient het product uitgeschakeld te worden, de veiligheidssleutel (21) ontkoppeld te worden en de accu’s (23) uitgenomen te worden.

2. Reinig het product zoals bovenstaand beschreven.

3. Het product en de bijbehorende accessoires op een donkere, droge, vorstvrije, goed geventileerde plaats opbergen. De ideale opslagtemperatuur is tussen 10 °C en 30 °C.

4. Het product altijd op een voor kinderen ontoegankelijke locatie opbergen.

5. Wij adviseren het gebruik van de oorspronkelijke verpakking voor de opslag, of het afdekken van het product met een daarvoor geschikte doek of in een daarvoor geschikte kast om het tegen stof te beschermen.

Transport

1. Voorafgaand aan het transport, dient het product uitgeschakeld te worden, de veiligheidssleutel (21) ontkoppeld te worden en de accu’s (23) uitgenomen te worden.

2. Vervoer het product te allen tijde via de draaghandgreep voor het transport (7).

3. Bescherm het product tegen krachtige schokken en intense trillingen, die tijdens het transport in voertuigen kunnen optreden.

4. Bevestig het product, zodat het niet kan wegglijden of omvallen en tegen schade en letsel.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

Page 41

WWW.VONROC.COM

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC.

De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een niet-geautoriseerd servicecentrum.

• Normale slijtage.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Speciﬁcaties kunnen zonder opgaaf van redenen worden gewijzigd.

1. CONSIGNES DE SECURITE

En plus des avertissements de securite suivants, veuillez egalement lire les avertissements de securite additionnels

ainsi que les instructions. Le non-respect des

avertissements de securite et des instructions peut entrainer une decharge electrique, un incendie et/ ou des blessures graves. Veuillez conserver les

avertissements de securite et les instructions pour consultation ulterieure.

Les symboles suivants sont utilises dans le manuel d’utilisation ou apposes sur le produit:

Lisez le manuel d’utilisation.

Risque de blessures.

Risque de decharge electrique.

Portez des protections auditives.

Porter une protection oculaire

Attention : Ne touchez pas les lames rotatives. Lame(s) tranchante(s). Attention à ne pas vous couper les orteils ou les doigts. Veillez à maintenir les personnes à proximité et notamment les enfants et les animaux, à plus de 10 m de distance.

La tondeuse ne doit pas être utilisée sans le bac à herbe ou le carter de protection.

Ne pas utiliser sous la pluie ni laisser la tondeuse à l’extérieur en cas de pluie.

Éteignez la machine et retirez la clé de sécurité (interrupteur de coupure) avant d’entreprendre toute opération de réglage ou de nettoyage et avant de laisser le produit sans surveillance même brièvement.

N’utilisez que des batteries disposant du même niveau de charge. Ne mélangez jamais des batteries pleines avec des batteries à moitié déchargées. Veillez à toujours recharger les deux batteries en même temps. L’autonomie de l’équipement

Page 42

WWW.VONROC.COM

dépend de la batterie la moins pleine. Les deux batteries doivent toujours être complètement rechargées avant l’utilisation. Veillez à bien réinstaller le cache-batterie avant l’utilisation.

Attendez que tous les composants de la machine se soient complètement arrêtés avant de les toucher. Les lames continuent à tourner après l’extinction de la machine et elles peuvent occasionner des blessures.

Veillez à ce que les personnes à proximité ne puissent pas être blessées par la projection de corps étrangers.

Avertissement : Veillez à conserver une certaine distance de sécurité quand vous utilisez le produit.

Contrôlez soigneusement l’absence d’animaux, domestiques ou non, dans la zone où sera utilisée la machine. Les animaux pourraient être blessés par la machine en marche. Contrôlez parfaitement la zone de travail et retirez en toutes les pierres, les bâtons, les ﬁls métalliques, les os et les corps étrangers. En utilisant la machine, veillez à ce qu’il n’y ait aucun animal ou petite souche d’arbre cachés dans les herbes denses.

N’utilisez le chargeur de batterie qu’à l’intérieur.

Respecter toutes les directives européennes correspondantes.

Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus a cet effet.

Le niveau de puissance sonore garanti LWA= 96 dB(A)

CONSIGNES GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT! Veuillez lire l’intégralité des avertissements de sécurité et des instructions. Le non respect de toutes les

instructions indiquées ci dessous peut entraîner un risque de choc électrique, d’incendie et/ou de blessures graves.

Conservez ces instructions.

Le terme “appareil électrique” mentionné dans tous les avertissements ci dessous se rapporte à un appareil électrique qui se branche au réseau électrique (grâce à un câble d’alimentation) ou à un appareil électrique (sans ﬁl) fonctionnant grâce à une batterie.

1) Espace de travail a) Veillez toujours à garder votre espace de travail

propre et bien éclairé. Les espaces mal rangés

et sombres peuvent être la cause d’accidents.

N’utilisez pas les appareils électriques dans des

environnements susceptibles d’explosion, par exemple en présence de liquides inﬂammables, de gaz ou de particules. Les appareils électriques

provoquent des étincelles qui peuvent enﬂammer les particules des émanations.

c) Veillez à garder éloignés les enfants et les

personnes se trouvant dans votre voisinage, lors de l’utilisation d’un appareil électrique.

Les disctractions peuvent vous faire perdre le contrôle de l’appareil.

2) Mesures de sécurité électriques a) Les prises des appareils électriques doivent être

raccordées à la prise murale corres pondante. Ne modiﬁez jamais la prise de l’appareil, de quelque façon que ce soit. N’utilisez pas d’adaptateurs qui mettent les appareils électriques à la terre (mise à la masse). Des prises non modiﬁées et

branchées à la prise murale correspondante réduiront les risques de choc électrique.

b) Evitez le contact direct avec les surfaces mises

à la terre ou mises à la masse comme les canalisations, les radiateurs, les cuisinières et les réfrigérateurs. En effet, le risque de choc

électrique s’accrut si votre corps est mis à la terre ou à la masse.

c) N’utilisez pas d’outils électriques dans des

evironnements pluvieux ou humides. Si de l’eau s’introduit dans un appareil électrique, le risque de choc électrique augmentera.

d) N’utilisez pas le câble de manière abusive.

N’utilisez jamais le câble pour transporter, tirer ou débrancher l’appareil électrique. Veillez à garder le câble éloigné des sources de chaleur, des huiles, des rebords coupants ou des pièces actionnées. Les câbles endommagés

ou entremêlés augmentent le risque de choc électrique.

Page 43

WWW.VONROC.COM

Lorsque un appareil est utilisé à l’extérieur,

utilisez uniquement un câble prolongateur prévu à cet effet. L’utilisation d’un câble à usage

extérieur réduit le risque de choc électrique.

Si vous êtes contraint d’utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L’utilisation

d’un RCD réduit le risque de décharge électrique.

3) Sécurité personnelle

Restez vigilant, gardez un œil sur ce que vous

faites et utilisez votre sens commun lors de l’utilisation d’un appareil électrique. N’utilisez pas un appareil électrique si vous êtes fatigué ou si vous êtes sous l’inﬂuence de drogues, d’alcool ou si vous prenez des médicaments. Un moment

d’inattention lors de l’utilisation des appareils électriques peut entraîner des blessures graves.

b) Utilisez un équipement de protection

personnelle. Protégez vous toujours les yeux. Les équipements de protection, tels

qu’un masque à poussière, des chaussures antidérapantes, des protections auditives ou un casque de sécurité, utilisés dans de bonnes conditions, réduiront le risque de blessures.

c) Prévenez tout démarrage involontaire. Assurez-

vous que l’interrupteur est sur la position “arrêt avant de brancher l’appareil. En effet, le

transport des appareils électriques en gardant vos doigts sur l’interrupteur, ou le branchement de ces appareils en ayant l’interrupteur sur “marche accidents.

Retirez les clés de réglage ou les clés de vis de réglage avant d’allumer l’appareil électrique. Une clé de vis de réglage ou une clé, laissée sur une pièce en mouvement de l’appareil électrique, peut entraîner des lésions corporelles.

e) Ne pas se précipiter. Gardez toujours vos pieds

à plat et gardez votre équilibre. Ceci permet de mieux contrôler l’appareil électrique dans des situations imprévues.

f) Habillez vous convenablement. Ne portez pas

de vêtements lâches ou de bijoux. Gardez vos cheveux, vêtements et gants éloignés des pièces actionnées. En effet, ces derniers

peuvent être pris dans les pièces en action.

g) Si les appareils sont fournis pour la connexion

des équipements d’évacuation et de récupération de la poussière, assurez vous que ces derniers soient correctement connectés

et utilisés. L’utilisation de ces appareils peut

réduire les risques liès à la poussière.

h) Ne pensez pas être familiarisé avec l’outil

après l’avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d’en oublier les consignes de sécurité. Toute action

imprudente peut engendrer de graves blessures en une fraction de seconde.

4) Utilisation et entretien d’un appareil électrique

Ne forcez pas l’appareil électrique. Utilisez

l’appareil électrique adéquat pour votre application. Un appareil électrique correc te ment

choisi assurera un meilleur travail et un travail sans danger, au rythme auquel il a été conçu.

b) N’utilisez pas l’appareil électrique si

l’interrupteur marche/arrêt ne fonctionne pas. Un appareil électrique qui ne peut pas être commandé par l’interrupteur de contrôle est dangereux et doit être réparé.

c) Débranchez la prise du bloc d’alimentation

avant d’effectuer des réglages, de changer des acces soires, ou de ranger les appreils élec tri ques. Ces mesures de sécurité préventives

réduiront le risque de démarrage involontaire de l’appareil électrique.

d) Rangez les appareils électriques arrêtés hors

de la portée des enfants et ne laissez aucune personne, non familiarisée avec l’outil ou ces instructions, utiliser l’appareil électrique. Les

appareils électriques sont dangereux entre les mains d’utilisateurs non formés.

e) Entretenez les appareils électriques. Vériﬁez

tout défaut d’alignement et l’enchaînement des pièces actionnées, la rupture de ces dernières, et les autres conditions qui peuvent affecter le fonctionnement des appareils électriques. En cas de dommages, faites réparer l’appareil électrique avant de le réutiliser. Nombreux

sont les accidents provoqués par des appareils électriques mal entretenus.

f) Veillez à garder les outils coupants aiguisés

et propres. Des outils coupants correctement entretenus avec des lames aiguisées sont moins susceptibles de se bloquer et sont plus faciles à contrôler.

g) Utilisez l’appareil électrique, les accessoires

et les embouts, etc., conformément à ces instructions et de la manière prévue pour le type spéciﬁque de l’appareil électrique, en prenant en compte les conditions de travail et

Page 44

WWW.VONROC.COM

le travail à effectuer. L’utilisation de l’appareil électrique dans des applications différentes de celles prévues peut entraîner des situations dangereuses.

h) Gardez les poignées et les surfaces de

préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de

préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situations inattendues.

h) Gardez les poignées et les surfaces de pré-

hension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de

préhension glissantes ne permettent pas de manipuler et de contrôler l’outil correctement en cas de situations inattendues.

5) Utiliser et soigner les outils à batterie a) Rechargez la batterie uniquement avec le

chargeur spéciﬁé par le fabricant. Un chargeur

adapté à une certaine batterie peut être cause de danger d’incendie quand on l’utilise avec une batterie différente.

b) Utilisez chaque outil uniquement avec la

batterie conçue pour lui. L’utilisation de toute autre batterie peut être cause de danger de blessure ou d’incendie.

Lorsque une batterie n’est pas en usage, gardez-

la hors d’atteinte d’objets métalliques tels que les trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques pouvant faire le contact entre une borne et l’autre. Un

court circuit entre les bornes de la batterie peut être cause de brûlures ou d’incendie.

Dans des circonstances extrêmes, du liquide

peut gicler hors de la batterie ; évitez tout contact. En cas de contact accidentel, rincez à l’eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide qui gicle d’une

batterie peut causer irritations ou brûlures.

e) N’utilisez pas un bloc-batterie ou un outil

endom magé ou modiﬁé. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à un incendie, une explosion ou un risque de blessure.

f) N’exposez pas le bloc-batterie ou l’outil au feu

ou à des températures excessives. L’exposition au feu ou à des températures dépassant 130 °C peut provoquer une explosion. REMARQUE La température de “130°C” peut être remplacé par la température de “265°F”.

g) Respectez les instructions pour la charge et

ne rechargez pas le bloc-batterie ou l’outil à une plage de températures hors de celle spéciﬁée dans les instructions. Une charge

mal effectuée ou à des températures hors de la plage spéciﬁée peut endommager la batterie et augmente le risque d’incendie.

6) Maintenance a) L’entretien de votre outil électrique doit être

conﬁé à un réparateur qualiﬁé qui utilise uniquement des pièces de rechange identiques aux pièces d’origine. Cela permet d’assurer la

sécurité de l’outil électrique.

b) Ne réparez jamais des blocs-batteries endom-

ma gés. Les réparations sur les blocs-batteries ne doivent être effectuées que par le fabricant ou l’un de ses prestataires de services agréés

CONSIGNES DE SÉCURITÉ SUPPLÉMENTAI RES PROPRES AUX TONDEUSES À GAZON SUR BATTERIE

• Ne laissez jamais les enfants et les personnes ne connaissant pas ces instructions utiliser le produit. Il est possible que la réglementation locale impose des restrictions quant à l’âge de l’utilisateur. Lorsqu’il n’est pas utilisé, rangez le produit hors de portée des enfants.

• Ne laissez jamais, les enfants ou les personnes ayant des capacités physiques, sensorielles ou intellectuelles réduites ou qui manquent d’expérience et de connaissances ou qui ne se sont pas familiarisées avec ces instructions, utiliser le produit. Il est possible que la réglementation locale impose des restrictions quant à l’âge de l’utilisateur.

• Les enfants doivent être surveillés aﬁn de garantir qu’ils ne jouent pas avec le produit.

• Ne travaillez jamais si des personnes, et notamment des enfants ou des animaux, sont à proximité.

• L’utilisateur est responsable des accidents subis et des risques encourus par les autres personnes et leurs biens.

• Ne portez jamais de chaussures ouvertes en caoutchouc ou de sandales pour utiliser le produit. Veillez à toujours porter des chaussures solides et des pantalons à jambes longues. Ne portez pas de pieds-nus.

• Contrôlez parfaitement dans laquelle la machine sera utilisée et retirez-en toutes les pierres, les

Page 45

WWW.VONROC.COM

bâtons, les ﬁls métalliques, les os et les autres corps étrangers.

• Avant l’utilisation, procédez toujours à une inspection visuelle aﬁn de contrôler que les lames, les boulons des lames et le bloc de coupe ne sont ni usés, ni endommagés. Veillez à toujours remplacer les lames et les boulons usés ou endommagés en même temps pour préserver l’équilibre.

• Ne tondez que de jour ou avec un excellent éclairage artiﬁciel.

• Évitez de tondre si les conditions météorologiques sont mauvaises et tout particulièrement lorsqu’il y a un risque de foudre.

• Évitez si possible d’utiliser la machine dans de l’herbe mouillée.

• Veillez à toujours marcher et à ne pas courir.

• Ne faites jamais fonctionner la machine si les carters ou les boucliers sont défectueux et sans que tous les dispositifs de sécurité soient installés, déﬂecteurs et/ou bac de récupération, etc.

• Nous vous conseillons de porter des protections auditives pour améliorer votre confort.

• Ne faites jamais fonctionner le produit si vous êtes fatigué, malade ou sous l’inﬂuence d’alcool, de drogue ou de médicaments.

• Travaillez sur des talus peut être dangereux :

− Ne tondez pas dans des zones très en pente.

− Veillez à toujours conserver une bonne pos-

ture, un bon ancrage au sol, quand vous êtes en pente ou dans l’herbe mouillée.

− Ne tondez jamais face à une pente, jamais de

haut en bas.

−

Soyez extrêmement prudent aux changements de direction quand vous êtes en pente.

• Soyez extrêmement prudent en reculant ou en tirant la machine vers vous.

• Ne tondez jamais en tirant la machine vers vous.

• Attendez que les lames se soient complètement arrêté de tourner si la machine doit être penchée pour la transporter, pour traverser des surfaces autres que de l’herbe et pour transporter la machine d’une zone à tondre à une autre.

• Ne penchez pas la machine pour démarrer le moteur.

• Démarrez le moteur conformément aux instructions et en gardant vos pieds bien éloignés des pièces rotatives.

• Ne placez pas vos mains et vos pieds près ou sous les pièces rotatives.

• Tenez-vous toujours loin de la descente d’évacuation quand vous utilisez la machine.

• Ne soulevez et ne portez jamais la machine si le moteur est en marche.

• Pour ranger la machine, veillez à ce que les quatre roues reposent correctement sur le sol.

• Ne soulevez l’outil de jardinage que par sa poignée de transport. Utilisez la poignée de transport avec soin.

• Ne modiﬁez pas la machine. Toute modiﬁcation non autorisée peut altérer la sûreté de votre machine, entraîner l’émission de bruit ou de vibrations et diminuer les performances.

• Retirez la clé de sécurité (interrupteur de coupure) :

– Lorsque vous quittez la machine. – Avant de supprimer un bourrage. – Avant toute opération de vériﬁcation, de net-

toyage et avant d’intervenir sur la machine.

– Après avoir heurté un corps étranger.

Contrôlez l’absence de dommages sur la machine et remplacez la lame si nécessaire.

– Si la machine se met à vibrer de façon anor-

male (contrôlez-la immédiatement).

AVERTISSEMENTS DE SECURITE POUR L’ACCU

a) Ne pas ouvrir l’accu. Risque de court-circuit. b) Protéger l’accu de toute source de chaleur,

comme p. ex. l’exposition directe au soleil, au feu, à l’eau et à l’humidité. Il y a risque d’explosion.

c) En cas d’endommagement et d’utilisation

non conforme de l’accu, des vapeurs peuvent s’échap per. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les

vapeurs peuvent entraîner des irritations des voies respiratoires.

d) N’utilisez l’accumulateur qu’avec votre produit

Vonroc. Ceci protège l’accumulateur contre une surcharge dangereuse.

e) Les objets pointus comme un clou ou un tourne-

vis et le fait d’exercer une force extérieure sur le boîtier risque d’endommager l’accu. Il peut

en résulter un court-circuit interne et l’accu risque de s’enﬂammer, de dégager des fumées, d’exploser ou de surchauffer.

Page 46

WWW.VONROC.COM

AVERTISSEMENTS DE SECURITE POUR LE CHARGEUR

Utilisation prévue

Chargez uniquement à l’aide de la batterie Li-ion rechargeable CD801AA un CD803AA. Tout autre type de batterie est susceptible d’éclater et de provoquer des blessures et des dommages matériels.

a) L’appareil n’est pas destiné à être utilisé par des

personnes (notamment des enfants) souffrant de déﬁciences physiques, sensorielles ou mentales, ou par des personnes inexpérimentées ou non formées. Toute utilisation doit se faire sous la surveillance d’une personne responsable et avec les instructions appropriées.

b) Même sous surveillance, les enfants ne doivent

pas jouer avec l’appareil.

Ne rechargez pas les batteries non rechargeables!

d) Veuillez effectuer la recharge des batteries

dans un endroit bien ventilé!

Cet appareil peut etre utilise par des enfants ages de 8 ans et plus et par des personnes aux capacites physiques, sensorielles ou mentales reduites, ou qui manquent d’experience et de connaissance, a condition qu’ils soient supervises ou qu’ils aient ete formes sur la facon sure d’utiliser l’appareil et qu’ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et les operations de maintenance a realiser par l’utilisateur ne doivent pas etre executes par des enfants sans surveillance.

Sécurité électrique

Vériﬁez si la tension d’alimentation électrique correspond bien à celle de la plaque signalétique.

• N’utilisez pas la machine si le câble secteur ou la ﬁche secteur est endommagé.

• Utilisez uniquement des rallonges adaptées à la puissance nominale de la machine et d’une section minimum de 1.5 mm2. Si vous utilisez une bobine de rallonge, déroulez toujours complètement le câble.

2. INFORMATIONS RELATIVES A LA MACHINE

Utilisation prévue

Ce produit a été conçu pour la tonte des environnements domestiques. La tondeuse à gazon n’est prévue que pour les jardins des habitations privées. La tondeuse à gazon ne doit pas être utilisée pour tailler les buissons, ls haies ou les arbustes, pour couper pour couper la végétation dense, les toits végétaux ou l’herbe des balcons, pour nettoyer (aspirer) la saleté et les débris des allées ou pour hacher les arbres ou les débris de haie. De plus, la tondeuse à gazon ne doit pas être utilisée comme équipement pour tailler les zones hautes des topiaires. L’équipement ne doit être utilisé que pour l’usage auquel il a été destiné. Toute autre utilisation est considérée comme une utilisation incorrecte.

SPECIFICATIONS TECHNIQUES

Ce manuel a été élaboré pour plusieurs kits / numéros d’articles différents. Consultez le numéro d’article correspondant à votre produit dans le tableau des caractéristiques qui suit pour obtenir la composition et le contenu corrects de votre kit.

N° de modèle

LM504DC S2_LM504DC

S4_LM504DC

N° de modèle LM504DC

Tension 40V (2 x 20V) Vitesse à vide 3400/min Largeur de coupe 330 mm Hauteur de coupe 30/40/50/60/70mm Capacité du bac de ramassage 30 L Poids 8.5 kg Niveau de protection IPX1 Pression sonore (L Puissance sonore (Lwa) 91.4dB(A), K=2.35dB(A) Valeurs de vibrations <2.5m/s, K=1.5m/s

Batteries incluses

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

Chargeur inclus

2 x CD802AA or 1 x CD820AA

MACHINE

) 71.4dB(A), K=2.35dB(A)

Page 47

WWW.VONROC.COM

BATTERIE

N° de modèle CD801AA

Type de batterie Lithium-Ion Tension 20V Capacite 2.0 Ah Chargeurs recommandes CD802AA, CD820AA Poids 0.3 kg

N° de modèle CD803AA

Type de batterie Lithium-Ion Tension 20V Capacite 4.0 Ah Chargeurs recommandes CD802AA, CD820AA Poids 0.65 kg

CHARGEUR

N° de modèle CD802AA

Entrée chargeur 220-240V, 50Hz 0.4A Sortie chargeur 21V Duree de charge 2Ah Batterie 60 minutes Duree de charge 4Ah Batterie 120 minutes Accus recommandes CD801AA, CD803AA

Poids 0.36 kg

2.5A

N° de modèle CD820AA

Entrée chargeur

Sortie chargeur 21V Duree de charge 2Ah Batterie 45 minutes Duree de charge 4Ah Batterie 85 minutes Accus recommandés CD801AA, CD803AA Poids 0.81 kg

220-240V, 50-60Hz, 200W

2.3A, <3.8A

N’utilisez que les batteries suivantes de la plateforme Batterie VONROC VPOWER 20V. L’utilisation de toute autre batterie pourrait provoquer de graves blessures ou endommager l’outil.

CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion

Le chargeur suivant peut etre utilise pour recharger ces batteries.

CD802AA Chargeur rapide CD820AA Chargeur rapide double

Les batteries de la plateforme Batterie VONROC VPOWER 20V sont interchangeables pour tous les outils de la plateforme Batterie VONROC VPOWER 20V.

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procedure décrite par la norme EN60335. Il peut être utilise pour comparer deux outils ou pour réaliser une estimation préalable de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées:

• L’utilisation de l’outil dans d’autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d’exposition;

• La mise hors tension de l’outil et sa non-utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

DESCRIPTION

Les numéros dans le texte se rapportent aux schémas des pages 2-6.

1. Poignée supérieure

2. Interrupteur marche/arrêt

3. Bouton de sécurité

4. Câble d’alimentation

5. Machine

6. Porte-câble

7. Poignée de transport

8. Roue Enjoliveur

9. Panier du bac à herbe

10. Couvercle du bac à herbe

11. Cache du bac à herbe

12. Indicateur de niveau d’ herbe

13. Poignée inférieure

15A.Bouton de réglage de la poignée 15B.Boulon pour le bouton

16. Poignée de transport du bac à herbe

17. Levier de réglage de la hauteur

18. Sortie de l’herbe

Page 48

WWW.VONROC.COM

19. Cache du compartiment de la batterie

20. Bac de la batterie

21. Clé de sécurité (interrupteur de coupure)

22. Bouton de libération de la batterie

23. Batterie

24. Bouton indicateur de batterie

25. Indicateur de charge de la batterie

26. Chargeur

27. Témoins lumineux du chargeur

28. Lame

29. Boulon de lame

30. Chargeur

31. Indicateur à LED du chargeur vert

32. Indicateur à LED du chargeur ambre

33. Indicateur à LED du chargeur rouge

3. MONTAGE

Avant d’intervenir d’une quelconque facon sur l’outil electrique, retirez la batterie.

La machine doit etre rechargee avant la première utilisation.

Avertissement : N’utilisez que des batteries disposant du même niveau de charge. Ne mélangez jamais des batteries pleines avec des batteries à moitié déchargées. Veillez à toujours recharger les deux batteries en même temps. L’autonomie de l’équipement dépend de la batterie la moins pleine. Les deux batteries doivent toujours être complètement rechargées avant l’utilisation.

Insertion de la batterie dans la machine (Fig. A, J)

Veriﬁez que la surface exterieure de la batterie est propre et seche avant de brancher le chargeur ou la machine. Veillez à bien réinstaller le cache-batterie avant l’utilisation.

1. Ouvrez le cache du compartiment à batteries (19).

2. Insérez la batterie (23) dans le rack de la batterie (20) comme illustré par la Fig. J.

3. Enfoncez la batterie jusqu’à ce qu’elle s’enclenche en place.

4. Répétez cette opération avec l’autre batterie (23).

5. Refermez le cache du compartiment à batteries (19).

Retrait de la batterie de la machine (Fig. A, J)

1. Ouvrez le cache du compartiment à batteries (19).

2. Tirez la batterie (23) hors du rack de la batterie (20) comme illustré par la Fig. J.

3. Répétez cette opération avec l’autre batterie (23).

Controle de l’etat de charge de la batterie (Fig. K)

• Pour vériﬁer l’etat de charge de la batterie, appuyez brievement sur le bouton (24) de la batterie.

• Trois voyants indiquent le niveau de charge de la batterie. Plus il y a de voyants allumee, plus la charge est importante.

• Lorsque les voyants sont eteints cela indique que la batterie est vide et qu’elle doit etre rechargee immediatement.

Recharge de la batterie avec le chargeur CD802AA (Fig. K)

1. Retirez la batterie (23) de la machine.

2. Retournez la batterie (23) et faites-la glisser dans le chargeur (26), comme illustre a la Fig. K.

3. Enfoncez la batterie tout au fond du logement.

4. Branchez la ﬁche du chargeur dans une prise electrique et patientez. Les indicateurs a LED sur le chargeur (27) s’allument et indiquent l’etat du chargeur.

Le chargeur possède deux indicateurs à LED (27) qui indique l’état du processus de charge:

État de l’indicateur à LED rouge

Éteint Éteint

Éteint Allumé

Allumé Éteint

État de l’indicateur à LED vert

État du chargeur

Aucune alimen tation

Mode veille:

- Aucune batterie n’est insérée ou

- La batterie est insérée, mais la charge s’est achevée

Batterie en cours de charge

• Il faut compter jusqu’a 60 minutes pour recharger complètement la batterie 2Ah.

• Il faut compter jusqu’a 120 minutes pour recharger complètement la batterie 4Ah.

Page 49

WWW.VONROC.COM

Lorsque la batterie est entierement chargée, debranchez le chargeur de la prise secteur et retirez la batterie du chargeur.

Quand la machine n’est pas utilisée pendant une periode prolongée, il est preferable d’entreposer la batterie rechargée.

Recharger la batterie à l’aide du chargeur double CD820AA (Fig. L)

1. Retirez la batterie (26) de la machine.

2. Retournez la batterie (26) et faites-la glisser dans le chargeur (30), comme illustre a la Fig. L.

3. Enfoncez la batterie tout au fond du logement.

4. Branchez la ﬁche du chargeur dans une prise electrique et patientez. Les indicateurs a LED sur le chargeur (31, 32, 33) s’allument et indiquent l’etat du chargeur.

Le chargeur possède six indicateurs à LED (31, 32,

33) qui indique l’état du processus de charge:

Élément État Couleur du voyant

Rouge Ambre Ve rt

Allu

Veille En marche Allu

En charge Début de charge

Charge terminée

Tempéra ture trop élevée

(10-19V DC±0.5V DC)

Mi-Charge (19-20V DC±0.5V DC)

Fin de charge (20-21V DC±0.5V DC)

Charge de maintien ≤300±150mA

Arrêt de la charge

Protection contre la surchauffe de la batterie fonctionne

mé

Clig

notant

Allu

mé

Allu

mé

Allu

mé

Allu

mé

Allu

mé

Éteint Éteint

Clig

Éteint

notant

Clig

Allu

notant

mé

Allu

mé

Allu

mé

• Il faut compter jusqu’a 45 minutes pour recharger complètement la batterie 2Ah.

• Il faut compter jusqu’a 85 minutes pour recharger complètement la batterie 4Ah.

Lorsque la batterie est entierement chargée, debranchez le chargeur de la prise secteur et retirez la batterie du chargeur.

Quand la machine n’est pas utilisée pendant une periode prolongée, il est preferable d’entreposer la batterie rechargée.

Assembler la poignée inférieure (Fig. A, B)

1. Insérez la poignée inférieure (14) dans le trou prévu sur le corps de la tondeuse à gazon, comme illustré par la ﬁgure B. Veillez à ce que le trou dans la poignée inférieure (14) soit correctement aligné avec le trou dans le corps de la tondeuse.

2. Insérez la vis dans le trou et serrez en tournant dans le sens des aiguilles d’une montre, comme illustré par la ﬁgure B.

3. Répétez ces étapes pour l’autre poignée inférieure (14).

Installer la poignée supérieure (Fig. A, C, D)

1. Fixez la poignée supérieure (1) à la poignée inférieure (14) à l’aide des boulons (15B) et des boutons de poignée (15A) fournis, comme illustré par la ﬁgure C. Veillez à ce que l’ensemble Interrupteur de sécurité (3) se trouve du côté droit lorsque vous êtes derrière la tondeuse.

2. Fixez le câble sur la poignée à l’aide du support de câble (6), comme illustré par la ﬁgure D.

Remarque : Lorsque les boutons de poignée (15A) sont desserrés, la poignée supérieure (1) peut être repliée vers le bas pour ranger la tondeuse. Veillez à ne pas coincer le câble électrique.

Assembler et installer le bac à herbe (Fig. A, E, F, G, H)

La tondeuse à gazon ne doit pas être utilisée si le bac de récupération ou le carter ne sont pas en place.

La tondeuse peut être utilisée avec ou sans le bac à herbe. Rappelez-vous cependant que si vous tondez sans le bac à herbe, vous devez abaisser le couvercle du bac à herbe (11). Ne faites pas fonctionner la tondeuse si le couvercle de la descente d’évacuation est soulevé.

1. Assemblez les deux moitiés du panier du bac à herbe (10), comme illustré par la ﬁgure E.

Page 50

WWW.VONROC.COM

2. Installez le cache du bac à herbe (12) sur le panier du bac à herbe assemblé (10), comme illustré par la ﬁgure F.

3. Installez la poignée de transport du bac à herbe (16) sur le cache du bac à herbe (12), comme illustré par la ﬁgure G.

4. La ﬁgure H montre le bac à herbe correctement installé.

5. Relevez le couvercle du bac à herbe (11) et ﬁxez le bac à herbe assemblé sur la tondeuse. Veillez à ce que les encoches dans le bac à herbe soient correctement alignées avec les supports sur le corps de la tondeuse.

Remarque : Le bac à herbe est équipé d’un indicateur du niveau d’herbe (13), qui indique la quantité d’herbe tondue. Tant que le bac à herbe n’est pas plein, l’indicateur reste ouvert. Quand le bac à herbe est plein, l’indicateur se ferme. Dans ce cas, il est impératif d’arrêter immédiatement la tonte et de vider le bac à herbe. Cet indicateur est approximatif. Son fonctionnement dépend de l’état de l’herbe à l’intérieur du panier.

Remplacer la lame (Fig. A, M)

Avant d’intervenir d’une quelconque façon sur l’outil électrique, retirez la batterie.

Portez des gants de protection pour remplacer la lame. Risque de blessure en cas de contact avec la lame.

N’utilisez que des lames recommandées par le fabricant.

1. Retirez le bac à herbe.

2. Tournez la tondeuse sur le côté.

3. Tenez fermement la lame avec des gants de protection.

4. Tournez la vis qui ﬁxe la lame dans le sens inverse des aiguilles d’une montre pour la desserrer, comme illustré par la Fig. P.

5. Remplacez ou affûtez la lame.

6. Installez la lame, utilisez la procédure décrite ci-dessus dans l’ordre inverse (les trous de la lame doivent être positionnés sur les goupilles de l’axe).

7. Il est préférable de conﬁer l’affûtage ou le remplacement de la lame à une personne qualiﬁée. N’utilisez que des pièces d’origine.

Tous les défauts doivent être corrigés dans un atelier de réparation agréé par le fabricant.

4. FONCTIONNEMENT

Avant l’utilisation, toujours effectuer une inspection visuelle pour vériﬁer que les lames, les boulons de lame et l’assemblage de coupe ne sont pas usés ni endommagés. Veuillez retirer la batterie de l’outil. Veillez à toujours remplacer les lames et les boulons usés ou endommagés en même temps pour préserver l’équilibre. Remplacer les lames et boulons usés ou endommagés en bloc pour maintenir l’équilibre.

Si la machine se met à vibrer anormalement (contrôlez immédiatement) :

− Contrôlez l’absence de dommages,

− Faites remplacer ou réparer les pièces endommagées,

− Contrôlez le serrage de toutes les pièces.

Éteignez immédiatement la machine :

− Quand vous quittez la machine,

− Avant de supprimer un bourrage dans la chute,

− Avant toute opération de vériﬁcation, de nettoyage et avant d’intervenir d’une quelconque façon sur la machine,

− Après avoir heurté un corps étranger. Contrôlez l’absence de dommage sur la machine et faites effectuer les réparations avant de redémarrer et de réutiliser la machine .

Soyez vigilant pour régler la machine aﬁn de ne pas vous coincer les doigts entre les lames et les pièces ﬁxes de la machine.

Régler la hauteur de coupe (Fig. A, I)

Éteignez l’équipement, attendez que la lame se soit arrêtée et retirez la batterie. Il existe sinon un risque de blessure.

En fonction de la hauteur de coupe voulue, vous pouvez positionner le levier de réglage de la hauteur sur l’une des cinq positions possibles. Réglez la hauteur de coupe en fonction des besoins de votre pelouse. La hauteur de coupe dépend du type de pelouse et de sa hauteur. Pour tondre une

Page 51

WWW.VONROC.COM

pelouse haute, commencez à la hauteur de coupe maximum et effectuez une seconde tonte à une hauteur de coupe plus basse. Vous devez toujours commencer par une hauteur de coupe plus haute pour la première tonte de la saison.

1. Tirez le levier de réglage de la hauteur (17) vers l’extérieur (en l’éloignant du corps de la machine), comme illustré par la ﬁgure I.

2. Tout en tenant le levier de réglage de la hauteur (17) en position extérieure, poussez-le vers l’avant ou vers l’arrière jusqu’à avoir atteint le réglage de hauteur voulu.

3. Relâchez le levier (17) et veillez à ce qu’il s’enclenche correctement dans la fente.

REMARQUE : Cinq niveaux de hauteur de coupe sont possibles : 30mm, 40mm, 50mm, 60mm, 70mm.

Mettre en marche et éteindre la machine (Fig. A, N)

Avant de commencer, placez le produit sur une surface plane, sans herbe haute.

Nettoyez le dessous du plateau de coupe avant de mettre la machine en marche.

Gardez vos pieds bien éloignés de la lame.

Ne penchez pas le produit pour démarrer le moteur.

1. Veillez à ce que la clé de sécurité (21) soit bien insérée dans son emplacement sous le cache-batterie (19)

2. Pour démarrer la machine, maintenez le bouton de sécurité (3) enfoncé et appuyez sur l’interrupteur Marche/Arrêt (2). En gardant l’interrupteur Marche/Arrêt (2) enfoncé, vous pouvez relâcher le bouton de sécurité (3).

3. Pour éteindre la machine, relâchez l’interrupteur Marche/Arrêt (2) et attendez que la lame s’arrête de tourner.

Utiliser la tondeuse (Fig. A, O)

Veillez toujours à conserver une distance de sécurité (de la longueur des poignées longues) entre vous et le corps de la machine.

Soyez particulièrement vigilant lorsque vous tondez et que vous changez de direction en montée et en descente. Gardez vos pieds bien ancrés en sol et portez des chaussures solides, antidérapantes et un pantalon à jambes longues. Veillez à toujours tondre le long des pentes (et pas de haut en bas). Pour des raisons de sécurité, la tondeuse ne doit pas servir à tondre sur des pentes de plus de 15 degrés.

Soyez particulièrement vigilant quand vous reculez et que vous tirez la tondeuse. Risque de trébucher !

Avant l’utilisation

• Veillez à ce que la pelouse ne contienne pas de pierres, de bâtons, de ﬁls métalliques ou tout autre objet qui pourrait endommager le produit.

• Ne tondez pas d’herbe mouillée car elle a tendance à s’agglutiner sous le produit et à empêcher la bonne évacuation des déchets de tonte, en plus de risquer de vous faire glisser ou tomber.

• Pour la bonne santé de votre pelouse, veillez à ne jamais la tondre à plus d’un tiers de sa hauteur totale. En automne, les pelouses ne doivent être tondues que si elles poussent.

• Poussez lentement le produit vers l’avant, sans forcer.

• Tondez en chevauchant légèrement les passes. C’est le moyen le plus efﬁcace pour que toute la pelouse soit tondue sans en oublier, comme illustré par la ﬁgure O.

• Cercle autour des massifs de ﬂeurs. Si vous atteignez un massif de ﬂeurs au milieu de la pelouse, tondez une rangée ou deux autour du massif.

• Soyez particulièrement vigilant en changeant de direction.

• Veillez à toujours tondre le long des pentes (et pas de haut en bas). Vous pouvez empêcher la tondeuse de glisser vers le bas en la gardant inclinée vers le haut.

• Choisissez la hauteur de coupe en fonction de la hauteur de la pelouse. Effectuez plusieurs passages aﬁn de ne pas tondre trop d’herbe à la fois.

• Videz le bac à herbe régulièrement.

Page 52

WWW.VONROC.COM

Remarque : L’autonomie des batteries rechargeables et donc la surface en mètres carrés pouvant être tondue à l’aide d’une charge de batteries dépendent beaucoup de l’état de la pelouse (ex : densité, humidité, hauteur, hauteur de coupe, etc.) et de la vitesse à la laquelle vous tondez (votre vitesse en marchant). Aﬁn d’adapter la surface couverte en fonction de vos propres besoins, il est conseillé de tondre plus souvent, plus haut et à une vitesse appropriée. Le fait de trop souvent mettre en marche et éteindre l’équipement en tondant réduit également l’autonomie et donc la surface couverte. Si l’autonomie des batteries rechargeables et la surface couverte ne vous satisfont toujours pas malgré les mesures ci-dessus, vous pouvez résoudre le problème en utilisant des batteries rechargeables de plus grande capacité (Ah).

Après l’utilisation

1. Après l’utilisation, éteignez le produit et retirez la clé de sécurité (21).

2. Retirez les blocs-batteries (23).

3. Inspectez, nettoyez et rangez le produit de la façon décrite dans le chapitre “Maintenance”.

5. ENTRETIEN

Éteignez l’équipement, attendez que la lame se soit arrêtée et retirez la batterie. Il existe sinon un risque de blessure.

Nettoyage

Cette tondeuse a été conçue pour fonctionner longtemps avec un entretien minimal. Le fonctionnement satisfaisant continu dépend d’un entretien correct de la tondeuse et d’un nettoyage régulier.

• Tenir la tondeuse propre et sèche.

• Utiliser régulièrement un racloir pour éliminer l’herbe et la saleté de la tondeuse.

• Pour nettoyer la tondeuse, utiliser uniquement du savon neutre et un chiffon humide. Ne ja mais laisser aucun liquide pénétrer dans l’outil et ne jamais plonger aucune partie de l’outil dans un liquide. Ne pas utiliser de détergent abrasif ou à base de solvant.

Arrêtez la ou les lame(s) si la machine doit être inclinée pendant transport en traversant des surfaces autres que l’herbe, et lors du transport de la machine vers et depuis la zone à utiliser. Ne démarrez pas la machine en vous tenant devant le ouverture de décharge.

Rangement

Laissez toujours refroidir la machine avant de la ranger. Remplacez toutes les pièces usées ou endommagées. N’utilisez que des pièces détachées et des accessoires d’origine.

1. Éteignez le produit, retirez la clé de sécurité (21) et retirez le bloc-batterie (23) avant de ranger l’équipement.

2. Nettoyez le produit de la façon décrite plus haut.

3. Rangez le produit et ses accessoires dans un endroit sombre, sec, hors-gel et bien aéré. La température idéale du lieu de rangement est comprise entre 10 °C et 30 °C.

4. Veillez toujours à ranger le produit dans un endroit inaccessible pour les enfants.

5. Nous vous conseillons d’utiliser l’emballage d’origine pour ranger le produit ou de le couvrir avec un linge ou un cache pour le protéger de la poussière.

Transport

1. Éteignez le produit, retirez la clé de sécurité (21) et retirez le bloc-batterie (23) avant de transporter l’équipement où que ce soit.

2. Veillez à toujours transporter le produit par sa poignée de transport (7).

3. Protégez le produit des chocs violents et des fortes vibrations qui pourraient avoir lieu dans les véhicules pendant le transport.

4. Attachez le produit pour l’empêcher de glisser et de basculer et pour empêcher les dommages et les blessures.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Page 53

WWW.VONROC.COM

Uniquement pour les pays de l’UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/ CE relative aux déchets d’équipements électriques et électroniques et sa mise en oeuvre dans le droit national, les outils électriques hors d’usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d’oeuvre pendant la durée légale stipulée à partir de la date d’achat d’origine du produit. En cas d’une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d’oeuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé.

• L’usure normale.

• L’outil a été maltraité, mal utilisé ou mal entretenu.

• Des pièces détachées non d’origine ont été utilisées.

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las advertencies de seguridad adicionales y las instrucciones adjuntas. De no respetarse

las advertencias de seguridad y las instrucciones, podrian producirse descargas electricas, incendios y/o lesiones graves. Conserve las advertencias de

seguridad y las instrucciones para su posterior consulta.

Los siguientes simbolos se utilizan en el manual de usuario o en el producto:

Lea el manual de usuario.

Riesgo de lesiones personales.

Riesgo de descarga electrica.

Use protectores auditivos.

Lleve protección visual

Cuidado: No toque las cuchillas giratorias. Cuchilla(s) aﬁlada(s). Tenga cuidado de no cortarse los dedos de los pies o de las manos. Mantenga a terceros, especialmente a niños y mascotas, a una distancia superior a 10 m.

Ceci constitue l’unique garantie accordée par la société explicitement ou implicitement. Il n’existe aucune autre garantie, explicite ou implicite, qui peut s’étendre au delà du contenu ici présent, y compris les garanties marchandes ou d’adaptation à des ﬁns particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d’utilisation sont sujets à modiﬁcations. Les spéciﬁcations peuvent changer sans préavis.

El cortacésped no debe utilizarse sin no tiene colocada la caja colectora de césped o el protector.

No utilice el cortacésped bajo la lluvia ni lo deje al aire libre cuando llueva.

Desconecte y retire la llave de seguridad (seccionador) antes de ajustar o limpiar el producto y antes de dejarlo sin vigilancia durante cualquier periodo de tiempo.

Utilice solo baterías que estén cargadas al mismo nivel. Nunca combine baterías totalmente cargadas y a medio cargar. Cargue siempre las dos baterías simultáneamente. El tiempo de funcionamiento del equipo depende de la batería con el nivel de carga más bajo. Las dos baterías deben estar siempre totalmente cargadas antes

Page 54

WWW.VONROC.COM

de usar el producto. Cierre la tapa del alojamiento de las baterías antes del uso.

Espere a que todos los componentes de la máquina se detengan por completo antes de tocarlos. Las cuchillas siguen girando después de apagar la máquina y pueden causar lesiones.

Asegúrese de que las personas que se encuentren cerca no resulten lesionadas por la proyección de objetos extraños.

Advertencia: Manténgase a una distancia segura del producto cuando lo use.

Controle con cuidado la zona en la que vaya a utilizar la herramienta para asegurarse de que no haya animales silvestres ni mascotas. Los animales silvestres y las mascotas pueden resultar lesionados durante el funcionamiento de la máquina. Controle minuciosamente la zona de trabajo y retire las piedras, palos, cables, huesos y objetos extraños que pudiese haber. Cuando utilice la máquina, compruebe que no haya animales silvestres, mascotas o pequeños tocones de árboles escondidos entre la hierba densa.

Utilice el cargador de baterías solo en interiores.

Cumple con todas las directivas europeas pertinentes.

No tire el producto en contenedores no apropiados.

Nivel de potencia sonora garantizado LWA = 96 dB(A)

INSTRUCCIONES GENERALES DE SEGURIDAD

PRECAUCIÓN! Lea todas las advertencias de seguridad y todas las instrucciones.

Si no lo hace, el uso indebido puede acarrear cortocircuitos, fuego o lesiones graves.

Conserve estas instrucciones.

El término “herramienta eléctrica”, en todas las advertencias enumeradas a continuación se reﬁere a su herramienta eléctrica (i nalámbrica) que funciona con una batería o a través de la red eléctrica.

1) Área de trabajo

Trabaje en un lugar limpio y bien iluminado. Lugares no iluminados o sucios propician accidentes.

b) No use herramientas eléctricas donde haya ries-

go de fuego o explosión, p.ej: cerca de líquidos o gases inﬂamables, polvo etc. Las herramien-

tas eléctricas producen chispas que pueden producir la ignición de partículas de humo.

c) Mantenga a los niños y otras personas alejados

mientras utiliza la herramienta eléctrica. Las distracciones pueden hacer que pierda el control de la herramienta.

2) Seguridad eléctrica a) Cerciórese de que las clavijas de la herra mien -

ta eléctrica están correctamente enchu fadas. Nunca modiﬁque la clavija. No utilice ningún adaptador para la clavija de una herra mienta eléctrica con conexión a tierra. Las clavijas que

no se hayan cambiado y los enchufes adecuados reducen el riesgo de cortocircuitos.

b) Evite el contacto humano con superﬁcies con

conexiones a tierra como tubos metálicos, con ductos, tubos de la calefacción, radiadores y refrigeradores. El riesgo de cortocircuitos es

mayor cuando el cuerpo está en contacto con el suelo.

c) No use herramientas eléctricas bajo la lluvia

o en entornos húmedos. Si entra agua en una herramienta eléctrica aumenta el riesgo de cortocircuito.

d) No utilice el cable para todo. Nunca utilice

el cable para mover la máquina, empujarla o sa car la clavija del enchufe. Mantenga el cable alejado del calor, aceite, zonas cortantes o pie zas en movimiento. Los cables dañados o

en redados aumentan el riesgo de cortocircuito.

e) Use un cable alargador impermeable adecuado

para exteriores cuando trabaje con la herramienta eléctrica al aire libre. El riesgo de cor-

tocircuito es menor si utiliza un cable alargador adecuado para exteriores.

f) Si no se puede evitar el uso de la herramienta

eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial re-

Page 55

WWW.VONROC.COM

sidual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.

h) No permita que la familiaridad adquirida con

el uso frecuente de las herramientas le haga conﬁarse e ignorar los principios de seguridad de las herramientas. Una acción descuidada

puede causar lesiones graves en una fracción de segundo.

3) Seguridad personal

a) No se descuide, preste atención a lo que está

haciendo y utilice el sentido común mientras trabaje con esta herramienta. No use herramientas eléctricas cuando esté cansado o esté bajo los efectos del alcohol, las drogas o los medicamentos. Un momento de distracción,

mientras utilice la herramienta eléctrica, puede provocar lesiones personales graves.

Use equipo de protección individual. Use siempre gafas protectoras. El uso en condiciones apro-

piadas del equipo de seguridad como por ejemplo: mascarilla antipolvo, zapatos antideslizantes de seguridad, casco o protección para los oídos, disminuye el riesgo de sufrir lesiones personales.

c) Evite arranques involuntarios. Asegúrese de que

el interruptor está en la posición de apagado antes de conectarlo a la fuente de electricidad.

Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.

d) Quite cualquier llave de ajuste antes de encen-

der la herramienta eléctrica. Una llave olvidada junto a una pieza móvil de la herramienta eléctrica puede provocar lesiones personales graves.

e) No se estire demasiado. Mantenga siempre

el equilibrio y tenga los pies en el suelo. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase apropiadamente. No lleve prendas

holgadas o joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. Las

prendas holgadas, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles.

g) Si se han suministrado dispositivos para la

extracción y recogida de polvo asegúrese de que estos estén conectados y se utilicen correctamente. El uso de estos dispositivos puede

reducir los riesgos relacionados con el polvo.

h) Mantenga las asas y las superﬁcies de agarre

secas, limpias y libres de aceite y grasa. Las asas y las superﬁcies de agarre resbaladizas

no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.

Utilización y cuidados de la herramienta eléctrica

a) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica adecuada para el trabajo que vaya a realizar. Una herramienta eléctrica

apropiada realizará un trabajo mejor y más seguro si se utiliza para el objetivo con el que ha sido diseñada.

b) No use herramientas que no pueden en-

cenderse o apagarse con el interruptor. Las herramientas que ya no se puedan encender y apagar son peligrosas y deben repararse.

c) Desenchufe la clavija de la toma de electricidad

antes de realizar modiﬁcaciones, cambiar accesorios o guardar las herra mientas eléctricas.

Tales medidas de seguridad preventivas reducen el riesgo de la puesta en marcha accidental.

d) Mantenga a los niños alejados de una herra-

mienta eléctrica sin utilizar y no permita a per sonas que no estén familiarizadas con la má quina o estas instrucciones utilizar la herra mienta.

La herramienta eléctrica puede ser peligrosa cuando la utilicen personas sin experiencia.

e) Conserve sus herramientas cuidadosamente.

Veriﬁque cualquier desalineación o agarrotamiento de piezas movibles, piezas dañadas y cualquier otra causa, que pudiera repercutir en el buen funcionamiento de la herramienta eléctrica. Si la herramienta está estropeada, repárela antes de utilizarla. Muchos de los acci-

dentes están causados por un manteni miento insuﬁciente del equipo eléctrico.

f) Mantenga las herramientas de corte limpias y

aﬁladas. Sierras con esquinas cortantes con un buen mantenimiento se bloquean menos y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, accesorios y

brocas etc. Siguiendo las instrucciones atendiendo al tipo de herramienta eléctrica y tenga en cuenta las condiciones de trabajo y el tipo de trabajo que se va a realizar. Puede ser peligroso

realizar trabajos con la herramienta diferentes de aquellos para los que está diseñada.

5) Uso y cuidado de las herramientas alimentadas por batería

a) Recargue las baterías únicamente con el

cargador recomendado por el fabricante. Un

cargador que es apto para un tipo de baterías

Page 56

WWW.VONROC.COM

determinado puede provocar riesgo de incen dio si se usa para cargar otra clase de baterías.

b) Use las herramientas eléctricas sólo con las

baterías indicadas especíﬁcamente. El uso de otra clase de baterías diferente puede ocasionar el riesgo de derivar en lesiones o un incendio.

c) Cuando el paquete de baterías no esté en uso,

consérvelo retirado de objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos o cualquier otro objeto metálico pequeño que pueda hacer puente entre las terminales.

El contacto entre las terminales de la batería puede causar quemaduras o incendio.

d) Bajo condiciones extremas de abuso la batería

podría expulsar un líquido; evite todo contacto. Si se produjese contacto accidentalmente, lávese bien con agua. Si el líquido hace contacto con los ojos, consulte también al médico. El

líquido emanado de la batería puede causar irritaciones o quemaduras.

e) No utilice una batería o una herramienta

que esté dañada o modiﬁcada. Las baterías dañadas o modiﬁcadas pueden presentar un comportamiento impredecible y provocar un incendio, una explosión o riesgo de lesiones.

f) No exponga una batería o una herramienta al

fuego o a temperatura excesiva. La exposición al fuego o a temperaturas superiores a 130 °C puede provocar una explosión. NOTA La temperatura “130 °C” puede sustituirse por la temperatura “265 °F”.

Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de temperatura especiﬁcado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango especiﬁcado puede causar daños a la batería y aumentar el riesgo de incendio.

6) Servicio a) Haga reparar su herramienta eléctrica por una

persona cualiﬁcada, usando solo piezas de repuesto idénticas. Esto garantiza que se man-

tenga la seguridad de la herramienta eléctrica.

b) Nunca repare las baterías dañadas. El manteni-

miento de las baterías debe ser realizado solo por el fabricante o los proveedores de servicio autorizados.

ADVERTENCIAS DE SEGURIDAD PARA LA BATERÍA

No abra la batería. Existe peligro de cortocircuito.

b) Proteja la batería del calor, p. ej., de la luz solar

intensa continua, los incendios, el agua y la humedad. Peligro de explosión.

En caso de daño y uso incorrecto de la batería,

esta puede emitir vapores. Ventile el área y consulte un médico si se siente mal. Los vapores

pueden irritar el sistema respiratorio.

d) Utilice la batería solo junto con su producto

Vonroc. Esta medida protege la batería de sobrecargas peligrosas.

e) La batería se puede dañar con objetos puntia-

gudos como clavos o destornilladores o si se somete a alguna fuerza exterior. Puede produ-

cirse un cortocircuito interno que dé lugar a que la batería se incendie, emita humo, explote o se sobrecaliente.

TRADVERTENCIAS DE SEGURIDAD PARA EL CARGADOR

Uso previsto

Cargue solo las baterías recargables CD801AA y CD803AA con el cargador. Otros tipos de baterías pueden estallar y causar lesiones y daños.

El aparato no debe ser usado por personas (incluidos niños) con capacidad física, sensorial o mental reducida, o que no tengan experiencia o conocimiento suﬁcientes, salvo que hayan sido capacitadas o estén bajo supervisión.

Controle que los niños no jueguen con el aparato. c) No recargue baterías no recargables. d) Durante la carga, las baterías deben colocarse

en un lugar bien ventilado.

Este aparato puede ser utilizado por ninos a partir de 8 anos de edad y por personas con capacidades ﬁsicas, sensoriales o mentales reducidas o que carezcan de experiencia y conocimientos, si estan supervisadas o capacitadas sobre el uso del aparato de modo seguro y si comprenden los peligros que supone. Los ninos no deben jugar con el aparato. La limpieza y el mantenimiento de usuario no deben ser efectuados por ninos, sin supervision.

Page 57

WWW.VONROC.COM

Seguridad eléctrica

Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.

• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1.5 mm2. Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

INSTRUCCIONES DE SEGURIDAD ADICIONA LES PARA CORTACÉSPEDES DE BATERÍA

• Nunca permita que niños o personas que no estén familiarizadas con estas instrucciones usen el producto. Las normas locales pueden restringir la edad del operador. Cuando no use el producto guárdelo fuera del alcance de los niños.

• Nunca permita que niños, personas con limitaciones físicas, sensoriales o mentales o con falta de experiencia y/o conocimientos y/o personas que no estén familiarizadas con estas instrucciones utilicen el producto. Las normas locales pueden restringir la edad del operador.

• Los niños siempre deben estar vigilados para constatar que no jueguen con el producto.

• Nunca utilice el producto si hay personas, especialmente niños, o mascotas cerca.

• El usuario es responsable de los accidentes o peligros que puedan ocurrir a otras personas o a su propiedad.

• No use zapatos de goma abiertos o sandalias cuando use el producto. Lleve siempre calzado resistente y pantalones largos. No use el producto estando descalzo.

• Inspeccione minuciosamente la zona donde vaya a utilizar la máquina y retire todas las piedras, palos, alambres, huesos y otros objetos extraños.

• Antes del uso, inspeccione siempre visualmente para comprobar que las cuchillas, los pernos de las cuchillas y el bloque de corte no estén desgastados o dañados. Sustituya las cuchillas y los pernos desgastados o dañados en juegos, para preservar el equilibrio.

• Corte el césped solo a la luz del día o con una buena luz artiﬁcial.

• Evite cortar el césped si hay mal tiempo, espe-

cialmente en caso de riesgo de rayos.

• Evite utilizar la máquina sobre el césped húmedo, siempre que sea posible.

• Camine, nunca corra.

• Nunca utilice la máquina si tiene las protecciones o pantallas defectuosas, o si no tiene colocados los dispositivos de seguridad, p. ej., desviadores y/o colectores de hierba.

• Le aconsejamos llevar protección auditiva para su comodidad.

• Nunca utilice el producto si está cansado, enfermo o bajo los efectos de alcohol, medicamentos o drogas.

• Trabajar en pendientes puede ser peligroso:

− No corte el césped en pendientes demasiado

pronunciadas.

− Asegúrese siempre de tener un buen apoyo

en las pendientes o en la hierba húmeda.

− Corte el césped transversalmente a la su-

perﬁcie de las laderas, nunca hacia arriba ni hacia abajo.

− Tenga extremo cuidado cuando cambie de

dirección en las pendientes.

• Tenga extremo cuidado cuando retroceda o tire de la máquina hacia usted.

• Nunca corte el césped tirando de la máquina hacia usted.

• Espere a que se detengan las cuchillas si debe inclinar la máquina para transportarla para atravesar superﬁcies distintas al césped, y para transportarla desde y hacia la zona en que vaya a cortar el césped.

• No incline la máquina cuando arranque o al encender el motor.

• Encienda el motor de acuerdo con las instrucciones, teniendo los pies bien alejados de las partes giratorias.

• No ponga las manos ni los pies cerca ni debajo de las piezas giratorias.

• Manténgase siempre alejado de la zona de descarga cuando utilice la máquina.

• Nunca levante ni transporte la máquina si tiene el motor en marcha.

• Cuando guarde el aparato de jardinería, compruebe que las 4 ruedas estén apoyadas en el suelo/terreno.

• Levante el aparato de jardinería solo con el asa de transporte. Utilice el asa de transporte con cuidado.

• No modiﬁque la máquina. Las modiﬁcaciones no autorizadas pueden perjudicar la seguridad

Page 58

WWW.VONROC.COM

de la máquina, causar un aumento de ruido y de vibraciones y un rendimiento deﬁciente.

• Quite la llave de seguridad (seccionador): – Cada vez que deje la máquina. – Antes de eliminar un bloqueo. – Antes de comprobar, limpiar o trabajar en la

máquina.

– Después de golpear un objeto extraño.

Inspec cione la máquina para ver si tiene algún daño y cambie la cuchilla si es necesario.

– Si la máquina empieza a vibrar de modo

anormal (revísela inmediatamente).

ADVERTENCIAS DE SEGURIDAD PARA LA BATERÍA

a) No abra la batería. Existe peligro de

cortocircuito.

b) Proteja la batería del calor, p. ej., de la luz solar

intensa continua, los incendios, el agua y la humedad. Peligro de explosión.

c) En caso de daño y uso incorrecto de la batería,

esta puede emitir vapores. Ventile el área y

consulte un médico si se siente mal. Los vapores pueden irritar el sistema respiratorio.

d) Utilice la batería solo junto con su producto

Vonroc. Esta medida protege la batería de sobrecargas peligrosas.

e) La batería se puede dañar con objetos puntia-

gudos como clavos o destornilladores o si se somete a alguna fuerza exterior. Puede produ-

cirse un cortocircuito interno que dé lugar a que la batería se incendie, emita humo, explote o se sobrecaliente.

TRADVERTENCIAS DE SEGURIDAD PARA EL CARGADOR

Uso previsto

Cargue solo las baterías recargables CD801AA y CD803AA con el cargador. Otros tipos de baterías pueden estallar y causar lesiones y daños.

a) El aparato no debe ser usado por personas (in-

cluidos niños) con capacidad física, sensorial o mental reducida, o que no tengan experiencia o conocimiento suﬁcientes, salvo que hayan sido

capacitadas o estén bajo supervisión. b) Controle que los niños no jueguen con el aparato. c) No recargue baterías no recargables. d) Durante la carga, las baterías deben colocarse

en un lugar bien ventilado.

Seguridad electrica

Compruebe siempre que la tension del suministro electrico corresponda con la tension de la placa de caracteristicas.

• No utilice la maquina si el cable o el enchufe electrico han sufrido danos.

• Utilice unicamente cables alargadores que sean adecuados para la potencia nominal de la maquina con un grosor minimo de 1.5 mm2. Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

2. INFORMACION DE LA MAQUINA

Uso previsto

Este producto está diseñado para cortar el césped en entornos domésticos. El cortacésped está destinado a jardines privados domésticos. El cortacésped no se puede utilizar para podar arbustos, setos o matas, para cortar vegetación escalada, techos plantados o césped cultivado en balcones, para limpiar (aspirar) la suciedad y los escombros de caminos ni para cortar árboles o recortar setos. Además, el cortacésped no puede utilizarse como motocultor para nivelar zonas altas, como las toperas. El equipo debe utilizarse únicamente para la ﬁnalidad prevista. Cualquier otro uso será considerado uso indebido.

ESPECIFICACIONES TECNICAS

Este manual ha sido redactado para diferentes numeros de juegos/articulos. Compruebe el numero de articulo correspondiente en la siguiente tabla de especiﬁcaciones para conseguir la composicion y el contenido correctos de su juego.

Page 59

WWW.VONROC.COM

Modelo n.º

LM504DC S2_LM504DC

S4_LM504DC

Baterias incluidas

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

Cargador incluido

2 x CD802AA or 1 x CD820AA

MÁQUINA

Modelo n.º LM504DC

Voltaje 40V (2 x 20V) Velocidad sin carga 3400/min Anchura de corte 330 mm Altura de corte 30/40/50/60/70mm Capacidad de la caja colectora

de césped Peso 8.5 kg Nivel de protección IPX1 Nivel de presión acústica (L Nivel de potencia acústica (L Valor de vibración <2.5m/s, K=1.5m/s

30 L

) 71.4dB(A), K=2.35dB(A)

) 91.4dB(A), K=2.35dB(A)

BATERÍA

Modelo n.º CD801AA

Tipo de bateria Iones de litio Voltaje 20V Capacidad 2.0 Ah Cargador recomendado CD802AA, CD820AA Peso 0.3 kg

Modelo n.º CD803AA

Tipo de bateria Iones de litio Voltaje 20V Capacidad 4.0 Ah Cargador recomendado CD802AA, CD820AA Peso 0.65 kg

CARGADOR

Modelo n.º CD802AA

Entrada del cargador 220-240V, 50Hz 0.4A Salida del cargador 21V Tiempo de carga de la bateria

de 2Ah

2.5A

60 minutos

Tiempo de carga de la bateria de 4Ah

Baterias recomendadas CD801AA, CD803AA

Peso 0.36 kg

120 minutos

Modelo n.º CD820AA

Entrada del cargador

Salida del cargador 21V Tiempo de carga de la bateria

de 2 Ah Tiempo de carga de la bateria

de 4 Ah Baterias recomendadas CD801AA, CD803AA Peso 0.81 kg

220-240V, 50-60Hz, 200W

2.3A, <3.8A

45 minutos

85 minutos

Use solo las siguientes baterias de la plataforma de baterias VONROC VPOWER 20V. El uso de cualquier otra bateria puede causar lesiones graves o danar la herramienta.

CD801AA 20V, 2Ah de iones de litio CD803AA 20V, 4Ah de iones de litio

Para cargar estas baterias se puede utilizar el siguiente cargador de bateria.

CD802AA Cargador rapido CD820AA Cargador veloz doble

Las baterias de la plataforma de baterias VONROC VPOWER 20V son intercambiables con todas las herramientas de la plataforma de baterias VONROC VPOWER 20V.

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60335; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas:

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deﬁ ciente, podría aumentar de forma notable el nivel de exposición;

Page 60

WWW.VONROC.COM

• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

DESCRIPCIÓN

Los números del texto se reﬁeren a los diagramas de las páginas 2-6.

1. Manillar superior

2. Interruptor de Encendido/Apagado

3. Botón de seguridad

4. Cable de alimentación

5. Máquina

6. Sujetacable

7. Asa de transporte

8. Rueda

9. Tapa de la rueda

10. Cesta de la caja colectora de césped

11. Tapa de la caja colectora de césped

12. Cubierta de la caja colectora de césped

13. Indicador de nivel de césped

14. Manillar inferior

15A.Perilla de ajuste del manillar 15B.Perno de la perilla

16. Asa de transporte de la caja colectora de césped

17. Palanca de ajuste de altura

18. Salida de césped

19. Tapa del alojamiento de la batería

20. Alojamiento de la batería

21. Llave de seguridad (seccionador)

22. Akku-Freigabetaste

23. Batería

24. Botón de indicadores LED de batería

25. Indicadores LED de la batería

26. Cargador

27. Indicadores de LED del cargador

28. Hoja

29. Perno de la cuchilla

30. Cargador

31. Indicadore rojo LED del cargador

32. Indicadore ámbar LED del cargador

33. Indicadore verde LED del cargador

3. MONTAJE

Antes de realizar cualquier trabajo en la herramienta electrica, extraiga la bateria.

Hay que cargar la maquina antes de usarla por primera vez.

Advertencia: Utilice solo baterías que estén cargadas al mismo nivel. Nunca combine baterías totalmente cargadas y a medio cargar. Cargue siempre las dos baterías simultáneamente. El tiempo de funcionamiento del equipo depende de la batería con el nivel de carga más bajo. Las dos baterías deben estar siempre totalmente cargadas antes de usar el producto.

Insertar la bateria en la maquina (Fig. A, J)

Compruebe que la parte exterior de la bateria este limpia y seca antes de colocarla en el cargador o en la maquina.

Cierre la tapa del alojamiento de las baterías antes del uso.

1. Abra la tapa del alojamiento de las baterías (19).

2. Inserte la batería (23) en el alojamiento de las baterías (20), como se muestra en la Fig. J.

3. Pulse la batería más hacia delante hasta que haga clic en su sitio.

4. Repita la operación con la otra batería (23).

5. Cierre la tapa del alojamiento de las baterías (19).

Extraer la bateria en la maquina (Fig. A, J)

1. Abra la tapa del alojamiento de las baterías (19).

2. Inserte la batería (23) en el alojamiento de las baterías (20), como se muestra en la Fig. J.

3. Repita la operación con la otra batería (23).

Comprobacion del estado de carga de la bateria (Fig. K)

• Para comprobar el estado de carga de la batería, apriete brevemente el botón (24) de la batería.

• La batería tiene 3 luces que indican el nivel de carga, cuantas más luces estén encendidas, más batería queda.

• Cuando las luces están apagadas signiﬁca que la batería está vacía y debe cargarse inmediatamente.

Page 61

WWW.VONROC.COM

Carga de la bateria con el cargador CD802AA (Fig. K)

1. Extraiga la batería (23) de la máquina.

2. Dé vuelta la batería (23) y deslícela en el cargador (26) como se muestra en la Fig K.

3. Empuje la batería hasta que quede totalmente colocada en la ranura.

4. Enchufe el enchufe del cargador en una toma de corriente eléctrica y espere un poco. Los indicadores de LED del cargador (27) se encenderán y mostrarán el estado del cargador.

El cargador tiene 2 indicadores de LED (27) que indican el estado del proceso de carga:

LED de estado ROJO

Desactivado Desactivado Sin alimentacion

Desactivado Activado

Activado Desactivado

LED de estado verde

Estado de la carga

Modo espera:

- No hay ninguna bateria insertada

- Se ha insertado la batería pero el proceso de carga ha ﬁnalizado

Carga de la bateria en curso

• La carga completa de la bateria de 2 Ah puede llevar hasta 60 minutos.

• La carga completa de la bateria de 4 Ah puede llevar hasta 120 minutos.

Despues de que la bateria este totalmente cargada, desenchufe el enchufe del cargador de la toma de corriente y extraiga la bateria del cargador.

Cuando la no vaya a utilizarse la maquina durante un periodo de tiempo prolongado, es conveniente guardar la bateria cargada.

Carga de la batería con el doble cargador CD820AA (Fig. L)

1. Extraiga la batería (26) de la máquina.

2. Dé vuelta la batería (26) y deslícela en el cargador (26) como se muestra en la Fig L.

3. Empuje la batería hasta que quede totalmente colocada en la ranura.

4. Enchufe el enchufe del cargador en una toma de corriente eléctrica y espere un poco. Los indicadores de LED del cargador (31, 32, 33) se encenderán y mostrarán el estado del cargador.

El cargador tiene 6 indicadores de LED (31, 32, 33) que indican el estado del proceso de carga:

Artículo Condiciones Color de LED

Rojo Ámbar Verde

En-

En espera Encendido En

Carga Carga empezada

Totalmente cargado

Alta tempe ratura

(10-19V DC±0.5V DC)

Media carga (19-20V DC±0.5V DC)

Carga terminada (20-21V DC±0.5V DC)

Carga lenta ≤300±150mA

Parar carga

La protección contra

alta temperatura de la batería funciona

cendi-

Par

padeo

cendi-

En-

cendi-

Apag

ado

Par-

padeo

cendi-

En-

cendi-

En-

cendi-

Apag

ado

Apag

ado

Par-

padeo

En-

cendi-

• La carga completa de la bateria de 2 Ah puede llevar hasta 45 minutos.

• La carga completa de la bateria de 4 Ah puede llevar hasta 85 minutos.

Despues de que la bateria este totalmente cargada, desenchufe el enchufe del cargador de la toma de corriente y extraiga la bateria del cargador.

Cuando la no vaya a utilizarse la maquina durante un periodo de tiempo prolongado, es conveniente guardar la bateria cargada.

Montaje del manillar inferior (Fig. A, B)

1. Inserte el manillar inferior (14) en el oriﬁcio previsto del cuerpo del cortacésped, como se muestra en la ﬁgura B. Compruebe que el oriﬁcio del manillar inferior (14) esté alineado con el oriﬁcio del cuerpo del cortacésped.

2. Inserte el tornillo en el oriﬁcio y apriételo girando en sentido horario, como se muestra en la ﬁgura B.

3. Repita estos pasos para el otro manillar inferior (14).

Page 62

WWW.VONROC.COM

Montaje del manillar superior (Fig. A, C, D)

1. Conecte el manillar superior (1) al manillar inferior (14), usando los pernos (15B) y las perillas del manillar (15A) suministrados, como se muestra en la ﬁgura C. Compruebe que el conjunto del interruptor de seguridad (3) esté en el lado derecho cuando usted esté detrás del cortacésped.

2. Fije el cable en el manillar con el sujetacable (6), como se muestra en la ﬁgura D.

Nota: Cuando las perillas del manillar (15A) están ﬂojas, el manillar superior (1) se puede plegar hacia abajo para guardar el cortacésped. Asegúrese de que el cable de alimentación no quede atrapado.

Ensamblaje y montaje de la caja colectora de césped (Fig. A, E, F, G, H)

El cortacésped no debe utilizarse sin no tiene colocada la caja colectora de césped y el protector.

Es posible utilizar el cortacésped con o sin caja colectora de césped. No obstante, tenga en cuenta que, si corta sin la caja colectora de césped, debe bajar la tapa de la caja colectora de césped (11). No use el cortacésped con la tapa de salida levantada.

1. Una las dos mitades de la caja colectora de césped (10), como se muestra en la ﬁgura E.

2. Monte la tapa de la caja colectora de césped (12) en la caja colectora de césped montada (10), como se muestra en la ﬁgura F.

3. Monte el asa de transporte de la caja colectora de césped (16) en la tapa de la caja colectora de césped (12), como se muestra en la ﬁgura G.

4. En la ﬁgura H se muestra una caja colectora de césped montada correctamente.

5. Levante la tapa de la caja colectora de césped (11) y coloque la caja colectora de césped ensamblada en el cortacésped. Compruebe que las muescas de la caja colectora de césped estén bien alineadas con los soportes del cuerpo del cortacésped.

Nota: la caja colectora de césped está dotada de un indicador de nivel de césped (13) que indica la cantidad de césped que se ha cortado. Mientras el depósito de césped no esté lleno, el indicador

estará abierto. Cuando la caja colectora de césped esté llena, el indicador se cerrará. En ese caso, deje de cortar el césped inmediatamente y vacíe la caja colectora de césped. Este indicador es solo una guía aproximada, cuya funcionalidad depende del estado del interior de la cesta de césped.

Sustitución de la cuchilla de corte (Fig. A, M)

Antes de realizar cualquier trabajo en la herramienta eléctrica, extraiga la batería.

Cuando reemplace la hoja de corte, use guantes protectores. Peligro de lesiones al tocar las cuchillas de corte.

Utilice únicamente las cuchillas recomendadas por el fabricante.

1. Extraiga la caja colectora de césped.

2. Gire el cortacésped hacia un lado.

3. Sujete ﬁrmemente la cuchilla de corte con guantes protectores.

4. Gire el tornillo de ﬁjación de la cuchilla de corte en sentido antihorario para aﬂojarlo, como se muestra en la ﬁgura P.

5. Reemplace o aﬁne la cuchilla de corte.

6. Instale la cuchilla de corte, haga el procedi¬miento anterior en orden inverso (los oriﬁcios de la cuchilla de corte deben estar asentados en los pasadores del eje).

7. Es mejor encargar el aﬁlado o la sustitución de la cuchilla de corte a una persona cualiﬁcada. Deben utilizarse solo piezas originales. Todos los defectos deben ser reparados en un taller autorizado por el fabricante.

4. MANEJO

Antes de usar, inspeccione siempre visualmente para comprobar que las cuchillas, los pernos de las cuchillas y el conjunto del corte no estén desgastados o dañados. Extraiga la batería de la herramienta. Sustituya las cuchillas y los pernos desgastados o dañados en juegos, para preservar el equilibrio. Sustituya las cuchillas y los pernos desgastados o dañados en juegos, para preservar el equilibrio.

Page 63

WWW.VONROC.COM

Si la máquina empieza a vibrar de modo anormal (compruebe inmediatamente):

− controle si tiene daños,

− sustituya o repare las piezas dañadas,

− compruebe si hay piezas ﬂojas y, en su caso, apriételas.

Apague inmediatamente la máquina en los siguientes casos:

− cada vez que deje la máquina,

− antes de liberar los bloqueos o atascos de los conductos,

− antes de comprobar, limpiar o trabajar en la máquina,

− después de golpear un objeto extraño. Inspeccione la máquina para ver si tiene daños y haga las reparaciones necesarias antes de volver a ponerla en marcha y utilizarla.

Tenga cuidado durante el ajuste de la máquina para evitar que los dedos queden atrapados entre las cuchillas móviles y las partes ﬁjas de la máquina.

Ajuste de la altura de corte (Fig. A, I)

Apague el equipo y espere a que la cuchilla se detenga y retire la batería. Existe el riesgo de lesiones.

Dependiendo de la altura de corte preferida, puede ajustar el nivel de altura en una de las cinco posiciones. Ajuste la altura de corte según sus necesidades de corte. La altura de corte depende del tipo de césped y de su altura real. Cuando corte césped alto, comience con la altura de corte máxima y después haga un segundo corte con una altura de corte más baja. Para el primer corte de la temporada se debe seleccionar una altura de corte más alta.

1. Tire de la palanca de ajuste de altura (17) hacia fuera (alejándola de la carcasa de la máquina), como se muestra en la ﬁgura I.

2. Manteniendo la palanca de ajuste de altura (17) en la posición hacia afuera, empújela hacia adelante o hacia atrás hasta alcanzar la altura de corte deseada.

3. Suelte la palanca (17) y asegúrese de que encaje correctamente en la ranura.

Encendido y apagado de la máquina (Fig. A, N)

Antes de empezar, coloque el producto en una superﬁcie plana y que no tenga el césped alto.

Limpie la parte inferior de la plataforma antes de encender la máquina.

Mantenga los pies alejados de la cuchilla de corte.

No incline el producto cuando encienda el motor.

1. Compruebe que la llave de seguridad (21) esté insertada en el punto designado, debajo de la tapa del alojamiento de la batería (19)

2. Para poner en marcha la máquina, pulse y mantenga pulsado el botón de seguridad (3) y el interruptor de encendido/apagado (2). Manteniendo pulsado el interruptor de encendido/ apagado (2), puede liberar la presión sobre el botón de seguridad (3).

3. Para detener la máquina, suelte el interruptor de encendido/apagado (2) y espere a que la cuchilla de corte deje de girar.

Funcionamiento del cortacésped (Fig. A, O)

Asegúrese de que haya siempre una distancia de seguridad (posible gracias a la longitud de los manillares) entre el usuario y la carcasa del cortacésped.

Tenga especial cuidado al segar y al cambiar de dirección en las pendientes y los declives. Mantenga un buen apoyo y use calzado resistente y antideslizante y pantalones largos. Siegue siempre transversalmente a la pendiente, no desde ni desde abajo. Por motivos de seguridad, el cortacésped no debe utilizarse para cortar el césped en pendientes cuya inclinación supere los 15 grados.

Tenga especial cuidado cuando retroceda y tire del cortacésped. ¡Peligro de tropiezos!

NOTA: Hay 5 niveles de altura de corte disponibles: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

Page 64

WWW.VONROC.COM

Antes del uso

• Compruebe que en el césped no haya piedras, palos, alambres u otros objetos que puedan dañar el producto.

• No corte el césped mojado porque tiende a pegarse debajo del producto, impidiendo la descarga adecuada del césped cortado, y además podría ser causa de resbalones y caídas.

• No corte nunca más de un tercio de la longitud total del césped, para tener un césped sano. En otoño, el césped debe cortarse solo hasta que haya crecimiento.

• Empuje lentamente el producto hacia adelante, no lo fuerce.

• Corte el césped en hileras ligeramente superpuestas. Es el método más eﬁcaz de cortar todo el césped sin saltearse ningún punto, como se muestra en la ﬁgura O.

• De vuelta alrededor de los canteros de ﬂores. Cuando llegue a un cantero que se encuentre en medio del césped, corte una o dos ﬁlas alrededor de la circunferencia del cantero.

• Preste especial atención al cambiar de dirección.

• Corte siempre el césped transversalmente a las pendientes (no desde arriba ni desde abajo). Puede evitar que el cortacésped se deslice hacia abajo manteniendo una posición inclinada en ángulo hacia arriba.

• Seleccione la altura de corte según la longitud del césped. Dé varias pasadas para evitar cortar demasiado césped de una sola vez.

• Vacíe periódicamente la caja colectora de césped.

Nota: El tiempo de funcionamiento de las baterías recargables y, por lo tanto, la superﬁcie en metros cuadrados que puede cubrir una sola carga de la batería depende en gran medida del estado del césped (p. ej., densidad, humedad, altura, altura de corte, etc.) y de la velocidad de corte (velocidad de marcha). Para ajustar la cobertura de la superﬁcie a sus necesidades individuales, se recomienda cortar el césped más a menudo, con una altura de corte más alta y una velocidad adecuada. Encender y apagar el equipo frecuentemente mientras se corta el césped también reduce la cantidad de zona que se puede cubrir. Si el tiempo de funcionamiento de las baterías recargables (cobertura de área) sigue siendo insatisfactorio a pesar de las medidas anteriores, puede resolver el problema utilizando baterías recargables de mayor capacidad (Ah).

Después del uso

1. Después del uso, apague el producto y desconecte la llave de seguridad (21).

2. Retire las baterías (23).

3. Compruebe, limpie y guarde el producto como se describe en el capítulo “Mantenimiento”.

5. MANTENIMIENTO

Apague el equipo y espere a que la cuchilla se detenga y retire la batería. Existe el riesgo de lesiones.

Limpieza

El cortacésped ha sido diseñado para funcionar durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento continuo satisfactorio depende del cuidado adecuado del cortacésped y de su limpieza periódica.

• Mantenga el cortacésped limpio y seco.

• Utilice regularmente un raspador sin ﬁlo para eliminar la hierba y la suciedad del cortacésped.

• Para limpiar el cortacésped, utilice sólo jabón suave y un paño húmedo. Nunca deje que nin gún líquido penetre en la herramienta y nunca sumerja ninguna parte de la herramienta en líquido. No utilice ningún limpiador abrasivo o a base de disolventes.

Detenga la (s) cuchilla (s) si es necesario inclinar la máquina transporte al cruzar superﬁcies que no sean hierba, y al transportar la máquina hacia y desde el área que se utilizará. No encienda la máquina cuando esté parado frente a la abertura de descarga.

Almacenamiento

Deje siempre que la máquina se enfríe antes de guardarla. Sustituya las piezas desgastadas o dañadas, por seguridad. Utilice solo piezas de repuesto y accesorios originales.

1. Apague el producto, desconecte la llave de seguridad (21) y retire las baterías (23) antes de guardarlo.

2. Limpie el producto como se describe arriba.

3. Guarde el producto y sus accesorios en un lugar oscuro, seco, libre de heladas y bien ventilado. La temperatura ideal de almacenamiento es entre 10 °C y 30 °C.

4. Guarde siempre el producto en un lugar al que no puedan acceder los niños.

Page 65

WWW.VONROC.COM

5. Para el almacenamiento, recomendamos usar el embalaje original o cubrir el producto con una lona o una envoltura adecuada que lo proteja del polvo.

Transporte

1. Apague el producto, desconecte la llave de seguridad (21) y retire las baterías (23) antes de transportarlo hacia cualquier lugar.

2. Transporte siempre el producto utilizando el asa de transporte (7).

3. Proteja el producto de cualquier choque o vibración fuerte que pudiera producirse durante el transporte en vehículos.

4. Sujete el producto para evitar que se deslice o se caiga y evitar así daños y lesiones.

MEDIOAMBIENTE

Los aparatos electricos o electronicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para paises de la Comunidad Europea

No elimine las herramientas electricas como residuos domesticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos electricos y electronicos, y su transposicion a las legislaciones nacionales, las herramientas electricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecologico.

• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrectamente su mantenimiento.

• Si se han utilizado piezas de repuesto no originales.

La presente constituye la unica garantia implicita y explicita que ofrece la compania. No existen otras garantias explicitas o implicitas que excedan las citadas aqui, incluidas las garantias implicitas de comerciabilidad e idoneidad para una ﬁnalidad en especial. VONROC no sera considerada responsible en ningun caso por danos incidentales o consecuentes. Los recursos a disposicion de los distribuidores se limitan a la reparacion o a la sustitucion de las unidades o piezas no conformes.

El producto y el manual de usuario estan sujetos a variaciones. Las especiﬁcaciones pueden variarse sin previo aviso.

CONDICIONES DE GARANTIA

Los productos VONROC han sido desarrollados con los mas altos estandares de calidad y VONROC garantiza que estan exentos de defectos relacionados con los materiales y la fabricacion durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricacion durante este periodo, pongase directamente en contacto VONROC.

La presente garantia se excluye en los siguientes casos:

• Si centros de servicios no autorizados han realizado o han intentado realizar reparaciones y/o alteraciones a la maquina.

• Si se ha producido un desgaste normal.

Page 66

WWW.VONROC.COM

1. ISTRUZIONI DI SICUREZZA

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli

avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi

di sicurezza e le istruzioni a portata di mano per future consultazioni.

I seguenti simboli sono utilizzati nel presente manual utente o sul prodotto:

Leggere il manuale per l’utente.

Pericolo di lesioni personali.

Rischio di scosse elettriche.

Indossare protezioni per l’udito.

Indossare protezioni ocular.

Attenzione: non toccare le lame mentre girano. Lama/e afﬁlata/e. Prestare attenzione a non tagliarsi le dita dei piedi o delle mani. Tenere i presenti (in particolare bambini e animali domestici) a più di 10 metri di distanza.

di carica inferiore. Entrambe le batterie devono essere completamente cariche prima di usare il tosaerba. Prima dell’uso chiudere il coperchio del vano batterie.

Attendere che tutti i componenti della macchina si siano arrestati completamente prima di toccarli. Dopo lo spegnimento del tosaerba, le lame continuano a girare, con la possibilità di provocare lesioni a persone.

Assicurarsi che eventuali oggetti estranei scagliati via non feriscano persone che si trovano nelle vicinanze.

Avvertenza: mantenersi a distanza di sicurezza dal tosaerba mentre è in funzione.

Ispezionare attentamente l’area in cui viene utilizzato il tosaerba in modo da escludere la presenza di animali domestici e fauna selvatica che potrebbero rimanere feriti mentre la macchina è in funzione. Controllare accuratamente l’area di lavoro e rimuovere eventuali pietre, rametti, ﬁli metallici, ossa e oggetti estranei presenti. Durante l’utilizzo del tosaerba assicurarsi che nell’erba ﬁtta non siano nascosti animali selvatici, animali domestici o piccoli ceppi d’albero.

Il tosaerba non deve essere messo in funzione senza il cesto raccoglierba o la protezione al proprio posto.

Non usare il tosaerba sotto la pioggia e non lasciarlo all’aperto mentre piove.

Spegnere e rimuovere la chiave di sicurezza (interruttore di isolamento) prima di effettuare qualsiasi regolazione o intervento di pulizia o manutenzione e se si deve lasciare il tosaerba incustodito per un determinato periodo di tempo.

Usare solo batterie con lo stesso livello di carica. Non combinare mai batterie completamente cariche e mezze cariche. Caricare sempre le due batterie in simultanea. La durata di funzionamento del tosaerba dipende dalla batteria con il livello

Utilizzare il caricabatterie solo al chiuso.

Non smaltire il prodotto in contenitori non idonei.

Il prodotto è conforme alle norme di sicurezza applicabili ai sensi delle direttive europee vigenti.

Livello di potenza sonora garantito LWA = 96 dB(A)

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si

seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Page 67

WWW.VONROC.COM

Conservare queste istruzioni.

Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

1) Area di lavoro

Mantenere l’area di lavoro pulita e ben illuminata. Aree buie e disordinate favoriscono gli incidenti.

b) Non usare arnesi elettrici in atmosfere esplo-

sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che

possono incendiare la polvere dei vapori.

c) Tenere lontani bambini e altre persone mentre si

accende l’arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezza elettrica

a) Le spine dell’arnese elettrico devono andare bene

per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine

non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico.

b) Evitare il contatto corporeo con superfici a terra

come tubature, radiatori, fornelli e refrigeratori.

C’è un rischio maggiore di shock elettrico se il vostro corpo è a terra.

c) Non esporre arnesi elettrici alla pioggia o a

condizioni di umidità. Se dell’acqua penetra nell’arnese elettrico aumenterà il rischio di shock elettrico.

d) Non abusare del filo. Non usare mai il filo per

trasportare, spingere o staccare dalla presa l’arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili

danneggiati o aggrovigliati aumentano il rischio di shock elettrico.

e) Quando si accende un arnese elettrico

all’aperto, usare una prolunga adatta a tale uso.

Usare un filo adatto all’uso all’aperto ridurrà il rischio di shock elettrico.

f) Se non è possibile evitare l’uso di un

elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L’uso di un salvavita

riduce il rischio di scosse elettriche.

3) Sicurezza personale a) Stare vigili e attento quando si accende un

arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l’effetto di droghe, alcool o medicinali. Un momento di

disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.

Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi.

Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.

c) Prevenire l’avvio accidentale. Assicurarsi che

l’interruttore sia spento prima di collegarsi.

Trasportare elettroutensili tenendo il dito sull’interruttore di accensione o dare corrente ad elettroutensili con l’interruttore acceso può dare luogo a incidenti.

d) Rimuovere ogni chiave regolatrice o chiave per

dadi prima di accendere l’arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell’arnese elettrico può provocare lesioni personali.

e) Cercare di mantenere l’equilibrio. Mantenere

sempre un punto d’appoggio appropriato.

Questo consente un controllo migliore dell’arnese elettrico in situazioni inaspettate.

f) Vestirsi adeguatamente. Non indossare vestiti

larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o

capelli lunghi possono essere presi nelle parti mobili.

g) Se vengono forniti dispositivi per la connessione

dell’estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L’uso di questi dispositivi

può ridurre i rischi correlati alla polvere.

h) Non lasciare che la conﬁdenza acquisita dall’u-

so frequente induca l’utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l’utensile. Una semplice

distrazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell’arnese elettrico a) Non forzare l’arnese elettrico. Usare l’arnese

elettrico corretto per il vostro impiego. L’arnese

elettrico corretto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.

Page 68

WWW.VONROC.COM

b) Non usare l’arnese elettrico se l’interruttore non

si accende o non si spegne. Ogni arnese elettrico

che non può essere controllato con l’interruttore è pericoloso e deve essere riparato.

c) Scollegare la spina dalla sorgente di elettricità

prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali

misure di sicurezza preventive riducono il rischio di accendere l’arnese elettrico accidentalmente.

d) Conservare gli arnesi elettrici inattivi fuori dalla

portata dei bambini e non permettere a persone che non hanno confidenza con l’arnese elettrico o con queste istruzioni di usare l’arnese elettrico. Gli

arnesi elettrici sono pericolosi per utenti inesperti.

e) Mantenere gli arnesi elettrici. Controllare il non

allineamento o l’attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l’arnese elettrico prima dell’uso. Molti incidenti sono causati da

arnesi elettrici mantenuti male.

f) Mantenere gli arnesi da taglio affilati e puliti.

È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affilate e questi sono anche più facili da controllare.

g) Usare l’arnese elettrico, gli accessori e le parti

dell’arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L’uso dell’arnese

elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose.

h) Mantenere le impugnature e le superﬁci di

presa asciutte, pulite e libere da olio e grasso.

Impugnature e superﬁci di presa scivolose non consentono di maneggiare e controllare in sicurezza l’utensile in situazioni impreviste.

i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate.

d) In condizioni di uso scorretto, la batteria

potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso

dalla batteria può causare irritazioni o ustioni.

e) Non utilizzare un pacco batterie o l’utensile

se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incendiarsi, esplodere o provocare lesioni a persone.

f) Non esporre un pacco batterie o l’utensile

alle ﬁamme o a temperature eccessivamente elevate. L’esposizione alle ﬁamme o a tempe-

rature superiori a 130 °C potrebbe provocare un’esplosione. NOTA: la temperatura di “130 °C” corrisponde a “265 °F”.

Seguire tutte le istruzioni per la ricarica e non ca-

ricare il pacco batterie o l’utensile a temperature che non rientrino nell’intervallo speciﬁcato nelle istruzioni. Se si effettua la ricarica in modo impro-

prio o a temperature non comprese nell’intervallo speciﬁcato, il pacco batterie potrebbe subire danni e potrebbe aumentare il rischio di incendi.

6) Riparazione a) L’assistenza per l’elettroutensile deve essere

prestata da un tecnico qualiﬁcato che utilizzi soltanto ricambi originali. In questo modo viene

garantita la sicurezza dell’elettroutensile.

b) Non tentare di riparare pacchi batterie danneg-

giati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.

5) Uso e manutenzione dell’utensile a batteria a) Ricaricare l’apparecchio esclusivamente con il

caricabatterie specificato dal fabbricante. Se si

utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi.

b) Utilizzare gli utensili elettrici solo con i pacchi

batterie appositamente prescritti. L’uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio o incendio.

Quando il pacco batterie non è in uso, tenerlo

lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collegamento

ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER I TOSAERBA A BATTERIA

• Non consentire l’uso del tosaerba a bambini o persone inesperte o che non abbiano letto queste istruzioni. Le normative vigenti a livello locale possono imporre un limite di età per l’operatore. Quando il tosaerba non viene usato custodirlo fuori dalla portata dei bambini.

• Non consentire in nessun caso di usare il tosaerba a bambini e persone con capacità ﬁsiche, sensoriali o mentali ridotte, prive di esperienza e conoscenza della macchina e/o che non abbiano dimestichezza con queste istruzioni. Le

Page 69

WWW.VONROC.COM

normative vigenti a livello locale possono imporre un limite di età per l’operatore.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con il tosaerba.

• Non utilizzare mai il tosaerba in presenza di persone (in particolare bambini) o animali domestici nelle vicinanze.

• L’utente è responsabile per incidenti o pericoli che coinvolgano altre persone o la loro proprietà.

• Non indossare scarpe aperte di gomma o sandali mentre si usa il tosaerba. Indossare sempre calzature robuste e pantaloni lunghi. Non stare a piedi nudi.

• Ispezionare attentamente l’area in cui deve essere usato il tosaerba e rimuovere eventuali pietre, rametti, ﬁli metallici, ossa e altri oggetti estranei presenti.

• Prima dell’uso, ispezionare sempre il tosaerba visivamente accertandosi che le lame, i bulloni di ﬁssaggio delle lame e il gruppo di taglio non siano usurati o danneggiati. Sostituire le serie di lame e bulloni usurati o danneggiati per mantenere un bilanciamento ottimale.

• Tagliare l’erba solo di giorno o in condizioni di buona illuminazione artiﬁciale.

• Evitare di utilizzare il tosaerba in condizioni di maltempo, in particolare quando vi è il rischio di fulmini.

• Se possibile, evitare di usare il tosaerba sull’erba bagnata.

• Procedere camminando, senza mai correre.

• Non usare mai il tosaerba con protezioni o schermi di protezione difettosi o senza dispositivi di sicurezza, ad esempio senza che i deﬂettori e/o il cesto raccoglierba siano montati.

• Consigliamo di indossare protezioni acustiche per il proprio comfort.

• Non mettere mai in funzione il tosaerba se si è stanchi, ammalati o sotto l’effetto di alcool, stupefacenti o farmaci.

• Lavorare su terrapieni può essere pericoloso:

− non tagliare l’erba sui pendii troppo ripidi.

− Assicurarsi sempre di avere i piedi ben saldi

quando si lavora su terreni in pendenza o se l’erba è bagnata.

− Quando si deve lavorare su pendi, procedere

trasversalmente e mai in verticale, su e giù.

− Prestare la massima attenzione quando si

cambia direzione su un pendio.

• Usare la massima cautela quando si indietreggia o si tira il tosaerba verso di sé.

•

Non tagliare l’erba tirando la macchina verso di sé.

• Attendere che le lame si siano arrestate se il tosaerba deve essere inclinato per il trasporto, quando si attraversano superﬁci non erbose e durante il trasporto della macchina verso e dall’area da tosare.

• Non inclinare il tosaerba quando lo si avvia o si accende il motore.

• Accendere il motore seguendo le istruzioni e tenendo i piedi sempre ben lontani dalle parti rotanti.

• Non mettere mani o piedi vicino o sotto le parti rotanti.

• Rimanere sempre lontano dalla zona di scarico quando la macchina è in funzione.

• Non sollevare o trasportare mai il tosaerba con il motore in funzione.

• Quando si ripone il tosaerba, assicurarsi che tutte e 4 le ruote poggino a terra.

• Sollevare il tosaerba esclusivamente dal manico di trasporto. Usare il manico di trasporto con cautela.

• Non modiﬁcare il tosaerba. Eventuali modiﬁche non autorizzate possono compromettere la sicurezza, provocare un aumento del rumore e delle vibrazioni e ridurre le prestazioni della macchina.

• Rimuovere la chiave di sicurezza (interruttore di isolamento):

–

ogni volta che si lascia incustodito il tosaerba. – prima di eliminare un’ostruzione. – prima di controllare, pulire o compiere inter-

venti sulla macchina. – dopo aver colpito un oggetto estraneo. Veri-

ﬁcare che il tosaerba non presenti danni ed

eseguire le eventuali riparazioni necessarie. – Se il tosaerba inizia a vibrare in modo ano-

malo (controllare immediatamente).

AVVERTENZE DI SICUREZZA PER LA BATTERIA

a) Non aprire la batteria. Pericolo di cortocircuito. b) Proteggere la batteria dal calore, ad esempio

dalla luce solare intensa, dal fuoco, dall’acqua e dall’umidità. Pericolo di esplosione.

c) In caso di danni e uso improprio della batteria,

potrebbero essere emessi dei vapori. Ventilare l’area e rivolgersi a un medico in caso di malessere. I vapori possono irritare il sistema

respiratorio.

d) Utilizzare la batteria solo in combinazione con il

prodotto Vonroc. Questo accorgimento proteg-

Page 70

WWW.VONROC.COM

ge la batteria da un sovraccarico pericoloso.

e) La batteria può essere danneggiata da oggetti

appuntiti come chiodi o cacciaviti o da una forza applicata esternamente. Si può veriﬁcare

un cortocircuito interno e la batteria potrebbe bruciare, fumare, esplodere o surriscaldarsi.

AVVERTENZE DI SICUREZZA PER IL CARICABATTERIE

Uso previsto

Caricare solo pacchi batteria ricaricabili di tipo CD801AA e CD803AA con il caricabatterie. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.

a) L’apparecchio non deve essere usato da persone

con capacità ﬁsiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza dell’apparecchio, a meno che non siano sorvegliate o siano state istruite sull’uso del prodotto.

b) Accertarsi che i bambini non giochino con il

caricabatterie. c) Non ricaricare batterie non ricaricabili! d) Durante la carica le batterie devono rimanere

inserite nell’area adeguatamente ventilata!

Questa apparecchiatura puo essere utilizzata da bambini da 8 anni nonche da persone con capacita ﬁsiche, sensoriali o mentali o da mancanza di esperienza, se si trovano sotto sorveglianza istruzione in merito all’uso dell’apparecchiatura in modo sicuro e comprendono i rischi del caso. Accertarsi che i bambini non giochino con l’apparecchiatura. La pulizia e la manutenzione utente non deve essere eseguita da bambini senza supervisione.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l’elettroutensile quando il cavo o

la spina di alimentazione sono danneggiati.

•

Utilizzare esclusivamente cavi di prolunga idonei

per la potenza nominale dell’elettroutensile, con

conduttori di sezione minima di 1.5 mm2. Quando

si utilizza un cavo di prolunga con avvolgicavo,

svolgere sempre completamente il cavo.

2. INFORMAZIONI RELATIVE ALL’ELETTROUTENSILE

Uso previsto

Questo prodotto è destinato alla rasatura di erba in ambienti domestici. Il tosaerba è destinato all’utilizzo in giardini privati a casa. Il tosaerba non dovrebbe essere utilizzato per regolare cespugli, siepi o arbusti, per tagliare piante rampicanti, superﬁci erbose su tetti o terrazzi pensili, per pulire (aspirare) lo sporco o i detriti dalle passerelle o per tagliare alberi o siepi. Inoltre, il tosaerba non dovrebbe essere utilizzato come un coltivatore per asportare aree sopraelevate come mucchi di terra. L’equipaggiamento deve essere utilizzato solo per il suo uso prescritto. Qualsiasi altro utilizzo deve essere considerato come uso non prescritto.

DATI TECNICI

Il presente manuale e stato predisposto per diversi assortimenti / codici articolo. Veriﬁcare il codice articolo corrispondente nella tabella di speciﬁcazione sottostante per la composizione e i contenuti corretti per il proprio assortimento.

Numero modello

LM504DC S2_LM504DC

S4_LM504DC

Batterie incluse

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

MACCHINA

Numero modello LM504DC

Tensione 40V (2 x 20V) Velocità a vuoto 3400/min Larghezza di taglio 330 mm Altezza di taglio 30/40/50/60/70mm Capienza del cesto raccoglierba 30 L Peso 8.5 kg Livello di protezione IPX1 Livello pressione sonora (L Livello potenza sonora (L Valore vibrazioni <2.5m/s, K=1.5m/s

) 71.4dB(A), K=2.35dB(A)

) 91.4dB(A), K=2.35dB(A)

Caricabatterie incluso

2 x CD802AA or 1 x CD820AA

Page 71

WWW.VONROC.COM

BATTERIA

Numero modello CD801AA

Tipo di batteria Ioni di litio Tensione 20V Capacita 2.0 Ah Caricabatterie consigliato CD802AA, CD820AA Peso 0.3 kg

Numero modello CD803AA

Tipo di batteria Ioni di litio Tensione 20V Capacita 4.0 Ah Caricabatterie consigliato CD802AA, CD820AA Peso 0.65 kg

CARICABATTERIE

Numero modello CD802AA

Ingresso del caricabatterie 220-240V, 50Hz 0.4A Uscita del caricabatterie 21V Tempo di ricarica batteria 2Ah 60 minuti Tempo di ricarica batteria 4Ah 120 minuti Batterie consigliate CD801AA, CD803AA

Peso 0.36 kg

2.5A

Numero modello CD820AA

Ingresso del caricabatterie

Uscita del caricabatterie 21V Tempo di ricarica batteria 2Ah 45 minuti Tempo di ricarica batteria 4Ah 85 minuti Batterie consigliate CD801AA, CD803AA Peso 0.81 kg

220-240V, 50-60Hz, 200W

2.3A, <3.8A

Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie da 20V VONROC VPOWER. L’uso di batterie diverse potrebbe causare gravi lesioni personali o danni all’elettroutensile.

Batteria agli ioni di litio da 20V, 2Ah, CD801AA Batteria agli ioni di litio da 20V 4Ah, CD803AA

Il caricabatterie seguente puo essere usato per caricare queste batterie.

Caricabatterie rapido CD802AA Caricabatterie doppio CD820AA

Le batterie della piattaforma di batterie da 20V VONROC VPOWER sono intercambiabili con tutti gli elettroutensili con batterie della piattaforma da 20V VONROC VPOWER.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN60335; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate:

• se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scares condizioni, il livello di esposizione potrebbe aumentare notevolmente;

• i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relative accessori, mantenendo le mani calde e organizzando i metodi di lavoro.

DESCRIZIONE

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-6.

1. Parte superiore del manico

2. Interruttore On/Off

3. Tasto di sicurezza

4. Cavo di alimentazione

5. Elettroutensile

6. Supporto cavo

7. Maniglia di trasporto

8. Ruota

9. Copertura ruota

10. Cesto raccoglierba

11. Coperchio cesto raccoglierba

12. Copertura cesto raccoglierba

13. Indicatore del livello dell’erba

14. Parte inferiore del manico

15A.Manopola di regolazione del manico 15B.Bullone per manopola

Page 72

WWW.VONROC.COM

16. Manico di trasporto del cesto raccoglierba

17. Leva di regolazione altezza di taglio

18. Foro di scarico dell’erba

19. Coperchio del vano batterie

20. Vano batterie

21. Chiave di sicurezza (interruttore di isolamento)

22. Pulsante di sblocco batteria

23. Batteria

24. Pulsante per spie a LED batteria

25. Spie a LED batteria

26. Caricabatterie

27. Indicatori a LED caricabatterie

28. Lama

29. Bullone di ﬁssaggio della lama

30. Caricabatterie

31. Indicatore rosso a LED caricabatterie

32. Indicatore giallo a LED caricabatterie

33. Indicatore verde a LED caricabatterie

3. MONTAGGIO

Prima di compiere qualsiasi intervento sull’elettroutensile, rimuovere la batteria.

Prima del primo utilizzo, caricare l’elettroutensile.

Avvertenza: Usare solo batterie con lo stesso livello di carica. Non combinare mai batterie completamente cariche e mezze cariche. Caricare sempre le due batterie in simultanea. La durata di funzionamento del tosaerba dipende dalla batteria con il livello di carica inferiore. Entrambe le batterie devono essere completamente cariche prima di usare il tosaerba.

Inserimento della batteria nella macchina (ﬁg. A, J)

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o alla macchina. Prima dell’uso chiudere il coperchio del vano batterie.

1. Aprire il coperchio del vano batterie (19).

2. Inserire la batteria (23) nel vano batteria (20), come illustrato nella Fig. J.

3. Spingere in avanti la batteria ﬁnché scatta in posizione con un clic.

4. Ripetere l’operazione per l’altra batteria (23).

5. Chiudere il coperchio del vano batterie (19).

Rimozione della batteria dalla macchina (ﬁg. A, J)

1. Aprire il coperchio del vano batterie (19).

2. Estrarre la batteria (23) dal vano batterie (20), come illustrato nella Fig. J.

3. Ripetere l’operazione per l’altra batteria (23).

Veriﬁca dello stato di carica della batteria (Fig. K)

• Per veriﬁcare lo stato di carica della batteria, premere brevemente il pulsante (24) sulla batteria.

• La batteria presenta 3 spie che indicano il livello di carica: più spie sono accese più la batteria è carica.

• Se le spie non sono illuminate di rosso, signiﬁca che la batteria è completamente scarica e deve essere ricaricata immediatamente.

Carica della batteria con il caricabatterie CD802AA (Fig. K)

1. Rimuovere la batteria (23) dalla macchina.

2. Capovolgere la batteria (23) e inserirla nel caricabatterie (26), come illustrato nella Fig. K.

3. Spingere la batteria ﬁnché si incastra nell’apposito alloggiamento.

4. Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (27) si illuminano e mostrano lo stato di carica della batteria.

Sul caricabatterie sono presenti 2 indicatori a LED (27) che mostrano lo stato del processo di carica:

Stato LED rosso Stato LED verde

Spento Spento

Spento Acceso stabile

Acceso stabile Spento

Stato del caricabatterie

Nessuna alimentazione

Modalita standby:

- Nessuna batteria inserita oppure,

- Batteria inserita ma la ricarica è terminata

Carica della batteria in corso

• Per caricare completamente la batteria da 2Ah possono essere necessari ﬁno a 60 minuti.

• Per caricare completamente la batteria da 4Ah possono essere necessari ﬁno a 120 minuti.

Page 73

WWW.VONROC.COM

Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.

Carica della batteria con il caricabatterie doppio CD820AA (Fig. L)

1. Rimuovere la batteria (26) dalla macchina.

2. Capovolgere la batteria (26) e inserirla nel caricabatterie (30), come illustrato nella Fig. L.

3. Spingere la batteria ﬁnché si incastra nell’apposito alloggiamento.

4. Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (31, 32, 33) si illuminano e mostrano lo stato di carica della batteria.

Sul caricabatterie sono presenti 6 indicatori a LED (31, 32, 33) che mostrano lo stato del processo di carica:

Posizione Condizioni Colore LED

Rosso Giallo Verde

Stand by Acceso Acceso

Ricarica in corso

Ricarica piena

Sovratem peratura

Ricarica iniziata (10-19V DC±0.5V DC)

Ricarica a metà (19-20V DC±0.5V DC)

Ricarica completata (2021V DC±0.5V DC)

Carica di mantenimento ≤300±150mA

Interrompi ricarica

Protezione

sovratemperatura della batteria

stabile

Lam

peggi-

ante

Acceso

stabile

Acceso

stabile

Acceso

stabile

Acceso

stabile

Acceso

stabile

Spento Spento

Lam

peggi-

ante

Acceso

stabile

Acceso

stabile

Acceso

stabile

Acceso

stabile

Spento

Lam

peggi-

ante

Acceso

stabile

Acceso

stabile

• Per caricare completamente la batteria da 2Ah possono essere necessari ﬁno a 45 minuti.

• Per caricare completamente la batteria da 4Ah possono essere necessari ﬁno a 85 minuti.

Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.

Assemblaggio della parte inferiore del manico (Fig. A, B)

1. Inserire la parte inferiore del manico (14) nel foro predisposto del corpo del tosaerba come da ﬁg. B. Fare in modo che il foro nella parte inferiore del manico (14) sia allineato con il foro nel corpo del tosaerba.

2. Inserire la vite nel foro e serrare a fondo girando in senso orario come da ﬁg. B.

3. Ripetere gli stessi passi per l’altra parte inferiore del manico (14).

Assemblaggio della parte superiore del manico (Fig. A, C, D)

1. Collegare la parte superiore del manico (1) alla parte inferiore del manico(14) mediante i bulloni (15B) e le manopole di bloccaggio del manico (15A) in dotazione, come illustrato nella Fig. C. Accertarsi che il gruppo dell’interruttore di sicurezza (3) sia sul lato destro quando ci si trova dietro il tosaerba.

2. Fissare il cavo al manico utilizzando i supporti fermacavo (6) come mostrato nella Fig. D.

Nota: allentando le manopole di bloccaggio del manico (15A) la parte superiore del manico (1) può essere ripiegata verso il basso per lo stoccaggio del tosaerba. Assicurarsi che il cavo di alimentazione non rimanga impigliato.

Assemblaggio e ﬁssaggio del cesto raccoglierba (Fig. A, E, F, G, H)

Il tosaerba non deve essere messo in funzione senza tutto il cesto raccoglierba o la protezione al proprio posto.

Page 74

WWW.VONROC.COM

È possibile utilizzare il tosaerba con e senza cesto raccoglierba. Tuttavia, tenere a mente che durante il taglio senza cesto raccoglierba è necessario abbassare il coperchio del cesto raccoglierba (11). Non mettere in funzione il tosaerba senza il coperchio di uscita sollevato.

1. Collegare le due metà del cesto raccoglierba (10) come illustrato nella Fig. E.

2. Montare il coperchio del cesto raccoglierba (12) sul cesto raccoglierba assemblato (10) come illustrato nella Fig. F.

3. Montare il manico di trasporto del cesto raccoglierba (16) sul coperchio del cesto raccoglierba (12) come illustrato nella Fig. G.

4. Nella Fig. H è illustrato un cesto raccoglierba assemblato correttamente.

5. Sollevare il coperchio del cesto raccoglierba (11) e collegare il cesto raccoglierba sul tosaerba. Accertarsi che i rientri nel cesto raccoglierba siano allineati in modo adeguato con i supporti del corpo del tosaerba.

Nota: il cesto raccoglierba è dotato di un indicatore del livello dell’erba (13) che mostra la quantità di erba al suo interno. Fino a quando il cesto raccoglierba non è pieno, l’indicatore rimane aperto. Quando il cesto raccoglierba è pieno, l’indicatore si chiude. Arrestare in tal caso immediatamente la rasatura e svuotare il cesto raccoglierba. L’indicatore è solamente indicativo, di cui la funzionalità dipende dallo stato all’interno del cesto raccoglierba.

Sostituire la lama di taglio (Fig. A, M)

Prima di compiere qualsiasi intervento sull’elettroutensile, rimuovere la batteria.

Per sostituire la lama indossare guanti di protezione. Pericolo di lesioni personali in caso di contatto con la lama di taglio.

Utilizzare solo le lame consigliate dal produttore.

1. Rimozione del cesto raccoglierba.

2. Girare il tosaerba sul proprio lato.

3. Mantenere saldamente la lama di taglio indossando guanti protettivi.

4. Girare la vite di ﬁssaggio della lama di taglio in senso antiorario per allentarla come da ﬁg. P.

5. Sostituire o afﬁlare la lama di taglio.

6. Installare la lama di taglio, utilizzare la procedura di cui sopra in ordine inverso (i fori della lama di taglio devono essere alloggiati sui perni del fusello).

7. Le operazioni di afﬁlatura o sostituzione della lama di taglio dovrebbero essere afﬁdate a una persona qualiﬁcata. Si dovrebbero utilizzare solo parti originali. Tutti i difetti devono essere riparati da un’ofﬁcina di servizio autorizzata dal produttore.

4. UTILIZZO

Prima dell’utilizzo, sottoporre l’apparecchio sempre a un controllo visivo per accertare che le lame, i bulloni delle lame e il gruppo di taglio non siano usurati o danneggiati. Estrarre la batteria dal tosaerba. Sostituire le serie di lame e bulloni usurati o danneggiati per mantenere un bilanciamento ottimale. Sostituire le lame e i bulloni nei kit usurati o danneggiati per mantenere l’equilibrio.

Se la macchina inizia a vibrare in modo

anormale (controllare immediatamente):

− veriﬁcare la presenza di danni,

− sostituire o riparare qualsiasi parte danneggiata,

− veriﬁcare la presenza di parti allentate e stringerle, se presenti.

Spegnere immediatamente la macchina nei seguenti casi:

− ogni volta che si lascia la macchina,

− prima di rimuovere blocchi o sturare lo scivolo,

− prima di controllare, pulire o adoperare la macchina;

− dopo aver colpito un oggetto estraneo. Esaminare la macchina per la presenza di danni ed eseguire le riparazioni prima del riavvio e il funzionamento della macchina.

Prestare attenzione durante la regolazione della macchina per evitare che le dita rimangono incastrate tra le lame in movimento e le parti ﬁsse della macchina.

Page 75

WWW.VONROC.COM

Regolazione dell’altezza di taglio (Fig. A, I)

Spegnere il tosaerba, attendere che le lame smettano di girare e rimuovere le batterie. Rischio di lesioni a persone.

A seconda dell’altezza di taglio desiderata, è possibile regolare il livello di altezza in una delle cinque posizioni disponibili. Regolare l’altezza di taglio in base alle esigenze del proprio prato. L’altezza di taglio dipende dal tipo di prato e dall’altezza dell’erba in quel momento. Per il taglio di erba alta, iniziare con la massima altezza di taglio ed effettuare un secondo taglio con un’altezza di taglio inferiore. Per eseguire il primo taglio stagionale selezionare un’altezza di taglio superiore.

1. Tirare la leva di regolazione dell’altezza (17) verso l’esterno (verso la parte anteriore della macchina), come illustrato nella Figura I.

2. Tenendo ferma la leva di regolazione dell’altezza di taglio (17) nella posizione esterna, spingerla avanti o indietro ﬁno all’altezza di taglio desiderata.

3. Rilasciare la leva (17) e assicurarsi che sia inserita correttamente nella fessura.

NOTA: sono disponibili 5 livelli di altezza di taglio: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

Accensione e spegnimento del tosaerba (Fig. A, N)

Prima di avviare il tosaerba posizionarlo su una superﬁcie piana dove non vi sia erba alta.

Pulire la parte inferiore della macchina prima di accenderla.

Tenere i piedi a distanza di sicurezza dalla lama di taglio.

Non inclinare il tosaerba quando si accende il motore.

1. Assicurarsi che la chiave di sicurezza (21) sia inserita nel punto previsto sotto il coperchio del vano batterie (19).

2. Accendere il tosaerba tenendo premuto il pulsante di sicurezza (3) e premendo l’interruttore di accensione/spegnimento (2). Mantenendo premuto l’interruttore di accensione/spegnimento (2) è possibile rilasciare la pressione sul pulsante di sicurezza (3).

3. Per spegnere il tosaerba, rilasciare l’interruttore di accensione/spegnimento (2) e attendere ﬁno all’arresto delle lame di taglio.

Uso del tosaerba (Fig. A, O)

Assicurarsi sempre di mantenere la distanza di sicurezza tra l’operatore e l’alloggiamento del tosaerba, corrispondente alla lunghezza del manico completo (parte inferiore e superiore).

Prestare la massima attenzione durante le operazioni di taglio, quando si cambia direzione su pendii e scarpate. Assicurarsi di avere i piedi ben saldi e indossare calzature robuste e pantaloni lunghi. Eseguire sempre la rasatura dell’erba lungo la pendenza (non su e giù). Per motivi di sicurezza non utilizzare il tosaerba su piani inclinati di oltre 15°.

Prestare particolare attenzione nel tirare il tosaerba procedendo all’indietro. Pericolo di inciampare!

Prima dell’uso

• Assicurarsi che il prato sia libero da pietre, rametti, ﬁli metallici o altri oggetti che potrebbero danneggiare il tosaerba o il rispettivo motore.

• Non tagliare l’erba bagnata, in quanto tende ad aderire alla parte inferiore della scocca del tosaerba, ostacolando il corretto scarico degli sfalci di erba e favorendo il rischio di scivolamento e caduta.

• Per un prato in buone condizioni, non tagliare più di un terzo della lunghezza totale dell’erba. In autunno, tagliare l’erba solo se è cresciuta.

• Spingere avanti il tosaerba lentamente, senza forzarlo.

• Tagliare l’erba a strisce leggermente sovrapposte. Si tratta del metodo più efﬁcace per tosare tutto il prato in maniera uniforme, evitando che rimangano strisce di erba non tagliata.

• Girare attorno alle aiuole. Se si raggiunge un’aiuola di ﬁori al centro del prato, procedere a tagliare una o due strisce intorno alla circonferenza dell’aiuola.

• Prestare particolare attenzione nel cambiare direzione.

• Sui pendii le corsie formate dal taglio devono essere trasversali rispetto alla pendenza. Per

Page 76

WWW.VONROC.COM

evitare che il tosaerba scivoli lateralmente basta inclinarlo verso lalto.

• Regolare l’altezza di taglio in base alla lunghezza dell’erba del proprio prato. Compiere vari passaggi per evitare che sia tagliata troppa erba in una sola volta.

• Svuotare regolarmente il cesto raccoglierba.

Nota: la durata di funzionamento delle batterie ricaricabili, e quindi l’area in metri quadrati tosata con una sola carica delle batterie, dipende in gran parte dalle condizioni dell’erba (ad esempio, quanto è ﬁtta, il grado di umidità, l’altezza, l’altezza di taglio, ecc.) e dalla velocità di tosatura (velocità di cammino). Per adattare la copertura dell’area alle proprie esigenze, si raccomanda di tagliare il prato più spesso, con un’altezza di taglio maggiore e a una velocità adeguata. Anche accendere e spegnere di frequente il tosaerba durante la falciatura riduce la superﬁcie del prato che è possibile tosare. Se la durata di funzionamento delle batterie ricaricabili (copertura dell’area) continua ad essere insoddisfacente nonostante gli accorgimenti descritti, è possibile rimediare al problema utilizzando batterie ricaricabili con una capacità maggiore (Ah).

Dopo l’uso

1. Dopo l’uso, spegnere il tosaerba e disinserire la chiave di sicurezza (21).

2. Rimuovere le batterie (23).

3. Ispezionare, pulire e riporre il tosaerba come descritto al capitolo “Manutenzione”.

5. MANUTENZIONE

Spegnere il tosaerba, attendere che le lame smettano di girare e rimuovere le batterie. Rischio di lesioni a persone.

Pulizia

Il proprio tosaerba è stato progettato per funzionare per un lungo periodo di tempo con una manutenzione minima. Il funzionamento continuo del tosaerba dipende da una cura corretta e da una regolare pulizia della macchina.

• Mantenere il tosaerba pulito e asciutto.

• Usare regolarmente un raschietto smussatore per rimuovere erba e sporco dal tosaerba

• Per pulire il tosaerba, utilizzare solo un sapone neutro e un panno umido. Non permettere la penetrazione di qualsiasi liquido all’interno

dell’utensile e non immergere mai alcuna parte dell’utensile nel liquido. Non usare un detergente su base abrasiva o solvente.

Arrestare la(e) lama(e) se la macchina deve essere inclinata per trasporto quando si attraversano superﬁci diverse da erba e durante il trasporto della macchina da e verso l’area da utilizzare. Non avviare la macchina quando ci si trova di fronte al apertura di scarico.

Stoccaggio

Prima di riporre il tosaerba attendere sempre che si raffreddi. Sostituire le parti usurate o danneggiate per garantire la sicurezza. Utilizzare solo ricambi e accessori originali.

1. Prima di riporre il tosaerba, spegnerlo, disinserire la chiave di sicurezza (21) e rimuovere le batterie (23).

2. Pulire la macchina come descritto sopra.

3. Conservare il tosaerba e i relativi accessori in un luogo buio, asciutto, al riparo dal gelo e ben ventilato. La temperatura di stoccaggio ideale è di 10-30 °C.

4. Conservare sempre il tosaerba in un luogo inaccessibile ai bambini.

5. Consigliamo di riporre il tosaerba all’interno della confezione originale o di coprirlo con un panno o un involucro adatto per proteggerlo dalla polvere.

Trasporto

1. Prima di trasportare il tosaerba in qualsiasi luogo, spegnerlo, disinserire la chiave di sicurezza (21) e rimuovere le batterie (23).

2. Trasportare il tosaerba afferrandolo sempre dal manico di trasporto (7).

3. Proteggere il tosaerba da forti urti o vibrazioni che potrebbero veriﬁcarsi durante il trasporto a bordo di veicoli.

4. Fissare il tosaerba in modo da evitare che scivoli o cada, subendo danni e provocando lesioni a persone.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Page 77

WWW.VONROC.COM

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai riﬁuti domestici. Secondo la Direttiva europea 2012/19/ EC sui riﬁuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i piu elevati standard di qualita e viene garantita l’assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modiﬁche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.

• Normale usura.

• L’utensile e stato abusato, utilizzato o manutenuto in modo improprio.

• Sono state utilizzate parti di ricambio non originali

Cio costituisce l’unica garanzia espressa o implicita fornita dall’azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie implicite di commerciabilita e idoneita per uno scopo particolare. In nessun caso VONROC sara responsabile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unita o parti non conformi.

Il prodotto e il manuale per l’utente sono soggetti a modiﬁche. I dati tecnici possono essere modiﬁcati senza ulteriore notiﬁca.

1. SÄKERHETSFÖRESKRIFTER

Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningar-

na och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador.

Behåll säkerhetsvarningarna och anvisningarna för framtida bruk.

Följande symboler används i bruksanvisningen eller på produkten:

Läs igenom bruksanvisningen.

Risk för personskada.

Risk för elstöt.

Använd hörselskydd.

Använd ögonskydd.

Försiktighet: Rör inte roterande blad. Vassa blad. Se upp för risk att skära av tår eller ﬁngrar. Håll åskådare, särskilt barn och husdjur på ett avstånd mer än 10 meter.

Gräsklipparen får inte användas utan antingen hela gräsuppsamlaren eller skyddet på plats.

Använd den inte när det regnar eller lämna gräsklipparen utomhus när det regnar.

Stäng av och ta ur säkerhetsnyckeln (isolatorbrytare) före justering, rengöring och innan du lämnar produkten utan uppsikt under någon tid.

Använd endast batterier som är laddade till samma nivå. Kombinera aldrig fulla och halvfulla batterier. Ladda alltid de två batterierna samtidigt. Utrustningens drifttid beror på batteriet med den lägre laddningsnivån. De två batterierna måste alltid vara fulladdade före användning. Stäng batteriluckan före användning.

Page 78

WWW.VONROC.COM

Vänta tills alla maskinkomponenter har stannat helt innan du rör vid dem. Bladen fortsätter att rotera efter att maskinen är avstängd, ett roterande blad kan orsaka skada.

Se till att åskådare inte skadas av främmande föremål som kastas iväg.

Varning: Håll ett säkert avstånd från produkten vid användning.

Kontrollera noggrant området där verktyget ska användas för vilda djur och husdjur. Vilda djur och husdjur kan skadas medan maskinen är i drift. Kontrollera noggrant arbetsområdet och ta bort alla stenar, pinnar, trådar, ben och främmande föremål. När du använder maskinen, se till att inga vilda djur, husdjur eller små trädstubbar gömmer sig i det täta gräset.

Använd endast batteriladdaren inomhus.

Uppfyller alla relevanta europeiska direktiv.

Släng inte produkten i olämpliga behållare.

Garanterad ljudeffektnivå LWA = 96 dB(A)

ser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas.

c) Håll barn och obehöriga på avstånd när du

använder ett elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen över verktyget.

2) El-säkerhet a) Stickkontakten till elektriska verktyg måste

passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade

stickkontakter och passande uttag minskar risken för el-stötar.

b) Undvik kroppskontakt med jordade ytor så som

rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad.

c) Låt inte elektriska verktyg utsättas för regn el-

ler våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el-stötar.

d) Skada inte kabeln. Använd aldrig kabeln för att

bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar

ökar risken för el-stötar.

När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utomhusbruk. Om man använder en förlängningska-

bel för utomhusbruk minskar risken för el-stötar.

f) Använd jordfelsskydd (RCD) om arbete med ett

elverktyg i fuktig miljö är oundvikligt. Användning av RCD minskar risken för elstötar.

ALLMÄNNA SÄKERHETSFORSKRIFTER

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Om inte alla instruktioner som

anges nedan efterföljs kan detta leda till el-stötar, eldsvåda och/eller allvarliga skada.

Spara dessa instruktioner.

Termen ”elektriskt redskap” i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsutrymme a) Se till att arbetsutrymmet är städat och väl

upplyst. Stökiga och mörka utrymmen ger

anledning till olyckor.

b) Använd inte elektriska verktyg i explosiv luft,

såsom i närheten av lättantändliga vätskor, ga-

3) Personlig säkerhet a) Var uppmärksam, titta på det du håller på med

och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick

ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador.

b) Använd personlig skyddsutrustning. Bär alltid

skydds glasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omständigheter kommer att minska personskador.

Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stickkontakten i eluttaget. Om du bär elverktyg med

ﬁngret på brytaren eller strömsätter elverktyg vars brytare är aktiverad kan du råka ut för en olycka.

Page 79

WWW.VONROC.COM

d) Ta bort skiftnycklar och skruvnycklar innan

ett elektriskt verktyg slås på. En skift- eller

skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada.

e) Sträck dig inte för långt. Se till att du alltid står

stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig rätt. Bär inte löst sittande kläder eller

smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken

eller långt hår kan fastna i de rörliga delarna.

g) Om apparater för uppsugning och uppsamling

av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater

används kan dammrelaterade faror minskas.

h) Låt inte erfarenheten som uppnås vid frekvent

användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En

oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Underhåll av elektriska verktyg

a) Överbelasta inte ett elektriskt verktyg. Använd

rätt sorts verktyg till det arbete du vill utföra.

Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för.

b) Använd inte verktyget om strömbrytaren är tra-

sig. Om ett elektriskt verktyg inte kan kontrolleras med hjälp av en strömbrytare är det farligt och måste lagas.

c) Koppla loss stickkontakten från verktyget innan

du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhets-

åtgärder minskas risken för att det elektriska verktyget går på av misstag.

d) Förvara elektriska verktyg som inte är i bruk

utom räckhåll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är

farliga i händerna på oerfarna användare.

e) Underhåll elektriska verktyg. Kontrollera att

alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av

dåligt underhållna elektriska verktyg.

f) Håll alltid sågande och skärande verktyg vassa

och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över.

g) Använd det elektriska verktyget, dess tillbehör,

borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda

ett elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer.

h) Se till att handtagen är torra, rena och fria från

olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och skötsel av batteri och laddare a) Använd endast den laddare som anges av

tillverkaren. En laddare som passar en typ av

batteri kan orsaka brand om den används för ett annat batteri.

b) Använd endast elverktyget med ett batteripack

som är avsett för verktyget. Användning av andra batteripack kan medföra risk för skador och brand.

c) När du inte använder batteriet ska det förvaras

så att inga små metallföremål som t.ex. gem, mynt, spikar, skruvar osv. kan kortsluta kontakterna på batteriet. Kortslutning av batterikon-

takterna kan orsaka brännskador eller brand.

d) Under extrema förhållanden kan vätska läcka ut

från batteriet; undvik kontakt. Skölj med vatten vid kontakt med kroppsdelar. Uppsök genast en läkare om du får vätska i ögonen. Vätska från

batteriet kan orsaka irritation eller frätskador.

e) Använd inte batterier eller verktyg som är

skadade eller modiﬁerade. Skadade eller modiﬁerade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.

f) Utsätt inte batteri eller verktyg för eld eller

överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen “130 °C” kan ersättas med temperaturen ”265 °F”.

g) Följ alla laddningsanvisningar och ladda inte

batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du

laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

Page 80

WWW.VONROC.COM

6) Service a) Låt ditt elverktyg servas av en kvaliﬁcerad

reparatör och enbart med originalreservdelar.

Detta säkerställer att elverktygets säkerhet upprätthålls.

b) Utför aldrig service på skadade batterier. Servi-

ce av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

YTTERLIGARE SÄKERHETSANVISNINGAR FÖR BATTERIDRIVNA GRÄSKLIPPARE

• Låt aldrig barn eller personer som är obekanta

med dessa instruktioner använda produkten. Det kan ﬁnnas lokala bestämmelser om åldersgräns för användaren. När den inte används, förvara produkten utom räckhåll för barn.

• Låt aldrig barn, personer med sensorisk

eller mental begränsad kapacitet eller utan erfarenhet eller kunskap eller personer som är obekanta med dessa instruktioner använda produkten. Det kan ﬁnnas lokala bestämmelser om åldersgräns för användaren.

• Barn skall övervakas så att de inte leker med

apparaten.

• Använd inte maskinen i närheten av andra,

särskilt barn eller husdjur.

• Användaren är ansvarig för olyckor eller risker

som uppstår för andra personer och deras egendom.

• Bär inte öppna gummiskor eller sandaler när du

använder produkten. Bär alltid rejäla skor och långbyxor. Använd inte barfota.

• Inspektera noggrant området där maskinen ska

användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål.

• Innan användning, inspektera alltid visuellt

bladen. bladbultarna och klippmontaget för att se om de är slitna eller skadade. Byt slitna eller skadade blad och bultar i set för att behålla balansen.

• Klipp endast i dagsljus eller bra artiﬁciellt ljus.

• Undvik att klippa under dåliga väderleksförhål-

landen särskilt när det ﬁnns risk för åska.

• Undvik att använda maskinen i vått gräs om det

går.

• Gå, spring aldrig.

• Använd aldrig gräsklipparen med defekta skydd

eller utan säkerhetsenheter, exempelvis deﬂektor och/eller gräsuppsamlare på plats.

• Vi rekommenderar att du använder hörselskydd

för din egen bekvämlighet.

• Använd aldrig maskinen när du är trött, sjuk eller under påverkan av alkohol eller medicin.

• Arbete i sluttningar kan vara farligt:

− Klipp inte branta sluttningar.

− Håll alltid god balans i sluttningar eller vått

gräs.

− Arbeta tvärs över sluttningar, inte upp och

ner.

− Iaktta extrem försiktighet när du byter rikt-

ning i sluttningar.

• Var ytterst försiktig när du går tillbaka eller drar maskinen mot dig.

• Klipp inte genom att dra maskinen mot dig.

• Vänta tills bladen har stoppats om maskinen måste lutas för transport vid korsning av andra ytor än gräs och när maskinen transporteras till och från det område där den ska användas.

• Luta inte maskinen när du startar eller sätter på motorn.

• Slå på motorn enligt instruktionerna med fötterna långt borta från roterande delar.

• Ha inte händer eller fötter i närheten eller under roterande delar.

• Håll dig alltid på avstånd från utkastområdet när du använder maskinen.

• Plocka aldrig upp eller bär maskinen medan motorn är igång.

• Vid förvaring, se till att trädgårdsredskapets alla fyra hjul står på marken/golvet.

• Lyft endast trädgårdsredskapet med bärhandtaget. Använd bärhandtaget med försiktighet.

• Ändra inte maskinen. Otillåtna modiﬁeringar kan försämra säkerheten för din maskin, leda till ökat buller och vibrationer och dålig prestanda.

• Ta bort säkerhetsnyckeln (isolatorbrytare):

– När du lämnar maskinen. – Innan du tar bort en blockering. – Innan du kontrollerar, rengör eller arbetar på

maskinen.

– Efter att ha träffat ett främmande föremål.

Inspektera apparaten efter skador och reparera om så behövs.

– Om maskinen börjar vibrera onormalt (kont-

rollera omedelbart).

SÄKERHETSVARNINGAR FÖR BATTERI

a) Öppna inte batteriet. Risk för kortslutning. b) Skydda batteriet mot hetta, t.ex. mot kontinuer-

lig intensiv solstrålning, brand, vatten och fukt.

Risk för explosion.

Page 81

WWW.VONROC.COM

c) Vid skada och felaktig användning av batteriet

kan ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvär. Ångorna kan irritera

andningssystemet.

d) Använd endast batteriet i kombination med din

Vonroc industriprodukt. Denna åtgärd ensamt skyddar batteriet mot farlig överbelastning.

e) Batteriet kan skadas av vassa föremål såsom

spikar eller skruvmejslar eller externa krafter.

En intern kortslutning kan uppstå och batteriet kan brinna, avge rök, explodera eller överhettas.

FÖR LADDAREN

Avsedd användning

Ladda endast CD801AA och CD803AA typ av laddningsbara batterier Batteripaket med laddaren. Andra typer av batterier kan explodera och orsaka personskada och skada.

a) Apparaten får inte användas av personer

(inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras.

Barn som övervakas får inte leka med apparaten.

c) Ladda inte batterier som inte är uppladdnings-

bara!

d) Batterierna måste placeras i ett väl ventilerat

område under laddning!

Denna apparat kan användas av barn från 8 år och personer med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de övervakas eller får instruktioner om hur apparaten används på ett säkert sätt och är medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

Elsäkerhet

Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Använd inte maskinen om nätkabeln eller nätkontakten är skadad.

• Använd endast förlängningskablar som är lämpliga för maskinens effektvärde med ett minimum tjocklek 1,5 mm. Om du använder en förlängningskabelrulle ska du alltid rulla ur kabeln helt.

2. MASKININFORMATION

Avsedd användning

Denna produkt är utformad för gräsklippning i hemmiljöer. Gräsklipparen är avsedd för privata trädgårdar hemma. Gräsklipparen får inte användas för att trimma buskar, häckar eller sly, för att skära av vegetation, planterade tak eller balkongod¬lat gräs, för att rengöra (dammsuga) smuts och skräp från gångvägar eller för att hugga upp träd eller häckklipp. Dessutom kan gräsklipparen inte användas som kraftkultivator för att jämna ut höga områden som jordhögar. Utrustningen ska endast användas för det föreskrivna ändamålet. All annan användning anses vara ett fall av missbruk.

TEKNISKA SPECIFIKATIONER

Denna handbok har tagits fram för olika uppsättningar / artikelnummer. Kontrollera motsvarande artikelnummer i speciﬁkationstabellen nedan för korrekt sammansättning och innehåll i din uppsättning.

Modellnr. Batterier ingår Laddare ingår LM504DC S2_LM504DC

S4_LM504DC

Modellnr. LM504DC

Spänning 40V (2 x 20V) Varvtal utan belastning 3400/min Skärbredd 330 mm Skärhöjd 30/40/50/60/70mm Kapacitet gräsbehållare 30 L Vikt 8.5 kg Skyddsnivå IPX1 Ljudtrycksnivå (L Ljudeffektnivå (L Vibrationsvärde <2.5m/s, K=1.5m/s

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

2 x CD802AA or 1 x CD820AA

MASKIN

) 71.4dB(A), K=2.35dB(A)

) 91.4dB(A), K=2.35dB(A)

Page 82

WWW.VONROC.COM

BATTERI

Modellnr. CD801AA

Batterityp Lithium-Ion Spänning 20V Kapacitet 2.0 Ah Rekommenderad laddare CD802AA, CD820AA Vikt 0.3 kg

Modellnr. CD803AA

Batterityp Lithium-Ion Spänning 20V Kapacitet 4.0 Ah Rekommenderad laddare CD802AA, CD820AA Vikt 0.65 kg

LADDARE

Modellnr. CD802AA

Laddarinmatning 220-240V, 50Hz 0.4A Laddarutmatning 21V Laddningstid 2Ah batteri 60 minuter Laddningstid 4Ah batteri 120 minuter Rekommenderade batterier CD801AA, CD803AA

Vikt 0.36 kg

2.5A

Modellnr. CD820AA

Laddarinmatning

Laddarutmatning 21V Laddningstid 2Ah batteri 45 minuter Laddningstid 4Ah batteri 85 minuter Rekommenderade batterier CD801AA, CD803AA Vikt 0.81 kg

220-240V, 50-60Hz, 200W

2.3A, <3.8A

Använd endast följande batterier från VONROC VPOWER 20V batteriplattform. Användning av andra batterier kan orsaka allvarliga skador eller skador på verktyget.

CD801AA 20V, 2Ah Litium-jon CD803AA 20V, 4Ah Litium-jon

Följande laddare kan användas för att ladda dessa batterier.

CD802AA Snabbladdare CD820AA Dubbel snabbladdare

Batterierna från VONROC VPOWER 20V batteriplattform är utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg.

Vibrationsnivå

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN60335; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet:

• om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån;

• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån.

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-6.

1. Övre handtag

2. Växelbrytare

3. Säkerhetsknapp

4. Strömkabel

5. Maskin

6. Kabelhållare

7. Bärhandtag

8. Hjul

9. Hjulskydd

10. Gräsuppsamlare

11. Gräsuppsamlarlock

12. Gräsuppsamlarskydd

13. Gräsnivåindikator

14. Nedre handtag

15A.Handtagsjusteringsvred 15B.Bult för vred

16. Bärhandtag till gräsuppsamlare

17. Höjdjusteringsspak

18. Gräsutkast

19. Batterilock

20. Batterifack

Page 83

WWW.VONROC.COM

21. Säkerhetsnyckel (isolatorbrytare)

22. Upplåsningsknapp för batteriet

23. Batteri

24. Knapp för batteri-LED-indikatorer

25. Batteri-LED-indikatorer

26. Laddare

27. LED-laddningsindikering

28. Blad

29. Bladbult

30. Laddare

31. Röd LED-laddningsindikering

32. Gul LED-laddningsindikering

33. Grön LED-laddningsindikering

3. MONTERING

Ta bort batteriet innan du utför något arbete på elverktyget.

Batteriet måste laddas innan det används för första gången.

Varning: Använd endast batterier som är laddade till samma nivå. Kombinera aldrig fulla och halvfulla batterier. Ladda alltid de två batterierna samtidigt. Utrustningens drifttid beror på batteriet med den lägre laddningsnivån. De två batterierna måste alltid vara fulladdade före användning.

Insättning av batteriet i maskinen (Fig. A, J)

Se till att batteriets utsida är ren och torr innan du ansluter det till laddaren eller maskinen. Stäng batteriluckan före användning.

1. Öppna batterifackets lock (19).

2. Sätt in batteriet (23) i maskinens bas (20) enligt ﬁg. J.

3. Skjut batteriet framåt tills det klickar på plats.

4. Upprepa för det andra batteriet (23).

5. Stäng luckan till batteriuttaget (19).

Borttagning av batteriet från maskinen (Fig. A, J)

1. Öppna batterifackets lock (19).

2. Dra ut batteriet (23) ur maskinens bas (20) enligt ﬁg. J.

3. Upprepa för det andra batteriet (23).

Kontroll av batteriets laddningsstatus (Fig. K)

• Tryck kort på knappen (24) på batteriet för att kontrollera batteriets laddningsstatus.

• Batteriet har 3 lampor som indikerar laddningsnivån. Ju ﬂer lampor som lyser, desto mer är batteriet laddat.

• När lamporna inte lyser betyder det att batteriet är tomt och måste laddas omedelbart.

Laddning av batteriet med CD802AA laddaren (Fig. K)

1. Ta ut batteriet (23) från maskinen.

2. Vänd batteriet (23) upp och ner och tryck in det i laddaren (26) enligt ﬁg. K.

3. Tryck in batteriet tills det kommer in i luckan helt.

4. Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens (27) LED-indikeringar kommer att lysa och visa laddningsstatusen.

Laddaren har två laddningsindikeringslampa (27) som indikerar laddningsprocessens status:

Röd LED Status Grön LED status Laddningsstatus

Av Av Ingen ström

Standbyläge:

- Inget batteri

Av På

På Av

insatt eller,

- Batteri insatt men laddningen slutfördes

Batteriladdning pågår

• Det kan ta upp till 60 minuter att fulladda 2 Ah-batteriet.

• Det kan ta upp till 120 minuter att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats.

När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd.

Laddning av batteriet med CD820AA dubbelladdare (ﬁg. L)

1. Ta ut batteriet (26) från maskinen.

2. Vänd batteriet (26) upp och ner och tryck in det i laddaren (30) enligt ﬁg. L.

Page 84

WWW.VONROC.COM

3. Tryck in batteriet tills det kommer in i luckan helt.

4. Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens (31, 32, 33) LED-indikeringar kommer att lysa och visa laddningsstatusen.

Laddaren har 6 laddningsindikeringslampa (31, 32,

33) som indikerar laddningsprocessens status:

Artikel Villkor LED-färg

Röd Gul Grön

Standby Ström på På På På

Laddar Började ladda

Fulladdat Underhållsladdning

Hög temperatur

(10-19V DC±0.5V DC)

Halvklar laddning (19-20V DC±0.5V DC)

Klar med laddning (20-21V DC±0.5V DC)

≤300±150mA

Sluta ladda

Högtemperaturskydd av batteriet fungerar

Blin

kar

På

På På

På På På

Av Av

Blin

kar

Blin

kar

• Det kan ta upp till 45 minuter att fulladda 2 Ah-batteriet.

• Det kan ta upp till 85 minuter att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten från uttaget och ta ut batteriet från laddaren när batteriet har fulladdats.

När maskinen inte används under längre tid är det bäst att lagra batteriet i laddat tillstånd.

Montering av det nedre handtaget (ﬁg. A, B)

1. För in det nedre handtaget (14) i det avsedda hålet på gräsklipparkroppen, som visas i ﬁgur B. Se till att hålet i det nedre handtaget (14) är i linje med hålet i gräsklipparkroppen.

2. Sätt i skruven i hålet och dra åt genom att vrida medurs, som visas i ﬁgur C.

3. Upprepa dessa steg för det andra nedre handtaget (14).

Montering av det övre handtaget (ﬁg. A, C, D)

1. Fäst det övre handtaget (1) på det nedre handtaget (14) med de medföljande bultarna och handtagsknapparna (15A) som visas i ﬁgur C. Se till att strömbrytaren (3) sitter på höger sida när du står bakom gräsklipparen.

2. Fäst kabeln i handtaget med hjälp av kabelhållarna (6), som visas i ﬁgur D.

Notera: När handtagsknapparna (15A) lossas kan det övre handtaget (1) fällas ner för förvaring av gräsklipparen. Se till att strömkabeln inte fastnar.

Ihopsättning och montering av gräsuppsamlaren (ﬁg. A, E, F, G, H)

Gräsklipparen ska inte användas utan att gräsuppsamlaren eller skydden ﬁnns på plats.

Det är möjligt att använda gräsklipparen med eller utan gräsuppsamlare. Kom ihåg att gräsuppsamlarens lock (11) måste sänkas när du klipper utan gräsuppsamlare. Använd inte gräsklipparen med utloppslocket lyft.

1. Sätt ihop de två halvorna av gräsuppsamlaren (10), som visas i ﬁgur I.

2. Montera gräsuppsamlarens lock (12) på den monterade gräsuppsamlaren (10), som visas i ﬁgur F.

3. Montera gräsuppsamlarens bärhandtag (16) på gräsuppsamlarens lock (12), som visas i ﬁgur G.

4. Figur H visar en korrekt monterad gräsuppsamlare.

5. Lyft gräsuppsamlarens lock (11) och fäst den monterade gräsuppsamlaren på gräsklipparen. Se till att skårorna i gräsuppsamlaren ligger i linje med hållarna på gräsklipparkroppen.

Obs: Gräsuppsamlaren är försedd med en gräsnivåindikator (13) som visar mängden klippt gräs. Så länge gräsuppsamlaren inte är full öppnas indikatorn. När gräsuppsamlaren är full stängs indikatorn. I så fall ska du omedelbart sluta klippa och tömma gräsuppsamlaren. Denna indikator är bara en grov riktlinje, av vilken funktionaliteten beror på tillståndet inuti gräsuppsamlaren.

Byte av skärblad (ﬁg. A, M)

Ta bort batteriet innan du utför något arbete på elverktyget.

Page 85

WWW.VONROC.COM

När du monterar sågbladet, använd skyddshandskar. Risk för skador om man kommer i kontakt med sågbladet.

Använd endast blad som rekommenderas av tillverkaren.

1. Ta bort gräsbehållaren.

2. Vänd gräsklipparen på sidan.

3. Håll i ordentligt skärbladet med skyddshandskar.

4. Vrid skärbladets fästskruv moturs för att lossa den, som visas i ﬁgur P.

5. Byt ut eller slipa skärbladet.

6. Installera skärbladet, använd ovanstående procedur i omvänd ordning (hål i skärbladet måste sitta på spindelbultarna).

7. Det är bäst att överlåta slipning eller byte av skärblad till en kvaliﬁcerad person. Endast originaldelar skall användas. Alla defekter bör repareras av en verkstad som auktoriserats av tillverkaren.

4. ANVÄNDNING

Innan användning, inspektera alltid visuellt bladen. bladbultarna och klippmontaget för att se om de är slitna eller skadade. Ta bort batteriet från maskinen. Byt slitna eller skadade blad och bultar i set för att behålla balansen. Byt slitna eller skadade blad och bultar i set för att behålla balansen.

Var försiktig när du justerar maskinen så att inte ﬁngrarna fastnar mellan knivar/delar som rör sig och maskinens fasta delar.

Inställning av klipphöjd (ﬁg. A, I)

Stäng av utrustningen, vänta tills bladet stannar och ta bort batteriet. Det ﬁnns risk för skador. Beroende på önskad klipphöjd kan du justera höjden i ett av tre lägen. Justera klipphöjden efter behoven på din gräsmatta. Klipphöjden beror på typen av gräsmatta och dess faktiska höjd. När du klipper högt gräs, börja med maximal klipphöjd och gör ett andra klipp med lägre klipphöjd. En högre klipphöjd bör alltid väljas för säsongens första klippning.

1. Dra höjdjusteringsspaken (17) utåt (bort från maskinhuset) enligt ﬁgur I.

2. Medan du håller höjdjusteringsspaken (17) i utåtläge, tryck den framåt eller bakåt till önskad klipphöjd.

3. Släpp spaken (17) och se till att den sitter ordentligt i spåret.

OBS: Det ﬁnns 5 klipphöjdsnivåer tillgängliga: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

Igångsättning och avstängning av maskinen (ﬁg. A, N)

Innan du börjar, placera produkten på en plan yta fri från högt gräs.

Om maskinen börjar vibrera onormalt (kontrollera omedelbart):

− inspektera för skada,

− ersätt eller reparera eventuella skadade delar,

− kontrollera för och dra åt eventuella lösa delar.

Stäng omedelbart av maskinen i följande fall:

− när du lämnar maskinen,

− innan du rensar blockeringar eller rensar rännan,

− innan du kontrollerar, rengör eller arbetar på maskinen,

− efter att ha träffat ett främmande föremål. Inspektera maskinen för skador och gör reparationer innan du startar om maskinen och använder den;

Rengör undersidan av däcket innan du sätter på maskinen.

Håll fötterna undan från klippbladen.

Luta inte produkten när du startar eller sätter på motorn.

1. Se till att säkerhetsnyckeln (21) är isatt på avsedd plats under batteriluckan (19)

2. För att starta maskinen, håll in säkerhetsknappen (3) och tryck på strömbrytaren (2). Medan du håller på strömbrytaren (2) kan du släppa trycket på säkerhetsknappen (3).

3. För att stoppa maskinen, släpp strömbrytaren (2) och vänta tills skärbladet slutar rotera.

Page 86

WWW.VONROC.COM

Användning av gräsklipparen (ﬁg. A, O)

Se alltid till att ett säkert avstånd (som tillhandahålls av de långa handtagens längd) hålls mellan användaren och gräsklipparens hus.

Var särskilt försiktig när du klipper och ändrar riktning i backar och sluttningar. Behåll ett stabilt fotfäste och använd stadiga, halkfria skor och långbyxor. Klipp alltid längs med sluttningen (inte upp och ned). Av säkerhetsskäl får gräsklipparen inte användas för att klippa i sluttningar vars lutning överstiger 15 grader.

Var särskilt försiktig när du backar och drar gräsklipparen. Snubbelrisk!

Före användning

• Se till att gräsmattan är fri från stenar, pinnar, tråd eller andra föremål som kan skada produkten.

• Klipp inte vått gräs eftersom det tenderar att fastna på produktens undersida, vilket förhindrar korrekt utsläpp av gräsklipp, och det kan också få dig att halka och falla.

• Klipp aldrig av mer än en tredjedel av gräsets totala längd för en frisk gräsmatta. På hösten ska gräsmattor bara klippas så länge det växer.

• Skjut produkten långsamt framåt, tvinga inte.

• Klipp i lätt överlappande rader. Det mest effektiva sätt som hela gräsmattan klipps utan att missa några ﬂäckar visas på ﬁgur O.

• Cirkla runt rabatter. När du når en rabatt mitt på gräsmattan, klipp en rad eller två runt omkretsen av rabatten.

• Var särskilt uppmärksam när du byter riktning.

• Klipp alltid längs med sluttningen (inte upp och ned). Du kan förhindra att gräsklipparen glider ner genom att hålla en position i vinkel uppåt.

• Välj klipphöjden efter gräsets längd. Gör ﬂera övergångar för att förhindra att för mycket gräs klipps på en gång.

• Töm gräsuppsamlaren regelbundet.

ning efter dina individuella behov, rekommenderas att du klipper gräsmattan oftare, med högre klipphöjd och med lämplig hastighet. Att ofta slå på och av utrustningen under klippning kommer också att minska mängden yta som du kan täcka. Om drifttiden för de laddningsbara batterierna (områdestäckningen) trots ovanstående åtgärder fortfarande är otillfredsställande, kan du åtgärda problemet genom att använda laddningsbara batterier med större kapacitet (Ah).

Efter användning

1. Efter användning, stäng av produkten, koppla ur säkerhetsnyckeln (21).

2. Ta bort batteriet (23).

3. Kontrollera, rengör och förvara produkten enligt beskrivningen i kapitlet ”underhåll”.

5. UNDERHÅLL

Stäng av utrustningen, vänta tills bladet stannar och ta bort batteriet. Det ﬁnns risk för skador.

Rengöring

Din gräsklippare har konstruerats för att fungera under lång tid med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på korrekt gräsklippning och regelbunden rengöring.

• Håll gräsklipparen ren och torr.

• Använd regelbundet en trubbig skrapa för att ta bort gräs och smuts från gräsklipparen

• Använd endast mild såpa och en fuktig trasa för att rengöra gräsklipparen. Låt aldrig vätska komma in i verktyget och sänk aldrig ned någon del av verktyget i vätska. Använd inte någon slipande eller lösningsmedelsbaserat rengörings medel.

Stoppa bladet/bladen om maskinen måste lutas för transport vid korsning av andra ytor än gräs och vid transport av maskinen till och från området som ska användas. Starta inte maskinen när du står framför utloppsöppning.

Notera: Drifttiden för de uppladdningsbara batterierna och därmed den yta i kvadratmeter som kan täckas med en enda batteriladdning är till stor del beroende av gräsets tillstånd (t.ex. täthet, fukt, höjd, klipphöjd etc.) och klipphastigheten (gånghastighet). För att anpassa områdets täck-

Förvaring

Låt alltid maskinen svalna innan du ställer undan den. Byt slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och tillbehör.

Page 87

WWW.VONROC.COM

1. Stäng av produkten, koppla ur säkerhetsnyckeln (21) och ta bort batteriet (23) före förvaring.

2. Rengör produkten enligt beskrivningen ovan.

3. Förvara produkten och dess tillbehör på en mörk, torr, frostfri och välventilerad plats. Den idealiska lagringstemperaturen är mellan 10 °C och 30 °C.

4. Förvara alltid produkten på en plats som är oåtkomlig för barn.

5. Vi rekommenderar att du använder originalförpackningen för förvaring eller täcker produkten med en lämplig trasa eller hölje för att skydda den mot damm.

Transport

1. Stäng av produkten, koppla ur säkerhetsnyckeln (21) och ta bort batteriet (23) före transport.

2. Transportera alltid produkten i dess transporthandtag (7).

3. Skydda produkten från kraftiga stötar eller starka vibrationer som kan uppstå under transport i fordon.

4. Säkra produkten för att förhindra att den halkar eller faller och skadas.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Följande omständigheter exkluderas från denna garanti:

• Reparationer eller ändringar som gjorts eller försökt göras på maskinen av ett icke auktoriserat servicecenter.

• Normalt slitage.

• Verktyget har missbrukats, använts fel eller underhållits på felaktigt sätt.

• Icke-originalreservdelar har använts.

Detta utgör hela garantin från företaget, antingen uttryckt eller underförstått. Det ﬁnns inga andra garantier, uttalade eller underförstådda som gäller utöver ordalydelsen härav, häri, inklusive de outtalade garantierna för säljbarhet och lämplighet för ett särskilt syfte. Under inga omständigheter skall VONROC hållas ansvarig för några oförutsedda eller indirekta skador. Återförsäljarens åtgärder skall begränsas till reparation eller byte av felaktiga enheter eller delar.

Med förbehåll för ändringar i produkten och bruksanvisningen. Speciﬁkationer kan ändras utan förvarning.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EU om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC produkter är utvecklade enligt högsta kvalitetsstandard och garanteras vara utan defekter både vad gäller material och tillverkning under den period som stipuleras enligt lag med början från ursprungligt inköpsdatum. Om något fel uppstår på produkten under denna period på grund av material- och/eller tillverkningsfel skall VONROC kontaktas direkt.

Page 88

WWW.VONROC.COM

1. SIKKERHEDSANVISNINGER

Læs de medfølgende sikkerhedsadvarsler, de supplerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvars-

ler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker.

Gem alle sikkerhedsadvarsler og instruktioner til fremtidig reference.

Følgende symboler anvendes i denne brugermanual eller på produktet:

Læs brugermanualen.

Risiko for personskader.

Risiko for elektrisk stød.

Brug høreværn.

Bær øjenværn.

Forsigtig: Rør ikke ved roterende klinger. Skarp(e) klinge(r). Pas på ikke at skære tæer eller ﬁngre over. Hold tilskuere, især børn og kæledyr, på en afstand på mindst 10 m.

Plæneklipperen må ikke bruges, hvis ikke både hele græsopsamleren eller værnet er på plads.

Brug den ikke i regn, og lad ikke plæneklip peren være udendørs, mens det regner.

Sluk og tag sikkerhedsnøglen (isolatorafbryderen) ud før justering og rengøring, og før du efterlader produktet uden opsyn i et hvilket som helst tidsrum.

Brug kun batterier, der er opladet til det samme niveau. Kombiner aldrig fulde og halvt fulde batterier. Oplad altid de to batterier samtidigt. Udstyrets driftstid afhænger af batteriet med det laveste opladningsniveau. De to batterier skal altid være ladet helt op før brug. Luk batteridækslet før brug.

Vent, indtil alle maskindele er standset helt, inden du rører ved dem. Klingerne bliver ved med at rotere, efter maskinen er slukket. En roterende klinge kan forårsage personskade.

Sørg for, at tilstedeværende ikke kommer til skade på grund af fremmedlegemer, der bliver smidt væk.

Advarsel: Hold en sikker afstand til produktet, når det anvendes.

Kontroller omhyggeligt det område, hvor værktøjet skal bruges, for dyr og kæledyr. Dyr og kæledyr kan blive skadet, mens maskinen er i drift. Kontroller arbejdsområdet grundigt, og fjern eventuelle sten, pinde, ledninger, knogler og fremmedlegemer. Når du bruger maskinen, skal du sikre dig, at der ikke er skjulte dyr, kæledyr eller små træstubbe i det tætte græs.

Brug kun batteriopladeren indendørs.

Overholder alle relevante EU-direktiver.

Kassér ikke produktet i en forkert container.

Det garanterede lydeffektniveau LWA = 96 dB(A).

GENERELLE SIKKERHEDSFORSKRIFTER

Advarsel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstående

instruktioner ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade.

Gem disse instruktioner.

Udtrykket “elektrisk maskine” i alle advarslerne nedenfor henviser til elektriske maskiner/værktøj/ redskaber, der via en ledning tilkobles elnettet eller strømforsynes via batteri (accu).

1) Arbejdsområde a) Arbejdsområdet skal være rent og tilstrække-

ligt belyst. Rodede og mørke arbejdsområder

Page 89

WWW.VONROC.COM

giver større risiko for ulykker.

b) Brug ikke elektriske maskiner i eksplosive omgi-

velser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elektriske maskiner frembrin-

ger gnister, som kan antænde støv eller dampe.

c) Hold børn og omkringstående på afstand,

når der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2) Elektrisk sikkerhed a) Stik til elektriske maskiner skal passe til stik-

kontakten. Der må ikke foretages ændringer af stikket. Brug ikke snydepropper til jordede (jordforbundne) elektriske maskiner. Originale

stik og tilsvarende kontakter mindsker risikoen for elektrisk stød.

Undgå kropskontakt med jordede eller jordforbundne overﬂader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk

stød, hvis kroppen er jordet eller jordforbundet.

c) Elektriske maskiner må ikke udsættes for regn

eller våde omgivelser. Hvis der kommer vand i den elektriske maskine, øges risikoen for elektrisk stød.

d) Brug ikke ledningen forkert. Brug ikke ledningen

til at bære eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller

ﬁltrede ledninger øger risikoen for elektrisk stød.

e) Når en elektrisk maskine bruges udendørs,

skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en

forlængerledning, der er beregnet til udendørs brug, mindskes risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge et maskin-

værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer

risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær agtpågivende, hold øjnene rette mod det, du

laver, og brug almindelig sund fornuft, når du bruger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under påvirkning af narkotika, alkohol eller medicin. Et øjebliks

uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid

beskyttelsesbriller. Sikkerhedsudstyr som støvmaske, skridsikre sko, hjelm eller høreværn, brugt når det er nødvendigt, mindsker risikoen for personskade.

c) Undgå utilsigtet start. Sørg for, at der er slukket

på afbryderen, før stikket sættes i stikkontakten. Hvis maskinværktøj bæres med ﬁngeren på

kontakten, eller når maskinværktøj strømføres med tændt kontakt, kan der nemt ske ulykker.

d) Fjern justeringsnøgler og tænger, før der tæn-

des for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personskade.

e) Ræk ikke for langt ud. Stå sikkert på fødderne

og vær altid i god balance. Det giver bedre kontrol over maskinen i uventede situationer.

f) Tag passende tøj på. Bær ikke løstsiddende tøj

eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller

langt hår kan blive grebet af bevægelige dele.

g) Hvis der forefindes tilslutning til støvud sugning

og –opsamling, skal man sørge for, at udstyret er tilsluttet og bruges. Brug disse muligheder

for at mindske risikoen for støvrelaterede risici.

h) Lad ikke kendskab opnået gennem hyppig brug

af værktøj lade dig blive tilbagelænet og ignorere værktøjssikkerhedsprincipper. En skødes-

løs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og behandling af elektriske maskiner

a) Brug ikke magt på den elektriske maskine.

Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør

arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet.

b) Brug ikke den elektriske maskine, hvis afbry-

deren ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres.

c) Tag stikket ud af stikkontakten før justering,

udskiftning af tilbehør, og før den elektriske maskine gemmes væk. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld.

d) Elektriske maskiner, der ikke bruges, skal

opbevares utilgængeligt for børn, og personer, der ikke har kendskab til den elektriske maskine eller disse instruktioner, må ikke bruge den elektriske maskine. Elektriske maskiner er

farlige i hænderne på uøvede personer.

Page 90

WWW.VONROC.COM

e) Elektriske maskiner skal vedligeholdes. Check

for forkert justering og fastsiddende bevægelige dele, defekte dele og andre ting, som kan påvirke den elektriske maskines korrekte funktion. Hvis den elektriske maskine er beskadiget, skal den repareres før brug. Mange ulykker skyldes,

at elektriske maskiner er dårligt vedligeholdt.

f) Skærende værktøj skal holdes skarpe og rene.

Korrekt vedligeholdt skærende værktøj med skarpe skær kommer ikke så let til at sidde fast og er nemmere at styre.

g) Brug den elektriske maskine, tilbehør, tool-bits

osv. i henhold til disse instruktioner og på den måde, som denne specielle maskine er beregnet til, idet man skal tage hensyn til arbejdsforholdene og arbejdet, der skal udføres. Brug af den

elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer.

h) Hold håndtag og gribeﬂader tørre, rene og fri fra

olie og fedtstof. Glatte håndtag og gribeﬂader giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Batteriværktøj anvendelse og vedligeholdelse a) Genoplad kun med oplader som er speciﬁceret

af fabrikanten. En oplader som er anvendelig for

en type batteripakning kan forårsage brand, når den anvendes med en anden batteripakning.

b) Anvend kun elektroværktøj med særlig egnede

batteripakninger. Anvendelse af enhver anden batteripakning kan give risiko for ulykker og brandfare.

c) Når batteripakning ikke anvendes, holdes det

altid på afstand af enhver metalgenstand såsom papirklips, mønter, nøgler, søm eller andre små metal genstande der kan lave en forbindelse fra én terminal til en anden. Ved at kortslutte batte-

riterminalerne sammen kan forårsage brandfare.

Under dårlige forhold kan væske udløbe fra

batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikkeligt søges lægehjælp. Væske som udløber fra batteri-

et kan forårsage irritationer og forbrændinger.

e) Brug ikke en batteripakke eller et værktøj, der er

beskadiget eller modiﬁceret. Beskadigede eller modiﬁcerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade.

f) Undlad at udsætte en batteripakke eller et

værktøj for åben ild eller for høj temperatur. Ud-

sættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“.

g) Følg alle opladningsinstruktioner, og oplad ikke

batteripakken eller værktøjet uden for temperaturintervallet speciﬁceret i instruktionerne.

Forkert opladning eller opladning ved temperaturer uden for det speciﬁcerede interval kan beskadige batteriet og øge risikoen for brand.

6) Service a) Få foretaget service på dit maskinværktøj af en

kvaliﬁceret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværktø-

jet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteripak

ker. Service af batteripakker bør kun udføres

af producenten eller autoriserede serviceudbydere.

YDERLIGERE SIKKERHEDSINSTRUKTION FOR BATTERIDREVNE PLÆNEKLIPPERE

• Lad aldrig børn eller personer, som ikke har

kendskab til disse instruktioner, bruge produktet. Lokale forskrifter kan begrænse operatørens alder. Når det ikke er i brug, skal produktet opbevares uden for børns rækkevidde.

• Lad aldrig børn, personer med fysiske, senso-

riske eller mentale begrænsninger eller mangel på erfaring og/eller viden og/eller personer, der ikke er bekendt med disse instruktioner, bruge produktet. Lokale forskrifter kan begrænse operatørens alder.

• Børn bør overvåges for at sikre, at de ikke leger

med produktet.

• Du bør aldrig arbejde, når der er personer, især

børn, eller dyr i nærheden.

• Brugeren er ansvarlig for ulykker eller farer, der

opstår for andre mennesker eller deres ejendom.

• Hav ikke åbne gummisko eller sandaler på, når

du bruger produktet. Hav altid robuste sko og lange bukser på. Brug det ikke med bare fødder.

• Undersøg grundigt det område, hvor maskinen

skal bruges, og fjern alle sten, pinde, ledninger, knogler og andre fremmedlegemer.

• Inden brug skal du altid se det visuelt efter for at

kontrollere, at klinger, klingebolte og skæresamling ikke er slidte eller beskadigede. Udskift slidte eller beskadigede klinger og bolte i sæt for at bevare balancen.

Page 91

WWW.VONROC.COM

• Slå kun græs i dagslys eller god kunstig belysning.

• Undgå at slå græs i dårlige vejrforhold, især når der er risiko for lyn.

• Undgå om muligt at betjene maskinen i vådt græs.

• Gå. Løb aldrig.

• Brug aldrig maskinen med defekte afskærmninger eller beskyttelsesværn, eller uden at der er monteret sikkerhedsanordninger, f.eks. deﬂektorer og/eller græsopsamlere.

• Du anbefales at bære høreværn af hensyn til din egen bekvemmelighed.

• Brug aldrig produktet, når du er træt, syg eller påvirket af alkohol, stoffer eller medicin.

• Det kan være farligt at arbejde på skrænter:

− Klip ikke på for stejle skråninger.

− Hav altid et sikkert fodfæste på skråninger

eller vådt græs.

− Klip på tværs af skråninger, aldrig op og

ned.

− Vær utrolig forsigtig, når du skifter retning

på skråninger.

• Vær yderst forsigtig, når du træder tilbage eller trækker maskinen mod dig.

• Klip aldrig ved at trække plæneklipperen mod dig.

• Vent, indtil klingerne stopper, hvis maskinen skal vippes i forbindelse med transport, når den kører på andre overﬂader end græs, og når maskinen transporteres til og fra det område, der skal klippes.

• Vip ikke maskinen, når du starter eller tænder for motoren.

• Tænd for motoren i henhold til instruktionerne, og hold fødderne på god afstand fra roterende dele.

• Hav aldrig hænder eller fødder i nærheden eller under roterende dele.

• Hold dig altid væk fra udføringsområdet, når du bruger maskinen.

• Du må aldrig tage maskinen op eller bære den, mens motoren kører.

• Under opbevaring skal du sørge for, at alle 4 hjul på haveredskabet står på jorden/gulvet.

• Løft kun haveredskabet med bærehåndtaget. Vær forsigtig, når du bruger bærehåndtaget.

• Undlad at modiﬁcere maskinen. Uautoriserede ændringer kan forringe din maskines sikkerhed, føre til øget støj og vibrationer samt dårlig ydeevne.

• Fjern sikkerhedsnøglen (isolatorafbryder): – Hver gang du forlader maskinen. – Inden du fjerner en blokering. – Inden du kontrollerer, rengør eller arbejder

på maskinen.

– Efter du rammer et fremmedlegeme. Se

maskinen efter for skader og udskift klingen efter behov.

– Hvis maskinen begynder at vibrere unormalt

(undersøg med det samme).

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon-

tinuerligt intenst sollys, brand, vand og fugt.

Fare for eksplosion.

c) I tilfælde af skade og forkert brug af batteriet,

kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene

kan irritere åndedrætssystemet.

d) Brug kun batteriet sammen med dit VONROC-

produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning.

e) Batteriet kan blive beskadiget af spidse gen-

stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern

kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

VEDRØRENDE OPLADEREN

Tilsigtet brug

Oplad kun CD801AA og CD803AA genopladelig type Batteripakker med opladeren. Andre typer batterier kan sprænge og dermed forårsage personskader og beskadigelser.

a) Dette apparat er ikke beregnet til at blive

anvendt af personer (herunder børn) med reducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller viden, med mindre de bliver overvåget eller instrueret.

b) Børn skal overvåges, så de ikke leger med

apparatet. c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne anbringes i

et område med god udluftning!

Dette apparat kan anvendes af børn på 8 år og derover samt af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de holdes under opsyn eller har fået vejledning

Page 92

WWW.VONROC.COM

i at bruge apparatet på en sikker måde og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Elektrisk sikkerhed

Kontroller altid, at strømforsyningens spænding svarer til spændingen på typeskiltet.

• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.

• Brug kun forlængerledninger, der passer til maskinens spænding og som har en minimumtykkelse på 1.5 mm. Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug

Dette produkt er udformet til plæneklipning i hus holdningsmiljøer. Plæneklipperen er beregnet til private haver i hjem. Plæneklipperen må ikke bruges til at klippe buske, hække eller krat, til at klippe skaleret vegetation, plantede tage eller græs dyrket på balkoner, til at rense (støvsuge) snavs og rester eller til at skære træer eller afklippede hækkedele. Derudover må plæneklipperen ikke bruges som en strømkultivator til at udjævne høje områder såsom muldvarpeskud. Udstyret må kun bruges til dets beregnede formål. Enhver anden anvendelse anses for at være misbrug.

TEKNISKE SPECIFIKATIONER

Denne vejledning er udarbejdet til forskellige sæt/varenumre. Kontroller det tilsvarende varenummer i nedenstående tabel med speciﬁkationer for den korrekte sammensætning og indholdet af dit sæt.

Model nr.

LM504DC S2_LM504DC

S4_LM504DC

Batterier inkluderet

- -

2 x CD801AA 2 x CD802AA

2 x CD803AA

Opladere inkluderet

2 x CD802AA or 1 x CD820AA

MASKINE

Model nr. LM504DC

Spænding 40V (2 x 20V) Hastighed uden last 3400/min Klippebredde 330 mm Klippehøjde 30/40/50/60/70mm Græsbeholderens kapacitet 30 L Vægt 8.5 kg Beskyttelsesniveau IPX1 Lydtrykniveau (L Lydeffektniveau (L Vibrationsværdi <2.5m/s, K=1.5m/s

) 71.4dB(A), K=2.35dB(A)

) 91.4dB(A), K=2.35dB(A)

BATTERI

Modellnr. CD801AA

Batteritype Lithium-Ion Spanding 20V Kapacitet 2.0 Ah Anbefalet oplader CD802AA, CD820AA Vagt 0.3 kg

Model nr. CD803AA

Batteritype Lithium-Ion Spanding 20V Kapacitet 4.0 Ah Anbefalet oplader CD802AA, CD820AA Vagt 0.65 kg

OPLADER

Model nr. CD802AA

Opladerinput 220-240V, 50Hz 0.4A Opladeroutput 21V Opladningstid 2 Ah batteri 60 minutter Opladningstid 4 Ah batteri 120 minutter Anbefalede batterier CD801AA, CD803AA

Vagt 0.36 kg

2.5A

Model nr. CD820AA

Opladerinput

Opladeroutput 21V

220-240V, 50-60Hz, 200W

2.3A, <3.8A

Page 93

WWW.VONROC.COM

Opladningstid 2 Ah batteri 45 minutter Opladningstid 4 Ah batteri 85 minutter Anbefalede batterier CD801AA, CD803AA Vagt 0.81 kg

Brug kun de følgende batterier af VONROC VPOWER 20V-batteriplatform. Brug af andre batterier kan forårsage personskade eller beskadigelse af værktøjet.

CD801AA 20V, 2Ah Lithium-Ion CD803AA 20V, 4Ah Lithium-Ion

Den følgende oplader kan bruges til at oplade disse batterier.

CD802AA Hurtig oplader CD820AA Dobbelt hurtigoplader

Batterierne af VONROC VPOWER 20V-batteriplatformen kan udskiftes med alle VONROC VPOWER 20V batteriplatformsværktøjer.

Vibrationsniveau

Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN60335; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål:

• anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt;

• de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt.

6. Kabelholder

7. Bærehåndtag

8. Hjul

9. Hjuldæksel

10. Græsbeholderkurv

11. Græsbeholderlås

12. Græsbeholderdæksel

13. Indikator for græsniveau

14. Nederste håndtag 15A.Knap til justering af håndtag 15B.Bolt til knap 16, Bærehåndtag til græsbeholder

17. Højdejusteringsgreb

18. Græsudgang

19. Dæksel til batterirum

20. Batterirum

21. Sikkerhedsnøgle (isolatorafbryder)

22. Knap til oplåsning af batteri

23. Batteri

24. Knap til LED-indikatorer for batteri

25. LED-indikatorer for batteri

26. Oplader

27. LED-indikatorer for oplader

28. Klinge

29. Klingebolte

30. Oplader

31. Rød LED-indikator for oplader

32. Gul LED-indikator for oplader

33. Grøn LED-indikator for oplader

3. SAMLING

Tag batteriet ud, inden der udføres arbejde på el-værktøjet.

Batteriet skal oplades inden første brug.

Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

BESKRIVELSE

Tallene i teksten henviser til diagrammerne på side 2-6.

1. Øverste håndtag

2. Tænd/sluk-kontakt

3. Sikkerhedsknap

4. Strømkabel

5. Maskine

Advarsel: Brug kun batterier, der er opladet til det samme niveau. Kombiner aldrig fulde og halvt fulde batterier. Oplad altid de to batterier samtidigt. Udstyrets driftstid afhænger af batteriet med det laveste opladningsniveau. De to batterier skal altid være ladet helt op før brug.

Sådan sættes batteriet ind i maskinen (Fig. A, J)

Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

Luk batteridækslet før brug.

Page 94

WWW.VONROC.COM

1. Åbn batterirumdækslet (19).

2. Sæt batteriet (23) ind i batterirummet (20), som

vist på ﬁg. J.

3. Skub batteriet længere frem, indtil det klikker

på plads.

4. Gentag for det andet batteri (23).

5. Luk batterirummets dæksel (19).

Sådan tages batteriet ud af maskinen (Fig. A, J)

1. Åbn batterirumdækslet (19).

2. Træk batteriet (23) ud af batterirummet (20),

som vist på ﬁg. J.

3. Gentag for det andet batteri (23).

Kontrol af batteriets opladestatus (Fig. K)

• Tryk kortvarigt på knappen (24) på batteriet for

at kontrollere batteriets opladningsstatus.

• Batteriet har 3 lamper, der angiver opladning-

sniveauet. Jo ﬂere lamper, der lyser, des mere opladning er der tilbage i batteriet.

• Når lamperne ikke lyser, betyder det, at batte-

riet er tomt og skal oplades med det samme.

Opladning af batteriet med opladeren CD802AA (Fig. K)

1. Tag batteriet (23) ud af maskinen.

2. Vend batteriet (23) på hovedet, og skub det ind

i opladeren (26), som vist på ﬁg. K.

3. Skub batteriet, indtil det er helt inde i åbningen.

4. Sæt opladerstikket i en stikkontakt, og vent et

øjeblik. LED-indikatorerne (27) på opladeren lyser og viser opladerens status.

Opladeren har 2 LED-indikatorer (27), som indikerer opladningsprocessens status:

Rød LED status Grøn LED status Opladerstatus

Slukket Slukket No power

Standby-tilstand:

- Intet batteri isat,

Slukket Tandt

Tandt Slukket

eller

- Batteri isat, men opladningen blev afsluttet

Batteriopladning i gang

• Det kan tage op til 60 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 120 minutter at lade 4 Ah batteriet helt op.

Når batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladeren.

Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand.

Opladning af batteriet med dobbelt opladeren CD820AA (ﬁg. L)

1. Tag batteriet (26) ud af maskinen.

2. Vend batteriet (26) på hovedet, og skub det ind i opladeren (30), som vist på ﬁg. L.

3. Skub batteriet, indtil det er helt inde i åbningen.

4. Sæt opladerstikket i en stikkontakt, og vent et øjeblik. LED-indikatorerne (31, 32, 33) på opladeren lyser og viser opladerens status.

Opladeren har 6 LED-indikatorer (31, 32, 33), som indikerer opladningsprocessens status:

Element Betingelser LED-farve

Rød Gul Grøn

Stand by Power on Tændt Tændt Tændt

Charging Started charging

Fully charged

High tem perature

(10-19V DC±0.5V DC)

Halfway charging (19-20V DC±0.5V DC)

Finished charging (20-21V DC±0.5V DC)

Trickle charging ≤300±150mA

Stop charging

High-temperature

protection of the battery works

Blin

ker

Tændt

Tændt Tændt

Tændt Tændt Tændt

Sluk

ket

Blin

ker

Sluk

ket

Sluk

ket

Blin

ker

• Det kan tage op til 45 minutter at lade 2 Ah batteriet helt op.

• Det kan tage op til 85 minutter at lade 4 Ah batteriet helt op.

Når batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladeren.

Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand.

Page 95

WWW.VONROC.COM

Montering af det nederste håndtag (ﬁg. A, B)

1. Indsæt det nederste håndtag (14) i det tilsigtede hul på plæneklipperen, som vist på ﬁgur B. Sørg for, at hullet i det nederste håndtag (14) ﬂugter med hullet i plæneklipperen.

2. Indsæt skruen i hullet, og stram den ved at dreje med uret, som vist på ﬁgur B.

3. Gentag disse trin for det andet nederste hånd tag (14).

Montering af det øverste håndtag (ﬁg. A, C, D)

1. Fastgør det øverste håndtag (1) til det nederste håndtag (14) ved hjælp af de medfølgende bolte (15B) og håndtagsknapper (15A), som vist på ﬁgur C. Sørg for, at samlingen af sikkerhedsafbryderen (3) er på højre side, når du står bag plæneklipperen.

2. Fastgør kablet til håndtaget ved hjælp af kabelholderen (6), som vist på ﬁgur D.

Bemærk: Når håndtagsknapperne (15A) løsnes, kan det øverste håndtag (1) foldes ned ved opbevaring af plæneklipperen. Sørg for, at strømkablet ikke sidder fast.

Samling og montering af græsbeholderen (ﬁg. A, E, F, G, H)

Plæneklipperen må ikke betjenes, hvis ikke enten hele græsopsamleren eller afskærmningen på plads.

Plæneklipperen kan anvendes med eller uden græsbeholderen. Husk dog, at når du klipper græs uden græsbeholderen, skal låget til græsbeholderen (11) sænkes. Anvend ikke plæneklipperen, mens udgangslåget er løftet.

Bemærk: Græsbeholderen er udstyret med en græsniveauindikator (13), som viser mængden af klippet græs. Så længe græsbeholderen ikke er fuld, åbnes indikatoren. Når græsbeholderen er fuld, lukkes indikatoren. Hold i så fald op med græsklipningen, og tøm græsbeholderen. Denne indikator er kun en omtrentlig retningslinje, og funktionen afhænger af tilstanden inde i græskurven.

Udskiftning af skæreklingen (ﬁg. A, M)

Tag batteriet ud, inden der udføres arbejde på el-værktøjet.

Når du udskifter skæreklingen, skal du bære beskyttelseshandsker. Fare for personskade, når skæreklingen berøres.

Brug kun klinger, der anbefales af producenten.

1. Fjern græsbeholderen.

2. Vend plæneklipperen om på dens side.

3. Hold godt fast i skæreklingen med brug af beskyttelseshandsker.

4. Drej fastgørelsesskruen til skæreklingen mod uret for at løsne den, som vist på ﬁgur P.

5. Udskift eller skærp skæreklingen.

6. Installer skæreklingen ved at bruge ovenstående procedure i omvendt rækkefølge (hullerne i skæreklingen skal placeres på spindelstifterne).

Det er bedst at lade en kvaliﬁceret person skærpe eller udskifte skæreklingen. Der må kun bruges originale dele. Alle fejl skal repareres af et serviceværksted, der er autoriseret af producenten.

4. DRIFT

1. Sammensæt de to halvdele af græsbeholderkurven (10), som vist på ﬁgur E.

2. Monter græsbeholderens dæksel (12) på den samlede græsbeholderkurv (10), som vist på ﬁgur F.

3. Monter græsbeholderens bærehåndtag (16) på græsbeholderens dæksel (12), som vist på ﬁgur G.

4. Figur H viser en korrekt samlet græsbeholder.

5. Løft græsbeholderens låg (11), og fastgør den monterede græsbeholder på plæneklipperen. Sørg for, at græsbeholderens kærve ﬂugter korrekt med holderne på selve plæneklipperen.

Inden brug skal du altid se det visuelt efter for at kontrollere, at klinger, klingebolte og skæresamling ikke er slidte eller beskadigede. Fjern batteriet fra værktøjet. Udskift slidte eller beskadigede klinger og bolte i sæt for at bevare balancen. Udskift slidte eller beskadigede klinger og bolte i sæt for at bevare balancen.

Hvis maskinen begynder at vibrere unormalt (undersøg med det samme):

− se efter for skader,

− udskift eller reparer beskadigede dele,

− se efter for løse dele og stram dem.

Page 96

WWW.VONROC.COM

Sluk straks for maskinen i følgende tilfælde:

− hver gang du forlader maskinen,

− inden du rydder tilstopninger eller renser skakten,

− inden du kontrollerer, rengør eller arbejder på maskinen,

− efter du rammer et fremmedlegeme. Se maskinen efter for skader, og foretag reparationer, inden du genstarter og betjener maskinen.

Vær forsigtig under justering af maskinen for at forhindre, at ﬁngrene kommer i klemme mellem bevægelige klinger og faste dele på maskinen.

Justering af skærehøjden (ﬁg. A, I)

Sluk for udstyret, vent på, at klingen stopper, og tag batteriet ud. Der er risiko for personskade. Afhængigt af den foretrukne klippehøjde kan du justere højdeniveauet i en af fem positioner. Juster klippehøjden i henhold til din græsplænes behov. Klippehøjden afhænger af græsplænens type og dens faktiske højde. Når du slår højt græs, skal du starte med den maksimale klippehøjde og foretage endnu en klipning med en lavere klippehøjde. Der bør altid vælges en højere klippehøjde ved sæsonens første klipning.

1. Træk højdejusteringsgrebet (17) udad (væk fra maskinhuset), som vist på ﬁgur I.

2. Mens du holder højdejusteringsgrebet (17) i udadgående position, skal du skubbe det frem eller tilbage til den ønskede klippehøjde.

3. Slip grebet (17) og sørg for, at det kobles korrekt ind i sprækken.

BEMÆRK: Der er 5 tilgængelige klippehøjdeniveauer: 30 mm, 40 mm, 50 mm, 60 mm, 70 mm.

Tænd/sluk maskinen (ﬁg. A, N)

Før du starter, skal du stille produktet på en ﬂad overﬂade, der er fri for højt græs.

Rengør undersiden af skjoldet, før du tænder for maskinen.

Hold fødderne godt væk fra skæreklingen.

Vip ikke produktet, når du starter motoren.

1. Sørg for, at sikkerhedsnøglen (21) indsættes på det tilsigtede sted under batteridækslet (19)

2. Start maskinen ved at trykke og holde på sikkerhedsknappen (3) og trykke på tænd/ sluk-kontakten (2). Mens du holder på tænd/ sluk-kontakten (2), kan du slippe trykket på sikkerhedsknappen (3).

3. Stop maskinen ved at slippe tænd/sluk-kontakten (2) og vente, til skæreklingen holder op med at rotere.

Brug af plæneklipperen (ﬁg. A, O)

Sørg altid for, at der holdes en sikker afstand (muliggjort takket være de lange håndtags længde) mellem brugeren og plæneklipperens hus.

Vær særlig forsigtig, når du slår græs og skifter retning på skrænter og skråninger. Hav et solidt fodfæste og brug kraftigt, skridsikkert fodtøj og lange bukser. Klip altid langs skråningen (ikke op og ned ad den). Af sikkerhedsmæssige årsager må plæneklipperen ikke bruges til at klippe skråninger, der har en hældning på over 15 grader.

Vær særlig forsigtig, når du går baglæns og trækker plæneklipperen. Fare for at snuble!

Før brug

• Sørg for, at plænen er fri for sten, pinde, ledninger eller andre genstande, der kan beskadige produktet eller dets ledning.

• Undlad at klippe vådt græs, da det har tendens til at klæbe til produktets underside, hvilket forhindrer korrekt udføring af afklippet græs, og det kan også få dig til at glide og falde.

• Klip aldrig mere end en tredjedel af den samlede græslængde for at få en sund græsplæne. Om efteråret bør græsplæner kun klippes, så længe der er vækst.

• Skub langsomt produktet frem, og brug ikke for meget kraft.

• Slå græs i lettere overlappende rækker. Den mest effektive at klippe græsplænen på er uden, at der mangler punkter, som vist på ﬁgur O.

• Klip rundt om blomsterbede. Når du når til et blomsterbed midt på plænen, skal du klippe en række eller to omkring blomsterbedets omkreds.

• Vær særlig opmærksom, når du skifter retning.

Page 97

WWW.VONROC.COM

• Klip altid langs skråninger (ikke op og ned ad dem). Du kan forhindre plæneklipperen i at glide ned ved at holde den i en opadrettet vinkel.

• Vælg klippehøjden i henhold til græssets længde. Slå ad ﬂere omgange for at forhindre, at der bliver slået for meget græs på én gang.

• Tøm græsbeholderen regelmæssigt.

Bemærk: Driftstiden af de genopladelige batterier, og dermed det område i kvadratmeter, der kan dækkes med en enkelt batteriopladning, afhænger i høj grad af græssets tilstand (f.eks. tæthed, fugt, højde, klippehøjde osv.) og klippehastigheden (gåhastighed). For at tilpasse områdedækningen til dine individuelle behov, anbefales det, at du slår græsplænen oftere, med en højere klippehøjde og med en passende hastighed. Hvis du tænder og slukker for udstyret, mens du slår græs, vil det også reducere det område, du kan dække. Hvis de genopladelige batteriers driftstid (områdedækning) stadig er utilfredsstillende på trods af ovenstående foranstaltninger, kan du afhjælpe problemet ved at bruge genopladelige batterier med en større kapacitet (Ah).

Efter brug

1. Efter brug skal du slukke for produktet og frakoble sikkerhedsnøglen (21).

2. Tag batteripakkerne (23) ud.

3. Kontroller, rengør og opbevar produktet som beskrevet i kapitlet “vedligeholdelse”.

5. VEDLIGEHOLDELSE

Sluk for udstyret, vent på, at klingen stopper, og tag batteriet ud. Der er risiko for personskade.

Rengøring

Din plæneklipper er udformet til at fungere i lang tid med mindst mulig vedligeholdelse. En kontinuerlig tilfredsstillende drift afhænger af plæneklipperens korrekte vedligeholdelse og regelmæssige rengøring.

• Hold plæneklipperen ren og tør.

• Brug regelmæssigt en stump skraber til at fjerne græs og snavs fra plæneklipperen

• Brug kun mild sæbe og en fugtig klud til at ren gøre plæneklipperen. Lad aldrig væske komme ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske. Brug ikke et slibende eller opløsningsmiddelbaseret rengøringsmiddel.

Stop kniven/knivene, hvis maskinen skal vippes for transport ved passage af andre overﬂader end græs, og ved transport af maskinen til og fra det område, der skal bruges. Start ikke maskinen, når du står foran udledningsåbning.

Opbevaring

Lad altid maskinen køle af, før den stilles til opbevaring. Udskift slidte eller beskadigede dele af hensyn til sikkerhed. Brug kun originale reservedele og tilbehør.

1. Sluk for produktet, frakobl sikkerhedsnøglen (21) og tag batteripakken (23) ud før opbevaring.

2. Rengør produktet som beskrevet ovenfor.

3. Opbevar produktet og dets tilbehør på et mørkt, tørt og frostfrit sted med god ventilation. Den ideelle opbevaringstemperatur er mellem 10 °C og 30 °C.

4. Opbevar altid produktet et sted, der er utilgængeligt for børn.

5. Vi anbefaler at bruge den originale emballage til opbevaring eller at dække produktet med et passende stykke stof eller dække for at beskytte det mod støv.

Transport

1. Sluk for produktet, frakobl sikkerhedsnøglen (21) og tag batteripakken (23) ud, før det transporteres et eller andet sted hen.

2. Transporter altid produktet i dets transporthåndtag (7).

3. Beskyt produktet mod kraftige stød eller stærke vibrationer, der kan opstå under transport i køretøjer.

4. Fastgør produktet for at forhindre, at det glider eller vælter og forårsager beskadigelse og personskade.

MILJØ

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal aﬂeveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, aﬂeveres separat og bortskaffes på en miljøvenlig måde.

Page 98

WWW.VONROC.COM

GARANTIVILKÅR

VONROC produkter er udviklet efter de højeste kvalitetsstandarder og er garanteret fri for mangler i såvel materialer som udførelse i den lovpligtige periode, der starter fra datoen for det oprindelige køb. Skulle produktet udvikle nogen fejl i løbet af denne periode på grund af defekte materialer og/ eller fabrikationsfejl, så kontakt VONROC direkte.

De følgende forhold er udelukket fra denne garanti:

• Reparationer og eller rettelser er blevet foretaget eller forsøgt foretaget på maskinen af uautoriserede servicecentre;

• Normal slitage.

• Værktøjet har været misligholdt, misbrugt eller vedligeholdt forkert.

• Ikke originale reservedele er blevet anvendt.

Dette udgør den eneste garanti fra virksomheden enten udtrykt eller underforstået. Der er ingen andre garantier udtrykt eller underforstået, som strækker sig ud over forsiden heraf, heri, herunder underforståede garantier for salgbarhed og egnethed til et bestemt formål. VONROC vil under ingen omstændigheder være ansvarlig for hændelige skader eller følgeskader. Forhandlernes afhjælpningsmidler vil være begrænsede til reparation eller udskiftning af fejlbehæftede enheder eller dele.

Produktet og brugermanualen kan ændres. Speciﬁkationerne kan ændres uden forudgående varsel.

1. INSTRUKCJE BEZPIECZEŃSTWA

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz

instrukcję. Nieprzestrzeganie ostrzeżeń dotyczą-

cych bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia

dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytac instrukcje obslugi.

Ryzyko obrażeń ciała.

Ryzyko porażenia prądem.

Nosić ochronniki słuchu.

Zawsze nosić okulary ochronne!

Przestroga: Nie dotykać obracających się ostrzy. Ostre ostrze(a). Uważać na ryzyko odcięcia palców stóp lub dłoni. Osoby postronne, zwłaszcza dzieci, oraz zwierzęta powinny się znajdować w odległości większej niż 10 metrów od maszyny.

Nie wolno obsługiwać kosiarki bez założonego pojemnika na trawę lub osłony.

Nie używać na deszczu ani nie pozostawiać kosiarki na zewnątrz podczas deszczu.

Wyłączyć narzędzie i wyjąć kluczyk bezpieczeństwa (wyłącznik izolacyjny) przed rozpoczęciem regulacji lub czyszczenia i przed pozostawieniem produktu bez nadzoru nawet na chwilę.

Używać tylko akumulatorów naładowanych do tego samego poziomu. Nigdy nie używać jednocześnie akumulatorów naładowanych całkowicie i do połowy. Zawsze ładować dwa akumulatory jednocześnie. Czas pracy tego urządzenia określa akumulator o niższym poziomie naładowania. Oba

Page 99

WWW.VONROC.COM

akumulatory muszą być zawsze całkowicie naładowane przed użyciem. Zamknąć pokrywę komory akumulatorów przed użyciem.

Poczekać na całkowite zatrzymanie się części maszyny przed ich dotknięciem. Ostrza nadal obracają się po wyłączeniu maszyny, a obracające się ostrze może spowodować obrażenia ciała.

Dopilnować, aby osoby postronne nie odniosły obrażeń spowodowanych przez ciała obce wyrzucone przez narzędzie.

Ostrzeżenie: Zachować bezpieczny odstęp od produktu podczas obsługi.

Uważnie sprawdzić, czy w miejscu, w którym ma być użyte narzędzie, nie ma dzikich zwierząt ani zwierząt domowych. Zwierzęta dzikie i domowe mogą zostać zranione przez pracującą maszynę. Dokładnie sprawdzić miejsce pracy i usunąć wszelkie kamienie, patyki, przewody, kości i inne ciała obce. Podczas korzystania z maszyny dokładnie sprawdzać, czy w gęstej trawie nie ukrywają się dzikie lub domowe zwierzęta i czy nie są w niej ukryte małe pniaki.

Używać ładowarki tylko wewnątrz pomieszczeń.

Zgodność z wszystkimi odnośnymi dyrektywami europejskimi.

Nie wyrzucać produktu do nieodpowiednich pojemnikow.

Gwarantowany poziom mocy akustycznej LWA = 96 dB(A)

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich

poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Zachowajponiższe instrukcje.

Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektronarzędzi akumulatorowych działających na baterie (bezprzewodowych).

1) Obszar roboczy

a) Obszar roboczy należy utrzymywać w czystości.

Powinien on być dobrze oświetlony. Nieład i złe oświetlenie mogą z łatwością doprowadzić do wypadku.

b) Nie korzystaj z elektronarzędzi akumulatoro-

wych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektro-

narzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów.

c) Dzieci i inne osoby postronne powinny pozostać

w bezpiecznej odległości od pracującego urządzenia. Rozproszenie uwagi może spowodować

utratę kontroli nad urządzeniem.

2) Bezpieczeństwo związane z elektrycznością a) Wtyczki elektronarzędzi akumulatorowych

muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyﬁkować wtyczki w jakikolwiek sposób. Nie należy używać adapterów, które uziemiają elektronarzędzia akumulatorowe. Stosowanie wtyczek nie

poddanych modyﬁkacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.

b) Należy unikać bezpośredniego kontaktu ﬁzycz-

nego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko

porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione.

c) Nie należy wystawiać elektronarzędzi akumu-

latorowych na działanie deszczu lub wilgoci.

Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.

d) Nie należy używać przewodu w niewłaści-

wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odległości od ostrych krawędzi i części ruchomych.

Page 100

WWW.VONROC.COM

Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem.

e) Podczas korzystania z elektronarzędzia akumu-

latorowego na wolnym powietrzu, należy używać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu

nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.

f) Jeśli obsługa elektronarzędzia w wilgotnym

miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądowy. Użycie wyłącznika różnicowo-prądowego

zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osoby obsługującej urządzenie

a) Przez cały czas należy mieć się na baczności,

uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmęczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie

obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała.

b) Należy korzystać ze sprzętu ochronnego

oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała.

c) Unikać niezamierzonego uruchomienia. Przed

podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektrona-

rzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.

d) Przed włączeniem elektronarzędzia akumu-

latorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawie-

nie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała.

e) Nie należy sięgać ponad urządzeniem. Przez

cały czas należy zachować odpowiednią równowagę i zapewnić odpowiednie oparcie dla stóp.

Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednie ubranie. Do pracy

z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części

ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez części ruchome.

g) Jeśli w urządzeniu przewidziano elementy słu-

żące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu

elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia.

h) Nie zezwalać na to, aby rutyna związana z

częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi.

Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.

4) Obsługa i konserwacja elektronarzędzi akumulatorowych

a) Urządzenia nie należy przeciążać. Należy ko-

rzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie

pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie.

b) Z elektronarzędzia akumulatorowego nie

należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządze-

nie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy.

c) Przed przystąpieniem do regulowania elektro-

narzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności

zmniejszają ryzyko przypadkowego uruchomienia urządzenia.

d) Nieczynne elektronarzędzia akumulatorowe

należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatoro-

we w rękach niekompetentnych użytkowników stanowią zagrożenie.

e) Elektronarzędzia akumulatorowe należy utrzy-

mywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzo-

100
