VOLVO XC60
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Page 2
УВАЖАЕМЫЕ ВЛАДЕЛЬЦЫ АВТОМОБИЛЯ
VOLVO!
СПАСИБО ЗА ВАШ ВЫБОР АВТОМОБИЛЯ VOLVO!
Мы надеемся, что Вы в течение многих лет получите
наслаждение от управления Вашим автомобилем Volvo.
Этот автомобиль создан для обеспечения комфорта и
безопасности Вам и Вашим пассажирам. Volvo — это один
из самых безопасных легковых автомобилей в мире. Ваш
Volvo разработан с учетом всех действующих требований
по безопасности и охране окружающей среды.
Для того чтобы этот автомобиль доставил Вам истинное
удовольствие, мы рекомендуем ознакомиться с информацией об оборудовании, эксплуатации и техническом обслуживании, которая содержится в данном Руководстве по
эксплуатации.
Данное издание отпечатано на переработанной бумаге.
Page 3
Содержание
00 Введение
Важная информация................................. 6
Volvo и окружающая среда.................... 11
00
01 Безопасность
Ремни безопасности .............................. 16
Система надувных подушек безопас-
ности (SRS - Airbag)................................ 19

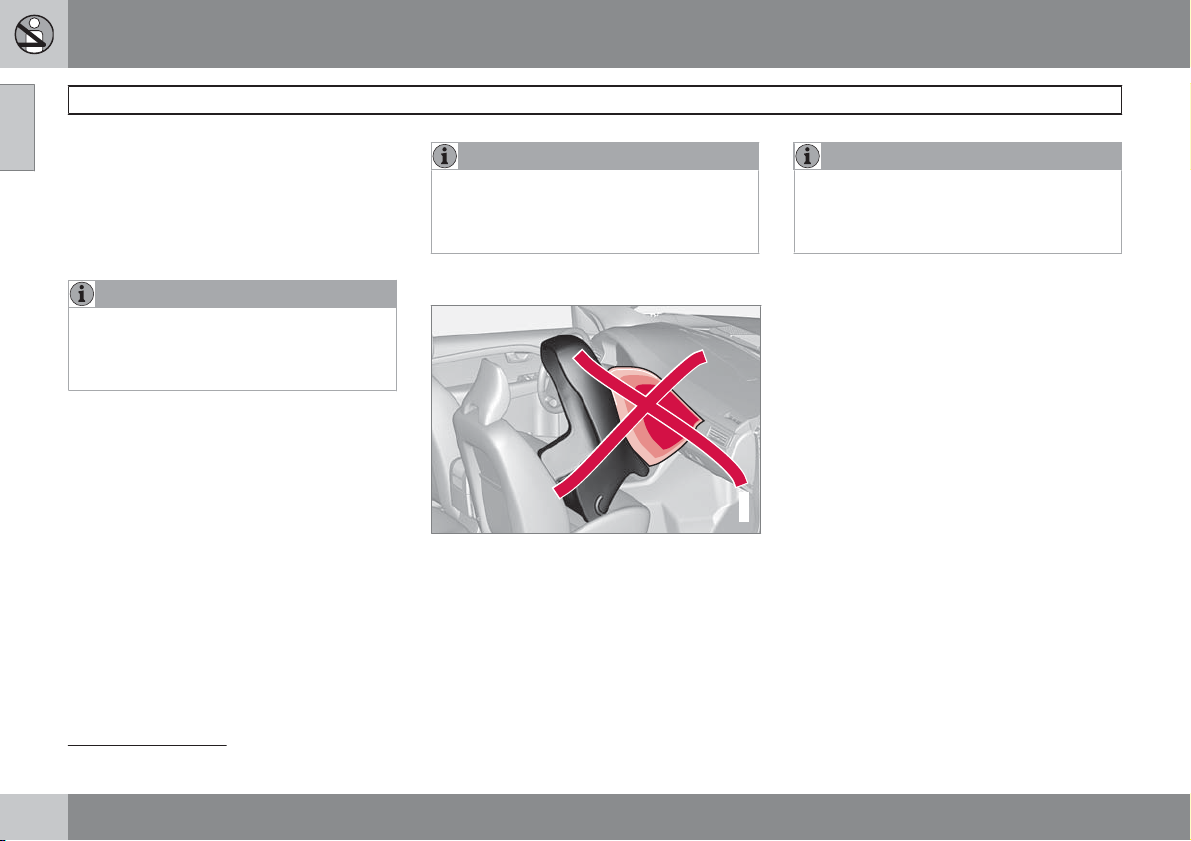

Активирование/отключение подушки
безопасности*......................................... 23
Боковая подушка безопасности (SIPS-
bag) .......................................................... 26
Надувной занавес (IC) ............................ 28

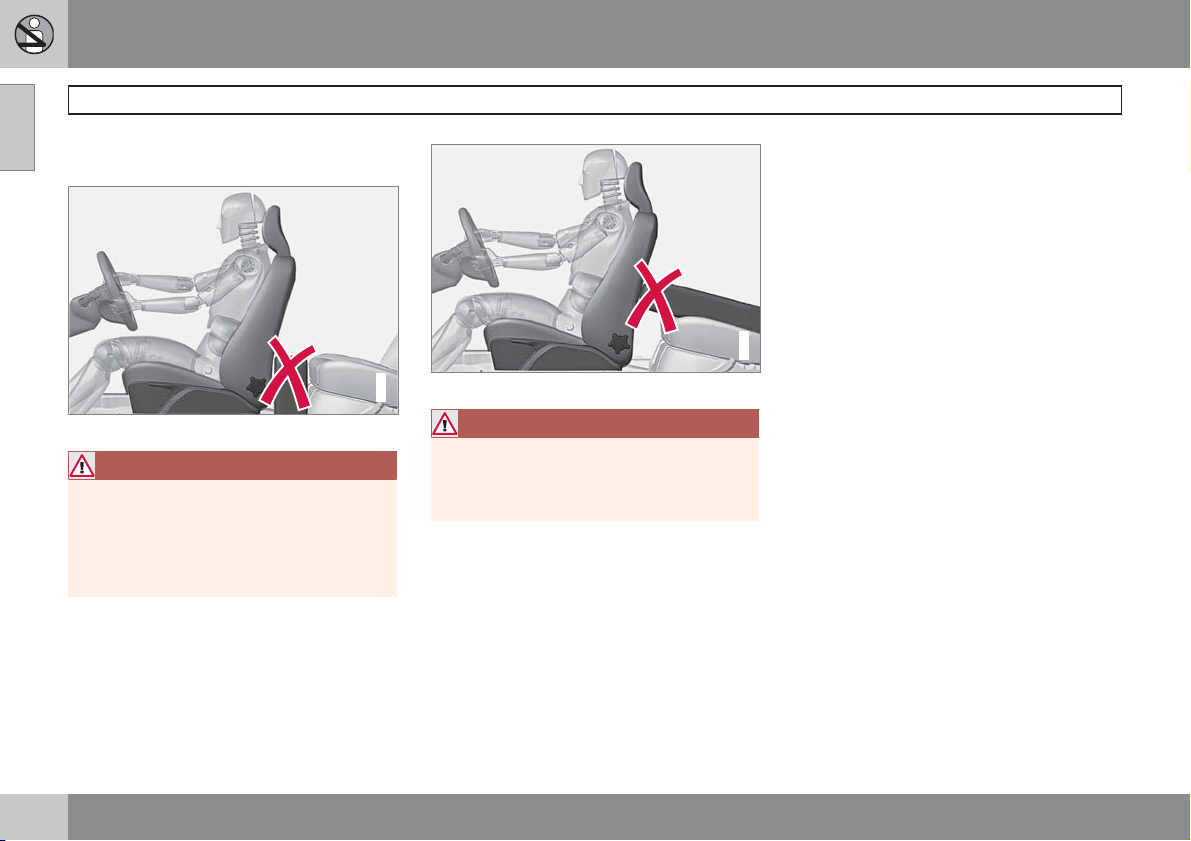

WHIPS ...................................................... 29
Roll-Over Protection System (система
защиты при переворачивании автомо-
биля) – ROPS........................................... 31
Когда срабатывают системы ................ 32
Аварийный режим................................... 33
Безопасность детей................................ 34
01
02 Замки и сигнализация

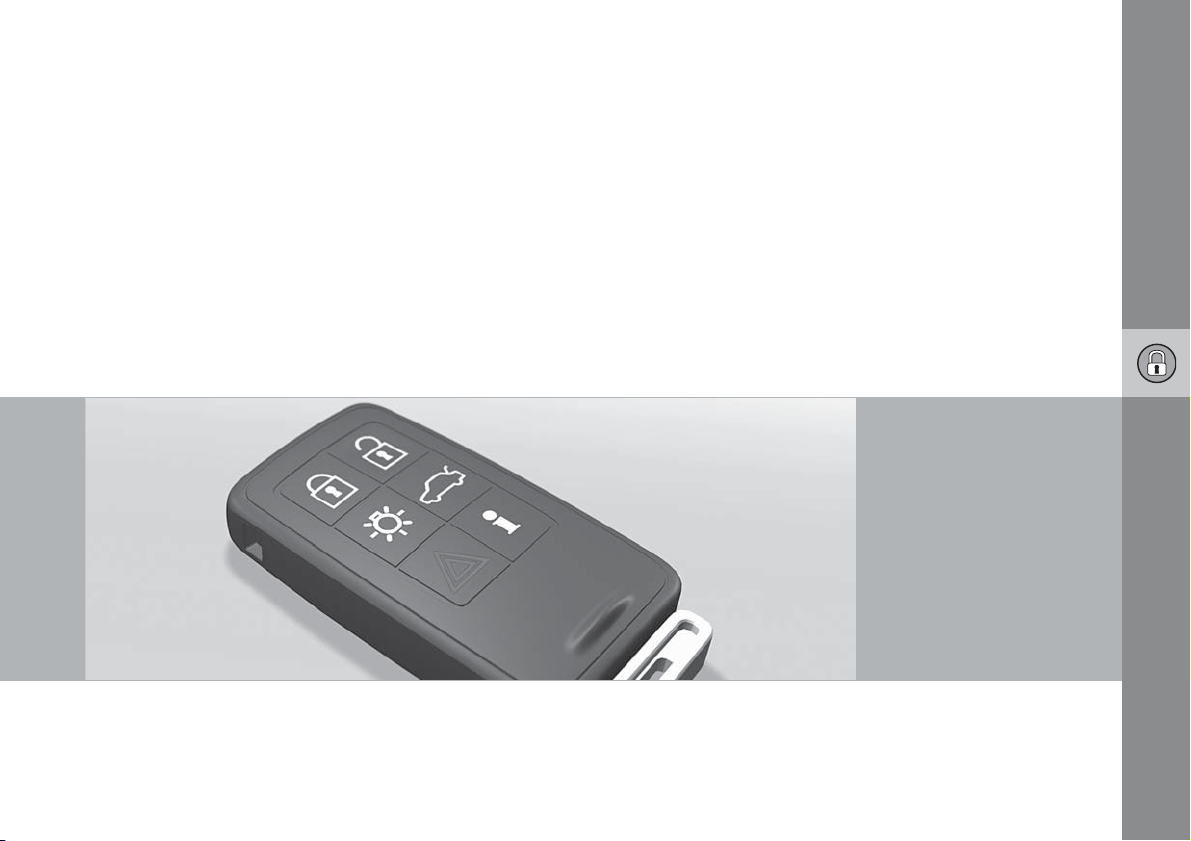

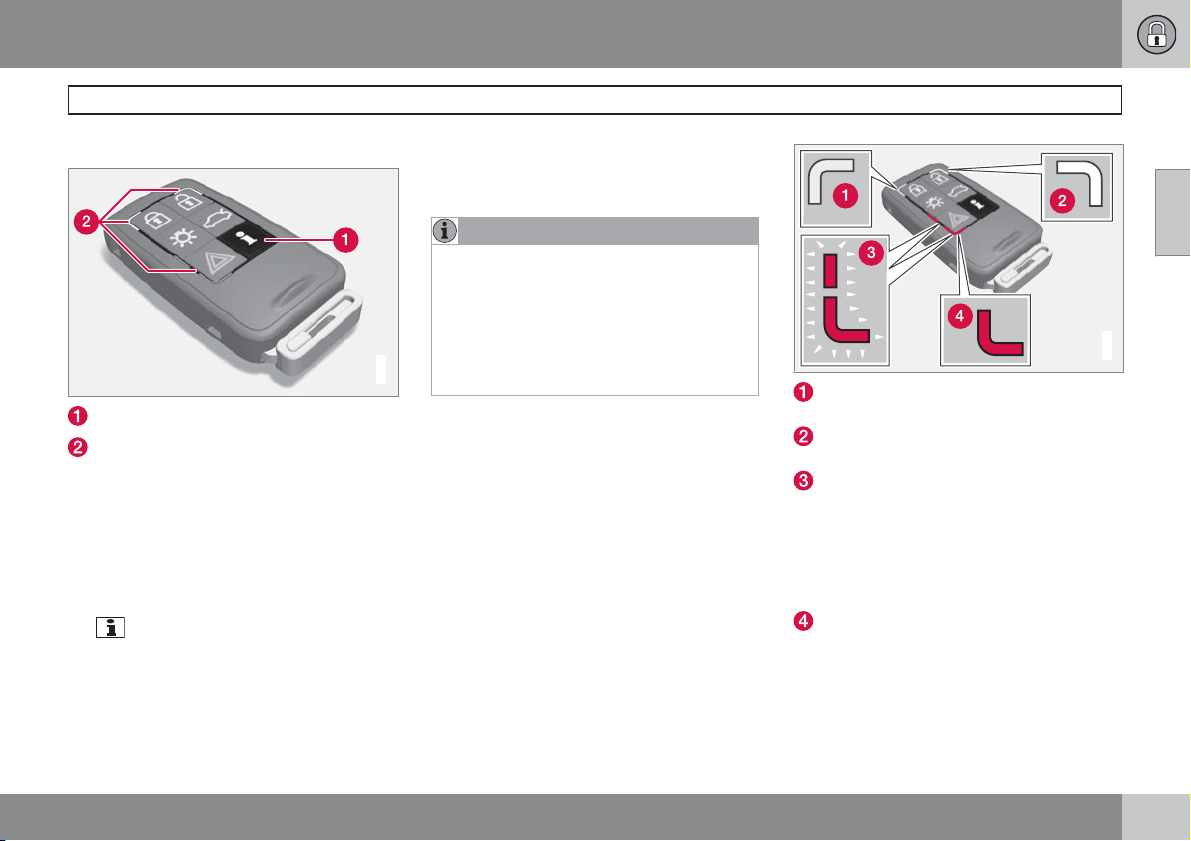

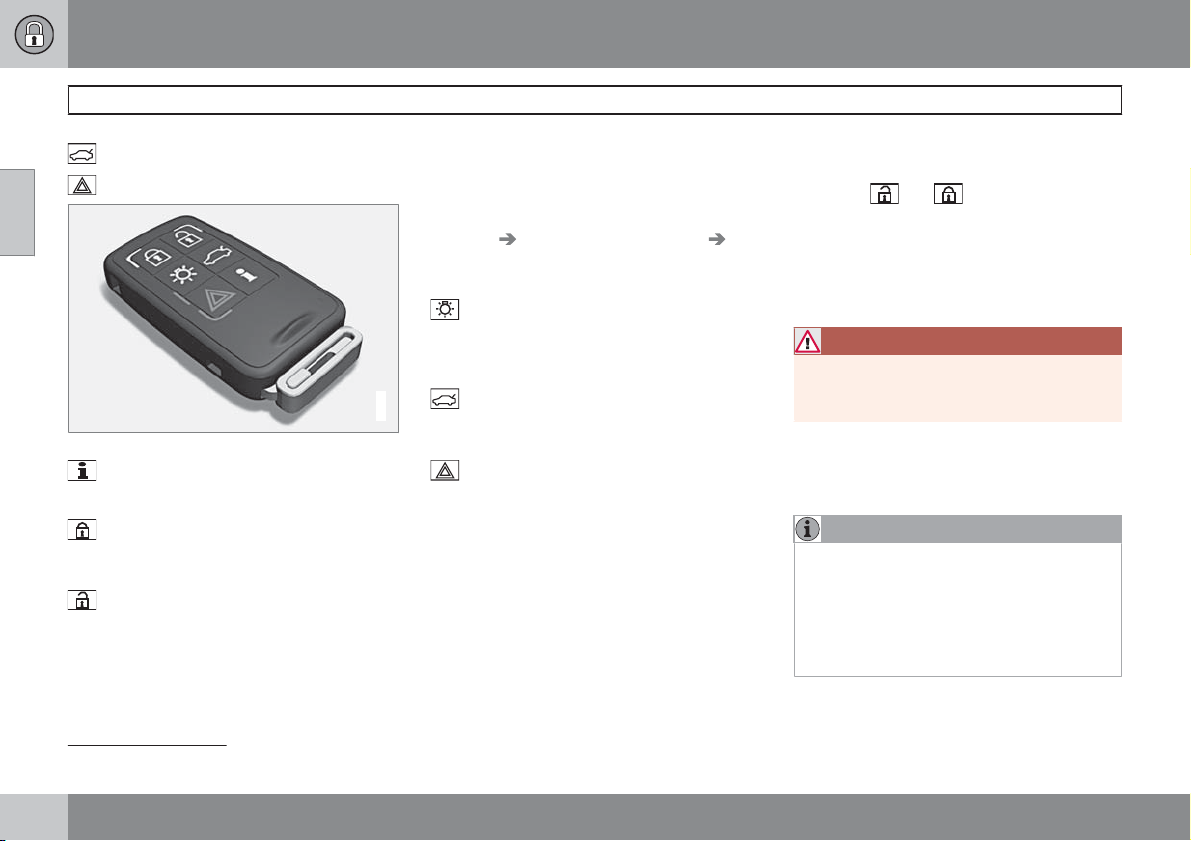

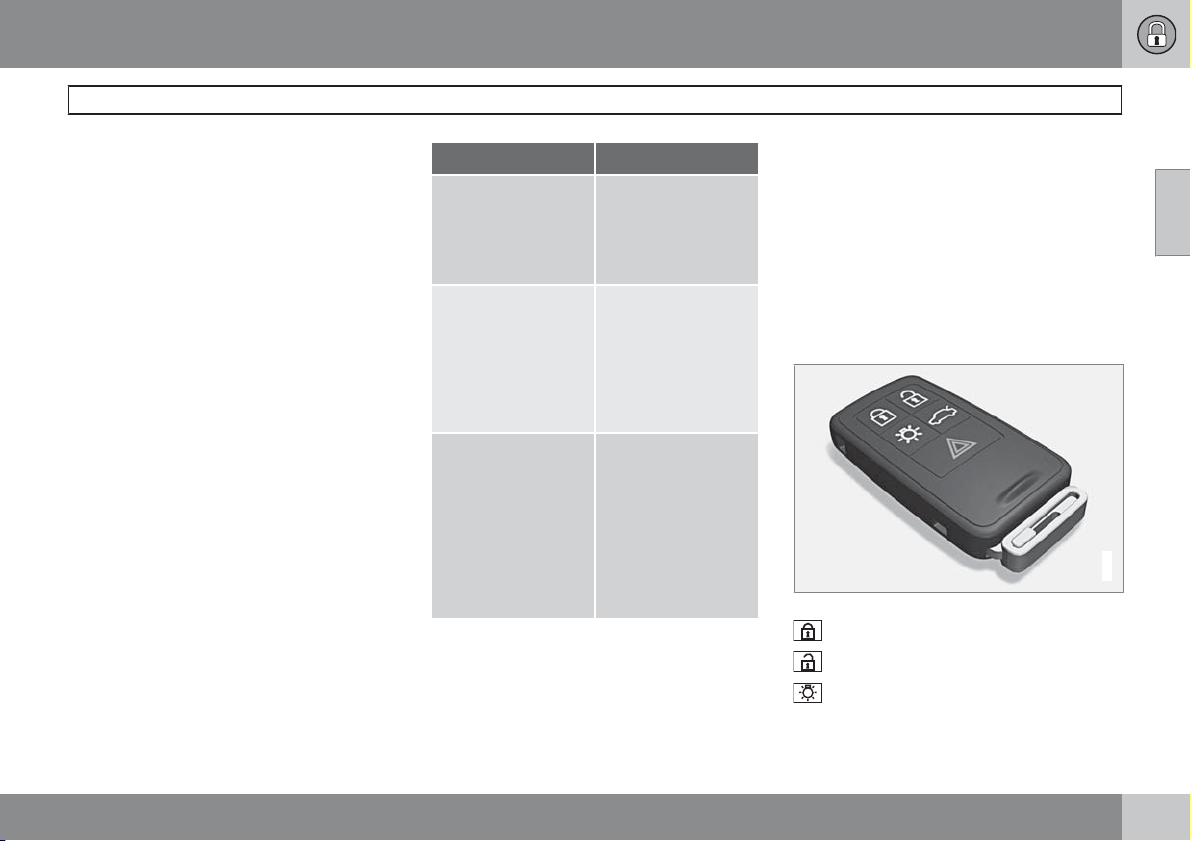

Дистанционный ключ/плоский ключ..... 44

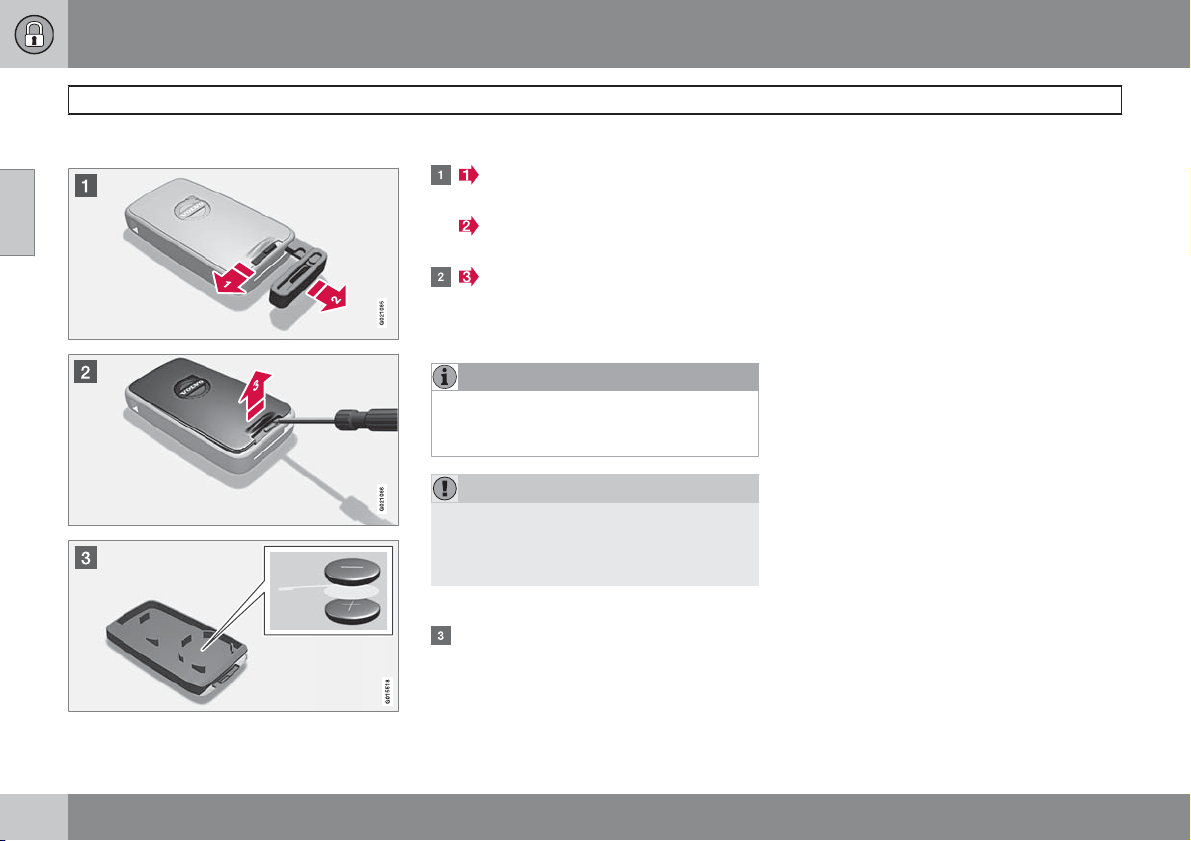

Замена батарейки в дистанционном
ключе/РСС*.............................................. 50
Keyless drive*............................................ 52

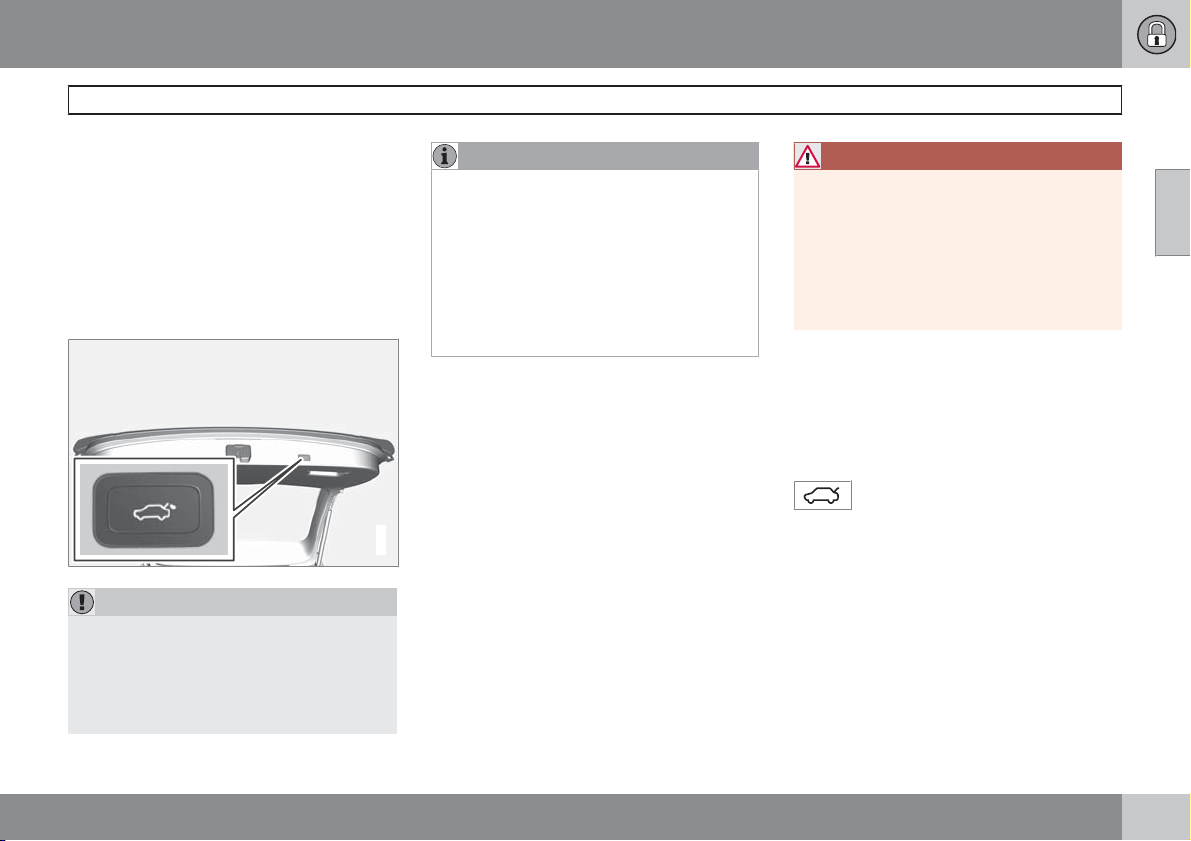

Запирание/отпирание............................. 55

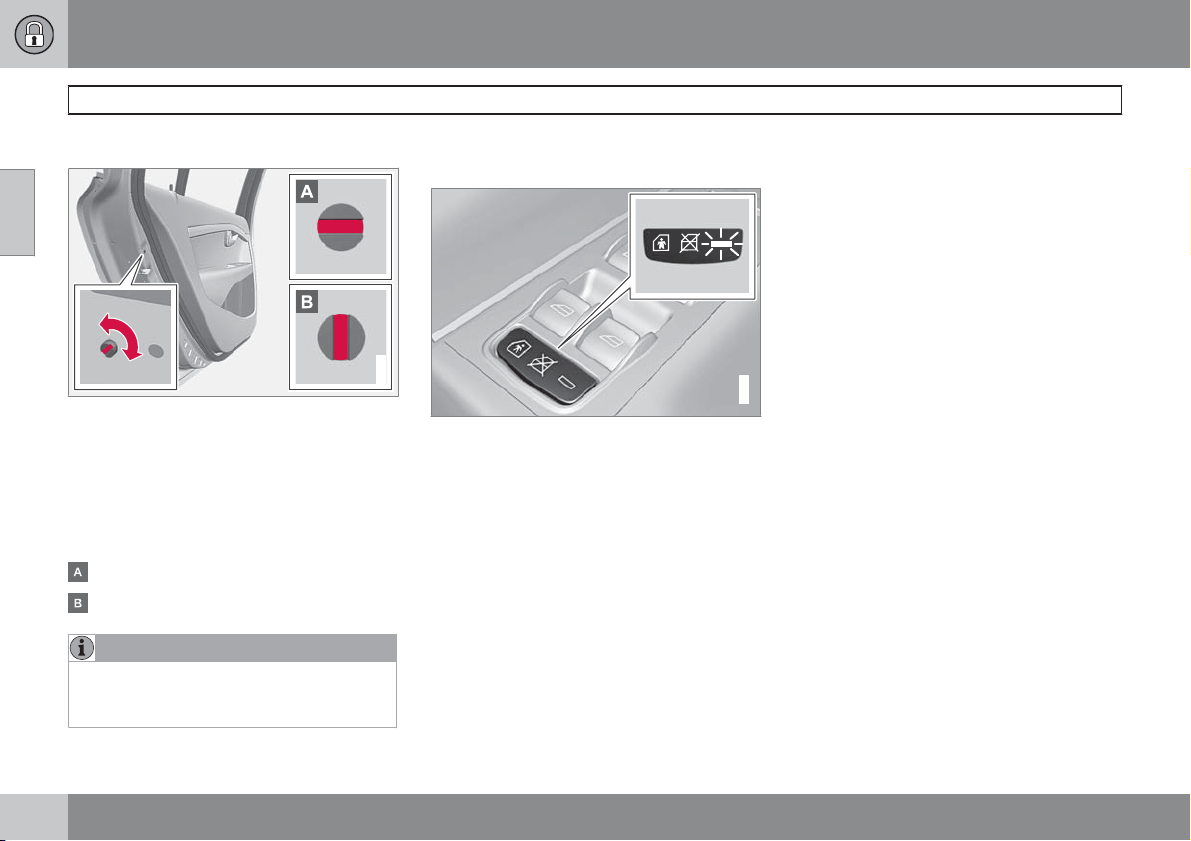

Замок для безопасности детей............. 60
Охранная сигнализация*........................ 61
02
2
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 4
Содержание
Bluetooth, "свободные руки"*............... 211
Встроенный телефон*.......................... 217
03 Среда обитания водителя

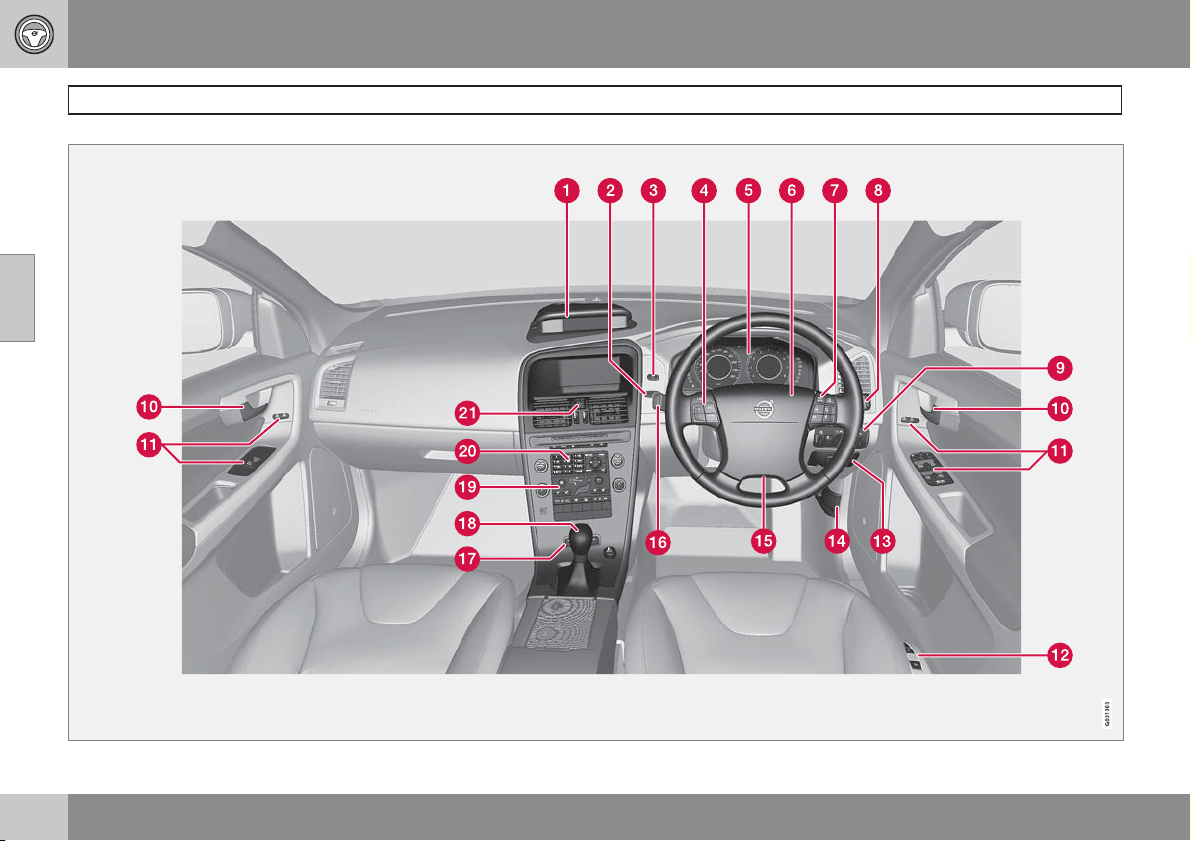

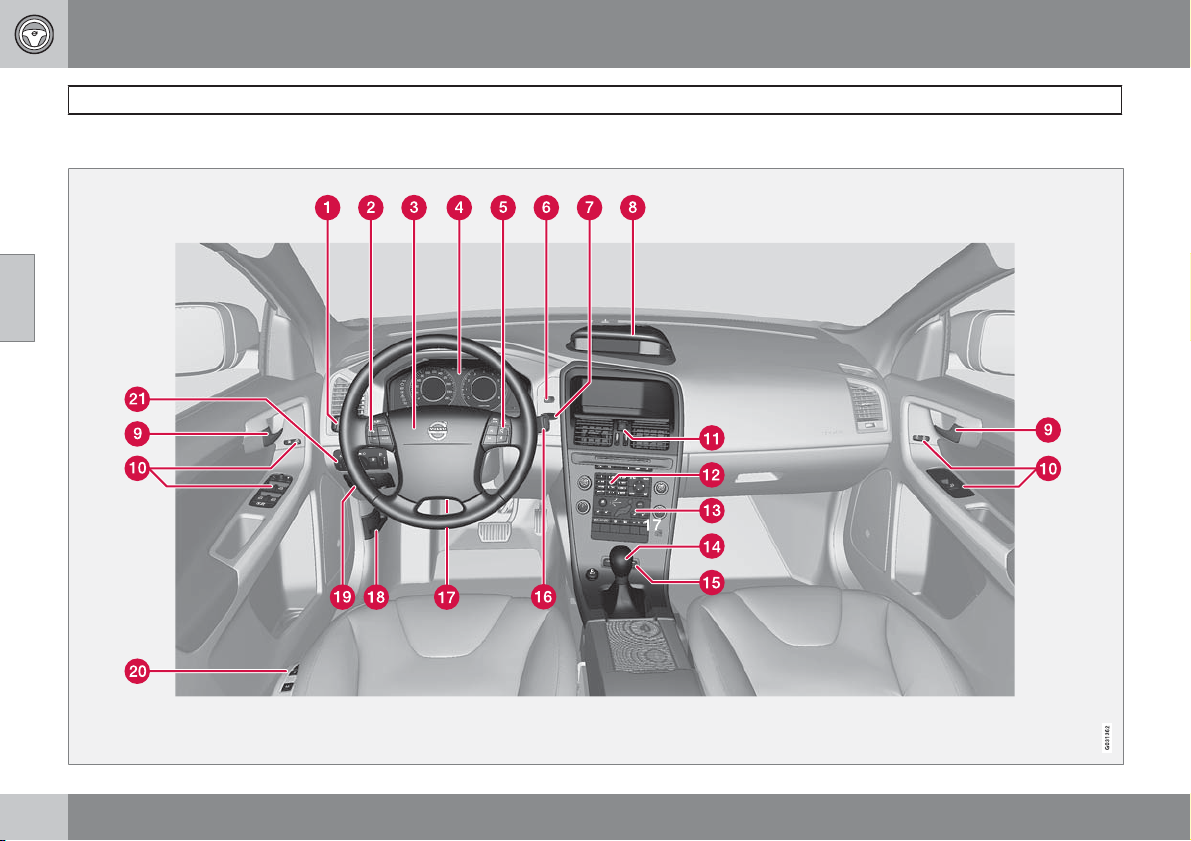

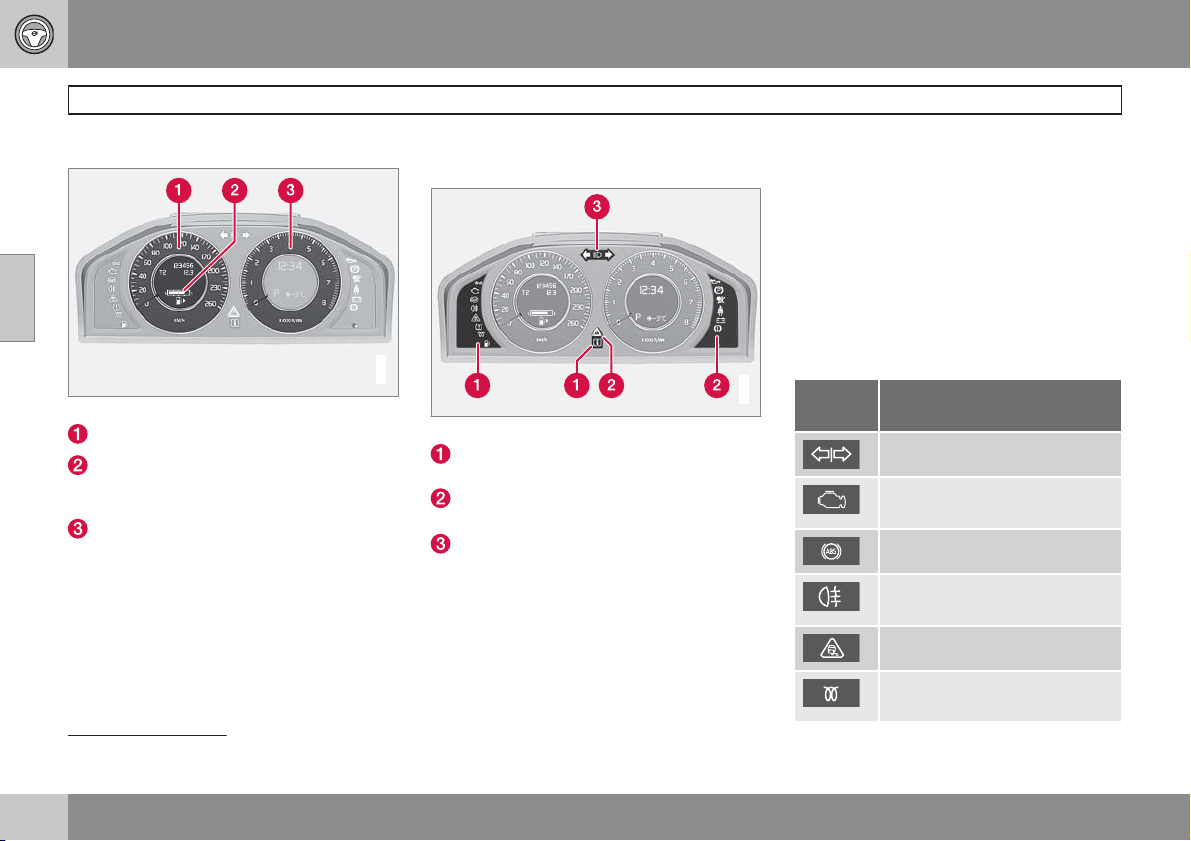

Приборы и органы управления.............. 68
Положения ключа................................... 77

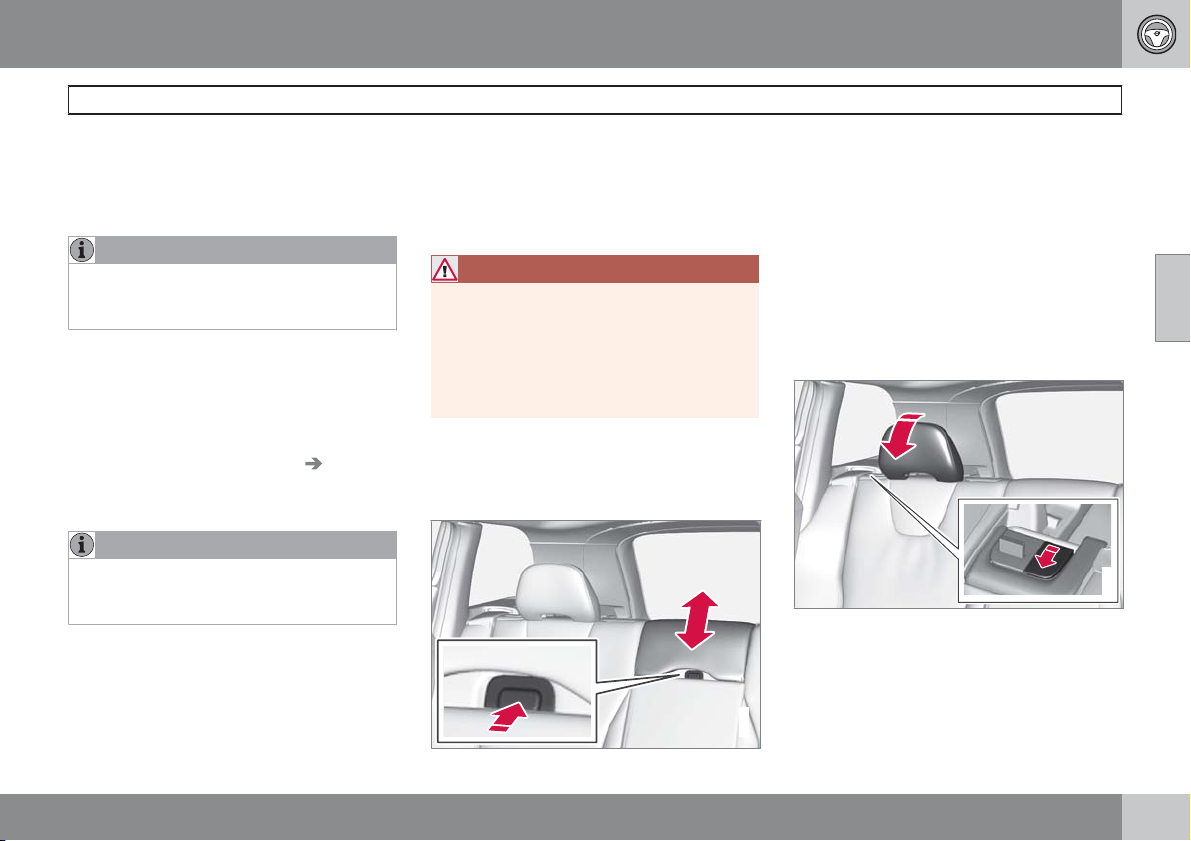

Сидения.................................................... 79

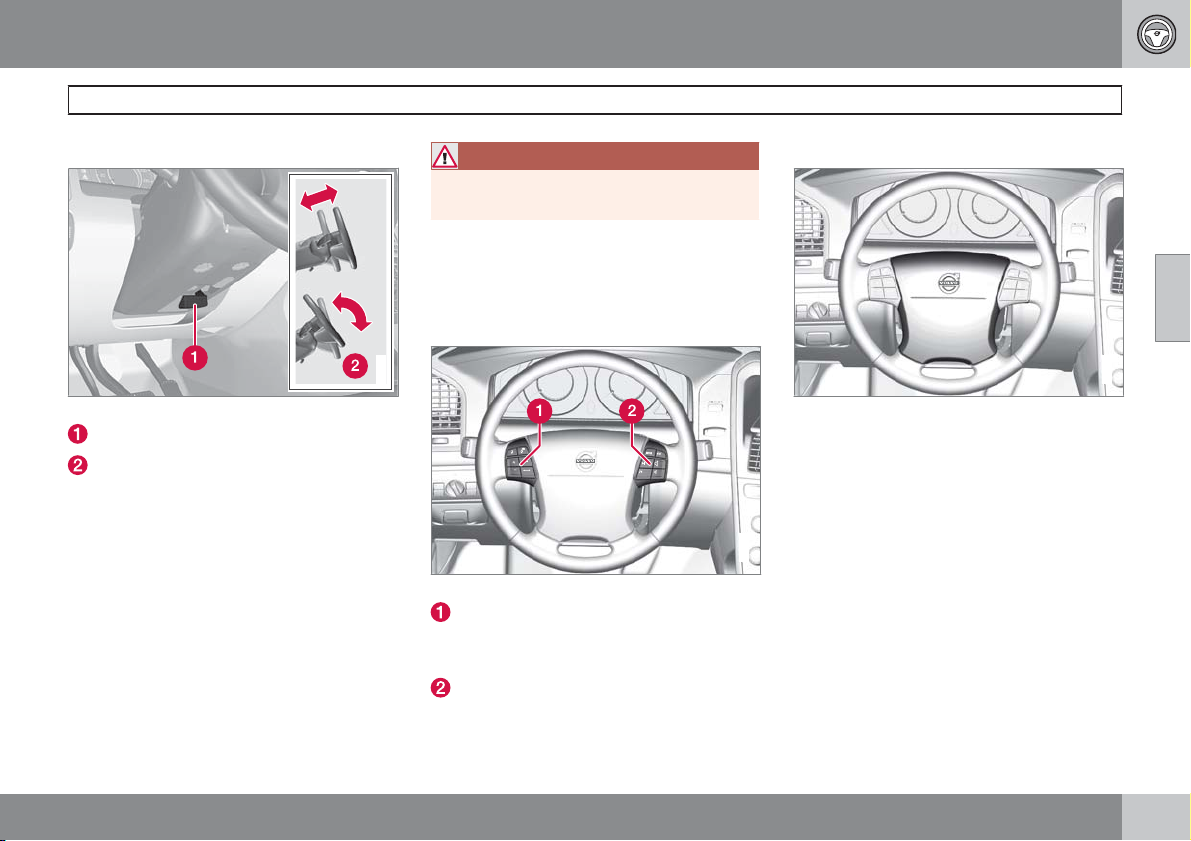

Рулевое колесо....................................... 83
Освещение............................................... 84

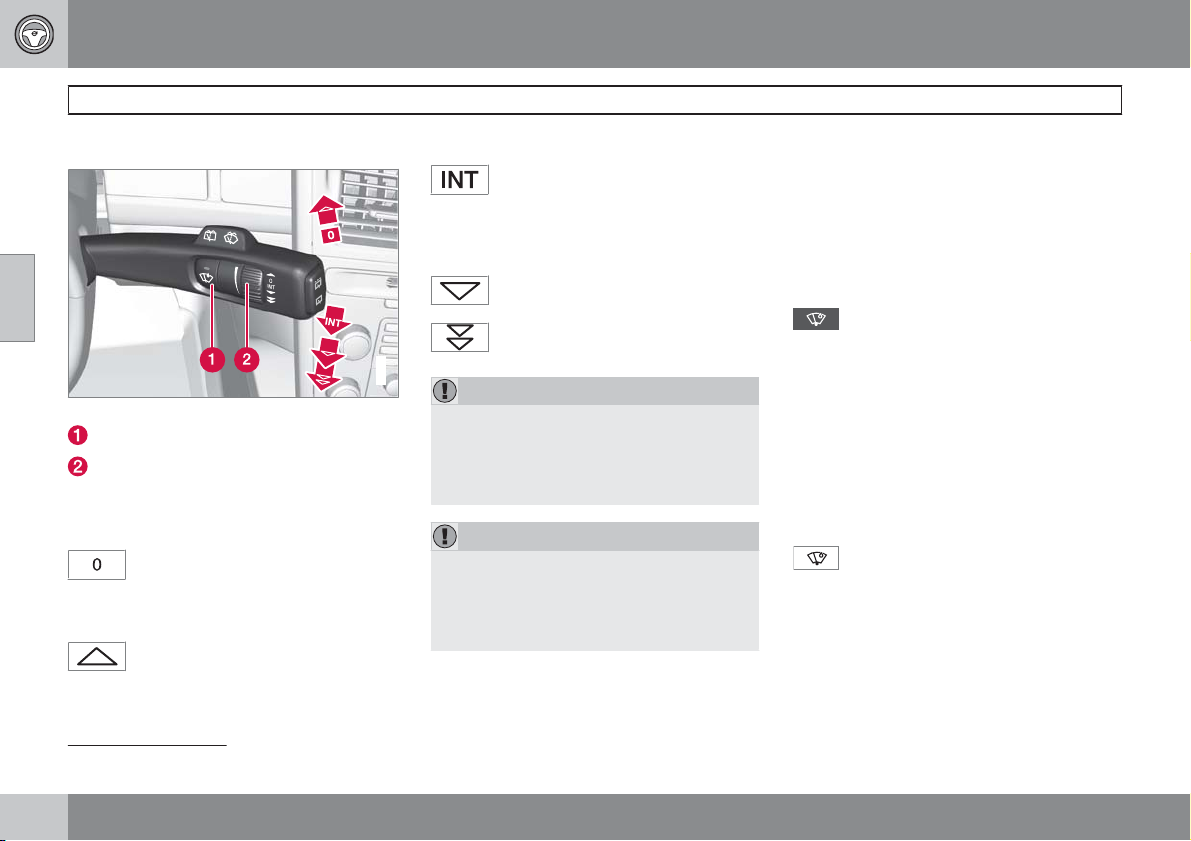

Очистители и омыватели....................... 94
Стекла и зеркала заднего вида............. 97
Панорамная крыша с электроприво-
дом*........................................................ 101
Пуск двигателя...................................... 104
Запуск двигателя – вспомогательный
аккумулятор.......................................... 106
Коробки передач................................... 108
Привод на четыре колеса – AWD (All
Wheel Drive)*........................................... 112
Рабочие тормоза................................... 113
03
Hill Descent Control – HDC, Система кон-
троля тяги на спуске*........................... 115
Стояноч.тормоз.................................... 117
HomeLink
ЕС*....................................... 120
04 Комфорт и удовольствие от
вождения
Использование меню и сообщений..... 126
Климат-контроль.................................. 131
Топливный обогреватель двигателя и
отопитель салона*................................ 140
Дополнительный топливный отопи-
тель*....................................................... 143
Аудиосистема........................................ 144
Бортовой компьютер............................ 159
Компас*.................................................. 161
DSTC – Система динамической устой-
чивости и тяги....................................... 163
Регулировка ходовых характеристик. 165
Круиз-контроль*................................... 166
Адаптивный круиз-контроль*.............. 168
Контроль сближения............................ 176
04
City Safety™........................................... 179
Предупреждение о столкновении с
автоторможением*................................ 184
Driver Alert System – DAC*..................... 190
Driver Alert System – LDW*.................... 193
Помощь парковки*................................ 196
Парковочная камера*........................... 199
BLIS* – Blind Spot Information System. . 203
Комфорт в салоне................................ 207
04
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
3
Page 5
Содержание
05 В поездке
Рекомендации во время езды.............. 224
Заправка топливом............................... 227
Топливо.................................................. 229
Погрузка................................................. 233
Багажное отделение............................. 235
Треугольный знак аварийной оста-
новки...................................................... 240
Езда с прицепом.................................... 241
Буксировка и эвакуация....................... 247
05
06 Уход и технические данные
Двигательный отсек.............................. 252
Лампы..................................................... 258
Щетки стеклоочистителей и омываю-
щая жидкость........................................ 265
Аккумуляторная батарея..................... 267
Предохранители.................................... 270
Колеса и шины...................................... 278
Уход за автомобилем............................ 292
Обозначения типа................................. 297
Технические данные............................. 299
Тип разрешения.................................... 308
Текст на дисплее в комбинированном
приборе.................................................. 309
06
07 Алфавитный указатель
Алфавитный указатель......................... 313
07
4
Page 6
Содержание
5
Page 7
Введение
Важная информация
Читайте Руководство по
эксплуатации
Введение
Лучший способ познакомиться с Вашим
новым автомобилем — это прочитать
настоящее руководство, желательно до
первой поездки. Из руководства Вы можете
узнать о новых функциях, о том, как лучше
управлять автомобилем в различных ситуациях и как наиболее эффективно использовать различные свойства и возможности
автомобиля. Особое внимание уделяйте
приведенным в руководстве инструкциям по
безопасности.
Оборудование, описанное в настоящем
руководстве по эксплуатации, установлено
не на всех автомобилях . Помимо стандартного оборудования в настоящем руководстве по эксплуатации описаны также опции
(оборудование, устанавливаемое на заводеизготовителе) и некоторые аксессуары
(дополнительное оборудование, устанавливаемое позднее). Если Вы не уверены в том,
что входит в стандартный, опционный или
дополнительный комплект поставки, обратитесь к дилеру Volvo.
Автомобили Volvo комплектуются в зависимости от требований различных рынков
сбыта и национальных или местных законов
и правил.
Технические характеристики, особенности
конструкции и иллюстрации в настоящем
руководстве по эксплуатации не являются
обязательными. Мы сохраняем за собой
право вносить изменения без предварительного уведомления.
© Volvo Car Corporation
Опция
Все типы опций/дополнительного оборудования обозначены звездочкой*.
Выбор опционного/дополнительного оборудования для различных моделей зависит от
рынка. Большинство опционного оборудования монтируется на заводе и не может
устанавливаться после выпуска автомобиля. Дополнительное оборудование устанавливается после выпуска автомобиля с
завода.
Дополнительную информацию можно получить у Вашего официального дилера Volvo.
Специальные рубрики
ПРЕДОСТЕРЕЖЕНИЕ
Тексты под рубрикой "Предостережение" указывают на опасность получения
травм.
ВАЖНО
Тексты под рубрикой "Важно" свидетельствуют об опасности повреждения
автомобиля.
ВНИМАНИЕ
В текстах под рубрикой "Внимание"
содержатся советы или рекомендации,
которые помогут Вам использовать различные свойства и функциональные возможности автомобиля.
Сноска
В Руководстве по эксплуатации приводится
информация в виде сносок внизу страницы.
Эта информация дополняет текст, в котором указывается номер сноски. Для обозначения сноски к тексту в таблице вместо
цифр используются буквы.
Тексты сообщений
В автомобиле установлены дисплеи, на
которых появляются текстовые сообщения.
Такие сообщения приведены в Руководстве
по эксплуатации более крупным шрифтом
серого цвета. Пример такого текста приводится в текстах меню и сообщений на
информационном дисплее (например,
Настройки аудио).
6
Page 8
Введение
G031600
Важная информация
Таблички
В автомобиле имеются различные
таблички, в которых ясно и четко приводится важная информация. Эти таблички в
автомобиле по нисходящей указывают степень важности предупреждения/информации.
Предупреждение о возможных
травмах
G031596
Символы ISO черного цвета на желтом фоне
предупреждения, текст/рисунок белого
цвета на черном поле сообщения. Используются для указания об опасности, которая
в случае, если предупреждение игнорируется, может приводить к опасным или
смертельным травмам.
Повреждение имущества
G031597
Символы ISO белого цвета и текст/рисунок
белого цвета на черном или синем фоне предупреждения и сообщения. Используются
для указания об опасности, которая в случае если предупреждение игнорируется,
может приводить к повреждению имущества.
Информация
Символы ISO белого цвета и текст/рисунок
белого цвета на черном поле сообщения.
Списки операций
В Руководстве по эксплуатации процедуры,
которые необходимо выполнять в определенной последовательности, пронумерованы.
7
Page 9
Введение
Важная информация
Если поэтапная инструкция оснащена
серией рисунков, то нумерация каждого
момента аналогична соответствующему
рисунку.
Серии рисунков сопровождаются пронумерованными списками с буквенными
обозначениями, в которых взаимный
порядок инструкций может отличаться.
Стрелки с цифрами и без цифр используются для наглядности перемещений.
Если к поэтапной инструкции отсутствует
серия из рисунков, то различные этапы обозначаются обычными цифрами.
Списки позиций
Для обозначения различных участков на
обзорных рисунках используются красные кружки с цифрой. Эта же цифра
приводится в списке позиций с описанием объекта, соответствующего данному рисунку.
Маркированные списки
При перечислении в Руководстве по
эксплуатации используется маркированный
список.
Пример:
Охлаждающая жидкость
•
Масло для двигателя
•
Продолжение следует
`` Если раздел продолжается на следую-
щем развороте, данный символ расположен
справа внизу.
Запись данных
Компьютеры контролируют и обмениваются
информацией о работе автомобиля, используя данные систем управления и безопасности автомобиля. Один или несколько
таких компьютеров могут хранить информацию о системах, которые они контролируют
в стандартных условиях вождения, во время
столкновения или при обмене информации.
Хранимая в памяти информация может
использоваться:
Volvo Car Corporation
•
Мастерскими по ремонту и обслужива-
•
нию автомобиля
Милицией или другими органами власти
•
Другими лицами, имеющими право на
•
законных основаниях или с разрешения
владельца автомобиля пользоваться
данной информацией.
Аксессуары и дополнительная
оснастка
Неправильное подсоединение или установка дополнительного оборудования могут
отрицательно повлиять на электронную
систему автомобиля. Некоторые аксессуары функционируют только при условии,
что соответствующее программное обеспечение установлено в компьютерной системе
Вашего автомобиля. Поэтому перед установкой дополнительных принадлежностей,
подключаемых или влияющих на электрическую систему автомобиля, обязательно
обратитесь на официальную станцию техобслуживания Volvo.
Лазерный датчик
На данном автомобиле установлен датчик
лазерного излучения. При обращении с
лазерным датчиком необходимо четко
выполнять предписанные инструкции.
Следующие две таблички относятся к
лазерному датчику:
8
Page 10
Введение
Важная информация
На верхней табличке на английском
•
языке приводится классификация
лазерного излучения: Invisible Laser
radiation – Do not view directly with optical
instruments (magnifiers) – Class 1M laser
product.
Перевод английского текста дается в следующем предупреждающем окне.
В нижней табличке на английском языке
•
приводятся физические параметры
лазерного излучения:
IEC 60825-1:1993 + A2:2001. Complies
with FDA performance standards for laser
products except for deviations pursuant to
Laser Notice No. 50, dated
July 26th, 2001.
Детальное описание физических параметров приводится в таблице, а перевод текста
дается в следующем предупреждающем
окне.
Параметры излучения лазерного
датчика
Максимальная энергия
импульса
Максимальная средняя
выходная мощность
G033853
Ширина импульса 33 нс
Расходимость (по горизонтали × вертикали)
2,64 μДж
45 мВт
28° × 12°
ПРЕДОСТЕРЕЖЕНИЕ
Нарушение данных инструкций может
приводить к травме глаз!
Проверка, ремонт, демонтаж, регу-
•
лировка и/или замена деталей лазерного датчика может проводиться
только на официальной станции техобслуживания Volvo.
Чтобы избежать опасного облучения
•
не проводите процедуры регулировки или обслуживания, не указанные в данном руководстве.
При работе с лазерным датчиком
•
монтер должен следовать специально разработанной для этого
информации.
Не демонтируйте лазерный датчик
•
(включая линзы). Согласно стандарту IEC 60825-1 снятый лазерный
датчик относится к лазерному
классу 3В. Лазерный класс 3В не
безопасен для глаз, и поэтому существует опасность повреждения глаз.
Перед демонтажем лазерного дат-
•
чика с ветрового стекла необходимо
сначала отсоединить контакт.
Перед подсоединением контакта
•
необходимо сначала установить
лазерный датчик на ветровое
стекло.
9
Page 11
Введение
Важная информация
Запрещается смотреть в лазерный
•
датчик (испускающий невидимые
лазерные лучи) с расстояния менее
100 мм с применением увеличивающей оптики, как например, лупы,
микроскопа, объектива или аналогичных оптических приборов.
Лазерный датчик испускает лазер-
•
ные лучи, когда дистанционный ключ
находится в положении II даже при
неработающем двигателе (положения ключа см. стр. 77).
Дополнительную информацию о лазерном
датчике см. стр. 182.
Руководство по эксплуатации в сети
Интернет
На сайте www.volvocars.com можно найти
дополнительную информацию о вашем
автомобиле.
10
Page 12
Экологическая концепция Volvo Car Corporation
Введение
Volvo и окружающая среда
G000000
Забота об окружающей среде является
одним из основополагающих принципов
деятельности всех подразделений Volvo Car
Corporation. Мы также верим, что наши клиенты разделяют нашу заботу об окружающей среде.
Ваш автомобиль Volvo отвечает жестким
международным стандартам по охране
окружающей среды и, кроме того, изготавливается на одном из самых экологически
чистых и ресурсосберегающих заводов в
мире. Volvo Car Corporation сертифицирован
согласно глобальному сертификату ISO,
включающему экологический стандарт ISO
14001, в соответствии с которым действуют
все наши заводы и большинство других
наших подразделений. Мы требуем также,
чтобы и наши партнеры систематически
занимались вопросами охраны окружающей
среды.
Всем автомобилям Volvo выдается экологическая справка EPI (Environmental Product
Information), с помощью которой Вы можете
проследить воздействие на окружающую
среду в течение всего срока службы автомобиля.
Более подробно см. сайт:
www.volvocars.com/EPI.
Расход топлива
Все автомобили Volvo конкурентоспособны
в отношении расхода топлива в соответствующих классах. Чем меньше расход топлива, тем ниже в общем случае уровень
выбросов двуокиси углерода — газа, создающего парниковый эффект.
Расход топлива зависит от водителя. С
дополнительной информацией можно ознакомиться в рубрике Охрана окружающей
среды, расположенной ниже.
11
Page 13
Введение
Volvo и окружающая среда
Эффективная очистка отработавших
газов
Ваш автомобиль Volvo изготовлен в соответствии с концепцией "Чистота внутри и
снаружи" – концепция, которая предусматривает как чистую среду в салоне, так и
высокую степень очистки отработанных
газов. Во многих случаях уровень выбросов
отработанных газов намного ниже действующих нормативов.
Чистый воздух в салоне
Фильтр в салоне препятствует проникновению в салон пыли и пыльцы через воздухозаборник.
Совершенная система контроля качества
воздуха IAQS* (Interior Air Quality System),
следит за тем, чтобы воздух, поступающий
в салон, был чище, чем снаружи в транспортном потоке.
Система состоит из электронного датчика и
угольного фильтра. Поступающий воздух
постоянно контролируется, и воздухозаборник закрывается при повышенном
содержании некоторых вредных для здоровья газов, например, оксида углерода.
Подобная ситуация может встречаться,
например, в плотном транспортном потоке,
пробках или туннелях.
Угольный фильтр препятствует поступлению оксидов азота, приповерхностного
озона и углеводородов.
Стандарт для текстильных покрытий
В салоне Volvo создается уютная и приятная
атмосфера даже для страдающих контактной аллергией и астмой. Особое внимание
уделено выбору экологически безопасных
материалов, которые отвечают требованиям стандарта Oeko-Tex 100
успех в создании еще более здорового климата в салоне.
Сертификации согласно Оеko-Tex подлежат, например, ремни безопасности,
коврики и текстиль. Дубильные вещества
для кожаной обивки, отвечающие требованиям этого стандарта, не содержат хрома, а
в них входят растительные вещества.
1
– большой
Станции техобслуживания Volvo и
экология
Регулярное обслуживание создает условия
для увеличения срока службы автомобиля с
сохранением низкого расхода топлива. Это
способствует сохранению более чистой
окружающей среды. Ваш автомобиль становится частью нашей системы, если Вы доверяете мастерским Volvo проводить сервис и
обслуживание автомобиля. Мы уделяем
внимание организации помещений в наших
мастерских с целью предотвращения проливов и выбросов в окружающую среду.
Персонал наших станций техобслуживания
обладает необходимыми знаниями и оборудованием, что гарантирует максимальную
экологическую безопасность.
Охрана окружающей среды
Вы можете внести свой вклад в охрану окружающей среды, например, экономичным
вождением, а также выполняя рекомендации по уходу и техобслуживанию автомобиля, приведенные в Руководстве по
эксплуатации.
Несколько советов по защите окружающей
среды (дополнительные советы о том, как
можно снизить воздействие на окружающую среду, и экономичном вождении см.
стр. 224):
Для низкого расхода топлива поддер-
•
живайте в шинах давление ECO, см.
стр. 290.
Груз на крыше и лыжный кофр увеличи-
•
вают сопротивление воздуха, в связи с
чем повышается расход топлива. Снимайте их сразу же после использования.
1
Более подробно см. www.oekotex.com
12
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 14
Введение
Volvo и окружающая среда
Не возите в автомобиле ненужные вещи.
•
Чем тяжелее груз, тем выше расход топлива.
Если в автомобиле установлен предпу-
•
сковой подогреватель, обязательно
включайте его перед холодным пуском.
Это позволяет уменьшить расход топлива и выбросы в атмосферу.
Ведите автомобиль плавно, избегая рез-
•
ких торможений.
Используйте максимально высокую
•
передачу. На низких оборотах двигатель
расходует меньше топлива.
Притормаживайте двигателем.
•
Не допускайте работу двигателя на
•
холостых оборотах. Выполняйте местные предписания. Выключайте двигатель при длительном ожидании.
Утилизируйте опасные для окружающей
•
среды отходы, например, батарейки и
масло, экологически безопасным способом. Если Вы не знаете точно, как поступить с этими отходами, спросите совета
на официальной станции техобслуживания Volvo.
Регулярно проводите техобслуживание
•
автомобиля.
Расход топлива значительно возрас-
•
тает на высоких скоростях в связи с увеличением сопротивления воздуха. При
увеличении скорости в два раза сопротивление воздуха возрастает в 4 раза.
Следуя этим советам, Вы добьетесь экономии топлива без каких-либо негативных
последствий для продолжительности или
комфортности поездки. Вы сбережете свой
автомобиль, деньги и ресурсы планеты.
13
Page 15
Ремни безопасности ............................................................................ 16
Система надувных подушек безопасности (SRS - Airbag)................. 19
Активирование/отключение подушки безопасности*........................ 23
Боковая подушка безопасности (SIPS-bag) ....................................... 26
Надувной занавес (IC) .......................................................................... 28
WHIPS .................................................................................................... 29
Roll-Over Protection System
(система защиты при переворачивании автомобиля) – ROPS.......... 31
Когда срабатывают системы .............................................................. 32
Аварийный режим................................................................................. 33
Безопасность детей.............................................................................. 34
14
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
G020871
Page 16
БЕЗОПАСНОСТЬ
01
Page 17
01 Безопасность
01
Ремни безопасности
Общая информация
Если не пристегнуть ремень безопасности,
резкое торможение может иметь серьезные
последствия. Поэтому проверьте, чтобы все
пассажиры пристегнули ремни безопасности.
Для того чтобы ремень безопасности обеспечивал максимальную защиту, необходимо, чтобы он плотно прилегал к телу. Не
отклоняйте спинку сидения слишком далеко
назад. Ремень безопасности рассчитан так,
чтобы обеспечивать защиту при нормальном положении спинки.
Пристегивание ремня безопасности
Медленно вытяните ремень безопасности и
застегните его, вставив язычок в замок.
Громкий щелчок указывает на фиксацию
ремня безопасности.
На заднем сидении определенный язычок
подходит только к соответствующему
замку.
Отстегивание ремня безопасности
Нажмите на красную кнопку в замке и дайте
катушке втянуть ремень безопасности. Если
ремень безопасности не втянулся полностью, подайте его вручную, чтобы он не провисал.
Ремень безопасности блокируется и не
вытягивается:
если вытягивать его резко
•
во время торможения и ускорения
•
если автомобиль сильно наклонен.
•
Всегда помните следующее
нельзя использовать застежки и т.п.,
•
мешающие нормальному прилеганию
ремня безопасности
необходимо следить, чтобы ремень
•
безопасности не был перекручен и не
зацепился за что-либо
набедренная часть ремня должна рас-
•
полагаться низко (не на животе)
необходимо натянуть набедренную
•
ленту по бедрам, протянув диагональ-
ную ленту ремня, как показано на предыдущем рисунке.
ПРЕДОСТЕРЕЖЕНИЕ
Ремень безопасности и подушка безопасности срабатывают согласованно.
Если ремень безопасности не пристегнут
или используется неправильно, это
может снизить защитные свойства
надувной подушки безопасности в случае столкновения.
ПРЕДОСТЕРЕЖЕНИЕ
Каждый ремень безопасности рассчитан
только на одного человека.
16
Page 18
01 Безопасность
G017726
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается самостоятельно вносить
изменения или ремонтировать ремень
безопасности. Обращайтесь на официальную станцию технического обслуживания Volvo.
Если ремень безопасности подвергся
сильным перегрузкам, например, во
время столкновения, замене подлежит
весь ремень. Даже если ремень безопасности выглядит неповрежденным, его
защитные свойства могут быть частично
утрачены. Заменяйте также изношенный
и поврежденный ремень безопасности.
Новый ремень должен быть одобрен и
предназначен для установки на то же
место, что и заменяемый.
Ремни безопасности и
беременность
Следует обязательно пользоваться ремнем
безопасности во время беременности, при
это очень важно использовать его правильно. Ремень безопасности должен
плотно прилегать к плечу, а диагональная
часть ремня должна располагаться посередине на груди и сбоку живота.
Набедренная часть ремня безопасности
должна плоско лежать на бедрах как можно
ниже под животом. Не допускайте, – чтобы
она скользила вверх по животу. Необходимо, чтобы ремень безопасности плотно
прилегал к телу, не провисая без необходимости. Следите также за тем, чтобы ремень
безопасности не был перекручен.
Ремни безопасности
Вследствие того, что беременность изменяет фигуру спереди, беременным водителям следует регулировать кресло и рулевое
колесо с тем, чтобы не терять возможность
управлять автомобилем (это означает, что
водитель должен легко доставать рулевое
колесо и ножные педали). Следует устанавливать максимальное расстояние между
животом и рулевым колесом.
Напоминание о ремне безопасности
G020998
Напоминание пассажирам, не пристегнутым
ремнями безопасности, подается в виде
звукового и светового сигнала. Звуковое
напоминание зависит от скорости, а иногда
подается по времени. Световое напоминание расположено в потолочной консоли и в
комбинированном приборе.
01
``
17
Page 19
01 Безопасность
01
Ремни безопасности
На детские кресла действие системы напоминания о ремне безопасности не распространяется.
Заднее сиденье
Напоминание о ремне безопасности на
заднем сидении включает две составляющие функции:
Информирует о том, какие ремни безо-
•
пасности используются на заднем сидении. Сообщение показывается на
информационном дисплее при использовании ремней безопасности или
открытии задней двери. Сообщение
удаляется автоматически прим. через
30 секунд, но может также подтверждаться нажатием кнопки READ на подрулевом рычаге мигающих сигналов.
Напоминает о том, что во время движе-
•
ния отстегнут один из ремней безопасности на заднем сидении. Напоминание
поступает в виде сообщения на информационном дисплее в сочетании со звуковым и световым сигналом. Напоминание аннулируется, если ремень безопасности вновь пристегивается, но может
также подтверждаться вручную нажатием кнопки READ.
К сообщению на информационном дисплее,
показывающему, какие ремни безопасности
используются, имеется постоянный доступ.
Чтобы просмотреть сохраненные сообщения, нажмите клавишу READ.
Некоторые рынки
Напоминание водителю, не пристегнутому
ремнем безопасности, подается в виде звукового и светового сигнала. На низкой скорости звуковое напоминание подается первые 6 секунд.
Натяжитель ремня безопасности
Все ремни безопасности оснащены преднатяжителем ремня. Механизм в преднатяжителе ремня натягивает ремень безопасности при достаточно сильном столкновении. При этом ремень безопасности более
эффективно удерживает пассажира.
18
Page 20
01 Безопасность
G018665
G018666

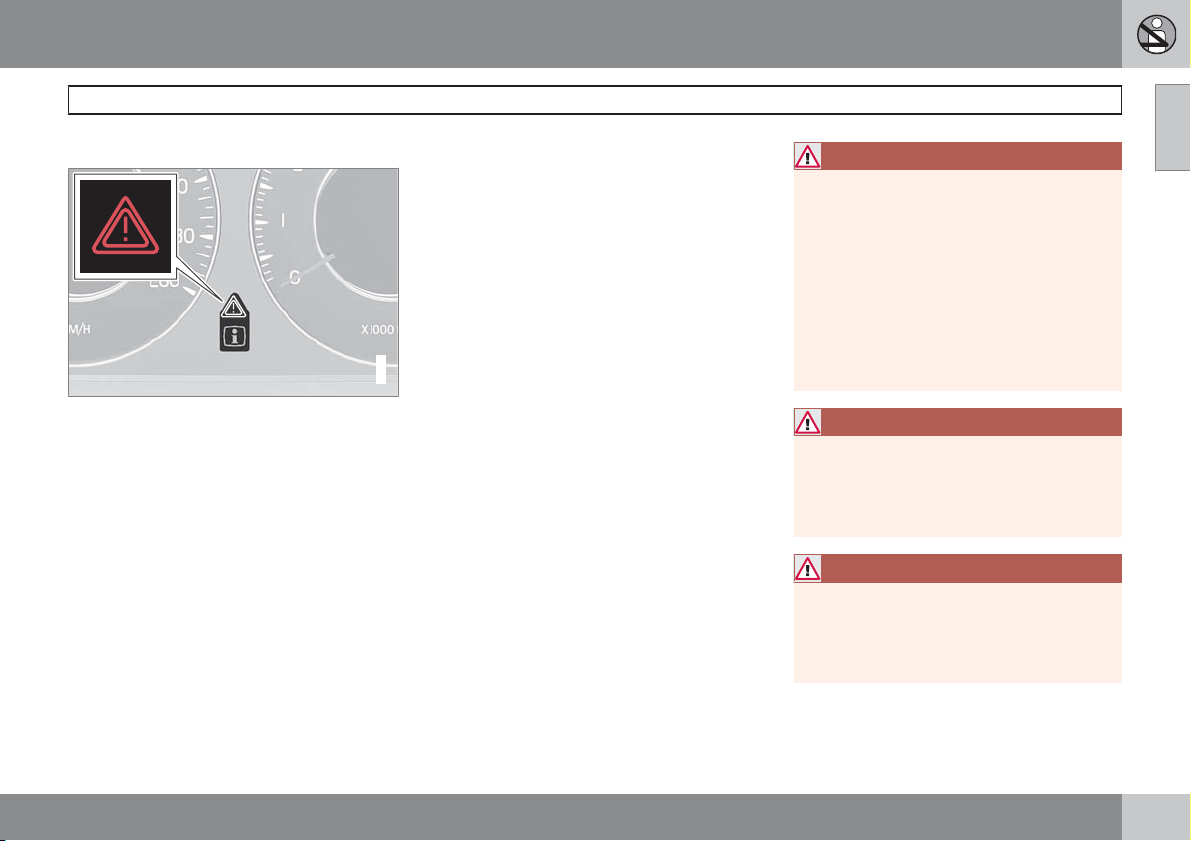

Предупреждающий символ в
комбинированном приборе
0
1
Работа системы надувных подушек безопасности непрерывно контролируется
модулем управления системы. Предупреждающий символ в комбинированном приборе включается в положении зажигания II
или III. Этот символ гаснет прим. через 6
секунд, если система надувных подушек
безопасности исправна.
o
Система надувных подушек безопасности (SRS - Airbag)
ПРЕДОСТЕРЕЖЕНИЕ
Если предупреждающий символ системы
надувных подушек безопасности продолжает гореть или загорается во время
движения, это указывает на нарушение в
работе системы надувных подушек. Этот
символ указывает на неисправность в
системе ремней безопасности, SIPS, IC
или другую ошибку в системе SRS.
Безотлагательно обратитесь на официальную станцию техобслуживания
Volvo.
G021010
Если это необходимо, то одновременно с
предупреждающим символом на информационном дисплее появляется сообщение.
Если предупреждающий символ неисправен, загорается предупреждающий треугольник, и на дисплее появляется
Возд.подуш. SRS Требует обслуж или
Возд.подуш. SRS Треб.сроч.обслуж.
Безотлагательно свяжитесь с официальной
станции технического обслуживания Volvo.
01
Обзор системы надувных подушек
безопасности
Система SRS, автомобиль с левосторонним
управлением.
Система SRS, автомобиль с правосторонним
управлением.
``
19
Page 21
01 Безопасность
G021013
G021014
01
Система надувных подушек безопасности (SRS - Airbag)
Система SRS состоит из надувных подушек
безопасности и датчиков. Датчики реагируют на достаточно сильное столкновение,
и подушка/подушки безопасностинадуваются, одновременно нагреваясь при этом.
Для амортизации удара подушка безопасности выпускает воздух при сжатии. При
этом в салоне появляется небольшое количество дыма, что абсолютно нормально.
Весь процесс, включая надувание и сдувание подушки безопасности, происходит в
десятые доли секунды.
ПРЕДОСТЕРЕЖЕНИЕ
Ремонт может выполняться только на
официальной станции техобслуживания
Volvo. Любое вмешательство в систему
противоударных подушек может привести к ее неправильному функционированию или серьезным травмам.
ВНИМАНИЕ
Датчики срабатывают по-разному в
зависимости от силы столкновения и от
того, пристегнут ли ремень безопасности водителя или пассажира на переднем сидении соответственно.
При столкновении возможны ситуации,
когда срабатывает только одна подушка
безопасности (или ни одной). Система
подушек безопасности распознает силу,
приложенную к автомобилю при столкновении, и реагирует на это срабатыванием одной или нескольких надувных
подушек безопасности.
Мощность подушек безопасности также
согласовывается с силой, приложенной
к автомобилю при столкновении.
Расположение подушки безопасности на стороне пассажира в автомобиле с левосторонним управлением.
Расположение подушки безопасности на стороне пассажира в автомобиле с правосторонним управлением.
20
Page 22
01 Безопасность
Подушка безопасности на стороне
водителя
В дополнение к ремню безопасности на стороне водителя автомобиль оснащен надувной подушкой безопасности SRS
(Supplemental Restraint System). Надувная
подушка безопасности сложена в центральной части рулевого колеса. Такое рулевое
колесо имеет маркировку SRS AIRBAG.
Система надувных подушек безопасности (SRS - Airbag)
ПРЕДОСТЕРЕЖЕНИЕ
Ремень безопасности и подушка безопасности срабатывают согласованно.
Если ремень безопасности не пристегнут
или используется неправильно, это
может снизить защитные свойства
надувной подушки безопасности в случае столкновения.

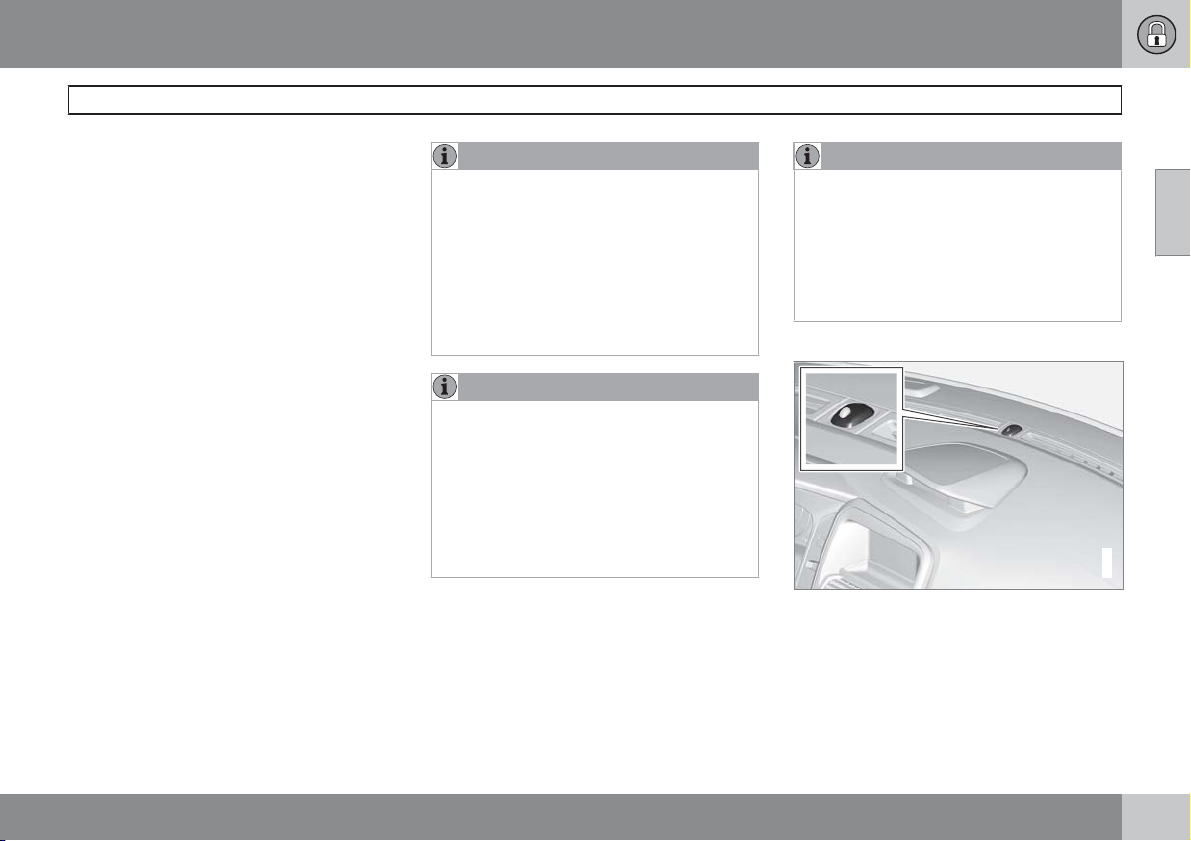

Подушка безопасности на стороне
пассажира
G021011
В дополнение к ремню безопасности на стороне пассажира автомобиль оснащен
надувной подушкой безопасности, которая
в сложенном виде находится в отделении
01
над перчаточным ящиком. Такая панель
имеет маркировку SRS AIRBAG.
ПРЕДОСТЕРЕЖЕНИЕ
Для максимальной травмобезопасности
при срабатывании надувной подушки
безопасности пассажир должен сидеть
как можно прямее, его ноги должны стоять на полу, а спина опираться на спинку
кресла. Ремень безопасности должен
быть натянут и пристегнут.
ПРЕДОСТЕРЕЖЕНИЕ
Не кладите какие-либо предметы перед
или на приборной панели там, где находится надувная подушка безопасности
пассажира.
G021837
``
21
Page 23
01 Безопасность
01
Система надувных подушек безопасности (SRS - Airbag)
ПРЕДОСТЕРЕЖЕНИЕ
Запрещено сажать детей в детское
кресло или детскую подушку на переднем сиденье, если надувная подушка
безопасности активирована
Не разрешайте детям стоять или сидеть
перед креслом пассажира. На переднем
сиденье пассажира запрещено сидеть
пассажирам ростом менее 140 см, если
подушка безопасности активирована.
Нарушение вышеперечисленных правил
может быть опасно для жизни ребенка.
Табличка подушки безопасности
Табличка подушки безопасности расположена
на стойке двери.
1
.
G032244
1
Информацию об активировании/отключении подушки безопасности см. стр. 23.
22
Page 24
01 Безопасность
G032072
Отключение с помощью
автомобильного ключа – PACOS
Общая информация
Подушку безопасности пассажира на
переднем сидении можно отключить, если
автомобиль оснащен переключателем
PACOS (Passenger Airbag Cut Off Switch).
Информацию о включении/отключении
подушки см. в разделе Активирование/
отключение.
Отключение с помощью
автомобильного ключа/
переключатель
Переключатель подушки безопасности пассажира (PACOS) расположен в торце приборной панели на стороне пассажира и
доступен, когда дверь открыта (см. в следующем разделе "Переключатель –
PACOS"). Контролируйте положение переключателя. Для изменения положения переключателя Volvo рекомендует пользоваться
вставным плоским ключом пульта дистанционного управления.

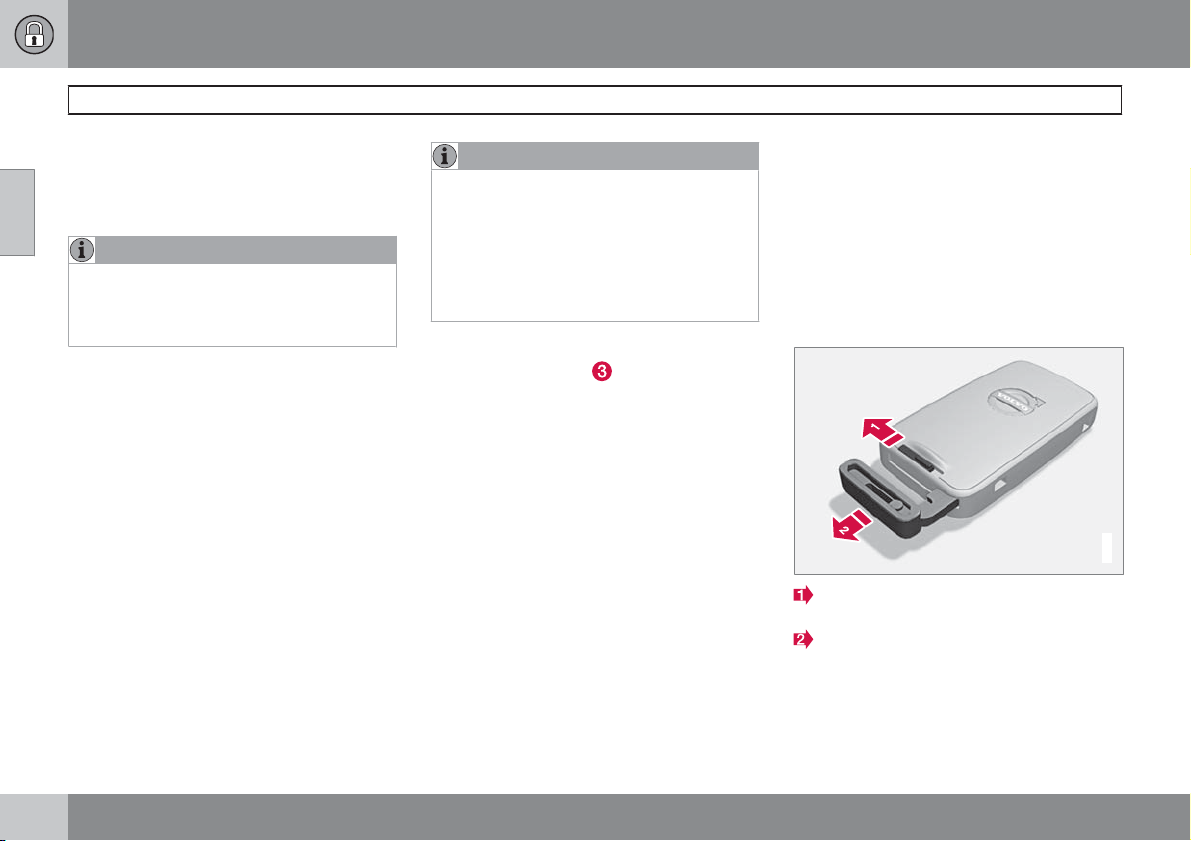

Информацию о плоском ключе, см.
стр. 44.
Активирование/отключение подушки безопасности*
ПРЕДОСТЕРЕЖЕНИЕ
Нарушение вышеперечисленных правил
может быть опасно для жизни пассажиров.
ПРЕДОСТЕРЕЖЕНИЕ
Если в автомобиле установлена подушка
безопасности на стороне переднего пассажира, но переключатель (PACOS,
Passenger Airbag Cut Off Switch) отсутствует, подушка безопасности всегда
находится в активированном состоянии.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещено сажать детей в детское
кресло или на опорную подушку на
переднем сиденье, если надувная
подушка безопасности активирована и
горит символ
соли. Нарушение вышеуказанного правила может быть опасно для жизни
ребенка.
в потолочной кон-
01
ПРЕДОСТЕРЕЖЕНИЕ
Не разрешайте занимать место пассажира, если сообщение в потолочной
панели (см. стр. 24) указывает, что
подушка безопасности отключена, и
одновременно с этим в комбинированном приборе появляется предупреждающий символ системы подушек безопасности. Это указывает на наличие
серьезной неисправности. Безотлагательно обратитесь на официальную
станцию техобслуживания Volvo.
Активирование/отключение
Расположение переключателя.
Подушка безопасности активирована.
Если переключатель находится в этом
положении, пассажир ростом выше
140 см может сидеть на переднем
кресле, а ребенок в детском кресле и на
``
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
23
Page 25
01 Безопасность
G017800
01
Активирование/отключение подушки безопасности*
опорной подушке никогда не должен
сидеть на этом месте.
Подушка безопасности отключена. Если
переключатель находится в этом положении, ребенок в детском кресле или на
опорной подушке может сидеть на месте
пассажира на переднем сидении, а пассажирам ростом выше 140 см запрещается занимать это место.
ПРЕДОСТЕРЕЖЕНИЕ
Активированная подушка безопасности (место пассажира):
Запрещено сажать детей в детское
кресло или детскую опорную подушку на
переднем сиденье, если надувная
подушка безопасности активирована.
Это относится ко всем лицам ростом
менее 140 см.
Отключенная подушка безопасности
(место пассажира):
Пассажирам ростом выше 140 см запрещается занимать переднее сиденье при
отключенной подушке безопасности.
Нарушение вышеперечисленных правил
может быть опасно для жизни.
Сообщения
2
Индикация в потолочной консоли, которая указывает, что подушка безопасности на стороне
пассажира отключена.
Текстовое сообщение и символ в потолочной панели указывают, что подушка безопасности пассажира на переднем сидении
отключена (см. предыдущий рисунок).
2
G017724
Индикация в потолочной консоли, которая указывает, что подушка безопасности на стороне
пассажира активирована.
Предупреждающий символ в потолочной
панели указывает, что подушка безопасности переднего пассажира активирована
(см. предыдущий рисунок).
24
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 26
01 Безопасность
ВНИМАНИЕ
При установке дистанционного ключа в
положение зажигания IIили III в комбинированном приборе в течение
прим. 6 секунд показывается предупреждающий символ подушки безопасности, см. стр. 19.
После этого включается индикация в
потолочной консоли, которая показывает действующий статус подушки безопасности пассажира. Дополнительную
информацию о различных положениях
зажигания для дистанционного ключа
см. стр. 77.
Активирование/отключение подушки безопасности*
01
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
25
Page 27
01 Безопасность
G024377
01
Боковая подушка безопасности (SIPS-bag)
Боковая подушка безопасности
При боковом столкновении SIPS (Side
Impact Protection System) направляет большую часть силы удара на балки, стойки, пол,
крышу и другие элементы кузова автомобиля. Боковые подушки безопасности на
стороне водителя и пассажира защищают
грудь и бедра и являются важным элементом системы SIPS.
Система SIPS-bag состоит из двух основных
частей: боковой подушки безопасности и
датчиков. Боковая подушка безопасности
смонтирована на раме спинки переднего
сидения.
ПРЕДОСТЕРЕЖЕНИЕ
Ремонт может выполняться только
•
на официальной станции техобслуживания Volvo. Любое вмешательство в систему подушек SIPS может
привести к ее неправильному функционированию и как следствие серьезным травмам.
Между внешней боковой поверхно-
•
стью сиденья и панелью двери не
должны находиться посторонние
G032949
предметы, так как эта зона находиться в пределах досягаемости
боковой подушки безопасности.
Используйте только чехлы, одобрен-
•
ные Volvo. Другие чехлы могут
мешать функционированию боковых
подушек безопасности.
Боковая подушка безопасности
•
является дополнением к ремню
безопасности. Обязательно пристегивайтесь ремнем безопасности.
Детское кресло и боковая подушка
безопасности
Боковая подушка безопасности не снижает
защитные свойства автомобиля в отноше-
нии детского кресла или детской опорной
подушки.
Детское кресло/опорная подушка может
размещаться на переднем сиденье только,
если автомобиль не оборудован активируе-
1
подушкой безопасности на стороне
мой
пассажира.
Расположение
Место водителя, автомобиль с левосторонним
управлением.
1
Информацию об активировании/отключении подушки безопасности см. стр. 23.
26
Page 28
01 Безопасность
Место пассажира, автомобиль с левосторонним управлением.
Система подушек SIPS состоит из боковых
подушек безопасности и датчиков. При
достаточно сильном столкновении датчики
реагируют, и боковая подушка надувается.
Боковая подушка безопасности надувается
между пассажиром и дверной панелью и тем
самым гасит силу удара, направленную на
пассажира, в момент столкновения. Когда в
момент удара подушка сдавливается, она
сдувается. Обычно боковая подушка безопасности срабатывает только на стороне
удара.
Табличка
G024378
Табличка боковой подушки безопасности расположена на стойке двери.
Боковая подушка безопасности (SIPS-bag)
G032254
01
27
Page 29
01 Безопасность
01
Надувной занавес (IC)
Назначение
Надувной занавес IC (Inflatable Curtain) является дополнением к подушкам SIPS и SRS.
Он смонтирован в облицовке потолка вдоль
боковин автомобиля и защищает пассажиров на внешних местах в автомобиле. При
достаточно сильном столкновении датчики
реагируют, и занавес надувается. Надувной
занавес помогает во время столкновения
защитить голову водителя и пассажиров от
ударов о внутренние поверхности автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается вешать или крепить тяжелые предметы за ручки, расположенные
в крыше. Крючок предназначен только
для легкой верхней одежды (но не для
тяжелых предметов, таких как, например, зонты).
Не вкручивайте и не монтируйте чтолибо на внутренней облицовке потолка,
стойках дверей или боковых панелях.
Это может снизить защитные свойства
автомобиля. В этих зонах можно монти-
G032025
ровать только оригинальные детали,
одобренные Volvo.
ПРЕДОСТЕРЕЖЕНИЕ
Груз в автомобиле должен располагаться на 50 мм ниже верхнего края стекол в дверях. В противном случае может
пропасть защитный эффект надувного
занавеса, спрятанного за обшивкой
потолка автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Надувной занавес является дополнением к ремню безопасности.
Обязательно пристегивайтесь ремнем
безопасности.
28
Page 30
01 Безопасность
Защита от плетевых травм шеи –
WHIPS
Система WHIPS (Whiplash Protection System)
состоит из энергопоглощающей спинки и
специально модернизированного для данной системы подголовника в передних сидениях. Система активируется в момент удара
сзади, и ее срабатывание зависит от угла
удара, скорости и вида транспортного средства, нанесшего удар.
ПРЕДОСТЕРЕЖЕНИЕ
Система WHIPS является дополнением к
ремню безопасности. Обязательно пристегивайтесь ремнем безопасности.
Функции кресла
При активировании системы WHIPS спинки
передних кресел откидываются назад,
изменяя положение водителя и пассажира
на переднем сиденье. Это снижает опасность повреждения шейных позвонков при
резком ударе, т.н. плетевых травмы.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается самостоятельно видоизменять или ремонтировать кресло или
систему WHIPS. Обращайтесь на официальную станцию технического обслуживания Volvo.
WHIPS
Система WHIPS и детское кресло/
опорная подушка
Система WHIPS не снижает защитные
свойства детского кресла или детской
опорной подушки.
Правильная посадка
Максимальная защита водителя и пассажира на переднем сиденье обеспечивается,
когда они сидят посередине своих сидений
с минимальным расстоянием между головой
и подголовником.
ПРЕДОСТЕРЕЖЕНИЕ
Если сиденье подвергается сильной
перегрузке, например, в момент удара
сзади, систему WHIPS следует проверить на официальной станции техобслуживания Volvo.
Защитные свойства системы WHIPS
могут быть частично утрачены, даже
если кресло не имеет видимых повреждений. Обратитесь на официальную
станцию техобслуживания Volvo для
проведения проверки системы, даже при
незначительных наездах сзади.
01
G021018
``
29
Page 31
01 Безопасность
01
WHIPS
Не создавайте помех для
функционирования системы WHIPS
Багаж за креслом водителя/пассажира.
ПРЕДОСТЕРЕЖЕНИЕ
Не кладите коробки и другой аналогичный багаж так, чтобы он оказался зажатым между подушкой заднего сидения и
спинкой переднего сидения. Не создавайте помех функционированию
системы WHIPS.
Багаж на заднем сидении.
G021842
ПРЕДОСТЕРЕЖЕНИЕ
Если спинка заднего сидения опущена
вниз, следует переместить переднее
кресло вперед так, чтобы оно не соприкасалось с опущенной спинкой.
G018567
30
Page 32
01 Безопасность
Roll-Over Protection System (система защиты при переворачивании автомобиля) – ROPS
Функция
Система Volvo Roll-Over Protection System
(ROPS) разработана для снижения риска
переворачивания автомобиля, а также для
обеспечения максимально возможной
защиты в случае, если столкновение все же
произошло.
Система состоит из системы стабилизации
Roll Stability Control (RSC), которая снижает
риск переворотов и разворотов, например,
при сильных выруливаниях или в случае
заноса.
В системе RSC используется датчик, который регистрирует изменение бокового
наклона автомобиля. С помощью этой
информации рассчитывается риск переворота автомобиля. Если риск существует,
подключается система DSTC, момент двигателя падает, и притормаживаются одно
или несколько колес с тем, чтобы вернуть
устойчивость автомобилю.
О системе DSTC см. далее на стр. 163.
01
ПРЕДОСТЕРЕЖЕНИЕ
При нормальном стиле вождения
система RSC повышает безопасность
автомобиля на дороге, но это не должно
служить основанием для увеличения
скорости. Для безопасного вождения
всегда соблюдайте обычные меры предосторожности.
31
Page 33
01 Безопасность
01
Когда срабатывают системы
Когда срабатывают системы
Система Активирование
Преднатяжитель
ремня безопасности, передние
сидения
Преднатяжители
ремней безопасности задних сидений
Надувные подушки
безопасности SRS
Боковые подушки
безопасности SIPS
Надувной занавесICПри боковом
Защита от травм
шеи WHIPS
A
В результате столкновения автомобиль может быть
сильно деформирован, но подушки безопасности при
этом могут не срабатывать. На способ активирования
различных систем безопасности автомобиля влияют
ряд факторов, как, например, жесткость и вес объекта
столкновения, скорость автомобиля, угол, под которым
произошло столкновение и пр.
При фронтальном
и/или боковом
столкновении и/
или наезде сзади и/
или перевороте
При фронтальном
столкновении и/
или перевороте
При фронтальном
столкновении
При боковом
столкновении
столкновении и/
или перевороте
A
A
A
При наезде сзади
Если подушки безопасности сработали,
рекомендуется следующее:
Эвакуируйте автомобиль на официаль-
•
ную станцию технического обслуживания Volvо. Запрещается управлять автомобилем со сработавшими подушками
безопасности.
Доверьте официальной станции техоб-
•
служивания Volvo провести замену компонентов системы безопасности автомобиля.
Обязательно обратитесь к врачу.
•
ВНИМАНИЕ
Активирование системы SRS, SIPS, IC и
ремней безопасности во время столкновения происходит только однократно.
ПРЕДОСТЕРЕЖЕНИЕ
Модуль управления системой Airbag расположен в центральной консоли. Если
центральная консоль окажется погруженной в воду или другую жидкость,
отсоедините провода аккумуляторной
батареи. Не пытайтесь запустить двигатель, так как могут сработать подушки
безопасности. Эвакуируйте автомобиль
на официальную станцию технического
обслуживания Volvо.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается управлять автомобилем со
сработавшими подушками безопасности. Это может затруднить управление автомобилем. Другие системы
защиты также могут быть повреждены.
Интенсивное задымление и запыление
во время срабатывания подушек безопасности может вызвать раздражение/
травмы глаз и кожи. При раздражении
промойте холодной водой. Быстрое срабатывание подушек безопасности в
сочетании с материалом подушек может
также вызвать ожоги кожи и раздражение вследствие трения.
32
Page 34
01 Безопасность
Ограничение действия функций
Если автомобиль участвовал в столкновении, на информационном дисплее может
появиться текст
руководство
функции автомобиля выполняются в полном объеме. Режим безопасности это
защита, которая задействуется, когда во
время столкновения могли быть повреждены важные функции автомобиля, например, топливопроводы, датчики одной из
систем защиты или система тормозов.
Аварийный режим См.
. Это означает, что не все
Попытка пуска двигателя
Сначала убедитесь, что из автомобиля не
вытекает топливо. Запах топлива также не
допускается.
Если все выглядит нормально, то после проверки отсутствия утечки топлива можно
попытаться завести двигатель.
Сначала выньте из замка пульт дистанционного управления и вновь вставьте его на
место. Электронные системы автомобиля
попытаются самовосстановиться до нормального состояния. После этого попытайтесь запустить двигатель. Если сообщение
Аварийный режим См. руководство
остается на дисплее, автомобилем запрещается управлять или буксировать; его
G021062
необходимо эвакуировать. Скрытые
повреждения могут препятствовать управлению автомобилем во время движения,
даже если Вам кажется, что автомобиль не
потерял управление.
Перемещение
Если Normal mode показывается после
Аварийный режим См.
сброса
руководство
рожно убрать с проезжей части. Не перемещайте автомобиль дальше, чем это необходимо.
, автомобиль можно осто-
Аварийный режим
ПРЕДОСТЕРЕЖЕНИЕ
Не пытайтесь самостоятельно ремонтировать автомобиль или возвращать
электронику в исходное положение
после регистрации режима безопасности. Это может привести к травмам
или неправильной работе систем автомобиля. Доверьте официальной станции
техобслуживания Volvo провести проверку и возврат автомобиля в нормальное состояние, после того как был показан
Аварийный режим См.
руководство
ПРЕДОСТЕРЕЖЕНИЕ
Ни при каких обстоятельствах не заводите двигатель после появления сообщения
ствуется запах топлива. Без промедления покиньте автомобиль.
ПРЕДОСТЕРЕЖЕНИЕ
Если автомобиль остается в режиме
безопасности, его запрещается буксировать. Его следует эвакуировать с
места аварии на официальную станцию
техобслуживания Volvo.
.
Режим безопасности, если чув-
01
33
Page 35
01 Безопасность
01
Безопасность детей
Дети должны сидеть так, чтобы им
было удобно и безопасно
Место ребенка в автомобиле и необходимое
оборудование выбирается в зависимости от
веса и роста ребенка; подробную информацию см. стр. 35.
ВНИМАНИЕ
В разных странах существуют разные
правила, регламентирующие размещение ребенка в автомобиле. Ознакомьтесь с действующими правилами.
Дети любого возраста и роста должны
всегда сидеть в автомобиле правильно пристегнутыми. Ребенок, ни при каких обстоятельствах не должен сидеть на коленях
пассажира.
Оригинальное оборудование Volvo для
безопасности детей сконструировано специально для Вашего автомобиля. При
использовании оригинального оборудования Volvo Вы можете быть уверены в правильном расположении и надежности точек
крепления и крепежных деталей.
ВНИМАНИЕ
С вопросами по монтажу оборудования
для безопасности детей обращайтесь к
его изготовителю за более четкими
инструкциями.
Детские кресла
Детское кресло и надувная подушка безопасности несовместимы.
Volvo выпускает изделия, обеспечивающие
безопасность детей, которые разработаны
специально для автомобилей Volvo и проверены на них.
ВНИМАНИЕ
При использовании изделий для безопасности детей необходимо ознакомиться с прилагаемыми инструкциями по
монтажу.
Не закрепляйте крепежные ленты детского
кресла на штоке продольного перемещения
кресла, пружинах или различных направляющих и балках под сидением. Острые
края могут повредить крепежные ленты.
Спинка детского кресла должна опираться
на панель инструментов. Это относится к
автомобилям, на которых отсутствует
подушка безопасности на стороне пассажира, или если эта подушка безопасности
отключена.
G020739
Местоположение детских кресел
Следует размещать:
детское кресло/опорную подушку на
•
кресле пассажира, если на месте пассажира отсутствует активированная
подушка безопасности
повернутое назад детское кресло на
•
заднем сиденье, которое опирается на
спинку сиденья пассажира.
1
.
1
Информацию об активированной/отключенной подушке безопасности (SRS) см. стр. 23.
34
Page 36

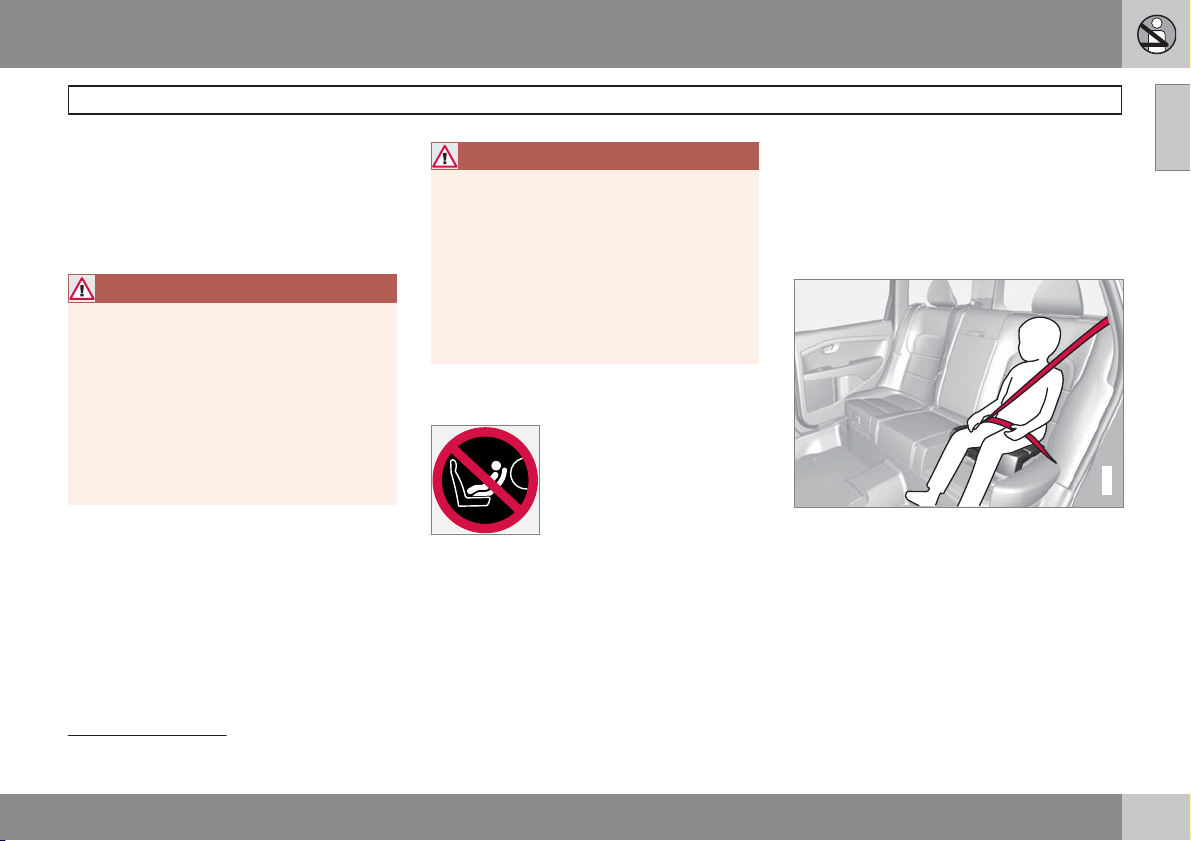

01 Безопасность
G017875
Ребенок должен находиться на заднем
сидении, если подушка на стороне пассажира активирована. Если ребенок находится на месте пассажира, то, когда
подушка безопасности надувается, он
может получить серьезные травмы.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещено сажать детей в детское
кресло или детскую подушку на переднем сиденье, если активирована надувная подушка безопасности (SRS).
На переднем сиденье пассажира запрещено сидеть лицам ростом менее 140 см,
если активирована подушка безопасности (SRS).
Нарушение вышеперечисленных правил
может быть опасно для жизни ребенка.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать детские
опорные подушки/детские кресла, оснащенные стальными скобами или другими
элементами, которые могут соприкасаться с кнопкой замка ремня безопасности, так как это может привести к
случайному открытию замка ремня.
Следите за тем, чтобы верхняя часть
детского кресла не опиралась на ветровое стекло.
Табличка с информацией о подушке
безопасности
Табличка расположена в торце приборной
панели на стороне пассажира.
Безопасность детей
Рекомендуемое детское защитное
оборудование
Интегрированные двухуровневые
фиксируемые ремнем опорные
подушки*
Правильное положение, ремень лежит на
плече.
2
01
2
В отношении другого оборудования для защиты детей Ваш автомобиль должен быть включен в соответствующий перечень производителя или соответствовать в целом нормативным
требованиям ECE R44.
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
35
Page 37
01 Безопасность
G017697
01
Безопасность детей

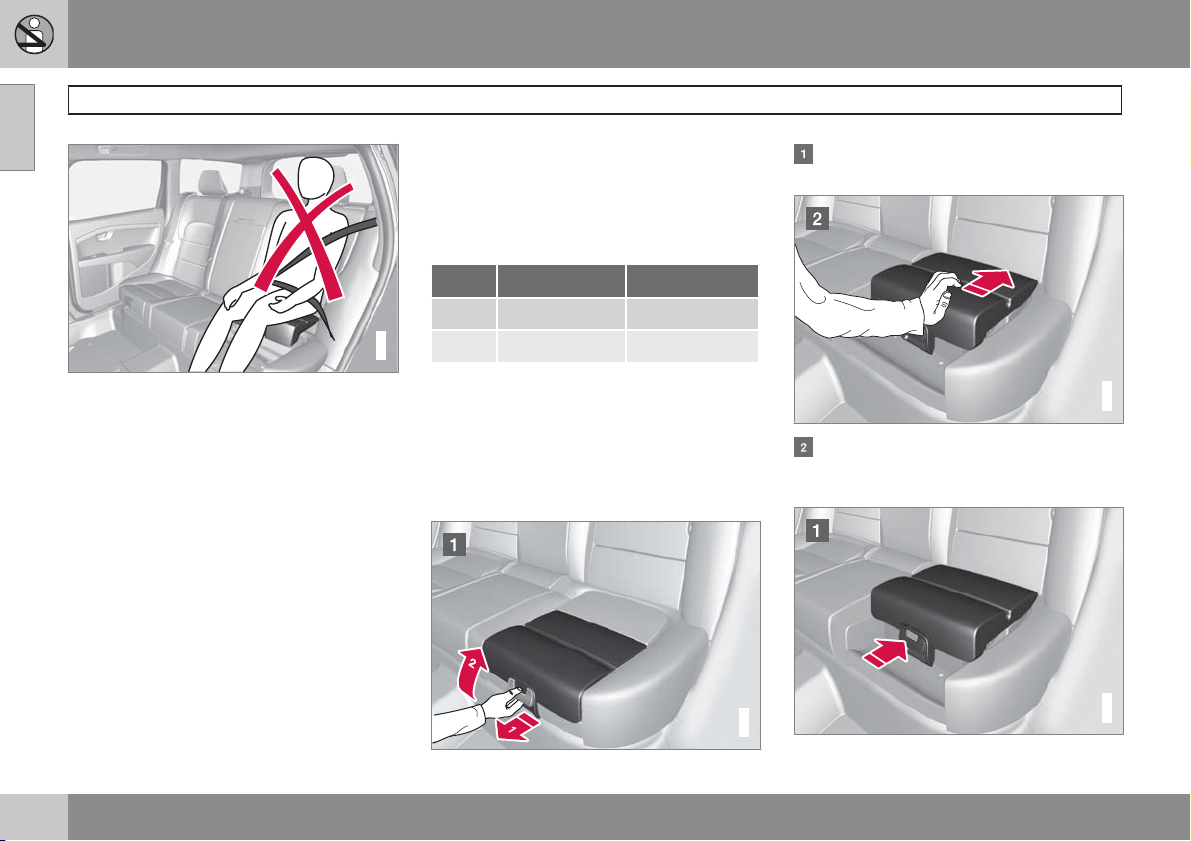

Неправильное положение, голова не должна
находиться выше подголовника, и ремень не
должен лежать ниже плеча.
Фиксируемые ремнем опорные подушки
сконструированы специально для обеспечения комфорта и безопасности детей. В
комбинации с ремнем безопасности опорная подушка одобрена для детей весом от
15 до 36 кг и ростом от 95 до 140 см.
Перед началом поездки проверьте:
что встроенная двухуровневая опорная
•
подушка установлена правильно (см.
таблицу ниже) и зафиксирована
что ремень безопасности плотно приле-
•
гает к телу ребенка, не провисает и не
перевернут
что ремень безопасности не лежит на
•
горле ребенка или ниже плеча (см. предыдущие рисунки)
что для наилучшей защиты набедренная
•
часть ремня безопасности расположена
низко на бедрах.
Уровень 1 Уровень 2
Вес 22 – 36 кг 15 – 25 кг
Длина 115 – 140 см 95 - 120 см
G017719
Инструкции по регулировке опорной
подушки на двух уровнях см. страницы 35–
37.

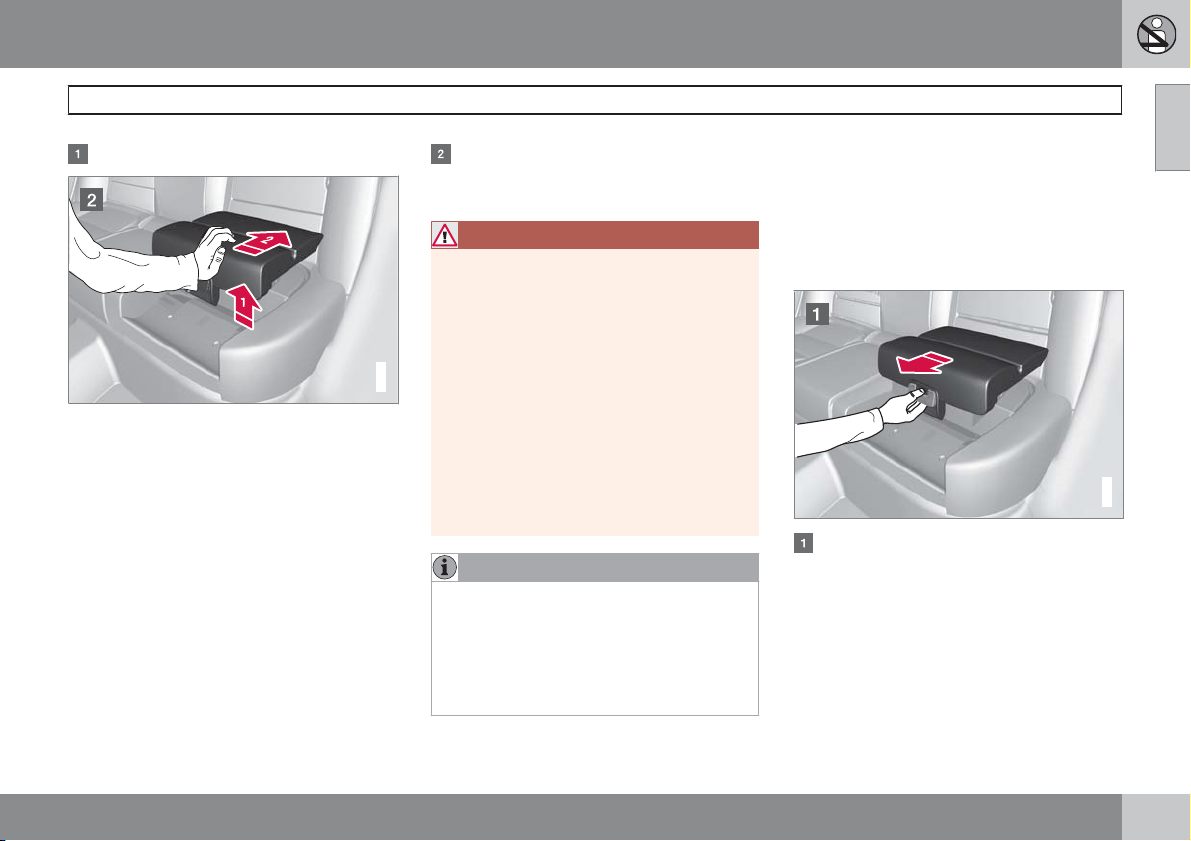

Раскладывание двухуровневой
опорной подушки
Уровень 1
Чтобы освободить опорную подушку,
потяните за ручку вперед и вверх.
Для фиксирования вдавите опорную
подушку назад.
Уровень 2
G017696
G017783
36
Page 38
01 Безопасность
G017692
Из нижнего положения. Нажмите кнопку.
Поднимите подушку за передний край и
для фиксации надавите назад в направлении спинки сидения.
ПРЕДОСТЕРЕЖЕНИЕ
Ремонт или замену следует проводить
только на официальной станции техобслуживания Volvo. Не вносите изменений
и не дополняйте конструкцию фиксируемой ремнем опорной подушки. Если
встроенная фиксируемая ремнем опорная подушка подвергалась сильным
перегрузкам, например, во время столк-
G017784
новения, замене подлежит вся подушка.
Даже если в фиксируемой ремнем опорной подушке отсутствуют видимые
повреждения, защитные свойства
подушки могут быть частично утрачены.
Фиксируемую ремнем опорную подушку
следует заменить в случае сильного
износа.
ВНИМАНИЕ
Нельзя установить опорную подушку в
положение 1 из положения 2. Для этого
сначала необходимо вернуть ее в исходное положение, полностью опустив
подушку сидения. См. ниже раздел
"Складывание двухуровневой опорной
подушки".
Безопасность детей
Складывание двухуровневой опорной
подушки
Полное складывание в подушку сидения
можно проводить как из верхнего, так и нижнего положения. Но переместить опорную
подушку из верхнего положения в нижнее
положение нельзя.
Чтобы освободить подушку, потяните за
ручку вперед.
01
``
37
Page 39
01 Безопасность
01
Безопасность детей

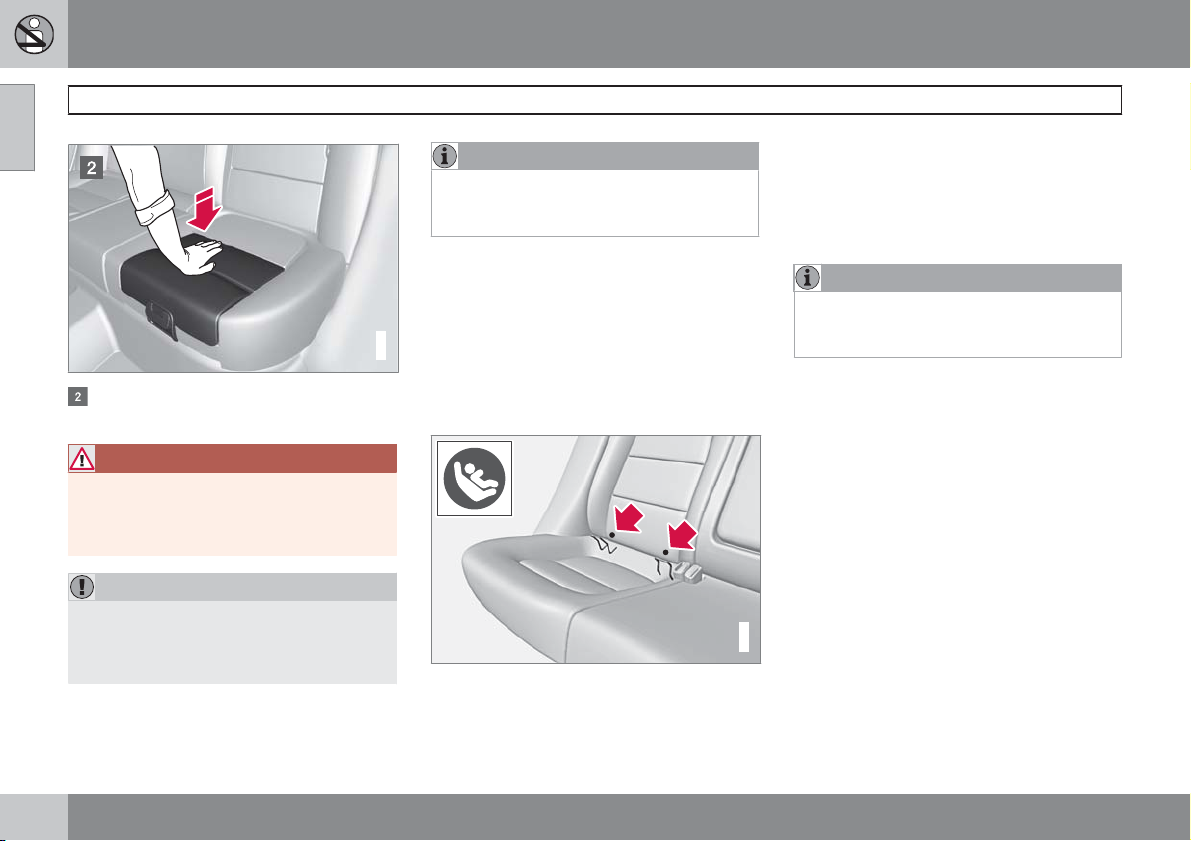

Для фиксации подушки потяните вниз за
ручку в середине подушки.
ПРЕДОСТЕРЕЖЕНИЕ
Невыполнение инструкций по использованию двухуровневой опорной подушки
может в случае аварии привести к серьезным травмам ребенка.
ВАЖНО
Перед складыванием убедитесь в отсутствии под подушкой незакрепленных
посторонних предметов (например, игрушек).
ВНИМАНИЕ
При складывании спинки заднего сидения необходимо сначала опустить опорную подушку.

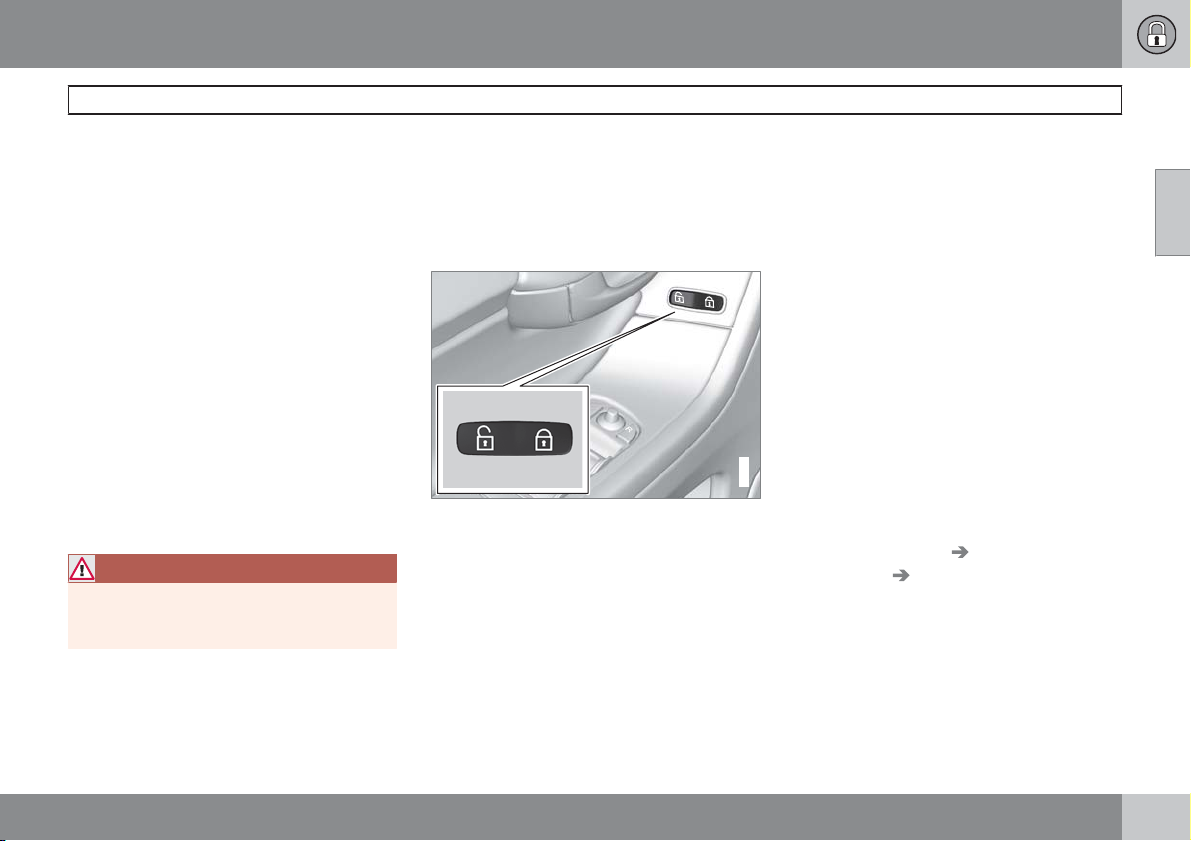

Замок для безопасности детей
Ручки управления стеклоподъемниками и
дверные ручки задних дверей можно заблокировать, чтобы они не срабатывали
G017694
изнутри. Более подробно см. стр. 60.
Система крепления детской
защиты ISOFIX
Точки крепления системы ISOFIX спрятаны
сзади в нижней части спинки внешних мест
заднего сидения.
Местоположение точек крепления показано
символами на обивке спинки (см. предыдущий рисунок).
Для доступа к точкам крепления нажмите на
подушку сидения.
ВНИМАНИЕ
Система креплений ISOFIX дополнительное оборудование для кресла пассажира.
Крепление защиты для детей к точкам крепления ISOFIX проводите только согласно
инструкциям по монтажу производителя.
Классы размеров
И детская защита и автомобили – выпуск
аются разного размера. Поэтому не любая
детская защита подходит для различных
мест в автомобилях разных моделей.
В связи с этим для детской защиты, устанавливаемой в креплениях ISOFIX, введена
классификация по размеру, что помогает
пользователю выбирать правильную
защиту для детей (см. предыдущую
G021064
таблицу).
38
Page 40
01 Безопасность
Класс
Описание
размера
A Максимальный размер,
В Уменьшенный размер (или
B1 Уменьшенный размер (или
C Максимальный размер,
D Уменьшенный размер,
повернутая вперед детская
защита
1), повернутая вперед детская защита
2), повернутая вперед детская защита
повернутая назад детская
защита
повернутая назад детская
защита
Класс
Описание
размера
Е Повернутая назад вставка
F Поперечная вставка для
G Поперечная вставка для
для младенца
младенца, левая
младенца, правая
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается сажать ребенка на место
пассажира, если в автомобиле установлена активированная подушка безопасности.
Безопасность детей
ВНИМАНИЕ
Если на детской защите ISOFIX отсутствует классификация по размеру, то в
этом случае данная модель автомобиля
должна быть указана в списке моделей,
для которых предназначена данная
защита для детей.
ВНИМАНИЕ
Спросите у дилера Volvo, какие виды
защиты для детей с креплением ISOFIX
рекомендует Volvo.
01
``
39
Page 41
01 Безопасность
01
Безопасность детей
Типы защиты для детей с креплением ISOFIX
Тип защиты для
Вес (Возраст) Класс раз-
детей
Вставка для младенцапоперечная
Вставка для младенца
повернутая назад
Вставка для младенца
повернутая назад
Защита для детей повернутая назад
Детская защита, повернутая по ходу движения
A
Для данной группы Volvo рекомендует повернутую назад защиту для детей.
макс. 10 кг (0 – 9 мес.) F - -
макс. 10 кг (0 – 9 мес.) Е В норме В норме
макс. 13 кг (0 – 12 мес.) Е В норме В норме
9 – 18 кг (9 – 36 мес.) D В норме В норме
9 – 18 кг (9 – 36 мес.) В
мера
защиты ISOFIX
Переднее сиденье Внешние места
заднего сидения
G - -
D В норме В норме
C - В норме
C В норме В норме
Места для пассажиров с креплением детской
В норме
B1 В норме В норме
A В норме В норме
A
A
A
В норме
A
A
A
40
Page 42
01 Безопасность

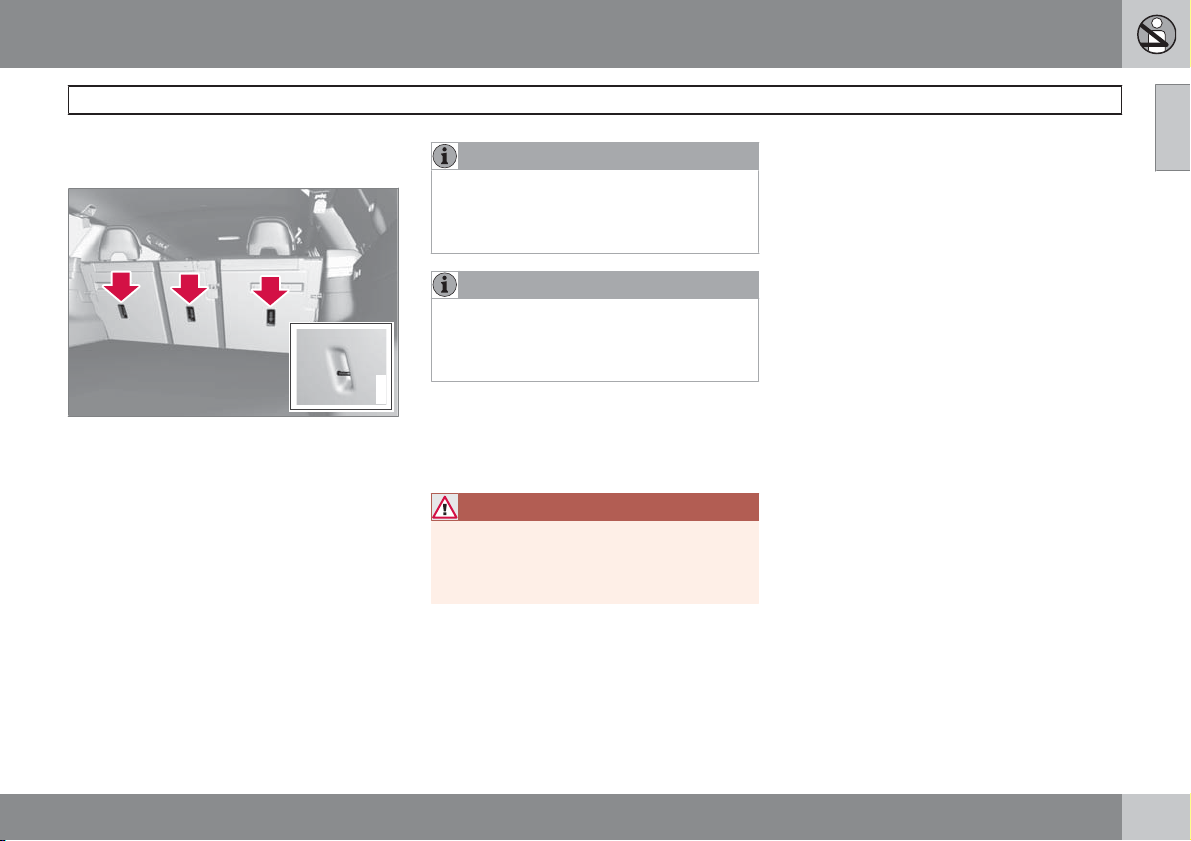

Верхние точки крепления детских
кресел
Для некоторых устанавливаемых по ходу
движения детских кресел в автомобилях
имеются верхние точки крепления. Эти
точки крепления расположены на обратной
стороне сидения.
Верхние точки крепления предназначены,
прежде всего, для использования вместе с
детскими креслами, устанавливаемыми по
ходу движения. Volvo рекомендует, как
можно дольше сажать маленьких детей в
повернутые назад детские кресла.
ВНИМАНИЕ
Если в автомобиле установлены складывающиеся подголовники внешних мест,
то для облегчения монтажа детской
защиты такого типа их следует сложить.
ВНИМАНИЕ
В автомобилях с установленной защитной шторкой поверх багажа в багажном
отделении: перед креплением защиты
для детей ее следует снять.
G017676
Детальную информацию о креплении детских кресел в верхних точках см. инструкции
по монтажу от производителя детских кресел.
ПРЕДОСТЕРЕЖЕНИЕ
Перед тем, как крепежные ленты детского кресла натянуть и закрепить в точках крепления, их следует обязательно
протянуть под задними подголовниками.
Безопасность детей
01
41
Page 43
Дистанционный ключ/плоский ключ................................................... 44
Замена батарейки в дистанционном ключе/РСС*.............................. 50
Keyless drive*.......................................................................................... 52
Запирание/отпирание........................................................................... 55
Замок для безопасности детей........................................................... 60
Охранная сигнализация*...................................................................... 61
42
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 44
ЗАМКИ И СИГНАЛИЗАЦИЯ
02
Page 45
02 Замки и сигнализация
Дистанционный ключ/плоский ключ
Общие сведения
Автомобиль поставляется с двумя дистан-
02
ционными ключами или двумя коммуникаторами РСС (Personal Car Communicator). Они
используются для пуска двигателя, а также
для запирания и отпирания автомобиля.
Вы можете заказать ключи дополнительно –
к одному автомобилю можно запрограммировать и использовать до шести ключей.
В РСС входит больше функций по сравнению с дистанционным ключом. Далее в этой
главе указывается только дистанционный
ключ, если приводится описание функций,
имеющихся как в РСС, так и в дистанционном ключе.
ПРЕДОСТЕРЕЖЕНИЕ
Если в автомобиле находятся дети:
Если водитель покидает автомобиль,
обязательно, вынув дистанционный
ключ, отключите питание от стеклоподъемников и люка в крыше.
Вставной плоский ключ
В дистанционном ключе находится вставной плоский металлический ключ для механического запирания/отпирания двери
водителя и перчаточного ящика. Плоский
ключ используется также для отключения/
включения PACOS*, см. стр. 23.
Функции вставного плоского ключа см.
стр. 48.
Оригинальный код плоского ключа имеется
на официальной станции техобслуживания
Volvo, где можно заказать новые плоские
ключи.
Утрата дистанционного ключа
В случае утраты дистанционного ключа
новый ключ можно заказать на официальной станции техобслуживания Volvo. При
этом на станцию техобслуживания следует
взять все оставшиеся ключи. Для предотвращения возможности угона автомобиля
необходимо удалить код утраченного ключа
из системы.
Число ключей, зарегистрированных для
данного автомобиля, можно проверить в
Настройки машины
машины
системы меню см. стр. 126.
Количество ключей. Описание
Память ключа
Память ключа – внешние зеркала
заднего вида и кресло водителя с
электроприводом*
Установки подключены автоматически к
соответствующему дистанционному ключу,
см. стр. 80 и см. стр. 99.
Функцию можно активировать/отключить в
Настройки машины
машины Распол. сиден. и зерк. Описа-
ние системы меню см. стр. 126.
Для автомобилей с функцией "без ключа"
Keyless drive см. стр. 52.
Память ключа
Индикация при запирании/отпирании
Когда автомобиль запирается или отпирается дистанционным ключом, мигающие
сигналы следующим образом указывают на
правильное запирание/отпирание:
Запирание – однократное мигание
•
Отпирание – двукратное мигание.
•
При запирании индикация включается
только, если после закрытия дверей все
замки были заперты.
Функцию можно активировать/отключить в
Настройки машины
освещения
Настройки машины
освещения
ветственно.
Описание системы меню см. стр. 126.
Блок. подтверж. свет и
Разблок. подтв. свет соот-
Настройки
Настройки
44
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 46
Электронная блокировка запуска
G021078
двигателя
Каждому дистанционному ключу соответствует однозначно определяемый код. Двигатель можно запустить только при использовании подходящего дистанционного
ключа с правильным кодом.
В информационном дисплее комбинированного прибора с электронной блокировкой
старта связаны следующие сообщения о
неисправности:
Сообщение Значение
Ошибка ключа
Вын./встав. ключ
Ключ автомобиля не найден
Иммобилайзер
Повтор. попытку
Пуск двигателя см. стр. 104.
Ошибка при считывании ключа во
время пуска.
Повторить пуск
автомобиля.
Относится только к
функции вождения
без ключа PCC.
Ошибки считывания PCC при запуске. Повторить
пуск автомобиля.
Ошибка в работе
дистанционного
ключа во время
пуска. Если ошибка
сохраняется:
обратиться на
официальную
станцию техобслуживания Volvo.
Разряжена батарейка в
дистанционном ключе
Батарейки следует заменить, если:
02 Замки и сигнализация
Дистанционный ключ/плоский ключ
включается информационный символ и
•
на дисплее отображается
батарейку ключа
и/или
в пределах 20 м от автомобиля замки
•
при многократных попытках не реагируют на сигнал дистанционного ключа.
Замена батарейки см. стр. 50.
Функции
Дистанционный ключ.
Запирание
Отпирание
Прод. удал. вкл.свет
Заменить
02
``
45
Page 47
02 Замки и сигнализация
Дистанционный ключ/плоский ключ
Дверь задка
02
Функция паники
PCC* (Personal Car Communicator).
Информация
Функциональные клавиши
Запирание – одновременно с активиро-
ванием сигнализации запираются двери и
дверь задка.
Отпирание – Одновременно с отключе-
нием сигнализации отпираются двери и
дверь задка.
Данная функция может быть изменена, и
вместо одновременного отпирания всех
дверей можно установить: если нажать один
раз, открывается дверь водителя, а еще
один раз (в течение 10 секунд) открываются
остальные двери.
Функцию можно изменить в Настройки
машины
Разблок. дверей. Описание системы меню
см. стр. 126.
зуется для дистанционного включения
освещения автомобиля. Более подробно см.
стр. 89.
G021079
с сигнализации только дверь задка
подробно см. стр. 56.
экстренной ситуации для привлечения внимания окружающих.
Если красную кнопку удерживать нажатой в
течение не менее 3-х секунд или нажать 2
раза в течение 3-х секунд, включаются
мигающие сигналы и подается звуковой сигнал.
Функцию можно выключить этой же кнопкой
минимум через 5 секунд после ее включения. Или же она отключается автоматически
через 2 минуты и 45 секунд.
Настройки блокировки
Продолжит. удал. вкл.свет – Исполь-
Дверь задка – Отпирается и снимается
Функция паники – Используется в
1
. Более
Функция проветривания*
Длительным нажатием (не менее 4-х секунд)
на кнопку
закрываются все стекла. Закрывается
также открытый люк в крыше.
Функцию можно использовать, например,
для быстрого проветривания автомобиля в
жаркую погоду.
или открываются или
ПРЕДОСТЕРЕЖЕНИЕ
Если люк в крыше и стекла закрываются
дистанционным ключом, следите за тем,
чтобы не зажать руки.
Радиус действия
Дистанционный ключ действует в радиусе
до 20 м от автомобиля.
ВНИМАНИЕ
Функционирование дистанционного
ключа может быть нарушено помехами
от радиоволн, строений, топографических особенностей местности и пр. Автомобиль можно всегда запереть/отпереть
вставным плоским ключом, см.
стр. 48.
1
В автомобилях с электроприводом двери задка* она открывается, если удерживать кнопку нажатой более 2-х секунд.
46
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 48
02 Замки и сигнализация
G030262
Дистанционный ключ/плоский ключ
Особые функции РСC*
Информационная кнопка
Индикаторные лампы
С использованием информационной кнопки
определенная информация из автомобиля
может считываться с помощью индикаторных ламп.
Использование информационной
кнопки
±
Нажмите на информационную кнопку
.
В течение 7 секунд мигают все индикаторные лампы с круговым перемещением света по РСC. Это указывает на
считывание информации из автомобиля.
Если в течение этого времени нажать
какую-либо другую кнопку, считывание
прерывается.
ВНИМАНИЕ
Если индикаторные лампы не горят при
неоднократном использовании информационной кнопки со сменой местоположения (а также через 7 секунд или после
того, как на РСС световая индикация
совершила круг), обратитесь на официальную станцию техобслуживания
G021080
Volvo.
Индикаторные лампы предоставляют
информацию, как показано на следующем
рисунке:
02
Постоянный зеленый свет – Автомобиль
заперт.
Постоянный желтый свет – Автомобиль
не заперт.
Попеременно мигающие красным светом две индикаторные лампы – С
помощью датчика HBS (Heart Beat
Sensor) указывают, что в автомобиле
может находиться человек. Индикация
показывается только, если сигнализация срабатывала.
Постоянный красный свет – Сигнализация срабатывала.
Радиус действия
Функции запирания РСС действуют в
радиусе до 20 м от автомобиля.
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
47
Page 49
02 Замки и сигнализация
G021082
Дистанционный ключ/плоский ключ
Комфортное освещение, функция паники и
функции, управляемые информационными
02
кнопками, действуют в радиусе до 100 м от
автомобиля.
ВНИМАНИЕ
Работа информационной кнопки может
быть нарушена помехами от радиоволн,
строений, топографических особенностей местности и пр.
Радиус действия РСС
Если для считывания информации РСC
находится слишком далеко от автомобиля,
показывается последнее состояние, в котором автомобиль был оставлен, но без кругового перемещения света по РСC.
Если в автомобиле используется несколько
РСС, то правильный статус показывает
только тот РСС, который последним
использовался для отпирания/запирания
автомобиля.
ВНИМАНИЕ
Если при использовании информационной кнопки ни одна из индикаторных
ламп не горит, это может быть связано с
тем, что последний обмен информации
между РСС и автомобилем был нарушен
помехами от радиоволн, строений, топографических особенностей местности и
пр.
Heart Beat Sensor
Для работы функции используется датчик биения сердца HBS (Heart Beat Sensor).
HBS – дополнение к системе сигнализации
автомобиля, указывает, что в автомобиле
может находиться человек. Индикация
показывается только, если сигнализация
срабатывала.
HBS: регистрирует удары сердца человека,
находящегося внутри кузова автомобиля.
Поэтому помехи в работу функции HBS
могут вносить повышенные шумы и вибрации в окружающей среде.
Вставной плоский ключ
С помощью плоского ключа, находящегося
в дистанционном ключе, Вы можете:
открыть вручную дверь водителя, если
•
центральный замок не срабатывает от
дистанционного ключа
заблокировать доступ в перчаточный
•
ящик.
Как вынуть плоский ключ
Потяните в сторону подпружиненную
защелку.
Одновременно вытяните плоский ключ
назад.
48
Page 50
Установка на место плоского ключа
Чтобы не повредить плоский ключ, осторожно вставьте его на место в дистанционном ключе.
1. Держите дистанционный ключ прорезью вверх, и отпустите плоский ключ
в прорезь.
2. Слегка нажмите на плоский ключ. При
фиксации плоского ключа Вы услышите
щелчок.
Отпирание двери плоским ключом
Если центральный замок не срабатывает от
дистанционного ключа, например, из-за
разряженной батарейки, дверь водителя
можно открыть следующим образом:
ВНИМАНИЕ
Когда дверь водителя отпирается плоским ключом и открывается, срабатывает
сигнализация.
1. Откройте замок двери водителя плоским ключом, вставив плоский ключ в
замочную скважину в дверной ручке.
2. Отключите сигнализацию, вставив
дистанционный ключ в замок зажигания.
02 Замки и сигнализация
Дистанционный ключ/плоский ключ
02
49
Page 51
02 Замки и сигнализация
Замена батарейки в дистанционном ключе/РСС*
Замена батарейки
02
Открытие
Потяните в сторону подпружиненную
защелку.
Одновременно вытяните плоский
ключ назад.
Вставьте шлицевую отвертку 3 мм в
отверстие за подпружиненной защелкой
и осторожно отогните вверх дистанционный ключ.
ВНИМАНИЕ
При открытии поверните дистанционный
ключ кнопками вверх, чтобы батарейки
не выпали из ключа.
ВАЖНО
Не прикасайтесь пальцами к новым батарейкам и контактным поверхностям, так
как это может снизить эффективность
их работы.
Замена батареек
Внимательно изучите, как под крышкой
сориентированы стороны батарейки/
батареек (++ и –).
Дистанционный ключ (1 батарейка)
1. Осторожно отжав, выньте батарейку.
2. Установите новую батарейку стороной,
обозначенной (+), вниз.
PCC* (2 батарейки)
1. Осторожно отжав, выньте батарейки.
2. Сначала установите новую батарейку
стороной, обозначенной (+), вверх.
3. Положите белую пластмассовую прокладку, а затем установите еще одну
батарейку стороной, обозначенной (+),
вниз.
Тип батареек
Используйте батарейки с обозначением
CR2430, 3 В – одну для дистанционного
ключа и две для РСС.
Сборка
1. Соедините вместе части дистанционного ключа.
2. Держите дистанционный ключ прорезью вверх, и отпустите плоский ключ
в прорезь.
3. Слегка нажмите на плоский ключ. При
фиксации плоского ключа Вы услышите
щелчок.
50
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 52
ВАЖНО
Обеспечьте утилизацию отработанных
батареек безопасным для окружающей
среды способом.
02 Замки и сигнализация
Замена батарейки в дистанционном ключе/РСС*
02
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
51
Page 53
02 Замки и сигнализация
Keyless drive*
Keyless drive (только PCC)
02
Система запирание без ключей и
запуска
С помощью функции keyless drive в РСС
автомобиль можно отпереть, управлять и
запирать без использования ключа. Достаточно иметь с собой РСС. Используя эту
систему, можно легко открыть автомобиль,
например, когда у Вас заняты руки.
В двух РСС автомобиля предусмотрена бесключевая функция keyless. Вы можете заказать дополнительные РСС.
Радиус действия РСС
Для того чтобы открыть дверь или дверь
задка, необходимо, чтобы РСС находился
на расстоянии не более прим. 1,5 м от дверной ручки или дверь задка автомобиля. Это
означает, что тот, кто собирается запереть
или отпереть дверь должен иметь РСС с
собой. Нельзя запереть или отпереть дверь,
если РСС находится по другую сторону
автомобиля.

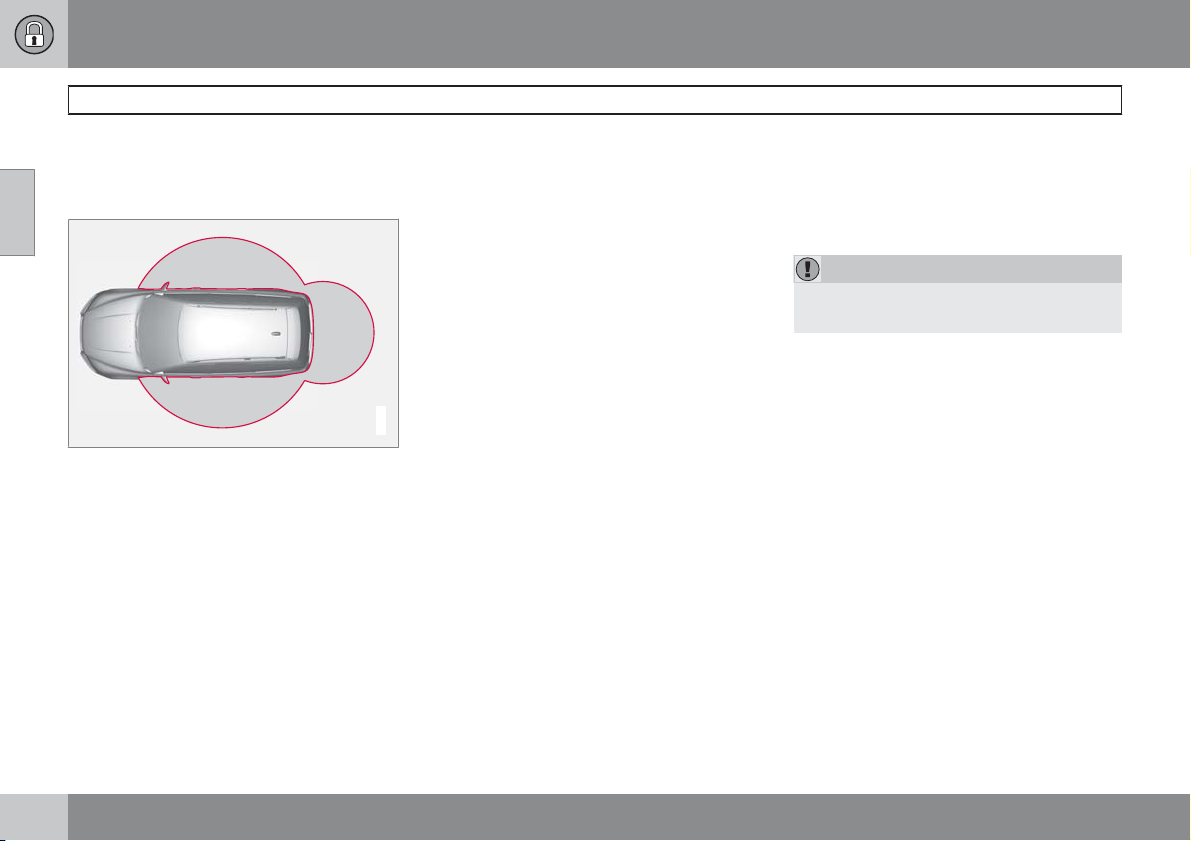

Красные окружности на рисунке слева указывают зону действия антенн системы.
Если все РСС удалены от автомобиля, когда
двигатель работает или активировано положение ключа II (см. стр. 77) и если все
двери закрыты, на информационном дисплее появляется предупреждающее сообщение с одновременным звуковым напоминанием.
G017871
Когда РСС возвращен к автомобилю, предупреждающее сообщение гаснет и звуковое напоминание отключается после того,
как:
дверь открыта и закрыта
•
РСС установлен в замок зажигания
•
нажата кнопка READ.
•
Меры предосторожности при
обращении с РСС
Если РСС с бесключевой функцией оставлен в автомобиле, при запирании автомобиля он временно блокируется. При этом
посторонние лица не могут открыть двери.
Если, при этом, кто-то проникает внутрь
автомобиля, открывает дверь и находит
РСС, то он вновь активируется. Поэтому
обращайтесь очень внимательно со всеми
РСС.
ВАЖНО
Никогда не оставляйте РСС в автомобиле.
Нарушения функционирования РСС
Бесключевая функция может быть нарушена электромагнитными полями и помехами. Поэтому не кладите РСС вблизи
мобильного телефона или металлических
предметов.
Если помехи все же имеют место, используйте РСС и плоский ключ обычным способом, см. стр. 45.
Отпирание
Открывайте двери с помощью дверных
ручек или открывайте дверь задка ручкой на
этой двери.
Отпирание плоским ключом
Если в РСС не работает бесключевая функция, дверь водителя можно отпереть плоским ключом. В этом случае центральный
замок не активируется.
52
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 54
02 Замки и сигнализация
G021179
Keyless drive*
ВНИМАНИЕ
При отпирании плоским ключом срабатывает сигнализация. Отключение см.
стр. 62.

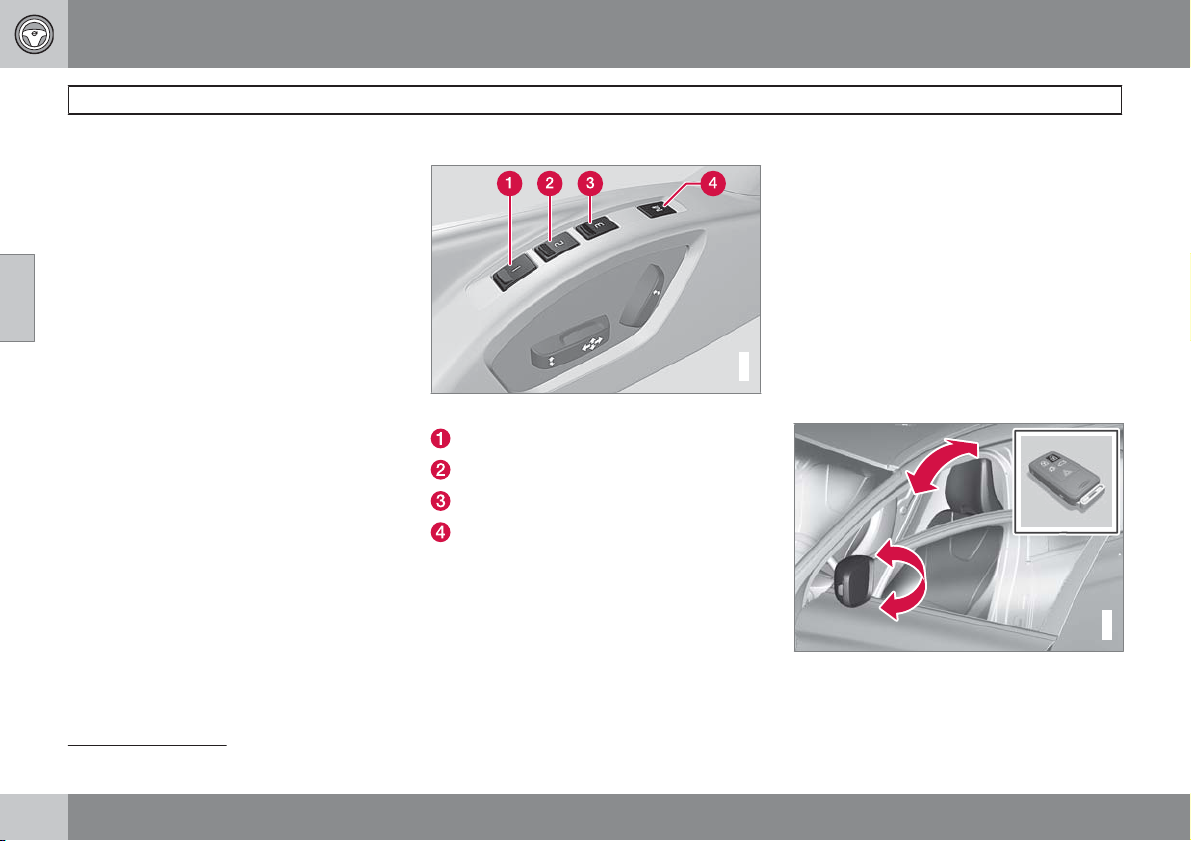

Память ключа – кресло водителя и
внешние зеркала заднего вида
Функция памяти в РСС
Если несколько человек каждый со своим
РСС находятся вблизи автомобиля,
настройки кресла и зеркала заднего вида
выполняются для того, кто открывает дверь
водителя.
После того, как дверь водителя открыта
человеком А с помощью РСС-А, а человек В
с РСС-В будет управлять автомобилем,
настройки можно изменить тремя способами:
Стоя у двери водителя или сев за руль
•
автомобиля, человек В нажимает кнопку
отпирания на своем РСС, см. стр. 46
Кнопками 1-3 выбрать одну из трех
•
сохраненных в памяти установок
кресла, см. стр. 80.
Вручную отрегулировать положение
•
кресла и зеркал, см. стр. 79 и см.
стр. 98.
Запирание
Запирайте двери и дверь задка, нажав
кнопку запирания на одной из наружных
дверных ручек.
Перед тем как запереть автомобиль, все
двери и дверь задка должны быть закрыты.
Иначе автомобиль не будет заперт.
ВНИМАНИЕ
В автомобиле с автоматической коробкой передач необходимо, чтобы селектор передач находился в положении P –
иначе автомобиль невозможно запереть
или поставить на сигнализацию.
Настройки блокировки
В бесключевой функции Keyless можно
подобрать, какие двери в автомобиле дол-
жны отпираться, в Настройки машины
Настройки блокировки Без ключа.
Описание системы меню см. стр. 126.

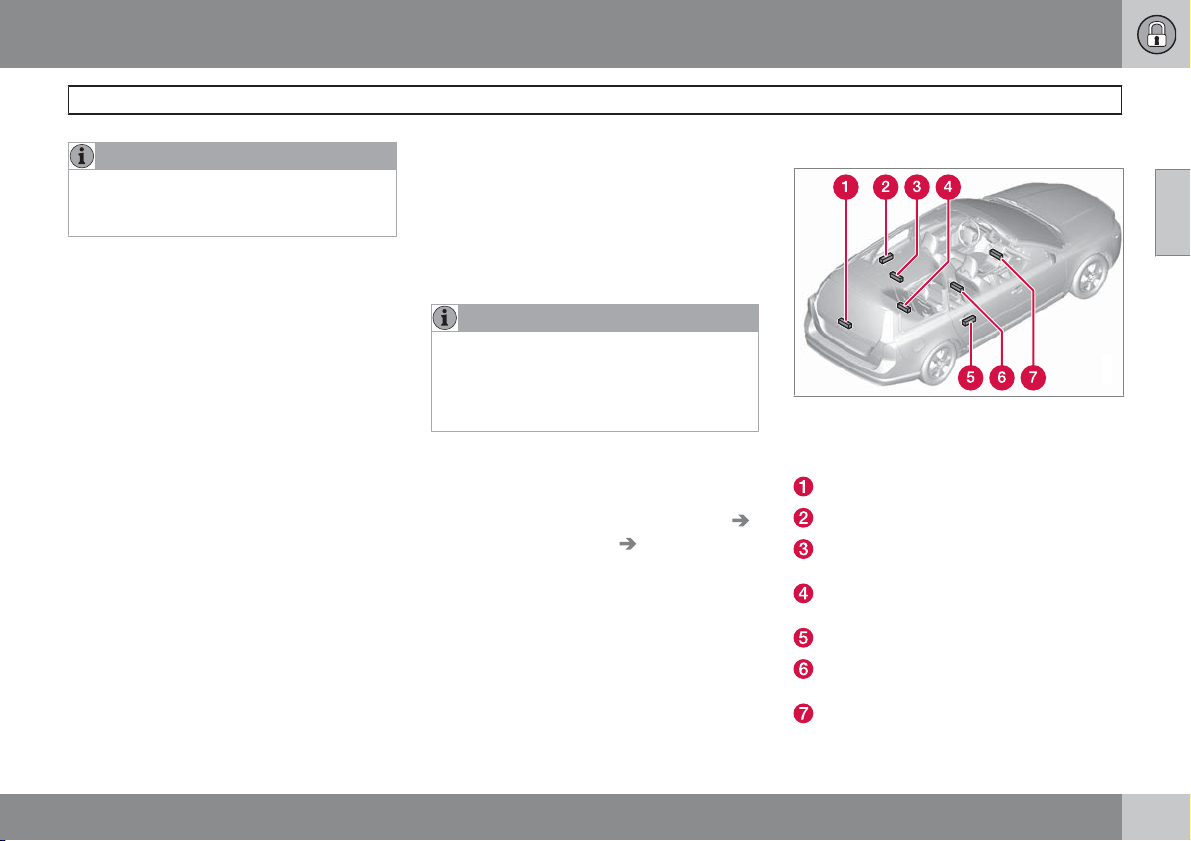

Расположение антенн
02
В систему Keyless входит ряд антенн, расположенных в различных точках в автомобиле:
Дверь задка, у рычага стеклоочистителя
Дверная ручка, левая задняя
Потолок, в середине над задним сидением
Грузовое отделение, посередине около
спинки сидения под полом
Дверная ручка, правая задняя
Центральная консоль, под задней
частью
Центральная консоль, под передней
частью.
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
53
Page 55
02
02 Замки и сигнализация
Keyless drive*
ПРЕДОСТЕРЕЖЕНИЕ
Лица с имплантированным электрокардиостимулятором не должны подходить
к антеннам системы Keyless на расстояние менее 22 см. Это позволит избежать
помех между кардиостимулятором и
системой Keyless.
54
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 56
02 Замки и сигнализация
Запирание/отпирание
Снаружи
Дистанционным ключом можно запирать/
отпирать одновременно все двери и дверь
задка. Вы можете выбрать различные схемы
запирания/отпирания, см. стр. 126.
При запирании кнопки блокировки и ручки в
дверях не работают, что не позволяет
открыть двери изнутри, т.н. блокировка
замков*, см. стр. 58.
Если запирание/отпирание с помощью
дистанционного ключа не работает, это
может быть связано с выходом из строя
батареек. В этом случае вы можете запереть или отпереть дверь вставным плоским
ключом, см. стр. 49.
Крышка топливного бака открывается,
когда автомобиль не заперт, см. стр. 227. Ее
нельзя открыть, если автомобиль заперт и
поставлен на сигнализацию.
ПРЕДОСТЕРЕЖЕНИЕ
Помните, что при запирании автомобиля
снаружи, существует опасность оказаться запертым внутри автомобиля.
Автоматическое повторное
запирание
Если ни одна из дверей или дверь задка не
были открыты в течение двух минут после
отпирания, то все замки вновь запираются
автоматически. Данная функция защищает
Вас, если, покидая, Вы забыли запереть
автомобиль. Автомобили с охранной сигнализацией см. стр. 61.
Изнутри
С помощью кнопки центрального замка на
передних дверях можно одновременно
запереть или отпереть все двери и дверь
задка. Нажмите на одну сторону кнопки,
чтобы запереть, а на другую – чтобы отпереть.
Отпирание
Изнутри дверь можно отпереть двумя способами:
Нажмите кнопку центрального замка
•
(только передние двери).
При длительном нажатии также открываются все боковые стекла*.
Потяните один раз и отпустите ручку.
•
Дверь открывается, если потянуть за
ручку второй раз.
Запирание
Нажмите на кнопку центрального замка
после того, как были закрыты передние
двери. При длительном нажатии закрываются также все боковые стекла и люк в
крыше*.
Если двери закрыты, то их можно запереть
вручную соответствующими кнопками.
Автоматическое запирание
Двери и дверь задка могут запираться авто-
G019216
матически, если автомобиль начинает
катиться.
Функцию можно активировать/отключить в
Настройки машины
блокировки
Описание системы меню см. стр. 126.
Настройки
Автомат. блок.дверей.
02
``
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
55
Page 57
02 Замки и сигнализация
G021099
Запирание/отпирание

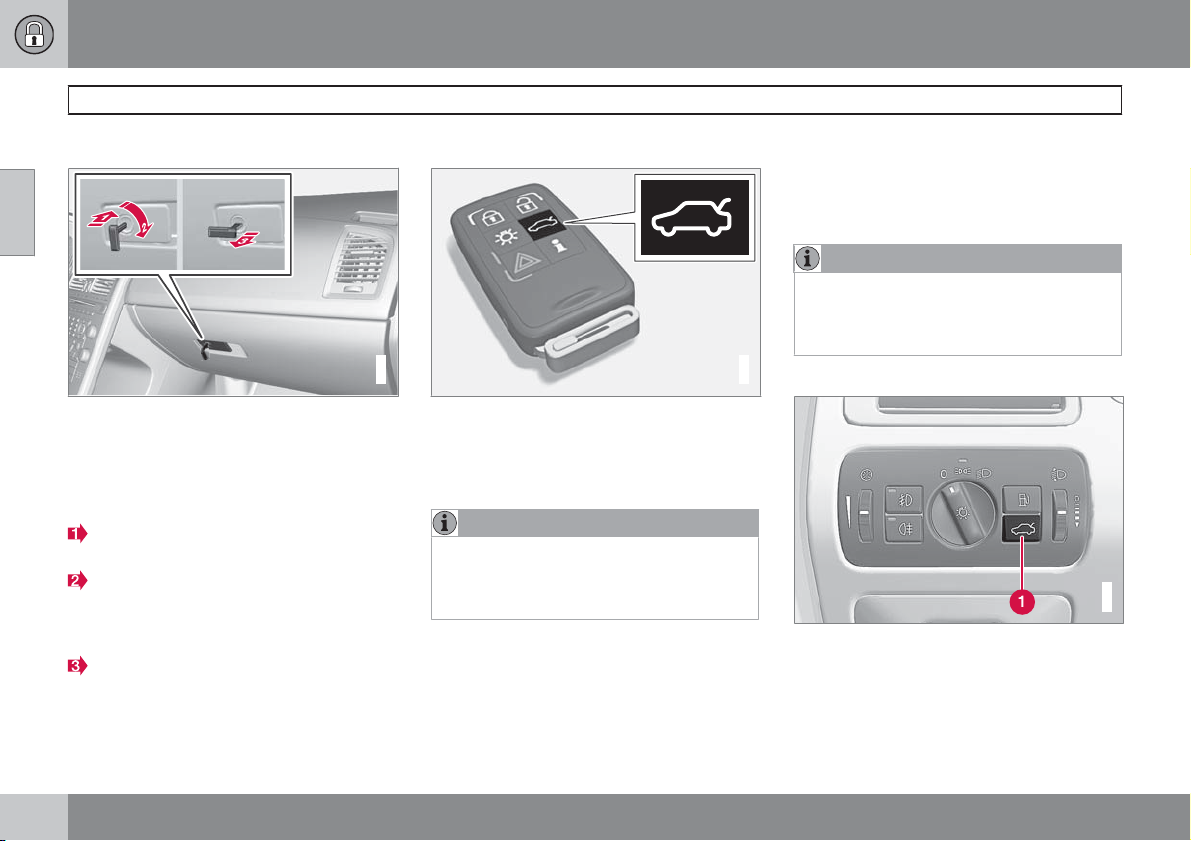

Отделение для перчаток
02
Отделение для перчаток можно запирать/
отпирать только плоским ключом пульта
дистанционного управления. (Информацию
о плоском ключе см. стр. 44).
Чтобы запереть перчаточный ящик:
Вставьте плоский ключ в замок отделения для перчаток.
Поверните плоский ключ на 90 градусов
по часовой стрелке. В запертом положении замочная скважина расположена
горизонтально.
Выньте плоский ключ.
Отпирание проводится в обратном порядке.
Дверь задка
G031378
Отпирание дистанционным ключом
С помощью дистанционного ключа можно
снять с сигнализации*, отпереть и открыть*
только дверь задка.
ВНИМАНИЕ
В автомобилях с опционным электрическим управлением дверью задка, она
открывается, а в других случаях только
отпирается, см. стр. 57.
Если в автомобиле установлена охранная
сигнализация*, индикатор сигнализации на
приборной панели гаснет, указывая, что
сигнализация частично отключена. Датчики
уровня и движения, а также датчики откры-
тия двери задка автоматически отключаются.
Двери остаются запертыми под сигнализацию.
ВНИМАНИЕ
Когда крышка закрывается, она не
заперта до тех пор, пока автомобиль
вновь не запирается дистанционным
ключом.
G021093
Отпирание автомобиля изнутри
Чтобы отпереть и открыть* дверь задка.
±
Нажмите кнопку (1) на панели освещения.
56
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 58
02 Замки и сигнализация
Запирание/отпирание
Запирание дистанционным ключом
Чтобы запереть, нажмите кнопку на дистанционном ключе, см. стр. 46.
Если в автомобиле установлена охранная
сигнализация*, индикатор сигнализации на
приборной панели начинает мигать, указывая, что сигнализация подключена.
Дверь задка с электроприводом*
ВАЖНО
При использовании электропривода в
помещении помните о высоте потолка.
Не пользуйтесь электроприводом двери
задка в помещении с низким потолком,
см. раздел "Остановка открытия/закрытия двери задка".
ВНИМАНИЕ
Если система находится в действии
•
непрерывно более 60 секунд, она
отключается, чтобы предотвратить
перегрузку. Ее можно вновь включить прим. через 10 минут.
Если аккумулятор запуска разряжен
•
или был отключен, для обнуления
системы крышку следует один раз
открыть и закрыть вручную.
В снег и дождь
Если в момент открытия дверь задка придавливается чем-то, например, снегом, льдом
или сильным ветром так, что она опускается
вниз, происходит ее автоматическое закрытие.
Защита от защемления
Если что-то препятствует открытию/закры-
G031965
тию двери задка с достаточным усилием,
активируется защита от защемления.
При открытии – электроуправление
•
отключается, и крышка высвобождается.
При закрытии – крышка возвращается
•
назад в полностью открытое положение.
ПРЕДОСТЕРЕЖЕНИЕ
При открытии/закрытии помните об
опасности защемления. Перед открытием/закрытием убедитесь в отсутствии
людей вблизи двери задка, так как
травмы от защемления могут иметь серьезные последствия.
Всегда будьте внимательны при управлении дверью задка.
Управление дверью задка вручную
Система отключается при повторном нажатии на обрезиненную пластину под наружной дверной ручкой. После этого дверь
задка можно перемещать вручную.
Открытие двери задка
Дверь задка можно открыть тремя
способами, два из которых осу-
кнопки:
•
•
ществляются с помощью этой
Длительным нажатием на кнопку двери
задка на панели освещения – удерживайте кнопку нажатой до тех пор, пока
крышка не начнет открываться.
Длительным нажатием на кнопку двери
задка на дистанционном ключе – удер-
02
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
57
Page 59
02 Замки и сигнализация
Запирание/отпирание
живайте кнопку нажатой до тех пор,
02
пока крышка не начнет открываться.
Слегка нажмите на обрезиненную пла-
•
стину под наружной дверной ручкой и
поднимите крышку.
Закрытие двери задка
Закрытие происходит с помощью
этой кнопки на двери задка или
вручную.
Нажмите на кнопку крышки - крышка
•
закрывается автоматически.
Прерывание открытия/закрытия
двери задка
Это можно выполнить четырьмя
способами, три из которых осу-
кнопки:
•
•
•
•
Движение крышки прерывается аналогично
схеме активирования защиты от защемления, см. раздел "Защита от защемления".
ществляются с помощью этой
Нажмите на кнопку двери задка на
панели освещения
Нажмите на кнопку двери задка на
дистанционном ключе
Нажмите на кнопку на двери задка
Нажмите на обрезиненную пластину под
наружной дверной ручкой.
Блокировка замков*
Блокировка замков означает, что двери,
если они заперты, нельзя открыть изнутри.
Блокировка замков активируется дистанционным ключом и включается с 10-секундным запозданием с момента запирания дверей.
Если активирована блокировка замков,
автомобиль можно отпереть только дистанционным ключом. Дверь водителя можно
также отпереть вставным плоским ключом.
Временное отключение

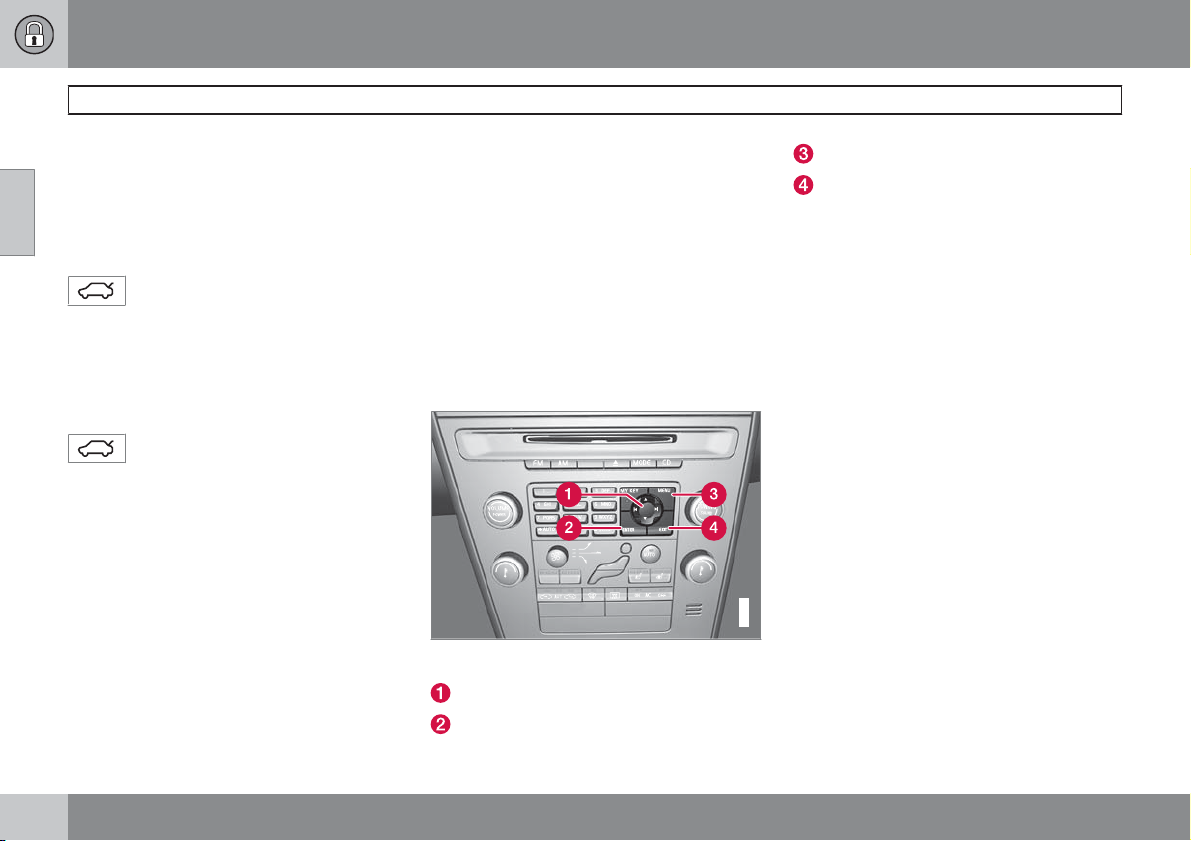

Активированный выбор меню отмечен крестом.

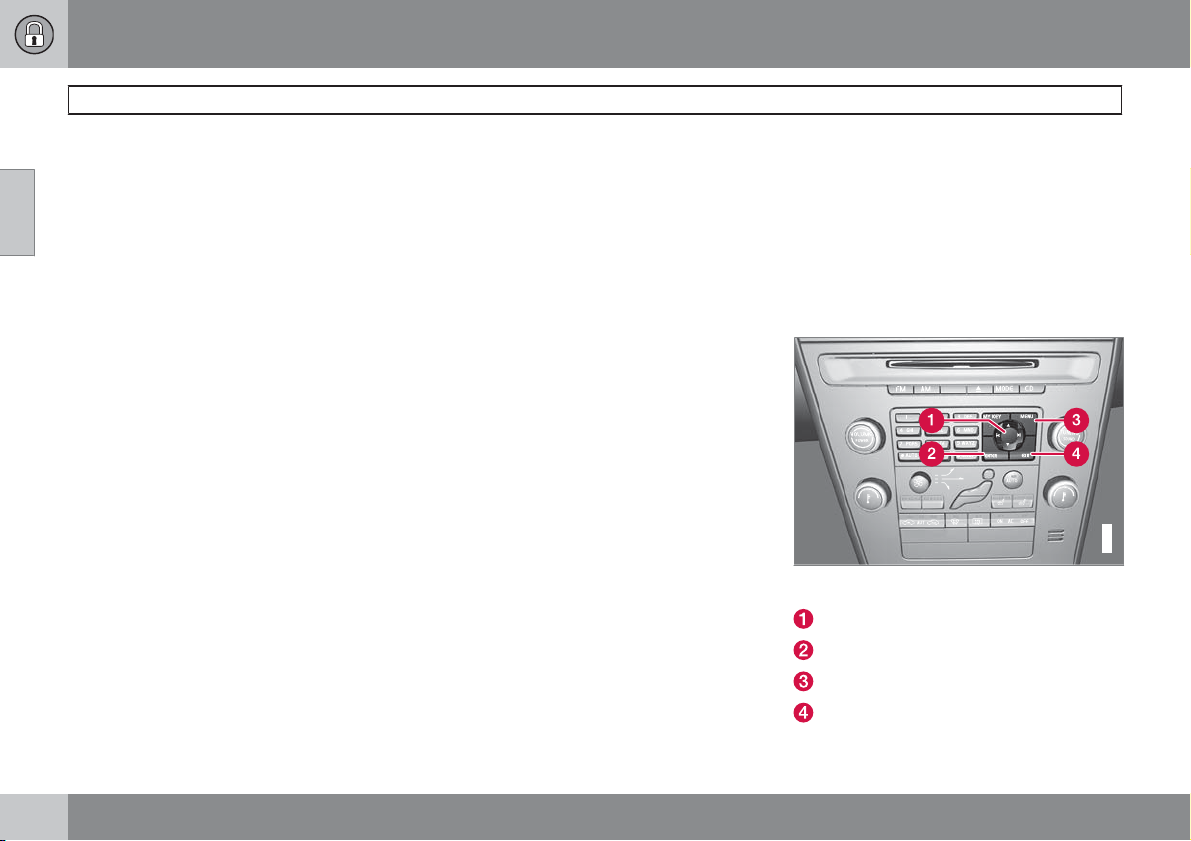

Навигация
ENTER
MENU
EXIT
Если кто-либо хочет остаться в автомобиле,
а двери должны быть заперты снаружи,
функцию блокировки замков можно временно отключить. Для этого:
1.
G031384
Откройте в системе меню
машины
меню см. стр. 126).
2.
Выберите
3.
Выберите
дисплее приборной панели отображается сообщение
См. руководство
запирается, блокировка замков отключается.
или
Выберите
Каждый раз при остановке двигателя на
дисплее аудиосистемы отображается
сообщение
охраны до следующего пуска
(подробное описание системы
Режим частичной охраны.
Активировать один раз: На
Реж.частичн.охр. -
, и, когда автомобиль
Спросить при выходе:
ENTER – режим частичной
двигателя. Отмена - EXIT
один из вариантов:
Если вы хотите отключить блокировку
•
замков: Нажмите ENTER и заприте автомобиль.
Настройки
– выберите
58
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 60
02 Замки и сигнализация
Запирание/отпирание
Если в автомобиле установлена охранная
сигнализация с датчиками движения и
крена*, одновременно отключаются также и
эти датчики, см. стр. 61.
В следующий раз при пуске двигателя
система сбрасывается, и на дисплее приборной панели отображается сообщение
Полная охрана. Это означает, что блоки-
ровка замков, а также датчики движения и
крена* вновь подключены.
Или:
Если вы не хотите изменить режим
•
системы замков: Не делая никакого
выбора, заприте автомобиль или
нажмите EXIT и заприте автомобиль.
ВНИМАНИЕ
Если в автомобиле установлена сигнализация:
Помните, что при запирании автомобиля,
также включается и сигнализация.
Если одна из дверей открывается
изнутри, сигнализация срабатывает.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы не запереть кого-нибудь по
ошибке в автомобиле, не позволяйте
никому оставаться в автомобиле, не
отключив перед этим функцию блокировки замков.
02
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
59
Page 61
02 Замки и сигнализация
Замок для безопасности детей
Блокировка вручную задних дверей
02
Регулятор замка для безопасности детей
находится на задней кромке задних дверей,
и доступ к нему возможен только при открытой двери.
±
Используя плоский ключ, поверните
регулятор и активируйте или отключите
замок для безопасности детей.
Дверь нельзя открыть изнутри.
Дверь можно открыть изнутри.
ВНИМАНИЕ
В автомобилях, оснащенных электрическими замками для безопасности
детей, ручная блокировка отсутствует.
Электрическая блокировка замков
дверей и стекол*
G021077
Когда активирован электрический замок
для безопасности детей:
задние стекла можно открыть только с
•
панели управления на двери водителя
задние двери изнутри нельзя открыть.
•
1. Замок для безопасности детей активируется/отключается, когда ключ находится в положении I или II, см. стр. 77.
2. Нажмите кнопку на панели управления в
двери водителя.
> На информационном дисплее отобра-
жается сообщение.
При активированном замке в кнопке
горит лампа.
G019300
60
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 62
02 Замки и сигнализация
Охранная сигнализация*
Общие сведения
Сигнализация срабатывает:
если открываются дверь, капот или
•
дверь задка
при попытке использовать неподходя-
•
щий ключ или попытке взломать замок
запуска
при регистрации движения в салоне
•
(если установлен датчик движения*)
при поднятии и буксировке автомобиля
•
(если он оснащен датчиком наклона*)
если отсоединяется кабель аккумуля-
•
тора
если кто-то пытается отключить сирену.
•
Если в системе охранной сигнализации возникает неисправность, на информационном
дисплее показывается сообщение. Обратитесь при этом на официальную станцию техобслуживания Volvo.
ВНИМАНИЕ
При движении в салоне сигнализация
срабатывает от датчиков движения.
Поэтому сигнализация может срабатывать, если в автомобиле оставлено
открытым окно или если в салоне
используется электрический обогреватель. Чтобы это не произошло: Покидая
автомобиль, закройте окна и сделайте
так, чтобы поток воздуха от обогревателя салона не был направлен вверх.
ВНИМАНИЕ
Под подстаканником в центральной консоли расположен один из датчиков сигнализации, который реагирует на
металл.
Не храните монеты, ключи и другие
металлические предметы в подстаканнике центральной консоли, так как это
может привести к случайному включению сигнализации.
ВНИМАНИЕ
Не пытайтесь самостоятельно проводить ремонт или вносить изменения в
компоненты системы сигнализации. Не
пытайтесь самостоятельно производить
ремонт или модифицировать компоненты системы сигнализации. Все
попытки такого рода влияют на условия
страхования.

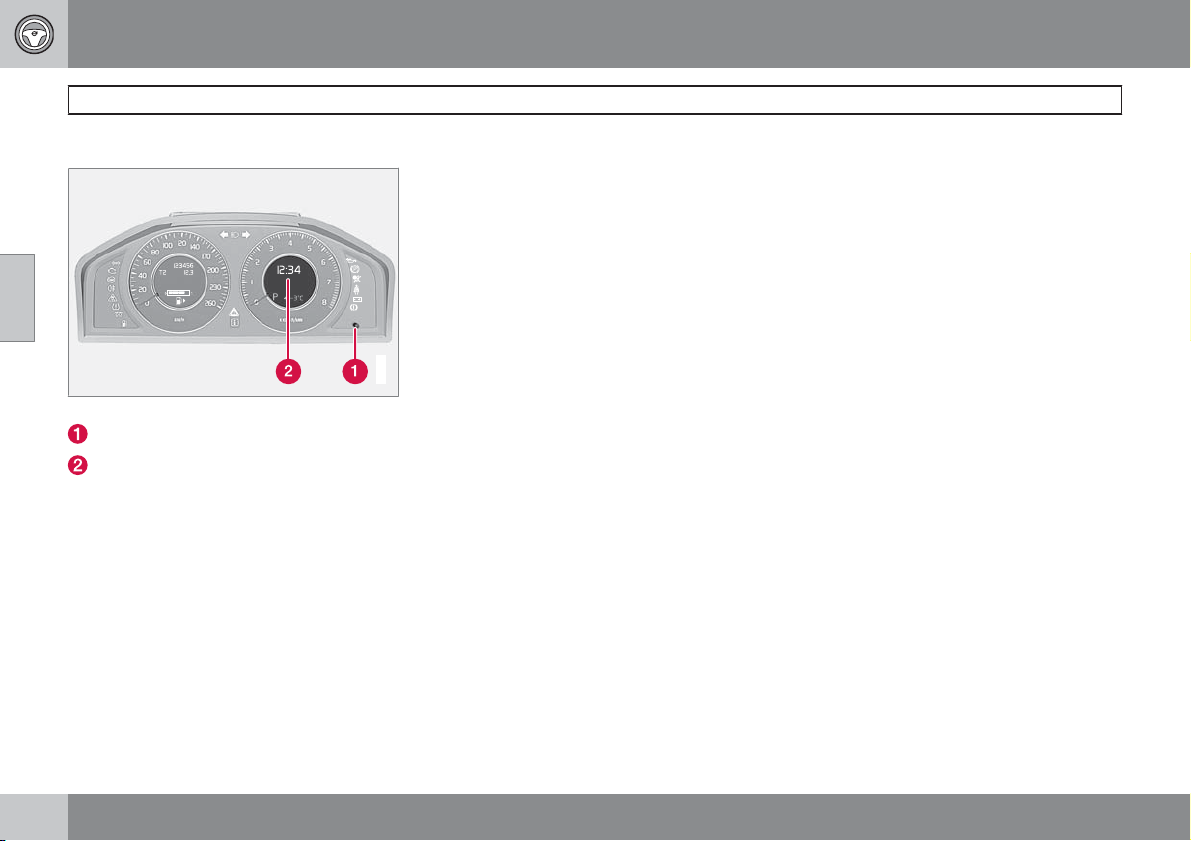

Индикатор сигнализации
Красный светодиод в панели приборов
показывает статус системы охранной сигнализации:
02
G031385
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
61
Page 63
02 Замки и сигнализация
Охранная сигнализация*
Диод не горит – охранная сигнализация
•
02
отключена
Диод мигает один раз в две секунды –
•
сигнализация подключена
Диод часто мигает после отключения
•
сигнализации (и до момента, когда
дистанционный ключ вставлен в замок
запуска и установлен в положение I) –
сигнализация срабатывала.
Включение сигнализации
Нажмите кнопку запирания на дистан-
•
ционном ключе.
Отключение сигнализации
Нажмите кнопку отпирания на дистан-
•
ционном ключе.
Отключение сработавшей
сигнализации
Нажмите кнопку отпирания на дистанционном ключе или вставьте дистанционный
ключ в замок зажигания.
Прочие функции охранной
сигнализации
Автоматическое повторное
подключение сигнализации
Данная функция предотвращает возможность по ошибке оставить автомобиль с
отключенной сигнализацией.
Если автомобиль отпирается дистанционным ключом (и сигнализация отключается),
но ни одна из дверей или дверь задка не
открываются в течение 2 минут, сигнализация автоматически вновь включается. При
этом автомобиль вновь запирается.
Сигналы охранной сигнализации
При срабатывании охранной сигнализации:
Сирена звучит в течение 30 секунд.
•
Сирена снабжена отдельным аккумулятором, который работает независимо от
аккумулятора автомобиля.
Все указатели поворотов мигают в тече-
•
ние 5 минут или до отключения сигнализации.
Дистанционный ключ не работает
Если дистанционный ключ не работает,
можно следующим образом отключить сигнализацию и запустить двигатель:
1. Откройте дверь водителя плоским ключом. Сигнализация срабатывает и звучит сирена.
2. Вставьте дистанционный ключ в замок
запуска. Сигнализация отключается.
Индикатор сигнализации мигает часто,
пока дистанционный ключ не вставлен.
Частичная сигнализация
G031384
Активированный выбор меню отмечен крестом.
Навигация
ENTER
MENU
EXIT
62
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 64
02 Замки и сигнализация
Охранная сигнализация*
Можно временно отключать датчики движения и крена для предотвращения непреднамеренного срабатывания сигнализации,
например, если в автомобиле оставлена
собака, или во время перевозки автомобиля
на пароме. Для этого:
1.
Откройте в системе меню
машины
меню см. стр. 126).
2.
Выберите
3.
Выберите
дисплее приборной панели отображается сообщение
руководство
запирается, датчик движения и крена
отключаются.
или
Выберите
Каждый раз при остановке двигателя на
дисплее аудиосистемы отображается
сообщение
(подробное описание системы
Режим частичной охраны.
Активировать один раз: На
Реж.частичн.охр. См.
, и, когда автомобиль
Спросить при выходе:
Наж. ENTER для
Настройки
уд.част.охр. до пуска двигателя.
Отмена - EXIT
вариантов:
Для отключения датчика движения и
•
крена: Нажмите ENTER и заприте автомобиль.
– выберите один из
Если в автомобиле предусмотрена блокировка замков*, она также отключается, см.
стр. 58.
В следующий раз при пуске двигателя
система сбрасывается, и на дисплее приборной панели отображается сообщение
Полная охрана. Это означает, что датчики
движения и крена, а также блокировка замков вновь подключены.
Или:
Если вы не хотите отключать датчики:
•
Не делая никакого выбора, заприте
автомобиль или нажмите EXIT и заприте
автомобиль.
Проверка системы охранной
сигнализации
Проверка датчика движения в салоне
1. Закройте все окна. Не выходите из автомобиля.
2. Включение сигнализации, см. стр. 62.
3. Подождите 15 секунд.
4. Запустите срабатывание сигнализации,
помахав руками вперед-назад на уровне
спинок сидений. Звучит сирена, и
мигают все указатели поворотов.
5. Чтобы отключить сигнализацию,
отоприте автомобиль дистанционным
ключом.
Проверка датчиков сигнализации в
дверях
1. Включение сигнализации, см. стр. 62.
2. Подождите 15 секунд.
3. Отоприте дверь водителя плоским ключом.
4. Откройте дверь водителя. Звучит
сирена, и мигают все указатели поворотов.
5. Чтобы отключить сигнализацию,
отоприте автомобиль дистанционным
ключом.
Проверка датчиков сигнализации в
капоте
1. Сядьте в автомобиль и отключите сигнализацию, см. стр. 62.
2. Включите сигнализацию, см. стр. 62. Не
выходя из автомобиля, заприте двери
кнопкой на дистанционном ключе.
3. Подождите 15 секунд.
4. Ручкой, расположенной под приборной
панелью, откройте капот. Звучит
сирена, и мигают все указатели поворотов.
02
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
63
Page 65
02 Замки и сигнализация
Охранная сигнализация*
5. Чтобы отключить сигнализацию,
02
отоприте автомобиль дистанционным
ключом.
64
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 66
02 Замки и сигнализация
02
65
Page 67
Приборы и органы управления............................................................ 68
Положения ключа................................................................................. 77
Сидения.................................................................................................. 79
Рулевое колесо..................................................................................... 83
Освещение............................................................................................. 84
Очистители и омыватели..................................................................... 94
Стекла и зеркала заднего вида........................................................... 97
Панорамная крыша с электроприводом*......................................... 101
Пуск двигателя.................................................................................... 104
Запуск двигателя – вспомогательный аккумулятор........................ 106
Коробки передач................................................................................. 108
Привод на четыре колеса – AWD (All Wheel Drive)*.......................... 112
Рабочие тормоза................................................................................. 113
Hill Descent Control – HDC, Система контроля тяги на спуске*...... 115
Стояноч.тормоз................................................................................... 117
HomeLink
66
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
ЕС*..................................................................................... 120
G020912
Page 68
СРЕДА ОБИТАНИЯ ВОДИТЕЛЯ
03
Page 69
03 Среда обитания водителя
Приборы и органы управления
Обзор приборов
03
Автомобиль с левосторонним управлением.
68
Page 70
03 Среда обитания водителя
Приборы и органы управления

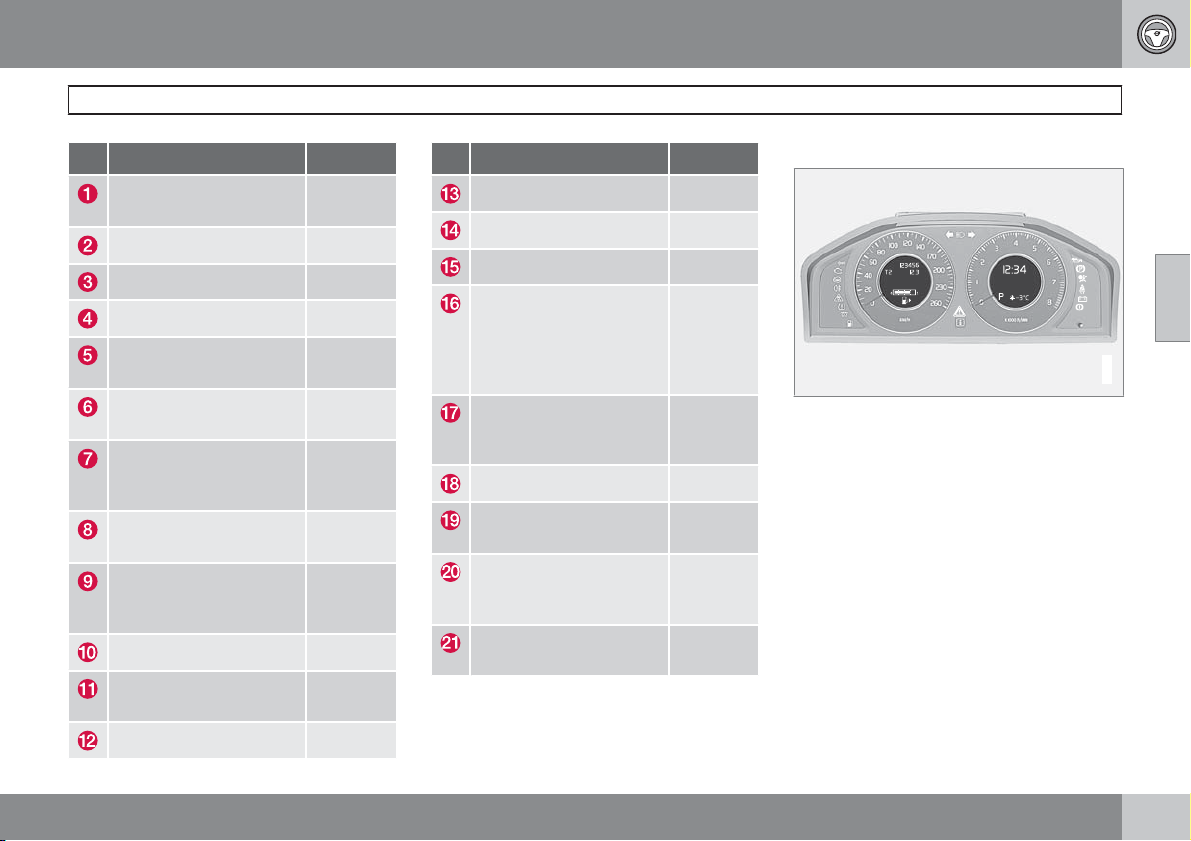

Принцип действия Стр.
Использование меню и
сообщений, указатели
поворотов, ближний/
дальний свет фар, бортовой компьютер
Круиз-контроль 166, 168
Сигнальный рожок,
подушка безопасности
Комбинированный прибор
Панель управления
меню, настройки звука
и телефона
Кнопка пуска/останова 104
Замок зажигания 77
Информационный дисплей управления меню
Ручка открытия двери -
Панель управления 55, 60,
Аварийная мигающая
сигнализация
84,
87, 129,
159
21, 83
71, 75
126,
144, 211
126
97, 98
87
Принцип действия Стр.
Управление меню, климат-контроль и звуковоспроизведение
Климатическая установка, ЕСС*
Селектор передач 108
Регулятор настройки
активного шасси (FourC)*
Очистители и омыватели
Регулировка руля 83
Открытие капота 252
Стояноч.тормоз* 117
Установка кресла* 79
Регулировка света,
открытие топливного
бака и двери задка
126,
134, 146
134
165
94, 95
56, 84,
227
03
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
69
Page 71
03
03 Среда обитания водителя
Приборы и органы управления
Автомобиль с правосторонним управлением.
70
Page 72
03 Среда обитания водителя
G021112
Приборы и органы управления
Принцип действия Стр.
Информационный дисплей управления меню
Замок зажигания 77
Кнопка пуска/останова 104
Круиз-контроль 166, 168
Комбинированный прибор
Сигнальный рожок,
подушка безопасности
Панель управления
меню, настройки звука
и телефона
Очистители и омыватели
Регулировка света,
открытие топливного
бака и двери задка
Ручка открытия двери -
Панель управления 55, 60,
Установка кресла* 79
126
71, 75
21, 83
126,
134, 146
94, 95
56, 84,
227
97, 98
Принцип действия Стр.
Стояноч.тормоз 117
Открытие капота 252
Регулировка руля 83
Использование меню и
сообщений, указатели
поворотов, ближний/
дальний свет фар, бортовой компьютер
Регулятор настройки
активного шасси (FourC)*
Селектор передач 108
Климатическая установка, ЕСС*
Управление меню, климат-контроль и звуковоспроизведение
Аварийная мигающая
сигнализация
84,
87, 129,
159
165
134
126,
134, 146
87
Информационные дисплеи
03
Информационные дисплеи.
На информационных дисплеях показывается информация о некоторых функциях
автомобиля, например, круиз-контроле,
бортовом компьютере и сообщениях. Эта
информация показывается с помощью текста и символов.
Дополнительное описание можно найти в
разделах для функций, используемых на
информационных дисплеях.
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
71
Page 73
03 Среда обитания водителя
Приборы и органы управления
Измерительные приборы
03

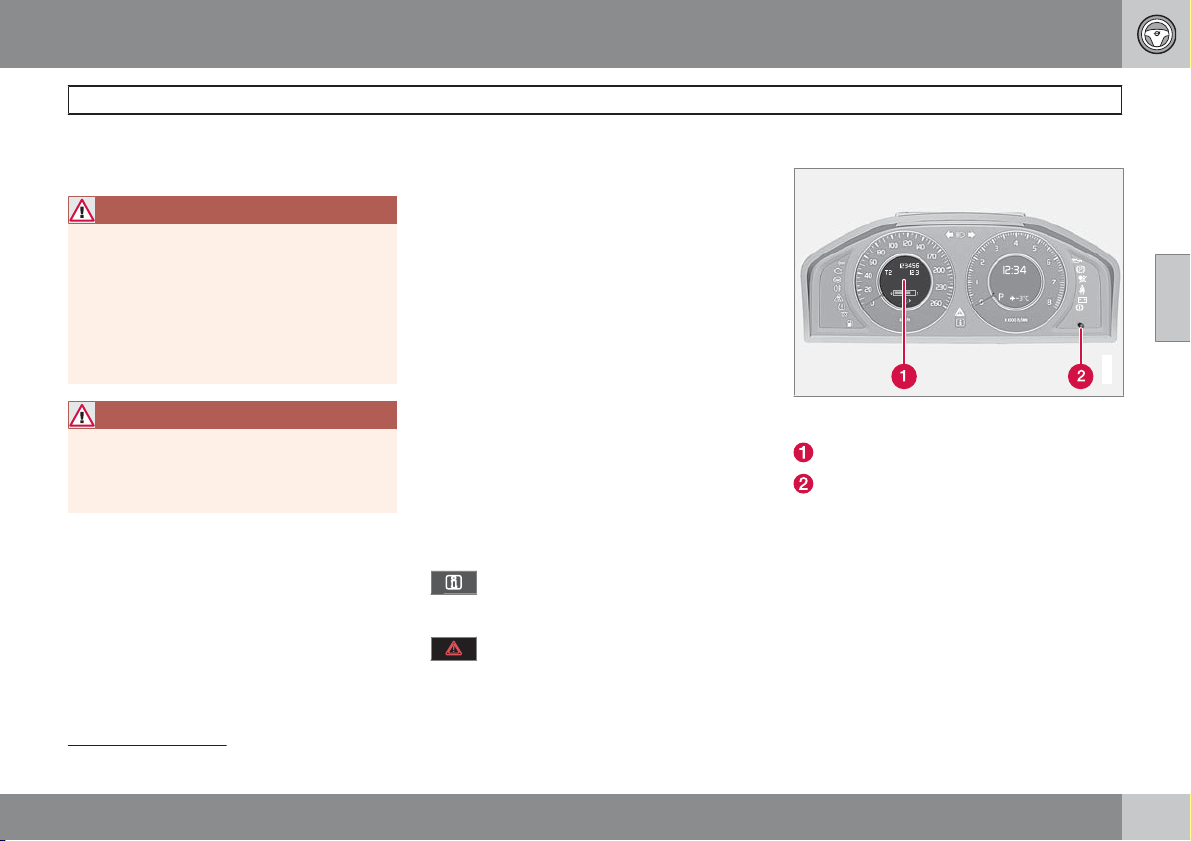

Счетчики в комбинированном приборе.
Спидометр
Счетчик топлива. См. также бортовой
компьютер стр. 159, и заправка топливом, стр. 227.
Тахометр. На тахометре указывается
частота вращения двигателя в тысячах
оборотов/минуту.
Контрольные, информационные и
предупреждающие символы
G021113
Контрольные и предупреждающие символы.
Контрольные и информационные символы
Контрольные и предупреждающие сим-
1
волы
Символы дальнего света фар и мигающих сигналов
Проверка функционирования
Все контрольные и предупреждающие символы включаются в положении ключа II или
при пуске двигателя. После запуска двигателя все символы должны гаснуть, за
исключением стояночного тормоза, который гаснет после отпускания тормоза.
Если двигатель не запущен или если проверка функционирования проводится в
положении ключа II, все символы гаснут
через 5 секунд, за исключением символа,
отвечающего за неисправность системы
отработанных газов автомобиля, и символа
низкого давления масла.
Контрольные и информационные
символы
G018282

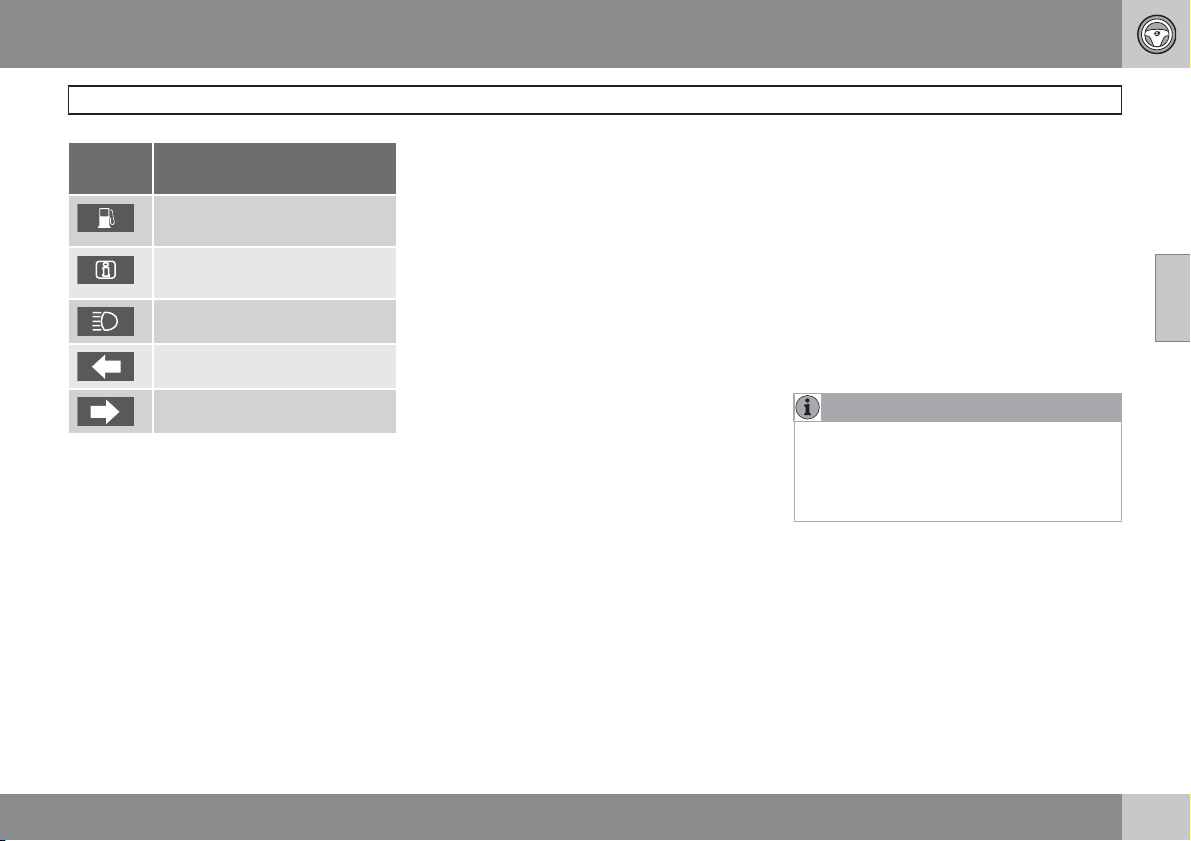

Сим-
Значение
вол
Мигающие сигналы прицепа
Система очистки отработанных газов
Неисправность в системе ABS
Включен задний противотуманный свет
Система стабилизации
Предпусковой обогреватель
двигателя (дизель)
1
На некоторых вариантах двигателей символ низкого давления масла не используется. Предупреждение поступает в виде текста на дисплее. Информацию о проверке уровня масла
см. стр. 253.
72
Page 74
03 Среда обитания водителя
Приборы и органы управления
Сим-
Значение
вол
Низкий уровень топлива в
баке
Информация, прочтите текст
на дисплее
Дальний свет включен
Левый мигающий сигнал
Правый мигающий сигнал
Мигающие сигналы прицепа
Символ мигает, когда включаются указатели поворотов и подсоединен прицеп. Если
символ мигает с высокой частотой, одна из
ламп в автомобиле или прицепе неисправна.
Система очистки отработанных газов
Если символ горит, это может быть связано
с неисправностью в системе очистки отработанных газов автомобиля. Следуйте на
официальную станцию техобслуживания
Volvo для проверки системы.
Неисправность в системе ABS
Если символ горит, то система не работает.
Традиционная система тормозов продолжает работать без функции ABS.
1. Остановите автомобиль в безопасном
месте и выключите двигатель.
2. Снова запустите двигатель.
3. Если символ продолжает гореть, следуйте на официальную станцию обслуживания Volvo для проверки системы
ABS.

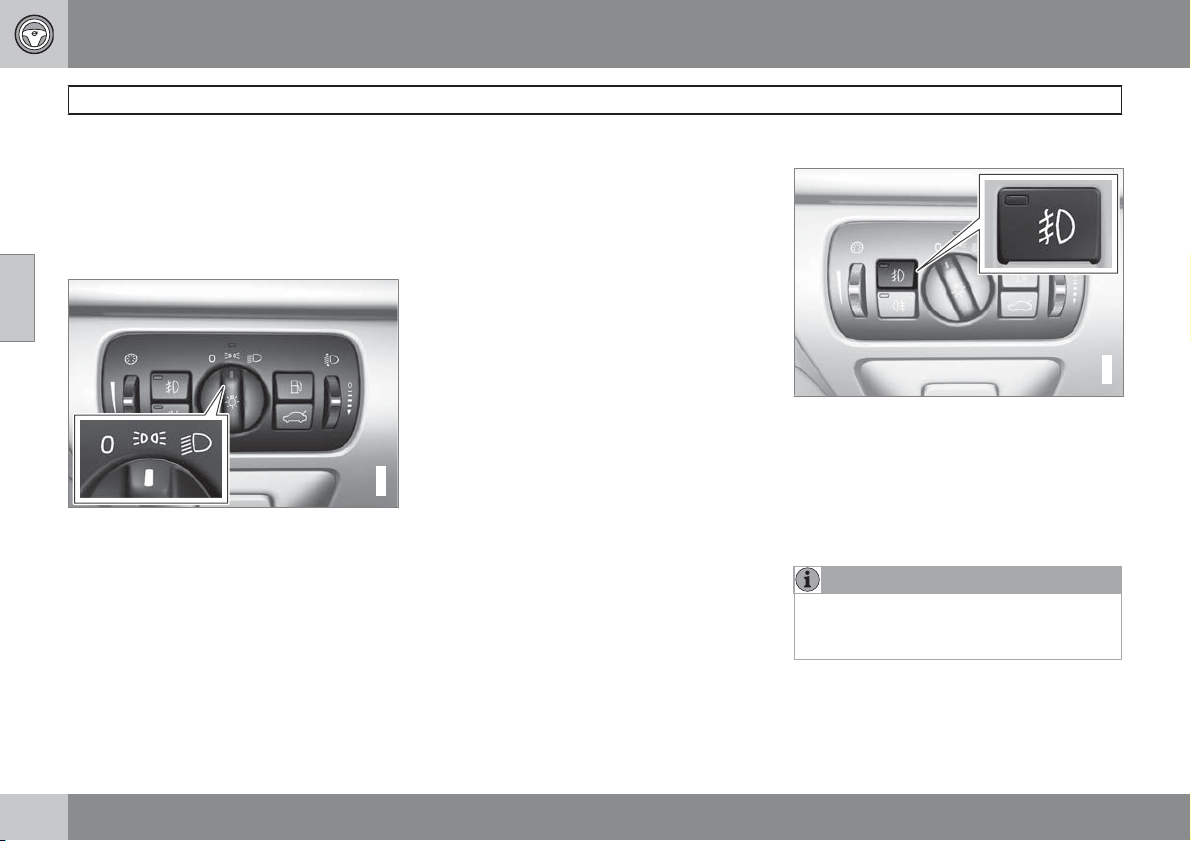

Противотуманные фары сзади
Символ горит при включенном противотуманном свете. Установлен только один противотуманный фонарь – на стороне водителя.
Система стабилизации
Мигающий символ указывает на работу
системы стабилизации. Если символ горит
постоянным светом, в системе возникла
неисправность.
Предпусковой обогреватель
двигателя (дизель)*
Символ горит, когда идет предпусковой
подогрев двигателя. Подогрев происходит,
если температура ниже 2 °C. Двигатель
можно запускать, когда символ гаснет.
Низкий уровень топлива в баке
Символ включается при низком уровне топлива в баке. Без промедления заправьте
автомобиль топливом.
Информация, прочтите текст на
дисплее
Информационный символ горит в комбинации с текстом на информационном дисплее
при наличии отклонения в одной из систем
автомобиля. Текст сообщения гасится с
помощью кнопки READ, см. стр. 129, или
исчезает автоматически через определенное время (время зависит от показываемой
функции). Информационный символ может
загораться также в комбинации с другими
символами.
ВНИМАНИЕ
Когда появляется сообщение о техобслуживании, символ и сообщение можно
погасить с помощью кнопки READ, или
он отключается автоматически через
некоторое время.
Дальний свет включен
Символ горит, когда включен дальний свет
фар, а также при мигании дальним светом
Левый/правый мигающие сигналы
Оба сигнала мигают при использовании аварийных сигналов.
03
``
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
73
Page 75
03 Среда обитания водителя
Приборы и органы управления

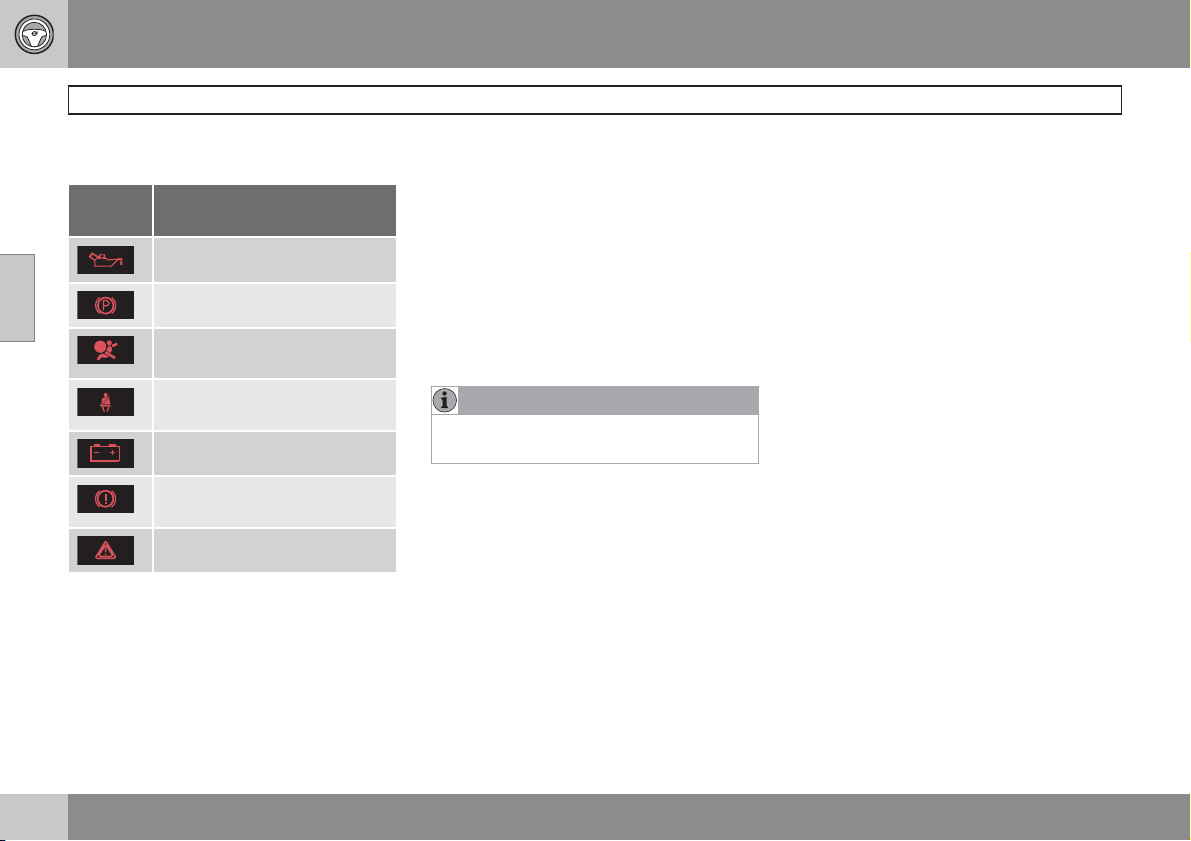

Контрольные и предупреждающие
символы
Сим-
Значение
вол
03
A
На некоторых вариантах двигателей символ низкого
давления масла не используется. Предупреждение
поступает в виде текста на дисплее. Информацию о проверке уровня масла см. стр. 253
Низкое давление масла
Стояночный тормоз затянут
Надувные подушки безопасности – SRS
Напоминание о ремне безопасности
Генератор не дает тока
Неисправность в тормозной
системе
Предупреждение
Низкое давление масла
Символ загорается во время движения при
слишком низком давлении масла. Незамедлительно остановите двигатель и проверьте
уровень масла в двигателе, при необходимости, долейте. Если символ горит при нор-
мальном уровне масла, обратитесь на официальную станцию техобслуживания Volvo.
Стояночный тормоз затянут
Символ горит, когда затянут стояночный
A
тормоз. В случае электрического стояночного тормоза символ мигает при затягивании тормоза, а затем горит постоянным
светом.
Мигающий символ означает наличие неисправности. Прочтите сообщение в информационном дисплее.
ВНИМАНИЕ
Символ горит даже, если механический
стояночный тормоз лишь слегка натянут.
Надувные подушки безопасности –
SRS
Если символ не гаснет или загорается во
время движения, в системе замков ремней
безопасности, SRS, SIPS или IC установлена
неисправность. Немедленно следуйте на
официальную станцию техобслуживания
Volvo для проверки системы.
Напоминание о ремне безопасности
Этот символ горит, если водитель или пассажир на переднем сиденье не пристегнул
ремень безопасности или если один из пассажиров на заднем сиденье отстегнул
ремень безопасности.
Генератор не дает тока
Символ загорается во время движения,
если возникает неисправность в электрической системе. Обратитесь за помощью на
официальную станцию техобслуживания
Volvo.
Неисправность системы тормозов
Этот символ загорается при возможном
низком уровне тормозной жидкости. Остановитесь в безопасном месте и проверьте
уровень тормозной жидкости в бачке, см.
стр. 256.
Если контрольные символы тормозов и ABS
загораются одновременно, возможна неисправность в системе распределения тормозных усилий.
1. Остановите автомобиль в безопасном
месте и выключите двигатель.
2. Снова запустите двигатель.
Если оба символа погасли, можно
•
продолжать движение.
Если символы продолжают гореть,
•
проверьте уровень тормозной жидкости в бачке, см. стр. 256. Если уровень жидкости в бачке в норме, а
символы горят, автомобиль можно
очень осторожно своим ходом доставить на официальную станцию техоб-
74
Page 76
03 Среда обитания водителя
G021123
Приборы и органы управления
служивания Volvo для контроля
системы тормозов.
ПРЕДОСТЕРЕЖЕНИЕ
Если уровень тормозной жидкости находится ниже отметки MIN в бачке тормозной жидкости, то дальнейшее движение
автомобиля разрешается только после
заправки тормозной жидкости.
Причину потери тормозной жидкости
следует проверить на официальной
станции техобслуживания Volvo.
ПРЕДОСТЕРЕЖЕНИЕ
Если одновременно загораются символы тормозов и ABS, то при резком торможении существует опасность заноса
задней части автомобиля.
Предупреждение
Красный предупреждающий символ горит,
когда установлена неисправность, которая
может повлиять на безопасность и/или
динамические характеристики автомобиля.
В информационном дисплее одновременно
показывается текстовое сообщение с пояснениями. Символ остается до тех пор, пока
не будет устранена неисправность, а сообщение можно удалить кнопкой READ, см.
стр. 129. Предупреждающий символ может
также включиться в комбинации с другими
символами.
Ваши действия:
1. Остановитесь к безопасном месте.
Автомобилем управлять далее запрещается.
2. Прочитайте информацию на дисплее.
Примите меры в соответствии с сообщением на дисплее. Удалите сообщение
кнопкой READ.
Напоминание – не закрыты двери
Если одна из дверей, капот 2 или дверь задка
закрыта неплотно, информационный или
предупреждающий символ загорается
вместе с поясняющим текстовым сообщением в комбинированном приборе. Незамедлительно остановите автомобиль в безопасном месте и закройте дверь или
крышку.
Информационный символ загорается, если автомобиль двигается
со скоростью ниже прим. 7 км/ч.
Предупреждающий символ загорается, если автомобиль двигается
на скорости выше прим. 7 км/ч.
Счетчики пройденного пути
Счетчик пройденного пути и органы управления.
Дисплей счетчика пройденного пути
Ручка переключения между счетчиками
пройденного пути
счетчика.
Счетчики используются для коротких
дистанций.
Кратким нажатием на ручку осуществляется переключение с одного счетчика на
T1 и T2. Длительным нажатием
другой
(более 2-х секунд) обнуляется активированный счетчик пройденного пути. Пройденный
путь показывается на дисплее.
T1 и T2 и обнуление
03
2
Только автомобили с охранной сигнализацией*.
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
75
Page 77
03 Среда обитания водителя
Приборы и органы управления
Часы
03
Часы и ручка установки.
Ручка установки часов.
Информационный дисплей часов.
Для установки времени поверните регулятор по/против часовой стрелки. Установленное время показывается на информационном дисплее.
Часы временно могут заменяться символом
в комбинации с сообщением, см. стр. 129.
G021125
76
Page 78
03 Среда обитания водителя
Положения ключа
Функции

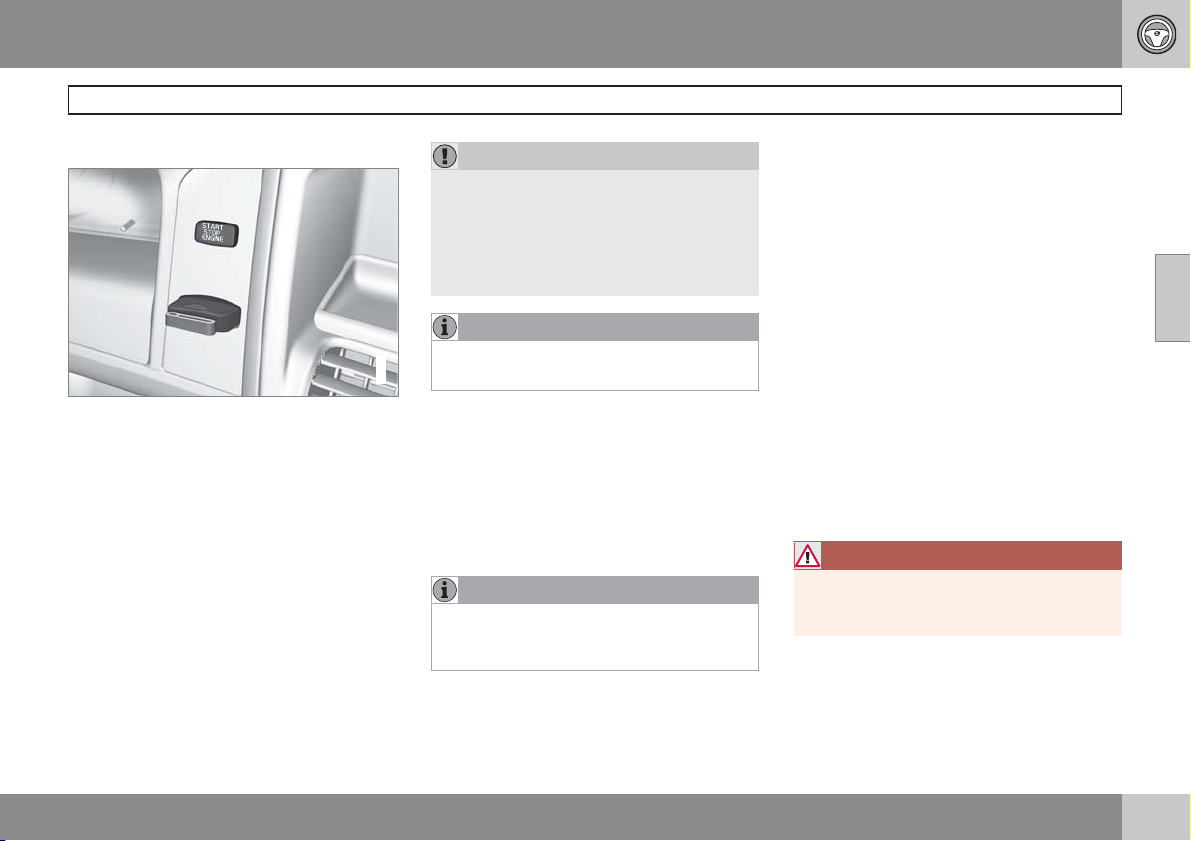

Замок зажигания с дистанционным ключом,
кнопка пуска/останова.
Установка дистанционного ключа
Вставьте дистанционный ключ в замок
зажигания. Легким нажатием дистанционный ключ втягивается и устанавливается в
нужной позиции.
Легким нажатием дистанционный ключ
можно извлечь из замка зажигания. При
этом ключ выбрасывается, и его можно
вынуть. В автоматической коробке передач* должно быть выбрано положение P.
Информацию о работе аудиосистемы при
вынутом дистанционном ключе см.
стр. 144.
ВАЖНО
Посторонний предмет в замке зажигания
может нарушить функционирование или
повредить замок.
Не вставьте дистанционный ключ наоборот! Держите за конец со вставным плоским ключом. см. стр. 48
ВНИМАНИЕ
Автомобили с функцией без ключа*, см.
стр. 52.
G031372
Положение ключа 0
Вставьте дистанционный ключ в замок
зажигания.
Положение ключа I
Вставьте дистанционный ключ в замок
зажигания и нажмите START/STOP
ENGINE.
ВНИМАНИЕ
Чтобы установить ключ в положение II
без пуска двигателя, не выжимайте
педаль тормоза/сцепления.
Положение ключа II
Вставьте дистанционный ключ в замок
зажигания и нажимайте START/STOP
ENGINE в течение прим. 2-х секунд.
Пуск двигателя
Запуск двигателя, см. стр. 104.
Заглушить двиг.
Нажмите START/STOP ENGINE.
Если автомобиль двигается или селектор в
автоматической коробке передач не находится в положении P: Два раза нажмите или
удерживайте нажатой кнопку, пока двигатель не остановится.
Возврат в положение ключа 0
Нажмите START/STOP ENGINE, чтобы вернуться из положения I или II в положение
ключа 0.
ПРЕДОСТЕРЕЖЕНИЕ
Во время буксировки дистанционный
ключ должен находиться в замке пуска
так, чтобы освещение было включено.
03
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
77
Page 79
03 Среда обитания водителя
Положения ключа
03
Поло-
жение
0
I
II
Принцип действия
Загорается счетчик пройденных километров, часы и указатель температуры. Замок рулевого колеса отключен. Аудиосистемой можно пользоваться.
Можно пользоваться панорамной крышей, стеклоподъемниками, телефоном, вентилятором салона, ЕСС и очистителями ветрового стекла.
Включаются фары. Предупреждающие/контрольные
лампы горят 5 секунд. Работает
все оборудование за исключением электрообогрева кресел и
заднего стекла, которые подключаются при пуске двигателя.
78
Page 80
03 Среда обитания водителя
G021133

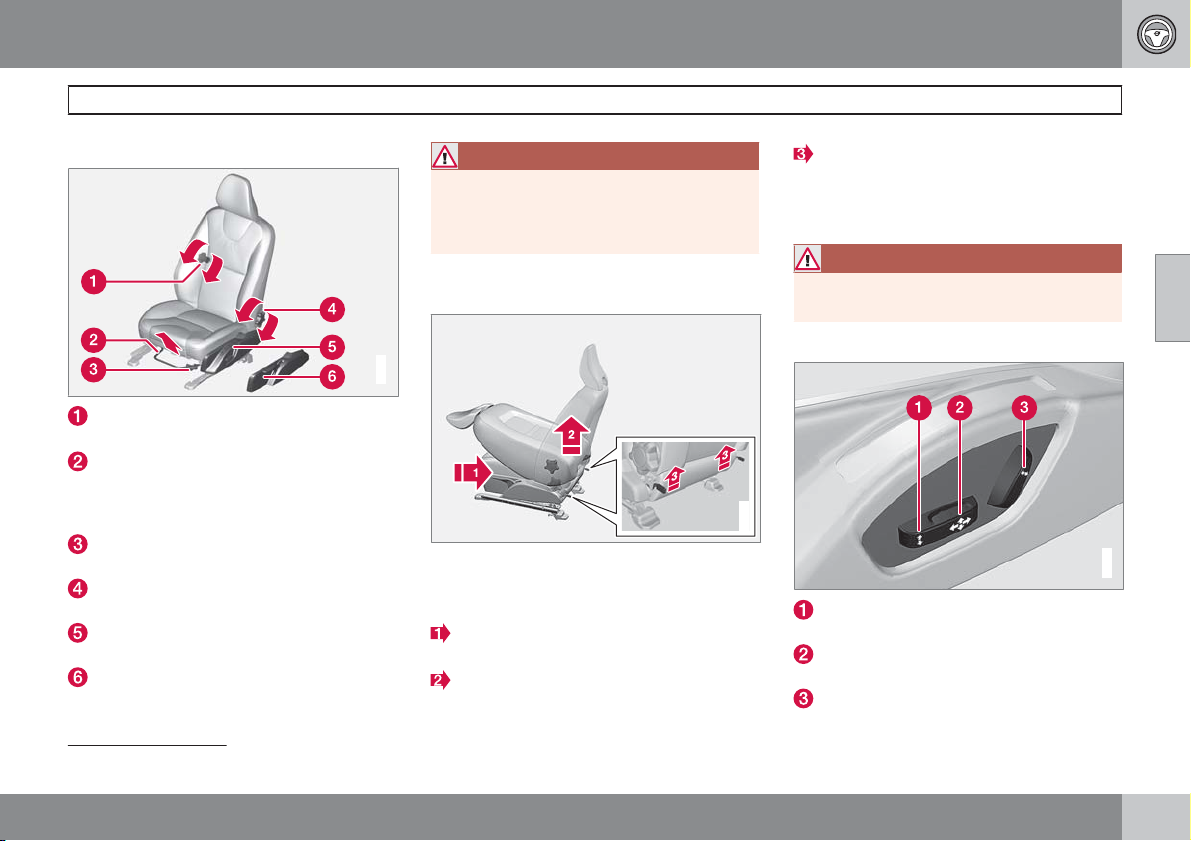

Сидения
Передние кресла
Регулировка опоры поясницы, поворот
1
.
ручки
Вперед/назад, поднимите ручку, чтобы
отрегулировать расстояние до рулевого
колеса и педалей. По окончании регулировки проверьте фиксацию кресла.
Подъем/опускание* переднего края
сидения; подкачивание вверх/вниз.
Регулировка наклона спинки сидения,
вращение рукоятки.
Подъем/опускание кресла, подкачивание вверх/вниз.
Панель управления кресла с электроприводом*.
ПРЕДОСТЕРЕЖЕНИЕ
Придайте сиденью водителя правильное
положение перед поездкой, ни в коем
случае не во время езды. Убедитесь, что
сиденье зафиксировано.
Складывание спинки переднего
сидения*
G021127
Спинка кресла пассажира может складываться вперед для перевозки длинномерных
грузов.
Переместите кресло максимально
назад/вниз.
Установите спинку кресла в вертикальное положение.
Поднимите защелки сзади на спинке и
сложите ее вперед.
Откидывание на место проводится в обратном порядке.
ПРЕДОСТЕРЕЖЕНИЕ
После поднятия проверьте надежность
фиксации спинки переднего сидения.
Кресло с электроприводом*
G021129
Подъем/опускание переднего края
подушки сиденья
Положение кресла вверх/вниз и вперед/
назад
Наклон спинки сиденья
03
1
Относится также к креслу с электроприводом.
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
79
Page 81
03 Среда обитания водителя
G014387
Сидения
На передние кресла с электроприводом
установлена защита от перегрузки, которая
срабатывает, если кресло блокируется
посторонним предметом. В этом случае
установите ключ в положение I или 0 и
подождите мгновение перед повторной
установкой кресла.
03
Одновременно можно выполнять только
одно движение (вперед/назад/вверх/вниз).
Подготовка
Установку кресло можно проводить определенное время после того, как дверь отпирается дистанционным ключом, а ключ не
находится в замке зажигания. Обычно установка кресла проводится, когда ключ находится в положении I, и может всегда проводиться при работающем двигателе.
Кресло с функцией памяти*
Сохранение установки в памяти
Кнопка функции памяти
Кнопка функции памяти
Кнопка функции памяти
Кнопка для сохранения настроек
1. Отрегулируйте положение кресла и
внешних зеркал заднего вида.
2. Удерживайте кнопку сохранения
настроек нажатой и одновременно
нажмите одну из кнопок функции
памяти.
Использование сохраненной
установки
Нажмите и удерживайте одну из кнопок
функции памяти до тех пор, пока кресло и
внешние зеркала заднего вида не остановятся. Если кнопку отпустить, перемещение
кресла прерывается.
Память ключа* в дистанционном
2
ключе
Положение кресла водителя и внешних зеркал заднего вида сохраняются в памяти
G021134
ключа при запирании автомобиля этим
дистанционным ключом.
Когда автомобиль отпирается этим же
дистанционным ключом и открывается
2
Память ключа для функции "управление без ключа", см. стр. 53.
80
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 82
03 Среда обитания водителя
G031380
Сидения
дверь водителя, кресло водителя и внешние
зеркала заднего вида автоматически устанавливаются в положения, сохраненные в
памяти ключа.
ВНИМАНИЕ
Кресло и два внешних зеркала заднего
вида не двигаются, если они уже находятся в заданном положении.
Память ключа можно также использовать,
когда дверь водителя открыта. Для этого
нажмите кнопку отпирания на дистанционном ключе.
Память ключа можно активировать/отключить в Память ключа машины
сиден. и зерк. Описание системы меню см.
стр. 126.
Распол.
ВНИМАНИЕ
Память ключа в двух дистанционных
ключах и трех ячейках памяти кресла
полностью независимы друг от друга.
Аварийная остановка
Если кресло случайно придет в движение,
нажмите на одну из кнопок для того, чтобы
его остановить.
Для повторного запуска с целью установить
кресло в положение, сохраненное в памяти,
нажмите кнопку отпирания на дистанционном ключе. В этом случае дверь водителя
должна быть открыта.
ПРЕДОСТЕРЕЖЕНИЕ
Опасность защемления! Следите, чтобы
дети не играли с регуляторами. Во время
установки, следите, чтобы посторонние
предметы не находились перед, позади и
под креслом. Будьте внимательны,
чтобы пассажиры на заднем сидении не
оказались зажатыми.
Задние сидения
Средний подголовник заднего
сидения
Отрегулируйте положение в зависимости от
роста пассажира, так чтобы затылок полностью лежал на подголовнике. При необходимости, переместите его вверх.
Чтобы вновь переместить подголовник
вниз, необходимо нажать кнопку (расположена по середине между спинкой и подголовником, см. рисунок) и одновременно
надавить подголовник вниз.

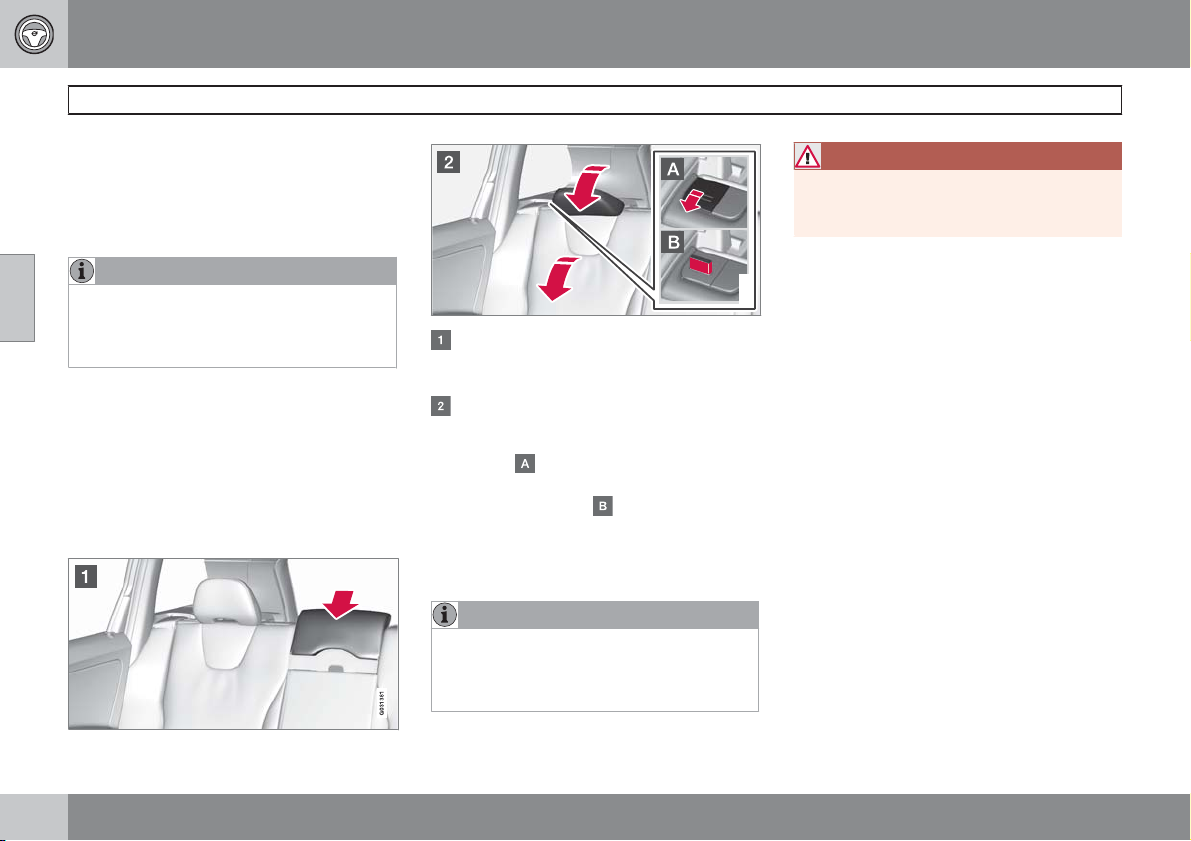

Складывание вручную внешних
подголовников заднего сидения
Чтобы сложить подголовник вперед, потяните за фиксатор рядом с подголовником.
Подголовник перемещается на место вручную до слышимого щелчка.
G000000
03
``
81
Page 83
03 Среда обитания водителя
Сидения
Складывание спинки заднего сидения
Трехсекционную спинку заднего сидения
можно складывать различным образом, что
облегчает транспортировку длинномерных
предметов.
03
ВНИМАНИЕ
Передние кресла можно переместить
вперед и/или спинки кресел установить
вертикально, чтобы полностью сложить
спинки заднего сидения вперед.
Левая секция спинки может склады-
•
ваться отдельно.
Центральная секция спинки может скла-
•
дываться отдельно.
Правая секция спинки может склады-
•
ваться вместе с центральной секцией.
Все секции спинки могут складываться
•
вместе.
Для опускания центрального подголовника – разблокируйте и опустите вниз
центральный подголовник, см. стр. 81.
Внешние подголовники опускаются
автоматически при складывании спинок
сидений. Потяните вверх фиксатор
спинки
спинку вперед. Красный индикатор в
замке фиксатора
блокировка спинки отсутствует.
Откидывание на место проводится в обратном порядке.
и одновременно сложите
показывает, что
ВНИМАНИЕ
Когда спинка сидения откинута на место,
красный индикатор не должен быть
виден. Если он виден, спинка сидения не
зафиксирована.
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь после установки на место
правильность фиксации спинок и подголовников сидения.
G031382
82
Page 84
03 Среда обитания водителя
G031398
Рулевое колесо
Регулировка
Регулировка рулевого колеса.
Рычаг — освобождение рулевого колеса
Возможные положения рулевого колеса
Рулевое колесо можно регулировать по
высоте и в глубину:
1. Для освобождения рулевого колеса
потяните на себя рычаг.
2. Установите рулевое колесо в наиболее
удобное положение.
3. Для блокировки рулевого колеса вдавите на место рычаг. Если движение
рычага затруднено, при возвращении
рычага на место слегка нажмите на
рулевое колесо.
ПРЕДОСТЕРЕЖЕНИЕ
До поездки отрегулируйте и зафиксируйте рулевое колесо.
Для адаптивного (по скорости) сервоуправления* можно регулировать эффект усиления, см. стр. 165.
Клавиатуры*
G021138
Клавиатуры на рулевом колесе.
Круиз-контроль, см. стр. 166
Адаптивный круиз-контроль, см.
стр. 168
Настройки звука и управление телефоном, см. стр. 144
Звуковой сигнал
03
Звуковой сигнал.
Для подачи звукового сигнала нажмите на
середину рулевого колеса.
G031397
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
83
Page 85
03 Среда обитания водителя
G031405

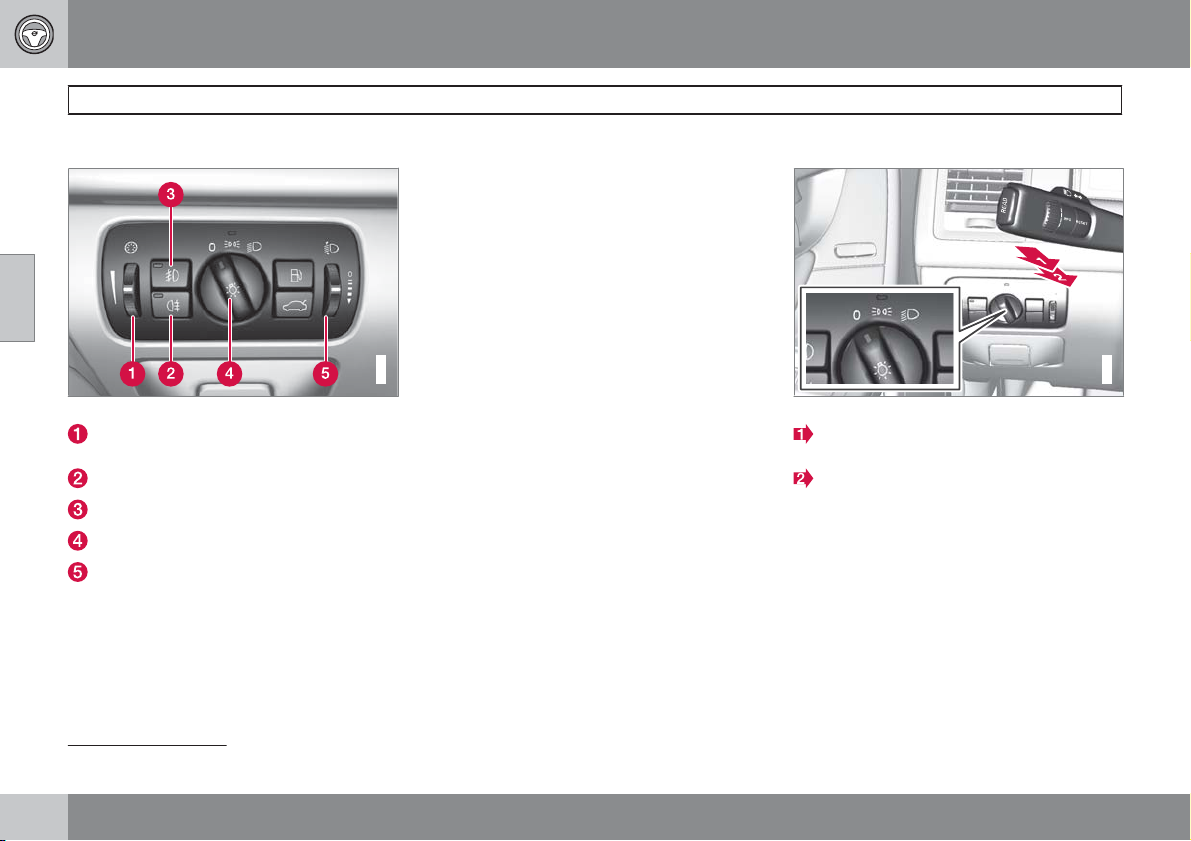

Освещение
Ручка регулировки света
03
Общий вид регуляторов света.
Регулировочное кольцо подсветки дисплея и приборов
Задний противотуманный свет
Противотуманные фары*
Ручка регулировки света
Регулировочное кольцо 1 для регулировки высоты светового пучка
Подсветка приборов
В зависимости от положения ключа включается различная подсветка дисплеев и
приборной панели, см. стр. 77.
Подсветка дисплея автоматически ослабевает в темное время; яркость регулируется
кольцом.
Сила подсветки приборов регулируется
кольцом.
Регулировка высоты света фар
Груз в автомобиле изменяет положение
света фар по высоте, что может приводить
к ослеплению водителей встречного транспорта. Избегайте этого регулировкой
высоты света фар. Уменьшите высоту пучка
G031407
света, если в автомобиле тяжелый груз.
1. Запустите двигатель или установите
дистанционный ключ в положение I.
2. Вращением вверх/вниз регулировочного кольца измените выше/ниже
высоту пучка света фар.
В автомобилях с активными ксеноновыми
фарами* предусмотрена автоматическая
регулировка высоты светового пучка, и
поэтому регулировочное кольцо отсутствует.
Дальний/ближний свет фар
Ручка регулировки света и подрулевой рычаг.
Положения для мигания дальним светом
фар
Положение для дальнего света фар
1
Отсутствует в автомобилях с активными ксеноновыми фарами*.
84
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 86
03 Среда обитания водителя

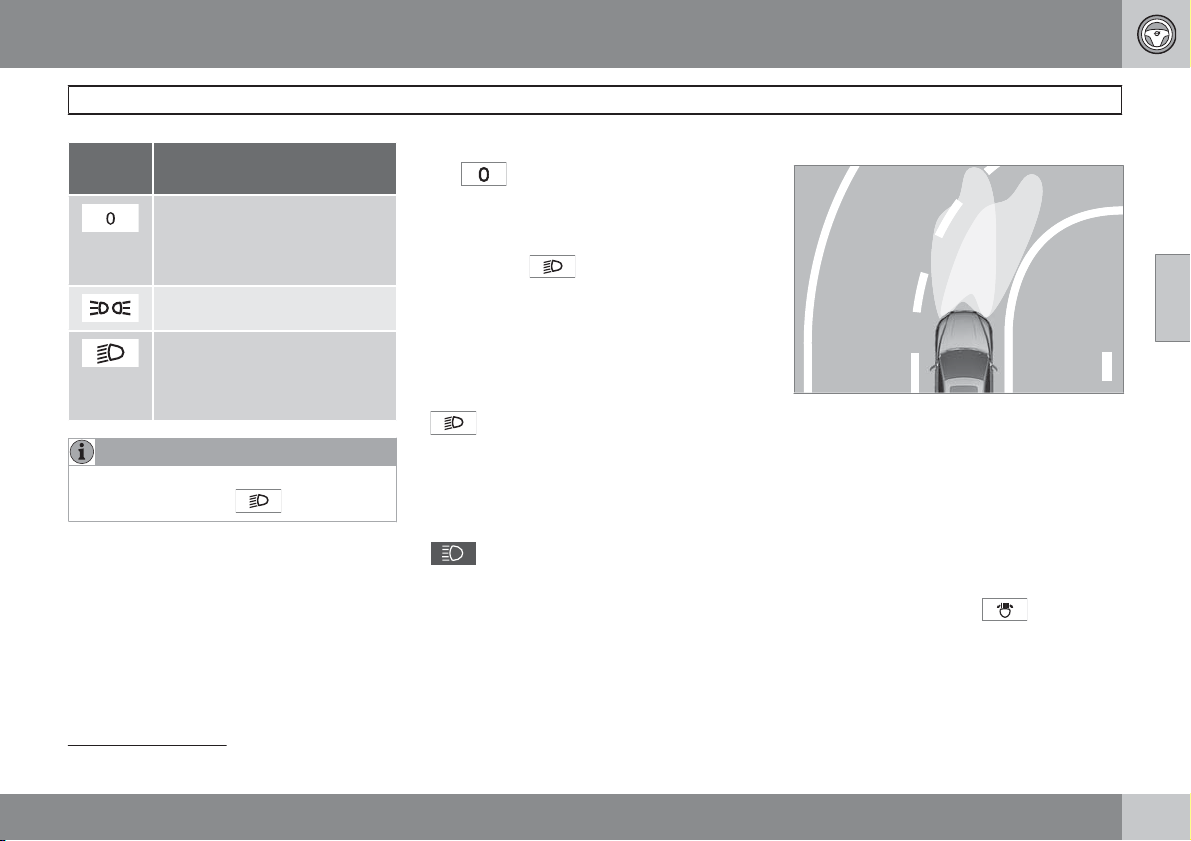

Освещение
Поло-
Значение
жение
Автоматический*/отключенный ближний свет фар.
Только мигание дальним светом.
Габаритные/стояночные огни
Автоматический ближний
свет фар. В этом положении
можно включить дальний свет
фар и мигать дальним светом.
ВНИМАНИЕ
Дальний свет можно активировать
только в положении
.
Мигание дальним светом фар
Без усилия переместите подрулевой рычаг
в сторону рулевого колеса в положение для
мигания дальним светом. Дальний свет
горит, пока вы не отпустите рычаг.
Ближний свет
При запуске двигателя ближний свет фар
включается автоматически*, если ручка
регулировки света установлена в положе-
ние
ческий ближний свет в этом положении
можно отключить на официальной станции
техобслуживания Volvo.
В положении
чается автоматически всегда при запуске
двигателя или когда дистанционный ключ
находится в положении II.
2
. При необходимости автомати-
ближний свет фар вклю-
Дальний свет
Дальний свет можно включить, только когда
регулятор света находится в положении
. Для включения/отключения дальнего света переместите подрулевой рычаг
до упора в сторону рулевого колеса и отпустите.
При включенном дальнем свете фар в комбинированном приборе горит символ
.
Активный ксеноновый свет фар*

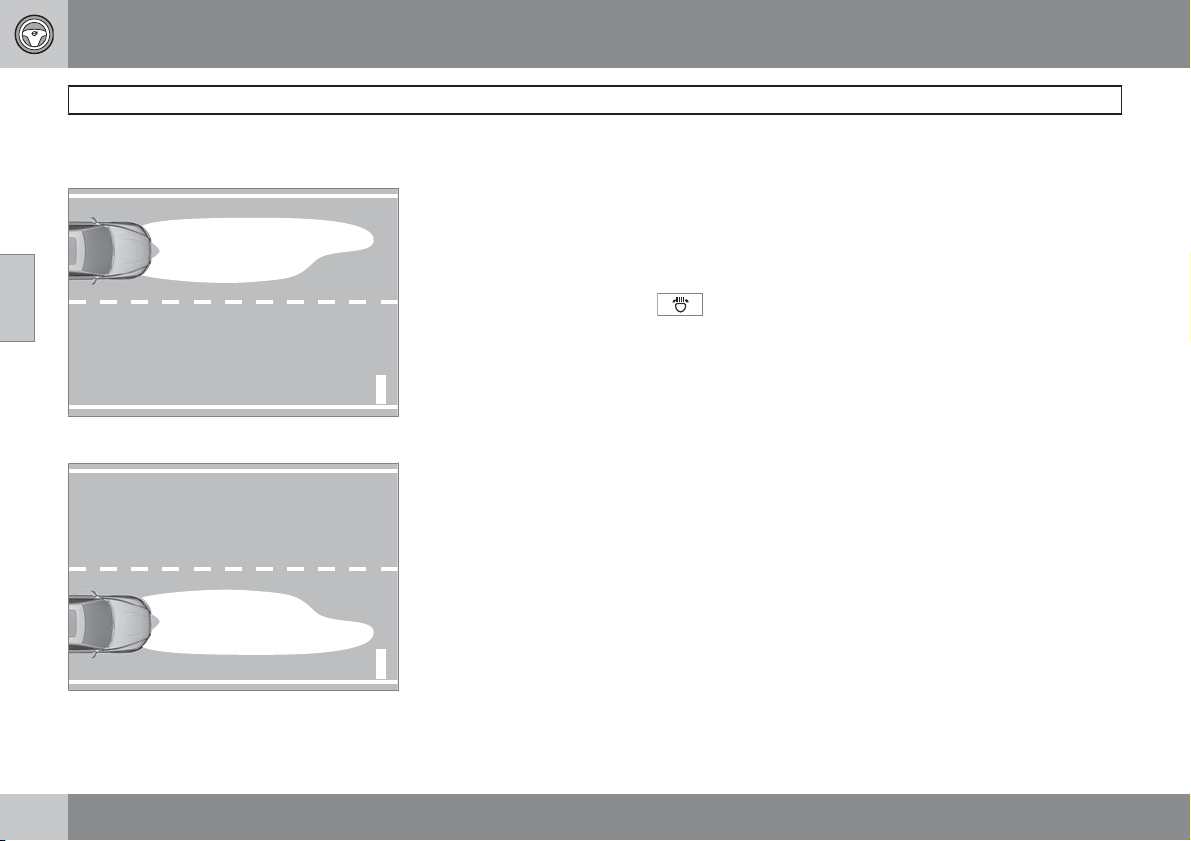

Форма светового пятна с отключенной функцией (слева) и активированной функцией
(справа).
В автомобилях с активными ксеноновым
фарами (ABL) световой пучок фар следует
за вращением рулевого колеса, обеспечивая максимальное освещение при прохождении поворотов и перекрестков и повышая
таким образом уровень безопасности.
Функция активируется автоматически при
пуске двигателя. Кнопка
ной консоли горит, когда функция активирована, и мигает при наличии неисправности. Функция действует только в сумерках
или темное время и только, если автомобиль находится в движении.
в централь-
03
G021143
2
На некоторых рынках ближний свет фар в этом положении отключен.
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
85
Page 87
03 Среда обитания водителя
G031409
Освещение
Функцию можно отключить/включить с
помощью кнопки.
Выбор формы светового пятна см.
стр. 90.
Габаритные/стояночные огни
03
Ручка регулировки света в положении для
габаритных/стояночных огней.
Поверните ручку регулировки света в среднее положение (одновременно включается
подсветка номерного знака).
Задние габаритные огни включаются даже,
когда дверь задка открывается, чтобы привлечь внимание находящихся позади автомобиля.
Тормозной фонарь
При торможении стоп-сигналы включаются
автоматически.
Стоп-сигналы экстренного
торможения и аварийные мигающие
сигналы, EBL
EBL (Emergency Brake Lights) активируется
при резком торможении или подключении
функции ABS. Включение этой функции
означает, что стоп-сигналы часто мигают,
чтобы немедленно предупредить находящиеся сзади автомобили.
Система активируется, когда функция ABS
действует более 0,5 секунд или при резком
торможении, но только если торможение
происходит на скорости выше 50 км/ч. Если
G031408
скорость автомобиля ниже 30 км/ч, стопсигналы вновь работают в нормальном
режиме, а аварийные мигающие сигналы
включаются автоматически. Аварийные
мигающие сигналы действуют до тех пор,
пока водитель вновь не начинает ускорение,
но их можно отключить соответствующей
кнопкой.
Противотуманные фары*
Кнопка противотуманных фар.
Противотуманные фары можно включать в
сочетании с дальним/ближним светом фар
или габаритным/стояночным светом.
Для включения/выключения нажмите
кнопку. Лампа в клавише горит при включенных противотуманных фарах.
ВНИМАНИЕ
Правила использования противотуманными фарами отличаются в разных странах.
86
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 88
03 Среда обитания водителя
G031415
Освещение

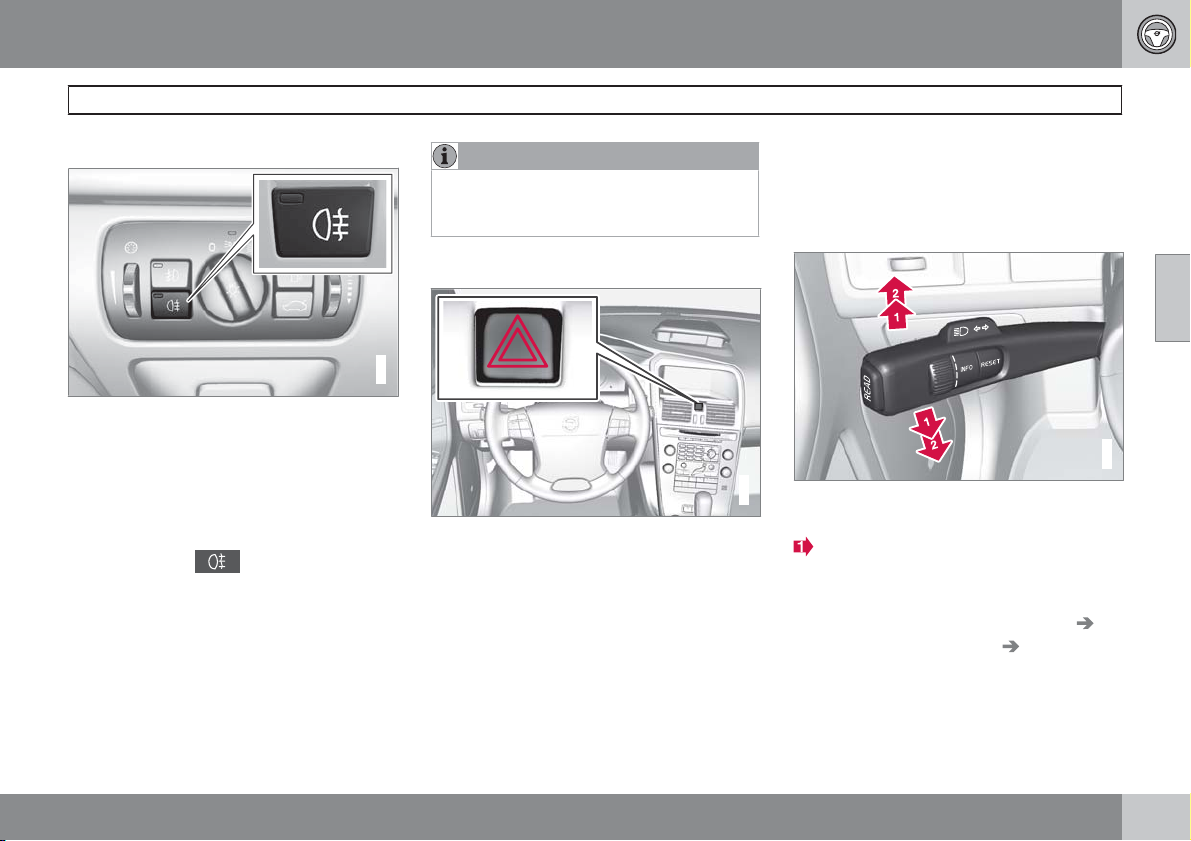

Противотуманные фары сзади
Кнопка противотуманного света сзади.
Задний противотуманный свет состоит из
заднего фонаря и может включаться только
вместе с дальним/ближним светом фар или
противотуманными фарами.
Нажмите кнопку для включения/выключения. Контрольный символ заднего противо-
туманного света
приборе и лампа в кнопке горит при включенном заднем противотуманном свете.
Задние противотуманные фары отключаются автоматически после остановки
двигателя.
в комбинированном
ВНИМАНИЕ
Правила использования противотуманного света сзади отличаются в разных
странах.
Аварийная мигающая сигнализация
G031410
Кнопка аварийных мигающих сигналов.
Нажмите на кнопку для включения аварийных мигающих сигналов. При использовании
аварийных мигающих сигналов мигают оба
соответствующих символа в комбинированном приборе.
Аварийные мигающие сигналы включаются
автоматически при резком торможении,
вызывающем активирование стоп-сигналов
экстренного торможения (EBL) на скорости
не выше 30 км/ч. Они работают до тех пор,
пока автомобиль не остановится, и отклю-
чаются автоматически, когда вы вновь начинаете движение или нажмете кнопку.
Указатели поворотов/мигающие
сигналы
Указатели поворотов/мигающие сигналы.
G031414
Непродолжительное мигание
Переместите подрулевой рычаг вверх
или вниз в первое положение и отпустите. Указатели поворотов мигнут три
раза. Функцию можно активировать/
отключить в Настройки машины
Настройки освещения Указат.
повор., 3-миг.. Описание системы меню
см. стр. 126.
03
``
87
Page 89
03 Среда обитания водителя
G021150
Освещение
Непрерывное мигание
Переместите подрулевой рычаг вверх
или вниз в крайнее положение.
Рычаг остается в этом положении и перемещается назад вручную или автоматически
при повороте рулевого колеса.
03
Символы мигающих сигналов
Символы мигающих сигналов, см. стр. 73.

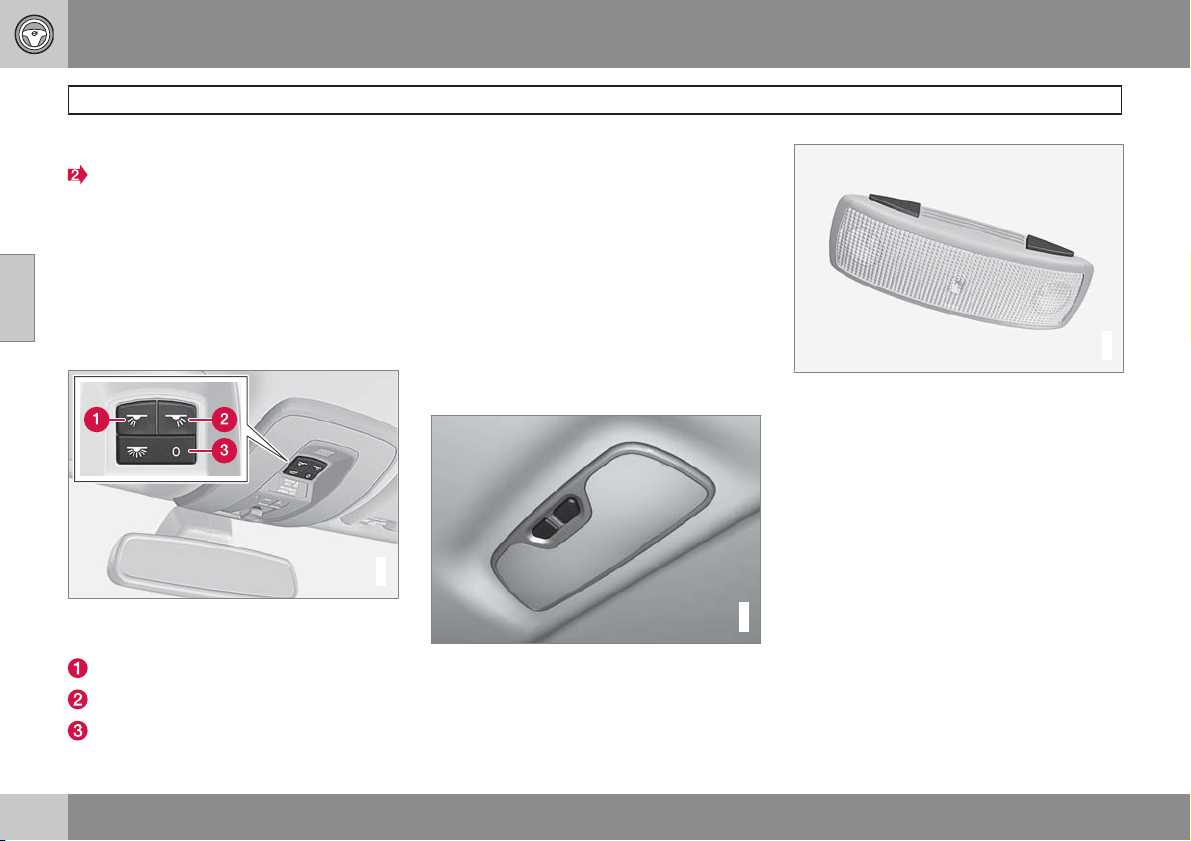

Освещение салона
Клавиши управления в потолочной консоли
передними лампами для чтения и освещением
салона.
Лампа для чтения, левая сторона
Лампа для чтения, правая сторона
Освещение салона
Освещение в салоне можно включить и
выключить вручную в течение 30 секунд
после того, как:
двигатель остановлен, и дистанционный
•
ключ находится в положении 0
автомобиль отперт, но двигатель не
•
запущен.
Полочное освещение впереди
Передние лампы для чтения включаются и
выключаются нажатием на соответствующую кнопку в потолочной консоли.
Потолочное освещение сзади
G021149
Заднее освещение в автомобилях с панорамной крышей.
Заднее освещение в автомобилях без панорамной крыши.
Лампы включаются или выключаются нажатием на соответствующую кнопку.
Освещение порогов
Освещение порогов (и освещение салона)
включается и выключается, когда боковая
дверь соответственно открывается и
закрывается.
Освещение отделения для перчаток
Освещение перчаточного ящика вклю-
G031416
чается и выключается, когда крышка открывается и закрывается соответственно.
Косметическое зеркало
Освещение косметического зеркала, см.
стр. 209, включается и выключается, когда
88
Page 90
03 Среда обитания водителя
Освещение
крышка отрывается и закрывается соответственно.
Освещение грузового отделения
Освещение в грузовом отделении включается и выключается, когда дверь задка
открывается и соответственно закрывается.
Автоматический режим освещения
С помощью кнопки можно выбрать одно из
трех положений освещения салона:
Выкл – нажата правая сторона, автома-
•
тический режим освещения отключен.
Нейтральное положение – включен
•
автоматический режим освещения.
Вкл – левая сторона нажата, освещение
•
салона включено.
Нейтральное положение
Когда кнопка установлена в нейтральное
положение, освещение салона включается и
выключается автоматически в следующих
режимах.
Освещение салона включается и горит в
течение 30 секунд, если:
автомобиль отпирается дистанционным
•
ключом или вставным плоским ключом,
см. стр. 46 или 48
двигатель остановлен, и дистанционный
•
ключ находится в положении 0.
Освещение салона отключается, когда:
двигатель запускается
•
автомобиль запирается.
•
Освещение салона включается и горит две
минуты, если одна из дверей открыта.
Если какое-то освещение включается вручную и автомобиль запирается, оно гаснет
автоматически через две минуты.
Прод. огней безопас.
После того как автомобиль заперт, часть
внешнего освещения можно оставить включенным и использовать в качестве освещения при выходе из автомобиля.
1. Выньте дистанционный ключ из замка
запуска.
2. Переместите левый подрулевой рычаг
до упора в сторону рулевого колеса и
отпустите. Функция активируется аналогично миганию дальним светом, см.
стр. 84.
3. Выйдите из автомобиля и заприте
дверь.
При активировании функции включаются
ближний свет фар, стояночные огни, лампы
во внешних зеркалах заднего вида, освещение номерного знака, внутренние потолочные лампы и освещение порогов.
Продолжительность освещения при подходе к автомобилю можно установить в
Настройки машины
освещения Прод. огней безопас.. Опи-
сание системы меню см. стр. 126.
Настройки
Прод. удал. вкл.свет*
Комфортное освещение включается
дистанционным ключом, см. стр. 45, и
используется для дистанционного включения освещения автомобиля.
При активировании функции с помощью
дистанционного ключа включаются стояночные огни, лампы во внешних зеркалах
заднего вида, освещение номерного знака,
внутренние потолочные лампы и освещение
порогов.
Продолжительность комфортного освещения можно установить в Настройки
машины
Прод. удал. вкл.свет. Описание системы
меню см. стр. 126.
Настройки освещения
03
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
89
Page 91
03 Среда обитания водителя
Освещение
Регулировка формы светового
пятна фар
03
Форма светового пятна фар, левостороннее
движение.
Форма светового пятна фар, правостороннее
движение.
Для предотвращения ослепления встречного транспорта форму светового пятна
фар можно отрегулировать для право- или
левостороннего движения. Правильно отрегулированные фары более эффективно
освещают края дороги.
Активные ксеноновые фары*
Удерживайте нажатой кнопку центральной консоли не менее 5 секунд. При
изменении формы светового пятна автомобиль должен быть неподвижен. На дисплее
показывается сообщение
G021151
ПРАВ.ДВИЖЕНИЯ
ЛЕВ. ДВИЖЕНИЯ
СВЕТ ФАР ДЛЯ
или СВЕТ ФАР ДЛЯ
.
Галогенные фары
Для галогенных фар форма светового пятна
изменяется маскировкой стекла фары.
Форма пятна будет несколько слабее.
Маскировка фар
1. Перенесите шаблоны А и В для автомо-
билей с левосторонним управлением
или С и D для автомобилей с правосторонним управлением в масштабе 1:1, см.
стр. 93:
G021152
A = LHD Right (левостороннее упра-
•
вление, правое стекло)
B = LHD Left (левостороннее управле-
•
ние, левое стекло)
C = RHD Right (правостороннее упра-
•
вление, правое стекло)
D = RHD Left (правостороннее упра-
•
вление, левое стекло)
2. Перенесите шаблон на самоклеящийся
водостойкий материал и вырежьте.
3. Расположите самоклеящиеся шаблоны
на правильном расстоянии от края
стекла фары с помощью рисунка, см.
стр. 91, и размеров, приведенных
ниже:
Шаблоны А и D: горизонтальная
•
линия прим. 104 мм, вертикальная
линия прим. 20 мм.
Шаблоны В и С: горизонтальная
•
линия прим. 167 мм, вертикальная
линия прим. 14 мм.
90
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 92

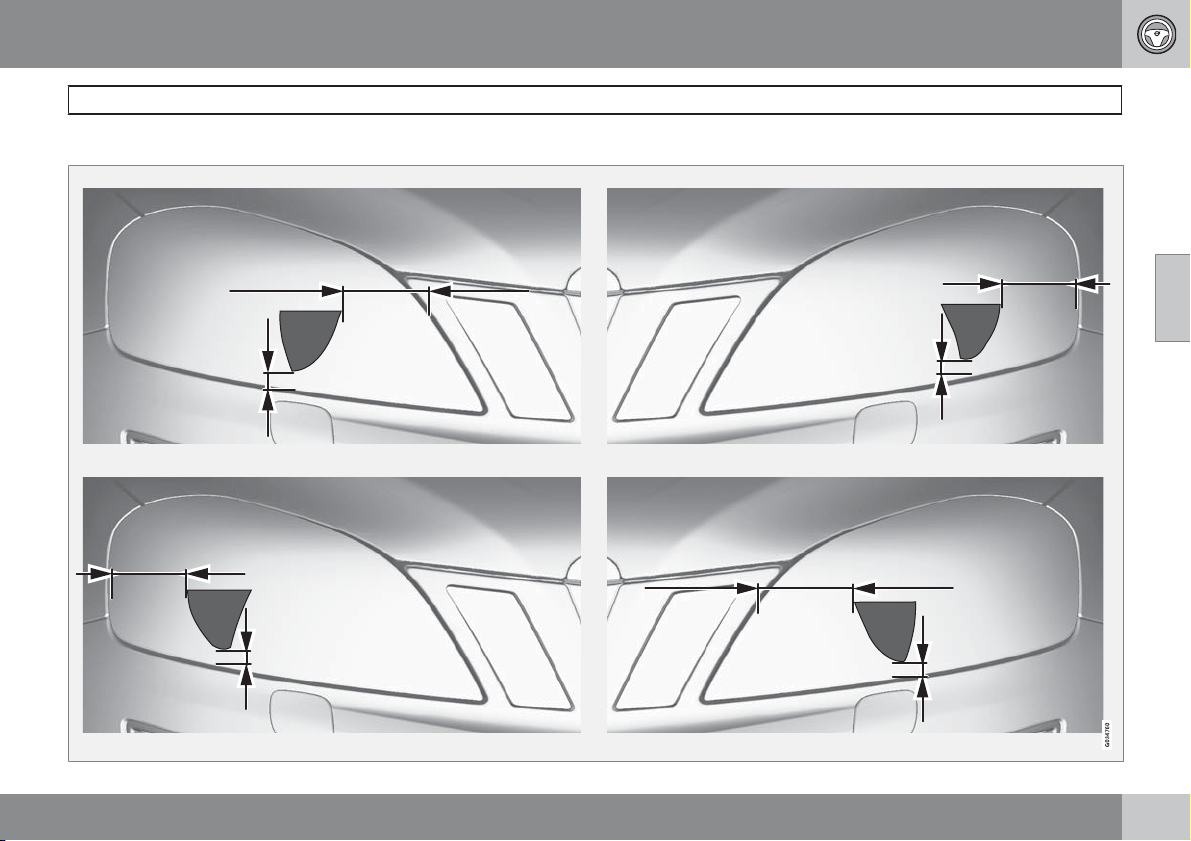

Расположение шаблонов
03 Среда обитания водителя
Освещение
03
Верхний ряд: маскировка автомобиля с левосторонним управлением, шаблоны А и В. Нижний ряд: маскировка автомобиля с правосторонним управ-
``
91
Page 93
03 Среда обитания водителя
Освещение
лением, шаблоны С и D.
03
92
Page 94

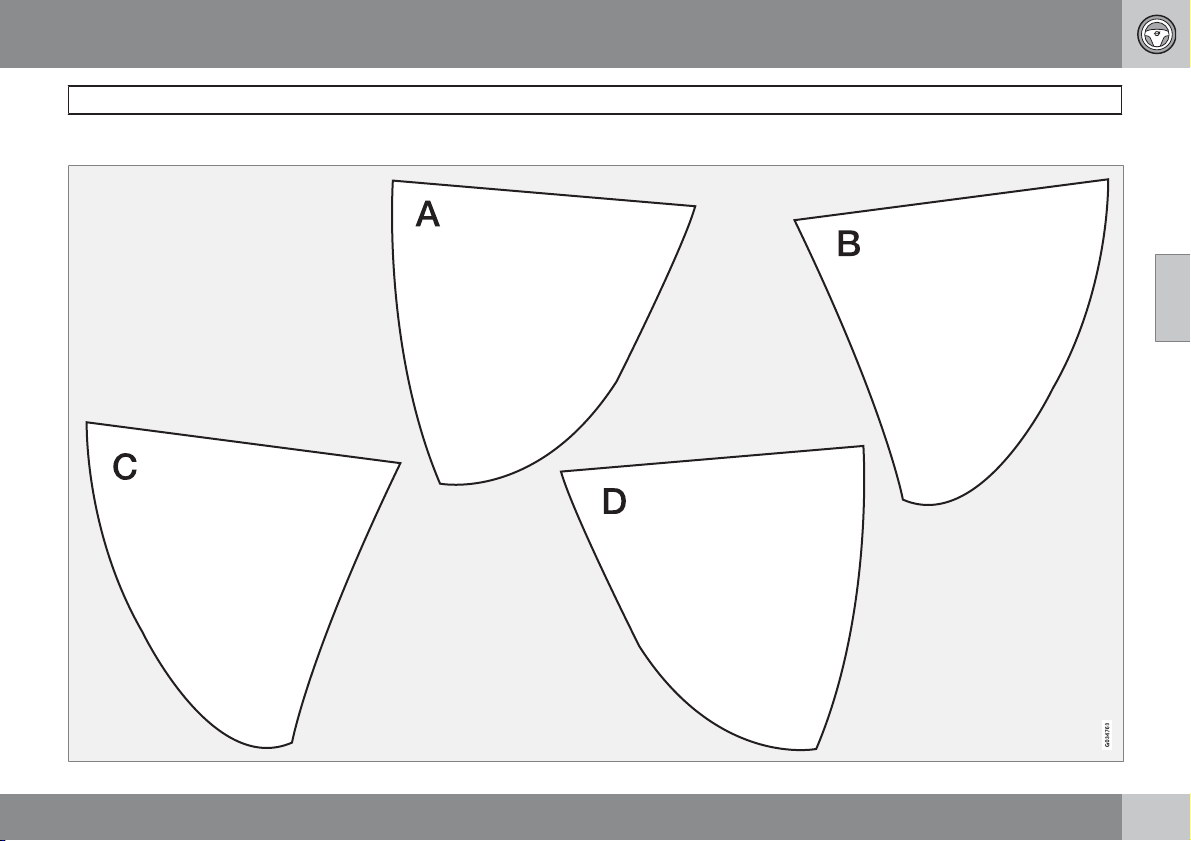

Шаблоны для галогенных фар
03 Среда обитания водителя
Освещение
03
93
Page 95
03 Среда обитания водителя
Очистители и омыватели
Очистители ветрового стекла
03
Очистители и омыватели ветрового стекла.
Датчик дождя, вкл/выкл
Регулировочное кольцо, чувствительность/частота
Выключение стеклоочистителя
ветрового стекла
Переместите рычаг к положение 0,
чтобы отключить очистители ветрового стекла.
Одинарный ход
Потяните рычаг вверх и отпустите,
чтобы щетки сделали один ход.
1
Интервальный режим работы
После выбора интервального
режима очистки установите число
помощью регулировочного кольца.
ходов в единицу времени с
Непрерывный режим работы
Очистители двигаются с нормальной скоростью.
Очистители двигаются с высокой
скоростью.
G031420
ВАЖНО
В зимнее время перед включением очистителей убедитесь, что щетки стеклоочистителей не примерзли к ветровому
(или заднему) стеклу, с которых счищен
снег или лед.
ВАЖНО
Используйте достаточное количество
омывающей жидкости при очистке стеклоочистителями ветрового стекла. Ветровое стекло должно быть мокрым,
когда работают стеклоочистители.
Датчик дождя*
Датчик дождя контролирует количество
воды на ветровом стекле и автоматически
включает стеклоочистители. Чувствительность датчика дождя изменяется при
помощи регулировочного кольца.
Когда датчик дождя активирован, горит
лампа в кнопке и символ датчика дождя
показывается в правом дисплее ком-
бинированного прибора.
Включение и регулировка
чувствительности
Для активирования датчика дождя необходимо, чтобы двигатель работал или дистанционный ключ находился в положении I или
II, и одновременно рычаг стеклоочистителей ветрового стекла находился в положении 0 или положении одиночного хода.
Включите датчик дождя, нажав кнопку
. Очистители ветрового стекла
делают один ход.
Если рычаг перевести вверх, щелки делают
дополнительный ход.
Поверните регулировочное кольцо вверх
для повышения чувствительности и вниз
для понижения чувствительности. (При вра-
1
Замена щеток стеклоочистителей и долив омывающей жидкости см. стр. 265.
94
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
Page 96
03 Среда обитания водителя
Очистители и омыватели
щении кольца вверх очистители делают
дополнительный ход.)
Отключение
Отключите датчик дождя, нажав на кнопку
, или переместите рычаг вниз на дру-
гую программу очистки.
Датчик дождя выключается автоматически
после извлечения ключа из замка запуска
или через пять минут после выключения
зажигания.
ВАЖНО
При автоматической мойке очистители
ветрового стекла могут включиться и
получить повреждения. Отключите датчик дождя на работающем двигателе или
когда дистанционный ключ находится в
положении I или II. Символ в комбинированном приборе и лампа в кнопке гаснут.

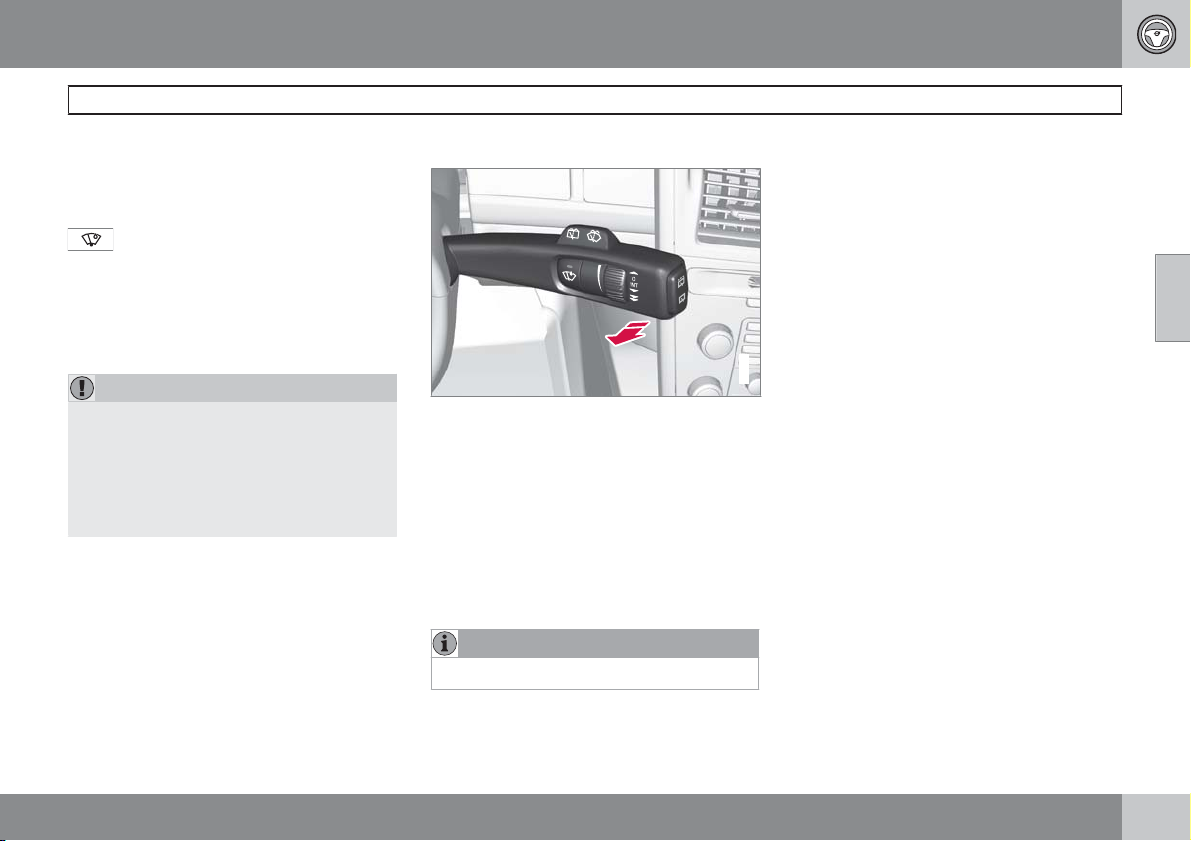

Омывание фар и стекол
Функция омывания.
Омывание ветрового стекла
Чтобы включить омывание ветрового
стекла и фар, переместите рычаг к рулевому колесу.
После отпускания подрулевого рычага стеклоочистители совершают несколько
дополнительных махов. Фары омываются
поочередно, чтобы не допустить ослабления освещения.
ВНИМАНИЕ
Фары омываются по очереди.
Обогреваемые форсунки омывателя*
Форсунка омывателя обогревается автоматически в холодную погоду, чтобы не допустить замерзания жидкости.
Омыватель высокого давления для
фар*
Омыватель высокого давления для фар расходуют большое количество омывающей
жидкости. Для экономии жидкости фары
омываются автоматически при каждом
пятом омывании ветрового стекла.
G031420G031421
03
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
95
Page 97
03 Среда обитания водителя
Очистители и омыватели

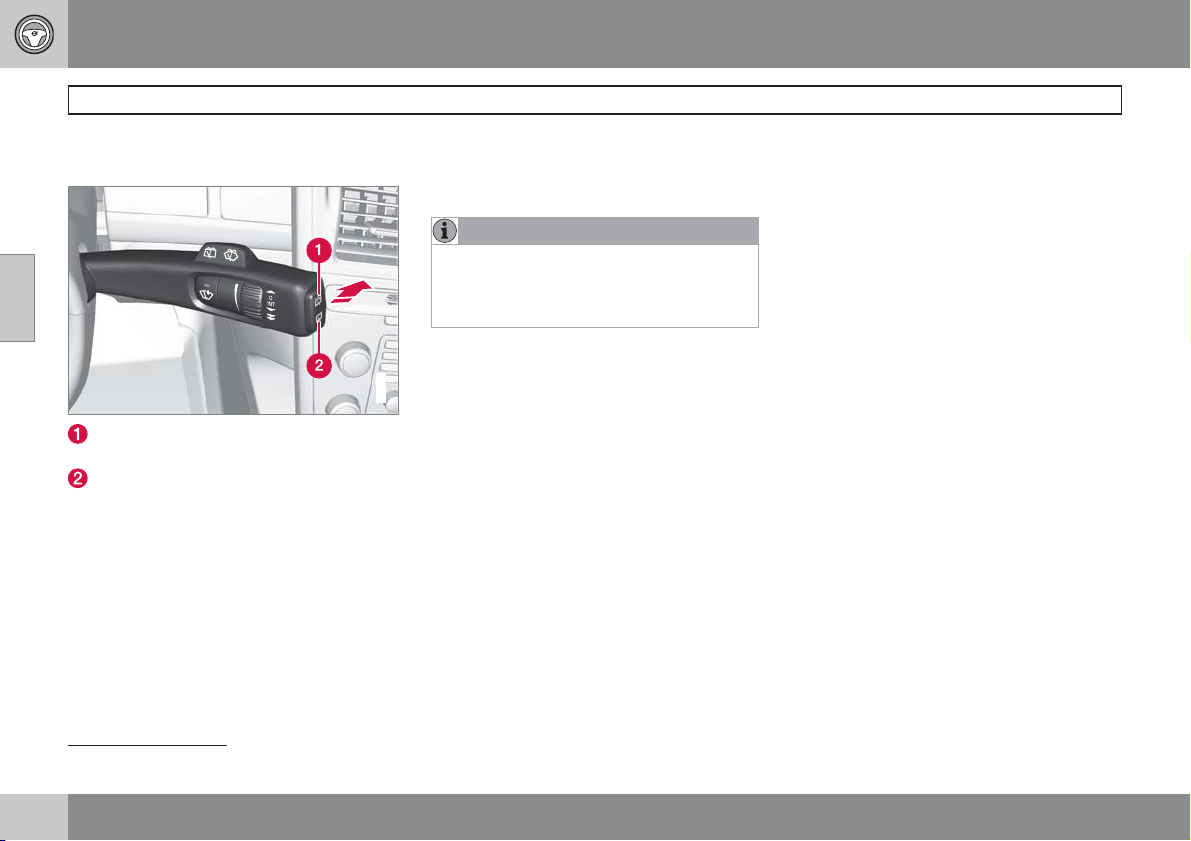

Очиститель и омыватель заднего
стекла
03
Очистка заднего стекла – интервальный
режим очистки
Очистка заднего стекла – непрерывный
режим очистки
Перемещением подрулевого рычага вперед
(см. стрелку на рисунке выше) запускается
омывание и очистка заднего стекла.
Очистители – движение задним ходом
Если включается передача заднего хода,
когда активированы очистители ветрового
стекла, очиститель заднего стекла включается в интервальном режиме работы
Функция отключается при выключении
передачи заднего хода.
Если непрерывный режим работы очистителя заднего стекла уже был включен, никаких изменений не происходит.
ВНИМАНИЕ
На автомобилях с датчиком дождя при
движении задним ходом в дождь активируется очиститель заднего стекла, если
датчик дождя включен.
G031422
G031420
2
.
2
Данную функцию (интервальный режим очистки заднего стекла) можно отключить. Обратитесь на официальную станцию техобслуживания Volvo.
96
Page 98
03 Среда обитания водителя
G031424
Стекла и зеркала заднего вида
Общие сведения
Ламинированное стекло
Ветровое стекло и панорамная
крыша выполнены из ламинированного стекла. Это усиленное
стекло повышает защиту от взлома
и звукоизоляцию салона. Прочие стекла*.
Водо- и грязеотталкивающее
покрытие*
На стекла нанесено специальное
покрытие, которое улучшает видимость в тяжелых погодных усло-
виях. Уход, см. стр. 294.
ВАЖНО
Не пользуйтесь металлическим скребком для удаления льда со стекол. Для
удаления льда с зеркал пользуйтесь
функцией электрообогрева. Скребок
может поцарапать стекло зеркал!

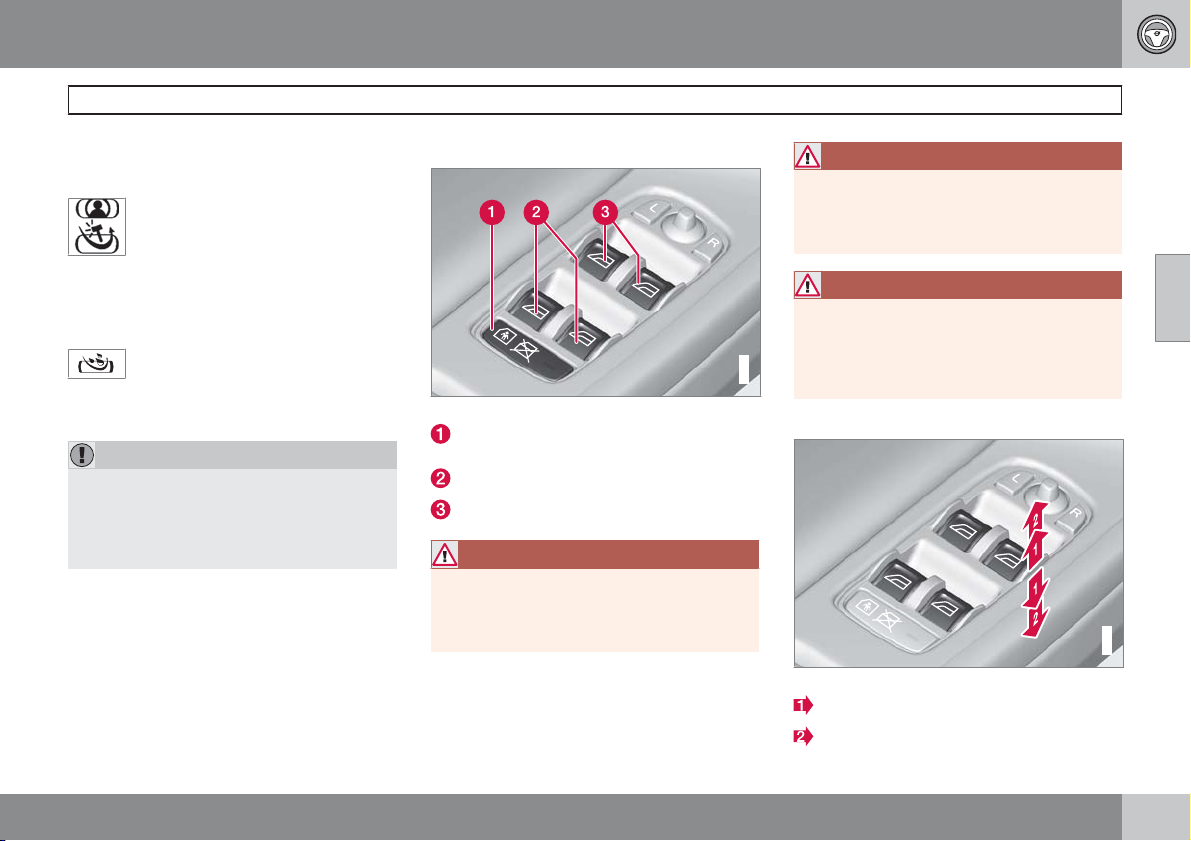

Стеклоподъемники
Панель управления в двери водителя.
Электрическая блокировка замков в
дверях* и задних стекол, см. стр. 60.
Управление стеклами сзади
Управление стеклами впереди
ПРЕДОСТЕРЕЖЕНИЕ
Если окна закрываются с двери водителя, следите, чтобы никто из пассажиров на заднем сидении не был зажат
стеклами.
ПРЕДОСТЕРЕЖЕНИЕ
При закрытии стекол следите за тем,
чтобы никто из детей или других пассажиров не оказался зажат даже при
использовании дистанционного ключа.
ПРЕДОСТЕРЕЖЕНИЕ
Если в автомобиле остаются дети,
помните, что необходимо всегда обесточить стеклоподъемники, вынув ключ из
замка зажигания, когда водитель поки-
G031423
дает автомобиль.
Управление
Управление стеклоподъемниками.
Управление без автоматики
Управление с автоматикой
03
* Опция/дополнительное оборудование, дополнительную информацию см. Введение.
``
97
Page 99

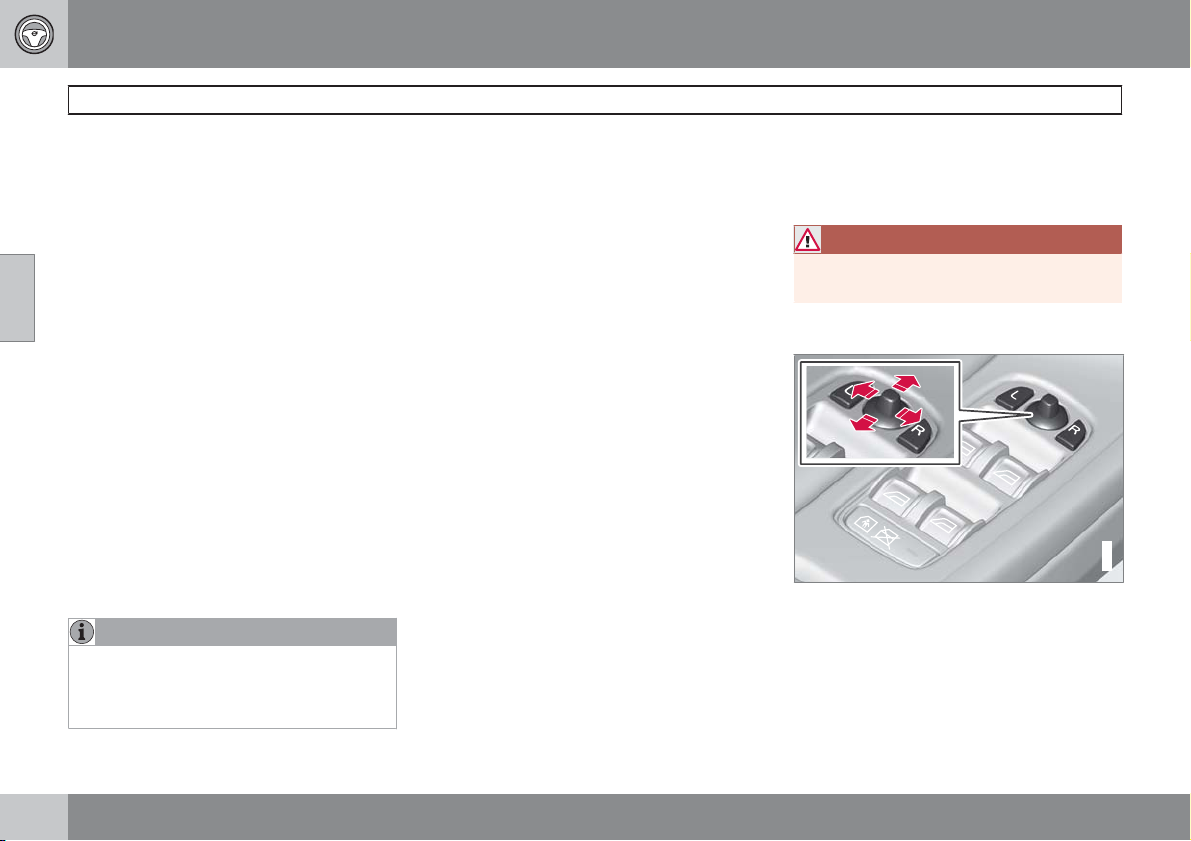

03 Среда обитания водителя
G031425
Стекла и зеркала заднего вида
Все стеклоподъемники управляются с
панели в двери водителя. С панели управления в других дверях можно управлять
только стеклоподъемником соответствующей двери. Стеклоподъемниками можно
управлять одновременно только с одной
панели.
03
Для работы стеклоподъемников дистанционный ключ должен быть установлен в
положение I или II. После выключения двигателя стеклоподъемниками можно пользоваться несколько минут даже, если ключ
вынут из замка зажигания, но до того, как
открыта дверь.
Закрытие окон прерывается, и если что-то
мешает перемещению стекла, оно открывается. Предусмотрена функция форсирования защиты от защемления, если закрытие прервано, например, из-за наледи,
путем удерживания кнопки в вытянутом
положении, пока окно не закроется. Через
короткое время защита от защемления
активируется вновь.
ВНИМАНИЕ
Для снижения пульсирующего шума
ветра при открытых задних стеклах Вы
можете немного приоткрыть также и
передние стекла.
Управление без автоматики
Слегка потяните один из регуляторов вверх/
вниз. Стеклоподъемники перемещаются
вверх/вниз до тех пор, пока регулятор удерживается в положении.
Управление с автоматикой
Потяните один из регуляторов до упора
вверх/вниз, а затем отпустите. Стекло автоматически перемещается в крайнее положение.
Дистанционное управление и кнопки
центрального замка
Все боковые стекла можно автоматически
открыть/закрыть с помощью дистанционного ключа или кнопок центрального замка:
±
Удерживайте нажатой кнопку замка,
пока стекла не начнут открываться/
закрываться. Если необходимо прервать открытие/закрытие, нажмите на
кнопку запирания еще раз.
Возврат в исходное положение
В случае отключения аккумуляторной батареи для правильной работы необходимо
вернуть функцию автоматического открытия в исходное положение.
1. Потяните вверх переднюю часть клавиши, чтобы поднять стекло в крайнее
положение, и удерживайте однусекунду.
2. Быстро отпустите клавишу.
3. Потяните вверх переднюю часть клавиши еще раз на однусекунду.
ПРЕДОСТЕРЕЖЕНИЕ
Для работы защиты от заземления необходимо установить исходное положение.
Наружные зеркала заднего вида
Управление внешними зеркалами заднего
вида.
Регулировка
1.
Нажмите кнопку L для левого зеркала
или R для правого зеркала заднего вида.
Лампа в кнопке горит.
98
Page 100
03 Среда обитания водителя
Стекла и зеркала заднего вида
2. Отрегулируйте положение с помощью
джойстика посередине.
3.
Нажмите кнопку L или R еще раз. Лампа
должна погаснуть.
ПРЕДОСТЕРЕЖЕНИЕ
Зеркала широкоугольного типа, улучшающие обзор. Поэтому кажется, что
расстояние до отражающихся в нем объектов больше, чем в действительности.
Складные зеркала заднего вида с
электроприводом*
Для парковки/проезда в узком месте наружные зеркала можно сложить:
1.
Одновременно нажмите клавиши L и R.
2. Отпустите их прим. через одну секунду.
Зеркала автоматически установятся в
полностью сложенное положение.
Раскройте зеркала снова, нажав одновременно на кнопки L и R. Зеркала автоматически установятся в полностью открытое
положение.
Сохранение положения в памяти*
Положения зеркал заднего вида сохраняются в памяти ключа, когда автомобиль
запирается дистанционным ключом. Когда
автомобиль отпирается тем же дистанцион-
ным ключом, зеркала заднего вида и кресло
водителя занимают хранящиеся в памяти
положения при открытии двери водителя.
Функцию можно активировать/отключить в
Память ключа машины
и зерк. Описание системы меню см.
стр. 126.
Распол. сиден.
Наклон зеркал заднего вида во время
парковки
Зеркала заднего вида наклоняются вниз,
что позволяет водителю видеть, например,
край дороги во время парковки.
±
Включите передачу заднего хода и
нажмите кнопу L или R.
При выключении передачи заднего хода
зеркало заднего вида автоматически возвращается в исходное положение прим.
через 10 секунд или раньше, если нажать
кнопку L или R.
Автоматическое складывание при
запирании
Если автомобиль запирается/отпирается
дистанционным ключом, зеркала заднего
складываются/раскрываются автоматически.
Функцию можно активировать/отключить в
Настройки машины
блок.. Описание системы меню см.
стр. 126.
Сложить зерк. при
Возврат в нейтральное положение
Возврат в нейтральное положение необходимо выполнить с помощью электропривода для восстановления функции электроуправляемого складывания/раскладывания наружных зеркал после их смещения
со своего места вследствие внешнего воздействия:
1.
Сложите зеркала кнопками L и R.
2.
Вновь раскройте зеркала кнопками L
и R.
3. При необходимости повторите описанную выше процедуру.
Зеркала после этого возвращены в
нейтральное положение.
Комфортное освещение и освещение
при выходе из автомобиля
При выборе комфортного освещения или
освещения при подходе к автомобилю загорается лампа в зеркалах заднего вида, см.
стр. 89.
03
``
