napájecí zdroj „SPS 1540“. Tento přístroj je vybaven teplotně ovládaným ventilátorem, ochranou
proti přetížení a funkcí PFC (Power Factor Correction = korekce účiníku cosϕ). Výstup
stejnosměrného napětí je galvanicky oddělen od sítě. Ke zvláštnostem tohoto přístroje patří
přepínač na jeho spodní straně, kterým přepnete výstup na pevné napětí 13,8 V. Toto napětí
můžete využít pro mnoho aplikací v automobilech nebo pro napájení vysílaček a podobných
zařízení.

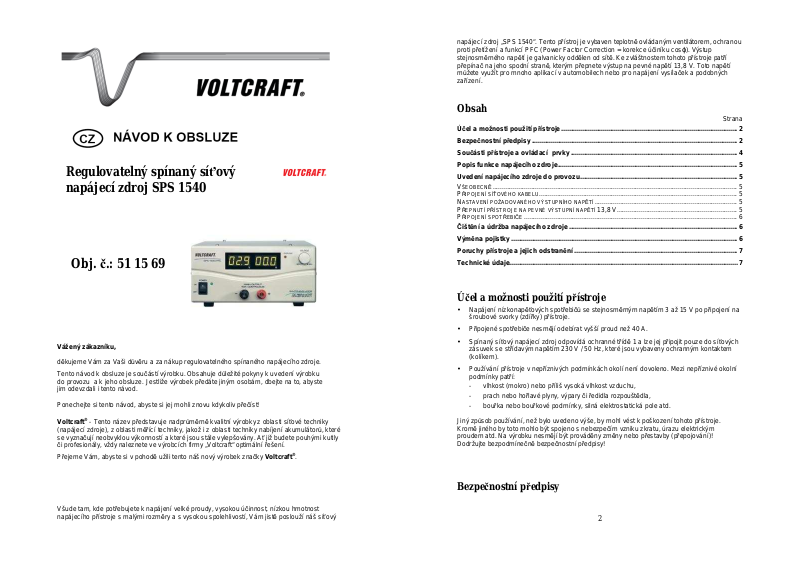

Regulovatelný spínaný síťový
napájecí zdroj SPS 1540
Obj. č.: 51 15 69
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup regulovatelného spínaného napájecího zdroje.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Voltcraft® - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky
(napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které
se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily
či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft®.
Všude tam, kde potřebujete k napájení velké proudy, vysokou účinnost, nízkou hmotnost
napájecího přístroje s malými rozměry a s vysokou spolehlivostí, Vám jistě poslouží náš síťový
Obsah
Strana
Účel a možnosti použití přístroje............................................................................................... 2
Bezpečnostní předpisy............................................................................................................... 2
Součásti přístroje a ovládací prvky.......................................................................................... 4
Popis funkce napájecího zdroje................................................................................................. 5
Uvedení napájecího zdroje do provozu..................................................................................... 5
V
ŠEOBECNĚ
P
ŘIPOJENÍ SÍŤOVÉHO KABELU
N
ASTAVENÍ POŽADOVANÉHO VÝSTUPNÍHO NAPĚTÍ
P
ŘEPNUTÍ PŘÍSTROJE NA PEVNÉ VÝSTUPNÍ NAPĚTÍ
P
ŘIPOJENÍ SPOTŘEBIČE
Čištění a údržba napájecího zdroje ...........................................................................................6
Výměna pojistky .......................................................................................................................... 6
Poruchy přístroje a jejich odstranění........................................................................................ 7
Technické údaje...........................................................................................................................7
....................................................................................................................................5
........................................................................................................... 5
.............................................................................5
13,8 V.................................................................5
................................................................................................................... 6
Účel a možnosti použití přístroje
• Napájení nízkonapěťových spotřebičů se stejnosměrným napětím 3 až 15 V po připojení na
šroubové svorky (zdířky) přístroje.
• Připojené spotřebiče nesmějí odebírat vyšší proud než 40 A.
• Spínaný síťový napájecí zdroj odpovídá ochranné třídě 1 a lze jej připojit pouze do síťových
zásuvek se střídavým napětím 230 V / 50 Hz, které jsou vybaveny ochranným kontaktem
(kolíkem).
• Používání přístroje v nepříznivých podmínkách okolí není dovoleno. Mezi nepříznivé okolní
podmínky patří:
- vlhkost (mokro) nebo příliš vysoká vlhkost vzduchu,
- prach nebo hořlavé plyny, výpary či ředidla rozpouštědla,
- bouřka nebo bouřkové podmínky, silná elektrostatická pole atd.
Jiný způsob používání, než bylo uvedeno výše, by mohl vést k poškození tohoto přístroje.
Kromě jiného by toto mohlo být spojeno s nebezpečím vzniku zkratu, úrazu elektrickým
proudem atd. Na výrobku nesmějí být prováděny změny nebo přestavby (přepojování)!
Dodržujte bezpodmínečně bezpečnostní předpisy!
Bezpečnostní předpisy
2
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok
na záruku! Neručíme za následné škody, které by z toho vyplynuly.
Součásti přístroje a ovládací prvky
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny
neodborným zacházením nebo nedodržováním bezpečnostních předpisů.
V těchto případech zaniká jakýkoliv nárok na záruku.
Symbol vykřičníku v trojúhelníku upozorňuje na zvláštní nebezpečí při manipulaci s
přístrojem, při jeho provozu a obsluze.
Galvanické oddělení výstupu od sítě, podmíněná odolnost vůči zkratu.
Přístroj je určen pouze pro používání v uzavřených místnostech.
Z bezpečnostních důvodů a důvodů registrace (CE) je zakázáno přístroj upravovat
a/nebo pozměňovat (provádět změny v jeho vnitřním zapojení). Tento přístroj
splňuje požadavky směrnice Evropských společenství o elektromagnetické
• Tento přístroj a jeho příslušenství nejsou hračky a nepatří tak do dětských rukou!
slučitelnosti 89/336 a směrnici o nízkonapěťových přístrojích 72/23.
• V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají
elektrických zařízení a provozních prostředků.
• Ve školách, v učňovských zařízeních a amatérských dílnách by mělo být kontrolováno
zacházení s měřícími přístroji odpovědným odborným personálem.
• Při používání přístroje musíte mít naprosto suché ruce, boty a oděv. Přístroj ani podlaha
nesmějí být vlhké.
• Při otvírání krytů nebo vyjímání dílů, i když je to možné provést pouhou rukou, mohou být
uvolněny součásti a díly, které zůstávají pod napětím. Pod napětím mohou zůstat i místa pro
připojení.
• Před údržbou a opravami nebo před výměnou dílů či konstrukčních prvků musí být přístroj
odpojen ode všech zdrojů napětí, pokud je nezbytné jeho otevření.
• Kondenzátory v přístroji mohou zůstat nabity, i když byl odpojen ode všech zdrojů napětí.
• Nezapínejte přístroj nikdy okamžité poté, co jste jej přenesli z chladného prostředí do
prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za
určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná
s teplotou okolí.
• Přístroj se za provozu zahřívá. Zajistěte dostatečné větrání. Větrací mřížky přístroje nesmějí
být zakrývány.
• Zapnutý přístroj a k němu připojené spotřebiče musejí být po stálým dozorem.
• Při výměně pojistek lze použít pouze pojistky stejné jmenovité hodnoty.
Nepřípustné je použití opravovaných pojistek nebo přemostění držáků pojistek drátem.
• Nepoužívejte nikdy k propojení holé kovové vodiče.
• Sériové nebo paralelní zapojení více těchto napájecích zdrojů není dovoleno.
• Tyto přístroje nelze používat k pokusům na lidech a zvířatech.
• Pokud předpokládáte, že by se použití přístroje neobešlo bez nebezpečí, vypněte přístroj
a zajistěte jej proti náhodnému použití (zapnutí). Vezměte na vědomí, že přístroj již nelze
bezpečně používat tehdy, když:
- přístroj vykazuje viditelná poškození,
- přístroj nepracuje (nefunguje)
- jestliže byl přístroj delší dobu uskladněn v nevhodných podmínkách nebo byl
vystaven těžkému namáhání při přepravě.
• Dodržujte bezpečnostní předpisy a pokyny, které jsou uvedeny v příslušných návodech
k obsluze přístrojů a zařízení, které budete tímto zdrojem napájet.
3
Spínač „POWER“ zapnutí a vypnutí přístroje „ON/OFF“
[[[[1]]]]
Zelená kontrolka (LED) indukující zapnutí přístroje
[[[[2]]]]
Šroubová černá svorka se zdířkou pro připojení (-)-pólu
[[[[3]]]]
Šroubová červená svorka se zdířkou pro připojení (+)-pólu
[[[[4]]]]
Přepínač na spodní straně přístroje k přepnutí výstupu na pevné napětí 13,8 V
[[[[5]]]]
Otočný knoflík „VOLTAGE“ k plynulému nastavení výstupního napětí 3 až 15 V
[[[[6]]]]
Červená kontrolka (LED) indukující přetížení přístroje
[[[[7]]]]
3-místný displej (LED) zobrazující hodnotu výstupního proudu
[[[[8]]]]
3-místný displej (LED) zobrazující hodnotu výstupního napětí
[[[[9]]]]
Větrací mřížky chlazení přístroje
[[[[10]]]]
Držák se síťovou pojistkou
[[[[11]]]]
Zásuvka síťového napájení s ochranným kontaktem
[[[[12]]]]
4
Popis funkce napájecího zdroje
Tento napájecí zdroj pracuje na principu spínaného síťového zdroje. Tato technologie
se vyznačuje značnou úsporou hmotnosti a minimálními rozměry.
Spínané síťové zdroje pracují s obdélníkovým průběhem proudu a vytvářejí široké spektrum
vyšších harmonických, které se vracejí zpět do sítě a mohou tímto způsobit rušení ostatních
do sítě připojených přístrojů. K potlačení těchto vyšších harmonických je do přístroje
zabudováno takzvané zapojení „PFC“ (Power Factor Correction = korekce účiníku cosϕ).
Výstup stejnosměrného napětí je u tohoto přístroj galvanicky oddělen od síťového napětí.
Velikost výstupního stejnosměrného napětí nastavíte regulátorem „VOLTAGE“ (otočným
knoflíkem) [6] plynule v rozsahu 3 až 15 V. Nastavení omezení výstupního proudu není možné.
Ke zvláštnostem tohoto přístroje patří posuvný přepínač na spodní straně přístroje [5], kterým
přepnete výstup na pevné stejnosměrné napětí 13,8 V. Pokud zvolíte tuto funkci, nelze dále
provádět regulaci napětí pomocí otočného knoflíku [6]. Toto pevné napětí je vhodné k napájení
spotřebičů, které se používají v automobilech nebo k napájení vysílaček. Umístění tohoto
přepínače na spodní straně přístroje bylo zvoleno z důvodu, aby nemohlo dojít k jeho
náhodnému přepnutí do normální polohy.
Výstup sekundáru (stejnosměrného napětí) představují dvě barevně odlišené šroubové svorky
se zdířkami.
Chlazení přístroje zajišťuje teplotně ovládaný ventilátor. I přes toto opatření však musíte zajistit
v okolí přístroje dostatečnou cirkulaci vzduchu.
Tento přístroj je dále vybaven ochranným vypínáním při jeho přetížení. K vypnutí přístroje dojde
při překročení odběru maximálního proudu (40 A) nebo při případném zkratu výstupu. K indikaci
přetížení slouží červená kontrolka (svítivá dioda) [7]. Jakmile se tato LED rozsvítí, odpojte
připojený spotřebič od přístroje, abyste zabránili poškození spínaného napájecího zdroje.
Uvedení napájecího zdroje do provozu
Všeobecně
Tento napájecí zdroj nepředstavuje nabíječku. K nabíjení akumulátorů používejte pouze
vhodné nabíječky a odpovídajícím vypínáním nabíjení.
Připojení síťového kabelu
• Zapojte přiložený síťový kabel příslušnou zástrčkou do zásuvky na přístroji [12].
Zkontrolujte pevný kontakt (pevné usazení) zástrčky tohoto kabelu v zásuvce na přístroji.
• Druhou zástrčku kabelu zapojte do síťové zásuvky s ochranným kontaktem (s uzemněním).
Nastavení požadovaného výstupního napětí
• Nejprve zkontrolujte, aby nebyl k napájecímu zdroji připojen žádný zapnutý spotřebič.
• Zapněte napájecí zdroj spínačem „POWER“ [1] (poloha přepínače „ON“).
Na předním panelu přístroje se musí rozsvítit zelená kontrolka (LED) [2].
• Nyní nastavte otočným knoflíkem „VOLTAGE“ [6] požadované napětí, jehož hodnotu
odečtete na displeji digitálního voltmetru [9].
Přepnutí přístroje na pevné výstupní napětí 13,8 V
• Nejprve zkontrolujte, aby nebyl k napájecímu zdroji připojen žádný zapnutý spotřebič.
• Zapněte napájecí zdroj spínačem „POWER“ [1] (poloha přepínače „ON“). Na předním
panelu přístroje se musí rozsvítit zelená kontrolka (LED) [2].
• Nyní přepněte posuvný přepínač [5], který se nachází na spodní straně přístroje,
do polohy „FIXED 13.8 V“.
• Tímto způsobem jste nastavili na výstupních svorkách pevné stejnosměrné napětí 13,8 V,
které nelze v tomto případě změnit otočným knoflíkem „VOLTAGE“ [6]. Hodnota tohoto
napětí bude zobrazena na displeji digitálního voltmetru [9].
• Tuto funkci napájení zrušíte přepnutím posuvného přepínače [5] do původní polohy.
5
Důležité upozornění!
Přepínání přístroje na pevné napětí nebo naopak provádějte pouze v případě, nebude-li
k přístroji připojen žádný zapnutý spotřebič! Dejte pozor na napájecí napětí připojovaného
spotřebiče!
Připojení spotřebiče
• Nejprve zkontrolujte, aby nebyl k napájecímu zdroji připojen žádný zapnutý spotřebič.
• Zkontrolujte ještě jednou výše popsaným způsoben nastavené výstupní napětí na displeji
digitálního voltmetru [9].
• Propojte „plus“ kontakt napájecího kabelu spotřebiče s červenou šroubovou svorkou
(zdířkou) „+“ [4] na předním panelu napájecího zdroje. Propojte „minus“ kontakt napájecího
kabelu spotřebiče s černou šroubovou svorkou (zdířkou) „-“ [3] na předním panelu
napájecího zdroje.
• Propojení můžete provést pomocí standardních banánků 4 mm, pokud však bude odběr
proudu vyšší než 20 A, použijte k propojení přišroubování.
• Proud, který bude po zapnutí odebírat připojený spotřebič, odečtete na displeji digitálního
ampérmetru [8].
Dejte prosím pozor na to, že spotřebič, který s napájecím zdrojem propojíte, musí
zůstat při propojování vypnutý. Zapnutý spotřebič může při zapojení na svorky
přístroje vytvořit jiskru, která by mohla tyto svorky a připojované kabely poškodit.
Čištění a údržba napájecího zdroje
Kromě příležitostného čištění, nevyžaduje přístroj žádnou údržbu. K čištění přístroje nebo
okénka displeje používejte čistý, antistatický a suchý čistící hadřík bez žmolků a chloupků.
K čištění nepoužívejte žádné uhličitanové čistící prostředky, benzín, alkohol
nebo podobné látky. Mohli byste tak porušit povrch přístroje. Kromě jiného
jsou výpary těchto čistících prostředků zdraví škodlivé a výbušné. K čištění
též nepoužívejte nástroje s ostrými hranami, šroubováky nebo drátěné kartáče
a pod.
Výměna pojistky
Na zadní straně přístroje se nachází pojistka. Pokud dojde k přepálení pojistky a přístroj
nebudete moci zapnout, vyměňte ji za pojistku se stejnou proudovou hodnotou.
Po výměně pojistky zkontrolujte nejprve funkci přístroje bez zatížení.
Dojde-li k opětovnému přepálení pojistky, je přístroj vadný. V tomto případě jej nechte
opravit v autorizovaném servisu.
Při výměně pojistky postupujte následujícím způsobem:
• Vypněte přístroj a vytáhněte ze zásuvky přístroje zástrčku
síťového kabelu.
• Vhodným plochým šroubovákem nadzvedněte držák pojistky
na zadní straně přístroje způsobem znázorněným na vedlejším
vyobrazení.
• Nahraďte přepálenou pojistku novou rychlou pojistkou stejného
typu a stejné proudové hodnoty (5 x 20 mm):
F5A / 250V
• Zatlačte opět pojistkovou vložku do držáku. Pojistka musí
do tohoto držáku zaskočit.
6
Poruchy přístroje a jejich odstranění
Tento přístroj byl zkonstruován podle nejnovějšího stavu techniky. Přesto se však mohou objevit
problémy nebo závady. Z tohoto důvodu popisujeme v následující tabulce, jak některé z těchto
poruch sami a poměrně snadno odstraníte.
Závada Možná příčina a její odstranění
Přístroj nefunguje: Svítí na přístroji zelená kontrolka?
Zkontrolujte síťové napětí (nedošlo k přepálení
síťové pojistky?).
Nefungují připojené spotřebiče: Nastavili jste správné napětí?
Připojili jste spotřebič správnou polaritou?
Nedošlo k přetížení přístroje (červená kontrolka)?
Zkontrolujte technické údaje připojeného spotřebiče.
Nelze změnit výstupní napětí
z hodnoty 13,8 V na jinou
hodnotu:
Napájecí zdroj je přepnut do režimu napájení pevným
napětím 13,8 V.
Přepněte přepínač na spodní straně přístroje do výchozí
polohy.
Provádějte pravidelné kontroly technické bezpečnosti přístroje, zda nedošlo k jeho poškození.
Jiné opravy mohou provádět pouze kvalifikovaní odborníci (v autorizovaném
servisu). Pokud provedete na přístroji vlastní změny (úpravy) nebo opravy,
zanikne nárok na záruku.
Technické údaje
Typ: SPS 1540 PFC
Jmenovité vstupní napětí:
Příkon: Max. 782 VA (W)
Výstupní napětí: Regulovatelné 3 až 15 V DC nebo pevné 13,8 V DC
Výstupní proud: Max. 40 A
Zbytkové zvlnění: 10 mV
Regulační odezva při:
změně napětí sítě ± 10 %: 80 mV
změně zatížení 0 až 100 %: 230 mV
Pojistka: Rychlá 5 A / 250 V
Rozměry [Š x V x H]:
Hmotnost: cca 3,5 kg
Provozní teplota: 0 až + 40 °C
Relativní vlhkost vzduchu: Max. 85 %, nekondenzující
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. DO/3/2012
230 V ∼ / 50 Hz
ef
220 x 110 x 310 mm
7
Loading...
