NAVODILA ZA UPORABO

Nastavljiv laboratorijski napajalnik

Voltcraft SPS 1525 PFC

Kataloška št.: 51 15 68

Ta navodila za uporabo sodijo k temu izdelku. Vsebujejo pomembne napotke za
pripravo na delovanje in uporabo izdelka. Na to bodite pozorni tudi v primeru, če
nameravate ta izdelek predati v uporabo tretji osebi.

Navodila shranite, če jih boste morda hoteli kasneje ponovno prebrati!

Kazalo

Uvod ........................................................................................................................................ 2

Predvidena uporaba ................................................................................................................ 3

Upravljalni elementi ................................................................................................................. 3

Varnostni napotki in opozorila ................................................................................................. 4

Opis delovanja ........................................................................................................................ 5

Priprava na uporabo ............................................................................................................... 6

Splošno ................................................................................................................................ 6

Priključitev električnega kabla .............................................................................................. 6

Nastavitev želene izhodne napetosti ................................................................................... 6

Nastavitev stalne napetosti 13,8 V ....................................................................................... 6

Priključitev porabnika ........................................................................................................... 6

Funkcija "SENSE" ................................................................................................................ 7

Daljinsko krmiljenje REMOTE .............................................................................................. 7

Priprava priključka za daljinsko krmiljenje ....................................................................................... 8

Krmiljenje s pomočjo zunanjega vira napajanja .............................................................................. 8

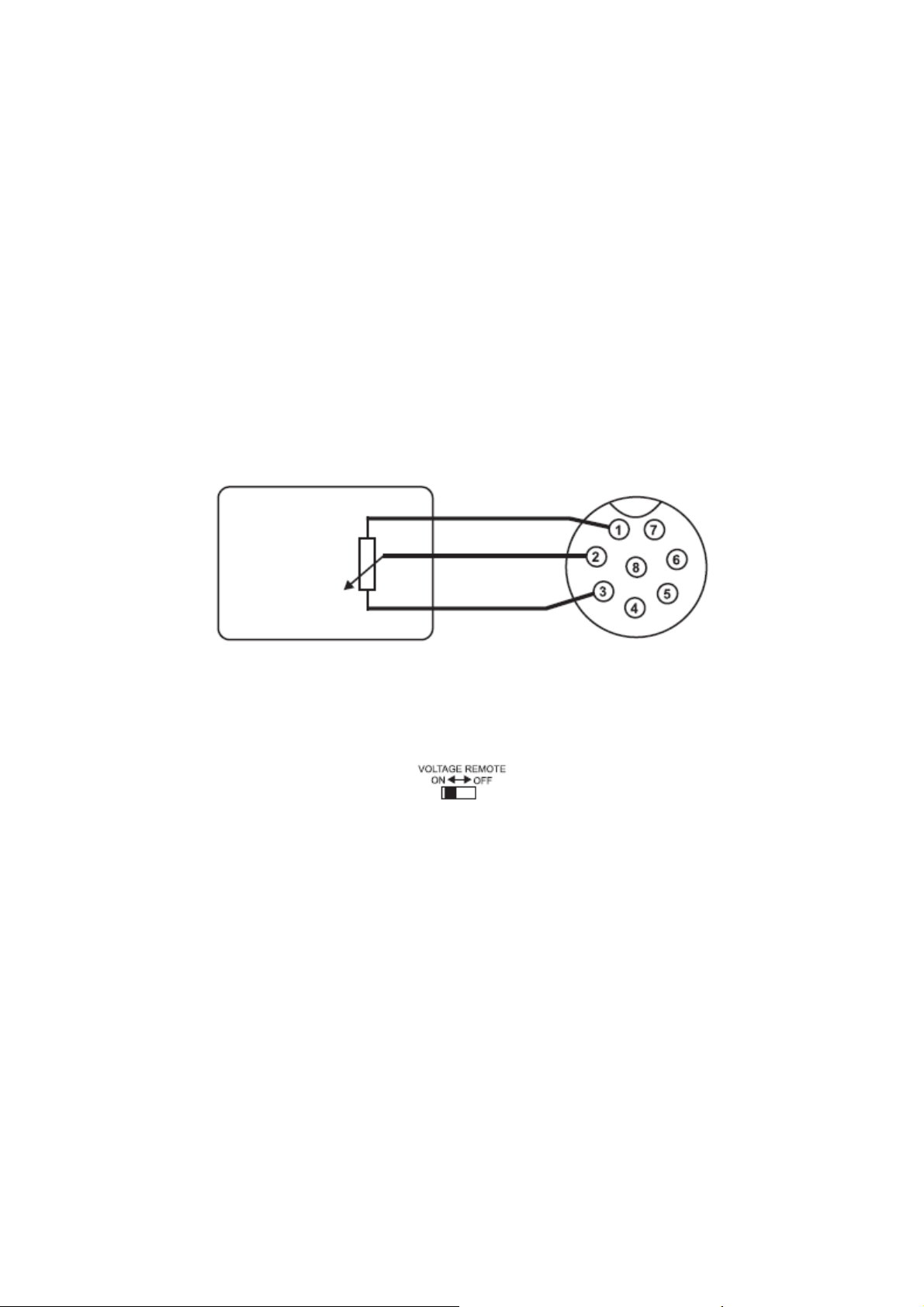

Krmiljenje s pomočjo nastavljivega upora (potenciometra) ............................................................. 9

Krmiljenje DC-izhoda (vklop/izklop) ................................................................................................ 9

Vzdrževanje in čiščenje ........................................................................................................ 10

Menjava varovalke ................................................................................................................ 10

Odpravljanje težav ................................................................................................................ 10

Tehnični podatki .................................................................................................................... 11

Garancijski list ....................................................................................................................... 12

Uvod

Spoštovana stranka,

nakup izdelka blagovne znamke Voltcraft® je bila zelo dobra odločitev, za katero se
vam zahvaljujemo.

Kupili ste nadpovprečno kakovosten izdelek blagovne znamke, ki se na področju merilne,
polnilne in omrežne tehnike odlikuje po posebni kompetentnosti in nenehnem uvajanju
novosti.

Z izdelkom Voltcraft® boste kot zahteven domači mojster ali pa kot profesionalni uporabnik
kos še tako težkim nalogam. Voltcraft® vam nudi zanesljivo tehnologijo z neverjetno
ugodnim razmerjem med ceno in zmogljivostjo.

Prepričani smo: Vaš začetek uporabe izdelka Voltcraft® je hkrati začetek dolgega in dobrega
sodelovanja.

Želimo vam veliko veselja z vašim novim izdelkom Voltcraft®!

2

Predvidena uporaba

• Priključitev in napajanje nizkonapetostnih porabnikov z obratovalno napetostjo 3 V – 15

..V/DC pri modelu SPS 1525/1540 PFC oz. 1 V – 15 V pri modelu SPS 1560 PFC prek
..priključkov.

• Poraba toka priključenega porabnika ne sme presegati 25 A pri modelu SPS 1525, 40 A pri

..modelu SPS 1540 in 60 A pri modelu SPS 1560.

• Stikalni napajalnik je izdelan v skladu z zaščitnim razredom 1. Priključite ga lahko samo na

..varnostne vtičnice z zaščitno ozemljitvijo in izmenično napetostjo 230 V~/50 Hz, ki je
..značilna za gospodinjstva.

• Uporaba v neugodnih pogojih okolice ni dovoljena. Neugodni pogoji okolice so:

..- mokrota ali previsoka vlažnost zraka,
..- prah in vnetljivi plini, hlapi ali razredčila,
..- nevihte oz. nevihtni pogoji kot so močna elektrostatična polja itd.

Drugačna uporaba od zgoraj opisane lahko privede do poškodb tega izdelka, poleg tega pa
so s tem povezane tudi nevarnosti kot so npr. kratek stik, požar, električni udar itd. Celotnega
izdelka ne smete spreminjati oz. predelovati! Nujno je treba upoštevati varnostne napotke!

Upravljalni elementi

3

(1) Omrežno stikalo za vklop/izklop (ON = vklop, OFF = izklop)
(2) Prikaz delovanja, sveti zeleno
(3) Priključek "Minus pol" (pri 1560 PFC samo do maks. 5 A)
(4) Priključek "Plus pol" (pri 1560 PFC samo do maks. 5 A)
(5) Stikalo za stalno napetost 13,8 V na spodnji strani naprave (samo pri 1525 PFC in 1540

.....PFC)

(6) Nastavitveni regulator za izhodno napetost
(7) Prikaz preobremenitve, sveti rdeče
(8) 3-mestni LED-prikaz za izhodni tok
(9) 3-mestni LED-prikaz za izhodno napetost
(10) Odprtina ventilatorja za hlajenje naprave
(11) Držalo za omrežno varovalko
(12) Varnostni IEC-priključek
(13) Priključek "SENSE" za samodejni popravek napetosti na močnostnem izhodu (16 in 17)
(14) Vhod za daljinsko krmiljenje regulacije napetosti ("VOLTAGE REMOTE")
(15) Funkcijsko stikalo za daljinsko krmiljenje (ON = vklop, OFF = izklop)
(16) Navojno-vpenjalni priključek za močnostni izhod "Minus pol" do 60 A
(17) Navojno-vpenjalni priključek za močnostni izhod "Plus pol" do 60 A

Varnostni napotki in opozorila

Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite
pravico do uveljavljanja garancije! Ne jamčimo za posledično in materialno
škodo ali za telesne poškodbe oseb, ki nastane/jo zaradi neustrezne uporabe

..............naprave ali zaradi neupoštevanja varnostnih napotkov!

•.Ta naprava je zapustila tovarno v varnostno in tehnično neoporečnem stanju. Za ohranitev

..tega stanja in za zagotovitev varne uporabe morate kot uporabnik te naprave upoštevati
..varnostne napotke in opozorila v teh navodilih za uporabo ("Pozor!" in "Napotek!").
..Upoštevati je treba naslednje simbole:

= Napotek! Preberite navodila za uporabo!

= Varnostna ločitev, delno zaščiteno pred kratkim stikom.

= Samo za uporabo v suhih, zaprtih prostorih.

= Ta naprava je opremljena z oznako skladnosti CE in s tem izpolnjuje zahteve

....direktive o elektromagnetni združljivosti 89/336/EGS in direktive o nizki napetosti

...................73/23/EGS.

• Električne naprave in njihova oprema ne sodijo v otroške roke!

•.V obrtnih obratih je treba upoštevati predpise za preprečevanje nesreč za električne

..naprave in obratna sredstva Sindikata obrtnih delavcev.

•.V šolah in izobraževalnih ustanovah, hobi delavnicah in delavnicah samopomoči mora

..uporabo napajalnikov odgovorno nadzorovati izobraženo osebje.

• Pazite, da bodo vaše roke, čevlji, oblačila, tla in napajalnik vedno suhi.

•.Pri odpiranju pokrovov in odstranjevanju delov, razen ko to lahko storite ročno, lahko

..izpostavite dele naprave, ki so pod napetostjo.
