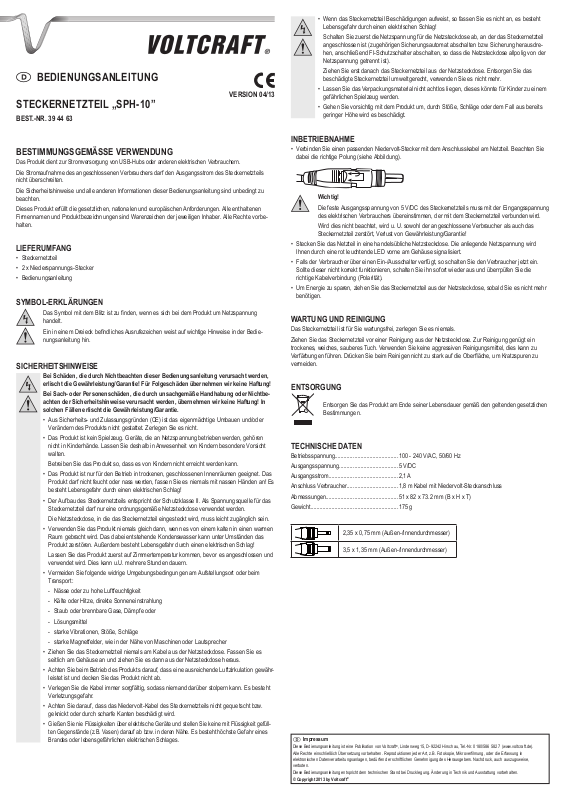

BEDIENUNGSANLEITUNG
VERSION 04/13
STECKERNETZTEIL „SPH-10”
BEST.-NR. 39 44 63
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Produkt dient zur Stromversorgung von USB-Hubs oder anderen elektrischen Verbrauchern. Die Stromaufnahme des angeschlossenen Verbrauchers darf den Ausgangsstrom des Steckernetzteils
nicht überschreiten. Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu
beachten. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbe­halten.
LIEFERUMFANG
• Steckernetzteil
• 2 x Niederspannungs-Stecker
• Bedienungsanleitung
SYMBOL-ERKLÄRUNGEN
Das Symbol mit dem Blitz ist zu fi nden, wenn es sich bei dem Produkt um Netzspannung handelt.
Ein in einem Dreieck befi ndliches Ausrufezeichen weist auf wichtige Hinweise in der Bedie- nungsanleitung hin.
SICHERHEITSHINWEISE
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden, gehören
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen geeignet. Das
• Der Aufbau des Steckernetzteils entspricht der Schutzklasse II. Als Spannungsquelle für das
Die Netzsteckdose, in die das Steckernetzteil eingesteckt wird, muss leicht zugänglich sein.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim
- Nässe oder zu hohe Luftfeuchtigkeit
- Kälte oder Hitze, direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder
- Lösungsmittel
- starke Vibrationen, Stöße, Schläge
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprecher
• Ziehen Sie das Steckernetzteil niemals am Kabel aus der Netzsteckdose. Fassen Sie es
• Achten Sie beim Betrieb des Produkts darauf, dass eine ausreichende Luftzirkulation gewähr-
• Verlegen Sie die Kabel immer sorgfältig, sodass niemand darüber stolpern kann. Es besteht
• Achten Sie darauf, dass das Niedervolt-Kabel des Steckernetzteils nicht gequetscht bzw.
Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
Produkt darf nicht feucht oder nass werden, fassen Sie es niemals mit nassen Händen an! Es besteht Lebensgefahr durch einen elektrischen Schlag!
Steckernetzteil darf nur eine ordnungsgemäße Netzsteckdose verwendet werden.
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht Lebensgefahr durch einen elektrischen Schlag!
verwendet wird. Dies kann u.U. mehrere Stunden dauern.
Transport:
seitlich am Gehäuse an und ziehen Sie es dann aus der Netzsteckdose heraus.
leistet ist und decken Sie das Produkt nicht ab.
Verletzungsgefahr.
geknickt oder durch scharfe Kanten beschädigt wird. Gießen Sie nie Flüssigkeiten über elektrische Geräte und stellen Sie keine mit Flüssigkeit gefüll-
ten Gegenstände (z.B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlages.
• Wenn das Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Steckernetzteil
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen Sie das
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdre­hen, anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).
gefährlichen Spielzeug werden.
geringer Höhe wird es beschädigt.
INBETRIEBNAHME
• Verbinden Sie einen passenden Niedervolt-Stecker mit dem Anschlusskabel am Netzteil. Beachten Sie dabei die richtige Polung (siehe Abbildung).
Wichtig!
Die feste Ausgangsspannung von 5 V/DC des Steckernetzteils muss mit der Eingangsspannung
des elektrischen Verbrauchers übereinstimmen, der mit dem Steckernetzteil verbunden wird.
Wird dies nicht beachtet, wird u. U. sowohl der angeschlossene Verbraucher als auch das
Steckernetzteil zerstört, Verlust von Gewährleistung/Garantie!
• Stecken Sie das Netzteil in eine handelsübliche Netzsteckdose. Die anliegende Netzspannung wird Ihnen durch eine rot leuchtende LED vorne am Gehäuse signalisiert.
• Falls der Verbraucher über einen Ein-/Ausschalter verfügt, so schalten Sie den Verbraucher jetzt ein. Sollte dieser nicht korrekt funktionieren, schalten Sie ihn sofort wieder aus und überrpüfen Sie die richtige Kabelverbindung (Polarität).
• Um Energie zu sparen, ziehen Sie das Steckernetzteil aus der Netzsteckdose, sobald Sie es nicht mehr benötigen.
WARTUNG UND REINIGUNG
Das Steckernetzteil ist für Sie wartungsfrei, zerlegen Sie es niemals. Ziehen Sie das Steckernetzteil vor einer Reinigung aus der Netzsteckdose. Zur Reinigung genügt ein
trockenes, weiches, sauberes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, dies kann zu Verfärbungen führen. Drücken Sie beim Reinigen nicht zu stark auf die Oberfl äche, um Kratzspuren zu vermeiden.
ENTSORGUNG
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
TECHNISCHE DATEN
Betriebsspannung ..........................................100 - 240 V/AC, 50/60 Hz
Ausgangsspannung .......................................5 V/DC
Ausgangsstrom ..............................................2,1 A
Anschluss Verbraucher ..................................1,8 m Kabel mit Niedervolt-Steckanschluss
Abmessungen ................................................51 x 82 x 73.2 mm (B x H x T)
Gewicht ..........................................................175 g
2,35 x 0,75 mm (Außen-/Innendurchmesser)
3,5 x 1,35 mm (Außen-/Innendurchmesser)
Impressum
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfi lmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck legung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2013 by Voltcraft
®

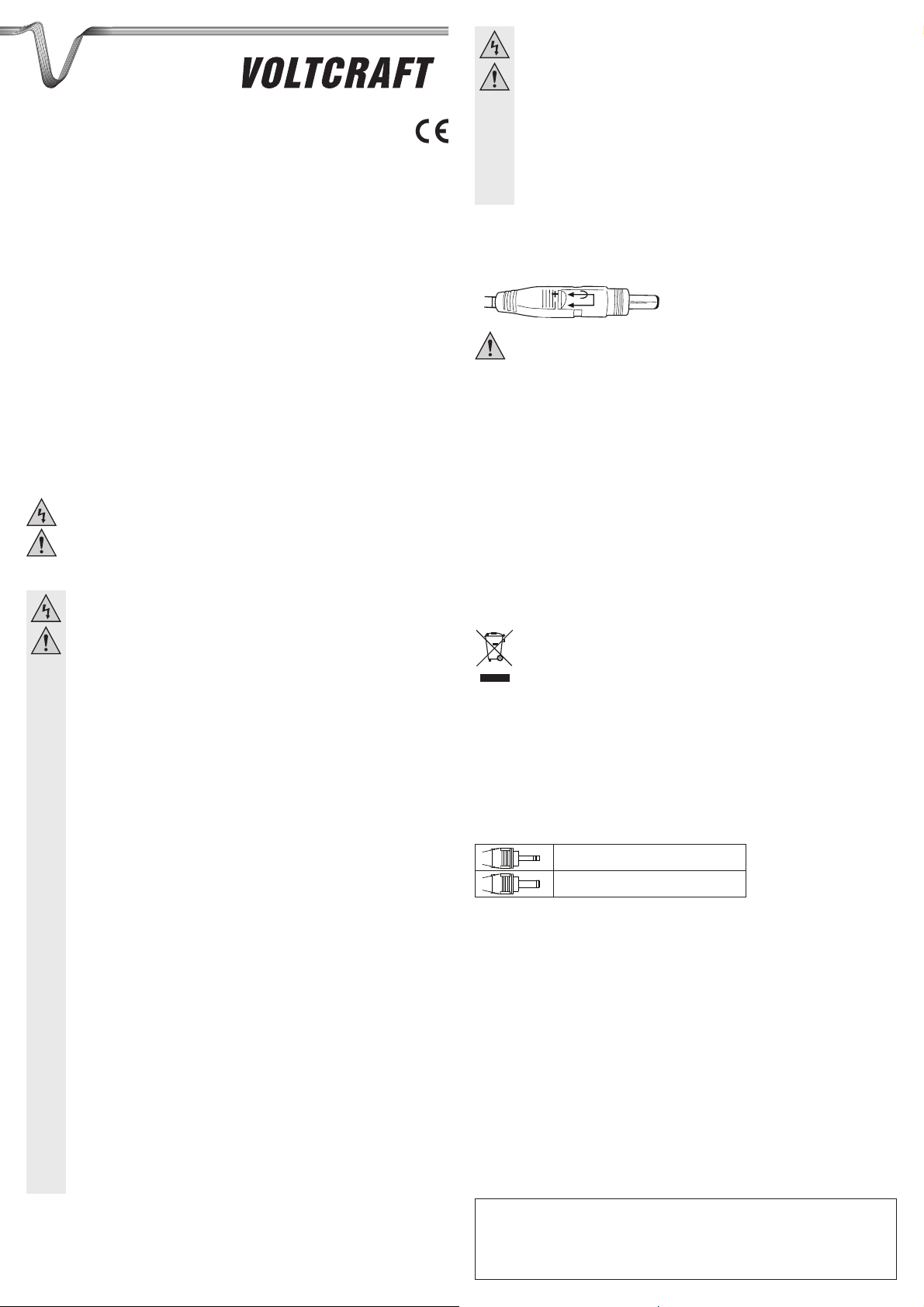

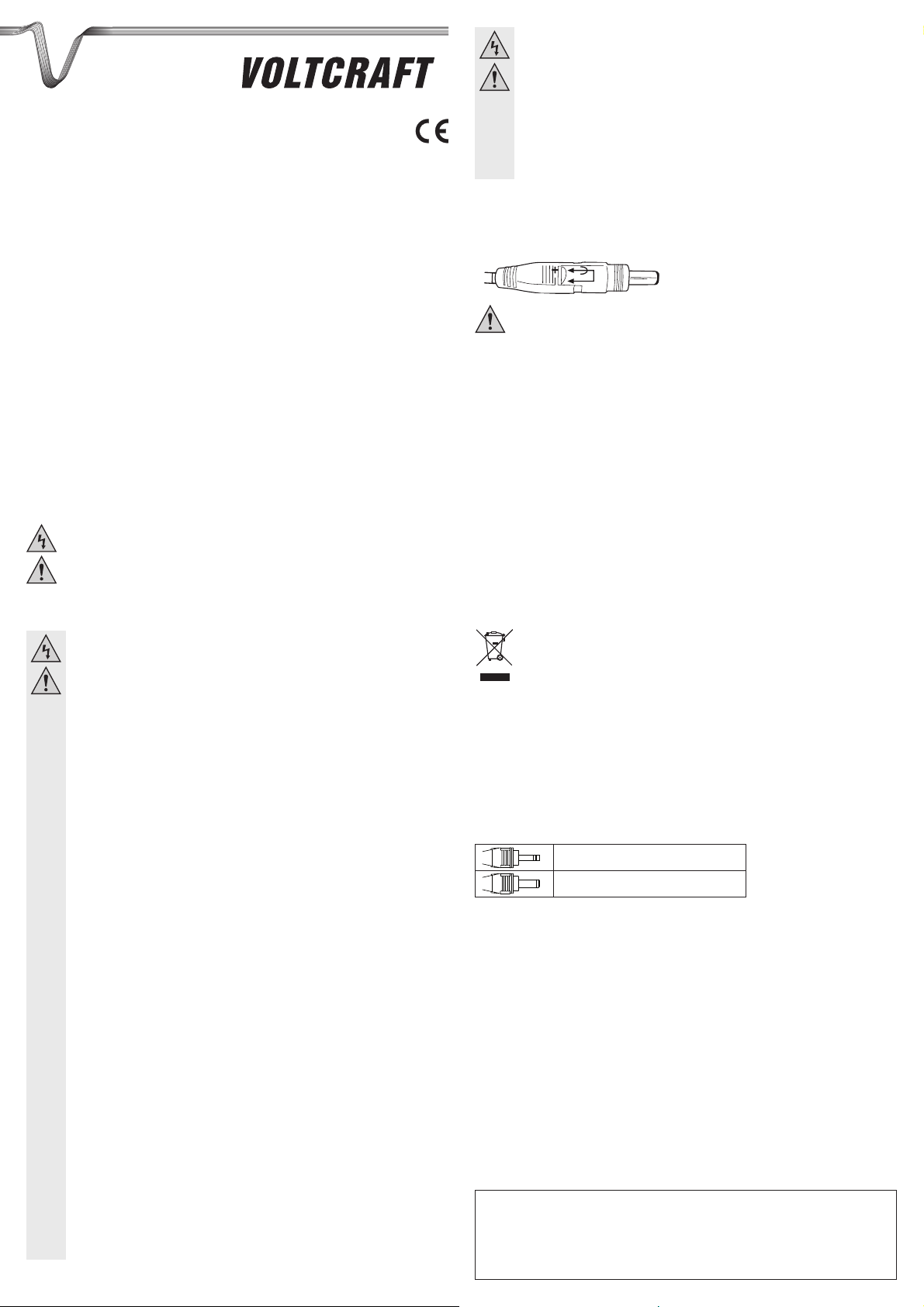

OPERATING INSTRUCTIONS
WALL PLUG TRANSFORMER “SPH-10”
ITEM NO. 39 44 63
®
VERSION 04/13
• If the wall plug transformer is damaged, do not touch it; there is a life-threatening electric shock hazard!
First, switch off the mains voltage to the socket to which the wall plug transformer is con-
nected (switch off at the corresponding circuit breaker or remove the safety fuse or switch off at the corresponding RCD protective switch, so that the socket is fully disconnected).
You can then unplug the wall plug transformer from the mains socket. Dispose of the faulty
wall plug transformer in an environmentally friendly way, do not use it any more.
• Do not leave the packaging material carelessly lying around, since it could become a danger­ous plaything for children.
• Handle the product with care; it can be damaged by impacts, blows, or accidental falls, even from a low height.
GETTING STARTED
• Connect a suitable low-voltage plug to the connection cable on the wall plug transformer. To this end,
please observe the correct polarity (see illustration).
INTENDED USE
The product is used to supply power to USB hubs or other electrical loads. The current circuit of the connected loads must not exceed the output current of the wall plug transformer. Always observe the safety instructions and all other information included in these operating instructions. This product complies with the applicable national and European requirements. All names of companies
and products are the trademarks of the respective owners. All rights reserved.
PACKAGE CONTENTS
• Wall plug transformer
• 2 x low-voltage plugs
• Operating instructions
EXPLANATION OF THE SYMBOLS
The symbol with the lightning bolt indicates that the product is connected tos the mains voltage.
In the operating manual, an exclamation mark inside a triangle indicates important instructions.
SAFETY INSTRUCTIONS
The warranty will be void in the event of damage caused by failure to observe these
safety instructions! We do not assume any liability for any resulting damage!
We shall not accept liability for damage to property or personal injury caused by incor-
rect handling or non-compliance with the safety instructions! In such cases, the warranty will be null and void.
• The unauthorised conversion and/or modifi cation of the product is not permitted for safety and
• The product is not a toy. Devices operated using mains voltage must be kept out of the reach
Use the product where it is out of the reach of children.
• The product is intended for use only in dry, indoor locations. The product must not become
• The design of the wall plug transformer complies with Protection Class II. Use only a standard
The mains socket into which the wall plug transformer is plugged must be easily accessible.
• Never use the product immediately after it has been taken from a cold room to a warm one.
Allow the product to reach room temperature before connecting it to the power supply and
• Avoid the following adverse conditions at the installation location and during transport:
- Excessive humidity or dampness
- Extreme cold or heat, direct sunlight
- Dust or fl ammable gases, fumes or
- Solvents
- Strong vibrations, impacts or blows
- Strong magnetic fi elds such as those found in the vicinity of machinery or loudspeakers
• Do not pull the wall plug transformer from the mains socket by pulling on the cable. Hold it on
• When using the product, make sure that suffi cient air circulation is ensured and do not cover
• Always place the cable carefully so that nobody can trip over it. Risk of injury.
• Make sure that the low-voltage cable of the wall plug transformer is not pinched or kinked or
approval reasons (CE). Never dismantle the product.
of children. Therefore, be especially careful when children are around.
damp or wet; never handle it if your hands are wet! There is a life-threatening hazard through an electric shock!
mains socket as the power source for the wall plug transformer.
The condensation that forms might damage the product under certain circumstances. Further­more, this could cause a lethal electric shock!
putting it to use. This may take several hours.
the sides of the casing and pull it out of the mains socket.
the product.
damaged by sharp edges. Never pour liquids on electrical devices, and never place any liquid-containing objects (such as
vases) on top of them or near them. You run the risk of causing a fi re or a fatal electric shock.
Important!
The permanent output voltage of 5 V/DC of the wall plug transformer must correspond to the
input voltage of the electrical load that is connected to the wall plug transformer.
If this is not observed, both the connected load and the transformer may be damaged, resulting
in loss of warranty!
• Plug the wall plug transformer into a standard mains socket. The mains voltage supplied is signalled by a
red LED at the front of the housing.
• If the load has an on/off switch, switch the load on now. If the load does not function correctly, switch it off
immediately and check the correct cable connection (polarity).
• To save energy, unplug the wall plug transformer from the mains socket as soon as it is no longer
needed.
MAINTENANCE AND CLEANING
The wall plug transformer does not require any maintenance and should never be disassembled for any reason.
Pull the wall plug transformer from the mains socket before cleaning. Use a clean, dry, soft cloth for clean­ing. Do not use aggressive cleaning agents, as these can cause discolouration. Do not press too strongly on the surface when cleaning, to prevent scratch marks.
DISPOSAL
Dispose of an unserviceable product in accordance with the relevant statutory regulations.
TECHNICAL DATA
Operating voltage ..........................................100 - 240 V/AC, 50/60 Hz
Output voltage ...............................................5 V/DC
Output current ................................................2.1 A
Load connection ............................................1.8 m cable with low-voltage plug connection
Dimensions ....................................................51 x 82 x 73.2 mm (W x H x D)
Weight ...........................................................175 g
2.35 x 0.75 mm (outer/inner diameter)
3.5 x 1.35 mm (outer/inner diameter)
Legal notice
These operating instructions are a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7 (www.voltcraft.de).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfi lming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved.
© Copyright 2013 by Voltcraft
®
