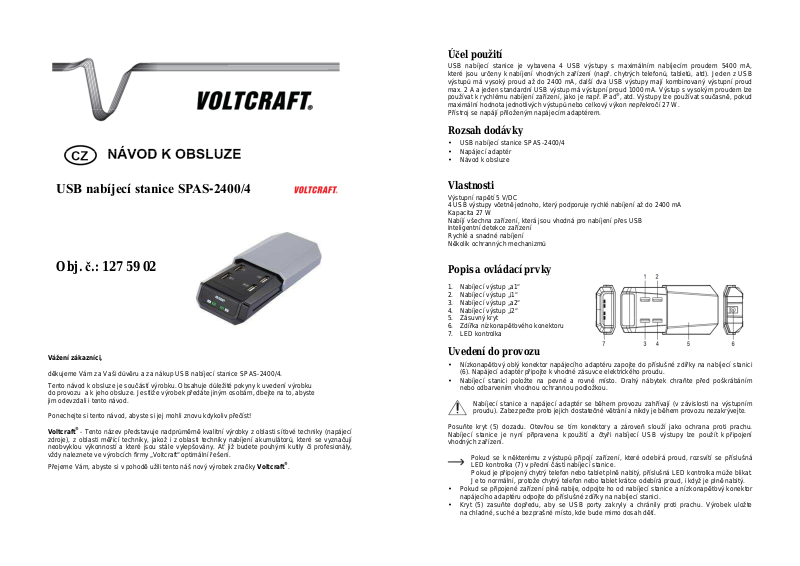

VOLTCRAFT SPAS-2400/4 User guide [cs]
USB nabíjecí stanice SPAS-2400/4
Obj. č.: 127 59 02
Vážení zákazníci,
děkujeme Vám za Vaši d ůvěru a za nákup USB nabíjecí stanice SPAS-2400/4.
Tento návod k obsluze je sou částí výrobku. Obsahuje d ůležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek p ředáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znov u kdykoliv přečíst!
Voltcraft® - Tento název p ředstavuje nadprůměrně kvalitní výrobky z oblasti sí ťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení a kumulátor ů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšován y. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy „Voltcraft“ optimální řešení.
Přejeme Vám, abyste si v pohod ě užili tento náš nový výrobek zna čky Voltcraft® .
Ú čel použití
USB nabíjecí stanice je vybavena 4 USB výstupy s ma ximálním nabíjecím proudem 5400 mA, které jsou určeny k nabíjení vhodných za řízení (např. chytrých telefon ů, tabletů, atd). Jeden z USB výstup ů má vysoký proud až do 2400 mA, další dva USB výstu py mají kombinovaný výstupní proud max. 2 A a jeden standardní USB výstup má výstupní proud 1000 mA. Výstup s vysokým proudem lze používat k rychlému nabíjení za řízení, jako je např. iPad®, atd. Výstupy lze používat sou časně, pokud maximální hodnota jednotlivých výstup ů nebo celkový výkon nep řekročí 27 W.
Přístroj se napájí p řiloženým napájecím adaptérem.
Rozsah dodávky
∙USB nabíjecí stanice SPAS-2400/4
∙Napájecí adaptér
∙Návod k obsluze
Vlastnosti
Výstupní nap ětí 5 V/DC
4 USB výstupy v četně jednoho, který podporuje rychlé nabíjení až do 240 0 mA Kapacita 27 W
Nabíjí všechna zařízení, která jsou vhodná pro nabíjení p řes USB Inteligentní detekce zařízení
Rychlé a snadné nabíjení Několik ochranných mechanizm ů
Popis a ovládací prvky
1.Nabíjecí výstup „a1“
2.Nabíjecí výstup „i1“
3.Nabíjecí výstup „a2“
4.Nabíjecí výstup „i2“
5.Zásuvný kryt
6.Zdířka nízkonapěťového konektoru
7.LED kontrolka
Uvedení do provozu
∙Nízkonapěťový oblý konektor napájecího adaptéru zapojte do p říslušné zdířky na nabíjecí stanici
(6). Napájecí adaptér p řipojte k vhodné zásuvce elektrického proudu.
∙Nabíjecí stanici položte na pevné a rovné místo. Drahý nábytek chra ňte před poškrábáním nebo odbarvením vhodnou ochrannou podložkou.
Nabíjecí stanice a napájecí adaptér se b ěhem provozu zahřívají (v závislosti na výstupním proudu). Zabezpečte proto jejich dostatečné větrání a nikdy je b ěhem provozu nezakrývejte.
Posuňte kryt (5) dozadu. Otevřou se tím konektory a zárove ň slouží jako ochrana proti prachu. Nabíjecí stanice je nyní připravena k použití a čtyři nabíjecí USB výstupy lze použít k p řipojení vhodných za řízení.
Pokud se k některému z výstupů připojí zařízení, které odebírá proud, rozsvítí se p říslušná LED kontrolka (7) v přední části nabíjecí stanice.
Pokud je připojený chytrý telefon nebo tablet pln ě nabitý, p říslušná LED kontrolka m ůže blikat. Je to normální, protože chytrý telefon nebo tablet krátce odebírá proud, i když je pln ě nabitý.
∙Pokud se připojené zařízení plně nabije, odpojte ho od nabíjecí stanice a nízkonapěťový konektor napájecího adaptéru odpojte do p říslušné zdířky na nabíjecí stanici.
∙ Kryt (5) zasuňte dopředu, aby se USB porty zakryly a chránily proti prac hu. Výrobek uložte na chladné, suché a bezprašné místo, kde bude mimodosah dětí.
Funkce nabíjecích výstup ů
∙Nabíjecí výstup „a1“
Tento nabíjecí výstup poskytuje výstupní nap ětí 5 V/DC a výstupní proud max. 2,4 A.
Inteligentní detekce zařízení umož ňuje rychlé nabíjení téměř všech chytrých telefon ů nebo tabletů maximálním nabíjecím proudem z nabíjecí stanice.
∙Nabíjecí výstup „a2“
Tento nabíjecí výstup poskytuje výstupní nap ětí 5 V/DC a výstupní proud max. 1 A.
Inteligentní detekce zařízení umož ňuje rychlé nabíjení téměř všech chytrých telefon ů nebo tabletů maximálním nabíjecím proudem z nabíjecí stanice.
∙Nabíjecí výstupy „i1“ a „i2“
Tyto nabíjecí výstupy poskytují výstupní nap ětí |
5 V/DC a celkový výstupní proud max. |
2 |
A. |
V závislosti na p řipojených za řízeních se celkový proud pat řičně dělí mezi zařízení. |
|
|
|
Důležité: |
|
|
|
Celkový kombinovaný výstupní proud všech |
4 nabíjecí ch výstup ů („a1“, „a2“, „i1“ |
a |
„i2“) |
je maximáln ě 5,4 A. |
|
|
|
Příklady připojení
USB 1 |
USB 2 |
USB 3 |
USB 4 |
2400 mA |
2000 mA |
X |
1000 mA |
2400 mA |
X |
2000 mA |
1000 mA |
2400 mA |
1000 mA |
1000 mA |
1000 mA |
1000 mA |
500 mA |
500 mA |
500 mA |
Bezpečnostní předpisy, údržba a čišt ění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovád ějte žádné zásahy do nabíjecí stanice. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamá čejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu zá ření. Tento výrobek a jeho příslušenství nejsou žádné d ětské hračky a nepatří do rukou malých d ětí! Nenechávejte voln ě ležet obalový materiál. Fólie z um ělých hmot p ředstavují nebezpečí pro děti, neboť by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze m ěkký, mírn ě vodou navlhčený had řík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpoušt ědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a pouzdro stanice.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpad ů. Likviduje odpad na konci doby životnosti výrobku p řiměřeně podle platných zákonných ustanovení.
Šet řete životní prost ředí! Přispějte k jeho ochraně!
Technické údaje
a) Nabíjecí stanice
Napájení: |
19 V/DC |
Nabíjecí výstupy: |
4 (porty USB typ A) |
Výstupní nap ětí: |
5 V/DC |
Výstupní proud: |
Nabíjecí výstup „a1“: max. 2,4 A |
|
Nabíjecí výstup „a2“: max. 1 A |
|
Nabíjecí výstup „i1“ a „i2“: celkově max. 2 A (v závislosti na |
|
rozdělení podle připojených za řízení). |
Výstupní proud (kombinovaný): |
Max. 5,4 A |
Provozní teplota: |
0 až +40 ºC |
Provozní vlhkost: |
Relativní vlhkost 20 – 85%, nekondenzující |
Rozměry (D x Š x V): |
107 x 70 x 28 mm |
Hmotnost: |
111 g |
b) Napájecí adaptér
Provozní napětí: |
100 – 240 V/AC, 50/60 Hz |
Výstup |
19 V/DC, 1890 mA |
Ochranná t řída: |
II |
Záruka
Na USB nabíjecí stanici Voltcraft SPAS-2400/4 poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z ne odborného zacházení, nehody, b ěžného opotřebení, nedodržení návodu k obsluze nebo zm ěn na výrobku, provedených t řetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií toho to návodu, jako nap ř. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá |
technickému stavu při tisku! Změny vyhrazeny! |
© Copyright Conrad Electronic Česká republika, s. r. o. |
VAL/12/2015 |
