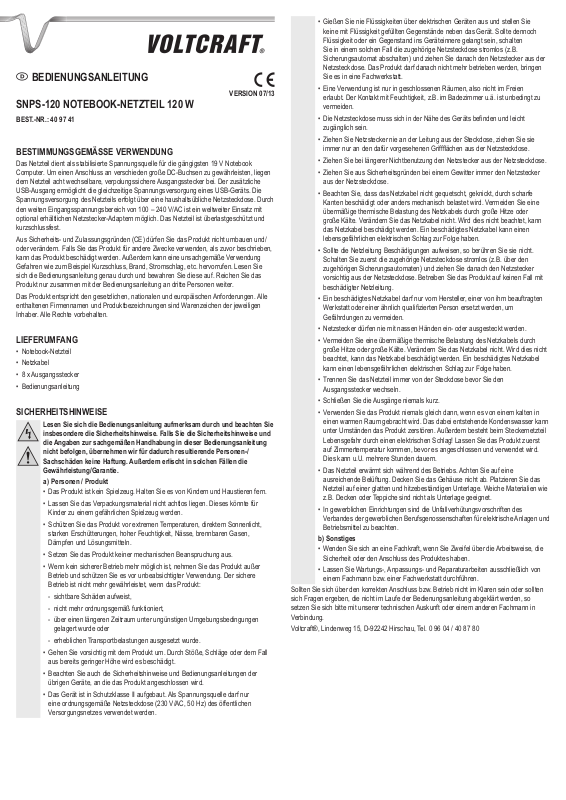

VOLTCRAFT SNPS-120 Operating Instructions [ml]

BEDIENUNGSANLEITUNG

VERSION 07/13

SNPS-120 NOTEBOOK-NETZTEIL 120 W

BEST.-NR.: 40 97 41

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Netzteil dient als stabilisierte Spannungsquelle für die gängigsten 19 V Notebook Computer. Um einen Anschluss an verschieden große DC-Buchsen zu gewährleisten, liegen dem Netzteil acht wechselbare, verpolungssichere Ausgangsstecker bei. Der zusätzliche USB-Ausgang ermöglicht die gleichzeitige Spannungsversorgung eines USB-Geräts. Die Spannungsversorgung des Netzteils erfolgt über eine haushaltsübliche Netzsteckdose. Durch den weiten Eingangsspannungsbereich von 100 – 240 V/AC ist ein weltweiter Einsatz mit optional erhältlichen Netzstecker-Adaptern möglich. Das Netzteil ist überlastgeschützt und kurzschlussfest.

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

LIEFERUMFANG

•Notebook-Netzteil

•Netzkabel

•8 x Ausgangsstecker

•Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

-- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

•Das Gerät ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230 V/AC, 50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.

•Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere gelangt sein, schalten

Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.

•Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

•Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

•Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.

•Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.

•Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.

•Beachten Sie, dass das Netzkabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.

•Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt auf keinen Fall mit beschädigter Netzleitung.

•Ein beschädigtes Netzkabel darf nur vom Hersteller, einer von ihm beauftragten

Werkstatt oder einer ähnlich qualifizierten Person ersetzt werden, um

Gefährdungen zu vermeiden.

•Netzstecker dürfen nie mit nassen Händen einoder ausgesteckt werden.

•Vermeiden Sie eine übermäßige thermische Belastung des Netzkabels durch große Hitze oder große Kälte. Verändern Sie das Netzkabel nicht. Wird dies nicht beachtet, kann das Netzkabel beschädigt werden. Ein beschädigtes Netzkabel kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.

•Trennen Sie das Netzteil immer von der Steckdose bevor Sie den Ausgangsstecker wechseln.

•Schließen Sie die Ausgänge niemals kurz.

•Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Steckernetzteil Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.

•Das Netzteil erwärmt sich während des Betriebs. Achten Sie auf eine ausreichende Belüftung. Decken Sie das Gehäuse nicht ab. Platzieren Sie das Netzteil auf einer glatten und hitzebeständigen Unterlage. Weiche Materialien wie z.B. Decken oder Teppiche sind nicht als Unterlage geeignet.

•In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

b) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0 96 04 / 40 87 80

VOLTCRAFT SNPS-120 Operating Instructions

INBETRIEBNAHME

Die Stromaufnahme der angeschlossenen Verbraucher darf den maximalen Ausgangsstrom des Netzteils nicht überschreiten.

Falls der USB-Ausgang genutzt wird, wenn zur gleichen Zeit ein Notebook mit dem Netzteil verbunden ist, verringert sich der Ausgangsstrom für das Notebook (siehe Technische Daten).

a) Anschluss eines Notebook Computers

1.Wählen Sie einen Ausgangsstecker, der zu Ihrem Notebook passt (siehe Tabelle im Kapitel „Technische Daten“).

2.Verbinden Sie den Ausgangsstecker mit der Ausgangsbuchse am DC-Ausgangskabel des Netzteils. Die Polarität der wechselbaren Ausgangsstecker ist fest vorgegeben (außen: Minus- / innen: Plus+) und kann nicht geändert werden.

3.Verbinden Sie den Ausgangsstecker des Netzteils mit der DC-Buchse des Notebooks. Das Notebook muss zu diesem Zeitpunkt ausgeschaltet sein.

4.Verbinden Sie das Netzkabel mit dem Netzteil.

5.Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose. Die Betriebsanzeige leuchtet und signalisiert die Betriebsbereitschaft des Netzteils.

6.Schalten Sie nun bei Bedarf das Notebook ein.

7.Gehen Sie in umgekehrter Reihenfolge vor, um das Notebook vom Netzteil zu trennen.

8.Trennen Sie das Netzteil von der Netzsteckdose, wenn Sie es nicht benutzen.

b) Anschluss eines USB-Geräts

1.Verbinden Sie das USB-Gerät mit dem USB-Ausgang des Netzteils. Das USB-Gerät muss zu diesem Zeitpunkt ausgeschaltet sein.

2.Verbinden Sie das Netzkabel mit dem Netzteil.

3.Verbinden Sie den Netzstecker mit einer haushaltsüblichen Netzsteckdose. Die Betriebsanzeige leuchtet und signalisiert die Betriebsbereitschaft des Netzteils.

4.Schalten Sie nun bei Bedarf das USB-Gerät ein.

5.Gehen Sie in umgekehrter Reihenfolge vor, um das USB-Gerät vom Netzteil zu trennen.

6.Trennen Sie das Netzteil von der Netzsteckdose, wenn Sie es nicht benutzen.

BEHEBUNG VON STÖRUNGEN

Problem	Mögliche Ursache	Lösung
		Kontrollieren Sie den
		Leitungsschutzschalter der
	Das Netzteil wird nicht mit	Steckdose.
	Das Netzteil wird nicht mit	Kontrollieren Sie, ob das
	Spannung versorgt.	Kontrollieren Sie, ob das
		Netzkabel korrekt mit der
Die blaue Power-LED		Steckdose und dem Netzteil
leuchtet nicht.		verbunden ist.
		Trennen Sie den/
		die angeschlossenen
	Das Netzteil ist überlastet.	Verbraucher vom Netzteil
		und überprüfen Sie die
		technischen Daten.

REINIGUNG UND WARTUNG

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

•Trennen Sie das Produkt vor Reinigungsbeginn von der Spannungsquelle und vom angeschlossenen Verbraucher.

•Tauchen Sie das Produkt nicht in Wasser ein.

•Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen Sie es deshalb niemals.

•Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das Gehäuse, da dies zu Kratzspuren führen kann.

•Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger leicht entfernt werden.

TECHNISCHE DATEN

Betriebsspannung..........................	100 – 240 V/AC, 50/60 Hz
Ausgangsspannung/-strom............	19 V/DC, 6,3 A ±10 % (DC-Ausgangskabel)*
	19 V/DC, 5,7 A ±10 % (DC-Ausgangskabel)**
	5 V/DC, 2,1 A (USB)
Ausgangsleistung...........................	max. 120 W* / max. 118 W**
Kabellänge.....................................	1,2 m (Netzkabel) / 1,5 m (DC-Ausgangskabel)
Betriebsbedingungen.....................	0 bis +35 ºC, 10 – 85 % rF
Lagerbedingungen.........................	-10 bis +55 ºC, 5 – 95 % rF
Abmessungen (B x H x T)..............	122 x 19 x 75 mm
Gewicht..........................................	ca. 320 g (ohne Netzkabel/Zubehör)
*falls ein Notebook und kein USB-Gerät angeschlossen ist
**falls zusätzlich zum Notebook ein USB-Gerät angeschlossen ist

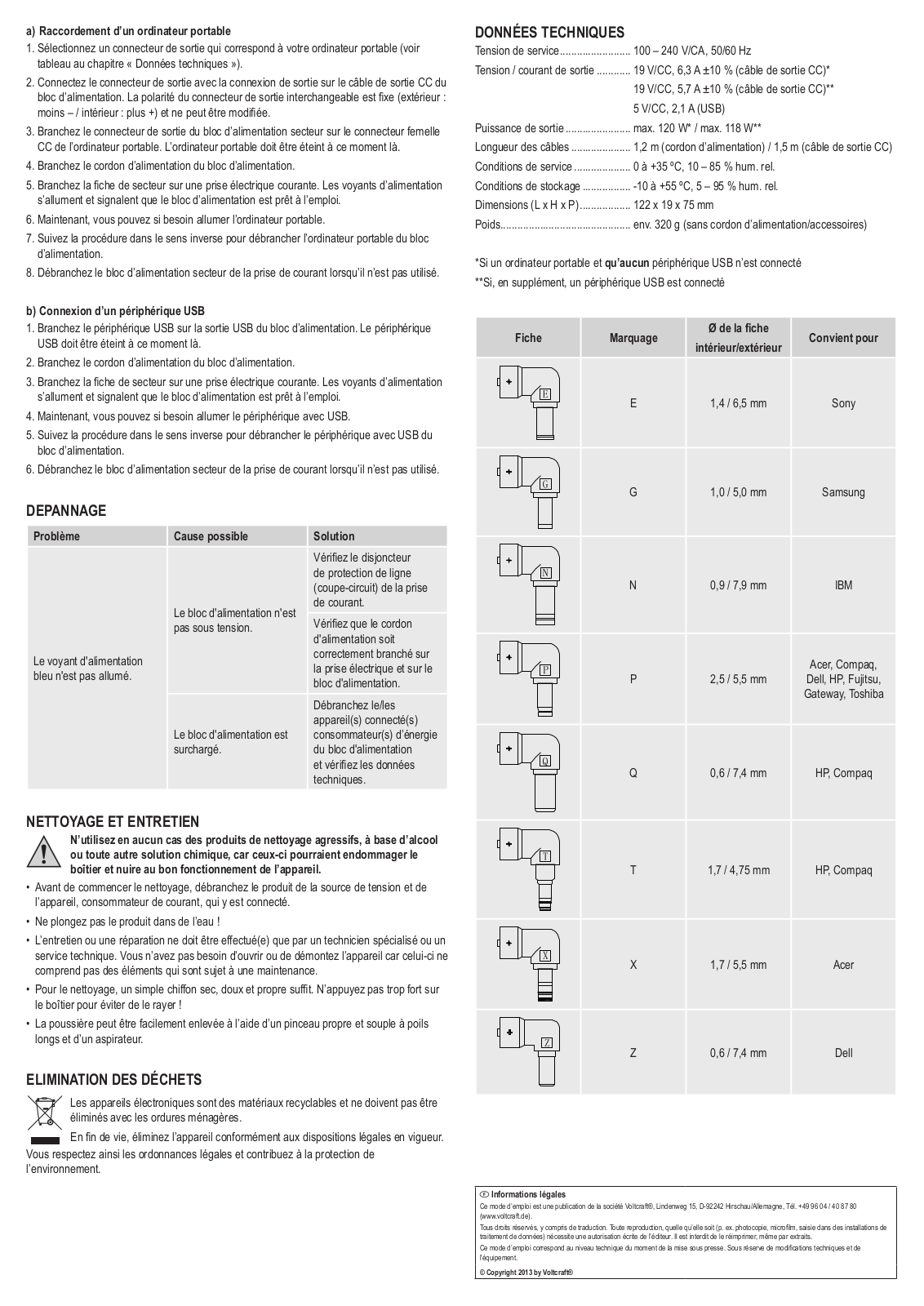

Stecker	Beschriftung	Stecker-Ø	geeignet für
Stecker	Beschriftung	innen / außen	geeignet für
		innen / außen
	E	1,4 / 6,5 mm	Sony
	G	1,0 / 5,0 mm	Samsung
	N	0,9 / 7,9 mm	IBM
			Acer, Compaq,
	P	2,5 / 5,5 mm	Dell, HP, Fujitsu,
			Gateway, Toshiba
	Q	0,6 / 7,4 mm	HP, Compaq
	T	1,7 / 4,75 mm	HP, Compaq
	X	1,7 / 5,5 mm	Acer
	Z	0,6 / 7,4 mm	Dell

ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0 96 04 / 40 87 80 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

V1_0713_02-ETS-Mkde

OPERATING INSTRUCTIONS

VERSION 07/13

SNPS-120 NOTEBOOK POWER ADAPTOR 120 W

ITEM NO.: 40 97 41

INTENDED USE

Use this power adaptor as a stabilized power supply for the most common 19 V notebook computers. In order to guarantee compatibility with a number of large DC jacks, the power adaptor includes eight exchangeable polarized output connectors. The additional USB output allows a USB device to be simultaneously supplied with power. Power supply via a common household power outlet. Due to the broad input voltage range of 100 – 240 V/AC, the product can be used worldwide with optionally available adaptors. The power adaptor is overload and short-circuit proof.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc. Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

DELIVERY CONTENT

•Notebook power adaptor

•Power cable

•8 x output plug

•Operating instructions

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the

warranty/guarantee. a) Persons / Product

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Also observe the safety and operating instructions of any other devices which are connected to the product.

•The device was constructed according to protection class II. Only a proper mains socket (230 V/AC, 50 Hz) of the public supply net must be used as voltage source.

•Never pour liquids over electrical devices and never place liquid-filled objects near the device. If liquid or an object enters the interior of the device nevertheless,

first power down the respective socket (e.g. switch off circuit breaker) and then pull the mains plug from the mains socket. Do not operate the product anymore afterwards, but take it to a specialist workshop.

•It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

•The mains outlet must be located near to the device and be easily accessible.

•Never pull the mains plug from the socket by pulling at the cable. Always pull it from the mains socket using the intended grips.

•Unplug the mains plug from the mains socket if you do not use the device for an extended period of time.

•For safety reasons, always unplug the device in case of a thunderstorm.

•Make sure that the mains cable is not squeezed, bent, damaged by sharp edges or put under mechanical stress. Avoid excessive thermal stress on the mains cable from extreme heat or cold. Do not modify the mains cable. Otherwise the mains cable may be damaged. A damaged mains cable can cause a deadly electric shock.

•Do not touch the mains cable if it is damaged. First, power down the respective mains socket (e.g. via the respective circuit breaker) and then carefully pull the mains plug from the mains socket. Never use the product if the mains cable is damaged.

•To prevent risks, damaged power cables may only be replaced by the manufacturer, a professional workshop appointed by the manufacturer, or a similarly qualified person.

•Never plug in or unplug the mains plug when your hands are wet.

•Avoid excessive thermal stress on the mains cable from extreme heat or cold. Do not modify the mains cable. Otherwise the mains cable may be damaged. A damaged mains cable can cause a deadly electric shock.

•Always unplug the power adaptor before changing connectors.

•Never short-circuit the outputs.

•Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. A wall plug transformer also poses the risk of fatal injury due to electric shock! Allow the device to reach room temperature before connecting and using it. This may take several hours.

•The power adaptor heats up during use. Ensure sufficient ventilation. Do not cover the product housing. Place the power adaptor on a smooth, heat-resistant surface. Soft materials such as blankets or carpets are not suitable surfaces.

•For installations in industrial facilities, follow the accident prevention regulations for electrical systems and equipment of the government safety organization or the corresponding authority for your country.

b) Miscellaneous

•Consult an expert when in doubt about operation, safety or connection of the device.

•Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualified specialist.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. +49 96 04 / 40 87 80

OPERATION

The current consumption of connected devices may not exceed the power adaptor’s maximum output current.

If the USB port is being used while a notebook is connected to the power adaptor, the output current for the notebook will decrease (see Technical Data).

a) Connecting a notebook computer

1.Select a connector that fits your notebook (see the table in the chapter “Technical Data”).

2.Connect the connector to the output socket on the power adaptor’s DC output cable.

Polarity of all connectors is pre-specified (outer: negative – / inner: positive +) and cannot be altered.

3.Connect the power adaptor’s output connector to your notebook’s DC jack. The notebook must be turned off at this time.

4.Connect the power cable to the power adaptor.

5.Connect the power plug to a common household power outlet. The power indicator lights up to indicate the power adaptor is operational.

6.Now you can turn on your notebook.

7.Repeat these steps in the reverse order to disconnect your notebook from the power adaptor.

8.Unplug the power adaptor when it is not in use.
