BEDIENUNGSANLEITUNG DL-151AN USB-ANEMOMETER-DATENLOGGERVERSION 07/12

BEST.-NR.: 10 50 35

BESTIMMUNGSGEMÄSSE VERWENDUNG

Mit dem batteriebetriebene Datenlogger DL-151AN lässt sich die Windstärke messen und speichern. Es können max. 32000 Messwerte gespeichert werden. Der Datenlogger wird wie ein handelsüblicher USB-Datenträger an einem Computer angeschlossen und ausgelesen. Die Daten können mit der beigelegten Software am Computer ausgewertet werden. Eine platzsparende Montage ist mittels Wandhalterung möglich. Die Stromversorgung erfolgt über eine Lithium-Batterie.

Das Produkt ist mit aufgesetzter Schutzkappe spritzwassergeschützt und kann im Innenund Außenbereich eingesetzt werden. Der Logger-Betrieb ist nur bei vollständig geschlossenem Gehäuse erlaubt. Der Datenlogger darf im geöffneten Zustand bzw. mit geöffnetem Batteriefach nicht betrieben werden. Messungen unter widrigen Umgebungsbedingungen wie z.B. Staub, brennbare Gase, Dämpfe oder Lösungsmittel sind nicht zulässig. Beachten Sie alle Sicherheitshinweise!

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

LIEFERUMFANG

• USB-Anemometer-Datenlogger		•	Lithium-Batterie
•	Software-CD (für Windows® 98/2000/XP/Vista/7)	•	Schutzkappe
•	Ständer inkl. Montagematerial	•	Bedienungsanleitung

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

-- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

b) Batterien / Akkus

•Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.

•Entfernen Sie die Batterien / Akkus, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien / Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien / Akkus sollten Sie daher Schutzhandschuhe tragen.

•Bewahren Sie Batterien / Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

•Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr.

c) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

BATTERIEN EINLEGEN / WECHSELN

1.Ziehen Sie die durchsichtige Schutzkappe vom Gerät.

2.Nehmen Sie das Flügelrad vom Datenlogger ab. Drehen Sie den Verschlussring in Pfeilrichtung vollständig auf und ziehen Sie das Flügelrad ab.

3.Öffnen Sie mit einem spitzen Gegenstand (z.B. kleiner Schraubendreher etc.) das Gehäuse. Hebeln Sie das Gehäuse in Pfeilrichtung auf. (siehe Abbildung 1)

4.Ziehen Sie den Datenlogger aus dem Gehäuse. (siehe Abbildung 2)

5.Drehen Sie den Datenlogger um und setzen die Batterie polungsrichtig in das Batteriefach. Beachten Sie die Polaritätsangaben im Batteriefach. (siehe Abbildung 3)

6.Schieben Sie den Datenlogger zurück ins Gehäuse bis dieser einrastet. (siehe Abbildung 4)

1

2

3	4

7.Setzen Sie das Flügelrad auf den Datenlogger und schrauben Sie den Verschlussring fest zu. Der Datenlogger ist bereit zur Programmierung.

Ein Batteriewechsel wird erforderlich, wenn beim Starten des Messvorganges die beiden Anzeigen nicht aufleuchten oder wenn die (gelbe) LED „ALM“ jeweils zweimal im Intervall von 10 Sekunden blinkt.

Die gespeicherten Daten gehen bei einem Batteriewechsel oder einem Ausfall während der Aufzeichnung nicht verloren.

SOFTWARE/TREIBER-INSTALLATION

1.Legen Sie die CD in das CD-Rom-Laufwerk Ihres Computers ein. Die Installation beginnt automatisch. Falls nicht, gehen Sie in Ihr CD-ROM-Verzeichnis und öffnen Sie dort die Datei „SETUP.EXE“.

2.Folgen Sie den Anweisungen im Dialogfenster und führen Sie die Installation durch.

3.Beachten Sie für nähere Informationen bitte die auf der CD enthaltene Bedienungsanleitung.

DATENLOGGER EINRICHTEN

1.Schließen Sie den Datenlogger an einen freien USB-Anschluss Ihres Computers an und starten Sie die Software.

2.Folgen Sie den Anweisungen des Software-Handbuches, um den Datenlogger von der Software erkennen zu lassen.

3.Nachdem der Datenlogger erkannt und hinzugefügt wurde, können Sie ihn nach den Anweisungen des Software-Handbuches einrichten.

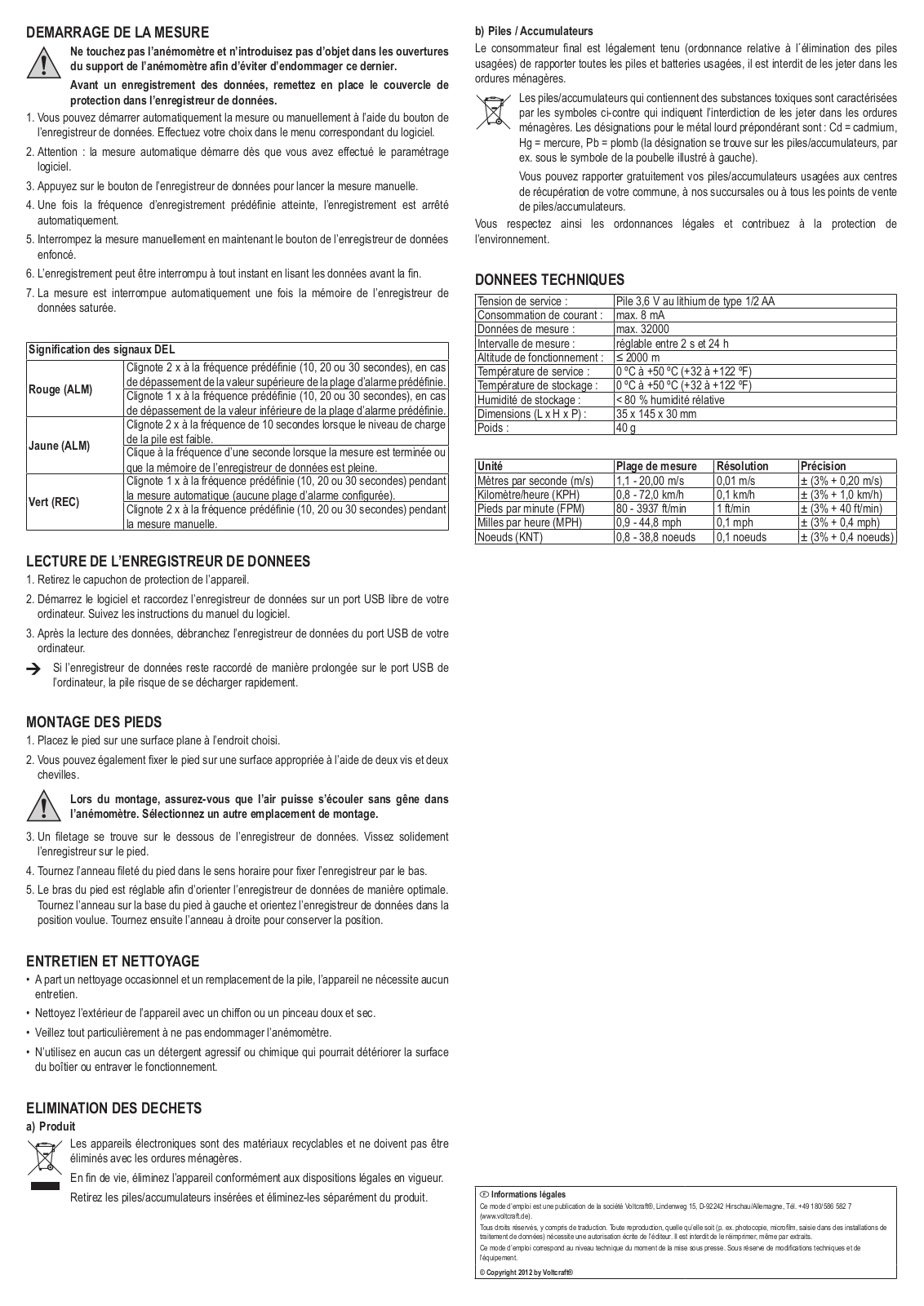

MESSUNG STARTEN

Berühren Sie nicht das Flügelrad und stecken Sie keine Gegenstände in die Öffnungen der Flügelradhalterung, da ansonsten das Flügelrad beschädigt werden könnte.

Stecken Sie die Schutzkappe vor einer Datenaufzeichnung im Datenlogger wieder fest auf.

1.Sie können die Messung automatisch starten oder manuell mit der Taste am Datenlogger. Treffen Sie Ihre Auswahl im entsprechenden Softwaremenü.

2.Beachten Sie, dass die automatische Messung startet, sobald Sie die Einstellung in der Software vorgenommen haben.

3.Drücken Sie die Datenlogger-Taste, um den Messvorgang manuell zu starten.

4.Nach Erreichen der voreingestellten Aufzeichnungsrate, wird die Aufzeichnung automatisch beendet.

5.Beenden Sie den Messvorgang manuell, indem Sie die Datenlogger-Taste drücken.

6.Die Aufzeichnung kann auch jederzeit durch ein vorzeitiges Auslesen am Computer beendet werden.

7.Wenn der Speicher des Datenloggers voll ist, wird der Messvorgang automatisch abgebrochen.

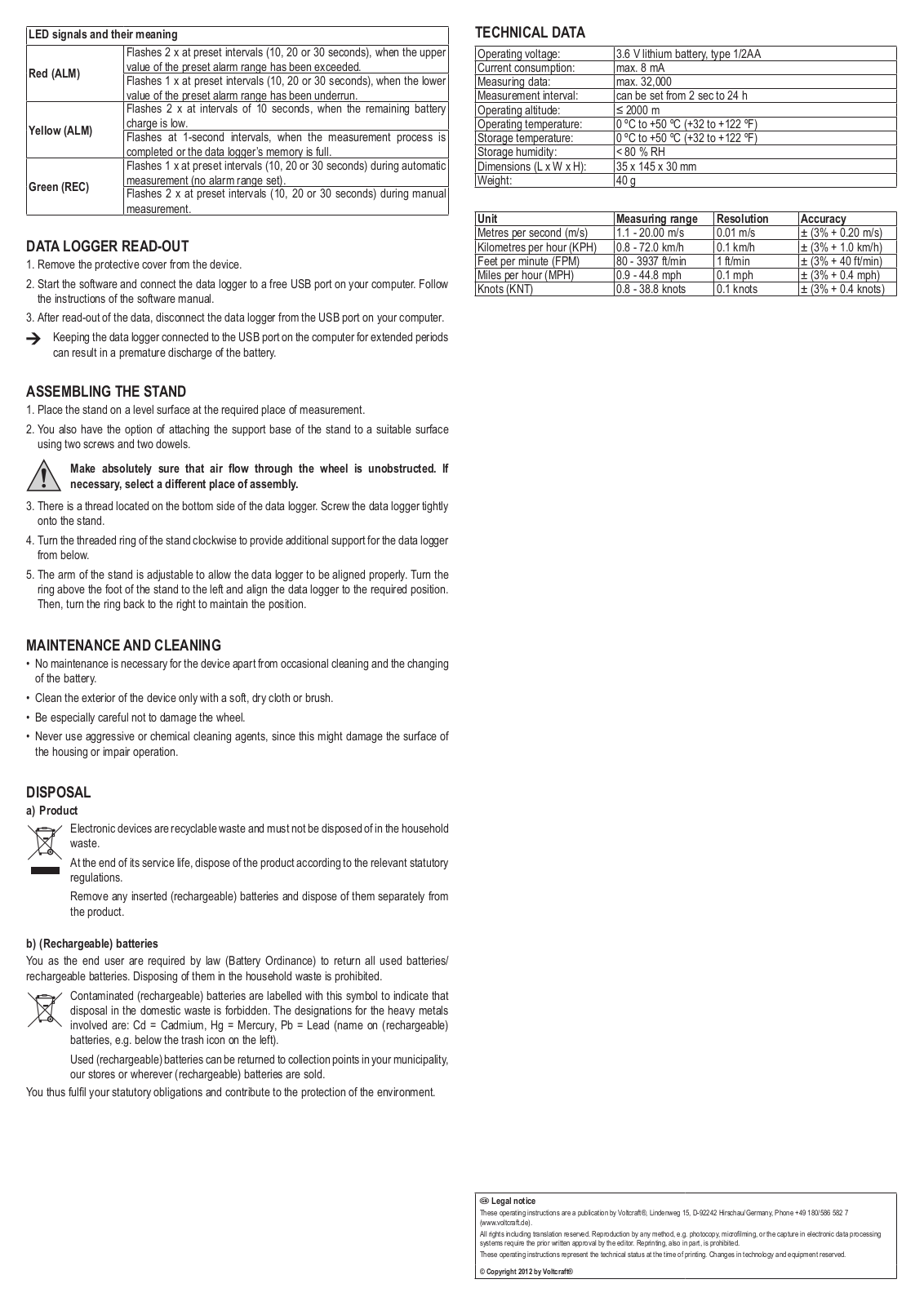

Bedeutung der LED-Signale

		Blinkt 2 x im voreingestellten Intervall (10, 20 oder 30 Sekunden), wenn
	Rot (ALM)	der obere Wert des voreingestellten Alarmbereichs überschritten wird.
		Blinkt 1 x im voreingestellten Intervall (10, 20 oder 30 Sekunden), wenn
		der untere Wert des voreingestellten Alarmbereichs unterschritten wird.
		Blinkt 2 x im Intervall von 10 Sekunden, wenn der Batterieladestand
	Gelb (ALM)	niedrig ist.
		Blinkt im Intervall von einer Sekunden, wenn der Messvorgang beendet
		oder der Speicher des Datenloggers voll ist.
		Blinkt 1 x im voreingestellten Intervall (10, 20 oder 30 Sekunden)
	Grün (REC)	während der automatischen Messung (kein Alarmbereich eingestellt).
		Blinkt 2 x im voreingestellten Intervall (10, 20 oder 30 Sekunden)
		während der manuellen Messung.

DATENLOGGER AUSLESEN

1.Nehmen Sie die Schutzkappe vom Gerät ab.

2.Starten Sie die Software und verbinden Sie den Datenlogger mit einem freien USBAnschluss Ihres Computers. Folgen Sie den Anweisungen des Software-Handbuches.

3.Entfernen Sie den Datenlogger nach dem Auslesen der Daten aus dem USB-Anschluss Ihres Computers.

Verbleibt der Datenlogger für längere Zeit am USB-Port des Computers, kann sich die Batterie vorzeitig entladen.

b) Batterien / Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol

gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum

Umweltschutz.

TECHNISCHE DATEN

Betriebsspannung:	3,6	V Lithium-Batterie Typ 1/2AA
Stromaufnahme:	max. 8 mA
Messdaten:	max. 32000
Messintervall:	einstellbar von 2 s bis 24 h
Betriebshöhe:	≤ 2000 m
Betriebstemperatur:	0 ºC bis +50 ºC (+32 bis +122 ºF)
Lagertemperatur:	0 ºC bis +50 ºC (+32 bis +122 ºF)
Lagerluftfeuchtigkeit:	< 80 % rF
Abmessungen (B x H x T):	35 x 145 x 30 mm
Gewicht:	40 g
Einheit	Messbereich		Auflösung	Genauigkeit
Meter pro Sekunde (m/s)	1,1	- 20,00 m/s	0,01 m/s	± (3% + 0,20 m/s)
Kilometer pro Stunde (KPH)	0,8	- 72,0 km/h	0,1 km/h	± (3%	+ 1,0 km/h)
Fuß pro Minute (FPM)	80 - 3937 ft/min		1 ft/min	± (3%	+ 40 ft/min)
Meilen pro Stunde (MPH)	0,9	- 44,8 mph	0,1 mph	± (3%	+ 0,4 mph)
Knoten (KNT)	0,8	- 38,8 Knoten	0,1 Knoten	± (3%	+ 0,4 Knoten)

STÄNDER MONTIEREN

1.Platzieren Sie den Ständer auf einer ebenen Oberfläche am gewünschten Messort.

2.Alternativ, befestigen Sie den Fuß des Ständers mit zwei Schrauben und zwei Dübeln auf einer geeigneten Oberfläche.

Achten Sie bei der Montage unbedingt darauf, dass die Luft ungehindert durch das Flügelrad strömen kann. Wählen Sie ggf. einen anderen Montageort aus.

3.Auf der Unterseite des Datenloggers befindet sich ein Gewinde. Schrauben Sie den

Datenlogger auf dem Ständer fest.

4.Drehen Sie den Gewindering des Ständers im Uhrzeigersinn, um den Datenlogger zusätzlich von unten zu sichern.

5.Der Arm des Ständers ist verstellbar, um den Datenlogger optimal auszurichten. Drehen Sie den Ring über dem Ständerfuß nach links und richten Sie den Datenlogger in die gewünschte Position. Drehen Sie den Ring danach wieder nach rechts, um die Position beizubehalten.

WARTUNG UND REINIGUNG

•Das Gerät ist bis auf eine gelegentliche Reinigung und den Batteriewechsel wartungsfrei.

•Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.

•Achten Sie insbesondere darauf, das Flügelrad nicht zu beschädigen.

•Verwenden Sie auf keinen Fall aggressive oder chemische Reinigungsmittel, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden könnte.

ENTSORGUNG a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

Impressum

Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

© Copyright 2012 by Voltcraft®

V1_0712_02-KV

OPERATING INSTRUCTIONS

DL-151AN USB ANEMOMETER DATA LOGGER VERSION 07/12

ITEM NO.: 10 50 35

INTENDED USE

The battery-operated data logger DL-151AN measures and stores wind speed data. A maximum of 32,000 readings can be stored. The data logger is connected to a computer and is read just like a standard USB storage device. The data can then be analysed using computer software (included). Space-saving wall mounting is an option. Power is supplied by a lithium battery.

With the protective cover fitted, the product is splash-proof and can be used indoors and outdoors. The logger may only be operated when its housing is fully closed. Do not operate the data logger if it is open or if the battery compartment has been opened. Measurements under adverse ambient conditions, such as environments with dust, flammable gases, vapours or solvents are not permitted. Observe all safety instructions!

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged.

In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc.

Read the instructions carefully and keep them. Make this product available to third parties only together with its operating instructions.

DELIVERY CONTENT

•	USB anemometer data logger	•	Lithium battery
•	Software CD (for Windows® 98/2000/XP/Vista/7)	•	Protective cover
•	Stand incl. assembly material	•	Operating instructions

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/

guarantee.

a) Persons / Product

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Also observe the safety and operating instructions of any other devices which are connected to the product.

b) (Rechargeable) batteries

•Correct polarity must be observed while inserting the (rechargeable) batteries.

•(Rechargeable) batteries should be removed from the device if it is not used for a long period of time to avoid damage through leaking. Leaking or damaged (rechargeable) batteries might cause acid burns when in contact with skin, therefore use suitable protective gloves to handle corrupted (rechargeable) batteries.

•(Rechargeable) batteries must be kept out of reach of children. Do not leave (rechargeable) batteries lying around, as there is risk, that children or pets swallow them.

•(Rechargeable) batteries must not be dismantled, short-circuited or thrown into fire.

Never recharge non-rechargeable batteries. There is a risk of explosion.

c) Miscellaneous

•Consult an expert when in doubt about operation, safety or connection of the device.

•Maintenance, modifications and repairs are to be performed exclusively by an expert or at a qualified shop.

If you are not sure about the correct connection or use, or if questions arise which are not covered by these operating instructions, please do not hesitate to contact our technical support or another qualified specialist.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone].

INSERTING / REPLACING BATTERIES

1.Carefully remove the transparent protective cover from the device.

2.Remove the winged wheel from the data logger. Fully unscrew the locking ring in the direction of the arrow and remove the wheel.

3.Open the housing using a pointed object (e.g. small screwdriver etc). Lift open the housing in the direction of the arrow. (see Illustration 1)

4.Pull the data logger from the housing. (see Illustration 2)

5.Turn the data logger around and insert the battery into the battery compartment, observing the correct polarity. Observe the polarity markings in the battery compartment. (see Illustration 3)

6.Put the data logger back into the housing until it engages. (see Illustration 4)

1

2

3	4

7.Put the wheel back on the data logger and screw the locking ring on tightly. The data logger is now ready for programming.

The battery needs to be replaced when both displays fail to light up upon starting a measurement, or when the (yellow) LED “ALM” starts to flash two times, at intervals of 10 seconds.

Data that is stored will not be lost when changing the battery or when a device failure occurs during the recording.

SOFTWARE/DRIVER INSTALLATION

1.Place the CD in the CD-Rom drive of your computer. The installation will start automatically.

If not, call up your CD-Rom directory and open the file “SETUP.EXE”.

2.Follow the instructions in the dialogue window and complete the installation.

3.Please note the operating instructions on the CD for further information.

DATA LOGGER SETUP

1.Connect the data logger to a free USB port of your computer and start the software.

2.Follow the instructions of the software manual to get the data logger recognised by the software.

3.After the data logger has been recognised and added, you can set it up following the instructions in the software manual.

STARTING MEASUREMENT

Do not touch the wheel and do not insert any objects into the wheel mount’s openings, as the wheel may be damaged otherwise.

Prior to data recording in the data logger, put the protection cover on tightly.

1.You can start the measurement automatically or manually using the key on the data logger. Set your selection in the relevant software menu.

2.Note that automatic measurement will start once the relevant setting has been changed in the software.

3.Press the data logger key to start the measurement manually.

4.After the preset recording rate has been reached, the recording is stopped automatically.

5.Stop the measurement manually by pressing the data logger key.

6.The recording can also be terminated at any time by early read-out on the computer before the recording is complete.

7.When the data logger’s memory is full, the measurement is terminated automatically.
