VOLTCRAFT DAPS-4000/4 User guide [ml]

BEDIENUNGSANLEITUNG

VERSION 12/15

DAPS - 4000/4 USB-LADEGERÄT

BEST.-NR.: 1370980

BESTIMMUNGSGEMÄßE VERWENDUNG

Das Produkt eignet sich zum Aufladen und zum Betrieb von bis zu vier geeigneten USBGeräten. Das USB-Ladegerät wird in einem Schreibtisch-Kabeldurchlaß oder in ein neues Loch mit einem Durchmesser von 6,35 cm eingesetzt. Ein mitgeliefertes Netzteil dient zur Stromversorgung. Das Produkt ist überlastgeschützt und kurzschlussfest.

Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheitsund Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/ oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

LIEFERUMFANG

•USB-Ladegerät

•Netzteil

•Bedienungsanleitung

Aktuelle Bedienungsanleitungen:

1. Öffnen Sie die Internetseite produktinfo.conrad.com in einem Browser oder scannen Sie den rechts abgebildeten QR-Code.

2. Wählen Sie den Dokumententyp und die Sprache aus und geben Sie dann die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des Suchvorgangs können Sie die gefundenen Dokumente herunterladen.

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/

Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Personen / Produkt

•Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

•Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

•Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

•Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

•Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

-- sichtbare Schäden aufweist,

-- nicht mehr ordnungsgemäß funktioniert,

-- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

-- erheblichen Transportbelastungen ausgesetzt wurde.

•Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

•Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

•Das Produkt erzeugt im Betrieb Hitze. Achten Sie auf eine ausreichende Belüftung und decken Sie das Produkt während des Betriebs nicht ab.

•Wenden Sie beim Anschluss von USB-Steckern keine Gewalt an. Ein USBStecker passt nur in einer Orientierung in die USB-Buchse.

•Die Netzsteckdose, in die das Netzteil eingesteckt wird, muss leicht zugänglich sein.

•Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.

•Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der Spannung Ihres Stromversorgungsunternehmens übereinstimmt.

•Netzteile dürfen nie mit nassen Händen einoder ausgesteckt werden.

•Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.

•Stellen Sie sicher, dass beim Anschluss und Inbetriebnahme die Kabel nicht gequetscht, geknickt oder durch scharfe Kanten beschädigt werden.

•Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr.

•Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.

•Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus der Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht, verwenden Sie es nicht mehr.

•Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern

•Trennen Sie das Netzteil bei Nichtgebrauch von der Netzsteckdose und vom angeschlossenen USB-Gerät.

•Schließen Sie die USB-Ausgänge nicht kurz.

•Betreiben Sie das Produkt und das angeschlossene Gerät niemals unbeaufsichtigt.

•Schalten Sie das angeschlossene Gerät vor Anschluss und Abstecken immer aus.

•In Schulen, Ausbildungseinrichtungen, Hobbyund Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.

b) Sonstiges

•Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

•Lassen Sie Wartungs-, Anpassungsund Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie Fragen zum ordnungsgemäßen Anschluss oder Betrieb des Produkts haben, oder sollten sich weitere Fragen ergeben, die in der Bedienungsanleitung nicht beantwortet werden, zögern Sie nicht, sich an unseren technischen Support oder einen fachkundige Dritten zu wenden.

BEDIENELEMENTE

	2
1			3	1	USB-Anschluss (Ladestrom 1 A)
			3

			4	2	USB-Anschluss (Ladestrom 2,1 A)
			4	2	USB-Anschluss (Ladestrom 2,1 A)
				3	LED-Betriebsleuchte
				4	Abdeckung
		5		5	Kabel
		5		5	Kabel
				6	Niederspannungsbuche
				7	Netzteil (ohne Abbildung)
		6
		6

INBETRIEBNAHME

Schalten Sie immer das anzuschließende Gerät aus, bevor Sie dieses mit dem USB-Stromausgang verbinden.

Achten Sie darauf, dass das USB-Gerät für die Anschlusswerte des Produkts geeignet ist (siehe technische Daten).

Sie können bis zu vier USB-Geräte mit dem Produkt aufladen oder betreiben. Im Folgenden wird der Anschluss eines einzelnen USB-Gerätes beschrieben.

1.Setzen Sie das USB-Ladegerät mit dem Kabel (5) nach unten hängend in einen Schreibtisch-Kabeldurchlass mit einem Durchmesser von 6,35 cm ein. Bohren Sie ein entsprechendes neues Loch in den Tisch, falls kein Kabeldurchlass vorhanden ist.

2.Verbinden Sie den Niederspannungsstecker des Netzteils (7) mit der Niederspannungsbuchse (6).

3.Verbinden Sie das Netzteil mit einer haushaltsüblichen Netzsteckdose. Die LED-Betriebsleuchte (3) leuchtet auf. Das Produkt ist betriebsbereit.

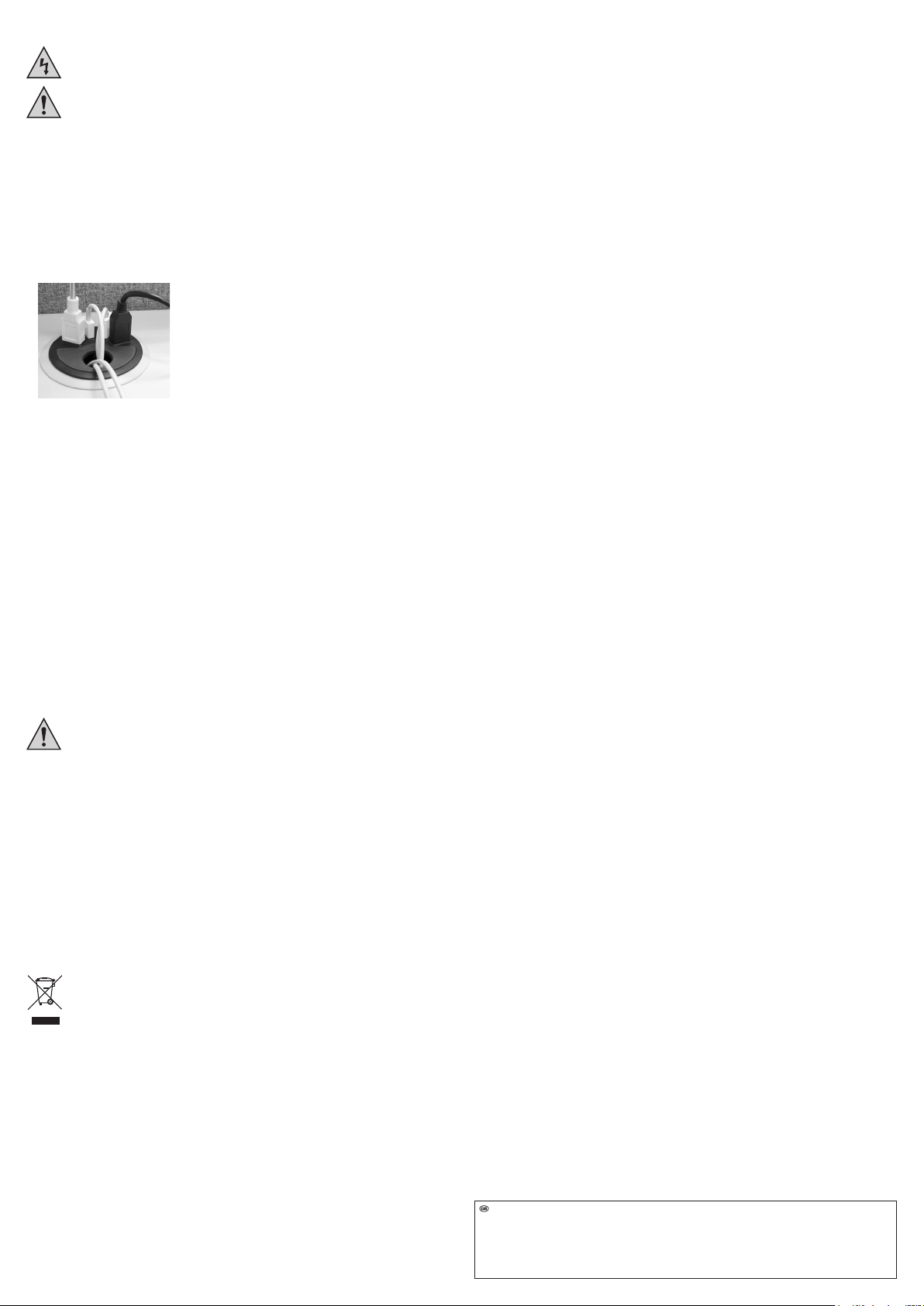

Verbinden Sie ein ausgeschaltetes USB-Gerät mit dem

Produkt.

Überschüssiges Kabel können Sie durch die Öffnung der Abdeckung (4) in den Kabeldurchlass oder in das neugebohrte Loch legen.

5.Das USB-Gerät wird nun aufgeladen. Falls Sie das USB-Gerät in Betrieb nehmen wollen, können Sie dieses nun einschalten.

6.Führen Sie Kabel von Arbeitsgeräten auf dem Schreibtisch durch die Öffnung in der Abdeckung. Um größere Stecker durchzuführen, nehmen Sie die Abdeckung vorsichtig heraus und setzen sie anschließend wieder in das Produkt.

Sollte dieser Bereich für die Menge der Kabel nicht ausreichen, kann die Abdeckung komplett herausgenommen werden.

7.Schalten Sie das USB-Gerät aus, bevor Sie das Produkt von der Netzsteckdose trennen.

8.Ziehen Sie nach der Benutzung das Netzteil aus der Netzsteckdose.

TECHNISCHE DATEN

a) USB-Ladegerät
Betriebsspannung/-strom......................	5 V/DC, max. 4 A
Ladeausgänge......................................	4 x USB-Anschluss Typ A
Ausgangsstrom (gesamt)......................	max. 4 A
Ausgangsstrom (je USB-Anschluss).....	2 x max. 1 A (schwarz)
	2 x max. 2,1 A (rot)
Kabellänge............................................	30 cm
Einbaudurchmesser..............................	6,35 cm
Betriebsbedingungen............................	0 bis +55 °C, 0 – 95 % rF
Lagerbedingungen................................	-20 bis +70 °C, 0 – 95 % rF
Abmessungen (Ø x H)...........................	ca. 68 x 32 mm
Gewicht.................................................	ca. 46 g
b) Netzteil
Eingangsspannung/-strom....................	100 – 240 V/AC, 50/60 Hz, max. 0,68 A
Ausgangsspannung/-strom...................	5 V/DC, 4 A
Kabellänge ...........................................	190 cm

FUNKTION DER USB-ANSCHLÜSSE

•schwarze USB-Anschlüsse (1):

Diese beiden USB-Anschlüsse stellen jeweils einen Ausgangsstrom von max. 1 A zur Verfügung.

•rote USB-Anschlüsse (2):

Diese beiden USB-Anschlüsse stellen jeweils einen Ausgangsstrom von max. 2,1 A zur Verfügung.

Durch die intelligente Geräteerkennung ermöglicht das USB-Ladegerät bei fast allen Smartphones oder Tabletts eine Schnellladung mit dem maximalen Ladestrom.

Stellen Sie sicher, dass die Gesamtstromaufnahme aller angeschlossenen Geräte 4 A nicht überschreitet.

WARTUNG UND PFLEGE

•Verwenden Sie auf keinen Fall aggressive und scheuernde Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

•Das Produkt ist bis auf eine gelegentliche Reinigung für Sie wartungsfrei. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es deshalb niemals.

•Trennen Sie das Produkt vor jeder Reinigung von der Netzspannung und von angeschlossenen USB-Geräten.

•Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.

ENTSORGUNG

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum

Umweltschutz.

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

V1_1215_02-LS

OPERATING INSTRUCTIONS

VERSION 12/15

DAPS - 4000/4 USB CHARGER

ITEM NO.: 1370980

INTENDED USE

The product is suitable for charging and running up to four suitable USB devices. The USB charger is inserted into a desk cable outlet or into a new hole with a diameter of 6.35 cm. A power adapter (included) provides power. The product features overload and short circuit protection mechanisms.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes (CE), you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can cause hazards such as short circuiting, fire, electric shock etc. Read the instructions carefully and keep them for future reference. Make this product available to third parties only together with its operating instructions.

DELIVERY CONTENT

•USB charger

•Power adapter

•Operating instructions

Up-to-date Operating Instructions:

1. Open produktinfo.conrad.com in a browser or scan the displayed QR code.

2. Select document type and language and enter the item number into the search field. After submitting the query you can download displayed records.

•Only use the supplied mains adapter as a power adapter.

•Only connect the power adapter to a normal mains socket connected to the public supply. Before plugging in the power adapter, check whether the voltage stated on the power adapter complies with the voltage of your electricity supplier.

•Never connect or disconnect power adapters if your hands are wet.

•Never unplug the power adapter from the mains socket by pulling on the cable; always use the grips on the plug.

•During connection and start-up, be careful not to crush or kink the cables. Sharp edges can damage the cables.

•Always lay the cables so that nobody can trip over or become entangled in them. This poses a risk of injury.

•For safety reasons, disconnect the power adapter from the mains socket during storms.

•If the power adapter is visibly damaged, do not touch it. Risk of fatal injury due to electric shock! First turn off the mains voltage for the mains outlet that the power adapter is connected to (flip off the fuse and then turn off the residual current operated circuit breaker to disconnect the power outlet at all phases). Now unplug the device from the power outlet. Dispose of the power adapter in an environmentally friendly fashion, discontinue use of it immediately.

•Never use the product immediately after it has been brought from a cold room into a warm one. The condensation generated could destroy the product. The power adapter unit also involves danger to life by electric shock! Allow the device to reach room temperature before connecting and using it. This may take several hours.

•When not in use, disconnect the power adapter from the mains outlet and the connected USB device.

•Do not short-circuit the USB outputs.

•Never leave the product and the connected device unattended during use.

•Always turn off the connected device before connecting/disconnecting it.

•In schools and educational institutions, hobby and do-it-yourself workshops, the use of the product must be supervised by trained staff.

b) Miscellaneous

•Consult a professional if you require assistance with product operation, safety or connection.

•Maintenance work, adjustments and repairs may be carried out only by a professional or at a specialist workshop.

Should you have questions concerning correct product connection or operation, or should other questions arise that this user manual does not address, please do not hesitate to contact our technical support or a third-party professional.

SAFETY INSTRUCTIONS

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in theses operating instructions, we assume no liability for any resulting personal injury or damage to property. Such cases will

invalidate the warranty/guarantee. a) Persons / Product

•The device is not a toy. Keep it out of the reach of children and pets.

•Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.

•Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity, moisture, flammable gases, vapours and solvents.

•Do not place the product under any mechanical stress.

•If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

-- is visibly damaged,

-- is no longer working properly,

-- has been stored for extended periods in poor ambient conditions or -- has been subjected to any serious transport-related stresses.

•Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

•Also observe the safety and operating instructions of any other devices which are connected to the product.

•The product gets hot during use. Ensure sufficient ventilation and do not cover the product during use.

•Do not use force to connect USB plugs. USB plugs can be plugged into a USB socket only one way.

•The mains socket in which the power adapter is inserted, must be easy to access.

OPERATING ELEMENTS

1						3
1

1USB port (charging current 1 A)

2USB port (charging current 2.1 A) 3 LED indicator lamp

4Cover 5 Cable

6 Low-voltage socket

7Power adapter (not shown)
