VOLTCRAFT CT-1 User guide [pl]
Tester kabli CT-1
Q INSTRUKCJA UŻYTKOWANIA
Nr zam. 121929
wersja 04/14
1. Wprowadzenie
Szanowni Państwo,
kupując produkt Voltcraft® dokonali Państwo bardzo dobrego wyboru. Dziękujemy.
Nabyli Państwo produkt o ponadprzeciętnej jakości z rodziny markowych produktów, które na obszarze techniki pomiarowej, ładowania i sieciowej wyróżniają się fachową kompetencją oraz ciągłymi innowacjami.
Zarówno ambitny amator jak i profesjonalny użytkownik z produktami Voltcraft® znajdzie zawsze rozwiązanie nawet najtrudniejszych zadań. Voltcraft® oferuje niezawodna technologię w niespotykanie korzystnej relacji ceny do jakości.
Jesteśmy pewni: Pierwsze zastosowanie urządzenia Voltcraft to początek długiej i dobrej współpracy.
Życzymy zadowolenia z nowego produktu Voltcraft®!
W przypadku pytań natury technicznej należy zwracać się do:
Polska: |
Nr tel.: |
801 005 133 lub (12) 622 98 00 |
|
Nr fax: |
(12) 622 98 10 |
|
E-mail: |
bok@conrad.pl |
|
Godziny pracy: pn-pt 9.00-17.00 |
|
2
2. SPIS TREŚCI |
Q |
||
|
|
|
Strona |
1. |
WSTĘP................................................................................................................................ |
2 |
|
2. |
SPIS TREŚCI....................................................................................................................... |
3 |
|
3. |
ZAKRES DOSTAWY............................................................................................................ |
4 |
|
4. |
ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM .......................................................... |
4 |
|
5. |
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWAI ZAGROŻEŃ....................................... |
5 |
|
6. |

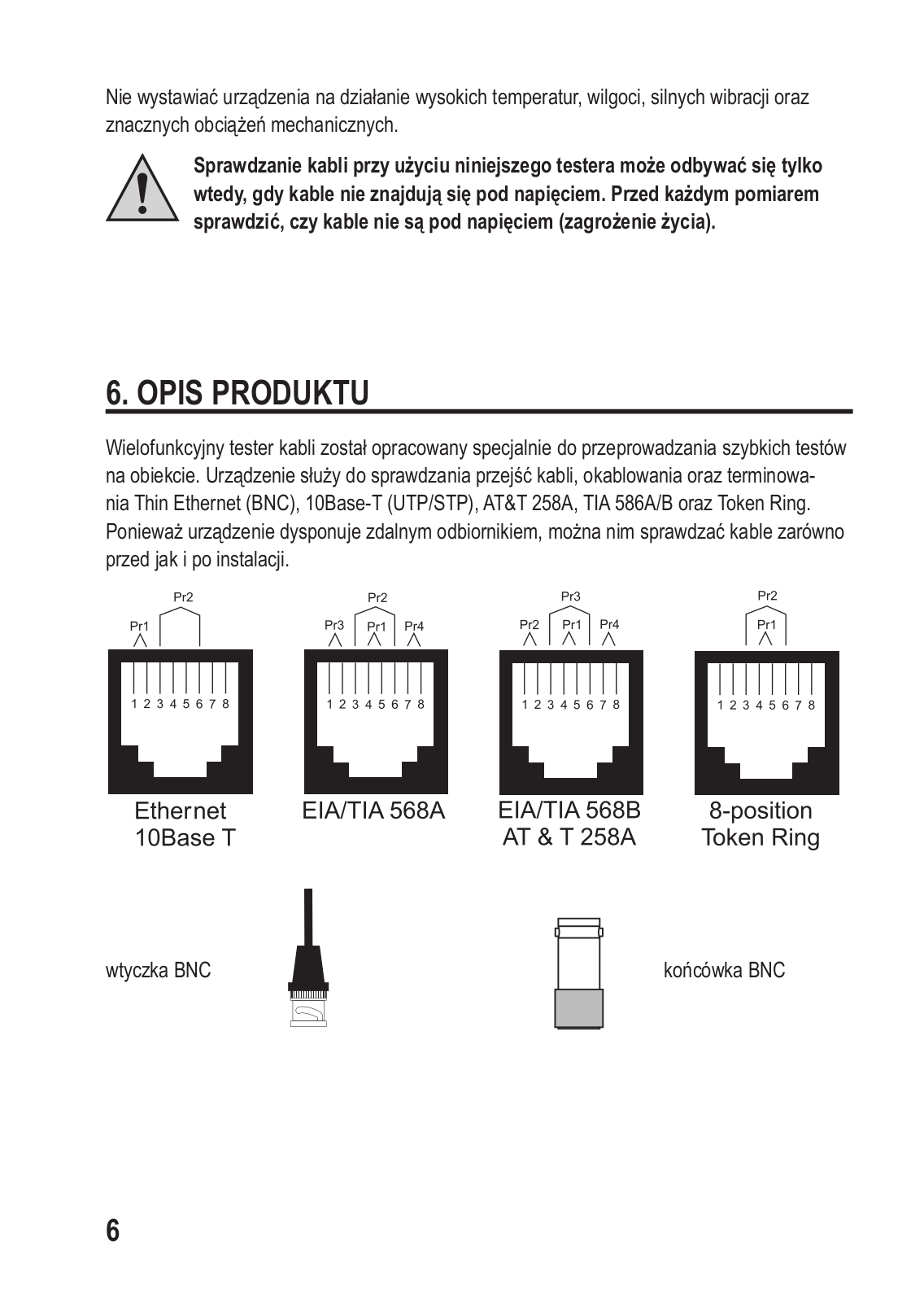

OPIS PRODUKTU............................................................................................................... |
6 |
|
7. |

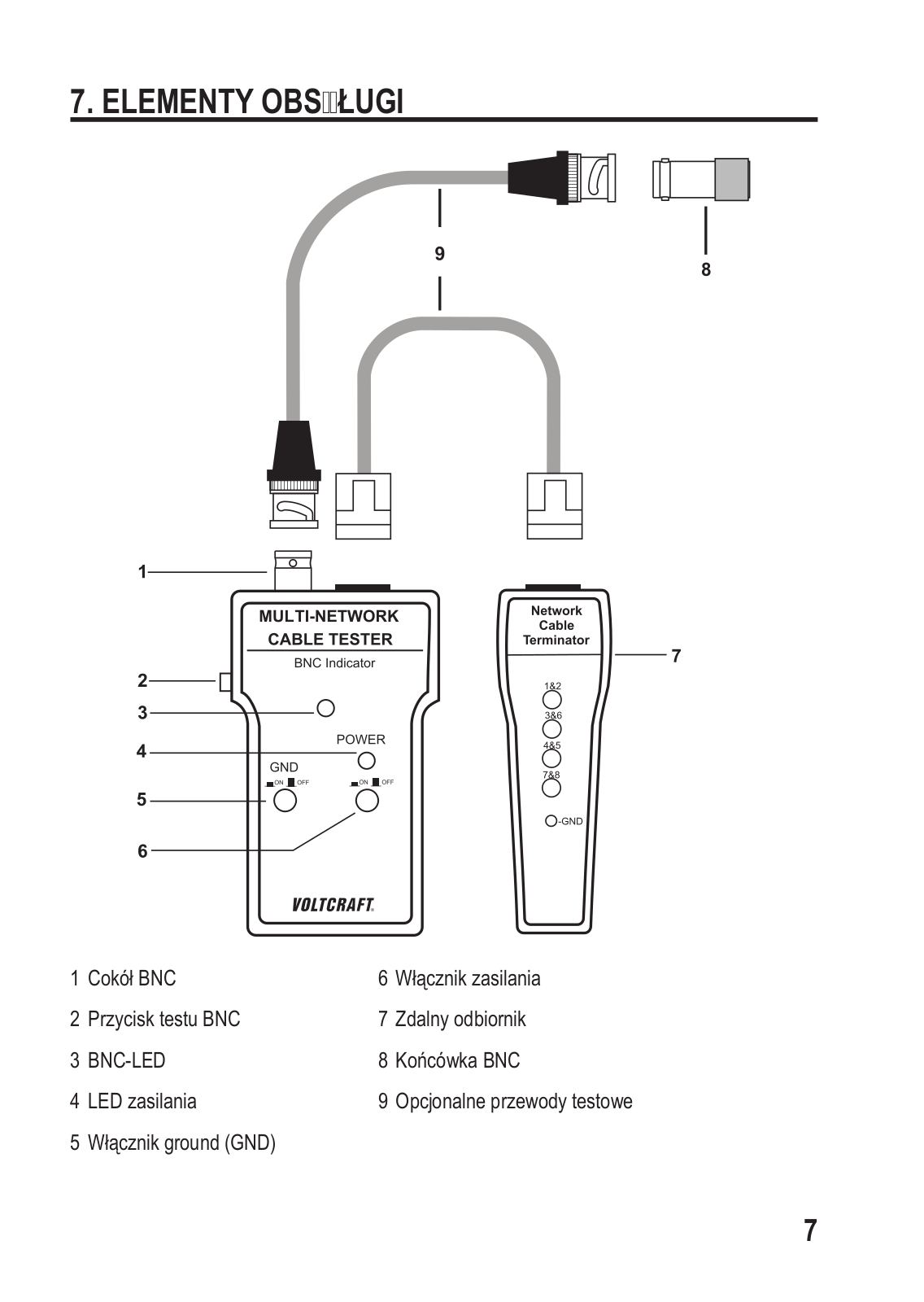

ELEMENTY OBSŁUGI......................................................................................................... |
7 |
|
8. |
URUCHOMIENIE 8 |
|
|
|
a) |
Zakładanie/wymiana baterii............................................................................................ |
8 |
|
b) |
Sprawdzanie sieci coax (BNC, Thin Ethernet)................................................................ |
8 |
|
c) Sprawdzanie okablowań Twisted Pair ........................................................................... |
9 |
|
9. |

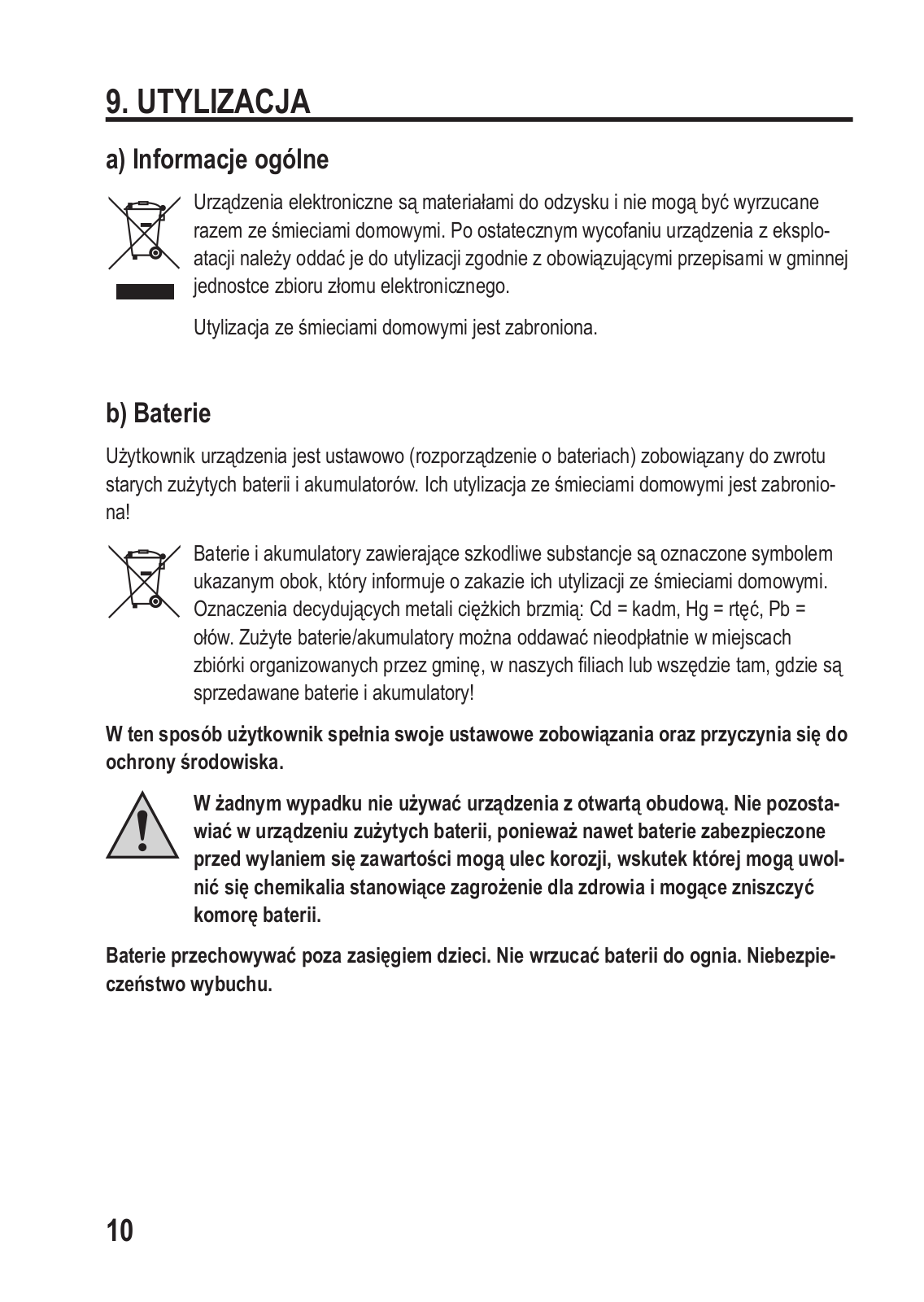

UTYLIZACJA10 |
|
|
|
a) |
Informacje ogólne......................................................................................................... |
10 |
|
b) |
Baterie.......................................................................................................................... |
10 |
10. |

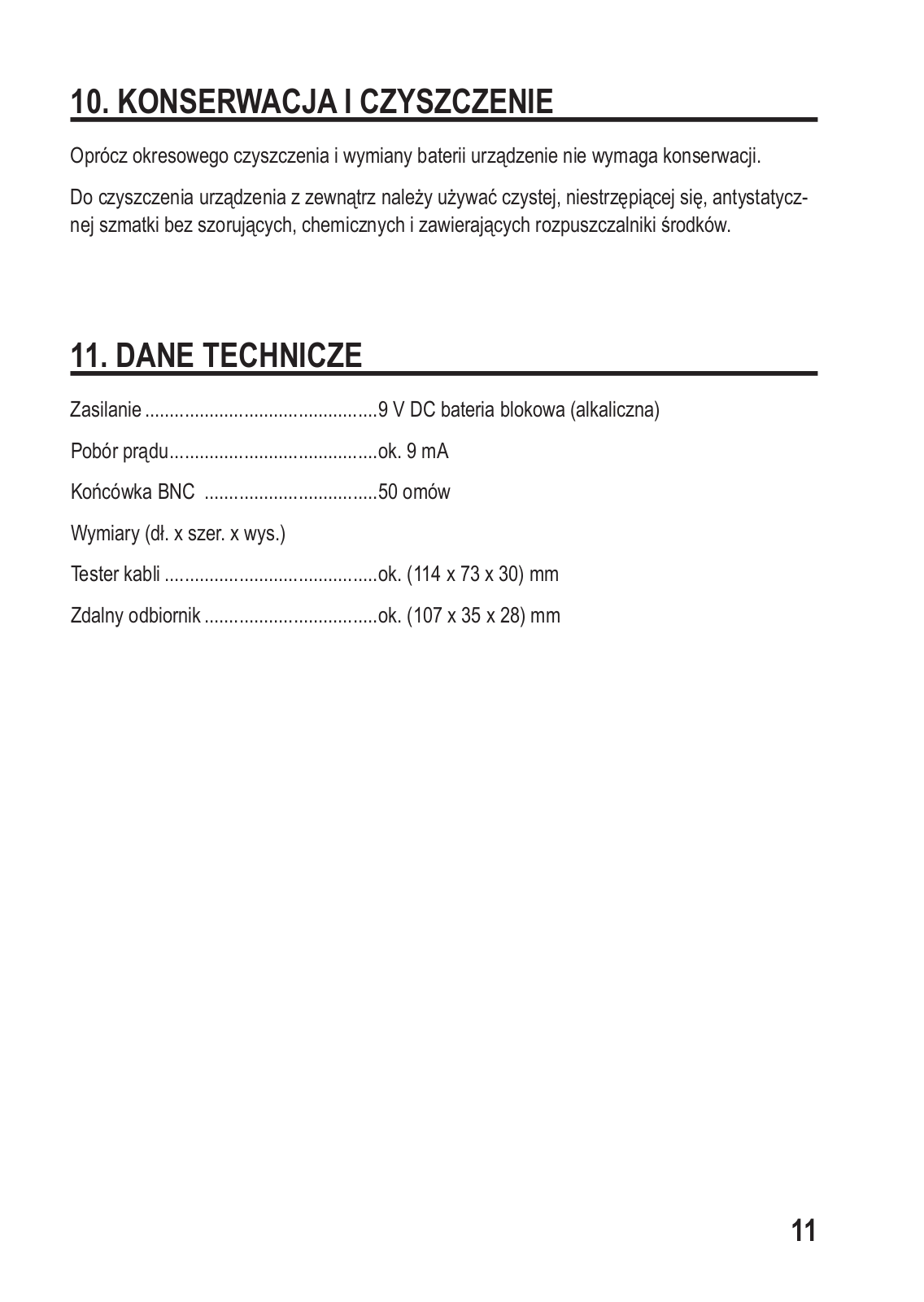

KONSERWACJAI CZYSZCZENIE ................................................................................... |
11 |
|
11. |
DANE TECHNICZNE ........................................................................................................ |
11 |
|
3
3. ZAKRES DOSTAWY
Tester kabli CT-1
Urządzenie zdalne
Pokrowiec
Końcówka BNC
Instrukcja użytkowania
4. ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM
Tester kabli CT-1 może być używany do sprawdzania przejść kabli, sieci okablowania oraz do terminowania Thin Ethernet (BNC), 10Base-T (UTP/STP),AT&T 258A, TIA586A/B, Token Ring.
Produkt jest przystosowany do zasilania z baterii blokowej 9V. Unikać kontaktu urządzenia z wilgocią.
Niedopuszczalna jest praca w niekorzystnych warunkach otoczenia. Niekorzystne warunki otoczenia to:
-woda lub wysoka wilgotność powietrza
-pył i palne gazy, opary lub rozpuszczalniki.
-burza lub warunki burzowe oraz silne pola elektrostatyczne itd.
Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagrożeniami jak np. zwarcie, pożar, porażenie prądem itp. Produktu nie można zmieniać ani przerabiać! Bezwzględnie należy stosować się do wskazówek dotyczących bezpieczeństwa!
4
