Digital-Multimeter VC870
쮕
BEDIENUNGSANLEITUNG
Seite 4 - 33
Digital Multimeter VC870
OPERATING INSTRUCTIONS Page 34 - 63
Multimètre numérique VC870
NOTICE D’EMPLOI Page 64 - 94
Digitale multimeter VC870
GEBRUIKSAANWIJZING Pagina 95 - 124
Best.-Nr. / Item-No. /
N° de commande / Bestnr.:
124603
Version 03/14
°
2
쮕
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.
These operating instructions belong with this product. They contain important information for
putting it into service and operating it. This should be noted also when this product is passed on
to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page numbers can be found in the index on page 35.
Ce mode d'emploi appartient à ce produit. Il contient des recommandations en ce qui concerne
sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous
remettez le produit à des tiers.
Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile.!
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention
de la page correspondante à la page 65.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende
de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 96.
3
4
쮕
Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen
danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf
dem Gebiet der Mess-, Lade- und Netztechnik durch besondere Kompetenz und permanente Innovation
auszeichnet.
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch
schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87
Fax-Nr.: 0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem Festnetz.
Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.)
E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de,
unter der Rubrik „Kontakt“.
Mo. - Fr. 8.00 bis 18.00 Uhr
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: Tel.-Nr.: 0848/80 12 88
Fax-Nr.: 0848/80 12 89
E-Mail: support@conrad.ch
Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
5
Inhaltsverzeichnis
Einführung ..............................................................................................................................................4
Bestimmungsgemäße Verwendung ........................................................................................................6
Bedienelemente........................................................................................................................................7
Sicherheitshinweise ................................................................................................................................8
Produktbeschreibung ............................................................................................................................10
Lieferumfang ..........................................................................................................................................11

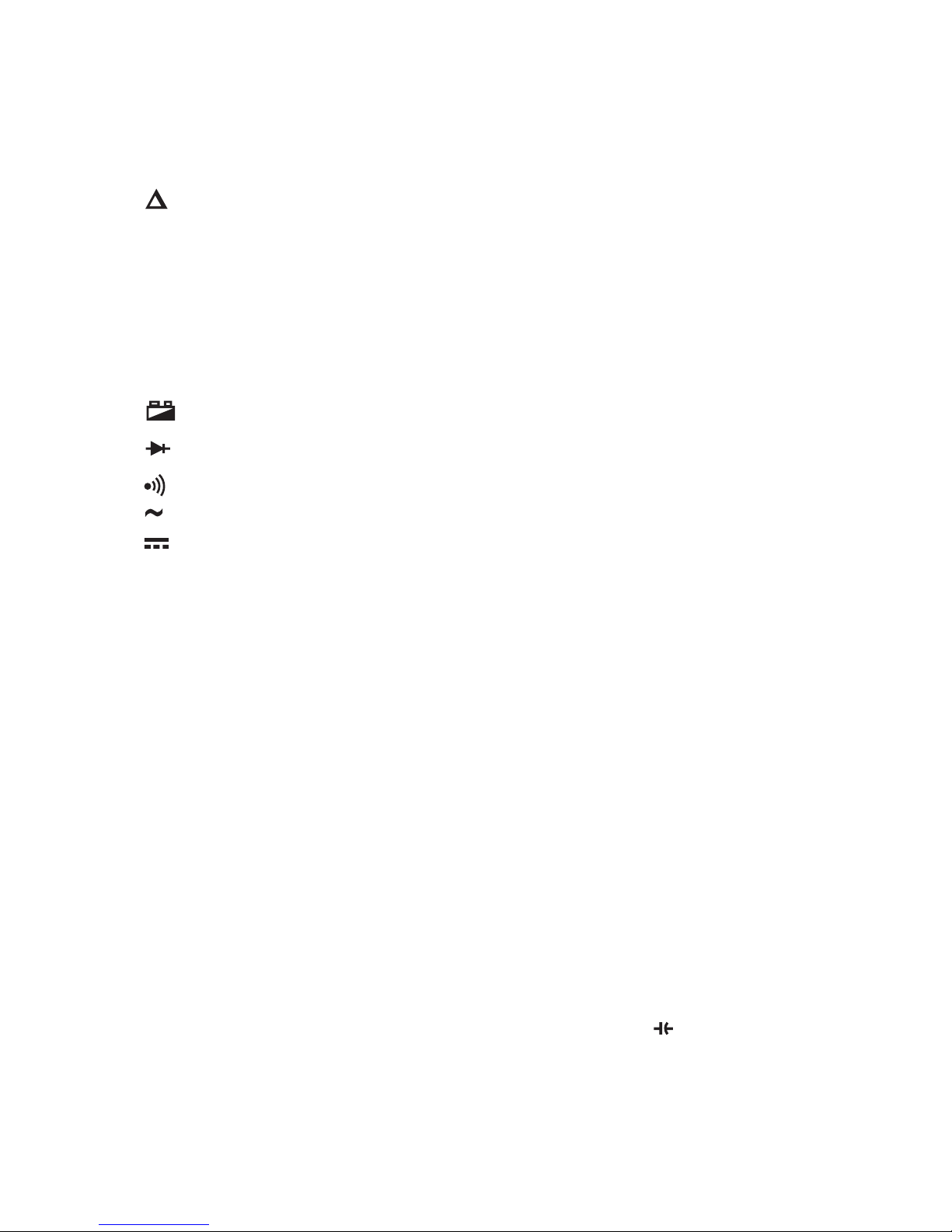

Display-Angaben und Symbole ............................................................................................................11
Messbetrieb ..........................................................................................................................................12
a) Multimeter einschalten ................................................................................................................13

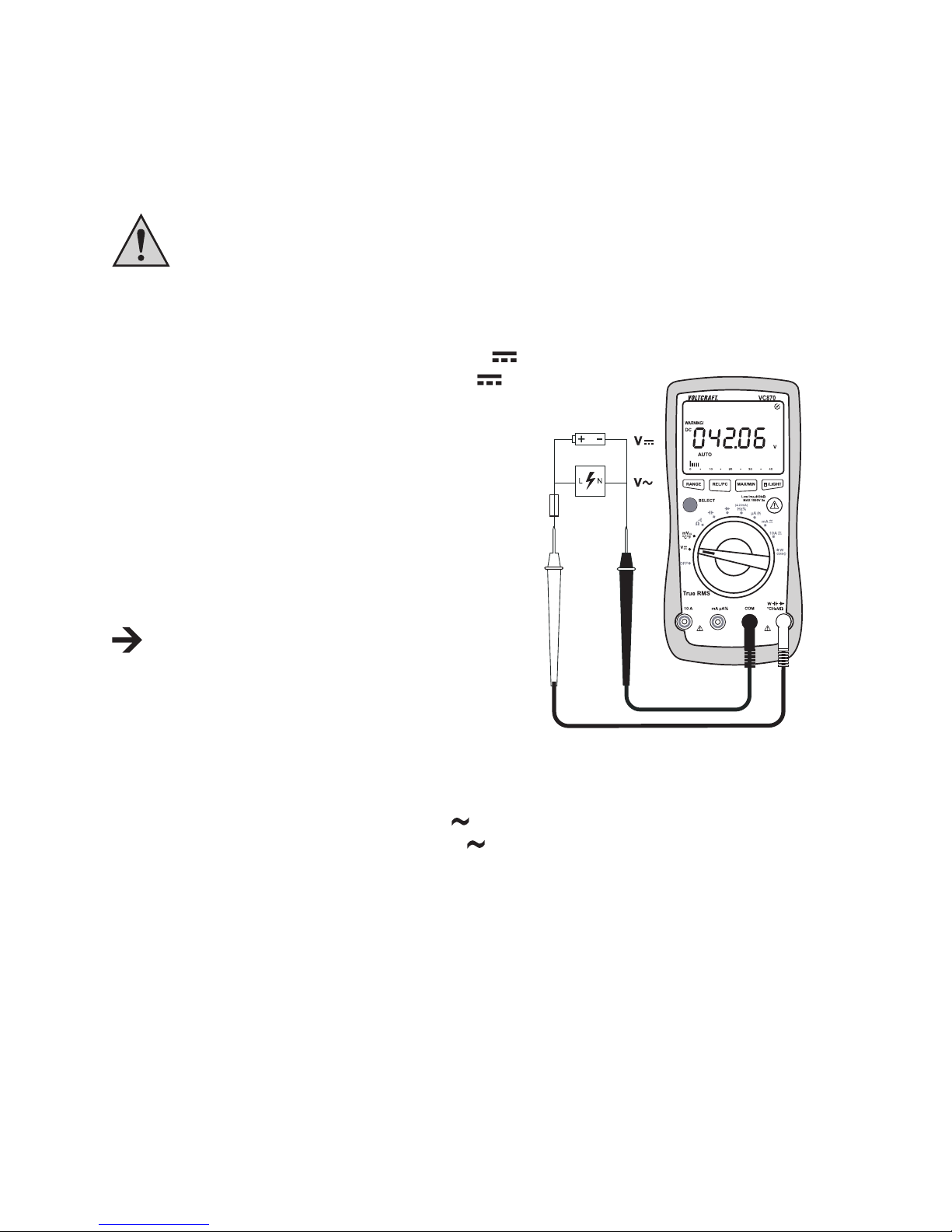

b) Spannungsmessung „V“ ............................................................................................................13

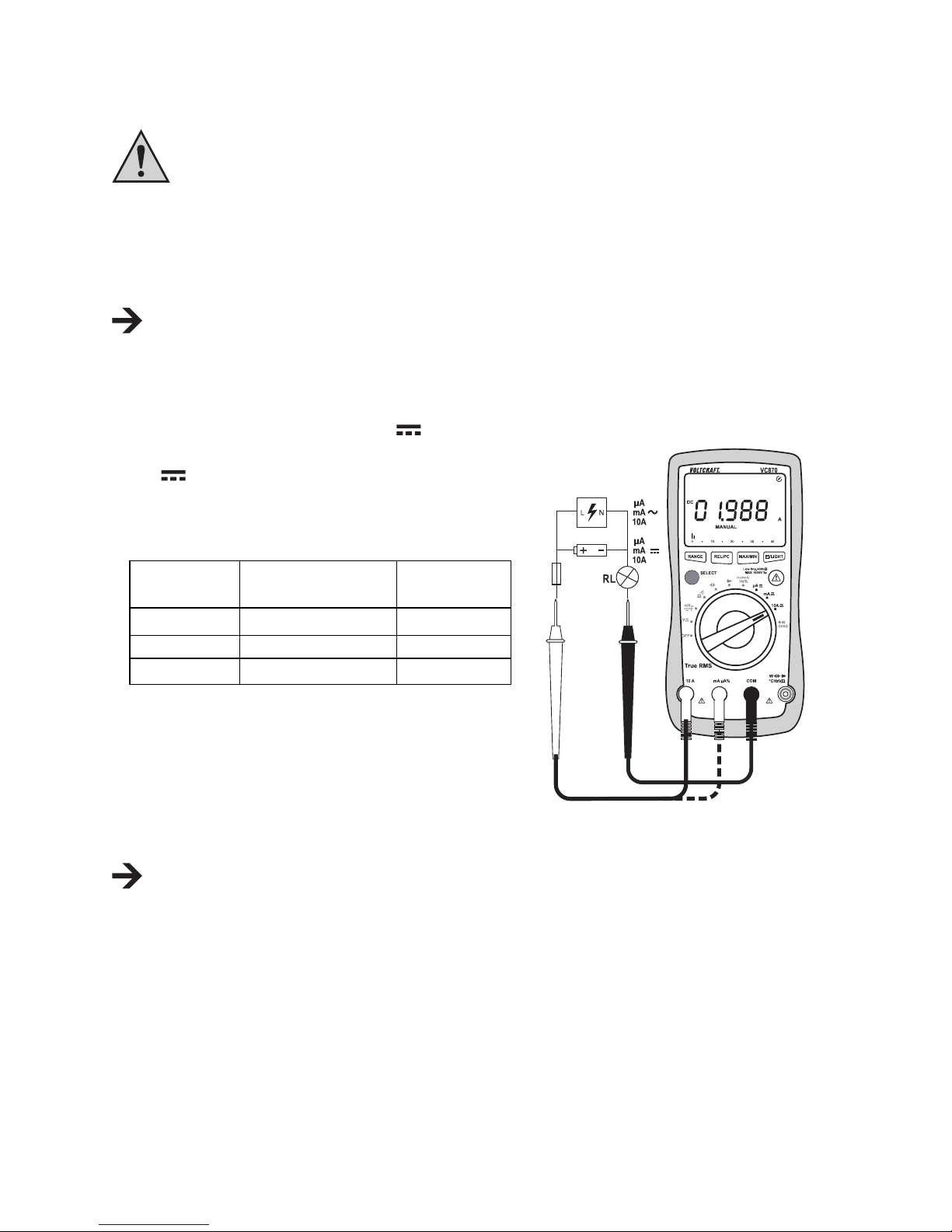

c) Strommessung „A“ ......................................................................................................................14

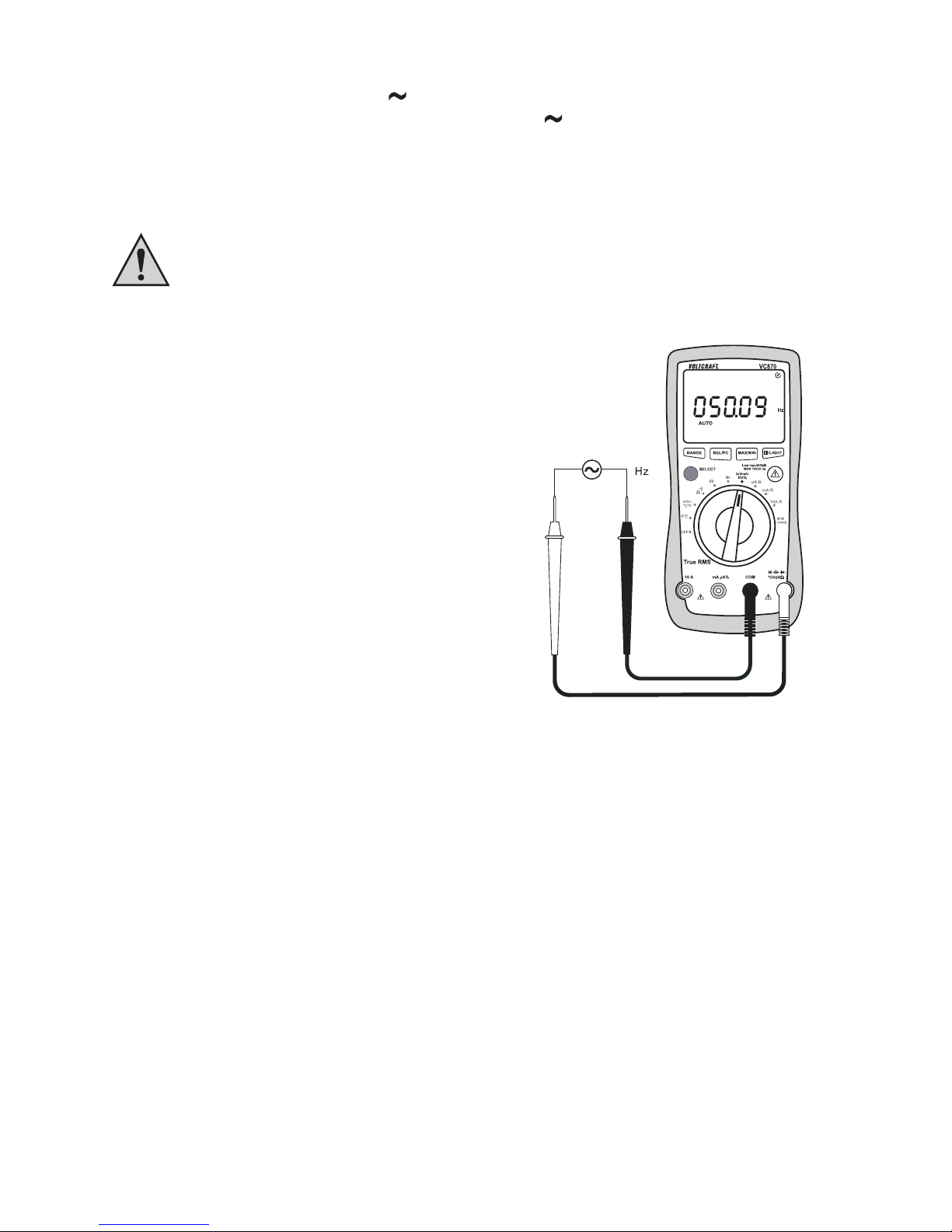

d) Frequenzmessung ......................................................................................................................15

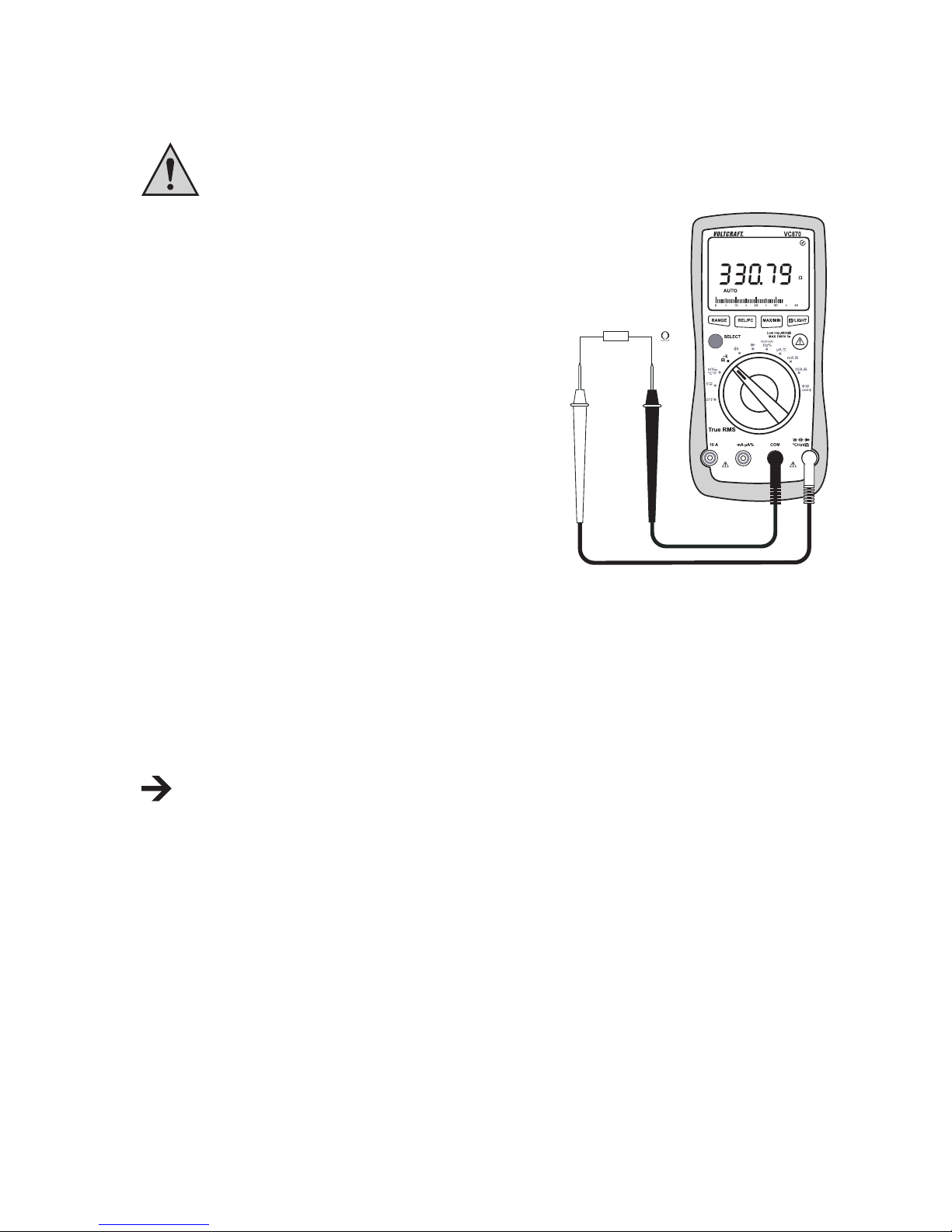

e) Widerstandsmessung ................................................................................................................16

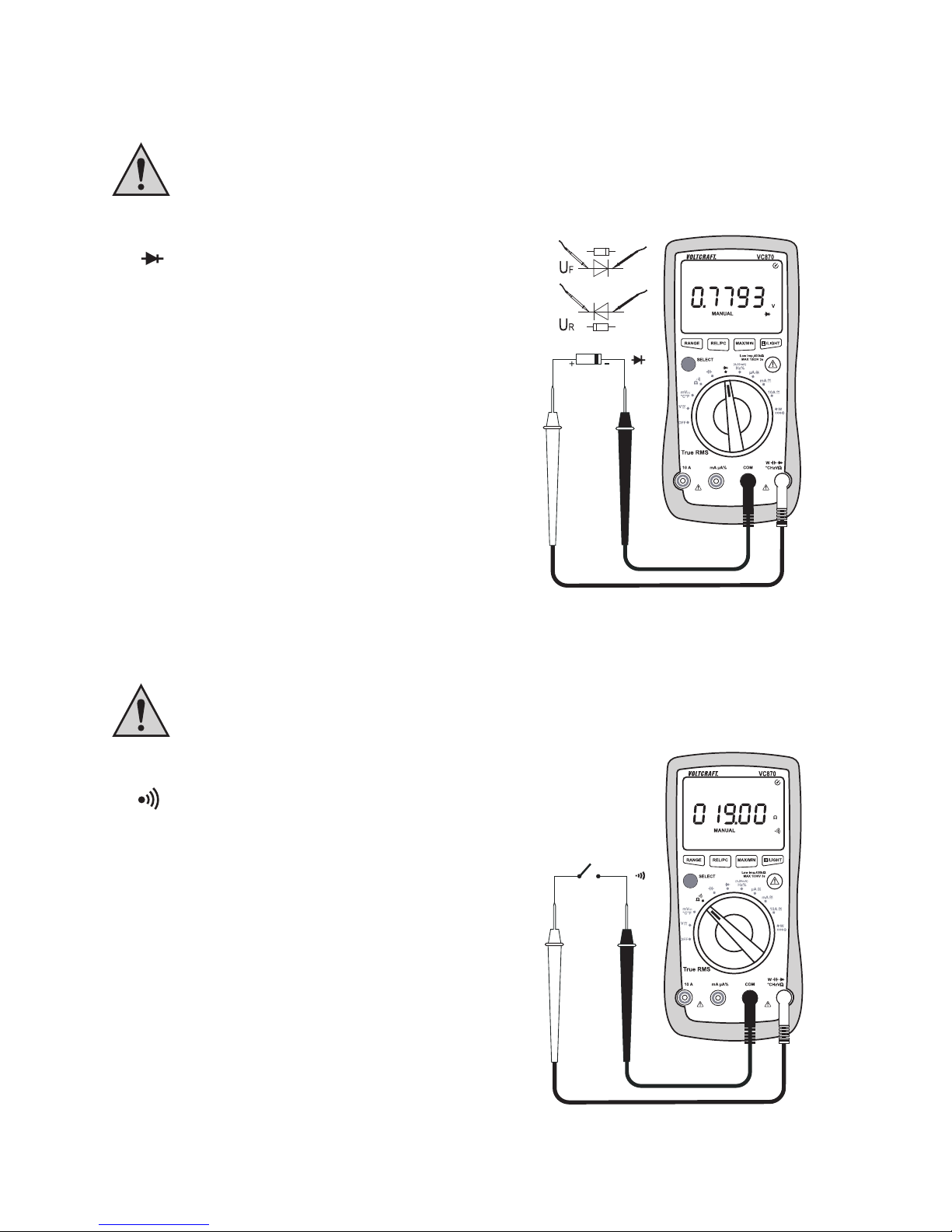

f) Diodentest ..................................................................................................................................17
g) Durchgangsprüfung ....................................................................................................................17

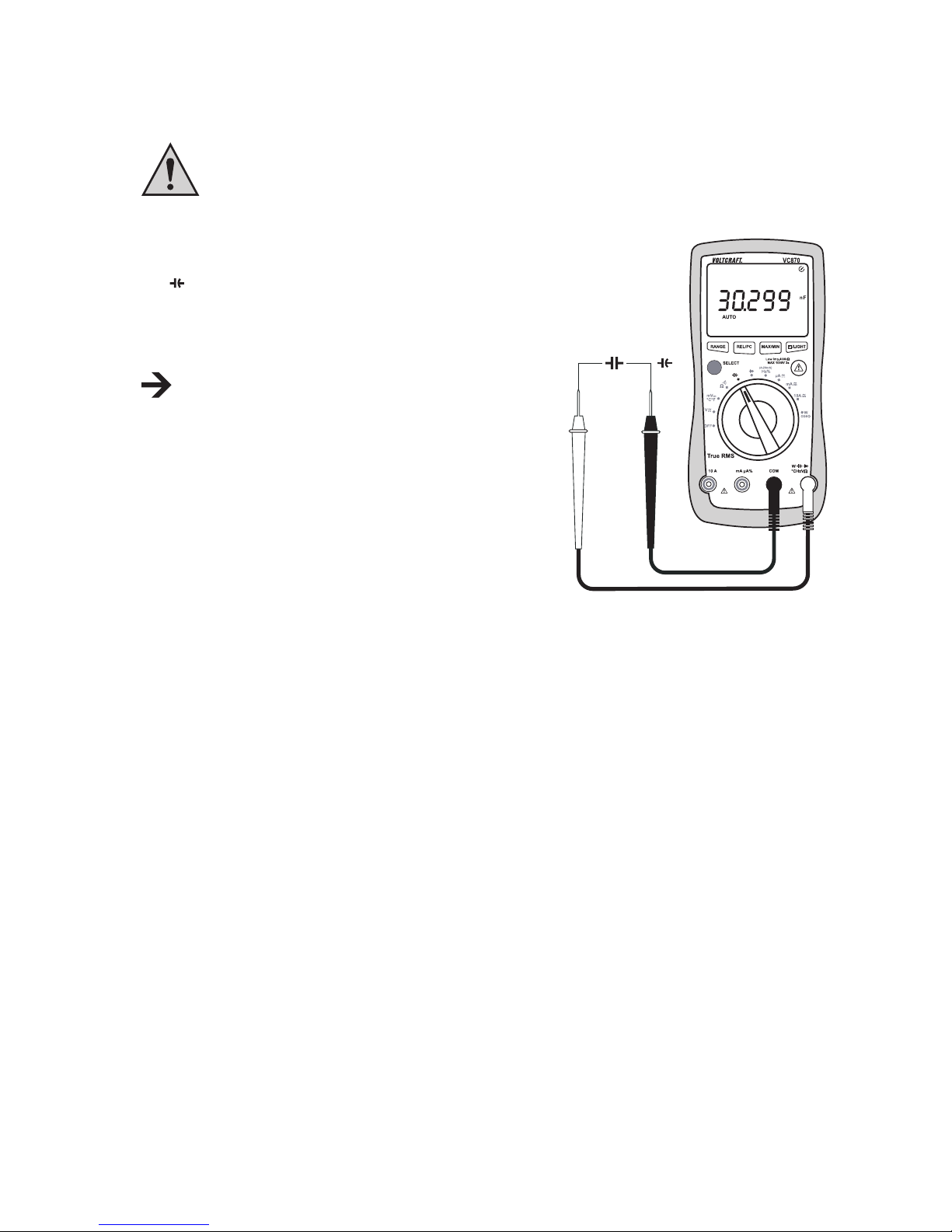

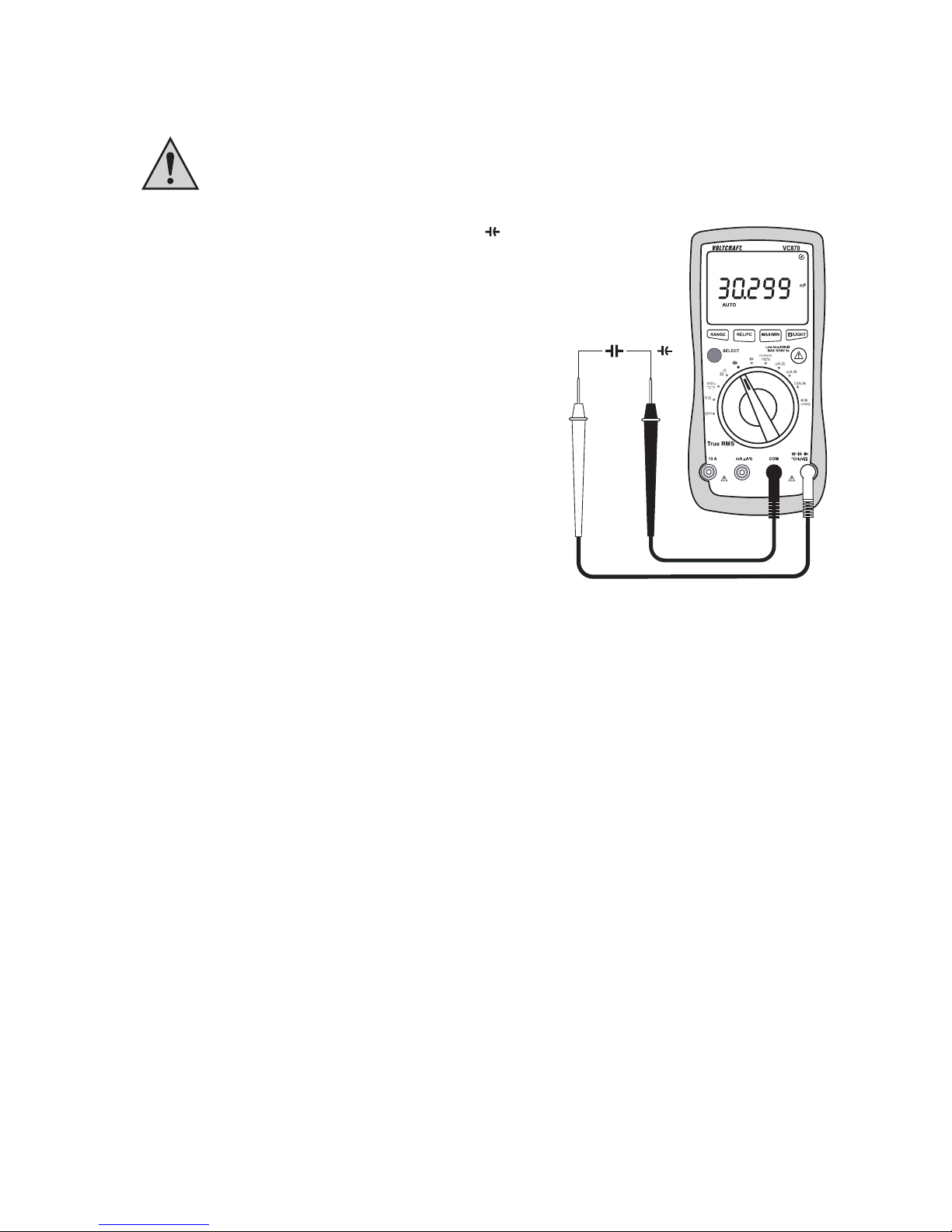

h) Kapazitätsmessung ....................................................................................................................18

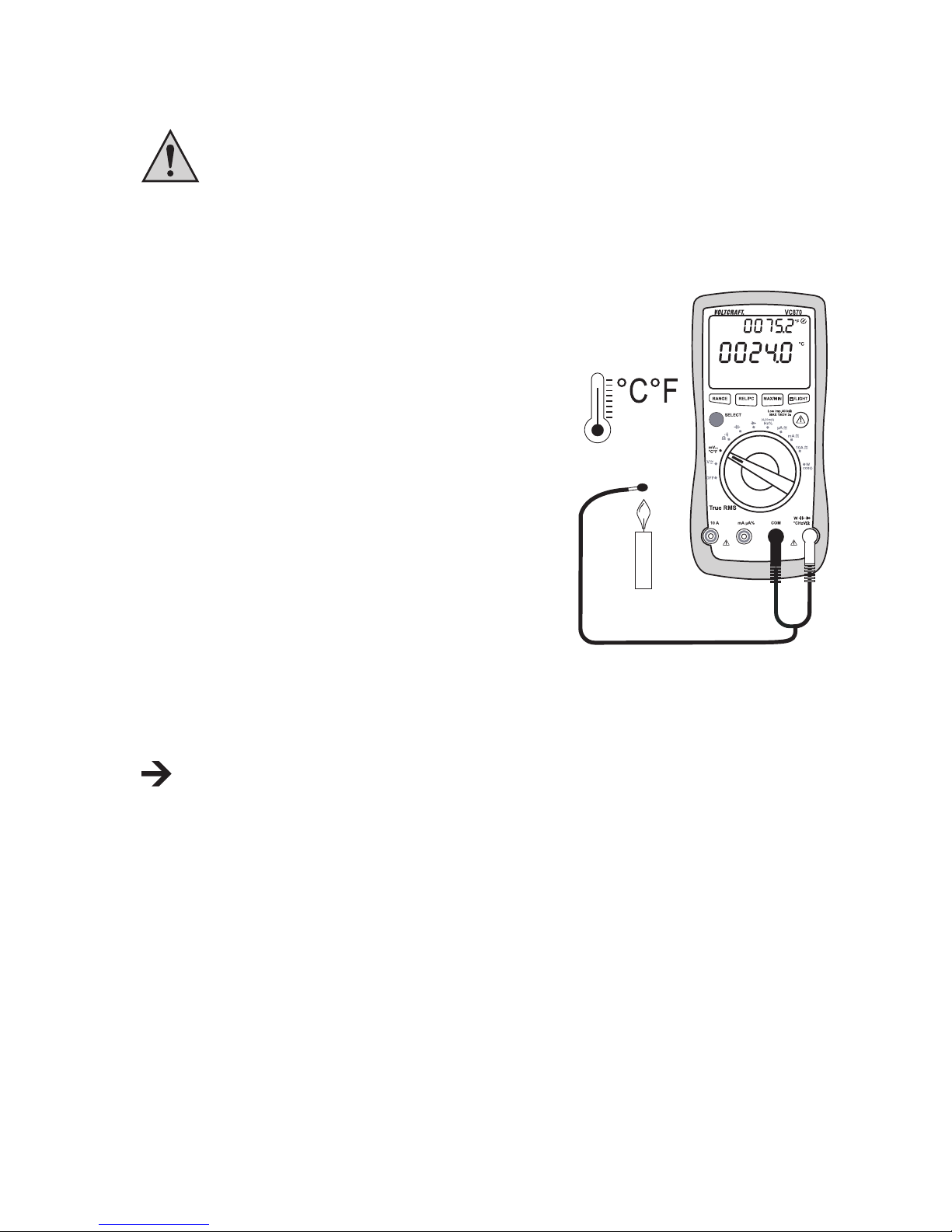

i) Temperaturmessung ..................................................................................................................19

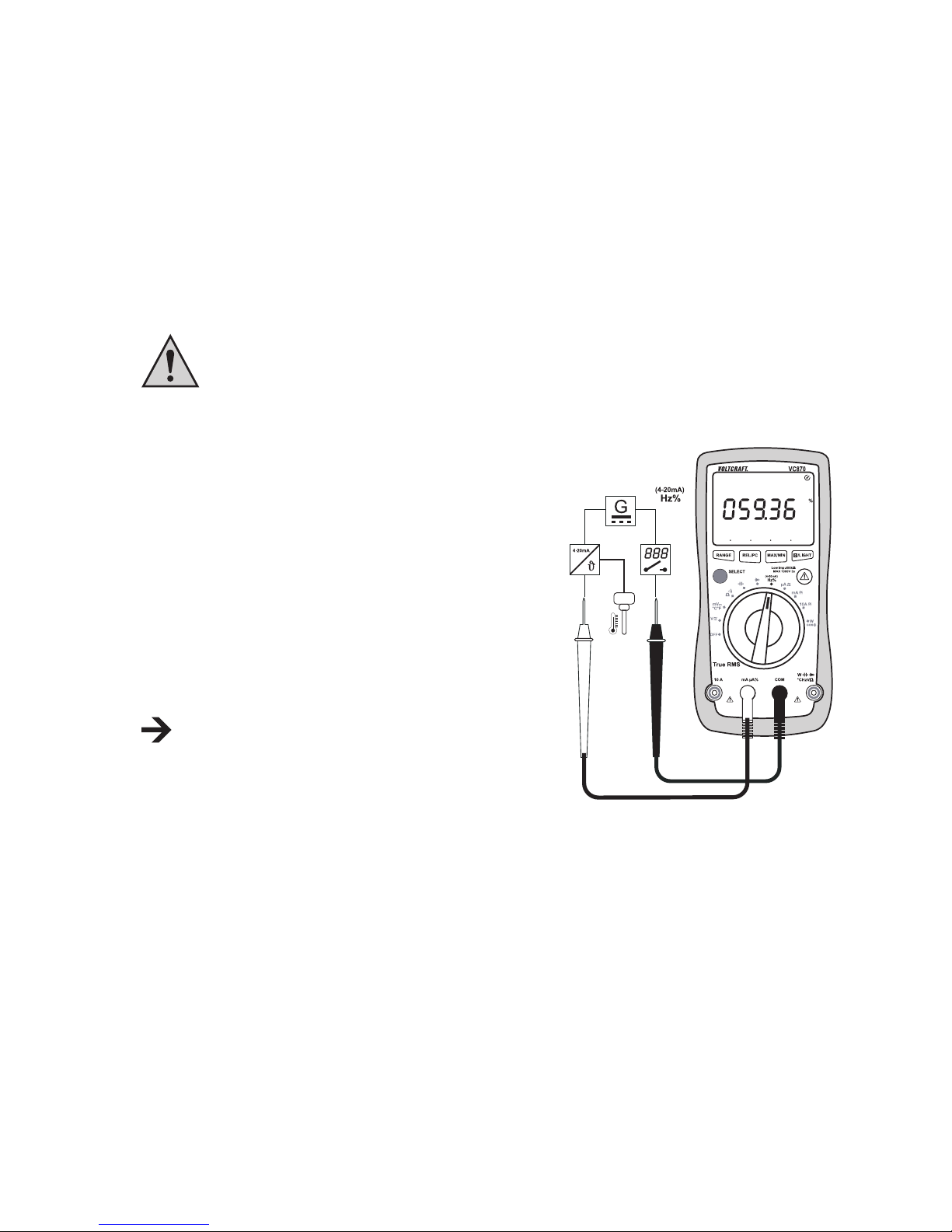

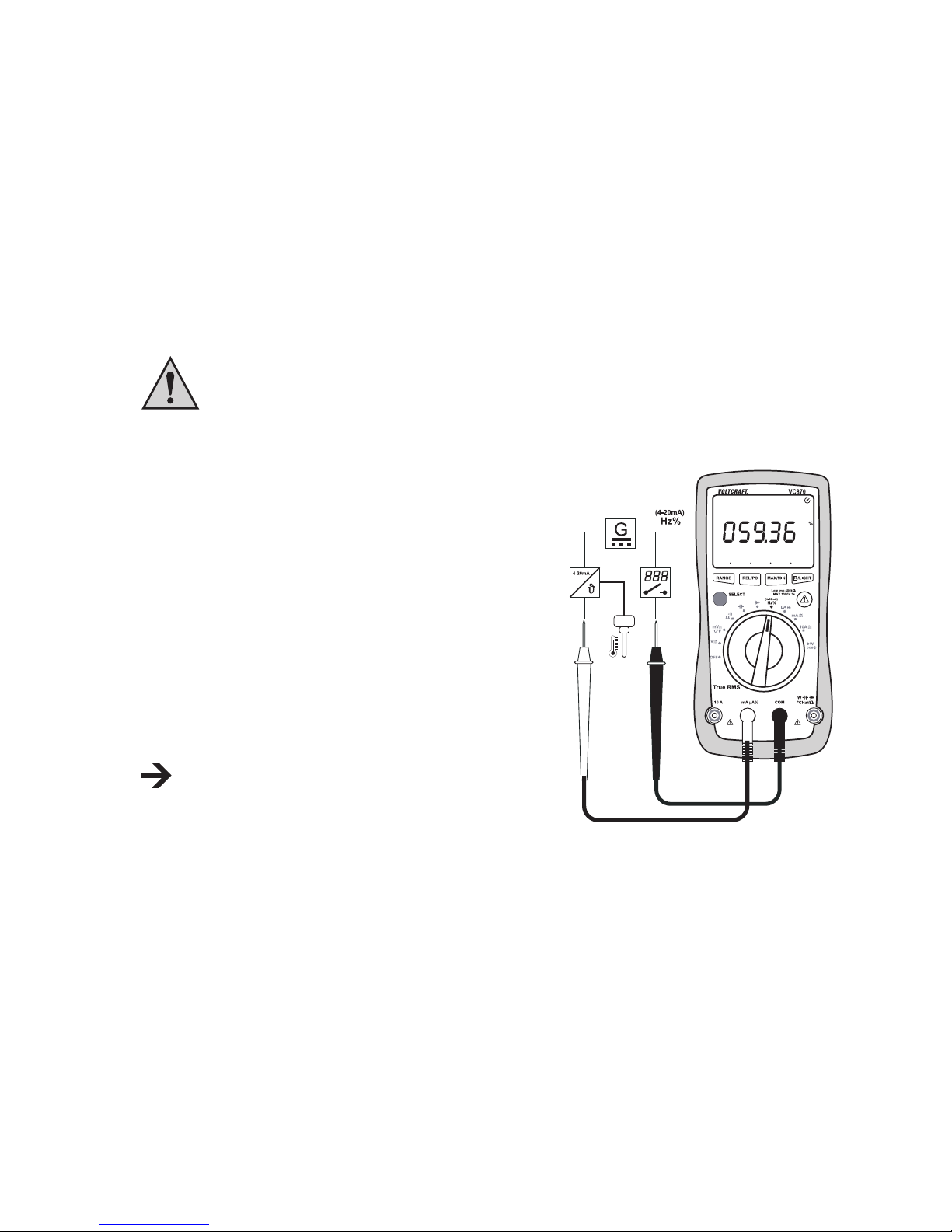

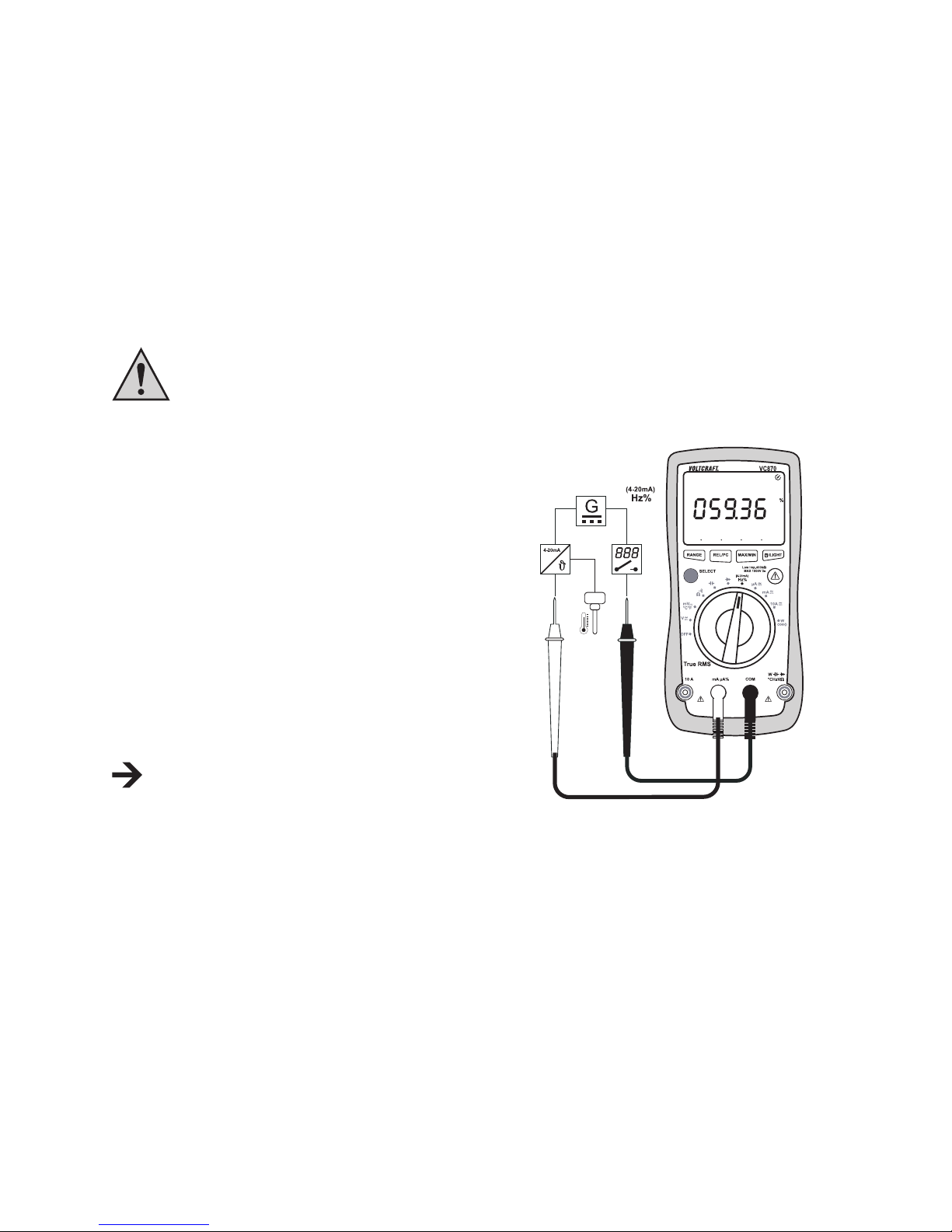

j) DC-Schleifenstrommessung „%“ ................................................................................................20

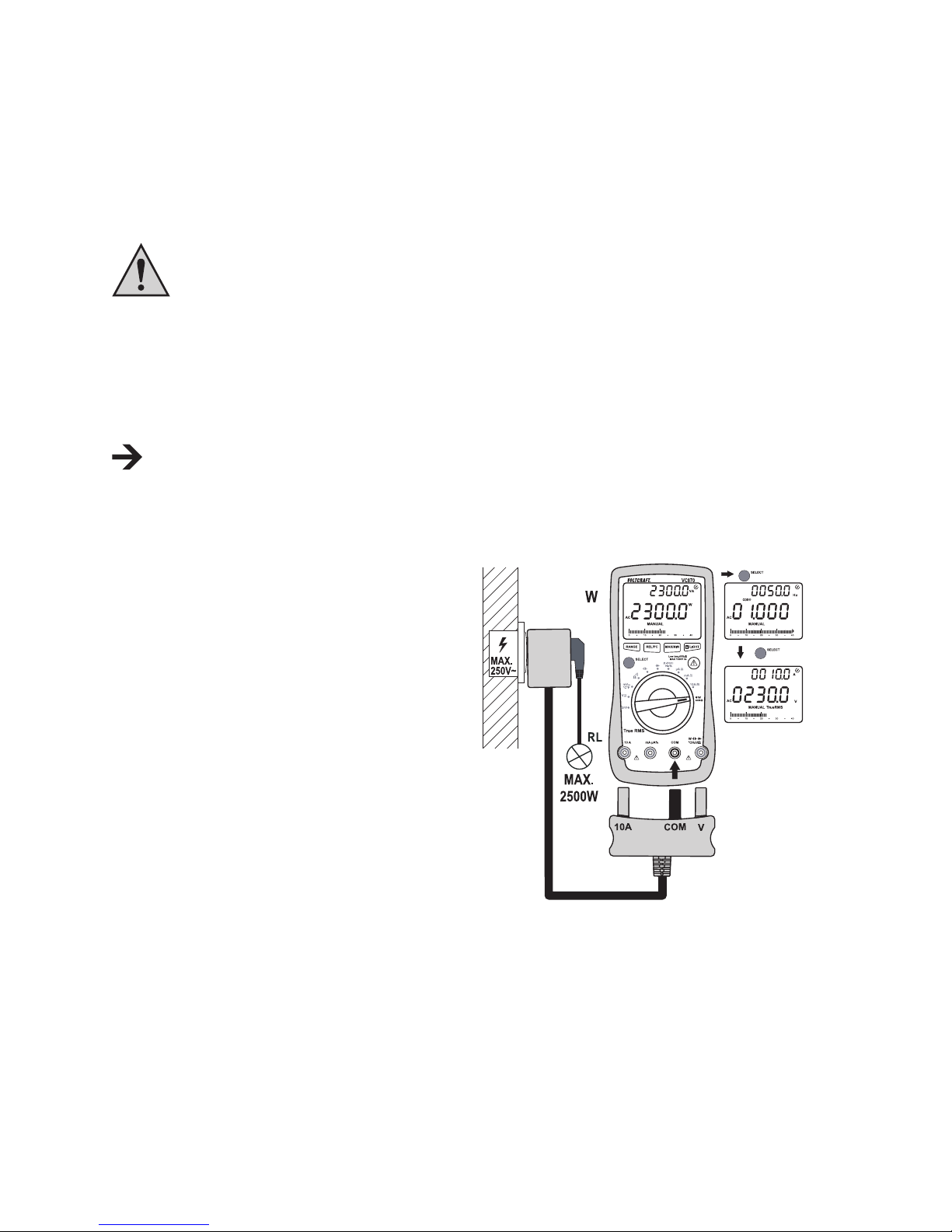

k) Leistungsmessung „W“ ..............................................................................................................21
RANGE-Funktion, manuelle Messbereichswahl ..............................................................................22
REL-Funktion ..................................................................................................................................22

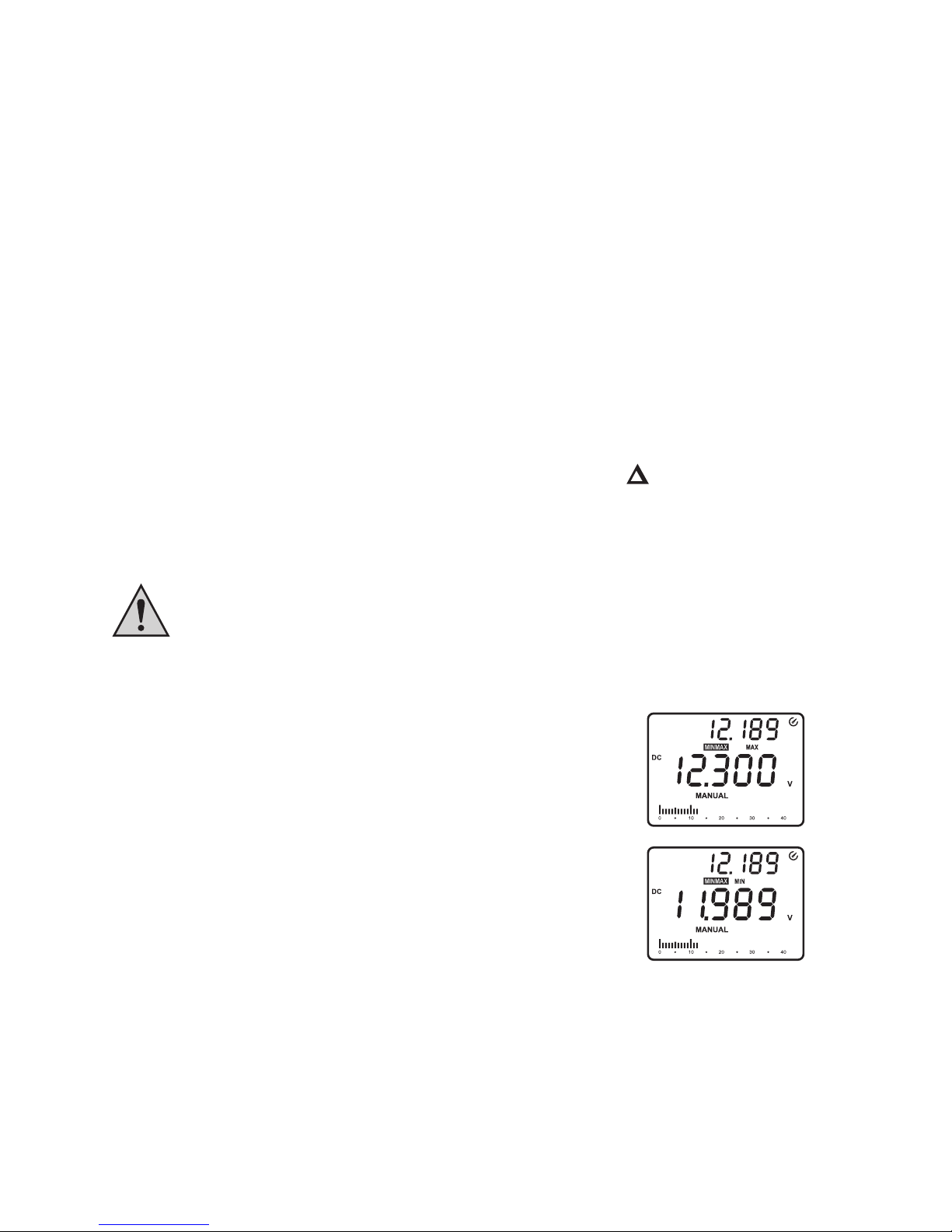

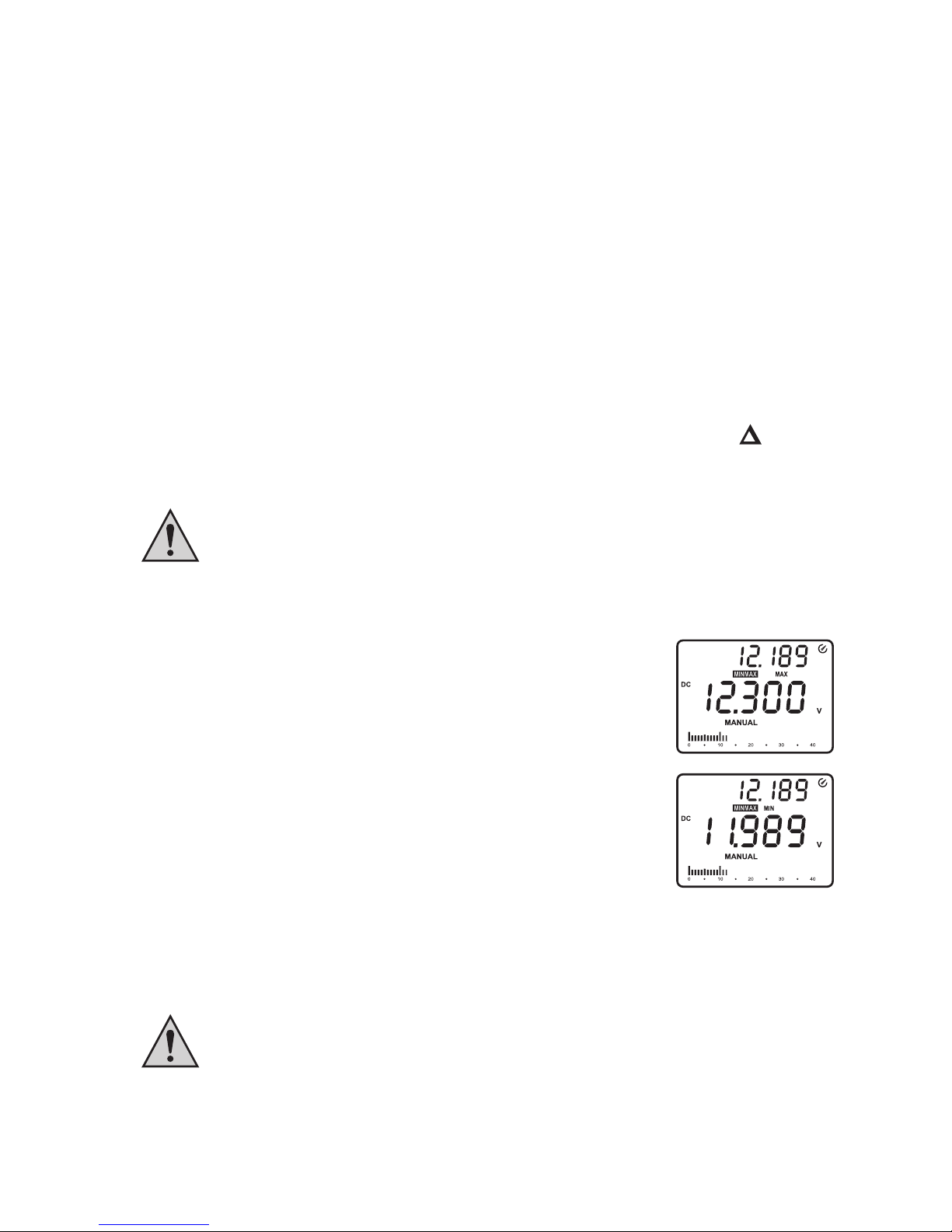

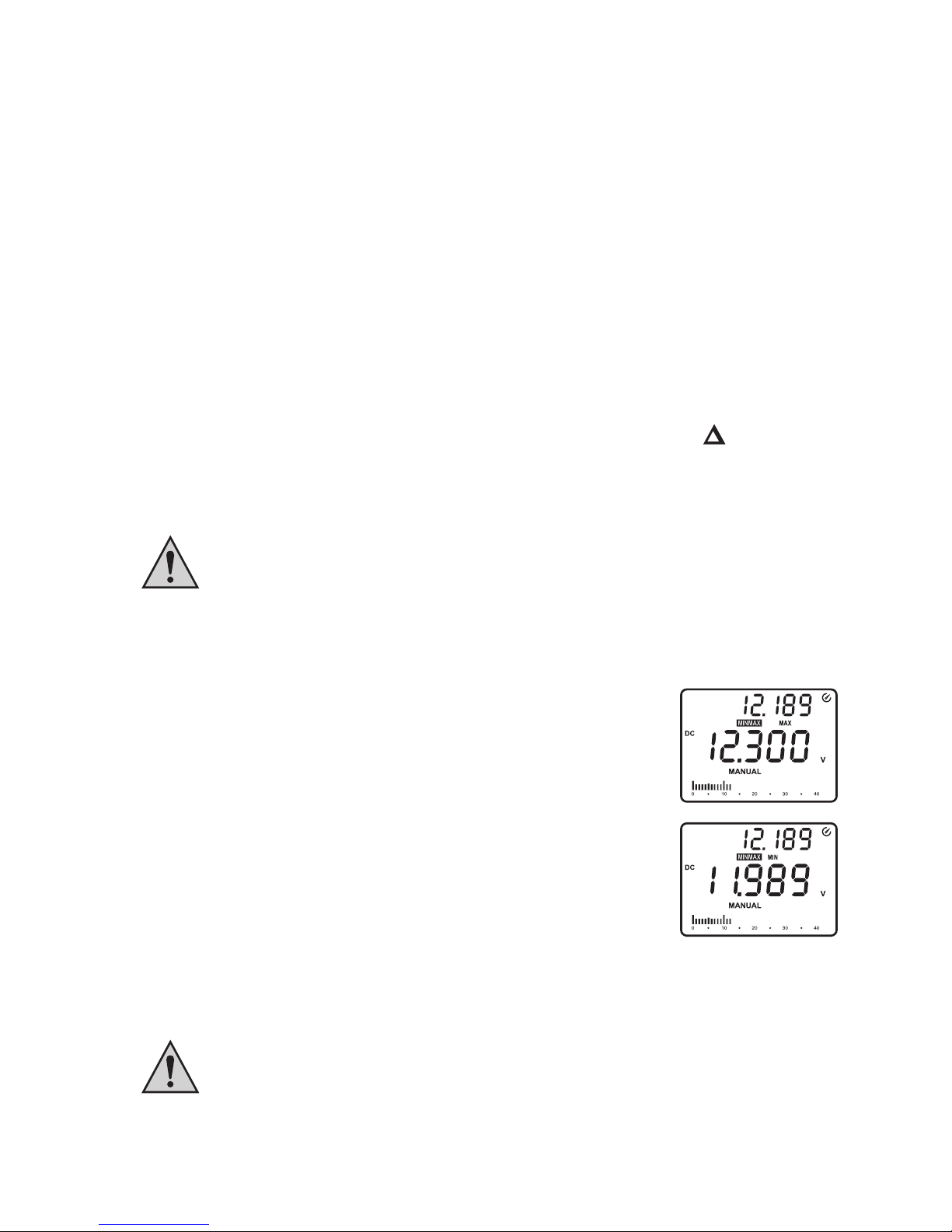

MAX/MIN-Funktion ..........................................................................................................................22
HOLD-Funktion ................................................................................................................................23
Low imp. 400 kΩ -Funktion ..............................................................................................................23
Auto-Power-Off-Funktion ................................................................................................................23
RS232 Schnittstelle ..........................................................................................................................24
Displaybeleuchtung ..........................................................................................................................24
Reinigung und Wartung ........................................................................................................................24
Allgemein ........................................................................................................................................24
Reinigung ........................................................................................................................................25
Messgerät öffnen ............................................................................................................................25

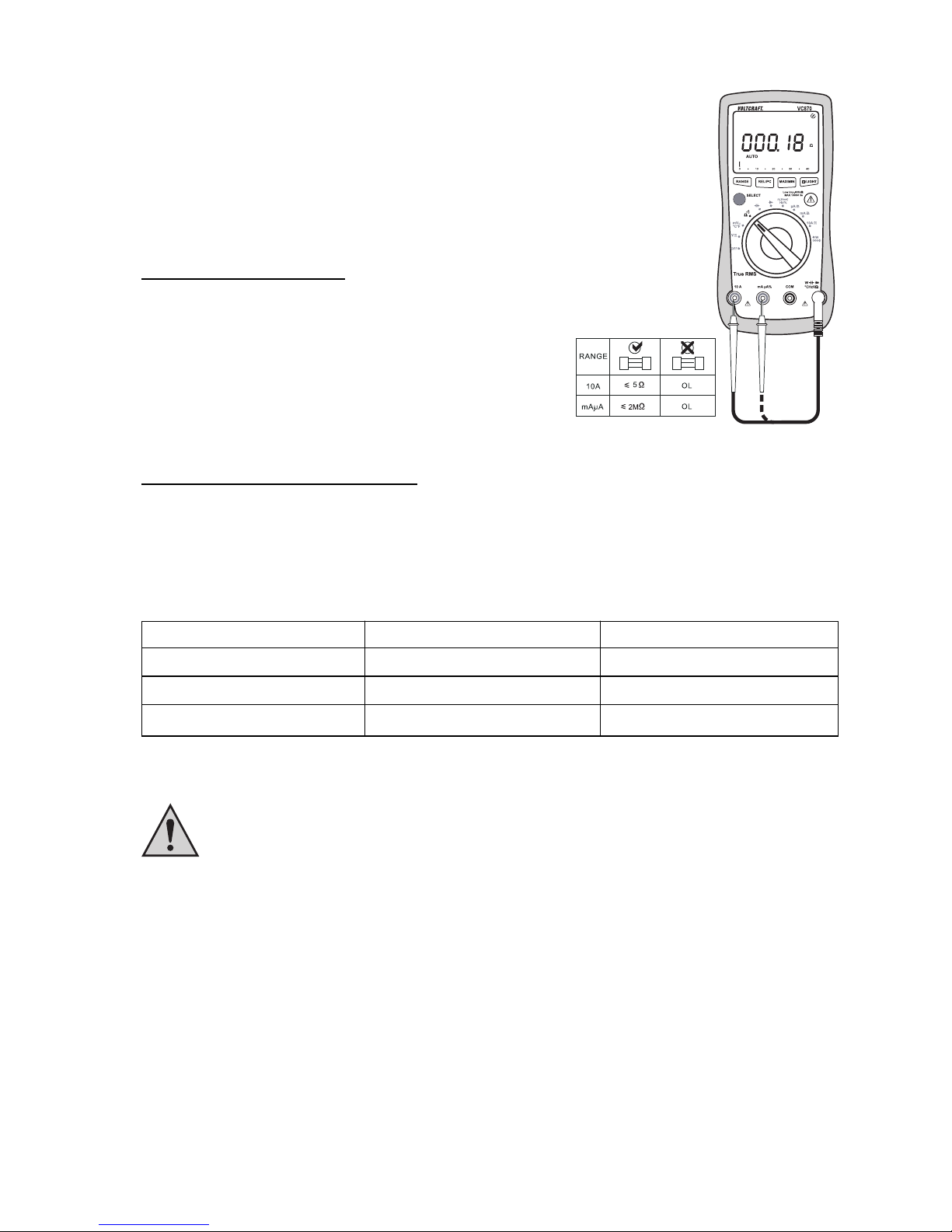

Sicherungscheck/Sicherungswechsel ..............................................................................................26

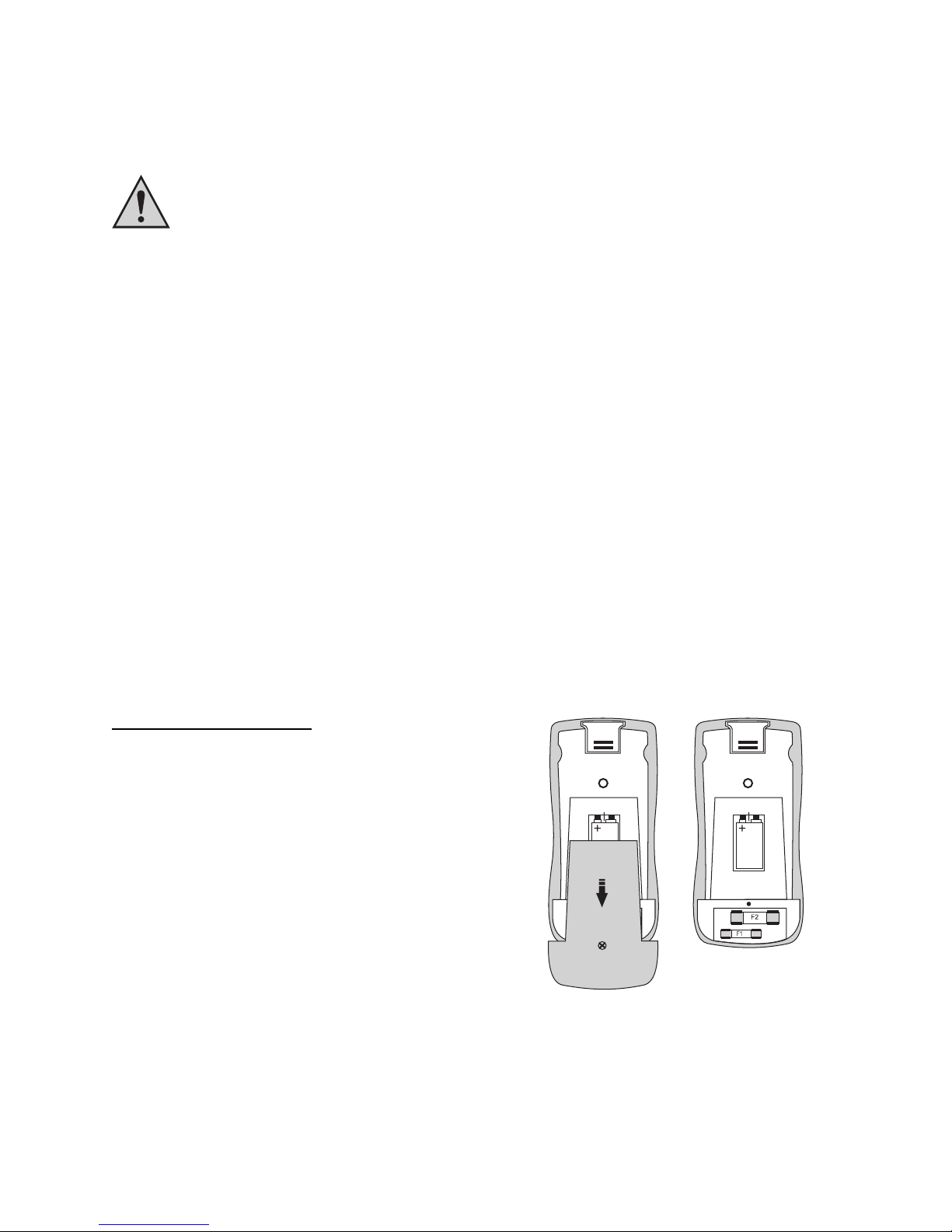

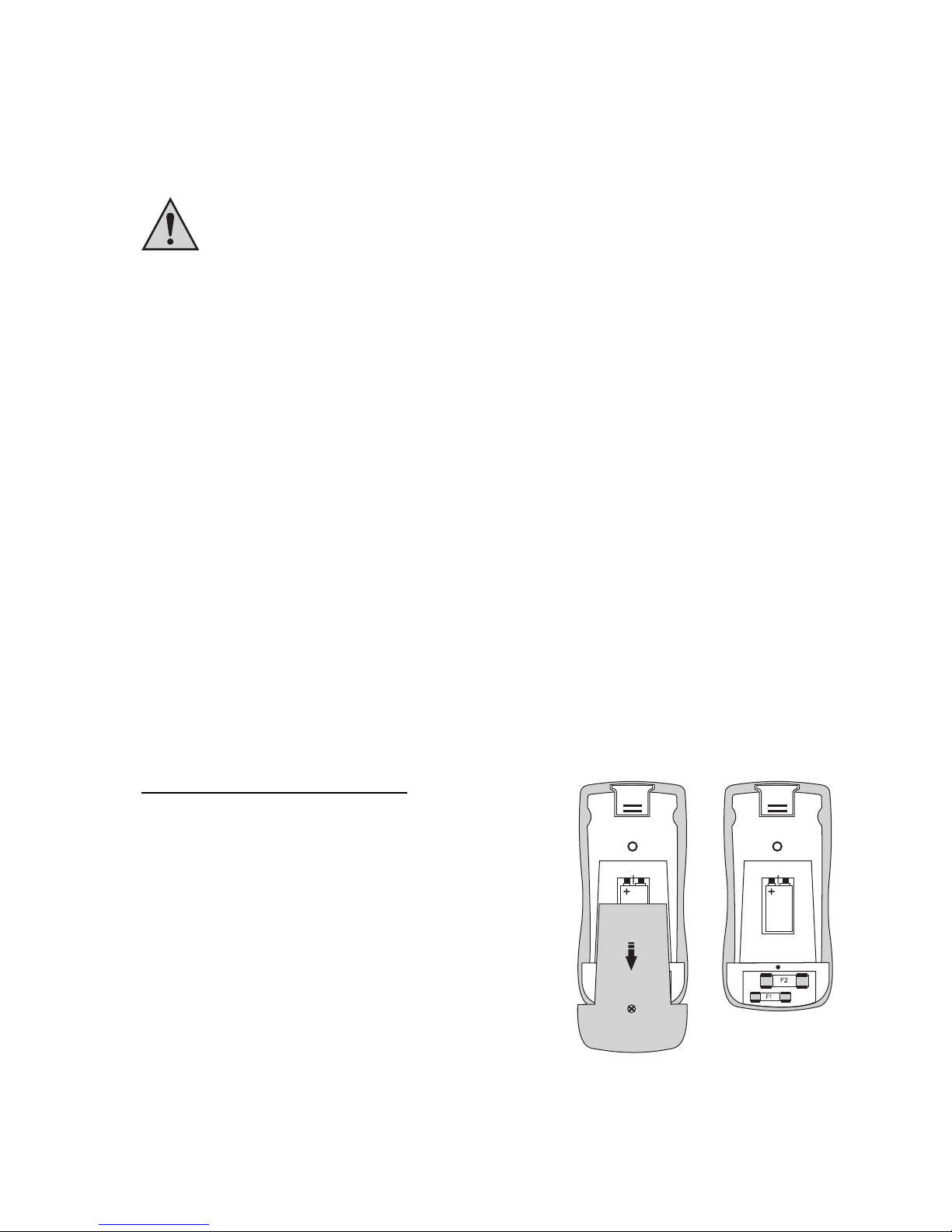

Einsetzen und Wechseln der Batterie ..............................................................................................27
Entsorgung ............................................................................................................................................28
a) Produkt ........................................................................................................................................28
b) Batterien/Akku ..............................................................................................................................28
Behebung von Störungen ......................................................................................................................29
Technische Daten ..................................................................................................................................30
6
Bestimmungsgemäße Verwendung
- Messen und Anzeigen der elektrischen Größen im Bereich der Überspannungskategorie CAT IV bis
max. 600V bzw. CAT III bis max. 1000 V gegen Erdpotential, gemäß EN 61010-1 sowie alle niedrigeren Kategorien.
- Messen von Gleich- und Wechselspannung bis max. 1000 V/DC, 750 V/AC
- Messen von Gleich- und Wechselstrom bis max. 10 A
- Frequenzmessung bis 400 MHz
- Messen von Kapazitäten bis 40 mF
- Messen von Widerständen bis 40 MΩ
- Durchgangsprüfung (<20 Ω akustisch)
- Diodentest
- Temperaturmessung von –40 bis + 400 °C
- DC-Schleifenstrommessung von 0 – 100 % (bei Signalströmen 4 – 20 mA)
- AC-Leistungsmessung bis max. 2500 W über beiliegendem Adapter
Die Messfunktionen werden über den Drehschalter angewählt. Die Messbereichswahl erfolgt in allen Mess funktionen (außer Dioden- und Durchgangstest) automatisch. Eine manuelle Einstellung ist jederzeit möglich.
Bei VC870 werden im Spannungs- und Strommessbereich Echt-Effektiv-Messwerte (True RMS) angezeigt. Die Polarität wird bei negativem Messwert automatisch mit Vorzeichen (-) dargestellt.
Die beiden Strom-Messeingänge sind mit keramischen Hochleistungssicherungen gegen Überlast abgesichert. Die Spannung im Strommesskreis darf 1000 V in CAT III bzw. 600 V in CAT IV nicht überschreiten.
Eine Niedrig-Impedanz-Funktion (Low imp), ermöglicht die Messung mit reduziertem Innenwiderstand.
Dies unterdrückt Phantomspannungen die in hochohmigen Messungen auftreten können. Die Messung
mit reduzierter Impedanz ist nur in Messkreisen bis max. 1000 V und nur für max. 3 s zulässig. Bei
Betätigung der Low imp-Taste ertönt ein Signalton und es erfolgt eine Warnanzeige im Display.
Das Multimeter wird mit einer handelsüblichen, 9V-Alkali-Blockbatterie betrieben. Der Betrieb ist nur mit
dem angegebenen Batterietyp zulässig. Eine automatische Abschaltung verhindert die vorzeitige Entlehrung der Batterie, wenn das Gerät ca. 15 Minuten nicht benutzt wird. Bei aktiver Schnittstelle ist diese
Funktion abgeschaltet.
Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batteriefachdeckel nicht betrieben werden. Die Schutzvorrichtung lässt kein Öffnen des Batterie- und Sicherungsdeckels zu, wenn Messleitungen in den Messbuchsen stecken. Ebenso verhindert diese das Einstecken
von Messleitungen bei geöffnetem Batterie- und Sicherungsdeckel.
Messungen in Feuchträumen bzw. unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige
Umgebungsbedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase, Dämpfe
oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen des
Multimeters abgestimmt sind.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, außerdem
ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte
Produkt darf nicht geändert bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
7
Bedienelemente
Siehe Ausklappseite
1 Angespritzter Gummischutz
2 Display
3 SELECT-Taste zur Funktionsumschaltung (rote Symbole)

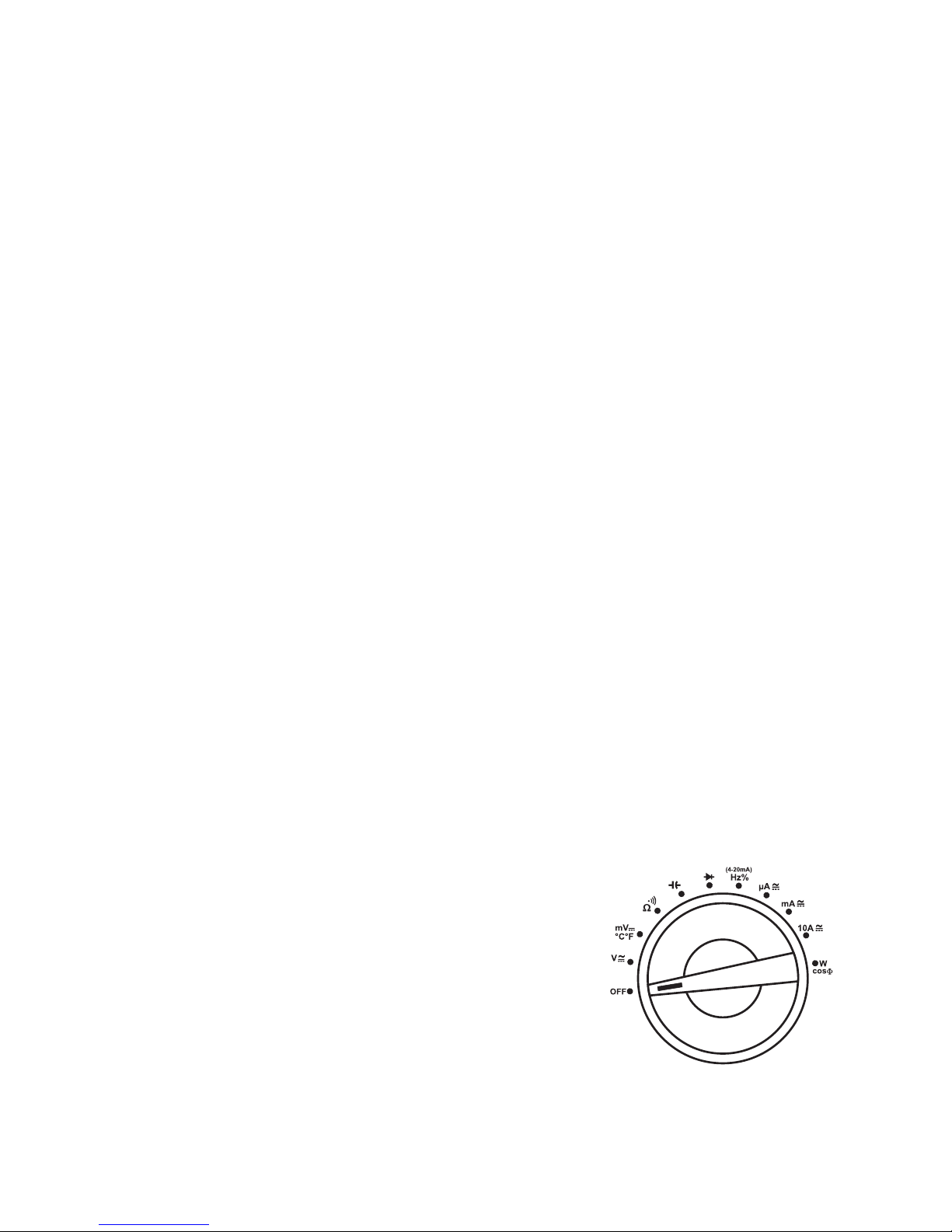

4 Drehschalter zur Messfunktionswahl
5 mAµA%-Messbuchse
6 10 A-Messbuchse
7 HzVΩ -Messbuchse (bei Gleichgrößen „Plus“)
8 COM-Messbuchse (Bezugspotential, „Minus“)
9 Low Imp. 400 kΩ -Taste zur Impedanzumschaltung
10 Funktionstasten
RANGE: Manuelle Messbereichsumschaltung
REL/PC: REL = Bezugswertmessung, PC = aktiviert die Schnittstelle
MAX/MIN: Zum Aufzeichnen und Anzeigen der Max.- und Min.-Werte
H/LIGHT: Hold-Funktion zum Festhalten der Messanzeige, Zuschalten der Displaybeleuchtung
11 Optisch Isolierte RS232-Schnittstelle
12 Stativ-Anschlussgewinde
13 Klappbarer Aufstellbügel
14 Batteriefach
15 Schraube für Batterie- und Sicherungsfach
16 Sicherungsfach
17 Leistungsmessadapter
Messgebergruppen, die zur Messung am STROMNETZ verwendet werden sollen, müssen entsprechend der MESSKATEGORIE III ODER IV gemäß IEC/EN 61010-031 AUSGELEGT werden und eine NENNSPANNUNG aufweisen, die mindestens der Spannung
des zu messenden Stromkreises entspricht.
8
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung!
In solchen Fällen erlischt die Gewährleistung/Garantie.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die
Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Folgende Symbole gilt es zu beachten:
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung
der elektrischen Sicherheit des Geräts.
Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien
Schutzklasse 2 (doppelte oder verstärkte Isolierung)
CAT II Überspannungskategorie II für Messungen an elektrischen und elektronischen Geräten,
welche über einen Netzstecker mit Spannung versorgt werden. Diese Kategorie umfasst
auch alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).
CAT III Überspannungskategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder
Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT II zur
Messung an Elektrogeräten).
9
CAT IV Überspannungskategorie IV für Messungen an der Quelle der Niederspannungsinstallation
(z.B. Hauptverteilung, Haus-Übergabepunkte der Energieversorger etc.). Diese Kategorie
umfasst auch alle kleineren Kategorien.
Erdpotential
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern
des Gerätes nicht gestattet.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Gerätes haben.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Mess-
geräten durch geschultes Personal verantwortlich zu überwachen.
Stellen Sie vor jeder Spannungsmessung sicher, dass sich das Messgerät nicht im Strommessbereich
befindet.
Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential darf 1000 V DC/AC in
CAT III bzw. 600 V in CAT IV nicht überschreiten.
Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt zu entfernen.
Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >25 V Wechsel- (AC) bzw. >35 V
Gleichspannung (DC)! Bereits bei diesen Spannungen können Sie bei Berührung elektrischer Leiter
einen lebensgefährlichen elektrischen Schlag erhalten.
Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf Beschädigung(en).
Führen Sie auf keinen Fall Messungen durch, wenn die schützende Isolierung beschädigt (eingerissen,
abgerissen usw.) ist.
Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indirekt, berühren. Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des Messens nicht gegriffen werden.
Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! /
energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden,
Schaltungen und Schaltungsteile usw. unbedingt trocken sind.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
- starken magnetischen oder elektromagnetischen Feldern
- Sendeantennen oder HF-Generatoren.
Dadurch kann der Messwert verfälscht werden.
10
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer
Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
Produktbeschreibung
Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer Digitalanzeige dargestellt.
Die Messwertanzeige des DMM umfasst 40000 Counts (Count = kleinster Anzeigewert).
Wird das DMM ca. 15 Minuten nicht bedient, schaltet sich das Gerät automatisch ab. Die Batterie wird
geschont und ermöglicht eine längere Betriebszeit. Die automatische Abschaltung ist bei eingeschalteter
Schnittstelle deaktiviert.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich bis CAT IV einsetzbar.
Zur besseren Ablesbarkeit kann das DMM mit dem rückseitigen Aufstellbügel ideal platziert werden.
Das Batterie- und Sicherungsfach kann nur geöffnet werden, wenn alle Messleitungen vom Messgerät
entfernt wurden. Bei geöffnetem Batterie- und Sicherungsfach ist es nicht möglich, die Messleitungen in
die Messbuchsen zu stecken. Dies erhöht die Sicherheit für den Benutzer.
Im Spannungs- und Strommessbereich erfolgt bei falsch angeschlossenen Messleitungen ein Warnton
mit der blinkenden Displayanzeige „WARNING!“. Schließen Sie die Messleitungen korrekt an, bevor Sie
messen.
Drehschalter (4)
Die einzelnen Messfunktionen werden über einen Drehschalter
angewählt. Die automatische Bereichswahl „AUTO“ ist in einigen
Messfunktionen aktiv. Hierbei wird immer der jeweils passende
Messbereich eingestellt. Beginnen Sie bei der Strommessung
immer mit dem größten Messbereich (10 A) und schalten bei
bedarf auf einen kleineren Messbereich um.
Das Multimeter ist in der Schalterposition „OFF“ ausgeschaltet.
Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Die Abbildung zeigt die Anordnung der Messfunktionen.
11
Lieferumfang
Multimeter mit angespritztem Gummischutz
9V Block-Batterie
Sicherheitsmessleitungen
Leistungsmessadapter
Bedienungsanleitung
Display-Angaben und Symbole
Die Symbole und Angaben sind je nach Modell unterschiedlich vorhanden. Dies ist eine Aufstellung aller
möglichen Symbole und Angaben der Serie VC800.
Delta-Symbol für Relativwertmessung (=Bezugswertmessung)
AUTO steht für „Automatische Messbereichswahl“
MANUAL steht für „Manuelle Messbereichswahl“
TrueRMS Echt-Effektivwertmessung
H Data-Hold-Funktion ist aktiv
OL Overload = Überlauf; der Messbereich wurde überschritten
OFF Schalterstellung „Aus“
Batteriewechselsymbol; bitte schnellstmöglich die Batterie wechseln um Messfehler
zu vermeiden!
Symbol für den Diodentest
Symbol für den akustischen Durchgangsprüfer
AC Wechselgröße für Spannung und Strom
DC Gleichgröße für Spannung und Strom
mV Milli-Volt (exp.–3)
V Volt (Einheit der elektrischen Spannung)
A Ampere (Einheit der elektrischen Stromstärke)
mA Milli-Ampere (exp.–3)
µA Micro-Ampere (exp.–6)
Hz Hertz (Einheit der Frequenz)
kHz Kilo-Hertz (exp.3)
MHz Mega-Hertz (exp.6)
W Watt (Einheit der elektrischen Wirkleistung)
VA Volt-Ampere (Einheit der elektrischen Scheinleistung)
12
% (4-20mA) Schleifenstrommessung für Stromsignale von 4 - 20 mA in Prozent
°C Grad Celsius
°F Grad Fahrenheit
Ω Ohm (Einheit des elektrischen Widerstandes)
kΩ Kilo-Ohm (exp.3)
MΩ Mega-Ohm (exp.6)
nF Nano-Farad (exp.–9; Einheit der elektrischen Kapazität, Symbol )
µF Mikro-Farad (exp.–6)
mF Milli-Farad (exp.-3)
Symbol für den Kapazitätsmessbereich
WARNING! Warnsymbol bei Spannungen >30 V AC und >42 V DC, Low imp-Funktion und falsch
angeschlossener Messleitungen
Cosinus-Phi (Elektrischer Wirkfaktor)
Symbol für Datenübertragung (aktive RS232-Schnittstelle)
Bargraf-Balkenanzeige (nur bei V, A, Ω )
Symbol für die eingebauten Sicherungen
Messbetrieb
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V
ACrms oder 35 V DC anliegen können! Lebensgefahr!
Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschungen. Defekte Messleitungen dürfen nicht mehr benutzt werden! Lebensgefahr!
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen darf während des
Messens nicht gegriffen werden.
Der Messbetrieb ist nur bei geschlossenem Batterie- und Sicherungsfach möglich. Bei
geöffnetem Fach sind alle Messbuchsen mechanisch gegen einstecken gesichert.
Es dürfen immer nur die zwei Messleitungen am Messgerät angeschlossen sein, welche zum Messbetrieb benötigt werden. Entfernen Sie aus Sicherheitsgründen alle
nicht benötigten Messleitungen vom Messgerät.
Messungen in Stromkreisen >50 V/AC und >75 V/DC dürfen nur von Fachkräften und
eingewiesenen Personen durchgeführt werden, die mit den einschlägigen Vorschriften und den daraus resultierenden Gefahren vertraut sind.
Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten.
13
a) Multimeter einschalten
Das Multimeter wird über den Drehschalter ein- und ausgeschaltet. Drehen Sie den Drehschalter (4) in
die entsprechende Messfunktion. Zum Ausschalten bringen Sie den Drehschalter in Position „OFF“.
Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Bevor Sie mit dem Messgerät arbeiten können, muss erst die beiliegende Batterie eingesetzt werden. Das Einsetzen und Wechseln der Batterie ist im Kapitel „Reinigung und Wartung“ beschrieben.
b) Spannungsmessung „V“
Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„V “. Für kleine Spannungen bis max. 400 mV
wählen Sie „mV“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messob-
jekt (Batterie, Schaltung usw.). Die rote Messspitze entspricht dem Pluspol, die schwarze Messspitze dem
Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen
mit dem augenblicklichen Messwert im Display angezeigt.
Sobald bei der Gleichspannung ein Minus „-„ vor
dem Messwert erscheint, ist die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).
Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand von >10 MOhm auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Zur Messung von Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “. Drücken Sie die Taste „SELECT“
(3) um in den AC-Messbereich umzuschalten. Im Display erscheint „AC“ und „TrueRMS“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze Messleitung in die COM-
Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
14
c) Strommessung „A“
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V
ACrms oder 35 V DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Strommesskreis darf 1000 V in CAT III nicht überschreiten.
Messungen >5 A dürfen nur für max. 10 Sekunden und nur im Intervall von 10 Minuten durchgeführt werden.
Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. auf
einen kleineren Messbereich. Vor einem Messbereichswechsel immer die Schaltung stromlos
schalten. Alle Strommessbereiche sind abgesichert und somit gegen Überlastung geschützt.
Zur Messung von Gleichströmen (A ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„A “.
- In der Tabelle sind die unterschiedlichen Messfunktionen
und die möglichen Messbereiche ersichtlich. Wählen Sie
den Messbereich und die zugehörigen Messbuchsen.
Messfunktion Messbereich Messbuchsen
µA 0,01 µA - 4000 µA COM + mAµA
mA 0,001 mA - 400 mA COM + mAµA
10A 0,001 A - 10 A COM + 10A
- Stecken Sie die rote Messleitung in die mAµA- oder 10AMessbuchse. Die schwarze Messleitung stecken Sie in
die COM-Messbuchse.
- Verbinden Sie die beiden Messspitzen in Reihe mit dem
Messobjekt (Batterie, Schaltung usw.); die jeweilige Polarität des Messwertes wird zusammen mit dem augenblicklichen Messwert im Display angezeigt.
Sobald bei Gleichstrommessung ein Minus „-„ vor dem Messwert erscheint, verläuft der Strom
entgegengesetzt (oder die Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
15
Zur Messung von Wechselströmen (A ) gehen Sie wie zuvor beschrieben vor.
- Schalten Sie das DMM ein und wählen den Messbereich „A “. Drücken Sie die Taste „SELECT“
(3) um in den AC-Messbereich umzuschalten. Im Display erscheint „AC“. Eine erneute Betätigung
schaltet wieder zurück usw.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Messen Sie im 10A-Bereich auf keinen Fall Ströme über 10 A bzw. im mA/µA-Bereich
Ströme über 400 mA, da sonst die Sicherungen auslösen.
d) Frequenzmessung
Das DMM kann die Frequenz einer Signalspannung von
0,001 Hz - 400 MHz messen und anzeigen.
Zur Messung von Frequenzen gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„Hz“. Im Display erscheint „Hz“.
- Stecken Sie die rote Messleitung in die Hz-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Signalgenerator, Schaltung usw.).
- Die Frequenz wird mit der entsprechenden Einheit im
Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
16
e) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„Ω “.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem
Sie die beiden Messspitzen verbinden. Daraufhin muss
sich ein Widerstandswert von ca. 0 - 1,5 Ohm einstellen
(Eigenwiderstand der Messleitungen).
- Bei niederohmigen Messungen drücken Sie die Taste
„REL“ (10), um den Eigenwiderstand der Messleitungen
nicht in die folgende Widerstandsmessung einfließen zu
lassen. Im Display erscheint das Delta-Symbol und die
Anzeige zeigt 0 Ohm. Die automatische Bereichswahl
(AUTO) ist deaktiviert. Im oberen kleinen Display wird der
Gundwert (Rel-Differenz) angezeigt.
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt. Der Messwert wird, sofern das Mess objekt nicht hochohmig oder unterbrochen ist, im Display angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Widerständen >1 MOhm kann dies einige Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten
bzw. der Messkreis ist unterbrochen. Ein erneutes Drücken der Taste „REL“ schaltet die Relativ-Funktion aus und aktiviert die Autorange-Funktion.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Mess punkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfälschen.
17
f) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
. Im Display erscheint das Diodensymbol.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem
Sie die beiden Messspitzen verbinden. Daraufhin muss
sich ein Wert von ca. 0,0000 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messob-
jekt (Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V)
angezeigt. Ist „.OL“ ersichtlich, so wird die Diode in
Sperrrichtung (UR) gemessen oder die Diode ist defekt
(Unterbrechung). Führen Sie zur Kontrolle eine gegenpolige Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
g) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
.
Drücken Sie die Taste „SELECT“ um die Messfunk-
tion umzuschalten. Im Display erscheint das Symbol für
Durchgangsprüfung. Eine erneute Betätigung schaltet in
die erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω -Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Als Durchgang wird ein Messwert <20 Ohm erkannt und
es ertönt ein Piepton. Der Messbereich reicht bis max.
400 Ohm.
- Sobald „OL.“ (für Overload = Überlauf) im Display
erscheint, haben Sie den Messbereich überschritten bzw.
der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
18
h) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
- Schalten Sie das DMM ein und wählen den Messbereich
.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- In der Anzeige erscheint die Einheit „nF“.
Aufgrund des empfindlichen Messeingangs kann es
bei „offenen“ Messleitungen zu einer Wertanzeige
im Display kommen. Durch Drücken der Taste
„REL“ wird die Anzeige auf „0“ gesetzt. Im oberen
kleinen Display wird der Gundwert (Rel-Differenz)
angezeigt. Die Autorange-Funktion wird deaktiviert.
- Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/schwarz = Minuspol) mit dem Messobjekt (Kondensator). Im Display wird nach einer kurzen Zeit die Kapazität
angezeigt. Warten Sie, bis sich die Anzeige stabilisiert
hat. Bei Kapazitäten >40 µF kann dies einige Sekunden
dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
19
i) Temperaturmessung
Während der Temperaturmessung darf nur der Temperaturfühler der zu messenden
Temperatur ausgesetzt werden. Die Arbeitstemperatur des Messgerätes darf nicht
über oder unterschritten werden, da es sonst zu Messfehlern kommen kann.
Der Kontakt-Temperaturfühler darf nur an spannungsfreien Oberflächen verwendet
werden.
Zur Temperaturmessung können alle K-Typ-Thermofühler
verwendet werden. Die Temperatur wird in °C und °F angezeigt. Mit optionalen Fühlern kann der gesamte Messbereich
(-40 bis +400 °C) verwendet werden.
Zur Temperatur-Messung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„°C“. Drücken Sie die Taste „SELECT“ um die Messfunktion umzuschalten. Im Display erscheinen die Symbole
für Temperaturmessung. Eine erneute Betätigung schaltet in die erste Messfunktion usw.
- Stecken Sie den optionalen Thermofühler polungsrichtig
mit dem Pluspol in die V-Messbuchse (7) und mit dem
Minuspol in die COM-Messbuchse (8). Verwenden Sie
ggf. passende K-Typ-Steckadapter.
- In der Hauptanzeige erscheint der Temperaturwert in °C,
im kleinen Display wird die Temperatur in °F angezeigt.
- Sobald „OL.“ im Display erscheint, wurde der Messbereich überschritten.
- Entfernen Sie nach Messende den Fühler und schalten Sie das DMM aus.
Bei überbrücktem Messeingang (Buchsen: °C – COM) wird die Gerätetemperatur des DMM
angezeigt. Die Temperaturanpassung an die Umgebung erfolgt aufgrund des geschlossenen
Gehäuses sehr langsam.
20
j) DC-Schleifenstrommessung „%“
Die Schleifenstrommessung dient in industriellen Sensor- und Steuerleitungen zur Diagnose und Fehlersuche an Stromschnittstellen wie z.B. bei SPS-Steuerungen oder Fühleranlagen. Stromschnittstellen sind
genormt und werden mit einem Strom von 4 - 20 mA bei einer max. Spannung von 24 V/DC betrieben.
Das DMM zeigt diesen Bereich als prozentualen Wert des Schleifenstromes an. Der Messbereich reicht
von 4 mA = 0% bis 20 mA = 100%.
Wird der Messwert von 0% (4 mA) unterschritten, erscheint „LO“. Dies bedeutet eine Unterbrechung
bzw. einen Ausfall der Schnittstelle.
Wird der Messwert von 100% (20 mA) überschritten, erscheint „HI“. Dies kann ggf. Aufschluss auf einen
defekten Fühler oder Signalwandler geben.
Vor dem Anschluss und nach einer Messung immer die Schaltung stromlos schalten.
Zur Messung des Schleifenstromes gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„Hz%“. Drücken Sie die Taste „SELECT“ um die Mess funktion umzuschalten. Im Display erscheint das Symbol
für DC-Schleifenstrommessung in %. Eine erneute
Betätigung schaltet in die erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die mAµA%- Mess buchse. Die schwarze Messleitung stecken Sie in die
COM-Messbuchse.
- Verbinden Sie die beiden Messspitzen in Reihe mit dem
Messobjekt (Stromschleife, Sensorkreis etc.); die jeweilige Polarität des Messwertes wird zusammen mit dem
augenblicklichen Messwert im Display angezeigt.
Sobald ein Minus „-„ vor dem Messwert erscheint,
verläuft der Strom entgegengesetzt (oder die Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
21
k) Leistungsmessung „W“
Im Leistungsmessbereich können über den beiliegenden Messadapter (17) Elektrogeräte mit Netzstecker bis zu einer Leistungsaufnahme von max. 2500 W gemessen werden. Das DMM erfasst hierbei
die Spannung in „V“, den Strom in „A“, die Netzfrequenz in „Hz“, die Wirkleistung in „W“, die Scheinleistung in „VA“ und den Wirkfaktor „Cos-Phi“. Die Messwerte können nacheinander angezeigt werden.
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V
ACrms oder 35 V DC anliegen können! Lebensgefahr!
Die max. zulässige Spannung im Leistungsmesskreis darf 250 V/AC nicht überschreiten. Die max. zulässige Anschlussleistung darf 2500 Watt nicht überschreiten.
Beachten Sie bei motorbetriebenen Elektrogeräten den erhöhten Anlaufstrom.
Messungen >5 A dürfen nur für max. 10 Sekunden und nur im Intervall von 10 Minuten durchgeführt werden.
Vor dem Anschluss muss der Verbraucher ausgeschaltet sein, da es sonst zur Funkenbildung
kommen kann, die den Gerätestecker und den Adapter beschädigen können. Der Strommessbereich ist abgesichert und somit gegen Überlastung geschützt. Bei einer Überlastung löst die
Hochleistungssicherung im DMM aus.
Zur Leistungsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Mess bereich „W“.
- Verbinden Sie den beiliegenden Leistungsadapter
polungsrichtig mit den Messbuchsen am DMM.
Beachten Sie unbedingt die korrekte Buchsenbelegung. Die Aufschriften am Adapter müssen mit
den Buchsen überein stimmen. Achten Sie auf
den festen Sitz des Adaptersteckers.
- Stecken Sie den Schutzkontakt-Zwischenstecker
in eine Netzsteckdose mit Schutzerdung.
- Stecken Sie den zu messenden Verbraucher in
die Steckdose des Messadapters. Schalten Sie
den Verbraucher ein.
- Im Hauptdisplay wird die Wirkleistung, im kleinen
Subdisplay die Scheinleistung angezeigt.
Drücken Sie die Taste „SELECT“ um die weiteren Parameter anzuzeigen. Jedes Drücken schaltet
die Messanzeige um.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
22
RANGE-Funktion, manuelle Messbereichswahl
Die RANGE-Funktion ermöglicht in einigen Messfunktionen mit automatischer Messbereichswahl
(AUTO) die manuelle Messbereichswahl. In Grenzbereichen ist es sinnvoll den Messbereich zu fixieren,
um ein ungewolltes Umschalten zu verhindern.
Durch Drücken der „RANGE“-Taste wird diese Funktion aktiviert. Im Display erlischt die Anzeige „AUTO“
und es erscheint „MANUAL“.
Um diese Funktion abzuschalten, halten Sie die Taste „RANGE“ für 2 s gedrückt. „AUTO“ erscheint wieder
im Display (vorausgesetzt die Autorange-Funktion ist in diesem Messbereich möglich).
REL-Funktion
Die REL-Funktion ermöglicht eine Bezugswertmessung um evtl. Leitungsverluste wie z.B. bei Widerstandsmessungen zu vermeiden. Hierzu wird der momentane Anzeigewert auf Null gesetzt. Ein neuer
Bezugswert wurde eingestellt. Im oberen kleinen Display wird der Gundwert (Rel-Differenz) angezeigt.
Durch Drücken der „REL“-Taste wird diese Messfunktion aktiviert. Im Display erscheint „ “. Die automatische Messbereichswahl wird dabei deaktiviert.
Um diese Funktion abzuschalten, drücken Sie die Taste „REL“ erneut oder wechseln Sie die Messfunktion.
Die REL-Funktion ist nicht aktiv in den Messbereichen Temperatur, Durchgangsprüfung, Diodentest, Frequenz, Schleifenstrom und Leistung.
MAX/MIN-Funktion
Die MAX/MIN-Funktion ermöglicht während einer Messung die Maximal- und
Minimalwerte zu erfassen und anzuzeigen. Nach Aktivierung der „MAX/MIN“Funktion wird wahlweise der Max- oder Min-Wert festgehalten. Der aktuelle
Messwert kann im kleinen oberen Display weiterhin abgelesen werden. Die
Abbildung zeigt das Beispiel im DC-Spannungsmessbereich.
Durch Drücken der „MAX/MIN“-Taste wird der aktuelle Messbereich fixiert
(Autorange ist deaktiviert). Im Display erscheint das inverse Symbol „MINMAX“ und „MANUAL“. Der aktuelle Messwert wird angezeigt.
Ein erneutes Drücken schaltet die MAX-Funktion ein. Der Max-Wert wird im
Hauptdisplay fortlaufend festgehalten. Erkennbar ist dieser Wert durch das
Symbol „MAX“.
Ein weiteres Drücken schaltet zur MIN-Funktion um. Der Min-Wert wird im
Hauptdisplay fortlaufend festgehalten. Erkennbar ist dieser Wert durch das Symbol „MIN“.Die automatische Messbereichswahl wird dabei deaktiviert.
Um diese Funktion abzuschalten, halten Sie die Taste „MAX/MIN“ ca. 2 s gedrückt. Das inverse Symbol
„MAXMIN“ erlischt und die automatische Mess bereichswahl wird aktiviert.
Die MAX-MIN-Funktion ist nicht in allen Messfunktionen verfügbar.
23
HOLD-Funktion
Die HOLD-Funktion friert den momentan dargestellten Messwert ein, um diesen in Ruhe abzulesen oder
zu protokollieren.
Stellen Sie bei der Überprüfung von spannungsführenden Leitern sicher, dass diese
Funktion bei Testbeginn deaktiviert ist. Es wird sonst ein falsches Messergebnis
vorgetäuscht!
Zum Einschalten der Hold-Funktion drücken Sie die Taste „H“ (10); ein Signalton bestätigt diese Aktion
und es wird „H“ im Display angezeigt.
Um die HOLD-Funktion abzuschalten, drücken Sie die Taste „H“ erneut oder wechseln Sie die Mess funktion.
Low imp. 400 kΩ -Funktion
Diese Funktion darf nur bei Spannungen bis max. 1000 V und nur bis max. 3 Sekunden verwendet werden!
Diese Funktion ermöglicht im Spannungsmessbereich das Herabsetzen der Messimpedanz von 10 MΩ
auf 400 kΩ . Durch das Senken der Messimpedanz werden mögliche Phantomspannungen unterdrückt,
die das Messergebnis verfälschen könnten.
Drücken Sie diese Taste (9) während der Spannungsmessung (max. 1000 V!) für max. 3 Sekunden.
Nach dem Loslassen hat das Multimeter wieder die normale Messimpedanz von 10 MΩ . Während die
Taste gedrückt wird ertönt ein Signalton und es erscheint die Displayanzeige „WARNING!“.
Auto-Power-Off-Funktion
Das DMM schaltet nach 15 Minuten automatisch ab, wenn keine Taste oder der Drehschalter betätigt
wurde. Diese Funktion schützt und schont die Batterie und verlängert die Betriebszeit.
Um das DMM nach einer automatischen Abschaltung wieder einzuschalten betätigen Sie den Drehschalter oder drücken Sie eine beliebige Taste (außer Low imp-Taste (9)).
Die Auto-Power-Off-Funktion wird bei eingeschalteter Schnittstelle deaktiviert, um die Datenverbindung
nicht zu unterbrechen. Die Funktion ist solange inaktiv, bis die Schnittstelle wieder abgeschaltet wird.
24
RS232 Schnittstelle
An der Rückseite des Messgerätes ist eine optisch isolierte Schnittstelle integriert, mit der Messdaten zu
einem Computer übertragen und weiterverarbeitet werden können.
Die Datenverbindung kann mit optionalen Seriell-Datenkabeln (RS232 oder USB) mit einer freien
Schnittstelle an Ihrem Computer hergestellt werden.
Schieben Sie die Schnittstellenabdeckung (11) nach oben vom Gehäuse. Setzen Sie den keilförmigen
Adapter des optionalen Schnittstellenkabels von oben bündig in die Gehäusenut (11) am Messgerät.
Die Schnittstelle ist im Normalbetrieb abgeschaltet. Um diese zu aktivieren, halten Sie bei eingeschaltetem DMM die Taste „REL/PC“ für 2 s gedrückt. Die Aktivierung wird durch das Schnittstellensymbol
und einem kurzen Piepton signalisiert. Zum Deaktivieren halten Sie die Taste „REL/PC“ ca. 2 s gedrückt
oder schalten das DMM aus.
Die optionalen Datenkabel erhalten Sie unter folgenden Best.-Nr.:
Best.-Nr. 12 56 40 RS232
Best.-Nr. 12 03 17 USB
Displaybeleuchtung
Bei schlechten Lichtverhältnissen kann das Display beleuchtet werden. Die Beleuchtung schaltet nach
ca. 10 s automatisch ab.
Zum Einschalten halten Sie die Taste „LIGHT (10) für ca. 2 s gedrückt. Um die Beleuchtung vorzeitig
abzuschalten, halten Sie die Taste „LIGHT“ erneut für ca. 2 s gedrückt oder schalten das DMM aus.
Reinigung und Wartung
Allgemein
Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich
einmal kalibriert werden.
Das Messgerät ist bis auf eine gelegentliche Reinigung und den Sicherungswechsel absolut wartungsfrei.
Den Sicherungs- und Batteriewechsel finden Sie im Anschluss.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes und der Mess leitungen z.B. auf Beschädigung des Gehäuses oder Quetschung usw.
25
Reinigung
Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von
Hand möglich ist, können spannungsführende Teile freigelegt werden.
Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen
vom Messgerät und von allen Messobjekten getrennt werden. Schalten Sie das DMM
aus.
Verwenden Sie zur Reinigung keine carbonhaltigen Reinigungsmittel, Benzine, Alkohole oder ähnliches.
Dadurch wird die Oberfläche des Messgerätes angegriffen. Außerdem sind die Dämpfe gesundheitsschädlich und explosiv. Verwenden Sie zur Reinigung auch keine scharfkantigen Werkzeuge, Schraubendreher oder Metallbürsten o.ä.
Zur Reinigung des Gerätes bzw. des Displays und der Messleitungen nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch. Lassen Sie das Gerät komplett abtrocknen,
bevor Sie es für den nächsten Messeinsatz verwenden.
Messgerät öffnen
Ein Sicherungs-. und Batteriewechsel ist aus Sicherheitsgründen nur möglich, wenn alle Messleitungen
vom Messgerät entfernt wurden. Das Batterie- und Sicherungsfach (15) lässt sich bei eingesteckten
Messleitungen nicht öffnen.
Zusätzlich werden beim Öffnen alle Messbuchsen mechanisch verriegelt, um das nachträgliche Einstecken der Messleitungen bei geöffnetem Gehäuse zu verhindern. Die Verriegelung wird automatisch
aufgehoben, wenn das Batterie- und Sicherungsfach wieder verschlossen ist.
Das Gehäusedesign lässt selbst bei geöffnetem Batterie- und Sicherungsfach nur den Zugriff auf Batterie und Sicherungen zu. Das Gehäuse muss nicht mehr wie üblich komplett geöffnet und zerlegt werden.
Diese Maßnahmen erhöhen die Sicherheit und Bedienungsfreundlichkeit für den Anwender.
Zum Öffnen gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Messgerät und
schalten es aus.
- Lösen und entfernen Sie die rückseitige Batteriefachschraube (15).
- Klappen Sie den Aufstellbügel auf. Ziehen Sie den Batterie- und Sicherungsfachdeckel nach unten vom Messgerät.
- Die Sicherungen und das Batteriefach sind jetzt zugänglich.
- Verschließen Sie das Gehäuse in umgekehrter Reihenfolge und verschrauben Sie das Batterie- und Sicherungsfach.
- Das Messgerät ist wieder einsatzbereit.
26
Sicherungscheck/Sicherungswechsel
Die Strommessbereiche sind mit Hochleistungssicherungen
abgesichert. Ist keine Messung in diesem Bereich mehr
möglich, muss die Sicherung ausgewechselt werden.
Das Messgerät ermöglicht die Prüfung der Sicherungen bei
geschlossenem Gehäuse.
Zur Prüfung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich „Ω “
- Stecken Sie eine Messleitung in die Buchse „VΩ “.
- Kontaktieren Sie mit der Prüfspitze die zu prüfende
Strom-Messbuchse.
- Wird ein Messwert angezeigt, so ist die Sicherung ok. Bleibt
jedoch „OL“ in der Anzeige stehen, so ist die entsprechende
Sicherung defekt und muß ausgewechselt werden.
Zum Auswechseln gehen Sie wie folgt vor:
- Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten
Sie das DMM aus.
- Öffnen Sie das Gehäuse wie im Kapitel „Messgerät öffnen“ beschrieben.
- Ersetzen Sie die defekte Sicherung gegen eine neue des selben Typs und Nennstromstärke oder
Baugleiche. Die Sicherungen haben folgende Werte:
Sicherung F1 F2
Nenndaten F400mA 1000V F10A H 1000V
Schaltvermögen 30 kA
Abmessung 6,35 x 31,8 mm 10 x 38 mm
- Verschließen Sie das Gehäuse wieder sorgfältig.
Die Verwendung geflickter Sicherungen oder das Überbrücken des Sicherungshalters ist aus Sicherheitsgründen nicht zulässig. Dies kann zum Brand oder zur Lichtbogenexplosion führen. Betreiben Sie das Messgerät auf keinen Fall im geöffneten
Zustand.
27
Einsetzen und Wechseln der Batterie
Zum Betrieb des Messgerätes wird eine 9V-Blockbatterien (z.B. 1604A) benötigt. Bei Erstinbetriebnahme oder wenn das Batterie-Wechselsymbol im Display erscheint, muss eine neue, volle Batterie
eingesetzt werden.
Zum Einsetzen/Wechseln gehen Sie wie folgt vor:
- Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten
Sie das DMM aus.
- Öffnen Sie das Gehäuse wie im Kapitel „Messgerät öffnen“ beschrieben.
- Ersetzen Sie die verbrauchte Batterie gegen eine neue des selben Typs. Setzen Sie die neue Batterie polungsrichtig in das Batteriefach (14). Achten Sie auf die Polaritätsangaben im Batteriefach.
- Verschließen Sie das Gehäuse wieder sorgfältig.
Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGEFAHR!
Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte
Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können,
welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.
Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem Gerät, um ein Auslaufen zu verhindern.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass Batterien nicht kurzgeschlossen werden. Werfen Sie keine
Batterien ins Feuer.
Batterien dürfen nicht aufgeladen oder zerlegt werden. Es besteht Explosionsgefahr.
Eine passende Alkaline Batterie erhalten Sie unter folgender Bestellnummer:
Best.-Nr. 65 25 09 (Bitte 1x bestellen).
Verwenden Sie nur Alkaline Batterien, da diese leistungsstark und langlebig sind.
28
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzli-
chen Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom
Produkt.
b) Batterien/Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnung für
das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Die
Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
29
Behebung von Störungen
Mit dem DMM haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik
gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben
können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache Mögliche Abhilfe
Das Multimeter funktioniert Ist die Batterie verbraucht? Kontrollieren Sie den Zustand.
nicht. Batteriewechsel.
Keine Messwertänderung. Ist eine falsche Messfunktion Kontrollieren Sie die Anzeige
aktiv (AC/DC)? (AC/DC) und schalten die
Funktion ggf. um.
Stecken die Messleitungen Kontrollieren Sie den Sitz der
zuverlässig in den Messleitungen
Messbuchsen?
Ist die Sicherung defekt? Kontrollieren Sie die
Sicherungen.
Ist die Hold-Funktion aktiviert Drücken Sie die Taste „H“ um
(Anzeige „H“) diese Funktion zu deaktivieren.
Das Messgerät piept und es Falsch angeschlossene oder Messleitungen richtig am
blinkt das Symbol „WARNING!“ ungeeignete Messleitungen Messgerät anschließen,
austauschen oder Messfunktion
ändern.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.
Gehen Sie auf Seite 4, auf der Sie den Abschnitt
der Full-Service-Hotline finden.
30
Technische Daten
Anzeige . . . . . . . . . . . . . . . . . . . . . . . .Max. 40000 Counts (Zeichen)
Messrate . . . . . . . . . . . . . . . . . . . . . . .ca. 2-3 Messungen/Sekunde, Bargraf ca. 10 Messungen/Sekunde
Messleitungslänge . . . . . . . . . . . . . . . .je ca. 90 cm
Messimpedanz . . . . . . . . . . . . . . . . . .>10MΩ (V-Bereich)
Betriebsspannung . . . . . . . . . . . . . . . .9V Blockbatterie
Arbeitsbedingungen . . . . . . . . . . . . . . .0 bis 30°C (<75%rF), >30 bis 40°C (<50%rF)
Betriebshöhe . . . . . . . . . . . . . . . . . . . .max. 2000 m
Lagertemperatur . . . . . . . . . . . . . . . . .-10°C bis +50°C
Masse . . . . . . . . . . . . . . . . . . . . . . . . .ca. 380 g
Abmessungen (LxBxH) . . . . . . . . . . . .185 x 91 x 43 (mm)
Überspannungskategorie . . . . . . . . . .CAT III 1000 V, CAT IV 600 V, Verschmutzungsgrad 2
Messtoleranzen
Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stellen)).
Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C (± 5°C), bei einer rel. Luftfeuchtigkeit
von kleiner als 75 %, nicht kondensierend. Temperaturkoeffizient: +0,1 x (spezifizierte Genauigkeit)/1°C
Gleichspannung
Bereich Genauigkeit Auflösung
400 mV ±(0,1% + 8) 0,01 mV
4 V 0,0001 V
40 V ±(0,1% + 8) 0,001 V
400 V 0,01 V
1000 V ±(0,2% + 8) 0,1 V
Überlastschutz 1000 V; Impedanz: 10 MΩ
Wechselspannung
Bereich Genauigkeit Auflösung
4 V 0,001 V
40 V ±(1,3% + 5) 0,01 V
400 V 0,1 V
750 V ±(2,0% + 5) 1 V
Frequenzbereich 45 – 1 kHz; Überlastschutz 750 V; Impedanz: 10 MΩ
TrueRMS im Messbereich von 10 – 100%: Scheitelfaktor (Crest Factor): max. 3,0 (bei 750V max. 1,5)
31
Gleichstrom
Bereich Genauigkeit Auflösung
400 µA 0,01 µA
4000 µA ±(0,7% + 15) 0,1 µA
40 mA 0,001 mA
400 mA ±(1,0% + 13) 0,01 mA
10 A ±(2,0% + 7) 0,001 A
Überlastschutz: Sicherungen; Messzeitbegrenzung >5 A: max. 10 s mit Pause von 10 min
Wechselstrom
Bereich Genauigkeit Auflösung
400 µA 0,1 µA
4000 µA
±(1,6% + 5)
1 µA
40 mA 0,01 mA
400 mA 0,1 mA
10 A ±(2,6% + 4) 0,01 A
Überlastschutz: Sicherungen; Messzeitbegrenzung >5 A: max. 10 s mit Pause von 10 min
Frequenzbereich 45 – 1 kHz; Überlastschutz 750 V
TrueRMS im Messbereich von 10 – 100%: Scheitelfaktor (Crest Factor): max. 3,0 (bei 750V max. 1,5)
Widerstand
Bereich Genauigkeit Auflösung
400 Ω ±(1,0% + 13) mit REL-Funktion 0,01 Ω
4 kΩ ±(0,7% + 15) 0,0001 kΩ
40 kΩ 0,01 kΩ
400 kΩ ±(0,7% + 5) 0,1 kΩ
4 MΩ 0,001 MΩ
40 MΩ ±(2,0% + 7) 0,01 MΩ
Überlastschutz 1000V; Messspannung: ca. 0,3 V
32
Kapazität
Bereich Genauigkeit Auflösung
40 nF ±(3,3% + 26) mit REL-Funktion 0,001 nF
400 nF 0,01 nF
4 µF
±(2,6% + 26)
0,0001 µF
40 µF 0,001 µF
400 µF 0,01 µF
4 mF ±(6,5% + 26) 0,0001 mF
40 mF Nicht spezifiziert 0,001 mF
Überlastschutz 1000V
Frequenz
Bereich Genauigkeit Auflösung
10 Hz – 40 MHz ±(0,1% + 5) 0,001 Hz – 0,001 MHz
400 MHz Nicht spezifiziert 0,01 %
Überlastschutz 750V
Empfindlichkeit (10 Hz – 40 MHz): 200 mV; Amplitude max. 30 Veff (rms)
DC-Schleifenstrommessung
Bereich Genauigkeit Auflösung
0 – 100 % ±(1,3% + 2) 0,01 %
Überlastschutz 1000V
Temperatur
Bereich Genauigkeit* Auflösung
-40 bis +40 °C ±(2,6% + 33)
+40 bis +400 °C ±(1,3% + 20) 0,1 °C
+400 bis 1000 °C ±3,3%
* ohne Fühlertoleranz
33
Diodentest
Prüfspannung Auflösung
ca. 4,3 V 1 mV
Überlastschutz: 1000 V
Akust. Durchgangsprüfer
Prüfspannung Auflösung
ca. 1,2 V 0,01 Ω
Überlastschutz: 1000 V, Messbereich max. 400 Ω ; <20 Ω Dauerton
Leistungsmessung
Funktion Bereich Genauigkeit Auflösung
Wirkleistung „W“ 2500 W ±(2,6% + 13) 0,1 W
Scheinleistung „VA“ 2500 VA ±(2,6% + 14) 0,1 VA
Spannung „V“ 250 V 0,1 V
Strom „A“ 10 A
±(1,3% + 13)
0,1 A
Wirkfaktor „Cos-Phi“ 1 0,001
Frequenz „Hz“ 50/60 Hz 0,1 Hz
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie
keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V
Acrms oder 35 V DC anliegen können! Lebensgefahr!
34
Introduction
Dear Customer,
Thank you for making the excellent decision of purchasing this Voltcraft® product.
You have acquired a quality product from a brand family which has distinguished itself in the fields of
measuring, charging and network technology thanks to its particular expertise and its permanent innovation.
With Voltcraft®, you will be able to cope even with difficult tasks as an ambitious hobbyist or as a professional user. Voltcraft® offers reliable technology and a great price-performance-ratio.
We are positive: starting to work with Voltcraft will also be the beginning of a long, successful relationship.
Enjoy your new Voltcraft® product!
If there are any technical questions, contact:
Germany: Tel. no.: +49 9604 / 40 88 80
Fax. no.: +49 9604 / 40 88 48
E-mail: tkb@conrad.de
Mon. to Thur. 8.00am to 4.30pm, Fri. 8.00am to 2.00pm
35
Table of Contents
Introduction ............................................................................................................................................34
Intended Use ........................................................................................................................................36
Operating Elements................................................................................................................................37
Safety Notices ........................................................................................................................................38
Product Description ..............................................................................................................................40
Scope of Delivery ..................................................................................................................................41
Display Indications and Symbols ..........................................................................................................41
Measuring ..............................................................................................................................................42
a) Switching on the Multimeter ........................................................................................................43
b) Voltage Measuring “V” ................................................................................................................43
c) Current Measuring “A“ ................................................................................................................44
d) Frequency Measuring ................................................................................................................45
e) Resistance Measuring ................................................................................................................46
f) Diode test ..................................................................................................................................47
g) Continuity Check ........................................................................................................................47
h) Capacity Measuring ....................................................................................................................48
i) Measuring Temperatures ............................................................................................................49
j) Measuring DC-Loop Current “%” ................................................................................................50
k) Measuring Output “W” ................................................................................................................51
RANGE Function, Manual Measurement Range Selection ............................................................52
REL Function ..................................................................................................................................52
MAX/MIN Function ..........................................................................................................................52
HOLD Function ................................................................................................................................53
Low imp. 400 kΩ Function ..............................................................................................................53
Auto Power OFF Function ................................................................................................................53
RS232 Interface ..............................................................................................................................54
Display Illumination ..........................................................................................................................54
Cleaning and Maintenance ....................................................................................................................54
General Information ........................................................................................................................54
Cleaning ..........................................................................................................................................55
Opening meter ................................................................................................................................55
Checking the Fuse/Replacing the Fuse ..........................................................................................56
Inserting/changing the batteries ......................................................................................................57
Disposal ................................................................................................................................................58
a) Product ........................................................................................................................................58
b) Batteries/rechargeable batteries ..................................................................................................58
Troubleshooting ....................................................................................................................................59
Technical Data ......................................................................................................................................60
36
Intended Use
- Measuring and displaying electric parameters in the range of overvoltage CAT IV for up to max. 600V
or CAT III for up to max.1000 V against ground potential, pursuant to EN 61010-1 and all lower categories.
- Measurement of direct and alternating voltages up to a maximum of 1,000 V/DC/, 750 V/AC
- Measurement of direct and alternating current up to 10 A
- Frequency measurement up to 400 MHz
- Capacity measurement up to 40 mF
- Measuring resistance values of up to 40 MΩ
- Continuity check (< 20 Ω acoustic)
- Diode test
- Temperature measuring from –40 to + 400 °C
- DC loop current measuring from 0 – 100 % (for signal currents of 4 – 20 mA)
- AC output measuring up to max. 2500 W through included adapter
The measurement functions are selected using the dial switch. The measuring range is selected automatically for all measuring functions (except for diode and continuity tests). Manual setting is possible at
any time.
The VC870 shows actual effective measured values (True RMS) in the voltage and current measuring
area. Polarity is automatically indicated with the prefix (-) in case of negative measured values.
The two current measuring inputs are secured against overload with ceramic high-performance fuses. The
voltage in the current measuring circuit must not exceed 1,000 V category III or 600 V in category IV.
A low-impedance function (low imp) enables measuring with reduced internal resistance. This suppresses phantom voltages that may appear in high-ohm measurements. Measuring with reduced impedance
is only permitted for measuring circuits of up to 1,000 V and for up to 3 s. When pressing the low imp button, you can hear a signal sound, and there will be a warning shown in the display.
The multimeter is operated with a common 9 V alkaline battery block. The device may only be operated
with the specified batteries. Automatic switching off prevents premature emptying of the battery if the
device is not used for approx. 15 minutes. When the interface is active, this function is switched off.
The multimeter must not be operated when it is open, i.e. with an open battery compartment or when the
battery compartment cover is missing. The protection device does not permit the battery and fuse lids to
be opened when the measuring lines are inserted into the measuring jacks. Similarly, inserting the measuring lines is prevented when the battery and fuse lids are open.
Measuring in damp rooms or under unfavourable ambient conditions is not permitted. Unfavourable
ambient conditions are: Moisture or high air humidity, dust and flammable gases, fumes or solvents,
thunderstorms or thunderstorm conditions like strong electrostatic fields etc.
For safety reasons, only use measuring cables or accessories which are adjusted to the specifications of
the multimeter when measuring.
Any use other than the one described above damages the product. Moreover, this involves dangers
such as e.g. short circuit, fire, electric shock, etc. No part of the product must be modified or rebuilt!
Read the operating instructions carefully and retain them for later reference.
The safety instructions must be observed at all times.
37
Operating Elements
See fold-out page
1 Spray-cast rubber protection
2 Display
3 SELECT button for function switching (red symbols)
4 Dial switch for selecting the measuring function
5 mAµA% measuring jack
6 10 A measuring jack
7 HzVΩ measuring jack (with commensurability “Plus”)
8 COM measuring jack (reference potential, “Minus”)
9 Low Imp. 400 kΩ button only for switching impedance
10 Function buttons
RANGE: Manual measurement range switching
REL/PC: REL = Reference value measurement, PC = Activates interface
MAX/MIN: For recording and displaying the max and min values
H/LIGHT: Hold function for holding the measuring display, adding the display lighting
11 Optically isolated RS232 interface
12 Stand connection thread
13 Foldable mounting brackets
14 Battery compartment
15 Screw for battery and fuse compartment
16 Fuse compartment
17 Output measuring adapter
Probe assemblies to be used for MAINS measurements shall be RATED as appropriate
for MEASUREMENT CATEGORY III or IV according to IEC/EN 61010-031 and shall
have a voltage RATING of at least the voltage of the circuit to be measured.
38
Safety Notices
Please read the entire operating instructions before using the product for the first
time; they contain important information about the correct operation.
The guarantee/warranty will be void if damage is incurred resulting from non-compliance with the operating instructions. We will not assume any responsibility for consequential damage!
We do not assume any liability for material and personal damage caused by improper use or non-compliance with the safety instructions! In such cases the warranty/guarantee is void.
This device left the manufacture’s factory in a safe and perfect condition.
We kindly request that you as a user observe the safety instructions and warnings contained in this operating manual to preserve this condition and to ensure safe operation!
Please pay attention to the following symbols:
An exclamation mark in a triangle shows important information in this user’s manual that
has to be observed.
The triangle containing a lightning symbol warns of danger of an electric shock or of the
impairment of the electrical safety of the device.
The “arrow” symbol
informs you that there are special tips and hints concerning the operation.
This product has been CE-tested and meets the necessary European guidelines.
Class 2 insulation (double or reinforced insulation)
CAT II Overvoltage category II for measurements on electric and electronic devices connected to
the mains supply with a power plug. This category also covers all smaller categories (e.g.
CAT I for measuring signal and control voltages).
CAT III Overvoltage category III for measuring in building installation (e.g. outlets or sub-distributi-
on). This category also covers all smaller categories (e.g. CAT II for measuring electronic
devices).
39
CAT III Overvoltage category IV for measuring at the source of the low-voltage installation (e.g.
main distribution, house-transfer points of energy providers, etc.) This category also contains all lower categories.
Ground potential
For safety and licensing reasons (CE), unauthorised conversion and/or modification of the device is not
permitted.
Consult an expert when in doubt as to the operation, the safety or the connection of the device.
meters and accessories are not toys and have no place in the hands of children.
On industrial sites, the accident prevention regulations of the association of the industrial workers’
society for electrical equipment and utilities must be followed.
In schools, training centres, computer and self-help workshops, handling of meters must be supervised
by trained personnel in a responsible manner.
Before measuring voltages, always make sure that the meter is not set to a measuring range for cur-
rents.
The voltage between the connection points of the measuring device and the ground potential must not
exceed 1,000 V DC/AC in CAT IV III or 600 V CAT IV.
The measuring prods have to be removed from the measured object every time the measuring range is
changed.
Be especially careful when dealing with voltages higher than 25V AC or 35 V DC. Even at these voltages
it is possible to receive a fatal electric shock if you touch electrical conductors.
Check the measuring device and its measuring lines for damage before each measurement. Never carry
out any measurements if the protecting insulation is defective (torn, ripped off etc.)
To avoid an electric shock, make sure not to touch the connections/measuring points to be measured
neither directly nor indirectly during measurement. During measuring, do not grip beyond the grip range
markings (which you can feel) present on the test probes.
Do not use the multimeter just before, during or just after a thunderstorm (lightning! / high-energy overvoltage!). Please make sure that your hands, your shoes, your clothing, the floor, switches and switching
components are dry.
Avoid an operation near:
- strong magnetic or electromagnetic fields
- transmitter aerials or HF generators,
This could affect the measurement.
40
If you have reason to assume that safe operation is no longer possible, disconnect the appliance immediately and secure it against inadvertent operation. It can be assumed that safe operation is no longer
possible if:
- the device shows visible damage,
- the unit does not operate any longer and
- the unit was stored under unfavourable conditions for a long period of time or
- after it was exposed to extraordinary stress caused by transport.
Do not switch the meter on immediately after it has been taken from a cold to a warm environment. The
condensation that forms might destroy your device. Allow the device to reach room temperature before
switching it on.
Do not leave the packaging material lying around carelessly since such materials can become dangerous toys in the hands of children.
You should also heed the safety instructions in each chapter of these instructions.
Product Description
The multimeter (referred to as DMM in the following) indicates measured values on the digital display.
The measuring value display of the DMM comprises 40000 counts (count = smallest display value).
If the DMM is not operated for approx. 15 minutes, it automatically switches off. This saves battery power
and extends the period of operation. Automatic switching off is deactivated when the interface is switched
on.
The meter can be used for do-it-yourself or for professional applications up to CAT IV.
For better readability, the DMM can also be optimally mounted with the clip on the rear.
The battery and fuse compartment can only be opened when all measuring lines were removed from the
meter. When the battery and fuse compartment is opened, the measuring lines cannot be inserted into
the measuring jacks. This improves user safety.
In the voltage and current measurement area, a warning sound and a flashing “WARNING!” signal is
used to announce wrongly connected measuring lines. Connect the measuring lines correctly before
measuring.
Dial switch (4)
The individual measuring functions are selected via a dial
switch. The automatic range selection “AUTO” is active for some
measuring functions. The appropriate range of measurement is
set individually for each application. Always start current measurements at the highest measurement range (10 A) and switch
down to lower ranges if necessary.
If the multimeter switch is set to “OFF”, the meter is switched off.
Always turn the device off when it is not in use.
The figure shows the measuring function layout.
41
Scope of Delivery
Multimeter with spay-cast rubber protection
9V block battery
Safety measuring cable
Output measuring adapter
Operating instructions
Display Indications and Symbols
The symbols and indications are different for each model. This is a summary of all possible symbols and
information of the VC800 series.
Delta symbol for relative value measuring (= reference value measuring)
AUTO means “automatic measuring range selection”
MANUAL means “manual measuring range selection”
TrueRMS True root mean square
H Data-Hold function is active
OL Overload = the measuring range was exceeded
OFF Switch position “off”
Battery replacement symbol; please replace the batteries immediately to avoid mea-
suring errors!
Symbol for the diode test
Symbol for the acoustic continuity tester
AC Alternating current for voltage and current
DC Direct current for voltage and current
mV Millivolt (exp.–3)
V Volt (unit of electric potential difference or voltage)
A Ampere (unit of electric current)
mA Milliampere (exp.–3)
µA Microampere (exp.-6)
Hz Hertz (unit of frequency)
kHz Kilo Hertz (exp.3)
MHz Mega Hertz (exp.6)
W Watt (unit of electric effective power)
VA Volt ampere (unit of electric apparent power)
42
% (4-20mA) Loop current measuring for current signals of 4 - 20 mA in percent
°C Degrees Celsius
°F Degrees Fahrenheit
Ω Ohm (unit of electric impedance)
kΩ Kilo Ohm (exp.3)
MΩ Mega Ohm (exp.6)
nF Nanofarad (unit of electric capacity, exp.-9, symbol )
µF Microfarad (exp.-6)
mF Millifarad (exp.-3)
Symbol for the capacity measuring range
WARNING! Warning symbol for voltages >30 V AC and >42 V DC, Low imp function and wrongly
connected measuring lines
Cosinus-Phi (electric effective factor)
Symbol for data transfer (active RS232 interfaces)
Bar graph (only for V, A, Ω )
Symbol for the integrated fuses
Measuring
Do not exceed the maximum permitted input values. Do not touch any circuits or
parts of circuits if there could be voltages higher than 25 V ACrms or 35 V DC present within them. Danger to life!
Before measuring, check the connected measuring lines for damage such as, for
example, cuts, cracks or squeezing. Defective measuring cables must no longer be
used. Danger to life!
During measuring, do not grip beyond the tangible grip range markings present on
the test prods.
Measuring is only permitted when the battery and fuse compartment is closed. When
the compartment is open, all measuring jacks are mechanically secured against insertion.
You may only connect the two measuring lines to the measuring device that are
required for measuring operation. Remove all measuring lines not required from the
device for safety reasons.
Measurements in electrical circuits >50 V/AC and >75 V/DC must only be carried out
by specialists and technically instructed personnel who are familiar with the relevant
regulations and the ensuing risks.
As soon as “OL” (overload) appears on the display, you have exceeded the measuring range.
43
a) Switching on the Multimeter
The multimeter can be turned on and off using the dial switch. Turn the dial switch (4) to the corresponding measurement function. To switch off turn the dial switch to “OFF”. Always turn the device off when
it is not in use.
Prior to working with the meter, you have to insert the enclosed battery. Insertion and changing of the battery is described in the “Cleaning and Maintenance” chapter.
b) Voltage Measuring “V”
Proceed as follows to measure DC voltages „DC“ (V ):
- Turn the DMM on and select measuring range “V ”.
For lower voltages up to max. 400 mV, select the “mV “
- Plug the red measuring line into the V measuring jack and
the black measuring line into the COM measuring jack (8) .
- Now connect the two measuring prods to the object to be
measured (battery, switch etc.). The red measuring tip
indicates the positive pole, the black measuring tip the
negative pole.
- The polarity of the respective measured value is indica-
ted on the display together with the current measured
value.
As soon as a minus “-” appears for the direct voltage
in front of the measuring value, the measured voltage is negative (or the measuring tips have been
mixed up).
The voltage range “V DC/AC” shows an input resistance of >10 MOhm.
- After measuring, remove the measuring lines from the measured object and turn the DMM off.
Proceed as follows to measure AC voltages (V ):
- Turn the DMM on and select measuring range “V ”. Press “SELECT” (3) to switch to the AC mea-
suring range. “AC” and “TrueRMS” appears in the display.
- Plug the red measuring lead into the V measuring socket (7) and the black measuring lead into the
COM measuring socket (8).
- Now connect the two measuring prods to the object to be measured (generator, switch etc.).
- The measuring value is indicated on the display
- After measuring, remove the measuring lines from the measured object and turn the DMM off.
44
c) Current Measuring “A“
Do not exceed the maximum permitted input values. Do not touch any circuits or
parts of circuits if there could be voltages higher than 25 V ACrms or 35 V DC pre-
sent within them. Danger to life!
The voltage in the measuring circuit may not exceed 1,000 V in CAT III.
Measuring >5 A may only be performed for max. 10 seconds and at 10 minute intervals.
Always start current measurements at the highest measurement range and switch down to
lower ranges if necessary. Before changing the measurement range, always shut off the circuit.
All current measuring ranges are secured with fuses and thus protected against overload.
Proceed as follows to measure DC voltages (A ):
- Turn the DMM on and select measuring range “A ”.
- The table shows the different measuring functions and
possible measuring ranges. Select your measuring range
and the respective measuring jacks.
Measuring Measuring Measuring
function range jacks
µA 0.01 µA - 4000 µA COM + mAµA
mA 0.001 mA - 400 mA COM + mAµA
10A 0.001 A - 10 A COM + 10A
- Insert the red measuring line into the mAµA or 10A measuring jack. Plug the black measuring line into the COM
socket.
- Now connect the two test prods in series with the object to be measured (battery, circuit etc.); the display indicates the polarity of the measured value together with the currently measured value.
When a minus “-” appears in front of the measured value when measuring DC, the measured
voltage is negative (or the measuring lines have been mixed up).
- After measuring, remove the measuring lines from the measured object and turn the DMM off.
45
Proceed as described above to measure alternating currents (A).
- Turn the DMM on and select measuring range “A ”. Press “SELECT” (3) to switch to the AC measuring range. “AC” appears in the display. Pressing this button again, takes you back etc.
- After measuring, remove the measuring lines from the measured object and turn the DMM off.
Do not measure any currents above 10 A in the 10A range and no currents above
400 mA in the mA/µA range, otherwise the fuses trigger.
d) Frequency Measuring
The DMM can be used to measure and indicate signal voltage
frequencies from 0.001 Hz to 400 MHz.
Proceed as follows to measure frequencies:
- Turn the DMM on and select measuring range “Hz”. The
display reads “Hz”.
- Plug the red measuring line into the Hz measuring jack and
the black measuring line into the COM measuring jack (8) .
- Now connect the two measuring prods to the object to be
measured (signal generator, switch etc.).
- The frequency and corresponding unit are displayed.
- After measuring, remove the measuring lines from the
measured object and turn the DMM off.
46
e) Resistance Measuring
Make sure that all the circuit parts, switches and components and other objects of
measurement are disconnected from the voltage and discharged.
Proceed as follows to measure the resistance:
- Turn the DMM on and select measuring range “Ω ”.
- Plug the red measuring line into the Ω measuring jack and
the black measuring line into the COM measuring jack (8) .
- Check the measuring lines for continuity by connecting
both measuring prods with one another. The resistance
value must be approximately 0 - 1.5 Ohm (inherent resistance of the measuring lines).
- For low-impedance measurements, press the button
“REL” (10) to not let the inherent resistance of the measuring lines flow into the following resistance measuring.
The display shows the delta symbol and 0 Ohm are indicated. The automatic range selection (AUTO) is inactive.
In the upper, small display, the basic value (rel difference) is displayed.
- Now connect the measuring prods to the object to be
measured. As long as the object to be measured is not high-Ohm or interrupted, the measured value
will be indicated on the display. Wait until the displayed value has stabilised. With resistances of
>1 MOhm, this may take a few seconds.
- If “OL” (overload) appears on the display, you have exceeded the measuring range or the measuring
circuit has been broken. Pressing the “REL” button again switches off the relative function and activates the auto range function.
- After measuring, remove the measuring lines from the measured object and turn the DMM off.
If you carry out a resistance measurement, make sure that the measuring points you touch with
the test prods are free from dirt, oil, solderable lacquer or the like. Such circumstances can falsify
the measured result.
47
f) Diode test
Make sure that all the circuit parts, switches and components and other objects of
measurement are disconnected from the voltage and discharged.
- Turn the DMM on and select measuring range
.
The
diode symbol appears in the display.
- Plug the red measuring line into the Ω measuring jack and
the black measuring line into the COM measuring jack (8) .
- Check the measuring lines for continuity by connecting
both measuring prods with one another. The value must
be approximately 0.0000 V.
- Now connect the two measuring prods with the object to
be measured (diode).
- The display shows the continuity voltage “UF” in volt (V).
If “OL” appears, the diode is measured in reverse direction (UR) or the diode is faulty (interruption). Perform a
counter-pole measurement to check.
- After measuring, remove the measuring lines from the
measured object and turn the DMM off.
g) Continuity Check
Make sure that all the circuit parts, switches and components and other objects of
measurement are disconnected from the voltage and discharged.
- Turn the DMM on and select measuring range
.
Press “SELECT” button to switch measurement functions. The symbol for continuity check now appears in the
display. Pressing this button again takes you to the first
measuring function etc.
- Plug the red measuring line into the Ω measuring jack and
the black measuring line into the COM measuring jack (8) .
- A continuity value of less than 20 Ohm is identified as
continuity; in this case a beep sounds. The measuring
range is up to 400 Ohm.
- As soon as “OL.” (overload) appears on the display, you
have exceeded the measuring range or the measuring
circuit has been interrupted.
- After measuring, remove the measuring lines from the
measured object and turn the DMM off.
48
h) Capacity Measuring
Make sure that all the circuit parts, switches and components and other objects of
measurement are disconnected from the voltage and discharged.
With electrolyte capacitors, ensure that you observe the polarity.
- Turn the DMM on and select measuring range
.
- Plug the red measuring line into the V measuring jack and
the black measuring line into the COM measuring jack (8) .
- The display shows the unit “nF”.
☞
Due to the sensitive measuring input, the
display may show a value in case of “open”
measuring lines. By pressing the button
“REL”, the display is set to “0”. In the upper,
small display, the basic value (rel difference) is displayed. The autorange feature is
deactivated.
- Now connect the two test prods (red = positive pole/black
= negative pole) with the object to be measured (condenser). After a short while the display shows the capacity.
Wait until the displayed value has stabilised. With capacities of >40 µF, this may take a few seconds.
- If “OL” (overload) appears on the display, you have exceeded the measuring range.
- After measuring, remove the measuring lines from the measured object and turn the DMM off.
49
i) Measuring Temperatures
During temperature measurement, only the temperature sensor must be subject to
the the temperature to be measured. The meter working temperature must not be
undercut or exceeded. Otherwise, there may be measuring errors.
The contact temperature sensor must only be used at voltage-free surfaces.
Any K-type thermo sensor may be used for measuring temperatures. The temperature can be displayed in °C or °F. Optional sensors can be used for the complete measuring range
(-40 to +400 °C).
For measuring temperatures, proceed as follows:
- Turn the DMM on and select measuring range “°C”.
Press “SELECT” button to switch measurement functions. The temperature measurement symbols now appear in the display. Pressing this button again takes you to
the first measuring function etc.
- Plug the optional thermo sensor into the V measuring
jack (7) in the right polarity with the plus pole and into the
COM measuring jack (8) with the minus pole. If necessary use suitable K type plugs.
- The main display indicates the temperature value in °C,
the small display in °F.
- When “OL” is displayed the measuring range has been
exceeded.
- After measuring, remove the sensor and turn off the DMM.
☞
When the measuring input is bridged (sockets: °C – COM) the DMM device temperature is indicated. Due to the closed casing, the temperature is only slowly adapted to
the ambience temperature.
50
j) Measuring DC-Loop Current “%”
Loop current measurement is performed for diagnosis and troubleshooting for current interfaces, such as
PLC controls or sensor systems in industrial sensor and control lines. Current interfaces are standardised
and operated at a current of 4 - 20 mA and a max. voltage of 24 V/DC. The DMM indicates this area as
percentage of the loop current. The measured range is from 4 mA to 0% to 20 mA = 100%.
When the Measured value of 0% (4 mA) is undercut, the display shows “LO”. This means that the interface is interrupted or down.
When the Measured value of 100% (20 mA) is exceeded, the display shows “HI”. This may provide information on a defective sensor or signal converter.
Before connection and after measuring, always power down the switch.
Proceed as follows to measure the loop current:
- Turn on the DMM and select measuring range “Hz%”.
Press “SELECT” button to switch measurement
functions. The symbol for DC loop current measuring in
% now appears in the display. Pressing this button again
takes you to the first measuring function etc.
- Plug the red measuring line into the mAµA% measuring
jack. Plug the black measuring line into the COM socket.
- Now connect the two test prods in series with the object
to be measured (power loop, sensor circuit etc.); the display indicates the polarity of the measured value together
with the currently measured value.
When a minus “-” appears in front of the measured
value, the measured voltage is negative (or the
measuring lines have been mixed up).
- After measuring, remove the measuring lines from the
measured object and turn the DMM off.
51
k) Measuring Output “W”
In the output measuring range, you can use the included measuring adapter (17) for measuring electric
devices with a power unit and a power input of up to 2500 W. In this case, the DMM records the voltage
in “V”, the current in “A”, the grid frequency in “Hz”, the real power in “W”, the apparent power in “VA” and
the effective factor “Cos-Phi”. The measured values can be shown in sequence.
Do not exceed the maximum permitted input values. Do not touch any circuits or
parts of circuits if there could be voltages higher than 25 V ACrms or 35 V DC present within them. Danger to life!
The voltage in the output measuring circuit may not exceed 250 V/AC. The max. permissible connection output must not exceed 2500 watts. For motor-driven electric
devices, consider the increased start-up-current.
Measuring >5 A may only be performed for max. 10 seconds and at 10 minute intervals.
Before connection, the consumer must be switched off. Otherwise, there may be sparks that
can damage the device plug and adapter. The current measuring range has fuses and is thus
protected against overload. In case of an overload, the high-performance fuse in the DMM will
break.
Proceed as follows to measure output:
- Turn the DMM on and select measuring range
“W”.
- Connect the included performance adapter to the
DMM measuring jacks in the right polarity. Always
observe the correct jack assignment. The labels at
the adapter must correspond to the sockets.
Check the firm fitting of the adapter plug.
- Plug the shockproof adapter into a grounded
mains socket.
- Plug the consumer to be measured into the measuring adapter’s socket. Switch the consumer
on.
- The main display shows the true power, the
small sub display the apparent power. Press the
“SELECT” button to display more parameters.
Each time you press the button, the measuring
display switches to the next value.
- After measuring, remove the measuring lines from the measured object and turn the DMM off.
52
RANGE Function, Manual Measurement Range Selection
The RANGE function enables manual measuring range selection in some measuring voltages with an
automatic measuring range selection (AUTO). In threshold areas, the measuring range should be set
firmly to prevent undesired switching.
Press the “RANGE” button to activate this function. “AUTO” goes out in the display, and “MANUAL”
appears.
Press the “RANGE” button for 2 seconds to switch off this function. “AUTO” appears again in the display (if
the autorange function is available for his measuring range).
REL Function
The REL function allows a reference value measurement to avoid possible line losses which may caused e.g. during resistance measurements. For this purpose, the current indicated value is set to zero. A
new reference value is set. In the upper, small display, the basic value (rel difference) is displayed.
Press the “REL” button to activate this measuring function. The display indicates “ ”. The automatic
measuring range selection is deactivated now.
In order to switch off this function, press the “REL” button again or simply change the measurement function.
The REL function is not active in the measuring ranges for temperature, continuity
tests, diode tests, frequency, loop current and output.
MAX/MIN Function
The MAX/MIN function enables recording and displaying the maximum and
minimum values during measuring. When then “MAX/MIN” function is activated, the max or min value can be recorded, as selected. The current measured
value continues to be displayed in the small upper display. The figure shows
an example for the DC voltage measuring area.
By pressing the “MAX/MIN” button, the current measuring range is set (autorange is deactivated). The display shows the inverse symbol “MINMAX” and
“MANUAL”. The currently measured value will be displayed.
Press again to switch on the MAX function. The max value is shown continually on the main display. You can recognise this value by the “MAX” symbol. Press again to switch on the MIN function. The min value is shown continually on the main display. You can recognise this value by the “MIN” symbol. Automatic measuring range selection is deactivated now.
To switch off this function, keep the “MAX/MIN” button pressed for approx. 2 s. The inverse symbol
“MAXMIN” goes out and the automatic measuring range selection is activated.
The MAX-MIN function is not available for all measuring functions.
53
HOLD function
The HOLD function freezes the currently indicated measured value to allow you to read it or to take the
record without rushing.
If you test live wires make sure that this function is deactivated before the measurement starts. Otherwise, the measurement will be incorrect!
To switch on the Hold function, press the “H” button (10); an acoustic signal confirms this command and
“H” appears on the display.
In order to switch off the HOLD function, press the “H” button again or simply change the measurement
function.
Low imp. 400 kΩ Function
This function may only be used for voltages of a max. of 1,000 V and a max. of 3
seconds!
This function enables reducing the measuring impedance from 10 MΩ to 400 kΩ in the voltage measuring
range. Through the reduction of the measuring impedance, possible phantom voltages are suppressed,
which could falsify the measuring result.
Press this button (9) during voltage measurement (max. 1,000 V!) for a max. of 3 seconds. After release,
the multimeter has the normal measuring impedance of 10 MΩ . While the button is pressed, a signal
sounds and the display “WARNING!” appears.
Auto Power OFF Function
The DMM turns off automatically after 15 minutes if no button or switch is operated. This function protects the battery, saves battery power and extends the service life.
To reactivate the DMM after automatic shutdown, use the dial switch or press any button (apart from the
light button (9)).
The Auto-Power-OFF function is deactivated when the interface is activated so that the data connection
is not interrupted. This function remains inactive until the interface is switched off again.
54
RS232 Interface
At the back of the measuring device, an optically isolated interface is located. It serves to transfer data to
a PC for further processing.
The data connection to a free interface of your computer can be created with optional serial data cables
(RS232 or USB).
Slide the interface cover (11) from the housing upwards. Align the wedge-shaped adapter of the optional
interface cable flush with the housing groove (11) at the measuring device from above.
The interface is switched off in normal operation. To activate it, keep the “REL/PC” button pressed fro 2
seconds when the DMM is switched on. Activation is indicated by the interface symbol and a short
beep. For deactivating, keep the “REL/PC” button pressed for approx. 2 s or switch off the DMM.
The optional data cables are available under the following order no.:
Order No. 12 56 40 RS232
Order No. 12 03 17 USB
Display illumination
The display can be lighted in low light. Lighting turns of automatically after approx. 10s.
For switching it on, hold down the “LIGHT” button (10) for about 2 seconds. For switching off the lighting
prematurely, keep the “LIGHT” button pressed again for approx. 2 s or switch off the DMM.
Cleaning and Maintenance
General
To ensure the accuracy of the multimeter over an extended period of time, it should be calibrated once a
year.
Apart from occasional cleaning and fuse replacements, the meter requires no servicing.
Information on changing the battery and fuse is provided below.
Regularly check the technical safety of the instrument and measuring lines, e.g.
check for damage to the housing or squeezing etc.
55
Cleaning
Always observe the following safety instructions before cleaning the device:
Live components may be exposed if covers are opened or parts are removed (unless
this can be done without tools).
The connected lines must be disconnected from the measuring device and all measuring objects prior to cleaning or repairing the device. Switch the DMM off.
Do not use any carbon-containing cleaning agents or petrol, alcohol or the like to clean the product. These
could corrode the surface of the meter. Furthermore, the fumes are hazardous to your health and explosive.
Moreover, you should not use sharp-edged tools, screwdrivers or metal brushes or similar for cleaning.
When cleaning the device or the display and the measuring lines, use a clean, lint-free, antistatic, slightly
damp cloth. Allow the product to dry completely before you use it again to conduct measurements.
Opening Meter
For safety reasons, fuses and batteries may only be changed after all measuring lines were removed
from the measuring device. The battery and fuse compartment (15) cannot be opened when the measuring line is inserted.
Also, the measuring jacks are mechanically locked when it is opened so that no measuring lines can be
inserted while the housing is opened. The locks is automatically removed when the battery and fuse
compartment is closed again.
The housing design only permits access to the battery and fuses even when the battery and fuse compartment is opened. The housing no longer has to be opened and disassembled completely. These
measures improve user safety and operational comfort.
Proceed as follows to open it:
- Disconnect all measuring lines from the meter and switch
it off.
- Unscrew and remove the battery compartment rear screw
(15).
- Open the standing clip. Slide the battery and fuse compartment lid downwards off of the measuring device.
- The fuses and the battery compartment can be accessed
now.
- Close the housing again in the reverse order and screw
the battery and fuse compartment closed.
- The meter is ready for use once again.
56
Checking the Fuse/Replacing the Fuse
The current measuring ranges are protected by high-performance fuses. If measuring in this range is no longer possible, you have to change the fuse.
The measuring device enables testing fuses when the housing is closed.
Proceed as follows for testing:
- Select the measuring range “Ω ” on the rotary switch.
- Insert the measuring lines into the “VΩ ” socket.
- Touch the test prod to the current measuring jack to the
tested.
- If a measured value is displayed, the fuse is OK. When the
display only shows “OL”, the respective fuse is defective
and needs to be replaced.
Proceed as follows for fuse replacement:
- Separate the connected measuring lines from the measuring circuit and the measuring device. Switch
the DMM off.
- Open the housing as described in chapter “Opening the Measuring Device”.
- You can then replace the broken fuse with a new one of the same type and nominal voltage or one of
the same build. The fuses have the following values:
Fuse F1 F2
Nominal data F400mA 1000V F10A H 1000V
Switching capability 30 kA
Dimensions 6.35 x 31.8 mm 10 x 38 mm
- Now close the housing carefully again.
Using mended fuses or bridging the fuse holder is not permitted for safety reasons.
It may cause fires or arc explosions. Never operate the meter when it is open.
57
Inserting and Changing the Batteries
Operation of the measuring device requires a 9V battery (e.g. 1604A). You need to insert a new, charged battery prior to initial operation or when the battery change symbol appears on the display.
Proceed as follows to insert or change the batteries:
- Separate the connected measuring lines from the measuring circuit and the measuring device. Switch
the DMM off.
- Open the housing as described in chapter “Opening the Measuring Device”.
- Replace the flat batteries with new one of the same type. Place a new battery into the battery compartment (14), observing the correct polarity. Observe the correct polarity indicated in the battery
compartment.
- Now close the housing carefully again.
Never operate the measurement device when it is open. !RISK OF FATAL INJURY!
Do not leave flat batteries in the device. Even batteries protected against leaking can
corrode and thus release chemicals which may be detrimental to your health or destroy the battery compartment.
Do not leave batteries lying around carelessly. They could be swallowed by children
or pets. If swallowed, consult a doctor immediately.
Remove the batteries if the device is not used for longer periods of time to prevent
leaking.
Leaking or damaged batteries may cause alkali burns if they come in contact with
the skin. Therefore, use suitable protective gloves.
Make sure that the batteries are not short-circuited. Do not throw batteries into the
fire.
Batteries must not be recharged or dismantled. Danger of explosion!
You can order suitable alkaline batteries stating the following order no.:
Item no. 65 25 09 (please order one).
Only use alkaline batteries, as they are powerful and have a long service life.
58
Disposal
a) Product
Electronic devices are hazardous waste and do not belong in the household waste.
Dispose of the product at the end of its lifetime, according to the applicable legal regulati-
ons.
Remove batteries/rechargeable batteries that may be inserted and dispose of them sepa-
rately.
b) Batteries/rechargeable batteries
As an end user, you are legally obliged (battery directive) to return all used batteries/rechargeable batteries; disposal in the household waste is not permitted.
Batteries/rechargeable batteries containing hazardous substances are marked with the
adjacent symbol, which indicates that disposal in the household waste is prohibited.
Denotations fort he respective heavy metals are: Cd=cadmium, Hg=mercury, Pb=lead
(The denotations can be found on the batteries/rechargeable batteries e.g., under the
waste bin symbol to the right).
You can return used batteries/rechargeable batteries free of charge at the collecting point
of your council, in our stores or everywhere, where batteries/rechargeable batteries are
sold.
You thereby fulfil the legal requirements and contribute to the protection of our environment.
59
Troubleshooting
In purchasing the DMM, you have acquired a product which has been designed to the state of the
art and is operationally reliable.
Nevertheless, problems or errors may occur.
For this reason, the following is a description of how you can eliminate possible malfunctions
yourself.
Always follow the safety instructions!
Error Possible cause Remedy
The multimeter does not Is the battery dead? Check the status.
work. Replace the battery
No measuring value change. Is a wrong measuring function Check the display (AC/DC)
activated (AC/DC)? and switch the function if
applicable.
Are the measuring lines Check the proper fit of the
inserted tightly into the measuring lines
measuring jacks?
Is the fuse defect? Check the fuses.
Is the HOLD function activated? Press the button “H” to
(display “H”). deactivate this function.
The meter beeps and the Wrongly connected or Connect measuring lines
“WARNING!” symbol flashes unsuitable measuring outputs. properly to the onnect meter,
meter or change the measuring
function.
Repairs other than those described above may only be carried out by an authorised specialist.
Proceed to page 34 where you will find the section with the Full Service
Hotline.
60
Technical Data
Symbol . . . . . . . . . . . . . . . . . . . . . . . . .Max. 40000 counts (characters)
Measuring rate . . . . . . . . . . . . . . . . . . .Approx. 2-3 measuring operations/second, Bargraf approx.
10 measurements/second
measuring line length . . . . . . . . . . . . .Approx. 90 cm each
Measuring impedance . . . . . . . . . . . . .>10MΩ (V range)
Operating voltage . . . . . . . . . . . . . . . .9V block battery
Working conditions . . . . . . . . . . . . . . .0 to 30°C (<75%rF), >30 to 40°C (<50%rF)
Operating altitude . . . . . . . . . . . . . . . .max. 2,000 m
Storage temperature . . . . . . . . . . . . . .-10°C to +50°C
Weight . . . . . . . . . . . . . . . . . . . . . . . . .Approx. 380 g
Dimensions (LxWxH) . . . . . . . . . . . . . .185 x 91 x 43 (mm)
Over-voltage category . . . . . . . . . . . . .CAT III 1,000 V, CAT IV 600 V, contamination degree 2
Measurement tolerances
Statement of accuracy in ± (% of reading + display error in counts (= number of smallest points)). The accuracy is valid for one year at a temperature of +23°C ± 5°C, and at a relative humidity of less than 75 %, noncondensing. Temperature coefficient: +0.1 x (specified accuracy)/1°C
Direct voltage
Range Accuracy Resolution
400 mV ±(0.1% + 8) 0.01 mV
4 V 0.0001 V
40 V ±(0.1% + 8) 0.001 V
400 V 0.01 V
1,000 V ±(0.2% + 8) 0.1 V
Overload protection 1,000 V; Impedance: 10 MΩ
Alternating voltage
Range Accuracy Resolution
4 V 0.001 V
40 V ±(1.3% + 5) 0.01 V
400 V 0.1 V
750 V ±(2.0% + 5) 1 V
Frequency range 45 – 1 kHz; Overload protection 750 V; Impedance: 10 MΩ
TrueRMS in the measuring area of 10 – 100%: Crest factor: max. 3.0 (at 750V max. 1.5)
61
Direct current
Range Accuracy Resolution:
400 µA 0.01 µA
4000 µA ±(0.7% + 15) 0.1 µA
40 mA 0.001 mA
400 mA ±(1.0% + 13) 0.01 mA
10 A ±(2.0% + 7) 0.001 A
Overload protection: Fuse, measuring time limit > 5 A: max. 10 s with 10 min break
Alternating current
Range Accuracy Resolution:
400 µA 0.1 µA
4000 µA
±(1.6% + 5)
1 µA
40 mA 0.01 mA
400 mA 0.1 mA
10 A ±(2.6% + 4) 0.01 A
Overload protection: Fuse, measuring time limit > 5 A: max. 10 s with 10 min break
Frequency range 45 – 1 kHz; Overload protection 750 V
TrueRMS in the measuring area of 10 – 100%: Crest factor: max. 3.0 (at 750V max. 1.5)
Resistance
Range Accuracy Resolution:
400 Ω ±(1.0% + 13) with REL function 0.01 Ω
4 kΩ ±(0.7% + 15) 0.0001 kΩ
40 kΩ 0.01 kΩ
400 kΩ ±(0.7% + 5) 0.1 kΩ
4 MΩ 0.001 MΩ
40 MΩ ±(2.0% + 7) 0.01 MΩ
Overload protection 1,000V; Measuring voltage: Approx. 0.3 V
62
Capacity
Range Accuracy Resolution:
40 nF ±(3.3% + 26) with REL function 0.001 nF
400 nF 0.01 nF
4 µF
±(2.6% + 26)
0.0001 µF
40 µF 0.001 µF
400 µF 0.01 µF
4 mF ±(6.5% + 26) 0.0001 mF
40 mF Not specified 0.001 mF
Overload protection 1,000V
Frequency
Range Accuracy Resolution:
10 Hz to 40 MHz ±(0.1% + 5) 0.001 Hz to 0.001 MHz
400 MHz Not specified 0,01 %
Overload protection 750V
Sensitivity (10 Hz – 40 MHz): 200 mV; Amplitude max. 30 Veff (ms)
DC loop current measurement
Range Accuracy Resolution:
0 – 100 % ±(1.3% + 2) 0,01 %
Overload protection 1,000V
Temperature
Range Accuracy* Resolution:
-40 to +40 °C ±(2.6% + 33)
+40 to +400 °C ±(1.3% + 20) 0.1 °C
+400 to 1000 °C ±3,3%
* without sensor tolerance
63
Diode Test
Test voltage Resolution:
Approx. 4.3 V 1 mV
Overload protection: 1,000 V
Acoustic continuity tester
Test voltage Resolution:
Approx. 1.2 V 0.01 Ω
Overload protection: 1000 V, measured range max. 400 Ω ; <20 Ω continuous sound
Power measurement
Function Range Accuracy Resolution:
Real power “W“ 2500 W ±(2,6% + 13) 0.1 W
Apparent power “VA” 2500 VA ±(2.6% + 14) 0.1 VA
Voltage “V” 250 V 0.1 V
Current “A” 10 A
±(1.3% + 13)
0.1 A
Effective factor “Cos-Phi” 1 0,001
Frequency “Hz” 50/60 Hz 0.1 Hz
Do not exceed the maximum permitted input values. Do not touch any circuits or
parts of circuits if they can have higher voltages than 25 V Acrms or 35 V DC. Danger
to life!
64
Introduction
Chère cliente, cher client,
Vous avez pris une très bonne décision en achetant ce produit Voltcraft ® et nous vous en
remercions.
Vous avez acquis un produit de qualité issu d’une marque se distinguant par sa compétence technique,
son extraordinaire performance et une innovation permanente dans le domaine de la métrologie et de la
technique de charge et de réseau.
Voltcraft® permet de répondre aux tâches exigeantes du bricoleur ambitieux ou de l’utilisateur professionnel. Voltcraft® vous offre une technologie fiable à un rapport qualité-prix particulièrement avantageux.
Nous en sommes convaincus : votre premier contact avec Voltcraft marque le début d’une coopération
efficace de longue durée.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft® !
Pour toute question technique, veuillez vous adresser à:
France : Tél. : 0892 897 777
Fax : 0892 896 002
e-mail : support@conrad.fr
Du lundi au vendredi de8h00 à 18h00
le samedi de 8h00 à 12h00
Suisse : Tél. : 0848/80 12 88
Fax : 0848/80 12 89
e-mail : support@conrad.ch
Du lundi au vendredi de8h00 à 12h00 et de 13h00 à 17h00
65
Table des matières
Introduction ............................................................................................................................................64
Utilisation conforme ..............................................................................................................................66
Eléments de commande ........................................................................................................................67
Consignes de sécurité ..........................................................................................................................68
Description du produit ............................................................................................................................70
Contenu de la livraison ..........................................................................................................................71
Indications apparaissant à l’écran et symboles ....................................................................................72
Mode de mesure ....................................................................................................................................73
a) Mise en marche du multimètre ..................................................................................................74
b) Mesure de la tension « V » ........................................................................................................74
c) Mesure du courant « A » ............................................................................................................75
d) Mesure des fréquences ..............................................................................................................76
e) Mesure des résistances ..............................................................................................................77
f) Test de diodes ............................................................................................................................78
g) Contrôle de continuité ................................................................................................................78
h) Mesure des capacités ................................................................................................................79
i) Mesure de la température ..........................................................................................................80
j) Mesure du courant de boucle DC en « % » ................................................................................81
k) Mesure des puissances « W » ....................................................................................................82
Fonction RANGE, sélection manuelle de la plage de mesure ........................................................83
Fonction REL ..................................................................................................................................83
Fonction MAX/MIN ..........................................................................................................................83
Fonction HOLD ................................................................................................................................84
Fonction Low imp. 400 kOhm ..........................................................................................................84
Fonction de désactivation automatique (Auto-Power-OFF) ............................................................84
Interface RS232 ..............................................................................................................................85
Eclairage de l´indicateur ..................................................................................................................85
Nettoyage et maintenance ....................................................................................................................85
Généralités ......................................................................................................................................85
Nettoyage ........................................................................................................................................86
Ouverture de l´instrument de mesure ..............................................................................................86
Contrôle/Remplacement des fusibles ..............................................................................................87
Mise en place et remplacement de la pile ........................................................................................88
Élimination ............................................................................................................................................89
a) Produit ..........................................................................................................................................89
b) Piles/piles rechargeables ............................................................................................................89
Dépannage ............................................................................................................................................90
Caractéristiques techniques ..................................................................................................................91
66
Utilisation conforme
- Mesure et affichage des valeurs électriques appartenant à la catégorie de surtension CAT IV jusqu’à
600 V maxi. ou CAT III jusqu’à 1000 V maxi. par rapport au potentiel terrestre, conformément à la
norme EN 61010-1 ou à toutes les catégories inférieures.
- Mesure de tensions continues et alternatives jusqu’à 1 000 V CC, 750 V CA
- Mesure des courants continu et alternatif jusqu´à 10 A maximum.
- Mesure des fréquences jusqu´à 400 MHz
- Mesure des capacités jusqu´à 40 mF
- Mesure des résistances jusqu’à 40 Mohms
- Contrôle de continuité (< 20 ohms, acoustique)
- Test de diodes
- Mesure des températures de - 40 à + 400 °C
- Mesure du courant de boucle DC de 0 – 100 % (avec des courants de signal de 4 – 20 mA)
- Mesure des puissances CA jusqu’à 2 500 W maxi. avec l’adaptateur fourni
Les fonctions de mesure peuvent être sélectionnées via le commutateur rotatif. La sélection de la plage de
mesure est automatique dans toutes les fonctions de mesure (sauf le test de diodes et le test de continuité).
Un réglage manuel est toujours possible.
Sur le VC870, des valeurs de mesure Réelles Effectives (True RMS) sont affichées. Pour les valeurs de
mesure négatives, la polarité est affichée automatiquement avec un signe (-).
Les deux entrées de mesure de courant sont protégées contre les surcharges par des fusibles HPC en
céramique. La tension dans le circuit de mesure du courant ne doit pas dépasser 1000 V en CAT III et
600 V en CAT IV.
Une fonction basse impédance (Low Imp) permet de réaliser une mesure d´une résistance interne atténuée qui bloque les tensions fantômes susceptibles d´apparaître dans les mesures à haute impédance.
La mesure à impédance réduite n´est autorisée que dans les circuits de mesure jusqu´à 1 000 V au
maximum pendant 3 secondes. L’actionnement de la touche Low Imp provoque un signal sonore et l’affichage d’un avertissement à l’écran.
Le multimètre fonctionne avec un pile bloc 9 V alcaline en vente dans le commerce. L’appareil est conçu
uniquement pour fonctionner avec le type de pile indiqué. La coupure automatique empêche un vidage
prématuré de la pile lorsque l’appareil reste inutilisé env. 15 minutes. Cette fonction est hors service lorsque l’interface est active.
L’appareil de mesure ne doit pas être utilisé ouvert, ni lorsque le logement des piles est ouvert ni en l’absence du couvercle. Le dispositif de protection ne permet pas l’ouverture du couvercle du logement des
piles et fusibles, lorsque des câbles de mesure se trouvent dans les connexions de mesure. Il empêche
également le branchement de câbles de mesure lorsque le couvercle du logement des piles et fusibles
est ouvert.
Les mesures ne doivent pas être effectuées dans des locaux humides ni dans des conditions ambiantes
défavorables. Des conditions d’environnement défavorables sont : présence d’eau ou humidité atmosphérique élevée, poussières et gaz inflammables, vapeurs ou solvants, orages ou conditions orageuses
telles que des champs électrostatiques intenses, etc.
Pour effectuer les mesures, utilisez uniquement des câbles ou des accessoires de mesure conformes
aux spécifications du multimètre.
67
Toute utilisation autre que celle stipulée ci-dessus provoque l’endommagement du produit, ainsi que des
risques tels que les courts-circuits, l’incendie, les décharges électriques, etc. Il est interdit de modifier ou
de transformer l’ensemble du produit !
Lisez attentivement le mode d’emploi et conservez-le pour pouvoir le consulter ultérieurement.
Observez impérativement les consignes de sécurité !
Eléments de commande
Voir le volet rabattable
1 Protection en caoutchouc solide
2 Ecran
3 Touche SELECT pour commuter la fonction (symboles rouges)
4 Sélecteur rotatif de fonctions de mesure
5 Douille de mesure mAµA%
6 Douille de mesure 10 A
7 Douille de mesure HzVOhm (pour grandeurs continues « Plus »)
8 Douille de mesure COM (potentiel de référence, « Moins »)
9 Touche Low Imp. 400 kOhm pour la commutation de l’impédance
10 Touches de fonction
RANGE : Commutation manuelle de plages de mesure
REL/PC : REL = mesure d’une valeur de référence, PC = activation de l’interface
MAX/MIN : Pour l’enregistrement et l’affichage des valeurs maxi et mini.
H/LIGHT : Fonction Hold pour maintenir l’affichage de mesure, activation de l’éclairage de l’indica-
teur
11 Interface optique isolée RS232
12 Filet du raccord de trépied
13 Pied d´appui rabattable
14 Logement des piles
15 Vis pour le logement pour piles et fusibles
16 Logement pour fusible
17 Adaptateur pour la mesure des puissances
Les sondes équipées à utiliser pour les mesures du COURANT doivent être CLASSÉES
comme correspondant à la CATÉGORIE DE MESURE III OU IV CONFORMÉMENT À
L’IEC/EN 61010-031 et doivent avoir une TENSION nominale au moins égale à la tension électrique du circuit à mesurer.
68
Consignes de sécurité
Lisez intégralement le mode d’emploi avant la mise en service de l’appareil ; il contient des consignes importantes pour son bon fonctionnement.
Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour d’éventuels dommages consécutifs !
De même, nous n’assumons aucune responsabilité en cas de dommages matériels ou
corporels résultant d’une utilisation de l’appareil non conforme aux spécifications ou
d’un non-respect des présentes consignes de sécurité ! De tels cas entraînent l’annulation de la garantie.
Du point de vue de la sécurité, cet appareil a quitté l’usine en parfait état.
Afin de maintenir l’appareil en bon état et d’en assurer l’utilisation correcte sans risques, l’utilisateur doit
tenir compte des consignes de sécurité et avertissements contenus dans le présent mode d’emploi.
Respectez les pictogrammes suivants :
Dans ce mode d’emploi, un point d’exclamation placé dans un triangle signale des informations importantes à respecter impérativement.
Le symbole de l’éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute compromission de la sécurité électrique de l’appareil.
Le symbole de la
« flèche » précède les recommandations et indications d’utilisation particuliè-
res.
Cet appareil est homologué CE et répond aux directives européennes requises.
Classe de protection 2 (double isolation ou isolation renforcée)
CAT II Catégorie de surtension II pour les mesures réalisées sur les appareils électriques et élec-
troniques qui sont alimentés en tension par une fiche de secteur. Cette catégorie comprend
également toutes les catégories inférieures (telles que CAT I pour la mesure des tensions de
signal et de commande).
CAT III Catégorie de surtension III pour les mesures réalisées lors des installations à l’intérieur de
bâtiments (p. ex. prises de courant ou répartitions secondaires). Cette catégorie comprend
également toutes les catégories inférieures (telles que CAT I pour la mesure réalisée sur les
appareils électriques).
69
CAT IV Catégorie de surtension IV pour toute mesure effectuée à la source de l´installation basse
tension (par ex. distributeur principal, point d´interconnexion des entreprises d’approvisionnement en électricité). Cette catégorie comprend également toutes les catégories
inférieures.
Potentiel de terre
Pour des raisons de sécurité et d’homologation (CE), les transformations et/ou modifications de l’appareil réalisées à titre individuel, sont interdites.
Veuillez consulter un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou sur
des questions de sécurité ou de branchement.
Les appareils de mesure et les accessoires ne sont pas des jouets, ne les laissez pas à la portée des
enfants !
Dans les installations industrielles, il convient d’observer les prescriptions de prévention des accidents
relatives aux installations et aux matériels électriques des associations professionnelles.
Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’appareils de mesure doit être surveillée par un personnel spécialement formé à cet effet.
Assurez-vous, avant de mesurer la tension, que l’appareil de mesure ne se trouve pas dans la plage de
mesure du courant.
La tension entre les points de connexion de l’appareil de mesure et le potentiel de terre ne doit pas
dépasser 1 000 V DC/AC en CAT III et 600 V CAT IV.
Eloignez les pointes de mesure de l’objet à mesurer avant de changer de plage de mesure.
Une prudence particulière est conseillée en présence de tensions alternatives (AC) supérieures à 25 V
ou de tensions continues (DC) supérieures à 35 V ! Lors du contact avec des conducteurs électriques,
de telles tensions peuvent provoquer un choc électrique avec danger de mort.
Avant chaque mesure, vérifiez que votre instrument de mesure ni les câbles de mesure ne sont endommagés. N´effectuez jamais de mesures dans le cas où l’isolation de protection est endommagée ( déchirée,
arrachée, etc.).
Pour éviter un choc électrique, veillez, pendant la mesure, à ne pas toucher directement ou indirectement
les raccordements/points de mesure. Ne pas saisir les marquages tactiles de la zone de préhension des
pointes de mesure pendant la mesure.
N’utilisez pas le multimètre juste avant, pendant ou juste après un orage (coup de foudre ! / surtensions
à haute énergie !). Veillez impérativement à ce que vos mains, vos chaussures, vos vêtements, le sol,
les circuits et les éléments du circuit, etc. soient parfaitement secs.
Evitez de faire fonctionner l’appareil à proximité immédiate de ce qui suit :
- champs électromagnétiques ou magnétiques intenses,
- antennes émettrices ou générateurs HF.
La valeur de mesure pourrait ainsi être faussée.
70
Lorsqu’un fonctionnement sans risque de l’appareil n’est plus assuré, mettez l’appareil hors service et
assurez-vous qu’il ne pourra pas être remis involontairement sous tension. Une utilisation sans danger
n’est plus possible si :
- l’appareil présente des dommages visibles,
- l’appareil ne fonctionne plus et
- l’appareil a été stocké durant une période prolongée dans des conditions défavorables,
- lorsqu’il a subi de sévères contraintes liées au transport.
N´allumez jamais l’appareil de mesure immédiatement après l’avoir transporté d’un local froid dans un
local chaud. L’eau de condensation qui se forme alors risque de détruire l’appareil. Attendez que l’appareil non branché ait atteint la température ambiante.
Ne laissez pas le matériel d’emballage sans surveillance ; il pourrait constituer un jouet dangereux pour
les enfants.
Observez également les consignes de sécurité figurant dans les différents chapitres.
Description du produit
Les valeurs de mesure s’affichent sur le multimètre (appelé DMM par la suite) sur un écran numérique.
L’affichage des valeurs de mesure du DMM comprend 40000 counts (count = la plus petite valeur qui
peut être affichée).
Si le DMM n’est pas utilisé pendant environ 15 minutes, l´appareil se désactive automatiquement. Cette
désactivation ménage les piles et permet de prolonger la durée de fonctionnement. La coupure automatique est désactivée lorsque l’interface est activée.
L’appareil de mesure est destiné tant à un usage amateur que pour un usage professionnel jusqu’à la
CAT IV.
Le pied d´appui au dos est idéal pour installer le DMM de façon à améliorer la lisibilité de l’appareil.
Le logement des piles et des fusibles peut être ouvert uniquement lorsque tous les câbles de mesure
sont débranchés de l’instrument de mesure. Il est impossible de brancher les câbles de mesure dans les
connexions de mesure lorsque le logement des piles et des fusibles est ouvert. Ce principe accroît la
sécurité de l´utilisateur.
Lorsque les câbles de mesure ne sont pas branchés correctement dans la plage de mesure de tension
et de courant, un signal sonore retentit avec l’affichage « WARNING! » clignotant sur l’indicateur. Raccordez les câbles de mesure correctement avant de mesurer.
71
Bouton rotatif (4)
Un commutateur rotatif permet de sélectionner les fonctions de
mesure individuelles. La sélection de mode automatique
« AUTO » est active dans quelques fonctions de mesure. La
plage de mesure correspondante est toujours réglée. Commencez, lors de la mesure de courant, toujours les mesures par la
plage de mesure maximale (10 A) et, si nécessaire, passez à
une plage de mesure inférieure.
En position « OFF », le multimètre est éteint. Eteignez toujours l´appareil de mesure en cas d´inutilisation.
L’illustration montre l’ordonnancement des fonctions de mesure.
Contenu de la livraison
Multimètre avec protection en caoutchouc solide
Pile bloc de 9 V
Câbles de mesure de sécurité
Adaptateur pour la mesure des puissances
Notice d’utilisation
72
Indications apparaissant à l’écran et symboles
Les symboles et les indications diffèrent selon le modèle. Liste de tous les symboles et indications possibles de la série VC800.
Symbole Delta pour la mesure de la valeur relative (= mesure de la valeur de référence).
AUTO désigne la « Sélection automatique de la plage de mesure ».
MANUAL désigne la « Sélection manuelle de la plage de mesure ».
TrueRMS Mesure effective réelle
H Fonction Data Hold activée
OL Overload = Dépassement ; la plage de mesure a été dépassée
OFF Position de l´interrupteur « Arrêt »
Symbole de remplacement des piles ; veuillez remplacer le plus vite possible les piles
afin d´éviter une erreur de mesure.
Symbole pour l’essai de diodes
Symbole pour le contrôleur acoustique de continuité
AC Grandeur alternative de la tension et du courant
DC Grandeur continue pour tension et courant
mV Millivolt (exp.-3)
V volt (unité de la tension électrique)
A ampère (unité de la puissance de courant)
mA Milliampère (exp.-3)
µA Microampère (exp.-6)
Hz Hertz (unité de fréquence)
kHz Kilohertz (exp.3)
MHz Megahertz (exp.6)
W Watt (unité de puissance électrique active)
VA volt-ampère (unité de la puissance électrique apparente)
% (4-20 mA) Mesure en pourcentage du courant de boucle pour les signaux électriques de 4 à 20 mA.
°C degré Celsius
°F Degré Fahrenheit
Ω ohm (unité de la résistance électrique)
kΩ Kiloohm (exp.3)
MΩ Megaohm (exp.6)
nF Nanofarad (exp.-9 ; unité de capacité électrique, symbole )
µF Microfarad (exp.-6)
73
mF Millifarad (exp.-3)
Symbole pour la plage de mesure des capacités
WARNING! Symbole d’avertissement en cas de tension >30 V AC et >42 V DC, fonction Low imp
et câbles de mesure mal raccordés
Cosinus-Phi (facteur d’impact électrique)
Symbole pour la transmission de données (interface RS232 active)
Affichage en barres du bargraphe (uniquement sur les V, A, Ω )
Symbole pour les fusibles montés
Mode de mesure
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touch
25 V ACrms ou à 35 V DC ! Danger de mort !
Avant le début de la mesure, assurez-vous de l’absence d’endommagements
tels que des coupures, fissures ou pincements au niveau des câbles de mesure raccordés. Des câbles de mesure défectueux ne doivent plus être utilisés ! Danger de
mort !
Ne pas saisir les marquages tactiles de la zone de préhension des pointes de mesure pendant la mesure.
Le mode de mesure fonctionne uniquement lorsque logement des piles et des fusibles est
fermé. Logement ouvert, toutes les connexions de mesure sont protégées mécaniquement contre tout branchement.
Vous ne devez raccorder à la fois que les deux câbles de mesure à l´instrument qui
sont indispensables pour le mode de mesure. Pour des raisons de sécurité, débranchez tous les câbles de mesure inutiles de l´instrument.
Les mesures sur des circuits électriques >50 V/AC et >75 V/DC ne doivent être effectuées que par des spécialistes et un personnel instruit familiarisés avec les instructions en vigueur et les dangers qui en résultent.
Vous avez dépassé la plage de mesure dès que « OL » (pour Overload = dépassement) apparaît sur l´écran.
74
a) Mise en marche du multimètre
Le multimètre est mis en et hors service par le bouton rotatif. Tournez le bouton rotatif (4) pour l´amener
dans la position de mesure correspondante. Pour l´éteindre, mettez le bouton rotatif en position « OFF ».
Eteignez toujours l´appareil de mesure en cas d´inutilisation.
Avant de travailler avec l´instrument de mesure, vous devez d´abord insérer la pile fournie.
La mise en place et le remplacement des piles sont décrits au chapitre « Nettoyage et
maintenance ».
b) Mesure de la tension « V »
Pour mesurer les tensions continues « DC » (V ), procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure
« V ». Sélectionnez la plage « mV » pour des petites
tensions de maximum 400 mV.
- Enfichez le câble de mesure rouge dans la douille de
mesure V (7) et le câble noir dans la douille COM (8).
- Raccordez à présent les deux pointes de la sonde à
l´objet à mesurer (pile,circuit etc.). La pointe de mesure
rouge identifie le pôle positif et la pointe de mesure noire
le pôle négatif.
- La polarité respective de la valeur mesurée s´affiche
avec la mesure momentanée sur l´écran.
Dès qu’un signe négatif « - » précède la valeur
mesurée de la tension continue, la tension mesurée
est négative (ou les câbles de mesure sont inversés).
La plage de tension « V DC/AC » présente une résistance d´entrée > 10 Mohms.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
Pour mesurer les tensions alternatives « AC » (V ), procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure « V ». Pour commuter dans la plage AC,
appuyez sur la touche « SELECT » (3). L’écran affiche « AC » et « TrueRMS ».
- Enfichez le câble de mesure rouge dans la douille de mesure V (7) et le câble noir dans la douille
COM (8).
- Raccordez à présent les deux pointes de la sonde à l´objet à mesurer (générateur,circuit etc.).
- La valeur mesurée est indiquée à l’écran.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
75
c) Mesure du courant « A »
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touchez
aucun circuit ou aucune partie des circuits en présence de tensions supérieures à
25 V ACrms ou à 35 V DC ! Danger de mort !
La tension maximale admissible dans le circuit de mesure du courant ne doit pas
dépasser 1 000 V en CAT III.
Les mesures > 5 A doivent être effectuées uniquement pendant maximum 10 secondes et à intervalle de 10 minutes.
Commencez toujours la mesure du courant par la plage de mesure maximale et, si nécessaire,
passez à une plage de mesure inférieure. Avant de changer de plage de mesure, mettre toujours le circuit hors tension. Toutes les plages de mesure du courant sont protégées par fusibles et disposent donc d’un dispositif de sécurité contre les surcharges.
Pour mesurer les courants continus (A ), procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure
«A ».
- Le tableau indique les différentes fonctions de mesure et
les plages de mesure possibles. Sélectionnez la plage de
mesure et les douilles correspondantes.
Fonction de Plage de Douilles de
mesure mesure mesure
µA 0,01 µA - 4000 µA COM + mAµA
mA 0,001 mA - 400 mA COM + mAµA
10A 0,001 A - 10 A COM + 10A
- Enfichez le câble de mesure rouge dans la douille de
mesure mAµA ou 10A. Branchez le câble noir dans la
douille de mesure COM.
- Raccordez à présent les deux pointes de mesure en
série à l’objet à mesurer (pile, circuit etc.) ; la polarité
respective de la valeur mesurée s’affiche à l’écran avec
Dès qu’un signe négatif « - » précède la valeur mesurée du courant continu, le courant passe
dans le sens inverse (ou les câbles de mesure sont inversés).
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
76
Pour la mesure de courants alternatifs (A ), procédez comme décrit préalablement.
- Allumez le DMM et choisissez la plage de mesure « A ». Pour commuter dans la plage AC,
appuyez sur la touche « SELECT » (3). L’écran affiche « AC ». Chaque nouvelle pression vous fait
revenir à la plage précédente.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
Ne mesurez en aucun cas des courants supérieurs à 10 A dans la plage de 10 A ou
supérieurs à 400 mA dans la plage mA/µA; le cas échéant, les fusibles pourraient
déclencher.
d) Mesure des fréquences
Le DMM peut mesurer et afficher la fréquence d’une tension
de signal comprise entre 0,001 Hz et 400 MHz.
Procédez comme suit pour mesurer les fréquences :
- Allumez le DMM et choisissez la plage de mesure « Hz ».
« Hz » apparaît à l’écran.
- Enfichez le câble de mesure rouge dans la douille de
mesure Hz (7) et le câble noir dans la douille COM (8).
- Raccordez à présent les deux pointes de la sonde à
l´objet à mesurer (générateur de signal, circuit etc.).
- La fréquence s’affiche avec l’unité correspondante.
- La mesure effectuée, retirez les pointes de mesure de
l´objet à mesurer et éteignez le DMM.
77
e) Mesure des résistances
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
Pour la mesure de la résistance, procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure « Ω ».
- Enfichez le câble de mesure rouge dans la douille de
mesure Ω (7) et le câble noir dans la douille COM (8).
- Assurez-vous de la continuité des câbles de mesure en
reliant les deux pointes de mesure. Une valeur de résistance d’env. 0 à 1,5 ohm devra donc ensuite s’afficher
(résistance interne des câbles de mesure).
- Appuyez sur la touche « REL » (10) pour exclure la résistance interne des câbles de mesure dans la prochaine
mesure des résistances. L’écran affiche le symbole Delta
et l’affichage indique 0 Ohm. La sélection automatique de
la plage (AUTO) est désactivée. La valeur de base (Reldifférence) est affichée dans le petit écran du haut.
- Reliez maintenant les deux pointes de mesure à l’objet à
mesurer. La valeur de mesure s’affiche à l’écran à con dition que l’objet à mesurer n’ait pas une haute impédance ou ne soit pas interrompu. Attendez que la
valeur affichée se soit stabilisée. Pour les résistances > 1 Mohm, cela peut durer quelques minutes.
- L’affichage de « OL » (pour overload = dépassement) sur l’écran indique que vous avez dépassé la
plage de mesure ou que le circuit de mesure est interrompu. En appuyant à nouveau sur la touche
« REL », la fonction relative s’éteint et active la fonction Autorange.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
Lorsque vous effectuez une mesure des résistances, veillez à ce que les points de me sure que
vous touchez avec les pointes soient exempts de saleté, d’huile, de vernis de soudure ou d’autres produits similaires. Ce genre de circonstances peut fausser le résultat de la mesure.
78
f) Test de diodes
Assurez-vous que tous les éléments du circuit, tous les circuits, composants
à mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
- Allumez le DMM et choisissez la plage de mesure .
Le symbole des diodes s’affiche sur l’écran.
- Enfichez le câble de mesure rouge dans la douille de
mesure Ω (7) et le câble noir dans la douille COM (8).
- Assurez-vous de la continuité des câbles de mesure en
reliant les deux pointes de mesure. Une valeur d´env.
0,0000 V devra donc ensuite s´afficher.
- Reliez les deux pointes de mesure à l’objet à mesurer
(diode).
- La tension de conduction « UF » s’affiche à l’écran en
volts (V). Si « OL » est visible, la diode est soit mesurée
en direction inverse (UR) soit défectueuse (interruption).
Effectuez en guise de contrôle une mesure contraire.
- La mesure effectuée, retirez les pointes de mesure de
l´objet à mesurer et éteignez le DMM.
g) Contrôle de continuité
Assurez-vous que tous les éléments du circuit, tous les circuits, composants
à mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
- Allumez le DMM et choisissez la plage de mesure
.
Pour commuter dans la fonction de mesure, appuyez sur la
touche « SELECT ». Le symbole du contrôle de continuité
s’affiche sur l’écran. Une nouvelle pression sur la touche
vous fait accéder à la première fonction de mesure etc.
- Enfichez le câble de mesure rouge dans la douille de
mesure Ω (7) et le câble noir dans la douille COM (8).
- Une valeur de mesure inférieure à 20 ohms est détectée
comme valeur de continuité, un bip sonore retentit. La
plage de mesure s’étend jusqu’à 400 Ohm maxi.
- L’affichage de « OL » (pour overload = dépassement)
sur l’écran indique que vous avez dépassé la plage de
mesure ou que le circuit de mesure est interrompu.
- La mesure effectuée, retirez les pointes de mesure de
l´objet à mesurer et éteignez le DMM.
79
h) Mesure des capacités
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
Respectez impérativement la polarité des condensateurs électrolytiques.
- Allumez le DMM et choisissez la plage de mesure
.
- Enfichez le câble de mesure rouge dans la douille de
mesure V (7) et le câble noir dans la douille COM (8).
- L’unité « nF » apparaît à l’écran.
Lorsque les câbles de mesure ne sont pas
protégés, il peut arriver qu´une valeur s´affiche à
l´écran en raison de la sensibilité de l´entrée de
mesure. L´affichage se met à « 0 » en appuyant sur
la touche « REL ». La valeur de base (Reldifférence) est affichée dans le petit écran du haut. La fonction Autorange est désactivée.
- Reliez maintenant les deux pointes de mesure (rouge =
pôle positif/noir = pôle négatif) à l’objet à mesurer (condensateur). A l’écran, la capacité s’affiche rapidement.
Attendez que la valeur affichée se soit stabilisée. Pour les
résistances > 40 µF, cela peut durer quelques minutes.
- Vous avez dépassé la plage de mesure dès que « OL » pour Overload = dépassement) apparaît sur
l´écran.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
80
i) Mesure de la température
La sonde de mesure ne doit être exposée qu’à la température à mesurer pendant que
vous effectuez cette mesure. La température de service de la température de service
de l´appareil de mesure ne doit être ni dépassée ni non atteinte, sous risque d’avoir
des erreurs de mesure.
La sonde de température à contact ne doit être utilisée que sur des surfaces sans
tension.
Vous pouvez utiliser toutes les sondes thermiques de type K
pour mesurer la température. Les températures peuvent être
affichées en °C ou en °F. Vous pouvez utiliser toute la plage
de mesure (-40 bis +400 °C) avec les sondes en option.
Pour la mesure de la température, procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure « °C ».
Pour commuter dans la fonction de mesure, appuyez sur
la touche « SELECT ». Le symbole du contrôle de continuité s’affiche sur l’écran. Une nouvelle pression sur la
touche vous fait accéder à la première fonction de mesure etc.
- Branchez la sonde en option avec le pôle positif dans la
douille de mesure V (7) et le pôle négatif dans la douille
COM (8). Utilisez l’adaptateur enfichable de type, si
nécessaire.
- La valeur de température apparaît, en °C, sur l’écran
principal, le petit écran affiche la température en °F.
- Dès que cette plage est dépassée, « OL » apparaît sur l´écran.
- La mesure effectuée, retirez la sonde et éteignez le DMM.
En cas d’entrée de mesure pontée (connexions : °C – COM), la température du DMM est affichée.
L’adaptation à la température ambiante est très long du fait du boîtier fermé.
81
j) Mesure du courant de boucle DC en « % »
La mesure du courant de boucle sert, sur les câbles de capteur et de commande industriels, au diagnostic et à la recherche de pannes sur des interfaces de courant, comme, p.ex., sur les commandes API ou
sur les installations de capteurs. Les interfaces de courant sont normées et sont exploitées avec un courant de 4 à 20 mA et une tension maximale de 24 V/DC. Le DMM indique cette plage en valeur pourcentuelle du courant de boucle. La plage de mesure comprise entre 4 mA = 0% et 20 mA = 100%.
Lorsque la valeur de 0% (4 mA) n’est pas atteinte, « LO » apparaît. Ce qui signifie une interruption ou un
défaut de l’interface.
Lorsque la valeur de 100% (20 mA) est dépassée, « HI » apparaît. Ce qui peut, le cas échéant, indiquer
un capteur ou transducteur défectueux.
Avant le branchement et après une mesure, mettez toujours le circuit hors tension.
Procédez comme suit pour mesurer le courant de boucle :
- Allumez le DMM et choisissez la plage de mesure
« Hz% ». Pour commuter dans la fonction de me sure,
appuyez sur la touche « SELECT ». Le symbole du courant de boucle DC s’affiche en % sur l’écran. Une nouvelle pression sur la touche vous fait accéder à la première
fonction de mesure etc.
- Enfichez le câble de mesure rouge dans la douille de me sure mAµA%. Branchez le câble noir dans la douille de
mesure COM.
- Raccordez à présent les deux pointes de mesure en
série à l’objet à mesurer (boucle de courant, circuit capteur etc.) ; la polarité respective de la valeur mesurée
s’affiche à l’écran avec la mesure momentanée.
Dès qu’un signe négatif « - » précède la valeur
mesurée, le courant passe dans le sens inverse (ou
les câbles de mesure sont inversés).
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
82
k) Mesure des puissances « W »
Dans la plage de mesure des puissances, vous pouvez mesurer, via l’adaptateur de mesure (17) fourni,
des appareils électriques à prise réseau avec une consommation maximale de 2500 W. Le DMM saisit
alors la tension en « V », le courant en « A », la fréquence réseau en « Hz », la puissance active en
« W », la puissance apparente et « VA » et le facteur d’impact « Cos-Phi » Les différentes valeurs de
mesure s’affichent successivement.
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touchez
aucun circuit ou aucune partie des circuits en présence de tensions supérieures à
25 V ACrms ou à 35 V DC ! Danger de mort !
La tension maximale admissible dans le circuit de mesure du courant ne doit pas
dépasser 250 V/AC. La puissance de raccordement maximale ne doit pas excéder
2 500 Watt. Prenez garde au courant de démarrage élevé des appareils électriques à
moteur.
Les mesures > 5 A doivent être effectuées uniquement pendant maximum 10 secondes et à intervalle de 10 minutes.
Avant le raccordement, le consommateur doit être éteint, cela peut sinon conduire à la formation d’étincelles pouvant endommager la prise de l’appareil et l’adaptateur. Cette plage est
protégée par fusibles, elle dispose donc d´un dispositif de sécurité contre les surcharges. En
cas de surcharge, le fusible haute puissance du DMM déclenche.
Pour la mesure des puissances, procédez comme
suit :
- Allumez le DMM et choisissez la plage de me sure « W ».
- Reliez l’adaptateur de puissance fourni en respectant la polarité aux douilles du DMM. Respectez
impérativement le bon raccordement des douilles.
Les indications sur l’adaptateur doivent correspondre à celles des douilles. Veillez à ce que la prise
de l’adaptateur soit bien branchée.
- Enfichez la prise intermédiaire de sécurité dans
une prise de courant avec protection par mise à
la terre.
- Branchez le consommateur à mesurer dans la
prise de l’adaptateur de mesure. Allumez le consommateur.
- La puissance active est affichée sur l’écran principal, la puissance apparente sur le petit sous-écran.
Appuyez sur la touche « SELECT » pour afficher les autre paramètres. Chaque pression sur la touche commute l’affichage de mesure.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
83
Fonction RANGE, sélection manuelle de la plage de mesure
La fonction RANGE permet, dans certaines fonctions de mesure avec sélection de la plage de mesure
automatique (AUTO), la sélection manuelle de la plage de mesure. Dans les zones limites, il est bon de
fixer la plage de mesure afin d’éviter une commutation intempestive.
En appuyant sur la touche « RANGE », cette fonction est activée. L’écran affiche l’affichage « AUTO »
et « MANUAL » apparaît.
Maintenez la touche « RANGE » (2) appuyée pendant 2 sec. pour désactiver cette fonction. « AUTO »
apparaît à nouveau sur l’écran (à condition que la fonction Autorange soit possible dans cette plage de
mesure).
Fonction REL
La fonction REL permet de mesurer une valeur de référence afin d´éviter d´éventuelles pertes en lignes
comme pour les mesures de résistance par ex. Pour cela, la valeur affichée momentanément est mise à
zéro. Une nouvelle valeur de référence a été réglée. La valeur de base (Rel-différence) est affichée dans
le petit écran du haut.
En appuyant sur la touche « REL » cette fonction de mesure est activée. « » apparaît à l´écran. La
sélection automatique des plages de mesure est alors désactivée.
Pour désactiver cette fonction, appuyez à nouveau sur la touche « REL » ou changez la fonction de mesure.
La fonction REL n´est pas activée dans la plage de mesure des températures, contrôle de continuité, test de diodes, fréquences courant de boucle et puissances.
Fonction MAX/MIN
La fonction MAX/MIN permet de saisir et d’afficher, pendant une mesure, les
valeurs maximale et minimale. Après activation de la fonction « MAX/MIN »,
soit la valeur maximale, soit la valeur minimale est retenue. La valeur de
mesure actuelle peut être lue sur le petit écran du haut. L’illustration représente l’exemple dans la plage de mesure de la tension DC.
L’appui sur la touche « MAX/MIN » fixe la plage de mesure actuelle (Autorange
est désactivée). Les symboles inversés « MAX/MIN » et « MANUAL » apparaissent sur l’écran. La valeur mesurée actuelle est affichée.
Appuyez à nouveau sur la touche pour activer la fonction « MAX ». La valeur
maximale est maintenue en continue sur l’écran principal. On la reconnaît au
symbole « MAX ».
Appuyez à nouveau sur la touche pour activer la fonction «MIN». La valeur
minimale est maintenue en continue sur l’écran principal. On la reconnaît au symbole «MIN». La sélection automatique de la plage de mesure est alors désactivée.
Maintenez la touche « MAX/MIN » appuyée pendant 2 sec. pour désactiver cette fonction. Le symbole
inversé « MAX/MIN » s’éteint et la sélection automatique de la plage de me sure est activée.
84
La fonction « MAX/MIN » n’est pas disponible dans toutes les fonctions de mesure.
Fonction HOLD
La fonction HOLD gèle la mesure représentée momentanément pour lire celle-ci en toute tranquillité ou
pour la journalisation.
Lors du contrôle des conducteurs sous tension, assurez-vous que cette fonction est
désactivée pour commencer le test sous peine, dans le cas contraire, d´avoir un
résultat erroné de la mesure !
Pour activer la fonction Hold, appuyez sur la touche « H » (10) ; un bip sonore valide cette action et « H »
s´affiche à l´écran.
Pour désactiver la fonction HOLD, appuyez à nouveau sur la touche « H » ou changez la fonction de me sure.
Fonction Low imp. 400 kOhm
Cette fonction ne doit être utilisée que pour des tensions de max. 1 000 V et pendant
3 secondes max.
Cette fonction permet de baisser, dans la plage de mesure de tension, l’impédance de mesure de 10
MOhm à 400 kOhm. La réduction de l´impédance bloque les tensions fantômes éventuelles qui pourraient
fausser le résultat de la mesure.
Appuyez sur cette touche (9) pendant max. 3 secondes en effectuant la mesure de tension (1 000 V
max. !). Dés le relâchement de la touche, le multimètre revient à une impédance normale de 10 Mhm.
Pendant l’appui sur la touche, un signal sonore retentit et l’affichage « WARNING! » apparaît sur l’écran.
Fonction de désactivation automatique (Auto-Power-OFF)
Le DMM se désactive automatiquement au bout de 15 minutes si vous n´avez actionné aucune touche
ni bouton rotatif. Cette fonction préserve et ménage la pile et prolonge l´autonomie de fonctionnement.
Pour réactiver le DMM suite à une désactivation automatique, actionnez le bouton rotatif ou appuyez sur
une touche quelconque (exemptée la touche Low imp (9)).
La fonction de désactivation automatique est désactivée lorsque l’interface est branché afin de ne pas
interrompre la liaison de données. La fonction est inactive jusqu´à ce que vous éteignez à nouveau l’interface.
85
Interface RS232
L´interface optique intégrée à l’arrière de l’appareil de mesure, permet de transmettre les données de
mesure à un ordinateur et de les traiter.
La liaison de données peut être établie avec le câble de données de série en option (RS232 ou USB)
raccordé sur un port libre de votre ordinateur.
Enlevez le couvercle de l’interface (11) du boîtier en le poussant vers le haut. Insérez l’adaptateur en forme de cale du câble d’interface en option par le haut en butée dans la fente du boîtier (11) sur l’appareil
de mesure.
Cette interface est désactivée en fonctionnement normal. Pour l’activer, maintenez la touche
« REL/PC » du DMM allumé pendant 2 sec. L’activation est signalisée par le symbole d’interface et
un signal sonore bref. Pour la désactiver, maintenez la touche « REL/PC » pendant env. 2 sec. ou éteignez le DMM.
Vous pouvez commander les câbles de données en option sous le n° de comm. :
N° de commande 12 56 40 RS232
Réf. de commande 12 03 17 USB
Eclairage de l´indicateur
Vous pouvez éclairer l’indicateur en cas de mauvaises conditions de luminosité. L’éclairage s´arrête
automatiquement après environ 10 secondes.
Pour l’allumer, maintenez la touche « LIGHT » (10) enfoncée pendant env. 2 secondes. Pour éteindre
prématurément l’éclairage, maintenez à nouveau la touche « LIGHT » pendant env. 2 sec. ou éteignez
le DMM.
Nettoyage et maintenance
Généralités
Afin de garantir la précision du multimètre pendant une période prolongée, il doit être calibré une fois par
an.
Hormis un nettoyage occasionnel et un remplacement de fusibles, l´instrument de mesure ne nécessite
pas d’entretien.
Vous trouverez ci-après toutes les indications concernant le remplacement de la pile et du fusible.
Contrôlez régulièrement la sécurité technique de l’appareil et des câbles de mesure
en vous assurant de l’absence d’endommagements au niveau du boîtier ou d’écrasement, etc.
86
Nettoyage
Avant de procéder au nettoyage de l’appareil, il est impératif de respecter les consignes de sécurité suivantes :
L’ouverture de caches ou le démontage de pièces risquent de mettre à nu des pièces
sous tension, sauf lorsqu’il est possible d’effectuer ces procédures manuellement.
Avant tout entretien ou réparation, il convient de débrancher les câbles connectés
de l´instrument de mesure et de tous les objets de mesure. Eteignez le DMM.
Pour nettoyer l’appareil, n’utilisez jamais de produits contenant du carbone, ni d’essence, d’alcool ou
similaires. Ces produits attaquent la surface de l’appareil de mesure. De plus, les vapeurs de ces produits sont explosives et nocives pour la santé. N’utilisez pour le nettoyage jamais d’outils à arêtes vives,
de tournevis, de brosses métalliques ou similaires.
Utiliser un chiffon propre, non pelucheux, antistatique et légèrement humide pour nettoyer l’appareil,
l’écran et les câbles de mesure. Laissez l´appareil sécher entièrement avant de le réutiliser pour la prochaine mesure.
Ouverture de l´instrument de mesure
Pour des raisons de sécurité, le fusible et la pile ne peuvent être remplacés que si tous les câbles de
mesure ont été débranchés de l´appareil. Le logement des piles et des fusibles (15) ne peut être ouvert
lorsque les câbles de mesure sont branchés.
En cas d´ouverture, toutes les douilles de mesure sont verrouillées en plus mécaniquement pour
empêcher de les raccorder ultérieurement, boîtier ouvert. Le verrouillage se débloque automatiquement
quand le logement des piles et des fusibles est refermé.
Le design du boîtier permet seulement d´accéder à la pile et aux fusibles, même lorsque leur logement
est ouvert. Le boîtier ne doit pas être complètement ouvert et démonté plus qu’il ne le faut. Ces mesures
renforcent la sécurité et la convivialité d´utilisation pour l´utilisateur.
Procédez comme suit pour l’ouverture
:
- Débranchez tous les câbles de mesure de l’appareil et
éteignez-le.
- Desserrez et retirez la vis du logement des piles située
au dos (15).
- Ouvrez le pied. Enlevez le couvercle du logement des
piles et fusibles de l’appareil de mesure en le tirant vers
le bas.
- Les fusibles et le logement des piles est maintenant accessibles.
- Refermez le boîtier en procédant dans le sens inverse et
vissez le logement des piles et des fusibles.
- L´instrument de mesure est de nouveau opérationnel.
87
Contrôle/Remplacement des fusibles
Les deux plages de mesure de courant sont protégées par des
fusibles HPC. S´il est impossible d´effectuer une mesure dans
cette plage, vous devez dans ce cas remplacer le fusible.
L’appareil de mesure permet le contrôle des fusibles, boîtier
fermé.
Pour ce contrôle, procédez comme suit :
- Sélectionnez la plage de mesure sur le commutateur
rotatif « Ω ».
- Branchez le connecteur dans la douille « Ω ».
- Mettez la pointe de mesure en contact avec la douille de
mesure du courant à contrôler.
- Si une valeur est affichée, le fusible est ok. Si l’affiche affiche cependant toujours « OL », le fusible est défectueux et
doit être échangé.
Procédez comme suit pour changer le fusible
:
- Débranchez les câbles de mesure connectés du circuit et de votre instrument de mesure. Eteignez le
DMM.
- Ouvrez le boîtier comme décrit au chapitre « Ouvrir l´instrument de mesure ».
- Remplacez le fusible défectueux par un nouveau fusible du même type et de même intensité de courant nominal ou de conception similaire. Les fusibles ont les valeurs suivantes :
Fusible F1 F2
Caractéristiques F400mA 1000V F10A H 1000V
Pouvoir de coupure 30 kA
Dimensions 6,35 x 31,8 mm 10 x 38 mm
- Refermez le boîtier avec précaution.
Pour des raisons de sécurité il est interdit d´utiliser des fusibles réparés ou de ponter le porte-fusible. Cela peut provoquer un incendie ou une explosion par arc électrique. N’utilisez en aucun cas l’instrument de mesure lorsqu’il est ouvert.
88
Mise en place et remplacement de la pile
Une pile bloc de 9 volts (par ex. 1 604A) est indispensable au fonctionnement de l´appareil de mesure.
Lors de la première mise en marche ou lorsque le symbole de remplacement des piles apparaît à
l’écran, il faut remplacer la pile usagée par une pile neuve et pleine.
Pour insérer/remplacer la pile, procédez comme suit
:
- Débranchez les câbles de mesure connectés du circuit et de votre instrument de mesure. Eteignez le
DMM.
- Ouvrez le boîtier comme décrit au chapitre « Ouvrir l´instrument de mesure ».
- Remplacer la pile usée par une pile neuve du même type. Insérez une pile neuve dans le logement
des piles (14), en respectant la polarité. Veillez à la polarité indiquée dans le logement des piles.
- Refermez le boîtier avec précaution.
N’utilisez en aucun cas l’instrument de mesure lorsqu’il est ouvert. ! DANGER DE
MORT !
Ne laissez pas les piles usagées dans l´instrument de mesure, car même si elles sont
conçues pour ne pas fuir, elles peuvent corroder, libérant ainsi des substances chimiques nuisibles pour la santé et détériorant l´instrument.
Ne laissez pas traîner négligemment les piles. Il y a risque qu’elles soient avalées par
un enfant ou un animal domestique. Dans un tel cas, consultez immédiatement un
médecin.
En cas de non-utilisation prolongée, retirez les piles de l’appareil afin d’éviter les fuites.
En cas de contact avec la peau, les piles qui fuient ou qui sont endommagées peuvent occasionner des brûlures par acide. Utilisez donc des gants de protection
appropriés.
Veillez à ne pas court-circuiter les piles. Ne jetez pas de piles dans le feu.
Les piles ne doivent être ni rechargées ni démontées. Danger d’explosion.
Vous pouvez commander une pile alcaline correspondante sous le numéro de commande suivant :
n° de commande 65 25 09 (à commander par unité).
N’utilisez que des piles alcalines, car elles sont puissantes et durent plus longtemps.
89
Élimination
a) Produit
Les appareils électroniques sont des objets recyclables et ne doivent pas être éliminés
avec les ordures ménagères.
Procédez à l'élimination du produit au terme de sa durée de vie conformément aux dispositions légales en vigueur.
Retirez les piles/piles rechargeables éventuellement insérées et éliminez-les séparément
de l’appareil.
b) Piles/piles rechargeables
Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de
rapporter toutes les piles/piles rechargeables usées ; il est interdit de les jeter dans les ordures ménagères.
Les piles/piles rechargeables contenant des substances polluantes sont marquées par le
symbole indiqué ci-contre qui signale l'interdiction de les éliminer avec les ordures ordinaires. Les désignations pour les principaux métaux lourds dangereux sont : Cd = cadmium, Hg = mercure, Pb = plomb (l'indication se trouve sur la pile normale/rechargeable,
par ex. sous le symbole de la poubelle dessiné à gauche).
Vous pouvez rapporter gratuitement vos piles et piles rechargeables usagées dans les
centres de récupération de votre commune, à nos succursales ou dans tous les points de
vente de piles et de piles rechargeables !
Vous respecterez de la sorte les obligations prévues par la loi et vous contribuerez à la protection de
l’environnement.
90
Dépannage
Avec le DMM, vous avez acquis un produit à la pointe du développement technique et bénéficiant
d’une grande sécurité de fonctionnement.
Il est toutefois possible que des problèmes ou des pannes surviennent.
Vous trouverez ci-après plusieurs procédures vous permettant de vous dépanner facilement le
cas échéant :
Respecter impérativement les consignes de sécurité !
Problème Cause éventuelle Remède
Le multimètre ne fonctionne La pile est-elle usée ? Contrôlez l´état.
ne fonctionne pas. Remplacement des piles.
Pas de modification de la Une fonction de mesure Contrôler l´affichage (AC/DC)
valeur. erronée est-elle activée et commutez la fonction,
(AC/DC) ? si nécessaire.
Enfichez les câbles de Contrôlez le bon maintien des
mesure dans les douilles de câbles de mesure
mesure ?
Le fusible est-il défectueux ? Contrôlez les fusibles.
La fonction HOLD est-elle Appuyez sur la touche « H »
activée (affichage « H ») ? pour désactiver cette fonction.
L’appareil de mesure émet Câbles de mesure mal Raccordez les câbles de mesure
un signal sonore et le raccordés ou innapropriés correctement à l’appareil de
symbole « WARNING! » mesure, les échanger ou
clignote changer la fonction de mesure.
Les réparations autres que celles décrites précédemment doivent être exécutées uniquement par un technicien qualifié et agréé.
Passez à la page 64 où vous trouverez la
section avec la ligne directe du service complet.
91
Caractéristiques techniques
Ecran . . . . . . . . . . . . . . . . . . . . . . . . . .40 000 Counts maxi. (signes)
Cadence d’acquisition . . . . . . . . . . . . .env. 2 à 3 mesures/seconde, bargraphe env. 10 mesures/seconde
Longueur des câbles de mesure . . . . .env. 90 cm chacun
Impédance de mesure . . . . . . . . . . . . .>10 MΩ (plage V)
Tension de service . . . . . . . . . . . . . . .Pile bloc de 9 V
Conditions de travail . . . . . . . . . . . . . .0 à 30°C (<75%rF), >30 à 40°C (<50%rF)
Hauteur de service . . . . . . . . . . . . . . .max. 2 000 m
Température de stockage . . . . . . . . . .-10°C à +50°C
Poids . . . . . . . . . . . . . . . . . . . . . . . . . .env. 380 g
Dimensions (L x l x h) . . . . . . . . . . .185 x 91 x 43 (mm)
Catégorie de surtension . . . . . . . . . . .CAT III 1 000 V, CAT IV 600 V, degré de pollution 2
Tolérances de mesure
Indication de précision en ± (% de lecture + erreur d’affichage en counts ( = nombre des plus petits chiffres)). La précision est valable pendant 1 an à une température de +23 °C (± 5°C), pour une humidité rel.
de l’air inférieure à 75 %, sans condensation. Coefficient de température : +0,1 x (précision spécifiée)/1°C
Tension continue
Plage Précision Résolution
400 mV ±(0,1% + 8) 0,01 mV
4 V 0,0001 V
40 V ±(0,1% + 8) 0,001 V
400 V 0,01 V
1 000 V ±(0,2% + 8) 0,1 V
Protection contre la surcharge 1 000 V ; impédance : 10 MΩ
Tension alternative
Plage Précision Résolution
4 V 0,001 V
40 V ±(1,3% + 5) 0,01 V
400 V 0,1 V
750 V ±(2,0% + 5) 1 V
Gamme de fréquence 45 – 1 kHz ; protection contre les surcharges 750 V ; impédance : 10 MΩ
TrueRMS dans une plage de mesure de 10 – 100% : Facteur de crête (Crest Factor) : max. 3,0
(à 750 V max. 1,5)
92
Courant continu
Plage Précision Résolution
400 µA 0,01 µA
4000 µA ±(0,7% + 15) 0,1 µA
40 mA 0,001 mA
400 mA ±(1,0% + 13) 0,01 mA
10 A ±(2,0% + 7) 0,001 A
Protection contre la surcharge : fusibles ; limitation de la durée de mesure >5 A : max. 10 x et pause
de 10 min.
Courant alternatif
Plage Précision Résolution
400 µA 0,1 µA
4000 µA
±(1,6% + 5)
1 µA
40 mA 0,01 mA
400 mA 0,1 mA
10 A ±(2,6% + 4) 0,01 A
Protection contre la surcharge : fusibles ; limitation de la durée de mesure >5 A : max. 10 x et pause
de 10 min.
Gamme de fréquence 45 – 1 kHz; protection contre les surcharges 750 V
TrueRMS dans une plage de mesure de 10 – 100% : Facteur de crête (Crest Factor) : max. 3,0
(à 750 V max. 1,5)
Résistance
Plage Précision Résolution
400 Ω ±(1,0% + 13) avec fonction REL 0,01 Ω
4 kΩ ±(0,7% + 15) 0,0001 kΩ
40 kΩ 0,01 kΩ
400 kΩ ±(0,7% + 5) 0,1 kΩ
4 MΩ 0,001 MΩ
40 MΩ ±(2,0% + 7) 0,01 MΩ
Protection contre la surcharge 1 000V ; tension de mesure : env. 0,3 V
93
Capacité
Plage Précision Résolution
40 nF ±(3,3% + 26) avec fonction REL 0,001 nF
400 nF 0,01 nF
4 µF
±(2,6% + 26)
0,0001 µF
40 µF 0,001 µF
400 µF 0,01 µF
4 mF ±(6,5% + 26) 0,0001 mF
40 mF Non spécifié 0,001 mF
Protection contre la surcharge 1 000V
Fréquence
Plage Précision Résolution
de 10 Hz à 40 MHz ±(0,1% + 5) de 0,001 Hz à 0,001 MHz
400 MHz Non spécifié 0,01 %
Protection contre la surcharge 750 V
Sensibilité (10 Hz - 40 MHz) : 200 mV; amplitude max. 30 Veff (rms)
Mesure du courant de boucle DC
Plage Précision Résolution
0 – 100 % ±(1,3% + 2) 0,01 %
Protection contre la surcharge 1 000 V
Température
Plage Précision* Résolution
-40 à +40 °C ±(2,6% + 33)
+40 à +400 °C ±(1,3% + 20) 0,1 °C
+400 à 1000 °C ±3,3%
* sans la tolérance du capteur
94
Test de diodes
Tension d´essai Résolution
env. 4,3 V 1 mV
Protection contre la surcharge : 1 000 V
Contrôle de continuité acoustique
Tension d´essai Résolution
env. 1,2 V 0,01 Ω
Protection contre la surcharge : 1000 V, plage de mesure max. 400 Ω ; <20 Ω son continu
Mesure des puissances
Fonction Plage Précision Résolution
Puissance active « W » 2 500 W ±(2,6% + 13) 0,1 W
Puissance apparente « VA » 2 500 VA ±(2,6% + 14) 0,1 VA
Tension « V » 250 V 0,1 V
Courant « A » 10 A
±(1,3% + 13)
0,1 A
Facteur d’impact « Cos-Phi » 1 0,001
Fréquence « Hz » 50/60 Hz 0,1 Hz
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne touchez
aucun circuit ou aucune partie des circuits en présence de tensions supérieures à
25 V CArms ou à 35 V DC ! Danger de mort !
95
Inleiding
Geachte klant,
Wij danken u hartelijk voor het aanschaffen van dit Voltcraft®-product. Hiermee heeft u een uitstekend product in huis gehaald.
U hebt een kwaliteitsproduct aangeschaft dat ver boven het gemiddelde uitsteekt. Een product uit een
merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek met name onderscheidt door
specifieke vakkundigheid en permanente innovatie.
Met Voltcraft® worden gecompliceerde taken voor u als kieskeurige doe-het-zelver of als professionele
gebruiker al gauw kinderspel. Voltcraft® biedt u betrouwbare technologie met een buitengewoon gunstige verhouding van prijs en prestaties.
Wij zijn ervan overtuigd: uw keuze voor Voltcraft is tegelijkertijd het begin van een lange en prettige
samenwerking.
Veel plezier met uw nieuwe Voltcraft®-product!
Bij technische vragen kunt u zich wenden tot onze helpdesk.
Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be
96
Inhoudsopgave
Inleiding ................................................................................................................................................95
Voorgeschreven gebruik ........................................................................................................................97
Bedieningselementen ............................................................................................................................98
Veiligheidsvoorschriften ........................................................................................................................99
Productbeschrijving ............................................................................................................................101
Leveringsomvang ................................................................................................................................102
Displaygegevens en symbolen ............................................................................................................102
Meetbedrijf ..........................................................................................................................................103
a) Multimeter inschakelen ............................................................................................................104
b) Spanningsmeting „V“ ................................................................................................................104
c) Stroommeting „A“ ......................................................................................................................105
d) Frequentiemeting ......................................................................................................................106
e) Weerstandsmeting ....................................................................................................................107
f) Diodetest ..................................................................................................................................108
g) Doorgangstest ..........................................................................................................................108
h) Capaciteitsmeting ....................................................................................................................109
i) Temperatuurmeting ..................................................................................................................110
j) DC-Schleifenstrommessung „%“ ..............................................................................................111
k) Leistungsmessung „W“ ............................................................................................................112
RANGE-functie, manuele selectie voor meetbereik ......................................................................113
REL-functie ....................................................................................................................................113
MAX/MIN-functie ............................................................................................................................113
HOLD-functie ................................................................................................................................114
Low imp.-400 kΩ -functie ................................................................................................................114
Auto-Power-Off-functie ..................................................................................................................114
RS232-interface ............................................................................................................................115
Displayverlichting ..........................................................................................................................115
Reiniging en onderhoud ......................................................................................................................115
Algemeen ......................................................................................................................................115
Reiniging ........................................................................................................................................116
Meetapparaat openen ....................................................................................................................116
Zekeringcontrole/zekeringvervanging ............................................................................................117
Plaatsen/vervangen van de batterij ................................................................................................118
Verwijdering ........................................................................................................................................119
a) Product ......................................................................................................................................119
b) Batterijen/accu’s ........................................................................................................................119
Verhelpen van storingen ......................................................................................................................120
Technische gegevens ..........................................................................................................................121
97
Voorgeschreven gebruik
- Meting en weergave van de elektrische grootheden binnen het bereik van de overspanningscategorie IV
tot max. 600V resp. CAT III tot max. 1000 V t.o.v. aardpotentiaal, volgens EN 61010-1 en alle lagere categorieën.
- Meten van gelijk- en wisselspanning tot max. 1.000 V V/DC, 750 V/AC
- Meten van gelijk- en wisselstromen tot max. 10 A
- Frequentiemeting tot 400 MHz
- Meten van capaciteiten tot 40 mF
- Meten van weerstanden tot 40 MΩ
- Doorgangstest (< 20 Ohm akoestisch)
- Diodetest
- Temperatuurmeting van –40 tot + 400 °C
- DC-losstroommeting van 0 – 100 % (bei signaalstromen 4 – 20 mA)
- AC-spanningsmeting tot max. 2500 W via de meegeleverde adapter
De meetfuncties worden gekozen via een draaischakelaar. De meetbereikselectie gebeurt in alle meet functies
(behalve diode- en doorgangstest) automatisch. Een manuele instelling is te allen tijde mogelijk.
Bij VC870 wordt in het spannings- en stroommeetbereik de echt-effectieve meetwaarde (True RMS) weergegeven. De polariteit wordt bij een negatieve meetwaarde automatisch met het (-) teken weergegeven.
De beide stroommetingen zijn met keramische groot vermogenzekeringen beveiligd tegen overbelasting.
De spanning in de meetcircuit mag de 1000 V in CAT III of 600 V in CAT IV niet overschrijden.
Een lage impedantie-functie (Low imp), maakt meting met gereduceerde binnenweerstand mogelijk.
Deze onderdrukt fantoomspanningen die in de hoogohmige metingen kunnen optreden. De meting met gereduceerde impedantie is alleen toegestaan in de meetkring tot max. 1000 V en voor slechts max. 3 s. Bij
indrukken van de low imp-toets klinkt een signaaltoon en verschijnt er een waarschuwingsteken op het display.
De multimeter werkt met een gangbare, 9V alkalische blokbatterij. Het gebruik is alleen toegestaan met
de aangegeven batterijtypen. Wanneer het apparaat ca. 15 minuten niet wordt gebruikt, verhindert automatische uitschakeling de voortijdige uitputting van de batterij. Bij een actief beeldscherm is deze functie
uitgeschakeld.
Het meetapparaat mag in geopende toestand met open batterijvak of een defect batterijdeksel niet worden gebruikt. Wanneer de meetkabels in de meetbussen zijn gestoken, is het door het afschermingsdeel
niet mogelijk het batterij- of zekeringsdeksel te openen. Ook verhindert dit dat de meetkabels bij een
geopend batterij- en zekeringsdeksel geopend kunnen worden.
Metingen in vochtige ruimten of onder ongunstige omstandigheden zijn niet toegestaan. Ongunstige
omstandigheden zijn: Vocht of hoge luchtvochtigheid, stof en brandbare gassen, dampen of oplosmiddelen, onweer of onweerachtige omstandigheden zoals sterke elektrostatische velden, enz.
Gebruik voor het meten alleen de meegeleverde meetsnoeren resp. meetaccessoires, die op de specificaties van de multimeter afgestemd zijn.
Een andere toepassing dan hierboven beschreven kan leiden tot beschadiging van het product.
Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken. Het complete product
mag niet worden veranderd of omgebouwd!
Lees deze handleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.
De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!
98
Bedieningselementen
Zie uitklappagina
1 Passende rubberen bescherming
2 Display
3 SELECT-toets voor omschakelen van de functie (rode symbolen)
4 Draaischakelaar voor meetfunctieselectie
5 mAµA%-meetbus
6 10 A-Meetbus
7 HzVΩ -Meetbus(bij gelijke grootte „plus“)
8 COM-Meetbus (referentiepotentiaal „minus“)
9 Low Imp. 400 kΩ -toets voor impedantie-omschakeling
10 Functietoetsen
RANGE: Manuele meetbereikomschakeling
REL/PC: REL = referentiewaarde, PC = activeert de interface
MAX/MIN: Voor het registreren en aangeven van de max. en min. -waarde
H/LIGHT: Hold-functie voor het vasthouden van de meetweergave, inschakelen van de display-
verlichting
11 Optisch geïsoleerde RS232-interface
12 Statief-aansluitschroefdraad
13 Inklapbare standaard
14 Batterijvak
15 Schroeven voor het batterij en zekeringsvak
16 Zekeringsvak
17 Adapter voor spanningsmeting
Sonde-sets die voor NETleiding-metingen worden gebruikt, zullen als geschikt worden
BEOORDEELD voor MEETCATEGORIE III of IV conform IEC/EN 61010-031 en zullen
een spannings BEOORDELING krijgen van minimaal de spanning van het te meten circuit.
99
Veiligheidsvoorschriften
Lees voor ingebruikneming de volledige gebruiksaanwijzing door; deze bevat belangrijke instructies voor het juiste gebruik.
Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt
het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of
het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen aansprakelijkheid! In zulke gevallen vervalt de garantie.
Het apparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten.
Volg de instructies en waarschuwingen in de gebruiksaanwijzing op om deze status van het apparaat te
handhaven en een veilige werking te garanderen!
Let op de volgende symbolen:
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absoluut opgevolgd dienen te worden.
Een bliksemschicht in een driehoek waarschuwt voor een elektrische schok of een veiligheidsbeperking van elektrische onderdelen in het apparaat.
Het
“
pijl
”-symbool
vindt u bij bijzondere tips of instructies voor de bediening.
Dit apparaat is CE-goedgekeurd en voldoet aan de noodzakelijke Europese richtlijnen.
Veiligheidsklasse 2 (dubbele of versterkte isolatie)
CAT II Overspanningscategorie II voor metingen aan elektrische en elektronische apparaten, die
via een netstekker worden voorzien van spanning. Deze categorie omvat ook alle kleinere
categorieën (bijv. CAT I voor het meten van signaal- en stuurspanningen).
CAT III Overspanningscategorie III voor metingen in de gebouwinstallatie (b.v. stopcontacten of
onderverdelingen). Deze categorie omvat ook alle kleinere categorieën (bijv. CAT lI voor het
meten aan elektrische apparaten).
100
CAT IV Overspanningscategorie IV voor metingen aan de bron van de laagspanningsinstallatie
(bijv. hoofdverdeling, huis-omschakelingspunten van de energieleverancier etc.). Deze
categorie omvat ook alle kleinere categorieën.
Aardpotentiaal
Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het
apparaat niet toegestaan.
Raadpleeg een vakman wanneer u twijfelt over de werking, veiligheid of aansluiting van het apparaat.
Meetapparaten en accessoires zijn geen speelgoed; houd deze buiten bereik van kinderen!
In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking
tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.
In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende
toezicht worden gehouden op de bediening van meetapparaten.
Zorg bij elke spanningsmeting dat het meetapparaat zich niet binnen het stroommeetbereik bevindt.
De spanning tussen meetapparaat en aardpotentiaal mag niet meer zijn dan 1000 V DC/AC in CAT III
resp. 600 V in CAT IV.
Vóór elke wisseling van het meetbereik moeten de meetstiften van het meetobject worden verwijderd.
Wees vooral voorzichtig bij de omgang met spanningen >25 V wissel- (AC) resp. >35 V gelijkspanning
(DC)! Reeds bij deze spanningen kunt u door het aanraken van elektrische geleiders een levensgevaarlijke elektrische schok krijgen.
Controleer voor elke meting uw meetapparaat en de meetsnoeren op beschadiging(en). Voer in geen
geval metingen uit als de beschermende isolatie beschadigd (gescheurd, verwijderd enz.) is.
Om een elektrische schok te voorkomen, dient u ervoor te zorgen dat u de te meten aansluitingen/meetpunten tijdens de meting niet (ook niet indirect) aanraakt. Pak tijdens het meten niet boven de
voelbare handgreepmarkeringen op de meetstiften vast.
Gebruik de multimeter nooit kort voor, tijdens, of kort na een onweersbui (blikseminslag! / energierijke
overspanningen!). Zorg dat uw handen, schoenen, kleding, de vloer, schakelingen en onderdelen van
de schakeling enz. absoluut droog zijn.
Vermijd gebruik van het apparaat in de direct omgeving van:
- sterke magnetische of elektromagnetische velden
- zendantennes of HF-generatoren.
Daardoor kan de meetwaarde worden vervalst.
Loading...
