Page 1

Stainless Steel Sink

Assembly Instructions

RVS spoeltafel

Handleiding

Évier inox

Mode d'emploi

Edelstahlspü

Bedienungsanleitung

Vasca in acciaio inox

Manuale di istruzioni

Fregadero de acero inoxidable

Manual de instrucciones

Pia de aço inoxidável

Manual de instruções

Model • Modèle • Modell • Modello • Modelo • Malli:

DY820/DY821/DY822/DY823/DY824/DY825/DY826/DY827/DY828/DY829

Page 2

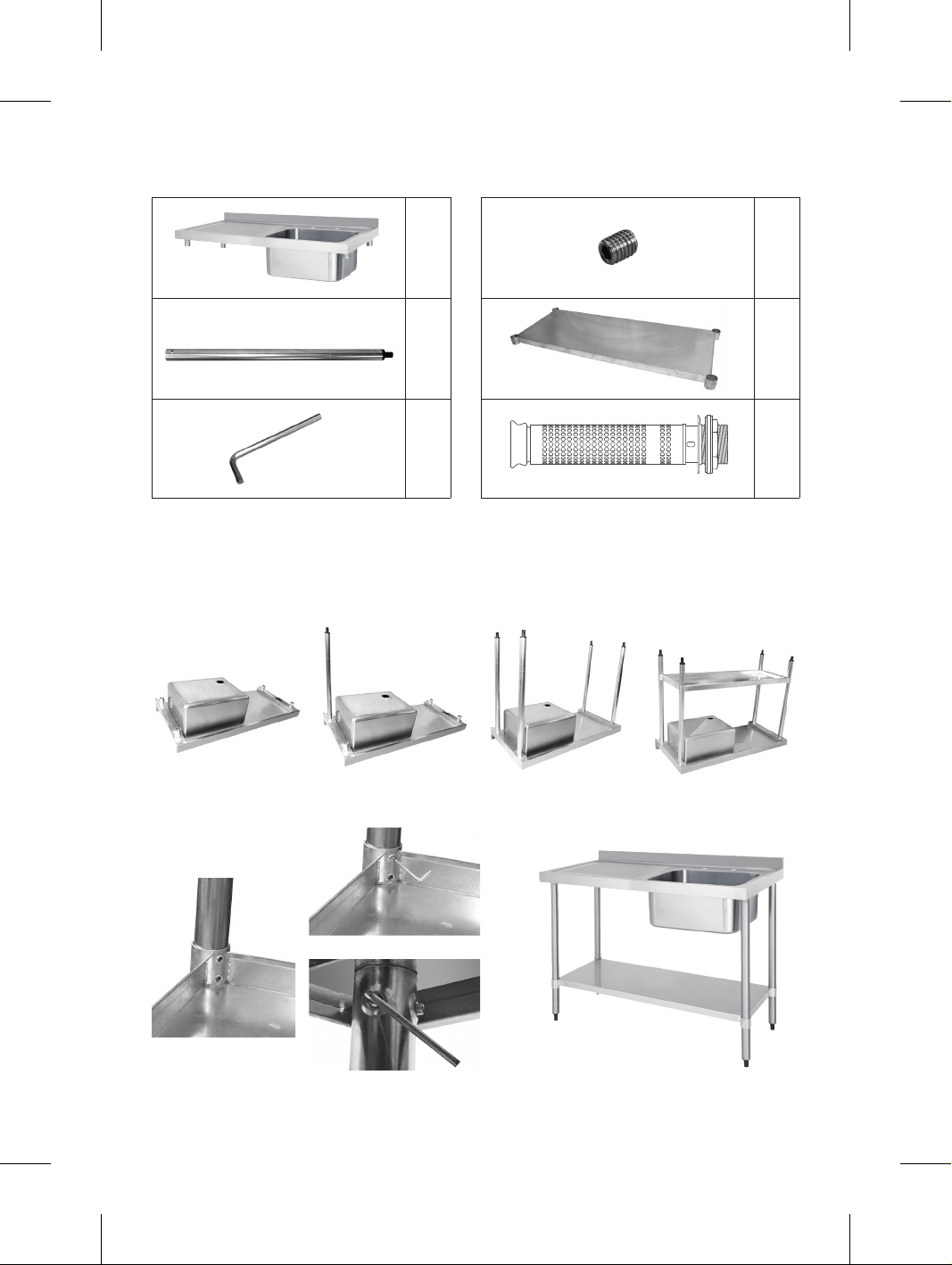

Model featured - DY822

x1 x16

x4 x1

x1 x1

A B C D

E F G

Page 3

Safety Tips

Whilst all care has been taken to remove sharp edges, care must be taken when cleaning or handling the sink to prevent risk of injury from exposed metal edges.

Do not overload the sink top or shelf causing it to bend.

Product Description

• DY820 - Vogue St/St Single Bowl Sink R/H Drainer - 1000mm

• DY821 - Vogue St/St Single Bowl Sink L/H Drainer - 1000mm

• DY822 - Vogue St/St Single Bowl Sink L/H Drainer - 1200mm

• DY823 - Vogue St/St Single Bowl Sink R/H Drainer - 1200mm

• DY824 - Vogue St/St Double Bowl Sink R/H Drainer - 1500mm

• DY825 - Vogue St/St Double Bowl Sink L/H Drainer - 1500mm

• DY826 - Vogue St/St Single Bowl Sink Double Drainer - 1500mm

• DY827 - Vogue St/St Double Bowl Sink R/H Drainer - 1800mm

• DY828 - Vogue Double Bowl Sink L/H Drainer 1800mm

• DY829 - Vogue Double Bowl Sink Double Drainer - 2100mm

Assembly

Note: Be sure to check all packaging materials for any small parts that may have come loose during transportation.

1. Remove all protective film from the shelf, legs and underneath the sink, taking care to avoid scratching the surfaces.

2. Place the sink face down on the floor [A].

3. Insert the legs into the sockets situated at each corner of the sink [B & C].

Note: Do not secure the legs to the sink at this stage. This makes inserting the shelf easier.

4. Position the corner sockets of the shelf over the four legs and lower the shelf approximately 25cm down the legs [D].

Note: The legs are marked at 25cm to help position the shelf in a level position.

5. Hold the shelf in position and insert the grub screws to loosely secure the shelf to each leg [E] and the legs to the sink top.

Note: Leaving the grub screws loose allows for adjustments to sink shelf and legs.

6. Adjust the shelf and legs so that they are level (use a spirit level if required).

7. Tighten all the grub screws [F].

8. Stand the sink upright and remove the remaining protective film [G].

9. If necessary adjust the feet to level the sink.

Page 4

Cleaning

• Before using for the first time the sink should be cleaned thoroughly.

• Clean the sink regularly using a cleaning agent suitable for use with stainless steel.

• Always remove cleaning agent residue. This can discolour the surface of the shelf.

• Never leave the shelf surface damp as this can cause discolouration.

• Regularly remove and clean the sink drainer unit to avoid potential damage and blockages.

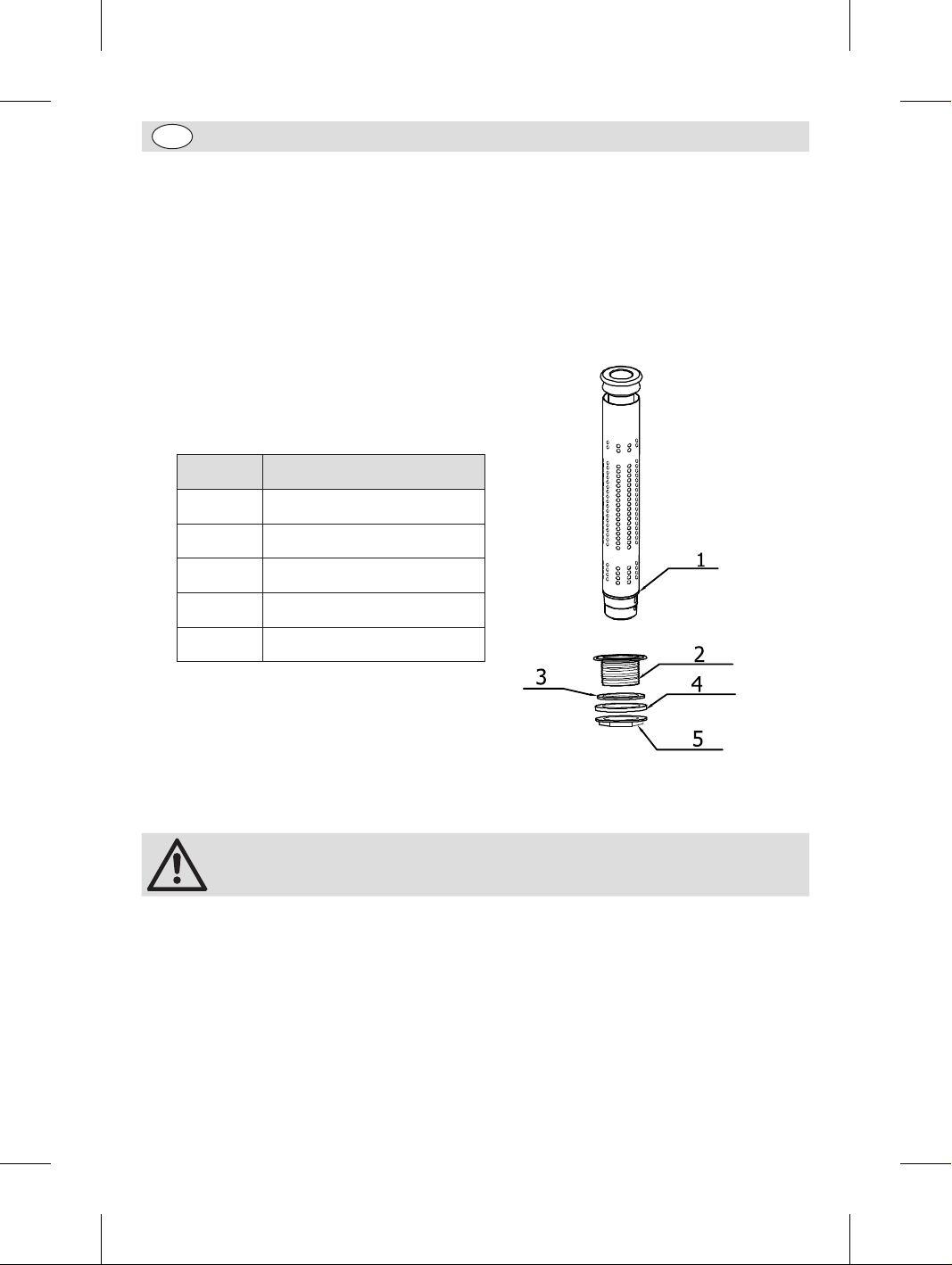

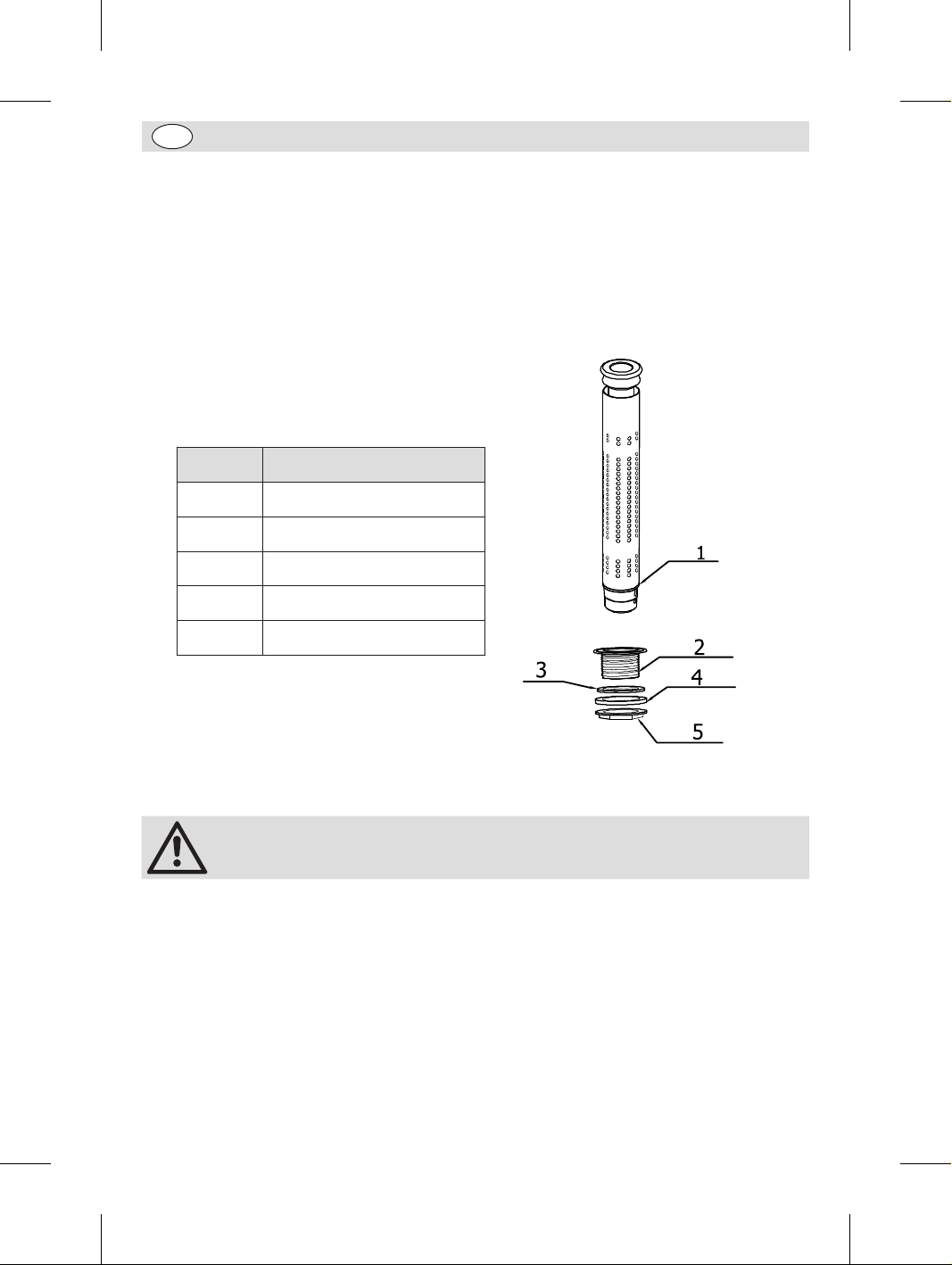

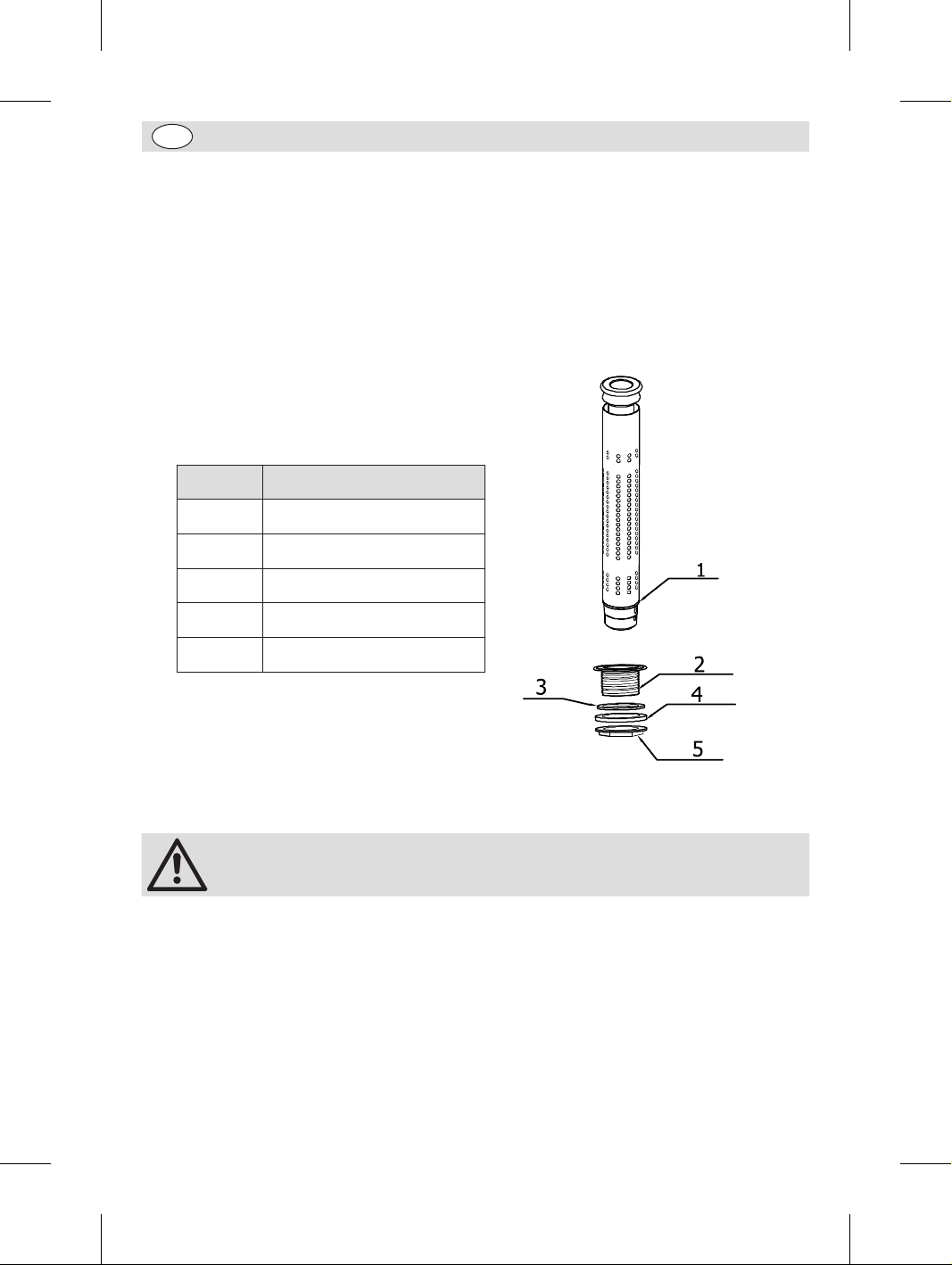

Drainer Unit

Number Description

1 Overflow Pipe

2 Ø70 Drainer Body

3 Ø67.3 Washer

4 Ø70 Washer

5 Ø69.6 Hexagonal cap

1. Insert Drainer unit as shown above.

2. Connect the unit to the drain outlet with suitable pipework.

Note: Consult a qualified plumber if unsure of suitable connections.

Every effort is made to ensure all details are correct at the time of going to press, however, VOGUE reserve the right to

mechanical, photocopying, recording or otherwise, without the prior written permission of VOGUE.

change specifications without notice.

Page 5

Veiligheidstips

Ondanks dat wij alle zorg hebben genomen om scherpe randen te verwijderen, dient men tijdens het reinigen of bij het gebruik van de trolley voorzichtig te zijn om letsel te voorkomen door onbeschutte metalen randen.

Aanrecht of schap niet te zwaar belasten waardoor deze verbuigt.

Productbeschrijving

• DY820 - Enkel aanrecht R/H afvoer - 1000mm

• DY821 - Enkel aanrecht L/H afvoer - 1000mm

• DY822 - Enkel aanrecht L/H afvoer - 1200mm

• DY823 - Enkel aanrecht R/H afvoer - 1200mm

• DY824 - Dubbel aanrecht R/H afvoer - 1500mm

• DY825 - Dubbel aanrecht R/H afvoer - 1500mm

• DY826 - Enkel aanrecht met dubbele afvoer 1500mm

• DY827 - Dubbel aanrecht R/H afvoer - 1800mm

• DY828 - Dubbel aanrecht R/H afvoer

• DY829 - Dubbel aanrecht met dubbele afvoer 2100mm

Montage

Opmerking: controleer al het verpakkingsmateriaal op de aanwezigheid van kleine onderdelen die tijdens transport losgeraakt kunnen zijn.

1. Verwijder alle beschermingsfolie van de plank, poten en onder het aanrecht, wees voorzichtig om oppervlakken niet te krassen.

2. Plaats het aanrecht onderste boven op de vloer [A].

3. Plaats de poten in de bevestigingspunten in elke hoek onder het aanrecht [B & C].

Opmerking: Maak gedurende deze fase nog niet de poten aan het aanrecht vast. Dit maakt het plaatsen van de plank gemakkelijker.

4. Plaats de hoekpunten van de plank over de vier poten en laat deze ongeveer 25cm zakken [D].

Opmerking: De poten zijn op 25cm van markeringen voorzien om u bij het nivelleren van de plank te helpen.

5. Houd de plank op zijn plaats en plaats de stelschroeven om de plank losjes aan elke poot [E] en de poten aan het aanrecht te bevestigen.

Opmerking: doordat u de instelschroeven niet aandraait is het makkelijker om de aanrechtplank en poten te verstellen.

6. Stel de plank en poten zodanig in dat zij waterpas zijn (gebruik indien nodig een waterpas).

7. Draai alle instelschroeven [F] vast.

8. Zet het aanrecht rechtop en verwijder de resterende beschermingsfolie [G].

9. Indien nodig, nivelleer de poten van het aanrecht.

Page 6

Reiniging, zorg & onderhoud

• Voor het eerste gebruik moet de gootsteen grondig worden schoongemaakt.

• Reinig het aanrecht regelmatig met een geschikt reinigingsmiddel voor RVS.

• Verwijder altijd alle reinigingsresten. Dit kan het oppervlak van de plank doen verkleuren.

• Laat de plank nooit vochtig achter, dit kan verkleuring veroorzaken.

• Verwijder en reinig de gootsteenafvoereenheid regelmatig om mogelijke schade en verstoppingen te voorkomen.

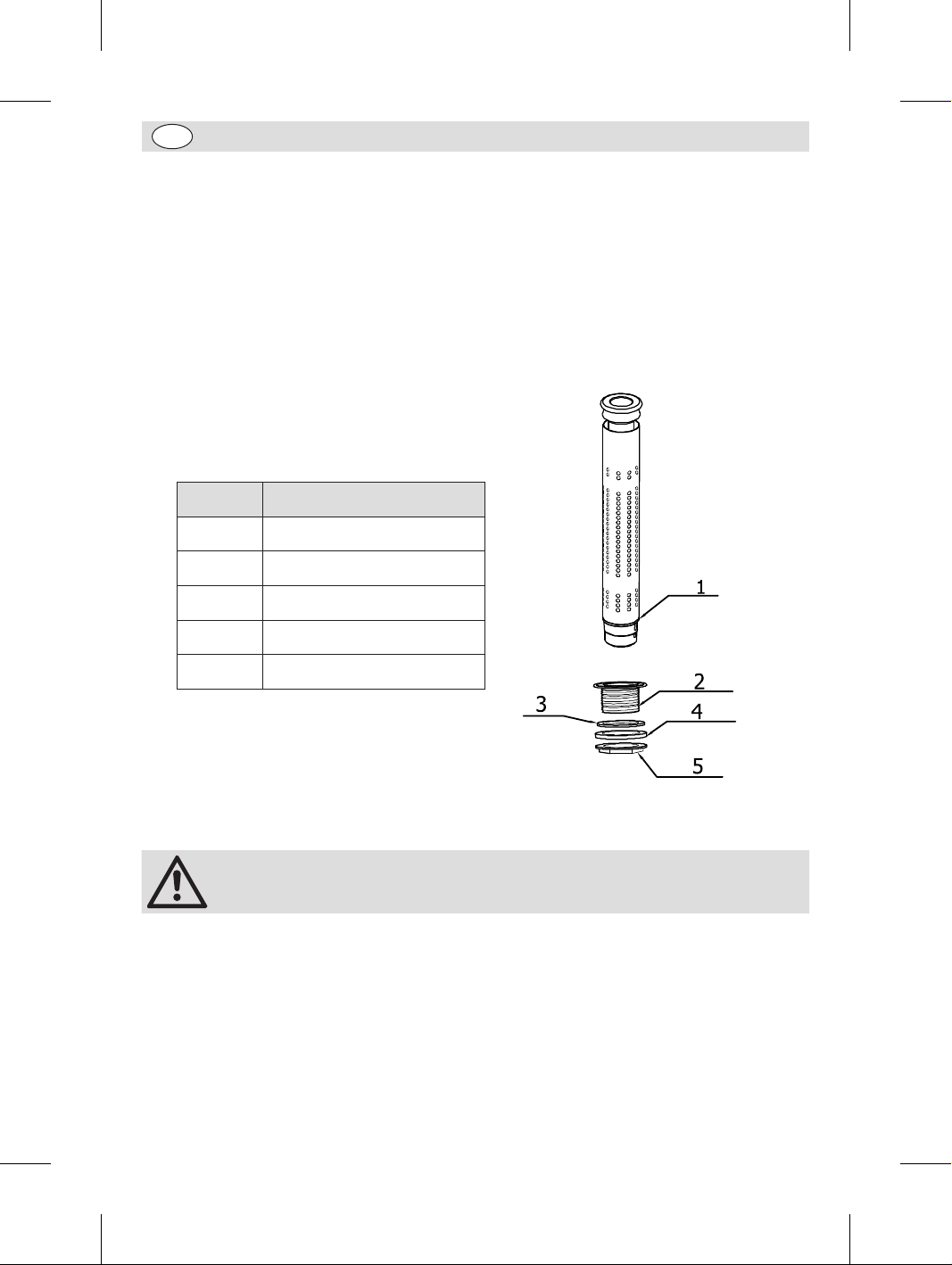

Afvoereenheid

Nr. Omschrijving

1 Overlooppijp

2 Ø70 Afdruiprek

3 Ø67,3 Ring

4 Ø70 Ring

5 Ø69,6 Zeshoekige dop

1. Plaats het afdruiprek zoals hierboven getoond.

2. Sluit de unit op een afvoerkoppeling van een geschikt buizenwerk aan.

Opmerking: raadpleeg een vakkundige loodgieter wanneer u niet zeker bent dat de aansluitingen kloppen.

te reproduceren, kopiëren, op opslagmedia op te slaan of op enigerlei wijze over te dragen, zonder voorafgaande

Wij hebben er alles aan gedaan om er zeker van te zijn dat op publicatiedatum van de handleiding alle details correct zijn,

desondanks, behoudt VOGUE het recht voor om specificaties zonder aankondiging te wijzigen.

goedkeuring van VOGUE.

Page 7

Conseils de sécurité

Bien que toutes les précautions aient été prises pour le débarrasser d’éventuels bords coupants, prenez les précautions qui s’imposent au nettoyage ou à la manipulation du chariot, pour éviter tout risque de blessure contre les bords métalliques nus.

Ne surchargez pas la table-évier ou l’étagère, pour éviter de les gondoler.

Description du Produit

• DY820 - Évier à cuve simple et égouttoir à droite

- 1000mm

• DY821 - Évier à cuve simple et égouttoir à gauche - 1000mm

• DY822 - Évier à cuve simple et égouttoir à gauche - 1200mm

• DY823 - Évier à cuve simple et égouttoir à droite

- 1200mm

• DY824 - Évier à cuve double et égouttoir à droite

- 1500mm

• DY825 - Évier à cuve double et égouttoir à gauche - 1500mm

• DY826 - Évier à cuve simple et égouttoir double - 1500mm

• DY827 - Évier à cuve double et égouttoir à droite - 1800mm

• DY828 - Évier à cuve double et égouttoir à gauche - 1800mm

• DY829 - Évier à cuve double et égouttoir double - 2100mm

Montage

Remarque : Veillez à vérifier tous les matériaux d’emballage afin de vous assurer qu’aucune petite pièce ne s’est desserrée au cours du transport.

1. Retirez l’intégralité de la pellicule transparente de l’étagère, des pieds et de dessous l’évier, en veillant à ne pas rayer les surfaces.

2. Posez l’évier par terre, face en bas [A].

3. Insérez les pieds dans les emboîtements situés à chaque coin de l’évier [B & C].

Remarque : Ne vissez pas encore les pieds à l’évier. Cette précaution facilite l’insertion de l’étagère.

4. Placez les emboîtements d’angle de l’étagère sur les quatre pieds et faites coulisser l’étagère vers le bas d’environ 25 cm [D].

Remarque : Les pieds sont marqués à 25 cm, pour vous aider à poser l’étagère de niveau.

5. Tenez l’étagère au bon endroit et insérez les vis sans tête pour caler plus ou moins l’étagère sur chaque pied [E] et les pieds contre la table-évier..

Remarque : Ne vissez pas à fond les vis sans tête pour pouvoir ajuster l’étagère et les pieds de l’évier.

6. Ajustez l’étagère et les pieds, pour qu’ils soient de niveau (servez-vous d’un niveau à bulle si nécessaire).

7. Serrez les vis sans tête [F].

8. Mettez l’évier sur ses pieds et retirez la pellicule de protection restante [G].

9. Si nécessaire, ajustez les pieds pour mettre l’évier de niveau.

Page 8

Nettoyage, entretien et maintenance

• Avant une première utilisation, l’évier devrait être soigneusement nettoyé.

• Nettoyez l’évier régulièrement à l’aide d’un produit de nettoyage qui convient aux surfaces en inox.

• Rincez toujours les résidus de produit de nettoyage. Ils risquent de décolorer la surface de l’étagère.

• Ne laissez jamais une surface d’étagère humide, pour éviter le risque de décoloration.

• Démontez et nettoyez régulièrement le drain de l’évier pour éviter les dommages et obstructions éventuels.

Drainer

Numéro Description

1 Conduit de trop-plein

2 Corps du drain Ø70

3 Rondelle Ø67,3

4 Rondelle Ø70 Rondelle

5 Bouchon hexagonal Ø69,6

1. Insérez le drain comme indiqué ci-dessus.

2. Raccordez l’ensemble au tuyau d’évacuation avec la tuyauterie qui convient.

Remarque : Nous vous recommandons de faire appel à un plombier qualifié si vous n’êtes pas sûr de la méthode de raccordement.

quel moyen, tant électronique que mécanique, sous forme de photocopie, d’enregistrement ou autre de ce mode d’emploi

Nous nous efforçons, par tous les moyens dont nous disposons, de faire en sorte que les détails contenus dans le présent

mode d’emploi soient corrects en date d’impression. Toutefois, VOGUE se réserve le droit de changer les spécifications de

sont interdites sans l’autorisation préalablement accordée par VOGUE.

ses produits sans préavis.

Page 9

Sicherheitshinweise

Obwohl alle Anstrengungen unternommen wurden, um scharfe Kanten zu beseitigen, ist beim Reinigen und Transportieren des Wagens Vorsicht angebracht, da eventuell noch vorhandene offene Metallkanten eine Verletzungsgefahr darstellen könnten.

Spülbecken oder Ablage nicht überladen, da sie sich sonst biegen würden.

Productbeschreibung

• DY820 - Ein Spülbecken, Abtropffläche rechts 1000mm

• DY821 - Ein Spülbecken, Abtropffläche links 1000mm

• DY822 - Ein Spülbecken, Abtropffläche links 1200mm

• DY823 - Ein Spülbecken, Abtropffläche rechts 1200mm

• DY824 - Doppelspülbecken, Abtropffläche rechts

- 1500mm

• DY825 - Doppelspülbecken, Abtropffläche links

- 1500mm

• DY826 - Ein Spülbecken, zwei Abtropfflächen 1500mm

• DY827 - Doppelspülbecken, Abtropffläche rechts - 1800mm

• DY828 - Doppelspülbecken, Abtropffläche links

- 1800mm

• DY829 - Doppelspülbecken, zwei Abtropfflächen - 2100mm

Montage

Hinweis: Überprüfen Sie das gesamte Verpackungsmaterial auf Kleinteile, die sich während des Transports gelöst haben könnten.

1. Den Schutzfilm von den Regalböden, Beinen und unter dem Spülbecken entfernen. Darauf achten, dass die Oberflächen nicht zerkratzt werden.

2. Das Spülbecken mit der Oberseite nach unten auf den Boden legen [A].

3. Die Beine in die Aufnahmen in den Spülbeckenecken stecken [B und C].

Hinweis: In dieser Phase die Beine noch nicht fest am Spülbecken anbringen. So lässt sich der Regalboden problemloser befestigen.

4. Die Aufnahmen in den Ecken des Regalbodens über den vier Beinen in Position bringen und den Regalboden ca. 25 cm auf die Beine absenken [D].

Hinweis: Die Beine sind in 25 cm Höhe markiert, damit der Regalboden eben angebracht wird.

5. Den Regalboden in Position halten und die Gewindestifte einsetzen, um den Regalboden lose an den einzelnen Beinen [E] bzw. die Beine am Spülbecken zu befestigen.

Hinweis: Wenn die Gewindestifte nicht zu fest angezogen werden, können der Spülbeckenboden und die Beine bei Bedarf noch reguliert werden.

6. Regalboden und Beine so regulieren, dass sie eben sind (bei Bedarf eine Wasserwaage verwenden).

7. Alle Gewindestifte anziehen [F].

8. Das Spülbecken aufrecht hinstellen und den restlichen Schutzfilm abnehmen [G].

9. Bei Bedarf die Füße regulieren, damit das Spülbecken gerade steht.

Page 10

Reinigung, Pflege und Wartung

• Bevor Sie die Spüle das erste Mal verwenden, muss sie gründlich gereinigt warden.

• Das Spülbecken regelmäßig mit einem für Edelstahl geeigneten Reinigungsmittel säubern.

• Rückstände des Reinigungsmittels stets entfernen, da sie sonst die Regalfläche verfärben könnten.

• Die Regalfläche nie feucht lassen, da dies zu Verfärbungen führen könnte.

• Entfernen und reinigen Sie regelmäßig den Ablauf, um mögliche Schäden und Blockierungen zu vermeiden.

Ablauf

Nummer Beschreibung

1 Überlauf

2 Ø70 Auslauf

3 Ø67,3 Unterlegscheibe

4 Ø70 Unterlegscheibe

5 Ø69,6 Sechskantmutter

1. Setzen Sie den Ablauf ein, wie ober dargestellt.

2. Das Gerät mit geeigneten Schläuchen an das Abflussrohr anschließen.

Hinweis: Im Zweifelsfall einen qualifizierten Installateur hinzuziehen.

teilweise in irgendeiner Form oder auf irgendeinem Wege - einschließlich elektronischer, mechanischer erfahren, durch

Es werden alle Anstrengungen unternommen um sicherzustellen, dass alle Angaben bei der Drucklegung korrekt sind.

Fotokopieren, Aufnahme oder andere Verfahren - vervielfältigt oder übertragen werden.

VOGUE behält sich jedoch das Recht vor, Spezifikationen ohne Vorankündigung zu ändern.

Page 11

Suggerimenti per la sicurezza

Sebbene sia stata applicata la massima cura nell’eliminare i bordi vivi, fare attenzione quando si pulisce o si maneggia il carrello per evitare il rischio di lesioni dovute a bordi metallici esposti.

Non sovraccaricare il piano del lavello o la mensola causandone il piegamento.

Descrizione dei prodotti

• DY820 - Lavello vasca singola, gocciolatoio DX 1000mm

• DY821 - Lavello vasca singola, gocciolatoio SX 1000mm

• DY822 - Lavello vasca singola, gocciolatoio SX 1200mm

• DY823 - Lavello vasca singola, gocciolatoio DX 1200mm

• DY824 - Lavello vasca doppia, gocciolatoio DX 1500mm

• DY825 - Lavello vasca doppia, gocciolatoio SX - 1500mm

• DY826 - Lavello vasca singola, doppio gocciolatoio - 1500mm

• DY827 - Lavello vasca doppia, gocciolatoio DX - 1800mm

• DY828 - Lavello vasca doppia, gocciolatoio SX - 1800mm

• DY829 - Lavello vasca doppia, doppio gocciolatoio - 2100mm

Montaggio

N.B. Assicurarsi di controllare tutti i materiali di imballaggio, poiché alcune piccole parti potrebbero essersi allentate durante il trasporto.

1. Rimuovere completamente la pellicola protettiva da mensola, gambe e sotto il lavello, facendo attenzione a non graffiare le superfici.

2. Collocare il lavello a faccia in giù sul pavimento [A].

3. Inserire le gambe negli alloggiamenti presenti su ogni angolo del lavello [B e C].

Nota: in questa fase non fissare le gambe al lavello. In questo modo viene agevolato l’inserimento della mensola.

4. Posizionare gli alloggiamenti d’angolo della mensola sopra le quattro gambe e abbassare la mensola di circa 25 cm lungo le gambe [D].

Nota: le gambe hanno un contrassegno a 25 cm per agevolare il posizionamento in piano del lavello.

5. Mantenere la mensola in posizione e inserire i gambi filettati per fissare senza serrare la mensola a ogni gamba [E] e quindi le gambe al piano del lavello.

Nota: non serrare i gambi filettati consente di regolare la mensola e le gambe del lavello.

6. Regolare la mensola e le gambe al fine di raggiungere una posizione perfettamente orizzontale, se necessario utilizzando una livella a bolla d’aria.

7. Serrare tutti i gambi filettati [F].

8. Collocare in posizione verticale il lavello e rimuovere la pellicola protettiva rimanente [G].

9. Se necessario regolare i piedi per assicurarsi che il lavello sia in posizione perfettamente orizzontale.

Page 12

Pulizia e manutenzione

• Prima di usare per la prima volta il lavello, dovrebbe essere pulito accuratamente.

• Pulire il lavello regolarmente utilizzando un detergente per acciaio inox.

• Rimuovere sempre gli eventuali residui di detergente perché possono scolorire la superficie della mensola.

• Non lasciare mai umida la superficie della mensola in quanto può scolorire.

• Rimuovere e pulire regolarmente l’unità di drenaggio del lavello per evitare potenziai danni e ostruzioni.

Unità di drenaggio

Numero Descrizione

1 Tubo di trabocco

2 Ø70 Corpo di drenaggio

3 Ø67,3 Rondella

4 Ø70 Rondella

5 Ø69,6 Tappo esagonale

1. Inserire l’unità di Drenaggio come illustrato sopra.

2. Collegare l’unità allo scarico utilizzando un tubo appropriato.

Nota: in caso di dubbi sui collegamenti rivolgersi a un idraulico qualificato.

fotocopiatura o altro sistema di riproduzione, di qualsiasi parte delle presenti istruzioni senza la previa autorizzazione

Le informazioni contenute sono corrette e accurate al momento della stampa, tuttavia VOGUE si riserva il diritto di

modificare le specifiche senza preavviso.

scritta di VOGUE.

Page 13

Consejos de Seguridad

Aunque se ha tenido el máximo cuidado para eliminar bordes agudos, debe tener cuidado al limpiar o manipular el carrito para evitar el riesgo de lesiones con los bordes de metal expuestos.

No sobrecargue el tablero de la mesa o la estantería ya que esto provocará que se comben.

Descripción del Producto

• DY820 - Fregadero de una cubeta escurridor a la derecha - 1000mm

• DY821 - Fregadero de una cubeta escurridor a la izquierda - 1000mm

• DY822 - Fregadero de una cubeta escurridor a la izquierda - 1200mm

• DY823 - Fregadero de una cubeta escurridor a la derecha - 1200mm

• DY824 - Fregadero de cubeta doble escurridor a la derecha - 1500mm

• DY825 - Fregadero de cubera doble escurridor a la izquierda - 1500mm

• DY826 - Fregadero de una cubeta escurridor doble - 1500mm

• DY827 - Fregadero de cubeta doble escurridor a la derecha - 1800mm

• DY828 - Fregadero de cubera doble escurridor a la izquierda - 1800mm

• DY829 - Fregadero de cubeta doble escurridor doble - 2100mm

Montaje

Nota: asegúrese de revisar todos los materiales de embalaje en busca de piezas pequeñas que hayan podido soltarse durante el transporte.

1. Retire todo el film protector de la estantería, de las patas y de la parte inferior del fregadero, teniendo cuidado de no rascar las superficies.

2. Coloque el fregadero boca abajo en el suelo [A].

3. Inserte las patas en las ranuras situadas en cada esquina del fregadero [B & C].

Nota: No fije todavía las patas al fregadero. De este modo es más fácil la inserción de la estantería.

4. Coloque las ranuras de esquina de la estantería sobre las cuatro patas y baje el estante aproximadamente 25 cm hacia abajo en las patas [D].

Nota: Las patas están marcadas a 25 cm para ayudar a colocar la estantería en una posición nivelada.

5. Sujete la estantería en posición e inserte los tornillos de cabeza ranurada para fijar la estantería sin apretar a cada pata [E] y las patas a la parte superior del fregadero.

Nota: Dejar flojos los tornillos de cabeza ranurada permite ajustar la estantería del fregadero y las patas.

6. Ajuste la estantería y las patas de forma que estén niveladas (utilice un nivel de burbuja si es necesario).

7. Apriete todos los tornillos de cabeza ranurada [F].

8. Coloque el fregadero boca arriba y retire el film protector restante [G].

9. Si es necesario ajuste los pies para nivelar el fregadero.

Page 14

Limpieza, Cuidado y Mantenimiento

• Antes de su primer uso, el fregadero debe limpiarse a fondo.

• Limpie el fregadero regularmente usando un producto de limpieza adecuado para acero inoxidable y superficies galvanizadas.

• Elimine siempre los residuos del producto de limpieza, ya que estos pueden decolorar la superficie.

• Nunca deje la superficie húmeda, ya que esto puede causar decoloración.

• Retire y limpie regularmente la unidad de drenaje del fregadero para evitar posibles daños y bloqueos.

Unidad de Drenaje

Número Descripción

1 Tubo de desagüe

2 Cuerpo del escurridor Ø70

3 Arandela Ø67,3

4 Arandela Ø70

5 Tapón hexagonal Ø69,6

1. Inserte la unidad de Drenaje como se muestra arriba.

2. Conecte la unidad a la salida de drenaje con una tubería adecuada.

Nota: Consulte con un lampista cualificado si no está seguro de que las conexiones sean las adecuadas.

Reservados todos los derechos. Puede estar prohibida la reproducción o transmisión en cualquier forma o por cualquier

medio electrónico, mecánico, de fotocopiado, registro o de otro tipo, de cualquier parte de estas instrucciones sin la

Se ha hecho todo lo posible para garantizar que todos los datos son correctos en el momento de su publicación; sin

embargo, VOGUE se reserva el derecho a modificar las especificaciones sin que medie notificación previa.

autorización previa y por escrito de VOGUE.

Page 15

Conselhos de segurança

Embora todo o cuidado tenha sido tomado para remover extremidades pontiagudas, deverá ter cuidado ao limpar ou manusear o carrinho, para evitar o risco de lesões causadas por extremidades de metal salientes.

Não sobrecarregue o topo da pia ou a prateleira, fazendo com que dobre.

Descrição do produto

• DY820 - Pia com uma bacia Escorredor do lado direito - 1000mm

• DY821 - Pia com uma bacia Escorredor do lado esquerdo - 1000mm

• DY822 - Pia com uma bacia Escorredor do lado esquerdo - 1200mm

• DY823 - Pia com uma bacia Escorredor do lado direito - 1200mm

• DY824 - Pia com duas bacias Escorredor do lado direito - 1500mm

• DY825 - Pia com duas bacias Escorredor do lado esquerdo - 1500mm

• DY826 - Pia com uma bacia Escorredor duplo 1500mm

• DY827 - Pia com duas bacias Escorredor do lado direito - 1800mm

• DY828 - Pia com duas bacias Escorredor do lado esquerdo - 1800mm

• DY829 - Pia com duas bacias Escorredor duplo

- 2100mm

Montagem

Nota: controlar todo o material de embalagem e verificar se há peças pequenas que se soltaram durante o transporte.

1. Retire toda a película protectora da prateleira, pés e por baixo da pia, tendo cuidado para evitar riscar as superfícies.

2. Coloque a pia virada ao contrário no chão [A].

3. Insira os pés nas cavidades situadas em cada canto da pia [B & C].

Nota: Não fixe os pés à pia nesta altura. Isto torna mais fácil a colocação da prateleira.

4. Posicione as cavidades de canto da prateleira por cima dos quatro pés e rebaixe a prateleira aproximadamente 25cm nos pés [D].

Nota: Os pés estão assinalados a 25 cm para ajudar a posicionar a prateleira numa posição nivelada.

5. Segure a prateleira na posição certa e insira os parafusos de fixação para fixar (não totalmente) a prateleira a cada pé [E] e os pés ao topo da pia.

Nota: Ao deixar os parafusos de fixação soltos, possibilita os ajustes na prateleira da pia e nos pés.

6. Ajuste a prateleira e os pés de forma a ficarem nivelados (utilize um instrumento de nivelamento, se necessário).

7. Aperte todos os parafusos de fixação [F].

8. Coloque a pia na posição vertical e remova a restante película protectora [G].

9. Se necessário, ajuste os pés para nivelar a pia.

Page 16

Limpeza, cuidados & manutenção

• Antes de usar pela primeira vez, a pia deve ser completamente limpa.

• Limpe a pia com regularidade, usando um produto de limpeza adequado para aço inoxidável.

• Remova sempre os resíduos do produto de limpeza. Estes podem manchar a superfície da prateleira.

• Nunca deixe a superfície da prateleira húmida, pois pode causar descoloração.

• Remova e limpe regularmente a unidade de drenagem de pia para evitar possíveis danos e bloqueios.

Unidade de Drenagem

Número Descrição

1 Tubo de descarga

2 Corpo drenante Ø70

3 Lavador Ø67,3

4 Lavador Ø70

5 Tampa sextavada Ø69,6

1. Inserir a unidade de drenagem como mostrado acima

2. Ligue a unidade à saída de esgoto com tubagem adequada.

Nota: Consulte um canalizador qualificado, no caso de dúvidas quanto às ligações adequadas.

em meios digitais ou transmitir a terceiros estas instruções, seja parcialmente ou na sua totalidade, sem a autorização

Nós nos esforçamos para que no dia de publicação deste manual todos os pormenores sejam correctos, no entanto, a

VOGUE tem o direito de alterar as especificações sem aviso prévio.

prévia de VOGUE.

Page 17

UK 0845 146 2887 Fourth Way, Avonmouth, Bristol,

BS11 8TB United Kingdom

Eire 42 North Point Business Park,

NL 040 – 2628080

FR 01 60 34 28 80

BE-NL 0800-29129

BE-FR 0800-29229

DE 0800 – 1860806

IT N/A

ES 901-100 133

PT [email protected]

New Mallow Road, Cork, Ireland

Page 18

Page 19

Page 20

DY820-DY829_ML_A5_v3_20200629
