Vogue DB345, DB343, DB344 User Manual

Download

Page 1

Cutter

Instruction manual

Cutter

Instruction manual

Snijder

Handleiding

Trancheuse

Mode d’emploi

Schneider

Bedienungsanleitung

Taglierina

Manuale di istruzioni

Cortadora

Manual de instrucciones

Model • Model • Modèle • Modell • Modello • Modelo:

DB343 / DB344 / DB345

Page 2

Safety Instructions

• To get the best performance and service life from your product, please read and comply with these instructions.

• Clean the product thoroughly before and after each use.

• Minimize the use of alkaline cleaners as they may cause pitting and dulling of the finish.

• Remember that the blades are VERY SHARP! Be careful when handling and

operating the machine. Always keep your hands away from the blades.

Product Description

DB343 - Fruit/Vegetable Wedge Cutter DB344 - Potato Chip Cutter DB345 - Vegetable Dicer with 9.5mm Blade

Parts List

Pack contents Optional parts (not supplied)

Model: DB343

Model: DB344

6 section blade

assembly

6 section pusher block 8 section pusher block 10 section pusher block

9.5mm blade assembly 6mm blade assembly

Pusher block for 9.5mm Pusher block for 6mm and 12.5mm

8 section blade

assembly

10 section blade

assembly

12.5mm blade assembly

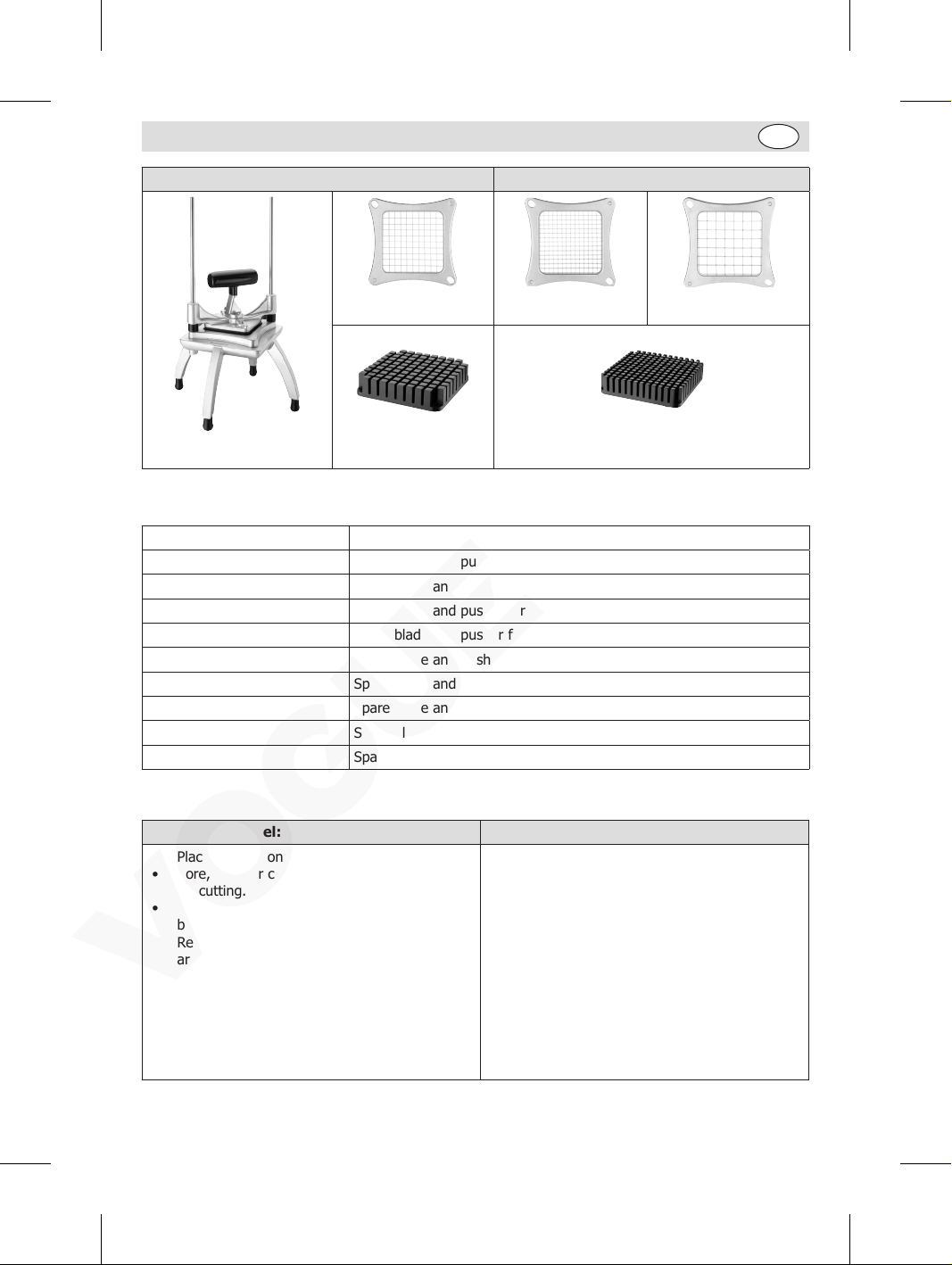

Page 3

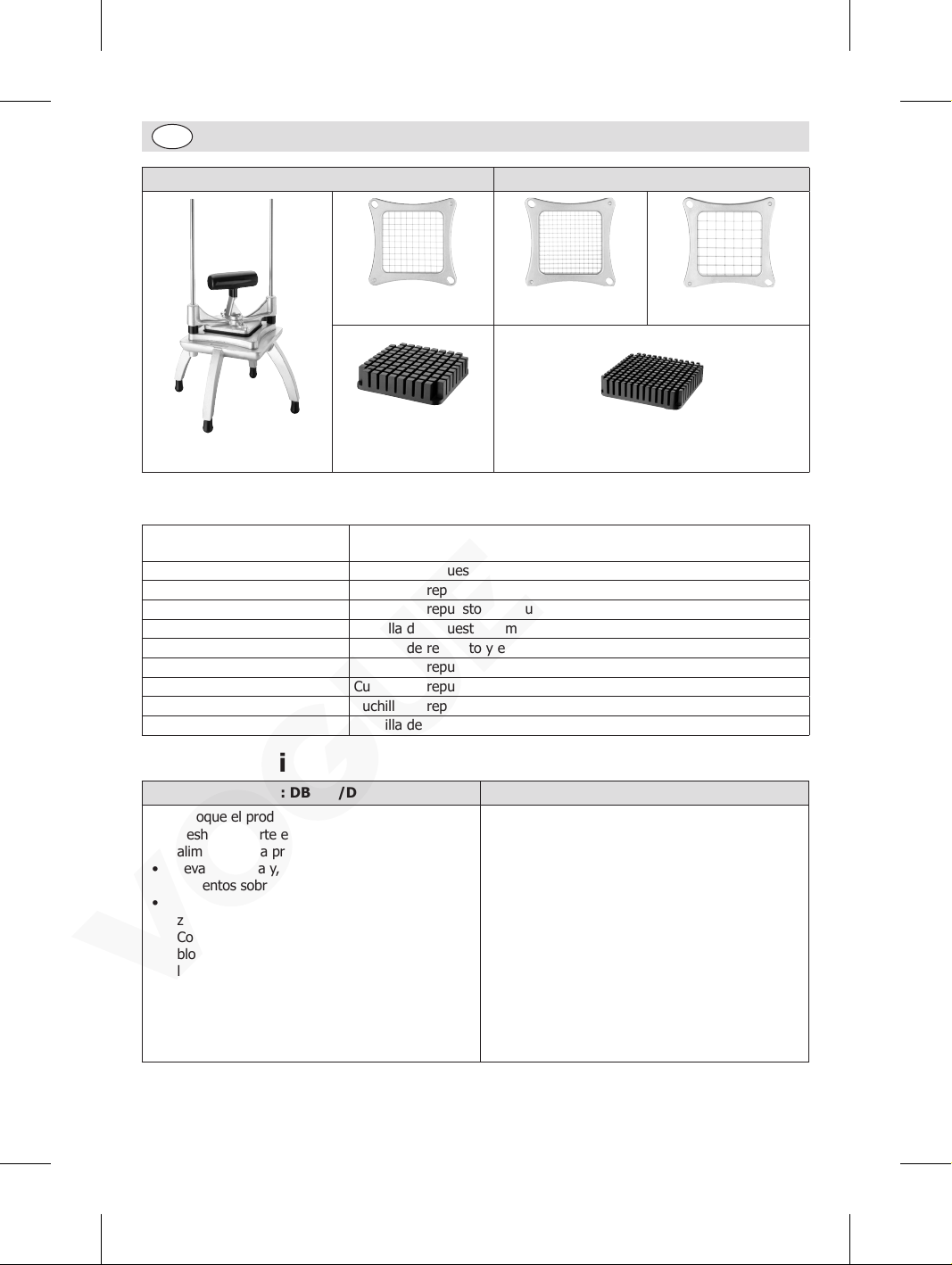

Pack contents Optional parts (not supplied)

9.5mm blade assembly 6mm blade assembly

Model: DB345

Caution: Blades will become blunt with use and should be inspected regularly to avoid damage. If a blade does break, discard it and any produce immediately.

Code for spare parts Description

AJ480 Spare blade and pusher for DB343 - 6 sections

AJ481 Spare blade and pusher for DB343 - 8 sections

AJ482 Spare blade and pusher for DB343 - 10 sections

AJ483 Spare blade and pusher for DB344 - 6mm

AJ484 Spare blade and pusher for DB344 - 9.5mm

AJ485 Spare blade and pusher for DB344 - 12.5mm

AJ486 Spare blade and pusher for DB345 - 12.5mm

AJ487 Spare blade and pusher for DB344 - 6mm

AJ488 Spare blade and pusher for DB344 - 9.5mm

Pusher block for 9.5mm

Pusher block for 6mm and 12.5mm

12.5mm blade assembly

Operation

Model: DB343/DB345 Model: DB344

• Place the unit on a sturdy work surface.

• Core, slice, or cut the produce to prepare it for cutting.

• Lift the handle and place the produce on the blade.

• Remove hands and fingers from the cutting area.

• In one swift, fluid motion, press the pusher block down to force the produce through the blades.

• Lift the handle and repeat as needed.

Note: Do not attempt to chop any produce bigger than the opening in the blade holder.

• Place the unit on a sturdy work surface.

• Place a potato on the shield between the pusher block and the blade.

• Remove hands and fingers from the cutting area.

• Swiftly push the handle toward the blade to slice the potato into chips.

• Pull back the handle and repeat as needed.

Note: Do not attempt to cut potatoes bigger than the opening in the blade holder.

Page 4

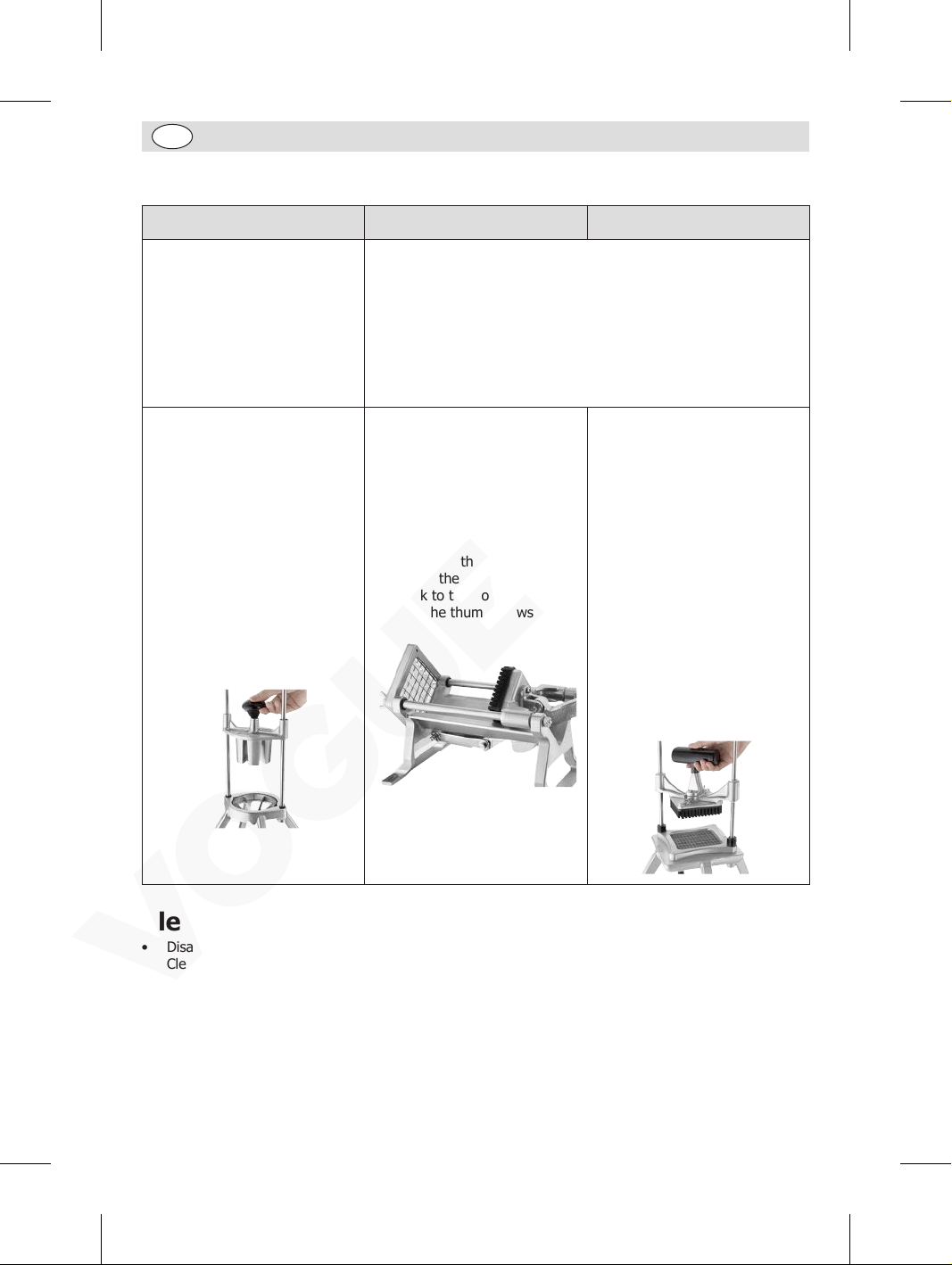

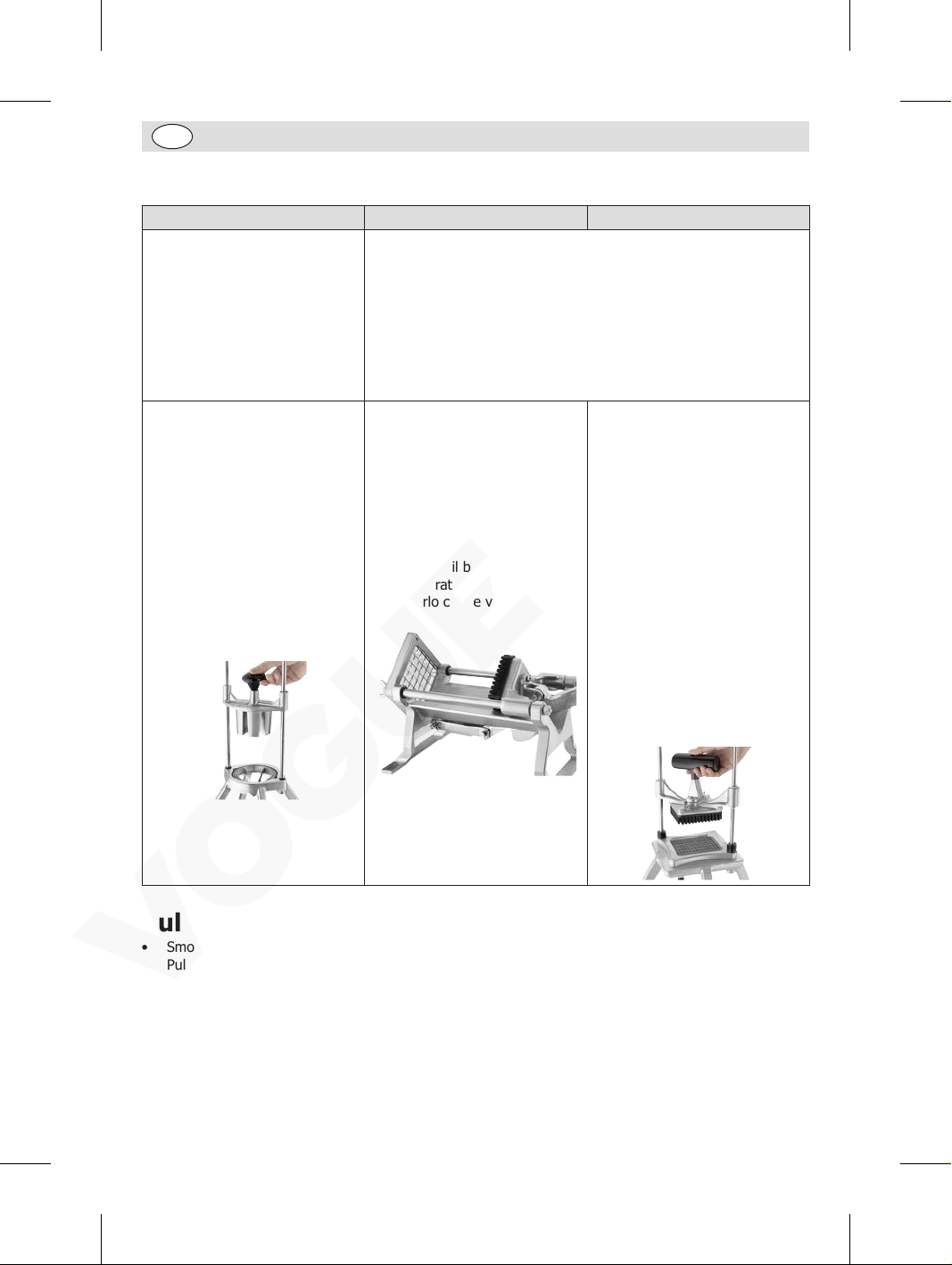

Changing the blade and pusher block

Model: DB343 Model: DB344 Model: DB345

The product comes fully assembled with the 6 section blade and pusher block.

Order other sizes of blade and pusher block as needed.

To change the blade and pusher block:

1. Lift the pusher block from the guide rods.

2. Remove the screws from the bottom of the frame to release the blade assembly.

3. Insert the desired blade assembly into the frame and fix with the screws.

4. Unscrew the handle from the pusher block.

5. Screw the handle into the desired pusher block.

6. Slide the pusher block assembly down the guide rods.

The product comes fully assembled with the 9.5mm blade and pusher block.

Order other sizes of blade and pusher block as needed.

To change the blade and pusher block:

1. Remove the wing nuts from the blade holder to release the blade.

2. Install the desired blade assembly and fix with the wing nuts.

3. Remove the thumbscrews from the pusher block holder to release the pusher block.

4. Attach the desired pusher block to the holder and fix with the thumbscrews.

1. Lift the pusher block from the guide rods.

2. Remove the 2 black bumpers from the guide rods. Then remove the blade assembly.

3. Slide the desired blade assembly down the guide rods. Then install the bumpers.

4. Remove the thumbscrews from the pusher block holder to release the pusher block.

5. Attach the desired pusher block to the holder and fix with the thumbscrews.

6. Slide the pusher block assembly down the guide rods.

Cleaning, Care & Maintenance

• Disassemble the product as instructed (See Section “Changing the blade and pusher block”).

• Clean the blade and pusher block thoroughly.

• Simply reverse the disassembly instructions to reassemble the product.

• When needed, lubricate the guide rods with mineral oil, food grade grease or paraffin. Do not use cooking oil.

Every effort is made to ensure all details are correct at the time of going to press, however, VOGUE reserve the right to

mechanical, photocopying, recording or otherwise, without the prior written permission of VOGUE.

change specifications without notice.

Page 5

Veiligheidstips

• Voor de beste prestaties en langste levensduur van uw product, lees deze instructies en leef ze na.

• Reinig het toestel grondig vóór en na elk gebruik.

• Minimaliseer het gebruik van alkalische reinigingsmiddelen omdat deze putjes kunnen veroorzaken op de afwerking van het apparaat en deze dof kunnen maken

• Opgelet! De messen zijn ZEER SCHERP! Wees voorzichtig tijdens het bedienen en

gebruiken van het apparaat. Houd uw handen steeds uit de buurt van de messen.

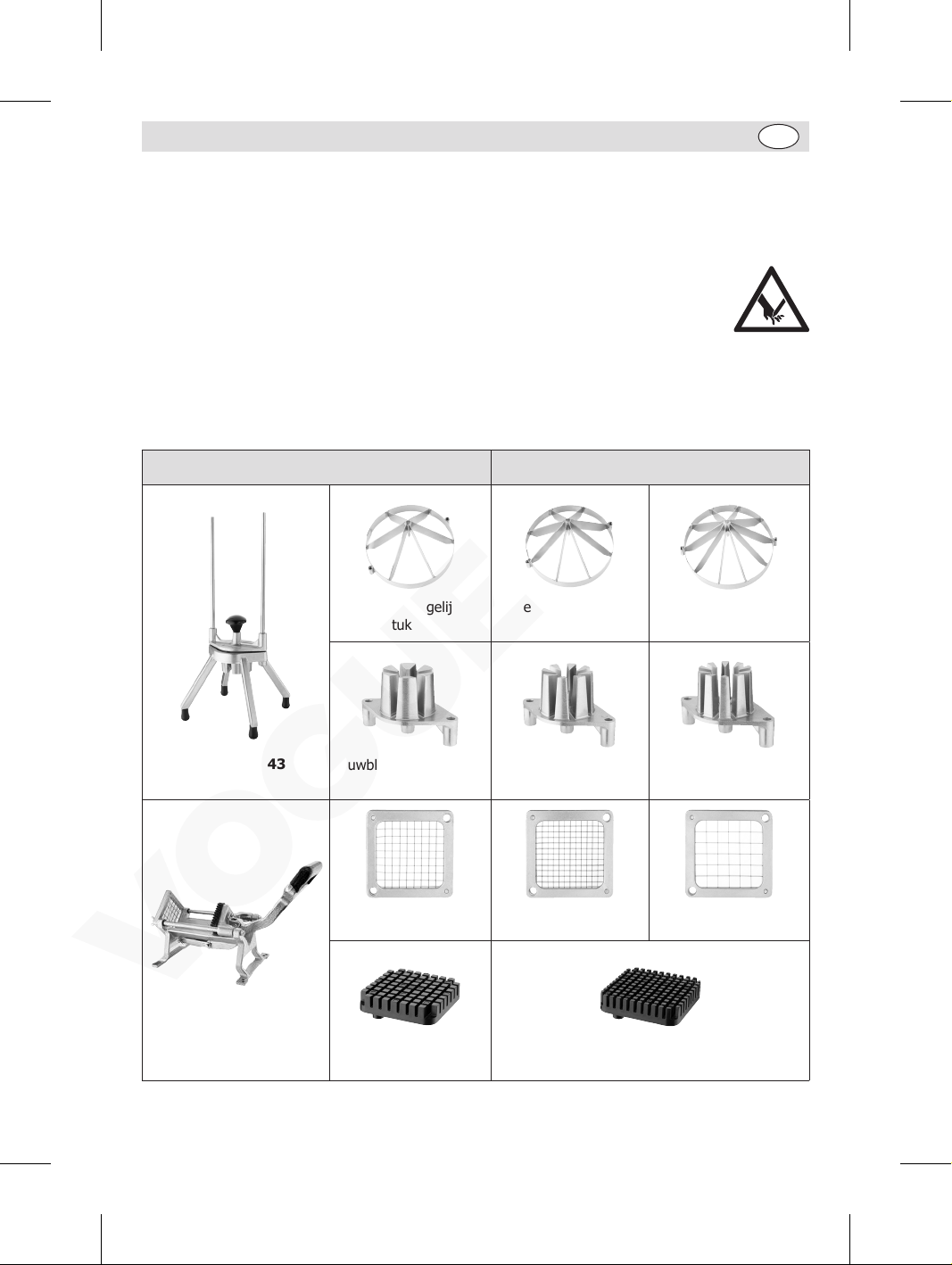

Productbeschrijving

DB343 - Fruit-/groentesnijder DB344 - Frietsnijder DB345 - Groentehakker met mes van 9,5 mm

Onderdelenlijst

Inhoud van verpakking Optionele onderdelen (niet inbegrepen)

Model: DB343

Model: DB344

Mes voor 6 gelijke

stukken

Duwblok voor 6 gelijke

stukken

9,5 mm mes 6 mm mes 12,5 mm mes

Duwblok voor 9,5 mm Duwblok voor 6 mm en 12,5 mm

Mes voor 8 gelijke

stukken

Duwblok voor 8 gelijke

stukken

Mes voor 10 gelijke

stukken

Duwblok voor 10 gelijke

stukken

Page 6

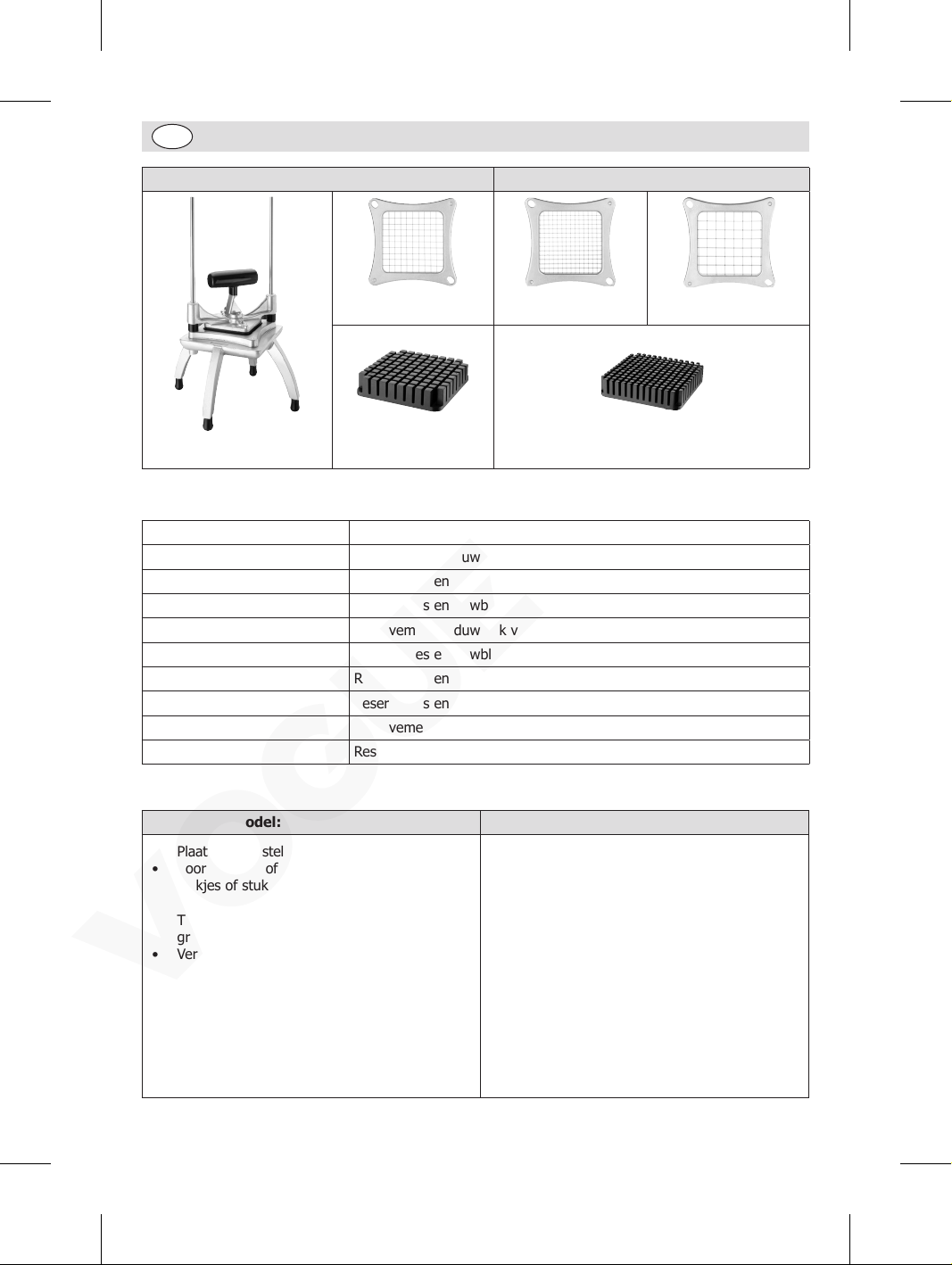

Inhoud van verpakking Optionele onderdelen (niet inbegrepen)

9,5 mm mes 6 mm mes

Model: DB345

Opgelet: Bladen worden bot door het gebruik en moeten regelmatig gecontroleerd worden om schade te voorkomen. Als een mes breekt, gooi het dan onmiddellijk weg.

Code voor reserveonderdelen

AJ480 Reservemes en duwblok voor DB343 - 6 stukken

AJ481 Reservemes en duwblok voor DB343 - 8 stukken

AJ482 Reservemes en duwblok voor DB343 - 10 stukken

AJ483 Reservemes en duwblok voor DB344 - 6 mm

AJ484 Reservemes en duwblok voor DB344 - 9,5 mm

AJ485 Reservemes en duwblok voor DB344 - 12,5 mm

AJ486 Reservemes en duwblok voor DB345 - 12,5 mm

AJ487 Reservemes en duwblok voor DB344 - 6 mm

AJ488 Reservemes en duwblok voor DB344 - 9,5 mm

Duwblok voor 9,5 mm

Beschrijving

Duwblok voor 6 mm en 12,5 mm

12,5 mm mes

Bediening

Model: DB343/DB345 Model: DB344

• Plaats het toestel op een stevig werkoppervlak.

• Boor het fruit of de groente uit en snij in plakjes of stukjes voordat u het apparaat gebruikt.

• Til de hendel omhoog en plaats het fruit of de groente op het mes.

• Verwijder handen en vingers uit het snijgebied.

• Duw in één vlotte en vloeiende beweging het duwblok omlaag om het fruit of de groente door het mes te duwen.

• Til de hendel omhoog en herhaal indien nodig.

Opmerking: Hak geen fruit of groente die groter is dan de opening in de meshouder.

• Plaats het toestel op een stevig werkoppervlak.

• Plaats een aardappel op het scherm tussen het duwblok en het mes.

• Verwijder handen en vingers uit het snijgebied.

• Duw de hendel snel richting het mes om de aardappel in friet te snijden.

• Trek de hendel terug en herhaal, indien nodig.

Opmerking: Snij geen aardappelen die groter zijn dan de opening in de meshouder.

Page 7

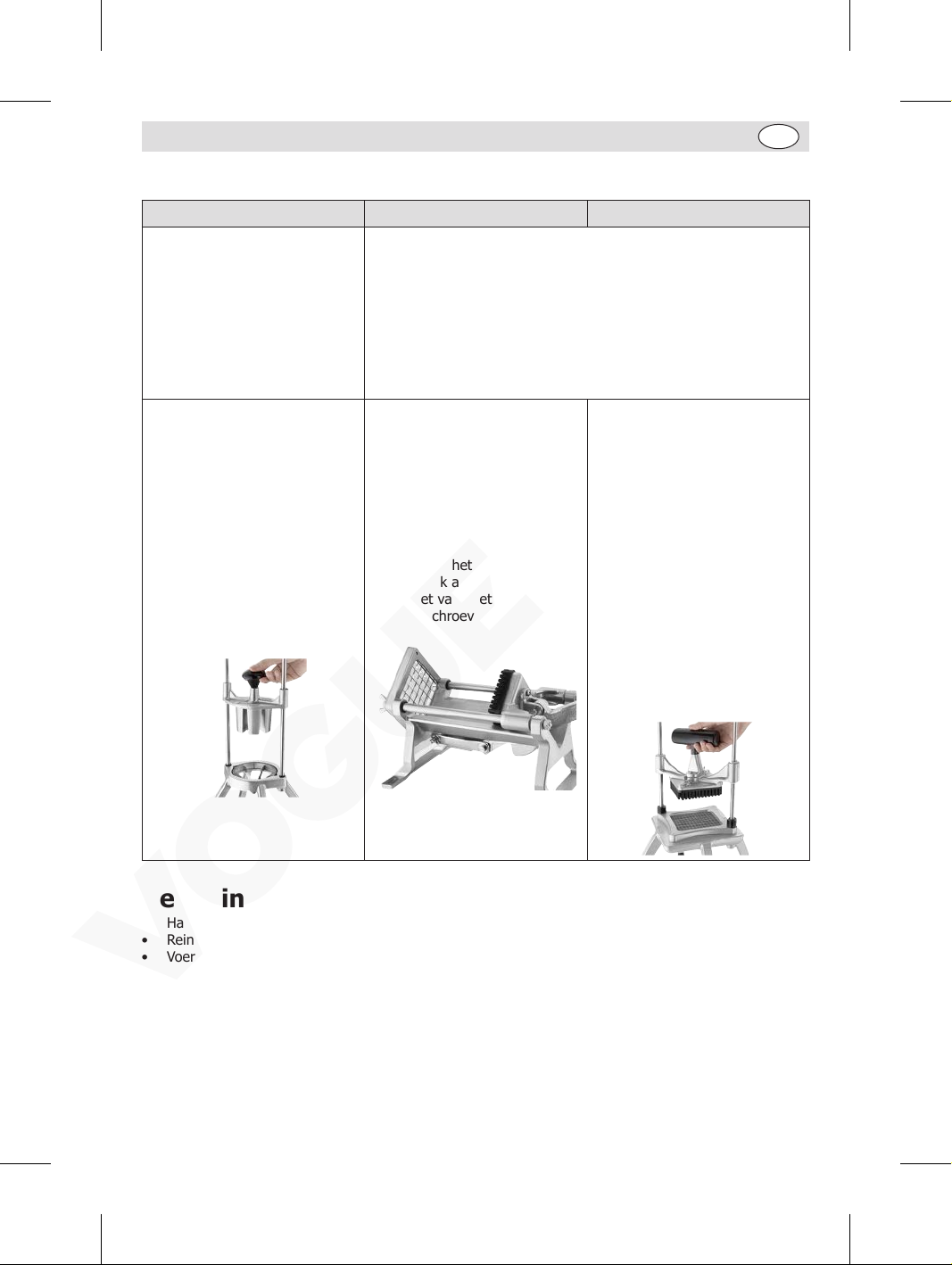

Het mes en het duwblok vervangen

Model: DB343 Model: DB344 Model: DB345

Het product wordt volledig gemonteerd geleverd met het mes en het duwblok voor 6 gelijke stukken.

Indien gewenst, bestel andere groottes van messen en duwblokken.

Om het mes en het duwblok te vervangen:

1. Til het duwblok uit de geleidestangen.

2. Verwijder de schroeven aan de onderkant van het frame om het mes los te maken.

3. Breng het gewenste mes aan in het frame en zet vast met de schroeven.

4. Schroef de hendel los van het duwblok.

5. Schroef de hendel in het gewenste duwblok.

6. Schuif het duwblok op de geleidestangen omlaag.

Het product wordt volledig gemonteerd geleverd met het 9,5 mm mes en duwblok.

Indien gewenst, bestel andere groottes van messen en duwblokken.

Om het mes en het duwblok te vervangen:

1. Verwijder de vleugelmoeren van de meshouder om het mes los te maken.

2. Installeer het gewenste mes en zet vast met de vleugelmoeren.

3. Verwijder de duimschroeven van de duwblokhouder om het duwblok los te maken.

4. Bevestig het gewenste duwblok aan de houder en zet vast met de duimschroeven.

1. Til het duwblok uit de geleidestangen.

2. Verwijder de 2 zwarte bumpers van de geleidestangen. Verwijder dan het mes.

3. Schuif het gewenste mes op de geleidestangen. Installeer dan de bumpers.

4. Verwijder de duimschroeven van de duwblokhouder om het duwblok los te maken.

5. Bevestig het gewenste duwblok aan de houder en zet vast met de duimschroeven.

6. Schuif het duwblok op de geleidestangen omlaag.

Reiniging, zorg & onderhoud

• Haal het product uit elkaar zoals beschreven (zie de sectie “Het mes en het duwblok vervangen”).

• Reinig het mes en het duwblok grondig.

• Voer de demontagestappen omgekeerd uit om het product opnieuw in elkaar te zetten.

• Indien nodig, smeer de geleidestangen met mineraalolie, een voedselveilig smeermiddel of paraffine. Gebruik geen bakolie.

te reproduceren, kopiëren, op opslagmedia op te slaan of op enigerlei wijze over te dragen, zonder voorafgaande

Wij hebben er alles aan gedaan om er zeker van te zijn dat op publicatiedatum van de handleiding alle details correct zijn,

desondanks, behoudt VOGUE het recht voor om specificaties zonder aankondiging te wijzigen.

goedkeuring van VOGUE.

Page 8

Consignes de sécurité

• Pour obtenir des performances optimales avec votre produit et améliorer sa durée d’utilisation, veuillez lire et respecter l’intégralité des présentes consignes.

• Nettoyez entièrement le produit avant et après chaque utilisation.

• Réduisez au minimum l’utilisation de produits de nettoyage alcalins. Ceux-ci risquent de provoquer des piqûres de corrosion et de ternir le fini.

• Rappel : les lames sont TRÈS COUPANTES ! Faites attention lorsque vous manipulez

et utilisez la machine. Toujours maintenir les mains à l’écart des lames.

Description du produit

DB343 - Trancheuse fruits/légumes DB344 - Trancheuse de croustilles DB345 - Trancheuse en dés munie d’une lame de 9,5 mm

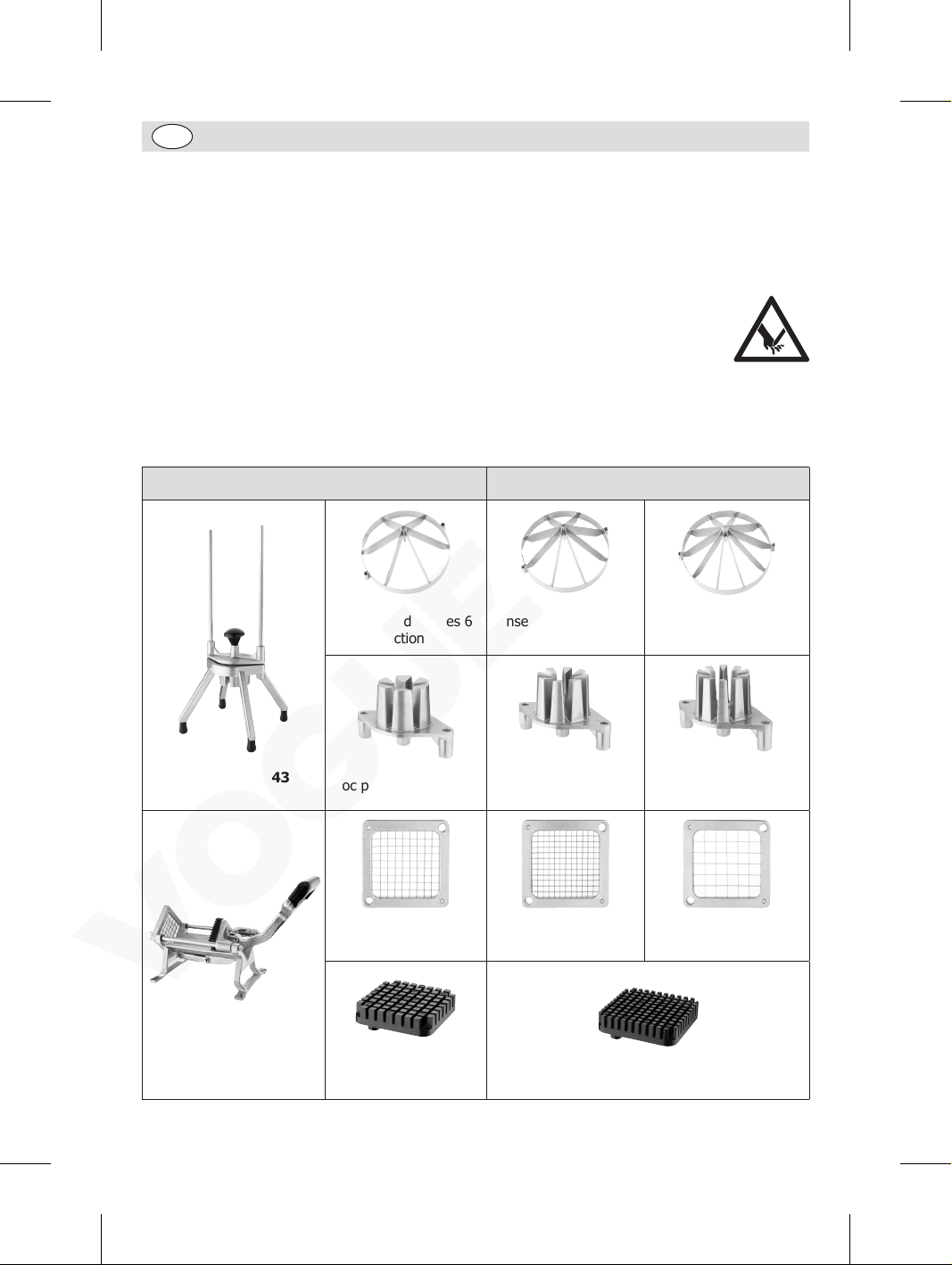

Liste des pièces

Contenu de l’emballage Pièces en option (non fournies)

Modèle : DB343

Modèle : DB344

Ensemble de lames 6

sections

Bloc poussoir 6 sections

Ensemble de lames 9,5 mmEnsemble de lames 6 mmEnsemble de lames 12,5

Bloc poussoir pour 9,5

Ensemble de lames 8

sections

Bloc poussoir 8

sections

Bloc poussoir pour 6 mm et 12,5 mm

Ensemble de lames 10

Bloc poussoir 10

sections

Page 9

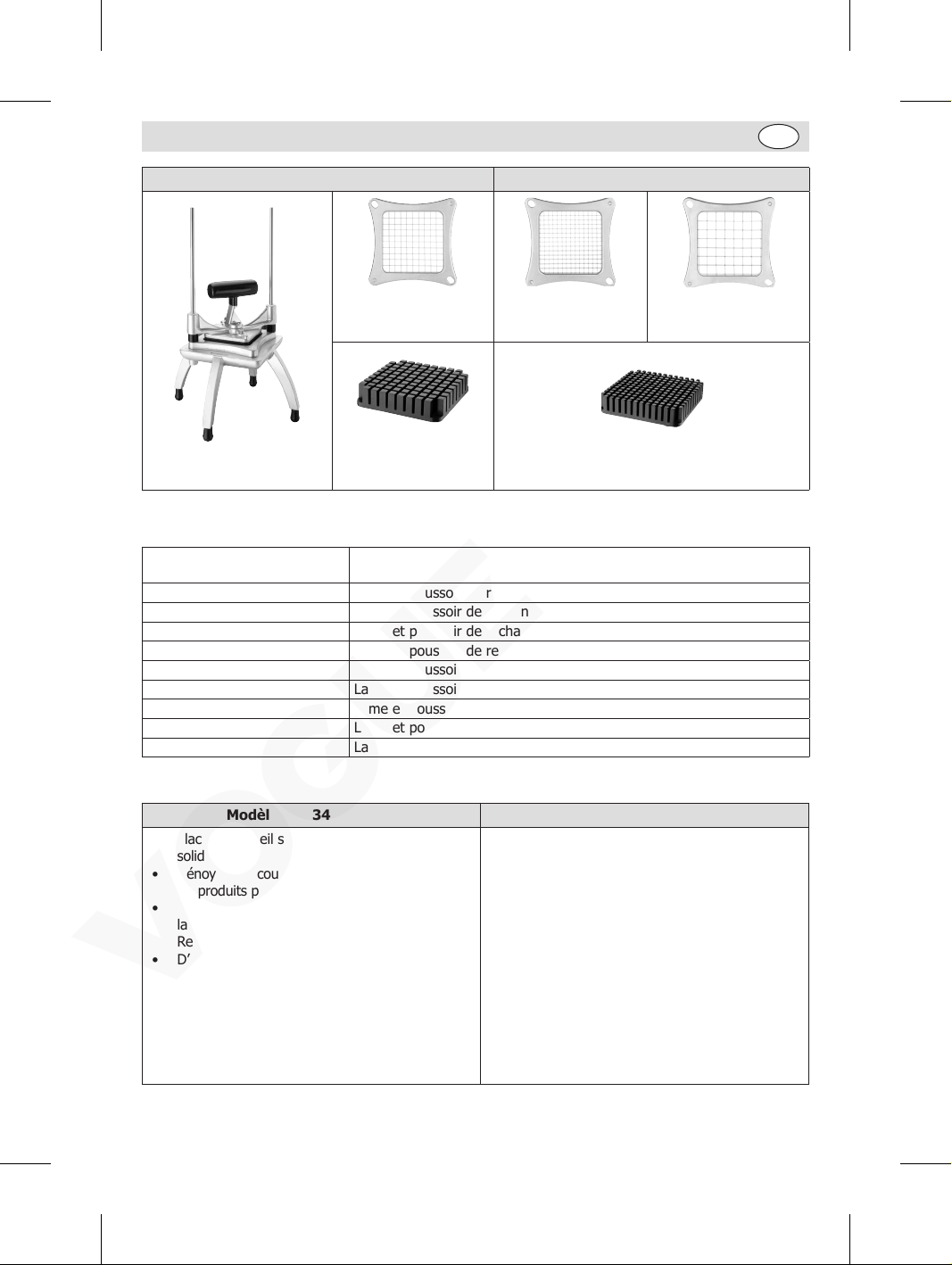

Contenu de l’emballage Pièces en option (non fournies)

Ensemble de lames 9,5 mmEnsemble de lames 6

Modèle : DB345

Attention : Les lames s’émoussent à l’usage et doivent être inspectées régulièrement pour éviter de les endommager. Si une lame se brise, jetez-la ainsi que tout produit immédiatement.

Code pour les pièces de rechange

AJ480 Lame et poussoir de rechange pour DB343 - 6 sections AJ481 Lame et poussoir de rechange pour DB343 - 8 sections AJ482 Lame et poussoir de rechange pour DB343 - 10 sections AJ483 Lame et poussoir de rechange pour DB344 - 6 mm AJ484 Lame et poussoir de rechange pour DB344 - 9,5 mm AJ485 Lame et poussoir de rechange pour DB344 - 12,5 mm AJ486 Lame et poussoir de rechange pour DB345 - 12,5 mm AJ487 Lame et poussoir de rechange pour DB344 - 6 mm AJ488 Lame et poussoir de rechange pour DB344 - 9,5 mm

Bloc poussoir pour 9,5

Description

Bloc poussoir pour 6 mm et 12,5 mm

Ensemble de lames

12,5 mm

Fonctionnement

Modèle : DB343/DB345 Modèle : DB344

• Placez l’appareil sur une surface de travail solide.

• Dénoyautez, coupez en tranches ou découpez les produits pour les apprêter pour le tranchage.

• Soulevez la poignée, puis placez les produits sur la lame.

• Retirez mains et doigts de la zone de coupe.

• D’un mouvement fluide et rapide, abaissez le bloc poussoir pour faire passer les produits à travers les lames.

• Relevez la lame, puis recommencez l’opération autant de fois que nécessaire.

Remarque : N’essayez pas de trancher un aliment plus large que l’ouverture du support de lame.

• Placez l’appareil sur une surface de travail solide.

• Placez une pomme de terre sur la protection située entre le bloc poussoir et la lame.

• Retirez mains et doigts de la zone de coupe.

• Poussez d’un geste rapide la poignée vers la lame pour trancher la pomme de terre en croustilles.

• Tirez la poignée vers l’arrière, puis recommencez l’opération autant de fois que nécessaire.

Remarque : Ne pas essayer de trancher des pommes de terre de taille supérieure à l’ouverture du support de lame.

Page 10

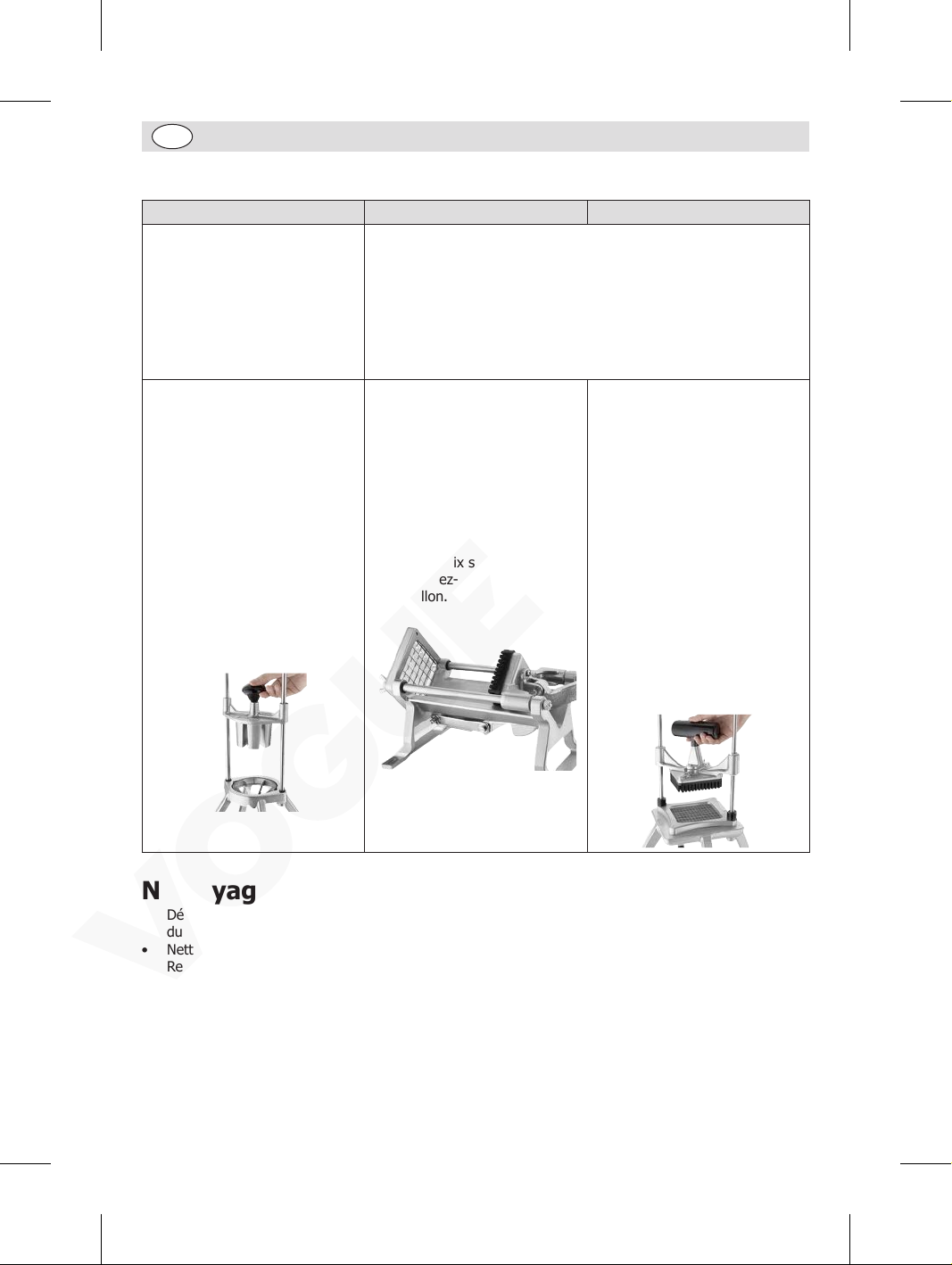

Remplacement de la lame et du bloc poussoir

Modèle : DB343 Modèle : DB344 Modèle : DB345

Le produit est livré entièrement monté avec la lame 6 sections et

Le produit est livré entièrement monté avec la lame 9,5 mm et le bloc poussoir.

le bloc poussoir. Commandez toutes autres tailles

de lames et de blocs poussoirs au

Commandez toutes autres tailles de lames et de blocs poussoirs au besoin.

besoin. Pour remplacer la lame et le bloc

Pour remplacer la lame et le bloc poussoir :

poussoir :

1. Retirez le bloc poussoir des tiges de guidage.

2. Retirez les vis situées dans la partie inférieure du cadre pour libérer l’ensemble de lames.

3. Insérez l’ensemble de lames de votre choix dans le cadre, puis fixez-le à l’aide des vis.

4. Dévissez la poignée du bloc poussoir.

5. Revissez la poignée sur le bloc poussoir de votre choix.

1. Retirez les écrous papillon du support de lame pour libérer la lame.

2. Installez l’ensemble de lames de votre choix, puis fixez-le à l’aide des écrous papillon.

3. Retirez les vis papillon du support du bloc poussoir pour libérer le bloc.

4. Placez le bloc poussoir de votre choix sur le support, puis fixez-le à l’aide des vis papillon.

6. Faites coulisser l’ensemble de blocs poussoirs le long des tiges de guidage.

1. Retirez le bloc poussoir des tiges de guidage.

2. Enlevez les 2 tampons noirs des tiges, puis enlevez l’ensemble de lames.

3. Faites coulisser l’ensemble de lames le long des tiges de guidage, puis remettez les tampons.

4. Retirez les vis papillon du support du bloc poussoir pour libérer le bloc poussoir.

5. Placez le bloc poussoir de votre choix sur le support, puis fixez-le à l’aide des vis papillon.

6. Faites coulisser l’ensemble de blocs poussoirs le long des tiges de guidage.

Nettoyage, entretien et maintenance

• Démontez le produit conformément aux instructions (voir la Section « Remplacement de la lame et du bloc poussoir »).

• Nettoyez entièrement la lame et le bloc poussoir.

• Remontez le produit en exécutant en sens inverse les instructions de démontage.

• Au besoin, lubrifiez les tiges de guidage à l’aide d’une huile minérale, de la graisse de qualité alimentaire ou de la paraffine. Ne pas utiliser de l’huile de cuisine.

quel moyen, tant électronique que mécanique, sous forme de photocopie, d’enregistrement ou autre de ce mode d’emploi

Nous nous efforçons, par tous les moyens dont nous disposons, de faire en sorte que les détails contenus dans le présent

mode d’emploi soient corrects en date d’impression. Toutefois, VOGUE se réserve le droit de changer les spécifications de

sont interdites sans l’autorisation préalablement accordée par VOGUE.

ses produits sans préavis.

Page 11

Sicherheitshinweise

• Um die beste Leistung und eine lange Lebensdauer Ihres Produktes zu gewährleisten, lesen und befolgen Sie diese Anleitung.

• Reinigen Sie das Produkt vor und nach jedem Gebrauch gründlich.

• Minimieren Sie den Einsatz von alkalischen Reinigungsmitteln, da diese zu Lochfraß und zur Mattierung der Oberfläche führen können.

• Denken Sie daran, dass die Klingen SEHR SCHARF sind! Seien Sie vorsichtig bei

der Handhabung und Bedienung des Gerätes. Halten Sie Ihre Hände immer von den Klingen fern.

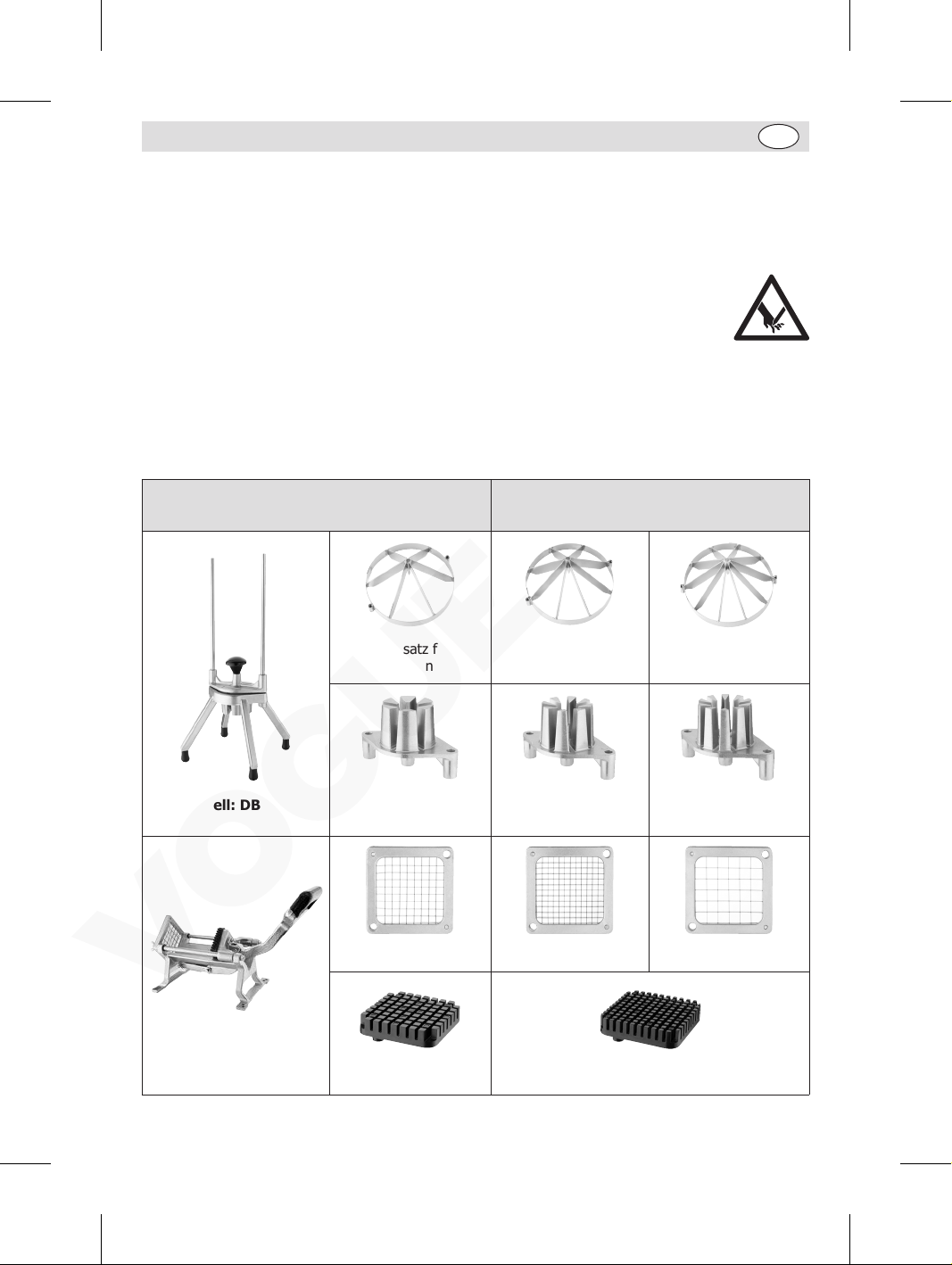

Produktbeschreibung

DB343 - Obst-/Gemüse-Spaltenschneider DB344 - Pommesschneider DB345 - Gemüsewürfler mit 9,5 mm Klinge

Teileliste

Lieferumfang Optionales Zubehör (nicht im Lieferumfang

Modell: DB343

enthalten)

Klingensatz für 6

Spalten

Schiebeblock für 6

Spalten

9,5 mm Klingensatz 6 mm Klingensatz 12,5 mm Klingensatz

Klingensatz für 8

Spalten

Schiebeblock für 8

Spalten

Klingensatz für 10

Spalten

Schiebeblock für 10

Spalten

Modell: DB344

Schiebeblock für 9,5 mm

Schiebeblock für 6 mm und 12,5 mm

Page 12

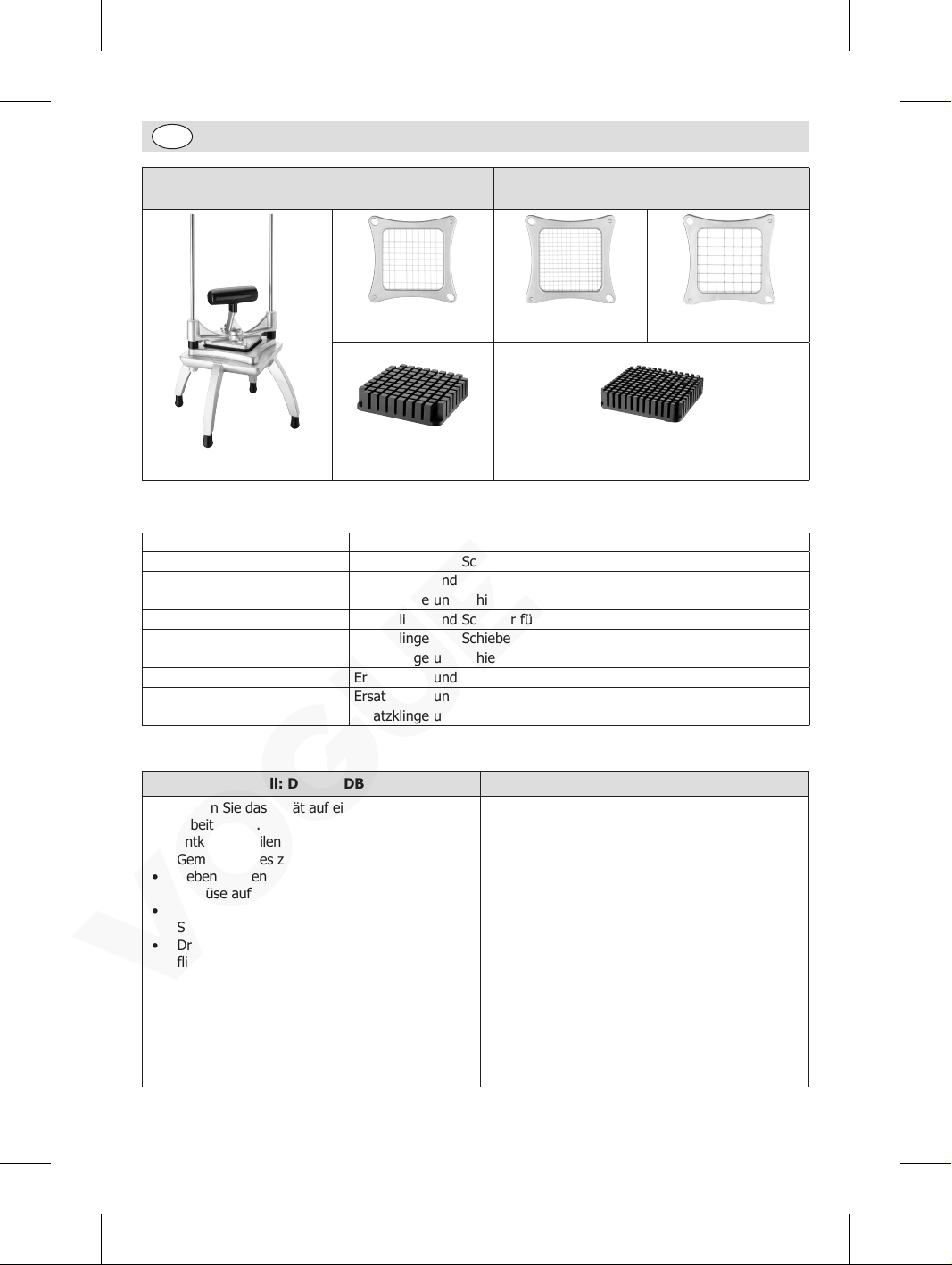

Lieferumfang Optionales Zubehör (nicht im Lieferumfang

enthalten)

9,5 mm Klingensatz 6 mm Klingensatz

Modell: DB345

Achtung: Die Klingen werden mit der Zeit stumpf und sollten regelmäßig überprüft werden, um Schäden zu vermeiden. Wenn eine Klinge bricht, entsorgen Sie sie und alle Produkte sofort.

Code für Ersatzteile Beschreibung

AJ480 Ersatzklinge und Schieber für DB343 – 6 Abschnitte AJ481 Ersatzklinge und Schieber für DB343 – 8 Abschnitte AJ482 Ersatzklinge und Schieber für DB343 – 10 Abschnitte AJ483 Ersatzklinge und Schieber für DB344 – 6 mm AJ484 Ersatzklinge und Schieber für DB344 – 9,5 mm AJ485 Ersatzklinge und Schieber für DB344 – 12,5 mm AJ486 Ersatzklinge und Schieber für DB345 – 12,5 mm AJ487 Ersatzklinge und Schieber für DB344 – 6 mm AJ488 Ersatzklinge und Schieber für DB344 – 9,5 mm

Schiebeblock für 9,5 mm

Schiebeblock für 6 mm und 12,5 mm

12,5 mm Klingensatz

Betrieb

Modell: DB343/DB345 Modell: DB344

• Stellen Sie das Gerät auf eine stabile Arbeitsfläche.

• Entkernen, teilen oder zerkleinern Sie das Obst/ Gemüse, um es zum Schneiden vorzubereiten.

• Heben Sie den Griff an und legen Sie das Obst/ Gemüse auf den Klinge.

• Halten Sie Hände und Finger vom Schneidebereich fern.

• Drücken Sie den Schiebeblock in einer zügigen, fließenden Bewegung nach unten, um das Obst/Gemüse durch die Klingen zu drücken.

• Heben Sie den Griff an und wiederholen Sie den Vorgang nach Bedarf.

Hinweis: Versuchen Sie nicht, Obst-/ Gemüsestücke zu zerkleinern, die größer sind als die Öffnung im Klingenhalter.

• Stellen Sie das Gerät auf eine stabile Arbeitsfläche.

• Legen Sie eine Kartoffel auf die Blende zwischen Schiebeblock und Klinge.

• Halten Sie Hände und Finger vom Schneidebereich fern.

• Drücken Sie den Griff zügig in Richtung Klinge, um die Kartoffel zu Pommes zu schneiden.

• Ziehen Sie den Griff nach oben und wiederholen Sie den Vorgang nach Bedarf.

Hinweis: Versuchen Sie nicht, Kartoffeln zu schneiden, die größer sind als die Öffnung im Klingenhalter.

Page 13

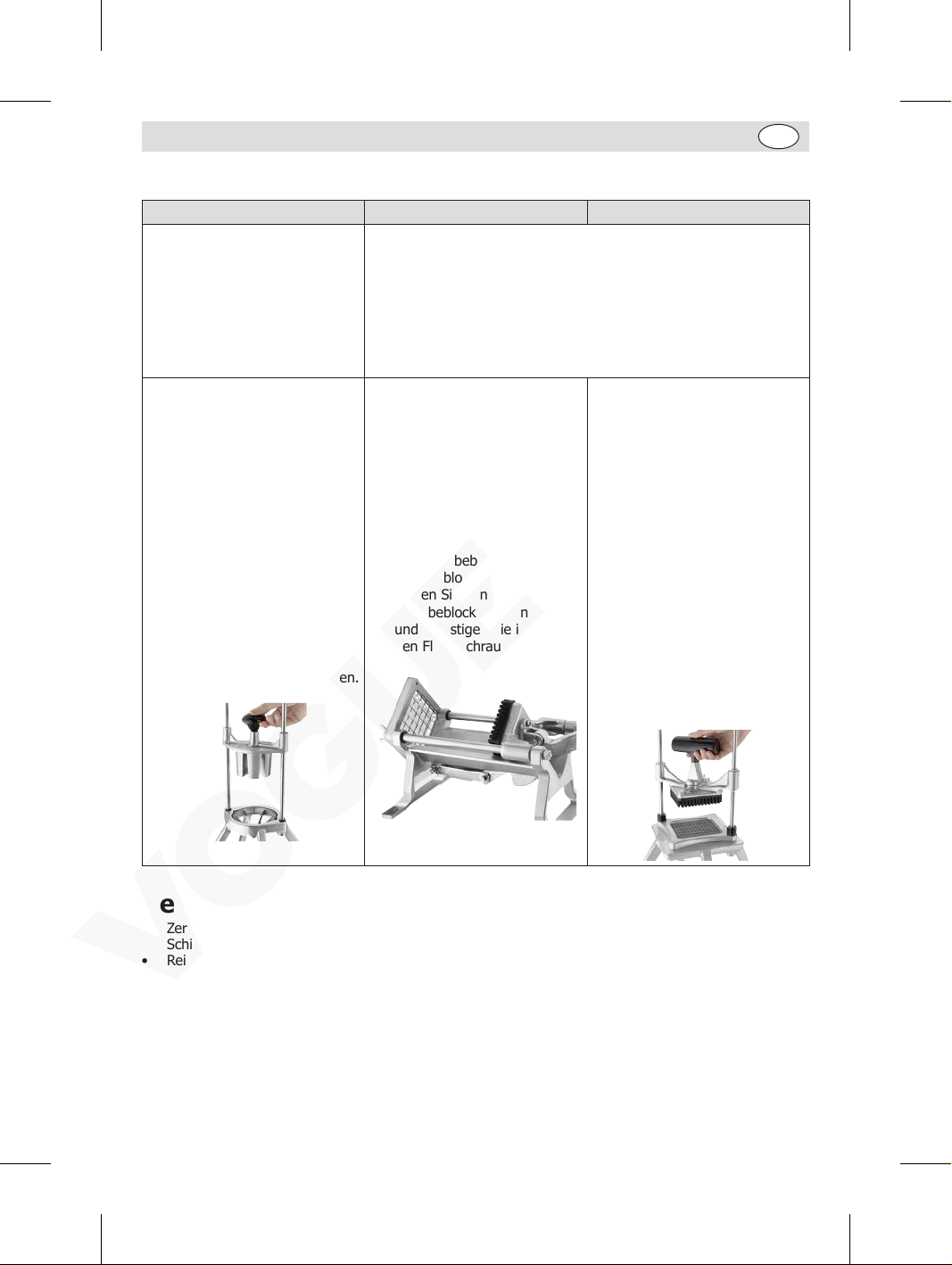

Klingensatz und Schiebeblock wechseln

Modell: DB343 Modell: DB344 Modell: DB345

Das Produkt wird komplett montiert mit einem Klingensatz und einem Schiebeblock für 6 Spalten geliefert. Bestellen Sie bei Bedarf Klingensätze und Schiebeblöcke in anderen Größen. Zum Wechseln der Klinge und des Schiebeblocks:

1. Ziehen Sie den Schiebeblock von den Führungsstangen.

2. Entfernen Sie die Schrauben von der Unterseite des Rahmens, um den Klingensatz zu lösen.

3. Setzen Sie den gewünschten Klingensatz in den Rahmen ein und befestigen Sie ihn mit den Schrauben.

4. Schrauben Sie den Griff vom Schiebeblock ab.

5. Schrauben Sie den Griff an den gewünschten Schiebeblock.

6. Schieben Sie den Schiebeblock über die Führungsstangen nach unten.

Das Produkt wird komplett montiert mit einem 9,5 mm Klingensatz und Schiebeblock geliefert.

Bestellen Sie bei Bedarf Klingensätze und Schiebeblöcke in anderen Größen.

Zum Wechseln der Klinge und des Schiebeblocks:

1. Entfernen Sie die Flügelmuttern vom Klingenhalter, um die Klinge zu lösen.

2. Setzen Sie den gewünschten Klingensatz ein und befestigen Sie ihn mit den Flügelmuttern.

3. Entfernen Sie die Flügelschrauben vom Halter des Schiebeblocks, um den Schiebeblock zu lösen.

4. Setzen Sie den gewünschten Schiebeblock auf den Halter und befestigen Sie ihn mit den Flügelschrauben.

1. Ziehen Sie den Schiebeblock von den Führungsstangen.

2. Entfernen Sie die beiden schwarzen Stoßfänger von den Führungsstangen. Entfernen Sie danach den Klingensatz.

3. Schieben Sie den gewünschten Klingensatz in die Führungsstangen. Befestigen Sie danach die Stoßfänger.

4. Entfernen Sie die Flügelschrauben vom Halter des Schiebeblocks, um den Schiebeblock zu lösen.

5. Setzen Sie den gewünschten Schiebeblock auf den Halter und befestigen Sie ihn mit den Flügelschrauben.

6. Schieben Sie den Schiebeblock über die Führungsstangen nach unten.

Reinigung, Pflege und Wartung

• Zerlegen Sie das Produkt den Anweisungen entsprechend (siehe Abschnitt „Klingensatz und Schiebeblock wechseln“).

• Reinigen Sie den Klingensatz und den Schiebeblock gründlich.

• Um das Produkt wieder zusammenzubauen, führen Sie die Anweisungen zur Demontage in umgekehrter Reihenfolge durch.

• Schmieren Sie die Führungsstangen bei Bedarf mit Mineralöl, lebensmitteltauglichem Fett oder Paraffin. Verwenden Sie kein Speiseöl.

Form oder auf irgendeinem Wege - einschließlich elektronischer, mechanischer Verfahren, durch Fotokopieren, Aufnahme oder andere Verfahren -

Es werden alle Anstrengungen unternommen um sicherzustellen, dass alle Angaben bei der Drucklegung korrekt sind. BOLERO behält sich jedoch

das Recht vor, Spezifikationen ohne Vorankündigung zu ändern.

vervielfältigt oder übertragen werden.

Page 14

Suggerimenti per la sicurezza

• Per ottenere le prestazioni migliori e allungare la durata del prodotto, si prega di leggere e seguire le istruzioni indicate.

• Pulire accuratamente il prodotto prima e dopo ogni l’uso.

• Minimizzare l’uso dei pulitori alcalini, in quanto questi possono causare la corrosione e l’opacizzazione delle finiture.

• Si prega di ricordare che le lame sono MOLTO AFFILATE! Porre molta attenzione

quando si maneggia e usa la macchina in funzionamento. Tenere sempre le mani lontano dalle lame.

Descrizione del prodotto

DB343 - Taglierina per frutta/verdura DB344 - Taglierina per patatine fritte DB345 - Cubettatrice per verdura con lama da 9,5 mm

Elenco Componenti

Contenuto della confezione Componenti opzionali (non forniti)

Modello: DB343

Modello: DB344

Gruppo lame a 6 sezioni

Blocco spinta a 6 sezioni

Gruppo lame da 9,5 mm Gruppo lame da 6 mm

Blocco spinta per lame

da 9,5 mm

Gruppo lame a 8

sezioni

Blocco spinta a 8

sezioni

Blocco spinta da 6 mm e 12,5 mm

Gruppo lame a 10

sezioni

Blocco spinta a 10

sezioni

Gruppo lame da 12,5 mm

Page 15

Contenuto della confezione Componenti opzionali (non forniti)

Gruppo lame da 9,5

Modello: DB345

Attenzione: Le lame si smussano con l’uso e devono essere ispezionate regolarmente per evitare danni. Se una lama si rompe, scartarla immediatamente insieme a tutti i prodotti.

Codici dei ricambi Descrizione

AJ480 Lama e spintore di ricambio per DB343 - 6 sezioni AJ481 Lama e spintore di ricambio per DB343 - 8 sezioni AJ482 Lama e spintore di ricambio per DB343 - 10 sezioni AJ483 Lama e spintore di ricambio per DB344 - 6 mm AJ484 Lama e spintore di ricambio per DB344 - 9,5 mm AJ485 Lama e spintore di ricambio per DB344 - 12,5 mm AJ486 Lama e spintore di ricambio per DB345 - 12,5 mm AJ487 Lama e spintore di ricambio per DB344 - 6 mm AJ488 Lama e spintore di ricambio per DB344 - 9,5 mm

Blocco spinta per lame

da 9,5 mm

Gruppo lame da 6 mm

Blocco spinta da 6mm e 12,5mm

Gruppo lame da 12,5

Funzionamento

Modello: DB343/DB345 Modello: DB344

• Collocare l’unità su una solida superficie di lavoro.

• To gl ie re il t or so lo , af fe tta re o t ag li are i l pr od ot to per prepararlo.

• Sollevare il manico e collocare il prodotto sulla lama.

• Allontanare le mani e le dita dall’area di taglio.

• Con un movimento fluido e rapido, premere il blocco spinta e spingere il prodotto attraverso le lame.

• Sollevare il manico e ripetere l’operazione se necessario.

Nota: non cercare di tagliare un prodotto di dimensioni maggiori dell’apertura del portalame.

• Collocare l’unità su una solida superficie di lavoro.

• Disporre una patata sulla protezione fra il blocco spinta e la lama.

• Allontanare le mani e le dita dalla superficie di taglio.

• Spingere rapidamente il manico verso la lama per tagliare la patata in piccole fettine.

• Tirare indietro il manico e ripetere l’operazione se necessario.

Nota: non cercare di tagliare le patate con dimensioni maggiori dell’apertura del portalame.

Page 16

Cambio della lama e del blocco di spinta

Modello: DB343 Modello: DB344 Modello: DB345

Il prodotto è consegnato completamente assemblato con

Il prodotto è consegnato completamente assemblato con la lama da

9,5 mm e il blocco di spinta. un gruppo lame e un blocco spinta da 6 sezioni.

Ordinare i gruppi lame e blocchi spinta di diverse dimensioni se

necessario. necessario.

Per cambiare il gruppo lame e il blocco spinta:

1. Sollevare il blocco spinta dagli

assi guida.

2. Rimuovere le viti dalla base

del telaio per rilasciare il gruppo lame.

3. Inserire il gruppo lame

desiderato nel telaio e fissarlo con le viti.

4. Svitare il manico del blocco

spinta.

5. Avvitare il manico nel blocco

spinta desiderato.

Per cambiare il gruppo lame e il blocco spinta:

1. Rimuovere i dadi a farfalla dal portalame per rilasciare la lama.

2. Installare il gruppo lame desiderato e fissarlo con i dadi a farfalla.

3. Rimuovere le viti ad alette dal supporto del blocco spinta per rilasciare il blocco stesso.

4. Disporre il blocco spinta desiderato sul supporto e fissarlo con le viti ad alette.

6. Far scorrere il blocco spinta lungo gli assi guida.

1. Sollevare il blocco spinta dagli assi guida.

2. Rimuovere le 2 protezioni nere dagli assi guida. Successivamente, rimuovere il gruppo lame.

3. Far scivolare il gruppo lame desiderato lungo gli assi guida. Successivamente, installare le protezioni.

4. Rimuovere le viti ad alette dal supporto del blocco spinta per rilasciare il blocco spinta stesso.

5. Disporre il blocco spinta desiderato sul supporto e fissarlo con le viti ad alette.

6. Far scivolare il gruppo blocco spinta lungo gli assi guida.

Pulizia e manutenzione

• Smontare il prodotto secondo le istruzioni (vedere la sezione Cambio della lama e del blocco spinta”).

• Pulire a fondo il gruppo lame e il blocco spinta.

• Per rimontare il prodotto è sufficiente seguire le istruzioni di smontaggio al contrario.

• Lubrificare gli assi guida con olio minerale, grasso alimentare o paraffina se necessario. Non usare olio alimentare.

Le informazioni contenute sono corrette e accurate al momento della stampa, tuttavia VOGUE si riserva il diritto di modificare le specifiche senza

riproduzione, di qualsiasi parte delle presenti istruzioni senza la previa autorizzazione scritta di VOGUE.

preavviso.

Page 17

Consejos de seguridad

• Para obtener el mejor rendimiento y vida útil del producto, lea y siga estas instrucciones.

• Limpie bien el aparato antes y después de cada uso.

• Minimice el uso de limpiadores alcalinos, ya que pueden causar picaduras y deslustrar el acabado.

• Recuerde que las cuchillas están MUY AFILADAS. Tenga cuidado cuando esté

manipulando u operando la máquina. Mantenga las manos alejadas de las cuchillas en todo momento.

Descripción del producto

DB343 - Cortadora de fruta/verdura en cuña DB344 - Cortadora de patatas fritas DB345 - Cortadora de verdura en cubos con cuchilla de 9,5 mm

Lista de piezas

Contenido del paquete Piezas opcionales (no incluidas)

Modelo: DB343

Modelo: DB344

Cuchilla de 6 secciones Cuchilla de 8 secciones

Bloque empujador de 6

secciones

Cuchilla de 9,5 mm Cuchilla de 6 mm Cuchilla de 12,5 mm

Bloque empujador para

9,5 mm

Bloque empujador de 8

secciones

Bloque empujador para 6 mm y 12,5 mm

Cuchilla de 10

secciones

Bloque empujador de

10 secciones

Page 18

Contenido del paquete Piezas opcionales (no incluidas)

Cuchilla de 9,5 mm Cuchilla de 6 mm

Modelo: DB345

Precaución: Las cuchillas se desafilarán con el uso y deben inspeccionarse regularmente para evitar daños. Si se rompe una cuchilla, deséchela junto con los productos inmediatamente.

Código para las piezas de repuesto

AJ480 Cuchilla de repuesto y empujador para DB343 - 6 secciones AJ481 Cuchilla de repuesto y empujador para DB343 - 8 secciones AJ482 Cuchilla de repuesto y empujador para DB343 - 10 secciones AJ483 Cuchilla de repuesto y empujador para DB344 - 6 mm AJ484 Cuchilla de repuesto y empujador para DB344 - 9,5 mm AJ485 Cuchilla de repuesto y empujador para DB344 - 12,5 mm AJ486 Cuchilla de repuesto y empujador para DB345 - 12,5 mm AJ487 Cuchilla de repuesto y empujador para DB344 - 6 mm AJ488 Cuchilla de repuesto y empujador para DB344 - 9,5 mm

Bloque empujador para

9,5 mm

Descripción

Bloque empujador para 6 mm y 12,5 mm

Cuchilla de 12,5 mm

Funcionamiento

Modelo: DB343/DB345 Modelo: DB344

• Coloque el producto sobre una superficie firme.

• Deshuese, corte en rodajas o trocee los alimentos para prepararlos para el corte.

• Levante el asa y, a continuación, coloque los alimentos sobre la cuchilla.

• Mantenga las manos y los dedos alejados de la zona de corte.

• Con un movimiento rápido y fluido, presione el bloque empujador hacia abajo para hacer que los alimentos pasen a través de la cuchilla.

• Levante el asa y repita las veces que sea necesario.

Nota: no intente picar trozos más grandes que la abertura del soporte de la cuchilla.

• Coloque el producto sobre una superficie firme.

• Coloque una patata en el protector situado entre el bloque empujador y la cuchilla.

• Mantenga las manos y los dedos alejados de la zona de corte.

• Empuje el asa hacia la cuchilla con un movimiento rápido para cortar la patata en trozos.

• Tire del asa para devolverlo a su posición inicial y repita las veces que sea necesario.

Nota: no intente cortar patatas más grandes que la abertura del soporte de la cuchilla.

Page 19

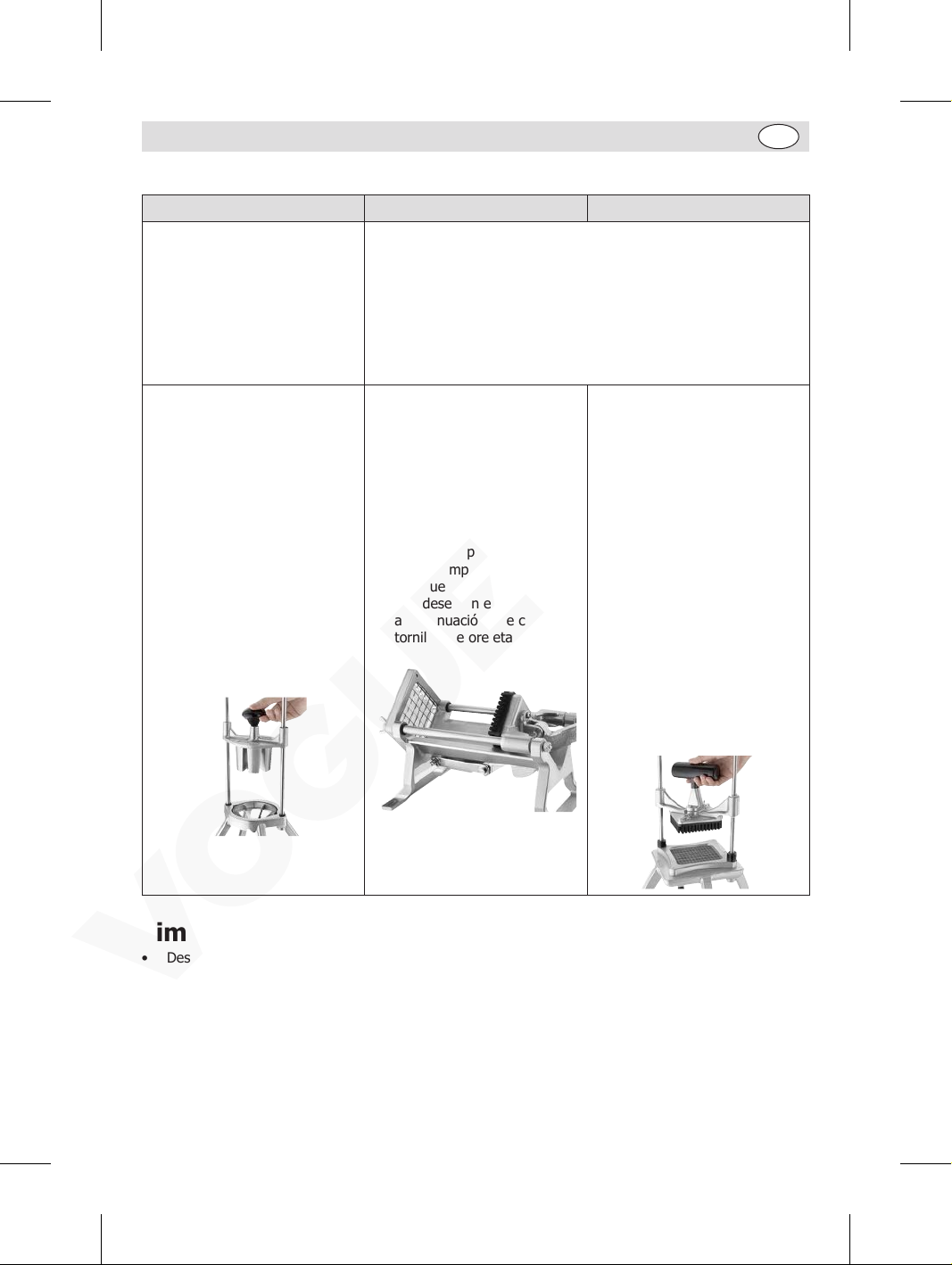

Cómo cambiar la cuchilla y el bloque empujador

Modelo: DB343 Modelo: DB344 Modelo: DB345

El producto viene totalmente ensamblado con la cuchilla y el bloque empujador de 6 secciones. Solicite otros tamaños de cuchilla y bloque empujador de acuerdo con sus necesidades. Para cambiar la cuchilla y el bloque empujador:

1. Retire el bloque empujador de las barras guía.

2. Retire los tornillos de la parte inferior del bastidor para liberar la ensamblaje de cuchilla.

3. Inserte la ensamblaje de cuchilla que desee en el bastidor y, a continuación, fije con los tornillos.

4. Desenrosque el asa del bloque empujador.

5. Enrosque el asa en el bloque empujador que desee.

6. Coloque el ensamblaje de bloque empujador en las barras guía.

El producto viene totalmente ensamblado con la cuchilla y el bloque empujador de 9,5 mm.

Solicite otros tamaños de cuchilla y bloque empujador de acuerdo con sus necesidades.

Para cambiar la cuchilla y el bloque empujador:

1. Retire las tuercas de mariposa del soporte de la cuchilla para liberarla.

2. Instale la ensamblaje de cuchilla que desee y, a continuación, fije con las tuercas de mariposa.

3. Retire los tornillos de orejeta del soporte del bloque empujador para liberar el bloque empujador.

4. Coloque el bloque empujador que desee en el soporte y, a continuación, fije con los tornillos de orejeta.

1. Retire el bloque empujador de las barras guía.

2. Retire los 2 topes negros de las barras guía y, a continuación, retire la ensamblaje de cuchilla.

3. Coloque la ensamblaje de cuchilla que desee en las barras guía y, a continuación, vuelva a colocar los topes.

4. Retire los tornillos de orejeta del soporte del bloque empujador para liberar el bloque empujador.

5. Coloque el bloque empujador que desee en el soporte y, a continuación, fije con los tornillos de orejeta.

6. Coloque el ensamblaje de bloque empujador en las barras guía.

Limpieza, cuidado y mantenimiento

• Desmonte el aparato de acuerdo con las instrucciones (consulte la sección “Cómo cambiar la cuchilla y el bloque empujador”).

• Limpie bien la cuchilla y el bloque empujador.

• Siga las instrucciones de desmontaje en sentido inverso para volver a ensamblar el producto.

• Cuando sea necesario, lubrique las barras guía con aceite mineral, grasa de calidad apta para aplicaciones alimentaria o parafina. No utilice aceite de cocina.

Reservados todos los derechos. Puede estar prohibida la reproducción o transmisión en cualquier forma o por cualquier medio electrónico, mecánico,

de fotocopiado, registro o de otro tipo, de cualquier parte de estas instrucciones sin la autorización previa y por escrito de VOGUE.

Se ha hecho todo lo posible para garantizar que todos los datos son correctos en el momento de su publicación; sin embargo, VOGUE se reserva el

derecho a modificar las especificaciones sin que medie notificación previa.

Page 20
