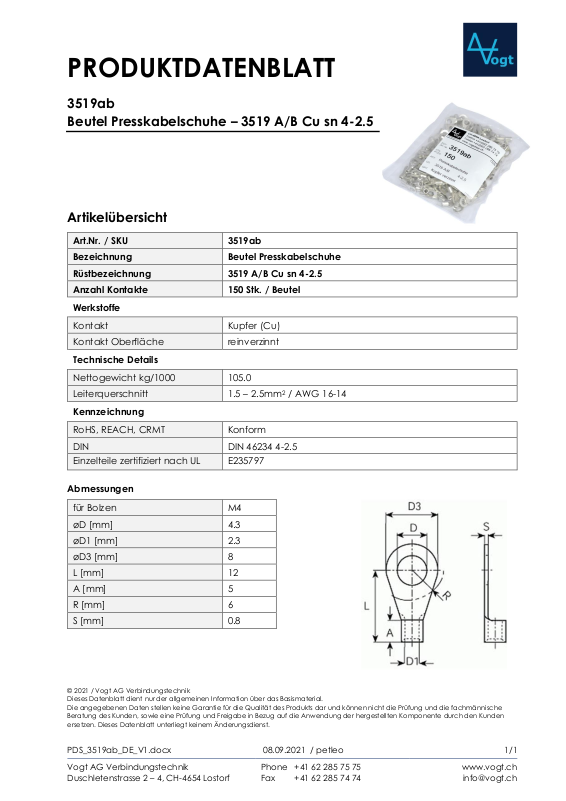

PRODUKTDATENBLATT
Vogt AG Verbindungstechnik
Duschletenstrasse 2 – 4, CH-4654 Lostorf
Phone +41 62 285 75 75
Fax +41 62 285 74 74
www.vogt.ch
Art.Nr. / SKU
3519ab
Bezeichnung
Beutel Presskabelschuhe
Rüstbezeichnung
3519 A/B Cu sn 4-2.5
Anzahl Kontakte
150 Stk. / Beutel
Werkstoffe
Kontakt
Kupfer (Cu)
Kontakt Oberfläche
reinverzinnt
Technische Details
Nettogewicht kg/1000
105.0
Leiterquerschnitt
1.5 – 2.5mm
2
/ AWG 16-14
Kennzeichnung
RoHS, REACH, CRMT
Konform
DIN
DIN 46234 4-2.5
Einzelteile zertifiziert nach UL
E235797
für Bolzen
M4
øD [mm]
4.3
øD1 [mm]
2.3
øD3 [mm]
8
L [mm]
12
A [mm]
5
R [mm]
6
S [mm]
0.8
3519ab
Beutel Presskabelschuhe – 3519 A/B Cu sn 4-2.5
Artikelübersicht
Abmessungen
© 2021 / Vogt AG Verbindungstechnik
Dieses Datenblatt dient nur der allgemeinen Information über das Basismaterial.
Die angegebenen Daten stellen keine Garantie für die Qualität des Produkts dar und können nicht die Prüfung und die fachmänni sche
Beratung des Kunden, sowie eine Prüfung und Freigabe in Bezug auf die Anwendung der hergestellten Komponente durch den Kunden
ersetzen. Dieses Datenblatt unterliegt keinem Änderungsdienst.
PDS_3519ab_DE_V1.docx 08.09.2021 / petleo 1/1
