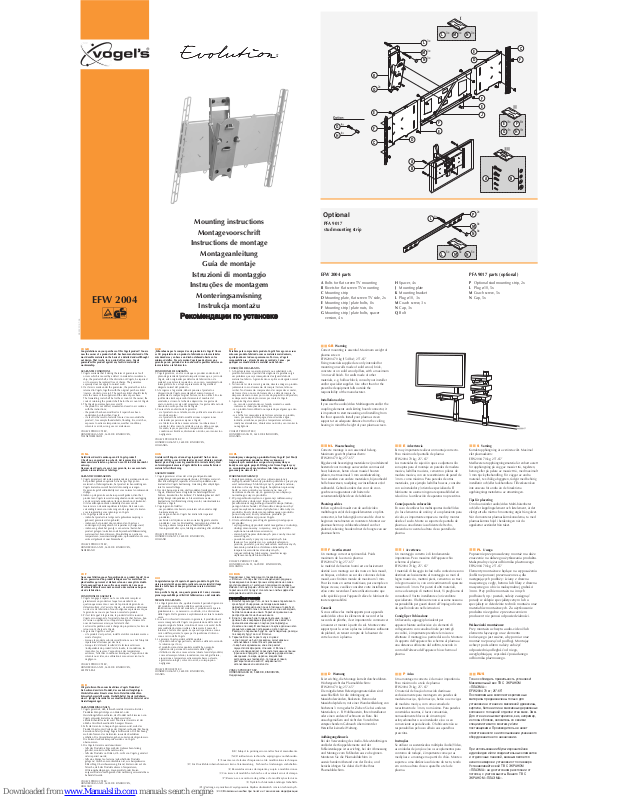

vogel's Evolution EFW2004 Mounting Instructions

GB

Warning

Correct mounting is essential. Maximum weight of
plasma screen:
EFW2004 70 kg (154 lbs); 25”-65”
Fixing materials supplied are only intended for
mounting on walls made of solid wood, brick,
concrete or on solid wood pillars, with a maximum
3 mm wall finish. For walls made of other
materials, e.g. hollow block, consult your installer
and/or specialist supplier. Use other than for the
prescribed equipment falls outside the
responsibility of the manufacturer.

Installation advice

If you use the audio/video Multisupports and/or the
coupling elements and skirting board connector, it
is important to start measuring and installing from
the floor upwards. Install your plasma screen
support at an adequate distance from the ceiling,
bearing in mind the height of your plasma screen.

NL

Waarschuwing

Correcte montage is van essentieel belang.
Maximum gewicht plasmascherm:
EFW2004 70 kg; 25”-65”
Bijgeleverde bevestigingsmaterialen zijn uitsluitend
bestemd voor montage aan wanden van massief
hout, baksteen, beton of aan massief houten
pilaren, met maximaal 3 mm wandafwerking.
Voor wanden van andere materialen, bijvoorbeeld
holle bouwsteen, raadpleeg uw installateur en/of
vakhandel. Gebruik anders dan voor de voor­geschreven apparatuur valt buiten de
verantwoordelijkheid van de fabrikant.

Plaatsingsadvies

Indien u gebruik maakt van de audio/video
multidragers en/of de koppelelementen en plint­connector, is het belangrijk om vanaf de vloer te
beginnen met afmeten en monteren. Monteer uw
plasmascherm op voldoende afstand van het
plafond, rekening houdend met de hoogte van uw
plasmascherm.

F

Avertissement

Un montage correct est primordial. Poids
maximum de la ecran à plasma:
EFW2004 70 kg; 25”-65”
Le matériel de fixation fourni est exclusivement
destiné à un montage sur des murs en bois massif,
en briques, en béton ou sur des colonnes de bois
massif, avec finition murale de maximum 3 mm.
Pour les murs en autres matériaux, par exemple en
brique creuse, veuillez consulter votre installateur
et/ou votre revendeur. Toute utilisation autre que
celle spécifiée pour l'appareil relève le fabricant de
toute responsabilité.

Conseils

Si vous utilisez les multisupports pour appareils
audio/vidéo et/ou les éléments de raccord et les
raccords de plinthe, il est important de commencer
à mesurer et monter à partir du sol. Montez votre
support pour la ecran à plasma à distance suffisante
du plafond, en tenant compte de la hauteur de
votre la ecran à plasma.

D

Warnung

Es ist wichtig, die Montage korrekt durchzuführen.
Höchstgewicht des Plasmabildschirm:
EFW2004 70 kg; 25”-65”
Die mitgelieferten Befestigungsmaterialien sind
ausschließlich für die Anbringung an
Massivholzwänden, Backstein, Beton oder
Massivholzpfeilern, mit einer Wandverkleidung von
höchstens 3 mm gedacht. Ziehen Sie bei anderen
Materialien, z. B. Hohlbaustein, Ihren Installateur
oder einen anderen Fachmann zu Rate. Bei
unsachgemäßem und nicht den Vorschriften
entsprechendem Gebrauch übernimmt der
Hersteller keinerlei Haftung.

Aufhängungshinweis

Bei der Verwendung des Audio-Video-Multiträgers
und/oder der Koppelelemente und der
Fußleistenkappe ist es wichtig, bei der Abmessung
und Montage vom Fußboden aus zu beginnen.
Montieren Sie die Plasmabildschirm in
ausreichendem Abstand von der Decke, und
berücksichtigen Sie dabei die Höhe Ihres
Plasmabildschirm.

E

Advertencia

Es muy importante realizar un montaje correcto.
Peso máximo del pantalla de plasma:
EFW2004 70 kg; 25”-65”
Los materiales de sujeción que se adjuntan sólo
son aptos para el montaje en paredes de madera
maciza, ladrillos macizos, cemento o pilares de
madera maciza, con un revestimiento de pared de
3 mm. como máximo. Para paredes de otros
materiales, por ejemplo ladrillos huecos, consulte
con su instalador y/o tienda especializada. El
fabricante no asume ninguna responsabilidad en
relación a la utilización de aparatos no prescritos.

Consejo para la colocación

En caso de utilizar los multisoportes AudioVídeo
y/o los elementos de unión y el acoplamiento para
zócalo, es importante empezar a medir y montar
desde el suelo. Monte su soporte de pantalla de
plasma a una distancia suficiente del techo,
teniendo en cuenta la altura de su pantalla de
plasma.

I

Avvertenza

Un montaggio corretto è di fondamentale
importanza. Peso massimo dell'apparecchio
schermo al plasma:
EFW2004 70 kg; 25”-65”
I materiali di fissaggio inclusi nella confezione sono
destinati esclusivamente al montaggio su muri di
legno massiccio, mattoni pieni, cemento o su travi
in legno massiccio, con un rivestimento di spessore
massimo di 3 mm. Per pareti di altri materiali,
come ad esempio di mattoni forati, Vi preghiamo di
consultare il Vostro installatore e/o rivenditore
specializzato. Il fabbricante non si assume nessuna
responsabilità per guasti dovuti all’impiego diverso
da quello indicato nelle istruzioni.

Consigli per l'ubicazione

Utilizzando, appoggi plurivalenti per
apparecchiature audiovisive e/o elementi di
collegamento con canalina finale per tutti gli
zoccolini, è importante prendere le misure e
effettuare il montaggio a partire dal suolo. Montare
il supporto dell'apparecchio schermo al plasma a
una distanza sufficiente dal soffitto, tenendo in
conto dell'altezza dell’apparecchio schermo al
plasma.

P

Aviso

Uma montagem correcta é da maior importãncia.
Peso máximo do a tela de plasma:
EFW2004 70 kg; 25”-65”
O material de fixação fornecido destina-se
exclusivamente para montagem em paredes de
madeira maciça, tijolo maciço, betão ou em vigas
de madeira maciça, com uma camada de
revestimento de 3 mm, no máximo. Para paredes
construídas noutros, é favor comateriais,
nomeadamente blocos de cimento pré
esforçadonsultar o seu instalador e/ou o seu
comerciante especializado. O fabricante não se
responsabiliza pelo uso alheio aos aparelhos
prescritos.

Instruções

Se utilizar os sustentáculos múltiplos Áudio/Vídeo,
as unidades de junção e/ou os acoplamentos para
contorno de rodapé, é importante começar as
medições e a montagem a partir do chão. Monte o
suporte a uma distância suficiente do tecto, tendo
em conta a altura do seu aparelho a tela de
plasma.

S

Varning

Korrekt upphängning är av största vikt. Maximal
vikt plasmaskärm:
EFW2004 70 kg; 25”-65”
Medlevererat upphängningsmaterial är enbart avsett
för upphängning på vägg av massivt trä, tegelsten,
betong eller på pelare av massivt trä, med maximalt
3 mm tjock ytbehandling. För väggar av andra
material, t ex ihåliga byggsten, rådgör med behörig
installatör och/eller fackhandlare. Tillverkaren kan
inte ansvara för andra än de föreskrivna
upphängningsmetoderna av utrustningen.

Tips för placering

Om du använder audio/video Multi-bärenheter
och/eller kopplingselement och listelement, är det
viktigt att alla mått och montering utgår från golvet.
När du monterar plasmaskärm konsolerna, ta med
plasmaskärmns höjd i beräkningen när du
uppskattar avståndet från taket.

PL

Uwaga

Poprawnie przeprowadzony montaż ma duże
znaczenie na dalszego użytkowania produktu.
Maksymalny ciężar odbiornika plazmowego
EFW2004 70 kg; 25”-65”
Elementy montażowe będące na wyposażeniu
(kołki rozporowe) przeznaczone są dla
następujących podłoży: ściany z drewna
masywnego, cegły, betonu lub filary z drewna
masywnego o obiciu maksymalnej grubości
3mm. Przy próbie montażu na innych
podłożach, np.: pustak, należy zasięgnąć
porady w sklepie specjalistycznym lub u
specjalisty w dziedzinie technik montażu oraz
materiałów montażowych. Za użytkowanie
produktu niezgodne z przeznaczeniem
producent nie ponosi odpowiedzialności.

Wskazówki montażowe

Przy montażu uchwytu audio-video i/lub
elementu łączącego oraz elementu
kończącego jest ważne, aby pomiar oraz
montaż rozpocząć od podłogi. Montując
uchwyt pod sufitem należy założyć
odpowiednią odległość od niego,
uwzględniającą wysokość posiadanego
odbiornika plazmowego.

RUS

Tohno soblœdatæ pravilænostæ ustanovki!
Maksimalænyj ves TV S QKRANOM
«PLAQMA»:
EFW2004 70 kg; 25”-65”
Postavlåemye v komplekte krepeønye
materaly prednaqnaheny tolæko dlå
ustanovki na stenax iq massivnoj drevesiny,
kirpiha, betona ili na massivnyx derevånnyx
kolonnax s tolwinoj otdelki sten maks. 3mm.
Dlå sten iq inyx materialov, kak, naprimer,
iq polyx blokov, svåøitesæ so svoimi
specialistami po montaøu i/ili
postavwikami. Proiqvoditelæ ne neset
otvetstvennosti qa ispolæqovanie ukaqannogo
oborudovaniå ne po naqnaheniœ.

Pri ispolæqovanii Mulætikron˚tejnov
audio/video i/ili soedinitelænyx qlementov
i otdelohnyx panelej, vaønym åvlåetså
nahalo qamerov i ustanovki ot pola vverx.
Ustanavlivajte svoj TV S QKRANOM
«PLAQMA» na dostatohnom rasstoånii ot
potolka, s uhetom vysoty Va˚ego TV S
QKRANOM «PLAQMA».

Mounting instructions

Montagevoorschrift

Instructions de montage

Montageanleitung

Guía de montaje

Istruzioni di montaggio

Instruções de montagem

Monteringsanvisning

Instrukcja montażu

RReekkoommeennddaacciiii ppoo uussttaannoovvkkee

D

B

C

F

E

K

Q

E

F

F

E

J

L M

D

E

C

F

BA

HFG

E

A

M

N

L

G

H

2x

3x

3x 3x 3x

3x

3x

N

L

P

M

8x

2x

8x

N

8x

L M

5x 5x 5x

N

A Bolts for flat screen TV mounting
B Rivets for flat screen TV mounting
C Mounting strip
D Mounting plate, flat screen TV side, 2x
E Mounting strip / plate bolts, 8x
F Mounting strip / plate nuts, 8x
G Mounting strip / plate bolts, spacer

version, 4x

H Spacer, 4x
J Mounting plate
K Mounting bracket
L Plug ø10, 3x
M Coach screw, 3x
N Cap, 3x
Q Bolt

P Optional stud mounting strip, 2x
L Plug ø10, 5x
M Coach screw, 5x
N Cap, 5x

EFW 2004 parts PFA 9017 parts (optional)

䊏䊏

GB

Congratulations on your purchase of this Vogels product! You are
now the owner of a product which has been manufactured of the
most durable materials on the basis of a detailed and wellthought
out design. That is why, for a period of five years, Vogels
guarantees this product against any faults in materials or
workmanship.

GUARANTEE CONDITIONS

1. Vogels warrants that if during the term of guarantee a fault
occurs which is caused by a defect in materials or workman­ship, the product shall, at the discretion of Vogels, be repaired
or if necessary be replaced free of charge. The guarantee
expressly does not apply to normal wear.

2. If a claim is made under the guarantee, the product has to be
returned to Vogels, together with the original purchase ticket
(invoice, docket or receipt). The purchase ticket should clearly
state the name of the supplier and the date of pur-chase.
The forwarding costs shall be for the account of the owner; the
costs of returning the product shall be for the account of Vogels.

3. The Vogels guarantee becomes void if:

- the product is not drilled, mounted and used in accordance

with the instructions;

- the product has been modified or if repairs have been

undertaken by others than Vogels;

- if a fault is the result of external causes (causes outside the

product), for example thunderbolts, flooding, fire, scratches,
exposure to extreme temperatures, weather conditions,
solvents or acids, wrong use or carelessness.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
THE NETHERLANDS

䊏䊏

NL

Gefeliciteerd met de aankoop van dit Vogels product!
U heeft nu een product in uw bezit, dat is gemaakt van de
duurzaamste materialen op basis van een tot in detail doordacht
ontwerp.
Daarom staat Vogels, via een 5 jaar garantie, in voor eventuele
gebreken in materialen of fabricage.

GARANTIEVOORWAARDEN

1. Vogels garandeert, dat indien gedurende de garantieperiode van
het product gebreken optreden, die het gevolg zijn van
materiaal- of fabricagefouten, het product ter beoordeling aan
Vogels kostenloos wordt hersteld of zonodig vervangen.
De garantie geldt uitdrukkelijk niet voor normaal voorkomende
slijtage.

2. Indien op de garantie een beroep wordt gedaan, dient het
product aan Vogels te worden aangeboden onder overlegging
van de originele aankoopbon (factuur, kassabon of kwitantie).
Uit de aankoopbon dienen duidelijk de naam van de
leverancier en de aankoopdatum te blijken. De kosten van
verzending komen voor rekening van de eigenaar; de kosten
voor terugzending voor rekening van Vogels.

3. De Vogels garantie vervalt:

- indien het product niet volgens de gebruiksaanwijzing is

geboord, gemonteerd en gebruikt;

- indien aan het product door anderen dan Vogels ver-

anderingen zijn aangebracht of reparaties zijn uitgevoerd;

- indien een gebrek het gevolg is van externe (buiten het

product gelegen) oorzaken zoals bijvoorbeeld blikseminslag,
wateroverlast, brand, krassen, blootstelling aan extreme
temperaturen, weersomstandigheden, oplosmiddelen of zuren,
verkeerd gebruik of onachtzaamheid.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
NEDERLAND

䊏䊏

F

Nous vous félicitons pour l’acquisition de ce produit Vogels! Vous
êtes en possession d’un produit fabriqué avec les matériaux les
plus durables qui soient et élaboré selon un concept très étudié.
C’est pourqoui Vogels vous offre une garantie de 5 ans pour
d’éventuels défauts survenant au niveau des matériaux ou pour
vice de fabrication.

CONDITIONS DE GARANTIE

1. Vogels s’engage à réparer ou le cas échéant à remplacer
gratuitement un produit sur lequel sur-viendrait à un
quelconque moment au cours de la période de garantie un
défaut résultant - de l’avis de Vogels - de matériaux défectueux
ou de vice de fabrication. Nous soulignons expressé-ment que
la garantie ne couvre pas l’usure normale du produit.

2. S’il est fait appel à la garantie, le produit doit être soumis à
Vogels accompagné de l’original du bon d’achat (facture, bon
de caisse ou quittance) sur lequel devra figurer clairement le
nom du fournisseur ainsi que la date d’achat.
Les frais d’expédition sont à charge du proprié-taire; les frais de
retour sont à charge de Vogels.

3. La garantie Vogels ne vaut pas:

- si le produit n'est pas foré, installé et utilisé conformément au

mode d'emploi;

- Lorsque le produit a subi des modifications ou a fait l’objet de

réparations effectuées par des tiers;

- Lorsque le(s) défaut(s) résulte(nt) de facteurs extérieurs

(indépendants du produit) tels la foudre, le inondations, les
incendies, les rayures, l’exposition à des températures
extrêmes, l´effet des conditions climatiques, l’exposition à des
solvants ou acides, une utilisation à mauvais escient ou la
négligence.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
LES PAYS-BAS

䊏䊏

D

Wir gratulieren Ihnen zum Kauf dieses Vogels Produktes!
Sie besitzen damit ein Produkt, das aus äußerst langlebigen
Werkstoffen unter Einsatz eines bis in Detail durchdachten
Entwurfes hergestellt wurde. Deshalb haftet Vogels im Rahmen
einer 5 jährigen Garantie für eventuell auftretende Material- oder
Herstellungsmängel.

GARANTIEBEDINGUNGEN

1. Vogels garantiert, daß, falls während der Garantie-frist des
Produktes Mängel infolge von Material- oder
Herstellungsfehlern auftreten, das Produkt nach Ermessen von
Vogels entweder kostenlos nachgebessert oder
erforderlichenfalls ersetzt wird. Von dieser Garantie ist der
übliche Verschleiß ausdrücklich ausgeschlossen.

2. Falls die Garantie in Anspruch genommen wird, muß das
Produkt Vogels unter Vorlage der Original-rechnung (Rechnung,
Kassenbon oder Quittung) zugeschickt werden. Die Rechnung
muß den Namen des Lieferanten sowie das Kaufdatum
enthalten. Die Versandkosten gehen zu Lasten des Eigentümers.
Die Kosten des Rücktransports werden von Vogels
übernommen.

3. Die Vogels-Garantie wird unwirksam:

- falls das Produkt nicht gemäß der Gebrauchsan-leitung

gebohrt, montiert und benutzt wurde;

- falls das Produkt von Dritten, d.h. nicht von Vogels, geändert

oder repariert wurde;

- falls eine Mangel auf externe (außerhalb des Produkts

gelegene) Ursachen zurückzuführen ist, wie beispielsweise
Blitzschlag, Überschwemmung, Brand, Kratzer oder auf die
Tatsache, daß das Produkt extremen Temperaturen,
Witterungsbedingungen, Lösungsmitteln oder Säuren
ausgesetzt oder unsachgemäß oder nachlässig verwendet bzw.
behandelt wurde.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
HOLLAND

䊏䊏

E

¡Enhorabuena por la compra de este producto de Vogels! Ahora
es Vd. propietario de un producto fabricado con los materiales
más duraderos y en base a un diseño elaborado hasta en los
mínimos detalles. Por este motivo Vogels puede ofrecer una
garantía por un período de cinco años sobre posibles defectos en
los materiales o la fabricación.

CONDICIONES DE GARANTÍA

1. Vogels garantiza, en el caso de que se produzcan dentro del
plazo de garantía del producto imperfecciones que, a juicio de
Vogels, estén originadas por defectos de fabricación o de
material, que éste será reparado o, en su caso, reemplazado de
forma gratuita. Se excluye expresamente de la garantía el
desgaste normal del producto.

2. Al acogerse a la garantía, deberá ponerse el producto a
disposición de Vogels, presentando al mismo tiempo el
justificante de compra original (factura, recibo o ticket). En este
justificante estará expresado claramente el nombre del
vendedor, así como la fecha de adquisición. Los gastos de
envío correrán por cargo del propietario; los gastos del envío de
devolución serán por cuenta de Vogels.

3. Causas de la anulación de la garantía:

- si el producto no se taladra, monta y utiliza de acuerdo con el

modo de empleo;

- si el producto ha sufrido modificaciones o reparaciones

efectuadas por personas ajenas a Vogels;

- si el defecto se debe a causas externas (no inherentes al

producto), tales como la caída de un rayo, daño por aqua,
incendio, rayas, exposición a temperaturas extremas,
condiciones climáticas, disolventes o ácidos, uso incorrecto o
negligencia.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
HOLLANDA

䊏䊏

S

Gratulerar till köpet av denna Vogels-produkt! Nu har du en
produkt i ditt ägo som är tillverkad av de mest slitstarka material,
baserat på en design som är genomtänkt in i minsta detalj. Med
en fermårsgaranti ansvarar Vogels därför för eventuella brister i
material eller tillverkning.

GARANTIVILLKOR

1. Vogels garanterar att om det vit någon tidpunkt under
produktens garantiperiod uppstår brister, till följd av material ­eller tillverkningsfel, repareras eller ersätts produkten utan
kostnad efter Vogels bedömning. Garantin gäller uttryckligen
inte för normalt slitage.

2. Om du åberopar garantin, skall produkten framläggas för
Vogels, tillsammans med originalet av betalningsbeviset
(faktura, kassakvitto eller kvittens). På betalningsbeviset skall
tydligt framgå inköpsdatum och leverantörens namn.
Kostnaderna för tillsändning står ägaren för; returkostnaderna
betalas av Vogels.

3. Vogels-garantin förfaller:

- om produkten inte borrats, monterats och används enligt

bruksanvisningen;

- om någon annan än Vogels har ändrat eller reparerat

produkten;

- om bristen är följden av externa orsaker (liggande utanför

produkten), som t ex blixtnedslag, översvämning, eldsvåda,
repning, extrema temperaturer, väderförhållanden,
lösningsmedel eller syror, felaktig användning eller vårdlöshet.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
HOLLAND

䊏䊏

I

Congratulazioni per l’acquisto di questo prodotto Vogels! Ora
siete proprietari di un prodotto realizzato con materiali di lunga
durata e sulla base di una progettazione curata nei minimi
dettagli.
Ecco perché la Vogels, con questa garanzia di 5 anni, si assume
piena responsabilità per difetti di fabbricazione o del materiale.

TERMINI DI GARANZIA

1. La Vogels garantisce che, qualora durante il periodo di garanzia
del prodotto si manifestino difetti causati da errori di
fabbricazione o difetti del materiale, il prodotto verrà riparato
gratuitamente o - se necessario - sostituito, ciò a discrezione
della Vogels. Dalla garanzia è esplicitamente esclusa la normale
usura.

2. In caso di richiesta di intervento in garanzia, il prodotto dovrà
essere consegnato alla Vogels con presentazione della nota di
acquisto originale (fattura, scontrino di cassa o ricevuta). Sulla
nota suddetta dovranno risultare chiaramente il nome del
fornitore e la data di acquisto. Le spese di spe-dizione sono a
carico dell’acquirente; le spese per la spedizione di ritorno
sono a carico della Vogels.

3. La garanzia Vogels perderà validità qualora:

- il prodotto non venga perforato, montato e utilizzato secondo

le istruzioni per l’uso;

- al prodotto siano state apportate modifiche o eseguite

riparazioni da persone non autorizzate dalla Vogels;

- il difetto sia dovuto a cause esterne (situate fuori dal prodotto),

come ad esempio fulmini, inondazioni, incendi, graffiature,
esposizione a temperature estremamente basse o elevate,
agenti meteorologici, sol venti o acidi, uso improprio o
negligenza.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
OLANDA

䊏䊏

P

Parabéns pela compra deste produto Vogels! Tem agora nas suas
mãos um produto fabricado com os materiais mais duráveis,
aperfeiçoado em todos os pormenores. Por isso, a Vogels
responsabiliza-se - através de uma garantia de 5 anos - por
qualquer eventual defeito de material ou de fabrico.

CONDIÇÕES DE GARANTIA

1. AVogels garante a reparação gratuita ou a substituição do
produto se durante o período de vingência da garantia surgir
um problema que seja consequência de algum defeito de
material ou fabrico. Agarantia não se aplica ao desgaste normal
do produto.

2. No caso de ter de recorrer à garantia, deverá entregar o produto
juntamente com o documento da compra (factura, talão ou
recibo). No documento comprovativo da compra deve constar,
de forma clara, o nome do fornecedor e a data de compra. As
despesas de envio correm por conta do proprietário do produto;
as despesas de devolução correm por conta da Vogels.

3. Agarantia Vogels caducará:

- no caso de o produto não ser furado, montado e usado
conforme as instruções de utilização;

- se o produto for modificado ou reparado por alguém que não
a Vogels;

- se a falha for consequência de factores externos ao produto,
como, por exemplo relâmpagos, danos devidos a água,
incêndio, arranhões, exposição a temperaturas extremas,
condições atmosféricas, dissolventes ou ácidos, uso incorrecto
ou negligência.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB EINDHOVEN,
HOLANDA

䊏䊏

PL

Gratulujemy zakupu tego produktu firmy Vogels! Jest Pan(i)
teraz w posiadaniu produktu, który wykonano z
najtrwalszych materałów w oparciu o przemyślany w
każdym szczególe projekt. Dlatego też firma Vogels ręczy
za ewentualne wady materiałowe lub fabryczne, udzielając
gwarancji na okres 5 lat.

WARUNKI GWARANCJI

1. Vogels gwarantuje, że jeżeli w okresie gwarancji
wystąpią usterki lub wady produktu powstałe z przyczyny
wad materiałowych lub fabrycznych, produkt zostanie,
zależnie od oceny firmy Vogels, bezpłatnie naprawiony
bądź, w razie potrzeby, wymieniony na nowy. Z
naciskiem zaznacza się, że gwarancja nie obejmuje
normalnego zużycia produktu.

2. W przypadku skorzystania z gwarancji reklamowany
produkt należy dostarczyć firmie Vogels za
przedłożeniem oryginalnego dowodu zakupa (faktura,
paragon lub rachunek). W dowodzie zakupa musi być
wyraźnie wykazana nazwa dystrybutora i data nabycia
produktu. Koszty dostarczenia reklamowego produktu
ponosi nabywca, koszty odesłania produktu po
załatwieniu reklamacji ponosi Vogels.

3. Utrata udzielonej przez Vogels gwarancji następuje w
przypadku:

- w przypadku gdy produkt został niezgodnie z instrukcją

obsługi zamonowany i używany, oraz gdy zostało
wykonane niewłaściwe wiercenie;

- zmian bądź napraw dokonanych przez osoby inne niż

serwis Vogels;

- powstania wady z przyczyn zewnętrznych (nie

tkwiących w produkcie), np. wskutek uderzenia
pioruna, powodzi, pożaru, uszkodzeń mechanicznych,
narażenia produktu na działanie ekstremalnych
temperatur, warunków atmosferycznych,
rozpuszczalników lub kwasów, niewłaściwego
użytkowania bądź braku dbałości.

VOGEL’S PRODUCTS BV,

HONDSRUGLAAN 93,

5628 DB EINDHOVEN,

HOLANDIA

䊏䊏

RUS

Poqdrvlåem s pokupkoj dannogo tovara firmy
<<Fogelæs>>! Teperæ Vy stali vladelæcem produkcii,
proiqvedennoj iq samyx prohnyx materialov na osnove
skrupuleqnej˚ego i twatelæno produmannogo diqajna.
Imenno poqtomu firma <<Fogelæs>> v tehenie 5 let daet
garantiœ na qtot produkt otnositelæno lœbyx defektov
materiala ili iqgotovleniå.

GGAARRAANNTTIIJJNNYYEE UUSSLLOOVVIIÅÅ

1. Fogelæs garantiruet, hto, esli v tehenie garantijnogo
sroka budet obnaruøena, nepoladka, vyqvannaå
defektom materiala ili pri iqgotovlenii, tovar buet,
po usmotreniœ Fogelæs, pohinen ili, esli neobxodimo,
besplatno qamene na novyj. Garantiå odnoqnahno ne
rasprostranåetså na obyhnyj iqnos.

2. Esli po garantii budet podana pretenqiå, produkt
doløen bytæ voqvrawen v firmu Fogelæs, vmeste s
originalom kvitancii o pokupke (sheta-faktury,
qtiketki ili heka). V kvitancii o pokupke doløny hetko
ukaqyatæså naqvanie postavwika i data pokupki.
Rasxody po peresylke budut qa chet vladelæca, rasxody
po voqvratu budut qa shet Fogelæs.

3. Garantiå Fogelæs terået silu v sluhaåx:

- esli produkt ne bæ˙l prosverlen, smontirovan i

ispolæqovan v sootvetstvii s ukaqaniåmi;

- tovar byl vidoiqmenen, ili esli remont

osuwestvlålså firmoj, otlihnoj ot Fogelæs;

- esli nepoladka åvlåetså requlætatom vne˚nix prihin

(prihin vne produkta), kak, naprimer, udara molnii,
navodneniå, poøara, carapin, voqdejstviå
qkstremalænyx temperatur, pogodnyx uslovij,
rastvoritelej ili kislot, nepravilænoto
ispolæqovaniå ili xalatnosti.

VOGEL’S PRODUCTS BV,
HONDSRUGLAAN 93, 5628 DB, EINDHOVEN,

Niderlandy<

EFW 2004

(GB) Subject to printing errors and technical amendments.

(NL) Drukfouten en technische wijzigingen voorbehouden.

(F) Sous réserve de fautes d’impression et de modifications techniques.

(D) Für Druckfehler übernehmen wir keine Verantwortung. Technische Änderungen vorbehalten.

(E) Reservados errores de imprenta y sujeto a modificaciones.

(I) Con riserva di modifiche techniche e di eventueli errori di stampa.

(P) Reserva-se a ocorrência de gralhas e de modificações técnicas.

(S) Tryckfel och tekniska ändringar förbehålls.

(PL) Zastrzega się możliwość występowania błędów drukarskich i zmian technicznych.

(RUS) Vozmoøny oπibki pri pehati i texniheskie modifikacii

0805211/07.04

TÜV Rheinland

Geprüfte
Sicherheit

PFA 9017
stud mounting strip

Optional

ABC

B

D

J

D

E

F

E G

F

A

A

B

B

C

A

B

C

B

E

G

H

G

G

A

A

D

A

D

D

A

J

E

F

E

F

A

A

D

A

D

A

D

F

E

J

F

E

K

1

Optional

Optional

2

N

8x

M

8x

8x

M

2x

P

L

ø3 mm (0.1")

ø10 mm (0.4")

85 mm (3.3")

1

2

280 mm ( 11”)

M

8x

2x

M

400-500-600 mm

(16-20-24”)

P

280 mm ( 11”)

ø4 mm (5/32")

50 mm (2")

N

8x

K

K

2x

Q

Q

0˚

20˚

4

M

3x

3x

M

K

L

ø3 mm (0.1")

ø10 mm (0.4")

85 mm (3.3")

1

2

N

3x

3

6x

5

6

Optional (3A / 3B)

PFA 9017 stud mounting strip
