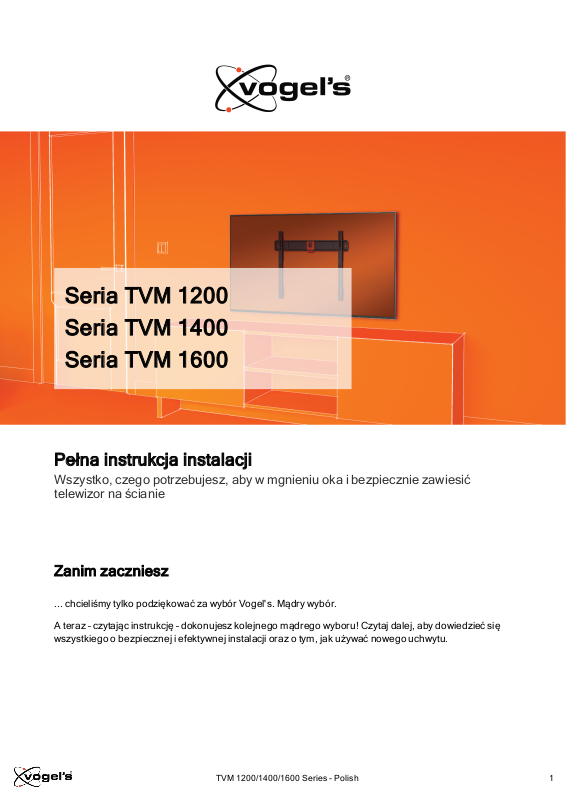

Page 1
Seria TVM 1200
Seria TVM 1400
Seria TVM 1600
Pełna instrukcja instalacji
Wszystko, czego potrzebujesz, aby w mgnieniu oka i bezpiecznie zawiesić
telewizor na ścianie
Zanim zaczniesz
... chcieliśmy tylko podziękować za wybór Vogel's. Mądry wybór.
A teraz – czytając instrukcję – dokonujesz kolejnego mądrego wyboru! Czytaj dalej, aby dowiedzieć się
wszystkiego o bezpiecznej i efektywnej instalacji oraz o tym, jak używać nowego uchwytu.
TVM 1200/1400/1600 Series - Polish 1
Page 2
Zadbaj o bezpieczeństwo
Ostrzeżenie
Przed instalacją i użytkowaniem tego produktu należy zawsze uważnie przeczytać niniejszą
instrukcję bezpieczeństwa.
Przestrzeganie instrukcji jest ściśle wymagane. Nieprawidłowy montaż/i lub instalacja mogą
stanowić poważne zagrożenie dla Ciebie, Twojego telewizora i Twojej rodziny.
Nie ryzykuj... Przeczytaj wszystko
l Vogel's zaleca, aby zamocowanie i/lub zainstalowanie tego produktu zostało przeprowadzone
przez odpowiednio wykwalifikowanego eksperta.
l Firma Vogel's nie ponosi odpowiedzialności za ewentualne urazy i/lub szkody spowodowane
nieprawidłową instalacją produktu.
l Prosimy o zapoznanie się z instrukcją obsługi telewizora i upewnienie się, że jego waga i
rozmiar mieszczą się w maksymalnych granicach wagi i rozmiaru określonych dla tego
produktu oraz że użyte śruby mocujące telewizor mają odpowiednią długość i średnicę. Należy
pamiętać, że nie wszystkie dostarczone akcesoria do montażu telewizora są wymagane do
instalacji każdego telewizora.
l Oferowane akcesoria do montażu naściennego są przeznaczone wyłącznie do montażu na
ścianach wykonanych z cegły pełnej, betonu lub słupów z litego drewna.
l Grubość jakiegokolwiek materiału pokrywającego ścianę nie może przekraczać 3 mm.
l W przypadku montażu na ścianach wykonanych z innych materiałów, takich jak pustaki, panele
drewniane lub płyty kartonowe-gipsowe, należy skonsultować się z instalatorem i/lub
specjalistą.
l Produkt należy czyścić suchą, niestrzępiącą się ściereczką. Do czyszczenia produktu nie należy
używać detergentów ani innych rozpuszczalników.
l Produkt może być naprawiany wyłącznie przez wykwalifikowany, upoważniony personel. Należy
używać tylko oryginalnych części zamiennych. Użycie innych części skutkować będzie
unieważnieniem gwarancji i może prowadzić do obrażeń.
l Zabrania się wprowadzania zmian do konstrukcji produktu i jego modyfikacji technicznych.
Będzie to skutkować utratą gwarancji i może prowadzić do obrażeń.
l Produkt należy zawsze przechowywać w suchym i bezpiecznym miejscu, w temperaturze od -
10°C do 50°C.
l Produkt należy transportować z zachowaniem ostrożności.
TVM 1200/1400/1600 Series - Polish 2
Page 3
l Produkt należy ponownie umieścić w opakowaniu fabrycznym na czas transportu lub
nieużytkowania go przez dłuższy okres.
l Podnoszenie telewizora wymaga współpracy dwóch osób. Brak rozwagi jest niewskazany!

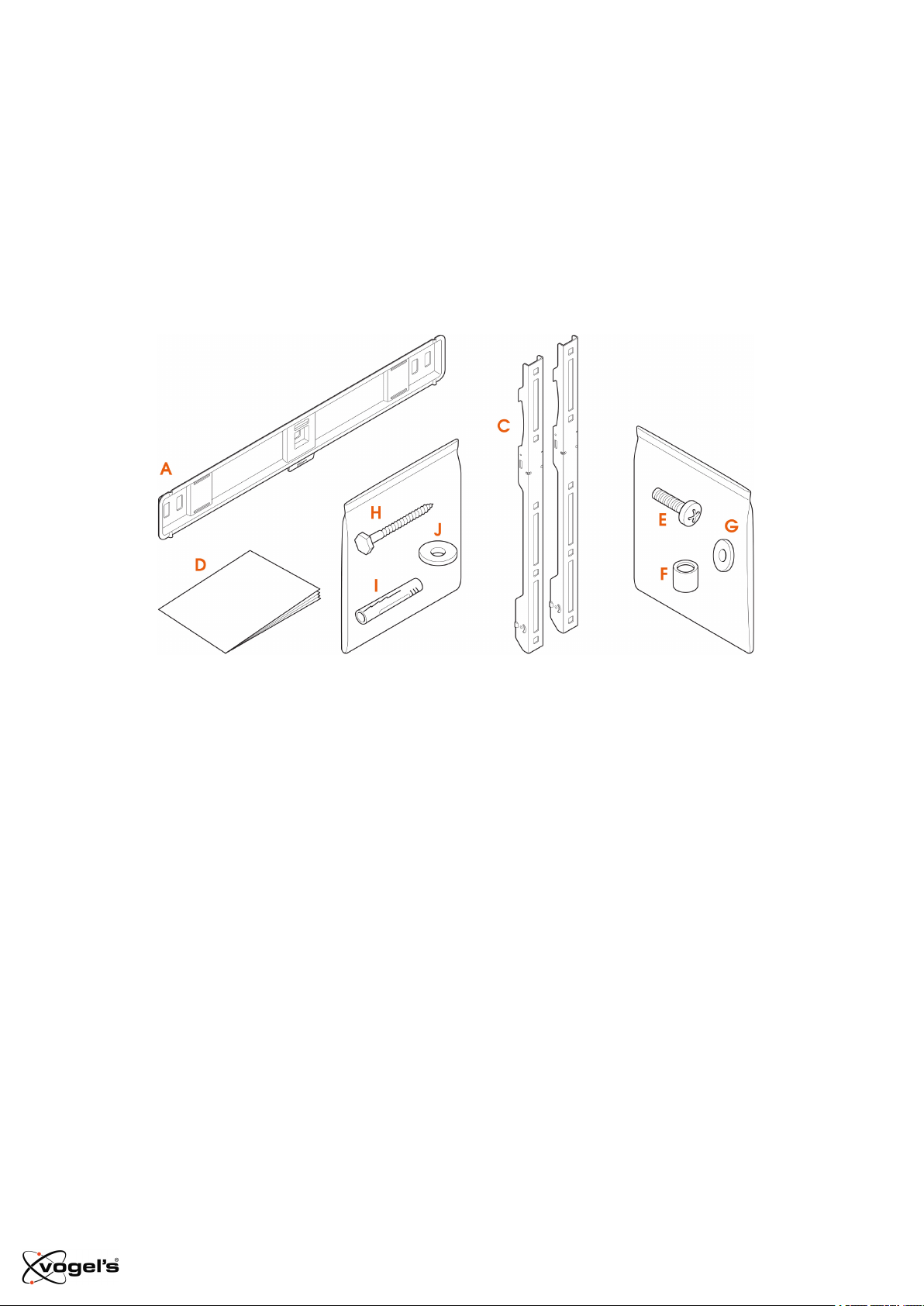

Co jest w pudełku?
l Czegoś brakuje? Upewnij się, że opakowanie zawiera wszystkie niezbędne elementy:
A. Uchwyt naścienny
C. Paski
D. Instrukcje bezpieczeństwa
E. Śruby do pasków mocujących na telewizorze (patrz poniżej)
F. Elementy dystansowe
G. Podkładki Ø 18 mm
H. Śruby
I. Kołki (Fischer© DuoPower)
J. Podkładki Ø 22 mm
TVM 1200/1400/1600 Series - Polish 3
Page 4
l Zawartość zestawu elementów złącznych telewizora:
Seria TVM 1200: Seria TVM 1400/1600:
l 4 szt. śruby M4*12mm
l 4 szt. śruby M6*12mm
l 4 szt. śruby M8*12mm
l 4 szt. podkładki M6
l 4 szt. śruby M6*20mm
l 4 szt. śruby M8*20mm
l 4 szt. podkładki M6
l 4 szt. podkładki dystansowej 10mm
Użycie wszystkich elementów złącznych do montażu telewizora nie jest konieczne. Zachowaj
resztę do wykorzystania w przyszłości!

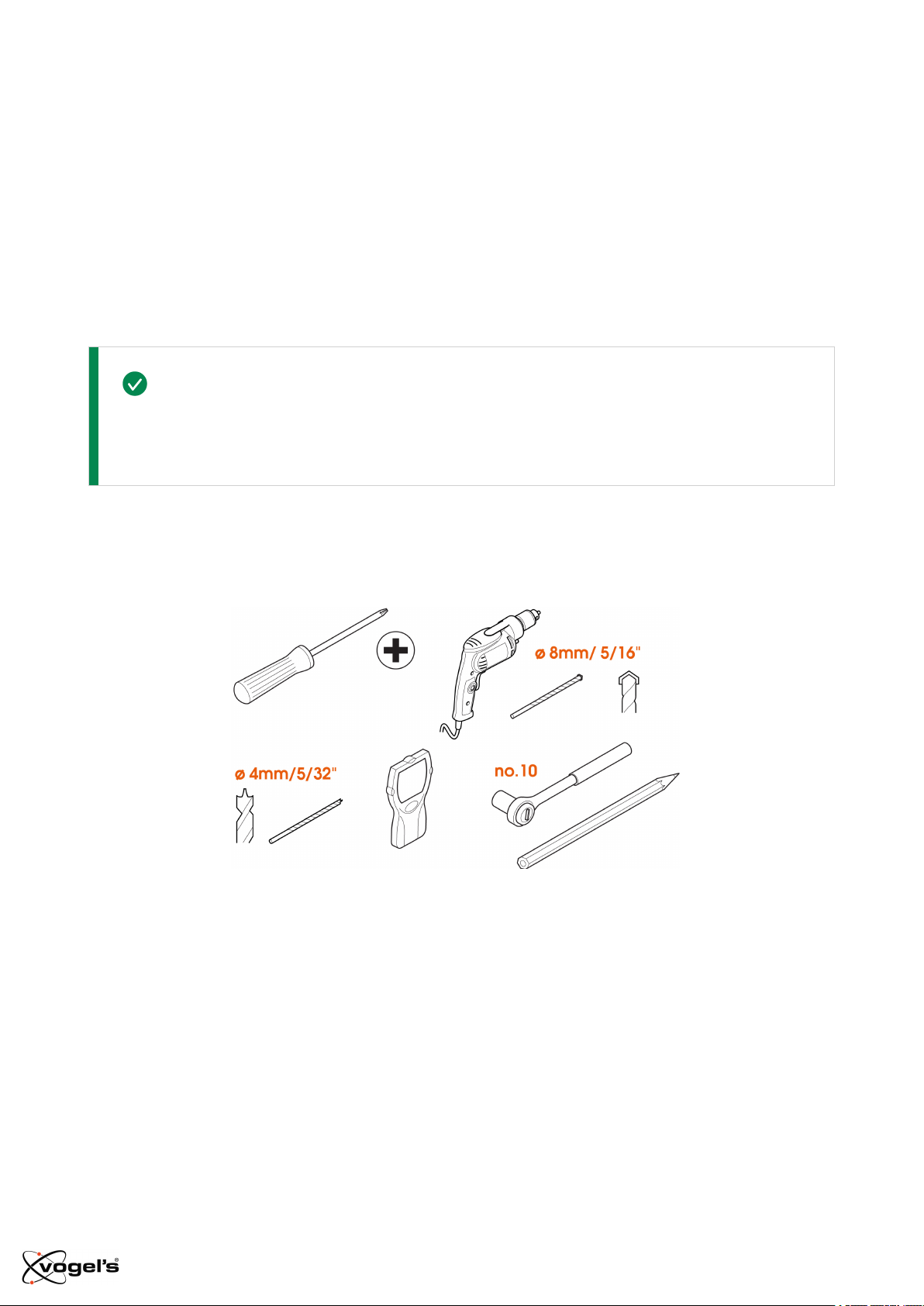

Czy masz przygotowane narzędzia?
l
Nie zaczynaj pracy bez wszystkich niezbędnych narzędzi:
l Wkrętak krzyżakowy
l Wiertarka
l Wiertło widiowe 8 mm do betonu/cegły (tylko do ścian z betonu/cegieł)
l Wiertło 4 mm do drewna (tylko do ścian drewnianych)
l Detektor metalu i przewodów (opcjonalnie)
l Klucz nasadowy
l Ołówek
TVM 1200/1400/1600 Series - Polish 4
Page 5

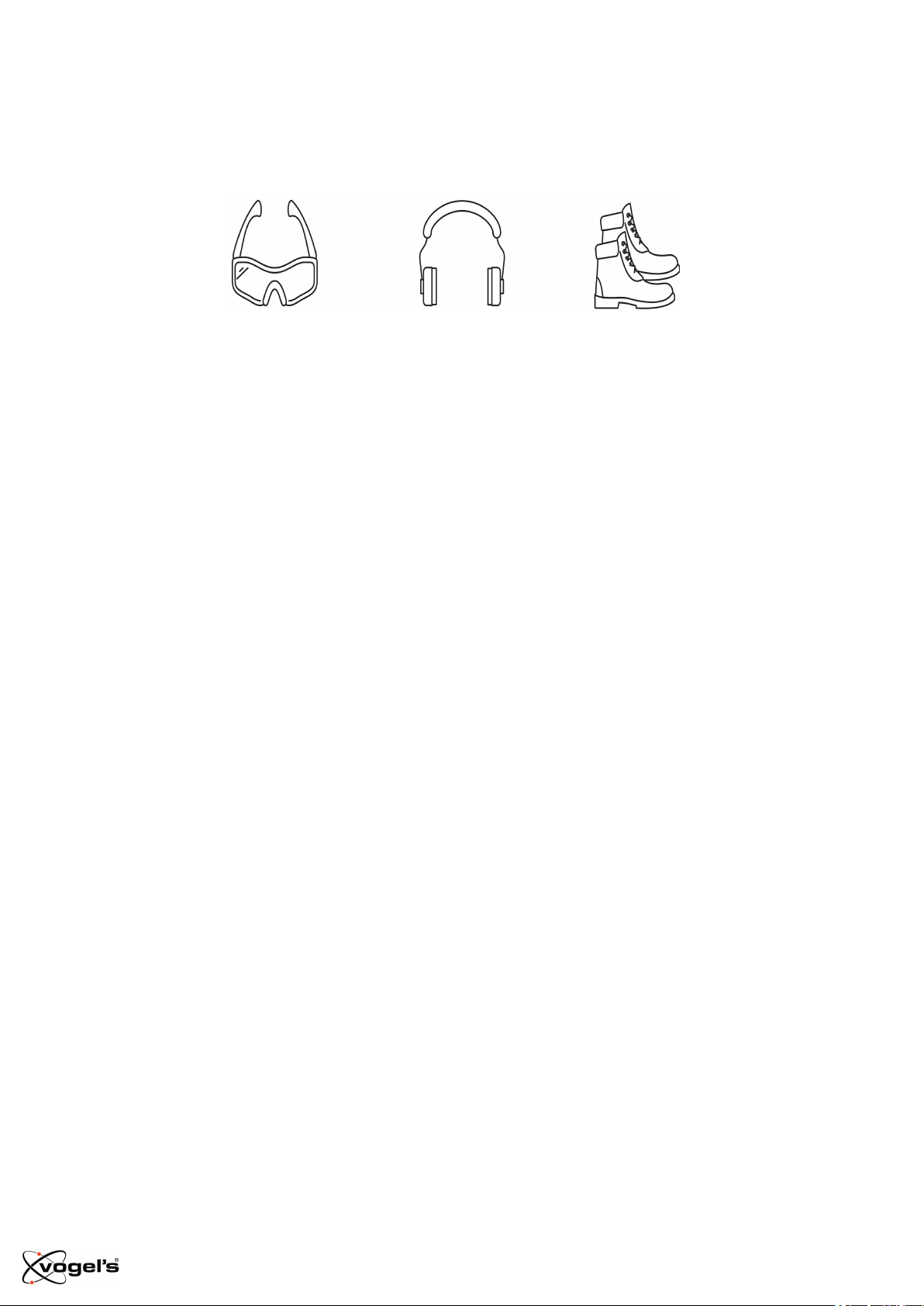

Zadbaj o swoje bezpieczeństwo
l Komu zależy na tym, żeby wyglądać cool? Zawsze stosuj środki ochrony indywidualnej:
l Ochrona oczu
l Ochrona słuchu
l Buty ochronne
TVM 1200/1400/1600 Series - Polish 5
Page 6
Gotowi... do startu... start!

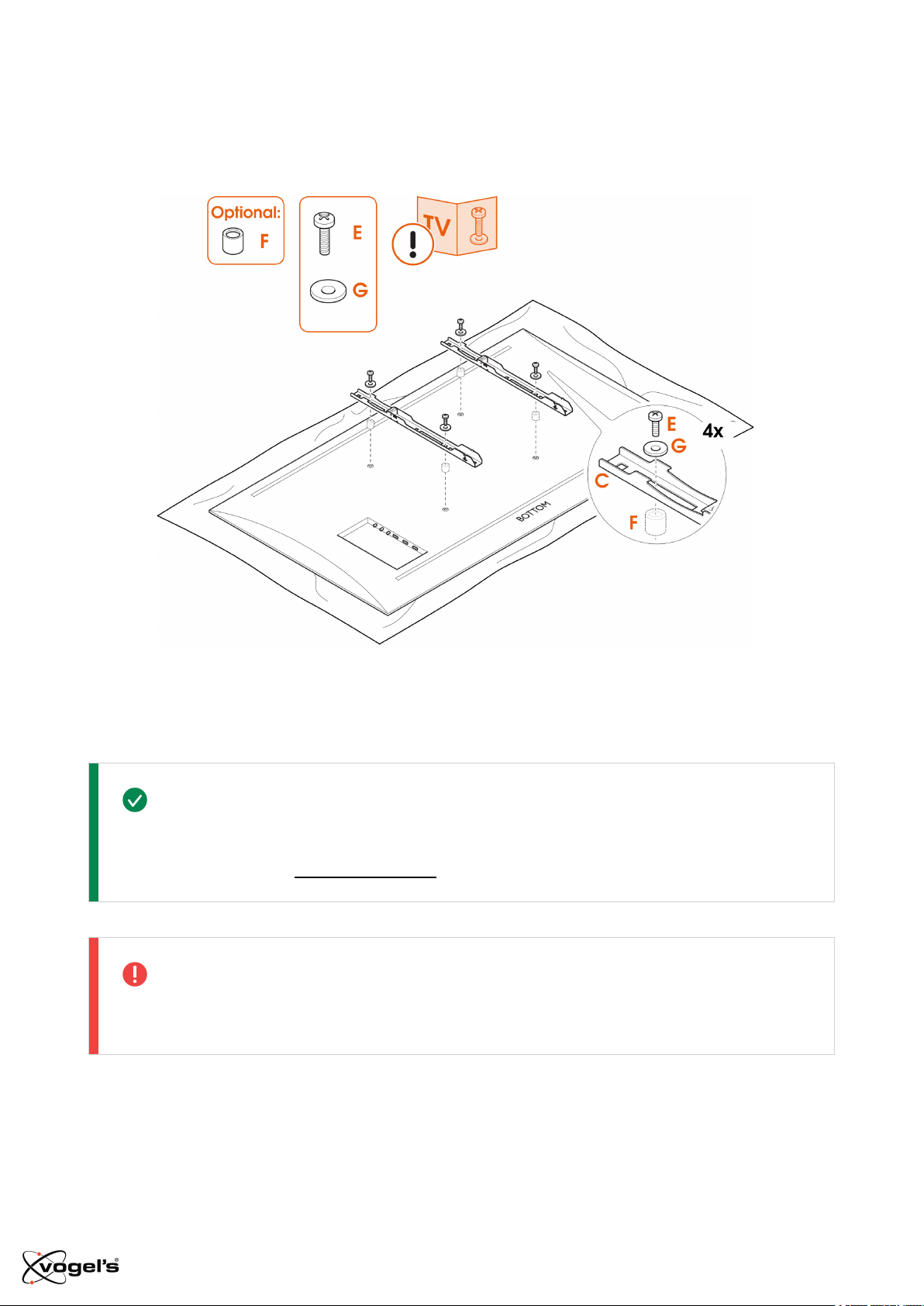

Krok 1: Mocowanie pasków do telewizora
1.
Ostrożnie postaw telewizor na równym, gładkim podłożu.
2. Przykręć paski Ⓒ do telewizora za pomocą śrub Ⓔ. Upewnij się, że paski Ⓒ znajdują się na tej
samej wysokości i nie wystają.
Brakuje jakichś śrub? A może potrzebujesz innych? Przyjazny dział obsługi klienta Vogel's
chętnie udzieli pomocy: vogels.com/contact

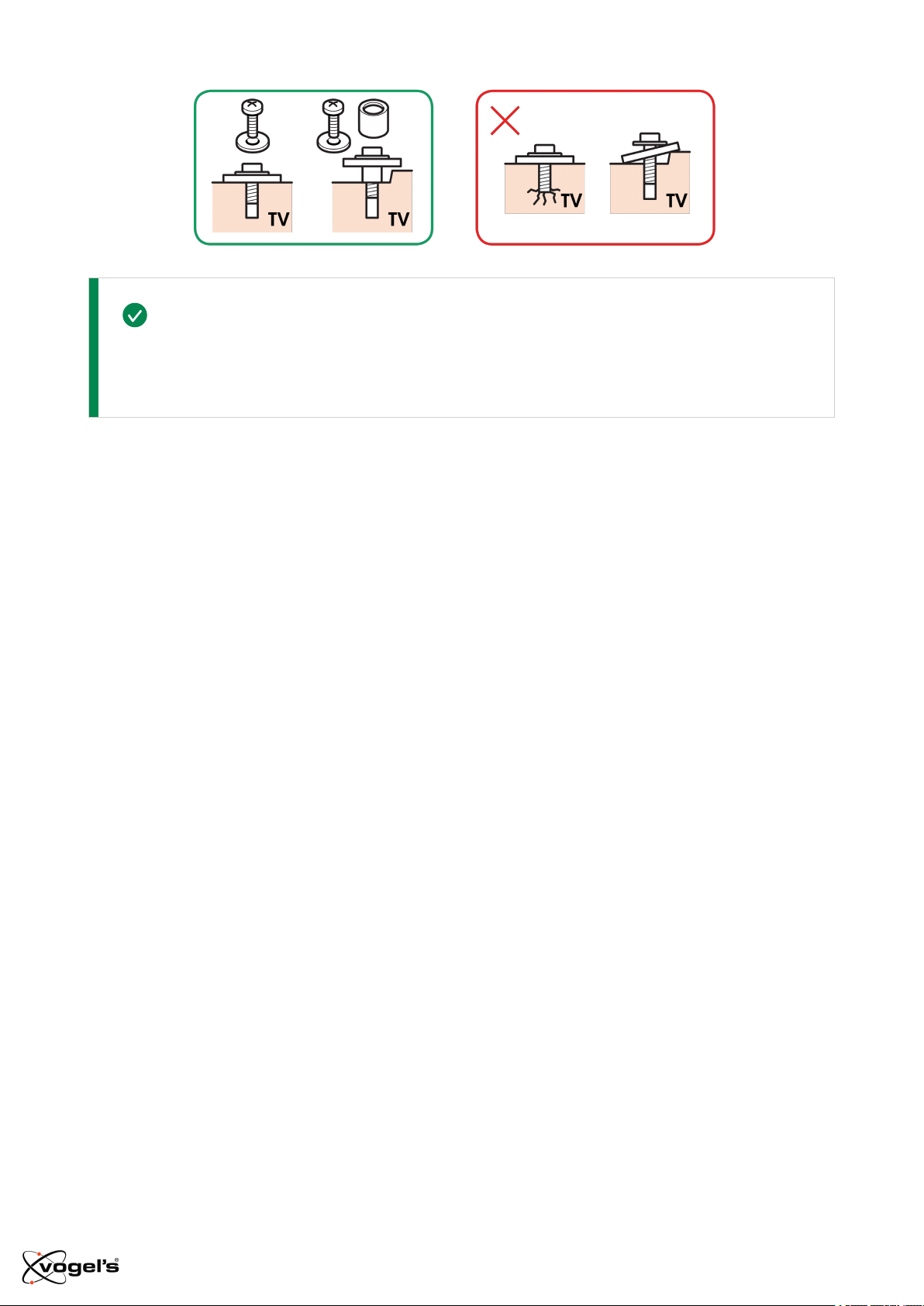

Upewnij się, że śruby i elementy dystansowe są prawidłowo rozmieszczone.
TVM 1200/1400/1600 Series - Polish 6
Page 7
Informacje na temat prawidłowych elementów montażowych podano w instrukcji obsługi
telewizora.
TVM 1200/1400/1600 Series - Polish 7
Page 8
Krok 2: Mocowanie uchwytu ściennego do ściany
Jak dobrze znasz swoje ściany? To, z czego są zrobione, ma większe znaczenie niż Ci się wydaje...

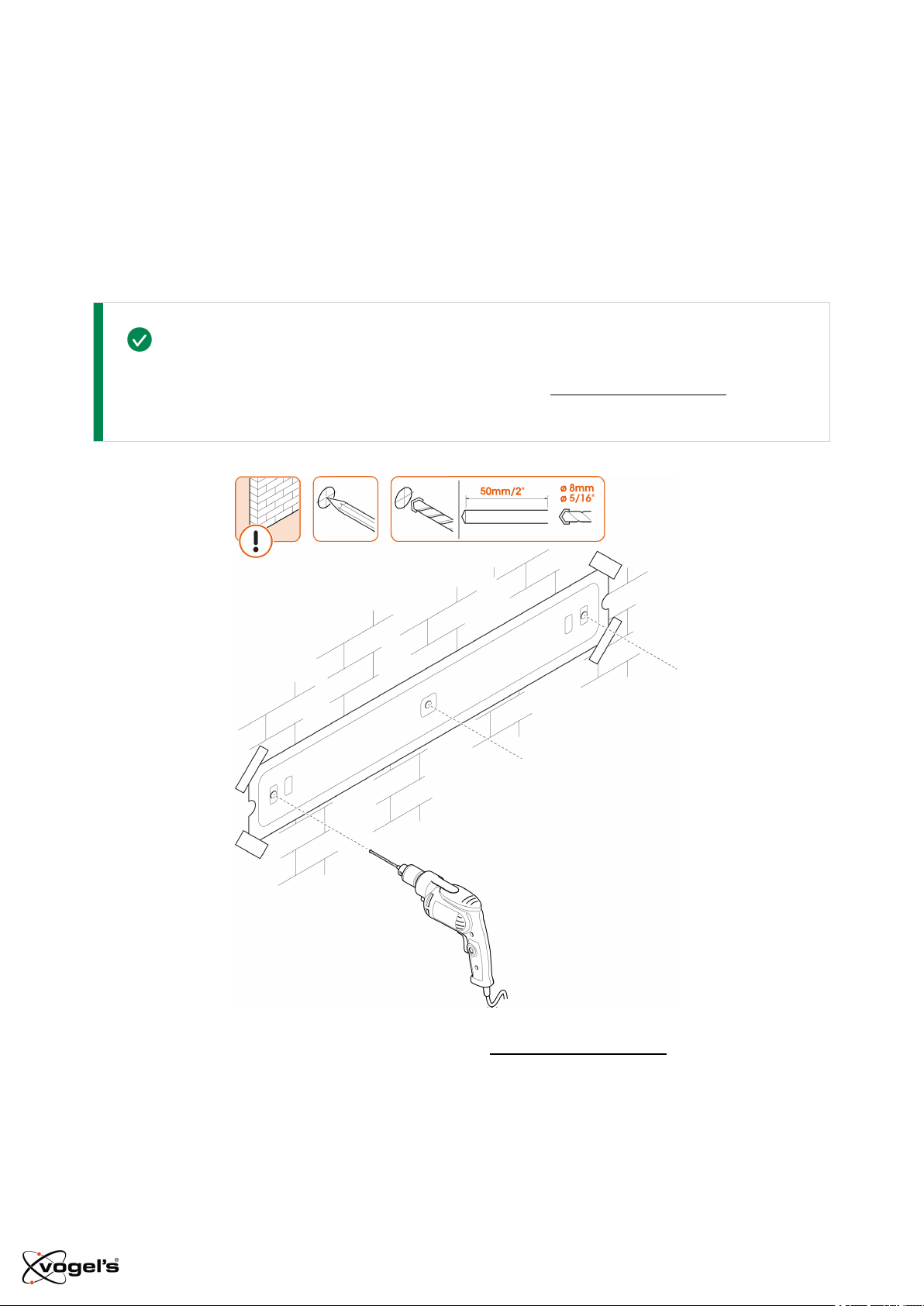

Ściana z betonu/cegieł
Nie zaczynaj jeszcze wiercenia! Wypróbuj naszą darmową aplikację DrillRight™ AR, aby
znaleźć odpowiednią wysokość i łatwo zaznaczyć pierwszy otwór.
1. Znajdź idealne miejsce do wiercenia dzięki naszej aplikacji DrillRight™ AR i dołączonemu
szablonowi do wiercenia.
2.
Przystąp do wiercenia otworów.
TVM 1200/1400/1600 Series - Polish 8
Page 9

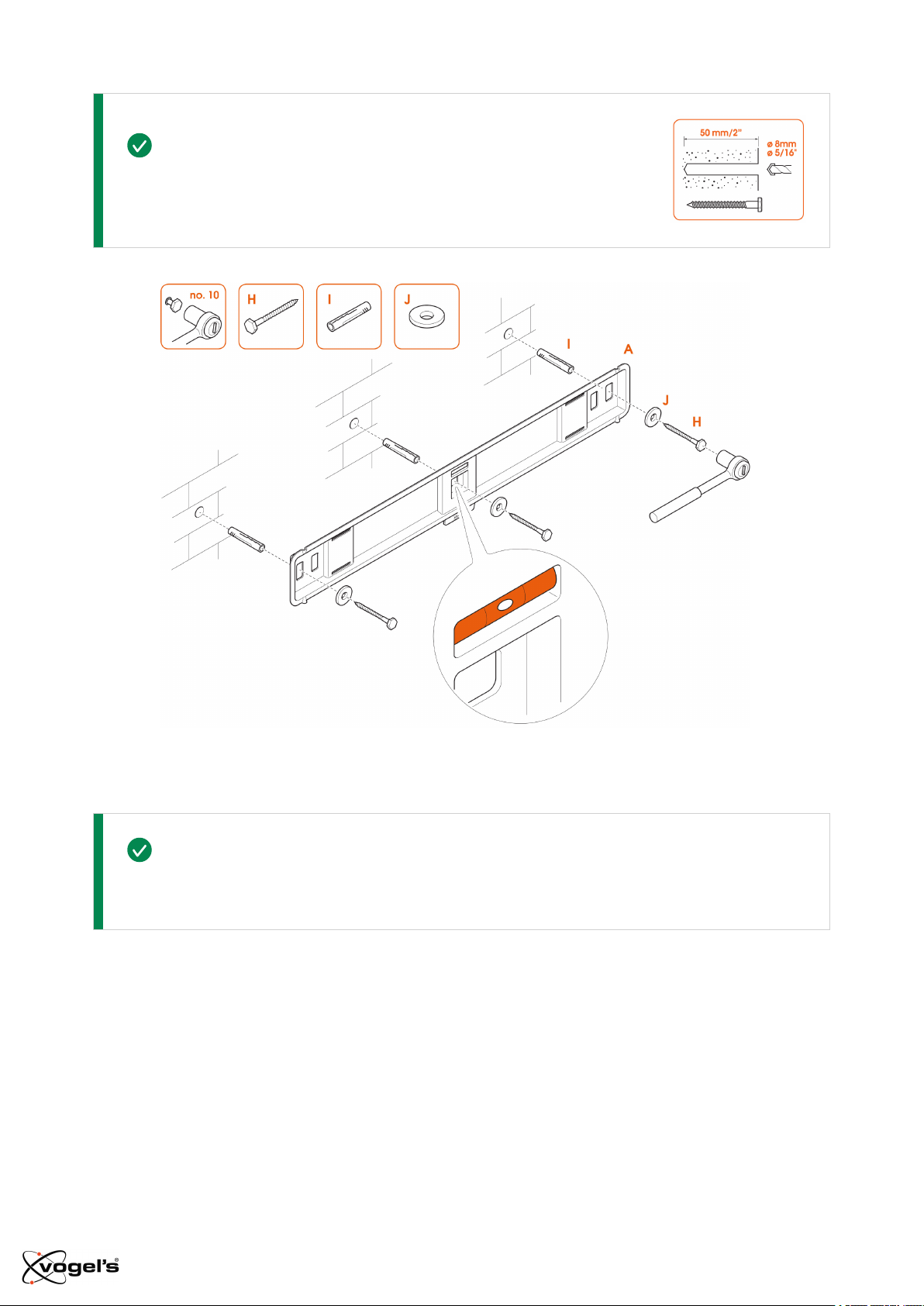

Jak głęboko wiercisz? Sprawdź długość śruby (nie wtyczki!) aby znaleźć
właściwą głębokość - to zapobiega pękaniu elementów.
3. Przymocuj uchwyt ścienny Ⓐ do ściany za pomocą wkrętów Ⓗ , podkładek Ⓙ i kołków Ⓘ . Do
wypoziomowania uchwytu ściennego użyj poziomnicy.
Nasmaruj śruby/wkręty dla łatwego wkręcania.
TVM 1200/1400/1600 Series - Polish 9
Page 10

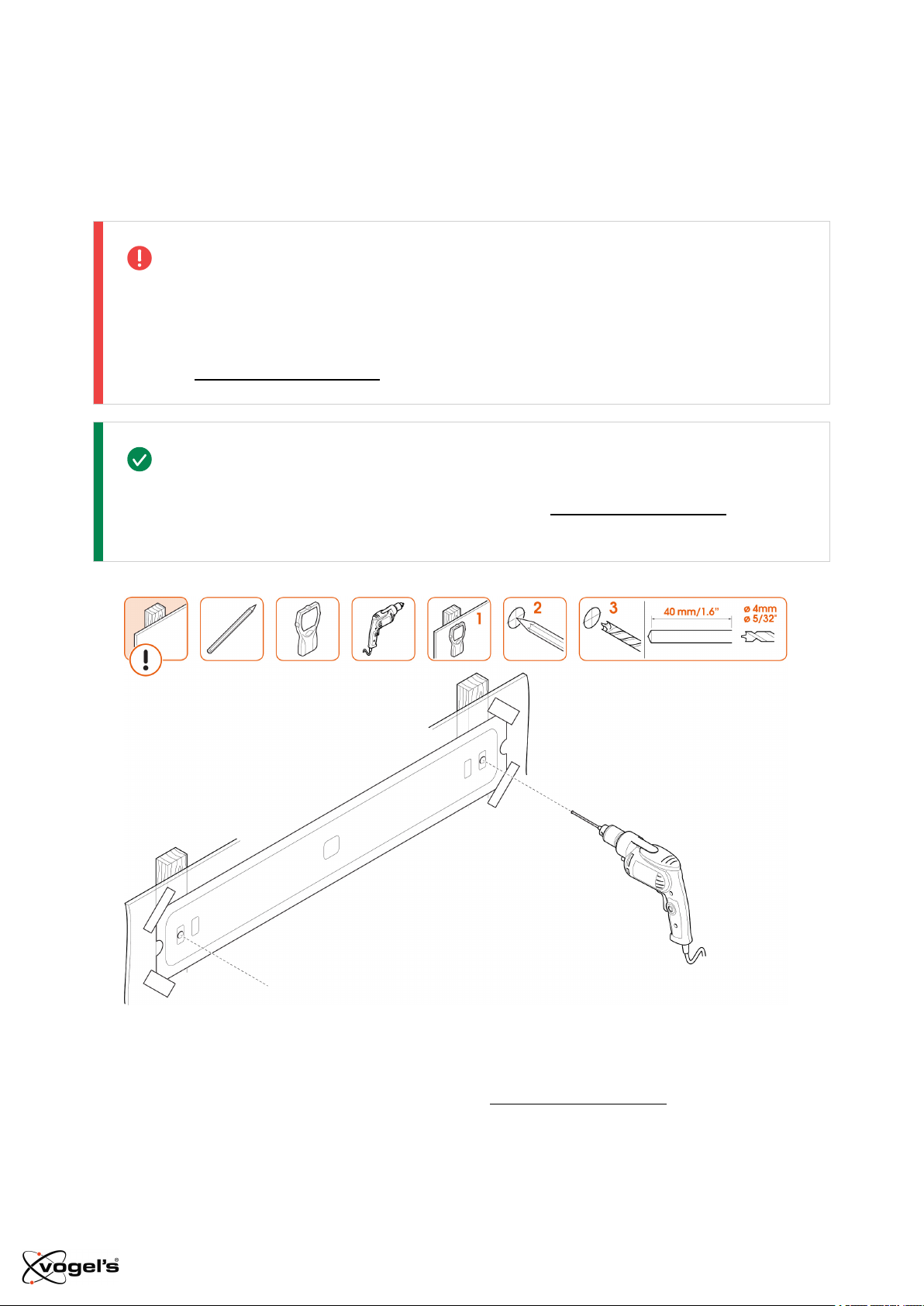

Drewniana ściana z profilami
Modele TVM 1200 i TVM 1210 nie nadają się do montażu na ściankach szkieletowych bez
zastosowania specjalnego materiału montażowego. Wystarczy skontaktować się z
instalatorem, specjalistycznym dostawcą lub działem obsługi klienta firmy Vogel's pod
adresem www.vogels.com/kontakt.
Nie zaczynaj jeszcze wiercenia! Wypróbuj naszą darmową aplikację DrillRight™ AR, aby
znaleźć odpowiednią wysokość i łatwo zaznaczyć pierwszy otwór.
1. Nie zdawaj się na przypadek! Do określenia położenia profili należy zawsze używać detektora
metalu i przewodów.
2. Znajdź idealne miejsce do wiercenia dzięki naszej aplikacji DrillRight™ AR i dołączonemu
szablonowi do wiercenia.
TVM 1200/1400/1600 Series - Polish 10
Page 11
Nie niszcz swego mienia! Uchwyt ścienny musi być zawsze przymocowany do profili.
3.
Teraz najprzyjemniejsza część... wiercenie otworów.

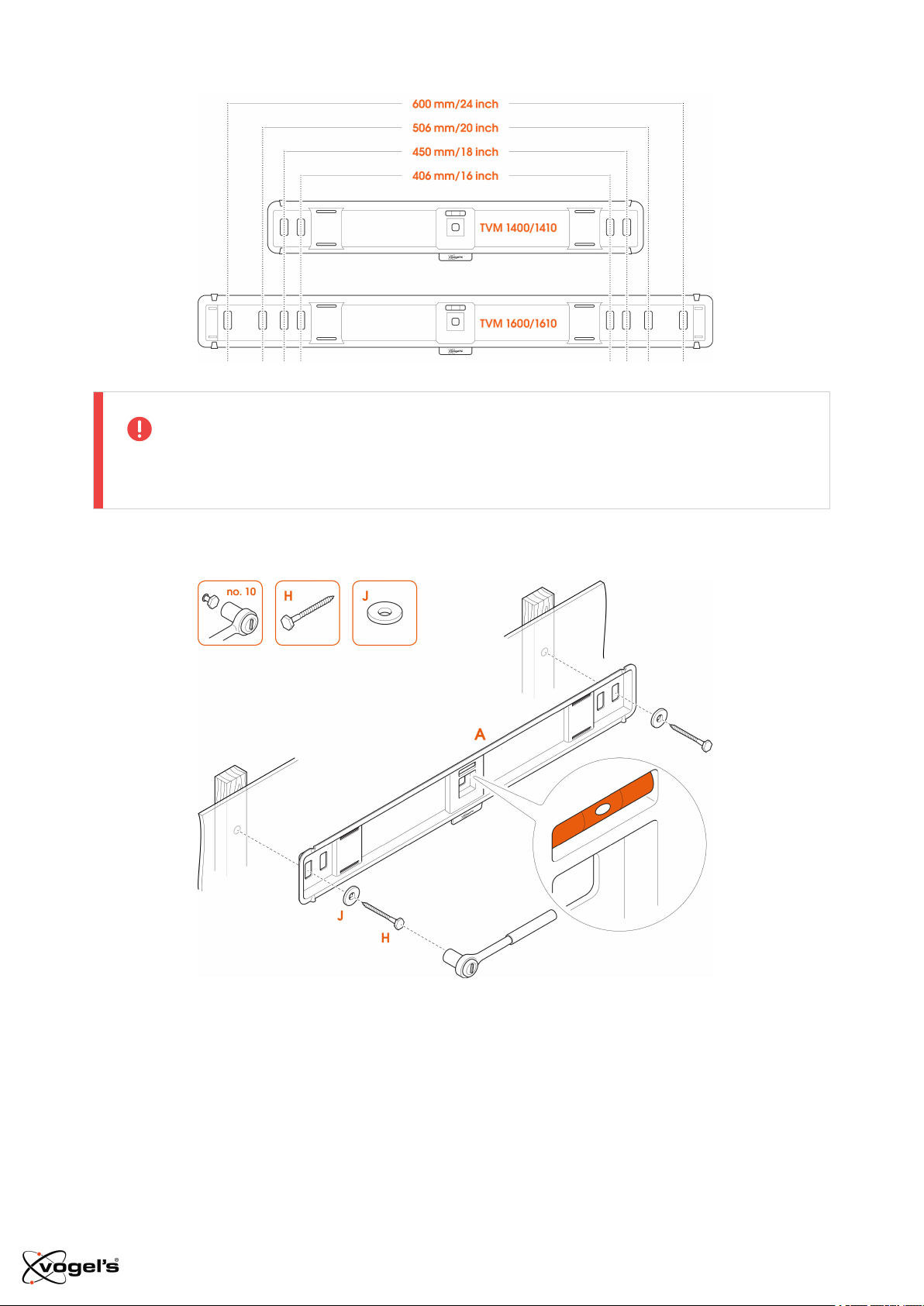

4. Przymocuj uchwyt ścienny Ⓐ do drewnianej ściany za pomocą wkrętów Ⓗ i podkładek Ⓙ. Do
wypoziomowania uchwytu ściennego użyj poziomnicy.
TVM 1200/1400/1600 Series - Polish 11
Page 12
Nasmaruj śruby/wkręty dla łatwego wkręcania.
Inny typ ściany/Nie znam typu swojej ściany
Jeśli twoja ściana jest szczególna - na przykład z pustaków, z metalowych profili, paneli
drewnianych lub płyt kartonowo-gipsowych, lub po prostu nie masz pewności, jaka to ściana,
nie martw się! Wystarczy skontaktować się z instalatorem, specjalistycznym dostawcą lub
działem obsługi klienta firmy Vogel's pod adresem www.vogels.com/kontakt.
TVM 1200/1400/1600 Series - Polish 12
Page 13

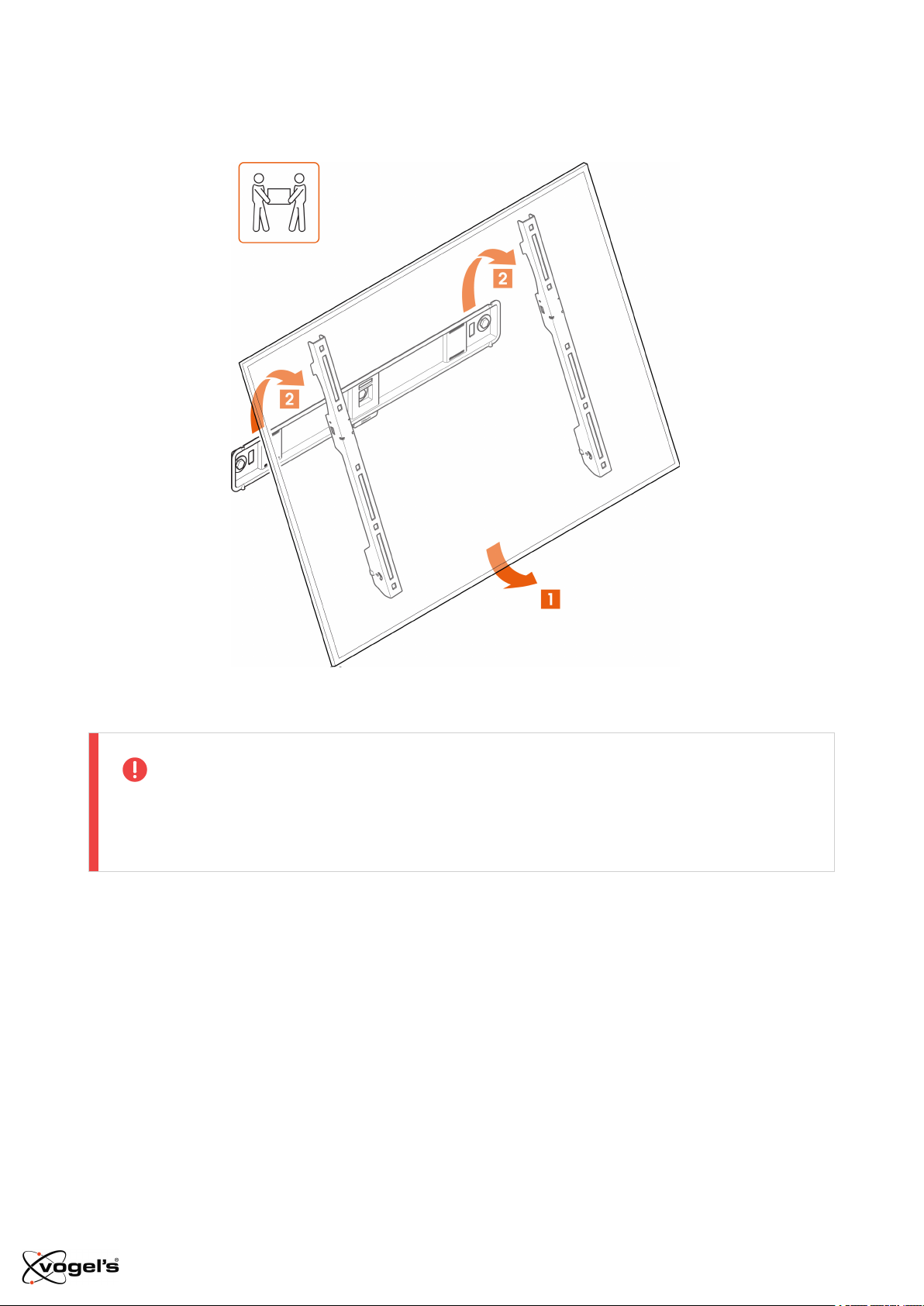

Krok 3: Mocowanie telewizora do uchwytu ściennego
1. Ostrożnie podnieś i przymocuj telewizor do uchwytu ściennego Ⓐ.
Podnoszenie telewizora wymaga współpracy dwóch osób. Brak rozwagi jest niewskazany!
Zrobione! Oglądaj telewizję z przyjemnością!
Przydatne cechy
Masz dość bałaganu z kablami? Potrzebujesz inspiracji, jak ukryć i poprowadzić kable lub jak
rozmieścić inne akcesoria telewizyjne? Zajrzyj na naszą stronę vogels.com!
TVM 1200/1400/1600 Series - Polish 13
Page 14

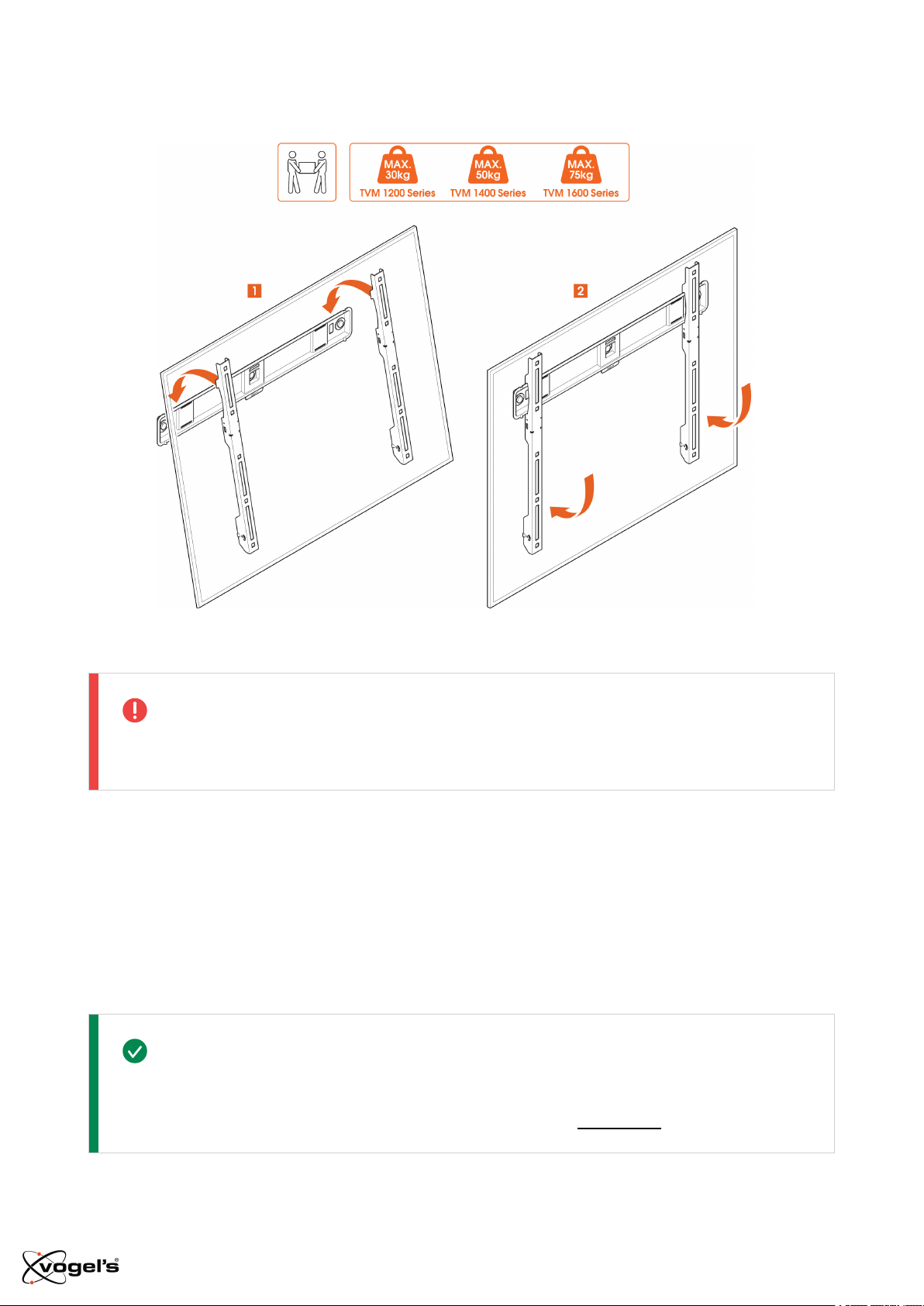

Zdejmowanie telewizora
1.
Zdejmij telewizor i odłóż go w bezpieczne miejsce.
Pamiętaj – podnoszenie telewizora to zadanie dla dwóch osób. Zawsze szukaj kogoś do
pomocy.
TVM 1200/1400/1600 Series - Polish 14
Page 15
Podziel się swoją opinią!
Twoja opinia ma większe znaczenie, niż myślisz. Pomaga nam w tworzeniu lepszych produktów, a
innym klientom w dokonywaniu świadomych wyborów.
Podziel się swoją opinią i zarejestruj się, aby wygrać produkty Vogel's!
Wystarczy odwiedzić stronę vogels.com/review,by podzielić się opinią lub zapoznać się z
Regulaminem.
Masz wątpliwości? Nie wiesz, co dalej? Czujesz wzbierającą wściekłość?
Czeka na ciebie cały zespół chętny do udzielenia pomocy w trybie online:
info@vogels.com
www.vogels.com/kontakt
facebook.com/
VogelsForSure/
instagram.com/
vogels_official/
www.youtube.com/
c/VogelsForSure
TVM 1200/1400/1600 Series - Polish 15
Page 16
Proste rozwiązywanie problemów
Masz problem, którego nie umiesz naprawić? Nie wpadaj w panikę... spróbuj tego!
Problem Przyczyna Rozwiązanie
„Nie mam
odpowiednich śrub do
mojego telewizora!
„Zostało mi dużo
śrub, czy coś jest nie
tak?
Świat techniki telewizyjnej
nieustannie się zmienia czasami trudno za nim
nadążyć. Może się
zdarzyć, że śruba we
właściwym rozmiarze nie
została dołączona... Twój
sprzęt jest po prostu zbyt
zaawansowany!
Nie, świetnie się spisałeś!
Do zamontowania uchwytu
do telewizora potrzebne są
tylko 4 śruby. Ze względu
na różne rodzaje
telewizorów, do zestawu
dodajemy najbardziej
popularne rozmiary
pasujące do najczęściej
sprzedawanych
telewizorów.
Wystarczy, że skontaktujesz się z działem
obsługi klienta Vogel's i poprosisz o zestaw
serwisowy, a my wyślemy Ci wszystko,
czego potrzebujesz. Kliknij tutaj, aby
skontaktować się z działem obsługi klienta
firmy Vogel's.
Nie wyrzucaj pozostałych śrub, zachowaj
je!
Możesz je wykorzystać do nowego
telewizora, który zakupisz albo
wykorzystać je w innym celu.
„Moje śruby pękły!" Możliwe, że nie wierciłeś
(aś) dostatecznie
głęboko... albo wiertło było
zbyt tępe, przez co otwór
okazał się zbyt wąski i
śruba utknęła.
Użyj innego otworu w płycie ściennej, aby
zamocować uchwyt ścienny do ściany.
Użyj ostrego wiertła w odpowiednim
rozmiarze. Rozmiar śruby należy stosować
jako wskaźnik głębokości wiercenia.
TVM 1200/1400/1600 Series - Polish 16
Page 17
Najczęściej zadawane pytania
Gdzie mogę zamówić odpowiednie śruby do
mojego telewizora (zestaw serwisowy)?
„Gdzie znajdę filmy montażowe?" Film montażowy znajdziesz na stronie produktu
Niezależnie od tego, czego potrzebujesz, po
prostu skontaktuj się z lokalnym dealerem marki
Vogel's lub firmą Vogel's. Kliknijtutaj, aby
skontaktować się z działem obsługi klienta firmy
Vogel's.
na naszej stronie internetowej. Można go
również znaleźć na naszym kanale YouTube:
www.youtube.com/c/VogelsForSure
„Co jeśli będę potrzebował części
zamiennych?
Jeśli potrzebujesz części zamiennej, skontaktuj
się z lokalnym sprzedawcą lub firmą Vogel's.
Kliknij tutaj, aby skontaktować się z działem
obsługi klienta firmy Vogel's.
„Gdzie znajdę szablon do wiercenia?" Szablon do wiercenia jest wydrukowany na
przekładce wewnątrz opakowania. Możesz go
wyciąć, aby było Ci łatwiej przykładać go do
ściany.
„Jak wysoko muszę zawiesić telewizor?" Środek telewizora powinien być umieszczony
dokładnie na wysokości oczu, w pozycji
siedzącej. Pobierz i użyj bezpłatnej aplikacji
DrillRight™ AR do określenia wysokości
telewizora i zaznaczenia pierwszego otworu.
„Jak wysoko muszę zawiesić telewizor w
przypadku uchwytu uchylnego?"
„Jakich śrub lub wkrętów muszę użyć?" Vogel's oferuje kompletny zestaw montażowy
„Dlaczego używacie kołków Fischer©? Kołek Fischer© DUO POWER jest powszechnie
Gdy używany jest uchwyt ścienny z funkcją
przechyłu, telewizor można zamontować
powyżej poziomu oczu.
ze wszystkimi elementami montażowymi
zawartymi w pudełku, zarówno do telewizora,
jak i ściany. Brakuje Ci odpowiednich śrub do
Twojego telewizora? Prosimy o kontakt z
lokalnym dealerem marki Vogel's. Kliknij tutaj,
aby skontaktować się z działem obsługi klienta
firmy Vogel's.
uznawany za najlepszy standard wśród kołków
montażowych. Nie zgadzaj się na niską jakość!
TVM 1200/1400/1600 Series - Polish 17
Page 18
„Co to jest VESA?" VESA to standardowy rozstaw otworów
montażowych w tylnej części telewizora, który
pozwala na łatwy montaż wielu standardowych
uchwytów do telewizora.
Postaw na ekologię!
Zależy nam na naszej planecie. Jeśli chcesz pozbyć się opakowania lub samego uchwytu
telewizyjnego, odwiedź lokalny zakład recyklingu lub skontaktuj się z urzędem gminy. Recykling ma
znaczenie!
TVM 1200/1400/1600 Series - Polish 18
Page 19
Gwarancja
Jeszcze raz dziękujemy za wybór marki Vogel's! Tak jak każdy nasz produkt, także ten właśnie
zakupiony przez Ciebie został wykonany z trwałych materiałów i opiera się na skrupulatnym projekcie.
Dlatego też firma Vogel's udziela 5 lat gwarancji na wady materiałowe i produkcyjne.
1.
Vogel's gwarantuje, że jeśli w okresie gwarancyjnym produktu wystąpią usterki wynikające z wad
produkcyjnych i/lub materiałowych, to według własnego uznania naprawi lub w razie potrzeby
wymieni produkt bezpłatnie. Gwarancja na normalne zużycie jest niniejszym wyraźnie
wykluczona.
2.
W przypadku chęci skorzystania z gwarancji, produkt należy przesłać do firmy Vogel's wraz z
oryginalnym dokumentem zakupu (faktura, karta sprzedaży lub paragon fiskalny). Dokument
zakupu powinien wyraźnie wskazywać nazwę dostawcy i datę zakupu.
3.
Gwarancja Vogel's wygasa w następujących przypadkach:
l Jeśli produkt nie został przywiercony, zainstalowany lub użytkowany zgodnie z instrukcją
obsługi;
l Jeśli produkt został zmieniony lub naprawiony przez osobę inną niż przedstawiciel firmy
Vogel's;
l Jeśli usterka powstała z przyczyn zewnętrznych (niezwiązanych z produktem), takich jak np.
uderzenie pioruna, działanie wody, pożar, otarcia, narażenie na działanie ekstremalnych
temperatur, warunków pogodowych, rozpuszczalników lub kwasów, niewłaściwe użycie lub
zaniedbanie;
l Jeśli produkt jest używany do innych urządzeń niż wymienione na opakowaniu lub w
opakowaniu.
Vogel's Products BV - Hondsruglaan 93 - 5628 DB Eindhoven - Holandia
Vogel's Products BV 2021 © Wszelkie prawa zastrzeżone.
TVM 1200/1400/1600 Series - Polish 19
Loading...
