Page 1
RADIATORI
A PIASTRA.
VOGEL&NOOT
heatingthroughinnovation.
Page 2
02 Indice
INDICE.
Guardaroba
Soggiorno
Cucina
Bagno
Camera da letto
Cameretta
Ufficio
Locale hobby
La nostra collezione di radiatori a
piastre offre il radiatore ideale per
ogni stanza. Le icone sopra riportate
vi aiuteranno nella scelta.
La nostra filosofia 03
Radiatori T6 Kompakt con attacco centrale 04
Radiatori Kompakt con attacchi laterali 06
Radiatori T6 Plan con attacco centrale 08
Vertical Kompakt con attacco centrale 10
Gamma di colori 12
Descrizione dei prodotti e accessori 13
Page 3
03La nostra filosofia
LA NOSTRA FILOSOFIA.
Leader in Europa
VOGEL&NOOT azienda in Europa nel settore riscaldamento,
con una ampia gamma di produzione dove vengono rispettati i
più elevati standard qualitativi, certificati dai più autorevoli isti-
tuti di controllo. Oltre ai tubolari di design Laserline la gamma
prodotti comprende: radiatori a bassa temperatura, radiatori a
piastra, scaldasalviette, termo arredo, impianti a pavimento tutti
rigorosamente costruiti nei nostri stabilimenti in Europa.
Come risultato della costante ricerca riguardante l’efficienza
energetica, i prodotti VOGEL&NOOT sono sempre accolti con
grande interesse, non solo da parte degli installatori ma anche
da parte di progettisti, architetti, ingegneri e utenti finali.
I principi di VOGEL&NOOT
Massima efficienza energetica
VOGEL&NOOT offre una tecnologia volta ad ottenere il mas-
simo dell’efficienza energetica con particolare attenzione alla
salvaguardia dell’ambiente.
Design curato
I prodotti VOGEL&NOOT sono disponibili in moltissime fini-
ture e versioni per poter personalizzare ogni ambiente.
Ampia offerta di gamma e servizi
VOGEL&NOOT è un fornitore completo che non solo garan-
tisce un’ampia gamma di prodotti di alta qualità (garantiti quasi
tutti 10 anni) ma anche assistenza e consulenza per ogni neces-
sità del cliente.
heatingthroughinnovation.
Page 4

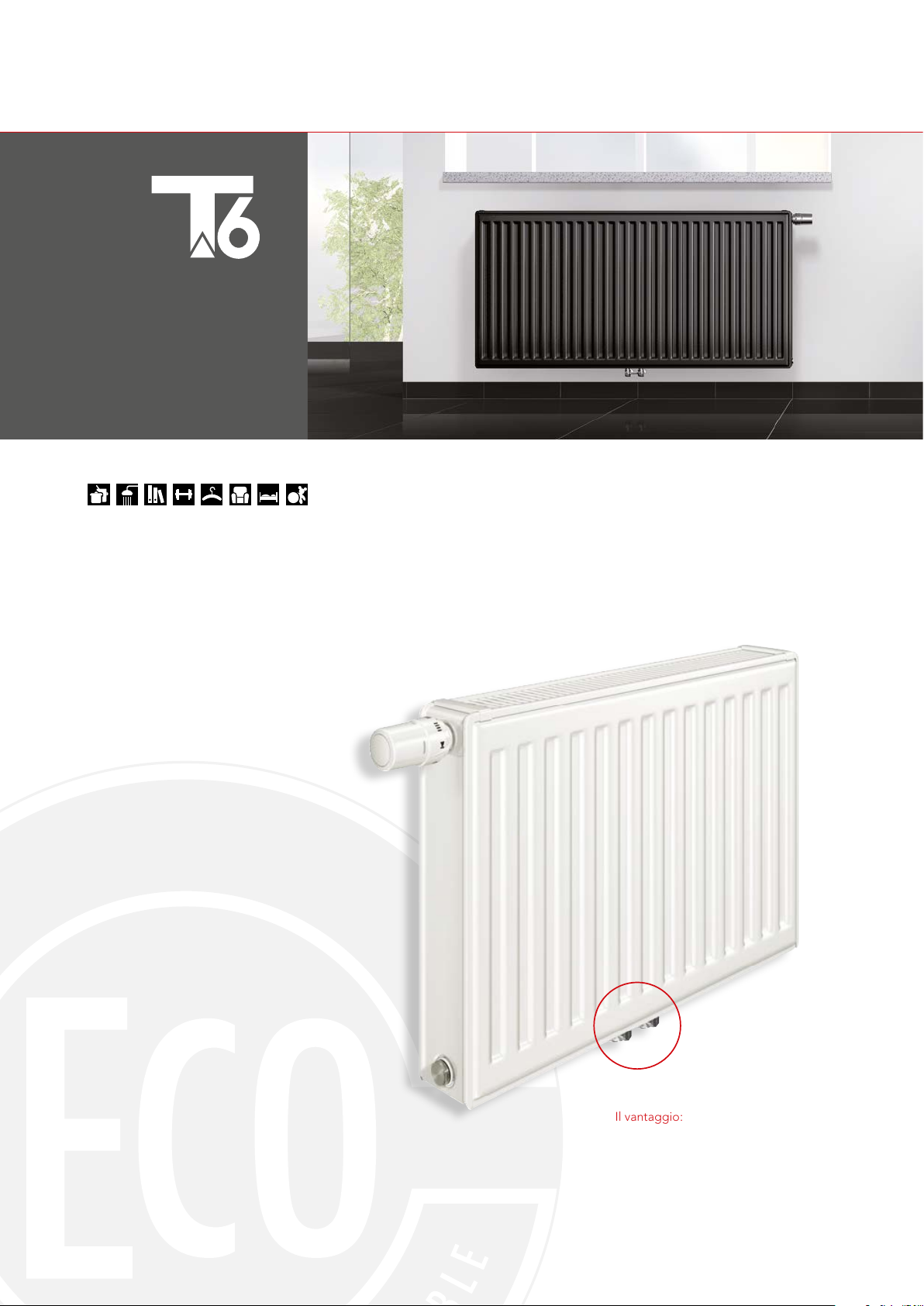

04 Radiatori T6 Kompakt con attacco centrale
Technology
RADIATORI T6
KOMPAKT CON
ATTACCO CENTRALE.
■ Tecnologia unica con collegamento
centrale T6
Elevata flessibilità nella progettazio-
■
ne e nel montaggio
■ Emissione di calore a elevata
efficienza energetica per costi
di riscaldamento contenuti
■ Tecnologia integrata basata su
valvole con preimpostazione
Il vantaggio:
il sistema T6 con attacco
centrale definisce nuovi standard.
Page 5

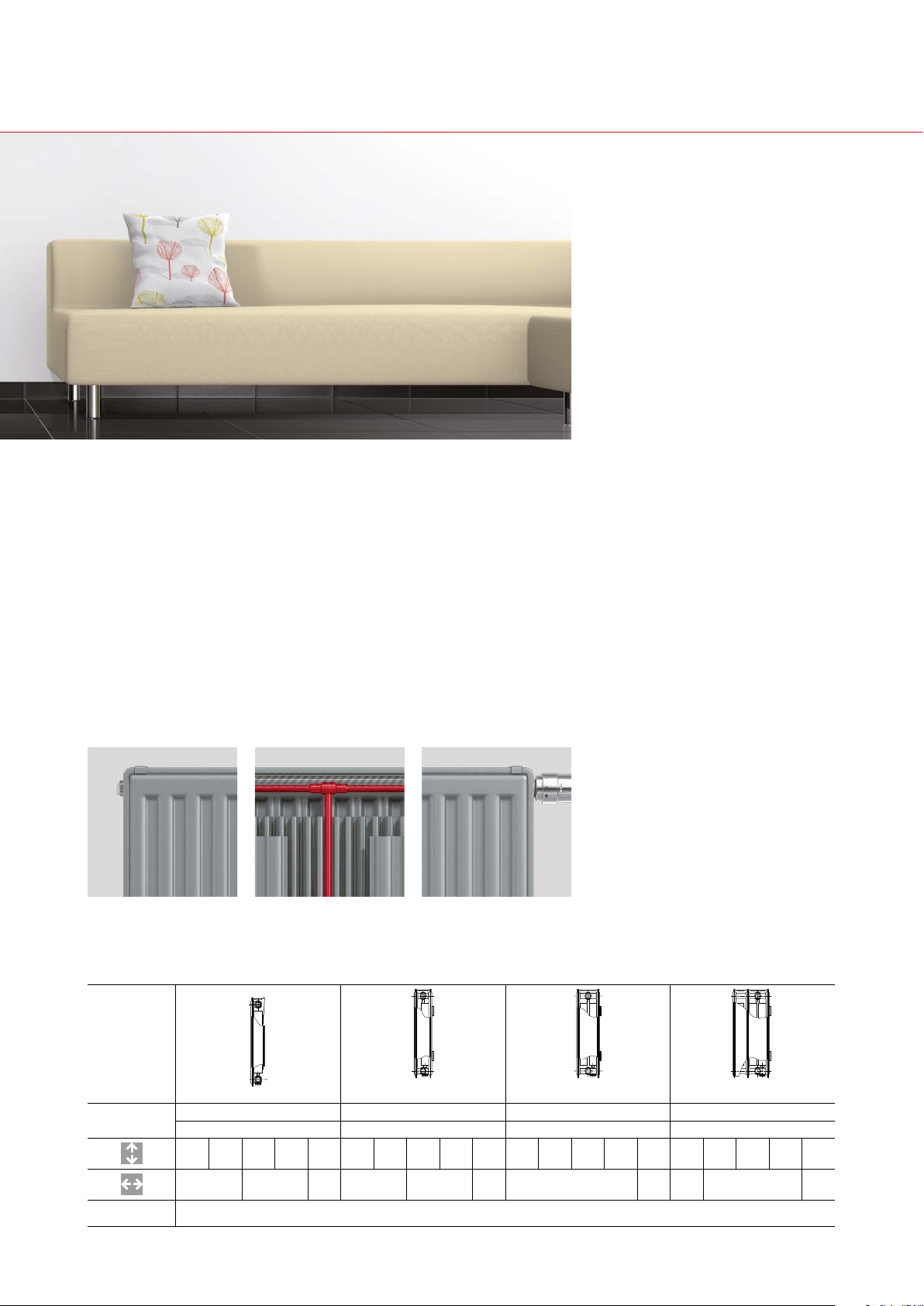

Radiatori T6 Kompakt con attacco centrale
05
I radiatori T6 con attacco centrale incarnano una perfetta simmetria e sono la combina-
zione ottimale di design e tecnologia unica.
I radiatori T6 con attacco centrale sono dotati di una potenza termica straordinari-
amente elevata e permettono, così, di riscaldare l’ambiente in modo particolarmente
veloce ed efficiente. Questo garantisce a sua volta il massimo grado di comfort a livello
termico.
La tecnologia T6 distribuisce il flusso dell‘acqua all‘interno del radiatore in modo simme-
trico, realizzando un sistema estremamente flessibile.
Tipo
Intervalli delle
dimensioni
11 VM 21 VM-S 22 VM 33 VM
1 piastra con 1 convettore 2 piastre con 1 convettore 2 piastre con 2 convettori 3 piastre con 3 convettori
300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900
fino a
2400
fino a
2600
fino a
2000
fino a
2400
tutte le lunghezze, a partire da 400 mm, aumentano di 200 mm alla volta;
sono inoltre disponibili le seguenti dimensioni: 520, 720, 920, 1120 e 1320 mm
fino a
3000
fino a
2000
fino a
3000
fino a
2000
fino a
3000
fino a
2200
fino a
1800
Valori in mm.
Page 6

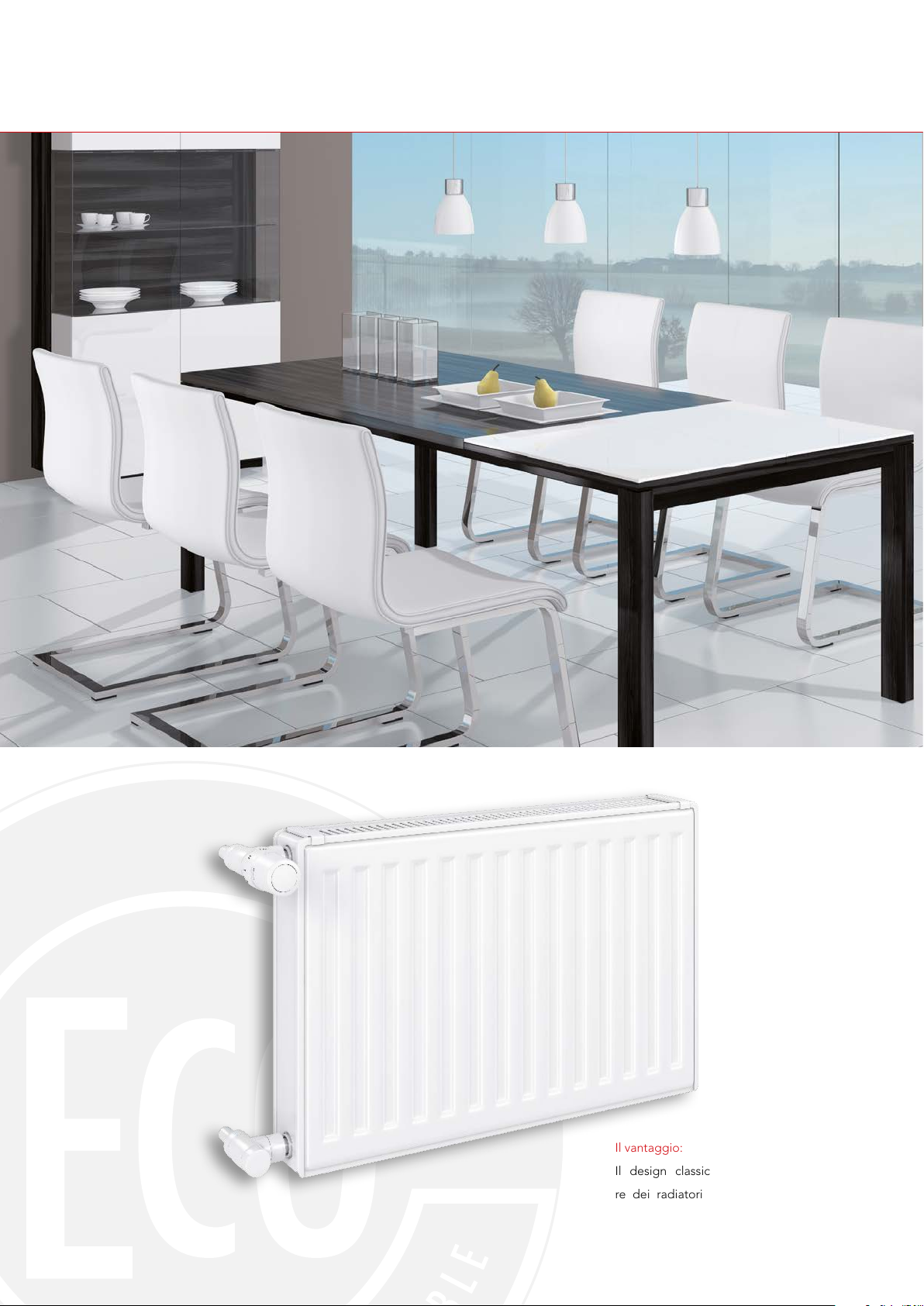

6 Radiatori Kompakt con attacchi laterali
Il vantaggio:
Il design classico nella parte inferio-
re dei radiatori a piastre è il simbolo
dell’esperienza pluriennale nella loro
produzione.
Page 7

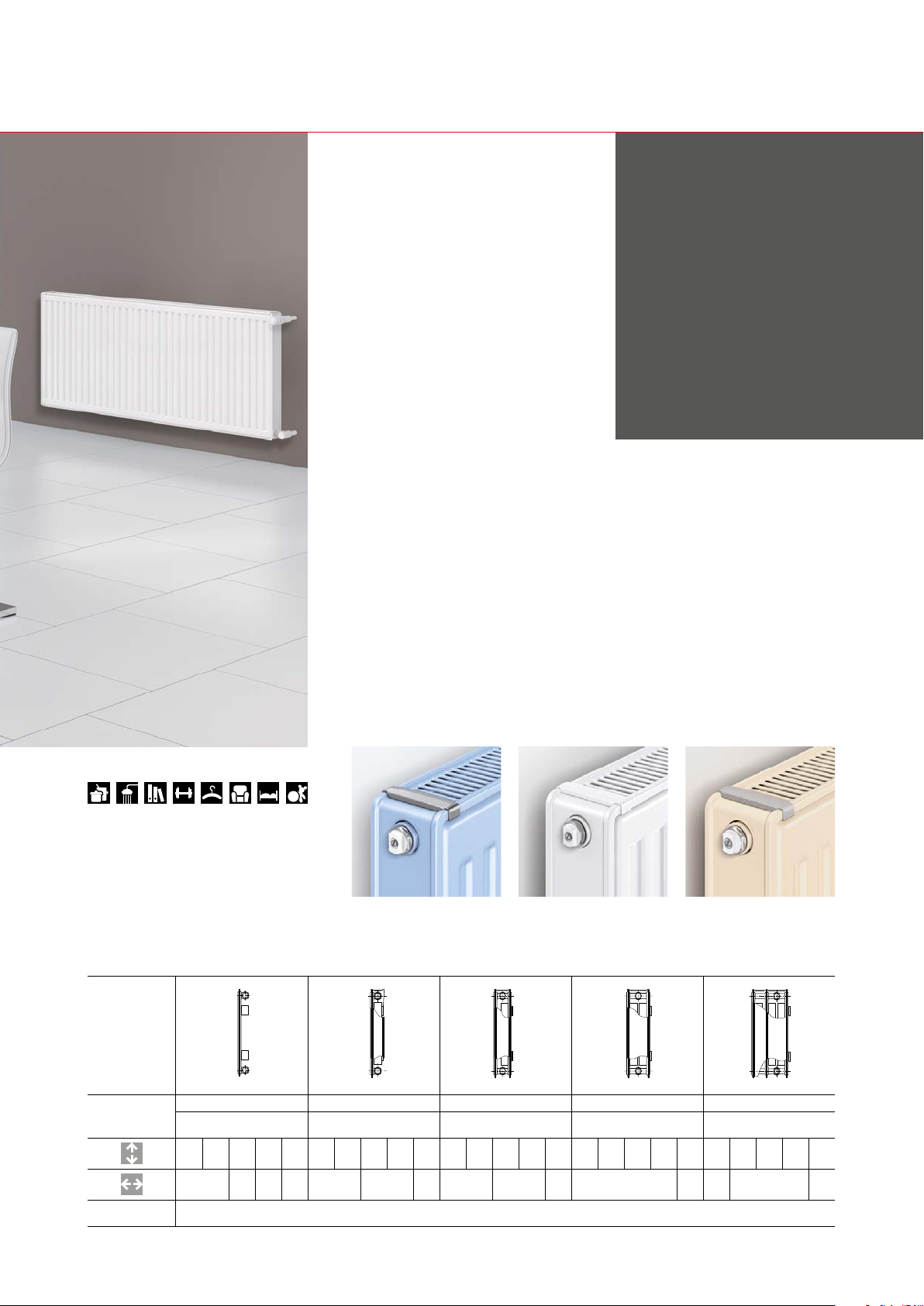

Radiatori Kompakt con attacchi laterali
■ Elevata potenza termica specifica
■ Combinabile con sistemi a bassa temperatura
■ Riduzione effettiva dei costi di riscaldamento
7
RADIATORI
KOMPAKT.
I radiatori Kompakt uniscono un’estetica elegante con una funzionalità ottimale e com-
binano un design chiaro e semplice dalle linee soft con la tecnologia più moderna di
riscaldamento. Grazie a fermagli decorativi di fissaggio colorati, potrete donare in ogni
momento un accento personale al radiatore – facilità massima di pulizia garantita.
Grazie ai fermagli decorativi di fissaggio intercambiabili, potrete donare in un secondo
momento una nota personalizzata al radiatore.
Tipo
Intervalli delle
dimensioni
10 11 K 21 K-S 22 K 33 K
1 piastra 1 piastra con 1 convettore 2 piastre con 1 convettore 2 piastre con 2 convettori 3 piastre con 3 convettori
300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900
fino a
fino a
fino a
fino a
1200
2400
2600
1400
fino a
2400
fino a
fino a
2000
fino a
2400
2600
tutte le lunghezze, a partire da 400 mm, aumentano di 200 mm alla volta;
sono inoltre disponibili le seguenti dimensioni: 520, 720, 920, 1120 e 1320 mm
fino a
3000
fino a
2000
fino a
3000
fino a
2000
fino a
3000
fino a
2200
fino a
2000
Valori in mm.
Page 8

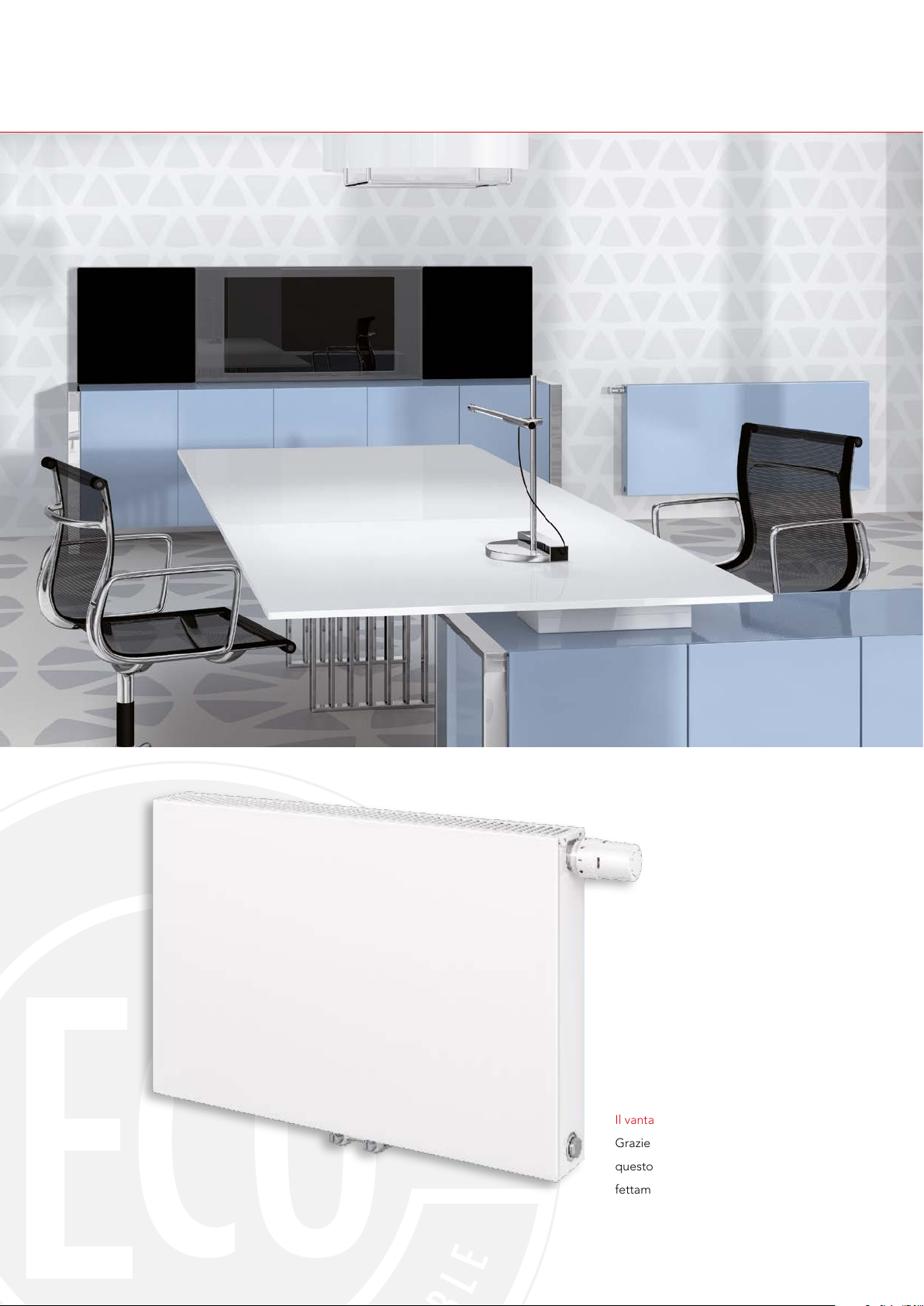

8 Radiatori T6 Plan con attacco centrale
Il vantaggio:
Grazie alla superficie frontale liscia,
questo radiatore piano s’inserisce per-
fettamente negli ambienti ricercati.
Page 9
■ Tutti i vantaggi della tecnologia leader T6
■ Facile da pulire, superficie frontale liscia
■ Miglior comfort termico
■ Tecnica integrata a valvole con preimpostazione

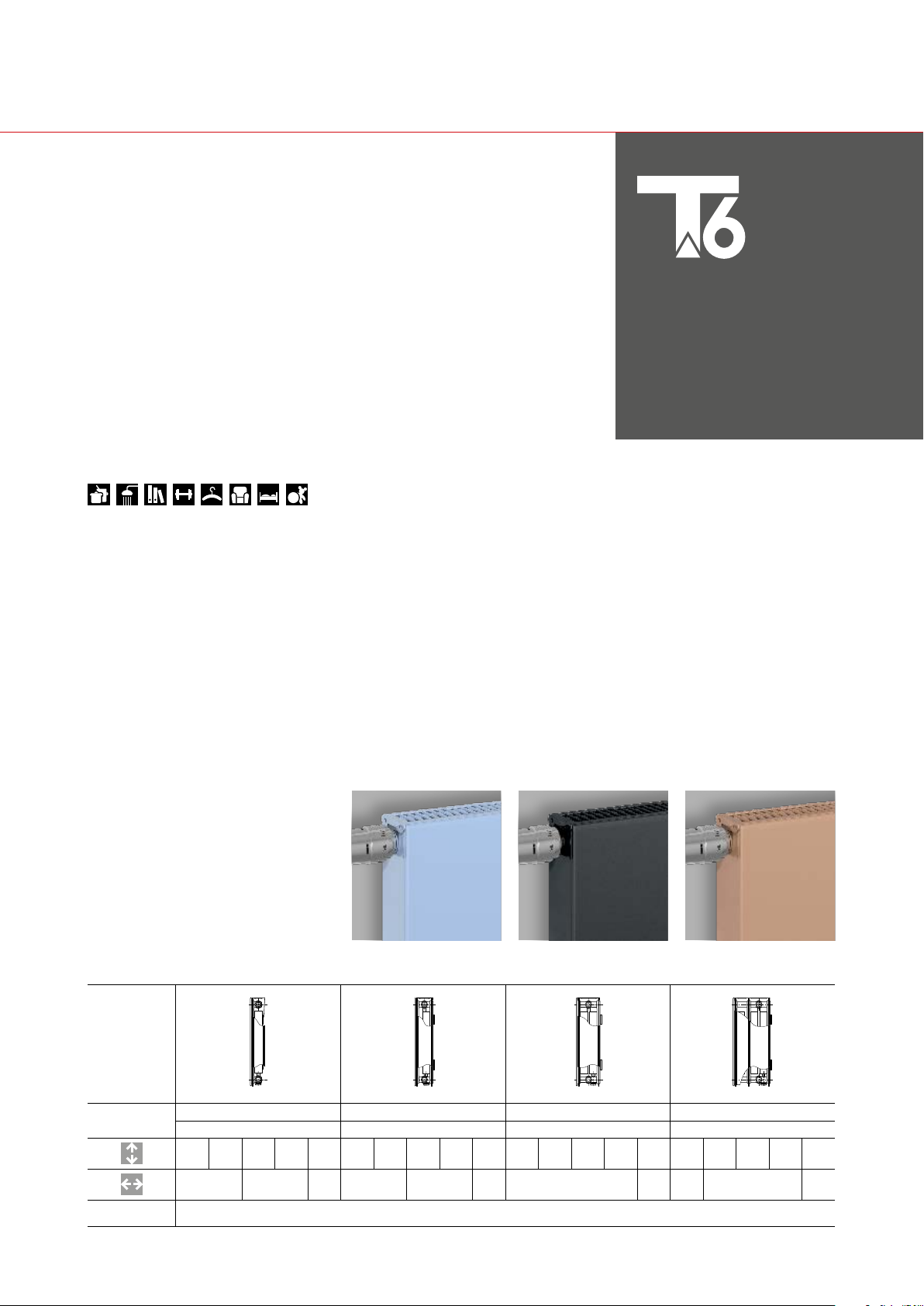

9Radiatori T6 Plan con attacco centrale
Technology
RADIATORI T6 PLAN
CON ATTACCO
CENTRALE.
I radiatori T6 Plan con attacco centrale con la rivoluzionaria tecnologia dotata di attac-
co centrale ridefiniscono in modo completamente nuovo la progettazione d’impianti di
riscaldamento, il montaggio e il loro utilizzo.
I radiatori T6 Plan con attacco centrale possono essere soggetti a variazioni per quanto
riguarda le parti laterali, il fissaggio, le dimensioni, la modalità di collegamento, la tipolo-
gia e sono perfettamente preassemblati. Viene garantita una distribuzione uniforme del
calore con la massima flessibilità possibile.
Tipo
Intervalli delle
dimensioni
11 PM 21 PM-S 22 PM 33 PM
1 piastra con 1 convettore 2 piastre con 1 convettore 2 piastre con 2 convettori 3 piastre con 3 convettori
300 400 500 600 900 300 400 500 600 900 300 400 500 600 900 300 400 500 600 900
fino a
2400
fino a
2600
fino a
2000
fino a
2400
tutte le lunghezze, a partire da 400 mm, aumentano di 200 mm alla volta;
sono inoltre disponibili le seguenti dimensioni: 520, 720, 920, 1120 e 1320 mm
fino a
3000
fino a
2000
fino a
3000
fino a
2000
fino a
3000
fino a
2200
fino a
1800
Valori in mm.
Page 10

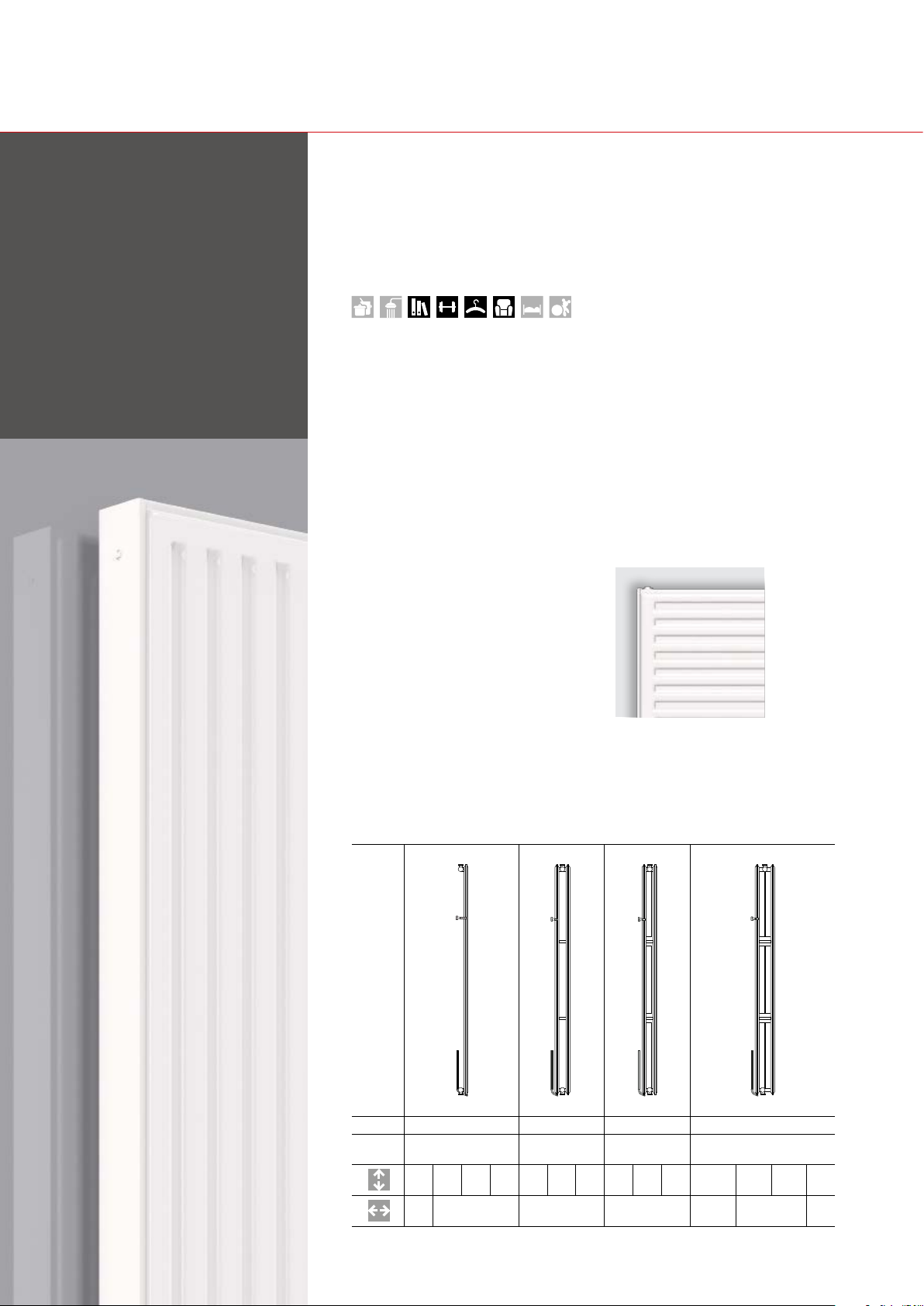

10 Radiatori Vertical Kompakt con attacco centrale
VERTICAL KOMPAKT.
■ La soluzione snella per il riscaldamento
■ Perfetto rapporto costo/efficienza
■ Grande gamma di scelta
Con il caratteristico pannello profilato
del Vertical Kompakt , abbiamo defi-
nito nuovi standard estetici. Le ampie
scanalature arrotondate creano lumino-
sità e contrasti di luce. Le stanze semb-
rano più alte. Un continuo gioco di luci
ed ombre rendono il radiatore il cen-
tro emozionale della stanza. Creati per
gente che sa quello che vuole.
Design disponibile
a richiesta
Tipo 10 20 21 22
1 piastra 2 piastre
1500 1800 1950 2100 1800 1950 2100 1800 1950 2100 1800 1950 2100 2300
450,
450, 600, 750 300, 450, 600, 750 300, 450, 600, 750
600
2 piastre con 1
convettore
2 piastre con 2 convettori
300, 450,
600
300, 450, 600,
750
Valori in mm.
750
Page 11

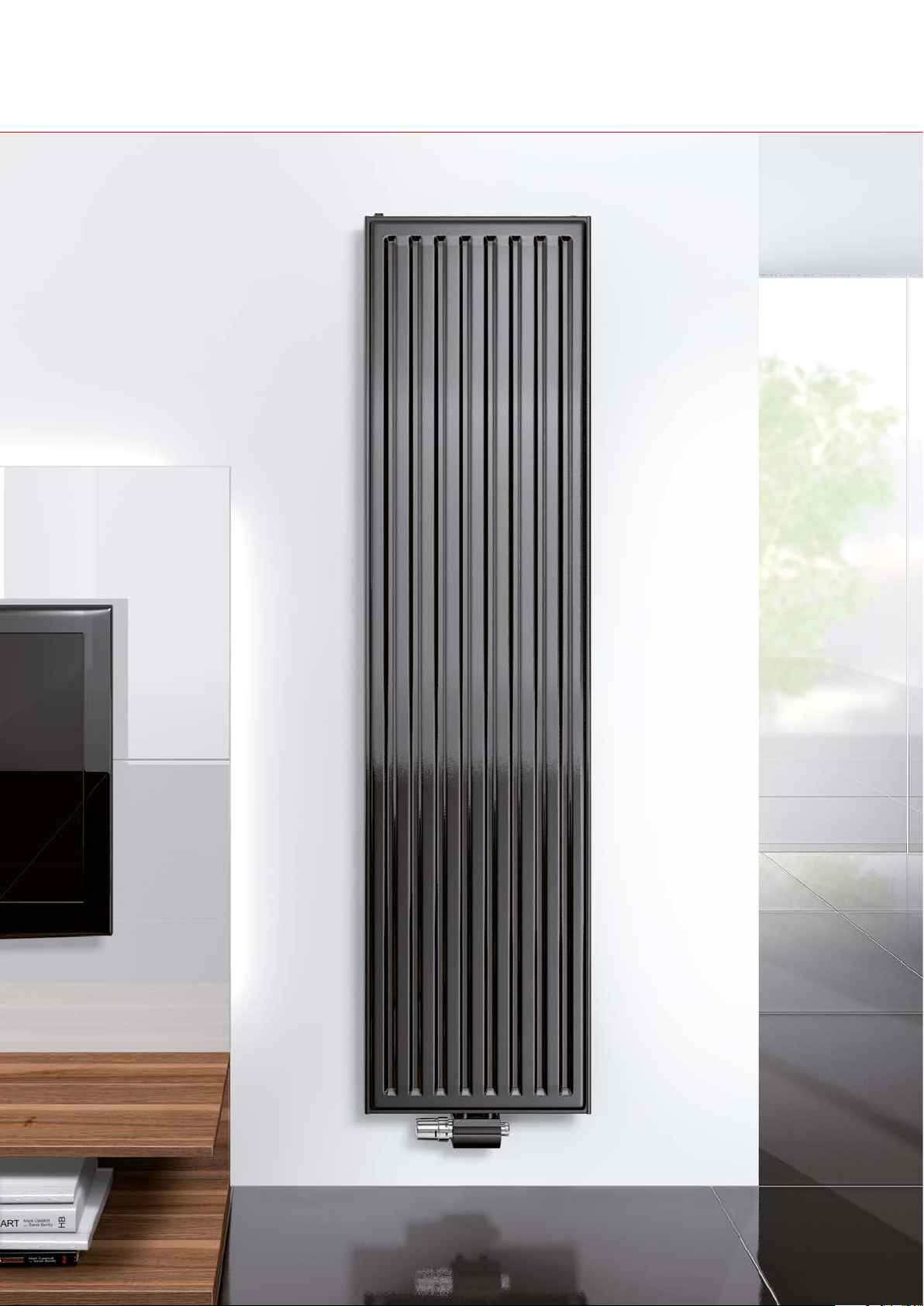

11Radiatori Vertical Kompakt con attacco centrale
Il vantaggio:
La perfetta soluzione
per spazi ridotti
Page 12

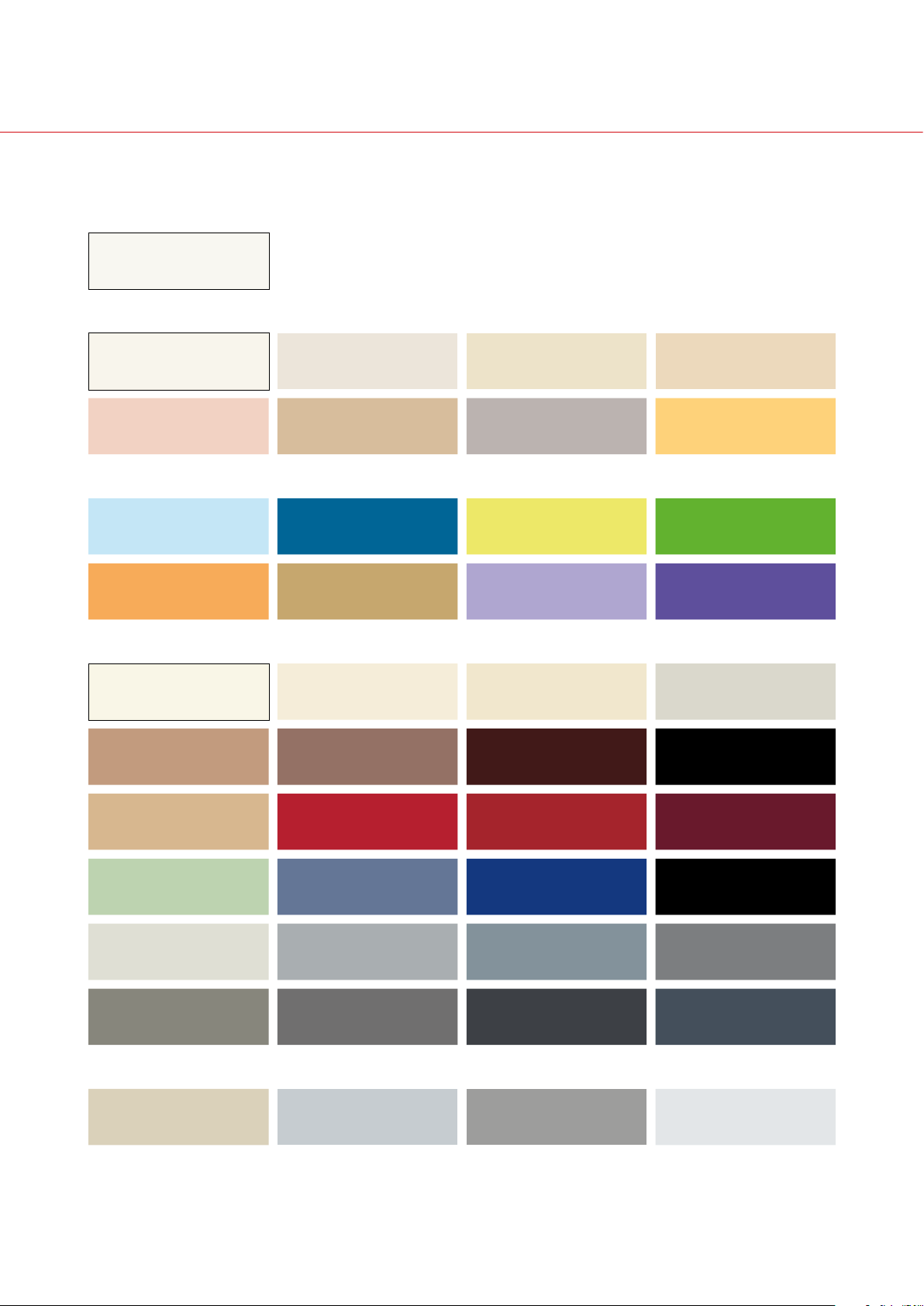

12 Gamma di colori
COLORE STANDARD.
Bianco traffico *
RAL 9016
COLORI SANITARI.
Bianco stella alpina *
S0085
Magnolia
S0077
COLORI TREND – RAL.
Blu pastello
RAL 190-2
Giallo Pastello
RAL 1034
COLORI CLASSIC-RAL.
Bianco Puro *
RAL 9010
Cappuccino
RAL 060 60 20
Pergamon *
S0091
Bahamabeige *
S0087
Blu elettrico
RAL 650-2
Oro Perlato
RAL 1036
Bianco Crema *
RAL 9001
Cacao
RAL 050 40 20
Jasmine *
S0075
Manhatten *
S0088
Giallo limone
RAL 250-2
Malva haze
RAL 290 70 20
Bianco Perla *
RAL 1013
Marrone cioccolata
RAL 8017
Natura *
S0094
Banana
S0164
Verde acido
RAL 230-3
Mistico viola
RAL 290 40 45
Bianco grigiastro *
RAL 9002
Nero intenso *
RAL 9005
Beige
RAL 1001
Verde biancastro
RAL 6019
Grigio luce *
RAL 7035
Grigio pietra
RAL 7030
Rosso fuoco
RAL 3000
Blu colomba
RAL 5014
Grigio finestra
RAL 7040
Grigio ardesia
RAL 7015
COLORI METAL.
Beige perlato
RAL 1035
I colori qui rappresentati sono indicativi.
Altri colori disponibili su richiesta!
* Vertical Kompakt sono disponibili nei colori contrassegnati con la *
Alluminio brillante *
RAL 9006
Rosso rubino *
RAL 3003
Blu oltremare *
RAL 5002
Grigio argento
RAL 7001
Grigio antracite
RAL 7016
Alluminio grigiastro *
RAL 9007
Rosso vino
RAL 3005
Nero traffico
RAL 9017
Grigio polvere
RAL 7037
Grigio grafite
RAL 7024
Grigio acciaio
S0112
Page 13
13Descrizione dei prodotto & accessori
I radiatori piani VOGEL&NOOT sono prodotti di marca di
grande valore che spiccano in tutti gli ambienti, grazie alla loro
ampia gamma di possibilità di allacciamento. In base alle vostre esigenze di utilizzo, potete scegliere tra le versioni sotto
riportate che vengono consegnate tutte in un imballaggio protettivo.
Radiatori T6 con attacco centrale
Pronto per l’allacciamento e dotato di tecnologia ad attacco
centrale di elevata qualità: è utilizzabile con sistemi monotubo
e bitubo e come radiatore con attacco centrale sia come radiatore con gli attacchi laterali. Fornitura con griglia superiore,
pannelli laterali chiusi e con inserto termostatico premontato.*
Radiatori Kompakt
La facilità convince: allacciamento semplice con filetto interno
4 x 1/2” e utilizzabile in modo variabile per sistemi monotubo
e bitubo. Fornito con griglia superiore e pannelli laterali chiusi.
Vertical Kompakt con attacchi centrali
Dotati di attacchi centrali da 1/2“ e 4 attacchi laterali da 1/2“,
con doppia piastra ( Tipo 20,21,22). Pronto per gli attacchi valvola; per gli attacchi centrali vedi gli accessori. Di serie le staffe
a parete con relativi fissaggi, tre tappi ciechi e un tappo sfiato.
Le rese termiche sono certificate secondo DIN EN 442 e i processi produttivi sono continuamente monitorati secondo la
EN-ISO 9001. Triplo imballaggio (cartone, protezioni dei bordi
e pellicola termoretraibile). Disponibile anche con piastra frontale piana.
DESCRIZIONE
DEI PRODOTTI
& ACCESSORI.
Radiatori T6 Plan con attacco centrale
Design elegante e variabilità
nell’allacciamento; per sistemi monotubo e bitubo sono a disposizione tipologie di allacciamento universali. La fornitura comprende radiatori con attacco
centrale con griglia superiore, pannelli
laterali chiusi e con inserto termostatico
premontato.*
Condizioni di funzionamento
Per tutti i modelli di radiatori a piastre,
è prevista una temperatura massima di
esercizio di 110 °C.
Trattamento delle superfici
Verniciatura a doppio strato di elevata
qualità ed ecologica conforme alle norme DIN 55900, già verniciato e in forno
con un rivestimento in polveri epossidiche.
Ulteriori informazioni sono disponibili
sul sito www.vogelundnoot.it
Prodotti di marca con qualità certificata
La VOGEL&NOOT offre prodotti leader con i più elevati standard di qualità per quanto riguarda la produzione e il funzionamento. Tutte le indicazioni relative alla qualità e alla potenza
dei radiatori piatti vengono verificate e confermate continuamente da istituti europei riconosciuti. Garantiscono sicurezza in termini di potenza massima termica e qualità del prodotto
* Fornitura con valvole termostatiche pre-montate in fabbrica e con valori kv preimpostati
Page 14
VOGEL&NOOT
Rettig Austria GmbH Vogel und Noot Straße 4, 8661 St. Barbara i. Mzt., Au stria
T: +43 3858 601-0, F: -1298, [email protected], www.vogelundnoot.com/it/
heatingthroughinnovation.
Loading...
