Page 1
FC10 Plus
Patent No. 6,596,153
Digitální detektor
alkoholu
Návod k obsluze
www.promile.cz
Verze 1.0
Leden, 2005
Výhradní zastupení pro Českou republiku:
V—NET s.r.o. Uherský Brod
Strana 1
Page 2
Strana 2
Page 3
Obsah:
www.promile.cz
Úvod
Přední panel 4
Základní vlastnosti 5
Příprava detektoru
Instalace baterií 6
Nasazení náustku 6
Zapnutí a vypnutí 7
Příprava měřené osoby 7
Obsluha
Automatický test 8
Intenzita dechu 9
Křivka alkoholu 9
Zobrazení výsledku testu 10
Odejmutí náustku 10
Vyvolání výsledku posledního testu 10
Práce s detektorem
Automatický test 11
Manuální test 12
Kalibrace 13
Údržba detektoru 14
Chybová hlášení 15
Záruka 16
Technická data 17
Strana 3
Page 4
Úvod
Auto Test
#00013
Přední panel
Přední panel
bez náustku.
Výstupek pro
snadnou výměnu
náustku.
Přední panel
s připojeným
náustkem.
Strana 4
Page 5
Úvod
Přenosný dechový detektor alkoholu FC10 je komfortní profesionální tester alkoholu , který ve své konstrukci i softwarovém vybavení spojuje nejmodernější technologické poznatky. Je navržen tak že:
• Výsledek měření zobrazí do 10 sekund.
• Další dechovou zkoušku lze realizovat už za 30 sekund od té
předchozí (i když byla pozitivní)!
• Detektor FC10 měří okamžitě, jakmile vydechovaný vzduch
dorazí k čidlu.
• Detektor FC10 poskytuje přesné výsledky (anebo upozorní
obsluhu, proč je poskytnou nemůže) anebo dokonce poskytne
radu, jak ke správným výsledkům měření dospět.
Přečtěte si, prosím, velmi pozorně následující
uživatelskou příručku.
Základní vlastnosti
Velký grafický LCD displej schopný zobrazit čísla, písmena,
spec.znaky i texty.
Automatická kalibrace – softwarově kontrolované nastavení
kalibrace.
Automatický test – je nejjednodušší způsob, jak otestovat dech na
alkohol. Automatický test je rychlý, přesný a prakticky bez zásahu
obsluhy.
Automatické vypínání detektoru (po 5 minutách) šetří jeho baterie.
Podsvícený displej zajistí, že zobrazované výsledky jsou vždy
výborně viditelné.
Nízká spotřeba – s jednou sadou čtyř tužkových baterií vydrží
detektor v provozu až 160 hodin.
Strana 5
Page 6
Příprava detektoru
Instalace baterií
Instalace baterií
Instalace bateriíInstalace baterií
Kryt baterií je na zadní straně detektoru. Zatlačte na
kryt baterií a vysuňte jej dolů – ve směru šipky.
Přístroj je napájen čtyřmi tužkovými bateriemi typ LR6
1,5V AA formát. Vždy dodržte správnou polaritu baterií!
Po výměně baterií kryt pečlivě uzavřete.
Nasazení náustku
Nasazení náustku
Nasazení náustkuNasazení náustku
Vysuňte náustek částečně z obalu tak, abyste se ho prsty
nedotýkaly v místě, které bude brát do úst testovaná
osoba – viz.obrázek.
Zasuňte náustek na zadní straně detektoru do žlábku,
aby větší otvor náustku přesně zapadl do portu detektoru
označeného oranžově.
Přesvědčte se, že je náustek
pevně usazen.
Strana 6
Page 7
Příprava detektoru

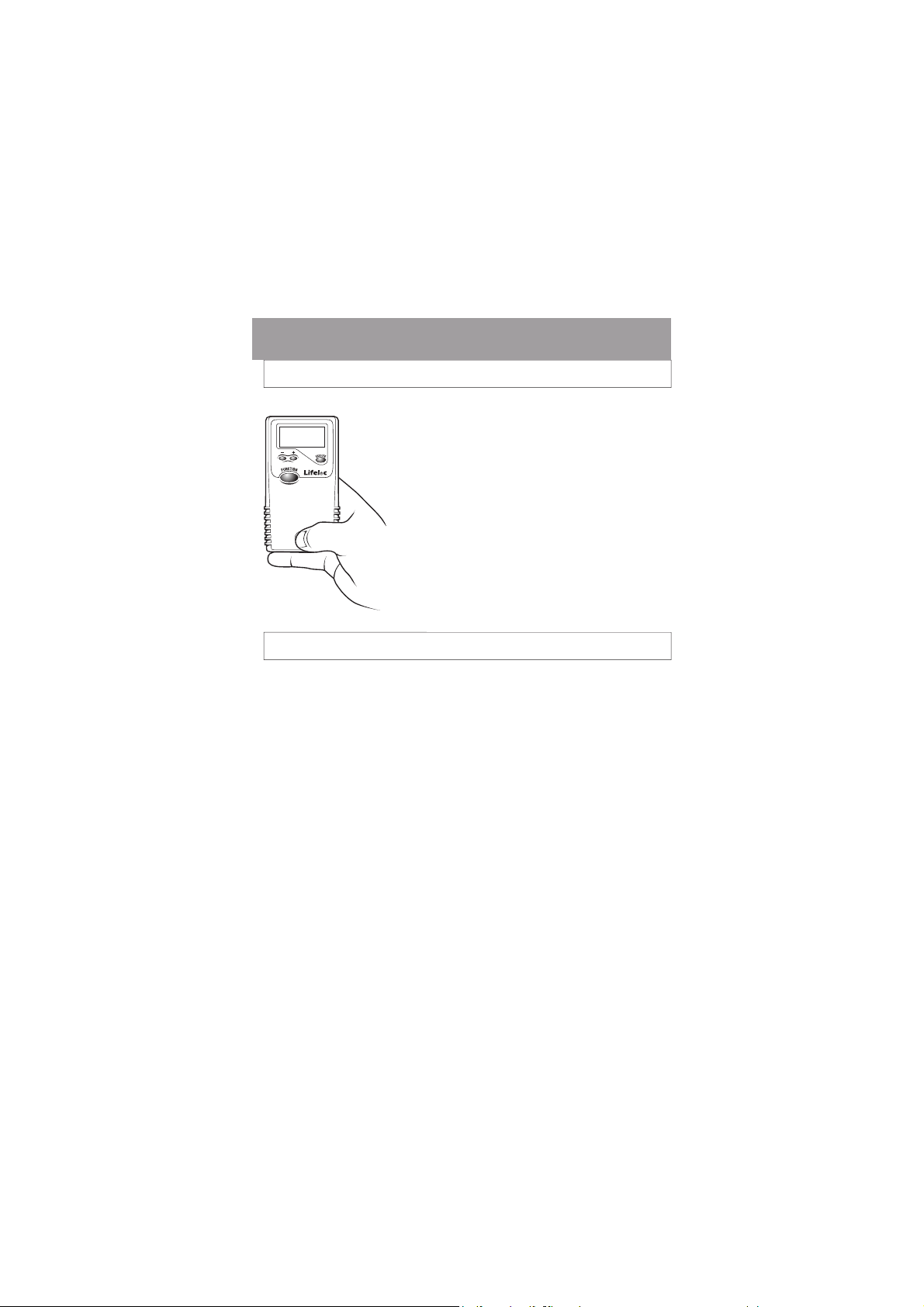

Zapnutí a vypnutí
stiskněte a držte tlačítko Power
na předním panelu detektoru,
dokud neuslyšíte pípnutí. Při zapnutí FC10 provede svou vnitřní
kontrolu a inicializuje se.
Chcete-li detektor vypnout,
zmáčkněte a držte tlačítko Power,
dokud neuslyšíte pípnutí.
Příprava měřené osoby
Příprava měřené osoby
Příprava měřené osobyPříprava měřené osoby
Detektor FC10 dokáže velmi přesně posoudit přítomnost
alkoholu ve vzduchu vydechovaném měřenou osobou.
Výsledek měření však může být negativně ovlivněn zbytky alkoholu v ústní dutině.
Aby se předešlo přítomnosti zbytkového alkoholu v ústní
dutině, je důležité, abyste se ujistili, že měřená osoba
nepožila alkohol v době kratší než 15 minut před měřením. V optimálním případě se ujistěte, že v tomto časovém intervalu byla ústní dutina měřené osoby úplně
prázdná.
Pokud měřená osoba požila alkohol jen chvíli před tím,
než by měla podstoupit dechovou zkoušku, vyčkejte s ní
alespoň 15 minut. Zajistěte však, aby měřená osoba měla
po tuto dobu ústní dutinu prázdnou. Pak zbytky alkoholu
z ústní dutiny zmizí a výsledek dechové zkoušky bude
správný.
Strana 7
Page 8

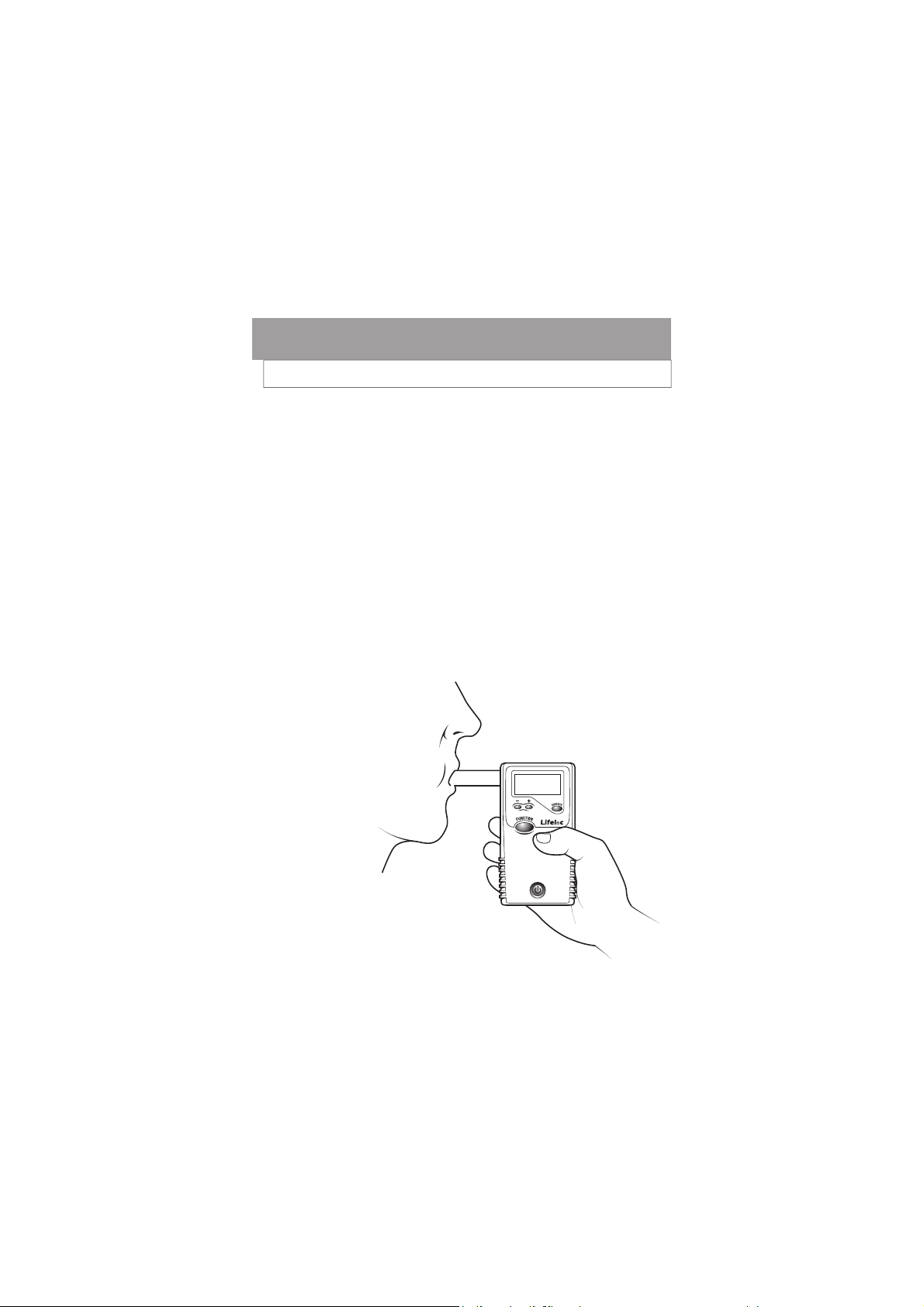

Obsluha
Auto test
Auto test
Auto testAuto test
Připevněte náustek k zadní straně detektoru.
Přesvědčte se, že je na displeji nápis
“Automaticky test“.
Vybídněte měřenou osobu, ať foukne do náustku.
Před vdechnutím se musí měřená osoba víc nadechnout a potom rovnoměrně a silně fouknout
do náustku.
Detektor zobrazí výsledek měření na displeji.
Stiskem tlačítka Function se vrátíte zpět do testovacího módu.
Strana 8
Page 9
Obsluha

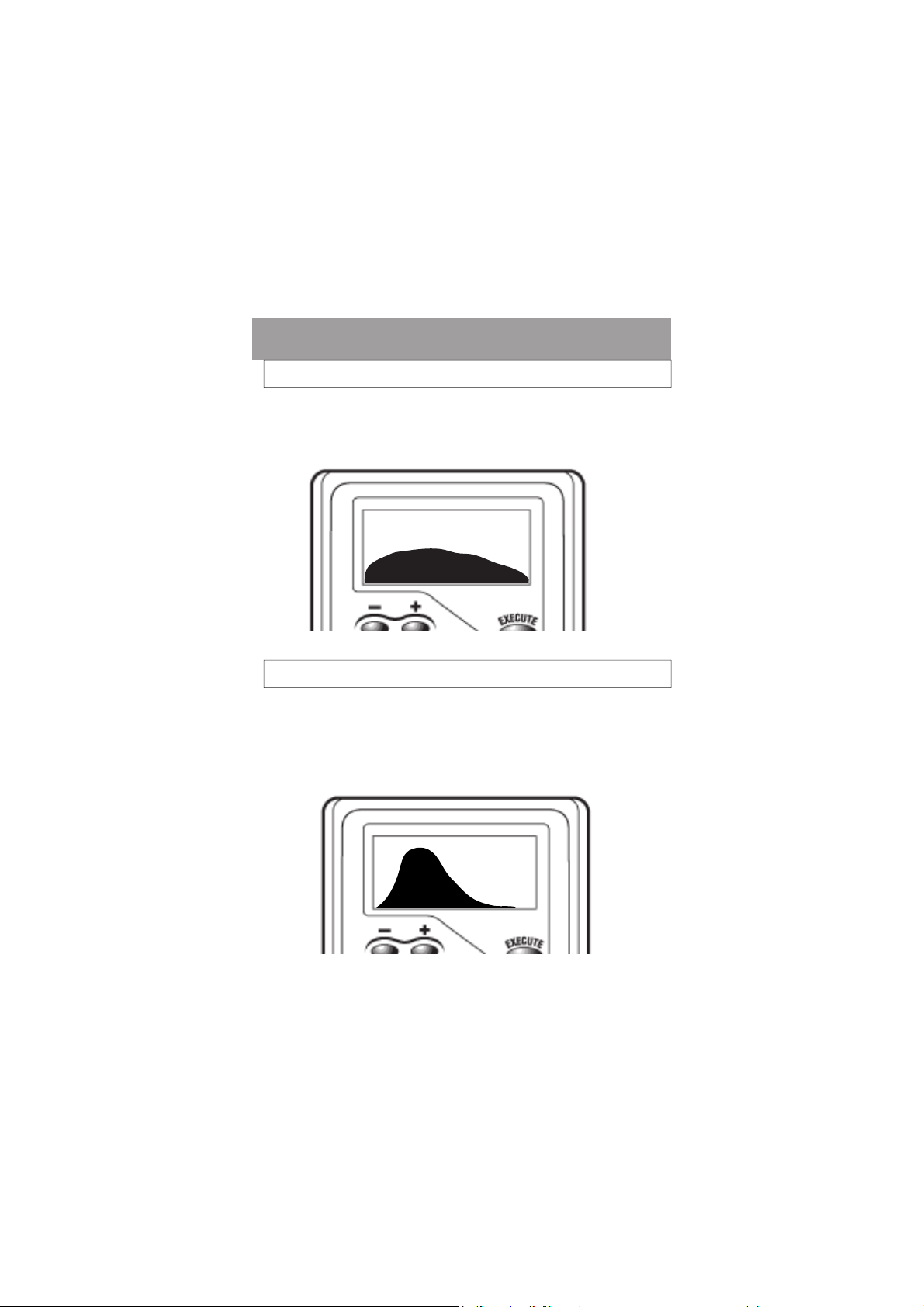

Intenzita dechu
Intenzita dechu
Intenzita dechuIntenzita dechu
Jakmile měřená osoba foukne do náustku, na
displeji se zobrazí křivka intenzity proudícího
vzduchu.
Křivka alkoholu
Křivka alkoholu
Křivka alkoholu Křivka alkoholu
Pokud ve vydechnutém vzduchu detektor zjistí alkohol,
zobrazí se ještě před výsledky testu další křivka, která
znázorní zjištěnou úroveň alkohol.
Strana 9
Page 10

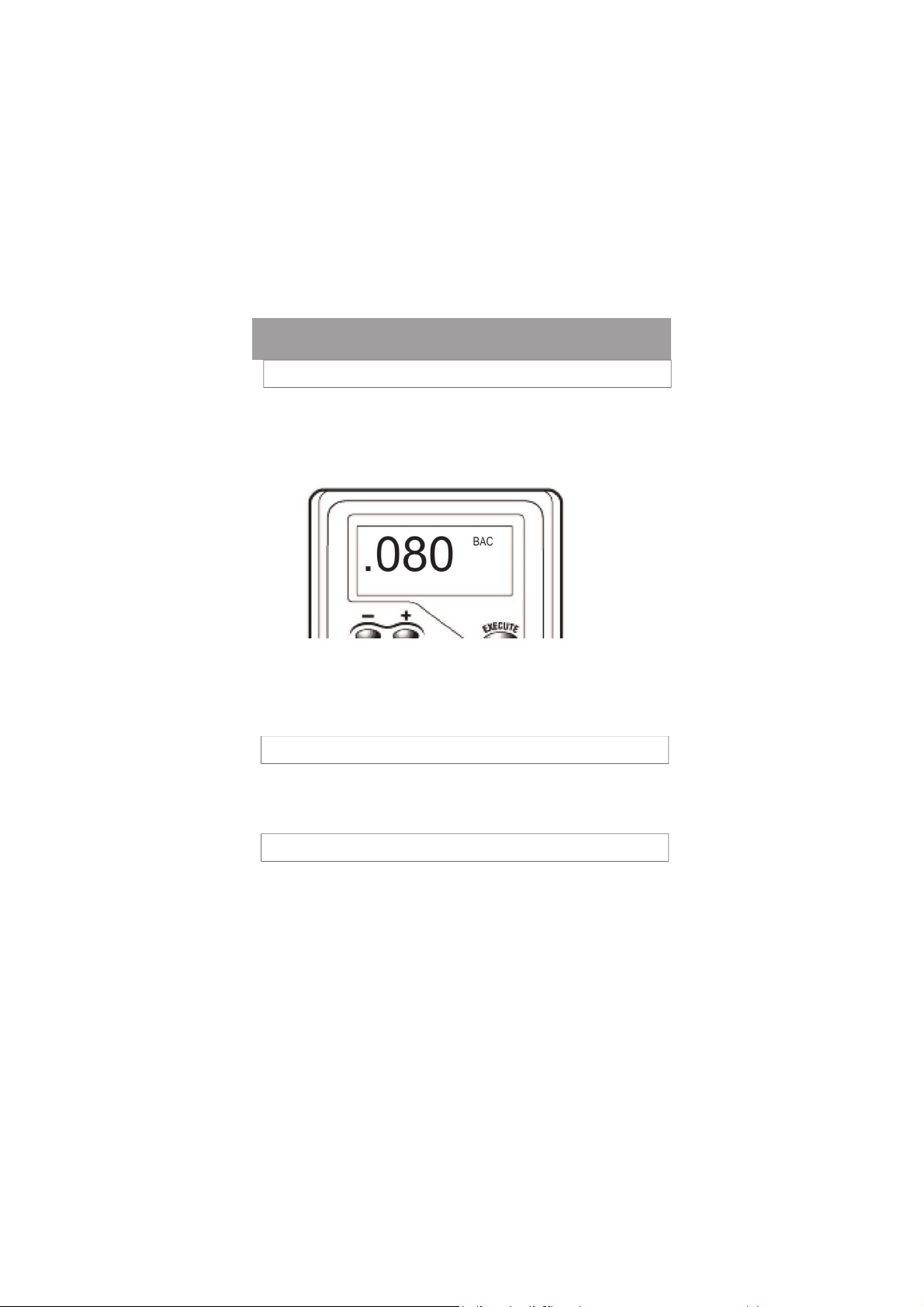

Obsluha
Číslo zůstane zobrazeno 90 sekund – nebo dokud nestisknete tlačítko Function nebo Power.
Výsledek testu zůstane uložen v paměti detektoru, až do
dalšího měření.
Zobrazení výsledku testu
Zobrazení výsledku testu
Zobrazení výsledku testuZobrazení výsledku testu
Poté, co se zjištěná koncentrace alkoholu zobrazí graficky (křivkou), ukáže se na displeji výsledek měření
v číselné podobě. Přístroj zjistí koncentraci alkoholu
v krvi a zobrazené číslo je v promilích.

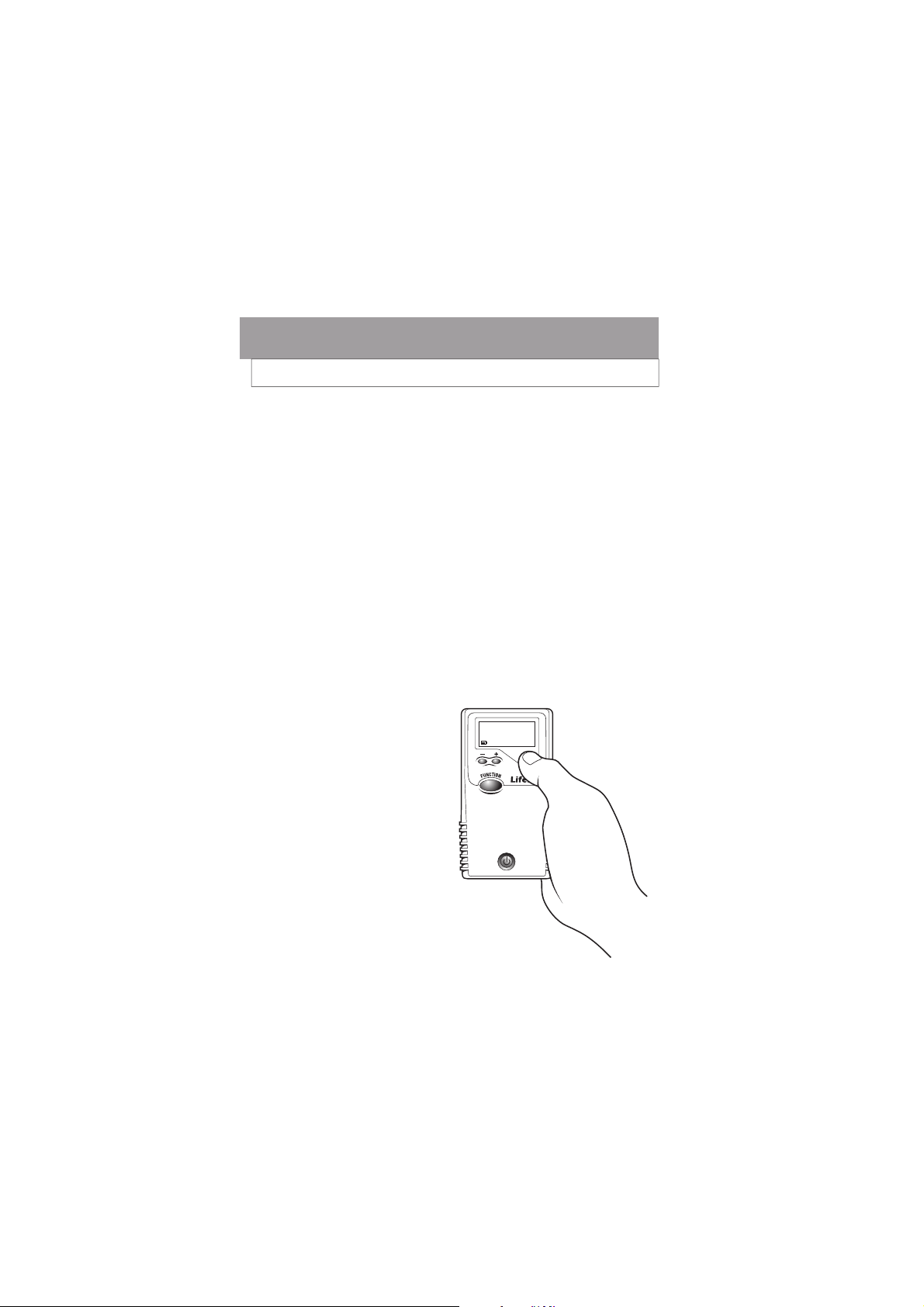

Odejmutí náustku
Odejmutí náustku
Odejmutí náustkuOdejmutí náustku
Náustek snadno odstraníte zatlačením na jeho výstupek,
který mírně vyčnívá vzadu na pravé straně přístroje.
Vyvolání výsledku posledního testu
Vyvolání výsledku posledního testu
Vyvolání výsledku posledního testuVyvolání výsledku posledního testu
Stiskněte opakovaně tlačítko Function, dokud se na displeji neobjeví “POSLEDNÍ TEST“ (výsledek posledního
testu). Současně s tímto nápisem se zobrazí výsledek
posledního měření.
Dvojím zmáčknutím tlačítka Function se detektor znovu
nastaví do testovacího režimu.
Strana 10
Page 11

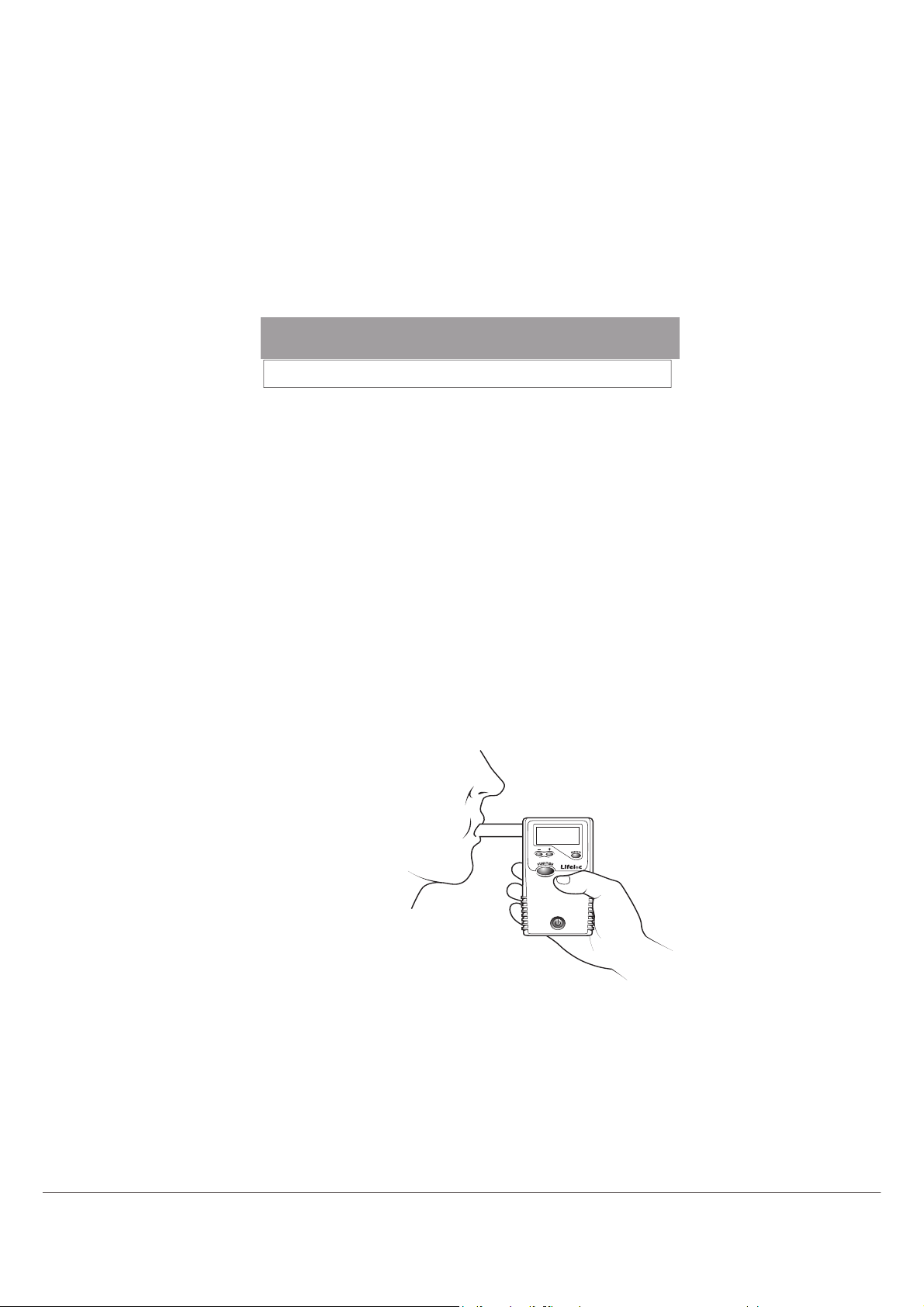

Práce s detektorem
Detektor FC10 dokáže měřit koncentrace alkoholu dvěma
způsoby - tzv. automatickým a manuálním testováním.
Detektor FC10Plus umí navíc i tzv.pasivní test.
Automatický test je nejpoužívanější. Detektor sleduje
vzduch proudící dovnitř přístroje a automaticky ho vyhodnotí před ukončením vydechnutí.
Manuální test používejte pouze v případě, že testovaná
osoba není schopná po nadechnutí vydechnout tak dlouze
a s takovou intenzitou (má např.zdravotní problémy), aby
vzorek dechu mohl vyhodnotit automatický test.
Pasivní test (pouze u přístroje FC10Plus) u testované osoby pouze zjistí, zda je ve vzorku dechu obsažen alkohol.
Výsledkem je sdělení, jestli bylo měření pozitivní nebo
negativní – zda je v dechu obsažen alkohol nebo ne. Detektor nezobrazí číselně, jaká je koncentrace alkoholu.
Pokud je pasivní test pozitivní, následuje obvykle dechová
zkouška automatickým testem. Na pasivním testu je zajímavé i to, že testovaná osoba při něm nebere do úst náustek ani se jinak nedotýká žádné části detektoru.
Automatický test
Automatický test
Automatický testAutomatický test
Zapněte detektor.
Připevněte náustek k zadní stěně detektoru.
Přesvědčte se, že je na displeji nápis “AUTOMATICKY
TEST“.
Vybídněte měřenou osobu, aby se nadechla a zhluboka
vyfoukla všechen vzduch z plic do náustku. Výdech musí
být rovnoměrný a dostatečně siný.
Strana 11
Page 12
Práce s detektorem
Manuální test
Manuální test
Manuální testManuální test
Zapněte detektor.
Připevněte náustek k zadní stěně detektoru.
Stiskněte opakovaně tlačítko Function, dokud se na displeji neobjeví “MANUALNI TEST“.
(Manuálním testem provádějte dechové zkoušky pouze
u osob, které ze zdravotních (nebo jiných) důvodů nedokáží fouknout do detektoru tak silně, aby mohla být
zkouška vyhodnocena Automatickým testem.) Vybídněte
měřenou osobu, aby se nadechla a vyfoukla všechen
vzduch z plic do náustku.
Když vidíte,že je výdech měřené osoby u konce, stiskněte tlačítko Execute.
Na displeji se zobrazí výsledek testu – číslo udává promile
alkoholu v krvi.
Strana 12
Page 13
Práce s detektorem

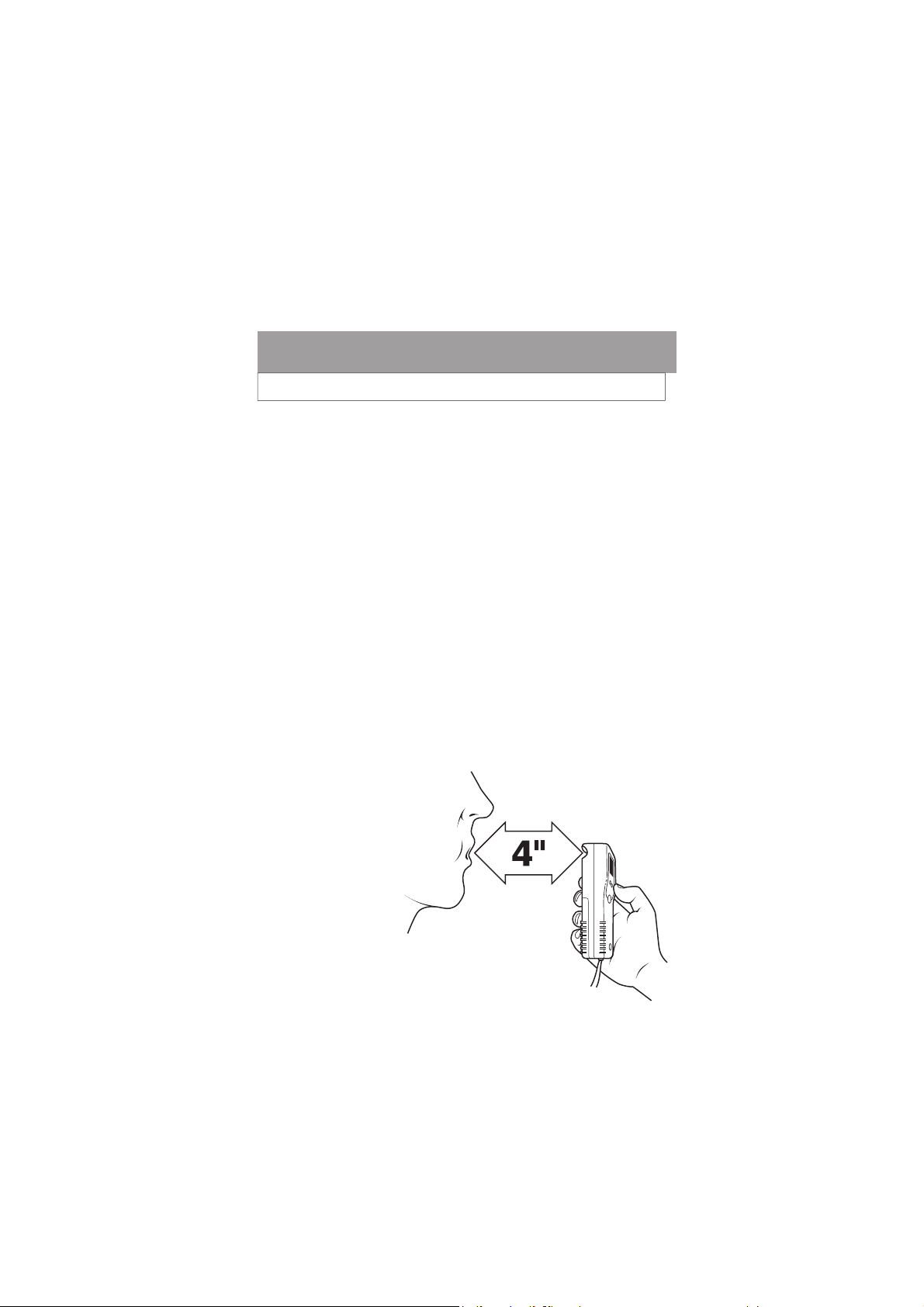

Pasivní test
Pasivní test
Pasivní testPasivní test
Zapněte detektor.
Stiskněte opakovaně tlačítko Function, dokud se na displeji neobjeví “PASIVNI TEST“.
Vyzvěte testovanou osobu aby začala foukat na čidlo detektoru (oranžově označeno) ze vzdálenosti cca 10 cm.
Když vidíte, že je výdech měřené osoby asi v polovině,
stiskněte tlačítko Execute.
Na displeji se zobrazí výsledek testu:
• NEG—v dechu není alkohol
• POS— v dechu je alkohol
Strana 13
Page 14
Práce s detektorem
SETTINGS
---
>
Nastavení pořadí testů
Zapněte detektor.
Stiskněte opakovaně tlačítko Function, dokud se na
displeji neobjeví “PORADI TESTU”.
Stiskněte tlačítko Execute pro výběr mezi variantami “Auto” (1. pořadí) nebo “Pasiv” (2. pořadí).
Ve zvoleném pořadí se Vám budou testy nabízet
po zapnutí a při práci s detektorem.
Stiskněte tlačítko Function pro uložení nastaveného
pořadí.
1. pořadí 2. pořadí
Automatický test Pasivní test
Manuální test Automatický test
Pasivní test Manuální test
Strana 14
Page 15
Kalibrace
Kalibrace je postup při kterém se detektor FC10 nastavuje tak, aby jím naměřené hodnoty koncentrace alkoholu přesně odpovídaly koncentracím alkoholu
v laboratorním kalibračním etalonu.
Pro správnou činnost detektoru se doporučuje jej kalibrovat minimálně každých 6 měsíců.
Nevstupujte do menu “KALIBRACE“ detektoru
a v žádném případě se nepokoušejte přístroj kalibrovat.
Kalibrace detektoru není z hlediska záručních podmínek
považována za servisní zásah a délka záruky se nemění.
Detektory ke kalibrování zasílejte výhradně servisnímu
pracovišti dovozce:
V—NET s.r.o.
Na Dlouhých 797
688 01 Uherský Brod
tel.:572 639 076
[email protected]
www.promile.cz
Strana 15
Page 16
Údržba detektoru
Čidlo
Čidlo
ČidloČidlo
Čidla detektoru jsou dostatečně odolná, aby
zajistila přesné měření po mnoho let. Jsou
však velmi citlivá a je nutné je chránit. Proto nikdy nevyfukujte do detektoru cigare-
tový kouř ani nepoužívejte detektor bezprostředně po kouření nebo pití alkoholu.
Čidlo by se mohlo zničit!
Čištění
Čištění
ČištěníČištění
K čištění použijte vodou navlhčený hadřík.
Čistěte pouze vnější povrch detektoru a přístroj neotvírejte. K čištění nepoužívejte rozpouštědla ani alkohol.
Baterie
Baterie
BaterieBaterie
Detektor FC10 je napájen čtyřmi tužkovými
bateriemi LR6 1,5V typ AA. Kvalitní alkalické
baterie udrží přístroj v provozu asi 160 hodin,
což může představovat asi 5000 měření.
Strana 16
Page 17

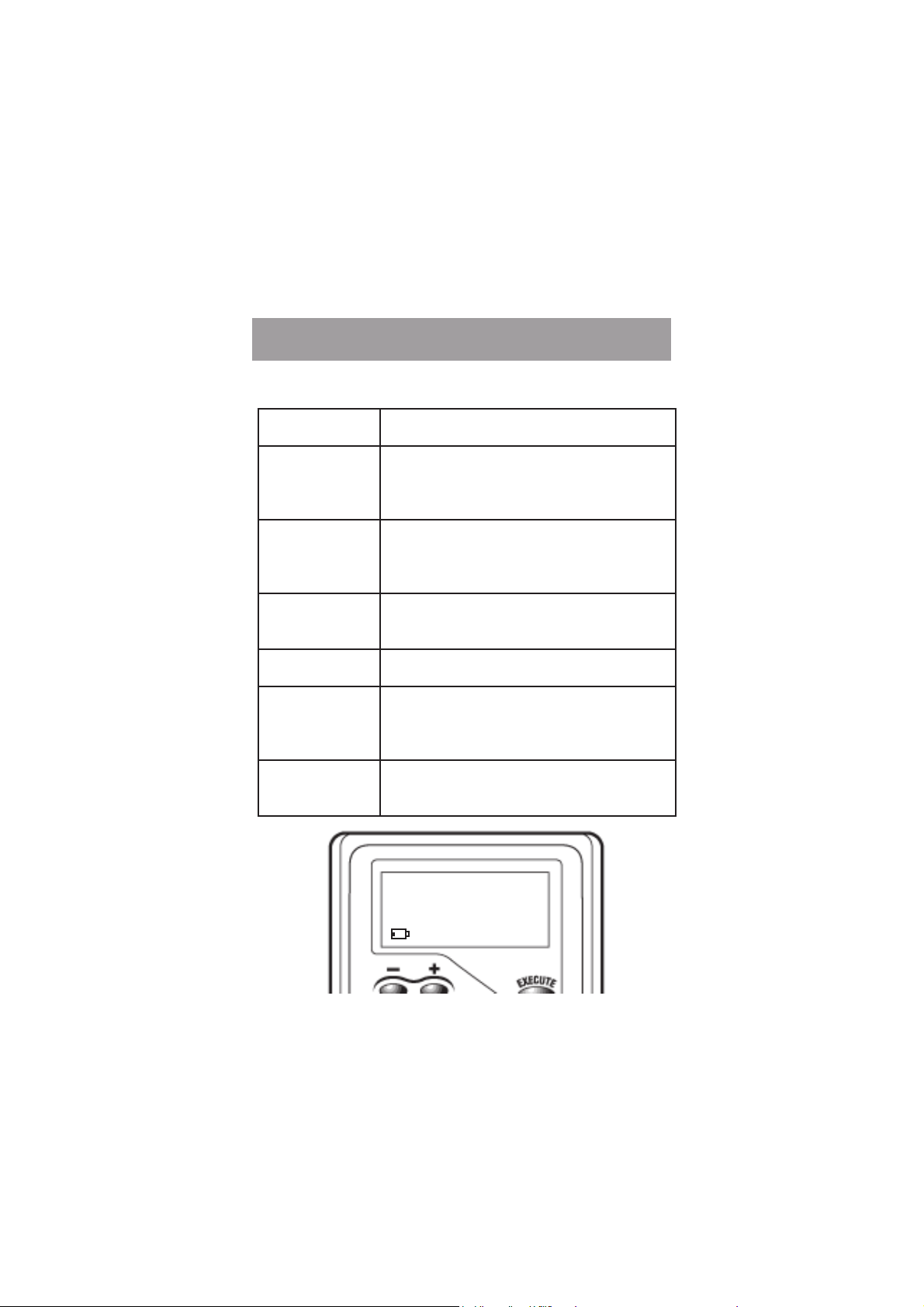

Chybová hlášení
Low Battery
Zobrazený
text
Preruseny vydech. Plynule
vdechuj
Méně jak 1,3l
Opakuj test
Teplota Teplota detektoru (čidla) je mimo roz-
Vybitá baterie Napětí baterií kleslo pod přípustnou
Pumpa chyba Chyba tlakového čidla. Vypněte a znovu
Vnejsi ruseni Přístroj zaregistroval vnější rušivé elek-
Význam
Proud vdechovaného vzduchu byl slabý
nebo byl přerušen. Upozorněte měřenou
osobu, aby bylo vydechnutí silnější a
delší.
Objem vydechnutého vzduchu byl menší
než 1,3 litru. Vyzvěte měřenou osobu,
aby dechovou zkoušku opakovala nebo
přejděte na manuální test.
sah hodnot přípustných pro správné měření.
hodnotu. Vyměňte baterie.
zapněte detektor. Pokud se bude chyba
opakovat, kontaktujte servisní středisko
dovozce.
tromagnetické záření. Přejděte
s detektorem na jiné místo.
Strana 17
Page 18
Záruka
Záruční doba je 24 měsíců. Přebírá se záruka za správnou činnost
výrobku v souladu s normou výrobce a všechny závady v činnosti,
které se vyskytnou během záruční doby, budou bezplatně opraveny.
Na základě této záruky není možné uplatňovat další nároky na vzniklé ideální ztráty (ušlý zisk apod.). S reklamací se obracejte vždy na
svého prodejce!
Záruka se nevztahuje na:
• závady vzniklé neodborným zacházením,
• závady vzniklé vdechováním vysoké koncentrace alkoholu nebo
kouře do detektoru (bezprostředně po požití alkoholu, případně
při kouření),
• závady způsobené použitím nesprávného příslušenství,
• závady zaviněné zásahem dovnitř přístroje,
• přirozené opotřebení vnějšího povrchu,
• poškození během transportu nebo nesprávným skladováním,
• kalibraci detektoru, která by se měla provádět vždy po 6 měsí-
cích používání.
Při uplatňování nároku na záruční opravu předložte Záruční list
a doklad o zakoupení detektoru (např.fakturu).
Adresa servisního střediska:
V—NET s.r.o.
Na Dlouhých 797
688 01 Uherský Brod
tel.:572 639 076
[email protected]
www.promile.cz
Strana 18
Page 19
Technická data
Rozměry: 12,7 cm x 6,6 cm x 3,3 cm
Hmotnost: 255g , včetně baterií
Typ senzoru: Fuel Cell
Čas přípravy k měření: 10 sec.
Čas reakce: 3 sec.
Doba regenerace: 3 - 25 sec.
Baterie: 4x AA (1,5V) alkalická
Životnost baterií: více jak 5000 měření
Rozsah měření: 0,000 – 6,000 promile
Provozní teplota: 0 – + 40 ºC
Přesnost: +/- 5%
Kalibrace: každých 6 měsíců
Životnost senzoru: neomezena
Certifikát: CE
Záruka: 2 roky
Strana 19
Page 20
V—NET s.r.o.
Na Dlouhých 797
688 01 Uherský Brod
tel.:572 639 076
[email protected]
WWW.PROMILE.CZ
WWW.PROMILE.CZ
WWW.PROMILE.CZWWW.PROMILE.CZ
Strana 20
Loading...
