Page 1

TL-063

TOWERLIFT

TORRE ELEVADORA

TRAVERSENLIFT

USA

GBE

OPERATING INSTRUCTIONS USER MANUAL

MANUAL DE INSTRUCCIONES

Page 2

Actualizado a partir de número de serie 73938

Updated from serial number 73938

LIFTING TOWER TL-063 TORRE ELEVADORA TL-063 TRAVERSENLIFT TL-063

CONTENTS / ÍNDICE

Features of the TL-063 towerlift / Características TL-063.................... 3 - 4

English Quick operation guide.................................................................... 5 - 11

Manual de usuario Español.......................................................................... 12 - 19

Bedienungsanleitung Deutsch.................................................................... 20 - 26

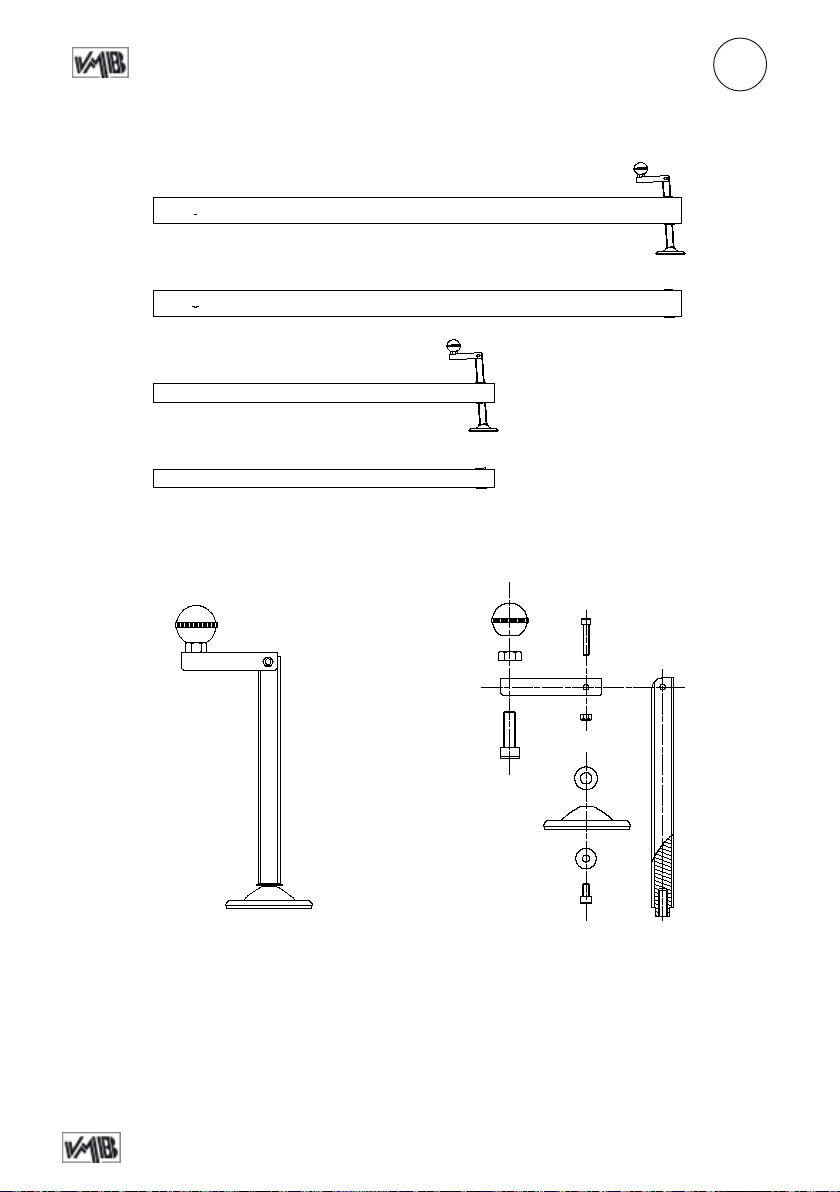

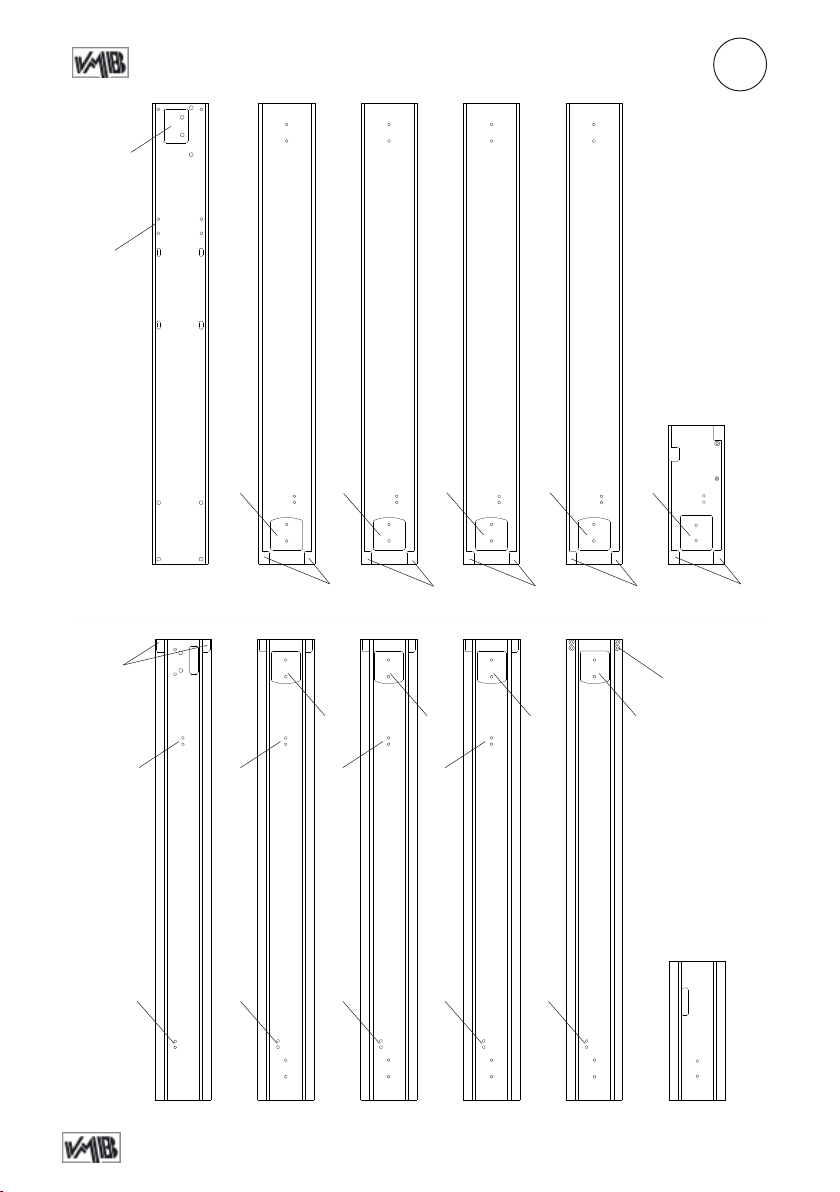

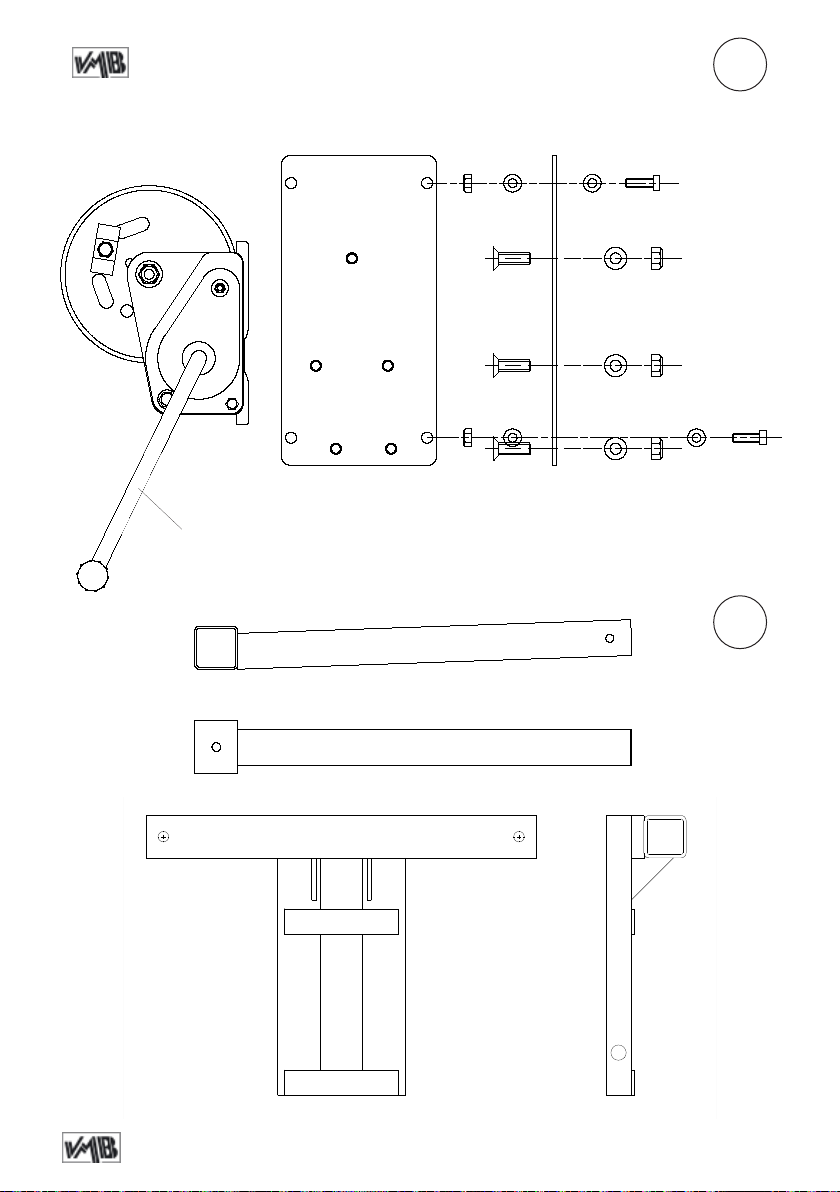

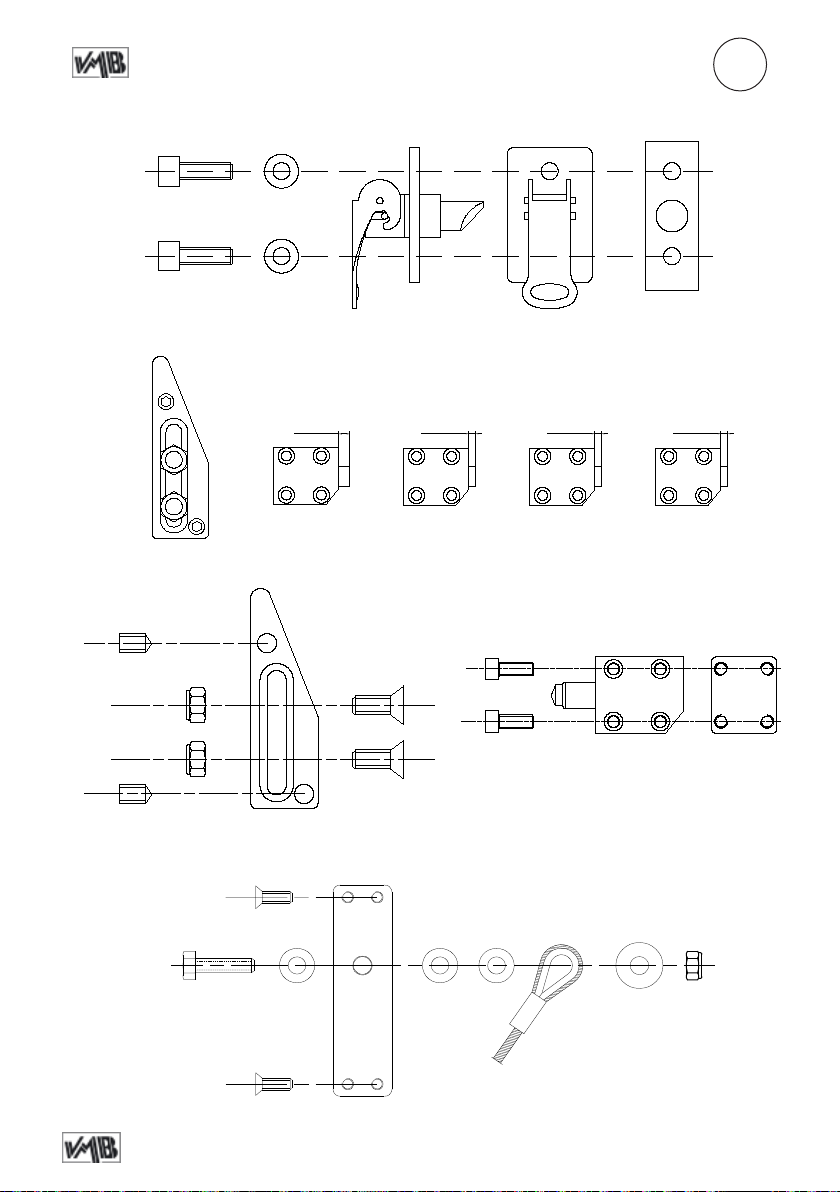

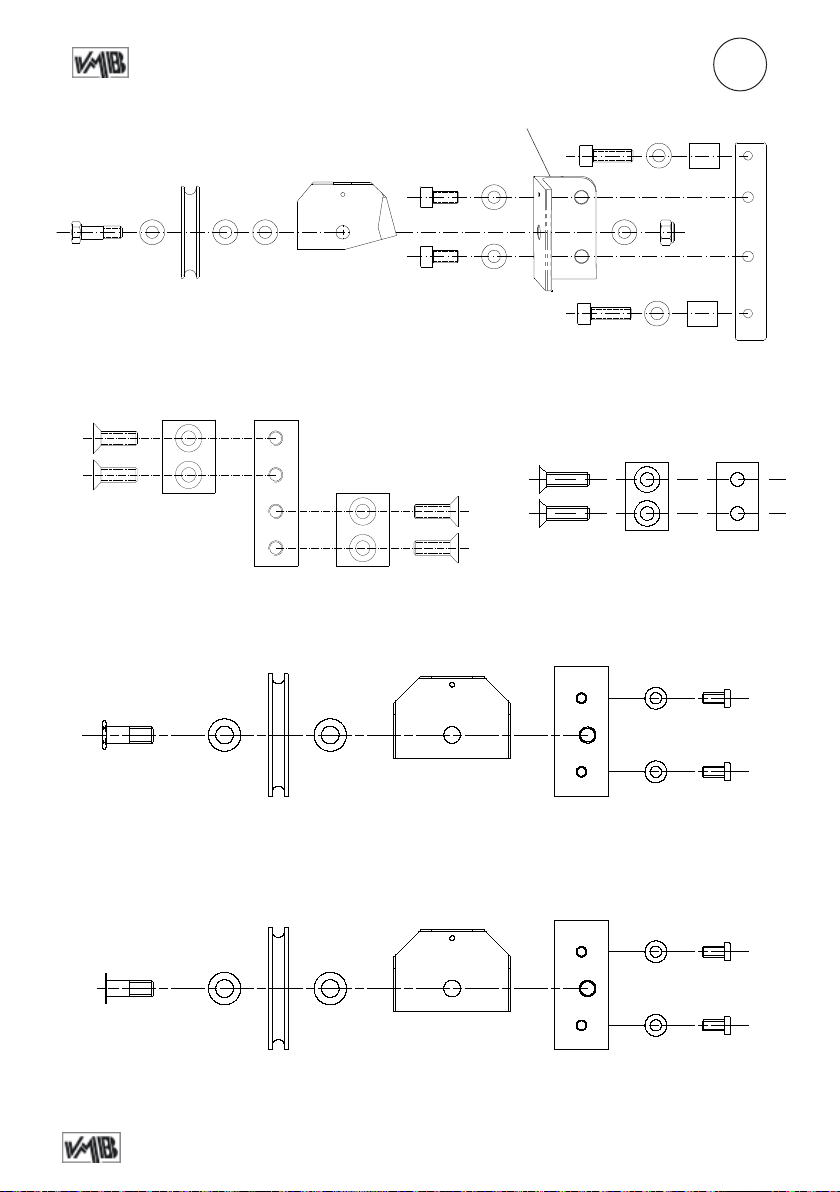

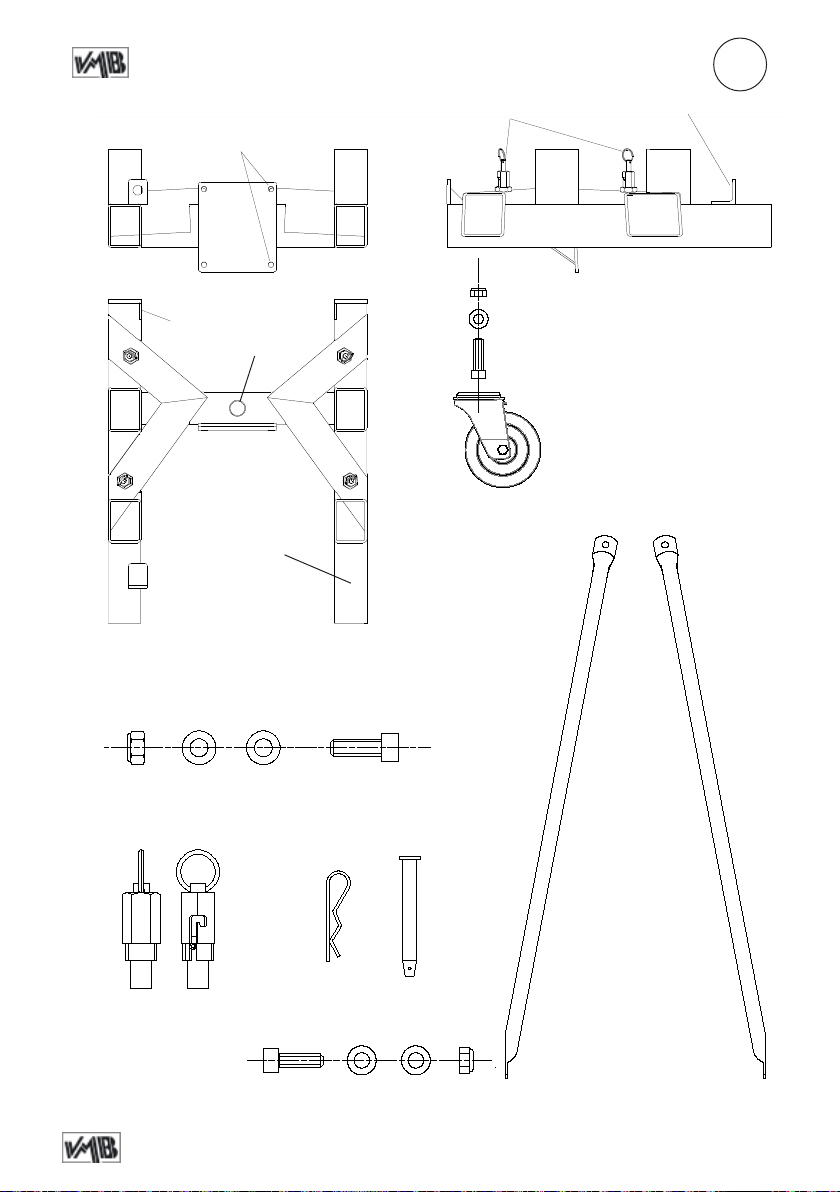

Sketches / Planos piezas................................................................................ 27 - 34

Spare part list / Lista de repuestos.............................................................. 35 - 37

BGV-C1

BGG-912

EC Conformity Declaration pursuant to the EC Machinery Directives 89/392/CE and 98/37/CE: Manual lifters

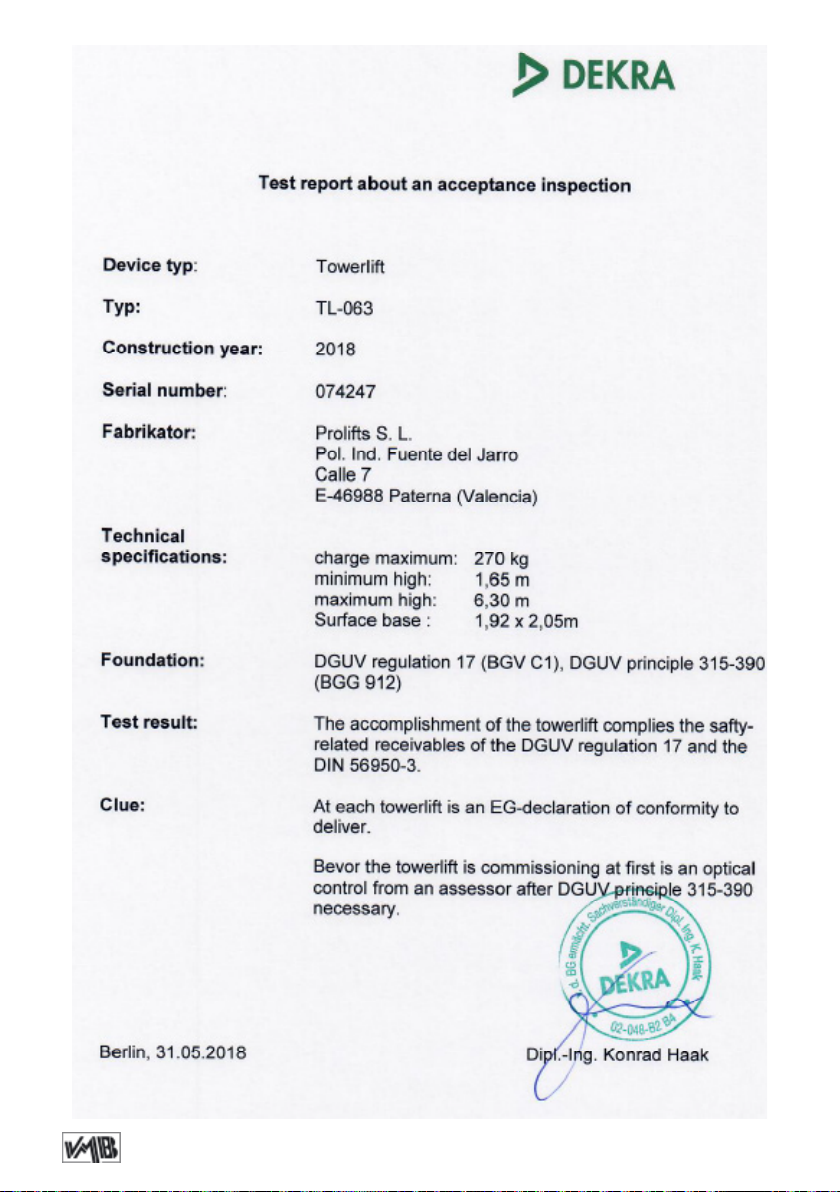

Find a copy of the certications at the end of this booklet.

Puede ver una copia de las certicaciones al nal del manual.

MADE IN SPAIN (EU)

Manufacturer - Fabricante

PRO LIFTS S.L. C/ Ciudad de Barcelona Nº19 Pol.Ind. Fuente del Jarro 46988 Paterna (Valencia) Tlf Export: +34 96 171 81 86 Tlf Nacional: 96 171 81 83 info@prolifts.es - www.prolifts.es

Este manual de usuario y catálogo anexo de piezas de repuesto es propiedad de PRO LIFTS S.L.

Queda prohibida su reproducción total o parcial por cualquier medio que la tecnología actual permita.

Page 3

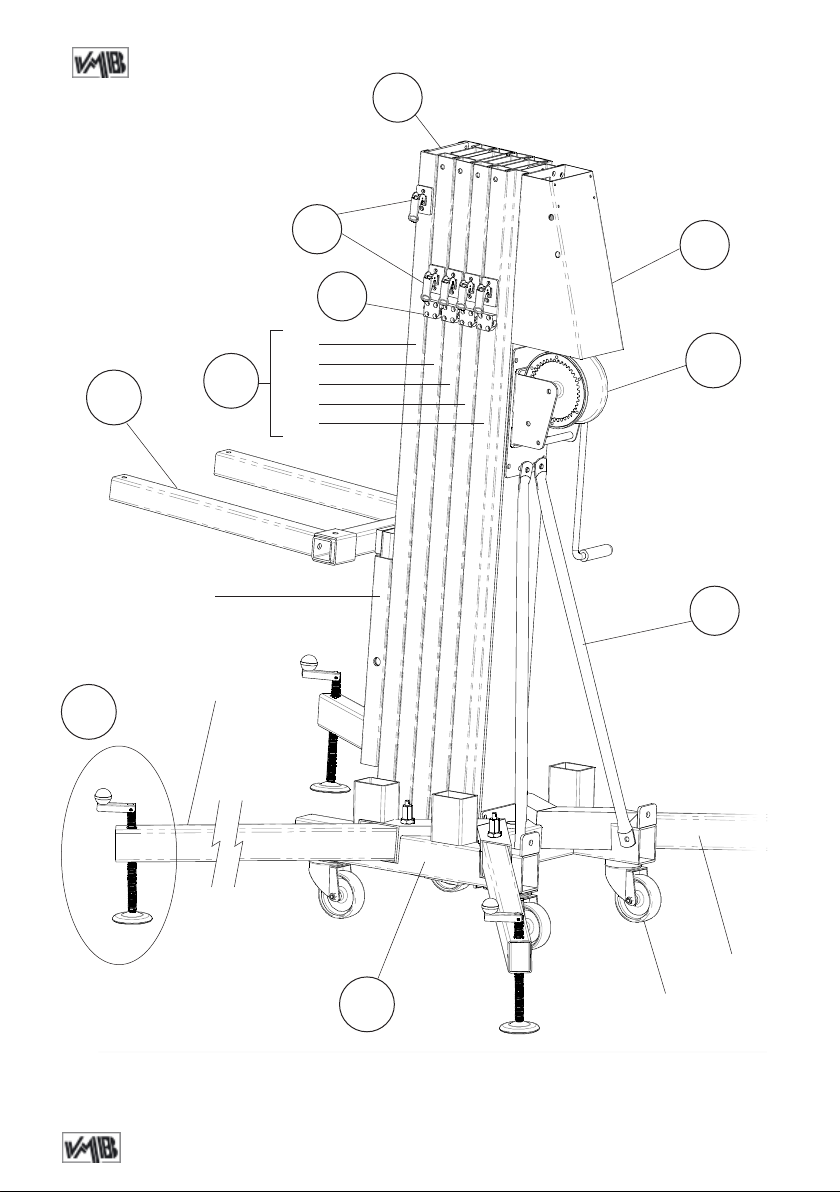

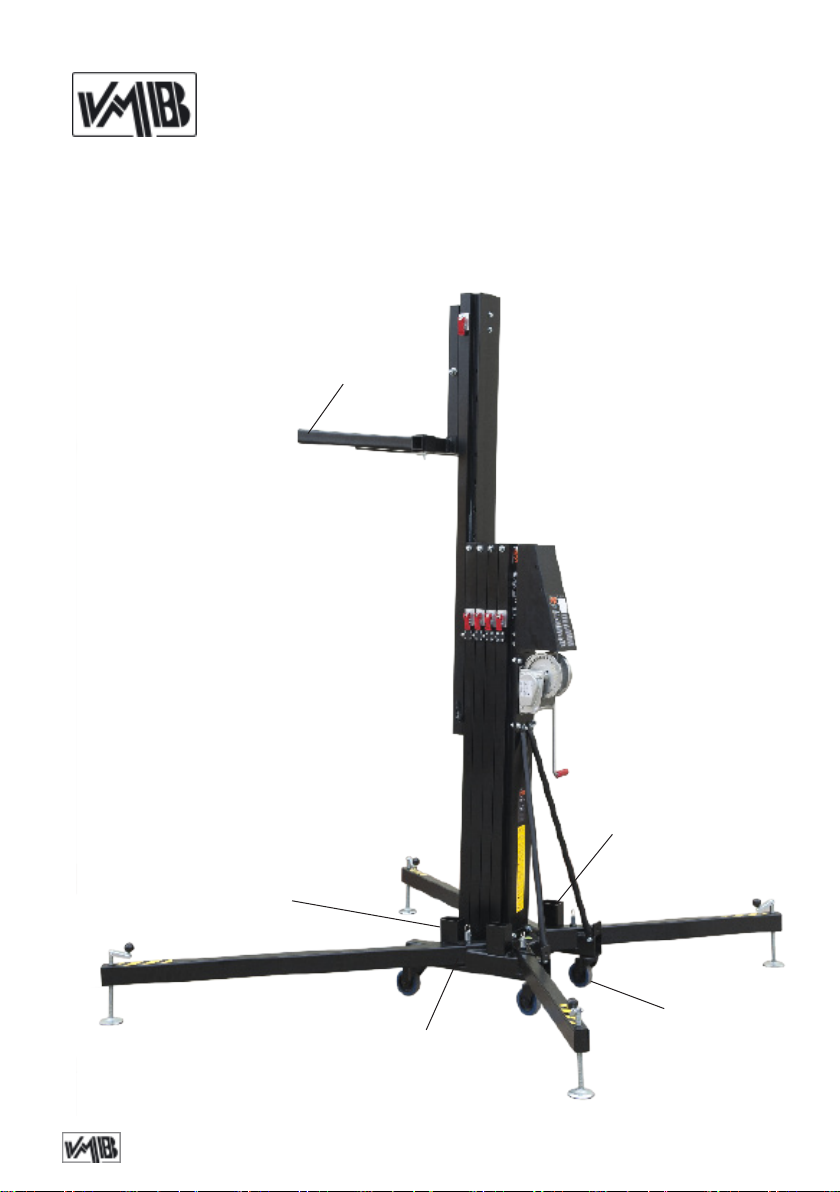

F: Forks / Brazos de carga S: Transport compartment / Alojamiento de transporte T: Transport wheels / Ruedas de transporte V: Working compartment / Alojamiento de trabajo

TL-063

Page 4

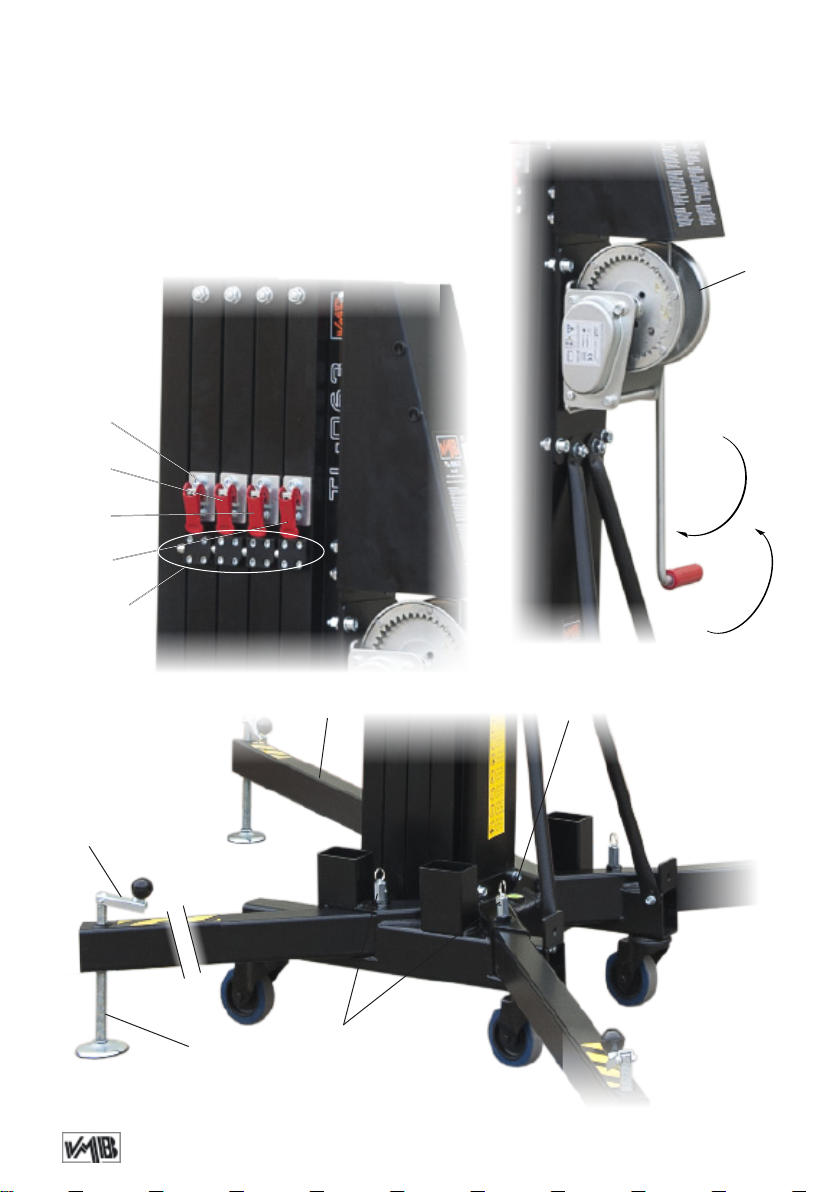

H: Handle / Manivela L: Spirit level N: Force on hand crank / Fuerza sobre manivela P: Leg / Pata Q: Stabilizer / Estabilizador R: Catch pawl / Gatillo bloqueo patas SRS: Sequence Retainer System W: Winch / Cabrestante

ALS-1

TL-063

ALS-2

ALS-3 ALS-4

SRS

Page 5

Quick operation guide

ENGLISH

CONTENTS

1. Introduction.

2. Technical information.

3. Safety precautions.

4. Operation.

5. Maintenance.

6. Guarantee.

1. INTRODUCTION

Dear customer, in order to ensure a safe and reliable operation of the TL-063 towerlift please follow the instructions in

this booklet carefully. Before operating the

lift, read the instructions completely and please note the technical information contained within this manual.

All VMB products undergo very rigorous testing, under strict conditions and they are monitored continuously during the manufacturing process.

In order to guarantee the lifts function and safety, only original parts from the manufacturer must be used. If any parts other than those of the manufacturer are used,

or the product is modied in any way, the

user forfeits all warranty rights to claim. VMB reserves the right to modify the pro-

duct specications without prior notice.

The model type, production year and serial number must be quoted in any queries or orders for spare parts.

2. TECHNICAL INFORMATION

2.1 - TL-063 Towerlift.

2.2 - Designed to lift loads, such as trus-

sing and lighting systems, vertically, up to different heights.

2.3 - Maximum load : 270 kg (595.3 lb).

2.4 - Minimum load: 25 Kg (55 lb).

2.5 - Security : ALS (Automatic Lock System).

2.6 - Maximum height : 6.25 m (20.6’).

2.7 - Folded height : 1.65 m (5.4’).

2.8 - Transport surface:

0,5 x 0,6 x 1,65m (1.64 x 1.97 x 5.4’)

2.9 - Shipping dimension: 0,53 x 0,63 x 1.67m (1.74 x 2.07 x 5.5’)

2.10 - Work surface :

1.94 x 2.01 m (6.36’ x 6.6’).

2.11 - Unit weight : 150 Kg (308.7 lb).

2.12. - Load support:

Short forks (54.5 cm).

2.13 - Construction material : 6082-T6 alluminium for the main body, comprised

of 5 proles and a lifting carriage. Base and legs are made of steel prole accor-

ding to DIN 2394. Catches and pulleys of ST-37 steel.

2.14 - Winch: 900 Kg Maximum load with

automatic brake. Long crank. Certication CE and GS TÜV.

Page 6

Quick operation guide

ENGLISH

2.15 - Cable : Steel DIN 3060. Quality 180

Kg/mm Cable diameter: Ø6 mm

2.16 - Adjustable stabilizing feet with rubber non-slip supports.

2.17 - Safety catches to anchor the legs.

2.18 - Antirust protection, primed paint

twist resistant.

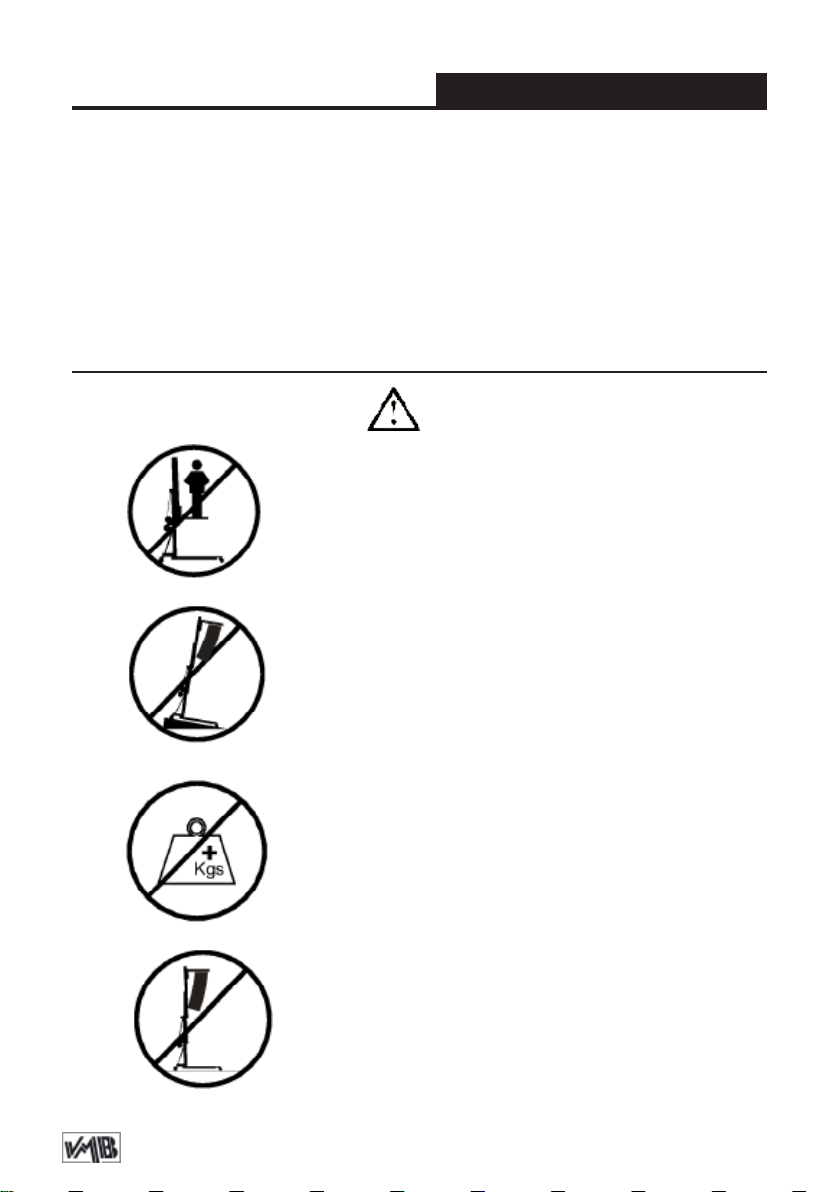

3. SAFETY PRECAUTIONS.

3.1 - The TL-063 is a machine designed to elevate

loads upwards in a vertical direction, It should NEVER be used as a platform to elevate people.

3.2 - Only place the lift on hard, at surfaces always checking that it is in a vertical position by using the bub-

ble level indicator (L) found on the base. Adjust the leg stabilizers (Q) by turning the handles (H) to level if necessary. NEVER use wedges or other foreign objects to balance the lift.

with cured polyester dust cover. The tower can be supplied with natural aluminium

nish or black (version B).

2.19 - Spirit level to adjust the tower vertically.

2.20 - Swivel wheels to transport the lift when folded.

3.3 - The maximum load indicated on the characteristics label and the instructions manual should not be exceeded.

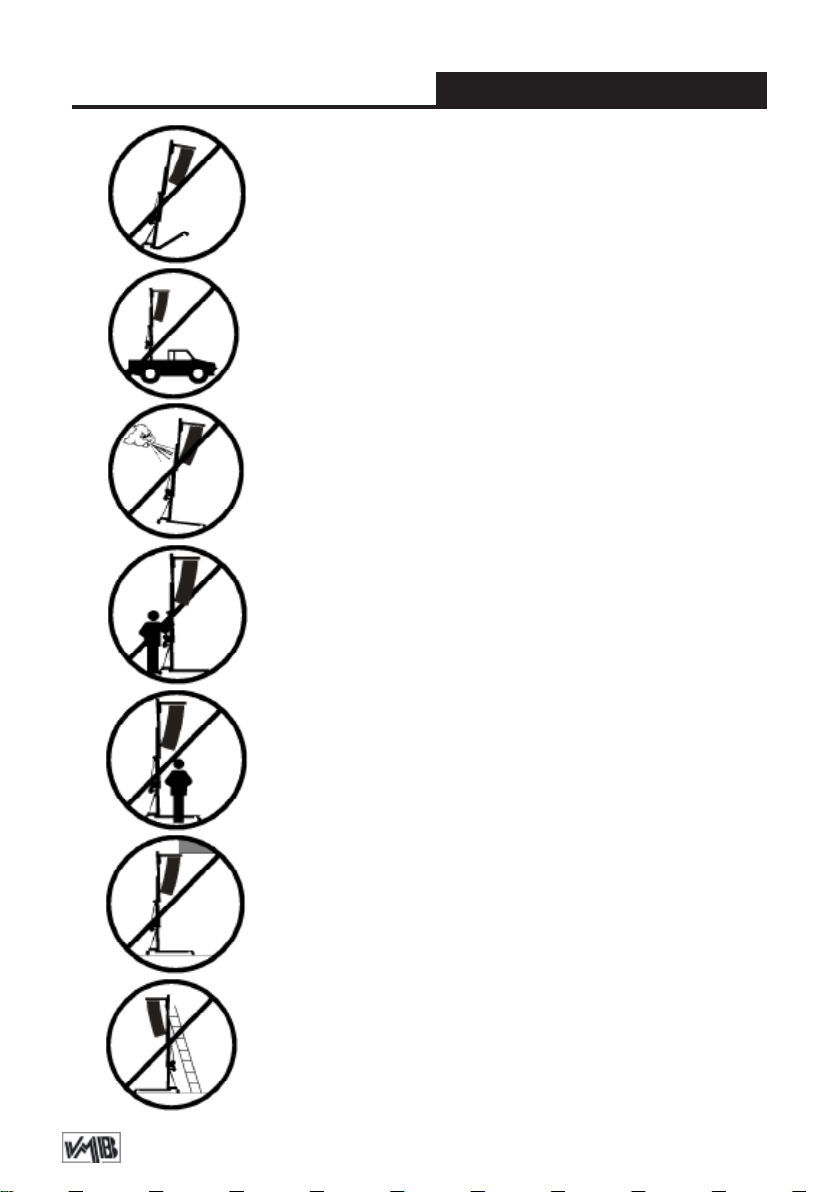

3.4 - This lift should NEVER be used to elevate a load

that has not been properly checked. It is necessary to

verify that the load is correctly supported and centred on the appropriate lift support so that the weight of the load will only elevate in a vertical direction.

Page 7

Quick operation guide

3.5 - Check that the legs (P) are placed and set-up correctly with their safety pins (R) inserted and locked.

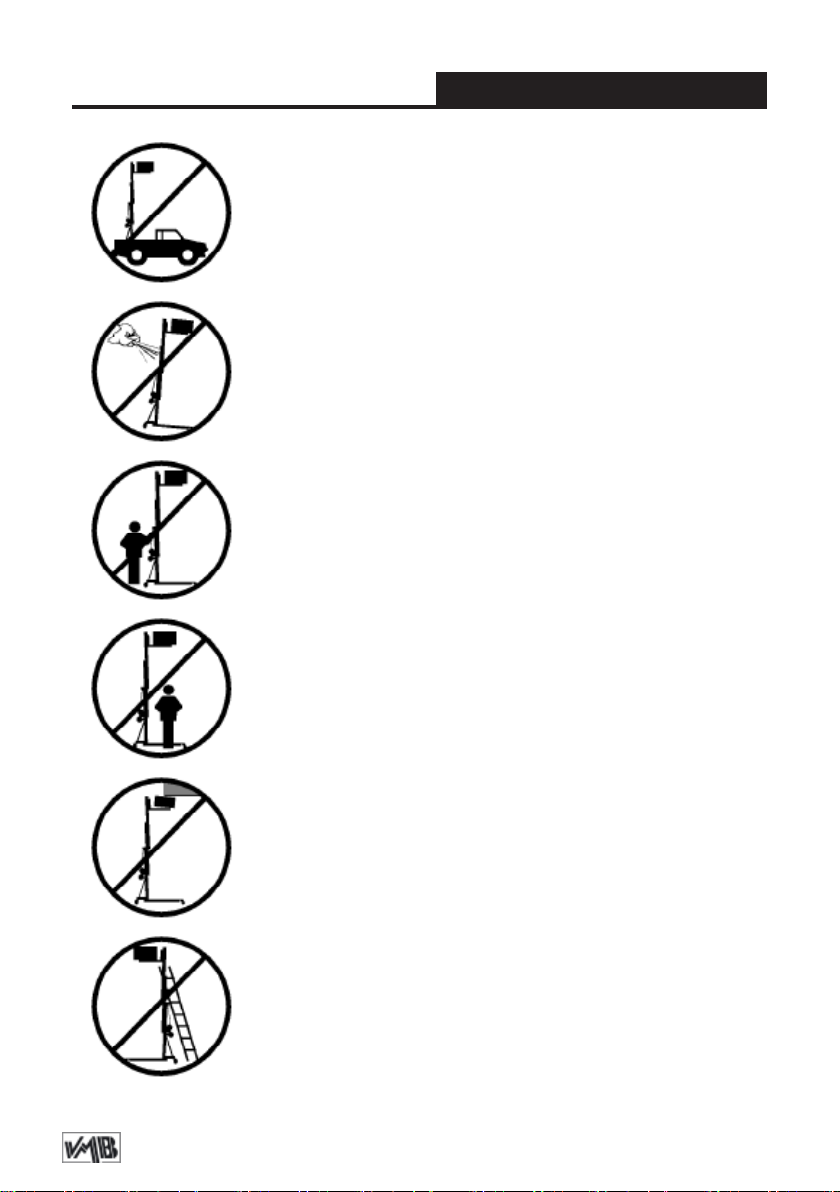

3.6 - NEVER use the lift on a vehicle or any other mobile surface.

3.7 - If there is a possibility of strong winds or gusts,

place the lift on the ground rmly and secure it with the

use of straps. NEVER attach a strap to a vehicle or any other object that can possibly be moved.

3.8 - NEVER move the lift whilst it is carrying a load. It is not advisable to carry out any type of horizontal movement even small positional adjustments.

ENGLISH

3.9 - NEVER allow any team member below the load or

anybody else in the lifts operating zone.

3.10 - Take care with all obstacles above the lift and

its extension zone such as cornices, balconies, and luminous signboards. It is very important to avoid the presence of all types of cables below the extended lift.

3.11 - Do not use stepladders on the lift or use it as a support for them.

Page 8

Quick operation guide

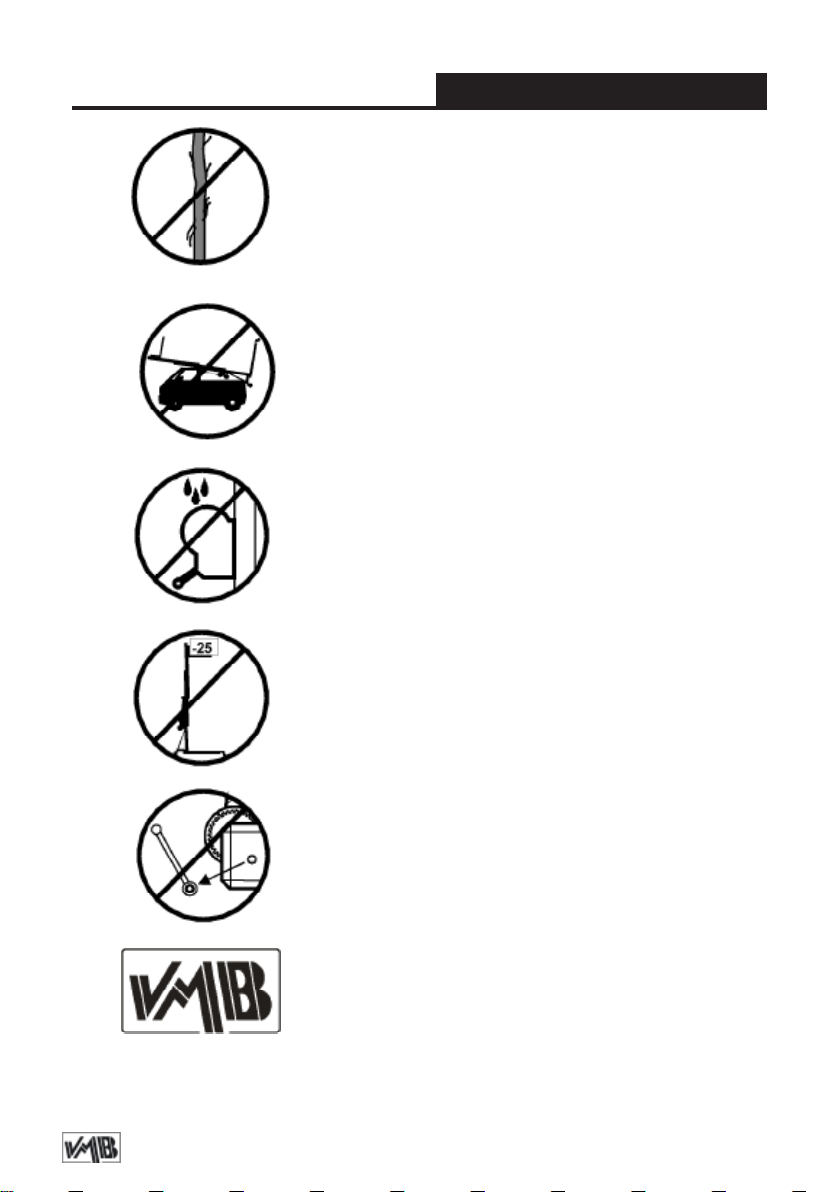

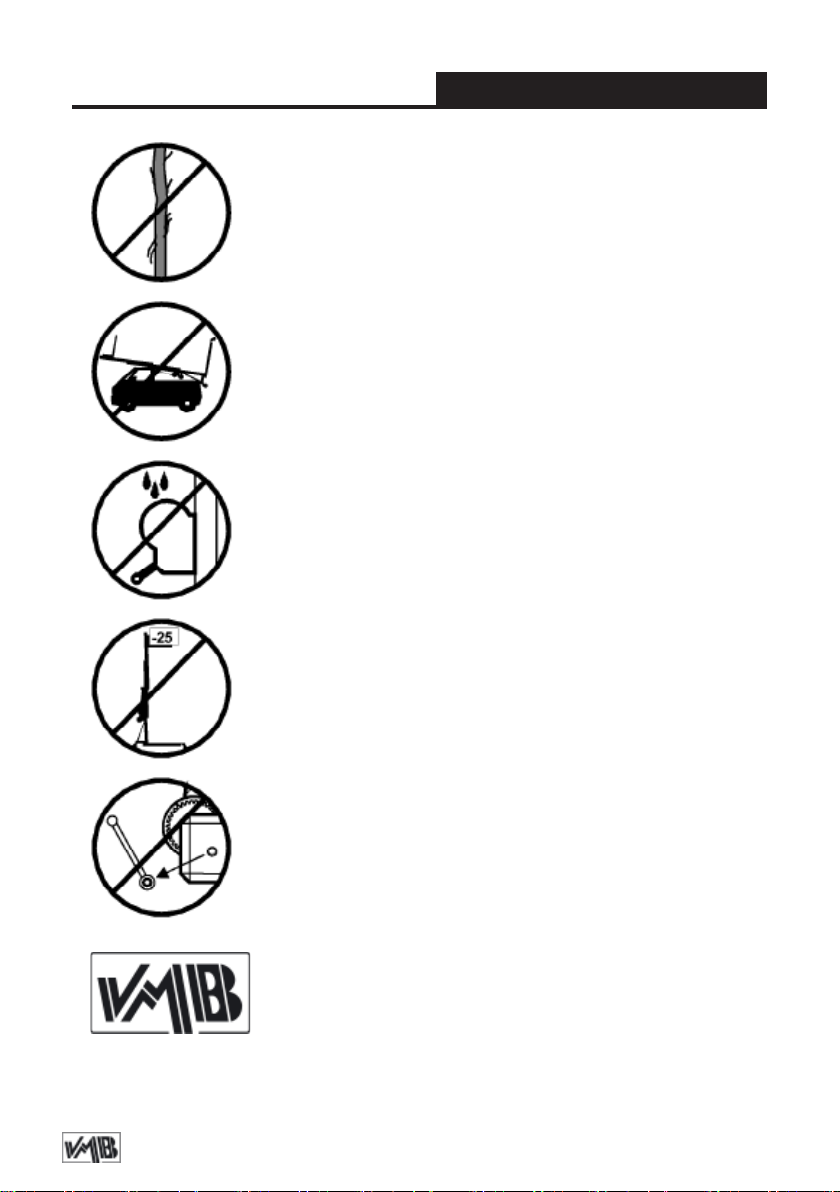

3.12 - Before using the lift, check the condition of the cable. The cable should not have broken threads or show any signs of crushed/attened areas. NEVER use

faulty cables, always change them if there is any doubt. Only use VMB steel cables; reference: DIN 3060. Quality: 180KG/mm and torsion resistant.

3.13 - All sections must be lowered rst, and the legs

placed in its transport position, before transportation.

3.14 - Do not grease or lubricate the winch’s braking mechanism. The brake disks have been greased with

a special heat and pressure resistant solution. Other products should not be used to avoid negative effects

regarding the braking mechanism.

3.15 - The minimum load to avoid problems regarding

the braking mechanism is 25Kg. Without this load the brake will not work.

ENGLISH

ORIGINAL

3.16 - NEVER take apart the crank of the winch when

the lift is carrying a load or extended.

3.17 - Only original replacement parts should be used.

Page 9

Quick operation guide

ENGLISH

WIND SPEED CALCULATIONS

The BGV-C1 is an indoor certication. If you are going to use the

towerlift outdoor and require a wind speed calculation please con-

tact us, or contact a certied structural engineer.

4. USER INSTRUCTIONS.

4.1 - Place the lift on a rm, at surface

in the area it is to be used with the help of the transport wheels (T).

4.2 - Untighten the security knobs (K) and remove the legs (P) from their transport compartment (S) and fully insert them into

their working positions (V) checking that they are xed by the pins (R).

4.3 - Check that the lift is in vertical posi- tion using the spirit level (L) at the base of the tower, adjust the stabilizer (Q), turning the handle (H) if necesary.

4.4 - Release the forks (F) and place them in its working position ready to take the load on them. Insert the pins to block the forks.

4.5 - DO NOT OVERLOAD THE LIFT.

MAXIMUM LOAD IS 270 kg (595 lb) TL-063

The lift should NEVER be overloaded. Safety at work is the most important issue. Place the load onto the lift using an adequate VMB support according to the need, use so that the weight of the load will only be elevated in a vertical direction. The minimum load is 25 Kg.

4.6 - How to place the load:

Always load as close to the tower as possible. The maximum load diminishes according to the distance from the body of the tower as illustrated in the diagram

4.6.1, which shows the load on the gravity centre with distances to the lifting carriage at a maximum lifting. Use a VMB adaptor if necessary.

CAUTION

When two towers are used to elevate a truss bridge, or many towers to elevate a structure of any type, it is almost impossible that two or more people coordinate the winches elevating or lowering the loads, at exactly the same pace. At a certain point each tower will be extended to different height. For this reason it is necessary that the structure does not stretch and allows for these differences.

With a rigid xation and if the level difference is signicant, the force generated

from the handle of the winch will deform the structure and apply a lateral force to

the lifts causing them to break and block.

Page 10

Quick operation guide

ENGLISH

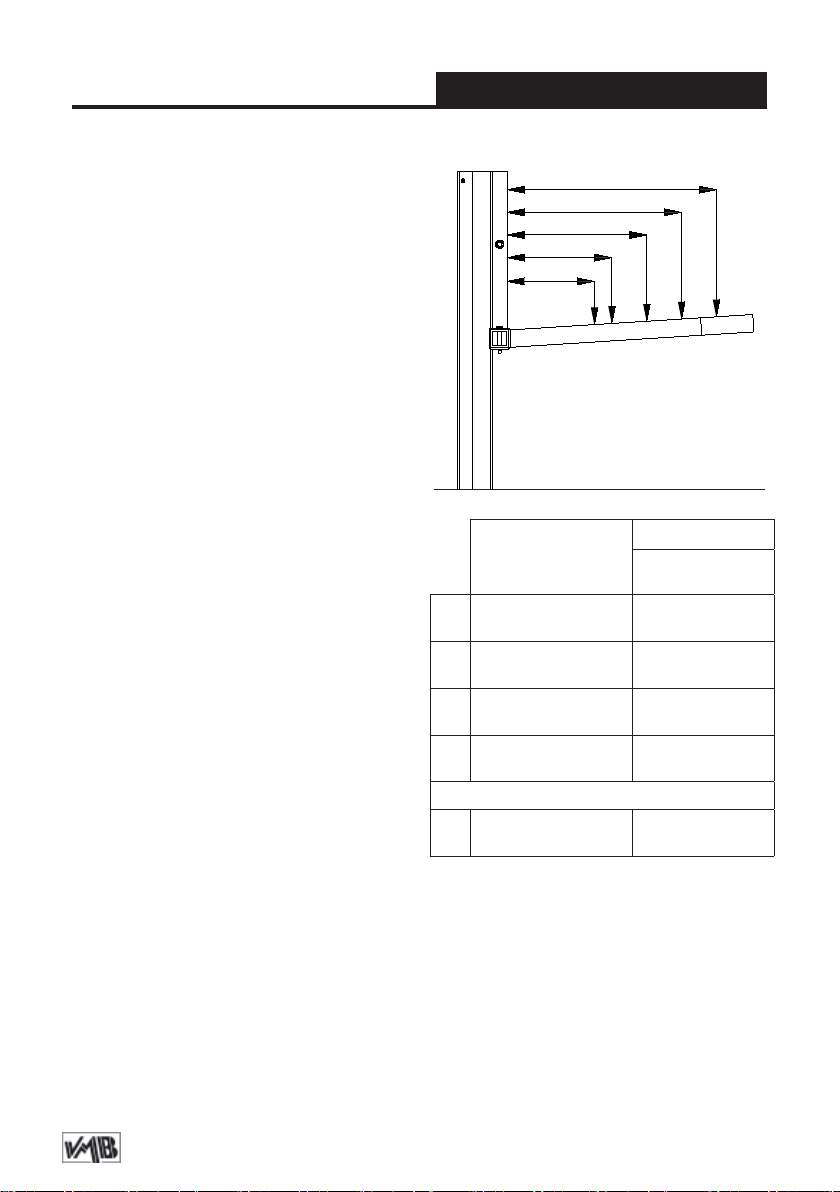

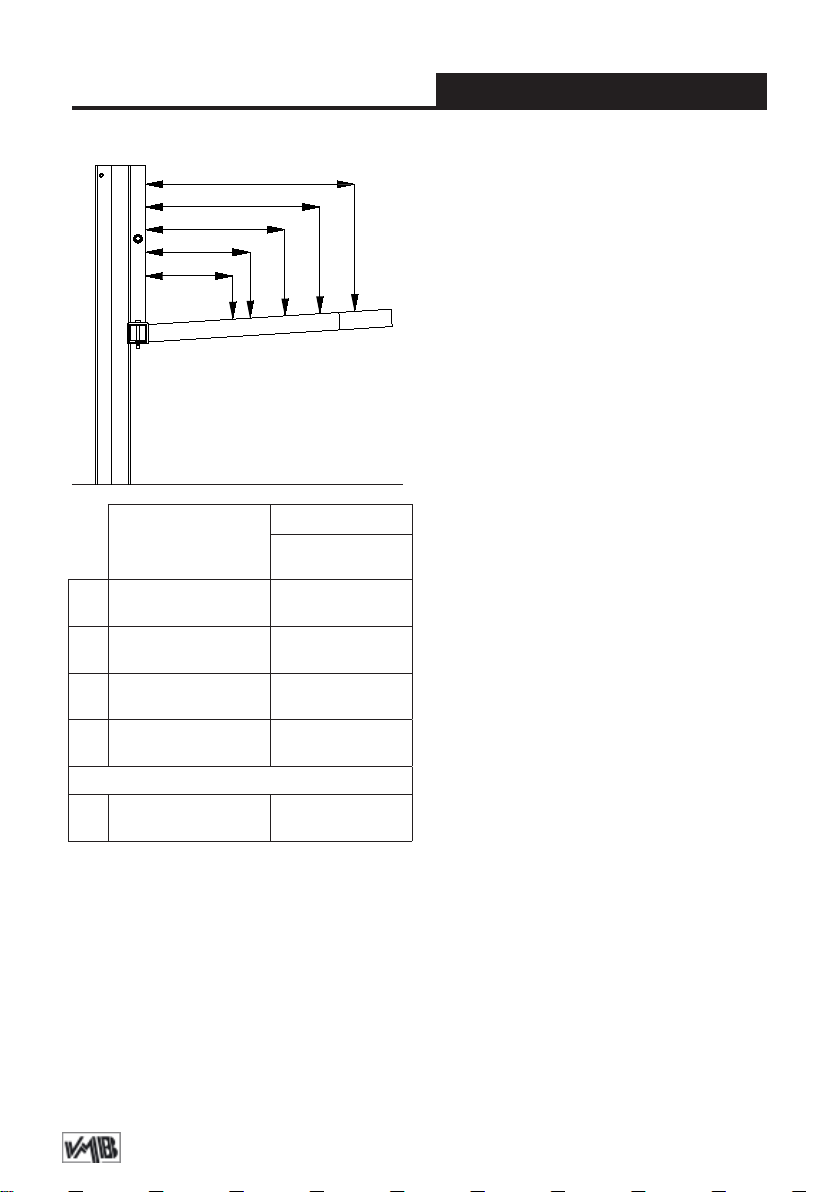

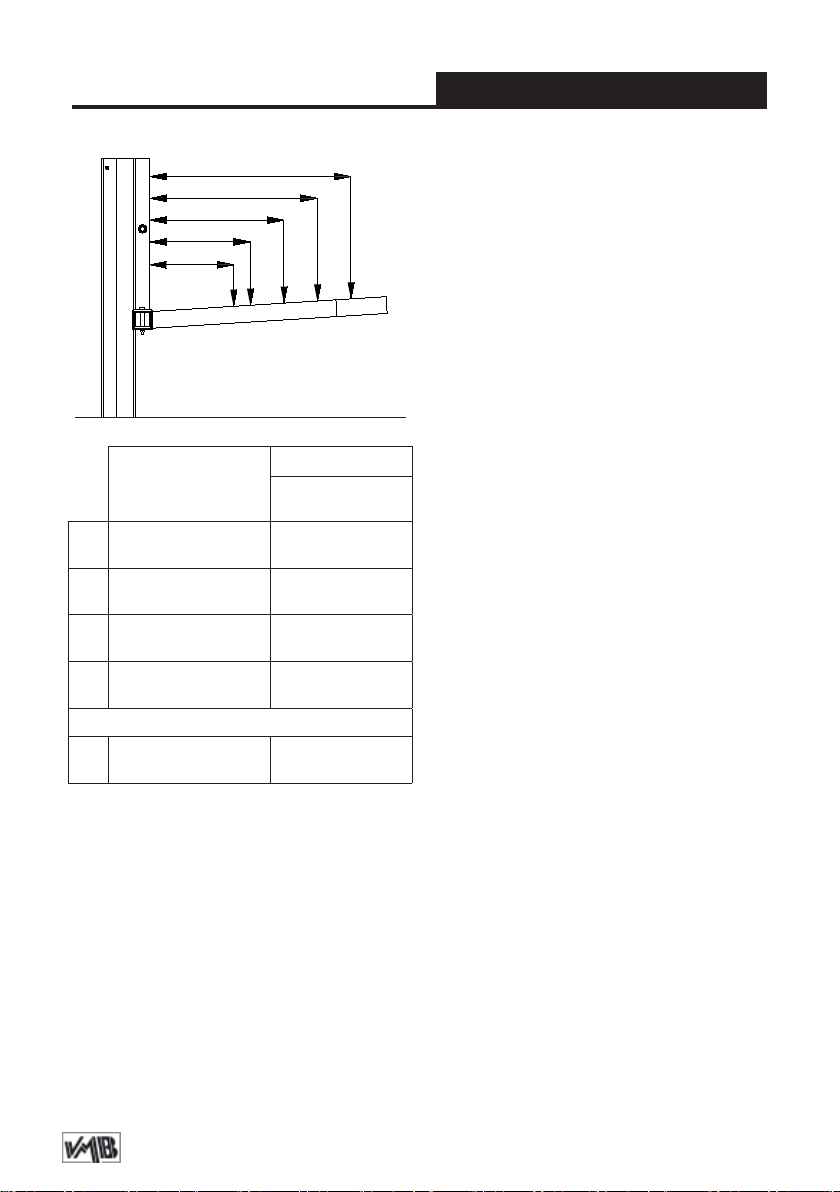

Diagram 4.6.1

Distance from the load’s center to the

lifting carriage

25 cm (0.82’)

30 cm (0.98’)

40 cm (1.31’)

50 cm (1.64’)

For large forks:

60 cm (1.97’)

Maximum load

TL-063

270 kg (595.3 lb)

230 kg (507 lb)

175 kg (385.8 lb)

140 kg (308.6 lb)

115 kg (253.5 lb)

Security system ALS / ILS

The TL-063 incorporates the ALS securi-

ty system (Automatic Lock Security). This

VMB red trigger system automatically

blocks the tower in the position it is left

in. Each section of the lift has an ALS that

blocks the section in the unlikely event of the cable breaking.

4.7 - Elevation:

Turn the winch crank clockwise (N

) to lift the carriage and proles. The ALS systems enable the lift to rise and automati-

cally block the carriage and proles whilst

rising ensuring that it will never fall. This enables the cable to be without any force and means it is only used for the elevation and descent of the lift. The SRS (Sequence-Retainer-System) will also ensure that

the proles rise in sequence, one after the

other.

4.8 - Hold:

The tower can be left in any intermediate position if it is necessary. Just stop turning the handle of the winch and gently turn it

in an anticlockwise direction (N

) to block the last prole risen. The ALS lock will take the pressure of the load and release

strain applied on the cable.

4.9 - Lowering:

To bring the lift down you need to rst turn the winch handle slightly clockwise

) and at the same time pull the red

ALS lock (ALS-1) out. This releases the blocking systems. Then turn the handle

anti-clockwise (N

), whilst maintaining the

ALS lock pulled out until the prole has

been completely lowered. All red ALS locks (ALS-2, ALS-3 & ALS-C) should be pulled out one by one whilst the handle is

turned anti-clockwise (N

) and the proles

are brought down, one by one.

Page 11

Quick operation guide

ENGLISH

If you release your nger from the ALS lock it will automatically block. In this case, repeat the rst operation by turning slightly

clockwise (N whilst always pulling the red ALS lock out. It is necessary to completely lower each pro-

le before starting to lower the next.

) and then anti-clockwise (N2)

CAUTION:

THERE IS NO NEED TO PULL

THE ALS LOCKS HARD.

They unlock with the minimum pressure. If you nd it difcult to extract, please, turn the winch clockwise slightly so that the pin is not

holding all the weight, If you pull too hard

you could damage or even break the ALS.

4.10 - Transport:

For the transport of the tower is necessary

to fold the machine lowering every prole

completely. Once the towerlift is completely folded, place the legs in their transport compartment (S) and tighten the legs with the security knobs (K), then the lift will be ready to be transported.

5. MAINTENANCE.

5.1 - Regularly check the state of the ca-

ble. If the cable has broken threads, or if it shows any signs of crushed/attened areas,

it should be changed and replaced immediately with a new one. Do not use the lift if the cables are in bad condition. Only use VMB steel cables reference: DIN 3060 torsion resistant.

5.2 - The lift is supplied from the factory completely greased. However, it is recommended to periodically grease according to use, the gearing, the axis bearings, the

spiral of the crank, and the sections.

5.3 - All lifts should undergo an annual technical inspection carried out by an autho-

rized VMB dealer to check the certications

and general condition of all the lift’s elements and security systems involved in the lift’s use.

5.4 - Only use original spare parts to guarantee a continued security level. The user loses all rights to warranty if any spare parts other than originals are used or ca-

rries out any modication or alteration to

the towerlift.

5.5 - To request a spare part please indicate the corresponding code which can be found in this manual together with the lift’s serial number and year of manufacture.

6. GUARANTEE.

The warranty period for this lift is 2 years from the date of purchase. PRO LIFTS S.L. promises, that from the date of purchase and during the warranty period to resolve any faults that may occur, produced through defect material or fabrication. Damage caused by improper use,

product modication, third party manipulation or accidental re are not covered by

this warranty.

Page 12

Manual de usuario

ESPAÑOL

CONTENIDO

1. Introducción.

2. Información técnica.

3. Precauciones de seguridad.

4. Instrucciones de uso.

5. Mantenimiento.

6. Garantía.

1. INTRODUCCIÓN

Estimado cliente: Con el n de garantizar un funcionamiento seguro y able de

la torre elevadora TL-063 por favor, siga cuidadosamente las instrucciones de este manual.

Antes de manipular la torre elevadora, lea las instrucciones completas y tenga en cuenta la información técnica contenida en este manual. Todos los productos de VMB se someten a pruebas muy rigurosas, en condiciones estrictas y son monitorizados continuamente durante el proceso de fabricación. Con el n de garantizar el correcto funcionamiento y seguridad de los elevadores, sólo deben ser utilizadas piezas originales del fabricante. Si se utilizan piezas que no sean las originales del fabricante, o el producto se mo-

dica de alguna manera, el usuario pierde

todos los derechos de garantía.

VMB se reserva el derecho de modicar las especicaciones y las piezas del pro-

ducto sin previo aviso. El tipo de modelo, año de producción y el número de serie deben ser citadas en cualquier consulta o pedido de piezas de recambio.

2. INFORMACIÓN TÉCNICA

2.1 - Torre elevadora TL-063.

2.2 - Diseñada para levantar estructuras,

trusses e iluminación en sentido vertical a diferentes alturas.

2.3 - Carga máxima: 270 kg (595.3 lb).

2.4 - Carga mínima: 25 Kg (55 lb).

2.5 - Seguridad: ALS(Sistema de gatillo

automático de seguridad).

2.6 - Altura máxima: 6.25 m (20.6’).

2.7 - Altura plegada: 1,65 m (5.4’).

2.8 - Dimensiones de la torre plegada:

0,5 x 0,6 x 1,65m (1.64 x 1.97 x 5.4’)

2.9 - Dimensiones de la caja transporte: 0,53 x 0,63 x 1.67m (1.74 x 2.07 x 5.5’)

2.10 - Área de la base:

1.94 x 2.01 m (6.36’ x 6.6’).

2.11 - Peso de la torre: 150 kg (308.7 lb).

2.12 - Soporte de carga:

Brazos de carga cortos (54.5cm).

2.13 - Material de construcción: Cuerpo principal de cinco tramos más carro ele-

vador en perl de aluminio extrusionado

6082-T6. Base, patas y soportes varios,

en perleria de acero según DIN 2394.

Gatillos de seguridad y poleas acanaladas en acero F-114.

Page 13

Manual de usuario

ESPAÑOL

2.14 - Cabestrante: 900 kg de carga máxi-

ma con freno automático de retención de

la carga. Certicación CE y GS TÜV.

2.15 - Cable: Acero DIN 3060. Calidad de

resistencia a la torsión 180 kg/mm

Diámetro del cable: Ø6 mm.

2.16 - Patas estabilizadoras ajustables con soportes de goma antideslizante.

2.17 - Gatillos de seguirdad para anclar las patas.

3. PRECAUCIONES DE SEGURIDAD

3.1 - La torre elevadora TL-063 es una máquna diseñada

para la elevación de cargas en dirección vertical. NUNCA se debe utilizar como plataforma eleavadora de personas.

3.2 - Colocar el elevador sólo en supercies rmes y planas, vericando que está en posición vertical, utilizando el indi-

cador de nivel de burbuja (L) que se encuentra en la base. Ajuste los estabilizadores (Q) girando las manivelas (H) hasta nivelar, si es necesario. Nunca utilice cuñas u otros objetos extraños para equilibrar el elevador.

2.18 - Protección anti-óxido, imprimación con pintura de polvo poliester al horno. La torre puede ser suministrada con acabado natural de aluminio o negro (versión

B).

2.19 - Nivel de burbuja para ajustar la verticalidad de la torre.

2.20 - Ruedas direccionales para el transporte de la torre cuando este plegada.

3.3 - La carga máxima indicada en las características técnicas mostradas en la etiqueta de la torre o en este manual NO deben ser excedidas.

3.4 - Este elevador NUNCA debe utilizarse para elevar una carga que no ha sido correctamente revisada. Es necesario vericar que la carga está correctamente apoyada y centrada en el soporte de elevación apropiado para que el peso de la carga sólo actúe en una dirección vertical.

Page 14

Manual de usuario

3.5 - Comprobar que las patas (P) estén situadas correctamente, y jadas con los gatillos de seguridad (R) los cuales deben estar introducidos y bloqueados.

3.6 - NUNCA use el elevador sobre un vehículo o cualquier

supercie móvil.

3.7 - Si existe la posibilidad de vientos fuertes o ráfagas,

coloque el elevador en el suelo con rmeza y jelo mediante tirantes tensores. Nunca je un tirante a un vehículo o cual-

quier otro objeto que se pueda mover.

3.8 - NUNCA mueva el elevador mientras esté cargado. No es aconsejable llevar a cabo cualquier tipo de movimiento horizontal, ni tan sólo pequeños ajustes de posición.

ESPAÑOL

3.9 - NUNCA permita que ningún miembro del equipo o

cualquier otra persona se sitúe debajo de la carga en la zona de operación de las torres elevadoras.

3.10 - Tenga cuidado con todos los obstáculos por encima de la elevación y su zona de extensión, como cornisas, balcones, letreros luminosos, etc. Es muy importante evitar la presencia de todo tipo de cables por debajo de la torre extendida.

3.11 - No usar escaleras encima del elevador ni utilizarlo como un apoyo para éstas.

Page 15

Manual de usuario

3.12 - Antes de utilizar el elevador, compruebe el estado del cable. El cable no debe contener hilos rotos o mostrar signos de áreas aplastadas/aplanadas. NUNCA use cables defectuosos, siempre debe cambiarlos si hay alguna duda. Utilice solamente cable de acero VMB

referencia: DIN 3060. Calidad: 180kg/mm y resistente a la

torsión.

3.13 - Antes de transportar la torre, todos los tramos deben ser bajados, y las patas deben extraerse y colocarse en su posición de transporte.

3.14 - No engrasar ni lubricar el mecanismo de freno del cabestrante. Los discos de freno vienen engrasados con una solución especial resistente a la presión y al calor. No deben utilizarse otros productos, para evitar los efectos negativos sobre el mecanismo de frenado.

ESPAÑOL

ORIGINAL

3.15 - La carga mínima para evitar problemas relaciona-

dos con el mecanismo de rotura es 25 kg. Sin esta carga

mínima el freno no funcionará.

3.16 - NUNCA desmontar la manivela del cabrestante cuando el elevador está soportando una carga o extendido.

3.17 - Sólo deben ser utilizadas piezas de repuesto originales de VMB PRO LIFTS S.L.

Page 16

Manual de usuario

ESPAÑOL

CALCULOS DE VELOCIDAD DE VIENTO

Tenga en cuenta que el certicado BGV-C1 es para montajes en interiores. Si usted va a usar la torre al aire libre y requiere de un cálculo de velocidad de viento puede ponerse en contacto con nosotros, o bien acudir a un ingeniero estructural

colegiado.

4. INSTRUCCIONES DE USO.

4.1 - Coloque el elevador sobre una su-

percie rme y plana de la zona de trabajo sirviendose de las ruedas direccionales de transporte (T).

4.2 - Aoje los pomos de transporte (K) y extraiga las patas (P) de su alojamiento para transporte (S) e insertelas totalmente en su posición de trabajo (V), comprobando que los gatillos de seguridad (R) se

insertan y jan la pata.

4.3 - Compruebe que la torre esta en posición vertical sirviendose del nivel de burbuja (L) situado en el perl base, si es necesario ajuste la vertical de la torre con los estabilizadores (Q) de las patas, girando las manivelas (H).

4.4 - Libere los brazos de carga (F) y coloquelos en posición horizontal e inserte los pasadores de seguridad.

4.5 - LA CARGA MÁXIMA PARA TL-063 ES 270 kg (595 lb).

El elevador NUNCA debe ser sobrecargado. La Seguridad en el Trabajo es el elemento más importante. Coloque la carga en el elevador mediante un soporte adecuado según la necesidad de modo que el peso de la carga sólo actúe en direc-

ción vertical. La carga mínima son 25 kg.

4.6 - Como colocar la carga:

Cargue siempre tan cerca de la torre como pueda. La capacidad de carga de la torre decrece cuanto más lejos este la carga separada de la torre, como se ilustra en el esquema (4.6.1) de la siguiente página. El cual muestra la carga en su centro de gravedad con distancias al carro elevador que sostiene los brazos y a máxima altura.

Page 17

Manual de usuario

ESPAÑOL

necesario que la estructura no se estire y permita estas diferencias. Con una

jación rígida y si la diferencia de nivel es

importante, la fuerza generada a partir de la manivela del cabrestante deformará la estructura y aplicará una fuerza lateral a los elevadores provocando su bloqueo y ruptura.

Esquema 4.6.1

Distancia del

centro de la carga

al carro elevador

25 cm (0.82’)

30 cm (0.98’)

40 cm (1.31’)

50 cm (1.64’)

For large forks:

60 cm (1.97’)

Carga máxima

TL-063

270 kg (595.3 lb)

230 kg (507 lb)

175 kg (385.8 lb)

140 kg (308.6 lb)

115 kg (253.5 lb)

PRECAUCIÓN

Cuando se utilizan dos torres para elevar un puente, descender truss o varias torres para elevar una estructura de cualquier tipo, es casi imposible que dos o más personas coordinen los cabrestantes exactamente a la misma velocidad al elevar o bajar las cargas. En un momento determinado cada torre se elevará a una altura diferente a la de las demás. Por ello, es

Sistema de seguridad ALS / ILS

El TL-063 incorporan el sistema de seguridad patentado ALS (bloqueo automático de seguridad). Este sistema VMB de gatillo rojo bloquea automáticamente la torre en la posición que se deja. Cada tramo de elevación tiene un ALS que bloquea el tramo en el caso improbable de que el cable se rompa. Para aún más seguridad el carro también incorpora el sistema ILS de bloqueo de inercia.

4.7 - Elevación: Gire la manivela del cabestrante en sen-

tido horario (N

) para elevar el carro y los tramos. El sistema de gatillos ALS le permitirá elevar todos los tramos mientras que estos se van bloqueando automáticamente, asegurando que la torre nunca caerá. Esto hace que no actue ninguna fuerza sobre el cable mientras la torre

esta parada, lo que signica que solo será

usado para elevar y descender la torre. El sistema único SRS permite que los

perles se eleven de forma secuencial u

ordenada, uno detrás de otro.

Page 18

Manual de usuario

ESPAÑOL

4.8 - Bloqueo:

La torre puede dejarse en cualquier posición intermedia si se requiere. Una vez el sistema esta elevado hasta la altura deseada tan solo deje de girar la manivela y el freno automático del cabrestante bloqueará y sujetará la carga, en este momento gire la manivela del cabrestante en sentido anti-horario (N el último tramo con el gatillo ALS rojo. Los gatillos tomarán la presión de la carga y liberará la tensión aplicada al cable.

4.9 - Descenso:

Para descender la torre es necesario, primero girar la manivela del cabrestante ligeramente en sentido horario (N para liberar el gatillo ALS rojo (ALS-1), a continuación girar la manivela en sentido anti-horario (N del gatillo ALS rojo (ALS-1), hasta que el tramo esté completamente bajado. Todos los gatillos ALS rojos (

ALS-C

tras se gira la manivela del cabrestante en sentido anti-horario (N operación hasta descender todos los perles de uno en uno.

Si en el proceso se quita el mano del ALS se bloqueará automáticamente. En este caso, repita la primera operación girando ligeramente la manivela en sentido horario, desbloquando el ALS y siguiendo en sentido anti-horario, mantener al tiempo

) mientras se sigue tirando

) deben ser desbloqueados mien-

) para bloquear

ALS-2, ALS-3 &

), repita esta

)

los ALS rojos desbloqueados. Debe descender completamente cada tramo antes de empezar a bajar el siguiente.

CUIDADO:

NO HACE FALTA HACER FUERZA para

extraer los gatillos ALS, si nota que cuesta extraerlo, por favor gire la manivela del cabrestante en sentido horario para que el pasador del gatillo ALS no este aguantando toda la presión. Si fuerza los gatillos

podría dañarlos o incluso romperlos.

4.7 - Transporte:

Para el transporte de la torre es necesario bajar completamente todos los tramos. Una vez la torre haya sido plegada, coloque las patas en su alojamiento para transporte (S) y apriete los pomos (K) de presión, y la torre ya estará lista para su transporte.

5. MANTENIMIENTO

5.1 - Comprobar periódicamente el esta-

do del cable. Si en el cable existen hilos rotos, o si muestra signos de zonas aplastadas/aplanadas, debe ser sustituido inmediatamente por uno nuevo. No use el elevador si los cables están en mal estado. Utilice solamente cable de acero DIN 3060 resistente a la torsión.

Page 19

Manual de usuario

ESPAÑOL

5.2 - La torre elevadora es suministrada

de fábrica completamente engrasada. Sin embargo, se recomienda un engrase periódico, según el uso, de las ruedas de fricción, los cojinetes de eje, la espiral de la manivela, y los tramos. RECUERDE: NUNCA engrasar ni lubricar el mecanismo de freno. No es necesario engrasar los discos de freno. Los discos de freno vienen engrasados con una solución especial resistente a la presión y al calor. No deben utilizarse otros productos, para evitar los efectos negativos sobre el mecanismo de frenado.

5.3 - Todos los elevadores se someten a una inspección técnica anual llevada a cabo por un distribuidor autorizado VMB

para comprobar las certicaciones y el

estado general de todos los elementos de elevación y sistemas de seguridad que intervienen en el uso del elevador.

5.5 - Para solicitar una pieza de recambio indique el código correspondiente que se encuentra en este manual junto con el número de serie de la torre y el año de fabricación.

6. GARANTÍA

El período de garantía para este elevador es de 2 años a partir de la fecha de compra.

PRO LIFTS S.L. se compromete, que a partir de la fecha de compra y durante el período de garantía, a resolver los fallos que puedan producirse, debidos a material defectuoso o fabricación. Los daños causados por un uso inadecuado, modi-

cación del producto, la manipulación de

terceros o incendio accidental no están cubiertos por esta garantía.

5.4 - Utilice únicamente piezas de repuesto originales para garantizar el nivel de seguridad de forma continuada. El usuario pierde todos los derechos de garantía si las piezas de repuesto utilizadas no son originales o se utilizan o se lleva a cabo

cualquier modicación o alteración de la

torre elevadora.

Page 20

Bedienungsanleitung

DEUTSCH

INHALTSVERZEICHNIS

1. Einführung.

2. Technische Daten.

3. Sicherheitsmaßnahmen.

4. Bedienungsanleitung.

5. Wartung.

6. Garantie.

7. Zertikat.

1. EINFÜHRUNG

Sehr geehrte Damen und Herren, die vorliegende Betriebsanleitung wurde

mit dem Zweck erstellt, eine zuverlässige

Bedienung des TL-063 Hebeturms zu ermöglichen. Lesen Sie bitte die Betriebsanleitung vor der Inbetriebnahme sor-

gfältig durch. Bitte beachten Sie auch die

technische Daten.

Unsere Produkte unterliegen strengsten

Prüfungen und Kontrollen bei der Fertigung. Es sind ausschließlich Original-Ersatzteile zu verwenden. Für den Anwender werden alle Gewährleistungsansprüche aufgehoben, wenn er Nicht-Original-Ersatzeile verwendet bzw. änderungen am Produkt selbst vormimmt.

2. TECHNISCHE DATEN.

2.1 - Hebeturm, Typ TL-063.

2.2 - Das Gerät ist zum senkrechten Heben

von Lasten, wie Beleuchtungskörper auf verschiede Höhen, konzipiert worden.

2.3 - Zulässige Hubkraft: 270 kg (595 lb)

2.4 - Mindesthublast : 25 Kg.

2.5 - Zulässige Hubhöhe: 6.25 m (20.6’)

2.6 - Mindesthöhe: 1.65 m (5.4’)

2.7 - Gefaltete Dimensionen:

0,5 x 0,6 x 1,65m (1.64 x 1.97 x 5.4’)

2.8 - Abmessungen Box: 0,53 x 0,63 x 1.67m (1.74 x 2.07 x 5.5’)

2.9 - Grundplattenäche :

1.94 x 2.01 m (6.36’ x 6.6’).

2.10 - Transportgewicht: 150kg (308.7 lb)

2.11 - Werkstoffe: Aluminium 6082-T6 Prol.

Basisplatte und Ausleger aus Stahlprol

DIN 2349. Verschlüsse aus F-114 Stahl.

2.12 - Exklusive ALS System

( Pat. Pen. 200501056)

2.13 - Die Winde: 900/1000 kg.

2.14 - Seildurchmesser: Steel DIN 3060.

Qualität 180 kg/ mm

Durchmesser: Ø6 mm

2.15 - Ausleger mit verstellbaren Spindeln und rutschfesten Gummifüßen.

2.16 - Verankerung der Ausleger über

Sicherheitsrastbolzen.

2.17 - Wasserwaage zum Einstellen der

senkrechten Turmlage.

2.18 - Korrosionsschutz und Veredelung

durch elektrolytische Cadmierung oder (Version B) Satinpolyester. Erhältlich in

Natur Aluminium oder.

2.19 - Transportrollen zum Bewegen des

Turms bei senkrechter und eingefahrener

Stellung zur Arbeitsstelle. (optional TL–063)

Page 21

Bedienungsanleitung

3. SICHERHEITSMAßNAHMEN.

3.1 - Der TL-063 wurde konzipiert zum Heben und Senken

von vertikalen Lasten. Nutzen Sie Ihn niemals zur Beförderung von Personen.

3.2 - Achten Sie darauf, das der TL-063 Tower auf festem, geraden Untergrund steht. Und vergewissern Sie sich mit Hilfe

der Wasserwaage (F), dass er eine vertikale Position zum

Boden eingenommen hat.Bei Bedarf mittels des Stelltellers

(Q) durch Drehen der Spindelkurbel (H) die entsprechende

Tunlage einstellen.

3.3 - Die zulässige Höchstlast, die Sie auf den Typenschild, welche sie in der Bedienungsanleitung nden, darf niemals

überschritten werden

DEUTSCH

3.4 - Niemals sollten Sie eine ungesicherte Ladung heben.

Vergewissern Sie sich immer, das die Ladung zentriert auf

der Gabel auiegt und nur in vertikaler Richtung hebt!

3.5 - Vergewissern Sie sich, dass die Ausleger richtig ein-

gesteckt sind und nutzen Sie die Rastbolzen zum feststellen!

Page 22

Bedienungsanleitung

3.6 - Es ist nicht gestattet den Lift auf einem Fahrzeug mit

einen mobilen Unterbau zu installieren!

3.7 - Bei Freiluftanwendungen den Turm auf festen Boden

stellen und mittels Seilanker gegen Windbelastung sichern.

Niemals an Fahrzeugen die Abspannungen befestigen oder

an Gegenständen, die ausweichen könnten.

3.8 - Bewegen Sie den Lift niemals unter Belastung.

DEUTSCH

3.9 - Halten Sie sich niemals während des Hebens und

Senkens in Gefahrenbereich auf.

3.10 - Achten Sie auf alle Gegenstände im oberen Hubbereich des Liftes. Achten Sie auf Balkone, Leuchtschriften

und besonders auf stromführende Kabel.

3.11 - Stellen Sie niemals Leitern an den Tower.

Page 23

Bedienungsanleitung

3.12 - Vor Gebrauch Seilzustand kontrollieren. Das Seil darf keine Seilbrüche oder Quetschungen aufweisen. Es dürfen auf keinem Fall Seile in einem schlechten Zustand

verwendet werden.

3.13 - Alle Angebauten Teile sind für den Transport einzufahren.

3.14- Ölen oder Fetten der Fallbremsen ist zu unterlassen,

da diese mit einem Druck und Hitzebeständigen Material bearbeitet wurden. Andere Werkstoffe führen in der Handhabung zu negativen Effekten.

3.15 - Die maximale Belastung zur Überprüfung der Sicherungen ist 50 kg. Ohne Belastung ist die Überprüfung

nicht möglich.

DEUTSCH

ORIGINAL

3.16 - Niemals die Winde, oder Teile der Winde unter Be-

lastung demontieren.

3.17 - Es sind ausschließlich Original Ersatzteile zu verwenden. Für den Anwender werden alle Gewährleistungsansprüche aufgehoben, wenn nicht Original Ersatzteile verendet

bzw.Änderungen an Produkten vorgenommen werden.

Page 24

Bedienungsanleitung

DEUTSCH

4. Bedienungsanleitung.

4.1 - Den Hebeturm auf den Transportrollen ( T ) abgestützt auf eine ebene und feste

Fläche an der Arbeitsstelle aufstellen.

4.2 - Die Ausleger (P) aus der Transporhalterung (S) herausnehmen und in deren Arbeitsaufnahmen (V) voll einschieben. Dabei achten Sie bitte darauf, daß sie mittels der Sicherheitsbolzen (R) befestigt sind.

4.3 - Die senkrechte Turmlage über die

verstellbaren Stellteller ( Q ) durch Drehen der Kurbel ( H ) in entsprechender Richtung zum Zentrieren der Wasserwaagenblase ( F ) an der Kreismitte einstellen.

4.4 - Die Sicherheitsbolzen ( L ) der Lastaufnahmeausleger entfernen, die Ausleger zur Lastaufnahme ( U ) in einer waagerechten Position bringen und die Sicherheitsbolzen wieder anbringen.

4.5 - Die zu hebende Last auf dem Turm

mittels eines geeigneten Trägers so aufstellen, dass das Lastgewicht nur senkrecht wirkt. Die maximale Last von 240 kg darf

nie überschritten werden.

4.6 - Plazieren der Ladung:

Plazieren Sie die Ladung so nah wie möglich in Richtung des Towers. Die Maxi-

malbelastung reduziert sich, gemäß dem

nebenstehenden Diagramm.

Diagram 4.6.1

Distance from the load’s center to the

lifting carriage

25 cm (0.82’)

30 cm (0.98’)

40 cm (1.31’)

50 cm (1.64’)

For large forks:

60 cm (1.97’)

Maximum load

TL-063

270 kg (595.3 lb)

230 kg (507 lb)

175 kg (385.8 lb)

140 kg (308.6 lb)

115 kg (253.5 lb)

Achtung!

Werden zweit Stative dazu benutzt, eine Traverse oder mehrere Stative dazu be-

nutzt, eine Konstruktion jedweden Typs

anzuheben, ist es fast unmöglich, dass zwei oder mehrere Bediener in der Lage

sind, die Winde in der exakt gleichen

Page 25

Bedienungsanleitung

DEUTSCH

Geschwindigkeit zu bedienen, um die Last anzuheben oder abzusenken. Ab einem bestimmten Punkt wird sich

jeder Tower in einer anderen Höhe als der

andere benden.

Aus diesem Grund ist es notwendig, dass

die Konstruktion in der Lage ist, diese

Differenz auszuhalten. Bei einer starren Fixierung und wenn der Höhenunterschied sehr groß ist, wir die Kraft, die von der Winde erzeugt wird, die Konstruktion deformieren und dazu führen, dass die Lifte,

ausgelöst durch seitlich wirkende Kräfte, brechen oder blockieren. Die Tower können in jeder notwendigen

Zwischenposition belassen werden. Beenden Sie einfach das Drehen der Winde. Die automatische Bremse wird die Position der Last halten.

4.7 - Heben: Die Transportsicherung ( O ) entriegeln. Den Lift mittels Drehen der Winde ( W ) in Uhrzeigersinn ( N1 ) in die gewünschte

Höhe kurbeln.

4.8 - Halten:

Die Last kann in jeder Position ehalten

werden. Stoppen Sie dazu lediglich das drehen der Kurbel. Die Automatic in der Winde und die Fallbremse sichern die Ladung. Für den Transport des Turmes ist

dieser durch Senken der Einzelabschnitte

herunterzufahren. Es ist sehr wichtig den

Schlitten in seiner Parkposition wieder zu

verriegeln ( B ). Die Ausleger entsperren und diese in ihre Transportstellung ( S ) bringen. Die Befestigungsschraube anziehen.

4.9 - Senken: Zum Transport die Sicherung ( O ) weder

einrasten die Handkurbel der Winde gegen

den Uhrzeigersinn drehen, bis der Lift in

einer Endposition ist. Der Lift kann in jeder

beiliegenden Zwischenstellung angehalten

werden. Durch kurzes anheben der Ladung mittels der Winde lässt sich ALS - Lock entriegeln ( rot ). Drücken Sie diese und

lassen Sie die Last mittels Winde ab. Sollte

der ALS – Lock blockieren heben Sie die

Last erneut an und wiederholen Sie den Vorgang.

5. Wartung.

5.1 - Regelmäßig den Seilzustand kontro-

llieren. Weist ein Seil Drahtbrüche bzw. Quetschungen auf, ist es sofort durch ein meues zu ersetzen. Unter keinen Umständen den Hebeturm mit Seilen in schlechtem Zustand verwenden. Nur verwindungssteifes Stahlseil nach DIN 3060 verwenden.

5.2 - Der Hebeturm wird werkseitig kom- plett geschmiert geliefert. Es wird jedoch

Page 26

Bedienungsanleitung

DEUTSCH
