Page 1

USA

GBE

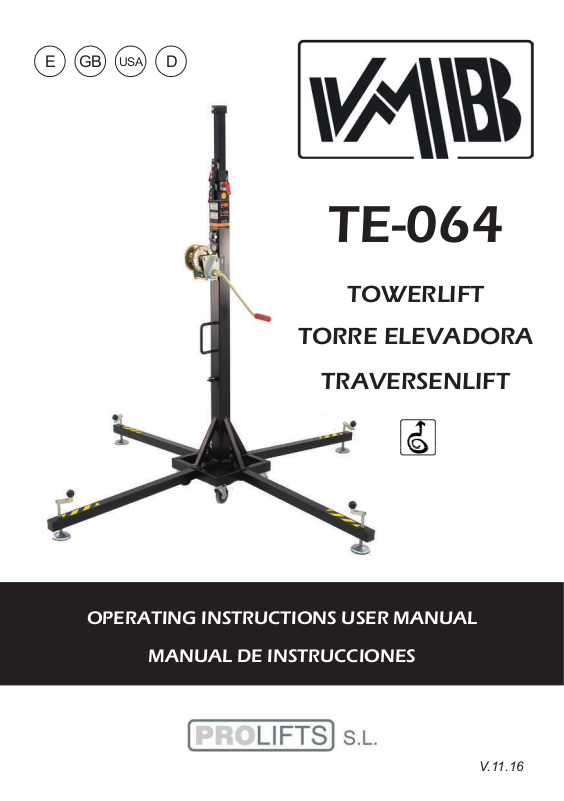

TE-064

TOWERLIFT

TORRE ELEVADORA

TRAVERSENLIFT

OPERATING INSTRUCTIONS USER MANUAL

MANUAL DE INSTRUCCIONES

V.11.16

Page 2

LIFTING TOWER TE-064

TORRE ELEVADORA TE-064

CERTIFICATIONS / CERTIFICACIONES

BGV-C1

BGG-912

EC Conformity Declaration pursuant to the EC Machinery Directives 89/392/CE and 98/37/CE: Manual lifters

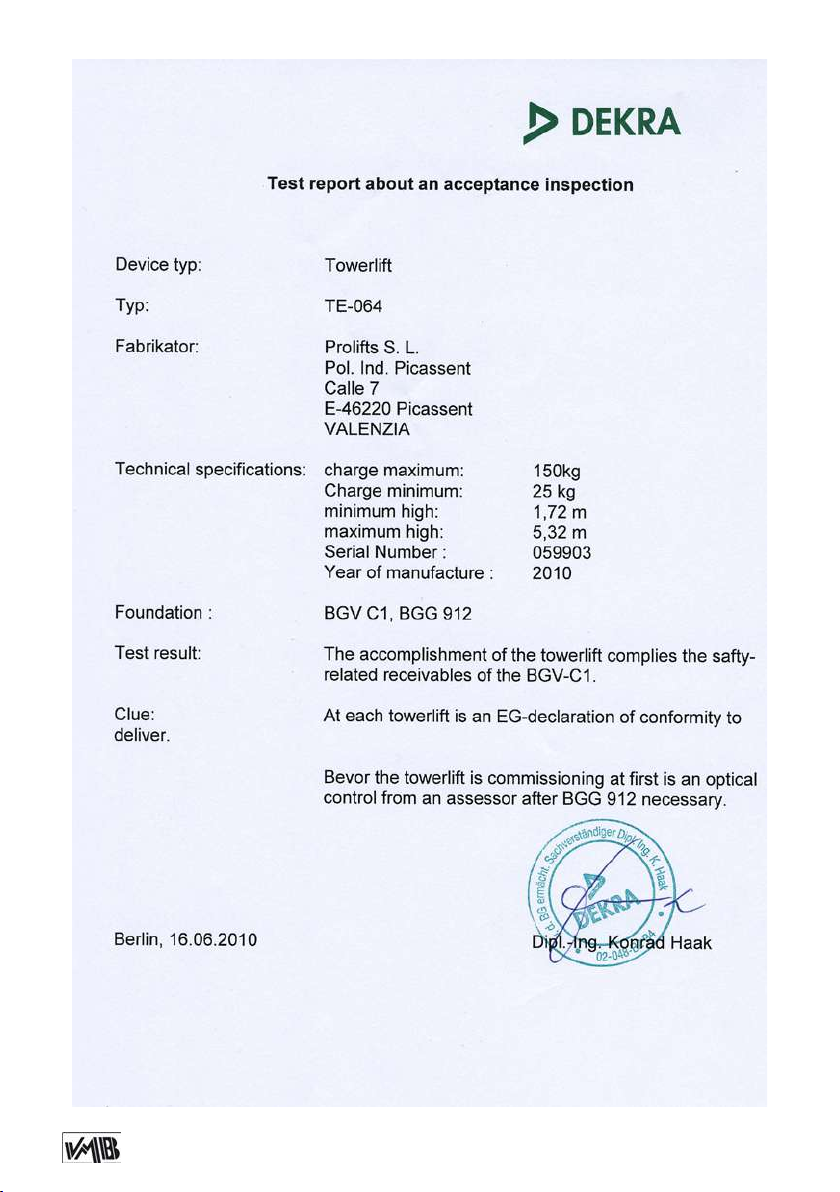

Find a copy of the certications at the end of this booklet.

Puede ver una copia de las certicaciones al nal del manual.

MADE IN SPAIN (EU)

Manufacturer - Fabricante

PRO LIFTS S.L. C/ Ciudad de Barcelona Nº19 Pol.Ind. Fuente del Jarro 46988 Paterna (Valencia) Tlf Export: +34 96 171 81 86 Tlf Nacional: 96 171 81 83 info@prolifts.es - www.prolifts.es

Este manual de usuario y catálogo anexo de piezas de repuesto es propiedad de PRO LIFTS S.L.

Queda prohibida su reproducción total o parcial por cualquier medio que la tecnología actual permita.

Page 3

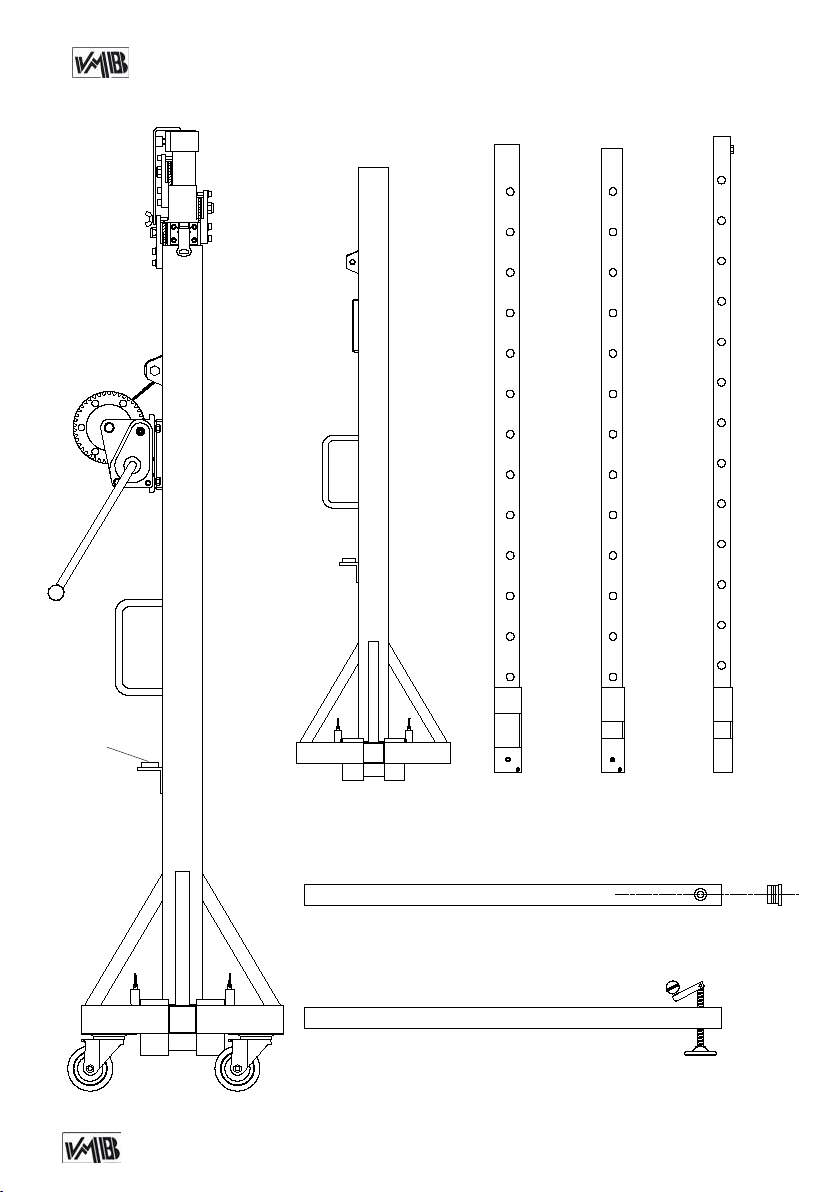

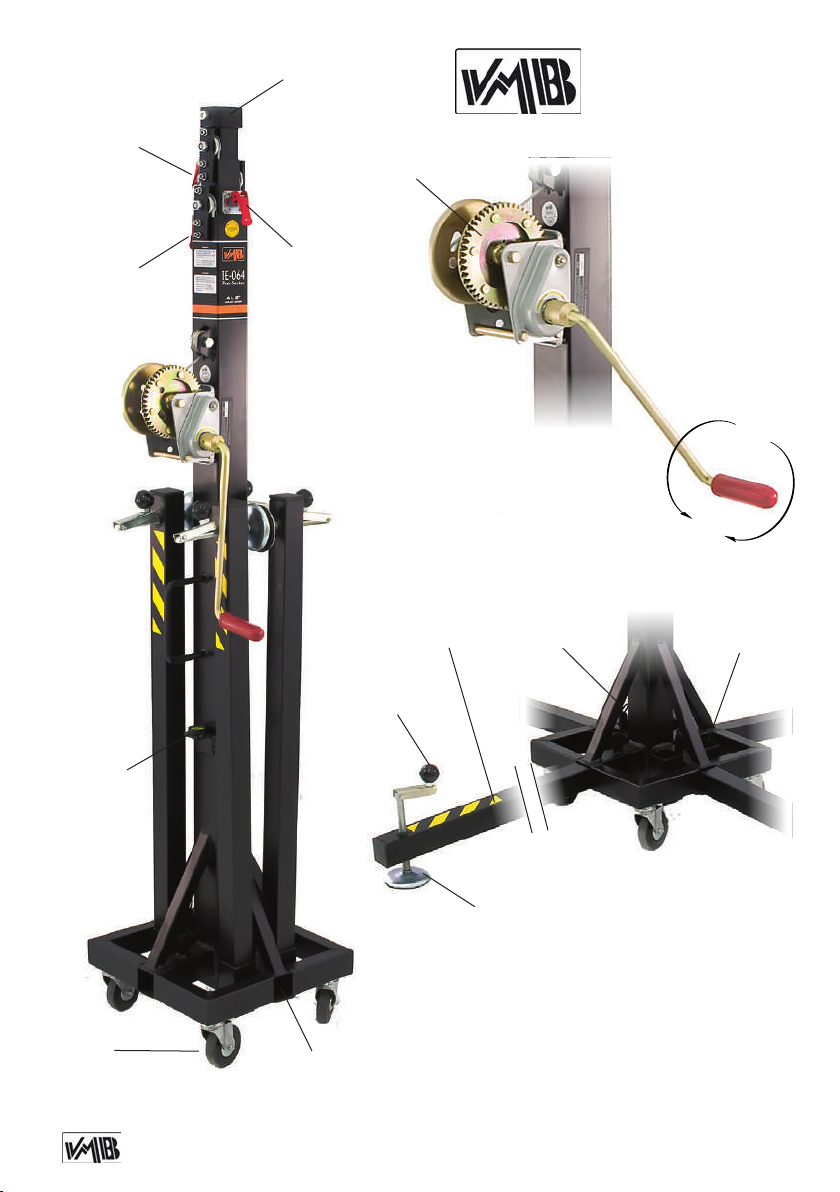

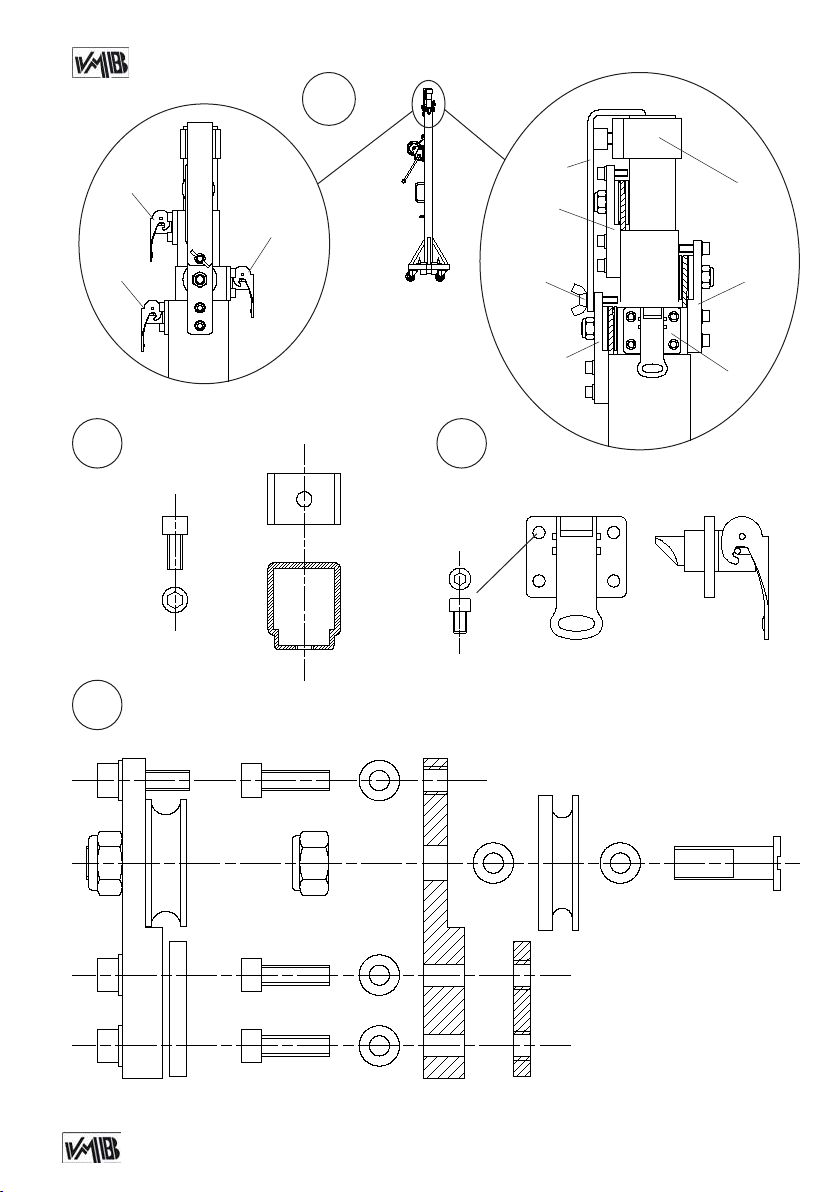

ALS-3

ALS-1

ALS-2

TE-064

ALS: Security lock / Gatillo seguridad B: Steel bracket / Abrazadera de acero H: Handle / Manivela L: Spirit level / Nivel de burbuja N: Force on hand crank / Fuerza sobre manivela P: Leg / Pata Q: Stabilizer / Estabilizador

R: Catch pawl / Gatillo bloqueo patas S: Transport compartment / Alojamiento de transporte T: Transport wheels / Ruedas de transporte V: Working compartment / Alojamiento de trabajo W: Winch / Cabrestante

Page 4

Quick operation guide

ENGLISH

CONTENTS

1. Introduction.

2. Technical information.

3. Safety precautions.

4. Operation.

5. Maintenance.

6. Guarantee.

1. INTRODUCTION

Dear customer, In order to ensure a safe and reliable operation of the TE-064 towerlift please follow

the instructions in this booklet carefully.

Before operating the lift, read the instructions completely and please note the technical information contained within this manual.

All VMB products undergo very rigorous testing, under strict conditions and they are monitored continuously during the manufacturing process. In order to guarantee the lifts function and safety, only original parts from the manufacturer must be used. If any parts other than those of the manufacturer are used,

or the product is modied in any way, the

user forfeits all warranty rights to claim. VMB reserves the right to modify the pro-

duct specications without prior notice.

The model type, production year and serial number must be quoted in any queries or orders for spare parts.

2. TECHNICAL INFORMATION

2.1 - TE-064 Towerlift.

2.2 - Designed to lift loads, such as trus-

sing and lighting, vertically up to different heights.

2.3 - Maximum load : 150 Kg (331 lb).

2.4 - Minimum load : 25 Kg (55 lb).

2.5 - Maximum height : 5.35 m (17.5’).

2.6 - Folded height : 1.72 m (5.6’).

2.7 - Work surface : 2 x 2 m

(6.6’ x 6.6’).

2.8 - Unit weight : 41 Kg (90 lb).

2.9. - Adaptator: Ø 35 mm

(PSU-06/PSA-01).

2.10 - Construction material : Steel pro- les DIN 2394.

2.11 - Four telescopic prole system ope- rated by steel cable and guided by chan-

nelled steel pulleys with ball bearings.

2.12 - Winch: 450 Kg. maximum load with

automatic brake. Certication CE and

GS TÜV.

2.13 - Cable : Steel DIN 3060. Quality 180

Kg/mm Cable diameter : Ø4 mm.

2.14 - Exclusive ALS system (Auto-Lock

Security), pat. pen. 200501056.hed in satin polyester.

twist resistant.

Page 5

Quick operation guide

ENGLISH

2.15 - Adjustable stabilizing feet with ruber

non-slip supports.

2.16 - Safety catches to anchor the legs.

2.17 - Antirust protection, primed paint

with cured polyester dust cover. The tower

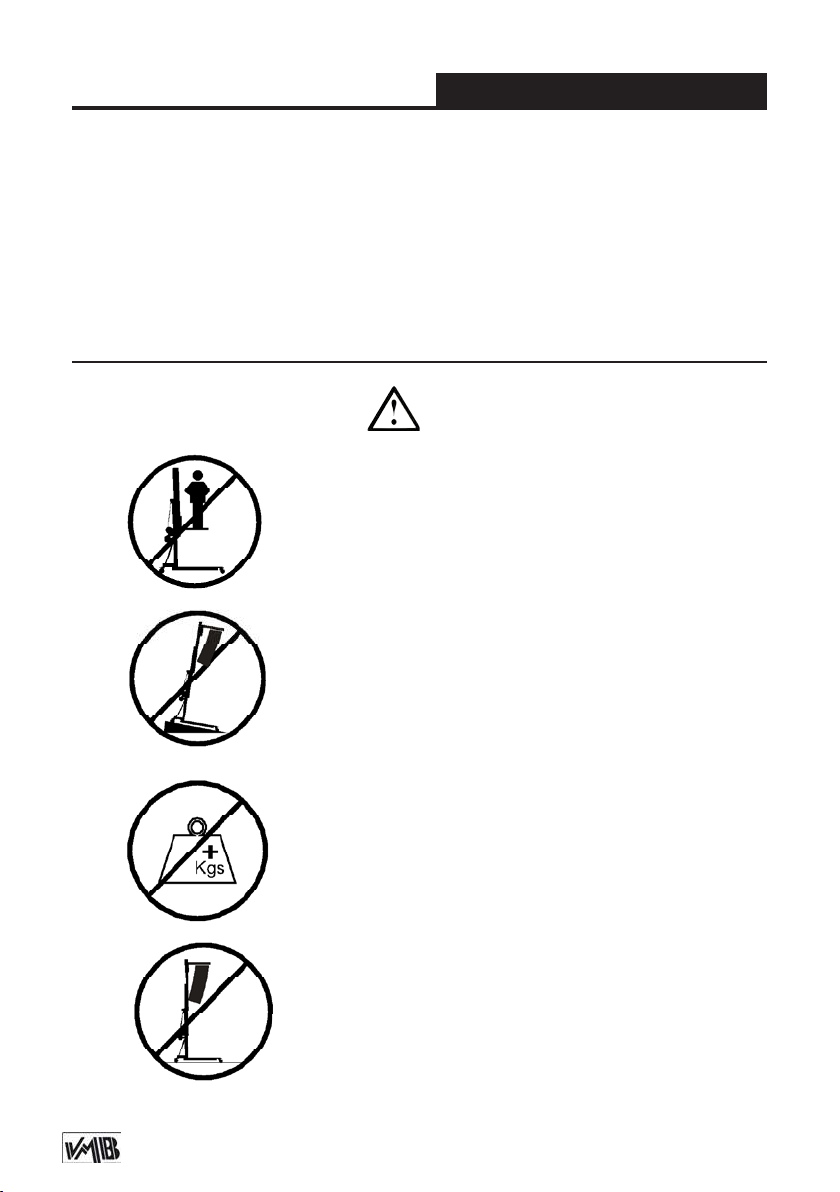

3. SAFETY PRECAUTIONS.

3.1 - The TE-064 is a machine designed to elevate

loads upwards in a vertical direction, It should NEVER be used as a platform to elevate people.

3.2 - Only place the lift on hard, at surfaces always checking that it is in a vertical position by using the bub-

ble level indicator (L) found on the base section. Adjust the leg stabilizers (Q) by turning the handles (H) to level if necessary. NEVER use wedges or other foreign objects to balance the lift.

can be supplied with natural aluminium

nish or black (version B).

2.18 - Spirit level to adjust the tower vertically.

2.19 - Swivel wheels to transport the lift when folded.

3.3 - The maximum load indicated on the characteristics label and the instructions manual should not be exceeded.

3.4 - This lift should NEVER be used to elevate a load

that has not been properly checked. It is necessary to

verify that the load is correctly supported and centred on the appropriate lift support so that the weight of the load will only elevate in a vertical direction.

Page 6

Quick operation guide

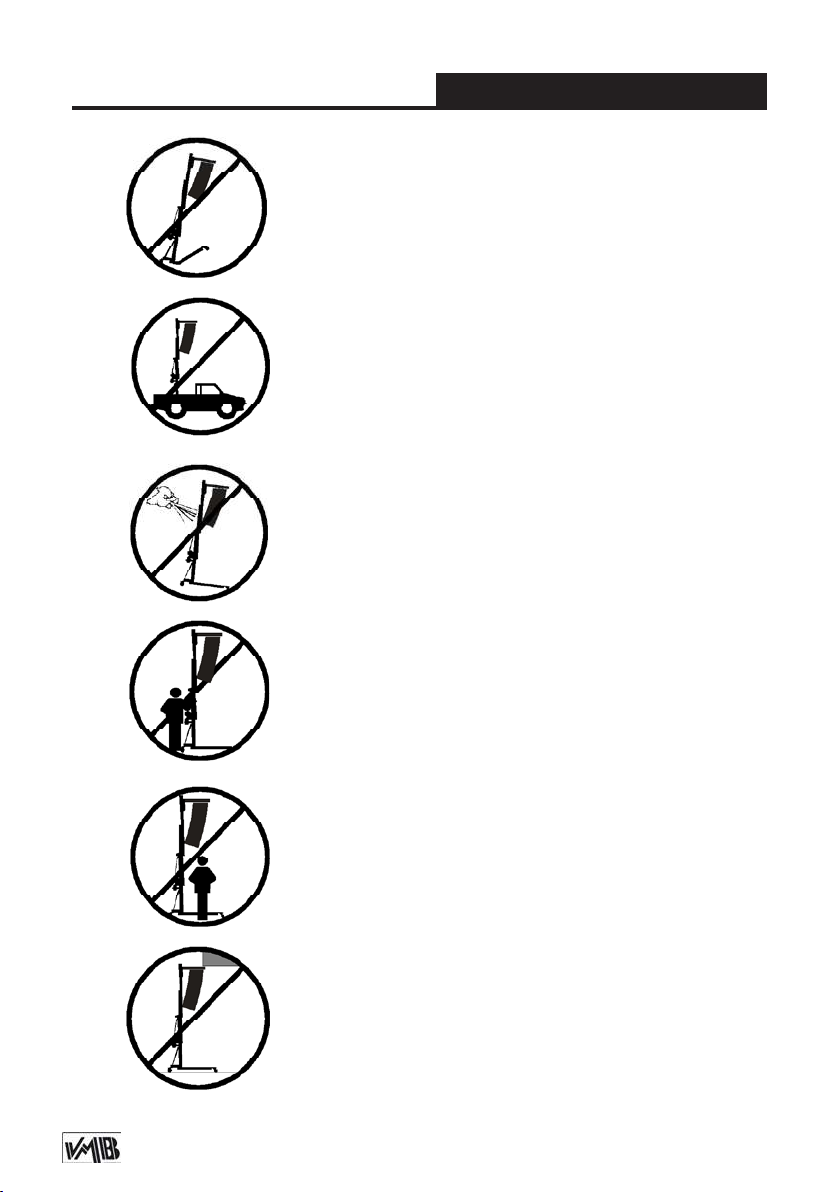

3.5 - Check that the legs (P) are placed and set-up correctly with their safety pins (R) inserted and locked.

3.6 - NEVER use the lift on a vehicle or any other mobile surface.

3.7 - If there is a possibility of strong winds or gusts,

place the lift on the ground rmly and secure it with the

use of straps. NEVER attach a strap to a vehicle or any other object that can possibly be moved.

3.8 - NEVER move the lift whilst it is carrying a load. It is not advisable to carry out any type of horizontal movement even small positional adjustments.

ENGLISH

3.9 - NEVER allow any team member below the load or

anybody else in the lifts operating zone.

3.10 - Take care with all obstacles above the lift and

its extension zone such as cornices, balconies, and luminous signboards. It is very important to avoid the presence of all types of cables below the extended lift.

Page 7

Quick operation guide

3.11 - Do not use stepladders on the lift or use it as a support for them.

3.12 - Before using the lift, check the condition of the cable. The cable should not have broken threads or show any signs of crushed/attened areas. NEVER use

faulty cables, always change them if there is any doubt. Only use VMB steel cables; reference: DIN 3060. Quality: 180KG/mm and torsion resistant.

3.13 - All sections must be lowered rst, and the legs

placed in its transport position, before transportation.

3.14 - Do not grease or lubricate the winch’s braking mechanism. The brake disks have been greased with

a special heat and pressure resistant solution. Other products should not be used to avoid negative effects

regarding the braking mechanism.

ENGLISH

3.15 - The minimum load to avoid problems regarding

the braking mechanism is 25Kg. Without this load the brake will not work.

3.16 - NEVER take apart the crank of the winch when

the lift is carrying a load or extended.

Page 8

Quick operation guide

3.17 - Only original replacement parts should be used.

ORIGINAL

ENGLISH

4. USER INSTRUCTIONS.

4.1 - Place the lift on its working position,

in a rm, at surface with the help of the

swivel wheels (T).

4.2 - Remove the legs from their trans- port supports (S) and fully insert them into

their working positions (V) checking that they are xed by the catches (R). Check

that the lift is in vertical position using the spirit level (L) at the base prole, adjust the stabilizer (Q), turning the handle (H) if necesary.

4.3 - THE MAXIMUM LOAD IS 125 Kg (275 lb). The lift should NEVER be over-

loaded (over 125 Kg). Safety at work is

the most important issue. Untighten the steel bracket (B) and place the load onto the lift using an adequate support according to the need, use so that the weight of the load will only be elevated in a vertical direction. The minimum load is 25 Kg.

4.4 - Elevation: Turn the winch crank clockwise (N ALS lock enable the lift to rise and automatically block the proles whilst rising,

ensuring that the load will never fall.

4.5 - Blocking: Once the system is eleva- ted to its required height, gently turn the

) to lift the tower, the red

handle in an anti-clockwise (N to introduce the ALS locks in its corresponding hole and block the proles. The ALS lock will take the pressure of the load

and release strain applied on the cable.

Security system ALS

The TE-064 incorporates the patented

security system ALS (Automatic Lock

Security). This VMB red trigger system automatically blocks the tower in the position it is left in. Each section of lift has an

ALS that blocks the section in the unlikely event of the cable breaking.

4.6 - Lowering: To bring the lift down you

need to rst turn the winch handle slightly clockwise (N the red ALS-1 lock out. This releases the blocking systems. Then turn the handle anti-clockwise (N

the ALS-1 lock pulled out until the prole has been completely lowered. All red ALS

locks should be pulled out one by one whilst the handle is turned anti-clockwise and the proles are brought down, one by

one.

CAUTION

When two towers are used to elevate a bridge, down truss or many towers to elevate a structure of any type, it is almost

) and at the same time pull

), whilst maintaining

) direction

Page 9

Quick operation guide

ENGLISH

impossible that two or more people co-ordinate the winches elevating or lowering the loads, at exactly the same pace. At a certain point each tower will be extended to a height different to that of the others.

For this reason it is necessary that the structure does not stretch and allows for these differences. With a rigid xa-

tion and if the level difference is signicant, the force generated from the handle of the winch will deform the structure and apply a lateral force to the lifts causing

them to break and block.

4.7 - Transport:

For the transport of the tower is necessary

to fold the machine lowering every prole

completely. Once the towerlift is comple-

tely folded, place the blocking system for

transport and place the legs in their transport compartment (S) and the lift is ready to be transported.

mended to periodically grease according to use, the gearing, the axis bearings, the

spiral of the crank, and the sections.

5.3 - All lifts should undergo an annual technical inspection carried out by an

authorized VMB dealer to check the certications and general condition of all the

lift’s elements and security systems involved in the lift’s use.

5.4 - Only use original spare parts to guarantee a continued security level. The user loses all rights to warranty if any spare parts other than originals are used or

carries out any modication or alteration

to the towerlift.

5.5 - To request a spare part please indicate the corresponding code which can be found in this manual together with the lift’s serial number and year of manufacture.

5. MAINTENANCE.

5.1 - Regularly check the state of the ca-

ble. If the cable has broken threads, or if it shows any signs of crushed/attened

areas, it should be changed and replaced immediately with a new one. Do not use the lift if the cables are in bad condition. Only use VMB steel cables reference: DIN 3060 torsion resistant.

5.2 - The lift is supplied from the factory completely greased. However, it is recom-

6. GUARANTEE.

The warranty period for this lift is 2 years from the date of purchase.

PRO LIFTS S.L. promises, that from the date of purchase and during the warranty period to resolve any faults that may occur, produced through defect material or fabrication. Damage caused by improper

use, product modication, third party manipulation or accidental re are not cove-

red by this warranty.

Page 10

Manual de usuario

ESPAÑOL

CONTENIDO

1. Introducción.

2. Información técnica.

3. Precauciones de seguridad.

4. Instrucciones de uso.

5. Mantenimiento.

6. Garantía.

1. INTRODUCCIÓN

Estimado cliente: Con el n de garantizar un funcionamiento seguro y able de

la torre elevadora TE-064 por favor, siga cuidadosamente las instrucciones de este manual.

Antes de manipular la torre elevadora, lea las instrucciones completas y tenga en cuenta la información técnica contenida en este manual. Todos los productos de VMB se someten a pruebas muy rigurosas, en condiciones estrictas y son monitorizados continuamente durante el proceso de fabricación. Con el n de garantizar el correcto funcionamiento y seguridad de los elevadores, sólo deben ser utilizadas piezas originales del fabricante. Si se utilizan piezas que no sean las originales del fabricante, o el producto se mo-

dica de alguna manera, el usuario pierde

todos los derechos de garantía.

VMB se reserva el derecho de modicar las especicaciones y las piezas del pro-

ducto sin previo aviso. El tipo de modelo, año de producción y el número de serie

deben ser citadas en cualquier consulta o pedido de piezas de recambio.

2. INFORMACIÓN TÉCNICA

2.1 - Torre elevadora TE-064.

2.2 - Diseñada para levantar sistemas de

trusses e iluminación en sentido vertical a diferentes alturas.

2.3 - Carga máxima: 150 kg (331 lb).

2.4 - Carga mínima: 25 Kg (55 lb).

2,5 - Altura máxima: 5.35 m (17.5’).

2.6 - Altura plegada: 1,72 m (5.6’).

2.7 - Área de la base: 2 x 2 m

(6.6’ x 6.6’).

2.8 - Peso de la torre: 41 kg (90 lb).

2.9 - Adaptador: Ø 35 mm

(PSU-06/PSA-01).

2.10 - Material de construcción: Perles

de acero DIN 2394

2.11 - Sistema de cuatro perles telescó- picos accionados con cabestrante por cable de acero y guiado por poleas de acero

acanaladas con cojinetes de bolas.

2.12 - Cabestrante: 450 kg de carga máxi- ma con freno automático de retención de

la carga. Certicación CE y GS TÜV.

2.13 - Cable: Acero DIN 3060. Calidad de

resistencia a la torsión 180 kg/mm

Diámetro del cable: Ø4 mm.

2.14 - Sistema exclusivo ALS (Auto-bloqueo de seguridad), pat. pen. 200501056.

hed acabado en poliester satinado.

Page 11

Manual de usuario

ESPAÑOL

2.15 - Patas estabilizadoras ajustables

con soportes de goma antideslizante.

2.16 - Gatillos de seguirdad para anclar las patas.

2.17 - Protección anti-óxido, imprimación con pintura de polvo poliester al horno. La

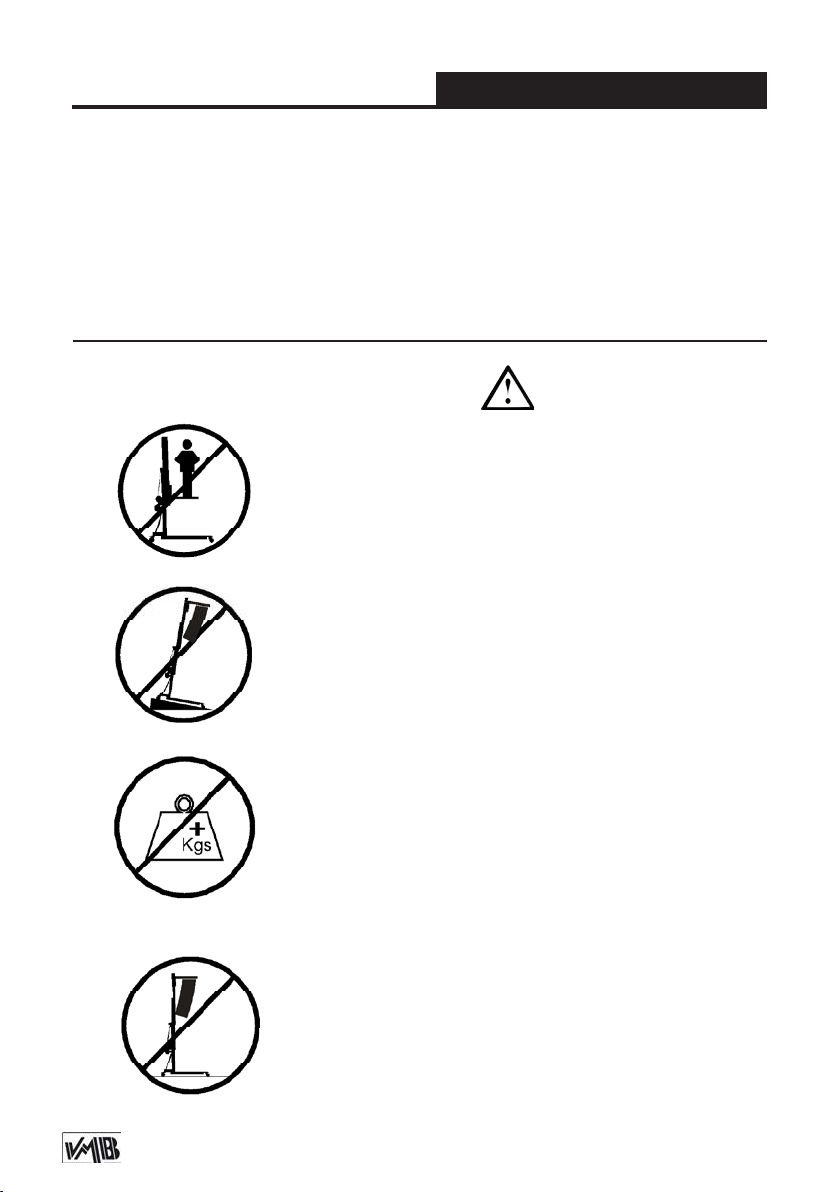

3. PRECAUCIONES DE SEGURIDAD

3.1 - La torre elevadora TE-064 es una máquna dise-

ñada para la elevación de cargas en dirección vertical. NUNCA se debe utilizar como plataforma eleavadora de personas.

3.2 - Colocar el elevador sólo en supercies rmes y planas, vericando que está en posición vertical, utili-

zando el indicador de nivel de burbuja (L) que se encuentra en la base. Ajuste los estabilizadores (Q) girando las manivelas (H) hasta nivelar, si es necesario. Nunca utilice cuñas u otros objetos extraños para equilibrar el elevador.

torre puede ser suministrada con acabado natural de aluminio o negro (versión B).

2.18 - Nivel de burbuja para ajustar la verticalidad de la torre.

2.19 - Ruedas direccionales para el transporte de la torre cuando este plegada.

3.3 - La carga máxima indicada en las características técnicas mostradas en la etiqueta de la torre o en este manual NO deben ser excedidas.

3.4 - Este elevador NUNCA debe utilizarse para elevar una carga que no ha sido correctamente revisada.

Es necesario vericar que la carga está correctamente

apoyada y centrada en el soporte de elevación apropiado para que el peso de la carga sólo actúe en una dirección vertical.

Page 12

Manual de usuario

3.5 - Comprobar que las patas (P) estén situadas correctamente, y jadas con los gatillos de seguridad (R) los cuales deben estar introducidos y bloqueados.

3.6 - NUNCA use el elevador sobre un vehículo o cualquier

supercie móvil.

3.7 - Si existe la posibilidad de vientos fuertes o ráfagas,

coloque el elevador en el suelo con rmeza y jelo mediante tirantes tensores. Nunca je un tirante a un vehículo o cual-

quier otro objeto que se pueda mover.

3.8 - NUNCA mueva el elevador mientras esté cargado. No es aconsejable llevar a cabo cualquier tipo de movimiento horizontal, ni tan sólo pequeños ajustes de posición.

ESPAÑOL

3.9 - NUNCA permita que ningún miembro del equipo o

cualquier otra persona se sitúe debajo de la carga en la zona de operación de las torres elevadoras.

3.10 - Tenga cuidado con todos los obstáculos por encima de la elevación y su zona de extensión, como cornisas, balcones, letreros luminosos, etc. Es muy importante evitar la presencia de todo tipo de cables por debajo de la torre extendida.

Page 13

Manual de usuario

3.11 - No usar escaleras encima del elevador ni utilizarlo como un apoyo para éstas.

3.12 - Antes de utilizar el elevador, compruebe el estado del cable. El cable no debe contener hilos rotos o mostrar signos de áreas aplastadas/aplanadas. NUNCA use cables defectuosos, siempre debe cambiarlos si hay alguna duda. Utilice solamente cable de acero VMB

referencia: DIN 3060. Calidad: 180kg/mm y resistente a la

torsión.

3.13 - Antes de transportar la torre, todos los tramos deben ser bajados, y las patas deben extraerse y colocarse en su posición de transporte.

3.14 - No engrasar ni lubricar el mecanismo de freno del cabestrante. Los discos de freno vienen engrasados con una solución especial resistente a la presión y al calor. No deben utilizarse otros productos, para evitar los efectos negativos sobre el mecanismo de frenado.

ESPAÑOL

3.15 - La carga mínima para evitar problemas relaciona-

dos con el mecanismo de rotura es 25 kg. Sin esta carga

mínima el freno no funcionará.

3.16 - NUNCA desmontar la manivela del cabrestante cuando el elevador está soportando una carga o extendido.

Page 14

Manual de usuario

3.17 - Sólo deben ser utilizadas piezas de repuesto originales de VMB PRO LIFTS S.L.

ORIGINAL

4. INSTRUCCIONES DE USO.

ESPAÑOL

4.1 - Colocar el elevador sobre una super-

cie rme y plana de la zona de trabajo

sirviendose de las ruedas direccionales de transporte (T).

4.2 - Extraiga las patas (P) de su alojamiento para transporte (S) e insertelas totalmente en su posición de trabajo (V), comprobando que los gatillos de seguridad (R) se insertan y jan la pata. Com- pruebe que la torre esta en posición vertical sirviendose del nivel de burbuja (L)

situado en el perl base, si es necesario

ajuste la vertical con los estabilizadores (Q) de las patas girando las manivelas (H).

4.3 - LA CARGA MÁXIMA ES 125 kg (275 lb). El elevador NUNCA debe ser

sobrecargado (más de 125 kg). La Seguridad en el Trabajo es el elemento más

importante. Aoje la abrazadera de acero

(B) y coloque la carga en el elevador mediante un soporte adecuado según la necesidad, de modo que el peso de la carga sólo actúe en dirección vertical.

La carga mínima son 25 kg.

4.4 - Elevación: Gire la manivela del cabestrante en sentido horario (N elevar la torre. Los gatillos ALS rojos permiten a la torre elevarse y bloquear automáticamente los tramos mientras esta subiendo, asegurando que la carga nunca caerá.

4.5 - Bloqueo: Una vez el sistema esta elevado hasta la altura deseada, gire despacio la manivela en sentido anti-horario

) para introducir los gatillos ALS en su

(N posición correspondiente y así asegurar

el bloqueo de los perles. El gatillo ALS

tomará la presión de la carga y liberará tensión en el cable.

Sistema de seguridad ALS

La TE-064 incorpora el sistema de seguridad patentado ALS (bloqueo automático de seguridad). Este sistema VMB de gatillo rojo bloquea automáticamente la torre en la posición que se deja. Cada tramo de elevación tiene un ALS que bloquea el tramo en el caso improbable de que el cable se rompa.

) para

Page 15

Manual de usuario

ESPAÑOL

4.6 - Descenso: Para descender la torre

es necesario, primero girar la manivela del cabrestante ligeramente en sentido horario (N ALS-1 rojo para desbloquear, esto libera el sistema de bloqueo. A continuación, gire la manivela en sentido anti-horario

(N del ALS-1 para desbloquear hasta que el tramo haya sido completamente bajado. Todos los gatillos rojos ALS deben ser desbloqueados uno a uno mientras giramos la manivela en sentido anti-horario

(N a uno.

PRECAUCIÓN

Cuando se utilizan dos torres para elevar un puente, descender truss o varias torres para elevar una estructura de cualquier tipo, es casi imposible que dos o más personas coordinen los cabrestantes exactamente a la misma velocidad al elevar o bajar las cargas. En un momento determinado cada torre se elevará a una altura diferente a la de las demás. Por ello, es

necesario que la estructura no se estire y permita estas diferencias. Con una

jación rígida y si la diferencia de nivel es

importante, la fuerza generada a partir de la manivela del cabrestante deformará la estructura y aplicará una fuerza lateral a los elevadores provocando su bloqueo y ruptura.

) y al mismo tiempo tirar del

), mientras desciende el tramo tirar

) para así descender los perles, uno

4.7 - Transporte:

Para el transporte de la torre es necesario plegar la máquina bajando todos los tramos completamente. Una vez la torre haya sido plegada, coloque el bloqueo de transporte (2192B) en posición vertical presionandola con la palomilla (6404)

para evitar que los perles se muevan

libremente mientras transporta la torre. Para acabar, coloque las patas en sus alojamientos para transporte (S) y la torre ya estará lista para su transporte.

5. MANTENIMIENTO

5.1 - Comprobar periódicamente el esta-

do del cable. Si en el cable existen hilos rotos, o si muestra signos de zonas aplastadas/aplanadas, debe ser sustituido inmediatamente por uno nuevo. No use el elevador si los cables están en mal estado. Utilice solamente cable de acero DIN 3060 resistente a la torsión.

5.2 - La torre elevadora es suministrada de fábrica completamente engrasada. Sin embargo, se recomienda un engrase periódico, según el uso, de las ruedas de fricción, los cojinetes de eje, la espiral de la manivela, y los tramos.

RECUERDE: NUNCA engrasar ni lubricar el mecanismo de freno. No es necesario engrasar los discos de freno. Los discos de freno vienen engrasados

Page 16

Manual de usuario

ESPAÑOL

con una solución especial resistente a la presión y al calor. No deben utilizarse otros productos, para evitar los efectos negativos sobre el mecanismo de frenado.

5.3 - Todos los elevadores deben someterse a una inspección técnica anual llevada a cabo por un distribuidor autorizado

VMB para comprobar las certicaciones y

el estado general de todos los elementos de elevación y sistemas de seguridad que intervienen en el uso del elevador.

5.4 - Utilice únicamente piezas de repuesto originales para garantizar el nivel de seguridad de forma continuada. El usuario pierde todos los derechos de garantía si las piezas de repuesto utilizadas no son originales o se utilizan o se lleva a cabo

cualquier modicación o alteración de la

torre elevadora.

PRO LIFTS S.L. se compromete, que a partir de la fecha de compra y durante el período de garantía, a resolver los fallos que puedan producirse, debidos a material defectuoso o fabricación. Los daños causados por un uso inadecuado, modi-

cación del producto, la manipulación de

terceros o incendio accidental no están cubiertos por esta garantía.

5.5 - Para solicitar una pieza de recambio indique el código correspondiente que se encuentra en este manual junto con el número de serie de la torre y el año de fabricación.

6. GARANTÍA

El período de garantía para este elevador es de 2 años a partir de la fecha de compra.

Page 17

Bedienungsanleitung

DEUTSCH

INHALTSVERZEICHNIS

1. Einführung.

2. Technische Daten.

3. Sicherheitsmaßnahmen.

4. Bedienungsanleitung.

5. Wartung.

6. Zertikat

1. EINFÜHRUNG

Sehr geehrter Kunde,

die vorliegende Betriebsanleitung wurde

mit dem Zweck erstellt, eine zuverlässige

Bedienung des TE-064 Hebeturms zu ermöglichen. Lesen Sie bitte die Betriebsanleitung vor Inbetriebnahme Heberturms

sorgfältig durch.

Bitte beachten Sie auch die technische Daten.

Unsere Produkte unterliegen strengsten

Prüfungen und Kontrollen bei der Fertigung. Es sind ausschließlich Original-Ersatzteile zu verwenden. Für den Anwender werden alle Gewährleistungsansprüche aufgehoben, wenn er Nicht-Original-Ersatzeile verwendet bzw. änderungen am Produkt selbst vormimmt.

2. TECHNISCHE DATEN

2.1 - Hebeturm, Typ TE-064.

2.2 - Das Gerät ist zum senkrechten Heben

von Lasten, wie auf verschiede Höhen,

konzipiert worden.

2.3 - Zulässige Hubkraft : 150 Kg.

2.4 - Mindesthublast : 25 Kg.

2.5 - Zulässige Hubhöhe : 5.35 m.

2.6 - Mindeshubhöhe : 1,72 m.

2.7 - Grundplattenäche : 2 x 2 m.

2.8 - Transportgewicht : 41 Kg.

2.9 - Werkstoff : Stahlprol nach DIN 2394.

2.10 - Teleskopierbares System, bestehend

aus swe, von einem über genufete Rollen mit Wälzlagern geführten Stahlseil angetriebenen Abschnitten.

2.11 - Die Winde, mit einer zulässigen Hu- blast von 450 Kg. is mit einer automatischen Lasthaltebremse ausgestattet. CE und GS TÜV.

2.12 - Seil : aus Stahl nach DIN 3060.

Gute180 Kg/mm

2.13 - Seildurchmesser : Ø4 mm.

2.14 - Arretierung der Turmabschnitte auf

die Arbeitshöhe über Sicherheitsbolzen aus

Stall, Werkstoff : ST-37.

verwindungsstelf.

Page 18

Bedienungsanleitung

DEUTSCH

2.15 - Ausleger mit rutschfesten Gummi-

füßen aus synthetischem Kautschuk.

2.16 - Verankerung der Ausleger über Sicherheitsklinken.

2.17 - Wasserwaage zum Einstellen der

senkrechten Turmlage.

2.18 - Korrosionsschutz und Veredelung

durch elektrolytische Verzinkung.

3. SICHERHEITSMAßNAHMEN.

3.1 - Den Hubturm nur auf harten und

ebenen Flächen aufstellen.

3.2 - Achten Sie bitte darauf, daß die Ausle-

ger vollkommen eingeschoben und mittels

der Sicherheitsbolzen befestigt sind (R).

3.3 - Prüfen Sie bitte, ob der Lift senkrecht

steht.

3.4 - Prüfen Sie bitte, ob der turm in seiner Arbeitsstellung mittels Sicherheitsbolzen (M1, M2) xiert ist.

3.5 - Bei Freiluftanwendungen, den Turm auf

festen Boden stellen und mittels Seilanker

gegen die Windbelastung schützen.

3.6 - Keine Leiter auf dem Turm verwenden bzw. auf diesem anlehen.

3.7 - Achten Sie bitte auf herausragende

Teile (wie Seile Drähte, Deckenvorsprünge

usw.) oberhalb des Turmes.

3.8 - Niemand soll sich unter dem Turm aufhalten.

3.9 - Den Turm nicht bewegen, wenn dieser unter Last und ausgefahren ist.

3.10 - Vor der Verwendung des Turms den

Seilzustand kontrollieren. Das Seil darf keine drahtbrüche bzw. Quetschstellen aufweisen. Unter keinen Umständen Seile

in schlechtem Zustand verwenden.

3.11 - Niemals die Windelkurbel (W) bei unter Last stehendem und ausgefahrenen Turm abbauen.

3.12 - Die Mindestlast für eine reibungs-

lose Funktion der Bremse beträgt 25 Kg.

Ohne diese Mindestlast spricht die Bremse nicht an.

3.13 - Die Lastdruckbremse weder schmie- ren noch ölen.

3.14-Der Heberturm ist nicht als Personenaufzug zugelassen.

3.15 - Für den Transport sind alle Abschnitte herunterzufahen und mit den entsprechen-

den Sicherheitsbolzen zu xieren.

4. BEDIENUNGSANLEITUNG

4.1 - Den Hebeturm auf eine ebene und

feste Fläche an der Arbeitsstelle aufstellen.

4.2 - Die Ausleger (P) aus der Transpor halterung (S) herausnehmen und in deren

Page 19

Bedienungsanleitung

DEUTSCH

Arbeitsaufnahmen (V) voll einschieben. Dabei achten Sie bitte darauf, daß sie mittels der Sicherheitsbolzen (R) befestigt sind.

4.3 - Die senkrechte Turmlage über die

verstellbaren Stellteller (Q) durch Drehen

der kurbel (H) in entsprechender Richtung

zum Zentrieren der Wasserwaagenblase (F) an der Kreismitte einstellen.

4.4 - Die zu hebende Last auf dem Turm

mittels eines geeigneten Trägers so aufstellen, daß das Lastgewicht nur senkrecht wirkt. Die Mindestlast muß 25 Kg. betragen.

4.5 - Heben:

Den Sicherheitsbolzen (M1) entsperren und den Turm mit der Last durch Drehen der

Windekurbel (W) im Uhrzeigersinn (N1),

heben, indem man Turmabschnitt 1 voll

herausfährt.

4.5 - Halten:

Windekurbel (W) loslassen. Durch die Wirkung der von der Last betätigten auto-

matischen Bremse bleibt die Kurbel in dieser Stellung. Diesen ersten Abschnitt mittels des Sicherheitsbolzen (M1) verriegeln.

4.6 - Weiter heben:

druckbremse bleibt diese in dieser Stellung.

Mittels Bolzen (M2) den 2. Der Turm kann in jeder beliebigen Zwischenstellung belassen werden, indem man einfach die Kurbel

losläßt und den Turm durch Hineindrücken

des Bolzens in das entsprechende Loch die gewünschte Stellung befestigt.

4.7 - Senken:

Der Senkvorgang erfolgt umgekehrt! Bolzen

(M2) entriegeln und den Turm weiter nach unten senken bis Abschnitt 2 voll herunter- gefahren ist. Bolzen (M1) entriegeln und

die Last weiter senken bis der Heberturm vollkommen bis zur Mindesthöhe heruntergefahren ist. Der Hebeturm kann

genauso wie beim Heben der Last auf jeder beliebeiger Zwischenstellung belassen werden.

4.8 - Für den transport des Turmes ist dieser

durch Senken der Einzelabschnitte

herunterzufahren, wobei die Einzelabschnitte mittels der Sicherheitsbolzen (M1, M2) befestigt werden müssen. Das Stützsystem (SA) vollkommen bis zur Mindesthöhe herunterfahren und mit dem Sicherheitsbolzen (R) xieren.

Erneut die Windelkurbel (W) im Uhrzei- gersinn drehen. Dabei wird die Last weiter angehoben, bis der Turmabschnitt voll herausgefahren ist. Die Kurbel loslassen. Durch die Wirkung der automatischen Last-

5. WARTUNG

5.1 - Regelmäßig den Seilzustand kontro-

llieren. Weist ein Seil Drahtbrüche bzw. Quetschungen auf, ist es sofort durch ein

Page 20

Bedienungsanleitung

DEUTSCH

meues zu ersetzen. Unter keinen Umständen den Hebeturm mit Seilen in schlechtem den den Hebeturm mit Seilen in schlechtem Zustand verwenden. Nur verwindungssteifes Stahlseil nach DIN 3060 verwenden.

5.2 - Der Hebeturm wird werkseitig kom- plett geschmiert geliefert. Es wird jedoch

empfohlen, regelmäßig (je nach Bedarf) das Zahnrad der Winde, die Wälzlager der An-

triebswelle und Hülse, das Kurbelgewinde und die Abschnitte zu schmieren.

ACHTUNG:

Die Bremsscheiben nicht einölen oder

fetten!

5.3 - Der Hebeturm TE-034 sollte von einer

Fachkraft midestens einmal jährlich geprüft

werden.

5.4 - Für eine kontinuierliche Bebriebs- sicherheit sind ausschließlich OriginalErsatzteile zu verwenden.

Alle Gewährleistungsansprüche sind für

den Anwender aufgehoben, wenn er NichtOriginal-Ersatzteile verwendet bzw. ände-

rungen am Produkt von selbst vormimmt.

6. ZERTIFIKAT

BGV-C1 BGG-912 EC Conformity Declaration pursuant to the EC Machinery Directives 89/392/CE and 98/37/CE: Manual lifters

5.5 - Für die Bestellung von Ersatzteilen ist stets dessen Bestellnummer anzugeben,

welchwe den Stücklisten-Blättern dieser

Anleitung zu entnehmen ist.

VMB Service Deutschland: Tel : 04442 - 92900 Fax: 04442 - 929090

Page 21

TE-064

2087/ 2087B

2429M/ 2429MB

2430M/ 2430MB

2431/ 2431B

6409

6402/ 6402B

2055/ 2055B

6408

Page 22

TE-064

A.2

A.1

A.3

A.2

2043

A.2

2032

2042/ 2042B

2056

2049 x4

2036/ 2036B

A.2

2192B

A.3

6404

A.3

2021

A.1

A.3

A.2

2209N

2044

2032

2056

7061

*2041*

7061F

*2041N*

en tramo mastil Ref: 2087

2023

Page 23

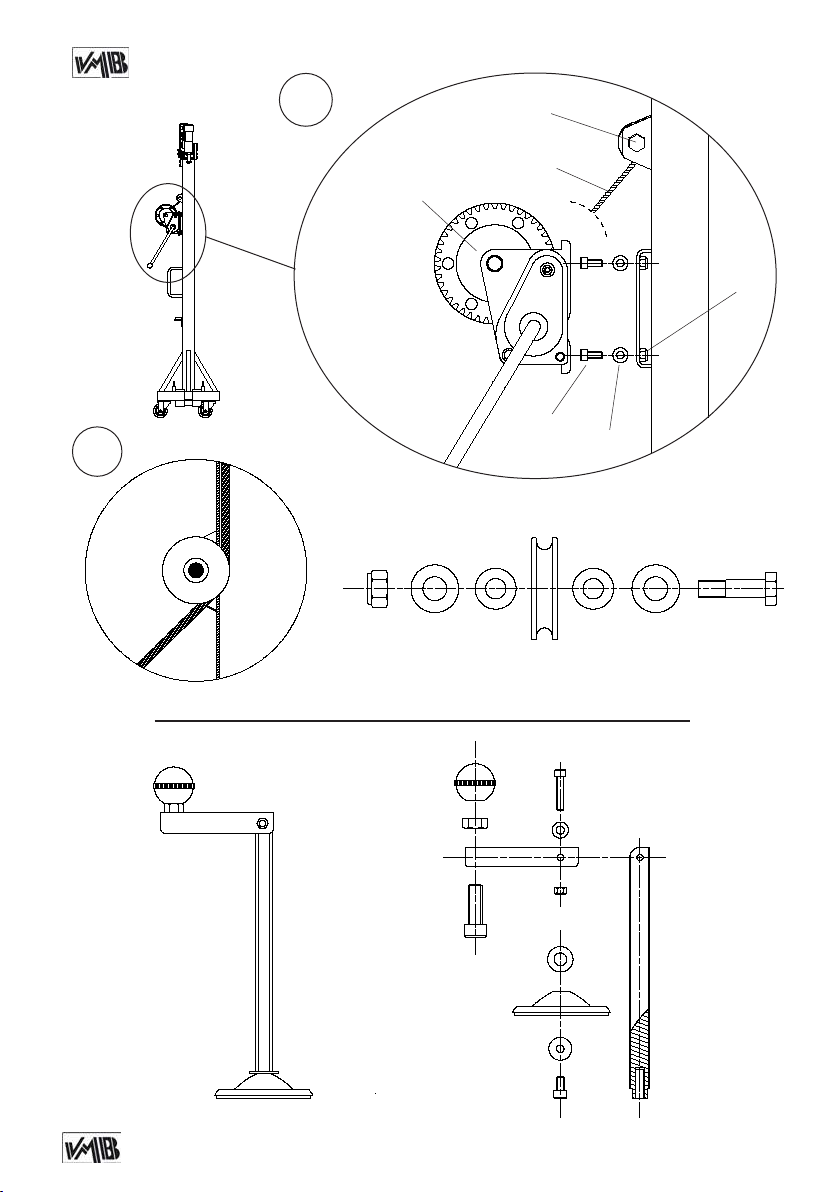

TE-064

B.1

2044

7160AC

2047

7061

B.1

6410

3232 x3

2035

2152 x3

7061

7078 x3

2038

2047

Estabilizador completo TE-064

Ref: 2434

2029

2051

2161

2043

7061

2030

2048

2049

2050

2056

2046

2033

Page 24

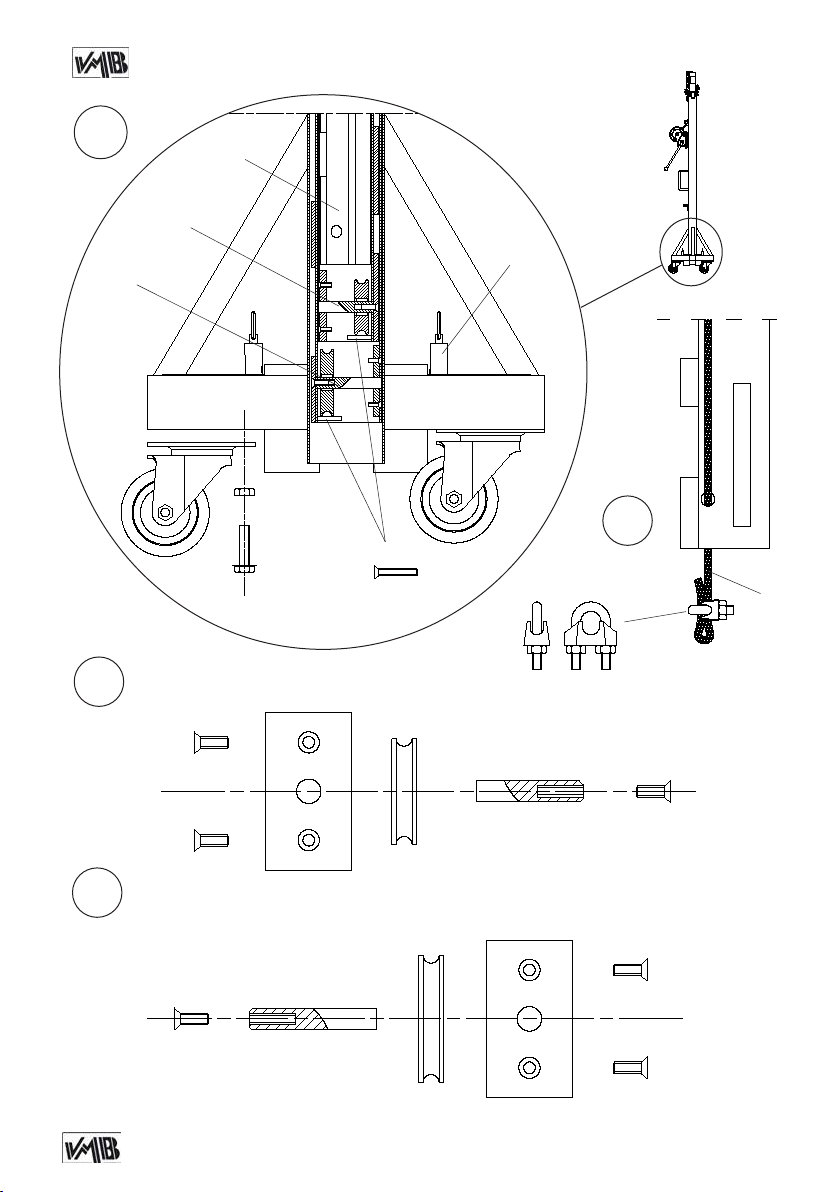

TE-064

C.3

2060G

C.2

C.1

3274

2244 x1

2088 x4

2025N

3275

2022

2027

6401

C.1

6410

C.3

3274

2424 2425

2024N

2426

2025N

2424

3274

Page 25

SPARE PARTS LIST / LISTA DE REPUESTOS TE-064

Code Description GB / USA Descripción ES

2021 Ø 40 Steel pulley Roldana de acero Ø 40

2022 Ø 50 Steel pulley Roldana de acero Ø 50

2023 M10 Special screw Tornillo especial M10

2024N Steel axe Ø10x52 Eje de acero Ø10x52

2025N Steel plate Pletina de acero

2027 Legs catch Gatillo redondo patas

2029 Crank nob Ø 34 Pomo baquelita patas Ø 34

2030 Stabilizer round plate Ø 84 Platillo de apoyo patas Ø 84

2032 M6 Screw Tornillo M6

2033 M14 Screw bolt (levelling jack) Perno roscado M14

2035 Steel pulley Ø 40 Roldana acero Ø 40

2036B Steel plate (B Black) Pletina de acero (B Negro)

2038 M10 Screw Tornillo M10

2041 Steel plate 40x6mm Pletina de acero 40x6mm

2041N Steel plate 40x5mm Pletina de acero 40x5mm

2042B Steel bracket (B Black) Abrazadera de acero (B Negro)

2043 M10 Screw Tornillo M10

2044 M10 Auto-block nut Tuerca autoblocante M10

2046 M5 Auto-block nut Tuerca autoblocante M5

2047 M12 Washer Arandela M12

2048 M6 Washer Arandela M6

2049 M6 Screw Tornillo M6

2050 M5 Screw Tornillo M5

2051 M10 nut Tuerca M10

2055B Complete leg (B Black) Pata completa (B Negro)

2056 M6 Washer Arandela M6

2060G TE-064 Swivel wheel Rueda giratoria TE-064

Page 26

Code Description GB / USA Descripción ES

2087B TE-064 Prole 1 Base (B Black) Tramo 1 Base TE-064 (B Negro)

2088 M6 Taptite screw Tornillo taptite M6

2152 M8 Washer Arandela M8

2161 Steel hand crank Manivela estabilizador

2192B

Blocking system for transport (B Black)

Bloqueo de transporte (B Negro)

2209N ALS Lock Gatillo ALS

2244 M6 Auto-block nut Tuerca autoblocante M6

2424 M5x12 DIN 7991 Conic screw Tornillo cónico DIN 7991 M5x12

2425 Steel axe Ø10x62 Eje de acero Ø10x62

2426 Steel pulley Roldana de acero

2429MB TE-064 Prole 2 (B Black) Tramo 2 TE-064 (B Negro)

2430MB TE-064 Prole 3 (B Black) Tramo 3 TE-064 (B Negro)

2431B TE-064 Prole 4 (B Black) Tramo 4 TE-064 (B Negro)

2434 Complete stabilizer kit Estabilizador completo

3232 M8 Screw Tornillo M8

3274 M5x16 Conic screw Tornillo cónico M5x16

3275 M5x30 Screw Tornillo M5x30

6401 Cable end lock Prisionero n de cable

6402B Leg prole (B Black) Perl pata (B Negro)

6404 Screw blocking system for transport Palomilla bloqueo de transporte

6408 Plastic end cap Tapón de plástico pata

6409 Spirit level Nivel de burbuja

6410 TE-064 Steel cable Cable de acero TE-064

7061 M10 Washer Arandela M10

7061F M10 Flat washer Arandela M10 Fina

7078 M8 Auto-block nut Tuerca autoblocante M8

7160AC 450 Kg Winch Cabestrante 450 kg

Page 27

Page 28

facebook / vmblifts

Canal VMBLifts

For further information follow the advise of our technicians:

Para más información consulte con nuestros técnicos en:

PRO LIFTS S.L.

C/ Ciudad de Barcelona Nº19

Pol. Ind. Fuente del Jarro

46988 Paterna (Valencia) Spain

Tlf Export: +34 96 171 81 86

Tlf Nacional: 96 171 81 83

email: info@prolifts.es web: www.prolifts.es
