Page 1
V.04.14
OPERATING INSTRUCTIONS USER MANUAL
MANUAL DE INSTRUCCIONES
TOWERLIFT
TORRE ELEVADORA
TE-06
GBE
USA
Page 2
LIFTING TOWER TE-06
TORRE ELEVADORA TE-06
PRO LIFTS S.L.
C/ Ciudad de Barcelona Nº19
Pol.Ind. Fuente del Jarro
46988 Paterna (Valencia)
Tlf Export: +34 96 171 81 86
Tlf Nacional: 96 171 81 83
info@prolifts.es - www.prolifts.es
Manufacturer - Fabricante
Este manual de usuario y catálogo anexo de piezas de repuesto es propiedad de PRO LIFTS S.L.
Queda prohibida su reproducción total o parcial por cualquier medio que la tecnología actual permita.
Deposito legal y copyright 2014. Todos los derechos reservados.
MADE IN SPAIN (EU)
BGV-C1
BGG-912
EC Conformity Declaration pursuant to the EC Machinery
Directives 89/392/CE and 98/37/CE: Manual lifters

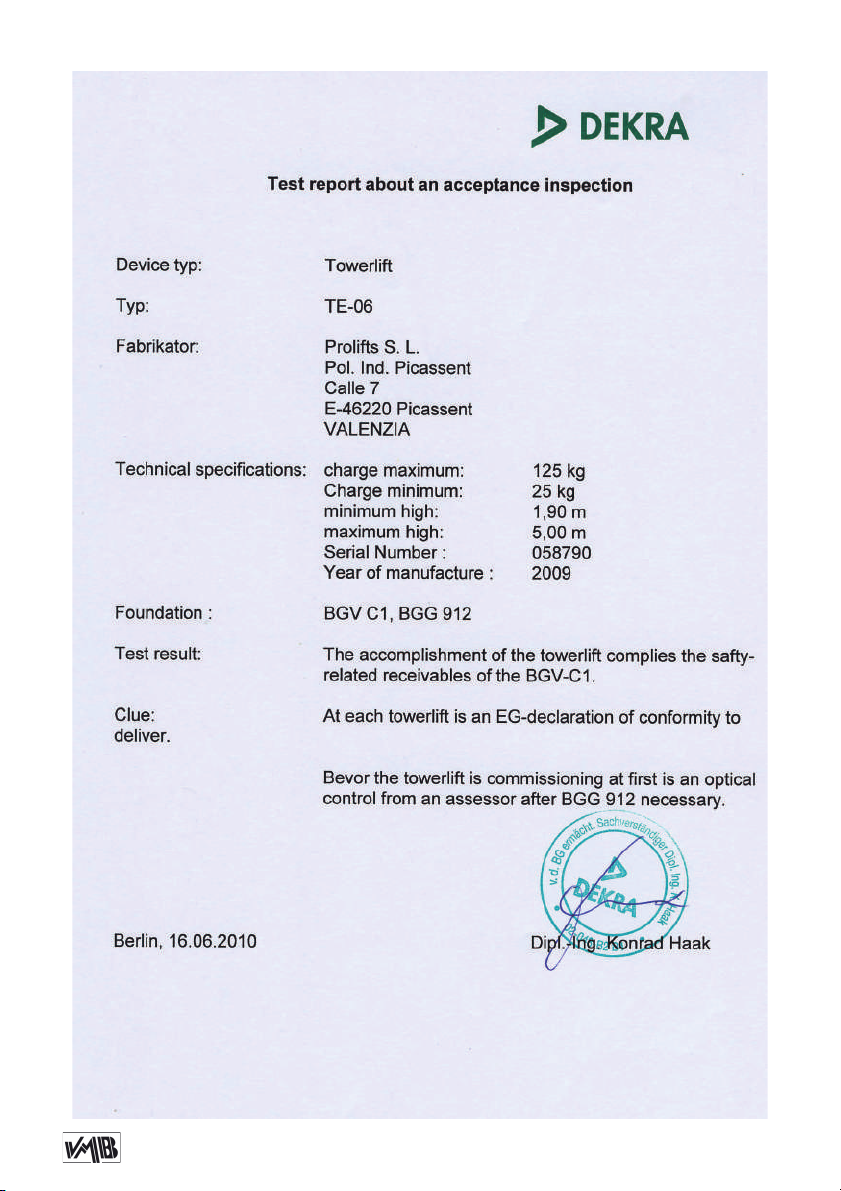

Find a copy of the certifi cations at the end of this booklet.
Puede ver una copia de las certifi caciones al fi nal del manual.
CERTIFICATIONS / CERTIFICACIONES
Page 3
Depósito legal y copyright 2014. Todos los derechos reservados. 3PRO LIFTS S.L.

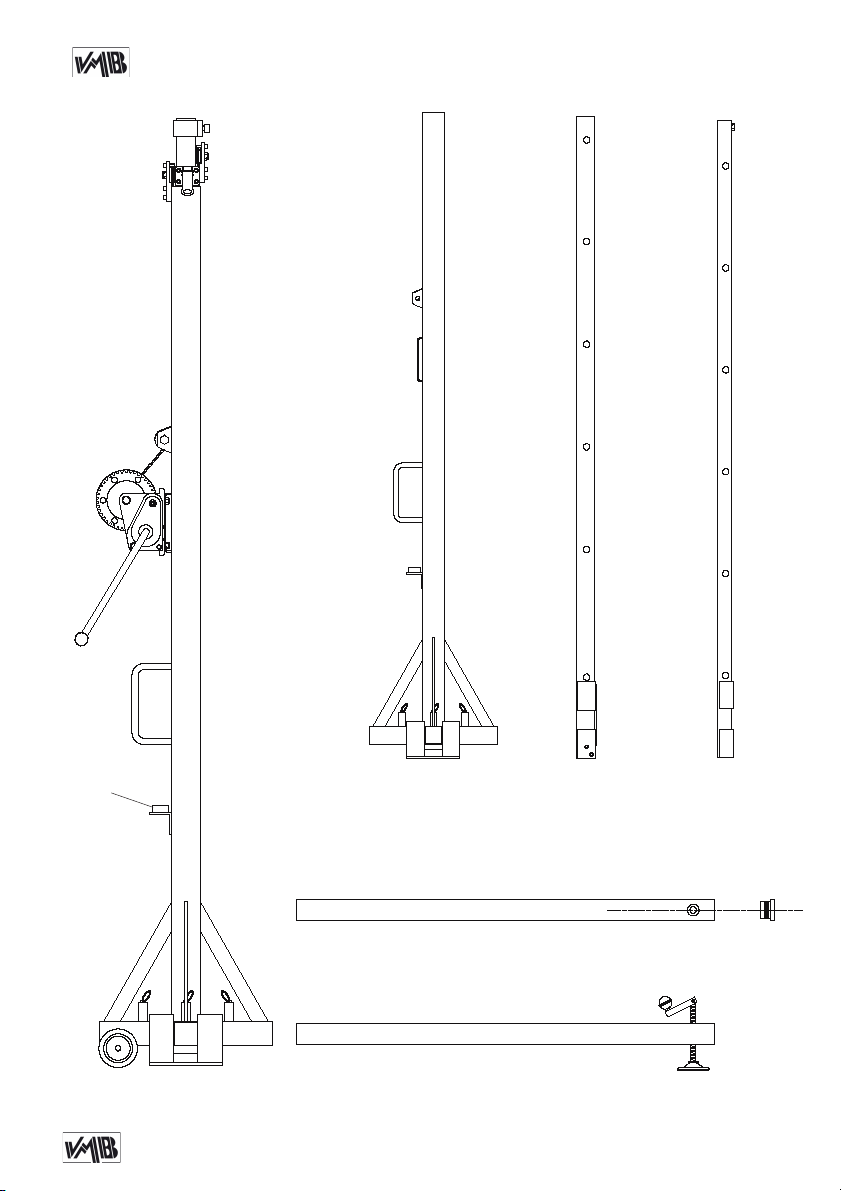

TE-06
ALS-1
N
2
ALS-2
W

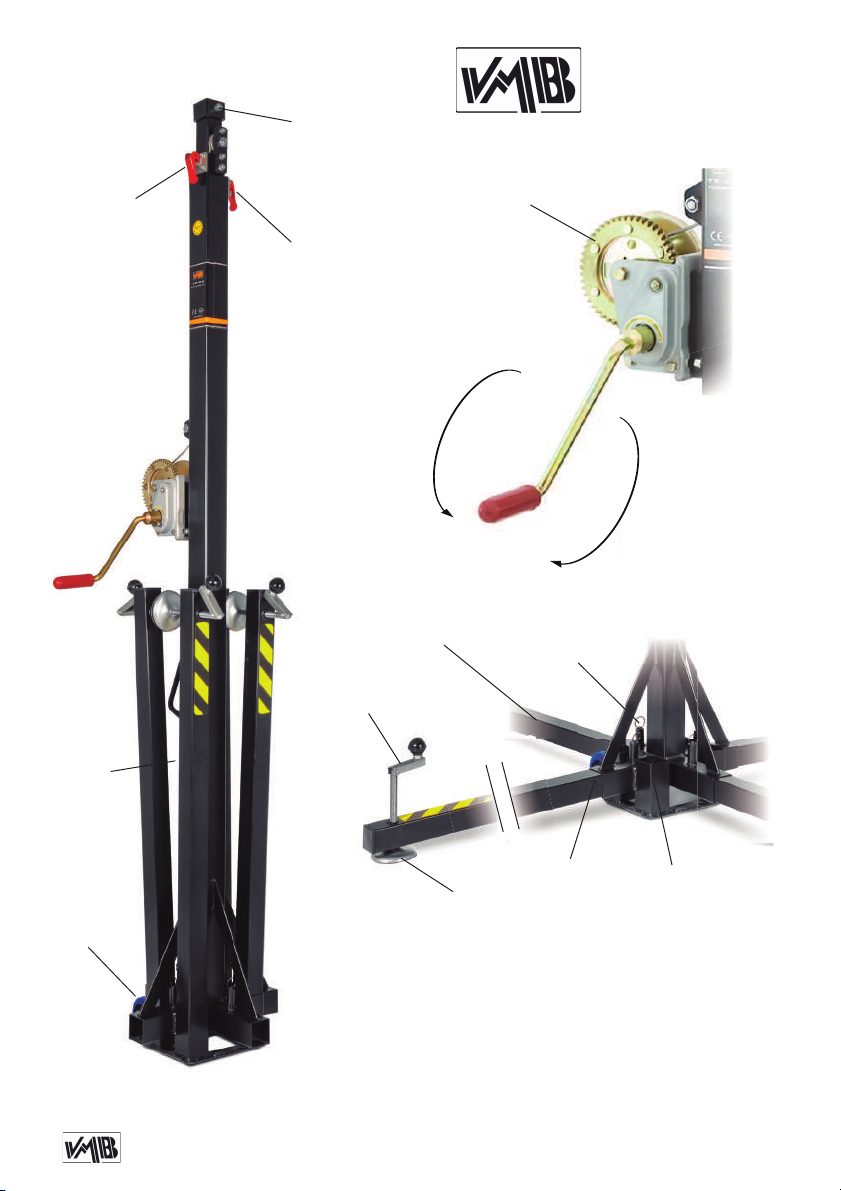

ALS: Security lock / Gatillo seguridad
B: Steel bracket / Abrazadera de acero
H: Handle / Manivela
L: Spirit level / Nivel de burbuja
N: Force on hand crank / Fuerza sobre manivela
P: Leg / Pata
Q: Stabilizer / Estabilizador
R: Catch pawl / Gatillo bloqueo patas
S: Transport compartment / Alojamiento de transporte
T: Transport wheels / Ruedas de transporte
V: Working compartment / Alojamiento de trabajo
W: Winch / Cabrestante
P
V
H
Q
R
S
N
1
B
L
T
Page 4
Depósito legal y copyright 2014. Todos los derechos reservados. 4PRO LIFTS S.L.
Quick operation guide
ENGLISH
CONTENTS
1. Introduction.
2. Technical information.
3. Safety precautions.
4. Operation.
5. Maintenance.
6. Guarantee.
1. INTRODUCTION
Dear customer,
In order to ensure a safe and reliable operation of the TE-06 towerlift please follow
the instructions in this booklet carefully.
Before operating the lift, read the instructions completely and please note the technical information contained within this
manual.
All VMB products undergo very rigorous
testing, under strict conditions and they
are monitored continuously during the manufacturing process.
In order to guarantee the lifts function and
safety, only original parts from the manufacturer must be used. If any parts other
than those of the manufacturer are used,
or the product is modifi ed in any way, the
user forfeits all warranty rights to claim.
VMB reserves the right to modify the product specifi cations without prior notice.
The model type, production year and serial number must be quoted in any queries
or orders for spare parts.
2. TECHNICAL INFORMATION
2.1 - TE-06 Towerlift.
2.2 - Designed to lift loads, such as trus-
sing and lighting, vertically up to different
heights.
2.3 - Maximum load : 125 Kg (275 lb).
2.4 - Minimum load : 25 Kg (55 lb).
2.5 - Maximum height : 5 m (16.4’).
2.6 - Folded height : 1.90 m (6.2’).
2.7 - Work surface : 2 x 2 m
(6.6’ x 6.6’).
2.8 - Unit weight : 32 Kg (71 lb).
2.9. - Adaptator: Ø 35 mm
(PSU-06/PSA-01).
2.10 - Construction material : Steel profi les DIN 2394.
2.11 - Three telescopic profi le system operated by steel cable and guided by chan-
nelled steel pulleys with ball bearings.
2.12 - Winch: 450 Kg. maximum load with
automatic brake. Certifi cation CE and
GS TÜV.
2.13 - Cable : Steel DIN 3060. Quality 180
Kg/mm2 twist resistant.
Cable diameter : 4 mm.
2.14 - Exclusive ALS system (Auto-Lock
Security), pat. pen. 200501056.hed in satin polyester.
Page 5
Depósito legal y copyright 2014. Todos los derechos reservados. 5PRO LIFTS S.L.
Quick operation guide
ENGLISH

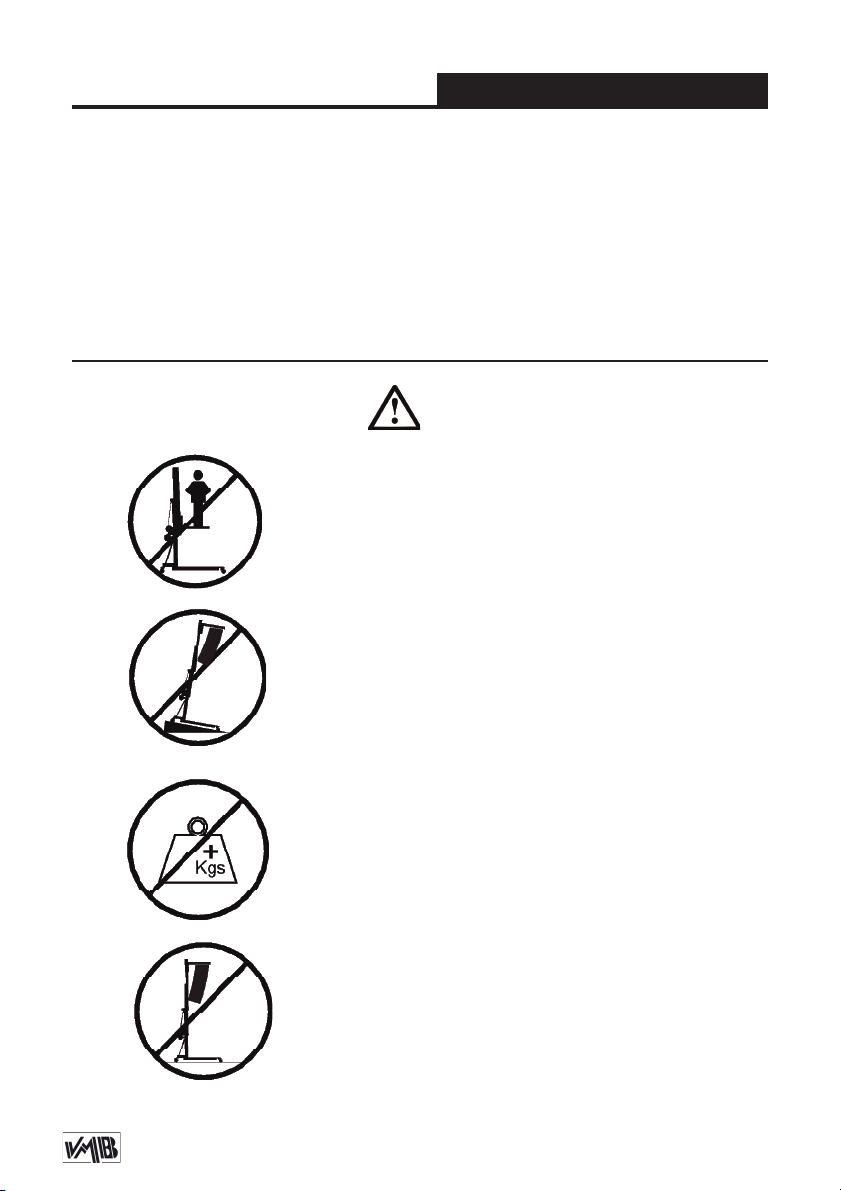

3. SAFETY PRECAUTIONS.
2.15 - Adjustable stabilizing feet with ruber
non-slip supports.
2.16 - Safety catches to anchor the legs.
2.17 - Antirust protection, primed paint
with cured polyester dust cover. The tower
can be supplied with natural aluminium
fi nish or black (version B).
2.18 - Spirit level to adjust the tower vertically.
2.19 - Double rear wheels to transport the
lift when folded.

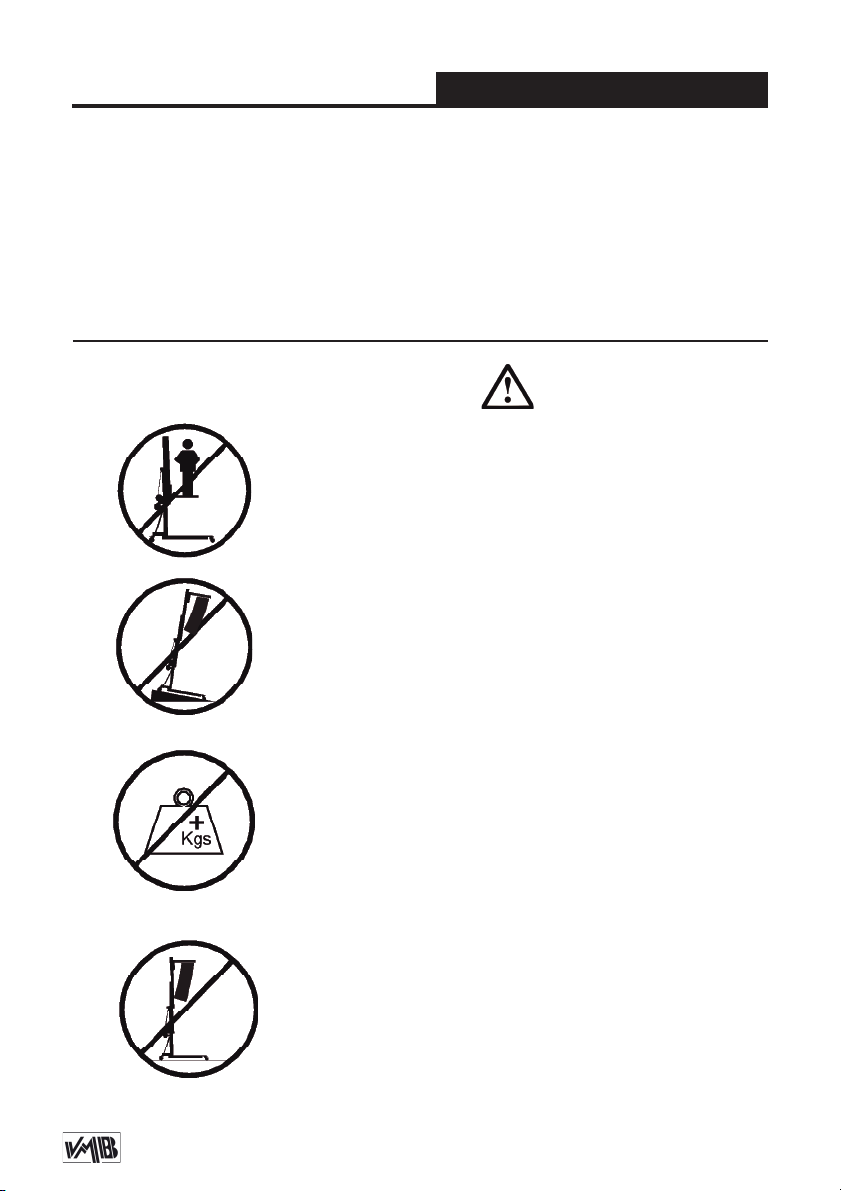

3.1 - The TE-06 is a machine designed to elevate loads
upwards in a vertical direction, It should NEVER be
used as a platform to elevate people.
3.3 - The maximum load indicated on the characteristics
label and the instructions manual should not be exceeded.
3.4 - This lift should NEVER be used to elevate a load
that has not been properly checked. It is necessary to
verify that the load is correctly supported and centred
on the appropriate lift support so that the weight of the
load will only elevate in a vertical direction.
3.2 - Only place the lift on hard, fl at surfaces always
checking that it is in a vertical position by using the bubble level indicator (L) found on the base section. Adjust
the leg stabilizers (Q) by turning the handles (H) to level
if necessary. NEVER use wedges or other foreign objects to balance the lift.
Page 6
Depósito legal y copyright 2014. Todos los derechos reservados. 6PRO LIFTS S.L.
Quick operation guide
ENGLISH

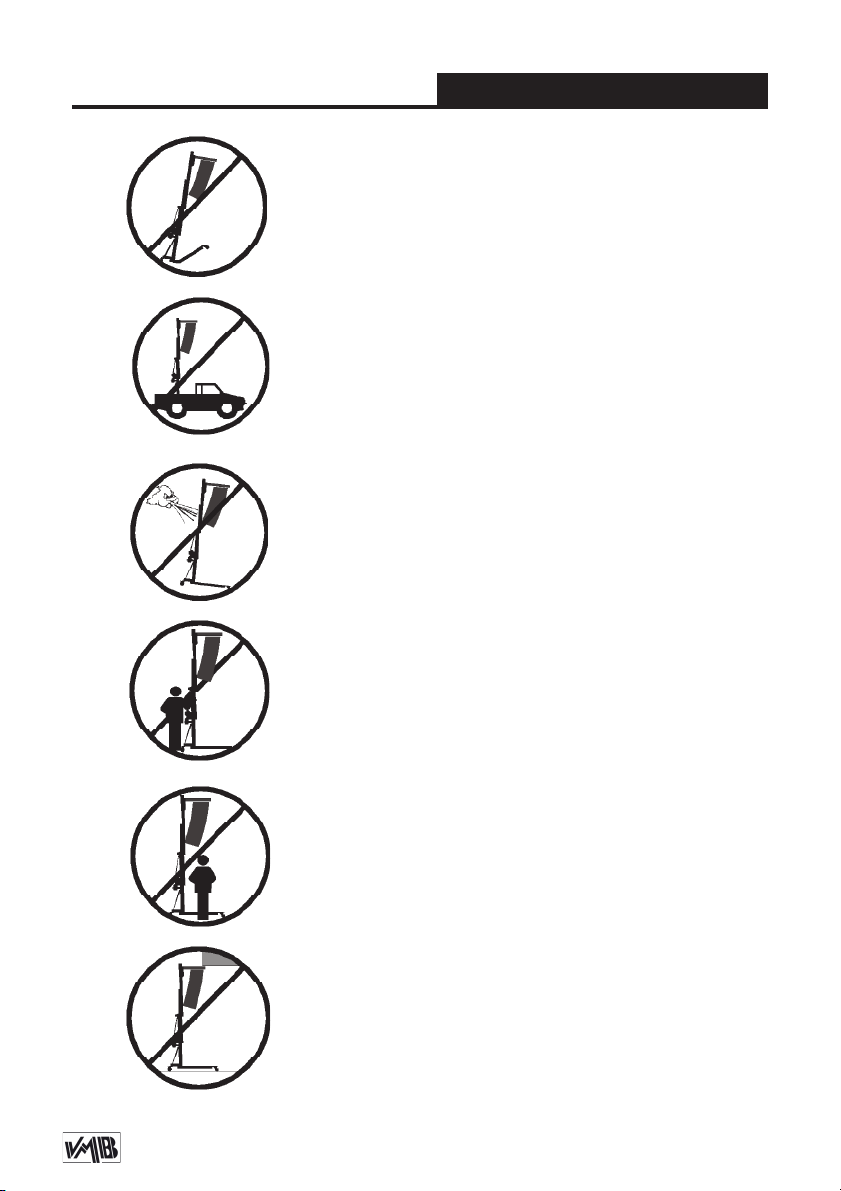

3.6 - NEVER use the lift on a vehicle or any other mobile
surface.
3.7 - If there is a possibility of strong winds or gusts,
place the lift on the ground fi rmly and secure it with the
use of straps. NEVER attach a strap to a vehicle or any
other object that can possibly be moved.
3.8 - NEVER move the lift whilst it is carrying a load. It
is not advisable to carry out any type of horizontal movement even small positional adjustments.
3.9 - NEVER allow any team member below the load or
anybody else in the lifts operating zone.
3.10 - Take care with all obstacles above the lift and
its extension zone such as cornices, balconies, and
luminous signboards. It is very important to avoid the
presence of all types of cables below the extended lift.
3.5 - Check that the legs (P) are placed and set-up correctly with their safety pins (R) inserted and locked.
Page 7
Depósito legal y copyright 2014. Todos los derechos reservados. 7PRO LIFTS S.L.
Quick operation guide
ENGLISH

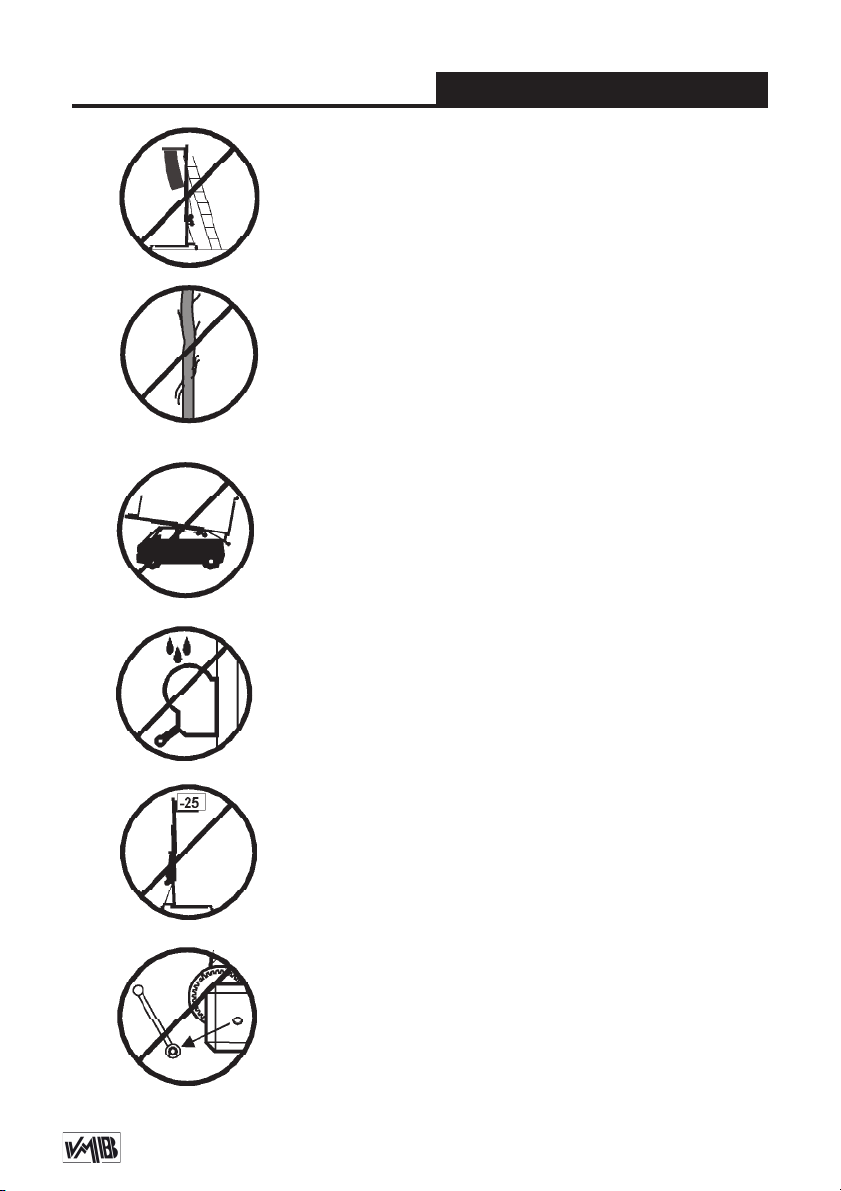

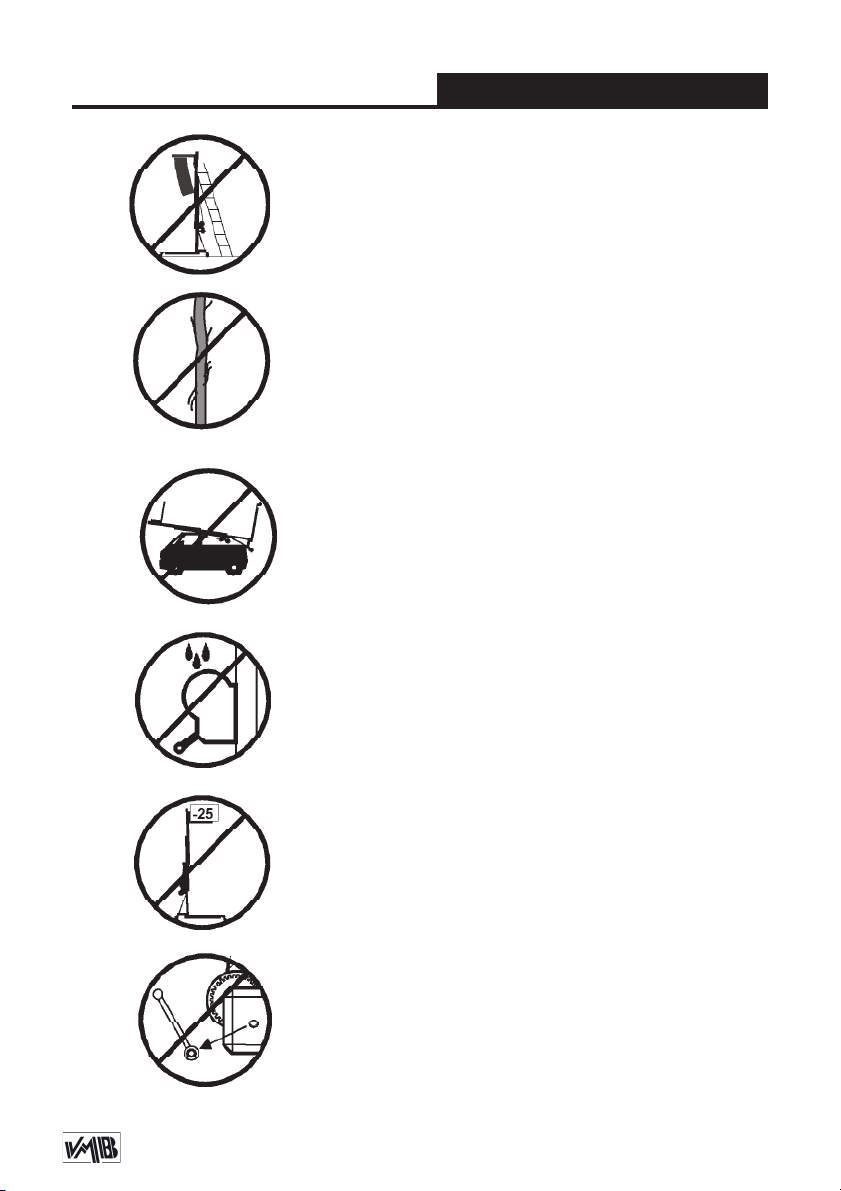

3.11 - Do not use stepladders on the lift or use it as a
support for them.
3.12 - Before using the lift, check the condition of the
cable. The cable should not have broken threads or
show any signs of crushed/fl attened areas. NEVER use
faulty cables, always change them if there is any doubt.
Only use VMB steel cables; reference: DIN 3060.
Quality: 180KG/mm and torsion resistant.
3.14 - Do not grease or lubricate the winch’s braking
mechanism. The brake disks have been greased with
a special heat and pressure resistant solution. Other
products should not be used to avoid negative effects
regarding the braking mechanism.
3.15 - The minimum load to avoid problems regarding
the braking mechanism is 25Kg. Without this load the
brake will not work.
3.16 - NEVER take apart the crank of the winch when
the lift is carrying a load or extended.
3.13 - All sections must be lowered fi rst, and the legs
placed in its transport position, before transportation.
Page 8
Depósito legal y copyright 2014. Todos los derechos reservados. 8PRO LIFTS S.L.
Quick operation guide
ENGLISH
4. USER INSTRUCTIONS.
4.1 - Place the lift on its working position,
in a fi rm, fl at surface with the help of the
transport wheels (T).
4.2 - Remove the legs from their transport supports (S) and fully insert them into
their working positions (V) checking that
they are fi xed by the catches (R). Check
that the lift is in vertical position using the
spirit level (L) at the base profi le, adjust
the stabilizer (Q), turning the handle (H)
if necesary.
4.3 - THE MAXIMUM LOAD IS 125 Kg
(275 lb). The lift should NEVER be over-
loaded (over 125 Kg). Safety at work is
the most important issue. Untighten the
steel bracket (B) and place the load onto
the lift using an adequate support according to the need, use so that the weight of
the load will only be elevated in a vertical
direction. The minimum load is 25 Kg.
4.4 - Elevation: Turn the winch crank
clockwise (N1) to lift the tower, the red
ALS lock enable the lift to rise and automatically block the profi les whilst rising,
ensuring that the load will never fall.
4.5 - Blocking: Once the system is elevated to its required height gently turn the
handle in an anti-clockwise (N2) direction
to introduce the ALS locks in its corresponding hole and block the profi les. The
ALS lock will take the pressure of the load
and release strain applied on the cable.
Security system ALS
The TE-06 incorporates the patented
security system ALS (Automatic Lock
Security). This VMB red trigger system
automatically blocks the tower in the position it is left in. Each section of lift has an
ALS that blocks the section in the unlikely
event of the cable breaking.
4.6 - Lowering: To bring the lift down you
need to fi rst turn the winch handle slightly
clockwise (N1) and at the same time pull
the red ALS-1 lock out. This releases the
blocking systems. Then turn the handle
anti-clockwise (N2), whilst maintaining
the ALS-1 lock pulled out until the profi le
has been completely lowered. All red ALS
locks should be pulled out one by one
whilst the handle is turned anti-clockwise
and the profi les are brought down, one by
one.
CAUTION
When two towers are used to elevate a
bridge, down truss or many towers to elevate a structure of any type, it is almost
3.17 - Only original replacement parts should be used.
OR IG IN AL
Page 9
Depósito legal y copyright 2014. Todos los derechos reservados. 9PRO LIFTS S.L.
Quick operation guide
ENGLISH
to use, the gearing, the axis bearings, the
spiral of the crank, and the sections.
5.3 - All lifts should undergo an annual
technical inspection carried out by an
authorized VMB dealer to check the certifi cations and general condition of all the
lift’s elements and security systems involved in the lift’s use.
5.4 - Only use original spare parts to guarantee a continued security level. The
user loses all rights to warranty if any spare parts other than originals are used or
carries out any modifi cation or alteration
to the towerlift.
5.5 - To request a spare part please indicate the corresponding code which can
be found in this manual together with the
lift’s serial number and year of manufacture.
6. GUARANTEE.
The warranty period for this lift is 2 years
from the date of purchase.
PRO LIFTS S.L. promises, that from the
date of purchase and during the warranty
period to resolve any faults that may occur, produced through defect material or
fabrication. Damage caused by improper
use, product modifi cation, third party manipulation or accidental fi re are not covered by this warranty.
impossible that two or more people co-ordinate the winches elevating or lowering
the loads, at exactly the same pace. At a
certain point each tower will be extended
to a height different to that of the others.
For this reason it is necessary that the
structure does not stretch and allows
for these differences. With a rigid fi xa-
tion and if the level difference is signifi cant, the force generated from the handle
of the winch will deform the structure and
apply a lateral force to the lifts causing
them to break and block.
4.7 - Transport:
For the transport of the tower is necessary
to fold the machine lowering every profi le
completely. Once the towerlift is completely folded, place the legs in their transport compartment (S) and the lift is ready
to be transported.
5. MAINTENANCE.

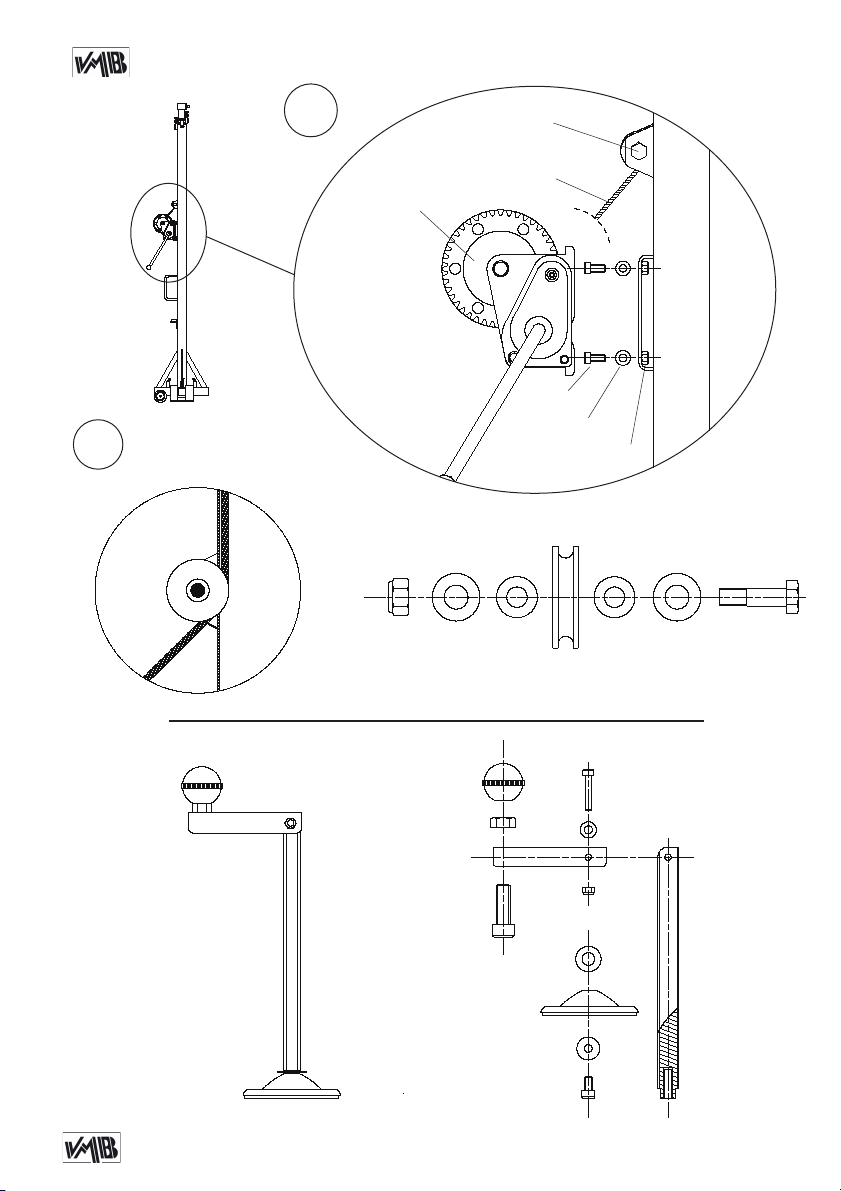

5.1 - Regularly check the state of the ca-
ble. If the cable has broken threads, or if
it shows any signs of crushed/fl attened
areas, it should be changed and replaced
immediately with a new one. Do not use
the lift if the cables are in bad condition.
Only use VMB steel cables reference: DIN
3060 torsion resistant.
5.2 - The lift is supplied from the factory
completely greased. However, it is recommended to periodically grease according
Page 10
Depósito legal y copyright 2014. Todos los derechos reservados. 10PRO LIFTS S.L.
Manual de usuario
ESPAÑOL
CONTENIDO
1. Introducción.
2. Información técnica.
3. Precauciones de seguridad.
4. Instrucciones de uso.
5. Mantenimiento.
6. Garantía.
1. INTRODUCCIÓN
Estimado cliente: Con el fi n de garantizar
un funcionamiento seguro y fi able de la
torre elevadora TE-06 por favor, siga cuidadosamente las instrucciones de este
manual.
Antes de manipular la torre elevadora,
lea las instrucciones completas y tenga
en cuenta la información técnica contenida en este manual. Todos los productos de VMB se someten a pruebas muy
rigurosas, en condiciones estrictas y son
monitorizados continuamente durante el
proceso de fabricación. Con el fi n de garantizar el correcto funcionamiento y seguridad de los elevadores, sólo deben ser
utilizadas piezas originales del fabricante.
Si se utilizan piezas que no sean las originales del fabricante, o el producto se modifi ca de alguna manera, el usuario pierde
todos los derechos de garantía.
VMB se reserva el derecho de modifi car
las especifi caciones y las piezas del producto sin previo aviso. El tipo de modelo,
año de producción y el número de serie
deben ser citadas en cualquier consulta o
pedido de piezas de recambio.
2. INFORMACIÓN TÉCNICA
2.1 - Torre elevadora TE-06.
2.2 - Diseñada para levantar sistemas de
trusses e iluminación en sentido vertical a
diferentes alturas.
2.3 - Carga máxima: 125 kg (275 lb).
2.4 - Carga mínima: 25 Kg (55 lb).
2,5 - Altura máxima: 5 m (16.4’).
2.6 - Altura plegada: 1,90 m (6.2’).
2.7 - Área de la base: 2 x 2 m
(6.6’ x 6.6’).
2.8 - Peso de la torre: 32 kg (71 lb).
2.9. - Adaptador: Ø 35 mm
(PSU-06/PSA-01).
2.10 - Material de construcción: Perfi les
de acero DIN 2394
2.11 - Sistema de tres perfi les telescópicos accionados con cabestrante por cable de acero y guiado por poleas de acero
acanaladas con cojinetes de bolas.
2.12 - Cabestrante: 450 kg de carga máxima con freno automático de retención de
la carga. Certifi cación CE y GS TÜV.
2.13 - Cable: Acero DIN 3060. Calidad de
resistencia a la torsión 180 kg/mm
2
.
Diámetro del cable: 4 mm.
Page 11
Depósito legal y copyright 2014. Todos los derechos reservados. 11PRO LIFTS S.L.
Manual de usuario
ESPAÑOL
3. PRECAUCIONES DE SEGURIDAD
3.4 - Este elevador NUNCA debe utilizarse para ele-
var una carga que no ha sido correctamente revisada.
Es necesario verifi car que la carga está correctamente
apoyada y centrada en el soporte de elevación apropiado para que el peso de la carga sólo actúe en una
dirección vertical.
2.14 - Sistema exclusivo ALS (Auto-bloqueo de seguridad), pat. pen. 200501056.
hed acabado en poliester satinado.
2.15 - Patas estabilizadoras ajustables
con soportes de goma antideslizante.
2.16 - Gatillos de seguirdad para anclar
las patas.
2.17 - Protección anti-óxido, imprimación
con pintura de polvo poliester al horno.
2.18 - Nivel de burbuja para ajustar la verticalidad de la torre.
2.19 - Doble rueda trasera para transportar la torre plegada.
3.1 - La torre elevadora TE-06 es una máquna diseñada para la elevación de cargas en dirección vertical.
NUNCA se debe utilizar como plataforma eleavadora
de personas.
3.3 - La carga máxima indicada en las características
técnicas mostradas en la etiqueta de la torre o en este
manual NO deben ser excedidas.
3.2 - Colocar el elevador sólo en superfi cies fi rmes y
planas, verifi cando que está en posición vertical, utilizando el indicador de nivel de burbuja (L) que se encuentra en la base. Ajuste los estabilizadores (Q) girando las manivelas (H) hasta nivelar, si es necesario.
Nunca utilice cuñas u otros objetos extraños para equilibrar el elevador.
Page 12
Depósito legal y copyright 2014. Todos los derechos reservados. 12PRO LIFTS S.L.
Manual de usuario
ESPAÑOL
3.6 - NUNCA use el elevador sobre un vehículo o cualquier
superfi cie móvil.
3.7 - Si existe la posibilidad de vientos fuertes o ráfagas,
coloque el elevador en el suelo con fi rmeza y fi jelo mediante
tirantes tensores. Nunca fi je un tirante a un vehículo o cualquier otro objeto que se pueda mover.
3.8 - NUNCA mueva el elevador mientras esté cargado. No
es aconsejable llevar a cabo cualquier tipo de movimiento
horizontal, ni tan sólo pequeños ajustes de posición.
3.9 - NUNCA permita que ningún miembro del equipo o
cualquier otra persona se sitúe debajo de la carga en la
zona de operación de las torres elevadoras.
3.10 - Tenga cuidado con todos los obstáculos por encima
de la elevación y su zona de extensión, como cornisas, balcones, letreros luminosos, etc. Es muy importante evitar la
presencia de todo tipo de cables por debajo de la torre extendida.
3.5 - Comprobar que las patas (P) estén situadas correctamente, y fi jadas con los gatillos de seguridad (R) los cuales
deben estar introducidos y bloqueados.
Page 13
Depósito legal y copyright 2014. Todos los derechos reservados. 13PRO LIFTS S.L.
Manual de usuario
ESPAÑOL
3.12 - Antes de utilizar el elevador, compruebe el estado
del cable. El cable no debe contener hilos rotos o mostrar
signos de áreas aplastadas/aplanadas.
NUNCA use cables defectuosos, siempre debe cambiarlos
si hay alguna duda. Utilice solamente cable de acero VMB
referencia: DIN 3060. Calidad: 180kg/mm y resistente a la
torsión.
3.13 - Antes de transportar la torre, todos los tramos deben
ser bajados, y las patas deben extraerse y colocarse en su
posición de transporte.
3.14 - No engrasar ni lubricar el mecanismo de freno del
cabestrante. Los discos de freno vienen engrasados con
una solución especial resistente a la presión y al calor. No
deben utilizarse otros productos, para evitar los efectos
negativos sobre el mecanismo de frenado.
3.15 - La carga mínima para evitar problemas relacionados con el mecanismo de rotura es 25 kg. Sin esta carga
mínima el freno no funcionará.
3.16 - NUNCA desmontar la manivela del cabrestante
cuando el elevador está soportando una carga o extendido.
3.11 - No usar escaleras encima del elevador ni utilizarlo
como un apoyo para éstas.
Page 14
Depósito legal y copyright 2014. Todos los derechos reservados. 14PRO LIFTS S.L.
Manual de usuario
ESPAÑOL
4. INSTRUCCIONES DE USO.
4.1 - Colocar el elevador sobre una super-
fi cie fi rme y plana de la zona de trabajo
sirviendose de las ruedas de transporte
(T).
4.2 - Extraiga las patas (P) de su alojamiento para transporte (S) e insertelas
totalmente en su posición de trabajo (V),
comprobando que los gatillos de seguridad (R) se insertan y fi jan la pata. Compruebe que la torre esta en posición vertical sirviendose del nivel de burbuja (L)
situado en el perfi l base, si es necesario
ajuste los estabilizadores (Q) de las patas
girando las manivelas (H).
4.3 - LA CARGA MÁXIMA ES 125 kg
(275 lb). El elevador NUNCA debe ser
sobrecargado (más de 125 kg). La Seguridad en el Trabajo es el elemento más
importante. Afl oje la abrazadera de acero
(B) y coloque la carga en el elevador mediante un soporte adecuado según la necesidad, de modo que el peso de la carga
sólo actúe en dirección vertical.
La carga mínima son 25 kg.
4.4 - Elevación: Gire la manivela del
cabestrante en sentido horario (N1) para
elevar la torre. Los gatillos ALS rojos permiten a la torre elevarse y bloquear automáticamente los tramos mientras esta
subiendo, asegurando que la carga nunca caerá.
4.5 - Bloqueo: Una vez el sistema esta
elevado hasta la altura deseada, gire despacio la manivela en sentido anti-horario
(N2) para introducir los gatillos ALS en su
posición correspondiente y así asegurar
el bloqueo de los perfi les. El gatillo ALS
tomará la presión de la carga y liberará
tensión en el cable.
Sistema de seguridad ALS
La TE-06 incorpora el sistema de seguridad patentado ALS (bloqueo automático
de seguridad). Este sistema VMB de gatillo rojo bloquea automáticamente la torre
en la posición que se deja. Cada tramo
de elevación tiene un ALS que bloquea
el tramo en el caso improbable de que el
cable se rompa.
3.17 - Sólo deben ser utilizadas piezas de repuesto
originales de VMB PRO LIFTS S.L.
OR IG IN AL
Page 15
Depósito legal y copyright 2014. Todos los derechos reservados. 15PRO LIFTS S.L.
Manual de usuario
ESPAÑOL
4.7 - Transporte:
Para el transporte de la torre es necesario plegar la máquina bajando todos los
tramos completamente. Una vez la torre
haya sido plegada, coloque las patas en
su alojamiento para transporte (S) y la torre ya estará lista para su transporte.
5. MANTENIMIENTO
5.1 - Comprobar periódicamente el esta-
do del cable. Si en el cable existen hilos
rotos, o si muestra signos de zonas aplastadas/aplanadas, debe ser sustituido inmediatamente por uno nuevo. No use el
elevador si los cables están en mal estado. Utilice solamente cable de acero DIN
3060 resistente a la torsión.
5.2 - La torre elevadora es suministrada
de fábrica completamente engrasada.
Sin embargo, se recomienda un engrase
periódico, según el uso, de las ruedas de
fricción, los cojinetes de eje, la espiral de
la manivela, y los tramos.
RECUERDE: NUNCA engrasar ni lubricar
el mecanismo de freno. No es necesario
engrasar los discos de freno.
Los discos de freno vienen engrasados
con una solución especial resistente a
la presión y al calor. No deben utilizarse
otros productos, para evitar los efectos
negativos sobre el mecanismo de frenado.
4.6 - Descenso: Para descender la torre
es necesario, primero girar la manivela
del cabrestante ligeramente en sentido
horario (N1) y al mismo tiempo tirar del
ALS-1 rojo para desbloquear, esto libera
el sistema de bloqueo. A continuación,
gire la manivela en sentido anti-horario
(N2), mientras desciende el tramo tirar
del ALS-1 para desbloquear hasta que el
tramo haya sido completamente bajado.
Todos los gatillos rojos ALS deben ser
desbloqueados uno a uno mientras giramos la manivela en sentido anti-horario
(N2) para así descender los perfi les, uno
a uno.
PRECAUCIÓN
Cuando se utilizan dos torres para elevar
un puente, descender truss o varias torres
para elevar una estructura de cualquier
tipo, es casi imposible que dos o más personas coordinen los cabrestantes exactamente a la misma velocidad al elevar o
bajar las cargas. En un momento determinado cada torre se elevará a una altura
diferente a la de las demás. Por ello, es
necesario que la estructura no se estire y permita estas diferencias. Con una
fi jación rígida y si la diferencia de nivel es
importante, la fuerza generada a partir de
la manivela del cabrestante deformará la
estructura y aplicará una fuerza lateral a
los elevadores provocando su bloqueo y
ruptura.
Page 16
Depósito legal y copyright 2014. Todos los derechos reservados. 16PRO LIFTS S.L.
Manual de usuario
ESPAÑOL
causados por un uso inadecuado, modifi cación del producto, la manipulación de
terceros o incendio accidental no están
cubiertos por esta garantía.
5.3 - Todos los elevadores deben someterse a una inspección técnica anual llevada a cabo por un distribuidor autorizado
VMB para comprobar las certifi caciones y
el estado general de todos los elementos
de elevación y sistemas de seguridad que
intervienen en el uso del elevador.
5.4 - Utilice únicamente piezas de repuesto originales para garantizar el nivel de
seguridad de forma continuada. El usuario pierde todos los derechos de garantía
si las piezas de repuesto utilizadas no son
originales o se utilizan o se lleva a cabo
cualquier modifi cación o alteración de la
torre elevadora.
5.5 - Para solicitar una pieza de recambio indique el código correspondiente que
se encuentra en este manual junto con el
número de serie de la torre y el año de
fabricación.
6. GARANTÍA
El período de garantía para este elevador
es de 2 años a partir de la fecha de compra.
PRO LIFTS S.L. se compromete, que a
partir de la fecha de compra y durante el
período de garantía, a resolver los fallos
que puedan producirse, debidos a material defectuoso o fabricación. Los daños
Page 17
Depósito legal y copyright 2014. Todos los derechos reservados. 17PRO LIFTS S.L.

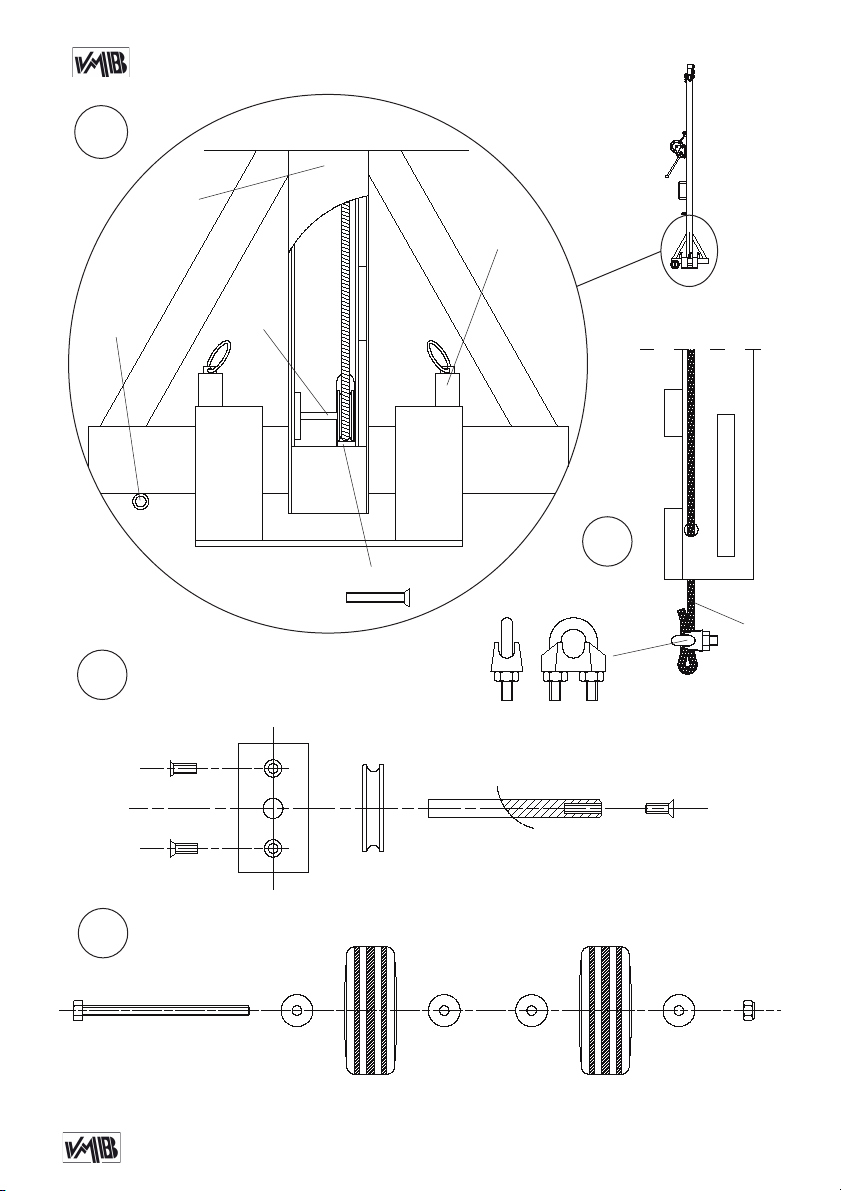

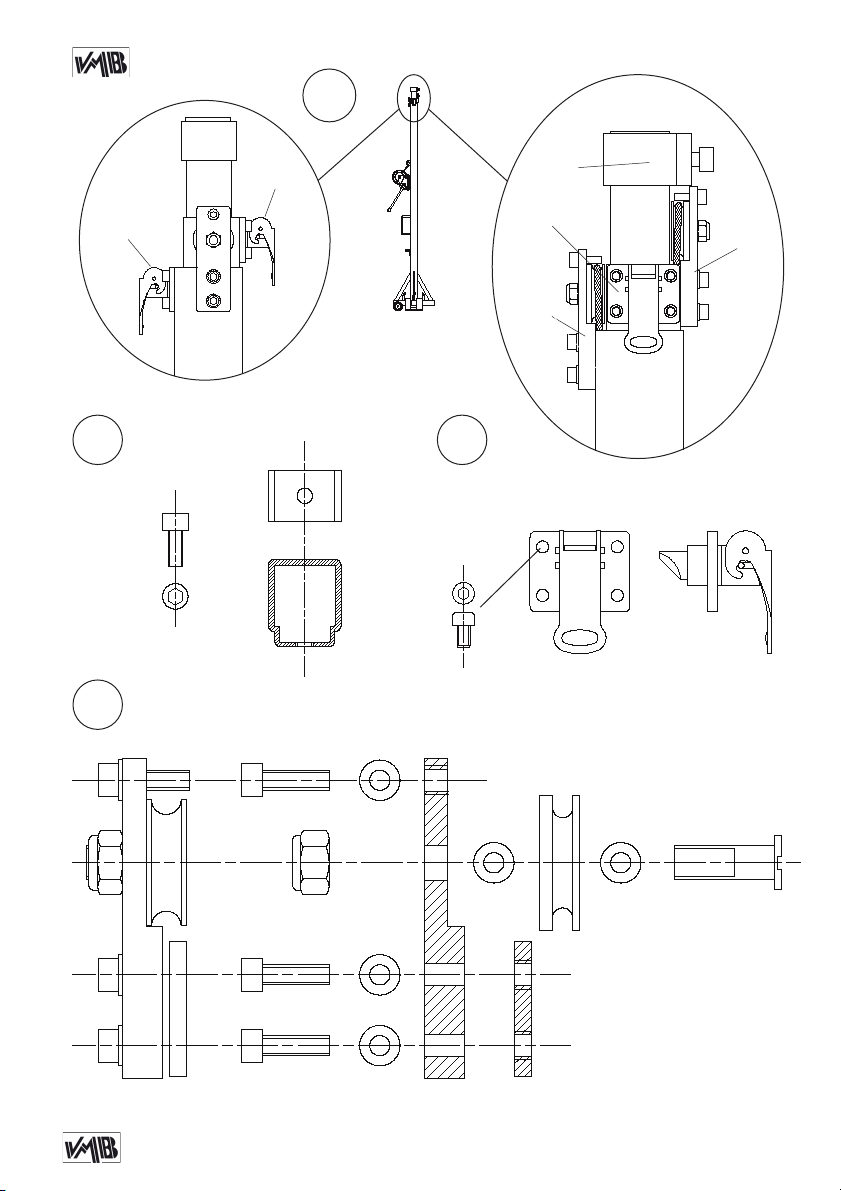

TE-06
3234/
3234B
3235/
3235B
3236/
3236B
2055/
2055B
6408
2034
6402/
6402B
Page 18
Depósito legal y copyright 2014. Todos los derechos reservados. 18PRO LIFTS S.L.
TE-06
2032
2032
2032
2044
2056
2056
2056
2036/
2036B
2041
7061
2021
2090
2023
A.3
A
A.1
A.2
A.3
A.3
A.2
2209N
2049 x4
2043
2042/
2042B
A.1
A.2
A.2
Page 19
Depósito legal y copyright 2014. Todos los derechos reservados. 19PRO LIFTS S.L.
TE-06
B
7078 x3
2152 x3
3232 x3
7160ML
2028
B.1
B.1
2044
2047
7061
2035
7061
2047
2038
2029
2051
2050
2056 x2
2161
2033
2046
7061
2030
2048
2049
2037
Estabilizador
completo TE-06
Ref: 2434
Page 20
Depósito legal y copyright 2014. Todos los derechos reservados. 20PRO LIFTS S.L.
TE-06
C
C.2
C.2
6406
3233
2025
2022
2024
3233
2039
6401
C.3
C.3
2083
7078
2083
3238 32383238 32383237
2028
2027
C.1
C.1
Page 21
Depósito legal y copyright 2014. Todos los derechos reservados. 21PRO LIFTS S.L.
SPARE PARTS LIST / LISTA DE REPUESTOS TE-06
Code Description GB / USA Descripción ES
2021 Ø 40 Steel pulley Roldana de acero Ø 40
2022 Ø 50 Steel pulley Roldana de acero Ø 50
2023 M10 Special screw Tornillo especial M10
2024 Steel axe Ø 8 Eje de acero Ø 8
2025 Steel plate Pletina de acero
2027 Legs catch Gatillo redondo patas
2028 TE-06 Steel cable Cable de acero TE-06
2029 Crank nob Ø 34 Pomo baquelita patas Ø 34
2030 Stabilizer round plate Ø 84 Platillo de apoyo patas Ø 84
2032 M6 Screw Tornillo M6
2033 M14 Screw bolt (levelling jack) Perno roscado M14
2034 Spirit level Ø 20 Nivel de burbuja Ø 20
2035 Steel pulley Ø 40 Roldana acero Ø 40
2036B Steel plate (B Black) Pletina de acero (B Negro)
2037 M10 Screw Tornillo M10
2038 M10 Screw Tornillo M10
2039 M5 Conic screw Tornillo cónico M5
2041 Steel plate Pletina de acero
2042B Steel bracket (B Black) Abrazadera de acero (B Negro)
2043 M10 Screw Tornillo M10
2044 M10 Auto-block nut Tuerca autoblocante M10
2046 M5 Auto-block nut Tuerca autoblocante M5
2047 M12 Washer Arandela M12
2048 M6 Washer Arandela M6
2049 M6 Screw Tornillo M6
2050 M5 Screw Tornillo M5
2051 M10 nut Tuerca M10
Page 22
Depósito legal y copyright 2014. Todos los derechos reservados. 22PRO LIFTS S.L.
Code Description GB / USA Descripción ES
2055B Complete leg (B Black) Pata completa (B Negro)
2056 M6 Washer Arandela M6
2083 TE-06 Wheel TE-06 Rueda
2090 M10 Flat washer Arandela M10 Fina
2152 M8 Washer Arandela M8
2161 Steel hand crank Manivela estabilizador
2209N ALS Lock Gatillo ALS
2434 Complete stabilizer kit Estabilizador completo
3232 Screw M8 Tornillo M8
3233 M6 Conic screw Tornillo cónico M6
3234B TE-06 Profi le 1 Base (B Black) Tramo 1 Base TE-06 (B Negro)
3235B TE-06 Profi le 2 (B Black) Tramo 2 TE-06 (B Negro)
3236B TE-06 Profi le 3 (B Black) Tramo 3 TE-06 (B Negro)
3237 M8 Screw Tornillo M8
3238 M8 Wide washer Arandela ancha M8
6401 Cable end lock Prisionero fi n de cable
6402B Leg profi le (B Black) Perfi l pata (B Negro)
6406 M4 Screw Tornillo M4
6408 Plastic end cap Tapón de plástico pata
7061 M10 Washer Arandela M10
7078 M8 Auto-blcok nut Tuerca autoblocante M8
7160ML 450 Kg Cabestrante Cabestrante 450 Kg
Page 23
Depósito legal y copyright 2014. Todos los derechos reservados. 23PRO LIFTS S.L.
Page 24
PRO LIFTS S.L.
C/ Ciudad de Barcelona Nº19
Pol. Ind. Fuente del Jarro
46988 Paterna (Valencia) Spain
Tlf Export: +34 96 171 81 86
Tlf Nacional: 96 171 81 83
email: info@prolifts.es web: www.prolifts.es
facebook / vmblifts
Canal VMBLifts
Para más información consulte con nuestros técnicos en:
For further information follow the advise of our technicians:
Loading...
