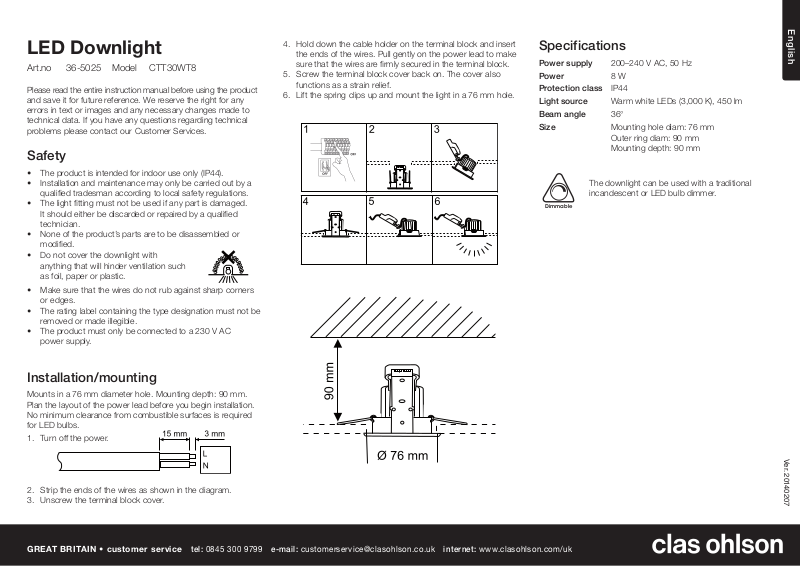

V-LIGHT CTT30WT8 User manual

English

LED Downlight

Art.no 36-5025 Model CTT30WT8

Please read the entire instruction manual before using the product
and save it for future reference. We reserve the right for any
errors in text or images and any necessary changes made to
technical data. If you have any questions regarding technical
problems please contact our Customer Services.

Safety

• The product is intended for indoor use only (IP44).

• Installation and maintenance may only be carried out by a

qualified tradesman according to local safety regulations.

• The light fitting must not be used if any part is damaged.
It should either be discarded or repaired by a qualified
technician.

• None of the product’s parts are to be disassembled or
modified.

• Do not cover the downlight with
anything that will hinder ventilation such
as foil, paper or plastic.

• Make sure that the wires do not rub against sharp corners
or edges.

• The rating label containing the type designation must not be
removed or made illegible.

• The product must only be connected to a 230 V AC
power supply.

4. Hold down the cable holder on the terminal block and insert
the ends of the wires. Pull gently on the power lead to make
sure that the wires are firmly secured in the terminal block.

5. Screw the terminal block cover back on. The cover also
functions as a strain relief.

6. Lift the spring clips up and mount the light in a 76 mm hole.

Specifications

Power supply 200–240 V AC, 50 Hz
Power 8 W
Protection class IP44
Light source Warm white LEDs (3,000 K), 450 lm
Beam angle 36°
Size Mounting hole diam: 76 mm

Outer ring diam: 90 mm
Mounting depth: 90 mm

The downlight can be used with a traditional
incandescent or LED bulb dimmer.

Dimmable

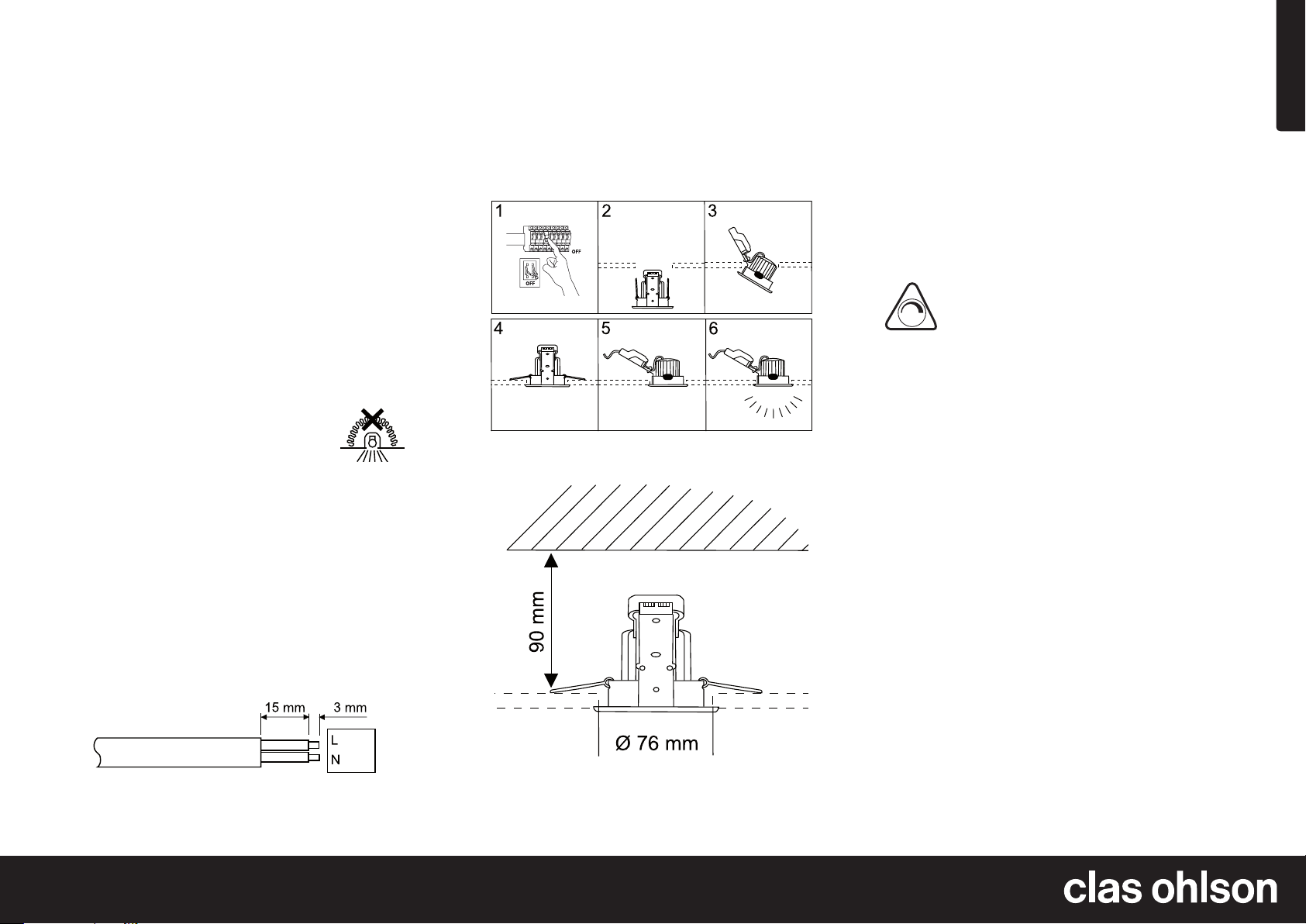

Installation/mounting

Mounts in a 76 mm diameter hole. Mounting depth: 90 mm.
Plan the layout of the power lead before you begin installation.
No minimum clearance from combustible surfaces is required
for LED bulbs.

1. Turn off the power.

2. Strip the ends of the wires as shown in the diagram.

3. Unscrew the terminal block cover.

GREAT BRITAIN • customer service

tel: [phone] e-mail: [email protected] internet: www.clasohlson.com/uk

Ver. 20140207

Svenska

Downlight LED

Art.nr 36-5025 Modell CTT30WT8

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och
bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Produkten är endast avsedd för inomhusbruk (IP44).

• Montering och underhåll får endast utföras av kvalificerad

servicepersonal i enlighet med lokala säkerhetsregler.

• Belysningen får inte användas om någon del är skadad.
Den ska i sådant fall kasseras eller lämnas till behörig
reparatör för åtgärd.

• Inga av produktens delar får demonteras eller modifieras.

• Täck inte över LED-belysningen med

något som hindrar ventilationen, t.ex.
folie, papper, plast eller liknande.

• Se till att kablarna inte ligger mot vassa hörn eller kanter.

• Märkningen med typbeteckning får inte tas bort eller

göras oläslig.

• Får endast anslutas till 230 V AC.

4. Håll ner kopplingsplintens kabellåsning och tryck fast
anslutningskabeln i kopplingsplinten. Dra lite försiktigt
i anslutningskabeln för att kontrollera att den sitter fast.

5. Skruva fast kåpan över kopplingsplinten. Kåpan har också
funktionen som dragavlastning.

6. Håll in låsbyglarna och montera belysningen i ett hål med
Ø 76 mm.

Specifikationer

Strömförsörjning 200–240 V AC, 50 Hz
Effekt 8 W
Kapsling IP44
Ljuskälla Varmvit LED (3000 K), 450 lm
Spridningsvinkel 36°
Mått Inbyggnadsmått Ø 76 mm

Ytterdiameter (sarg) Ø 90 mm
Monteringsdjup 90 mm

Kan anslutas till dimmer, men använd endast
dimmer för glödljus eller LED-dimmer.

Dimmable

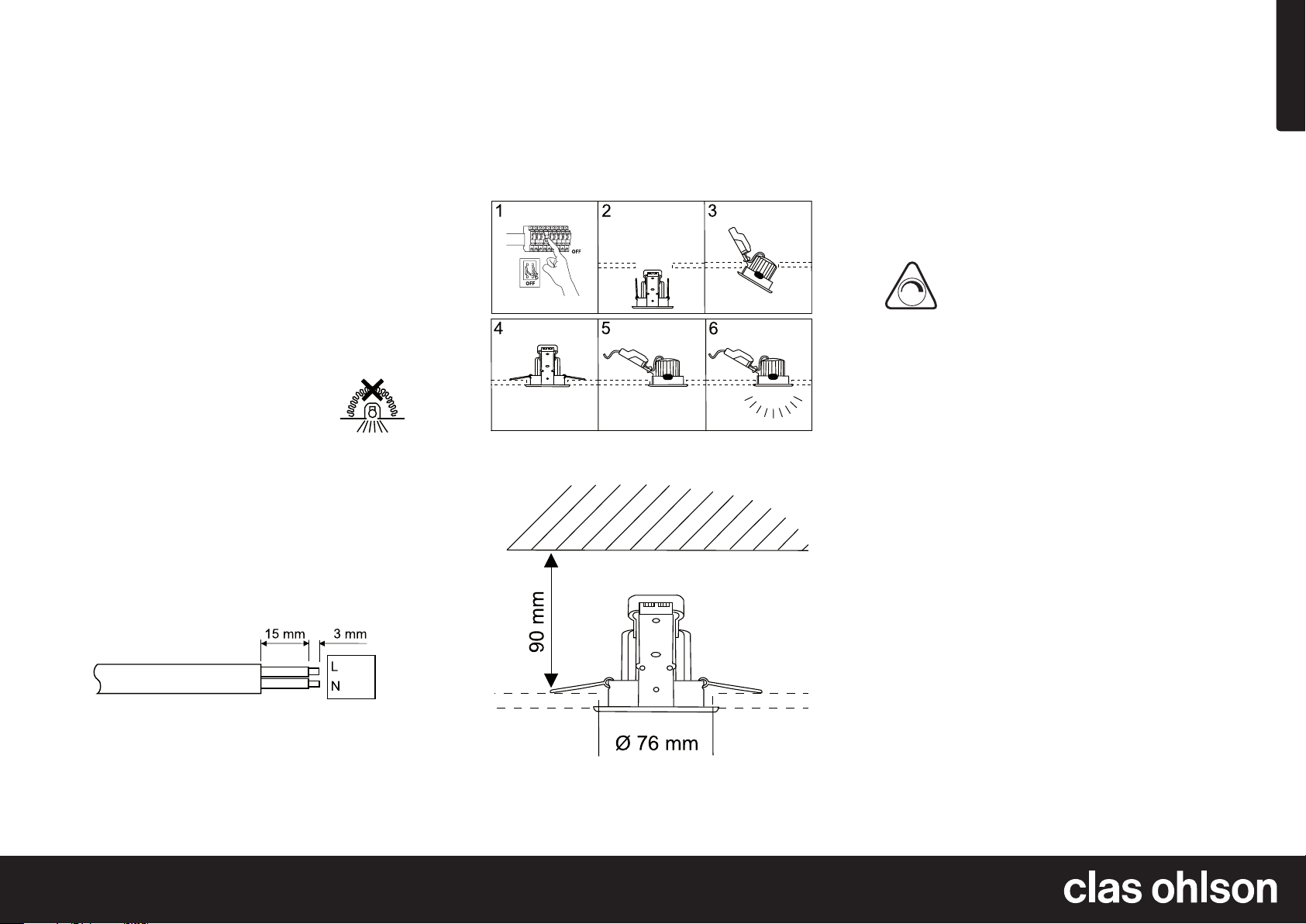

Installation/montering

Monteras infälld i Ø 76 mm hål. Inbyggnadsdjup minst 90 mm.
Tänk efter hur du ska dra kabeln innan montering.
Då det är LED krävs inget minsta avstånd till brännbar yta.

1. Stäng av strömmen.

2. Skala av anslutningskabeln enligt måtten på bilden.

3. Skruva loss kåpan över kopplingsplinten.

SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se

Ver. 20140207

Norsk

Downlight LED

Art.nr. 36-5025 Modell CTT30WT8

Les brukerveiledningen nøye før produktet tas i bruk, og ta vare
på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og
bilde, samt forandringer av tekniske data. Ved tekniske proble­mer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Produktet er kun beregnet for innendørs bruk (IP44).

• Montering og vedlikehold skal kun utføres av registrert

installasjonsvirksomhet og i henhold til gjeldende forskrifter.

• Bruk ikke belysningen dersom deler av den er skadet. I så
tilfelle må den repareres av registrert installasjonsvirksomhet
eller kasseres.

• Ingen av produktets deler må demonteres eller modifiseres.

• Belysningen må ikke tildekkes med

f.eks. folie, papir, plast etc.

• Påse at kablene ikke blir liggende mot
skarpe hjørner eller kanter.

• Merkeskiltet med typebetegnelse må ikke fjernes
eller gjøres uleselig.

• Må kun kobles til 230 V.

4. Hold koblingsplintens kabellåsing nede og fest kabelen
i plinten. Trekk forsiktig i kabelen for å sjekke at den er
godt festet.

5. Skru fast koblingsplintdekselet. Dekselet har også funksjon
som strekkavlastning.

6. Hold låsebøylene inne og monter belysningen i et hull med
Ø 76 mm.

Spesifikasjoner

Strømforsyning 200–240 V AC, 50 Hz
Effekt 8 W
Kapsling IP44
Lyskilde Varmhvit LED (3000 K), 450 lm
Spredningsvinkel 36°
Dimensjon Innbyggingsmål Ø76 mm

Utvendig diameter (sarg) Ø 90 mm
Monteringsdybde 90 mm

Kan kobles til dimmer, men bruk dimmer som
er beregnet for glødepærer eller LED-dimmer.

Dimmable

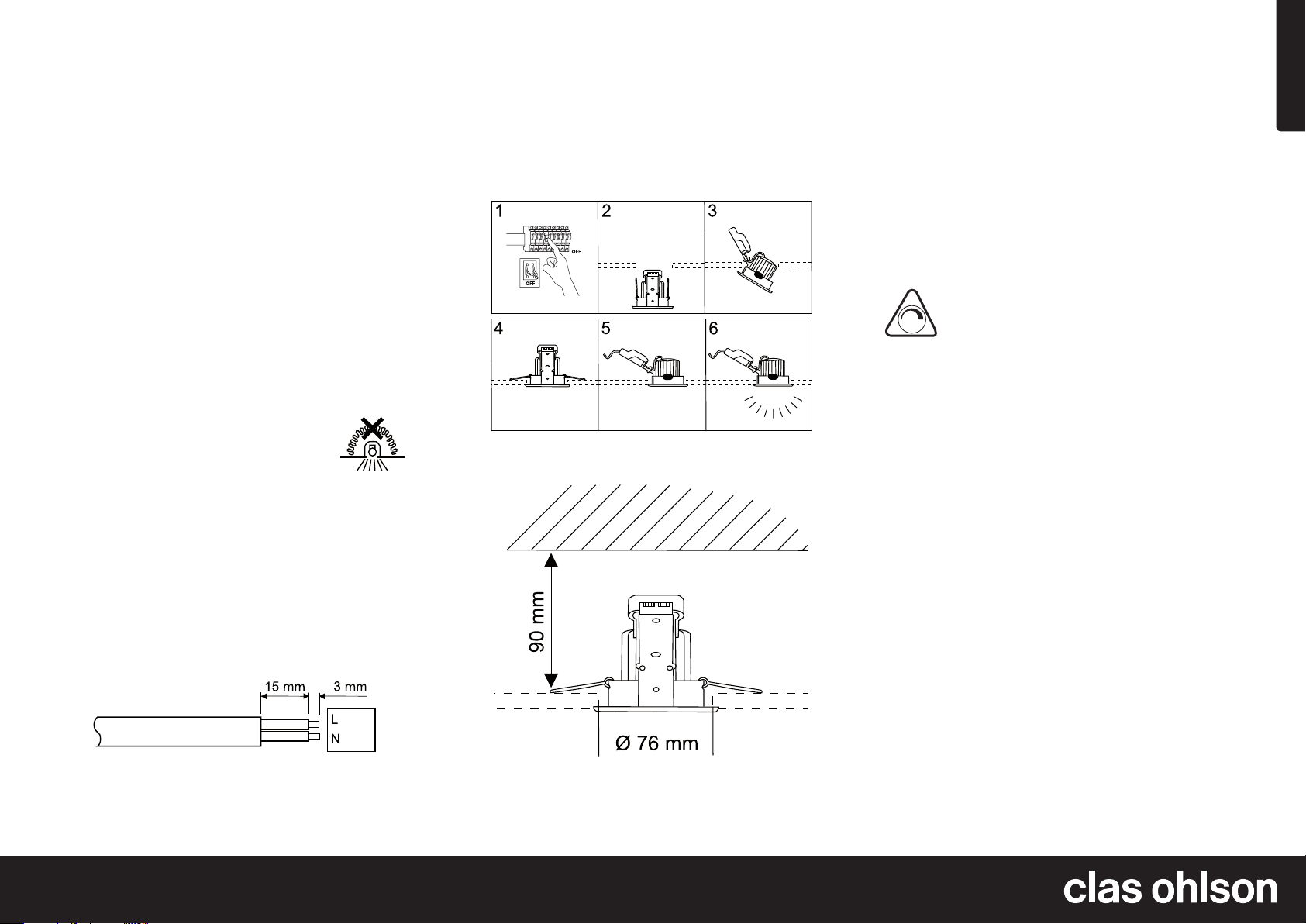

Installasjon/montering

Felles inn i hull med Ø 76 mm. Innbyggingsdybde minst 90 mm.
Husk at kabelen skal trekkes.

1. Skru av strømmen.

2. Avisoler kabelen, som vist på bildet.

3. Skru løs koblingsplintdekselet.

NORGE • kundesenter tel. [phone] fax [phone] e-post [email protected] internett www.clasohlson.no

Ver. 20140207

Suomi

LED-kohdevalaisin

Tuotenro 36-5025 Malli CTT30WT8

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tu­levaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.

Turvallisuus

• Tuote on tarkoitettu vain sisäkäyttöön (IP44).

• Tuotteen asennuksen ja huollon saa suorittaa ainoastaan

valtuutettu ammattilainen paikallisten turvallisuussääntöjen
mukaisesti.

• Valaisinta ei saa käyttää, jos se on vahingoittunut.
Vahingoittunut valaisin tulee hävittää tai viedä ammattilaisen
korjattavaksi.

• Tuotteen osia ei saa purkaa eikä muuttaa.

• Älä peitä LED-valaisinta millään

ilmanvaihtoa estävällä materiaalilla,
kuten foliolla, paperilla tai muovilla.

• Varmista, etteivät johdot ole terävien kulmien tai reunojen päällä.

• Tyyppikilpeä ei saa irrottaa eikä tehdä lukukelvottomaksi.

• Valaisimen saa liittää vain 230 V AC:n verkkovirtaan.

4. Paina kytkentäriman kaapelilukitus alas ja paina
liitäntäkaapeli kytkentärimaan. Tarkasta, että liitäntäkaapeli
on kiinni vetämällä sitä varovasti.

5. Ruuvaa kupu kiinni kytkentäriman päälle. Kupu toimii myös
vedonpoistajana.

6. Paina lukitsimia ja asenna valaisin reikään, jonka halkaisija
on 76 mm.

Tekniset tiedot

Virtalähde 200–240 VAC, 50 Hz
Teho 8 W
Suojausluokka IP44
Valon lähteen Lämpimän valkoiset (3000 K), 450 lm
Avautumiskulma 36°
Mitat Upotusmitta Ø 76 mm

Ulkomitta Ø 90 mm
Asennussyvyys 90 mm

Voidaan liittää hehkulamppuhimmentimeen tai

Dimmable

LED-himmentimeen.

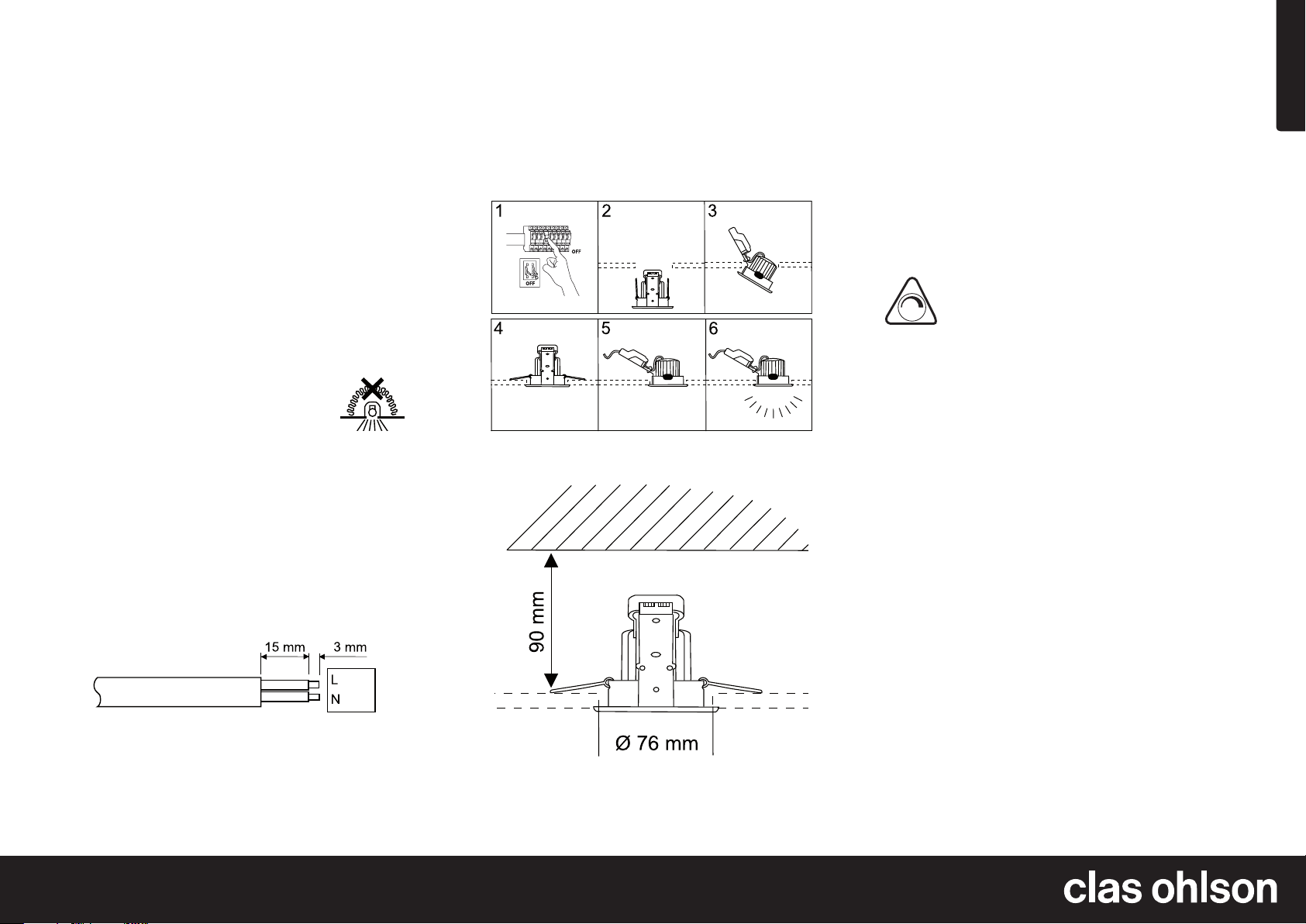

Asennus

Uppoasennus reikään, jonka halkaisija on 76 mm. Asennus­syvyys vähintään 90 mm. Mieti ennen asennusta, miten aiot
vetää kaapelin. LED-valaisin ei vaadi vähimmäisetäisyyttä palo­herkkään pintaan.

1. Katkaise virta.

2. Kuori liitäntäkaapeli kuvan mittojen mukaisesti.

3. Ruuvaa kupu irti kytkentäriman päältä.

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi

Ver. 20140207

Deutsch

LED-Downlight

Art.Nr. 36-5025 Modell CTT30WT8

Vor Inbetriebnahme diekomplette Bedienungsanleitung
durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir uns vor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über
eine Kontaktaufnahme.

Sicherheit

• Das Produkt ist nur zur Verwendung in Innenräumen
geeignet (IP44).

• Installation und Wartung dürfen nur von einem
qualifizierten Fachmann in Übereinstimmung mit örtlichen
Sicherheitsregeln durchgeführt werden.

• Die Beleuchtung nicht betreiben, wenn sie auf irgendeine
Weise beschädigt ist. In diesem Fall von einem Fachmann
reparieren lassen oder entsorgen.

• Keine Teile des Produktes demontieren oder modifizieren.

• Die LED-Leuchte nicht abdecken (weder

mit Folie, Kunststoff, noch mit Papier o. Ä.),
damit deren Belüftung einwandfrei
gewährleistet ist.

• Die Kabel nicht über scharfe Kanten oder Ecken verlegen.

• Das Typenschild nicht entfernen oder unlesbar machen.

• Darf nur an230 V AC angeschlossen werden.

3. Das Gehäuse über derAnschlussklemme abschrauben.

4. Die Sicherung derAnschlussklemme nach unten drücken
und dasAnschlusskabel in derAnschlussklemme
festdrücken. Zum Prüfen derFestigkeit vorsichtig am
Anschlusskabel ziehen.

5. Das Gehäuse über derAnschlussklemme wieder
festschrauben. Das Gehäuse dient auch als Zugentlastung.

6. Die Verriegelungsbügel halten und dieBeleuchtung in einer
Bohrung mit Ø 76 mm montieren.

Technische Daten

Stromversorgung 200–240 V AC, 50 Hz
Leistungsaufnahme 8 W
Schutzart IP44
Leuchtmittel Warmweiße LED (3000 K), 450 lm
Strahlungswinkel 36°
Abmessungen Einbaumaß Ø 76 mm

Außendurchmesser (Zarge) Ø 90 mm
Einbautiefe 90 mm

Kann anDimmer angeschlossen werden,

Dimmable

jedoch nur Dimmer für Glühlampen oder
LEDs verwenden.

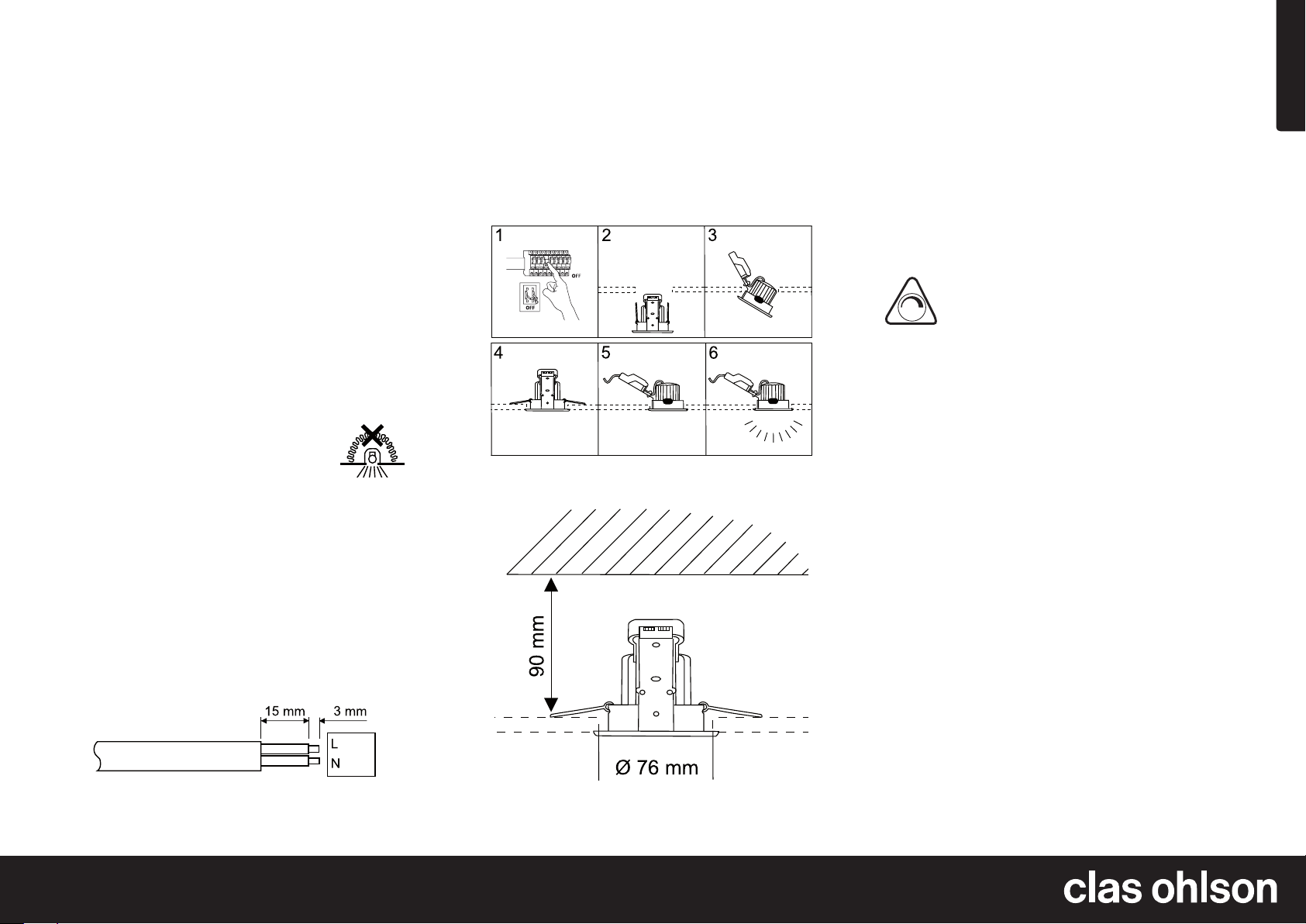

Installation/Montage

Montage in Lochdurchmesser Ø 76 mm. Einbautiefe mindestens
90 mm. Vor derMontage dieKabelführung durchdenken.
Dank LED kein Mindestabstand zu brennbaren Oberflächen
notwendig.

1. Den Strom abschalten.

2. Das Anschlusskabel gemäß dem auf derAbbildung
gezeigten Maß abisolieren.

DEUTSCHLAND • Kundenservice

Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.

Ver. 20140207
