User’s Manual
D
9
Series
Page 2
— i —
版權
本出版品，包括全部的照片、圖示和軟體，受國際著作權法保護，我們保有所有的版權。不論是本手冊，或
任何其內所包含的資料，在未獲作者書面同意前，均不得複製。
© 版權所有，2011 年
承擔責任聲明
本文件所含資訊必要時得予以變更，不另行通知。製造商不針對本文件之內容負責或作擔保，尤其否認任何
關於銷售性或適合任何特定的目之隱含性擔保。製造商保留修訂本出版品之權利，且得隨時改變其內容，並
無義務要通知任何人關於此等修訂或改變。
商標識別
Kensington 為 ACCO Brand 公司在美國的註冊商標，已於全世界其他國家申請註冊。
HDMI、HDMI 標誌及高解析度多媒體介面 (High-Definition Multimedia Interface) 為 HDMI Licensing LLC
在美國及其他國家的商標與註冊商標。
本手冊中提及之所有其它產品為各該所有人之財產，謹誌於此。
Page 3
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
— ii —
重要安全資訊
重要事項：
強烈建議您先仔細閱讀這本手冊，再開始使用您的投影機。遵循安全指示和使用方法指示，可確保您
安全地使用本投影機多年。請妥善保存本手冊，以供將來參考。
符號說明
機體上及手冊中會用警告符號提示危險狀況。
本手冊提示重要資訊的模式如下。
註：
提供目前主題的額外資訊。
重要事項：
提供不可忽視的額外資訊。
注意：
對可能損害機體的狀況提出警告。
警告：
對可能損害機體、產生危險環境、或是傷害人體的狀況提出警告。
本手冊全文都會以粗體字標出零組件及 OSD 功能表項目，例如：
「按下遙控器上的功能表按鈕以便開啟主選單功能表。」
一般安全資訊
¾ 不得開啟外殼。除了投影燈泡以外，本機並無任何可由使用者自行維修的部件。如需維修，請與合
格的維修人員聯絡。
¾ 請遵循本手冊及機殼上的所有「警告」及「注意」訊息。
¾ 投影燈泡非常亮。為避免傷害眼睛，燈泡亮時請勿直視鏡頭。
¾ 請勿將本裝置放在不穩固的表面、推車或支架上。
¾ 避免在接近水源、日光直射、或是發熱裝置附近使用本系統。
¾ 請勿將書本或提袋之類的重物放在機體上。
Page 4
前
前
前
言
言
言

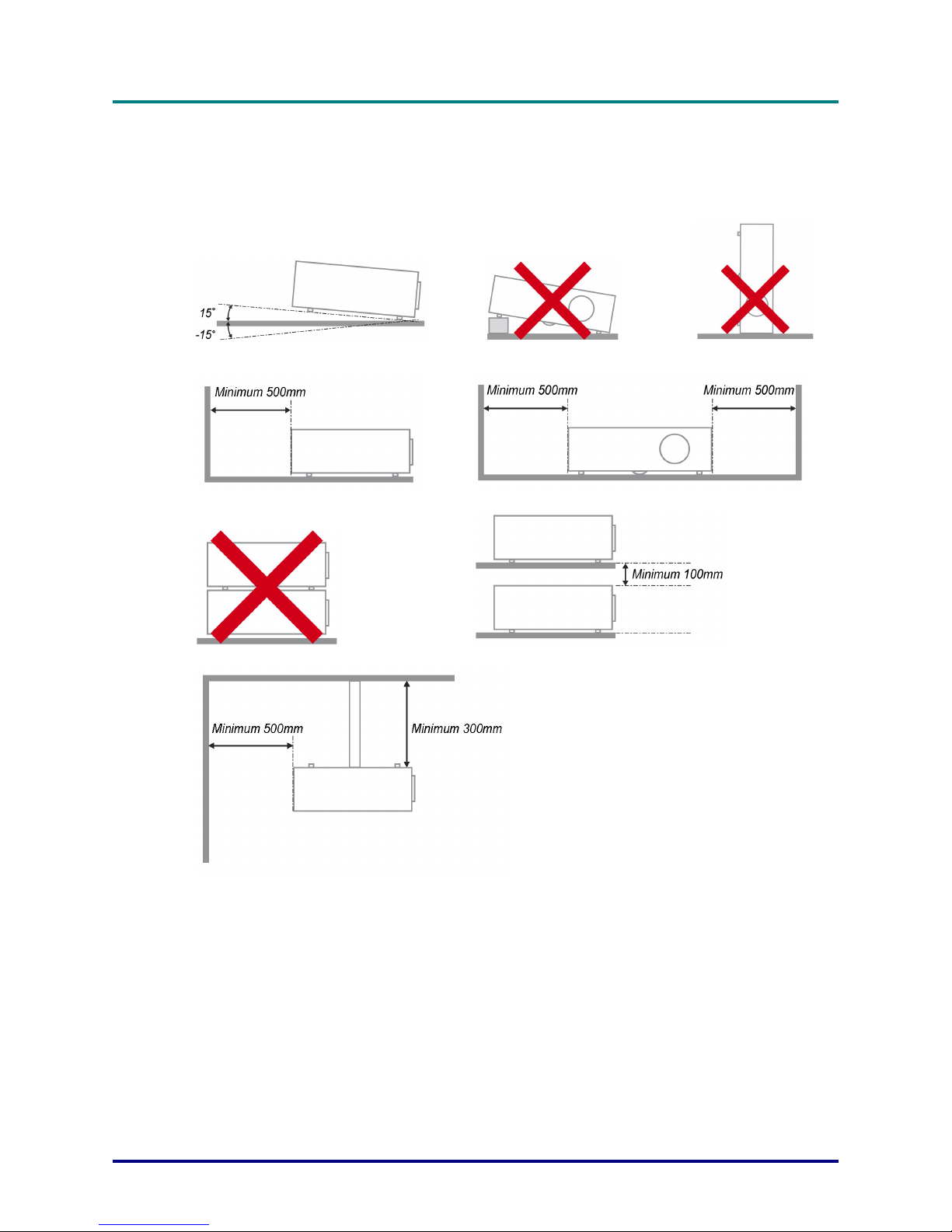

投影機安裝須知
¾ 將投影機置於水平表面。
升降仰角不得超過 15 度。除了安裝在桌面或吊掛於天花板，切勿採用其他方式安裝，否則投影機燈
泡壽命將大幅縮短。
¾ 排氣口周圍至少要留有 50 公分的空間。
¾ 請確認進氣口不會吸入排氣口排出的熱氣。
¾ 如果在密閉空間中使用投影機，室內溫度必須保持在 5 – 35°C ，而且投影機的進氣口與排氣口都保
持暢通。
¾ 所有密閉空間在使用前，都需由合格人員進行熱效應評估，確保投影機不會吸入自己排出的熱氣，
否則即使室溫在標準 5 – 35°C 的範圍內，也有可能出現熱當機狀況。
電源安全
¾ 限用內附的電源線。
¾ 請勿以任何東西壓住電源線。將電源線置於不會被踩到的地方。
¾ 存放或長期不使用遙控器時，請將遙控器的電池取出。
– iii –
Page 5
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

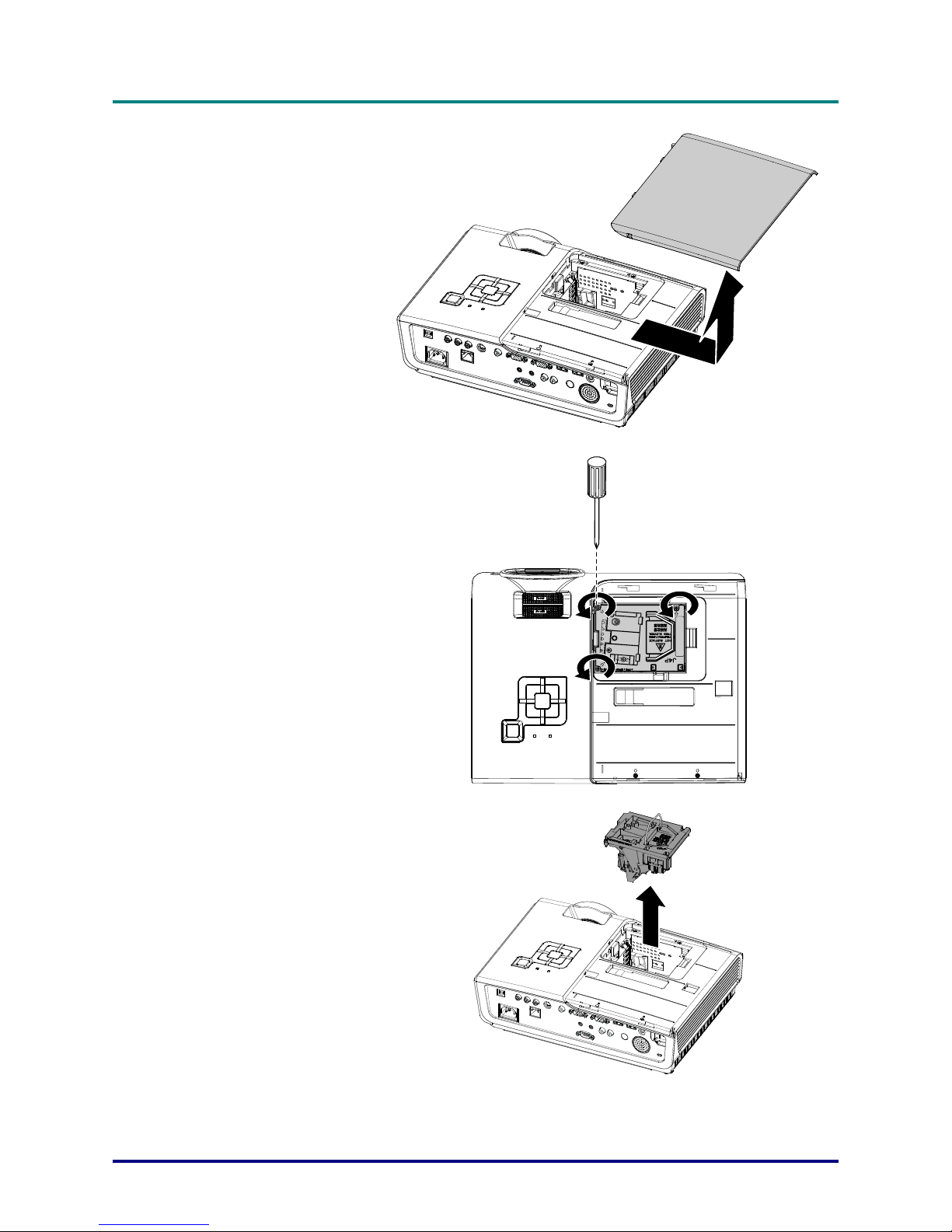

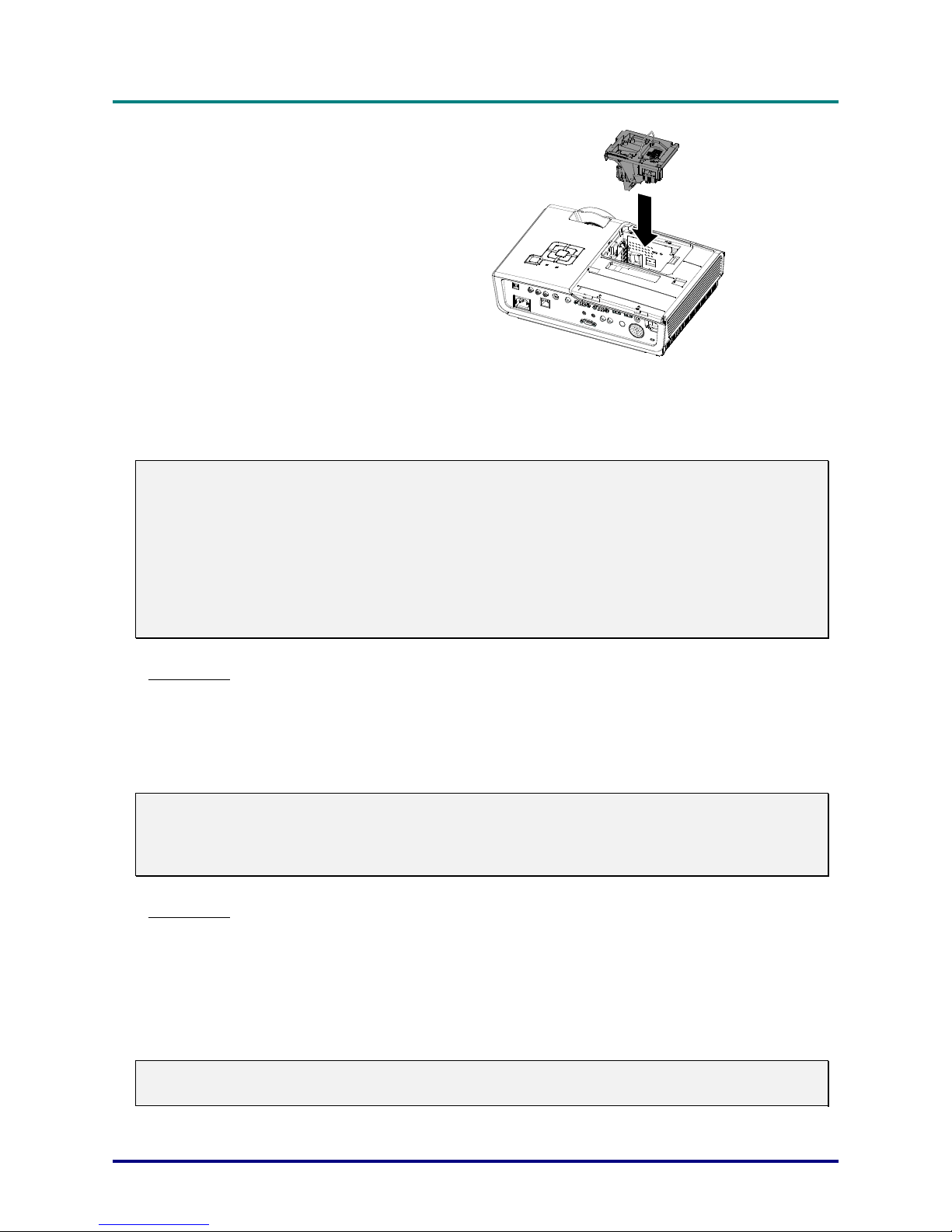

更換燈泡
更換燈泡手續不正確時，可能引起危險。請參閱第 37 頁的
更換投影機燈泡
，以取得此程式的清楚安全指
示。更換燈泡前：
¾ 拔除電源線。
¾ 讓燈泡冷卻約一小時。
小心：
燈泡有極小的機率會在正常使用時燒毀，此時玻璃塵或碎片會從後排氣孔排出。
請勿吸入玻璃塵或碰觸碎片， 否則可能造成人身傷害。
臉部請勿靠近排氣孔，以免接觸到燈泡氣體及碎片而造成傷害。
清理投影機
¾ 先拔除電源線，再進行清理。請參閱第 39 頁的
清理投影機
。
¾ 讓燈泡冷卻約一小時。
法規警告
在安裝及使用投影機之前，請先閱讀第 51 頁「
法規遵循
」一節中的法規注意事項。
重要回收指示：
本產品內的燈泡含有汞。如未經適當棄置程式，其中所含的電子廢棄物可能會導致危險。請依照當
地、州立、或是聯邦法規進行回收或棄置。如需詳細資訊，請與「美國電子產業聯盟」(Electronic
Industries Alliance) 聯絡，網址為：WWW.EIAE.ORG
。如需燈泡的專用棄置資訊，請查看：
WWW.LAMPRECYCLE.ORG。
符號解釋
拋棄：請勿使用家庭或一般垃圾收集服務來拋棄電氣和電子設備。歐盟各國要
求使用個別回收服務。
— iv —
Page 6
前
前
前
言
言
言
– v –
目錄
開始使用 ................................................................................................................................................................................ 1
包裝清單 ............................................................................................................................................................................ 1
投影機組件外觀 ................................................................................................................................................................ 2
右前方視圖
.................................................................................................................................................................... 2

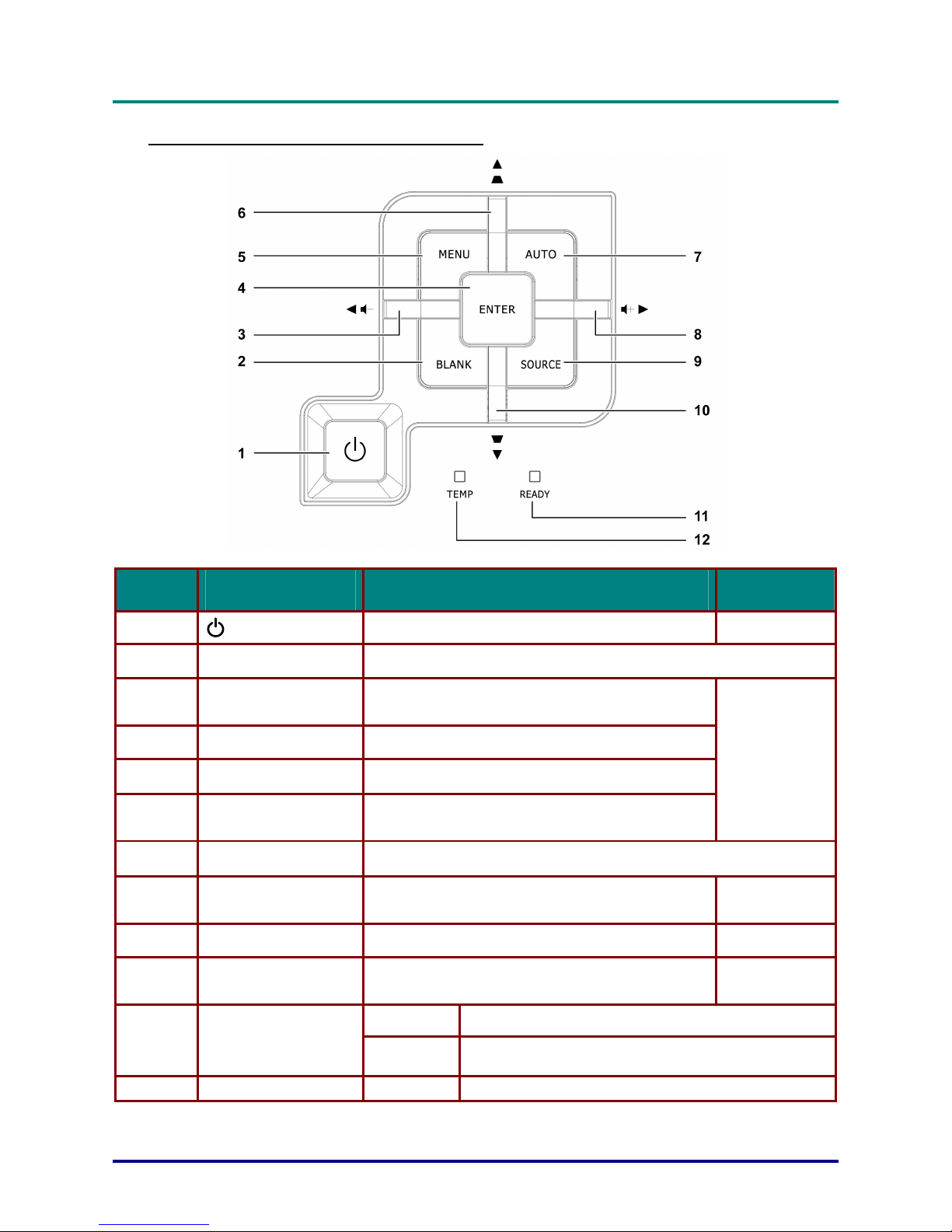

俯視圖：螢幕顯示
(OSD)
按鈕與燈號
....................................................................................................................... 3
後視圖
............................................................................................................................................................................ 4
底部視圖
........................................................................................................................................................................ 5
遙控器組件 ........................................................................................................................................................................ 6
遙控器操作範圍 ................................................................................................................................................................ 8
投影機與遙控器按鈕......................................................................................................................................................... 8
設定與操作 ............................................................................................................................................................................ 9
置入遙控器電池 ................................................................................................................................................................ 9
連接輸入裝置 .................................................................................................................................................................. 10

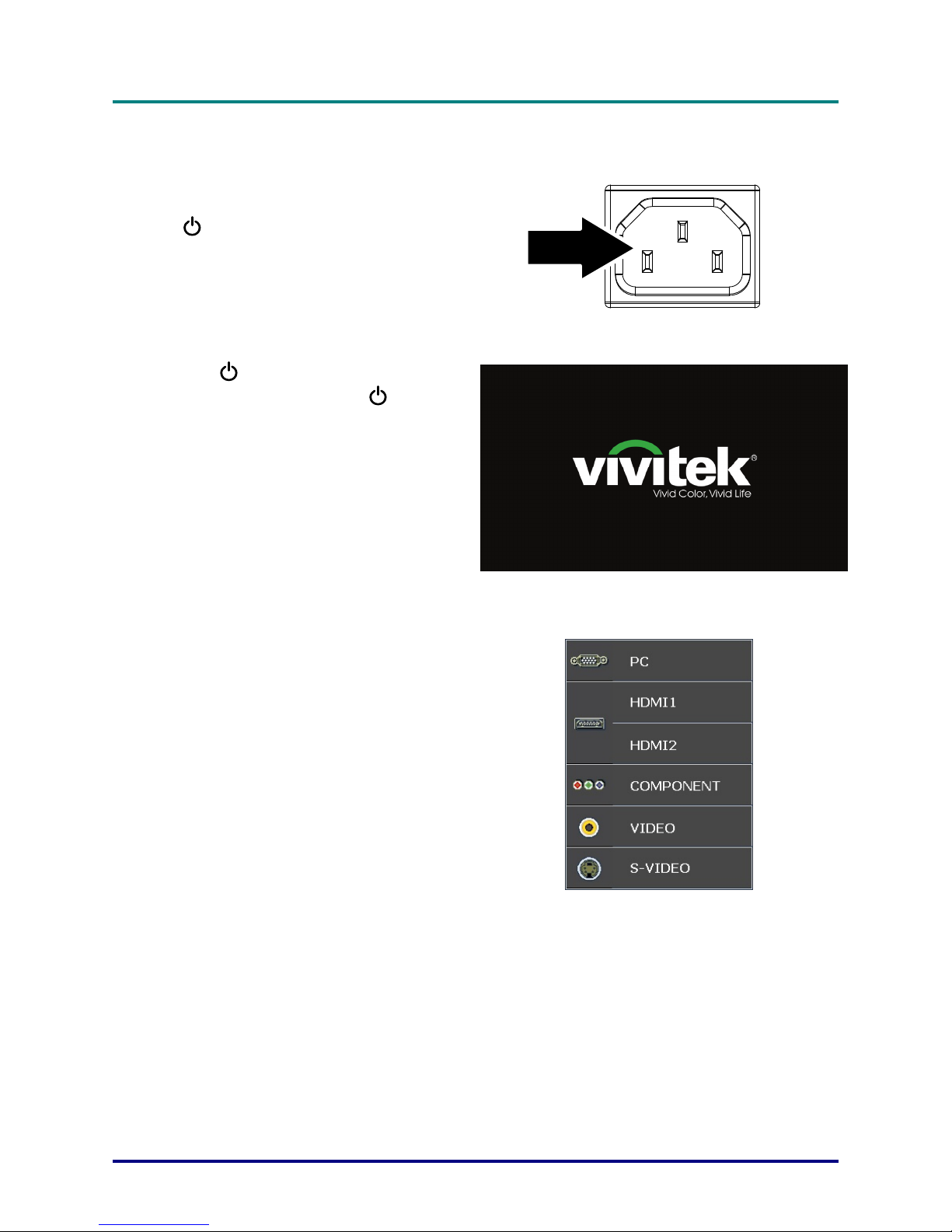

啟動及關閉投影機........................................................................................................................................................... 11

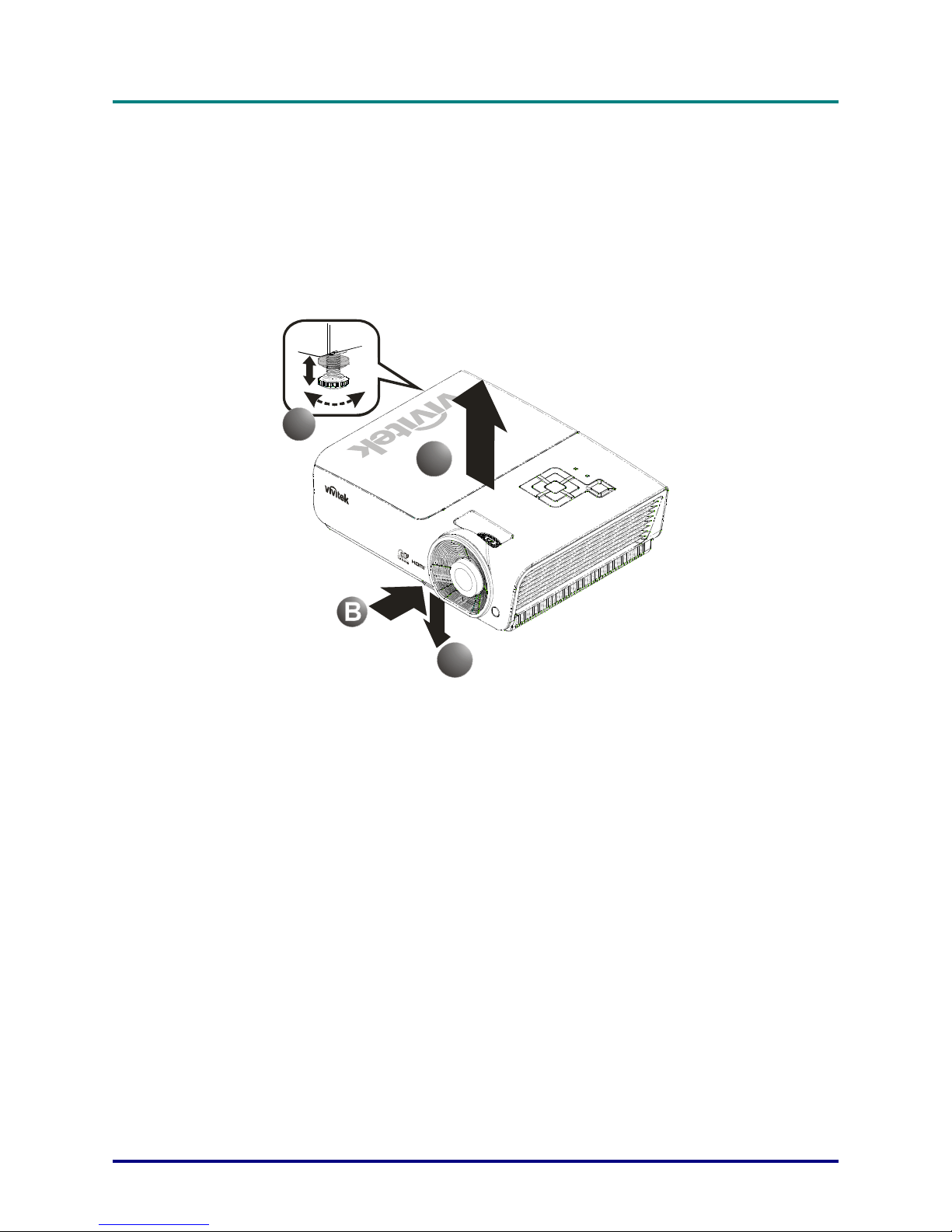

調整投影機水準 .............................................................................................................................................................. 13

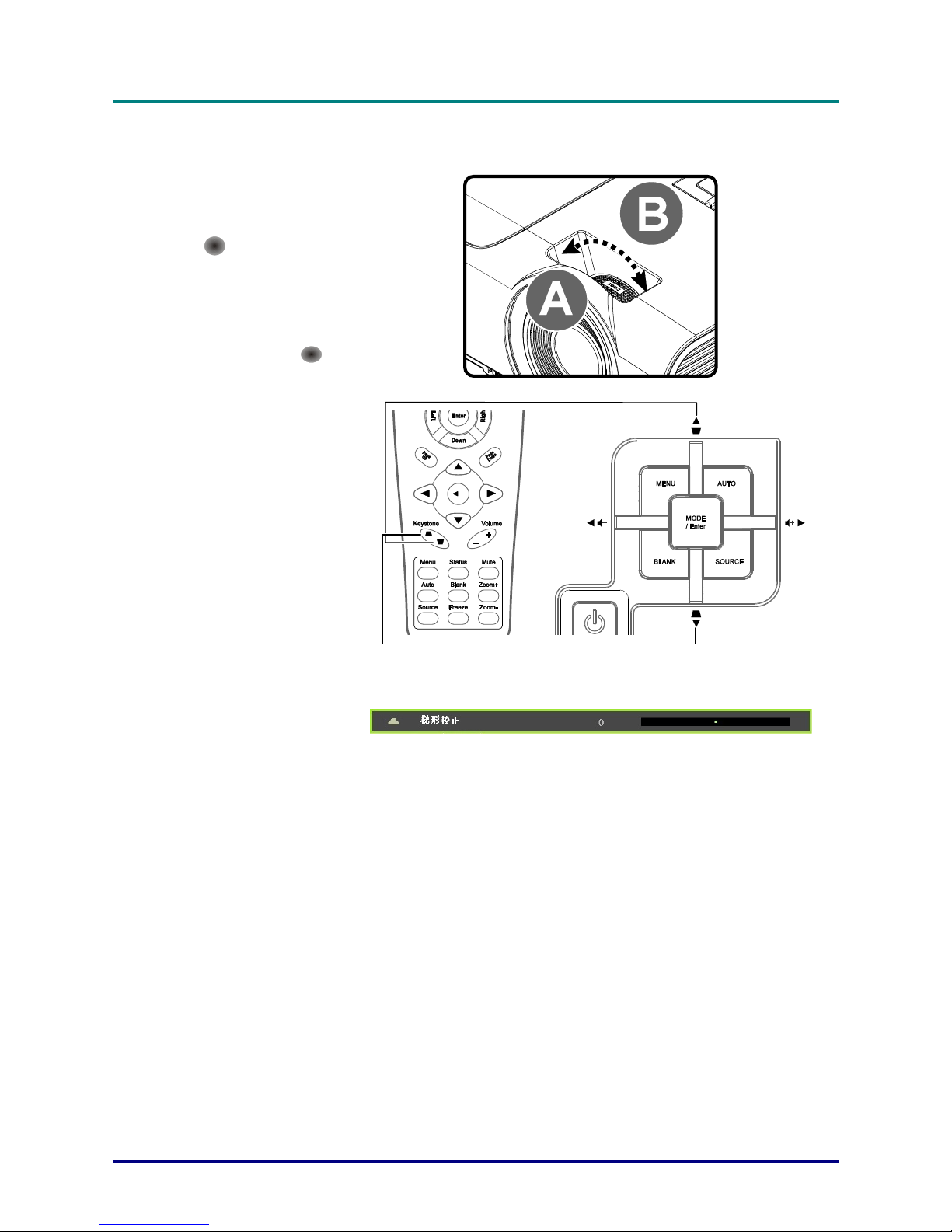

調整變焦環、對焦與梯形校正....................................................................................................................................... 14

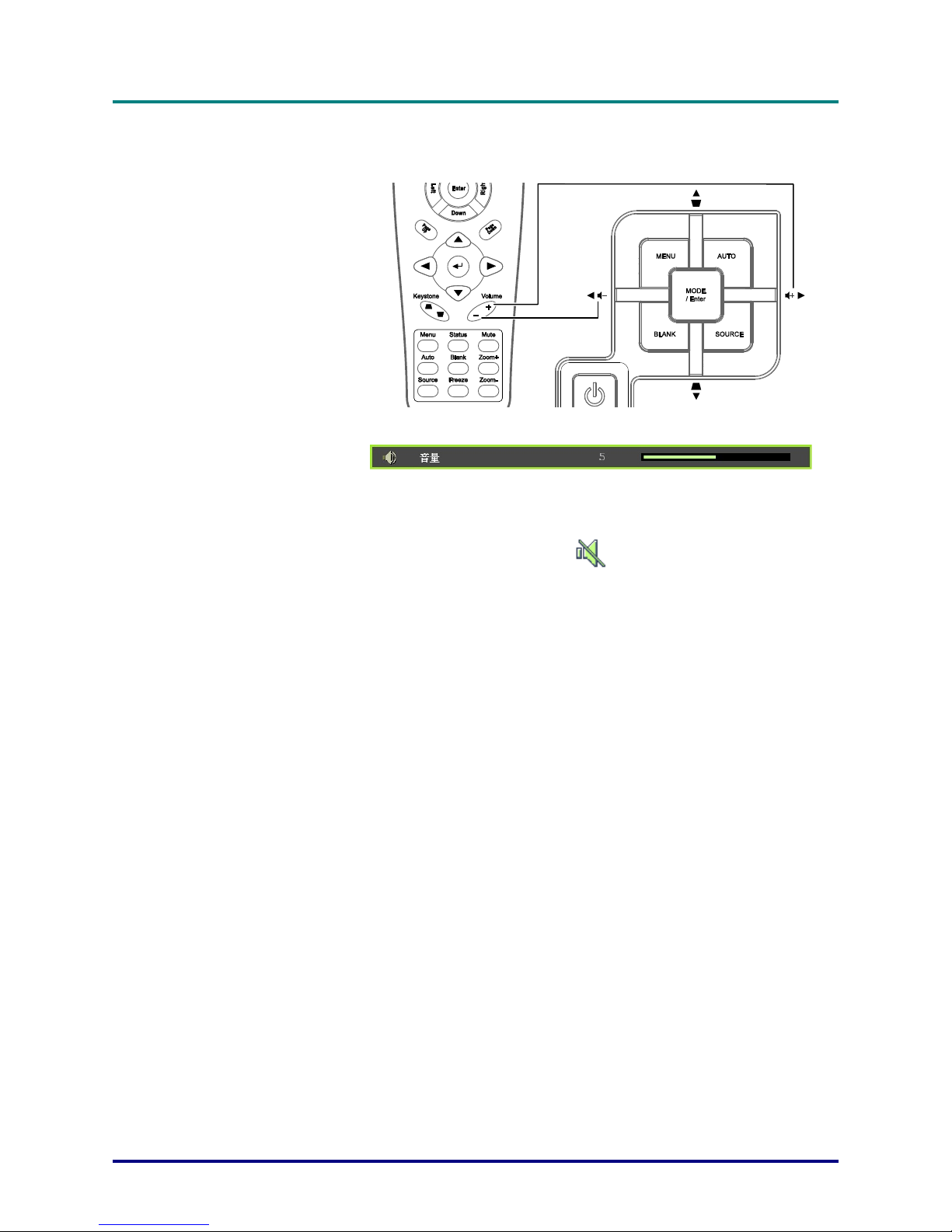

調整音量 .......................................................................................................................................................................... 15
螢幕顯示 (OSD) 功能表設定............................................................................................................................................. 16
OSD功能表控制 .............................................................................................................................................................. 16
瀏覽
OSD..................................................................................................................................................................... 16
設定 OSD 語言................................................................................................................................................................. 17
OSD 功能表簡介.............................................................................................................................................................. 18
影像>>基本主選單.......................................................................................................................................................... 19

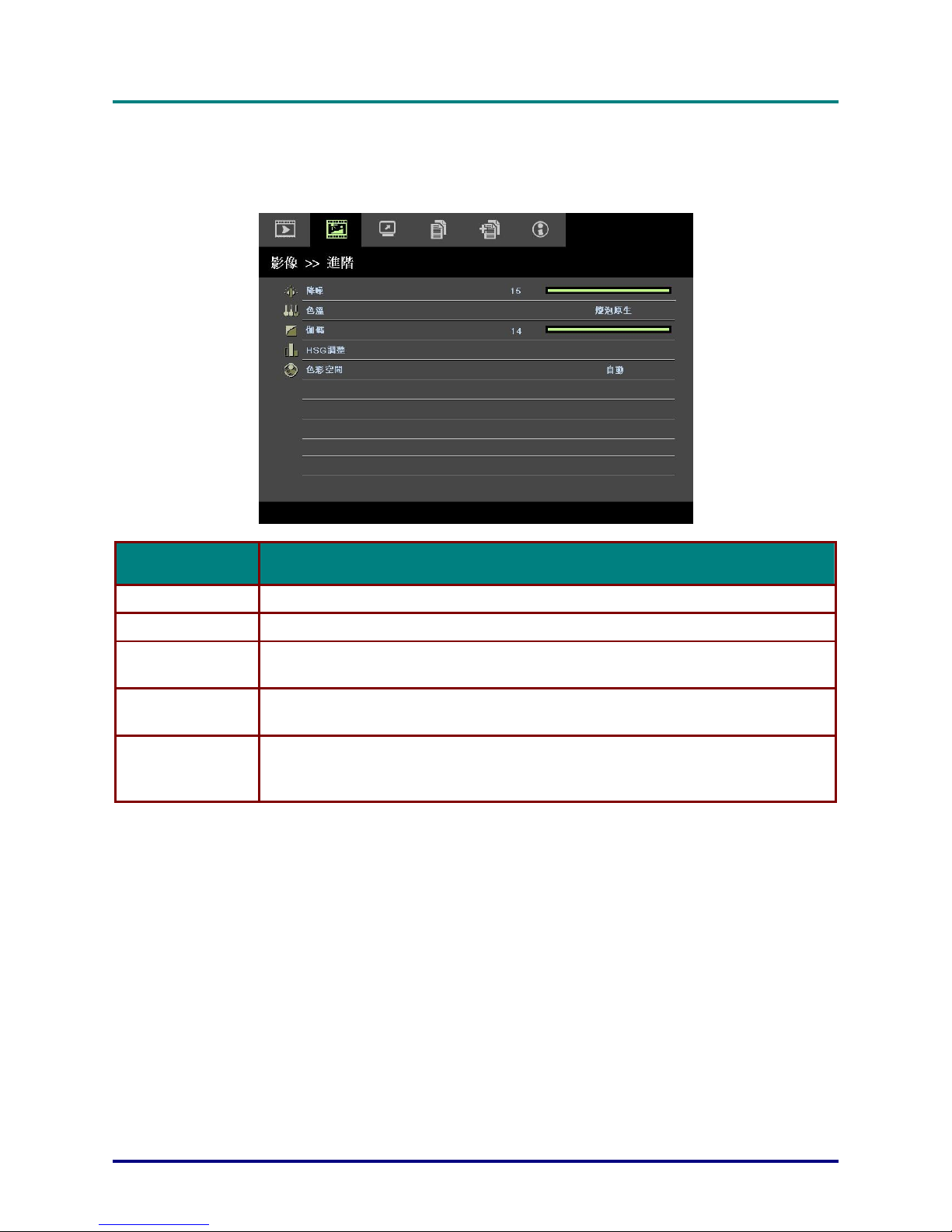

影像>> 進階主選單......................................................................................................................................................... 20

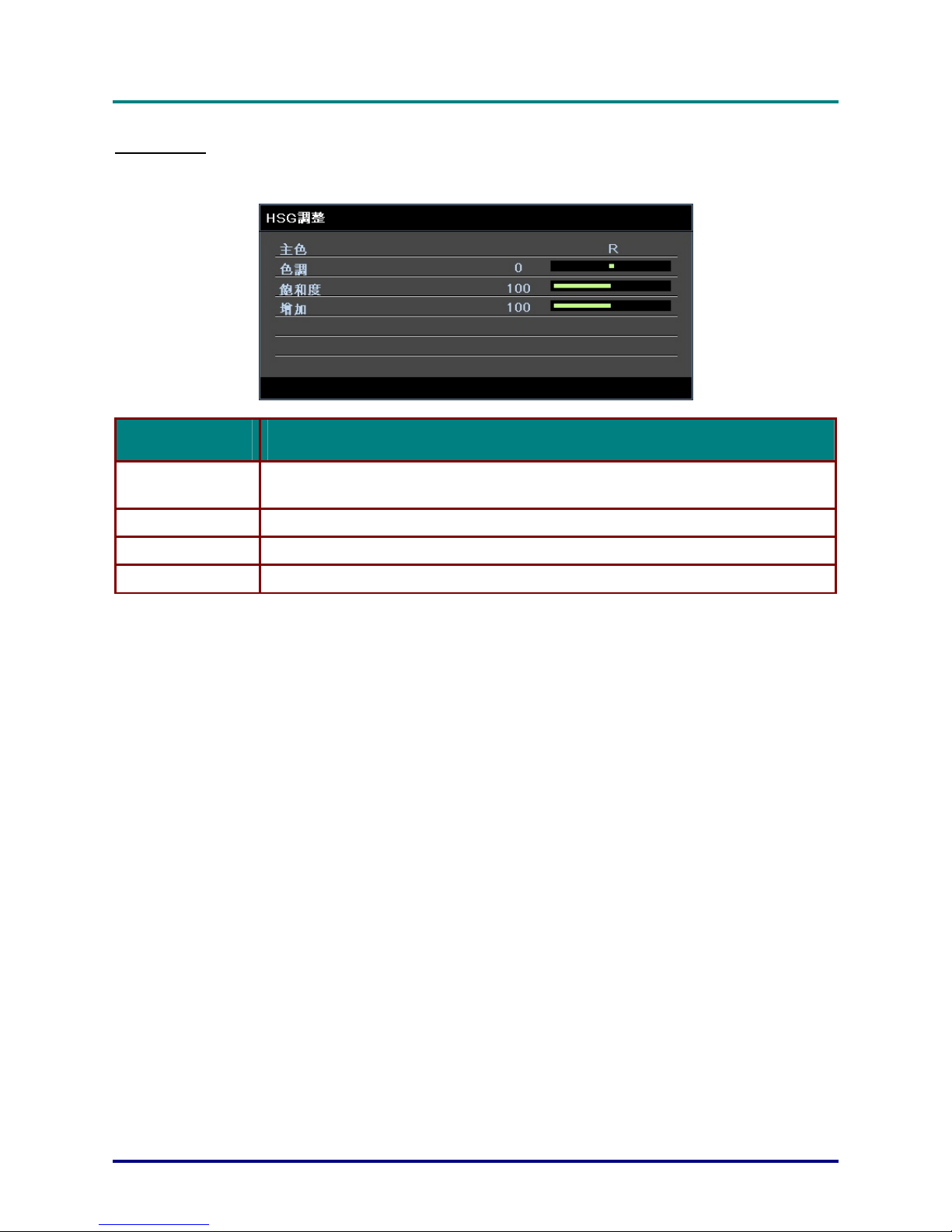

HSG 調整..................................................................................................................................................................... 21
顯示主選單 ...................................................................................................................................................................... 22

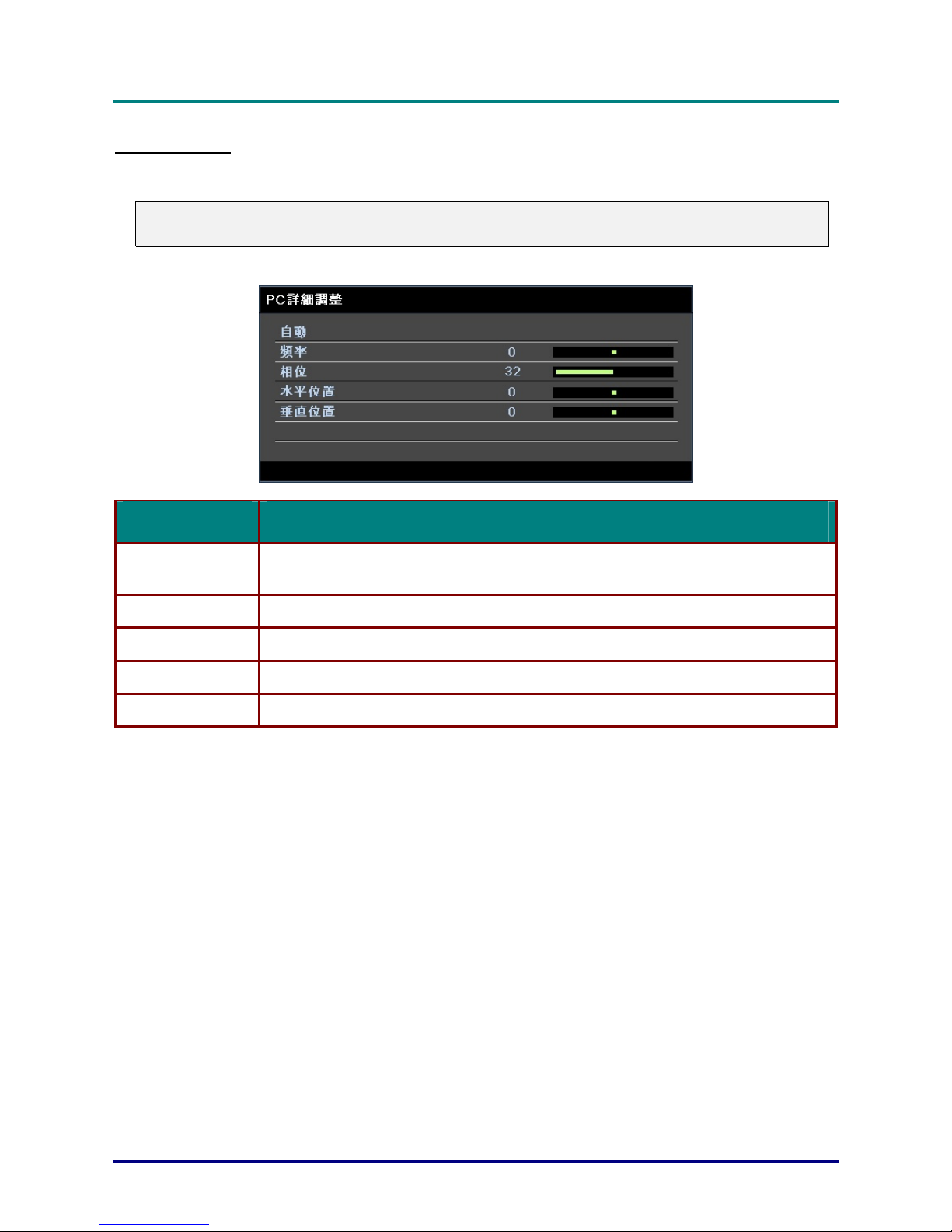

PC
詳細調整
................................................................................................................................................................ 23
設定>>基本設定選單...................................................................................................................................................... 24

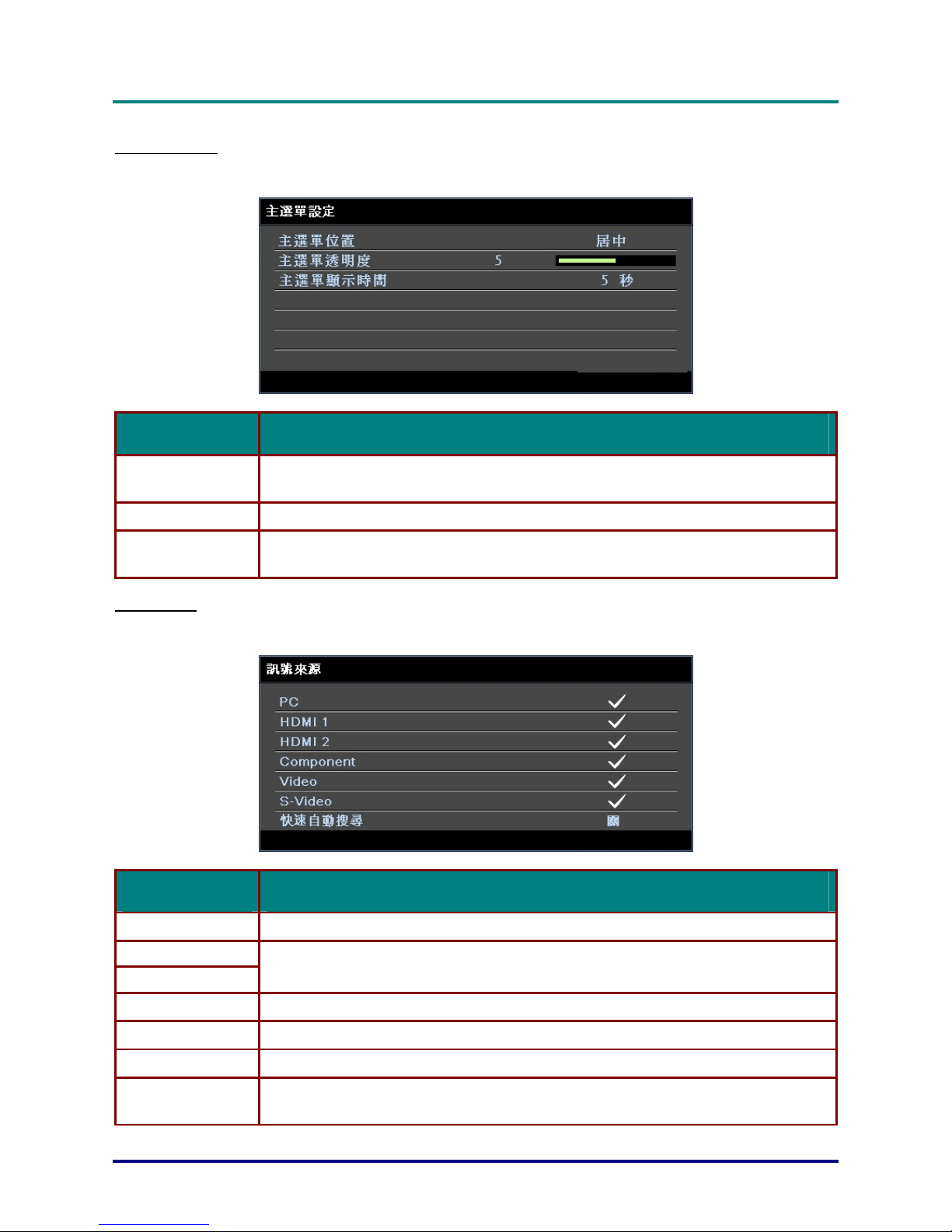

主選單設定
.................................................................................................................................................................. 25
訊號來源
...................................................................................................................................................................... 25

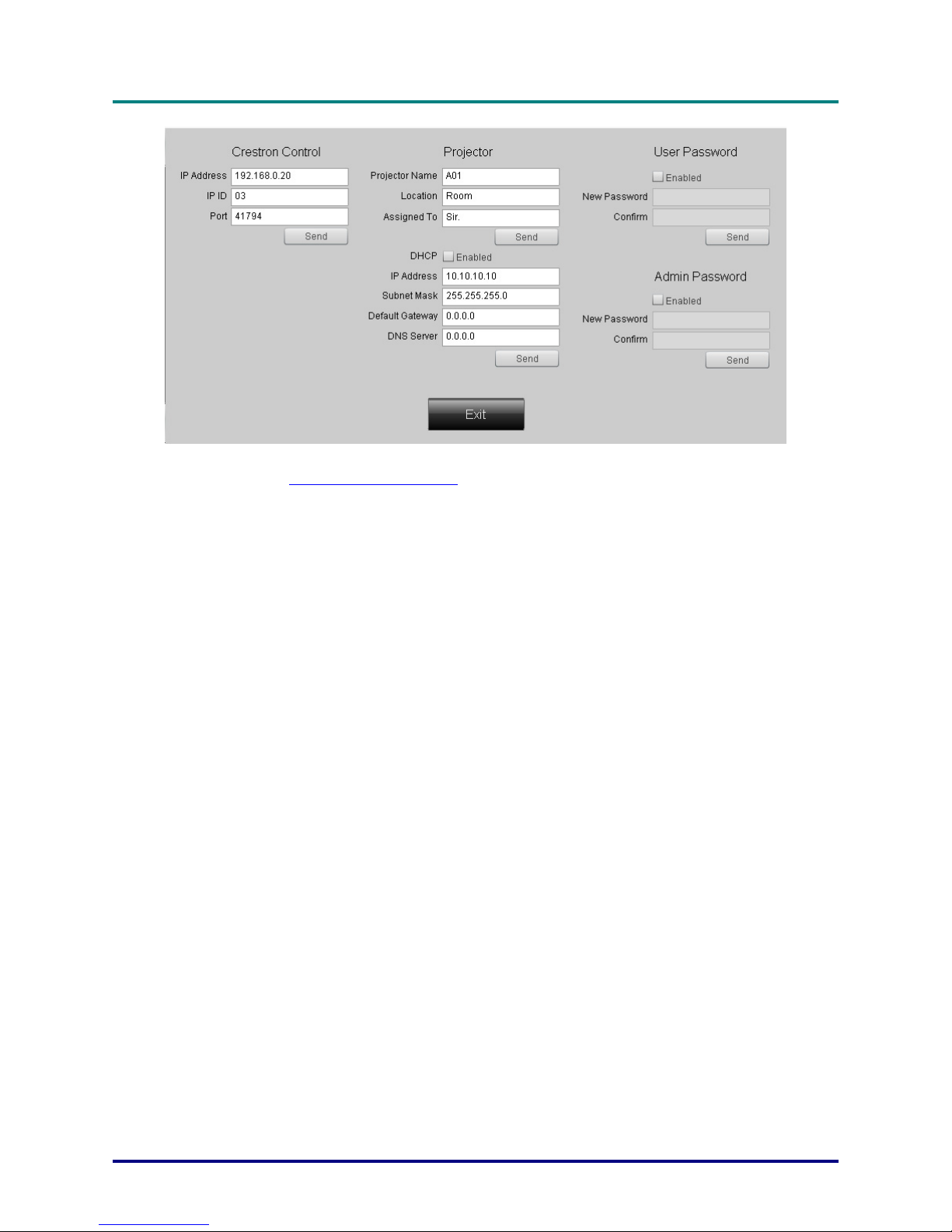

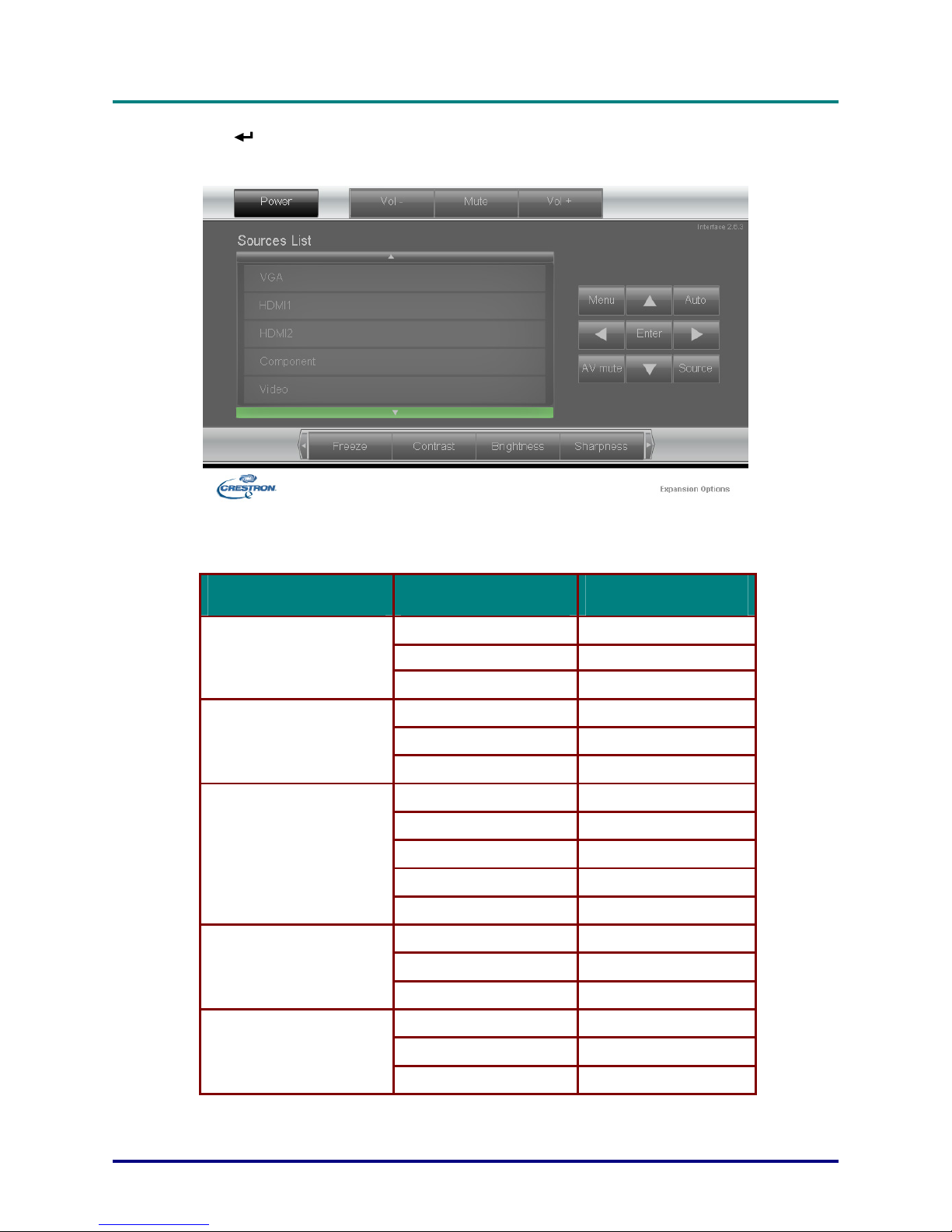

區域網路控制設定
....................................................................................................................................................... 26

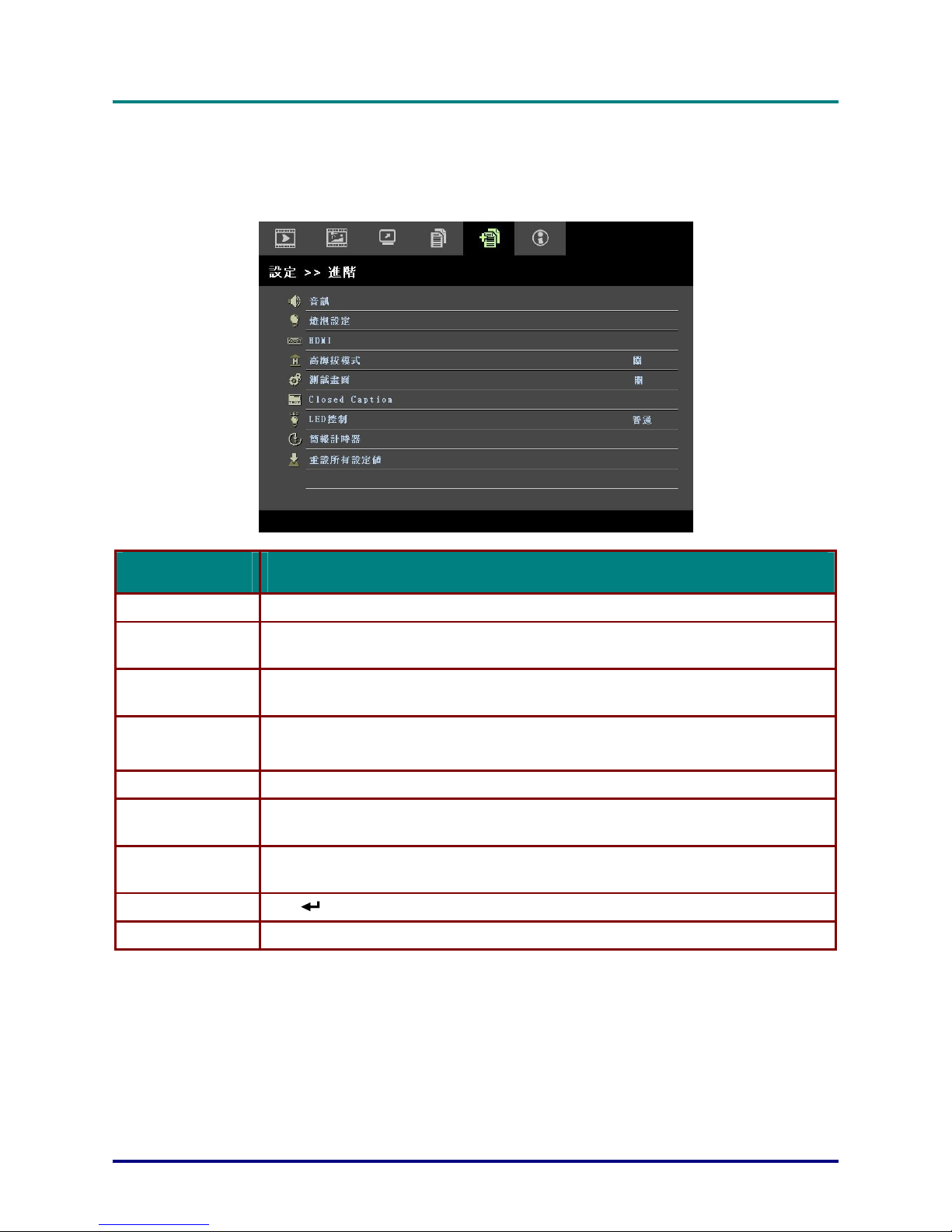

設定>>進階設定選單...................................................................................................................................................... 32
音訊
.............................................................................................................................................................................. 33
燈泡設定
...................................................................................................................................................................... 33

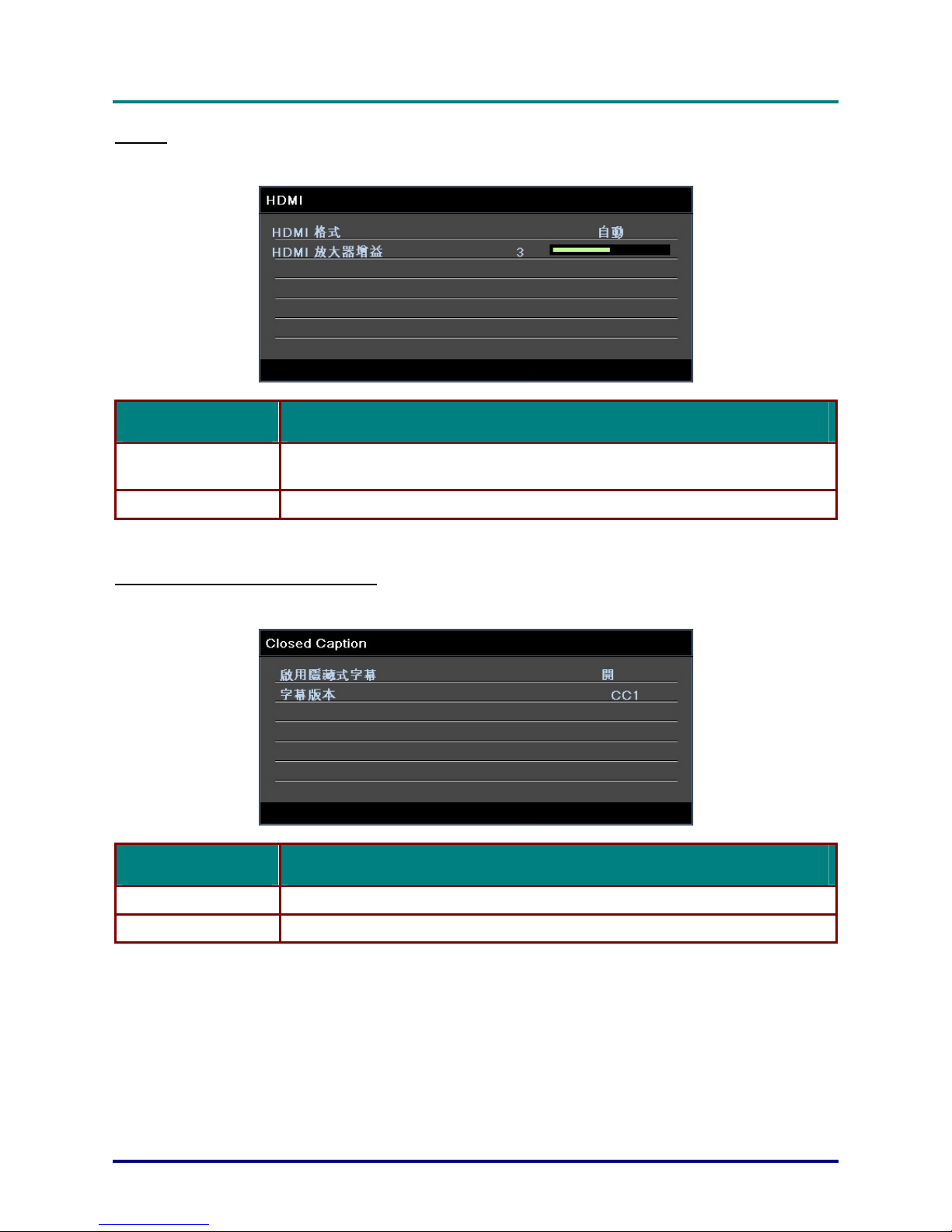

HDMI ............................................................................................................................................................................ 34
Closed Caption (
隱藏式字幕
).................................................................................................................................... 34

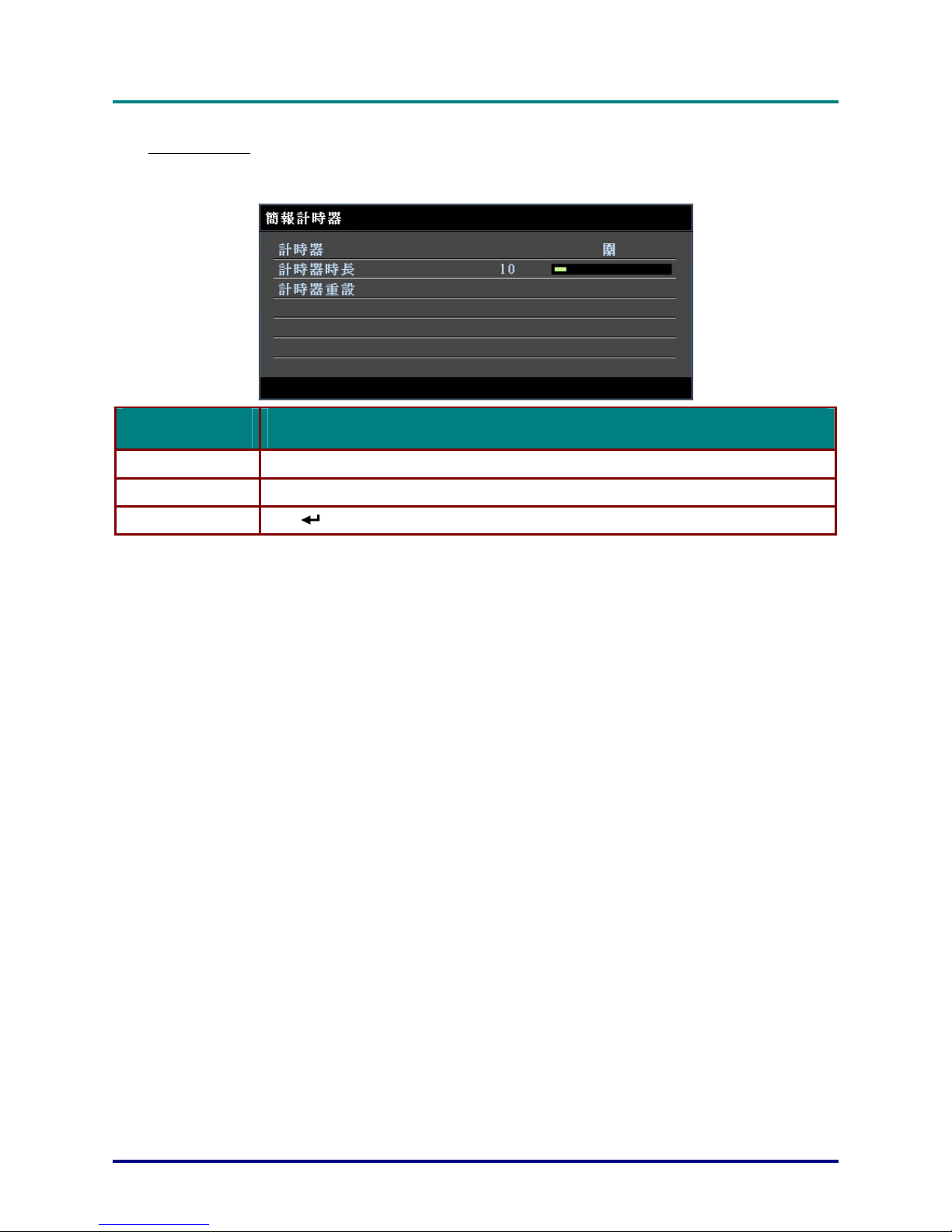

簡報計時器
.................................................................................................................................................................. 35

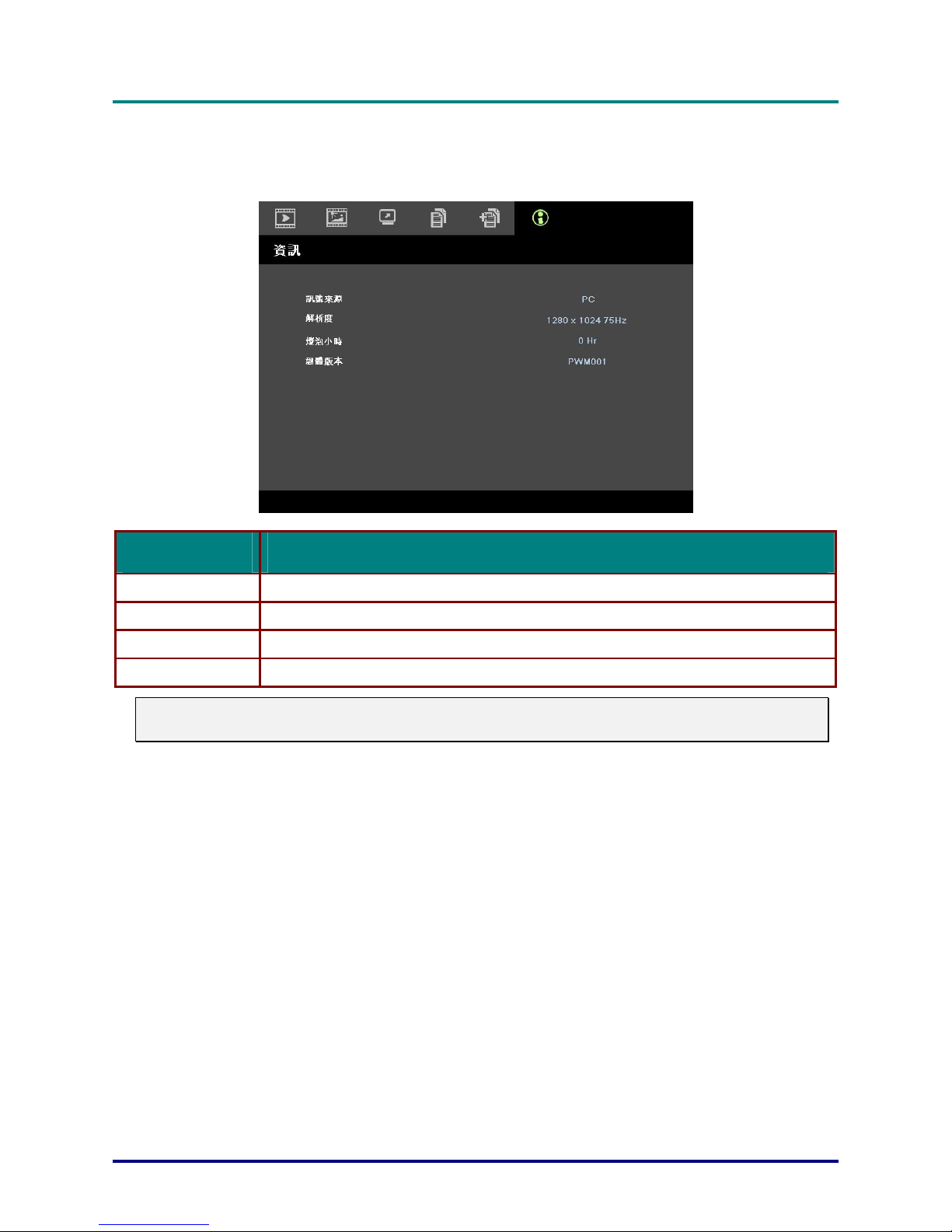

資訊選單 .......................................................................................................................................................................... 36
維護與安全 .......................................................................................................................................................................... 37
更換投影機燈泡 .............................................................................................................................................................. 37
清理投影機 ...................................................................................................................................................................... 39
清理鏡頭
...................................................................................................................................................................... 39
清理機身
...................................................................................................................................................................... 39
使用KENSINGTON
®
安全鎖............................................................................................................................................... 40
故障排除 .............................................................................................................................................................................. 41
常見問題與解答 .............................................................................................................................................................. 41
故障排除技巧 .................................................................................................................................................................. 41
燈號故障訊息 .................................................................................................................................................................. 42
Page 7
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
— vi —
影像問題 .......................................................................................................................................................................... 42
燈泡問題 .......................................................................................................................................................................... 43
遙控器問題 ...................................................................................................................................................................... 43
音訊問題 .......................................................................................................................................................................... 44
送修投影機 ...................................................................................................................................................................... 44
HDMI 常見問題............................................................................................................................................................... 45
規格 ...................................................................................................................................................................................... 46
規格 .................................................................................................................................................................................. 46
投影距離和投影尺寸....................................................................................................................................................... 47
投影距離及尺寸表
....................................................................................................................................................... 47
時脈模式表 ...................................................................................................................................................................... 48

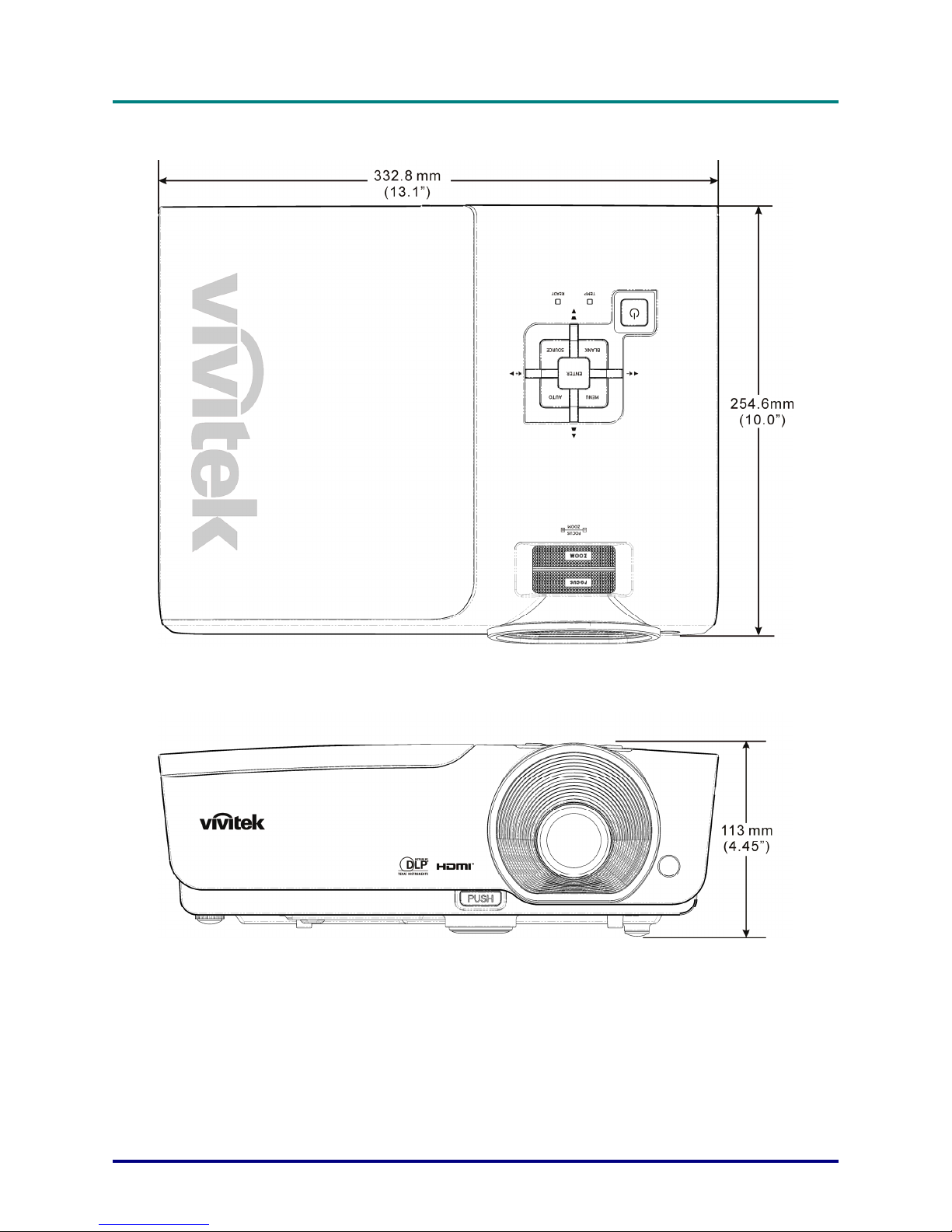

投影機尺寸 ...................................................................................................................................................................... 50
法規遵循 .............................................................................................................................................................................. 51
FCC警告........................................................................................................................................................................... 51
加拿大 .............................................................................................................................................................................. 51
安全認證 .......................................................................................................................................................................... 51
Page 8
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 1 –
開始使用

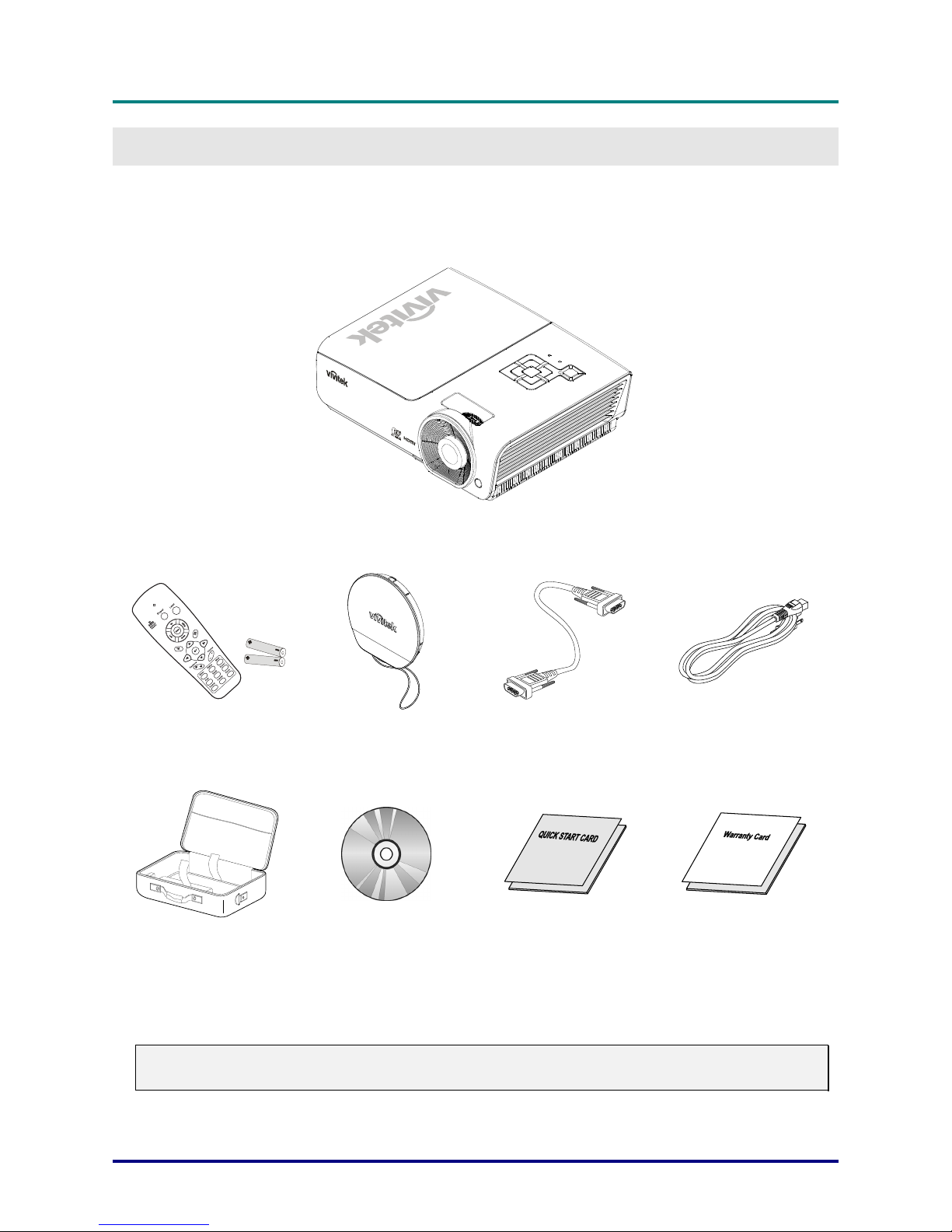

包裝清單
請小心拆封投影機，並檢查是否內含下列項目：
DLP
投影機
遙控器
(
附兩顆
AAA
電池
)
鏡頭蓋
VGA 線
電源線
攜行包
光碟片
(
本使用手冊
)
快速啟動指南
保固卡
如有任何項目遺失、損壞、或是故障，請立即與經銷商聯絡。建議您保留原有的包裝材料，以備將裝
置送回進行保證服務。
注意：
避免在髒亂的環境中使用投影機。
Page 9
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
投影機組件外觀

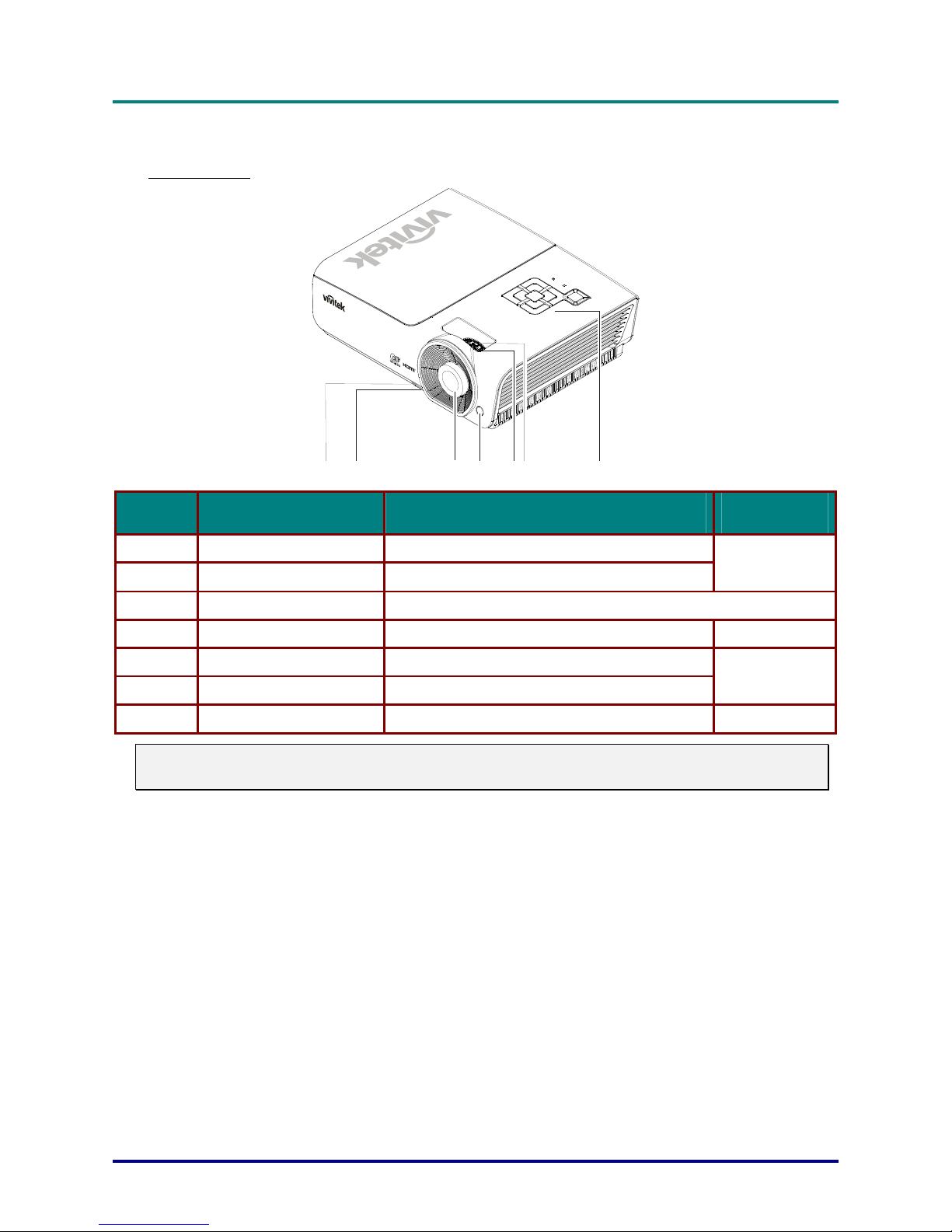

右前方視圖
1
234
5
6
7
項目 標示 說明 參閱頁數：
1.
高度調整按鈕 按下即可鬆開高度調整支架
2.
高度調整支架 調整投影機高度
13
3.
鏡頭 使用前取下鏡頭蓋
4.
紅外線接收器 接收遙控器紅外線訊號的接收器
6
5.
聚焦環 將投射影像聚焦
6.
變焦環 放大投射影像
14
7.
功能鍵 參閱俯視圖：螢幕顯示 (OSD) 按鈕與燈號
3
重要事項：
投影機上的通風口可讓空氣循環良好，以確保投影機燈泡保持低溫。切勿阻擋通風口。
– 2 –
Page 10
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
俯視圖：螢幕顯示
(OSD)
按鈕與燈號
項目
標示 說明 參閱頁數：
1.
(電源按鈕)
開啟或關閉投影機電源
11
2.
BLANK
顯示屏幕背景與靜音狀態
3.
◄ (向左箭頭) / 音量-
在 OSD 中瀏覽及變更設定值
快速選單 – 音量調整
4.
Enter
進入或確認選定的 OSD 選單項目
5.
功能表 開啟和退出 OSD 的按鈕
6.
▲ (向上箭頭) /
梯形校正+
在 OSD 中瀏覽及變更設定值
快速選單 – 梯形校正
16
7.
自動 將影像尺寸、位置及解析度最佳化
8.
► (向右箭頭) / 音量+
在 OSD 中瀏覽及變更設定值
快速選單 – 音量調整
16
9.
來源 進入訊號來源選單
10
10.
▼ (向下箭頭) /
梯形校正-
在 OSD 中瀏覽及變更設定值
快速選單 – 梯形校正
16
紅色 燈泡準備就緒，可開啟電源
11.
READY 燈號
閃爍
燈泡尚未準備就緒 (暖機/當機/冷卻)
(請參閱第 42 頁的「
燈號故障訊息
」)
12.
溫度燈號 閃爍 錯誤碼
– 3 –
Page 11
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

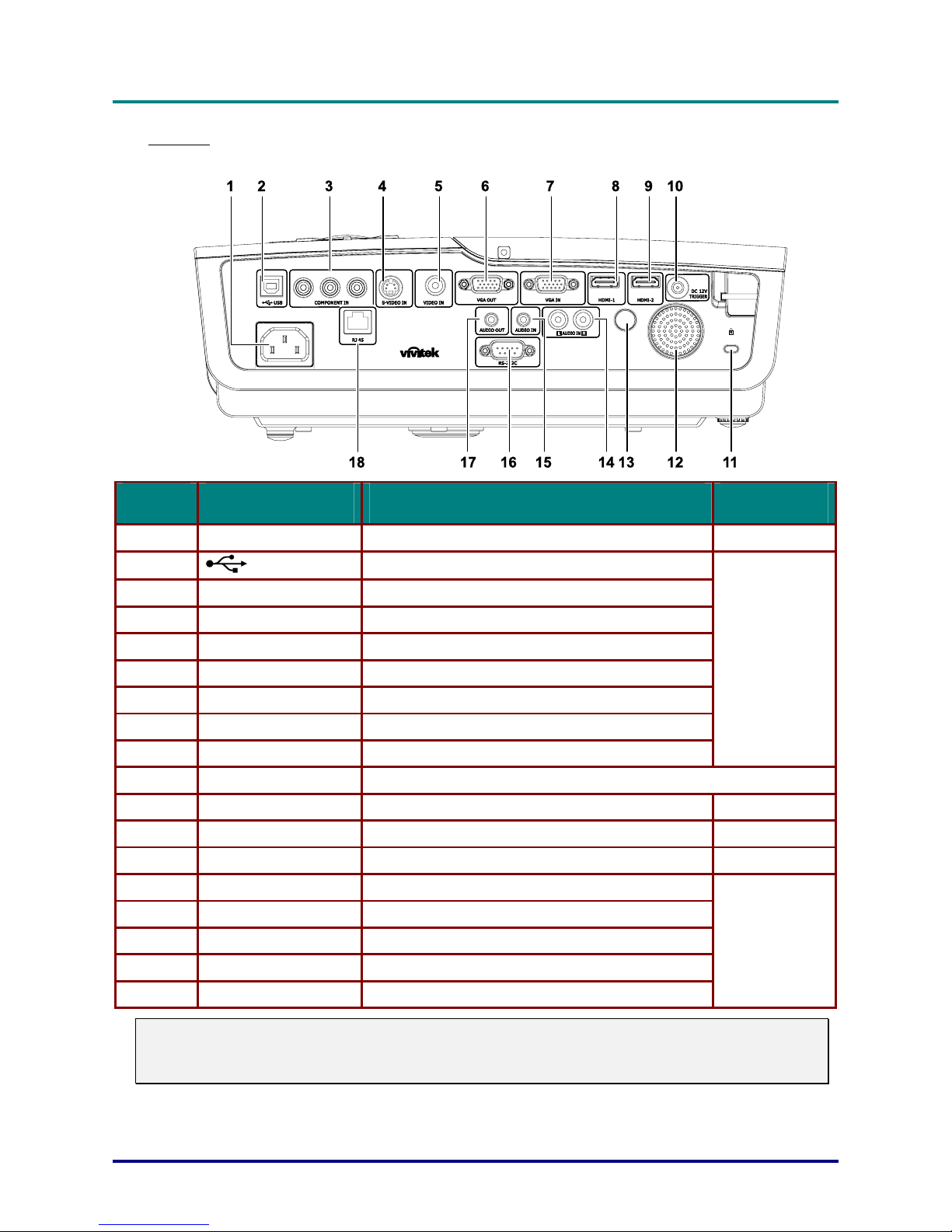

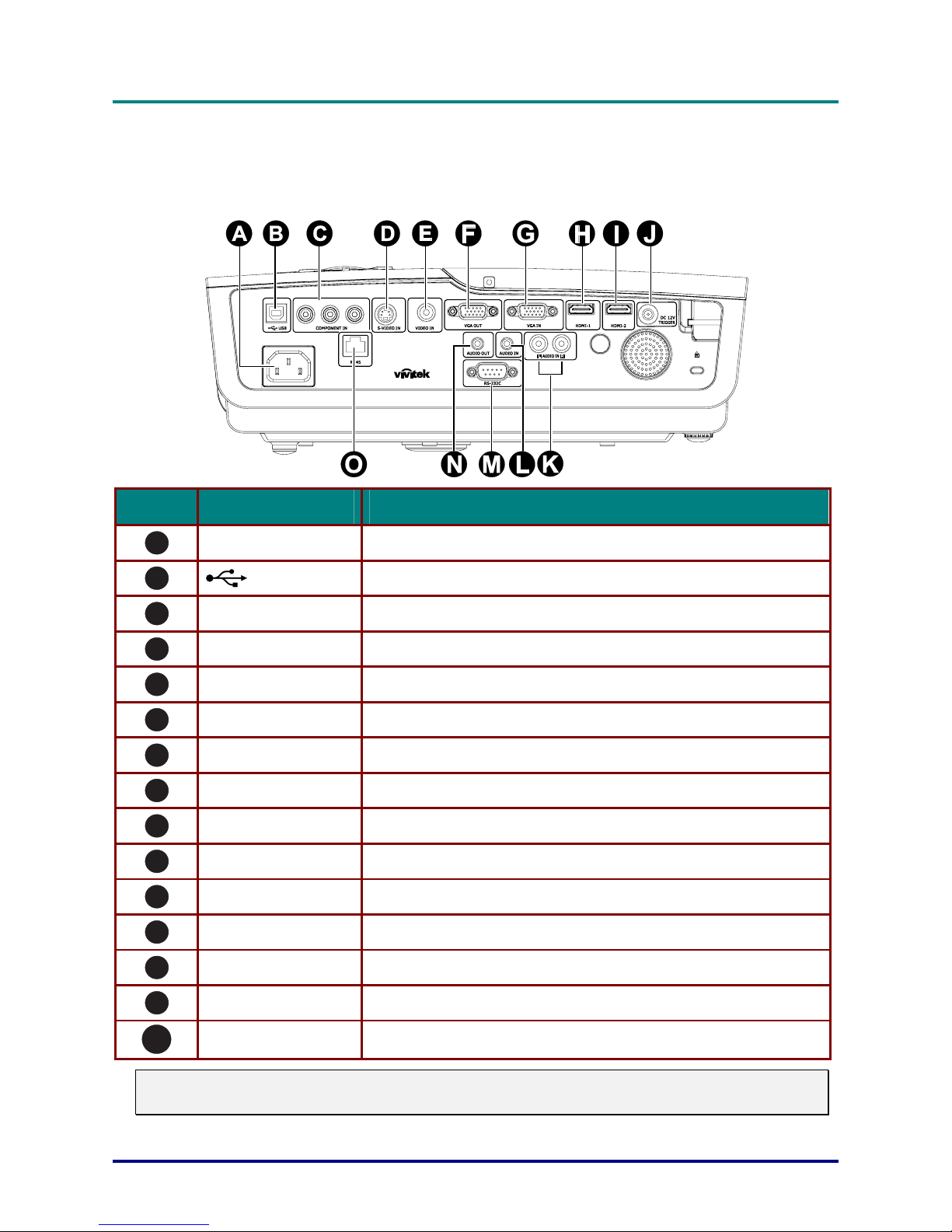

後視圖
項目 標示 說明 參閱頁數：
1.
AC IN
連接電源線
11
2.
(USB)
僅供維修使用
3.
COMPONENT 輸入 連接支援色差視訊端子的裝置
4.
S-VIDEO 輸入 連接自視訊裝置的 S-Video 訊號線
5.
VIDEO 輸入 連接自視訊裝置的複合訊號線
6.
VGA OUT
將 RGB 線連接至顯示器
7.
VGA 輸入 從電腦連接 RGB 線
8.
HDMI – 1
連接自 HDMI
TM
裝置的 HDMITM 訊號線
9.
HDMI – 2
連接自 HDMI
TM
裝置的 HDMITM 訊號線
10
10.
DC 12V 觸發器 連接 12V 電源輸出
11.

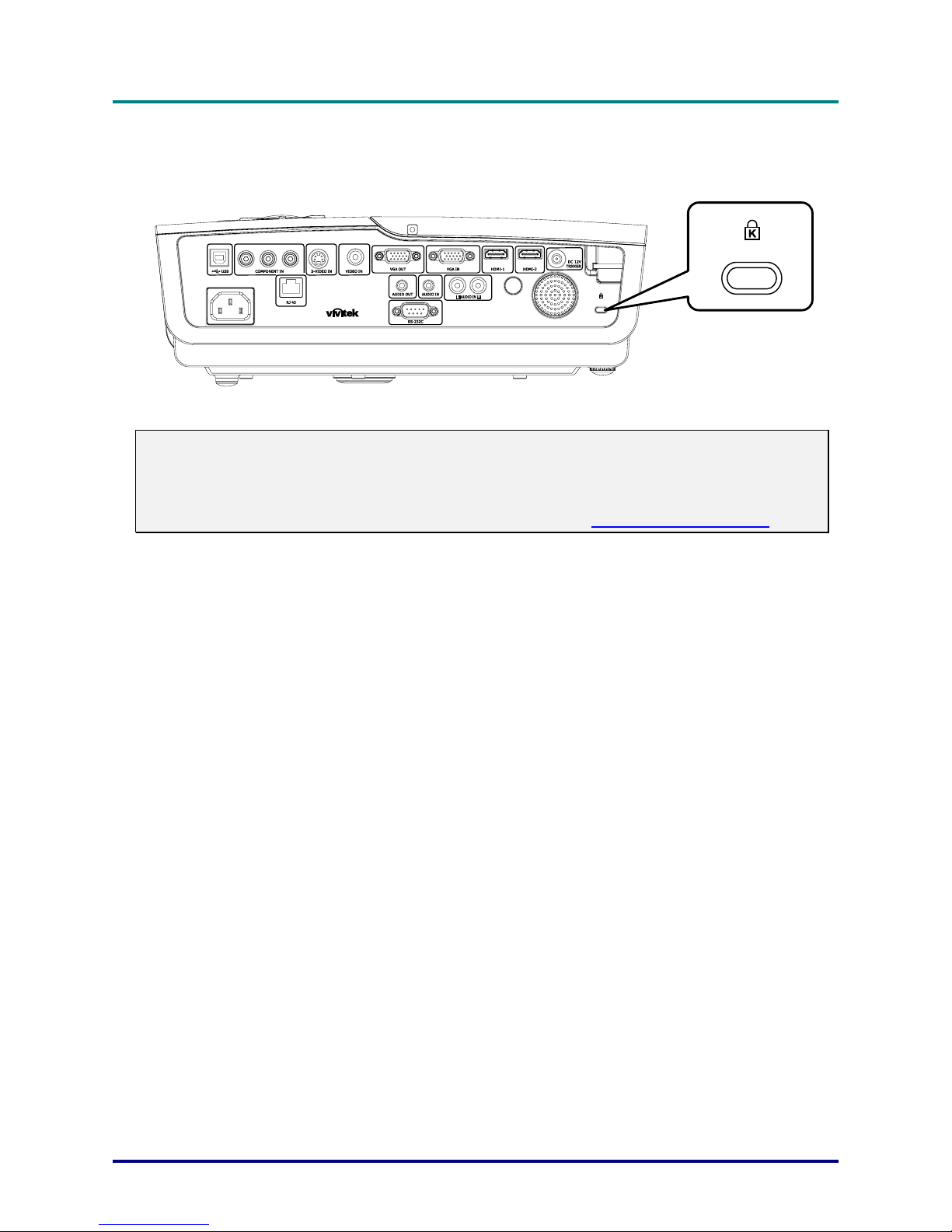

Kensington 安全鎖 以 Kensington® 安全鎖將投影機鎖在固定的物體上
40
12.
喇叭 輸出聲音
10
13.
IR 接收器 接收遙控器的 IR 訊號
6
14.
音訊輸入 (左右聲道) 連接自音訊裝置的音源線
15.
音訊輸入 連接自輸入裝置的音源線
16.
RS-232C
連接遙控器的 RS-232 序列埠
17.
音訊輸出 連接音訊迴路輸出 (loop through) 的音源線
18.
RJ – 45
連接乙太網路的 LAN 線
10
註：
如果您的影像設備具有各種不同的輸入訊源，建議您依照以下優先順序連接，以獲得最佳的畫面品
質：
HDMI
TM
、色差、
S-Video
、複合。
– 4 –
Page 12
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

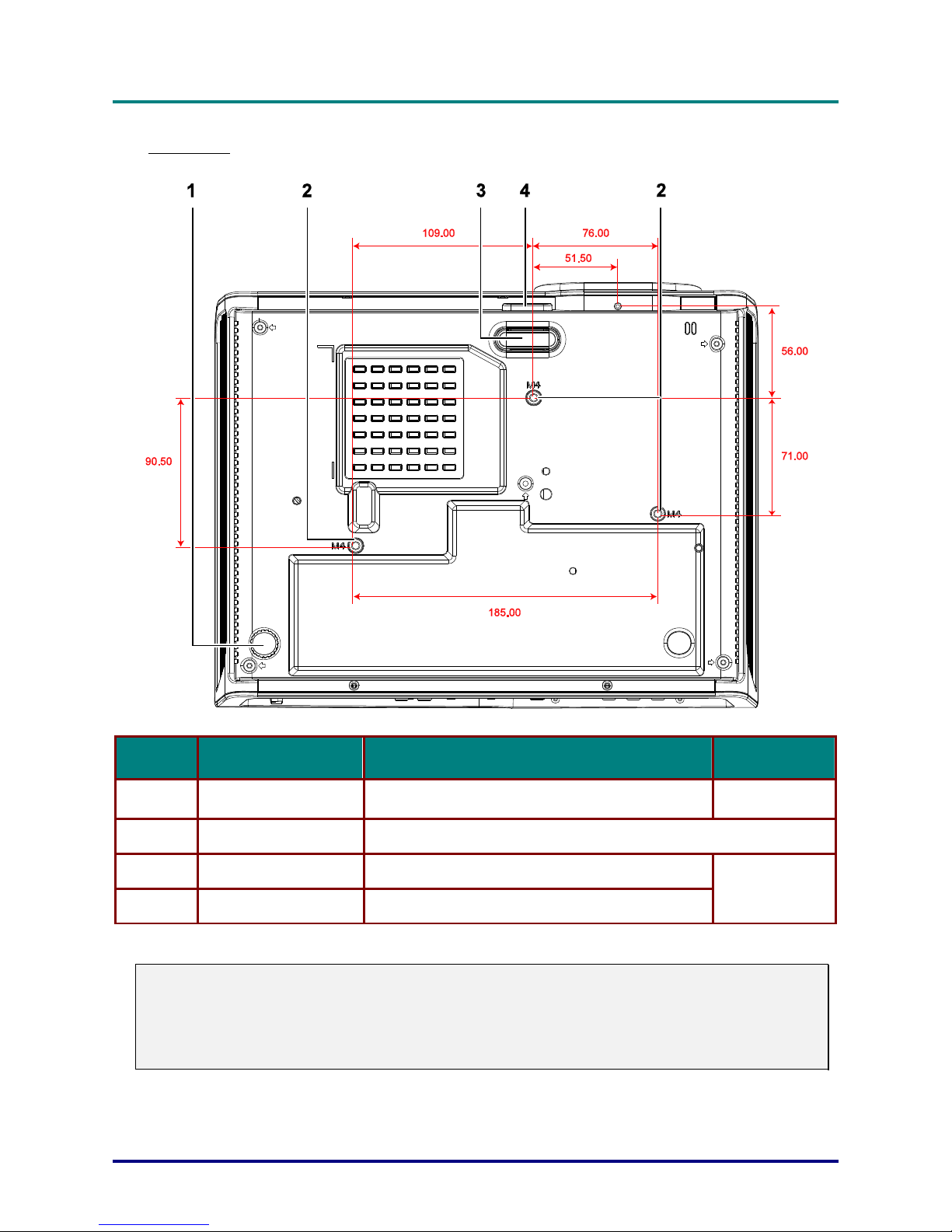

底部視圖
項目 標示 說明 參閱頁數：
1.
傾斜調整器 旋轉調整器以調整角度位置
13
2.
天花板支撐孔 如須將投影機吊掛天花板請洽經銷商
3.
高度調整支架 按下調整按鈕時，調整支架會下降
4.
高度調整按鈕 按下即可鬆開調整支架
13
註：
安裝投影機時，請務必使用符合UL標準的天花板吊掛套件。
有關吸頂安裝，請使用核准的固定硬體以及最長
6 mm (0.23
英吋) 的
M4
螺絲。
吸頂固定套件的構造必須具有合適的形狀和強度。吸頂固定套件的載重能力必須超過安裝設備的重
量，並且另外能夠承受超過設備重量 (不低於
5.15
公斤) 三倍的重量超過
60
秒。
– 5 –
Page 13
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

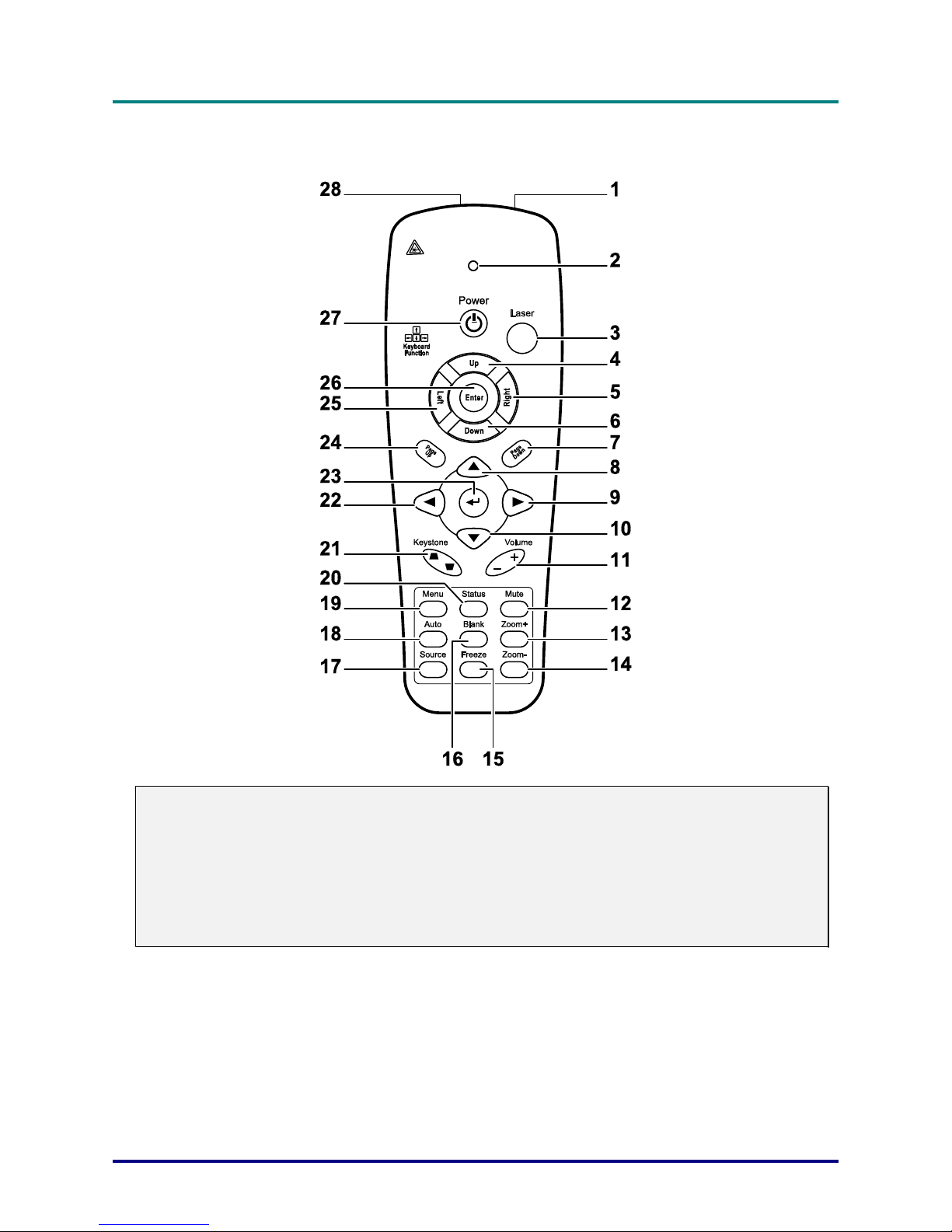

遙控器組件
重要事項：
1.
避免在日光燈開啟時使用投影機。某些高頻燈光會幹擾遙控器操作。
2.
請務必確認遙控器與投影機之間沒有任何阻礙物。若兩者之間有阻礙物，您可以利用投射螢幕之
類的反射面將遙控訊號反射至投影機。
3.
投影機上的按鈕及方向鍵與遙控器上對應的按鈕及方向鍵具備相同功能。本使用手冊會根據遙控
器來說明各項功能。
– 6 –
Page 14
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 7 –
項目 標籤 說明 參考頁：
1.
紅外線發射器 傳輸訊號給投影機
2.
狀態 LED 使用遙控器時亮起
3.
雷射 按下可操作螢幕上指標
4.
向上 透過 USB 連接 PC 時，作為向上箭號使用（此系列不提供）
5.
向右 透過 USB 連接 PC 時，作為向右箭號使用（此系列不提供）
6.
向下 透過 USB 連接 PC 時，作為向下箭號使用（此系列不提供）
7.
下一頁 透過 USB 連接 PC 時，作為下一頁使用（此系列不提供）
8.
向上游標
9.
向右游標
10.
向右游標
瀏覽與變更 OSD 中的設定
16
11.
音量 +/- 調整音量
15
12.
靜音 使內建喇叭無聲
13.
變焦+ 拉近
14.
變焦- 拉遠
15.
靜止 靜止／取消靜止螢幕上的畫面
16.
空白 使螢幕變成空白畫面
17.
訊號源 偵側輸入裝置
18.
自動 自動調整相位、追蹤、尺寸、位置
19.
功能表 開啟 OSD
16
20.
狀態 開啟 OSD 狀態功能表 (偵測到輸入裝置時，才會開啟此主選單)
36
21.
梯形修正上底／
下底
修正影像梯形 (較寬的上底／下底) 效應
14
22.
向左游標 瀏覽與變更 OSD 中的設定
23.
Enter
變更 OSD 中的設定
24.
上一頁 透過 USB 連接 PC 時，作為上一頁使用（此系列不提供）
25.
向左 透過 USB 連接 PC 時，作為向左箭號使用（此系列不提供）
26.
Enter
透過 USB 連接 PC 時，作為 Enter 鍵使用（此系列不提供）
16
27.
電源 關閉或開啟投影機
11
28.
雷射 作為螢幕上指標使用；請勿對著眼睛。
Page 15
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 8 –
遙控器操作範圍
遙控器利用紅外線傳輸來控制投影機。使用遙控器時，紅外線毋須直接指向投影機本體。亦即遙控器
不需與投影機側面或後方保持垂直，遙控器在投影機四周半徑約 7 公尺 (23 英呎)、及上下各 15 度的
範圍內皆可正常運作。若投影機無法回應遙控器，不妨移近一些。
投影機與遙控器按鈕
要操作投影機時，可使用遙控器或是投影機上方的按鈕。所有的動作都可以用遙控器操控；但是投影
機上的按鈕用途就較為有限。
Page 16
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 9 –
設定與操作

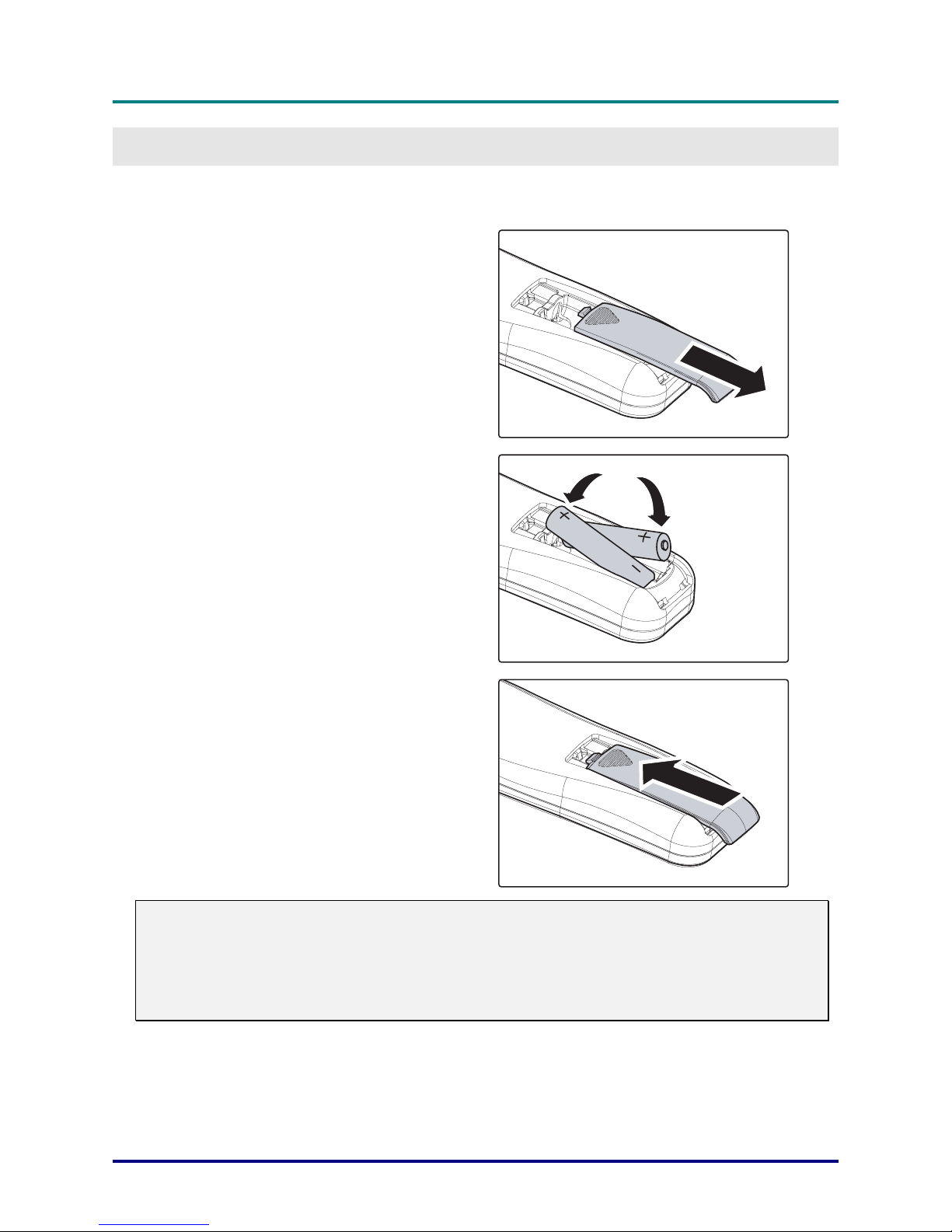

置入遙控器電池
1.
按箭頭方向滑動電池盒蓋，取下蓋
子。
2.
按圖示電池極性 (+/-) 放入提供的電
池。
3.
重新合上蓋子。
警告：
1.
僅限使用
AAA
電池（建議使用鹼性電池）。
2.
根據當地法律法規處理廢舊電池。
3.
長期不使用投影機時，請取出電池。
Page 17
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
連接輸入裝置
PC、筆記型電腦和視訊裝置可同時連接至投影機。視訊裝置包括 DVD、VCD、VHS 放影機，以及攝影
機與數位相機等。請閱讀連接裝置的使用手冊，以確認該裝置是否有相應的輸出接頭。
項目 標示 說明
A
AC IN
連接電源線
B
(USB)
僅供維修使用
C
COMPONENT 輸入 連接支援色差視訊端子的裝置
D
S-VIDEO 輸入 連接自視訊裝置的 S-Video 訊號線
E
VIDEO 輸入 連接自視訊裝置的複合訊號線
F
VGA 輸出 將 RGB 線連接至顯示器
G
VGA 輸入 從電腦連接 RGB 線
H
HDMI – 1
連接自 HDMI
TM
裝置的 HDMITM 訊號線
I
HDMI – 2
連接自 HDMI
TM
裝置的 HDMITM 訊號線
J
DC 12V 觸發器 連接 12V 電源輸出
K
音訊輸入 (左右聲道) 連接自音訊裝置的音源線
L
音訊輸入 連接自輸入裝置的音源線
M
RS-232C
連接遙控器的 RS-232 序列埠
N
音訊輸出 連接音源線，以使用音訊環通 (Loop Through)
O
RJ – 45
連接乙太網路的 LAN 線
警告：
基於安全預防措施，請先拔除投影機及所有連接裝置的電源線，再開始連接裝置。
– 10 –
Page 18
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
啟動及關閉投影機
1.
將電源線連接至投影機。將另一端連
接至插座。
電源 LED 燈將會亮起。
2.
開啟連接的裝置。
3. 確認
電源 LED 持續亮著藍色，而
非閃爍著藍色。 接著按下
電源按
鈕，開啟投影機的電源。
投影機出現開機畫面，並偵測到連接
裝置。
4.
若已連接一個以上的輸入裝置，請按
來源按鈕，並利用 ▲▼ 鍵切換輸入
裝置。
• PC： 類比 RGB
• HDMI 1/2： 高畫質多媒體介面
• 色差：DVD 輸入YCbCr / YPbPr。
• S-Video： 超級視訊 (Y/C 分離)
• Video： 傳統的複合視訊
– 11 –
Page 19
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

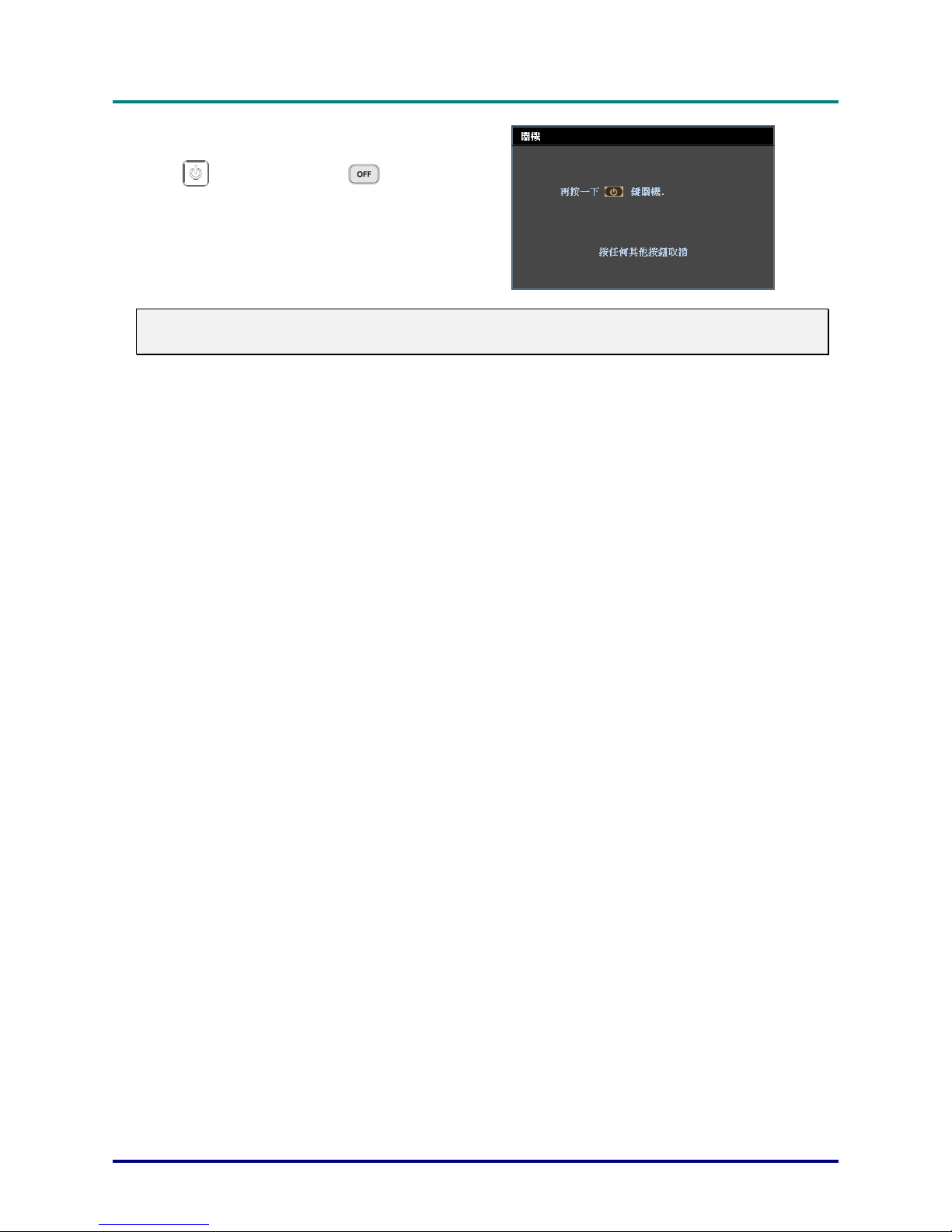

5.
當關機視窗出現時，按下控制面板的
，或按下遙控器的 ， 投影
機便會關閉。
注意：
在
Ready
燈號停止閃爍、表示投影機已經充分冷卻之前，不要拔除電源線。
– 12 –
Page 20
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
調整投影機水準
裝設投影機時，請注意下列事項：
•
放置投影機的桌架應保持平穩。
•
放置投影機時應與螢幕垂直。
•
在調整投影機的角度前，請先拆下後調整腳架的後腳架固定器。
•
確定纜線都位於安全位置，以免被人踏到。
A
D
C
1.
若要升高投影機位置，請抬高投影機 [A]，並按下高度調整按鈕 [B]。
高度調整支架會下降 [C]。
2.
若要降低投影機位置，請按下高度調整按鈕，並從投影機上方向下壓。
3.
若要調整圖片角度，將傾斜調整鈕 [D] 向右或向左旋轉，直到調出合適的角
度為止。
– 13 –
Page 21
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
調整變焦環、對焦與梯形校正
1.
利用影像-變焦控制 (僅
投影機配備此控制環) 重
設投射影像與螢幕的尺
寸
B
。
2.
利用影像-聚焦控制 (僅
投影機配備此控制環) 讓
投射影像更清晰
A
。
3.
利用梯形校正按鈕 (投影
機或遙控器皆有此鍵) 修
正梯形影像 (上面較寬或
下面較寬) 的現象。
遙控器和 OSD 面板
4.
畫面上出現梯形校正控
制框。
– 14 –
Page 22
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
調整音量
1.
按下遙控器的音量 +/-
按鈕。
畫面上出現音量控制
框。
2.
按下鍵盤上的向左或向
右方向鍵調整音量大
小。
3.
按下靜音按鈕消音 (僅遙
控器配備此功能)。
– 15 –
Page 23
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 16 –
螢幕顯示
(OSD)
功能表設定
OSD功能表控制
您可以藉由投影機的 OSD 調整影像，並更改各項設定。

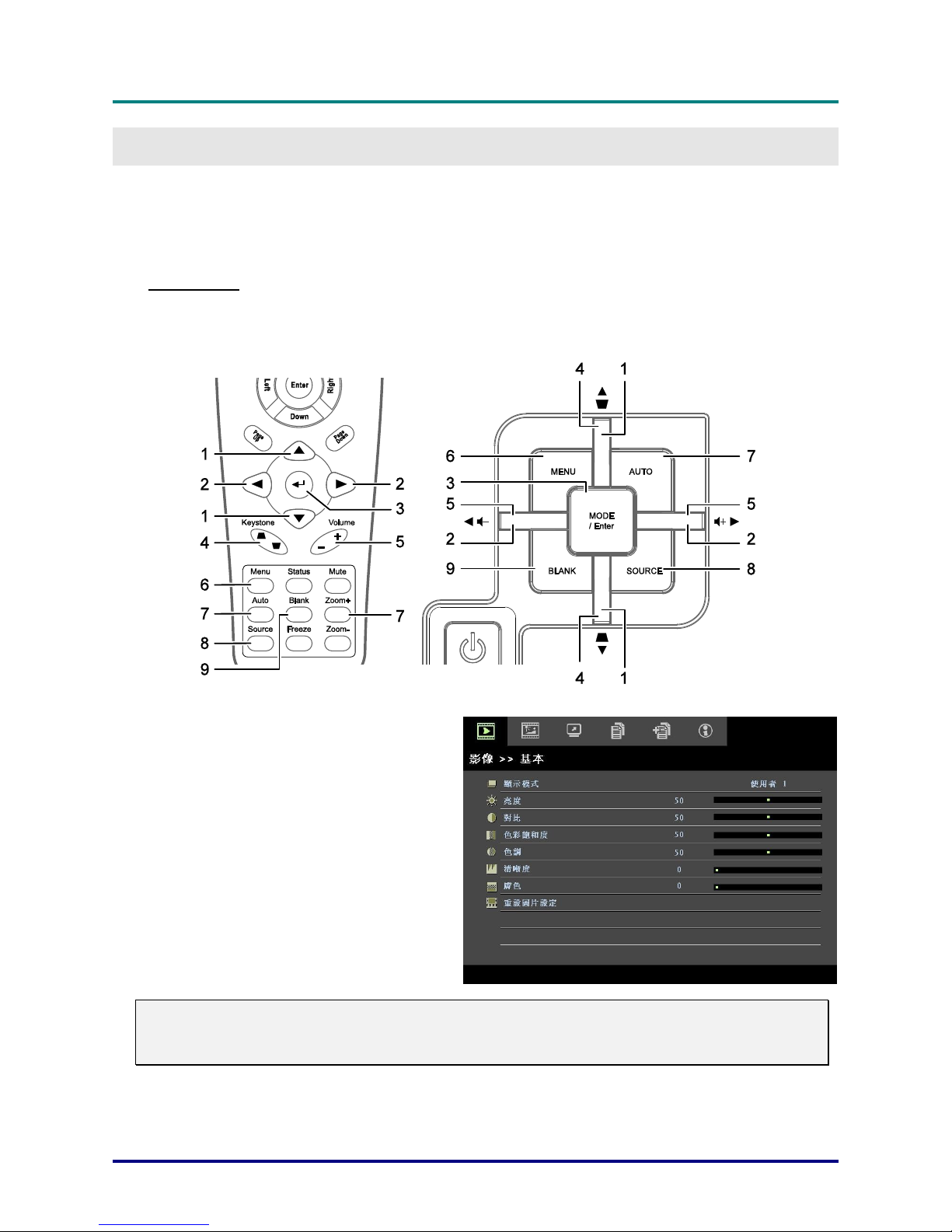

瀏覽
OSD
您可以使用遙控器的箭頭按鈕或是投影機頂部的按鈕來瀏覽及更改 OSD。下列圖例說明投影機的對應
按鈕。
1. 若要開啟 OSD，請按下功能表按鈕。
2. 主選單共有六個。
按 ◄► 箭頭按
鈕，可切換不同的功能表。
3. 按 ▲▼ 箭頭按鈕，可在單一功能表內
上下移動。
4. 按 ◄► 箭頭按鈕， 更改設定值。
5. 按功能表按鈕，關閉 OSD 或是退出子
功能表。
註：
影像訊號來源不同，
OSD
內的項目也會有所差異。 以影像中的「
PC
詳細調整」項目為例： 只有在
連接時
PC
時，才能修改基本主選單。從缺的項目若非無法使用、就是變為灰色。
Page 24
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
設定 OSD 語言
請按照您的喜好設定 OSD 語言，再繼續動作。
1. 按下 MENU 按鈕。按下游標◄►按鈕瀏覽至設定>>基本設定。
2. 按 ▲▼ 箭頭按鈕，直到「語言」項目反白。
3. 按下 ◄► 鍵，直到選取您要的語言。
4. 按下主選單按鈕以關閉 OSD。
– 17 –
Page 25
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

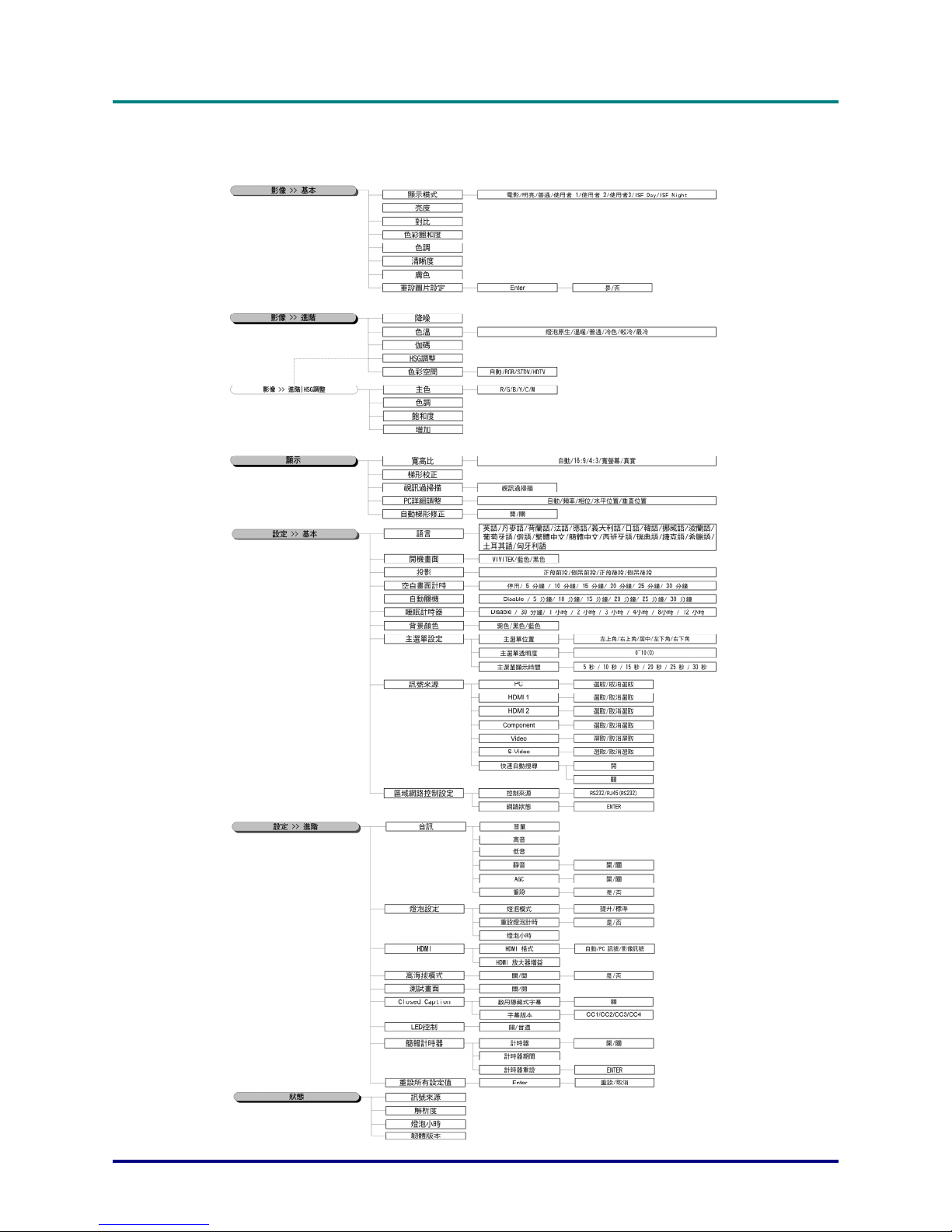

OSD 功能表簡介
利用下列圖例可迅速找出設定項目，或決定設定值範圍。
– 18 –
Page 26
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

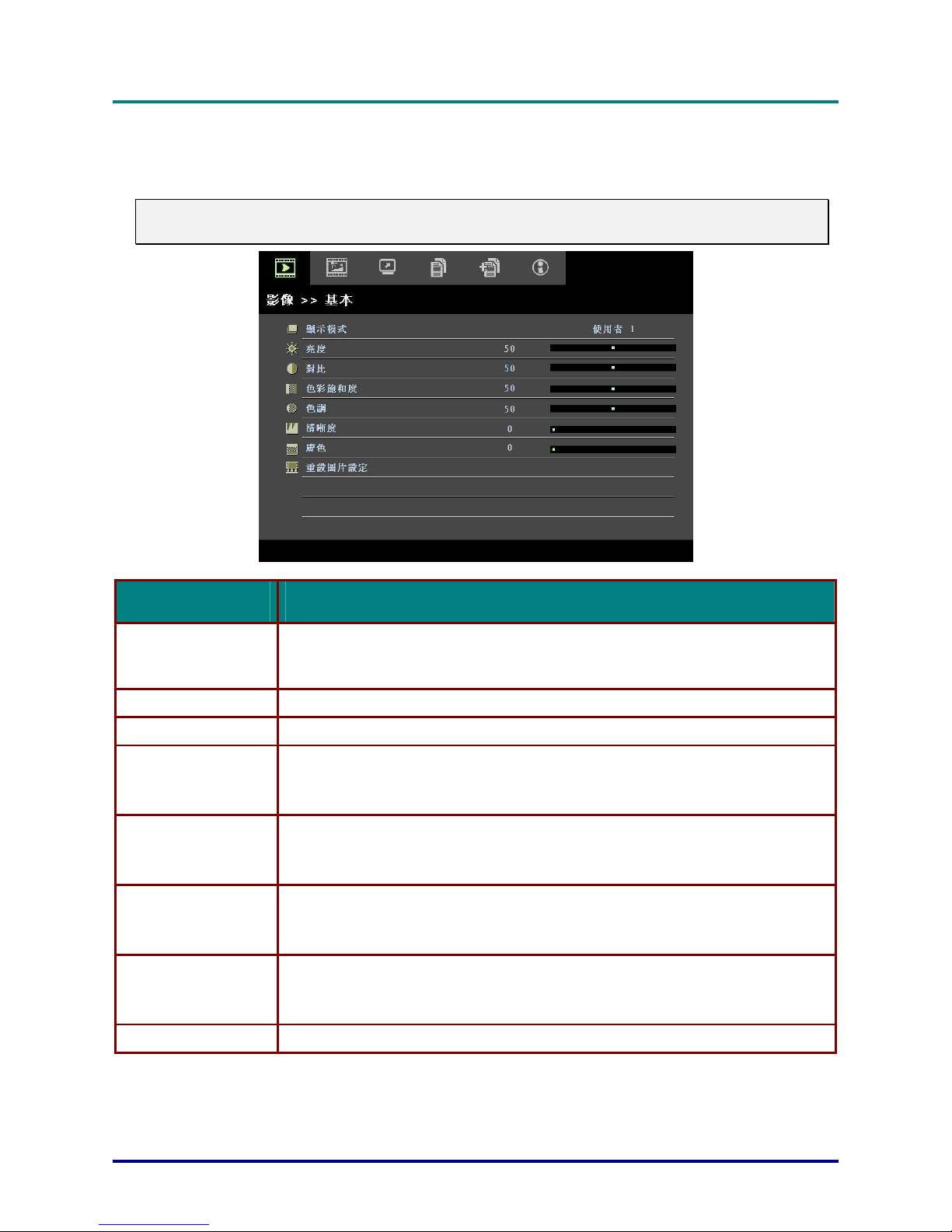

影像>>基本主選單
按下主選單按鈕以開啟 OSD。 按下 ◄► 鍵並瀏覽至影像>>基本主選單。 按下 ▲▼ 鍵可在
影像>>基本主選單中上下移動。 按下 ◄► 鍵可變更設定值。
註：
自訂
（圖片）中的影像>>基本功能表僅適用於「使用者
1/ 2/ 3
模式」。
項目 說明
顯示模式
按下 ◄► 鍵並選擇顯示模式。
(範圍： 電影╱明亮╱普通╱使用者 1╱使用者 2╱使用者 3)
備註： 啟用 ISF 模式時可選擇 ISF Day/ISF Night。
亮度 按下 ◄► 鍵並調整顯示畫面的亮度。
對比 按下 ◄► 鍵並調整顯示畫面的對比。
色彩飽和度
按下 ◄► 鍵並調整視訊的色彩飽和度。
備註： 只有在選取 Component、Video 或 S-Video 輸入訊號來源時，才可使用此功
能。
色調
按下 ◄► 鍵並調整視訊的色調。
備註： 只有在選取 NTSC 系統的 Component、Video 或 S-Video 輸入訊號來源
時，才可使用此功能。
清晰度
按下 ◄► 鍵並調整顯示畫面的清晰度。
備註： 只有在選取 Component、Video 或 S-Video 輸入訊號來源時，才可使用此功
能。
膚色
按下 ◄► 鍵並調整顯示畫面的膚色。
備註： 只有在選取 Component、Video 或 S-Video 輸入訊號來源時，才可使用此功
能。
重設圖片設定 按 ENTER 按鈕將所有設定恢復為預設值。
– 19 –
Page 27
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
影像>> 進階主選單
按下主選單按鈕開啟 OSD 主選單。 按下 ◄► 鍵並移動至 影像>> 進階 主選單。 按下 ▲▼ 鍵可在影
像>> 進階主選單中向上或向下移動。 按下 ◄► 鍵可變更設定值。
項目 說明
降噪 按下 ◄► 鍵可調整降噪。
色溫 按下 ◄► 鍵可調整色溫。
伽碼
按下 ◄► 鍵可調整顯示畫面的伽碼校正。
備註： 此功能僅能在使用者 1╱2╱3 模式中使用。
HSG 調整
按下 ENTER 按鈕並進入 HSG 調整子選單。
有關 HSG
調整
的詳細資訊，請參閱第 21 頁的說明。
色彩空間
按下 ◄► 鍵可調整色彩空間。
(範圍： 自動╱RGB╱SDTV╱HDTV)
備註： 只有在選取 HDMI 輸入訊號來源時，才能使用此功能。
– 20 –
Page 28
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
HSG
調整
按下 ENTER 按鈕並進入 HSG 調整子選單。
項目 說明
主色
按下 ◄► 鍵可調整主色。
備註： 本系統提供六種色彩 (R/ G/ B/ C/ M/ Y)，供使用者自行設定。
色調 按下 ◄► 鍵可調整色調。
飽和度 按下 ◄► 鍵可調整飽和度。
增加 按下 ◄► 鍵可調整增加。
– 21 –
Page 29
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

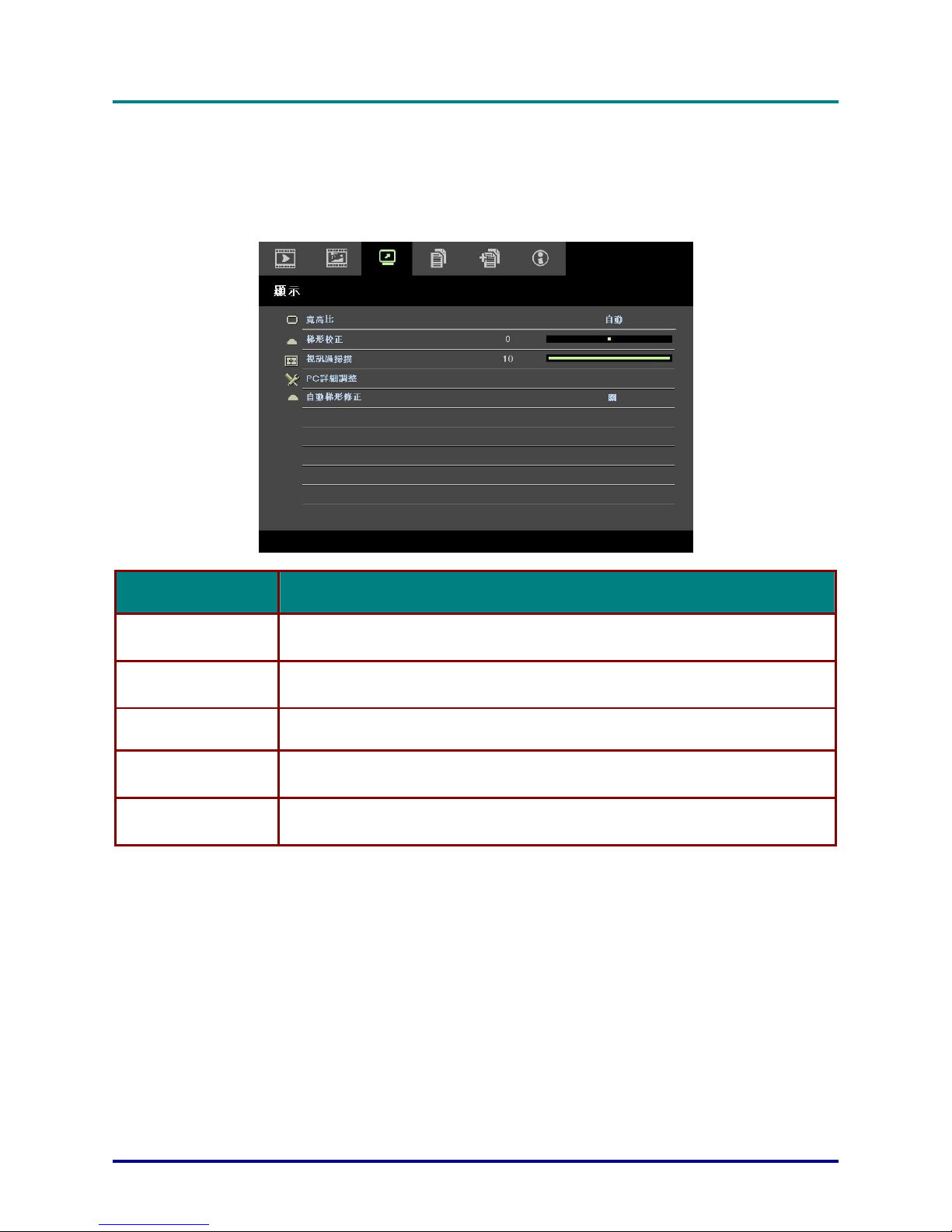

顯示主選單
按下主選單按鈕開啟 OSD 主選單。 按下 ◄► 鍵並移動至顯示主選單。 按下 ▲▼ 鍵可在顯示主選單
中向上或向下移動。
按下 ◄► 鍵可變更設定值。
項目 說明
寬高比
按下 ◄► 鍵可調整寬長比。
(範圍： 自動╱16:9╱4:3╱寬螢幕╱真實)
梯形校正
按下 ◄► 鍵可調整梯形校正。
備註： 只有在自動梯形校正關閉時，才能使用此功能。
視訊過掃描 按下 ◄► 鍵可調整視訊過掃描。
PC 詳細調整
按下 ENTER 按鈕並進入 PC 詳細調整子選單。
有關 PC
詳細調整
的詳細資訊，請參閱第 23 頁的說明。
自動梯形校正
按下 ◄► 鍵可開啟或關閉自動梯形校正。
備註： 當自動梯形校正開啟時，投影機會自動調整梯形校正。
– 22 –
Page 30
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
PC
詳細調整
按下 ENTER 按鈕並進入 PC 詳細調整子選單。
備註：
只有在
PC
輸入來源 (類比
RGB)
選取時，才能自訂
PC
詳細調整主選單中的設定。
項目 說明
自動
按下控制面板上的 ENTER/AUTO 按鈕，或遙控器上的 ENTER/AUTO 按鈕，可自動調
整頻率、相位及位置。
頻率 按下 ◄► 鍵可調整 A/D 取樣數。
相位 按下 ◄► 鍵可調整 A/D 取樣時脈。
水平位置 按下 ◄► 鍵可向左或向右調整顯示位置。
垂直位置 按下 ◄► 鍵可向上或向下調整顯示位置。
– 23 –
Page 31
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

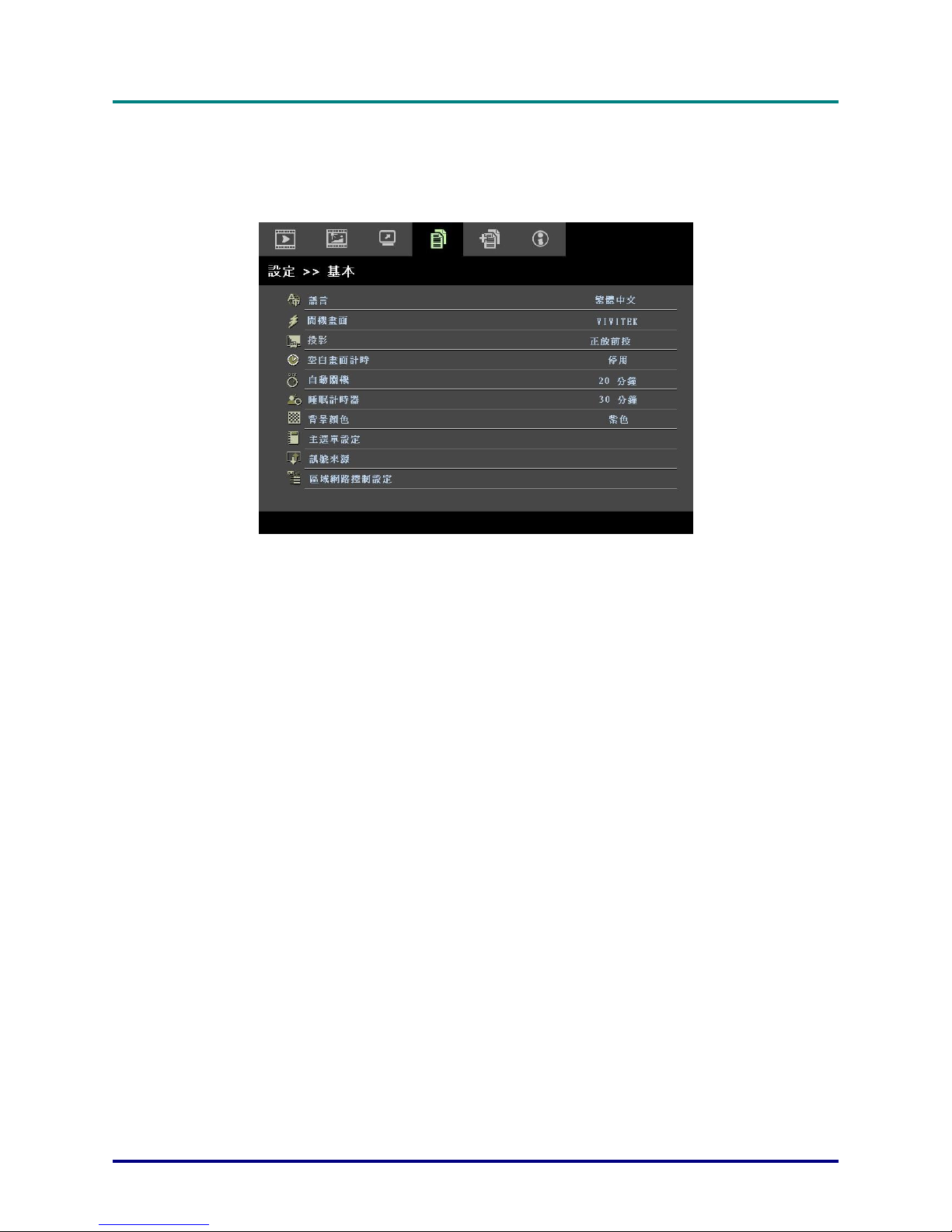

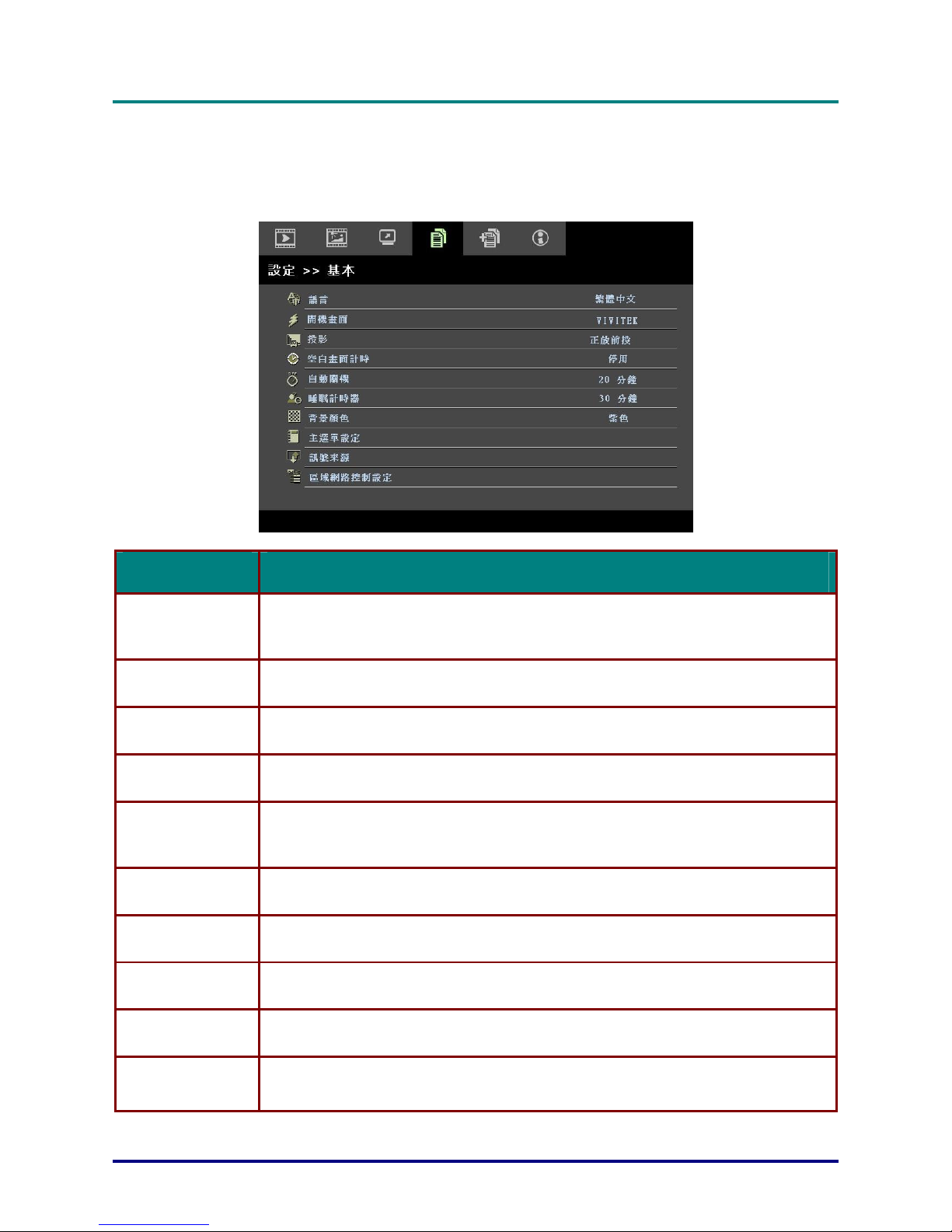

設定>>基本設定選單
按下 MENU 按鈕開啟 OSD 選單。按下游標◄►按鈕移至設定>>基本設定選單。按下游標▲▼按鈕在
設定>>基本設定選單中上下移動。按下◄►按鈕變更設定值。
項目 說明
語言
按下 ◄► 按鈕可選擇不同的在地化主選單。
(範圍： 英語╱丹麥語╱荷蘭語╱芬蘭語╱法語╱德語╱義大利語╱日語╱韓語╱挪威
語╱波蘭語╱葡萄牙╱俄語╱繁中╱簡中╱西班牙語╱瑞典語)
開機畫面
按下 ◄► 按鈕可選擇不同的開機畫面。
(範圍： Vivitek╱藍色╱黑色)
投影
按下 ◄► 按鈕可在四種投影方式中進行選擇：
正放前投╱倒吊前投╱正放後投╱倒吊後投。
空白畫面計時
按下 ◄► 鍵可調整空白畫面計時。 當預設時間一到，將自動恢復投射的影像。
(範圍： 停用╱5 分鐘╱10 分鐘╱15 分鐘╱20 分鐘╱25 分鐘╱30 分鐘)
自動關機
按下 ◄► 鍵可調整自動關機計時器。 若投影機未在預設的時間內偵測到輸入訊號來
源，即會自動關機。
(範圍： 停用╱5 分鐘╱10 分鐘╱15 分鐘╱20 分鐘╱25 分鐘╱30 分鐘)
睡眠計時器
按下 ◄► 鍵可調整睡眠計時器。 當預設時間一到，投影機將自動關機。
(範圍： 停用╱30 分鐘╱1 小時╱2 小時╱3 小時╱4 小時╱8 小時╱12 小時)
背景顏色
當未偵測到輸入訊號來源時，按下 ◄► 鍵可選擇背景顏色。
(範圍： 紫色╱藍色╱黑色)
主選單設定
按下 ENTER 按鈕並進入主選單設定子選單。 有關
主選單設定
的詳細資訊，請參閱第
25 頁的說明。
訊號來源
按下 ENTER 按鈕並進入訊號來源子選單。 有關
訊號來源
的詳細資訊，請參閱第 25 頁
的說明。

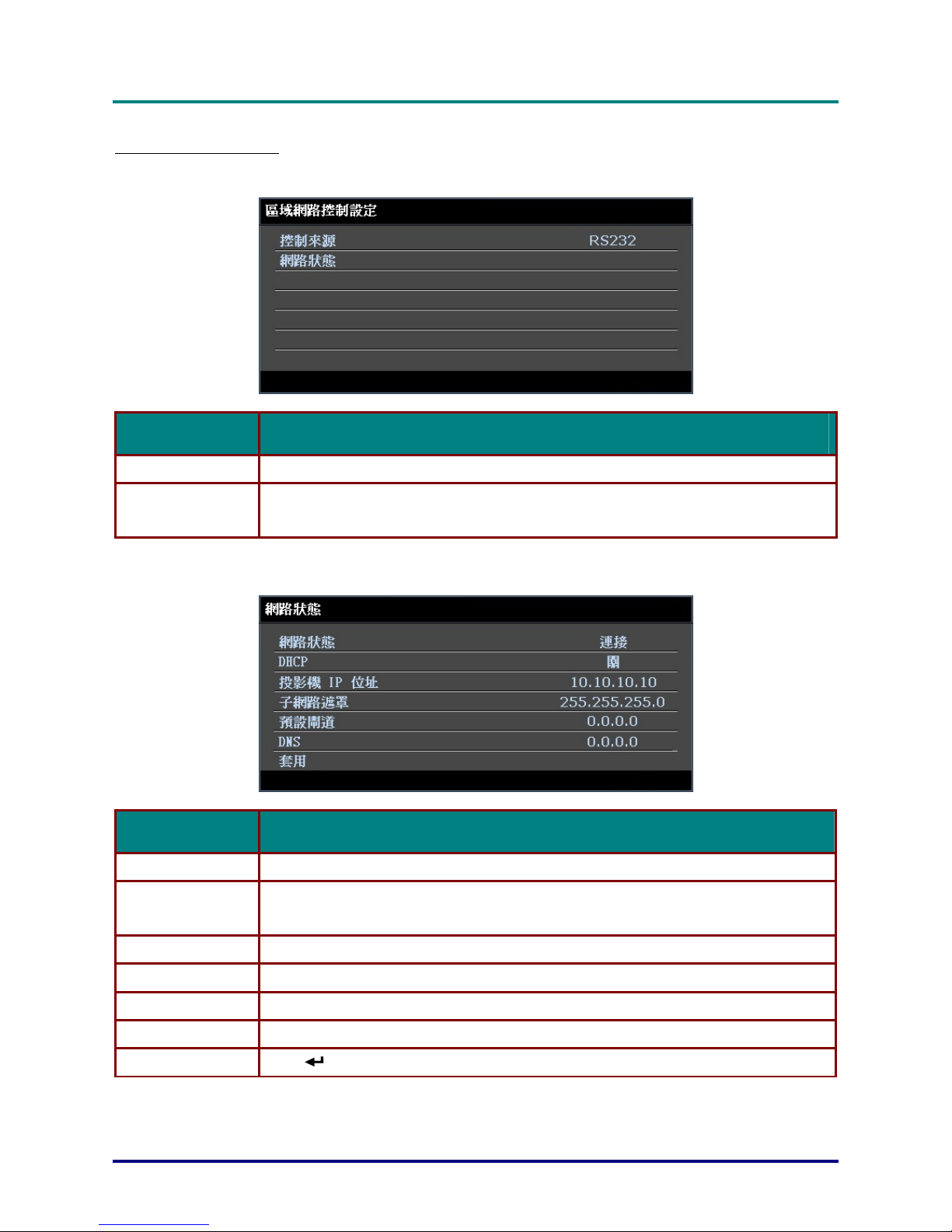

區域網路控制設定
按下 ENTER 按鈕，以進入區域網路控制設定子功能表。
請參閱第 26 頁上的
區域網路控制設定
。
– 24 –
Page 32
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
主選單設定
按下 ENTER 按鈕並進入主選單設定子選單。
項目 說明
主選單位置
按下 ◄► 按鈕可在五種 OSD 位置中進行選擇：
左上角╱右上角╱居中╱左下角╱右下角
主選單透明度 按下◄►按鈕設定 OSD 透明度。(範圍：0 ~ 10)
主選單顯示時間
按下 ◄► 按鈕可設定 OSD 逾時前的主選單顯示時間。
(範圍： 5 秒╱10 秒╱15 秒╱20 秒╱25 秒╱30 秒)
訊號來源
按下 ENTER 按鈕並進入訊號來源子選單。
項目 說明
PC
按下 ◄► 按鈕可啟用或停用 PC 訊號來源。
HDMI 1
HDMI 2
按下 ◄► 按鈕可啟用或停用 HDMI 訊號來源。
Component
按下 ◄► 按鈕可啟用或停用 Component 訊號來源。
Video
按下 ◄► 按鈕可啟用或停用 Video 訊號來源。
S-Video
按下 ◄► 按鈕可啟用或停用 S-Video 訊號來源。
快速自動搜尋
按下 ◄► 按鈕可啟用或停用快速自動搜尋，該功能可用於尋找可用的輸入訊號來源。
備註： 當選取所需的訊號來源時，即會關閉快速自動搜尋功能。
– 25 –
Page 33
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
區域網路控制設定
按下 ENTER 按鈕，以進入區域網路控制設定 子功能表。
項目 說明
控制來源 按下◄►按鈕以選擇投影機遙控命令。(範圍：RS232/ RJ45)
網路狀態
按下 ENTER 按鈕，以進入網路狀態子功能表。
請參閱第 26 頁的
網路狀態
。
網路狀態
項目 說明
網路狀態 顯示網路連線狀態。
DHCP
按下◄►按鈕以開啟或關閉 DHCP。
備註：若您選擇關閉 DHCP，請填寫 IP 位址、子網路遮罩、閘道及 DNS 欄位。
投影機 IP 位址 若關閉 DHCP，請輸入有效的 IP 位址。
子網路遮罩 若關閉 DHCP，請輸入有效的子網路遮罩。
預設閘道 顯示網路上預設的閘道位址。
DNS
若關閉 DHCP，請輸入有效 DNS 名稱。
套用 按下 (Enter)／ ► 確認設定。
– 26 –
Page 34
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

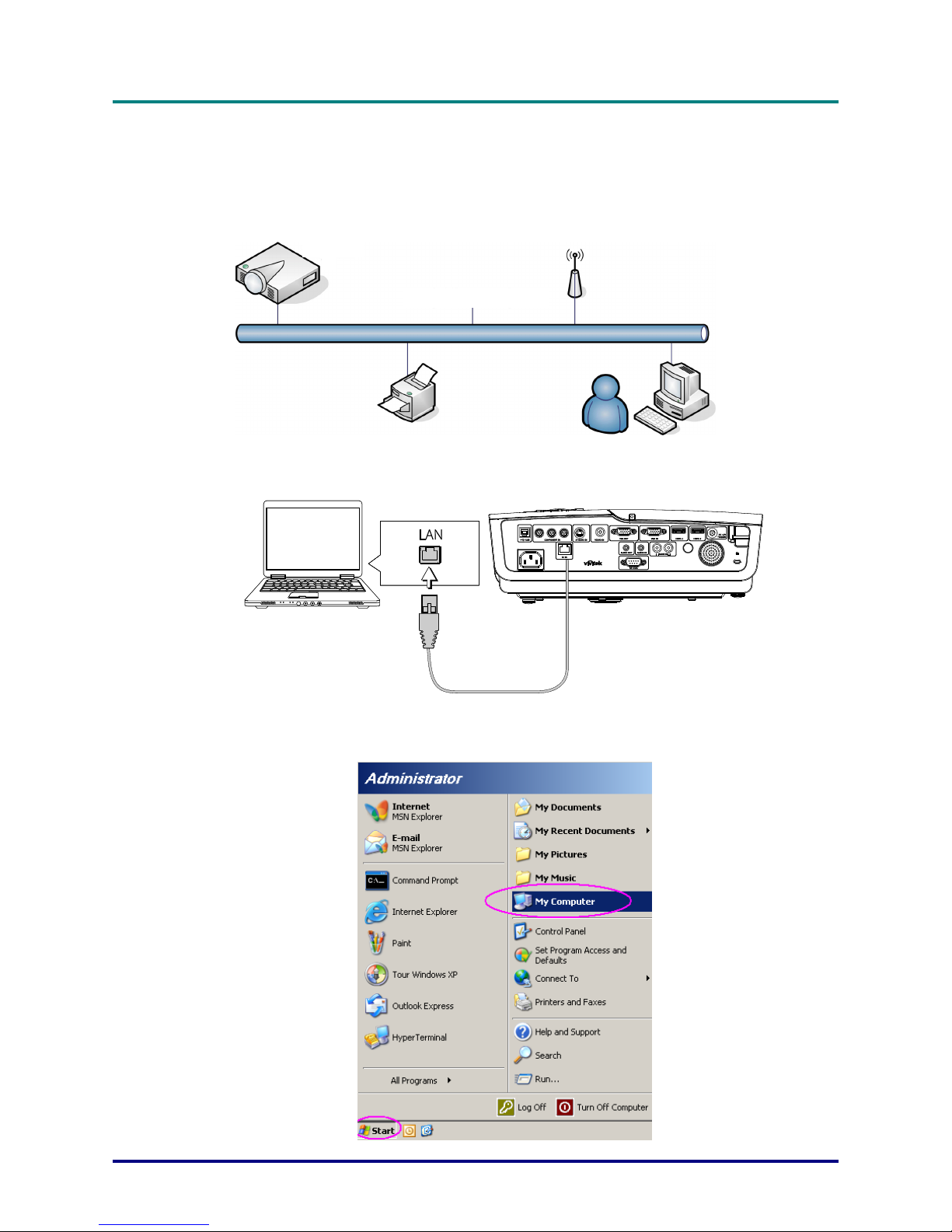

為操作方便，投影機提供多元的網路與遠端管理功能。
投影機的 LAN/RJ45 功能可透過網路使用，例如：開機／關機、亮度及對比設定等遠端管理。此外，
亦可顯示投影機狀態資訊，例如視訊源、聲音靜音等。
1. 將 RJ45 線接至投影機與 PC (筆記型電腦)上的 RJ45 埠。
投影機
(乙太網路)
乙太網路
2. 在 PC (筆記型電腦)上，選擇 Start (開始) Æ Control Panel (控制台) Æ Network Connection
(網路連線)。
– 27 –
Page 35
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

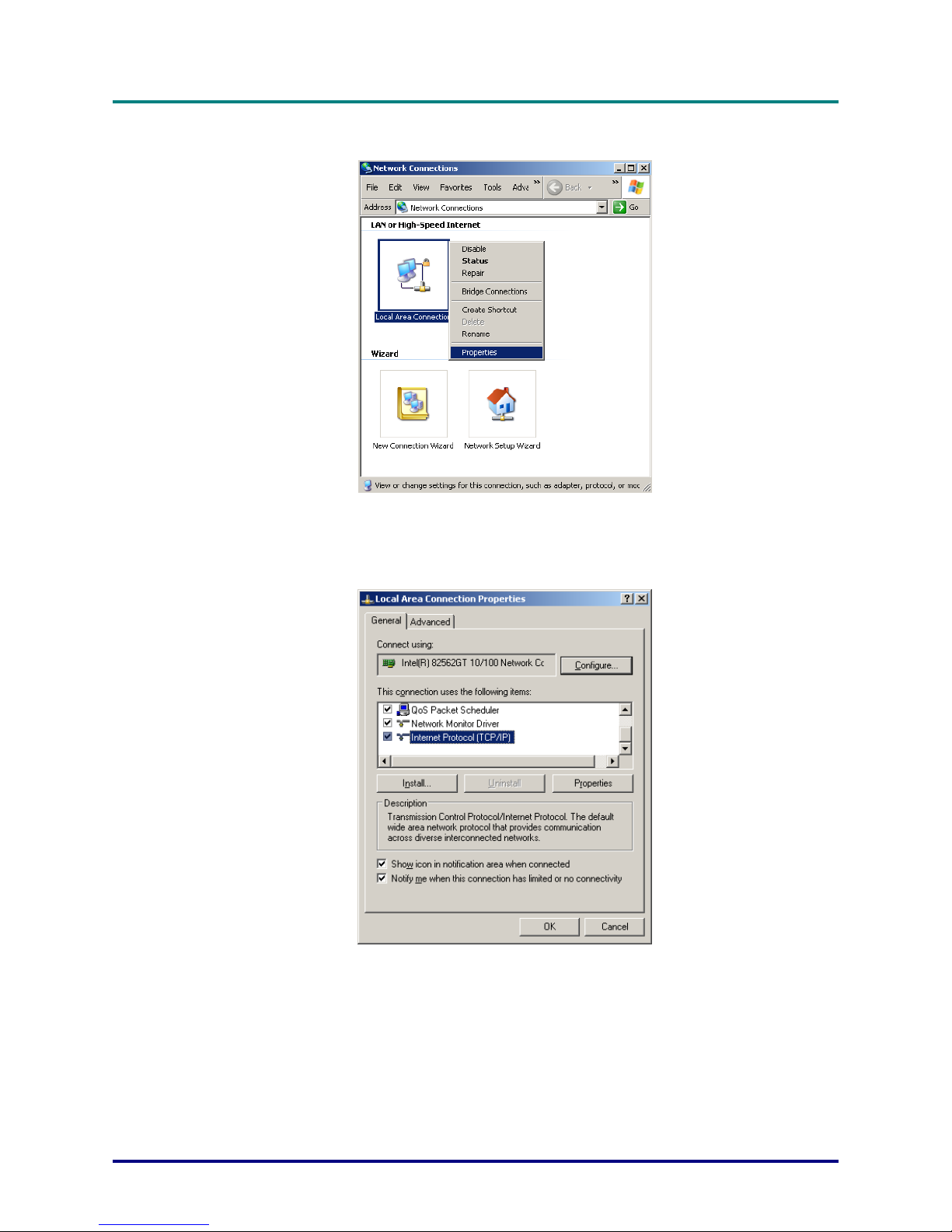

3. 在 Local Area Connection (區域連線)上按滑鼠右鍵，然後選擇 Properties (內容)。
4. 在 Properties (內容)視窗中，選擇 General (一般)標籤，然後選擇 Internet Protocol (TCP/IP)
(網際網路通訊協定 (TCP/IP))。
5. 按一下 Properties (內容)。
– 28 –
Page 36
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

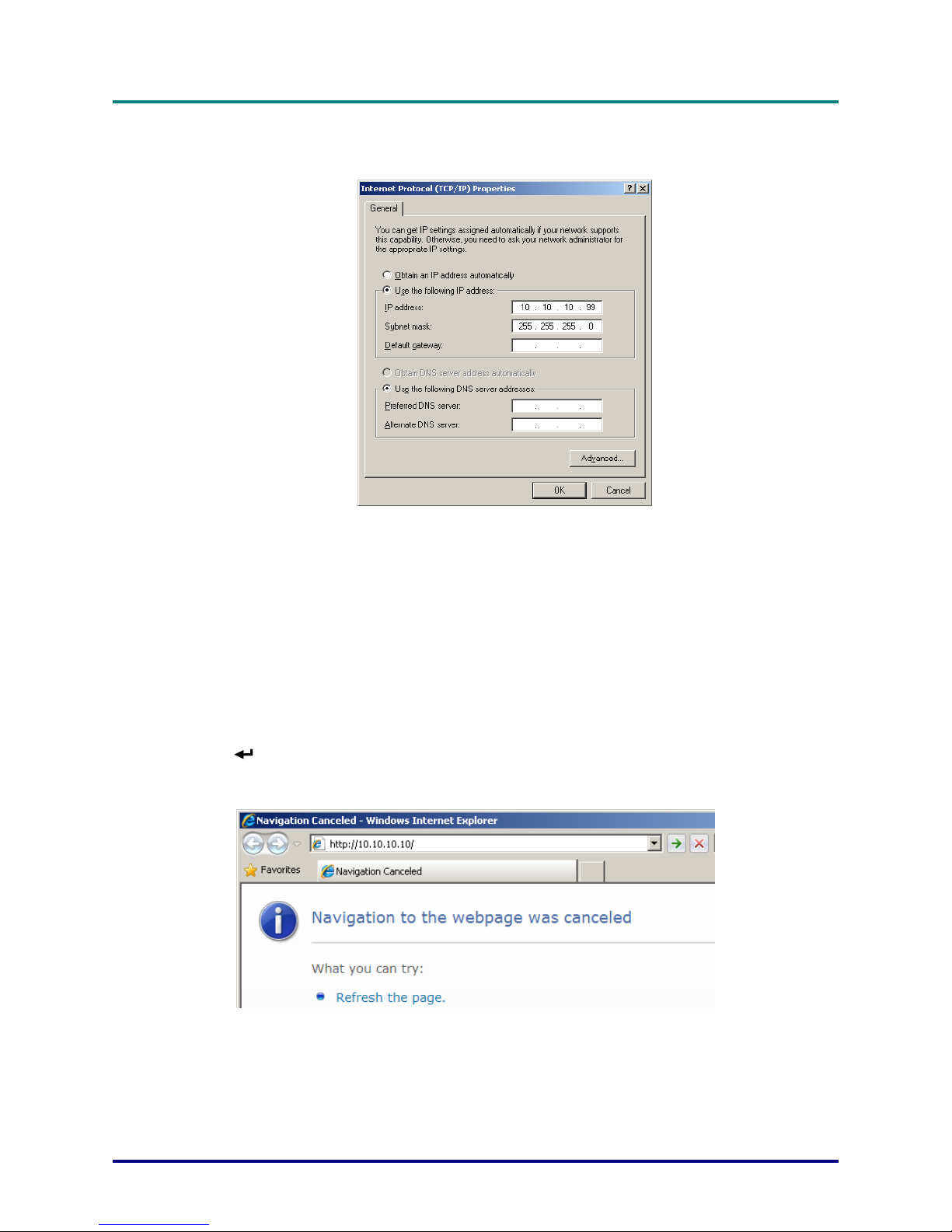

6. 按一下 Use the following IP address (使用下列的 IP 位址)並填寫 IP 位址與子網路遮罩，然後按
一下 OK (確定)。
7. 按一下投影機上的功能表按鈕。
8. 選擇 OSD Æ SETUP(設定) Æ Network (網路) Æ Enabled (啟用)。
9. 在進入 Network (網路)，請輸入以下資料：
` DHCP：關閉
` IP 位址：0. 10. 10. 10
` 子網路遮罩：255.255.255.0
` 閘道：0.0.0.0
` DNS 伺服器：0.0.0.0
10. 按下
(Enter) / ► 確認設定。
11. 開啟網頁瀏覽器 (例如裝有 Adobe Flash Player 9.0 或更新版本的Microsoft Internet Explorer)。
12. 在網址列中，輸入 IP 位址：10. 10. 10. 10。
– 29 –
Page 37
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
13. 按下 (Enter) / ►。
投影機即設定遠端管理。LAN/RJ45 功能如下所示。
以 tools (工具)標籤內輸入字串的網路網頁為準，輸入長度的限制如下表所示 (包括「空格」與
其他標點符號鍵)：
類別 項目 輸入長度
IP 位址
15
IP ID 2
Crestron 控制
連接埠
5
投影機名稱
10
位置
9
投影機
指派給
8
DHCP (啟用)
(N/A)
IP 位址
15
子網路遮罩
15
預設閘道
15
網路設定
DNS 伺服器
15
啟用
(N/A)
新密碼
15
使用者密碼
確認
15
啟用
(N/A)
新密碼
15
管理員密碼
確認
15
– 30 –
Page 38
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
如需更多資訊，請至 http://www.crestron.com/。
– 31 –
Page 39
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
設定>>進階設定選單
按下 MENU 按鈕開啟 OSD 選單。按下游標◄►按鈕移至設定>>進階設定選單。按下游標▲▼按鈕在
設定>>進階設定選單中上下移動。
項目 說明
音訊 按下 ENTER 按鈕並進入音訊子選單。 有關音訊的詳細資訊，請參閱第 33 頁的說明。
燈泡設定
按下 ENTER 按鈕並進入燈泡設定子選單。 有關
燈泡設定
的詳細資訊，請參閱第 33 頁
的說明。
HDMI
按下 ENTER 按鈕並進入 HDMI 子選單。 有關 HDMI 的詳細資訊，請參閱第 34 頁的說
明。
高海拔模式
當環境高度高於 1500m 或溫度超過 40°C 時，按下 ◄► 按鈕可開啟或關閉高海拔模
式。
測試畫面 按下 ◄► 鍵可開啟或關閉網格測試畫面。
Closed Caption
(隱藏式字幕)
按下 ENTER 按鈕並進入Closed Caption (隱藏式字幕)子選單。
有關 Closed Caption (
隱藏式字幕
) 的詳細資訊，請參閱第 34 頁的說明。
LED 控制
按下 ◄► 鍵可選擇 LED 控制。
選擇普通將啟用普通 LED 顯示；選擇關閉則會停用 LED 顯示。
簡報計時器 按下 (Enter) ／ ►至簡報計時器功能表。請參閱第 35 頁上的
簡報計時器
。
重設所有設定值 按下 ENTER 按鈕表示確定將所有設定恢復為預設值。
– 32 –
Page 40
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊

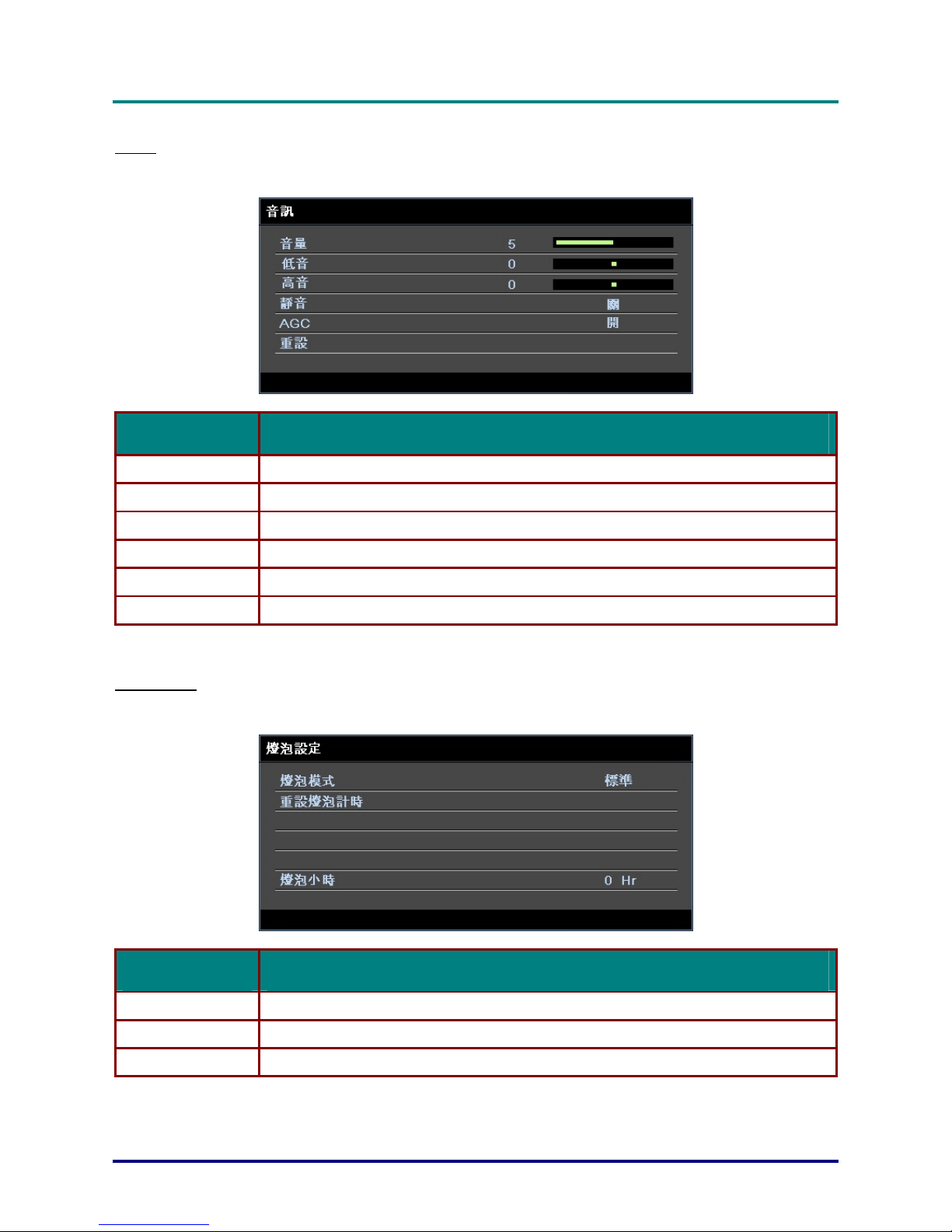

音訊
按下 ENTER 按鈕並進入音訊子選單。
項目 說明
音量 按下 ◄► 鍵可調整音量。
低音 按下 ◄► 鍵可調整低音。
高音 按下 ◄► 鍵可調整高音。
靜音 按下 ◄► 鍵可開啟或關閉喇叭。
AGC
按下 ◄► 鍵可開啟或關閉 AGC 設定。
重設 按下 ENTER 按鈕表示確定將所有設定恢復為預設值。
燈泡設定
按下 ENTER 按鈕並進入燈泡設定子選單。
項目 說明
燈泡模式 按下 ◄► 鍵可調整燈泡亮度。
重設燈泡計時 更換燈泡後，按下 ENTER 鍵可重設燈泡小時。
燈泡小時 顯示燈泡至目前為止的使用時數。
– 33 –
Page 41
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
HDMI
按下 ENTER 按鈕並進入 HDMI 子選單。
項目 說明
HDMI 格式
按下 ◄► 按鈕可在三種 HDMI 顯示格式中進行選擇：
自動╱PC 訊號╱影像訊號。
HDMI 放大器增益 按下 ◄► 鍵可調整 HDMI 放大器增益。
Closed Caption (
隱藏式字幕
)
按下 ENTER 按鈕並進入 Closed Caption (隱藏式字幕)子選單。
項目 說明
啟用隱藏式字幕 按下 ◄► 鍵可開啟或關閉隱藏式字幕。
字幕版本 按下 ◄► 鍵可選擇字幕版本。
– 34 –
Page 42
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
簡報計時器
簡報計時器功能會在螢幕上顯示簡報時間，以便於協助您在進行簡報時，更易於管理時間。
項目 說明
計時器 按下游標 ◄► 按鈕啟用或停用簡報計時器。
計時器期間 按下游標 ◄► 按鈕選擇計時器期間 (1 ~ 60 分鐘)。
計時器重設 按下 (Enter) ／ ► 重設計時器設定。
– 35 –
Page 43
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
資訊選單
按下 MENU 按鈕開啟 OSD 選單。按下游標◄►按鈕移至資訊選單。
項目 說明
訊號來源 顯示使用中的輸入訊號來源。
解析度 顯示輸入訊號來源的原生解析度。
燈泡小時 顯示燈泡至目前為止的使用時數。
韌體版本 顯示投影機的韌體版本。
備註：
於此選單中顯示的資訊僅供檢視，無法進行編輯。
– 36 –
Page 44
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 37 –
維護與安全
更換投影機燈泡
一旦投影燈泡燒壞，就必須更換。更換時請務必使用經過認可的零件，您可以向當地銷售商訂購。
重要事項：
a.
本產品內所使用的投影燈泡內含少量水銀。
b.
棄置此產品時，不可將其視為一般家庭垃圾。
c.
棄置此產品時，請依照當地法規處理。
警告：
更換燈泡前，至少應將投影機關機，並將電源線拔除30分鐘以上。否則可能導致嚴重燙傷。
小心：
燈泡有極小的機率會在正常使用時燒毀，此時玻璃塵或碎片會從後排氣孔排出。
請勿吸入玻璃塵或碰觸碎片， 否則可能造成人身傷害。
臉部請勿靠近排氣孔，以免接觸到燈泡氣體及碎片而造成傷害。
取出架設在天花板上的投影機燈泡時，請確認投影機下方無其他人員。 若燈泡已燒毀，可能掉出玻
璃碎片。
！
燈泡破裂時
燈泡破裂時，燈泡內的氣體及碎片會散落在投影機內部，而且有可能從排氣孔排出。 此氣體含有毒
的汞。
請打開窗戶保持通風。
若破裂燈泡的氣體或碎片不慎進入眼睛或嘴巴，請立即就醫。

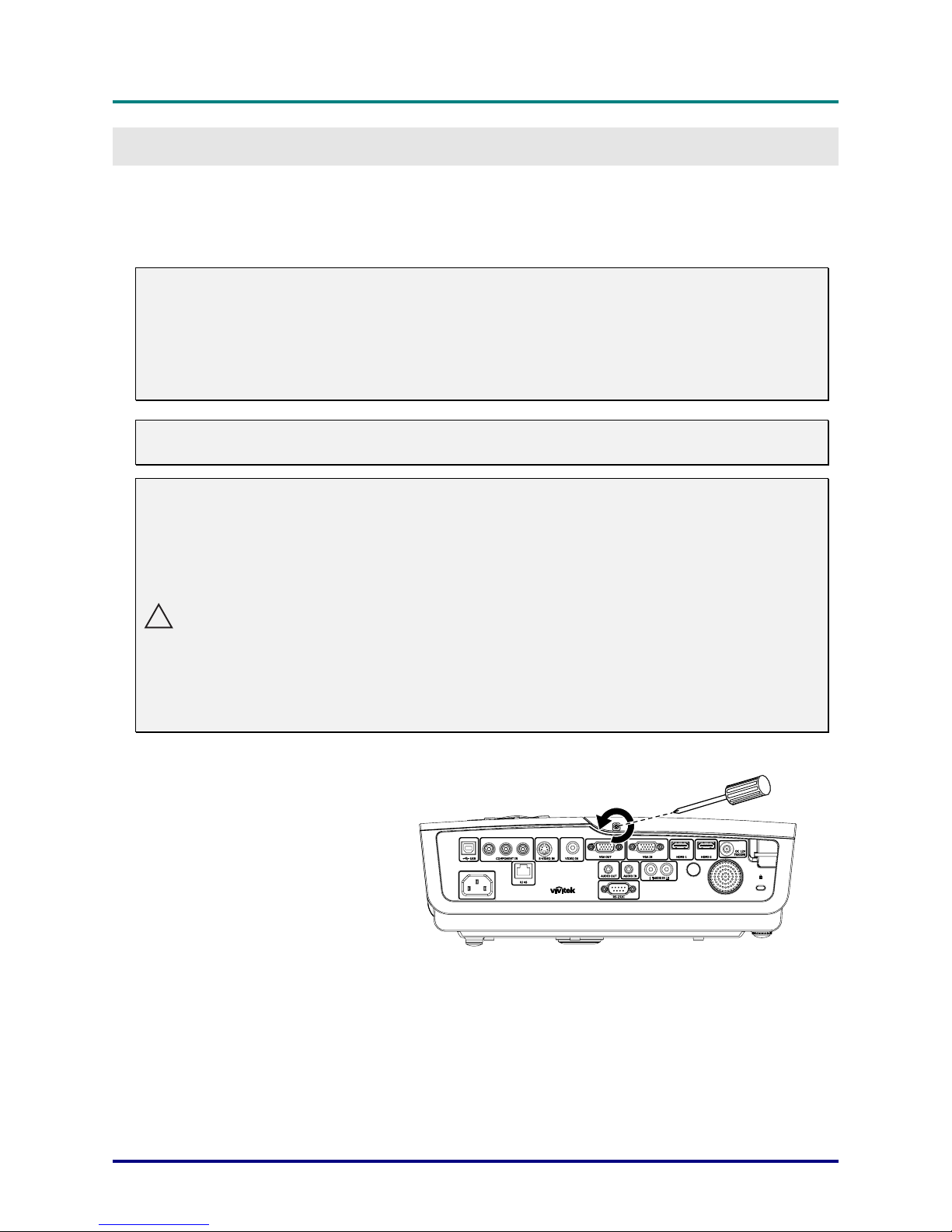

1.
取下投影機燈泡蓋上的單顆
螺絲。
Page 45
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
2.
拆下燈泡組件外蓋。
3.
卸下燈泡模組的三個螺絲。
4.
抬起模組把手。
5.
用力拉模組把手，取出燈泡
模組。
– 38 –
Page 46
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
6.
反向執行步驟 1 至5，安裝
新燈泡模組。
安裝時，請將燈泡模組與接
頭對齊後，水準置入，以免
模組損壞。
註：鎖緊螺絲前，請確認燈
泡模組是否完全插入，以及
燈泡接頭是否確實卡好。
清理投影機
清理投影機以便去除塵埃與污垢，確保操作無礙。
警告：
1.
清理投影機前，至少應將投影機關機，並將電源線拔除30分鐘以上。否則可能導致嚴重燙傷。
2.
限用濕布清理。但不要讓水分滲入投影機通風口。
3.
若清理時有少量水分滲入投影機，只需保持投影機斷電並置於通風良好的室內數小時，即可繼續
使用。
4.
若清理時有大量水分滲入投影機，請直接送修。
清理鏡頭
您可以從大部分的攝影器材店購得光學鏡片清潔劑。請參考下列指示來清理投影機鏡頭。
1. 在乾淨軟布上倒入少許光學鏡片清潔劑。(不要直接倒在鏡頭上。)
2. 以圓形動作輕輕抹淨鏡頭。
注意：
1.
不要使用研磨清潔劑或溶劑。
2.
若要避免變色或褪色，請不要讓清潔劑沾到投影機外殼。
清理機身
請參考下列指示來清理投影機機身。
1. 用乾淨濕布抹除灰塵。
2. 以溫水稀釋溫和清潔劑 (如洗碗精之類) 後沾濕抹布 ，然後擦拭外殼。
3. 洗淨抹布，再度擦拭投影機。
注意：
若要避免外殼褪色或變色，請不要使用含有酒精的研磨性清潔劑。
– 39 –
Page 47
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
使用Kensington® 安全鎖
如果您十分注重安全，請使用 Kensington 插槽與安全纜，將投影機與固定物品鎖在一起。
註：
請向供應商洽詢如何購買合適的 Kensington 安全纜線。
安全鎖由 Kensington’s MicroSaver Security System 提供。如有任何建議，請逕洽：Kensington, 2853
Campus Drive, San Mateo, CA 94403, U.S.A. 電話：800-535-4242, http://www.Kensington.com。
– 40 –
Page 48
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 41 –
故障排除
常見問題與解答
以下指南會提供處理技巧，讓您解決使用投影機時常見的問題。如果問題無法解決，請聯絡經銷商尋
求協助。
通常在花了許多時間檢查後，才發覺問題其實只是單純地沒把線插好。因此在進行特定問題檢查前，請
先檢查以下事項。
•
用其它的電器來確認插座是否有供電。
•
確認投影機已開機。
•
確認所有連線都已牢牢插好。
•
確認所有連接的裝置都已開機。
•
確認連接的PC未進入待機模式。
•
確認連接的筆記電腦已調為外部顯示。(通常只要按下筆記電腦上的組合功能鍵即可。
)
故障排除技巧
在每一種問題的特定章節中，請依序嘗試各步驟。這樣可以快一點解決問題。
試著找出問題點，不要更換未損壞的部件。
例如，如果您換了電池，而問題並未解決，請將原本的電池裝回去，再嘗試下一個步驟。
試著紀錄你的故障排除步驟：這些資料在叫修或是送修時都會很有用。
Page 49
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 42 –
燈號故障訊息
故障代碼訊息 電源 LED 閃爍 就緒 LED 閃爍 溫度 LED 閃爍
燈泡就緒 開 開 關
開機 開 關 關
冷卻中 開 閃爍 關
過熱 關 關 開
斷熱感應器故障
4 4
關
燈泡故障
5
關 關
偵測到燈泡使用壽命終了
5 3
關
燃燒器風扇故障
6 1
關
燈泡風扇故障
6 2
關
電源風扇故障
6 3
關
DMD 風扇故障
6 4
關
燈泡外蓋開啟
7
關 關
DMD 故障
8
關 關
色彩輪故障
9
關 關
發生錯誤時，請拔下電源線並靜待一 (1) 分鐘後再開啟投影機。 若 POWER 或 LAMP LED 燈仍閃爍、
TEMP LED 燈仍亮起，或發生任何上表未列出的情況時，請聯絡當地服務中心。
影像問題
問題：螢幕無影像
1. 檢查筆記型電腦或桌上型 PC 的設定。
2. 關閉所有裝置，再重新以正確順序開啟電源。
問題：影像模糊
1. 調整投影機的聚焦。
2. 按下 遙控器或投影機的自動按鈕。
3. 確認投影機至螢幕的距離在10公尺範圍內 (33 英呎)。
4. 檢查投影機鏡頭是否乾淨。
問題：影像上下寬窄不一致 (梯形現象
)
1. 重新擺放投影機位置，盡量使其與螢幕垂直。
2. 使用遙控器或投影機上的「梯形校正」按鈕來修正問題。
問題：影像反置
檢查OSD中安裝 I 功能表的投影方式設定。
問題：影像出現條紋
1. 在 OSD 的電腦功能表中，將頻率與水準縮放設定改為預設值。
2. 為確保問題不是由連接PC的顯示卡所引起，請改接其他電腦試試看。
Page 50
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 43 –
問題：影像扁平無對比
在OSD的影像功能表中，調整對比設定。
問題：投射影像色彩與來源影像不符
在OSD的影像功能表中，調整色溫與伽碼設定值。
燈泡問題
問題：投影機無燈光
1. 檢查電源線是否插緊。
2. 用其他電器測試，確認電源供電正常。
3. 以正確順序重新啟動投影機，檢查電源燈號是否為綠色。
4. 如果您最近更換過燈泡，請試著重新安裝燈泡。
5. 更換燈泡模組。
6. 把舊燈泡裝回投影機後，送修。
問題：燈泡不亮
1. 電源突波可能導致燈泡不亮。重插電源線。當Ready燈號亮起時，再度按下電源按鈕。
2. 更換燈泡模組。
3. 把舊燈泡裝回投影機後，送修。
遙控器問題
問題: 投影機對遙控器無回應
1. 將遙控器朝向投影機的遙控感應器。
2. 確認遙控器與感應器間無障礙物。
3. 關閉室內所有螢光燈。
4. 檢查電池極性。
5. 更換電池。
6. 關閉附近具有紅外線功能的裝置。
7. 將遙控器送修。
Page 51
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 44 –
音訊問題
問題：沒有聲音
1. 用遙控器調整音量。
2. 調整音訊來源的音量。
3. 檢查音訊纜線的連接。
4. 用其他喇叭測試音訊來源的輸出。
5. 將投影機送修。
問題：聲音失真
1. 檢查音訊纜線的連接。
2. 用其他喇叭測試音訊來源的輸出。
3. 將投影機送修。
送修投影機
如果您無法解決問題，請將投影機送修。請將投影機裝入原始紙箱中。在箱中放入故障問題說明與嘗
試修正問題的步驟清單，這些資訊對維修人員可能很有用。請將投影機送至您原先購買的地點維修。
Page 52
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 45 –
HDMI 常見問題
問題：「標準」
HDMI
訊號線與「高速」
HDMI
訊號線有何差異？
HDMI Licensing, LLC 最近宣布，將會以「標準」或「高速」訊號線進行訊號線測試。
˙標準 (或稱為「第一類」) HDMI 訊號線已經過測試，能提供 75Mhz 或高達 2.25Gbps 的速度，相
當於 720p/1080i 的訊號。
˙高速 (或稱為「第二類」) HDMI 訊號線已經過測試，能提供 340Mhz 或高達 10.2Gbps 的速度，這
是目前 HDMI 訊號線的最高頻寬。此類訊號線能順利處理 1080p 的訊號，包含來自訊號來源且色
彩深度及╱或更新率不斷增加的訊號。此外，高速訊號線還能支援更高解析度的顯示，如
WQXGA 劇院監視器 (解析度 2560 x 1600)。
問題：若連接距離超過
10
公尺，該如何使用
HDMI
訊號線？
目前有許多市售的 HDMI 轉接頭適合 HDMI 解決方案，能將訊號線的有效距離從 10 公尺延至更長
的距離。這些公司製造出各式各樣的解決方案，包括加長訊號延長線 (訊號線中包含主動式電子組
件，能提升及延長訊號)、中繼器、放大器、CAT5/6 以及光纖解決方案。
問題：如何分辨
HDMI
訊號線是否通過認證？
所有 HDMI 產品皆必須通過製造商的認證，此為 HDMI Compliance Test Specification (HDMI 符
合性測試規格) 的一部份。不過還是有可能取得擁有 HDMI 標誌，卻未經過正確測試的訊號線。
HDMI Licensing, LLC 將會主動調查這些少數個案，確保 HDMI 商標能在市面上正確使用。我們建
議消費者向聲譽良好的來源及受信任的公司購買訊號線。
如需詳細資訊，請瀏覽 http://www.hdmi.org/learningcenter/faq.aspx#49
Page 53
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 46 –
規格
規格
型號
D950HD D952HD D963HD
顯示類型
TI DLP DMD 0.65”
原生解析度
1920 x 1080
重量
3.4 kg (7.5 lbs)
投射距離 1 ~ 10 公尺
投影螢幕大小
23.5" ~ 300"
投影鏡頭 手動對焦╱手動變焦
變焦比率
1.2
垂直梯形校正 +/- 30 階 +/- 40 階
自動梯形校正 有
投射方式 正放前投、倒吊前投、正放後投、倒吊後投
資料相容性
VGA, SVGA, XGA, SXGA, UXGA, Mac
SDTV/ EDTV/ HDTV
480i, 480p, 576i, 576p, 720p, 1080i, 1080p
視訊相容性
NTSC 4.43, PAL (M/N/60), SECAM
水平同步
15K, 31 – 91.1 KHz
垂直同步
43 – 85 Hz
安全認證
FCC-B, UL, cUL, CB, CE, CCC, KC, PCT, C-tick
作業溫度
5° ~ 35°C
尺寸 (寬 x 深 x 高 )
332.8 mm x 254.6 mm x 113 mm (13.1” x 10.0” x 4.45”)
電源輸入 100 – 240 萬用插頭，一般為 110VAC (100 – 240)/
±
10%
耗電量
標準模式：290W(標準)
／310W(最大)
省電模式：240W(標準)
／260W(最大)
標準模式：350W(標準)
／370W(最大)
省電模式：290W(標準)
／310W(最大)
標準模式：350W(標準)
／380W(最大)
省電模式：290W(標準)
／320W(最大)
待機 <1 瓦
燈泡
220W 280W 300W
喇叭 AMP 5W 喇叭
數位： HDMI x 2
類比： RGB HD-15 x 1
複合： RCA x 1 (黃)
S-Video： mini dim x 1
Component： RCA x 3
訊號輸入端
音訊輸入：
ψ3.5 mm 立體聲迷你插孔 x 1; RCA x 2 R/L
類比：RGB HD-15 x 1
迷你插孔立體聲 x 1
訊號輸出端
DC_out (螢幕觸發)： DC 插孔 x 1 (DC12V 200mA 輸出功能)
RS-232: DSUB-9 x 1
鍵盤模擬控制： USB 接頭 (B 型)
控制端
RJ45
安全設定 Kensington 安全鎖
Page 54
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 47 –

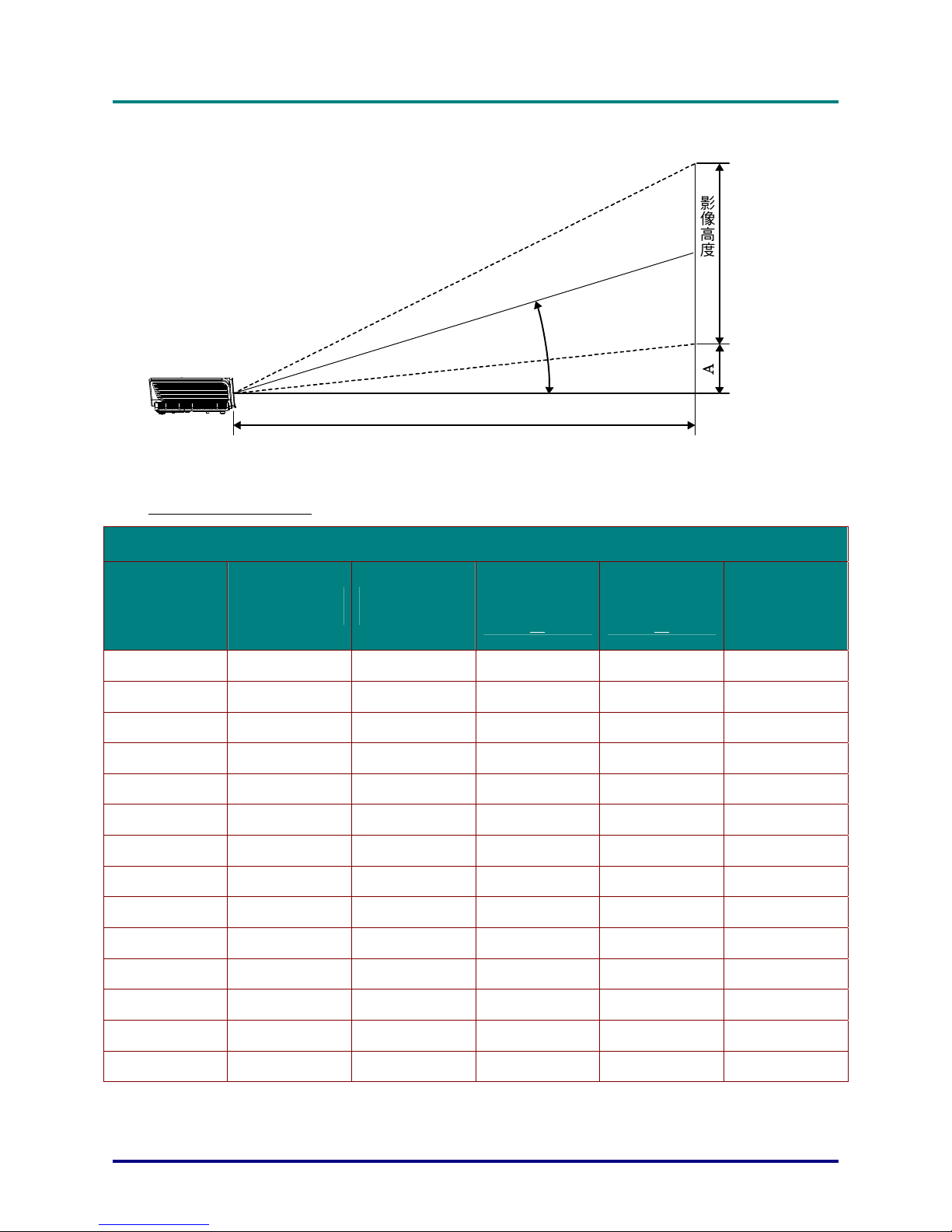

投影距離和投影尺寸
投影距離及尺寸表
D950HD / D952HD / D963HD（16：9 畫面）
影像對角
（吋）
影像寬度
（吋）
影像高度
（吋）
投影距離
（公釐）
自
投影距離
（公釐）
至
位移-A
（公釐）
40 34.9 19.6 1408.0 1682.5 74.7
60 52.3 29.4 2112.0 2523.7 112.1
70 61 34.3 2464.0 2944.4 130.8
72 62.8 35.3 2534.4 3028.5 134.5
80 69.7 39.2 2816.0 3365.0 149.4
84 73.2 41.2 2956.8 3533.2 156.9
90 78.4 44.1 3168.0 3785.6 168.1
96 83.7 47.1 3379.1 4038.0 179.3
100 87.2 49.0 3519.9 4206.2 186.8
120 104.6 58.8 4223.9 5047.5 224.1
135 117.7 66.2 4751.9 5678.4 252.2
150 130.7 73.5 5279.9 6309.3 280.2
200 174.3 98.1 7039.9 8412.4 373.6
300 261.5 147.1 10559.8 12618.7 560.4
投影距離
梯形校正角度
影像高度
Page 55
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 48 –
時脈模式表
投影機可以顯示數種解析度。下表列出本投影機可以顯示的解析度。
訊號 解析度
水準同步
(KHZ)
垂直同步
(HZ)
合成 /
S-VIDEO
色差
RGB
(類比)
HDMI
TM
(數位)
NTSC — 15.734 60.0 O
—
－ －
PAL/SECAM — 15.625 50.0 O
—
－ －
720 x 400 37.9 85.0 — — O O
640 x 480 31.5 60.0 — — O O
640 x 480 37.9 72.8 — — O O
640 x 480 37.5 75.0 — — O O
640 x 480 43.3 85.0 — — O O
800 x 600 35.2 56.3 — — O O
800 x 600 37.9 60.3 — — O O
800 x 600 46.9 75.0 — — O O
800 x 600 48.1 72.2 — — O O
800 x 600 53.7 85.1 — — O O
1024 x 768 48.4 60.0 — — O O
1024 x 768 56.5 70.1 — — O O
1024 x 768 60.0 75.0 — — O O
1024 x 768 68.7 85.0 — — O O
1280 x 800 49.7 59.8 — — O O
1280 x 800 62.8 74.9 — — O O
1280 x 800 71.6 84.8 — — O O
1280 x 1024 64.0 60.0 — — O O
1280 x 1024 80.0 75.0 — — O O
1280 x 1024 91.1 85.0 — — O O
1400 x 1050 65.3 60.0 — — O O
1440 x 900 55.9 60.0 — — O O
1600 x1200 75.0 60 — — O O
VESA
1920 x1080 67.2 60 — — O O
640 x 480 35.0 66.7 — — O O
832 x 624 49.7 74.5 — — O O
1024 x 768 60.2 74.9 — — O O
Apple
Macintosh
1152 x 870 68.7 75.1 — — O O
480i 15.734 60.0 — O — O
SDTV
576i 15.625 50.0 — O — O
576p 31.3 50.0 — O — O
EDTV
480p 31.5 60.0 — O — O
Page 56
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 49 –
訊號 解析度
水準同步
(KHZ)
垂直同步
(HZ)
合成 /
S-VIDEO
色差
RGB
(類比)
HDMI
TM
(數位)
720p 37.5 50.0 — O — O
720p 45.0 60.0 — O — O
1080i 33.8 60.0 — O — O
1080i 28.1 50.0 — O — O
1080p 67.5 60.0 — O — O
HDTV
1080p 56.3 50.0 — O — O
O: 支援的頻率
—: 不支援的頻率
投影機面板的原始解析度為 1920 x 1080，使用原始解析度以外的解析度可能會顯示不正常的文字或線條。
Page 57
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
投影機尺寸
– 50 –
Page 58
D
D
D
L
L
L
P
P
P
投
投
投
影
影
影
機
機
機
–
–
–
使
使
使
用
用
用
手
手
手
冊
冊
冊
– 51 –
法規遵循
FCC警告
本設備已通過測試，證實為符合 FCC 規範第 15 款規定的 Class B 數位裝置。該規範設計了在一般商
業環境中使用該項裝置的限制條件，確保提供適當防護以免造成破壞性幹擾。
本設備會產生、使用、並發射無線電波頻率能量，如果不依手冊指示安裝及使用，可能會對無線電通
訊造成破壞性幹擾。在住宅區操作此設備也可能造成破壞性幹擾，使用者必須自行負責消除該幹擾。
未經監管部門明文核准之變更或改裝，可能導致使用者的操作權失效。
加拿大
本 B Class 數位設備符合加拿大 ICES-003 之規範。
安全認證
FCC-B、UL、cUL、CB、CE、CCC、KC、PCT 和 C-tick
Page 59
2011
201107
Loading...
