Page 1
Speed Dome
SD83xxE/-M
Network Camera
Quick Installation Guide
English
Dansk
Indonesia
簡中
Français
Español Português
Deutsch
繁中 日本語
NEMA 4x • IP66 • Extreme Weatherproof
Italiano
Türkçe
Polski
Русский
Česky Svenska
Nederlands
Page 2
ID-129
Indonesia
Peringatan Sebelum Pemasangan
Baca panduan pengguna untuk suhu
pengoperasian.
Segera matikan Network Camera jika
keluar asap atau tercium bau yang aneh.
Jangan menyentuh Network Camera saat
terjadi badai kilat.
Jangan membongkar Network Camera.
Jangan menjatuhkan Network Camera.
Jangan memasukkan benda tajam atau
benda berukuran kecil ke dalam Network
Camera.
Jangan memutar dan memiringkan Network secara manual saat daya hidup.

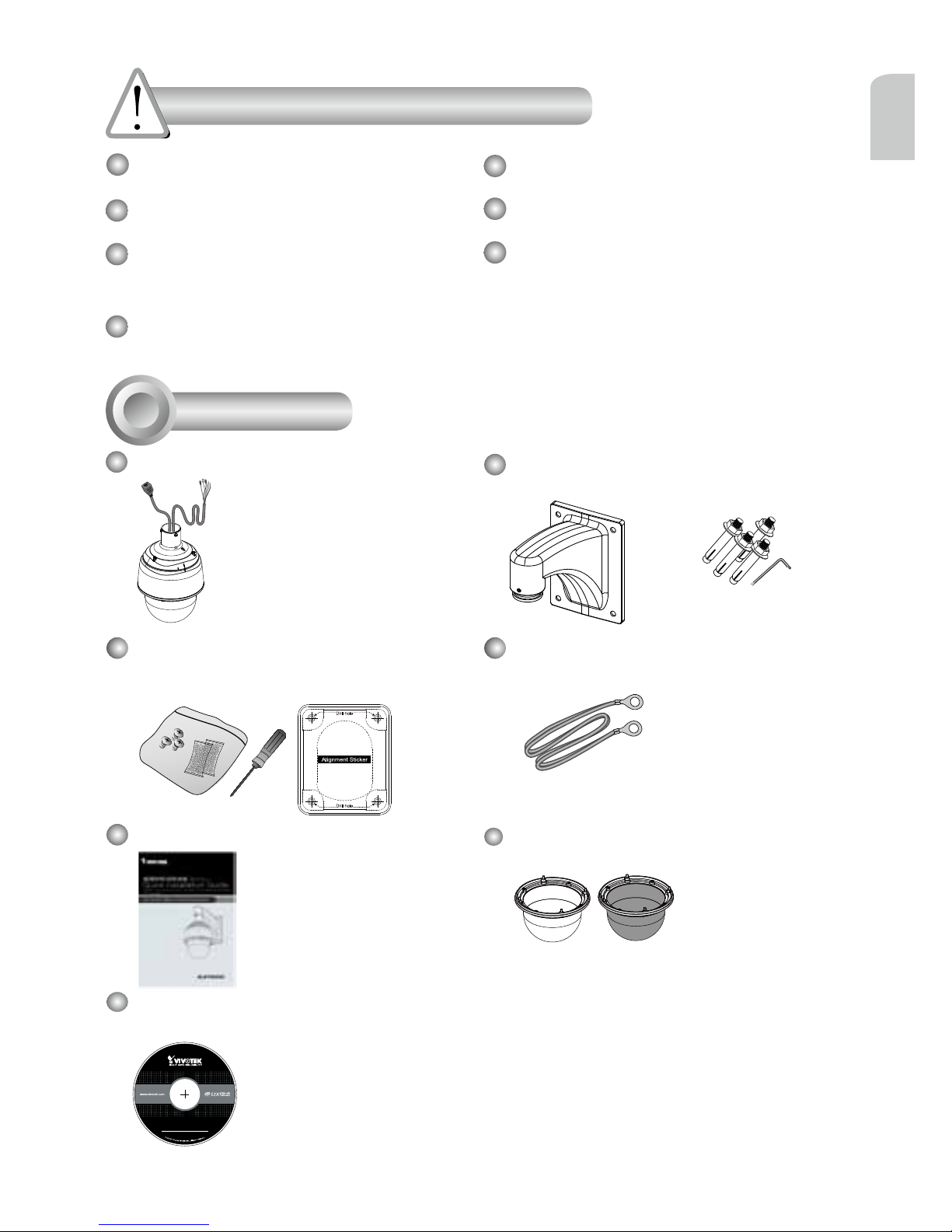

Isi Kemasan
1
5
1
0
0
0
0
2
1
0
G
CD Perangkat Lunak
Braket Pemasangan di Dinding/Tutup
Kubah/Sekrup
SD83xxE/-M (dengan kabel ekstensi)
Sekrup/Stiker Penyejajaran/Obeng Plus
T25/ Kantung penyerap kelembaban
(SD8363E)
Kabel Arde
Panduan Penginstalan Cepat
PC/ABS/Tutup Kubah Transparan
Page 3
ID-130

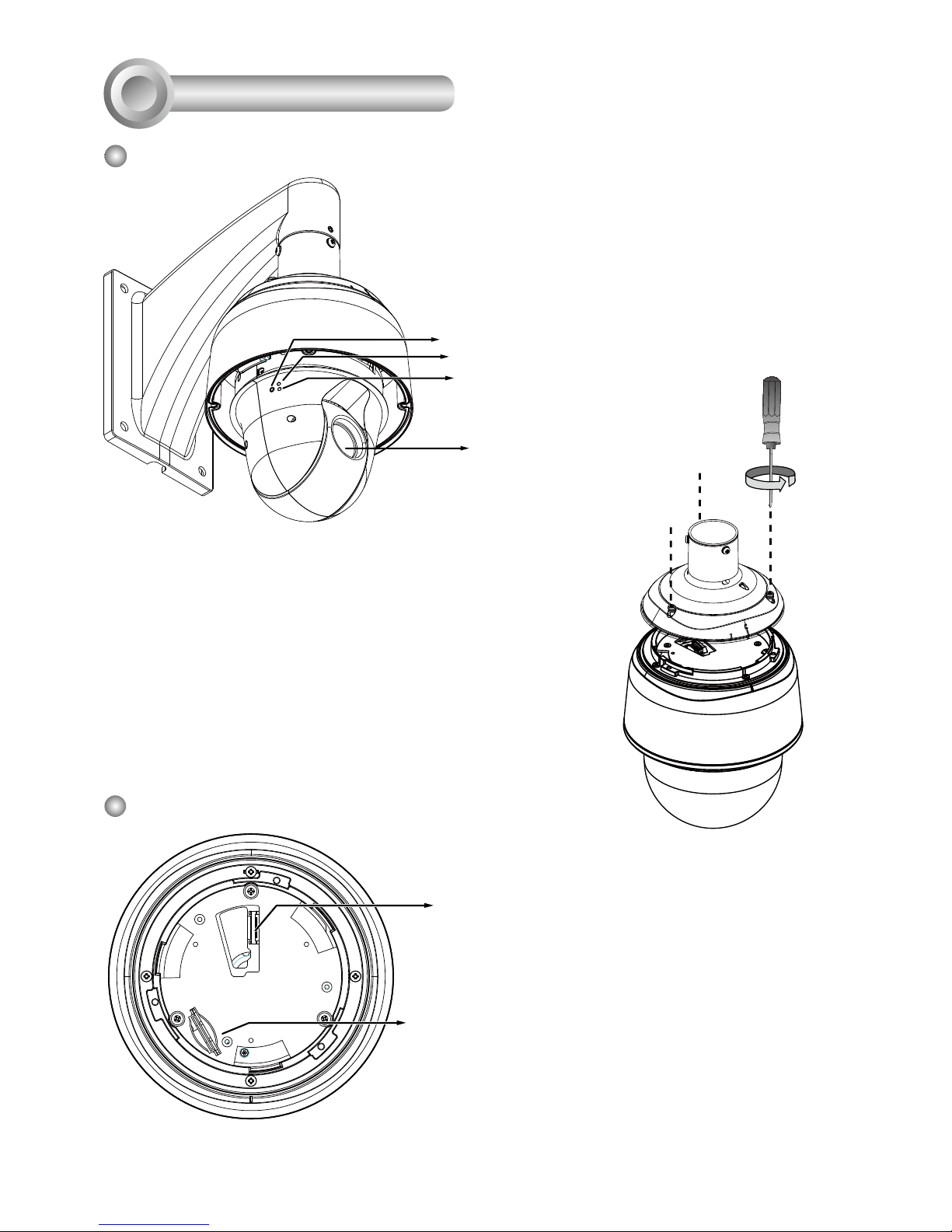

Deskripsi Komponen
2
Tampilan Bagian Dalam
Konektor antar
sirkuit
Lensa
Tampilan Bagian Luar
Slot Kartu SD/SDHC/SDXC
LED Status
LED Network
Tombol Reset
Badan Kamera
Ilustrasi ini menampilkan kamera tanpa tutup
kubah.
Slot kartu SD dapat dijangkau dengan
melepas bagian atas menggunakan
obeng bintang T25.
Page 4
ID-131
Indonesia
Pemasangan Perangkat Keras
3
HD WDR Pro
PENTING:
Jika kamera Anda tidak dilengkapi dengan
penghilang kelembapan, Anda harus memeriksa
apakah warna dari gel silika di dalam casing telah
berubah menjadi merah. Jika demikian, Anda harus
mengganti kantong pengering.

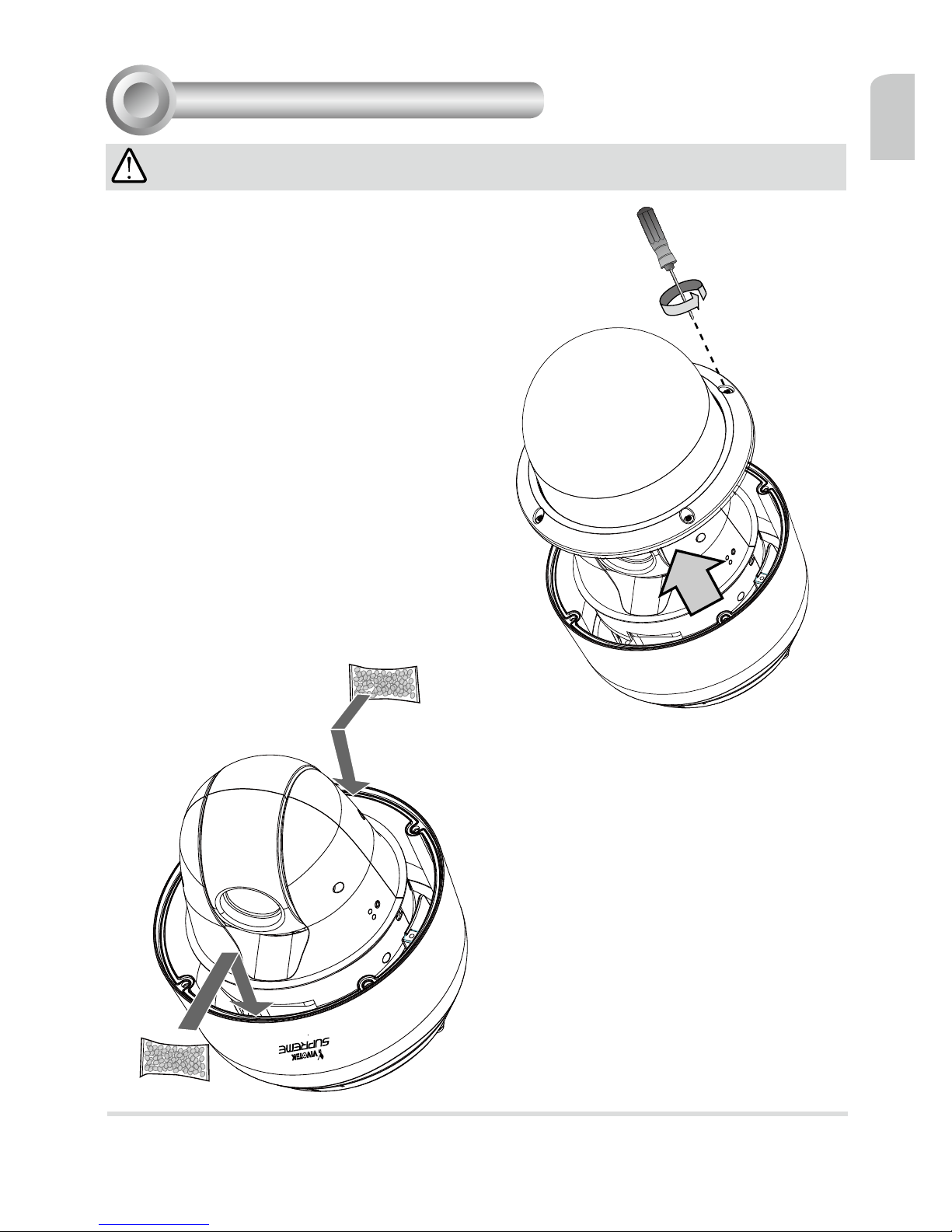

Untuk mengganti kantong pengering:
1. Lepaskan penutup kubah dengan mengendurkan
4 buah sekrup anti-maling T25.
2. Ganti kantong pengering dengan memasangnya
di dalam casing.
3. Instal kembali penutup kubah.
Perhatikan juga hal berikut ini:
1. Jangan menginstal kamera saat turun hujan.
2. Memerlukan waktu kira-kira 2 hari untuk
menekan tingkat kelembapan hingga 30%
atau lebih rendah, baik menggunakan kantong
pengering atau penghilang kelembapan.
3. Pengembunan mungkin masih terlihat setelahnya
pada penutup kubah dalam waktu 30 menit.
Page 5
ID-132

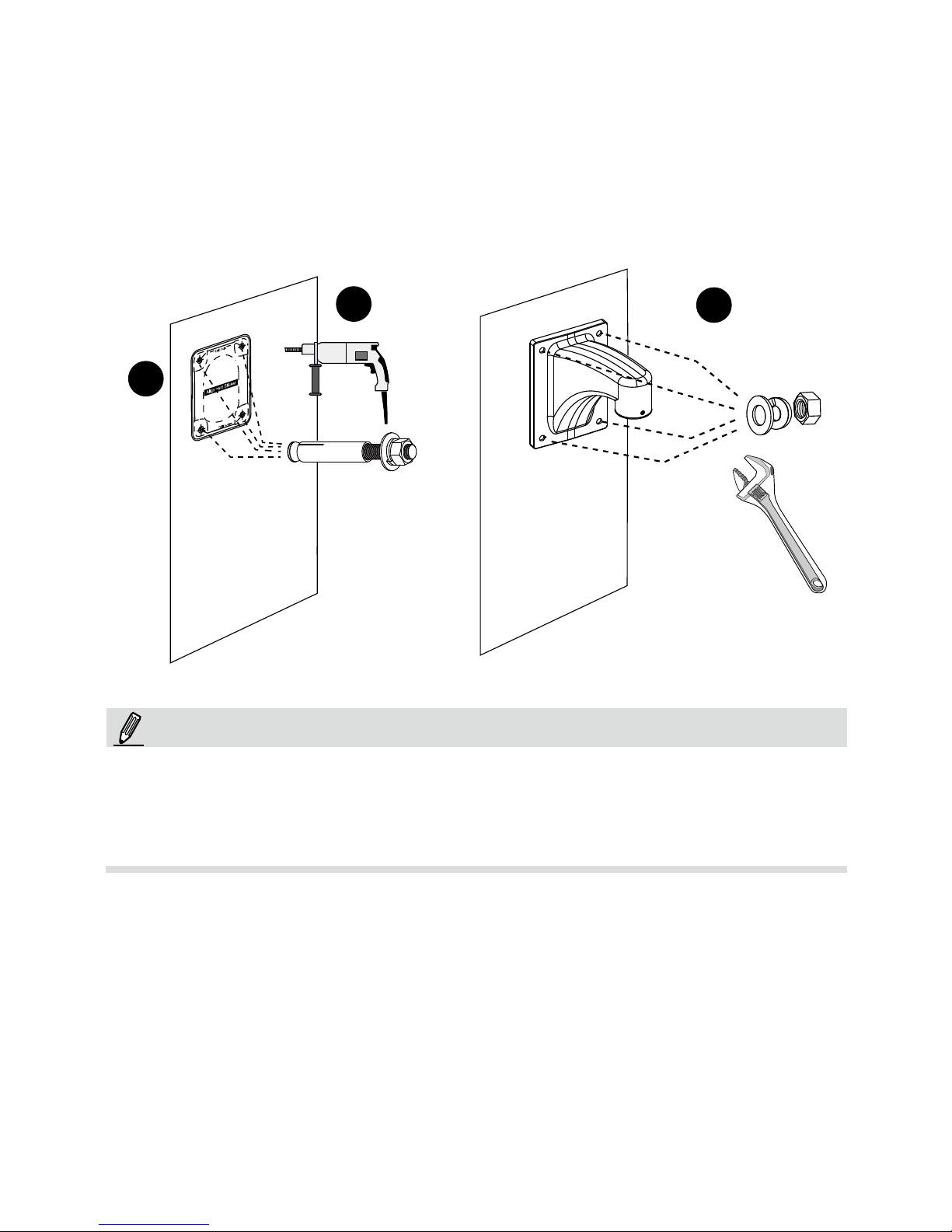

3-1. Instal Braket Dudukan Dinding
1
2
3
1. Kabel IO tidak disertakan.
2. Jangan sampai menyentuh papan sirkuit untuk menghindari kerusakan karena muatan
elektrostatis.
3. Gunakan hanya kabel CAT5e, CAT6.
CATATAN:
1. Bobot kamera 3,66 kg. Pilih lokasi pemasangan yang kokoh agar kamera tidak bergoyang-
goyang. Tempelkan stiker penyejajaran ke dinding.
2. Bor 4 lubang (berdiameter 10 mm dengan kedalaman 4 cm) pada dinding, kemudian palu baut
berulir. Perhatikan, Anda harus memalu baut dengan mur segi enam terpasang sehingga ulir
tidak rusak! Bila perlu, bor lubang lainnya untuk memasukkan kabel.
3. Kencangkan braket pemasangan dinding menggunakan 4 set ring dan mur penahan.
Page 6
ID-133
Indonesia

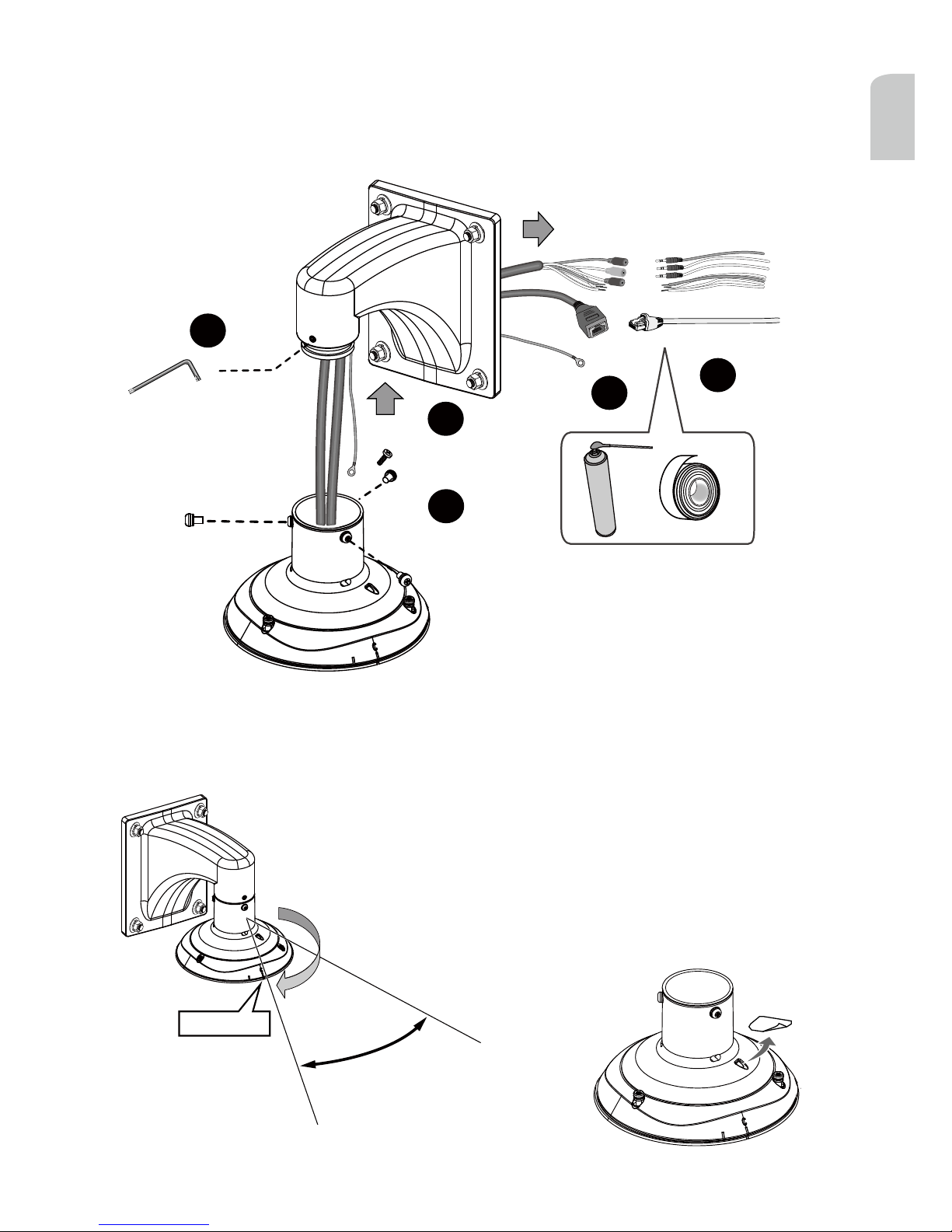

3-2. Koneksi Kabel & Memasang Bagian Atas
15°
Lepaskan perapat dari lubang ventilasi di bagian
atas jika kamera Anda dilengkapi dengan
penghilang kelembapan.
1
2
3
4
5
Garis tengah
Tanda C
1. Pegang bagian atas dengan satu tangan dan salurkan semua kabel melalui braket dudukan
dinding.
2. Kencangkan bagian atas ke dudukan dinding.
Perhatikan bahwa Anda harus memutar dan mengarahkan bagian
atas sehingga tanda C menghadap ke arah 15 derajat dari garis
tengah
Page 7
ID-134
3. Hubungkan kabel dan gunakan bahan perapat dan dempul untuk memastikan bahwa sambungan kabel dan lubang kabel tahan air.
4. Kencangkan kabel arde yang disertakan ke tutup kubah, masukkan ke braket pemasangan, dan
hubungkan ujung yang satunya ke pipa kabel arde.
5. Gunakan kunci L yang disertakan untuk mengencangkan bagian atas.

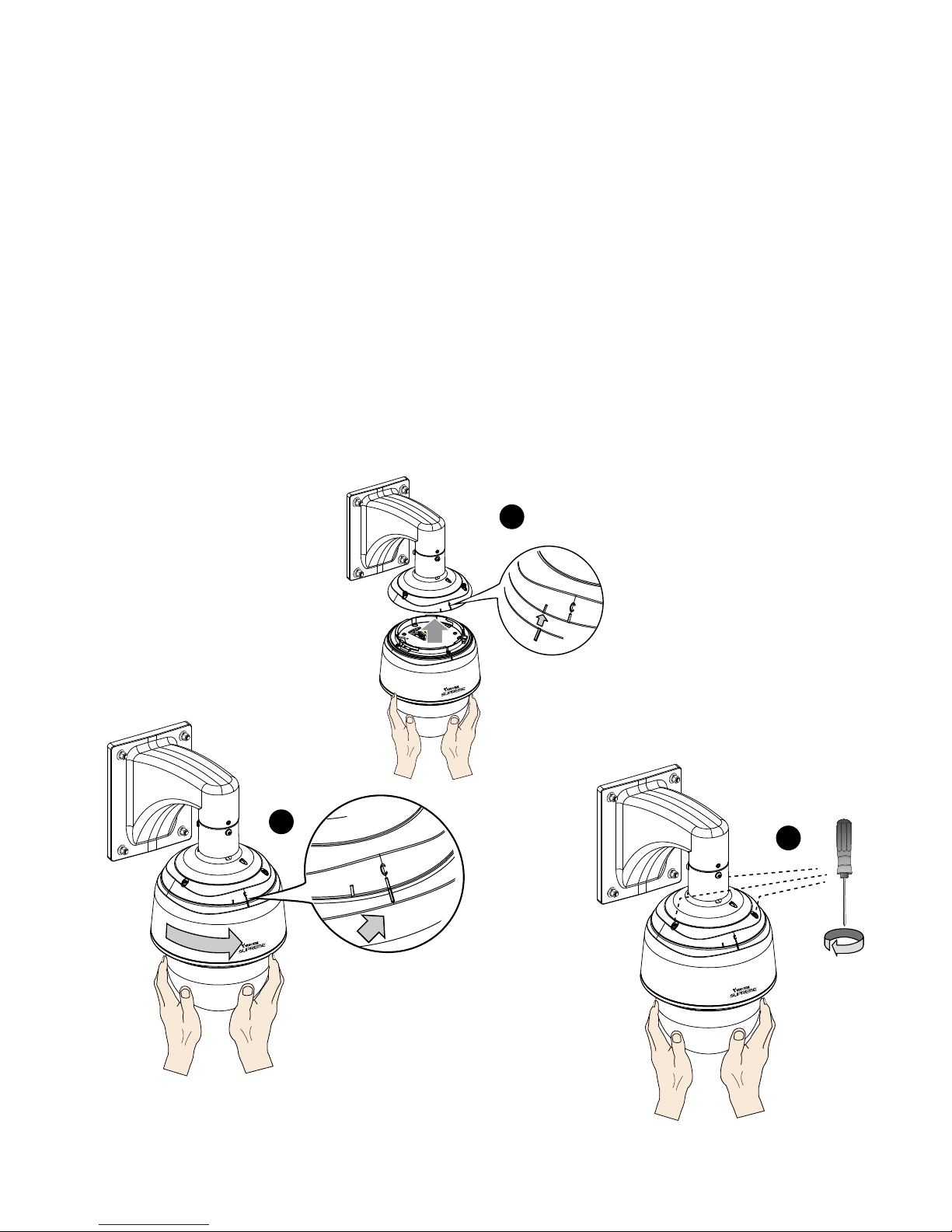

3-3. Memasang Network Camera
4
2
3
1
HD WDR Pro
HD WDR Pro
HD WDR Pro
Tanda Penyejajaran
Tanda C
1. Selaraskan badan kamera dengan bagian atas. Sejajarkan tanda pada kamera dengan tanda
pada bagian antarmuka. Dorong kamera ke arah atas untuk menyejajarkan dengan bagian
atas.
2. Putar kamera searah putaran jarum jam hingga tanda penyejajaran bertemu dengan tanda “C”.
3. Gunakan obeng plus T25 yang disertakan untuk mengencangkan 3 sekrup anti-guncangan dari
bagian atas. Pastikan semua komponen telah dipasang dengan kencang.
Page 8
ID-135
Indonesia
HD WDR Pro

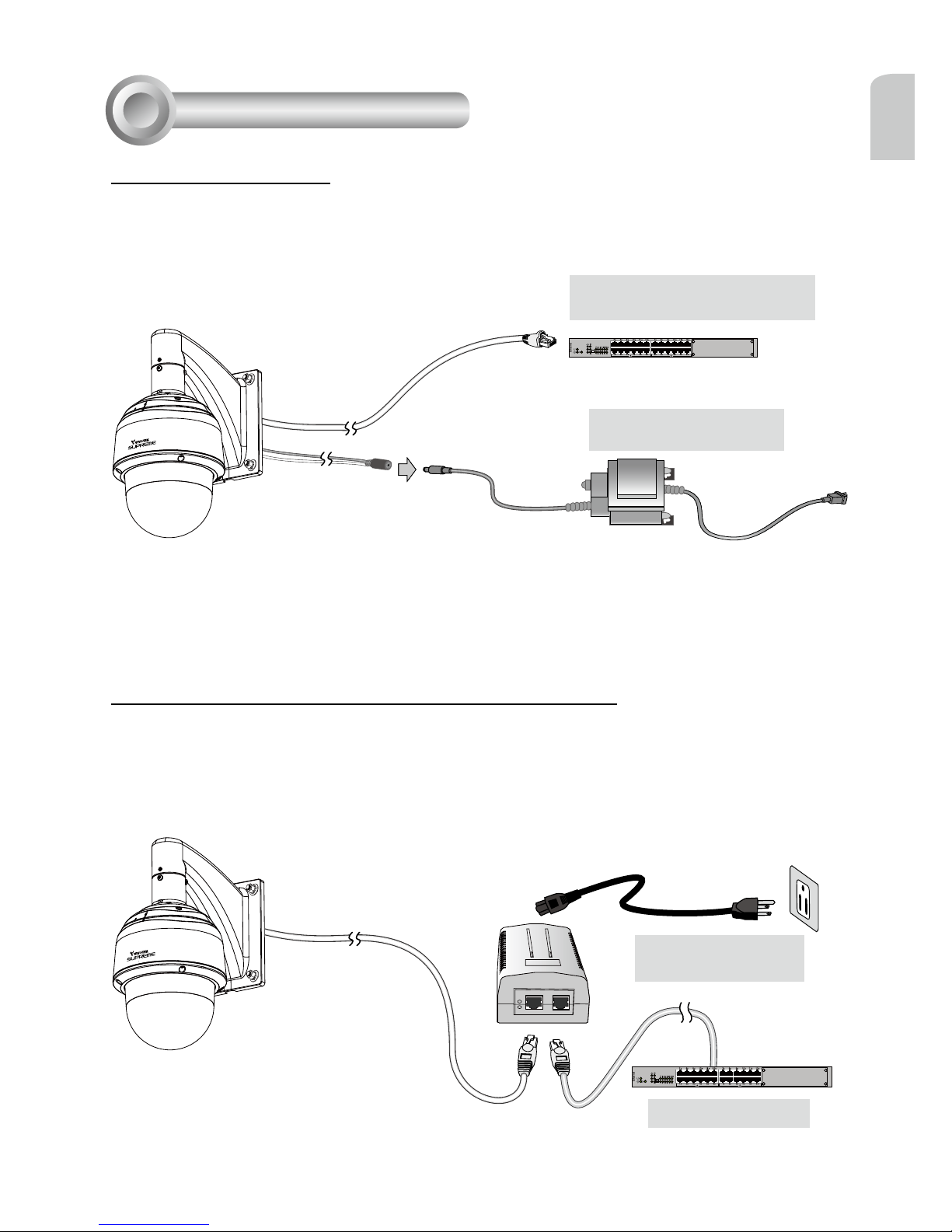

Penyebaran Jaringan
4
Adaptor AC 24 V 3.5 A
(Dijual terpisah)
Switch Non-PoE
HD WDR Pro
1. Sambungkan kabel Ethernet Network Camera (CAT5e, CAT6) ke switch PoE Plus. Satu port
PoE 30 W tidak dapat mentenagai heater onboard, oleh karena itu jika hanya digunakan satu
switch PoE, maka tidak dapat digunakan di lingkungan dengan suhu rendah. PoE plus 30 W
hanya dapat mentenagai kamera jika dioperasikan pada suhu di atas -5°C.
Jika menggunakan switch non-PoE
Gunakan PoE perkekuatan tinggi (dijual terpisah) dengan output 60 W untuk menghubungkan Network Camera dan switch non-PoE. Diperlukan listrik yang cukup di lingkungan dengan suhu rendah
apabila heater onboard diaktifkan.
Injektor Daya PoE
Kekuatan Tinggi
2. Hubungkan kabel daya ke adaptor daya AC 24 V (dijual terpisah). Adaptor AC 24 V dapat mentenagai
kamera dan heater onboard.
Anda dapat menghubungkan dua sumber listrik untuk mentenagai catu daya.
Power over Ethernet (PoE Kekuatan Tinggi)
Sambungan Umum
IEEE 802.3 pada Switch PoE
(output 30 W)
dan/atau
Page 9
ID-136
1. Instal “Installation Wizard 2” dari direktori Software Utility di dalam CD perangkat lunak.
2. Program akan menganalisis lingkungan jaringan Anda. Setelah jaringan dianalisis, klik tombol
“Next” untuk melanjutkan program.
3. Program akan mencari Video Receiver, Video Server, dan Network Camera VIVOTEK di LAN
yang sama.
4. Setelah pencarian selesai, akan ditampilkan jendela penginstalan utama. Klik dua kali alamat
MAC yang sesuai dengan yang tercantum pada label kamera atau nomor seri pada label boks
kemasan untuk membuka sesi manajemen browser Network Camera.
Menentukan Alamat IP
5
Untuk konfigurasi selengkapnya, baca panduan pengguna di dalam CD
perangkat lunak.
Siap Digunakan
6

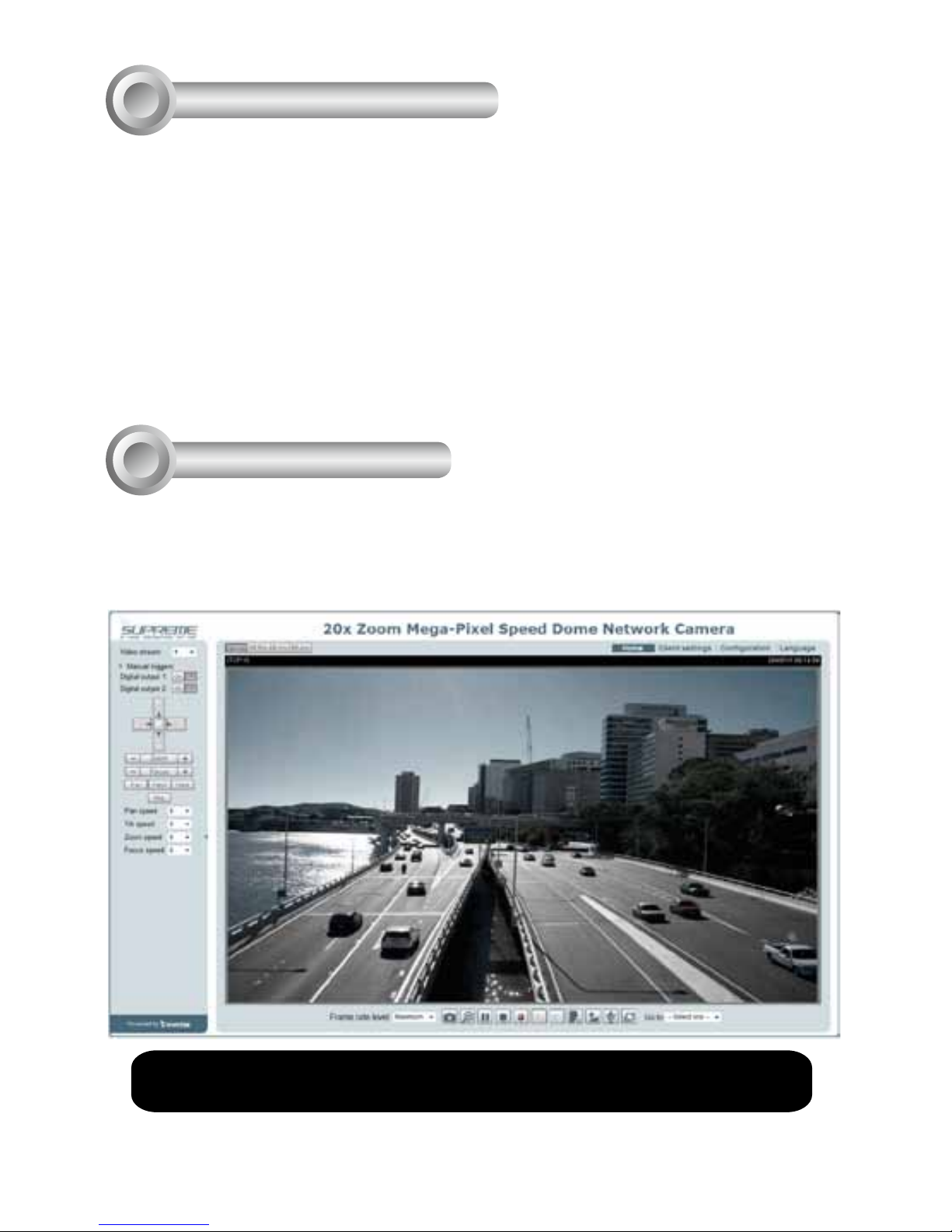

1. Sesi browser Network Camera akan ditampilkan seperti di bawah ini.
2. Anda akan melihat video dari kamera secara langsung. Anda juga dapat menginstal perangkat
lunak perekaman 32 saluran dari CD perangkat lunak untuk rangkaian yang terdiri dari beberapa
kamera. Untuk rincian penginstalan, baca dokumen terkait.
Page 10
Page 11
P/N:625019001G Rev.: 1.1
All specications are subject to change without notice.
Copyright 2014 VIVOTEK INC. All rights reserved.
