DE - 73
Deutsch
Netzwerkkamera bei
Rauchentwicklung oder
ungewöhnlichem Geruch sofort
abschalten.
Wenden Sie sich in solchen Fällen an
Ihren Fachhändler.
Halten Sie die Netzwerkkamera von
Wasser und sonstiger Feuchtigkeit
fern. Falls die Netzwerkkamera nass
oder feucht geworden sein sollte,
schalten Sie sie sofort aus.
Stellen Sie die Netzwerkkamera nicht
in der Nähe von Wärmequellen (z. B.
Fernsehgeräte, Heizgeräte, etc.) auf.
Hinweise zur Betriebstemperatur
siehe Benutzeranleitung.
Setzen Sie die Netzwerkkamera keiner
direkten Sonneneinstrahlung aus.
Stellen Sie die Netzwerkkamera nicht
in feuchter Umgebung auf.
Wenden Sie sich in solchen Fällen an
Ihren Fachhändler.
Warnung vor der Installation
DE - 74
Netzwerkkamera nur auf feste
Unterlagen abstellen.
Netzwerkkamera bei Gewittern nicht
anfassen.
Zerlegen Sie die Netzwerkkamera
nicht.
Netzwerkkamera nicht fallen lassen.
Keine Fremdkörper, z. B. Nadeln, in
die Netzwerkkamera einführen.
DE - 75
Deutsch
Software-CD
FD8161
Schraubendreher
Ausrichtungsaufkleber
Schrauben und E/A-Anschluss
Netzadapter
5
1
0
0
0
0
2
1
0
G
Packungsinhalt kontrollieren
1
A/V Kabel
Kurzinstallationsanleitung /
Garantiekarte
DE - 76
Linse
Neigungseinstellung-
sschraube
Integriertes Mikrofon
PIR-Sensor
IR LEDs
Stromkabelbuchse
Ethernet 10/100 RJ45
Anschluss
Rücksetztaste
(versenkt)
Audio In
1 2 3 4
AV Out
ON
Int. NTSC
1 2
Ext PAL
Fokuseinstellung
Zoomeinstellung
Allgemein E/A
Anschlussleiste
Audio/Video Aus
Audio Ein
Umschalter für externes/
internes Mikrofon
Notieren Sie sich die MAC-Adresse,
bevor Sie die Kamera installieren.
Network Camera
Model No: FD8161
Made in Taiw an
This device complies with part 15 of the FCC rules. Operation is subject to
the following two conditions:
(1)This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference
that may cause undesired operation.
Pat. 6,930,709
RoHS
C I
MAC:0002D107258A
Bohrungen
Schwenkeinste-
llungsschraube
Haubenabdeckung
Dreheinstellung-
sschraube
Status LED
Lichtsensor
Beschreibung der Teile
2
NTSC/PAL Schalter
SD/SDHC
Kartenschacht
Schwarze
Abdeckung
DE - 77
Deutsch

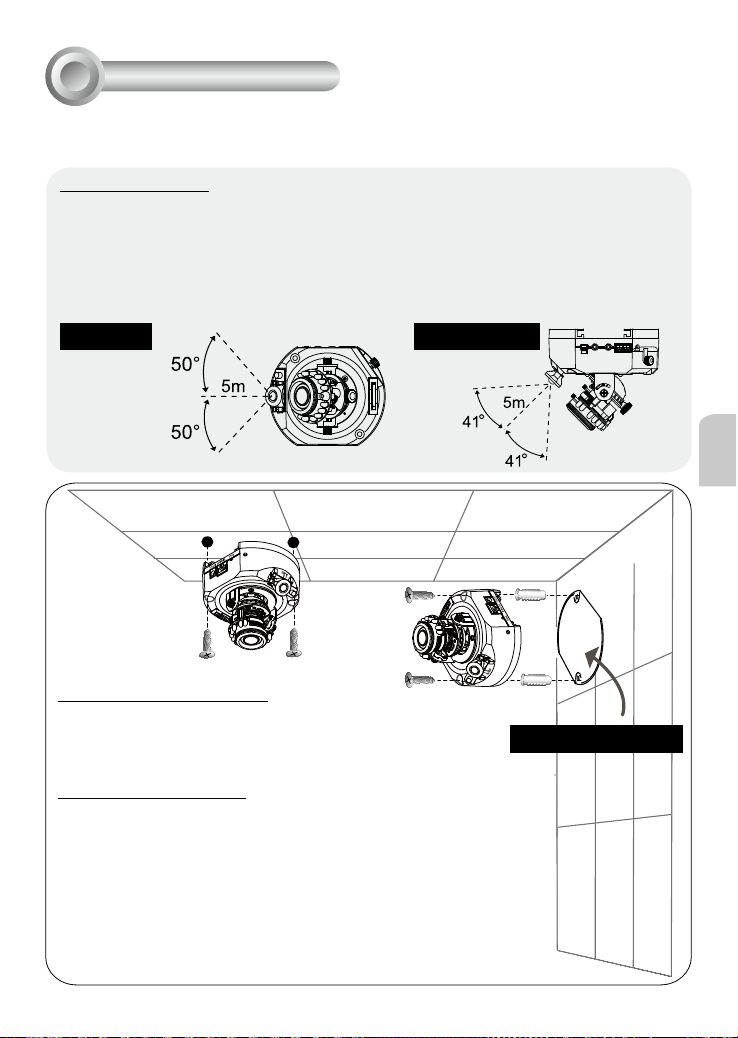

Lösen Sie mit dem Schraubenzieher zuerst die Haubenabdeckung vom Kameraunterteil.
Befolgen Sie die folgenden Schritte, um die Kamera zu befestigen - entweder an der Decke
oder an einer Wand.
Deckenbefestigung
Führen Sie die beiden mitgelieferten Schrauben in die Bohrungen an den Seiten der Kamera ein und drehen Sie diese mit
einem Schraubendreher fest.
Wandbefestigung
1. Befestigen Sie den Ausrichtungsaufkleber an der Wand.
2. Bohren Sie zwei Führungsbohrungen durch die beiden Kreise auf dem Aufkleber in die Wand.
3. Hämmern Sie die beiden mitgelieferten Kunststoffverankerungen in die Bohrungen ein.
4. Richten Sie die Bohrungen an den Seiten des Kamerasockels mit den beiden Kunststoffverankerungen an der Wand
aus, führen Sie die mitgelieferten Schrauben in die entsprechenden Bohrungen ein und drehen Sie diese mit einem
Schraubendreher fest.
Ausrichtungsaufkleber
Montagetipps
Vor der Montage der Kamera suchen Sie sich eine Stelle aus, die Ihnen am besten
passt. Der integrierte PIR-Sensor ist so ausgelegt, dass er ausgelöst wird, wenn eine
Person in seinen Erkennungsbereich eintritt. Daher ist es von enormer Wichtigkeit,
dass die Kamera an einem Ort angebracht wird, an dem der PIR-Sensor in die gewün-
schte Richtung ausgerichtet ist. (Die Empfindlichkeit des PIR-Sensors hängt von der
Objektgröße und den Temperaturunterschieden zwischen Objekt und Hintergrundumgebung ab.)
Audio In
1 2 3 4
AV Out
ON
Int. NTSC
1 2
Ext PAL
SeitenansichtaDraufsicht
Hardwareinstallation
3
DE - 78

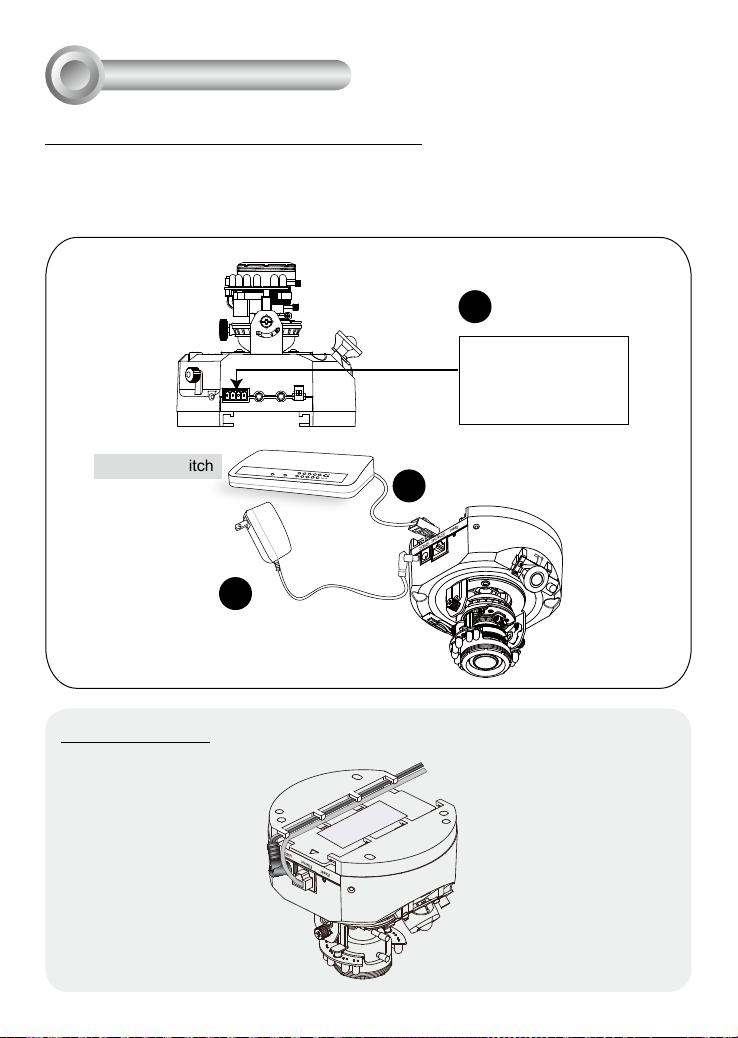

Allgemeine Verbindung (ohne PoE)
1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine
Verbindung mit der Allgemeinen E/A Anschlussleiste her.
2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an.
3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose.
Ethernet-Switch
Netzwerkverwendung
4
1: Strom
2: Digitaler Ausgang
3: Digitaler Eingang
4: Erdung
POWER
COLLISION
LINK
RECEIVE
PARTITION
1
2
3
4
5
2
3
Audio In
1 2 3 4
AV Out
ON
Int. NTSC
1 2
Ext PAL
1
Montagetipps
DE - 79
Deutsch
Switch ohne PoE
Power over Ethernet (PoE)
POWER
COLLISION
LINK
RECEIVE
PARTITION
1
2
3
4
5
PoE Switch
POWER
COLLISION
LINK
RECEIVE
PARTITION
1
2
3
4
5
Bei Verwendung eines Switch ohne PoE
Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera
und einem Switch ohne PoE zwischen zu schalten.
PoE-Power-Injector
(optional)
Bei der Verwendung eines Switch mit PoE
Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes
Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit
PoE mithilfe eines Ethernetkabels.
DE - 80

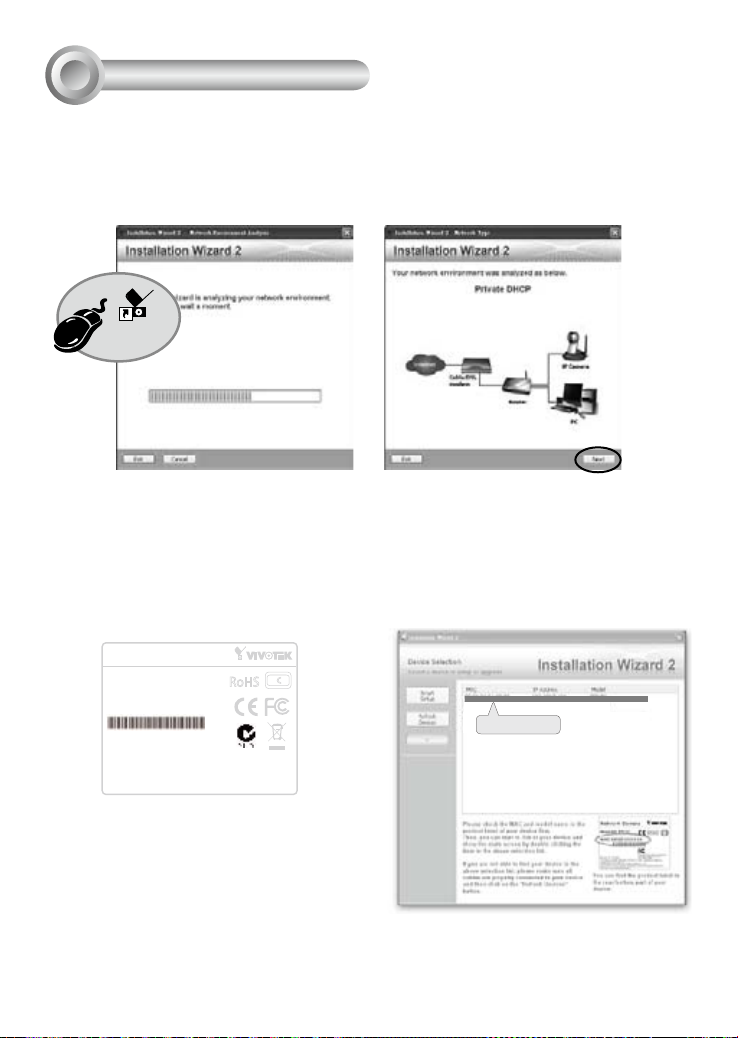

1. Führen Sie den “Installationsassistenten 2” im Verzeichnis Software Utility auf der
Software-CD aus.
2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes
klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen.
3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN.
4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MACAdresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet
Explorer mit der Netzwerkkamera zu verbinden.
0002D107258A
!!"!#"$%"!&"#'"()****************%+#,%-(,',%'%*****************.$(%-%
Installation
Wizard 2
IP-Adresse zuweisen
5
Network Camera
Model No: FD8161
Made in Taiw an
This device complies with part 15 of the FCC rules. Operation is subject to
the following two conditions:
(1)This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference
that may cause undesired operation.
Pat. 6,930,709
RoHS
C I
MAC:0002D107258A
DE - 81
Deutsch
Beachten Sie für das weitere Setup die Benutzeranleitung auf der
Software-CD.
Betriebsfertig
6
1. Zugriff auf die Netzwerkkamera aus dem Internet.
2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch Aufnahmeprogramme.
DE - 82

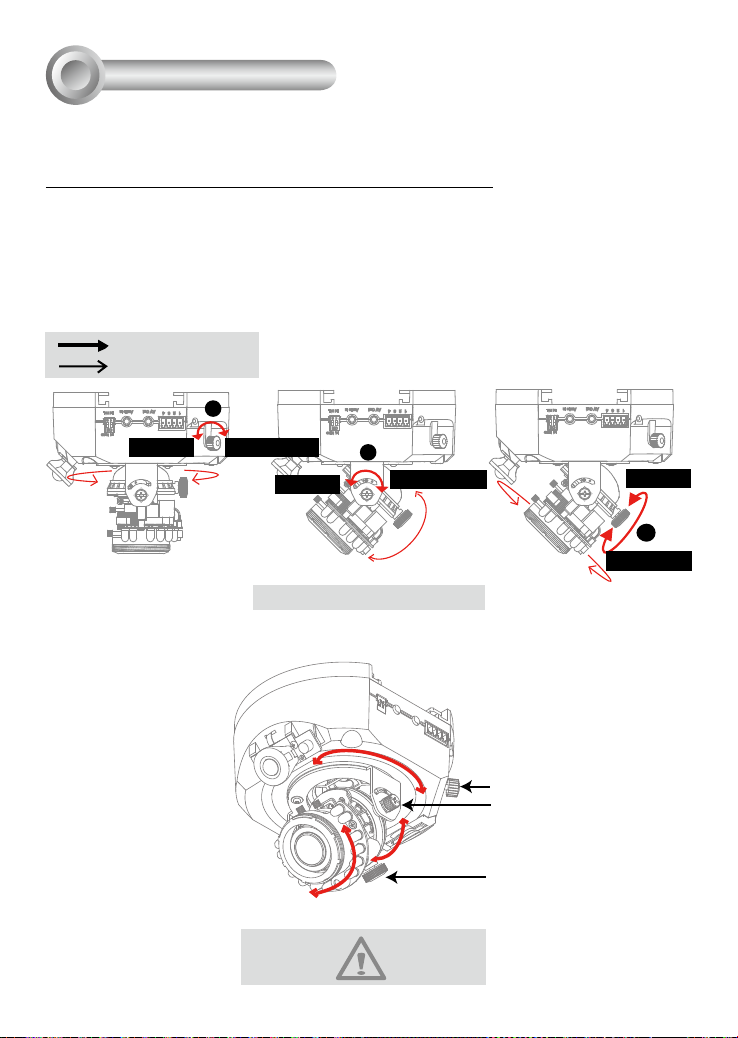

Je nach Live-Bild, das von der Kamera abgerufen wird, stellen Sie das Kameraobjektiv wie
folgt ein:
NICHT die Linse überdrehen. Dies wird das
Modul der Kameralinse beschädigen.
Zum Einstellen des Betrachtungswinkels
1. Lösen Sie die Schwenkeinstellungsschraube und drehen Sie das Linsenmodul dann
nach links und rechts. Ziehen Sie die Schraube nach Abschluss wieder fest.
2. Lösen Sie die Neigungseinstellungsschrauben an beiden Seiten der Kamera und drehen
Sie das Linsenmodul dann nach oben und unten. Ziehen Sie die Schrauben nach
Abschluss wieder fest.
3. Lösen Sie die Dreheinstellungsschraube und drehen Sie die Linse dann, um die
Bildorientierung einzustellen. Ziehen Sie die Schraube nach Abschluss wieder an.
Audio In
1 2 3 4
AV Out
ON
Int. NTSC
1 2
Ext PAL
Audio In
1 2 3 4
AV Out
ON
Int. NTSC
1 2
Ext PAL
Audio In
1 2 3 4
AV Out
ON
Int. NTSC
1 2
Ext PAL
2
3
1
Schraube drehen
Objektiv drehen
Objektiv einstellen
7
Der fortschrittliche 3-Achsen Mechanismus ermöglicht eine sehr flexible, einfache
Hardwareinstallation bei der Wand- oder Deckenmontage.
3-Achsen Mechanismus
Lösen Festziehen
Lösen
Festziehen
Lösen
Festziehen
Schwenken 350°
Drehen 350°
Schwenken 350°
Drehen 350°
Neigen 85°
Schwenkeinstellungsschraube
Neigungseinstellungsschraube
Dreheinstellungsschraube
Neigen 85°
DE - 83
Deutsch
2
3
1
1. Drehen Sie die schwarze Abdeckung innerhalb der Kuppelabdeckung, um die
Aufnahmerichtung der Linse anzupassen.
2. Befestigen Sie die Kuppelabdeckung an der Kamera.
3. Befestigen Sie die beiden Kuppela bdeckungsschrauben mit einem Schraubendreher.
Abschließend sicherstellen, dass alle Kamerateile sicher angebracht wurden.
Der mitgelieferte Schraubendreher dient exklusiv
für die Kupp elabdecku ngssc hraub en. Werfen
Sie d en Schraube ndre her n ich t weg , da Sie
dies en u. U. s päter n och zur Einst ellun g des
Objektivs benötigen könnten.
Abschluss
8
Audio In
1 2 3 4
AV Out
ON
Int. NTSC
1 2
Ext PAL
W
T
8
N
Zur Einstellung des Zoomfaktors und des Fokusbereichs
1. Lösen Sie den Zoomcontroller, um den Zoomfaktor anzupassen. Ziehen Sie den
Zoomcontroller nach Abschluss wieder fest.
2. Lösen Sie den Fokuscontroller, um den Fokusbereich einzustellen. Ziehen Sie den
Fokuscontroller nach Abschluss wieder fest.
Lösen
Festziehen
