Vivax CH-2004 User Manual

Upute za uporabu

Korisničko uputstvo

Udhëzime për përdorim

Упатства за употреба

User manual

HR

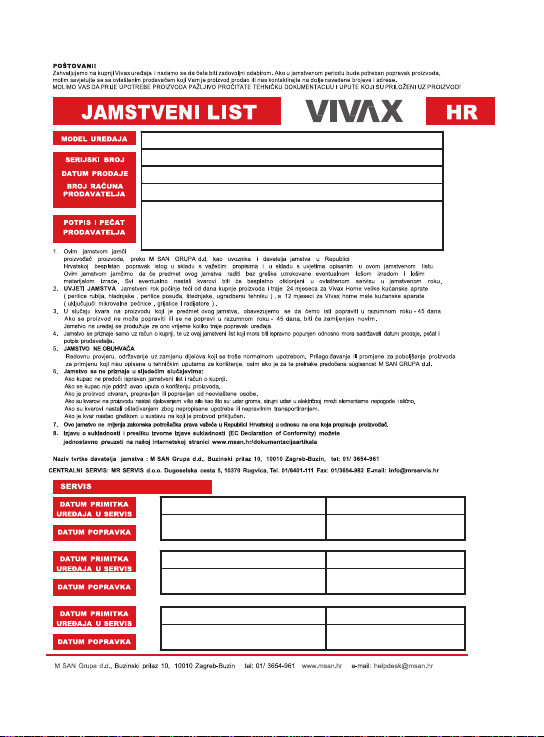

Jamstveni list
Servisna mjesta

BiH

Garantni list
Servisna mjesta

SR

Garantni list
Servisna mesta

CG

Garantni list
Servisna mjesta

MAK

Гарантен лист
Сервисни места

GB

User manual
Service points

CH-2004

RoHS

2011 / 65 / EU

14

HR
BiH

CG

Upute za
uporabu

Konvektorska
grijalica

CH-2004

RoHS

14

2011 / 65 / EU

VIVAX HOME

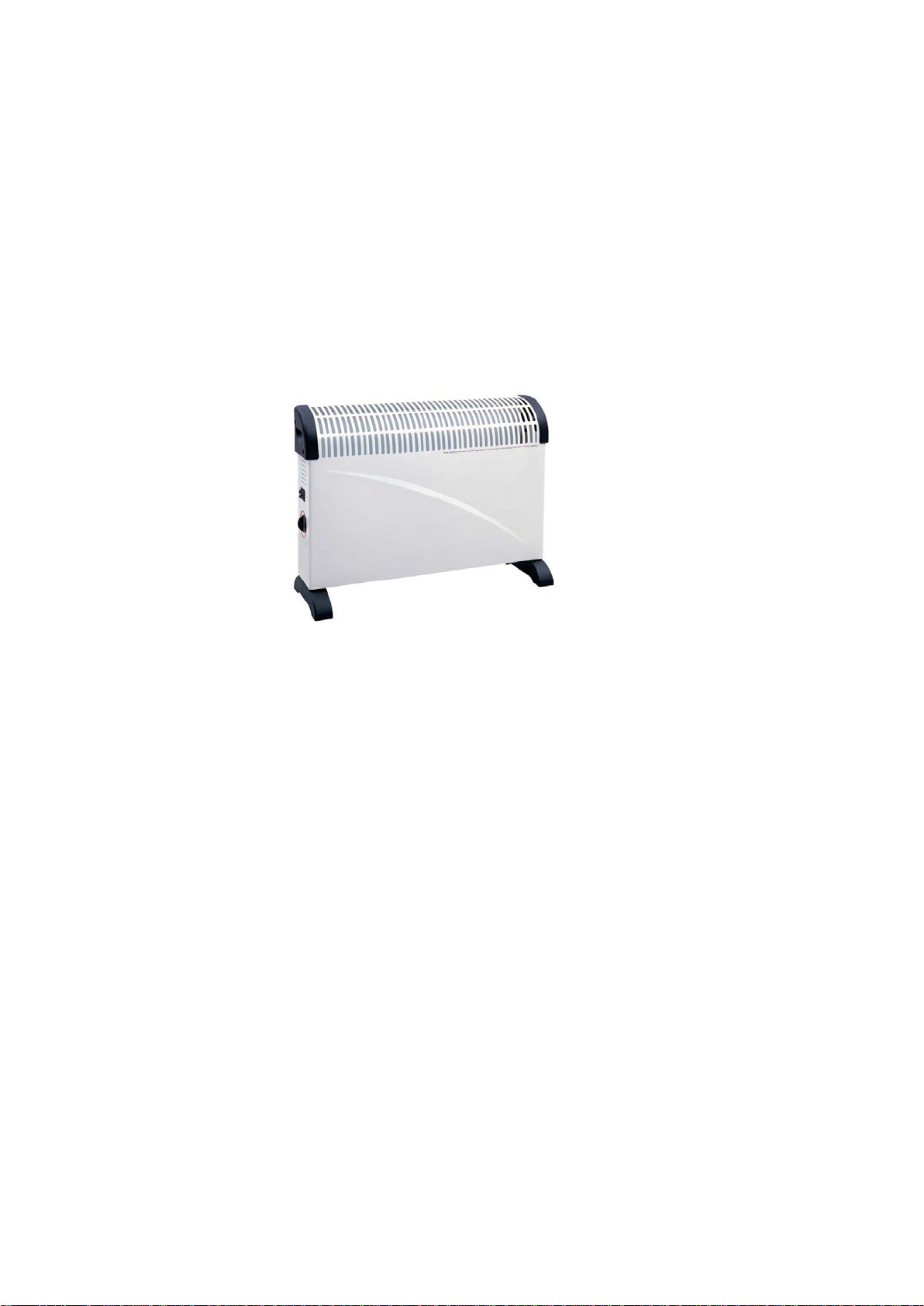

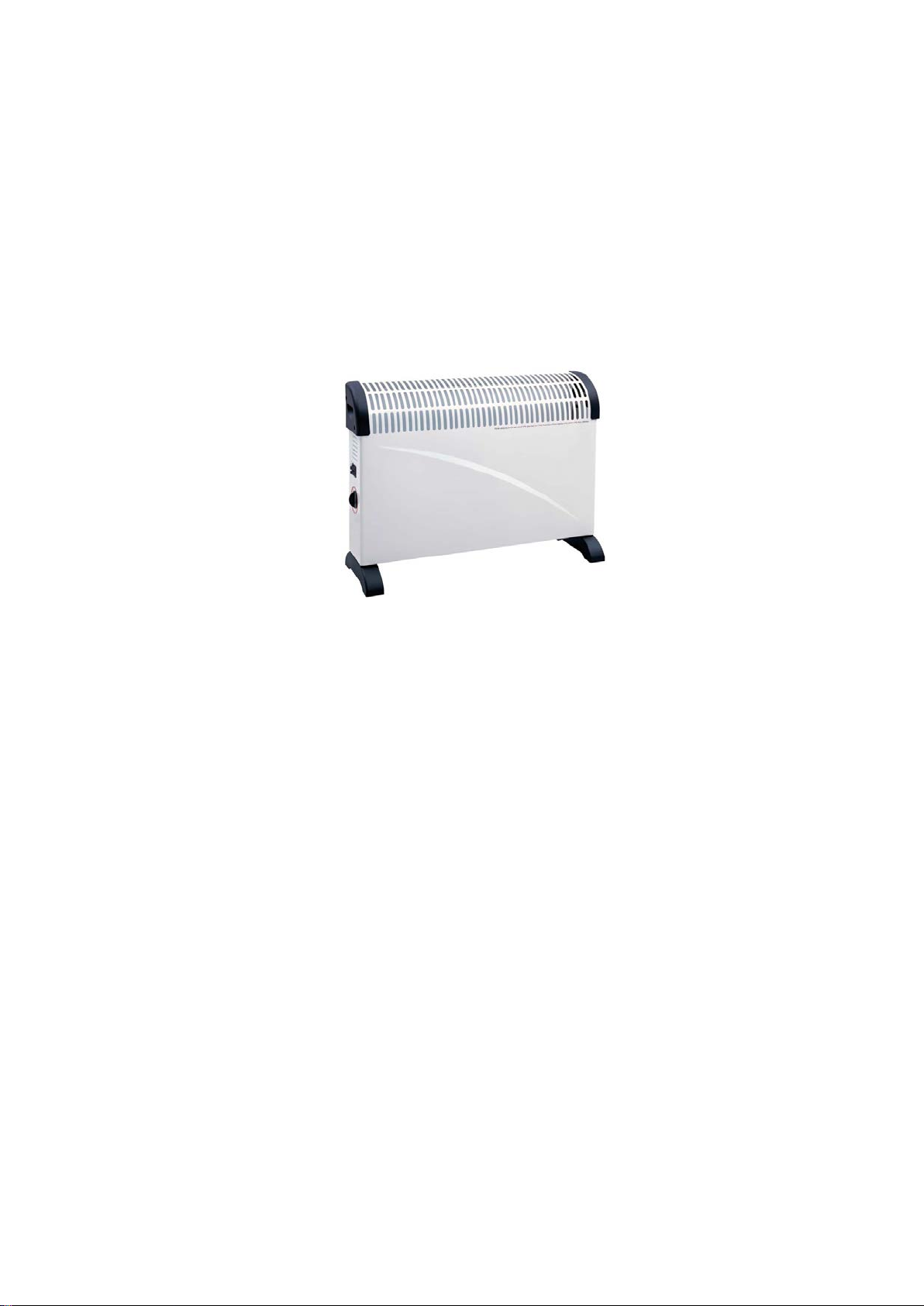

KONVEKTORSKA GRIJALICA

CH-2004 Stojeća

220/-240V~50Hz 750W/1250W/2000W

MOLIMO PROČITAJTE OVE UPUTE TE IH SAČUVAJTE ZA BUDUĆE KORIŠTENJE

GENERAL SAFETY

 GRIJALICU NE PREKRIVAJTE KAKO NE BISTE ZATVORILI DOVOD ZRAKATE JU NE KORISTITE ZA

SUŠENJE ODJEĆE

 PRIJE KORIŠTENJA NA GRIJALICU OBAVEZNO NAMJESTITE NA NOGICE
 GRIJALICU POSTAVITE U USPRAVAN POLOŽAJ NA RAVNU POVRŠINU
 POVRŠINA GRIJALICE MOŽE BITI OPASNA S TOGA JE NE OSTAVLJAJTE BEZ NADZORA U BLIZINI

DJECE ILI KUĆNIH LJUBIMACA

 GRIJALICU NE KORISTITE U BLIZINI IZVORA TOPLINE ILI PREDMETA OSJETLJIVIH NA TOPLINU
 GRIJALICU NE POSTAVLJAJTE BLIZU ILI ISPOD STRUJNE UTIČNICE, POLICA ILI BILO ČEGA ŠTO

BI MOGLO SMETATI DOVODU ZRAKA

ELEKTRIČNA SIGURNOST

 SAMO ZA KUĆNU UPOTREBU
 UKOLIKO GRIJALICA NE RADI ISKLJUČITE JE IZ STRUJE
 UKOLIKO JE STRUJNI KABEL OŠTEĆEN NE UKLJUČUJTE UREĐAJ U STRUJU
 NE KORISTITE UREĐAJ U VLAŽNIM ILI MOKRIM OKRUŽENJIMA
 UKOLIKO JE STRUJNI KABEL OŠTEĆEN ISTI MORA BITI ZAMIJENJEN OD STRANE STRUČNE

OSOBE

MONTIRANJE

 Grijalicu pažljivo položite na bočnu stranu kako biste namjestili nožice
 Namjestite plastične nožice kako je navedeno na prikazu 1, te ih učvrstite pomoću priloženih

vijaka.

 Za svaku nožicu potrebna su 2 vijka, ovaj uređaj ne smijete koristiti ukoliko nožice nisu čvrsto

namještene.

KORIŠTENJE

 Prije korištenja postavite uređaj u “OFF” poziciju prije samog uključenja.
 Željenu temperaturu namještate pomoću prekidača i termostata. Najviša temperatura

grijanja postiže se ukoliko ste uključili oba prekidača te termostat namjestili na “Maximum”.

 Za određivanje željene temperature, uključite grijač na “High” a termostat na “Maximum”,

nakon što je prostorija dovoljno ugrijana lagano okrenite termostat na lijevo sve dok se grijač
ne isključi. Temperatura će se zadržati stalnom.

 Ukoliko želite sniziti temperaturu uključite/isključite jedan od prekidača za grijanje te

ponovite gore navedenu proceduru.

 U grijalicu je ugrađena sklopka za slučaj pregrijavanja. Ukoliko se sklopka aktivirala, postavite

prekidače u neutralan položaj te isključite uređaj iz struje. Pustite da se grijalica ohladi,
uklonite sve moguće prepreke dovoda zraka te ju ponovno uključite. Ukoliko se sklopka
ponovno uključi nakon nekoliko pokušaja, kontaktirajte kvalificiranog električara.

NAPOMENE

 Za najbolji učinak grijalice, za vrijeme rada zatvorite sve prozore i vrata
 Ne prekrivajte izlaze za zrak kako ne bi došlo do pregrijavanja grijalice

ČIŠĆENJE I ODRŽAVANJE

Kako bi grijalica radila ispravno, čistite ju redovito.

 Prekidač postavite na “OFF” poziciju, isključite grijalicu iz struje te pričekajte da se ohladi.
 Površinu grijalice obrišite mekanom tkaninom. Ne koristite deterdžente ili abrazivna sredstva

kako ne biste oštetili površinu grijalice

 Unutrašnje rešetke ne smiju biti prašnjave, jer će u protivnom biti smanjen protok zraka.

Prašinu ćete ukloniti pomoću tkanine ili usisavača.

 Prije korištenja grijalica mora biti potpuno suha.

MONTIRANJE NA ZID

Grijalica je opremljena s 2 para držača za zidno montiranje Potrebno je izbušiti dvije rupe u zidu
horizontalnog razmaka 418mm za učvršćivanje gornjih držača, donje držače potrebno je učvrstiti
u kutove postolja koristeći postojeće rupe za učvršćivanje nožica. Ukoliko je potrebno, dva donja
držača mogu biti pričvršćena za zid.

KAKO BI GRIJALICA ŠTO DULJE TRAJALA

 Izbjegavajte udaranje i grebanje po grijalici
 Ne koristite je u prašnjavom okruženju.
 U koliko je ne koristite dulje vremena, odložite grijalicu u čisto, suho i hladno mjesto.

SIGURNOSNE UPUTE

Ovaj uređaj nije namijenjen za upotrebu od strane osoba (uključujući i djecu) sa smanjenim
fizičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja, ukoliko
nisu pod nadzorom ili nisu upućene u rad uređaja od strane osobe odgovorne za njihovu
sigurnost.
Djecu je potrebno nadzirati kako se ne bi igrala s uređajem.

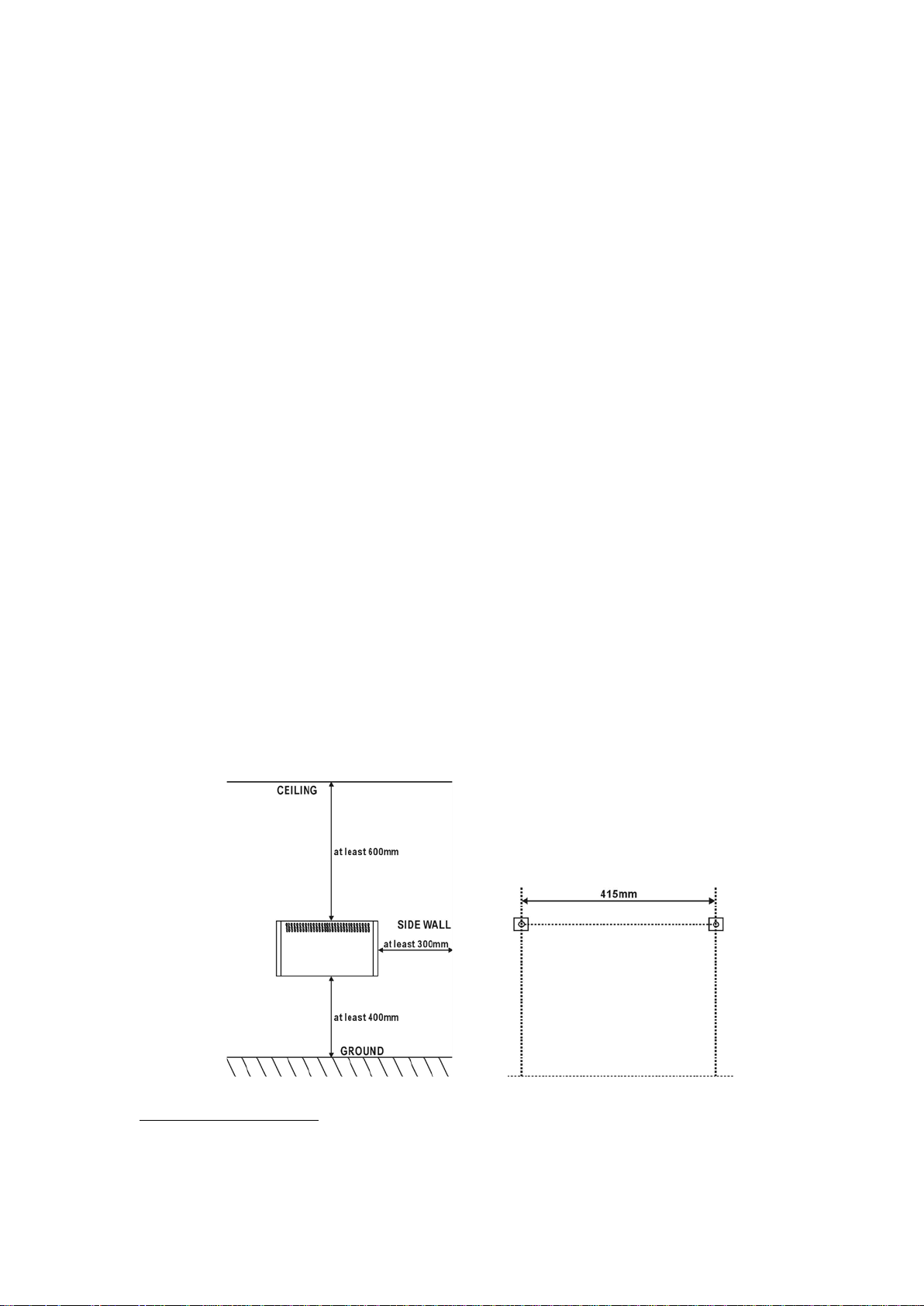

MONTIRANJE NA ZID

Grijač je opremljen s 4 seta držača, vijcima te plastičnim tiplama za montiranje na zid.
Ukoliko želite da je grijalica montirana na zid, nožice nemojte montirati. Poziciju za
montiranje pažljivo odaberite. Grijalica ne smije biti montirana ispod ili ispred strujne
utičnice, niti ispod polica, zavjesa ili drugih prepreka.
Nakon što ste odabrali ispravnu poziciju potrebno je izbušiti 2 rupe u horizontalnom
razmaku od 415m,m minimalna visina od poda mora biti 400mm, minimalan
razmak od stropa mora biti 600mm, te 300mm od bočnih zidova (vidi niže). Mjesto
mora biti oslobođeno bilo kakvih zidnih pokrova poput tapeta i sl. u slučaj u da
postoji bilo kakva zidna maska rupe za učvršćenje grijalice moraju biti udaljene
najmanje 400mm iznad ruba zidne maske. Pomoću plastičnih tipli i vijaka, učvrstite
dva držača na zid. Donje držače potrebno je učvrstiti u kutove postolja koristeći
postojeće vijke i rupe za učvršćivanje nožica tako da donji dio grijalice stoji odmaknut
od zida. Ukoliko je potrebno, ovi držači mogu biti i dodatno osigurani preostalim
vijcima i tiplama.

ČIŠĆENJE I ODRŽAVANJE

Kako bi grijalica radila ispravno, čistite ju redovito.

 Prekidač postavite na “OFF” poziciju, isključite grijalicu iz struje te pričekajte da se ohladi.
 Površinu grijalice obrišite mekanom tkaninom. Ne koristite deterdžente ili abrazivna sredstva

kako ne biste oštetili površinu grijalice

 Unutrašnje rešetke ne smiju biti prašnjave, jer će u protivnom biti smanjen protok zraka.

Prašinu ćete ukloniti pomoću tkanine ili usisavača.

 Prije korištenja grijalica mora biti potpuno suha.

KAKO BI GRIJALICA ŠTO DULJE TRAJALA

 Izbjegavajte udaranje i grebanje po grijalici
 Ne koristite je u prašnjavom okruženju.
 U koliko je ne koristite dulje vremena, odložite ju u čisto, suho i hladno mjesto.

Zaštita okoliša

Ova oznaka označuje da je uređaj zabranjeno odlagati zajedno s kućanskim otpadom.
Uređaj ne odlažite na nepropisno mjesto, već na posebna mjesta za prikupljanje
otpada.
Kontaktirajte vašu lokalnu upravu vezano za informacije o posebnim mjestima

prikupljanja otpada.
Ukoliko električne uređaje odlažete na nepropisna mjesta može doći do
curenja otrovnih supstanci koje mogu zagaditi podzemne vode, te tako

zagađene vode dolaze do daljnjeg hranidbenog lanca koji time može
ugroziti vaše zdravlje
Ukoliko stari uređaj mijenjate za novi, trgovac je obavezan preuzeti vaš stari uređaj
prilikom kupovine bez ikakve naknade.

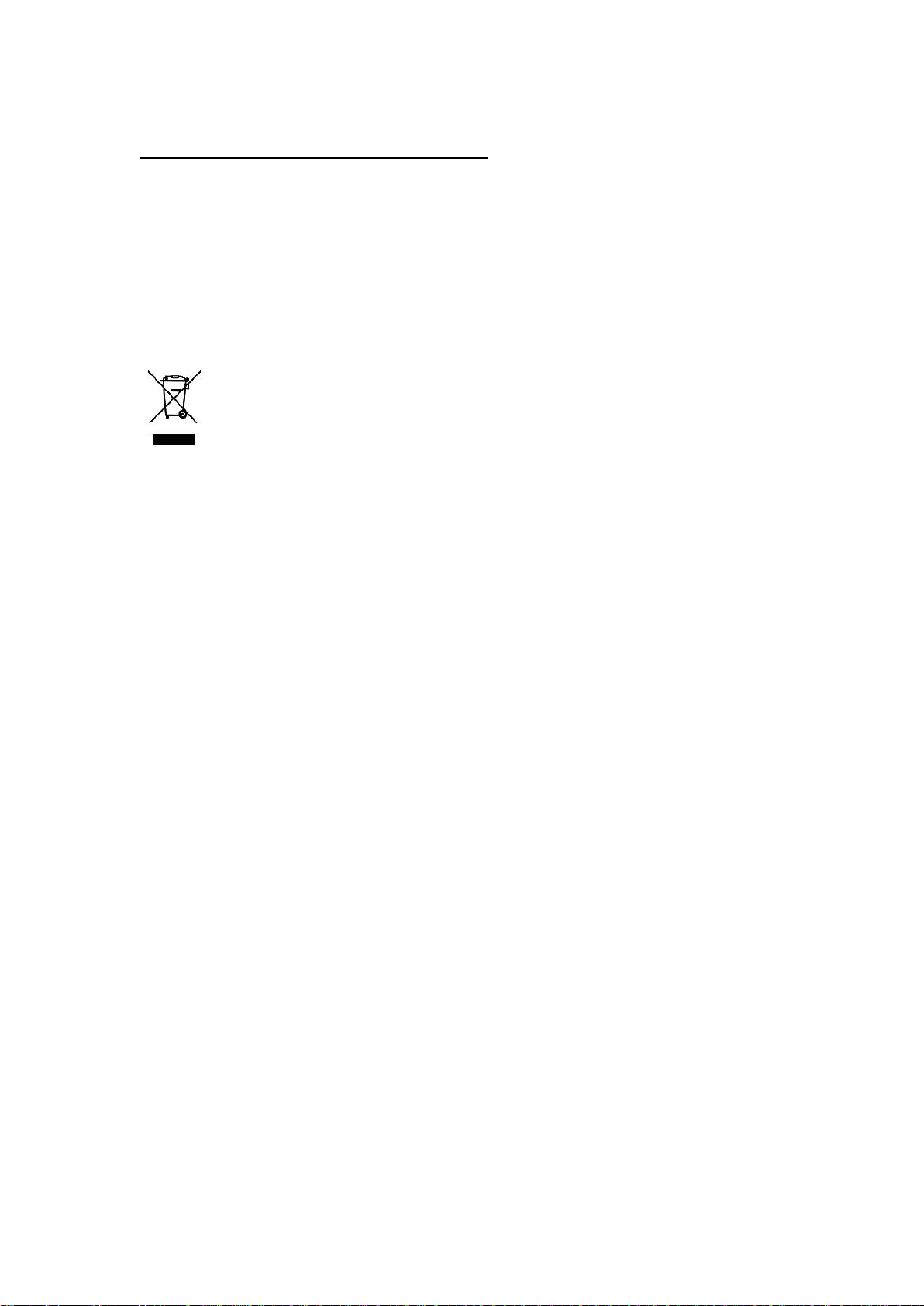

Odlaganje u otpad stare električne i elektroničke opreme

Proizvodi označeni ovim simbolom označavaju da proizvod spada u grupu električne i
elektroničke opreme (EE proizvodi) te se ne smije odlagati zajedno s kućnim i
glomaznim otpadom. Zbog toga ovaj proizvod treba odložiti na označeno sabirno
mjesto za prikupljanje električne i elektroničke opreme. Pravilnim odlaganjem ovog
proizvoda pomoći ćete spriječiti moguće negativne poslijedice na okoliš i ljudsko
zdravlje, koji bi inače mogli biti ugroženi neodgovarajućim odlaganjem istrošenog

proizvoda. Recikliranjem materijala pomoći ćemo sačuvati zdravi životni okoliš i prirodne resurse.

Za detaljne informacije o sakupljanju EE proizvoda obratite se M SAN Grupi ili prodavaonici u kojoj
ste kupili ovaj proizvod. Više informacija možete pronaći na www.elektrootpad.com i

[e-mail] te pozivom na broj 062 606 062 .

Odlaganje baterije u otpad

Provjerite lokalne propise u vezi s odlaganjem baterija ili nazovite lokalnu službu za

korisnike za upute o odlaganju stare baterije.

Ova baterija ne smije se bacati zajedno s kućnim otpadom. Ako je moguće, koristite

posebna mjesta za odlaganje iskorištenih baterija koja se nalaze na svim prodajnim

mjestima gdje možete kupiti baterije.

Obavijest o Izjavi o sukladnosti :

Izjavu o sukladnosti i presliku izvorne Izjave sukladnosti (EC Declaration of Conformity) možete
jednostavno preuzeti na našoj internetskoj stranici www.msan.hr/dokumentacijaartikala

S

R

BiH
CG

Korisničko

uputstvo

Konvektorska
grijalica

CH-2004

RoHS

14

2011 / 65 / EU

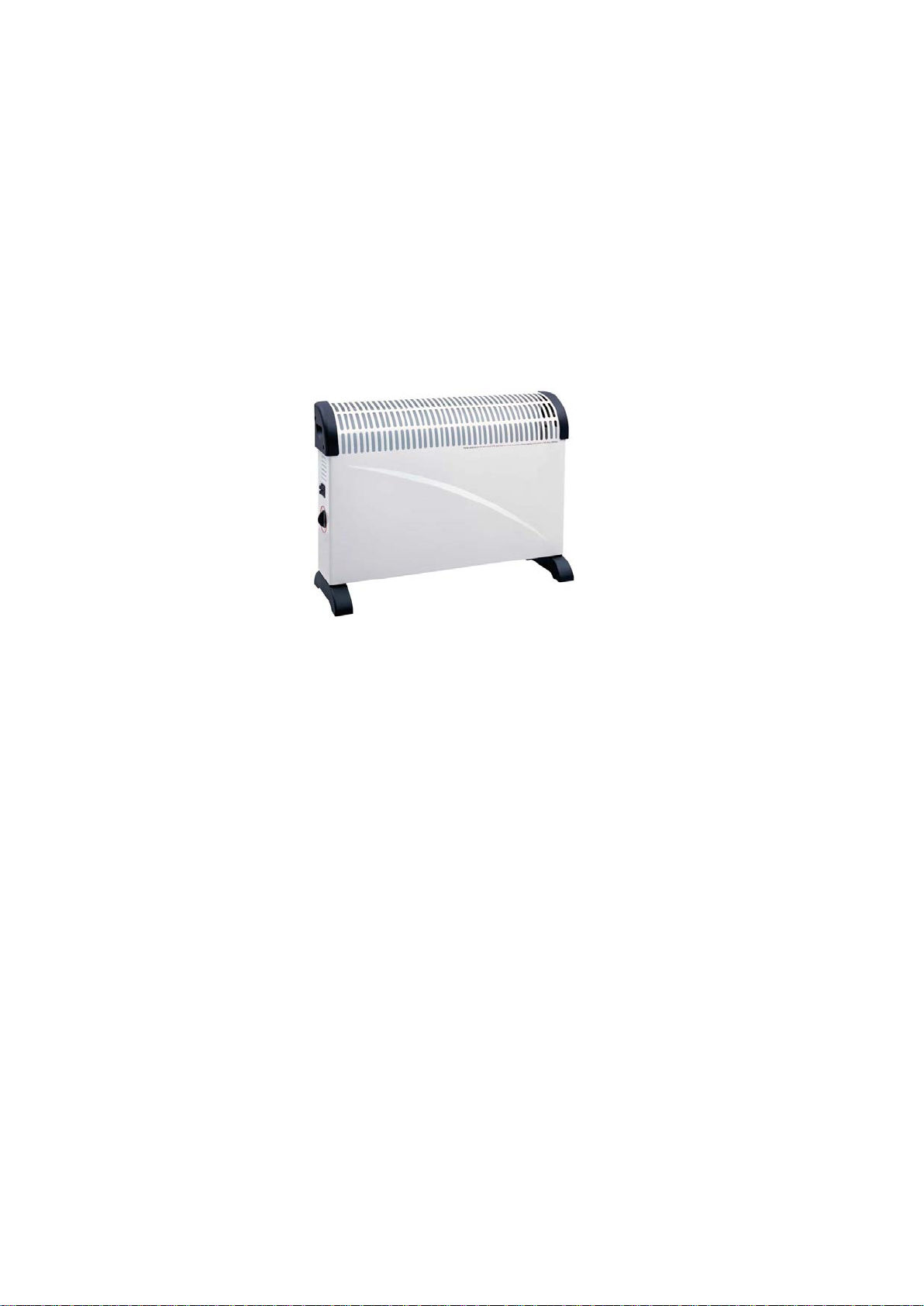

Vivax Home konvektorska grejalica

CH-2004 Stajaća

OPŠTA SIGURNOSNA UPUTSTVA

• GREJALICU NEMOJTE PREKRIVATI, NE OGRANIČAVAJTE ULAZ/IZLAZ VAZDUHA
I NE KORISTITE GREJALICU ZA SUŠENJE VEŠA.

• NE UPOTREBLJAVAJTE GREJALICU BEZ POSTAVLJENIH NOŽICA.

• GREJALICU UPOTREBLJAVAJTE SAMO KADA JE POSTAVLJENA NA RAVNOJ

POVRŠINI U USPRAVNOM POLOŽAJU.

• TOKOM UPOTREBE GREJALICE POTREBANO JE VRŠITI ST ROGI NADZOR NAD
DECOM I KUĆNIM LJUBIMCIMA.

• VENTILATORSKI GREJAČ NEMOJTE DA UPOTREBLJAVATE U BLIZINI
ZAPALJIVIH ILI NA TOPLOTU OSETLJIVIH PROIZVODA.

• GREJALICU NE POSTAVLJAJTE ISPRED ILI ISPOD ZIDNIH UTIČNICA, POLICA ILI
DRUGIH PREPREKA KOJE MOGU DA ZAUSTAVE PROTOK VAZDUHA.

• Ovaj uređaj ne bi smele da upotrebljavaju osobe (uključujući decu) sa smanjenim
fizičkim, senzornim ili mentalnim sposobnost ima kao ni osobe sa nedostatkom iskustva

i znanja, osim uz nadzor ili ukoliko su dobile uputstva za korištenje uređaja od osobe
koja je odgovorna za njihovu sigurnost.
Deca treba da budu pod nadzorom kako biste bili sigurni da se ne igraju uređajem.

SIGURNOST

• UREĐAJ UPOTREBLJAVAJTE ISKLJUČIVO U ZATVORENIM PROSTORIMA.

• UKOLIKO UREĐAJ NE UPOTREBLJAVATE, ISKLJUČITE GA I IZVUCITE KABL IZ

UTIČNICE.

• NE VUCITE GREJALICU ZA NAPONSKI KABL I NE UPOTREBLJAVAJTE JE
UKOLIKO JE KABL OŠTEĆEN. OŠTEĆENI KABL MORA DA ZAMENI
KVALIFIKOVANA OVLAŠĆENA OSOBA (SERVIS)

• GREJALICU NE UPOTREBLJAVAJTE U VLAŽNOM OKRUŽENJU.

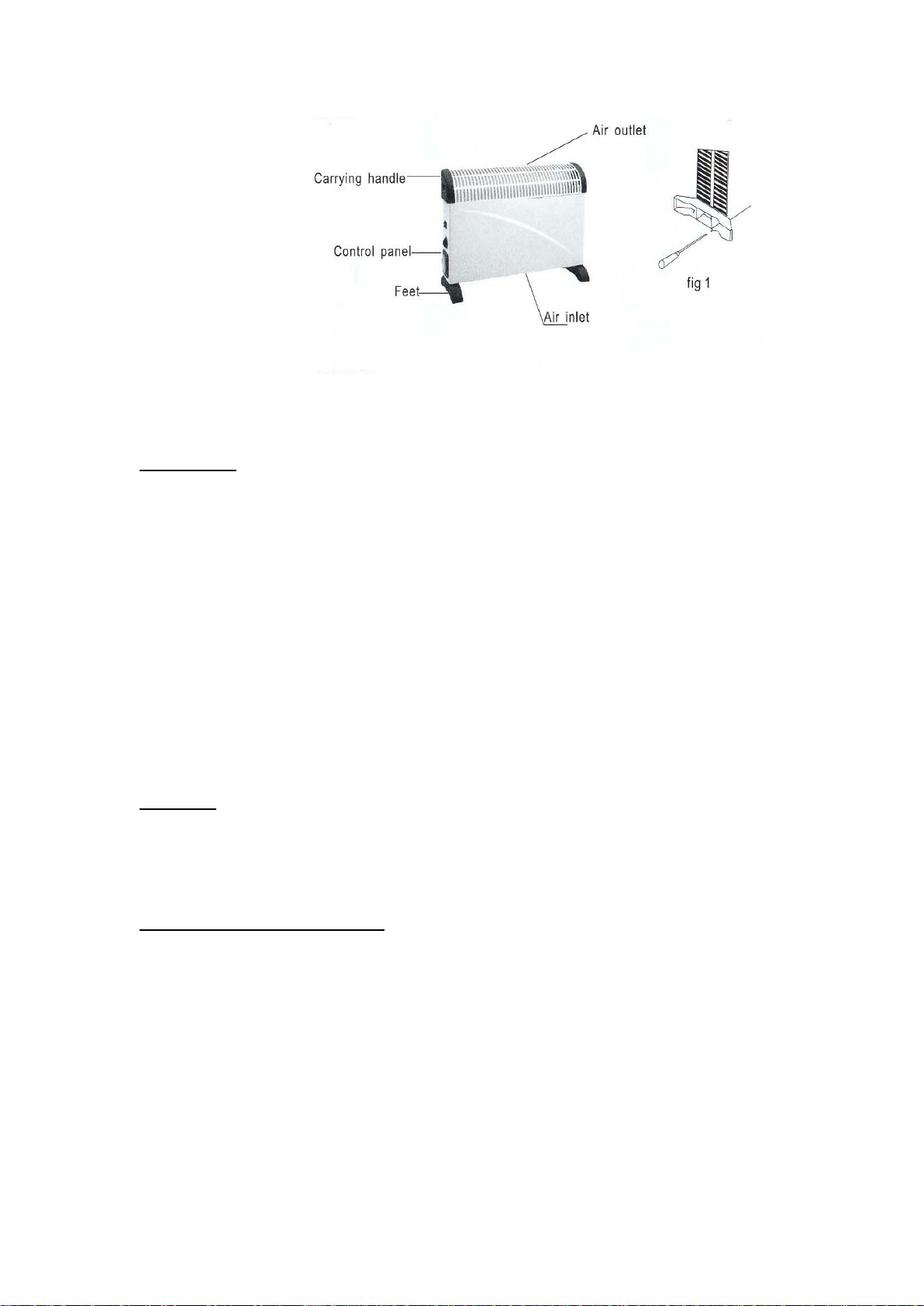

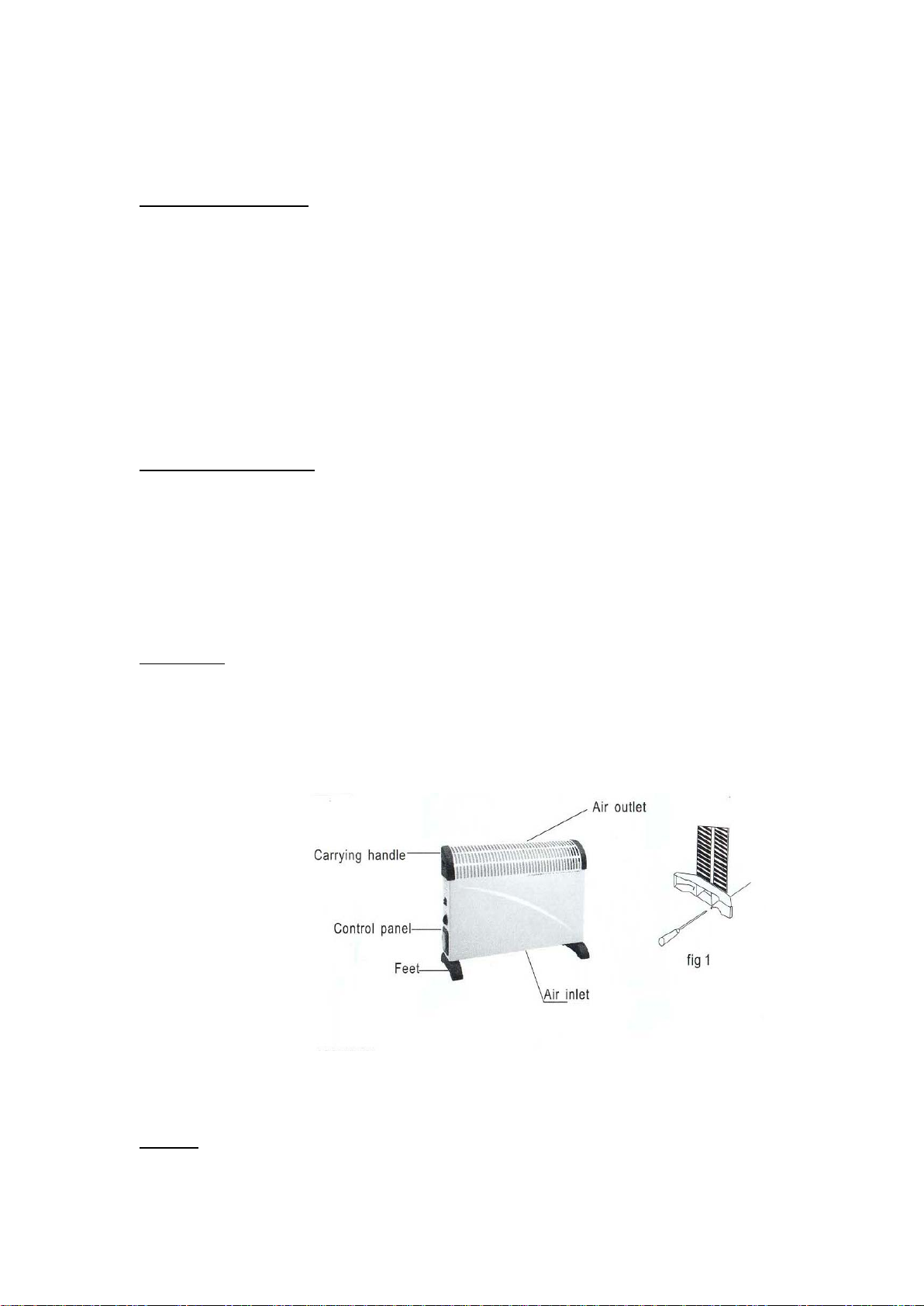

Ručka za nošenje

Izlaz
vazduha

Ulaz
vazduha

Kontrolna tabla

Nožice

Slika 1

DELOVI

SASTAVLJANJE

• Oprezno okrenite grejalicu na bok kako biste postavili nožice.

• Postavite svaku nožicu kako je prikazano na slici 1 i pričvrstite ih uz pomoć priloženih

zavrtanja.

• Za svaku nožicu potrebna su dva zavrtnja. Ovaj uređaj ne sme da se koristi bez dobro
pričvršćenih nožica.

KORIŠTENJE

 Prije korištenja postavite uređaj u “OFF” poziciju prije samog uključenja.
 Željenu temperaturu nameštate pomoću prekidača i termostata. Najviša temperatura

grejanja postiže se ukoliko ste uključili oba prekidača te termostat namestili na
“Maximum”.

 Za određivanje željene temperature, uključite grejač na “High” a termostat na

“Maximum”, nakon što je prostorija dovoljno ugrejana lagano okrenite termostat na
levo sve dok se grejač ne isključi. Temperatura će se zadržati stalnom.

 Ukoliko želite sniziti temperaturu uključite/isključite jedan od prekidača za grejanje te

ponovite gore navedenu proceduru.

 U grejalicu je ugrađena sklopka za slučaj pregrijavanja. Ukoliko se sklopka aktivirala,

postavite prekidače u neutralan položaj te isključite uređaj iz struje. Pustite da se
grejalica ohladi, uklonite sve moguće prepreke dovoda zraka te ju ponovno uključite.
Ukoliko se sklopka ponovno uključi nakon nekoliko pokušaja, kontaktirajte kvalificiranog
električara.

NAPOMENE

• Za maksimalnu iskoristivost grejalice, zatvorite vrata i prozore kada je grejalica

uključena.

• Ne prekrivajte ventilacijske otvore, jer može doći do pregrevanja i aktivacije
automatskog isključivanja.

MONTAŽA GREJALICE NA ZID

PLAFON

600mm

300mm

BOČNI ZID

400mm

POD

Za zidnu montažu uz grejalicu se isporučuje 4 kompleta za fiksiranje nosača, zavrtnji i
plastični tiplovi.
Ukoliko je grejalica namenjena za montiranje na zid, na grejalicu nije potrebno postavljati
nožice. Pažljivo izaberite mesto montaže, koje ne sme da budeispred ili ispod strujne

utičnice, polica, zavesa i ostalih zapreka. Vodite računa o sigurnosnim uputstvima.
Pošto ste odlučili gde ćete da postavite grejalicu, potrebno je izbušiti dve rupe za
učvršćivanje na udaljenosti od 415 mm, na minimalnoj visini od 400 mm od poda, minimalne

udaljenosti od 600 mm od plafona i 300 mm od bočnog zida (vidi ispod). Pristup mora da
bude omogućen za sve podne obloge, tepihe itd, a ukoliko su postavljene lajsne rupe za

učvršćivanje moraju biti postavljene na najmanje 400 mm iznad gornje ivice lajsne. Pomoću
priloženih plastičnih tiplova i zavrtanja pričvrstite dva kompleta za fiksiranje nosača na zid.

Druga dva kompleta za fiksiranje nosača moraju biti pričvršćena na bazu grejalice pomoću
zavrtanja za pričvršćivanje nožica, kako bi se nosači pričvrstili na stražnjem delu grejalice i
na donju ivicu od zida.

Ukoliko je potrebno, nosače također možete da pričvrstiti na zid pomoću preostalih zavrtanja
i plastičnih tiplova.

ČIŠĆENJE I ODRŽAVANJE

Za postizanje maksimalne efikasnosti, grejalicu redovno čistite.

• Prekidač postavite u poziciju „Isključeno“ („OFF“), izvucite kabl iz utičnice i ostavite
grejalicu da se ohladi.

• Površine obrišite mekom, vlažno m krpom. Ne upotrebljavajte deterdžente ili abrazivna
sredstva, jer ona mogu da oštet e površinu grejalice.

• Za normalan protok vazduha, proverite da li se na prednjoj strani rešetke grejalice
sakuplja prašina. Nakupljenu prašinu obrišite mekom krpom ili uklonite usisavačem.

• Pre ponovne upotrebe grejalice, površinu ostavite da se u potpunosti osuši.

PRODUŽITE VEK TRAJANJA VAŠE GREJALICE

• Izbegavajte udaranje ili grebanje grejalice.

• Grejalicu ne upotrebljavajte u prašnjavom okruženju.

• Grejalicu koja nije u upotrebi pokrijte i čuvajte na čistom, hladnom i suvom mestu.

Zaštita okoline

Ovaj simbol ukazuje da su električne i elektronske komponente podložne
selektivnom sakupljanju. Električni i elektronski uređaji mogu da sadrže

supstance koje imaju negativan utjecaj na okolinu i zdravlje ljudi i zato ne

smeju da budu odbačeni sa uobičajenim otpadom iz domaćinstva.

Postoje deponije i centri za reciklažu, namenjeni specijalno ovoj vrsti

otpada. Tako se smanjuje negativan uticaj na okolinu i ljudsko zdravlje. Aktivno

sudelujte u očuvanju okoline: ne bacajte električne uređaje s otpadom iz domaćinstva i
na mesta koja nisu za to predviđena!
