Destinazione del prodotto 4
Ricevimento 5
Installazione 5
Manutenzione e sicurezza 6
Smaltimento 6
3. SCOPO DEL MANUALE 7
Identicazione del costruttore 7
4. DESCRIZIONE DELL’APPARECCHIO 7
5. INSTALLAZIONE 8
Incasso dell’apparecchio 9
Tipologie di incasso 9
Fissaggio del cabinet 10
Scarico acqua di condensa 10
Fissaggio con prolo frontale 10
Fissaggio sulla cella 10
Regolazione dei cassetti 10
Fissaggio display termostrato (solo per versioni senza pannello inox) 11
6. COLLEGAMENTO ELETTRICO 12
Connessione alla rete elettrica vca (opzionale) 12
Collegamento a batteria 12
7. AVVIAMENTO 13
Pannello di controllo 14
Accensione / Spegnimento 14
Impostazioni della modalità di funzionamento / All in one 15
Modica settaggio temperature 15
Bloccaggio tastiera 16
Sbrinamento / Total no frost 16
Funzione anti-mua 16
8. MANUTENZIONE 17
Pulizia del frigorifero 17
Estrazione dei cassetti 17

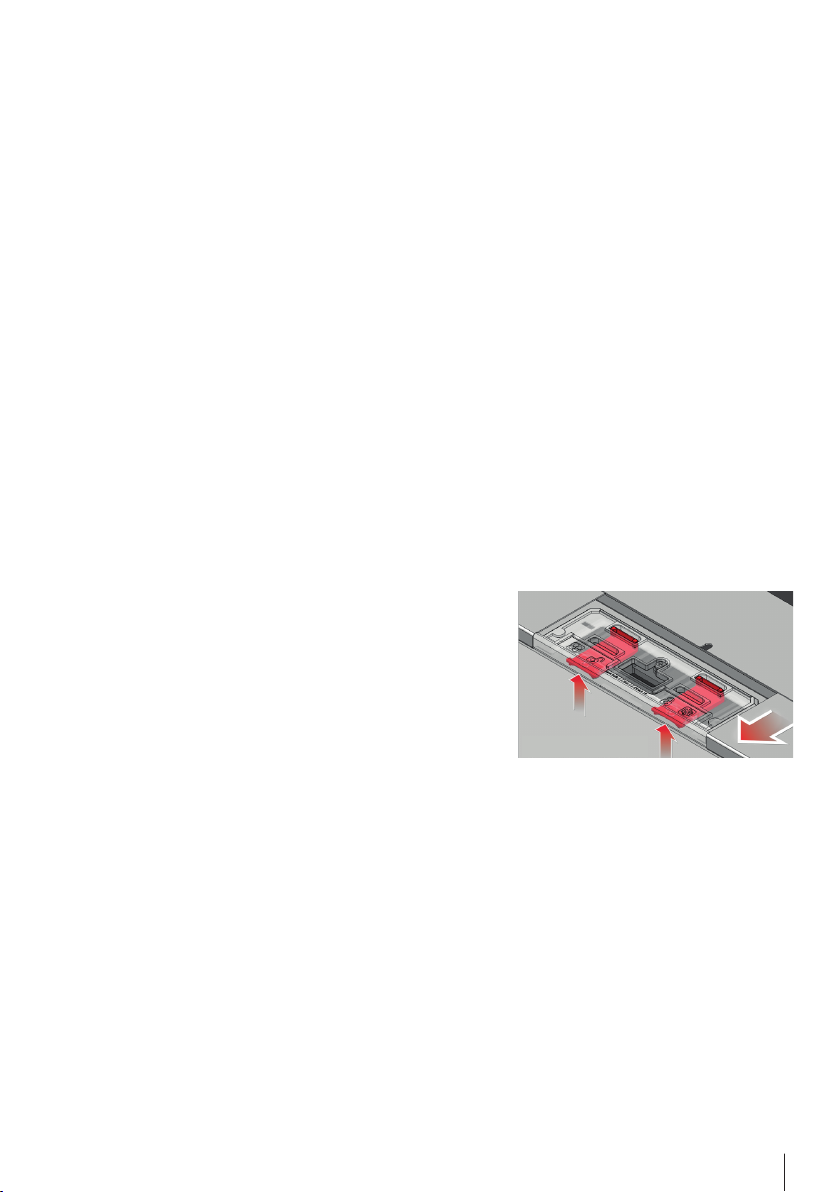

Sostituzione della scheda luce led del cassetto superiore 17
9. Allarmi 18
Tacitazione allarme 20
10. COSA FARE SE IL FRIGO NON FUNZIONA 20
11. SPECIFICHE TECNICHE 21
ALLEGATI 102
Page 4
1. INTRODUZIONE
DRW70ADRW180ADRW360A
Gentile cliente, grazie per aver scelto un nostro prodotto.
La Vitrifrigo si augura che Lei possa rimanere completamente soddisfatto dell’acquisto
eettuato. Il presente manuale è considerato parte integrante del frigorifero e deve
seguire il percorso di vendita no all’utilizzatore.
Lo stesso è consultabile all’interno del sito web di Vitrifrigo www.vitrifrigo.com.
Ogni frigorifero, prima della spedizione, è sottoposto a controlli e collaudi per garantirne
il corretto funzionamento. Per ulteriori informazioni e chiarimenti può contattare i nostri
centri assistenza o direttamente i nostri uci.
Vitri Alceste
Modelli
2. AVVERTENZE GENERALI
• Il manuale fa riferimento ai modelli della serie DRW.
• Leggere attentamente questo manuale prima di utilizzare il frigorifero.
ATTENZIONE Rischio d’incendio. L’apparecchio contiene gas inammabile (propano R290
oppure Isobutano R600a).
ATTENZIONE Non danneggiare il circuito refrigerante.
ATTENZIONE Non usare dispositivi meccanici o altri mezzi per accelerare il
processo di sbrinamento diversi da quelli raccomandati dal
produttore.
ATTENZIONE Mantenere libere da ostruzioni le aperture di ventilazione nell’involucro
dell’apparecchio o nella struttura a incasso.
ATTENZIONE Non usare apparecchi elettrici all’interno degli scomparti per la conservazione
dei cibi, se questi apparecchi non sono del tipo raccomandato dal produttore.
Destinazione del prodotto:
• Il presente apparecchio è concepito per essere utilizzato in applicazioni quali:
o zona cucina destinata al personale di negozi, uci e altri ambienti lavorativi;
o dai clienti di aziende agricole, alberghi, motel e in altri ambienti di tipo residenziale;
o bed and breakfast;
o camper, roulotte e imbarcazioni da diporto.
o servizi catering e applicazioni simili, non per la vendita al dettaglio.
• Questo apparecchio può essere utilizzato solo con installazione ad incasso.
• Attenersi esclusivamente alle modalità d’installazione indicate nel presente manuale.
• È fatto assoluto divieto di utilizzare il frigorifero per usi diversi da quelli previsti.
4 ITA
Page 5
• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da
persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o
della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le
stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti.
• I bambini non devono giocare con l’apparecchio.
• La pulizia e la manutenzione destinata a essere eseguita dall’utilizzatore non deve
essere eettuata da bambini senza sorveglianza.
Ricevimento
• Vericare che l’imballo sia integro, in caso contrario segnalarlo al trasportatore.
• Estrarre il frigorifero dall’ imballo, operando con massima cautela; si consiglia, per
evitare ferite accidentali, l’uso di guanti protettivi.
• Assicurarsi che il prodotto non sia danneggiato.
Eventuali danni devono essere segnalati al rivenditore entro e non oltre le 24 ore
dalla data di consegna.
Installazione
• Procedere alla installazione del prodotto operando con massima cautela; si consiglia,
per evitare ferite accidentali, l’uso di guanti protettivi.
• Prima di collegare il frigorifero vericare che la tensione di rete corrisponda a quanto
riportato sulla targhetta di identicazione dell’apparecchio o a quella indicata sulla
targhetta posta sul compressore.
• Ad installazione eseguita, vericare che il frigorifero non appoggi sul cavo di
alimentazione.
• Se il cavo d’alimentazione risulta danneggiato deve essere immediatamente
sostituito dal servizio d’assistenza tecnica o da personale qualicato.
• Posizionare il frigorifero lontano da fonti di calore assicurando al medesimo suciente
aerazione.
• Si consiglia di attendere almeno un’ora prima di mettere in funzione il frigo per dar
modo al circuito refrigerante di essere completamente eciente.
• Si consiglia di lasciare spazio suciente per la disconnessione dell’apparecchio dalla
rete di alimentazione.
• I frigoriferi della serie DRW vanno utilizzati con installazione ad incasso.
ATTENZIONE: Per evitare pericoli dovuti all’instabilità dell’apparecchio, questo deve
essere ssato secondo le istruzioni.
5ITA
Page 6
Manutenzione e sicurezza
• Prima di eseguire qualsiasi operazione di manutenzione o pulizia, disinserire la presa
di corrente.
• Mantenere libere da ostruzioni le aperture di ventilazione. Per la pulizia del
condensatore ventilato rivolgersi a personale qualicato.
• Eseguire sempre le veriche, i controlli e le manutenzioni programmate descritte in
questo manuale.
• Non tentare di aprire o riparare il frigorifero.
• Per eventuali problemi di funzionamento rivolgersi presso il centro assistenza Vitrifrigo
più vicino; in ogni caso avvalersi di personale qualicato.
• Non conservare sostanze esplosive in questo apparecchio, come bombolette
per aerosol con propellente inammabile.
• L’apparecchio non deve essere pulito con un getto d’acqua.
• Per gli apparecchi destinati ad essere utilizzati ad altitudini superiori a 2000 m, rivolgersi
al costruttore.
• L’ambiente in cui viene installato l’apparecchio deve essere, se possibile,
adeguatamente ventilato.
• Se l’ambiente nel quale viene utilizzato un apparecchio contenente refrigerante
inammabile non è ventilato, l’ambiente deve essere compatibile, in modo che
eventuali fughe di gas non possano raggiungere una concentrazione tale da causare
incendio o esplosioni derivanti dalla presenza di altre fonti di calore (apparecchi
elettrici per il riscaldamento o simili).
Smaltimento
• Non gettate l’imballo del vostro apparecchio ma selezionate i materiali secondo le
prescrizioni locali relative allo smaltimento dei riuti.
• Il presente prodotto non deve essere gettato nei riuti urbani ma deve essere smaltito
come raccolta separata.
Contattare i centri di raccolta Riuti Apparecchiature Elettriche ed Elettroniche
(RAEE) presenti sul vostro territorio oppure renderlo al venditore all’atto dell’acquisto
di un’apparecchiatura nuova equivalente.
• Il simbolo riportato a anco indica che il frigorifero non può essere smaltito
come riuto urbano.
• Lo smaltimento abusivo o non corretto del frigorifero comporta sanzioni
giuridiche di tipo amministrativo e/o penale come previsto dalle leggi
vigenti.
6 ITA
Page 7
3. SCOPO DEL MANUALE
Questo manuale, relativo ai frigoriferi della serie DRW, intende fornire una guida per un
suo corretto impiego e manutenzione.
Al ne apprendere il funzionamento e l’utilizzo del frigorifero, è necessario leggere
attentamente questo manuale.
Nel presente manuale sono riportate le operazioni relative a: installazione, funzionamento,
manutenzione.
Il frigorifero è stato costruito conformemente a tutti i requisiti di sicurezza previsti dalle
direttive in materia, pur tuttavia, la sicurezza massima dell’utente dipende da una
attenta lettura di questo manuale e da una pulizia e manutenzione costante ed attenta.
Alcune informazioni o gure di questo manuale potrebbero mostrare dettagli e particolari
che possono dierenziarsi leggermente da quelle del frigorifero in vostro possesso,
senza però che le informazioni essenziali vengano modicate, in base al costante
miglioramento, il frigorifero potrà mostrare variazioni che non sono contenute in questo
manuale.
Eventuali modiche appariranno, secondo le necessità, nelle successive versioni del
manuale.
Identicazione del costruttore
Il frigorifero è progettato e prodotto esclusivamente presso la :
Vitrifrigo s.r.l.
Via Mazzini 75 - fraz. Montecchio - 61022 VALLEFOGLIA(PU) – Italia
• L’etichetta riportante matricola e dati tecnici è posizionata all’interno del frigo. Le
prime quattro cifre della matricola identicano l’anno e la settimana di costruzione.
• I frigoriferi della serie DRW - No frost All in one, cui il presente manuale fa riferimento,
sono stati progettati, soddisfacendo gli elevati requisiti richiesti, allo scopo di garantire
la corretta conservazione del cibo.
7ITA
Page 8
• DRW70A
A
G
E
F
B
C
D
M NL
P
O
HI J K
A) CassettoG) Prolo baseM) Ventola
B) Display comandiH) Griglia copri-schedaN) Condensatore
C) ManigliaI) Scheda elettronicaO) Copertura posteriore
D) Divisorio internoJ) Sede scheda elettronicaP) Tubo di scarico
E) Prolo di ssaggioK) Centralina
F) Staa chiusuraL) Compressore
• DRW180A / Parte inferiore DRW360A
F
E
G
A) Cassetto inferioreF) Prolo di ssaggioK) Ventola
B) ManigliaG) Prolo baseL) Vaschetta raccolta condensa
C) Display comandiH) Scheda elettronicaM) Compressore
D) Cassetto superioreI) Griglia copri-schedaN) Centralina
E) Divisorio internoJ) Condensatore
8 ITA
D
C
B
A
N
H
I
J
K
L
M
Page 9
• DRW360A - Parte superiore
A
A)Griglie estraibili
B
C
D
B) Ripiano vetro estraibile
C) Cassetto portafrutta
D) Balconcini estraibili
5. INSTALLAZIONE
Assicurarsi che il frigorifero non sia danneggiato, all’apertura dell’imballo dopo il
ricevimento. Eventuali danni di trasporto devono essere segnalati tempestivamente al
rivenditore e comunque non oltre le 24 ore successive alla consegna.
Manipolare il prodotto con la massima attenzione.
Nel posizionare il gruppo refrigerante (nei modelli di frigoriferi con impianto refrigerante
remoto) agire con precauzione onde evitare ostruzioni o rotture sui tubi di collegamento.
Posizionare sempre il frigorifero ed il gruppo refrigerante remoto, (nelle versioni con tale
soluzione) su piano orizzontale idoneo a sopportarne il peso.
Ad installazione eseguita, vericare che il frigorifero non appoggi sul cavo di alimentazione
Se il cavo di alimentazione risulta danneggiato deve essere sostituito dal servizio
assistenza tecnica o comunque da una persona con qualica similare, in modo da
prevenire ogni rischio. Posizionare il frigorifero lontano da fonti di calore assicurando al
medesimo suciente aerazione come negli esempi di installazione i seguenti.
Dopo aver posizionato il frigorifero, attendere almeno un’ora prima di metterlo in
funzione.
Incasso dell’apparecchio
Le dimensioni del vano da prevedere per l’incasso dell’apparecchio, per garantire la
stabilità, devono permettere il corretto montaggio del prolo di ssaggio installato (vedi
allegato 1). *La dimensione di incasso in profondità dipende dallo spessore del pannello
frontale utilizzato.
ATTENZIONE: Mantenere libere da ostruzioni le aperture di ventilazione nella struttura
ad incasso e nel vano dove è alloggiato il gruppo compressore (nelle versioni con
gruppo compressore remoto).
9ITA
Page 10
Assicurare al gruppo frigorifero suciente aerazione
predisponendo nel mobile contenitore due aperture laterali
in corrispondenza delle due prese d’aria sul vano tecnico.
Non accostare niente alle griglie di ventilazione ne coprirle
o ostruirle con oggetti o altri materiali.
L’incasso deve rispettare le distanze minime tra l’apparecchio
e la struttura circostante ed avere adeguate aperture di
ventilazione comunicanti direttamente nell’ambiente libero
del locale, per ottenere la corretta circolazione dell’aria
tramite eetto camino, come indicato in gura.
L’incasso deve assicurare che tutte le eventuali parti in tensione dell’apparecchio non
siano direttamente accessibili (scheda elettronica, centralina e ventola) così come le
aperture di ventilazione, dotandole di opportune griglie .
Le griglie devono avere aperture di dimensioni max 5mm ed essere presenti almeno su
un lato (Allegato 2).
Le aperture di ventilazione devono avere dimensioni minime non inferiori a 75mm di
altezza e non inferiori alla dimensioni del frigorifero per la larghezza se posizionate sopra
o sotto l’apparecchio , o non inferiori a 120mm di altezza e 120mm di larghezza se
posizionate dietro (Allegato 2) .
Per situazioni di incasso in vani in cui la distanza minima di 75mm sia rispettata solo
nella parte posteriore dell’apparecchio, realizzare le aperture di ventilazione sullo
stesso lato rispettando le indicazioni per la posizione, il numero e le dimensioni riportate
in (Allegato 2). Per situazioni di incasso con presenza di ripiani a contatto con le parti
superiori ed inferiori dell’apparecchio, realizzare le aperture di ventilazione sopra e sotto
l’apparecchio o nella parte posteriore come indicato in (Allegato 2)
Tipologie di incasso
Per tutti i modelli (escluso i modelli senza pannello inox) è possibile installare il cabinet
nelle due tipologie descritte di seguito:
• Incasso totale (door inside - porta a lo del lato frontale
del prolo di ssaggio): predisporre il prolo e il prolo
base, fornito a corredo, come da immagine utilizzando le
viti già montate (vedi frecce singole)
• Incasso parziale (door outside - porta sporgente dal lato
frontale del prolo di ssaggio): predisporre il prolo e il
prolo base, fornito a corredo, facendolo scorrere in
direzione delle frecce doppie.
10 ITA
Page 11
Fissaggio del cabinet
Scarico acqua di condensa
Nei modelli sprovvisti di smaltimento automatico dell’acqua di defrost (modelli con
gruppo compressore remoto), prima di ssare il cabinet nel vano d’incasso, collegare
il tubo (con diam. int. 12mm) in uscita dall’unità alla rete idrica di scarico dell’acqua.
Fissaggio con prolo frontale
Una volta denita la posizione del prolo di ssaggio e inserito il frigorifero nel vano
dedicato, procedere ssando il prolo utilizzando i fori predisposti (Allegato 3, g.1)
Fissaggio sulla cella
Dopo aver inserito il frigorifero nel suo vano nella posizione denitiva, procedere
realizzando dei fori nella cella nelle posizioni indicate nelle immagini. Per accedere a
tutti i punti descritti è necessario rimuovere entrambi i cassetti, e rimuovere i tappi dalle
loro sedi. Procedere con la foratura con una punta per metalli diametro 3,5 mm. Utilizzare
preferibilmente viti per truciolare 4,5x45 non svasate. Dopo l’installazione, coprire le
boccole con i tappi forniti in dotazione. (Allegato 3, g.2)
Regolazione dei cassetti
Il frigorifero viene venduto con i cassetti regolati in modo tale da avere un funzionamento
corretto e un buon aspetto esteriore, con uno schema delle fughe proporzionato.
Nel caso in cui si renda necessario una regolazione per riposizionare i cassetti, procedere
come segue.
Aprire il cassetto e rimuovere le clip metalliche sul lato interno.
Agire sulle viti indicate per alzare o abbassare il cassetto (vite 1) e per spostare a destra
o sinistra la sponda (vite 2).
La massima capacità di stoccaggio di un singolo cassetto è di 70 Kg. È presente una
ringhiera all’interno nei casssetti per la suddivisione degli alimenti.
La vite 3 sgancia il frontale del
cassetto.
Pericolo di caduta dello
sportello.
Azionare questa vite solo con le
dovute precauzioni.
3
1
2
R
L
R
L
11ITA
Page 12
Fissaggio display termostrato (solo per versioni senza pannello inox)
Nelle versioni senza pannello inox il display termostato sarà fornito a corredo in un kit
così composto:
A
C
B
A) Cornice inoxB) Display comandiC) Cavo prolunga display
Le dimensioni del display sono mostrate nell’Allegato 4. Si consiglia di realizzare nel
pannello, che sarà utilizzato per rivestire il frontale del cassetto, una sede adeguata
all’alloggiamento del display. È preferibile realizzare la sede in posizione centrale e non
sotto gli 80 mm dall’alto del pannello
Inoltre, solo per il modello DRW180A senza pannello inox, è necessario prevedere nel
pannello superiore un scavo per le luci, posizionate nella parete inferiore del frontale.
Prima di montare il pannello nel frontale del cassetto collegare il cavo prolunga del display
al cavo in uscita dal frontale. Accendere l’unità e vericare il corretto funzionamento del
display.
6. COLLEGAMENTO ELETTRICO
Connessione alla rete elettrica vca (opzionale)
Il frigorifero si connette inserendo la spina nella presa elettrica. In caso non fosse presente
la spina sostituire la presa con altra di tipo adatto. Tale operazione deve essere eseguita
da personale qualicato il quale dovrà accertare che la sezione dei cavi della presa
sia idonea alla potenza assorbita dall’apparecchio. La presa di corrente impiegata
deve essere installata saldamente, opportunamente collegata a terra. Vericare che
la tensione di alimentazione e la frequenza corrisponda ai dati nominali del frigorifero
riportati sulla etichetta prodotto. L’allacciamento avviene tramite cavo con spina in
dotazione. La tensione di alimentazione non deve subire variazioni superiori al ± 5 %.
Prevedere un interruttore di blocco tensione remoto di tipo magnetotermico dierenziale
(I∆n=0,03 A) da 6A, tipo C. L’interruttore remoto deve disconnettere tutti i poli dalla
corrente, garantire un’apertura di almeno 3 mm e deve essere sicuro in caso di una
riattivazione accidentale di corrente. In caso di dubbi consultate un tecnico qualicato.
12 ITA
Page 13
Disporre i cavi di corrente in modo da evitare il rischio di inciampare o di recare danno.
Il cavo di corrente non deve entrare in contatto con parti aventi una temperatura
superiore ai 50 °C. Prima di collegare il prodotto assicurarsi che la tensione di rete
corrisponda a quella riportata sulla targhetta di identicazione o a quella indicata sulla
targhetta posta sul compressore.
ATTENZIONE: Per legge è obbligatoria la messa a terra dell’apparecchio.
Assicurarsi che il sistema di messa a terra dell’impianto elettrico sia perfettamente
eciente.
Si declina ogni responsabilità per eventuali danni subiti da persone o cose derivanti
dalla mancata osservanza di tale norma.E’ sconsigliabile l’uso di adattatori, prese
multiple e prolunghe. In caso di incompatibilità fra la presa e la spina dell’apparecchio
sostituire la presa con altra di tipo adatto. Tale operazione deve essere eseguita da
personale qualicato il quale dovrà accertare che la sezione dei cavi della presa sia
idonea alla potenza assorbita dall’apparecchio. Non interconnettere nessun altro tipo
di apparecchio al frigorifero.
Collegamento a batteria
Collegare la linea di alimentazione a 12Vdc o 24Vdc ove presente direttamente alla
batteria attenendosi alle seguenti istruzioni. Il frigorifero si connette alla batteria con gli
appositi cavi in dotazione.
RISPETTARE LA POLARITÀ
Sez (mm^2)Lung. max. linea 12V (m)Lung. max. linea 24V (m)
2.52.55
448
6612
101020
Vericare che la tensione nominale di batteria corrisponda ai dati nominali del frigorifero
riportati sulla etichetta prodotto. Prevedere un interruttore di blocco tensione remoto di
tipo magnetotermico da 25 A. L’interruttore remoto deve disconnettere entrambi i poli
dalla batteria. In caso di prolungamento dei cavi di alimentazione no alla batteria,
utilizzare connessioni idonee in grado di sopportare correnti minime di 20 Ampere. Usare
li con sezione minima e lunghezza massima riportati in tabella..
IMPOSTAZIONI STANDARD PROTEZIONE BATTERIA
12 V24 V
StaccoAttaccoStaccoAttacco
10.411.722.824.2
13ITA
Page 14
7. AVVIAMENTO
Al termine dell’installazione vericare la continuità del circuito di terra ed eseguire tutte
le prove di sicurezza elettrica previste dalle normative vigenti. Proteggere e bloccare
adeguatamente i cavi al ne di evitare che trazioni accidentali del cavo che possano
disconnetterlo dalle connessioni o che possano venire a contatto con parti calde
con temperatura superiore a 50°C o con parti taglienti. Se il cavo d’alimentazione è
danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio di assistenza
tecnica o comunque da una persona con qualica similare, in modo da prevenire ogni
rischio.
• Accertarsi che tutti i materiali di imballaggio siano stati rimossi.
• Testare le tubazioni per accertarsi che non ci siano perdite.
• Controllare tutti i collegamenti elettrici.
• Controllare se il cassetto può essere rimosso dall’apparecchio.
• Vericare che lo sportello possa essere chiuso correttamente.
Prima di mettere gli alimenti nel friforifero pulite bene l’interno con acqua tiepida e
bicarbonato. L’apparechio è provvisto di un controllo salvamotore che fa avviare il
compressore solo dopo circa 3 minuti dall’ultima accensione. Questo accade anche
dopo ogni interruzione dell’alimentazione elettrica, volonataria o involontaria.
Per evitare un’eccessiva formazione di condensa nel frigorifero coprire i prodotti
liquidi e lasciare rareddare i prodotti caldi prima di metterli nel frigorifero.
Per ridurre il tempo di rareddamento mettere nel frigo solo cibi rareddati
precedentemente. Per evitare che il cibo si secchi o che il frigo si impregni di odori,
conservare separatamente il cibo in scatole chiuse.
Pannello di controllo
Il pannello è dotato di una tastiera di tipo touch screen capacitivo e di un display oled.
Il minimo contatto del dito è suciente per attivare il tasto. Non funziona con oggetti
inanimati, unghie, guanti, etc. per mantenere l’ecienza dei tasti ripulire la tastiera con
un panno umido.
• DRW180A / Parte inferiore DRW360A
2314
°C
°C
MODE
4
FRIDGE
AB
14 ITA
-18
FREEZER
CD
Page 15
AOn / Stand by1Riferimento cassetto superiore
BMode2Indicazioni set point superiore
CDown (freccia giù)3Indicazioni set point inferiore
DUp (freccia su)4Riferimento cassetto inferiore
• DRW70A / Parte superiore DRW360A
5
°C
MODE
4
FRIDGE
5Indicazione set point cassetto
Accensione / spegnimento
Al collegamento dell’alimentazione il display si accende in modalità stand by con
visualizzata la scritta “VITRIFRIGO”.
Per accendere il frigorifero, tener premuto il tasto A, per 2 secondi. In questo momento
tutte le funzioni sono attive. Nel caso siano presenti più alimentazioni (Vdc e Vac),
l’alimentazione è scelta in automatico, con precedenza alla sorgente AC.
Alle successive pressioni del tasto A l’unità passa alternativamente dallo stato di stand
by a quello di accensione.
Impostazione modalità di funzionamento / All in one
• DRW180A / Parte inferiore DRW360A
L’unità è in grado di funzionare in 3 modalità distinte semplicemente selezionandole
dal display. Per impostare una delle tre possibili modalità tenere premuto il tasto B per 3
secondi e fare riferimento alla tabella seguente:
Total
fridge
Fridge /
Freezer
Total
freezer
Questa modalità prevede che entrambi i cassetti siano utilizzati in modalità fridge
quindi, in temperatura positiva +4°C/ +4°. Per attivare questa modalità premere
ripetutamente il tasto B no a raggiungere la visualizzazione con entrambi i cassetti a
+4°C fridge-fridge. Per confermare tenere premuto il tasto B per 3 secondi.
Questa modalità prevede che il cassetto inferiore sia utilizzato come freezer quindi,
in temperatura negativa e il cassetto superiore come fridge quindi, in temperatura
positiva. Per attivare questa modalità premere ripetutamente il tasto B no a
raggiungere la visualizzazione con il cassetto superiore a +4°C fridge e il cassetto
inferiore a -18°C freezer. Per confermare tenere premuto il tasto B per 3 secondi.
Questa modalità prevede che entrambi i cassetti siano utilizzati in modalità freezer
quindi, in temperatura negativa. Per attivare questa modalità premere ripetutamente
il tasto B no a raggiungere la visualizzazione con entrambi i cassetti a -18°C freezerfreezer. Per confermare tenere premuto il tasto B per 3 secondi. Per mantenere gli
alimenti a basse temperature (-18°C) prediligere il cassetto inferiore.
15ITA
Page 16
• DRW70A
L’unità è in grado di funzionare in 2 modalità distinte semplicemente selezionandole
dal display. Per impostare una delle tre possibili modalità tenere premuto il tasto B per 3
secondi e fare riferimento alla tabella seguente:
Total
fridge
Total
freezer
Questa modalità prevede che il cassetto sia utilizzato in modalità fridge quindi, in
temperatura positiva +4°C. Per attivare questa modalità premere ripetutamente
il tasto B no a raggiungere la visualizzazione del set point a +4°C fridge. Per
confermare tenere premuto il tasto B per 3 secondi.
Questa modalità prevede che il cassetto sia utilizzato in modalità freezer quindi, in
temperatura negativa. Per attivare questa modalità premere ripetutamente il tasto
B no a raggiungere la visualizzazione del set point a -18°C freezer. Per confermare
tenere premuto il tasto B per 3 secondi.
Se dopo 60 secondi non si è confermata nessuna modalità, il sistema conferma l’ultima
modalità visualizzata a display. È possibile modicare la modalità in qualsiasi momento.
Le tempistiche per raggiungere le nuove temperature impostate dipendono da diversi
fattori, fra cui, fattori ambientali, carico dei cassetti, etc.
Nel passaggio da Total fridge a Total freezer i tempi per raggiungere le nuove
temperature potrebbero essere piuttosto lunghe (8/12 ore)
• DRW360A - Parte superiore
L’unità è in grado di funzionare in 1 modalità.
Total
fridge
Questa modalità prevede che il frigo sia utilizzato in modalità fridge quindi, in
temperatura positiva +4°C.
Modicare settaggio temperature
Durante l’impostazione delle modalità vengono impostate delle temperature di set point
predenite e ottimizzate per il funzionamento automatico dell’unità. Tuttavia è possibile
modicare tali settaggi utilizzando i tasti freccia C e D. Per modicare i set point premere
il tasto C o D per almeno 2 secondi. Verranno visualizzate a schermo in successione
prima il setpoint del cassetto inferiore e poi quello del cassetto superiore. Premere il tasto
C e D (freccia SU e freccia GIU’) per modicare tali setpoint e confermare con il tasto B.
Alla conferma del cassetto INF la visualizzazione passa al cassetto SUP, confermare dopo
la modica e premere il tasto B per confermare.I nuovi setpoint verranno visualizzati a
display.
I set point sono modicabili entro un range prestabilito:
-20 / - 15 °C per la modalità Freezer
+2 / +8 °C per la modalità Fridge
Tanto più verrà impostata una temperatura bassa, tanto più il consumo dell’unità
sarà elevato
16 ITA
Page 17
Bloccaggio tastiera
La tastiera si blocca e visualizza il messaggio LOCK con un lampeggio dopo 60 secondi
dall’ultima pressione tasti. Premendo un qualsiasi tasto per 2 secondi, la tastiera si sblocca
e visualizza il messaggio UNLOCK con un lampeggio.
Sbrinamento / Total no frost
Le unità, a cui fa riferimento questo manuale, sono dotate di un sistema automatico di
sbrinamento che ripristina le prestazioni ottimali del sistema di rareddamento ad intervalli
regolari. La condensa raccolta durante queste fasi viene automaticamente espulsa e
fatta evaporare nel vano tecnico, mentre nei modelli con il gruppo compressore remoto
la condensa dovrà essere smaltita nelle tubazioni di scarico dell’acqua. Inoltre l’unità
è dotata di ventole interne per la distribuzione delle temperature e la riduzione della
condensa sulle pareti. Evitare in qualsiasi modo di ostruire i condotti d’aria e le bocchette
ventole (Allegato 6).
Funzione anti-mua
Durante le fasi di non utilizzo l’unità è predisposta per evitare la formazione di cattivi
odori e mue all’interno del vano. Dopo aver spento e svuotato il frigorifero è necessario
aprire il cassetto superiore e estrarre il meccanismo al centro del tettuccio.
Premere i due pulsanti ed estrarre il meccanismo
no al “clic” che dimostra l’avvenuto bloccaggio
del meccanismo.Chiudere delicatamente il cassetto
superiore in modo tale che il cassetto stesso rimanga
leggermente aperto (circa 1cm). Per riposizionare
il cassetto in modalità di funzionamento, aprire
il cassetto azionando la maniglia principale e
reintrodurre il meccanismo della ventilazione premendo i due pulsanti evidenziati dalle
frecce. Il meccanismo si blocca arrivato a ne corsa ed il frigorifero è pronto per tornare
a funzionare correttamente.
8. MANUTENZIONE
Pulizia del frigorifero
ESTERNO
Pulire l’esterno del frigorifero con spugna o panno morbido evitando l’uso di solventi e
prodotti abrasivi.
INTERNO
Procedere alla pulizia utilizzando acqua tiepida con l’aggiunta di bicarbonato di sodio
o aceto. Sciacquare ed asciugare accuratamente con un panno morbido. Evitare
tassativamente l’uso di prodotti abrasivi. In caso di prolungato inutilizzo dell’apparecchio,
17ITA
Page 18
onde evitare la formazione di mue o cattivi odori, disinserire la spina, svuotarlo e
procedere alla pulizia dell’interno e lasciare la porta semiaperta.
Estrazione dei cassetti
I cassetti posso essere rimossi all’occorrenza per pulizia e manutenzione.
Per rimuovere il cassetto superiore staccare prima il cavo a molla evidenziato in gura,
(Allegato 5) e poi premere le levette.
Per rimuovere il cavo a molla esercitare una certa forza sul connettore (freccia
tratteggiata) e ruotare la ghiera di 90° in senso antiorario. Una volta rimossa la
connessione procedere con la pressione sulle levette (frecce continue) ed estrarre il
cassetto. Per rimuovere il cassetto inferiore agire premendo le levette laterali in quanto,
non è presente nessun connettore da sganciare.
Sostituzione della scheda luce led del cassetto superiore
ATTENZIONE: Prima di procedere alla sostituzione della lampada assicurarsi che il
frigorifero non sia collegato all’impianto elettrico. In caso contrario disinserire la spina
dalla presa di corrente. La sostituzione della lampada led deve essere eettuata da
personale qualicato in grado di adottare tutte le precauzioni di sicurezza adeguate.
I frigoriferi serie DRW sono provvisti di luce a led comandati magneticamente
dall’apertura/chiusura dei cassetti. Nel modulo con due cassetti è possibile sostituire la
luce del cassetto superiore.
Per eettuare la sostituzione della scheda luce led procedere come segue:
1 Estrarre perpendicolarmente alla base il coperchio di protezione facendo attenzione
a non danneggiare i perni di ssaggio
2 Scollegare il cavo di alimentazione della luce
3 Sostituire la scheda luce led
4 Collegare il cavo di alimentazione
5 Riposizionare il coperchio
9. ALLARMI
Gli allarmi sono mostrati alternati alla visualizzazione del setpoint ogni 2 secondi e
appaiono a rotazione. In contemporanea viene emesso un suono di allarme.
Di seguito l’elenco allarmi della SERIE DRW.
L’allarme si attiva dopo che il
cassetto è rimasto aperto per
più di 1 minuto
L’allarme si attiva dopo che il
cassetto è rimasto aperto per
più di 1 minuto
Rilevata temperatura troppo
alta nel vano inferiore (E1)
Rilevata temperatura troppo
alta nel vano superiore
Rilevata temperatura troppo
alta nell’evaporatore
Alimentazione non adeguata.
(E2)
(E3)
Il frigorifero continua
a funzionare
temporaneamente in
modalità recovery
Il frigorifero continua
a funzionare
temporaneamente in
modalità recovery
Il frigorifero continua
a funzionare
temporaneamente in
modalità recovery
Solo segnalazione
Il frigorifero continua a
funzionare normalmente
Le ventole di rareddamento
si fermano e gli alimenti
potrebbero deteriorarsi
Le ventole di rareddamento
si fermano e gli alimenti
potrebbero deteriorarsi
Solo segnalazione
Il frigorifero continua a
funzionare normalmente
Solo segnalazione
Il frigorifero continua a
funzionare normalmente
Solo segnalazione
Il frigorifero continua a
funzionare normalmente
L’evaporatore si potrebbe
riempire di ghiaccio.
Il frigorifero continua a
funzionare normalmente, ma
potrebbe perdere ecienza.
Si consiglia di togliere
gli alimenti, spegnere il
frigorifero e chiamare
subito l’assistenza
Si consiglia di togliere
gli alimenti, spegnere il
frigorifero e chiamare
subito l’assistenza
Si consiglia di togliere
gli alimenti, spegnere il
frigorifero e chiamare
subito l’assistenza
Segnalare il difetto al
centro assistenza
Chiudere il cassetto,
se il problema persiste
contattare l’assistenza
Chiudere il cassetto,
se il problema persiste
contattare l’assistenza
Vericare che non ci siano
fonti di calore all’interno
del vano
Vericare che non ci siano
fonti di calore all’interno
del vano
Se il problema persiste
contattare l’assistenza
Controllare potenza
alimentazione e tensione.
L’allarme sparisce al
successivo defrost
eseguito con successo.
Se il problema persiste
contattare l’assistenza.
dFd
Link
Batt 12V
Batt 24V
A-Batt 12V
A-Batt 24V
Errore defrost troppo
lungo
Il pannello di controllo
non comunica con la
scheda principale
Pre-allarme batteria
Allarme batteria
Alimentazione non adeguata.
Presenza di molto ghiaccio nel
pacco evaporante.
Inltrazioni di aria dall’esterno.
Il collegamento del cassetto
superiore potrebbe essere
compromesso
La tensione di alimentazione è
scesa sotto un livello di guardia
La tensione di alimentazione
è scesa sotto il livello minimo
di sicurezza
L’evaporatore si potrebbe
riempire di ghiaccio. Il
frigorifero continua a
funzionare normalmente, ma
potrebbe perdere ecienza.
Solo segnalazione
Segnalazione
Il frigorifero continua a
funzionare normalmente
Spegne il frigorifero per
salvaguardare la batteria di
alimentazione
L’allarme sparisce al
successivo defrost
eseguito con successo.
Se il problema persiste
contattare l’assistenza.
Se il problema persiste
contattare l’assistenza
Tenere sotto controllo
l’alimentazione
Attendere che la tensione
di alimentazione torni
sopra il livello minimo
19ITA
Page 20
T
acitazione allarme
È possibile disattivare l’allarme sonoro in qualsiasi momento tramite la pressione di un
tasto qualsiasi.
10. COSA FARE SE IL FRIGO NON FUNZIONA
ProblemaPossibili causeSoluzione
Il frigorifero/freezer
non funziona. La
temperatura del
frigorifero/freezer è
elevata.
Il frigorifero/ freezer
rareddano
eccessivamente.
La parte di cornice
in lamiera intorno al
frigorifero è calda.
Nel frigorifero si
avvertono alcuni cattivi
odori
Sulla pareti interne si
forma della brina.
Sulle pareti interne si
forma della condensa.
Il frigorifero non si ferma
Non si accende la luce
di cortesia
Frigorifero rumoroso
La spina del cavo di alimentazione non
è inserita correttamente in una presa
elettrica.
Il controllo della temperatura non è
impostato correttamente.
Il frigorifero è posizionato vicino ad una
fonte di calore o è esposto alla luce solare
diretta.
Non c’è suciente spazio tra il frigorifero ed
i lati/retro.
Il frigorifero è troppo pieno. Il cibo blocca le
aperture per la ventilazione.
Il controllo della temperatura non è
impostato correttamente.
Il frigorifero è dotato di tubazioni isolate
termicamente sulla cornice frontale che
impediscono la formazione di condensa
sulla guarnizione porta quando il cassetto
è chiuso
Cibo guasto
Cibo dal forte odore
Lo sportello non è chiuso bene.
Il cibo blocca le aperture per la
ventilazione.
Se il cassetto viene lasciato aperto,
l’umidità penetra nel frigorifero.
Cibo con elevato contenuto di umidità.Avvolgere con pellicola il cibo.
Temperatura interna troppo alta
Occorre eettuare un reset
La luce è guastaChiamare l’assistenza
Ricollegare correttamente la spina di
alimentazione.
Impostare una temperatura inferiore.
Assicurarsi che il frigorifero sia posizionato
lontano dalla luce solare diretta o eventuali
fonti di calore.
Assicurarsi che vi siano almeno 2 cm di spazio
dalle pareti posteriore e laterali dell’armadio.
Non sovraccaricare il frigorifero. Accertarsi
che il cibo non ostruisca le aperture di
ventilazione.
Impostare la temperatura ad un valore
superiore.
Al ne di prevenire la formazione di
condensa, il frigorifero è dotato di tubazioni
isolate sul frontale in lamiera. Ciò non indica
un guasto al sistema
Pulire il frigorifero e rimuovere eventuale cibo
guasto.
Avvolgere con pellicola i cibi con un forte
odore.
Assicurarsi che il cibo non impedisca la
chiusura del cassetto. Pulire la guarnizione
cassetto
Accertarsi che il cibo non ostruisca le aperture
di ventilazione
Rimuovere l’umidità e non aprire il cassetto
per un lungo periodo di tempo.
Vericare che i cassetti chiudano
ermeticamente
Scollegare il cavo di alimentazione,
attendere un minuto e ricollegarlo. Provare a
riaccendere.
Controllare che il frigorifero sia posizionato in
piano e non sia a contatto diretto con oggetti
che possano causare vibrazioni
20 ITA
Page 21
11. SPECIFICHE TECNICHE
ParametroValore
Alimentazione
Assorbimento di corrente
Assorbimento di corrente max.
durante defrost
Classe climatica
Refrigerante
(R600a) 0,025 kg 3
Quantità di refrigerante
CO2 equivalente< 0,0001 t Tutti
Global warming potential (GWP)3 Tutti
Peso
(R290) 0,032 kg 2
(R290) 0,034 kg 1
220-240Vac / 50-60Hz 1 , 2
10,5A a 12Vdc (126W)**
10,5A a 24Vdc (252W)**
12-24 Vdc Tutti
8A a 12Vdc
4A a 24Vdc
4A a 12Vdc
2A a 24Vdc
T 1 , 2
N 3
R290 1 , 2
R600a 3
100 kg 2 + 3
55 kg 2
38 kg 1
1 , 2
3
1 , 2
DRW360A
DRW70A DRW180A
1
2
ATTENZIONE Nel caso venga utilizzato un alimentatore esterno a 12/24 Vdc,
fare riferimento ai valori potenza ** maggiorato del 20%
3
2
21ITA
Page 22
ENG
INSTRUCTION MANUAL
SERIES DRW
ALL IN ONE
THANK YOU FOR PURCHASING A VITRIFRIGO PRODUCT
Page 23
Index
1. INTRODUCTION 24
2. GENERAL WARNINGS 24
Product uses 24
Upon receiving the product 25
Installation 25
Maintenance and safety 26
Disposal 26
3. PURPOSE OF THE MANUAL 27
The manufacture 27
4. DESCRIPTION OF THE APPLIANCE 27
5. INSTALLATION 28
Appliance recess 29
Types of recess 29
Fixing the cabinet 30
Defrost water drain 30
Fixing the front prole 30
Fixing the cell 30
Adjusting the drawers 30
Fixing the thermostat display (only for no inox panel version) 31
6. ELECTRICAL CONNECTION 32
Connection to the electrical network (VAC) - optional 32
Battery connection 32
7. POWERING ON 33
Control panel 34
Switching on / Turning o 34
Setting the operation mode / All in one 35
Changing the temperature setting 35
Locking the keypad 36
Defrosting / Total no frost 36
Anti-mould function 36
8. MAINTENANCE 37
Cleaning the regerator 37
Removing the drawers 37
Replacing the LED light prole from the upper drawer 37
9. ALLARMS 38
Silencing allarms 40
10. WHAT TO DO IF THE REFRIGERATOR DOES NOT WORK 40
11. TECHNICAL SPECIFICATIONS 41
ANNEXES 102
Page 24
1. INTRODUCTION
DRW70ADRW180ADRW360A
Dear client:
Thank you for choosing one of our products.
VITRIFRIGO hopes that you will be completely satised by your purchase.
This manual is an integral part of the refrigerator and must accompany the refrigerator
should it be sold or passed on.
Each refrigerator, before being shipped, is thoroughly checked and tested to ensure it
operates correctly. For more information or for any clarication, please contact one of
our service centres or any of our oces directly.
Vitri Alceste
Models
2. GENERAL WARNINGS
• This manual refers to models from the DRW series.
• Read this manual carefully before using the refrigerator.
ATTENTION risk of re. The appliance contains ammable gas (propane R290 or Isobutane
R600a).
ATTENTION Do not damage the refrigerant circuit.
ATTENTION Do not use electrical appliances or devices inside the food
storage compartments if these appliances or devices are not of
the type(s) recommended by the manufacturer.
ATTENTION Keep ventilation openings in the equipment’s casing or in the recess free from
obstruction.
ATTENTION Do not use mechanical devices or other means other than those recommended
by the manufacturer to accelerate the defrosting process.
Product uses:
• This appliance is designed for use in applications such as:
o kitchen areas for personnel in shops, oces and other work environments;
o customers of farms, hotels, motels and other residential environments;
o Bed and Breakfast establishments;
o camper, roulotte e imbarcazioni da diporto.
o catering services and similar applications but not for retail purposes.
• This appliance may only be used with a built-in (recessed) installation.
• Follow the installation instructions given in this manual carefully.
• It is absolutely prohibited to use the refrigerator for any use other than those intended.
24 ENG
Page 25
• The appliance may be used by children aged 8 and older and by people with
reduced physical, sensory or mental abilities, and by people lacking experience
or the necessary knowledge, provided that use is supervised or done aer suitable
instruction has been given regarding the safe use of the appliance and once there is
an understanding of the danger inherent in the product and its use.
• Children must not play with the appliance.
• Cleaning and maintenance by the user must not be done by children without the
proper supervision.
Upon receiving the product
• Check that the packaging is intact. If not, report it to the courier.
• Remove the refrigerator from the packaging, taking the utmost care and caution
to avoid accidentally damaging the product. Use protective gloves, especially for
models with a remote refrigeration unit.
• Check that the product has not been damaged. Any damage must be reported to
the reseller within 24 hours of taking delivery of the appliance.
Installation
• Install the product, taking the utmost care and caution to avoid accidentally
damaging the product. Use protective gloves.
• Before connecting the refrigerator, check that the network voltage corresponds with
that displayed on the equipment’s identication label, or with that indicated on the
label on the compressor.
• Once installation has been completed, check that the refrigerator is not resting on a
power cable.
• If the power cable is damaged, it must be replaced immediately by someone from
the technical service centre or by someone suitably qualied.
• Place the refrigerator away from heat sources, making sure that there is sucient
ventilation.
• We recommend that you wait at least one hour before switching the refrigerator on,
in order to allow the refrigeration circuit to be completely ecient.
• We recommend leaving sucient space to be able to disconnect the appliance
from the power supply, should the need arise.
• DRW series refrigerators are for in-built (recessed) installation.
ATTENTION To avoid any hazard caused by the appliance being unstable, it must
be xed according to the instructions.
25ENG
Page 26
Maintenance and safety
• Before carrying out any maintenance or cleaning operation, disconnect the power
plug.
• Keep ventilation openings free from obstructions. Contact a suitably qualied person
to clean the ventilated condenser.
• Always carry out the inspections, checks, and scheduled maintenance described in
this manual.
• Never try to open or repair the refrigerator.
• For any operational problems contact the Vitrifrigo Service Centre closest to you; in
any case, request the assistance of a suitably qualied person.
• Do not store explosive substances in this appliance such as aerosol cans with
ammable propellant.
• The appliance must not be cleaned with a jet of water.
• For appliances intended to be used at altitudes higher than 2000 m, contact the
manufacturer.
• The environment in which the appliance is installed must be adequately ventilated if
possible.
• If the environment, in which an appliance containing a ammable refrigerant is used,
is not ventilated, the environment must ensure that, should any gas leak, it cannot
reach a concentration such as to cause a re or explosion as a result of a heat source
(electric heating appliances or similar).
Disposal
• Do not throw the packaging used for your appliance away. Separate the materials
according to local waste disposal regulations.
• This product must not be disposed of with municipal waste but must be disposed
of separately. Contact your nearest Waste Electrical and Electronic Equipment
(WEEE) collection centre or take it to a retailer when purchasing a new, equivalent
appliance.
• The symbol shown above indicates that the refrigerator cannot be
disposed of as household waste.
• Improper disposal or incorrect use of the refrigerator is subject to
administrative and/or penalties imposed by current legislation.
26 ENG
Page 27
3. PURPOSE OF THE MANUAL
This manual, referring to DRW series refrigerators, is intended as a guide to the appliance’s
proper use and maintenance.
In order to learn how to operate and use the refrigerator, you must read this manual
carefully.
This manual contains the operations related to: installation, operation, maintenance.
The refrigerator has been manufactured to comply with all the safety requirements given
by legislation and regulations.
Nevertheless, the user’s utmost safety depends on carefully reading this manual and on
regular and careful cleaning and maintenance.
Some information or diagrams in this manual may show details or particular aspects that
might dier slightly from the refrigerator that you have purchased.
The essential information, however, remains the same.
Depending on the constant improvement of models, this refrigerator may show variations
that are not covered in this manual.
Any modications will appear, depending on the need, in future versions of the manual.
Manufacturer identication
The refrigerator has been design and manufactured exclusively by:
Vitrifrigo s.r.l.
Via Mazzini 75 - fraz. Montecchio - 61022 VALLEFOGLIA(PU) – Italia
• The label showing the serial number and the technical data is placed inside the
refrigerator. The rst four digits of the serial number identify the year and the week of
manufacture.
• The DRW series refrigerators – No frost All in one, to which this manual refers, has been
designed to meet the superior requirements demanded, in order to guarantee that
food is properly conserved.
27ENG
Page 28
• DRW70A
A
G
E
F
B
C
D
M NL
P
O
HI J K
A) DrawerG) Base proleM) Fan
B) Command displayH) Grille cover tagN) Condenser
C) HandleI) Electronic boardO) Back protection
D) Internal partitionJ) Electronic board seatP) Drain tube
E) Fixing proleK) Control Unit
F) Handle lockL) Compressor
• DRW180A / Bottom DRW360A
F
E
G
A) Lower drawerF) Fixing proleK) Fan
B) HandleG) Base proleL) Condensation collection tank
C) Command displayH) Electronic boardM) Compressor
D) Upper drawerI) Grille cover-tagN) Control unit
E) Internal partitionJ) Condenser
28 ENG
D
C
B
A
N
H
I
J
K
L
M
Page 29
• DRW360A - Top
A
A) Removable grilles
B
C
D
B) Removable glass shelf
C) Fruit basket
D)Removable door shelves
5. INSTALLATION
When opening the packaging, aer having received the appliance, check that it is not
damaged. Any transportation damage must be reported promptly to the reseller and, in
any case, within 24 hours of taking delivery of the appliance. Handle the product with the
utmost care and attention. When positioning the refrigerant unit (in refrigerator models
with a remote refrigerant system), take precautions to avoid obstructions and breaking
the connection pipes. Always position the refrigerator and the remote refrigerant unit (in
the versions with such a solution) on a horizontal surface that can support the weight of
the appliance and its eventual contents. Always position the remote refrigerant unit (in
the versions with such a solution) to ensure an adequate ventilation and away from heat
sources. Once installation has been completed, check that the refrigerator is not resting
on a power cable.If the power cable is damaged, it must be replaced immediately by
someone from the technical service centre or by someone suitably qualied, in order to
avoid any risk.Place the refrigerator away from heat sources, making sure that there is
sucient ventilation, as can be seen in the following installation examples.
Once the refrigerator has been positioned, wait at least one hour before switching it on.
Appliance recess
The dimensions of the compartment to be provided for building the appliance in, in order
to guarantee its stability, must allow the correct assembly of the installed xing prole.
(Attached 1). *Recess depth dimension depend on the thickness of the front panel used.
ATTENTION Keep ventilation openings free from obstructions in the recess and in the
compartment housing the remote refrigerant unit (in the versions with such a solution).
29ENG
Page 30
Make sure that the refrigerator unit is adequately ventilated
by arranging for two side openings in the storage unit in line
with the two air ducts on the technical compartment. Do not
place anything over the ventilation grilles, nor cover them.
The recess must respect the minimum distances between
the appliance and the surrounding structure, and must
have adequate ventilation opening onto the room’s free
environment in order to achieve correct air circulation
through the chimney eect, as indicated in gure. The recess
must ensure that no electrically live part of the appliance
is directly accessible (electronic board, control unit and fan), equipping them with
appropriate grilles as per the ventilation openings.
The grilles must have openings with dimensions of max. 5mm and they must be on at least
one side (Attached 2). The ventilation openings must have a minimum height not less
than 75mm and must have dimensions no smaller than the refrigerator’s in terms of width
if positioned above or below the appliance, or height not less than 120mm and width not
less than 120mm if positioned behind (Attacched 2) .
The minimum distances between the various parts of the appliance and the recess
structure must not be less than 75mm. For recess situations in compartments in which
the minimum distance of 75mm is only respected at the rear of the appliance, you must
provide for ventilation openings on the same side, respecting the instructions for their
placement, their number and their dimensions as shown in gure. For recess situations with
shelves in contact with the upper and lower parts of the appliance, you must provide for
ventilation openings above and below the appliance, as shown in (Attacched 2) or in
the rear part. In all the situations of the described ventilation openings, just the minimum
distance of 75mm from the sides of the appliance may not be observed. (Attacched 2)
Types of recess
For the whole series (except the no inox panel versions) is
possible to install the cabinet in the two ways below:
• Total recess (door inside - door ush with the front side of
the xing prole): prepare the prole and the base prole,
supplied as a kit, as shown in the diagram using the screws
already installed (see single arrows).
• Partial recess (door outside - door closes proud of the front
side of the xing prole): prepare the prole and the base
prole, supplied as a kit, by making it slide in the direction
of the double arrows.
30 ENG
Page 31
Fixing the cabinet
Defrost water drain
In the model without automatic disposal of the defrost water (model with remote
refrigerant unit) connect the drainpipe g. 5.9 (with inner diameter of 12 mm) to the
water disposal network before xing the cabinet.
Fixing the front prole
Once the xing prole’s position has been dened, and the refrigerator has been
introduced into the dedicated compartment, x the prole by using the holes provided.
(Attacched 3, g.1)
Fixing the cell
Aer having introduced the refrigerator into its compartment in the denitive position,
make the holes in the cell in the positions shown in the diagrams. To access all the points
described, you will need to remove both drawers and remove the plugs from their seats.
Drill with a metal drill bit, diameter 3.5mm. It is better to use 4.5x45 non-countersunk,
chipboard screws. Once installed, cover the bushings with the plugs provided.
(Attacched 3, g.2)
Adjusting the drawers
The refrigerator comes with two drawers that have been adjustable to provide proper
operation and a good exterior appearance with a proportioned tile layout.
In the event that the drawers need to be adjusted, proceed as follows.
Open the drawer and remove the metal clip on the inner side.
Use the screws indicated to raise or lower the drawer (screw 1) or to move the side to the
le or the right (screw 2).
The maximum storage capacity of a single drawer is 70 kg. There is a railing inside the
drawers for dividing food.
Screw 3 releases the drawer
front. Danger of the door
falling.
Use this screw only with due
care and attention.
3
1
2
R
L
R
L
31ENG
Page 32
Fixing the thermostat display (only for no inox panel version)
In the version without inox panel the digital thermostat display will be supplied as kit like
shown in the gure below:
A
C
B
A) Inox frameB) Command displayC) Display extended cable
The display dimensions are shown in the Attached 4 . We recommend to realize a suitable
seat for the display housing in the front panel used to cover the drawer.
The housing of the display have to be in the middle of the panel and not more than 80
mm from the top of the panel.
Only for the DRW180A without inox panel is preferred to realize in the bottom of the panel
an housing for the two led lights as shown in the gure 5.18.
Before the panel installing connect the cable of the display on the cable came from the
drawer.Turn on the unit and verify the correct functionality of the display.
6. ELECTRICAL CONNECTION
Connection to the electrical network (VAC) - optional
The refrigerator connects to the electrical network by plugging it into an electrical
socket. If the plug is not present replace the socket with a suitable one. This operation
must be done by a suitably qualied person who must ensure that the cable section
of the plug is appropriate to the power absorbed by the appliance. The power outlet
must be rmly installed and appropriately earthed. Check that the voltage and the
frequency correspond to the refrigerator’s nominal data as shown on the product label.
Connection is via a power cable with plug supplied. The voltage must not undergo
variations greater than ± 5%. Provide a dierential thermal-magnetic breaker switch
(I∆n=0.03 A), 6A, type C. The remote switch must disconnect all the poles from the
electrical supply, must guarantee an opening of at least 3mm and must be safe in the
event that the electricity is accidentally reactivated. In the case of any doubt, consult a
suitably qualied technician. Run the electrical cables in such a way as to avoid any risk
of tripping or of causing damage.
32 ENG
Page 33
The electrical cable must not come into contact with any part that could reach a
temperature greater than 50°C.
Before connecting the product, make sure that the voltage corresponds to that shown
on the identication label or that shown on the label on the compressor.
ATTENTION by law, the equipment must be earthed. Make sure that the earthing
system for the electrical network is working perfectly.
We accept no responsibility whatsoever for any injury to people or damage to property
deriving from the failure to properly comply with this regulation.
The use of adaptors, multiple sockets and extension cords is not recommended.
In the event that the appliance’s plug and the socket are not compatible, replace the
plug with a suitable one. This operation must be done by a suitably qualied person who
must ensure that the cable section of the plug is appropriate to the power absorbed by
the appliance. Do not interconnect any other type of appliance to the refrigerator.
Battery connection
Connect the 12VDC or 24VDC power line, where present, directly to the battery, following
the instructions below.
Connect the refrigerator to the battery using the special cables provided.
RESPECT THE POLARITY
Sec. (mm^2)Max.lin.length 12V (m)Max.lin.length 24V (m)
2.52.55
448
6612
101020
Check that the battery’s nominal voltage corresponds to the refrigerator’s nominal data
shown on the product label. Provide a 25 A thermal-magnetic breaker type remote
voltage switch. The remote switch must disconnect both the poles of the battery. If the
power cables to the battery are extended, use appropriate connections that are able
to support the minimum current of 20 Amperes. Use wires with a minimum section and a
maximum length as given in the table.
STANDARD BATTERY PROTECTION SETTINGS
12 V24 V
Cut-out Cut-in Cut-outCut-in
10.411.722.824.2
33ENG
Page 34
7. POWERING ON
Once installation has been completed, check the continuity of the earth circuit and
carry out all the electrical safety tests provided for by current regulations. Protect and
adequately block the cables to avoid any risk of accidentally pulling the cable which
could disconnect it or which could cause it to come into contact with a hot part of this
appliance (or another one) at a temperature over 50°C or with a sharp part. If the power
cable is damaged, it must be replaced by the manufacturer or by the manufacturer’s
technical service centre or, in any case, by a person similarly qualied, in such a way as
to prevent any risk.
• Make sure that all the packaging materials have been removed.
• Test all piping to make sure that there are no leaks.
• Check all the electrical connections.
• Check that the drawer can be removed from the appliance.
• Check that the door can be closed properly.
Before putting any food into the refrigerator, carefully clean the inside with warm
water and bicarbonate of soda. The appliance is equipped with a motor protection
control which starts the compressor only aer 3 minutes from the last power on. This also
happens aer any interruption in the electrical supply, whether voluntary or involuntary
(a blackout).
To avoid excessive condensation in the refrigerator, cover liquid products and let
hot products cool before putting them into the refrigerator.
To reduce cooling time, only put previously cooled foods into the refrigerator. To prevent
food from drying out, or the refrigerator assuming an undesirable smell, store food in
sealed containers, separately.
Control panel
The panel has a capacitive touch screen keypad and an OLED display. The lightest touch
of your nger is enough to active a button. The display does not work with inanimate
objects, nails, gloves, etc. In order to keep the buttons ecient, clean the keypad with
a damp cloth.
• DRW180A / Bottom DRW360A
2314
°C
°C
MODE
4
FRIDGE
AB
34 ENG
-18
FREEZER
CD
Page 35
AOn / Stand by1Upper drawer reference
BMode2Upper setpoint indicator
CDown (down arrow)3Lower setpoint indicator
DUp (up arrow)4Lower drawer reference
• DRW70A / Top DRW360A
5
°C
MODE
4
FRIDGE
5Drawer set point indication
Switching on / Turning o
When the power supply is connected, the display switches on in Stand By mode and
displays the writing “VITRIFRIGO”.
To switch the refrigerator on, press and hold button A for 2 seconds. Once on, all the
functions are enabled. If more than one power source is available (VDC and VAC),
power is selected automatically, with the AC source taking precedence.
Pressing the A button again and the unit passes, alternatively, from the Stand By mode
to On.
Setting the operation mode / All in one
• DRW180A / Bottom DRW360A
The unit can operate in one of 3 distinct modes by simply selecting it from the display. To
set one of the three modes, press and hold button B for 3 seconds and then refer to the
following table:
Total
fridge
Fridge /
Freezer
Total
freezer
This mode allows both drawers to be used in fridge mode. Hence the temperature
is positive at +4°C / +4°C. To activate this mode, press button B repeatedly until you
reach the display with both drawers at +4°C fridge-fridge. Conrm by pressing and
holding button B for 3 seconds.
This mode allows the lower drawer to be used as a freezer and hence the
temperature is negative whilst the upper drawer is used as a refrigerator and hence
the temperature is positive. To activate this mode, press button B repeatedly until you
reach the display with the upper drawer at +4°C fridge and the lower drawer at -18°C
freezer. Conrm by pressing and holding button B for 3 seconds.
This mode allows both drawers to be used in freezer mode. Hence the temperature is
negative. To activate this mode, press button B repeatedly until you reach the display
with both drawers at -18°C freezer-freezer. Conrm by pressing and holding button B
for 3 seconds.
35ENG
Page 36
• DRW70A
The unit can operate in one of 2 distinct modes by simply selecting it from the display. To
set one of the three modes, press and hold button B for 3 seconds and then refer to the
following table:
Total
fridge
Total
freezer
This mode allows the drawer to be used in fridge mode. Hence the temperature is
positive at +4°C. To activate this mode, press button B repeatedly until you reach the
display with the set point at +4°C fridge. Conrm by pressing and holding button B for
3 seconds.
This mode allows the drawer to be used in freezer mode. Hence the temperature is
negative -18°C. To activate this mode, press button B repeatedly until you reach the
display with both drawers at -18°C freezer. Conrm by pressing and holding button B
for 3 seconds.
If no mode has been conrmed aer 60 seconds, the system will conrm the last mode
shown on the display. You can change the mode at any time.
The time to reach the new set temperatures depends on a range of issues such as,
environmental factors, drawer load, etc.
When switching from Total fridge to Total freezer, the time to reach the new
temperature can be quite long (8-12 hours).
• DRW360A - Top
The unit can operate in one mode.
Total
fridge
This mode allows the drawer to be used in fridge mode. Hence the temperature is
positive at +4°C.
Changing the temperature setting
When setting up the modes, pre-dened temperature setpoints have been set to
optimise the unit’s automatic operations. It is possible, however, to change these settings
using the arrows C and D. To change the setpoints, press and hold button C or D for at
least 2 seconds. In order, the setpoint for the lower drawer and then the setpoint for the
upper drawer will be displayed. Press button C or D (up arrow or down arrow) to change
these setpoints and conrm with button B.
Having conrmed the “INF” (lower) drawer, the display goes to the “SUP” (upper) drawer.
Aer making your changes, press B to conrm. The new setpoints will be displayed.
The setpoints can be changed within a pre-set range:
-20 / - 15 °C for freezer mode
+2 / +8 °C for fridge mode
The lower the temperature setting, the more power consumed by the unit.
36 ENG
Page 37
Locking the keypad
The keypad locks and the message LOCK is displayed with a ash aer 60 seconds from
the last button being pressed.Press and hold any button for 2 seconds to unlock the
keypad. The message UNLOCK is displayed with a ash.
Defrosting / Total no frost
The DRW180A unit has an automatic defrosting system that, at regular intervals, restores
the cooling system’s performance.
The condensation collected during these phases is automatically expelled and
evaporates in the technical compartment, while in the model with the remote refrigerant
unit the defrost water has to be disposal in the water network.
In addition, the unit has internal fans to distribute the temperature and to reduce
condensation on the unit’s walls. (Attacched 6)
Avoid obstructing the air ducts, air paths and the fan vents, indicated by the arrows.
Anti-mould function
When the unit is not in use, it is set up to prevent unpleasant smells and mould from
forming inside the compartment. Once the refrigerator is turned o and emptied, you
must open the upper drawer and remove the mechanism in the middle of the lid (see
drawing).
Push the two buttons and extract the mechanism until
it “clicks”, which means the mechanism has been
locked. Carefully close the upper drawer so that it
stays slightly open (about 1cm). To reposition the
drawer when in operation, open the drawer by the
main handle and replace the ventilation mechanism
by pressing the two buttons highlighted by the arrows in the drawing.
The mechanism locks at the end of its travel range and the refrigerator is ready to return
to normal operation.
8. MAINTENANCE
Cleaning the refrigerator
OUTSIDE
Clean the outside of the refrigerator with a sponge or so cloth. Do not use solvents or
abrasive products.
INSIDE
Clean the inside with warm water and some bicarbonate of soda or vinegar. Rinse and
dry carefully with a so cloth. Do not use abrasive products. If the appliance is not going
to be used for a prolonged period, in order to avoid mould and unpleasant smells,
37ENG
Page 38
remove the plug, empty the refrigerator and clean the inside before leaving the door
ajar.
Removing the drawers
The drawers may be removed for cleaning and maintenance purposes.
To remove the upper drawer, rst disconnect the spring cable highlighted in the diagram,
then press the levers. (Attacched 5)
To remove the spring cable, use a certain amount of force on the connector (dashed
arrow) and rotate the ring nut by 90° anti-clockwise.
Once the connection has been removed, apply pressure to the levers (solid arrows) and
remove the drawer. To remove the lower drawer, press the side levers since there is no
connector to release.
Replacing the LED light prole from the upper drawer
ATTENTION: Before replacing the light, make sure that the refrigerator is not connected
to any electrical supply. If connected, unplug the appliance from the electrical supply.
Replacing the LED light must be done by a suitably qualied person who is able to adopt
all the appropriate safety measures.
The DRW series refrigerators have LED lights magnetically controlled by opening/closing
the drawers. In the module with two drawers, you can replace the upper drawer’s light.
To replace the LED light prole:
1 Remove, perpendicular to the base, the protective cover, being careful not to
damage the xing pins.
2 Disconnect the light’s power cables.
3 Replace the LED light prole.
4 Connect the power source.
5 Replace the cover.
9. ALARMS
Alarms are displayed, alternating with the setpoint, every 2 seconds and they appear in
rotation. At the same time, an alarm sound is generated.
The alarms of DRW SERIES.
38 ENG
Page 39
AlarmDescriptionPossible cause(s)EectSolution
E1Lower drawer sensor errorFaulty sensor
E2Upper drawer sensor error
E3Evaporator sensor error
E4External sensor error
Door 1
Door 2
A1
A2
A3
ErdShort defrost alarmInsucient power supply
Lower drawer open
Upper drawer open
Lower compartment high
temperature alarm
Upper compartment high
temperature alarm
Evaporatorhigh
temperature alarm
Faulty sensor
Faulty sensor
Faulty sensor
The alarm activates aer the
drawer has been le open
for over 1 minute
The alarm activates aer the
drawer has been le open
for over 1 minute
The temperature detected
in the lower compartment is
too high (E1)
The temperature detected
in the upper compartment is
too high (
E2)
The temperature detected
in the evaporator is too
high (
E3)
The refrigerator continues to
operate temporarily in recovery
operate temporarily in recovery
operate temporarily in recovery
The cooling fans stop and any
The evaporator could ll up with
ice. The refrigerator continues to
operate normally, but it may have
mode
The refrigerator continues to
mode
The refrigerator continues to
mode
Information only
The refrigerator continues to
operate normally
The cooling fans stop and any
food may start to perish
food may start to perish
Information only
The refrigerator continues to
operate normally
Information only
The refrigerator continues to
operate normally
Information only
The refrigerator continues to
operate normally
poor performance
We recommend removing
any food, turning the
refrigerator o and
immediately contacting
the service centre
We recommend removing
any food, turning the
refrigerator o and
immediately contacting
the service centre
We recommend removing
any food, turning the
refrigerator o and
immediately contacting
the service centre
Report the fault to the
service centre
Close the drawer. If the
problem persists, contact
the service centre
Close the drawer. If the
problem persists, contact
the service centre
Check that there are no
heat sources inside the
compartment
Check that there are no
heat sources inside the
compartment
If the problem persists,
contact the service centre
Check voltage and
power supply. The alarm
disappears at the next
successful defrost.
If the problem persists,
contact the service centre
dFdLong defrost alarm
Link
Batt 12V
Batt 24V
A-Batt 12V
A-Batt 24V
The control panel is not
communicating with the
main board
Battery pre-alarm
Battery alarm
Insucient power supply.
Lot of ice in the evaporator.
Air inltrations from outside.
The upper drawer
connection may be
compromised
The power supply voltage
has dropped below a
warning level
The power supply voltage
has dropped below the
minimum safety level
The evaporator could ll up with
ice. The refrigerator continues to
operate normally, but it may have
poor performance
Information only
For information
The refrigerator continues to
operate normally
Turn the refrigerator o to protect
the battery
The alarm disappears at
the next successful defrost.
If the problem persists,
contact the service centre
If the problem persists,
contact the service centre
Keep a watch on the
power supply
Wait until the power supply
voltage goes back above
the minimum level
39ENG
Page 40
Silencing alarms
You can deactivate the sound of the alarm at any time by pressing any button on the
keypad
10. WHAT TO DO IF THE REFRIGERATOR DOES NOT WORK
ProblemPossible cause(s)Solution
The refrigerator/freezer
does not work. The
temperature in the
refrigerator/freezer is
too high.
The refrigerator/freezer
cools excessively.
The part of the metal
frame around the
refrigerator is hot
There is an unpleasant
smell in the refrigerator
Frost has formed on the
inside walls
Condensation has
formed on the inside
walls
The refrigerator does
not stop
The courtesy light does
not switch on
The refrigerator is noisy
The power cable plug has not been
properly plugged into an electrical socket.
The temperature control has not been set
correctly.
The refrigerator is positioned next to a heat
source or is exposed to direct sunlight.
There is not enough space between the
refrigerator and the sides/back.
The refrigerator is too full. Food blocks the
ventilation openings.
The temperature control has not been set
correctly.
The refrigerator is equipped with thermally
insulated pipes on the front frame that
prevent condensation from forming on the
door seal when the drawer is closed
Food has spoilt
Food has a strong smellWrap food that has a strong smell in lm.
The door was not properly closed
Food blocks the ventilation openings.
If the drawer is le open, humidity can
enter the refrigerator.
Food with high moisture content.Wrap the food in lm.
The internal temperature is too highCheck that the drawers close tightly
Try running a reset
The light is faultyCall the service centre
Plug the power cable in properly.
Set a lower temperature.
Make sure that the refrigerator is positioned
away from direct sunlight and any heat
sources
Make sure that there is at least 2 cm of space
between the back and side walls of the
cabinet
Do not overll the refrigerator. Make sure
that food does not obstruct the ventilation
openings
Set a higher temperature
In order to prevent condensation from
forming, the refrigerator is equipped with
insulated pipes on the front frame. This does
not mean that there is a problem or fault in
the system
Clean the refrigerator and remove any spoilt
food.
Make sure that food does not prevent the
drawer from being properly closed. Clean the
drawer seal
Make sure that food does not obstruct the
ventilation openings
Remove the humidity and do not open the
drawer for a long period of time.
Disconnect the power cable. Wait for a
minute and then reconnect it. Try switching
the unit on again.
Check that the refrigerator sits at and is not
in direct contact with any object that might
cause vibrations
40 ENG
Page 41
11. TECHNICAL SPECIFICATIONS
ParameterValue
Power Supply
Max Consumption – Normal operation
Max Consumption during defrost
Climatic Class
Refrigerant
(R600a) 0,034 kg 3
Refrigerant quantity
CO2 equivalent< 0,0001 t All
Global warming potential (GWP)3 All
Weight
(R290) 0,032 kg 2
(R290) 0,034 kg 1
220-240Vac / 50-60Hz 1 , 2
10,5A a 12Vdc (126W)**
10,5A a 24Vdc (252W)**
12-24 Vdc All
8A a 12Vdc
4A a 24Vdc
4A a 12Vdc
2A a 24Vdc
T 1 , 2
N 3
R290 1 , 2
R600a 3
100 kg 2 + 3
55 kg 2
38 kg 1
1 , 2
3
1 , 2
DRW360A
DRW70A DRW180A
1
2
ATTENTION If an external 12/24Vdc power supply is used, refer to the power
values ** increased by 20%.
3
2
41ENG
Page 42
FRA
MANUEL D’INSTRUCTIONS
SÉRIE DRW
ALL IN ONE
MERCI D’AVOIR ACHETÉ UN PRODUIT VITRIFRIGO
Page 43
Index
1. INTRODUCTION 44
2. CONSIGNES GÉNÉRALES 44
Destination d’emploi du produit 44
Réception de l’appareil 45
Installation 45
Maintenance et sécurité 46
Élimination 46
3. BUT DU MANUEL 47
Identication du constructeur 47
4. DESCRIPTION DE L’APPAREIL 47
5. INSTALLATION 48
Encaissement de l’appareil 49
Types d’encastrement 49
Fixation de l’armoire 50
Vidange de l’eau de condensation 50
Fixation avec prol avant 50
Fixing the cell 50
Réglage des tiroirs 50
Fixation de l’acheur du thermostat (uniquement pour les versions sans panneau en
acier inoxydable) 51
6. BRANCHEMENT ÉLECTRIQUE 52
Branchement au réseau électrique vca (en option) 52
Branchement avec batterie 52
7. DÉMARRAGE 53
Panneau de commande 54
Marche / Arrêt 54
Réglage du mode de fonctionnement / All in one 55
Modication du réglage des températures 55
Verrouillage du clavier 56
Dégivrage/Total no frost 56
Fonction anti-moisissure 56
8. ENTRETIEN 57
Nettoyage du réfrigérateur 57
Extraction des tiroirs 57
Remplacement de la carte lumière del du tiroir supérieur 57
9. ALARMES 58
Interruption alarme 60
10. OPÉRATIONS À EFFECTUER SI LE RÉFRIGÉRATEUR NE FONCTIONNE PAS 60
11. CARACTÉRISTIQUES TECHNIQUES 61
ANNEXES 102
Page 44
1. INTRODUCTION
DRW70ADRW180ADRW360A
Cher Client, Merci d’avoir choisi notre produit. VITRIFRIGO espère que vous serez
entièrement satisfait de votre achat. Ce manuel est considéré comme faisant partie
intégrante du réfrigérateur et il doit suivre le parcours de vente jusqu’à l’utilisateur.
Chaque réfrigérateur, avant d’être expédié, est soumis à des contrôles et à des tests pour
s’assurer de son bon fonctionnement. Pour de plus amples informations et explications,
veuillez contacter nos services après-vente ou directement nos bureaux.
Vitri Alceste
Des modèles
2. CONSIGNES GÉNÉRALES
• Le manuel se réfère aux modèles de la série DRW.
• Lire attentivement ce manuel avant d’utiliser le réfrigérateur.
ATTENTION Risque d’incendie. L’appareil contient du gaz inammable (propane R290 ou
isobutane R600a).
ATTENTION Ne pas endommager le circuit de refroidissement.
ATTENTION N’utilisez pas d’appareils électriques à l’intérieur des
compartiments pour la conservation des aliments, à moins que
ces appareils ne soient du type recommandé par le fabricant.
ATTENTION Vérier que les ouvertures d’aération du boîtier de l’appareil ou de la structure
à encastrement ne soient pas obstruées.
ATTENTION N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour accélérer le
processus de dégivrage autres que ceux recommandés par le fabricant.
Destination d’emploi du produit
• Cet appareil est conçu pour être utilisé dans des applications telles que :
o coin cuisine pour le personnel dans les magasins, bureaux et autres environnements
de travail.
o Pour les clients d’entreprises agricoles, hôtels, motels et autres lieux.
o Chambres d’hôtes.
o camping-cars, caravanes et bateaux de plaisance
o les services de restauration et applications similaires, non destinés à la vente au
détail.
• Cet appareil ne doit être utilisé qu’à travers une installation à encaissement.
• Suivez exclusivement les instructions d’installation de ce manuel.
• Il est strictement interdit d’utiliser le réfrigérateur pour des usages diérents de ceux
44FRA
Page 45
prévus par le fabricant.
• L’appareil peut être utilisé par des enfants d’au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant
d’expérience ou de connaissances nécessaires, à condition qu’ils soient surveillés
ou après avoir reçu des instructions pour une utilisation sûre de l’appareil et pour la
compréhension des dangers inhérents à celui-ci.
• Les enfants ne doivent pas jouer avec l’appareil.
• Le nettoyage et l’entretien qui doivent être eectués par l’utilisateur ne doivent pas
être exécutés par des enfants non surveillés.
Réception de l’appareil
• Vérier que l’emballage soit intact, autrement avertir le transporteur.
• Sortir le réfrigérateur de son emballage avec la plus grande prudence ; pour éviter
des blessures accidentelles, il est recommandé d’utiliser des gants de protection, en
particulier pour les modèles avec groupe frigorique à distance.
• Vérier que le produit ne soit pas endommagé. Tout dommage éventuel doit être
signalé au revendeur au maximum dans les 24 heures suivant la livraison.
Installation
• Procéder à l’installation du produit en agissant avec la plus grande prudence ; il
est recommandé, pour éviter les blessures accidentelles, d’utiliser des gants de
protection.
• Avant de raccorder le réfrigérateur, vérier que la tension du secteur corresponde à
celle indiquée sur la plaque d’identication de l’appareil ou à celle indiquée sur la
plaque du compresseur.
• Après l’installation, vérier que le réfrigérateur ne repose pas sur le cordon
d’alimentation.
• Si le cordon d’alimentation est endommagé, il doit être immédiatement remplacé
par le service d’assistance technique ou un personnel qualié.
• Positionnez le réfrigérateur à l’écart des sources de chaleur en vous assurant qu’il soit
susamment ventilé.
• Il est conseillé d’attendre au moins une heure avant de mettre le réfrigérateur en
marche pour permettre au circuit frigorique d’atteindre son ecacité maximale.
• Il est recommandé de laisser susamment d’espace pour débrancher l’appareil du
secteur.
• Les réfrigérateurs de la série DRW doivent être utilisés avec une installation encaissée.
ATTENTION Pour éviter les risques dus à l’instabilité de l’appareil, celui-ci doit être
xé conformément aux instructions.
45FRA
Page 46
Maintenance et sécurité
• Avant toute opération d’entretien ou de nettoyage, débrancher la prise de courant.
• Garder les ouvertures de ventilation libres de toute obstruction. Pour nettoyer le
condenseur ventilé, contacter un personnel qualié.
• Eectuer toujours les vérications, contrôles et entretiens programmés décrits dans
ce manuel.
• N’essayez pas d’ouvrir ou de réparer le réfrigérateur.
• En cas d’anomalies de fonctionnement de l’appareil, contacter le centre d’assistance
Vitrifrigo le plus proche ; dans tous les cas, faire appel à du personnel qualié.
• Ne conservez pas de substances explosives dans cet appareil, telles que des bombes
aérosols contenant des agents propulseurs inammables.
• L’appareil ne doit pas être nettoyé avec un jet d’eau.
• Pour les appareils destinés à être utilisés à des altitudes supérieures à 2000 m,
contacter le fabricant.
• Le local dans lequel l’appareil est installé doit, si possible, être susamment ventilé.
• Si l’environnement dans lequel on utilise un appareil contenant un réfrigérant
inammable n’est pas ventilé, l’environnement doit être compatible, de sorte que
toute fuite de gaz ne puisse atteindre une concentration telle qu’elle provoque un
incendie ou des explosions résultant de la présence d’autres sources de chaleur
(appareils de chauage électrique ou similaires).
Élimination
• Ne pas jeter l’emballage de l’appareil, mais sélectionner les matériaux conformément
aux réglementations locales en matière d’élimination des déchets.
• Ce produit ne doit pas être jeté avec les déchets urbains, mais il doit être éliminé
dans un centre de tri sélectif. Contactez les centres de collecte pour les Déchets
d’Équipements Électriques et Électroniques (DEEE) présents dans votre région ou
retournez-les au vendeur lors de l’achat d’équipements neufs équivalents.
• Le symbole ci-dessus indique que le réfrigérateur ne peut pas être éliminé
en tant que déchet ménager.
• L’élimination illégale ou incorrecte du réfrigérateur comporte des sanctions
légales de nature administrative et/ou pénale comme le prévoient les lois
en vigueur.
46FRA
Page 47
3. BUT DU MANUEL
Ce manuel, relatif aux réfrigérateurs de la série DRW, a pour but de fournir un guide pour
leur utilisation et leur entretien corrects.
An d’apprendre à utiliser le réfrigérateur, il est nécessaire de lire attentivement ce
manuel.
Ce manuel décrit les opérations relatives à : l’installation, l’utilisation, l’entretien.
Le réfrigérateur a été construit conformément à toutes les exigences de sécurité des
directives pertinentes, cependant, la sécurité maximale de l’utilisateur dépend d’une
lecture attentive de ce manuel et d’un nettoyage et entretien constants et soigneux.
Certaines informations ou gures contenues dans ce manuel peuvent présenter des
détails et des composants qui peuvent diérer légèrement de ceux du réfrigérateur que
vous possédez, mais sans que les informations essentielles ne soient modiées ; en raison
d’une amélioration constante, le réfrigérateur peut présenter des variations qui ne sont
pas contenues dans ce manuel.
Tout changement apparaîtra dans les versions ultérieures du manuel au besoin.
Identication du constructeur
Le réfrigérateur est conçu et fabriqué exclusivement auprès de :
Vitrifrigo s.r.l.
Via Mazzini 75 - fraz. Montecchio - 61022 VALLEFOGLIA(PU) – Italia
• L’étiquette avec le numéro de série et les données techniques se trouve à l’intérieur
du réfrigérateur. Les quatre premiers chires du numéro de série identient l’année et
la semaine de construction.
• Les réfrigérateurs de la série DRW – No frost All in one, à laquelle ce manuel fait
référence, ont été conçus pour répondre aux exigences élevées, an d’assurer la
conservation correcte des aliments.
47FRA
Page 48
• DRW70A
A
G
E
F
B
C
D
M NL
P
O
HI J K
A) TiroirG) Prol de baseM) Ventilateur
B) Acheur des commandes H) Grille de couverture de la carte N) Condenseur
C) PoignéeI) Carte électroniqueO) Couvercle arrière
D) Diviseur interneJ) Siège de carte électroniqueP) Tuyau de vidange
E) Prolé de xationK) Unité de commande
F) Support de fermetureL) Compresseur
• DRW180A / Bas DRW360A
F
E
G
A) Tiroir inférieurF) Prolé de xationK) Ventilateur
B) PoignéeG) Prol de baseL) Plateau collecteur de la condensation
C) Acheur des commandes H) Carte électroniqueM) Compresseur
D) Tiroir supérieurI) Grille de couverture de la carteN) Unité de commande
E) Diviseur interneJ) Condenseur
48FRA
D
C
B
A
N
H
I
J
K
L
M
Page 49
• DRW360A - Haut
A
A) Grilles amovibles
B
C
D
B) Tablettes en verre amovibles
C) Tiroir à fruits
D) Balconnets amovibles
5. INSTALLATION
S’assurer que l’appareil n’est pas endommagé lors de l’ouverture de l’emballage
après réception. Tout dommage dû au transport doit être signalé immédiatement au
revendeur et, dans tous les cas, au plus tard dans les 24 heures suivant la livraison.
Manipuler le produit avec le plus grand soin. Au moment de positionner le groupe
frigorique (pour les modèles de réfrigérateur avec installation frigorique à distance), agir
avec précaution an d’éviter l’obstruction ou la rupture des tuyaux de raccordement.
Toujours placer le réfrigérateur et l’unité de réfrigération à distance (dans les versions avec
cette solution) sur une surface horizontale adaptée à leur poids. Positionner le groupe
compresseur à distance (dans les versions avec cette solution) de manière à assurer une
ventilation adéquate et loin des sources de chaleur. Après l’installation, vérier que le
réfrigérateur ne repose pas sur le cordon d’alimentation. Si le câble d’alimentation est
endommagé, il doit être remplacé par le service d’assistance technique ou par une
personne ayant des qualications similaires, an de prévenir tout risque. Positionnez le
réfrigérateur à l’écart des sources de chaleur en vous assurant qu’il soit susamment
ventilé, comme dans les exemples suivants d’installation. Après avoir positionné le
réfrigérateur, attendez au moins une heure avant de le mettre en service.
Encaissement de l’appareil
Les dimensions du compartiment à prévoir pour l’encastrement de l’appareil, pour
assurer sa stabilité, doivent permettre le montage correct du prolé de xation installé.
(Enceinte 1). *La dimension d’encastrement en profondeur dépend de l’épaisseur du
panneau frontal utilisé
ATTENTION aintenir sans obstructions les ouvertures de ventilation dans la structure
encastrée et dans le compartiment où le groupe compresseur est logé (dans les versions
avec groupe compresseur à distance).
49FRA
Page 50
Assurer une ventilation susante du groupe frigorique en
prévoyant deux ouvertures latérales dans l’armoire aux
deux entrées d’air du compartiment technique. Ne placez
rien près des grilles de ventilation, ne les couvrez pas et ne
les obstruez pas avec des objets ou d’autres matériaux.
Le montage encaissé doit respecter les distances minimales
entre l’appareil et la structure environnante et avoir des
ouvertures de ventilation adéquates communiquant
directement avec l’environnement libre de la pièce, an
d’obtenir une circulation d’air correcte au moyen d’un eet
cheminée, comme indiqué sur la gure.
L’encaissement doit garantir que toutes les parties sous tension de l’appareil ne sont pas
directement accessibles (carte électronique, unité de commande et ventilateur) ainsi
que les ouvertures d’aération, en les dotant de grilles appropriées.
Les grilles doivent avoir des ouvertures d’une taille maximum de 5 mm et elles doivent
être présentes sur au moins un côté. (Enceinte 1) Les ouvertures d’aération doivent
avoir des dimensions minimum non inférieures à 75 mm de hauteur et non inférieures
aux dimensions du réfrigérateur lorsqu’elles sont positionnées au-dessus ou au-dessous
de l’appareil ou non inférieures à 120 mm de hauteur et 120 mm de largeur si elles sont
placées derrière. (Enceinte 1)
La distance minimum entre les diérentes parties de l’appareil et la structure
d’encaissement ne doit pas être inférieure à 75 mm.
Pour les situations d’encaissement dans des logements où la distance minimum de 75
mm n’est maintenue qu’à l’arrière de l’appareil (Enceinte 1), réalisez les ouvertures
de ventilation du même côté en respectant les indications de position, nombre et
dimensions reportées en Enceinte 2.
Types d’encastrement
Pour tous les modèles (à l’exclusion des modèles sans
panneau en acier inoxydable), il est possible d’installer
l’armoire dans les deux types décrits ci-dessous :
• Encastrement total (door inside - porte aeurante de la
face avant du prolé de xation) : préparer le prolé et
le prolé de base, fournis, comme indiqué sur l’image à
l’aide des vis déjà montées (voir èches simples)
• Partiellement encastré (door outside - porte saillante de
la face avant du prolé de xation) : préparer le prolé et
le prolé de base, fournis, en le faisant glisser dans le sens
des doubles èches.
50FRA
Page 51
Fixation de l’armoire
Vidange de l’eau de condensation
Dans les modèles sans élimination automatique de l’eau de dégivrage (modèles
avec groupe compresseur à distance), avant de xer l’armoire dans le compartiment
d’encastrement, raccorder le tuyau (avec diamètre int. 12 mm) sortant de l’unité (g. 5.9
) vers le réseau de drainage de l’eau.
Fixation avec prol avant
Une fois que la position du prolé de xation a été dénie et que le réfrigérateur a été
inséré dans le compartiment dédié, procéder à la xation du prolé en utilisant les trous
prédisposés. (Enceinte 3, g. 1)
Fixation sur la cellule
Après avoir inséré le réfrigérateur dans son compartiment dans la position nale,
procéder en réalisant des trous dans le compartiment aux positions indiquées dans les
images. Pour accéder à tous les points décrits, il est nécessaire de retirer les deux tiroirs
et de retirer les capuchons de leurs sièges. Percer avec une mèche métallique de 3,5
mm de diamètre. Utiliser de préférence des vis pour copeaux 4,5x45 non évasées. Après
l’installation, couvrir les douilles avec les bouchons fournis. (Enceinte 3, g. 2)
Réglage des tiroirs
Le réfrigérateur est vendu avec les tiroirs réglés de manière à avoir un bon fonctionnement
et un bel aspect extérieur. Si un réglage est nécessaire pour repositionner les tiroirs,
procéder de la manière suivante: Ouvrir le tiroir et retirer les clips métalliques sur le côté
intérieur.
Utiliser les vis indiquées pour soulever ou abaisser le tiroir (vis 1) et déplacer le bord (vis 2)
vers la droite ou la gauche..
La capacité de stockage maximale d’un seul tiroir est de 70 kg.Il y a une rampe à
l’intérieur des tiroirs pour diviser
les aliments .
3
La vis 3 libère l’avant du tiroir.
Risque de chute de la porte.
Utiliser cette vis uniquement avec
les précautions appropriées.
1
2
R
L
R
L
51FRA
Page 52
Fixation de l’acheur du thermostat (uniquement pour les versions sans
panneau en acier inoxydable)
Dans les versions sans panneau en acier inoxydable, l’acheur du thermostat sera
fourni dans un kit composé comme suit :
A
C
B
A) Cadre en acier inoxydableB) Acheur des commandesC) Rallonge de l’acheur
Les dimensions de l’acheur sont indiquées à la gure 5.17. Il est conseillé de réaliser
dans le panneau, qui sera utilisé pour couvrir l’avant du tiroir, un logement adéquat
pour l’acheur. Il est préférable de placer le logement en position centrale et pas à
moins de 80 mm du haut du panneau. En outre, uniquement pour le modèle DRW180A
sans panneau en acier inoxydable, il est nécessaire de prévoir une excavation dans le
panneau supérieur pour les lumières, positionnées dans la paroi inférieure de la façade.
Avant de monter le panneau dans la façade du tiroir, connecter la rallonge de l’acheur
au câble sortant de la façade. Allumer l’appareil et vérier le bon fonctionnement de
l’acheur.
6. BRANCHEMENT ÉLECTRIQUE
Branchement au réseau électrique vca (en option)
Le réfrigérateur se connecte en introduisant la che dans la prise électrique. Si la che
n’est pas présente, remplacer la prise par une de type approprié. Cette opération doit
être eectuée par un personnel qualié qui doit s’assurer que la section des câbles
de la prise est adaptée à la puissance absorbée par l’appareil. La prise utilisée doit
être installée fermement et correctement mise à la terre. Vérier que la tension et la
fréquence d’alimentation correspondent aux données nominales du réfrigérateur
indiquées sur l’étiquette du produit. Le branchement est eectué par câble avec
che fournie. La tension d’alimentation ne doit pas varier de plus de ± 5 %. Prévoir un
interrupteur diérentiel à verrouillage de tension à distance de type magnétothermique
(I∆n=0,03 A) de 6A, type C. L’interrupteur à distance doit déconnecter tous les pôles du
courant, garantir une ouverture d’au moins 3 mm et doit être sûr en cas de réactivation
52FRA
Page 53
accidentelle du courant. En cas de doute, consulter un technicien qualié.
Disposer les câbles d’alimentation de manière à éviter le risque de trébucher ou de
causer des dommages. Le cordon d’alimentation ne doit pas entrer en contact avec
des pièces ayant une température supérieure à 50 °C.
Avant de raccorder le produit, s’assurer que la tension du réseau corresponde à celle
indiquée sur la plaque signalétique ou à celle indiquée sur la plaquette du compresseur.
ATTENTION la mise à la terre de l’appareil est obligatoire selon la loi. S’assurer que
le système de mise à la terre de l’installation fonctionne parfaitement.
S’assurer que le système de mise à la terre de l’installation fonctionne parfaitement.
Nous déclinons toute responsabilité en cas de dommages corporels ou matériels
résultant du non-respect de cette règle. L’utilisation d’adaptateurs, de prises multiples
et de rallonges est déconseillée. 85 En cas d’incompatibilité entre la prise et la che de
l’appareil, remplacer la prise par une autre qui est adaptée. Cette opération doit être
eectuée par un personnel qualié qui doit s’assurer que la section des câbles de la prise
est adaptée à la puissance absorbée par l’appareil. Ne branchez aucun autre type
d’appareil au réfrigérateur.
Branchement avec batterie
Brancher la ligne d’alimentation à 12Vdc ou 24Vdc, le cas échéant, directement à la
batterie en suivant les instructions ci-dessous.
Le réfrigérateur se connecte à la batterie avec les câbles appropriés fournis
RESPECTER LA POLARITÈ
Sez (mm^2)Longueur max. ligne 12V (m)Longueur max. ligne 24V (m)
2.52.55
448
6612
101020
Vérier que la tension nominale de la batterie corresponde aux données nominales du
réfrigérateur gurant sur l’étiquette du produit. Fournir un interrupteur de verrouillage de
tension à distance de type magnétothermique de 25 A. L’interrupteur à distance doit
déconnecter les deux pôles de la batterie. En cas d’extension des câbles d’alimentation
jusqu’à la batterie, utilisez des connexions appropriées capables de résister à des
courants minimum de 20 ampères. Utiliser des ls avec une section minimum et une
longueur maximum indiquées dans le tableau.
À la n de l’installation, vérier la continuité du circuit de mise à la terre et réaliser tous
les tests de sécurité électrique prévus par les normes en vigueur. Protéger et bloquer
correctement les câbles an d’éviter que des tractions accidentelles du câble puissent
le débrancher des connexions ou qu’il entre en contact avec des parties chaudes
d’une température supérieure à 50 °C ou avec des parties coupantes. Si le câble
d’alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service
d’assistance technique, ou par une personne qualiée, an d’éviter tout danger.
• Vérier que tous les matériaux d’emballage aient été enlevés.
• Tester tous les tuyaux pour détecter les fuites.
• Vérier toutes les connexions électriques.
• Vérier si le tiroir peut être retiré de l’appareil.
• Vérier que la porte peut être fermée correctement.
Avant de mettre les aliments au réfrigérateur, nettoyer soigneusement l’intérieur avec de
l’eau chaude et du bicarbonate de soude. Durée de protection du moteur. L’appareil
est équipé d’un contrôle de protection du moteur qui ne démarre le compresseur
qu’après environ 3 minute après le dernier allumage. Cela se produit également après
chaque panne de courant, qu’elle soit volontaire ou involontaire (black-out).
Pour éviter une condensation excessive dans le réfrigérateur, couvrir les produits
liquides et laisser refroidir les produits chauds avant de les placer à l’intérieur du
réfrigérateur.
Pour réduire le temps de refroidissement, mettre uniquement les aliments préalablement
refroidis dans le réfrigérateur. Pour éviter que les aliments ne s’assèchent ou que le
réfrigérateur ne sente mauvais, les ranger séparément dans des boîtes fermées.
Panneau de commande
Le panneau est équipé d’un clavier tactile capacitif et d’un acheur à diodes
électroluminescentes. Un contact minimum avec le doigt sut pour activer la touche. Il
ne fonctionne pas avec des objets inanimés, des ongles, des gants, etc. pour maintenir
l’ecacité des touches nettoyer le clavier avec un chion humide.
• DRW180A / Bas DRW360A
2314
°C
°C
MODE
4
FRIDGE
AB
54FRA
-18
FREEZER
CD
Page 55
AOn / Stand by1Référence du tiroir supérieur
BMode2Indication du point de consigne supérieur
CDown (èche vers le bas)3Indication du point de consigne inférieur
DUp (èche vers le haut)4Référence du tiroir inférieur
• DRW70A / Haut DRW360A
5
°C
MODE
4
FRIDGE
5Indication du point de consigne tiroir
Marche / Arrêt
Lorsque l’alimentation est branchée, l’acheur s’allume en mode veille avec l’indication
« VITRIFRIGO » achés. Pour allumer le réfrigérateur, maintenir la touche A enfoncée
pendant 2 secondes. À ce stade, toutes les fonctions sont actives.
S’il y a plus d’une alimentation (Vdc et Vac), l’alimentation est choisie automatiquement,
avant la source de courant alternatif.
La prochaine fois que vous appuyez sur la touche A, l’appareil passe de la veille à la
mise sous tension.
Réglage du mode de fonctionnement / All in one
• DRW180A / Bas DRW360A
L’appareil peut fonctionner en 3 modes distincts simplement en les sélectionnant à partir
de l’acheur. Pour dénir l’un des trois modes possible, maintenir enfoncée la touche B
pendant 3 secondes et faire référence au tableau suivant :
Total
réfrigérateur
Réfrigérateur
/
congélateur
Total
freezer
Ce mode nécessite que les deux tiroirs soient utilisés en mode fridge et donc, à une
température positive de +4°C/ +4°. Pour activer ce mode, appuyer à plusieurs reprises
sur la touche B jusqu’à obtenir l’achage avec les deux tiroirs à +4°C fridge-fridge.
Pour conrmer, maintenir enfoncée la touche B pendant 3 secondes.
Ce mode nécessite que le tiroir inférieur soit utilisé comme freezer et donc, à une
température négative et le tiroir supérieur comme fridge puis, à température positive.
Pour activer ce mode, appuyer à plusieurs reprises sur la touche B jusqu’à obtenir
l’achage avec le tiroir au-dessus de +4°C fridge et le tiroir inférieur à -18°C freezer.
Pour conrmer, maintenir enfoncée la touche B pendant 3 secondes.
Ce mode nécessite que les deux tiroirs soient utilisés en mode freezer puis à
température négative. Pour activer ce mode, appuyer à plusieurs reprises sur la
touche B jusqu’à obtenir l’achage avec les deux tiroirs à -18°C freezer-freezer. Pour
conrmer, maintenir enfoncée la touche B pendant 3 secondes.
55FRA
Page 56
• DRW70A
L’appareil peut fonctionner en 2 modes distincts simplement en les sélectionnant à partir
de l’acheur. Pour dénir l’un des deux modes possibles, maintenir enfoncée la touche
B pendant 3 secondes et se reporter au tableau suivant :
Total
réfrigérateur
Total
freezer
Ce mode nécessite que le tiroir soit utilisé en mode fridge, donc à une température
positive de +4°C. Pour activer ce mode, appuyer à plusieurs reprises sur la touche
B jusqu’à obtenir l’achage du point de consigne à +4C fridge. Pour conrmer,
maintenir enfoncée la touche B pendant 3 secondes.
Ce mode nécessite que le tiroir soit utilisé en mode freezer puis à température
négative. Pour activer ce mode, appuyer à plusieurs reprises sur la touche B jusqu’à
atteindre l’achage du point de consigne à -18°C freezer. Pour conrmer, maintenir
enfoncée la touche B pendant 3 secondes.
Si aucun mode n’a été conrmé après 60 secondes, le système conrme le dernier mode
visualisé sur l’acheur. Il est possible de modier le mode à n’importe quel moment.
Le moment choisi pour atteindre les nouvelles températures de consigne dépend de
plusieurs facteurs, notamment les facteurs environnementaux, le chargement des tiroirs,
etc.
Lors du passage de Total fridge à Total freezer, les temps pour atteindre les
nouvelles températures pourraient être assez longs (8/12h).
• DRW360A - Haut
L’appareil peut fonctionner en 1 mode.
Total
fridge
Ce mode nécessite que le tiroir soit utilisé en mode fridge, donc à une température
positive de +4°C.
Modication du réglage des températures
Pendant le réglage des modes, des températures de consigne prédénies et optimisées
sont réglées pour le fonctionnement automatique de l’appareil. Il est cependant
possible de modier ces paramètres en utilisant les touches échées C et D. Pour modier
les points de consigne, appuyer sur la touche C ou D pendant au moins 2 secondes. Le
point de consigne du tiroir inférieur puis le point de consigne du tiroir supérieur seront
visualisés successivement sur l’acheur. Appuyer sur les touches C et D (èche en HAUT
et èche en BAS) pour modier ces points de consigne et valider avec la touche B.
Lors de la conrmation du tiroir INF, l’achage passe au tiroir SUP, conrmer après le
changement et appuyer sur la touche B pour conrmer. De nouveaux points de consigne
seront visualisés sur l’acheur.
Les points de consigne peuvent être modiés dans une plage prédéterminée:
-20 / - 15 °C pour le mode freezer (congélateur)
+2 / +8 °C pour le mode fridge (réfrigérateur)
Plus la température programmée sera basse, plus la consommation de l’appareil
sera élevée.
56FRA
Page 57
Verrouillage du clavier
Le clavier verrouille et ache le message LOCK avec un clignotement 60 secondes après
la dernière pression des touches. En appuyant sur n’importe quelle touche pendant 2
secondes, le clavier se déverrouille et ache le message UNLOCK par un clignotement.
Dégivrage/Total no frost
Les unités mentionnées dans ce manuel sont équipées d’un système de dégivrage
automatique qui rétablit les performances optimales du système de refroidissement
à intervalles réguliers. La condensation recueillie au cours de ces phases est
automatiquement expulsée et évaporée dans le compartiment technique, tandis que
dans les modèles avec le groupe compresseur à distance, le condensat doit être éliminé
dans les tuyaux de drainage de l’eau. En outre, l’appareil est doté de ventilateurs internes
pour la distribution des températures et la réduction de la condensation sur les parois.
Éviter d’obstruer les conduits d’air et les évents du ventilateur de quelque manière que
ce soit. (Enceinte 6)
Fonction anti-moisissure
Pendant les phases de non-utilisation, l’appareil est conçu pour éviter la formation de
mauvaises odeurs et de moisissures à l’intérieur du compartiment. Après avoir éteint et
vidé le réfrigérateur, il est nécessaire d’ouvrir le tiroir
supérieur et de retirer le mécanisme au centre du toit.
Appuyer sur les deux boutons et retirer le mécanisme
jusqu’à ce que le « clic » indique que le mécanisme a
été verrouillé. Fermer délicatement le tiroir supérieur
de sorte que le tiroir lui-même reste légèrement ouvert
(environ 1 cm). Pour repositionner le tiroir en mode
de fonctionnement, ouvrir le tiroir en actionnant la poignée principale et réintroduire
le mécanisme de ventilation en appuyant sur les deux boutons mis en évidence par les
èches de la gure. Le mécanisme se verrouille lorsque l’interrupteur de n de course est
atteint et que le réfrigérateur est prêt à reprendre le bon fonctionnement.
8. ENTRETIEN
Nettoyage du réfrigérateur
EXTÉRIEUR
Nettoyer l’extérieur du réfrigérateur avec une éponge ou un chion doux en évitant
l’utilisation de solvants et de produits abrasifs.
INTÉRIEUR
Nettoyer à l’eau tiède en ajoutant du bicarbonate de soude ou du vinaigre. Rincer et
essuyer soigneusement avec un chion souple. Éviter l’utilisation de produits abrasifs.
57FRA
Page 58
Si l’appareil n’est pas utilisé pendant une longue période, pour éviter la formation de
moisissures ou d’odeurs désagréables, débrancher la che, vider le réfrigérateur et
nettoyer l’intérieur en laissant la porte entrouverte.
Extraction des tiroirs
Les tiroirs peuvent être retirés si nécessaire pour le nettoyage et l’entretien.
Pour retirer le tiroir supérieur, détacher d’abord le câble à ressort illustré sur la gure, puis
appuyer sur les leviers. (Enceinte 6)
Pour retirer le câble à ressort, exercer une certaine force sur le connecteur (èche
pointillée) et faire tourner l’écrou de 90° dans le sens antihoraire.
Une fois le raccordement retiré, procéder par la pression sur les leviers (èches continues)
et retirer le tiroir. Pour retirer le tiroir inférieur, appuyer sur les leviers latéraux car il n’y a pas
de connecteur à libérer.
Remplacement de la carte lumière del du tiroir supérieur
ATTENTION Avant de remplacer la lampe, s’assurer que le réfrigérateur n’est pas branché
au système électrique. Dans le cas contraire, débrancher la che de la prise de courant.
Le remplacement de la lampe DEL doit être eectué par un personnel qualié capable
de prendre toutes les précautions de sécurité appropriées.
Les réfrigérateurs de la série DRW sont équipés d’une lumière à DEL commandée
magnétiquement par l’ouverture/fermeture des tiroirs. Dans le module à deux tiroirs, il est
possible de remplacer la lumière du tiroir supérieur. Pour eectuer le remplacement de
la carte lumière DEL, procéder de la manière suivante :
1 Extraire, perpendiculairement à la base, le couvercle
de protection en veillant à ne pas endommager les
axes de xation.
2 Débrancher le cordon d’alimentation de la lumière.
3 Remplacer la carte de la lumière à DEL.
4 Brancher le cordon d’alimentation.
5 Remettre le couvercle à sa place.
9. ALARMES
Les alarmes sont achées en alternance sur l’achage du point de consigne toutes
les 2 secondes et apparaissent en rotation. Un signal sonore est émit simultanément à
l’achage de l’alarme. Vous trouverez ci-dessous la liste des alarmes de la SÉRIE DRW.
Le réfrigérateur continue de
fonctionner temporairement
en mode recovery
Le réfrigérateur continue de
fonctionner temporairement
en mode recovery
Uniquement signalement
Le réfrigérateur continue de
fonctionner normalement
Les ventilateurs de
refroidissement s’arrêtent
et les aliments peuvent se
détériorer
Les ventilateurs de
refroidissement s’arrêtent
et les aliments peuvent se
détériorer
Uniquement signalement
Le réfrigérateur continue de
fonctionner normalement
Uniquement signalement
Le réfrigérateur continue de
fonctionner normalement
Uniquement signalement
Le réfrigérateur continue de
fonctionner normalement
L’évaporateur pourrait être
rempli de glace.
Le réfrigérateur continue de
fonctionner normalement,
mais il peut perdre de son
ecacité.
L’évaporateur pourrait être
rempli de glace.
Le réfrigérateur continue de
fonctionner normalement,
mais il peut perdre de son
ecacité.
Il est conseillé d’enlever
les aliments, d’éteindre
le réfrigérateur et de
demander de l’aide
Il est conseillé d’enlever
les aliments, d’éteindre
le réfrigérateur et de
demander de l’aide
Il est conseillé d’enlever
les aliments, d’éteindre
le réfrigérateur et de
demander de l’aide
Signaler le défaut au
centre de service
Fermer le tiroir, si le
problème persiste,
contacter le service
après-vente
Fermer le tiroir, si le
problème persiste,
contacter le service
après-vente
Vérier qu’il n’y a
pas de sources de
chaleur à l’intérieur du
compartiment
Vérier qu’il n’y a
pas de sources de
chaleur à l’intérieur du
compartiment
Si le problème persiste,
contacter le service
d’assistance
Vérier l’alimentation et la
tension. L’alarme disparaît
au prochain dégivrage
réussi. Si le problème
persiste, contactez
l’assistance.
L’alarme disparaît au
prochain dégivrage réussi.
Si le problème persiste,
contactez l’assistance.
Lien
Batt 12V
Batt 24V
A-Batt 12V
A-Batt 24V
Le panneau de
commande ne
communique pas avec
la carte principale
Pré-alarme de batterie
Alarme de batterie
Le raccordement du tiroir
supérieur peut être compromis
La tension d’alimentation
est tombée en dessous d’un
niveau de garde
La tension d’alimentation est
tombée en dessous du niveau
de sécurité minimum
Uniquement signalement.
Signalisation
Le réfrigérateur continue de
fonctionner normalement
Éteint le réfrigérateur
pour protéger la batterie
d’alimentation
Si le problème persiste,
contacter le service
d’assistance
Maintenir l’alimentation
sous contrôle
Attendre que la tension
d’alimentation revienne
au-dessus du niveau
minimum
59FRA
Page 60
Interruption alarme
Il est possible de désactiver l’alarme sonore à tout moment en appuyant sur n’importe
quelle touche
10. OPÉRATIONS À EFFECTUER SI LE RÉFRIGÉRATEUR NE FONCTIONNE PAS
ProblèmeCauses possiblesSolution
Le réfrigérateur/
congélateur ne
fonctionne pas.
La température
du réfrigérateur/
congélateur est élevée.
Le réfrigérateur/
congélateur refroidissent
excessivement.
Le cadre en tôle autour
du réfrigérateur est
chaud
Il y a de mauvaises
odeurs dans le
réfrigérateur
Le givre se forme sur les
parois intérieures.
De la condensation
se forme sur les parois
intérieures.
Le réfrigérateur ne
s’arrête pas
La lumière de courtoisie
ne s’allume pas
Réfrigérateur bruyant
La che du cordon d’alimentation n’est
pas correctement branchée sur une prise
électrique.
Le contrôle de température n’est pas réglé
correctement.
Le réfrigérateur est situé à proximité d’une
source de chaleur ou est exposé à la
lumière directe du soleil.
Il n’y a pas assez d’espace entre le
réfrigérateur et les côtés/arrière.
Le frigo est trop plein. La nourriture bloque
les ouvertures pour la ventilation.
Le contrôle de température n’est pas réglé
correctement.
Le réfrigérateur est équipé d’une tuyauterie
thermiquement isolée sur le cadre avant
qui empêche la condensation de se former
sur le joint de porte lorsque le tiroir est fermé
Aliment défectueux
Aliments à forte odeur
La porte n’est pas fermée correctement.
La nourriture bloque les ouvertures pour la
ventilation.
Si le tiroir est laissé ouvert, l’humidité
pénètre dans le réfrigérateur.
Aliments à haute teneur en humidité.
Température interne trop élevéeVérier la fermeture hermétique des tiroirs
Il faut eectuer une réinitialisation (reset)
La lumière est en panneAppeler le service d’assistance
Rebrancher correctement la che
d’alimentation.
Régler une température plus basse.
S’assurer que le réfrigérateur est placé loin de
la lumière directe du soleil ou de toute source
de chaleur
S’assurer qu’il y a au moins 2 cm d’espace
à partir des parois arrière et latérales de
l’armoire
Ne pas surcharger le réfrigérateur. S’assurer
que les aliments n’obstruent pas les ouvertures
de ventilation
Régler la température à une valeur plus
élevée
An d’éviter la condensation, le réfrigérateur
est équipé de tuyaux isolés sur la façade en
tôle. Cela n’indique pas une défaillance du
système
Nettoyer le réfrigérateur et retirer tout aliment
défectueux.
Envelopper les aliments ayant une forte odeur
avec du lm alimentaire.
S’assurer que les aliments n’entravent pas la
fermeture du tiroir. Nettoyer le joint du tiroir
S’assurer que les aliments n’obstruent pas les
ouvertures de ventilation
Éliminer l’humidité et ne pas ouvrir le tiroir
pendant longtemps.
Envelopper la nourriture avec du lm
alimentaire.
Débrancher le cordon d’alimentation,
attendre une minute et le rebrancher. Essayez
de le rallumer.
Vérier que le réfrigérateur soit placé sur une
surface plane et ne soit pas en contact direct
avec des objets susceptibles de provoquer
des vibrations
60FRA
Page 61
11. CARACTÉRISTIQUES TECHNIQUES
ParamètreValeur
Alimentation
Absorption de courant
Absorption de courant maximale
pendant le dégivrage
Classe Climatique
Réfrigérant
(R600a) 0,034 kg 3
Quantité de réfrigérant
CO2 équivalent< 0,0001 t Tous
Global warming potential (GWP)3 Tous
Poids
(R290) 0,032 kg 2
(R290) 0,034 kg 1
220-240Vac / 50-60Hz 1 , 2
10,5A a 12Vdc (126W)**
10,5A a 24Vdc (252W)**
12-24 Vdc Tous
8A a 12Vdc
4A a 24Vdc
4A a 12Vdc
2A a 24Vdc
T 1 , 2
N 3
R290 1 , 2
R600a 3
100 kg 2 + 3
55 kg 2
38 kg 1
1 , 2
3
1 , 2
DRW360A
DRW70A DRW180A
1
2
ATTENTION Si une alimentation externe 12/24Vcc est utilisée, reportez-vous
aux valeurs de puissance ** augmentées de 20%
3
2
61FRA
Page 62
DEU
HANDBUCH
DRW
ALL IN ONE
WIR DANKEN IHNEN SICH FÜR EIN VITRIFRIGO PRODUKT ENTSCHIEDEN ZU HABEN
Page 63
Inhaltsverzeichnis
1. EINLEITUNG 64
2. ALLGEMEINE HINWEISE 64
Bestimmungszweck des Produkts 64
Erhalt 65
Installation 65
Wartung und Sicherheit 66
Entsorgung 66
3. ZIEL DES HANDBUCHES 67
Angabe des Herstellers 67
4. BESCHREIBUNG DES GERÄTS 67
5. INSTALLATION 68
Einbau des Geräts 69
Einbauarten 69
Schrankbefestigung 70
Kondenswasserablauf 70
Befestigung mit Frontprol 70
Befestigung an der Zelle 70
Einstellen der Schubladen 70
Befestigung des Thermostat-Displays (nur bei Versionen ohne Edelstahlplatte) 71
6. ELEKTRISCHER ANSCHLUSS 72
Anschluss an das VCA-Stromnetz (optional) 72
Batterieanschluss 72
7. INBETRIEBNAHME 73
Bedienfeld 74
Ein-/Ausschalten 74
Betriebsarteneinstellung / All in one 75
Ändern der Temperatureinstellung 75
Tastatursperre 76
Abtauen / Total no frost 76
Anti-Schimmel-Funktion 76
8. WARTUNG 77
Reinigung des Kühlschranks 77
Herausnehmen der Schubladen 77
Austausch der LED-Lichtplatine der oberen Schublade 77
9. ALARME 78
Alarm ausschalten 80
10. WAS TUN, WENN DER KÜHLSCHRANK NICHT FUNKTIONIERT? 80
11. TECHNISCHE DATEN 81
ANHÄNGE 102
Page 64
1. EINLEITUNG
DRW70ADRW180ADRW360A
Lieber Kunde, vielen Dank, dass Sie sich für ein Produkt von uns entschieden haben.
VITRIFRIGO ho, dass Sie mit Ihrem Kauf vollkommen zufrieden sind.
Das vorliegende Handbuch ist integraler Bestandteil des Kühlschranks und muss diesen
vom Kauf bis zum Endnutzer begleiten. Jeder Kühlschrank wird vor dem Versand
verschiedenen Kontrollen und Abnahmen unterzogen, um den ordnungsgemäßen
Betrieb sicherzustellen. Für nähere Informationen oder für Hilfestellungen können Sie sich
jederzeit mit dem Kundendienst oder direkt mit unseren Büros in Verbindung setzen.
Vitri Alceste
Modelle
2. ALLGEMEINE HINWEISE
• Dieses Handbuch bezieht sich auf die Modelle der Baureihe DRW.
• Lesen Sie das vorliegende Handbuch genau durch, bevor Sie den Kühlschrank
benutzen.
ACHTUNG Brandgefahr. Das Gerät enthält brennbares Gas (propan R290 or isobutan
R600a).
ACHTUNG Der Kühlkreislauf darf nicht beschädigt werden.
ACHTUNG In den Ablagen zur Aufbewahrung der Lebensmittel dürfen keine
elektrischen Geräte verwendet werden, sofern diese nicht vom
Hersteller empfohlen wurden.
ACHTUNG Halten Sie die Lüungsönungen im Gerätegehäuse oder in der
Einbaukonstruktion frei von Hindernissen.
ACHTUNG Zum Abtauen dürfen keine anderen mechanischen Mittel oder anderweitige
Werkzeuge/Mittel verwendet werden, als jene die vom Hersteller empfohlen
werden.
Bestimmungszweck des Produkts
• Dieses Gerät wurde entwickelt, um in folgenden Strukturen verwendet zu werden:
o Küchenbereich für das Personal in Geschäen, Büros oder anderen
Arbeitsumgebungen.
o Von Kunden in landwirtschalichen Betrieben, Hotels, Motels und anderen
Einrichtungen zu Wohnzwecken.
o Frühstückspensionen.
o Wohnmobil, Wohnwagen und Sportboote
o Cateringservice und ähnliche Anwendungen; nicht für den Einzelhandel bestimmt.
• Dieses Gerät ist nur für den Einbau bestimmt.
• Die in diesem Handbuch angeführten Installationsarten müssen strikt eingehalten
werden.
64DEU
Page 65
• Es ist verboten, den Kühlschrank für anderweitige Zwecke als die angegebenen zu
verwenden.
• Das Gerät kann von Kinder mit einem Mindestalter von 8 Jahre und von Personen
mit eingeschränkten körperlichen, sensoriellen oder mentalen Fähigkeiten sowie
ohne Erfahrung und ohne das notwendige Wissen verwendet werden, sofern diese
beim Gebrauch überwacht werden oder Anweisungen zum sicheren Gebrauch und
Erläuterungen über die damit verbundenen Gefahren erhalten haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Die vom Benutzer durchzuführenden Reinigungs- und Wartungsarbeiten dürfen nicht
von Kindern ohne Aufsicht durchgeführt werden.
Erhalt
• Stellen Sie sicher, dass die Verpackung unbeschädigt ist. Andernfalls müssen Sie
umgehend das Transportunternehmen darüber informieren.
• Entfernen Sie vorsichtig die Verpackung des Kühlschranks. Zur Vermeidung von
Verletzungen wird das Tragen von Schutzhandschuhen empfohlen. Dies gilt vor allem
für jene Modelle mit außenliegendem Kühlaggregat.
• Stellen Sie sicher, dass das Produkt nicht beschädigt ist. Etwaige Schäden müssen
dem Händler spätestens 24 Stunden nach der Lieferung gemeldet werden.
Installation
• Installieren Sie das Produkt und gehen Sie dabei vorsichtig vor. Zur Vermeidung von
Verletzungen wird das Tragen von Schutzhandschuhen empfohlen.
• Bevor Sie den Kühlschrank elektrisch Anschließen müssen Sie sicherstellen, dass die
Netzspannungmit den am Typenschild des Geräts oder Kompressors angegebenen
Werten übereinstimmt.
• Nach erfolgter Installation müssen Sie sicherstellen, dass der Kühlschrank nicht auf
demVersorgungskabel steht.
• Sollte das Versorgungskabel beschädigt sein, muss es umgehend durch den
Kundendienst odereinen Fachmann ersetzt werden
• Der Kühlschrank muss von Wärmequellen entfernt positioniert werden. Sorgen Sie für
eineausreichende Belüung des Geräts.
• Warten Sie vor der Inbetriebnahme des Geräts mindestens eine Stunde, damit der
Kühlkreis komplettfunktionstüchtig ist.
• Es wird empfohlen, ausreichen Platz zu lassen, damit der Kühlschrank vom Stromnetz
getrenntwerden kann.
• Die Kühlschränke der Baureihe DRW sind für den Einbau vorgesehen.
ACHTUNG Um Gefahren durch eine Instabilität des Geräts zu vermeiden, muss es
gemäß denAnweisungen xiert werden.
65DEU
Page 66
Wartung und Sicherheit
• Vor jeglichen Wartungs- oder Reinigungsarbeiten muss der Kühlschrank von der
Stromversorgung getrennt werden.
• Die Belüungsönungen müssen saubergehalten werden. Zur Reinigung des
belüeten Kondensators weden Sie sich bitte an einen Fachmann.
• Führen Sie immer die Prüfungen, Kontrollen und planmäßigen Wartungseingrie aus,
die in diesem Handbuch angeführt sind.
• Versuchen Sie nicht den Kühlschrank zu önen oder zu reparieren.
• Bei Betriebsproblemen wenden Sie sich bitte immer an den nächstgelegenen
Kundendienst und in jeden Fall an einen Fachmann.
• Bewahren Sie keine explosiven Substanzen in diesem Gerät auf, wie z. B. Spraydosen
mit brennbarem Treibmittel.
• Der Kühlschrank darf nicht mit Wasserstrahlen gereinigt werden.
• Für Geräte, die in einer Meereshöhe oberhalb 2000 m verwendet werden sollen,
wenden Sie sich bitte an den Hersteller.
• Die Umgebung, in der das Gerät installiert wird, muss ausreichend, wenn möglich,
belüet sein.
• Wenn die Umgebung, in der ein Gerät mit entzündbaren Kühlmitteln verwendet
wird, nicht belüet ist, muss diese kompatibel sein, damit im Falle von Gasaustritt
keinen Konzentrationen erreicht werden können, die im Falle eines Vorhandenseins
von anderen Wärmequellen (elektrische Heizgeräte oder ähnliches) zu Brand oder
Explosionen führen können.
Entsorgung
• Werfen Sie die Verpackung nicht einfach weg, sondern trennen Sie die verschiedenen
Materialien, damit diese gemäß den lokalen Abfallvorschrien ordnungsgemäß
entsorgt werden können.
• Dieses Produkt darf nicht im Hausmüll entsorgt werden, sondern muss der getrennten
Abfallentsorgung zugeführt werden. Wenden Sie sich an die Sammelstellen für Elektround Elektronikaltgeräte (WEEE) in Ihrer Nähe oder senden Sie sie an den
Verkäufer zurück, wenn Sie neue gleichwertige Geräte kaufen.
• Das obige Symbol weist darauf hin, dass der Kühlschrank nicht als
Siedlungsabfall entsorgt werden darf.
• Die unerlaubte oder unsachgemäße Entsorgung des Kühlschranks zieht
gemäß den geltenden Gesetzen verwaltungs- und/oder strafrechtliche
Sanktionen nach sich.
66DEU
Page 67
3. ZIEL DES HANDBUCHES
Dieses Handbuch, dass sich auf die Kühlschränke der Baureihe DRW bezieht, stellt eine
Leitlinie für den korrekten Gebrauch und die ordnungsgemäße Wartung dar.
Um die Funktionsweise und den Gebrauch des Kühlschranks vollständig verstehen zu
können, muss das vorliegende Handbuch gelesen werden.
In diesem Handbuch sind die Tätigkeiten in Bezug auf Installation, Betrieb und Wartung
beschrieben. Der Kühlschrank wurde unter Beachtung aller Sicherheitsanforderungen
der einschlägigen Richtlinien gebaut. Die maximale Sicherheit des Benutzers hängt
jedoch vom sorgfältigen Lesen dieses Handbuchs und einer ständigen und sorgfältigen
Reinigung und Wartung ab.
Einige Informationen oder Abbildungen in diesem Handbuch können Details und
Einzelheiten enthalten, die geringfügig von denen des Kühlschranks in Ihrem Besitz
abweichen können. Wenn jedoch die wesentlichen Informationen nicht geändert
werden, kann der Kühlschrank aufgrund der ständigen Verbesserung Abweichungen
aufweisen, die nicht in diesem Handbuch enthalten sind.
Änderungen werden bei Bedarf in den nachfolgenden Versionen des Handbuchs
angezeigt.
Angabe des Herstellers
Der Kühlschrank wird ausschließlich von folgendem Unternehmen geplant und gebaut:
Vitrifrigo s.r.l.
Via Mazzini 75 - fraz. Montecchio - 61022 VALLEFOGLIA(PU) – Italia
• Das Typenschild mit der Seriennummer und den technischen Daten bendet sich im
Inneren des Kühlschranks. Die ersten vier Ziern der Seriennummer beziehen sich auf
das Herstellungsjahr und -Woche.
• Die Kühlschränke der Serie DRW – No frost All in one, auf die sich dieses Handbuch
bezieht, wurden so konzipiert, dass sie die hohen Anforderungen erfüllen, die
erforderlich sind, um die richtige Lagerung von Lebensmitteln zu gewährleisten.
67DEU
Page 68
• DRW70A
A
G
E
F
B
C
D
M NL
P
O
HI J K
A) SchubladeG) BasisprolM) Lüer
B) BediendisplayH) PlatinenabdeckgitterN) Kondensator
C) GriI) PlatineO) Hintere Abdeckung
D) Interner TeilerJ) PlatinensitzP) Ablaufrohr
E) BefestigungsprolK) Steueraggregat
F) SchließbügelL) Kompressor
• DRW180A / Unterseite DRW360A
F
E
G
A) Untere SchubladeF) BefestigungsprolK) Lüer
B) GriG) BasisprolL) Kondensatsammelschale
C) BediendisplayH) PlatineM) Kompressor
D) Obere SchubladeI) PlatinenabdeckgitterN) Steueraggregat
E) Interner TeilerJ) Kondensator
68DEU
D
C
B
A
N
H
I
J
K
L
M
Page 69
• DRW360A - Spitze
A
A) Herausnehmbare Roste
B
C
D
B) Ausziehbare Glasablage
C) Schublade für Obst
D) Ausziehbare Balkone
5. INSTALLATION
Stellen Sie beim Önen der Verpackung nach Erhalt des Geräts sicher, dass dieses
nicht beschädigt ist. Eventuelle Transportschäden müssen umgehend dem Händler
und in jedem Fall innerhalb von 24 Stunden nach Erhalt gemeldet werden. Bei der
Handhabung mit dem Produkt vorsichtig vorgehen. Beim Aufstellen des Kühlaggregates
(bei den Kühlschrankmodellen mit außenliegendem Kühlaggregat) müssen Sie vorsichtig
vorgehen, um Verstopfungen oder Brüche bei den Verbindungsschläuchen zu vermeiden.
Der Kühlschrank und das außenliegende Kühlaggregat (bei der Version, die über diese
Lösung verfügt) müssen auf einer ebenen Fläche, die das Gewicht tragen kann, abgestellt
werden. Positionieren Sie die außenliegende Kompressor-Einheit (bei Versionen mit dieser
Lösung) so, dass eine ausreichende Belüung und keine Wärmequellen vorhanden sind.
Nach erfolgter Installation müssen Sie sicherstellen, dass der Kühlschrank nicht auf
dem Versorgungskabel steht. Wenn das Versorgungskalbe beschädigt ist, muss es
vom Technischen Kundendienst oder in jedem Fall von einer Person mit ähnlichen
Qualikationen ersetzt werden, um Risiken zu vermeiden. Der Kühlschrank muss von
Wärmequellen entfernt positioniert werden. Sorgen Sie für eine ausreichende Belüung
des Geräts, wie in den nachfolgenden Installationsbeispielen angezeigt ist. Nachdem Sie
den Kühlschrank positioniert haben, müssen Sie mindestens eine Stunde warten, bis Sie
ihn in Betrieb nehmen können.
Einbau des Geräts
Die Abmessungen des Fachs, das für den Einbau des Geräts vorgesehen werden muss,
um dessen Stabilität zu gewährleisten, müssen die korrekte Montage des installierten
Befestigungsprols ermöglichen. (Beigefügt 1) *Die Tiefenmaße hängen von der Dicke
der verwendeten Frontplatte ab.
69DEU
Page 70
Sorgen Sie für eine ausreichende Belüung des
Kühlaggregats, indem Sie zwei seitliche Önungen im
Schrank an den beiden Lueinlässen am technischen Fach
vorsehen. Stellen Sie keine Gegenstände in der Nähe der
Lüungsgitter auf, decken Sie diese nicht ab und blockieren
Sie sie nicht mit Gegenständen oder anderen Materialien.
Der Einbau muss die Mindestabstände zwischen dem
Gerät und der umgebenden Struktur einhalten und über
ausreichende Belüungsönungen verfügen, die direkt mit
dem freien Bereich der Umgebung in Verbindung stehen,
um die richtige Luzirkulation durch den so genannten Schornsteineekt zu erreichen.
Der Einbau muss sicherstellen, dass alle spannungsführenden Teile des Geräts (Platine,
Steueraggregat und Lüer) sowie die Lüungsönungen nicht direkt zugänglich sind und
über geeignete Gitter verfügen. (Beigefügt 2) Die Gitter müssen Önungen mit einer
maximalen Größe von 5 mm haben und mindestens auf einer Seite vorhanden sein.
Die Lüungsönungen müssen mindestens 75 mm hoch und mindestens so groß wie der
Kühlschrank in der Breite sein, wenn sie über oder unter dem Gerät angeordnet sind.
oder mindestens 120 mm hoch und 120 mm breit, wenn dahinter positioniert (Beigefügt
2). Bei Einbausituationen in Räumen, in denen der Mindestabstand von 75 mm nur auf
der Rückseite des Geräts eingehalten wird, sind die Lüungsönungen auf derselben
Seite unter Beachtung der Angaben zu Position, Anzahl und Abmessungen auszuführen.
Bei Einbausituationen mit Regalen, die den oberen und unteren Teil des Geräts berühren,
machen Sie die Lüungsönungen über und unter dem Gerät, wie in (Beigefügt 2)
gezeigt, oder auf der Rückseite, wie in Abb.(Beigefügt 2)
Einbauarten
Bei allen Modellen (mit Ausnahme von Modellen ohne Edelstahlplatte) ist es möglich,
den Schrank in den beiden unten beschriebenen Varianten zu installieren:
• Komplett versenkt (door inside - Tür bündig mit der
Vorderseite des Befestigungsprols): Prol und das
mitgelieferte Basisprol wie im Bild gezeigt mit den bereits
montierten Schrauben vorbereiten (siehe einzelne Pfeile).
• Teilversenkt (door outside - Tür steht von der Vorderseite
des Befestigungsprols ab): Prol und mitgeliefertes
Basisprol vorbereiten und in Richtung der Doppelpfeile
schieben.
70DEU
Page 71
Schrankbefestigung
Kondenswasserablauf
Bei Modellen ohne automatischen Abtauwasserablauf (Modelle mit außenliegender
Kompressor-Einheit) schließen Sie vor der Befestigung des Schranks im Einbaufach das
aus dem Gerät kommende Rohr (Innendurchmesser 12 mm) an das Wasserabusssystem
an.
Befestigung mit Frontprol
Nachdem die Position des Befestigungsprols festgelegt und der Kühlschrank in das dafür
vorgesehene Fach eingesetzt wurde, fahren Sie mit der Befestigung des Prols mithilfe
der vorgesehenen Löcher fort. (
Befestigung an der Zelle
Nachdem der Kühlschrank in seine endgültige Position gebracht wurde, bohren
Sie Löcher in die Zelle an den in den Bildern gezeigten Positionen. Um auf alle
beschriebenen Punkte zuzugreifen, müssen beide Schubladen entfernt und die Kappen
aus ihren Positionen entfernt werden.Bohren Sie Löcher mit einem Metallbohrer mit 3,5
mm Durchmesser. Verwenden Sie vorzugsweise Spanplattenschrauben 4,5x45 (keine
Senkschrauben). Decken Sie die Buchsen nach der Installation mit den mitgelieferten
Kappen ab.
Einstellen der Schubladen
Der Kühlschrank wird mit Schubladen verkau, die so eingestellt sind, dass sie einwandfrei
funktionieren und ein gutes äußeres Erscheinungsbild aufweisen. Wenn eine Einstellung
für die Neupositionierung der Schubladen erforderlich ist, gehen Sie wie folgt vor. Önen
Sie die Schublade und entfernen Sie die Metallklammern an der Innenseite. Verwenden
Sie die angegebenen Schrauben, um die Schublade (Schraube 1) anzuheben oder
abzusenken und die Seite (Schraube 2) nach rechts oder links zu bewegen.
Die maximale Lagerkapazität einer einzelnen Schublade beträgt 70 kg.In den Schubladen
bendet sich eine Reling zum
Unterteilen von Lebensmitteln.
(Beigefügt 3, g. 2)
Beigefügt
3, g. 1)
Mit Schraube 3 wird die Front von
der Schublade gelöst. Gefahr des
Herunterfallens der Tür.Drehen
Sie an dieser Schraube nur unter
Einhaltung der entsprechenden
Vorsichtsmaßnahmen.
3
1
2
R
L
R
L
71DEU
Page 72
Befestigung des Thermostat-Display (nur bei Versionen ohne Edelstahlplatte)
Bei Versionen ohne Edelstahlplatte wird das Thermostat-Display in einem Kit geliefert,
das sich wie folgt zusammensetzt:
A
C
B
A) EdelstahlrahmenB) BediendisplayC) Display-Verlängerungskabel
Die Displayabmessungen sind in Abbildung (Beigefügt 4) dargestellt. Es wird empfohlen, in
der Platte, mit der die Front der Schublade abgedeckt wird, eine geeignete Aussparung
zur Unterbringung des Displays zu schaen. Vorzugsweise sollte die Aussparung mittig und
nicht unter 80 mm von der Oberseite der Platte geschaen werden.
Darüber hinaus ist es nur beim Modell DRW180A ohne Edelstahlplatte erforderlich, eine
Aussparung in der oberen Platte für die Leuchten vorzusehen, die in der unteren Wand
der Vorderseite positioniert sind, wie in Abbildung 5.18 gezeigt.
6. ELEKTRISCHER ANSCHLUSS
Anschluss an das VCA-Stromnetz (optional)
Der Kühlschrank wird angeschlossen, indem der Stecker in die Steckdose gesteckt
wird. Wenn der Stecker nicht vorhanden ist, ersetzen Sie die Buchse durch einen
anderen geeigneten Typ. Dieser Vorgang muss von qualiziertem Personal ausgeführt
werden, das sicherstellen muss, dass der Querschnitt der Kabel für die vom Gerät
aufgenommene Leistung geeignet ist. Die verwendete Steckdose muss fest installiert
und ordnungsgemäß geerdet sein. Überprüfen Sie, ob die Netzspannung und die
Frequenz den auf dem Produktetikett angegebenen Nenndaten des Kühlschranks
entsprechen. Der Anschluss erfolgt über ein mitgeliefertes Kabel mit Stecker. Die
Netzspannung darf keine Schwankungen von mehr als ± 5% aufweisen. Sehen Sie einen
externen magnetothermischen Fehlerstromschutzschalter (I∆n=0,03 A) 6A, Typ C vor. Der
externe Schalter muss allpolig vom Strom trennen, eine Önung von mindestens 3 mm
gewährleisten und bei versehentlichem Wiedereinschalten des Stroms sicher sein. Im
Zweifelsfall einen qualizierten Techniker konsultieren.
Die Stromkabel so anordnen, dass keine Stolper- oder Beschädigungsgefahr besteht. Das
72DEU
Page 73
Stromkabel darf nicht mit Teilen in Berührung kommen, die eine Temperatur von über 50
°C haben. Bevor Sie das Produkt elektrisch Anschließen müssen Sie sicherstellen, dass
die Netzspannung mit den am Typenschild des Geräts oder Kompressors angegebenen
Werten übereinstimmt.
ACHTUNG: die Erdung des Geräts ist gesetzlich vorgeschrieben. Stellen Sie sicher,
dass das Erdungssystem der elektrischen Anlage vollständig funktionstüchtig ist.
Das Unternehmen haet im Falle von Schäden an Personen und Gegenständen nicht,
wenn diese auf die Nichteinhaltung dieser Regeln zurückzuführen sind.
Von der Verwendung von Adaptern, Mehrfachsteckdosen und Verlängerungen wird
abgeraten. Sollten die Steckdose und der Stecker des Geräts nicht kompatibel sein, so
muss die Steckdose durch einen geeigneten Typ ersetzt werden. Dieser Vorgang muss von
qualiziertem Personal ausgeführt werden, das sicherstellen muss, dass der Querschnitt
der Kabel für die vom Gerät aufgenommene Leistung geeignet ist. Verbinden Sie keine
anderen Gerätetypen mit dem Kühlschrank.
Batterieanschluss
Schließen Sie die 12Vdc- oder 24Vdc-Stromleitung, falls vorhanden, direkt an die Batterie
an, und befolgen Sie dabei die nachfolgenden Anweisungen. Der Kühlschrank wird mit
den entsprechenden mitgelieferten Kabeln an die Batterie angeschlossen.
Prüfen Sie, ob die Batterie-Nennspannung mit den auf dem Produktetikett
angegebenen Nenndaten des Kühlschranks übereinstimmt. Sehen Sie einen externen
magnetothermischen 25-A-Fehlerstromschutzschalter vor. Der externe Schalter muss
beide Pole von der Batterie abtrennen. Bei Verlängerung der Stromkabel bis zur Batterie
geeignete Anschlüsse verwenden, die einem Mindeststrom von 20 Ampere standhalten.
Verwenden Sie Kabel mit dem in der Tabelle angegebenen Mindestquerschnitt und der
maximalen Länge.
Nach Abschluss der Installation müssen Sie die Kontinuität des Erdungskreislaufes prüfen
und eine elektrische Sicherheitsprüfung laut geltenden Vorschrien durchführen.
Schützen und blockieren Sie die Kabel angemessen, um ein versehentliches Ziehen der
Kabel zu vermeiden, das sie von den Anschlüssen lösen oder mit heißen Teilen mit einer
Temperatur von mehr als 50°C oder mit scharfen Teilen in Berührung kommen kann.
Wenn das Stromversorgungskabel beschädigt ist, muss es vom Hersteller oder seinem
technischen Kundendienst oder auf jeden Fall von einer Person mit ähnlicher Qualikation
ersetzt werden, um jegliches Risiko zu vermeiden.
• Stellen Sie sicher, dass alle Verpackungsmaterialien entfernt wurden.
• Testen Sie alle Rohre auf Undichtigkeiten.
• Überprüfen Sie alle elektrischen Anschlüsse.
• Prüfen Sie, ob die Schublade aus dem Gerät herausgenommen werden kann.
• Prüfen Sie, ob sich die Tür richtig schließen lässt.
Bevor Sie Lebensmittel in den Kühlschrank stellen, reinigen Sie den Innenraum
gründlich mit warmem Wasser und Backpulver.Motorschutzzeit. Das Gerät ist mit einer
Motorschutzsteuerung ausgestattet, die den Kompressor erst nach etwa 3 Minute nach
der letzten Zündung startet. Dies geschieht auch nach jedem Stromausfall, ob freiwillig
oder unbeabsichtigt (Blackout).
Um übermäßige Kondensation im Kühlschrank zu vermeiden, decken Sie üssige
Produkte ab und lassen Sie heiße Produkte abkühlen, bevor Sie sie in den
Kühlschrank stellen.
Um die Abkühlzeit zu verkürzen, geben Sie nur zuvor abgekühlte Lebensmittel in den
Kühlschrank. Um ein Austrocknen der Lebensmittel oder die Entstehung von Gerüchen
im Kühlschrank zu vermeiden, bewahren Sie die Lebensmittel separat in geschlossenen
Boxen auf.
Bedienfeld
Das Bedienfeld ist mit einer kapazitiven Touchscreen-Tastatur und einem OLED-Display
ausgestattet.Die geringste Berührung mit dem Finger reicht aus, um die Taste zu betätigen.
Es funktioniert nicht mit unbelebten Gegenständen, Fingernägeln, Handschuhen usw.
• DRW180A / Unterseite DRW360A
2314
°C
°C
MODE
4
FRIDGE
AB
74DEU
-18
FREEZER
CD
Page 75
AOn / Stand by1Referenz obere Schublade
BMode2Anzeige oberer Sollwert
CDown (Pfeil nach unten)3Anzeige unterer Sollwert
DUp (Pfeil nach oben)4Referenz untere Schublade
• DRW70A / Spitze DRW360A
5
°C
MODE
4
FRIDGE
5Sollwertanzeige Schublade
Ein- / Ausschalten
Wenn die Stromversorgung angeschlossen ist, leuchtet das Display im Standby-Modus
mit den Worten “VITRIFRIGO”.
Um den Kühlschrank einzuschalten, halten Sie die Taste A 2 Sekunden lang gedrückt.
Zu diesem Zeitpunkt sind alle Funktionen aktiv.
Wenn mehrere Spannungsversorgungen (Vdc und Vac) vorhanden sind, wird die
Spannungsversorgung automatisch ausgewählt, wobei die AC-Quelle Vorrang hat.
Beim nächsten Drücken der Taste A schaltet das Gerät von Standby auf Ein.
Betriebsarteneinstellung / All in one
• DRW180A / Unterseite DRW360A
Das Gerät kann in 3 verschiedenen Modi betrieben werden, die einfach über das Display
ausgewählt werden können. Um einen der drei möglichen Modi einzustellen, halten Sie
die B-Taste 3 Sekunden lang gedrückt und beachten Sie die folgende Tabelle:
Dieser Modus sieht vor, dass beide Schubladen im fridge-Modus verwendet werden,
Total
fridge
Fridge /
Freezer
Total
freezer
also bei einer positiven Temperatur von +4°C/ +4°. Um diesen Modus zu aktivieren,
drücken Sie die Taste B so o, bis Sie die Anzeige mit beiden Schubladen bei +4°C
fridge-fridge erhalten. Zur Bestätigung halten Sie die Taste B 3 Sekunden lang
gedrückt.
In diesem Modus wird die untere Schublade als freezer, d.h. bei negativer Temperatur,
und die obere Schublade als fridge, d.h. bei positiver Temperatur, verwendet. Um
diesen Modus zu aktivieren, drücken Sie die Taste B so o, bis das Display die obere
Schublade bei +4°C fridgeund die untere Schublade bei -18°C freezer anzeigt. Zur
Bestätigung halten Sie die Taste B 3 Sekunden lang gedrückt.
Dieser Modus sieht vor, dass beide Schubladen im freezer-Modus, d.h. bei negativer
Temperatur, verwendet werden. Um diesen Modus zu aktivieren, drücken Sie die Taste
B so o, bis Sie die Anzeige mit beiden Schubladen bei -18°C freezer-freezer erhalten.
Zur Bestätigung halten Sie die Taste B 3 Sekunden lang gedrückt.
75DEU
Page 76
• DRW70A
Das Gerät kann in 2 verschiedenen Modi betrieben werden, die einfach über das Display
ausgewählt werden können. Um einen der beiden möglichen Modi einzustellen, halten
Sie die B-Taste 3 Sekunden lang gedrückt und beachten Sie die folgende Tabelle:
Total
fridge
Total
freezer
In diesem Modus muss die Schublade im fridge-Modus verwendet werden, also bei
einer positiven Temperatur von +4°C. Um diesen Modus zu aktivieren, drücken Sie
mehrmals die Taste B, bis der Sollwert bei +4°C fridge angezeigt wird. Zur Bestätigung
halten Sie die Taste B 3 Sekunden lang gedrückt.
Dieser Modus sieht vor, dass die Schublade im freezer-Modus, d.h. bei negativer
Temperatur, verwendet wird. Um diesen Modus zu aktivieren, drücken Sie wiederholt
die Taste B, bis der Sollwert bei -18°C freezer angezeigt wird. Zur Bestätigung halten Sie
die Taste B 3 Sekunden lang gedrückt.
Wenn nach 60 Sekunden kein Modus bestätigt wurde, bestätigt das System den letzten
auf dem Display angezeigten Modus. Sie können den Modus jederzeit ändern.
Der Zeitpunkt für das Erreichen der neuen eingestellten Temperaturen hängt von
mehreren Faktoren ab, z.B. von Umgebungsfaktoren, der Schubladenbeladung usw.
Beim Wechsel von Total fridge zu Total freezer kann die Zeit zum Erreichen der
neuen Temperaturen recht lang sein (8/12 Stunden).
• DRW360A - Spitze
Das Gerät kann in 1 verschiedenen Modi.
Total
fridge
In diesem Modus muss die Schublade im fridge-Modus verwendet werden, also bei
einer positiven Temperatur von +4°C.
Ändern der Temperatureinstellung
Die Standard-Solltemperaturen werden während der Betriebsarteneinstellung eingestellt
und für den automatischen Betrieb des Geräts optimiert. Sie können diese Einstellungen
jedoch mit den Pfeiltasten C und D ändern.Um die Sollwerte zu ändern, halten Sie die
Taste C oder D mindestens 2 Sekunden lang gedrückt. Auf dem Bildschirm werden
nacheinander der Sollwert der unteren und dann der Sollwert der oberen Schublade
angezeigt.Drücken Sie die Tasten C und D (Pfeil nach OBEN und Pfeil nach UNTEN), um
diese Sollwerte zu ändern, und bestätigen Sie mit Taste B.Nach Bestätigung der UNTEREN
Schublade wechselt die Anzeige zur OBEREN Schublade, bestätigen Sie nach dem
Wechsel und drücken Sie B zur Bestätigung. Die neuen Sollwerte werden auf dem Display
angezeigt.
Die Sollwerte können innerhalb eines vorgegebenen Bereichs geändert werden:
-20 / - 15 °C für den freezer-Modus
+2 / +8 °C für den fridge-Modus
Je niedriger die Temperatur eingestellt wird, desto höher ist der Verbrauch des
Geräts.
76DEU
Page 77
Tastatursperre
Die Tastatur wird gesperrt und zeigt die Meldung LOCK 60 Sekunden nach dem letzten
Tastendruck blinkend an. Wenn Sie eine beliebige Taste 2 Sekunden lang drücken, wird
die Tastatur entsperrt und die Meldung UNLOCK blinkend angezeigt.
Abtauen / Total no frost
Die in diesem Handbuch genannten Aggregate sind mit einem automatischen
Abtausystem ausgestattet, das in regelmäßigen Abständen die optimale Leistung des
Kühlsystems wiederherstellt.Das während dieser Phasen anfallende Kondensat wird
automatisch ausgestoßen und im technischen Fach verdamp, während bei den Modellen
mit außenliegender Kompressor-Einheit das Kondensat über Wasserablaueitungen
abgeführt werden muss.Darüber hinaus ist das Gerät mit internen Lüern ausgestattet,
um die Temperaturen zu verteilen und die Kondensation an den Wänden zu reduzieren.
Vermeiden Sie es, Lukanäle und Lüungsönungen in irgendeiner Weise zu blockieren.
(Beigefügt 6)
Anti-Schimmel-Funktion
Das Gerät ist so konstruiert, dass in Zeiten der Nichtverwendung die Bildung von
unangenehmen Gerüchen und Schimmel im Inneren des Fachs verhindert wird. Nach
dem Ausschalten und Entleeren des Kühlschranks ist es notwendig, die obere Schublade
zu önen und den Mechanismus in der Mitte des
Daches zu entfernen, siehe Bild. Drücken Sie die
beiden Tasten und ziehen Sie den Mechanismus
heraus, bis ein “Klick” zu hören ist, das darauf hinweist,
dass der Mechanismus verriegelt wurde. Schließen
Sie die obere Schublade vorsichtig, sodass die
Schublade leicht geönet bleibt (ca. 1 cm). Um die
Schublade wieder in Betrieb zu nehmen, önen Sie die Schublade durch Betätigen des
Hauptgris und setzen Sie den Lüungsmechanismus durch Drücken der beiden in der
Abbildung durch Pfeile hervorgehobenen Tasten wieder ein. Der Mechanismus verriegelt
sich, wenn der Endanschlag erreicht ist, und der Kühlschrank ist wieder funktionsbereit.
8. WARTUNG
Reinigung des Kühlschranks
AUSSEN
Reinigen Sie die Außenseite des Kühlschranks mit einem Schwamm oder einem weichen
Tuch und vermeiden Sie die Verwendung von Lösungsmitteln und Scheuermitteln.
INNEN
Mit lauwarmem Wasser unter Zusatz von Backpulver oder Essig reinigen. Abspülen und
mit einem weichen Tuch gründlich trocknen. Vermeiden Sie scheuernde Produkte.
77DEU
Page 78
Bei längerer Inaktivität des Geräts, um Schimmelbildung oder schlechte Gerüche zu
vermeiden, ziehen Sie den Stecker heraus, leeren Sie den Kühlschrank, reinigen Sie das
Innere und lassen Sie die Tür halboen.
Herausnehmen der Schubladen
Die Schubladen können bei Bedarf zur Reinigung und Wartung entfernt werden.
Um die obere Schublade zu entfernen, lösen Sie zuerst das in der Abbildung dargestellte
Federkabel und drücken Sie dann die Hebel. (Beigefügt 5)
Um das Federkabel zu entfernen, üben Sie eine gewisse Kra auf den Stecker aus
(gestrichelter Pfeil) und drehen Sie die Ringmutter um 90° gegen den Uhrzeigersinn.
Sobald die Verbindung gelöst ist, drücken Sie die Hebel (durchgehende Pfeile) und
ziehen Sie die Schublade heraus. Um die untere Schublade zu entfernen, drücken Sie die
seitlichen Hebel, da kein Stecker zum Lösen vorhanden ist.
Austausch der LED-Lichtplatine der oberen Schublade
ACHTUNG: Stellen Sie vor Austausch der Lampe sicher, dass der Kühlschrank nicht
an die elektrische Stromversorgung angeschlossen ist. Andernfalls den Stecker aus
der Steckdose herausziehen. Der Austausch der LED-Lampe muss von Fachpersonal
ausgeführt werden, dass alle notwendigen Sicherheitsmaßnahmen tri.
Die Kühlschränke der DRW-Baureihe sind mit LED-Licht ausgestattet, das durch Önen /
Schließen der Schubladen magnetisch gesteuert wird. Beim Modul mit zwei Schubladen
kann die obere Schubladenleuchte ausgetauscht werden. Um die LED-Lichtplatine
auszutauschen, müssen Sie folgendermaßen vorgehen:
1 Entfernen Sie die Schutzabdeckung senkrecht zur
Basis und achten Sie darauf, die Fixierstie nicht zu
beschädigen.
2 Trennen Sie das Versorgungskabel des Lichtes.
3 Tauschen Sie die LED-Lichtplatine aus.
4 Schließen Sie das Versorgungskabel an.
5 Positionieren Sie erneut die Abdeckung.
9. ALARME
Die Alarme werden alle 2 Sekunden abwechselnd mit der Sollwertanzeige angezeigt
und erscheinen in Rotation. Gleichzeitig wird ein Alarmton ausgegeben.
Nachfolgend nden Sie eine Liste der Alarme der DRW-SERIE.
78DEU
Page 79
AlarmBeschreibungMögliche UrsachenFolgenLösung
E1
E2
E3
E4Fehler externer Fühler
Door 1
Door 2
A1
A2
A3
Erd
dFd
Link
Fühler-Fehler untere
Schublade
Fühler-Fehler obere
Schublade
Fehler Verdampfer-
Fühler
Untere Schublade
geönet
Obere Schublade
geönet
Alarm hohe
Temperatur im
unteren Fach
Alarm hohe
Temperatur im
oberen Fach
Alarm hohe
Temperatur
Verdampfer
Alarm kurzer
Abtauen
Alarm langes
Abtauen
Das Bedienfeld
kommuniziert nicht
mit der Hauptplatine
Fehlerhaer Fühler
Fehlerhaer Fühler
Fehlerhaer Fühler
Fehlerhaer Fühler
Alarmauslösung nach mehr
als 1 Minute geöneter
Schublade
Alarmauslösung nach mehr
als 1 Minute geöneter
Schublade
Zu hohe Temperatur im
unteren Fach erkannt (E1)
Zu hohe Temperatur im
oberen Fach erkannt (E2)
Zu hohe Temperatur im
Verdampfer erkannt (E3)
Unzureichende
Stromversorgung.
Unzureichende
Stromversorgung.
Vorhandensein von viel Eis in
der Verdunstungspackung.
Lueinbruch von außen.
Verbindung der oberen
Schublade kann
beeinträchtigt sein
Der Kühlschrank arbeitet
vorübergehend im
Wiederherstellungsmodus
weiter
Der Kühlschrank arbeitet
vorübergehend im
Wiederherstellungsmodus
weiter
Der Kühlschrank arbeitet
vorübergehend im
Wiederherstellungsmodus
weiter
Nur Berichterstattung
Der Kühlschrank funktioniert
weiterhin normal
Kühlgebläse bleibt stehen
und Lebensmittel können
verderben
Kühlgebläse bleibt stehen
und Lebensmittel können
verderben
Nur Berichterstattung
Der Kühlschrank funktioniert
weiterhin normal
Nur Berichterstattung
Der Kühlschrank funktioniert
weiterhin normal
Nur Berichterstattung
Der Kühlschrank funktioniert
weiterhin normal
Der Verdampfer könnte mit Eis
gefüllt sein.
Der Kühlschrank arbeitet
normal weiter, kann jedoch an
Ezienz verlieren.
Der Verdampfer könnte mit Eis
gefüllt sein.
Der Kühlschrank arbeitet
normal weiter, kann jedoch an
Ezienz verlieren.
Nur Berichterstattung
Es ist ratsam, die Lebensmittel
zu entfernen, den Kühlschrank
auszuschalten und sofort
Unterstützung anzufordern
Es ist ratsam, die Lebensmittel
zu entfernen, den Kühlschrank
auszuschalten und sofort
Unterstützung anzufordern
Es ist ratsam, die Lebensmittel
zu entfernen, den Kühlschrank
auszuschalten und sofort
Unterstützung anzufordern
Defekt an Service-Center
melden
Schließen Sie die Schublade.
Wenn das Problem weiterhin
besteht, wenden Sie sich an
den Kundendienst
Schließen Sie die Schublade.
Wenn das Problem weiterhin
besteht, wenden Sie sich an
den Kundendienst
Überprüfen Sie, ob sich keine
Wärmequellen im Fach
benden
Überprüfen Sie, ob sich keine
Wärmequellen im Fach
benden
Wenn das Problem weiterhin
besteht, wenden Sie sich an
den Kundendienst
Stromversorgung und
Spannung prüfen.
Der Alarm verschwindet bei
der nächsten erfolgreichen
Abtauung.
Wenn das Problem weiterhin
besteht, wenden Sie sich an
den Kundendienst.
Der Alarm verschwindet bei
der nächsten erfolgreichen
Abtauung.
Wenn das Problem weiterhin
besteht, wenden Sie sich an
den Kundendienst.
Wenn das Problem weiterhin
besteht, wenden Sie sich an
den Kundendienst
Batt 12V
Batt 24V
A-Batt 12V
A-Batt 24V
Batterie-Voralarm
Batteriealarm
Netzspannung ist unter
Schutzniveau gefallen
Die Netzspannung ist unter
das Mindestsicherheitsniveau
gefallen
Berichterstattung
Der Kühlschrank funktioniert
weiterhin normal
Schaltet den
Kühlschrank aus, um die
Stromversorgungsbatterie zu
schützen
Halten Sie die
Stromversorgung unter
Kontrolle
Warten Sie, bis die
Netzspannung wieder über
dem Mindestwert liegt.
79DEU
Page 80
Alarm ausschalten
ÈSie können den akustischen Alarm jederzeit durch Drücken einer beliebigen Taste
deaktivieren
10. WAS TUN, WENN DER KÜHLSCHRANK NICHT FUNKTIONIERT
ProblemMögliche UrsachenLösung
Der Kühl-/Gefrierschrank
funktioniert nicht. Die
Kühl-/Gefriertemperatur
ist hoch.
Der Kühl-/Gefrierschrank
ist übermäßig kalt.
Der Blechrahmen um den
Kühlschrank ist warm.
Im Kühlschrank riecht
es übel
An den Innenwänden
bildet sich Frost.
An den Innenwänden
bildet sich Kondensation.
Der Kühlschrank stoppt
nicht
Die Innenbeleuchtung
schaltet sich nicht ein
Kühlschrank macht
Geräusche
Der Netzkabelstecker ist nicht ordnungsgemäß
in eine Steckdose eingesteckt.
Die Temperaturregelung ist nicht richtig
Der Kühlschrank bendet sich in der
Nähe einer Wärmequelle oder ist direkter
Zwischen dem Kühlschrank und den Seiten/der
Rückseite ist nicht genügend Platz.
Der Kühlschrank ist zu voll. Die Lebensmittel
blockieren die Belüungsönungen.
Die Temperaturregelung ist nicht richtig
Der Kühlschrank ist mit wärmeisolierten
Rohrleitungen am Frontrahmen ausgestattet,
die verhindern, dass sich Kondenswasser an
der Türdichtung bildet, wenn die Schublade
Die Tür ist nicht richtig geschlossen.
Wenn die Schublade oen gelassen wird,
gelangt Feuchtigkeit in den Kühlschrank.
Lebensmittel mit hohem Feuchtigkeitsgehalt.Wickeln Sie die Lebensmittel in Folie ein.
eingestellt.
Sonneneinstrahlung ausgesetzt.
eingestellt.
geschlossen ist.
Verdorbene Lebensmittel
Stark riechende Lebensmittel
Die Lebensmittel blockieren die
Belüungsönungen.
Innentemperatur zu hoch
Ein Reset durchführen
Die Lampe ist kaputtRufen Sie den Kundendienst
Schließen Sie den Netzstecker wieder richtig an.
Stellen Sie eine niedrigere Temperatur ein.
Stellen Sie sicher, dass der Kühlschrank vor
direkter Sonneneinstrahlung oder Wärmequellen
Stellen Sie sicher, dass mindestens 2 cm Abstand
von der Rück- und Seitenwand des Schranks
Überladen Sie den Kühlschrank nicht.
Achten Sie darauf, dass die Lebensmittel die
Belüungsönungen nicht behindern.
Stellen Sie die Temperatur höher ein.
Um Kondensation zu verhindern, ist der
Kühlschrank an der Blechfront mit isolierten
Rohren ausgestattet. Dies deutet nicht auf einen
Reinigen Sie den Kühlschrank und entfernen Sie
Wickeln Sie stark riechende Lebensmittel in Folie
Achten Sie darauf, dass die Lebensmittel das
Schließen der Schublade nicht behindern.
Achten Sie darauf, dass die Lebensmittel die
Belüungsönungen nicht behindern.
Entfernen Sie Feuchtigkeit und önen Sie die
Schublade nicht über einen längeren Zeitraum.
Sicherstellen, dass die Schubladen dicht
Das Stromkabel trennen, eine Minute abwarten
und das Stromkabel wieder anschließen.
Versuchen das Gerät wieder einzuschalten.
Prüfen, ob der Kühlschrank auf einer ebenen
Fläche steht und nicht in direktem Kontakt
mit Gegenständen steht, die Vibrationen
geschützt ist.
vorhanden ist.
Systemausfall hin
verdorbene Lebensmittel.
ein.
Schubladendichtung reinigen
schließen.
verursachen können.
80DEU
Page 81
11. TECHNISCHE DATEN
ParameterWert
Stromversorgung
Stromaufnahme
Max. Stromaufnahme beim Abtauen
Klimaklasse
Kühlmittel
(R600a) 0,034 kg 3
Menge des Kühlmittels
CO2 Äquivalent< 0,0001 t Alle
Global warming potential (GWP)3 Alle
Gewicht
(R290) 0,032 kg 2
(R290) 0,034 kg 1
220-240Vac / 50-60Hz 1 , 2
10,5A a 12Vdc (126W)**
10,5A a 24Vdc (252W)**
12-24 Vdc Alle
8A a 12Vdc
4A a 24Vdc
4A a 12Vdc
2A a 24Vdc
T 1 , 2
N 3
R290 1 , 2
R600a 3
100 kg 2 + 3
55 kg 2
38 kg 1
1 , 2
3
1 , 2
DRW360A
DRW70A DRW180A
1
2
ACHTUNG Wenn ein externes 12/24Vdc-Netzteil verwendet wird, beachten
** um 20% erhöhten Leistungswerte
3
2
81DEU
Page 82
ESP
MANUAL DE INSTRUCCIONES
SERIE DRW
ALL IN ONE
GRACIAS POR HABER COMPRADO UN PRODUCTO VITRIFRIGO
Page 83
Índice
1. INTRODUCCIÓN 84
2. ADVERTENCIAS GENERALES 84
Destino del producto 84
Recepción 85
Instalación 85
Mantenimiento y seguridad 86
Eliminación 86
3. FINALIDAD DEL MANUAL 87
Identicación del fabricante 87
4. DESCRIPCIÓN DEL APARATO 87
5. INSTALACIÓN 88
Empotrado del aparato 89
Tipos de empotrado 89
Fijación del armario 90
Drenaje del agua de condensación 90
Fijación con perl frontal 90
Fijación a la cámara 90
Ajuste de los cajones 90
Fijación de la pantalla del termostato (solo para versiones sin panel de acero inoxidable) 91
6. CONEXIÓN ELÉCTRICA 92
Conexión a la red vca (opcional) 92
Conexión de la batería 92
7. PUESTA EN MARCHA 93
Panel de control 94
Encendido / apagado 94
Conguración del modo de funcionamiento / Todo en uno 95
Modicación de los ajustes de temperatura 95
Bloqueo del teclado 96
Descongelación / Total no frost 96
Función antimoho 96
8. MANTENIMIENTO 97
Limpieza del frigoríco 97
Extracción de los cajones 97
Sustitución de la placa de luz led del cajón superior 97
9. ALARMAS 98
Silenciar alarma 100
10. QUÉ HACER SI EL FRIGORÍFICO NO FUNCIONA 100
11. ESPECIFICACIONES TÉCNICAS 101
ANNEXES 102
Page 84
1. INTRODUCCIÓN
DRW70ADRW180ADRW360A
Estimado cliente: Gracias por haber escogido un producto nuestro. VITRIFRIGO espera
que esté completamente satisfecho con su compra. Este manual se considera parte
integrante del frigoríco y debe seguir el recorrido de venta hasta el usuario. Cada
frigoríco, antes de su envío, se somete a controles y pruebas para asegurar su correcto
funcionamiento.Para más información y aclaraciones, ponerse en contacto con
nuestros centros de servicio o directamente con nuestras ocinas.
Vitri Alceste
Modelos
2. ADVERTENCIAS GENERALES
• El manual hace referencia a los modelos de la serie DRW.
• Leer atentamente este manual antes de utilizar el frigoríco.
ATENCIÓN Advertencia de peligro de incendio. El aparato contiene gas inamable
(propano R290 o isobutano R600a).
ATENCIÓN No dañar el circuito refrigerante.
ATENCIÓN No usar aparatos eléctricos dentro de los compartimentos
para la conservación de alimentos, si estos no son del tipo
recomendado por el fabricante.
ATENCIÓN Mantener libre de obstrucciones las aberturas de ventilación en la carcasa
del aparato o en la estructura empotrada.
ATENCIÓN No usar dispositivos mecánicos ni otros medios para acelerar el proceso de
descongelación que no sean los recomendados por el fabricante.
Destino del producto
• Este aparato está diseñado para su uso en aplicaciones tales como:
o zona cocina destinada al personal de negocios, ocinas y otros ambientes
laborales.
o clientes de empresas agrícolas, hoteles, moteles y otros entornos de tipo
residencial.
o bed and breakfast;
o autocaravanas, caravanas y embarcaciones de recreo
o servicios de catering y aplicaciones similares, no para la venta minorista.
• Este aparato solo se puede utilizar con una instalación empotrada.
• Seguir exclusivamente las instrucciones de instalación indicadas en este manual.
• Está absolutamente prohibido utilizar el frigoríco para usos distintos de los previstos.
84ESP
Page 85
• El aparato puede ser utilizado por niños de al menos 8 años de edad y por personas
con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de
experiencia o de los conocimientos necesarios, siempre que sean supervisados o
después de haber recibido instrucciones para el uso seguro del aparato y para la
comprensión de los peligros que conlleva.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento a cargo del usuario no deben ser realizados por niños
sin vigilancia.
Recepción
• Comprobar que el embalaje esté íntegro, de lo contrario, comunicarlo al transportista.
• Quitar el frigoríco de su embalaje, operando con máxima precaución; para evitar
heridas accidentales, se recomienda el uso de guantes protectores, en particular
para los modelos con unidad refrigerante remota.
• Asegurarse que el producto no esté dañado. Los posibles daños deben ser señalados
al revendedor en el plazo máximo y taxativo de 24 horas a partir de la entrega.
Instalación
• Proceder a la instalación del producto operando con máxima precaución; se
recomienda, para evitar heridas accidentales, el uso de guantes protectores.
• Antes de conectar el frigoríco, comprobar que la tensión de red corresponda a la
indicada en la placa de identicación del aparato o a la indicada en la placa del
compresor.
• Una vez realizada la instalación, comprobar que el frigoríco no se apoye en el
cable de alimentación.
• Si el cable de alimentación está dañado, debe ser sustituido inmediatamente por el
servicio deasistencia técnica o por personal cualicado.
• Colocar el frigoríco lejos de fuentes de calor asegurándose de que tenga suciente
aireación.
• Se recomienda esperar al menos una hora antes de poner en funcionamiento el
frigoríco para queel circuito refrigerante sea completamente eciente.
• Se recomienda dejar suciente espacio para desconectar el aparato de la red de
alimentación.
• Los frigorícos de la serie DRW se utilizan con instalación empotrada.
ATENCIÓN Para evitar los riesgos debidos a la inestabilidad del aparato, este
deberá jarsede acuerdo con las instrucciones.
85ESP
Page 86
Mantenimiento y seguridad
• Antes de realizar cualquier operación de mantenimiento o limpieza, desconectar la
toma de corriente.
• Mantener las aberturas de ventilación libres de obstrucciones. Para la limpieza del
condensador ventilado dirigirse a personal cualicado.
• Realizar siempre los controles, inspecciones y mantenimientos programados que se
describen en este manual.
• No intentar abrir o reparar el frigoríco.
• Para posibles problemas de funcionamiento, comunicarse con el centro de
asistencia Vitrifrigo más cercano; en cualquier caso, recurrir a personal cualicado.
• No conservar sustancias explosivas en este aparato, como latas de aerosol con
propulsor inamable.
• El aparato no debe limpiarse con un chorro de agua.
• Para los aparatos destinados a ser utilizados en altitudes superiores a 2000 m, ponerse
en contacto con el fabricante.
• El ambiente en el que se instala el aparato debe estar, si es posible, adecuadamente
ventilado.
• Si el ambiente en el cual se utiliza un aparato que contiene refrigerante inamable
no está ventilado, el ambiente debe ser compatible, de modo que posibles fugas de
gas no puedan alcanzar una concentración tal que cause un incendio o explosiones
derivadas de la presencia de otras fuentes de calor (aparatos eléctricos para la
calefacción o similares).
Eliminación
• No tire a la basura el embalaje de su aparato, sino seleccione los materiales de
acuerdo con las prescripciones locales relativas a la eliminación de residuos.
• Este producto no debe tirarse con la basura municipal, sino que debe eliminarse
como recogida selectiva. Ponerse en contacto con los centros de recogida de
Residuos de Aparatos Eléctricos y Elétronicos (RAEE) de su zona o entregarlo al
vendedor cuando compre un aparato nuevo equivalente.
• El símbolo anterior indica que el frigoríco no puede desecharse como
residuo municipal.
• La eliminación ilegal o incorrecta del frigoríco implicará sanciones
jurídicas de carácter administrativo y/o penal previstas por las leyes
vigentes.
86ESP
Page 87
3. FINALIDAD DEL MANUAL
Este manual, relativo a los frigorícos de la serie DRW, pretende suministrar una guía para
su correcto empleo y mantenimiento.
Para aprender cómo funciona y usar el frigoríco, es necesario leer atentamente este
manual.
Este manual describe las operaciones relacionadas con la instalación, el funcionamiento
y el mantenimiento.
El frigoríco ha sido fabricado de acuerdo con todos los requisitos de seguridad de las
directivas pertinentes, sin embargo, la máxima seguridad del usuario depende de una
lectura cuidadosa de este manual y de una limpieza y mantenimiento constante y
cuidadoso.
Algunas informaciones o guras de este manual pueden mostrar detalles y piezas
que pueden diferir levemente de las del frigoríco en su poder, pero sin modicarse la
información esencial, con base en una mejora constante, el frigoríco puede mostrar
variaciones no recogidas en este manual.
Cualquier cambio aparecerá en las versiones posteriores del manual según sea
necesario.
Identicación del fabricante
El frigoríco está diseñado y fabricado exclusivamente por:
Vitrifrigo s.r.l.
Via Mazzini 75 - fraz. Montecchio - 61022 VALLEFOGLIA(PU) – Italia
• La etiqueta con el número de serie y los datos técnicos se ubica en el interior del
frigoríco. Los primeras cuatro cifras de la matrícula identican el año y la semana de
fabricación.
• Los frigorícos de la serie DRW – No frost Todo en uno, a los que se reere este
manual, han sido diseñados, cumpliendo con los elevados requisitos exigidos, a n
de garantizar la correcta conservación de los alimentos.
87ESP
Page 88
• DRW70A
A
G
E
F
B
C
D
M NL
P
O
HI J K
A) CajónG) Perl de baseM) Ventilador
B) Pantalla de controlH) Rejilla que cubre la tarjetaN) Condensador
C) ManillaI) Tarjeta electrónicaO) Cubierta trasera
D) Divisor internoJ) Alojamiento de la tarjeta electrónica P) Tubo de escape
E) Perl de jaciónK) Centralita
F) Abrazadera de cierre L) Compresor
• DRW180A / Abajo DRW360A
F
E
G
A) Cajón InferiorF) Perl de jaciónK) Ventilador
B) ManillaG) Perl de baseL) Bandeja de recogida de condensación
C) Pantalla de control H) Tarjeta electrónicaM) Compresor
D) Cajón superiorI) Rejilla que cubre la tarjetaN) Centralita
E) Divisor internoJ) Condensador
88ESP
D
C
B
A
N
H
I
J
K
L
M
Page 89
• DRW360A - Arriba
A
A) Rejillas extraíbles
B
C
D
B) Estante de vidrio extraíble
C) Cajón frutero
D) Estantes extraíbles
5. INSTALACIÓN
Asegúrese de que el aparato no esté dañado al abrir el embalaje después de la
recepción. Cualquier daño de transporte debe ser comunicado inmediatamente al
vendedor y, en cualquier caso, a más tardar en 24 horas después de la entrega.
Manipular el producto con máximo cuidado. Al colocar el grupo refrigerante (en los
modelos de frigorícos con instalación refrigerante remota) actúe con precaución a n
de evitar obstrucciones o roturas en los tubos de conexión. Colocar siempre el frigoríco
y el grupo refrigerante remoto, (en las versiones con dicha solución) en nivel horizontal
adecuado para soportar el peso. Coloque la unidad del compresor remoto (en versiones
con esta solución) de tal manera que garantice una ventilación adecuada y lejos de
las fuentes de calor. Una vez realizada la instalación, comprobar que el frigoríco no
se apoye en el cable de alimentación Si el cable de alimentación se daña debe ser
sustituido por el servicio de asistencia técnica o de cualquier modo por una persona
con calicación similar, a n de prevenir cualquier riesgo. Colocar el frigoríco lejos de
fuentes de calor, asegurando una aireación adecuada como en los siguientes ejemplos
de instalación. Después de haber colocado el frigoríco, esperar al menos una hora
antes de ponerlo en funcionamiento.
Empotrado del aparato
Las dimensiones del compartimento que deben preverse para el aparato empotrado, a
n de garantizar su estabilidad, deben permitir el correcto montaje del perl de jación
instalado. *La profundidad de empotrado depende del grosor del panel frontal utilizado.
ATENCIÓN Mantenga libres de obstrucciones las aberturas de ventilación en la
estructura empotrada y en el compartimento donde está alojada la unidad compresora
(en versiones con unidad compresora remota).
89ESP
Page 90
Asegurar suciente ventilación a la unidad de refrigeración
realizando dos aberturas laterales en el mueble a la altura
de las dos tomas de aire en el compartimento técnico.
No apoyar nada en las rejillas de ventilación ni cubrirlas
u obstruirlas con objetos u otros materiales. El empotrado
debe respetar las distancias mínimas entre el aparato y la
estructura circundante y tener adecuadas aberturas de
ventilación que comuniquen directamente en el ambiente
libre del local, para obtener la correcta circulación del aire
mediante efecto chimenea, como se muestra en la gura.El
empotrado debe garantizar que no se pueda acceder directamente a todas las partes
en tensión del aparato (termostato, centralita y ventilador) así como a las aberturas de
ventilación, mediante la instalación de las rejillas adecuadas. Las rejillas deben tener
aberturas de un tamaño máximo de 5 mm y deben estar presentes al menos en un lado
(Adjunto 2). Las aberturas de ventilación deben tener unas dimensiones mínimas de
al menos 75 mm de altura y no inferiores a las dimensiones del frigoríco en cuanto al
ancho cuando se colocan por encima o por debajo del aparato, o no inferiores a 120
mm de alto y 120 mm de ancho si se coloca detrás (Adjunto 2).
Para situaciones de montaje empotrado en compartimentos en los que la distancia
mínima de 75 mm solo se mantiene en la parte posterior del aparato, realizar las
aberturas de ventilación en el mismo lado, respetando las indicaciones de posición,
número y dimensiones que se indican (Adjunto 2). Para situaciones de empotrado con
estantes en contacto con las partes superior e inferior del aparato, realice las aberturas
de ventilación por encima y por debajo del aparato como se indica (Adjunto 2) o en la
parte posterior como se indica en (Adjunto 2)
Tipos de empotrado
Para todos los modelos (excepto los modelos sin panel de acero inoxidable), es posible
instalar el armario en los dos tipos descritos a continuación:
• Empotrado total (puerta interior - puerta empotrada en
el lado frontal del perl de jación): preparar el perl y el
perl base, suministrados, como se muestra en la imagen
utilizando los tornillos ya montados (véanse las echas
individuales).
• Parcialmente empotrado (puerta exterior - puerta que
sobresale del lado frontal del perl de jación): preparar
el perl y el perl base, suministrado, deslizándolo en la
dirección de las echas dobles.
90ESP
Page 91
Fijación del armario
Drenaje del agua de condensación
En los modelos sin eliminación automática del agua de descongelación (modelos
con unidad de compresor remoto), antes de jar el armario en el compartimiento
empotrado, conecte la tubería (con diámetro int. 12mm) que sale de la unidad a la red
de drenaje de agua.
Fijación con perl frontal
Una vez denida la posición del perl de jación y insertado el frigoríco en el
compartimento especíco, je el perl utilizando los oricios perforados. (Adjunto 3, g 1)
Fijación a la cámara
Después de insertar el frigoríco en su compartimento en la posición nal, perfore
agujeros en la cámara en las posiciones indicadas en las imágenes. Para acceder a
todos los puntos descritos, es necesario quitar ambos cajones (párr. 8.2), y retirar los
tapones de sus alojamientos. Proceda a la perforación con una broca metálica de 3,5
mm de diámetro. Utilice preferentemente tornillos para astillar 4,5x45 no aclaanados.
Después de la instalación, cubra los bujes con los tapones suministrados. (Adjunto 3, g.
2)
Ajuste de los cajones
El frigoríco se vende con los cajones ajustados para disfrutar de un funcionamiento
correcto y una buena apariencia exterior.
Si es necesario un ajuste para reposicionar los cajones, proceda de la siguiente manera.
Abra el cajón y retire los clips metálicos en el lado interno.
Utilice los tornillos indicados para subir o bajar el cajón (tornillo 1) y para mover el lado
(tornillo 2) hacia la derecha o la izquierda.
La capacidad máxima de almacenamiento de un solo cajón es de 70 Kg. En el interior de
los cajones hay una barandilla
para dividir los alimentos.
3
El tornillo 3 libera la parte
delantera del cajón. Peligro de
caída de la puerta.
Accione este tornillo solo
tomando las precauciones
adecuadas.
1
2
R
L
R
L
91ESP
Page 92
Fijación de la pantalla del termostato (solo para versiones sin panel de acero
inoxidable)
En las versiones sin panel de acero inoxidable, la pantalla del termostato se
suministrará en un kit compuesto de la siguiente manera:
A
C
B
A) Marco de acero inoxidable B) Pantalla de control
C) Cable de prolongación de la pantalla
Las dimensiones de la pantalla se muestran en (Adjunto 4). Se recomienda crear en
el panel, que se utilizará para cubrir la parte delantera del cajón, un alojamiento
adecuado para la carcasa de la pantalla. Es preferible realizar el alojamiento en una
posición central y no por debajo de 80 mm desde la parte superior del panel. Además,
solo para el modelo DRW180A sin panel de acero inoxidable, es necesario prever un
hueco en el panel superior para las luces, colocadas en la pared inferior de la parte
delantera,
6. CONEXIÓN ELÉCTRICA
Conexión a la red vca (opcional)
El frigoríco se conecta insertando el enchufe en la toma de corriente. Si el enchufe no
está presente, reemplace el enchufe por otro tipo adecuado. Dicha operación debe
ser realizada por personal cualicado el cual deberá asegurarse de que la sección de
los cables de la toma sea adecuada a la potencia absorbida del aparato. El enchufe
utilizado debe instalarse rmemente, correctamente conectado a tierra. Compruebe
que el voltaje de alimentación y la frecuencia corresponden a los datos nominales del
frigoríco que se muestran en la etiqueta del producto. La conexión se realiza por cable
con el enchufe suministrado. La tensión de alimentación no variará en más de ± 5 %.
Prever un interruptor de bloqueo de tensión remoto diferencial de tipo magnetotérmico
(I∆n=0,03 A) de 6A, tipo C. El interruptor remoto debe desconectar todos los polos de
la corriente, garantizar una apertura de al menos 3 mm y debe ser seguro en caso de
restablecimiento accidental de la corriente. En caso de duda, consulte a un técnico
cualicado. Coloque los cables de alimentación de tal manera que se evite el riesgo
92ESP
Page 93
de tropezar o causar daños. El cable de alimentación no debe entrar en contacto con
piezas que tengan una temperatura superior a 50 °C. Antes de conectar el producto
asegurarse de que la tensión de red corresponda a la indicada en la placa de
identicación o a la indicada en la placa del compresor.
ATENCIÓN por ley es obligatoria la puesta a tierra del aparato. Asegurarse que el
sistema de puesta a tierra de la instalación sea perfectamente eciente.
Se declina toda responsabilidad por posibles daños causados a personas o cosas
derivados del incumplimiento de dicha norma. No se recomienda el uso de adaptadores,
tomas múltiples o alargadores. En caso de incompatibilidad entre la toma y el enchufe
del aparato sustituir la toma con otra de tipo adecuado. Dicha operación debe ser
realizada por personal cualicado el cual deberá asegurarse de que la sección de los
cables de la toma sea adecuada a la potencia absorbida del aparato.
No interconectar ningún otro tipo de aparato al frigoríco.
Conexión de la batería
Conecte la línea de alimentación a 12Vcc o 24Vcc cuando esté presente directamente
en la batería siguiendo estas instrucciones.
El frigoríco se conecta a la batería con los cables adecuados incluidos.
RESPETAR LA POLARIDAD
Sec (mm^2)Longitud máxima línea 12V (m)Longitud máxima línea 24V (m)
2.52.55
448
6612
101020
Vericar que la tensión nominal de la batería se corresponda a los datos nominales del
frigoríco que aparecen en la etiqueta del producto. Prever un interruptor de bloqueo de
voltaje remoto de tipo magnetotérmico de 25A. El interruptor remoto debe desconectar
ambos polos de la batería. En caso de prolongación de los cables de alimentación
hasta la batería, utilice conexiones adecuadas capaces de soportar corrientes mínimas
de 20 amperios. Utilice cables con la sección mínima y la longitud máxima indicadas en
la tabla.
CONFIGURACIONES ESTÁNDAR DE LA PROTECCIÓN DE LA BATERÍA
12 V24 V
Desconexión ConexiónDesconexiónConexión
10.411.722.824.2
93ESP
Page 94
7. PUESTA EN MARCHA
Al nal de la instalación, comprobar la continuidad del circuito de tierra y realizar todas
las pruebas de seguridad eléctrica previstas por las normativas vigentes. Proteger
y bloquear los cables de forma adecuada para evitar que tracciones accidentales
del cable puedan desconectarlo de las conexiones o entrar en contacto con partes
calientes con temperatura superior a 50°C o con partes cortantes. Si el cable de
alimentación está dañado, este debe ser sustituido por el fabricante o por el servicio
de asistencia técnica o, de todos modos, por una persona con cualicación similar, de
modo que se prevenga cualquier riesgo.
• Asegurarse de que todos los materiales de embalaje hayan sido retirados.
• Probar todas las tuberías para asegurarse de que no haya pérdidas.
• Examinar todas las conexiones eléctricas.
• Comprobar si el cajón se puede retirar del aparato.
• Comprobar que la puerta puede cerrarse correctamente.
Antes de guardar los alimentos en el frigoríco, limpie bien el interior con agua tibia y
bicarbonato de sodio. Tiempo de protección del motor. El aparato está equipado con
un control salvamotor que activa el compresor solo después de aproximadamente 3
minuto desde el último encendido. Esto sucede incluso después de cada interrupción
de la alimentación eléctrica, voluntaria o involuntaria (black out).
Para evitar una condensación excesiva en el frigoríco, cubra los productos
líquidos y deje que los productos calientes se enfríen antes de guardarlos en el
refrigerador.
Para reducir el tiempo de enfriamiento, coloque solo alimentos previamente
enfriados en el frigoríco. Para evitar que los alimentos se sequen o que el
frigoríco huela mal, guarde los alimentos por separado en cajas cerradas.
Panel de control
El panel está equipado con un teclado de pantalla táctil capacitivo y una pantalla
oled. El contacto mínimo con el dedo es suciente para activar la tecla. No funciona
con objetos inanimados, uñas, guantes, etc. Para mantener la eciencia de las teclas,
limpiar el teclado con un paño húmedo.
• DRW180A / Abajo DRW360A
2314
°C
°C
MODE
4
FRIDGE
AB
94ESP
-18
FREEZER
CD
Page 95
AOn / Stand by1Referencia del cajón superior
BMode2Indicación del punto de ajuste superior
CDown (echa abajo)3Indicación del punto de ajuste inferior
DUp (echa arriba)4Referencia del cajón inferior
• DRW70A / Arriba DRW360A
5
°C
MODE
4
FRIDGE
5Indicación del punto de ajuste del cajón
Encendido / apagado
Cuando la fuente de alimentación está conectada, la pantalla se ilumina en modo
de espera mostrando la palabra «VITRIFRIGO». Para encender el frigoríco, mantenga
pulsada la tecla A durante 2 segundos. En este momento todas las funciones están
activas. Si hay más de una fuente de alimentación (Vcc y Vca), la fuente de alimentación
se elige automáticamente, dando preferencia a la CA.
La próxima vez que se pulse la tecla A, la unidad pasa de estar en espera a estar
encendida.
Conguración del modo de funcionamiento / Todo en uno
• DRW180A / Abajo DRW360A
La unidad puede funcionar en 3 modos distintos simplemente seleccionándolos de la
pantalla. Para congurar uno de los tres modos posibles, mantenga pulsada la tecla B
durante 3 segundos y consulte la siguiente tabla:
Total
fridge
Fridge /
Freezer
Total
freezer
Este modo requiere utilizar ambos cajones en modo frigoríco, por lo tanto, a una
temperatura positiva de +4 °C/ +4 °C. Para activar este modo pulse la tecla B
repetidamente hasta que llegue a la pantalla con ambos cajones a +4 °C frigorícofrigoríco. Para conrmar, mantenga pulsada la tecla B durante 3 segundos.
Este modo requiere utilizar el cajón inferior como congelador, por lo tanto a
temperatura negativa, y el cajón superior como frigoríco, por lo tanto a una
temperatura positiva. Para activar este modo, pulse la tecla B repetidamente hasta
que llegue a la pantalla con el cajón por encima de +4 °C frigoríco y el cajón por
debajo de -18 °C congelador. Para conrmar, mantenga pulsada la tecla B durante
3 segundos.
Este modo requiere utilizar ambos cajones en modo congelador y luego a
temperatura negativa. Para activar este modo, pulse la tecla B repetidamente hasta
que llegue a la pantalla con ambos cajones a -18 °C congelador-congelador. Para
conrmar, mantenga pulsada la tecla B durante 3 segundos.
95ESP
Page 96
• DRW70A
La unidad puede funcionar en 2 modos distintos simplemente seleccionándolos de la
pantalla. Para congurar uno de los dos modos posibles, mantenga pulsada la tecla B
durante 3 segundos y consulte la siguiente tabla:
Total
fridge
Total
freezer
Este modo requiere utilizar el cajón en modo frigoríco, por lo tanto a una
temperatura positiva de +4 °C. Para activar este modo, pulse la tecla B
repetidamente hasta que el punto de ajuste se muestre en el frigoríco +4 °C. Para
conrmar, mantenga pulsada la tecla B durante 3 segundos.
Este modo requiere utilizar el cajón en modo congelador y luego a temperatura
negativa. Para activar este modo, pulse la tecla B repetidamente hasta que el punto
de ajuste se muestre a -18 °C congelador. Para conrmar, mantenga pulsada la tecla
B durante 3 segundos.
Si no se ha conrmado ningún modo después de 60 segundos, el sistema conrma
el último modo que se muestra en la pantalla. Puede cambiar el modo en cualquier
momento. El tiempo para alcanzar las nuevas temperaturas establecidas depende de
varios factores, incluidos factores ambientales, carga del cajón, etc.
En la transición de Total fridge a Total freezer, los tiempos para alcanzar las nuevas
temperaturas podrían ser bastante largos (8/12h).
• DRW360A - Arriba
La unidad puede funcionar en un modo.
Total
fridge
Este modo requiere utilizar el cajón en modo frigoríco, por lo tanto a una
temperatura positiva de +4 °C.
Modicación de los ajustes de temperatura
Las temperaturas de punto de ajuste predeterminadas se establecen durante la
conguración del modo y se optimizan para el funcionamiento automático de la
unidad. Sin embargo, puede cambiar estos ajustes utilizando las teclas echa C y D.
Para cambiar los puntos de ajuste, pulse la tecla C o D durante al menos 2 segundos.
El punto de ajuste del cajón inferior y luego el punto de ajuste del cajón superior se
mostrarán en la pantalla sucesivamente. Pulse las teclas C y D (fecha ARRIBA y
echa ABAJO) para cambiar estos puntos de ajuste y conrmar con la tecla B. Tras
la conrmación del cajón INF, la pantalla cambia al cajón SUP, conrme después del
cambio y pulse la tecla B para conrmar. Se mostrarán nuevos puntos de ajuste.
los puntos de ajuste pueden modicarse en un rango predeterminado:
-20 / - 15 °C para el modo congelador
+2 / +8 °C para el modo frigoríco
Cuanto más baja sea congurada la temperatura, el consumo de la unidad será
más elevado.
96ESP
Page 97
Bloqueo del teclado
El teclado se bloquea y muestra el mensaje LOCK con un parpadeo 60 segundos
después de la última pulsación de la tecla. Al pulsar cualquier tecla durante 2 segundos,
el teclado se desbloquea y muestra el mensaje UNLOCK con un parpadeo.
Descongelación / Total no frost
Las unidades mencionadas en este manual están equipadas con un sistema automático
de descongelación que restablece el rendimiento óptimo del sistema de enfriamiento
a intervalos regulares.La condensación recogida durante estas fases se expulsa y se
evapora automáticamente en el compartimento técnico, mientras que en los modelos
con la unidad de compresor remoto la condensación debe desecharse en las tuberías
de drenaje de agua. Además, la unidad está equipada con ventiladores internos para
la distribución de la temperatura y para reducir la condensación en las paredes. Evite
obstruir los conductos de aire y los respiraderos del ventilador de cualquier manera.
(Adjunto 6)
Función antimoho
Durante las fases de no uso, la unidad está diseñada para evitar la formación de malos
olores y moho dentro del compartimento. Después de apagar y vaciar el frigoríco es
necesario abrir el cajón superior y quitar el mecanismo en el centro del techo. Pulse
los dos botones y retire el mecanismo hasta que el
«clic» muestre que el mecanismo ha sido bloqueado.
Cierre suavemente el cajón superior para que
el cajón en sí permanezca ligeramente abierto
(aproximadamente 1 cm). Para reposicionar el
cajón en modo de funcionamiento, abra el cajón
accionando la manilla principal y reactive el mecanismo de ventilación pulsando los
dos botones resaltados por las echas de la gura. El mecanismo se bloquea cuando se
alcanza el tope y el frigoríco está listo para volver a funcionar correctamente.
8. MANTENIMIENTO
Limpieza del frigoríco
EXTERIOR
Limpie el exterior del frigoríco con una esponja o un paño suave evitando el uso de
disolventes y productos abrasivos.
INTERIOR
Limpie con agua tibia añadiendo bicarbonato de sodio o vinagre. Enjuagar y secar
cuidadosamente con un paño suave. Evitar taxativamente el uso de productos
abrasivos. En caso de parada prolongada del aparato, para impedir la formación de
97ESP
Page 98
moho u olores desagradables, desconectar el enchufe, vaciarlo y limpiar el interior,
dejando la puerta medio abierta.
Extracción de los cajones
Los cajones pueden quitarse, si es necesario, para la limpieza y el mantenimiento.
Para retirar el cajón superior, primero desconecte el cable con resorte que se muestra en
la gura y, a continuación, presione las palancas. (Adjunto 5)
Para retirar el cable con resorte, ejerza cierta fuerza sobre el conector (echa punteada)
y gire la tuerca anular 90° en sentido contrario a las agujas del reloj.
Una vez extraída la conexión, pulse las palancas (echas continuas) y retire el cajón.
Para retirar el cajón inferior, presione las palancas laterales ya que no hay conector para
soltar.
Sustitución de la placa de luz led del cajón superior
ATENCIÓN Antes de sustituir la lámpara, asegurarse de que el frigoríco no esté
conectado a la instalación eléctrica. De lo contrario, desconectar el enchufe de la
toma de corriente. La sustitución de la lámpara led debe ser realizada por personal
cualicado capaz de tomar todas las precauciones de seguridad adecuadas.
Los frigorícos de la serie DRW están dotados de luces a led accionados magnéticamente
por la apertura/cierre de los cajones. En el módulo con dos cajones puede reemplazar
la luz del cajón superior.
Para reemplazar la tarjeta de luz led, proceder de la siguiente manera:
1 Extraer la tapa protectora perpendicularmente a la base, prestando atención para
no dañar los pernos de jación.
2 Desconectar el cable de alimentación de la luz.
3 Cambiar la tarjeta de luz led.
4 Conectar el cable de alimentación.
5 Volver a colocar la tapa.
9. ALARMAS
Las alarmas se muestran alternativamente a la pantalla del punto de ajuste cada 2
segundos y aparecen en rotación. Al mismo tiempo se emite un sonido de alarma.
A continuación, se recoge la lista de la SERIE DRW.
