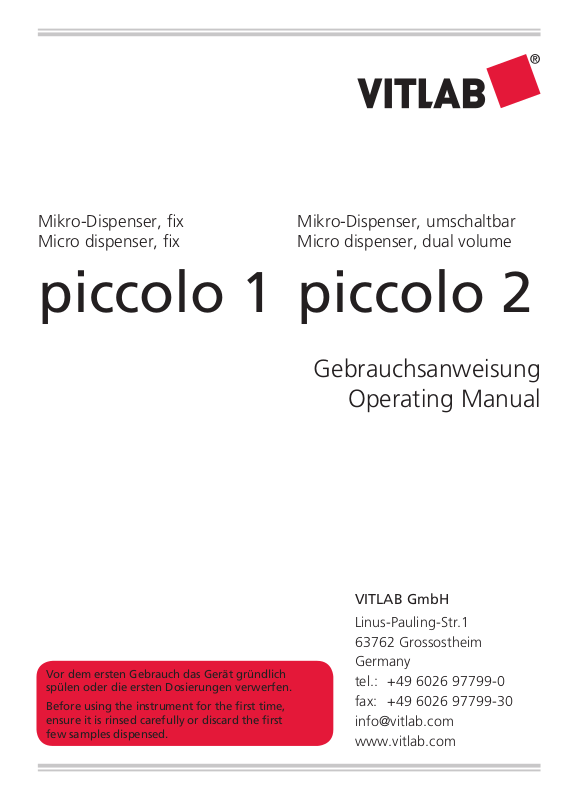

Mikro-Dispenser, fix
Micro dispenser, fix
Mikro-Dispenser, umschaltbar
Micro dispenser, dual volume
piccolo 1 piccolo 2
Gebrauchsanweisung
Operating Manual
VITLAB GmbH
Linus-Pauling-Str.1
63762 Grossostheim
Vor dem ersten Gebrauch das Gerät gründlich
spülen oder die ersten Dosierungen verwerfen.
Before using the instrument for the first time,
ensure it is rinsed carefully or discard the first
few samples dispensed.
Germany
tel.: +49 6026 97799-0
fax: +49 6026 97799-30
[email protected]
www.vitlab.com
Page 2
Page 3
Inhalt
1. Sicherheitsbestimmungen 4
2. Funktion und Einsatzgrenzen 5
3. Einsatzausschlüsse 5
4. Einsatzbeschränkungen 6
5. Lagerbedingungen 6
6. Geräteskizze 7
7. Dosieren 8
7.1. Vorkehrungen zum Dosieren 8
7.2. Entlüften 8
7.3. Volumen umschalten 9
7.4. Dosieren 9
8. Reinigen 10
8.1. Entleeren 10
8.2. Standardreinigung 10
8.3. Intensivreinigung 11
9. Ventile reinigen bzw. ersetzen 12
9.1. Ansaugventil 12
9.2. Dosierventil 13
10. Kalibrieren 14
11. Störung 16
12. Technische Daten/ Bestelldaten 17
12.1. Lieferumfang 17
12.2. Zubehör und Ersatzteile 18
13. Einsenden zur Reparatur 19
14. Mängelhaftung 20
15. Entsorgung 20
3
Page 4
1. Sicherheitsbestimmungen
Bitte unbedingt sorgfältig durchlesen!
Dieses Gerät kann in Kombination mit gefährlichen Materialien, Arbeitsvorgängen und Apparaturen verwendet werden. Die Gebrauchsanleitung
kann jedoch nicht alle Sicherheitsprobleme aufzeigen, die hierbei eventuell auftreten. Es liegt in der Verantwortung des Anwenders, die Einhaltung der Sicherheits- und Gesundheitsvorschriften sicherzustellen und die
entsprechenden Einschränkungen vor Gebrauch festzulegen.
1. Jeder Anwender muss diese Gebrauchsanleitung vor Gebrauch des
Gerätes gelesen haben und beachten.
2. Allgemeine Gefahrenhinweise und Sicherheitsvorschriften befolgen,
z.B. Schutzkleidung, Augenschutz und Schutzhandschuhe tragen.
3. Angaben der Reagenzienhersteller beachten.
4. Gerät nur zum Dosieren von Flüssigkeiten und nur im Rahmen
der definierten Einsatzgrenzen und -beschränkungen einsetzen.
Einsatzausschlüsse beachten (siehe Kapitel 3)! Bei Zweifel unbedingt
an den Hersteller oder Händler wenden.
5. Nie Gewalt anwenden.
6. Stets so arbeiten, dass weder der Anwender noch andere Personen
gefährdet werden. Beim Dosieren Ausstoßkanüle nie auf sich oder
andere Personen richten. Spritzer vermeiden. Nur geeignete Gefäße
verwenden.
7. Gerät nur im gereinigten Zustand demontieren.
8. Nur Original-Zubehör und -Ersatzteile verwenden. Keine technischen
Veränderungen vornehmen. Das Gerät nicht weiter zerlegen, als in der
Gebrauchsanweisung beschrieben ist!
9. Vor Verwendung stets den ordnungsgemäßen Zustand des Gerätes
prüfen. Sollten sich Störungen des Gerätes ankündigen (z. B.
schwergängiger Kolben, verklebte Ventile oder undichte Stellen), sofort
aufhören zu dosieren, und das Kapitel 11 ‚Störung‘ befolgen. Ggf. an
den Hersteller wenden.
4
Page 5
2. Funktion und Einsatzgrenzen
Das Gerät dient zum Dosieren von wässrigen und stark verdünnten
Medien unter Beachtung folgender physikalischer Grenzen:
– Einsatztemperatur von +15 °C bis +40 °C von Gerät und Reagenz
– Dichte bis 2,2 g/cm
3
– Dampfdruck bis 500 mbar
– Viskosität bis 200 mm
2
/s
3. Einsatzausschlüsse
Der Anwender muss die Eignung des Geräts für den Verwendungszweck
selbst überprüfen.
Bei richtiger Bedienung des Gerätes kommt das Reagenz nur mit
folgenden Materialien in Kontakt:
Borosilikatglas, FEP, ETFE, PFA, PTFE und Platin-Iridium.
Dispenser niemals einsetzen für:
– konzentrierte Säuren und Laugen
– Flüssigkeiten die FEP, ETFE, PFA und PTFE angreifen z. B. gelöstes
Natriumazid
– Flüssigkeiten, die Borosilikatglas angreifen
(z. B. Fluorwasserstoffsäure)
– Suspensionen, da feste Teilchen das Gerät verstopfen oder
beschädigen können (z. B. Aktivkohle)
– Lösungen, die sich zersetzen und dabei feste Teilchen bilden (z. B.
Biuret-Reagenz)
– Substanzen, die durch Platin-Iridium katalytisch verändert werden
(z. B. H
– explosive Flüssigkeiten (z. B. Schwefelkohlenstoff)
– Tetrahydrofuran
– Trifluoressigsäure
2O2
)
5
Page 6
4. Einsatzbeschränkungen
Flüssigkeiten, die Ablagerungen bilden, können zu schwergängigem
oder festsitzendem Kolben führen (z. B. kristallisierende Lösungen oder
hoch konzentrierte Laugen). Bei schwergängigem Kolben Gerät sofort
reinigen (Kapitel 8).
Beim Dosieren brennbarer Medien Vorkehrungen zur Vermeidung statischer Aufladung treffen, z. B. nicht in Kunststoffgefäße dosieren und
Geräte nicht mit einem trockenen Tuch abreiben.
Das Gerät ist für allgemeine Laboranwendungen konzipiert und entspricht den Anforderungen der einschlägigen Normen, z. B. der DIN EN
ISO 8655. Der Einsatz des Gerätes für besondere Anwendungsfälle (z.
B. in der Spurenanalytik, im Lebensmittelbereich etc.) ist vom Anwender
selbst sorgfältig zu prüfen. Spezielle Zulassungen für besondere Anwendungen, z. B. zur Produktion oder Verabreichung von Lebensmitteln,
Pharmazeutika und Kosmetika, liegen nicht vor.
5. Lagerbedingungen
Gerät und Zubehör nur im gereinigten Zustand
kühl und trocken lagern.
Lagertemperatur: -20 °C bis +50 °C (-4 °F bis 122 °F).
6
Page 7

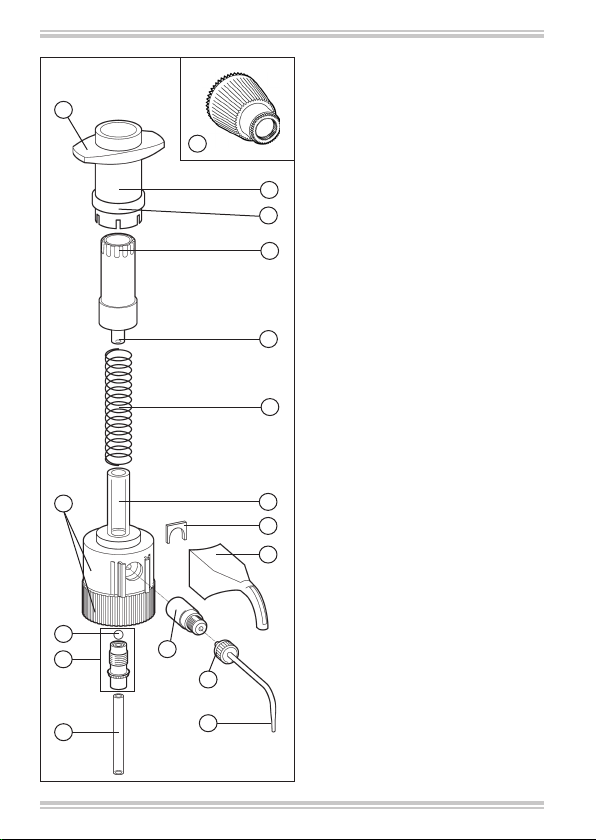

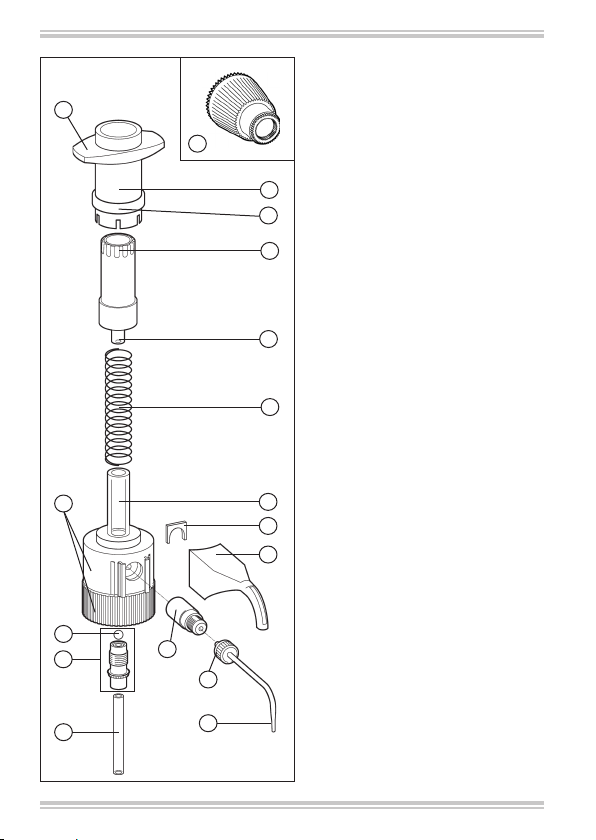

6. Geräteskizze
1
17
8
1. Haltegriff
2. Außenhülse
3. Sicherungsring
4. Betätigungsknopf
2
5. Kolben
3
6. Hubfeder
7. Glaszylinder
4
8. Ventilkopf (GL 28)
9. Ventilkugel
10. Ansaugventil
5
11. Ansaugrohr
12. Kanülenhalter
13. Sicherungsscheibe
6
14. Ausstoßventil
15. Sicherungsmutter
16. Ausstoßkanüle
17. Werkzeug
7
13
12
9
10
11
14
15
16
7
Page 8
7. Dosieren
7.1. Vorkehrungen zum Dosieren
1. Einsatzbeschränkungen und allgemeine Sicherheitsbestimmungen
beachten.
2. Ansaugrohr bis zum Anschlag in das Ansaugventil einschieben und
entsprechend der zu verwendenden Flasche schräg abschneiden.
3. Gerät auf die Reagenzienflasche aufschrauben und das Gerät entspre-
chend der Position des Etiketts ausrichten.
Warnung!
Verspritzen von Reagenz vermeiden!
4. Geeignetes Auffanggefäß unter die Kanülenöffnung halten.
5. Die Ausstoßkanüle muss stets vom Bediener abgewandt sein.
7.2. Entlüften
1. Geeignetes Auffanggefäß unter die Kanülenöffnung halten.
Warnung!
Reagenz kann verspritzen!
2. Kolben mehrmals niederdrücken, bis in der Kanüle keine Luftblasen
mehr zu erkennen sind.
8
Page 9

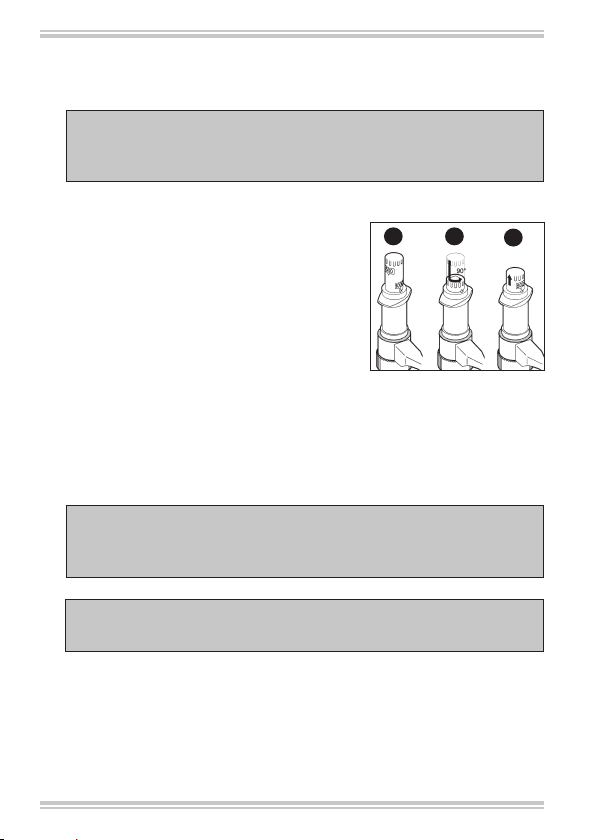

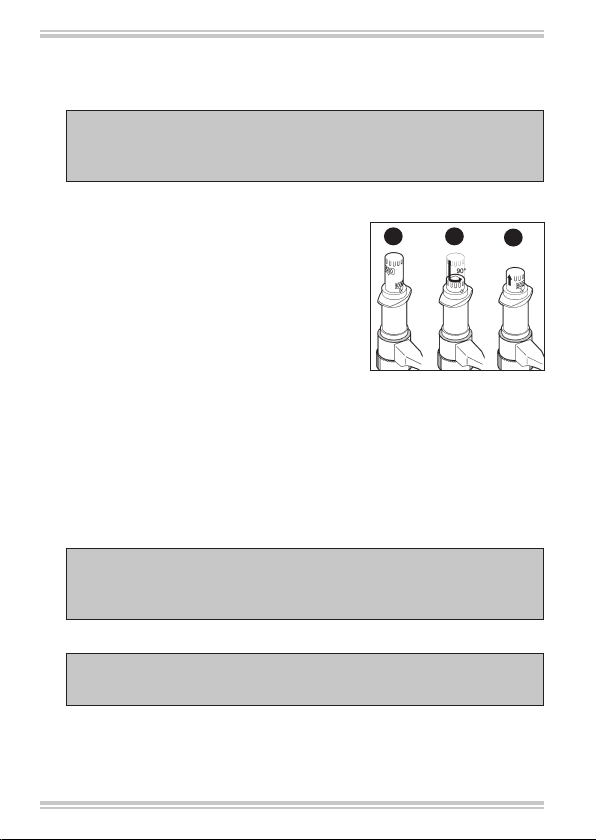

7.3. Volumen umschalten
(nur bei piccolo 2)
Warnung!
Bei der Volumenverstellung wird Medium dosiert, daher geeignetes
Auffanggefäß unter die Öffnung der Ausstoßkanüle halten.
Betätigungsknopf niederdrücken und
Volumen durch Drehen um 90° umschal-
1.
2.
3.
ten. Die Nase des Gehäuses zeigt nach
dem Loslassen auf das eingestellte
Volumen.
7.4. Dosieren
1. Geeignetes Auffanggefäß unter die Kanülenöffnung halten.
2. Kolben langsam und gleichmäßig bis zum Anschlag niederdrücken,
dann den Kolben langsam und gleichmäßig bis zum oberen Anschlag
zurückgleiten lassen. Beim Dosieren dürfen keine Luftblasen
auftreten.
Warnung!
Bei schwergängigem Kolben sofort das Dosieren abbrechen und
Reinigung durchführen (siehe Kapitel 8).
Achtung!
Aus der Dosierkanüle kann Reagenz austreten.
9
Page 10
8. Reinigen
Um die einwandfreie Funktion zu erhalten, muss das Gerät gereinigt
werden:
1. Sofort, wenn der Kolben sich schwerer bewegen lässt
2. Beim Wechsel des Reagenzes
3. Vor längerem Nichtgebrauch
4. Vor Wartungs- und Reparaturarbeiten
Warnung!
Gerät, Ansaugrohr und Ausstoßkanüle können mit Reagenzien
gefüllt sein. Um Verletzungen durch Chemikalien zu vermeiden:
Augenschutz, Schutzkleidung und Schutzhandschuhe tragen.
Öffnung der Dosierkanüle niemals auf den Körper richten.
8.1. Entleeren
1. Das aufgeschraubte Gerät mit Flasche in eine geeignete
Auffangwanne stellen.
2. Das Gerät von der Flasche abschrauben und soweit herausziehen, bis
das Ansaugrohr nicht mehr in die Flüssigkeit taucht.
3. Ansaugrohr vorsichtig innen gegen die Flasche klopfen, damit das
Reagenz herausläuft.
4. Das Gerät von der Flasche abnehmen und auf eine weitere leere
Flasche schrauben.
5. Die Ausstoßkanüle über die Öffnung der gebrauchten Flasche halten
und durch wiederholtes Dosieren das Gerät entleeren.
8.2. Standardreinigung
1. Das entleerte Gerät auf eine Flasche schrauben, die mit einem
geeigneten Reinigungsmittel gefüllt ist.
Warnung!
Reagenz kann verspritzen!
10
Page 11
2. Durch mehrmaliges Dosieren das Gerät spülen. Geeignetes
Auffanggefäß unter die Kanüle halten.
3. Das Gerät durch mehrmaliges Dosieren vollständig, wie in Kapitel 8.1
beschrieben, entleeren.
4. Das Gerät auf eine mit dest. Wasser gefüllte Flasche schrauben,
gründlich spülen und anschließend wie in Kapitel 8.1 beschrieben
entleeren.
8.3. Intensivreinigung
Die Intensivreinigung schließt an die Standardreinigung an und ist
erforderlich, wenn sich der Kolben schwer bewegen lässt. Dazu muss das
Gerät teilweise zerlegt werden.
Warnung!
Vor dem Zerlegen grundsätzlich die Standardreinigung durchführen.
Um Verletzungen durch Chemikalien zu vermeiden, Augenschutz,
Schutzkleidung und Schutzhandschuhe tragen. Verspritzen von Reagenz vermeiden.
1. Ansaugrohr (11) abziehen und mit einer weichen Flaschenbürste
reinigen, ggf. ersetzen.
2. Mit einem kleinen Schraubendreher in den Spalt zwischen Sicherungsring (3) und Ventilkopf (8) greifen und den Sicherungsring (3) nach
oben schieben.
3. Außenhülse (2) durch Niederdrücken des Betätigungsknopfes (4) und
gleichzeitiges Hochziehen des Sicherungsringes (3) demontieren.
4. Betätigungsknopf (4) mit Kolben (5), sowie Hubfeder (6) entfernen.
5. Kolben (5) und Zylinder (7) mit einer weichen Flaschenbürste reinigen
und mit Wasser spülen.
11
Page 12
Achtung!
Kolben leicht schräg wieder einsetzen, damit die Lippendichtung nicht beschädigt wird.
6. Hubfeder (6) aufsetzen und den Kolben (5) vorsichtig wieder
einsetzen.
7. Außenhülse (2) aufsetzen und nach unten drücken bis diese
hörbar einrastet.
8. Sicherungsring (3) nach unten schieben.
9. Ventile reinigen bzw. ersetzen
9.1. Ansaugventil reinigen bzw. ersetzen
Hinweis:
Ventilkugel (9) kann beim Entnehmen des Ventils herausfallen.
1. Ansaugventil (10) mit dem Werkzeug (17) herausdrehen.
2. Ventil reinigen bzw. ersetzen.
3. Sollte die Ventilkugel bei der Demontage herausgefallen sein, ist diese
wieder einzusetzen. Beim Montieren Ansaugventil (10) erst mit der
Hand eindrehen und dann mit dem Werkzeug (17) festziehen.
12
Page 13
9.2. Dosierventil reinigen bzw. ersetzen
1. Kanülenhalter (12) nach oben abziehen. Ventilsicherung (13) mit
einem kleinen Schraubendreher nach oben herausziehen.
2. Ausstoßventil (14) nach vorn herausziehen.
3. Sicherungsmutter (15) der Ausstoßkanüle abschrauben und
Ausstoßkanüle (16) herausziehen.
4. Ventil reinigen ggf. ersetzen
5. Beim Montieren Ventil (14) mit der Hand bis zum Anschlag
hineinschieben und Ventilsicherung (13) einsetzen.
6. Ausstoßkanüle bis zum Anschlag hineinschieben und Sicherungsmutter (15) aufschrauben
7. In umgekehrter Reihenfolge Kanülenhalter (12) montieren.
Warnung!
Beim Demontieren und Montieren nie Gewalt anwenden. Darauf
achten, dass beim Zusammenbau des Gerätes alle Teile sicher und
fest sitzen. Anschließend ggf. eine gravimetrische Volumenprüfung
durchführen (siehe Kapitel 10).
13
Page 14
10. Kalibrieren
Wir empfehlen, je nach Einsatz, alle 3-12 Monate eine gravimetrische
Volumenprüfung des Gerätes durchzuführen. Dieser Zyklus sollte
entsprechend den individuellen Anforderungen angepasst werden.
Die ausführliche Prüfanweisung (SOP) steht unter www.vitlab.com
zum Download bereit. Zusätzlich sollte auch in kürzeren Zeitabständen
eine Funktionsprüfung durchgeführt werden, z. B. Dosieren des
Nennvolumens in einen Prüfmesskolben.
Die gravimetrische Volumenprüfung nach DIN EN ISO 8655-6
(Messbedingungen siehe ‚Fehlergrenzen‘ Kapitel 12) erfolgt in folgenden
Schritten:
1. Gerät vorbereiten
Das Gerät reinigen ('Reinigung', Kap. 8), mit destilliertem H
sorgfältig entlüften.
2. Volumen prüfen
a) 10 Dosierungen mit destilliertem H
O werden empfohlen.
2
b) Zum Entleeren den Kolben gleichmäßig und ruckfrei bis zum unteren
Anschlag niederdrücken.
c) Dosierkanülenspitze abstreifen.
d) Dosierte Menge mit einer Analysenwaage wiegen. (Beachten Sie bitte
die Gebrauchsanleitung des Waagenhersteller).
e) Das dosierte Volumen berechnen.
Der Faktor Z berücksichtigt Temperatur und Luftauftrieb.
O füllen und
2
14
Page 15
Berechnung für Nennvolumen V
N
xi = Wäge-Ergebnisse
n = Anzahl der Wägungen
Z = Korrekturfaktor (z. B. 1,0029 μl/mg
bei 20 °C, 1013 hPa)
Mittelwert
Σ x
x =
i
n
Mittleres Volumen
V = x · Z
Standardabweichung
Σ (x
– x)
s = Z ·
i
n – 1
Richtigkeit
V – V
R% = · 100
N
V
N
Variationskoeffizient
VK% =
2
100 s
V
15
Page 16
11. Störung
Störung Mögliche Ursache Was tun?
Kolben
schwergängig
Ansaugen
nicht möglich
Dosieren
nicht möglich
Ansaug- bzw.
Ausstoßkanüle
sitzt nicht fest
Luft wird
angesaugt
Dosiertes
Volumen zu
niedrig
Wenn diese Maßnahmen erfolglos bleiben, Gerät zur Reparatur
einsenden (siehe Kapitel 13).
Kristallablagerungen Reinigen (siehe Kap. 8)
Ansaugventil verklebt Ansaugventil reinigen,
Ausstoßventil beschädigt
Kanülen beschädigt Ansaug- bzw. Ausstoß-
Ansaugventil sitzt nicht
fest
Ansaugkanüle sitzt nicht
fest oder ist beschädigt
Reagenz mit hohem
Dampfdruck zu schnell
aufgesogen
Ansaugventile undicht Ansaugventil reinigen,
Ansaugkanüle sitzt nicht
fest oder ist beschädigt
ggf. ersetzen
(siehe Kapitel 9.1)
Ausstoßventil reinigen,
ggf. ersetzen
(siehe Kapitel 9.2)
kanüle ersetzen
Ansaugventil festschrauben, ggf. ersetzen
(siehe Kapitel 9.1)
Ansaugkanüle richtig
montieren, ggf. ersetzen
Reagenz langsamer
aufsaugen
ggf. ersetzen (siehe
Kapitel 9.1)
Ansaugkanüle richtig
montieren, ggf. ersetzen
16
Page 17
12. Technische Daten / Bestelldaten
12.1 Lieferumfang
®
VITLAB
Ausstoßkanüle, Ansaugrohr und Werkzeug.
VITLAB® piccolo 1
(Mikro-Dispenser, fix), GL 28
* Werte sind auf das Nennvolumen bezogen.
Weitere Volumina auf Anfrage lieferbar!
VITLAB® piccolo 2
(Mikro-Dispenser, umschaltbar), GL 28
* Werte sind auf das Nennvolumen bezogen.
piccolo 1 bzw. VITLAB® piccolo 2 komplett mit
Volumen System. Mess-
1000 μl
Volumen
100/250 μl
500/1000 μl
1000/2000 μl
100 μl
200 μl
250 μl
500 μl
abweichung* R%
<_ ± 3,0 <_ 0,4
<_ ± 2,0 <_ 0,4
<_ ± 2,0 <_ 0,4
<_ ± 1,5 <_ 0,3
<_ ± 1,0 <_ 0,2
System. Messabweichung* R%
<_ ± 2,0 <_ 0,4
<_ ± 1,0 <_ 0,2
<_ ± 1,0 <_ 0,2
Zufällige Messabweichung* VK%
Zufällige Messabweichung* VK%
Best.-Nr.
1610501
1610502
1610503
1610504
1610506
Best.-Nr.
1611503
1611506
1611508
17
Page 18
Justierbedingungen:
Destiliertes Wasser, Ex 20 ± 0,5 °C
Anzahl der Bestimmungen:
10 nach DIN EN ISO 8655
(Technische Änderungen vorbehalten!)
12.2 Zubehör und Ersatzteile für VITLAB
®
piccolo 1 + 2
Ansaugrohr
1650010
150 mm lang
Ansaugventil kpl. mit Kugel
1655011
(ETFE/Borosilikatglas)
Ausstoßkanüle 1650145
Austoßventil
1655090
(PFA/Borosilikatglas/ Platin-Iridium)
Gewindeflasche,
1671505
100 ml, beschichtet, GL28
18
Page 19
13. Einsenden zur Reparatur
Achtung!
Der Transport von gefährlichem Material ohne Genehmigung ist
gesetzlich verboten.
– Gerät gründlich reinigen und dekontaminieren!
– Fügen Sie der Rücksendung von Produkten bitte grundsätzlich eine
genaue Beschreibung der Art der Störung und der verwendeten
Medien bei. Bei fehlender Angabe der verwendeten Medien kann das
Gerät nicht repariert werden.
– Der Rücktransport geschieht auf Gefahr und Kosten des Einsenders.
– “Erklärung zur gesundheitlichen Unbedenklichkeit“ ausfüllen und
gemeinsam mit dem Gerät an Hersteller oder Händler senden.
Vordrucke können beim Händler oder Hersteller angefordert werden
bzw. stehen unter www.vitlab.com zum Download bereit.
19
Page 20
14. Mängelhaftung
Wir haften nicht für Folgen unsachgemäßer Behandlung, Verwendung,
Wartung, Bedienung oder nicht autorisierter Reparatur des Gerätes oder
für Folgen normaler Abnutzung, insbesondere von Verschleißteilen wie z.
B. Kolben, Dichtungen, Ventilen sowie bei Glasbruch. Gleiches gilt für die
Nichtbeachtung der Gebrauchsanleitung. Insbesondere übernehmen wir
keine Haftung für entstandene Schäden, wenn das Gerät weiter zerlegt
wurde als in der Gebrauchsanleitung beschrieben oder wenn fremde Zubehör- bzw. Ersatzteile eingebaut wurden.
15. Entsorgung
Bei der Entsorgung der Geräte bitte die jeweiligen nationalen Entsorgungsvorschriften beachten.
Technische Änderungen, Irrtum und Druckfehler vorbehalten.
20
Page 21
Contents
1. Safety Instructions 22
2. Application and Operating Limitations 23
3. Operating Exclusions 23
4. Operating Limitations 24
5. Storage Condicions 24
6. Components 25
7. Dispensing 26
7.1. Preparation for dispensing 26
7.2. Priming 26
7.3. Adjusting the volume 27
7.4. Dispensing 27
8. Cleaning 28
8.1. Emptying 28
8.2. Standard cleaning 28
8.3. Intensive cleaning 29
9. Cleaning/replacing the valves 30
9.1. Intake valve 30
9.2. Discharge valve 31
10. Calibration 32
11. Troubleshooting 34
12. Technical Data / Ordering Information 34
12.1. Items supplied 34
12.2. Accessories and Spare Parts 35
13. Repair service 37
14. Warranty 38
15. Disposal 38
21
Page 22
1. Safety Instructions
Please read the following carefully!
This instrument may sometimes be used with hazardous materials, operations, and equipment. It is beyond the scope of this manual to address all
of the potential safety risks associated with its use in such applications. It
is the responsibility of the user of this instrument to consult and establish
appropriate safety and health practices and determine the applicability of
regulatory limitations prior to use.
1. Every user must read and understand this operating manual before
operation.
2. Follow general instructions for hazard prevention and safety
instructions; e.g., wear protective clothing, eye protection and gloves.
3. Observe all specifications provided by reagent manufacturers.
4. Use the instrument only for dispensing liquids, with strict regard to the
defined limitations of use and operating limitations. Observe operating
exclusions (see chapter 3)! If in doubt, contact the manufacturer or
supplier.
5. Never use force on the instrument.
6. Always use the instrument in such a way that neither the user nor any
other person is endangered. When dispensing, the discharge tube
must always point away from you or any other person. Avoid splashes.
Only use suitable vessels.
7. Clean the instrument before disassembling.
8. Use only original manufacturer‘s accessories and spare parts. Do
not attempt to make any technical alterations. Do not dismantle the
instrument any further than is described in the operating manual!
9. Always check the instrument for visible damage before use. If there
is a sign of a potential malfunction (e.g., piston difficult to move,
sticking valves or leakage), immediately stop dispensing. Consult the
Troubleshooting‘ section of this manual (see chapter 11), and contact
the manufacturer if needed.
22
Page 23
2. Application and Operating Limitations
This instrument is designed for dispensing of aqueous and highly diluted
agents, observing the following physical limits:
– use temperature from +15 °C to +40 °C of instrument and reagent
– density up to 2.2 g/cm
3
– vapor pressure up to 500 mbar
– viscosity up to 200 mm
2
/s
3. Operating Exclusions
The user has to ensure the compatibility of the instrument with the
intended application.
When the instrument is correctly used, the dispensed liquid comes into
contact with only the following materials:
Borosilicate glass, FEP, ETFE, PFA, PTFE and Platinum-Iridium.
Never use Dispenser with:
– Concentrated acids and alkalis
– Liquids which attack FEP, ETFE, PFA and PTF; e.g., dissolved sodium
azide
– Liquids attacking borosilicate glass (e.g., hydrofluoric acid
– Suspensions (e.g., of charcoal) as solid particles may clog or
damage the instrument
– Solutions which decompose and form solid particles
(e.g., Biuret reagent);
– Substances which undergo catalytic transformation or react with
Platinum-Iridium (e.g., H
– Explosive liquids (e.g., carbon disulfide)
– Tetrahydrofuran
– Trifluoroacetic acid
2O2
);
23
Page 24
4. Operating Limitations
Liquids, which form deposits may make the piston difficult to move or
may cause jamming (e.g., crystallizing solutions or concentrated alkaline
solutions). If the piston movement becomes sluggish or stiff, the instrument should be cleaned immediately (chapter 8).
When dispensing inflammable media, make sure to avoid to buildup
of static charge, e.g., do not dispense into plastic vessels; do not wipe
instruments with a dry cloth.
The instrument is designed for general laboratory applications and complies with the relevant standards, e.g. DIN EN ISO 8655. Compatibility
of the instrument for a specific application (e.g., trace material analysis,
food sector etc.) must be checked by the user. Approvals for specific
applications, e.g. for production and administration of food, pharmaceuticals or cosmetics are not available.
5. Storage Conditions
Store the instrument and accessories only in cleaned condition in a cool
and dry place. Storage temperature: from -20 °C to +50 °C
(from -4 °F to 122 °F).
24
Page 25
6. Components
1
17
8
1. Handle
2. Outer sleeve
3. Securing ring
4. Operating knob
2
5. Piston
3
6. Lifting spring
7. Glass cylinder
4
8. Valve head (GL 28)
9. Valve ball
10. Intake valve
5
11. Intake tube
12. Discharge tube support
13. Securing clip
6
14. Discharge valve
15. Discharge tube securing nut
16. Discharge tube
17. Valve tool
7
13
12
9
10
11
14
15
16
25
Page 26
7. Dispensing
7.1. Preparation for dispensing
1. Observe Operating Limitations and general safety regulations.
2. Push the intake tube into the intake valve as far as possible and cut
the lower end at an angle.
3. Screw the dispenser on to the reagent bottle and align it with the
bottle label.
Warning!
Avoid splashing of reagent!
4. Place a suitable vessel below the discharge tube.
5. The discharge tube must point away from the user at all times.
7.2. Priming
1. Place a suitable vessel below the discharge tube.
Warning!
Reagent may splash!
2. Gently push down the piston several times until air bubbles have
disappeared from the discharge tube.
26
Page 27
7.3. Adjusting the volume
(only piccolo 2)
Warning!
Reagent will dispense while volume is being adjusted. Hold a suitable
vessel below the discharge tube outlet.
To set the volume, push down the
operating knob and twist handle 90°. The
1.
2.
3.
nose of the housing indicates the volume
after releasing operating knob.
7.4. Dispensing
1. Place a suitable vessel below the discharge tube.
2. Slowly steadily depress piston, release gently. No air bubbles should
be visible during dispensing.
Warning!
If the piston moves stiffy or is ifficult to move, stop dispensing
immediately and clean the instrument (see chap. 8).
Attention!
Reagent may escape from the discharge tube.
27
Page 28
8. Cleaning
Instrument will only function safely if cleaned regularly. Be sure to clean
the instrument:
1. Immediately, if the piston moves stiffly;
2. Before changing reagents
3. Before longer breaks in use
4. Before any maintenance and repair work
Warning!
Dispenser, intake tube and discharge tube may be filled with
reagent. To prevent injury from chemicals, always wear eye
protection, protective clothing and protective gloves. Always point
the discharge tube outlet away from the user or other people.
8.1. Emptying
1. While the dispenser is still mounted on the bottle, place into a
suitable basin.
2. Unscrew the dispenser and lift it high enough so that the intake tube
is no longer immersed in liquid.
3. Cautiously tap the intake tube against the inside of the bottle so that
any remaining reagent runs out.
4. Remove the dispenser from the bottle and mount it on another empty
bottle.
5. Hold the discharge tube outlet over the opening of the first bottle.
Empty the discharge tube by repeated dispensing movements.
8.2. Standard cleaning
1. Mount the empty dispenser on a bottle filled with a suitable cleaning
solution.
Warning!
Reagent may splash!
28
Page 29
2. Rinse the dispenser by repeated dispensing movements. Place a
suitable vessel below the discharge tube.
3. Completely empty the instrument by repeated dispensing movements,
as described in chapter 8.1.
4. Mount the dispenser on a bottle filled with distilled water and rinse
it by repeated dispensing movements. Than empty the instrument as
described in chapter 8.1.
8.3. Intensive cleaning
Intensive cleaning must be preceded by a standard cleaning. This
procedure must be followed if the piston is difficult to move. For this
purpose, the dispenser must be partially disassembled.
Warning!
Before disassembling, always perform the standard cleaning procedure. To prevent injury from chemicals, always wear eye protection,
protective clothing and protective gloves. Avoid splashing of reagent.
1. Pull off the intake tube (11) and clean it with a soft bottle brush.
Replace if necessary, especially if cracked or worn.
2. Use a small screw drives to gently pry between the securing ring slot
(3) and valve head (8) and carefully push up the securing ring (3).
3. Disassemble outer sleeve (2) by pressing down operating knob (4) and
pulling the securing ring (3) simultaneously.
4. Remove the operating knob (4) with the piston (5) and the “Lifting
spring”.
5. Clean the piston and the cylinder with a soft bottle brush and rinse
with water.
29
Page 30
Attention!
Insert the piston at a slight angle to avoid damage to the lip
seal.
6. Mount the lifting spring (6) and carefully reinsert the piston (5).
7. Replace the outer sleeve (2) and press it down until it audibly
locks in place.
8. Push down the securing ring (3).
9. Cleaning/replacing the valves
9.1. Cleaning/replacing the intake valve
Note:
Valve ball (9) may fall out when valve is removed
1. Unscrew the intake valve (10) using the valve tool (17).
2. Clean or replace the valve.
3. Make sure that valve ball is still in place. To reassemble, handtighten
valve (10) and complete using valve tool (17).
30
Page 31
9.2. Cleaning/replacing the discharge valve
1. Remove the discharge tube support (12).
Pull out securing clip (13) with a small screwdriver.
2. Pull out the discharge valve (14).
3. Unscrew the discharge tube securing nut (15) and pull out the
discharge tube (16).
4. Clean or replace the valve.
5. To reassemble push in valve (14) by hand and insert securing clip (13).
6. Push in the discharge tube as far as possible and tighten the securing
nut (15).
7. In reverse order mount the discharge tube support (12).
Warning!
Never use force during disassembly and assembly. Verify that all
components fit tightly and securely. Subsequent to reassembly,
gravimetrically check volume (see chapter 10).
31
Page 32
10. Calibration
Depending on use, we recommend that gravimetric testing of the instrument be carried out every 3-12 months. This time frame should be adjusted to correspond with individual requirements. The complete testing
procedure (SOP) can be downloaded at www.vitlab.com. In addition,
you can also perform a function test at shorter intervals, e.g. dispensing
the nominal volume into a volumetric test flask.
Gravimetric volume testing according to DIN EN ISO 8655-6 (for measurement conditions, see ‚Error Limits‘, chapter 12) is performed as follows:
1. Preparation of the instrument
Clean the instrument (‚Cleaning‘, chapter 8), fill it with distilled H
then prime it carefully.
2. Check the volume
a) 10 dispensing operations with distilled H
(100 %, 50 %, 10 %) are recommended.
O in 3 Volume ranges
2
b) For filling pull up the piston gently until the upper stop of the
volume set.
c) For discharge depress piston slowly and steadily without force until
the lower stop.
d) Wipe off the tip of discharge tube.
e) Weigh the dispensed quantity on an analytical balance. (Please follow
the operating manual of the balance manufacturer.)
f) Calculate the dispensed volume. The Z factor takes account of the
temperature and air buoyancy.
O and
2
32
Page 33
Calculations for nominal volume V
xi = results of weighings
n = number of weighings
Z = correction factor
(e. g., 1.0029 µl/mg at 20 °C, 1013 hPa)
N
Mean value
Σ x
x =
i
n
Mean volume
V = x · Z
Standard deviation
s = Z ·
Σ (x
n – 1
– x)
i
Accuracy
V – V
A% = · 100
N
V
N
Coefficient of variation
CV% =
2
100 s
V
33
Page 34
11. Troubleshooting
Trouble Possible causes Action to be taken
Piston is difficult
to move
Reagent is not
aspirated
Cylinder does
not fill
Intake-/discharge tube not
firmly connected
Air is aspirated Intake valve not firmly
Dispensed volume is too low
If these measures do not help, return instrument for repair
(see chap. 13).
Formation of crystals Clean instrument
Sticking filling valve Clean intake valve;
Discharge valve damaged Clean discharge valve;
Tubes damaged Replace intake-/
connected
Intake tube not firmly
connected or damaged
Reagent with high vapor
pressure has been drawn
in too quickly
Intake valve leaks Clean intake valve;
Intake tube not firmly
connected or damaged
(see chapter 8)
replace if necessary
(see chapter 9.1)
replace if necessary
(see chapter 9.2)
discharge tube
Tighten intake valve;
replace if necessary
(see chapter 9.1)
Push intake tube on
firmly; replace if necessary
Aspirate reagent more
slowly
replace if necessary
(see chapter 9.1)
Push intake tube on
firmly; replace if necessary
34
Page 35
12. Technical data / Ordering information
12.1 Items supplied
®
VITLAB
intake tube and tool.
VITLAB® piccolo 1
(micro dispenser, fix), GL 28
* Values based on nominal volume.
Further volumes are available on request!
VITLAB® piccolo 2
(micro dispenser, dual volume), GL 28
* Values based on nominal volume.
piccolo 1 or VITLAB® piccolo 2 complete with discharge tube,
Volume Systematic error* A% Random error* CV% Cat. No.
100 µl
200 µl
250 µl
500 µl
1000 µl
Volume
100/250 µl
500/1000 µl
1000/2000 µl
<_ ± 3,0 <_ 0,4
<_ ± 2,0 <_ 0,4
<_ ± 2,0 <_ 0,4
<_ ± 1,5 <_ 0,3
<_ ± 1,0 <_ 0,2
Systematic error* A% Random error* CV% Cat. No.
<_ ± 2,0 <_ 0,4
<_ ± 1,0 <_ 0,2
<_ ± 1,0 <_ 0,2
1610501
1610502
1610503
1610504
1610506
1611503
1611506
1611508
35
Page 36
Calibration conditions:
Distilled water delivered at, 20 ± 0.5 °C
Number of testing procedures:
10 according to DIN EN ISO 8655
(Technical specifications subject to change!)
12.2 Accessories and Spare Parts for VITLAB® piccolo 1 + 2
Intake tube
1650010
length 150 mm
Intake valve complete with ball
1655011
(ETFE/Borosilicate glass)
Discharge tube 1650145
Discharge valve
1655090
(PFA/Borosilicate glass/ Platinum-Iridium)
Threaded bottles,
1671505
100 ml, coated, GL28
36
Page 37
13. Repair Service
Attention!
Transporting of hazardous materials without a permit is a violation of
federal law.
– Clean and decontaminate the instrument carefully.
– It is essential always to include an exact description of the type of
malfunction and the media used. If information regarding media used
is missing, the instrument cannot be repaired.
– Shipment is at the risk and the cost of the sender.
– Complete the “Declaration on Absence of Health Hazards” and send
the instrument to the manufacturer or supplier. Ask your supplier or
manufacturer for the form. The form can also be downloaded from
ww.vitlab.com.
37
Page 38
14. Warranty
We shall not be liable for the consequences of improper handling, use,
servicing, operation or unauthorized repairs of the instrument or the
consequences of normal wear and tear especially of wearing parts such
as pistons, seals, valves and the breakage of glass as well as the failure
to follow the instructions of the operating manual. We are not liable for
damage resulting from any actions not described in the operating manual
or if non-original spare parts or components have been used.
15. Disposal
For the disposal of instruments, please observe the
relevant national disposal regulations.
Subject to technical modification without notice. Errors excepted.
38
Page 39
Page 40
13 / 1695088 / 0916 / 6
Loading...
