Micro-distributeur, fixe
Micro dispenser, fix
Micro-distributeur, á 2 vol.
Micro dispenser, dual volume
piccolo 1 piccolo 2
Mode d’emploi
Operating Manual
VITLAB GmbH
Linus-Pauling-Str.1
63762 Grossostheim
Avant le premier emploi de l’appareil rincer l’appareil
soigneusement ou jeter les premiers volumes dosés.
Before using the instrument for the first time,
ensure it is rinsed carefully or discard the first
few samples dispensed.
Germany
tel.: +49 6026 97799-0
fax: +49 6026 97799-30
[email protected]
www.vitlab.com
Page 2
Page 3
Table des matières
1. Règles de sécurité 4
2. Fonction et restrictions d’emploi 5
3. Interdictions d’ensemble 5
4. Restrictions d‘emploi 6
5. Conditions de stockage 6
6. Dessin d’ensemble 7
7. Dosage 8
7.1. Préparatifs pour le dosage 8
7.2. Désaérage 8
7.3. Changer le volume 9
7.4. Dosage 9
8. Nettoyage 10
8.1. Vidange 10
8.2. Nettoyage standard 10
8.3. Nettoyage intensif 11
9. Nettoyage/remplacement des soupapes 12
9.1. La soupape d’aspiration 12
9.2. La soupape d’éjection 13
10. Calibrage 14
11. Dérangement 16
12. Données techniques/ Données de commande 17
12.1. Emballage standard 17
12.2. Accessoires et pièces de rechange 18
13. Retour pour réparation 19
14. Garantie 20
15. Destruction 20
3
Page 4
1. Règles de sécurité
A lire attentivement!
Cet appareil peut être utilisé avec des matériaux dangereux ou en relation
avec des appareillages ou procédés dangereux. Le livret mode d’emploi
n’a pas pour but d’exposer tous les problèmes de sécurité pouvant en
résulter. Ce sera donc de la responsabilité de l’utilisateur d’être sûr que
les consignes de sécurité et de santé seront respectées. C’est à lui de
déterminer les restrictions correspondantes avant l’emploi de l’appareil.
1. Chaque utilisateur doit avoir lu et compris le mode d’emploi avant
d’employer l’appareil.
2. Tenir compte des avertissements de danger et suivre les règles de
sécurité générales, comme par ex. en portant des vêtements de
protection, protection des yeux et des mains.
3. Observer les données des fabricants de réactifs.
4. N’utiliser l’appareil que pour distribuer des liquides en respectant
strictement les limites et restrictions d’emploi définies. Observer les
interdictions d’emploi (voir chapitre 3). En cas de doute, se renseigner
auprès du fabricant et/ou du fournisseur.
5. Ne jamais employer la force.
6. Toujours travailler de façon à ne mettre en danger ni vous-même ni
autrui. Ne jamais diriger la canule de distribution vers vous ou une
autre personne lors de la distribution. Eviter les éclaboussures. Utiliser
uniquement des récipients appropiés.
7. Ne démonter l’appareil que lorsqu’il est nettoyé.
8. Employer uniquement les accessoires et pièces de rechange originaux.
Ne pas effectuer de modifications techniques. Ne pas démonter
l‘appareil plus que ce qui est indiqué dans le mode d‘emploi.
9. Avant l‘utilisation vérifier l‘état correct de l‘instrument. Si des
dérangements se manifestent (par ex. piston grippé, soupapes collées,
ou non-étanchéité), arrêter immédiatement la distribution et consulter
le chapitre ‚Dérangement, que faire?‘ (voir chapitre 11). Si besoin est,
contacter le fabricant.
4
Page 5
2. Fonction et restrictions d’emploi
L’appareil sert à doser des liquides milieux aqueux et fortement dilues en
respectant les limites physiques suivantes:
– température de emploi de +15 °C à +40 °C de l‘appareil et du réactif
– densité jusqu’à 2,2 g/cm
3
– tension de vapeur jusqu’à 500 mbar
– viscosité jusqu’à 200 mm
2
/s
3. Interdictions d’emploi
C’est à l’utilisateur de vérifier si l’appareil est approprié pour l’emploi
qu’il veut en faire.
Quand on utilise l’appareil correctement, le réactif n’entre en contact
qu’avec les matériaux suivants: verre borosilicaté, FEP, ETFE, PFA, PTFE et
platine iridié.
Distributeurs ne jamais utiliser pour:
– acides forts ou concentres et lessives alcalines
– des liquides attaquant le FEP, ETFE, PFA et PTFE, par ex. acide de
sodium dissous
– les liquides attaquant le verre borosilicaté (par ex. acide
fluorhydrique
– les suspensions (par ex. de carbone actif) parce que les particules
solides risquent de boucher l’appareil ou de l’abîmer
– des solutions qui se décomposent en formant des particules solides
(par ex. réactif de Biuret)
– des substances qui subissent une modification par réaction
catalytique avec le platine iridié (H
– liquides explosifs (par ex. sulfure de carbone)
– le tétrahydrofurane
– l’acide trifluoracétique
2O2
par ex.)
5
Page 6
4. Restrictions d'emploi
Les liquides qui produisent des dépôts peuvent gripper ou bloquer le
piston (par ex. des solutions cristallisantes ou des solutions alcalines
concentrées). Si le piston coulisse difficilement, nettoyer immédiatement
l‘appareil (chapitre 8).
Pour la distribution de liquides inflammables prendre les mesures pour
éviter les charges électrostatiques, par ex. ne jamais distribuer dans des
récipients en plastique, ne jamais frotter l‘appareil avec un chiffon sec.
Le appareil est conçue pour des applications générales de laboratoire et
elle est conforme aux dispositions des normes applicables, par ex. DIN
EN ISO 8655. L‘utilisateur doit vérifier si l‘instrument est apte pour son
applications (par ex. pour l‘analyse de traces, au secteur agro-alimentaire
etc.). Il n’existe pas d’homologations spéciales pour des applications
particulières par ex. pour la production et l’administration de produits
alimentaires, pharmaceutiques ou cosmétiques.
5. Conditions de stockage
Stocker l‘appareil et les accessoires seulement une fois nettoyé dans un
endroit sec et frais.
Température de stockage : de -20 °C à +50 °C (de -4 °F a 122 °F).
6
Page 7

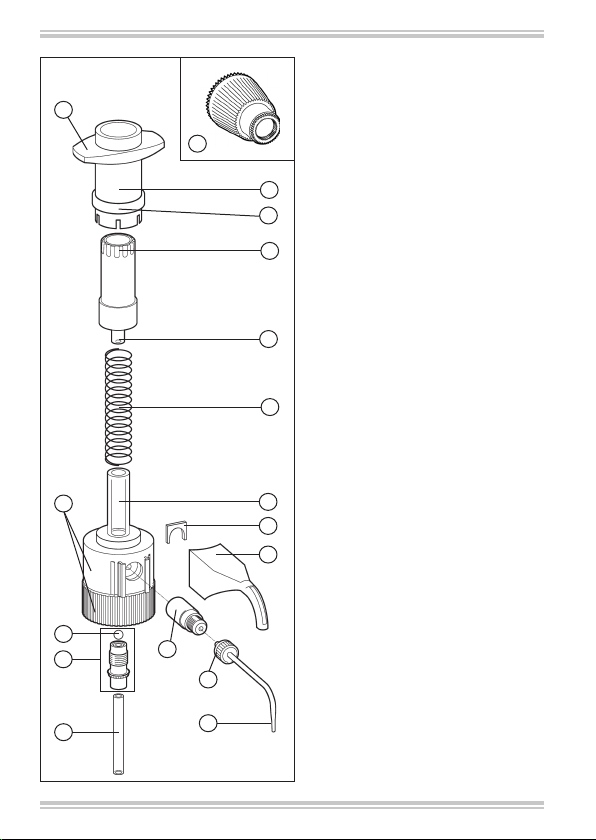

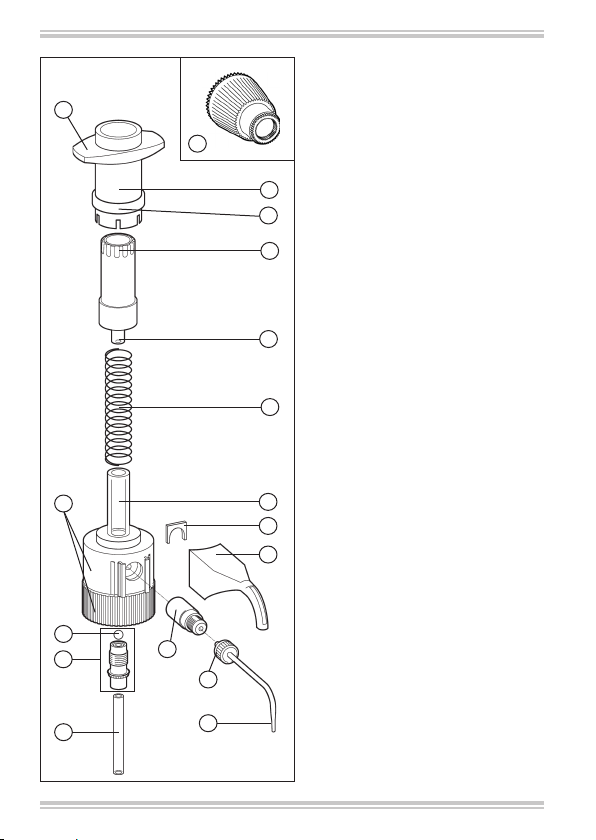

6. Dessin d’ensemble
1
17
8
1. Poignée barre
2. Cylindre extérieur
3. Circlip exterieur
4. Bouton de dosage
2
5. Piston
3
6. Ressort
7. Cylindre de verre
4
8. Bloc de soupape (GL 28)
9. Bille de soupape
10. Soupape d’aspiration
5
11. Tube d’aspiration
12. Support de la canule
d’éjection
6
13. Clip de sécurité
14. Soupape d’éjection
15. Écrou de sécurité
16. Canule d’éjection
7
17. Auxiliaire de montage
13
12
9
10
11
14
15
16
7
Page 8
7. Dosage
7.1. Préparatifs pour le dosage
1. Tenir compte des restrictions d’emploi et règles de sécurité générales.
2. Enfoncer le tube d’aspiration jusqu’à la butée dans la soupape
d’aspiration et couper obliquement à mesure du flacon utilisé.
3. Visser l’appareil sur le flacon de réactif selon la position de l’étiquette.
Avertissement!
Eviter les éclaboussures de réactif!
4. Placer un récipient adéquat sous l’ouverture de la canule d’éjection.
5. La canule d’éjection doit toujours être dirigée dans le sens opposé à
l’utilisateur.
7.2. Désaérage
1. Tenir un récipient adéquat sous l’ouverture de la canule d’éjection.
Avertissement!
Du réactif peut gicler de la canule d’éjection!
2. Appuyer le piston vers le bas, jusqu’à ce qu’aucune bulle d’air ne soit
présente dans le piston.
8
Page 9

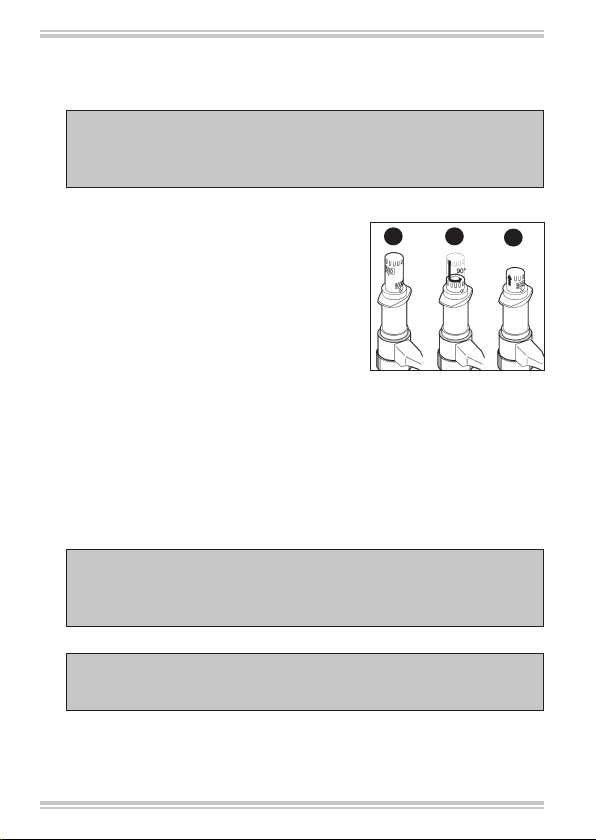

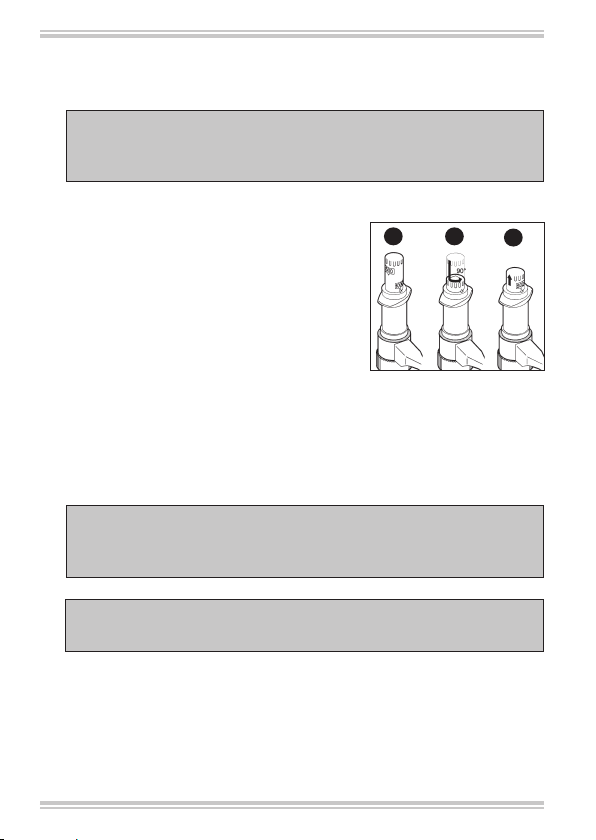

7.3. Changer le volume
(piccolo 2 seulement)
Avertissement!
En changeant le volume, du liquide sera dosé; donc mettre un
récipient adéquat sous l’ouverture de la canule d’éjection.
Pour changer de volume: appuyer sur le
bouton de dosage et ajuster le volume
1.
2.
en le tournant de 90°. En lachant le
bouton, la came latérale indique le
volume.
7.4. Dosage
1. Tenir un récipient adéquat sous la canule d’éjection.
2. Appuyer le piston doucement et de façon régulière vers le bas,
jusqu’à la butée, ensuite le laisser revenir doucement et de façon
régulière vers le haut, jusqu‘à la butée supérieure. Aucune bulle d’air
ne doit être présente lors du dosage.
Avertissement!
En cas d’un piston grippé, arrêter immédiatement le dosage et
nettoyer l’appareil (voir chapitre 8).
Attention!
La canule d’éjection peut laisser goutter du réactif.
3.
9
Page 10
8. Nettoyage
Afin de conserver le fonctionnement parfait de l’appareil, le nettoyer:
1. immédiatement quand le piston a tendance à se gripper
2. avant de changer de réactif
3. avant une longue interruption d’utilisation
4. avant d’effectuer l’entretien ou la réparation de l’appareil
Avertissement!
L’appareil, le tube d’aspiration et la canule d’éjection peuvent
être remplis de réactifs. Afin d’éviter les blessures causées par des
produits chimiques, porter une protection des yeux, ainsi que des
vêtements et gants protecteurs. Ne jamais diriger l’ouverture de la
canule d’éjection vers le corps.
8.1. Vidange
1. Placer l’appareil monté avec le flacon dans une cuvette adéquate.
2. Dévisser l’appareil du flacon et le retirer jusqu’à ce que le tube
d’aspiration (11) ne trempe plus dans le réactif.
3. Tapoter le tube d’aspiration avec précaution contre l’intérieur du
flacon pour que le réactif s’écoule.
4. Retirer l’appareil du flacon et le visser sur un autre flacon vide.
5. Tenir la canule d’éjection sur l’ouverture du premier flacon utilisé et
vider l’appareil en répétant le mouvement de dosage.
8.2. Nettoyage standard
1. Visser l’appareil sur un flacon rempli d’un détergent approprié.
Avertissement!
Du réactif peut gicler de la canule d’éjection!
10
Page 11
2. Rincer l’appareil en répétant le mouvement de dosage. Tenir un
récipient adéquat sous la canule d’éjection.
3. Vider l’appareil complètement en répétant le mouvement de dosage,
comme décrit dans chapitre 8.1.
4. Visser l’appareil sur un flacon rempli d’eau distillée, rincer
soigneusement et ensuite le vider, comme décrit dans chapitre 8.1.
8.3. Nettoyage intensif
Le nettoyage intensif suit le nettoyage standard et est nécessaire lorsque
le piston a tendance à se gripper. Pour ce faire, l’appareil doit être partiellement démonté.
Avertissement!
Avant de démonter l’appareil, toujours procéder à un nettoyage
standard. Afin d’éviter les blessures causées par des produits
chimiques, porter une protection des yeux, ainsi que des vêtements et
gants protecteurs. Eviter les éclaboussures de réactif.
1. Retirer le tube d’aspiration (11) et le nettoyer à l’aide d’une brosse
souple pour bouteilles; si besoin est, le remplacer.
2. Avec un petit tournevis lever le circlip (3) exterieur du bloc de soupape
(8).
3. Démonter le cylindre extérieur en poussant le bouton de dosage et en
tirant en même temps le circlip extérieur vers le haut.
4. Demonter le bouton de dosage (4) avec piston (5) et le ressort (6).
5. Nettoyer le piston (5) et le cylindre de verre (7) á l’aide d’une brosse
souple pour bouteilles et rincer avec de l’eau.
11
Page 12
Attention!
Remettre le piston de facon légèrement incliné pour empecher
que le joint á lèvre soit endommagé.
6. Remettre le ressort (6) et doucement remettre le piston (5).
7. Remettre le cylindre exterieur (2) à ce qu’il clique en place.
8. Remettre circlip extérieur (3).
9. Nettoyage/remplacement des soupapes
9.1. Nettoyage/remplacement de la soupape d’aspiration
Remarque:
La bille de soupape (9) peut tomber lors de l’enlèvement de la
soupape.
1. Desserrer la soupape d’aspiration (10) à l’aide de l’auxiliaire (17) et la
retirer.
2. Nettoyer la soupape ou bien la remplacer.
3. Si la bille de soupape sort pendant le démontage, il est nécessaire de
la replacer. En montant la soupape d’aspiration (10), la visser d’abord
à la main, ensuite la serrer fermement à l’aide de l’auxiliaire (17).
12
Page 13
9.2. Nettoyage/remplacement de la soupape d’éjection
1. Retirer le support de la canule d’éjection (12) vers le haut. Retirer le
clip de sécurité avec un petit tournevis.
2. Retirer la soupape d’éjection (14) vers l’avant.
3. Dévisser l’écrou de sécurité (15) de la canule d’éjection et retirer la
canule d’éjection (16).
4. Nettoyer la soupape; si besoin est, la remplacer.
5. En remontant l’appareil, enfoncer la soupape (14) à la main jusqu’à la
butée) et placer le clip de sécurité (13).
6. Enfoncer la canule d’éjection jusqu’à la butée et visser fermement
l’écrou de sécurité (15).
7. Remonter, dans l’ordre inverse, le support de la canule d’éjection (12).
Avertissement!
Ne jamais employer la force lors du montage et démontage de
l’appareil. S’assurer que toutes les pièces sont bien fixées lors de
l’assemblage de l’appareil. Ensuite, si besoin est, effectuer un contrôle
gravimétrique des volumes (voir chapitre 10).
13
Page 14
10. Calibrage
Selon l‘utilisation, nous recommandons l‘exécution d‘un contrôle
gravimétrique du volume de l‘appareil tous les 3-12 mois. Ce cycle doit
être adapté en fonction des exigences individuelles. Les instructions
d‘essai détaillées (SOP) peuvent être téléchargées sur www.vitlab.com.
Il convient de plus de procéder à un contrôle de fonctionnement à des
intervalles plus brefs, par ex. en distribuant le volume nominal dans une
fiole jaugée d’essai.
Le contrôle gravimétrique du volume selon DIN EN ISO 8655-6 (pour
les conditions de mesure, voir ‚Limites d‘erreur‘ chapitre 12) se déroule
selon les étapes suivantes:
1. Préparation de l‘appareil
Nettoyer le distributeur adaptable sur flacon (voir ‚Nettoyage‘,
chapitre 8), la remplir avec de H
soigneusement.
2. Contrôle du volume
a) 10 distributions avec de H
50%, 10%) sont conseillées.
b) Pour le remplissage, tirer le piston doucement vers la butée supérieure
du volume réglé.
c) Pour la vidange, pousser le piston uniformément et sans à-coups
jusqu’à la butée inférieure.
d) Nettoyer la pointe de la canule de distribution.
e) Peser la quantité distribuée avec une balance d‘analyse. (Respecter
également le mode d‘emploi du fabricant de la balance.)
f) Calculer le volume distribué. Le facteur Z tient compte de la
température et de la poussée aérostatique.
O distillée et le purger
2
O distillée sur 3 plages de volume (100%,
2
14
Page 15
Calcul volume nominal V
N
xi = résultats des pesages
n = nombre de pesages
Z = facteur de correction
(par ex. 1,0029 μl/mg à 20 °C, 1013 hPa)
Valeur moyenne
x =
Volume moyen
V = x · Z
Déviation standard
s = Z ·
Σ x
n
i
Σ (x
– x)
i
n – 1
Exactitude*
V – V
E% = · 100
Coefficient de variation*
CV% =
2
V
N
N
100 s
V
15
Page 16
11. Dérangement
Dérangement Cause possible Que faire?
Piston grippé Formation de cristaux Procéder à un nettoyage
Aspiration
impossible
Dosage
impossible
Tube d‘aspiration/
canule d‘éjection
mal positionés
L‘appareil tire
de l‘air
Volume dosé trop
réduit
Soupape d‘aspiration
collée
Soupape d‘éjection
détériorée
Tube d‘aspiration/canule
d‘éjection détériorées
Soupape d‘aspiration mal
positionnée
Tube d‘aspiration mal
positionné ou détérioré
Réactif d‘une haute
pression de vapeur a été
aspiré trop rapidement
Soupapes d‘aspiration
non étanchees
Tube d‘aspiration mal
positionné ou détérioré
(voir chapitre 8)
Nettoyer la soupape
d‘aspiration. Si besoin est,
remplacer la soupape
(voir chapitre 9.1)
Nettoyer la soupape
d‘éjection. Si besoin est,
remplacer la soupape
(voir chapitre 9.2)
Remplacer le tube
d‘aspiration/la canule
d‘éjection
Visser bien fermement la
soupape d‘aspiration.
Si besoin est, remplacer la
soupape (voir chap. 9.1)
Monter correctement le
tube d‘aspiration. Si besoin
est, remplacer le tube.
Aspirer le réactif lentement
Nettoyer la soupape
d‘aspiration. Si besoin est,
remplacer la soupape (voir
chapitre 9.1)
Monter correctement le
tube d‘aspiration. Si besoin
est, remplacer le tube.
Si ces mesures n‘ont pas l‘effet souhaité, renvoyer l‘appareil pour
réparation (voir chapitre 13).
16
Page 17
12. Données techniques/ Données de commande
12.1 Emballage standard
®
VITLAB
d’éjection, tube d’aspiration et auxiliaire de montage.
VITLAB® piccolo 1
(micro-distributeur, fixe), GL 28
* Les valeurs se réfèrent au volume nominal.
Autre volumes sur demande!
VITLAB® piccolo 2
(micro-distributeur, à 2 volumes), GL 28
* Les valeurs se réfèrent au volume nominal.
piccolo 1 resp. VITLAB® piccolo 2 complet avec canule
Capacité
100
200 μl
250 μl
500 μl
1000 μl
Volumen
100/250
500/1000 μl
1000/2000 μl
Déviation
systématique*, E %
<_ ± 3,0 <_ 0,4
μl
<_ ± 2,0
<_ ± 2,0 <_ 0,4
<_ ± 1,5 <_ 0,3
<_ ± 1,0 <_ 0,2
Déviation
systématique*, E %
<_ ± 2,0 <_ 0,4
μl
<_ ± 1,0 <_ 0,2
<_ ± 1,0 <_ 0,2
Déviation
accidentelle*, CV %
< 0,4
Déviation
accidentelle*, CV %
Réf.
1610501
1610502
1610503
1610504
1610506
Réf.
1611503
1611506
1611508
17
Page 18
Conditions d’ajustage:
Eau distillée à 20 °C, ± 0,5 °C, constante
Nombre de procédés de contrôle à la norme
10 conformément DIN EN ISO 8655
(Sauf modifications techniques.)
12.2. Accessoires et pièces de rechange pour
Tube d’aspiration
VITLAB
®
piccolo 1 + 2
1650010
Longeur 150 mm
Soupape d’aspiration Complet avec bille
1655011
(ETFE/verre borosilicaté)
Canule d’éjection 1650145
Soupape d’éjection
1655090
(PFA/verre borosilicaté/Platin-Iridium)
Flacons à vis
1671505
100ml, revêtus, GL28
18
Page 19
13. Retour pour réparation
Attention!
Transporter des matériaux dangereux sans autorisation est interdit par
la loi.
– Nettoyer et décontaminer soigneusement l’appareil.
– Veuillez renvoyer l’appareil, de principe joindre une description précise
du type de dysfonctionnement et des fluides utilisés. Si les liquides
utilisés ne sont pas indiqués, l‘instrument ne peut pas etre reparé.
– Tout retour est aux périls et aux frais de l‘expéditeur.
– Remplir l’»Attestation de Décontamination» et la retourner avec
l’appareil au fabricant ou au fournisseur. Demander le formulaire au
fournisseur ou au fabricant ou bien en téléchargement gratuit sous
www.vitlab.com.
19
Page 20
14. Garantie
Nous déclinons toute responsabilité en cas de conséquences d‘un traitement, d‘une utilisation, d‘un entretien et d‘une manipulation incorrecte,
d‘une réparation non-autorisée de l‘appareil ou d‘une usure normale,
notamment des pièces d‘usure, telles que les pistons, les joints d‘étanchéité, les soupapes et de rupture de pièces en verre. Ceci vaut pour
l’inobservation du mode d‘emploi. Nous déclinons toute responsabilité en
cas de dommages résultant d‘ actions non décrites dans le mode d‘emploi ou si des pièces de rechange ou accessoires qui ne sont pas d‘origine,
ont été utilisés.
15. Destruction
Respecter les prescriptions nationales d‘élimination correspondant à l‘élimination des appareils.
Sous réserve de modifications techniques, d’erreurs ou errata.
20
Page 21
Contents
1. Safety Instructions 22
2. Application and Operating Limitations 23
3. Operating Exclusions 23
4. Operating Limitations 24
5. Storage Condicions 24
6. Components 25
7. Dispensing 26
7.1. Preparation for dispensing 26
7.2. Priming 26
7.3. Adjusting the volume 27
7.4. Dispensing 27
8. Cleaning 28
8.1. Emptying 28
8.2. Standard cleaning 28
8.3. Intensive cleaning 29
9. Cleaning/replacing the valves 30
9.1. Intake valve 30
9.2. Discharge valve 31
10. Calibration 32
11. Troubleshooting 34
12. Technical Data / Ordering Information 34
12.1. Items supplied 34
12.2. Accessories and Spare Parts 35
13. Repair service 37
14. Warranty 38
15. Disposal 38
21
Page 22
1. Safety Instructions
Please read the following carefully!
This instrument may sometimes be used with hazardous materials, operations, and equipment. It is beyond the scope of this manual to address all
of the potential safety risks associated with its use in such applications. It
is the responsibility of the user of this instrument to consult and establish
appropriate safety and health practices and determine the applicability of
regulatory limitations prior to use.
1. Every user must read and understand this operating manual before
operation.
2. Follow general instructions for hazard prevention and safety
instructions; e.g., wear protective clothing, eye protection and gloves.
3. Observe all specifications provided by reagent manufacturers.
4. Use the instrument only for dispensing liquids, with strict regard to the
defined limitations of use and operating limitations. Observe operating
exclusions (see chapter 3)! If in doubt, contact the manufacturer or
supplier.
5. Never use force on the instrument.
6. Always use the instrument in such a way that neither the user nor any
other person is endangered. When dispensing, the discharge tube
must always point away from you or any other person. Avoid splashes.
Only use suitable vessels.
7. Clean the instrument before disassembling.
8. Use only original manufacturer‘s accessories and spare parts. Do
not attempt to make any technical alterations. Do not dismantle the
instrument any further than is described in the operating manual!
9. Always check the instrument for visible damage before use. If there
is a sign of a potential malfunction (e.g., piston difficult to move,
sticking valves or leakage), immediately stop dispensing. Consult the
Troubleshooting‘ section of this manual (see chapter 11), and contact
the manufacturer if needed.
22
Page 23
2. Application and Operating Limitations
This instrument is designed for dispensing of aqueous and highly diluted
agents, observing the following physical limits:
– use temperature from +15 °C to +40 °C of instrument and reagent
– density up to 2.2 g/cm
3
– vapor pressure up to 500 mbar
– viscosity up to 200 mm
2
/s
3. Operating Exclusions
The user has to ensure the compatibility of the instrument with the
intended application.
When the instrument is correctly used, the dispensed liquid comes into
contact with only the following materials:
Borosilicate glass, FEP, ETFE, PFA, PTFE and Platinum-Iridium.
Never use Dispenser with:
– Concentrated acids and alkalis
– Liquids which attack FEP, ETFE, PFA and PTF; e.g., dissolved sodium
azide
– Liquids attacking borosilicate glass (e.g., hydrofluoric acid
– Suspensions (e.g., of charcoal) as solid particles may clog or
damage the instrument
– Solutions which decompose and form solid particles
(e.g., Biuret reagent);
– Substances which undergo catalytic transformation or react with
Platinum-Iridium (e.g., H
– Explosive liquids (e.g., carbon disulfide)
– Tetrahydrofuran
– Trifluoroacetic acid
2O2
);
23
Page 24
4. Operating Limitations
Liquids, which form deposits may make the piston difficult to move or
may cause jamming (e.g., crystallizing solutions or concentrated alkaline
solutions). If the piston movement becomes sluggish or stiff, the instrument should be cleaned immediately (chapter 8).
When dispensing inflammable media, make sure to avoid to buildup
of static charge, e.g., do not dispense into plastic vessels; do not wipe
instruments with a dry cloth.
The instrument is designed for general laboratory applications and complies with the relevant standards, e.g. DIN EN ISO 8655. Compatibility
of the instrument for a specific application (e.g., trace material analysis,
food sector etc.) must be checked by the user. Approvals for specific
applications, e.g. for production and administration of food, pharmaceuticals or cosmetics are not available.
5. Storage Conditions
Store the instrument and accessories only in cleaned condition in a cool
and dry place. Storage temperature: from -20 °C to +50 °C
(from -4 °F to 122 °F).
24
Page 25
6. Components
1
17
8
1. Handle
2. Outer sleeve
3. Securing ring
4. Operating knob
2
5. Piston
3
6. Lifting spring
7. Glass cylinder
4
8. Valve head (GL 28)
9. Valve ball
10. Intake valve
5
11. Intake tube
12. Discharge tube support
13. Securing clip
6
14. Discharge valve
15. Discharge tube securing nut
16. Discharge tube
17. Valve tool
7
13
12
9
10
11
14
15
16
25
Page 26
7. Dispensing
7.1. Preparation for dispensing
1. Observe Operating Limitations and general safety regulations.
2. Push the intake tube into the intake valve as far as possible and cut
the lower end at an angle.
3. Screw the dispenser on to the reagent bottle and align it with the
bottle label.
Warning!
Avoid splashing of reagent!
4. Place a suitable vessel below the discharge tube.
5. The discharge tube must point away from the user at all times.
7.2. Priming
1. Place a suitable vessel below the discharge tube.
Warning!
Reagent may splash!
2. Gently push down the piston several times until air bubbles have
disappeared from the discharge tube.
26
Page 27
7.3. Adjusting the volume
(only piccolo 2)
Warning!
Reagent will dispense while volume is being adjusted. Hold a suitable
vessel below the discharge tube outlet.
To set the volume, push down the
operating knob and twist handle 90°. The
1.
2.
3.
nose of the housing indicates the volume
after releasing operating knob.
7.4. Dispensing
1. Place a suitable vessel below the discharge tube.
2. Slowly steadily depress piston, release gently. No air bubbles should
be visible during dispensing.
Warning!
If the piston moves stiffy or is ifficult to move, stop dispensing
immediately and clean the instrument (see chap. 8).
Attention!
Reagent may escape from the discharge tube.
27
Page 28
8. Cleaning
Instrument will only function safely if cleaned regularly. Be sure to clean
the instrument:
1. Immediately, if the piston moves stiffly;
2. Before changing reagents
3. Before longer breaks in use
4. Before any maintenance and repair work
Warning!
Dispenser, intake tube and discharge tube may be filled with
reagent. To prevent injury from chemicals, always wear eye
protection, protective clothing and protective gloves. Always point
the discharge tube outlet away from the user or other people.
8.1. Emptying
1. While the dispenser is still mounted on the bottle, place into a
suitable basin.
2. Unscrew the dispenser and lift it high enough so that the intake tube
is no longer immersed in liquid.
3. Cautiously tap the intake tube against the inside of the bottle so that
any remaining reagent runs out.
4. Remove the dispenser from the bottle and mount it on another empty
bottle.
5. Hold the discharge tube outlet over the opening of the first bottle.
Empty the discharge tube by repeated dispensing movements.
8.2. Standard cleaning
1. Mount the empty dispenser on a bottle filled with a suitable cleaning
solution.
Warning!
Reagent may splash!
28
Page 29
2. Rinse the dispenser by repeated dispensing movements. Place a
suitable vessel below the discharge tube.
3. Completely empty the instrument by repeated dispensing movements,
as described in chapter 8.1.
4. Mount the dispenser on a bottle filled with distilled water and rinse
it by repeated dispensing movements. Than empty the instrument as
described in chapter 8.1.
8.3. Intensive cleaning
Intensive cleaning must be preceded by a standard cleaning. This
procedure must be followed if the piston is difficult to move. For this
purpose, the dispenser must be partially disassembled.
Warning!
Before disassembling, always perform the standard cleaning procedure. To prevent injury from chemicals, always wear eye protection,
protective clothing and protective gloves. Avoid splashing of reagent.
1. Pull off the intake tube (11) and clean it with a soft bottle brush.
Replace if necessary, especially if cracked or worn.
2. Use a small screw drives to gently pry between the securing ring slot
(3) and valve head (8) and carefully push up the securing ring (3).
3. Disassemble outer sleeve (2) by pressing down operating knob (4) and
pulling the securing ring (3) simultaneously.
4. Remove the operating knob (4) with the piston (5) and the “Lifting
spring”.
5. Clean the piston and the cylinder with a soft bottle brush and rinse
with water.
29
Page 30
Attention!
Insert the piston at a slight angle to avoid damage to the lip
seal.
6. Mount the lifting spring (6) and carefully reinsert the piston (5).
7. Replace the outer sleeve (2) and press it down until it audibly
locks in place.
8. Push down the securing ring (3).
9. Cleaning/replacing the valves
9.1. Cleaning/replacing the intake valve
Note:
Valve ball (9) may fall out when valve is removed
1. Unscrew the intake valve (10) using the valve tool (17).
2. Clean or replace the valve.
3. Make sure that valve ball is still in place. To reassemble, handtighten
valve (10) and complete using valve tool (17).
30
Page 31
9.2. Cleaning/replacing the discharge valve
1. Remove the discharge tube support (12).
Pull out securing clip (13) with a small screwdriver.
2. Pull out the discharge valve (14).
3. Unscrew the discharge tube securing nut (15) and pull out the
discharge tube (16).
4. Clean or replace the valve.
5. To reassemble push in valve (14) by hand and insert securing clip (13).
6. Push in the discharge tube as far as possible and tighten the securing
nut (15).
7. In reverse order mount the discharge tube support (12).
Warning!
Never use force during disassembly and assembly. Verify that all
components fit tightly and securely. Subsequent to reassembly,
gravimetrically check volume (see chapter 10).
31
Page 32
10. Calibration
Depending on use, we recommend that gravimetric testing of the instrument be carried out every 3-12 months. This time frame should be adjusted to correspond with individual requirements. The complete testing
procedure (SOP) can be downloaded at www.vitlab.com. In addition,
you can also perform a function test at shorter intervals, e.g. dispensing
the nominal volume into a volumetric test flask.
Gravimetric volume testing according to DIN EN ISO 8655-6 (for measurement conditions, see ‚Error Limits‘, chapter 12) is performed as follows:
1. Preparation of the instrument
Clean the instrument (‚Cleaning‘, chapter 8), fill it with distilled H
then prime it carefully.
2. Check the volume
a) 10 dispensing operations with distilled H
(100 %, 50 %, 10 %) are recommended.
O in 3 Volume ranges
2
b) For filling pull up the piston gently until the upper stop of the
volume set.
c) For discharge depress piston slowly and steadily without force until
the lower stop.
d) Wipe off the tip of discharge tube.
e) Weigh the dispensed quantity on an analytical balance. (Please follow
the operating manual of the balance manufacturer.)
f) Calculate the dispensed volume. The Z factor takes account of the
temperature and air buoyancy.
O and
2
32
Page 33
Calculations for nominal volume V
xi = results of weighings
n = number of weighings
Z = correction factor
(e. g., 1.0029 µl/mg at 20 °C, 1013 hPa)
N
Mean value
Σ x
x =
i
n
Mean volume
V = x · Z
Standard deviation
s = Z ·
Σ (x
– x)
i
n – 1
Accuracy
V – V
A% = · 100
N
V
N
Coefficient of variation
CV% =
2
100 s
V
33
Page 34
11. Troubleshooting
Trouble Possible causes Action to be taken
Piston is difficult
to move
Reagent is not
aspirated
Cylinder does
not fill
Intake-/discharge tube not
firmly connected
Air is aspirated Intake valve not firmly
Dispensed volume is too low
If these measures do not help, return instrument for repair
(see chap. 13).
Formation of crystals Clean instrument
Sticking filling valve Clean intake valve;
Discharge valve damaged Clean discharge valve;
Tubes damaged Replace intake-/
connected
Intake tube not firmly
connected or damaged
Reagent with high vapor
pressure has been drawn
in too quickly
Intake valve leaks Clean intake valve;
Intake tube not firmly
connected or damaged
(see chapter 8)
replace if necessary
(see chapter 9.1)
replace if necessary
(see chapter 9.2)
discharge tube
Tighten intake valve;
replace if necessary
(see chapter 9.1)
Push intake tube on
firmly; replace if necessary
Aspirate reagent more
slowly
replace if necessary
(see chapter 9.1)
Push intake tube on
firmly; replace if necessary
34
Page 35
12. Technical data / Ordering information
12.1 Items supplied
®
VITLAB
intake tube and tool.
VITLAB® piccolo 1
(micro dispenser, fix), GL 28
* Values based on nominal volume.
Further volumes are available on request!
VITLAB® piccolo 2
(micro dispenser, dual volume), GL 28
* Values based on nominal volume.
piccolo 1 or VITLAB® piccolo 2 complete with discharge tube,
Volume Systematic error* A% Random error* CV% Cat. No.
100 µl
200 µl
250 µl
500 µl
1000 µl
Volume
100/250 µl
500/1000 µl
1000/2000 µl
<_ ± 3,0 <_ 0,4
<_ ± 2,0 <_ 0,4
<_ ± 2,0 <_ 0,4
<_ ± 1,5 <_ 0,3
<_ ± 1,0 <_ 0,2
Systematic error* A% Random error* CV% Cat. No.
<_ ± 2,0 <_ 0,4
<_ ± 1,0 <_ 0,2
<_ ± 1,0 <_ 0,2
1610501
1610502
1610503
1610504
1610506
1611503
1611506
1611508
35
Page 36
Calibration conditions:
Distilled water delivered at, 20 ± 0.5 °C
Number of testing procedures:
10 according to DIN EN ISO 8655
(Technical specifications subject to change!)
12.2 Accessories and Spare Parts for VITLAB® piccolo 1 + 2
Intake tube
1650010
length 150 mm
Intake valve complete with ball
1655011
(ETFE/Borosilicate glass)
Discharge tube 1650145
Discharge valve
1655090
(PFA/Borosilicate glass/ Platinum-Iridium)
Threaded bottles,
1671505
100 ml, coated, GL28
36
Page 37
13. Repair Service
Attention!
Transporting of hazardous materials without a permit is a violation of
federal law.
– Clean and decontaminate the instrument carefully.
– It is essential always to include an exact description of the type of
malfunction and the media used. If information regarding media used
is missing, the instrument cannot be repaired.
– Shipment is at the risk and the cost of the sender.
– Complete the “Declaration on Absence of Health Hazards” and send
the instrument to the manufacturer or supplier. Ask your supplier or
manufacturer for the form. The form can also be downloaded from
ww.vitlab.com.
37
Page 38
14. Warranty
We shall not be liable for the consequences of improper handling, use,
servicing, operation or unauthorized repairs of the instrument or the
consequences of normal wear and tear especially of wearing parts such
as pistons, seals, valves and the breakage of glass as well as the failure
to follow the instructions of the operating manual. We are not liable for
damage resulting from any actions not described in the operating manual
or if non-original spare parts or components have been used.
15. Disposal
For the disposal of instruments, please observe the
relevant national disposal regulations.
Subject to technical modification without notice. Errors excepted.
38
Page 39
21
Page 40
13 / 1695088 / 0916 / 6
Loading...
