Bürette / Buret / Burette / Bureta
continuous
Gebrauchsanweisung
Operating Manual
Mode d’emploi
Instrucciones de manejo
Vor dem ersten Gebrauch das Gerät gründlich
spülen oder die ersten Dosierungen verwerfen.
Before using the instrument for the fi rst time,
ensure it is rinsed carefully or discard the fi rst
few samples dispensed.
Avant le premier emploi de l’appareil rincer
l’appareil soigneusement ou jeter les premiers
volumes dosés.
Antes del primer uso enjuagar cuidadosamente
el aparato o desechar las primeras dosifi caciones.
VITLAB GmbH
Linus-Pauling-Str.1
63762 Großostheim
Germany
Telefon: +49 6026 97799-0
Fax: +49 6026 97799-30
E-mail: [email protected]
Internet: www.vitlab.de
Page 2
Inhalt
Contents
1. Sicherheitsbestimmungen 4
2. Funktion und Einsatzgrenzen 5
3. Einsatzausschlüsse 5
4. Einsatzbeschränkungen 6
5. Die ersten Schritte 6
6. Geräteskizze 7
7. Titrieren 8
7.1. Vorkehrungen zum Titrieren 8
7.2. Entlüften 8
7.3. Titrieren 9
7.4. Wechsel der Vorratsfl asche 9
8. Reinigen 10
8.1. Entleeren 10
8.2. Standard Reinigung 10
8.3. Intensiv-Reinigung 11
9. Ausstoß- inkl. Rückdosierventil
reinigen bzw. ersetzen 12
10. Batterie austauschen 13
11. Kalibrieren, Justieren 13
11.1. Kalibrieren 13
11.2. Justieren 14
11.3. Reset-Funktion 15
12. Störung 16
13. Einsenden zur Reparatur 18
14. Mängelhaftung 18
15. Technische Daten/Bestelldaten 18
15.1. Lieferumfang 18
15.2. Leistungs- und Stromangaben 19
15.3. Zubehör und Ersatzteile 19
1. Safety Instructions 4
2. Application and Operating Limitations 5
3. Operating Exclusions 5
4. Operating Limitations 6
5. Getting started 6

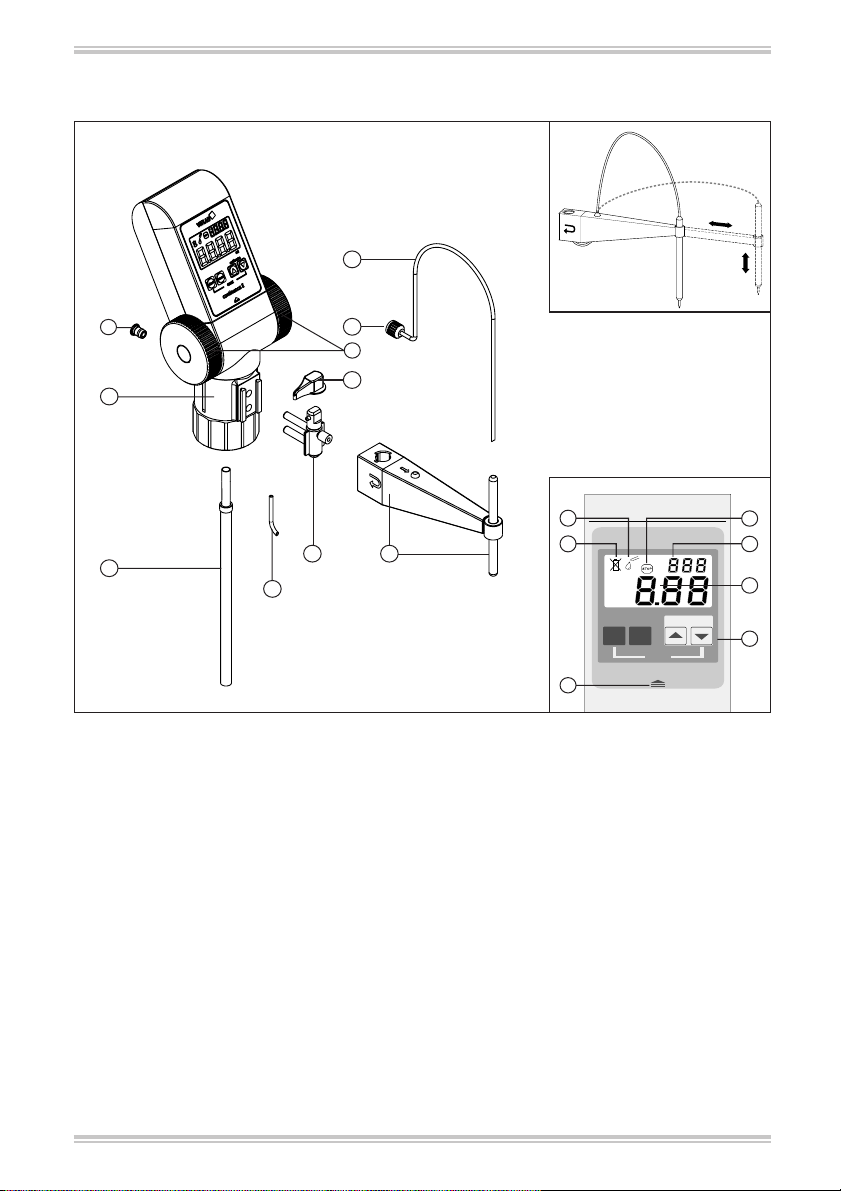

6. Components 7
7. Titration 8
7.1. Preparation for titration 8
7.2. Priming 8
7.3. Titration 9
7.4. Changing the reagent bottle 9
8. Cleaning 10
8.1. Emptying 10
8.2. Standard Cleaning 10
8.3. Intensive Cleaning 11
9. Cleaning or replacement of
discharge/recirculation valve 12
10. Battery replacement 13
11. Volume Check, Calibration 13
11.1. Volume Check 13
11.2. Calibration 14
11.3. Reset function 15
12. Troubleshooting 17
13. Repair Service 18
14. Warranty 18
15. Technical Data/Ordering Information 18
15.1. Items supplied 18
15.2. Power and current data 19
15.3. Accessories and Spare Parts 19
2
Page 3
Table des matières
Contenido
1. Règles de sécurité 22
2. Fonction et restrictions d’emploi 23
3. Interdictions d’emploi 23
4. Restrictions d‘emploi 24
5. Premiers pas 24
6. Dessin d’ensemble 25
7. Titrage 26
7.1. Préparatifs pour le titrage 26
7.2. Désaérage 26
7.3. Titrage 27
7.4. Remplacement du fl acon de réactif 28
8. Nettoyage 28
8.1. Vidange 28
8.2. Nettoyage standard 29
8.3. Nettoyage intensif 29
9. Nettoyage ou remplacement de la
soupape d’éjection et de dosage inversé 30
10. Remplacement des piles 31
11. Calibrage, ajustage 32
11.1. Calibrage 32
11.2. Ajustage 32
11.3. Fonction Reset 33
12. Dérangement 34
13. Retour pour réparation 36
14. Garantie 36
15. Données techniques/Données de
commande 36
15.1. Emballage standard 36
15.2. Donneés de puissance et de courant 37
15.3. Accessoires et pièces de rechange 37
1. Normas de seguridad 22
2. Función y limitaciones de uso 23
3. Excepciones de uso 23
4. Limitaciones de uso 24
5. Primeros pasos 24
6. Dibujo de conjunto 25
7. Valorar 26
7.1. Preparar la valoración 26
7.2. Purgar el aire 26
7.3. Valoración 27
7.4. Cambio del frasco de reactivo 28
8. Limpieza 28
8.1. Vaciar 28
8.2. Limpieza estándar 29
8.3. Limpieza a fondo 29
9. Limpieza o cambio de la válvula
de expulsión y de dosifi cación inversa 30
10. Cambio de la batería 31
11. Calibración, ajuste 32
11.1. Calibración 32
11.2. Ajuste 32
11.3. Función Reset 33
12. Averías 35
13. Envíos para reparación 36
14. Garantía 36
15. Datos técnicos/Referencias 36
15.1. Alcance del suministro 36
15.2. Datos de corriente y tensión 37
15.3. Accesorios y piezas de recambio 37
3
Page 4
1. Sicherheitsbestimmungen
In dieser Bedienungsanleitung können nicht alle
Sicherheitsaspekte aufgeführt werden, die bei der
Anwendung des Gerätes eventuell auftreten
können. Der Anwender ist für die Eignungsprüfung der vorgesehenen Anwendung und für die
Einhaltung der Sicherheits- und Gesundheitsvorschriften verantwortlich.
1. Beim Dosieren ätzender, giftiger, radioaktiver
oder gesundheitsschädlicher Chemikalien ist
stets höchste Vorsicht anzuwenden.
2. Allgemeine Sicherheitsregeln beachten,
z. B. Schutzkleidung, Schutzbrille und
Schutzhandschuhe tragen.
3. Angaben der Gebrauchsanleitung und der
Reagenzienhersteller genau beachten.
4. Gerät nicht in explosionsgefährdeter
Umgebung betreiben.
5. Gerät nur zum Dosieren von Flüssigkeiten unter
Beachtung der defi nierten Einsatzausschlüsse
und -beschränkungen einsetzen. In
Zweifelsfällen hinsichtlich der Eignung des
Gerätes unbedingt an den Hersteller wenden.
6. Vor Verwendung stets den ordnungsgemäßen Zustand des Gerätes prüfen, z. B.
Leichtgängigkeit der Kolben, Dichtigkeit und
festen Sitz von Rohren, Kanülen etc.
7. Keine Gewalt anwenden, da dies zu einer
Gefährdung des Bedieners oder anderer
Personen führen kann.
8. Beim Dosieren darauf achten, dass die
Ausstoßkanüle nicht auf den Anwender
oder andere Personen gerichtet ist. Spritzer
vermeiden. Nur in geeignete Gefäße dosieren.
9. Montiertes Gerät nicht oben am Gehäuse
tragen.
10. Gerät nur im gereinigten Zustand demontieren.
11. Nur Original-Zubehör und -Ersatzteile verwenden. Keine technischen Veränderungen
vornehmen.
12. Bei Störungen (z. B. schwergängigen Handrädern, undichten Stellen) sofort aufhören
zu dosieren und vor weiterer Verwendung
das Gerät gemäß den Angaben der
Bedienungsanleitung reparieren, ggf. an den
Hersteller wenden.
1. Safety Instructions
This Manual does not purport to address every
safety issue which may arise during use. It is the
responsibility of whoever uses this instrument
to consult and establish appropriate safety and
health practices and determine the applicability of
regulatory limitations prior to use.
1. Use the utmost caution when dispensing
caustic, poisonous, radioactive or hazardous
chemicals.
2. Observe general safety regulations e. g., wear
protective clothing, goggles and gloves.
3. Observe the Operating Manual and information
from reagent manufactures.
4. Never use the instrument in an atmosphere
that might be explosive.
5. Use the instrument only for dispensing liquids,
with strict regard to the defi ned Operating
Exclusions and Limitations. If in doubt
regarding the suitability of the instrument,
for a particular application contact the
manufacturer.
6. Before use, always verify that the instrument
is in good working order, e. g., piston moves
smoothly; fi lling and discharge tube are fi rmly
seated and are properly attached, etc.
7. Never use force on the instrument. Use of
force may result in danger to the user or other
persons.
8. While dispensing, the discharge tube must
always point away from the user or other
persons. Avoid splashes. Only dispense into
suitable vessel.
9. Never carry the mounted instrument by its
upper casing.
10. Clean the instrument before disassembling.
11. Use only original manufacturer’s accessories
and spare parts. Do not carry out any technical
alterations.
12. In case of diffi culty (e. g., hand wheels diffi cult
to move, leakage), immediately stop dispensing.
Before further use, repair the instrument
as described in this Manual. Contact the
manufacturer if necessary.
4
Page 5
2. Funktion und
Einsatzgrenzen
Das Gerät besitzt eine kontinuierliche, pulsfreie
Fördertechnik und dient zum Dosieren von
Flüssigkeiten unter Beachtung folgender
physikalischer Grenzen:
– Arbeits- und Ladetemperatur:
+15 °C bis + 40 °C (für Gerät und Flüssigkeit)
– Lagertemperatur:
-20 °C bis + 50 °C
– Rel. Luftfeuchtigkeit:
0%-90 % nicht kondensierend
– Meereshöhe, Betrieb/ Lagerung:
2000 m / 12.200 m
– Dichte bis 2,2 g/cm
– Dampfdruck bis 500 mbar
Das abgegebene Volumen wird im Display von
0,01 bs 999,9 ml angezeigt.
3
2. Application and
Operating Limitations
The instrument has a continuous, pulse-free
dispensing technique and is designed for
dispensing liquids, observing the following physical
limits:
– Working- and charging temperature:
+15 °C to + 40 °C (for instrument and liquid)
– Storage temperature:
-20 °C to + 50 °C
– Relative humidity:
0% - 90 % non-condensing
– Sea-level, operation/ storage
2,000 m / 12,200 m
– Density up to 2.2 g/cm
– Vapor pressure up to 500 mbar
The dispensed volume of 0,01 mL to 999,9 ml
appears on the display.
3
Warnung!
Um Verspritzen von Reagenz zu vermeiden,
Ausstoßkanüle nicht aus der Kanülenhalterung
herausnehmen!
3. Einsatzausschlüsse
Bei richtiger Bedienung des Gerätes kommt das
Reagenz nur mit folgenden Materialien in Kontakt:
Borosilikatglas 3.3, FEP, ETFE, PFA, PTFE und PlatinIridium.
Das Gerät eignet sich zum Dosieren vieler
Flüssigkeiten, nicht jedoch für:
– Flüssigkeiten die FEP, ETFE, PFA und PTFE
angreifen
– Fluorwasserstoffsäurehaltige Lösungen, da
diese Borosilikatglas angreifen
– Lösungen, die zum Auskristallisieren neigen,
rauchende Säuren und höher konzentrierte
Laugen
– Suspensionen, da diese feste Teilchen
enthalten
– Lösungen, die sich zersetzen und dabei feste
Teilchen bilden (z. B. Biuret-Reagenz)
– Substanzen, die durch Platin-Iridium
katalytisch verändert werden (z. B. H2O2)
– Schwefelkohlenstoff, da dieser sich sehr
leicht entzündet
Warning!
To avoid splashing do not remove the discharge
tube from its support!
3. Operating Exclusions
When the instrument is correctly used, the
dispensed liquid comes into contact with only the
following materials:
Borosilicate glass 3.3, FEP, ETFE, PFA, PTFE and
platinum-iridium.
The instrument is suitable for dispensing a
wide range of liquids, excluding but not
limited to:
– Liquids which attack FEP, ETFE, PFA and PTFE
– Solutions containing hydrofl uoric acid
– Solutions which tend to crystallize, fuming
acids and concentrated bases
– Suspensions containing solid particles
– Solutions which decompose and form solid
particles (e. g., Biuret reagent)
– Substances which undergo catalytic
transformation or react with platinum-
iridium (e. g., H2O2)
– Carbon disulfi de
5
Page 6
4. Einsatzbeschränkungen
Flüssigkeiten, die Ablagerungen bilden, können
zu schwergängigem oder festsitzendem Kolben
führen (z. B. kristallisierende Lösungen oder hoch
konzentrierte Laugen).
Beim Dosieren brennbarer Medien Vorkehrungen
zur Vermeidung statischer Aufl adung treffen,
z. B. nicht in Kunststoffgefäße dosieren und Geräte
nicht mit einem trockenen Tuch abreiben.
4. Operating Limitations
Liquids which form deposits may make the piston
diffi cult to move or may cause jamming (e.g.,
crystallizing solutions or highly concentrated
alkaline solutions).
When dispensing fl ammable media, make
provisions to avoid static charging, e.g., do
not dispense into plastic vessels; do not wipe
instruments with a dry cloth.
Warnung!
Sollten sich Störungen des Gerätes ankündigen (z.B. schwergängiger Kolben), niemals
Gewalt anwenden. Sofort aufhören zu
dosieren und Reinigung durchführen (siehe
Kapitel 8). Ggf. an den Hersteller wenden.
Hinweis:
Der Einsatz des Gerätes für den vorgesehenen
Anwendungsfall (z. B. Spu ren ana ly se) ist vom
Anwender sorgfältig zu prüfen. Ggf. an den
Hersteller wenden.
Warnung!
Schiebehülse/Ausstoßkanüle nicht aus dem
Kanülenhalter herausnehmen (darf nicht als
fl exible Dosierkanüle verwendet werden).

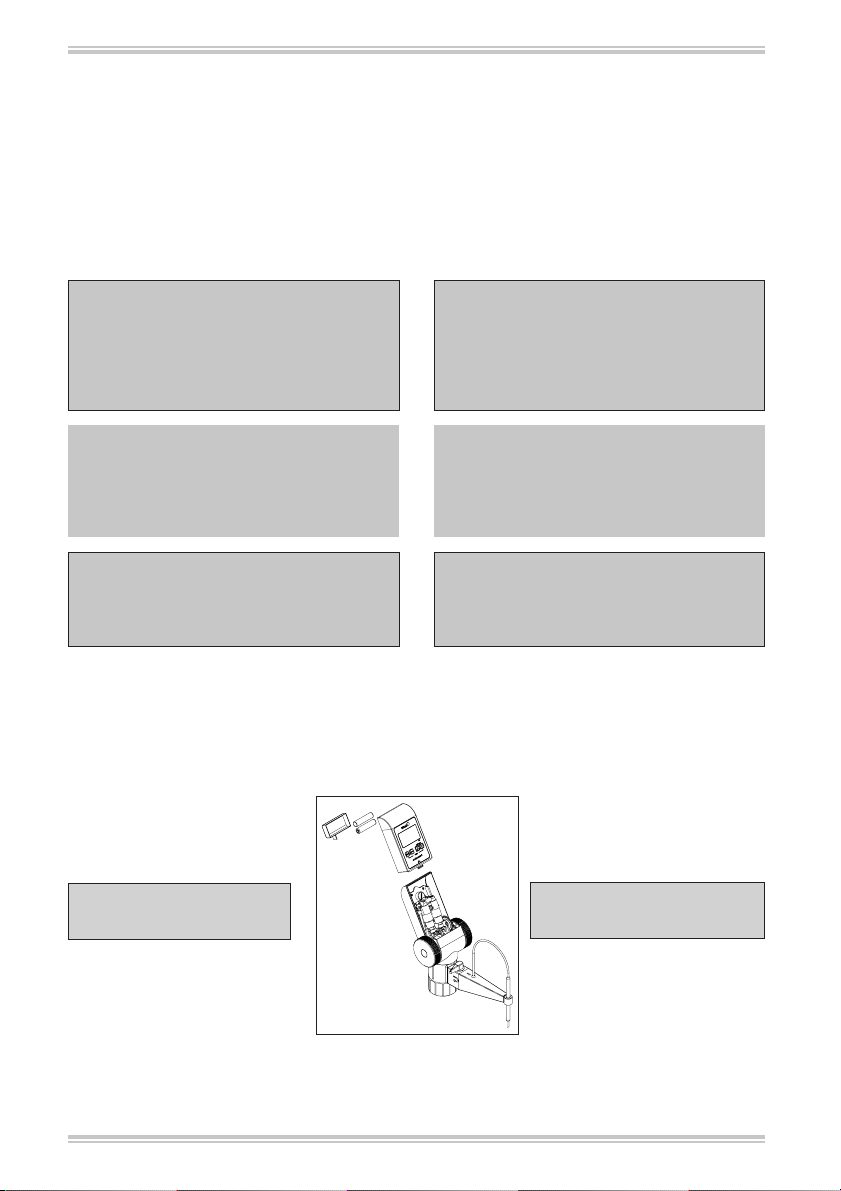

5. Die ersten Schritte

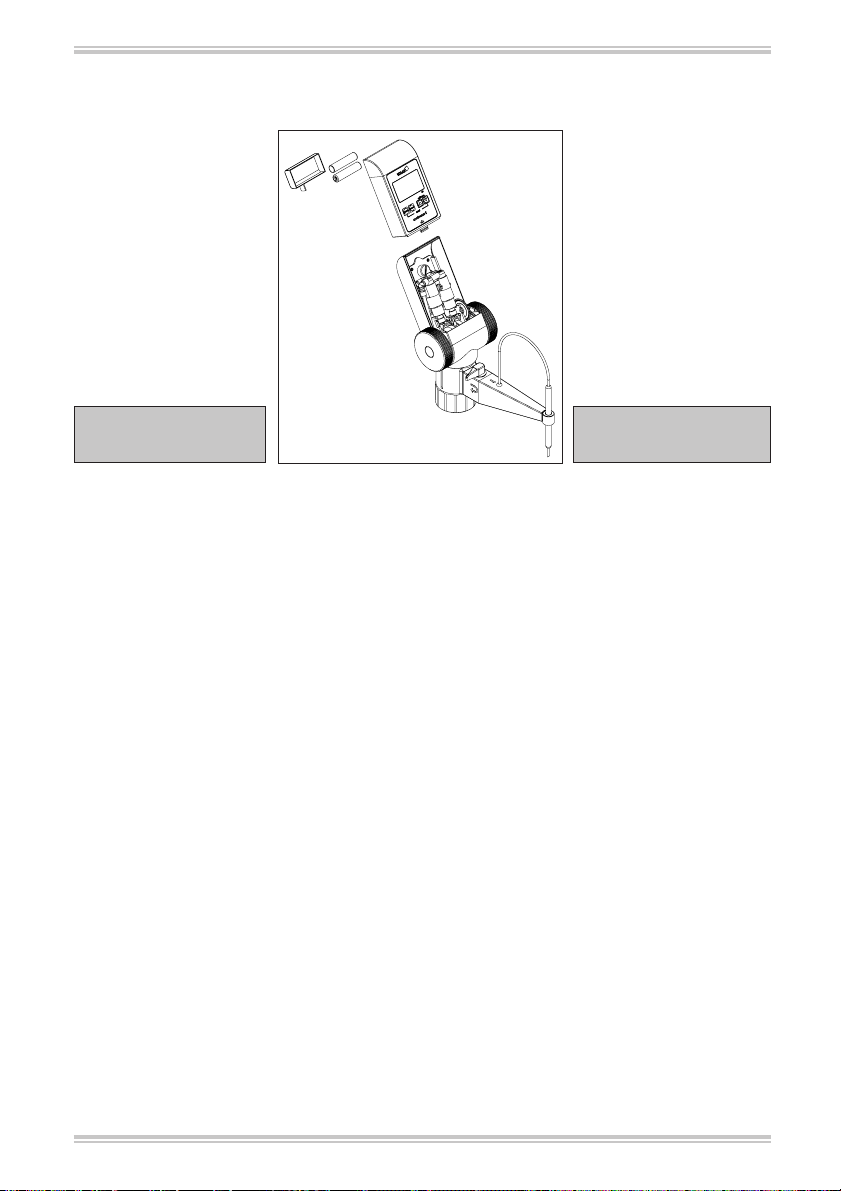

Vor dem ersten Gebrauch sind die mitgelieferten
Batterien einzusetzen:

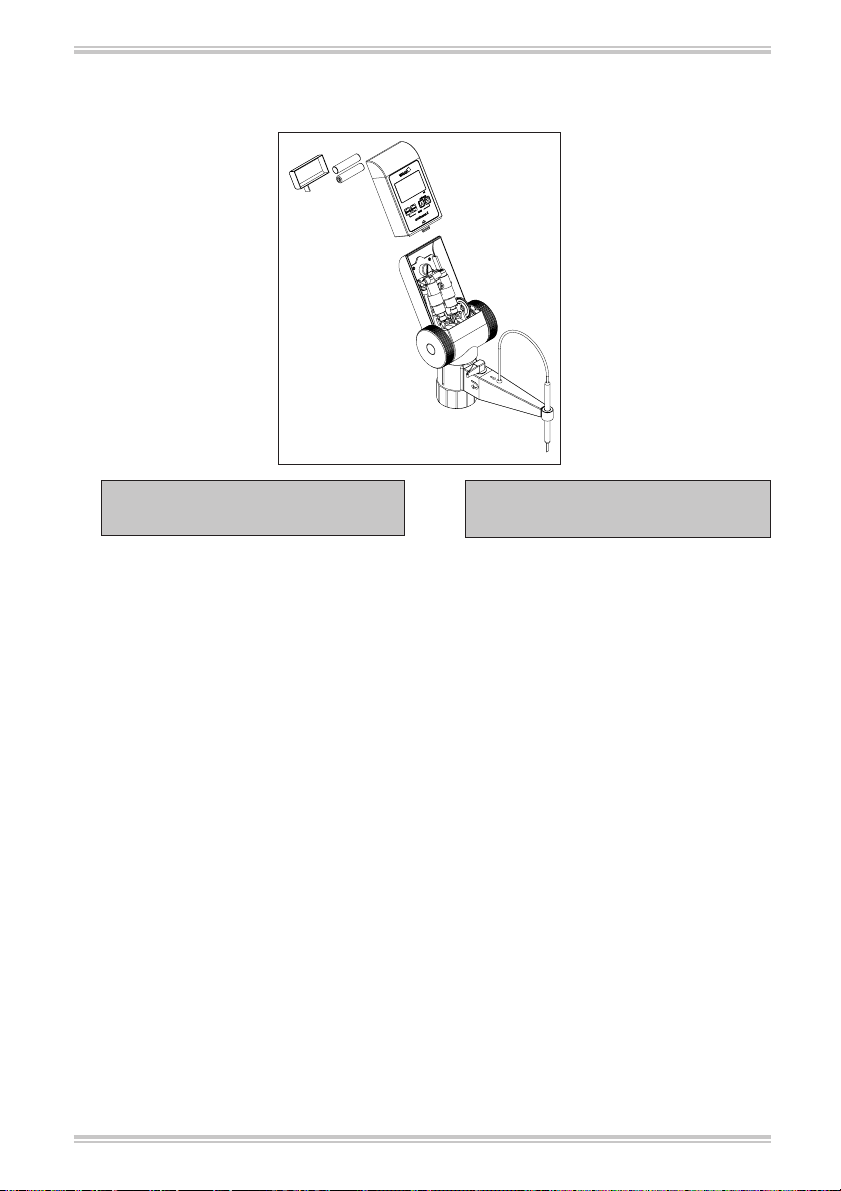

1. Mit dem Daumen auf die Arretierung
unterhalb der Bedientaste
drücken und dabei mit der
anderen Hand die vordere
Gehäuseschale nach oben
schieben.
Warning!
If there is a sign of a potential malfunction
(e.g., piston diffi cult to move) never use
force. Immediately stop dispensing and follow
cleaning instructions (see chapter 8) or contact
the manufacturer.
Note:
Compatibility of the instrument for this special
application (e.g., trace material analysis)
must be checked by the user or contact the
manufacturer.
Warning!
Do not remove the discharge tube from
its support! It must not be used as fl exible
discharge tube!
5. Getting started
Before the fi rst use please insert the provided
batteries:
1. With your thumb, press on the latch located
below the control keys. With your
other hand, simultaneously push
the front part of the outer casing
toward the top.
Achtung!
Keine Gewalt anwenden!
2. Die zwei Mikro-Batterien 1,5
V (LR03/AAA) dem Karton
entnehmen und einlegen.
Richtung von Plus- und
Minuspol beachten.
3. Zur Montage der Gehäuseschale zuerst
die Unterkante exakt einsetzen und dann
vorsichtig wieder aufschieben bis diese hörbar
einrastet.
6
Attention!
Never use force!
2. Insert two new micro batteries
1,5 V (LR03/AAA). Observe
proper alignment of poles.
3. To reassemble the casing,
position the bottom edge in place,
then gently push downward until you can hear
it locking.
Page 7
6. Geräteskizze
6. Components
15
9
10
11
13
17
1. Batterieanzeige
2. Titriermodus
3. Pause
4. Kalibriermodus
5. Volumenanzeige (0,00 bis 999,9 ml)
6. Bedientasten
7. Arretierung (Gehäuseschale)
8. Handräder
9. Filteranschluss
10. Ventilkopf (GL 45)
11. Teleskopansaugrohr
12. Ventilknebel
13. Ausstoß- inkl. Rückdosierventil
14. Sicherungsmutter Ausstoßkanüle
15. Ausstoßkanüle
16. Kanülenhalter, variabel
17. Rückdosierrohr
14
8
12
2
16
1
3
4
5
ml
Calibrate
PauseStart
Reset
6
7
1. Battery display
2. Titrating mode indicator
3. Pause indicator
4. Calibration mode indicator
5. Titrated volume display (0.00 to 999.9 ml)
6. Selection keys or buttons
7. Latch (outer casing)
8. Hand wheels
9. Filter connection plug
10. Valve head (GL 45)
11. Telescopic intake tube
12. Valve switch
13. Discharge/recirculation valve
14. Discharge tube securing nut
15. Discharge tube
16. Discharge tube support, adjustable
17. Recirculation tube
7
Page 8
7. Titrieren
7.1. Vorkehrungen zum Titrieren
1. Einsatzbeschränkungen
und allgemeine Sicherheitsbestimmungen beachten.
2. Länge des Teleskopansaugrohrs
(entsprechend der zu verwendenden Flasche) einstellen und
Ansaugrohr bis zum Anschlag in
das Ansaugventil einschieben.
Das untere Rohrende schräg
abschneiden.

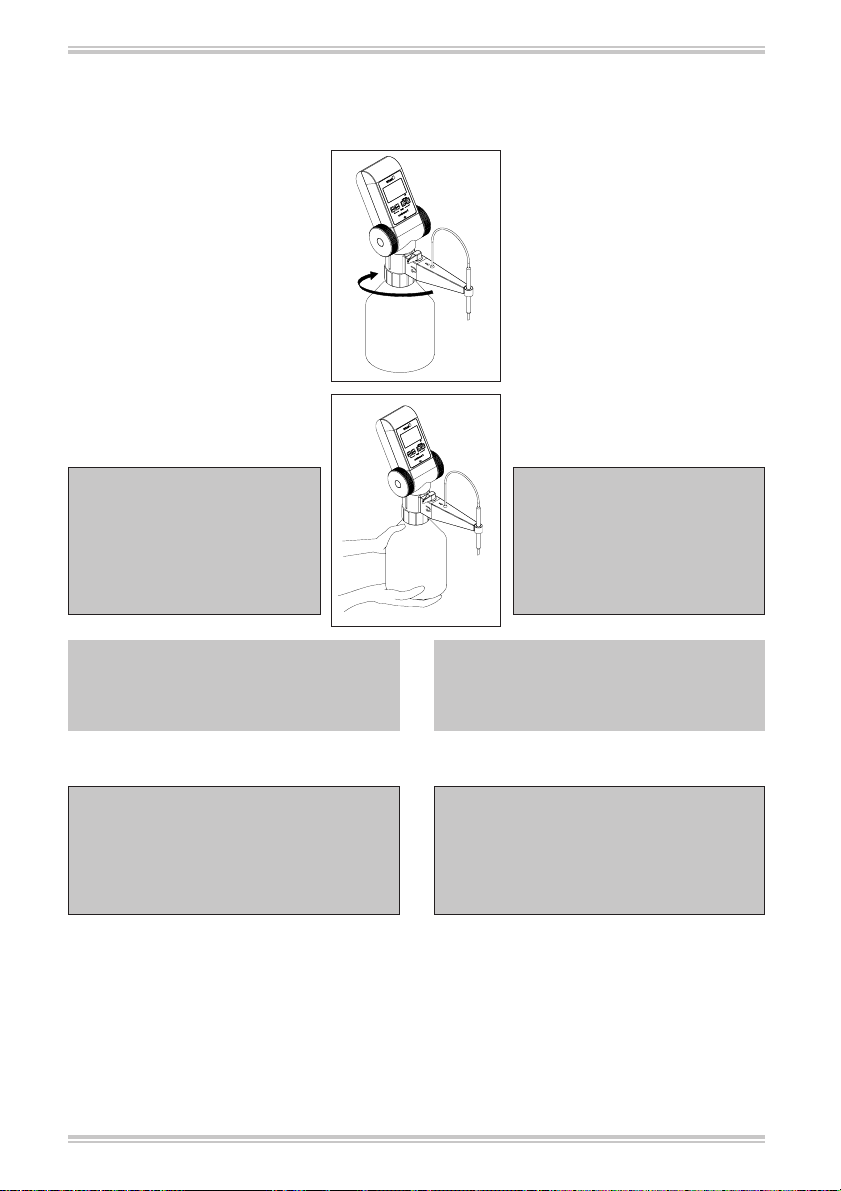

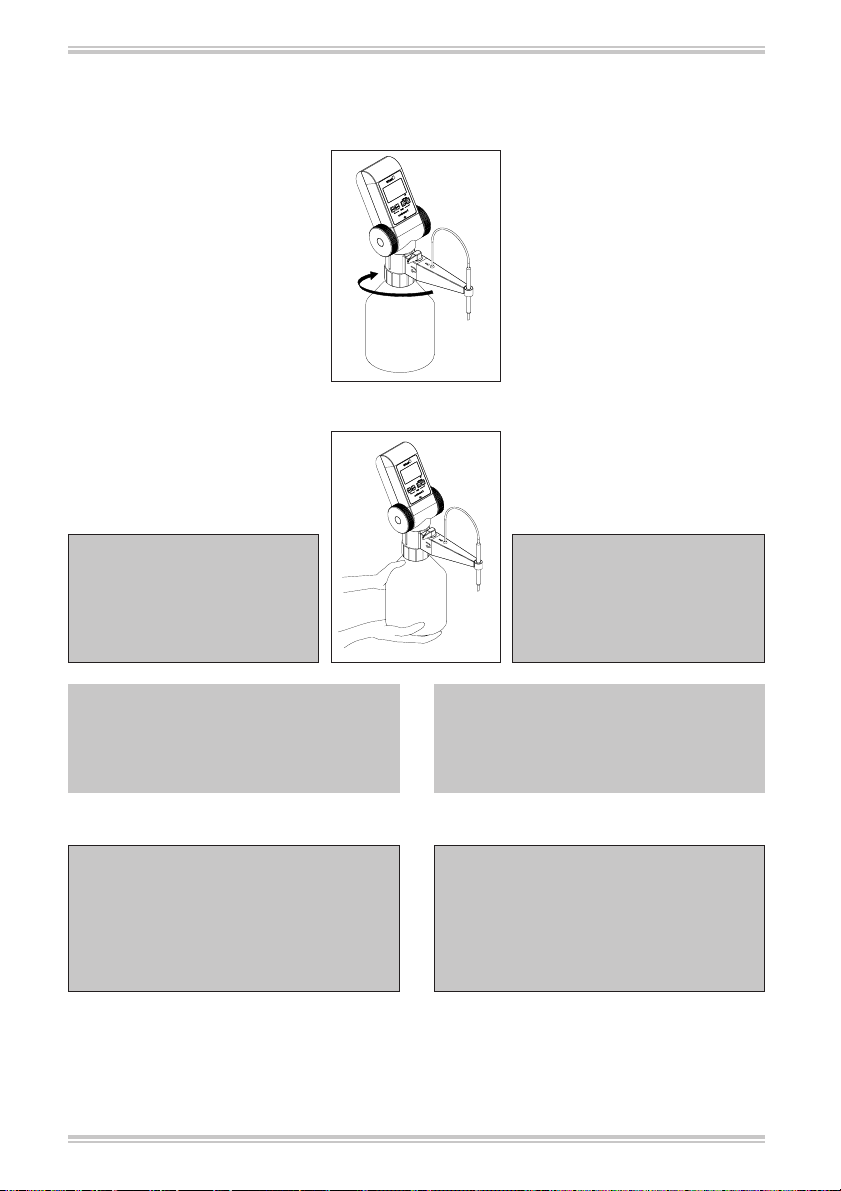

3. Gerät (Gewinde GL 45) auf die
Reagenzienfl asche aufschrauben
und das Gerät entsprechend
der Position des Etiketts ausrichten. Für Flaschen mit anderen
Gewindegrößen passenden
Adapter wählen!
7. Titration
7.1. Preparation for titration
1. Observe Operating Limitations
and general safety regulations.
2. Adjust the length of the telescopic intake tube (according to
the bottle to be used) and push
the intake tube into the intake
valve as far as it will go. Cut the
lower end at an angle.
3. Screw the instrument (thread
GL 45) onto the reagent bottle
and align it with the bottle label.
For bottles with different thread
diameter select a suitable adapter!
Warnung!
Verspritzen von Reagenz vermeiden! Gerät niemals am oberen
Gehäuse tragen. Stets Gerät und
Flasche gleichzeitig fassen. Das
montierte Gerät nur so tragen wie
abgebildet.
Hinweis:
Wenn die Flasche kürzer ist als das Ansaugrohr,
die beiden Abschnitte trennen und beide Rohre
auf die richtige Länge zurechtschneiden.
7.2. Entlüften
Warnung!
Die Ausstoßkanüle nie in Richtung des Anwenders oder auf andere Personen richten. Das
Handrad erst bewegen, wenn das Gerät vollständig montiert ist und sich der Ventilknebel
(12) in der Rückdosierstellung befi ndet
1. Ventilknebel (12) auf Rückdosieren stellen.
2. Die Handräder zum Entlüften der Fördermechanik ca. 5 - 10 Umdrehungen nach unten
drehen.
3. Ventilknebel (12) auf Normalbetrieb stellen
und geeignetes Auffanggefäß unter die
Kanülenöffnung halten.
4. Solange die Handräder nach unten drehen, bis
in der Kanüle keine Luftblasen mehr auftreten.
Warning!
Avoid splashing of reagent! Always
support both the instrument and
the bottle. Carry the mounted
instrument only as shown in fi gure.
Note:
If the bottle is shorter than the fi lling tube,
separate the two sections and cut both fi lling
tubes to the correct length.
7.2. Priming
Warning!
Ensure that the discharge tube is pointing away
from the user and other persons at all times. Do
not move the hand wheels until the instrument
has been correctly mounted, and the valve
switch (12) is in the ”recirculate” position.
1. Set the valve switch (12) to ”recirculation.”
2. Turn the hand wheels forward 5 - 10 turns to
remove air from the mechanism.
3. Set the valve switch (12) to the normal
operating position, and hold a suitable vessel
below the discharge tube outlet.
4. Turn the hand wheels forward until air bubbles
have disappeared in the discharge tube.
8
Page 9
7.3. Titrieren

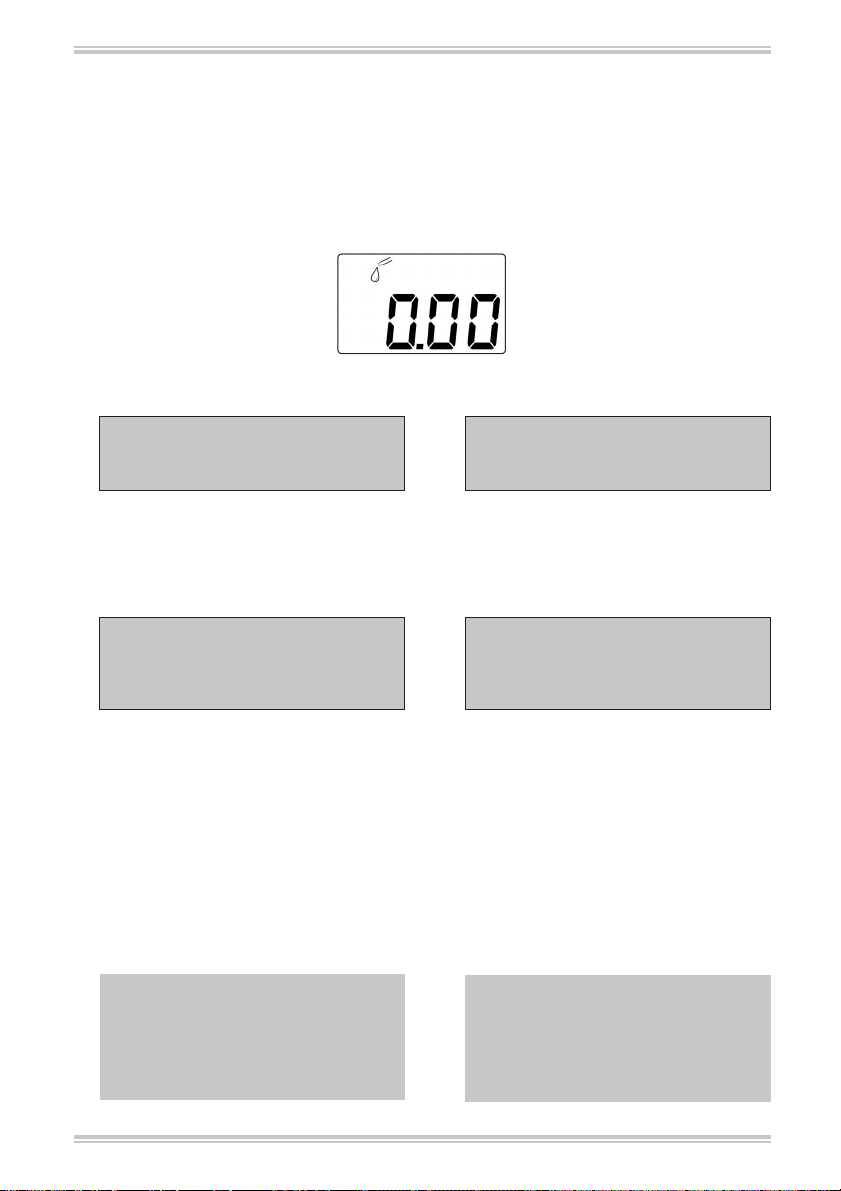

1. Zum Einschalten der LCD-Anzeige
Start-Taste drücken. Im Display erscheint die Anzeige im Titriermodus.
2. Ein geeignetes Auffanggefäß unter
die Öffnung der Ausstoßkanüle
halten.
Achtung!
Verbleibende Chemikalientropfen von der
Ausstoßkanüle abstreifen.
7.3. Titration
1. To switch on the LCD, press the
start key. The titration mode
appears in the display.
2. Place a suitable collecting vessel
below the discharge tube outlet.
Attention!
Wipe the remaining reagent drops from
the discharge tube into the vessel.
3. Flüssigkeit durch Drehen der Handräder
nach unten abgeben, bis der gewünschte
Wert erreicht ist. Bei einem versehentlichen
Zurückdrehen der Handräder laufen diese frei
– ohne Einfl uss auf die Dosierung.
Achtung!
Um Verspritzen der Flüssigkeit zu vermeiden, Handräder stets langsam und
gleichmäßig drehen.
4. Für eine erneute Titration wird durch
Drücken der Start-Taste die Anzeige auf Null
zurückgesetzt.
5. Die Anzeige schaltet sich nach ca. 5 min automatisch ab. Der titrierte Wert bleibt gespeichert. Durch Drücken der Start- oder PauseTaste erscheint in der Anzeige der gespeicherte
Wert und ein evtl. unterbrochener Titriervorgang
kann fortgesetzt werden.
6. Nach Abschluss des Titriervorgangs den
Ventilknebel (12) auf Rückdosieren stellen.
Hinweis!
Nach Abschluss oder einer Unterbrechung
der Titration den Ventilknebel (12) stets
auf Rückdosieren stellen, um einer
unabsichtlichen Abgabe von Flüssigkeit aus
der Ausstoßkanüle vorzubeugen.
7.4. Wechsel der Vorratsfl asche
Wechsel der Vorratsfl asche während eines
Titriervorgangs:
1. Pause-Taste drücken. Die Anzeige mit dem
titrierten Wert wird gespeichert.
2. Vorgehensweise beim Flaschenwechsel analog
dem Kapitel 8.1, „Entleeren“.
3. Neue Flasche montieren und Gerät entlüften
(Kapitel 7.2).
4. Pause-Taste erneut drücken. Das Titriersymbol
erscheint in der Anzeige und es kann mit dem
gespeicherten Wert weiter titriert werden.
3. Dispense reagent by turning the hand wheels
forward until the desired value has been
reached. If the hand wheels are rotated
backward accidentally, they do not engage and
the dispensing process is not affected.
Attention!
To avoid splashing of reagent, always turn
the hand wheels using a slow and steady
motion.
4. To start a new titration, press the ”Start” key
to reset the display to zero.
5. The display switches off automatically after
approx. 5 minutes of idle time. However, the
titrated value remains stored. It will reappear
when the ”Start” or ”Pause” key are pressed,
and the titration can be continued.
6. When the titrating action is fi nished, set the
valve switch (12) back to ”recirculation.”
Note!
When the titrating is completed or
interrupted, always set the valve switch
(12) to ”recirculation” to prevent the
accidental release of liquid from the
discharge tube.
7.4. Changing the reagent bottle
Changing the reagent bottle during a titration
process:
1. Press the ”Pause” key. The titrated value
remains stored in the display.
2. Remove the instrument from the bottle as
described in Chapter 8.1 (”Emptying”).
3. Mount a new bottle and prime the instrument
(Chapter 7.2).
4. Press the ”Pause” key again. The ”Titration”
icon reappears in the display, and titration can
be resumed, starting with the stored value.
9
Page 10
8. Reinigen
Um eine einwandfreie Funktion zu erhalten, muss
das Gerät gereinigt werden:
1. Sofort, wenn sich die Handräder schwer
drehen lassen
2. Beim Reagenz-Wechsel
3. Vor längerem Nichtgebrauch
4. Vor Wartungs- und Reparaturarbeiten
5. Täglich bei Verwendung von Lösungen die
zum Auskristallisieren neigen und höher
konzentrierten Laugen
8. Cleaning
Instrument will only function safely if cleaned
regularly. Be sure to clean instrument:
1. Immediately, if the hand wheels move stiffl y
2. Before changing reagents
3. Before longer breaks in use
4. Before any maintenance and repair work
5. Daily after use with solutions prone to
crystallization and concentrated bases
Warnung:
Fördermechanik, Ventile, Teleskopansaugrohr und Ausstoßkanüle sind mit
Reagenz gefüllt.
Allgemeine Sicherheitsregeln beachten,
z. B. Schutzkleidung, Schutzbrille und
Schutzhandschuhe tragen.
8.1. Entleeren
1. Das Gerät mit Flasche in eine geeignete
Auffangwanne stellen.
2. Das Gerät von der Flasche abschrauben und
soweit herausziehen, bis das Ansaugrohr nicht
mehr in die Flüssigkeit taucht.
3. Ansaugrohr vorsichtig innen gegen die Flasche
klopfen, damit das Reagenz herausläuft.
4. Das Gerät von der Flasche abnehmen und auf
eine weitere leere Flasche schrauben.
Die Ausstoßkanüle über die Öffnung der
gebrauchten Flasche halten und durch
Drehen der Handräder entleeren. Dann
den Ventilknebel auf Rückdosieren stellen
und durch Drehen der Handräder auch den
Rückdosierkanal entleeren.
8.2. Standard-Reinigung
1. Das Gerät auf eine Flasche schrauben, die mit
einem geeigneten Reinigungsmittel gefüllt ist.
2. Durch Drehen der Handräder das Gerät
gründlich spülen
3. Gerät von der Flasche abschrauben und
durch mehrmaliges Drehen der Handräder
vollständig, wie oben beschrieben, entleeren.
4. Das Gerät auf eine mit dest. Wasser gefüllte
Flasche schrauben, gründlich spülen und
anschließend wie oben beschrieben entleeren.
Warning:
The intake mechanism, valves, and intake/
discharge tubes are fi lled with reagent.
Observe general safety regulations, e. g.,
wear protective clothing, goggles and
gloves.
8.1. Emptying
1. Place instrument into a suitable basin.
2. Unscrew the instrument and lift it high enough
so that the intake tube is no longer immersed
in liquid.
3. Cautiously tap the intake tube against the
inside of the bottle so that the reagent runs
out.
4. Remove the instrument from the bottle and
mount it on another empty bottle.
Point the discharge tube into the opening of
the used bottle, and empty the instrument
by turning the hand wheels. Then set the
valve switch to ”recirculation” and turn the
hand wheels again to empty the recirculation
channel.
8.2. Standard cleaning
1. Mount the instrument on a bottle fi lled with a
suitable cleaning solution.
2. Rinse the instrument thoroughly by turning the
hand wheels.
3. Remove the instrument from the bottle and
empty it completely by turning the hand
wheels, as described above.
4. Mount the instrument on a bottle fi lled with
distilled water. Rinse thoroughly, then empty,
as described above.
10
Page 11
8.3. Intensiv-Reinigung
Die Intensiv-Reinigung schließt an die StandardReinigung an (siehe Kapitel 8.2) und ist
erforderlich, wenn sich die Handräder schwer
bewegen lassen oder das Gerät stark verschmutzt
ist. Dazu muss das Gerät teilweise zerlegt werden.
8.3. Intensive Cleaning
Intensive cleaning must preceded by the standard
cleaning procedure (see chapter 8.2). This
procedure must be followed if the hand wheels are
hard to move, or if the instrument is heavily soiled.
For this purpose, the instrument must be partially
disassembled.
Warnung!
Vor dem Zerlegen grundsätzlich die Standard-
Reinigung durchführen.
Um Verletzungen durch Chemikalien zu
vermeiden, Augenschutz, Schutzkleidung und
Schutzhandschuhe tragen. Verspritzen von
Reagenz vermeiden.
1. Teleskopansaugrohr abziehen und mit einer
weichen Flaschenbürste reinigen, ggf. ersetzen.
2. Variable Ausstoßkanüle mit einer weichen
Bürste reinigen, ggf. ersetzen.
3. Zum Reinigen des Ausstoß- inkl.
Rückdosierventils siehe Kapitel 9.
Hinweis:
Die Fördermechanik inkl. der Ventile im
Gehäuseinnern darf nur durch geschultes
Fachpersonal gewartet werden. Sollten sich die
Verschmutzungen durch mehrmaliges Spülen
nicht beseitigen lassen, senden Sie das Gerät
zur Reparatur an Ihren autorisierten Fachhändler
(siehe Kap. 13).
Warning!
Before disassemble, always preform the
standard cleaning procedure.
To prevent injuries from chemicals, always
wear eye protection, protective clothing and
protective gloves. Avoid splashing of reagent.
1. Pull off the telescopic intake tube and clean it
with a soft bottle brush. Replace if necessary,
especially if cracked or worn.
2. Clean discharge tube with a soft brush.
Replace if necessary, especially if cracked or
worn.
3. For instructions about cleaning the discharge/
recirculation valves, see chap. 9.
Note:
The intake mechanism including the internal
valves can only be serviced by trained and
authorized service personnel. If continues to be
soiled after repeated rinsing, please send the
instrument to your authorized dealer for repair
(see Chapter 13).
11
Page 12
9. Ausstoß- inkl. Rückdosierventil reinigen bzw. ersetzen
9. Cleaning or replacement of
discharge / recirculation valve
Warnung!
Beim Demontieren und Montieren nie
Gewalt anwenden. Darauf achten, dass
beim Zusammenbau des Gerätes alle Teile
sicher festsitzen.
1. Den Ventilknebel (12) auf Rückdosieren stellen.
2. Den Ventilknebel (12) und danach den
Kanülenhalter (16) nach oben abziehen.
3. Sicherungsmutter (14) der Ausstoßkanüle
abschrauben und Ausstoßkanüle (15)
herausziehen.
4. Ausstoß- inkl. Rückdosierventil (13) nach vorn
herausziehen.
5. Alle Teile reinigen ggf. ersetzen.
6. Beim Montieren Ausstoß- inkl. Rückdosierventil
(13) mit der Hand bis zum Anschlag
hineinschieben.
7. Ausstoßkanüle (15) bis zum Anschlag
hineinschieben und Sicherungsmutter (14)
aufschrauben.
8. In umgekehrter Reihenfolge Kanülenhalter (16)
und Ventilknebel (12) des Rückdosierventils
montieren.
Hinweis:
Anschließend ggf. eine gravimetrische Volumenprüfung durchführen (siehe Kap. 12).
Warning!
Never use force during disassembly and
assembly. Verify that all components fi t
tightly and securely.
1. Set valve switch (12) to „recirculation“.
2. Remove the valve switch (12), then lift the
discharge tube support (16).
3. Unscrew the discharge tube securing nut (14)
and pull out the discharge tube (15).
4. Pull out the discharge/recirculation valve (13).
5. Clean all parts. Replace if necessary.
6. To reassemble, push in the discharge/
recirculation valve by hand.
7. Push in the discharge tube (15). Tighten the
securing nut (14).
8. Mount the discharge tube support (16) and the
valve switch (12).
Note:
Subsequent to reassembly gravimetrically
check the volume (see chapter 12).
12
Page 13
10. Batterie austauschen 10. Battery replacement
Ist die Batteriekapazität erschöpft, so wird dies durch
das durchgestrichene
Batteriesymbol im Display
oben links angezeigt. Die
Batterien müssen dann
ausgetauscht werden.
1. Mit dem Daumen auf
die Arretierung unterhalb der Bedientasten
drücken und dabei mit
der anderen Hand die
vordere Gehäuseschale
nach oben schieben.
Achtung!
Keine Gewalt anwenden!
2. Die verbrauchten Batterien entnehmen und
umweltgerecht entsorgen.
3. Zwei neue Mikro Batterien 1,5 V (LR03/AAA)
einlegen. Richtung von Plus- und Minuspol
beachten.
4. Zur Montage der Gehäuseschale zuerst
die Unterkante exakt einsetzen und dann
vorsichtig wieder aufschieben bis diese hörbar
einrastet.
When battery power runs low,
a crossed-out battery symbol
appears at the top left of the
display. The batteries then
need to be replaced.
1. With your thumb, press
on the latch (7) located
below the control keys.
With your other hand,
simultaneously push the
front part of the outer
casing toward the top.
Attention!
Never use force!
2. Remove the old batteries and dispose of
properly.
3. Insert two new micro batteries 1,5 V (LR03/
AAA). Observe proper alignment of poles.
4. To reassemble the casing, position the bottom
edge in place, then gently push downward
until you can hear it locking.
11. Kalibrieren, Justieren
11.1 Kalibrieren
Das Prüfverfahren ist in der DIN EN ISO 8655/6
ausführlich beschrieben.
1. Zur Prüfung der Bürette destilliertes Wasser in
ein Wägegefäß dosieren.
2. Dosierte Wassermenge auf einer
Analysenwaage wägen.
3. Angezeigtes Gewicht unter Berücksichtigung
von Temperatur, Dichte und Luftauftrieb in
Volumeneinheiten umrechnen. (Der Faktor Z ist
der Norm zu entnehmen.)
4. 10 Dosierungen durchführen.
5. Mittleres Volumen aus den 10 Messwerten
errechnen (Istwert). Dann systematische
Messabweichung (%) und zufällige
Messabweichung (%) berechnen.
11. Volume Check, Recalibration
11.1 Volume Check
The procedure is described in detail in
DIN EN ISO 8655/6.
1. To check the instrument, dispense distilled
water into a weighing vessel.
2. Weigh the dispensed amount of water with an
analytical balance.
3. Convert the indicated weight into volume
units, taking into account the temperature,
density and atmospheric pressure. (The
conversion factor Z is published in the
standard.)
4. Carry out 10 dispensing procedures.
5. From the 10 measured values, calculate the
mean measured volume. Then calculate
accuracy and coeffi cient of variation.
13
Page 14
11.2 Justieren
Nach längerem Gebrauch oder bei besonderen
Einsatzbedingungen kann die Bürette
justiert werden, um Richtigkeitsunterschiede
auszugleichen.
1. Nach dem letzten abgegebenen Titriervolumen
z. B. 25 ml bzw. 50 ml die Pause-Taste
drücken. Das Volumen wird gespeichert.
11.2 Recalibration
After prolonged use, or for specifi c applications
instrument can be adjusted in order to compensate
for differences in accuracy.
1. After the titration volume has been dispensed
(e. g., 25 ml to 50 ml), press the Pause key.
The last volume which has been titrated is then
stored.

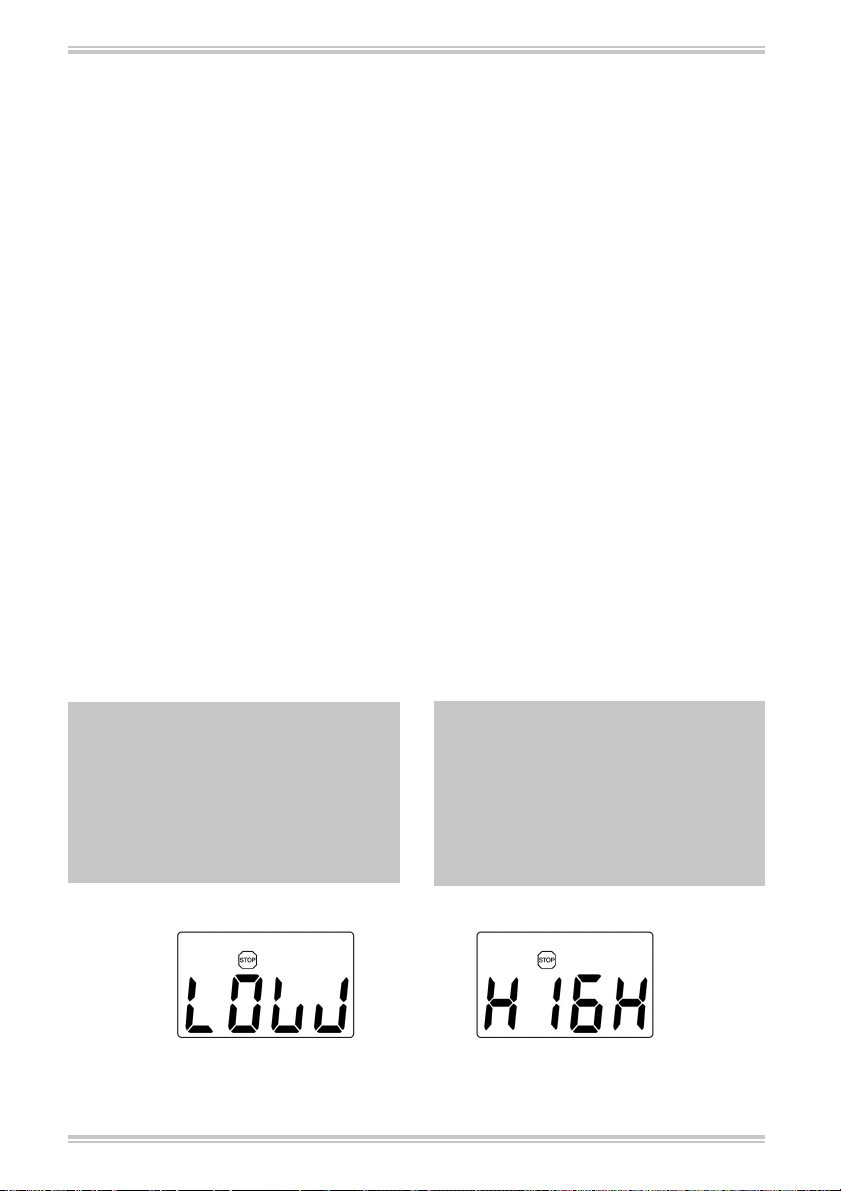

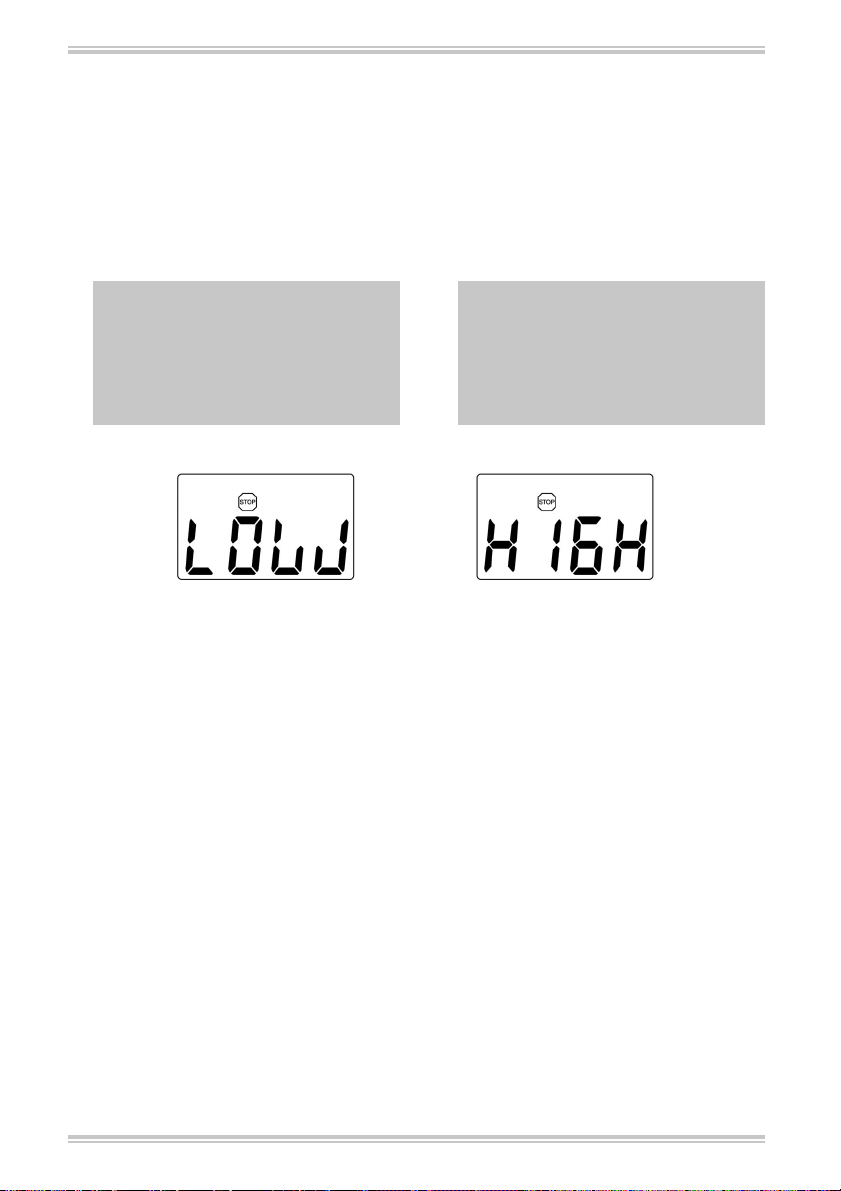

Hinweis:
Eine Justierung mit einem Wert < 10 ml
bzw. > 90 ml ist nicht möglich, da damit ein
zu geringes oder zu großes Volumen dosiert
wurde! Wird bei Werten < 10 ml oder > 90
ml der CAL-Modus aufgerufen, erscheinen
folgende Anzeigen im Display:
2.
▲-Taste und ▼-Taste gleichzeitig drücken und
3 Sekunden gedrückt halten, bis in der Anzeige
rechts oben im Display blinkend „CAL”
erscheint.
3. Mit der ▲-Taste oder ▼-Taste das im Display
angezeigte Volumen auf das tatsächlich
titrierte Volumen (Istwert) (siehe Kapitel 11.1)
einstellen.
4. Start-Taste drücken. Der eingestellte Wert wird
automatisch übernommen, die Anzeige wird
auf Null zurückgesetzt und die Justierung ist
beendet. Im Display bleibt die Anzeige „C“
erhalten, welche darauf hinweist, dass die
Werkseinstellung verändert wurde. (Rückkehr
zur Werkseinstellung, siehe Kapitel 11.3,
Reset-Funktion)
Note:
It is not possible to perform calibration
with a value < 10 ml or > 90 ml, as the
test volume is then too low or too high. At
the attempt to enter the CAL mode with a
volume < 10 ml or > 90 ml, the following
displays will appear:
oder
or
2. Hold down the
simultaneously for 3 seconds until “CAL” starts
fl ashing in the top right-hand corner of the
display.
3. Using the ▲ or ▼ key, change the value
shown in the display to the value of the mean
measured volume (see chapter 11.1).
4. Press the ”Start” key. The adjusted value is
automatically accepted; the display is reset
to zero, and the calibration procedure is
completed. The symbol ”C” appears in the
display from now on, indicating that the factory
calibration has been modifi ed. (To revert to the
factory calibration, see Chapter 11.3 ”Reset
function”).
▲-key and the ▼-key
14
Page 15
Hinweis:
Im Titriermodus kann, wenn das „C“Symbol angezeigt wird, durch Drücken
der ▲-Taste oder ▼-Taste der eingestellte
Kalibrierwert zur Kontrolle angezeigt
werden. Nach dem Loslassen der Tasten
wechselt die Anzeige automatisch zur letzten
Displayanzeige zurück.
Note:
When in titrating mode and the ”C”
symbol is displayed, the current calibration
value can be checked by pressing the ▲
or ▼ key. When the keys are released, the
display automatically reverts back to the last
value displayed.
11.3 Reset-Funktion
Mit der Reset-Funktion wird die Werkseinstellung
wiederhergestellt.
1. Start-Taste drücken. Der angezeigte Wert wird
automatisch auf Null zurückgesetzt und das
Gerät schaltet in den Titriermodus.
2. Gleichzeitig Start-Taste und die ▼-Taste
drücken und für 3 s gedrückt halten. Das
„C“-Symbol in der Anzeige verschwindet und
die Werkseinstellung ist wieder hergestellt.
11.3. Reset function
The reset function restores the factory calibration.
1. Press the ”Start” key. The display is reset to
zero, and the instrument changes into titrating
mode.
2. Press the ”Start” key and the ▼ key simultaneously for 3 seconds. The ”C” symbol
disappears from the display, and the original
factory calibration is restored.
15
Page 16
12. Störung
Störung Ursache Beseitigung
Luft wird angesaugt bzw.
Luftblasen in der Ausstoßkanüle.
– Das Gerät wurde nicht
ausreichend entlüftet.
– Das Ansaugrohr ist nicht aus-
reichend aufgeschoben oder
beschädigt.
– Das Verfahren zur Entlüftung des
Gerätes befolgen (siehe Kapitel
7.2).
– Reinigungsverfahren durchführen
(siehe Kapitel 8). Das Ansaugrohr
ganz auf das Ansaugventil aufschieben, ggf. verkürzen oder notfalls
austauschen.
Es wird keine Flüssigkeit
aufgenommen.
Das abgegebene
Titriervolumen
ist zu gering.
– Das Ende des Ansaugrohrs taucht
nicht in die Flüssigkeit ein.
– Das Ansaugventil ist verstopft oder
verklebt.
– Das Ansaugventil ist verschmutzt
oder beschädigt.
– Das Ansaugrohr ist nicht
ausreichend aufgeschoben
oder beschädigt.
– Die Bürette befi ndet sich im
„C“-Modus.
– Ansaugrohr verlängern, bis es in die
Flüssigkeit eintaucht.
– Reinigungsverfahren durchführen
(siehe Kapitel 8), ggf. Gerät zur
Reparatur einsenden (Kapitel 13).
– Intensiv-Reinigung durchführen
(siehe Kapitel 8.3). Ggf. Gerät zur
Reparatur einsenden (Kapitel 13).
– Das Ansaugrohr ganz auf das
Ansaugventil aufschieben, ggf. verkürzen oder notfalls austauschen.
– Reset ausführen (siehe Kap. 11.3),
um zur Werkseinstellung zurückzukehren.
16
Page 17
12. Troubleshooting
Error Cause Solution
Air is aspirated or air
bubbles are present in the
discharge tube.
– Instrument has not been primed
correctly.
– Intake tube is not properly
mounted or is damaged.
– Follow ”Priming” procedure
(Chapter 7.2).
– Follow the cleaning procedure
(Chapter 8). Push the intake tube
into the intake valve as far as it will
go. Shorten the intake tube, cut it
off at an angle, or replace if needed.
– End of intake tube is above the
surface of the liquid.
No liquid is aspirated. – Intake valve is sticking or clogged. – Follow ”Intensive Cleaning”
Dispensed volume is too
low.
– Intake valve is soiled or damaged. – Follow ”Intensive Cleaning”
– Intake tube is not properly mounted
or is damaged.
– Instrument is in ”C” mode. – Reset the instrument
– Extend the intake tube until it is
immersed in the liquid.
procedure (Chapter 8). If this does
not solve problem follow „Repair
Service“ (see chapter 13).
procedure (Chapter 8.3). Remove
the intake tube. If this does not solve
problem follow „Repair Service“ (see
chapter 13).
– Push the aspirating tube onto
the fi lling valve as far as possible.
Shorten the aspirating tube or
replace if necessary.
(Chapter 11.3) to restore
factory calibration.
17
Page 18
13. Einsenden zur Reparatur
13. Repair Service
Hinweis:
Aus Sicherheitsgründen können nur saubere/
dekontaminierte Geräte geprüft/gereinigt
werden.
Das Gerät sorgfältig reinigen. Dann mit Beschreibung der Störung und Angaben zu den
dosierten Flüssigkeiten einsenden.
14. Mängelhaftung
Wir haften nicht für Folgen unsachgemäßer
Behandlung, Verwendung, Wartung, Bedienung
oder nicht autorisierter Reparatur des Gerätes oder
für Folgen normaler Abnutzung, insbesondere
von Verschleißteilen wie z. B. Kolben, Dichtungen,
Ventilen sowie bei Glasbruch. Gleiches gilt für
die Nichtbeachtung der Gebrauchsanleitung.
Insbesondere übernehmen wir keine Haftung für
entstandene Schäden, wenn das Gerät weiter
zerlegt wurde als in der Gebrauchsanleitung
beschrieben oder wenn fremde Zubehör- bzw.
Ersatzteile eingebaut wurden.
15. Technische Daten /
Bestelldaten
15.1 Lieferumfang
Note:
For safety reasons only clean/decontaminated
instruments can be checked/repaired.
Clean the instrument thoroughly. Return
instrument along with a description of the
malfunction and dispensed liquid.
14. Warranty
We shall not be liable for the consequences of
improper handling, use, servicing or unauthorized
repairs of the instrument or the consequences
of normal wear and tear especially of wearing
parts such as pistons, seals, valves and the
breakage of glass as well as the failure to follow
the instructions of the operating manual. We are
not liable for damage resulting from any actions
not described in the operating manual or if nonoriginal parts have been used.
15. Technical Data /
Ordering Data
15.1 Items supplied
Digital Bürette continuous
(Standardgewinde GL 45), komplett,
3 Adapter (GL 45/S 40, GL 45/38 und GL 38/32),
1 Teleskopansaugrohr,
2 Mikro-Batterien 1,5 V (LR03, AAA)
Volumen/
Umdrehung
Volume per turn
continuous E 2,5 ml <_ ± 0,2
continuous RS 5,0 ml
* Werte sind auf das Nennvolumen bezogen / Values based on nominal volume
18
Systematische
Messabweichung*, R%
Systematic error*, A%
Digital Buret continuous
(Standard thread GL 45), complete,
3 adapters (GL 45/S 40, GL 45/38 and GL 38/32),
1 telescopic intake tube,
2 micro batteries 1.5 V (LR03, AAA)
<_ ± 0,2
Zufällige
Messabweichung*, V%
Random error*, CV%
<_ 0,1
<_ 0,1
Best.-Nr.
Cat. No.
1620506
1620507
Page 19
Justierbedingungen Destilliertes Wasser,
Ex, 20 ± 0,5 °C
Anzahl der
Bestimmungen 10 nach
DIN EN ISO 8655
(Technische Änderungen vorbehalten!)
Calibration conditions Distilled water,
delivered at
20 ± 0.5 °C
Number of
testing procedures 10 according to
DIN EN ISO 8655/6
(Technical specifi cations subject to change.)
15.2 Leistungs- und Stromangaben
- Betriebsspannung 3 V
(2 Batterien LR03/AAA je 1,5 V)
- Stromverbrauch unter 10 mA
- Schutzart: IP54
15.3 Zubehör und Ersatzteile
1. Teleskop-Ansaugrohr (11)
(200 - 350 mm)
(FEP, ETFE, PTFE) Best.-Nr. 1671085
2. Ausstoß- inkl. Rückdosierventil (13)
(PTFE, PFA)
für continuous E und RS Best.-Nr. 1655085
3. Dosierkanüle (14/15), komplett Best.-Nr.
1650135
4. Kanülenhalter (16),
variabel Best.-Nr. 1650162
5. Trockenrohr,
komplett (ohne Füllung) Best.-Nr. 1671095
6. Mikro-Batterien 1,5 V
(LR03/AAA), 2 Stück Best.-Nr. 1670216
Gewindefl aschen, beschichtet
Volumen Gewinde Best.-Nr.
1000 ml GL 45 1671500
2500 ml GL 45 1671510
15.2 Power and current data
- Operating voltage 3 V
(2 LR03/AAA,1.5 V batteries each)
- Power consumption less than10 mA
- Protection type: IP54
15.3 Accessories and Spare Parts
1. Telescopic intake tube (11)
(200 - 350 mm)
(FEP, ETFE, PTFE) Cat.No. 1671085
2. Discharge/recirculation valve (13)
(PTFE, PFA)
for continuous E and RS Cat.No. 1655085
3. Discharge tube (14/15),
complete Cat.No. 1650135
4. Discharge tube support (16),
adjustable Cat.No. 1650162
5. Drying tube, complete
(without drying agent) Cat.No. 1671095
6. Micro batteries 1,5 V
(LR03/AAA), 2 units Cat.No. 1670216
Threaded bottles, coated
Volume Thread Cat. No.
1000 ml GL 45 1671500
2500 ml GL 45 1671510
Gewinde-Adapter
Gewinde Best.-Nr.
GL 45 - GL 32 1670180
GL 45 - GL 38 1670110
GL 45 - S 40 1670120
GL 32 - NS 19/26 1670066
GL 32 - NS 24/29 1670067
GL 32 - NS 29/32 1670068
Threaded adapter
Thread Cat. No.
GL 45 - GL 32 1670180
GL 45 - GL 38 1670110
GL 45 - S 40 1670120
GL 32 - NS 19/26 1670066
GL 32 - NS 24/29 1670067
GL 32 - NS 29/32 1670068
19
Page 20
202122
Page 21
Page 22
1. Règles de sécurité
Il est impossible d’énumérer dans ce mode
d’emploi tous les aspects de sécurité pouvant
résulter de l’utilisation de l’appareil. Il est de la
responsabilité de l’utilisateur d’être sûr que les
consignes de sécurité et de santé seront respectées
et de vérifi er si l’appareil est approprié pour
l’application prévue.
1. Toujours prendre les mesures de précaution
maximales lors du titrage de produits
chimiques corrosifs, toxiques, radioactifs ou
nocifs pour la santé.
2. Respecter les règles de sécurité générales (par
ex. porter des vêtements de protection, des
lunettes et des gants protecteurs).
3. Suivre scrupuleusement les instructions du
mode d’emploi et les données des fabricants
de réactifs.
4. Ne pas utiliser l’appareil dans des environnements potentiellement explosifs.
5. N’utiliser l’appareil que pour titrer des liquides
en respectant les interdictions et restrictions
d’emploi défi nies. En cas de doute quant
à l’aptitude de l’appareil, absolument se
renseigner auprès du fabricant.
6. Avant l’emploi de l’appareil, toujours vérifi er
l’état de fonctionnement correct de celui-ci,
par ex. déplacement facile du piston,
étanchéité et bon positionnement de tubes,
canules, etc.
7. Ne pas employer la force, celle-ci pouvant
mettre en danger l’utilisateur ou une autre
personne.
8. S’assurer que la canule d’éjection n’est pas
dirigée vers l’utilisateur ou une autre personne
lors du titrage. Eviter les éclaboussures. Ne
titrer que dans des récipients adéquats.
9. Ne pas transporter l’appareil monté sur le
fl acon en le saisissant par la partie supérieure
du boîtier.
10. Ne démonter l’appareil que lorsque celui-ci est
nettoyé.
11. N’utiliser que des accessoires et pièces de
rechange d’origine. Ne pas effectuer de
modifi cations techniques.
12. En cas de dérangement (par ex. molettes se
laissant diffi cilement tourner, non-étanchéité)
arrêter immédiatement le titrage et, avant
toute réutilisation de l’appareil, réparer celui-ci
suivant les instructions correspondantes. Si
besoin est, contacter le fabricant.
1. Normas de seguridad
En estas instrucciones de manejo no se pueden
enumerar todos los aspectos de seguridad que
pueden presentarse durante el uso del aparato.
El usuario mismo tiene la responsabilidad de
comprobar la idoneidad del aparato para cada
aplicación concreta, así como de cumplir las
prescripciones en materia de seguridad y salud.
1. Tomar siempre las máximas precauciones al
valorar productos químicos corrosivos, tóxicos,
radioactivos o nocivos para la salud.
2. Observar las reglas de seguridad generales
(por ej. utilizar vestimenta, gafas y guantes de
protección).
3. Respetar rigurosamente las instrucciones de
manejo y las indicaciones de los fabricantes de
los reactivos.
4. No hacer funcionar el aparato en condiciones
ambientales con peligro de explosión.
5. Utilizar el aparato únicamente para valorar
líquidos observando las excepciones y
limitaciones defi nidas para el uso. En caso de
duda en cuanto a la idoneidad del aparato, es
imperante que contacte al fabricante.
6. Antes de utilizar el aparato comprobar siempre que éste funcione correctamente, por ej.
desplazamiento suave del émbolo, hermeticidad y asiento fi jo de tubos, cánulas, etc.
7. No emplear la fuerza, ya que esto podría
conducir a que el usuario u otras personas
corran peligro.
8. Al valorar asegurarse de que la cánula de
expulsión no esté dirigida hacia el usuario u
otras personas. Evitar salpicaduras.Valorar sólo
en recipientes adecuados.
9. No transportar el aparato montado sujetándolo
por la parte superior de la carcasa.
10. Desmontar el aparato únicamente cuando esté
limpio.
11. Utilizar sólo accesorios y recambios originales.
No efectuar modifi caciones técnicas.
12. En caso de avería (por ej. desplazamiento
difícil de los volantes, falta de hermeticidad)
inmediatamente abstenerse de valorar y, antes
de volver a utilizar el aparato, reparar el mismo
según las instrucciones correspondientes. En
caso necesario contactar al fabricante.
Page 23
2. Fonction et
restrictions d’emploi
L’appareil est doté d’un dispositif débiteur qui
fonctionne en continu et sans pulsations; il a été
conçu pour distribuer des liquides en respectant les
limites physiques suivantes:
– Température de travail et température de charge:
+15 °C à + 40 °C (pour l’appareil et le liquide)
– Température de stockage:
-20 °C à + 50 °C
– Humidité relative de l‘air:
0% - 90 % non condensé
– Altitude, foncionnement/ stockage:
2000 m / 12.200 m
– Densité jusqu’à 2,2 g/cm
– Pression de la vapeur jusqu’à 500 mbar
Les volumes distribués entre 0,01 mL et 999,9 ml
apparaissent au cadran.
3
2. Función y
limitaciones de uso
El aparato dispone de una técnica de dispensación
continua y libre de impulsos, y sirve para valorar
líquidos observando los siguientes límites físicos:
– Temperatura de funcionamiento y carga:
+15 °C a + 40 °C (para el aparato y líquidos)
– Temperatura de almacenamiento:
-20 °C a + 50 °C
– Humedad relativa ambiente:
0% - 90 % sin condensación
– Altura sobre el nivel del mar, funcionamiento/
almacenamiento: 2000 m / 12.200 m
– Densidad hasta 2,2 g/cm
– Presión de vapor hasta 500 mbar
El volumen dispensado de 0,01 mL a 999,9 ml se
indica en pantalla.
3
Avertissement!
Pour éviter les éclaboussures du liquide, ne pas
enlever la canule d‘éjection du support de la
canule d‘éjection.
3. Interdictions d’emploi
Quand on utilise l’appareil correctement, le réactif
n’entre en contact qu’avec les matériaux suivants:
verre borosilicaté 3.3, FEP, ETFE, PFA, PTFE et
platine iridié.
L’appareil peut être utilisé pour le titrage d’une
large gamme de liquides, à l’exception:
– des liquides attaquant le FEP, ETFE,
PFA et PTFE
– des solutions contenant de l’acide
fl uorhydrique parce que celles-ci attaquent
le verre borosilicaté
– des solutions ayant tendance à cristalliser,
des acides fumants et des bases concentrées
– des suspensions parce que celles-ci
contiennent des particules solides
– des solutions qui se décomposent en
formant des particules solides (par ex.
réactif de Biuret)
– des substances qui subissent une
modifi cation par réaction catalytique avec le
platine iridié (H
– du sulfure de carbone parce que celui-ci est
très facilement infl ammable.
2O2
par ex.)
Advertencial!
Para evitar salpicaduras del reactivo, no sacar la
cánula de expulsión del soporte de la cánula.
3. Excepciones de uso
Con un manejo correcto del aparato, el reactivo
sólo entra en contacto con los siguientes
materiales: vidrio borosilicato 3.3, FEP, ETFE, PFA,
PTFE y platino-iridio.
El aparato es adecuado para la valoración de una
amplia gama de líquidos, con excepción de:
– líquidos que ataquen al FEP, ETFE,
PFA y PTFE
– soluciones conteniendo ácido fl uorhídrico,
ya que éstas atacan al vidrio borosilicato
– soluciones que tienden a cristalizar, ácidos
fumantes y bases concentradas
– suspensiones, ya que éstas contienen
partículas sólidas
– soluciones que se descomponen formando
partículas sólidas (por ej. reactivo de Biuret)
– substancias en las cuales el platino-iridio
provoca por catálisis una alteración
(por ej. H
– sulfuro de carbono, ya que éste es muy
fácilmente infl amable.
2O2
)
23
Page 24
4. Restrictions d'emploi
Les liquides qui produisent des dépôts peuvent
gripper ou bloquer le piston (par ex. des solutions
cristallisantes ou des solutions alcalines très
concentrées).
Pour le dosage de liquides infl ammables prendre
les mesures pour éviter les charges statiques,
par ex. ne jamais doser dans des récipients en
plastique, ne jamais frotter l'appareil avec un
chiffon sec.
Avertissement!
Si des dérangements de l'appareil se font sentir
(par ex. piston grippé) ne jamais employer la
force, arrêter immédiatement toute utilisation,
nettoyer l'instrument (voir chapitre 8). Si besoin
est contacter le fabricant.
4. Limitaciones de uso
Líquidos que originan depósitos pueden difi cultar
o imposibilitar el desplazamiento del émbolo (por
ej. soluciones cristalizantes o soluciones alcalinas
fuertemente concentradas).
Para la dosifi cación de medios infl amables, tomar
las medidas adecuadas para evitar cargas estáticas,
por ej. no dosifi car en recipientes de plástico, no
frotar los aparatos con un pano seco.
Advertencial
En el caso de que se haga sentir una avería del
aparato (por ej. desplazamiento difícil del émbolo), no emplear nunca la fuerza. Immediatamente abstenerse de dosifi car y proceder a
la limpieza del aparato (véase capítulo 8). En
caso necesario, dirigirse al fabricante.
Remarque:
L'utilisateur doit vérifi er si l'instrument est apte
pour son application (par ex. pour l'analyse
de traces). En cas de doute, s'adresser au
fabricant.
Avertissement!
Ne pas enlever la canule d‘éjection du support
de la canule d‘éjection (ne peut pas être
utilisée comme tuyau de dosage fl exible).

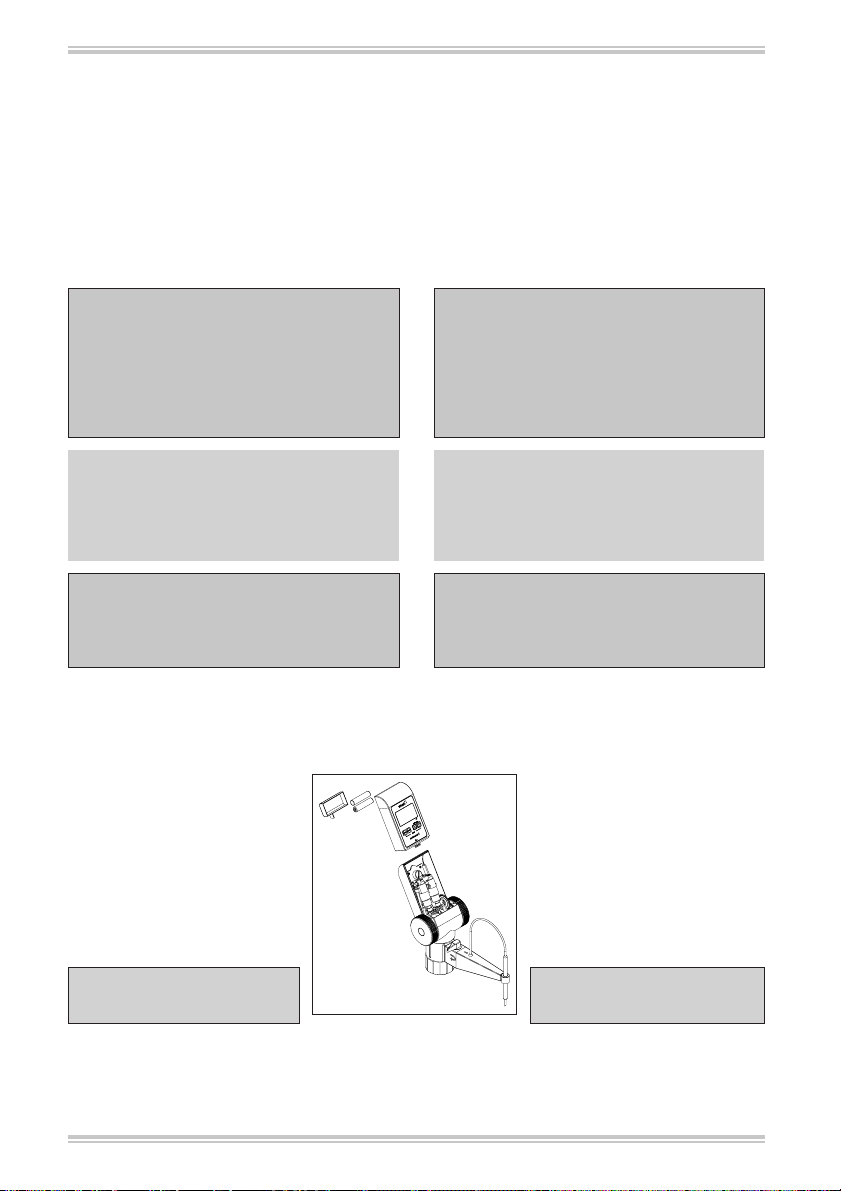

5. Premiers pas
Avant première utilisation installer les piles livrées
avec l‘appareil:
1. Appuyer avec le pouce sur le
verrouillage situé en contrebas
des touches de fonction et,
simultanément, déplacer avec
l’autre main la partie avant du
boîtier vers le haut.
2. Installer les deux nouvelles piles
de 1,5 V micro (LR03/AAA).
Assurez-vous que les pôles
positif et négatif pointent dans
la bonne direction.
Attention!
Ne pas employer la force!
3. Pour le montage de la partie avant du boîtier
insérer d’abord exactement le bord inférieur et
ensuite la remettre en place avec précaution
jusqu’à ce que le déclic de mise en place soit
bien audible.
Nota:
El usuario mismo tiene que comprobar la
idoneidad del aparato para su caso concreto de
aplicación (por ej. análisis de trazas). En caso de
duda, dirigirse al fabricante.
Advertencial!
No sacar la cánula de expulsión del soporte de
la cánula (no se puede utilizar como tubo de
dosifi catión fl exible).
5. Primeros pasos
Antes de la primera utilisación colocar las pilas
entregadas con el aparato.
1. Presionar con el pulgar el
bloqueo situado abajo de las
teclas de función, y al mismo
tiempo desplazar con la otra
mano la parte delantera de la
carcasa hacia arriba.
2. Colocar las dos nuevas micro pilas
de 1,5 V (LR03/AAA) en su sitio
teniendo en cuenta la correcta
ubicación de los polos positivo y
negativo de las mismas.
¡Atención!
No ejercer fuerza.
3. Para colocar la parte delantera de la carcasa
nuevamente en su sitio, primero insertar
exactamente el borde inferior y después
desplazarla cuidadosamente hacia abajo hasta
que encaje audiblemente.
24
Page 25
6. Dessin d’ensemble
6. Dibujo de conjunto
15
9
10
11
13
17
1. indicateur de batterie
2. indication du mode de titrage
3. indicateur de pause
4. indication du mode de calibrage
5. affi chage du volume (0,00 à 999,9 ml)
6. touches de fonction
7. verrouillage (boîtier externe)
8. molettes
9. raccord du fi ltre
10. bloc de soupape (GL 45)
11. tube d’aspiration télescopique
12. manette de la soupape
13. soupape d’éjection et de dosage inversé
14. écrou de sécurité de la canule d’éjection
15. canule d’éjection
16. support de la canule d’éjection, variable
17. tube pour dosage inversé
14
8
12
2
16
1
3
4
5
ml
Calibrate
PauseStart
Reset
6
7
1. indicador de batería
2. indicación del modo Valoración
3. indicador de Pausa
4. indicación del modo Calibración
5. indicación de volumen (0,00 a 999,9 ml)
6. teclas de función
7. bloqueo (carcasa exterior)
8. volantes
9. empalme del fi ltro
10. bloque de válvula (GL 45)
11. tubo de aspiración telescópico
12. manija de la válvula
13. válvula de expulsión y de dosifi cación inversa
14. tuerca de seguridad de la cánula de expulsión
15. cánula de expulsión
16. soporte variable de la cánula
17. tubo para dosifi cación inversa
25
Page 26
7. Titrage
7.1. Préparatifs pour le titrage
1. Tenir compte des restrictions
d’emploi et règles de sécurité
générales.
2. Ajuster la longueur du tube
d’aspiration (selon le fl acon à
être utilisé) et enfoncer le tube
d’aspiration jusqu’à la butée
dans la soupape d’aspiration.
Couper en biais l’extrémité
inférieure du tube.
3. Visser l’appareil (fi letage GL 45)
sur le fl acon de réactif et orienter
l’appareil selon la position de
l’étiquette.
7. Valoración
7.1. Preparar la valoración
1. Observar las limitaciones de uso y
reglas de seguridad generales.
2. Ajustar la longitud del tubo de
aspiración (de acuerdo al frasco
a ser utilizado) y encajar el tubo
de aspiración hasta el tope en la
válvula de aspiración. Efectuar
un corte inclinado en el extremo
inferior del tubo.
3. Enroscar el aparato (rosca GL 45)
en el frasco de reactivo orientando
el aparato con respecto a la
posición de la etiqueta.
Pour les fl acons dont le diamètre
du col est différent, choisir un
adaptateur qui correspond parmi
les accessoires fournis.
Avertissement!
Eviter les éclaboussures de réactif!
Toujours soutenir la burette et le
fl acon. Porter l’instrument monté
comme l’indique la fi gure.
Remarque:
Si la longueur minimum du tube d’aspiration
télescopique dépasse la hauteur du fl acon,
séparer les deux segments du tube et les
couper à la longueur appropriée.
7.2. Désaérage
Avertissement!
Ne jamais diriger la canule d’éjection dans la
direction de l’utilisateur ou une autre personne.
Ne mouvoir les molettes que lorsque l’appareil
est correctement monté et lorsque la manette
de la soupape (12) se trouve dans la position de
dosage inversé.
1. Placer la manette de la soupape (12) sur la
position «dosage inversé».
2. Tourner les molettes vers le bas en effectuant
environ 5 à 10 rotations pour désaérer le
mécanisme débiteur.
Para frascos con otros diámetros de
rosca, elegir el adaptador adecuado
entre las piezas suministradas.
¡Advertencia!
Evitar salpicaduras del reactivo.
Sujetar siempre al mismo tiempo
la bureta y el frasco. Transportar el
instrumento montado sólo como
se muestra en la Fig.
Nota:
Si la longitud mínima del tubo de aspiración
telescópico sobrepasa la altura del frasco,
separar los dos segmentos del tubo y cortarlos
a la longitud apropiada.
7.2. Purgar el aire
¡Advertencia!
No dirigir nunca la cánula de expulsión hacia
el usuario u otras personas. Mover los volantes
sólo cuando el aparato está correctamente
montado y cuando la manija de la válvula
(12) se encuentra en posición de dosifi cación
inversa.
1. Hacer girar la manija de la válvula en posición
“dosifi cación inversa”.
2. Girar los volantes hacia abajo efectuando
aprox. 5 a 10 giros para purgar la mecánica de
transporte.
26
Page 27
3. Placer la manette de la soupape (12) sur la
position normale d’opération et tenir un
récipient adéquat sous l’ouverture de la canule
d’éjection.
4. Tourner les molettes vers le bas jusqu’á
disparition de toutes bulles d’air dans la
canule.
7.3. Titrage
1. Pour activer l’affi chage à cristaux
liquides LCD, appuyer sur la
touche Start. L’indication sur
l’affi chage apparaît en mode de
titrage.
2. Tenir un récipient adéquat sous
l’ouverture de la canule d’éjection.
3. Hacer girar la manija de la válvula (12) en su
posición normal de operación y mantener un
recipiente de recogida apropiado debajo del
orifi cio de salida de la cánula de expulsión.
4. Girar los volantes hacia abajo hasta
desaparición de cualquier burbuja de aire en la
cánula.
7.3. Valoración
1. Para activar la pantalla de cristal
líquido (LCD), pulsar la tecla Start.
La indicación en la pantalla aparece
en modo Valoración.
2. Mantener un recipiente de
recogida apropiado debajo del
orifi cio de salida de la cánula de
expulsión.
Attention!
Essuyer les gouttes de poduits chimiques
restantes sur la canule d’éjection.
3. Evacuer du liquide en tournant les molettes
vers le bas jusqu’à ce que la valeur désirée soit
atteinte. En cas d’une rotation accidentelle des
molettes vers l’arrière, celles-ci tournent dans
le vide sans que le processus de titrage soit
affecté.
Attention!
Pour eviter les éclaboussures du liquide,
tourner les molettes de façon lente et
uniforme.
4. Pour commencer un nouveau titrage, appuyer
sur la touche Start afi n de remettre l’affi chage à
zéro.
5. L’affi chage s’éteint automatiquement après
environ 5 minutes. La valeur titrée reste
enregistrée. En appuyant sur la touche Start
ou sur la touche Pause, la valeur enregistrée
réapparaît sur l’affi chage et un processus de
titrage éventuellement interrompu peut être
continué.
6. Une fois terminé le processus de titrage, placer
la manette de la soupape (12) sur la position
«dosage inversé».
Remarque!
Une fois le titrage terminé ou interrompu,
placer toujours la manette de la soupape
(12) sur la position «dosage inversé» afi n de
prévenir l’évacuation accidentelle de liquide
de la canule d’éjection.
¡Atención!
Escurrir gotas restantes de los productos
químicos de la cánula de expulsión.
3. Valorar líquido girando los volantes hacia abajo
hasta que el valor deseado sea alcanzado. En
caso de un giro accidental de los volantes hacia
arriba, éstos giran en el vacío sin que el proceso
de valoración se vea afectado.
¡Atención!
Para evitar salpicaduras del reactivo, girar
los volantes de manera lenta y uniforme.
4. A fi n de iniciar una nueva valoración, pulsar la
tecla Start para que se reinicialice la indicación
en la pantalla con valor cero.
5. La pantalla se apaga automáticamente después
de aprox. 5 minutos. El valor valorado queda
memorizado. Pulsando la tecla Start o la tecla
Pause, el valor memorizado reaparece en
pantalla y se puede continuar un proceso de
valoración eventualmente interrumpido.
6. Una vez terminado el proceso de valora-ción,
hacer girar la manija de la válvula (12) en
posición „dosifi cación inversa“.
¡Nota!
Una vez terminada o interrumpida la valoración, siempre hacer girar la manija de la
válvula (12) en posición „dosifi cación inversa“
para prevenir la expulsión accidental de
líquido de la cánula de expulsión.
27
Page 28
7.4. Remplacement du fl acon de réactif
Remplacement du fl acon de réactif lors d’un
processus de titrage:
1. Appuyer sur la touche Pause. L’affi chage
indiquant la valeur titrée reste enregistré.
2. Pour remplacer le fl acon, procéder comme
décrit dans le chapitre 8.1 «Vidange».
3. Monter le nouveau fl acon et désaérer l’appareil
(chapitre 7.2).
4. Appuyer à nouveau sur la touche Pause. Le
symbole de titrage apparaît sur l’affi chage et le
titrage peut être continué en commençant par
la valeur enregistrée.
7.4. Cambio del frasco de reactivo
Cambio del frasco de reactivo durante un proceso
de valoración:
1. Pulsar la tecla Pause. La indicación con el valor
valorado queda memorizada.
2. Para cambiar el frasco, proceder como descrito
en el capítulo 8.1 „Vaciar“.
3. Montar el nuevo frasco y purgar el aparato
(capítulo 7.2).
4. Volver a pulsar la tecla Pause. El símbolo de
valoración aparece en pantalla y se puede
continuar la valoración comenzando por el valor
memorizado.
8. Nettoyage
Afi n de conserver le fonctionnement parfait de
l’appareil, le nettoyer:
1. immédiatement quand les molettes se laissent
diffi cilement tourner.
2. avant de changer de réactif
3. avant une longue interruption d’utilisation
4. avant d’effectuer l’entretien ou la réparation
de l’appareil
5. quotidiennement en cas d’utilisation de
solutions ayant tendance à cristalliser et de
bases concentrées.
Avertissement!
Le mécanisme débiteur, les soupapes, le
tube d’aspiration télescopique et la canule
d’éjection sont remplis de réactif. Suivre les
règles de sécurité générales, par ex. porter
des vêtements de protection, des lunettes
protectrices et des gants protecteurs.
8.1. Vidange
1. Placer l’appareil avec le fl acon dans une cuvette
adéquate.
2. Dévisser l’appareil du fl acon et le retirer de
celui-ci jusqu’à ce que le tube d’aspiration ne
trempe plus dans le réactif.
3. Tapoter le tube d’aspiration avec précaution
contre l’intérieur du fl acon pour que le réactif
s’écoule.
4. Retirer l’appareil du fl acon et le visser sur un
autre fl acon vide. Tenir la canule d’éjection sur
l’ouverture du premier fl acon utilisé et vider
l’appareil en tournant les molettes. Ensuite,
placer la manette sur «dosage inversé» et
vider également le canal de dosage inversé en
tournant les molettes.
8. Limpieza
Para mantener el funcionamiento perfecto del
aparato, debe limpiarse éste:
1. inmediatamente en caso de un desplazamiento
difícil de los volantes
2. antes de cambiar el reactivo
3. antes de una larga interrupción en el uso del
aparato
4. antes de efectuar el mantenimiento o la
reparación del aparato
5. diariamente si se utilizan soluciones que
tienden a cristalizar y bases concentradas.
¡Advertencia!
La mecánica de transporte, las válvulas, el
tubo de aspiración telescópico y la cánula
de expulsión contienen reactivo.
Observar las reglas de seguridad generales,
por ej. utilizar vestimenta, gafas y guantes
de protección.
8.1. Vaciar
1. Colocar el aparato con el frasco en una cubeta
de recogida apropiada.
2. Desenroscar y separar el aparato del frasco
retirándolo hacia arriba hasta que el tubo de
aspiración ya no se encuentre sumergido en el
reactivo.
3. Golpear cuidadosamente el tubo de aspiración
contra el interior del frasco a fi n de que salga el
reactivo.
4. Retirar el aparato del frasco y enroscarlo en otro
frasco vacío. Mantener la cánula de expulsión
sobre la boca del primer frasco utilizado y
vaciar el aparato girando los volantes. Después
hacer girar la manija en posición «dosifi cación
inversa» y vaciar también el canal de
dosifi cación inversa girando los volantes.
28
Page 29
8.2. Nettoyage standard
1. Visser l’appareil sur un fl acon rempli d’un
détergent approprié.
2. Rincer l’appareil soigneusement en tournant les
molettes.
3. Dévisser l’appareil du fl acon et vider l’appareil
complètement en tournant les molettes à
maintes reprises, comme décrit plus haut.
4. Visser l’appareil sur un fl acon rempli d’eau
distillée, rincer soigneusement et ensuite le
vider, comme décrit plus haut.
8.2. Limpieza estándar
1. Enroscar el aparato en un frasco lleno de un
detergente apropiado.
2. Enjuagar el aparato a fondo girando los
volantes.
3. Desenroscar y separar el aparato del frasco
y vaciar el aparato completamente girando
repetidas veces los volantes, como descrito
arriba.
4. Enroscar el aparato en un frasco lleno de agua
destilada, enjuagar a fondo y después vaciarlo
como descrito arriba.
8.3. Nettoyage intensif
Le nettoyage intensif suit le nettoyage standard
(voir chapitre 8.2) et est nécessaire lorsque les
molettes se laissent diffi cilement tourner ou
lorsque l’appareil est extrêmement souillé. Pour
procéder au nettoyage intensif, l’appareil doit être
partiellement démonté.
Avertissement!
Avant de démonter l’appareil, toujours
procéder à un nettoyage standard.
Afi n d’éviter les blessures causées par des produits chimiques, porter une protection des yeux,
ainsi que des vêtements et gants protecteurs.
Eviter les éclaboussures de réactif.
1. Retirer le tube d’aspiration télescopique et
le nettoyer à l’aide d’une brosse souple pour
bouteilles; si besoin est, le remplacer.
2. Nettoyer la canule d’éjection à l’aide d’une
brosse souple; si besoin est, remplacer la
canule.
3. Pour le nettoyage de la soupape d’éjection et
de dosage inversé: voir chapitre 9.
Remarque:
Tout entretien du mécanisme débiteur,
y compris les soupapes à l’intérieur du
boîtier, ne peut être effectué que par un
personnel spécialisé formé à cet effet.
En cas de souillures ne pouvant pas être
éliminées par des rinçages répétés, veuillez
retourner l’appareil pour réparation à votre
fournisseur autorisé (voir chapitre 13).
8.3. Limpieza a fondo
La limpieza a fondo sigue a la limpieza estándar
(véase capítulo 8.2) y es necesaria en caso de
un desplazamiento difícil de los volantes o un
ensuciamiento extremo del aparato. Para proceder
a la limpieza a fondo, el aparato debe ser en parte
desmontado.
¡Advertencia!
Antes de desmontar el aparato, proceder
siempre a una limpieza estándar.
Para evitar lesiones debidas a productos
químicos, utilizar una protección para los ojos,
así como vestimenta y guantes de protección.
Evitar salpicaduras del reactivo.
1. Retirar el tubo de aspiración telescópico y
limpiarlo con un cepillo blando para botellas; si
es necesario, reemplazarlo.
2. Limpiar la cánula de expulsión con un cepillo
blando; si es necesario, reemplazarla.
3. Para la limpieza de la válvula de expulsión y de
dosifi cación inversa: véase capítulo 9.
Nota:
El mantenimiento de la mecánica de
transporte, incluyendo las válvulas en el
interior de la carcasa, sólo se debe efectuar
por personal especializado e instruido para
tal fi n. Si el ensuciamiento no se puede
eliminar mediante enjuagues repetidos,
envíe por favor el aparato para reparación a
su distribuidor autorizado (véase cap. 13).
29
Page 30
9. Nettoyage ou remplacement
de la soupape d’éjection et
de dosage inversé
9. Limpieza o cambio de la
válvula de expulsion y de
dosifi cación inversa
Avertissement!
Ne jamais employer la force lors du démontage et montage de l’appareil. S’assurer
que toutes les pièces sont bien fi xées lors
de l’assemblage de l’appareil.
1. Placer la manette de la soupape (12) sur la
position ”dosage inversé”.
2. Retirer la manette de la soupape (12) vers le
haut et ensuite le support de la canule (16).
3. Dévisser l’écrou de sécurité (14) de la canule
d’éjection et retirer la canule d’éjection (15).
4. Retirer la soupape d’éjection et de dosage
inversé (13) vers l’avant.
5. Nettoyer toutes les pièces; si besoin est, les
remplacer.
6. En remontant l’appareil, enfoncer la sou-pape
d’éjection et de dosage inversé (13) à la main
jusqu’à la butée.
7. Enfoncer la canule d’éjection (15) jusqu’à la
butée et visser l’écrou de sécurité (14).
8. Remonter, dans l’ordre inverse, le support de la
canule (16) et la manette de la soupape (12).
Remarque:
Ensuite, si besoin est, effectuer un contrôle
gravimétrique des volumes (voir chap. 11).
¡Advertencia!
Nunca ejercer fuerza al desmontar y
montar el aparato. Asegurarse de que
todas las piezas tengan un asiento seguro y
fi jo al montar el aparato.
1. Hacer girar la manija de la válvula (12) en
posición ”dosifi cación inversa“.
2. Retirar la manija de la válvula (12) hacia arriba
y después el soporte de la cánula (16).
3. Desenroscar la tuerca de seguridad (14) de
la cánula de expulsión y retirar la cánula de
expulsión (15).
4. Retirar hacia delante la válvula de expulsión y
de dosifi cación inversa (13).
5. Limpiar todas las piezas; si es necesario,
reemplazarlas.
6. Al montar nuevamente el aparato, introducir la
válvula de expulsión y de dosifi cación inversa
(13) con la mano hasta el tope.
7. Encajar la cánula de expulsión (15) hasta el
tope y enroscar la tuerca de seguridad (14).
8. Montar, procediendo de manera inversa, el
soporte de la cánula (16) y la manija de la
válvula (12).
Nota:
Una vez montado el aparato, proceder, en
caso necesario, a un control gravimétrico
del volumen (véase capítulo 11 ).
30
Page 31
10. Remplacement des piles 10. Cambio de la batería
Lorsque la capacité des piles
touche à sa fi n, ceci est
affi ché par le symbole
batterie barré d’une croix
en haut et à gauche de
l’affi chage indiquant que les
piles doivent être remplacées.
1. Appuyer avec le pouce
sur le verrouillage
situé en contrebas des
touches de fonction et,
simultanément, déplacer
avec l’autre main la partie
avant du boîtier vers le
haut.
Attention!
Ne pas employer la force!
2. Retirer les piles épuisées et les éliminer en
respectant l’environnement.
3. Installer les deux nouvelles piles de 1,5 V micro
(LR03/AAA). Assurez-vous que les pôles positif
et négatif pointent dans la bonne direction.
4. Pour le montage de la partie avant du boîtier
insérer d’abord exactement le bord inférieur et
ensuite la remettre en place avec précaution
jusqu’à ce que le déclic de mise en place soit
bien audible.
Una vez agotada la batería,
aparecerá en la parte superior
izquierda de la pantalla el
símbolo de batería tachado
indicando que la batería
necesita ser reemplazada.
1. Presionar con el pulgar el
bloqueo situado abajo de
las teclas de función, y al
mismo tiempo desplazar
con la otra mano la parte
delantera de la carcasa
hacia arriba.
¡Atención!
No ejercer fuerza.
2. Retirar las pilas agotadas y eliminarlas
respetando el medio ambiente.
3. Colocar las dos nuevas micro pilas de 1,5 V
(LR03/AAA) en su sitio teniendo en cuenta
la correcta ubicación de los polos positivo y
negativo de las mismas.
4. Para colocar la parte delantera de la carcasa
nuevamente en su sitio, primero insertar
exactamente el borde inferior y después
desplazarla cuidadosamente hacia abajo hasta
que encaje audiblemente.
31
Page 32
11. Calibrage, ajustage
11. Calibración, ajuste
11.1 Calibrage
Le procédé de contrôle est décrit en détail dans la
norme DIN EN ISO 8655/6.
1. Pour contrôler la burette, titrer de l’eau distillée
dans un récipient à pesée.
2. Peser la quantité de l’eau titrée sur une
balance d’analyse.
3. Convertir le poids indiqué en unités de
volume tout en prenant en considération
la température, la densité et la poussée
aérostatique. (Le facteur Z se trouve dans la
norme).
4. Procéder à 10 titrages.
5. Calculer le volume moyen à partir des 10
valeurs mesurées (valeur réelle). Ensuite,
calculer la déviation systématique (%) et
déviation accidentelle (%).
11.2 Ajustage
Après utilisation prolongée ou sous conditions
d’utilisation spéciales, la burette peut être ajustée
afi n de compenser des différences d’exactitude,
occasionnées par ces processus.
1. Après titrage du dernier volume (par ex. 25 ml
ou bien 50 ml) appuyer sur la touche Pause: le
volume est enregistré.
11.1 Calibración
El procedimiento de control está descrito
detalladamente en la norma DIN EN ISO 8655/6.
1. Para controlar la bureta, valorar agua destilada
en un recipiente de pesada.
2. Pesar, en una balanza analítica, la cantidad de
agua valorada.
3. Convertir el peso indicado en unidades de
volumen teniendo en cuenta la temperatura, la
densidad y el empuje aerostático. (El factor Z
se encuentra en la norma).
4. Realizar 10 valoraciones.
5. Calcular el volumen medio partiendo de los 10
valores medidos (valor real). Después calcular
la desviación sistemática (%) y la desviación
aleatoria (%).
11.2 Ajuste
Después de un uso prolongado o bajo condiciones
de uso especiales, la bureta puede ajustarse para
compensar diferencias en la exactitud, ocasionadas
por estos procesos.
1. Una vez valorado el último volumen (por ej.
25 ml o bien 50 ml), pulsar la tecla Pause: se
memoriza el volumen.
Remarque:
Il n’est pas possible d’effectuer un ajustage
ayant sélectionné une valeur < 10 ml ou
bien > 90 ml, parce que, dans ce cas, un
volume trop petit ou trop grand a été titré. En
essayant d’entrer dans le mode CAL après avoir
sélectionné des valeurs < 10 ml ou bien > 90
ml, les affi chages suivants apparaîtront:
32
Nota:
No es posible efectuar un ajuste habiendo
seleccionado un valor < 10 ml o > 90 ml,
ya que en este caso un volumen demasiado
pequeño o demasiado grande ha sido
valorado. Al intentar entrar en el modo CAL
tras selección de valores < 10 ml o > 90 ml,
aparecerá la siguiente indicación en pantalla:
ou
o
Page 33
2.
Appuyer simultanément sur la touche ▲ et la
touche ▼ et les maintenir enfoncées pendant
3 secondes jusqu’à ce que CAL apparaisse
clignotant sur l’affi chage en haut à droite.
3. En utilisant la touche ▲ ou la touche ▼, ajuster
le volume affi ché sur le volume réellement titré
(valeur réelle) (voir chapitre 11.1).
4. Appuyer sur la touche Start. La valeur ajustée
sera automatiquement prise en compte,
l’affi chage est remis à zéro et l’ajustage est
terminé. Le sigle C reste affi ché indiquant que
l’ajustage d’usine a été changé. (Remise à
l’état initial d’usine, voir chapitre 11.3, fonction
Reset).
2. Pulsar simultáneamente la tecla ▲ y la tecla
▼ mantenerlas pulsadas durante 3 segundos
hasta que CAL aparezca parpadeando en la
parte superior derecha de la pantalla.
3. Utilizando la tecla ▲ o la tecla ▼ , ajustar el
volumen indicado en la pantalla al volumen
realmente valorado (valor real) (véase cap. 11.1).
4. Pulsar la tecla Start. El valor ajustado se adopta
automáticamente, la pantalla se pone a cero y
el ajuste está terminado. La sigla C se mantiene
en la pantalla indicando que se ha cambiado el
ajuste de fábrica. (Restablecimiento del ajuste
de fábrica, véase capítulo 11.3, función Reset).
Remarque:
En mode de titrage, lorsque le sigle C est
affi ché, la valeur de calibrage ajustée peut
être affi chée pour contrôle en appuyant sur la
touche ▲ ou la touche ▼. Une fois les touches
relâchées, la dernière valeur affi chée réapparaît
automatiquement sur l’affi chage.
11.3 Fonction Reset
La fonction Reset remet l’ajustage dans l’état initial
d’usine.
1. Appuyer sur la touche Start. La valeur affi chée
sera automatiquement mise à zéro et l’appareil
entre dans le mode de titrage.
2. Appuyer simultanément sur la touche Start et sur
la touche ▼ et les maintenir enfoncées pendant
3 secondes. Le sigle C disparaît de l’affi chage et
l’ajustage est remis dans l’état initial d’usine.
Nota:
En el modo Valoración, cuando la sigla C
está indicada en la pantalla, es posible hacer
aparecer para control el valor de calibración
ajustado pulsando la tecla ▲ o la tecla
▼. Una vez sueltas las teclas, reaparece
automáticamente el último valor indicado en
pantalla.
11.3 Función Reset
La función Reset restablece el ajuste de fábrica.
1. Pulsar la tecla Start. El valor indicado en la
pantalla se pone automáticamente a cero y el
aparato entra en el modo Valoración.
2. Pulsar simultáneamente la tecla Start y la tecla ▼
y mantenerlas pulsadas durante 3 segundos. La
sigla C desaparece de la pantalla y el ajuste de
fábrica queda restablecido.
33
Page 34
12. Dérangement
Dérangement Cause Que faire?
De l’air est aspiré ou des
bulles d’air sont visibles
dans la canule d’éjection.
L’aspiration de liquide est
impossible.
Le volume de titrage
éjecté est trop réduit.
– L’appareil n’a pas été désaéré suffi -
samment.
– Le tube d’aspiration n’est pas
enfoncé suffi samment ou est
endommagé.
– L’extrémité du tube d’aspiration ne
trempe pas dans le liquide.
– La soupape d’aspiration est
bouchée ou collée.
– La soupape d’aspiration est encras-
sée ou défectueuse.
– Le tube d’aspiration n’est pas
enfoncé suffi samment ou est
endommagé.
– La burette se trouve en mode C. – Effectuer un reset (voir chap. 11.3)
– Procéder à une désaération de
l’appareil suivant les instructions
(voir chapitre 7.2).
– Procéder au nettoyage (voir chap. 8).
Enfoncer le tube d’aspiration jusqu’à la butée dans la soupape d’aspiration; si besoin est, le couper ou,
si cela ne suffi t pas, le remplacer.
– Allonger le tube d’aspiration jus-
qu’à ce que celui-ci puisse tremper
dans le liquide.
– Procéder au nettoyage (voir chap. 8);
si besoin est, retourner l’appareil
pour réparation (chapitre 13).
– Procéder à un nettoyage intensif
(voir chapitre 8.3). Si besoin est,
retourner l’appareil pour réparation
(chapitre 13).
– Enfoncer le tube d’aspiration bien
fermement sur la soupape d’aspiration jusqu’à la butée; si besoin est,
le couper ou, si cela ne suffi t pas, le
remplacer.
pour remettre l’ajustage dans l’état
initial d’usine.
34
Page 35
12. Averías
Avería Causa Solución
Se aspira aire o bien burbujas de aire se presentan
en la cánula de expulsión.
La aspiración de líquido es
imposible.
El volumen de valoración
expulsado es demasiado
pequeño.
– No se ha purgado el aparato lo
sufi ciente.
– El tubo de aspiración no se ha
encajado lo sufi ciente o está
dañado.
– El extremo del tubo de aspiración
no se encuentra sumergido en el
líquido.
– La válvula de aspiración está
obstruida o adherida.
– La válvula de aspiración está sucia o
dañada.
– El tubo de aspiración no se ha
encajado lo sufi ciente o está
dañado.
– La bureta se encuentra
en modo C.
– Proceder a una purga del aparato
siguiendo las instrucciones (véase
capítulo 7.2).
– Proceder a la limpieza (véase
capítulo 8). Encajar el tubo
de aspiración hasta el tope en
la válvula de aspiración; si es
necesario, cortarlo o, si esto no es
sufi eciente, reemplazarlo.
– Extender el tubo de aspiración
hasta que se pueda sumergir en el
líquido.
– Proceder a la limpieza (véase
capítulo 8); si es necesario, enviar el
aparato para reparación (cap. 13).
– Proceder a una limpieza a fondo
(véase capítulo 8.3). Si es necesario,
enviar el aparato para reparación
(capítulo 13).
– Encajar el tubo de aspiración hasta
el tope en la válvula de aspiración;
si es necesario, cortarlo o, si esto
no es sufi ciente, reemplazarlo.
– Efectuar un reset (véase cap. 11.3)
para restablecer el ajuste de fábrica.
35
Page 36
13. Retour pour réparation
13. Envíos para reparación
Remarque!
Par mesure de sécurité, seuls des appareils
propres et décontaminés peuvent être contrôlés
ou réparés.
Nettoyer l’appareil soigneusement. Ensuite,
retourner l’appareil en indiquant la nature du
défaut et les liquides titrés.
14. Garantie
Nous déclinons toute responsabilité en cas de
conséquences d‘un traitement, d‘une utilisation,
d‘un entretien et d‘une manipulation incorrecte
ou d‘une réparation non-autorisée de l‘appareil
ou d‘une usure normale, notamment des
pièces d‘usure, telles que les pistons, les joints
d‘étanchéité, les soupapes et de rupture de
pièces en verre. Le même vaut pour inobservation
du mode d‘emploi. Nous declinons toute
responsabilité en cas de dommages résultant d‘
actions non décrites dans le mode d‘emploi ou
bien si des pièces de rechange ou accessoires qui
ne sont pas d‘origine du fabricant ont été utilisés.
15. Données techniques/
Données de commande
15.1. Emballage standard
¡Nota!
Por motivos de seguridad sólo se aceptarán
aparatos limpios y descontaminados para
inspección o reparación.
Limpiar el aparato cuidadosamente. Después enviar
el aparato adjuntando indicación de la naturaleza
del problema y de los líquidos valorados.
14. Garantía
No seremos responsables de las consecuencias
derivadas del trato, manejo, mantenimiento, uso
incorrecto o reparación no autorizada del aparato,
ni de las consecuencias derivadas del desgaste
normal, en especial de partes susceptibles de
abrasión, tales como émbolos, juntas hermeticas,
valvulas, ni de la rotura de partes de vidrio o del
incumplimiento de las instrucciones de manejo.
Tampoco seremos responsables de los daños
provocados de acciones no descritos en las
instrucciones de manejo o por el uso piezas no
originales.
15. Datos técnicos /
Referencias
15.1 Alcance del suministro
Burette Digitale continuous
(fi letage standard GL 45), complète
3 adaptateurs (GL 45/S 40, GL 45/38 et GL 38/32),
1 tube d’aspiration télescopique,
2 piles de 1,5 V Micro (LR03, AAA)
Volume par rotation
Volume por giro
continuous E 2,5 ml <_ ± 0,2
continuous RS 5,0 ml
* Les valeurs se réfèrent au volume nominal./Los valores se refi eren al volumen nominal.
36
Déviation
systématique*, E %
Desviación
sistemática*, E %
Bureta Digital continuous
(rosca estándar GL 45), completa,
3 adaptadores (GL 45/S 40, GL 45/38 y GL 38/32),
1 tubo de aspiración telescópico,
2 micro pilas (LR03, AAA) de 1,5 V
Déviation
accidentelle*, CV %
Desviación
aleatoria*, CV %
<_ 0,1
<_ ± 0,2
<_ 0,1
Réf.
Ref.
1620506
1620507
Page 37
Conditions d’ajustage 20 °C ± 0,5 °C,
constante
Nombre de procédés 10 conformément à
de contrôle DIN EN ISO 8655
(Sauf modifi cations techniques.)
Condiciones de ajuste Agua destilada
Ex, 20 ± 0,5 °C
Número de procedi- 10 según la norma
mientos de control DIN EN ISO 8655
(Modifi caciones técnicas reservadas.)
15.2 Donneés de puissance et de courant
- Tension de fonctionnement 3 V
(2 piles LR03/AAA,1,5 V chacune)
- Consommation de courant sous 10 mA
- Indice de protection: IP54
15.3 Accessoires et pièces de rechange
1. Tube d’aspiration télescopique (11)
(200 - 350 mm)
(FEP, ETFE, PTFE) Réf. 1671085
2. Soupape d’éjection et de dosage (13)
inversé (PTFE, PFA) pour
continuous E et RS Réf. 1655085
3. Canule de dosage (14/15),
complète Réf. 1650135
4. Support de la canule
d’éjection (16), variabel Réf. 1650162
5. Tube de séchage,
(sans desséchant/granulé) Réf. 1671095
6. Piles de 1,5 V Micro
(LR03, AAA), 2 unités Réf. 1670216
Flacons à vis, avec revêtement
Capacité Filetage Réf.
1000 ml GL 45 1671500
2500 ml GL 45 1671510
complet
15.2 Datos de corriente y tensión
- Tensión de operación 3 V
(2 baterías LR03/AAA de 1,5 V cada una)
- Consumo de corriente inferior a 10 mA
- Tipo de protección: IP54
15.3 Accesorios y piezas de recambio
1. Tubo de aspiración telescópico (11)
(200 - 350 mm)
(FEP, ETFE, PTFE) Ref. 1671085
2. Válvula de expulsión y de dosifi cación
inversa (13) (PTFE, PFA)
para continuous E y RS Ref. 1655085
3. Cánula de dosifi cación (14/15),
completa Ref. 1650135
4. Soporte variable de la
cánula (16), variabel Ref.1650162
5. Tubo de secado, completo
(sin desecante o granulado) Ref. 1671095
6. Micro pilas de 1,5 V
(LR03, AAA), 2 unidades Ref. 1670216
Frascos con rosca, recubiertos
Capacidad Rosca Ref.
1000 ml GL 45 1671500
2500 ml GL 45 1671510
Adaptateur fi leté
Filetage Réf.
GL 45 - GL 32 1670180
GL 45 - GL 38 1670110
GL 45 - S 40 1670120
GL 32 - NS 19/26 1670066
GL 32 - NS 24/29 1670067
GL 32 - NS 29/32 1670068
Adaptador de rosca
Rosca Ref.
GL 45 - GL 32 1670180
GL 45 - GL 38 1670110
GL 45 - S 40 1670120
GL 32 - NS 19/26 1670066
GL 32 - NS 24/29 1670067
GL 32 - NS 29/32 1670068
37
Page 38
38
Page 39
39
Page 40
13 / 1695053 / 0110 / 6
Loading...
