Vitek VT-H User Manual [en, es]

4, 8, and 16 Channel Digital Video

Recorder with H.264 Compression

VITEK

• 4, 8 or 16 Video Inputs with 1 BNC & 1 VGA Outputs

• H.264 Compression

VT-H Series

• Supports both Dynamic and Static IP Addresses

• Up to 120 IPS Recording / Live Display

• Remote Viewing over the Internet or LAN

• Supports one internal SATA Hard Drive

• 250GB to 1TB Internal Storage Options

• Quadplex operation enabling simultaneous recording, playback,
networking, and backup

• 4 Alarm Inputs / 1 Relay Out

• Control locally via Included IR Remote

• Backup via Ethernet or USB







SAFETY PRECAUTIONS

EXPLANATION OF SYMBOLS

VT-H Series

This symbol is intended to alert the user to the
presence of important operation and maintenance
(servicing) instructions in the literature accompanying

WARNING

To reduce the risk of fire or electric shock, do not expose this product to rain or moisture.

CAUTION

Changes or modifications not expressly approved by the manufacturer may
void the user’s authority to operate this equipment.

CAUTION

Danger of explosion if battery is incorrectly replaced.

This symbol is intended to alert the user to the
presence of unprotected “dangerous voltage” within the
product’s enclosure that may be strong enough to
cause a risk of electric shock persons.

Replace only with the same or equivalent type recommended by the manufacturer.

WARNING

 Do not use if the unit emits smoke, strange sounds are heard, or

odor is emitted.

 Make sure the power cable is not damaged.
 Make sure there is no dust accumulation on the power plug or the

outlet.

 Disassembly prohibited

1

VT-H Series









 Do not place any foreign objects inside the unit.
 Do not place a container holding water or other liquids above the

unit when it is connected to power.

 Do not allow the unit to get wet.
 Do not use during thunder/thunder storms unless used with an

uninterruptable power supply (UPS).

 Do not place in an unstable position.
 Do not expose to shock or vibration.
 Do not use this unit in areas where it is exposed to the possibility of

explosion.

CAUTION

 Do not pull on the power cable when removing the power plug from the outlet.

 Do not touch the power plug with wet hands.

 Do not sit on.

 Make sure the cables are connected properly.

 Do not place heavy objects on connected units.

 Never move this unit while the power is turned on.

 Do not block the cooling fans or air ducts.

 Do not expose to extreme temperatures or humidity changes.

Precautions for supplied AC Adaptor

CAUTION

 Never disassemble or modify.

 Never get the adaptor wet.

 Use only the supplied AC adapter.
 Do not connect to other appliances.
 Do not connect this unit with the AC adapter in areas reachable to

children or where pets move freely.

 Never touch the AC adapter with wet hands.
 If the unit emits smoke, strange sounds or smells immediately remove

the AC adapter from the outlet.

 Do not use during thunder/thunder storms unless used with an

uninterruptable power supply (UPS).

2

VT-H Series

























CAUTION

 Make sure the cable is connected properly to prevent damage to the

cable.



Main features

H.264 Video compression

 QUADPLEX operation enabling simultaneous recording, playback, networking, and

backup.

 Instant and convenient data backup & firmware upgrade using USB flash drive

Simple User Interface

 Individual channel setting and operation

3

VT-H Series











 Motion detection record



Free Dynamic DNS

System components and Installation

Requirements for installation and safety

This chapter is for the requirements for safe installation and use.
This kit should be installed on a flat table or in a rack.
The location in which the DVR is installed in the room is very important for
proper operation of the system. When the DVR is installed too closely together
or the location is poorly ventilated, the DVR may not operate properly and
maintenance of the DVR may be difficult. Make sure that the air should be
sufficiently circulated within the system operating room and the cover of the
main system must be tightly fastened to prevent malfunction.
There are high voltage parts inside. Do not open the cover during operation.
The DVR must be installed in a place that meets the following environmental
conditions.

• Operating temperature: 5°C ~ 40°C (41°F ~ 104°F)

• Operating humidity: 30% ~ 90% RH

• Input voltage: DC +12V 5A

• Power usage: About 25Watts

• Frequency: 60Hz/50Hz

Main replacement parts

• Hard disk (When HDD is factory-installed.): 1 year (25°C/77f environment)

• Cooling fan: 1 year (25°C/77f environment)

• Battery: 2 years (25°C/77f environment)

CAUTION

During the operation of this product, the fluctuation of input voltage must be
within 10% of the rated voltage and the external power outlet must be
grounded, otherwise, it may cause electric shock or malfunction of the product.

4

VT-H Series







Do not connect heat-generating appliances to the same power outlet in which
the product is plugged, otherwise it may cause a fire or malfunction of the
product.
The use of an Automatic Voltage Regulator (AVR) is highly recommended to
ensure that stable power is supplied.

CAUTION

The HDD that is installed in DVR can be replaced or upgraded by and authorized
VITEK Repair Center. Warranty will be void if unit is opened by unauthorized
personnel.



Components

The package contains the main unit and its components as specified below.
When you purchase the package, please check to ensure the components
specified below are included.

VT-H Series DVR

Remote Controller

Battery1.5V (AAA x

2EA)

Adaptor and Power

Cable

Client Software CD



5

VT-H Series







Manual

SPECIFICATIONS

ITEM VT-H40 (4CH) VT-H80 (8CH) VT-H160 (16CH)

Input Channel, Input Level 4CH, Composite 8CH, Composite 16CH, Composite

Signal Format NTSC/PAL

Video

Audio Input & Output -

Alarm

Record

Video Loss Check Yes

Output

Signal Format NTSC/PAL & VGA

Sensor Input ((NC/NO Selectable) 4 4 4

Resolution NTSC

PAL

Main Monitor Output 1 CH BNC, 1CH VGA: Selectable

Alarm Output 1 Alarm out by Alarm, Motion, Video Loss

Compression H.264

Multi-operation QUADPLEX (Playback/Record/Network/Backup)

352x240 352x240 352x240

 704x240 704x240

704x480 704x480 704x480

352x288 352x288 352x288

 704x288 704x288

704x576 704x576 704x576

Recording quality grade NETWORK, ECONOMY, NORMAL, HIGH, FINE.

Recording Mode Continuous / Schedule / Motion/ Sensor/ Manual

Motion Detection Motion detection setup by Grid

Pre Recording 1 fps for 5 seconds before an event

Post Recording 10 seconds to 3 minutes after an event

Display Frame Rate ( /Sec) NTSC: 30fps/ch, 60 fields / PAL: 25fps/ch, 50 fields

Multi-Decoding 1, 4 1, 4, 9 1, 4, 9, 16 Playback

Playback Speed Single channel  2, 4, 8

6

VT-H Series







Storage

User I/F

Network

Network

Access

Multi-channels  2, 4

Search Mode Timeline, Event, Archive, Log

Interface Type Serial ATA I

Capacity of 1 HDD 1TB

HDD

Internal HDD

1 1 1

Number

File system NaFS

USB Flash drive Video & Still Image

Backup

Network Video & Still Image

Menu Display Text UI

Input Method Remote control

PTZ control & Keyboard DVR control -

Dynamic DNS Yes (Free DDNS)

Network Interface 10/100 base-TX Ethernet (RJ-45)

Client Software (1:1) Live, Search, Backup, PTZF Camera Control

Web viewer (1:1) Live, Search, Backup, PTZF Camera Control

Multi-sites Monitoring System (1:n) Live, Search, Backup, PTZF Camera Control

DLS (Day Light Saving) Yes

Internal Beep By Alarm, Motion, Video Loss, HDD error

Features

Power Power DC 12V 3A(for 4CH), DC 12V 5A(for 8,16CH)

Weight Unit Weight (Gross weight) 1.6 Kgs (3.1 Lbs) / 3.5 Kgs (6.8 Lbs)

Dimension Unit Dimension (W x H x D) 340 mm x 262 mm x 63 mm / 13.4" x 10.3" x 2.5"

Multi-Language Yes

S/W Upgrade USB Flash drive

Water - mark Yes (Exclusive viewer)

7

VT-H Series







INDEX

1. NAME & FUNCTION ................................................................................................... 10

1-1. Front panel.....................................................................................................10

1-2. Remote controller ..........................................................................................11

1-3. Rear panel and connection............................................................................12

1-3-1. Basic connections .......................................................................................12

2. SETTING UP THE DVR..............................................................................................15

2-1. Setup - Main Screen ......................................................................................15

2-2. Setup – Live Mode.........................................................................................17

2-3. Setup – Recording Mode ...............................................................................18

2-3-1. Motion Zones................................................................................................................ 19

2-3-2. Recording Schedules..................................................................................................... 20

2-4. System............................................................................................................21

2-5. Network ..........................................................................................................23

2-5-1. Ports ............................................................................................................................... 24

2-5-2. Network types ............................................................................................................... 25

2-5-2-1. LAN............................................................................................................................ 25

2-5-2-2. DHCP.......................................................................................................................... 25

2-5-2-3. ADSL (PPPOE) ......................................................................................................... 26

8

VT-H Series







2-6. Storage ...........................................................................................................27

3. LIVE & SEARCH ......................................................................................................... 29

3-1. Live Window...................................................................................................29

3-2. SEARCH window .............................................................................................30

3-2-1. EVENT Search.............................................................................................................. 31

3-2-2. TIME LINE Search...................................................................................................... 32

3-2-3. GO TO .......................................................................................................................... 33

3-2-4. GO FIRST..................................................................................................................... 34

3-2-5. GO LAST...................................................................................................................... 34

3-2-6. LOG List ....................................................................................................................... 34

3-2-7. ARCHIVE Search......................................................................................................... 34

3-3. Playback mode ...............................................................................................35

4. ARCHIVING AND BACKUP........................................................................................ 36

4-1. Archiving Still images or Video.....................................................................36

4-2. Backup still images or videos on USB memory stick ..................................37

4-3. Playing backup file.........................................................................................38

5. NETWORK ACCESS USING THE NETWORK VIEWER ........................................ 39

5-1. PC requirements.............................................................................................39

5-2. Installing the network viewer ........................................................................39

5-3. Live monitoring mode and functions............................................................41

5-4. Bi directional audio ........................................................................................43

5-5. Remote search mode and functions.............................................................44

5-6. PC System configuration ...............................................................................47

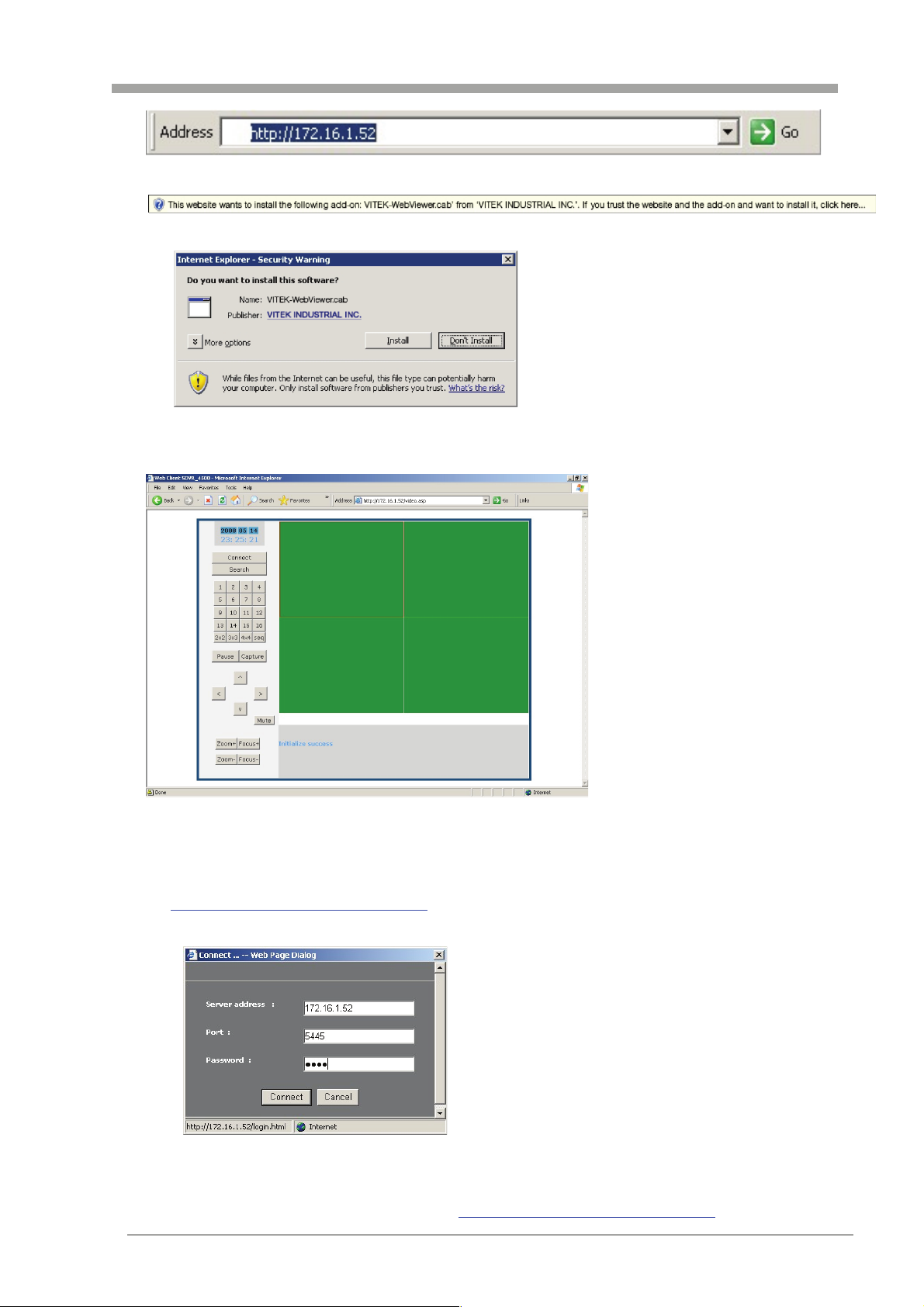

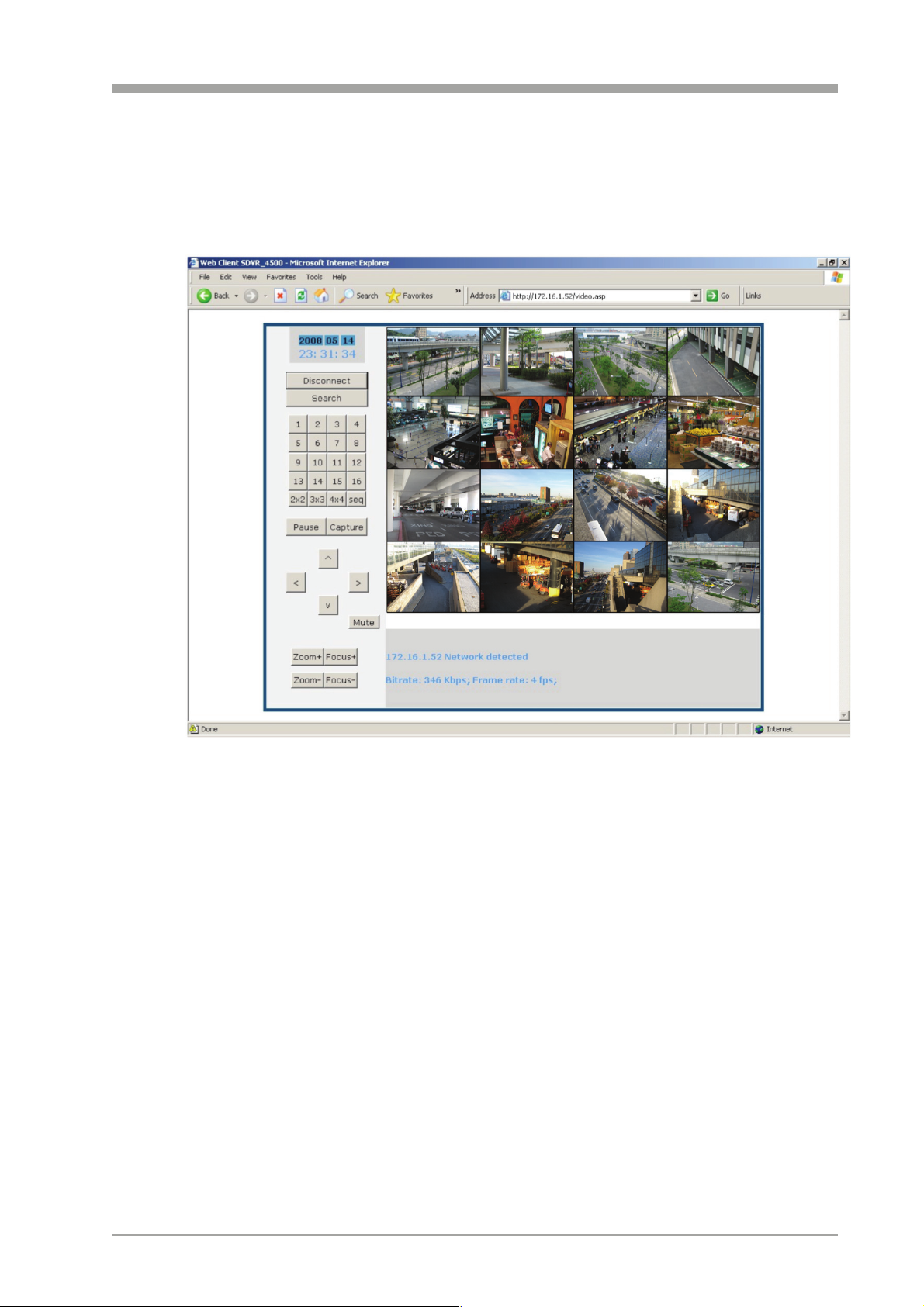

6. NETWORK – BY A WEB-BROWSER VIEWER ...................................................... 50

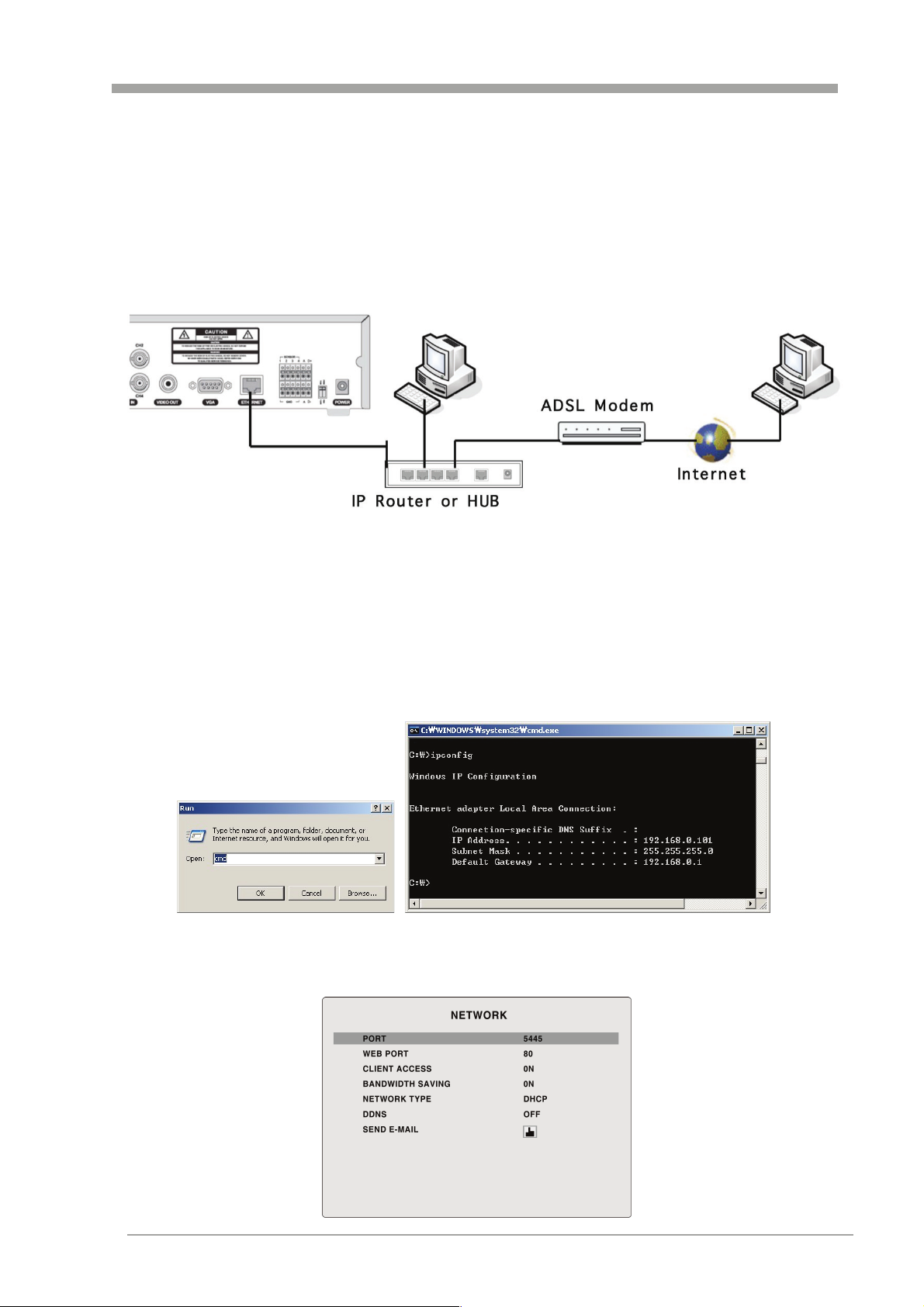

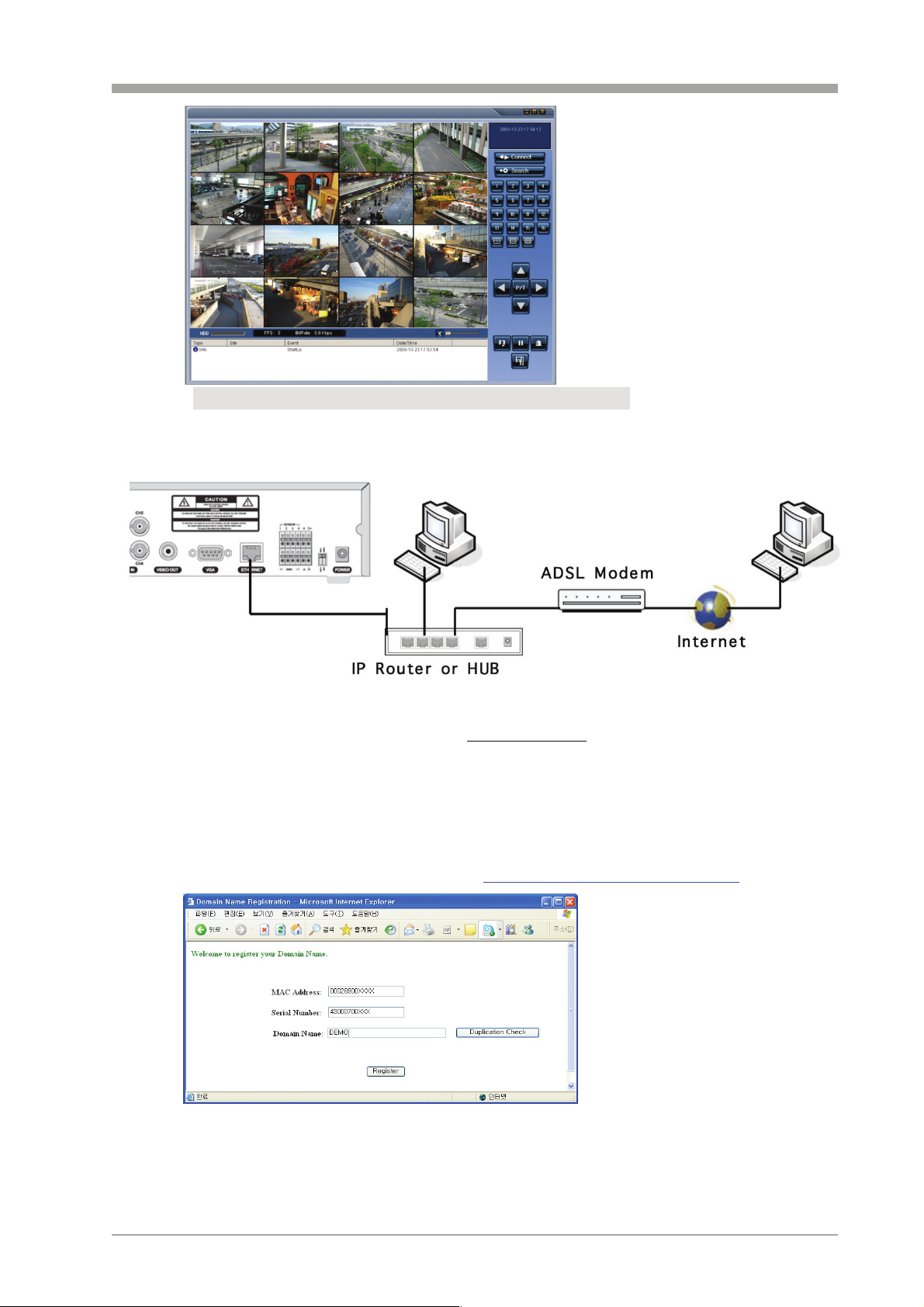

APPENDIX: HOW TO CONNECT TO A NETWORK................................................... 53

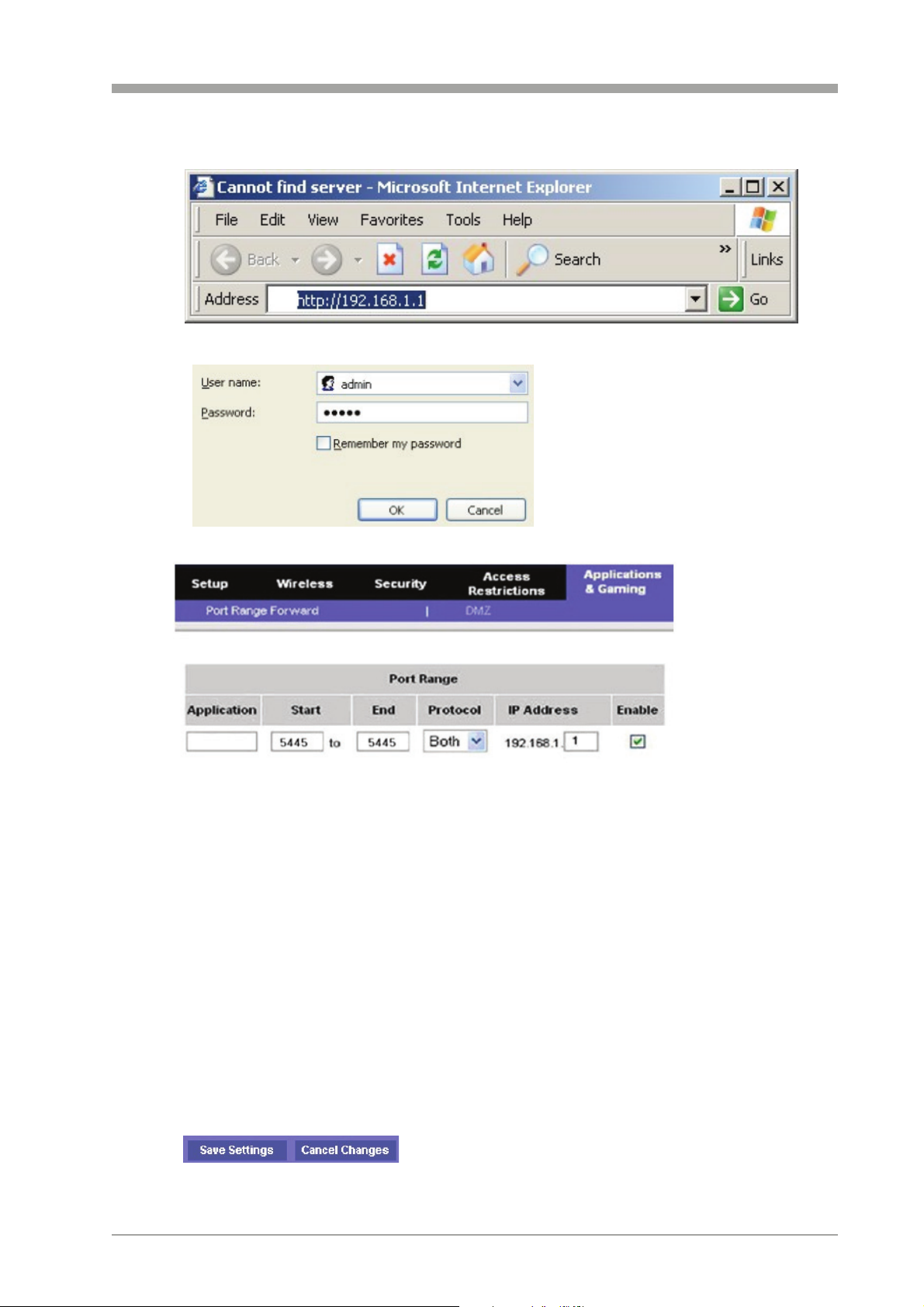

A. How to set the IP address of the DVR and open the TCP port of the router? ..... 53

B. How to access the DVR from Remote PC? .................................................................. 55

9

VT-H Series







1. NAME & FUNCTION

1-1. Front panel

Table 1.1. Front LED and USB Port

Name Description

POWER LED light is on when power is applied to the system.

HDD LED light is on when the system is recording video data.

There is a USB port located on the left side of the front

USB port

panel. This USB port is used to archive footage into a USB
storage device. (USB 2.0 connector)

10

VT-H Series













1-2. Remote controller

 ID: When a remote control ID number is set in DVR, press it before number.
 REC: To start and stop manual recording.
 Number: To select channel (1, 2, 3, & 4) or to enter DVR ID number.
 F/REW: During playback - To move the playback position 60 seconds backward.

During pause - To move the playback position 1 frame backward.

 F/ADV: During playback - To move the playback position 60 seconds forward.

During pause - To move the playback position moves 1 frame

forward.

 REW: To rewind the footage at 1x, 2x, 4x, and 8x speed during playback.
 PLAY/PAUSE: To play or to pause the footage in playback mode.
 FF: To fast forward the footage at 1x, 2x, 4x, and 8x speed during playback.
 Control button: Press to move the menu items or select channel.
 SETUP: To launch SETUP menu.
 SEARCH: To go to the search menu.
 ESC: During setting - To return to previous menu screen.

During playback - To exit from playback.

 BACKUP: To start operation of backup in live or playback mode.
 SEQ: To start auto sequencing of the screen in full screen mode. (Toggle)

11

VT-H Series







CAUTION

Do not power this system on before all the connections are completed. Leave
power disconnected.
Make sure all the connections are properly. Faulty connection may result in the
system being damaged. After all connections are made, insert DC power plug.

1-3. Rear panel and connection

1-3-1. Basic connections

VT-H40

VT-H80

VT-H160

Figure 1.2 Rear Panel

Table 1.2 Rear Panel Connections

ALARM OUT

VIDEO IN Four connectors for video input. Connect camera cable to Video-in (NTSC/PAL)

VIDEO OUT Composite video output in NTSC or PAL format. Connect to Composite Monitor.

LAN RJ45 connector for LAN connection

VGA Connector for VGA monitor

DC 12V Apply 12V DC using the DC adaptor supplied with the equipment.

RS-232 For engineering use only

SWITCHES

SENSOR IN

Connector for alarm device connection.

Provides simple On/Off switching using relay. 0.5A/125V, 1A/30V

Select VGA monitor or CVBS (Composite Video Blanking Sync) monitor.
Connector for sensor device. 4 sensors can be connected to the system. Sensor 1, 2, 3, 4

are dedicated to Video channel 1, 2, 3, 4, respectively. Either normally open (NO) or normally

Do not change the setting when the power is on.

closed (NC) sensor can be selected. Simple On/Off switching.

When the position of the switch is changed, the DVR should be rebooted to apply the new

Connect two signal lines of sensor (infrared rays sensor, heat perception sensor, magnetic
sensor) to the desired sensor number. (You can set the type-NC or NO- of sensor at “Setup”

setting.
mode).

NOTICE

SENSOR inputs require dry contact only. Do not input any electric signal.

12

VT-H Series









1-3-2. Network Connections

• LAN Connection – Using a cross cable, without a

switching hub

Connect to the system directly, using a cross type network cable





Cross cable

• LAN Connection – Using a switching hub

Connect to the system, using a hub (Switching hub) and an Ethernet
cable (10BASE-T/100BASE-TX CAT 5 LAN cable)

• Internet (ADSL) Connection

Connect to the system, using a Router or ADSL modem and an
Ethernet cable (10BASE-T/100BASE-TX CAT 5 LAN cable)

IP Router or HUB

NOTICE

If you have an IP line with one IP address (whether it is dynamic IP or fixed IP),
but you have more than one internet device (such as PC/PCs and a DVR); to
use Router (It is different from a simple Network Hub); you must set up the
Router to work with DVR; and you must use a network capable PC within the
local Router network to do the setup. Whether you are using an existing
Router or a new Router, you must go through the Port Forwarding portion of

13

VT-H Series







1-3-3. Sensor and alarm connections



SENSOR INPUT: Connect two signal lines of sensor (infrared ray sensor, heat
perception sensor, magnetic sensor) to the desired sensor number.

NOTICE

SENSOR inputs need dry contact only. Do not input any electric signal.

---: Not operational

N/O: Normally open type sensor. When magnetic sensor is closed, sensor sends a signal.

N/C: Normally closed type sensor. When magnetic sensor is opened, sensor sends a signal.

ALARM OUTPUT: Use Maximum current: 0.5A/125VAC, Maximum voltage:
1A/30VDC. When controlling lamp and AC operated equipment, control it using

separate outside relay. During normal operation the control output contact is
maintained at “Open” status, and during control output the output contact is
changed to “Closed (short)” status.

14

VT-H Series







2. Setting up the DVR

The following sections detail the initial setup of the DVR

2-1. Setup - Main Screen

When you press the SETUP button, the DVR will ask for a password. The
default password is 1111, which can be entered by pressing the up button
( ) 4 times and then pressing the SEL button. We recommend you
protect the system by assigning a new password immediately.

Figure 2.1.1. Setup menu screen

15

VT-H Series







SETUP LIVE OSD

RECORD RESOLUTION

SEQUENCE

SEQ-DWEL TIME

EVENT BEEP

OSD CONTRAST

CHANNEL DISPLAY, SEQ LIST, BRIGHTNESS, CONTRAST, HUE, SATURATION

VGA SCREEN MODE

ERROR ALARM

CHANNEL Frame rate, Quality, Recording, Motion zone,

Motion sensitivity, Sensor type, Pre-Record,
Post-Event Record, Alarm, Alarm Duration,
Schedule

SYSTEM DVR ID

DESCRIPTION

LOAD DEFAULT

ADMIN PASSWORD

NETWORK PASSWORD

DATE FORMAT

SET DATE & TIME

LANGUAGE

REMOTE CONTROL ID

DLS

NETWORK PORT

STORAGE OVERWRITE

CLIENT ACCESS

BANDWIDTH SAVING

NE TWORK TYPE

DDNS

SEND E-MAIL

FORMAT

USB UPGRADE

SAVE SETUP TO A USB

LOAD SETUP FROM A

USB

VDEO DELETE

DELETE VIDEO AFTER

Table 2.1.1. Setup menu configuration

16







2-2. Setup – Live Mode

Table 2.2.1. Menu items in LIVE mode setup

Item Description

OSD Enable/disable on-screen-display.

SEQUENCE Enable/disable sequential display of video channels in

full screen mode

VT-H Series

SEQ-DWELL

TIME

EVENT BEEP Enable/Disable internal beep alert sound.

OSD

CONTRAST

CHANNEL Select the channel for applying the following settings.

DISPLAY Enable/disable display of the video channel in live

SEQ LIST Enable/disable the specified channel to be included in

BRIGHTNESS Change the brightness value for the specified channel

CONTRAST Change the contrast value for the specified channel

HUE Change the hue value for the specified channel

SATURATION Change the saturation value for the specified channel

VGA SCREEN

MODE

Dwell time for each cannel display in sequential display
mode

Set the visibility level of the On Screen Display (OSD)

display mode

sequential display mode.

Select VGA screen mode as either FULL or Normal.
NOTE: If the mode is changed, the system will reboot.

ERROR

ALARM

Enable/Disable alarm for video loss or HDD fail.

Figure 2.2.1. Live mode setup screen

17

VT-H Series







2-3. Setup – Recording Mode

Table 2.3.1. Menu items in Recording mode setup

Menu item Description

RESOLUTION Set resolution to either

704x480(NTSC)/704X576(PAL) or
352x240(NTSC)/352X288(PAL).

CHANNEL Select the channel for applying the following settings.

FRAME RATE

QUALITY Select the recording quality for the specified channel to

RECORDING Assign the recording mode for each channel. Recording

MOTION ZONE Select Full Zone or Partial Zone for motion sensing. If

MOTION

SENSITIVITY

Set the frame rate for the specified channel. The sum
of the frame rate values from each channel cannot
exceed maximum frame rates for a particular recording
resolution. Typical values of the maximum frame rate

for NTSC video are 120/100fps for

352x240(NTSC)/352X288(PAL) and 30/25 fps for
704x480(NTSC)/704X576(PAL)

normal, high, or superior.

modes: Continuous, Motion, Sensor, Schedule, and
Disable.

the Partial Zone is selected, screen will appear as
shown in figure 3.3.2.
Set the motion sensitivity for the specified channel.
Control the motion sensitivity from 1 to 9.

SENSOR TYPE Set the type of sensor for the specified channel from

none,
N/O (normal open), and N/C (normal closed).

PRE RECORD Enable/disable pre-event recording. Pre-event recording

time is 5 sec and only intra-frames are recorded for
pre-event recording.

POST EVENT

RECORD

ALARM Enable/disable alarm generation for the specified

ALARM

DURATION

SCHEDULE Set recording schedule. If this menu item is selected,

Set post event recording time duration for the
specified channel

channel.
Set alarm time duration for the specified channel.

screen will appear as shown in figure 3.3.3.

18

VT-H Series











Figure 2.3.1. Recording mode setup screen

2-3-1. Motion Zones

By selecting Partial Zone in the Motion Zone menu, users can set-up the
motion sensing zones in the screen shown in figure 3.3.2. Move around
each rectangular zone using 4 direction key buttons and press SEL button
to include the rectangular region as part of the motion sensing zone. The
rectangular blocks included as part of the motion zone are indicated by
changing the color of the blocks.

Figure 2.3.2. Motion Zone selection screen

19

VT-H Series









2-3-2. Recording Schedules

To set up a recording schedule, select SCHEDULE in the RECORD menu.
Use the arrow buttons to navigate through the items and set the recording.
[ALL]: Selected recording mode using the SEL button is applied to the

entire time zone and all channels.

[SUN to SAT]: Selected recording mode using the SEL button is applied to

the entire time zone for the specified channel.

[Vertical Bar “ | “]: Selected recording mode using the SEL button is applied

to the entire channel for the selected time zone. Each vertical bar “ |
“ corresponds to one hour.

[- Individual Block of Time]: Selected recording mode using the SEL button

is applied to the selected 1-hour increment for the selected channel.
[SEL]: The recording mode can be selected using the SEL button.
[COPY FROM to COPY TO]: Setup values of recording mode for the

selected channel can be copied for another channel setup.

Figure 2.3.3. Schedule recording setup screen

20







2-4. System

Table 2.4.1. Menu items in System Setup screen

Item Description

DVR ID The name of the system. Press the SEL button and move

through the position for each alphanumeric character by
pressing the LEFT and RIGHT buttons. UP/DOWN buttons
are used to change character for each location.

DESCRIPTION Press SEL to see system information.

VT-H Series

LOAD

DEFAULT

ADMIN

PASSWORD

NETWORK

PASSWORD

DATE

FORMAT

Choose OFF or ON. If selecting ON, press the SEL button
to load defaults.

Set the password for the administrator. Once this menu is
selected, the DVR will ask you current password and new
password. Follow the procedure provided by the DVR. The
password numbers (1,2,3,4) can be input by using
direction keys.
The default password is 1111.

Set the password of network client. Once this menu is
selected, the DVR will ask you current password and new
password. The DVR will guide you through the entire
process of setting up the user password. The password
numbers (1,2,3,4) can be input by using direction keys.
The default password is 1111.

Select the preferred date and time display.

SET DATE &

TIME

LANGUAGE Select a language.

REMOTE

CONTROLLER

ID

DLS User can set to ON or OFF for DLS (Daylight Saving) by

Set the present date and time. If DLS function is ON, user
can not enter into this menu and change date and time.

Select an ID of remote controller.

1. Select ID from 1 to 9.

2. Press the same number as ID set in DVR on the remote
controller

3. Then icon will be displayed on Live screen of DVR

that responds to the remote controller.

using LEFT or RIGHT button. After selecting ON, move the
cursor to BEGIN (MM/DD/HH) field and press the SELECT
button to set the start time of DLS, Then move to END

21

VT-H Series







(MM/DD/HH) field to set the stop time of DLS by using
UP or DOWN button.

CAUTION:

-DLS can’t start from 23:00

-DLS can’t be applied, if the date of BEGIN and END is
same.

Figure 2.4.1. System setup screen

Figure 2.4.2. DVR ID setup screen

Figure 2.4.3. DVR information display screen

22







Figure 2.4.4. Date & Time setup screen.

2-5. Network

Set up your network parameters on the Network Setup screen.

Table 2.5.1. Menu items in Network Setup screen

Item Description

VT-H Series

PORT Port number (Default: 5445)

CLIENT ACCESS Enable/Disable remote access through client software.

BANDWIDTH

SAVING

NETWORK TYPE Set the type of network connection. Options are:

DHCP Set to use DHCP (If this is selected, DVR will

ADSL (PPPoE) ID: Registered ID is necessary for ADSL connection.

LAN IP: Register IP address that is assigned for DVR.

Enable/Disable only key frame transmission. “ON”
mode is favorable for use of low network bandwidth.
Mostly, set “OFF” for normal use.

LAN, DHCP, ADSL
Note. Other parts of the Network Setup screen will
change depending on what network type you select.

automatically receive IP varying from time to time
from network.)

Password: Registered password is necessary for ADSL
connection.

Gateway: Register Gateway that is assigned for DVR.
Subnet Mask: Register Subnet Mask that is assigned
for DVR.

DDNS Enable/disable using domain name address through

DDNS server.
“ON” mode, DDNS server name appears for domain
registration.
The DDNS sever name is vitekddns.com
CAUTION: Do not change this sever name. If this is

23

VT-H Series







changed, the DDNS service cannot be used.

Figure 2.5.1. Network setup screen

2-5-1. Ports

When you connect one or more DVRs to a local network through a Router,
each DVR must have a unique TCP port number to access it from outside
the LAN. In this type of setup, the Router must be configured for port
forwarding so that each DVR can be accessed from outside the network.
Port Forwarding on the Router is needed to forward the connection to the
appropriate DVR.
Note: This port number is listed next to the Port menu option in the
Network Setup screen. If you plan to access the DVR units only from within
the same LAN, the TCP port does not need to be changed.

Network Access Beyond Router

In order to access beyond a Router (Firewall), user must open 1 TCP port for
Command level, Live channels, and Storage channels. If this port is not open
properly, user will not be able to access the DVR beyond a router.
Example: If the DVR set’s port number is 5445, TCP port 5445 must be
open on the Router.

24

VT-H Series







2-5-2. Network types

2-5-2-1. LAN

1. Fixed IP assigned by a Network Administrator. (Contact your network
administrator)

2. Router/Modem: In a local network environment, an IP address is assigned
to the DVR by either a Router or Modem. If an IP address is provided by a
router, either the DMZ function or Port Forwarding must be enabled (on the
router) to access the DVR from outside of the LAN.

3. An IP address must be entered for the DVR along with the subnet mask
and Gateway (gateway is usually the IP address of the router). The DNS
Server IP can be the same address as the gateway unless there is one

provided by an ISP.

Figure 2.5.2. Network setup screen - LAN

Table 2.5.2. LAN

Item Description

IP The fixed IP address of the DVR unit

GATEWAY The IP address of the Gateway

SUBNET MASK The subnet mask for the LAN

DNS The address for the DNS server

2-5-2-2. DHCP

In a DHCP environment, the IP Address is automatically assigned by a DHCP
server. With DHCP enabled, the DVR will automatically ‘request’ an IP
Address from the DHCP Server. This configuration is useful when the

25

VT-H Series







network settings (Server/Router) are not accessible, when the DVR is
directly connected to the internet without the use of a Router or Server, or
when the connection uses a dynamic IP method (not Fixed or Static).

Figure 2.5.3. Network setup screen - DHCP

2-5-2-3. ADSL (PPPOE)

The ADSL setting is used when the PPPoE protocol (ISP authentication) is
required by the ISP and the DVR is directly connected to the internet
(without a Server or Router).

A User Name (ID) and Password issued by the ISP is required. If you are
using a Router or you have a static IP address from your ISP and you are
using a modem/Bridge, use the DHCP or LAN option.

Figure 2.5.4. Network setup screen - ADSL

26

VT-H Series







Table 2.5.3. ADSL

Item Description

ID The user ID for ADSL connection

PASSWORD The password for ADSL connection

2-6. Storage

User can set recording mode on the hard disk drive (HDD) or initiate
formatting of the hard disk drive.

Table 2.6.1. Storage setup

Item Description

OVERWRITE Overwrite existing material when hard disk drive is full

FORMAT Format hard disk drive

USB UPGRADE The firmware of DVR can be upgraded through the

USB port.
In order to upgrade, the upgrade firmware must first
be downloaded and copied onto the USB device.
Create a new folder on the USB memory stick and
copy the upgrade firmware “app.bin” into the folder.
(This folder name should be “upgrade”.)
After the upgrade firmware is copied onto the USB
memory stick, perform the following;

1. Connect USB memory stick into the USB port.

2. Go to the STORAGE>USB UPGRADE.

3. Select “CONFIRM” and the upgrading will start
automatically.

4. After the upgrade is complete, the DVR will
reboot automatically.

SAVE SETUP TO

USB Device

LOAD SETUP

FROM A USB

Device

VIDEO DELETE Enable/disable recording limit.
DELETE VIDEO

AFTER

User can save the current configuration of DVR to the
USB memory stick. Insert the USB stick into the front
panel connection and press SEL to start the saving
process
User can upload the configuration of DVR to another
DVR using the USB
Memory stick. Insert the USB stick into the front panel
and press SEL to start the loading process.
After upgrade is complete, the DVR will reboot
automatically and setup value will be applied.

Set the limit of days to be recorded to the hard disk
drive from 1 to 60 days.

27

VT-H Series







Figure 2.6.1. Storage setup screen

Figure 2.6.2. Storage setup –USB UPGRADE

28

VT-H Series







Figure 2.6.3. Storage setup – save & load setup from a usb device

3. LIVE & SEARCH

3-1. Live Window

In the Live window, video inputs from the cameras are displayed on the
configuration of the live setup. Figure 4.1.1 shows the layout of the live
screen. Various indicators showing the status of the DVR are shown as
OSD symbols. Refer to Table 4.1.1 for the meaning of the indicators.

Figure 3.1.1. Live display screen

Table 3.1.1. Indicator ICONS in Live window

Indicator Description

T
h
e
i

T
h
e
i

T
h
e
i

T
h
e
i

T
h
e
i

T
h
e
i

Continuous recording in progress
Manual recording in progress
Sensor alarm recording in progress
Motion alarm recording in progress
Indicates no alarm event
Alarm indicator. When there is an alarm (sensor alarm or
motion alarm) on a video channel, this icon will be
highlighted in bright red.

T
h
e
i

T
h
e
i

T
h
e
i

T
h
e
i

Indicates that alarm output is activated.
Indicates that a network client is connected to the DVR.
Indicates that sequencing mode is enabled.
Indicates that the HDD recording is being recycled
Indicates the percentage of recorded data onto HDD

29

VT-H Series







Table 3.1.2. Button functions of remote controller in Live window

Button Description

Indicates that there is no video signal input present (Loss
of Video)

Select channel to be displayed in full screen mode.

Switch between full screen and quad display mode.

SEQ

RECORD Press to start and stop manual recording.

SEARCH

ARCH

SETUP Press to launch SETUP menu.

ESC

3-2. SEARCH window

Press SEARCH in live mode to enter the Search screen.
When you press the Search button, the DVR will ask for a password as in
Figure 3-2-1.
Enter the password using the arrow controls.

Press to start auto sequencing of the screen in full screen
mode. (Toggle)

Press to go to the search menu.
Event search /Time line search /Log /Archive search
Press to capture a still image. The still image will be
stored onto the hard drive. It can be transferred to the
USB device.

Press for temporal storage of the changed value or to
return to the previous menu screen.

There will be 7 different search functions such as TIMELINE, EVENT, GO TO
FIRST TIME, GO TO LAST TIME, GO TO SPECIFIC TIME, LOG, and ARCHIVE
displayed on the screen.

30

VT-H Series







Figure 3.2.1. Search window

3-2-1. EVENT Search

The Event Search window is used to find stored video. Three categories
of search filters can be applied: DATE, CHANNEL and TYPE. Press SEL to
select a value and move down to the next category. Use the UP arrow
button to move up to the categories you have previously entered. The
ESC button will return the user to the previous screen.

1. Select the date of the video to begin searching. Use the LEFT, RIGHT,
UP, and DOWN buttons to navigate through the days.

2. Once you have selected the date, press SEL to move to the CHANNEL
selector.

3. Use LEFT and RIGHT buttons to change the channel selection from
ALL to any of the available channels.

4. Once you have selected the channel, press SEL to move to the TYPE
selector.

5. Use the LEFT and RIGHT buttons to change the type of recording to
ALL, MOTION, SENSOR, MANUAL, or CONTINUOUS.

6. Once you have selected the type of recording to search for, press
SEL to produce a list of events/instances that fit your search criteria.

7. Use the UP and DOWN buttons to scroll through the on-screen listings.

8. Use the LEFT and RIGHT buttons to display a list of events that
happened previous to or after the current selection.

9. Once the desired event has been selected, press SEL to start playing
back the selected video.

10. Press the BACKUP button to launch the archiving function in playback
mode.

31

VT-H Series







Figure 3.2.2. Event search screen

3-2-2. TIME LINE Search

The TIME-LINE search window is used to find the stored video by using
the time line bar.

1. Select the date of the video to begin searching by using the LEFT,
RIGHT, UP and DOWN buttons to navigate through the days.

2. Once you have selected the date, press the SEL button to move to
the time line search window.

3. Use LEFT / F/ADV or RIGHT/ F/REW buttons to select a time zone on
the 24 hour time table.

Note: The recording mode is indicated on the screen as below.

C: Continuous-Green

M: Motion-Yellow

S: Sensor-Red

R: Manual -Purple

1. Once you have selected the time zone, press the SEL button to move
to the 60 minute time table.

2. Select ALL or a specific channel to search by using the UP and DOWN

32

VT-H Series







arrow buttons.

3. Once you select the channel, use the LEFT / F/ADV or RIGHT/ F/REW
arrow buttons to move the time line select bar (blue) to the point
where you wish to start playing the video clip.

4. Press the SEL button to playback the recorded video.

Figure 3.2.4. Time line search screen

3-2-3. GO TO

You can search for specified data by setting the time and date in this menu.
Use the LEFT or RIGHT button to move from left to right in this menu. Use
the UP or DOWN button to set the date and time.

Figure 3.2.5. GO TO search screen

33

VT-H Series







3-2-4. GO FIRST

You can access the first or earliest data which has been recorded into the
HDD disk by pressing this menu.

3-2-5. GO LAST

You can access the last or most recent data which has been recorded into
the HDD disk by pressing this menu.

3-2-6. LOG List

User can see the system log list by selecting this item.

Figure 3.2.6. Log list screen

3-2-7. ARCHIVE Search

The ARCHIVE SEARCH window is used to find the stored video.

1. Select the date on the calendar to begin searching by using the LEFT
or RIGHT button.

2. Once you have selected the date, press the SEL button to move to
the list of recorded data.

3. Use the UP or DOWN button to scroll through the onscreen listings.

4. Once the desired event has been selected, press the SEL button to
see the selected video in paused mode.

5. Press the ARCH button to archive the video into USB memory stick.

34

VT-H Series







Figure 3.2.7. Archive search screen

3-3. Playback mode

During the playback of a recorded event, the mode changes from SEARCH
to PLAY. While in PLAY mode, you may return to the SEARCH LIST by
pressing the ESC button. Playback will start in quad mode with channel 1
highlighted by default. If audio is enabled, it will only play from the
highlighted channel.

Figure 3.4.1. Playback mode screen

Table 3.4.1. Button functions of remote controller in Playback mode

Button Description

ESC Return to the previous menu screen, search list, or exit

menu
Press to rewind the footage at 1x, 2x, and 4x speeds.
Reverse playback speed is shown as -1x (normal), -2x (2
times normal), and -4x (4 times normal) at the bottom
right of the screen.
Jump/Step backward. – The playback position moves 60
seconds backward.

PLAY/PAUSE Press to play or pause recorded video.

35

VT-H Series







Jump/Step forward –Playback position moves 60 seconds
forward.
Press to fast forward the footage at 1x, 2x, and 4x
speeds. Playback speed is indicated as +1X, +2X, and +4X
for normal, twice, and 4 times of the regular speed at the
bottom right of the screen.
UP: 1CH, RIGHT: 2CH, DOWN: 3CH, and LEFT: 4CH to be
highlighted
UP: NO. 1, RIGHT: NO. 2, DOWN: NO. 3, and LEFT: NO. 4CH
to input password

ARCH Press the ARCH button to archive the video into HDD.

4. Archiving and Backup

To backup a still image or video to a USB storage device, user must firstly
archive a still image or video to the hard drive.

4-1. Archiving Still images or Video

Still images can be captured and archived into the hard drive in live mode
or while playing back.

1. In Live Mode, press ARCH button to capture and archive the still image.
Once you press the ARCH button, the screen will be displayed as shown in
Figure 5.1.1.

Figure 4.1.1. Archive screen in Live mode

2. In Playback Mode, the DVR will ask whether to store still image or video.

The user may select either still image or video, and it will store onto the
HDD. User can find the list of archived data in the ARCHIVE search menu.

36







Figure 4.1.2. Archive screen in Playback mode



4-2. Backup still images or videos on USB memory stick

VT-H Series

1. To begin transferring stored image or video into a USB memory stick,
connect a USB memory stick to the front panel drive.

2. Press the SEARCH button to bring up the ARCHIVE search screen which
will allow you to specify a date and time to search for stored images or
video.

37

VT-H Series







Figure 4.2.1.Archive search screen

3. Press the SEL button to retrieve lists of archived images or video.

4. Select and display one of the files on the screen in the archived list by
using the UP or DOWN button.

5. Then press the ARCH button to transfer the data onto the USB memory
stick.

6. If there is not enough space on the USB memory stick, the DVR will
popup a message that there is no space in the USB memory stick.

4-3. Playing backup file

 Playback of AVI format: AVI format video can be played back by

Windows Media Player™ or other media player that is compatible with
AVI format video.

When the PC doesn’t have the proper H.264 CODEC, the media
players can not playback the AVI format video. In this case, you must

 DVR (Exclusive video format): DVR format video can be played back

by the DVR player (exclusive video viewer). That DVR player software
will automatically copy onto the USB thumb drive along with the video
clip.
Three files are copied on USB thumb drive

- DVR file: Exclusive format video file.

- SMI file: Title file of date and time.

- PLAYER: Exclusive video viewer.

38

VT-H Series









5. Network access using the Network Viewer

The DVR provides a live remote monitoring feature. Remote monitoring
requires installation of the network viewer on your PC.

NOTICE

In a high bandwidth network, a maximum of four users can access one
DVR simultaneously. In a low bandwidth network it is recommended that
only one user access the DVR at a time.

5-1. PC requirements

• CPU: Intel Pentium  1.2Ghz or higher

• Memory: 256MB (512MB or higher is recommended.)

• VGA memory: 16MB (64MB or higher is recommended.)

• Resolution: 1024x768

• O/S: Windows 2000, XP Professional, XP home

• Direct X: DirectX 8.1 or higher

5-2. Installing the network viewer

1. Insert the provided CD in the CD drive and double-click
“UMSClient(XXXX).exe”

2. Select a destination folder and click
“Next”.

39

3. Select the type and click
“Next”.

VT-H Series







4. Select the program folder and click
“Next”.

5. The setup status screen.

1. Once installation is complete, a “UMS Client” icon will be on the

desktop.

40







5-3. Live monitoring mode and functions.

VT-H Series

Button Function Description

DATE & TIME Displays the current date

CONNECT/DISCONNECT Connect/disconnect

SEARCH Switches the live mode to

DISPLAY MODE Select a channel and

and time.

network connection..

search mode.

screen display mode.

41

VT-H Series







PAN/TILT/ZOOM/
FOCUS

CAPTURE Capture a still image from

PLAY/PAUSE Play/pause live video.

ALARM The ON/OFF button of

SETUP Display the setup screen

HDD USAGE DVR HDD storage

Control the
PAN/TILT/ZOOM/FOCUS
features on the remote
camera.

live screen.

the alarm output of the
DVR. When an alarm of
the DVR is output, this
button becomes Red.

of the network viewer.

Indicator.

Operations of the display mode of the main screen

• Single channel display - Click the one of the channel buttons or

double-click the channel screen.

NETWORK

BANDWIDTH

LOG WINDOW

Shows the transferred
frames and network
bandwidth.

• QUAD/Split Screen display - Click a Split Screen button to view

42

VT-H Series







multiple cameras simultaneously.

• Full screen display - Click the maximize button to display only screen

and hidden the operation panel.

Image capture of live screen

Still-image of live screen can be captured and saved as BMP or JPEG file.

1. Click the channel to be captured. Then the channel screen is

surrounded with a red line.

2. Click the CAPTURE button. Then the IMAGE CAPTURE dialog is

displayed.

3. Set the conditions and click the OK button. Then the still-image is

saved.

5-4. Bi directional audio

The UMS Client allows for bi directional audio between the client and a

DVR unit.

43

VT-H Series







5-5. Remote search mode and functions

Button Function Description

DATE & TIME Displays the recording time of the

data selected on the time bar at

DISCONNECT Disconnect network connection.

LIVE Switches the search mode to live

CAPTURE Capture a still image from live

MARK IN Set the start time for video backup.

MARK OUT Set the ending time for video

BACKUP Backup the selected recorded video

the bottom of the main user
interface.

mode.

screen.

backup.

44

as AVI format.

VT-H Series







SEARCH
CALENDAR

TIMELINE BAR The timeline shows recorded data in

PLAYBACK
BUTTON

DISPLAY
MODE

Searching and playing video from the remote DVR

Video recorded on the remote DVR or Video recorded on the PC can be
searched and played back.

The calendar shows dates with
recorded video in a light blue and
the selected date in dark blue.

dark blue on the bar.
The playback buttons.

Select a channel and screen display
mode.

1. Connect the network to the remote DVR and press SEARCH button.

Then the mode is changed from the live mode to the search mode.

 Searching the video recorded on the remote DVR: Connect

the network to the DVR..

 Searching the video recorded on a PC: Do not connect the

network to the DVR.

2. Select the date to search the video.

3. Drag the slid on the time scale and drop it between 0 to 24.

4. Press the PLAY button. Then the video recorded on the remote DVR

is played back.

45

VT-H Series







Backup of video on the remote DVR

Video recorded on the remote DVR can be backed up on the PC HDD as
AVI format.

1. Connect the network to the remote DVR and play the video recorded

in the remote DVR.

2. Drag the slide on the time scale and drop to the start time for video

backup and press the MARK IN button.

3. Drag the slid on the time scale and drop to the end time for video

backup and press the MARK OUT button. Then the marked time is
displayed in dark green.

4. AVI Backup dialog is displayed. Click the OK button. Then the marked

video is backed up.

 Start time / Stop time: Backup time can be changed.
 File path: Shows the folder that the backup file is recorded.

46







 Channel: Shows backup channel..

5-6. PC System configuration

Click the SETUP button. Then the Setup dialog is displayed.

VT-H Series

Setting General

Set security options, save path, and Automatic reconnection.

 Security Option: Set a password for security options. When you access

any of the selected functions, you will need to enter the password.

47

VT-H Series







 Save Path: Specify the location to record for backup and still image

capture.

 Automatic reconnection: If a user selects this function, the client S/W

will automatically try to connect to the previously connected IP
address if the network connection is lost.

 Display network statistics: If a user selects this function, the client

S/W will display network status, Bit rate and Frame rate.

 Time Format: Change the time format mode on the Client software

display.

Setting Site

The remote DVRs can be added, modified, and removed.

Setting Event

Set the record path and the size of local disk space for the log files.

 LOG – Select to save event log into ‘log file’.
 ICON – Select to display the event on live video.
 EVENT LIST – Select to show the event in the ‘Event List” window

of live mode.

Search and check the recorded log data.

48







Setting Record

Set the recording conditions and select channels to record.

VT-H Series

Select the local disk to use and the amount of disk space you want to
allow the program to use for recording.

Setting Video

49

VT-H Series







Set the video screen.

Setting Language

Select the language of the network client viewer.

6. Network – By a web-browser viewer

The DVR provides a live remote monitoring feature by web-browser viewer.

1. Check the IP address of the DVR from

SETUP>SYSTEM>DESCRIPTION>IP ADDRESS.

2. Input the IP address or Domain name address that you pre-registered

on www.vitekddns1.com

in the address field and press “Go”.

50

VT-H Series







3. Click the bar at the top of the web browser to install the WebViewer.

4. Click “Install” to download ActiveX control.

5. Web Browser Viewer is displayed as below.

6. Click the CONNECT button on the Left upper corner of the web-

viewer. Then “Connect” dialog is displayed. Enter IP address (or
Domain name address that you pre-registered on

http://www.vitekddns1.com

“Connect”

 Server address: Input IP address of the DVR from

SETUP>SYSTEM>DESCRIPTION>IP ADDRESS or Domain name address
that you pre-registered on http://www.vitekddns1.com

), Port number and Password and click

51

VT-H Series











 Port: Input Port number (The number sets on

SETUP>NETWORK>PORT)

 Password: Input Password (The number sets on

SETUP>SYSTEM>NETWORK PASSWORD

7. Then the cameras connected to the DVR are displayed on the screen.





52

VT-H Series







APPENDIX: How to connect to a network

A. How to set the IP address of the DVR and open the TCP port of the

router?

The port forwarding is dependant on the brand and model of the router. The port forwarding is required to allow

access to the DVR beyond a router.

1. Connect network cable between DVR and Router or ADSL modem.

2. Default network settings on DVR are

- Port: 5445

- WEB Port : 80

- Network : DHCP

3. From a PC connected to the same Router, find the IP address, Gateway, and Subnet

mask by IPCONFIG command in command prompt.



4. If IP is begins with 192.168.x.xxx., you should change IP address, Subnet, Gateway on

the DVR. Go to SETUP>NETWORK>LAN of the DVR and change the IP settings to be like
IP: 192.168.XXX.XXX and Gateway: 192.168.XXX.XXX. (Refer to the user’s manual of
Router.)

53

VT-H Series







5. Open your web browser. Enter the router IP address in the address bar (The router IP

address is unique to the brand and model.), click GO.

6. Enter the user name and password (admin is default) and press the OK button.



7.

Select the Port Range Forwarding tab.

8. Enter each field.

i. Application: Enter a description of the DVR (Example: store1)

ii. Start: Enter the first number of the port you need to port forward

(Example: 5445)

iii. End: Enter the last number of the port you need to port forward

(Example: 5445)

iv. Protocol: Select Both.

v. IP address: Enter the IP address of the DVR on

SETUP>NETWORK>LAN>IP ADDRESS.

vi. Enable: Check the enable box.

9. Select the Save settings button located at the bottom of the window.

Then Port forwarding is finished.

54

VT-H Series









You can learn how to port forward many kinds of Routers from the below site.

http://www.portforward.com/english/routers/port_forwarding/routerindex.htm

B. How to access the DVR from Remote PC?

• LAN Connection – Using a switching hub

Connect to the system, using a hub (Switching hub) and an Ethernet
cable (10BASE-T/100BASE-TX CAT 5 LAN cable)

IP Router or HUB

1. Run the pre-install the network client software on the supplied CD. (Refer to Chapter 6.

Network access using the Exclusive network viewer)

2. Check the IP address from SETUP>SYSTEM>DESCRIPTION of DVR.

3. Run the network client software and click the

CONNECT button.

4. Input IP address, Port No., and Password on the connect window. And click OK.

55

VT-H Series







• Internet (ADSL) Connection using DDNS
Connect to the system, using a Router or ADSL modem and an Ethernet
cable (10BASE-T/100BASE-TX CAT 5 LAN cable)

1. Go to SETUP>NETWORK. Set NETWORK TYPE as DHCP and DDNS SERVER as ON. And

make sure that DDNS SERVER NAME is vitekddns1.com

2. Go to Setup menu of Router and open TCP port 5445 using Port Forwarding. (Refer to

A. How to set IP address of the DVR and open TCP port of the router?)

3. Confirm the Mac address and Serial No. from the label of the rear panel of
the DVR.

4. Open the web browser and log on http://www.vitekddns1.com

 MAC Address: Input the Mac address (EX. 0002690XXXXX) without a

space.

 Serial Number: Input the Serial No. (EX. 43000700XXX.) without a

space.

56

VT-H Series







 Domain Name: Input Domain Name for your DVR system (Note. Input

only Domain Name and never input “vitekddns1.com”.)

5. Click the DUPLICATION CHECK button to see if the domain name is
available.

6. If you see the screen “You can use the Domain name you entered” then
click RETURN and click the REGISTER button to complete the registration.

7. Run the pre-install the network client software on the supplied CD. (Refer to Chapter 6.

Network access using the Exclusive network viewer)

8. Click button and add the DVR as necessary.

 Site Name: Input the name of the DVR.

 IP Address: Input the Domain Name that is registered on

http://www.vitekddns1.com

(EX. XXXXX.vitekddns1.com)

 Port Number: Input the port number.

 Protocol: Select TCP.

 Password: Input the network password.

9. Click CONNECT button. Then the Connect window is displayed.

10. Select the site that you wish to access and click OK.

57



57



10. Seleccione el sitio que usted desea acceder y haga click en “OK”

9. Click en el botón de CONNECT. La ventana de conexión aparecerá

 Password: Ingrese la contraseña de la network

 Protocol: Seleccione TCP.

 Port Number: Ingrese la contraseña de netwok

(Ejemplo XXXXX.vitekddns1.com)

http://www.vitekddns1.com

 IP Address: Ingrese el nombre de dominio como está registrado

 Site Name: Ingrese el nombre del DVR.

8. Click e ingrese el DVR necesario

to Chapter 6. Network access using the Exclusive network viewer)

7. Run the pre-install the network client software on the supplied CD. (Refer

registración.
entonces haga click en RETURN y click en REGISTER para completar la

6. Si mira en su pantalla “You can use the Domain name you entered”

disponible.

5. Click en DUPLICATION CHECK y observe si la información de dominio está

“vitekddns1.com.”)
(Nota. Ingrese únicamente el NOMBRE de DOMINIO y nunca ingrese

 Domain Name: Ingrese el nombre de dominio para su DVR

sin espacios.

 Serial Number: Ingrese el número de serie (Ejemplo. 43000700XXX.)



VT-H Series



56



espacios.

 MAC Address: Ingrese la dirección MAC (Ejemplo. 0002690XXXXX) sin

4. Abra el browser y regístrese http://www.vitekddns1.com

3. Confirme la dirección y el número de serie de la etiqueta del panel trasero.

(Refiérase a como configurar una dirección IP en el DVR y abrir el puerto TCP del router)

2. Ir al menú Setup del Router y abra el TCP port 5445 usando Port Forwarding.

ON. Y asegúrese del NOMBRE del DDNS SERVER debe ser vitekddns1.com

1. Ir a SETUP>NETWORK. Configure el NETWORK TYPE como DHCP y DDNS SERVER como

Ethernet (10BASE-T/100BASE-TX CAT 5 LAN cable)
Conéctese al sistema usando un router o un ADSL modem y un cable

• Internet (ADSL) Conexión utilizando DDNS



VT-H Series



55





OK.

4. Ingrese la dirección IP y número de puerto contraseña en la ventana de conexión y haga click en

CONNECT.

3. Corra el network client software y haga click en el botón

2. Revise la dirección IP desde SETUP>SYSTEM>DESCRIPTION en DVR.

Network utilizando el software exclusive network viwer)

1. Corra el client software network CD suplido en el paquete. (Vaya al capítulo 6 Acceso

IP Router or HUB

conexión (10BASE-T/100BASE-TX CAT 5 LAN cable)
Conecte el sistema usando un, hub (Switching hub) y un cable de

• Conección LAN – Utilizando un switching hub

B. ¿Como accedo al DVR desde una PC remota?

http://www.portforward.com/english/routers/port_forwarding/routerindex.htm

Ud. podrá aprender a redirigir puertos de mucho otros router en la siguiente página.



VT-H Series



54



ventana

9. Seleccione el botón “Save settings” localizado en la parte inferior de la

vi. Enable: Revise la caja de activación.

SETUP>NETWORK>LAN>IP ADDRESS.

v. IP address: E Ingrese la dirección IP del DVR en

iv. Protocol: Seleccione ambos.

(Ejemplo: 5445)

iii. End: Ingrese el último número del Puerto que necesita a continuación

continuación (Ejemplo: 5445)

ii. Start: Ingrese el primer número del Puerto que Ud. necesita a

i. Application: Ingrese una descripción del DVR (Ejemplo: store1)

8. Ingrese cada campo.

Seleccione el rango del puerto Forwardingtab.

7.



6. Ingrese en nombre de usuario y la contraseña (admin está definido)y presione OK.

dirección IP es única de la banda y el modelo) haga click en “GO”

5. Abra la barra de dirección del browser. Ingrese la dirección IP en la barra de dirección (la



VT-H Series



53



(refiérase al manual de usuario del router.)
configuración del IP como s e muestra en 192.168.xxx.xxx y Gateway 192.168.xxx.xxx.
Subnet Gateway en el DVR. Vaya a SETUP>NETWORK>LAN del DVR y cambie la

4. Pero si la IP es algo mas como 192.168.xxx.xxx. Ud. debe cambiar la dirección IP,

Mask por IPCONFIG, comando en command prompt.

3. Desde un PC conectado a un mismo router, encontrar la dirección IP, Gateway y Subnet

• Network : DHCP

• WEB Port : 80

• Port: 5445

2. Los valores de la Network a configurar en el DVR son:

1. Connect network cable entre el DVR y el Router o el ADSL modem.



del DVR a un Router Conecte el cable de la

El puerto reenvio depende de la marca y modelo del router. El puerto forwarding es requerido para permitir el acceso

Router?

A. ¿Cómo configurar una dirección IP del DVR y abrir el Puerto PTC del

APENDICE: Como conectar a una network



VT-H Series



52



pantalla.

7. Cuando las cámaras conectadas en el DVR son visualizadas en la

SETUP>SYSTEM>NETWORK PASSWORD

 Password: Ingrese la contraseña (Se la configure en

SETUP>NETWORK>PORT)

 Port: Ingresar el numero de Puerto (El numero se lo configura en



VT-H Series



51



pre registrado por Ud. en http://www.vitekddns1.com
SETUP>SYSTEM>DESCRIPTION>IP ADDRESS o el nombre de dominio

 Server address: Ingrese una dirección IP del DVR desde

Numero de Puerto

), Ingrese el número y la contraseña

http://www.vitekddns1.com

dirección IP (o nombre de que ud pre-registro en
web-viewer. Cuando la ventana de Connect se visualizara. Ingrese la

6. Haga click en el botón CONNECT en la esquina superior izquierda del

5. Web Browser será visualizado como en la imagen

4. Presione “Install” en y baje el ActiveX control.

instalación del programa WebViewer.

3. Haga “Click” en la parte superior de la pantalla para empezar la



VT-H Series



50



por el usuario en la dirección www.vitekddns1.com y presione “Go”.

2. Ingrese la dirección IP o en la dirección del dominio que fue registrada

ADDRESS.

1. Ingrese la dirección IP del DVR desde SETUP>SYSTEM>DESCRIPTION>IP

remota, a través web-browser viewer.
El DVR tiene la característica de un monitoreo en vivo desde una ubicación

6. Network – Por un visualizador Browser - Web

Seleccione el idioma network client viewer.

Configuración de idioma

Configure la pantalla de visualización de video.



VT-H Series



49



Configuración de Video

para proceder a la grabación.
Selecciona el disco local a ser utilizado y la cantidad de espacio necesario

almacenados.
Configura las condiciones de grabación y selecciona los canales a ser

Configuración de grabación



VT-H Series



48



Busca y selecciona un dato guardado como Log.

en modo en vivo.

 EVENT LIST – Selecciona un evento a visualizarse en una ventana
 ICON – Selecciona la visualización de un evento en vivo.

archivo de LOG (registro) ‘log file’.

 LOG – Selecciona y almacena un evento LOG (registro) en un

archivos de registro.
Configure el patrón de grabación y el espacio del disco local para los

Configuración de Evento

El DVR remote puede ser añadido, modificado o removido.

Configuración del sitio

software del usuario.

 Time Format: Cambia el formato de tiempo, en la visualización del
rate.
cliente S/W va a visualizar el estado el bit y frame rate de la network

 Display network statistics: Si el usuario selecciona esta función, el
dirección IP y la de la conexión perdida.
usuario S/W puede automáticamente intentar conectarse utilizando la

 Automatic reconnection: Si un usuario selecciona esta función, el
puede capturar imagen.

 Save Path: Especifica el lugar de grabación a ser almacenado y se
opciones seleccionadas, Ud. necesitara ingresar la contraseña.



VT-H Series



47



las opciones de seguridad. Cuando se acceda a cualquiera de las

 Security Option: (Opción de seguridad) Seleccione una contraseña para

conexión automática.
Configure las opciones de seguridad, la ruta donde se guardan y la re

Configuración general

Haga click en SETUP. Se visualizará un cuadro de dialogo de Configuración

5-6. Configuración de sistema en la PC

 Channel: Muestra el canal almacenado.

seguridad se registra.

 File path: Muestra la carpeta que el archive de copia de



VT-H Series



46



almacenado puede ser ajustado..

 Tiempo de inicio/tiempo de finalización: El tiempo de

en la pantalla haga click en ok.

4. Cuando el cuadro de dialogo de almacenamiento AVI sea visualizado

respaldo. El tiempo deseado se mostrara en verde.

3. Desplácese en la escala de tiempo para empezar el proceso de

respaldo..

2. Desplácese entre la escala de tiempo para empezar el proceso de

el DVR remoto.

1. Conéctese a la unidad vía network y reproduzca el video grabado en

PC usando formato AVI.
El video en un DVR puede almacenarse remotamente en el disco duro de la

Backup de video en un DVR remoto



VT-H Series



45



reproducirá de nuevo en forma automática.

4. Presione Play. Cuando el video se haya almacenado en el DVR se

3. Desplácese entre la escala de tiempo y soltar entre 0 y 24

2. Seleccione la fecha de búsqueda de video.

network al DVR.

 Búsqueda de un video almacenado en la PC: No conecte la

la network al DVR.

 Búsqueda del video almacenado en un DVR remoto: Conecte

modo cambiara de visualización en vivo a Búsqueda.

1. Conecte la network al DVR remoto y presione el botón SEARCH. El
reproducidos de nuevo.
Video grabado en un DVR remoto o en la PC pueden ser buscados y

Búsqueda y reproducción de video desde un DVR remoto.

visualizarse
Selecciona el canal y la pantalla a

Botones de reproducción

datos almacenados en azul obscuro
La barra de tiempo muestra los

MODE

DISPLAY
BUTTON

PLAYBACK

TIMELINE BAR

fecha seleccionada con azul oscuro.
video almacenado azul claro y la
El calendario muestra las fechas con

VT-H Series

CALENDAR

SEARCH





44



AVI.
seleccionadas en formato de video
Backup las grabaciones de video
grabación de video.
el tiempo de culminación de la
Configura el tiempo de finalización y

Backup de un video..
Configura el tiempo de inicio de

pantalla en vivo.
Captura una imagen desde el modo

modo en vivo.
Cambio de modo de búsqueda y

Desconección de la network
de usuario.
en la parte inferior de la interface
seleccionados en la barra de tiempo
grabación de los datos
Visualización del tiempo de

BACKUP

MARK OUT

MARK IN

CAPTURE

LIVE

DISCONNECT

DATE & TIME

Function Description

Button

5-5. Modo de Búsqueda Remota Y Fuciones



VT-H Series



43



El UMS permite por el audio bidireccional entre el usuario y la unidad DVR.

5-4. Audio Bi Direccional

3. Configure la características del archive a almacenar y haga click en ok.

visualizara un cuadro de dialogo de IMAGE CAPTURE.

2. Haga click en el botón CAPTURE. Cuando esto haya ocurrido se

capturado, la pantalla del canal tendrá una línea roja.

1. Haga click en el canal a ser capturado. Cuando el canal este

almacenada en un archivo con extensión BMP o JPEG.
Una imagen puede ser capturada en el modo de pantalla en vivo, y ser

Capturar una imagen en el modo de pantalla en vivo

de operaciones.
maximización para visualizar únicamente la pantalla y ocultar el panel

• Visualización de Pantalla completa – Haga Click en el botón de



VT-H Series



42



simultáneamente.
el botón de desplazamiento de pantalla para ver varias cámaras

• QUADRETE/ Desplazamiento Visualización de pantalla – Haga click en

doble click en el canal de pantalla.

• Canal de Visualización individual – Haga click en uno de los canales o

Operaciones del modo visualización de de la pantalla principal

bandwidth.
transferidos y el network
Muestra los frames
almacenamiento.

viewer.
configuración del network

rojo.
botón se pone de color
DVR es desconectada el
DVR. Cuando la alarma del

LOG WINDOW

BANDWIDTH

NETWORK

HDD USAGE DVR HDD indicador de

SETUP Visualización del menú de

alarma de la salida del

video.

el modo en vivo

en la cámara remota
PAN/TILT/ZOOM/FOCUS
Control de características

ALARM El botón de on/off de la

PLAY/PAUSE Reproducir o parar un

CAPTURE Captura de una imagen en

FOCUS

PAN/TILT/ZOOM/



VT-H Series



41



visualización.
pantalla en modo

DISPLAY MODE Seleccione un canal y la

a modo de Búsqueda.

SEARCH Cambio de modo en vivo

conexión a la network

CONNECT/DISCONNECT Conectar/Desconectar

hora actual.

DATE & TIME Visualización de fecha y

Button Function Description

5-3. Modo de monitoreo en vivo y funciones.







VT-H Series



40





pantalla.

5. Configure el estado de la

aparecer en su escritorio.

 Una vez culminada la instalación el icono “UMS Client” va a

“Next”.

4. Seleccione el folder y oprima

oprima “Next”.

3. Seleccione el modelo y

oprima “Next”.

2. Seleccione el folder de destino y
“UMSClient(XXXX).exe”
1 Inserte el cd de instalación que vino en el paquete y haga doble click en

5-2. Instalación del Network Viewer

• Direct X: DirectX 8.1 o mayor.

• O/S: Windows 2000, XP Professional, XP home

• Resolución: 1024x768

• VGA memoria: 16MB (64MB o mayor es recomendable.)

• Memoria: 256MB (512MB o mayor es recomendable.)

• CPU: Intel Pentium  1.2Ghz o mayor

5-1. Requerimientos Mínimos de la PC

banda es recomendable que el acceso sea de un usuario a la vez.
pueden accedes al DVR simultáneamente. En redes con un bajo ancho de



VT-H Series



39



En redes con un alto ancho de banda, un máximo de cuatro usuarios

AVISO

acceso remoto requiere la instalación del software Network Viewer en su PC.
El DVR esta proveído con monitoreo en tiempo real con acceso remoto. El

5. Acceso a la Red usando el Network Viewer



- PLAYER: Reproductor de video exclusivo.

- Archivo SMI: Título del archivo con fecha y hora.

- Archivo DVR: Formato exclusive de archive de video.
 Tres archivos serán copiados en el dispositivo USB.

video clip en el dispositivo de memoria USB.
Ese Software para DVR va a copiarse automáticamente adjunto con el
reproducido en el Reproductor DVR (Reproductor exclusivo de video).

 DVR (Formato exclusivo de video): El formato DVR puede ser



VT-H Series



38





que ser instalado el programa CODEC y está provisto ene l CD incluido
media no pueden reproducir el formato de video. En este caso Tiene
Cuando la PC no tiene las propiedad h.264 CODEC, la reproductora

de video compatibles. Con este formato de video.
en el programa Windows Media Player ™, existen otros reproductores

 El Reproductor de formato AVI, este formato puede ser reproducido

4-3. Reproducción de Archivo y copia de seguridad

procede con el almacenamiento en el dispositivo de memoria USB
DVR reproducirá un mensaje en el cual informara que por esta razón no se

6. Si no existe suficiente espacio en el dispositivo de almacenamiento el
dispositivo de almacenamiento USB.

5. Al oprimir la tecla ARCH se efectuará la transferencia de datos en el
utilizando las teclas UP o DOWN

4. Seleccione y coloque uno de los archivos de la lista en pantalla
o video.

3. Presione el botón seleccionar para recuperar la lista de archivos imagines

Ilustración 5.2.1. Pantalla de búsqueda de archivo



VT-H Series



37



búsqueda “ARCHIVE” de imágenes o videos almacenadas.
de búsqueda archive que le permitirá especificar una fecha y hora para la

2. Presione el botón de búsqueda “SEARCH” para que aparezca la pantalla
dispositivo de memoria USB, conecte el dispositivo en el panel frontal.

1. Para empezar la transferencia de imágenes o videos almacenados en un

4-2. Copia de Imágenes Fijas o Videos en Dispositivo USB

Ilustración 4.1.2. Pantalla de Archivo en modo Reproducción

menú.
El usuario podrá encontrar la lista de datos archivados (ARCHIVE) en este
almacenará en el disco duro.
fijas o video. El usuario puede seleccionar imágenes fijas o video, y este se

2. Modo de Reproducción, el DVR preguntara si desea almacenar imágenes

Ilustración 4.1.1. Pantalla de Archivo en el modo en Vivo



VT-H Series



36



continuación se puede observar en la ilustración 5.1.1.
imagen existente. Una vez presionado ARCH la pantalla se desplazara como a

1. Modo en Vivo, presione la tecla ARCH para capturar y archivar una
vivo o mientras se reproduce video.
Las imágenes aun pueden ser capturadas y archivadas en el disco duro en

4-1. Archivar Imágenes fijas o video.

duro

NO. 4CH para ingresar contraseña
UP: NO. 1, DERECHA: NO. 2,ABAJO NO. 3, and IZQUIERDA:
4CH expuestos

ARRIBA: 1CH, DERECHA: 2CH, ABAJO: 3CH, and IZQUIERDA:
regular en la parte inferior derecha de la pantalla.
+2X, y +4X para normal, doble, y 4 veces de la velocidad
4x. La velocidad de reproducción está dispuesta como +1X,

desplaza 60 segundos adelante.

desplaza 60 segundos atrás.

la parte inferior derecha de la pantalla..
(normal), -2x (2 Veces normal), y -4x (4 veces normal) en
Velocidad inversa de reproducción se muestra como -1x

USB, el usuario debe primeramente almacenar el video en el disco duro.
La recuperación de un archivo o video a un dispositivo de almacenamiento

4. Almacenamiento y recuperación de archivos

ARCH Pulse el botón “ARCH” para archivar el video en el disco

Presione para adelantar a velocidad máxima de 1x,2x,3x y

Saltar/Paso Adelante – La posición de reproducción se

PLAY/PAUSE Pulse para reproducir o pausar video guardado.

Saltar/Paso atrás. – La posición de reproducción se

Presione retroceder the footage a velocidad 1x, 2x, y 4x.



VT-H Series



35



menú

ESC Volver a la pantalla de menú, lista de búsqueda, o salid de

Descripción

Playback

Ilustración 4.4.1. Modo Reproducción

Button

Tabla 3.4.1. Funciones de los botones del control remoto en el modo

reproducirá desde el canal activado.
con el canal uno resaltado por default. Si el audio está activado este
presionando el botón ESC. La reproducción se iniciara en modo de cuadrete
búsqueda a reproducción, Ud. puede retornar a la lista de búsqueda
Durante la reproducción de un evento almacenado, el modo cambia de

3-3. Modo de Reproducción

Ilustración 3.2.7. Pantalla de búsqueda de Archivo



VT-H Series



34



memoria USB

4. Presione la tecla ARCH para archivar video en el dispositivo de

SEL para observar el video seleccionado en modo.

3. Una vez que el evento deseado ha sido encontrado, presione la tecla

pantalla.

2. Use las teclas UP y DOWN para recorrer a través de las listas en

moverse en la lista de búsqueda de archivos almacenados.

1. Una vez que Ud. ha seleccionado la fecha, presione el botón SEL para
utilizando las teclas izquierdas.
Seleccione la fecha en el calendario para empezar una búsquedas
almacenado.
La ventana de Búsqueda de archive es utilizada para encontrar video

3-2-7. Búsqueda de Archivo

Ilustración 3.2.6. Pantalla de registro de Ingresos

El usuario puede ver la lista de ingresos al sistema por artículo.

3-2-6. LISTA DE INGRESOS

presionando Menú.
Ud. puede acceder al último dato almacenado en el disco duro HDD

3-2-5. IR ULTIMO

presionando Menú.
Ud. puede acceder al primer dato almacenado en el disco duro HDD

3-2-4. IR PRIMERO



VT-H Series



33



3.2.5. Pantalla de Búsqueda IR A

derecha ene l menú. Utilice UP o DOWN para definir hora y fecha.
menú. Utilice LEFT o RIGHT para moverse desde la izquierda hacia a la
Ud. Puede buscar un dato específico configurando la fecha y la hora en este

3-2-3. GO TO

Ilustración 3.2.4. Pantalla de Línea de tiempo

4. Presione SEL para reproducir el video almacenado.
video.
seleccione bar (azul) desde el punto que desea iniciar a reproducir su
derecha/f/rew, para moverse a través de la línea de tiempo,

3. Una vez seleccionado el canal, utilice la tecla izquierda left//F/ADV o
teclas Arriba y Abajo.



VT-H Series



32



2. Seleccione búsqueda de todos o un canal específico, usando las
través de la tabla de 60 minutos.

1. Una vez seleccionada la zona de tiempo, presione SEL para moverse a

R: Manual -Morado

S: Sensor-Rojo

M: Motion-Amarillo

C: Continuos-Verde

muestra a continuación.
Nota: El modo de grabación está dispuesto en la pantalla como se

tiempo dentro de la tabla de tiempo de 24 horas.

3. Use las teclas LEFT / F/ADV o RIGHT/ F/REW para seleccionar el
ventana de búsqueda con línea de tiempo.

2. Una vez seleccionada la fecha, presione SEL para moverse en la
UP y DOWN para navegar a través de varios días.

1. Seleccione la fecha de inicio del video usando las teclas LEFT, RIGHT,

video almacenado.
La ventana de búsqueda con línea de tiempo es utilizada para encontrar

3-2-2. Búsqueda con Línea de tiempo.

Ilustración 3.2.2. Pantalla de búsqueda de evento



VT-H Series



31



modo playback

10. Presione el botón de Presione BACKUP para accede a la función de

empezar a transmitir el video.

9. Una vez que .los eventos han sido seleccionados presiones SEL para

ocurrieron después de la presente selección.

8. Utilice las teclas LEFT y RIGHT para obtener los eventos que

encontradas.

7. Utilice UP y DOWN para recorrer las diferentes pantallas que fueron
búsqueda.
una lista de eventos/instantes que se relacionen con su criterio de

6. Una vez seleccionado el tipo de grabación presione SEL para generar
grabación ALL, MOTION, SENSOR, MANUAL, O CONTINUOUS.

5. Utilice las teclas IZQUIERDA Y DERECHA para cambiar el tipo de
TYPE.

4. Una vez que ha seleccionado el canal, presione SEL para cambiar a
seleccionado desde TODOS los canales disponibles.

3. Utilice las teclas DERECHA E IZQUIERDA para cambiar el canal
selector de canal.

2. O Una vez que ha seleccionado la fecha, presione SEL para cambiar a
días.
IZQUIERDA DERECHA, ARRIBA y ABAJO para navegar a través de varios

1. Seleccione la fecha del video para iniciar la búsqueda. Utilice las teclas

retornar al usuario a la pantalla anterior..
categorías que fueron revisadas previamente. El botón ESC sirve para
para la siguiente categoría. Use la tecla arriba para seleccionar las
CANAL y TIPO. Presione SEL para seleccionar un valor y presione abajo
Tres categorías de filtros de búsqueda se pueden aplicar FECHA, HORA,
La ventana de búsqueda de evento sirve para buscar un video grabado.

3-2-1. Búsqueda de EVENTO

Ilustración 3.2.1. Ventana de Búsqueda

ARCHIVE mostrados en pantalla.
GO TO FIRST TIME, GO TO LAST TIME, GO TO SPECIFIC TIME, LOG, y
Esta va a tener 7 diferentes funciones de búsqueda como TIMELINE, EVENT,
Ingrese la contraseña usando los controles.
como se muestra en la ilustración 4-2-1.
Cuando presione el botón de búsqueda, el DVR va a preguntar la contraseña



VT-H Series



30



Búsqueda
Presione SEARCH en el modo en Vivo para ingresar a la pantalla de

3-2. Ventana de Búsqueda

valor o regresar al menú anterior.

ESC

Pulse para almacenamiento temporal de los cambios de

SETUP Pulse para iniciar menú SETUP

en el disco duro. Puede ser transferida al USB

ARCH

Pulse para capturar una imagen fija. Esta será archivada
Event search /Time line search /Log /Archive search

SEARCH

Pulse para ir al menú de búsqueda

RECORD Pulse para iniciar y detener la grabación

(Toggle)

SEQ

Pulse para iniciar la secuencia automática de pantalla.
visualización de cuadrete.
Cambiar entre el modo de pantalla complete y modo de

completa.
Seleccionar el canal que se visualiza en modo de pantalla

Vivo

Button Descripción

Tabla 3.1.2. Función de los botones del control remoto en la ventana en

of Video)
Indica que no hay entrada de señal de video actual (Loss
Indica el porcentaje de datos grabados en el disco duro.
Indica que la grabación en el HDD que reciclan
Indica que el modo de secuencia está activado.
Indica que el cliente de red está conectado al DVR.
Indica que la salida de alarma está activada

i
e
h
T

i
e
h
T

i
e
h
T

i
e
h
T

icono se resaltara en color rojo brillante.
sensor de movimiento de alarma) un canal de video, este
Indicador de alarma. Cuando hay una alarma (alarma o
Indica que no hay caso de alarma
Grabación por movimiento en marcha
Grabación sensor de alarma en marcha
Grabación manual en marcha
Grabación continua en marcha

i
e
h
T

i
e
h
T

i
e
h
T

i
e
h
T

i
e
h
T

i
e
h
T

indicador Descripción

Tabla 3.1.1. ICONS de la ventana en Vivo



VT-H Series



29



Ilustración 3.1.1. Pantalla Modo en Vivo

como símbolos OSD. Tabla 4.1.1 para el significado de estos indicadores.
están mostrando el estatus del DVR estos indicadores son mostrados
muestra la disposición de la pantalla en vivo. Varios indicadores que
seleccionadas en la configuración del menú en vivo. Ilustración 4.1.1
En la ventana en vivo, las entradas de video de las cámaras están

3-1. Ventana en vivo

3. EN VIVO Y BUSQUEDA

DESDE Y HACIA UN DISPOSITIVO USB

Ilustración 2.6.3. Configuración de almacenamiento – GRABAR CONFIGURAR

Ilustración 2.6.2. Configuración de Almacenamiento–Actualización USB



VT-H Series



28



Ilustración 2.6.1. Pantalla de configuración de almacenamiento.

disco duro, entre 1 a 60 días.
Establezca el límite de días que la unidad grabara en el

aplicando la nueva configuración.
actualización y el DVR reiniciara automáticamente
iniciar el proceso de carga. Después se completa la
memoria USB en el panel frontal y pulse SEL para
otro usando una memoria USB. Inserte el dispositivo de
El usuario puede cargar la configuración de un DVR a

SEL para iniciar el proceso.
dispositivo de memoria USB en el panel frontal y pulse
DVR en un dispositivo de memoria USB. Inserte el
El usuario puede guardar la configuración actual del

DVR se reiniciará automáticamente.

4. Después de la actualización se ha completado, el

automáticamente.

AFTER

DELETE VIDEO

VIDEO DELETE Activar/Desactivar el límite de grabación.

Device

FROM A USB
LOAD SETUP

USB Device

SAVE SETUP TO



VT-H Series



27



3. Seleccione “CONFIRM” la actualización empezara

2. Ir al STORAGE>USB UPGRADE.

unidad USB

1. Conecte el dispositivo USB en el puerto de
USB, prosiga a:
Después de que el firmware fue copiado al dispositivo
(El nombre de la carpeta deberá ser “up grade”.)
actualización de firmware “app.bin” en la carpeta.
en el dispositivo de memoria USB y copiar
copiado en el dispositivo USB. Crear una nueva carpeta
Para actualizar, el firmaware debe ser descargado y
Puerto USB.

USB UPGRADE El firmware del DVR se puede actualizar a través del

FORMAT Formato de Disco Duro

lleno

OVERWRITE Sobrescribir información cuando la unidad HDD está

Item Descripción

Tabla 2.6.1. Configuración de Almacenamiento

iniciar el formateo del mismo.
El usuario puede configurar el modo grabación en el disco duro (HDD) o

2-6. Almacenamiento

PASSWORD La contraseña del ADSL para su conexión

ID ID del usuario para la conexión al ADSL

Item Descripción

Tabla 2.5.3. ADSL

Ilustración 2.5.4. Pantalla de configuración de Network - ADSL



VT-H Series



26



LAN.
dirección ISP y Ud. Está usando un modem/ bridge, use la opción DHCP o
SI Ud. Está usando un router o tiene una dirección IP estática desde su
El nombre de usuario (ID) y contraseña establecida por el ISP es requerida.

sin servidor o router).
ISP) es requerido por el ISP y el DVR directamente conectados al internet)
La configuración ADSL es usada cuando el protocolo PPPoE (Autentificación

2-5-2-3. ADSL (PPPOE)

Ilustración 2.5.3. Pantalla de configuración de Network - DHCP

solucionado o estático).
servidor, o cuando la conexión usa el método de IP dinámico (no
el DVR esté conectado directamente al internet, sin el uso de un router o
configuración de la re (servidor/router) no están accesibles, en caso de que
IP desde el servidor DHCP. Esta configuración es utilizada cuando la
DHCP. Con el DHCP activado el DVR automáticamente requerirá una dirección
En el DHCP la dirección IP es asignada automáticamente por el servidor

2-5-2-2. DHCP

DNS La dirección del servidor DNS

SUBNET MASK Subnet mask de LAN



VT-H Series



25



GATEWAY La dirección del Gateway

IP La dirección fija del DVR

Item Descripción

Tabla 2.5.2. LAN

Ilustración 2.5.2. Pantalla de configuración Network - LAN

proporcionada por un proveedor de acceso a Internet.
Server IP puede ser la misma dirección que la gateway a menos que haya una
Gateway (la gateway es usualmente la dirección IP del router). La DNS

3. La dirección IP debe asignarse al DVR adjunto con la subnet mask y la
habilitados (en el router) para poder acensar al grabador por fuera de la LAN.
router, ya sea la función DNZ o el Puerto re direccionado deben estar
medio de un modem o un router. Si la dirección IP esta asignada por un

2. Router/Modem: En una red local a local, la dirección IP es asignada por

administrador de red).

1. IP fija asignada por un administrador de red. (Contacte a su

2-5-2-1. LAN

2-5-2. Tipos de Redes



VT-H Series



24



g

a

5445.

urado

ser confi

deberá
Ejemplo: Si el puerto del DVR está asignado a 5445, el puerto TCP del router
es abierto adecuadamente, el usuario tendrá acceso al DVR más allá del router.
para el nivel de comandos, canales y almacenamiento en vivo. Si este puerto no
Para accede más allá del router (Firewall), el usuario debe abrir el puerto 1 TCP

Acceso más allá de la red

Puerto TCP non requiere ser cambiado.
(5445). Si desea solo acceder al DVR dentro de la misma red LAN, el
Nota: Este número de puerto aparece en el menú de configuración de red
reenviar la conexión al DVR.
acceder desde fuera de la red. Redirección de puertos es necesaria para
estar configurado para el reenvío de puertos para que cada DVR se pueda
desde fuera de la LAN. En este tipo de configuraciones, el router debe
cada DVR debe tener un número de Puerto TCP único para acceder a este
Cuando se conecta uno o más DVRs a una red local a través de un router,

2-5-1. Puertos

Ilustración 3.5.1. Configuración de Network

este es alterado el DDNS no podrá ser usado.
ADVERTENCIA: No cambie el nombre del servidor. Si
El nombre del servidor DDNS es vitekddns.com
registro del dominio.
El nombre del servidor DDNS aparecerá para el
de dominio desde servidor DDNS.

DDNS Activar/desactivar usando el nombre de la dirección
este DVR.
Subnet Mask: Registrar Subnet Mask asignada para
Gateway: Registrar Gateway asignada para este DVR.

LAN IP: Registrar la dirección IP asignada para este DVR.



VT-H Series



23



para una conexión ADSL.
Contraseña: Es necesaria una contraseña registrada
ADSL.

ADSL (PPPoE) ID: Registrar un ID es necesario para una conexión
variación del minuto a minuto desde el network.)
seleccionada El DVR automáticamente recibirá la

DHCP Configuración para usa DHCP (si esta opción es
seleccionó.
Network pueden cambiar dependiendo de la red que
Nota: Otras partes de la pantalla de configuración
son LAN, DHCP, ADSL.

NETWORK TYPE Configure el tipo de conexión network. Las opciones
si desea utilizarlo en modo normal.
utilizar el menor ancho de banda. Deberá desactivarse
transmisión FRAME. En modo encendido es preferible
Activar o desactivar únicamente la tecla de
software del cliente.

SAVING

BANDWIDTH

CLIENT ACCESS Activar o desactiva el acceso remoto hacia el

PORT Número de puerto (Default: 5445)

Item Description

Tabla 2.5.1. Menú de pantalla configuración de Network

Pantalla de configuración de sus parámetros network.

2-5. Network

Ilustración 2.4.4. Pantalla de configuración de Fecha y hora.

Ilustración 2.4.3. Pantalla de información de DVR



VT-H Series



22



Ilustración 2.4.2. Pantalla de configuración DVR ID

Ilustración 2.4.1. Pantalla de configuración de sistema

final son las mismas.

-DLS no puede ser aplicado cuando la fecha de inicio y

-DLS no puede empezar a las 23:00
arriba y abajo.
datos del tiempo en que se detendrá usando las teclas
Cuando se ubique en el final (MM/DD/HH) ingrese los
el botón SELEC para configurar el tiempo de inicio de DLS.
al inicio (MM/DD/HH) después ingrese los datos y presione
derecha. Después de seleccionar encender mueva el cursor
DLS (ahorrador luz solar) utilizando el botón izquierda o

DLS El usuario puede configurar encendido o apagado para el



VT-H Series



21



significa que el DVR ha respondido al Controlador remoto.

3. Cuando el ícono aparezca en la pantalla en vivo

el controlador remoto.

2. Seleccione el mismo número de identificación en el DVR en

1. Seleccione un ID desde 1 a 9..
Selecciones la identidad del controlador remoto.

activada, el usuario no podrá ingresar a este menú.
Configure la hora y fecha actual. SI la función DLS esta

Seleccionar el la fecha y hora preferente.
configurada en el DVR es 1111..
utilizando las teclas de dirección. La contraseña
números de la contraseña (1,2,3,4) pueden ser ingresados
proceso para configurar la contraseña de usuario. Los
contraseña y le pedirá una nueva. El DVR guiará todo el
hace en este menú, el DVR va a preguntar su actual
Configure la contraseña de administrador. Únicamente se lo

ID

CONTROLLER

REMOTE

LANGUAGE Selección de idioma.

TIME

SET DATE &

FORMAT

DATE

PASSWORD

NETWORK

dirección. La contraseña configurada en el DVR es 1111.
(1,2,3,4) pueden ser ingresados usando las teclas de
provisto por el DVR. Los números de la contraseña
después la contraseña nueva. Siga el procedimiento
seleccionado, el DVR pedirá por la contraseña actual y
Configure la contraseña para el administrador. Una vez
botón SEL para cargar las características.
Elija apagar o encender. Si selecciono encender presione el
Presione SEL para ver la información del sistema.
son usados para cambiar cada ubicación.
botones izquierda o derecha. Los botones arriba y abajo
hacia la posición de número o letra presionando los

Tabla 2.4.1. Funciones de Menú – Configuración Sistema

PASSWORD

ADMIN

DEFAULT

LOAD

DESCRIPTION

DVR ID El nombre del sistema. Presione el botón SEL y mueva

Item Descripción

2-4. Sistema



VT-H Series



20



Ilustración 2.3.3. Pantalla de configuración Calendario modo Grabación

configuración de otro canal.
de grabación para un canal en específico pueden ser copiada de la

[COPY FROM to COPY TO]: La características de configuración en el modo
[SEL]: El modo Grabación puede ser seleccionado utilizando el botón SEL.

SEL, es aplicable para incrementar una hora en un canal específico.

[- Individual Block of Time]: Seleccionar el modo grabación usando el botón

barra vertical corresponde a una hora.
aplicable a todos los canales y a una respectiva zona de tiempo. Cada

[Vertical Bar “ | “]: Seleccionar modo grabación usando el botón SEL, es

aplicable a toda la zona tiempo de un canal específico.

[SUN to SAT]: Seleccionar modo grabación utilizando el botón SEL, es

toda la zona de tiempo en todos los canales.

[ALL]: Seleccionar modo grabación utilizando el botón SEL, es aplicable a

Utilice los botones para navegar las opciones y configurar la grabación.
menú de grabación.
Para configurar una grabación en el calendario, seleccione SCHEDULE en el

2-3-2. Grabación por Calendario







VT-H Series



19



Ilustración 2.3.2. Pantalla de Selección de zona de Movimiento

el cambio de color en cada una de las zonas.
incluidas como parte de la zona sensible al movimiento, serán mostradas por
o totalmente una zona sensible al movimiento. Las zonas rectangulares
los teclados de dirección y presionando el teclado de SEL para incluir parcial
muestra la ilustración 2.3.2. Puede moverse alrededor de las zonas usando
puede seleccionar las zonas sensibles al movimiento en el menú como
Seleccionando parcialmente una zona de movimiento en el menú, el usuario

2-3-1. Zonas de Movimiento

Ilustración 2.3.1. Pantalla del Menú de Grabación

como se muestra en la pantalla en la ilustración 3.3.3.
selecciona esta opción en el menú, la pantalla aparecerá

SCHEDULE Configuración de calendario de grabación. Si se



VT-H Series



18



canal especifico.
Configuración de la duración de la alarma para cada
especifico.

evento para cada canal especifico.
Selección posterior de a duración de la grabación del
evento.
únicamente serán grabados intra cuadros para el pre
pre evento tendrá una duración de 5 segundos y

N/C (normalmente cerrado).
especificado desde ninguno, N/O (normalmente abierto)

canal especificado de 1 a 9
Configuración de la sensibilidad al movimiento para el
pantalla como aparece en la ilustración 3.3.2.

DURATION

ALARM

ALARM Activo/Inactivo funcionamiento de alarma para un canal

RECORD

POST EVENT

PRE RECORD Activar / Desactivar el pre evento a ser grabado. El

SENSOR TYPE Configuración de tipo de sensor para el canal

SENSITIVITY

MOTION

Si la zona parcial es seleccionada, aparecerá en la

MOTION ZONE Selección total o parcial la zona sensible al movimiento.
Disable.
de grabación: Continuous, Motion, Sensor, Schedule y

RECORDING Asignar el modo de grabación por cada canal. Modos

seleccionado en normal, alto o superior.

QUALITY Seleccione la calidad de grabación para el canal

704x480(NTSC)/704X576(PAL)

352x240(NTSC)/352X288(PAL) y 30/25 fps por

cuadros de video para NTS son 120/100fps por

resolución elegida. Los valores típicos en máximo
exceder las sumas máximas de los cuadros para la
La suma de los cuadros por cada canal no debe
Seleccione los cuadros preferidos en el canal deseado.

352x240(NTSC)/352X288(PAL).

FRAME RATE

CHANNEL Seleccione el canal para aplicar las siguientes funciones.

704x480(NTSC)/704X576(PAL) o

RESOLUTION Selección de resolución

Menú Función Descripción

Tabla 2.3.1. Menú de Configuración de Grabación

2-3. Configuración – Modo de Grabación



VT-H Series



17



Ilustración 2.2.1. Configuración de pantalla en vivo

falla en el HDD.
Habilitar/Deshabilitar alarma para perdida de video o
reinicializara.
NOTA: Si el sistema se modifica la unidad se
Selección de pantalla VGA para FULL o Normal.

modo secuencial.

Ajuste de nivel en visibilidad de pantalla.

ALARM

ERROR

MODE

VGA SCREEN

SATURATION Ajustes de saturación por canal

HUE Ajustes de color por canal

CONTRAST Ajustes de Contraste por canal.

BRIGHTNESS Ajustes de brillo por canal

SEQ LIST Habilitar/deshabilitar un canal en especifico usando el

DISPLAY Habilitar/deshabilitar visualización en vivo.

CHANNEL Ajustes de selección por canal.

CONTRAST

OSD

EVENT BEEP Habilitar/Deshabilitar el sonido de alerta interno.

secuencial
Tiempo de visualización por canal en el modo
canales.

Tabla 2.2.1. Configuración de Video en Vivo

VT-H Series

TIME

SEQ-DWELL

SEQUENCE Habilitar/Deshabilitar la secuencia de imágenes por

OSD Habilitar/Deshabilitar pantalla de imagen.

Item Descripción

2-2. Configuración – Modo en Vivo





16



Tabla 2.1.1. Configuración del Menú

DELETE VIDEO AFTER

VDEO DELETE

USB

LOAD SETUP FROM A

SAVE SETUP TO A USB

USB UPGRADE

FORMAT

SEND E-MAIL

DDNS

NE TWORK TYPE

BANDWIDTH SAVING

CLIENT ACCESS

DLS

REMOTE CONTROL ID

LANGUAGE

SET DATE & TIME

DATE FORMAT

STORAGE OVERWRITE

NETWORK PORT

NETWORK PASSWORD

ADMIN PASSWORD

LOAD DEFAULT

DESCRIPTION

Schedule

Sensor type, Pre-Record, Post-Event Record, Alarm, Alarm Duration,

ERROR ALARM

VGA SCREEN MODE

CHANNEL DISPLAY, SEQ LIST, BRIGHTNESS, CONTRAST, HUE, SATURATION

OSD CONTRAST

EVENT BEEP

SEQ-DWEL TIME

SEQUENCE

SYSTEM DVR ID

CHANNEL Frame rate, Quality, Recoding, Motion zone, Motion sensitivity,

RECORD RESOLUTION

SETUP LIVE OSD



VT-H Series
