Vitek VT-3110 User Manual [ru, en]

MANUAL INSTRUCTION

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

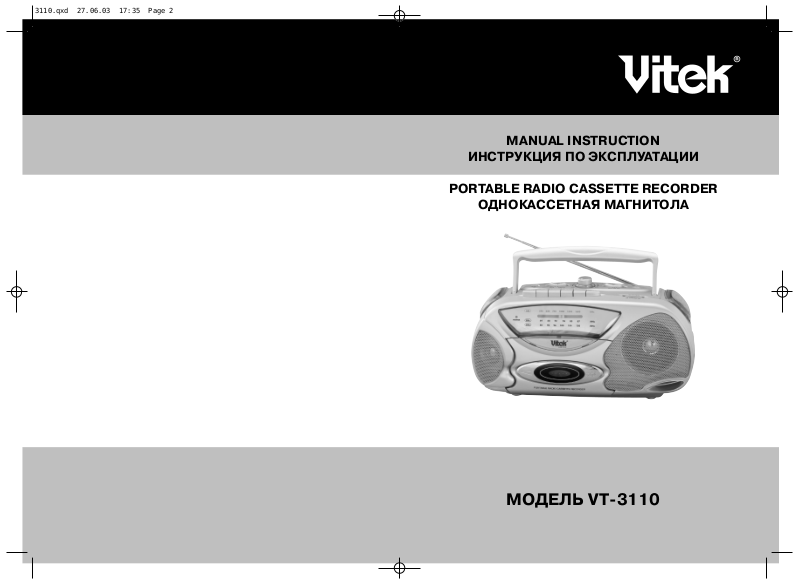

PORTABLE RADIO CASSETTE RECORDER

ОДНОКАССЕТНАЯ МАГНИТОЛА

МОДЕЛЬ VT%3110

3110.qxd 27.06.03 17:35 Page 2

2

ENGLISH

Гарантийный талон

Сведения о покупке

Модель:

Серийный №:

Дата покупки:

Сведения о продавце

Название и адрес продающей организации

Телефон:

Подтверждаю получение исправного изделия, с условиями гарантии ознакомлен

Подпись покупателя

Внимание!

Гарантийный талон действителен только при наличии печати

продающей организации

М.П.

Купон №3

М.П.

Модель: Серийный №:
Дата поступления в ремонт:
Дата выполнения ремонта:
Вид ремонта:

Купон №2

М.П.

Модель: Серийный №:
Дата поступления в ремонт:
Дата выполнения ремонта:
Вид ремонта:

Купон №1

М.П.

Модель: Серийный №:
Дата поступления в ремонт:
Дата выполнения ремонта:
Вид ремонта:

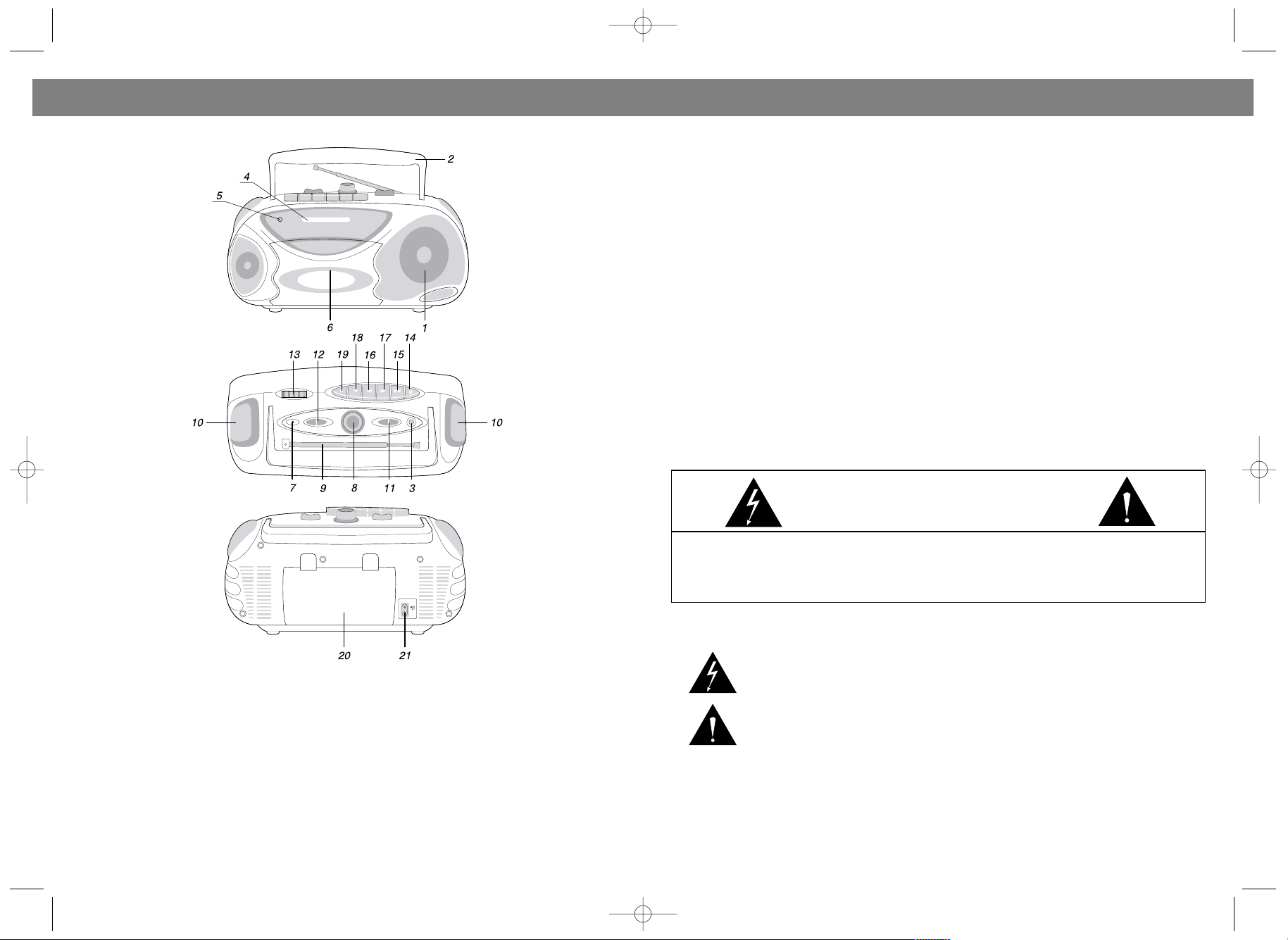

LOCATION OF CONTROLS

1. SPEAKER

2. HANDLE

3. BUILT<IN CONDENSER MIC.

4. DIAL SCALE

5. POWER INDICATOR

6. CASSETTE DOOR

7. HEADPHONE JACK OR
MIC. MIXING JACK

8. VOLUME CONTROL

9. TELESCOPIC ANTENNA

10. TWEETERS

11. FUNCTION SWITCH

12. BAND SWITCH

13. TUNING KNOB

14. PAUSE BUTTON

15. STOP/EJECT BUTTON

16. FAST FORWARD BUTTON

17. REWIND BUTTON

18. PLAY BUTTON

19. RECORD BUTTON

20. BATTERY DOOR

21. AC SOCKET

MCR 311000000

MCR 311000000

MCR 311000000

MCR 311000000

3110.qxd 27.06.03 17:35 Page 4

PORTABLE RADIO CASSETTE RECORDER

Please read and follow these instructions carefully before using your unit.

CAUTION

Use of controls or adjustments or performance of procedures other than those specified
herein may result in hazardous radiation exposure.

DANGEROUS VOLTAGE

Uninsulated dangerous voltage that may be of sufficient magnitude to con<
stitute a risk of

electric shock to persons is presented within this products enclosure.

ATTENTION

The Owner`s Manual contains important operating and maintenance instruc<
tions. For your safety, it is necessary to refer to the manual.

3

ENGLISH

CAUTION

RISK OF ELECTRIC SHOCK!

DO NOT OPEN!

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER SER<
VICEABLE PARTS INSIDE, REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

WARNING:
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO
RAIN OR MOISTURE.

10

3110.qxd 27.06.03 17:35 Page 6

9

CONTROL OPERATION AND FUNCTION

POWER SUPPLY

This unit is designed to operate on AC mains supply or 6V DC by using 4 pieces UM<1 size or equivalent
batteries. (Batteries not included)

AC OPERATION

Insert end of the AC power cord into an AC wall outlet. The batteries will be automatically disconnected.

DC OPERATION

Open the BATTERY DOOR (20). Install 4 pcs UM<1 size batteries. Please make sure they are inserted with
correct polarity and close the door. Your unit is now ready for operation.

POWER INDICATOR (5)

When the unit is turned on, this LED indicator will illuminate.

RADIO OPERATION

A. Set FUNCTION SWITCH (11) to "RADIO" position and set BAND SWITCH(12) to your desired radio

band position.
B. Tune in to your desired radio station with the TUNING KNOB (13).
C. Adjust VOLUME CONTROL (8) to desired output level.
D. Extend TELESCOPIC ANTENNA (9) to full extent if you are listening to FM or SW broadcasting.
E. Turn off the radio by switching FUNCTION SWITCH (11) to "TAPE" position.

CASSETTE OPERATION
INSERTION AND REMOVAL OF CASSETTE TAPE

A. For insertion of cassette tape: depress the STOP/EJECT BUTTON (15) to open the cassette door.

Insert a good quality music recorded cassette tape (open part of cassette facing downwards) and

firmly dose the cassette door.
B. For removal of cassette tape: turn off the tape operation by pressing firmly STOP/EJECT BUTTON (15)

and pressing once again to open the cassette door. Then slide out the cassette tape.

PLAYBACK

A. Set FUNCTION SWITCH (11) to "TAPE" position.
B. Insert recorded tape of your favorite music.
C. Press PLAY BUTTON (18) firmly down until locked and enjoy your favorite music.
D. Adjust VOLUME CONTROL (8) to desired level.
E. Press FAST FORDWARD BUTTON (16) firmly in case you want to forward tape.
F. Press REWIND BUTTON (17) firmly in case you want to rewind tape.
G. When tape comes to an end in play mode, tape playback will be automatically switched off.

MIC RECORDING

A. Install a cassette tape.
B. Place FUNCTION SWITCH (11) to "TAPE" position.
C. Depress RECORD BUTTON (19) and PLAY BUTTON (18) simultaneously. Recording then starts through

the BUILT<IN CONDENSER MICROPHONE (3).
D. To end recording, press STOP/EJECT BUTTON (15) or it will automatically stop when the cassette runs

to the very end.

RADIO RECORDING

A. Install a cassette tape.
B. Place FUNCTION SWITCH (11) to "RADIO" position. After selecting the desired band and tune the

TUNING KNOB (13) to desired broadcast station. Then push down RECORD BUTTON (19) and PLAY

BUTTON (18) simultaneously.

4

ENGLISH

ПРОСЛУШИВАНИЕ ЧЕРЕЗ НАУШНИКИ

Наушники (3.5 мм) подключаются в гнездо РНONES (7). При подключении наушников громкоговорители
аппарата автоматически отключаются. Настройка звучания осуществляется при помощи тех же регуляторов, как
и при обычном прослушивании.

ПРЕДОТВРАЩЕНИЕ СЛУЧАЙНОГО СТИРАНИЯ ЗАПИСИ

Для предотвращения случайного стирания записи удалите предохранительный язычок кассеты. Вы можете
осуществить запись на кассету, заклеив скотчем отверстие слева от язычка.
Чтобы стереть запись, не надо предпринимать никаких операций. Делая новую запись, магнитофон
автоматически стирает старую.
Не рекомендуется использовать 120<минутные кассеты, если вы не используете режим продолженного
воспроизведения или записи.
Пожалуйста, используйте кассеты только известных марок.

ЧИСТКА ГОЛОВОК

Для обеспечения нормальной работы магнитофона регулярно чистите лентопротяжный механизм (прижимной
резиновый ролик, магнитные головки, направляющие валики и стойки). Чистку следует производить тампоном,
смоченным в спирте или специальной жидкости. Не используйте для чистки ворсистые ткани, любые
абразивные материалы и растворители.

Загрязнение механизма зависит от качества магнитной ленты, поэтому используйте только кассеты известных
производителей.

СПЕЦИФИКАЦИЯ

СРОК СЛУЖБЫ МАГНИТОЛЫ НЕ МЕНЕЕ 3Х ЛЕТ

УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

Уважаемый покупатель!

Фирма VITEK выражает благодарность за Ваш выбор и гарантирует высокое качество и безупречное функционирование приобретенного
Вами изделия при соблюдении правил его эксплуатации. Срок гарантии на все изделия - 12 месяцев со дня покупки. Данным гарантийным
талоном VITEK подтверждает исправность данного изделия и берет на себя обязательство по бесплатному устранению всех неисправностей,
возникших по вине производителя. Гарантийный ремонт может быть произведен в авторизированном сервис-центре на территории России.

Условия гарантии:

1. Настоящая гарантия имеет силу при соблюдении следующих условий:

- правильное и четкое заполнение гарантийного талона с указанием наименования модели, ее серийного номера, даты продажи и печати

фирмы-продавца в гарантийном талоне и отрывных купонах;

- наличие оригинала квитанции (чека), содержащего дату покупки.

2. VITEK оставляет за собой право на отказ в гарантийном обслуживании в случае непредоставления вышеуказанных документов, или если

информация в них будет неполной, неразборчивой, противоречивой.

3. Гарантия не включает в себя периодическое обслуживание, установку, настройку изделия на дому у владельца, чистку аудио-видео

головок.

4. Не подлежат гарантийному ремонту изделия с дефектами, возникшими вследствие:

- механических повреждений;

- несоблюдения условий эксплуатации или ошибочных действий владельца;

- неправильной установки, транспортировки;

- стихийных бедствий (молния, пожар, наводнение и т. п.), а также других причин, находящихся вне контроля продавца и изготовителя;

- использования аппаратуры в профессиональных целях;

- при выходе из строя деталей, обладающих ограниченным сроком службы.

5. Настоящая гарантия не ущемляет законных прав потребителя, предоставленных ему действующим законодательством.

РУССКИЙ

Общие технические данные

Питание DC 6В UM<1 х 4

АС 220В
Потребляемая мощность АС 5 Вт
Размеры 315 х 160 х 140 мм
Вес

1.5 кг

Температура функционирования +5° С < +35 С°

Радиоприемник

Частотные диапазоны FM1 64 < 87 мГц

FM2 88 < 108 мГц

АМ 540 < 1600 кГц

Максимальная выходная мощность 0.8Вт

10% THD 0.6Вт
Сопротивление динамиков 8 Ом
Сопротивление наушников 4<32 Ом

Магнитофон

Частота 125<5кГц
Детонация 0.35% WRMS (JIS)
Cистема записи 2 дорожки

1 канал (моно)

Усилительный блок

Выходная мощность 0.8 Вт (RMS)

100 Вт (Р.М.Р.О.)

3110.qxd 27.06.03 17:35 Page 8

ПИТАНИЕ ОТ БАТАРЕЕК

Откройте отсек для батареек и вставьте 4 батарейки UM<1 или размера “D”, соблюдая полярность.

ПИТАНИЕ ОТ СЕТИ

• Перед включением в сеть убедитесь, что напряжение, указанное на панели, совпадает с напряжением в

вашем доме.

• Подключите сетевой шнур в гнездо на задней панели и включите шнур в розетку.

• При длительном неиспользовании магнитолы отключите ее от сети полностью, а также извлеките батарейки

из отсека.

ИНДИКАТОР ВКЛЮЧЕНИЯ (5)

При включении магнитолы в сеть загорается световой индикатор.

РАДИОПРИЕМНИК

• Установите функциональный переключатель (11) в положение "RADIO".

• Выберите нужный диапазон переключателем диапазонов (12).

• Найдите нужную передающую станцию, вращая ручку настройки (13).

• Установите регулятор громкости (8) в нужное положение.

• Для наилучшего приема в диапазоне FM выдвиньте полностью антенну (9) и сориентируйте под нужным

углом.

• Чтобы отключить радио, установите функциональный переключатель в положение "TAPE ”.

ВОСПРОИЗВЕДЕНИЕ

• Нажмите на клавишу "STOP/EJECT"(15), чтобы открыть крышку кассетоприемника.

• Вставьте кассету с записью и закройте крышку.

• Установите функциональный переключатель (11) в положение "TAPE". Для воспроизведения нажмите на

клавишу "PLAY" (18), отрегулируйте нужный уровень громкости поворотом регулятора.

• Чтобы остановить воспроизведение, нажмите клавишу "STOP/EJECT"(15).

• Чтобы перемотать ленту вперед, нажмите на клавишу "FAST FORWARD"(16).

• Чтобы перемотать ленту назад, нажмите на клавишу "REWIND"(17).

• Чтобы остановить перемотку, нажмите на клавишу "STOP/EJECT"(15).

СИСТЕМА "АВТОСТОП"

Магнитола снабжена механизмом "Автостоп", который автоматически выключает воспроизведение или запись,
если кассета заканчивается.

РЕЖИМ "ПАУЗА"

Вы можете остановить воспроизведение или запись в любое время, нажав на клавишу "PAUSE"(14).
Лентопротяжный механизм в это время продолжает работать, поэтому используйте эту функцию на короткое
время. Повторное нажатие клавиши отменяет паузу.

Предостережение:

• Механизм "Автостоп" может не сработать в режиме воспроизведения, если магнитола работает от

подсевших батареек.

• Отключайте прибор от сети, если вы его не используете длительное время.

• Не оставляйте клавиши в нажатом положении на долгое время.

ЗАПИСЬ СО ВСТРОЕННОГО МИКРОФОНА

• Вставьте кассету в кассетоприемник.

• Установите функциональный переключатель (11) в положение "TAPE".

• Нажмите на клавиши "RECORD"(19) и “PLAY”(18).

• Говорите в микрофон.

ЗАПИСЬ С РАДИОПРИЕМНИКА

• Следуйте инструкциям из раздела "РАДИОПРИЕМНИК"; убедитесь, что прием радиосигнала устойчивый и

без помех.

• Вставьте кассету в кассетоприемник.

• Нажмите на клавиши "RECORD"(19) и “PLAY”(18).

• Вы можете отрегулировать звучание, не опасаясь испортить качество записи.

• Для остановки записи используйте кнопку “STOP/EJECT”, для временного прекращения записи нажмите

кнопку “PAUSE”.

8

C. After recording the desired broadcast, depress the STOP/EJECT BUTTON (15) lightly, and then place

FUNCTION SWITCH (11) to "TAPE" position in order to listen to the recorded broadcast.

D. If you desire to play recorded broadcast, please follow the instructions explained in playback section.

HEADPHONE JACK (7)

For private listening, insert a 3.5mm headphone (not included) into the HEADPHONE JACK (7). The
SPEAKER (1) output is automatically cut off.
CAUTION: LISTENING AT HIGH POWER FOR ALONG MOMENT COULD DAMAGE USERS' EARS.
ERASURE: When you record over previously recorded tape, the original recording is automatically erased
and replaced by this newly recording materials.

PRECAUTIONS AND MAINTENANCE

A. Avoid placing this unit near sources of high temperature such as fireplace or sunlight for long time as

this may result in damages to plastic housing or electrical parts inside the unit.

B. If you are not using the unit for an extended period of time, please remove batteries as batteries may

leak and cause damages.
C. Be sure to press STOP BUTTON (15) before inserting or removing cassette tape.
D. As Playback head might get oxidized after certain time of use, this can be cleaned with cotton swab or

"q" tip dipped in alcohol.
E. There are no serviceable parts inside the unit, therefore do not open back cover of unit. In case of any

defect or repair of unit, please refer to qualified service centre.

SPECIFICATIONS GENERAL

Power Requirement AC 220 V ~ 50 Hz

DC 6V UM<1 x 4 Pcs
Power consumption AC 5 Watts
Weight Approx.1.5 kg
Dimensions 315mm (W) x 160mm (H) x 140mm(D)
Operation temperature +5°C<+35°C
RECEIVER SECTION
Receiving Bands AM 540<1600KHz

FM1 64<87 MHz

FM2 88<108 MHz
CASSETTE SECTION
Recording System 2 Tracks 1 Channel (Mono)
Biasing System Magnet Erase
Frequency Response 125<5 KHz
Wow And Flutter 0.35% WRMS (JIS)
AUDIO SECTION
Power output Maximum 0.8 Watt

10% THD 0.6 Watt
Speaker Impedance 8 Ohm
Buzzer 2 pcs
Headphone Impedance 4<32 Ohms
ACCESSORIES
Instruction Booklet 1
OUTPUT POWER 0.8 W (RMS)
OUTPUT POWER 100W(P.M.P.O.)

SERVICE LIFE OF THE PORTABLE RADIO CASSETTE RECORDER NOT LESS THAN 3 YEARS

5

ENGLISHРУССКИЙ

3110.qxd 27.06.03 17:35 Page 10

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Чтобы Ваша магнитола служила максимально долго, обратите внимание на следующие правила
пользования:

• Перед включением прибора в сеть проверьте, соответствует ли напряжение, указанное на

магнитоле, напряжению в вашем доме.

• При подключении сетевого шнура к штекеру, расположенному на задней стенке аппарата,

вилка должна быть выключена из розетки. Необходимо строго соблюдать последовательность
подключения к сети 220В:
а) подключить сетевой шнур к аппарату,
б) подсоединить шнур к сети 220В.
При несоблюдении последовательности трансформатор может выйти из строя.

• При выключении сетевого шнура из розетки держитесь не за шнур, а за вилку.

• Если Ваша магнитола оснащена переключателем напряжения, установите его в правильное

положение. При установке переключателя в положение, не соответствующее напряжению
сети, аппарат может выйти из строя.

• Если система долгое время не используется, отключите ее от электросети.

• При длительном неиспользовании аппарата извлеките батарейки из отсека.

• Не устанавливайте систему в места, где она может быть подвержена действию воды,

влажности, тепла, прямого солнечного света. Держите магнитолу вдали от источников
магнитных полей (телевизор, акустические системы, намагниченные объекты).

• Не подвергайте систему резким перепадам температур.

• Следите за тем, чтобы металлические предметы или жидкости не попадали внутрь корпуса

системы. Если в корпус попал посторонний предмет или жидкость, отключите магнитолу,
извлеките батарейки и обратитесь в мастерскую по обслуживанию и ремонту аудиотехники.

Графические символы, нанесенные на задней панели прибора, имеют следующее значение:

Опасное напряжение внутри прибора, которое может служить причиной
электрического удара.

Инструкция по эксплуатации содержит важные рекомендации, которых следует
придерживаться для вашей безопасности.

76

РУССКИЙ

1. Динамик

2. Ручка магнитолы

3. Встроенный микрофон

4. Шкала настройки радио

5. Индикатор работы

6. Кассетоприемник

7. Гнездо для подключения наушников

8. Регулятор громкости

9. Антенна

10. Высокочастотные динамики

11. Функциональный переключатель

12. Переключатель диапазонов радио

13. Регулятор настройки радио

14. Кнопка “Пауза”

15. Кнопка “Стоп/Выброс кассеты”

16. Кнопка ускоренной перемотки вперед

17. Кнопка ускоренной перемотки назад

18. Кнопка “Воспроизведение”

19. Кнопка “Запись”

20. Отсек для батареек

21. Гнездо для подключения сетевого
шнура

РУССКИЙ

ОСТОРОЖНО!

РИСК ЭЛЕКТРИЧЕСКОГО УДАРА!

НЕ ОТКРЫВАТЬ!

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ ЗАДНЮЮ КРЫШКУ.
ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ, ТРЕБУЮЩИХ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЕМ.
ОБСЛУЖИВАНИЕ ДОЛЖНО ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ.

3110.qxd 27.06.03 17:35 Page 12
